INFOSEC E4 S TM 10k, E4 S TM 15k User Manual

Download
E4 S TM 10k
4
E
S TM 15k
4
E
S TM 20k
On Line UPS
Mode d'emploi
Veuillez prendre en compte tous les avertissements et instructions
figurant sur ce manuel et sur l'ASI elle-même.
Conservez ce manuel en lieu sûr. Ne mettez pas votre unité en service avant d' avoir lu complète ment et
soigneusement toutes les informations de sécurité et instructions de fonctionnement.
Table des matières
1 Introduction....................................................................... 3
1.1 Description de l’onduleur.........................................................3
1.2 Description des symboles employés courammen t .......................4
1.3 Présentation..........................................................................5
1.4 Spécifications et performances de l’appareil ..............................6
2 Installation ........................................................................ 7
2.1 Déballage et inspection du colis ...............................................7
2.2 Câbles d’entrée/sortie et mise à la terre....................................7
2.3 Connexion d’une ASI au pack de batteries externe ...................10
3 Panneau d’affichage......................................................... 11
4 Fonctionnement ............................................................... 12
4.1 Mise en marche ...................................................................12
4.2 Modes de Fonctionnement.....................................................13
4.3 Fonctionnement en parallèle..................................................14
5 Ports de communication .................................................. 18
5.1 Port intelligent.....................................................................18
5.2 Port de communication RS-232..............................................18
5.3 Interface AS/400 (Optionnelle) ..............................................18
6 Entretien des batteries..................................................... 19
7 Dépannage....................................................................... 20
Hot Line - Tel: +33 (0)2 40 76 15 82 - fax: +33 (0)2 40 94 29 51 - hotline@infosec.fr 2/24
1 Introduction
1.1 Description de l’onduleur
Cette série d’ASI, Alimentations Sans Interruption (UPS, Uninterruptible Power Supply) de 10 kVA, 15 kVA & 20 kVA utilisent la technologie On-line
« double conversion ». Elle fournit une protection optimale et élimine toutes les interférences provenant du réseau. Elle est spécifique ment conçue pour les équ ipements informatiques, les systèmes de communication et les instruments informatisés. Ce sont des ASI avec alimentation triphasée et sortie monophasée raccordées à une armoire batterie externe dimensionnée en fonction de l’autonomie souhaitée. Le courant alternatif du réseau est converti par un redresseur en courant continu qui alimente l’onduleur et recharge les batteries sans entretien. Grace à cette tension continue le circuit inverter produit une tension alternative sinusoïdale pure. Les ordinateurs et périphériques sont ainsi alimentés en permanence par l’ASI. En cas de coupure secteur, les batteries continuent à alimenter l’onduleur sans qu’il y ait d’interruption.
Hot Line - Tel: +33 (0)2 40 76 15 82 - fax: +33 (0)2 40 94 29 51 - hotline@infosec.fr 3/24
1.2 Description des symboles employés couramment
Les symboles suivants sont employés dans ce manue l et vous pourrez les rencontrer au cours de vos interventions. Tous les utilisateurs sont tenus de se familiariser avec eux et d’en comprendre leur signification.
1.2.1 Signification des symboles
Information Attention Danger Allumage de l’ASI Coupure de l’ASI Mise en veille ou arrêt de l’ASI Source de courant alternatif (CA) Source de courant continu (CC) Protection Terre Alarme silencieuse Indication de surcharge Test de batterie Recyclable Ne pas jeter dans les bacs à ordures ménagères
Hot Line - Tel: +33 (0)2 40 76 15 82 - fax: +33 (0)2 40 94 29 51 - hotline@infosec.fr 4/24
1.3 Présentation
1.3.1 Vue arrière de l’E4 S TM 10k
1.3.2 Vue arrière de l’E4 S TM 15k ou E4 S TM 20k
Hot Line - Tel: +33 (0)2 40 76 15 82 - fax: +33 (0)2 40 94 29 51 - hotline@infosec.fr 5/24
1.4 Spécifications et performances de l’appareil
1.4.1 Caractéristiques générales
Modèle E4 S TM 10k E4 S TM 15k E4 S TM 20k Puissance nominale Fréquence 50/60 Hz 50/60 Hz 50/60 Hz Entrée
Batterie
Sortie
Dim. (L x P x H) Poids 39 kg 55 kg 55 kg
Tension 304-478 Vac 304-478 Vac 304–478 Vac Courant 50 A max. 75 A max. 100 A max. Tension 240 Vdc 240 Vdc 240 Vdc Courant 40 A max. 60 A max. 80A max. Tension 220 Vac 220 Vac 220 Vac Courant 45 A 68 A 91 A
10 kVA 7 kW
260 x 570 x 717 mm
15 kVA
10.5 kW
260 x 570 x 717 mm
20 kVA 14 kW
260 x 570 x 717 mm
1.4.2 Performances électriques (E4 S TM 10k, E4 S TM 15k/20k)
Tension Triphasé (400 Vac/230 Vac) Fréquence 46 – 54 Hz/56 – 64 H Facteur de puissance
Entrée
Régulation de tension 1 % Facteur de puissance 0,7 inductif
Tolérance de fréquence Distorsion THD < 2 % pleine charge (charge linéaire)
Sortie
Surcharge admissible
Taux courant de crête Max 3 : 1
0,95 en pleine charge
Mode secteur 46 - 54Hz synchronisé (0,1 % de la fréquence normale en mode batterie)
Transferts de charge de 105 % à 130 % en mode by-pass après 10 min. Transferts de charge > 130 % en mode by­pass après 1 s et fermeture après 1 min.
1.4.3 Conditions d’utilisation
Température Humidité relative Altitude Stockage
0 °C à 40 °C < 95 % < 1000 m 0 °C à 40 °C
Si l’ASI est installée ou utilisée au-dessus de 1000 m d’altitude, la
puissance nominale de sortie en sera diminuée.
Alt.
1000 1500 2000 2500 3000 3500 4000 4500 5000
(m)
Pn 100 % 95 % 91 % 86 % 82 % 78 % 74 % 70 % 67 %
Hot Line - Tel: +33 (0)2 40 76 15 82 - fax: +33 (0)2 40 94 29 51 - hotline@infosec.fr 6/24
2 Installation
2.1 Déballage et inspection du colis
1) Vérifiez que le colis contienne :
Une ASI Un mode d’emploi Un câble de communication Un câble de batterie (pour E S TM 10k uniquement)
2) Inspectez l’aspect extérieur d e l’ASI, pour vous assurer qu’elle n’a pa s été endommagée durant le transport. Si des composants sont endommagés ou manquants, ne mettez pas l’unité en service. Signalez ce problème immédiatement au transporteur et à votr e fournisseur.
2.2 Câbles d’entrée/sortie et mise à la terre
2.2.1 Notes sur l’installation
Installez impérativement l’ASI dans un lieu correctement ventilé,
éloigné des sources d’eau, des gaz inflammables et des agents corrosifs.
Assurez-vous que les grilles de ventilation à l’avant et à l’arrière de
l’ASI ne sont pas obstruées. Assurez-vous qu’il y ait au moins 0,5 m d’espace libre de chaque côté.
De la condensation peut se produire si l’ASI est déballée à très basse
température. Dans ce cas, Attendez qu’elle soit parfaitement sèche à l’intérieur et à l’extérieur avant de poursuivre l’installation et la mise en service. Cela vous évitera des risques d’électrocution et d’endommagée l’ASI.
2.2.2 Installation & branchement
Faites effectuer l’installatio n et le câblage par du personnel qualif ié en
conformité avec les réglementations électriques et les instructions de ce manuel.
Par sécurité, veillez à couper l’interrupteur d’alimentation du réseau
avant l’installation. Coupez le sectionneur de batterie si necessaire.
1) Ouvrez le couvercle du bornier de raccordement situé sur le panneau arrière de l'ASI (cf. section 1.3).
Hot Line - Tel: +33 (0)2 40 76 15 82 - fax: +33 (0)2 40 94 29 51 - hotline@infosec.fr 7/24
N’utilisez pas une prise murale comme alimentation de l'ASI, car son
courant nominal est inférieur au courant d'entrée maximal de l'ASI. La prise risque de brûler et de se détruire.
2) Connectez les câbles d'entrée et sortie aux bornes correspondantes indiquées sur les schémas de câblage (cf. sections 2.2.3 et 2.2.4).
• Utilisez de s câbles électriques selon le tableau suivant :
  Câble
d’alimentatio n
Câble de
sortie
3) Assurez-vous que les fils soient fermem ent serrés aux bornes.
4) Le câble de protection terre constitue la connex ion entre l'équipement et la terre. Assurez-vous que le diamètre de celui-ci soit supérieur ou égal au diamètre indiqué précédemment pour chaque modèle.
5) Une fois que vous avez terminé, contrôlez vos branchements.
6) Si nécessaire, installez un disjoncteur différentiel sur le panneau de distribution de l'ASI.
7) Pour connecter les charges à l'ASI, éteignez-les toutes préalablement et effectuez le branchement, puis rallumez-les une à une.
E4 S TM 10k
5 x 10 mm
(8 AWG)
3 x 10 mm
(8 AWG)
E4 S TM 15k E4 S TM 20k
5 x 25 mm
(6 AWG)
3 x 25 mm
(6 AWG)
5 x 25 mm
(6 AWG)
3 x 25 mm
(6 AWG)
La sortie de l'ASI peut être sous tension même lorsqu’elle n'est pas
alimentée par le secteur. Les composants internes peuvent alors présenter des tensions dangereuses. Pour vous assurer que l'ASI soit déchargée, éteignez la préalablement et débranchez ensuite l'alimentation secteur.
8) Chargez les batteries pendant 8 heures avant la mise en service. Après la connexion, positionnez le sectionneur d’entrée (à l’arrière de l’ASI) sur « ON ». L'onduleur recharge alors automatiquement les batteries.
Vous pouvez utiliser immédiatement l'ASI sans charger les batteries,
cependant son temps d’autonomie risque d’être inférieur à la valeur nominale.
Si vous devez connecter une charge inductive telle qu’un moniteur ou
une imprimante laser, sachez que ces appareils présentent un p ic de courant important au démarrage. Assurez-vous que la puissance nominale de votre ASI soit supérieure à celle-ci.
Hot Line - Tel: +33 (0)2 40 76 15 82 - fax: +33 (0)2 40 94 29 51 - hotline@infosec.fr 8/24
2.2.3 Câblage des E/S du bornier de l’E4 S TM 10k
Si vous employer votre ASI de manière indépendante, rel iez les bornes
JP 1 et JP 2 au moyen d'un fil électrique 6 mm² (10 AWG). Retirez ce cavalier si vous utilisez votre ASI en mode parallèle.
2.2.4 Câblage des E/S du bornier de l’E4 S TM 15k/20k
Si vous employer votre ASI de manière indépendante, rel iez les bornes
JP 1 et JP 2 au moyen d'un fil électrique 6 mm² (10 AWG). Retirez ce cavalier si vous utilisez votre ASI en mode parallèle.
Hot Line - Tel: +33 (0)2 40 76 15 82 - fax: +33 (0)2 40 94 29 51 - hotline@infosec.fr 9/24
2.3 Connexion d’une ASI au pack de batteries externe
• Un jeu de batteries ext erne a une tension nominale en courant continu de 240 Vcc. Il est constitué de 20 batteries sans entretien de 12 Vcc. Pour augmenter le temps d’autonomie, connectez-en plusieurs en parallèle tou t en respectant le principe de compatibilité « même tension, même type » .
Suivez strictement la procédure d’installation des jeux de batteries
pour éviter tout risque d’électrocution.
1) Ouvrez le sectionneur si l’armoire batteries en est équipée.
2) Connectez le câble batterie sur l’armoire batteries.
Ne connectez pas le câble sur l’ASI en premier, vous risquez une
électrocution !
• Pour le modèle d’armoire batteries standard, branchez la fiche du câble dans son connecteur.
• Pour les autres modèles d’armoires batteries, raccordez le câble sur leur bornier (le fil rouge sur la borne + & le fil noir sur la borne -).
3) Terminez la connexion en branchant le câble sur l’ASI.
• Pour le modèle E de batterie externe de l’ASI (cf. section 1.3.1).
• Pour le modèle E (cf. section 4.3.5).
4
S TM 10k, branchez la fiche du câble dans le connecteur
4
S TM 15k/20k, raccordez le câble sur le bornier de l’ASI
Le câble batterie est équipé d’un fil de terre. Vérif iez la co ntinuité de la
4) Fermez le sectionneur batterie si l’armoire en est équipée. Ensuite,
terre entre l’ASI et l’armoire batteries.
positionnez aussi le sectionneur d’entr ée de l’ASI sur « ON ». Vous pouvez ensuite mettre l’ASI en fonctionnement (cf. section 4).
Hot Line - Tel: +33 (0)2 40 76 15 82 - fax: +33 (0)2 40 94 29 51 - hotline@infosec.fr 10/24
3 Panneau d’affichage
1 Voyant Anomalie
Mode anomalie : l’ASI est en situation ano rmale.
2 à 6 Voyants Capacité
Mode secteur : Niveau de charge sollicité par les appareils connectés. Mode batterie : Niveau de la batterie. Mode anomalie : Code d’erreur.
7 Voyant By-pass
Mode by-pass : Le secteur alimente directement les charges.
8 Voyant Alimentation secteur (On-line)
Mode secteur : Le réseau fournit une alimentation normale.
9 Voyant Onduleur (Inverter)
Mode secteur & batterie : L’onduleur alimente les charges.
10 Voyant Batterie
Mode batterie : Les batteries alimentent les appareils connectés.
11 Bouton Arrêt
Arrêt onduleur : Arrêtez l’Inverter en appuyant au moins 1 s sur ce bouton
12 Bouton Mise en service/Alarme silencieuse/Test batterie
Démarrage onduleur : Allumez L’Inverter en appuyant 2 s sur ce bouton. Mode batterie : Désactivez l’alarme sonore en appuyant sur ce bouton. Test Batterie : En Mode Normal, pressez ce bouton pour effectuer un test batterie
Hot Line - Tel: +33 (0)2 40 76 15 82 - fax: +33 (0)2 40 94 29 51 - hotline@infosec.fr 11/24
4 Fonctionnement
Vous pouvez facilement utiliser votre onduleur sans formation préalable. Suivez simplement les instructions contenues dan s ce manuel. Co nsultez la signification de chaque voyan t (cf. section 3)
4.1 Mise en marche
Couper les charges avant d'allumer l'ASI et mettez les en marche l'une
après l'autre lorsque l'ASI est passée en mode INV. De même, coupez toutes les charges connectées avant d'éteindre l'ASI.
4.1.1 Allumage de l’ASI avec alimentation secteur
1) Assurez-vous que les branchements de l’alimentation et de la batterie soient correctes, alimentez l’onduleur, vérifiez que les tensions sur le bornier soient correctes et fermez le sectionneur d’entrée (Input Breaker) en le basculant sur « ON ».
• Le ventilateur démarre et l’ASI alimente la sortie via le by-pass.
2) Mettez en marche l'ASI en appuyant au moins 1 s sur le bouton « ON » en face avant.
• Pendant la mise en marche, l’ASI effectue un autodiagnostique. (Voyants niveau de charge batterie allumés et éteints en ordre ascendant). Après 10 à 15 secondes, l’ASI passe en mode onduleur (Voyant Inverter allumé). Si l'alimentation secteur présente une anomalie, l'ASI passe en mode batterie sans interruption de l’alimentation de sortie (Voyant Batterie allumé & Voyant Secteur éteint).
4.1.2 Allumage de l’ASI sans alimentation secteur
1) Mettez en marche l'ASI en appuyant au moins 1 s sur le bouton « ON ». Assurez-vous le cas échéant que le sectionneur de l’ar moire batterie soit positionné sur « ON ».
2) Durant le démarrage, l'ASI réagit comme si elle était connectée à l'alimentation secteur. L’affichage est cependant modifié (Voyant Batterie allumé & Voyant Secteur éteint).
4.1.3 Extinction de l’ASI avec alimentation secteur
1) Arrêtez l’ASI en appuyant au moins 1 s sur le bouton “OFF”.
• Pendant la mise à l'arrêt, l'ASI effectue un autodiagnostic. (Voyants niveau de charge batterie allumés et éteints en ordre ascendant). Ensuite, l’ASI passe en mode by-pass (Voyant Inverter éteint & Voyant By- pass allumé).
2) L'ASI fournit encore un courant en sortie. Pour le couper, ouvrez le sectionneur d’entrée (Input Breaker), puis couper l’alimentation.
• Pendant l’ex tinction, l'ASI effectue un autodiagnostic. (Voyants niveau de charge batterie allumés et éteints en ordre ascendant). Enfin , le panneau d'affichage s’éteint et la tension de sortie n’est plus disponible.
4.1.4 Extinction de l’ASI sans alimentation secteur.
1) Arrêtez l’ASI en appuyant au moins 1 s sur le bouton “OFF”.
Hot Line - Tel: +33 (0)2 40 76 15 82 - fax: +33 (0)2 40 94 29 51 - hotline@infosec.fr 12/24
• Pendant l’ex tinction, l'ASI effectue un autodiagnostic. (Voyants niveau de charge batterie allumés et éteints en ordre ascendant). Enfin , le panneau d'affichage s’éteint et la tension de sortie n’est plus disponible.
4.2 Modes de Fonctionnement
Les voyants sur le panneau d’affichage fournissent de nombreuses indications sur le mode de fonctionnement de l’ASI. (cf. section 3)

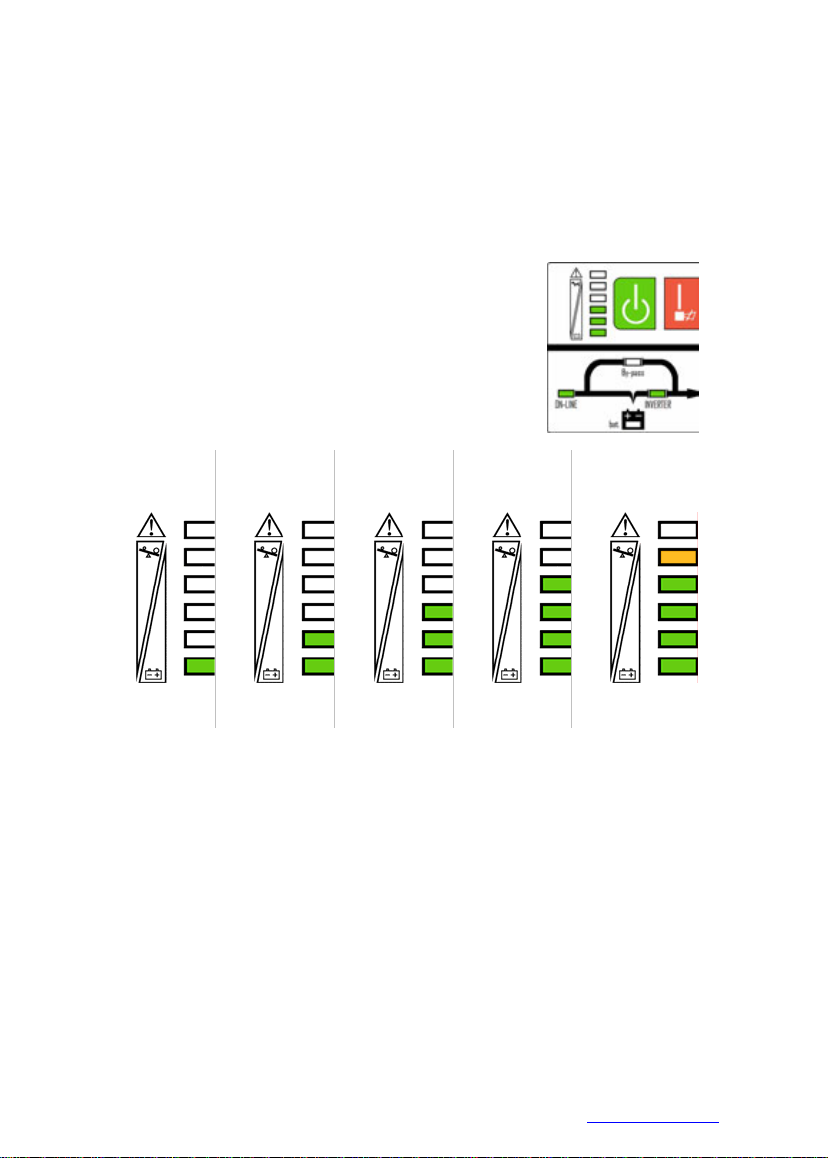

4.2.1 Mode secteur
En mode secteur, l’onduleur alimente la
charge en « double conversion ».
Sur le panneau d’affichage (cf. diagramme
de droite), le voyant Alimentation secteur (On-Line) et le voyant Onduleur (Inverter) sont allumés.
Les voyants Capacité indiquent la charge de
l’ASI (cf. ci-dessous).
Aucun
bip
Aucun
bip
0 ~ 35 %  36 ~ 55
%
Aucun
bip
  56 ~ 75
%
Aucun
bip
  76 ~ 95
%
Aucun
bip
  96 ~ 105
%
Hot Line - Tel: +33 (0)2 40 76 15 82 - fax: +33 (0)2 40 94 29 51 - hotline@infosec.fr 13/24
4.2.2 Mode batterie
En mode batterie, le jeu de batteries
alimente seul la charge.
Sur le panneau d’affichage (cf. diagramme
de droite), le voyant Batterie (Bat.) et le voyant Onduleur (Inverter) sont allumés.
Les voyants Capacité jaugent le niveau de la
batterie (cf. ci-dessous).
1 bip/s
  81 ~ 100
%
1 bip/4
s
  61 ~ 80
%
1 bip/4
s
  41 ~ 60
%
1 bip/4
s
  21 ~ 40
%
1 bip/4
  0 ~ 20
4.2.3 Mode By-pass
En mode By-pass, le secteur alimente
directement les charges sans « double conversion ».
Sur le panneau d’affichage (cf. diagramme à
droite), le voyant Alimentation se cteur et le voyant By-pass sont allumés.
L’alarme émet 1 bip toutes les 2 minutes
4.2.4 Anomalie
Consultez les informations au sujet du dépannage (cf. section 7). La plupart des défaillances sont signalées par le voyant Anomalie et diverses alarmes sonores. Pour certains problèmes, l’état des voyants Capacité correspond à un code d’erreur.
4.3 Fonctionnement en parallèle
Pour plus d’informations, reportez-vous au manuel mise en parallèle.
s
%
Hot Line - Tel: +33 (0)2 40 76 15 82 - fax: +33 (0)2 40 94 29 51 - hotline@infosec.fr 14/24
4.3.1 La redondance parallèle
• N + X est couramment le système d'alimentation le plus fiable. N représente le nombre minimal d'ASI nécessaires pour la charge totale. X représente les ASI redondants, c'est-à-dire le nombre d'ASI par défaut requis pour faire fonctionner le système simultanément. Plus X est élevé, plus le système d'alimentation est fiable. Le mode N + X est optimal lorsque la sécurité est une exigence cruciale pour l’installation.
• Vous pouvez branch er jusqu'à trois ASI en parallèle. Elles se partageront alors la puissance de sortie et assureront la redondance de l'alimentation.
4.3.2 Installation
1) Le câble parallèle est un câble de communication standard à 25 broches pin to pin. Sa longueur peut être inférieure à 3 m.
Respectez les recommandations de câblage
2) Connectez les câbles de sortie de chaque ASI au
3) Enlevez le cavalier des bornes JP1 et JP2 du
4) Connectez chaque sectionneur de sortie d'abord au
4.3.3 Exploitation et maintenance
1) Pour le fonctionnement général, suivez la procédure standard.
2) Pour la mise en marche, une fois que vous avez démarré toutes les ASI,
3) Pour la mise à l’arrêt, une fois qu e vous avez arrêté toutes les ASI, elles
4.3.4 Schéma de câblage pour l’E4 S TM 10k en parallèle
pour chaque ASI.
sectionneur du tableau de distribution de sortie. bornier. sectionneur principal de sortie, puis aux charges.
● Instructions de câblage
• Si la distance entre les ASI branchées en parallèle et le tableau de distribution est inférieure à 20 m, la différence de longueur entre les fils d'entrée et de sortie de l'ASI doit être inférieure à 20 %.
• Si la distance entre les ASI branchées en parallèle et le tableau de distribution est supérieure à 20 m, la différence de longueur entre les fils d'entrée et de sortie de l'ASI doit être inférieure à 10 %.
elles passent automatiquement et s imultanément en mode onduleur (INV). passent automatiquement et simultanément en mode dérivation (by-pass).
Hot Line - Tel: +33 (0)2 40 76 15 82 - fax: +33 (0)2 40 94 29 51 - hotline@infosec.fr 15/24
Hot Line - Tel: +33 (0)2 40 76 15 82 - fax: +33 (0)2 40 94 29 51 - hotline@infosec.fr 16/24
4.3.5 Schéma de câblage pour l’E4 S TM 15k/20k en parallèle
Hot Line - Tel: +33 (0)2 40 76 15 82 - fax: +33 (0)2 40 94 29 51 - hotline@infosec.fr 17/24
5 Ports de communication
5.1 Port intelligent
Cette série est équipée d'un port (slot) intelligent pouvant recevoir un agent SNMP Web power (optionnel) ou une autre carte optionnelle interface AS400 à contacts secs. Contactez votre distributeur pour plus d'informations.
5.2 Port de communication RS-232
5.2.1 Spécification
Vitesse de transmission : 2.400 bps Transfert de données : 8 bits Bit final : 1 bit Bit de parité : aucun
5.2.2 Assignation des broches du DB-9 RS232
N° de
broche
3 Rx Entrée 2 Tx Sortie 5 Terre GND
Fonction
5.3 Interface AS/400 (Optionnelle)
La carte AS/400 optionnelle offre des contacts secs « Ouvert » ou « Fermé ».
5.3.1 Assignation des Broches de la carte AS/400
N°
1 Défaut de l'ASI * 2 Alarme 3 Terre 4 Arrêt ASI 5 Commun 6 By-pass actif (fermeture
7 Niveau bas batterie 8 ASI en fonction (fermeture
9 Défaut de l'alimentation
Fonction
de bro che
relais)
relais)
secteur *
E/S
 
   * Normalement Ouvert,
fermeture à l’activation.
Hot Line - Tel: +33 (0)2 40 76 15 82 - fax: +33 (0)2 40 94 29 51 - hotline@infosec.fr 18/24
6 Entretien des batteries
Cette gamme d'ASI ne nécessite que peu d’entretien. Les modèles standard utilisent une batterie sans entretien plomb-acide régulée scellée. L’unique exigence en cas de non-utilisation est de recharger l'ASI régulièrement de façon à maximiser la durée de vie des batteries. L'ASI, allumée ou non, connectée à l'alimentation sec teur, continue à recharger les batteries et les protège contre un chargement ou un déchargement excessif.
• Soumettez les batteries à un cycle de charge & décharge tous les 4 à 6 mois, notamment si l’ASI n’a pas été employée pendant une longue période. Débutez le chargement après l’arrêt automatique de l'ASI suite à un déchargement. Pour une ASI standard, le temps d e recharge doit être d'au moins 12 heures.
• Dans les régions à climat chaud, ce cycle doit être réduit à 2 mois.
• En utilisation normale, la durée de vie de la batterie est de 3 à 5 ans.
Remplacez la si elle est en mauvais état.
• Ne rempla cez pas seulement une batterie, remplacez les toutes en même temps en vous référant aux instructions du fournisseur.
Les batteries comportent des tensions et courants dangereux.
L'entretien et le remplacement des batterie s doivent être effectués par du personnel qualifié et expérimenté. Aucune autre personne ne devra les manier.
Avant de manipuler le s batteries, enlev ez tout orneme nt métallique te l
que collier, montre ou anneaux.
Assurez-vous que l'installation est coupée avant de toucher aux
batteries. Le circuit de batterie n'étant pas isolé du circuit d'entrée, des tensions dangereuses peuvent exister entre les bornes de batterie et la terre.
Même avec le sectio nneur d'entrée coupé, les composant s internes de
l'ASI restent connectés aux batteries et de s tension s sont dangereuses . Par conséquent, coupez le sectionneur du pack de ba tterie ou déconnectez le cable de batterie avant d'entreprendre tout entretie n ou réparation.
Si vous devez remplacer un câble de connexion, veuillez acheter les
pièces d’origine auprès d'un distributeur ou d’un service autorisé, afin d’éviter une surchauffe et risque d’incendie dues à une capacité insuffisante.
Ne court-circuitez pas les bor nes positives et négatives des électrodes
de batterie, vous risquez de vous électrocuter ou de provoquer un incendie.
Ne jetez pas les batteries au feu, vous risquez une explosion. N’ouvrez pas et n’endommagez pas les bat teries, elles peuvent libérer
de l'électrolyte hautement toxique et dangereux pour votre peau et vos yeux.
Hot Line - Tel: +33 (0)2 40 76 15 82 - fax: +33 (0)2 40 94 29 51 - hotline@infosec.fr 19/24

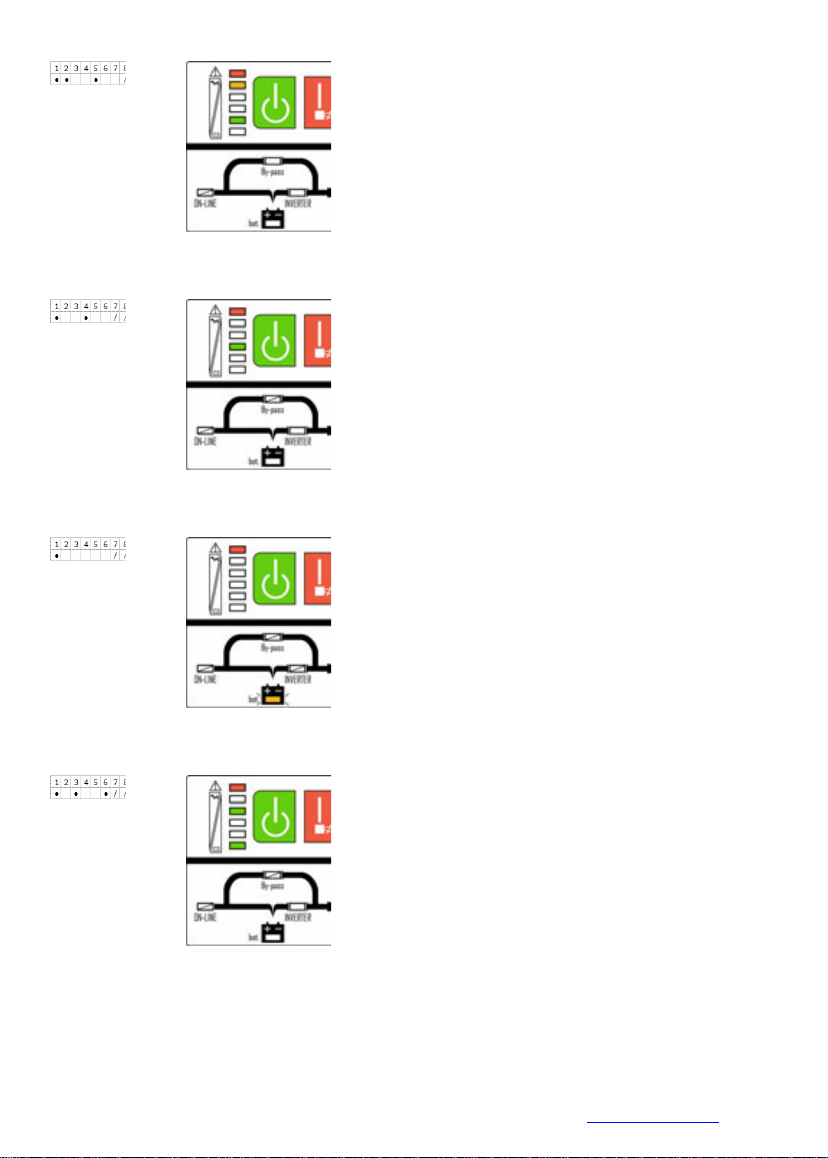

7 Dépannage
 
Etat des
voyants
(Cf. section
3)
● Allumée *
Clignotante
/ variable
 
1.
2.
3.
Surcharge Mode Secteur
Cause possible : Surcharge supérieure à
105 % survenue en Mode Secteur.
Solution : Diminuez la charge de l’ASI à
moins de 90 % de sa puissance nominale en déconnectant toutes les charges non critiques en cascade. Recalculez la
puissance de charge de vos équipements et adaptez la.
2 bips par
seconde
Surcharge Mode By-Pass
Cause possible : Surcharge supérieure à
105 % survenue en Mode Dérivation
Solution : Diminuez la charge de l’ASI à
moins de 90 % de sa puissance nominale en déconnectant toutes les charges non critiques en cascade. Recalculez la
puissance de charge de vos équipements et adaptez la.
2 bips par
seconde
Surcharge Mode Batterie
Cause possible : Avertissement précoce
d’une surcharge survenue en mode batterie.
Solution : Diminuez la charge de l’ASI à
moins de 90 % de sa puissance nominale en déconnectant toutes les charges non critiques en cascade. Recalculez la
2 bips par
seconde
puissance de charge de vos équipements et adaptez la.
Hot Line - Tel: +33 (0)2 40 76 15 82 - fax: +33 (0)2 40 94 29 51 - hotline@infosec.fr 20/24
4.
Surcharge ou défaut sur charge
Cause possible : Surcharge ou appareil
connecté défectueux.
Solution : Diminuez la charge de l’ASI à
moins de 90 % de sa puissance nominale en déconnectant toutes les charges non critiques en cascade. Vérifiez l’état des
appareils. Contactez le Service Après Vente si le problème persiste.
Bip continu
 
Etat des
voyants
(Cf. section
3)
● Allumée *
Clignotante
/ variable
5.
6.
7.
Alimentation hors tolérance
Cause possible : La tension ou la
fréquence du secteur sont hors tolérance.
Solution : L’ASI fonctionne en mode
batterie. Sauvegardez vos données, éteignez vos applications. Corrigez le problème de tension et/ou de fréquence de l’alimentation secteur.
Bips selon conditions
Surchauffe
Cause possible : Surchauffe interne. Solution : Vérifiez que les grilles de
ventilation ne sont pas obturées. Assurez­vous que la température ambiante n’est pas trop élevée. Laissez l’ASI refroidir 10 min avant de la rallumer. Contactez le Service Après Vente si le problème persiste.
bip continu
Défaut interne
Cause possible : Défaut interne. Solution : Contactez le Service Après
Vente.
bip continu
Hot Line - Tel: +33 (0)2 40 76 15 82 - fax: +33 (0)2 40 94 29 51 - hotline@infosec.fr 21/24
8.
Court-circuit sur la charge
Cause possible : Sortie court-circuitée Solution : Éteindre l’ASI. Retirez tous les
appareils connectés. Vérifiez qu’il n’y ait pas de défaut interne dans tout l’équipement avant de remettre l’onduleur en fonctionnement. Contactez le Service Après
Vente si le problème persiste.
bip continu
 
Etat des
voyants
(Cf. section
3)
● Allumée *
Clignotante
/ variable
9.
10.
1 bip par seconde
11.
Défaut interne
Cause possible : Tension de bus anormale Solution : Contactez le service après
vente.
bip continu
Défaut interne
Cause possible : Le chargeur est
défectueux.
Solution : Contactez le service après
vente.
Défaut interne
Cause possible : Surtension du chargeur. Solution : Contactez le service après
vente.
bip continu
Hot Line - Tel: +33 (0)2 40 76 15 82 - fax: +33 (0)2 40 94 29 51 - hotline@infosec.fr 22/24
12.
Défaut ventilation
Cause possible : Anomalie ventilateur Solution : Contactez le service après
vente.
 
Etat des
voyants
(Cf. section
3)
● Allumée *
Clignotante
/ variable
1 bip par seconde
13.
14.
15.
Défaut interne
Cause possible : Défaut interne onduleur Solution : Contactez le service après vente
Bip continu
Défaut communication
Cause possible : Anomalie de
communication
Solution : Contactez le service après
vente.
bip continu
Défaut mode parallèle
Cause possible : Anomalie du
fonctionnement en parallèle.
Solution : Contactez le service après
vente.
bip continu
Hot Line - Tel: +33 (0)2 40 76 15 82 - fax: +33 (0)2 40 94 29 51 - hotline@infosec.fr 23/24
16.
L’alimentation
du secteur est normale mais l’ASI ne peut pas passer en Mode Secteur
17.
Le temps
d’autonomie de la batterie est faible.
Défaut alimentation
Cause possible : Le sectionneur d’entrée
est positionné sur « Off ».
Solution : Positionnez le sectionneur
d’entrée sur « On ».
Défaut d’autonomie
Cause possible : Rechargement incomplet
de la batterie.
Solution : Rechargez l’ASI connecté à
l’alimentation secteur pendant plus de 10 heures.
18.
L’ASI ne
s’allume pas en appuyant sur le bouton « ON » .
Cause possible : Surcharge de l’ASI. Solution : Vérifiez la charge et éliminez
tous les équipements non critiques.
Cause possible : Batterie en fin de vie. Solution : Remplacez toutes les batteries.
Démarrage
Cause possible : Bouton « On » resté
insuffisamment longt e m ps enfoncé.
Solution : Appuyer plus de 1 s sur le
bouton « ON ».
Cause possible : ASI non connectée à la
batterie ou tension de batterie trop faible
Solution : Vérifiez la batterie, rechargez la
si nécessaire.
Cause possible : Défaillance de l’ASI Solution : Contactez le service après
vente.
Avant d’appeler le Service Après Vente, munissez-vous de ces données :
Modèle et numéro de série. Date d’achat et date d’apparition du problème. Descriptif détail lé du problème, de l’état d es voyants et des conditions
d’utilisation.
Si le modèle de l’onduleur est un modè le longue autonomie, munis sez-
vous des informations concernant la batterie.
Hot Line - Tel: +33 (0)2 40 76 15 82 - fax: +33 (0)2 40 94 29 51 - hotline@infosec.fr 24/24
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
