INFOSEC E4 LCD 1000, E4 LCD 1500, E4 LCD 2000 S, E4 LCD 3000, E4 LCD 1000 S User Manual

USER MANUAL

1000(S) / 1500(S) / 2000(S) / 3000(S)

Uninterruptible Power Supply System

VVeerrssiioonn FFrraannççaaiissee...................................................................

...................pp22

EEnngglliisshh VVeerrssiioonn...........................................

.

..............................................pp2222

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : [phone] – fax : [phone] – [e-mail] – 11 10 AA 59 203 04

2

Version Française

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : [phone] – fax : [phone] – [e-mail] – 11 10 AA 59 203 04

3

Table des matières

1. Consignes importantes de sécurité.................................................................................4

1-1. Transport.......................................................................................................................4

1-2. Préparation ...................................................................................................................4

1-3. Installation.....................................................................................................................4

1-4. Utilisation ......................................................................................................................5

1-5. Entretien, révision et défauts.........................................................................................5

1-6. A propos des batteries ..................................................................................................5

1-7. Conformité CE ..............................................................................................................6

2. Installation et configuration..............................................................................................7

2-1. Vue de la face arrière....................................................................................................7

2-2. Configuration de l'onduleur...........................................................................................9

3. Utilisation .........................................................................................................................11

3-1. Utilisation des boutons de la face avant......................................................................11

3-2. Panneau LCD .............................................................................................................13

3-3. Alarme sonore.............................................................................................................14

3-4. Index des abréviations de l'écran LCD........................................................................14

3-5. Configuration de l'onduleur.........................................................................................15

3-6. Description du mode d'utilisation ................................................................................17

3-7. Codes de référence des anomalies ............................................................................18

3-8. Indicateurs d'avertissement ........................................................................................18

4. Dépannage .......................................................................................................................19

5. Stockage et entretien ......................................................................................................20

5-1. Conduite .....................................................................................................................20

5-2. Stockage.....................................................................................................................20

6. Spécifications ..................................................................................................................21

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : [phone] – fax : [phone] – [e-mail] – 11 10 AA 59 203 04

4

1. Consignes importantes de sécurité

Veuillez strictement appliquer toutes les consignes de sécurité indiquées
dans ce manuel. Conservez ce manuel dans un endroit sûr et prenez
soigneusement connaissance des instructions suivantes avant d'installer
l'unité. N'utilisez pas cette unité avant d'avoir soigneusement pris
connaissance de tous les avertissements et de toutes les instructions
d'utilisation.

IMPORTANT!

Installer et connecter les onduleurs de façon non-conforme aux règles de l’art désengage
Infosec Communication de toute responsabilité

1-1. Transport

 Seul l'emballage initial protège l’onduleur contre les coups et les impacts pendant le

transport.

1-2. Préparation

 Une condensation peut se produire lorsque l’onduleur passe d'un environnement

froid à un environnement chaud. L'onduleur doit être absolument sec avant d'être
installé. Veuillez attendre au moins deux heures pour permettre à l'onduleur de
s'acclimater à l'environnement.

 Ne pas installer l'onduleur dans des environnements humides ou près d'eaux

courantes. Protéger l’onduleur contre toutes projections de liquides et/ou d’objets
divers.

 Ne pas installer l'onduleur dans un endroit où il sera exposé au rayonnement direct

du soleil ou près d'un appareil de chauffage.

Ne pas obturer les ouïes d’aération de l’onduleur. Il doit être installé dans un
endroit ventilé ou équipé d’une climatisation. Prévoir un espace suffisant de
chaque coté de l’appareil pour une bonne ventilation.
La température ambiante de la pièce ne doit pas excéder 20°C (0 à 90%
humidité relative non-condensée)

1-3. Installation

 Ne pas connecter sur les sorties de l'onduleur des appareils ou des dispositifs qui le

surchargeraient (des imprimantes laser, par exemple).

 Ne pas connecter sur les sorties de l'onduleur des appareils domestiques tels que

sèche cheveux.

 Placer les câbles de telle façon qu'ils ne puissent faire trébucher personne.
 L'onduleur peut être installé et mis en service par des personnes qui ne possèdent

pas d'expérience sur son fonctionnement.

 Connecter l'onduleur sur une prise de courant antichoc avec terre facilement

accessible et près de l'onduleur.

 N’utiliser pour la connexion de l'onduleur à la prise secteur (prise de courant

antichoc) que des câbles respectant la norme VDE et portant le marquage CE (les
câbles d'ordinateur par exemple).

 N'utiliser pour la connexion des charges à l'onduleur que des câbles respectant la

norme VDE et portant le marquage CE.

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : [phone] – fax : [phone] – [e-mail] – 11 10 AA 59 203 04

5

 Lors de l'installation de l'équipement, s'assurer que la somme des courants de fuite

de l'onduleur et des dispositifs connectés ne dépasse pas 3,5 mA.

1-4. Utilisation

 Ne pas déconnecter le câble secteur, sur l'onduleur ou sur la prise secteur (prise de

courant antichoc), pendant l'utilisation car cela éliminerait la protection terre du
système onduleur et de toutes les charges connectées.

 L'onduleur possède sa propre source interne de courant (batteries). Les sorties de

l'onduleur ou son bornier peuvent être sous tension même si l'onduleur n'est pas
branché sur la prise secteur.

 Afin de complètement déconnecter l'onduleur, appuyer d'abord sur le bouton arrêt

puis déconnecter le secteur.

 Protéger l’onduleur contre toutes projections de liquides et/ou d’objets divers.

1-5. Entretien, révision et défauts

 L'onduleur fonctionne avec des tensions dangereuses. Les réparations ne doivent

être faites que par du personnel d'entretien qualifié.

Attention - risque d'électrocution. Même après avoir été déconnecté du secteur
(prise de courant du secteur), les composants internes de l'onduleur sont
encore connectés à la batterie et sont donc toujours sous tension et
dangereux.

 Avant de procéder à la révision ou à l'entretien, déconnecter les batteries et vérifier

qu'il n'y a aucun courant ou tension dangereuse sur les bornes des condensateurs
de haute capacité, tels que les condensateurs du BUS.

 Le remplacement des batteries doit être effectué par du personnel d'entretien

qualifié et habilité, prenant les mesures de précaution requises ci-dessous. Les
personnes non habilitées ne doivent pas rester à proximité des batteries.

Attention - risque d'électrocution. Le circuit de batterie n'est pas isolé de la
tension d'entrée. Des tensions dangereuses peuvent exister entre les bornes
de batterie et la terre. Avant de les toucher, vérifier qu'aucune tension n'est
présente !

 Afin d'éviter tout risque d'incendie, ne remplacer le fusible qu'avec un fusible du

même type et de même ampérage.

 Ne pas désassembler l'onduleur.

1-6. A propos des batteries

 Il est recommandé de faire appel à un personnel qualifié pour remplacer la batterie.
 Ne pas exposer la batterie à une source inflammable, celle-ci risquerait d’exploser.
 Ne pas ouvrir ni abîmer la batterie ! L’électrolyte, à base d’acide sulfurique, peut

être toxique et nocif pour la peau et les yeux. En cas de contact laver abondamment
à l'eau et tout vêtement souillé.

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : [phone] – fax : [phone] – [e-mail] – 11 10 AA 59 203 04

6

 Ne pas jeter la batterie dans un feu. Elle peut exploser. Elle doit faire l’objet d’une

collecte sélective et ne pas être jetée avec les ordures ménagères. Se reporter à la
législation et aux règlements locaux.

 L’onduleur contient des batteries de grande capacité. Il est donc conseillé de ne pas

ouvrir ce compartiment pour éviter tout risque de choc électrique. Si une révision ou
un remplacement de la batterie est nécessaire, merci de contacter directement le
distributeur.

 La révision des batteries doit être effectuée par un personnel qualifié ayant une

parfaite connaissance des précautions de sécurité.

 Une batterie peut causer un choc électrique ou un intense court-circuit. Les

précautions suivantes doivent être observées par le technicien lors de l’intervention :

 Retirer montres, bagues….
 Utiliser des outils à poignées isolées.
 Débrancher l’onduleur du secteur avant toute intervention.
 Pour remplacer les batteries, utiliser le même nombre et le même type de

batterie.

1-7. Conformité CE

Ce logo signifie que le produit CEI est conforme aux exigences imposées par
les directives LVD et EMC (relatives aux réglementations associées à la
sécurité basse tension et à la compatibilité électromagnétique).

Important

Les onduleurs appartiennent à la catégorie des équipements électriques et
électroniques. En fin de vie, ces produits doivent faire l’objet d’une collecte
sélective et ne pas être jetés avec les ordures ménagères.
Ce symbole est aussi apposé sur les batteries fournies avec cet appareil, ce qui
signifie qu’elles doivent également être remises à un point de collecte
approprié.

Prenez contact avec le système de recyclage ou centre de déchets dangereux local pour
obtenir l’information adéquate sur le recyclage de la batterie usagée.

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : [phone] – fax : [phone] – [e-mail] – 11 10 AA 59 203 04

7

2. Installation et configuration

REMARQUE : Inspecter l'unité avant de l'installer. S'assurer que rien n'est endommagé à

l'intérieur de l'emballage. Conserver l'emballage original dans un endroit sûr pour une
utilisation future.

REMARQUE : Il y a deux types différents d'onduleur E4 LCD : les modèles standards et
modèles longue autonomie. Voir le tableau suivant.

Modèle Type Modèle Type

E4 LCD 1000 E4 LCD 1000 S
E4 LCD 1500 E4 LCD 1500 S
E4 LCD 2000 E4 LCD 2000 S
E4 LCD 3000

Standard

E4 LCD 3000 S

Longue

autonomie

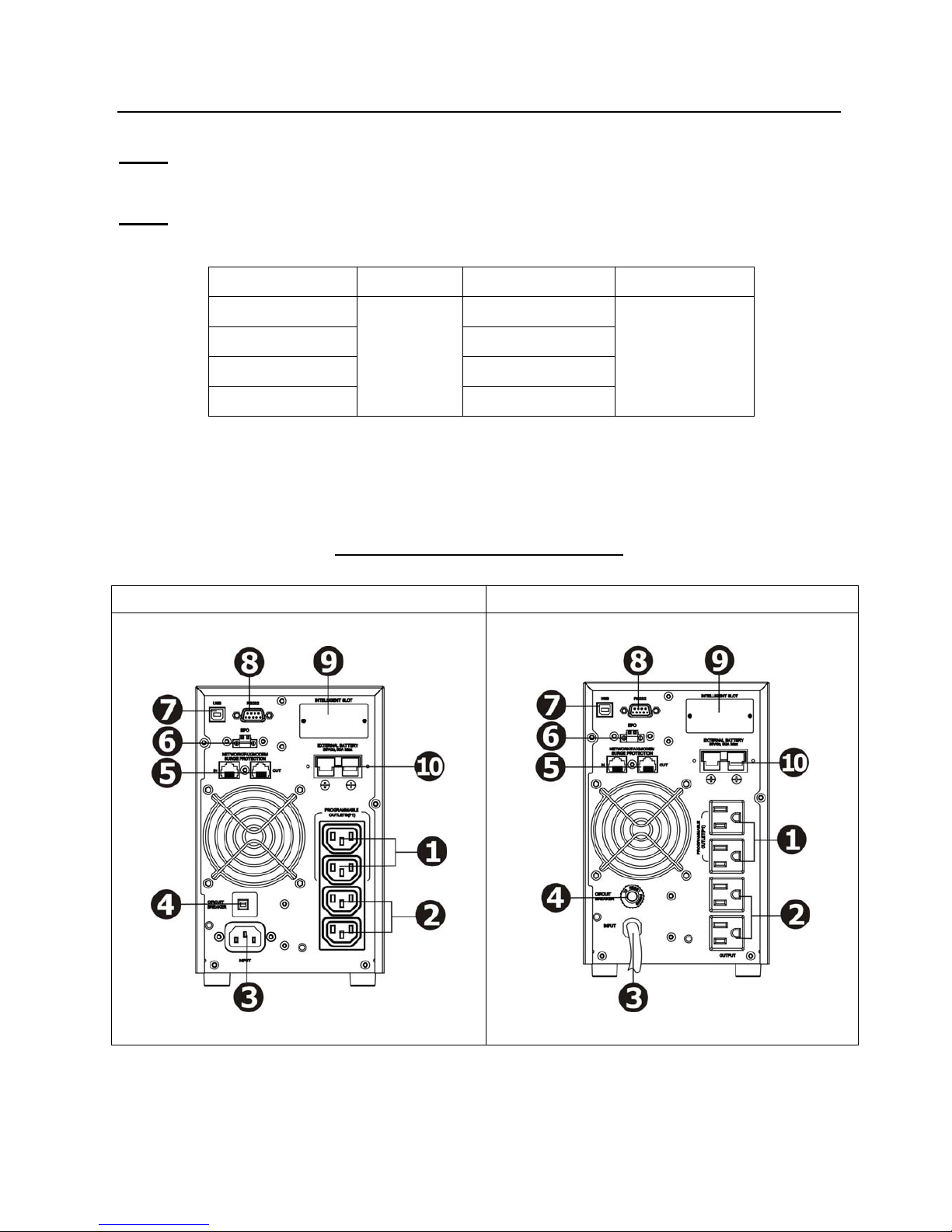

2-1. Vue de la face arrière

E4 LCD 1000 (S) – E4 LCD 1500 (S)

Type CEI Type NEMA

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : [phone] – fax : [phone] – [e-mail] – 11 10 AA 59 203 04

8

E4 LCD 2000 (S)

Type CEI Type NEMA

E4 LCD 3000 (S)

Type CEI Type NEMA

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : [phone] – fax : [phone] – [e-mail] – 11 10 AA 59 203 04

9

Description de la face arrière

1. Sorties programmables : elles sont connectées aux charges non- prioritaires.

2. Prises de sorties : elles sont connectées aux charges prioritaires.

3. Alimentation

4. Disjoncteur d'entrée

5. Protection contre les surtensions réseau/fax/modem

6. Connecteur de fonction d'arrêt d'urgence (EPO)

7. Port de communication USB

8. Port de communication RS-232

9. Slot intelligent SNMP

10. Connexion de batteries externes (seulement disponible sur les modèles S)

11. Borne de sortie

12. Disjoncteur de sortie

13. Borne d'entrée

2-2. Configuration de l'onduleur

Étape 1 : Connexion de l'entrée de l'onduleur

Brancher l'onduleur directement sur une prise bipolaire (2P+T), mise à la terre. Ne pas se
raccorder sur une rallonge électrique ou un boitier multiprise.
 Pour les modèles 208/220/230/240 VAC : le cordon d'alimentation est fourni avec

l’onduleur.

 Pour les modèles 110/115/120/127 VAC : le cordon d'alimentation est fixé à l'onduleur. La

prise d'alimentation est une prise NEMA 5-15P pour les modèles E4 LCD 1000 (S) et E4

LCD 1500 (S), et une prise NEMA 5-20P pour les modèles E4 LCD 2000 (S).
Remarque : Pour les modèles 110V : Vérifier que l'indicateur « Fault info » ne s'allume pas
sur le LCD. Il s'allume lorsque l'onduleur est branché sur une alimentation incorrectement
câblée (voir la section Dépannage).

Étape 2 : Connexion aux sorties de l'onduleur

 Il y a deux types de sorties : les sorties prises programmables et les sorties prises

générales. Connecter les charges non-prioritaires sur les sorties programmables et les
charges prioritaires sur les sorties générales. Lors d'une panne de courant, il est possible
d'augmenter l’autonomie des prises prioritaires en configurant une autonomie plus courte
des prises non-prioritaires.

 Pour la configuration du câblage avec les entrées et/ou sorties du type bornes, suivre les

étapes ci-dessous :

a) Retirer le petit couvercle du bornier
b) Pour les E4 LCD 3000 (S), nous recommandons l'utilisation de cordons d'alimentation
de section 2.5mm2 ou AWG14.
Pour le type NEMA, nous recommandons l'utilisation de cordons d'alimentation
WG12-10 ou de sections 3,3 mm

2

à 5,3 mm2.
c) Une fois terminée la configuration du câblage, vérifier que les câbles sont solidement fixés.
d) Replacer le petit couvercle sur la face arrière.

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : [phone] – fax : [phone] – [e-mail] – 11 10 AA 59 203 04

10

Étape 3 : Connexion de la communication
Port de communication port :

Port USB Port RS-232 Intelligent slot

Dans le but de permettre l'arrêt, le démarrage, la gestion de l’onduleur, la surveillance d'état,
connecter une extrémité du câble de communication au port USB/RS-232 et l'autre extrémité
au port de communication de l'ordinateur. Le logiciel de suivi étant installé, il est possible
d'établir sur l'ordinateur l'horaire d'arrêt, de démarrage et de surveillance de l'état de
l'onduleur.
L'onduleur est équipé d'un slot intelligent qui permet d’insérer soit une carte SNMP soit une
carte AS400. L'installation d'une carte SNMP ou AS400 sur l'onduleur permet l'utilisation
d'options avancées de surveillance et de communication.

Remarque : Un port USB et un port RS-232 ne peuvent pas fonctionner en même temps.

Étape 4 : Connexion du réseau

Protection contre les surtensions réseau/fax/modem

Connecter la ligne modem/téléphone/fax sur la sortie « IN » protégée contre les surtensions
qui se trouve sur la face arrière de l’onduleur. Connecter la sortie « OUT » à l'équipement à
l'aide d'un autre câble ligne modem/fax/téléphone.

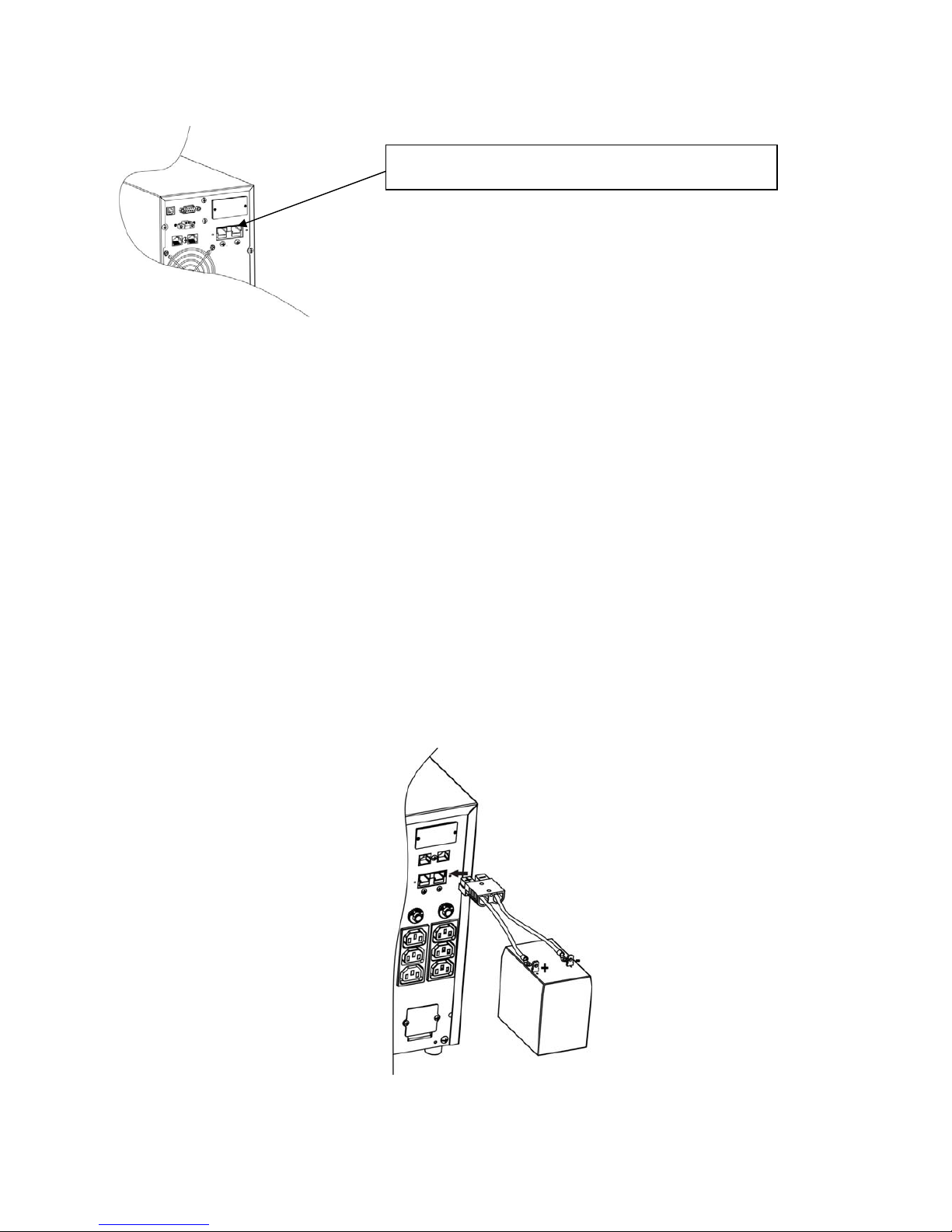

Étape 5 : Désactiver et activer la fonction Mode EPO

Garder fermées les broches 1 et 2 pour un fonctionnement normal de l'onduleur. Oter le câble
entre les broches 1 et 2 pour activer la fonction EPO.

Étape 6 : Mettre l'onduleur en marche

Appuyer pendant deux secondes sur le bouton On/Mute (marche/silence) de la face avant
pour mettre l'onduleur sous tension.
Remarque : Les batteries se chargent complètement pendant les cinq premières heures de
fonctionnement normal. Pendant cette période initiale de charge, les batteries ne peuvent
délivrer leur capacité totale.

Étape 7 : Installer le logiciel

Pour obtenir une protection d'ordinateur optimale, installer le logiciel de surveillance de
l'onduleur pour entièrement configurer l'arrêt de l'onduleur. Suivre les étapes ci-après pour
installer le logiciel de surveillance :

1. Insérer le CD-ROM du logiciel fourni.

2. Suivre les instructions indiquées sur l'écran pour installer le logiciel.

3. Lorsque l’ordinateur redémarre, le logiciel de surveillance va s'afficher sous la forme d'un
icone prise situé dans la zone de notification, près de l’horloge.

Circuit fermé pour un fonctionnement
normal de l'onduleur.

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : [phone] – fax : [phone] – [e-mail] – 11 10 AA 59 203 04

11

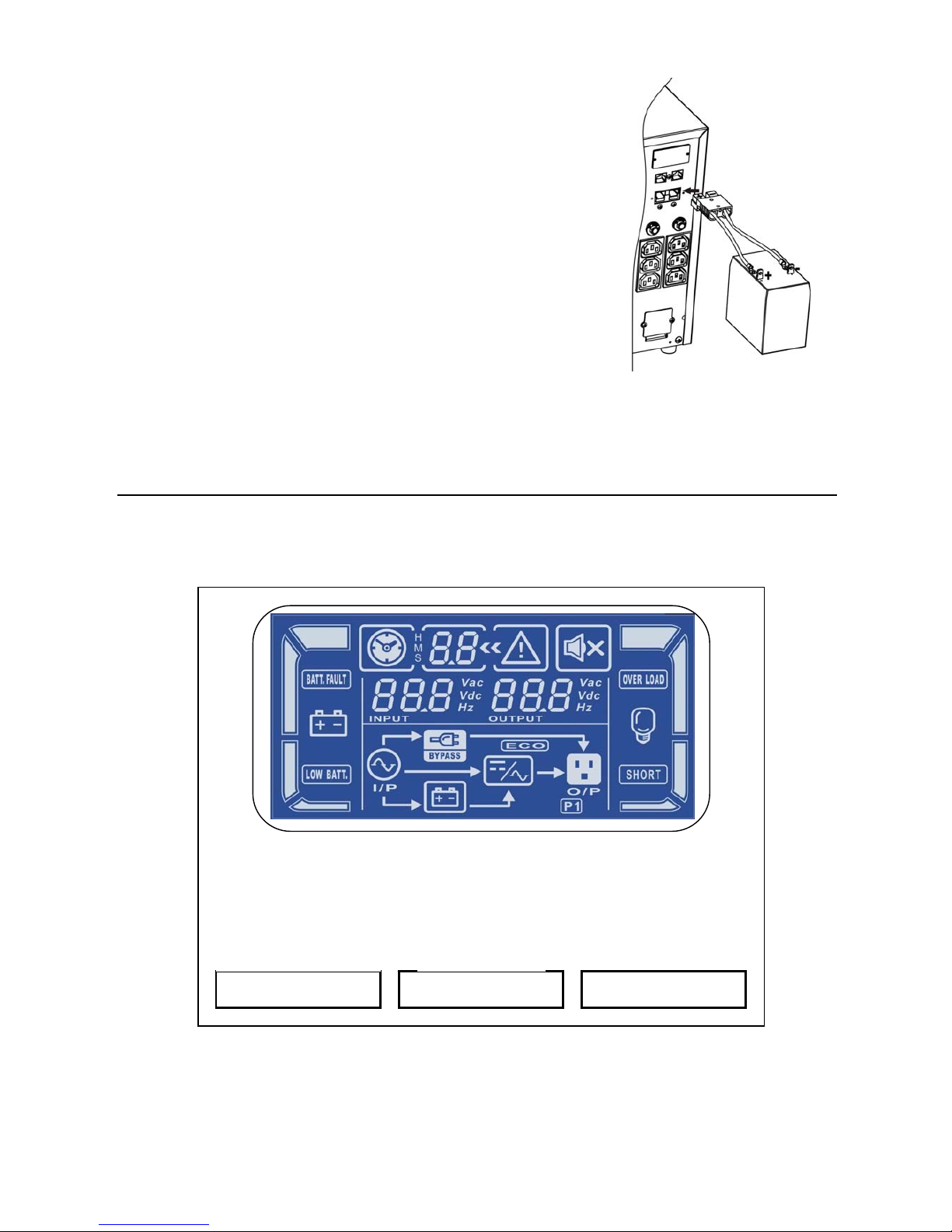

Étape 8 : Connexion des batteries externes
Pour les modèles longues autonomies seulement (versions S)
suivre le dessin pour connecter les batteries externes.

3. Utilisation

3-1. Utilisation des boutons de la face avant

ON / MUTE

▲

SELECT

▼

OFF / ENTER



INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : [phone] – fax : [phone] – [e-mail] – 11 10 AA 59 203 04

12

Bouton Fonction

Bouton ON/Mute

 Mise en marche de l'onduleur : Appuyer sur le bouton On/Mute

pendant au moins 2 secondes pour mettre l'onduleur en marche.

 Arrêt alarme sonore (silence): Après avoir mis l'onduleur en marche

en mode batteries, appuyer sur le bouton pendant au moins 5
secondes pour activer ou désactiver le système d'alarme. Ceci ne
s'applique pas lorsque des avertissements ou des erreurs se
présentent.

 Touche flèche descendante : Appuyer sur ce bouton pour afficher la

sélection précédente dans le mode de configuration de l'onduleur.

 Passage de l'onduleur en mode Auto-test : Appuyer pendant 5

secondes sur le bouton ON/Mute pour passer l'onduleur en mode
Auto-test.

Bouton
OFF/Enter

 Arrêt de l'onduleur : Appuyer sur ce bouton pendant au moins 2

secondes pour arrêter l'onduleur en mode batteries. En appuyant sur
ce bouton, l'onduleur passe en mode Veille ou transfert sur mode
By-pass si la configuration By-pass est active.

 Touche de confirmation de sélection : Appuyer sur ce bouton pour

confirmer la sélection dans le mode de configuration de l'onduleur.

Bouton Select

 Changement du message LCD : Appuyer sur ce bouton pour

changer le message LCD : tension d'entrée, fréquence d'entrée,
tension batteries, tension de sortie et fréquence de sortie. Il
reviendra sur l'affichage par défaut après 10 secondes.

 Mode Configuration : Appuyer sur ce bouton pendant 5 secondes

pour valider le mode «Paramétrages UPS» lorsque l’onduleur est en
mode «Arrêt» ou «Standby».

 Touche flèche montante : Appuyer sur ce bouton pour afficher la

sélection suivante dans le mode de configuration de l'onduleur.

Bouton ON/Mute
+ Select

 Passage en mode By-pass : Lorsque l'alimentation principale est

normale, appuyer simultanément et pendant 5 secondes sur les
boutons ON/Mute et Select. L'onduleur passe alors en mode
By-pass. Cette action ne sera pas effective lorsque la tension
d'entrée est en dehors de la plage acceptable.

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : [phone] – fax : [phone] – [e-mail] – 11 10 AA 59 203 04

13

3-2. Panneau LCD

Écran
d'affichage

Fonction

Informations sur l’autonomie

Indique le mode autonomie sous la forme d'un pictogramme
Indique la durée de l’autonomie par des nombres.

H : heures, M : minutes, S : secondes

Informations de défaut

Indique un avertissement ou un défaut.
Indique les codes d'avertissement et de défaut. Ces codes sont indiqués

en détail dans la section 3-5.

Fonctionnement en mode silence (arrêt alarme sonore)

Indique que l'alarme sonore de l'onduleur est désactivée.

Informations sur les tensions de sortie et de batteries

Indique la tension de sortie, la fréquence ou la tension des batteries.

Vac : tension de sortie, Vdc : tension des batteries, Hz : fréquence

Informations
sur la charge

Indique le niveau de charge par 0-25 %, 26-50 %, 51-75 %, et 76-100%.

Indique une surcharge.
Indique une charge ou une sortie de l'onduleur en court-circuit.

Informations sur les sorties programmables

Indique que les prises de sorties programmables fonctionnent.

Informations sur le mode de fonctionnement

Indique que l'onduleur est connecté au secteur.

Indique que l’onduleur est en mode batterie.

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : [phone] – fax : [phone] – [e-mail] – 11 10 AA 59 203 04

14

Indique que l’onduleur est en mode by-pass.
Indique que le mode ECO est activé.

Indique que le circuit Onduleur est en fonctionnement.
Indique qu’il y a une tension en sortie.

Informations sur les batteries

Indique le niveau de batteries par 0-25 %, 26-50 %, 51-75 %, et 76-100%.

Indique un défaut de batteries.
Indique un niveau bas de batteries et une tension faible de batteries.

Informations sur les tensions d'entrée et de batteries

Indique la tension d'entrée, la fréquence ou la tension des batteries.

Vac : tension d'entrée, Vdc : tension des batteries, Hz : fréquence d'entrée

3-3. Alarme sonore

Mode Batteries Signal toutes les 4 secondes
Batteries faibles Signal toutes les secondes
Surcharge Deux signaux toutes les secondes
Défaut Signal continu
Mode By-pass Signal toutes les 10 secondes

3-4. Index des abréviations de l'écran LCD

Abréviation Contenu de l'affichage Signification

ENA

Activé

DIS

Désactivé

ESC

Echap

HLS

Limite haute de tension

LLS

Limite basse de tension

BAT

Batteries

CF

Convertisseur de fréquence

EP

EPO

FA

Ventilateur

TP

Température

CH

Chargeur

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : [phone] – fax : [phone] – [e-mail] – 11 10 AA 59 203 04

15

3-5. Configuration de l'onduleur

Huit paramètres permettent de configurer
l'onduleur:
Configuration de la tension de sortie,
activation/désactivation du convertisseur de
fréquence, configuration de la fréquence de
sortie, activation/désactivation du mode ECO,
configuration de la plage de tension du mode
ECO, activation/désactivation du mode By-pass,
configuration de la plage de tension du mode
By-pass, activation/désactivation des sorties
programmables, configuration des sorties
programmables et quitter.

 01: Configuration de la tension de sortie

Interface Valeur

Pour les modèles 208/220/230/240 VAC, le choix de la tension de
sortie est :
208 : donne une tension de sortie de 208 VAC
220 : donne une tension de sortie de 220 VAC
230 : donne une tension de sortie de 230 VAC
240 : donne une tension de sortie de 240 VAC
Pour les modèles 110/115/120/127 VAC, le choix de la tension de
sortie est :
110 : donne une tension de sortie de 110 VAC
115 : donne une tension de sortie de 115 VAC
120 : donne une tension de sortie de 120 VAC
127 : donne une tension de sortie de 127 VAC

 02: Activation/désactivation du convertisseur de fréquence

Interface Valeur

CF ENA : active le mode convertisseur
CF DIS : désactive le mode convertisseur

 03 : configuration de la fréquence de sortie

Interface Valeur

Il est possible de configurer la fréquence initiale en mode
Batteries :

BAT 50 : donne une fréquence de sortie de 50 Hz
BAT 60 : donne une fréquence de sortie de 60Hz

Lorsque le mode convertisseur est activé, il est possible de
sélectionner les fréquences de sortie suivantes :

CF 50 : donne une fréquence de sortie de 50 Hz
CF 60 : donne une fréquence de sortie de 60Hz

 04: activation/désactivation du mode ECO

Interface Valeur

ENA : active le mode ECO
DIS : désactive le mode ECO

N° paramètre

Valeur 1 Valeur 2

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : [phone] – fax : [phone] – [e-mail] – 11 10 AA 59 203 04

16

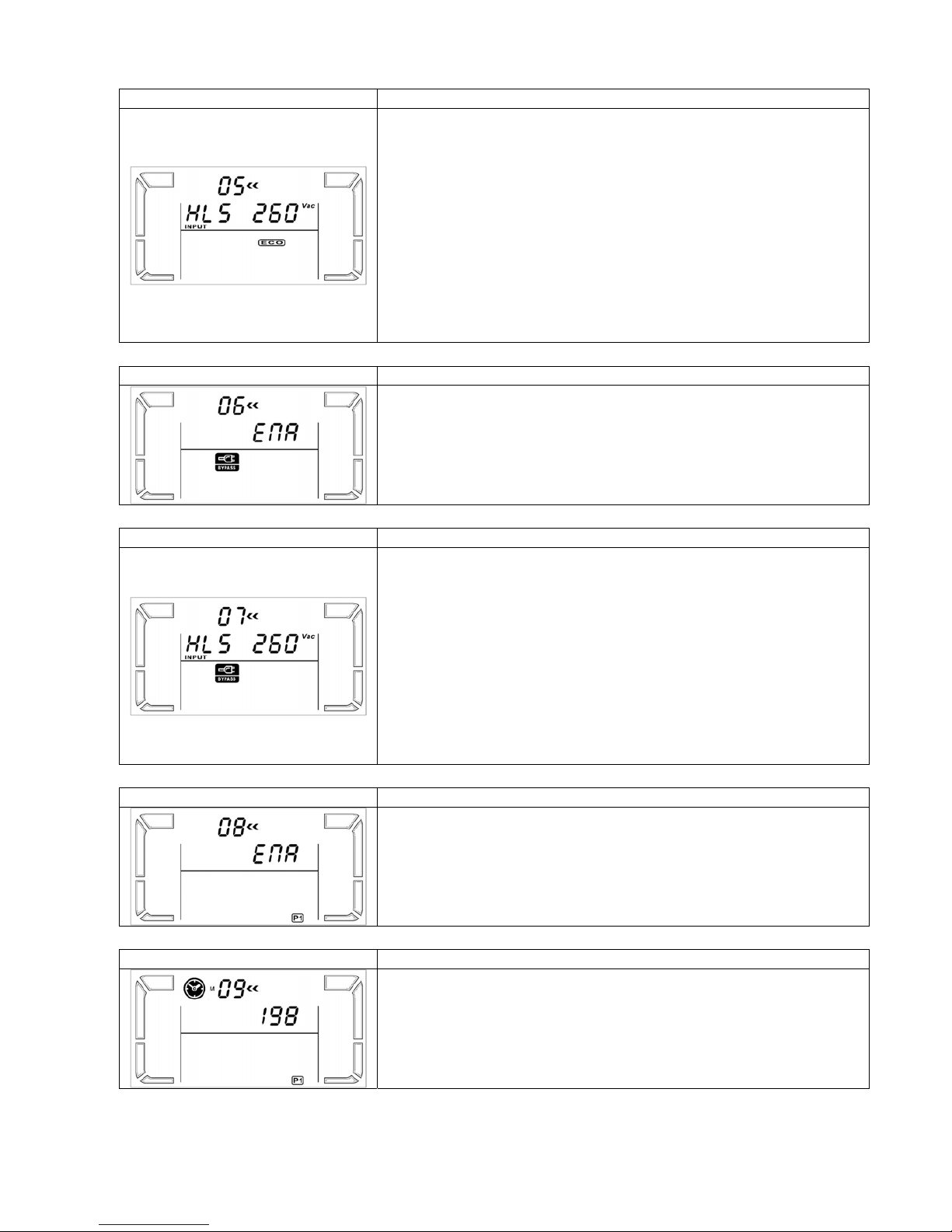

 05: configuration de la plage de tension du mode ECO

Interface Valeur

Appuyer sur la touche ascendante ou sur la touche descendante
pour régler la tension haute et la tension basse désirées.

HLS : Limite haute de tension en mode ECO (Pour les modèles
208/220/230/240 VAC, la plage de réglage est de +7V à +24V de la
tension nominale. Pour les modèles 110/115/120/127 VAC, la
plage de réglage est de +3V à +12V de la tension nominale).

LLS : Limite basse de tension en mode ECO (Pour les modèles
208/220/230/240 VAC, la plage de réglage est de -7V à -24V de la
tension nominale. Pour les modèles 110/115/120/127 VAC, la
plage de réglage est de -3V à -12V de la tension nominale).

 06: Activation/désactivation du mode By-pass lorsque l'onduleur est à l'arrêt

Interface Valeur

ENA : active le mode By-pass
DIS : désactive le mode By-pass

 07: configuration de la plage de tension de By-pass

Interface Valeur

Appuyer sur la touche ascendante ou sur la touche descendante
pour régler la tension haute et la tension basse désirées.

HLS : Limite haute de tension en mode By-pass
LLS : Limite basse de tension en mode By-pass

Pour les modèles 208/220/230/240 VAC :

220-264: réglage de la limite haute de tension de 220 à 264 VAC
170-220: réglage de la limite basse de tension de 170 à 220 VAC

Pour les modèles 110/115/120/127 VAC :

120-132: réglage de la limite haute de tension de 120 à 140 VAC
85-115: réglage de la limite basse de tension de 85 à 115 VAC

 08: Activation/désactivation des sorties programmables

Interface Valeur

ENA : active les sorties programmables
DIS : désactive les sorties programmables

 09: Configuration des sorties programmables

Interface Valeur

0-999 : réglage de l’autonomie en minutes de 0 à 999 pour les
prises sorties programmables connectées aux charges
non-prioritaires en mode Batteries.

 00 : Quitter

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : [phone] – fax : [phone] – [e-mail] – 11 10 AA 59 203 04

17

3-6. Description du mode d'utilisation

Mode

d'utilisation

Description

Écran LCD

Mode On-line

Lorsque la tension d'entrée se trouve

dans la plage acceptable, l'onduleur

fournit en sortie une alimentation

sinusoïdale pure et stable. En mode

On-line, l'onduleur charge également les

batteries.

Mode ÉCO

Mode économie d'énergie :

Lorsque la tension d'entrée se trouve

dans la plage acceptable, l'onduleur va

by-passer la tension de sortie pour

économiser l'énergie.

Mode

Convertisseur

de fréquence

Lorsque la fréquence d'entrée se trouve

entre 40 Hz et 70 Hz, l'onduleur peut être

réglé sur une fréquence de sortie

constante de 50 Hz ou 60 Hz. Dans ce

mode, l'onduleur continuera de charger

les batteries.

Mode Batterie

L’onduleur passe en mode batterie

lorsque la tension d'entrée est en dehors

de la plage acceptable ou lors d’une

panne de courant. L'alarme sonore se

déclenche toutes les 4 secondes.

L'onduleur va alimenter la sortie à partir

des batteries.

Mode By-pass

Lorsque la tension d'entrée se trouve

dans la plage acceptable mais que

l'onduleur est surchargé, l'onduleur va

passer en mode By-pass. Le mode

By-pass peut aussi être sélectionné

manuellement en face avant. L'alarme

sonne toutes les 10 secondes.

Mode Veille

L'onduleur est arrêté et il n'y a pas

d'alimentation en sortie, mais les batteries

sont toujours chargées.

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : [phone] – fax : [phone] – [e-mail] – 11 10 AA 59 203 04

18

3-7. Codes de référence des anomalies

Nature du défaut

Code du

défaut

Icone Nature du défaut

Code du

défaut

Icone

Défaut démarrage BUS 01 x Tension onduleur faible 13

x

Surtension BUS 02 x

Court-circuit sortie

onduleur

14

Sous tension BUS 03 x

Tension batteries trop

haute

27

Déséquilibre BUS 04 x

Tension batteries trop

basse

28

Défaut démarrage

programme onduleur

11 x Température trop élevée 41

x

Tension onduleur élevée 12 x Surcharge 43

3-8. Indicateurs d'avertissement

Avertissement Icone (clignotant) Alarme sonore

Batteries faibles

Signal toutes les secondes

Surcharge

Deux signaux toutes les secondes

Les batteries ne sont pas

connectées.

Signal toutes les secondes

Surcharge

Signal toutes les secondes

Connexion entrée incorrecte

(inversion phase/neutre)

Signal toutes les secondes

Activation mode EPO

Signal toutes les secondes

Panne ventilateur

Signal toutes les secondes

Température trop élevée

Signal toutes les secondes

Défaillance chargeur

Signal toutes les secondes

En dehors de la plage de

tension By-pass

Signal toutes les secondes

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : [phone] – fax : [phone] – [e-mail] – 11 10 AA 59 203 04

19

Utiliser le tableau ci-dessous lorsque l'onduleur ne fonctionne pas correctement.

Symptôme Cause possible Remèdes

L'alimentation AC n'est pas

correctement connectée.

Vérifier que le cordon

d'alimentation est solidement

connecté au secteur.

Pas d'indication et alarme bien que

le secteur soit normal.

L'alimentation AC est

connectée sur la sortie de

l'onduleur.

Brancher correctement le

cordon d'alimentation AC

dans la prise d'alimentation

AC.

L'icone et le code

d'avertissement

clignotent sur

l'écran LCD et l'alarme sonne toutes

les secondes.

La fonction EPO est activée.

Configurer le circuit pour

fermer la position et

désactiver la fonction EPO.

L'icone et clignotent sur

l'écran LCD et l'alarme sonne toutes

les secondes.

Les conducteurs phase et

neutre de l'entrée de

l'onduleur sont inversés.

Inverser les conducteurs

phase et neutre

Les icones et clignotent

sur l'écran LCD et l'alarme sonne

toutes les secondes.

Les batteries externes ou

internes ne sont pas

correctement connectées.

Vérifier que toutes les

batteries sont correctement

connectées.

Le code de défaut 27 est affiché,

l'icone

s'allume sur l'écran

LCD et l'alarme sonne en continu.

La tension des batteries est

trop haute ou le chargeur est

défectueux.

Contactez votre distributeur.

Le code de défaut 28 est affiché,

l'icone

s'allume sur l'écran

LCD et l'alarme sonne en continu.

La tension des batteries est

trop basse ou le chargeur est

défectueux.

Contactez votre distributeur.

L'onduleur est surchargé.

Délester les charges en

excès sur la sortie de

l'onduleur.

L'onduleur est surchargé.

Les dispositifs connectés à

l'onduleur sont alimentés

directement par le réseau

électrique au travers du

By-pass.

Délester les charges en

excès sur la sortie de

l'onduleur.

Les icones et

clignotent sur l'écran LCD et l'alarme

sonne toutes les secondes.

Après plusieurs défauts de

surcharge, l'onduleur est

verrouillé en mode By-pass.

Les dispositifs connectés

sont alimentés directement

par le réseau.

Délester d'abord les charges

en excès sur la sortie de

l'onduleur, puis arrêter

l'onduleur et le remettre en

marche.

Le code de défaut 43 est affiché,

l'icone

s'allume sur l'écran

LCD et l'alarme sonne en continu.

L'onduleur s'arrête

automatiquement en raison

d'une surcharge sur la sortie

de l'onduleur.

Délester les charges en

excès sur la sortie de

l'onduleur et redémarrer

l'onduleur.

Le code de défaut 14 est affiché,

l'icone

s'allume sur l'écran

LCD et l'alarme sonne en continu.

L'onduleur s'arrête

automatiquement en raison

d'un court-circuit sur la sortie

de l'onduleur.

Vérifier le câblage de sortie

et vérifier que les dispositifs

connectés ne sont pas en

court-circuit.

4. Dépannage

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : [phone] – fax : [phone] – [e-mail] – 11 10 AA 59 203 04

20

Le code de défaut indiqué est 1, 2,

3, 4, 11, 12, 13 et 41 sur l'écran LCD

et l'alarme sonne en continu.

Un défaut interne à

l'onduleur s'est produit. Il y a

deux situations possibles :

1. La charge est toujours

alimentée mais directement

par l'alimentation AC au

travers du By-pass.

2. La charge n'est plus
alimentée.

Contactez votre distributeur.

Les batteries ne sont pas

complètement chargées.

Recharger les batteries

pendant au moins 5 heures

et vérifier leur capacité. Si le

problème persiste, contactez

votre distributeur.

La durée de secours des batteries

est plus courte que la valeur

nominale.

Les batteries sont

défectueuses.

Contactez votre distributeur

pour remplacer les batteries.

L'icone et le code

d'avertissement

clignotent sur

l'écran LCD et l'alarme sonne toutes

les secondes.

Le ventilateur est bloqué ou

ne fonctionne pas.

Vérifier les ventilateurs et

contacter votre distributeur !!

5. Stockage et entretien

5-1. Conduite

L’onduleur E4 LCD ne contient aucune pièce nécessitant une intervention de la part de
l'utilisateur. Les batteries doivent être remplacées lorsque leur durée de vie (de 3 à 5 ans
dans une température ambiante de 25°C) a été dépassée. Contactez votre distributeur
pour cela.

En fin de vie, les batteries doivent faire l’objet d’une collecte sélective et ne pas
être jetés avec les ordures ménagères.

5-2. Stockage

Charger les batteries pendant 5 heures avant de les stocker. L'onduleur doit être stocké
couvert et en position droite dans un endroit frais et sec. En cours de stockage, recharger
les batteries conformément au tableau suivant :

Température de stockage Fréquence de chargement Temps de charge

-25°C à 40°C Tous les 3 mois 1 à 2 heures
40°C à 45°C Tous les 2 mois 1 à 2 heures

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : [phone] – fax : [phone] – [e-mail] – 11 10 AA 59 203 04

21

6. Spécifications

MODÈLE LCD E4 1000 (S) LCD E4 1500 (S) LCD E4 2000 (S) LCD E4 3000 (S)

CAPACITÉ*

1000 VA / 800 W 1500 VA / 1200 W 2000 VA / 1600 W 3000 VA / 2400 W

ENTRÉE

Transfert Tension Basse

160/140/120/110 VAC ± 5 % ou 80/70/60/50 VAC ± 5 %

(sur la base d'un pourcentage de charge de 100% - 80 % / 80 % - 70 % / 70 - 60 % / 60 % - 0)

Retour Tension Basse 175 Vac ± 5 % ou 85 Vac ± 5 %
Transfert Tension Haute 300 Vac ± 5 % ou 150 Vac ± 5 %

Plage de
tension

Retour Tension Haute 290 Vac ± 5 % ou 145 Vac ± 5 %
Plage de fréquence 40 Hz à 70 Hz
Phase Monophasé avec terre

Facteur de puissance

≧ 0.99 @ 220 à 230 VAC (tension d’entrée)

SORTIE

Tension de sortie 208/220/230/240 Vac ou 110/115/120/127 Vac
Régulation de tension AC (Mode Batt) ± 3%

Plage de fréquence
(Plage synchronisée)

47 à 53 Hz ou 57 à 63 Hz

Plage de fréquence (Mode Batt) 50 Hz ± 0,25 Hz or 60 Hz ± 0,3 Hz

Surcharge

100% à 110% : Alarme sonore

110%-130: Mode batterie: arrêt de l’onduleur après 30 secondes ; Mode secteur présent:

transfert en mode by-pass

>130%: Mode batterie: arrêt immédiat de l’onduleur; mode secteur présent: transfert en

mode by-pass

Facteur de crête

3:1

Distorsion harmonique

≦ 3 % THD (charge linéaire)

≦ 6 % THD (charge non-linéaire)

≦ 4 % THD (charge linéaire)

≦ 7 % THD (charge non-linéaire)

Mode AC à mode

Batteries

Zéro

Temps de
transfert

Onduleur à By-pass 4 ms (typique)
Forme d'onde (mode Batteries) Sinusoïdale pure

RENDEMENT

Mode CA ~ 85% ~ 88%
Mode Batteries ~ 83%

BATTERIES

Type de batteries 12 V / 7 AH 12 V / 9 AH 12 V / 7 AH 12 V / 9 AH

Nombre 3 3 6 6

Temps de recharge 4 heures pour revenir à 90 % de la capacité (typique)

Courant de charge 1,0 A (max.)

Modèle
standard

Tension de charge 41,0 Vcc ± 1% 82,1 Vcc ± 1%

Type et nombre de

batteries

Fonction de la capacité des batteries externes

Courant de charge 4,0 A ou 8,0 A (max.)

Modèle
Longue
durée

Tension de charge 41,0 Vcc ± 1% 82,1 Vcc ± 1%

CARACTÉRISTIQUES PHYSIQUES

Dimensions, P x L x H 397 x 145 x 220 (mm) 421 x 190 x 318 (mm)
Poids net (kg) 13 7 14 7 26 13 28 13

ENVIRONNEMENT

Humidité en fonctionnement 20 à 90 % de 0 à 40°C (sans condensation)
Niveau sonore Moins de 45 dB à 1 mètre

GESTION

RS-232 ou USB intelligent Supporte Windows®2000/2003/XP/Vista/2008, Windows® 7, Linux, Unix et MAC
SNMP optionnel Gestion de l a consommation à partir du gestionnaire SNMP et du navigateur Web

* Réduire la capacité à 60% de la capacité en mode Convertisseur de fréquence et à 80% lorsque la tension de sortie est réglée sur 208 Vac.
**Les spécifications des produits peuvent être modifiées sans avis préalable.

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : [phone] – fax : [phone] – [e-mail] – 11 10 AA 59 203 04

22

English Version

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : [phone] – fax : [phone] – [e-mail] – 11 10 AA 59 203 04

23

Table of Contents

1. Important Safety Instructions:........................................................................................24

1-1. Transportation.............................................................................................................24

1-2. Preparation .................................................................................................................24

1-3. Installation...................................................................................................................24

1-4. Operation....................................................................................................................24

1-5. Maintenance, servicing and faults...............................................................................25

2. Installation and setup......................................................................................................25

2-1. Rear panel view..........................................................................................................27

2-2. Setting up the UPS .....................................................................................................30

3. Operations........................................................................................................................32

3-1. Front panel button operation.......................................................................................32

3-2. LCD Panel ..................................................................................................................33

3-3. Audible Alarm..............................................................................................................34

3-4. LCD display wording index .........................................................................................34

3-5. UPS Setting ................................................................................................................35

3-6. Operating Mode Description .......................................................................................37

3-7. Faults Reference Code...............................................................................................37

3-8. Warning indicator........................................................................................................38

4. Troubleshooting...............................................................................................................39

5. Storage and Maintenance ...............................................................................................40

5-1. Operation....................................................................................................................40

5-2. Storage.......................................................................................................................40

6. Specifications ..................................................................................................................41

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : [phone] – fax : [phone] – [e-mail] – 11 10 AA 59 203 04

24

1. Important Safety Instructions:

Please strictly comply with all operating instructions in this manual strictly.
Keep this manual in a safe place and read the following instructions
carefully before installing the unit. Do not operate this unit before carefully
reading all warnings and operating instructions.

IMPORTANT!

Installing and connecting UPSs in a way that does not comply with accepted practices
releases Infosec Communication from any liability.

1-1. Transportation

 Only transport the UPS system in the original package to protect against shock and

impact.

1-2. Preparation

 Condensation may occur if the UPS system is moved directly from a cold to warm

environment. The UPS system must be absolutely dry before being installed. Please
allow at least two hours for the UPS system to acclimatize to the environment.

 Do not install the UPS system near water or in damp environments.
 Do not install the UPS system where it would be exposed to direct sunlight or near a

heater.

Do not block air ventilation holes in the UPS housing. The UPS must be
installed in a location with good ventilation or with air-conditioning. Ensure
enough space on each side for ventilation. Ideally, the room temperature
doesn’t exceed 20°C and 0-90% non-condensing humidity.

1-3. Installation

 Do not connect appliances or devices which would overload the UPS system (e.g.

laser printers) to the UPS outlets.

 Do not connect domestic appliances such as hair dryers to UPS outlets.
 Place cables in such a way that no one can step on or trip over them.
 The UPS can be operated by individuals with no previous experience.
 Only connect the UPS system to an earthed shockproof power outlet which must be

easily accessible and close to the UPS system.

 Only use a VDE-tested, CE-marked mains cable (e.g. the mains cable of your

computer) to connect the UPS system to the mains outlet (shockproof power outlet).

 Only use VDE-tested, CE-marked power cables to connect loads to the UPS system.
 When installing the equipment, you should ensure that the sum of UPS leakage

current and connected devices does not exceed 3.5mA.

1-4. Operation

 Do not disconnect the mains cable on the UPS system or the mains outlet

(shockproof power outlet) during operations since this would cancel the protective
earthing of the UPS system and of all connected loads.

 The UPS system has its own, internal current source (batteries). The UPS outlets or

terminal block may be electrically live even if the UPS system is not connected to the
mains outlet.

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : [phone] – fax : [phone] – [e-mail] – 11 10 AA 59 203 04

25

 In order to fully disconnect the UPS system, first press the OFF/Enter button to

disconnect the mains.

 Prevent any fluids or other foreign objects from entering of the UPS system.

1-5. Maintenance, servicing and faults

 The UPS system operates with hazardous voltages. Repairs may only be carried out

by qualified maintenance personnel.

Caution - Risk of electric shock. Even after the unit is disconnected from the mains
(mains outlet) components inside the UPS system are still connected to the battery
and electrically live and dangerous.

 Before carrying out any servicing and/or maintenance, disconnect the batteries and

check that there is no current and no hazardous voltage in the high capability
capacitor terminals such as BUS-capacitors.

 Only people who are familiar with batteries and with the required precautionary

measures may replace the batteries and supervise operations. Unauthorized
persons must be kept well away from the batteries.

Caution - Risk of electric shock. The battery circuit is not isolated from the input
voltage. Hazardous voltages may occur between the battery terminals and the ground.
Before touching, please check that no voltage is present!

 Only replace the fuse with the same type and amperage in order to avoid fire

hazards.

 Do not dismantle the UPS system.

1-6. About batteries:

 It is recommended that a qualified technician change the battery.
 Do not dispose of the battery in a fire as it may explode.
 Do not open or damage the battery! The electrolyte, fundamentally sulphuric acid,

can be toxic and harmful to the skin and eyes. If you come into contact with it, wash
thoroughly with water and clean dirtied clothes.

 Do not throw the battery into a fire. It may explode. It has to be disposed of

separately at the end of its useful life. Refer to local legislation and regulations.

 The UPS contains large-capacity batteries. To avoid any danger of electric shock do

not open it/them. If a battery needs servicing or has to be replaced, please contact
the distributor.

 Servicing should be performed or supervised by competent personnel who take the

necessary precautions. Keep unauthorized personnel away from batteries.

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : [phone] – fax : [phone] – [e-mail] – 11 10 AA 59 203 04

26

 A battery can present a risk of electric shock and cause short circuits. The following

precautions should be observed by the qualified technician:

 Remove watches, rings or other metal objects from hands.
 Use tools with insulated handles.
 Disconnect the charging source prior to connecting or disconnecting battery

terminals.

 When replacing batteries, use the same type and number of sealed lead-acid

batteries.

1-7. CE conformity:

This logo means that the IEC product answers to the EMC and LVD standards
(regarding to the regulation associated with the electric equipment voltage and
the electromagnetic fields).

Important

UPS belong to the electronic and electrical equipment category. At the end
of its useful life it must be disposed of separately and in an appropriate
manner.
This symbol is also affixed to the batteries supplied with this device, which
means they too have to be taken to the appropriate place at the end of their
useful life.

Contact your local recycling or hazardous waste centre for information on proper disposal
of the used battery.

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : [phone] – fax : [phone] – [e-mail] – 11 10 AA 59 203 04

27

2. Installation and setup

NOTE: Before installation, please inspect the unit. Be sure that nothing inside the package is

damaged. Please keep the original package in a safe place for future use.
NOTE: There are two different types of E4 LCD UPS: standard and long-run models. Please

refer to the following table.

Modèle Type Modèle Type

E4 LCD 1000 E4 LCD 1000 S
E4 LCD 1500 E4 LCD 1500 S
E4 LCD 2000 E4 LCD 2000 S
E4 LCD 3000

Standard

E4 LCD 3000 S

Long-run

2-1. Rear panel view

E4 LCD 1000 (S) – E4 LCD 1500 (S)

IEC Type NEMA Type

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : [phone] – fax : [phone] – [e-mail] – 11 10 AA 59 203 04

28

E4 LCD 2000 (S)

IEC Type NEMA Type

E4 LCD 3000 (S)

IEC Type NEMA Type

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : [phone] – fax : [phone] – [e-mail] – 11 10 AA 59 203 04

29

Rear Panel Explanation

1. Programmable outlets: connect to non-critical loads.

2. Output sockets: connect to mission-critical loads.

3. AC input

4. Input circuit breaker

5. Network/Fax/Modem surge protection

6. Emergency power off function connector (EPO)

7. USB communication port

8. RS-232 communication port

9. SNMP intelligent slot

10. External battery connection (only available for S model)

11. Output terminal

12. Output circuit breaker

13. Input terminal

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : [phone] – fax : [phone] – [e-mail] – 11 10 AA 59 203 04

30

2-2. Setting up the UPS

Step 1: UPS input connection

Plug the UPS into a two-pole, three-wire, grounded outlet only. Avoid using extension cords.

 For 208/220/230/240VAC models: The power cord is supplied in the UPS package.
 For 110/115/120/127VAC models: The power cord is attached to the UPS. The input plug

is a NEMA 5-15P for E4 LCD 1000 (S) and E4 LCD 1500 (S) models, NEMA 5-20P for E4

LCD 2000 (S) models.
Note: For Low voltage models: Check that the “Fault info” indicator does not light up on the
LCD. It lights up when the UPS is plugged into an improperly wired utility power outlet (Refer
to Troubleshooting section).

Step 2: UPS output connection

 For socket-type outputs, there are two kinds of outlets: programmable and general outlets.

Please connect non-critical devices to the programmable outlets and critical devices to
the general outlets. During power failure, you may extend the backup time to critical
devices by setting shorter backup time for non-critical devices.

 For terminal-type input or outputs, please the steps below for the wiring configuration:

a) Remove the small cover from the terminal block
b) For E4 LCD 3000 (S), we recommend using AWG14 or 2.5mm

2

power cords.

For NEMA type, we recommend using WG12-10 or 3.3mm

2

-5.3mm2 power cords.

c) Upon completion of the wiring configuration, please check that the wires are securely

affixed.

d) Put the small cover back on the rear panel.

Step 3: Communication connection

Communication ports:

USB port RS-232 port Intelligent slot

To allow for unattended UPS shutdown/start-up and status monitoring, connect one end of the
communication cable to the USB/RS-232 port and the other to the communication port of your
PC. With the monitoring software installed, you can schedule UPS shutdown/start-up and
monitor UPS status on your PC.

The UPS is equipped with an intelligent slot, ideal for either an SNMP or AS400 card. When
installing either an SNMP or AS400 card in the UPS, it will provide advanced communication
and monitoring options.

Note: A USB port and RS-232 port cannot work at the same time.

Step 4: Network connection

Network/Fax/Phone surge port

Connect a single modem/phone/fax line to the surge-protected “IN” outlet on the back panel of
the UPS unit. Connect the “OUT” outlet to the equipment with another modem/fax/phone line
cable.

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : [phone] – fax : [phone] – [e-mail] – 11 10 AA 59 203 04

31

Step 5: Disable and enable EPO function

Keep pin 1 and pin 2 closed for UPS normal operation. Cut the wire between pin 1 and pin 2 to
activate EPO function.

Step 6: Turn on the UPS

Press the ON/Mute button on the front panel for two seconds to power up the UPS.

Note: The battery charges fully during the first five hours of normal operation. Do not
expect full battery run capability during this initial charge period.

Step 7: Install software

For optimal computer system protection, install UPS monitoring software to fully configure
UPS shutdown. Please follow the steps below install monitoring software:

1. Insert provided CD-ROM

2. Follow the on-screen instructions to install the software.

3. When your computer restarts, the monitoring software will appear as an orange plug icon
located in the system tray, near the clock.

Step 8: External battery connection
For long-run models only (S versions)
Before making external battery connection, please follow chart below to connect external
battery.

It is in closed status for UPS normal operation.

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : [phone] – fax : [phone] – [e-mail] – 11 10 AA 59 203 04

32

3. Operations

3-1. Front panel button operation

Button Function

ON/Mute Button

 Turn on the UPS: Press and hold ON/Mute button for at least 2

seconds to turn on the UPS.

 Mute the alarm: After the UPS is turned on in battery mode, press

and hold this button for at least 5 seconds to disable or enable the
alarm system. This does not apply in situations where warnings or
errors occur.

 Down key: Press this button to display previous selection in UPS

setting mode.

 Switch to UPS self-test mode: Press ON/Mute button for 5 seconds

to enter UPS self-testing while in AC mode, ECO mode, or converter
mode.

OFF/Enter Button

 Turn off the UPS: Press and hold this button for at least 2 seconds to

turn off the UPS in battery mode. UPS switches to standby mode,
normal power or transfer to Bypass mode in the Bypass enable
setting by pressing this button.

 Confirm selection key: Press this button to confirm selection in UPS

setting mode.

Select Button

 Switch LCD message: Press this button to change the LCD message

for input voltage, input frequency, battery voltage, output voltage and
output frequency. It will return to the default display after 10 seconds.

 Setting mode: Press and hold this button for 5 seconds to enter UPS

setting mode when UPS is in standby mode or bypass mode.

 Up key: Press this button to display next selection in UPS setting

mode.

ON/Mute + Select

Button

 Switch to bypass mode: When the main power is normal, press

ON/Mute and Select buttons simultaneously for 5 seconds. Then
UPS will enter bypass mode. This action will be ineffective when the
input voltage is out of acceptable range.

ON / MUTE

▲

SELECT

▼

OFF / ENTER



INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : [phone] – fax : [phone] – [e-mail] – 11 10 AA 59 203 04

33

3-2. LCD Panel

Display Function
Backup time information

Indicates the backup time in pie chart form.
Indicates the backup time in numbers.

H: hours, M: minute, S: second

Fault information

Indicates a warning or fault.
Indicates warning and fault codes. These codes are listed in detail

in section 3-5.

Mute operation

Indicates that the UPS alarm is disabled.

Output & Battery voltage information

Indicates the output voltage, frequency or battery voltage.

Vac: output voltage, Vdc: battery voltage, Hz: frequency

Load information

Indicates the load level by 0-25%, 26-50%, 51-75%, and
76-100%.

Indicates overload.
Indicates a load or UPS output short circuit.

Programmable outlets information

Indicates that programmable management outlets are working.

Mode operation information

Indicates the UPS is connected to the mains.

Indicates the battery is working.
Indicates the bypass circuit is working.

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : [phone] – fax : [phone] – [e-mail] – 11 10 AA 59 203 04

34

Indicates the ECO mode is enabled.
Indicates the Inverter circuit is working.

Indicates the output is working.

Battery information

Indicates the Battery level by 0-25%, 26-50%, 51-75%, and
76-100%.

Indicates a battery fault.
Indicates low battery level and low battery voltage.

Input & Battery voltage information

Indicates the input voltage or frequency or battery voltage.

Vac: Input voltage, Vdc: battery voltage, Hz: input frequency

3-3. Audible Alarm

Battery Mode Sounds every 4 seconds

Low Battery Sounds every second

Overload Sounds twice every second

Fault Sounds continuously

Bypass Mode Sounds every 10 seconds

3-4. LCD display wording index

Abbreviation Display content Meaning

ENA

Enable

DIS

Disable

ESC

Escape

HLS

High loss

LLS

Low loss

BAT

Battery

CF

Converter

EP

EPO

FA

Fan

TP

Temperature

CH

Charger

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : [phone] – fax : [phone] – [e-mail] – 11 10 AA 59 203 04

35

3-5. UPS Setting

There are 8 programs to set up the UPS:
output voltage setting, frequency converter
enable/disable, output frequency setting,
ECO enable/disable, ECO voltage range
setting, Bypass enable/disable, Bypass
voltage range setting, programmable outlets
enable/disable, programmable outlets
setting and exit.

 01: Output voltage setting

Interface Setting

For 208/220/230/240 VAC models, you may choose the
following output voltage:
208: presents output voltage at 208VAC
220: presents output voltage at 220VAC
230: presents output voltage at 230VAC
240: presents output voltage at 240VAC
For 110/115/120/127 VAC models, you may choose the
following output voltage:
110: presents output voltage at 110VAC
115: presents output voltage at 115VAC
120: presents output voltage at 120VAC
127: presents output voltage at 127VAC

 02: Frequency Converter enable/disable

Interface Setting

CF ENA: converter mode enable
CF DIS: converter mode disable

 03: Output frequency setting

Interface Setting

You may set the initial frequency in battery mode:

BAT 50: presents output frequency at 50Hz
BAT 60: presents output frequency at 60Hz

If converter mode is enabled, you may choose the following
output frequency:

CF 50: presents output frequency at 50Hz
CF 60: presents output frequency at 60Hz

 04: ECO enable/disable

Interface Setting

ENA: ECO mode enable
DIS: ECO mode disable

Parameter

Value 1 Value 2

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : [phone] – fax : [phone] – [e-mail] – 11 10 AA 59 203 04

36

 05: ECO voltage range setting

Interface Setting

Press the Down key or Up key to set the acceptable high
voltage point and acceptable low voltage point:
HLS: High loss voltage in ECO mode (For 208/220/230/240
VAC models the setting range is from +7V to +24V of the
nominal voltage. For 110/115/120/127 VAC models, the setting
range is from +3V to +12V of the nominal voltage).
LLS: Low loss voltage in ECO mode (For 208/220/230/240
VAC models, the setting range is from -7V to -24V of the
nominal voltage. For 110/115/120/127 VAC models, the setting
voltage is from -3V to -12V of the nominal voltage)

 06: Bypass enable/disable when UPS is off

Interface Setting

ENA: Bypass enable
DIS: Bypass disable

 07: Bypass voltage range setting

Interface Setting

Press the Down key or Up key to set the acceptable high
voltage point and acceptable low voltage point:

HLS: Bypass high voltage point
LLS: Bypass low voltage point

For 208/220/230/240 VAC models:
230-264: setting high voltage point from VAC to 264VAC
170-220: setting low voltage point from 170VAC to 220VAC
For 110/115/120/127 VAC models:
120-132: setting high voltage point from 120VAC to 140VAC
85-115: setting low voltage point from 85VAC to 115VAC

 08: Programmable outlets enable/disable

Interface Setting

ENA: Programmable outlets enable
DIS: Programmable outlets disable

 09: Programmable outlets setting

Interface Setting

0-999: setting backup time limits in minutes from 0-999 for
programmable outlets which connect to non-critical devices in
battery mode.

 00: Exit setting

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : [phone] – fax : [phone] – [e-mail] – 11 10 AA 59 203 04

37

3-6. Operating Mode Description

Operating mode Description

LCD display

Online mode

When the input voltage is within the
acceptable range, the UPS will provide
pure and stable AC power to output. The
UPS will also charge the battery in
online mode.

ECO mode

Energy saving mode:
When the input voltage is within voltage
regulation range, the UPS will bypass
voltage to output for energy saving.

Frequency
Converter mode

When input frequency is within 40 Hz to
70 Hz, the UPS can be set at a constant
output frequency, 50 Hz or 60 Hz. The
UPS will still charge the battery in this
mode.

Battery mode

When the input voltage is beyond the
acceptable range or there is a power
failure and the alarm sounds every 4
seconds, the UPS will backup power
from battery.

Bypass mode

When input voltage is within the
acceptable range but UPS is in
overload, the UPS will enter bypass
mode or bypass mode can be set on the
front panel. The alarm sounds every 10
seconds.

Standby mode

The UPS is shut down and there is no
output supply power, but the batteries
may still be charged.

3-7. Faults Reference Code

Fault event Fault code Icon Fault event Fault code Icon
Bus start fail 01 x Inverter voltage Low 13 x
Bus over 02 x Inverter output short 14
Bus under 03 x Battery voltage too high 27
Bus unbalance 04 x Battery voltage too low 28
Inverter soft start fail 11 x Over temperature 41 x
Inverter voltage high 12 x Over load 43

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : [phone] – fax : [phone] – [e-mail] – 11 10 AA 59 203 04

38

3-8. Warning indicator

Warning Icon (flashing) Alarm

Low Battery

Sounds every second

Overload

Sounds twice every second

Battery is not connected

Sounds every second

Over Charge

Sounds every second

Faulty wiring

Sounds every second

EPO enable

Sounds every second

Fan Failure

Sounds every second

Over temperature

Sounds every second

Charger failure

Sounds every second

Out of bypass voltage range

Sounds every second

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : [phone] – fax : [phone] – [e-mail] – 11 10 AA 59 203 04

39

4. Troubleshooting

If the UPS system does not operate correctly, please use the table below to help solve the
problem.

Symptom Possible cause Remedy

The AC input power is not
properly connected.

Check that the input power
cord is firmly connected to
the mains.

No indication and alarm even
though the main is normal.

The AC input is connected
to the UPS output.

Plug AC input power cord
into AC input socket
correctly.

The icon and the warning
code flashing on LCD

display and alarm sounds every
second.

EPO function is activated.

Set the circuit to closed
position to disable EPO
function.

The icons and flashing
on LCD display and alarm
sounds every second.

Line and neutral
conductors of UPS input
are reversed.

Rotate mains power
socket by 180° and then
connect to UPS system.

The icons and flashing
on LCD display and alarm
sounds every second.

The external or internal
battery is incorrectly
connected.

Check that all batteries are
connected properly.

Fault code is shown as 27 and
the icon lights up on

LCD display and alarm sounds
continuously.

Battery voltage is too high
or the charger is faulty.

Contact your dealer.

Fault code is shown as 28 and
the icon lights up on

LCD display and alarm sounds
continuously.

Battery voltage is too low
or the charger is faulty.

Contact your dealer.

UPS is overloaded.

Remove excess loads

from UPS output.
UPS is overloaded.
Devices connected to the
UPS are fed directly by the
electrical network via the
Bypass.

Remove excess loads

from UPS output.

The icons and
flashing on LCD display and
alarm sounds twice every
second.

After repetitive overloads,
the UPS is locked in the
Bypass mode. Connected
devices are fed directly by
the mains.

Remove excess loads

from UPS output first, then

shut down the UPS and

restart it.

Fault code is shown as 43 and
the icon lights up on

LCD display and alarm sounds
continuously.

The UPS shut down
automatically because of
overload at the UPS
output.

Remove excess loads

from UPS output and

restart it.

Fault code is shown as 14 and
the icon lights up on

LCD display and alarm sounds
continuously.

The UPS shut down
automatically because
short circuit occurs on the
UPS output.

Check output wiring and if

connected devices are in

short circuit status.

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : [phone] – fax : [phone] – [e-mail] – 11 10 AA 59 203 04

40

Fault code is shown as 1, 2, 3, 4,
11, 12, 13 and 41 on LCD display
and alarm sounds continuously.

A UPS internal fault has
occurred. There are two
possible results:

1. The load is still
supplied, but directly from
AC power via bypass.

2. The load is no longer
supplied with power.

Contact your dealer

Batteries are not fully
charged

Charge the batteries for at

least 5 hours and then

check capacity. If the

problem persists, contact

your dealer.

Battery backup time is shorter
than nominal value

Batteries are defective

Contact your dealer to

replace the battery.

The icon and the warning
code flashing on LCD

display and alarm sounds every
second.

Fan is locked or not
working

Check fans and notify

dealer!!

5. Storage and Maintenance

5-1. Operation

The E4 LCD UPS system contains no user-serviceable parts. If the battery service life
(3~5 years at 25°C ambient temperature) has been exceeded, the batteries must be
replaced. In this case, please contact your dealer.

Be sure to deliver the spent battery to a recycling facility or ship it to your dealer
in the replacement battery packing material.

5-2. Storage

Before storing, charge the UPS for 5 hours. Store the UPS covered and upright in a cool,
dry location. During storage, recharge the battery in accordance with the following table:

Storage Temperature Recharge Schedule Charging Time

-25°C - 40°C Every 3 months 1-2 hours
40°C - 45°C Every 2 months 1-2 hours

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : [phone] – fax : [phone] – [e-mail] – 11 10 AA 59 203 04

41

6. Specifications

MODEL E4 LCD 1000 (S) E4 LCD 1500 (S) E4 LCD 2000 (S) E4 LCD 3000 (S)
CAPACITY*

1000 VA / 800 W 1500 VA / 1200 W 2000 VA / 1600 W 3000 VA / 2400 W

INPUT

Low Line Transfer

160/140/120/110 VAC ± 5 % or 80/70/60/50 VAC ± 5 %

( based on load percentage 100% - 80 % / 80 % - 70 % / 70 - 60 % / 60 % - 0)

Low Line Comeback 175 VAC ± 5 % or 85 VAC ± 5 %
High Line Transfer 300 VAC ± 5 % or 150 VAC ± 5 %

Voltage
Range

High Line Comeback 290 VAC ± 5 % or 145 VAC ± 5 %
Frequency Range 40Hz ~ 70 Hz
Phase Single phase with ground

Power Factor

≧ 0.99 @ 220-230 VAC (input voltage)

OUTPUT

Output voltage 208/220/230/240VAC or 110/115/120/127 VAC
AC Voltage Regulation

(Batt. Mode)

± 3%

Frequency Range
(Synchronized Range)

47 ~ 53 Hz or 57 ~ 63 Hz

Frequency Range (Batt. Mode) 50 Hz ± 0.25 Hz or 60Hz ± 0.3 Hz

Overload

100%~110%: audible warning

110%-130%: UPS shuts down in 30 seconds at battery mode or transfers to bypass

mode when the utility is normal.

>130%: UPS shuts down immediately at battery mode or transfer to bypass mode when

the utility is normal.

Current Crest Ratio

3:1

Harmonic Distortion

≦ 3 % THD (Linear Load)

≦ 6 % THD (Non-linear Load)

≦ 4 % THD (Linear Load)

≦ 7 % THD (Non-linear Load)

AC Mode to Batt. Mode Zero

Transfer
Time

Inverter to Bypass 4 ms (Typical)
Waveform (Batt. Mode) Pure Sinewave

EFFICIENCY

AC Mode ~ 85% ~ 88%
Battery Mode ~ 83%

BATTERY

Battery Type 12 V / 7 AH 12 V / 9 AH 12 V / 7 AH 12 V / 9 AH

Numbers 3 3 6 6

Recharge Time 4 hours to recover to 90% capacity (Typical)

Charging Current 1.0 A(max.)

Standard
Model

Charging Voltage 41.0 VDC ± 1% 82.1 VDC ±1%

Battery Type & Numbers Dep ending on the capacity of external batteries

Charging Current 4.0 A or 8.0 A(max.)

Long-run
Model

Charging Voltage 41.0 VDC ± 1% 82.1 VDC ±1%

PHYSICAL

Dimension, D X W X H 397 X 145 X 220 (mm) 421 X 190 X 318 (mm)
Net Weight (kgs) 13 7 14 7 26 13 28 13

ENVIRONMENT

Operation Humidity 20-90 % RH @ 0- 40°C (non-condensing)
Noise Level Less than 45dBA @ 1 Meter

MANAGEMENT

Smart RS-232 or USB Supports Windows®2000/2003/XP/Vista/2008, Windows® 7, Linux, Unix and MAC
Optional SNMP Power management from SNMP manager and web browser

* Reduce capacity to 60% of capacity in Frequency converter mode and to 80% when the output voltage is adjusted to 208VAC.
**Product specifications are subject to change without further notice.
