InFocus VR 9DM2 User Manual

Cordless Impact Driver/Wrench Akku-Schlagschrauber Perceuse/visseuse à percussion sur batterie Avvitatore a impulso a batteria per viti e bulloni Snoerloze slagschroevendraaier/sleutel Atornillador/Llave de impacto a batería Aparafusadora/ Chave de impacto a bateria

¢Ú··ÓÔÎ·ÙÛ¿‚È‰Ô ª·Ù·Ú›·˜/∫ÏÂÈ‰›

Variable speed

WH 12DM2 • WR 12DM2 • WH 12DMR WH 9DM2 • WR 9DM2

WH12DM2 WR12DM2

Read through carefully and understand these instructions before use. Diese Anleitung vor Benutzung des Werkzeugs sorgfältig durchlesen und verstehen. Lire soigneusement et bien assimiler ces instructions avant usage. Prima dell’uso leggere attentamente e comprendere queste istruzioni. Deze gebruiksaanwijzing s.v.p. voor gebruik zorgvuldig doorlezen.

cuidadosamente y comprender estas instrucciones antes del uso.

Leer Antes de usar, leia com cuidado para assimilar estas instruções.

∆ιαβάστε προσεκτικά και κατανοήσετε αυτές τις οδηγίες πριν τη χρήση.

Handling instructions Bedienungsanleitung Mode d’emploi Istruzioni per l’uso Gebruiksaanwijzing Instrucciones de manejo Instruções de uso

Οδηγίες χειρισµού

WH12DMR

109

(B)

(A)

1211

1817

11.5mm

3mm

2019

[

English Deutsch Français Italiano

12 V Rechargeable

battery (For WH12DM2, WR12DM2, WH12DMR)

9.6 V Rechargeable

battery (For WH9DM2, WR9DM2)

Latch

Handlee

Insert

Pull out

Insert

Pilot lamp Hole for connecting the

rechargeable battery

Movement

Guide sleeve Hexagonal hole in the

anvil

Driver bit

Hexagonal socket

Groove

Anvil

Ring

Hole

Plunger

Retaining ring

Hook

Spring Larger diameter faces

away

Switch

Phillips-head screwdriver

Screw

Arrow

Hook cover

Indentation

Protuberance

AAAA batteries

Push button

Push

Wear limit

Nail of carbon brush

Protrusion of carbon

[

brush

Contact portion outside

brush tube

Akkumulator, 12 V (Für WH12DM2, WR12DM2, WH12DMR)

Akkumulator, 9,6 V (Für WH9DM2, WR9DM2)

Schnapper Griff Einsatz Herausziehen Einsetz Kontrollampe Anschlußlon für

Akkumulator Bewegung Führungsmanschette Sechskantloch in der

Schabotte Dreherspitze

Sechskantbuchse

Schlitz Schabotte Stift Ring Öffnung Preßkolben Haltering Haken Feder Der große Durchmesser

weist zur anderen Seite Schalter Kreuzschlitzschrauben-

zieher Schraube Pfeil Hakenabdeckung Einkerbung Vorsprung Batterien der Größe

AAAA Druckknopf Drücken Verschließgrenze

Klaue der Kohlebürste

Krempe der Kohlebürste

Kontaktteil außerhalb des Bürstenrohrs

Batterie rechargeable, 12 V (Pour WH12DM2, WR12DM2, WH12DMR)

Batterie rechargeable, 9,6 V (Pour WH9DM2, WR9DM2)

Loquet Poignée Insérer Tirer Insérer Lampe pilote Orifice de raccordement

de la batterie rechargeable Mouvement Manchon-guide Orifice hexagonal de la

chabotte Mèche

Douille hexagonal

Rainure Chabotte Goupille Aunneau Orifice Piston Bague de retenue Crochet Ressort Gros diamètre dirigé

vers l’extérieur Interrupteur

Tournevis à tête Phillips

Vis Flèche Cache de crochet Entaille Saillie

Piles AAAA

Poussoir Pousser Limite d'usure Clou de balai en

carbone Saillie de balai en

carbone Section de contact à

l’extérieur du tube de balai

Batteria ricaricabile, 12 V (Per WH12DM2, WR12DM2, WH12DMR)

Batteria ricaricabile, 9,6 V (Per WH9DM2, WR9DM2)

Fermo Impugnatura Inserire Estrarre Inserire Spia Foro di collegamento

della batería recargable Movimento Manicotto guida Foro esagonale nel

basaménto Testa avvitatrice Chiave de incavo

esagonale Scanalature Basamento Spina Anello Foro Stantuffo Anello di trattenimento Grancio Molla Diametro più grande

lontano da sé Interruttore Cacciavite con testa a

croce Vite Freccia Coperchio gancio Tacca Sporgenza

Pile AAAA

Tasto da premere Spingere Limite di usura Chiodo di spazzola di

carbone Sporgenza di spazzola

di carbone

Parte di contatto fuori dal tubo spazzola

Nederlands Español Português Ελληνικά

Oplaadbare batterij, 12 V

(Voor WH12DM2, WR12DM2, WH12DMR)

Oplaadbare batterij, 9,6

V (Voor WH9DM2, WR9DM2)

Vergrendeling

Handgreep

Insteken

Uittrekken

Insteken

Kontrolelampje

Aansluiting voor

oplaadbare batterij

Beweging

Geleide ring Zeshoekige opening in

het draaistuk

Schroefstuk

Zeschoekige bus

Groef

Draaistuk

Pen

Ring

Opening

Plunjer

Borgring

Haak

Veer

De grotere diameter wijst

van u vandaan

Schakelaar

Kruiskopschroevendraaier

Schroef

Pijl

Afdekking haak

Inkeping

Uitsteeksel

AAAA batterijen

Druktoets

Drukken

Slijtagegrens

Nagel van koolborstel

Uitsteeksel van

[

koolborstel

Contact-gedeelte buiten

de borstelbuis

Batería recargable, 12 V (Para WH12DM2, WR12DM2, WH12DMR)

Batería recargable, 9,6 V (Para WH9DM2, WR9DM2)

Enganche Mango Insertar Sacar Insertar Lámpara piloto

Agujero para conectar la batería recargable

Movimiento Manguito guía Orificio hexagonal en el

yunque Punta de destornillador Recaptáculo hexanogal Ranura Yunque Pasador Anillo Orificio Embolo Anillo de retención Gancho Resorte El diámetro más grande

queda en dirección opuesta

Interruptor Destornillador con cabeza

Phillips Tornillo Flecha Cubierta del gancho Indentación Saliente Pilas AAAA Pulsador Presionar Límite de uso Uña de escobilla de

carbón Saliente de escobilla de

carbón Tubo exterior de la

parte de contacto de la escobilla de carbón

Bateria de 12 V recarregável (Para WH12DM2, WR12DM2, WH12DMR)

Bateria de 9,6 V recarregável (Para WH9DM2, WR9DM2)

Lingüeta Cabo Inserir Retirar Inserir Lâmpada piloto

Orifício para conectar a bateria recarregável

Movimento Manga-guia Orifício sextavado na

bigorna Chave de fenda Encaixe longo Ranhura Bigorna Pino Anel Orifício Pistão Anel de retenção Gancho Mola

O diâmetro maior dá para fora

Comutador

Chave Phillips

Parafuso Seta Tampa do gancho Entalhe Protuberância Pilhas AAAA Interruptor Apertar Limite de desgaste Prego da escova de

carvão Saliência da escova de

carvão Segmento de contato

no exterior do tubo da escova

12 V Επαναφορτιζµενη µπαταρία (Για WH12DM2, WR12DM2, WH12DMR)

9,6 V Επαναφορτιζµενη µπαταρία (Για WH9DM2, WR9DM2)

Μάνδαλο Χερούλι Εισχωρήστε Βραβήξτε έξω Εισχωρήστε ∆οκιµαστική λάµπα Τρύπα για την σύνδεση

της επαναφορτιζµενης µπαταρίας

Κίνηση Οδηγητικς βραχίονας Εξάγωνη τρύπα στον

άκµονα Λεπίδα κίνησης Μακριά υποδοχή Αυλάκωση Άκµονας Πείρος ∆ακτύλιος Τρύπα Έµβολο ∆ακτύλιος συγκράτησης Άγκιστρο Ελατήριο Η µεγαλύτερη

διάµετρος βλέπει προς άλλη κατεύθυνση

∆ιακπτης Κατσαβίδι κεφαλής

Phillips Βίδα Βέλος Κάλυµµα αγκίστρου Αυλάκωση Προεξοχή ΑΑΑΑ µπαταρίες Κουµπί ώθησης Σπρώξε 5ριο φθοράς

Καρφί καρβουνακιού

Προεξοχή καρβουνακιού

Τµήµα επαφής έξω απ το σωλήνα της ψήκτρας

English

GENERAL OPERATIONAL PRECAUTIONS

1. Keep work area clean. Cluttered areas and benches invite accidents.

2. Avoid dangerous environment. Don’t expose power tools and charger to rain. Don’t use power tools and charger in damp or wet locations. And keep work area well lit. Never use power tools and charger near flammable or explosive materials. Do not use tool and charger in presence of flammable liquids or gases.

3. The appliance is not intended for use by young children or infirm persons without supervision. Young children should be supervised to ensure that they do not play with the appliance. All visitors should be kept safe distance from work area.

4. Store idle tools and charger. When not in use, tools and charger should be stored in dry, high or locked-up place – out of reach of the children and infirm persons. Store tools and charger in a place where the temperature is less than 40°C.

5. Don’t force tool. It will do the job better and safer at the rate for which it was designed.

6. Use right tool. Don’t force small tool or attachment to do the job of a heavy duty tool.

7. Wear proper apparel. Do not wear loose clothing or jewelry. They can be caught in moving parts. Rubber gloves and non-skid footwears are recommended when working outdoor.

8. Use eye protection with most tools. Also use face or dust mask if cutting operation is dusty.

9. Don’t abuse cord. Never carry charger by cord or yank it to disconnect from receptacle. Keep cord from heat, oil and sharp edges.

10. Secure work. Use clamps or a vise to hold work. It’s safer than using your hand and it frees both hands to operate tool.

11. Don’t overreach. Keep proper footing and balance at all times.

12. Maintain tools with care. Keep tools sharp at all times, and clean for best and safest performance. Follow instructions for lubricating and changing accessories.

13. When the charger is not in use, or when being maintained and inspected, disconnect its power cord from the receptacle.

14. Remove chuck wrenches and wrenches. Form habit of checking to see that wrenches are removed from tool before turning it on.

15. Avoid accidental starting. Don’t carry tool with finger on switch.

16. To avoid danger, always use only the specified charger.

17. Use only genuine HITACHI replacement parts.

18. Do not use power tools for applications other than those specified in the Handling Instructions.

19. To avoid personal injury, use only the accessories or attachment recommended in these handling instructions or in the HITACHI catalog.

20. Let only the authorized service center do the repairing. The Manufacturer will not be responsible for any damages or injuries caused by repair by the unauthorized persons or by mishandling of the tool.

21. To ensure the designed operational integrity of power tools and charger, do not remove installed covers or screws.

22. Always use the charger at the voltage specified on the nameplate.

23. Do not touch movable parts or accessories unless the power source has been disconnected.

24. Always charge the battery before use.

25. Never use a battery other than that specified. Do not connect a usual dry cell, a rechargeable battery other than that specified or a car battery to the power tool.

26. Do not use any transformer that has a booster.

27. Do not charge the battery from an engine electric generator or DC power supply.

28. Always charge indoors. Because the charger and battery heat slightly during charging, charge the battery in a place not exposed to direct sunlight; where the humidity is low and the ventilation is good.

29. Before starting to work in a high place, pay attention to the activities below to make sure there are no people below.

30. Use the exploded assembly drawing on this handling instructions only for authorized servicing.

31. If the supply cord is damaged, it must be replaced by the manufacture or its service agent or a similarly qualified person in order to avoid a hazard.

PRECAUTIONS FOR CORDLESS IMPACT DRIVER

1. This is portable tool for tightening and loosenig screws. Use it only for these operation.

2. Use the earplugs if using for a long time.

3. One-hand operation is extremely dangerous; hold the unit firmly with both hands when operating.

4. After installing the driver bit, pull lightly out the bit to make sure that it does not come loose. If the bit is not installed properly, it can come loose during use, which can be dangerous.

5. Use the bit that matches the screw.

6. Tightening a screw with the impact driver at an angle to that screw can damage the head of the screw and the proper force will not be transmitted to the screw. Tighten with this impact driver lined up straight with the screw.

7. Always charge the battery at a temperature of 0 – 40°C. A temperature of less than 0°C will result in over charging which is dangerous. The battery cannot be charged at a temperature greater than 40°C. The most suitable temperature for charging is that of 20 – 25°C.

8. Do not use the charger continuously. When one charging is completed, leave the charger for about 15 minutes before the next charging of battery.

9. Do not allow foreign matter to enter the hole for connecting the rechargeable battery.

10. Never disassemble the rechargeable battery and charger.

11. Never short-circuit the rechargeable battery. Short-circuiting the battery will cause a great electric current and overheat. It results in burn or damage to the battery.

12. Do not dispose of the battery in fire. If the battery burnt, it may explode.

13. Do not insert object into the air ventilation slots of the charger. Inserting metal objects or inflammables into the charger air ventilation slots will result in electrical shock hazard or damaged charger.

14. Bring the battery to the shop from which it was purchased as soon as the post-charging battery life becomes too short for practical use. Do not dispose of the exhausted battery.

15. Using an exhausted battery will damage the charger.

English

PRECAUTIONS FOR CORDLESS IMPACT WRENCH

1. This is a portable tool for tightening and loosening bolts and nuts. Use it only for these operation.

2. Use the earplugs if using for a long time.

3. One-hand operation is extremely dangerous; hold the unit firmly with both hands when operating.

4. Check that the socket is not cracked or broken. Broken or cracked sockets are dangerous. Check the socket before using it.

5. Secure the socket with the socket pin and the ring. If the socket pin or ring securing the socket is damaged, the socket may come off from the impact wrench, which is quite dangerous. Do not use socket pins or rings that are deformed, worn out, cracked, or in any other way damaged. Always make sure to install the socket pin and ring in the correct position.

6. Check the tightening torque. The appropriate torque for tightening a bolt depends on the material the bolt is made of, its dimensions, grade, etc. Also, the tightening torque generated by this impact wrench depends on the materials and dimensions of the bolt, how long the impact wrench is applied for the way in which the socket is installed, etc. Also the torque when the battery has just been charged and when it is about to run out are slightly different. Use a torque wrench to check that the bolt has been tightened with the appropriate torque.

7. Stop the impact wrench before switching the direction of rotation. Always release the switch and wait for impact wrench to stop before switching the direction of rotation.

8. Never touch the turning part. Do not allow the turning socket section to get near your hands or any other part of your body. You could be cut or caught in the socket. Also, be careful not to touch the socket after using continuously it for a long time. It gets quite hot and could burn you.

9. Never let the impact wrench turn without a load when using the universal joint. If the socket turns without being connected to a load, the universal joint causes the socket to turn wildly.

You could get hurt or the movement of the socket could shake the impact wrench so much as to make you drop it.

10. Always charge the battery at a temperature of 0 – 40°C. A temperature of less than 0°C will result in over charging which is dangerous. The battery cannot be charged at a temperature greater than 40°C. The most suitable temperature for charging is that of 20 – 25°C.

11. Do not use the charger continuously. When one charging is completed, leave the charger for about 15 minutes before the next charging of battery.

12. Do not allow foreign matter to enter the hole for connecting the rechargeable battery.

13. Never disassemble the rechargeable battery and charger.

14. Never short-circuit the rechargeable battery. Short-circuiting the battery will cause a great electric current and overheat. It results in burn or damage to the battery.

15. Do not dispose of the battery in fire. If the battery burnt, it may explode.

16. Do not insert object into the air ventilation slots of the charger. Inserting metal objects or inflammables into the charger air ventilation slots will result in electrical shock hazard or damaged charger.

17. Bring the battery to the shop from which it was purchased as soon as the post-charging battery life becomes too short for practical use. Do not dispose of the exhausted battery.

18. Using an exhausted battery will damage the charger.

MODEL

WH12DM2: with charger and case WH9DM2: with charger and case WH12DMR: with charger and case WR12DM2: with charger and case WR9DM2: with charger and case

SPECIFICATIONS

Cordless Impact Driver

Model WH9DM2 (9.6 V) WH12DM2 (12 V) WH12DMR (12 V) No-load speed 0 – 2800 min Capacity M4 – M8 (Small screw)

Tightening torque

Rechargeable battery

Weight 1.2 kg 1.6 kg

Maximum 80 N·m

Tightening is M12 high tension bolt (strength grade 12.9), when fully charged at 20°C temp. Tightening time: 3 sec.

EB9B: Ni-Cd battery, 9.6 V

(2.0 Ah 8 cells) (2.0 Ah 10 cells)

EB926H: Ni-MH battery, 9.6 V

(2.6 Ah 8 cells) (2.6 Ah 10 cells)

EB930H: Ni-MH battery, 9.6 V

(3.0 Ah 8 cells) (3.0 Ah 10 cells)

–1

{820 kgf·cm}

0 – 2600 min

M5 – M12 (Ordinary bolt)

M5 – M10 (High tension bolt)

Maximum 135 N·m Maximum 130 N·m

{1375 kgf·cm}

Tightening is M14 high tension bolt (strength grade

12.9), when fully charged at 20°C temp. Tightening time: 3 sec.

EB1220BL: Ni-Cd battery, 12 V

EB1226HL: Ni-MH battery, 12 V

EB1230HL: Ni-MH battery, 12 V

–1

{1330 kgf·cm}

Cordless Impact Wrench

Model WR9DM2 (9.6 V) WR12DM2 (12 V) No-load speed 0 – 2600 min Capacity M6 – M14 (Ordinary bolt) M6 – M16 (Ordinary bolt)

Tightening torque

M6 – M10 (High tension bolt) M6 – M12 (High tension bolt)

Maximum 120 N·m

{1220 kgf·cm} Tightening is M12 high tension bolt (strength grade 12.9), when fully charged at 20°C temp.

–1

Maximum 165 N·m

{1685 kgf·cm} Tightening is M16 (F10T), when fully charged at 20°C temp. Tightening time: 3 sec.

Tightnening time: 3 sec.

Rechargeable battery EB9B: Ni-Cd battery, 9.6 V EB1220BL: Ni-Cd battery, 12 V

(2.0 Ah 8 cells) (2.0 Ah 10 cells)

EB930H: Ni-MH battery, 9.6 V EB1230HL: Ni-MH battery, 12 V

(3.0 Ah 8 cells) (3.0 Ah 10 cells)

Weight 1.4 kg 1.6 kg

CHARGER

Model UC14YFA Charging time EB9B, EB1220BL: Approx. 50 min. (at 20°C)

EB926H, EB1226HL: Approx. 65 min. (at 20°C)

EB930H, EB1230HL: Approx. 70 min. (at 20°C) Charging voltage 7.2 – 14.4 V Weight 0.6 kg

English

STANDARD ACCESSORIES

1. Charger (UC14YFA) ................................................... 1

2. Plastic case ................................................................ 1

Standard accessories are subject to change without notice.

OPTIONAL ACCESSORIES (Sold separately)

1. Plus driver bit

Bit No. Code No.

No. 2 992671 No. 3 992672

2. Hexagonal socket

Part Name

5 mm Hexagonal socket 8 65 8 996177 6 mm Hexagonal socket 10 65 10 985329 5/16" Hexagonal socket 12 65 12 996178 8 mm Hexagonal socket 13 65 13 996179

Engraved characters

LBCode No.

Part Name

10 mm Hexagonal socket (small type)

10 mm Hexagonal socket 16 65 16 996181 10 mm Hexagonal socket 17 65 17 996182 1/2" Hexagonal long

socket

Engraved

characters

LBCode No.

14 65 14 996180

21 166 21 996197

Engraved characters

3. Wood working drill: Code No. 959183

4. Drill chuck adapter set: Code No. 321823

Use the drills available on the local market.

English

ØF

1. Sockets

Form B Form C

Form D

ØF

H S

Square head drive dimensions

S (mm)

Part Name

Code No.

Suitable Bolt Diameter

High ISO ISO Inch

tension

(ordinary)

ØF

H S

Hexagonal

width across

(small) bolts L L1 øF

flats H (mm)

Form

ØF

H S

Main Socket

Dimensions (mm)

Table 1

10 mm 944291 M6 10 B 40 8 18 12 mm 873632 M8 W5/16" 12 B 40 8 20 13 mm 873539 M8 13 B 40 9 25

12.7

Hexagonal

14 mm 873540 M10 14 B 40 9 25

Socket

17 mm 873536 M10 M12 W3/8" 17 C 32 8 28 19 mm 873624 M12 M14 W7/16" 19 C 34 9 28 21 mm 873626 W1/2" 21 D 36 10 32 22 mm 873627 M12 M14 M16 22 D 40 14 35 24 mm 873629 M16 M18 24 D 40 15 38

<For WR9DM2> Table 2

Square

head drive

dimensions

S (mm)

9.5

Part Name

Hexagonal

Socket

Code No.

8 mm 996125 M5 8 B 33 5 13 10 mm 996126 M6 10 B 33 6 16 12 mm 996127 M8 W5/16" 12 C 33 7 19 13 mm 996128 M8 13 B 33 8 20 14 mm 996129 M10 14 B 33 8 21 16 mm 996130 M10 16 D 33 9 24 17 mm 996131 M10 M12 W3/8" 17 D 33 10 25 18 mm 996132 M12 18 D 33 10 26 19 mm 996133 M12 W7/16" 19 D 33 12 27.5

Suitable Bolt Diameter

ISO ISO Inch

(ordinary)

(small) bolts L L1 øF

Hexagonal width across flats H (mm)

Form

Main Socket

Dimensions (mm)

2. Long Socket

Form B Form C

ØF

H S

Form D

English

Square head drive dimensions

S (mm)

12.7

Part Name

Long

Socket

Code No.

12 mm 955138 M8 W5/16" 12 B 52 20 34 20 13 mm 955139 M8 13 B 52 20 34 21.5 14 mm 955140 M10 14 B 52 20 34 22 17 mm 955141 M10 M12 W3/8" 17 B 52 24 34 25 17 mm 955149 M10 M12 W3/8" 17 B 75 24 57 25 19 mm 955142 M12 M14 W7/16" 19 B 52 24 34 28 19 mm 955150 M12 M14 W7/16" 19 B 75 24 57 28 21 mm 955143 W1/2" 21 D 52 24 34 31 21 mm 955151 W1/2" 21 D 75 24 57 31 21 mm 991480 W1/2" 21 D 125 24 107 31 22 mm 955144 M12 M14 M16 22 D 52 24 34 32.5 24 mm 955146 M16 M18 24 D 52 25 34 34

Suitable Bolt Diameter

High ISO ISO Inch

tension

(ordinary)

(small) bolts L L1 L2 øF

Hexagonal

width across

flats H (mm)

Form

Main Socket

Dimensions (mm)

Table 3

<For WR9DM2> Table 4

Square

head drive

dimensions

S (mm)

9.5

Part Name

Long

Socket

Code No.

8 mm 996134 M5 8 B 60 12 48 13 10 mm 996135 M6 10 B 60 12 48 16 12 mm 996136 M8 W5/16" 12 C 60 14 48 18.4 13 mm 996137 M8 13 B 60 14 48 18.9 14 mm 996138 M10 14 B 60 15 48 19.5 16 mm 996139 M10 16 D 60 15 48 24 17 mm 996140 M10 M12 W3/8" 17 D 60 15 48 25 18 mm 996141 M12 18 D 60 16 48 26 19 mm 996142 M12 W7/16" 19 D 60 17 48 27.5

3. Extension bar: WR12DM2: Code No. 873633

The extension bar is convenient for working in very

WR9DM2: Code No. 996143

Suitable Bolt Diameter

ISO ISO Inch

(ordinary)

(small) bolts L L1 L2 øF

Hexagonal width across flats H (mm)

Form

Main Socket

Dimensions (mm)

5. Duct Socket: (WR12DM2)

This is used for tightening bolts and nuts on flange

sections of air conditioners, type ducts, etc. restricted spaces or when the socket provided cannot reach the bolt to be tightened.

CAUTION:

When the extension bar is used, the tightening torque is reduced slightly compared with the ordinary socket.

4. Universal joint: WR12DM2: Code No. 992610 WR9DM2: Code No. 996147

The universal joint is convenient for impacting nuts when there is an angle between the socket and wrench, or when working in a very narrow space.

Code No.

Hexagonal width

across flats (mm) 993658 12 992613 13 992615 14

6. Corner attachment (Model EW-14R) (WR12DM2)

Use this attachment only when the machine is applied to the nut or bolt at the right angle.

English

7. Bit adaptor: Code No. 322752 (WR12DM2)

This is used for tightening small screws (M6 – M8).

NOTE:

(1) This adaptor is set only on the anvil (drive angle) of

the main unit. The bit adapter cannot be attached to the special accessory anvil (square drive).

(2) Before starting work with the adapter, tighten a few

screws with it to make sure it’s tightening with the appropriate torque.

(3) Tightening speed will be greatly reduced when driving

wood, tapping or other similar screws.

Optional accessories are subject to change without notice.

APPLICATION

< WH12DM2, WH9DM2, WH12DMR > 䡬 Driving and removing of small screws, small bolts,

etc. < WR12DM2, WR9DM2 > 䡬 Tightening and loosening of all types of bolts and

nuts, used for securing structural items

BATTERY REMOVAL/INSTALLATION

1. Battery removal

Hold the handle tightly and push the battery latch to remove the battery. (See Fig. 1 and 2)

CAUTION:

Never short-circuit the battery.

2. Battery installation

Insert the battery while observing its polarities. (See

Fig. 2)

CHARGING

Before using the impact driver, charge the battery as follows.

1. Connect the charger’s power cord to a receptacle.

When the power cord is connected, the charger’s pilot lamp will blink in red. (At 1-second intervals.)

2. Insert the battery into the charger.

Insert the battery firmly, in the direction shown in Fig. 3, until it contacts the bottom of the charger compartment.

CAUTION:

䡬 If the battery is inserted in the reverse direction, not

only recharging will become impossible, but it may also cause problems in the charger such as deformed recharging terminal.

3. Charging

When inserting a battery in the charger, charging will commence and the pilot lamp will light up continuously in red. When the battery becomes fully recharged, the pilot lamp will blink in red. (At 1-second intervals.) (See Table 5)

(1) Pilot lamp indication

The indications of the pilot lamp will be as shown in Table 5, according to the condition of the charger or the rechargeable battery.

Table 5

Before charging

While charging

Charging complete

Charging impossible

Blinks (RED)

Lights (RED)

Blinks (RED)

Flikers (RED)

Lights (GREEN)

Indications of the lamps

Lights for 0.5 seconds. Does not light for

0.5 seconds. (off for 0.5 seconds)

Lights continuously

Lights for 0.5 seconds. Does not light for

0.5 seconds. (off for 0.5 seconds)

Lights for 0.1 seconds. Does not light for

0.1 seconds. (off for 0.1 seconds)

Lights continuously

Malfunction in the battery or the charger

The battery temperature is high, making recharging impossible.

English

(2) Regarding the temperatures of the rechargeable battery

The temperatures for rechargeable batteries are as

shown in the table below, and batteries that have

become hot should be cooled for a while before

being recharged.

Table 6 Recharging ranges of batteries

Rechargeable batteries which the battery

EB1220BL, EB9B –5°C – 60°C EB1226HL, EB1230HL, EB926H, EB930H

(3) Regarding recharging time

Depending on the combination of the charger and

batteries, the charging time will become as shown in

Table 7.

Table 7 Charging time (At 20°C)

Charger

Battery EB1220BL, EB9B EB1226HL, EB926H EB1230HL, EB930H

NOTE:

The charging time may vary according to the ambient

temperature and power source voltage.

4. Disconnect the charger’s power cord from the receptacle.

5. Hold the charger firmly and pull out the battery. NOTE:

Be sure to pull out the battery from the charger after

use, and then keep it.

Regarding electric discharge in case of new batteries, etc.

As the internal chemical substance of new batteries

and batteries that have not been used for an extended

period is not activated, the electric discharge might

be low when using them the first and second time.

This is a temporary phenomenon, and normal time

required for recharging will be restored by recharging

the batteries 2 – 3 times.

How to make the batteries perform longer

(1) Recharge the batteries before they become completely

exhausted.

When you feel that the power of the tool becomes

weaker, stop using the tool and recharge its battery.

If you continue to use the tool and exhaust the electric

current, the battery may be damaged and its life will

become shorter. (2) Avoid recharging at high temperatures.

A rechargeable battery will be hot immediately after

use. If such a battery is recharged immediately after

use, its internal chemical substance will deteriorate,

and the battery life will be shortened. Leave the battery

and recharge it after it has cooled for a while.

CAUTION:

䡬 If the battery is charged while it is heated because it

has been left for a long time in a location subject to

direct sunlight or because the battery has just been

Temperatures at

can be recharged

0°C – 45°C

UC14YFA

Approx. 50 min. Approx. 65 min. Approx. 70 min.

used, the pilot lamp of the charger lights up green. In such a case, first let the battery cool, then start charging.

䡬 When the pilot lamp flikers in red quickly (at 0.2-

second intervals), check for and take out any foreign objects in the charger’s battery installation hole. If there are no foreign objects, it is probable that the battery or charger is malfunctioning. Take it to your Authorized Service Center.

䡬 Since the built-in micro computer takes about 3

seconds to confirm that the battery being charged with UC14YFA is taken out, wait for a minimum of 3 seconds before reinserting it to continue charging. If the battery is reinserted within 3 seconds, the battery may not be properly charged.

PRIOR TO OPERATION

1. Preparing and checking the work environment

Make sure that the work site meets all the conditions laid forth in the precautions.

2. Checking the battery

Make sure that the battery is installed firmly. If it is at all loose it could come off and cause an accident.

3. Installing the bit (WH12DM2, WH9DM2, WH12DMR)

Always follow the following procedure to install driver

bit. (Fig. 4) (1) Pull the guide sleeve away from front of the tool. (2) Insert the bit into the hexagonal hole in the anvil. (3) Release the guide sleeve and it returns to its original

position.

CAUTION:

If the guide sleeve does not return to its original

position, then the bit is not installed properly.

4. Selecting the socket matched to the bolt

(WR12DM2, WR9DM2)

Be sure to use a socket which is matched to the bolt

to be tightened. Using an improper socket will not

only result in insufficient tightening but also in

damage to the socket or nut.

A worn or deformed hex. or square-holed socket will

not give an adequate tightness for fitting to the nut or

anvil, consequently resulting in loss of tightening

torque.

Pay attention to wear of socket hole, and replace

before further wear has developed.

Finally, install the socket prescribed in Item 5. The

section on “Optional Accessories” details the

relationship between bolt sizes and sockets. Sockets

are named according to the dihedral width of the

hexagonal hole.

5. Installing a socket (WR12DM2, WR9DM2)

Select the socket to be used. 䢇 Pin, O-ring type (Fig. 5 and 6) (1) Align the hole in the socket with the hole in the anvil

and insert the anvil into the socket. (2) Insert the pin into the socket. (3) Attach the ring to the groove on the socket. 䢇 Plunger type (Fig. 7)

Align the plunger located in the square part of the

anvil with the hole in the hex. socket. Then push the

plunger, and mount the hex. socket on the anvil.

Check that the plunger is fully engaged in the hole.

When removing the socket, reverse the sequence.

English

䢇 Retaining ring type (Fig. 8) (1) Align the square portions of the socket and the anvil

with each other.

(2) Make sure to firmly install the socket by pushing it all

the way into the anvil.

(3) When removing the socket, pull it out of the anvil.

CAUTION:

䡬 Please use the designated attachments which are

listed in the operations manual and Hitachi’s catalog. Accidents or injuries could result from not doing so.

䡬 Make sure to firmly install the socket in the anvil. If

the socket is not firmly installed it might come out and cause injuries.

HOW TO USE

CAUTION:

䡬 When using the light equipped hook, pay sufficient

attention so that the main equipment does not fall. If the tool falls, there is a risk of accident.

䡬 Do not attach the tip tool except phillips bit to the tool

main unit when carrying the tool main unit with the light equipped hook suspended from a waist belt. Injury may result if you carry the equipment suspended from the waist belt with sharp tipped components such as drill bit attached.

1. Using the light equipped hook

The light equipped hook can be installed on the right or left side and the angle can be adjusted in 5 steps between 0° and 80°.

(1) Operating the hook

(a) Pull out the hook toward you in the direction of

arrow (A) and turn in the direction of arrow (B). (Fig. 9)

(b) The angle can be adjusted in 5 steps (0°, 20°, 40°,

60°, 80°). Adjust the angle of the hook to the desired position for use.

(2) Switching the hook position

CAUTION:

Incomplete installation of the hook may result in bodily injury when used. (a) Securely hold the main unit and remove the screw

using a slotted head screwdriver or a coin. (Fig.

10) (b) Remove the hook and spring. (Fig. 11) (c) Install the hook and spring on the other side and

securely fasten with screw. (Fig. 12)

NOTE:

Pay attention to the spring orientation. Install the spring with larger diameter away from you. (Fig. 12)

(3) Using as an auxiliary light

(a) Press the switch to turn off the light.

If forgotten, the light will turn off automatically after 15 minutes.

(b) The direction of the light can be adjusted within

the range of hook positions 1 - 5. (Fig. 13) 䡬 Lighting time

AAAA manganese batteries: approx. 15 hrs.

CAUTION:

AAAA alkali batteries: approx. 30 hrs.

Do not look directly into the light. Such actions could result in eye injury.

(4) Replacing the batteries

(a) Loosen the hook screw with a phillips-head

screwdriver (No. 1). (Fig. 14) Remove the hook cover by pushing in the direction of the arrow. (Fig. 15)

(b) Remove the old batteries and insert the new

batteries. Align with the hook indications and position the plus (+) and minus (–) terminals correctly. (Fig. 16)

the protuberance of the hook cover, press the hook cover in the direction opposite to that of the arrow shown in Fig. 15 and then tighten the screw. Use commercially available AAAA batteries (1.5 V).

NOTE:

Do not tighten the screw excessively. Such action could strip the screw threads.

CAUTION:

䡬 Failure to observe the following can result in battery

leakage, rust or malfunction. Position the plus (+) and minus (–) terminals correctly. Replace both batteries at the same time. Do not mix old and new batteries. Remove exhausted batteries from the hook immediately.

䡬 Do not discard batteries together with normal trash

and do not throw batteries into fire.

䡬 Store batteries out of the reach of children. 䡬 Use batteries correctly in accordance with the battery

specifications and indications.

2. Check the rotational direction

The bit rotates clockwise (viewed from the rear side) by pushing the R-side of the push button. The L-side of the push button is pushed to turn the bit counterclockwise. (See Fig. 17) (The are provided on the body.)

CAUTION:

The push button cannot be switched while the impact driver is turning. To switch the push button, stop the impact driver, then set the push button.

3. Switch operation

䡬 When the trigger switch is depressed, the tool rotates.

When the trigger is released, the tool stops.

䡬 The rotational speed can be controlled by varying the

amount that the trigger switch is pulled. Speed is low when the trigger switch is pulled slightly and increases as the trigger switch is pulled more.

4. Tightening and loosening screws (WH12DM2, WH9DM2, WH12DMR)

Install the bit that matches the screw, line up the bit in the grooves of the head of the screw, then tighten it. Push the impact driver just enough to keep the bit fitting the head of the screw.

CAUTION:

Applying the impact driver for too long tightens the screw too much and can break it. Tightening a screw with the impact driver at an angle to that screw can damage the head of the screw and the proper force will not be transmitted to the screw. Tighten with this impact driver lined up straight with the screw.

and R marks

English

5. Number of screws tightenings possible (WH12DM2, WH9DM2, WH12DMR)

Please refer to the table below for the number of screw tightened possible with one charge.

WH12DM2, WH12DMR (EB1230HL)

Screw used

Wood screw ø4 × 50 (Soft wood)

Machine screw M8 × 16

WH9DM2 (EB930H)

Screw used No. of tightenings Wood screw ø4 × 50

(Soft wood) Machine screw M8 × 16 Approx. 1690

These values may vary slightly, according to surrounding temperature and battery characteristics.

6. Number of bolt tightened possible (WR12DM2, WR9DM2)

Please refer to the table below for the number of bolt tightened possible with one charge.

WR12DM2 (EB1230HL)

Bolt used No. of tightenings M12 Hightension bolt Approx. 180

WR9DM2 (EB930H)

Bolt used No. of tightenings M12 Hightension bolt Approx. 120

These values may vary slightly, according to surrounding temperature and battery characteristics.

NOTE:

The use of the battery EB1230HL, EB930H in a cold condition (below 0 degree Centigrade) can sometimes result in the weakened tightening torque and reduced amount of work. This, however, is a temporary phenomenon, and returns to normal when the battery warms up.

No. of tightenings

WH12DM2 WH12DMR

Approx. 790 Approx. 750

Approx. 1750 Approx. 1660

Approx. 530

OPERATIONAL CAUTIONS

1. Resting the unit after continuous work

After use for continuous bolt-tightening work, rest the unit for 15 minutes or so when replacing the battery. The temperature of the motor, switch, etc., will rise if the work is started again immediately after battery replacement, eventually resulting in burnout.

NOTE:

Do not touch the protector, as it gets very hot during continuous work.

2. Cautions on use of the speed control switch

This switch has a built-in, electronic circuit which steplessly varies the rotation speed. Consequently, when the switch trigger is pulled only slightly (low speed rotation) and the motor is stopped while continuously driving in screws, the components of

the electronic circuit parts may overheat and be damaged.

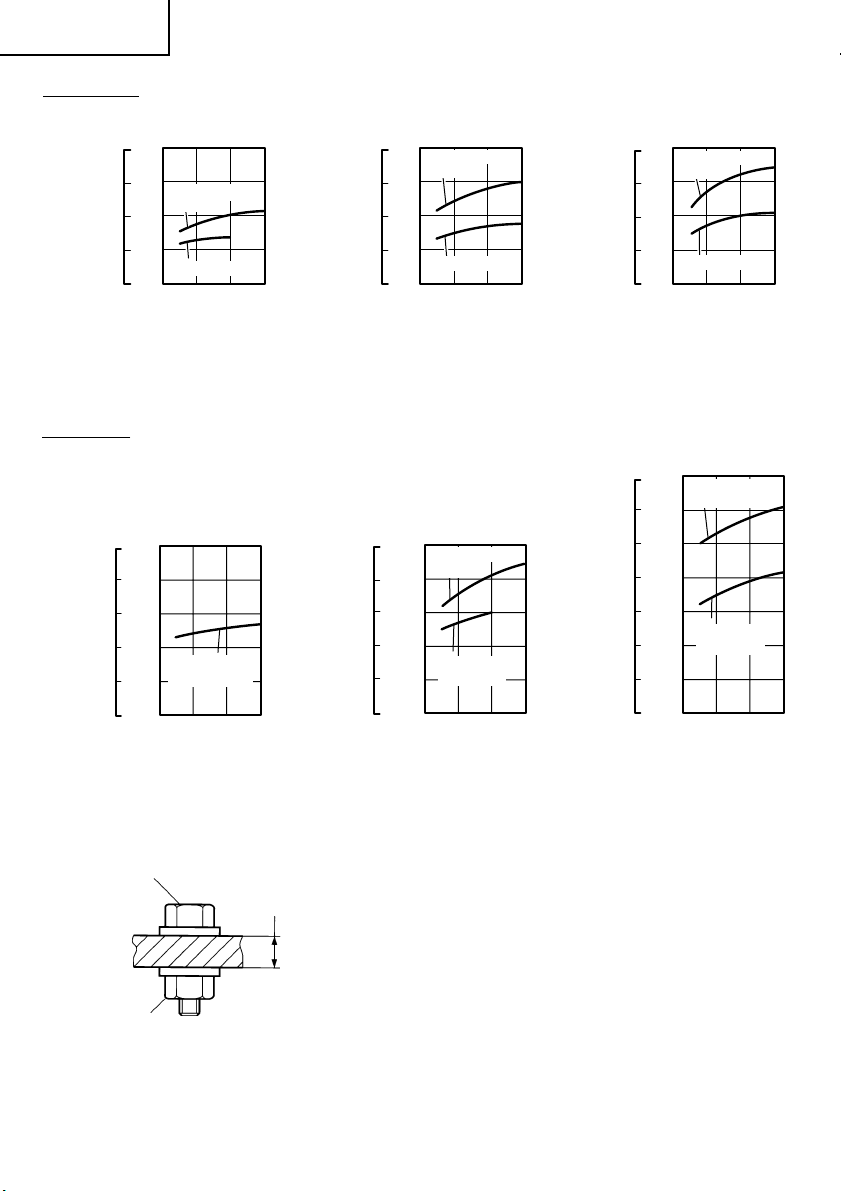

3. Tightening torque

Refer to Fig. 22, 23, 24, 25 and Fig. 26 for the tightening torque of bolts (according to size), under the conditions shown in Fig. 27. Please use this example as a general reference, as tightening torque will vary according to tightening conditions.

NOTE:

䡬 If a long striking time is used, screws will be strongly

tightened. This may cause the screw to break, or may damage the tip of the bit.

䡬 If the unit is held at an angle to the screw being

tightened, the head of the screw may be damaged, or the specified torque may not be transmitted to the screw. Always keep the unit and the screw being tightened in a straight line.

4. Use a tightening time suitable for the screw

The appropriate torque for a screw differs according to the material and size of the screw, and the material being screwed etc., so please use a tightening time suitable for the screw. In particular, if a long tightening time is used in the case of screws smaller than M8, there is a danger of the screw breaking, so please confirm the tightening time and the tightening torque beforehand.

5. Work at a tightening torque suitable for the bolt under impact

The optimum tightening torque for nuts or bolts differs with material and size of the nuts or bolts. An excessively large tightening torque for a small bolt may stretch or break the bolt. The tightening torque increases in proportion to the operaton time. Use the correct operating time for the bolt.

6. Holding the tool

Hold the impact wrench firmly with both hands. In this case hold the wrench in line with the bolt. It is not necessary to push the wrench very hard. Hold the wrench with a force just sufficient to counteract the impact force.

7. Confirm the tightening torque

The following factors contribute to a reduction of the tightening torque. So confirm the actual tightening torque needed by screwing up some bolts before the job with a hand torque wrench. Factors affecting the tightening torque are as follows.

(1) Voltage

When the discharge margin is reached, voltage decreases and tightening torque is lowered.

(2) Operating time

The tightening torque increases when the operating time increases. But the tightening torque does not increase above a certain value even if the tool is driven for a long time. (See Fig. 22, 23, 24, 25 and 26)

(3) Diameter of bolt

The tightening torque differs with the diameter of the bolt as shown in Fig. 22, 23, 24, 25 and 26. Generally a larger diameter bolt requires larger tightening torque.

(4) Tightening conditions

The tightening torque differs according to the torque ratio; class, and length of bolts even when bolts with the same size threads are used. The tightening torque also differs according to the condition of the surface of workpiece through which the bolts are to be tightened. When the bolt and nut turn together, torque is greatly reduced.

English

M12 × 45

kgf·cm

1200

1000

800

600

400

200

N·m

120

100

0 1 2 3

1400

1200

1000

800

600

400

200

140

120

100

M14 × 50

0 123

kgf·cm N·m

(5) Using optional parts (WR12DM2, WR9DM2)

The tightening torque is reduced a little when an extension bar, universal joint or a long socket is used.

(6) Clearance of the socket (WR12DM2, WR9DM2)

A worn or deformed hex. or a square-holed socket will not give an adequate tightness to the fitting between the nut or anvil, consequently resulting in loss of tightening torque. Using an improper socket which does not match to the bolt will result in an insufficient tightening torque. Matching socket and bolt sizes are shown in Table 1, 2, 3 and 4.

For WH12DM2

kgf·cm N·m

1400

1200

kgf·cm N·m

1000

100

M10 × 30

1000

High tension bolt

800

600

400

Ordinary bolt

Tightening torque

200

0 123

800

600

400

Tightening torque

200

Tightening time: sec. (Steel plate thickness

t = 10 mm)

For WH9DM2

(7) Tightening torque varies, depending on the battery’s

charge level. (WR12DM2, WR9DM2) Fig. 28 and 29 show examples of the relationship between tightening torque and the number of tightenings, for WR12DM2 and WR9DM2. As shown, tightening torque gradually weakens with the increase in the number of tightenings. In particular, as the torque decreases very close to the complete discharge (“a” margin in graph), the unit’s impact weakens, the number of time impacts declines and tightening torque drops off abruptly. If this occurs, check torque level, then recharge the battery if necessary.

M12 × 45

140

120

100

High tension bolt

Ordinary bolt

0 123

Tightening time: sec. (Steel plate thickness

t = 25 mm)

Tightening torque

Tightening time: sec. (Steel plate thickness

t = 25 mm)

Fig. 22

High tension bolt

Ordinary bolt

kgf·cm

1000

Tightening torque

N·m

800

600

400

200

M8 × 30

100

High tension bolt

1 2 3

Tightening time: sec. (Steel plate thickness

t = 10 mm)

N·m

kgf·cm

100

1000

High tension bolt

800

600

400

Tightening torque

200

Ordinary bolt

Tightening time: sec. (Steel plate thickness

t = 25 mm)

Fig. 23

M10 × 30

1 2 3

High tension bolt

Ordinary bolt

Tightening torque

Tightening time: sec. (Steel plate thickness

t = 25 mm)

English

1400

1200

1000

800

600

400

200

140

120

100

M14 × 50

0 123

kgf·cm N·m

For WH12DMR

kgf·cm N·m

1000

Tightening torque

For WR12DM2

Tightening torque

For WR9DM2

kgf·cm

Tightening torque

100

High tension bolt

800

600

400

Ordinary bolt

200

0 123

Tightening time: sec. (Steel plate thickness

t = 10 mm)

kgf·cm N·m

2000

200

1500

150

1000

100

500

Tightening time: sec. (Steel plate thickness

t = 10 mm)

N·m

100

1000

800

600

400

200

0 1 2 3

M10 × 30

High tension bolt

Ordinary bolt

012 3

M8 × 30

High tension bolt

kgf·cm N·m

1400

140

High tension bolt

1200

120

1000

100

800

600

400

200

0 123

Tightening torque

Tightening time: sec. (Steel plate thickness

t = 25 mm)

Fig. 24

kgf·cm N·m

2000

200

1500

150

1000

100

500

Tightening torque

Tightening time: sec. (Steel plate thickness

t = 25 mm)

Fig. 25

1000

800

600

400

200

N·m

100

kgf·cm

Tightening torque

M12 × 45

Ordinary bolt

M12 × 45

High tension bolt

Ordinary bolt

012 3

M10 × 30

High tension bolt

Ordinary bolt

0 1 2 3

Tightening torque

Tightening time: sec. (Steel plate thickness

t = 25 mm)

kgf·cm N·m

2000

200

1500

150

1000

100

500

Tightening torque

012 3

Tightening time: sec. (Steel plate thickness

t = 25 mm)

1400

1200

1000

800

600

400

200

N·m

140

120

100

kgf·cm

Tightening torque

High tension bolt

Ordinary bolt

M14 × 50

High tension bolt

Ordinary bolt

M12 × 45

High tension bolt

Ordinary bolt

0 1 2 3

Tightening time: sec. (Steel plate thickness

t = 10 mm)

Tightening time: sec. (Steel plate thickness

t = 10 mm)

Fig. 26

Tightening time: sec. (Steel plate thickness

t = 25 mm)

English

Bolt

Steel plate thickness t

Nut

For WR12DM2

kgf·cm N·m

2000

1600

1200

800

400

Tightening torque

M16 × 55 F10T (tighening time 3 sec)

200

160

When full recharged

120

020406080100 120 140

When completely discharged

Number of tightenings (PCS)/charging

For WR9DM2

kgf·cm

N·m

160

1600

120

1200

800

400

Tightening torque

0 20 40

M14 × 50 High tension bolt

(tighening time 3 sec)

When full recharged

When completely discharged

Number of tightenings (PCS)/charging

MAINTENANCE AND INSPECTION

1. Inspecting the driver bit (WH12DM2, WH9DM2, WH12DMR)

Using a broken bit or one with a worn out tip is dangerous because the bit can slip. Replace it.

2. Inspecting the socket (WR12DM2, WR9DM2)

A worn or deformed hex. or a square-holed socket will not give an adequate tightness to the fitting between the nut or anvil, consequently resulting in loss of tightening torque. Pay attention to wear of a socket holes periodically, and replace with a new one if needed.

*The following bolt is used. Ordinary bolt: Strength grade 4.8 High tensile bolt: Strength grade 12.9

Explanation of strength grade: 4 — Yield point of bolt: 32 kgf/mm 8 — Pulling strength of bolt: 40 kgf/mm

Fig. 27

Fig. 28

60 80 100 120 140 160

Fig. 29

3. Inspecting the mounting screws

Regularly inspect all mounting screws and ensure that they are properly tightened. Should any of the screws be loose, retighten them immediately. Failure to do so may result in serious hazard.

4. Maintenance of the motor

The motor unit winding is the very “heart” of the power tool. Exercise due care to ensure the winding does not become damaged and/or wet with oil or water.

)(

English

5. Inspecting the carbon brushes (Fig. 18)

The motor employs carbon brushes which are consumable parts. Since and excessively worn carbon brush can result in motor trouble, replace the carbon brush with new ones when it becomes worn to or near the “wear limit”. In addition, always keep carbon brushes clean and ensure that they slide freely whthin the brush holders.

NOTE:

When replacing the carbon brush with a new one, be sure to use the Hitachi Carbon Brush Code No. 999054.

6. Replacing carbon brushes

Take out the carbon brush by first removing the brush cap and then hooking the protrusion of the carbon brush with a slotted head screw driver, etc., as shown in Fig. 20. When installing the carbon brush, choose the direction so that the nail of the carbon brush agrees with the contact portion outside the brush tube. Then push it in with a finger as illustrated in Fig. 21. Lastly, install the brush cap.

CAUTION:

Be absolutely sure to insert the nail of the carbon brush into the contact portion outside the brush tube. (You can insert whichever one of the two nails provided.) Caution must be exercised since any error in this operation can result in the deformed nail of the carbon brush and may cause motor trouble at an early stage.

7 Cleaning of the outside

When the impact driver is stained, wipe with a soft dry cloth or a cloth moistened with soapy water. Do not use chloric solvents, gasoline or paint thinner, as they melt plastics.

8. Storage

Store the impact driver in a place in which the temperature is less than 40°C, and out of reach of children.

9. Service parts list

A:Item No. B:Code No. C:No. Used D:Remarks

CAUTION:

Repair, modification and inspection of Hitachi Power Tools must be carried out by an Hitachi Authorized Service Center. This Parts List will be helpful if presented with the tool to the Hitachi Authorized Service Center when requesting repair or other maintenance. In the operation and maintenance of power tools, the safety regulations and standards prescribed in each country must be observed.

MODIFICATIONS:

Hitachi Power Tools are constantly being improved and modified to incorporate the latest technological advancements. Accordingly, some parts (i.e. code numbers and/or design) may be changed without prior notice.

NOTE:

Due to HITACHI’s continuing program of reserch and development, the specifications herein are subject to change without prior notice.

IMPORTANT: Correct connection of the plug

The wires of the mains lead are coloured in accordance with the following code:

Blue: –Neutral

Brown: –Live As the colours of the wires in the mains lead of this tool may not correspond with the coloured markings identifying the terminals in your plug proceed as follows: The wire coloured blue must be connected to the terminal marked with the letter N or coloured black. The wire coloured brown must be connected to the terminal marked with the letter L or coloured red. Neither core must be connected to the earth terminal.

NOTE:

This requirement is provided according to BRITISH STANDARD 2769: 1984. Therefore, the letter code and colour code may not be applicable to other markets except United Kingdom.

Information concerning airborne noise and vibration

The measured values were determined according to EN50144. The typical A-weighted sound pressure level:

95 dB (A)(WH12DM2, WH12DMR) 95 dB (A)(WH9DM2) 96 dB (A)(WR12DM2) 96 dB (A)(WR9DM2)

The typical A-weighted sound power level:

108 dB (A)(WH12DM2, WH12DMR) 108 dB (A)(WH9DM2) 109 dB (A)(WR12DM2) 109 dB (A)(WR9DM2)

Wear ear protection.

The typical weighted root mean square acceleration value: 10.8 m/s

(WH12DM2, WH12DMR)

(WH9DM2)

9.7 m/s

12.1 m/s2(WR12DM2)

10.9 m/s2(WR9DM2)

Deutsch

VORSICHT FÜR ALLGEMEINE BEDIENUNG

1. Den Arbeitsplatz stets sauber halten. Unaufgeräumte Arbeitsplätze und Werkbänke erhöhen die Unfallgefahr.

2. Gefährliche Umgebungen vermeiden. Die Maschine und das Ladegerät keiner Feuchtigkeit aussetzen oder an nassen Stellen benutzen. Achten Sie auf einen hellen, wenn erforderlich gut beleuchteten Arbeitsplatz. Maschine und Ladegerät niemals in der Nähe von brennbaren oder explosiven Materialien, Flüssigkeiten oder Gasen verwenden.

3. Das Gerät ist nicht für Verwendung durch Kinder oder gebrechliche Personen ohne Aufsicht gedacht. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Alle Besucher sollten in sicherer Entfernung vom Arbeitsbereich gehalten werden.

4. Unbenutztes Werkzeug und Ladegerät an einen trockenen und verschlossenen Ort wegräumen; außerhalb der Reichweite von Kindern und gebrechlichen Personen aufbewahren. Die Temperatur sollte weniger als 40°C betragen.

5. Das Werkzeug nicht überlasten. Es arbeitet sich besser und sicherer bei angemessenen Geschwindigkeiten und Belastungen.

6. Das richtige Werkzeug zur Arbeit verwenden. Erwarten Sie nicht, daß ein zu kleines Werkzeug oder Zubehör die Arbeit einer Hochleistungsmaschine verrichtet.

7. Achten Sie auf die richtige Kleidung. Lose oder zu weite Kleidung bzw. und/oder Schmuck (z.B. Ketten, Ringe, usw.) könnten sich in rotierenden oder bewegenden Teilen verfangen. Schutzhand-schuhe und Arbeitsschutzschuhe sind bei denArbeiten zu tragen.

8. Vergessen Sie nicht bei Arbeiten mit Werkzeugen eine Sicherheitsbrille zu tragen, ebenfalls, wenn erforderlich eine Gesichts-oder Staubmaske.

9. Schonen Sie das Anschlußkabel. Tragen Sie niemals das Ladegerät am Kabel und ziehen Sie nicht daran, um den Stecker von der Steckdose zu trennen. Das Kabel gegen übermäßige Hitze, Öl und scharfe Kanten schützen.

10. Das zu bearbeitende Werkstück gut sichern. Zwingen oder Schraubstock für die Befestigung des Werkstücks benutzen. Es erhöht die Sicherheit und schafft freie Hände zur Bedienung des Werkzeugs.

11. Verschaffen Sie sich einen festen Stand, er garantiert Sicherheit und optimales Gleichgewicht bei der Arbeit.

12. Das Werkzeug in gutem Zustand behalten. Stets sauber halten, pflegen und warten, damit es immer die beste Leistung bringt. Beachten Sie die Anweisungen für Schmieren oder eventuelle Auswechselungen.

13. Wird das Ladegerät nicht benutzt oder einer Prüfung unterzogen, entfernen Sie den Stecker aus Ihrem Wechselstro-manschluß.

14. Entfernen Sie Futterschlüssel und Schraubenschlüssel. Machen Sie es sich zur Gewohnheit, vor dem Einschalten des Werkzeugs sicherzustellen, dass Schlüssel abgezogen worden sind.

15. Zufälliges Einschalten vermeiden. Das Werkzeug nicht mit dem Finger am Schalter tragen.

16. Um Gefahren zu vermeiden, verwenden Sie nur das vorgeschriebene Ladegerät.

17. Nur Original-HITACHI-Ersatzteile verwenden.

18. Das Werkzeug und Ladegerät nicht anders als in der Gebrauchsanweisung vorgeschrieben verwenden.

19. Die Benutzung von Zubehör und Sonderzubehör, die nicht im HITACHI-Katalog oder in der Bedienungsanleitung aufgeführt sind, erhöhen das Risiko von Verletzungen.

20. Reparaturen sollten nur in autorisierten HITACHIService-Werkstätten durchgeführt werden. Der Hersteller haftet nicht für Schäden und Unfälle, die auf unautorisierte Fachkräfte oder auf den Mißbrauch des Werkzeugs zurückgeführt werden können.

21. Um den ursprünglichen Zustand des Werkzeugs und Ladegerätes zu erhalten, entfernen Sie keine Hinweisschilder, Abdeckungen oder Schrauben.

22. Nehmen Sie das Ladegerät immer nur mit der auf dem Typenschild vorgeschriebenen Spannung in Gebrauch.

23. Bewegliche Teile und Zubehöre nicht berühren, wenn das Werkzeug nicht vom Netz abgetrennt ist.

24. Immer vor der Benutzung die Batterie aufladen.

25. Nur die vorgeschriebene Batterie verwenden. Keine gewöhnlichen Trockenbatterien oder AutoBatterien, für das Elektro-Werkzeug verwenden.

26. Keinen Transformator mit Puffersatz verwenden.

27. Die Batterie nicht an einem elektrischen Generator oder einer Gleichstromversorgung aufladen.

28. Die Batterie immer drinnen aufladen. Da sich beim Laden Ladegerät und Batterie erwärmen, an einem Ort aufladen, der nicht direkter Sonnenbestrahlung ausgesetzt und trocken ist.

29. Wenn an hochliegenden Stellen gearbeitet wird, vergewissern Sie sich vor Arbeitsbeginn, daß sich under Ihnen keiner im Arbeits-bzw. Gefahrenkreis aufhält.

30. Die detaillierte Bestandsteilzeichnung, die der Bedienungsanleitung beigefügt ist, ist nur für die autorisierte Service-Werkstätte bestimmt.

31. Falls das mitgelieferte Kabel beschädigt wird, muss es durch den Hersteller, seinen Kundendienstvertreter oder eine ähnlich qualifizierte Person ausgewechselt werden, um Gefahren zu vermeiden.

VORSICHTSMASSNAHMEN FÜR DEN AKKUSCHLAGSCHRAUBER

1. Dies ist ein tragbares Werkzeuggerät zum Anziehen und Lösen von Schrauben. Es sollte nur für diesen Zweck eingesetzt werden.

2. Bei längerem Arbeiten Ohrstöpsel verwenden.

3. Es ist äußerst gefährlich, das Gerät nur mit einer Hand zu bedienen. Das Gerät ist beim Betrieb mit beiden Händen festzuhalten.

4. Nachdem das Schraubstück angebracht wurde, sollte ein wenig daran gezogen werden, um sicherzugehen, daß es festsitzt. Wenn das Schraubstück nicht richtig aufgesetzt wird, kann es sich während des Betriebs lösen, was Verletzungsgefahr bedeutet.

5 Das Schrubstück gemäß der anzuziehenden

Schraube verwenden.

6. Sollte versucht werden, mit dem Schlag-Schrauber eine Schraube anzuziehen, wenn sich der SchlagSchrauber in einem Winkel zur Schraube befindet, kann die Preßkraft des Geräts nicht voll zur Geltung kommen; außer dem kann der Schraubenkopf beschädigt werden. Anziehen, wenn sich der SchlagSchrauber mit der Schraube auf einer Linie befindet.

7. Die Batterie immer bei einer Temperatur von 0 – 40°C laden.

Deutsch

Laden bei einer Temperatur die niedriger als 0°C is twird gefährliche Überladung verursachen. Die Batterie kann nicht bei einer Temperatur über 40°C geladen werden. Die beste Temperatur zum Laden wäre von 20 – 25°C.

8. Das Ladegerät nicht fortlaufend laden. Nach Beendung einer Ladung, lassen Sie das Ladegerät ungefähr 15 Minuten ruhen bevor die nächste Batterieladung unternommen wird.

9. Keine Fremdkörper durch das Anschlußloch der Batterie eindringen lassen.

10. Niemals die Batterie und das Ladegerät auseinandernehmen.

11. Niemals die Batterie kurzschließen. Kurzschluß der Batterie verursacht eine zu große Stromzufuhr und Überhitzung, wodurch Durchbrennen oder Schaden beider Batterie ensteht.

12. Die Batterie nicht ins Feuer werfen. Sie könnte dabei explodieren.

13. Darauf achten, daß keine Gegenstände durch Belüftungsschlitze des Aufladers in das Gerät eindringen. Wenn Metallobjekte oder entzündliche Gegenstände durch die Belüftungsschlitze des Aufladers eindringen, kann dies zu elektrischen Schlägen führen oder den Auflader beschädigen.

14. Bringen Sie die Batterie zum Geschäft, wo Sie ihn gekauft haben sobald die Lebensdauer der Batterie abrinnent. Die erschöpfte Batterie nicht wegwerfen.

15. Benutzung verbrauchter Batterie beschädigt den Auflader.

VORSICHTSMASSNAHMEN FÜR DEN AKKUSCHLAGSCHRAUBER

1. Dies ist ein tragbares Werkzeuggerät zum Anziehen und Lösen von Schrauben. Es sollte nur für diesen Zweck eingesetzt werden.

2. Bei längerem Arbeiten Ohrstöpsel verwenden.

3. Es ist äußerst gefährlich, das Gerät nur mit einer Hand zu bedienen. Das Gerät ist beim Betrieb mit beiden Händen festzuhalten.

4. Nachprüfen, ob die Buchse gesprungen oder gebrochen ist. Gebrochene und gesprungene Buchsen sind gefährlich, daher die Buchse vor Gebrauch prüfen.

5. Die Buchse mit Buchsenstift und-ring sichern. Sollte der Buchsenstift oder-ring beschädigt sein, kann die Buchse vom Schlag-Schraubenschlüssel geschleudert werden, was gefährlich ist. Niemals Buchsenstifte oder-ring verwenden, die deformiert, abgenutzt, gesprungen oder sonstwie beschädigt sind. Immer darauf achten, daß Buchsenstift und

-ring in der richtigen Position sind.

6. Das Anzugsdrehmoment prüfen. Das geeignete Drehmoment für das Anziehen einer Schraube hängt vom Material, der Art, den Abmessungen, usw. der Schraube ab. Außerdem hängt das von diesem SchlagSchraubenschlüssel erzeugte Auzugsdrehmoment vom Material und den Abmessungen der Schraube, für welche zeitdauer der Schlag-Schraubenschlüssel angewendet wird, wie die Bushse angebracht ist, usw. ab. Das Drehmomentvariiert auch leicht, wenn die Batterie gerade aufgeladen wurde und wenn sie kurz vor dem Erschöpfen steht. Mit einem Anzugsdrehmomentschlüssel nachprüfen, ob die Schraube mit dem richtigen Drehmoment angezogen wurde.

7. Den Schlag-Schraubenschlüssel zuerst stoppen, wenn die Rotationsrichtung geändert werden soll. Den Schalter immer erst freigeben und warten, bis der Schlag-Schraubenschlüssel stoppt, bevor auf die entgegengesetzte Rotationsrichtung geschaltet wird.

8. Niemals die rotierenden Teile berühren. Darauf achten, daß sich der rotierende Buchsenteil immer in genügendem Abstand zum Körper und den Händen befindet, da die Gefahr besteht, sich zu schneiden oder sich in der Buchse zu verfangen. Die Buchse sollte auch nicht direkt nach langer kontinuierlicher Benutzuntg berührt werden, da durch die erzeugte Hitze Verbrennungsgefhr besteht.

9. Den Schlag-Schraubenschlüssel bei Benutzung des Universalgelenks niemals ohne Einspannung rotieren lassen. Wenn sich die Buchse ohne eingespannt zu sein dreht verusacht das Universalgelenk ein wildes Rotieren der Buchse. Durch die schnelle Rotation der Buchse kann der Schlag-Schrauber so stark vibrieren, daß er losgelassen werden muß.

10. Die Batterie immer bei einer Temperatur von 0 40°C laden. Laden bei einer Temperatur die niedriger als 0°C is twird gefährliche Überladung verursachen. Die Batterie kann nicht bei einer Temperatur über 40°C geladen werden. Die beste Temperatur zum Laden wäre von 20 - 25°C.

11. Das Ladegerät nicht fortlaufend laden. Nach Beendung einer Ladung, lassen Sie das Ladegerät ungefähr 15 Minuten ruhen bevor die nächste Batterieladung unternommen wird.

12. Keine Fremdkörper durch das Anschlußloch der Batterie eindringen lassen.

13. Niemals die Batterie und das Ladegerät auseinandernehmen.

14. Niemals die Batterie kurzschließen. Kurzschluß der Batterie verursacht eine zu große Stromzufuhr und Überhitzung, wodurch Durchbrennen oder Schaden beider Batterie ensteht.

15. Die Batterie nicht ins Feuer werfen. Sie könnte dabei explodieren.

16. Darauf achten, daß keine Gegenstände durch Belüftungsschlitze des Aufladers in das Gerät eindringen. Wenn Metallobjekte oder entzündliche Gegenstände durch die Belüftungsschlitze des Aufladers eindringen, kann dies zu elektrischen Schlägen führen oder den Auflader beschädigen.

17. Bringen Sie die Batterie zum Geschäft, wo Sie ihn gekauft haben sobald die Lebensdauer der Batterie abrinnent. Die erschöpfte Batterie nicht wegwerfen.

18. Benutzung verbrauchter Batterie beschädigt den Auflader.

MODELL

WH12DM2 :mit Ladegerät und Gehäuse WH9DM2 :mit Ladegerät und Gehäuse WH12DMR:mit Ladegerät und Gehäuse WR12DM2 :mit Ladegerät und Gehäuse WR9DM2 : mit Ladegerät und Gehäuse

Deutsch

STANDARDZUBEHÖR

AKKU-SCHLAGSCHRAUBER

Modell WH9DM2 (9,6 V) WH12DM2 (12 V) WH12DMR (12 V) Leerlaufdrehzahl 0 – 2800 min Kapazität M4 – M8 (Kleine Schraube)

Spanndrehkraft

Maximum

Festspannen von M12 (Härtegrad 12,9) reißfeste Schraube bei voller Aufladung und einer Temperatur von 20°C. Festspannungsdauer: 3 Sek.

Wiederaufladbare

EB9B: Ni-Cd Batterie, 9,6 V

Batterie (2,0 Ah 8 Zellen) (2,0 Ah 10 Zellen)

EB926H: Ni-MH Batterie, 9,6

(2,6 Ah 8 Zellen) (2,6 Ah 10 Zellen)

EB930H: Ni-MH Batterie, 9,6 V

(3,0 Ah 8 Zellen) (3,0 Ah 10 Zellen)

Gewicht 1,2 kg 1,6 kg

AKKU-SCHLAGSCHRAUBER

Modell WR9DM2 (9,6 V) WR12DM2 (12 V) Leerlaufdrehzahl 0 – 2600 min Kapazität M6 – M14 (Üblicher Bolzen) M6 – M16 (Üblicher Bolzen)

M6 – M10 (Hochzugfester Bolzen) M6 – M12 (Hochzugfester Bolzen)

Spanndrehkraft

Festspannen von M12 (Härtegrad 12,9) reißfeste Schraube bei voller

Maximum

Aufladung und einer Temperatur von 20°C. Festspannungsdauer: 3 Sek.

Wiederaufladbare EB9B: Ni-Cd Batterie, 9,6 V EB1220BL: Ni-Cd Batterie, 12 V Batterie (2,0 Ah 8 Zellen) (2,0 Ah 10 Zellen)

EB930H: Ni-MH Batterie, 9,6 V EB1230HL: Ni-MH Batterie, 12 V

Gewicht 1,4 kg 1,6 kg

–1

0 – 2600 min

–1

M5 – M12 (Üblicher Bolzen)

M5 – M10 (Hochzugfester Bolzen)

80 N·m {820 kgf·cm}

Maximum

135 N·m

Maximum

{1375 kgf·cm} {1330 kgf·cm}

Festspannen von M14 (Härtegrad 12,9) reißfeste Schraube bei voller Aufladung und einer Temperatur von 20°C. Festspannungsdauer: 3 Sek.

EB1220BL: Ni-Cd Batterie, 12 V

V EB1226HL: Ni-MH Batterie, 12 V

EB1230HL: Ni-MH Batterie, 12 V

–1

120 N·m {1220 kgf·cm}

Maximum

Festspannen von M16 (F10T) reißfeste Schraube bei voller Aufladung und

165 N·m {1685 kgf·cm}

einer Temperatur von 20°C. Festspannungsdauer: 3 Sek.

(3,0 Ah 8 Zellen) (3,0 Ah 10 Zellen)

130 N·m

LADEGERÄT

Modell UC14YFA Ladedauer EB9B, EB1220BL: Etwa. 50 min. (bei 20°C)

EB926H, EB1226HL: Etwa. 65 min. (bei 20°C)

EB930H, EB1230HL: Etwa. 70 min. (bei 20°C) Ladespannung 7,2 – 14,4 V Gewicht 0,6 kg

Deutsch

STANDARDZUBEHÖR

1. Ladegerät (UC14YFA) ................................................. 1

2. Plastikgehäuse ............................................................1

Das Standardzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden.

SONDERZUBEHÖR (separat zu beziehen)

<Für WH12DM2, WH9DM2, WH12DMR>

1. Plusschrauber

Schrauber Nr. Code-Nr.

Nr. 2 992671 Nr. 3 992672

2. Sechskantsteckhülse

Bezeichnung

5 mm Sechskantmuffe 8 65 8 996177 6 mm Sechskantmuffe 10 65 10 985329 5/16" Sechskantmuffe 12 65 12 996178 8 mm Sechskantmuffe 13 65 13 996179 10 mm (Kleiner)

Sechskantmuffe 10 mm Sechskantmuffe 16 65 16 996181 10 mm Sechskantmuffe 17 65 17 996182 1/2" longe Sechskant-

muffe socket

Eingravierte

Zeichen

LBCode-Nr.

14 65 14 996180

21 166 21 996197

Eingravierte Zeichen

3. Holzbohrspitze: Code-Nr. 959183

4. Bohrfutteradaptersatz: Code-Nr. 321823

Auf dem Markt erhältliche Bohrer verwenden.

<Für WR12DM2, WR9DM2>

1. Buchsen

Form B Form C

ØF

H S

ØF

H S

Form D

ØF

H S

Deutsch

ØF

<Für WR12DM2> Tafel 1

Vierkantiko-

pf-Antrib

Maß S

(mm)

Name des

Fabrikats

Code Nr. Hohe Zu-

Passender Bolzen und Durchmesser

gfestigkeit

ISO ISO

(üblich) (klein) 10 mm 944291 M6 10 B 40 8 18 12 mm 873632 M8 W5/16" 12 B 40 8 20 13 mm 873539 M8 13 B 40 9 25 14 mm 873540 M10 14 B 40 9 25 17 mm 873536 M10 M12 W3/8" 17 C 32 8 28

buchse

19 mm 873624 M12 M14 W7/16" 19 C 34 9 28

12,7

Sechskant-

21 mm 873626 W1/2" 21 D 36 10 32 22 mm 873627 M12 M14 M16 22 D 40 14 35 24 mm 873629 M16 M18 24 D 40 15 38

<Für WR9DM2> Tafel 2

Vierkantiko-

pf-Antrib

Maß S

(mm)

9,5

Name des

Fabrikats

Sechskant-

buchse

Code Nr.

Passender Bolzen und Durchmesser

ISO ISO Bolzen mit

(üblich) (klein) Zollmaß L L1 øF

2. Lange Buchse

Form B Form C

Bolzen mit

Zollmaß

Zylinderbolzer

mit Innen-

sechskant

H (mm)

Zylinderbolzer

mit Innensechskant

H (mm)

Form

Form D

Ausmaße der

Hauptbuchse (mm)

LL1øF

Ausmaße der

Hauptbuchse (mm)

ØF

H S

<Für WR12DM2> Tafel 3

Vierkantiko-

pf-Antrib

Maß S

(mm)

12,7

Name des

Fabrikats

Code Nr. Hohe Zu-

Passender Bolzen und Durchmesser

gfestigkeit

ISO ISO

(üblich) (klein) 12 mm 955138 M8 W5/16" 12 B 52 20 34 20 13 mm 955139 M8 13 B 52 20 34 21,5 14 mm 955140 M10 14 B 52 20 34 22 17 mm 955141 M10 M12 W3/8" 17 B 52 24 34 25 17 mm 955149 M10 M12 W3/8" 17 B 75 24 57 25

Lange- 19 mm 955142 M12 M14 W7/16" 19 B 52 24 34 28 buchse 19 mm 955150 M12 M14 W7/16" 19 B 75 24 57 28

21 mm 955143 W1/2" 21 D 52 24 34 31 21 mm 955151 W1/2" 21 D 75 24 57 31 21 mm 991480 W1/2" 21 D 125 24 107 31 22 mm 955144 M12 M14 M16 22 D 52 24 34 32,5 24 mm 955146 M16 M18 24 D 52 25 34 34

Bolzen mit

Zollmaß

Zylinderbolzer

mit Innen-

sechskant

H (mm)

Ausmaße der

Form

Hauptbuchse (mm)

LL1L2øF

Deutsch

<Für WR9DM2> Tafel 4

Vierkantiko-

pf-Antrib

Maß S

(mm)

9,5 14 mm 996138 M10 14 B 60 15 48 19,5

Name des

Fabrikats

8 mm 996134 M5 8 B 60 12 48 13 10 mm 996135 M6 10 B 60 12 48 16 12 mm 996136 M8 W5/16" 12 C 60 14 48 18,4 13 mm 996137 M8 13 B 60 14 48 18,9

Lange-

buchse

16 mm 996139 M10 16 D 60 15 48 24 17 mm 996140 M10 M12 W3/8" 17 D 60 15 48 25 18 mm 996141 M12 18 D 60 16 48 26 19 mm 996142 M12 W7/16" 19 D 60 17 48 27,5

Passender Bolzen und Durchmesser

Code Nr.

ISO ISO Bolzen mit

(üblich) (klein) Zollmaß L L1 L2 øF

Zylinderbolzer

mit Innen-

sechskant

H (mm)

Form

Ausmaße der

Hauptbuchse (mm)

3. Verlängerungsstange: WR12DM2:Code-Nr. 873633

Die Verlängerungsstange ist praktisch zum Arbeiten

WR9DM2: Code-Nr. 996143

an beengten Plätzen oder wenn die mitgelieferte Muffe die anzuziehende Schraube nicht erreichen kann.

ACHTUNG:

Wenn die Verlängerungsstange benutzt wird, ist das Anzugsdrehmoment im Vergleich zu der normalen Muffe leicht reduziert.

4. Universalverbindung: WR12DM2: Code-Nr. 992610

Die Universalverbindung ist praktisch zum Anziehen

WR9DM2: Code-Nr. 996147

von Muttern, wenn sich zwischen der Muffe und dem Schrauber ein Winkel befindet oder wenn auf sehr engem Raum gearbeitet wird.

5. Durchführungsbuchse: (WR12DM2)

Diese wird Festziehen von Bolzen und Muttern an Flansch-Abschnitten verwende, wie sie in Durchführungen von Kühlanlagen usw. zu finden sind.

Code-Nr.

Zylinderbolzen mit

Innensechskant (mm) 993658 12 992613 13 992615 14

6. Eckenkupplung (Modell EW-14R) (WR12DM2)

Diese Eckenkupplung wird gebraucht, wenn das Gerät zum Drehen von Muttern oder Bolzen rechtwinklig anwendet wird.

7. Muffenadapter: Code-Nr. 322752 (WR12DM2)

Dieser wird verwendet, um kleine Schrauben festzuziehen (M6 – M8).

HINWEIS:

(1) Dieser Adapter für den Werkzeugeinsatz wird nur für

den Antriebswinkel der Haupteinheit eingestellt.

(2) Zur Vergewiserung des Anzugsmoments sind vor

der Inbetriebnahme mit dem Adapter einige Schrauben probeweise damit festzuziehen.

(3) Bei Festziehen von Holz, Schneid -oder ähnlichen

Schrauben kommt es zu einer erheblichen Verringerung der Anzugsgeschwindigkeit.

Das Sonderzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden.

Deutsch

ANWENDUNG

<WH12DM2, WH9DM2, WH12DMR> 䡬 Drehen und Lösen vom Kleinen Schrauben, Kleiner

Bolzen, usw. <WR12DM2, WR9DM2> 䡬 Festspannen aller Arten von Bolzen und Muttern,

verwendet zum Befestigen von Konstruktionsteilen.

HERAUSNEHMEN/EINSETZEN DER BATTERIE

1. Herausnehmen der Batterie

Den Handgriff fest halten und die Akkumulator-

Verriegelung drücken, um den Akkumulator

herauszunehmen. (Siehe Abb. 1 und 2)

ACHTUNG:

Die Kontakte des Batterie niemals kurzschließen.

2. Einsetzen des Batterie

Den Batterie unter Beachtung der richtigen Richtung

in das Gerät einsetzen. (Siehe Abb. 2)

LADEN

Vor Gebrauch des Schlagschraubers, den Akkumulator wie folgt laden.

Tafel 5

Anzeigen der Kontrollampe

Vor dem Laden

Blinkt (ROT)

Leuchtet für 0,5 Sekunden. Erlischt für 0,5 Sekunden. (aus für 0,5 Sekunden)

1. Den Netzstecker des Ladegerätes in eine Steckdose einstecken.

Beim Anschluß des Ladegeräts an eine Netzsteckdose blinkt die Kontrollampe in Rot auf. (In Sekundenabständen.)

2. Eine Batterie in das Ladegerät einlegen.

Schieben Sie den Akku bestimmt in der in Abb. 3 gezeigten Richtung ein, bis er in Kontakt mit dem Boden des Ladegerätfachs kommt.

ACHTUNG:

䡬 Wenn die Batterie verkehrt herum eingelegt wird,

kann nicht nur die Batterie nicht geladen werden, sondern es kann auch zu Verformung der Ladeklemmen oder anderen Störungen im Ladegerät kommen.

3. Anzeigelämpchen

Beim Einlegen einer Batterie in das Ladegerät wird der Ladevorgang fortgesetzt, und leuchtet die Kontrollampe kontinuierlich in Rot auf. Wenn die Batterie voll aufgelader ist, blinkt die Kontrollampe in Rot. (in Sekundenabständen). (Seihe Tafel 5)

(1) Anzeigelämpchen

Die Kontrollampe leuchtet auf, wie in Tafel 5 gezeigt, entsprechend dem Zustand des verwendeten Ladegeräts für die Akkubatterie.

Beim Laden

Laden durchgeführt

Laden unmöglich

(2) Über die Temperatur der Akkubatterie

Die Temperatur von Akkubatterien ist wie in der folgenden Abbildung gezeigt, und Batterien, die sich zu stark erhitzt haben, sollten sich vor dem Aufladen etwas abkühlen.

Tafel 6 Aufladebereiche für Batterien

Akkubatterien denen die Batterie

EB1220BL, EB9B –5°C – 60°C EB1226HL, EB1230HL, EB926H, EB930H

Leuchtet (ROT)

Blinkt (ROT)

Flackert (ROT)

Leuchtet (GRÜN)

Leuchtet kontinuierlich

Leuchtet für 0,5 Sekunden. Erlischt für 0,5 Sekunden. (aus für 0,5 Sekunden)

Leuchtet für 0,1 Sekunden. Erlischt für 0,1 Sekunden. (aus für 0,1 Sekunden)

Leuchtet kontinuierlich (aus für 0,1 Sekunden)

Temperaturen, bei

geladen werden kann

0°C – 45°C

Betriebsstörung in der batterie oder im Ladegerät

Die Temperatur der Batterie ist hoch, wodurch das Aufladen unmöglich wird.

(3) Über die Aufladezeit

Je nach Kombination von Ladegerät und Batterien wird die Aufladezeit wie in Tafel 7 gezeigt.

Tafel 7 Aufladezeit (bei 20°C)

Ladegerät

Batterie EB1220BL, EB9B Etwa. 50 min. EB1226HL, EB926H Etwa. 65 min. EB1230HL, EB930H Etwa. 70 min.

UC14YFA

Deutsch

HINWEIS:

Die Aufladezeit kann je nach Umgebungstemperatur und Ladespannung unterschiedlich sein.

4. Den Netzstecker des Ladegeräts aus der Steckdose ziehen.

5. Das Ladegerät festhalten und die Batterie herausziehen.

HINWEIS:

Achten Sie darauf, die Batterie nach der Verwendung aus dem Ladegerät zu nehmen und sie aufzubewahren.

Zur Leistung von neuen Batterien

Da die Chemikalien in neuen bzw. in längere Zeit nicht verwendeten Akkus nicht aktiviert sind, kann die elektrische Entladung bei der ersten und zweiten Verwendung gering sein. Dies ist eine vorübergehende Erscheinung, und die normale Batterieleistung wird nach zwei-oder dreimaligem Aufladen der Batterien wieder hergestellt.

Verlängerung der Lebensdauer von Batterien

(1) Die Batterien aufladen, bevor sie völlig erschöpft sind.

Wenn festgestellt wird, daß die Leistung des Werkzeugs nachläßt, mit der Arbeit aufhören und die Batterie aufladen. Wenn das Werkzeug weiter verwendet wird und die Batterie völlig erschöpft wird, kann die Batterie beschädigt und ihre Lebensdauer verkürzt werden.

(2) Nicht bei hohen Temperaturen aufladen.

Eine Akkubatterie erhitzt sich bei der Verwendung. Wenn solch eine Batterie sofort nach der Verwendung aufgeladen wird, werden die Batteriechemikalien beeinträchtigt, und die Batterielebensdauernimmt ab. Die Batterie etwas stehen lassen und erst aufladen, wenn sie sich abgekühlt hat.

ACHTUNG:

䡬 Wenn die Akkubatterie geladen wird, während sie

erhitzt ist weil sie sich längere Zeit im direkten Sonnenlicht befunden hat, oder weil sie gerade gebraucht wurde, kann es sein, daß die Kontrollampe des Ladegeräts in Grün leuchtet. In diesem Fall zuerst die Batterie abkühlen lassen und erst dann mit dem Aufladen beginnen.

䡬 Wenn das Kontrollampe in schneller Folge in Rot

flackert (in 0,2-Sekun-den-Abständen), nachsehen ob Fremdkörper im Batteriefach sind und diese ggf. herausnehmen. Wenn keine Fremdkörper im Batteriefach sind, liegt wahr-scheinlich eine Fehlfunktion bei der Batterie oder beim Ladegerät vor. Die Teile vom autorisierten Kundendienst prüfen lassen.

䡬 Da der eingebaute Mikrocomputer etwa 3 Sekunden

braucht, um zu bestätigen, daß die im UC14YFA zum Laden eingelegte Batterie herausgenimmen wird, warten Sie mindestens 3 Sekunden, bevor Sie die Batterie zum Fortsetzen des Aufladens einlegen. Wenn die Batterie innerhalb von 3 Sekunden eingelegt wird, kann es sein, daß sie nicht richtig geladen wird.

VOR INBETRIEBNAHME

1. Vorbereitung und Kontrolle des Arbeitsbereichs

Darauf achten, daß der Arbeitsplatz den im Vorsichtsmaßnahmen-Abschnitt erläuterten Bedingungen entspricht.

2. Prüfen der Batterie

Nachsehen, ob die Batterie sicher und fest sitzt. Eine locker eingesetzte Batterie kann herausfallen und stellt somit eine Gefahr dar.

3. Anbringung des Schraubstücks (WH12DM2, WH9DM2, WH12DMR)

Beim Anbringen des Schraubstücks immer den folgenden Anweisungen folgen. (Abb. 4)

(1) Die Führungsmuffe von der Vorderseite des

Werkzeugs her wegziehen.

(2) Das Schraubstück in die Sechskantöffnung der

Schabotte einsetzen.

(3) Die Führungsmuffe loslassen, so daß sie in ihre

herkömmliche Position zurückkehren kann.

ACHTUNG:

Sollte die Führungsmuffe nicht in ihre herkömmliche Position zurückkehren, ist das Schraubstück nicht ordnungsgemäß eingesetzt.

4. Wahl der Muffe entsprechend der Schraube (WR12DM2, WR9DM2)

Für die anzuziehende Schraube sollte die passende Muffe verwendet werden. Durch eine nicht passende Muffe wird nicht nur das Anzugsdrehmoment verringert, sondern auch die Muffe oder Muffer beschädigt. Eine abgenutzte oder verzogene Sechskant-oder Vierkantmuffe kann nicht mehr fest auf die Muffer oder den Amboß befestigt werden, wodurch ein Verlust an Anzugsdrehmoment entsteht. Auf die Abnutzung der Muffen achten und abgenutzte Muffen rechtzeitig ersetzen. Zum Schhuß die Buchse, wie in Abschnitt 5 erläutert, anbringen. Im Teil „Sonderzubehör” wird das Verhältnis zwischen Schraubengröße und Buchsen näher behandelt. Die Bezeichnungen der Buchsen richten sich nach dem gegenüberliegenden Flächenabstand der sechskantigen Öffnung.

5. Anbringen einer Buchse (WR12DM2, WR9DM2)

Die zu benutzende Buchse Wählen.

䢇 Stift, O-Ring-artig (Abb. 5 und 6) (1) Die Öffnung der Buchse mit der Öffnung der

Schabotte abgleichen und die Schabotte in die Buchse einsetzen.

(2) Den Stift in die Öffnung der Buchse einfügen. (3) Den Ring an den Schlitz der Buchse anbringen. 䢇 Typ mit Tauchkolben (Abb. 7)

Den Tauchkolben, der sich im rechteckigen Teil des Amboß befindet, auf das Loch in der Sechskantschraube ausrichten. Dann den Tauchkolben drükkrn und die Sechskantschraube am Amboß befestigen. Kontrollieren, ob der Tauchkolben richtig im Loch eingerastet ist. Zum Entfernen der Sechskantschraube die Montageschritte in umgekehrter Reihenfolge durchführen.

䢇 Halteringtyp (Abb. 8) (1) Die viereckigen Abschnitte von Buchse und Amboss

auf einander ausrichten.

(2) Achten Sie darauf, die Buchse ganz auf den Amboss

aufzuschieben, um sie sicher zu installieren.

(3) Zum Entfernen die Buchse vom Amboss abziehen.

Deutsch

ACHTUNG:

Bitte verwenden Sie die festgelegten Zusätze, die in der Bedienungsanleitung und im Hitachi-Katalog aufgeführt sind. Nichtbeachtung kann Unfälle oder Verletzungen verursachen.

䡬 Achten Sie darauf, die Buchse sicher auf dem Amboss

zu installieren. Wenn die Buchse nicht sicher installiert ist, kann sie sich lösen und Verletzungen verursachen.

VERWENDUNG

ACHTUNG:

䡬 Wenn Sie den Haken mit Beleuchtung verwenden, so

achten Sie ausreichend darauf, dass das Hauptgerät nicht herunterfällt. Wenn das Werkzeug herunterfällt, besteht das Risiko eines Unfalls.

䡬 Wenn Sie das Werkzeug mit dem Haken mit

Beleuchtung an einem Hüftgürtel aufgehängt tragen, so bringen Sie keinen anderen Werkzeugeinsatz als den Phillips-Einsatz am Werkzeug an. Wenn Sie das Gerät mit einem angebrachten spitzen Einsatz wie z. B. ein Bohrer am Hüftgürtel aufgehängt tragen, besteht die Möglichkeit einer Verletzung.

1. Verwendung des Hakens mit Beleuchtung

Der Haken mit Beleuchtung kann an der linken oder der rechten Seite abgebracht werden, und der Winkel kann in fünf Schritten zwischen 0° und 80° eingestellt werden.

(1) Betätigung des Hakens

(a) Ziehen Sie den Haken in Richtung des Pfeils (A)

auf sich zu heraus und drehen Sie ihn in Richtung des Pfeils (B). (Abb. 9)

(b) Der Winkel kann in 5 Schritten eingestellt werden

(0°, 20°, 40°, 60°, 80°). Stellen Sie den Winkel des Hakens wie für die Verwendung gewünscht ein.

(2) Wechsel der Hakenposition

ACHTUNG:

Unvollständige Anbringung des Hakens kann bei der Verwendung zu Körperverletzungen führen. (a) Halten Sie die Haupteinheit sicher fest und

entfernen Sie die Schraube mit einem

Schraubenzieher oder einer Münze. (Abb. 10) (b) Entfernen Sie den Haken und die Feder. (Abb. 11) (c) Bringen Sie den Haken und die Feder an der

anderen Seite an und befestigen Sie diese sicher

mit der Schraube. (Abb. 12)

HINWEIS:

Achten Sie auf die Ausrichtung der Schraube. Bringen Sie die Feder mit dem größeren Durchmesser von sich weg an. (Abb. 12)

(3) Verwendung als Hilfsbeleuchtung

(a) Drücken Sie den Schalter, um das Licht

auszuschalten.

Das Licht wird nach 15 Minuten automatisch

ausgeschaltet. (b) Die Lichtrichtung kann im Bereich der

Hakenpositionen 1 bis 5 eingestellt werden.

(Abb. 13)

䡬 Leuchtzeit

AAAA-Manganbatterien: Etwa 15 Stunden

ACHTUNG:

AAAA-Alkalibatterien: Etwa 30 Stunden

Sehen Sie nicht direkt in die Lichtquelle. Dies kann Augenverletzungen verursachen.

(4) Wechseln Sie die Batterien aus.

(a) Lösen Sie die Hakenschraube mit einem

Kreuzschlitzschraubenzieher (Nr. 1). (Abb. 14) Entfernen Sie die Hakenabdeckung durch Drücken in Pfeilrichtung. (Abb. 15)

(b) Entfernen Sie die alten Batterien und legen Sie

die neuen Batterien ein. Richten Sie die Batterien auf die Hakenanzeigen aus und positionieren Sie sie korrekt entsprechend den Plus- und Minusklemmen (+/–). (Abb. 16)

den Vorsprung der Hakenabdeckung aus, drücken Sie die Hakenabdeckung entgegen der in Abb. 15 gezeigten Pfeilrichtung, und ziehen Sie dann die Schraube an. Verwenden Sie handelsübliche Batterien der Größe AAAA (1,5 V).

HINWEIS:

Ziehen Sie die Schraube nicht zu fest an. Dies könnte das Gewinde zerstören.

ACHTUNG:

䡬 Nichtbeachtung der folgenden Punkte kann zu Lecken

von Batterieflüssigkeit, Rost oder Fehlfunktion führen. Richten Sie die Plus- und Minusklemmen (+/–) korrekt aus. Wechseln Sie beide Batterien gleichzeitig aus. Mischen Sie nicht alte und neue Batterien. Entfernen Sie verbrauchte Batterien sofort aus dem Haken.

䡬 Entsorgen Sie verbrauchte Batterien nicht mit dem

normalen Abfall und werfen Sie Batterien nicht in ein Feuer.

䡬 Bewahren Sie Batterien außerhalb der Reichweite

von Kindern auf.

䡬 Verwenden Sie Batterien korrekt entsprechend den

Batteriespezifikationen und Anzeigen.

2. Die Drehrichtung nachprüfen.

Die Bohrerspitze dreht sich nach rechts (von der Hinterseite gesehen), wenn auf die R-Seite der Drucktaste gedrückt wird. Auf die L-Seite der Drucktaste drücken, um die Bohrerspitze nach links zu drehen. (Siehe Abb. 17) (Die Zeichen markiert.)

ACHTUNG:

Der Druckschalter kann nicht umgeschaltet werden, während das Gerät läuft. Halten Sie das Gerät zum Umschalten an und drücken Sie dann auf den Druckschalter.

3. Schalterbetätigung

䡬 Wenn der Auslöser gedrückt wird, dreht sich das

Werkzeug. Wenn der Auslöser losgelassen wird, wird das Werkzeug angehalten.

䡬 Die Drehgeschwindigkeit des Bohrers kann durch

Verändern des Durchziehbetrags des Auslösers geregelt werden. Die Geschwindigkeit ist niedrig, wenn der Auslöser nur gering gedrückt wird und nimmt zu, wenn er stärker gedrückt wird.

4. Anziehen und Lösen von Schrauben (WH12DM2, WH9DM2, WH12DMR)

Das der Schraube entsprechende Schraubstück aufsetzen, das Schraubstück in den Schlitzen der Schraube abgleichen, und anziehen. Den Schlag-Schrauber nur soweit drücken, daß das Schraubstück gut in den Schlitzen der Schraube sitzt.

und R sind auf dem Körper

Deutsch

ACHTUNG:

Ein zu langes Anschrauben mit dem Schlag-Schrauber zieht die Schraube zu stark an; die Schraube kann so schnell brechen. Sollte versucht werden, mit dem Schlag-Schrauber eine Schraube anzuziehen, wenn sich der SchlagSchrauber in einem Winkel zur Schraube befindet, kann die Preßkraft des Geräts nicht voll zur Geltung kommen; außerdem kann der Schraubenkopf beschädigt werden. Anziehen, wenn sich der SchlagSchrauber mit der Schraube auf einer Linie befindet.

5. Zahl der möglichen Schrauben Fest-spannungen (WH12DM2, WH9DM2, WH12DMR)

Für die mit einer Aufladung möglichen Schrauben Festspannungen siehe die Tabelle unten.

WH12DM2, WH12DMR (EB1230HL)

Zahl der

Verwendete Schraube

Holzschraube ø4 × 50 (Weiches Holz)

Machine schraube M8 × 16

WH9DM2 (EB930H)

Verwendete Schraube

Holzschraube ø4 × 50 (Weiches Holz)

Machine schraube M8 × 16

Diese Werte können der Umgebungstemperatur und den Batterieeigenschaften entsprechend leicht schwanken.

6. Zahl der möglichen Bolzen-Fest-spannungen (WR12DM2, WR9DM2)

Für die mit einer Aufladung möglichen Schrauben Festspannungen siehe die Tabelle unten.

WR12DM2 (EB1230HL)

Verwendeter Bolzen M12 Hochzugfester Bolzen

WR9DM2 (EB930H)

Verwendeter Bolzen M12 Hochzugfester Bolzen

Diese Werte können der Umgebungstemperatur und den Batterieeigenschaften entsprechend leicht schwanken.

HINWEIS:

Die Verwendung der Batterie EB1230HL, EB930H in kalter Umgebung (unter 0˚C) kann möglicherweise in geschwächtem Anzugsdrehmoment und verringerter Arbeitsleistung resultieren. Dies ist jedoch eine zeitweilige Erscheinung, und die Leistung wird wieder normal, wenn sich die Batterie erwärtmt.

Festspannungen

WH12DM2 WH12DMR

Etwa. 790 Etwa. 750

Etwa. 1750 Etwa. 1660

Zahl der

Festspannungen

Etwa. 530

Etwa. 1690

Zahl der Festspannungen

Etwa. 180

Zahl der Festspannungen

Etwa. 120

VORSICHTSMASSREGELN ZUR VERWENDUNG

1. Lassen Sie das Gerät nach fortlaufender Verwendung ruhen

Wenn fortlaufend Schrauben angezogen worden sind, so lassen Sie das Gerät beim Batteriewechsel etwa 15 Minuten ruhen. Wenn das Gerät direkt nach dem Batteriewechsel wieder verwendet wird, werden der Motor, der Schalter und andere Teile heiß und es kann zu Brandschäden kommen.

HINWEIS:

Berühren Sie den Schutz nicht, da er bei kontinuierlichem Betrieb ziemlich heiß wird.

2. Vorsichtsmaßregeln für den Geschwindigkeits- regler

Dieser Schalter hat eine eingebaute elektronische Schaltung, die die Drehgeschwindigkeit stufenlos variiert. Entsprechend können Teile der elektronischen Schaltung überhitzt und beschädigt werden, wenn der Drücker nuc leicht gezogen wird (niedrige Drehzahl) und der Motor gestoppt ist, während kontinuierlich Schrauben eingedreht werden.

3. Anzugsdrehmoment

Beziehen Sie sich für das Anzugdrehmoment für Schrauben (entsprechend der Größe) unter den in

Abb. 27 gezeigten Bedingungen auf Abb. 22, 23, 24, 25 und 26. Dieses Beispiel als allgemeine Referenz

verwenden, da das Anzugsdrehmoment je nach Arbeitsbedingungen unterschiedlich sein kann.

HINWEIS:

䡬 Wenn eine lange Schlagzeit verwendet wird, werden

die Schrauben fest angezogen. Dadurch kann Brechen der Schraube oder Beschädigung der Drehspitze verursacht werden.

䡬 Wenn das Gerät beim Anziehen der Schrauben schräg

angesetzt wird, kann der Schraubenkopf beschädigt werden, oder das angegebene Drehmoment nicht auf die Schraube übertragen werden. Das Gerät immer mit der Schraube in gerader Linie ausrichten.

4. Eine der Schraube angemessene Anzugszeit wählen

Das richtige Drehmoment für die jeweilige Schraube ist je nach Material und Größe der Schraube unterschiedlich. Besonders bei langer Anzugszeit bei Schrauben kleineren Typs als M8 besteht die Gefahr, daß die Schrauben brechen; darum immer vor der Arbeit sicherstellen, daß Anzugszeit und Anzugsdrehmoment richtig gewählt sind.

5. Arbeiten mit einem geeigneten Anzugsdrehmoment

Das oprimale Anzugsdrehmoment für Muttern und Schrauben ist abhängig von dem Material und der Größe der Muttern und Schrauben. Ein sehr großes Anzugsdrehmoment kann kleine Schraube verzerren oder brechen. Das Anzugsdrehmoment steigt proportional zur Betriebszeit an. Für das Anziehen von Schrauben ist auf korrekte Einstellung der Einstellscheibe und Betriebsdauer zu achten.

6. Halten des Werdzeugs

Den Schlagschrauber fest mit beiden Händen halten. Den Schrauber in einer Linie mit der Schraube halten. Es ist nicht erforderlich, den Schrauber sehr stark zu drucken. Den Schrauber nur mit dem Druck halten, der notwendig ist, um der Schlagkraft entgegenzuwirken.

Deutsch

1400

1200

1000

800

600

400

200

140

120

100

M14 × 50

0 123

kgf·cm N·m

7. Überprüfung des Anzugsdrehmoments

Die folgenden Faktoren tragen au einer Reduzierung des Anzugsdrehmoments bei. Daher zur Festellung des erforderlichen Drehmoments vor der eigentlichen Arbeit einige Schrauben mit einem HandDrehmomentschlüssel anzienen. Bei Faktoren, die das Anzugslrehmoment beeinflussen, wie unten angegeben vorgehen.

(1) Spannung

Wenn die Entladungsmarke erreicht ist, nimmt die Spannung ab und die Spanndrehkraft sinkt.

(2) Betriebszeit

Das Anzugsdrehmoment nimmt mit der Betriebszeit zu. Aber das Anzugsdrehmoment übersteigt einen bestimmten Wert nicht, auch wenn das Werkzeug eine lange Zeit angewendet wird. (Siehe Abb. 22, 23, 24, 25 und 26)

(3) Schraubendurchmesser

Das Anzugdrehmoment unterscheidet sich entsprechend dem Schraubendurchmesser wie in Abb. 22, 23, 24, 25 und 26 gezeigt. Im allgemeinen erfordert ein größerer Schrauben-durchmesser ein größeres Anzugsdrehmoment.

(4) Anzugsbedingungen

Das Anzugsdrehmoment ist abhängig von dem Drehmomentverhältnis, der Klasse und der Länge der Schrauben, auch bei Schrauben mit Gewinde der gleichen Größe. Das Anzugsdrehmoment ist außerdem abhängig von der Metalloberfläche, durch die Schrauben angezogen werden. Wenn sich Bolzen und Mutter gleichzeitig drehen, liegt die Drehkraft äußerst niedrig.

Für WH12DM2

kgf·cm N·m

1400

(5) Verwendung von zusätzlichen Teilen (WR12DM2,

WR9DM2) Das Anzugsdrehmoment ist ein wenig reduziert, wenn eine Verlängerungsstange, eine Universalverbindung oder eine lange Muffe verwendet wird.

(6) Spiel der Muffe (WR12DM2, WR9DM2)

Eine abgenutzte oder verzogene Sechskantoder Vierkantmuffe läßt sich nicht fest an der Mutter oder dem Amboß anbringen, wodurch in Verlust an Anzugsdrehmoment entsteht. Die Verwendung einer Muffe, die nicht richtig auf die Schraube paßt, resultiert in einem Verlust an Anzugsdrehmoment. Passende Muffen und Schraubengrößen sind in den Tabellen 1, 2, 3 und 4 angegeben.

(7) Die Spanndrehkraft schwankt in Abhängigkeit zum

Grad der Aufladung der Batterie. (WR12DM2, WR9DM2) Abb. 28 und 29 zeigen Beispiele für den Zusammenhang zwischen Anzugdrehmoment und der Anzugzeit für WR12DM2 und WR9DM2. Wie gezeight, nimmt die Spanndrehkraft mit der Zunahme der Zahl der Festspannungen allmählich ab. Besonders wenn der Grad abnimmt bis zur Marke vollkommener Entladung (in der Zeichnung die „a”Marke), nimmt die Schlagkraft des Gerätes ab, die Schlaganzahl pro Zeiteinheit sinkt, und die Spanndrehkraft fällt steil ab. In diesem Falle ist das Drehkraft-Niveau zu überprüfen, und nötigenfalls die Batterie aufzuladen.

M12 × 45

140

kgf·cm N·m

1000

100

800

600

400

200

Spanndrehkraft

Festspannungs-Dauer: Sek (Stahlplattendicke t = 10 mm)

M10 × 30

Hochzugfester Bolzen

Üblicher Bolzen

0 123

1200

120

1000

100

Hochzugfester

800

600

400

Spanndrehkraft

200

Bolzen

Üblicher Bolzen

0 123

Festspannungs-Dauer: Sek (Stahlplattendicke t = 25 mm)

Abb. 22

Hochzugfester Bolzen

Üblicher Bolzen

Spanndrehkraft

Festspannungs-Dauer: Sek (Stahlplattendicke t = 25 mm)

M12 × 45

kgf·cm

1200

1000

800

600

400

200

N·m

120

100

0 1 2 3

Für WH9DM2

1400

1200

1000

800

600

400

200

140

120

100

M14 × 50

0 123

kgf·cm N·m

N·m

kgf·cm

1000

800

600

400

100

Hochzugfester Bolzen

M8 × 30

Spanndrehkraft

200

Festspannungs-Dauer: Sek

(Stahlplattendicke t = 10 mm)

Für WH12DMR

1 2 3

N·m

kgf·cm

1000

800

600

400

Spanndrehkraft

200

100

Hochzugfester Bolzen

Üblicher Bolzen

M10 × 30

1 2 3

Festspannungs-Dauer: Sek

(Stahlplattendicke t = 25 mm)

Abb. 23

Hochzugfester Bolzen

Spanndrehkraft

Üblicher Bolzen

Festspannungs-Dauer: Sek

(Stahlplattendicke t = 25 mm)

Deutsch

kgf·cm N·m

1000

100

800

600

400

Spanndrehkraft

200

Festspannungs-Dauer: Sek (Stahlplattendicke t = 10 mm)

M10 × 30

Hochzugfester Bolzen

Üblicher Bolzen

0 123

kgf·cm N·m

1400

1200

1000

800

600

400

Spanndrehkraft

200

M12 × 45

140

Hochzugfester Bolzen

120

100

Üblicher Bolzen

0 123

Festspannungs-Dauer: Sek (Stahlplattendicke t = 25 mm)

Abb. 24

Hochzugfester Bolzen

Üblicher Bolzen

Spanndrehkraft

Festspannungs-Dauer: Sek (Stahlplattendicke t = 25 mm)

Deutsch

Für WR12DM2

kgf·cm N·m

2000

1500

1000

500

Spanndrehkraft

M10 × 30

200

150

Hochzugfester Bolzen

100

Üblicher Bolzen

012 3

F.estspannungs-Dauer: Sek (Stahlplattendicke t = 10 mm)

Für WR9DM2

kgf·cm

N·m

100

1000

800

600

400

200

Spanndrehkraft

0 1 2 3

M8 × 30

Hochzugfester Bolzen

Festspannungs-Dauer: Sek (Stahlplattendicke t = 10 mm)

kgf·cm N·m

2000

1500

1000

500

Spanndrehkraft

M12 × 45

200

Hochzugfester Bolzen

150

100

Üblicher Bolzen

012 3

Festspannungs-Dauer: Sek (Stahlplattendicke t = 25 mm)

Abb. 25

1000

800

600

400

200

N·m

M10 × 30

100

Hochzugfester Bolzen

Üblicher Bolzen

0 1 2 3

kgf·cm

Spanndrehkraft

Festspannungs-Dauer: Sek (Stahlplattendicke t = 10 mm)

kgf·cm N·m

2000

1500

1000

500

Spanndrehkraft

M14 × 50

200

Hochzugfester Bolzen

150

100

Üblicher Bolzen

012 3

Festspannungs-Dauer: Sek (Stahlplattendicke t = 25 mm)

1400

1200

1000

800

600

400

200

N·m

M12 × 45

140

Hochzugfester Bolzen

120

100

Üblicher

Bolzen

0 1 2 3

kgf·cm

Spanndrehkraft

Festspannungs-Dauer: Sek (Stahlplattendicke t = 25 mm)

Abb. 26

Bolzen

Stahlplattendicke t

*Der folgende Bolzen wurde verwendet. Üblicher Bolzen: Härtestufe 4,8 Hochzugfester Bolzen: Härtestufe 12,9

Erklärung der Härtestufe: 4 — Nachgabepunkt der Schraube: 32 kgf/mm

(

8 — Zugkraft der Schraube: 40 kgf/mm

)

Mutter

Abb. 27

Für WR12DM2

Deutsch

Für WR9DM2

kgf·cm N·m

2000

1600

1200

800

Spanndrehkraft

400

kgf·cm

N·m

160

1600

120

1200

800

Spanndrehkraft

400

M16 × 55 F10T (Festspannungs-Dauer 3 Sek)

200

160

Für den Fall der vollkommenen Aufladung

120

Für den Fall der vollkommenen Entladung

020406080100 120 140

Zahl der Festspannung (Stück)/Aufladung

Abb. 28

M14 × 50 Hochzugfester Bolzen

(Festspannungs-Dauer 3 Sek)

Für den Fall der vollkommenen Aufladung

Für den Fall der vollkommenen Entladung

0 20 40

60 80 100 120 140 160

Zahl der Festspannung (Stück)/Aufladung

Abb. 29

Deutsch

WARTUNG UND INSPEKTION

1. Prüfen des Schraubstücks (WH12DM2, WH9DM2, WH12DMR)

Die Benutzung eines beschädigten Schraubstücks oder ein Schraubstück mit abgenutzter Spitze ist gefährlich, da es leicht aus den Schlitzen der Schraube rutscht. Daher sofort austauschen.

2. Inspektion der Muffe (WR12DM2, WR9DM2)

Eine abgenutzte oder verzogene Sechskant-oder Vierkantmuffe läßt sich nicht fest an der Mutter oder dem Amboß anbringen, wodurch ein Verlust an Anzugsdrehmoment entsteht. Periodisch die Abnutzung der Muffe überprüfen und erforderlichenfalls durch eine neue ersetzen.

3. Inspektion der Befestigungsschrauben

Alle Befestigungsschrauben werden regelmäßig inspiziert und geprüft, daß sie richtig angezogen sind. Wenn sich eine der Schrauben lokkert, muß sie sofort wieder angezogen werden. Geschieht das nicht, kann das zu erhblicher Gefahr führen.

4. Wartung des Motors

Die Motorwicklung ist das „Herz“ dex Elektrowerkzeugs. Daher ist besonders sorgfältig darauf zu achten, daß die Wicklung nicht beschädigt wird und/oder mit ÖI oder Wasser in Berührung kommt.

5. Inspektion der Kohlebürsten (Abb. 18)

Im Motor sind Kohlebürsten verwendet, die Verbrauchsteile sind. Da übermäßig abgenutzte Kohlebürsten Motorstörungen verursachen können, ersetzen Sie die Kohlebürsten durch neue, wenn sie bis zur „Verschleißgrenze“ oder in deren Nähe abgenutzt worden sind. Darüber hinaus müssen die Kohlebürsten immer sauber gehalten werden und müssen sich in der Halterung frei bewegen können.

HINWEIS:

Beim Ersetzen der Kohlebürste durch eine neue, eine Hitachi-Kohlebürste mit der Kodenummer 999054 verwenden.

6. Austausch einer Kohlebürste

Die Kohlebürste nach Abnehmen der Bürstenkappe entfernen, indem die Krempe der Kohlebürste wie in Abb. 20 gezeigt mit einem flachen Schraubenzieher o.ä. erfaßt wird. Beim Installieren der Kohlebürste die Richtung so wählen, daß die Klaue des Kohlebürste mit dem Kontaktteil außerhalb des Bürstenrohrs übereinstimmt. Dann die Bürste wie in Abb. 21 gezeigt mit dem Finger einschieben und schließlich die Bürstenkappe anbringen.

ACHTUNG:

Stellen Sie unbedingt sicher, daß die Klaue der Kohlebürste in den Kontaktteil außerhalb des Bürstenrohrs eingeschoben wird. (Eine der beiden vorhandenen Klauen muß eingeschoben werden.) Vorsicht ist erforderlich, da Fehler bei dieser Tätigkeit zu einer verformten Klaue der Kohlebürste und frühzeitigen Motorstörungen führen können.

7. Außenreinigung

Wenn der Schlagschrauber schmutzig ist, ihn mit einem weichen und trockenen Tuch abwischen oder mit einem mit Seifenwasser benetzten Tuch. Kein Chlorsolvent, Benzin oder Farbsolvent verwenden da sie plastisches Material schmelzen.

8. Lagern

Den Schlagschrauber an einen Ort wegräumen wo die Temperatur unter 40°C ist und außer Reichweite der Kinder.

9. Liste der Wartungsteile

A:Punkt Nr. B:Code Nr. C:Verwendete Anzahl D:Bemerkungen

ACHTUNG:

Reparatur, Modifikation und Inspektion von HitachiElektrowerkzeugen müssen durch ein autorisiertes Hitachi-Kundendienstzentrum durchgeführt werden. Diese Teileliste ist hilfreich, wenn sie dem autorisierten Hitachi-Kundendienstzentrum zusammen mit dem Werkzeug für Reparatur oder Wartung ausgehändigt wird. Bei Betrieb und Wartung von Elektrowerkzeugen müssen die Sicherheitsvorschriften und Normen beachtet werden.

MODIFIKATIONEN:

Hitachi-Elektrowerkzeuge werden fortwährend verbessert und modifiziert, um die neuesten technischen Fortschritte einzubauen. Dementsprechend ist es möglich, daß einige Teile (z.B. Codenummern bzw. Entwurf) ohne vorherige Benachrichtigung geändert werden.

HINWEIS:

Aufgrund des ständigen Forschungs und Entwicklungsprogramms von HITACHI sind Änderungen der hierin gemachten technischen Angaben vorbehalten.

Information über Betriebslärm und Vibration

Die Meßwerte wurden entsprechend EN50144 bestimmt. Der typische A-gewichtete Schalldruckt ist:

95 dB (A)(WH12DM2, WH12DMR) 95 dB (A)(WH9DM2) 96 dB (A)(WR12DM2) 96 dB (A)(WR9DM2)

Der typische A-gewichtete Schalleistungspegel ist:

108 dB (A)(WH12DM2, WH12DMR) 108 dB (A)(WH9DM2) 109 dB (A)(WR12DM2)

Bei der Arbeit immer einen Ohrenschutz tragen.

Der typische gewogene quadratische Mittelwert für die

Beschleunigung ist:

109 dB (A)(WR9DM2)

10,8 m/s

12,1 m/s2(WR12DM2)

(WH12DM2, WH12DMR)

(WH9DM2)

9,7 m/s

10,9 m/s2(WR9DM2)

Français

PRECAUTIONS GENERALES

1. Maintenir la zone de travail propre. Des surfaces et

des bancs de travail encombrés sont propices aux accidents.

2. Eviter des alentours dangereux. Ne pas exposer

l’outil et le chargeur à la pluie. Ne pas utiliser l’outil ou le chargeur en des endroits humides ou mouillés. Maintenir la zone de travail bien éclairée. Ne jamais utiliser d’outils électro-portatifs et de chargeur à proximité de matières inflammables ou explosives. Ne pas utiliser l’outil et le chargeur en présence de gaz ou de liquide inflammables.

3. L’outil n’est pas conçu pour être utilisé par de jeunes

enfants ou des personnes handicapées sans surveillance. Les jeunes enfants devront être surveillés pour s’assurer qu’ils ne jouent pas avec l'outil. Tous les visiteurs doivent être maintenus à bonne distance de l'aire de travail.

4. Ranger l’outil et le chargeur quand ils sont hors

service. Quand vous ne les utilisez pas, l’outil et le chargeur seront rangés dans un endroit sec et surélevé ou fermé à clef, c’est-à-dire hors de portée des enfants et des infirmes. Ranger l’outil et le chargeur dans un endroit où la température est inférieure à 40°C.

5. Ne pas forcer l’outil. Il travaillera mieux et plus

sûrement au régime pour lequel il a été conçu.

6. Utiliser l’outil qui convient. Ne pas forcer un petit

outil ou accessoire à faire le travail d’un outil de haute puissance.

7. Porter les vêtements appropriés. Pas de vêtements

flous ou d’accessoires qui risqueraient d’être pris dans les pièces mobiles. Des gants et chaussures en caoutchouc sont recommandés pour les travaux effectués l’extérieur.

8. Porter des lunettes de sécurité avec la plupart des

outils. Et aussi un masque si le travail de coupage dégage de la poussière.

9. Ne pas fatiguer le cordon. Ne jamais porter le

chargeur par le cordon, et pour le débrancher de la prise ne pas tirer le cordon. Maintenir le cordon à l’écart de la chaleur, de l’huile et des arrêtes pointues.

10. Fixer la pièce de travail. Utiliser des crampons ou

un étau pour fixer la pièce de travail. Ceci est plus sûr que d’utiliser vos mains qui seront libres pour manipuler l’outil.

11. Ne pas se pencher de trop. Maintenir un bon

équilibre en toutes circonstances.

12. Veiller soigneusement à l’entretien de l’outil. Garder

le toujours bien aiguisé, et le nettoyer pour assurer la meilleure performance possible. Bien suivre les instructions de lubrification et de remplacement des accessoires.

13. Quand le chargeur n’est pas utilisé ou quand il est

soumis à l’entretien ou à une vérification, débrancher le cordon du chargeur de la prise secteur.

14. Enlever la clef à mandrin et les clefs. Prendre

l’habitude de vérifier si la clef a été enlevée de l’outil avant la mise en marche.

15. Eviter une mise en marche accidentelle. Ne pas

porter l’outil avec le doigt sur l’interrupteur.

16. Utiliser toujours le chargeur spécifié pour éviter les

dangers.

17. N’utiliser que des pièces de rechange HITACHI d’origine.

18. Ne pas utiliser l’outil et le chargeur pour une application autre que celles spécifiées dans le mode d’emploi.

19. L’utilisation d’accessoires ou fixations autres que ceux préconisés dans le manuel d’instructions ou le catalogue HITACHI peut présenter un danger pour l’utilisateur.

20. Toute réparation doit être effectuée par un réparateur agréé. Le fabricant ne peut être tenu responsable des dommages ou blessures dûs à une réparation effectuée par une personne non autorisée ou par une mauvaise utilisation de l’outil.

21. Pour assurer l’intégrité de la conception de fonctionnement de l’outil et du chargeur, ne pas enlever les couvercles ou les vis qui ont été installés.

22. Utiliser toujours le chargeur à la tension spécifiée sur la plaque indicatrice.

23. Ne pas toucher les piàces mobiles quand l’outil n’est pas débranché de la source d’alimentation.

24. Charger toujours la batterie avant utilisation.

25. Ne jamais utiliser une batterie autre que celle spécifiée. Ne pas connecter une pile sèche ordinaire, une batterie rechargeable autre que celle spécifiée ou une batterie d’auto à l’outil électroportatif.

26. Ne pas utiliser de transformateur élévateur.

27. Ne pas charger la batterie à partir d’un générateur électrique ou d’une alimentation en courant continu.

28. Charger toujours à l’intérieur. Etant donné que le chargeur et la batterie chauffent légérement pendant l’opération de charge, charger la batterie dans un endroit non exposé aux rayons du soleil, à basse humidité et bien aéré.

29. Avant de commencer à travailler dans un endroit en hauteur, faire attention à ce qui se passe en dessous pour s’assurer qu’il n’y a personne en dessous.

30. La vue éclatée contenue dans ce manuel d’instructions doit être utilisée seulement dans un centre de réparation agréé.

31. Si le cordon d’alimentation est endommagé, il faudra le faire remplacer par le fabricant ou son service après-vente, ou par toute autre personne qualifiée pour éviter tout danger.

PRECAUTIONS POUR LA PERCEUSE À PERCUSSION SUR BATTERIE

1. Outil portatif destiné au serrage et au desserrage des vis. Utiliser l’outil uniquement à ces fins.

2. Mettre des tampons dans les oreilles pour une utilisation prolongée.

3. Manipuler le chargeur d’une seule main est extrêment dangereux. Dès lors, toujours le tenir fermement des deux mains.

4. Après avoir installé la mèche, tirer légèrement sur celle-ci pour s’assurer qu’elle est fermement fixée. En effet, si la mèche n’est pas bien mise en place, ele pourrait se détacher de l’outil et provoquer un accident.

5. Utiliser la mèche qui correspond à la vis.

Français

6. Le fait de serrer une vis à un angle inadéquat peut endommager la tête de la vis et de plus, il est alors impossible de transmettre la force requise à cette vis. Dès lors, toujours serrer les vis en alignant la perceuse perpendiculairement à celles-ci.

7. Chargez toujours la batterie à une température de 0–40°C. Une température inférieure à 0°C entrainera une surcharge dangereuse. La batterie ne peut pas être chargée à une température supérieure à 40°C. La température la plus appropriée serait de 20 – 25°C.

8. N’utilisez pas le chargeur continuellement. Quand une charge a été effectuée, laissez le chargeur au repos pendant environ 15 minutes avant de commencer la prochaine charge de batterie.

9. Ne laissez pas de corps étrangers pénétrer par le trou de raccord de la batterie rechargeable.

10. Ne désassemblez jamais la batterie rechargeable et le chargeur.

11. Ne court-circuitez jamais la batterie rechargeable. Le fait de cour-circuiter la batterie génèrera un courant électrique élevé et une surchauffe, ce qui entraînera la brûlure ou l’endommagement de la batterie.

12. Ne jetez pas la batterie au feu. Elle pourrait exploser.

13. Ne pas insérer d’objets dans les fentes d’aération du chargeur. Ne pas introduire d’objets métalliques ou des produits inflammables dans les fentes d’aération du chargeur, cela provoquera un choc électrique ou endommagera le chargeur.

14. Apportez la batterie aù magasin ou vous l’avez achetée dès que la durée de vie de postcharge de la batterie devient trop courte pour une utilisation pratique. Ne jetez pas de batterie usagée.

15. L’utilisation d’une batterie usagée endommagera le chargeur.

PRECAUTIONS POUR LA VISSEUSE À PERCUSSION SUR BATTERIE

1. Outil portatif destiné au serrage et au desserrage des vis. Utiliser l’outil uniquement à ces fins.

2. Mettre des tampons dans les oreilles pour une utilisation prolongée.

3. Manipuler le chargeur d’une seule main est extrêment dangereux. Dès lors, toujours le tenir fermement des deux mains.

4. S’assurer que la douille n’est ni fêlée, ni brisée, car l’usage d’une telle douille présente un danger réel. Vérifier avant usage.

5. Fixer la douille à l’aide de la goupille de la douille et l’aneau. Si cette goupille ou cet anneau est endommegé, la douille pourrait littéralement jaillir de la visseuse à percussion, ce qui est très dangereux. N’ntiliser en aucun cas des goupilles et des anneaux qui seraient déformés, usé fêlés ou endommagés de tout autre manière. Toujours s’assurer d’installer la goupille de la douille et l’anneau à la position correcte.

6. Vérifier le couple de serrage. Le couple adéquat pour le serrage d’un boulon dépend du matériau dont est fait le boulon, de ses dimensions, de sa classe, etc.

De plus, le couple de serrage, généré par la visseuse à percussion, dépend du matériau et des dimensions du boulon, de la durée d’application de la visseuse, de la position de la douille, etc. A noter aussi que le couple diffère légèrement lorsque la batterie vient d’être complètement rechargée et qu’elle va être utilisée. Utiliser une clé de serrage pour vérifier le boulon a été serré avec le couple approprié.

7. Avant de modifier le sens de la rotation, arrêter la visseuse à percussion. Toujours libérer l’interrupteur et attendre que l’outil se soit complètement arrêter avant de changer la direction de la rotation.

8. Ne jamais toucher les pièces rotatives. Ne pas laisser la section rotative de la douille approcher les mains ou tout autre partie du corps, car cette section rotative pourrait couper ou pincer. De plus, s’assurer de ne pas toucher la douille si celle-ci vient d’êntre utilisée pendant une longue période ; cette douille, très chaude, pourrait vous brûler.

9. Ne jamais laisser tourner la visseuse à percussion à vide car le joint universel ferait tourner la douille de manière incontrôlable. De plus, vous pourriez être blessé, dans une telle situation, ou encore, le mouvement de la douille pourrait secouer la visseuse si violemment que vous pourriez laisser tomber celle-ci.

10. Chargez toujours la batterie à une température de 0–40°C. Une température inférieure à 0°C entrainera une surcharge dangereuse. La batterie ne peut pas être chargée à une température supérieure à 40°C. La température la plus appropriée serait de 20 – 25°C.

11. N’utilisez pas le chargeur continuellement. Quand une charge a été effectuée, laissez le chargeur au repos pendant environ 15 minutes avant de commencer la prochaine charge de batterie.

12. Ne laissez pas de corps étrangers pénétrer par le trou de raccord de la batterie rechargeable.

13. Ne désassemblez jamais la batterie rechargeable et le chargeur.

14. Ne court-circuitez jamais la batterie rechargeable. Le fait de cour-circuiter la batterie génèrera un courant électrique élevé et une surchauffe, ce qui entraînera la brûlure ou l’endommagement de la batterie.

15. Ne jetez pas la batterie au feu. Elle pourrait exploser.

16. Ne pas introduire d’objets métalliques ou des produits inflammables dans les fentes d’aération du chargeur, cela provoquera un choc électrique ou endommagera le chargeur.

17. Apportez la batterie aù magasin ou vous l’avez achetée dès que la durée de vie de postcharge de la batterie devient trop courte pour une utilisation pratique. Ne jetez pas de batterie usagée.

18. L’utilisation d’une batterie usagée endommagera le chargeur.

MODÉLE

WH12DM2: avec chargeur et boîtier WH9DM2: avec chargeur et boîtier WH12DMR: avec chargeur et boîtier WR12DM2: avec chargeur et boîtier WR9DM2: avec chargeur et boîtier

Français

SPECIFICATIONS

Perceuse à percussion sur batterie

Modèle WH9DM2 (9,6 V) WH12DM2 (12 V) WH12DMR (12 V) Vitessa à vide 0 – 2800 min Capacité M4 – M8 (Petite vis)

Couple de serrage

Maximum

Le serrage est un boulon hautement extensible M12, (dureté de 12,9) complètement chargé à une température de 20°C. Temps de serrage : 3 sec.

Batterie rechargeable

EB9B : Ni-Cd batterie, 9,6 V

(2,0 Ah 8 accus) (2,0 Ah 10 accus)

EB926H : Ni-MH batterie, 9,6

(2,6 Ah 8 accus) (2,6 Ah 10 accus)

EB930H : Ni-MH batterie, 9,6 V

(3,0 Ah 8 accus) (3,0 Ah 10 accus)

Poids 1,2 kg 1,6 kg

Visseuse à percussion sur batterie

Modèle WR9DM2 (9,6 V) WR12DM2 (12 V) Vitessa à vide 0 – 2600 min Capacité

M6 – M14 (Boulon ordinaire) M6 – M16 (Boulon ordinaire)

M6 – M10 (Boulon hautement extensible) M6 – M12 (Boulon hautement extensible)

Couple de serrage

Maximum 120 N·m

Le serrage est un boulon hautement extensible M12, (dureté de 12,9) complètement chargé à une température de 20°C. Temps de serrage : 3 sec.

Batterie rechargeable EB9B : Ni-Cd batterie, 9,6 V EB1220BL : Ni-Cd batterie, 12 V

EB930H : Ni-MH batterie, 9,6 V EB1230HL : Ni-MH batterie, 12 V

Poids 1,4 kg 1,6 kg

–1

M5 – M12 (Boulon ordinaire)

M5 – M10 (Boulon hautement extensible)

80 N·m {820 kgf·cm}

Maximum

135 N·m {1375 kgf·cm} {1330 kgf·cm}

0 – 2600 min

–1

Maximum

Le serrage est un boulon hautement extensible M14, (dureté de 12,9) complètement chargé à une température de 20°C. Temps de serrage : 3 sec.

EB1220BL : Ni-Cd batterie, 12 V

EB1226HL : Ni-MH batterie, 12 V

EB1230HL : Ni-MH batterie, 12 V

–1

{1220 kgf·cm}

Maximum 165 N·m

{1685 kgf·cm} Le serrage est M16 (F10T), (complètement chargé à une température de 20°C. Temps de serrage : 3 sec.

(2,0 Ah 8 accus) (2,0 Ah 10 accus)

(3,0 Ah 8 accus) (3,0 Ah 10 accus)

130 N·m

CHARGEUR

Modèle UC14YFA Temps de charge EB9B, EB1220BL : Env. 50 min. (à 20°C)

EB926H, EB1226HL : Env. 65 min. (à 20°C)

EB930H, EB1230HL : Env. 70 min. (à 20°C) Tension de charge 7,2 – 14,4 V Poids 0,6 kg

Français

ACCESSOIRES STANDARDS

1. Chargeur (UC14YFA) ................................................. 1

2. Boîtier en plastique ................................................... 1

Les accessoires standard sont sujets à changement sans préavis.

ACCESSOIRES SUR OPTION (vendus séparément)

1. Mèche-Visseuse cruciforme

N° de mèche N° de code

N° 2 992671 N° 3 992672

2. Douille hexagonale

Désignation

5 mm Douille hexagonale 8 65 8 996177 6 mm Douille hexagonale 10 65 10 985329 5/16" Douille hexagonale 12 65 12 996178 8 mm Douille hexagonale 13 65 13 996179 10 mm Douille hexagonale

(Petits format) 10 mm Douille hexagonale 16 65 16 996181 10 mm Douille hexagonale 17 65 17 996182 1/2" Douille hexagonale

longue

Caractères

gravés code

14 65 14 996180

21 166 21

N° de

996197

3. Foret pour le forage du bois : N° de Code 959183

4. Jeu d’adaptateur de mandrin de foreuse : N° de Code 321823

Utiliser la foreuse en vente.

Caractères gravés

1. Douilles

Forme B Forme C

ØF

H S

ØF

H S

Forme D

ØF

H S

Français

ØF

<Pour WR12DM2> Tableau 1

Dimensions

de l’entraîne-

ment carré

S (mm)

Nom du produit

No de

Code

Diamètre de boulon adéquat

Haute ISO ISO

tension

(ordinaire)

(réduit)

Boulons

en pouces 10 mm 944291 M6 10 B 40 8 18 12 mm 873632 M8 W5/16" 12 B 40 8 20 13 mm 873539 M8 13 B 40 9 25 14 mm 873540 M10 14 B 40 9 25

Douille

12,7 17 mm 873536 M10 M12 W3/8" 17 C 32 8 28

hexagonale

19 mm 873624 M12 M14 W7/16" 19 C 34 9 28 21 mm 873626 W1/2" 21 D 36 10 32 22 mm 873627 M12 M14 M16 22 D 40 14 35 24 mm 873629 M16 M18 24 D 40 15 38

<Pour WR9DM2> Tableau 2

Dimensions de

l’entraînement

carré

S (mm)

9,5

Nom du produit

10 mm 996126 M6 10 B 33 6 16 12 mm 996127 M8 W5/16" 12 C 33 7 19 13 mm 996128 M8 13 B 33 8 20

Douille

hexagonale

14 mm 996129 M10 14 B 33 8 21 16 mm 996130 M10 16 D 33 9 24 17 mm 996131 M10 M12 W3/8" 17 D 33 10 25 18 mm 996132 M12 18 D 33 10 26 19 mm 996133 M12 W7/16" 19 D 33 12 27,5

8 mm 996125 M5 8 B 33 5 13

Diamètre de boulon adéquat

No de

Code

ISO ISO Boulons Forme

(ordinaire) (réduit) en pouces L L1 øF

Largeur

hexagonale

mesurée aux

bords H (mm)

Largeur

hexagonale

mesurée aux

bords H (mm)

Forme

Douille principale Dimensions (mm)

LL1øF

Douille principale Dimensions (mm)

2. Douille longue

Forme B Forme C

ØF

H S

Forme D

Français

<Pour WR12DM2> Tableau 3

Dimensions

de l’entraîne-

Nom du produit

ment carré

S (mm)

12,7 19 mm 955150 M12 M14 W7/16" 19 B 75 24 57 28

12 mm 955138 M8 W5/16" 12 B 52 20 34 20 13 mm 955139 M8 13 B 52 20 34 21,5 14 mm 955140 M10 14 B 52 20 34 22 17 mm 955141 M10 M12 W3/8" 17 B 52 24 34 25 17 mm 955149 M10 M12 W3/8" 17 B 75 24 57 25 19 mm 955142 M12 M14 W7/16" 19 B 52 24 34 28

Douille longue

21 mm 955143 W1/2" 21 D 52 24 34 31 21 mm 955151 W1/2" 21 D 75 24 57 31 21 mm 991480 W1/2" 21 D 125 24 107 31 22 mm 955144 M12 M14 M16 22 D 52 24 34 32,5 24 mm 955146 M16 M18 24 D 52 25 34 34

No de

Code

Diamètre de boulon adéquat

Haute ISO ISO

tension

(ordinaire)

(réduit)

Boulons

en pouces

<Pour WR9DM2> Tableau 4

Dimensions

de l’entraîne-

ment carré

S (mm)

9,5

Nom du produit

8 mm 996134 M5 8 B 60 12 48 13 10 mm 996135 M6 10 B 60 12 48 16 12 mm 996136 M8 W5/16" 12 C 60 14 48 18,4 13 mm 996137 M8 13 B 60 14 48 18,9

Douille

14 mm 996138 M10 14 B 60 15 48 19,5

longue

16 mm 996139 M10 16 D 60 15 48 24 17 mm 996140 M10 M12 W3/8" 17 D 60 15 48 25 18 mm 996141 M12 18 D 60 16 48 26 19 mm 996142 M12 W7/16" 19 D 60 17 48 27,5

Diamètre de boulon adéquat

No de

Code

ISO ISO Boulons Forme

(ordinaire) (réduit) en pouces L L1 L2 øF

Largeur

hexagonale

mesurée aux

bords H (mm)

Largeur

hexagonale

mesurée aux

bords H (mm)

Forme

Douille principale

Dimensions (mm)

LL1L2øF

Douille principale Dimensions (mm)

3. Barre de rallonge : WR12DM2 : No de code 873633 WR9DM2 : No de code 996143

La barre de rallonge est pratique pour le travail dans des espaces très resserrés ou lorsque la douille utilisée ne permet pas d’atteindre le boulon à serrer.

ATTENTION :

Quand la rallonge est utilisée, le couple de serrage est légèrement réduit comparé à celui de la douille ordinaire.

4. Joint universel : WR12DM2 : No de code 992610

WR9DM2 : No de code 996147

Ce joint universel s’avère très pratique pour serrer des écrous lorsque la douille et la clé forment un angle ou lorsqu’ on travaille dans un lieu étroit.

5. Douille à tubulure : (WR12DM2)

Cette douille est utilisée pour serrer boulons et écrous dans les brides des conduits d’appareils de conditionnement d’air, etc.

No de code

Largeur hexagonale

mesurée aux bords (mm) 993658 12 992613 13 992615 14

Français

6. Fixation en coin (Modèle EW-14R) (WR12DM2)

Utiliser cette fixation uniquement lorque lor machin est appliquée sur l’écrou ou le boulon à angle droit.

7. Adaptateur de mèche : No de code 322752 (WR12DM2)

Cet adaptateur est utilisé pour serrer des petites vis (M6 – M8).

REMARQUE :

(1) Utiliser cet adaptateur uniquement dans le

prolongement de l’angle de la visseuse. L’adaptateur de mèche ne peut être fixé à la chabotte spéciale (carré d’entraînement), fournie en accessoire.

(2) Avant de commencer à travailler avec l’adaptateur,

serrer quelques vis pour s’assurer que le serrage est réglé au couple adéquat.

(3) Le couple de serrage diminue considérablement lors

du perçage du bois, du taraudage ou d’autres opérations similaires.

Les accessoires à option sont sujets à changements sans préavis.

APPLICATION

<WH12DM2, WH9DM2, WH12DMR> 䡬 Serrage et enlévement de petites vis, de petits

boulons, etc. <WR12DM2, WR9DM2> 䡬 Pour le serrage et le desserrage de tous types de

boulaons et d’écrous utilisés pour la consolidation

de stuctures.

Tableau 5

Indications de la lampe témoin

Avant la recharge

Clignote (ROUGE)

S’allume pendant 0,5 seconde. Ne s’allume pas pendant 0,5 seconde. (Eteint pendant 0,5 seconde)

EXTRACTION ET INSTALLATION DE LA BATTERIE

1. Retrait de la batterie

Maintenir fermement la poignée et pousser le taquet de la batterie pour l’enlever. (Voir Fig. 1 et 2)

ATTENTION :

Ne jamais court-circuiter la batterie.

2. Mise en place de la batterie

Insérer la batterie tout en respectant la polarité. (Voir la Fig. 2)

CHARGE

Avant d’utiliser la perceuse à percussion, chargez la batterie comme suit.

1. Brancher le cordon d’alimentation du chargeur sur une prise secteur.

Quand vous raccordez la fiche du chargeur à une prise murale, la lampe témoin clignote en rouge.

2. Insérer la batterie dans le chargeur.

Insérer la batterie à fond, dans le sens de la flèche de la Fig. 3, jusqu’à ce qu'elle touche le fond du logement du chargeur.

ATTENTION :

䡬 Si les piles sont insérées à l’envers, non seulement la

recharge devient impossible, mais aussi le chargeur peut être endommagé et la borne de recharge, par exemple, peut être déformée.

3. Recharge

Quand vous insérez une batterie dans le chargeur, la recharge commence et la lampe témoin s’allume en rouge. Quan la batterie est complètement chargée, la lampe témoin clignote en rouge. (À intervalles d’une seconde). (voir Tableau 5)

(1) Indication de la lampe témoin

Les indications de la lampe témoin sont expliquées dans le Tableau 5, selon la condition du chargeur ou de la batterie rechargeable.

Pendant la recharge

Recharge terminée

Recharge impossible

S’allume (ROUGE)

Clignote (ROUGE)

S’allume (VERTE)

S’allume sans interruption

S’allume pendant 0,5 seconde. Ne s’allume pas pendant 0,5 seconde. (Eteint pendant 0,5 seconde)

S’allume pendant 0,1 seconde. Ne s’allume pas pendant 0,1 seconde. (Eteint pendant 0,1 seconde)

S’allume sans interruption

Anomalie de la batterie ou du chargeur

La température de la batterie est élevée et la recharge est impossible.

Français

(2) Au sujet de la température de la batterie rechargeable

Les températures des batteries rechargeables sont indiquées dans le tableau ci-dessous. Laisser refroidir les batteries qui ont chauffé avant de les recharger.

Tableau 6 Plage de recharge des batteries

Batteries rechargeables de recharge

EB1220BL, EB9B –5°C – 60°C EB1226HL, EB1230HL, EB926H, EB930H

(3) Au sujet du temps de recharge

Suivant le type de chargeur et de batterie, le temps de recharge indiqué sur le Tableau 7 varie comme suit :

Tableau 7 Temps de recharge (à 20°C)

Batterie EB1220BL, EB9B Env. 50 min. EB1226HL, EB926H Env. 65 min. EB1230HL, EB930H Env. 70 min.

REMARQUE :

4. Débrancher le cordon d’alimentation secteur de la

5. Tenir fermement le chargeur et dégager la batterie. REMARQUE :

(1) Recharger les batteries avant qu’elles ne soient

(2) Eviter d’effectuer la recharge sous des températures

ATTENTION :

䡬 Si la batterie est chaude quand elle est rechargée,

Chargeur

Le temps de recharge peut varier selon la température ambiante et la tension de la source.

prise secteur.

Bien sortir la batterie du chargeur après usage, et la conserver.

En ce qui concerne le courant de décharge d’une batterie neuve

Etant donnée que les substances chimiques internes sont restées inactives dans le cas des batteries neuves ou des batteries qui sont restées longtemps inutilisées, le courant de décharge risque d’être très faible lors des première et deuxième utilisations. Ce phénomène est temporaire et le temps de recharge normal sera rétabli quand les batteries auront été rechargées 2 ou 3 fois.

Comment prolonger la durée de vie des batteries

complètement épuisées. Quand la puissance de l’outil utilisé faiblit, l’éteindre et recharger la batterie. Si l’outil continue d’être utilisé jusqu’à épuisement du courant électrique, la batterie risque d’être endommagée et sa durée de vie se raccourcira.

élevées. Une batterie est toujours chaude immédiatement après son utilisation. Si la batterie est rechargée immédiatement après utilisation, les substances chimiques internes risquent de se détériorer et la durée de vie de la batterie se raccourcira. Laisser la batterie refroidir un moment avant de l’utiliser.

parce qu’elle est restée longtemps en plein soleil ou

Températures

de la batterie

0°C – 45°C

UC14YFA

parce qu’elle vient juste d’être utilisée, la lampe témoin du chargeur peut s’allumer en vert. Dans une telle éventualité, laisser la batterie refroidir, puis procéder à la recharge.

䡬 Quand la lampe témoin clignote rapidement en rouge

(à intervalles de 0,2 seconde), vériffier le chargeur et retirer tout objet étranger qui serait tombé dans l’ouverture lors de la mise en place. S’il n’y a rien d’amormal, il est alors probable que la batterie ou le chargeur fonctionne mal. Dans ce cas, les enlever et les porter à un réparateur agréé.

䡬 Etant donné qu’il faut environ 3 secondes au micro

ordinateur intégré pour confirmer l’extraction de la batterie en cours de chargement avec le UC14YFA, attendre 3 secondes au minimum avant de la réinsérer pour continuer le chargement. Si la batterie est réinsérée dans les 3 secondes, elle risque de ne pas être correctement rechargée.

AVANT LA MISE EN MARCHE

1. Préparatifs et inspection de la zone de travail

S’assurer que la zone de travail remplit les conditions citées dans le chapitre des précautions générales.

2. Vérification de la batterie

S’assurer que la batterie est fermement maintenue en place. En effet, si cette batterie n’est pas bien placée dans le chargeur, elle peut tomber et provoquer un accident.

3. Mise en place de la mèche (WH12DM2, WH9DM2, WH12DMR)

Pour installer la mèche, toujours se reporter aux démarches suivantes. (Fig. 4)

(1) Tirer le manchon-guide loin de l’avant de l’outil. (2) Insérer la mèche dans l’orifice hexagonel de la

chabotte.

(3) Relâcher le manchon-guide et le replacer à sa position

originale.

ATTENTION :

Si le manchon-guide n’est pas replacé à sa position originale, la mèche n’est pas installée correctement.

4. Choisir une doulille pouvant s’accjoupler au boulon (WR12DM2, WR9DM2)

Bein choisir une douille pouvant s’accoupler au boulon qui doit être serré. Une douille trop grande non seulement empêhera un bon serrage mais risque aussi d’endommager la douille ou l’écrou. Une douille six pans ou carrée usée ou déformée ne permettra pas un bon serrage pour fixer l’écrou ou la chabotte, et, en conséquence, ceci se traduira pas une perte de couple. Veiler à l’usure des trous de douiles et les remplacer avant que toute usure excessive soit constatée. Mattre la douille recommandée à l’étape 5 en place. Le chapitre intitulé “Accessoires sur option” donne de plus amples détails sur les correspondances entre les dimensions des boulons et des douilles. Les douilles sont différentiées par la distance entre les parois opposées de l’orifice hexagonal.

5. Mise in place d’une douille (WR12DM2, WR9DM2)

Choisir la douille à utiliser.

䢇 Goupille, type d’anneau “O” (Fig. 5 et 6) (1) Faire correspondre l’orifice de la douille avec l’orifice

de la chabotte et insérer la chabotte dans la douille.

(2) Insérer la goupille dans l’orifice de la douille. (3) Fixer l’anneau dans la rainure de la douille.

Français

䢇 Piston de type (Fig. 7)

Aligner le piston, situé dans la partie carrée de l’enclume, avec l’orifice de la fiche hexagonale. Ensuite, enfoncer le piston et la fiche hexagonale dans l’enclume. S’assurer que le piston est complètement engagé dans l’orifice. Lorsqu’ on

enlève la fiche hexagonale, inverser les démarches. 䢇 Type de bague de retenue (Fig. 8) (1) Aligner les sections carrées de la douille sur celles de

l’enclume. (2) Bien installer la douille solidement en l’insérant à

fond dans l’enclume. (3) Pour retirer la douille, la sortir de l’enclume.

ATTENTION :

䡬 Utiliser les accessoires spécifiés qui sont énumérés

dans le mode d’emploi et le catalogue Hitachi. Sinon

il y a risque d’accidents ou de blessures. 䡬 Bien installer la douille à fond dans l’enclume. Si la

douille n’est pas solidement installée, elle risque de

se dégager et de provoquer des blessures.

UTILISATION

ATTENTION :

䡬 Lorsqu’on utilise le crochet muni d’un éclairage, faire

bien attention à ce que l’outil principal ne tombe pas.

Si l’outil tombe, cela risque de provoquer un accident. 䡬 Ne pas fixer d’outil avec une pointe autre qu’une

mèche Phillips sur l’élément principal de l’outil

lorsqu’on transporte l’outil principal avec le crochet

muni d’un éclairage attaché à la ceinture.

On risque de provoquer des blessures si l’on

transporte l’outil accroché à la ceinture avec des

accessoires à bout pointu, par exemple un foret,

fixés sur l’outil.

1. Utilisation d’un crochet muni d’un éclairage

Le crochet muni d’un éclairage se fixe soit à droite

soit à gauche, et son angle se règle sur 5 paliers de 0°

à 80°. (1) Ouverture du crochet

(a) Tirer le crochet vers soi dans le sens de la flèche

(A), et le tourner dans le sens de la flèche (B). (Fig. 9)

(b) L’angle se règle sur 5 paliers (0°, 20°, 40°, 60°,

80°). Régler l’angle du crochet sur la position d’utilisation voulue.

(2) Modification de la position du crochet

ATTENTION :

Une installation incomplète du crochet peut entraîner

des blessures physiques lors de l’utilisation.

(a) Tenir fermement le boîtier de l’outil et retirer la

vis à l’aide d’un tournevis pour écrou à fente ou

d’une pièce de monnaie. (Fig. 10) (b) Retirer le crochet et le ressort. (Fig. 11) (c) Fixer le crochet et le ressort de l’autre côté et

serrer à fond avec la vis. (Fig. 12)

REMARQUE :

Faire attention à l’orientation du ressort. Installer le ressort avec le gros diamètre loin de soi. (Fig. 12)

(3) Utilisation de la lampe auxiliaire

(a) Appuyer sur l’interrupteur pour allumer la lampe.

Si on l’oublie, la lampe s’éteint automatiquement

15 minutes plus tard. (b) Il est possible de régler la direction de la lampe

dans la plage des positions 1 à 5 du crochet.

(Fig. 13)

䡬 Durée d’éclairage

Piles au manganèse AAAA : environ 15 heures

ATTENTION :

(4) Remplacement des piles

REMARQUE :

ATTENTION :

䡬 Le non respect des précautions suivantes risque

䡬 Ne pas jeter les piles aux ordures ménagères ni les

䡬 Ranger les piles hors de portée des enfants. 䡬 Utiliser les piles conformément à leurs spécifications

2. Vérifiez le sens de rotation.

3. Fonctionnement de l’interrupteur

䡬 Quand on tire sur la gâchette de l’interrupteur, l’outil

䡬 La vitesse de rotation peut être contrôlée en faisant

4. Serrage et desserrage des vis (WH12DM2, WH9DM2,

ATTENTION :

Piles alcalines AAAA : environ 30 heures

Ne pas regarder la lampe directement. Cela pourrait abîmer les yeux.

(a) Desserrer la vis du crochet avec un tournevis à

tête phillips (no. 1). (Fig. 14) Retirer le cache du crochet en appuyant dessus dans le sens de la flèche. (Fig. 15)

(b) Retirer les piles usées et insérer des piles neuves.

Les aligner sur le crochet et disposer les bornes positive (+) et négative (–) correctement. (Fig. 16)

sur la saillie du cache du crochet, appuyer sur le cache du crochet dans le sens contraire à celui de la flèche de la Fig. 15, puis resserrer la vis. Utiliser des piles AAAA (1,5 V) en vente dans le commerce.

Ne pas trop serrer la vis. Cela pourrait abîmer le filetage.

d’entraîner une fuite d’électrolyte, l’apparition de rouille ou une anomalie. Disposer les bornes positive (+) et négative (–) correctement. Remplacer les deux piles en même temps. Ne pas mélanger des piles neuves et des piles ayant déjà servi. Retirer les piles du crochet dès qu’elles sont usées.

jeter au feu.

et à leurs indications.

La mèche tourne dans le sens horaire (vu de l’arrière) quand on appuie sur le côté R du bouton-poussoir. En appuyant sur le côté L du bouton-poussoir, la mèche tourne dans le sens anti-horaire. (Voir Fig. 17) (Les repères

ATTENTION :

Il n’est pas possible de commuter le bouton-poussoir pendant que la perceuse à percussion fonctionne. Pour commuter le bouton-poussoir, arrêter la perceuse à percussion, puis régler le bouton-poussoir.

tourne. Quand on relâche la gâchette, l’outil s’arrête.

varier la force avec laquelle on appuie sur la gâchette. Quand on appuie légèrement sur la gâchette, la vitesse est lente, et elle augmente quand on appuie plus fort.

WH12DMR)

Installer une mèche correspondant à la vis, faire coincider la mèche avec les rainures sur la tête de la vis, puis commencer à serrer. Appuyer sur la perceuse juste assez pour que la mèche tienne dans les rainures.

Si l’on serre trop longtemps une vis, celle-ci peut se briser.

etR sont marqués sur le corps.)

Français

Si l’on serre une vis à un angle inadéquat, la tête de vis peut être endommagée et de plus, il est impossible de transmettre à la vis la force requise. Dès lors, toujours aligner la visseuse perpendiculairement aux vis.

5. Nombre de serrages d’écrous ou de vis possible (WH12DM2, WH9DM2, WH12DMR)

Prière de se référer au tableau ci-dessous pour connaître le nombre de serrages d’écrous ou de vis possible avec une seule charge.

WH12DM2, WH12DMR (EB1230HL)

Vis utilisé

Vis de bois ø4 × 50 (Bois tendre)

Vis mécanique M8 × 16

WH9DM2 (EB930H)

Vis utilisé Nombre de serrages Vis de bois ø4 × 50

(Bois tendre) Vis mécanique M8 × 16 Environ 1690

Ces valeurs peuvent varier quelque peu selon la température ambiante et le type des piles employées.

6. Nombre de serrages d’écrous ou de boulon possible (WR12DM2, WR9DM2)

Prière de se référer au tableau ci-dessous pour connaître le nombre de serrages d’écrous ou de boulon possible avec une seule charge.

WR12DM2 (EB1230HL)

Boulon utilisé Nombre de serrages Boulon M12 à haute résistance Environ 180

WR9DM2 (EB930H)

Boulon utilisé Nombre de serrages Boulon M12 à haute résistance Environ 120

Ces valeurs peuvent varier quelque peu selon la température ambiante et le type des piles employées.

REMARQUE :

L'utilisation de la batterie EB1230HL, EB930H dans un environnement froid (en-dessous de 0 degré centigrade) peut parfois entraîner un affaiblissement du couple de serrage et une réduction du volume de travail. Il s'agit d'un phénomène purement temporaire, et la batterie recommencera à fonctionner normalement lorsqu'elle se sera réchauffée.

Nombre de serrages

WH12DM2 WH12DMR

Environ 790 Environ 750

Environ 1750 Environ 1660

Environ 530

PRECAUTIONS DE FONCTIONNEMENT

1. Repos de l’appareil après un travail continu

Après un travail de serrage de boulons effectué de façon continue, laisser l’outil reposer pendant environ 15 minutes lors du remplacement de la batterie. La température du moteur, de la gâchette, etc. augmentera si le travail est repris tout de suite après le remplacement de la batterie, ce qui risque de provoquer un grillage.

REMARQUE :

Ne pas toucher le protecteur, car il devient très chaud lors d’un travail continu.

2. Précautions d’utilisation du sélecteur de réglage de vitesse

Ce sélecteur comprend un circuit électronique intégré qui fait varier à l’infini la vitesse de rotation. Par conséquent, si la gâchette de sélection n’est tirée que légèrement (faible vitesse de rotation) et le moteur est arrêté tout en vissant des vis en continu, les composants du circuit électronique risquent de chauffer et d’être endommagés.

3. Couple de serrage

Les couples de serrage des boulons (en fonction de la taille) sont indiqués dans les figures 22, 23, 24, 25 et 26 sous les conditions illustrées dans la figure 27. Prière d’utiliser cet exemple à titre de référence générale, étant donné que le couple de serrage varie en fonction des conditions du serrage.

REMARQUE :

䡬 Si l’on applique un long moment de frappe, les vis

seront fortement serrées. Ceci peut les briser ou endommager l’extrémité de la mèche.

䡬 Si l’outil n’est pas maintenu perpendiculairement à

la vis en cours de serrage, la tête de la vis sera endommagée, ou le couple de serrage spécifié ne sera pas transmis à cete vis. S’assurer de serrer les vis perpendiculairement à celles-ci.

4. Utiliser le couple de serrage adapté à chaque type de vis

Le couple de serage approprié varie en fonction du matériau et de la taille de la vis, ainsi que le matériau dans lequel elle est vissée. Par conséquent, utiliser un temps de serrage approprié. Plus particulièrement, si l’on utilise un long temps de serrage dans le cas de vis de taiffe inférîeure à M8, celles-ci peuvent se briser parce que trop longtemps serrées. Dès lors, vérifier, avant toute chose, le couple et le temps de serrage.

5. Travailler à un couple de serrage convenable pour le boulon percuté

Le couple de serrage optimal pour écrous et boulons diffère en fonction de la matière et de la taille des écrous et des boulons. Un couple de serrage frop important pour un petit boulon risque de déformer ou de fendre lee boulon. Le couple augment proportionnellement au temps de fonctionnement. Utiliser le réglage d’échelle et le temps de fonctionnement appropriés pour le boulon.

6. Manipulation de l’appareil

Tenir la visseuse à percussion fermement avec les deux mains à l’aide des deux poignées. Dans ce cas, tenir la visseuse perpendiculairement au boulon. Il n’est pas nécessaire de pousser trop fort sur l’appareil. Maintenir l’appareil avec une force suffisant à contrer la force de percussion.

7. Vérifier le couple de serrage

Les facteurs suivants contributent à une réduction du couple de serrage. Ainsi, vérifier le couple de serrage réel désiré en serrage quelques boulons avec une clé dynamométrique à main avant d’effecteur le travail. Facteurs influençant le couple de serrage.

(1) Tension

Si la marge de décharge est atteine, la tension décroît et le couple e serrage diminue.

Français

1400

1200

1000

800

600

400

200

140

120

100

M14 × 50

0 123

kgf·cm N·m

(2) Temps de fonctionnement

Le couple de serrage augmente quand le temps de fonctionnement augmente. Toutefois, le couple de serrage n’augmente pas au-dessus d’une certaine valeur, ceci même si l’appareil fonctionne pendant longtemps. (Voir Fig. 22, 23, 24, 25 et 26).

(3) Diamètre de boulon

Comme indiqué dans les figures 22, 23, 24, 25 et 26, le couple de serrage varie en fonction de la taille du boulon. En règle générale, un boulon de diamètre plus large nécessite un couple de serrage plus important.

(4) Conditions de serrage

Le couple de serrage diffère selon le rapport de couple, la classification et la longueur des boulons et ceci même si des boulons ayant des filetages de dimensions identiques sont utilisés. Le couple diffère aussi en fonction de l’état du métal à la surface à travers lequel les boulons doivent être serrés.

(5) Utilisation de pièces optionnelles (WR12DM2,

WR9DM2) Le couple de serrage est légèrement réduit en utilisant une barre de rallonge, un joint universel ou une douille longue.

Pour WH12DM2

kgf·cm N·m

1400

140

1200

120

kgf·cm N·m

1000

800

M10 × 30

100

Boulon hautement extensible

1000

800

100

(6) Jeu de la douille (WR12DM2, WR9DM2)

Une douille six pans ou carrée usée ou déformée ne permettra pas un bon serrage pour fixer l’écrou ou la chabotte, ce qui se traduira par une perte de couple. L’utilisation d’une douille inappropriée qui ne s’apparie pas au boulon se traduira par un couple de serrage insuffisant. L’appariment des dimensions des douilles et des boulons est indiqué dans les tables 1, 2, 3 et 4.

(7) Le couple de serrage varie selon l’état de charge de la

batterie. (WR12DM2, WR9DM2) Les Fig. 28 et 29 montrent des exemples de rapports entre le couple de serrage et le nombre de serrages, pour WR12DM2 et WR9DM2. Comme indiqué, le couple serrage s’affaiblit avec l’augmentation du nombre de serrages. Plus particulièrement, pendant que le niveau descend jusqu’à la décharge complète (marge “a” dans le graphique), la percussion de l’appareil perd en intensité le nombre de percussions diminue et le couple de serrage chute rapidement. Si le cas se présente, vérifier le niveau de serrage et recharger ensuite la batterie, si nécessaire.

M12 × 45

Boulon hautement

Boulon hautement extensible

extensible

Couple de serrage

600

400

Boulon ordinaire

200

0 123

Temps de serrage : sec (Epaisseur de la plaque

d’acier t = 10 mm)

600

Couple de serrage

400

200

Boulon ordinaire

0 123

Temps de serrage : sec (Epaisseur de la plaque

d’acier t = 25 mm)

Fig. 22

Boulon ordinaire

Couple de serrage

Temps de serrage : sec (Epaisseur de la plaque

d’acier t = 25 mm)

Français

M12 × 45

kgf·cm

1200

1000

800

600

400

200

N·m

120

100

0 1 2 3

1400

1200

1000

800

600

400

200

140

120

100

M14 × 50

0 123

kgf·cm N·m

Pour WH9DM2

N·m

kgf·cm

100

1000

800

600

400

Couple de serrage

200

Temps de serrage : sec (Epaisseur de la plaque

d’acier t = 10 mm)

Pour WH12DMR

M8 × 30

Boulon hautement extensible

1 2 3

N·m

kgf·cm

100

1000

800

600

400

Couple de serrage

200

Boulon hautement extensible

Boulon ordinaire

Temps de serrage : sec (Epaisseur de la plaque

d’acier t = 25 mm)

Fig. 23

M10 × 30

1 2 3

Boulon hautement extensible

Boulon ordinaire

Couple de serrage

Temps de serrage : sec (Epaisseur de la plaque

d’acier t = 25 mm)

kgf·cm N·m

Couple de serrage

1000

800

600

400

M10 × 30

100

Boulon hautement extensible

Boulon ordinaire

200

0 123

Temps de serrage : sec (Epaisseur de la plaque

d’acier t = 10 mm)

kgf·cm N·m

1400

140

Boulon hautement

1200

1000

800

600

Couple de serrage

400

200

extensible

120

100

Boulon ordinaire

0 123

Temps de serrage : sec (Epaisseur de la plaque

d’acier t = 25 mm)

Fig. 24

M12 × 45

Boulon hautement extensible

Couple de serrage

Boulon ordinaire

Temps de serrage : sec (Epaisseur de la plaque

d’acier t = 25 mm)

Pour WR12DM2

Français

kgf·cm N·m

2000

200

1500

150

1000

100

500

Couple de serrage

Temps de serrage : sec (Epaisseur de la plaque

d’acier t = 10 mm)

Pour WR9DM2

1000

800

600

400

200

N·m

100

kgf·cm

Couple de serrage

Temps de serrage : sec (Epaisseur de la plaque

d’acier t = 10 mm)

M10 × 30

Boulon hautement extensible

Boulon ordinaire

012 3

M8 × 30

Boulon hautement extensible

0 1 2 3

kgf·cm N·m

2000

200

1500

150

1000

100

500

Boulon ordinaire

Couple de serrage

012 3

Temps de serrage : sec (Epaisseur de la plaque

d’acier t = 25 mm)

Fig. 25

1000

800

600

400

200

N·m

100

0 1 2 3

kgf·cm

Couple de serrage

Temps de serrage : sec (Epaisseur de la plaque

d’acier t = 10 mm)

Fig. 26

M12 × 45

Boulon hautement extensible

M10 × 30

Boulon hautement extensible

Boulon ordinaire

kgf·cm N·m

2000

200

Boulon hautement

1500

1000

500

Couple de serrage

extensible

150

100

Boulon ordinaire

012 3

Temps de serrage : sec (Epaisseur de la plaque

d’acier t = 25 mm)

N·m

kgf·cm

Couple de serrage

1400

1200

1000

800

600

400

200

140

120

100

0 1 2 3

Temps de serrage : sec (Epaisseur de la plaque

d’acier t = 25 mm)

M14 × 50

M12 × 45

Boulon hautement extensible

Boulon ordinaire

Boulon

Ecrou

Epaisseur de la plaque d’acier t

*Le boulon suivant est utilisé. Boulon ordinaire: degré de dureté 4,8 Boulon hautement extensible: degré de dureté 12,9

Degré de dureté: 4 — Couple de serrage du boulon : 32 kgf/mm

()

8 — Résistance du boulon : 40 kgf/mm

Fig. 27

Français

Pour WR12DM2

Pour WR9DM2

kgf·cm N·m

M16 × 55 F10T (Temps de serrage 3 sec)

2000

200

1600

160

1200

120

800

400

1600

1200

800

400

020406080100 120 140

M14 × 50 Boulon hautement extensible

N·m

160

120

0 20 40

Couple de serrage

kgf·cm

Couple de serrage

Charge complète

Décharge complète

Nombre de serrages (PCS)/charge

Fig. 28

(Temps de serrage 3 sec)

Charge complète

Décharge complète

60 80 100 120 140 160

Nombre de serrages (PCS)/charge

Fig. 29

Français

ENTRETIEN ET CONTROLE

1. Inspection de la mèche (WH12DM2, WH9DM2, WH12DMR)

Utiliser une mèche brisée ou usée présente un danger réel, car ce genre de mèche peut jaillir de l’outil. Remplacer la mèche.

2. Contôle de la douille (WR12DM2, WR9DM2)

Une douille six pans ou carrée usée ou déformée ne permettra pas un bon serrage pour fixer l’écrou ou la chabotte, ce qui se traduira par une perte de couple de serrage. Contrôler périodiquement l’état d’usure des trous de douille et les remplacer par des neufs en cas de besoin.

3. Contrôle des vis de montage

Vérifier régulièrement les vis de montage et s’assurer qu’elles sont correctement serrées. Resserrer immédiatement toute vis desserrée. Sinon, il y a danger sérieux.

4. Entretien du moteur

Le bobinage de l'ensemble moteur est le “cœur” même de l'outil électro-portatif. Veiller soigneusement à ce que ce bobinage ne soit pas endommagé et/ou mouillé par de l'huile ou de l'eau.

5. Contrôle des balais en carbone : (Fig. 18)

Le moteur utilise des balais en carbone qui sont des pièces qui s’usent. Comme un balai en carbone trop usé peut détériorer le moteur, remplacer les balais en carbone par des neufs lorsqu’ils sont usés ou près de la “limite d’usure”. En outre, toujours maintenir les balais en carbone propres et veiller à ce qu’ils coulissent librement dans les supports.

REMARQUE :

Lors du remplacement des balais en carbone par des neufs, bien utiliser des balais en carbone Hitachi, No. de code 999054.

6. Remplacement d'un balai en carbone

Pour sortir le balai en carbone, commencer par retirer le capuchon du balai, puis décrocher la saillie du balai en carbone avec un tournevis à tête plate, etc., comme indiqué sur la Fig. 20. Pour installer le balai en carbone, choisir le sens de façon que le clou du balai en carbone s’adapte à la section de contact à l’extérieur du tube de balai. Puis l’enfoncer du doigt comme indiqué à la Fig. 21. Enfin, remettre le capuchon du balai en place.

ATTENTION :

Bien veiller impérativement à insérer le clou du balai en carbone dans la section de contact à l’extérieur du tube de balai. (On pourra insérer n’importe lequel des deux clous fournis.) Procéder avec précaution, car une erreur dans cette opération risque de déformer le clou du balai en carbone et d’endommager précocement le moteur.

7. Nettoyage de l’extérieur

Quand la visseuse à percussion est sale, essuyezla avec un chiffon sec et doux ou un chiffon imbibé d’eau savoneuse. N’utilisez pas de solvant au chlore, d’essence ou de diluant, car ils font fondre les matières plastiques.

8. Rangement

Rangez la visseuse à percussion dans un endroit ou la température est inférieure à 40°C et hors de portée des enfants.

9. Liste des pièces de rechange

A:No. élément B:No. code C:No. utilisé D:Remarques

ATTENTION:

Les réparations, modifications et inspections des outils électriques Hitachi doivent être confiées à un service après-vente Hitachi agréé. Il sera utile de présenter cette liste de pièces au service après-vente Hitachi agréé lorsqu’on apporte un outil nécessitant des réparations ou tout autre entretien. Lors de l’utilisation et de l’entretien d’un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question.

MODIFICATIONS:

Les outils électriques Hitachi sont constamment améliorés et modifiés afin d’incorporer les tous derniers progrès technologiques. En conséquence, il est possible que certaines pièces (c.-à-d. no. de code et/ou dessin) soient modifiées sans avis préalable.

REMARQUE :

Par suite du programme permanent de recherche et de développement HITACHI, ces spécifications peuvent faire l’objet de modifications sans avis préalable.

Au sujet du bruit et des vibrations

Les valeurs mesurées ont été déterminées en fonction de la norme EN50144. Le niveau de pression acoustique pondérée A type est de : 95 dB (A)(WH12DM2, WH12DMR)

95 dB (A)(WH9DM2) 96 dB (A)(WR12DM2) 96 dB (A)(WR9DM2)

Le niveau de puissance sonore pondérée A type est de :

108 dB (A)(WH12DM2, WH12DMR) 108 dB (A)(WH9DM2) 109 dB (A)(WR12DM2) 109 dB (A)(WR9DM2)

Porter un casque de protection.

Valeur d’accélération moyenne quadratique pondérée type : 10,8 m/s

(WH12DM2, WH12DMR)

9,7 m/s2(WH9DM2)

12,1 m/s

(WR12DM2)

10,9 m/s2(WR9DM2)

Italiano

PRECAUZIONI PER LE OPERAZIONI GENERALI

1. Tenere pulita l’area di lavoro. Aree in disordine e

banchi ingombri, invitano gli incidenti.

2. Evitare ambienti pericolosi. Non esporre gli utensili

elettrici e il caricabatterie alla pioggia. Non usare gli utensili elettrici e il caricabatterie all’umidità e al bagnato. Tenere l’area di lavoro ben illuminata. Non usare mai gli utensili elettrici e il caricabatterie vicino a sostanze infiammàbili o esplosive. Non usare gli utensili e il caricabatterie in presenza di gas o liquidi infiammàbili.

3. Tenere l’apparecchiatura lontana dalla portata dei

bambini o dei malati senza sorveglianza. I bambini devono essere sorvegliati per evitare che giochino con l’apparecchiatura. Tutti i visitatori devono essere mantenuti a distanza di sicurezza dalla zona di lavoro.

4. Riporre il caricabatterie e gli utensili non utilizzati.

Quando non utilizzati, il caricabatterie e gli utensili devono essere riposti in un luogo secco ed elevato o chiuso a chiave e comunque fuori dalla portata dei bambini e delle persone inferme. Sistemare gli utensili ed il caricabatterie in luoghi con temperatura inferiore ai 40°C.

5. Non forzare l’utensile. Farà il suo lavoro meglio e

con maggior sicurezza alla velocità per la quale è stato concepito.

6. Usare l’utensile giusto. Non forzare utensili o

accessori minori a compiere il lavoro di utensili per grandi prestazioni.

7. Indossare indumenti adatti: nessun indumento

troppo largo né bigiotteria che possano restare impigliati nelle parti in movimento. Quando si lavora all’aperto si consiglia di indossare guanti e calzature di gomma.

8. Con la maggior parte degli utensili occorre indossare

occhiali protettivi. Se l’operazione di taglio comporta la formazione di polvere occorre usare anche maschere facciali o anti-polvere.

9. Non maltrattare il cavo. Non portare mai utensili

per il cavo né tirare per togliere la spina dalla presa. Tenere il cavo lontano dal calore, dalle lame taglienti e da olio.

10. Fissare l’oggetto da lavorare. Usare staffe o morse

per fissare il lavoro. Entrambe le mani devono essere libere di maneggiare l’utensile.

11. Non sporgersi durante il lavoro. Stare su due piedi

ed in equilibrio stabile in ogni momento.

12. Tenere sempre in buone condizioni gli utensili.

Tenerli sempre affilati e puliti per ottenerne la migliore e pió sicura prestazione. Seguire le istruzioni per la lubrificazione e per il cambio degli accessori.

13. Quando il caricatore non viene usato, o quando si

stanno svolgendo le operazioni di manutenzione ed ispezione, staccare il cavo della corrente del caricatore dalla presa AC.

14. Togliere le chiavi e la chiave del mandrino. Prendere

l’abitudine di controllare che non ci siano chiavi in vicinanza prima di accendere l’attrezzo.

15. Evitare la messa in marcia accidentale. Non portare

l’attrezzo con il dito sull’interruttore.

16. Usare sempre il caricabatterie specificato, in modo

da impedire incidenti, non usare mai caricabatterie d’altro tipo.

17. Usare solo parti di ricambio originali HITACHI.

18. Non usare gli utensili elettrici e il caricabatterie per impieghi diversi da quelli specificati nelle istruzioni per l’uso.

19. L’uso di ogni altro accessorio o dispositivo di attacco raccomandato in queste istruzioni di impiego o nel catalogo HITACHI potrebbe causare danni personali.

20. La riparazione deve essere fatta solamente dal personale autorizzato. II produttore non è responsabile per danni o incidenti causati da persone non autorizzate, nè dell’eventuale malutilizzo del’utensile.

21. Per ottenere l’integrità di funzionamento per la quale gli utensili e il caricabatterie sono stati concepiti, non togliere le protezioni e le viti installate.

22. Usare il caricabatterie sempre e solo al voltaggio specificato sulla targhetta.

23. Non toccare parti muoventi o gli accessori prima che la corrente non sia stata staccata.

24. Caricare sempre la batteria prima dell’uso.

25. Non usare mai batterie diverse da quelle specificate. Non collegare un elemento secco uguale, una batteria ricaricabile diversa da quella specificata o una batteria da automobile all’utensile elettrico.

26. Non usare trasformatori con alimentatori stabilizzati.

27. Non caricare la batteria da un motogeneratore o da una fonte di corrente DC.

28. Effettuare le operazioni di ricarico sempre all’interno. Sia il caricabatterie che la batteria si surriscaldano durante il ricaricamento. Portare la batteria in un posto non esposto direttamente al raggio del sole e che sia ben ventilato.

29. Quando si lavora in alto, fare attenzione a quanto si svolge al di sotto. Assicurarsi che non ci siano persone prima di iniziare le operazioni.

30. II disegno completo dello spaccato inserito su queste istruzioni di impiego dovrebbe essere utilizzato solo dal personale autorizzato.

31. Se il cavo di alimentazione è difettoso, deve essere sostituito dal produttore, dall’assistenza tecnica o da un tecnico qualificato per evitare pericoli.

PRECAUZIONI PER L’USO DEL AVVITATORE A IMPULSO A BATTERIA PER VITI

1. Questa unità è un attrezzo portatile per stringere ed estrarre viti. Usatelo solo per questa funzione.

2. Se si deve usare l’utensile per lungo tempo usare dei tamsile per lungo tempo, usare de tamponi afonizzanti.

3. È estremamente pericoloso usare l’apparecchio con una mano sola; durante l’uso afferrare saldamente l’apparecchio con entrambe le mani.

4. Dopo avere installato la testa avvitatrice, tiratela leggermente per controllare che non fuoriesca. Se la testa non è installata a sovere, può uscire durante l’uso e diventare cosi pericolosa.

5. Usate la testa avvitatrice di dimensioni adatte alla vite.

6. Se mentre stringete la vite tenete l’avvitatore battente in modo che formi un angolo con la vite potreste rovinare la testa della vite stessa e quest’ultima non verrebbe girata con forza sufficiente. Tenete quindi l’avvitatore perpendicolare rispetto alla vite.

Italiano

7. Caricare la batteria ad una temperatura di 0 – 40°C. Una temperatura minore puòprovocare sovraccarico, il che è pericoloso. La batteria non può essere ricaricata ad una temperatura superiore ai 40°C. La temperatura ideale è compresa 20 – 25°C gradi.

8. Non usare il caricatore in continuazione. Quando un’operazione di caricatura è terminata, prima di iniziarne una seconda, lasciare che il caricatore riposi per 15 minuti.

9. Non permettere che sostanze estranee entrino nel foro di collegamento della batteria ricaricabile.

10. Non smontare mai la batteria ricaricabile e il caricatore.

11. Non provocare assolutamente mai dei cortocircuiti alla batteria ricaricabile. Il fenomeno provoca surriscaldamento e grande corrente electrica. Può quindi causare bruciature o danni alla batteria.

12. Non gettare la batteria nel fuoco. Può esplodere.

13. Non inserire nessun oggetto nelle fessure di ventilazione del caricatore. Inserendo oggetti metallici o infiammabili nelle fessure di ventilazione, si possono causare facilmente delle scosse elettriche, o si può danneggiare il caricatore.

14. Non appena la vita della batteria dopo le operazioni di ricaricatura diventa troppo breve per fini pratici, si porti la batteria ai negozio dove è stata acquistata. Non la si getti mai via.

15. Usando una batteria, il caricatore può venir danneggiato.

PRECAUZIONI PER L’USO DEL AVVITATORE A IMPULSO A BATTERIA PER BULLONI

1. Questa unità è in attrezzo portatile per stringere ed estrare viti. Usatelo solo per questa funzione.

2. Se si deve usare l’utensile per lungo tempo usare dei tamsile per lungo tempo, usare de tamponi afonizzanti.

3. È estremamente pericoloso usare l’apparecchio con una mano sola; durante l’uso afferrare saldamente l’apparecchio con entrambe le mani.

4. Controllate che la chiave ad incavo non sia rotta o incrinata. Tali chiavi sono pericolose. Controllatela prima dell’uso.

5. Assicurate la chive ad incavo con la sua spina e con l’anello. Se uno dei due dovesse essere danneggiato, la chiave potrebbe volar via dal giravite battente, e ciò sarebbe ovviamente pericoloso. Non usate spine o anelli per chiavi deformati, consunti, incrinati o in qualsiasi mode non più in perfette condizioni. Controllate inoltre di installare sia la spina che l’anello nella posizione giusta.

6. Controllate la forza di torsione. La forza di torsione adatta a ciascun bullone dipende dalla natura del materiale di cui esso è costutuito, dalle sue dimensioni, classe e così via. Anche la forza di torsione generata de questo giravite battente dipende dal materiale e dalle dimensioni del bullone, dal tempo per cui il giravite viene usato, il modo in cui la chiave è installata eccetera.

La forza di torsione del giravite di quando le batterie sono ben cariche e di quando invece esse sono esaurite sono differenti. Per controllare che il bullone sia stato stretto con la forza di torsione giusta, usate una chive dinamometeica.

7. Prima di cambiare la direzione di rotazione, fermate l’attrezzo. Premete sempre l’interruttore ed attendete che il giravite si sia fermato, quindi cambiate la direzione di rotazione.

8. Non toccate le parti in movimento. Non fate mai avvicinare la chiave ad incavo in movimento alle mani o a qualsiasi parte del vostro corpo. Potreste venirne feriti. Badate inoltre a non toccarla dopo lungo uso. Essa a lungo andare si surriscalda, e potrebbe ustionarvi.

9. Se usate il giunto universale, non usate il giravite battente a vuoto. In tale caso, se la chiave gira senza essere applicata ad un bullone diventa estremamente pericolosa e gira a casaccio. Potreste ferivi, o le vibrazioni potrebbero essere così forti da farvi perdere la presa e così farvi cadere il giravite.

10. Caricare la batteria ad una temperatura di 0 – 40°C. Una temperatura minore puòprovocare sovraccarico, il che è pericoloso. La batteria non può essere ricaricata ad una temperatura superiore ai 40°C. La temperatura ideale è compresa 20 – 25°C gradi.

11. Non usare il caricatore in continuazione. Quando un’operazione di caricatura è terminata, prima di iniziarne una seconda, lasciare che il caricatore riposi per 15 minuti.

12. Non permettere che sostanze estranee entrino nel foro di collegamento della batteria ricaricabile.

13. Non smontare mai la batteria ricaricabile e il caricatore.

14. Non provocare assolutamente mai dei cortocircuiti alla batteria ricaricabile. Il fenomeno provoca surriscaldamento e grande corrente electrica. Può quindi causare bruciature o danni alla batteria.

15. Non gettare la batteria nel fuoco. Può esplodere.

16. Non inserire nessun oggetto nelle fessure di ventilazione del caricatore. Inserendo oggetti metallici o infiammabili nelle fessure di ventilazione, si possono causare facilmente delle scosse elettriche, o si può danneggiare il caricatore.

17. Non appena la vita della batteria dopo le operazioni di ricaricatura diventa troppo breve per fini pratici, si porti la batteria ai negozio dove è stata acquistata. Non la si getti mai via.

18. Usando una batteria, il caricatore può venir danneggiato.

MODELLO

WH12DM2: con caricabatteria e custodia WH9DM2: con caricabatteria e custodia WH12DMR: con caricabatteria e custodia WR12DM2: con caricabatteria e custodia WR9DM2: con caricabatteria e custodia

Italiano

CARATTERISTICHE

Avvitatore a impulso a batteria per viti

Modello WH9DM2 (9,6 V) WH12DM2 (12 V) WH12DMR (12 V) Velocità a vuoto 0 – 2800 min Capacità M4 – M8 (Vite piccola)

Forza di torsione

Massimo

Quando completamente caricata a temp. di 20°C, la torsione è pari a un bullone a trazione di alt. M12 (a divisione di durezza 12,9). Durata del fissaggio: 3 sec.

Batteria ricaricabile

EB9B: Ni-Cd batteria, 9,6 V

(2,0 Ah 8 celle) (2,0 Ah 10 celle)

EB926H: Ni-MH batteria, 9,6 V

(2,6 Ah 8 celle) (2,6 Ah 10 celle)

EB930H: Ni-MH batteria, 9,6 V

(3,0 Ah 8 celle) (3,0 Ah 10 celle)

Peso 1,2 kg 1,6 kg

Avvitatore a impulso a batteria per bulloni

Modello WR9DM2 (9,6 V) WR12DM2 (12 V) Velocità a vuoto 0 – 2600 min Capacità M6 – M14 (Bullone ordinaire) M6 – M16 (Bullone ordinaire)

M6 – M10 (Bullone a trazione) M6 – M12 (Bullone a trazione)

Forza di torsione

Quando completamente caricata a temp. di 20°C, la torsione è pari a un bullone a trazione di alt. M12 (a divisione di durezza 12,9). Durata del fissaggio: 3 sec.

Batteria ricaricabile EB9B: Ni-Cd batteria, 9,6 V EB1220BL: Ni-Cd batteria, 12 V

EB930H: Ni-MH batteria, 9,6 V EB1230HL: Ni-MH batteria, 12 V

Peso 1,4 kg 1,6 kg

–1

0 – 2600 min

–1

M5 – M12 (Bullone ordinaire)

M5 – M10 (Bullone a trazione)

80 N·m {820 kgf·cm}

Massimo

Quando completamente caricata a temp. di 20°C, la torsione è pari a un bullone a trazione di alt. M14

135 N·m {1375 kgf·cm} {1330 kgf·cm}

Massimo

(a divisione di durezza 12,9). Durata del fissaggio: 3 sec.

EB1220BL: Ni-Cd batteria, 12 V

EB1226HL: Ni-MH batteria, 12 V

EB1230HL: Ni-MH batteria, 12 V

–1

Massimo 120 N·m

{1220 kgf·cm}

Massimo 165 N·m

{1685 kgf·cm} Quando completamente caricata a temp. di 20°C, la torsione è pari a M16 (F10T). Durata del fissaggio: 3 sec.

(2,0 Ah 8 celle) (2,0 Ah 10 celle)

(3,0 Ah 8 celle) (3,0 Ah 10 celle)

130 N·m

CARICATORE

Modello UC14YFA Tempo di ricarica EB9B, EB1220BL: Circa. 50 min. (a 20°C)

EB926H, EB1226HL: Circa. 65 min. (a 20°C)

EB930H, EB1230HL: Circa. 70 min. (a 20°C) Voltaggio di carica 7,2 – 14,4 V Peso 0,6 kg

Italiano

ACCESSORI STANDARD

1. Caricatore (UC14YFA) ................................................ 1

2. Custodia in plastica .................................................... 1

Gli accessori standard possono essere cambiati senza preavviso.

ACCESSORI FACOLTATIVI (venduti a parte)

1. Cacciavite a croce

N. della punta Num. di codice

N. 2 992671 N. 3 992672

2. Chiave esagonale a tubo

Nome della parte

5 mm Doppia testa più testa avvitatrice

6 mm Doppia testa più testa avvitatrice

5/16" Doppia testa più testa avvitatrice

8 mm Doppia testa più testa avvitatrice

10 mm Doppia testa più testa avvitatrice 14 65 14 996180 (Tipo piccolo)

10 mm Doppia testa più testa avvitatrice

1/2" Doppia testa più testa avvitatrice lunga

Lettere

incise codice

8658 996177

10 65 10 985329

12 65 12 996178

13 65 13 996179

16 65 16 996181

17 65 17 996182

21 166 21 996197

Num. di

3. Punta per trapano da legno: Num. di codice 959183

4. Adattatore per mandrino: Num. di codice 321823

Da applicare ai trapani in vendita per l’esocuzione di fori.

Lettere incise

Italiano

ØF

1. Chiavi a incavo

Forma B Forma C

Forma D

ØF

H S

ØF

H S

ØF

H S

<Per WR12DM2> Tabella 1

Dimensioni

dell’ingranaggio

a testa quadra

S (mm)

Nome del

prodotto

Num. di

codice

Diametro adatto di bullone

Alta ISO ISO Boulons Forma

trazione

(ordinario)

(piccolo) in pollici L L1 øF 10 mm 944291 M6 10 B 40 8 18 12 mm 873632 M8 W5/16" 12 B 40 8 20 13 mm 873539 M8 13 B 40 9 25 14 mm 873540 M10 14 B 40 9 25

Chiave

12,7 17 mm 873536 M10 M12 W3/8" 17 C 32 8 28

esagonale

19 mm 873624 M12 M14 W7/16" 19 C 34 9 28 21 mm 873626 W1/2" 21 D 36 10 32 22 mm 873627 M12 M14 M16 22 D 40 14 35 24 mm 873629 M16 M18 24 D 40 15 38

Larghezza

esagonale da

lato a lato

H (mm)

Dimensioni della chiave

principale (mm)

<Per WR9DM2> Tabella 2

Dimensioni dell’ingranaggio a testa quadra

S (mm)

9,5

Nome del

prodotto

Chiave

esagonale

Num. di

codice

Diametro adatto di bullone

ISO ISO Boulons Forma

(ordinario) (piccolo) in pollici L L1 øF

Larghezza

esagonale da

lato a lato

H (mm)

Dimensioni della chiave

principale (mm)

2. Chiave a tubo

Forma B Forma C

ØF

H S

Forma D

Italiano

<Per WR12DM2> Tabella 3

Dimensioni

dell’ingranaggio

a testa quadra

S (mm)

12,7 19 mm 955150 M12 M14 W7/16" 19 B 75 24 57 28

Nome del

Chiave

a tubo

prodotto

Num. di

codice

21 mm 955143 W1/2" 21 D 52 24 34 31 21 mm 955151 W1/2" 21 D 75 24 57 31 21 mm 991480 W1/2" 21 D 125 24 107 31 22 mm 955144 M12 M14 M16 22 D 52 24 34 32,5 24 mm 955146 M16 M18 24 D 52 25 34 34

Diametro adatto di bullone

Alta ISO ISO Boulons Forma

trazione

(ordinario)

(piccolo) in pollici L L1 L2 øF

<Per WR9DM2> Tabella 4

Dimensioni dell’ingranaggio a testa quadra

S (mm)

9,5

3. Pezzo di prolungamento:

Nome del

prodotto

Chiave a

tubo

8 mm 996134 M5 8 B 60 12 48 13 10 mm 996135 M6 10 B 60 12 48 16 12 mm 996136 M8 W5/16" 12 C 60 14 48 18,4 13 mm 996137 M8 13 B 60 14 48 18,9 14 mm 996138 M10 14 B 60 15 48 19,5 16 mm 996139 M10 16 D 60 15 48 24 17 mm 996140 M10 M12 W3/8" 17 D 60 15 48 25 18 mm 996141 M12 18 D 60 16 48 26 19 mm 996142 M12 W7/16" 19 D 60 17 48 27,5

WR12DM2: num. di codice 873633

Num. di

codice

Diametro adatto di bullone

ISO ISO Boulons Forma

(ordinario) (piccolo) in pollici L L1 L2 øF

5. Chiave a condotto: (WR12DM2)

WR9DM2: num. di codice 996143

Il pezzo di prolungamento è conveniente per lavofare in aree molto ristrette, o nei punti in cui l’alloggiamento in dotazione non riesce a raggiungere il bullone.

ATTENZIONE:

Usando il pezzo di prolungamento, la forza di serraggio risulta minore che con l’alloggiamento normale.

4. Giunto universale: WR12DM2: num. di codice 992610 WR9DM2: num. di codice 996147

Il giunto universale è conveniente per l’uso di bulloni a incuneamento quando vi sia un angolo tra la chiave a incavo e il corpo principale, o quando il lavoro av

6. Attacco angolare (modello EW-14R) (WR12DM2)

venga in spazi molto ristretti.

Larghezza

esagonale da

lato a lato

H (mm)

Larghezza

esagonale da

lato a lato

H (mm)

Dimensioni della chiave

principale (mm)

Dimensioni della chiave

principale (mm)

Viene usata per avvitare bulloni e dadi sulle sezioni flangiate di condizionatori d’aria e altre condutture simili.

Num. di codice

Larghezza esagonale da

lato a lato (mm) 993658 12 992613 13 992615 14

Usare questo attacco solo quando la macchina viene applicata ad angolo retto al dado o al bullone.

Italiano

7. Adattatore a punta: num. di codice 322752 (WR12DM2)

Usato per avvitare viti di dimensioni ridotte (M6 –M8).

NOTA:

(1) Questo adattatore a punta è stato regolato solo per

l’angolo di ingranaggio del corpo principale dello strumento. L’adattatore per punte non può essere montato all’ incudine speciale fornita (trazione quadrata).

(2) Prima di usare l’adattatore, controllare che le viti

siano strette in modo corretto.

(3) La velocità di avvitando delle viti risulteà

notevolmente ridotta avvitando viti per legno, viti filettanti o altri tipi di viti.

Gli accessori disponibili a richiesta possono essere soggetti a cambiamento senza preavviso.

APPLICAZIONI

<WH12DM2, WH9DM2, WH12DMR> 䡬 Avvitamento o estrazione di viti piccoli, Bulloni piccoli,

etc. <WR12DM2, WR9DM2> 䡬 Avvitamento e allentamento di tutti i tipi di bulloni e

dadi usati per fissare parti strutturali.

RIMOZIONE E INSTALLAZIONE DELLA BATTERA

1. Smontaggio della batteria

Tenere saldamente l’impugnatura e spingere il fermo

della batteria, in modo da smontarla. (Ved. Fig. 1 e 2)

ATTENZIONE:

Non mettere la batteria in corto circuito.

2. Montaggio della batteria

Inserire la batteria facendo attenzione alla corretta collocazione delle polarità. (Ved. Fig. 1 e 2)

RICARICA

Prima di usare l’avvitatore battente, caricare la batteria come di seguito indicato.

1. Collegare il cavo di alimentazione del caricatore a una presa CA.

Quando si collega la spina del caricatore ad una presa a muro, la spia lampeggia in rosso. (A intervalli di un secondo.)

2. Inserire la batteria nel caricatore.

Inserire saldamente la batteria, nella direzione mostrata nella Fig. 3, fino a che viene in contatto con il fondo del comparto caricatore.

ATTENZIONE:

䡬 Se la batteria è inserita a rovescio, non solo la carica

è imposs ibile, ma possono anche essere causati problemi al caricatore, come la deformazione del terminale di ricarica.

3. Carica

Quando si inserisce una batteria nel caricatore, la carica inizia e la spia si illumina stabilmente in rosso. Quando la batteria è completamente carica, la spia lampeggia in rosso. (A intervalli di un secondo.) (Vedere le Tabella 5)

(1) Indicazioni della spia

Le indicazioni della spia sono come indicato nella Tabella 5, aseconda delle condizioni del caricabatterie o della batteria ricaricabile.

Tabella 5

Prima della carica

Durante la carica

Carica completa

Carica inpossibile

Carica impossibile

Lampeggia (ROSSO)

Si illumina (ROSSO)

Lampeggia (ROSSO)

Si illumina (VERDE)

Indicazioni della spie

Si illumina per 0,5 secondi. Non si illumina per 0,5 secondi. (Spento per 0,5 secondi)

Si illumina stabilmente

Si illumina per 0,5 secondi. Non si illumina per 0,5 secondi. (Spento per 0,5 secondi)

Si illumina per 0,1 secondi. Non si illumina per 0,1 secondi. (Spento per 0,1 secondi)

Si illumina stabilmente

Malfunzionamento della batteria o del caricatore

La temperatura della batteria à alta, rendendo la ricarica impossibile.

Italiano

(2) Temperatura della batteria ricaricabile

Le temperature delle batterie ricaricabili sono come indicato nella tabella sotto. Consentire alle batterie che si sono riscaldate, di raffreddarsi prima ricaricarle.

Tabella 6 Gamma di temperature per la ricarica delle

Batterie ricaricabili di carica per le

EB1220BL, EB9B –5°C – 60°C EB1226HL, EB1230HL, EB926H, EB930H

(3) Tempo di carica necessario

Tabella 7 Tempo di carica (a 20°C)

Batteria EB1220BL, EB9B Circa. 50 min. EB1226HL, EB926H Circa. 65 min. EB1230HL, EB930H Circa. 70 min.

NOTA:

4. Scollegare il cavo di alimentazione del caricatore

5. Tenere saldamente il caricatore e estrarre la batteria. NOTA:

Scarica nel caso di batterie nuove, ecc.

Come mantenere più lunga la durata delle batterie

(1) Ricaricare le batterie prima che si scarichino

(2) Evitare di raggiungere alte temperature.

ATTENZIONE:

䡬 Se la batteria viene caricata mentre è calda perché

batterie

A seconda della combinazione di caricatore e batterie, il tempo di carica è come indicato nella Tabella 7.

Caricatore

Il tempo di carica può variare a seconda della temperatura ambientale e della tensione della fonte di alimentazione.

dalla presa CA.

Assicurarsi di estrarre la batteria dal caricatore dopo l‘uso e quindi conservarla.

Poiché la sostanza chimica interna delle batterie nuove e delle batterie che non sono state usate per un lungo periodo di tempo non è attivata, la scarica esterna può essere abbassata quando le si usa per la prima e seconda volta. Questo è un fenomeno temporaneo e il tempo normale necessario per la carica viene ripristinato ricaricando la batteria per 2 o 3 volte.

completamente. Quando si sente che la potenza dell’attrezzo si indebolisce, interrompere l’uso e ricaricare la batteria. Se si continua l’uso e si finisce la corrente elettrica, la batteria può essere danneggiata e la sua durata abbreviarsi.

Una batteria ricaricabile si riscalda subito dopo l’uso. Se si ricarica una batteria subito dopo averla usata, la sostanza chimica interna viene deteriorata e la durata della batteria abbreviata. Consentire alla batteria di raffreddarsi per un po’e quindi ricaricarla.

rimasta esposta a lungo ai raggi solari o perché immediatamente dopo l’uso della batteria, la spia pilota del caricatore può illuminarsi in verde. In questo caso, prima lasciar raffreddare la batteria e poi eseguire l’operazione di carica.

Temperature

batterie

0°C – 45°C

UC14YFA

䡬 Quando la spia lampeggia velocemente in rosso (a

intervalli di 0,2 secondi), controllare che non siano presenti oggetti estranei nel foro di installazione della batteria. Se non sono presenti oggetti estranei è probabile che la batteria od il caricatore non funzioni bene. Farla vedere a un Agente di manutenzione autorizzato.

䡬 Poiché il micro computer incorporato impiega circa 3

secondi per confermare che la batteria caricata con UC14YFA è stata espulsa, aspettare almeno 3 secondi prema di reinserirla per continuare il caricamento. Se la batteria viene reinserita entro 3 secondi, essa può non essere caricata in modo approprioato.

PRIMA DI INIZIARE LE OPERAZIONI

1. Preparazione e controllo dell’ambiente di lavoro

Controllate che il vostro ambiente di lavoro corrisponda alla caratteristiche esposte nella sezione riguardante la precauzioni da prendersi.

2. Carica della batteria

Controllate che la batteria sia solidamente installata. Se dovesse essere montata male, potrebbe fuoriuscire e causare incidenti.

3. Installazione della testa avvitatrice (WH12DM2, WH9DM2, WH12DMR)

Per installare la testa avvitatrice, seguite sempre le procedure seguenti. (Fig. 4)

(1) Tirare indietro il manicotto guida lontano dalla parte

anteriore dell’attrezzo.

(2) Inserite la testa avvitatrice nel foro esagonale nel

basaménto.

(3) Lasciate andare il manicotto guida in modo che ritorni

nella sua posizione originale.

ATTENZIONE:

Se il manicotto guida non fa ritorno alla sua posizione originale, la testa avvitatrice non è bene installata.

4. Scelta dell’alloggiamento adatto per il bullone da stringere (WR12DM2, WR9DM2)

Usare sempre un alloggiamento adatto per il bullone da stringere. Se l’alloggiamento non è adatto, si ottiene non solo un serraggio insufficiente, ma anche il danneggiamento dell’alloggiamento stesso o del dado. Se l’alloggiamento esagonale o quandrato è deformto, il montaggio di esso sul busamento non può essere realizzato a dovere, e si ottiene di conseguenza una diminuzione della forza di serraggio. Controllare sempre che l’alloggiamento non sia rovinato, e sostituirloo quando necessario. Infine, installate la chiave prescritta alla voce 5. La sezione sugli ”accessori facoltativi” descrive in dettaglio il rapporto fra le dimensioni dei bulloni e le chiavi. Le chiavi predono il nome dalla di stanza fra le facce opposte del foro a sezione esagonale.

5. Applicazione di una chiave (WR12DM2, WR9DM2)

Scegliete la chiave da applicare.

䢇 Spina ed anello del topi a O (Fig. 5 e 6) (1) Allineate il foro della chiave con quello nel basamento,

poi inserite il basamento nella chiave.

(2) Inserite la spina nel foro della chiave. (3) Applicate l’anello alla scanalatura della chiave.

Italiano

䢇 Tipo a stantuffo (Fig. 7)

Allineare il pistone situato nella sezione quadrata dell’incudine con l’apertura della vite a cavità esagonale. Quindi, spingere il pistone e montare la vite a cavità esagonale sull’incudine. Controllare che il pistone sia completamente inserito nel foro. Per rimuovere la vite a cavità esagonale, invertire la

sequenza. 䢇 Tipo ad anello di trattenimento (Fig. 8) (1) Allineare le parti quadrate della presa e dell’incudine

tra loro. (2) Assicurarsi di installare fermamente la presa

premendola completamente nell'incudine. (3) Quando si rimuove la presa, tirarla fuori dall'incudine.

ATTENZIONE:

䡬 Si prega di usare gli accessori designati elencati nelle

istruzioni per l’uso e nel catalogo Hitachi. In caso

contrario possono verificarsi incidenti o lesioni. 䡬 Assicurarsi di installare saldamente la presa

nell’incudine. Se la presa non è installata saldamente,

potrebbe fuoriuscire e causare lesioni.

OPERAZIONE

ATTENZIONE:

䡬 Quando si usa il gancio munito di lampada, fare

attenzione a che l’apparecchio principale non cada.

Se l’utensile dovesse cadere, si potrebbero verificare

incidenti. 䡬 Non attaccare all’unità principale utensili punta diversi

da una punta Philips quando si trasporta l’unità

principale con il gancio munito di lampada tenendolo

attaccato alla cintura.

Si può rimanere feriti se si trasporta l’apparecchiatura

attaccata alla cintura con componenti dalla punta

aguzza, come una punta trapano.

1. Uso del gancio munito di lampada

Il gancio munito di lampada può essere instalalto sul

lato destro o sinistro e l'angolo può essere regolato

in 5 fasi da 0° a 80°. (1) Uso del gancio

(a) Estrarre il gancio verso di sé in direzione della

freccia (A) e girarlo in direzione della freccia (B). (Fig. 9)

(b) L’angolazione può essere regolata in 5 scatti (0°,

20°, 40°, 60°, 80°). Regolare l’angolazione del gancio sulla posizione desiderata per l’uso.

(2) Cambiamento della posizione del gancio

ATTENZIONE:

Un’installazione incompleta del gancio può causare

ferite durante l’uso.

(a) Trattenere saldamente l’unità principale e

rimuovere la vite con un cacciavite a lama piatta

o una moneta. (Fig. 10) (b) Rimuovere il gancio e la molla. (Fig. 11) (c) Installare il gancio e la molla sull’altro lato e

fissare saldamente con la vite. (Fig. 12)

NOTA:

Fare attenzione all’orientamento della molla. Installare la molla con il diametro più grande lontano da sè. (Fig. 12)

(3) Uso come luce ausiliaria

(a) Premere l’interruttore per spegnere la luce.

Se si dimentica, la luce si spegne automaticamente

dopo 15 minuti.

(b) La direzione della luce può essere regolata nella

gamma di posizioni gancio 1-5. (Fig. 13)

䡬 Tempo di illuminazione

Pile AAAA al manganese: circa 15 ore. Pile AAAA alcaline: circa 30 ore.

ATTENZIONE:

Non guardare direttamente la luce. Tale azione può causare danni alla vista.

(4) Sostituzione delle pile

(a) Allentare la vite del gancio con un cacciavite con

testa a croce (n.1). (Fig. 14) Rimuovere il coperchio del gancio spingendo in direzione della freccia. (Fig. 15)

(b) Rimuovere le pile vecchie e inserire le pile nuove.

Allineare con le indicazioni sul gancio e posizionare correttamente i terminali più (+) e meno (–). (Fig. 16)

con la sporgenza sul coperchio del gancio, premere il coperchio del gancio in direzione opposta a quella della freccia mostrata nella Fig. 15 e quindi serrare la vite. Usare pile AAAA reperibili in commercio (1,5 V).

NOTA:

Non serrare eccessivamente la vite. Tale azione può danneggiare la filettatura della vite.

ATTENZIONE:

䡬 Se non si osservano le seguenti precauzioni, si

possono avere perdite di fluido delle pile, formazione di ruggine o problemi di funzionamento. Posizionare correttamente i terminali più (+) e meno (–) delle pile. Sostituire entrambe le pile contemporaneamente. Non mischiare pile vecchie e nuove. Rimuovere immediatamente le pile del gancio quando sono scariche.

䡬 Non gettare via le pile insieme all’immondizia normale

e non gettare le pile nel fuoco.

䡬 Conservare le pile fuori della portata dei bambini. 䡬 Usare le pile correttamente secondo le specifiche e le

indicazioni delle pile stesse.

2. Controllare la direzione della rotazione.

La punta gira in senso orario (come visto dal retro) se si preme la parte di destra R del selettore. Per far girare la punta in senso antiorario premere la parte sinistra L del selettore. (Vedere Fig. 17.) (I contrassegni dell’attrezzo.)

ATTENZIONE:

Il selettore non può essere regolato mentre l’attrezzo ruota. Per regolare il selettore, fermare l’attrezzo e quindi regolare il selettore.

3. Uso dell’interruttore

䡬 Quando si preme il grilletto interruttore, l’attrezzo

ruota. Quando si rilascia il grilletto interruttore, l’attrezzo si ferma.

䡬 La velocità di rotazione del trapano può essere

controllata variando la pressione con cui si tira il grilletto interruttore. La velocità è minore quando si tira leggermente il grilletto interruttore e aumenta quando si tira di più il grilletto interruttore.

4. Stringere ed estrarre viti (WH12DM2, WH9DM2, WH12DMR)

Installate la testa avvitatrice adatta alle viti, poi allineatela con le scanalature delle teste delle viti e stringetele.

eR sono marcati sul corpo

Italiano

L’attrezzo va spinto solo quanto basta per mantenere la lama della testa avvitatrice nella scanalatura della testa della vite.

ATTENZIONE:

Se stringete una vite troppo a lungo, potreste stringerla troppo o spezzarla. Se stringete una vite tenendo l’attrezzo in modo che formi un angolo con l’asse della vite stessa, potreste danneggiarne la testa, inoltre la vite non verrebbe stretta con forza sufficiente. Tenete perciò il giravite battente sempre perpendicolare all’asse della vite.

5. Numero di fissaggi di vitio possibili (WH12DM2, WH9DM2, WH12DMR)

Fare riferimento alla Tabella sottostante per il numero di fissaggi di vitio possibili con una carica.

WH12DM2, WH12DMR (EB1230HL)

Vite impiegata

Vite de legno ø4 × 50 (Legno morbido)

Vite di macchina M8 × 16 Circa. 1750 Circa. 1660

WH9DM2 (EB930H)

Vite impiegata N. di fissaggi Vite de legno ø4 × 50

(Legno morbido) Vite di macchina M8 × 16 Circa. 1690

Questi valori possono risultare leggermente diversi in pratica, a seconda della temperatura dell’ambiente e alle caratteristiche della batteria.

6. Numero di fissaggi di bulloni possibili (WR12DM2, WR9DM2 )

Fare riferimento alla Tabella sottostante per il numero di fissaggi di bulloni possibili con una carica.

WR12DM2 (EB1230HL)

Bullone impiegata N. di fissaggi Bullone M12 ad alta

resistenza a trazione

WR9DM2 (EB930H)

Bullone impiegata N. di fissaggi Bullone M12 ad alta

resistenza a trazione

Questi valori possono risultare leggermente diversi in pratica, a seconda della temperatura dell’ambiente e alle caratteristiche della batteria.

NOTA:

L'uso della batteria EB1230HL, EB930H a basse temprature (sotto 0 gradi centigradi) può a volte risultare in una coppia di serraggio indeboalita e una minore quantitá di lavoro. Questo è tuttavia un fenomeno temporaneo e il funzionamento torna alla normalità quando la batteria si scalda.

N. di fissaggi

WH12DM2 WH12DMR

Circa. 790 Circa. 750

Circa.

530

Circa. 180

Circa. 120

PRECAUZIONI NELL’USO

1. Riposo dell’unità dopo lavoro continuo

Dopo un lavoro continuo di serraggio bulloni, lasciar riposare l’unità per 15 minuti circa quando si sostituisce la batteria. La temperatura del motore, interruttore, ecc. sale se si riprende immediatamente il lavoro dopo la sostituzione della batteria, con il rischio che si bruci tutto.

NOTA:

Non toccare il protettore, perché diventa molto caldo durante il funzionamento continuo.

2. Avvertenze sull’uso dell’interruttore di controllo della velocità

Questo interruttore ha un circuito elettronico incorporato che cambia la velocità di rotazione. Di conseguenza, quando la levetta di scatto dell’interruttore viene tirata solo leggermente (rotazione a bassa velocità) e il motore viene fermato mentre avvita continuamente delle viti, i componenti delle parti del circuito elettronico possono surriscaldarsi ed essere danneggiati.

3. Momento di forze di fissaggio

Fare riferimento alle Fig. 22, 23, 24, 25 e 26 per la coppia di serraggio dei bulloni (secondo le corrispondenti dimensioni), nelle condizioni illustrate in Fig. 27. Usate questo esempio come riferimento generale dato che il momento di forze di fissaggio varia con le condizioni di fissaggio.

NOTA:

䡬 Se si usa un lungo tempo di impatto, le viti vengono

avvitate strettamente. Questo può causare la rottura della vite o danneggiare la punta dell’arnese.

䡬 Se tenete la macchina in una posizione angolata

rispetto alla vite da stringere, la testa della vite può essere danneggiata o il momento di forze specificato può non essere trasmesso alla vite. Tenete sempre la macchina e la vite da stringere su una linea retta.

4. Usate un tempo di fissaggio adeguato alla vite

Il momento di forze appropriato per una vite differisce a seconda del materiale e della misura della vite e del materiale in cui la si sta inserendo, etc. per cui è necessario usare un tempo di fissaggio adeguato alla vite. In particolare se viene usato un lungo tempo di fissaggio nel caso di viti più piccole di un’M8, c’è il pericolo che la vite si rompa, per cui controllate il tempo di fissaggio e il momento di forze di fissaggio in precedenza.

5. Lavorare con una forza di serraggio adatta per il bullone da serrare

La forza di serraggio ottimale dipende dal tipo di materiale e dalle dimensioni del bullone a dado. Una forza di serraggio eccessivamente elevata potrebbe rovinare o persino rompere il bullone. Applicare la forza di avvitamento corretta per il tempo corretto per ogni bullone.

6. Come tenere l’attrezzo

Tenere il giravite battente in modo saldo. Fare in modo che giravite e bullone formino una linea retta. Non è necessario spingere fortemente l’attrezzo. Esercitare solo una forza sufficiente per controbilanciare la forza battente.

Italiano

1400

1200

1000

800

600

400

200

140

120

100

M14 × 50

0 123

kgf·cm N·m

7. Controllo della forza di serraggio

Gli elementi elencati di seguito riducono la forza di serraggio. Di conseguenza, è consigliabile controllare la forza di serraggioj necessaria serrando alcunibulloni facendo uso di una chiave torsiometrica, a mano. Elementi che riducono la forza di serraggio.

(1) Voltaggio

Quando viene raggiunto il margine di scaricamento, il voltaggio diminuisce e la forza di torsione decresce.

(2) Tempo d’uso dell’utensile

La forza di serraggio aumenta con l’aumentare del tempo d’uso dell’utensile. Tuttavia, raggiunto un certo limite, anche prolungando l’azione del giravite la forza di serraggio non aumenta più. (Vedere Fig. 22, 23, 24, 25 e 26)

(3) Diametro del bullone

La coppia di serraggio varia a seconda del diametro del bullone, come illustrato in Fig. 22, 23, 24, 25 e 26. Normalmente, un bullone di diametro maggiore richiede una forza di serraggio maggiore.

(4) Condizioni di serraggio

La forza di serraggio varia con il rapporto di serraggio, la classe e la lunghezza del bullone, e questo anche se la filettautura rimane invariata. La forza di serraggio varia pure a seconda della superficie del metallo attraverso il quale è fatto passare il bullone. Se il dado e il bullone girano insieme, la forza di serragio è notevolmente ridotta.

Per WH12DM2

kgf·cm N·m

1400

(5) Uso di accessori (WR12DM2, WR9DM2)

La forza di serraggio viene leggermente diminuita quando si usa il pezzo di prolungamento il giunto universale o l’alloggiamento lungo.

(6) Gioco dell’alloggiamento (WR12DM2, WR9DM2)

Un alloggiamento esagonale o quadrato consumato non può esere montato saldamente sul basamento, il che comporta una riduzione dellaforza di serraggio. Anche se si fa uso di un alloggiamento inadatto per il bullone da serrare, la forza di serraggio diminuisce. La combinazione di alloggiamento e bullone è indicata nelle tabelle 1, 2, 3 e 4.

(7) La forza di torsione varia a seconda del livello di

carica della batteria (WR12DM2, WR9DM2). Le Fig. 28 e 29 mostrano esempi del rapporto tra forza di serragio e numero di serraggi, per WR12DM2 e WR9DM2. Come illustrato, la forza di torsione diminuisce gradualmente con l’aumentare dei fissaggi. In particolare, mano a mano che il livello scende verso il quasi totale scaricamento (striscia “a” nel grafico), la forza d’impatto dello strumento diminuisce, il numero di impatti decresce, mentre la forza di torsione viene di colpo annullata. Se questo dovesse accadere, controllare il livello della forza, e ricaricare quindi la batteria se necessario.

M12 × 45

140

kgf·cm N·m

1000

Forza di torsione

M10 × 30

100

Bullone ad alta

trazione

800

600

400

Bullone ordinario

200

0 123

Durata di fissaggio: sec (Spessore della lastra d’acciaio t = 10 mm)

1200

120

1000

100

Bullone ad alta

800

600

Forza di torsione

400

200

trazione

Bullone ordinario

0 123

Durata di fissaggio: sec (Spessore della lastra d’acciaio t = 25 mm)

Fig. 22

Bullone ad alta trazione

Bullone ordinario

Forza di torsione

Durata di fissaggio: sec (Spessore della lastra d’acciaio t = 25 mm)

M12 × 45

kgf·cm

1200

1000

800

600

400

200

N·m

120

100

0 1 2 3

Per WH9DM2

1400

1200

1000

800

600

400

200

140

120

100

M14 × 50

0 123

kgf·cm N·m

N·m

kgf·cm

100

1000

800

600

400

Forza di torsione

200

Durata di fissaggio: sec (Spessore della lastra

d’acciaio t = 10 mm)

Per WH12DMR

M8 × 30

Bullone ad alta trazione

1 2 3

N·m

kgf·cm

100

1000

800

600

400

200

Forza di torsione

Bullone ad alta trazione

Bullone ordinario

Durata di fissaggio: sec (Spessore della lastra

d’acciaio t = 25 mm)

Fig. 23

M10 × 30

1 2 3

Bullone ad alta trazione

Bullone ordinario

Forza di torsione

Durata di fissaggio: sec (Spessore della lastra

d’acciaio t = 25 mm)

Italiano

kgf·cm N·m

Forza di torsione

100

Bullone ad alta trazione

M10 × 30

1000

800

600

400

Bullone ordinario

200

0 123

Durata di fissaggio: sec (Spessore della lastra d’acciaio t = 10 mm)

kgf·cm N·m

1400

140

Bullone ad alta

1200

1000

800

600

Forza di torsione

400

200

trazione

120

100

Bullone ordinario

0 123

Durata di fissaggio: sec (Spessore della lastra d’acciaio t = 25 mm)

Fig. 24

M12 × 45

Bullone ad alta trazione

Bullone ordinario

Forza di torsione

Durata di fissaggio: sec (Spessore della lastra d’acciaio t = 25 mm)

Italiano

Per WR12DM2

kgf·cm N·m

2000

1500

1000

500

Forza di torsione

Durata di fissaggio: sec (Spessore della lastra

d’acciaio t = 10 mm)

Per WR9DM2

kgf·cm

1000

800

600

400

200

Forza di torsione

M10 × 30

200

150

Bullone ad alta trazione

100

Bullone ordinario

012 3

N·m

M8 × 30

100

Bullone ad alta trazione

0 1 2 3

Durata di fissaggio: sec (Spessore della lastra

d’acciaio t = 10 mm)

kgf·cm N·m

2000

200

1500

150

1000

100

500

Forza di torsione

Durata di fissaggio: sec (Spessore della lastra

d’acciaio t = 25 mm)

Fig. 25

1000

800

600

400

200

N·m

100

kgf·cm

Forza di torsione

Durata di fissaggio: sec (Spessore della lastra

d’acciaio t = 10 mm)

Fig. 26

M12 × 45

Bullone ad alta trazione

Bullone ordinario

012 3

M10 × 30

Bullone ad alta trazione

Bullone ordinario

0 1 2 3

kgf·cm N·m

2000

200

1500

150

1000

100

500

Forza di torsione

Durata di fissaggio: sec (Spessore della lastra

d’acciaio t = 25 mm)

1400

1200

1000

800

600

400

200

N·m

140

120

100

kgf·cm

Forza di torsione

Durata di fissaggio: sec (Spessore della lastra

d’acciaio t = 25 mm)

M14 × 50

Bullone ad alta trazione

Bullone ordinario

012 3

M12 × 45

Bullone ad alta trazione

Bullone ordinario

0 1 2 3

Bullone

Spessore della lastra d'acciaio t

*Viene usato il seguente bullone. Bullone ordinario: Divisione di durezza 4,8 Bullone a alta trazione Divisione di durezza 12,9

Spiegazione delle divisione di durezza: 4 — Punto di ceduta del bullone: 32 kgf/mm

()

8 — Forza di tiraggio del bullone: 40 kgf/mm

Dado

Fig. 27

Per WR12DM2

Italiano

Per WR9DM2

kgf·cm N·m

2000

1600

1200

800

Forza di torsione

400

kgf·cm

N·m

160

1600

120

1200

800

400

Forza di torsione

0 20 40

M16 × 55 F10T (Durata di fissaggio 3 sec)

200

160

Completamente ricaricata

120

Completamente scarica

020406080100 120 140

Numero di fissaggi (PCS)/carica

Fig. 28

M14 × 50 Bullone ad alta trazione

(Durata di fissaggio 3 sec)

Completamente ricaricata

Completamente scarica

60 80 100 120 140 160

Numero di fissaggi (PCS)/carica

Fig. 29

Italiano

MANUTENZIONE E CONTROLLI

1. Ispezione della testa avvitatrice (WH12DM2, WH9DM2, WH12DMR)

L’uso di una testa avvitatrice dalla lama consunta può essere pericoloso, poichè essa tende a scivolare fuori dalla scanalatura della testa della viti. Sostituitella.

2. Controllo dell’allogiamento (WR12DM2, WR9DM2)

Se l’alloggiamento esagonale o quadrato è deformato, il montaggio di esso sul basamento non può essere realizzato a dovere, e si ottiene di conseguenza una diminuzione della forza di serraggio. Controllare sempre che l’alloggiamento non sia rovinato e sostituirlo quando necessario.

3. Controllo delle viti di tenuta

Controllare regolarmente tutte le viti di tenuta e assicurarsi che siano debitamente serrate. Nel caso che una di queste viti dovesse allentarsi, riserrarla immediatamente. Se si omette di farlo, si può causare un grave incidente.

4. Manutenzione del motore

L’avvolgimento del motore il vero e proprio ”cuore” degli attezzi elettrici. Fare attenzione a non danneggiare l’avvolgimento e/ o non bagnarlo con olio o acqua.

5. Controllo delle spazzole di carbone (Fig. 18)

Il motore impiega spazzole di carbone che sono materiali di consumo. Poiché una spazzola di carbone troppo usurata può creare fastidi al motore, sostituire le spazzole di carbone con altre nuove quando diventano logore o vicine al “limite usura”. Inoltre tenere sempre pulite le spazzole e assicurarsi che scorrano liberamente nei portaspazzola.

NOTA:

Quando si sostituisce la spazzola di carbone con un’altra nuova, assicurarsi di usare la spazzola di carbone Hitachi a numero di codice 999054.

6. Sostituzione di una spazzola di carbone

Estrarre la spazzola di carbone rimuovendo prima il coperchio spazzola e quindi agganciando la sporgenza della spazzola di carbone con un cacciavite a lama piatta, ecc. come mostrato nella Fig. 20. Quando si installa la spazzola di carbone, orientarla in modo che il chiodo della spazzola di carbone corrisponda alla parte di contatto al di fuori del tubo spazzola. Quindi spingerla in dentro con un dito come mostrato nella Fig. 21. Infine installare il coperchio spazzola.

ATTENZIONE:

Essere assolutamente sicuri di aver inserito il chiodo della spazzola di carbone nella parte di contatto al di fuori del tubo spazzola. (Si può inserire uno qualsiasi dei due chiodi forniti.) Fare attenzione perché qualsiasi errore in questa operazione può risultare in deformazioni del chiodo della spazzola di carbone e può creare problemi al motore anticipatamente.

7. Pulizia della carcassa dell’utensile

Se il trapano super è sporco, pulirlo con uno straccio soffice, inumidito di acqua e sapone. Non usare solventi cloridrici, benzina o diluenti per benzina, in quanto potrebbero deformare la plastica.

8. Conservazione

Conservare il trapano super ad una temperatura inferiore ai 40°C e non a portata di mano di bambini.

9. Lista dei pezzi di ricambio

A:N. voce B:N. codice C:N. uso D:Note

ATTENZIONE:

Riparazioni, modifiche e ispezioni di utensili elettrici Hitachi devono essere eseguite da un centro assistenza Hitachi autorizzato. Questa lista dei pezzi torna utile se viene presentata con l’utensile al centro assistenza Hitachi autorizzato quando si richiedono riparazioni o altri interventi di manutenzione. Nell’uso e nella manutenzione degli utensili elettrici devono essere osservate le normative di sicurezza e i criteri prescritti in ciascun paese.

MODIFICHE:

Gli utensili elettrici Hitachi vengono continuamente migliorati e modificati per includere le più recenti innovazioni tecnologiche. Di conseguenza, alcuni pezzi (p.es. numero di codice e/o design) possono essere modificati senza preavviso.

NOTA:

A causa del continuo programma di ricerca e sviluppo della HITACHI, le caratteristiche riportate in questa pagina sono soggette a cambiamenti senza preventiva comunicazione.

Informazioni riguardanti i rumori trasmessi dall'aria e le vibrazioni

I valori misurati sono stati determinati in conformità a EN50144. Il livello di pressione sonora pesato A tipico è di:

95 dB (A)(WH12DM2, WH12DMR) 95 dB (A)(WH9DM2) 96 dB (A)(WR12DM2) 96 dB (A)(WR9DM2)

Il livello di potenza sonora pesato A tipico è di:

108 dB (A)(WH12DM2, WH12DMR) 108 dB (A)(WH9DM2) 109 dB (A)(WR12DM2) 109 dB (A)(WR9DM2)

Indossare protezioni per le orecchie.

Il valore efficace pesato tipico dell'accelerazione è di:

10,8 m/s

12,1 m/s2(WR12DM2)

(WH12DM2, WH12DMR)

(WH9DM2)

9,7 m/s

10,9 m/s2(WR9DM2)

Nederlands

ALGEMENE VOORZORGSMAATREGELEN

1. De plaats waar gewerkt wordt schoonhouden. Niet

opgeruimde werkplaatsen en werkbanken verhogen het gevaar van ongelukken.

2. Voorkom gevaarlijke situaties. Stel het apparaat

niet bloot aan regen of overmatige vochtigheid. Gebruik het apparaat niet op plaatsen die overmatig dampig zijn. Zorg voor goede verlichting tijdens de werkzaamheden. Gebruik de boor en de acculader niet in de buurt van brandbare of explosieve materialen. Voorkom gebruik van de boor en acculader in de buurt van brandbare vloeistoffen of gassen.

3. Het gereedschap is niet geschikt voor gebruik door

kinderen of onbevoegden zonder toezicht. Kinderen dienen onder toezicht gehouden te worden en mogen in geen geval in de gelegenheid komen met het gereedschap te spelen. Bezoekers dienen een veilige afstand te bewaren tot de werkplek.

4. Onbenodigd gereedschap en de acculader

opruimen. Wanneer het gereedschap en de acculader niet gebruikt worden, dienen deze op een hooggelegen of af te sluiten plaats buiten bereik van kinderen en onbevoegden te worden opgeborgen. Het toestel en de acculader dienen op een plaats te worden opgeborgen waar de temperatuur onder de 40°C is.

5. Forceer het gereedschap niet. Bij normale

draaisnelheden levert het apparaat de beste prestaties.

6. Gebruik het juiste gereedschap. Een klein hulpstuk

niet gebruiken voor werkzaamheden waarvoor een groot vermogen vereist is.

7. Draag de juiste kleding. Geen loshangende kleding

of sierraden dragen, die vast kunnen raken in bewegende delen. Rubberhandschoenen en schoeisel zijn aanbevolen wanneer buiten gewerkt wordt.

8. Gebruik van een veiligheidsbril is aanbevolen. Ook

een stofmasker of gezichtsbescherming is aan te raden, vooral wanneer de werkzaamheden stof veroorzaken.

9. Wees voorzichtig met het snoer van de acculader.

Het toestel nooit aan het snoer dragen, en aan het snoertrekkend uit het stopkontakt verwijderen. Bescherm het snoer tegen hitte, olie en scherpe voorwerpen.

10. Veilig werken. Gebruik klemmen of een bankschroef

om het werkstuk vast te zetten. Op deze wijze heeft u beide handen vrij om het gereedschap te bedienen.

11. Buig niet te ver naar voren. Zorg er steeds voor een

goede houding om het evenwicht te bewaren.

12. Het gereedschap zorgvuldig onderhouden. Houd

de boren scherp en schoon zodat een goed prestatievermogen mogelijk is. Raadpleeg de gebruiksaanwijzing voor smering en verwisselen van de hulpstukken.

13. Wanneer de acculader niet gebruikt wordt of

gerepareerd wordt, dient de stekker uit het stopkontakt verwijderd te worden.

14. Verwijder moersleutels en andere sleutels. Maak er

een gewoonte van om alle sleutels te verwijderen voordat het apparaat aangezet wordt.

15. Onverwacht inschakelen vermijden. Draag het

toestel niet met de vinger aan de schakelaar.

16. Gebruik uitsluitend de bijbehorende acculader.

Gebruik geen andere acculaders om gevaar te voorkomen.

17. Alleen gebruik maken van originele HITACHI onderdelen.

18. Gebruik de boor en de acculader uitsluitend voor doeleinden die in deze gebruiksaanwijzing beschreven zijn.

19. Het gebruik van accessoires en toebehoren anders dan in deze gebruiksaanwijzing of in de HITACHI katalogus beschreven zijn, vehoogd het risico op lichamelijk letsel.

20. Reparaties mogen alleen uitgevoerd worden door een geautoriseerde service dienst. De fabrikant is niet aansprakelijk voor schade en/of letsel veroorzaakt door reparatie uitgevoerd door ongeautoriseerde service diensten en/of verkeerd gebruik van het gereedschap.

21. Verwijder geen schroeven of andere onderdelen van de boor en de acculader om de integriteit van het ontwerp te verzekeren.

22. Gebruik de acculader met het voltage dat op het naamplaatje is aangegeven.

23. Voorkom aanraking van bewegende delen, tenzij de spanning uitgeschakeld is.

24. Laad de batterij altijd op voordat het toestel gebruikt wordt.

25. Gebruik uitsluitend de voorgeschreven batterij. Gebruik geen normale droge-cel batterij, een oplaadbare of auto-batterij voor de boor.

26. Maak geen gebruik van een transformator met een spanningsverhoger.

27. Laad de batterij niet op met de wisselstroomdynamo van de auto of met gelijkstroom.

28. De batterij alleen binnenshuis opladen. De acculader en batterij worden warm tijdens het opladen, dus vermijd direkt zonlicht; zorg voor goede ventilatie.

29. Wanneer op een hoge plaats gewerkt wordt, dient voorzichtigheid in acht genomen te worden. Zorg dat er geen mensen onder u staan.

30. De onderdelentekening in deze handleiding is uitsluitend bestemd voor de geautoriseerde service dienst.

31. Als het stroomsnoer is beschadigd, dient u dit door de fabrikant of een van zijn officiële servicemonteurs, of door een andere vakbekwame persoon te laten vervangen om een gevaarlijke situatie te voorkomen.

VOORZORGEN VOOR DE SNOERLOZE SLAGSCHROEVENDRAAIER

1. Dit draagbare gereeschap is voor het vast-en losdraaien van schroeven. Gebruik het apparaat alleen voor deze handelingen.

2. Gebruik oorwatjes als het gereedschap voor langere tijd wordt gebruikt.

3. Het bedienen van het apparaat met een hand is zeer gevaarlijk. Houd het apparaat bij bediening met beide handen stevig vast.

4. Na het monteren van het schroefstuk dient u lichtjes aan het schroefstuk te trekken om te kontroleren of het niet loskomt. Als het schroefstuk niet juist geïnstalleerd is, kan het tijdens gebruik loskomen en gevaar veroorzaken.

5. Gebruik het de schroefstuk dat past bij de schroef.

6. Het onder een hoek vastdraaien van een schroef met het apparaat kan de kop van de schroef beschadigen. Tevens wordt de schroef dan niet met de juiste aantrekkracht vastgedraaid. Breng daarom voor het vastdraaien van een schroef het apparaat in één lijn met de schroef.

Nederlands

7. Laad de accu bij een temperatuur van 0 – 40°C. Een temperatuur van onder 0°C kan overlading veroorzaken, hetgeen gevaarlijk kan zijn. De accu kan niet bi een temperatuiur van boven de 40°C geladen worden. De meest geschikte temperatuur is tussen de 20 – 25°C.

8. Gebruik de acculader niet kontinu. Wacht ongeveer 15 minuten voordat met het laden van een andere accu begonnen wordt.

9. Voorkom dat stof of vuil in de opening van de aansluiting van de batterij terecht komt.

10. Demonteer de oplaadbare batterij of oplader niet.

11. Voorkom kortsluiting van de oplaadbare batterij. Kortsluiting kan resulteren in oververhitting. Dit kan schade of brandgevaar opleveren.

12. Gooi de batterij niet in het vuur. Een brandende batterij kan ontploffen.

13. Steek nooit een voorwerp in de ventilatieopeningen van de oplader. Als een voorwerp of ontvlambaar materiaal in de ventilatie-openingen van de oplader wordt gesto ken, kan dit resulteren in een elektrische schok of beschadiging aan de oplader.

14. Breng de batterij naar de dealer waar deze gekocht werd, indien deze na oplading onvoldoende kracht heeft voor praktisch gebruik. Gooi een uitgewerkte batterij niet weg.

15. Het gebruik van een uitgeputte accu zal de oplader beschadigen.

VOORZORGEN VOOR DE SNOERLOZE SLAGSLEUTEL

1. Dit draagbare gereedschap is voor h et vasten losdraaien van schroeven. Gebruik het apparaat allen voor deze handelingen.

2. Gebruik oorwatjes als het gereedschap voor langere tijd wordt gebruikt.

3. Het bedienen van het apparaat met een hand is zeer gevaarlijk. Houd het apparaat bij bediening met beide handen stevig vast.

4. Kontroleer of de bus niet gescheurd of gebroken is. Gebroken of gescheurde bussen zijn gevaarlijk. Kontroleer daarom alvorens gebruik de bus.

5. Zet de bus met de buspen en ring vast. Als de buspen of ring voor het vastzetten van de bus beschadig is, kan de bus van de apparaat vliegen. Dit is gevaarlijk. Gebruik daarom geen vervormde, versletem, gescheurde of op andere manieren beschadigde buspennen of ringen. Zorg er altijd voor dat u de buspen en ring in de juiste stand aanbrengt.

6. Kontroleren van het aantrekkoppel. Het juiste koppel voor het vastzetten van een bout hangt af van het materiaal warvan de bout gemaakt is, de afmetingen van de bout, de klasse, e.d. Ook het aantrekkoppel, dat door de apparaat opgewedt wordt, hangt af van het materiaal en de afmetingen van de bout, hoelang het apparaat in werking is, de wijze waarop de bus gemonteerd is, enz.

Tevens is het aantrekkoppel enigszins verschillend wanneer de accu net opgeladen is of wanneer de accu bijna leeg is. Gebruik een momentsleutel om te kontroleren of de bout met het juiste koppel is vastgedraaid.

7. Stop het apparaat voordat u de draairichting veranderd. Laat altijd de trekkerschakelaar los en wacht totdat het apparaat stilstaat, alvorens van draairichting te veranderen.

8. Raak nooit bewegende delen aan. Houd het draaiende busgedeelte uit de buurt van uw handen of andere delen van uw ilchaam. U kunt door het busgedeelte verwond raken. Vermijd tevens aanraking van de bus na langduring kontinu gebruik. De bus wordt n.l. heet en kan brandwonden veroorzaken.

9. Laat het apparaat nooit zonder belasting braaien bij gebruik van de kruiskoppeling. Als de bus zonder belasting draait, zal de kruiskoppeling de bus heftig heen en weer slingeren. U kunt dan verwond raken, of de bewegig van de bus kan het apparaat zodanig laten trillen, dat u het apparaat laat vallen.

10. Laad de accu bij een temperatuur van 0 – 40°C. Een temperatuur van onder 0°C kan overlading veroorzaken, hetgeen gevaarlijk kan zijn. De accu kan niet bi een temperatuiur van boven de 40°C geladen worden. De meest geschikte temperatuur is tussen de 20 – 25°C.

11. Gebruik de acculader niet kontinu. Wacht ongeveer 15 minuten voordat met het laden van een andere accu begonnen wordt.

12. Voorkom dat stof of vuil in de opening van de aansluiting van de batterij terecht komt.

13. Demonteer de oplaadbare batterij of oplader niet.

14. Voorkom kortsluiting van de oplaadbare batterij. Kortsluiting kan resulteren in oververhitting. Dit kan schade of brandgevaar opleveren.

15. Gooi de batterij niet in het vuur. Een brandende batterij kan ontploffen.

16. Steek nooit een voorwerp in de ventilatieopeningen van de oplader. Als een voorwerp of ontvlambaar materiaal in de ventilatie-openingen van de oplader wordt gesto ken, kan dit resulteren in een elektrische schok of beschadiging aan de oplader.

17. Breng de batterij naar de dealer waar deze gekocht werd, indien deze na oplading onvoldoende kracht heeft voor praktisch gebruik. Gooi een uitgewerkte batterij niet weg.

18. Het gebruik van een uitgeputte accu zal de oplader beschadigen.

MODEL

WH12DM2: met oplader en doos WH9DM2: met oplader en doos WH12DMR: met oplader en doos WR12DM2: met oplader en doos WR9DM2: met oplader en doos

Nederlands

TECHNISCHE GEGEVENS

Snoerloze slagschroevendraaier

Model WH9DM2 (9,6 V) WH12DM2 (12 V) WH12DMR (12 V)

Onbelaste snelheid 0 – 2800 min

Capaciteit M4 – M8 (Kleine schroef)

Aantrekkoppel

Maximum 80 N·m

Aantrekken van M12 trekvaste bout (hardheidsgraad 12,9) bij 20°C. Aantrektijd: 3 sec.

Oplaadbare batterij

EB9B: Ni-Cd batterij, 9,6 V

(2,0 Ah 8 cellen) (2,0 Ah 10 cellen)

EB926H: Ni-MH batterij, 9,6 V

(2,6 Ah 8 cellen) (2,6 Ah 10 cellen)

EB930H: Ni-MH batterij, 9,6 V

(3,0 Ah 8 cellen) (3,0 Ah 10 cellen)

Gewicht 1,2 kg 1,6 kg

Snoerloze slagsleutel

Model WR9DM2 (9,6 V) WR12DM2 (12 V)

Onbelaste snelheid 0 – 2600 min

Capaciteit M6 – M14 (Normale bout) M6 – M16 (Normale bout)

M6 – M10 (Trekvaste bout) M6 – M12 (Trekvaste bout)

Aantrekkoppel

Maximum 120 N·m

Aantrekken van M12 trekvaste bout (hardheidsgraad 12,9) bij 20°C. Aantrektijd: 3 sec.

Oplaadbare batterij EB9B: Ni-Cd batterij, 9,6 V EB1220BL: Ni-Cd batterij, 12 V

EB930H: Ni-MH batterij, 9,6 V EB1230HL: Ni-MH batterij, 12 V

Gewicht 1,4 kg 1,6 kg

–1

{820 kgf·cm}

0 – 2600 min

M5 – M12 (Normale bout)

M5 – M10 (Trekvaste bout)

Maximum 135 N·m Maximum 130 N·m

Aantrekken van M14 trekvaste bout (hardheidsgraad 12,9) bij 20°C.

{1375 kgf·cm} {1330 kgf·cm}

–1

Aantrektijd: 3 sec.

EB1220BL: Ni-Cd batterij, 12 V

EB1226HL: Ni-MH batterij, 12 V

EB1230HL: Ni-MH batterij, 12 V

–1

{1220 kgf·cm}

Maximum 165 N·m

{1685 kgf·cm} Aantrekken van M16 (F10T) bij 20°C. Aantrektijd: 3 sec.

(2,0 Ah 8 cellen) (2,0 Ah 10 cellen)

(3,0 Ah 8 cellen) (3,0 Ah 10 cellen)

ACCULADER

Model UC14YFA

Oplaadtijd EB9B, EB1220BL: Circa. 50 min. (bij 20°C)

EB926H, EB1226HL: Circa. 65 min. (bij 20°C)

EB930H, EB1230HL: Circa. 70 min. (bij 20°C)

Oplaadspanning 7,2 – 14,4 V

Gewicht 0,6 kg

STANDAARD TOEBEHOREN

1. Acculader (UC14YFA) ................................................. 1

2. Plastic doos ................................................................. 1

De standaard toebehoren kunnen zonder nadere aankondiging gewijzigd worden.

EXTRA TOEBEHOREN (los verkrijgbaar)

1. Kruiskopdrijver

Boor Nr. Code Nr.

Nr. 2 992671

Nr. 3 992672

Nederlands

3. Houtboor: Code Nr. 959183

2. Zeskante dopsleutel

Naam onderdeel

5 mm Zeshoekige bus 8 65 8 996177

6 mm Zeshoekige bus 10 65 10 995329

5/16" Zeshoekige bus 12 65 12 996178

8 mm Zeshoekige bus 13 65 13 996179

10 mm Zeshoekige bus (Kleine type)

10 mm Zeshoekige bus 16 65 16 996181

10 mm Zeshoekige bus 17 65 17 996182

1/2" Zeshoekige longe bus

Ingegraveerde

nummers

14 65 14 996180

21 166 21 996197

LBCode Nr.

Ingegraveerde nummers

1. Bussen

Vorm B Vorm C

ØF

H S

4. Boorkop adapter-set: Code Nr. 321823

Monteer de boren, die in de handel verkrijgbaar zijn, om gaten in het materiaal te boren.

Vorm D

ØF

H S

Afmeting

S (mm)

vierkante kop

aandrijfas

12,7

Produktnaam

Zeskant-

bus

Tabel 1

Code Nr.

10 mm 944291 M6 10 B 40 8 18

12 mm 873632 M8 W5/16" 12 B 40 8 20

13 mm 873539 M8 13 B 40 9 25

14 mm 873540 M10 14 B 40 9 25

17 mm 873536 M10 M12 W3/8" 17 C 32 8 28

19 mm 873624 M12 M14 W7/16" 19 C 34 9 28

21 mm 873626 W1/2" 21 D 36 10 32

22 mm 873627 M12 M14 M16 22 D 40 14 35

24 mm 873629 M16 M18 24 D 40 15 38

Geschikte Boutdiameter

Hoog

spanning (normaal)

ISO ISO Inch

(klein) bouten L L1 øF

Breedte

zeskante bus van vlak tot vlak H (mm)

Vorm

Hoofdbus

Afmetingen (mm)

Nederlands

ØF

<Voor WR9DM2> Tabel 2

Afmeting

S (mm)

vierkante kop

aandrijfas

Produktnaam

Code Nr.

Geschikte Boutdiameter

ISO ISO Inch

(normaal)

8 mm 996125 M5 8 B 33 5 13

10 mm 996126 M6 10 B 33 6 16

12 mm 996127 M8 W5/16" 12 C 33 7 19

9,5

Zeskant-

13 mm 996128 M8 13 B 33 8 20

14 mm 996129 M10 14 B 33 8 21

bus

16 mm 996130 M10 16 D 33 9 24

17 mm 996131 M10 M12 W3/8" 17 D 33 10 25

18 mm 996132 M12 18 D 33 10 26

19 mm 996133 M12 W7/16" 19 D 33 12 27,5

2. Lange Bus

Vorm B Vorm C

(klein) bouten L L1 øF

Breedte

zeskante bus

van vlak tot

vlak H (mm)

Vorm

Vorm D

Hoofdbus

Afmetingen (mm)

ØF

H S

<Voor WR12DM2> Tabel 3

Afmeting

S (mm)

vierkante kop

aandrijfas

12,7

Produktnaam

Code Nr.

Geschikte Boutdiameter

Hoog

spanning (normaal)

ISO ISO Inch

(klein) bouten L L1 L2 øF

12 mm 955138 M8 W5/16" 12 B 52 20 34 20

13 mm 955139 M8 13 B 52 20 34 21,5

14 mm 955140 M10 14 B 52 20 34 22

17 mm 955141 M10 M12 W3/8" 17 B 52 24 34 25

17 mm 955149 M10 M12 W3/8" 17 B 75 24 57 25

19 mm 955142 M12 M14 W7/16" 19 B 52 24 34 28

Lange

Bus

19 mm 955150 M12 M14 W7/16" 19 B 75 24 57 28

21 mm 955143 W1/2" 21 D 52 24 34 31

21 mm 955151 W1/2" 21 D 75 24 57 31

21 mm 991480 W1/2" 21 D 125 24 107 31

22 mm 955144 M12 M14 M16 22 D 52 24 34 32,5

24 mm 955146 M16 M18 24 D 52 25 34 34

Breedte

zeskante bus van vlak tot vlak H (mm)

Vorm

Hoofdbus

Afmetingen (mm)

<Voor WR9DM2> Tabel 4

Afmeting

S (mm)

vierkante kop

aandrijfas

9,5

Produktnaam

Lange

Bus

Code Nr.

Geschikte Boutdiameter

ISO ISO Inch

(normaal) (klein) bouten L L1 L2 øF

8 mm 996134 M5 8 B 60 12 48 13

10 mm 996135 M6 10 B 60 12 48 16

12 mm 996136 M8 W5/16" 12 C 60 14 48 18,4

13 mm 996137 M8 13 B 60 14 48 18,9

14 mm 996138 M10 14 B 60 15 48 19,5

16 mm 996139 M10 16 D 60 15 48 24

17 mm 996140 M10 M12 W3/8" 17 D 60 15 48 25

18 mm 996141 M12 18 D 60 16 48 26

19 mm 996142 M12 W7/16" 19 D 60 17 48 27,5

Breedte

zeskante bus

van vlak tot

vlak H (mm)

Vorm

Hoofdbus

Afmetingen (mm)

Nederlands

3. Verlengstaaf: WR12DM2: Code Nr. 873633

De verlengstaaf is handig als er niet voldoende plaats is of als de bus te kort is om de bout die moet worden aangetrokken te bereiken.

LET OP:

Bij gebruik van de verlengstaaf zal het aantrekkoppel iets minder zijn in vergelijking met een normale bus.

4. Kogelgewrichtverbinding:

De kogelgewrichtverbinding is handing om moeren vast te draaien als er een hoek tussen de bus en sleutel is of als er slechts erg weinig ruimte is.

5. Tunnelverbinding: (WR12DM2)

Deze verbinding wordt gebruikt om bouten en moeren op kraaggedeelten van de airconditioning, etc. vast te draaien.

WR9DM2: Code Nr. 996143

WR12DM2:Code Nr. 992610 WR9DM2: Code Nr. 996147

(2) Draai met het aansluitstuk een paar schroeven vast

voordat u ermee gaat werden. U kunt dan nagaan of het het koppel goed staat ingesteld.

(3) De vastdraaisnelheid zal aanmerkelijk verminderen

als u houtschroeven, tapschroeven of soortgelijke schroeven gaat aandraaien.

De extra toebehoren kunnen zonder aankondiging op ieder moment worden veranderd.

TOEPASSINGEN

<WH12DM2, WH9DM2, WH12DMR> 䡬 Vast-en losdraaien van kleine schroeven, Kleine

bouten e.d.

<WR12DM2, WR9DM2> 䡬 Vast-en losdraaien van allerlei soorten bouten en

moeren, die gebruikt worden voor het vastzetten van verbindingsstukken, etc.

INLEGGEN EN UITNEMEN VAN DE BATTERIJ

1. Verwijderen van de batterij

Houd de handgreep goed vast en druk tegen de accuvergrendeling om de batterij te verwijderen. (Zie

Afb. 1 en 2)

LET OP:

Sluit de batterij nooit kort.

2. Aanbrengen van de batterij

Plaats de batterij met de polen juist aangebracht. (Zie Afb. 2)

Code Nr.

993658 12

992613 13

992615 14

6. Hoekverbinding (Model EW-14R) (WR12DM2)

Deze verbinding dient om het apparaat onder een hoek van 90° op de bout of moer te plaatsen.

7. Aansluitstuk voor schroevendraaier: Code Nr. 322752 (WR12DM2)

Deze wordt gebruikt voor het aandraaien van kleine schroeven (M6 – M8).

OPMERKING:

(1) Met her aansluitstuk kunt u alleen schroeven

aandraaien, die zich in het verlengde van de drijfas bevinden.

Breedte zeskante bus van

vlak tot vlak (mm)

OPLADEN

Voor het gebruik van de Slagschroevedraaier dient de batterij als volgt opgeladen te worden.

1. Sluit het netsnoer van het acculader op het stopkontakt aan.

Wanneer de stekker van de acculader in het stopkontakt wordt gestoken, zal het controlelampje in rood knipperen. (Met tussenpozen van 1 sekonde.)

2. Steek de batterij in het acculader.

Steek de batterij stevig op zijn plaats in de richting zoals aangegeven in Afb. 3, totdat de batterij de bodem van het lader-compartiment raakt.

LET OP:

䡬 Zorg dat de batterij in de juiste richting van plus en

min wordt geplaatst, anders is niet alleen opladen onmogelijk, maar er kunnen ook storingen in de werking van de oplader ontstaan zoals een beschadigd oplaadcontact.

3. Opladen

Wanneer een batterij in de acculader wordt aangebracht, blijft het controlelampje kontinu rood branden. Wanneer de batterij volledig is opgeladen, gaat het controlelampje in rood knipperen. (Met tussenpozen van 1 sekonde.) (Zie Tabel 5)

(1) Aanduiding van de controlelampje

De aanduidingen van het controlelampje zijn zoals aangegeven in Tabel 5, al naar gelang de toestand van de oplaadbare batterij of het acculader.

Tabel 5

Voor het laden

Knippert (ROOD)

Aanduidingen van het controlelampje

Brandt ongeveer 0,5 sekonde. Brandt ongeveer 0,5 sekonde niet. (Uit voor 0,5 seconde)

Nederlands

Tijdens opladen

Na opladen

Opladen onmogelijk

(2) Batreffende de temperatuur van de oplaadbare batterij

De temperatuur van oplaadbare batterijen verloopt zoals aangegeven in de onderstaande tabel; batterijen die erg warm zijn dient u voor het opladen even af te laten koelen.

Tabel 6 Temperatuur voor opladen van baterijen

Oplaadbare batterijen

EB1220BL, EB9B –5°C – 60°C

EB1226HL, EB1230HL, EB926H, EB930H

(3) Tijd die benodigd is voor het opladen

De oplaadtijden in de onderstaande Tabel 7 zijn afhankelijk van de kombinatie van acculader en batterij.

Tabel 7 Oplaadtijden (bij 20°C)

Acculader

Batteri

EB1220BL, EB9B Circa. 50 min.

EB1226HL, EB926H Circa. 65 min.

EB1230HL, EB930H Circa. 70 min.

OPMERKING:

De tijd voor het opladen verschilt afhankelijk van de omgevingstemperatuur en het spanningsvoltage.

4. Trek de stekker van het oplaadapparaat uit het stopkontakt.

5. Houd het oplaadapparaat stevig vast en trek de batterij er uit.

OPMERKING:

Verwijder beslist de accu van de lader na gebruik. Bewaar op een veilige plaats.

Betreffende het ontladen raken van nieuwe batterij e.d.

Aangezien bij nieuwe en langdurig niet gebruikte batterij de chemische aktiviteit is teruggelopen, zal de stroomopbrengst bij het eerste en tweede gebruik

Brandt (ROOD)

Knippert (ROOD)

Brandt (GROEN)

Blift branden

Brandt ongeveer 0,5 sekonde. Brandt ongeveer 0,5 sekonde niet. (Uit voor 0,5 sekonde)

Brandt ongeveer 0,1 sekonde. Brandt ongeveer 0,1 sekonde niet. (Uit voor 0,1 sekonde)

Blijft branden

Geschikte temperatuur

voor het opladen

0°C – 45°C

UC14YFA

Er is iets mis met de batterij of met het acculader.

De temperatuur van de batterij is te hoog, waardoor het opladen onmogelijk is.

slechts gering zijn. Dit is een tijdelijk verschijnsel; de normale oplaadtijd kan hersteld worden door de accu 2 à 3 maal bij kamer-temperatuur op te laden.

Om langdurig gebruik van de batterij te bevorderen

(1) Laad batterij op vóórdat ze volledig uitgeput zijn.

Merkt u dat de gevoede apparatuur minder krachtig gaat werken, onderbreek dan het gebruik en laad de batterij op. Als u apparatuur op batterijvoeding te lang blijft gebruiken, kan dit leiden tot teruglopen van de batterijwerking en eventueel zelfs beschadiging ervan.

(2) Verricht het opladen niet bij hoge temperatuur.

Een oplaadbare batterij zal onmiddellijk na gebruik gewoonlijk erg warm zijn. Als u een dergelijke batterij onmiddellijk gaat opladen, zal de chemische balans in het inwendige verstord worden en zal de levensduur van de batterij afnemen. Laat de batterij daarom even afkoelen, voor u met opladen begint.

LET OP:

䡬 Als wordt geprobeerd de batterij op te laden terwijl

deze te warm is geworden door langdurige blootstelling aan direkt zonlicht of onmiddellijk na gebruik van de batterij, is het mogelijk dat het kontrolelampje van de acculader groen oplicht. Mocht dit zich voordoen, laat de batterij dan eerst even afkoelen alvorens u deze oplaadt.

䡬 Wanneer het controlelampje snel in rood knippert

(vijfmaal per sekonde), neem de batterij dan uit het oplaadapparaat en controleer de opening van de laatste dan op de aanwezigheid van een voorwerp dat er niet hoort. Is er geen voorwerp in de opening aanwezig, dan is de storing waarschijnlijk te wijten aan de oplaadbare batterij of het oplaadapparaat. Laat deze dan controleren door een bevoegde onderhoudsinstantie.

䡬 Aangzien de ingebouwde micoprocessor van de

UC14YFA een drietal sekonden nodig heeft om te reageren op het loskoppelen van de batterij, dient u minimaal drie sekonden te wachten voordat u de batterij weer aansluit om het laden te vervolgen. Als de batterij binnen de drie sekonden wordt aangesloten, bastaat dat kans de deze niet goed wordt opgeladen.

Nederlands

VOOR HET GEBRUIK

1. Voorbereiden en kontroleren van de werkomgeving

Zorg ervoor dat de werkplaats voldoet aan alle eisen die in de voorzorgsmaatregelen vermeld staan.

2. Kontroleren van de batterij

Zorg ervoor dat de batterij stevig geplaatst wordt. Indien dit niet gebeurd, kan het voorkomen dat de accu eruit valt en een ongeluk veroorzaakt.

3. Monteren van het schroefstuk (WH12DM2, WH9DM2, WH12DMR)

Volg altijd de onderstaande aanwijzingen bij het monteren van het schroefstuk. (Afb. 4)

(1) Trek de geleide-ring van de voorkant van het

gereedschap vandaan.

(2) Steek het schroefstuk in de zeshoekige opening in

het draaistuk.

(3) Laat de geleide ring los, waarna deze naar de

oorspronkelijke positie terugkeert.

LET OP:

Als de geleide ring niet naar de oorspronkelijk positie terugkeerd, is het schroefstuk niet op de juiste wijze gemonteerd.

4. Kiezen van de juiste bus overkomstig de bout (WR12DM2, WR9DM2)

Zorg ervoor dat u een bus gebruikt die past op de bout welke moet worden vastgedraaid. Het gebruik van een verkeerde bus zal niet allen resultetren in onvoldoende vastdraaien maar bovendien in beschadigingen aan de bus of moer. Een versleten of vervormde zeskante of vierkante bus zal niet goed op de moer of het draaistuk passen, hetgeen resulteert in een lager aantrekkoppe. Let er goed op dat e gaten in de bussen niet te zeer versleten zijn. Varvang de bussen altijd op tijd door nieuwe. Tenslotte monteert u de bus zoals in item 5 beschreven staat, in het gedeelte „Extra toebehoren” worden nadere details over de relatie tussen de boutgrootte en de verschillende soorten bussen beschreven. De bussen worden geklassificeerd volgens de afstand tussen de tegengestelde oppervlakken van het zeshoekige gat.

5. Monteren van de bus (WR12DM2, WR9DM2)

Kies de die u wilt gebruiken.

䢇 Pan, O-ring type (Afb. 5 en 6) (1) Breng de opening in de bus in een lijn met het gat in

het draaistuk en steek het draaistuk in de bus.

(2) Steek de pen de opening van de bus. (3) Bevestig e ring in de grog op de bus. 䢇 Plunjer type (Afb. 7)

Breng de plunjer in het vierkante gedeelte van het aanbeeld tegenover de opening in het zeskante voetstuk. Druk dan de plunjer uit en bevestig het voerstuk op het aanbeeld. Kontroleer of de plunjer stevig in de opening steekt. Voor het verwijderen van het voetstuk volgt u de aanwijzingen in omgekkeerde volgorde.

䢇 Borgring type (Afb. 8) (1) Breng de vierkante gedeelten van de mof en het

slagblok met elkaar in lijn.

(2) Zorg ervoor dat de mof goed vast komt te zitten door

dit helemaal in het slagblok te duwen.

(3) Trek de mof uit het slagblok om te verwijderen.

LET OP:

䡬 Gebruik uitsluitend de opgegeven hulpstukken zoals

vermeld in de gebruiksaanwijzing en de Hitachi catalogus. Doet u dit niet, dan kunnen ongelukken of letsel het gevolg zijn.

䡬 Zorg ervoor dat de mof goed vast zit in het slagblok.

Als de mof niet goed vast zit, kan deze los komen en letsel veroorzaken.

GEBRUIK

LET OP:

䡬 Bij gebruik van de haak met lamp moet u goed

opletten dat het hoofdtoestel niet valt. Als het gereedschap valt, bestaat er kans op een ongeluk.

䡬 Bevestig geen ander hulpstuk aan het hoofdtoestel

dan een kruiskopschroevendraaier wanneer u het hoofdtoestel aan de haak met lamp van uw riem laat hangen. Dit om letsel te voorkomen wanneer het gereedschap aan de broekriem wordt gedragen met hulpstukken met een scherpe punt, zoals een bit, aan het gereedschap bevestigd.

1. Gebruiken van de haak met lamp

De haak met lamp kan naar keuze aan de rechter- of aan de linkerkant worden bevestigd en de hoek kan worden ingesteld in 5 stappen tussen 0° en 80°.

(1) Gebruik van de haak

(a) Trek de haak naar u toe in de richting van pijl (A)

en verdraai deze vervolgens in de richting van pijl (B). (Afb. 9)

(b) De hoek kan worden ingesteld in 5 stappen (0°,

20°, 40°, 60°, 80°).

Zet de haak in de stand waarin u hem wilt gebruiken.

(2) Overbrengen van de haak naar de andere kant

LET OP:

Onvolledige bevestiging van de haak kan in het gebruik leiden tot lichamelijk letsel. (a) Houd de machine stevig vast en verwijder de

schroef met een schroevendraaier of een munt.

(Afb. 10) (b) Verwijder de haak en de veer. (Afb. 11) (c) Bevestig de haak en de veer aan de andere kant

en zet ze stevig vast met de schroef. (Afb. 12)

OPMERKING:

Let op de richting van de veer. Bevestig de veer met de grotere diameter van u af wijzend. (Afb. 12)

(3) Gebruik als hulplicht

(a) Druk de schakelaar in om het licht uit te zetten.

Vergeet u dit te doen, dan zal het licht na 15

minuten automatisch uit gaan. (b) De richting van het licht kan worden versteld

binnen het bereik van de haakstanden 1-5.

(Afb. 13)

䡬 Brandduur

AAAA mangaan (gewone) batterijen: ca. 15 uur

LET OP:

(4) Vervangen van de batterijen

AAAA alkali batterijen: ca. 30 uur

Kijk niet direct in het licht. Hierdoor kunnen uw ogen letsel oplopen.

(a) Draai de schroef van de haak los met een

kruiskopschroevendraaier (No. 1). (Afb. 14)

Verwijder de afdekking van de haak door deze in

de richting van de pijl te duwen. (Afb. 15)

Nederlands

(b) Verwijder de oude batterijen en doe de nieuwe

batterijen ervoor in de plaats. Volg de aanduidingen op de haak en zorg ervoor dat de plus (+) en min (–) polen op de juiste plaats zitten. (Afb. 16)

lijn met het uitsteeksel op de afdekking van de haak. Duw de afdekking in de tegenovergestelde richting als aangegeven door de pijl op Afb. 15 en draai de schroef weer vast. Gebruik in de handel verkrijgbare AAAA formaat batterijen (1,5 V).

OPMERKING:

Draai de schroeven niet te vast. Hierdoor zou u ze dol kunnen draaien.

LET OP:

䡬 Let op de volgende punten om batterijlekkage,

corrosie of andere storingen te voorkomen. Zorg ervoor dat de batterijen met de plus (+) en min (–) polen op de juiste plaats zitten. Vervang allebei de batterijen tegelijkertijd. Gebruik geen oude en nieuwe batterijen door elkaar. Haal lege batterijen onmiddellijk uit de haak.

䡬 Gooi batterijen nooit met het reguliere afval weg en

gooi ze niet in het vuur.

䡬 Houd batterijen te allen tijde buiten bereik van

kinderen.

䡬 Gebruik de batterijen op de juiste manier en volg de

aanwijzingen op de verpakking.

2. Controleer de draairichting

De boor draait rechtsom (van achteren gezien) wanneer de R-kant van de drukknop ingedrukt wordt. De L-kant van de drukknop dient te worden ingedrukt om de boor linksom te laten draaien. (Zie Afb. 17) (De

en R markeringen zijn op de behuizing

aangebracht.)

LET OP:

De drukknop mag niet gebruikt worden wanneer de machine draait. Als u de draairichting wilt omschakelen moet u eerst de machine volledig stilleggen; daarna kunt u de drukknop gebruiken.

3. Bediening van de hoofdschakelaar

䡬 De boor gaat draaien wanneer aan de trekker

getrokken wordt. Wanneer de trekker wordt losgelaten stopt de boor.

䡬 De draaisnelheid kunt u regelen door in meerdere of

mindere mate aan de trekschakelaar te trekken. Wanneer u licht aan de trekschakelaar trekt, is de snelheid laag en bij harder trekken wordt de snelheid verhoogd.

4. Vast- en losdraaien van schroeven (WH12DM2, WH9DM2, WH12DMR)

Monteer het juiste schroefstuk voor de schroef en steek het schroefstuk in de groeven van de kop van de schroef. Draai daarna de schroef vast. Druk zo hard tegen het apparaat aan dat het schroefstuk in de kop van de schroef blijft.

LET OP:

Wanneeer de schroef met het apparaat te vast wordt gedraaid, kan de schroef afbreken. Het onder een hoek vastdrraien van de schroef met het apparaat kan de kop van de schroef beschadigen. Tevens wordt de schroef dan niet met de juiste aantrekkracht vastgedraaid. Breng daarom voor het vastdraaien van een schroef het apparaat in één lijn met de schroef.

5. Het aantal mogelijk vast te draaien schroeven (WH12DM2, WH9DM2, WH12DMR)

Kijk naar de onderstaande tabel voor het aantal mogelijk vast te draaien schroeven met een lading.

WH12DM2, WH12DMR (EB1230HL)

Type schroef

Houtschroef ø4 × 50 (Zacht hout)

Kolomschroef M8 × 16 Circa. 1750 Circa. 1660

WH9DM2 (EB930H)

Type schroef

Houtschroef ø4 × 50 (Zacht hout)

Kolomschroef M8 × 16 Circa. 1690

Deze waarden kunnen licht variëren met de omgevingstemperatuur en de karakteristieken van de batterij.

6. Het aantal mogelijk vast te draaien bouten (WR12DM2, WR9DM2)

Kijk naar de onderstaande tabel voor het aantal mogelijk vast te draaien bouten met een lading.

WR12DM2 (EB1230HL)

Gebruikte bout Antal vastdraaiingen

M12 Trekvaste bout Circa. 180

WR9DM2 (EB930H)

Gebruikte bout Antal vastdraaiingen

M12 Trekvaste bout Circa. 120

Deze waarden kunnen licht variëren met de omgevingstemperatuur en de karakteristieken van de batterij.

OPMERKING:

Het gebruik van de EB1230HL, EB930H batterij bij lage temperaturen (onder nul) kan soms een zwakker aantrekkoppel en slechtere werking van het gereedschap tot gevolg hebben. Dit is slechts tijdelijk en de werking zal weer normaal zijn als de batterij weer op normale temperatuur is.

Antal vastdraaiingen

WH12DM2 WH12DMR

Circa. 790 Circa. 750

Antal

vastdraaiingen

Circa.

530

VOORZORGSMAATREGELEN BIJ GEBRUIK

1. De machine laten rusten na continu werk

Na continu vastdraaien van bouten dient u de machine 15 minuten of zo te laten rusten wanneer u de batterij vervangt. De temperatuur van de motor, schakelaar enz. zal flink stijgen als u direct weer begint te werken nadat de batterij vervangen is, hetgeen uiteindelijk kan resulteren in doorbranden van de machine.

OPMERKING:

Raak de afscherming niet aan, aangezien deze zeer heet zal worden bij continu gebruik.

2. Voorzorgsmaatregelen bij het gebruik van de snelheidsregelaar

Deze regelaar is voorzien van een ingebouwd, elektronisch circuit waarmee het toerental traploos

Nederlands

kan worden ingesteld. Hierdoor kunnen, wanneer de trekschakelaar slechts een beetje wordt overgehaald (laag toerental) en de motor gestopt wordt terwijl u een schroef aan het indraaien bent, onderdelen van het elektronisch circuit oververhit en beschadigd raken.

3. Aantrekkoppel

Raadpleeg Afb. 22, 23, 24, 25 en 26 voor het aanhaalkoppel voor de bouten (afhankelijk van de maat), onder de omstandigheden zoals op Afb. 27. Gebruik dit voorbeeld als algemeen referentiepunt, aangezien het aantrekkoppel zal variëren met de omstandigheden waaronder wordt vastgedraaid.

OPMERKING:

䡬 Bij gebruik van een lange vastdraaitijd zullen de

schroeven zeer vast worden gedraaid. Dit kan tot gevolg hebben dat de schroef breekt, of dat het uiteinde van het schroefstuk beschadigd wordt.

䡬 Als het schroefstuk onder een hoek op de vast te

draaien schroef geplaatst wordt, kan de kop van de schroef beschadigd worden. Tevens is het dan mogelijk dat het gespecificeerde aantrekkoppel niet op de schroef wordt overgebracht. Plaats daarom het apparaat en de vast te draaien schroef altijd in een lijn.

4. Gebruik de juiste vastdraaitijd voor de schroef

Het juiste aantrekkoppel voor een schroef varieert met het materiaal en de grootte van de schroef, en het materiaal waarin de schroef vastgedraaid wordt. Dus gebruik de juiste vastdraaitijd voor de schroef. In het bijzonder als bij het vastdraaien van schroeven kleiner dan M8 schroeven een lange vastdraaitijd wordt gebruikt, bestaat het gevaar dat de schroef breekt. Zorg er daarom voor dat u de vastdraaitijd en het aantrekkoppel van te voren kontroleert.

5. Zet de bout met het juiste aantrekkoppel vast

Het optimale aantrekkopel van moeren en bouten hangt af van het materiaal en formaat van de moeren en bouten. Een buitensporig groot aantrekkoppel voor een kleine bout kan resulteren in rekken of breken van de bout. Het aantrekkoppel is groter naarmate de bedrijfstijd langer is. Gebruik de juiste wijzerplaatinstelling en vastdraaitijd voor de bout.

6. Vasthouden van het gereedschap

Houd het gereedschap met uw handen. De sleutel moet in dit geval in lijn zijn met de bout. Het is niet noding hard tegen de sleutel te drukken. Druk zodaning dat er net wordt gecompenseerd voor de kracht van de machine.

7. Controleren van het aantrekkopper

De volgende faktoren dragen bij tot een vermindering van het aantrekkoppel. Controller, daarom het vereiste aantrekkoppl door van de te voren en aantal bouten met een handberdiende momentsleutel vast te draaien. Fadtoren die een invloed hebben op het aantrekkoppel.

(1) Voltage

Als de marge van ontladen wordt bereikt, neemt net voltage af en vermindert het aantrekkoppe.

(2) Bedrijfstijd

Het aantrekkoppel is groter als de bedrijfstijd langer is. Bij een bepaalde waarde zal het aantrekkoppel echter niet meer groter worden, ook al wordt het gereedschap langer gebruikt. (Zie Afb. 22, 23, 24, 25 en 26).

(3) Diameter van de bout

Het aanhaalkoppel hangt mede af van de diameter van de bout zoals aangegeven op Afb. 22, 23, 24, 25 en 26. Over het algemeen heeft een bout met een grotere diameter een groter antrekkoppel.

(4) Omstandigheden bij het vastdraaien

Het aantrekkoppel verschilt afhankelijk van de koppelverhouking, d.w.z. klasse en lengte van de bouten (zelfs als bouten met hetzelfde formaat schroefdraad worden gebruikt). Het aantrekkoppel zal ook verschillen afhankelijk van de konditie van het mataal waardoor de bout moet worden gedraaid.

(5) Gebruik van los verkrijgbare toebehoren (WR12DM2,

WR9DM2) Het aantrekkoppel is wat lager als een verlengstaaf, kogelgewrichtverbinding of lange bus wordt gebruikt.

(6) Speling van de bus (WR12DM2, WR9DM2)

Een versleten of vervormde zeskant of vierkante bus zal niet goed op de moer of het draaistuk passen, hetgeen resulteer in een lager aantrekkoppel. Het gebruik van een bus die met de bout overeenkomz zal resulteren in een te laag aantrekkoppel. Zie tabel 1, 2, 3 en 4 voor de relatie tussen bus en boutmaat.

(7) Het aantrekkoppel variërt afhankelijk van het

oplaadniveau van de accu. (WR12DM2, WR9DM2) Afb. 28 en 29 laten voorbeelden zien van de relatie tussen de aandraaikracht en het aantal keren dat er daarmee vastgedraait kan worden voor de WR12DM2 en WR9DM2. Zoals te zien is, vermindert het aantrekkoppel geleidelijk met de toename van het aantal vastdraaiingen. Als het oplaadniveau dicht in de buurt komt van volledig ontladen („a” marge in de grafiek) verzwakt de slag van het apparaat, nemt het aantal vastdraaiingen per tijdseenheid af en vermindert het aantrekkoppel stek. Als dit gebeutt, controleer dan eerst het koppelniveau en laad vervalgens indien noding de accu op.

M12 × 45

kgf·cm

1200

1000

800

600

400

200

N·m

120

100

0 1 2 3

1400

1200

1000

800

600

400

200

140

120

100

M14 × 50

0 123

kgf·cm N·m

Voor WH12DM2

Nederlands

kgf·cm N·m

1000

100

M10 × 30

Trekvaste bout

800

600

400

Aantrekkoppel

200

Vastdraaitijd: sec (Dikte van de staalplaat t = 10 mm)

Normale bout

0 123

Voor WH9DM2

N·m

kgf·cm

1000

800

100

M8 × 30

Trekvaste bout

600

kgf·cm N·m

1400

1200

1000

800

600

Aantrekkoppel

400

200

Vastdraaitijd: sec (Dikte van de staalplaat t = 25 mm)

M12 × 45

140

120

100

Trekvaste bout

Normale bout

0 123

Afb. 22

N·m

kgf·cm

1000

800

600

100

Trekvaste bout

M10 × 30

Trekvaste bout

Normale bout

Aantrekkoppel

Vastdraaitijd: sec (Dikte van de staalplaat t = 25 mm)

Trekvaste bout

Aantrekkoppel

400

200

1 2 3

Vastdraaitijd: sec (Dikte van de staalplaat

t = 10 mm)

400

Normale bout

Aantrekkoppel

200

Vastdraaitijd: sec (Dikte van de staalplaat

t = 25 mm)

Afb. 23

1 2 3

Normale bout

Aantrekkoppel

Vastdraaitijd: sec (Dikte van de staalplaat

t = 25 mm)

Nederlands

1400

1200

1000

800

600

400

200

140

120

100

M14 × 50

0 123

kgf·cm N·m

2000

1500

1000

500

012 3

200

150

100

M14 × 50

kgf·cm N·m

Voor WH12DMR

kgf·cm N·m

1000

100

M10 × 30

Trekvaste bout

800

600

400

Aantrekkoppel

200

Vastdraaitijd: sec (Dikte van de staalplaat t = 10 mm)

Normale bout

0 123

Voor WR12DM2

kgf·cm N·m

2000

200

1500

150

Trekvaste

1000

500

Aantrekkoppel

bout

100

Normale bout

012 3

Vastdraaitijd: sec (Dikte van de staalplaat

t = 10 mm)

Voor WR9DM2

N·m

Aantrekkoppel

kgf·cm

1000

800

600

400

200

M8 × 30

100

Trekvaste

bout

0 1 2 3

Vastdraaitijd: sec (Dikte van de staalplaat

t = 10 mm)

M10 × 30

kgf·cm N·m

1400

140

M12 × 45

Trekvaste bout

1200

120

1000

100

800

600

Aantrekkoppel

400

200

Vastdraaitijd: sec (Dikte van de staalplaat t = 25 mm)

Normale bout

0 123

Afb. 24

kgf·cm N·m

2000

1500

1000

500

Aantrekkoppel

M12 × 45

200

Trekvaste bout

150

100

Normale bout

012 3

Vastdraaitijd: sec (Dikte van de staalplaat

t = 25 mm)

Afb. 25

1000

800

600

400

200

N·m

M10 × 30

100

Trekvaste bout

Normale bout

0 1 2 3

kgf·cm

Aantrekkoppel

Vastdraaitijd: sec (Dikte van de staalplaat

t = 10 mm)

Afb. 26

Trekvaste bout

Normale bout

Aantrekkoppel

Vastdraaitijd: sec (Dikte van de staalplaat t = 25 mm)

Trekvaste bout

Aantrekkoppel

Normale bout

Vastdraaitijd: sec (Dikte van de staalplaat

t = 25 mm)

1400

1200

1000

800

600

400

200

N·m

M12 × 45

140

Trekvaste bout

120

100

Normale bout

0 1 2 3

kgf·cm

Aantrekkoppel

Vastdraaitijd: sec (Dikte van de staalplaat

t = 25 mm)

Nederlands

Bout

Moer

Voor WR12DM2

Dikte van de staalplaat t

kgf·cm N·m

2000

200

1600

160

1200

120

800

Aantrekkoppel

400

*De volgende bouten worden gebruikt. Normale bout: 4,8 Trekvaste bout: 12,9

Uitleg van de sterkte-classificatie: 4 — Bezwijkingspunt van de bout: 32 kgf/mm

()

8 — Maximale treksterkte van de bout: 40 kgf/mm

Afb. 27

M16 × 55 F10T (Vastdaaitijd 3 sec)

Bij volledig opladen

Bij volledig ontladen

020406080100 120 140

Aantal vastdraaiingen (PCS)/belasting

Afb. 28

Voor WR9DM2

kgf·cm

N·m

160

1600

120

1200

800

Aantrekkoppel

400

M14 × 50 Trekvaste bout (Vastdaaitijd 3 sec)

Bij volledig opladen

Bij volledig ontladen

0 20 40

60 80 100 120 140 160

Aantal vastdraaiingen (PCS)/belasting

Afb. 29

Nederlands

ONDERHOUD EN INSPECTIE

1. Kontroleren van het schroefstuk (WH12DM2, WH9DM2, WH12DMR)

Het gebruik van een gebroken of versleten schroefstuk is gevaarlijk, omdat het schroefstuk dan kan slippen. Vervang het schroefstuk.

2. Inspectie van de bus (WR12DM2, WR9DM2)

Een versleten of vervormde zeskante of vierkante bus zal niet meer goed op de moer of het draaistuk passen, hetgeen resulteert in een lager aantrekkoppel. Controleer de slijtage van de gaten in de bussen regelmatig en vervang de busen op tijd door nieuwe.

3. Inspectie van de bevestigingsschroef

Alle bevestigingsschroeven moeten regelmatig geïnspecteerd en gecontroleerd worden of zij juist aangedraaid zijn. Wanneer één van de schroeven losraakt, dan moet deze onmiddellijk opnieuw aangedraaid worden. Gebeurt dat niet, dan kan dat tot aanzienlijke gevaren leiden.

4. Onderhoud van de motor

De motorwikkeling is het „hert” van het electrishce gereedschap. Er moet daarom bijzonder zorgvuldig op gelet worden, dat de wikkeling niet beschadigd en/or met olie or water bevochtigd wordt.

5. Inspectie van de koolborstels (Afb. 18)

In de motor zijn koolborstels gebruikt, die onderhevig zijn aan slijtage. Omdat een te ver versleten koolborstel kan leiden tot problemen met de motor, dient u de koolborstel te vervangen door een nieuwe wanneer deze tot aan of tot bij de „slijtagelimiet” versleten is. Bovendien moeten de koolborstels altijd schoon zijn en zich vrij in de borstelhouders kunnen bewegen.

OPMERKING:

Verzeker u ervan dat u de Hitachi koolborstel code no. 999054 gebruikt, wanneer u de koolborstel vervangt.

6. Het wisselen van de koolborstel

Neem de koolborstel uit door eerst de kap van de borstel te verwijderen en vervolgens een schroevendraaier of iets dergelijks in het uitsteeksel van de koolborstel te haken, zoals te zien is in Fig. 20. Als u de koolborstel installeert, moet u de richting zo kiezen dat de nagel van de koolborstel overeenkomt met het contact-gedeelte buiten de borstelbuis. Duw de koolborstel vervolgens naar binnen met uw vinger, zoals te zien is in Fig. 21. Doe vervolgens de kap van de borstel weer terug.

LET OP:

U moet echt de nagel van de koolborstel in het contactgedeelte buiten de borstelbuis passen. (U mag om het even welk van de twee meegeleverde nagels gebruiken.) U moet hier goed op letten, want een eventuele fout hiermee kan resulteren in een vervorming van de nagel van de koolborstel en kan in een vroeg stadium problemen met de motor veroorzaken.

7. Reiningen van de behuizing

Gebruik een zachte droge doek, of wat soppig water wanneer de behuizing bevuild is. Gebruik geen vloeistoffen zoals verdunner of bezine om te voorkomen dat de afwerking beschadigd.

8. Opbergen

Bewaar de machine in een plaats waar de temperatuur niet hoger is dan 40°C, en buiten het bereik van kinderen.

9. Lijst vervangingsonderdelen

A:Ond. nr. B:Code nr. C:Gebr. nr. D:Opm.

VOORZICHTIG:

Reparatie, modificatie en inspectie van Hitachi elektrisch gereedschap dient te worden uitgevoerd door een erkend Hitachi Service-centrum. Deze Onderdelenlijst komt van pas wanneer u deze samen met het gereedschap aanbiedt bij het erkende Hitachi Service-centrum wanneer u om reparatie of ander onderhoud verzoekt. Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd.

MODIFICATIES:

Hitachi elektrisch gereedschap wordt voortdurend verbeterd en gewijzigd teneinde gebruik te kunnen maken van de nieuwste technische ontwikkelingen. Daarom is mogelijk dat sommige onderdelen (zoals codenummers en/of ontwerp) zonder voorafgaande kennisgeving gewijzigd worden.

OPMERKING:

Op grond van het voortdurende research- en ontwikkelingsprogramma van HITACHI zijn veranderingen van de hierin genoemde technische opgaven voorbehon.

Informatie betreffende luchtgeluid en trillingen

De gemeten waarden zijn verkregen overeenkomstig EN50144. Het doorsnee A-gewogen geluiddruknivo:

95 dB (A)(WH12DM2, WH12DMR) 95 dB (A)(WH9DM2) 96 dB (A)(WR12DM2) 96 dB (A)(WR9DM2)

Het standaard A-gewogen geluiddruknivo:

108 dB (A)(WH12DM2, WH12DMR) 108 dB (A)(WH9DM2) 109 dB (A)(WR12DM2) 109 dB (A)(WR9DM2)

Draag gehoorbescherming.

Typische gewogen effektieve versnellingswaarde:

10,8 m/s

12,1 m/s2(WR12DM2)

(WH12DM2, WH12DMR)

(WH9DM2)

9,7 m/s

10,9 m/s2(WR9DM2)

Español

PRECAUCIONES GENERALES DE OPERACION

1. Mantener limpia el área de trabajo, los puestos

de trabajo y bancos desordenados predisponen a que ocurran accidentes.

2. Evitar ambientes peligrosos. No exponer las

herramientas ni los cargadores a la lluvia. No utilizar las herramientas ni los cargadores en lugares húmedos o mojados. Mantener el área de trabajo bien iluminada. No utilizar nunca las herramientas ni los cargadores cerca de materiales inflamables o explosivos. No utilizar la herramienta ni el cargador cerca de líquidos inflamables o gases.

3. El aparato no debe ser utilizado por niños o

personas con discapacidad. Los menores no deberán jugar con el aparato y por lo tanto, deberá mantenerse siempre bajo supervisión. Asimismo, las personas ajenas deben mantenerse a una distancia prudente del área de trabajo.

4. Guardar bien las herramientas y cargadores que

no se usan. Elegir para ello un lugar seco, alto, cerrado y que no esté al alcance de los niños y personas con discapacidad. Guardar las herramientas y los cargadores en un lugar con una buena temperatura, menor de los 40°C.

5. No forzar la herramienta. El trabajo se hace mejor

y más seguro usando la herramienta con la capacidad a que está asignada.

6. Usar la herramienta correcta. No forzar las

herramientas pequeñas en tareas de trabajos pesados.

7. Vestir ropa de trabajo adecuada. No llevar ropa

suelta, ni joyas que puedan atascarse en las piezas móviles. Se recomienda usar guantes y calzado de goma al trabajar a la intemperie.

8. Usar gafas protectoras cuando use las

herramientas. También usar máscara antipolvo si el trabajo a efectuar es polvoriento.

9. No abusar del cable. Nunca trasladar el cargador

por el cable, ni desenchufar de un tirón. Mantener el cable alejado de sitios calientes, del aceite o piedras filosas.

10. Sujetar bien la pieza de trabajo. Usar mordazas

para sujetar la pieza de trabajo. Es más seguro que usar las propias manos, además quedan libres para manejar la herramienta con más eficacia.

11. No inclinarse demasiado. Apoyarse firmemente

con los pies y mantener el equilibrio en todo momento.

12. Mantener las herramientas con esmero. Mantener

los útiles para trabajo siempre bien afilados y limpiarlos con frecuencias para mayor seguridad. Seguir las instrucciones de lubricación y cambio de accesorios.

13. Cuando no se usa el cargador o cuando se le hace

el servicio de mantenimiento e inspección, desenchufar del tomacorriente de CA el cable de alimentación del cargador.

14. Quitar todas las llaves. Acostumbrarse a comprobar

que todas las llaves estén separadas de la herramienta antes de activarla.

15. Evitar arranques accidentales. No usar la

herramienta con el cable conectado al enchufe y a la vez poniendo el dedo en el pulsador.

16. Usar siempre el cargador especificado, es para

evitar riesgos.

17. Usar sólo piezas de repuesto originales HITACHI.

18. No utilizar herramientas ni el cargador para otras

aplicaciones que difieran de las especificadas en el manual de instrucciones.

19. El uso de cualquier recambio o accesorio que no

venga recomendado en el manual de instrucciones o catálogo HITACHI puede suponer el deterioro de la máquina.

20. La reparación de cualquier máquina debe ser facilitada por un servicio autorizado. El fabricante no es responsable de ningun daño o deterioro causado por la reparación que una persona no autorizada hubiese realizado, ni tampoco del maltrato de la máquina.

21. Usar siempre el cargador a la tensión especificada en la placa de identificación.

22. Usar siempre el cargador a la tensión especificada en la placa de identificación.

23. No tocar las piezas o accesorios móviles, a menos que se desconecte la fuente de alimentación.

24. Cargar siempre la batería antes de usar la herramienta.

25. No utilizar otra batería que no sea la especificada. No conectar pilas secas, baterías de automóviles o baterías que no sean las especificadas a la herramienta.

26. No usar transformador con reforzador.

27. No cargar la batería con generador eléctrico ni con DC.

28. Hacer siempre la carga en interiores. Como el cargador y la batería se calientan un poco durante la carga, ésta hay que hacerla en un sitio no expuesto a la luz solar directa, que tenga poca humedad y esté bien ventilado.

29. Cuando se trabaja en un lugar elevado, prestar atención a lo que está debajo. Antes de comenzar, asegurase de que no hayan personas debajo del sitio de trabajo.

30. El despiece presentado en el manual de instrucciones sólo debe ser utilizado por un servicio autorizado.

31. Para evitar peligros, la sustitución de un cable de alimentación dañado deberá realizarlo el fabricante, su agente de servicio o un técnico debidamente cualificado.

PRECAUCIONES PARA EL ATORNILLADOR DE IMPACTO A BATERÍA

1. Esta es una herramienta portátil para apretar y aflojar tornillos. Empléela solamente para este fin.

2. Utilizar tapones en los oidos cuando se utilice la herramienta durante un largo período de tiempo.

3. El empleo con una sola mano es extremadamente peligroso; cuando utilice La unidad, sosténgala firmemente con ambas manos.

4. Después de instalar la punta de destornillador, tire ligeramente de la misma para asegurarse de que no esté floja. Si no instala adecuadamente la punta, es posible que ésta se afloje durante la operación, lo que podría resultar peligroso.

5. Emplee la punta de destornillador adecuada al tornillo.

6. El apretado angular de un tornillo con el atornillador de impacto puede dañar la cabeza del mismo, y es posible que a éste no se le transmita la fuerza apropiada. Apriete con este atornillador de impacto alineado con el tornillo.

7. Siempre cargar la batería a una temperatura de 0–40°C. Una temperatura inferior a 0°C causa una sobrecarga, lo que es peligroso. No puede cargarse la batería a una temperatura mayor de 40°C. La temperatura más apropiada para cargar es la de 20 – 25°C.

8. No usar el cargador continuamente. Cuando se completa la carga, dejar descansar el cargador por 15 minutos antes de proseguir con la carga siguiente.

9. No dejar que entre suciedad por el orificio de conexión de la batería recargable.

10. Nunca desarmar la batería recargable ni el cargador.

Español

11. Nunca poner en cortocircuito la batería recargable. Poner en cortocircuito a la batería produce una corriente eléctrica enorme y el consecuente recalentamiento, pudiendo quemar o deteriorar la batería.

12. No tirar la batería al fuego. Si se quema la batería puede explotar.

13. No insertar ningún objeto en las ranuras de ventilación del cargador. La penetración de objetos metálicos o inflamables en dichas ranuras puede provocar electrochoques o dañar el cargador.

14. Llevar la batería al sitio de compra original en el caso de que la duración de la batería recargable sea reducida al usarse. No tirar la batería descargada.

15. El uso de una batería descargada dañará el cargador.

PRECAUCIONES PARA LA LLAVE DE IMPACTO A BATERÍA

1. Esta es una harramienta prtátil para apretar y aflojar tornillos. Empléela solament para este fin.

2. Utilizar tapones en los oidos cuando se utilice la herramienta durante un largo período de tiempo.

3. El empleo con una sola mano es extremadamente peligroso; cuando utilice La unidad, sosténgala firmemente con ambas manos.

4. Comprueba que el receptáculo no esté rajado ni roto. Los receptáculos rajados o rotos son peligrosos. Compruébelos antes de emplearlos.

5. Sujete el receptáculo con el pasador y el anillo. Si el pasador o el anillo de sujeción del receptáculo está dañado, éste oye de salirse de la llave de percusión, lo que puede resultar bastante peligroso. No emplee pasadores ni anillos deformados, gastados, rajados, ni con qualiquier otro daño. Asegúrese siempre de instalar el apsador y el anillo en la posición correcta.

6. Verifique el par de apriete. El par correcto para apretar un perno dependerá del material dicho perno, sus dimensiones, clase, etc. Además, el par de apriete generado por esta llave de percusión dependerá de los materiales y dimensiones del perno, el tiempo que se aplique la llava, la forma en la que se haya instalado el receptáculo, etc. Además, el par con la batería recién cargada y con ella a punto de agatarse será ligeramente diferente. Emplee una llave torsimétrica para comprobar si el pernose ha apretado con el par apropiado.

7. Antes de cambiar el sentodo de rotación para la llave de percuión. Antes de cabiar el sentido de rotación, suelte el interruptor y espere hasta que la llave de percusión se pare.

8. No toque nunca las partes giratorias. No permita que la sección del receptáculo entre en contacto con sus manos ni con ninguna otra parte del cuerpo. El receptáculo podría dañarle. Además, tenga cuidado de no tocarlo después de haberlo empleado continumente durante mucho tiempo ya que estará caliente y podria porducirle quemaduras.

9. No deje nunca que la llave de percusión gire sin carge cuando emplee la junta cardáncica. Si el receptáculo gira sin carge conectada, la junta cardáncia hará que el receptáculo gire libremente, en cuyo caso podría surfrir daños personales, o las sacudidas del receptáculo podrían hacer que la llave de percusión se cayese.

10. Siempre cargar la batería a una temperatura de 0–40°C. Una temperatura inferior a 0°C causa una sobrecarga, lo que es peligroso. No puede cargarse la batería a una temperatura mayor de 40°C. La temperatura más apropiada para cargar es la de 20 – 25°C.

11. No usar el cargador continuamente. Cuando se completa la carga, dejar descansar el cargador por 15 minutos antes de proseguir con la carga siguiente.

12. No dejar que entre suciedad por el orificio de conexión de la batería recargable.

13. Nunca desarmar la batería recargable ni el cargador.

14. Nunca poner en cortocircuito la batería recargable. Poner en cortocircuito a la batería produce una corriente eléctrica enorme y el consecuente recalentamiento, pudiendo quemar o deteriorar la batería.

15. No tirar la batería al fuego. Si se quema la batería puede explotar.

16. No insertar ningún objeto en las ranuras de ventilación del cargador. La penetración de objetos metálicos o inflamables en dichas ranuras puede provocar electrochoques o dañar el cargador.

17. Llevar la batería al sitio de compra original en el caso de que la duración de la batería recargable sea reducida al usarse. No tirar la batería descargada.

18. El uso de una batería descargada dañará el cargador.

MODELO

WH12DM2: con cargador y caja WH9DM2: con cargador y caja WH12DMR: con cargador y caja WR12DM2: con cargador y caja WR9DM2: con cargador y caja

Español

ESPECIFICACIONES

Atornillador de impacto a batería

Modelo WH9DM2 (9,6 V) WH12DM2 (12 V) WH12DMR (12 V) Velocidad sin carga 0 – 2800 min Capacidad M4 – M8 (Tornillo pequeño)

Torsión de apriete

Máxima

La torsión es de pernos M12 de gran resistencia a la tracción (división de dureza 12,9) con la batería completamente cargada a 20°C de temperatura. Tiempo de torsión: 3 seg.

Batería recargable

EB9B: Batería Ni-Cd, 9,6 V

(2,0 Ah 8 elementos) (2,0 Ah 10 elementos)

EB926H: Batería Ni-MH, 9,6 V

(2,6 Ah 8 elementos) (2,6 Ah 10 elementos)

EB930H: Batería Ni-MH, 9,6 V

(3,0 Ah 8 elementos) (3,0 Ah 10 elementos)

Peso 1,2 kg 1,6 kg

Llave de impacto a batería

Modelo WR9DM2 (9,6 V) WR12DM2 (12 V) Velocidad sin carga 0 – 2600 min Capacidad M6 – M14 (Perno ordinario) M6 – M16 (Perno ordinario)

M6 – M10 (Pernos de gran resistencia a la tracción) M6 – M12 (Pernos de gran resistencia a la tracción)

Torsión de apriete

La torsión es de pernos M12 de gran resistencia a la tracción (división de dureza 12,9) con la batería completamente cargada a 20°C de temperatura. Tiempo de torsión: 3 seg.

Batería recargable EB9B: Batería Ni-Cd, 9,6 V EB1220BL: Batería Ni-Cd, 12 V

(2,0 Ah 8 elementos) (2,0 Ah 10 elementos)

EB930H: Batería Ni-MH, 9,6 V EB1230HL: Batería Ni-MH, 12 V

(3,0 Ah 8 elementos) (3,0 Ah 10 elementos)

Peso 1,4 kg 1,6 kg

–1

0 – 2600 min

–1

M5 – M12 (Perno ordinario)

M5 – M10 (Pernos de gran resistencia a la tracción)

80 N·m {820 kgf·cm}

Máxima

La torsión es de pernos M14 de gran resistencia a la tracción (división de dureza 12,9) con la batería

135 N·m {1375 kgf·cm} {1330 kgf·cm}

Máxima

completamente cargada a 20°C de temperatura. Tiempo de torsión: 3 seg.

EB1220BL: Batería Ni-Cd, 12 V

EB1226HL: Batería Ni-MH, 12 V

EB1230HL: Batería Ni-MH, 12 V

–1

Máxima

120 N·m {1220 kgf·cm}

La torsión es de M16 (F10T), con la

Máxima 165 N·m

batería completamente cargada, a 20°C de temperatura. Tiempo de torsión: 3 seg.

130 N·m

{1685 kgf·cm}

CARGADOR

Modelo UC14YFA Tiempo de carga EB9B, EB1220BL: Aprox. 50 min. (a 20°C)

EB926H, EB1226HL: Aprox. 65 min. (a 20°C)

EB930H, EB1230HL: Aprox. 70 min. (a 20°C) Tensión de carga 7,2 – 14,4 V Peso 0,6 kg

Español

ACCESORIOS ESTÁNDAR

1. Cargador (UC14YFA) .................................................. 1

2. Caja de plástico .......................................................... 1

Los accesorios están sujetos a cambio sin previo aviso.

ACCESORIOS OPCIONALES (de venta por separado)

1. Destornillador en cruz (+)

N° de destornillador N° de código

N° 2 992671

N° 3 992672

2. Receptáculo hexagonal para tuercas y pernos

Nombre de la pieza

5 mm Receptáculo hexagonal

6 mm Receptáculo hexagonal

5/16" Receptáculo hexagonal

8 mm Receptáculo hexagonal

10 mm Receptáculo hexagonal (Tamaño pequeño)

10 mm Receptáculo hexagonal

1/2" Receptáculo hexagonal largo

Caracteres

grabados código

8658 996177

10 65 10 985329

12 65 12 996178

13 65 13 996179

14 65 14 996180

16 65 16 996181

17 65 17 996182

21 166 21 996197

N° de

Caracteres grabados

3. Broca para taladrar madera: N° de código 959183

4. Juego adaptador de portabrocas: N° de código 321823

Monte las brocas que se venden en el mercado para perforar orificios.

1. Cubos

Forma B

ØF

H S

Forma C

ØF

H S

Forma D

ØF

H S

Español

ØF

<Para WR12DM2> Tabla 1

Dimensión S

de la boca

impulsora

cuadrada (mm)

Nombre del

producto

N˚ de

código

Diámero idóneo del perno

Gran ISO ISO

tensión

(ordinario)

(pequeño)

10 mm 944291 M6 10 B 40 8 18

12 mm 873632 M8 W5/16" 12 B 40 8 20

13 mm 873539 M8 13 B 40 9 25

14 mm 873540 M10 14 B 40 9 25

Cubo

12,7

hexagonal

17 mm 873536 M10 M12 W3/8" 17 C 32 8 28

19 mm 873624 M12 M14 W7/16" 19 C 34 9 28

21 mm 873626 W1/2" 21 D 36 10 32

22 mm 873627 M12 M14 M16 22 D 40 14 35

24 mm 873629 M16 M18 24 D 40 15 38

<Para WR9DM2> Tabla 2

Dimensión S

de la boca

impulsora

cuadrada (mm)

9,5

Nombre del

producto

Cubo

hexagonal

N˚ de

código

8 mm 996125 M5 8 B 33 5 13

10 mm 996126 M6 10 B 33 6 16

12 mm 996127 M8 W5/16" 12 C 33 7 19

13 mm 996128 M8 13 B 33 8 20

14 mm 996129 M10 14 B 33 8 21

16 mm 996130 M10 16 D 33 9 24

17 mm 996131 M10 M12 W3/8" 17 D 33 10 25

18 mm 996132 M12 18 D 33 10 26

19 mm 996133 M12 W7/16" 19 D 33 12 27,5

Diámero idóneo del perno

ISO ISO Pernos en

(ordinario) (pequeño) pulgadas L L1 øF

2. Cubo largo

Forma B Forma C

Pernos en

pulgadas

Dimensión H entre

caras opuestas

de la boca

hexagonal (mm)

Dimensión H entre

caras opuestas

de la boca

hexagonal (mm)

Forma D

Forma

Dimensiones del cubo

principal (mm)

LL1øF

Dimensiones del cubo

principal (mm)

ØF

Dimensión S

de la boca

impulsora

cuadrada (mm)

12,7

Nombre del

Cubo largo

ØF

producto

N˚ de

código

Diámero idóneo del perno

Gran ISO ISO

tensión

H S

(ordinario)

(pequeño)

Pernos en

pulgadas

Dimensión H entre

caras opuestas

de la boca

hexagonal (mm)

Forma

Dimensiones del cubo

principal (mm)

LL1L2øF

12 mm 955138 M8 W5/16" 12 B 52 20 34 20

13 mm 955139 M8 13 B 52 20 34 21,5

14 mm 955140 M10 14 B 52 20 34 22

17 mm 955141 M10 M12 W3/8" 17 B 52 24 34 25

17 mm 955149 M10 M12 W3/8" 17 B 75 24 57 25

19 mm 955142 M12 M14 W7/16" 19 B 52 24 34 28

19 mm 955150 M12 M14 W7/16" 19 B 75 24 57 28

21 mm 955143 W1/2" 21 D 52 24 34 31

21 mm 955151 W1/2" 21 D 75 24 57 31

21 mm 991480 W1/2" 21 D 125 24 107 31

22 mm 955144 M12 M14 M16 22 D 52 24 34 32,5

24 mm 955146 M16 M18 24 D 52 25 34 34

Tabla 3

Español

<Para WR9DM2> Tabla 4

Dimensión S

de la boca

impulsora

cuadrada (mm)

9,5

Nombre del

producto

10 mm 996135 M6 10 B 60 12 48 16

12 mm 996136 M8 W5/16" 12 C 60 14 48 18,4

13 mm 996137 M8 13 B 60 14 48 18,9

Cubo

largo

14 mm 996138 M10 14 B 60 15 48 19,5

16 mm 996139 M10 16 D 60 15 48 24

17 mm 996140 M10 M12 W3/8" 17 D 60 15 48 25

18 mm 996141 M12 18 D 60 16 48 26

19 mm 996142 M12 W7/16" 19 D 60 17 48 27,5

3. Barra de extensión: WR12DM2: Código n˚ 873633

N˚ de

código

8 mm 996134 M5 8 B 60 12 48 13

WR9DM2: Código n˚ 996143

Diámero idóneo del perno

ISO ISO Pernos en

(ordinario) (pequeño) pulgadas L L1 L2 øF

La barra de extensión es muy apropiada para trabajar en espacios muy reducidos o cuando el receptáculo provisto no pueda llegar al perno a ser apretado.

PRECAUCIÓN:

Cuando se utilice la barra de extensión, la tensión de apriete se reduce ligeramente en comparción, la tensión lograda con el receptáculo ordinario.

4. Junta cardánica: WR12DM2: Código n˚ 992610

Junta cardánica será muy útil para apretar tuercas

WR9DM2: Código n˚ 996147

con cierto ángulo entre el cubo y el cubo y el aprietatuercal, o cuando haya que trabajar en un espacio muy angosto.

Dimensión H entre

caras opuestas

de la boca

hexagonal (mm)

6. Accesorio para esquinas (Modelo EW-14R) (WR12DM2)

Forma

Dimensiones del cubo

principal (mm)

Emplee este accesorio sólo cuando utilice la máquina para colocar tuercas o tornillos en ángulo recto.

7. Adaptador de brocas: Código n˚ 322752 (WR12DM2)

Este adaptador se utiliza para apretar tornillos pequeños (M6 – M8).

NOTA:

(1) Este adaptedoe de brocas sirve solamente para utilizar

en ángulo recto la unidad principal. El adaptador de broccas no podrá colocarse en el yunque para accesorios especiales (empleo en ángulo recto).

(2) Antes de comenzar a trabajare con el adaptador,

apriete algunos pernos con él para comprobar si trabaja a la tensión de apriete ajustada.

(3) La velocidad de apriete se reducirá notablemente

cunado trabaje en madera, o cuando utilice tornillos roscachapa u otros similares.

5. Cubo para conductos: (WR12DM2)

Este cubo se utiliza para apretar pernos y tuercas de secciones con rebordes de conductos de accondicionadonadores de aire, etc.

N˚ de código

Dimensión H entre caras opuestas

de la boca hexagonal (mm)

993658 12

992613 13

992615 14

Los accesorios estándar están sujetos a cambio sin previo aviso.

APLICACIÓN

<WH12DM2, WH9DM2, WH12DMR> 䡬 Apretado y aflojado de tornillos pequeños, pernos

pequeños, etc.

<WR12DM2, WR9DM2> 䡬 Apretado y aflojado de cualquier tipo de pernos y

tuercas pasa aseguerar estructuras.

Español

DESMONTAJE E INSTALACIÓN DE BATERÍA

1. Desmontaje de la batería

Sujetar firmemente el asidero y presionar el cierre de la batería para desmontarla (Ver las Figs. 1 y 2).

PRECAUCIÓN:

No cortocircuitar nunca la batería.

2. Instalación de la batería

Insertar la batería observando sus polaridades (Ver la Fig. 2).

CARGA

Antes de usar el atornilladores de impacto cargar la batería del modo siguiente.

1. Enchufe el cable de alimentación del cargador a un tomacorriente de CA.

Cuando haya conectado el enchufe del cargador a una toma de la red, la lámpara piloto se encendrá en rojo. (A intervalos de 1 segundo.)

Tabla 5

Indicaciones de la lámpara piloto

Antes de la carga

Durante la carga

Carga completa

Parpadeo (ROJA)

Iluminación (ROJA)

Parpadeo (ROJA)

Se encenderá durante 0,5 segundos. No se encenderá durante 0,5 segundos. (Apagada durante 0,5 segundos)

Iluminación permanente

Se encenderá durante 0,5 segundos. No se encenderá durante 0,5 segundos. (Apagada durante 0,5 segundos)

2. Inserte la batería en el cargador.

Inserte firmemente la batería en la dirección mostrada en la Fig.3, hasta que entre en contacto con el fondo del compartimiento del cargador.

PRECAUCIÓN:

䡬 Si inserta la batería al revés, no sólo será imposible

cargarlas, sino que también se podrán producir problemas en el cargador, como la deformación del terminal de recarga.

3. Carga

Cuando inserte una batería en el cargador, la carga comenzará la lámpara piloto permanecerá continuamente encendida en rojo. Cuando la bateria se haya cargado completamente, la lámpara piloto parpadeará en rojo. (A intervalos de 1 segundo.) (Vea las Tabla 5)

(1) Indicaciones de la lámpara piloto

Las indicaciones de la lámpara piloto mostradas en la Tabla 5, se producirán de acuerdo con la condición del cargador o de la batería.

Carga imposible

(2) Temperatura de las baterías

La temperatura de las baterías se muestra en la tabla siguiente, y las baterías que se hayan calentado deberán dejarse enfriar durante cierto tiempo antes de cargarlas.

Tabla 6 Márgenes de carga de las baterías

Batería que podrá cargarse

EB1220BL, EB9B –5°C – 60°C

EB1226HL, EB1230HL, EB926H, EB930H

(3) Tiempo de recarga

Dependiendo de la combinación del cargador y las baterías, el tiempo de carga será como se muestra en la Tabla 7.

Parpadeo (ROJA)

Iluminación (VERDE)

Se encenderá durante 0,1 segundos. No se encenderá durante 0,1 segundos. (Apagada durante 0,1 segundos)

Illuminación permanente

Temperatura con la

la batería

0°C – 45°C

Mal funcionamento de la batería o del cargador

La température de la batería es alta, lo que imposibilita la carga.

Tabla 7 Tiempo de carga (a 20°C)

Cargador

Batería

EB1220BL, EB9B Aprox. 50 min.

EB1226HL, EB926H Aprox. 65 min.

EB1230HL, EB930H Aprox. 70 min.

NOTA:

El tiempo de carga puede variar de acuerdo con la temperatura ambiente y la tensión de la fuente de alimentación.

4. Desenchufe el cable de alimentación del cargador del tomacorriente de CA.

5. Sostenga el cargador firmemente y saque la batería.

NOTA:

Asegúrese de extraer la batería del cargador después del uso, y guárdela después.

UC14YFA

Español

Descarga eléctrica en caso de baterías nuevas, etc.

Como la substancia química interna de las baterías nuevas o las que no se hayan utilizado durante mucho tiempo no está activada, la descarga eléctrica puede ser inferior cuando se utilicen por primera y segunda vez. Este fenómeno es temporal, y el tiempo normal requerido para la recarga se restablecerá recargando las baterías 2 – 3 veces.

Forma de hacer que las baterías duren más

(1) Recargue las baterías antes de que se hayan agotado

completamente. Si siente que la potencia de la herramienta eléctrica se debilita, deje de utilizarla y recargue la batería. Si continuase utilizando la herramienta hasta agotar la capacidad de la batería, ésta podría dañarse y su duración útil podría acortarse.

(2) Evite realizar la recarga a altas temperaturas.

Una batería se calentará inmediatamente después de haberla utilizado. Si recargase tal batería inmediatamente después de haberla utilizado, su substancia química interna se deterioraría, y la duración útil de la batería se acortaría. Deje la batería y recárguela después de que se haya enfriado durante cierto tiempo.

PRECAUCIÓN:

䡬 Si carga la batería mientras esté caliente por haber

estado mucho tiempo en un lugar sometido a la luz solar directo, o por haber acabado de utilizarla, es posible que la lampara piloto del cargador se encienda en verde. En tales casos, deje primero que se enfríe la batería e inicie luego la carga.

䡬 Cuando la lámpara piloto parpadee rápidamente en

rojo (a intervalos de 0,2 segundos), realice una comprobación y extraiga los objetos extraños del orificio de instalación de batería del cargador. Si no hay ningún objeto extraño, es posible que la batería o el cargador funcione mal: Llévelos a un agente de servicio técnico autorizado.

䡬 Como el microcomputador incorporado tarda unos 3

segundos en confirmar que se extraído la batería cargada con el UC14YFA, espere por lo menos 3 segundos antes de volverla a insertar para continuar cargando. Si reinserta la batería antes de 3 segundos, es posible que no se cargue adecuadamente.

ANTES DE USAR LA HERRAMIENTA

1. Preparación y comprobación de las condiciones ambientales de trabajo

Asegúrese de que el sitio de trabajo cumpla todas las condiciones indicadas en las precauciones.

2. Comprobación de la batería

Asegúrese de que la batería esté firmemente instalada. Si está floja, puede caerse y provocar accidentes.

3. Instalación de la punta de destornillador (WH12DM2, WH9DM2, WH12DMR)

Para instalar la punta de destornillador, realice siempre el procedimiento siguiente. (Fig. 4)

(1) Tire del manguito guía alejándolo de la parte delantera

de la herramienta.

(2) Inserte la punta de destornillador en el orificio

hexagonal en el yunque.

(3) Suelte el manguito guía y devuélvalo a su posición

original.

PRECAUCIÓN:

Si el manguito guía no vuelve a su posición original, significará que la punta de destornillador no está correctamente instalada.

4. Selección del recepráculo que concuerde con el perno (WR12DM2, WR9DM2)

Cerciorarse de utilizar un receptáculo que concuerde con el perno a ser apretado. Si se utilizase un receptáculo inadecuado, el apriete no será satisfactorio y la cabeza el perno o la tuerca se dañarán. Un receptáculo, hexagonal o cuadrado, deformado no quedará bien apretado en la tuerca o en el yunque por lo que la tensión de apriete no será la adecuade. Poner atención al desgaste de los agujeros del receptáculo y cambiarlo antes de que el destaste sea excesivo. Finalmente, instale el receptáculo prescrito en el item

5. En la seción de “Accesorios opcionales” se ofrecen los detalles sobre la relación entre el tamaño de los pernos y los receptáculos. Los receptávculos se denominan de acuerdo con la distancia entre las superficies opuestas del orificio hexagona.

5. Instalacón de un receptáculo (WR12DM2, WR9DM2)

Seleccione el receptáculo que desee emplear.

䢇 Pasador, junta tórica (Figs. 5 y 6) (1) Alinee el orificio del receptaáculo con el del yunque

en enserte éste en el primero.

(2) Inserte el pasador en el orificio del receptáculo. (3) Fije el anillo a la ranura del receptáculo. 䢇 Tipo émbolo (Fig. 7)

Alinee el émbolo sitado en la parte cuadrada de la boca con el orificio del cuo hexagonal. Después empuje el émbolo y monte el cubo hexagonal en la boca. Compruebe que el émbolo esté completamente enganchada en el orificio. Para extraer el cubo invierta la secuencia.

䢇 Tipo anillo de retención (Fig. 8) (1) Alinee unas a otras las partes cuadradas del casquillo

adaptador y del yunke.

(2) Asegúrese de instalar firmemente el casquillo

adaptador introduciéndolo totalmente en el yunke.

(3) Para sacar el casquillo adaptador, extráigalo del

yunke.

PRECAUCIÓN:

䡬 Por favor utilice los accesorios especificados en las

instrucciones de manejo y en el catálogo de Hitachi. De lo contrario, se podrían producir lesiones o accidentes.

䡬 Asegúrese de instalar firmemente el casquillo

adaptador en el yunke. Si no está instalado firmemente, el casquillo adaptador se podrá salir y provocar accidentes.

COMO SE USA

PRECAUCIÓN:

䡬 Cuando utilice el gancho equipado con luz, preste

atención para que la unidad no se caiga. La caída de la herramienta implica el riesgo de accidentes.

䡬 Cuando lleve la unidad principal de la herramienta

provista de gancho equipado con luz colgada del cinturón, evite fijar puntas de herramienta, a excepción de una broca Phillips.

Español

Sì llevara el equipo colgado del cinturón con una broca de barrena u otros componentes de extremo afilado fijado al mismo, se podrían producir lesiones.

1. Uso del gancho equipado con luz

El gancho equipado con luz puede instalarse en el lateral derecho o izquierdo, y el ángulo puede ajustarse en 5 pasos, entre 0° y 80°.

(1) Operación del gancho

(a) Extraiga el gancho hacia sí en la dirección de la

flecha (A) y gírelo en la dirección de la flecha (B). (Fig. 9)

(b) El ángulo se puede ajustar en 5 pasos (0°, 20°,

40°, 60°, 80°). Ajuste el ángulo del gancho en la posición conveniente para el uso.

(2) Cambio de la posición del gancho

PRECAUCIÓN:

La instalación incompleta del gancho puede provocar lesiones corporales durante el uso. (a) Sujete firmemente la unidad principal y saque el

tornillo usando un destornillador de cabeza ranurada o una moneda. (Fig. 10)

(b) Saque el gancho y el resorte. (Fig. 11) (c) Instale el gancho y el resorte en el otro lateral y

asegure firmemente con el tornillo. (Fig. 12)

NOTA:

Preste atención a la orientación del resorte. El diámetro más grande debe quedar opuesto a usted. (Fig. 12)

(3) Empleo como luz auxiliar

(a) Presione el interruptor para apagar la luz.

Si se olvida de apagar la luz, la misma se apagará automáticamente al cabo de 15 minutos.

(b) La dirección de la luz se puede ajustar dentro del

alcance de las posiciones 1 - 5 del gancho. (Fig.

13) 䡬 Tiempo de iluminación

Pilas de manganeso AAAA: aprox. 15 horas

PRECAUCIÓN:

(4) Sustitución de las pilas

NOTA:

PRECAUCIÓN:

䡬 La negligencia en la observación de las siguientes

Pilas alcalinas AAAA: aprox. 30 horas

No mire directamente hacia la luz. Tal acción podría dañar la vista.

(a) Afloje el tornillo de gancho con un destornillador

tipo Phillips (Núm.1) (Fig. 14) Quite la tapa del gancho empujando en la dirección de la flecha. (Fig. 15)

(b) Retire las pilas usadas e introduzca las pilas

nuevas. Alineélas con las indicaciones del gancho y posicione correctamente los terminales positivo (+) y negativo (–). (Fig. 16)

gancho con el saliente de la tapa del gancho, presione la tapa en la dirección opuesta a la flecha mostrada en la Fig. 15 y apriete el tornillo. Utilice pilas AAAA (1,5 V) disponibles en los establecimientos del ramo.

No apriete los tornillos excesivamente, pues se podrían dañar las roscas de los tornillos.

precauciones puede provocar fugas de electrólito, oxidación o fallos de funcionamiento. Posicione correctamente los terminales positivo (+) y negativo (–).

Siempre cambie ambas pilas a la vez. No mezcle pilas nuevas con pilas usadas. Las pilas agotadas deben ser retiradas inmediatamente del gancho.

䡬 No descarte las pilas junto con la basura normal y no

las arroje al fuego.

䡬 Guarde las pilas fuera del alcance de los niños. 䡬 Utilice las pilas correctamente, de acuerdo con las

especificaciones e indicaciones provistas con las mismas.

2. Comprobación de la dirección de rotación

La broca gira hacia la derecha (vista desde atrás) al oprimir el lado R (dcha.) del botón pulsador. El lado L (izda.) del botón pulsador se utiliza para hacer que la broca gire hacia la izquierda. (Vea la Fig. 17) (Las

L y

marcas

PRECAUCIÓN:

El botón pulsador no podrá accionarse mientras la herramienta esté en funcionamiento. Para accionar el botón pulsador, pare en primer lugar la herramienta, y después presione el botón pulsador.

3. Operación de conmutación

䡬 Cuando apriete el disparador, la herramienta girará.

Al soltar el disparador, la herramienta se parará.

䡬 La velocidad de rotación podrá controlarse variando

la presión de apriete del disparador. La velocidad será lenta cuando se apriete ligeramente el disparador, y aumentará a medida que lo apriete más.

4. Apretado y aflojado de pernos (WH12DM2, WH9DM2, WH12DMR)

Instale la punta de destornillador adecuada al tornillo, alinéela con las ranuras de la cabeza del mismo, y después apriételo. Empuje el atornillador de percusión lo suficientemente como para que la punta de destornillador encaje en la cabeza del tornillo.

PRECAUCIÓN:

Si aplica demasiado tiempo el atornillador de impacto sobre el tornillo, éste se apretará demasiado y se romperá. Apriete los tornillos con el ángulo que no dañe sus cabezas y de forma que se pueda aplicar la fuerza apropiada. Apriete con el atornillador de impacto alineado con el tornillo.

5. Número posible de aprietes (WH12DM2, WH9DM2, WH12DMR)

Con respecto al número de aprietes de tornillos con una carga, consultar la tabla siguiente.

WH12DM2, WH12DMR (EB1230HL)

Tornillos utilizados

Tornillo para madera ø4 × 50 (Madera blanda)

Tornillo para metales M8 × 16

WH9DM2 (EB930H)

Tornillos utilizados

Tornillo para madera ø4 × 50 (Madera blanda)

Tornillo para metales M8 × 16 Aprox. 1690

R están en el cuerpo.)

WH12DM2 WH12DMR

Aprox. 790 Aprox. 750

Aprox. 1750 Aprox. 1660

N° de aprietes

Aprox. 530

Español

Estos valores pueden variar ligeramente de acuerdo con la temperatura ambiental y las características de la batería.

6. Número posible de aprietes (WR12DM2, WR9DM2)

Con respecto al número de aprietes de tornillos con una carga, consultar la tabla siguiente.

WR12DM2 (EB1230HL)

Perno utilizados N° de aprietes

Perno de alta tensión M12 Aprox. 180

WR9DM2 (EB930H)

Perno utilizados N° de aprietes

Perno de alta tensión M12 Aprox. 120

Estos valores pueden variar ligeramente de acuerdo con la temperatura ambiental y las características de la batería.

NOTA:

La utilización de la batería EB1230HL, EB930H en lugares fríos. (menos de 0 grados centigrados) puede resultar a veces en la reducción del par de apriete y el rendimiento del trabajo. Sin embargo, éste es un fenómeno temporal y, cuando la batería se caliente, volverá a la normalidad.

PRECAUCIONES OPERACIONALES

1. Reposo de la herramienta después de un funcionamiento prolongado

Tras una tarea de apriete de pernos de larga duración, deje la unidad en reposo durante unos 15 minutos al reemplazar la batería. Si reinicia la tarea inmediatamente después de reemplazar la batería, aumentaría la temperatura del motor, del interruptor, etc., con los consiguientes riesgos de quemadura.

NOTA:

No toque el protector, debido a que puede alcanzar altas temperaturas durante el trabajo continuo.

2. Precauciones sobre el empleo del interruptor de control de velocidad

Este interruptor posee un circuito electrónico incorporado que varía la velocidad de rotación. Por consiguiente, cuando apriete el gatillo sólo ligeramente (baja velocidad de rotación) y el motor se pare mientras esté insertando continuamente tornillos, los componentes de dicho circuito electrónico pueden recalentar y dañarse.

3. Par de apriete

Con respecto al par de apriete de los pernos (según el tamaño), refiérase a las Figs. 22, 23, 24, 25 y 26, bajo las condiciones mostradas en la Fig. 27. Emplee este ejemplo como referencía general, ya que el par de apriete variará de acuerdo con las condiciones de apriete.

NOTA:

䡬 Si emplea un tiempo de golpeteo largo, los tornillos

se apretarán fuertemente. Esto puede causar la rotura de los tornillos, o el daño del extremo de la punta del destornillador.

䡬 Si mantiene la unidad inclinada con respecto al tornillo

que esté apretando, la cabeza del mismo puede dañarse, o es posible que el par de apriete no se

transmita al mismo. Mantenga siempre en línea recta la unidad y el tornillo que esté apretando.

4. Emplee el tiempo de apriete adecuado al tornillo

El par adecuado a un tornillo difiere de acuerdo con el material y el tamaño del mismo, el material en el que se esté atornillando, etc. Por lo tanto, emplee el tiempo de apriete adecuado al tornillo. En especial, en caso de tornillos menores a M8 si utiliza un tiempo de apriete largo, existe el peligro de rotura de los tornillos, motivo por el que se le aconseja confirmar con antelación el tiempo y el par de apriete.

5. Tensiónde apriete apropiada para los pernos y tuercas

La tensión de apriete óptima para pernos y tuercas difiere según su material y tamaño. Una tensión de apriete excesiva para un perno pequeño podría deformarlo o romperlo. La tensión de apriete aumenta proporcionalmente al teimpo de operación. Utilice la indicación de la escala y el tiempo de operación adecuados a cada perno.

6. Sufeción de la herramienta

Subjetar firmemente el aprietatuercas neumático de percusión con ambas manos, sujetando el asa del cuerpo y el asa lateral, y ponerlo en línea con el perno. No es necesario presionar el aprietatuercas excesivamente. Sufetar el aprietatuercas con una tuerza equivalente a la fuerza de apriete.

7. Confirmación de la tensión de apriete

Los factores que se mencionen a continuación contribuyen a reducir la tensión de apriete. Comprobar por ello la tensión de apriete necesaria atornillando previamente algunos tornillos con una llave de tuercas manual. Factores que afectan a la tensión de apriete.

(1) Tensión

Cuando se alcance el margen de descarga, la tensión se reducirá y la torsión de apriete disminuirá.

(2) Tiempo de operación

La tensión de apriete aumenta al aumentar el tiempo de operación. La tensión de apriete sin embargo no supera cierto valor a pesar de que la herramienta funcione durante un largo periodo de tiempo. (Véase Figs. 22, 23, 24, 25 y 26)

(3) Diámetro del perno

El par de apriete difiere según el diámetro del perno, tal como se muestra en la Figs. 22, 23, 24, 25 y 26. Generalmente, cuanto mayor sea el diámetro del perno, mayor será la tensión de apriete.

(4) Condiciones de apriete

La tensión de apriete difiere según la clase y longitud de los tornillos; a pesar de que éstos tengan la rosca del mismo tamaño. La tensión de apriete difiere también según las condiciones de las superficies del metal en el cual van a apretarse los pernos. Cuando el perno y la tuerca giran conjuntamente, el par se reduce considerablemente.

(5) Utilización de piezas opcionales (WR12DM2, WR9DM2)

La tensión de apriete se reduce un poco cuando se utiliza una barra de extensión, una junta universal o un receptáculo de gran tamaño.

(6) Holgura del receptáculo (WR12DM2, WR9DM2)

Un receptáculo con sus agujeros hexagonal o cuadrado deformados no quedará bien sujeto a la tuerca o al yunque por lo que la tensión de apriete no será apropiada.

Español

M12 × 45

kgf·cm

1200

1000

800

600

400

200

N·m

120

100

0 1 2 3

1400

1200

1000

800

600

400

200

140

120

100

M14 × 50

0 123

kgf·cm N·m

Un receptáculo inapropiado, que no concuerde con el perno, tembién evitará que la tensión de apriere sea adecuada, los tamños de los pernos y receptáculos que concuerdan con ellos se muestran en las tablas 1, 2, 3 y 4.

(7) La torsión de apriete variará de acuerdo con el nivel

de cauga de la batería. (WR12DM2, WR9DM2) En las Figs 28 y 29 se muestran ejemplos de la relación entre el par de apriete y el número de aprietes para WR12DM2 y WR9DM2. Como indica la figura, la

Para WH12DM2

kgf·cm N·m

1400

140

1200

120

kgf·cm N·m

1000

800

600

400

100

Perno de gran resis-tencia a la tracción

M10 × 30

1000

100

800

600

Torsión de apriete

400

Perno ordinario

200

Torsión de apriete

200

0 123

Tiempo de apriete: seg (

Grosor de la plancha

t=10 mm)

de acero

Tiempo de apriete: seg (Grosor de la plancha de acero t=25 mm)

Para WH9DM2

torsión de apriete disminuirá grandualmente a medida que aumente el número de aprientes. En particular, cuando el nivel de la baatería se acerque a la descarga completa (margen “a” del gráfico), la fuerza de percusión de la herramienta se debilitará, el número de percusiónes disminuirá, y la torsión de apriete caerá rápidamente. Cuando ocurra esto, compruebe la torsión de apriete y, si necesario, recargue la batería.

M12 × 45

Perno de gran resistencia a la tracción

Perno ordinario

0 123

Torsión de apriete

Tiempo de apriete: seg (Grosor de la plancha de

acero t = 25 mm)

Fig. 22

Perno de gran resistencia a la tracción

Perno ordinario

Torsión de apriete

N·m

kgf·cm

1000

800

600

400

200

Tiempo de apriete: seg (

Grosor de la plancha

acero t = 10 mm)

M8 × 30

100

Perno de gran resistencia a la tracción

1 2 3

N·m

kgf·cm

100

1000

Perno de gran resistencia a la tracción

800

600

400

200

Torsión de apriete

Tiempo de apriete: seg (

Grosor de la plancha

acero t = 25 mm)

Fig. 23

M10 × 30

Perno ordinario

1 2 3

Perno de gran resistencia a la tracción

Perno ordinario

Torsión de apriete

Tiempo de apriete: seg (

Grosor de la plancha

acero t = 25 mm)

Español

1400

1200

1000

800

600

400

200

140

120

100

M14 × 50

0 123

kgf·cm N·m

Para WH12DMR

kgf·cm N·m

Torsión de apriete

Para WR12DM2

Para WR9DM2

kgf·cm

Torsión de apriete

100

Perno de gran resis-tencia a la tracción

M10 × 30

1000

800

600

400

Perno ordinario

200

0 123

Tiempo de apriete: seg (

Grosor de la plancha

t=10 mm)

kgf·cm N·m

2000

1500

1000

500

Torsión de apriete

M10 × 30

200

Perno de gran

150

resistencia a la tracción

100

Perno ordinario

012 3

Tiempo de apriete: seg (Grosor de la plancha de acero t = 10 mm)

N·m

M8 × 30

100

1000

800

600

400

Perno de gran

200

resistencia a la

tracción

0 1 2 3

Tiempo de apriete: seg (Grosor de la plancha de acero t = 10 mm)

de acero

kgf·cm N·m

1400

1200

1000

800

600

Torsión de apriete

400

200

M12 × 45

140

Perno de gran resistencia a la tracción

120

100

Perno ordinario

0 123

Tiempo de apriete: seg (Grosor de la plancha de acero t=25 mm)

Fig. 24

kgf·cm N·m

2000

200

Perno de gran

1500

1000

500

Torsión de apriete

resistencia a la

150

tracción

100

Perno ordinario

012 3

Tiempo de apriete: seg (Grosor de la plancha de acero t = 25 mm)

Fig. 25

1000

800

600

400

200

N·m

100

Perno de gran resistencia a la tracción

Perno ordinario

0 1 2 3

kgf·cm

Torsión de apriete

Tiempo de apriete: seg (Grosor de la plancha de acero t = 10 mm)

Fig. 26

M12 × 45

M10 × 30

Perno de gran resistencia a la tracción

Perno ordinario

Torsión de apriete

Tiempo de apriete: seg (Grosor de la plancha de

acero t = 25 mm)

kgf·cm N·m

2000

1500

1000

500

Torsión de apriete

M14 × 50

200

Perno de gran resistencia

tracción

a la

150

100

Perno ordinario

012 3

Tiempo de apriete: seg (Grosor de la plancha de acero t = 25 mm)

1400

1200

1000

800

600

400

200

N·m

M12 × 45

140

Perno de gran resistencia a la

120

tracción

100

Perno ordinario

0 1 2 3

kgf·cm

Torsión de apriete

Tiempo de apriete: seg (Grosor de la plancha de acero t = 25 mm)

Español

Perno

Tuerca

Para WR12DM2

Grosor de la plancha de acero t

kgf·cm N·m

2000

1600

1200

800

Torsión de apriete

400

M16 × 55 F10T (Tiempo de apriete 3 seg.)

200

160

120

020406080100 120 140

* Se emplean los pernos siguientes

Perno ordinario: Divisón de dureza 4,8 Perno de gran resistencia a la tracción: División de dureza 12,9

Explicación de la clasificación de la resistencia: 4 — Punto de relajamiento del perno: 32 kgf/mm

(

8 — Resistencia a la tracción del perno: 40 kgf/mm

Fig. 27

Con la batería completamente cargada

Con la batería completamente descargada

Número de aprietes (piezas)/carga

Fig. 28

)

Para WR9DM2

kgf·cm

N·m

160

1600

120

1200

800

400

Torsión de apriete

0 20 40

M14 × 50 Perno de gran resistencia

(Tiempo de apriete 3 seg.)

Con la batería completamente cargada

Con la batería completamente descargada

60 80 100 120 140 160

Número de aprietes (piezas)/carga

Fig. 29

Español

MANTENIMIENTO E INSPECCIÓN

1. Inspección de las puntas de atornillador (WH12DM2, WH9DM2, WH12DMR)

El empleo de una punta rota o desgastada es peligroso porque ésta podría deslizarse. Reemplácela.

2. Inspección del receptáculo (WR12DM2, WR9DM2)

Un receptáculo con sus agujeros hexagonal o cuadrado deformados no quedará bien sujeto a tuerca o al yunque por lo que la tensión de apriete no será apropida. Periódicamente, poner atención al desgaste de los agujeros del receptáculo y cambiarlo por otro nuevo cuando sea necesario.

3. Inspeccionar los tornillos de montaje

Regularmente inspeccionar todos los tornillos de montaje y asegurarse que estén apretados firmemente. Si cualquier tornillo estuviera suelto, volver a apretarlo inmediatamente. El no hacer esto provocaría un riesgo serio.

4. Mantenimiento de motor

La unidad de bobinado del motor es el verdadero “corazón” de las herramientas eléctricas. Prestar el mayor cuidado a asegurarse de que el bobinado no se dañe y/o se humedezca con aceite o agua.

5. Inspección de las escobillas de carbón (Fig. 18)

El motor emplea escobillas de carbón que son piezas consumibles. Como una escobilla excesivamente desgastada podría dar problemas al motor, reemplácelas por otras nuevas cuando se hayan desgastado o estén cerca del “límite de desgaste”. Además, mantenga siempre limpias las escobillas de carbón y compruebe si se mueven libremente dentro de sus portaescobillas.

NOTA:

Cuando reemplace las escobillas de carbón por otras nuevas, utilice escobillas Hitachi con número de código 999054.

6. Reemplazar el carbón de contacto

Extraiga la escobilla de carbón quitando primero la tapa y después enganchando el saliente de la escobilla de carbón con un destornillador de punta plana, etc., como se muestra en la Fig. 20. Cuando instale la escobilla de carbón, elija el sentido en el que la uña de la misma coincida con el tubo exterior de la parte de contacto de dicha escobilla de carbón. Después empuje la escobilla de carbón con un dedo, como se muestra en la Fig. 21. Por último, instale la tapa de la escobilla de carbón.

PRECAUCIÓN:

Cerciórese de insertar la uña de la escobilla de carbón en el tubo exterior de la parte de contacto de la misma. (Usted podrá insertar cualquiera de las dos uñas suministradas.) Tenga cuidado, porque un error en esta operación podría deformar la uña de la escobilla y dañar prematuramente el motor.

7. Limpieza en el exterior

Cuando el atornillador de impacto a batería esté sucio, limpiarlo con un paño suave y seco o con un paño mojado en agua jabonosa. No utilizar disolventes clóricos, gasolina o disolventes parapinturas ya que éstos funden los materiales plásticos.

8. Almacenamiento

Guarde el atornillador de impacto a batería en un lugar en el cual la temperatura sea inferior a 40°C y esté alejado del alcance de los niños.

9. Lista de repuestos

A:N°. ítem B:N°. código C:N°. usado D:Observaciones

PRECAUCIÓN:

La reparación, modificación e inspección de las herramientas eléctricas Hitachi deben ser realizadas por un Centro de Servicio Autorizado de Hitachi. Esta lista de repuestos será de utilidad si es presentada junto con la herramienta al Centro de Servicio Autorizado de Hitachi, para solicitar la reparación o cualquier otro tipo de mantenimiento. En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país.

MODIFICACIONES:

Hitachi Power Tools introduce constantemente mejoras y modificaciones para incorporar los últimos avances tecnológicos. Por consiguiente, algunas partes (por ejemplo, números de códigos y/o diseño) pueden ser modificadas sin previo aviso.

NOTA:

Debido al programa continuo de investigación y desarollo de HITACHI estas especificaciones están sjuetas a cambio sin previo aviso.

Información sobre el ruido propagado por el aire y vibración

Los valores medidos fueron determinados de acuerdo con EN50144. El nivel de presión acústica de ponderación A típica es de:

95 dB (A)(WH12DM2, WH12DMR) 95 dB (A)(WH9DM2) 96 dB (A)(WR12DM2) 96 dB (A)(WR9DM2)

Nivel de potencia acústica de ponderación A típico:

108 dB (A)(WH12DM2, WH12DMR) 108 dB (A)(WH9DM2) 109 dB (A)(WR12DM2)

Utilice protectores para los oídos.

Valor medio cuadrático ponderado típico de aceleración:

109 dB (A)(WR9DM2)

10,8 m/s

12,1 m/s 10,9 m/s2(WR9DM2)

(WH12DM2, WH12DMR)

(WH9DM2)

9,7 m/s

(WR12DM2)

Português

PRECAUÇÕES GERAIS QUANTO À OPERAÇÃO

1. Mantenha o local de trabalho arrumado. A

desordem no local de trabalho pode ser motivo de acidente.

2. Evite ambientes perigosos. Não exponha as

ferramentas elétricas à chuva. Não utilize ferramentas elétricas em locais úmidos ou molhados. Trabalhe em local bem iluminado. Nunca utilize ferramentas elétricas em locais onde haja risco de incêndios ou explosões. Não utilize ferramenta e recarregador na presença de líquidos ou gases inflamáveis.

3. O aparelho não se destina ao uso por crianças

pequenas ou por pessoas enfermas sem supervisão. As crianças pequenas devem ser supervisionadas para que não brinquem com o aparelho. Os estranhos devem ser mantidos a uma distância segura da área de trabalho.

4. Guarde as ferramentas e recarregador que não

estão sendo utilizados. As ferramentas e o recarregador que não estão sendo utilizados devem ser guardados em local seco, alto ou fechado, fora do alcance de crianças e pessoas doentes. Guarde as ferramentas e o recarregador num local cuja temperatura seja de menos de 40°C.

5. Não sobrecarregue a ferramenta. O trabalho será

melhor e mais seguro se forem observados os limites indicados para cada ferramenta.

6. Utilize ferramentas apropriadas. Não use

ferramentas pequenas ou acessórios para trabalhos pesados.

7. Escolha vestuário apropriado para o trabalho. Não

use roupas largas ou jóias, pois podem prenderse em alguma peça móvel. Nos trabalhos externos aconselha-se o uso de luvas de borracha e sapatos que não escorreguem.

8. Utilize óculos de proteção com a maioria das

ferramentas. Coloque também máscara para o rosto ou contra a poeira durante os trabalhos que propiciam a formação de pó.

9. Não force o cabo elétrico. Nunca transporte o

recarregador pelo cabo e não o puxe para tirar o plugue da tomada. Proteja o cabo contra o calor e evite o seu contato com óleo e objetos cortantes.

10. Mantenha fixa a peça a trabalhar. Utilize

dispositivos de fixação ou uma morsa para prender a peça a trabalhar. É mais seguro do que a fixação manual e permite manejar a ferramenta com ambas as mãos.

11. Controle sua posição. Escolha uma posição segura

e mantenha sempre o equilíbrio.

12. Efetue uma manutenção cuidadosa das

ferramentas. Tenha as ferramentas sempre afiadas e limpas para que possa trabalhar bem e em segurança. Siga as instruções para lubrificação e troca de acessórios.

13. Não mantenha o recarregador ligado à rede.

Quando não estiver em uso ou ao ser inspecionado e recebendo manutenção, desconecte o cabo do recarregador da tomada CA.

14. Retire as chaves de mandril e chaves inglesas.

Habitue-se a verificar se as chaves de ajuste foram retiradas da ferramenta antes de fazer a ligação.

15. Evite ligações despropositadas. Não transporte

ferramentas ligadas à corrente com o dedo colocado no interruptor de comando.

16. Para evitar perigo, use sempre somente o

recarregador especificado.

17. Utilize apenas peças sobressalentes originais

HITACHI.

18. Não utilize ferramentas elétricas para aplicações

que não estejam especificadas nestas instruções de uso.

19. Para evitar ferimentos corporais, use somente os

acessórios e complementos recomendados neste manual de instruções ou no catalálogo da HITACHI.

20. O conserto deve ser feito apenas por uma oficina autorizada. O fabricante não se responsabiliza por quaisquer danos ou ferimentos causados pelo conserto de pessoas não autorizadas ou pelo manejo incorreto da ferramenta.

21. Para garantir a integridade operacional indicada das ferramentas elétricas e do recarregador, não retire os protetores ou parafusos instalados.

22. Utilize sempre o recarregador na voltagem especificada na placa identificadora.

23. Não toque nas peças ou acessórios móveis a menos que a ferramenta esteja desligada da fonte de energia.

24. Recarregue sempre a bateria antes de usar a ferramenta.

25. Não utilize nenhuma outra bateria diferente da especificada. Não conecte a ferramenta elétrica a uma pilha seca normal, a uma bateria recarregável diferente da especificada nem a uma bateria de carro.

26. Não utilize um transformador que contenha um reforçador.

27. Não recarregue a bateria com eletricidade de um gerador de motor elétrico nem de rede elétrica de corrente contínua.

28. Recarregue sempre a bateria em locais fechados. Como o recarregador e a bateria se aquecem ligeiramente durante a recarga, recarregue a bateria num local não exposto à luz direta do sol e que seja bem ventilado e com pouca umidade.

29. Ao trabalhar num local alto, preste atenção para as atividades que estão sendo feitas embaixo. Antes de começar o trabalho, certifique-se de que não há pessoas embaixo.

30. O desenho pormenorizado da montagem da ferramenta contido nestas instruções de uso deve ser utilizado apenas pelas oficinas autorizadas.

31. Se estiver danificado, o fio de eletricidade deve ser substituído pelo fabricante ou pela oficina autorizada ou, senão, por um técnico igualmente qualificado para evitar acidentes.

PRECAUÇÕES COM A APARAFUSADORA DE IMPACTO A BATERIA

1. Esta é uma ferramenta portátil para apertar e desapertar parafusos. Utilize-a apenas para essas operações.

2. Em caso de utilização prolongada, use protetores de ouvido.

3. A operação com uma só mão pode ser extremamente perigosa; segure o aparelho firmemente com ambas as mãos durante a operação.

4. Depois de instalar a chave, puxe-a um pouquinho para fora para se certificar de que ela não está frouxa. Se a chave não tiver sido instalada corretamente, ela pode se afrouxar durante o uso, o que pode ser perigoso.

5. Empregue a chave que corresponde ao parafuso.

6. Apertar um parafuso com a aparafusadora com percussão a bateria em ângulo não reto pode ao mesmo tempo danificar a cabeça dele e não transmitir a força apropriada. Coloque a chave de impacto alinhada em ângulo reto com a cabeça do parafuso.

7. Recarregue sempre a bateria numa temperatura entre 0° e 40°C. Uma temperatura de menos de 0°C provocará uma recarga excessiva, o que é perigoso. Enquanto que numa temperatura acima de 40°C, a bateria não pode ser recarregada. A temperatura mais apropriada para a recarga é entre 20° e 25°C.

Português

8. O recarregador não deve ser usado continuamente. Quando terminar um recarregamento, libere o recarregador por cerca de 15 minutos antes da próxima recarga da bateria.

9. Não deixe que materiais estranhos entrem no orifício de conexão da bateria recarregável.

10. Não desmonte nunca a bateria recarregável nem o recarregador.

11. Nunca provoque curto-circuito na bateria recarregável. Ao fazer isso, a bateria provocará uma grande corrente elétrica e um sobreaquecimento., podendo resultar em queima ou danos à bateria.

12. Não jogue a bateria no fogo. Queimando-se, ela pode explodir.

13. Não insira nenhum objeto nas aberturas de ventilação do recarregador. A inserção de objetos metálicos ou inflamáveis nas aberturas de ventilação do recarregador pode causar choques elétricos ou danificar o recarregador.

14. Leve a bateria à loja onde você a comprou assim que a vida útil da bateria após a recarga começar a ficar muito curta para uso prático. Não descarte a bateria velha.

15. O uso de uma bateria velha pode danificar o recarregador.

PRECAUÇÕES COM A CHAVE DE IMPACTO A BATERIA

1. Esta é uma ferramenta portátil para apertar e desapertar parafusos e porcas. Utilize somente para estas operações.

2. Caso o uso seja prolongado, utilize protetores de ouvido.

3. É extremamente perigoso operar esta ferramenta com uma só mão; durante a operação, segure o aparelho firmemente com ambas as mãos.

4. Verifique se o encaixe não está rachado ou quebrado. Os encaixes rachados ou quebrados são perigosos. Verifique bem o encaixe antes de usá-lo.

5. Prenda o encaixe com o pino e o anel. Se o pino do encaixe ou o anel que prende o encaixe estiverem danificados, ele pode não ficar entalado na chave, o que representa um perigo. Não use pinos ou anéis que estejam deformados, desgastados, rachados ou apresentem qualquer tipo de dano. Certifique-se sempre de instalar o pino e o anel na posição correta.

6. Verifique o torque de aperto. O torque apropriado para apertar um parafuso depende do material deste parafuso, suas dimensões, seu grau, etc. O torque de aperto gerado por esta chave de impacto depende também dos materiais e dimensões do parafuso, pelo tempo em que a chave é aplicada, a maneira em que o encaixe foi instalado, etc. Além disso, quando a bateria acaba de ser recarregada e quando ela estiver para se esgotar, o torque é ligeiramente diferente. Utilize a chave de torque para verificar se o parafuso foi apertado de maneira correta.

7. Pare o funcionamento da chave de impacto antes de mudar a direção da rotação. Solte o interruptor e espere sempre que a chave de impacto pare antes de mudar a direção de rotação.

8. Não toque nunca numa peça que esteja girando. Não deixe que a seção do encaixe giratório chegar perto de suas mãos ou de outra parte do seu corpo. Você pode se cortar ou ficar preso no encaixe. Também tenha cuidado para não tocar o encaixe depois de usá-lo continuamente por um longo período de tempo. Ele se aquece bastante e pode provocar queimaduras.

9. Ao usar a junta universal, não deixe nunca a chave de impacto girar sem carga. Se o encaixe girar sem estar conectado a uma carga, a junta universal faz com que ele gire em falso. Você pode se machucar ou o movimento do encaixe pode sacudir tanto a chave de impacto fazendo com que você a deixe cair no chão.

10. Recarregue sempre a bateria numa temperatura entre 0° e 40°C. Uma temperatura de menos de 0°C provocará uma recarga excessiva, o que é perigoso. Enquanto que numa temperatura acima de 40°C, a bateria não pode ser recarregada. A temperatura mais apropriada para a recarga é entre 20° e 25°C.

11. O recarregador não deve ser usado continuamente. Quando terminar um recarregamento, libere o recarregador por cerca de 15 minutos antes da próxima recarga da bateria.

12. Não deixe que materiais estranhos entrem no orifício de conexão da bateria recarregável.

13. Não desmonte nunca a bateria recarregável nem o recarregador.

14. Nunca provoque curto-circuito na bateria recarregável. Ao fazer isso, a bateria provocará uma grande corrente elétrica e um sobreaquecimento., podendo resultar em queima ou danos à bateria.

15. Não jogue a bateria no fogo. Queimando-se, ela pode explodir.

16. Não insira nenhum objeto nas aberturas de ventilação do recarregador. A inserção de objetos metálicos ou inflamáveis nas aberturas de ventilação do recarregador pode causar choques elétricos ou danificar o recarregador.

17. Leve a bateria à loja onde você a comprou assim que a vida útil da bateria após a recarga começar a ficar muito curta para uso prático. Não descarte a bateria velha.

18. O uso de uma bateria velha pode danificar o recarregador.

MODELO

WH12DM2: com recarregador e estojo WH9DM2: com recarregador e estojo WH12DMR: com recarregador e estojo WR12DM2: com recarregador e estojo WR9DM2: com recarregador e estojo

Português

ESPECIFICAÇÕES

Aparafusadora de impacto a bateria

Modelo WH9DM2 (9,6 V) WH12DM2 (12 V) WH12DMR (12 V) Rotação sem carga 0 – 2800 min Capacidade M4 – M8 (Parafuso pequeno)

Torque de aperto

Máximo

O aperto é para parafuso de alta tração M12 (grau de resistência 12,9) quando completamente carregado na temperatura de 20°C. Tempo de aperto: 3 seg.

Bateria recarregável

EB9B: Bateria de Ni-Cd, 9,6 V

(2,0 Ah 8 elementos) (2,0 Ah 10 elementos)

EB926H: Bateria de Ni-MH, 9,6 V

(2,6 Ah 8 elementos) (2,6 Ah 10 elementos)

EB930H: Bateria de Ni-MH, 9,6 V

(3,0 Ah 8 elementos) (3,0 Ah 10 elementos)

Peso 1,2 kg 1,6 kg

Chave de impacto a bateria

Modelo WR9DM2 (9,6 V) WR12DM2 (12 V) Rotação sem carga 0 – 2600 min Capacidade M6 – M14 (Parafuso médio) M6 – M16 (Parafuso médio)

M6 – M10 (Parafuso de alta tração) M6 – M12 (Parafuso de alta tração)

Torque de aperto

O aperto é para parafuso de alta tração M12 (grau de resistência 12,9) quando completamente carregado na temperatura de 20°C. Tempo de aperto: 3 seg.

Bateria recarregável EB9B: Bateria de Ni-Cd, 9,6 V EB1220BL: Bateria de Ni-Cd, 12 V

(2,0 Ah 8 elementos) (2,0 Ah 10 elementos)

EB930H: Bateria de Ni-MH, 9,6 V EB1230HL: Bateria de Ni-MH, 12 V

(3,0 Ah 8 elementos) (3,0 Ah 10 elementos)

Peso 1,4 kg 1,6 kg

–1

80 N·m {820 kgf·cm}

Máximo

0 – 2600 min

–1

M5 – M12 (Parafuso médio)

M5 – M10 (Parafuso de alta tração)

Máximo

135 N·m {1375 kgf·cm} {1330 kgf·cm}

Máximo

O aperto é para parafuso de alta tração M14 (grau de resistência 12,9) quando completamente carregado na temperatura de 20°C.

Tempo de aperto: 3 seg.

EB1220BL: Bateria de Ni-Cd, 12 V

EB1226HL: Bateria de Ni-MH, 12 V

EB1230HL: Bateria de Ni-MH, 12 V

–1

120 N·m {1220 kgf·cm}

O aperto é para parafuso de alta

Máximo 165 N·m

tração M16 (F10T) quando completamente carregado na temperatura de 20°C. Tempo de aperto: 3 seg.

130 N·m

{1685 kgf·cm}

RECARREGADOR

Modelo UC14YFA Tempo de recarga EB9B, EB1220BL: Aprox. 50 min. (a 20°C)

EB926H, EB1226HL: Aprox. 65 min. (a 20°C)

EB930H, EB1230HL: Aprox. 70 min. (a 20°C) Voltagem para recarga 7,2 – 14,4 V Peso 0,6 kg

ACESSÓRIOS-PADRÃO

1. Recarregador (UC14YFA) .......................................... 1

2. Estojo de plástico ...................................................... 1

Os acessórios-padrão estão sujeitos a mudanças sem aviso prévio.

Português

H S

ØF

ACESSÓRIOS OPCIONAIS (Vendidos separadamente)

1. Palhetão de chave mais

Nº do Palhetão Código Nº

Nº 2 992671 Nº 3 992672

2. Encaixe sextavado

Nome das peças

Encaixe sextavado de 5 mm 8 65 8 996177 Encaixe sextavado de 6 mm 10 65 10 985329 Encaixe sextavado de 5/16” 12 65 12 996178 Encaixe sextavado de 8 mm 13 65 13 996179 Encaixe sextavado de 10 mm

(tipo pequeno) Encaixe sextavado de 10 mm Encaixe sextavado de 10 mm Encaixe sextavado longo

de 1/2”

1. Encaixes

Perfil B Perfil C

Sinais

gravados

14 65 14 996180

16 65 16 996181 17 65 17 996182

21 166 21 996197

Código Nº

Sinais gravados

3. Chave para trabalhos na madeira. Código nº 959183

4. Conjunto de adaptador de mandril. Código nº 321823

Utilize as chaves disponíveis no mercado.

Perfil D

ØF

H S

Dimensões S

(mm) da chave

de cabeça quadrada

12,7

Nome da peça

Encaixe

sextavado

10 mm 944291 M6 10 B 40 8 18 12 mm 873632 M8 W5/16" 12 B 40 8 20 13 mm 873539 M8 13 B 40 9 25 14 mm 873540 M10 14 B 40 9 25 17 mm 873536 M10 M12 W3/8" 17 C 32 8 28 19 mm 873624 M12 M14 W7/16" 19 C 34 9 28 21 mm 873626 W1/2" 21 D 36 10 32 22 mm 873627 M12 M14 M16 22 D 40 14 35 24 mm 873629 M16 M18 24 D 40 15 38

Código

Nº

ØF

H S

Diâmetro apropriado do parafuso

Alta ISO ISO

tração (comum)

(pequeno)

Parafusos em

polegadas

Largura

hexagonal H

(mm) através

de planos

Perfil

Quadro 1

Dimensões do encaixe

principal (mm)

LL1øF

Português

ØF

<Para WR9DM2> Quadro 2

Dimensões S

(mm) da chave

de cabeça

quadrada

9,5

Nome da peça

Encaixe

sextavado

2. Encaixe longo

Perfil B

Diâmetro apropriado do parafuso

Código

Nº

ISO ISO

(comum)

(pequeno)

Parafusos em

polegadas

Perfil C

Largura

hexagonal H

(mm) através de

planos

Perfil

Perfil D

Dimensões do encaixe

principal (mm)

LL1øF

ØF

Dimensões S

(mm) da chave

de cabeça

quadrada

Nome da peça

Código

Nº

Diâmetro apropriado do parafuso

Alta ISO ISO

tração (comum)

ØF

H S

(pequeno)

Parafusos em

polegadas

Largura

hexagonal H

(mm) através

de planos

Dimensões do encaixe

Perfil

principal (mm)

LL1L2øF

Quadro 3

Encaixe

12,7

longo

19 mm 955150 M12 M14 W7/16" 19 B 75 24 57 28 21 mm 955143 W1/2" 21 D 52 24 34 31 21 mm 955151 W1/2" 21 D 75 24 57 31 21 mm 991480 W1/2" 21 D 125 24 107 31 22 mm 955144 M12 M14 M16 22 D 52 24 34 32,5 24 mm 955146 M16 M18 24 D 52 25 34 34

<Para WR9DM2> Quadro 4

Dimensões S

(mm) da chave

de cabeça

quadrada

9,5

Nome da peça

Encaixe

longo

Diâmetro apropriado do parafuso

Código

Nº

ISO ISO

(comum)

(pequeno)

Parafusos em

polegadas

Largura

hexagonal H

(mm) através de

planos

Dimensões do encaixe

Perfil

principal (mm)

LL1L2øF

Português

3. Barra de extensão: WR12DM2: Código Nº 873633

A barra de extensão é prática para ser usada em espaços bem restritos ou quando o encaixe fornecido não pode alcançar o parafuso a ser apertado.

CUIDADO:

Quando a barra de extensão é utilizada, o torque de aperto se reduz ligeiramente, comparado com um encaixe comum.

4. Junta universal: WR12DM2: Código Nº 992610

A junta universal é conveniente para porcas de impacto quando existe um ângulo entre o encaixe e a chave, ou quando se trabalha num espaço bastante estreito.

5. Encaixe tubular: (WR12DM2)

Este encaixe é usado para apertar parafusos e porcas em seções flangeadas de condicionadores de ar, tipo de tubos, etc.

WR9DM2: Código Nº 996143

WR9DM2: Código Nº 996147

(2) Antes de iniciar o trabalho com o adaptador, aperte

alguns parafusos com ela para se certificar que está usando o torque correto.

(3) A velocidade de aperto pode ser grandemente

reduzida ao utilizar parafusos para madeira, parafusos de fixação ou outros similares.

Os acessórios opcionais estão sujeitos a mudanças sem aviso prévio.

APLICAÇÕES

<WH12DM2, WH9DM2, WH12DMR> 䡬 Aparafusar e retirar pequenos parafusos simples,

parafusos de porcas, etc. <WR12DM2, WR9DM2> 䡬 Apertos e desapertos de todos os tipos de parafusos

e porcas, usado para prender materiais estruturais.

RETIRADA/INSTALAÇÃO DA BATERIA

1. Retirada da bateria

Segure firmemente o cabo e empurre a lingüeta da

bateria para retirá-la. (Veja Figs. 1 e 2.)

CUIDADO:

Não provoque nunca curto-circuito na bateria.

2. Instalação da bateria

Insira a bateria, observando sua polaridade. (veja

Fig. 2)

Código Nº

993658 12 992613 13 992615 14

6. Adaptador de canto (Modelo EW-14R) (WR12DM2)

Use este adaptador apenas quando a máquina for aplicada à porca ou ao parafuso em ângulo reto.

7. Adaptador de chave: Código Nº 322752 (WR12DM2)

É usado para apertar pequenos parafusos (M6- M8).

NOTA:

(1) Este adaptador é ajustado somente na bigorna

(ângulo de chave) do aparelho principal. O adaptador de chave não pode ser preso a uma bigorna acessória especial (chave quadrada).

Largura hexagonal

através de planos (mm)

RECARGA

Antes de usar a chave de fenda de impacto, recarregue a bateria da seguinte forma.

1. Ligue o cabo elétrico do recarregador numa tomada

de corrente alternada.

Quando estiver conectado, a lâmpada piloto do

recarregador vai piscar em vermelho. (Em intervalos

de 1 segundo.)

2. Insira a bateria no recarregador.

Insira a bateria firmamente, na direção mostrada na

Fig. 3, até que ela entre em contacto com o fundo do

compartimento de recarregador.

CUIDADO:

䡬 Se a bateria for inserida na direção inversa, não

somente será impossível recarregá-la como também

pode causar problemas no carregador como, por

exemplo, deformação no terminal de recarga.

3. Recarga

A recarga se inicia ao inserir a bateria no recarregador

e a lâmpada piloto se acenderá continuamente em

vermelho.

Quando a bateria ficar completamente recarregada,

a lâmpada piloto vai piscar em vermelho. (Em

intervalos de 1 segundo.) (Veja Quadro 5) (1) Indicação da lâmpada piloto

As indicações da lâmpada piloto serão como as

mostradas na Quadro 5, de acordo com a condição

do recarregador ou da bateria recarregável.

Quadro 5

Antes da recarga

Pisca (VERMELHO)

Indicações das lâmpadas

Acende-se por 0,5 segundo. Não se acende por 0,5 segundo. (desliga-se por 0,5 segundo)

Português

Durante a recarga

Recarga completa

Recarga impossível

(2) Quanto a temperaturas da bateria recarregável

As temperaturas das baterias recarregáveis são as mostradas no quadro abaixo. As baterias que se aqueceram devem ser esfriadas por um tempo antes de serem recarregadas.

Quadro 6 Limites para recarga de baterias

Baterias recarregáveis quais a bateria pode

EB1220BL, EB9B –5°C – 60°C EB1226HL, EB1230HL, EB926H, EB930H

(3) Quanto ao tempo de recarga

Conforme a combinação do recarregador e das baterias, o tempo de recarga será o que mostra o Quadro 7.

Quadro 7 Tempo de recarga (a 20°C)

Recarregador

Batteria EB1220BL, EB9B EB1226HL, EB926H EB1230HL, EB930H

NOTA:

O tempo de recarga pode variar de acordo com a temperatura e a voltagem da fonte de energia.

4. Desconecte da tomada o cabo de energia do recarregador.

5. Segure o recarregador firmemente e puxe a bateria para fora.

NOTA:

Não esqueça de retirar a bateria do recarregador depois da utilização, e de guardá-la de forma correta.

Quanto à descarga elétrica no caso de novas baterias, etc.

Como a substância química interna das novas baterias e daquelas que não foram usadas por um prolongado

Acende (VERMELHO)

Pisca (VERMELHO)

Acende (VERDE)

Fica continuamente acesa

Acende-se por 0,5 segundo. Não se acende por 0,5 segundo. (desliga-se por 0,5 segundo)

Acende-se por 0,1 segundo. Não se acende por 0,1 segundo. (desliga-se por 0,1 segundo)

Fica continuamente acesa

Temperaturas nas

ser recarregada

0°C – 45°C

UC14YFA

Aprox. 50 min. Aprox. 65 min. Aprox. 70 min.

Defeito na bateria ou no carregador

A temperatura da bateria está alta, tornando impossível a recarga.

período não está ativada, pode haver uma pequena descarga elétrica ao usá-las pela primeira e segunda vez. Este fenômeno é temporário e o tempo normal requerido para a recarga será restabelecido depois da recarregar a bateria umas duas ou três vezes.

Como prolongar a vida útil das baterias

(1) Recarregue as baterias antes que elas se

descarreguem completamente. Quando sentir que a potência da ferramenta enfraquece, pare de usá-la e recarregue a bateria. Se continuar a usar a ferramenta e descarregar a corrente elétrica, a bateria pode se danificar e sua vida útil ficará menor.

(2) Evite fazer a recarga em altas temperaturas.

Um bateria recarregável se aquece imediatamente depois do uso. Se ela for recarregada imediatamente depois de ter sido usada, sua substância química interna pode deteriorar e sua vida útil pode diminuir. Deixe a bateria descansar e recarregue-a somente depois que ela tiver esfriado por algum tempo.

CUIDADO:

䡬 Se a bateria for carregada enquanto estiver quente

por ter permanecido por um longo tempo em local sujeito à luz direta do sol, ou porque acabou de ser usada, a lâmpada-piloto do carregador se acende no verde. Nesse caso, primeiro deixe a bateria esfriar para depois iniciar a recarga.

䡬 Quando a lâmpada piloto piscar em vermelho

rapidamente (em intervalos de 0,2 segundo), verifique se existe algum objeto estranho no orifício de instalação do recarregador da bateria. Caso exista, retire-o de lá imediatamente. Se não houver nenhum objeto estranho, é provável que a bateria ou o recarregador estejam com defeito. Leve ambos até o serviço autorizado.

䡬 Como o microcomputador integrado leva cerca de

3 segundos para confirmar se a bateria que está sendo recarregada com UC14YFA foi retirada, espere no mínimo 3 segundos antes de reinseri-la para que continue a ser recarregada. Caso seja reinserida dentro de 3 segundos, ela pode não estar sendo recarregada de maneira correta.

Português

ANTES DE USAR

1. Preparação e verificação do ambiente de trabalho

Certifique-se de que o local de trabalho possui todas as condições estabelecidas adiante nas precauções.

2. Verificação da bateria

Certifique-se de que a bateria está firmemente instalada. Caso ela não esteja, pode sair para fora e provocar um acidente.

3. Instalação da palheta (WH12DM2, WH9DM2, WH12DMR)

Siga sempre os procedimentos mencionados abaixo para instalar as chaves. (Fig. 4)

(1) Puxe a manga-guìa para longue da frente da

ferramenta.

(2) Insira a chave no orifício sextavado da bigorna. (3) Solte a manga-guia, que retorna à sua posição

original.

CUIDADO:

Se a manga-guia não voltar à posição original, isto significa que a chave não foi instalada corretamente.

4. Seleção de encaixe correspondente ao parafuso (WR12DM2, WR9DM2)

Certifique-se de usar um encaixe que corresponda ao parafuso que vai ser apertado. A utilização de um encaixe não apropriado resultará, além de um aperto insuficiente, em danos ao encaixe ou à porca. Um encaixe sextavado ou de orifício quadrado desgastado ou deformado, não oferecerão um aperto adequado para se ajustar na porca ou na bigorna, provocando com isso perda no torque de aperto. Fique atento aos desgastes nos orifícios dos encaixes e substitua-os antes de que esse desgaste aumente. Finalmente, instale o encaixe prescrito no item 5. A seção sobre “Acessórios Opcionais” oferece detalhes sobre a relação entre os tamanhos dos parafusos e os encaixes. Estes recebem nomes de acordo com a largura em diedro do orifício sextavado.

5. Instalação de um encaixe (WR12DM2, WR9DM2)

Selecione o encaixe a ser utlizado.

䢇 Pino, tipo O-ring (Fig. 5 e 6) (1) Alinhe o orifício do encaixe com o da bigorna e insira

a bigorna no encaixe.

(2) Insira o pino no encaixe. (3) Prenda o anel à ranhura do encaixe. 䢇 Tipo pistão (Fig. 7)

Alinhe o pistão localizado na parte quadrada da bigorna com o orifício do encaixe sextavado. Depois empurre o pistão e monte o encaixe sextavado na bigorna. Verifique se o pistão está completamente engrenado no orifício. Ao retirar o encaixe, inverta a sequência.

䢇 Tipo de anel de retenção (Fig. 8) (1) Alinhe as partes quadradas do soquete e da bigorna

para que se correspondam.

(2) Certifique-se de instalar firmemente o soquete

empurrando-o até a bigorna.

(3) Ao retirar o soquete, puxe-o para fora da bigorna.

CUIDADO:

䡬 Utilize as conexões designadas que estão listadas

nas instruções de uso e no catálogo da Hitachi. O não cumprimento desta recomendação pode resultar em acidentes ou ferimentos.

䡬 Certifique-se de instalar firmemente o soquete na

bigorna. Se não estiver instalado corretamente, o soquete pode se soltar e provocar ferimentos.

MODO DE USAR

CUIDADO:

䡬 Ao utilizar o gancho equipado com luz, fique atento

para que o equipamento principal não caia no chão. Se a ferramenta cair, existe risco de acidente.

䡬 Ao carregar a ferrramenta principal com o gancho

equipado com luz suspenso no cinturão, não prenda nela a ponta da ferramenta, excetono caso da ponta phillips. Se carregar o equipamento preso ao cinto com componentes agudos como uma broca, por exemplo, pode ocorrer um ferimento.

1. Uso do gancho equipado com luz

O gancho equipado com luz pode ser instalado do lado direito ou do lado esquerdo e o ângulo pode ser ajustado em 5 passos entre 0° e 80°.

(1) Operação do gancho

(a) Puxe o gancho para fora em sua direção, seguindo

a seta (A) e gire na direção da seta (B). (Fig. 9)

(b) O ângulo pode ser ajustado em 5 passos (0°, 20 °,

40°, 60°, 80°). Ajuste o ângulo do gancho na posição desejada para o uso.

(2) Mudança na posição do gancho

CUIDADO:

A instalação incompleta do gancho pode resultar em ferimentos corporais. (a) Segure bem o aparelho principal e retire o

parafuso usando a chave de fenda ou uma moeda.

(Fig. 10) (b) Retire o gancho e a mola. (Fig. 11) (c) Instale o gancho e a mola no outro lado e prenda

firmemente com o parafuso. (Fig. 12)

NOTA:

Preste atenção ao sentido da mola. Coloque o lado com o diâmetro maior longe de você. (Fig. 12)

(3) Uso de luz auxiliar

(a) Pressione o comutador para desligar a luz.

Caso esqueça de fazer isso, a luz vai se desligar

automaticamente depois de 15 minutos. (b) A direção da luz pode ser ajustada no espaço das

posições 1 - 5 do gancho (Fig. 13)

䡬 Tempo de iluminação

Pilhas AAAA de manganês: aprox. 15 horas.

CUIDADO:

(4) Substituição das pilhas

Pilhas AAAA alcalinas: aprox. 30 horas.

Não olhe diretamente para a luz. Isso pode resultar em lesões na vista.

(a) Desaperte o parafuso do gancho com uma chave

Phillips (Nº 1). (Fig. 14)

Retire a tampa do gancho empurrando-a na

direção da seta. (Fig. 15) (b) Retire as pilhas velhas e coloque as novas em seu

lugar. Alinhe com as indicações do gancho e

posicione corretamente os terminais mais (+) e

menos (–). (Fig. 16) (c) Alinhe os entalhes no corpo principal do gancho

com a protuberância da tampa do gancho,

pressione-a na direção oposta à da seta mostrada

na Fig. 15 e depois aperte o parafuso.

Use pilhas AAAA (1,5 V) encontradas no comércio.

InFocus VR 9DM2 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
