Projektor

IN5542/IN5542c/IN5544/IN5544c Bedienungsanleitung (Kurzform)

Vielen Dank, dass Sie diesen Projektor erworben haben.

Bitte lesen Sie vor Inbetriebnahme des Produkts zunächst diese Anleitung, um einen sicheren und vorschriftsmäßigen Gebrauch zu gewährleisten.

HINWEIS

* Sofern nicht anders angegeben, bezieht sich in dieser Anleitung der Begriff „die

Anleitungen“ auf alle mit dem Produkt gelieferten Dokumente und der Begriff „das Produkt“ auf den Projektor sowie alle mit ihm gelieferten Zubehörteile.

WARNUNG

● Lesen Sie vor dem Gebrauch des Produkts alle zugehörigen Anleitungen. Bewahren

Sie die Handbücher an einem sicheren Ort auf, damit Sie auch später noch nachsehen können.

● Beachten Sie alle Warnungen und Hinweise in den Handbüchern oder auf dem

Produkt.

● Befolgen Sie alle Hinweise in den Handbüchern oder auf dem Produkt.

DEUTSCH

Inhalt

1. Einleitende Hinweise ..........................2

1.1 Erläuterung der Kennwörter

und graschen Symbole ........... 2

1.2 Wichtige Sicherheitsanweisungen ......... 2

1.3 Vertragsbestimmungen .......................... 3

2. Kontrollieren des Lieferumfangs ......5

3. Montage der Objektiveinheit ............5

4. Aufstellen des Projektors ...................6

4.1 Betriebsumgebung ................................. 6

4.2 Projektionsart ........................................ 6

4.3 Projektionsabstand ................................ 7

4.4 Aufstellung/Installation ......................... 8

4.5

Zusätzliche Diebstahlschutzmaßnahmen

5. Anschließen anderer Geräte ..............9

Anschluss an die Stromversorgung

7. Vorbereiten der Fernbedienung ......13

7.1 Einlegen der Batterien ......................... 13

7.2 Signalübertragung ............................... 14

7.3 Laser-Zeiger ........................................ 14

8. Ein-/Ausschalten des Projektors .....15

8.1 Einschalten .......................................... 15

8.2 Ausschalten ......................................... 15

QR82691

... 8

...12

 

9. Projizieren von Bildern ...................16

9.1 Anzeigen von und

Umschalten zwischen Bildquellen .... 16

9.2 Scharfstellen des Bilds ........................ 16

9.3 Zoomen des Bilds ................................ 16

9.4 Einstellen der Projektionsposition ....... 17

9.5 Wahl eines Seitenverhältnisses ............17

9.6 Korrektur der Trapezverzerrung .......... 17

9.7 Ausblenden des Projektionsbilds.........18

9.8 Vorübergehendes

Einblenden eines leeren Bilds ....... 18

10. Wartung ..........................................19

10.1 Lampeneinheit ................................... 19

10.2 Filtereinheit ....................................... 21

10.3 Batterie des internen Taktgebers ....... 22

10.4 Sonstiges ........................................... 22

11. Verwendung der

Anleitung auf der CD .............23

12. Technische Daten ............................24

13. Fehlersuche

- Garantie und Kundendienst .....26

Page 2

1. Einleitende Hinweise

1.1 Erläuterung der Kennwörter und graschen Symbole

Die folgenden Kennwörter und graschen Symbole werden aus Sicherheitsgründen in

den Anleitungen und am Gerät verwendet. Bitte prägen Sie sich ihre Bedeutung ein und beachten Sie die entsprechenden Hinweise und Anweisungen.

WARNUNG Dieses Kennwort warnt vor Gefahren, die eine schwere Verletzung

oder sogar den Tod zur Folge haben können.

VORSICHT Dieses Kennwort warnt vor Gefahren, die eine Verletzung oder einen

Sachschaden zur Folge haben können.

ZUR BEACHTUNG

1.2 Wichtige Sicherheitsanweisungen

Im Folgenden sind wichtige Anweisungen aufgeführt, die für den sicheren Gebrauch des Produkts zu beachten sind. Achten Sie darauf, dass diese Anweisungen bei der Handhabung des Produkts befolgt werden.

WARNUNG

● Verwenden Sie das Produkt niemals, wenn es ein ungewöhnliches Betriebsverhalten an den Tag legt oder ein Problem vermutet wird (z.B. Rauch- oder Geruchsentwicklung, Eindringen

von Flüssigkeiten oder Fremdkörpern, Gerätedefekt usw.). Sollte ein ungewöhnliches Betriebsverhalten oder Problem auftreten, ziehen Sie sofort den Netzstecker.

● Stellen Sie das Produkt außerhalb der Reichweite von Kindern und Haustieren auf.

● Sehen Sie bei Blitzschlaggefahr von der Verwendung des Produkts ab.

● Wenn der Projektor voraussichtlich längere Zeit nicht gebraucht wird, ziehen Sie zur Sicherheit

den Netzstecker.

● Schließen Sie den Projektor nicht an eine Steckdose an, wenn noch keine Objektiveinheit

angebracht ist.

●

Öffnen oder entfernen Sie keine Teile des Produkts, wenn dies in den Anleitungen nicht ausdrücklich

angewiesen wird. Überlassen Sie die Wartung von Teilen im Inneren dem Fachhändler oder Kundendienst.

●

Verwenden Sie ausschließlich die vom Hersteller vorgeschriebenen oder empfohlenen Zubehörteile.

● Nehmen Sie keine Modifikationen an Projektor oder Zubehör vor.

●

Achten Sie darauf, dass weder Flüssigkeiten noch Fremdkörper in das Innere des Produkts gelangen.

● Schützen Sie das Produkt vor Nässe.

● Setzen Sie das Produkt weder Erschütterungen noch Druckeinwirkung aus.

- Stellen Sie das Produkt nicht auf einer instabilen Unterlage auf, wie beispielsweise auf einer

unebenen Fläche oder einem schief stehenden Tisch.

- Stellen Sie das Produkt nicht so auf, dass es wackelig steht. Stellen Sie den Projektor so auf,

dass er (auch mit angebrachter Objektiveinheit) nicht über die Standfläche herausragt.

- Heben oder tragen Sie den Projektor nicht alleine. Zum Tragen halten

Sie und eine zweite Person den Projektor an den Griffmulden an der Unterseite.

- Bevor Sie den Projektor bewegen, entfernen Sie alle angebrachten Teile

einschließlich des Netzkabels und der Verbindungskabel.

- Verlängern Sie die Nivellierfüße nicht auf mehr als 30 mm.

●

Blicken Sie bei eingeschalteter Lampe nicht in das Objektiv oder durch die

Öffnungen am Projektor.

● Nähern Sie sich Sie bei eingeschalteter Projektionslampe nicht der Lampenabdeckung oder den Abluftöffnungen. Auch nach dem Ausschalten der Lampe sollten Sie diese Bereiche meiden, da sie noch eine Weile heiß sind.

● Richten Sie den Laserstrahl der Fernbedienung nur auf den Projektionsschirm und niemals auf

Personen oder andere Gegenstände.

Dieses Kennwort macht auf Fehler aufmerksam, die eine Störung verursachen können.

Griffmulden

Page 3

1.3 Vertragsbestimmungen

Elektromagnetische Verträglichkeit

WARNUNG :

Dies ist ein Produkt der Klasse A. Bei der Verwendung im häuslichen Bereich können

Störungen des Radio- oder Fernsehempfangs auftreten. Beim Auftreten derartiger

Störungen hat der Benutzer gegebenenfalls Abhilfemaßnahmen zu treffen.

Dieses Gerät erfüllt Teil 15 der FCC Rules. Sein Betrieb unterliegt den beiden folgenden Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) dieses Gerät muss jede empfangene Störung annehmen, auch solche, die zu einem unerwünschten Betrieb führen kann. Dieses Gerät wurde getestet und als den Bestimmungen für ein Digitalgerät der Klasse A

gemäß Abschnitt 15 der FCC-Richtlinien entsprechend befunden.

In Kanada

ZUR BEACHTUNG: Dieser digitale Apparat der Klasse A erfüllt das kanadische ICES-

003.

Diese Einschränkungen sollen ausreichenden Schutz gegen schädliche Störungen bei kommerziellem Einsatz bieten. Dieses Gerät generiert und verwendet Funkfrequenzenergie und kann solche abstrahlen, und wenn es nicht gemäß der Anleitung installiert und verwendet wird, kann es den

Funkverkehr stören. Der Betrieb dieses Geräts in einer Wohneinrichtung verursacht aller Wahrscheinlichkeit nach Störungen. Bei Auftreten solcher Störungen ist es die Picht des

Benutzers, auf eigene Kosten Abhilfe zu schaffen.

DEUTSCH

Einige Leitungen müssen mit dem Kernsatz verwendet werden. Verwenden Sie für den Anschluss eine Zubehörleitung oder eine Leitung des bestimmten Typs. Hat die Leitung

nur an einem Ende einen Kern, so schließen Sie den Kern an den Projektor an.

VORSICHT: Nimmt der Benutzer Änderungen oder Abänderungen vor, die von der

verantwortlichen Partei nicht als zulässig genehmigt wurden, so verliert er möglicherweise das Recht zur Benutzung der Ausrüstung.

Page 4

1.3 Vertragsbestimmungen (Fortsetzung)

Entsorgung von Elektro- und Elektronik-Altgeräten

Das Symbol ist in Übereinstimmung mit der Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte (Elektro- und Elektronik - Altgeräte Richtlinie). Das Symbol weist darauf hin, dass das Gerät einschließlich ge- und verbrauchten Batterien bzw Akkus nicht in den Hausmüll gegeben werden darf, sondern den hierfür bestimmten getrennten Sammelsystemen

zugeführt werden muss. Falls die mit diesem Gerät mitgelieferten

Batterien oder Akkus mit dem chemischem Symbol Hg, Cd oder Pb

markiert sind, bedeutet dies, dass sie einen Schwermetallanteil von über 0,0005 % Quecksilber, 0,002 % Kadmium enthalten oder 0,004 % Blei enthalten.

Page 5

2. Kontrollieren des Lieferumfangs

Kontrollieren Sie beim Auspacken des Produkts, dass die folgenden Gegenstände vollzählig vorhanden sind. Sollte ein Teil fehlen, wenden Sie sich sofort an Ihren Händler.

(1) Projektor (2) Objektivadapter

(3) Sechskant-Schraubendreher

(für die Montage der optionalen Objektiveinheit)

(4) Netzkabel (5) Computerleitung (6) Fernbedienung (Batterien nicht im

Lieferumfang enthalten.) (7) Benutzer-Dokumentation

HINWEIS

* Dieses Produkt wird ohne Objektiveinheit geliefert, damit Sie die für den geplanten

Einsatz geeignete aus den lieferbaren Typen ( 24) auswählen können. Lassen Sie

sich von Ihrem Händler beraten und beziehen Sie eine oder mehrere Objektiveinheiten zusammen mit diesem Produkt.

* Für Ihren Einsatzzweck sind unter Umständen bestimmte Zubehörteile oder

Servicearbeiten erforderlich. Wir empfehlen Ihnen daher, sich diesbezüglich zeitig von

Ihrem Händler beraten zu lassen.

VORSICHT

● Bewahren Sie die Originalverpackung gut auf, da sie für einen eventuell später anfallenden Transport oder zur Lagerung des Produkts wieder benötigt wird.

(1)

(4)

(7)

(5)

(2)

(3)

(6)

STANDBY/ON COMPUTER

LASER INDICATOR

VIDEO

MY SOURCE

DIGITAL

ID 3

ID 1

ID 4

ID 2

BLANK LASER

ENTER

RESET

POSITION

SHUTTER

FREEZE

AUTO

MAGNIFY

ASPECT

PbyP

OFF

MY BUTTON

KEYSTONE

ZOOM

FOCUS

DEUTSCH

LENS SHIFT

3. Montage der Objektiveinheit

Lassen Sie die Objektiveinheit von Ihrem Fachhändler montieren. Überlassen Sie sowohl die Montage und Demontage der Objektiveinheit unbedingt dem Fachhändler oder Kundendienst.

WARNUNG

● Verwenden Sie ausschließlich eine vom Hersteller vorgeschriebene Objektiveinheit.

● Lassen Sie sowohl die Montage als auch die Demontage der Objektiveinheit unbedingt

dem Fachhändler oder Kundendienst.

● Lesen Sie die mit der Objektiveinheit gelieferte Bedienungsanleitung und bewahren

Sie sie gut auf.

● Achten Sie insbesondere darauf, dass die Objektiveinheit zu Fall kommt oder

irgendwo angestoßen wird.

● Transportieren Sie den Projektor nicht mit montierter Objektiveinheit.

VORSICHT

●

Bewahren Sie die Originalverpackung der Objektiveinheit gut auf, da sie für einen eventuell

später anfallenden Transport oder zur Lagerung der Objektiveinheit wieder benötigt wird.

ZUR BEACHTUNG

● Berühren Sie die Linsenfläche nicht direkt.

● Heben Sie die Staubschutzabdeckung des Projektors gut auf und bringen Sie sie am

Projektor an, während keine Objektiveinheit montiert ist.

Page 6

4. Aufstellen des Projektors

Lesen Sie sich dieses Kapitel als erstes durch. Stellen Sie den Projektor dann am

gewünschten Platz auf.

4.1 Betriebsumgebung

Dieses Produkt erfordert einen Stellplatz, der stabil, kühl und gut belüftet ist. Prüfen Sie die Betriebsumgebungsfaktoren anhand der folgenden Punkte.

WARNUNG

● Stellen Sie das Produkt nicht auf einer instabilen Unterlage auf, wie beispielsweise auf

einer unebenen, geneigten oder Vibrationen ausgesetzten Fläche.

●

Stellen Sie das Produkt nicht an einem Ort auf, wo es nass werden kann, wie beispielsweise

neben einer Badewanne, einem Waschbecken, einer Spüle oder einem Waschbottich, oder

in einem feuchten Keller, an einem Schwimmbecken, am Strand oder im Freien.

VORSICHT

●

Stellen Sie das Produkt nicht an einem Ort auf, wo es Staub, Rauch oder Feuchtigkeit ausgesetzt ist, wie beispielsweise in einer Passage, in einer Raucherecke, in einer Küche oder im Freien.

● Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf, wie beispielsweise

neben Heizkörpern, Heizstrahlern, Öfen oder anderen Geräten (einschließlich

Verstärkern), die Wärme entwickeln.

● Stellen Sie das Produkt nicht in einem magnetischen Feld auf.

ZUR BEACHTUNG

●

Stellen Sie das Produkt nicht in einem Ort auf, wo es den Rundfunkempfang stören kann.

●

Stellen Sie den Projektor so auf, dass kein starkes Licht in die Fernbedienungssensoren einfällt.

4.2 Projektionsart

Wählen Sie die zum Einsatzzweck passende Projektionsart. Die folgende Abbildung zeigt

zwei Beispiele.

(2) Deckenmontage (unter einer Decke hängend)

(1) Normale Aufstellung (auf einem Tisch)

HINWEIS

* Bei einer speziellen Installation, beispielsweise Deckenmontage, sind unter Umständen

zur vorschriftsmäßigen Befestigung spezielle Zubehörteile ( 24) und Arbeiten nötig.

Lassen Sie sich vor der Installation von Ihrem Fachhändler beraten.

WARNUNG

● Lassen Sie sich vor der Installation von Ihrem Händler beraten.

●

Verwenden Sie ausschließlich die vom Hersteller vorgeschriebenen Befestigungsteile und

überlassen Sie die Montage und Demontage des Projektors dem Kundendienstpersonal.

●

Lesen Sie die mit den Befestigungsteilen gelieferte Anleitung und bewahren Sie sie gut auf.

Page 7

4.3 Projektionsabstand

Richten Sie sich bei der Anordnung von Projektor und Projektionsschirm nach den

folgenden Angaben. Die Werte in der folgenden Tabelle gelten für das Modell IN5542/ IN5542c mit der Standard-Objektiveinheit LENS-068. Sollten Sie eine andere

Objektiveinheit verwenden, richten Sie sich nach den Angaben in deren Anleitung. Die

Werte variieren je nach Kombination aus Projektor und Objektiveinheit. * Die in der Tabelle enthaltenen Werte beziehen sich auf ein Bildschirmbild mit

maximalerGröße 1024 x 768. (a) Projektionsflächengröße (diagonal) (b) Projektionsabstand (±10%)

nach oben gestellt ist.

DEUTSCH

(a)

Projektionsächengröße

[Zoll (m)]

40 (1,0) 1,7 (66) 2,3 (89) 60 (1,5) 2,6 (103) 3,5 (136) 70 (1,8) 3,1 (121) 4,0 (159)

80 (2,0) 3,5 (139) 4,6 (183)

90 (2,3) 4,0 (157) 5,2 (206) 100 (2,5) 4,4 (175) 5,8 (230) 120 (3,0) 5,4 (211) 7,0 (277) 150 (3,8) 6,7 (266) 8,8 (347) 200 (5,1) 9,0 (356) 11,8 (464) 250 (6,4) 11,3 (447) 14,8 (582) 300 (7,6) 13,6 (537) 17,8 (699) 350 (8,9) 15,9 (628) 20,7 (816) 400 (10,2) 18,2 (718) 23,7 (934) 500 (12,7) 22,8 (899) 29,7 (1168) 600 (15,2) 27,4 (1081) 35,6 (1403) 700 (17,8) 32,0 (1262) 41,6 (1638)

(b) Projektionsabstand

[m (Zoll)]

min. max.

4 : 3 Bildformat 16 : 9 Bildformat

[cm (Zoll)]

unten

-23 (-9)

-34 (-13) 125 (49)

-40 (-16)

-45 (-18)

-51 (-20)

-56 (-22)

-68 (-27)

-85 (-33)

-113 (-44)

-141 (-56)

-169 (-67)

-198 (-78)

-226 (-89)

-282 (-111)

-339 (-133)

-395 (-156)

oben

(33)

146 (58) 2,5 (98) 3,3 (129) -58 (-23) 145 (57) 167 (66) 2,9 (112) 3,8 (148) -66 (-26) 165 (65) 188 (74) 3,2 (127) 4,3 (168) -74 (-29) 186 (73) 209 (82) 3,6 (142) 4,7 (187) -82 (-32) 207 (81) 251 (99) 4,4 (172) 5,7 (225) -99 (-39) 248 (98) 313 (123) 5,5 (216) 7,2 (283) -123 (-49) 310 (122) 418 (164) 7,4 (290) 9,6 (379) -164 (-65) 414 (163) 522 (206) 9,2 (364) 12,0 (474) -206 (-81) 517 (204) 627 (247) 11,1 (438) 14,5 (570) -247 (-97) 620 (244) 731

(288) 13,0 (512) 16,9 (666)

835 (329) 14,9 (586) 19,4 (762) -329 (-130) 827 (326)

1044 (411) 18,6 (734) 24,2 (954) -411 (-162) 1034 (407)

(493)

1253

(576)

1462

Projektor-Oberseit

Projektor-Unterseite

(b)

(b) Projektionsabstand

[m (Zoll)]

min. max. unten oben 1,3 (53) 1,8 (72) 2,1 (83) 2,8 (110) -49 (-19) 124 (49)

22,4 (882) 29,1 (1145) -493 (-194) 1241 (488) 26,2 (1030) 34,0 (1337) -576 (-227) 1447 (570)

(Montageseite)

[cm (Zoll)]

-33 (-13) 83 (33)

-288 (-113) 724 (285)

HINWEIS

● Verwenden Sie keinen Projektionsschirm mit polarisierter Leinwand, da diese ein rotes

Bild verursachen kann.

Page 8

4.4 Aufstellung/Installation

Der Projektor muss unter Beachtung der folgenden Hinweise den Angaben in Abschnitt

4.3 gemäß aufgestellt bzw. installiert werden.

WARNUNG

● Achten Sie darauf, dass sich in der Nähe des Projektors keine leicht entzündbaren

Gegenstände/Stoffe befinden.

●

Achten Sie darauf, dass die Öffnungen am Projektor nicht abgedeckt oder anderweitig blockiert werden und sorgen Sie für ausreichen Freiraum zur Belüftung um den Projektor.

- Stellen Sie den Projektor nicht auf einer weichen Fläche wie einem Teppich, einer Matte oder einem Bett auf.

- Halten Sie leichte Gegenstände wie Papier vom Projektor fern, da diese vom Lufteinlass angesaugt werden und diesen blockieren können.

● Verwenden Sie den Projektor nicht auf einem instabilen Gestell wie beispielsweise

einem Servierwagen.

● Stellen Sie den Projektor so auf, dass keine Fremdstoffe in das Innere des Projektors

gelangen können.

- Bringen Sie keine kleineren Gegenstände wie Büroklammern u.dgl. in die Nähe des

Projektors, da diese ins Geräteinnere fallen könnten.

Achten Sie darauf, dass keine Flüssigkeiten auf oder in den Projektor geschüttet werden.

VORSICHT

●

Halten Sie wärmeleitende Gegenstände wie beispielsweise Metallteile vom Projektor fern.

- Stellen Sie den Projektor nicht auf einer Metallfläche auf.

● Legen Sie keine wärmeempfindlichen Gegenstände (Kunststoff o. dgl.) auf oder neben

den Projektor.

ZUR BEACHTUNG

● Wählen Sie den Stellplatz bzw. Installationsort so, dass der Projektionsstrahl zwischen

Projektor und Projektionsschirm nicht blockiert wird.

● Achten Sie darauf, dass der Fernbedienungssensor keiner direkten starken Lichteinwirkung ausgesetzt ist.

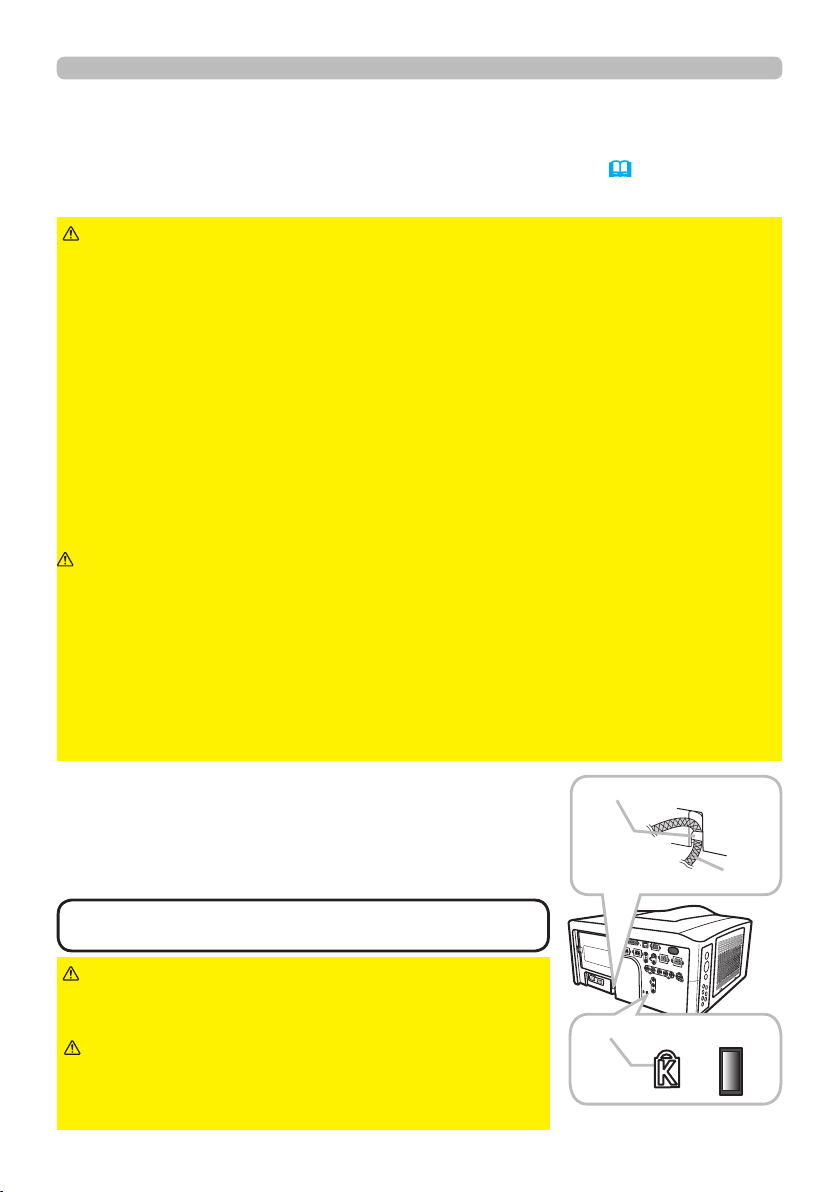

4.5 Zusätzliche Diebstahlschutzmaßnahmen

Dieser Projektor hat den Sicherungsstab für eine kommerzielle Diebstahlschutzkette oder Draht bis 10 mm Durchmesser und auch den Sicherheitsschlitz für das Kensington Schloss. Einzelheiten siehe Anleitung der Sicherheitsvorrichtung.

HINWEIS

* Diese werden nicht im Sinne einer umfassenden

Diebstahlverhinderung, sondern als zusätzliche Maßnahmen

geliefert.

WARNUNG

● Verwenden Sie den Sicherungsschlitz nicht als Verankerung zum Schutz gegen Sturz

oder Fall, dafür ist er nicht vorgesehen.

VORSICHT

● Platzieren Sie die Diebstahlschutzkette oder den Draht nicht in der Nähe der

Abgasschlitze des Projektors, da Kette oder Draht einen Brand auslösen können, wenn sie vom Abgas erhitzt werden.

Page 9

5. Anschließen anderer Geräte

Bevor Sie andere Geräte an den Projektor anschließen, vergewissern Sie sich anhand deren Anleitungen davon, dass sie sich für den Anschluss eignen, und was Sie für die Verbindung benötigen.

Sollte das für den Abschluss benötigte Zubehör nicht zum Lieferumfang des Projektors

gehören oder beschädigt worden sein, wenden Sie sich an Ihren Fachhändler. Es können für den Anschluss auch bestimmte Vorschriften gelten.

Vergewissern Sie sich zunächst, dass der Projektor und das andere Gerät ausgeschaltet sind, und stellen Sie dann die Verbindung den folgenden Anweisungen gemäß her. Richten Sie sich nach den Abbildungen auf den folgenden Seiten.

HINWEIS

* Für dieses Produkt ist eine optionale Leitungsabdeckung erhältlich. Geben Sie dem

Händler bei der Bestellung die entsprechende Typenbezeichnung an. ( 24)

WARNUNG

● Verwenden Sie ausschließlich die vom Hersteller vorgeschriebenen oder empfohlenen Zubehörteile. Nehmen Sie keine Modifikationen an Projektor oder Zubehör vor.

●

Lesen Sie die mit den Zubehörteilen gelieferte Anleitung und bewahren Sie sie gut auf.

● Vermeiden Sie ein Anschließen/Abtrennen des Projektors an/von Geräte/n, die mit

der Stromversorgung verbunden sind, sofern dies in der Anleitung des anderen Geräts nicht ausdrücklich vorgeschrieben wird.

VORSICHT

● Manche Verbindungskabel müssen möglicherweise eine bestimmte Länge haben

oder am Ende einen Ferritkern (Entstörmagnet) aufweisen, das den Vorschriften für elektromagnetische Störungen gemäß am Projektor angeschlossen werden muss. Hat ein Kabel nur an einem Ende einen (Ferritkern) Entstörmagnet, so schließen Sie dieses Ende an den Projektor an.

● Achten Sie darauf, dass Stecker nicht in den falschen Anschluss oder in falscher

Ausrichtung eingeführt werden.

● Achten Sie darauf, dass die Kabel nicht beschädigt werden. Verlegen Sie die Kabel so,

dass niemand auf sie tritt und sie nicht irgendwo eingeklemmt werden.

HINWEIS

● Schalten Sie andere Geräte nicht vor dem Projektor ein, sofern dies in der Anleitung

des anderen Geräts nicht ausdrücklich vorgeschrieben wird.

DEUTSCH

Page 10

5. Anschließen anderer Geräte (Fortsetzung)

Beispiel für den Anschluss eines Videorecorders oder DVD-Players

Digitaler Signaleingang

HDMI

CONTROL IN CONTROL OUT

DVI-D

Beispiel für den Anschluss eines Computers

Steuerung vom Computer

RS-232C

DVI-D

LAN

REMOTE

CONTROL

OUT

S-VIDEO

VIDEO

OUT

LAN

VIDEO 1

R/Cr/Pr

Cb/Pb

Cr/Pr

COMPONENT

OUT

MONITOR OUT

S-VIDEO

COMPUTER IN1 COMPUTER IN2

BNC

G/Y

B/Cb/Pb H V

Y Cb/Pb Cr/Pr

Computer-Signaleingang

RGB OUT

RGB OUT RGB OUT

VIDEO

OUT

Video-Signaleingang

VIDEO 2

HDMI

CONTROL IN CONTROL OUT

VORSICHT

● Aus Sicherheitsgründen darf

der LAN-Anschluss nicht mit einem Netzwerk verbunden werden, in dem zu hohe Spannung anliegen kann.

DVI-D

LAN

REMOTE

CONTROL

OUT

VIDEO 1

R/Cr/Pr G/Y B/Cb/Pb H V

Cb/Pb

Cr/Pr

MONITOR OUT

S-VIDEO

COMPUTER IN1 COMPUTER IN2

BNC

VIDEO 2

Page 11

5. Anschließen anderer Geräte (Fortsetzung)

Beispiel für den Anschluss eines anderen Projektors oder Anzeigegeräts

Steuerung vom Computer

RS-232C

HDMI

CONTROL IN CONTROL OUT

Steuerung eines anderen Geräts mit RS-232C-Befehlen

STANDBY/ON COMPUTER

DVI-D

Computer-Signaleingang

RGB OUT

LASER INDICATOR

VIDEO

MY SOURCE

DIGITAL

ID 3

ID 1

ID 4

ID 2

BLANK LASER

ENTER

RESET

Kabel-

POSITION

SHUTTER

FREEZE

AUTO

ASPECT

MAGNIFY

PbyP

OFF

MY BUTTON

KEYSTONE

ZOOM

LENS SHIFT

FOCUS

Fernbedienung

LAN

REMOTE

CONTROL

OUT

R/Cr/Pr G/Y B/Cb/Pb H V

S-VIDEO

VIDEO 1

Cb/Pb

Cr/Pr

MONITOR OUT

COMPUTER IN1 COMPUTER IN2

BNC

VIDEO 2

DEUTSCH

Umleitung des Computersignals an ein anderes Anzeigegerät

RS-232C

REMOTE

CONTROL IN

RGB IN

Gleichzeitige Fernbedienung eines anderen Projektors

Page 12

6. Anschluss an die Stromversorgung

Verbinden Sie die Netzkabelbuchse des Projektors

unter Beachtung der folgenden Warnhinweise mit

einer geeigneten Steckdose. Die folgenden Schritte beschreiben den Anschluss.

Netzkabelende mit kleinem Steckercord

AC IN

1. Vergewissern Sie sich, dass der Netzschalter

des Projektors auf AUS steht (mit „O“ gekennzeichnet).

2. Führen Sie das Ende des Netzkabels mit

dem kleineren Stecker in die Buchse AC IN (Netzanschluss) des Projektors ein.

3. Stecken Sie das andere Ende des Netzkabels in die Steckdose.

WARNUNG

● Schließen Sie den Projektor nicht an eine Steckdose an, wenn keine Objektiveinheit

montiert ist.

● Verwenden Sie den Projektor nur mit der am Typenschild des Geräts angegebenen

Netzspannung.

● Verwenden Sie eine leicht zugängliche Steckdose in der Nähe des Projektors.

● Achten Sie darauf, dass die Steckdose nicht überlastet wird, da dies einen Brand oder

elektrischen Schlag verursachen kann.

● Verwenden Sie nur das Netzkabel, das mit diesem Produkt geliefert wurde und für Ihr

Stromnetz geeignet ist. Sollte das mit dem Produkt gelieferte Netzkabel nicht passen, wenden Sie sich an den Händler.

● Verwenden Sie kein Netzkabel, das Schäden aufweist. Sollte das Netzkabel beschädigt worden sein, beschaffen Sie sich über den Händler ein Ersatzkabel desselben Typs.

● Berühren Sie das Netzkabel nicht mit nassen Händen.

● Sehen Sie von einer Instandsetzung oder Modifikation des Netzkabels ab.

● Achten Sie darauf, dass das Netzkabel nicht beschädigt wird. Verlegen Sie das

Netzkabel so, dass niemand darauf tritt und das Kabel nicht durch darauf oder daneben gestellte Gegenstände eingeklemmt wird.

● chließen Sie das Netzkabel fest an, um einen Wackelkontakt zu vermeiden. Verwenden

Sie keine lose oder defekte Steckdose.

Netzschalter

Page 13

7. Vorbereiten der Fernbedienung

Verwenden Sie die mit dem Produkt gelieferte Fernbedienung. Lesen Sie zunächst dieses

Kapitel durch und legen Sie dann die Batterien in die Fernbedienung ein.

7.1 Einlegen der Batterien

Die Fernbedienung arbeitet mit zwei Batterien des folgenden Typs.

HITACHI MAXELL oder HITACHI MAXELL ENERGY, teilenummer LR6 oder R6P (Batterien nicht im Lieferumfang enthalten.)

Die folgenden Schritte beschreiben, wie Sie die Batterien in die Fernbedienung einlegen.

1. Entfernen Sie den Batteriefachdeckel an der Rückseite der Fernbedienung. Drücken Sie leicht auf den Knopf am Batteriefachdeckel und ziehen sie ihn dabei nach oben.

2. Legen Sie die Batterien den Polaritätszeichen „+“

und „-“ gemäß in den Batteriehalter.

3. Bringen Sie den Batteriefachdeckel wieder an und lasen sie ihn einrasten.

HINWEIS

* Sollte die Fernbedienung nicht mehr einwandfrei arbeiten, ersetzen Sie zur Abhilfe die

Batterien durch frische.

WARNUNG

● Achten Sie beim Einlegen der Batterien darauf, dass Sie dabei die LASER-Taste

nicht berühren. Ein versehentliches Aktivieren des Laserstrahls kann gefährlich sein. Beachten Sie dazu die Warnhinweise im folgenden Abschnitt 7.3.

●

Behandeln Sie Batterien sorgfältig, da Batterien bersten, brechen oder auslaufen können, was wiederum einen Brand, Verletzungen und Umweltverschmutzung zur Folge haben kann.

- Verwenden Sie nur die vorgeschriebenen Batterien. Legen Sie niemals zwei Batterien unterschiedlichen Typs ein.

- Ersetzen Sie beim Auswechseln der Batterien beide durch frische Batterien desselben Typs. Legen Sie niemals eine neue und eine gebrauchte Batterie ein.

- Verwenden Sie keine beschädigte Batterie (Riss, Delle, Rost oder Leck).

- Achten Sie beim Einlegen darauf, dass die Plus- und Minuspole der Batterien korrekt

ausgerichtet sind.

- Bearbeiten Sie Batterien nicht; laden Sie sie nicht auf und löten Sie sie nicht.

- Entfernen Sie bitte die Batterien, wenn Sie die Fernbedienung voraussichtlich längere

Zeit nicht benötigen.

- Bewahren Sie Batterien an einem dunklen, kühlen und trockenen Platz auf. Setzen Sie eine Batterie nie dem Feuer oder Wasser aus.

- Bewahren Sie Batterien außerhalb der Reichweite von Kindern und Haustieren auf.

Sollte eine Batterie auslaufen, entfernen Sie die Batterieflüssigkeit gründlich mit einem Reinigungstuch. Sollte dabei Batterieflüssigkeit auf die Haut geraten, spülen Sie sie

gründlich mit Wasser ab. Falls die Batterie im Batteriehalter ausgelaufen ist, säubern

Sie den Halter und das Batteriefach gründlich, bevor Sie frische Batterien einlegen.

- Entsorgen Sie die Batterie gemäß den örtlichen Gesetzen.

DEUTSCH

Page 14

7.2 Signalübertragung

Fernbedienungssensore

Die Fernbedienung überträgt ihre Signale mit Hilfe

von Infrarotlicht (LED Klasse 1), das von einem

Fernbedienungssensor am Projektor erfasst wird. Der Fernbedienungssensor spricht auf Bediensignale an,

die innerhalb eines Winkels von 60 Grad (nach rechts

und links) und aus einer Entfernung von bis zu 3

Fernbedienungssensor

Metern übertragen werden.

30°

HINWEIS

* Sie können einen oder zwei der drei Sensoren über

die Option FERNB. EMPF. des Menüs SERVICE

BLANK LASER

ENTER

FREEZE

ASPECT

SHUTTER

PbyP

RESET

AUTO

MY BUTTON

POSITION

MAGNIFY

FOCUS

OFF

ZOOM

KEYSTONE

LENS SHIFT

30°

STANDBY/ON COMPUTER

LASER INDICATOR

MY SOURCE

ID 1

ID 3

ID 2

VIDEO

ID 4

DIGITAL

ca. 3 m

im Menü OPT. deaktivieren.

* Wenn Sie mehrere Projektoren dieses Typs zur gleichen Zeit und am gleichen Ort

einsetzen, richten Sie die Funktion REMOTE-ID entsprechend ein. Die Tasten ID 1, ID 2, ID 3 und ID 4 an der Fernbedienung entsprechen der ID-Zuordnung, die bei der

Option REMOTE-ID des Menüs SERVICE im Menü OPT. vorgenommen wurde.

HINWEIS

● Achten Sie darauf, dass der Fernbedienungssensor keiner direkten starken Lichteinwirkung ausgesetzt ist.

● Stellen Sie nichts zwischen der Fernbedienung und dem Fernbedienungssensor am

Projektor auf, da Hindernisse die Übertragung der Fernbedienungssignale stören.

7.3 Laser-Zeiger

Beim Drücken der LASER-Taste erzeugt die Fernbedienung einen Laserstrahl, wobei zur Bestätigung die Anzeige LASER INDICATOR leuchtet. Verwenden Sie den Laserstrahl als Zeiger auf dem Projektionsschirm.

AVOIDEXPOSURE-

LASERRADIATIONISEMITTEDFROMTHISAPERTURE

C A U T I O N

LASER RADIATIONDO NOT STARE INTO BEAM MAX. OUTPUT: 1mW WAVE LENGTH: 650nm CLASS2 LASER PRODUCT

LASER RADIATION DO NOT STARE INTO BEAM CLASS2 LASER PRODUCT

MAX OUTPUT : 1mw WAVE LENGTH : 650nm

IEC60825-1 :1993 + A1 : 1997 + A2 : 2001

レーザ光

ビームをのぞきこまないでください。最大出力　　１ｍW

波長　　６５０クラス２レーザ製品

JIS C 6802:1997/98

AVOIDEXPOSURE-

LASERRADIATIONISEMITTEDFROMTHISAPERTURE

C A U T I O N

LASER RADIATIONDO NOT STARE INTO BEAM MAX. OUTPUT: 1mW WAVE LENGTH: 650nm CLASS2 LASER PRODUCT

LASER RADIATION DO NOT STARE INTO BEAM CLASS2 LASER PRODUCT

MAX OUTPUT : 1mw WAVE LENGTH : 650nm

IEC60825-1 :2007 EN60825-1:2007

レーザ光

ビームをのぞきこまないでください。最大出力　　１ｍW

波長　　６５０クラス２レーザ製品

JIS C 6802:2005

Laserblende

LASER INDICATOR

LASER

INDICATOR

Taste LASER

oder

WARNUNG

● Verwenden Sie den Laserstrahl nur als Zeiger auf dem Projektionsschirm. Richten Sie den Laserstrahl niemals auf Personen oder andere Gegenstände.

- Richten Sie den Laserstrahl niemals auf Augen, da er Sehschäden verursachen kann.

- Richten Sie den Laserstrahl nur auf den Bildschirm und auf keine anderen

Gegenstände.

Page 15

8. Ein-/Ausschalten des Projektors

8.1 Einschalten

1. Vergewissern Sie sich, dass das Netzkabel

Netzschalter

ordnungsgemäß und fest im Projektor und in der Steckdose eingesteckt ist.

Drücken Sie auf die mit „I“ gekennzeichnete Seite des Netzschalters. Die POWER-Anzeige leuchtet nun orange.

Warten Sie, bis die Tasten funktionsbereit sind.

Dies kann einige Sekunden dauern.

Drücken Sie die STANDBY/ON-Taste (am Projektor oder an der Fernbedienung). Die Projektionslampe leuchtet und die

POWER-Anzeige blinkt grün. Ist der Projektor

betriebsbereit, hört die Anzeige auf zu blinken

Taste STANDBY/ON

und leuchtet konstant grün.

8.2 Ausschalten

Drücken Sie die STANDBY/ON-Taste am Projektor oder an der Fernbedienung. Die Meldung „Ausschalten?“ wird ungefähr fünf Sekunden lang auf dem Projektionsschirm angezeigt.

Drücken Sie die STANDBY/ON-Taste noch einmal, während diese Meldung angezeigt wird. Die Projektionslampe geht aus, und die POWER-Anzeige blinkt orange.

Sobald die Lampe ausreichend abgekühlt wurde, hört die POWER-Anzeige auf zu

blinken und leuchtet konstant orange.

Nachdem Sie sich vergewissert haben, dass die POWER-Anzeige konstant orange leuchtet, drücken Sie die mit „O“ gekennzeichnete Seite des Netzschalters. Die POWER-Anzeige erlischt.

HINWEIS

* Wenn die Opttion DIREKT EIN im Menü OPT. auf OK gesetzt ist und der

Projektor nur mit dem Netzschalter und ohne Verwendung der STANDBY/ON-Taste ausgeschaltet wurde, wird er bei der nächsten Betätigung des Netzschalters automatisch eingeschaltet.

POWER Anzeige

SHUTTERSECURITYLAMPTEMPPOWER

Taste STANDBY/ON

STANDBY/ON

DEUTSCH

STANDBY/ON

WARNUNG

● Blicken Sie bei eingeschalteter Lampe nicht in das Objektiv oder durch die Öffnungen

am Projektor.

● Nähern Sie sich Sie bei eingeschalteter Projektionslampe und auch eine Weile nach dem Ausschalten nicht der Lampenabdeckung oder den Abluftöffnungen, da diese

Bereiche extrem heiß werden und Verbrennungen verursachen können.

HINWEIS

● Schalten Sie andere Geräte nicht vor dem Projektor ein, sofern dies in der Anleitung

des anderen Geräts nicht ausdrücklich vorgeschrieben wird. Schalten andere Geräte vor dem Projektor aus, sofern dies in der Anleitung des anderen Geräts nicht ausdrücklich vorgeschrieben wird.

Page 16

9. Projizieren von Bildern

In diesem Kapitel wird die grundlegende Bedienung dieses Produkts beschrieben. Genauere Beschreibungen finden Sie in der Anleitung auf der CD „Bedienungsanleitung (detailliert)“( 23).

Bedienfeld

STANDBY/ON

Cursortaste

Anzeige LENS SHIFT Taste LENS SHIFT

LENSSHIFT

ZOOM

FOCUS

SHUTTER

COMPUTER

VIDEO

DIGITAL

Taste COMPUTER Taste ZOOM Taste VIDEO Taste FOCUS Taste DIGITAL

9.1 Anzeigen von und Umschalten zwischen Bildquellen

Durch Drücken einer der folgenden Tasten (am Bedienfeld oder an der Fernbedienung) können Sie die betreffende Eingangsgruppe aufrufen, um ein an einem der Eingänge anliegendes Bildsignal wiederzugeben. Durch wiederholtes Drücken der Taste schalten Sie dann innerhalb der Eingangsgruppe nach dem unten gezeigten Schema weiter.

(1) Taste COMPUTER : COMPUTER IN1  COMPUTER IN2  BNC

Fernbedienung

LASER INDICATOR

STANDBY/ON COMPUTER

MY SOURCE

VIDEO

ID 3

ID 1

DIGITAL

ID 4

ID 2

BLANK LASER

ENTER

FREEZE

ASPECT

PbyP

RESET

SHUTTER

AUTO

POSITION

MAGNIFY

MY BUTTON

OFF

KEYSTONE

FOCUS

ZOOM

LENS SHIFT

Taste COMPUTER Taste VIDEO Taste DIGITAL

Cursortaste

Taste ASPECT

Taste FOCUS + Taste FOCUS - Taste ZOOM + Taste ZOOM -

Taste KEYSTONE

Taste LENS SHIFT

(2) Taste VIDEO :

Component (Y, Cb/Pb, Cr/Pr)  S-VIDEO  VIDEO 1  VIDEO 2

(3) Taste DIGITAL : HDMI  DVI-D

9.2 Scharfstellen des Bilds

(1) Drücken Sie bei Einstellung am Bedienfeld zunächst die FOCUS-Taste und dann die

Cursortasten ◄/►.

(2)

An der Fernbedienung verwenden Sie zur Einstellung die Tasten FOCUS +/FOCUS – .

9.3 Zoomen des Bilds

(1) Drücken Sie bei Einstellung am Bedienfeld zunächst die ZOOM-Taste und dann die

Cursortasten ◄/►.

(2) An der Fernbedienung verwenden Sie zur Einstellung die Tasten ZOOM +/ZOOM – .

Page 17

9.4 Einstellen der Projektionsposition

Mit den Nivellierfüßen

Durch Verlängern bzw. Verkürzen der Nivellierfüße können Sie die Projektionsposition und den Projektionswinkel verändern.

Drehen Sie zum Ändern der Länge den jeweiligen Nivellierfuß.

WARNUNG

● Verlängern Sie die Nivellierfüße nicht auf mehr als 30 mm. Ein über diesen Grenzwert hinaus verlängerter Fuß kann sich vom Projektor lösen und eine Beschädigung des Projektors oder eine Verletzung verursachen.

VORSICHT

● Stellen Sie den Projektor mit einem Winkel von mehr als 5 Grad auf. Wenn der Projektor bis über diesen

Grenzwert hinaus geneigt wird, kann dies Störungen und eine Verkürzung der Projektorlebensdauer zur Folge haben.

Einstellen der Objektivposition

Eine Veränderung der Objektivposition bewirkt eine entsprechende Verschiebung der Projektionsposition. Drücken Sie hierzu zunächst die LENS SHIFT-Taste (am Bedienfeld oder an der Fernbedienung) und verändern Sie die Objektivposition dann mit den Cursortasten.

HINWEIS

* Während das Objektiv sich bewegt, leuchtet oder blinkt die LENS SHIFT-Anzeige (am

Bedienfeld) grün. Bei Objektivbewegungen ignoriert der Projektor unter Umständen andere Bedienungen.

* Im Allgemeinen wird in Mittelstellung des Objektivs die beste Bildqualität erzielt.

max. 30 mm

DEUTSCH

VORSICHT

● Halten Sie Ihre Finger und Gegenstände vom Objektiv fern. Sie könnten sich im

Bereich um das Objektiv einklemmen und verletzen.

9.5 Wahl eines Seitenverhältnisses

Verwenden Sie hierzu die ASPECT-Taste (an der Fernbedienung). Bei jeder Tastenbetätigung verändert sich das Bildseitenverhältnis.

9.6 Korrektur der Trapezverzerrung

Rufen Sie den KEYSTONE-Dialog durch einen Druck auf die KEYSTONE-Taste (an der Fernbedienung) auf. Verwenden Sie, den Dialoganweisungen folgend, die Cursortasten zur Einstellung des Bilds.

Page 18

Bedienfeld

STANDBY/ON

LENSSHIFT

COMPUTER

ZOOM

VIDEO

FOCUS

DIGITAL

SHUTTER

Cursortaste

Anzeige SHUTTER Taste SHUTTER

Fernbedienung

LASER INDICATOR

STANDBY/ON COMPUTER

MY SOURCE

VIDEO

ID 3

ID 1

DIGITAL

ID 4

ID 2

BLANK LASER

ENTER

FREEZE

ASPECT

PbyP

RESET

SHUTTER

AUTO

POSITION

MAGNIFY

MY BUTTON

OFF

KEYSTONE

FOCUS

ZOOM

LENS SHIFT

Taste BLANK

9.7 Ausblenden des Projektionsbilds

Durch Schließen des mechanischen Objektivverschlusses kann das Projektionslicht blockiert und das Bild ausgeblendet werden, ohne den Projektionsvorgang zu

unterbrechen. Wenn Sie ein weiteres Anzeigegerät verwenden, können Sie auf diese Weise

das Bild ausblenden, um zum zweiten Gerät zu wechseln. Zum Schließen und Öffnen des Objektivverschlusses drücken Sie die SHUTTER-Taste (am Bedienfeld oder an der Fernbedienung).

HINWEIS

* Bei geschlossenem Objektivverschluss blinkt die SHUTTER-Anzeige (am Bedienfeld)

gelb.

* Wenn der Projektor mit geschlossenem Objektivverschluss ausgeschaltet wird, öffnet

sich der Verschluss beim nächsten Einschalten automatisch.

WARNUNG

● Halten Sie den Verschluss beim Gebrauch des Projektors nicht zu lange geschlossen,

da in diesem Zustand ein Hitzestau im Gerät auftreten kann, der im Extremfall einen Brand verursachen kann.

9.8 Vorübergehendes Einblenden eines leeren Bilds

Mit der

BLANK

einblenden, das Sie über die Option haben. Drücken Sie die den oder das Bild der Eingangsquelle wiederherzustellen.

HINWEIS

* Gewisse Projektorbedienungen bewirken eine automatische Wiederherstellung des

Eingangsquellenbilds.

-Taste können Sie anstelle des Eingangsquellenbilds das des Menüs

BILDSCHIRM

BLANK

-Taste (an der Fernbedienung), um das

BLANK

-Bild

eingerichtet

-Bild einzublen-

Page 19

10. Wartung

Bevor Sie die Wartung am Projektor in Angriff nehmen, schalten Sie ihn aus, ziehen

den Netzstecker und lassen den Projektor ausreichend abkühlen. Insbesondere vor

Wartungshandgriffen an der Lampeneinheit muss der Projektor mindestens 45 Minuten abkühlen.

10.1 Lampeneinheit

Die Lampe kann nach längerem Gebrauch durchbrennen oder platzen. Es empehlt sich, stets eine Ersatzlampeneinheit bereitzuhalten, damit die Lampeneinheit sofort ausgewechselt werden kann,

wenn das Projektionsbild dunkler oder die Farbwiedergabe schlechter wird.

Ersatzeinheiten können beim Fachhändler unter Angabe der korrekten Typnummer bestellt werden.

Typnummer der optionalen Lampeneinheit: SP-LAMP-079

Wenn der Projektor fest installiert wurde (z.B. unter der Decke) bzw. die Lampe geplatzt ist, überlassen Sie den Austausch der Lampeneinheit Ihrem Fachhändler. Anderenfalls gehen Sie sich beim Austausch der Lampeneinheit wie folgt vor.

Vergewissern Sie sich, dass der Netzstecker gezogen wurde und

der Projektor sich ausreichend abgekühlt hat.

Lösen Sie die Schraube der Lampenabdeckung (durch Pfeil

markiert). Schieben Sie die Abdeckung zum Abnehmen zur Seite.

Lösen Sie die 3 Schrauben der Lampeneinheit (durch Pfeil

markiert). Fassen Sie die Lampeneinheit an den Griffen und

heben Sie sie vorsichtig vom Projektor ab.

Setzen Sie die neue Lampeneinheit vorsichtig an. Ziehen Sie

die Schrauben der Lampeneinheit fest an. Bringen Sie die Lampenabdeckung wieder an und ziehen Sie

die Schraube der Lampenabdeckung fest an.

Setzen Sie den LAMPENZEIT-Wert zurück.

(1) Schalten sie den Projektor ein. (2) Drücken Sie die MENU-Taste (am Bedienfeld oder an

der Fernbedienung), um das Menü FORTGESCHRITT aufzurufen. Wählen Sie im EINF. MENÜ die Option „FORTGESCHRITT“ mit den Cursortasten ▲/▼ und drücken Sie dann die Cursortaste ►.

(3) Wählen Sie im Menü OPT. mit den Cursortasten ▲/▼

in der linken Spalte „OPT.“ und drücken Sie dann die

Cursortaste ►.

(4)

Zum Aufrufen des LAMPENZEIT-Dialogs wählen

Sie mit den Cursortasten ▲/▼ in der rechten Spalte „LAMPENZEIT“ und drücken dann die Cursortaste ►.

(5) Verwenden Sie die Cursortaste ► den Dialoganweisungen

gemäß. Durch Auswählen von „OK“ wird der LAMPENZEIT-Wert zurückgesetzt.

Lampenabdeckung

Lampeneinheit

Griffe

HINWEIS

* Der im Menü OPT. als LAMPENZEIT angegebene Wert ist die Nutzungsdauer, die seit

dem letzten Rücksetzen der LAMPENZEIT verstrichen ist. Verwenden Sie diesen Wert

als Anhaltspunkt für erforderliche Wartungsarbeiten.

DEUTSCH

HINWEIS

● Setzen Sie die LAMPENZEIT nur zurück, wenn die Lampeneinheit durch eine neue

ersetzt wurde.

Page 20

WARNUNG

HOCHSPANNUNG HOHE TEMPERATUR HOCHDRUCK

● Der Projektor ist mit einer Quecksilberdampf-Hochdrucklampe aus Glas ausgestattet. Die Lampe kann mit einem lauten Knall platzen oder ausbrennen, wenn sie Erschütterungen

ausgesetzt, verkratzt oder angefasst wird, wenn sie noch heiß ist. Außerdem kann dies

geschehen, wenn sie abgenutzt ist. Beachten Sie, dass die Lampen eine ganz unterschiedliche Lebensdauer haben. Es kann vorkommen, dass einige von ihnen ausbrennen, wenn sie gerade ausgetauscht wurden. Wenn die Lampe platzt, können Glassplitter in das Lampengehäuse fallen und quecksilberhaltige Dämpfe aus den Lüftungsschlitzen des Projektors entweichen.

● Zur Entsorgung der Lampe: Dieses Produkt enthält eine Quecksilberlampe; nicht in den

Haushaltsabfall werfen. Stets unter Beachtung aller geltenden Vorschriften als Sondermüll entsorgen.

- Zum Recycling der Lampe siehe www.lamprecycle.org (in den USA).

Zur Entsorgung des Produkts wenden Sie sich an die zuständige örtliche Behörde oder www. eiae.org (in den USA) oder www.epsc.ca (in Kanada).

Für weitere Informationen wenden Sie sich an Ihren Fachhändler.

● Wenn die Lampe zerbricht (Sie hören es an dem lauten Knall), ziehen Sie die

Netzleitung und lassen Sie sie durch den Fachhandel austauschen. Beachten Sie, dass Glassplitter das Projektorinnere beschädigen oder Verletzungen

verursachen können; versuchen Sie also nicht, den Projektor zu reinigen und die Lampe selbst auszutauschen.

Ziehen Sie den Stecker aus der

Steckdose

● Wenn die Lampe zerbricht (Sie hören es an dem lauten Knall), lüften Sie den

Raum ausgiebig und achten Sie darauf, dass Sie die Dämpfe, die aus den

Lüftungsschlitzen des Projektor entweichen, nicht einatmen und dass sie nicht in Augen oder Mund gelangen.

● Vor dem Ersetzen der Lampe schalten Sie den Projektor aus, ziehen Sie den Stecker aus der Steckdose und warten dann mindestens 45 Minuten, damit sich die Lampe ausreichend abkühlt. Andernfalls kann es zu Verbrennungen kommen oder die Lampe kann beim Anfassen zerbrechen.

● Niemals andere als die gekennzeichneten (mit Pfeil markierten) Schrauben

lösen.

● Öffnen Sie bei von oben aufgehängter Montage des Projektors nie das Lampengehäuse. Das ist gefährlich, da Glassplitter herausfallen können, wenn die Lampe geplatzt ist. Außerdem ist es gefährlich, auf Leitern zu arbeiten. Lassen Sie die Lampe immer durch Ihren Fachhändler austauschen,

selbst dann, wenn sie nicht zerbrochen ist.

● Benutzen Sie den Projektor nie, wenn das Lampengehäuse entfernt ist. Beim Austauschen der Lampe sicherstellen, dass die Schrauben fest eingeschraubt sind. Lose Schrauben können zu Schäden oder zu Verletzungen führen.

● Nur Lampen des vorgeschriebenen Typs verwenden.

● Ist eine Lampe kurz nachdem sie ausgetauscht wurde wieder defekt, kann dies an elektrischen Problemen liegen, die nicht direkt mit der Lampe zu tun

haben. Setzen Sie sich in diesem Fall mit Ihrem Händler in Verbindung.

● Vorsicht ist geboten: Durch Berührung oder Zerkratzen kann die Birne bei der

Verwendung bersten.

●

Bei Verwendung der Lampe über längere Zeit besteht die Gefahr, dass sie dunkel

wird, nicht leuchtet oder birst. Ersetzen Sie die Lampe so bald wie möglich,

wenn die Bilder zu dunkel sind oder der Farbton schlecht ist. Verwenden Sie

keine alten (gebrauchten) Lampen, denn diese können leicht bersten.

Page 21

10.2 Filtereinheit

Damit das Innere des Geräts stets einwandfrei belüftet und gekühlt wird, sollten Sie die Filtereinheit regelmäßig erneuern, was bei diesem Produkt jedoch nur in relativ langen Intervallen erfolgen muss.

Ersatzeinheiten können beim Fachhändler unter Angabe der korrekten Typnummer bestellt werden

Typnummer der optionalen Filtereinheit: SP-FILTER-01

Die folgenden Schritte beschreiben den Austausch der Filtereinheit.

Vergewissern Sie sich, dass der Netzstecker gezogen wurde und

der Projektor sich ausreichend abgekühlt hat. Verwenden Sie einen Staubsauger zum Reinigen der

Filterabdeckung und des umgebenden Bereichs. Fassen Sie die Knöpfe der Filterabdeckung und ziehen Sie sie

zum Abnehmen nach oben. Drücken Sie die Knöpfe der Filtereinheit zusammen und

nehmen Sie die Abdeckung ab.

Säubern Sie die Luftzufuhrschlitze des Projektors und den

umgebenden Bereich mit dem Staubsauger. Setzen Sie die neue Filtereinheit vorsichtig ein.

Bringen Sie die Filterabdeckung wieder an.

Setzen Sie den FILTER-TIMER-Wert zurück.

(1) Schalten sie den Projektor ein. (2) Drücken Sie die MENU-Taste (am Bedienfeld oder an der

Fernbedienung), um das EINF. MENÜ aufzurufen. Wählen

Sie im Menü FORTGESCHRITT mit den Cursortasten ▲/▼ in der linken Spalte die Option „EINF. MENÜ“ und drücken Sie dann die Cursortaste ►.

(3) Zum Aufrufen des FILTER-TIMER-Dialogs wählen Sie

mit den Cursortasten ▲/▼ „FILTER-TIMER“ und drücken dann die Cursortaste ►.

(4) Verwenden Sie die Cursortaste ► den Dialoganweisungen

gemäß. Durch Auswählen von „OK“ wird der FILTERTIMER-Wert zurückgesetzt.

Knopf an der Filterabdeckung

Filterabdeckung

Knopf an der Filtereinheit

Luftzufuhrschlitze

DEUTSCH

HINWEIS

* Der im EINF. MENÜ bei FILTER-TIMER angegebene Wert ist die Nutzungsdauer, die

seit dem letzten Rücksetzen von FILTER-TIMER verstrichen ist. Verwenden Sie diesen

Wert als Anhaltspunkt für erforderliche Wartungsarbeiten.

* Sie können über die Option FILTER TIMER im Menü OPT. eine Meldefunktion

einrichten, um sich erforderliche Lampenwechsel anzeigen zu lassen.

WARNUNG

● Bevor Sie die Prüfung bzw. den Austausch der Filtereinheit in Angriff nehmen,

schalten Sie den Projektor aus, ziehen den Netzstecker und lassen den Projektor ausreichend abkühlen.

● Die Filtereinheit muss regelmäßig erneuert werden, damit eine ausreichende Belüftung

und Kühlung des Geräteinneren gewährleistet ist.

● Verwenden Sie nur die vom Hersteller vorgeschriebene Filtereinheit.

ZUR BEACHTUNG

● Setzen Sie FILTER-TIMER nur zurück, wenn die Filtereinheit durch eine neue ersetzt

wurde.

Page 22

10.3 Batterie des internen Taktgebers

Eine Batterie muss in den Projektor für die innere Uhr, die für das Netzwerk erforderlichen

Funktionen installiert werden. Wenn der Taktgeber nicht mehr einwandfrei arbeitet, bitten Sie den

Fachhändler, die Batterie zu prüfen und ggf. zu erneuern. Als Ersatzbatterie dient eine Batterie des

folgenden Typs. Sie können diese im Fachhandel kaufen oder über Ihren Händler beziehen.

HITACHI MAXELL oder HITACHI MAXELL ENERGY, teilenummer CR2032 oder CR2032H (Batterie nicht im Lieferumfang enthalten.)

WARNUNG

● Behandeln Sie Batterie sorgfältig, da eine Batterie bersten, brechen oder auslaufen kann, was

wiederum einen Brand, Verletzungen und Umweltverschmutzung zur Folge haben kann.

- Verwenden Sie nur die vorgeschriebene Batterie.

- Ersetzen Sie die verbrauchte Batterie durch eine neue.

- Verwenden Sie keine beschädigte Batterie (Riss, Delle, Rost oder Leck).

- Bearbeiten Sie Batterien nicht; laden Sie sie nicht auf und löten Sie sie nicht.

- Bewahren Sie Batterien an einem dunklen, kühlen und trockenen Platz auf. Setzen Sie eine Batterie nie dem Feuer oder Wasser aus.

- Bewahren Sie Batterien außerhalb der Reichweite von Kindern und Haustieren auf. Batterien

dürfen nicht verschluckt werden.

- Sollte die Batterie auslaufen, entfernen Sie die Batterieflüssigkeit gründlich mit einem

Reinigungstuch. Sollte dabei Batterieflüssigkeit auf die Haut geraten, spülen Sie sie gründlich

mit Wasser ab. Falls die Batterie im Batteriehalter ausgelaufen ist, säubern Sie den Halter und

das Batteriefach gründlich, bevor Sie frische Batterien einlegen.

- Entsorgen Sie die Batterie gemäß den örtlichen Gesetzen.

10.4 Sonstiges

Objektiv

Schützen Sie das Objektiv und die Linse vor widrigen Einüssen. Kratzer, Risse, Schmutz und Beschlag beeinträchtigen die Bildqualität. Entfernen Sie Beschlag und Schmutz an der Linse durch Abwischen mit einem speziellen, im Fachhandel erhältlichen Linsenreinigungstuch oder -papier.

Das Innere des Projektors

Um einen sicheren Betrieb Ihres Projektors zu gewährleisten, lassen Sie ihn etwa einmal im Jahr von Ihrem Fachhändler prüfen und reinigen.

Das Gehäuse des Projektors und die Fernbedienung

Wischen Sie Schmutz vom Gehäuse des Projektors und von der Fernbedienung mit einem weichen Tuch ab. Feuchten Sie das Tuch mit Wasser oder einer neutralen Reinigungslösung an und wringen Sie es vor dem Wischen gut aus. Entfernen Sie Feuchtigkeitsreste abschließend noch mit einem

weichen und trockenen Tuch.1

WARNUNG

● Bevor Sie die Überprüfung oder Reinigung des Objektivs in Angriff nehmen, schalten Sie den

Projektor aus, ziehen den Netzstecker und lassen den Projektor ausreichend abkühlen.

● Vermeiden Sie Kratzer am Projektor und stoßen Sie ihn nirgendwo an. Behandeln Sie Objektiv und Linse mit besonderer Vorsicht.

● Schützen Sie das Produkt vor Nässe. Achten Sie darauf, dass keine Flüssigkeiten ins Innere eindringen. Verwenden Sie keine Sprays.

ZUR BEACHTUNG

● Berühren Sie die Linsenfläche nicht direkt mit den Händen.

● Verwenden Sie keine anderen Reinigungsmittel oder Chemikalien als die in dieser Anleitung

aufgeführten.

Page 23

11. Verwendung der Anleitung auf der CD

Die detaillierten Anleitungen für dieses Produkt nden Sie auf der beiliegenden CD mit

dem Namen „Bedienungsanleitung (detailliert)“, die mit dem Produkt geliefert wurde.

Lesen Sie vor Gebrauch der CD bitte die folgenden Hinweise

Systemanforderungen

Für die Verwendung der Anleitung auf der CD gelten folgende Systemanforderungen. Windows®: Betriebssystem: Microsoft® Windows® 98, Windows® 98SE, Windows

NT® 4.0, Windows® Me, Windows® 2000/Windows®

XP oder neuer

CPU: Pentium®-Prozessor 133MHz / Speicher: mindestens 32 MB

Macintosh®: Betriebssystem: Mac OS® 10.2 oder neuer

CPU: PowerPC® / Speicher: mindestens 32 MB

CD-ROM Laufwerk: 4-fach CD-ROM Laufwerk Anzeige: 256 Farben / Auösung 640x480 Bildpunkte Software: Microsoft® Internet Explorer® 4.0 und

Adobe® Acrobat® Reader® 4.0 oder neuer

Verwendung der CD

1. Legen Sie die CD in das CD-ROM Laufwerk des PC ein.

2. Bei Verwendung eines Macintosh®-Systems starten Sie den Webbrowser wie folgt. (1) Doppelklicken Sie das Symbol „Projectors“ auf dem Desktop des Computers.

(2) Klicken Sie dann auf die Datei „main.html“.

Bei Verwendung eines Windows®-Systems startet der Webbrowser automatisch.

3. Der Webbrowser zeigt das Anfangsfenster der Anleitung an. Wählen Sie in diesem Fenster den Modellnamen Ihres Projektors und die Sprache, in der

die Anleitung angezeigt werden soll. Die Anleitung in der gewählten Sprache öffnet sich.

DEUTSCH

HINWEIS

* Die Informationen auf der CD können ohne vorherige Ankündigung geändert werden.

* Der Hersteller übernimmt keine Verantwortung für Behinderungen oder Mängel an

Hardware und Software Ihres PC durch die Nutzung der CD.

* Vervielfältigen, Übertragen oder Kopieren der Informationen auf der CD, auch

auszugsweise, ist ohne ausdrückliche schriftliche Genehmigung nicht gestattet.

VORSICHT

● Verwenden Sie die CD nur im CD Laufwerk eines Computers. Legen Sie die CD nie in das CD-Laufwerk eines andersartigen Geräts ein (Audiogerät u.dgl.). Beim Einlegen der CD in ein inkompatibles CD-Laufwerk kann ein lautes Geräusch erzeugt werden, das den Ohren und Lautsprechern Schaden kann.

● Bewahren Sie die CD bei Nichtgebrauch in ihrer Hülle auf. Schützen Sie die CD vor

direkter Sonnenbestrahlung, hohen Temperaturen und hoher Feuchtigkeit. Achten Sie darauf, dass die CD nicht verkratzt oder starker Druckeinwirkung ausgesetzt wird.

Page 24

12. Technische Daten

Im Folgenden sind die wichtigsten technischen Daten des Produkts aufgeführt.

Gegenstand Technische Daten Produktbezeichnung Flüssigkristallprojektor Flüssigkristallpaneel TFT-Aktiv-Matrix-Treiber

IN5542/ IN5542c

IN5544/ IN5544c

Lampe 350 W UHB

Stromversorgung AC 110-120V/6,0A, AC 220-240V/3,1A Stromverbrauch 540W Temperaturbereich 5°C bis 35°C (Betrieb)

Anschlüsse

Gewicht (Masse) ca. 13,1 kg

Abmessungen

Objektiveinheit

Optional parts

Lampeneinheit Filtereinheit SP-FILTER-01 Leitungsabdeckung Objektivadapter-Einheit

3,3 cm (1,3 Zoll), 786.432 Bildpunkte (1024 horizontal x 768 vertikal)

3,1 cm (1,22 Zoll), 1.092.800 Bildpunkte (1366 horizontal x 800 vertikal)

....................................................................HDMI-Buchse x1

HDMI

................................................................... DVI-D-Buchse x1

DVI-D

......................................................................... RJ45-Buchse x1

LAN MONITOR OUT CONTROL IN CONTROL OUT REMOTE CONTROL IN REMOTE CONTROL OUT S-VIDEO VIDEO 1 VIDEO 2 COMPUTER IN1 COMPUTER IN2 BNC (R/Cr/Pr, G/Y, B/Cb/Pb, H, V)

Component

ca. 476 (B) x 272 (H) x 469 (T) mm * Siehe die Zeichnung auf der nächsten Seite.

LENS-067 (Ultra-Short-Throw) LENS-066 (Short-Throw) LENS-065 (Short-Throw) LENS-068 (Standard) LENS-062 (Standard) LENS-064 (Long-Throw) LENS-063 (Ultra-Long-Throw)

SP-LAMP-079

SP-COVER-01 SP-LENS-ADPT-01

......................... D-sub, 15-poliger Minibuchse x1

...................................... D-sub, 9-poliger Stecker x1

..................................D-sub, 9-poliger Stecker x1

....................... 3,5 Stereo-Minibuchse x1

..................3,5 Stereo-Minibuchse x1

........................................... DIN, 4-polige Minibuchse x1

.................................................................RCA-Buchse x1

.................................................................BNC-Buchse x1

........................ D-sub, 15-polige Minibuchse x1

...................BNC-Buchse x5

(Y, Cb/Pb, Cr/Pr)

............................RCA-Buchse x3

Page 25

12. Technische Daten (Fortsetzung)

I O

DEUTSCH

469272

476

[Maßeinheit: mm]

Page 26

13. Fehlersuche – Garantie und Kundendienst

Sollte das Produkt ein ungewöhnliches Betriebsverhalten an den Tag legen oder ein

Problem vermutet werden (z.B. Rauch- oder Geruchsentwicklung, Eindringen von

Flüssigkeiten oder Fremdkörpern, Gerätedefekt usw.), schalten Sie es sofort aus. Vergewissern Sie sich, dass keine Notsituation vorliegt, und lassen Sie das Produkt dann von Ihrem Fachhändler instand setzen. Bei weniger kritischen Störungen versuchen Sie, das Problem anhand der Anweisungen

im Abschnitt „Fehlersuche“ der Anleitung auf der CD zu beheben. Hier nden Sie

Vorschläge zur Beseitigung möglicher Probleme. Sollte eine Problembehebung nicht möglich sein, wenden Sie sich an den Fachhändler. Der Händler bzw. der beauftragte Kundendienst informiert Sie dann über die Garantielage.

Bitte suchen Sie auch auf den folgenden Websites nach den neusten Informationen über

dieses Produkt:

www.infocus.com/support

************************************************************************

HINWEIS

* Die Informationen in den Anleitungen können ohne vorherige Ankündigung geändert

werden. * Der Hersteller übernimmt keine Verantwortung für etwaige Fehler in den Anleitungen. * Vervielfältigen, Übertragen oder Kopieren der Informationen in den Anleitungen, auch

auszugsweise, ist ohne ausdrückliche schriftliche Genehmigung nicht gestattet.

Verwendete Markenzeichen

Alle Markenzeichen sind das Eigentum ihrer jeweiligen Besitzer. Die folgenden Angaben basieren auf den Informationen der ofziellen Websites der

einzelnen Unternehmen.

- Macintosh® und Mac OS® sind eingetragene Markenzeichen der Apple Inc.

- Pentium® ist ein eingetragenes Markenzeichen der Intel Corp.

- Microsoft® und Internet Explorer®, Windows® und Windows NT® sind eingetragene

Markenzeichen der Microsoft Corporation in den USA und/oder anderen Ländern.

- Adobe® und Acrobat Reader® sind eingetragene Markenzeichen der Adobe System

Incorporated.

- PowerPC® ist ein eingetragenes Markenzeichen der International Business Machines

Corporation.

- DVI ist ein Markenzeichen der Digital Display Working Group.

- HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Markenzeichen

bzw. eingetragene Markenzeichen von HDMI Licensing LLC.

Page 27

Projektor

IN5542/IN5542c/IN5544/IN5544c

Bedienungsanleitung (detailliert) - Benutzerhandbuch

Vielen Dank, dass Sie diesen Projektor erworben haben.

WARNUNG

Handbuch sorgfältig, um zu gewährleisten, dass Sie die Funktion des Gerätes verstanden haben. Verwahren Sie die Handbücher nach dem Lesen an einem sicheren Platz.

►

Ehe Sie das Gerät benutzen, lesen Sie die "Bedienungsanleitung (Kurzform)" und dieses

Über dieses Handbuch

In dieser Anleitung werden verschiedene Symbole verwendet. Die Bedeutung dieser Symbole ist im Folgenden beschrieben.

WARNUNG

VORSICHT

HINWEIS

•

Der Hersteller übernimmt keine Verantwortung für etwaige in diesem Handbuch enthaltene Fehler.

•

Die Vervielfältigung, Übertragung oder Verwendung dieses Dokuments oder dessen Inhalts

ist ohne ausdrückliche schriftliche Genehmigung nicht gestattet.

ANERKENNUNG VON WARENZEICHEN

• Windows® ist ein eingetragenes Warenzeichen der Microsoft Corporation in den

USA und/oder anderen Ländern.

• VESA und DDC sind Warenzeichen der Video Electronics Standard Association.

• Mac® ist ein eingetragenes Warenzeichen der Apple Inc.

• DVI ist ein eingetragenes Warenzeichen der Digital Display Working Group.

• HDMI, das HDMI-Logo und High-Denition Multimedia Interface sind

Warenzeichen bzw. eingetragene Warenzeichen von HDMI Licensing LLC.

•

Das Warenzeichen PJLink betrifft Warenzeichenrechte in Japan,

den Vereinigten Staaten von Amerika und anderen Ländern und Gebieten.

Alle anderen Warenzeichen benden sich im Besitz ihrer jeweiligen Eigentümer.

•

Dieses Kennwort warnt vor Gefahren, die eine schwere Verletzung oder sogar den Tod zur Folge haben können.

Dieses Kennwort warnt vor Gefahren, die eine Verletzung oder einen Sachschaden zur Folge haben können. Dieses Kennwort macht auf Fehler aufmerksam, die eine Störung verursachen können.

Bitte beachten Sie die Seiten, auf die nach diesem Symbol hingewiesen wird.



Die Informationen in diesem Handbuch können ohne vorherige Ankündigung geändert werden.

DN02551

Page 28

Inhalt

Über dieses Handbuch .......1

Inhalt .....................2

Einleitung .................3

Projectormerkmale .............. 3

Wichtige Sicherheitsanweisungen (zum Bewegen)

Kontrollieren des Lieferumfangs ....4

Montage der Objektiveinheit ......4

Teilebezeichnungen .........5

Projektor ......................5

Bedienfeld ..................... 6

Anzeigelampe ..................6

Geräterückseite ................. 6

Fernbedienung ................. 7

Einrichten .................8

Betriebsumgebung .............. 8

Projektionsart ..................8

Projektionsabstand ..............9

Aufstellung/Installation ..........10

Zusätzliche Diebstahlschutzmaßnahmen

Anschließen anderer Geräte ...... 11

Anschluss an die Stromversorgung

Fernbedienung ............16

Einlegen der Batterien ..........16

Signalübertragung .............. 17

Ändern der Frequenz des Fernbedienungssignals

Verwendung der Funktion REMOTE-ID Verwendung als Leitung-Fernbedienung

Laser-Zeiger ..................18

Betriebszustand ...........19

Einschalten ...................19

Ausschalten ..................20

Mit den Nivellierfüßen ...........20

Gebrauch der Objektivfunktionen ..21

Anzeigen von und Umschalten zwischen Bildquellen

Wahl eines Seitenverhältnisses ...23 Korrigieren von Keystone-

Verzerrungen .................23

Einstellung der Position .........24

Korrektur der Trapezverzerrung ...24 Verwenden der Vergrößerungsfunktion Kurzzeitiges Einfrieren des Bildschirms Kurzzeitiges Schwarzabtasten des Bildschirms Kurzzeitiges Ausblenden des Bildes

PbyP (Bild für Bild) ............. 27

Verwendung der Menüfunktion ....28



. 3

..10

...15

. 17

...18

... 18

. 22

.. 25

...25

..26

... 26

EINF. MENÜ ...............29

Bildformat, auto keystone, keystone,

keystone, Bild-modus, Öko-modus, spiegel, rückst, filter-timer, sprache, fortgeschritt, Verlassen

Menü BILD ................31

helligkeit, kontrast, gamma, farB-temp., farBe, f-ton, schärfe, akti. Blende, einst-speich.

Menü ABBILDUNG ..........34

Bildformat, oVer scan, V-posit, h-posit, h-phase, h-gr., autom. einst. ausführ.

Menü EINGB ..............36

progressiV, Video nr, 3d-ycs, farBnorm, component, Videoformat, digitalformat, digitalBereich, computer in, frame lock, auflÖsung

Menü SETUP ..............40

auto keystone, keystone,

keystone, Öko-modus, spiegel, monitor-ausgang

Menü BILDSCHIRM .........42

sprache, menü-pos., Blank, start, M

ein Bild Sperre

schaBlone, g.u. (geschl. untertitel)

Menü OPT. ................47

QuellenüBersprung, autom.suche, auto keystone, direkt ein, auto aus, shutter-timer, lampenzeit, filter-timer, meine taste, meine Quelle, serVice

Menü NETZWERK ..........56

setup, projektor name, mein Bild, informat., serVice

Menü SICHERHEIT .........61

sich. passwort änderung,

ein Bild

Bewegungsdetektor, mein text passwort, mein text anzeigen, mein text schreiBen

Wartung ..................67

Lampeneinheit ................ 67

Filtereinheit ...................69

Batterie des internen Taktgebers ..70

Sonstiges ....................70

Fehlersuche ..............71

Verwandte Meldungen ..........71

Informationen zu den Anzeigelampen

Nicht auf Gerätefehler hinweisende Anzeichen

Garantie und Kundendienst ..77

Technische Daten ..........77

, meldung, Quellen name,

passwort, pin sperre,

ein Bild



...72

..74

Page 29

Einleitung

Projektormerkmale

Dieser Projektor kann verschiedene Bildsignale auf eine Projektionsäche projizieren. Dieser Projektor erfordert nur minimalen Platz zur Aufstellung und erzielt große Bilder

aus kurzem Abstand. Außerdem hat der Projektor die folgenden Merkmale, um seine Einsatzmöglichkeiten zu erweitern.

Der HDMI-Anschluss unterstützt verschiedene Bildgeräte, die digitale Schnittstellen haben, um schärfere Bilder auf den Bildschirm zu bekommen.

Die extrem helle Lampe und die hohe Qualität der Optik erfüllt alle Anforderungen für den professionellen Einsatz.

Optionale Objektiveinheiten und der extrem große Verstellbereich der Objektivverschiebungsfunktion sorgen für wesentlich größere Flexibilität bei der Wahl des Stellplatzes bzw. Installationsorts.

Der Objektivverschluss erlaubt das kurzzeitige Ausblenden des Bilds; ein

nützliches Feature bei Präsentationen.

Die umfangreiche Bestückung mit E/A-Anschlüssen unterstützt jede professionelle Anwendung.

Die Netzwerkfunktion dieses Projektors unterstützt den PJLinkTM-Standard.

PJLinkTM ist ein Standard zur Vereinheitlichung der Bedien- und Steuerbefehle von Projektoren.

PJLinkTM erlaubt eine zentrale Steuerung von Projektoren verschiedener Hersteller über einen Controller. PJLinkTM konforme Geräte können herstellerunabhängig jederzeit und jederorts

verwaltet und gesteuert werden.

Angaben zu den Steuerbefehlen von PJLinkTM siehe User's Manual (Technical). Bezüglich der Spezikationen von PJLinkTM besuchen Sie bitte die von "Japan Business Machine and Information System Industries Association". URL: http://pjlink.jbmia.or.jp

Das einzigartige Luftltersystem mit elektrischem Staubfänger verhindert ein Eindringen von Partikeln in den Projektor und sorgt für längere Wartungsintervalle.

Website

Wichtige Sicherheitsanweisungen (zum Bewegen)

Einzelheiten siehe die  Bedienungsanleitung (Kurzform).

WARNUNG

Projektor nicht alleine. Zum Tragen halten Sie und eine zweite Person den Projektor an den

Griffmulden an der Unterseite.

►Bevor Sie den Projektor bewegen, entfernen

Sie alle angebrachten Teile einschließlich des Netzkabels und der Verbindungskabel.

►Heben oder tragen Sie den

Griffmulden

Page 30

Einleitung

Kontrollieren des Lieferumfangs

Kontrollieren Sie beim Auspacken des Produkts, dass die folgenden Gegenstände vollzählig

vorhanden sind. Sollte ein Teil fehlen, wenden Sie sich sofort an Ihren Händler.

(1) Projektor (2) Objektivadapter (3) Sechskant-Schraubendreher

(für die Montage der optionalen Objektiveinheit)

(4) Netzkabel

(5) Computerleitung

(6) Fernbedienung (Batterien nicht im Lieferumfang enthalten)

(7) Benutzer-Dokumentation

(1)

(4)

(7)

(2)

(3)

LASER INDICATOR

STANDBY/ON COMPUTER

MY SOURCE

VIDEO

ID 3

ID 1

DIGITAL

ID 4

ID 2

BLANK LASER

FREEZE

ASPECT

PbyP

MY BUTTON

FOCUS

ENTER

RESET

SHUTTER

AUTO

POSITION

MAGNIFY

OFF

KEYSTONE

ZOOM

LENS SHIFT

(6)(5)

HINWEIS

• Dieses Produkt wird ohne Objektiveinheit geliefert, damit Sie die für

den geplanten Einsatz geeignete aus den lieferbaren Typen (77) auswählen

können. Lassen Sie sich von Ihrem Händler beraten und beziehen Sie eine

oder mehrere Objektiveinheiten zusammen mit diesem Produkt.

• Für Ihren Einsatzzweck sind unter Umständen bestimmte Zubehörteile oder Servicearbeiten erforderlich. Wir empfehlen Ihnen daher, sich diesbezüglich

zeitig von Ihrem Händler beraten zu lassen.

VORSICHT

►Bewahren Sie die Originalverpackung gut auf, da sie für einen eventuell

später anfallenden Transport oder zur Lagerung des Produkts wieder benötigt wird.

Montage der Objektiveinheit

Lassen Sie die Objektiveinheit von Ihrem Fachhändler montieren. Überlassen Sie sowohl die Montage und Demontage der Objektiveinheit unbedingt dem Fachhändler oder Kundendienst.

WARNUNG

vorgeschriebene Objektiveinheit. ► Lassen Sie sowohl die Montage als auch die Demontage der Objektiveinheit

unbedingt dem Fachhändler oder Kundendienst.

►

Lesen Sie die mit der Objektiveinheit gelieferte Bedienungsanleitung und bewahren Sie sie gut auf.

► Achten Sie insbesondere darauf, dass die Objektiveinheit zu Fall kommt oder

irgendwo angestoßen wird.

► Transportieren Sie den Projektor nicht mit montierter Objektiveinheit.

VORSICHT

eventuell später anfallenden Transport oder zur Lagerung der Objektiveinheit wieder benötigt wird.

HINWEIS

► Heben Sie die Staubschutzabdeckung des Projektors gut auf und bringen Sie sie am Projektor an, während keine Objektiveinheit montiert ist.

►Verwenden Sie ausschließlich eine vom Hersteller

►

Bewahren Sie die Originalverpackung der Objektiveinheit gut auf, da sie für einen

►Berühren Sie die Linsenäche nicht direkt.

Page 31

Teilebezeichnungen

Projektor

(1)

Staubschutzabdeckung

(2) Fernbedienungssensoren

(17) (3) Abluftöffnungen (4) Filterabdeckung (69)

Die Filtereinheit und die

Lüftungseinlassöffnung sind im

Inneren. (5) Bedienfeld (6) (6) Geräterückseite (6)

(7) Hauptschalter (73) (8) Lampenabdeckung (67)

Die Lampeneinheit ist im Inneren.

(9)

AC IN (Netzanschlussbuchse) (10) Netzschalter (19,20) (11) Sicherungsstab (10) (12) Kensington-Schlitz (10) (13) Griffmulde (x 2) (3) (14) Nivellierfuß (x 2) (20)

(x 2)

(15)

Frontring Frontabdeckung

(1)

Beachten sie den

HINWEIS.

(8)

HEISS!

(9)

(10)

(11)

(7)

(12)

(6)

(3)

HEISS!

(2)

(4)

(5)

WARNUNG

►HEISS! :

(14)

Berühren Sie nicht während des Betriebs oder kurz danach

(13)

die Umgebung von Lampenabdeckung und Abluftöffnungen; diese Bereiche sind sehr heiß. ►Blicken Sie nie bei eingeschalteter Lampe in das Objektiv oder die Einlassöffnungen; das extrem helle Licht kann schädlich für die Augen sein. ►Fassen Sie den Projektor nicht an der Frontabdeckung oder dem Frontring; er

könnte herunterfallen.

►Verstellen Sie nicht die Nivellierfüße, ohne den Projektor zu halten; er könnte

absacken.

VORSICHT

►

Sorgen Sie immer für ausreichende Lüftung, um Überhitzung des

Projektors zu vermeiden. Die Lüftungsöffnungen dürfen nicht blockiert oder verdeckt werden. Es

dürfen keine Gegenstände in die Nähe der Lüftungsöffnungen gestellt werden, die festkleben

oder in die Öffnungen gesaugt werden könnten. Reinigen Sie den Luftlter regelmäßig.

HINWEIS

►Berühren Sie die Linsenäche nicht direkt. ► Heben Sie die Staubschutzabdeckung des Projektors gut auf und bringen Sie sie am Projektor an, während keine Objektiveinheit montiert ist.

Page 32

Teilebezeichnungen

SHUTTERPOWER TEMP LAMP SECURITY

Bedienfeld

(1) Taste STANDBY/ON (19, 20) (2) Cursortasten (▲/▼/◄/►) (28)

(3) Taste MENU (28) (4) Taste COMPUTER (22) (5) Taste VIDEO (22) (6) Taste DIGITAL (22) (7) Taste LENS SHIFT (21) (8) Taste ZOOM (21) (9) Taste FOCUS (21) (10) Taste SHUTTER (26)

Die Anzeige leuchtet grün, während das Funktionsmenü angezeigt wird.

Die Anzeige blinkt gelb, während der

Objektivverschluss geschlossen ist.

Anzeigelampe (72)

(1) Anzeige POWER (2) Anzeige TEMP (3) Anzeige LAMP (4) Anzeige SECURITY (5) Anzeige SHUTTER

(1)

STANDBY/ON

(2)

(3)

(7) (8) (9)

(10)

LENS SHIFT

ZOOM

FOCUS

SHUTTER

COMPUTER

DIGITAL

(1) (2) (3) (4) (5)

Die Anzeige der

Gruppe, zu der

(4)

VIDEO

der gewählte

(5)

Eingangsanschluss

(6)

gehört, leuchtet grün.

Geräterückseite (10)

(1) HDMI Anschluss (2) DVI-D Anschluss (3) LAN Anschluss (4) MONITOR OUT Anschluss (5) CONTROL IN Anschluss (6) CONTROL OUT Anschluss (7) REMOTE CONTROL IN Anschluss (8) REMOTE CONTROL OUT Anschluss (9) S-VIDEO Anschluss (10) VIDEO 1 Anschluss (11) VIDEO 2 Anschluss (12) COMPUTER IN1 Anschluss (13) COMPUTER IN2 Anschluss (14) BNC (G/Y, B/Cb/Pb, R/Cr/Pr, H, V) (15) Component (Y, Cb/Pb, Cr/Pr)

VORSICHT

►Verwenden Sie den Hauptschalter nur, wenn der Projektor

Anschlüsse

nicht auf normale Weise ausgeschaltet werden kann, da dieser Schalter den Projektorbetrieb stoppt, ohne den Projektor vorher abzukühlen.

(1)

(2) (4)

(3) (9)(10)(11)

LAN

HDMI DVI-D

CONTROL IN CONTROL OUT

I O

AC IN

MONITOR OUT

REMOTE

S-VIDEO

CONTROL

COMPUTER IN1

OUT

BNC

VIDEO 1

R/Cr/Pr G/Y B/Cb/Pb H V VIDEO 2

Cb/Pb

Cr/Pr

(8)(7)(6)(5)

COMPUTER IN2

(13)(12)(14)(15)

Page 33

Fernbedienung

BLANK LASER

FREEZE

LASER INDICATOR

DIGITAL

STANDBY/ON COMPUTER

LENS SHIFT

KEYSTONE

ID 3

ID 4

ID 2

ID 1

VIDEO

AUTO

ASPECT

RESET

MAGNIFY

OFF

ENTER

FOCUS

POSITION

PbyP

ZOOM

MY BUTTON

MY SOURCE

SHUTTER

(1) Laser-Zeiger (18)

Gibt einen gebündelten Strahl aus. (2) LASER INDICATOR (18) (3) Taste LASER (18) (4) Taste STANDBY/ON (19, 20) (5) Taste ID (1-4) (18) (6) Taste COMPUTER (22) (7) Taste VIDEO (22) (8) Taste DIGITAL (22) (9) Taste MY SOURCE (22) (10) Taste LENS SHIFT (21) (11) Taste ZOOM +/- (21) (12) Taste FOCUS +/- (21) (13) Taste AUTO (23) (14) Taste POSITION (24) (15) Taste ASPECT (23) (16) Taste KEYSTONE (24) (17) Taste MAGNIFY ON/OFF (25) (18) Taste FREEZE (25) (19) Taste BLANK (26) (20) Taste SHUTTER (26) (21) Taste MY BUTTON (1-4) (49) (22) Taste P by P (27) (23) Taste MENU (28) (24) Taste ENTER : Die Mitte drücken.

Cursortasten: Auf ▲/▼/◄/► drücken (28). (25) Taste RESET (28) (26)

Anschluss für Leitung-Fernbedienung

(27) Batteriefachdeckel (16) (28) Batteriehalterung (16) (29) Frequenzschalter (16)

(18)

(28)

(27)

(4) (5)

(19)

(18)

(15) (20) (22)

(21)

(12)

(26)

Teilebezeichnungen

(1)

(2)

Rückseite der

Fernbedienung

(9) (6)

(7) (8)

(3)

(24)

(23) (25)

(13) (14)

(17)

(16) (10)

(11)

WARNUNG

Sie den Strahl nie auf Menschen oder Haustieren, während die LASERTaste gedrückt wird; der Laserstrahl kann schädlich für die Augen sein.

VORSICHT

Strahlungsexponierung führen. Verwenden Sie den Laserstrahl nur zum Zeigen auf die Projektionsäche.

►Blicken Sie nie in den Strahlauslass und weisen

►Der Laserstrahl kann zu gefährlicher

(29)

Page 34

Einrichten

Lesen Sie sich dieses Kapitel als erstes durch. Stellen Sie den Projektor dann am

gewünschten Platz auf.

Betriebsumgebung

Dieses Produkt erfordert einen Stellplatz, der stabil, kühl und gut belüftet ist.

Prüfen Sie die Betriebsumgebungsfaktoren anhand der folgenden Punkte.

WARNUNG

beispielsweise auf einer unebenen, geneigten oder Vibrationen ausgesetzten Fläche. ►

Stellen Sie das Produkt nicht an einem Ort auf, wo es nass werden kann, wie beispielsweise

neben einer Badewanne, einem Waschbecken, einer Spüle oder einem Waschbottich, oder in einem

feuchten Keller, an einem Schwimmbecken, am Strand oder im Freien.

VORSICHT

ausgesetzt ist, wie beispielsweise in einer Passage, in einer Raucherecke, in einer Küche oder im Freien. ►

Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf, wie beispielsweise neben Heizkörpern, Heizstrahlern, Öfen oder anderen Geräten (einschließlich Verstärkern), die Wärme entwickeln. ►Stellen Sie das Produkt nicht in einem magnetischen Feld auf.

HINWEIS

Rundfunkempfang stören kann. ►

Stellen Sie den Projektor so auf, dass kein starkes Licht in die Fernbedienungssensoren einfällt.

►

Stellen Sie das Produkt nicht auf einer instabilen Unterlage auf, wie

►

Stellen Sie das Produkt nicht an einem Ort auf, wo es Staub, Rauch oder Feuchtigkeit

►Stellen Sie das Produkt nicht in einem Ort auf, wo es den

Projektionsart

Dieser Projektor eignet sich für die folgenden Projektionsweisen. Die folgende Abbildung zeigt zwei Beispiele.

(2) Deckenmontage (unter einer Decke hängend)

(1) Normale Aufstellung (auf einem Tisch)

HINWEIS

zur Installation die vorgeschriebenen Befestigungsteile (77) und Wartungsarbeiten erforderlich. Beauftragen Sie Ihren Händler mit diesen Arbeiten. Sollte eine andere Installation gewünscht sein, lassen Sie sich von Ihrem Händler beraten.

WARNUNG

►V überlassen Sie die Montage und Demontage des Projektors dem Kundendienstpersonal. ►

• Bei Deckenmontage, Projektion nach oben oder Projektion nach unten sind

►

Lassen Sie sich vor der Installation von Ihrem Händler beraten.

erwenden Sie ausschließlich die vom Hersteller vorgeschriebenen Befestigungsteile und

Lesen Sie die mit den Befestigungsteilen gelieferte Anleitung und bewahren Sie sie gut auf.

Page 35

Einrichten

Projektionsabstand

Richten Sie sich bei der Anordnung von Projektor und Projektionsschirm nach den folgenden Angaben. Die Werte in der folgenden Tabelle gelten für das Modell IN5542/IN5542c mit der StandardObjektiveinheit LENS-068, die auf die mittlere Position ausgerichtet wird. Sollten Sie eine andere Objektiveinheit verwenden, richten Sie sich nach den Angaben in deren Anleitung. Die Werte variieren je nach Kombination aus Projektor und Objektiveinheit.

Die in der Tabelle enthaltenen Werte beziehen sich auf ein Bildschirmbild mit maximalerGröße 1024 x 768. (a) Projektionsächengröße (diagonal) (b) Projektionsabstand (±10%) (c) Projektionsächenhöhe (±10%), wenn die senkrechte Objektiv-verschiebung

ganz nach oben gestellt ist.

(b)

Projektor-Oberseit

(a)

Projektor-Unterseite (Montageseite)

[m (Zoll)]

2,3 (89)

35,6 41,6

4 : 3 Bildformat

(1168) (1403) (1638)

[cm (Zoll)]

unten

-23 (-9)

-85 (-33) 313 (123)

-141 (-56) 522 (206)

-282 (-111) 1044 (411) 18,6 (734) 24,2 (954) -411

-339 (-133) 1253 (493) 22,4 (882) 29,1

-395

(-156)

oben

84 (33)

1462 (576)

(b) Projektionsabstand

min.

1,3 (53)

5,5 (216) 7,2 (283)

9,2 (364) 12,0 (474)

26,2

(1030)

(a)

Projektionsächengröße

[Zoll (m)]

40 (1,0) 1,7 (66) 60 (1,5) 2,6 (103) 3,5 (136) -34 (-13) 125 (49) 2,1 (83) 2,8 (110) -49 (-19) 124 (49) 70 (1,8) 3,1 (121) 4,0 (159) -40 (-16) 146 (58) 2,5 (98) 3,3 (129) -58 (-23) 145 (57) 80 (2,0) 3,5 (139) 4,6 (183) -45 (-18) 167 (66) 2,9 (112) 3,8 (148) -66 (-26) 165 (65)

90 (2,3) 4,0 (157) 5,2 (206) -51 (-20) 188 (74) 3,2 (127) 4,3 (168) -74 (-29) 186 (73) 100 (2,5) 4,4 (175) 5,8 (230) -56 (-22) 209 (82) 3,6 (142) 4,7 (187) -82 (-32) 207 (81) 120 (3,0) 5,4 (211) 7,0 (277) -68 (-27) 251 (99) 4,4 (172) 5,7 (225) -99 (-39) 248 (98) 150 (3,8) 6,7 (266) 8,8 (347) 200 (5,1) 9,0 (356) 11,8 (464) -113 (-44) 418 (164) 7,4 (290) 9,6 (379) -164 (-65) 414 (163) 250 (6,4) 11,3 (447) 14,8 (582) 300 (7,6) 13,6 (537) 17,8 (699) -169 (-67) 627 (247) 11,1 (438) 14,5 (570) -247 (-97) 620 (244) 350 (8,9) 15,9 (628) 20,7 (816) -198 (-78) 731 (288) 13,0 (512) 16,9 (666) -288 400 500 600 700

(b) Projektionsabstand

min. max.

(10,2)

18,2 (718) 23,7 (934) -226 (-89) 835 (329) 14,9 (586) 19,4 (762) -329

(12,7)

22,8 (899) 29,7

(15,2

) 27,4

(1081)

(17,8)

32,0

(1262)

16 : 9 Bildformat

[m (Zoll)]

max.

1,8 (72)

34,0

[cm (Zoll)]

unten

-33 (-13) 83 (33)

-123 (-49) 310 (122)

-206 (-81) 517 (204)

(-113) (-130) (-162)

(1145)

-493

(-194)

-576

(1337)

(-227)

oben

724 (285)

827 (326) 1034 (407) 1241 (488) 1447 (570)

HINWEIS

►Verwenden Sie keinen Projektionsschirm mit polarisierter

Leinwand, da diese ein rotes Bild verursachen kann.

Page 36

Einrichten

Aufstellung/Installation

Beachten Sie bei der Aufstellung des Projektors in Übereinstimmung mit den Hinweisen im vorangehenden Abschnitt “Projektionsabstand” (9) auch die

folgenden Punkte.

WARNUNG

►Achten Sie darauf, dass sich in der Nähe des Projektors keine leicht entzündbaren Gegenstände/Stoffe benden. ►

Achten Sie darauf, dass die Öffnungen am Projektor nicht abgedeckt oder anderweitig

blockiert werden und sorgen Sie für ausreichen Freiraum zur Belüftung um den Projektor.

•

Stellen Sie den Projektor nicht auf einer weichen Fläche wie einem Teppich, einer Matte oder einem Bett auf.

• Halten Sie leichte Gegenstände wie Papier vom Projektor fern, da diese vom

Lufteinlass angesaugt werden und diesen blockieren können.

►Verwenden Sie den Projektor nicht auf einem instabilen Gestell wie beispielsweise einem Servierwagen. ►Stellen Sie den Projektor so auf, dass keine Fremdstoffe in das Innere des Projektors gelangen können.

• Bringen Sie keine kleineren Gegenstände wie Büroklammern u.dgl. in die Nähe des Projektors, da diese ins Geräteinnere fallen könnten.

•

Achten Sie darauf, dass keine Flüssigkeiten auf oder in den Projektor geschüttet werden.

VORSICHT

►Halten Sie wärmeleitende Gegenstände wie beispielsweise

Metallteile vom Projektor fern.

• Stellen Sie den Projektor nicht auf einer Metalläche auf. ►Legen Sie keine wärmeempndlichen Gegenstände (Kunststoff o. dgl.) auf oder neben den Projektor.

HINWEIS

►Wählen Sie den Stellplatz bzw. Installationsort so, dass der Projektionsstrahl zwischen Projektor und Projektionsschirm nicht blockiert wird. ► Achten Sie darauf, dass der Fernbedienungssensor keiner direkten starken

Lichteinwirkung ausgesetzt ist.

Zusätzliche Diebstahlschutzmaßnahmen

Sicherungsstab

Dieser Projektor hat den Sicherungsstab für eine kommerzielle

Diebstahlschutzkette oder Draht bis 10 mm Durchmesser und auch den Sicherheitsschlitz für das Kensington Schloss. Einzelheiten siehe Anleitung der Sicherheitsvorrichtung.

Diebstahlschutzkette oder Draht

HINWEIS

• Diese werden nicht im Sinne einer umfassenden

Diebstahlverhinderung, sondern als zusätzliche Maßnahmen geliefert.

WARNUNG

►Verwenden Sie den

Sicherungsschlitz nicht als Verankerung zum Schutz gegen Sturz oder Fall, dafür ist er nicht vorgesehen.

VORSICHT

►Platzieren Sie die Diebstahlschutzkette

oder den Draht nicht in der Nähe der Abgasschlitze des

Projektors, da Kette oder Draht einen Brand auslösen

können, wenn sie vom Abgas erhitzt werden.

Kensington-Schlitz

Page 37

Einrichten

Anschließen anderer Geräte

Bevor Sie andere Geräte an den Projektor anschließen, vergewissern Sie sich

anhand deren Anleitungen davon, dass sie sich für den Anschluss eignen, und was Sie für die Verbindung benötigen. Sollte das für den Abschluss benötigte Zubehör nicht zum Lieferumfang des

Projektors gehören oder beschädigt worden sein, wenden Sie sich an Ihren

Fachhändler. Es können für den Anschluss auch bestimmte Vorschriften gelten.

Vergewissern Sie sich zunächst, dass der Projektor und das andere Gerät

ausgeschaltet sind, und stellen Sie dann die Verbindung den folgenden Anweisungen gemäß her. Richten Sie sich nach den Abbildungen auf den folgenden Seiten.

HINWEIS

• Für dieses Produkt ist eine optionale Leitungsabdeckung erhältlich. Geben Sie dem Händler bei der Bestellung die entsprechende Typenbezeichnung an. (77).

WARNUNG

►Verwenden Sie ausschließlich die vom Hersteller vorgeschriebenen oder empfohlenen Zubehörteile. Nehmen Sie keine Modikationen an Projektor oder Zubehör vor. ► Vermeiden Sie ein Anschließen/Abtrennen des Projektors an/von Geräte/n,

die mit der Stromversorgung verbunden sind, sofern dies in der Anleitung des anderen Geräts nicht ausdrücklich vorgeschrieben wird.

VORSICHT

►Manche Verbindungskabel müssen möglicherweise eine

bestimmte Länge haben oder am Ende einen Ferritkern (Entstörmagnet) aufweisen, das den Vorschriften für elektromagnetische Störungen gemäß am

Projektor angeschlossen werden muss. Hat ein Kabel nur an einem Ende einen (Ferritkern) Entstörmagnet, so schließen Sie dieses Ende an den Projektor an. ►Achten Sie darauf, dass Stecker nicht in den falschen Anschluss oder in

falscher Ausrichtung eingeführt werden.

►Achten Sie darauf, dass die Kabel nicht beschädigt werden. Verlegen Sie die

Kabel so, dass niemand auf sie tritt und sie nicht irgendwo eingeklemmt werden.

HINWEIS

►Schalten Sie andere Geräte nicht vor dem Projektor ein, sofern

dies in der Anleitung des anderen Geräts nicht ausdrücklich vorgeschrieben wird.

(Fortsetzung nächste Seite)

Page 38

HDMI

REMOTE

CONTROL

LAN

DVI-D

CONTROL IN CONTROL OUT

OUT

S-VIDEO

VIDEO 1

COMPUTER IN1 COMPUTER IN2

MONITOR OUT

BNC

VIDEO 2

R/Cr/Pr G/Y B/Cb/Pb H V

Cb/Pb

Cr/Pr

HDMI

S-VIDEO

OUT

VIDEO

OUT

COMPONENT

Y Cb/Pb Cr/Pr

VIDEO

OUT

LAN

RS-232C

RGB OUT

BLANK LASER

FREEZE

LASER INDICATOR

DIGITAL

STANDBY/ON COMPUTER

LENS SHIFT

KEYSTONE

ID 3

ID 4

ID 2

ID 1

VIDEO

AUTO

ASPECT

RESET

MAGNIFY

OFF

ENTER

FOCUS

POSITION

PbyP

ZOOM

MY BUTTON

MY SOURCE

SHUTTER

Einrichten

Anschließen anderer Geräte (Fortsetzung)

Beispiel für den Anschluss eines Videorecorders oder DVD-Players

Digitaler Signaleingang

Beispiel für den Anschluss eines Computers

HDMI

DVI-D

CONTROL IN CONTROL OUT

S-VIDEO

OUT

LAN

REMOTE

CONTROL

OUT

VIDEO 1

R/Cr/Pr G/Y B/Cb/Pb H V

Cb/Pb

Cr/Pr

S-VIDEO

VIDEO

OUT

Steuerung vom Computer

RS-232C

DVI-D

LAN

COMPONENT

Y Cb/Pb Cr/Pr

MONITOR OUT

COMPUTER IN1 COMPUTER IN2

BNC

VIDEO

OUT

VIDEO 2

RGB OUT

Video-Signaleingang

Computer-Signaleingang

RGB OUT RGB OUT

HDMI

CONTROL IN CONTROL OUT

VORSICHT

►Aus

Sicherheitsgründen darf der LAN-Anschluss nicht mit einem Netzwerk verbunden werden, in dem zu hohe

Spannung anliegen kann.

(Fortsetzung nächste Seite)

DVI-D

LAN

REMOTE

CONTROL

OUT

VIDEO 1

R/Cr/Pr G/Y B/Cb/Pb H V

Cb/Pb

Cr/Pr

MONITOR OUT

S-VIDEO

COMPUTER IN1 COMPUTER IN2

BNC

VIDEO 2

Page 39

Einrichten

Anschließen anderer Geräte (Fortsetzung)

Beispiel für den Anschluss eines anderen Projektors oder Anzeigegeräts

Steuerung vom Computer

HDMI

CONTROL IN CONTROL OUT

Steuerung eines anderen Geräts mit RS-232C-Befehlen

RS-232C

Kabel-

LASER INDICATOR

VIDEO

MY SOURCE

Fernbedienung

DIGITAL

STANDBY/ON COMPUTER

ID 3

ID 1

ID 4

ID 2

BLANK LASER

ENTER

RESET

POSITION

SHUTTER

FREEZE

AUTO

ASPECT

MAGNIFY

PbyP

OFF

MY BUTTON

KEYSTONE

ZOOM

LENS SHIFT

FOCUS

LAN

DVI-D

REMOTE

CONTROL

OUT

R/Cr/Pr G/Y B/Cb/Pb H V

S-VIDEO

VIDEO 1

Cb/Pb

Cr/Pr

Computer-Signaleingang

RGB OUT

MONITOR OUT

COMPUTER IN1 COMPUTER IN2

BNC

VIDEO 2

Umleitung eines RGBEingangssignals an ein anderes Anzeigegerät

RS-232C

REMOTE

CONTROL IN

RGB IN

Gleichzeitige Fernbedienung eines anderen Projektors

Page 40

Einrichten

Anschließen anderer Geräte (Fortsetzung)

•

HINWEIS

durch und stellen Sie sicher, dass die Geräte für den Anschluss an dieses Produkt geeignet sind. Vor

dem Anschließen an einen PC prüfen Sie den Signalpegel, den Signaltakt und die Auösung.

- Wenden Sie sich unbedingt an den Netzadministrator. Schließen Sie nicht einen LANPort an ein Netzwerk mit zu hoher Spannung an.

- Manche Signale benötigen einen Adapter zur Eingabe in diesen Projektor.

- Manche PCs haben mehrfache Anzeigemodi, die Signale enthalten können, welche nicht von diesem Projektor unterstützt werden.

Obwohl der Projektor Signale mit einer Auösung von bis zu UXGA (1600x1200) anzeigen kann, wird das Signal vor der Anzeige in die Panelauösung des Projektors umgewandelt. Die beste Displayleistung wird erzielt, wenn die Auösungen von Eingangssignal und Projektorpanel identisch sind.

•

Stellen Sie beim Anschließen sicher, dass die Form des Leitungsteckers zur betreffenden Buchse passt.

Stellen Sie immer sicher, dass die Schrauben bei Schraubsicherungssteckern festgezogen werden.

• Beim Anschließen eines Laptops an den Projektor vergewissern Sie sich, den externen

RGB-Ausgang des Rechners zu aktivieren. (Stellen Sie den Laptop auf CRT-Anzeige oder auf simultane LCD- und CRT-Anzeige.) Details hierzu nden Sie in dem Handbuch Ihres Laptop-Rechners.

•

Wenn die Bildauösung auf einem Computer geändert wird, kann je nach Eingang die automatische

Einstellfunktion einige Zeit in Anspruch nehmen und möglicherweise nicht fertig gestellt werden. In diesem Fall kann es sein, dass Sie kein Wahlkästchen zur Wahl "Ja/Nein" für die neue Auösung in Windows sehen. Dann wird die Auösung auf den Originalwert zurückgestellt. Es kann empfehlenswert sein, andere CRT- oder LCD-Monitore zur Änderung der Auösung zu verwenden.

•

In manchen Fällen kann der Projektor nicht das richtige Bild oder überhaupt kein Bild

anzeigen. Die automatische Einstellung kann z. B. bei bestimmten Eingangssignalen nicht

richtig funktionieren. Ein Eingangssynchronisationssignal mit Composite-Synchronisation oder Synchronisation auf G kann den Projektor verwirren, so dass kein richtiges Bild gezeigt wird.

•

Der HDMI- und der DVI-D-Anschluss dieses Modells sind kompatibel mit HDCP (High-bandwidth

Digital Content Protection) und können daher das Videosignal von mit HDCP-kompatiblen DVDPlayern usw. verarbeiten.

Lesen Sie vor dem Anschließen die Bedienungsanleitungen aller anzuschließenden Geräte

Informationen zur Plug & Play-Funktionalität

Plug-and-Play ist eine Funktion des Betriebssystems des Rechners und dessen Peripheriegeräten (u.a. Display-Geräten). Dieser Projektor ist mit VESA DDC 2B kompatibel. Plug-and-Play kann durch Anschließen dieses Projektors an einem Rechner erzielt werden, der mit VESA DDC (Displaydatenkanal) kompatibel ist.

•

Nutzen Sie dieses Merkmal, indem Sie ein RGB-Leitung an den COMPUTER IN1-Anschluss (DDC 2B kompatibel)

anschließen. Plug-and-Play funktioniert vielleicht nicht richtig, wenn Sie einen anderen Anschlusstyp versuchen.

•

Bitte verwenden Sie Standard-Treiber in Ihrem Computer, da dieser Projektor ein Plug-and-Play-Monitor ist.

HINWEIS für HDMI

• HDMI unterstützt die folgenden Signale.

Videosignal: 480i@60, 480p@60, 576i@50, 576p@50, 720p@50/60, 1080i@50/60, 1080p@50/60

- PC-Signale: Siehe detaillierte technische Bedienungsanleitung

• Dieser Projektor kann an andere Geräte mit einem HDMI- oder DVI-Anschluss

angeschlossen werden, aber mit manchen Geräten funktioniert der Projektor nicht richtig

und die Video.

• Verwenden Sie nur ein mit einem HDMI-Logo gekennzeichnetes HDMI-Leitung.

• Wird der Projektor an ein Gerät mit einem DVI-Anschluss angeschlossen, so

verwenden Sie eine DVI-an-HDMI-Leitung für den Anschluss an den HDMI-Eingang.

Page 41

Einrichten

Anschluss an die Stromversorgung

Verbinden Sie die Netzkabelbuchse des Projektors unter Beachtung der folgenden Warnhinweise mit einer geeigneten Steckdose. Die folgenden Schritte

beschreiben den Anschluss.

Vergewissern Sie sich, dass der Netzschalter des Projektors auf AUS steht

(mit „O“ gekennzeichnet). Führen Sie das Ende des Netzkabels mit dem kleineren Stecker in die

Buchse AC IN (Netzanschluss) des Projektors ein. Stecken Sie das andere Ende des Netzkabels in die Steckdose.

Netzkabelende mit kleinem Steckercord

WARNUNG

wenn keine Objektiveinheit montiert ist. ► Verwenden Sie den Projektor nur mit der am Typenschild des Geräts angegebenen Netzspannung. ► Verwenden Sie eine leicht zugängliche Steckdose in der Nähe des Projektors. ► Achten Sie darauf, dass die Steckdose nicht überlastet wird, da dies einen

Brand oder elektrischen Schlag verursachen kann.

► Verwenden Sie nur das Netzkabel, das mit diesem Produkt geliefert wurde

und für Ihr Stromnetz geeignet ist. Sollte das mit dem Produkt gelieferte

Netzkabel nicht passen, wenden Sie sich an den Händler. ►

Verwenden Sie kein Netzkabel, das Schäden aufweist. Sollte das Netzkabel beschädigt

worden sein, beschaffen Sie sich über den Händler ein Ersatzkabel desselben Typs. ► Berühren Sie das Netzkabel nicht mit nassen Händen. ► Sehen Sie von einer Instandsetzung oder Modikation des Netzkabels ab. ► Achten Sie darauf, dass das Netzkabel nicht beschädigt wird. Verlegen Sie

das Netzkabel so, dass niemand darauf tritt und das Kabel nicht durch darauf oder daneben gestellte Gegenstände eingeklemmt wird.

► Schließen Sie das Netzkabel fest an, um einen Wackelkontakt zu vermeiden.

Verwenden Sie keine lose oder defekte Steckdose.

►Schließen Sie den Projektor nicht an eine Steckdose an,

AC IN

Netzschalter

Page 42

Fernbedienung

Einlegen der Batterien

Die Fernbedienung arbeitet mit zwei Batterien des folgenden Typs.

HITACHI MAXELL oder HITACHI MAXELL ENERGY, teilenummer LR6 oder R6P

(Batterien nicht im Lieferumfang enthalten.)

Die folgenden Schritte beschreiben, wie Sie die Batterien in die Fernbedienung einlegen.

Entfernen Sie den Batteriefachdeckel an der

Rückseite der Fernbedienung. Drücken Sie

leicht auf den Knopf am Batteriefachdeckel

und ziehen sie ihn dabei nach oben.

Legen Sie die Batterien den Polaritätszeichen „+“ und

„–“ gemäß in den Batteriehalter.

Bringen Sie den Batteriefachdeckel wieder an und lasen sie ihn einrasten.

HINWEIS

Sie zur Abhilfe die Batterien durch frische.

WARNUNG

LASER-Taste nicht berühren. Ein versehentliches Aktivieren des Laserstrahls kann gefährlich sein. Weitere Informationen nden Sie im Abschnitt “Laser-Zeiger” ( ►

was wiederum einen Brand, Verletzungen und Umweltverschmutzung zur Folge haben kann.

•

Verwenden Sie nur die vorgeschriebenen Batterien. Legen Sie niemals zwei Batterien

unterschiedlichen Typs ein.

•

Ersetzen Sie beim Auswechseln der Batterien beide durch frische Batterien

desselben Typs. Legen Sie niemals eine neue und eine gebrauchte Batterie ein.

•

Verwenden Sie keine beschädigte Batterie (Riss, Delle, Rost oder Leck).

•

Achten Sie beim Einlegen darauf, dass die Plus- und Minuspole der Batterien korrekt

ausgerichtet sind.

•

Bearbeiten Sie Batterien nicht; laden Sie sie nicht auf und löten Sie sie nicht.

•

Entfernen Sie bitte die Batterien, wenn Sie die Fernbedienung voraussichtlich längere

Zeit nicht benötigen.

•

Bewahren Sie Batterien an einem dunklen, kühlen und trockenen Platz auf. Setzen

Sie eine Batterie nie dem Feuer oder Wasser aus.

•

Bewahren Sie Batterien außerhalb der Reichweite von Kindern und Haustieren auf.

•

Sollte eine Batterie auslaufen, entfernen Sie die Batterieüssigkeit gründlich mit einem Reinigungstuch. Sollte dabei Batterieüssigkeit auf die Haut geraten, spülen Sie sie gründlich mit Wasser ab. Falls die Batterie im Batteriehalter ausgelaufen ist,

säubern Sie den Halter und das Batteriefach gründlich, bevor Sie frische Batterien einlegen.

•

Entsorgen Sie die Batterie gemäß den örtlichen Gesetzen.

• Sollte die Fernbedienung nicht mehr einwandfrei arbeiten, ersetzen

►

Achten Sie beim Einlegen der Batterien darauf, dass Sie dabei die

18

Behandeln Sie Batterien sorgfältig, da Batterien bersten, brechen oder auslaufen können,

Page 43

Signalübertragung

Die Fernbedienung überträgt ihre Signale mit Hilfe von Infrarotlicht (LED Klasse 1), das von

einem Fernbedienungssensor am Projektor erfasst wird. Der Fernbedienungssensor spricht

auf Bediensignale an, die innerhalb eines

Winkels von 60 Grad (nach rechts und links) und aus einer Entfernung von bis zu 3 Metern

übertragen werden.

Fernbedienungssensor

Fernbedienung

Fernbedienungssensoren

30º

STANDBY/ON COMPUTER

LASER

INDICATOR

MY SOURCE

ID 1

ID 3

ID 2

VIDEO

ID 4

BLANK LASER

DIGITAL

ENTER

FREEZE

ASPECT

SHUTTER

PbyP

RESET

AUTO

MY BUTTON

POSITION

MAGNIFY

FOCUS

OFF

ZOOM

KEYSTONE

LENS SHIFT

ca. 3 m

HINWEIS

• Sie können einen oder zwei der drei Sensoren über die Option

FERNB. EMPF. des Menüs SERVICE im Menü OPT. deaktivieren.

• Wenn Sie mehrere Projektoren dieses Typs zur gleichen Zeit und am gleichen Ort einsetzen, richten Sie die Funktion REMOTE-ID entsprechend ein. Die Tasten ID 1, ID 2, ID 3 und ID 4 an der Fernbedienung entsprechen der IDZuordnung, die bei der Option REMOTE-ID des Menüs SERVICE im Menü OPT. vorgenommen wurde.

HINWEIS

►Achten Sie darauf, dass der Fernbedienungssensor keiner

direkten starken Lichteinwirkung ausgesetzt ist.

►Stellen Sie nichts zwischen der Fernbedienung und dem Fernbedienungssensor am Projektor auf, da Hindernisse die Übertragung der

Fernbedienungssignale stören.

Ändern der Frequenz des Fernbedienungssignals

Die mitgelieferte Fernbedienung erlaubt die Wahl zwischen Modus 1 und Modus 2 bezüglich der Signalfrequenz. Wenn

die Fernbedienung nicht richtig funktioniert, versuchen Sie, die Signalfrequenz zu ändern.

Bedenken Sie, dass die Option "FERNB. FREQ." der Option SERVICE im Menü OPT. Fernbedienung gesteuert werden soll, auf den gleichen Modus

eingestellt werden muss wie die Fernbedienung.

Zum Einstellen des Modus der Fernbedienung

(51)

des Projektors, der mit der

Frequenzschalter

2 1

schieben Sie den Knopf des Frequenzschalters

im Batteriefachdeckel in die Position des

gewünschten Modus.

Rückseite der

Fernbedienung

Innenseite

des Batteriefachdeckels

Page 44

Fernbedienung

BLANK LASER

FREEZE

LASER

INDICATOR

DIGITAL

STANDBY/ON COMPUTER

LENS SHIFT

KEYSTONE

ID 3

ID 4

ID 2

ID 1

VIDEO

AUTO

ASPECT

RESET

MAGNIFY

OFF

ENTER

FOCUS

POSITION

PbyP

ZOOM

MY BUTTON

MY SOURCE

SHUTTER

LASER INDICATOR

DIGITAL

STANDBY/ON COMPUTER

ID 3

ID 4

ID 2

ID 1

VIDEO

MY SOURCE

COMPUTER IN2

COMPUTER IN1

V VIDEO 2

LAN

MONITOR

BLANK LASER

FREEZE

LASER INDICATOR

DIGITAL

STANDBY/ON COMPUTER

LENS SHIFT

KEYSTONE

ID 3

ID 4

ID 2

ID 1

VIDEO

AUTO

ASPECT

RESET

MAGNIFY

OFF

ENTER

FOCUS

POSITION

PbyP

ZOOM

MY BUTTON

MY SOURCE

SHUTTER

Verwendung der Funktion REMOTE-ID

Über diese Funktion wird festgelegt, mit welcher Fernbedienungs-ID der Projektor angesteuert wird. Verwenden Sie diese Funktion, wenn gleichzeitig mehrere Projektoren desselben Typs eingesetzt werden.

Stellen Sie den Projektor vorsorglich auf die ID-Nummer

ein, wie bei "REMOTE-ID" (52) beschrieben. Drücken Sie die betreffende ID-Taste an der Fernbedienung.

Die Anzeige der ID-Taste leuchtet 3 Sekunden lang.

HINWEIS

• Jedes Mal, wenn eine Taste (außer einer ID-Taste) betätigt wird,

leuchtet die ID-Taste mit der gegenwärtig gewählten ID-Nummer auf.

• Zum Prüfen der ID-Nummer eines Projektors drücken Sie eine beliebige IDTaste 3 Sekunden lang. Die ID-Nummer des Projektors wird unabhängig von der am Projektor eingestellten ID auf seinem Bildschirm angezeigt.

Verwendung als Leitung-Fernbedienung

Die mitgelieferte Fernbedienung fungiert als Leitung-Fernbedienung, wenn der Leitung-Steueranschluss unten an der Fernbedienung mit dem REMOTE CONTROL-Anschluss an der Projektorrückseite über

CONTROL IN CONTROL OUT

ein Audioleitung (Stereo-Leitung mit 3,5 mm-Ministecker) verbunden

ist.

Wenn das Fernbedienungssignal den Projektor

REMOTE

CONTROL

OUT

VIDEO 1

R/Cr/Pr G/Y B/Cb/Pb H

Cb/Pb

OUT

S-VIDEO

BNC

nicht gut erreicht, ist diese Funktion vorteilhaft.

HINWEIS

• Zum Verbinden der Fernbedienung mit dem Projektor verwenden Sie

ein Audioleitung (Stereo-Leitung mit 3,5 mm-Ministecker).

Laser-Zeiger

Beim Drücken der LASER-Taste erzeugt die Fernbedienung einen Laserstrahl, wobei zur Bestätigung die Anzeige LASER INDICATOR leuchtet. Verwenden Sie

den Laserstrahl als Zeiger auf dem Projektionsschirm.

AVOIDEXPOSURE-

LASERRADIATIONISEMITTEDFROMTHISAPERTURE

C A U T I O N

LASER RADIATION-

DO NOT STARE INTO BEAM

MAX. OUTPUT: 1mW

WAVE LENGTH: 650nm

CLASS2 LASER PRODUCT

LASER RADIATION DO NOT STARE INTO BEAM CLASS2 LASER PRODUCT

MAX OUTPUT : 1mw WAVE LENGTH : 650nm

IEC60825-1 :1993 + A1 : 1997 + A2 : 2001

レーザ光

ビームをのぞきこまないでください。最大出力　　１ｍW

波長　　６５０

クラス２レーザ製品

JIS C 6802:1997/98

oder

AVOIDEXPOSURE-

LASERRADIATIONISEMITTEDFROMTHISAPERTURE

C A U T I O N

LASER RADIATIONDO NOT STARE INTO BEAM MAX. OUTPUT: 1mW WAVE LENGTH: 650nm CLASS2 LASER PRODUCT

LASER RADIATION DO NOT STARE INTO BEAM CLASS2 LASER PRODUCT

MAX OUTPUT : 1mw WAVE LENGTH : 650nm

IEC60825-1 :2007 EN60825-1:2007

レーザ光

ビームをのぞきこまないでください。最大出力　　１ｍW

波長　　６５０

クラス２レーザ製品

JIS C 6802:2005

Laserblende

LASER INDICATOR

Taste LASER

WARNUNG

Projektionsschirm. Richten Sie den Laserstrahl niemals auf Personen oder

andere Gegenstände.

•

Richten Sie den Laserstrahl niemals auf Augen, da er Sehschäden verursachen kann.

• Richten Sie den Laserstrahl nur auf den Bildschirm und auf keine anderen

Gegenstände.

►Verwenden Sie den Laserstrahl nur als Zeiger auf dem

Page 45

Betriebszustand

Einschalten

Die folgenden Schritte beschreiben, wie Sie den Projektor einschalten. Bei den anderen Geräten richten Sie sich nach den Angaben in der jeweiligen Bedienungsanleitung.

Vergewissern Sie sich, dass das Netzkabel ordnungsgemäß

und fest im Projektor und in der Steckdose eingesteckt ist.

Drücken Sie auf die mit „I“ gekennzeichnete Seite

des Netzschalters.

Netzschalter

Die POWER-Anzeige leuchtet nun orange. Warten Sie, bis die Tasten funktionsbereit sind. Dies kann einige Sekunden dauern.

Drücken Sie die STANDBY/ON-Taste (am

Projektor oder an der Fernbedienung). Die Projektionslampe leuchtet und die POWER-Anzeige blinkt grün. Ist der Projektor

betriebsbereit, hört die Anzeige auf zu blinken und leuchtet konstant grün.

Zur Anzeige des Bildes wählen Sie ein Eingangssignal entsprechend dem Abschnitt “Anzeigen von und Umschalten zwischen Bildquellen” (22).

HINWEIS

• Wenn die Opttion DIREKT EIN im Menü OPT. auf OK gesetzt ist und der Projektor nur mit dem Netzschalter und ohne Verwendung der STANDBY/ ON-Taste ausgeschaltet wurde, wird er bei der nächsten Betätigung des

Netzschalters automatisch eingeschaltet.

POWER - Anzeige

SHUTTER SECURITY LAMP TEMP POWER

STANDBY/ON

Taste

STANDBY/ON

WARNUNG

►Blicken Sie bei eingeschalteter Lampe nicht in das Objektiv oder durch die Öffnungen am Projektor. ►Nähern Sie sich Sie bei eingeschalteter Projektionslampe nicht der Lampenabdeckung oder den Abluftöffnungen.

HINWEIS

►Schalten Sie andere Geräte nicht vor dem Projektor ein, sofern

dies in der Anleitung des anderen Geräts nicht ausdrücklich vorgeschrieben wird.

Page 46

Betriebszustand

Ausschalten

Die folgenden Schritte beschreiben, wie Sie den Projektor ausschalten.

Drücken Sie die STANDBY/ON-Taste am Projektor

oder an der Fernbedienung.

Netzschalter

Die Meldung „Ausschalten?“ wird ungefähr fünf Sekunden lang auf dem Projektionsschirm angezeigt.

Drücken Sie die STANDBY/ON-Taste noch einmal,

während diese Meldung angezeigt wird. Die Projektionslampe geht aus, und die POWER-

Anzeige blinkt orange.

Sobald die Lampe ausreichend abgekühlt wurde,

hört die POWER-Anzeige auf zu blinken und leuchtet konstant orange.

Nachdem Sie sich vergewissert haben, dass die POWER-Anzeige konstant

orange leuchtet, drücken Sie die mit „O“ gekennzeichnete Seite des Netzschalters. Die POWER-Anzeige erlischt.

Bei den anderen Geräten richten Sie sich nach den Angaben in der jeweiligen

Bedienungsanleitung.

HINWEIS

• Verwenden Sie den Hauptschalter nur, wenn der Projektor nicht auf

normale Weise ausgeschaltet werden kann.

POWER - Anzeige

SHUTTER SECURITY LAMP TEMP POWER

STANDBY/ON

Taste STANDBY/ON

WARNUNG

►

Nähern Sie sich Sie bei eingeschalteter Projektionslampe und auch eine Weile nach dem Ausschalten nicht

der Lampenabdeckung oder den Abluftöffnungen, da diese Bereiche extrem heiß werden und Verbrennungen verursachen können.

HINWEIS

►Schalten andere Geräte vor dem Projektor aus, sofern dies in der

Anleitung des anderen Geräts nicht ausdrücklich vorgeschrieben wird.

Mit den Nivellierfüßen

Durch Verlängern bzw. Verkürzen der Nivellierfüße können Sie die

Projektionsposition und den Projektionswinkel verändern. Drehen Sie zum Ändern der Länge den jeweiligen Nivellierfuß.

max. 30

5°

WARNUNG

►Verlängern Sie die Nivellierfüße nicht auf mehr als 30 mm. Ein

über diesen Grenzwert hinaus verlängerter Fuß kann sich vom Projektor lösen und eine Beschädigung des Projektors oder eine Verletzung verursachen.

VORSICHT

►Stellen Sie den Projektor mit einem Winkel von mehr als 5 Grad

auf. Wenn der Projektor bis über diesen Grenzwert hinaus geneigt wird, kann dies Störungen und eine Verkürzung der Projektorlebensdauer zur Folge haben.

Page 47

Betriebszustand

Gebrauch der Objektivfunktionen

ZOOM / FOKUS

Drücken Sie die Taste ZOOM / FOCUS. Der Dialog ZOOM / FOKUS erscheint. Stellen Sie, während der Dialog angezeigt wird, den

Zoom/Fokus mit der Taste ◄/► ein. Drücken Sie die Taste ▼, um "VERLASSEN" im Dialog zu wählen. Das OSD-Menü schließt sich.

HINWEIS

von der für den Projektor verwendeten Objektiveinheit. So wird die Bildqualität sichergestellt. Die Anpassungen für ZOOM oder FOKUS

reichen möglicherweise nicht bis an das Ende der Leistenindikatoren des Dialogfelds. Hierbei handelt es sich nicht um einen Fehler.

OBJ.VERSCH.

Drücken Sie die Taste LENS SHIFT. Der Dialog OBJ. VERSCH. erscheint. Verschieben Sie, während der Dialog angezeigt wird, das Objektiv mit den Tasten ▲/▼/◄/►.

ZENTRIERUNG

Im Dialog OBJ.VERSCH.:



Drücken Sie die Taste DIGITAL.

Im Standby-Modus:



Drücken Sie die Tasten LENS SHIFT und DIGITAL gleichzeitig 3 Sekunden lang.

●

Während das Objektiv sich verschiebt, verschwindet das Menü, und das Stundenglas-Symbol erscheint auf dem Bildschirm. Das Verschieben kann eine Weile dauern. Der Vorgang kann unter Umständen bis zu eine Minute in Anspruch nehmen.

●

Die Anzeige OBJ.VERSCH. leuchtet oder blinkt grün, während das Objektiv sich verschiebt. Nach

Abschluss der Zentrierung hört die Anzeige auf zu blinken und leuchtet 3 Sekunden lang konstant grün.

●

Sollte das Objektiv sich bereits in Mittelstellung benden, leuchtet beim Drücken der Taste DIGITAL die Anzeige OBJ.VERSCH. im Dialog OBJ.VERSCH. 3 Sekunden lang konstant grün.

•

Der Einstellbereich von ZOOM und FOKUS ist abhängig

OBJEKTIVSPEICHER SPEICHERN / ÖFFNEN / LÖSCHEN

Dieser Projektor bietet Speicher für Objektiveinstellungen (Zoom, Fokus und Verschiebung). Zum Anzeigen des Dialogs OBJEKTIVSPEICHER wählen Sie im Dialog ZOOM, FOKUS oder OBJ. VERSCH. die Option OBJEKTIVSPEICHER. Der Dialog OBJEKTIVSPEICHER erscheint nun.

SPEICHERN:



Objektiveinstellung wählen Sie eine Speichernummer (SPEICHERN-1 bis -3) und drücken die Taste ► oder ENTER.

ÖFFNEN:



wählen Sie die betreffende Speichernummer (ÖFFNEN-1 bis -3) und drücken die Taste ► oder ENTER. Wenn die Taste MY BUTTON mit der Funktion ÖFFNEN-1 bis -3 belegt wurde, können Einstellungen ohne den Dialog OBJEKTIVSPEICHER abgerufen werden.

LÖSCHEN:



wird der Dialog OBJEKTIVSPEICHER LÖSCHEN angezeigt. Wählen Sie mit den Tasten ▲/▼ die Nummer des zu löschenden Speichers und drücken Sie die Taste ►. Ein Dialog fordert zur Bestätigung auf. Drücken Sie in diesem Dialog die Taste ► ein weiteres Mal.

Zum Speichern der aktuellen

Zum Abrufen einer gespeicherten Objektiveinstellung

Bei Auswahl von OBJEKTIVSPEICHER LÖSCHEN im Dialog OBJEKTIVSPEICHER

Page 48

Betriebszustand

LASER INDICATOR

STANDBY/ON COMPUTER

MY SOURCE

LASER INDICATOR

STANDBY/ON COMPUTER

ID 3

ID 1

VIDEO

MY SOURCE

LASER INDICATOR

DIGITAL

STANDBY/ON COMPUTER

ID 3

ID 4

ID 2

ID 1

VIDEO

MY SOURCE

LASER INDICATOR

STANDBY/ON COMPUTER

MY SOURCE

Anzeigen von und Umschalten zwischen Bildquellen

Drücken Sie die Taste COMPUTER, um einen RGB-

Signaleingangsanschluss zu wählen.

Bei jedem Drücken der Taste schaltet der Projektor wie folgt zum jeweils nächsten Eingangsanschluss weiter.

COMPUTER IN1  COMPUTER IN2  BNC

●

Wenn EIN unter AUTOM. SUCHE im Menü OPT. gewählt ist, prüft der Projektor nacheinander

jeden Anschluss, bis ein Eingangssignal empfangen wird (47). Wird die Taste COMPUTER gedrückt, wenn der Anschluss VIDEO 1, VIDEO 2, S-VIDEO, Component, HDMI oder DVI-D gewählt ist, prüft der Projektor zuerst den Anschluss COMPUTER IN1.

Drücken Sie die Taste VIDEO, um einen Eingang für das

Videosignal zu wählen.

Bei jedem Drücken der Taste schaltet der Projektor seinen Video-Anschluss um wie folgt.

COMPONENT (Y, Cb/Pb, Cr/Pr)  S-VIDEO  VIDEO 1  VIDEO 2

●

Wenn EIN unter AUTOM. SUCHE im Menü OPT. gewählt ist, prüft der Projektor

nacheinander jeden Anschluss, bis ein Eingangssignal empfangen wird (47). Wird

die VIDEO-Taste gedrückt, wenn der Anschluss COMPUTER IN1 oder COMPUTER IN2 gewählt ist, prüft der Projektor zuerst den Anschluss COMPONENT.

Drücken Sie die Taste DIGITAL, um einen digitalen

Signaleingang zu wählen. Bei jedem Drücken der Taste schaltet der Projektor wie folgt zum jeweils nächsten

digitalen Eingangsanschluss weiter.

HDMI ⇔ DVI-D

● Wenn EIN unter AUTOM.SUCHE im Menü OPT. gewählt ist, prüft der Projektor nacheinander jeden Anschluss, bis ein Eingangssignal erfasst wird (47). Wird die Taste DIGITAL gedrückt, wenn der Anschluss Component, S-VIDEO, VIDEO 1 oder VIDEO 2 gewählt ist, prüft der Projektor zuerst den HDMI-Anschluss.

Drücken Sie die MY SOURCE-Taste an der Fernbedienung.

Das Eingangssignal wird auf das als MEINE QUELLE

eingestellte Signal (49) umgeschaltet.

●

Diese Funktion kann auch für eine Dokumentenkamera verwendet werden. Wählen

Sie den Eingangsanschluss, an dem die Dokumentenkamera angeschlossen ist.

Page 49

Wahl eines Seitenverhältnisses

BLANK LASER

FREEZE

LASER INDICATOR

DIGITAL

STANDBY/ON COMPUTER

ID 3

ID 4

ID 2

ID 1

VIDEO

ASPECT

RESET

ENTER

MY SOURCE

SHUTTER

BLANK LASER

FREEZE

LASER INDICATOR

DIGITAL

STANDBY/ON COMPUTER

ID 3

ID 4

ID 2

ID 1

VIDEO

AUTO

ASPECT

RESET

ENTER

POSITION

PbyP

MY SOURCE

SHUTTER

Drücken Sie die ASPECT-Taste an der Fernbedienung.

Bei jedem Drücken der Taste schaltet der Projektor zwischen den Modi für

das Seitenverhältnis um.

Bei einem Computersignal



NORMAL  4:3  16:9  16:10*  KLEIN*  SYSTEMEIGEN*  VOLL*

Bei einem HDMI- oder einem DVI-D-Signal



NORMAL  4:3  16:9  16:10*  14:9  KLEIN*  SYSTEMEIGEN*  VOLL*

Bei einem Videosignal, S-Video-Signal oder Component-Videosignal



4:3  16:9  16:10*  14:9  KLEIN*  SYSTEMEIGEN*  VOLL*

Bei keinem Signal



4:3 (fest, außer IN5544/IN5544c) / VOLL (fest, IN5544/IN5544c)

● *16:10 / VOLL: Nur IN5544/IN5544c. SYSTEMEIGEN:

Außer IN5542/IN5542c KLEIN: Außer IN5544/IN5544c.

● Der Modus NORMAL bewahrt das originale

Seitenverhältnis des Eingangssignals.

Korrigieren von Keystone-Verzerrungen

Drücken Sie die AUTO-Taste an der Fernbedienung.

Diese Taste hat folgende Funktion.

 Bei einem Computersignal

Die vertikale Position, die horizontale Position und die horizontale Phase werden automatisch eingestellt. Stellen Sie vor Verwendung dieser Funktion sicher, dass das Anwendungsfenster auf die maximale Größe gestellt ist. Dunkle Bilder werden möglicherweise nicht ordnungsgemäß eingestellt. Führen Sie die Einstellung mit einem hellen Bild aus.

 Für ein Videosignal und ein S-Videosignal

Das für das jeweilige Eingangssignal am besten geeignete Videoformat wird automatisch gewählt. Diese Funktion steht nur zur Verfügung, wenn AUTO unter VIDEOFORMAT im Menü

EINGB eingestellt ist automatisch auf Vorgabewerte eingestellt.

 Für ein Mischvideosignal

Die vertikale Position, die horizontale Position und die horizontale Phase

(37).

Die vertikale Position und die horizontale Position werden

werden automatisch auf die Standardeinstellung eingerichtet.

●

Der automatische Einstellvorgang erfordert etwa 10 Sekunden. Beachten Sie außerdem, dass er bei bestimmten Eingängen nicht richtig funktionieren kann.

Wenn diese Funktion für ein Videosignal ausgeführt wird, können gewisse Zusatzkomponenten wie eine Linie außerhalb eines Bildes erscheinen.

● Die durch diese Funktion eingestellten Elemente können variieren, wenn bei der Option AUTO EINST. unter der Option SERVICE im Menü OPT. die

Einstellungen FEIN oder AUS gewählt wurden (50).

Betriebszustand

Page 50

Betriebszustand

BLANK LASER

FREEZE

LASER INDICATOR

DIGITAL

STANDBY/ON COMPUTER

ID 3

ID 4

ID 2

ID 1

VIDEO

AUTO

ASPECT

RESET

ENTER

POSITION

PbyP

MY SOURCE

SHUTTER

BLANK LASER

FREEZE

LASER INDICATOR

DIGITAL

STANDBY/ON COMPUTER

KEYSTONE

ID 3

ID 4

ID 2

ID 1

VIDEO

AUTO

ASPECT

RESET

MAGNIFY

OFF

ENTER

FOCUS

POSITION

PbyP

ZOOM

MY BUTTON

MY SOURCE

SHUTTER

Einstellung der Position

Drücken Sie die POSITION-Taste auf der Fernbedienung,

wenn kein Menü angezeigt wird. Die Anzeige "STAND" erscheint im Bildschirm.

Verwenden Sie die Cursortasten

Um den Vorgang zurückzusetzen, drücken Sie die RESET-

▲/▼/◄/►

Taste an der Fernbedienung beim Betrieb. Drücken Sie die POSITION-Taste erneut zum Beenden dieses Vorgangs. Auch wenn Sie nichts tun, wird der Dialog nach einigen Sekunden automatisch geschlossen.

●

Wenn diese Funktion bei einem Videosignal, S-Videosignal oder Component-Videosignal ausgeführt wird, können gewisse Zusatzbildkomponenten wie eine zusätzliche Linie außerhalb des Bildes erscheinen.

●

Wenn diese Funktion bei einem Videosignal, S-Videosignal oder Component-Videosignal von 480i@60 oder 576i@50, hängt der Bereich dieser Einstellung von der Einstellung von OVER SCAN im Menü ABBILDUNG ab (34)

gestellt ist.

Korrektur der Trapezverzerrung

Drücken Sie die KEYSTONE-Taste an der

Fernbedienung. Ein Dialog erscheint im Bild,

um bei der Korrektur der Verzerrung zu helfen.

Verwenden Sie die Cursortasten ▲/▼, um den AUTOMATISCH- oder MANUELL-

Betrieb zu wählen, und drücken Sie danach die Taste ►, um Folgendes auszuführen.

AUTOMATISCH führt die vertikale Trapezverzerrungskorrektur automatisch aus.

MANUELL zeigt einen Dialog für die vertikale Trapezverzerrungskorrektur an. Verwenden Sie die Cursortasten ▲/▼, um die Richtung zur Korrektur (

) zu wählen, und nehmen Sie dann die Justierung mit den Tasten ◄/► vor.

Drücken Sie die KEYSTONE-Taste erneut zum Schließen des Dialogs und

Beenden dieses Vorgangs. Auch wenn Sie diesen Schritt nicht ausführen,

wird das Dialogfeld nach wenigen Sekunden automatisch ausgeblendet.

●

Der Einstellbereich dieser Funktion ist je nach Art der Eingangssignale unterschiedlich.

Bei manchen Eingangssignalen kann diese Funktion nicht ordnungsgemäß arbeiten.

●

Wenn V:INVERS oder H+V:INVERS unter SPIEGEL im SETUP-Menü gewählt ist,

wenn der Projektionsbildschirm geneigt ist oder der Projektor nach unten gerichtet ist,

kann es sein, dass diese Funktion nicht richtig arbeitet.

●

Wenn sich die Zoom-Anpassung in der Stellung TELE (Telefoto-Fokussierung) bendet,

kann diese Funktion übermäßig stark arbeiten. Diese Funktion sollte nach Möglichkeit

verwendet werden, wenn die Zoomeinstellung voll auf WEIT (Weitwinkel) gestellt ist.

●

Wenn der Projektor eben aufgestellt ist (etwa ±3°), kann es sein, dass diese Funktion nicht arbeitet.

●

Wenn die vertikale Objektivverschiebung nicht ganz nach oben gestellt ist (bzw. nicht ganz nach unten beim optionalen Objektivtyp LENS-067

●

Wenn die horizontale Objektivverschiebung nicht zur Mitte gestellt ist, kann es sein, dass diese Funktion nicht gut arbeitet.

●

Diese Funktion steht nicht zur Verfügung, wenn der Transit.detector eingeschaltet ist

(51))

zur Einstellung der Bildposition.

. Einstellung ist nicht möglich, wenn OVER SCAN auf 10

oder

, kann es sein, dass diese Funktion nicht gut arbeitet.

(64).

Page 51

Betriebszustand

BLANK LASER

FREEZE

LASER INDICATOR

DIGITAL

STANDBY/ON COMPUTER

ID 3

ID 4

ID 2

ID 1

VIDEO

AUTO

ASPECT

RESET

MAGNIFY

ENTER

POSITION

PbyP

MY BUTTON

MY SOURCE

SHUTTER

BLANK LASER

FREEZE

LASER INDICATOR

DIGITAL

STANDBY/ON COMPUTER

ID 3

ID 4

ID 2

ID 1

VIDEO

ENTER

MY SOURCE

Verwenden der Vergrößerungsfunktion

Drücken Sie die ON-Taste von MAGNIFY auf der Fernbedienung.

Die Anzeige "VERGRÖßERN" erscheint auf der Projektionsäche

und der Projektor geht in den VERGRÖßERN Modus.

Im VERGRÖßERN Modus wird das Bild vergrößert. Die

Anzeige verschwindet nach einigen Sekunden, wenn kein

Bedienungsvorgang ausgeführt wird.

Stellen Sie den Vergrößerungsgrad mit den Cursortasten ▲/▼ ein.

Zum Verschieben des Zoombereichs drücken Sie die POSITION-Taste im

VERGRÖßERN Modus, und betätigen Sie dann die Cursortasten ▲/▼/◄/►

zum Verschieben des Bereichs. Zum Festlegen des Zoombereichs drücken

Sie die POSITION-Taste erneut.

Um den VERGRÖßERN-Modus zu beenden und den Bildschirm auf Normalbild

zurückzuschalten, drücken Sie die OFF-Taste unter MAGNIFY an der Fernbedienung.

● Der Projektor beendet automatisch den VERGRÖßERN-Modus, wenn

das Eingangssignal wechselt oder wenn ein Vorgang zur Änderung des

Anzeigezustands (automatische Einstellung usw.) ausgeführt wird.

● Auch im VERGRÖßERN-Modus variiert die Trapezverzerrung; sie wird wieder hergestellt, wenn der Projektor den VERGRÖßERN-Modus verlässt.

HINWEIS

• Der Vergrößerungsgrad kann fein eingestellt werden. Beobachten Sie

die Projektionsäche genau, um den gewünschten Pegel zu nden.

Kurzzeitiges Einfrieren des Bildschirms

Drücken Sie die FREEZE-Taste an der Fernbedienung.

Die "EINFRIEREN"-Anzeige erscheint auf der Projektionsäche (obwohl die Anzeige nicht erscheint, wenn AUS für die Option MELDUNG im Menü BILDSCHIRM gewählt ist (45)), und der Projektor schaltet auf EINFRIEREN-Modus, in dem das Bild eingefroren wird. Zum Beenden des EINFRIEREN-Modus und Zurückschalten der Darstellung auf normal drücken Sie die FREEZE-Taste erneut.

● Der Projektor beendet automatisch den EINFRIEREN-Modus, wenn

bestimmte Steuertasten gedrückt werden.

● Wenn der Projektor längere Zeit ein Standbild projiziert, kann das Bild möglicherweise im LCD-Panel eingebrannt werden. Lassen Sie den Projektor nicht zu lange im EINFRIEREN-Modus.

Page 52

Betriebszustand

BLANK LASER

LASER INDICATOR

DIGITAL

STANDBY/ON COMPUTER

ID 3

ID 4

ID 2

ID 1

VIDEO

MY SOURCE

BLANK LASER

FREEZE

LASER INDICATOR

DIGITAL

STANDBY/ON COMPUTER

ID 3

ID 4

ID 2

ID 1

VIDEO

ASPECT

RESET

ENTER

MY SOURCE

SHUTTER

Kurzzeitiges Schwarzabtasten des Bildschirms

Drücken Sie die BLANK-Taste an der Fernbedienung.

Der Schwarzabtastungsbildschirm erscheint anstelle des

Bildschirm-Eingangssignals. Siehe Option BLANK im Menü BILDSCHIRM (42). Drücken Sie die BLANK-Taste zum Verlassen des SchwarzabtastBildschirms und Zurückstellen auf Eingangssignal-Bildschirm.

● Der Projektor beendet automatisch den BLANK-Modus, wenn bestimmte

Steuertasten gedrückt werden.

Kurzzeitiges Ausblenden des Bildes

Beim Drücken der Taste SHUTTER wird der mechanische Objektivverschluss

geschlossen bzw. geöffnet. Der Verschluss blockiert in geschlossenem

Zustand das Projektionslicht, so dass das Bild komplett ausgeblendet wird.

● Bei geschlossenem Verschluss blinkt die Anzeige SHUTTER am Projektor.

● Nach Verstreichen der bei SHUTTER-TIMER eingestellten Zeit schaltet der

Projektor automatisch ab

● Beim Ausschalten des Geräts mit der Taste STANDBY/ON

der Objektivverschluss automatisch. Sollte beim Öffnen oder Schließen des Objektivverschlusses die Stromversorgung unterbrochen werden, stoppt auch die Bewegung des Objektivverschlusses. Beim Einschalten öffnet sich der nicht vollständig geschlossene bzw. geöffnete Objektivverschluss automatisch.

(48).

(20)

öffnet sich

Page 53

Betriebszustand

BLANK LASER

FREEZE

LASER INDICATOR

DIGITAL

STANDBY/ON COMPUTER

ID 3

ID 4

ID 2

ID 1

VIDEO

AUTO

ASPECT

RESET

ENTER

POSITION

PbyP

MY SOURCE

SHUTTER

PbyP (Bild für Bild)

PbyP ist eine Funktion zur Anzeige zwei verschiedener Bildsignale auf einem

Bildschirm, der in zwei Bereiche die jeweiligen Signale geteilt ist. Einige der Funktionen

können mit der gleichen Bedienung bie der Normalmodus verwendet werden (nicht im

PbyP-Modus). Einige Bedienverfahren stehen nur im PbyP-Modus zur Verfügung.

Starten von PbyP

Drücken Sie die PbyP-Taste an der Fernbedienung, und die PbyP-Funktion wird gestartet. Um den PbyP-Modus zu beenden,

Normalmodus

drücken Sie die Taste erneut.

Anzeige der Einstellinformation

Die Einstellinformation wird mehrere Sekunden lang angezeigt, wenn die PbyP-Funktion gestartet wird. Es

zeigt die Eingangssignal-Information für jeden Bereich. Außerdem gibt es einen gelben Rahmen für den Hauptbereich. Die Information kann mit den Cursortasten ▲/▼/◄/► angezeigt werden, wenn die Einstellinformation

nicht im Bildschirm ist.

Ändern des Hauptbereichs

Hauptbereich

Die meisten Bedienverfahren sind nur für den Hauptbereich

wirksam. Auch das mit dem Bildeingabesignal verbundene

Audioeingangssignal für das hauptbereich wird als Audioausgangssignal zugewiesen. Der Hauptbereich kann mit den Cursortasten ◄/► umgestellt werden, wenn die

Einstellinformation im Bildschirm ist.

Ändern des Bildeingabesignals

Drücken Sie die Taste COMPUTER, VIDEO oder DIGITAL im PbyP-Modus, und das Menü zum Wählen

des Eingangssignals erscheint. Wählen Sie ein Signal mit den Cursortasten ▲/▼. Wenn Sie das Signal im Nebenbereich ändern wollen, schalten Sie zuerst den Hauptbereich mit den Cursortasten ◄/► um. Anzeige des gleichen Signals in beiden

Bereichen ist nicht zulässig. Für andere Kombinationen des

Eingangssignals siehe Tabelle rechts. Alle mit X markierten

Kombinationen können nicht gewählt werden.

Verwendung der PbyP-Austausch-Funktion

Drücken Sie MY BUTTON, die PbyP-Austausch (49) zugewiesen ist. Die Positionen beider

Bereich wird ohne jede Änderung der Einstellungen

umgeschaltet.

HINWEIS

erfolgen, auch wenn richtig im Normalmodus angezeigt werden kann.

•Bei manchen Signalen kann die Anzeige im PbyP-Modus nicht richtig

Neben

COMPUTER IN1

COMPUTER IN2

PbyP

Einstellinformation

Hauptbereich

Nebenbereich

Haupt

BNC 0 0 0 0 0 0 0 0 0

HDMI 0 0 0 X 0 X X X X

DVI-D 0 0 0 X 0 X X X X

Component

Scart RGB

S-Video

Video 1

Video 2

BNC

HDMI

COMPUTER IN1

COMPUTER IN2

0 0 0 0 0 0 0 0 0

0 0 0 0 0 0 0 0

0 0 0 X X X X X

0 0 0 X X 0 X X X

-Modus

DVI-D

Scart RGB

Component

Video 1

Video 2

S-Video

Page 54

Betriebszustand

BLANK LASER

FREEZE

LASER INDICATOR

DIGITAL

STANDBY/ON COMPUTER

LENS SHIFT

KEYSTONE

ID 3

ID 4

ID 2

ID 1

VIDEO

AUTO

ASPECT

RESET

MAGNIFY

OFF

ENTER

FOCUS

POSITION

PbyP

ZOOM

MY BUTTON

MY SOURCE

SHUTTER

BLANK LASER

FREEZE

LASER INDICATOR

DIGITAL

STANDBY/ON COMPUTER

ID 3

ID 4

ID 2

ID 1

VIDEO

ASPECT

RESET

ENTER

MY SOURCE

SHUTTER

STANDBY/ON

Verwendung der Menüfunktion

Dieser Projektor verfügt über die folgenden Menüs: BILD, ABBILDUNG, EINGB, SETUP, BILDSCHIRM, OPT., NETZWERK, SICHERHEIT und EINF. MENÜ. Das EINF. MENÜ beinhaltet häuger verwendete Funktionen, und die anderen Menüs sind nach Zweck kategorisiert und über das Menü FORTGESCHRITT wählbar. Jedes dieser Menüs wird auf gleiche Weise mit den Tasten ▲/▼/◄/►, ENTER und RESET bedient. Gleichnamige Tasten an Fernbedienung und Projektor haben dieselben Funktionen.

Taste ENTER

Cursortasten

Taste MENU

Taste RESET

Aufrufen / Verlassen des Menüs

Drücken Sie zum Aufrufen des Menüs die Taste MENU. Das zuletzt verwendete MENÜ (EINF. MENÜ oder FORTGESCHRITT) erscheint. Nach dem Einschalten wird immer zunächst das EINF. MENÜ aufgerufen. Zum Verlassen des Menüs drücken Sie die Taste MENU ein weiteres Mal. Um zu EINF. MENÜ/FORTGESCHRITT zu wechseln, wählen Sie EINF. MENÜ/FORTGESCHRITT im Menü.

Kommandowörter im OSD-Menü

Die Bedeutungen der OSD-Kommandowörter sind wie folgt:

Anzeige Bedeutung

Durch Auswählen dieses Worts können Sie das OSD-Menü verlassen. Drücken der Taste MENU hat dieselbe Funktion.

Durch Auswählen dieses Worts löschen Sie eventuelle Eingaben im aktuellen Menü und kehren zum vorherigen Menü zurück.

Durch Auswählen dieses Worts führend Sie die gewählte Funktion aus bzw. wechseln zum nächsten Menü.

VERLASSEN

ZURÜCK Durch Auswählen dieses Worts kehren Sie zum vorherigen Menü zurück.

LÖSCHEN oder NEIN

OK oder JA

HINWEIS

verwenden dann die Tasten ▲/▼/◄/►.

●

Manche Funktionen können nicht ausgeführt werden, wenn ein bestimmter

Eingangsanschluss gewählt ist, oder wenn ein bestimmtes Eingangssignal angezeigt wird.

●

Um den Vorgang zurückzusetzen, drücken Sie die Taste RESET an der Fernbedienung beim

●

Zum Verschieben der Menüposition drücken Sie die Taste POSITION und

Betrieb. Beachten Sie, dass Funktionen, die gleichzeitig mit der Bedienung ausgeführt werden

(z.B. SPRACHE, H-PHASE usw.), nicht zurückgesetzt werden können.

● Der Dialog wird automatisch wieder ausgeblendet, wenn 30 Sekunden lang keine

weitere Bedienung erfolgt.

Page 55

EINF. MENÜ

Im EINF. MENÜ können die in der nachstehenden

Tabelle genannten Vorgänge ausgeführt werden.

Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ am Projektor oder an der Fernbedienung. Dann verfahren Sie entsprechend der folgenden

Tabelle.

Element Beschreibung

BILDFORMAT

AUTO

KEYSTONE

Mit den Tasten ◄/► wird der Modus für das Seitenverhältnis aus-/eingeschaltet. Siehe Option BILDFORMAT im Menü ABBILDUNG

Mit den Tasten ► wird die Auto-Keystone-Funktion ausgeführt. Siehe Option AUTO KEYSTONE im Menü SETUP

Mit den Tasten ◄/► wird die vertikale Trapezverzerrung korrigiert. Siehe Option KEYSTONE im Menü SETUP (

Mit den Tasten ◄/► wird die horizontale Trapezverzerrung korrigiert. Siehe Option KEYSTONE im Menü SETUP (

Mit den Tasten ◄/► wird zwischen den Modi für den Bildtyp umgeschaltet. Die Bildtyp-Modi sind Kombinationen der Einstellungen GAMMA und FARB-TEMP. Wählen Sie einen geeigneten Modus entsprechend der Projektionsquelle.

NORMAL

CINEMA ó DYNAMISCH ó PRO.F.(SCHW)

(



(



EINF. MENÜ

TAGSÜBER ó WEISS PRO.F. ó PRO.F.(GRN)

NORMAL 2 MITTEL 1 VORGABE

BILD-MODUS

(Fortsetzung nächste Seite)

CINEMA 3 NIEDRIG 2 VORGABE DYNAMISCH 1 HOCH 3 VORGABE PRO.F.(SCHW) 4 HOCH-HELL-1 4 VORGABE PRO.F.(GRN) 5 HOCH-HELL-2 4 VORGABE WEISS PRO.F. 2 MITTEL 5 VORGABE TAGSÜBER 6 HOCH-HELL-3 6 VORGABE

• Wenn die Kombination von GAMMA und FARB-TEMP. sich von den oben voreingestellten Modi unterscheidet, ist die Anzeige am Menü für BILD-MODUS auf "INDIVIDU." gestellt. Siehe Optionen GAMMA und FARB-TEMP. (

• Wenn diese Funktion ausgeführt wird, können Balken oder

andere Bildverzerrungen erscheinen.

FARB-TEMP. GAMMA

31, 32



) im BILD-Menü.

Page 56

EINF. MENÜ

Element Beschreibung

ÖKO-MODUS

SPIEGEL

Mit den Tasten ◄/► wird der Sparmodus aus-/eingeschaltet. Siehe Option ÖKO-MODUS im Menü SETUP (

Mit den Tasten ◄/► wird der Spiegel-Status aus-/eingeschaltet. Siehe Option SPIEGEL im Menü SETUP (

Durch Ausführen dieser Menüoption werden alle Einstellungen im EINF.

RÜCKST

MENÜ ausgenommen FILTER-TIMER und SPRACHE zurückgesetzt. Es erscheint ein Dialog zur Bestätigung des Vorgangs. Wählen Sie die Option OK mit der Taste ► zum Rücksetzen.

Die Gebrauchsdauer des Luftlters wird im Menü angezeigt. Durch Ausführen dieser Menüoption wird der Filter-Timer

FILTER-TIMER

zurückgesetzt, mit dem die Nutzungszeit des Luftlters erfasst wird. Es erscheint ein Dialog zur Bestätigung des Vorgangs. Wählen Sie die Option OK mit der Taste ► zum Rücksetzen. Siehe FILTER-TIMER in Menü OPT. (

SPRACHE

Mit den Cursortasten ◄/► wird die Anzeigesprache geändert. Siehe Option SPRACHE im Menü BILDSCHIRM (

Drücken Sie die Taste ► oder ENTER zum Zugriff auf die Menüs

FORTGESCHRITT

BILD, ABBILDUNG, EINGB, SETUP, BILDSCHIRM, NETZWERK, oder SICHERHEIT.

VERLASSEN

Drücken Sie die Taste ◄ oder ENTER, um das OSD-Menü wieder zu verlassen.



Page 57

Menü BILD

Im Menü BILD können die in der nachstehenden

Tabelle genannten Vorgänge ausgeführt werden.

Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ am Projektor oder an der Fernbedienung, und drücken Sie die Cursortaste ► am Projektor oder der Fernbedienung oder die ENTER-Taste an der Fernbedienung zum Ausführen der Menüoption. Dann verfahren Sie entsprechend der folgenden

Tabelle.

Element Beschreibung

HELLIGKEIT

KONTRAST

GAMMA

Passen Sie die Helligkeit mit den ◄/►-Tasten an.

Dunkel ó Hell

Passen Sie den Kontrast mit den ◄/► -Tasten an.

Schwach ó Stark

Wählen Sie einen Gamma-Modus mit den ▲/▼-Tasten.

1 VORGABE ó 1 INDIVIDU. ó 2 VORGABE ó 2 INDIVIDU. ó 3 VORGABE

6 INDIVIDU. 3 INDIVIDU.

6 VORGABE ó 5 INDIVIDU. ó 5 VORGABE ó 4 INDIVIDU. ó 4 VORGABE

Zum Einstellen von INDIVIDU.

Durch Wählen eines Modus, dessen Namen INDIVIDU. enthält und anschließendes Drücken der Taste ► oder ENTER-Taste wird ein Dialog zur Hilfe bei der Einstellung des Modus angezeigt.

Diese Funktion ist nützlich, um die Helligkeit bestimmter Farbtöne zu ändern.

Wählen Sie eine Menüoption mit den Tasten ◄/►, und stellen Sie den Pegel mit den Tasten ▲/▼ein.

Sie können ein Testmuster zum Prüfen des Effekts Ihrer Einstellung durch Drücken der ENTER oder VIDEO-Taste abrufen.

Bei jedem Drücken der ENTER oder VIDEO-Taste wechselt das Muster wie unten gezeigt.

Menü BILD

Kein Muster ð Grauskala (9 Stufen) Rampe  Grauskala mit 15 Stufen

Die acht Equalizer-Balken entsprechen acht Tönen im Testmuster

(Grauskala mit 9 Stufen), ausgenommen der dunkelste ganz links. Zur Einstellung des 2. Tons von links im Testmuster verwenden

Sie den Equalizer-Balkenschieber "1". Der dunkelste Ton links am Testmuster kann nicht mit den Equalizer-Balkenschiebern

eingestellt werden.

• Wenn diese Funktion ausgeführt wird, können Balken oder andere Bildverzerrungen erscheinen.

(Fortsetzung nächste Seite)

Page 58

Menü BILD

Element Beschreibung

Wählen Sie eine Farbtemperatur mit den Tasten ▲/▼.

1 HOCH 1 INDIVIDU.



6 INDIVIDU.

6 HOCH-HELL-3

5 INDIVIDU.



Zum Einstellen von INDIVIDU.

Durch Wählen eines Modus,

dessen Namen INDIVIDU. enthält und anschließendes Drücken der Taste ► oder ENTER-Taste wird ein Dialog zur Hilfe bei der

Einstellung von OFFSET und GAIN

FARB-TEMP.

des gewählten Modus angezeigt. OFFSET-Einstellungen ändern die Farbintensität auf ganzen Tönen im

Testmuster.

GAIN-Einstellungen ändern die Farbintensität

auf helleren Tönen im Testmuster.

Wählen Sie eine Menüoption mit den Tasten ◄/►, und stellen Sie den Pegel mit den Tasten ▲/▼ein.

Sie können ein Testmuster zum Prüfen des Effekts Ihrer Einstellung durch Drücken der ENTER oder VIDEO-Taste abrufen.

Bei jedem Drücken der ENTER oder VIDEO-Taste wechselt das Muster wie unten gezeigt.

Kein Muster ð Grauskala (9 Stufen) Rampe  Grauskala mit 15 Stufen

• Wenn diese Funktion ausgeführt wird, können

Balken oder andere Bildverzerrungen erscheinen.

Passen Sie die Gesamtfarbe mit den ◄/► -Tasten an.

Schwach ó Stark

FARBE

•

Dieser Punkt kann nicht nur für ein Video-, S-Video- und Component-Signal, sondern auch für ein HDMI- oder DVI-D-Signal gewählt werden, wenn DIGITALFORMAT auf VIDEO gesetzt ist (

Passen Sie den Farbton mit den ◄/► -Tasten an.

Rötlich ó Grünlich

F-TON

•

Dieser Punkt kann nicht nur für ein Video-, S-Video- und Component-Signal, sondern auch für ein HDMI- oder DVI-D-Signal gewählt werden, wenn DIGITALFORMAT auf VIDEO gesetzt ist (

Passen Sie die Schärfe mit den ◄/► -Tasten an.

Schwach ó Stark

SCHÄRFE

• Es kann Rauschen auftreten, und/oder der Bildschirm kann kurz ackern, wenn eine Einstellung vorgenommen wird. Dabei handelt

es sich nicht um eine Fehlfunktion.

(Fortsetzung nächste Seite)

MITTEL 2 INDIVIDU.

HOCH-HELL-2

 4

NIEDRIG





3 INDIVIDU.

4 HOCH-HELL-1



INDIVIDU.



)

Page 59

Element Beschreibung

Mit den Cursortasten ▲/▼ wird die aktive Blendensteuerung umgestellt.

PRÄSENT. ó THEATER ó MANUELL

Merkmal

Die aktive Blende zeigt das beste Bild für sowohl helle als auch dunkle Szenen.

Die aktive Blende zeigt das beste Theater-Bild

für sowohl helle als auch dunkle Szenen. Die aktive Blende ist auf eine feste Helligkeit

(0: dunkel - 7: hell) eingestellt

AKTI. BLENDE

PRÄSENT.

THEATER

MANUELL

• Das Bildschirmbild kann ackern, wenn die Modi PRÄSENT. oder THEATER gewählt sind. Wenn dies auftritt, wählen Sie MANUELL.

Dieser Projektor verfügt über 4 Speicher für Einstelldaten (für alle Optionen im BILD-Menü). Durch Wählen einer Funktion mit den Tasten ▲/▼ und Drücken von ► oder ENTER wird jede Funktion ausgeführt.

SPEICHERN-1 óSPEICHERN-2 ó SPEICHERN-3 ó SPEICHERN-4

ÖFFNEN-4 ó ÖFFNEN-3 ó ÖFFNEN-2 ó ÖFFNEN-1

•

Dieser Punkt kann nicht nur für ein Video-, S-Video- und ComponentSignal, sondern auch für ein HDMI- oder DVI-D-Signal gewählt werden, wenn DIGITALFORMAT auf VIDEO gesetzt ist.

SPEICHERN-1, SPEICHERN-2, SPEICHERN-3, SPEICHERN-4

Wenn Sie eine SPEICHERN-Funktion ausführen, werden die aktuellen Einstelldaten in dem mit der Zahl im Funktionsnamen verknüpften Speicher gespeichert.

•

EINST-SPEICH.

Beachten Sie, dass die aktuellen in einem Speicher gespeicherten Daten beim Speichern neuer Daten im gleichen Speicher verloren gehen.

ÖFFNEN-1, ÖFFNEN-2, ÖFFNEN-3, ÖFFNEN-4

Wenn Sie eine ÖFFNEN-Funktion ausführen, werden die Daten von dem mit der Zahl im Funktionsnamen verknüpften Speicher geladen und das Bild entsprechend angepasst.

• Die ÖFFNEN-Funktionen, deren verknüpfter Speicher keine Daten enthält, werden übersprungen.

•

Andernfalls geht die aktuelle Einstellposition durch Laden von Daten verloren. Wenn Sie die aktuellen Einstellungen bewahren wollen, speichern Sie diese bitte vor dem Ausführen einer ÖFFNEN-Funktion.

•

Es kann Rauschen auftreten, und der Bildschirm kann kurz ackern, wenn Daten

geladen werden. Dabei handelt es sich nicht um eine Fehlfunktion.

• Die ÖFFNEN-Funktionen können auch von der Taste MY MEMORY. ausgeführt werden, die durch die Menüoption MEINE TASTE im Menü OPT. eingestellt werden kann (



Menü BILD

Page 60

Menü ABBILDUNG

Im Menü ABBILDUNG können die in der nachstehenden

Tabelle genannten Vorgänge ausgeführt werden.

Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ am Projektor oder an der Fernbedienung, und drücken Sie die Cursortaste ► am Projektor oder der Fernbedienung oder die ENTER-Taste an der Fernbedienung zum Fortfahren. Dann verfahren Sie entsprechend der folgenden Tabelle.

Element Beschreibung

Mit den Tasten ▲/▼ wird zwischen den Modi für das Seitenverhältnis umgeschaltet.

Bei einem Computersignal

NORMAL ó 4:3 ó 16:9 ó16:10* ó KLEIN* ó SYSTEMEIGEN* ó VOLL*

Bei einem HDMI- oder einem DVI-D-Signal

NORMAL ó 4:3 ó 16:9 ó 16:10* ó 14:9 ó KLEIN* ó SYSTEMEIGEN* ó VOLL*

BILDFORMAT

OVER SCAN

V-POSIT

Bei einem Videosignal, S-Video-Signal oder Component-Videosignal

4:3 ó 16:9 ó 16:10* ó 14:9 ó KLEIN* ó SYSTEMEIGEN* ó VOLL*

Bei keinem Signal

4:3 (fest, außer IN5544/IN5544c) / VOLL (fest, IN5544/IN5544c)

• *16:10 / VOLL: Nur IN5544/IN5544c. SYSTEMEIGEN: Außer IN5542/IN5542c KLEIN: Außer IN5544/IN5544c.

•

Der Modus NORMAL bewahrt das originale Seitenverhältnis des Eingangssignals. Passen Sie das Bildgrößenverhältnis mit den ◄/► -Tasten an.

Klein (vergrößert das Bild) ó Groß (verkleinert das Bild)

Dieser Punkt kann nicht nur für ein Video-, S-Video- und Component-

•

Signal, sondern auch für ein HDMI- oder DVI-D-Signal gewählt werden, wenn DIGITALFORMAT auf VIDEO gesetzt ist

• Wenn Sie eine zu hohe Einstellung wählen, treten am Rand des

Bildes möglicherweise Störungen auf. Verringern Sie in diesem Fall die Einstellung.

Passen Sie die vertikale Position mit den ◄/► -Tasten an.

Ab ó Auf

• Übereinstellung der vertikalen Position kann zu Bildrauschen führen. In

diesem Fall stellen Sie bitte die vertikale Position auf die Vorgabeeinstellung zurück. Durch Drücken der Taste RESET, wenn V-POSIT gewählt ist, wird

V-POSIT auf die Vorgabeeinstellung zurückgesetzt.

• Wenn diese Funktion bei einem Videosignal, S-Videosignal oder Component-Videosignal von 480i@60 oder 576i@50, hängt der Bereich dieser Einstellung von der Einstellung von OVER SCAN ab ( Einstellung ist nicht möglich, wenn OVER SCAN auf 10 gestellt ist.

• Dieser Punkt kann nicht für ein HDMI- oder DVI-D-Signal gewählt werden.

(



)

oben



(Fortsetzung nächste Seite)

Page 61

Element Beschreibung

Passen Sie die horizontale Position mit den ◄/► -Tasten an.

Rechts ó Links

•

Übereinstellung der horizontalen Position kann zu Bildrauschen führen. In diesem Fall stellen Sie bitte die horizontale Position auf die Vorgabeeinstellung zurück. Durch Drücken der Taste

H-POSIT

RESET, wenn H-POSIT gewählt ist, wird H-POSIT auf die Vorgabeeinstellung zurückgesetzt.

•

Wenn diese Funktion bei einem Videosignal, S-Videosignal oder Component-Videosignal von 480i@60 oder 625i 576i@50, hängt der Bereich dieser Einstellung von der Einstellung von OVER SCAN ab nicht möglich, wenn OVER SCAN auf 10 gestellt ist.

•

Dieser Punkt kann nicht für ein HDMI- oder DVI-D-Signal gewählt werden.

Passen Sie die horizontale Phase zur Verringerung des

Bildschirmackerns mit den ◄/► -Tasten an.

H-PHASE

Rechts ó Links

• Dieser Punkt kann nur für ein Computersignal oder ein Component-Videosignal gewählt werden. (außer 480i@60, 576i@50 und SCART RGB Eingang)

Passen Sie die horizontale Größe mit den ◄/► -Tasten an.

Klein ó Groß

• Dieser Punkt kann nur für ein Computersignal gewählt werden.

H-GR.

• Wenn Sie für diese Einstellung sehr hohe oder sehr geringe Werte wählen, wird das Bild möglicherweise nicht ordnungsgemäß

angezeigt. Setzen Sie in diesen Fällen die Einstellung zurück, indem Sie im Verlauf des Vorgangs die Taste RESET betätigen.

Durch Wählen dieser Option wird die automatische Einstellung ausgeführt.

Bei einem Computersignal

Die vertikale Position, die horizontale Position und die horizontale Phase werden automatisch eingestellt.

Stellen Sie vor Verwendung dieser Funktion sicher, dass das Anwendungsfenster auf die maximale Größe gestellt ist. Dunkle Bilder werden möglicherweise nicht ordnungsgemäß eingestellt. Führen Sie die Einstellung mit einem hellen Bild aus.

Für ein Videosignal und ein S-Videosignal

Das für das jeweilige Eingangssignal am besten geeignete

AUTOM. EINST.

AUSFÜHR.

Videoformat wird automatisch gewählt. Diese Funktion steht nur

zur Verfügung, wenn AUTO unter VIDEOFORMAT im Menü EINGB

eingestellt ist (37). Die vertikale Position und die horizontale Position werden automatisch auf Vorgabewerte eingestellt.

Für ein Mischvideosignal

Die vertikale Position, die horizontale Position und die horizontale Phase werden automatisch auf die Standardeinstellung eingerichtet.

•

Der automatische Einstellvorgang erfordert etwa 10 Sekunden. Beachten Sie außerdem, dass er bei bestimmten Eingängen nicht richtig funktionieren kann.

Wenn diese Funktion für ein Videosignal ausgeführt wird, können gewisse Zusatzkomponenten wie eine Linie außerhalb eines Bildes erscheinen.

•

Die durch diese Funktion eingestellten Elemente können variieren, wenn

bei der Option AUTO EINST. unter der Option SERVICE im Menü OPT. die

Einstellungen FEIN oder AUS gewählt wurden

Menü ABBILDUNG

(



(

)



). Einstellung ist

Page 62

Menü EINGB

Im Menü EINGB können die in der nachstehenden

Tabelle genannten Vorgänge ausgeführt werden.

Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ am Projektor oder an der Fernbedienung, und drücken Sie die Cursortaste ► am Projektor oder

der Fernbedienung oder die ENTER-Taste an der Fernbedienung zum Fortfahren. Dann verfahren Sie

entsprechend der folgenden Tabelle.

Element Beschreibung

Wählen Sie einen Progress-Modus mit den Tasten ▲/▼.

FERNSEHER ó FILM ó AUS

•

Diese Funktion wird nur für ein verschachteltes Signal am VIDEO 1-, VIDEO 2- oder S-VIDEO-Eingang und für ein 480i@60, 576i@50 oder

PROGRESSIV

VIDEO NR

3D-YCS

FARBNORM

(Fortsetzung nächste Seite)

1080i@50/60 Signal am Component, HDMI- oder DVI-D-Eingang

durchgeführt.

•

Wenn FERNSEHER oder FILM ausgewählt ist, wird das Projektionsbild schärfer. Der Modus FILM ist für das 2-3 Pull-Down-System für die Umwandlung geeignet.

Diese können aber einen bestimmten Effekt (z.B. eine gezackte Linie) im Bild bei

einem schnell beweglichen Objekt verursachen. In diesem Fall wählen Sie bitte AUS, auch wenn das Projektionsbild an Schärfe verlieren kann.

Verwenden Sie die Tasten ▲/▼, um auf den Rauschverminderungsmodus zu schalten.

HOCH

• Diese Funktion wird nur für den VIDEO 1-, VIDEO 2- oder S-VIDEO-Eingang und für ein Signal am Component,

• Es kann hierbei, wenn die Einstellung zu hoch ist, zu einer

Verschlechterung des Bildes kommen.

Wählen Sie einen 3D-YCS-Modus mit den Tasten ▲/▼.

STILL ó FILM ó AUS

•

Diese Funktion arbeitet nur beim VIDEO 1- oder VIDEO 2- Eingang von NTSC und PAL.

• FILM ist der Modus für Bilder mit Bewegung, wie z.B. Filme,

während STILL für Bilder mit geringer oder keiner Bewegung

verwendet wird, wie beispielsweise Dias. Wählen Sie einen Farbnorm-Modus mit den Tasten ▲/▼.

AUTO ó RGB ó SMPTE240 ó REC709 ó REC601

•

Diese Option ist nur für ein RGB-Signal oder ein Component-Video-Signal

(außer

•

Im AUTO-Modus wird automatisch der am besten geeignete Modus ausgewählt.

•

Die AUTO-Funktion arbeitet bei bestimmten Signalen möglicherweise nicht ordnungsgemäß. In diesem Fall kann es empfehlenswert sein, einen anderen geeigneten Modus als AUTO zu wählen.

MITTEL ó NIEDRIG

HDMI- oder DVI-D

480i@60, 576i@50

und SCART RGB) verfügbar.

480i@60, 576i@50 oder 1080i@50/60

-Eingang durchgeführt.

Page 63

Element Beschreibung

COMPUTER IN2

VIDEO 2

LAN

MONITOR OUT

SCART OUT

Wählen Sie eine Funktion für den Component-Anschluss (Y, Cb/Pb, Cr/Pr) mit den Tasten ▲/▼.

COMPONENT ó SCART RGB

Wenn SCART RGB ausgewählt ist, fungieren die Cr/Pr)- und VIDEO 1-Anschlüsse als SCART RGB-Anschluss. Ein SCARTAdapter oder SCART-Leitung ist für einen SCART RGB Eingang zum Projektor erforderlich. Einzelheiten erfahren Sie von Ihrem Fachhändler.

COMPONENT

CONTROL IN CONTROL OUT

REMOTE

S-VIDEO

CONTROL

OUT

R/Cr/Pr G/Y B/Cb/Pb H V

VIDEO 1

Cb/Pb

Cr/Pr

COMPUTER IN1

BNC

Stellen Sie das Videoformat für den S-VIDEO-, VIDEO 1-Anschluss und den VIDEO 2-Anschluss ein.

(1) Wählen Sie den

Eingangsanschluss mit den

Tasten ▲/▼. (2) Mit den Tasten ◄/► wird zwischen den Modi für das

Videoformat umgeschaltet.

VIDEOFORMAT

AUTO ó NTSC ó PAL ó SECAM N-PAL

M-PAL ó NTSC4.43

• Diese Option ist nur für ein Videosignal vom VIDEO 1-, VIDEO 2- oder S-VIDEO-Anschluss

verfügbar.

•

Im AUTO-Modus wird automatisch der am besten geeignete Modus ausgewählt.

•

Die AUTO-Funktion arbeitet bei bestimmten Signalen möglicherweise

nicht ordnungsgemäß. Wenn das Bild instabil wird (z. B. verzerrtes Bild, Farbmangel), wählen Sie den für das Eingangssignal geeigneten Modus.

Stellen Sie das Videoformat für den HDMI-Anschluss und den DVI-D-Anschluss ein.

(1) Wählen Sie den Eingangsanschluss mit den Tasten ▲/▼. (2) Mit den Tasten ◄/► kann zwischen den Digitalformaten

umgeschaltet werden.

AUTO ó VIDEO ó COMPUTER

DIGITALFORMAT

Merkmal AUTO VIDEO Geeignet für DVD-Signale COMPUTER Geeignet für Computersignale

•

Wenn COMPUTER gewählt ist, kann FARBE, F-TON, OVER SCAN nicht

Der am besten geeignete Modus wird automatisch ausgewählt.

gewählt werden.

(Fortsetzung nächste Seite)

Menü EINGB

Component

(Y, Cb/Pb,

Video

B R

Page 64

Menü EINGB

Element Beschreibung

Stellen Sie den Digitalbereich für den HDMI-Anschluss und den DVI-D-Anschluss ein.

(1) Wählen Sie den Eingangsanschluss mit den Tasten ▲/▼. (2) Mit den Tasten ◄/► wird zwischen den Modi für das

Videoformat umgeschaltet.

AUTO ó NORMAL ó VERBESSERT

DIGITALBEREICH

Merkmal

AUTO NORMAL Geeignet für DVD-Signale (16-235) VERBESSERT Geeignet für Computersignale (0-255)

•

Wenn der Kontrast der Projektionsabbildung zu stark oder zu schwach

Der am besten geeignete Modus wird automatisch ausgewählt.

ist, versuchen Sie, einen besser geeigneten Modus zu nden. Stellen Sie den Computer-Eingangssignaltyp für den

-Anschluss ein.

(1) Wählen Sie den COMPUTER IN-Anschluss, den Sie einstellen

wollen, mit den (2)

Wählen Sie den Computer-

▲/▼

Tasten.

Eingangssignaltyp mit den Tasten ◄/►.

COMPUTER IN

• Über den AUTO-Modus können Sie eine Synchronisierung auf ein G-Signal oder Mischsignal über den

Anschluss einstellen.

• Im AUTO-Modus kann das Bild bei bestimmten Eingangssignalen

verzerrt werden. In diesem Fall nehmen Sie den Signalstecker ab,

so dass kein Signal empfangen wird, schalten den Modus SYNC.

AUF G AUS, und legen das Signal wieder an.

Stellen Sie die Bildsperre für jeden

Anschluss ein oder aus.

(1) Wählen Sie den

Eingangsanschluss mit den Tasten

▲/▼

(2) Schalten Sie die BildsperrFunktion mit den ◄/► Tasten ein

FRAME LOCK

oder aus.

EIN ó AUS

•

Diese Funktion kann nur an einem Signal mit einer vertikalen Frequenz von 50 bis 60 Hz durchgeführt werden.

• Ist EIN ausgewählt, werden bewegte Bilder üssiger dargestellt.

• Es kann hierbei jedoch zu einer Verschlechterung des Bildes

kommen. In diesem Fall wählen Sie AUS.

(Fortsetzung nächste Seite)

COMPUTER

Page 65

Element Beschreibung

AUFLÖSUNG

Die Auösung für die Eingangssignale kann an diesem Projektor eingestellt werden.

Im Menü AUFLÖSUNG wählen Sie dann die gewünschte Auösung mit den Tasten ▲/▼.

■AUTO Durch Wahl von AUTO wird eine für das Eingangssignal geeignete Auösung gewählt.

■STANDARD Durch Drücken der Taste ► oder ENTER bei Wahl der Auösung STANDARD werden

die horizontalen und vertikalen Positionen,

die Taktphase und die horizontale Größe

automatisch eingestellt.

Der Dialog EINGB-INFORMAT- (

angezeigt.

■INDIVIDU.

(1) Zum Einstellen einer benutzerangepassten Auösung verwenden Sie die Tasten ▲ /▼ zur Wahl von INDIVIDU., und das FELD INDIVIDUELLE AUFLÖSUNG erscheint. Stellen Sie die

horizontalte (HORZ) und vertikale (VERT) Aufösung mit den Tasten ▲/▼/◄/► ein.

Es kann nicht garantiert werden, dass diese

Funktion bei allen Auösungen korrekt wirkt.

COMPUTER IN1-, COMPUTER IN2

) wird



Menü EINGB

- und

BNC

(2) Zum Speichern der Einstellung führen Sie den Cursor zur ganz rechten Stelle und drücken dann die Taste ►.

Die horizontale und vertikale Position, die

Taktphase und die horizontale Größe werden

dann automatisch eingestellt.

Nachdem der Dialog EINGB-INFORMAT-

(

) etwa 3 Sekunden lang angezeigt wurde,



kehrt der Bildschirm zum Menü AUFLÖSUNG zurück und die geänderte Auösung wird

angezeigt.

Um ohne das Speichern von Änderungen zur vorherigen Auösung zurückzukehren, stellen Sie den Cursor auf die Stelle ganz links und drücken die Taste ◄. Der Bildschirm kehrt dann zum Menü AUFLÖSUNG zurück und zeigt wieder die vorherige Auösung an.

• Bei manchen Bildern funktioniert dies nicht sehr gut.

Page 66

Menü SETUP

Im Menü SETUP können die in der Tabelle

aufgeführten Funktionen ausgeführt werden.

Tabelle.

Element Beschreibung

Durch Wählen dieser Option wird die automatische automatische Trapezverzerrungskorr ektur ausgeführt. Der Projektor korrigiert automatisch die vertikalen Trapezverzerrungen, zu denen es aufgrund des (Vorwärts-/Rückwärts-) Einstellwinkels kommt. Diese Funktion wird nur einmal ausgeführt, wenn sie im Menü

gewählt wird. Führen Sie diese Funktion nach dem Ändern der

Projektorneigung erneut aus.

•

Der Einstellbereich dieser Funktion variiert je nach Eingangssignal. Bei manchen

Eingangssignalen funktioniert diese Funktion nicht ordnungsgemäß.

•

Wenn V:INVERS oder H+V:INVERS unter SPIEGEL im SETUP-Menü gewählt ist, wenn der Projektionsbildschirm geneigt ist oder der Projektor nach unten gerichtet

AUTO

KEYSTONE

(Fortsetzung nächste Seite)

ist, kann es sein, dass diese Funktion nicht richtig arbeitet.

• Wenn sich die Zoom-Anpassung in der Stellung TELE (TelefotoFokussierung) bendet, kann diese Funktion übermäßig stark wirken. Diese Funktion sollte nach Möglichkeit verwendet werden, wenn die Zoomeinstellung voll auf WEIT (Weitwinkel) gestellt ist.

• Wenn der Projektor eben aufgestellt ist (etwa ±3°), kann es sein,

dass diese Funktion nicht ordnungsgemäß funktioniert.

•

Wenn die vertikale Objektivverschiebung nicht ganz nach oben gestellt ist (bzw. nicht ganz nach unten beim optionalen Objektivtyp LENS-067

kann es sein, dass diese Funktion nicht korrekt funktioniert.

• Wenn die horizontale Objektivverschiebung nicht zur Mitte gestellt

ist, kann es sein, dass diese Funktion nicht gut arbeitet.

•

Diese Funktion steht nicht zur Verfügung, wenn der Bewegungsdetektor eingeschaltet ist

Mit den Tasten ◄/► wird die vertikale Trapezverzerrung korrigiert.

Unterteil der Abbildung verkleinern ó Oberteil der Abbildung verkleinern

•

Der Einstellbereich dieser Funktion variiert je nach Eingangssignal. Bei manchen

Eingangssignalen kann es sein, dass diese Funktion nicht korrekt funktioniert.

• Wenn die horizontale Objektivverschiebung nicht zur Mitte gestellt

ist, kann es sein, dass diese Funktion nicht gut arbeitet.

•

Diese Funktion steht nicht zur Verfügung, wenn der Bewegungsdetektor eingeschaltet ist

(



64).

(



))

Page 67

Element Beschreibung

Mit den Tasten ◄/► wird die horizontale Trapezverzerrung korrigiert.

Linken Teil der Abbildung verkleinern ó Rechten Teil der Abbildung verkleinern

•

Der Einstellbereich dieser Funktion ist je nach Art der Eingangssignale unterschiedlich.

Bei manchen Eingangssignalen kann es sein, dass diese Funktion nicht korrekt funktioniert.

• Wenn sich die Zoom-Anpassung in der Stellung TELE (Telefoto-

KEYSTONE

Fokussierung) befndet, kann diese Funktion übermäßig stark

wirken. Diese Funktion sollte nach Möglichkeit verwendet werden, wenn die Zoomeinstellung voll auf WEIT (Weitwinkel) gestellt ist.

• Wenn die vertikale Objektivverschiebung nicht ganz nach oben gestellt ist (bzw. nicht ganz nach unten beim optionalen Objektivtyp LENS-067 (

•

Diese Funktion ist nicht verfügbar, wenn der Bewegungsdetektor eingeschaltet ist

)) funktioniert dies möglicherweise nicht richtig.



Mit den Tasten ▲/▼ wird der Stillmodus aus-/eingeschaltet.

ÖKO-MODUS

NORMAL

• Wenn ÖKO ausgewählt ist, werden die Lautstärke und die

ÖKO

Bildschirmhelligkeit reduziert.

Wählen Sie einen Spiegel-Status mit den ▲/▼ -Tasten.

NORMAL ó H:INVERS ó V:INVERS ó H+V:INVERS

SPIEGEL

Wenn der Bewegungsdetektor auf EIN gestellt ist und der SPIEGEL-Status geändert wird, erscheint der Bewegungsdetektor-Alarm

(



der Betriebsstromversorgung neu mit dem Netzschalter eingeschaltet wird.

Bei Auswahl von V:INVERS oder H+V:INVERS führen die ▲/▼

・

Cursortasten nach der Anzeige des Dialogmenüs die umgekehrten

Funktionen aus. Die Kombination eines auf dem Bildschirm gezeigten Bildes und der

Ausgabe vom MONITOR OUT-Anschluss kann im Menü arrangiert werden. Das von dem in (2) gewählten Port kommende Bild wird zum

MONITOR

OUT-Anschluss ausgegeben, während ein Bild von dem

in (1) gewählten Anschluss auf dem Bildschirm erscheint.

(1) Wählen Sie einen Bild-Eingangsanschluss mit den Tasten ▲/▼.

• Wählen Sie STANDBY zum Wählen eines Ausgangssignals vom

MONITOR-

AUSGANG

MONITOR

(2)

den Tasten ◄/►. COMPUTER IN1 ó

OUT-Port im Standby-Betrieb.

Wählen Sie einen der

COMPUTER IN oder BNC

COMPUTER IN2

AUS ó BNC

• AUS deaktiviert den MONITOR OUT

-Anschluss.

Menü SETUP

)

, wenn der Projektor nach Unterbrechung

-Anschlüsse mit

(



Page 68

Menü BILDSCHIRM

Im Menü BILDSCHIRM können die in der

nachstehenden Tabelle genannten Vorgänge ausgeführt werden.

Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ am Projektor oder an der Fernbedienung, und drücken Sie die Cursortaste ► am Projektor oder

der Fernbedienung oder die ENTER-Taste an der Fernbedienung zum Fortfahren. Dann verfahren Sie

entsprechend der folgenden Tabelle.

Element Beschreibung

Mit den Tasten ▲/▼

umgeschaltet.

SPRACHE

◄/►

wird die OSD (Bildschirmanzeige)

MENÜ-POS.

BLANK

(Fortsetzung nächste Seite)

Stellen Sie die Menü-Position mit den ▲/▼/◄/► -Tasten ein.

Zum Beenden des Vorgangs drücken Sie die MENU-Taste an der Fernbedienung oder nehmen Sie 10 Sekunden lang keine Bedienung vor.

Wählen Sie eine Funktion für den BLANK-Bildschirm mit den ▲/▼ -Tasten. Der Schwarzabtastung-Bildschirm ist der Bildschirm für die Funktion

zur kurzzeitigen Schwarzabtastung ( der BLANK-Taste an der Fernbedienung angezeigt.

Mein Bild

ORIGINAL Als Standardbildschirm vorgegebener Bildschirm. BLAU, WEISS,

SCHWARZ

• U

m das Einbrennen des Bildes zu vermeiden, schalten die Bildschirme Mein Bild

oder ORIGINAL nach einigen Minuten auf den einfachen schwarzen Bildschirm um.

). Er wird durch Drücken



ORIGINAL ó BLAU ó WEISS ó SCHWARZ

Merkmal Der Bildschirm kann durch die Option Mein Bild

registriert werden (

Einfache Bildschirme in jeder Farbe.



44).

Page 69

Element Beschreibung

Verwenden Sie die Tasten ▲/▼, um auf den Modus der Startanzeige umzuschalten. Der START-Bildschirm wird angezeigt,

wenn ein unzureichendes bzw. kein Signal erkannt wird.

Mein Bild ó ORIGINAL ó AUS

Merkmal Der Bildschirm kann durch die Option Mein Bild

registriert werden (

START

Mein Bild

ORIGINAL Als Standardbildschirm vorgegebener Bildschirm.

AUS Einfacher schwarzer Bildschirm.

• Um das Einbrennen des Bildes zu vermeiden, schalten sich die Bildschirme Mein Bild oder ORIGINAL nach einigen Minuten auf den BLANK-Bildschirm (

) um. Wenn auch der Bildschirm BLANK



der Bildschirm Mein Bild oder ORIGINAL ist, wird stattdessen der

einfache schwarze Bildschirm verwendet.

• Wenn im Menü SICHERHEIT ( PASSWORT die Einstellung EIN gewählt wurde, ist der START auf Mein Bild festgelegt.

(Fortsetzung nächste Seite)

Menü BILDSCHIRM

44).



) beim Punkt Mein Bild



Page 70

Menü BILDSCHIRM

Element Beschreibung

Diese Option erlaubt es Ihnen, ein Bild zur Verwendung als Abbildung für Mein Bild festzuhalten, das als BLANK-Bildschirm und START-

Bildschirm verwendet werden kann. Zeigen Sie die festzuhaltende Abbildung an, bevor Sie das folgende Verfahren ausführen.

1. Wenn Sie diese Option wählen,

wird ein Dialog namens "Mein Bild"

angezeigt. Sie werden gefragt, ob das aktuelle Bild verwendet werden soll.

Warten Sie, bis das gewünschte Bild angezeigt wird und drücken

Sie dann die ENTER- oder VIDEO-Taste auf der Fernbedienung. Die Abbildung friert ein und der Erfassungsrahmen erscheint. Zum Stoppen der Wiedergabe drücken Sie die Taste RESET oder COMPUTER auf der Fernbedienung.

2. Passen Sie die Rahmenposition mit den

▲/▼/◄/►-Tasten an.

Verschieben Sie die Rahmen in die

gewünschte Bildposition. Der Rahmen

kann möglicherweise bei bestimmten

Mein Bild

Eingangssignalen nicht bewegt werden. Zum Starten der Registrierung drücken Sie die ENTER- oder VIDEO-Taste an der Fernbedienung.

Zum Wiederherstellen des Bildschirms und Zurückkehren zum vorherigen

Dialog drücken Sie die Taste RESET- oder Fernbedienung.

Die Registrierung kann mehrere Minuten dauern.

Nach Abschluss der Registrierung wird der registrierte Bildschirm

und die folgende Meldung mehrere Sekunden lang angezeigt:

Mein Bild-Registrierung ist beendet.

Wenn die Registrierung fehlschlägt, wird die folgende Meldung angezeigt:

Ein Erfassungsfehler ist aufgetreten. Bitte erneut versuchen.

• Diese Option kann nicht für ein HDMI-Signal oder DVI-D-Signal

gewählt werden.

• Diese Funktion kann nicht gewählt werden, wenn die Option Mein Bild Sperre auf EIN gestellt wurde (

• Diese Funktion kann nicht gewählt werden, wenn im Menü SICHERHEIT (

) beim Punkt Mein Bild PASSWORT die



Einstellung EIN gewählt wurde.

Mit den Tasten ▲/▼ wird die Mein Bild Sperre aus-/eingeschaltet.

EIN ó AUS

Wenn EIN ausgewählt ist, kann die Option Mein Bild nicht ausgeführt

Mein Bild Sperre

werden. Verwenden Sie diese Funktion zum Schutz des aktuellen Bildes.

• Diese Funktion kann nicht gewählt werden, wenn im Menü SICHERHEIT (

) beim Punkt Mein Bild PASSWORT die



Einstellung EIN gewählt wurde.

(Fortsetzung nächste Seite)



unten

COMPUTER

)

an der

Page 71

Element Beschreibung

Mit den Tasten ▲/▼ wird die Meldungsfunktion aus-/eingeschaltet.

EIN ó AUS

Wurde EIN gewählt, so funktioniert die folgende Meldungsfunktion.

“AUTOMATISCHE EINSTELLUNG LÄUFT” während der automatischen Einstellung

“KEIN EINGANGS SIGNAL”

“SYNC AUSSER BEREICH”

“UNGÜLTIGE SCAN-FREQUENZ”

“Suchen....” während der Suche nach einem Eingangssignal

MELDUNG

“Erkennen....” wenn ein Eingangssignal erkannt wird

Die Anzeige des Eingangssignals erscheint durch Ändern

Die Anzeige des Seitenverhältnisses erscheint durch Ändern

Die Anzeige für BILD-MODUS erscheint durch Änderung

Die Anzeige für AKTI. BLENDE erscheint durch Änderung

Die Anzeige für EINST-SPEICH. erscheint durch Änderung

Die Anzeige “EINFRIEREN” und “||” erscheinen bei Einfrieren des

Bildschirmbilds durch Drücken der FREEZE-Taste.

•

Wenn AUS ausgewählt ist, beachten Sie dies bitte, wenn das Bildschirmbild einfriert. Interpretieren Sie das Einfrieren nicht fälschlich als Funktionsstörung

Jedem Eingangs-Anschluss für diesen Projektor kann ein Name zugewiesen werden.

(1)

Verwenden Sie die Tasten ▲/▼ im Menü BILDSCHIRM, um QUELLEN NAME zu wählen, und drücken Sie die Taste ►. Der QUELLEN NAME wird angezeigt.

(2)

Verwenden Sie die Tasten ▲/▼ im Menü QUELLEN NAME, um den zu benennenden Anschluss zu wählen, und drücken Sie die Taste ►. Die rechte Seite des Menüs bleibt

leer, bis ein Name vorgegeben wurde. Dann erscheint der

Dialog QUELLEN NAME.

(3)

Der aktuelle Name wird in der ersten Zeile

angezeigt. Verwenden Sie die Tasten ▲/▼/◄/► und die ENTER- oder VIDEO-Taste zum Wählen und Eingaben von Zeichen. Mit der RESET-Taste kann jeweils ein Zeichen nach dem anderen gelöscht werden. Wenn Sie

QUELLEN NAME

den Cursor auf dem Bildschirm auf ZCHN LSCHN oder ALLES LSCHN und die ENTER- oder VIDEO-Taste

drücken, wird ein Zeichen oder alle Zeichen gelöscht. Der Name kann maximal 16 Zeichen enthalten.

(4)

Um ein bereits eingefügtes Zeichen zu ändern,

drücken Sie die Taste ▲, um den Cursor in die erste Zeile zu bewegen, und bewegen den Cursor mit den Tasten ◄/► zu dem Zeichen, das geändert werden soll. Wenn Sie nun die ENTER- oder

drücken, wird das Zeichen ausgewählt. Gehen Sie dann weiter wie vorstehend unter (3) beschrieben vor.

(5)

Zum Beenden der Texteingabe stellen Sie den Cursor auf dem Bildschirm auf OK und drücken dann die ENTER- oder vorherigen Namen zurückzukehren, stellen Sie den Cursor auf dem Bildschirm auf LÖSCHEN und drücken Sie die ENTER- oder

(Fortsetzung nächste Seite)

VIDEO

Menü BILDSCHIRM

(



-Taste

-Taste. Um ohne Speichern zum

VIDEO

-Taste.

Page 72

Menü BILDSCHIRM

Element Beschreibung

Wählen mit den Tasten ▲/▼ den Modus für den

Schablonenbildschirm.

Mit der Taste ► blenden Sie die gewählte Schablone ein, und mit der Taste ◄ blenden Sie

SCHABLONE

das Bild wieder aus. Die zuletzt gewählte Schablone wird angezeigt, wenn die mit der

Funktion SCHABLONE belegte MEINE TASTE gedrückt wird

TESTMUSTER

ó PUNKTLINIE

PUNKTLINIE4 ó PUNKTLINIE3 ó PUNKTLINIE2

Mit der Funktion G.U. wird ein Skript oder Dialog der Audiospur eines

Videos, in Dateien oder Präsentationen sowie anderer relevanter

Toninhalt angezeigt. Diese Funktion beim Videoquellen im NTSC- oder 480i@60 Component-Videoformat, die G.U. unterstützen. Ja nach Quellengerät oder -signal kann die Funktion unter Umständen versagen.

Schalten Sie in solchen Fällen die geschlossenen Untertitel aus.

ANZEIGEN

Wählen Sie aus den folgenden ANZEIGENOptionen die Einstellung für geschlossene Untertitel mit den Tasten ▲/▼ aus.

AUS ó EIN

AUS: Geschlossene Untertitel sind deaktiviert EIN: Geschlossene Untertitel sind aktiviert

• Solange das OSD-Menü eingeblendet ist, werden keine Untertitel

angezeigt.

•

"Geschlossene Untertitel" ist eine Funktion zur Darstellung von Dialogen,

Erzählungen und/oder Klangeffekten bei Fernsehprogrammen und anderen

Videoquellen. Die Verfügbarkeit der Funktion "Geschlossene Untertitel" ist

G.U.

(geschl.

Untertitel)

vom Sender und/oder Programminhalt abhängig.

MODUS

Wählen Sie aus den folgenden MODUSOptionen die Einstellung für die geschlossenen Untertitel mit den Tasten ▲/▼.

UNTERTITEL ó TEXT UNTERTITEL: Geschlossene Untertitel anzeigen

TEXT: Zum Anzeigen von Textdaten zusätzlicher Informationen

wie Nachrichten oder TV-Programminformationen. Die

Informationen erscheinen über den gesamten Bildschirm.

Nicht alle G.U.-Programme bieten Textinformation.

KANAL

Wählen Sie aus den folgenden KANAL-Optionen die gewünschte Einstellung für geschlossene Untertitel mit den Tasten ▲/▼ aus.

1 ó 2 ó 3 ó 4

(



1: Kanal 1, Primärkanal / Sprache

2: Kanal 2 3: Kanal 3 4: Kanal 4

Die Kanaldaten können je nach Inhalt variieren. Gewisse Kanäle können für eine Nebensprache verwendet werden oder leer sein.

Page 73

Menü OPT.

Im Menü OPT. können die in der nachstehenden

Tabelle genannten Vorgänge ausgeführt werden.

Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ am Projektor oder an der Fernbedienung, und drücken Sie die Cursortaste ► am Projektor oder der Fernbedienung oder die ENTER-Taste an der Fernbedienung zum Fortfahren, ausgenommen für die Optionen LAMPENZEIT und FILTERTIMER. Dann verfahren Sie entsprechend der folgenden

Tabelle.

Element Beschreibung

Auf "ÜBERSPRUNG" gesetzte Anschlüsse werden beim Suchlauf

mit der Funktion AUTOM.SUCHE ( Eingangswahl mit den Tasten COMPUTER, VIDEO oder DIGITAL

nicht berücksichtigt ( (1)

QUELLENÜBERSPRUNG

AUTOM.SUCHE

AUTO

KEYSTONE

Wählen Sie einen Bildeingangsanschluss mit den Tasten ▲/▼ aus. (2) Schalten Sie die Funktion QUELLENÜBERSPRUNG mit den Tasten ◄/► ein/aus.

NORMAL ó ÜBERSPRUNG

Die Einstellung "ÜBERSPRUNG" steht beim Angeben eines bestimmen

•

Eingangsanschlusses mit der Taste MY SOURCE einer Taste zugeordnet wurden, usw. nicht zur Verfügung.

Mit den Tasten ▲/▼ wird die automatische Signalsuchfunktion aus-/eingeschaltet.

EIN ó AUS

Wenn EIN ausgewählt ist, wird Erkennung keines Signals automatisch durch

die Eingangsanschlüsse in der folgenden Reihenfolge weitergeschaltet. Die

Suche wird vom aktuellen Anschluss gestartet. Wenn ein Eingang gefunden wird, beendet der Projektor die Suche und zeigt das Bild an.

COMPUTER IN1 ð COMPUTER IN2 ð BNC ð HDMI ð DVI-D VIDEO 2 

• Auf "ÜBERSPRUNG" gesetzte Anschlüsse werden beim Suchlauf mit der Funktion AUTOM.SUCHE (

Mit den Tasten ▲/▼ wird die automatische Trapezverzerrungsfunktion aus-/eingeschaltet.

EIN ó AUS

EIN: Die Trapezverzerrung wird automatisch jedes Mal korrigiert, wenn die Neigung des Projektors geändert wird.

AUS: Diese Funktion ist deaktiviert. Wählen Sie AUTO KEYSTONE im SETUP-Menü für die automatische Korrektur der Trapezverzerrung.

• Bei Deckenmontage des Projektors arbeitet dieses Merkmal nicht richtig; in diesem Fall muss AUS gewählt werden.

• Diese Funktion ist nicht verfügbar, wenn der Bewegungsdetektor

eingeschaltet ist (



VIDEO 1





unten



S-VIDEO 

oben



Menü OPT.

) oder bei der

COMPONENT

) nicht berücksichtigt.

(Fortsetzung nächste Seite)

Page 74

Menü OPT.

Element Beschreibung

Mit den Tasten ▲/▼ wird die Funktion DIREKT EIN aus-/eingeschaltet.

EIN ó AUS

Wenn diese Funktion eingeschaltet ist, wird die Lampe im Projektor

automatisch nur ohne das übliche Verfahren eingeschaltet (

DIREKT EIN

wenn der Projektor wieder mit Strom versorgt wird, nachdem die Stromversorgung bei leuchtender Lampe unterbrochen wurde.

• Diese Funktion wirkt nicht, wenn der Projektor mit Strom versorgt wird, während die Lampe ausgeschaltet ist.

•

Nach dem Einschalten der Lampe mit der Funktion DIREKT EIN, wird der Projektor ausgeschaltet, wenn 30 Minuten lang kein Eingang oder Vorgang erfasst wird, selbst wenn die Funktion AUTOM AUS (



unten

Mit den Tasten ▲/▼ wird die Zeit zum automatischen Countdown zum Ausschalten des Projektors eingestellt.

Lang (max. 99 Minuten) ó Kurz (min. 0 Minuten = AUS)

) deaktiviert ist.



AUTO AUS

Wenn die Zeit auf einen Wert von 0 gesetzt wird, wird der Projektor nicht automatisch ausgeschaltet. Wenn die Zeit auf einen Wert von 1 bis 99 gesetzt ist, wird

nach Ablauf dieser Zeit bei einem fehlenden Signal oder einem

ungeeigneten Signal die Projektorlampe ausgeschaltet. Wenn eine der Projektortasten oder Fernbedienungstasten gedrückt wird oder einer der Befehle (ausgenommen Get-Befehle) vom CONTROL-Anschluss während der entsprechenden Zeit übertragen wird, schaltet der Projektor nicht aus. Weitere Informationen nden Sie im Abschnitt "Ausschalten"

Mit den Tasten ▲/▼ wird die Zeit bis zum automatischen Ausschalten des Projektors bei geschlossenem Verschluss eingestellt.

SHUTTER-TIMER

1h ó 3h ó 6h

•

Der Verschluss wird beim erneuten Einschalten des Projektors automatisch wieder geöffnet.

Die Lampenzeit ist die Gebrauchszeit der Lampe ab der letzten Rücksetzung. Sie wird im Menü OPT. angezeigt. Drücken Sie die RESET-Taste auf der Fernbedienung oder die Taste ► am Projektor, um einen Dialog anzuzeigen.

LAMPENZEIT

Zum Rückstellen der Lampenzeit wählen Sie OK mit der Taste ►.

LÖSCHEN ð OK

•

Setzen Sie die Lampenzeit nur zurück, wenn Sie die Lampe ausgetauscht haben, um eine richtige Anzeige zur Lampe zu erhalten.

•

Zum Lampenaustausch siehe Abschnitt "Lampeneinheit" ( Die Filterzeit ist die Gebrauchszeit des Luftlters ab der letzten

Rücksetzung. Sie wird im Menü OPT. angezeigt. Drücken Sie die RESET-Taste auf der Fernbedienung oder die Taste ► am Projektor, um einen Dialog anzuzeigen.

FILTER-TIMER

Zum Rückstellen des Filter-Timers wählen Sie OK mit der Taste ►.

LÖSCHEN ð OK

•

Setzen Sie den Filter-Timer nur zurück, wenn Sie den Luftlter gereinigt oder ausgetauscht haben, um eine richtige Anzeige für den Luftlter zu erhalten.

• Zum Reinigen des Luftlters siehe Abschnitt "Filtereinheit" (

(Fortsetzung nächste Seite)

(



67, 68



Page 75

Element Beschreibung

Mit dieser Option kann eine der folgenden Funktionen einer der Tasten MY BUTTON (1 bis 4) an der Fernbedienung zugeordnet werden ( (1) Wählen Sie mit den Tasten ▲/▼ im Menü MEINE TASTE eine Taste (MEINE TASTE – 1 bis 4) und drücken Sie die Taste ►, um den Einstellungsdialog MEINE TASTE aufzurufen. (2)Weisen Sie denn mit den Tasten ▲/▼

eine der folgenden Funktionen zu.

• COMPUTER IN1: Stellt Anschluss auf COMPUTER IN1.

• COMPUTER IN2: Stellt Anschluss auf COMPUTER IN2.

• BNC: Stellt Anschluss auf BNC.

• HDMI: Stellt Anschluss auf HDMI.

• DVI-D: Stellt Anschluss auf DVI-D.

• COMPONENT:

Stellt Anschluss auf Component (Y, Cb/Pb, Cr/Pr).

• S-VIDEO: Stellt Anschluss auf S-VIDEO.

• VIDEO 1: Stellt Anschluss auf VIDEO 1.

• VIDEO 2: Stellt Anschluss auf VIDEO 2.

• INFORMATION: Zeigt EINGB_INFORMAT. (

NETZWERK – INFORMAT. - (

•

AUTO KEYSTONE: Korrigiert automatisch die Trapezverzerrung (

•

EINST-SPEICH.: Lädt einen der gespeicherten Einstelldatensätze (



Ist mehr als ein Datensatz gespeichert,

so ändert sich die Einstellung jedes Mal,

MEINE TASTE

wenn MY BUTTON gedrückt wird. Sind keine Daten gespeichert, so erscheint der Dialog "Nicht gespeichert".

Ist die aktuelle Einstellung nicht

gespeichert, so erscheint der rechts

abgebildete Dialog.

Wenn die aktuelle Einstellung erhalten bleiben soll, drücken Sie zum Verlassen die Taste ►. Andernfalls geht die aktuelle Einstellposition durch Laden von Daten verloren.

• AKTI. BLENDE: Ändert den Aktiv-Blende-Modus.

• BILD-MODUS: Ändert den BILD-MODUS (

• FILTER RES: Zeigt den Bestätigungsdialog zur Filter-Reset-Zeit

an (

•

SCHABLONE: Bewirkt Erscheinen oder Verschwinden des Schablonenmusters,



das für den Gegenstand SCHABLONE (

•

PbyP AUSTAUSCH: Vertauscht im Bild-in-Bild-Modus das rechte und linke Bild.(

•

OBJEKTIVSPEICHER-1: Ruft die Einstellungen in OBJEKTIVSPEICHER-1 ab

•

OBJEKTIVSPEICHER-2: Ruft die Einstellungen in OBJEKTIVSPEICHER-2 ab

•

OBJEKTIVSPEICHER-3: Ruft die Einstellungen in OBJEKTIVSPEICHER-3 ab Das Objektiv wird der aktuellen Objektiveinheit und den gespeicherten Daten entsprechend verschoben. Wenn kein Speicher für den Objektivtyp vorhanden ist, wird diese

Funktion ignoriert.

• MEIN BILD: Zeigt das MEIN BILD-Menü an ( Dieser Gegenstand dient zum Zuweisen eines

Eingangssignals zur MY SOURCE-Taste an der

MEINE QUELLE

Fernbedienung ( Mit den Tasten ▲/▼ wird eines der



Eingangssignale festgelegt.

/◄/►

) oder nichts an.



) gewählt ist.



Menü OPT.



der gewählten Taste

) oder



)

(Fortsetzung nächste Seite)

Page 76

Menü OPT.

Element Beschreibung

Nach der Auswahl dieser Option wird das SERVICE-Menü angezeigt. Wählen Sie eine Menüoption mit den Tasten ▲/▼, und drücken Sie die Taste ► oder die

LÜFTER GESCH.

Mit den Tasten

▲/▼

wird die Drehzahl der Kühlgebläse

umgeschaltet. Die Einstellung HOCH ist der Modus für Höhenlagen usw. Beachten Sie, dass der Projektor mit der Einstellung HOCH

deutlich lauter arbeitet.

HOCH ó NORMAL

AUTO EINST.

Mit den Tasten ▲/▼ wird einer der Modi gewählt. Wird

AUS gewählt, so ist die automatische Einstellfunktion deaktiviert.

FEIN ó SCHNELL ó AUS

FEIN: Feiner Einstellung einschließlich Einstellen der H. GR.

SCHNELL:

•

Je nach Bedingungen wie Eingangsbild, Signalleitung zum Gerät, Umgebung

Schnellere Einstellung, Einstellen der H.GR. auf vorgegebene Daten für das Eingangssignal.

des Geräts usw. kann es sein, dass die automatische Einstellung nicht richtig funktioniert. In diesem Fall deaktivieren Sie die automatische Einstellung, indem Sie AUS wählen und nehmen Sie die Einstellungen manuell vor.

GEISTERBILD

Wählen Sie ein Farbelement für das Geisterbild mit

SERVICE

den Tasten ◄/►.

2. Stellen Sie die gewählte Option mit

den Tasten ▲/▼ zum Beseitigen des

Geisterbilds ein.

FILTERMELDUNG

Verwenden Sie die Tasten ▲/▼ zur Einstellung eines Timer-

Intervalls für die Filterwechselmeldung.

2000h ó 5000h ó 10000h ó AUS

Nach der Wahl einer einer beliebigen Option außer AUS erscheint die Meldung "ERINNERUNG: *** STUNDEN SIND SEIT DEM LETZTEN FILTERWECHSEL VERGANGEN.", nachdem der Timer die im Menü

eingestellte Intervallzeit erreicht

Wenn AUS gewählt wird, erscheint die Meldung zur Luftlterreinigung nicht. Nutzen Sie diese Funktion, um den Luftlter rein zu halten und stellen Sie ein geeignetes Intervall entsprechend des Umfelds Ihres Projektors ein.

Richten Sie sich nach folgenden Kriterien.

2000h: Empfohlen für den Einsatz in einem Gebäude mit hoher Staubeinwirkung, z.B. Wüsten-

oder Sandgebieten.

5000h: Empfohlen für den Einsatz in einem Gebäude und neben einem Fenster oder in der Nähe

eines Korridors.

10000h: Empfohlen für den Einsatz in einem Gebäude mit normalen Umgebungsbedingungen.

•

Der Filter sollte auch ohne Aufforderung durch eine Meldung regelmäßig kontrolliert werden. Wenn der Luftlter durch Staub o.ä. verstopft wird, steigt die Innentemperatur an, was zu Fehlfunktionen führen oder die Lebensdauer des Projektors verringern kann.

• Die Betriebsumgebung und der Zustand der Filtereinheit sind

extrem wichtige Faktoren, die nicht vernachlässigt werden dürfen.

(Fortsetzung nächste Seite)

ENTER

-Taste an der Fernbedienung zum Fortfahren.

(

)



Page 77

Element Beschreibung

OBJEKTIVTYP

Wählen Sie den aktuellen Objektivtyp mit den Tasten ▲/▼.

1:LENS-062 ó 2:LENS-063 ó 3:LENS-064 ó 4:LENS-065

8:AUTO ó 7:LENS-068 ó 6:LENS-067 ó 5:LENS-066 Wählen Sie einen davon hinsichtlich folgender Kriterien. 1: für ein Standardobjektiv (LENS-062) 2: für ein Ultra-Long-Throw-Objektiv (LENS-063) 3: für ein Long-Throw-Objektiv (LENS-064) 4: für ein Short-Throw-Objektiv (LENS-065) 5: für ein Short-Throw-Objektiv (LENS-066) 6: für ein Ultra-Short-Throw-Objektiv (LENS-067) 7: für ein Standardobjektiv (LENS-068) 8: AUTO

• Bei der Auswahl des Objektivtyps fährt das Objektiv an die mittlere Position. Während das Objektiv sich verschiebt, verschwindet das Menü, und das Stundenglas-Symbol erscheint auf dem Bildschirm. Das Verschieben kann eine Weile dauern.

• Diese Einstellung beeinusst die Trapezverzerrung usw.

•

Wenden Sie sich bei Fragen zu den optionalen Objektiven an Ihren Fachhändler.

OBJ.-SPERRE

Die Objektivsperre kann mit den Tasten ▲/▼ ein-/ausgeschaltet werden. Wenn die Funktion auf EIN gesetzt ist, sind die Einstellfunktionen (ZOOM, FOCUS, LENS SHIFT, OBJEKTIVSPEICHER (MY BUTTON)) gesperrt.

EIN ó AUS

TASTENSPERRE

SERVICE

(Fortsetzung)

Mit den Tasten ▲/▼ wird die Tastenperre aus-/eingeschaltet. Wenn EIN ausgewählt ist, funktionieren die Tasten am Projektor nicht, mit

Ausnahme der STANDBY/ON-Taste.

EIN ó AUS

• Bitte verwenden um versehentliche Bedienung zu vermeiden. Diese Funktion hat keine Wirkung auf die Fernbedienung.

FERNB. EMPF.

(1) Wählen Sie einen Fernbedienungssensor mit der Taste ◄/►.

1: VORN ó 2: OBEN ó 3: HINTEN

(2)

Schalten Sie es mit der Taste

◄/►

um.

EIN ó AUS

•

Es können nicht alle drei Sensoren gleichzeitig deaktiviert

werden. Es ist daher stets mindestens ein Sensor aktiviert.

FERNB. FREQ.

(1)Verwenden Sie die Taste ▲/▼ zum Ändern der Fernbedienungssensor-Einstellung des Projektors (

1: NORMAL

2: HOCH

(2)Verwenden Sie die Tasten ◄/► zum Ein-/Ausschalten des

EIN ó AUS

Fernbedienungssensors am Projektor. Als werkseitige Voreinstellung sind sowohl 1: NORMAL als auch 2: HOCH eingeschaltet. Wenn die Fernbedienung mit diesen Einstellungen nicht richtig funktioniert, stellen Sie diese Option auf entweder 1 oder 2 ein, wie unter

Fernbedienungseinstellungen beschrieben ( Beide Einstellungen können nicht gleichzeitig ausgeschaltet werden



Menü OPT.



Page 78

Menü OPT.

Element Beschreibung

REMOTE-ID

Wählen Sie im Menü REMOTE-ID mit den Tasten ▲/▼ die ID und drücken Sie die Taste ►.

ALLES ó 1 ó 2 ó 3 ó 4

Der Projektor spricht nun auf Signale der Fernbedienung an, die auf dieselbe IDNummer eingestellt ist. Bei Auswahl von ALLES spricht der Projektor unabhängig von der ID-Einstellung an der Fernbedienung auf alle Fernbedienungen an.

Bei Auswahl dieser Option wird das Menü KOMMUNIKATION angezeigt. In diesem Menü können Sie die Kommunikationseinstellungen für die

Ports CONTROL IN und CONTROL OUT kongurieren.

SERVICE

(Fortsetzung)

KOMMUNIKATION

(Fortsetzung nächste Seite)

KOMMUNIKATIONSTYP

KOMMUNIKATIONS-ID

KOMMUNIKATIONSGRUPPE ÜBERTRAGUNGSMETHODE

TIMEOUT FÜR BYTE-INTERVALL



EINSTELL. F. SERIELLEN EINGANG

EINSTELL. F. SERIELLEN AUSGANG

ANTWORTGRENZZEIT



• Wählen Sie eine Menüoption mit den Cursortasten ▲/▼. Danach können Sie mit der Taste ► das Untermenü der gewählten Option aufrufen. Um zum vorherigen Menü zurückzukehren, ohne eine Einstellung zu ändern, drücken Sie die Taste ◄ anstelle der Taste ►. Jedes Untermenü kann wie oben

beschrieben aufgerufen werden.

HINWEIS

• Die im Menü KOMMUNIKATION wählbaren Optionen hängen von der Einstellung bei KOMMUNIKATIONSTYP ab.

• Zur Funktionsweise der seriellen Kommunikation siehe Netzleitfaden (Netzleitfaden - 3.7, 3.8).

KOMMUNIKATIONSTYP

In diesem Menü können Sie den Kommunikationstyp für die Übertragung vom CONTROL OUT-Port auswählen.

NETZBRÜCKE ó DAISY CHAIN ó AUS

NETZBRÜCKE:

Wählen Sie diesen Typ, wenn ein externes Gerät als Netzwerk-Terminal vom Computer aus über diesen Projektor gesteuert werden

soll. (Netzleitfaden - 3.7 Steuern des externen

Geräts über diesen Projektor (mit der Funktion NETZBRÜCKE))

Page 79

Element Beschreibung

SERVICE

(Fortsetzung)

KOMMUNIKATION

(Fortsetzung)

DAISY CHAIN:

gleichzeitig mehrere Projektoren, die über einen gemeinsamen RS-232C-Kommunikationsbus angeschlossen sind, vom Computer aus gesteuert

werden. (Netzleitfaden - 3.8 Batchsteuerung

mehrerer Projektoren (mit der Funktion DAISY CHAIN))

AUS:

Wählen Sie diese Einstellung, wenn keine Daten

am CONTROL OUT-Port ausgegeben werden sollen.

HINWEIS

• Wenn Sie NETZBRÜCKE wählen, kontrollieren Sie die Einstellung von ÜBERTRAGUNGSMETHODE.

EINSTELL. F. SERIELLEN EINGANG/EINSTELL. F. SERIELLEN AUSGANG

In diesen Menüs können Sie die Kommunikationsparameter für die Ports CONTROL IN und CONTROL OUT festlegen.

BAUDRATE

4800 bps ó 9600 bps



38400 bps ó 19200 bps

PARITÄT

KEINE

ÜBERTRAGUNGSMETHODE

Dieses Menü kann nur aufgerufen werden, wenn NETZBRÜCKE als KOMMUNIKATIONSTYP gewählt ist. Wählen Sie die Übertragungsmethode für die Kommunikation mit NETZBRÜCKE über den CONTROL OUT-Port aus.

HALB-DUPLEX ó VOLL-DUPLEX

HALB-DUPLEX: Diese Methode erlaubt es dem Projektor eine Kommunikation in beiden Richtungen, wobei jedoch jeweils Daten nur in einer Richtung übertragen, d. h. gesendet oder empfangen werden

können.

VOLL-DUPLEX: Diese Methode erlaubt es dem Projektor, Daten in beiden Richtungen gleichzeitig zu senden und zu empfangen.

HINWEIS

•

Wenn Sie HALB-DUPLEX wählen, kontrollieren Sie die Einstellungen von ANTWORTGRENZZEIT und TIMEOUT FÜR BYTE-INTERVALL.

Wählen Sie diesen Typ, wenn

•

AUS ist die Voreinstellung.



UNGERADE ó GERADE

• HALB-DUPLEX ist die Voreinstellung.

Menü OPT.

(Fortsetzung nächste Seite)

Page 80

Menü OPT.

Element Beschreibung

ANTWORTGRENZZEIT

Dieses Menü kann nur aufgerufen werden, wenn NETZBRÜCKE als KOMMUNIKATIONSTYP und HALBDUPULEX als ÜBERTRAGUNGSMETHODE gewählt

ist.

Wählen Sie, wie viel Zeit für den Empfang von Antwortdaten eines anderen Geräts, mit dem per NETZBRÜCKE im Modus HALB-DUPLEX über den CONTROL OUT-Port kommuniziert wird, eingeräumt

werden soll.

AUS ó 1s ó 2s ó 3s

AUS: Wählen Sie diesen Modus, wenn eine

Rückmeldung von anderen Geräten, an die der

Projektor Daten sendet, nicht erforderlich ist. In diesem Modus kann der Projektor die Daten vom Computer

ohne Unterbrechungen weiterleiten.

1s/2s/3s: Wählen Sie den Zeitraum, den der Projektor

SERVICE

(Fortsetzung)

KOMMUNIKATION

(Fortsetzung)

nach dem Senden von Daten an ein anderes Geräte

für dessen Antwort einräumt. Während er auf eine Rückmeldung wartet, gibt der Projektor keine weiteren

Daten über den CONTROL OUT-Port aus.

(Fortsetzung nächste Seite)

HINWEIS

TIMEOUT FÜR BYTE-INTERVALL

Dieses Menü kann nur aufgerufen werden, wenn NETZBRÜCKE als KOMMUNIKATIONSTYP und HALBDUPUEX als ÜBERTRAGUNGSMETHODE gewählt ist. Wählen Sie den Zeitraum ohne Antwortdaten, nach dem der Projektor annimmt, dass die Rückmeldung

abgeschlossen ist. Diese Einstellung betrifft die

Kommunikation mit NETZBRÜCKE im Modus HALBDUPLEX über den CONTROL OUT-Port.

50ms

HINWEIS

• AUS ist die Voreinstellung.

100ms

150ms

•

50ms ist die Voreinstellung.

200ms

Page 81

Element Beschreibung

KOMMUNIKATIONSGRUPPE / KOMMUNIKATIONS-ID

Dieses Menü kann nur aufgerufen werden, wenn DAISY CHAIN als KOMMUNIKATIONSTYP gewählt ist. Bei der gleichzeitigen Steuerung mehrerer per Daisy Chain verketteter Projektoren können Sie die Projektoren Kommunikationsgruppen zuordnen und mit ID-Nummern versehen, die jeden mit einem Bus verbundenen Projektor identizieren. KOMMUNIKATIONSGRUPPE:

ó B ó

C … O

KOMMUNIKATION

(Fortsetzung)

KOMMUNIKATIONS-ID:

ó 2 ó

3 … 63

Menü OPT.

SERVICE

(Fortsetzung)

HINWEIS

KOMMUNIKATIONSGRUPPE ist A, und die für KOMMUNIKATIONS-ID ist 1.

IINFORMAT.

Durch die Wahl dieser Option wird ein Dialog mit dem Titel "EINGB-INFORMAT-"

aufgerufen. Er zeigt die Information über den aktuellen Eingang.

•

Die Meldung "FRAME LOCK" gibt an, dass die Bildsperre-Funktion aktiviert ist.

• Die Meldung "SCART RGB" gibt an, dass der ComponentAnschluss als SCART RGB-Eingang fungiert. Beachten Sie die Hinweise zur Option COMPONENT im Menü EINGB (

•

Dieser Eintrag kann nicht gewählt werden, wenn kein Signal

anliegt oder der Synchronausgang verwendet wird.

• Wenn MEIN TEXT ANZEIGEN auf EIN gestellt ist, wird MEIN TEXT zusammen mit den Eingabedaten in dem Kästchen EINGBINFORMAT. angezeigt (

WERKS-RÜCKST.

Wählen Sie OK mit der Taste ► zum Ausführen dieser Funktion. Mit dieser Funktion werden alle Optionen im Menü kollektiv auf die Anfangseinstellungen zurückgesetzt. Bitte beachten Sie, dass die Elemente LAMPENZEIT, FILTERTIMER, SPRACHE, SICHERHEIT und NEZWERK nicht zurückgesetzt werden. LÖSCHEN ð OK

• Die Voreinstellung für



Page 82

Menü NETZWERK

Falsche Netzwerkeinstellungen an diesem

Projektor können Netzwerkprobleme

verursachen. Verständigen Sie deshalb Ihren Netzwerkadministrator vor dem Anschluss an einen

vorhandenen Zugangspunkt in Ihrem Netzwerk. Wählen Sie "NETZWERK" aus dem Hauptmenü, um

auf die folgenden Funktionen zuzugreifen.

Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ am Projektor oder an der Fernbedienung, und drücken Sie die Cursortaste ► am Projektor oder der Fernbedienung oder die ENTER-Taste an der Fernbedienung zum Fortfahren. Dann verfahren Sie entsprechend der folgenden Tabelle. Siehe Bedienungsanleitung - Netzleitfaden für Einzelheiten zum NETZWERK-Betrieb.

HINWEIS

• Wenn Sie nicht SNTP einsetzen (Date/Time Settings (Datum und

Zeit Einstellung) im Bedienungsanleitung - Netzleitfaden), dann müssen

Sie während der Erstinstallation DATUM U. ZEIT einstellen.

Element Beschreibung

Durch Wahl dieser Gegenstands wird das Menü SETUP für das Netzwerk

aufgerufen.

Wählen Sie eine Option mit den Tasten ▲/▼, und drücken Sie die Taste ► oder ENTER

an der Fernbedienung, um die Einstellung vorzunehmen.

Verwenden Sie die Tasten ▲/▼, um DHCP ein/aus zu schalten.

SETUP

DHCP

(Dynamic

Host

Conguration

Protocol)

(Fortsetzung nächste Seite)

EIN ó AUS

Wählen Sie AUS, wenn DHCP

nicht im Netzwerk aktiviert ist.

• Nach dem Umschalten der DHCP-Einstellung auf EIN, dauert es eine Weile, bis eine IP-Adresse vom DHCP-

Server erhalten wird.

•

Mit der Funktion Auto IP wird eine IP-Adresse zugewiesen, wenn der Projektor keine IP-Adresse vom Server erhalten konnte, obwohl DHCP auf "EIN" gestellt ist.

Page 83

Element Beschreibung

Verwenden Sie die Tasten ▲/▼/◄/► zur Eingabe der IP-ADRESSE.

IP-

ADRESSE

Diese Funktion kann nur genutzt werden, wenn DHCP auf AUS gestellt ist.

•

Die IP-ADRESSE ist die Zahl, die den Projektor im Netzwerk identiziert. Sie können nicht zwei Geräte mit der gleichen IP-ADRESSE im gleichen Netzwerk haben.

• Die IP-ADRESSE "0.0.0.0" ist nicht zulässig.

Verwenden Sie die Tasten

▲/▼/◄/► zur Eingabe der gleichen SUBNET-MASKE wie

SUBNET-

MASKE

auf Ihrem PC. Diese Funktion steht nur zur Verfügung, wenn DHCP auf AUS

eingestellt ist.

• Die SUBNET-MASKE "0.0.0.0" ist nicht zulässig.

Verwenden Sie die Tasten

▲/▼/◄/►, um die Adresse für

VORGABE-

GATEWAY

das VORGABE-GATEWAY einzugeben (ein KHINWEISn im Computernetzwerk, der als Zugriffspunkt zu einem anderen Netzwerk dient). Diese Funktion steht nur zur Verfügung, wenn DHCP

auf AUS eingestellt ist.

SETUP

(Fortsetzung)

DNS

SERVER

Verwenden Sie die Tasten

▲/▼/◄/► zur Eingabe der

DNS SERVER Adresse.

Der DNS SERVER ist ein System zur Steuerung von Domänennamen und IP-Adressen auf dem Netzwerk.

Verwenden Sie die Tasten

▲/▼ zur Eingabe von ZEITUNTERSCHIED.

Stellen Sie den gleichen

ZEITUNTERSCHIED

ZEITUNTERSCHIED ein wie auf Ihrem PC. Wenn Zweifel bestehen, fragen Sie Ihren IT-Manager.

Verwenden Sie die Taste ► zur Rückkehr zum Menü nach der Einstellung von ZEITUNTERSCHIED.

Verwenden Sie die Tasten

▲/▼/◄/► zur Eingabe des Jahres (letzte zwei

DATUM

U. ZEIT

Stellen), Monats, Datums, der Stunde und der Minute.

• Der Projektor setzt diese Einstellung außer Kraft und ruft DATUM U. ZEIT Information vom Zeitserver ab, wenn

SNTP aktiviert ist. (Date/Time Settings (Datum und Zeit Einstellung) im Bedienungsanleitung - Netzleitfaden)

(Fortsetzung nächste Seite)

Menü NETZWERK

Page 84

Menü NETZWERK

Element Beschreibung

(1) Verwenden Sie die Tasten ▲/▼

im Menü NETZWERK, um PROJEKTOR NAME zu wählen, und drücken Sie die Taste ►. Der Dialog PROJEKTOR NAME wird

angezeigt.

(2)

Der aktuell für PROJEKTOR NAME eingegebene Text wird in den

ersten drei Zeilen angezeigt. Ist noch kein Name eingegeben, so sind die Zeilen leer.

Verwenden Sie die Tasten ▲/▼/◄/► und die ENTER- oder VIDEOTaste zum Wählen und Eingaben von Zeichen. Mit der RESET oder COMPUTER -Taste kann jeweils ein Zeichen nach dem anderen gelöscht werden. Wenn Sie den Cursor auf dem Bildschirm auf ZCHN LSCHN oder ALLES LSCHN und die oder VIDEO-Taste drücken, wird ein Zeichen oder alle Zeichen

PROJEKTOR

NAME

gelöscht.

Der PROJEKTOR NAME kann mit bis zu 64 Zeichen eingegeben

werden.

(3)

Um ein bereits eingefügtes Zeichen zu

ändern, drücken Sie die Taste ▲/▼, um den Cursor in die erste der drei Zeilen zu bewegen, und bewegen den Cursor mit den Tasten ◄/► zu dem Zeichen, das geändert werden soll. Wenn Sie nun die ENTER- oder

VIDEO

drücken, wird das Zeichen ausgewählt. Gehen Sie dann weiter wie vorstehend unter (2) beschrieben vor.

-Taste

ENTER

(4)

Zum Beenden der Texteingabe stellen Sie den Cursor auf dem Bildschirm auf OK und drücken dann die ►, ENTER- oder VIDEO-Taste. Um ohne Speichern zum vorherigen RROJEKTOR NAME zurückzukehren, stellen Sie den Cursor auf dem Bildschirm auf LÖSCHEN und drücken Sie die ◄,

ENTER- oder VIDEO-Taste.

(Fortsetzung nächste Seite)

Page 85

Element Beschreibung

Durch Wahl dieser Option wird das MEIN BILD-Menü aufgerufen. Das Softwareprogramm "PJImage" wird zum Speichern von Bildern auf dem Projektor benötigt. Wählen Sie mit den Tasten ▲/▼ ein MEIN BILD Standbild

( MEIN BILD (Standbildübertragung) Anzeige im Bedienungsanleitung - Netzleitfaden)

oder ENTER-Taste, um das Bild anzuzeigen.

•

Menüeinträge ohne gespeichertes Bild können nicht gewählt werden.

• Die Bildernamen werden mit 16 Zeichen oder weniger angezeigt.

Zum Wechseln der angezeigten Abbildung

MEIN BILD

Verwenden Sie die Tasten ▲/▼.

Um zum Menü zurückzukehren, drücken

Sie die Taste ◄ auf der Fernbedienung.

Zum Löschen der angezeigten Abbildung und ihrer Quelldatei im Projektor.

(1) Drücken Sie die RESET-Taste an

der Fernbedienung, während eine Abbildung gezeigt wird, um das

Menü MEIN BILD - ZCHN LSCHN

anzuzeigen.

(2) Drücken Sie die Taste ►, um den Löschvorgang auszuführen.

Zum Abbrechen des Löschvorgangs drücken Sie die Taste ◄.

Menü NETZWERK

und drücken Sie die ►-

(Fortsetzung nächste Seite)

Page 86

Menü NETZWERK

Element Beschreibung

Wenn Sie diese Option wählen, wird das Dialogfeld NETZWERK

-INFORMAT.- zur Bestätigung der Netzwerkeinstellungen angezeigt.

INFORMAT.

SERVICE

• Es werden nur die ersten 16 Zeichen des Projektornamens

angezeigt.

• Nichts (Leerstelle) erscheint im Feld "PROJEKTOR NAME", bis

Sie den Gegenstand einrichten (58).

• Wenn die Batterie für die eingebaute Uhr schwach wird, so kann

die Uhr nachgehen, auch wenn Datum u. Zeit richtig eingegeben wurden. Ersetzen Sie die Batterie rechtzeitig. (



)

• Wenn für DHCP die Einstellung EIN gewählt wurde und der Projektor keine Adresse vom DHCP-Server erhält, zeigen die Werte für die IP-ADRESSE, SUBNET-MASKE und den VORGABEGATEWAY “0.0.0.0” an.

Durch Ausführen dieses Elements werden die Netzwerk-Funktionen

neu gestartet und initialisiert.

Wählen Sie den NEUSTART- AUSFÜHREN mit der Taste ►.

Betätigen Sie dann die Taste ► zum Ausführen.

Das Netzwerk wird einmal abgetrennt, wenn Sie Neustart wählen.

Wenn DHCP als ein gewählt ist, kann die IP-Adresse geändert

werden.

Nach dem Wählen von NEUSTART - AUSFÜHREN kann das NETZWERK-Menü ca. 30 Sekunden lang nicht gesteuert werden.

Page 87

Menü SICHERHEIT

Dieser Projektor ist mit Sicherheitsfunktionen ausgestattet. Im Menü SICHERHEIT können die in der nachstehenden Tabelle

genannten Vorgänge ausgeführt werden.

Zugriff auf das Menü SICHERHEIT: Für die Nutzung der

Sicherheitsfunktionen ist eine Benutzerregistrierung erforderlich.

Aufrufen des Menüs SICHERHEIT

1. Wählen Sie mit den Tasten ▲/▼ im Menü SICHERHEIT die Option PASSWORT EINGEBEN und drücken Sie die Taste ►. Das Dialogfeld PASSWORT EINGEBEN wird angezeigt.

Wenn Sie Ihr Passwort vergessen haben

1. Halten Sie, während das Dialogfeld PASSWORT EINGEBEN angezeigt wird, an der

Fernbedienung die Taste RESET etwa 3 Sekunden lang gedrückt, oder drücken Sie die Taste

COMPUTER bei gedrückt gehaltener Taste ► etwa 3 Sekunden lang.

Der 10-stellige Abfragecode wird angezeigt. Mehr über den 10-stelligen Abfragecode erfahren Sie bei Ihrem Händler. Ihr Passwort wird nach Überprüfen Ihrer Benutzerregistrierungsinformationen gesendet.

•

Wenn bei angezeigtem Abfragecode 55 Sekunden verstreichen, ohne dass eine weitere Tastenbetätigung

erfolgt, verschwindet das Menü. Falls erforderlich, den Vorgang ab Schritt 1 wiederholen.

Geben Sie das registrierte Passwort mit den Tasten ▲/▼/◄/► ein.

Das werkseitige Vorgabepasswort ist

(IN5544/IN5544c)

PASSWORD CHANGE). Führen Sie den Cursor zur ganz rechten Stelle im Feld PASSWORT EINGEBEN und drücken Sie die Taste ►, um das Menü SICHERHEIT aufzurufen.

• Es wird nachdrücklich angeraten, das werkseitige Vorgabepasswort

möglichst schnell zu ändern.

•

Bei Eingabe eines falschen Passworts wird das Dialogfeld PASSWORT EINGEBEN erneut angezeigt. Wenn 3 Mal hintereinander ein falsches Passwort eingegeben wird, schaltet sich der Projektor aus. Danach schaltet der Projektor sich bei jeder falschen Passworteingabe direkt wieder aus.

Die in der Tabelle aufgeführten Einstellungen können durchgeführt werden.

. Dieses Passwort kann geändert werden ( SICH.

Gegenstand Beschreibung

Wählen Sie mit den Tasten ▲/▼ im Menü SICHERHEIT die Option SICH. PASSWORT ÄNDERUNG und drücken Sie die Taste ►. Das Dialogfeld NEUES PASSWORT EING. erscheint.

2 Geben Sie das neue Passwort mit den Tasten

▲/▼/◄/► ein.

3 Führen Sie den Cursor zur ganz rechten Stelle im

Feld NEUES PASSWORT EING. und drücken Sie

SICH. PASSWORT ÄNDERUNG

die Taste ►. Das Dialogfeld NEU.PASSW.ERNEUT

EING. erscheint. Geben Sie dasselbe Passwort noch einmal ein.

Führen Sie den Cursor zur ganz rechten Stelle im Feld NEU.PASSW.ERNEUT EING. und drücken dann die Taste ►. Das Dialogfeld NEUES PASSWORT NOTIEREN erscheint jetzt etwa 20 Sekunden lang. Notieren Sie sich das Passwort

während dieser Zeit.

•

Durch einen Druck auf die Taste ENTER an der Fernbedienung oder die Taste ► am Projektor

wird das Dialogfeld NEUES PASSWORT NOTIEREN wieder ausgeblendet.

• Bitte vergessen Sie das Passwort nicht.

2033 (IN5542/IN5542c); 0433

Page 88

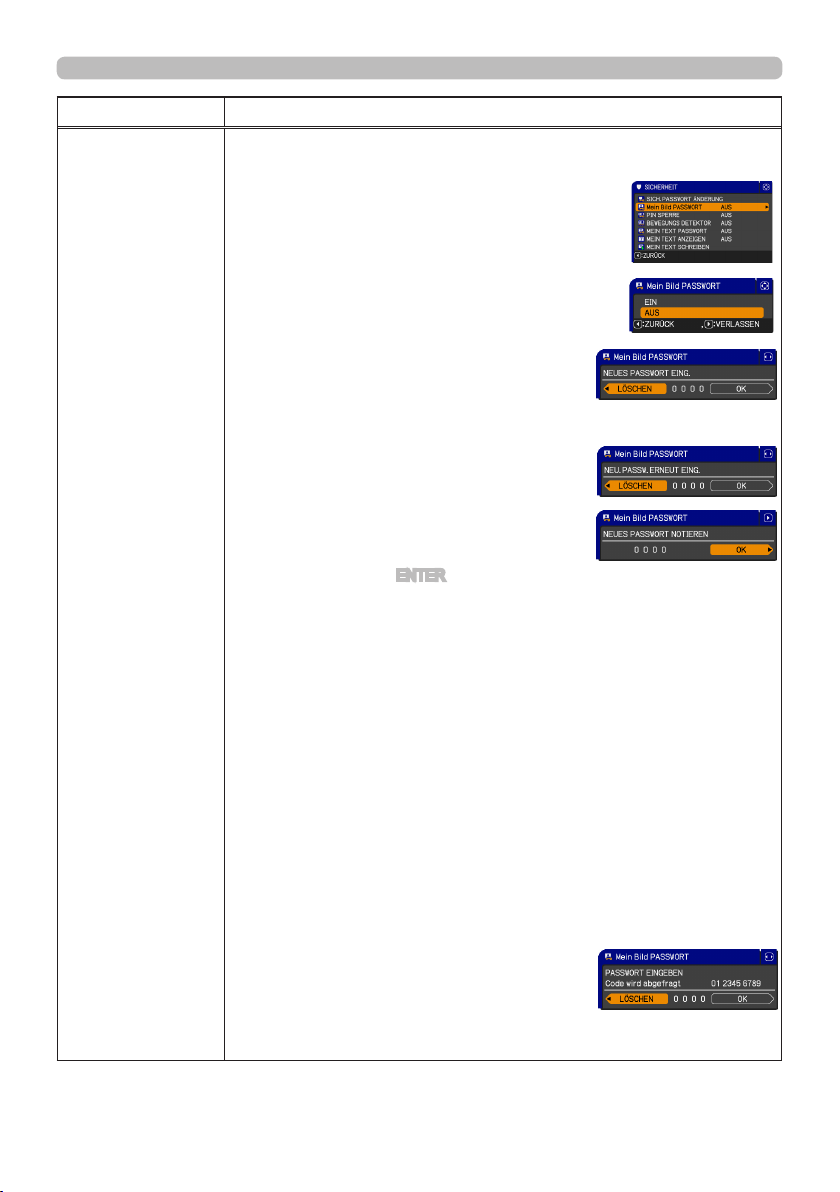

Menü SICHERHEIT

Element Beschreibung

Die Funktion Mein Bild PASSWORT kann verwendet werden, um den Zugriff auf die Funktion Mein Bild zu sperren und ein Überschreiben des aktuell für Mein Bild registrierten Bildes zu verhindern.

Funktion Mein Bild PASSWORT einschalten

1-1

Verwenden Sie die Tasten ▲/▼ im Menü SICHERHEIT zum Wählen von Mein Bild PASSWORT und drücken dann die Taste ►, um das Menü Mein Bild PASSWORT ein/aus aufzurufen.

1-2 Schalten Sie das Passwort mit den Tasten

▲/▼ über das Menü Mein Bild PASSWORT

ein. Nun erscheint das Feld NEUES

PASSWORT EING. (klein).

1-3

Geben Sie das PASSWORT mit den Tasten ▲/▼/◄/► ein. Führen Sie den Cursor zur ganz rechten Stelle im Feld NEUES PASSWORT EING. (klein) und drücken dann die Taste ►, um das Feld NEU.PASSW.ERNEUT EING. aufzurufen und geben dann das gleiche PASSWORT erneut ein.

1-4

Führen Sie den Cursor zur ganz rechten Stelle im Feld NEU.PASSW.ERNEUT EING. und drücken dann die Taste ►. Das Feld NEUES PASSWORT NOTIEREN erscheint jetzt etwa 20 Sekunden lang. Notieren Sie das PASSWORT während

dieser Zeit.

•

Mein Bild

PASSWORT

Durch Drücken der ENTER-Taste auf der Fernbedienung oder der Taste ► am

Projektor kehren Sie zum Menü Mein Bild PASSWORT ein/aus zurück.

Wenn ein PASSWORT für Mein Bild eingestellt wurde:

• Registrationsfunktion (und Menü) für Mein Bild ist nicht verfügbar.

• Die Sperrfunktion für Mein Bild Sperre ist nicht verfügbar.

•

Die START-Einstellung für Mein Bild ist gesperrt und das Menü ist nicht verfügbar.

Wenn die Funktion Mein Bild PASSWORT ausgeschaltet wird, können all

diese Funktionen normal genutzt werden.

•

Bitte vergessen Sie das PASSWORT nicht, mit dem Sie Mein Bild geschützt haben.

2 Funktion Mein Bild PASSWORT ausschalten

2-1 Gehen Sie wie unter 1-1 beschrieben vor, um das Menü Mein Bild

PASSWORT ein/aus anzuzeigen.

2-2 Wählen Sie AUS, um das Feld PASSWORT EINGEBEN (groß)

anzuzeigen. Geben Sie das registrierte PASSWORT ein und es wird

wieder das Menü Mein Bild ein/aus angezeigt. Wird ein falsches PASSWORT eingegeben, so wird das Menü geschlossen. Wiederholen Sie bei Bedarf das Vorgehen laut 2-1.

3 Wenn Sie Ihr PASSWORT vergessen haben

3-1 Gehen Sie wie unter 1-1 beschrieben vor, um das Menü Mein Bild

PASSWORT ein/aus anzuzeigen. 3-2 Wählen Sie AUS, um das Feld PASSWORT

EINGEBEN (groß) anzuzeigen. Der 10-stellige

Fragecode erscheint in dem Feld.

3-3

Wenden Sie sich an Ihren Fachhändler betreffend

des 10-stelligen Fragecodes. Ihr PASSWORT wird

Ihnen geschickt, nachdem die Benutzerregistrierungs

information bestätigt wurde.

(Fortsetzung nächste Seite)

Feld NEUES PASSWORT

EING. (klein)

Feld PASSWORT

EINGEBEN (groß)

Page 89

Element Beschreibung

Durch die Funktion PIN SPERRE kann der Projektor nur benutzt werden, nachdem ein registrierter Code eingegeben wurde.

1 PIN SPERRE einschalten

1-1

Wählen Sie mit den Tasten ▲/▼ im Menü

SICHERHEIT die Option PIN SPERRE und drücken

Sie dann die Taste ► oder die ENTER-Taste, um das

Menü PIN SPERRE EIN/AUS anzuzeigen. 1-2 Verwenden Sie die Tasten ▲/▼ zum Wählen

PIN SPERRE

von EIN, und das Menü 1-3

Geben Sie einen 4-teiligen PIN-Code mit den Tasten

▲/▼/◄/►, COMPUTER ein.

Das Feld PIN-Code erneut eingeben erscheint. Geben

Sie den gleichen PIN-Code erneut ein. Damit wird die

PIN Code-Registrierung abgeschlossen.

•

Wenn während der Anzeige des Menü Code eingeben Code erneut eingeben etwa 55 Sekunden lang keine Tasteneingabe erfolgt, so wird das Menü geschlossen. Wiederholen Sie bei Bedarf das Vorgehen laut 1-1. Danach wird das Menü angezeigt, wenn der Projektor nach Unterbrechung der

Betriebsstromversorgung neu mit dem Netzschalter eingeschaltet wird.

Geben Sie den registrierten PIN-Code ein. Der Projektor nach nach Eingabe des registrierten PIN-Codes verwendet werden. Wenn ein falscher PIN-CODE eingegeben wird, wird das PIN Feld erneut angezeigt. Wenn ein falsches Passwort 3 Mal nacheinander eingegeben wird, wird das Menü geschlossen. Anschließend schaltet der Projektor jedes Mal aus, wenn ein falscher PIN-Code eingegeben wird. Der Projektor schaltet auch aus, wenn etwa 5 Minuten lang keine Tasteneingabe

geschieht, während das

Diese Funktion wird nur aktiviert, wenn der Projektor neu gestartet wird,

nachdem er mit dem Netzschalter ausgeschaltet wurde.

• Bitte vergessen Sie Ihren PIN-Code nicht.

oder der Meldung Feld PIN-

PIN-Code eingeben

Feld Menü PIN-Code eingeben

2 Funktion PIN SPERRE ausschalten

2-1 G

ehen Sie wie unter 1-1 beschrieben vor, um das Menü PIN SPERRE ein/aus aufzurufen. Wählen Sie mit den Tasten ▲/▼ die Einstellung AUS und das Menü PIN-Code eingeben wird angezeigt. Geben Sie den registrierten PIN-Code ein, um die Funktion PIN SPERRE auszuschalten.

Wenn dreimal ein falsches Passwort eingegeben wird, wird das Menü geschlossen.

Wenn Sie Ihren PIN-Code vergessen haben

3-1

Während das Feld Menü PIN-Code eingeben

erscheint, halten Sie die Taste RESET etwa 3 Sekunden lang gedrückt oder halten Sie die Taste

COMPUTER 3 Sekunden lang gedrückt, während Sie die Taste ► am Projektor drücken.

Nun wird der zehnstellige Fragecode angezeigt.

• Wenn etwa 5 Minuten lang keine Tasteneingabe erfolgt, während der Code zur Anforderung neuer PIN angezeigt wird, schaltet sich der Projektor aus. 3-2

Wenden Sie sich an Ihren Fachhändler betreffend des 10-stelligen Code

zur Anforderung neuer PIN. Ihr Passwort wird Ihnen geschickt, nachdem die Benutzerregistrierungsinformation bestätigt ist.

(Fortsetzung nächste Seite)

Menü SICHERHEIT

PIN-

jedesmal

angezeigt wird.

Page 90

Menü SICHERHEIT

Element Beschreibung

Bei auf EIN gesetzter Funktion gibt der Projektor einen Alarm (BEWEGUNGSDETEKTOR EIN), wenn er bei Einschalten erkennt, dass sein vertikaler Winkel oder die Spiegel-Einstellung nicht mit den beim Ausschalten gespeicherten Werten übereinstimmt. In diesem Fall setzt der Projektor das Eingangssignal nicht in ein Bild um.

•

Zum erneuten Wiedergeben des Bildsignals setzen

Sie die Funktion auf AUS.

•

Nachdem der Alarm BEWEGUNGSDETEKTOR EIN 5 Minuten lang angezeigt

wurde, schaltet die Lampe ab.

• Bei aktivierter Bewegungsdetektorfunktion ist eine Korrektur der Trapezverzerrung nicht möglich.

1 BEWEGUNGSDETEKTOR einschalten

1-1

Wählen Sie mit den Tasten ▲/▼ im Menü SICHERHEIT die Option BEWEGUNGSDETEKTOR und drücken Sie die Taste ► oder ENTER, um das Menü BEWEGUNGSDETEKTOR EIN/ AUS aufzurufen. Wählen Sie EIN. Der aktuelle Winkel und die aktuelle Spiegel-Einstellung werden gespeichert.

1-2

Wählen Sie mit den Tasten ▲/▼ im Menü BEWEGUNGSDETEKTOR EIN/AUS die

Einstellung EIN. Das Dialogfeld NEUES

PASSWORT EING. (klein) wird angezeigt.

1-3 Geben Sie das Passwort mit den Tasten

▲/▼/◄/► ein. Führen Sie den Cursor zur ganz rechten Stelle im Feld NEUES PASSWORT EING. (klein) und drücken Sie die Taste ►. Das Dialogfeld NEU.PASSW.ERNEUT EING. erscheint.

Geben Sie dasselbe Passwort noch einmal ein.

1-4

BEWEGUNGSDETEKTOR

Führen Sie den Cursor zur ganz rechten Stelle im Feld NEU.PASSW.ERNEUT EING. und drücken dann die Taste ►. Das Feld NEUES PASSWORT NOTIEREN erscheint jetzt etwa 20 Sekunden

lang. Notieren Sie sich das Passwort während dieser Zeit.

• Durch einen Druck auf die Taste ENTER an der Fernbedienung oder die Taste ► am Projektor gelangen Sie wieder zum Menü

BEWEGUNGSDETEKTOR EIN/AUS.

•

Bitte vergessen Sie das Passwort für den BEWEGUNGSDETEKTOR nicht.

•

Diese Funktion spricht erst beim nächsten Einschalten des Projektors mit dem Netzschalter an.

•

Die Funktion arbeitet möglicherweise nicht einwandfrei, wenn der Projektor bei ihrer

Aktivierung (EIN) auf einer instabilen Fläche steht.

2 BEWEGUNGSDETEKTOR ausschalten

2-1

Folgen Sie den Anweisungen von 1-1, um das Menü zum Ein-/Ausschalten

des Bewegungsdetektors aufzurufen.

2-2

SWählen Sie AUS. Das Dialogfeld PASSWORT EINGEBEN (groß) erscheint. Geben Sie das registrierte Passwort ein. Das Menü BEWEGUNGSDETEKTOR EIN/AUS erscheint wieder.

Bei Eingabe eines falschen Passworts verschwindet das Menü. Falls erforderlich, den Vorgang ab Schritt 2-1 wiederholen.

3 Wenn Sie Ihr Passwort vergessen haben

3-1 Gehen Sie wie unter 1-1 beschrieben vor, um das Menü

BEWEGUNGS DETEKTOR ein/aus anzuzeigen.

3-2 Wählen Sie AUS, um das Feld PASSWORT

EINGEBEN (groß) anzuzeigen. Der 10-stellige Code wird abgefragt, erscheint in dem Feld.

3-3

Wenden Sie sich an Ihren Fachhändler betreffend des 10-stelligen Code wird abgefragt. Ihr Passwort wird Ihnen

geschickt, nachdem die Benutzerregistrierungsinformation bestätigt wurde.

(Fortsetzung nächste Seite)

Feld NEUES PASSWORT

EING. (klein)

Feld PASSWORT EINGEBEN

(groß)

Page 91

Element Beschreibung

Die Funktion MEIN TEXT PASSWORT verhindert das Überschreiben von MEIN TEXT. Wenn ein Passwort für MEIN TEXT eingestellt wurde:

• Das Menü MEIN TEXT ANZEIGEN ist nicht verfügbar, somit kann auch die

Anzeigeeinstellung nicht geändert werden.

• Das Menü MEIN TEXT SCHREIBEN ist ebenfalls nicht verfügbar, so dass MEIN TEXT nicht überschrieben werden kann.

1 Funktion MEIN TEXT PASSWORT einschalten

1-1 Mit den Tasten ▲/▼ im Menü SICHERHEIT

das Menü MEIN TEXT PASSWORT wählen und die Taste ► drücken, um das Menü MEIN TEXT PASSWORT ein/aus anzuzeigen.

1-2

MEIN TEXT

PASSWORT

Wählen Sie EIN MEIN TEXT PASSWORT einschalten. Nun erscheint das Feld NEUES PASSWORT

EING. (klein).

1-3 Verwenden Sie die Tasten ▲/▼/◄/►, um ein

Passwort einzugeben. Führen Sie den Cursor

zur ganz rechten Stelle im Feld NEUES

PASSWORT EING. (klein) und drücken dann die Taste ►, um das Feld NEU.PASSW.

ERNEUT EING. aufzurufen und geben dann

das gleiche PASSWORT erneut ein.

1-4 Führen Sie den Cursor zur ganz rechten

Stelle im Feld NEU.PASSW.ERNEUT EING. und drücken dann die Taste ►. Das Feld NEUES PASSWORT NOTIEREN erscheint jetzt etwa 20 Sekunden lang. Notieren Sie das Feld PASSWORT NOTIEREN während

dieser Zeit.

•

Durch Drücken der ENTER-Taste auf der Fernbedienung oder der Taste VIDEO am Projektor

kehren Sie zum Menü MEIN TEXT PASSWORT

ein/aus zurück.

2 MEIN TEXT PASSWORT ausschalten

2-1

Gehen Sie wie unter 1-1 beschrieben vor, um das Menü MEIN TEXT PASSWORT ein/aus

anzuzeigen.

2-2

Wählen Sie AUS, um das Feld PASSWORT

EINGEBEN (groß) anzuzeigen. Geben Sie das registrierte Passwort ein, und der Bildschirm schaltet

auf das Menü MEIN TEXT PASSWORT ein/aus

zurück.

Wenn ein falsches Passwort eingegeben wird, wird das Menü geschlossen. Wiederholen Sie bei Bedarf das Vorgehen laut 2-1.

3 Wenn Sie Ihr Passwort vergessen haben

3-1 Gehen Sie wie unter 1-1 beschrieben vor, um das Menü MEIN TEXT

PASSWORT ein/aus anzuzeigen.

3-2 Wählen Sie AUS, um das Feld PASSWORT EINGEBEN (groß)

anzuzeigen. Der 10-stellige Code wird abgefragt erscheint in dem Feld.

3-3 Wenden Sie sich an Ihren Fachhändler betreffend des 10-stelligen

Codes zur Anforderung neuer PIN. Ihr Passwort wird Ihnen geschickt,

nachdem die Benutzerregistrierungsinformation bestätigt ist.

mit den Tasten ▲/▼ das Menü

(Fortsetzung nächste Seite)

Menü SICHERHEIT

Feld NEUES PASSWORT

EING. (klein)

Feld PASSWORT

EINGEBEN (groß)

Page 92

Menü SICHERHEIT

Element Beschreibung

Wählen Sie mit den Tasten ▲/▼ im Menü SICHERHEIT die Option MEIN TEXT ANZEIGEN und drücken Sie dann die Taste ► oder die ENTER-Taste, um das Menü MEIN TEXT ANZEIGEN EIN/AUS anzuzeigen.

2 Schalten Sie mit den Tasten ▲/▼ das Menü MEIN

TEXT ANZEIGEN ein oder aus.

EIN ó AUS

MEIN TEXT

ANZEIGEN

MEIN TEXT

SCHREIBEN

Wenn EIN eingestellt ist, wird MEIN TEXT im Bildschirm START gezeigt, und der Dialog EINGB_INFORMAT.- erscheint

• Diese Funktion is nur verfügbar, wenn die Funktion MEIN TEXT PASSWORT auf AUS gestellt ist.

Verwenden Sie die Tasten ▲/▼ im Menü SICHERHEIT, um das Menü MEIN TEXT SCHREIBEN zu wählen, und drücken Sie die Taste ►. Der Dialog MEIN TEXT SCHREIBEN wird angezeigt.

Der aktuelle für MEIN TEXT eingegebene Text wird in den ersten

drei Zeilen angezeigt. Ist noch kein Text eingegeben, so sind diese Zeilen leer.

Verwenden Sie die Tasten ▲/▼/◄/► und die ENTER- oder VIDEO-Taste zum Wählen und Eingaben von Zeichen. Mit der RESET-Taste kann jeweils ein Zeichen nach dem anderen gelöscht werden. Wenn Sie den Cursor auf dem Bildschirm auf ZCHN LSCHN oder ALLES LSCHN und die ENTER- oder VIDEO-Taste drücken, wird ein Zeichen oder alle Zeichen gelöscht. MEIN TEXT kann maximal 24 Zeichen in jeder Zeile enthalten.

Um ein bereits eingefügtes Zeichen zu ändern,

drücken Sie die Taste ▲/▼, um den Cursor in

die erste Zeile zu bewegen, und bewegen den

Cursor mit den Tasten ◄/► zu dem Zeichen,

das geändert werden soll.

Wenn Sie nun die

drücken, wird das Zeichen ausgewählt. Gehen Sie dann weiter wie vorstehend unter 2 beschrieben vor.

Zum Beenden der Texteingabe stellen Sie den

Cursor auf dem Bildschirm auf OK und drücken

dann die

ENTER

Speichern der Änderung zum vorherigen MEIN TEXT zurückzukehren, stellen Sie den Cursor auf dem Bildschirm auf LÖSCHEN und drücken

die

ENTER

• Die Funktion MEIN TEXT SCHREIBEN

ist nur verfügbar, wenn die Funktion

MEIN TEXT PASSWORT auf AUS gestellt

wurde.

- oder

ENTER

- oder

VIDEO

- oder

VIDEO

-Taste. Um ohne

-Taste.

(Fortsetzung nächste Seite)

-Taste

Page 93

Wartung

I O

HDMI DVI-D

CONTROL IN CONTROL OUT

REMOTE CONTROL

OUT

S-VIDEO

COMPUTER IN2

COMPUTER IN1

VIDEO 1

BNC

R/Cr/Pr G/Y B/Cb/Pb H V VIDEO 2

Cb/Pb

Cr/Pr

AC IN

LAN

MONITOR OUT

Wartung

Lampe

Lampeneinheit

Die Lampe kann nach längerem Gebrauch durchbrennen oder platzen. Es empehlt sich, stets eine Ersatzlampeneinheit bereitzuhalten, damit die Lampeneinheit sofort ausgewechselt werden kann, wenn das Projektionsbild dunkler oder die Farbwiedergabe schlechter wird. Ersatzeinheiten können beim Fachhändler unter Angabe der korrekten Typnummer bestellt werden

Typnummer der optionalen Lampeneinheit: SP-LAMP-079

Vergewissern Sie sich, dass der Netzstecker gezogen

wurde und der Projektor sich ausreichend abgekühlt hat. Lösen Sie die Schraube der Lampenabdeckung (durch Pfeil

markiert). Schieben Sie die Abdeckung zum Abnehmen zur Seite.

Lösen Sie die 3 Schrauben der Lampeneinheit (durch

Pfeil markiert). Fassen Sie die Lampeneinheit an den Griffen und heben Sie sie vorsichtig vom Projektor ab. Setzen Sie die neue Lampeneinheit vorsichtig an.

Ziehen Sie die Schrauben der Lampeneinheit fest an. Bringen Sie die Lampenabdeckung wieder an und ziehen

Sie die Schraube der Lampenabdeckung fest an.

Lampenabdeckung

Setzen Sie den LAMPENZEIT-Wert zurück.

(1)

Schalten sie den Projektor ein.

Drücken Sie die MENU-Taste (am Bedienfeld oder an der Fernbedienung),

(2)

Griffe

um das Menü FORTGESCHRITT aufzurufen. Wählen Sie im EINF. MENÜ die Option „FORTGESCHRITT“ mit den Cursortasten ▲/▼ und drücken Sie dann die Cursortaste ►. Wählen Sie im Menü OPT. mit den Cursortasten

(3)

▲/▼ in der linken Spalte „OPT.“ und drücken Sie dann die Cursortaste ►.

Zum Aufrufen des LAMPENZEIT-Dialogs wählen

(4)

Sie mit den Cursortasten ▲/▼ in der rechten Spalte „LAMPENZEIT“ und drücken dann die Cursortaste ►.

Verwenden Sie die Cursortaste ► den

(5)

Dialoganweisungen gemäß. Durch Auswählen von „OK“ wird der LAMPENZEIT-Wert zurückgesetzt.

HINWEIS

• Der im Menü OPT. als LAMPENZEIT angegebene Wert ist die Nutzungsdauer, die seit dem letzten Rücksetzen der LAMPENZEIT verstrichen ist. Verwenden Sie diesen Wert als Anhaltspunkt für erforderliche Wartungsarbeiten.

HINWEIS

durch eine neue ersetzt wurde.

►Setzen Sie die LAMPENZEIT nur zurück, wenn die Lampeneinheit

Page 94

Wartung

Lampenwarnung

HOCHSPANNUNG

WARNUNG

►

Der Projektor ist mit einer Quecksilberdampf-Hochdrucklampe aus Glas ausgestattet.

HOHE TEMPERATUR HOCHDRUCK

Die Lampe kann mit einem lauten Knall platzen oder ausbrennen, wenn Sie Erschütterungen ausgesetzt,

verkratzt oder, wenn Sie heiß ist, angefasst wird. Außerdem kann dies geschehen, wenn sie abgenutzt ist.

Beachten Sie, dass die Lampen eine ganz unterschiedliche Lebensdauer habe. Es kann vorkommen, dass einige von ihnen ausbrennen, wenn sie gerade ausgetauscht wurden. Wenn die Lampe platzt, können Glassplitter in das Lampengehäuse fallen und quecksilberhaltige Dämpfe aus den Lüftungsschlitzen des Projektors entweichen. ►

Zur Entsorgung der Lampe: Dieses Produkt enthält eine Quecksilberlampe; nicht in den

Haushaltsabfall werfen. Stets unter Beachtung aller geltenden Vorschriften als Sondermüll entsorgen.

• Zum Recycling der Lampe siehe www.lamprecycle.org (in den USA).

• Zur Entsorgung des Produkts wenden Sie sich an die zuständige örtliche

Behörde oder www.eiae.org (in den USA) oder www.epsc.ca (in Kanada). Für weitere Informationen wenden Sie sich an Ihren Fachhändler.

•

Wenn die Lampe zerbricht (Sie hören es an dem lauten Knall), ziehen Sie das

Netzleitung und lassen Sie sie durch den Fachhandel austauschen. Beachten

Sie, dass Glassplitter das Projektorinnere beschädigen oder Verletzungen verursachen können; versuchen Sie also nicht, den Projektor zu reinigen und die Lampe selbst auszutauschen.

•

Ziehen Sie

den Stecker

aus der

Steckdose

Wenn die Lampe zerbricht (Sie hören es an dem lauten Knall), lüften Sie den Raum ausgiebig und achten Sie darauf, dass Sie die Dämpfe, die aus den Lüftungsschlitzen des Projektor entweichen, nicht einatmen und dass sie nicht in Augen oder Mund gelangen.

•

Vor dem Ersetzen der Lampe schalten Sie den Projektor aus, ziehen

Sie den Stecker aus der Steckdose und warten dann mindestens 45

Minuten, damit sich die Lampe ausreichend abkühlt. Andernfalls kann es zu Verbrennungen kommen oder die Lampe kann beim Anfassen zerbrechen.

•

Niemals andere als die gekennzeichneten (mit Pfeil markierten) Schrauben lösen.

• Öffnen Sie bei an einer Decke aufgehängter Montage des Projektors nie das Lampengehäuse. Das ist gefährlich, da Glassplitter herausfallen können, wenn die Lampe geplatzt ist. Außerdem ist es gefährlich, auf Leitern zu arbeiten. Lassen Sie die Lampe immer durch Ihren

Fachhändler austauschen, selbst dann, wenn sie nicht zerbrochen ist.

•

Benutzen Sie den Projektor nie, wenn das Lampengehäuse entfernt ist. Beim Austauschen der Lampe sicherstellen, dass die Schrauben fest eingeschraubt sind.

Lose Schrauben können zu Schäden oder zu Verletzungen führen.

• Nur die Lampe des vorgeschriebenen Typs verwenden.

•

Ist eine Lampe kurz nachdem Sie ausgetauscht wurde wieder defekt, kann dies an elektrischen Problemen liegen, die nicht direkt mit der Lampe zu tun

haben. Setzen Sie sich in diesem Fall mit Ihrem Händler in Verbindung.

•

Vorsicht ist geboten: Durch Berührung oder Zerkratzen kann die Birne bei der Verwendung bersten.

•

Bei Verwendung der Lampe über längere Zeit besteht die Gefahr, dass sie dunkel wird, nicht leuchtet oder birst. Ersetzen Sie die Lampe so bald wie möglich, wenn die Bilder

zu dunkel sind oder der Farbton schlecht ist. Verwenden Sie keine alten (gebrauchten)

Lampen, denn diese können leicht bersten.

Page 95

Wartung

Filtereinheit

Damit das Innere des Geräts stets einwandfrei belüftet und gekühlt wird, sollten Sie die Filtereinheit

regelmäßig erneuern, was bei diesem Produkt jedoch nur in relativ langen Intervallen erfolgen muss. Ersatzeinheiten können beim Fachhändler unter Angabe der korrekten Typnummer bestellt werden.

Typnummer der optionalen Filtereinheit: SP-FILTER-01

Die folgenden Schritte beschreiben den Austausch der Filtereinheit.

Vergewissern Sie sich, dass der Netzstecker gezogen

wurde und der Projektor sich ausreichend abgekühlt hat.

Verwenden Sie einen Staubsauger zum Reinigen der

Filterabdeckung und des umgebenden Bereichs.

Fassen Sie die Knöpfe der Filterabdeckung

und ziehen Sie sie zum Abnehmen nach oben.

Drücken Sie die Knöpfe der Filtereinheit

zusammen und nehmen Sie die Abdeckung ab.

Säubern Sie die Luftzufuhrschlitze des Projektors

und den umgebenden Bereich mit dem Staubsauger.

Setzen Sie die neue Filtereinheit

vorsichtig ein. Bringen Sie die Filterabdeckung wieder an.

Filterabdeckung

Knopf an der Filtereinheit

Knopf an der

Filterabdeckung

Setzen Sie den FILTER-TIMER-Wert zurück.

Schalten sie den Projektor ein.

(1) (2)

Drücken Sie die MENU-Taste (am Bedienfeld oder an der Fernbedienung), um das EINF. MENÜ aufzurufen.

Wählen Sie im Menü FORTGESCHRITT mit den Cursortasten ▲/▼ in der linken Spalte die Option „EINF. MENÜ“ und drücken Sie dann die Cursortaste ►.

Zum Aufrufen des FILTER-TIMER-Dialogs

(3)

wählen Sie mit den Cursortasten ▲/▼ „FILTERTIMER“ und drücken dann die Cursortaste ►.

Verwenden Sie die Cursortaste ► den Dialoganweisungen gemäß. Durch

(4)

Auswählen von „OK“ wird der FILTER-TIMER-Wert zurückgesetzt.

HINWEIS

Nutzungsdauer, die seit dem letzten Rücksetzen von FILTER-TIMER verstrichen ist. Verwenden Sie diesen Wert als Anhaltspunkt für erforderliche Wartungsarbeiten.

• Sie können über die Option FILTER TIMER im Menü OPT. eine Meldefunktion einrichten, um sich erforderliche Lampenwechsel anzeigen zu lassen.

WARNUNG

Sie den Projektor aus, ziehen den Netzstecker und lassen den Projektor ausreichend abkühlen. ►Die Filtereinheit muss regelmäßig erneuert werden, damit eine ausreichende Belüftung

und Kühlung des Geräteinneren gewährleistet ist.

►Verwenden Sie nur die vom Hersteller vorgeschriebene Filtereinheit.

HINWEIS

neue ersetzt wurde.

•

Der im EINF. MENÜ bei FILTER-TIMER angegebene Wert ist die

►

Bevor Sie die Prüfung bzw. den Austausch der Filtereinheit in Angriff nehmen, schalten

►Setzen Sie FILTER-TIMER nur zurück, wenn die Filtereinheit durch eine

Luftzufuhrschlitze

Page 96

Wartung

Batterie des internen Taktgebers

Eine Batterie muss in den Projektor für die innere Uhr, die für das Netzwerk erforderlichen Funktionen installiert werden. Wenn der Taktgeber nicht mehr einwandfrei arbeitet, bitten Sie den Fachhändler, die Batterie zu prüfen und ggf. zu erneuern. Als Ersatzbatterie dient eine Batterie des folgenden Typs. Sie

können diese im Fachhandel kaufen oder über Ihren Händler beziehen.

HITACHI MAXELL oder HITACHI MAXELL ENERGY, teilenummer CR2032 oder CR2032H (Batterie nicht im Lieferumfang enthalten.)

WARNUNG

brechen oder auslaufen kann, was wiederum einen Brand, Verletzungen und Umweltverschmutzung zur Folge haben kann.

• Verwenden Sie nur die vorgeschriebene Batterie.

• Ersetzen Sie die verbrauchte Batterie durch eine neue.

• Verwenden Sie keine beschädigte Batterie (Riss, Delle, Rost oder Leck).

• Bearbeiten Sie Batterien nicht; laden Sie sie nicht auf und löten Sie sie nicht.

• Bewahren Sie Batterien an einem dunklen, kühlen und trockenen Platz auf. Setzen Sie eine Batterie nie dem Feuer oder Wasser aus.

• Bewahren Sie Batterien außerhalb der Reichweite von Kindern und Haustieren auf.

Batterien dürfen nicht verschluckt werden.

• Sollte die Batterie auslaufen, entfernen Sie die Batterieüssigkeit gründlich mit einem Reinigungstuch. Sollte dabei Batterieüssigkeit auf die Haut geraten, spülen Sie sie gründlich mit Wasser ab. Falls die Batterie im Batteriehalter ausgelaufen ist, säubern Sie

den Halter und das Batteriefach gründlich, bevor Sie frische Batterien einlegen.

• Entsorgen Sie die Batterie gemäß den örtlichen Gesetzen.

►Behandeln Sie Batterie sorgfältig, da eine Batterie bersten,

Sonstiges

Objektiv

Schützen Sie das Objektiv und die Linse vor widrigen Einüssen. Kratzer, Risse, Schmutz und

Beschlag beeinträchtigen die Bildqualität. Entfernen Sie Beschlag und Schmutz an der Linse durch

Abwischen mit einem speziellen, im Fachhandel erhältlichen Linsenreinigungstuch oder -papier.

Das Innere des Projektors

Um einen sicheren Betrieb Ihres Projektors zu gewährleisten, lassen Sie ihn etwa einmal im Jahr von Ihrem Fachhändler prüfen und reinigen.

Das Gehäuse des Projektors und die Fernbedienung

gut aus. Entfernen Sie Feuchtigkeitsreste abschließend noch mit einem weichen und trockenen Tuch.1

WARNUNG

Angriff nehmen, schalten Sie den Projektor aus, ziehen den Netzstecker und lassen den Projektor ausreichend abkühlen. ►Vermeiden Sie Kratzer am Projektor und stoßen Sie ihn nirgendwo an. Behandeln Sie Objektiv und Linse mit besonderer Vorsicht. ►Schützen Sie das Produkt vor Nässe. Achten Sie darauf, dass keine Flüssigkeiten ins Innere eindringen. Verwenden Sie keine Sprays.

HINWEIS

►Verwenden Sie keine anderen Reinigungsmittel oder Chemikalien als die in

dieser Anleitung aufgeführten.

►Bevor Sie die Überprüfung oder Reinigung des Objektivs in

►Berühren Sie die Linsenäche nicht direkt mit den Händen.

Page 97

Fehlersuche

Verwandte Meldungen

Beim Einschalten des Geräts können Meldungen wie die folgenden erscheinen. Wenn derartige Meldungen auf dem Bildschirm erscheinen, verfahren Sie bitte wie nachstehend beschrieben. Erscheint die gleiche Meldung nach der Abhilfemaßnahme erneut oder wird eine andere Meldung als eine der folgenden angezeigt, so wenden Sie sich an Ihren

Fachhändler oder die Kundendienstvertretung.

Obwohl diese Meldungen automatisch nach einigen Minuten verschwinden, erscheinen sie erneut bei jedem Einschalten.

Meldung Beschreibung

Es ist kein Eingangssignal vorhanden.

Überprüfen Sie die Verbindung mit der Signalquelle und deren Status.

Die horizontale oder vertikale Frequenz des eingespeisten Signals liegt außerhalb des festgelegten Bereichs.

Überprüfen Sie die technischen Angaben für dieses Gerät oder die Signalquelle.

Ein ungeeignetes Signal wird ausgegeben.

Die Temperatur im Inneren des Gerätes ist zu hoch.

Schalten Sie den Projektor möglichst bald aus ( lassen Sie ihn mindestens 20 Minuten lang abkühlen. Sobald er sich ausreichend abgekühlt hat, prüfen Sie folgende Punkte.

Wird dir Belüftung des Projektors durch Gegenstände blockiert?

Liegt die Umgebungstemperatur über dem vorgeschriebenen Grenzwert? ( Wenn die Meldung angezeigt wird, obwohl keine Gegenstände um den Projektor die Belüftung blockieren, muss die

Filtereinheit durch eine neue ersetzt werden. Ersetzen Sie die Filtereinheit möglichst bald wie im Abschnitt "Filtereinheit" des

Kapitels "Wartung" (



) beschrieben. Vergessen Sie dabei

nicht, den FILTER-TIMER rückzusetzen.

Ein Austausch der Filtereinheit ist erforderlich.

Der Wert von FILTER-TIMER hat den bei FILTERMELDUNG im Menü SERVICE des Menüs OPT. eingestellte Zeit erreicht



(

). Ersetzen Sie die Filtereinheit möglichst bald wie

im Abschnitt "Filtereinheit" des Kapitels "Wartung" ( beschrieben. Vergessen Sie dabei nicht, den FILTER-TIMER

rückzusetzen.

In folgenden Fällen sind die Tasten funktionslos.

Während das Objektiv sich bewegt, werden Tastenbetätigungen am

Bedienfeld oder an der Fernbedienung unter Umständen ignoriert.

Warten Sie, bis die Anzeige OBJ.VERSCH. zu blinken aufhört.

Tastenbetätigungen zum Aufrufen eines Signaleingangs werden ignoriert,

wenn alle Eingangsanschlüsse in der Kategorie des Tastennamens mit der Option QUELLENÜBERSPRUNG des Menüs OPT. auf "ÜBERSPRUNG" gesetzt wurden.



) und



)

Page 98

Fehlersuche

SHUTTERPOWER TEMP LAMP SECURITY

Informationen zu den Anzeigelampen

In der folgenden Tabelle wird erläutert, welche Bedeutungen das Leuchten und Blinken der Anzeigen POWER, TEMP, LAMP, SECURITY und SHUTTER haben. Führen Sie

anhand der Erläuterungen in der Tabelle die entsprechenden Schritte aus. Erscheint die Meldung nach Ihrem Versuch den Fehler zu beseitigen erneut oder erscheint eine

Fehlermeldung, die hier nicht aufgeführt ist, nehmen Sie Kontakt mit Ihrem Händler auf.

POWER TEMP LAMP

SECURITY SHUTTER

Description

Leuchtet

orange

Leuchtet

orange

leuchtet

Aus Aus Aus Aus

Blinkt

Aus Aus Aus Aus

grün

Aus Aus Aus Aus

grün

Blinkt

Aus Aus Aus Aus

beliebig

) Aus Aus

Leuchtet

rot

Blinkt

rot

Blinkt

Aus Aus Aus

Aus Aus Aus Aus

Blinkt

(

beliebig

rot

Blinkt

rot

oder

rot

Blinkt

rot

oder

rot

) (

Aus

(Fortsetzung nächste Seite)

Aus

rot

Blinkt

gelb

Aus Aus

Der Projektor ist im Standby-Zustand.

Siehe Abschnitt "Gerät ein/aus".

Der Projektor läuft warm.

Bitte warten.

Der Projektor ist eingeschaltet.

Normale Vorgänge können ausgeführt werden.

Der Projektor kühlt ab.

Bitte warten.

Die PIN SPERRE oder (und) der BEWEGUNGSDETEKTOR ist eingeschaltet.

Bitte richten Sie sich nach der Beschreibung

(63, 64).

Der SHUTTER ist geschlossen.

Bitte richten Sie sich nach der Beschreibung

(26).

Der Projektor kühlt ab. Ein bestimmter Fehler wurde erkannt.

Bitte warten Sie, bis die

POWER

-Anzeige zu blinken aufhört, und führen Sie dann die geeignete Maßnahme entsprechend der nachstehenden Beschreibung aus.

Die Lampe leuchtet nicht, und es ist möglich, dass sich Teile im Inneren stark erhitzt haben.

Bitte schalten Sie das Gerät aus und lassen es mindestens

20 Minuten lang abkühlen. Wenn der Projektor ausreichend abgekühlt ist, prüfen Sie die folgenden Punkte und schalten

Sie das Gerät wieder ein.

• Sind Lüftungsöffnungen verstopft?

• Ist der Luftlter verschmutzt?

•

Übersteigt die Umgebungstemperatur 35°C? Wenn die gleiche Anzeige nach der Abhilfemaßnahme erscheint, wechseln Sie bitte die Lampe entsprechend dem Abschnitt "Lampe" aus.

Die Lampenabdeckung wurde nicht richtig befestigt.

Bitte schalten Sie das Gerät aus und lassen es mindestens 45 Minuten lang abkühlen. Wenn der Projektor ausreichend abgekühlt ist, prüfen Sie die Befestigung der Lampenabdeckung. Nachdem die erforderlichen Wartungsarbeiten ausgeführt wurden, schalten Sie das Gerät wieder ein. Wenn die gleiche Anzeige nach der Abhilfemaßnahme erscheint, wenden

Sie sich an Ihren Fachhändler oder die Kundendienstvertretung.

Page 99

Fehlersuche

POWER TEMP LAMP

Blinkt

rot

Blinkt

oder

leuchtet

rot

Blinkt

rot

oder

leuchtet

rot

Leuchtet

grün

Leuchtet

grün

Blinkt

ca. 3

Sekunden

grün

lang

Leuchtet

Blinkt gleichzeitig

abwechselnd

Aus Aus Aus

rot

Aus Aus Aus

rot

Blinkt

Aus Aus Aus Aus

SECURITY SHUTTER

Aus Aus

rot

Description

Der Lüfter funktioniert nicht.

Bitte schalten Sie das Gerät aus und lassen es

mindestens 20 Minuten lang abkühlen. Wenn der Projektor ausreichend abgekühlt ist, prüfen Sie, dass sich keine Fremdkörper usw. im Lüfter benden, und

schalten Sie das Gerät wieder ein.

Die Temperatur im Inneren des Gerätes ist zu hoch.

Schalten Sie den Projektor möglichst bald aus (



) und

lassen Sie ihn mindestens 20 Minuten lang abkühlen. Sobald er sich ausreichend abgekühlt hat, prüfen Sie

folgende Punkte.

- Wird dir Belüftung des Projektors durch Gegenstände blockiert?

- Liegt die Umgebungstemperatur über dem

vorgeschriebenen Grenzwert? (



Wenn die Meldung angezeigt wird, obwohl keine Gegenstände um den Projektor die Belüftung blockieren,

muss die Filtereinheit durch eine neue ersetzt werden. Ersetzen Sie die Filtereinheit möglichst bald wie im

Abschnitt "Filtereinheit" des Kapitels "Wartung" (



)

beschrieben. Vergessen Sie dabei nicht, den FILTER-TIMER

rückzusetzen.

Ein Austausch der Filtereinheit ist erforderlich.

Der Wert von FILTER-TIMER hat den bei FILTERMELDUNG im Menü SERVICE des Menüs OPT. eingestellte Zeit erreicht



(

). Ersetzen Sie die Filtereinheit möglichst bald wie

im Abschnitt "Filtereinheit" des Kapitels "Wartung" (



)

beschrieben. Vergessen Sie dabei nicht, den FILTER-TIMER

rückzusetzen.

Es besteht die Möglichkeit, dass das Gerät zu kalt geworden ist.

Bitte Gerät im Betriebstemperaturbereich von 5 °C bis 35 °C benutzen. Nach der Abhilfemaßnahme schalten

Sie die Stromversorgung wieder ein.

Mindestens 1 "Power ON" Zeitplan wird im Projektor gespeichert.

(Siehe Bedienungsanleitung - Netzleitfaden : Schedule Settings (Ablaufeinstellungen) für weitere Information.)

HINWEIS

• Wenn das Innere überhitzt wurde, wird die Stromversorgung aus

Sicherheitsgründen automatisch ausgeschaltet, und die Anzeigeleuchten können ebenfalls ausgeschaltet werden. Drücken Sie in diesem Fall beim Netzschalter auf “O” (Aus) und warten Sie mindestens 45 Minuten. Wenn der

Projektor ausreichend abgekühlt ist, prüfen Sie den Befestigungszustand von Lampe und Lampenabdeckung und schalten Sie das Gerät wieder ein.

Page 100

Fehlersuche

Nicht auf Gerätefehler hinweisende Anzeichen

WARNUNG

►Verwenden Sie den Projektor nie, wenn anormale Zustände

wie Austreten von Rauch, merkwürdige Gerüche, kein Bild, kein Ton, zu starker Ton, schadhafte Gehäuse, Bauteile oder Leitung, Eindringen von Flüssigkeiten

oder Fremdkörpern usw. auftreten. In diesen Fällen muss das Gerät sofort ausgeschaltet und der Netzstecker von der Steckdose abgezogen werden. Wenn

sichergestellt ist, dass kein Rauch oder Geruch mehr austritt, den Fachhändler oder die Kundendienstvertretung benachrichtigen.

Bevor Sie das Gerät zur Reparatur einreichen, prüfen Sie bitte anhand der folgenden Tabelle, ob Sie das Problem lösen können.

Wenn die Situation nicht korrigiert werden kann;

- Der Mikroprozessor des Projektors muss möglicherweise zurückgesetzt werden. Drücken Sie bitte den Hauptschalter mit einem dünnen Stäbchen o.ä., und der Projektor wird sofort ausgeschaltet. Lassen Sie den Projektor vor dem Neustart mindestens 10 Minuten ohne Bedienung abkühlen.

- Manche Einstellungen können falsch sein. Wählen Sie im Menü OPT. unter

SERVICE die Funktion WERKS-RÜCKST.

(55), um sämtliche Einstellungen zu den werkseitigen Voreinstellungen zurückzusetzen.

Wenn sich das Problem durch die Abhilfemaßnahmen nicht beheben lässt,

wenden Sie sich an Ihren Fachhändler oder die Kundendienstvertretung.

Anzeichen Fälle, bei denen kein Gerätedefekt vorliegt.

Das Netzleitung wurde nicht angeschlossen.

Schließen Sie das Netzleitung ordnungsgemäß an.

Der Netzschalter ist nicht in eingeschaltet.

Stellen Sie den Netzschalter auf [I] (Ein).

Die Netzstromversorgung wurde während des Betriebs unterbrochen, beispielsweise durch einen

Das Gerät kann nicht

eingeschaltet

werden.

(Fortsetzung nächste Seite)

Stromausfall usw.

Ziehen Sie den Netzstecker und lassen Sie den Projektor mindestens 10 Minuten lang abkühlen, bevor Sie ihn

wieder einschalten.

Entweder ist keine Lampe und/oder Lampenabdeckung vorhanden oder eines dieser Teile ist nicht richtig befestigt.

Bitte schalten Sie das Gerät aus und lassen es mindestens

45 Minuten lang abkühlen. Wenn der Projektor ausreichend abgekühlt ist, prüfen Sie den Befestigungszustand von Lampe und Lampenabdeckung und schalten Sie das Gerät

wieder ein.

Referenz-

seiten

19, 20

InFocus IN5542, IN5544 User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
