IN5533, IN5535 User’s Guide
in5500
010-0715-06
DISPERINDAG No. 0287/1.824.51/09.03
Regulatory model: F5530
Konformitätserklärung
Hersteller: InFocus Corporation, 13190 SW 68th Parkway, Portland, Oregon
97223-8368 USA
Wir erklären hiermit auf eigene Verantwortung,
folgenden Richtlinien und Normen übereinstimmt:
EMV-Richtlinie 2004/108/EC
EuP-Richtlinie 2005/32/EC
EMC: EN 55022
EN 55024
EN 61000-3-2
EN 61000-3-3
Niederspannungsrichtlinie 2006/95/EC
Sicherheit: IEC 60950-1:2005, MOD
dass dieser Projektor mit den
Warenzeichen
DisplayLink ist ein W arenzeichen der DisplayLink Corporation.
Apple, Macintosh und PowerBook sind Warenzeichen oder eingetragene
Warenzeichen der Apple Computer Inc.. IBM ist ein Warenzeichen oder
eingetragenes Warenzeichen der International Business Machines Corporation.
Microsoft, PowerPoint und Windows sind Warenzeichen oder eingetragene
Warenzeichen der Microsoft Corporation. Adobe und Acrobat sind Warenzeichen
oder eingetragene Warenzeichen von Adobe Systems Incorporated. DLP® und das
DLP-Logo sind eingetragene Warenzeichen von Texas Instruments, und
BrilliantColor™ ist ein Warenzeichen von Texas Instruments. InFocus, In Focus
und INFOCUS (stilisiert) sind Warenzeichen oder eingetragene Warenzeichen der
InFocus Corporation in den USA und anderen Ländern.
FCC-Warnhinweis
Dieses Gerät erfüllt er FCC-Reg
beiden Voraussetzungen: (1) Dieses Gerät darf keine Störungen verursachen, und 2)
dieses Gerät muss jegliche empfangenen Störungen hinnehmen, einschließlich
Störungen, die zu unbeabsichtigtem Betrieb führen können.
Diese Ausrüstung wurde getestet und als mit den Grenzwerten für Digitalgeräte der
Klasse A gemäß Teil 15 der FCC-Regula r ien übereinstimme nd befunden. Diese
Grenzwerte wurden geschaffen, um angemessenen Schutz gegen Störungen beim
Betrieb in kommerziellen Umgebungen zu gewährleisten. Diese Ausrüstung
erzeugt, verwendet und kann Hochfrequenzenergie abstrahlen und kann - falls nicht
ularien. Der Betrieb unterliegt den folgenden
in Übereinstimmung mit den Bedienungsanweisungen installiert und verwendet Störungen der Funkkommunikation verursachen. Beim Betrieb dieses Gerätes in
W ohngeb ieten kann es zu S törungen kommen. In diesem Fall h at der Anwender die
Störungen eigenverantwortlich zu beseitigen.
Änderungen oder Modifikationen, die nicht ausdr
Corporation zugelassen werden, können das Recht auf die Bedienung des Gerätes
nichtig machen.
EN 55022-Warnung
Dies ist ein Produkt der Klasse A. Dieses Gerät kann beim Einsetzen in
W ohnumgebungen Funkstörungen verursachen, die eventuell vom Anwender durch
angemessene Maßnahmen zu kompensieren sind. Üblicherweise wird das Produkt
in einem Konferenzraum, Besprechungszimmer oder Hörsaal genutzt.
Kanada
Dieses Digitalgerät der Klasse A erfüllt
Cet appareil numérique de la classe A
Canada.
die Richtlinien der Canadian ICES-003.
est conforme à la norme NMB-003 du
ücklich von der InFocus
Behördliche Zulassungen
UL, cUL
Es können andere länderspezifische Zulassungen gelten. Beachten Sie das Etikett
des Produktzertifikats.
Dieses Dokument bezieht sich auf
Eingangsleistung: 100 - 240 VAC, 9,5 - 3,5 A, 50 InFocus behält sich das Recht vor, das Produkt und sein
Ankündigung zu ändern.
die Modelle F5530.
60 Hz
e technischen Daten ohne
1
Inhaltsverzeichnis
Einführung 5
Aufstellen des Projektors 7
Deckenmontage 8
Kabelordnung 8
Netzanschluss 9
Anschließen einer Computerquelle 9
Optionale Computeranschlüsse 10
Anzeigen eines Bildes 11
Anpassen des Bildes 12
Anschließen eines Videogerätes 13
Videogerätverbindungen 13
Ausschalten des Projektors 15

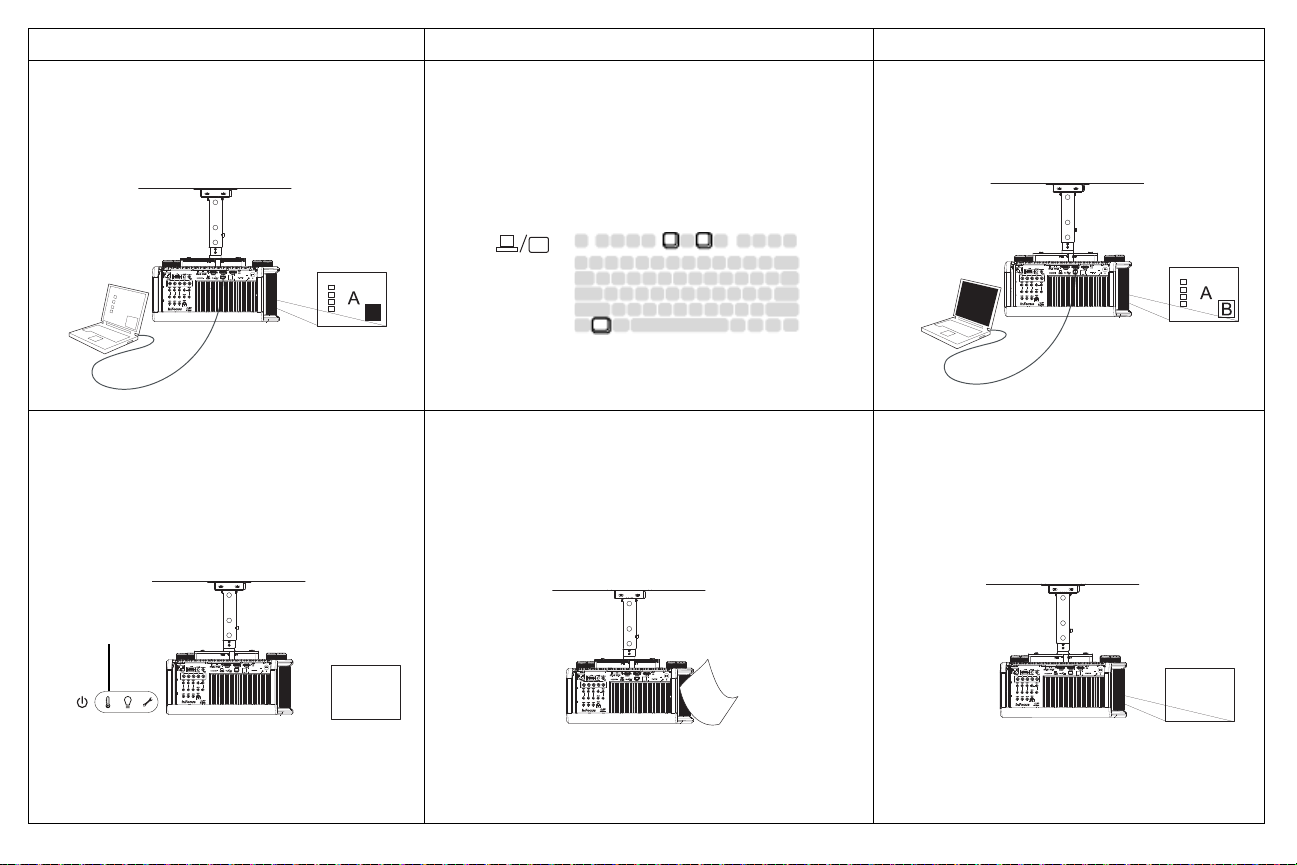

Problemlösung bei der Einrichtung 15
Verwenden der Fernbedienung 23
Audio verwenden 24
Verwendung des Bedienfeldes 25
Optimierung von Computerbildern 25
Präsentationsfunktionen 25
Optimierung von Videobildern 26
Anpassung des Projektors 26
Dynamische Mitteilungen 26
Menüs verwenden 27
Grundbildeinstellung-Menü 28
Weitere Bildeinstellungen-Menü 29
Einstl.-Menü 30
Status und Service-Menü 33
Hilfe 33
Nutzung der Netzwerkfunktionen 34
LitePort nutzen 38
Wartung 41
Reinigen des Objektivs 41
Austauschen der Projektionslampe 42
Ersetzen des Objektivs 44
Das Sicherheitsschloss nutzen 46
Anhang 47
Größe des projizierten Bildes 47
Optionale Linsen 48
SplitScreen-Kompatibilität 52
RS-232-Befehle 53
Inhaltsverzeichnis 63
2
Wichtige Sicherheitshinweise
5
’ / 1,5 m
8
’
/2,4m
zur Bedienung
• In diesem Handbuch werden die Schritte für das ordnungsgemäße Ein- und
Ausschalten des Projektors beschrieben.
• Befolgen Sie sämtliche W arn- und Vorsichtshinweise in diesem Handbuch und
am P
rojektor.
• Blockieren Sie das Objektiv während des Einsatzes nicht mit ir
gendeinem
Gegenstand. Die Blockierung des Strahlengangs kann eine Überhitzung und
dadurch sogar einen Brand verursachen.
• Stellen Sie den Projektor horizontal mit
einer Neigung von maximal 8 Grad
auf.
• Stellen Sie den Projektor mindestens 1,2 m von jeglich
en Wärme- oder
Kühlöffnungen entfernt auf.
• Blockieren Sie keinesfalls die Belüftungsöf
fnungen. Stellen Sie den Projektor
an einem gut belüfteten Ort auf, an dem die Belüftungsöffnungen nicht
blockiert werden. Platzieren Sie den Projektor nicht auf einem Tischtuch oder
eines anderen weichen Oberfläche, da dadurch die Belüftungsöffnungen
blockiert werden können.
• Platzieren Sie den Projektor nicht im d
irekten Sonnenlicht oder an feuchten,
schmutzigen oder staubigen Orten; vermeiden Sie auch Orten, an denen der
Projektor Rauch oder Dampf ausgesetzt sein kann.
• Blicken Sie nicht direkt in das Objekti
v, während der Projektor im Betrieb ist.
• Lassen Sie den Projektor nicht fallen.
• Verschütten Sie keine Flüssigkeiten üb
dem Projektor. Verschüttete
er
Flüssigkeiten können den Projektor beschädigen.
• Verwenden Sie nur das mitgelieferte Netzkabel. Schließen Sie das Netzkabel
an einer St
eckdose mit Erdungskontakt an. Wir empfehlen eine
Mehrfachsteckdose mit Überspannungsschutz.
• Überlasten Sie die Steckdose nicht.
• Ziehen Sie das Netzkabel am Stecker
• Waschen Sie Ihre Hände, nachdem Sie die bei Ihr
nicht am Kabel heraus.
,
em Produkt mitgelieferten
Kabel berührt haben.
• Die Fernbedienung des Projektors ist batteriebetrieben. Achten Sie auf
die
korrekte Ausrichtung der Batteriepole (+ / -). Entsorgen Sie verbrauchte
Batterien entsprechend Ihrer örtlichen Entsorgungsrichtlinien.
• Nutzen Sie zur anmessenenen Befestigung, Belüftung und Installation
ein von
InFocus zugelassenes Deckenmontageset. Die Garantie deckt keine Schäden
ab, die durch die Verwendung eines nicht zugelassenen Deckenmontagesets
oder durch die Installation an einer ungeeigneten Stelle entstanden sind.
• Vermeiden Sie Verletzungen Ihrer Auge
n, indem Sie beim Öffnen der
Lampenabdeckung eines deckenmontierten Projektors eine Schutzbrille
tragen.
• Der Projektor muss zur Gewährleistung eines einw
andfreien Betriebs und zur
Reduzierung der Verletzungsgefahr durch einen qualifizierten Fachmann
installiert werden. Es ist keinsfalls empfohlen, den Projektor eigenhändig zu
montieren.
• Überlassen Sie alle Reparaturarbeiten qualifizierten Fa
chleuten. Die
eigenhändige Reparatur Ihres Projektors kann gefährlich sein und lässt die
Garantie erlischen.
• Verwenden Sie nur die von InFocus angegebenen Ersatzteile. Er
satz durch
unautorisierte Teile birgt Brand-, Stromschlag- und Verletzungsgefahr; zudem
erlischt die Garantie.
• Es wurden nur Lampen von InFocus auf die Eignung für diesen Projektor
getestet. Die Nutzung anderer Lampen bir
gt Stromschlag- und Brandgefahr
und lässt die Garantie erlischen.
• Hg - Die Lampe enthält Quecksilber. Entsorgen
Sie sie entsprechend der
örtlichen Abfallbeseitigungsgesetze. Siehe www.lamprecycle.org.
• Der Projektor nutzt eine Hochdruck-Quecksilberg
laslampe. Die Lampe kann
bei Stößen, Kratzern oder Berührungen, während sie heiß ist, vorzeitig
ausfallen oder mit einem Knallgeräusch zerspringen. Das Risiko eines
Lampenfehlers oder des Zerspringens steigt mit zunehmendem Alter der
Lampe; bitte ersetzen Sie die Lampe daher, sobald die Meldung "Lampe
ersetzen" angezeigt wird.
• Im unwahrscheinlichen Fall, dass die Lampe zerspringen
sollte, können
Splitter durch die seitlichen Belüftungsschlitze aus dem Projektor austreten.
Halten Sie Personen, Essen und Getränke von der Unterseite und rund um den
Projektor fern (siehe die mit einem "X" gekennzeichneten Bereiche).
3’ / 1 m
Befolgen Sie diese Anweisungen zur Gewährleistung der Bildqualität und einer
langen Lampenbetriebslebensdauer. Bei Missachtung di eser Anweisungen kann die
Garantie erlischen. W eiter e Einzelheiten zur Garantie finden Sie im Garantieheft.
3
WICHTIG: Auspack-/Transport-Hinweise für IN5533 and IN5535
Wenn Sie den Projektor auspacken, entfernen Sie bitte den
für Ihre Projektorlinse um eine volle Beweglichkeit zu gewährleisten.
BEHALTEN Sie bitte den Projektorlinsenschutzring für zukünftige
T
ransportzwecke. Vor einem Transport des Projektors sollte der
Projektorlinsenschutzring wieder montiert werden, um Schaden an dem
Projektorlinsenmechanismus zu verhindern.
Wenn Sie den Projektor für einen Transport vorbereiten
zentriert werden, bevor der Projektorlinsenschutzring montiert werden kann. Um
dies zu tun gehen Sie bitte zu Projektorlinsen-Umstellung > Autozentrierung im
Basisbild-Menü.
WICHTIG: Auspack-/Transport-Hinweise für IN5533L and IN5535L
Wenn Sie Ihren Projektor auspacken entfernen Sie bitte die durchsichtige
Objektivabdeckung im Projektorlinsenbereich, um die optionale Linse zu
installieren.
BEHALTEN Sie bitte die durchsichtige Projektorabd
Versandzwecke. Bevor der Projektor für Reparatur- oder andere Zwecke versandt
wird, sollte die optionale Projektorlinse entfernt und die Objektivabdeckung wieder
angebracht werden.
Wann immer die optionale Projektorlinse entfernt
Objektivabdeckung wieder angebracht werden, um eine Verschmutzung des
Motorraums zu verhindern.
wird, sollte die durchsichtige
schwarzen Schutzring
muss die Projektorlinse
eckung für zukünftige
4
Einführung
Projektor
Fernbedienung
Netzkabel
VGA-Computerkabel
Handbuch
USB-Kabel
Obere vordere Abdeckung
Objektiv
Obere hintere Abdeckung
LiteTouch-Bedienfeld und
Fernbedienungsempfänger (IR)
Fernbedienungsempfänger
(IR)
Anschlussfeld
Netzkabelanschluss
Ihr neuer digitaler Projektor lässt sich mühelos anschließen, ist einfach zu bedienen
und äußerst pflegeleicht. Es handelt sich hierbei um einen flexiblen Projektor, der
sich hervorragend für Präsentationen auf der Arbeit, aber auch zum Ansehen von
Videos zu Hause eignet. Die Modelle IN5533 und IN5533L verfügen über eine
WXGA-Auflösung von 1280 x 800, die Modelle IN5535 und IN5535L verfügen
über eine native WUXGA-Auflösung von 1920 x 1200. Diese Anleitung gilt für
alle vier Produkte. Die Projektoren sind mit einer Vielzahl von Computern und
Videogeräten kompatibel.
Technische Daten
Die aktuellsten Spezifikationen zu Ihrem Multimedia-Projektor erhalt en Si e auf
unserer Kundendienst-Webseite unter www.infocus.com/support; dies ist wichtig,
da die technischen Daten ohne Ankündigung geändert werden können.
Online-Registrierung
Registieren Sie Ihren Projektor auf unserer Webseite unter www.infocus.com/
register; so aktivieren Sie Ihre Garantie und erhalten Produktaktualisierungen,
Ankündigungen und Registrierungsboni.
Lieferumfang
Optionales Zubehör
Optionales Zubehör beinhaltete obere Abdeckungen mit unterschiedlichen
Oberflächen, optionale Objektive, Commander-2-Fernbedienungen,
Deckenhalterungen, DisplayLink-Erweiterungsgeräte, drahtlose DisplayLinkAdapter und LiteShow II. Diese Komponenten und weiteres Zubehör finden Sie
auf unserer Webseite unter www.infocus.com oder bei Ihrem örtlichen Händler.
5
Anschlussfeld
Sicherhei
tsschloss
RS-232
12 V-Ausgang
(Leinwandauslöser)
Composite
Video
RGBHV
YPbPr
HDMI
Monitorausgang
Component
Video
LitePort
Kabelabdec
kung
S-Video DisplayLink
-Anschluss
VGA
Anschluss für
drahtgebundene
Fernbedienung
LAN
5 V-DC-Ausgang
Audioein
gang
Audioaus
gang
Der Projektor verfügt über folgende Anschlussoptionen für Computer und
Videogeräte:
• VGA-Computer (2)
• HDMI (2)
•S-Video
• Composite Video
• Component Video
• BNC-RGBHV und YPbPr für RGBHV, EDTV und HDTV
• Separate Audioeingänge für V ideo und Computer
• USB-DisplayLink-Anschluss, Audio-
Dieser USB-Anschluss liefert auch Strom an den drahtlosen DisplayLinkProjektoradapter.
Der Projektor verfügt darüber hinaus über
• Monitorausgang, über den ein Bild sowohl auf dem Compu
auf der Projektionsleinwand angezeigt werden kann.
• LAN-Anschluss zur Netzwerksteuerung und Verbindung mit einem
We
bserver.
• LitePort, zum Anschließen eines USB-Flash-Laufwerkes, auf dem sich JPEG-
Bilder befind
en.
• Audioausgang, über den Ton an externe L
•5 Volt-DC-Ausgang
• 12 V-Ausgang (Leinwandauslöser)
• Buchse für drahtgebundene Fernbedienung
• RS-232-Anschluss zur seriellen Steuerung. Befehlssteuerungscodes finden Sie
im An
hang oder
support.
HINWEIS: An d
auf unserer Kundendienst-W ebseite unter www.infocus.com/
en Monitorausgang wird nur VGA-Video gesendet.
und Videoeingabe vom Computer.
die folgenden Anschlüsse:
termonitor als auch
autsprecher ausgegeben wird.
12 V -Ausgang (Leinwandauslöser)
Der 3,5 mm-Mini-Buchsen-Leinwandauslöser liefert eine 12 VoltGleichstromausgabe (0,25 A). Er schaltet sich ein, sobald die Lampe aufleuchtet.
W enn Sie Ihre Projektionsleinwand über das bei Ihrer Leinwand mitgelieferte Kabel
an diesen Ausgang anschließen, fährt die Leinwand automatisch nach unten, sobald
sich die Lampe einschaltet; schaltet sich die Lampe aus, fährt die Leinwand wieder
nach oben.
.
5 Volt-DC-Ausgang
Die Koaxialbuchse (6,4 mm x 2,2 mm) liefert eine konstate 5V -Gleichstromausgabe
(2 A), wenn der Projektor eingeschaltet ist; der Strom wird auch geliefert, wenn
sich der Projektor im Standby-Modus (ausgeschaltet) befindet, sofern die
Netzwerk- und DisplayLink-Elemente im "Dauerbetrieb-Funktionen"-Untermenü
auf "Ja" eingestellt sind. Dies dient der Stromversorgung eines drahtlosen LiteShow
II-Gerätes oder eines DisplayLink-Erweiterungsgerätes von InFocus.
6
Aufstellen des Projektors
Der vertikale Bildversatz beträgt 50 - 110
%.
Linsenmitte
110% Versatz
50 % Ve rsatz
Der horizontale Bildversatz beträgt +/-10 %.
Bedenken Sie bei der Bestimmung des Aufstellungsortes Ihres Projektors die Größe
und das Aussehen der Leinwand, den Standort der Steckdosen und die Entfernung
zwischen Projektor und dem restlichen Zubehör. Hier sind einige allgemeine
Richtlinien:
• Platzieren Sie den Projektor auf einer f
zur Leinwand. Der Projektor (mit Standardobjektiv) muss sich mindestens 0,9
m von der Projektionsleinwand entfernt befinden.
• Stellen Sie den Projektor nicht weiter als 3 m von der Stromquelle und nicht
weiter als 1,8 m vom Videogerät entfernt auf (außer bei der Verwendung von
Verlängerungskabeln). Damit alle Kabel gut zugänglich sind, sollten Sie einen
Mindestabstand von 15 cm zwischen dem Projektor und der Wand bzw.
anderen Gegenständen einhalten.
• Stellen Sie den Projektor in der gewünschten Entfernung
Der Abstand zwischen Projektorobjektiv und Leinwand, die Zoomeinstellung
und das Videoformat sind ausschlaggebend für die Größe des projizierten
Bildes.
• Das mitgelieferte Standardobjektiv gibt das Bild in einem bestimmten Winkel
aus. Der Linsenversatz macht den Bildversatz jedoch variabel.
• Der vertikale Bildversatzbereich aller Projektoren beträgt 50 - 110 %
(Standard: 80 %), der horizonale Bildversatz beträgt +/-10 % (Standard: 0 %).
Bei einem Versatz von 110% bleiben 10% der Bildhöhe bei der
Tischkonfiguration über der Linsenmitte. Bei einem Versatz von 50 % bleiben
50% der Bildhöhe bei der Tischkonfiguration über der Linsenmitte.
achen Oberfläche im rechten Winkel
l
zur Leinwand auf.
7
Deckenmontage
screen trigger
12V DC
250 mA
wireless
ready
audio 5
video 5 video 4
video 3
remote
computer 4
computer 2
computer 3
L
R
VH
B G
R
YPbPr
R
R
L
L
audio 4 audio 3
audio 2
audio 1
LitePort
computer 1
DisplayLink
audio out
IR
serial
monitor out
LAN
+5V DC; 2A
DisplayLink
TM
certified
8º
Kabelordnungssystem
Die Nutzung des
Kabelordnungssystems bietet
Ihnen eine ordentliche,
professionelle Installation.
Falls Sie Ihren Projektor unter der Decke montieren möchten:
• Der Projektor muss zur Gewährleistung eines einwandfr
Reduzierung der Verletzungsgefahr durch einen qualifizierten Fachmann
installiert werden. Es ist keinsfalls empfohlen, den Projektor eigenhändig zu
montieren.
• Wir empfehlen Ihnen dringend, von InFocus zug
Deckenmontagehalterungen zu verwenden, die eine angemessene Befestigung,
Belüftung und Installation gewährleisten. Weitere Informationen entnehmen
Sie bitte der bei dem InFocus-Deckenmontageset (Produktnummer: SP-CEILINST ALL) mitgelieferten Installationsanleitung. Die Garantie deckt keine
Schäden ab, die durch die Verwendung eines nicht zugelassenen
Deckenmontagesets oder durch die Installation an einer ungeeigneten Stelle
entstanden sind.
• Die Decke muss stark genug sein und der
Belastung durch den Projektor
standhalten; die Installation muss entsprechend der lokalen Gebäuderichtlinien
durchgeführt werden. Weitere Informationen erhalten Sie bei Ihrem Händler.
• Die maximal unterstützte physikalische Neigung beträgt +/-
• Die maximal unterstützte physikalische ho
rizontale Neigung beträgt +/-8 º.
• Halten Sie zur Gewährleistung einer guten Luftzirkulation rund
Projektor einen angemessenen Freiraum ein: 76 mm seitlich, vor und hinter
dem Projektor und 22 mm unterhalb des Projektors.
eien Betriebs und zur
elassene
8 °.
um den
Kabelordnung
Das integrierte Kabelordnungssystem ermöglicht Ihnen, die Kabel zu organisieren.
Zur Nutzung des Kabelordnungssystems ziehen Sie die Kabel in die Schlitze (siehe
Abbildung).
8
Netzanschluss
Netzkabel anschließen
MOLEX
MOLEX
USB-Kabel anschließen
Computerkabel anschließen
Ve rbinden Sie das schwar ze Netzkabel mit dem Ein-/Austasteanschluss an der
Rückseite des Projektors und einer Netzsteckdose. Die Betriebs-LED am
Statusanzeigefeld (Seite 15) leuchtet gelb auf.
HINWEIS: Verwenden Sie ausschließlich das bei Ihrem Projektor mitgelieferte
Netzkabel.
Anschließen einer Computerquelle
DisplayLink
Falls Sie einen Windows- oder Macintosh-Computer besitzen, verbinden Sie das
USB-Kabel mit dem USB-Anschluss des Computers und dem DisplayLink-
Anschluss* des Projektors. Beginnen Sie dann mit der Installation der
DisplayLink-Software:
Windows: Befolgen Sie die Anweisungen auf dem
Macintosh: Ein Ordner mit der DisplayLink-Datei Installer .
Sie diese Datei und befolgen Sie die Anweisungen auf dem Bildschirm.
* Detaillierte Anweisungen und Problemlösungen zu DisplayLink sowie die
aktuellste DisplayLink-Software erhalten Sie unter www.infocus.com/support/
displaylink.
VGA-Anschluss
Verbinden Sie ein Ende des mitgelieferten Computerkabels mit dem VGA 1- oder
VGA 2-Anschluss des Projektors und das andere Ende mit dem VGA-Anschluss
Ihres Computers. Wenn Sie einen Desktop-Computer verwenden, müssen Sie
zuerst das Monitorkabel vom Videoanschluss des Computers trennen (Sie können
dieses Monitorkabel mit dem Monitorausgang des Projektors verbinden; siehe
nächste Seite).
Bildschirm.
pkg öffnet sich. Öffnen
RGBHV-Anschluss
Verbinden Sie das eine Ende des BNC-Kabels mit dem Computer und das andere
Ende mit den BNC-Anschlüssen am Projektor.
HDMI 1.3-Verbindung
HDMI ist eine Standardschnittstelle zur Übertragung unkomprimier ter , volldigitaler
Audio- und Videodaten. HDMI ermöglicht die Verbindung verschiedener Quellen,
wie Digitalempfänger, DVD-Player und Receiver, mit Ihrem Projektor. Schließen
Sie ein HDMI-Kabel am Videoausgang des Videogerätes und dem HDMI 1- oder
HDMI 2-Anschluss des Projektors an.
Profitieren Sie von der hohen Farbtiefe (30-bit) von HDMI 1.3, indem Sie eine
HDMI 1.3-kompatible Quelle nutzen.
9
Optionale Computeranschlüsse
Monitorkabel anschließen
Audiokabel anschließen
Schließen Sie zur Audioausgabe des Projektors ein Audiokabel (optionales Kabel,
separat zu erwerben) am Computer und dem Audio 1- (bei VGA 1) oder Audio 2(bei VGA 2)Anschluss des Projektors an. Sie können Ihre Quelle auch einem
anderen Audioeingang zuweisen (siehe Seite 24 und Seite 31). Unter Umständen
benötigen Sie auch einen Adapter.
Wenn Sie einen Desktop-Computer
Computermonitor und der Projektionsleinwand ansehen möchten, verbinden Sie
das Monitorkabel des Computers mit dem Anschluss Monitor Out auf dem
Projektor.
HINWEIS: An d
Informationen zur Anzeige einer Präsentation mit
Sie im "LitePort nutzen"-Abschnitt auf Seite 38. Diese Funktion konvertiert
Präsentationen in JPEG-Bilder und macht eine Computerquelle überflüssig. Auch
kann es mit herkömmlichen Wandplatten und Ein-/Ausgangsleisten in
Konferenzräumen integriert werden.
Sie können den Folienwechsel einer PowerPo
Fernbedienung beschleunigen, indem Sie den DisplayLink-Anschluss des
Projektors über ein USB-Kabel mit Ihrem Computer verbinden. Drücken Sie dann
zum Durchschalten der Folien die Aufwärts-/Abwärtstasten der Fernbedienung.
en Monitorausgang wird nur VGA-Video gesendet.
verwenden und das Bild auf dem
tels USB-Flash-Laufwerk finden
int-Präsentation mit Hilfe der
10
Anzeigen eines Bildes
horizontal
vertical
zoom
focus
Ein-/Austaste drücken
Computer oder Videogerät
einschalten
Monitortaste oder
LCD/CRT-Taste
Fn-Taste
Externe Schnittstelle des
Notebooks aktivieren
Fn-Taste
Drücken Sie die Ein-/Austaste am Bedienfeld oder auf der Fernbedienung.
Daraufhin blinkt die Ein-/Austaste grün und das Gebläse startet. We
Lampe einschaltet, wird das S tartbi ld angeze igt; die Ein-/Austaste leuchtet grün. Es
kann etwa eine Minute dauern, bis das Bild seine volle Helligkeit erreicht hat.
Kein Startbild? Hilfe erhalten Sie auf Seite 16.
nn sich die
Schalten Sie den Computer oder das Vi
deogerät ein.
Das Bild sollte auf der Projektionsleinwand erscheinen. Wenn das Bild nicht
angezeigt wird, drücken Sie auf die Taste Source auf dem Bedienfeld des
Projektors oder auf der Fernbedienung.
Bei der Verwendung eines VGA-Kabels zur Verbindung von Computer und
Projektor (statt DisplayLink):
W
enn Sie ein Notebook verwenden, stellen Sie sich
, dass der externe
er
Videoanschluss aktiv ist.
Viele Notebooks aktivieren den externe Vid
oanschluss nicht automatisch, wenn
e
ein Projektor angeschlossen wird. Üblicherweise können Sie das externe
Anzeigegerät mit Hilfe einer Tastenkombination (z. B. Fn + F8 oder CRT/LCD)
ein- und ausschalten. Sehen Sie nach der mit CRT/LCD bezeichneten
Funktionstaste oder einer Funktionstaste mit einem Monitorsymbol. Drücken Sie
gleichzeitig die Fn- und gekennzeichnete Funktionstaste.
Weitere Informationen über die Tastenkombinationen Ihres
Sie
bitte der Bedienungsanleitung des Notebooks oder der InFocus-Webseite:
http://www.infocus.com/Support
in Notebook-Bild? Drücken Sie di
Ke
/LaptopActivation.aspx.
e Auto Image-T aste am Bedienfeld oder
Notebooks entnehmen
auf der Fernbedienung. Hilfe erhalten Sie auf Seite 25.
Ist Ihr Notebook mit dem DisplayLink-Anschluss des Pr
ver
bunden? Informationen zur Problemlösung entnehmen Sie bitte der
Bedienungsanleitung der DisplayLink-Software (verfügbar auf der InFocusWebseite unter www.infocus.com/displaylink).
ojektors
11
Anpassen des Bildes
Abstand anpassen
Passen Sie Zoom, Fokus
und Linsenversatz an.
Höhe anpassen
Freigabetaste
Höhenverstellbarer Fuß
Stellen Sie den Projektor im gewünschten Abstand und einem Winkel von 90 Grad
zur Leinwand auf. Die Leinwandgrößen und Abstände der entsprechenden
Objektivoptionen entnehmen Sie bitte dem Anhang.
Falls das Bild rechteckig, aber nicht
zentriert auf der
Leinwand oder
Projektionsfläche angezeigt wird, passen Sie im Grundbildeinstellung-Menü Zoom
oder Fokus an. (Alternativ können Sie zum Einschalten der Fokussteuerung zehn
Sekunden lang die Select-Taste gedrü ckt halten.) Passen Sie dann die Werte
"Digitaler horiz. Versatz" und "Digitaler vertik. Versatz" an, bis das Bild zentriert
ist. Auf Seite 28 erhalten Sie Informationen zur
Anpassung dieser Menüoptionen.
Drehen Sie die höhenverstellbaren Fuß zur exakten Anpassung der Projektorhöhe.
Halten Sie Ihre Hände von den Belüftungsöffnungen an der Rückseite des
Projektors fern, da aus ihnen heiße Luft austreten kann.
Passen Sie im Grundbildeinstellung-Menü Kont
erhalten Sie Informationen zur Anpassung dieser
rast und Helligkeit an. Auf Seite 28
Menüoptionen.
12
Anschließen eines Videogerätes
Sie können Videogeräte, z. B. Videorekorder, DVD-Player, Camcorder,
Digitalkameras, Videospielkonsolen, HDTV-Empfänger und TV-Tuner, an den
Projektor anschließen. Die Audioquelle können Sie direkt an den Projektor
anschließen und den Ton so über die eingebauten Lautsprecher ausgeben; alternativ
können Sie das Audiosystem des Projektors umgehen und die Audioquelle mit einer
Stereoanlage oder einem Heimkinosystem verbinden.
Am Projektor können Sie die meisten gäng
Videobilder ausgeben. Das Koaxialkabel, das Ihr Haus mit einem Kabel- oder
Satellitendienst verbindet, lässt sich nicht direkt an den Projektor anschließen. Das
Signal muss erst durch einen Tuner geleitet werden. Bei T un ern handelt es sich zum
Beispiel um digitale Kabeldosen, Videorekorder, digitale V ideorekorder und
Satellitenreceiver. Grundsätzlich werden alle Geräte, die Kanäle ändern können, als
Tuner bezeichnet.
Obwohl das Seitenverhältnis entsprechend des
Projektor ausgewählt wird, können Sie es bei Bedarf ändern. Auf die
Seitenverhältnis-Einstellung des Projektors können Sie über die Resize-Taste auf
der Fernbedienung oder das Grundbildeinstellung-Menü des Projektors zugreifen.
Einzelheiten finden Sie auf Seite 28.
igen Videogeräte anschließen, die
Signaleingangs automatisch vom
Videogerätverbindungen
Der Projektor wird ohne Videokabel geliefert. Sie können Kabel bei InFocus
bestellen oder eigene Kabel verwenden.
Composite Video-Verbindung
Verbinden Sie den gelben Stecker des Composite-Videokabels mit dem
Videoausgang am Videogerät. Stecken Sie den gelben Stecker in den gelben
Composite-Anschluss am Projektor.
Stecken Sie den weißen Mini-S
Audioausgang des Videogerätes, verbinden Sie den roten S tecker mit dem rechten
Audioausgang des Videogerätes. Stecken Sie das andere Ende des Kabels in den
Audioeingang des Projektors.
Denken Sie daran, dass der Videoausgang
schlechtere Qualität bietet als S-Video.
tecker eines Audio-Y-Kabels in den linken
bei Composite-Verbindungen eine
HDMI 1.3-Anschluss
HDMI ist eine Standardschnittstelle zur Übertragung unkomprimierter, volldigitaler
Audio- und Videodaten. HDMI ermöglicht die Verbindung verschiedener Quellen,
wie Digitalempfänger, DVD-Player und Receiver, mit Ihrem Projektor. Schließen
Sie ein HDMI-Kabel am Videoausgang des Videogerätes und dem HDMI 1- oder
HDMI 2-Anschluss des Projektors an.
Profitieren Sie von der hohen Farbtiefe (30-bit) von
HDMI 1.3-kompatible Quelle nutzen.
HDMI 1.3, indem Sie eine
S-Video-Verbindung
Wenn das Videogerät einen runden 4-poligen S-Video-Anschluss besitzt, stecken
Sie ein S-Video-Kabel in den S-Video-Anschluss am Videogerät und den Anschluss
S-Video-Anschluss des Projektors. Verwenden Sie das Audiokabel wie oben
beschrieben.
Denken Sie daran, dass S-Video eine bessere V
Composite.
ideoausgabequalität bietet als
VGA-Anschluss
W enn das Videogerät einen 15-poligen VGA-Ausgang besitzt, stecken Sie ein Ende
des mitgelieferten Computerkabels in den VGA-Anschluss des Videogerätes.
Dieser Anschluss am Videogerät ist möglicherweise mit "To Monitor"
gekennzeichnet. Verbinden Sie das Computerkabel mit dem VGA 1- oder VGA 2Anschluss des Projektors.
Component Video-Verbindung
Stecken Sie das Component-Kabel in das Videogerät. Verbinden Sie das andere
Ende des Component-Kabels mit den Component-Anschlüssen (oder bei der
Nutzung von BNC-Anschlüssen: verbinden Sie es mit den entsprechenden
RGBHV- oder YPbPr-Anschlüssen).
Zudem können Sie einen Component-auf-VGA-Adapter in V
VGA-Anschlüssen nutzen. Stecken Sie das Component-Kabel in das Videogerät.
Verbinden Sie das andere Ende des Component-Kabels mit dem Adapter , schließen
Sie den Adapter am VGA 1- oder VGA 2-Anschluss an.
Component bietet die beste analoge V
ideoausgabequalität.
erbindung mit den
13
Was ist das Seitenverhältnis?
4:3-Leinwand 16:9-Leinwand
4:3Modus
16:9Modus
NativeModus
Das Seitenverhältnis ist das Verhältnis von Bildbreite zu Bildhöhe.
Standardfernsehbildschirme und ältere Notebooks nutzen das 4:3-Format; HDTV
und die meisten DVDs sind im 16:9-Format; Computer mit Breitbildschirm
verwenden 16:10. Wenn Sie auf eine Leinwand projizieren, beeinflusst die Größe/
Form dieser das von Ihnen genutzte Seitenverhältnis. Wenn Sie auf eine leere
Wand projizieren, gibt es keine Beschränkungen der Bildgröße. Der projizierte
Inhalt kann bei der Auswahl zwischen 4:3, 16:9 und 16:10 helfen. Viele
Fernsehsendungen verwenden 4:3, wohingegen die meisten Filme 16:9 nutzen.
Wenn Sie eine Leinwand mit dem Seitenverhältnis 16:9 v
Filmen im Breitbildformat oder HDTV 16:9 und bei 4:3-Inhalten Native auswählen.
Auch wenn Sie eine 4:3-Leinwand verwenden, sollten Sie bei Filmen im
Breitbildformat oder HDTV die Option 16:9 nutzen; bei 4:3-Inhalten können Sie
entweder 4:3 (zum Ausfüllen der Leinwand) oder Native (zum direkten PixelMapping) auswählen. Auch können Sie zum automatischen Anpassen der Größe
ungewöhnlicherer Seitenverhältnisse auf 16:10 die Option "Breitbild forcieren"
aktivieren.
e
rwenden, sollten Sie bei
14
Ausschalten des Projektors
Bildschirmschonerzeit
Sie können festlegen, dass nach einer voreingestellten Minutenzahl ein schwarzer
Bildschirm angezeigt wird, indem Sie die Bildschirmschonerzeit im Einstl.-Menü
aktivieren. Siehe Seite 30.
Autom. Ausschalten
Der Projektor verfügt über eine Funktion zur automatischen Ausschaltung; der
Projektor schaltet sich aus, wenn 30 Minuten lang keine aktive Quelle erkannt und
keine Tasten bedient werden. Standardmäßig ist diese Funktion deaktiviert. Sie
können die eingestellte Dauer ändern. Siehe hierzu Seite 30.
Projektor ausschalten
Drücken Sie zum Ausschalten des Projektors die Ein-/Austaste am Bedienfeld oder
auf der Fernbedienung. Die Lampe schaltet sich aus, ein Signalton erklingt und die
LED blinkt 10 Sekunden lang gelb, wobei die Lüfter zur Kühlung der Lampe
weiterhin in Betrieb sind. Nachdem die Lampe abgekühlt ist, leuchtet die LED gelb
und die Lüfter werden deaktiviert. Ziehen Sie zum vollständigen Abschalten des
Projektors das Netzkabel.
Problemlösung bei der Einrichtung
Das Statusanzeigenfeld an der Oberseite des Projektors zeigt den Projektorstatus
und hilft so bei der Problemlösung.
Tabelle 1: Leuchtverhalten und Bedeutung der Statusanzeigen
Symbol Bedeutung
Betriebs-LED, leuchtet gelb
Betriebs-LED, blinkt grün
Betriebs-LED, leuchtet grün
Betriebs-LED, blinkt gelb
Temperatur
Lampe
Schraubenschlüssel /
ratur
Repa
Der Projektor wird mit Strom versorgt.
Die Ein-/Austaste wurde gedrückt, die Software wird
initialisiert.
Der Projektor ist eingeschaltet und wird initia
Die Ein-/Austaste wurde zum Ausschalten des Projektors
ücktn. Die Lüfter arbeiten zur Kühlung des Gerätes.
gedr
Der Projektor ist zu heiß. Stellen Sie sicher, dass die
Belüftungsöffnungen nicht blockiert sind (siehe Seite 21).
Schalten Sie den Projektor aus, warten
schalten Sie ihn dann wieder ein. Wenden Sie sich an den
technischen Kundendienst, falls das Problem weiterhin
bestehen sollte. Kontaktieren Sie den Kundendienst unter
www.infocus.com/support.
Schalten Sie den Projektor aus, warten Sie eine Minute,
schalten Sie ihn dann wieder ein. Sollte sich die LampenLED wieder einschalten, ersetzen Sie die Lampe und
setzen Sie den Lampen-Timer zurück (Seite 43).
Hinweis: Ei
Problem mit La
Sekunden zeigt ein Problem mit Lampe Nr. 2 an.
Schalten Sie den Projektor aus, warten Sie eine Minute,
schalten Sie ihn dann wieder ein. Sollte die
Reparaturleuchte wieder aufleuchten, muss der Projektor
repariert werden. Kontaktieren Sie den Kundendienst unter
www.infocus.com/support.
nmaliges Blinken alle zwei Sekunden zeigt ein
mpe Nr. 1, zweimaliges Blinken alle zwei
lisiert.
Sie eine Minute,
15
Problem Lösung Ergebnis
Startup
Screen
B
Startup
Screen
Starten Sie das
Notebook neu
B
Kein Startbild.
Stecken Sie das Netzkabel in den Projektor,
Korrektes Bild.
drücken Sie die Ein-/Austaste.
Falls Sie Ihren Computer über den DisplayLink-
Es erscheint nur das Startbild.
Anschluss des Projektors verbinden, beachten Sie
bitte auch die Informationen zur Problemlösung in
Computerbild wird projiziert.
der DisplayLink-Bedienungsanleitung.
Drücken sie zum Aktivieren des externen
Notebook-Anschl
usses die Source-Taste
16
.
Problem Lösung Ergebnis
B
Signal out of
the range
B
Deaktivieren Sie
diese Option,
klicken Sie auf
“Übernehmen”.
B
Kein Computerbild, nur die Meldung „Signal
außer Reic
hw.“
Nur Hintergrund des Notebooks und keine
Desktop-Symbole zu sehen
Drücken Sie auf die Auto Image-Taste am Bedienfeld oder auf
der Fernbedienung. Rufen Sie zum Anpassen der
Bildwiederholrate des Computers Systemsteuerung > Anzeige >
Einstellungen > Erweitert > Grafikkarte auf (kann je nach
Betriebssystem variieren).
Möglicherweise müssen Sie am Computer auch eine andere
Auflösung einstellen; siehe übernächstes Problem ("Bild ist
verschwommen oder abgeschnitten.")
DisplayLink - Ändern Sie den Anzeigemodus über die
DisplayLink-Software von Erweiterten Desktop auf Doppelten
Desktop.
Windows - Deaktivieren Sie „Windows-Desktop erweitern“;
rufen Sie d
Systemsteuerung>Anzeige>Einstellungen>Anzeige 2 auf (kann
je nach Betriebssystem varrieren).
azu
Computerbild wird projiziert.
Hintergrund und Desktop werden projiziert.
17
Deaktivieren Sie bei
einem Notebook den
Computerbildschir
m oder schalten Sie
den DualAnzeigemodus ein.
A
B
Problem Lösung Ergebnis
Bild ist verschwommen oder abgeschnitten
A
A
Stellen Sie die Anzeigeauflösung des Computers auf die
native Auflösung des Projektors ein (Start >
Einstellungen > Systemsteuerung > Anzeige >
Einstellungen-Registerkarte).
Bild erscheint klar und ist nicht abgeschnitten.
Bild ist auf der Leinwand nicht zentriert. Passen Sie im Grundbildeinstellung-Menü den
.
18
Linsenversatz an
Korrektes Bild.
Problem Lösung Ergebnis
Bild nicht rechteckig. Passen Sie im Grundbildeinstellung-Menü die
Trapezkorrektur an.
Rechteckiges Bild.
Bild unscharf. Passen Sie im Grundbildeinstellung-Menü die Schärfe
an.
Bild passt nicht auf 4:3- oder 16:9-Leinwand. Ändern Sie das Seitenverhältnis über das
Grundbildeinstellung-Menü >auf 4:3 oder 16:9.
19
Korrektes Bild.
Korrektes Bild.
Loading...
