InFocus DS 12DM User Manual

Cordless Driver Drill Akku-bohrschrauber Perceuse-visseuse à batterie Trapano-avvitatore a batteria Snoerloze boor-schroefmachine Taladro atornillador a batería Berbequim aparafusadora a bateria

¢Ú··ÓÔÎ·ÙÛ¿‚È‰Ô Ì·Ù·Ú›·˜

Variable speed

DS 9DM • DS 12DM

DS12DM

Read through carefully and understand these instructions before use. Diese Anleitung vor Benutzung des Werkzeugs sorgfältig durchlesen und verstehen. Lire soigneusement et bien assimiler ces instructions avant usage. Prima dell’uso leggere attentamente e comprendere queste instruzioni. Deze gebruiksaanwijzing s.v.p. voor gebruik zorgvuldig doorlezen. Leer cuidadosamente y comprender estas instrucciones antes del uso. Antes de usar, leia com cuidado para assimilar estas instruções.

∆ιαβάστε προσεκτικά και κατανοήσετε αυτές τις οδηγίες πριν τη χρήση.

Handling instructions Bedienungsanleitung Mode d’emploi Istruzioni per l’uso Gebruiksaanwijzing Instrucciones de manejo Instruções de uso

Οδηγίες χειρισµού

(A)

(B)

2 1

11.5mm

3mm

Rechargeable battery

(For DS9DM) Rechargeable battery

(For DS12DM)

Latch

Pull out Insert

Handle

Push

Insert

Pilot lamp

Hole for connecting the

rechargeable battery Drill mark

Clutch dial

Triangle mark

Weak

Strong

Line

Shift knob

Low speed

High speed

Hook

Loosen

Spring

Larger diameter faces

away Protruded section

Groove

Sleeve

Tighten

Loosen

Trigger switch

Selector button

T U

Wear limit

Nail of carbon brush

Protrusion of carbon

brush Contact portion outside

brush tube

English Deutsch Français Italiano

and L marks

Aufladbare Batterie (Für DS9DM)

Aufladbare Batterie (Für DS12DM)

Verriegelung Herausziehen Einsetzen Handgriff Drücken Einsetzen Kontrollampe

Anschlußloch für Ladebatterir

Bohrer-Zeichen Kupplungsskala Dreiecksmarkierung Schwach Stark Linie Schaltknopf Kleine Geschwindigkeit Große Geschwindigkeit Haken Lösen Feder Der große Durchmesser

weist zur anderen Seite Hervorstehender

Abschnitt Nut Manschette Anziehen Lösen Trigger Wählhebel

und L Zeichen

Verschließgrenze Klaue der Kohlebürste Krempe der

Kohlebürste Kontaktteil außerhalb

des Bürstenrohrs

Batterie rechargeable (Pour DS9DM)

Batterie rechargeable (Pour DS12DM)

Taquet Tirer vers l’extérieur Insérer Poignée Pousser Insérer Lampe témoin Orifice de

raccordemente de la batterie rechargeable

Indice de forage Sélecteur de débrayage Triangle Faible Fort Ligne Bouton de décalage Vitesse ralentie Vitesse élevée Crochet Desserrer Ressort Gros diamètre dirigé

vers l’extérieur Section en saillie Rainure

Manchon Serrer Desserrer Déclencheur Sélecteur Indices Limite d'usure

Clou de balai en carbone Saillie de balai en

carbone Section de contact à

l’extérieur du tube de balai

Batteria ricaricabile (Per DS9DM)

Batteria ricaricabile (Per DS12DM)

Fermo Estrarre Inserire Impugnatura Spingere Inserire Spia

Foro di collegamento della batteria ricaricabile

Simbolo di foratura Ghiera frizione Simbolo del triangolo Debol Forte Linea Manopola di comando Bassa velocità Alta velocità Gancio Allentare Molla Diametro più grande

lontano da sé Sezione sporgente Scanalatura

Collare Stringere Allentare Interruttore Selettore Segno Limite di usura Chiodo di spazzola di

carbone Sporgenza di spazzola

di carbone Parte di contatto fuori dal

tubo spazzola

Nederlands Español Português Ελληνικά

Oplaadbare batterij

(Voor DS9DM) Oplaadbare batterij

(Voor DS12DM)

Vergrendeling

Uittrekken

Insteken

Handgreep

Drukken

Insteken

Controlelampje Aansluiting voor

oplaadbare batterij

Boor-markering

Koppelingsinstelling

Driehoekje

Zwak

Sterk

Streepje

Toerenschakelaar

Laag toerental

Hoog toerental

Haak

Losdraaien

Veer De grotere diameter

wijst van u vandaan

Uitstekend gedeelte

Groef

Klembus

Aandraaien

Losdraaien

Trekkerschakelaar

Omzetschakelaar

U V

en L merktekens

Slijtagegrens Nagel van koolborstel Uitsteeksel van

koolborstel Contact-gedeelte buiten

de borstelbuis

Batería recargable (Para DS9DM)

Batería recargable (Para DS12DM)

Cierre Sacar Insertar Asidero Presionar Insertar Lámpara piloto Agujero para conectar

la batería recargable Marca del taladro Dial del embrague Marca de triángulo Débil Fuerte Línea Mando de cambio Velocidad alta Velocidad baja Gancho Aflojar Resorte El diámetro más

grande queda en dirección opuesta

Parte saliente Ranura Manguito Apretar Aflojar Conmutador de gatillo Botón selector Marcas Límite de uso Uña de escobilla de

carbón Saliente de escobilla de

carbón Tubo exterior de la parte

de contacto de la escobilla de carbón

Bateria recarregável (Para DS9DM)

Bateria recarregável (Para DS12DM)

Lingüeta Retirar Inserir Cabo Empurrar Inserir Lâmpada piloto Orifício para conectar

a bateria recarregável Símbolo da broca Disco de engate Marca de triângulo Fraco Forte Linha Comutador Velocidade baixa Velocidade alta Gancho Afrouxar Mola

O diâmetro maior dá para fora

Seção saliente Ranhura Manguito Apertar Afrouxar Interruptor de comando Botão seletor Marcas Limite de desgaste Prego da escova de

carvão Saliência da escova de

carvão Segmento de contato

no exterior do tubo da escova

Επαναφορτιζµενη µπαταρία (Για DS9DM)

Επαναφορτιζµενη µπαταρία (Για DS12DM)

Μάνδαλο Τραβήξτε έξω Εισχωρήστε Χερούλι Σπρώξετε Εισχωρήσετε ∆οκιµαστική λάµπα Τρύπα για την σύνδεση της

επαναφορτιζµενης µπαταρίας Σηµάδι τρυπανιού Καντράν συµπλέκτη Σηµάδι τριγώνου Αδύνατο ∆υνατ Γραµµή Κουµπί αλλαγής Χαµηλή ταχύτητα Υψηλή ταχύτητα Γάντζος Xαλαρώστε Ελατήριο Η µεγαλύτερη

διάµετρος βλέπει προς άλλη κατεύθυνση

Προεξέχων τµήµα Αυλάκωση Περίβληµα Σφίξτε Χαλαρώστε Σκανδάλη διακπτης Κουµπί επιλογέα

και L σηµάδια

/ριο φθοράς

Καρφί καρβουνακιού

Προεξοχή καρβουνακιού

Τµήµα επαφής έξω απ το σωλήνα της ψήκτρας

English

GENERAL OPERATIONAL PRECAUTIONS

1. Keep work area clean. Cluttered areas and benches invite accidents.

2. Avoid dangerous environment. Don’t expose power tools and charger to rain. Don’t use power tools and charger in damp or wet locations. And keep work area well lit. Never use power tools and charger near flammable or explosive materials. Do not use tool and charger in presence of flammable liquids or gases.

3. The appliance is not intended for use by young children or infirm persons without supervision. Young children should be supervised to ensure that they do not play with the appliance. All visitors should be kept safe distance from work area.

4. Store idle tools and charger. When not in use, tools and charger should be stored in dry, high or lockedup place – out of reach of the children and infirm persons. Store tools and charger in a place where the temperature is less than 40°C.

5. Don’t force tool. It will do the job better and safer at the rate for which it was designed.

6. Use right tool. Don’t force small tool or attachment to do the job of a heavy duty tool.

7. Wear proper apparel. Do not wear loose clothing or jewelry. They can be caught in moving parts. Rubber gloves and non-skid footwears are recommended when working outdoor.

8. Use eye protection with most tools. Also use face or dust mask if cutting operation is dusty.

9. Don’t abuse cord. Never carry charger by cord or yank it to disconnect from receptacle. Keep cord from heat, oil and sharp edges.

10. Secure work. Use clamps or a vise to hold work. It’s safer than using your hand and it frees both hands to operate tool.

11. Don’t overreach. Keep proper footing and balance at all times.

12. Maintain tools with care. Keep tools sharp at all times, and clean for best and safest performance. Follow instructions for lubricating and changing accessories.

13. When the charger is not in use, or when being maintained and inspected, disconnect its power cord from the receptacle.

14. Remove chuck wrenches and wrenches. Form habit of checking to see that wrenches are removed from tool before turning it on.

15. Avoid accidental starting. Don’t carry tool with finger on switch.

16. To avoid danger, always use only the specified charger.

17. Use only genuine HITACHI replacement parts.

18. Do not use power tools for applications other than those specified in the Handling Instructions.

19. To avoid personal injury, use only the accessories or attachment recommended in these handling instructions or in the HITACHI catalog.

20. If the supply cord of this charger is damaged, the charger must be returned to the HITACHI authorized service center for the cord to be replaced. Let only the authorized service center do the repairing. The Manufacturer will not be responsible for any damages or injuries caused by repair by the unauthorized persons or by mishandling of the tool.

21. To ensure the designed operational integrity of power tools and charger, do not remove installed covers or screws.

22. Always use the charger at the voltage specified on the nameplate.

23. Do not touch movable parts or accessories unless the battery has been removed.

24. Always charge the battery before use.

25. Never use a battery other than that specified. Do not connect a usual dry cell, a rechargeable battery other than that specified or a car battery to the power tool.

26. Do not use any transformer that has a booster.

27. Do not charge the battery from an engine electric generator or DC power supply.

28. Always charge indoors. Because the charger and battery heat slightly during charging, charge the battery in a place not exposed to direct sunlight; where the humidity is low and the ventilation is good.

29. When working in a high place, pay attention to the activities below to make sure there are no people below.

30. Use the exploded assembly drawing on this handling instructions only for authorized servicing.

31. If the supply cord is damaged, it must be replaced by the manufacture or its service agent or a similarly qualified person in order to avoid a hazard.

PRECAUTIONS FOR CORDLESS DRIVER DRILL

1. Always charge the battery at a temperature of 10 – 40°C. A temperature of less than 10°C will result in over charging which is dangerous. The battery cannot be charged at a temperature higher than 40°C. The most suitable temperature for charging is that of 20 – 25°C.

2. When one charging is completed, leave the charger for about 15 minutes before the next charging of battery. Do not charge more than two batteries consecutively.

3. Do not allow foreign matter to enter the hole for connecting the rechargeable battery.

4. Never disassemble the rechargeable battery and charger.

5. Never short-circuit the rechargeable battery. Shortcircuiting the battery will cause a great electric current and overheat. It results in burn or damage to the battery.

6. Do not dispose of the battery in fire. If the battery is burnt, it may explode.

7. When drilling in wall, floor or ceiling, check for buried electric power cord, etc.

8. Bring the battery to the shop from which it was purchased as soon as the post-charging battery life becomes too short for practical use. Do not dispose of the exhausted battery.

9. Using an exhausted battery will damage the charger.

10. Do not insert object into the air ventilation slots of the charger. Inserting metal objects or inflammables into the charger air ventilation slots will result in electrical shock hazard or damaged charger.

11. When mounting a bit into the keyless chuck, tighten the sleeve adequately. If the sleeve is not tight, the bit may slip or fall out, causing injury.

English

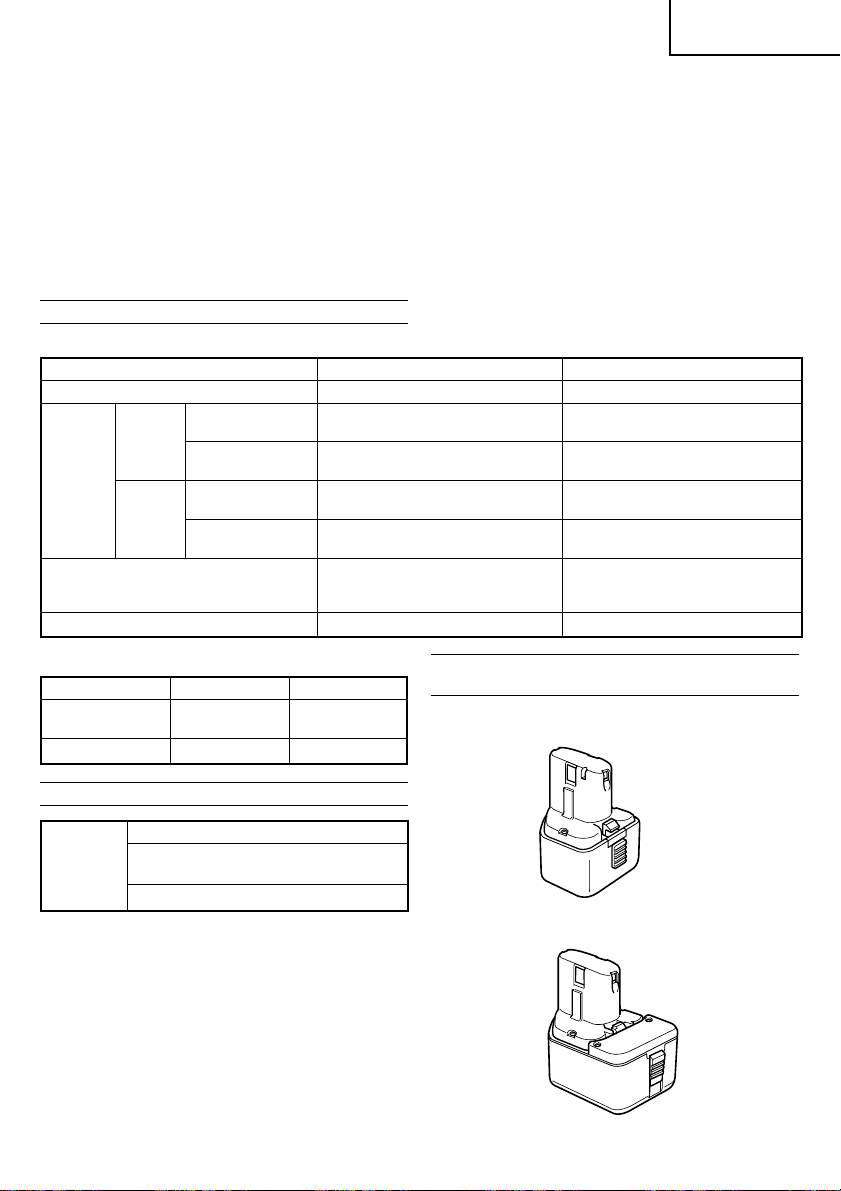

SPECIFICATIONS

POWER TOOL

Model DS9DM DS12DM No-load speed (Low/High) 0 – 330 / 0 –1150 min

Wood

Drilling

Capacity

Driving

Rechargeable battery

Weight 1.5 kg 1.7 kg

(Thickness 18 mm) Metal Steel: 10 mm, Steel: 13 mm,

(Thickness 1.6 mm) Machine screw 6 mm 6 mm

Wood screw

6.2 mm (diameter) × 56 mm (length) 6.8 mm (diameter) × 50 mm (length)

EB9B : Ni-Cd 9.6 V (2.0 Ah, 8 cells) EB926H : Ni-MH 9.6 V (2.6 Ah, 8 cells) EB930H : Ni-MH 9.6 V (3.0 Ah, 8 cells)

21 mm 27 mm

Aluminum: 10 mm Aluminum: 13 mm

(Requires a pilot hole) (Requires a pilot hole)

–1

0–350 / 0 – 1200 min

EB1220BL : Ni-Cd 12 V (2.0 Ah, 10 cells) EB1226HL : Ni-MH 12 V (2.6 Ah, 10 cells) EB1230HL : Ni-MH 12 V (3.0 Ah, 10 cells)

–1

CHARGER

Model UC14YFA UC18YG Charging voltage 7.2 – 14.4 V 7.2 – 18 V Weight 0.6 kg 0.3 kg

STANDARD ACCESSORIES

DS9DM DS12DM

Standard accessories are subject to change without notice.

1 Plus driver bit (No. 2) .................. 1

2 Charger (UC14YFA or UC18YG) .... 1

3 Plastic case....................................... 1

OPTIONAL ACCESSORIES (sold separately)

1. Battery (EB914, EB9B, EB9H, EB926H, EB930H)

2. Battery (EB1214L, EB1220BL, EB1222HL, EB1226HL,

Optional accessories are subject to change without notice. 7

(For DS9DM)

EB1230HL) (For DS12DM)

APPLICATIONS

䡬 Driving and removing of machine screws, wood

screws, tapping screws, etc.

䡬 Drilling of various metals. 䡬 Drilling of various woods.

BATTERY REMOVAL/INSTALLATION

1. Battery removal

Hold the handle tightly and push the battery latch to remove the battery (See Figs. 1 and 2).

CAUTION

Never short-circuit the battery.

2. Battery installation

Insert the battery while observing its polarities (See

Fig. 2).

CHARGING

〈UC14YFA

Before using the driver drill, charge the battery as follows.

1. Connect the charger’s power cord to a receptacle

2. Insert the battery into the charger

CAUTION

3. Charging

(1) Pilot lamp indication

〉

When the power cord is connected, the charger’s pilot lamp will blink in red (At 1-second intervals).

Firmly insert the battery into the charger till it contacts the bottom of the charger and checking the polarities as shown in Fig. 3.

If the batteries are inserted in the reverse direction, not only recharging will become impossible, but it may also cause problems in the charger such as a deformed recharging terminal.

When inserting a battery in the charger, charging will commence and the pilot lamp will light continuously in red. When the battery becomes fully recharged, the pilot lamp will blink in red (At 1-second intervals.) (See Table 1).

The indications of the pilot lamp will be as shown in Table 1, according to the condition of the charger or the rechargeable battery.

Table 1

Before charging

Blinks (RED)

Indications of the pilot lamp

Lights for 0.5 seconds. Does not light for 0.5 seconds. (off for 0.5 seconds)

English

While charging

Charging complete

Charging impossible

(2) Regarding the temperatures of the rechargeable

battery The temperatures for rechargeable batteries are as shown in the table below, and batteries that have become hot should be cooled for a while before being recharged.

Table 2 Recharging ranges of batteries

Rechargeable batteries

EB912S, EB914S, EB914, EB9B, EB1212S, EB1214S, EB1214L, –5°C – 60°C EB1220BL

EB9H, EB926 H, EB930H, EB1222HL, EB1226 HL, EB1230HL

(3) Regarding recharging time

Depending on the combination of the charger and batteries, the charging time will become as shown in Table 3.

Table 3 Charging time (At 20°C)

Battery EB912S, EB914S,

EB914, EB1212S, Approx. 30 min. EB1214S, EB1214L

EB9B, EB1220BL Approx. 50 min. EB9H, EB1222HL Approx. 55 min. EB926H, EB1226HL Approx. 60 min. EB930H, EB1230HL Approx. 70 min.

NOTE

The charging time may vary according to temperature and power source voltage.

4. Disconnect the charger’s power cord from the receptacle

5. Hold the charger firmly and pull out the battery

Lights (RED)

Blinks (RED)

Flickers (RED)

Lights (GREEN)

Charger

Lights continuously

Lights for 0.5 seconds. Does not light for 0.5 seconds. (off for 0.5 seconds)

Lights for 0.1 seconds. Does not light for 0.1 seconds. (off for 0.1 seconds)

Lights continuously

Temperatures at which the battery can be recharged

0°C – 45°C

UC14YFA

Malfunction in the battery or the charger.

The battery temperature is high, making recharging impossible.

NOTE

After operation, pull out batteries from the charger first, and then keep the batteries properly.

Regarding electric discharge in case of new batteries, etc.

As the internal chemical substance of new batteries and batteries that have not been used for an extended period is not activated, the electric discharge might be low when using them the first and second time. This is a temporary phenomenon, and normal time required for recharging will be restored by recharging the batteries 2 – 3 times.

How to make the batteries perform longer.

(1) Recharge the batteries before they become

completely exhausted. When you feel that the power of the tool becomes weaker, stop using the tool and recharge its battery. If you continue to use the tool and exhaust the electric current, the battery may be damaged and its life will become shorter.

(2) Avoid recharging at high temperatures.

A rechargeable battery will be hot immediately after use. If such a battery is recharged immediately after use, its internal chemical substance will deteriorate, and the battery life will be shortened. Leave the battery and recharge it after it has cooled for a while.

CAUTION

䡬 If the battery is charged while it is heated because

it has been left for a long time in a location subject to direct sunlight or because the batetery has just been used, the pilot lamp of the charger lights up green. In such a case, first let the battery cool, then start charging.

䡬 When the pilot lamp flickers in red (at 0.2-second

intervals), check for and take out any foreign objects in the charger’s battery installation hole. If there are no foreign objects, it is probable that the battery or charger is malfunctioning. Take it to your authorized Service Center.

English

䡬 Since the built-in micro computer takes about 3

seconds to confirm that the battery being charged with UC14YFA is taken out, wait for a minimum of 3 seconds before reinserting it to continue charging. If the battery is reinserted within 3 seconds, the battery may not be properly charged.

〈

〉

UC18YG

Before using the driver drill, charge the battery as follows.

1. Connect the charger power cord to the receptacle

Connecting the power cord will turn on the charger.

2. Insert the battery into the charger

Insert the battery firmly while observing its direction, until it contacts the bottom of the charger (the pilot lamp lights up) (See Fig. 4).

CAUTION

If the pilot lamp does not light up, pull out the power cord from the receptacle and check the battery mounting condition.

(1) Regarding the temperatures of the rechargeable

battery The temperatures for rechargeable batteries are as shown in Table 4.

Table 4 Recharging ranges of batteries

Rechargeable batteries which the battery

EB912S, EB914S, EB914, EB9B, EB1212S, EB1214S, 0°C – 45°C EB1214L, EB1220BL

(2) Regarding recharging time

Depending on the combination of the charger and batteries, the charging time will become as shown in

Table 5.

Table 5 Charging time (At 20°C)

Battery EB912S, EB914S, EB914,

EB1212S, EB1214S, EB1214L EB9B, EB1220BL

The pilot lamp goes off to indicate that the battery is fully charged. The battery charging time becomes longer when a temperature is low or the voltage of the power source is too low. When the pilot lamp does not go off even if more than 120 minutes have elapsed after starting of the charging, stop the charging and contact your HITACHI AUTHORIZED SERVICE CENTER.

CAUTION

If the battery is heated due to direct sunlight, etc., just after operation, the charger pilot lamp may not light up. At that time, cool the battery first, then start charging.

3. Disconnect the charger’s power cord from the receptacle

4. Hold the charger firmly and pull out the battery

NOTE

After charging, pull out batteries from the charger first, and then keep the batteries properly.

Charger

Temperatures at

can be recharged

UC18YG

Approx. 30 min. Approx. 50 min.

Regarding electric discharge in case of new batteries, etc.

How to make the batteries perform longer.

(1) Recharge the batteries before they become completely

exhausted. When you feel that the power of the tool becomes weaker, stop using the tool and recharge its battery. If you continue to use the tool and exhaust the electric current, the battery may be damaged and its life will become shorter.

(2) Avoid recharging at high temperatures.

PRIOR TO OPERATION

1. Setting up and checking the work environment

Check if the work environment is suitable by following the precautions.

HOW TO USE

1. Confirm the clutch dial position (See Fig. 5)

The tightening torque of this unit can be adjusted according to the clutch dial position, at which the clutch dial is set.

(1) When using this unit as a screwdriver, line up the

one of the numbers “1, 3, 5 ... 22” on the clutch dial, or the dots, with the triangle mark on the outer body.

(2) When using this unit as a drill, align the clutch dial

drill mark “ body.

CAUTION

䡬 The clutch dial cannot be set between the numerals

“1, 3, 5 ... 22” or the dots.

䡬 Do not use with the clutch dial numeral between

“22” and the line at the middle of the drill mark. Doing so may cause damage (See Fig. 6).

2. Tightening torque adjustment

(1) Tightening torque

Tightening torque should correspond in its intensity to the screw diameter. When too strong torque is used, the screw head may be broken or be injured. Be sure to adjust the clutch dial position according to the screw diameter.

(2) Tightening torque indication

The tightening torque differs depending on the type of screw and the material being tightened. The unit indicates the tightening torque with the numbers “1, 3, 5 ... 22” on the clutch dial, and a dots. The tightening toque at position “1” is the weakest and the torque is strongest at the highest number (See Fig. 5).

” with the triangle mark on the outer

English

(3) Adjusting the tightening torque

Rotate the clutch dial and line up the numbers “1, 3, 5 ... 22” on the clutch dial, or the dots, with the triangle mark on the outer body. Adjust the clutch dial in the weak or the strong torque direction according to the torque you need.

CAUTION

䡬 The motor rotation may be locked to cease while

the unit is used as drill. While operating the driver drill, take care not to lock the motor.

䡬 Too long hammering may cause the screw broken

due to excessive tightening.

3. Change rotation speed

Operate the shift knob to change the rotational speed. Move the shift knob in the direction of the arrow (See Figs. 7 and 8). When the shift knob is set to “LOW”, the drill rotates at a low speed. When set to “HIGH”, the drill rotates at a high speed.

Table 6

Work Suggestions

Wood

Drilling Steel Use for drilling purpose.

Aluminum

Driving

5. How to select tightening torque and rotational speed

Table 7

Driving

Drilling

Machine screw Use the bit or socket matching the screw diameter. Wood screw Use after drilling a pilot hole.

Use Clutch Position

Machine screw 1 – 22

Wood screw 1 –

Wood

Metal

For 4 mm or smaller diameter screws.

For 6.2 mm or smaller nominal diameter screws. (DS9DM)

For 6.8 mm or smaller nominal diameter screws. (DS12DM)

For 21 mm or smaller diameters. (DS9DM)

For 27 mm or smaller diameters.

For drilling with a metal working drill bit.

CAUTION

䡬 When changing the rotational speed with the shift

knob, confirm that the switch is off. Changing the speed while the motor is rotating will damage the gears.

䡬 When setting the shift knob to “HIGH” (high speed)

and the position of the clutch dial is “17” or “22”, it may happen that the clutch does not engaged and that the motor is locked. In such a case, please set the shift knob to “LOW” (low speed).

䡬 If the motor is locked, immediately turn the power

off. If the motor is locked for a while, the motor or battery may be burnt.

4. The scope and suggestions for uses

The usable scope for various types of work based on the mechanical structure of this unit is shown in Table 6.

Rotating speed selection (Position of the shift knob)

LOW (Low speed) HIGH (High speed)

(DS12DM)

For 6 mm or smaller diameter screws.

For 3.8 mm or smaller nominal diameter screws.

For 18 mm or smaller diameters.

CAUTION

䡬 The selection examples shown in Table 7 should

be considered as general standard. As different types of tightening screws and different materials to be tightened are used in actual works proper adjustments are naturally necessary.

䡬 When using the driver drill with a machine screw

at HIGH (high speed), a screw may damage or a bit may loose due to the tightning torque is too strong. Use the driver drill at LOW (low speed) when using a machine screw.

NOTE

The use of the battery EB9H, EB926H, EB930H, EB1222HL, EB1226HL and EB1230HL in a cold condition (below 0 degree Centigrade) can sometimes result in the weakened tightening torque and reduced amount of work. This, however, is a temporary phenomenon, and returns to normal when the battery warms up.

6. Using the hook CAUTION

䡬 When using the hook, pay sufficient attention so that

the main equipment does not fall. If the tool falls, there is a risk of accident.

English

䡬 Do not attach the tip tool except phillips bit to the tool

main unit when carrying the tool main unit with the hook suspended from a waist belt. Injury may result if you carry the equipment suspended from the waist belt with sharp tipped components such as drill bit attached.

The hook can be installed on the right or left side and the angle can be adjusted in 5 steps between 0° and 80°. (1) Operating the hook

(a) Pull out the hook toward you in the direction

of arrow (A) and turn in the direction of arrow (B) (Fig. 9).

(b) The angle can be adjusted in 5 steps (0°, 20°,

40°, 60°, 80°). Adjust the angle of the hook to the desired position for use.

(2) Switching the hook position

CAUTION

Incomplete installation of the hook may result in bodily injury when used. (a) Securely hold the main unit and remove the

screw using a slotted head screwdriver or a coin

(Fig. 10). (b) Remove the hook and spring (Fig. 11). (c) Install the hook and spring on the other side and

securely fasten with screw (Fig. 12).

NOTE

Pay attention to the spring orientation. Install the spring with larger diameter away from you (Fig. 12).

(3) Using the bit holder 䡬 Installing the bit

Slide the bit from the side in the direction of Fig. 13, and then insert firmly until the groove on the bit locks in the protruded section of the hook.

䡬 Removing the bit

Securely hold the main unit and pull out the bit by holding the tip with your thumb (Fig. 14).

CAUTION

䡬 The bit may come loose from the hook and cause

bodily injury when reversing the direction of the bit as shown in Fig. 13 or when using the driver with the bit stored incomplete.

䡬 Only Hitachi OPTIONAL ACCESSORIES plus driver

bits (Bit No. 2; Code No. 992671, Bit No. 3; Code No. 992672) may be used. Do not use other bits since they may come loose.

7. Mounting and dismounting of the bit

(1) Mounting the bit

Loosen the sleeve by turning it toward the left (in the counterclockwise direction as viewed from the front) to open the clip on the keyless chuck. After inserting a driver bit, etc., into the keyless drill chuck, and tighten the sleeve by turning it toward the right (in the clockwise direction as viewed from the front) (See Fig. 15). If the sleeve becomes loose during operation, tighten it further. The tightening force becomes stronger when the sleeve is tightened additionally.

(2) Dismounting the bit

Loosen the sleeve by turning it toward the left (in the counterclockwise direction as viewed from the front), and then take out the bit etc. (See Fig. 15).

NOTE

If the sleeve is tightened in a state where the clip of the keyless chuck is opened to a maximum limit, a click noise may occur. This is the noise that occurs when the loosening of the keyless chuck is prevented and is not a malfunction.

CAUTION

When it is no longer possible to loosen the sleeve, use a vise or similar instrument to secure the bit. Set the clutch mode between 1 and 11 and then turn the sleeve to the loose side (left side) while operating the clutch. It should be easy now to loosen the sleeve.

8. Automatic spindle-lock mechanism

This unit has automatic spindle-lock mechanism for quick bit changes.

9. Confirm that the battery is mounted correctly

10. Check the rotational direction

The bit rotates clockwise (viewed from the rear side) by pushing the R-side of the selector button. The L-side of the selector button is pushed to turn the bit counterclockwise (See Fig. 16) (The

marks are provided on the body).

11. Switch operation

䡬 When the trigger switch is depressed, the tool

rotates. When the trigger is released, the tool stops.

䡬 The rotational speed of the drill can be controlled

by varying the amount that the trigger switch is pulled. Speed is low when the trigger switch is pulled slightly and increases as the trigger switch is pulled more.

NOTE

A buzzing noise is produced when the motor is about to rotate; This is only a noise, not a machine failure.

and

MAINTENANCE AND INSPECTION

1. Inspecting the tool

Since use of as dull tool will degrade efficiency and cause possible motor malfunction, sharpen or replace the tool as soon as abrasion is noted.

2. Inspecting the mounting screws

Regularly inspect all mounting screws and ensure that they are properly tightened. Should any of the screws be loose, retighten them immediately. Failure to do so could result in serious hazard.

3. Maintenance of the motor

The motor unit winding is the very “heart” of the power tool. Exercise due care to ensure the winding does not become damaged and/or wet with oil or water.

4. Inspecting the carbon brushes (Fig. 17)

The motor employs carbon brushes which are consumable parts. Since and excessively worn carbon brush can result in motor trouble, replace the carbon brush with new ones when it becomes worn to or near the “wear limit”. In addition, always keep carbon brushes clean and ensure that they slide freely whthin the brush holders.

NOTE

When replacing the carbon brush with a new one, be sure to use the Hitachi Carbon Brush Code No.

999054.

5. Replacing carbon brushes

Take out the carbon brush by first removing the brush cap and then hooking the protrusion of the carbon brush with a flat head screw driver, etc., as shown in Fig. 19. When installing the carbon brush, choose the direction so that the nail of the carbon brush agrees with the contact portion outside the brush tube. Then push it in with a finger as illustrated in

Fig. 20. Lastly, install the brush cap.

CAUTION

Be absolutely sure to insert the nail of the carbon brush into the contact portion outside the brush tube (You can insert whichever one of the two nails provided). Caution must be exercised since any error in this operation can result in the deformed nail of the carbon brush and may cause motor trouble at an early stage.

6. Cleaning on the outside

When the driver drill is stained, wipe with a soft dry cloth or a cloth moistened with soapy water. Do not use chloric solvents, gasoline or paint thinner, for they melt plastics.

7. Storage

Store the driver drill in a place in which the tempera ture is less than 40°C and out of reach of children.

8. Service parts list

A : Item No. B : Code No. C : No. Used D : Remarks

CAUTION

Repair, modification and inspection of Hitachi Power Tools must be carried out by a Hitachi Authorized Service Center. This Parts List will be helpful if presented with the tool to the Hitachi Authorized Service Center when requesting repair or other maintenance. In the operation and maintenance of power tools, the safety regulations and standards prescribed in each country must be observed.

MODIFICATIONS

Hitachi Power Tools are constantly being improved and modified to incorporate the latest technological advancements. Accordingly, some parts (i.e. code numbers and/or design) may be changed without prior notice.

English

NOTE:

Due to HITACHI’s continuing program of research and development, the specifications herein are subject to change without prior notice.

Information concerning airborne noise and vibration

The measured values were determined according to EN50144.

The typical A-weighted sound pressure level: 70 dB (A). (DS12DM) Wear ear protection.

The typical weighted root mean square acceleration value: 2.0m/s2. (DS12DM)

Deutsch

VORSICHT FÜR ALLGEMEINE BEDIENUNG

1. Den Arbeitsplatz stets sauber halten. Unaufgeräumte Arbeitsplätze und Werkbänke erhöhen die Unfallgefahr.

2. Gefährliche Umgebungen vermeiden. Die Maschine und das Ladegerät keiner Feuchtigkeit aussetzen oder an nassen Stellen benutzen. Achten Sie auf einen hellen, wenn erforderlich gut beleuchteten Arbeitsplatz. Maschine und Ladegerät niemals in der Nähe von brennbaren oder explosiven Materialien, Flüssigkeiten oder Gasen verwenden.

3. Das Gerät ist nicht für Verwendung durch Kinder oder gebrechliche Personen ohne Aufsicht gedacht. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Alle Besucher sollten in sicherer Entfernung vom Arbeitsbereich gehalten werden.

4. Unbenutztes Werkzeug und Ladegerät an einen trockenen und verschlossenen Ort wegräumen; außerhalb der Reichweite von Kindern und gebrechlichen Personen aufbewahren. Die Temperatur sollte weniger als 40°C betragen.

5. Das Werkzeug nicht überlasten. Es arbeitet sich besser und sicherer bei angemessenen Geschwindigkeiten und Belastungen.

6. Das richtige Werkzeug zur Arbeit verwenden. Erwarten Sie nicht, daß ein zu kleines Werkzeug oder Zubehör die Arbeit einer Hochleistungsmaschine verrichtet.

7. Achten Sie auf die richtige Kleidung. Lose oder zu weite Kleidung bzw. und/oder Schmuck (z.B. Ketten, Ringe, usw.) könnten sich in rotierenden oder bewegenden Teilen verfangen. Schutzhand-schuhe und Arbeitsschutzschuhe sind bei denArbeiten zu tragen.

8. Vergessen Sie nicht bei Arbeiten mit Werkzeugen eine Sicherheitsbrille zu tragen, ebenfalls, wenn erforderlich eine Gesichts-oder Staubmaske.

9. Schonen Sie das Anschlußkabel. Tragen Sie niemals das Ladegerät am Kabel und ziehen Sie nicht daran, um den Stecker von der Steckdose zu trennen. Das Kabel gegen übermäßige Hitze, Öl und scharfe Kanten schützen.

10. Das zu bearbeitende Werkstück gut sichern. Zwingen oder Schraubstock für die Befestigung des Werkstücks benutzen. Es erhöht die Sicherheit und schafft freie Hände zur Bedienung des Werkzeugs.

11. Verschaffen Sie sich einen festen Stand, er garantiert Sicherheit und optimales Gleichgewicht bei der Arbeit.

12. Das Werkzeug in gutem Zustand behalten. Stets sauber halten, pflegen und warten, damit es immer die beste Leistung bringt. Beachten Sie die Anweisungen für Schmieren oder eventuelle Auswechselungen.

13. Wenn das Ladegerät gerade nicht in Verwendung steht, oder gewartet und geprüft wird, ziehen Sie den Stecker seines Stromkabels aus der Steckdose.

14. Entfernen Sie Futterschlüssel und Schraubenschlüssel. Machen Sie es sich zur Gewohnheit, vor dem Einschalten des Werkzeugs sicherzustellen, dass Schlüssel abgezogen worden sind.

15. Zufälliges Einschalten vermeiden. Das Werkzeug nicht mit dem Finger am Schalter tragen.

16. Um Gefahren zu vermeiden, verwenden Sie nur das vorgeschriebene Ladegerät.

17. Benutzen Sie nur original HITACHI – Ersatzteile.

18. Das Werkzeug und Ladegerät nicht anders als in der Gebrauchsanweisung vorgeschrieben verwenden.

19. Die Benutzung von Zubehör und Sonderzubehör, die nicht im HITACHI-Katalog oder in der Bedienungsanleitung aufgeführt sind, erhöhen das Risiko von Verletzungen.

20. Wenn das Stromkabel beschädigt ist, muss das Ladegerät an das autorisierte Servicezentrum von HITACHI eingesandt werden, damit das Kabel ausgetauscht werden kann. Reparaturen sollten nur in autorisierten HITACHI-Service-Werkstätten durchgeführt werden. Der Hersteller haftet nicht für Schäden und Unfälle, die auf unautorisierte Fachkräfte oder auf den Mißbrauch des Werkzeugs zurückgeführt werden können.

21. Um den ursprünglichen Zustand des Werkzeugs und Ladegerätes zu erhalten, entfernen Sie keine Hinweisschilder, Abdeckungen oder Schrauben.

22. Nehmen Sie das Ladegerät immer nur mit der auf dem Typenschild vorgeschriebenen Spannung in Gebrauch.

23. Berühren Sie bewegliche Teile oder Zubehöre nur, wenn die Batterie herausgenommen wurde.

24. Immer vor der Benutzung die Batterie aufladen.

25. Nur die vorgeschriebene Batterie verwenden. Keine gewöhnlichen Trockenbatterien oder AutoBatterien, für das Elektro-Werkzeug verwenden.

26. Keinen Transformator mit Puffersatz verwenden.

27. Die Batterie nicht an einem elektrischen Generator oder einer Gleichstromversorgung aufladen.

28. Die Batterie immer drinnen aufladen. Da sich beim Laden Ladegerät und Batterie erwärmen, an einem Ort aufladen, der nicht direkter Sonnenbestrahlung ausgesetzt und trocken ist.

29. Wenn Sie an einer hoch gelegenen Stelle arbeiten, achten Sie bitte darauf, was unter Ihnen geschieht und vergewissern Sie sich, dass sich keine Personen unten befinden.

30. Die detaillierte Bestandsteilzeichnung, die der Bedienungsanleitung beigefügt ist, ist nur für die autorisierte Service-Werkstätte bestimmt.

31. Falls das mitgelieferte Kabel beschädigt wird, muss es durch den Hersteller, seinen Kundendienstvertreter oder eine ähnlich qualifizierte Person ausgewechselt werden, um Gefahren zu vermeiden.

VORSICHTSMASSNAHMEN FÜR DEN AKKU-BOHRSCHRAUBER

1. Die Batterie immer bei einer Temperatur von 10 – 40°C laden. Laden bei einer Temperatur, die niedriger als 10°C ist, wird gefährliche Überladung verursachen. die Batterie kann nicht bei einer Temperatur über 40°C geladen werden. Die beste Temperatur zum Laden wäre von 20 – 25°C.

2. Nach Beendung einer Ladung, lassen Sie das Ladegerät ungefähr 15 Minuten ruhen bevor die nächste Batterieladung unternommen wird. Nicht mehr als zwei Batterien nacheinander laden.

3. Keine Fremdkörper durch das Anschlußloch der Batterie eindringen lassen.

4. Niemals die Batterie und das Ladegerät auseinandernehmen.

Deutsch

5. Niemals die Batterie kurzschließen. Kurzschluß der Batterie verursacht eine zu große Stromzufuhr und überhitzung, wodurch Durchbrennen oder Schaden beider Batterie entsteht.

6. Die Batterie nicht ins Feuer werfen. Sie könnte dabei explodieren.

7. Beim Bohren von Wand, Boden oder Decke, nachprüfen ob keine versenkten Kabel, usw. vorhanden sind.

8. Bringen Sie die Batterie zum Geschäft, wo Sie ihn gekauft haben sobald die Lebensdauer der Batterie abrinnt. Die erschöpfte Batterie nicht wegwerfen.

9. Benutzung verbrauchter Batterie beschädigt den Auflader.

10. Darauf achten, daß keine Gegenstände durch Belüftungsschlitze des Aufladers in das Gerät eindringen. Wenn Metallobjekte oder entzündliche Gegenstände durch die Belüftungsschlitze des Aufladers eindringen, kann dies zu elektrischen Schlägen führen oder den Auflader beschadigen.

11. Beim Einspannen von Bohrspitzen oder Stangenbohrern in das schlüssellose Spannfutter die Bohrhülse ausreichend festdrehen. Bei nicht ausreichend festgedrehter Bohrhülse kann die Bohrspitze verrutschen oder herausfallen und Verletzungen verursachen.

TECHNISCHE DATEN

ELEKTRO-WERKZEUG

Modell DS9DM DS12DM Leerlaufdrehzahl (Niedrig/Schnell) 0 – 330 / 0 – 1150 min

Holz

Bohren

Kapazität

Einschrauben

Wiederaufladbare Batterie

Gewicht 1,5 kg 1,7 kg

LADEGERÄT

Modell UC14YFA UC18YG Ladespannung 7,2 – 14,4 V 7,2 – 18 V Gewicht 0,6 kg 0,3 kg

(Dicke 18 mm) Metall Stahl: 10 mm, Stahl: 13 mm,

(Dicke 1,6 mm) Aluminum: 10 mm Aluminum: 13 mm Maschineschraube

Holzschraube

6,2 mm (Durchschnitt) × 56 mm (Långe) 6,8 mm (Durchschnitt) × 50 mm (Långe)

(Bei vorgebohrtem Loch.) (Bei vorgebohrtem Loch.)

EB9B : Ni-Cd 9,6 V (2,0 Ah, 8 zellen) EB926H: Ni-MH 9,6 V (2,6 Ah, 8 zellen) EB930H: Ni-MH 9,6 V (3,0 Ah, 8 zellen)

21 mm 27 mm

6 mm 6 mm

SONDERZUBEHÖR (separat zu beziehen)

1. Batterie (EB914, EB9B, EB9H, EB926H, EB930H)

–1

(Für DS9DM)

0–350 / 0 – 1200 min

EB1220BL : Ni-Cd 12 V (2,0 Ah, 10 zellen) EB1226HL : Ni-MH 12 V (2,6 Ah, 10 zellen) EB1230HL : Ni-MH 12 V (3,0 Ah, 10 zellen)

–1

STANDARDZUBEHÖR

DS9DM DS12DM

Das Standardzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden.

1 Plusschrauber (Nr.2) .......................... 1

Ladegerät (UC14YFA oder UC18YG) ...

3 Plastikgehäus ...................................... 1

2. Batterie (EB1214L, EB1220BL, EB1222HL, EB1226HL,

Das Sonderzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden.

EB1230HL) (Für DS12DM)

Deutsch

VERWENDUNG

䡬 Einschrauben und Entfernung von Maschinen-

schrauben, Holzschrauben, Schneidschrauben, etc.

䡬 Bohren von verschiedenen Metallen. 䡬 Bohren von verschiedenen Hölzern.

HERAUSNEHMEN/EINSETZEN DER BATTERIE

1. Herausnehmen der Batterie

Den Handgriff festhalten und die Batterieverriegelungen drücken, um die Batterie herauszunehmen (Siehe Abb. 1 und 2).

ACHTUNG

Die Kontakte des Batterie niemals kurzschließen.

2. Einsetzen des Batterie

Den Batterie unter Beachtung der richtigen Richtung in das Gerät einsetzen (Siehe Abb. 2).

LADEN

〈

UC14YFA

Vor Gebrauch des Akku-Bohrschraubers, den Batterie wie folgt laden.

1. Den Netzstecker des Ladegerätes in eine Steckdose

Tafel 1

〉

einstecken

Vor dem Laden

Beim Laden

Laden durchgeführt

Blinkt (ROT)

Leuchtet (ROT)

Blinkt (ROT)

Anzeigen der Kontrollampe

Leuchtet für 0,5 Sekunden. Loscht für 0,5 Sekunden. (0,5 Sekunden lang ausgeschaltet)

Leuchtet kontinuierlich

Leuchtet für 0,5 Sekunden. Loscht für 0,5 Sekunden. (0,5 Sekunden lang ausgeschaltet)

Beim Anschluß des Ladegeräts an eine Netzsteckdose blinkt das Kontrollampe in Rot auf. (in Sekundenabständen).

2. Schieben Sie die Batterie in das Ladegerät ein

Schieben Sie die Batterie fest in das Ladegerät ein, bis sie mit dem Boden des Ladegerätes Kontakt hat, und überprüfen Sie die Polarität wie in Abb. 3 gezeigt.

ACHTUNG

Wenn die Batterien verkehrt herum eingelegt werden, wird nicht nur Laden unmöglich, sondern es kann auch zu Problemen wie Verformung der Ladeklemmen kommen.

3. Anzeigelämpchen

Beim Einlegen einer Batterie in das Ladegerät wird der Ladevorgang fortgesetzt, und leuchtet das Kontrollampe kontinuierlich in Rot auf. Wenn die Batterie voll aufgelader ist, blinkt das Kontrollampe in Rot (in Sekundenabständen) (Seihe Tafel 1).

(1) Anzeigelämpchen

Das Kontrollampe leuchtet auf, wie in Tafel 1 gezeigt, entsprechend dem Zustand des verwendeten Ladegeräts für die Akkubatterie.

Laden unmöglich

(2) Über die Temperatur der Akkubatterie

Die Temperatur von Akkubatterien ist wie in der folgenden Abbildung gezeigt, und Batterien, die sich zu stark erhitzt haben, sollten sich vor dem Aufladen etwas abkühlen.

Flackert (ROT)

Leuchtet (GRÜN)

Leuchtet für 0,1 Sekunden. Loscht für 0,1 Sekunden. (0,1 Sekunde lang ausgeschaltet)

Leuchtet kontinuierlich

Betriebsstörung in der batterie oder im Ladegerät.

Die Temperatur der Batterie ist hoch, wodurch das Aufladen unmöglich wird.

Tafel 2 Aufladebereiche für Batterien

Temperaturen, bei

Akkubatterien

EB912S, EB914S, EB914, EB9B, EB1212S, EB1214S, –5°C – 60°C EB1214L, EB1220BL

EB9H, EB926H, EB930H, EB1222HL, EB1226HL, 0°C – 45°C EB1230HL

denen die Batterie

geladen werden

kann

Deutsch

(3) Über die Aufladezeit

Je nach Kombination von Ladegerät und Batterien wird die Aufladezeit wie in Tafel 3 gezeigt.

Tafel 3 Aufladezeit (bei 20°C)

Batterie EB912S, EB914S,

EB914, EB1212S, Etwa. 30 min. EB1214S, EB1214L

EB9B, EB1220BL Etwa. 50 min. EB9H, EB1222HL Etwa. 55 min. EB926H, EB1226HL Etwa. 60 min. EB930H, EB1230HL Etwa. 70 min.

HINWEIS

4. Den Netzstecker des Ladegeräts aus der Steckdose

5. Das Ladegerät festhalten und die Batterie HINWEIS

Zur Leistung von neuen Batterien.

Verlängerung der Lebensdauer von Batterien.

(1) Die Batterien aufladen, bevor sie völlig erschöpft

(2) Nicht bei hohen Temperaturen aufladen.

ACHTUNG

䡬 Wenn die Akkubatterie geladen wird, während sie

Ladegerät

Die Aufladezeit kann je nach Temperatur und Ladespannung unterschiedlich sein.

ziehen herausziehen

Nach dem Betrieb zuerst die Batterien aus dem Ladegerät nehmen und dann die Batterien angemessen aufbewahren.

Da die Batteriechemikalien von neuen Batterien und Batterien, die längere Zeit über nicht verwen det wurden, noch nicht bzw. nicht mehr aktiv sind, kann die Leistung von beim ersten und zweiten Einsatz niedrig sein. Dies ist eine vorübergehende Erscheinung, und die normale Batterieleistung wird nach zwei-oder dreimaligem Aufladen der Batterien wieder hergestellt.

sind. Wenn festgestellt wird, daß die Leistung des Werkzeugs nachläßt, mit der Arbeit aufhören und die Batterie aufladen. Wenn das Werkzeug weiter verwendet wird und die Batterie völlig erschöpft wird, kann die Batterie beschädigt und ihre Lebensdauer verkürzt werden.

Eine Akkubatterie erhitzt sich bei der Verwendung. Wenn solch eine Batterie sofort nach der Verwendung aufgeladen wird, werden die Batteriechemikalien beeinträchtigt, und die Batterielebensdauernimmt ab. Die Batterie etwas stehen lassen und erst aufladen, wenn sie sich abgekühlt hat.

erhitzt ist weil sie sich längere Zeit im direkten Sonnenlicht befunden hat, oder weil sie gerade gebraucht wurde, kann es sein, daß Konrollampe gebraucht wurde, kann es sein, daß die Kontrollampe des Ladegeräts in Grün leuchtet. In diesem Fall zuerst die Batterie abkühlen lassen und erst dann mit dem Aufladen beginnen.

UC14YFA

䡬 Wenn das Kontrollampe in schneller Folge in Rot

flackert (in 0,2-Sekun-den-Abständen), nachsehen ob Fremdkörper im Batteriefach sind und diese ggf. herausnehmen. Wenn keine Fremdkörper im Batteriefach sind, liegt wahr-scheinlich eine Fehlfunktion bei der Batterie oder beim Ladegerät vor. Die Teile vom autorisierten Kundendienst prüfen lassen.

䡬 Da der eingebaute Mikrocomputer etwa 3 Sekunden

braucht, um zu bestätigen, daß die im UC14YFA zum Laden eingelegte Batterie herausgenimmen wird, warten Sie mindestens 3 Sekunden, bevor Sie die Batterie zum Fortsetzen des Aufladens einlegen. Wenn die Batterie innerhalb von 3 Sekunden eingelegt wird, kann es sein, daß sie nicht richtig geladen wird.

〈

Vor Gebrauch des Akku-Bohrschraubers, den Batterie wie folgt laden.

1. Das Ladegerätkabel an den Wechselstromausgang

2. Die Batterie in das Ladegerät einlegen

(1) Tafel 4 zeigt den für Akkus zulässigen

Tafel 4 Aufladebereiche für Batterien

(2) Über die Aufladezeit

Tafel 5 Aufladezeit (bei 20°C)

〉

UC18YG

schließen

Dadurch wird das Ladegerät eingeschaltet. Bitte schieben Sie den Akkumulator sicher unter

Beachtung seiner Richtung ein, bis er mit dem Boden des Ladegerätes Kontakt bekommt (die Kontrollampe leuchtel auf) (Siehe Abb. 4).

VORSICHT

Wenn die Kontrollampe nicht aufleuchtet, das Netzkabel von der Steckdose abtrennen und die Einsetzrichtung der Batterie prüfen.

Temperaturbereich.

Akkubatterien die Batterie geladen

EB912S, EB914S, EB914, EB9B, EB1212S, EB1214S, EB1214L, EB1220BL

Je nach Kombination von Ladegerät und Batterien wird die Aufladezeit wie in Tafel 5 gezeigt.

Batterie EB912S, EB914S, EB914,

EB1212S, EB1214S, EB1214L EB9B, EB1220BL Etwa. 50 min.

Die Kontrollampe erlischt, wenn die Batterie vollgeladen ist. Die Batterieladezeit wird länger, wenn die Temperatur zu niedrig oder die Spannung der Stromquelle zu gering ist. Wenn das Anzeigelämpchen auch nach 120 Minuten Aufladen nicht erlischt, den Ladevorgang unterbrechen, und den HITACHI-KUNDENDIENST benachrichtigen.

Temperaturen, bei denen

werden kann

0°C – 45°C

Ladegerät

Etwa. 30 min.

UC18YG

Deutsch

VORSICHT

Falls die Batterie wegen direkten Sonnenstrahlen, usw., gleich nach Betrieb überhitzt wird, mag es vorkommen, daß die Ladekontrollampe nicht aufleuchtet. In diesem Fall, die Batterie zuerst abkühlen lassen, und danach laden.

3. Den Netzstecker des Ladegeräts aus der Steckdose ziehen

4. Das Ladegerät festhalten und die Batterie herausziehen

HINWEIS

Nehmen Sie die Akkus gleich nach dem Aufladen aus dem Ladegerät und lagern Sie sie an einem geeigneten Ort.

Zur Leistung von neuen Batterien.

Verlängerung der Lebensdauer von Batterien.

(1) Die Batterien aufladen, bevor sie völlig erschöpft sind.

Wenn festgestellt wird, daß die Leistung des Werkzeugs nachläßt, mit der Arbeit aufhören und die Batterie aufladen. Wenn das Werkzeug weiter verwendet wird und die Batterie völlig erschöpft wird, kann die Batterie beschädigt und ihre Lebensdauer verkürzt werden.

(2) Nicht bei hohen Temperaturen aufladen.

VOR INBETRIEBNAHME

1. Aufstellung und überprüfung der Arbeitsumgebung

Prüfen Sie, ob die Arbeitsumgebung folgenden Vorsichtsbedingungen entspricht.

ANWENDUNG

1. Bestätigen Sie die Position der Kupplungsskala (Siehe Abb. 5)

Das Anzugdrehmoment dieses Gerätes kann entsprechend der Einstellungsposition auf der Kupplungsskala eingestellt werden.

(1) Richten Sie bei Verwendung dieses Gerätes als

Schraubenzieher eine der Zahlen „1, 3, 5 ... 22” auf der Kupplungsskala oder den Punkt auf die Dreiecksmarkierung am äußeren Körper aus.

(2) Richten Sie bei Verwendung dieses Gerätes als

Bohrer das Bohrer-Zeichen „ auf die Dreieckmarkierung am äußeren Körper aus.

ACHTUNG

䡬 Die Kupplungsskala kann nicht zwischen den Zahlen

„1, 3, 5 ... 22” oder den Punkten eingestellt werden.

” der Kupplungsskala

䡬 Verwenden Sie das Gerät nicht mit der

Kupplungsskalenzahl zwischen „22” und der Linie in der Mitte des Bohrer-Zeichens. Dies kann Beschädigung verursachen (Siehe Abb. 6).

2. Einstellung des Anziehdrehmoments

(1) Anziehdrehmoment

Das Anziehdrehmoment sollte dem Schraubendurchschnitt entsprechen. Wenn zuviel Drehmoment angewandt wird, kann die chraube brechen oder am Kopf beschädigt werden. Achten Sie darauf, die Kupplungsskalenposition entsprechend dem Schraubendurchmesser einzustellen.

(2) Anzeige des Anzugdrehmoments

Das Anzugdrehmoment unterscheidet sich entsprechend der Art der Schraube und des angezogenen Materials. Das Gerät zeigt das Anzugdrehmoment mit den Zahlen „1, 3, 5 ... 22” auf der Kupplungsskala und einem Punkt an. Das Anzugdrehmoment ist am schwächsten an der Position „1” und am stärksten an der höchsten Zahl (Siehe Abb. 5).

(3) Einstellen des Anzugdrehmoments

Drehen Sie die Kupplungsskala und richten Sie eine der Zahlen „1, 3, 5 ... 22” auf der Kupplungsskala oder den Punkt auf die Dreiecksmarkierung am äußeren Gehäuse aus. Verstellen Sie die Kappe entsprechend dem erforderlichen Drehmoment in Richtung von stärkerem oder schwächerem Drehmoment.

ACHTUNG

䡬 Die Motordrehung kann anhalten, während das

Werkzeug als Bohrer verwendet wird. Bei Gebrauch des Bohrschraubers, aufpassen daß der Motor nicht gesperrt ist.

䡬 Eine zu lange Schlagbewegung könnte wegen zu

starkem Anziehen der Schraube die Schraube brechen.

3. Wechsel der Aufrichtgeschwindigkeit

Die Aufrichtgeschwindigkeit mit dem Schaltknopf wechseln. Den Schaltknopf in Richtung Pfeil bewegen (Siehe Abb. 7 und 8). Wenn der Schaltknopdreht auf „LOW” eingestellt ist, dreht sich der Bohrer langsamladreht. Wenn auf „HIGH” eingestellt, dreht sich der Bohrer schnellaufend.

ACHTUNG

䡬 Beim Wechseln der Aufrichtgeschwindigkeit mit dem

Schaltknopf, sich vergewissern, daß der Schalt er auf-ZU-eingestellt und gesperrt ist. Ändern der Geschwindigkeit bei laufendem Motor beschädigt das Getriebe.

䡬 Wenn der Schaltknopf auf „HIGH” (hohe Drehzahl)

gestellt wird und die Kupplungsskala auf „17” oder „22” gestellt ist, kann es vorkommen, dass die Kupplung nicht eingreift und der Motor verriegelt wird. Stellen Sie in diesem Fall bitte den Schaltknopf auf „LOW” (niedrige Drehzahl).

䡬 Falls der Motor gesperrt ist, sofort abstellen.

Falls der Motor auf längerer Zeit in gesperrtem. Zustand bleibt, mag es vorkommen, daß er oder der Akkumulator überhitzt werden.

4. Gebrauchs-Weite und Angaben

Die Gebrauchsweite für verschiedene Arbeitsleistungen, auf die mechanische Struktur dieses Werkzeuges basiert, ist auf der folgenden Tafel 6 gezeigt.

Tafel 6

Arbeit Anweisung

Holz

Bohren Stahl Für bpjraibeot verwenden.

Aluminum

Einschrauben

5. Wahl von Anziehdrehmoment und Drehfrequenz

Tafel 7

Verwendung Kappenlage

Einschrauben

Bohren

Maschineschreube Bohrespitze oder Hülse dem Schraubendurchschnitt verwnden. Holzschraube Nach bohren von Führungsloch verwenden.

Wahl der Drehgeschwindigkeit (Stellung des Schaltknopfs)

LOW (niedrige Geschwindigkeit)

Maschineschraube 1 – 22

Holzschraube 1 –

Holz

Metall

Für Schrauben von 4 mm Durchschnitt oder weniger.

Für 6,2 mm Durchschnitt oder weniger. (DS9DM)

Für 6,8 mm Durchschnitt oder weniger Nenndurchschnitt.

(DS12DM) Für 21 mm Durchschnitt oder

weniger. (DS9DM) Für 27 mm Durchschnitt oder

weniger. (DS12DM) Für Bohren mit

Eisenbeabeitungsbohrer.

Deutsch

HIGH (hohe Geschwindigkeit) Für Schraube von 6 mm

durchscnitt oder weniger.

Für 3,8 mm Durchschnitt oder weniger Nenndurchschnitt.

Für 18 mm Durchschnitt oder weniger.

ACHTUNG

䡬 Die Wahlbeispiele die in Tafel 7 angezeigt sind

sollten als allgemeines Standard angesehen werden, da verschiedene Anziehschrauben und verschiedenes Material in Wirklichkeit verwendet werden, für dierechtmäßige anpassung natürlich erforderlich sein wird.

䡬 Bei Verwendung des Schraubbohrers mit einer

Maschinenschraube bei Stellung HIGH (hohe Geschwindigkeit) kann die Schraube beschädigt oder gelockert werden, wil die Anzugsdrehkraft zu stark ist. In diesem Fall die Stellung LOW (niedrige Geschwindigkeit) verwenden.

HINWEIS

Die Verwendung der Batterie EB9H, EB926H, EB930H, EB1222HL, EB1226HL oder EB1230HL in einer kalten Umgebung (unter 0°C) kann manchmal zu verringertem Anzugdrehmoment und verringerter Arbeitsmenge führen. Dies ist jedoch eine zeitweilige Erscheinung, und bei Erwärmung des Batterie erfolgt Rückkehr zum Normalzustand.

6. Verwendung des Hakens

ACHTUNG

䡬 Wenn Sie den Haken verwenden, so achten Sie

ausreichend darauf, dass das Hauptgerät nicht herunterfällt. Wenn das Werkzeug herunterfällt, besteht das Risiko eines Unfalls.

䡬 Wenn Sie das Hauptgerät des Werkzeugs mit dem

Haken an einem Hüftgürtel aufgehängt tragen, so bringen Sie keinen anderen Werkzeugeinsatz als den Kreuzschlitzeinsatz am Werkzeughauptgerät an.

Wenn Sie das Gerät mit einem angebrachten spitzen Einsatz wie z. B. ein Bohrer am Hüftgürtel aufgehängt tragen, besteht die Möglichkeit einer Verletzung.

Der Haken kann an der rechten oder der linken Seite installiert werden, und der Winkel kann in 5 Schritten zwischen 0° und 80° eingestellt werden. (1) Betätigung des Hakens

(a) Ziehen Sie den Haken in Richtung des Pfeils (A)

auf sich zu heraus und drehen Sie ihn in Richtung des Pfeils (B) (Abb. 9).

(b) Der Winkel kann in 5 Schritten eingestellt werden

(0°, 20°, 40°, 60°, 80°). Stellen Sie den Winkel des Hakens wie für die Verwendung gewünscht ein.

(2) Wechsel der Hakenposition

ACHTUNG

Unvollständige Anbringung des Hakens kann bei der Verwendung zu Körperverletzungen führen. (a) Halten Sie die Haupteinheit sicher fest und

entfernen Sie die Schraube mit einem

Schraubenzieher oder einer Münze (Abb. 10). (b) Entfernen Sie den Haken und die Feder (Abb. 11). (c) Bringen Sie den Haken und die Feder an der

anderen Seite an und befestigen Sie diese sicher

mit der Schraube (Abb. 12).

HINWEIS

Achten Sie auf die Ausrichtung der Schraube. Bringen Sie die Feder mit dem größeren Durchmesser von sich weg an (Abb. 12).

Deutsch

(3) Verwendung des Dreherspitzenhalters

䡬 Anbringen der Dreherspitze

Schieben Sie die Dreherspitze von der Seite her in der in Abb. 13 gezeigten Richtung, und schieben Sie diese dann fest ein, bis die Nut der Spitze mit dem Vorsprung des Hakens einrastet.

䡬 Entfernen der Dreherspitze

Halten Sie die Haupteinheit sicher fest und ziehen Sie die Dreherspitze heraus, indem Sie diese mit dem Daumen ergreifen (Abb. 14).

ACHTUNG

䡬 Wenn die Richtung der Dreherspitze wie in Abb. 13

gezeigt umgekehrt wird, oder wenn der Schraubendreher mit unvollständig gespeicherter Dreherspitze verwendet wird, kann sich die Dreherspitze vom Haken lösen und Körperverletzungen verursachen.

䡬 Es dürfen nur Kreuzschlitz-Dreherspitzen des

SONDERZUBEHÖRS von Hitachi (Spitze Nr. 2: CodeNr. 992671, Spitze Nr. 3: Code-Nr. 992672) verwendet werden. Verwenden Sie keine anderen Dreherspitzen, da diese sich lösen können.

7. Anbringen und Abnehmen des Schrauberbits

(1) Anbringen der Schraubenzieherspitze

Lösen Sie die Muffe durch Linksdrehung (gegen den Uhrzeigersinn bei Sicht von vorne), um die Klammer des schlüssellosen Futters zu lösen. Schieben Sie dann eine Schraubenzieherspitze usw. in das schlüssellose Futter ein und ziehen Sie die Muffe durch Rechtsdrehung (im Uhrzeigersinn bei Sicht von vorne) an (Siehe Abb. 15). Wenn sich die Buchse während des Betriebs lockert, so ziehen Sie sie wieder an. Die Anzugskraft wird größer, wenn die Buchse zusätzlich angezogen wird.

(2) Entfernen der Schraubenzieherspitze

Lösen Sie die Muffe durch Linksdrehung (gegen den Uhrzeigersinn bei Sicht von vorne), um die Klammer des schlüssellosen Futters zu lösen, und entfernen Sie die Schraubenzieherspitze usw. (Siehe

Abb. 15).

HINWEIS

Wenn die Muffe angezogen wird, während die Klammer des schlüssellosen Futters maximal geöffnet ist, kann es zu einem klickenden Geräusch kommen. Dieses Geräusch tritt auf, wenn Lösen des schlüssellosen Futters verhütet wird, und es handelt sich hierbei nicht um eine Fehlfunktion.

ACHTUNG

Wenn die Manschette nicht losgeschraubt werden kann, das eingesteckte Werkzeug in einem Schraubstock o.ä. befestigen, die Kupplung auf 1– 11 stellen und die Manschette gegen den Uhrzeigersinn drehen, während die.

8. Automatischer Spindelverriegelungsmechanismus

Dieses Gerät hat einen automatischen Spindelverriegelungsmechanismus für schnellen Wechsel der Schraubenzieherspitze.

9. Sich vergewissern, daß die Batterie richtig angebracht ist

10. Die Drehrichtung nachprüfen

Die Bohrerspitze dreht sich nach rechts (von der Hiterseite gesehen), wenn auf die R-Seite des Wählhebels gedrückt wird.

Um die Bohrerspitze nach links zu drehen auf die L-Seite des Wählhebels drücken (Siehe Abb. 16)

und R Zeichen sind auf dem Körper

(Die

markiert).

11. Betätigung des Schalters

䡬 Wenn der Schaltertrigger gedrückt ist, dreht sich

das Werkzeug. Wenn ausgelöst, wird das Werkzeug abgestellt.

䡬 Die Drehgeschwindigkeit des Bohrers kann durch

Verändern des Betrags des Ziehens am Auslöser geregelt werden. Die Geschwindigkeit ist niedrig, wenn der Auslöser nur gering gezogen wird und nimmt zu, wenn er stärker gezogen.

HINWEIS

Wenn der Motor beginnt, zu rotieren, ist ein Summen zu bören. Dabei handelt es sich nicht um eine störung.

WARTUNG UND INSPEKTION

1. Nachprüfen des Werkzeuges

Da ein stumpfes Werkzeug die Leistung vermindern wird und eventuell ein schlechtes Funktionieren des Motors verursachen wird, das Werkzeug schärfen oder es wechseln sobald Verschleiß sichtbar wird.

2. Nachprüfen der Befestigungsschrauben

Alle Befestigungsschrauben regelmäßig auf gute Festschraubung nachprüfen. Falls irgendeine der Schrauben locker sein sollte, sofort anziehen. Vernachlässigung dieses Punktes kann zu erheblicher Gefahr führen.

3. Wartung des Motors

Die Motorwicklung ist das „Herz” dex Elektrowerkzeugs. Daher ist besonders sorgfältig darauf zu achten, daß die Wicklung nicht beschädigt wird und/oder mit ÖI oder Wasser in Berührung kommt.

4. Inspektion der Kohlebürsten (Abb. 17)

Im Motor sind Kohlebürsten verwendet, die Verbrauchsteile sind. Da übermäßig abgenutzte Kohlebürsten Motorstörungen verursachen können, sollten die Kohlebürsten immer durch neue ersetzt werden, wenn sie bis zur „Verschleißgrenze" oder in die Nähe davon abgenutzt sind. Darüber hinaus müssen die Kohlebürsten immer sauber gehalten werden und müssen sich in der Halterung frei bewegen können.

HINWEIS

Beim Ersetzen der Kohlebürste durch eine neue, eine Hitachi-Kohlebürste mit der Kodenummer 999054 verwenden.

5. Austausch einer Kohlebürste

Die Kohlebürste nach Abnehmen der Bürstenkappe entfernen, indem die Krempe der Kohlebürste wie in Abb. 19 gezeigt mit einem flachen Schraubenzieher o.ä. erfaßt wird. Beim Installieren der Kohlebürste die Richtung so wählen, daß die Klaue des Kohlebürste mit dem Kontaktteil außerhalb des Bürstenrohrs übereinstimmt. Dann die Bürste wie in Abb. 20 gezeigt mit dem Finger einschieben und schließlich die Bürstenkappe anbringen.

ACHTUNG

Stellen Sie unbedingt sicher, daß die Klaue der Kohlebürste in den Kontaktteil außerhalb des

Bürstenrohrs eingeschoben wird. (Eine der beiden vorhandenen Klauen muß eingeschoben werden.) Vorsicht ist erforderlich, da Fehler bei dieser Tätigkeit zu einer verformten Klaue der Kohlebürste und frühzeitigen Motorstörungen führen können.

6. Außenreinigung

Wenn der Bohrschrauber schmutzig ist, ihn mit einem weichen und trockenen Tuch abwischen oder mit einem in Seifenwasser benetzten Tuch. Kein Chlorsolvent, Benzin oder Farbsolvent verwenden da sie plastik-Material schmelzen.

7. Lagern

Den Bohrschrauber an einen Ort aufbewahren wo die Temperatur unter 40°C ist und außer Reichweite der Kinder.

8. Liste der Wartungsteile

A : Punkt Nr. B : Code Nr. C : Verwendete Anzahl D : Bemerkungen

ACHTUNG

Reparatur, Modifikation und Inspektion von HitachiElektrowerkzeugen müssen durch ein autorisiertes Hitachi-Kundendienstzentrum durchgeführt werden. Diese Teileliste ist hilfreich, wenn sie dem autorisierten Hitachi-Kundendienstzentrum zusammen mit dem Werkzeug für Reparatur oder Wartung ausgehändigt wird. Bei Betrieb und Wartung von Elektrowerkzeugen müssen die Sicherheitsvorschriften und Normen beachtet werden.

MODIFIKATIONEN

Hitachi-Elektrowerkzeuge werden fortwährend verbessert und modifiziert, um die neuesten technischen Fortschritte einzubauen. Dementsprechend ist es möglich, daß einige Teile (z.B. Codenummern bzw. Entwurf) ohne vorherige Benachrichtigung geändert werden.

Deutsch

HINWEIS:

Aufgrund des ständigen Forschungs und Entwicklung sprogramms von HITACHI sind änderungen der hierin gemachten technischen Angaben vorbehalten.

Information über Betriebslärm und Vibration

Die Meßwerte wurden entsprechend EN50144 bestimmt. Der typische A-gewichtete Schalldruckt ist 70 dB (A).

(DS12DM) Bei der Arbeit immer einen Ohrenschutz tragen.

Der typische gewogene quadratische Mittelwert für die Beschleunigung ist 2,0 m/s2. (DS12DM)

Français

PRECAUTIONS GENERALES

1. Maintenir la zone de travail propre. Des surfaces et

des bancs de travail encombrés sont propices aux accidents.

2. Eviter des alentours dangereux. Ne pas exposer

l’outil et le chargeur à la pluie. Ne pas utiliser l’outil ou le chargeur en des endroits humides ou mouillés. Maintenir la zone de travail bien éclairée. Ne jamais utiliser d’outils électro-portatifs et de chargeur à proximité de matières inflammables ou explosives. Ne pas utiliser l’outil et le chargeur en présence de gaz ou de liquide inflammables.

3. L’outil n’est pas conçu pour être utilisé par de jeunes

enfants ou des personnes handicapées sans surveillance. Les jeunes enfants devront être surveillés pour s’assurer qu’ils ne jouent pas avec l'outil. Tous les visiteurs doivent être maintenus à bonne distance de l'aire de travail.

4. Ranger l’outil et le chargeur quand ils sont hors

service. Quand vous ne les utilisez pas, l’outil et le chargeur seront rangés dans un endroit sec et surélevé ou fermé à clef, c’est-à-dire hors de portée des enfants et des infirmes. Ranger l’outil et le chargeur dans un endroit où la température est inférieure à 40°C.

5. Ne pas forcer l’outil. Il travaillera mieux et plus

sûrement au régime pour lequel il a été conçu.

6. Utiliser l’outil qui convient. Ne pas forcer un petit

outil ou accessoire à faire le travail d’un outil de haute puissance.

7. Porter les vêtements appropriés. Pas de vêtements

flous ou d’accessoires qui risqueraient d’être pris dans les pièces mobiles. Des gants et chaussures en caoutchouc sont recommandés pour les travaux effectués l’extérieur.

8. Porter des lunettes de sécurité avec la plupart des

outils. Et aussi un masque si le travail de coupage dégage de la poussière.

9. Ne pas fatiguer le cordon. Ne jamais porter le

chargeur par le cordon, et pour le débrancher de la prise ne pas tirer le cordon. Maintenir le cordon à l’écart de la chaleur, de l’huile et des arrêtes pointues.

10. Fixer la pièce de travail. Utiliser des crampons ou

un étau pour fixer la pièce de travail. Ceci est plus sûr que d’utiliser vos mains qui seront libres pour manipuler l’outil.

11. Ne pas se pencher de trop. Maintenir un bon

équilibre en toutes circonstances.

12. Veiller soigneusement à l’entretien de l’outil. Garder

le toujours bien aiguisé, et le nettoyer pour assurer la meilleure performance possible. Bien suivre les instructions de lubrification et de remplacement des accessoires.

13. Quand le chargeur n’est pas utilisé ou lorsqu’il est

soumis à un entretien ou à une vérification, débrancher le cordon du chargeur de la prise secteur.

14. Enlever la clef à mandrin et les clefs. Prendre

l’habitude de vérifier si la clef a été enlevée de l’outil avant la mise en marche.

15. Eviter une mise en marche accidentelle. Ne pas

porter l’outil avec le doigt sur l’interrupteur.

16. Utiliser toujours le chargeur spécifié pour éviter les

dangers.

17. N’utiliser que des pièces de rechange HITACHI d’origine.

18. Ne pas utiliser l’outil et le chargeur pour une application autre que celles spécifiées dans le mode d’emploi.

19. L’utilisation d’accessoires ou fixations autres que ceux préconisés dans le manuel d’instructions ou le catalogue HITACHI peut présenter un danger pour l’utilisateur.

20. Si le cordon d’alimentation de ce chargeur est endommagé, ce dernier doit être renvoyé au service après-vente de HITACHI pour être remplacé. Toute réparation doit être effectuée par un réparateur agréé. Le fabricant ne peut être tenu responsable des dommages ou blessures dûs à une réparation effectuée par une personne non autorisée ou par une mauvaise utilisation de l’outil.

21. Pour assurer l’intégrité de la conception de fonctionnement de l’outil et du chargeur, ne pas enlever les couvercles ou les vis qui ont été installés.

22. Utiliser toujours le chargeur à la tension spécifiée sur la plaque indicatrice.

23. Ne pas toucher les pièces mobiles quand la batterie n’est pas débranchée de la source d’alimentation.

24. Charger toujours la batterie avant utilisation.

25. Ne jamais utiliser une batterie autre que celle spécifiée. Ne pas connecter une pile sèche ordinaire, une batterie rechargeable autre que celle spécifiée ou une batterie d’auto à l’outil électroportatif.

26. Ne pas utiliser de transformateur élévateur.

27. Ne pas charger la batterie à partir d’un générateur électrique ou d’une alimentation en courant continu.

28. Charger toujours à l’intérieur. Etant donné que le chargeur et la batterie chauffent légérement pendant l’opération de charge, charger la batterie dans un endroit non exposé aux rayons du soleil, à basse humidité et bien aéré.

29. En travaillant dans un endroit en hauteur, faire attention à ce qui se passe en dessous pour s’assurer qu’il n’y a personne en dessous.

30. La vue éclatée contenue dans ce manuel d’instructions doit être utilisée seulement dans un centre de réparation agréé.

31. Si le cordon d’alimentation est endommagé, il faudra le faire remplacer par le fabricant ou son service après-vente, ou par toute autre personne qualifiée pour éviter tout danger.

PRECAUTIONS POUR PERCEUSE-VISSEUSE À BATTERIE

1. Chargez toujours la batterie à une température de 10 – 40°C. Une température inférieure à 10°C entrainera une surcharge dangereuse. La batterie ne peut pas être chargée à une température supérieure à 40°C. La température la plus appropriée serait de 20 – 25°C.

2. Quand une charge a été effectuée, laissez le chargeur au repos pendant environ 15 minutes avant de commencer la prochaine charge de batterie. Ne pas recharger plus de deux batteries de suite.

3. Ne laissez pas de corps étrangers pénétrer par le trou de raccord de la batterie rechargeable.

4. Ne désassemblez jamais la batterie rechargeable et le chargeur.

Français

5. Ne court-circuitez jamais la batterie rechargeable. Le fait de court-circuiter la batterie génèrera un courant électrique élevé et une surchauffe, ce qui entrainera la brûlure ou l’endommagement de la batterie.

6. Ne jetez pas la batterie au feu. Elle pourrait exploser.

7. Pour le forage dans un mur, le sol ou le plafond, vérifiez qu’il n’y a pas présence de cordons électriques enfouis, etc.

8. Apportez la batterie au magasin où vous l’avez achetée dès que la durée de vie de post-charge de la batterie devient trop courte pour une utilisation pratique. Ne jetez pas de batterie usagée.

9. L’utilisaiton d’une batterie usagée endommagera le chargeur.

10. Ne pas introduire d’objets métalliques ou des pro duits inflammables dans les fentes d’aération du chargeur, cela provoquera un choc électrique ou endommagera le chargeur.

11. Lorsque vous montez un foret ou une mèche dans le plateau de serrage sans clavettes, serrez suffisamment le manchon. Si ce dernier est trop lâche, le foret ou la mèche risque de glisser ou de tomber et blesser quelqu’un.

SPECIFICATIONS

OUTIL ELECTRIQUE

Modèle DS9DM DS12DM Vitesse à vide (Basse/Grande) 0 – 330 / 0 – 1150 min

Bois

Perçage

Capacité

Enfoncement

Batterie rechargeable

Poids 1,5 kg 1,7 kg

CHARGEUR

Modèle UC14YFA UC18YG Tension de charge 7,2 – 14,4 V 7,2 – 18 V Poids 0,6 kg 0,3 kg

(épaisseur 18 mm) Métal Acier: 10 mm, Acier: 13 mm,

(épaisseur 1,6 mm) Vis mécanique 6 mm 6 mm

Vis de bois

6,2 mm (diamètre) × 56 mm (Longueur) 6,8 mm (diamètre) × 50 mm (Longueur)

EB9B : Ni-Cd 9,6 V (2,0 Ah, 8 cellules) EB926H: Ni-MH 9,6 V (2,6 Ah, 8 cellules) EB930H: Ni-MH 9,6 V (3,0 Ah, 8 cellules)

21 mm 27 mm

Aluminum: 10 mm Aluminum: 13 mm

(Orifice préformé) (Orifice préformé)

ACCESSOIRES SUR OPTION (vendus séparément)

1. Batterie (EB914, EB9B, EB9H, EB926H, EB930H)

–1

(Pour DS9DM)

0–350 / 0 – 1200 min

EB1220BL: Ni-Cd 12 V (2,0 Ah, 10 cellules) EB1226HL: Ni-MH 12 V (2,6 Ah, 10 cellules) EB1230HL: Ni-MH 12 V (3,0 Ah, 10 cellules)

–1

ACCESSOIRES STANDARD

1 Mèche-visseuse cruciforme

DS9DM DS12DM

Les accessoires standard sont sujets à changement sans préavis.

(No.2)................................................... 1

2 Chargeur (UC14YFA ou UC18YG).... 1

3 Boîtier en plastique ............................ 1

2. Batterie (EB1214L, EB1220BL, EB1222HL, EB1226HL,

EB1230HL) (Pour DS12DM)

Les accessoires à option sont sujets à changement sans préavis.

Français

APPLICATION

䡬 Enfoncement et extraction de vis mécaniques, vis

de bois, vis de taraudage, etc.

䡬 Forage de différents métaux. 䡬 Forage de différents bois.

EXTRACTION ET INSTALLATION DE LA BATTERIE

1. Retrait de la batterie

Maintenir fermement la poignée et pousser le taquet de la batterie pour l’enlever (Voir Fig. 1 et 2).

ATTENTION

Ne jamais court-circuiter la batterie.

2. Mise en place de la batterie

Insérer la batterie tout en respectant la polarité (Voir Fig. 2).

CHARGE

〈

UC14YFA

Avant d’utiliser la perceuse à visseuse, chargez la batterie comme suit.

Tableau 1

Avant la recharge

Pendant la recharge

Recharge terminée

〉

Indications de la lampe témoin

S’allume pendant 0,5 seconde. Ne s’allume

Clignote (ROUGE)

S’allume (ROUGE)

Clignote (ROUGE)

pas pendant 0,5 seconde. (Eteint pendant 0,5 seconde)

S’allume sans interruption

S’allume pendant 0,5 seconde. Ne s’allume pas pendant 0,5 seconde. (Eteint pendant 0,5 seconde)

1. Brancher le cordon d’alimentation du chargeur sur

une prise secteur

Quand vous raccordez la fiche du chargeur à une prise murale, la lampe témoin clignote en rouge (A intervalles d'une seconde).

2. Insérer la batterie dans le chargeur

Insérer fermement la batterie dans le chargeur jusqu'à ce qu'elle entre en contact avec le fond du chargeur et en vérifiant la polarité indiquée dans la Fig. 3.

ATTENTION

Si les piles sont insérées dans le mauvais sens, la recharge sera impossible et des anomalies peuvent survenir dans le chargeur, telles qu’une déformation des bornes.

3. Recharge

Quand vous insérez une batterie dans le chargeur, la recharge commence et la lampe témoin s’allume en rouge. Quan la batterie est complètement chargée, la lampe témoin clignote en rouge (à intervalles d’une seconde) (voir Tableau 1).

(1) Indication de la lampe témoin

Les indications de la lampe témoin sont expliquées dans le Tableau 1, selon la condition du chargeur ou de la batterie rechargeable.

S’allume pendant 0,1 seconde. Ne s’allume Recharge impossible

Recharge impossible

(2) Au sujet de la température de la batterie rechargeable

Les températures des batteries rechargeables sont indiquées dans le tableau ci-dessous. Laisser refroidir les batteries qui ont chauffé avant de les recharger.

Tableau 2 Plage de recharge des batteries

Batteries rechargeables de recharge

EB912S, EB914S, EB914, EB9B, EB1212S, EB1214S, EB1214L, –5°C – 60°C EB1220BL

EB9H, EB926H, EB930H, EB1222HL, EB1226HL, EB1230HL

Clignote (ROUGE)

S’allume (VERTE)

pas pendant 0,1 seconde. (Eteint pendant

0,1 seconde)

S’allume sans interruption

Températures

de la batterie

0°C – 45°C

Anomalie de la batterie ou du chargeur.

La température de la batterie est élevée et la recharge est impossible.

(3) Au sujet du temps de recharge

Suivant le type de chargeur et de batterie, le temps de recharge indiqué sur le Tableau 3 varie comme suit.

Tableau 3 Temps de recharge (à 20°C)

Batterie EB912S, EB914S, EB914,

EB1212S, EB1214S, EB1214L EB9B, EB1220BL Env. 50 min. EB9H, EB1222HL Env. 55 min. EB926H, EB1226HL Env. 60 min. EB930H, EB1230HL Env. 70 min.

Chargeur

UC14YFA

Env. 30 min.

+ 54 hidden pages
