Infineon 38DN06 Data Sheet
Technische Information /
technical information
Netz-Gleichrichterdiode
Rectifier Diode
38DN06
Key Parameters
V
/ V
DRM
I
FAVM
I
37400 A
TSM
vT0 0,7 V
rT 0,064 mΩ
R
0,124 K/W
thJC
Diameter 38 mm
Weight 60 g
600 V
RRM
4550 A (TC = 100 °C)
For type designation please refer to actual
Merkmale Features
Hohe Lastwechelfestigkeit High power cycling capability
Typische Anwendungen Typical Applications
Widerstandsschweissen Resistance welding
Gleichrichter für Galvanik Recitifiers for galvanic applications
short form catalog
Date of publication: 2011-12-22
Revision: 3.1
1/8 Seite/page
Netz-Gleichrichterdiode
Rectifier Diode
Technische Information /
technical information
38DN06
Date of publication: 2011-12-22
Revision: 3.1
2/8
Seite/page
Elektrische Eigenschaften / Electrical properties
Höchstzulässige Werte / Maximum rated values
Periodische Vorwärts- und Rückwärts-Spitzensperrspannung
repetitive peak forward off-state and reverse voltages
Tvj = -40 °C... T
vj max
V
RRM
600
V
Durchlassstrom-Grenzeffektivwert
maximum RMS on-state current
TC = 100 °C
TC = 85 °C
I
FRMSM
7150
8003
A
A
Dauergrenzstrom
average on-state current
TC = 100 °C
TC = 85 °C
I
FAVM
4550
5095
A
A
Dauergrenzstrom
average on-state current
TC = 55 °C, θ = 180°sin, tP = 10 ms
I
FAVM
9540
A
Durchlaßstrom-Effektivwert
RMS on-state current
I
FRMS
6080
A
Stossstrom-Grenzwert
surge current
Tvj = 25 °C, tP = 10 ms
Tvj = T
vj max
, tP = 10 ms
I
FSM
37400
32300
A
A
Grenzlastintegral
I²t-value
Tvj = 25 °C, tP = 10 ms
Tvj = T
vj max
, tP = 10 ms
I²t
7000
5200
10³ A²s
10³ A²s
Charakteristische Werte / Characteristic values
Durchlassspannung
on-state voltage
Tvj = T
vj max
, iT = 4,5 kA
VF
max.
0,99
V
Schleusenspannung
threshold voltage
Tvj = T
vj max
V
(TO)
max
0,70
V
Ersatzwiderstand
slope resistance
Tvj = T
vj max
rT
max
0,064
mΩ
Durchlaßkennlinie 2000 A ≤ iF ≤ 19000 A
on-state characteristic
T
TTT
iD1)i(lnCiBAv
Tvj = T
vj max
A=
B=
C=
D=
-3,502E-02
8,865E-05
1,337E-01
-7,454E-03
Sperrstrom
reverse current
Tvj = T
vj max
, vR = V
RRM
iR
max.
50
mA
Thermische Eigenschaften / Thermal properties
Innerer Wärmewiderstand
thermal resistance, junction to case
Kühlfläche / cooling surface
beidseitig / two-sided, θ = 180°sin
beidseitig / two-sided, DC
R
thJC
max.
max.
12,4
11,0
K/kW
K/kW
Übergangs-Wärmewiderstand
thermal resistance, case to heatsink
Kühlfläche / cooling surface
beidseitig / two-sided
R
thCH
max.
5
K/kW
Höchstzulässige Sperrschichttemperatur
maximum junction temperature
T
vj max
180
°C
Betriebstemperatur
operating temperature
T
c op
-40...+180
°C
Lagertemperatur
storage temperature
T
stg
-40...+180
°C
Mechanische Eigenschaften / Mechanical properties

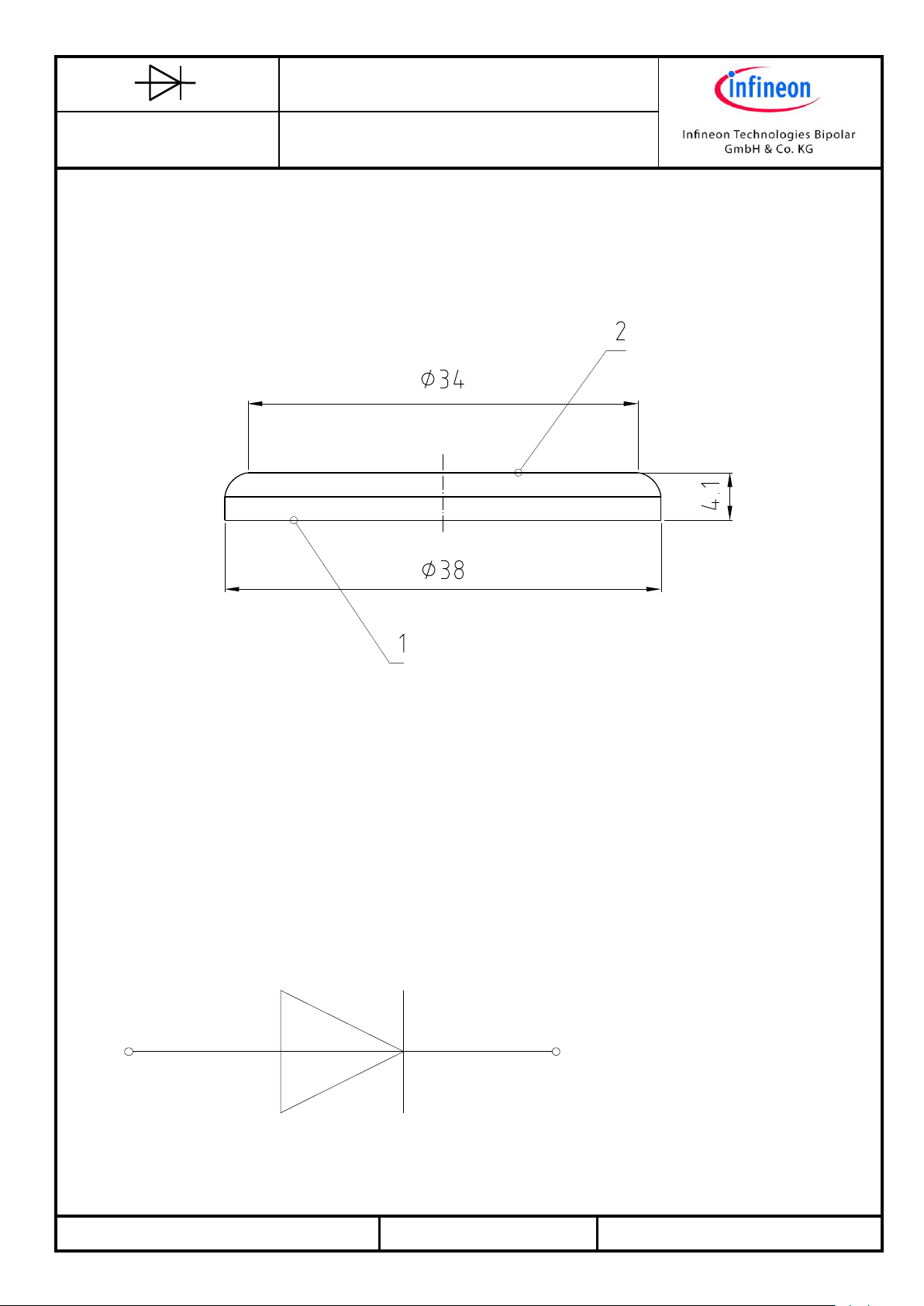

Gehäuse, siehe Anlage
case, see annex
Seite 2
page 2
Si-Element mit Druckkontakt
Si-pellet with pressure contact
Anpreßkraft
clamping force
F
20...30
kN
Gewicht
weight
G typ.
60
g
Schwingfestigkeit
vibration resistance
f = 50 Hz
50
m/s²
prepared by:
HS date of publication:
2012-09-24
approved by:
ML
revision:
3.1
