L u n a B i a n c a & L u n a N e r a - m a n u a l e d ’ i s t r u z i o n i / o w n e r ’s m a n u a l
Page 2
IMPORTANTE
IMPORTANT
Leggete attentamente queste istruzioni prima
di installare i diffusori: vi aiuteranno ad ottenere le migliori prestazioni.
POSIZIONAMENTO
La particolare forma dei diffusori Luna e la
speciale staffa in dotazione rendono agevole
il fissaggio a parete con diverse angolazioni.
Evitate di collocare i diffusori vicino a fonti di
calore, in zona esposta a polvere o umidità.
Scegliendo la posizione, tenete presente che le
caratteristiche acustiche del locale giocano un
ruolo importante nella riproduzione del suono:
un ambiente con pochi mobili e/o grandi
•
superfici vetrate incrementa le alte frequenze;
un ambiente con molti mobili e/o tappeti/
•
tendaggi assorbe le alte frequenze;
posizionando il diffusore vicino ad una parete
•
o un angolo si rinforzano le basse frequenze;
Please read carefully these instructions before setting up your loudspeakers: you will
be able to obtain the best performances.
POSITIONING
The shape of Luna loudspeakers and the
supplied special bracket make easy the
on-wall clamping with several angulations.
Do not place the speakers near to heat sources
and away from dust or moisture.
Choosing the position, remember that the
acoustical characteristics of the listening room
play an important role in the sound quality:
a room with not much furniture and/or with
•
large windows increases the high frequencies;
a room with a lot of furniture and/or carpets
•
and curtains decreases the high frequencies;
placing the speaker close to a wall or a
•
corner, the low frequency level will increase;
non inserire i diffusori all’interno di nic-
•
chie, ciò potrebbe alterare la risposta in frequenza; se ciò non può essere evitato, posizionare la parte anteriore
del box fuori dalla nicchia;
i diffusori Luna forniscono le
•
stesse prestazioni sia in posizione verticale che orizzontale;
quando i diffusori sono po-
•
sizionati su una mensola o su
un mobile, è bene applicare
sul fondo del box i gommini
adesivi in dotazione.
do not place the speaker in a niche: the
•
frequency response can be changed; if this
location cannot be avoid, put the front panel
of the speaker outside the
niche;
Luna speakers supply same
•
performances in both vertical
and horizontal positions;
if the speakers are placed
•
on a shelf or furniture unit,
the supplied adhesive pads
may be attached to the underside of the cabinet.
2
Page 3
COLLEGAMENTO
all’amplificatore
to the amplifier
LINKING
Verificate attentamente che l’impedenza di carico
non sia inferiore a quella accettata dall’amplificatore. Inoltre, è bene che tutti i collegamenti
siano fatti con l’amplificatore spento.
Collegate i diffusori all’amplificatore con cavo
di buona qualità. La sezione del cavo deve essere proporzionata alla lunghezza: 1,5 millimetri
quadri sino a sei metri, a 2,5 millimetri per lunghezze superiori.
Rispettate le polarità: eventuali errori di fase (inversione di polarità) possono ridurre le prestazioni del sistema audio. Abitualmente il colore
rosso e/o il segno “+” indicano il positivo, il colore nero e/o il segno “-” indicano il negativo.
RODAGGIO
Il suono di tutti i diffusori migliora con il tempo:
le prestazioni ottimali si ottengono solo dopo
alcune decine di ore di ascolto.
Make sure that the load’s impedance on each
channel is not lower then the accepted one from
your amplifier. As well, all connections should
be made with the amplifier switched off.
Link the speakers by using good quality
cables. the cable cross section have to be
proportionate to their length: 1,5 square millimeters up to six metres, 2,5 millimeters for
greater lengths.
Keep the polarities: in the event of wrong phase
(opposite polarity) the performances of the audio system can be reduced. Usually the positive
is marked with the red color and/or the “+” sign,
the negative with the black and/or the “-” sign.
RUNNING-IN
Time improves sound quality of all speakers:
the best performances can be matched just
after several hours of listening.
3
Page 4

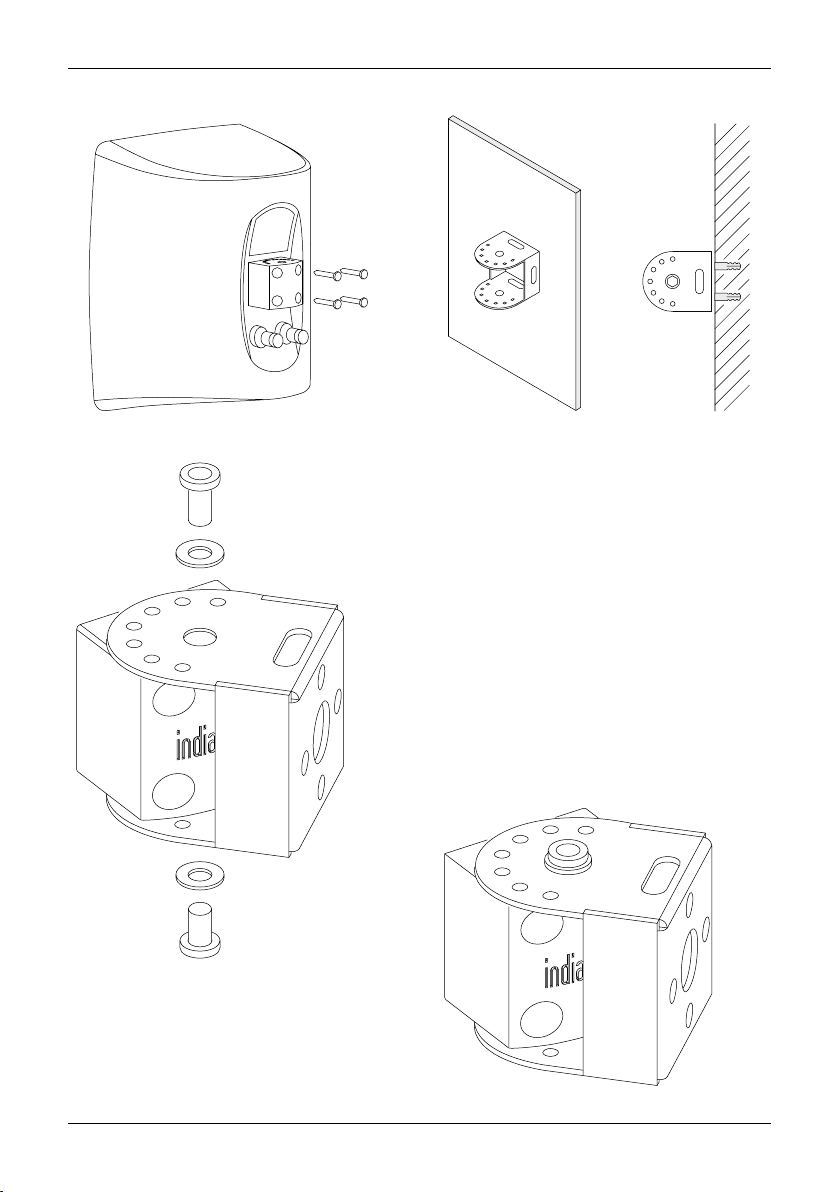

Con le viti in dotazione, fissate sul retro del box il
blocchetto in plastica. Con adeguati tasselli, fissate
la staffa metallica alla parete. Inserite il blocchetto all’interno della staffa ed avvitate le relativi viti,
scegliete la giusta posizione e serrate saldamente.
Using supplied screws, fix the plastic block to the
back side of the box. Using adequate fasteners,
hang the metal bracket to the wall. Put the block
inside the bracket and set the relating screws, than
choose the right position and lock them firmly.
4
Page 5

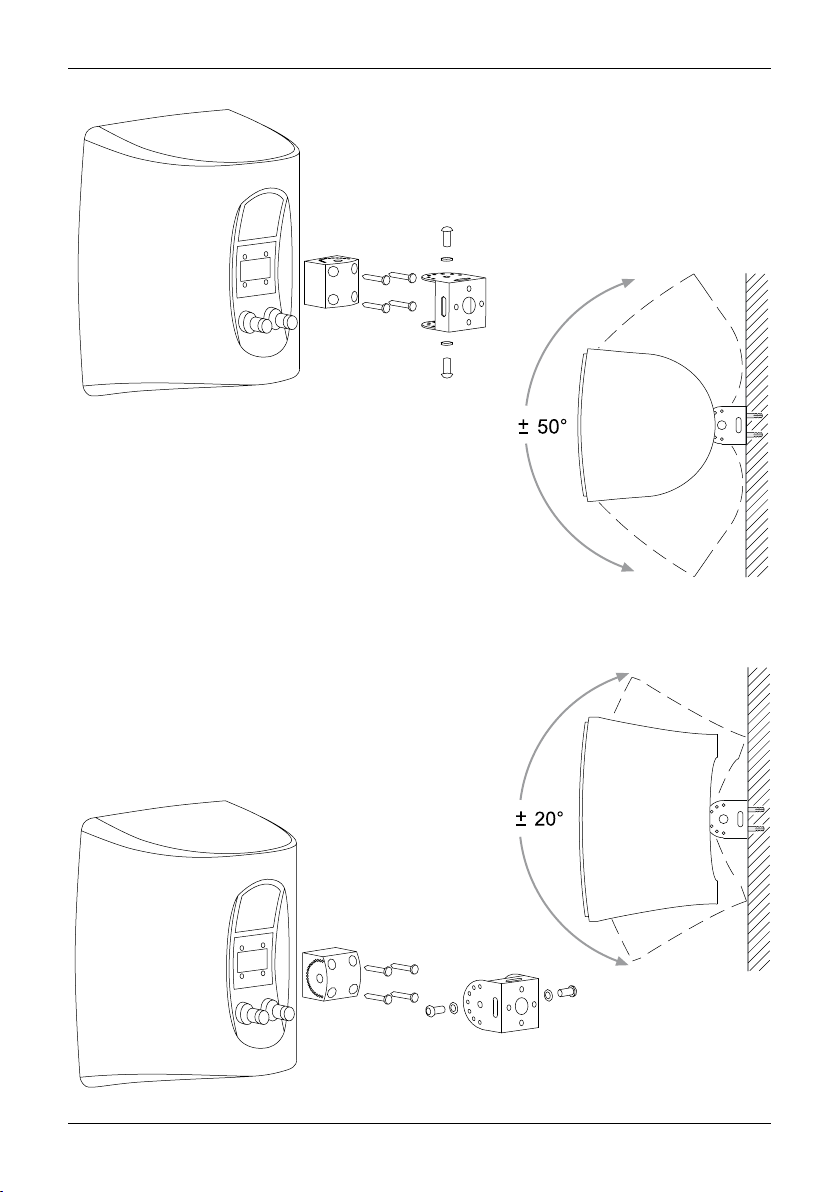

Quando è fissato alla parete, il box può essere
ruotato sull’asse verticale o su quello orizzontale:
dipende dal modo in cui viene fissato il blocchetto
in plastica sul retro del box (vedi figure).
When the box is fixed to the wall, it is possible to
rotate it on vertical axis or on the horizontal one: it
depends on which way the plastic block is fixed to
the back side of the box (see figures).
5
Page 6
SUGGERIMENTI
SUGGESTIONS
Vi suggeriamo di conservare l’imballo originale: eventuali danni da trasporto causati da un
imballaggio non corretto non sono coperti da
garanzia, anche in caso di assistenza.
NON toccate gli altoparlanti, in particolare il
tweeter, perché si possono danneggiare.
Il cabinet ha solo bisogno di essere spolverato; se necessario, utilizzate un panno umido.
We suggest you to retain the original packing for future use: the freight damages due to
incorrect packaging shall not be covered by
the warranty, in the event of servicing too.
Do NOT touch the loudspeakers, especially
the tweeter, as damage may easily result.
Usually, the cabinet only requires dusting; if
needed, just use a damp cleaning cloth.
SPECIFICHE / DATA
diffusore acustico / speaker system 2 vie / 2-way
tipo di carico / enclosure load cassa chiusa / closed box
amplificatore suggerito / suggested amplifier 20 ÷ 80 watt
impedenza dell’amplificatore / amplifier load impedance 4 ÷ 8 ohm
risposta in frequenza / frequency response 58 ÷ 22.000 hertz
sensibilità / sensitivity 92 dB (2.83 V / 1 m)
diametro del woofer / woofer diameter 166 mm
diametro della cupola del tweeter / tweeter dome diameter 20 mm
frequenza di crossover / crossover frequency 4.000 hertz
dimensioni / dimensions 180 x 240 x 160 mm
peso / weight 2.3 Kg
griglia di protezione / protection grille alluminio / aluminium
6
Page 7
RICICLAGGIO
Al termine della durata, il presente prodotto deve essere riciclato/smaltito in modo ecologico, in
•
conformità alla legislazione vigente.
Il simbolo del bidone della spazzatura barrato indica che il presente prodotto rientra nell’ambito
•
della Direttiva UE “Rifiuti di Apparecchiature Elettriche ed Elettroniche” (RAEE) e della Direttiva UE
“Restrizione dell’uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche” (ROHS), non ne è quindi consentito lo smaltimento insieme ai rifiuti domestici.
Infatti, a tutela dell’ ambiente e della salute umana, i rifiuti di apparecchiature elettriche ed elettro-
•
niche devono essere sottoposti ad uno specifico trattamento, indispensabile per evitare la dispersione degli inquinanti contenuti all’interno delle apparecchiature stesse.
Inoltre sarà possibile riutilizzare/riciclare parte dei materiali di cui i rifiuti di apparecchiature elet-
•
triche ed elettroniche sono composti, riducendo cosi l’utilizzo di risorse naturali nonché la quantità
di rifiuti da smaltire.
Coral Electronic srl, in qualità di produttore di questa apparecchiatura, è impegnato nel finanzia-
•
mento e nella gestione di attività di trattamento e recupero dei rifiuti di apparecchiature elettriche ed
elettroniche compatibili con l’ambiente e con la salute umana.
E’ responsabilità dell’utilizzatore del prodotto provvedere al conferimento dello stesso al centro di
•
raccolta di rifiuti di apparecchiature elettriche ed elettroniche predisposto dal Comune di residenza
o al centro di raccolta locale. I competenti uffici comunali possono fornire maggiori informazioni
sui centri di raccolta.
Qualora l’utilizzatore avesse deciso di acquistare un nuovo prodotto, di tipo equivalente e desti-
•
nato a svolgere le stesse funzioni di quello da smaltire, potrà portare la vecchia apparecchiatura
elettrica/elettronica al punto vendita presso cui effettua il nuovo acquisto: il rivenditore sarà tenuto
a ritirare gratuitamente la vecchia apparecchiatura.
L’abbandono ed il deposito incontrollato di rifiuti di apparecchiature elettriche/elettroniche sono
•
puniti con sanzioni amministrative pecuniarie, salvo che il fatto costituisca reato più grave.
RECYCLING
At end of life, you must ensure that this product is disposed off in accordance with the laws in
force in your country. The crossed-out wheelie bin symbol means that this product falls under
the scope of the E.U. “Waste Electrical and Electronic Equipment” (WEEE) directive and “Restriction Of the use of certain Hazardous Substances in electrical and electronic equipment” (ROHS)
directive and should not be disposed off with your household waste.
7
Page 8
GARANZIA
La Coral Electronic garantisce le caratteristiche ed il perfetto funzionamento di questo apparecchio. Qualora tuttavia, per un qualsiasi motivo non imputabile ad uso improprio, erronea
installazione o manomissione, esso dovesse presentare difetti di funzionamento, l’acquirente
potrà usufruire dell’assistenza tecnica gratuita per il periodo di due anni dalla data di acquisto,
certificata dal documento di vendita. In caso di necessità, l’acquirente consegnerà l’apparecchio
accuratamente imballato, preferibilmente nell’imballo originale, al rivenditore presso il quale è
stato effettuato l’acquisto, che provvederà all’inoltro al nostro centro assistenza. In alternativa,
l’acquirente potrà inviare a proprie spese l’apparecchio direttamente al nostro laboratorio. In
ogni caso l’apparecchio dovrà essere accompagnato dal documento di vendita.
Prima di usufruire del servizio assistenza, oppure in caso di dubbi relativi al funzionamento ed
all’utilizzo dell’apparecchio, consigliamo di rileggere attentamente le istruzioni.
WARRANTY
Coral Electronic guarantees characteristics and perfect operation of its products. Coral Electronic
will replace those parts which should prove defective within two years from the date of purchase,
certified by the sales receipt. The warranty is void in case of misuse or illegal opening.
For more details, please contact the official distributor in your country.
Indiana Line is a brand of Coral Electronic - 10090 Rivoli - Torino - Italy - www.indianaline.it
Ci riserviamo il diritto di modificazioni senza preavviso. Decliniamo ogni responsabilità per eventuali errori o imprecisioni.
We reserve the right to change the specifications without notice. We decline each liability for any mistake or inaccuracy.
