Indiana Line DIVA 3, DIVA 5 User guide

DIVA

MANUALE D’ISTRUZIONI - OWNER’S MANUAL - INSTRUKCJA OBSŁUGI

IMPORTANTE

IMPORTANT

WAŻNE

Leggete attentamente queste
istruzioni prima di installare
idiusori: vi aiuteranno ad ot­tenere le migliori prestazioni.

ATTENZIONE!!!

Non utilizzare altoparlanti ad
alta potenza di uscita dall’am­plificatore per lungo tempo.
Ricorda che solo amplificatori
da studio di riferimento sono
in grado di riprodurre un’eleva­ta potenza vicina alla potenza
nominale dei tuoi altoparlanti
sotto forma di un segnale mu­sicale non distorto. La maggior
parte degli amplificatori e dei
ricevitori A/V genera distorsio­ne alivelli di potenza e volume
elevati, specialmente se la loro
potenza di uscita è inferiore
aquella suggerita per il diu­sore (clipping). Ciò potrebbe
danneggiare gli altoparlanti.
Tali danni sono facilmente ri­levabili e non sono soggetti
ariparazione in garanzia.

Please read carefully these in­structions before setting up
your loudspeakers: you will be
able to obtain the best perfor­mances.

CAUTION!!!

Do not use loudspe­akers at amplifier’s
highpower output for a long
time. Remember that only re­ference studio amplifiers are
able to reproduce high power
close to the nominal power of
your speakers, in the form of an
undistorted music signal. Most
amplifiers and A/V receivers
generate distortion at high
power and highvolume levels,
especially if their power out­put is lower than the suggested
power handling of the speaker
(clipping). This may damage the
loudspeakers. Such damage is
easy to detect and is not sub­ject to warranty repair.

Przeczytaj uważnie poniższą
instrukcję przed skonfigurowa­niem głonikw. Będziesz mgł
uzyska najlepsze wyniki.

UWAGA!!!

Nie używaj głonikw przez
dłuższy czas przy dużej mocy
wyjciowej wzmacniacza. Pa­miętaj, że tylko nowoczesne
wzmacniacze dobrej jakoci są
w stanie odtworzy dużą moc
bliską mocy nominalnej Twoich
głonikw, w postaci nieznie­kształconego sygnału muzycz­nego. Większo wzmacniaczy
i amplitunerw A/V generuje
zniekształcenia przy dużej mocy
i wysokim poziomie głonoci,
zwłaszcza jeli ich moc wyjcio­wa jest niższa niż sugerowana
moc obsługiwana przez gło­nik (przesterowanie). Może to
spowodowa uszkodzenie gło­nikw. Takie uszkodzenie jest
łatwe do wykrycia inie podlega
naprawie gwarancyjnej.

2

DIVA 3 DIVA 5

book-shelf

półkowe

system 2-way • 2-drożny 2.5-way • 2,5-drożny

enclosure type • obudowa bass-reflex bass-reflex

suggested amplifier • sugerowany wzmacniacz W 30-100 30-130

amplifier load impedance • impedancja Ohm 4-8 4-8

frequency response • pasmo przenoszenia Hz 45-23000 40-23000

sensitivity • czułość (2.83 V / 1 m) dB 90 90

midwoofer • nisko-średniotonowy (diameter / średnica) mm 150 150

tweeter • wysokotonowy mm 26 26

crossover frequency • częstotliwość podziału Hz 3500 400 / 2800

dimensions (H × W × D) • wymiary (wys. × szer. × gł.) mm 335 × 166 × 320 857 × 200 × 275

weight (1 piece) • waga (1 szt.) kg 6,1 13,1

3

floor-standing

podłogowe

INDIANA LINE INDIANA LINE INDIANA LINE

I diusori acustici Indiana Line
sono stati sviluppati per garan­tire le prestazioni necessarie
a soddisfare le esigenze di fe­deltà, dinamica e tenuta in po­tenza richieste anche dalle più
recenti tecniche di registrazione.

Questi diusori, abbinati ad un
impianto stereo od un sistema
Home Cinema, permettono di
ricreare nell’ambiente d’ascol­to le coinvolgenti emozioni di
un concerto live ol’atmosfera
della colonna sonora di un film.

In un sistema stereo è bene che
la distanza tra i due diusori
non sia inferiore ad un paio di
metri. Il punto d’ascolto ideale
è posto al centro dei due diu­sori, ad una distanza pari aqu­ella tra le due casse.

The Indiana Line loudspeakers
have been developed to war­rant high performances as to
meet the musical quality preci­sion, dynamic range and power
handling capability required by
the most advanced recording
techniques.

These speakers, matched with
ahi-fi stereo or Home Cinema
system, allow to recreate in
your listening room the enrap­turing emotion of alive concert
or the atmosphere of amovie
sound track.

The right distance between the
two speakers have to be not
closer than acouple of meters.
The ideal listening area is at the
centre of the speaker systems,
at an equal distance from the
boxes.

Głoniki Indiana Line zostały
opracowane w celu zagwa­rantowania najwyższej jakoci
brzmienia, aby sprosta mu­zycznej precyzji, dynamicznemu
zakresowi imożliwociom prze­noszenia mocy wymaganym
przez najbardziej zaawansowa­ne techniki nagrywania.

Głoniki te, w połączeniu ze
sprzętem stereo hi-fi lub zesta­wem kina domowego, pozwa­lają odtworzy wTwoim poko­ju odsłuchowym porywające
emocje zkoncertu na żywo lub
atmosferę cieżki dwiękowej
filmu.

Właciwa odległo między
dwoma głonikami nie może
by mniejsza niż kilka metrw.
Idealny obszar odsłuchu znaj­duje się na rodku systemw
głonikowych, w rwnej odle­głoci od głonikw.

4

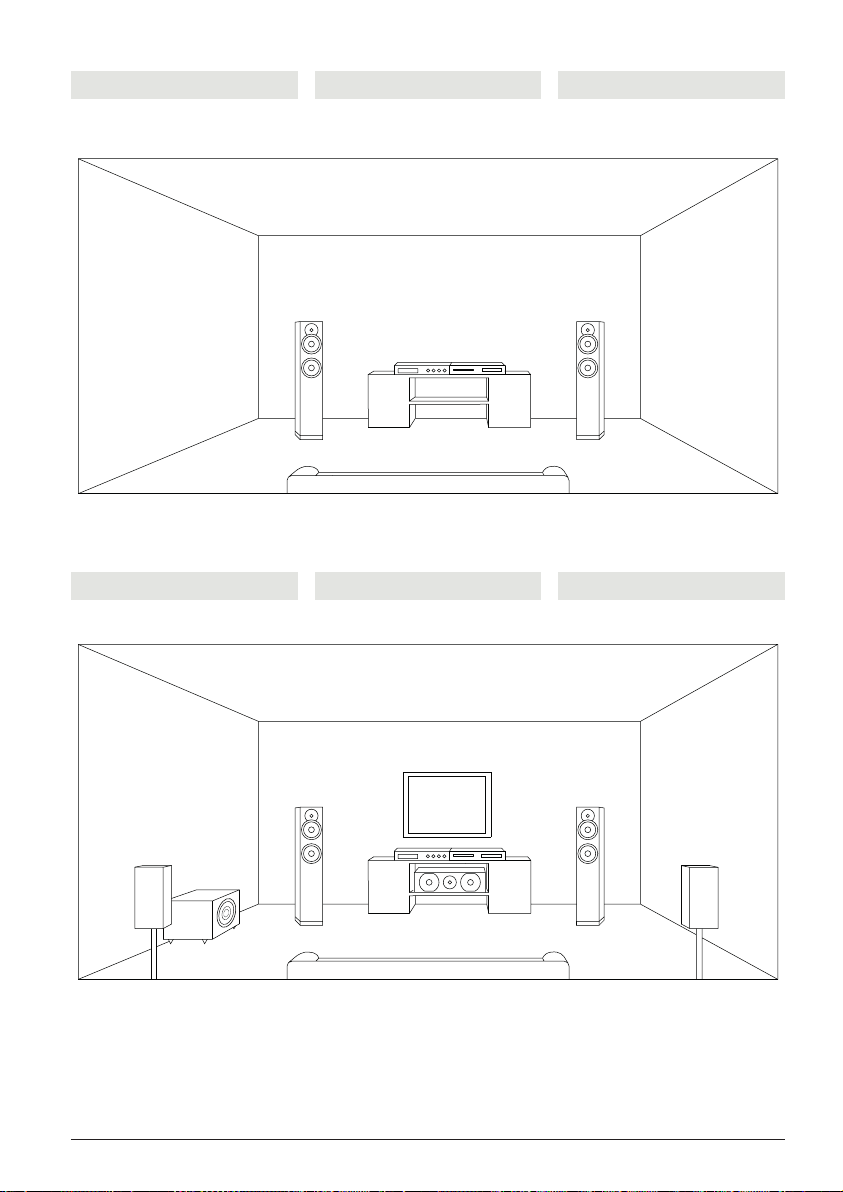

SISTEMA HI-FI STEREO

HI-FI STEREO SYSTEM

SYSTEM STEREO

SISTEMA HOME CINEMA

HOME CINEMA SYSTEM

5

SYSTEM KINA DOMOWEGO

POSIZIONAMENTO POSITIONING POZYCJONOWANIE

Evitate di collocare idiusori
vicino afonti di calore, in zone
esposte a polvere o umidità.
Nel posizionare i diusori, te­nete presente che le caratteri­stiche acustiche del locale gio­cano un ruolo importante nella
riproduzione del suono:

• un ambiente con pochi mobi­li e/ograndi superfici vetrate
incrementa le alte frequenze;

• un ambiente con molti mo­bili e/otappeti/tendaggi as­sorbe le alte frequenze;

• posizionando idiusori vici­no ad una parete oun angolo
si rinforzano le basse frequ­enze;

• posizionando i diuso
ri all’interno di nicchie si po­trebbe alterare la risposta
in frequenza; se ciò non può
essere evitato, posizionate la
parte anteriore dei box fuori
dalla nicchia.

Do not place the speakers near
to heat sources and away from
dust or moisture. Positioning
speakers, please remember
that the acoustical characte­ristics of the room play an im­portant role in the sound qu­ality:

• aroom with not much furnitu­re and/or with large windows
increases the high frequen­cies;

• aroom with alot of furniture
and/or carpets and curtains
decreases the high frequen­cies;

• placing the speakers close to
awall or acorner the level of
low frequencies is increased;

• placing the speakers in are­cess the frequency response
can be changed; if this loca­tion cannot be avoid, put the
front panels of the speakers
outside the recess.

Nie umieszczaj głonikw
wpobliżu rdeł ciepła, takich
jak grzejniki, kaloryfery, piecyki
itp., oraz trzymaj je zdala od
kurzu iwilgoci. Ustawiając gło­niki, pamiętaj, że właciwoci
akustyczne pomieszczenia od­grywają ważną rolę w jakoci
dwięku:

• pokj zniewielką ilocią me­bli i/lub z dużymi oknami
wzmacnia wysokie tony;

• pokj zdużą ilocią mebli i/
lub dywanw izasłon osłabi
wysokie tony;

• umieszczenie głonikw bli­sko ciany lub w rogu po­mieszczenia, zwiększa po­ziom niskich tonw;

• zalecamy nałożenie pod
spd głonika dołączonych
do głonikw podkładek sa­moprzylepnych.

6

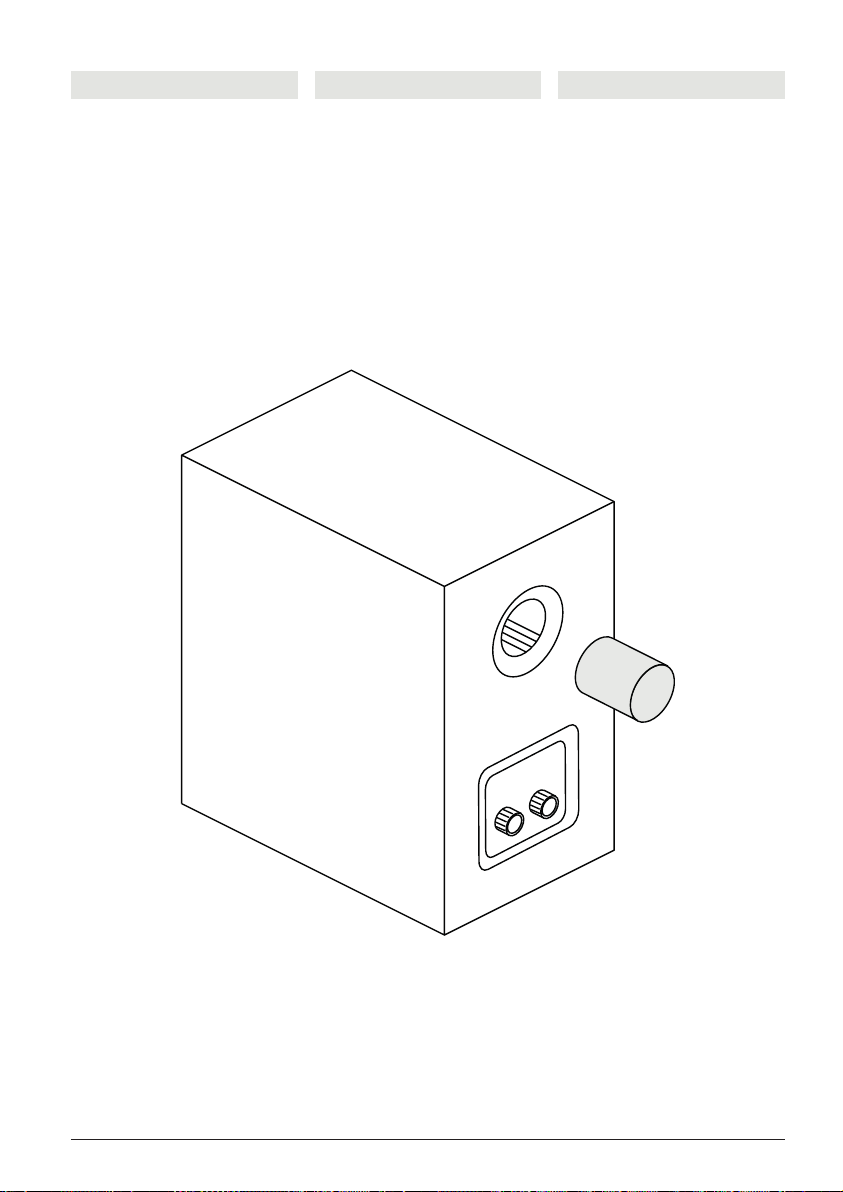

TAMPONE IN SPUGNA FOAM PLUG ZATYCZKA PIANKOWA

Per interfacciare correttamente
il suono di Diva 3 e Diva 5 con
l’acustica della stanza, è pos­sibile cambiare il livello delle
basse frequenze inserendo il
tampone in spugna in dotazio­ne nel condotto reflex: abitu­almente quando il diusore è
collocato in una nicchia.

To rightly match the sound of
Diva 3 and Diva 5 with the aco­ustics of your room, it is possi­ble to change the bass frequ­encies level, simply fitting the
supplied foam plug into the re­flex vent: usually when the spe­aker is placed inside a recess.

Aby odpowiednio dopasowa
dwięk do akustyki pomiesz­czenia, można zmieni poziom
częstotliwoci niskich tonw,
dopasowując dostarczoną
piankową zatyczkę do otworu
wentylacyjnego: zwykle, gdy
głonik jest umieszczony we
wnęce.

7

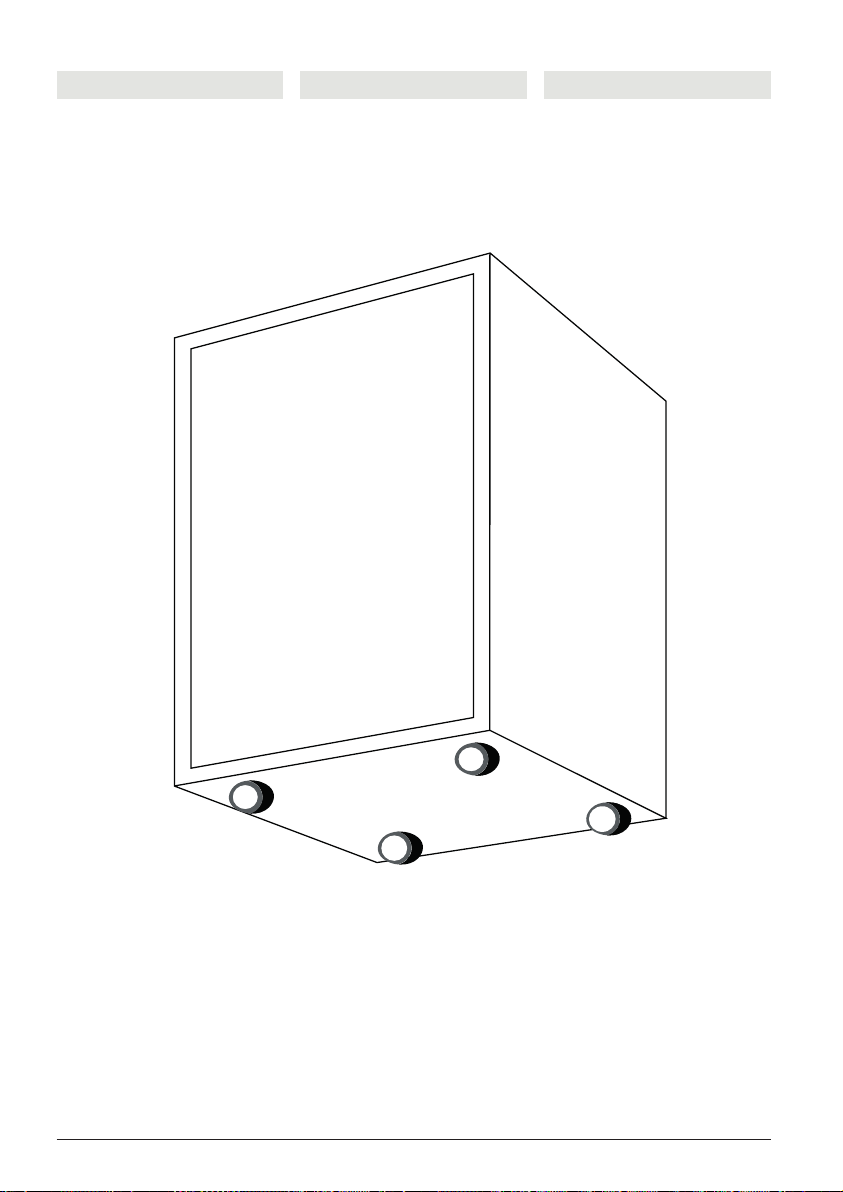

PIEDINI IN GOMMA RUBBER FEET PODKŁADKI GUMOWE

Suggeriamo di applicare sul
fondo del box igommini adesi­vi in dotazione.

We suggest to apply on the
bottom of the box the supplied
adhesive pads.

Zalecamy nałożenie pod spd
głonika dołączonych do gło­nikw podkładek samoprzy­lepnych.

8

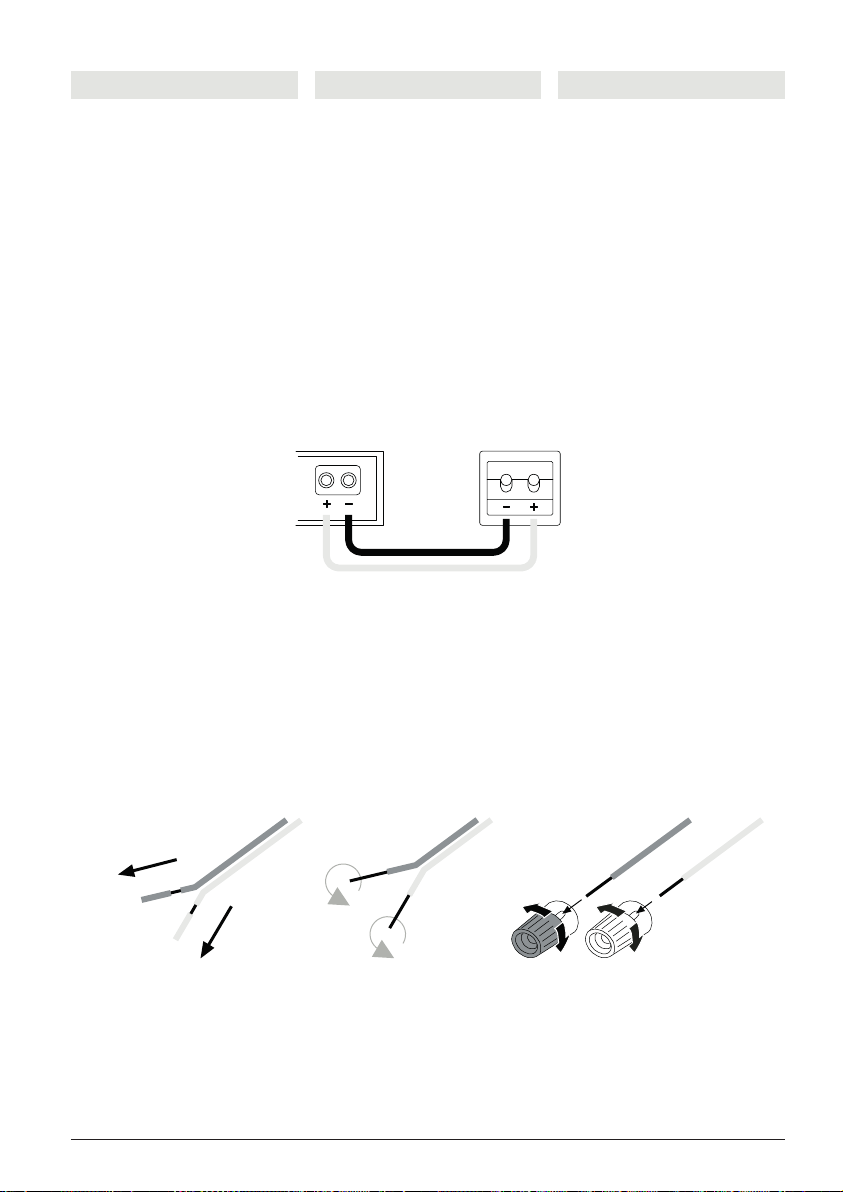

COLLEGAMENTO LINKING PODŁĄCZANIE

E’ bene che tutti icollegamenti
siano fatti con l’amplificatore
spento. Verificate che l’impe­denza di carico non sia inferio­re aquella accettata dall’ampli­ficatore.

Collegate i diusori all’ampli­ficatore con cavo di buona qu­alità, di sezione proporzionata
alla lunghezza: 1,5 millimetri
quadri sino atre metri; 2,5 mil­limetri per lunghezze superiori.

Amplificatore

Amplifier

Wzmacniacz

Rispettate le polarità: eventuali
errori di fase (inversione di po­larità) possono ridurre le pres­tazioni del sistema audio. Abi­tualmente il colore rosso e/oil
segno “+” indicano il positivo, il
colore nero e/oil segno “-” in­dicano il negativo.

All connections should be made
with the amplifier switched o.
Check that the load impedance
is not lower than the amplifier
can accept.

Link the speakers by using good
quality cables; the cable cross
section have to be proportiona­te to the length: 1,5 square mil­limeters up to three metres; 2,5
millimeters for greater lengths.

Keep the polarities: in the event
of wrong phase (opposite pola­rity) the performances of the
audio system can be reduced.
Usually the positive is marked
with the red color and/or the
“+” sign, the negative with the
black and/or the “-” sign.

Wszystkie podłączenia powinny
by wykonywane przy wyłączo­nym amplitunerze. Sprawd czy
impedancja obciążenia nie jest
niższa niż obsługiwana przez
amplituner.

Podłącz głoniki stosując prze­wody wysokiej jakoci; przekrj
kabla musi by proporcjonalny
do długoci: 1,5 milimetra kwa­dratowego do trzech metrw;
2,5 milimetra dla większych
długoci.

Diusore
Speaker
Głonik

Zwr uwagę na polaryzację:
w przypadku niewłaciwej fazy
(przeciwna biegunowo) wydaj­no systemu audio może zosta
zmniejszona. Zwykle dodatni jest
oznaczony kolorem czerwonym
i/ lub znakiem „+”, ujemny czar­nym i/ lub znakiem „-”.

Verificate che nessun filo metta
in cortocircuito le uscite degli
alto-parlanti. Controllate che
i morsetti dei diusori siano
ben serrati.

Ensure that no stray strands of
wire are shorting speaker out­puts together. Check that the
loudspeaker terminals are tight.

9

Upewnij się, czy żadna żyłka prze­wodu nie zwiera razem wyj gło­nikowych. Sprawd, czy zaci-ski
głonikw są dokręcone.

COLLEGAMENTO LINKING PODŁĄCZANIE

Prima di eettuare la mes­sa a punto del sistema, con­trollate nuovamente tutti
i collegamenti e le polarità. Fate
riferimento al manuale di istruzio­ni del vostro amplificatore per re­golare ilivelli dei diusori e/oper
eventuali ulteriori controlli.

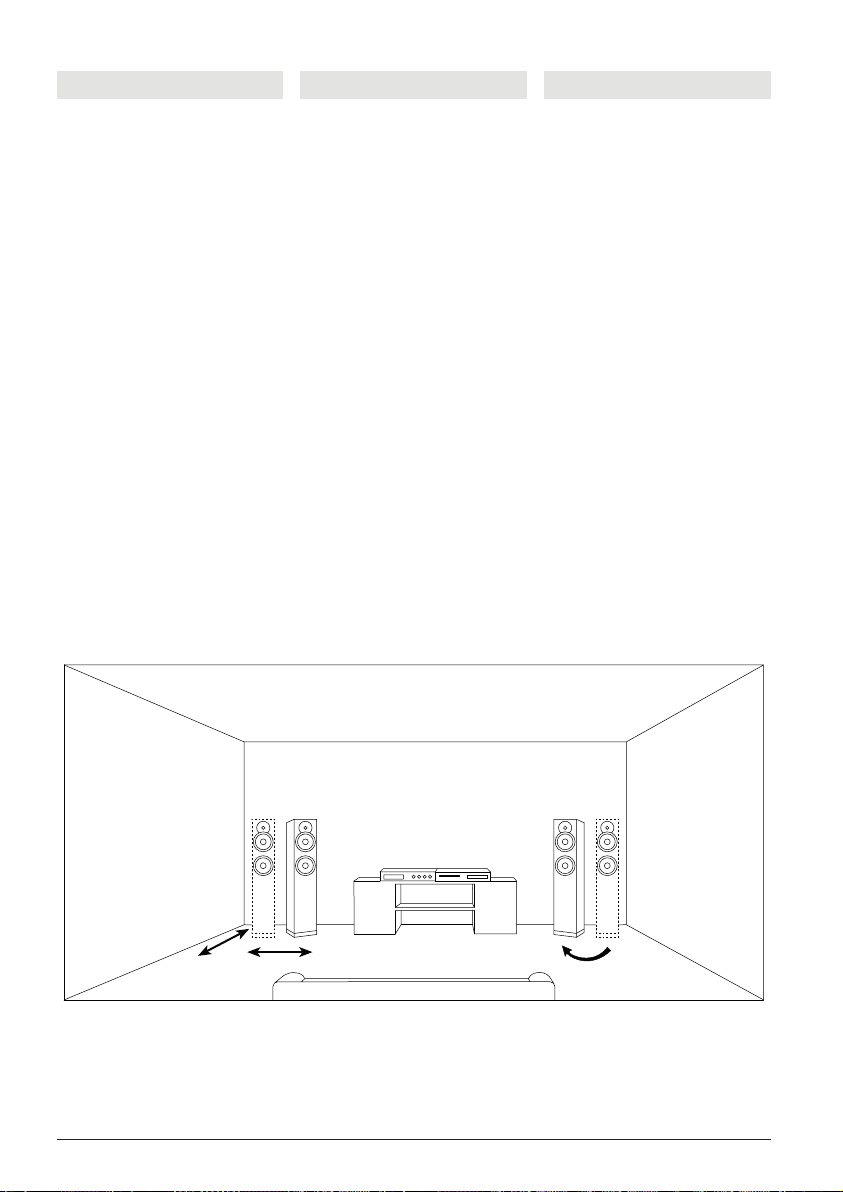

Spostate i diusori all’interno
della stanza per individuare la
posizione che fornisce le mi­gliori prestazioni, (1) anche pic­coli cambiamenti possono for­nire grandi dierenze acustiche.
Inoltre, provate a ruotare (2)
i diusori per individuare la
posizione che ore la migliore
acustica.

Il suono di tutti idiusori miglio­ra con il tempo: le prestazioni
ottimali si ottengono solo dopo
alcune decine di ore di ascolto.

Before fine tuning, please
check that all the connections
are correct and the polarities
too. Follow the instruction ma­nual of your amplifier to adjust
the speaker levels and/or fur­ther controls.

To locate the position sup­plying the best performances,
try to move the speakers insi­de your listening room, (1) even
small dierences can supply
important acoustical changes.
As well, try to rotate the spe­akers (2) to find the right aco­ustical position.

Sound of all loudspeakers impro­ves with the time: the better per­formances can be matched just
ater several hours of listening.

Przed rozpoczęciem strojenia
sprawd, czy wszystkie połącze­nia i polaryzacje są wykonane
prawidłowo. Postępuj zgodnie
zinstrukcją obsługi wzmacnia­cza, aby wyregulowa poziomy
głonikw i/ lub inne elementy
sterujące.

Aby znale pozycję zapew­niającą najlepszą wydajno,
sprbuj przenie głoniki
wrżne miejsca swojego poko­ju odsłuchowego. (1) Nawet nie­wielkie rżnice mogą zapewni
poważne zmiany akustyczne.
Sprbuj także obrci głoniki,
(2) aby znale właciwą pozy­cję akustyczną.

Z czasem dwięk wszystkich
głonikw poprawia się: lepsze
brzmienie można odczu już po
kilku godzinach słuchania.

(1)

Individuate il miglior suono
spostando idiusori.

Find the right sound moving the
speakers.

10

(2)

Znajd najbardziej odpowied­nie dla Ciebie brzmienie, prze­stawiając głoniki.

COLLEGAMENTO LINKING PODŁĄCZANIE

Conservate questo manuale: po­trà servire in futuro. Il mancato
rispetto dei requisiti del presente
manuale invalida la garanzia.

Vi consigliamo di conservare l’im­ballo originale per un utilizzo fu­turo: idanni di trasporto acausa
di imballaggio non corretto non
sono coperti da garanzia, anche in
caso di assistenza.

Idiusori sono provvisti di griglia
frontale per proteggere gli alto­parlanti. E’ possibile l’uso senza
la griglia, ma raccomandiamo qu­esta protezione per evitare danni
accidentali ai componenti. Non
toccate gli altoparlanti perché si
possono danneggiare.

Per pulire, utilizzate un panno
asciutto e morbido. Non utilizzate
detergenti liquidi ospray.

Keep this manual for future refe­rence. Failure to comply with the
requirements of this manual will
void the warranty.

We suggest you to retain the ori­ginal packing for future use: the
freight damages due to incorrect
packaging shall not be covered
by the warranty, in the event of
servicing too.

The loudspeakers are equipped
with afront grille to protect dri­vers. It is possible to use them
without this grille, but we recom­mend this protection to prevent
accidental damage to the drivers.
Do not touch the speakers as da­mage may easily result.

Use asot dry cloth to clean the
speakers. Do not use liquid or ae­rosol cleaners.

Zachowaj tę instrukcję na przy­szło. Nieprzestrzeganie wyma­ga niniejszej instrukcji może
spowodowa utratę gwarancji.

Sugerujemy zachowanie orygi­nalnego opakowania gdyż może
przyda się wprzyszłoci: szko­dy powstałe wwyniku transpor­tu wniewłaciwym opakowaniu
nie będą objęte gwarancją,
rwnież w przypadku serwiso­wania.

Kolumny wyposażone są wma­skownicę chroniącą głoniki.
Można ich używa bez maskow­nicy, ale zalecamy jej założenie,
aby zapobiec przypadkowemu
uszkodzeniu głonikw. Nie
dotykaj głonikw, ponieważ
może to spowodowa wgniece­nie kopułki i/lub uszkodzenie.

Do czyszczenia głonikw uży­waj miękkiej suchej ciereczki.
Nie korzystaj ze rodkw czysz­czących wpostaci płynu czy ae­rozolu.

11

PRODUZIONE

DISTRIBUZIONE

GARANZIA

PRODUCTION

DISTRIBUTION

WARRANTY

PRODUKCJA

DYSTRYBUCJA

GWARANCJA

Idiusori Indiana Line sono
progettati in Italia, la produzione
è made in PRC.

Periodo di garanzia: 24 mesi
dalla data di vendita.
Condizioni di garanzia sul
mercato polacco disponibili su:
https://audioklan.pl/warun­ki-gwarancji. Condizioni di
garanzia su altri mercati: con­tattare il distributore locale.

Il prodotto non può
essere smaltito con

inormali contenitori
per rifiuti. È responsabilità
dell’utente consegnare l’appa­recchiatura di scarto aun pun­to di raccolta designato per il
riciclaggio dei rifiuti generati
da apparecchiature elettriche
ed elettroniche.

Indiana Line loudspeakers were
designed in Italy, production is
made in the PRC.

Warranty period: 24 months
from the date of sale.
Warranty conditions on the
Polish market available at:
https://audioklan.pl/wa­runki-gwarancji. Warranty
conditions on other markets
– please contact your local
distributor.

The product can­not be disposed of

with ordinary waste
containers. It is the user’s
responsibility to hand over the
waste equipment to adesi­gnated collection point for the
recycling of waste generated
from electrical and electronic
equipment.

Głoniki Indiana Line zostały
zaprojektowane we Włoszech,
produkcję wykonano wChRL.

Okres gwarancji: 24 miesiące
od daty sprzedaży.
Warunki gwarancji na rynku
polskim dostępne na: https://
audioklan.pl/warunki-gwa­rancji. Warunki gwarancji na
pozostałych rynkach – prosimy
okontakt zlokalnym dystry­butorem.

Produktu nie można
wyrzuca do zwykłych

pojemnikw na odpady.
Obowiązkiem użytkownika jest
przekazanie zużytego sprzętu
do wyznaczonego punktu zbir­ki wcelu recyklingu odpadw
powstałych ze sprzętu elek­trycznego ielektronicznego.

www.indianaline.com

Distributore generale / General distributor / Generalny dystrybutor:
Audio Klan Janusz Prządka sp.k.
ul. Gen. Andersa 12 lok. LU2
00-201 Warszawa
Polonia / Poland / Polska
www.audioklan.pl
e-mail: [email protected]
tel. [phone]
