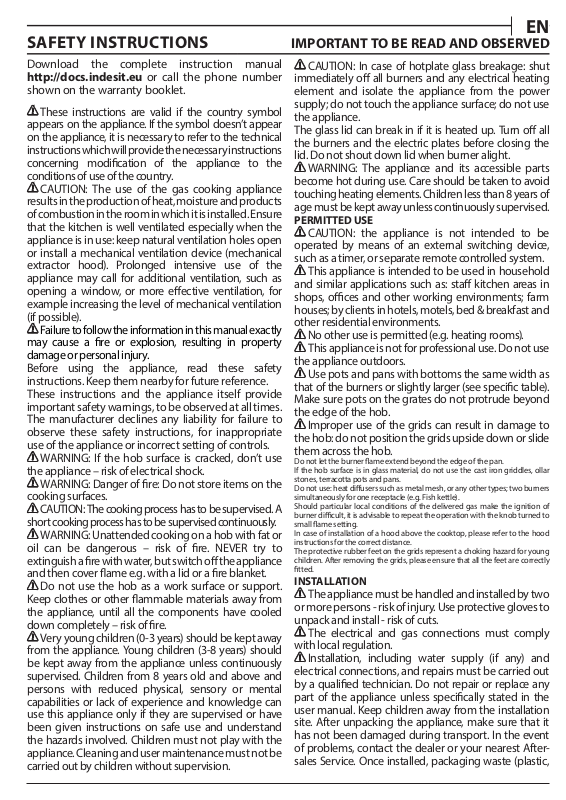

SAFETY INSTRUCTIONS
EN
IMPORTANT TO BE READ AND OBSERVED
Download the complete instruction manual
http://docs.indesit.eu or call the phone number
shown on the warranty booklet.
These instructions are valid if the country symbol
appears on the appliance. If the symbol doesn’t appear
on the appliance, it is necessary to refer to the technical
instructions which will provide the necessary instructions
concerning modication of the appliance to the
conditions of use of the country.
CAUTION: The use of the gas cooking appliance
results in the production of heat, moisture and products
of combustion in the room in which it is installed. Ensure
that the kitchen is well ventilated especially when the
appliance is in use: keep natural ventilation holes open
or install a mechanical ventilation device (mechanical
extractor hood). Prolonged intensive use of the
appliance may call for additional ventilation, such as
opening a window, or more eective ventilation, for
example increasing the level of mechanical ventilation
(if possible).
Failure to follow the information in this manual exactly
may cause a re or explosion, resulting in property
damage or personal injury.
Before using the appliance, read these safety
instructions. Keep them nearby for future reference.
These instructions and the appliance itself provide
important safety warnings, to be observed at all times.
The manufacturer declines any liability for failure to
observe these safety instructions, for inappropriate
use of the appliance or incorrect setting of controls.
WARNING: If the hob surface is cracked, don’t use
the appliance – risk of electrical shock.
WARNING: Danger of re: Do not store items on the
cooking surfaces.
CAUTION: The cooking process has to be supervised. A
short cooking process has to be supervised continuously.
WARNING: Unattended cooking on a hob with fat or
oil can be dangerous – risk of re. NEVER try to
extinguish a re with water, but switch o the appliance
and then cover ame e.g. with a lid or a re blanket.
Do not use the hob as a work surface or support.
Keep clothes or other ammable materials away from
the appliance, until all the components have cooled
down completely – risk of re.
Very young children (0-3 years) should be kept away
from the appliance. Young children (3-8 years) should
be kept away from the appliance unless continuously
supervised. Children from 8 years old and above and
persons with reduced physical, sensory or mental
capabilities or lack of experience and knowledge can
use this appliance only if they are supervised or have
been given instructions on safe use and understand
the hazards involved. Children must not play with the
appliance. Cleaning and user maintenance must not be
carried out by children without supervision.
CAUTION: In case of hotplate glass breakage: shut
immediately o all burners and any electrical heating
element and isolate the appliance from the power
supply; do not touch the appliance surface; do not use
the appliance.
The glass lid can break in if it is heated up. Turn o all
the burners and the electric plates before closing the
lid. Do not shout down lid when burner alight.
WARNING: The appliance and its accessible parts
become hot during use. Care should be taken to avoid
touching heating elements. Children less than 8 years of
age must be kept away unless continuously supervised.
PERMITTED USE
CAUTION: the appliance is not intended to be
operated by means of an external switching device,
such as a timer, or separate remote controlled system.
This appliance is intended to be used in household
and similar applications such as: sta kitchen areas in
shops, oces and other working environments; farm
houses; by clients in hotels, motels, bed & breakfast and
other residential environments.
No other use is permitted (e.g. heating rooms).
This appliance is not for professional use. Do not use
the appliance outdoors.
Use pots and pans with bottoms the same width as
that of the burners or slightly larger (see specic table).
Make sure pots on the grates do not protrude beyond
the edge of the hob.
Improper use of the grids can result in damage to
the hob: do not position the grids upside down or slide
them across the hob.
Do not let the burner ame extend beyond the edge of the pan.
If the hob surface is in glass material, do not use the cast iron griddles, ollar
stones, terracotta pots and pans.
Do not use: heat diusers such as metal mesh, or any other types; two burners
simultaneously for one receptacle (e.g. Fish kettle).
Should particular local conditions of the delivered gas make the ignition of
burner dicult, it is advisable to repeat the operation with the knob turned to
small ame setting.
In case of installation of a hood above the cooktop, please refer to the hood
instructions for the correct distance.
The protective rubber feet on the grids represent a choking hazard for young
children. After removing the grids, please ensure that all the feet are correctly
tted.
INSTALLATION
The appliance must be handled and installed by two
or more persons - risk of injury. Use protective gloves to
unpack and install - risk of cuts.
The electrical and gas connections must comply
with local regulation.
Installation, including water supply (if any) and
electrical connections, and repairs must be carried out
by a qualied technician. Do not repair or replace any
part of the appliance unless specically stated in the
user manual. Keep children away from the installation
site. After unpacking the appliance, make sure that it
has not been damaged during transport. In the event
of problems, contact the dealer or your nearest Aftersales Service. Once installed, packaging waste (plastic,
Page 2
styrofoam parts etc.) must be stored out of reach of
children - risk of suocation. The appliance must be
disconnected from the power supply before any
installation operation - risk of electrical shock. During
installation, make sure the appliance does not damage
the power cable - risk of re or electrical shock. Only
activate the appliance when the installation has been
completed.
WARNING: Modication of the appliance and its
method of installation are essential in order to use
the appliance safely and correctly in all the additional
countries.
Use pressure regulators suitable for the gas pressure
indicated in the instruction.
The room must be equipped with an air extraction
system that expels any combustion fumes.
The room must also allow proper air circulation, as
air is needed for combustion to occur normally. The
ow of air must not be less than 2 m
3
/h per kW of
installed power.
The air circulation system may take air directly from
the outside by means of a pipe with an inner cross
section of at least 100 cm
2
; the opening must not be
vulnerable to any type of blockages.
The system can also provide the air needed for
combustion indirectly, i.e. from adjacent rooms tted
with air circulation tubes as described above. However,
these rooms must not be communal rooms, bedrooms
or rooms that may present a re hazard.
Liquid petroleum gas sinks to the oor as it is heavier
than air. Therefore, rooms containing LPG cylinders
must also be equipped with vents to allow gas to escape
in the event of a leak. As a result LPG cylinders, whether
partially or completely full, must not be installed or
stored in rooms or storage areas that are below ground
level (cellars, etc.). It is advisable to keep only the cylinder
being used in the room, positioned so that it is not
subject to heat produced by external sources (ovens,
replaces, stoves, etc. ) which could raise the temperature
of the cylinder above 50°C.
Should you experience diculty in turning the burners knobs, please contact
After Sales Service for replacement of the burner tap if found to be faulty.
The openings used for the ventilation and dispersion of heat must never be
covered.
Carry out all cabinet cutting works before tting the
appliance in the furniture and remove all wood chips
and sawdust.
If the appliance is not installed above an oven, a
separator panel (not included) must be installed in the
compartment under the appliance.
GAS CONNECTION
WARNING: Prior to installation, ensure that the local
distribution conditions (type of gas and gas pressure)
and the adjustment of the appliance are compatible.
Check that the pressure of the gas supply is consistent
with the values indicated in “Burner and nozzle
specications” table.
WARNING: The conguration conditions for this
appliance are stated on the label (or data plate).
WARNING: This appliance is not connected to a
combustion products evacuation device. It must be
installed and connected in accordance with current
installation regulations. Particular attention must be
paid to the relevant requirements regarding ventilation.
If the appliances is connected to liquid gas, the
regulation screw must be fasted as tightly as possible.
IMPORTANT: When the gas cylinder or gas container is
installed, it must be properly settled (vertical orientation).
WARNING: This operation must be performed by a
qualied technician.
Use only exible or rigid metal hose for gas connection.
Connection with a rigid pipe (copper or steel)
Connection to the gas system must be carried out in
such a way as not to place any strain of any kind on the
appliance. There is an adjustable L-shaped pipe tting
on the appliance supply ramp and this is tted with a
seal in order to prevent leaks. The seal must always be
replaced after rotating the pipe tting (the seal is
provided with the appliance). The gas supply pipe
tting is a threaded 1/2 gas cylindrical male attachment.
Connecting a exible jointless stainless steel pipe to
a threaded attachment. The gas supply pipe tting is a
threaded 1/2 gas cylindrical male attachment. These
pipes must be installed so that they are never longer
than 2000 mm when fully extended. Once connection
has been carried out, make sure that the exible metal
pipe does not touch any moving parts and is not
compressed. Only use pipes and seals that comply
with current National regulations.
IMPORTANT: If a stainless steel hose is used, it must
be installed so as not touch any mobile part of the
furniture (e.g. drawer). It must pass through an area
where there are no obstructions and where it is possible
to inspect it on all its length.
The appliance should be connected to the main gas
supply or to gas cylinder in compliance with the current
national regulations. Before making the connection,
make sure that the appliance is compatible with the gas
supply you wish to use. If this is not the case, follow the
instructions indicated in the paragraph “Adapting to
dierent types of gas”.
After connection to the gas supply, check for leaks
with soapy water. Light up the burners and turn the
knobs from max position 1* to minimum position 2* to
check ame stability.
ADAPTING TO DIFFERENT TYPES OF GAS
(This operation needs to be carried out by a qualied
technician).
In order to adapt the appliance to a type of gas other
than the type for which it was manufactured (indicated
on the rating label), follow the dedicated steps provided
after installation drawings.
Page 3
ELECTRICAL WARNINGS
IMPORTANT: Information about current and voltage
consumption is provided on the rating plate.
It must be possible to disconnect the appliance from
the power supply by unplugging it if plug is accessible,
or by a multi-pole switch installed upstream of the
socket in accordance with the wiring rules and the
appliance must be earthed in conformity with national
electrical safety standards.
The power cable must be long enough to connect
the appliance, once tted in its housing, to the main
power supply. Do not pull the power supply cable.
Do not use extension leads, multiple sockets or
adapters. The electrical components must not be
accessible to the user after installation. Do not use the
appliance when you are wet or barefoot. Do not operate
this appliance if it has a damaged power cable or plug,
if it is not working properly, or if it has been damaged or
dropped.
If the supply cord is damaged, it must be replaced
with an identical one by the manufacturer, its service
agent or similarly qualied persons in order to avoid a
hazard - risk of electrical shock.
CLEANING AND MAINTENANCE
WARNING: Ensure that the appliance is switched o
and disconnected from the power supply before
performing any maintenance operation; never use
steam cleaning equipment - risk of electric shock.
Do not use abrasive or corrosive products, chlorinebased cleaners or pan scourers.
To avoid damaging the electric ignition device, do
not use it when the burners are not in their housing.
DISPOSAL OF PACKAGING MATERIALS
The packaging material is 100% recyclable and is marked with the recycle
symbol
The various parts of the packaging must therefore be disposed of responsibly
and in full compliance with local authority regulations governing waste
disposal.
DISPOSAL OF HOUSEHOLD APPLIANCES
This appliance is manufactured with recyclable or reusable materials.
Dispose of it in accordance with local waste disposal regulations. For further
information on the treatment, recovery and recycling of household electrical
appliances, contact your local authority, the collection service for household
waste or the store where you purchased the appliance. This appliance is
marked in compliance with European Directive 2012/19/EU, Waste Electrical
and Electronic Equipment (WEEE) and with the Waste Electrical and Electronic
Equipment regulations 2013 (as amended).
By ensuring this product is disposed of correctly, you will help prevent negative
consequences for the environment and human health.
.
The symbol
indicates that it should not be treated as domestic waste but must be taken
to an appropriate collection center for the recycling of electrical and electronic
equipment.
on the product or on the accompanying documentation
ENERGY SAVING TIPS
Use pots and pans with bottom width equal to that of the cooking zone.
Only use at-bottomed pots and pans.
When possible, keep pot lids on during cooking.
Use a pressure cooker to save even more energy and time.
DECLARATION OF CONFORMITY
This appliance meets Ecodesign requirements of European Regulation 66/2014
and The Ecodesign for Energy-Related Products and Energy Information
(Amendment) (EU Exit) Regulations 2019 in compliance with the European
standard EN 30-2-1.
Page 4
BURNER AND NOZZLE SPECIFICATIONS
CATEGORY II2H3+
Type of gas used Type of burner Injector
Rapid (R)
NATURAL GAS
(Methane) G20
LIQUEFIED
PETROLEUM GAS
(Butane) G30
LIQUEFIED
PETROLEUM GAS
(Propane) G31
Type of gas used Model conguration
G20 20 mbar 1R - 2SR - 1AUX-1MW 10,80 1028 l/h 9,52
G30 28-30 mbar 1R - 2SR - 1AUX-1MW 10,80 785 g/h 30,94
Semi-rapid (SR)
Auxiliary (AUX)
Mini Wok (MW)
Rapid (R)
Semi-rapid (SR)
Auxiliary (AUX)
Mini Wok (MW)
Rapid (R)
Semi-rapid (SR)
Auxiliary (AUX)
Mini Wok (MW)
5 BURNERS
marking
115Y
95Z
72X
138A
85
63
50
93P
85
63
50
93P
Rated thermal
ow rate
kW
3.00
1.65
1.00
3.50
3.00
1.65
1.00
3.50
3.00
1.65
1.00
3.50
Rated thermal owrate
(kW)
Rated
consumption
286 l/h
157 l/h
95 l/h
333 l/h
218 g/h
120 g/h
73 g/h
254 g/h
214 g/h
118 g/h
71 g/h
250 g/h
Total rated consumption Air required (m3) for burning
Reduced heat
capacity
kW
0,75
0,40
0,40
1,65
0,75
0,40
0,40
1,65
0,75
0,40
0,40
1,65
Gas pressure
mbar
min. rat. max.
17 20 25
20 28-30 35
25 37 45
3
of gas
1m
G31 37 mbar 1R - 2SR - 1AUX-1MW 10,80 771 g/h 23,80
ELECTRIC SUPPLY: 220-240 V ~ 50-60 Hz - 0,6W
Page 5
EN
730 mm
60
INSTALLATION CLASS 3
TECHNICAL INFORMATION FOR THE INSTALLER
• Use protective gloves for handling, preparing and installing the product.
• This product can be embedded in a worktop 20 ÷ 60 mm thick.
• If there is no oven beneath the hob, insert a separator panel that has a surface at least equal to the opening in the work surface. This panel must be
positioned at a maximum distance of 150 mm below the upper surface of the work surface but, in no case less than 20 mm from the bottom of the
hob. In the case that you intend to install an oven beneath the hob, make sure that it is equipped with a cooling system.

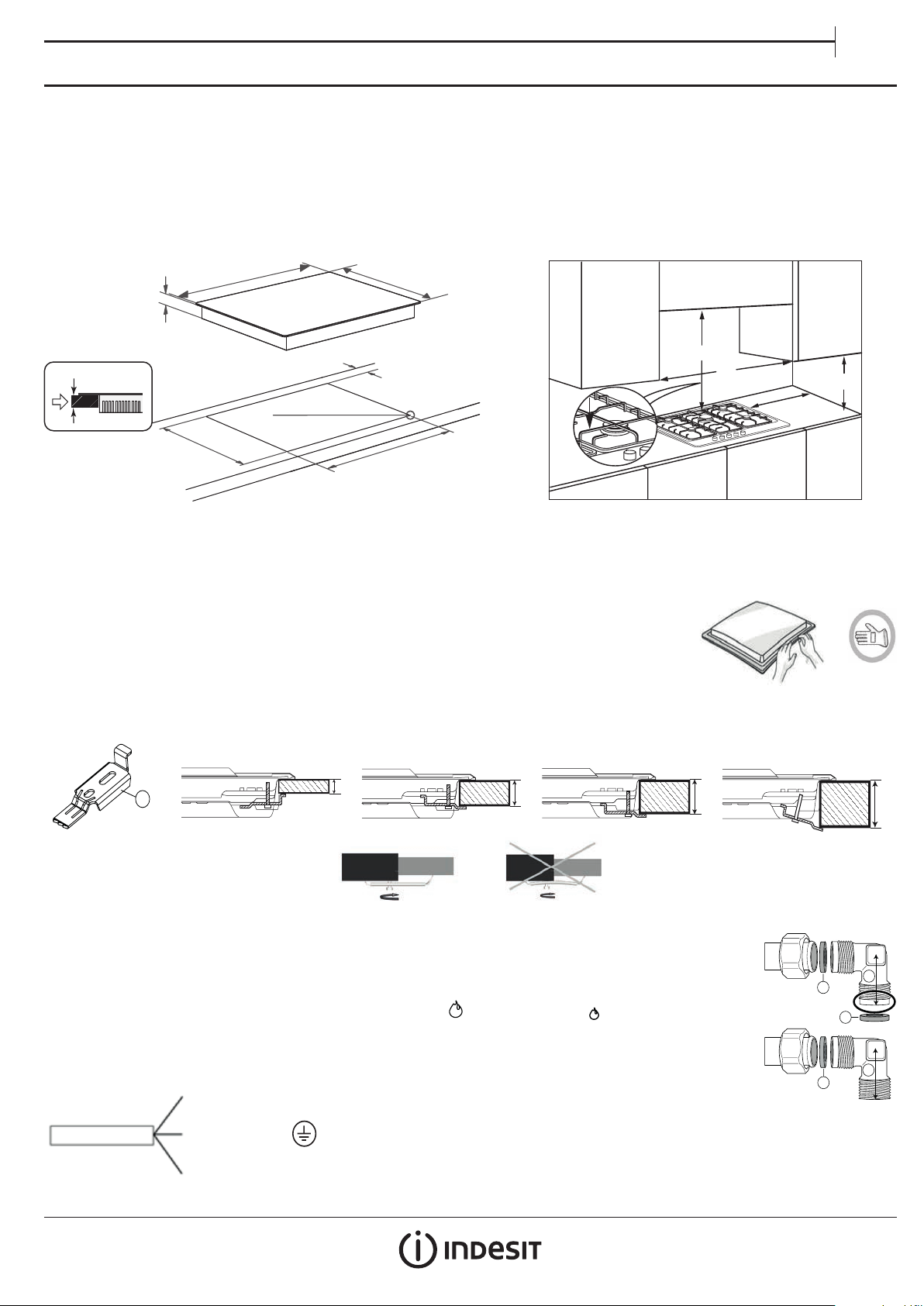

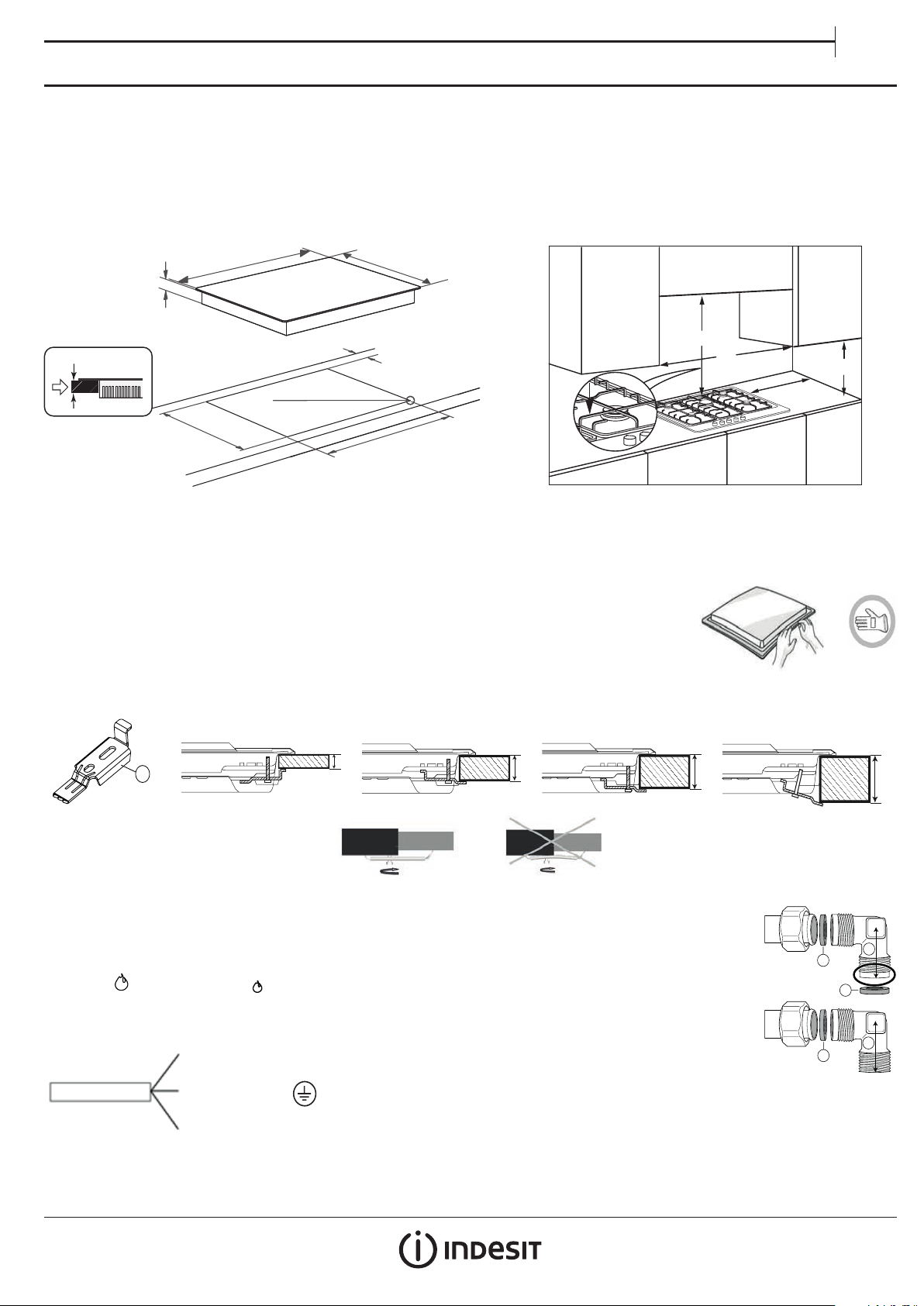

DIMENSIONS AND DISTANCES TO BE MAINTAINED
510 mm
mm
38
Min. 750 mm
20-60
mm
480 - 482
mm
min. 6,5
max. 8
мм
mm
min. 55
560 - 562
mm
mm
A
B
Min. 100 mm
NOTE: if distance “A” between the kitchen cabinets is between 600 mm and 730 mm, height “B” must be at least 530 mm.
If distance “A” between the kitchen cabinets is greater than the hob’s width, height “B” must be at least 400 mm.
If a hood is installed above the hob, refer to the hood’s assembly instructions to see the necessary distance.
ASSEMBLY
After cleaning the perimeter surface, apply the supplied gasket to the hob as shown in the gure.
Position the hob in the worktop opening made respecting the dimensions indicated in the Instruction.
NOTE: the power supply cable must be long enough to permit its upward extraction.
To secure the hob, use the brackets (A) provided with it. Fit the brackets into the relevant bores shown by the arrow
and fasten them by means of their screws in accordance with the thickness of the worktop (see the following gures).
30 mm
20
40 mm
30
60 mm
40
A
GAS CONNECTION
20 mm
• Connect elbow (A)* or (B)* supplied with to the hob inlet main pipe and interpose the washer (C) supplied, in compliance
with EN 549.
* Use elbow (A) for France and elbow (B) for all other destinations.
• After connection to the gas supply, check for leaks with soapy water. Light up the burners and turn the knobs from max
position
to minimum position to check ame stability.
A
C
C
ELECTRICAL CONNECTION
L
Ground cable
(yellow / green)
N
B
C
Page 6

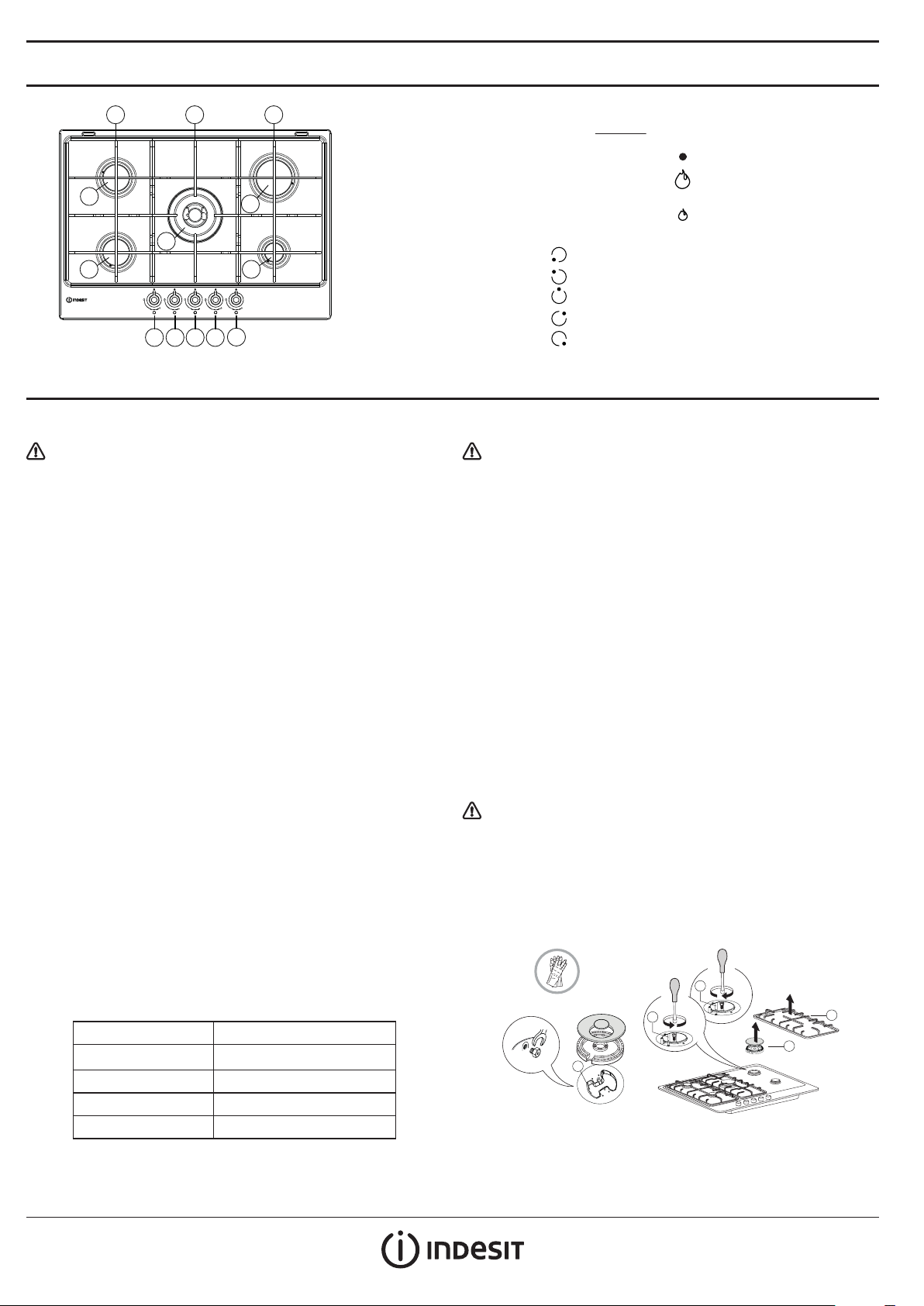

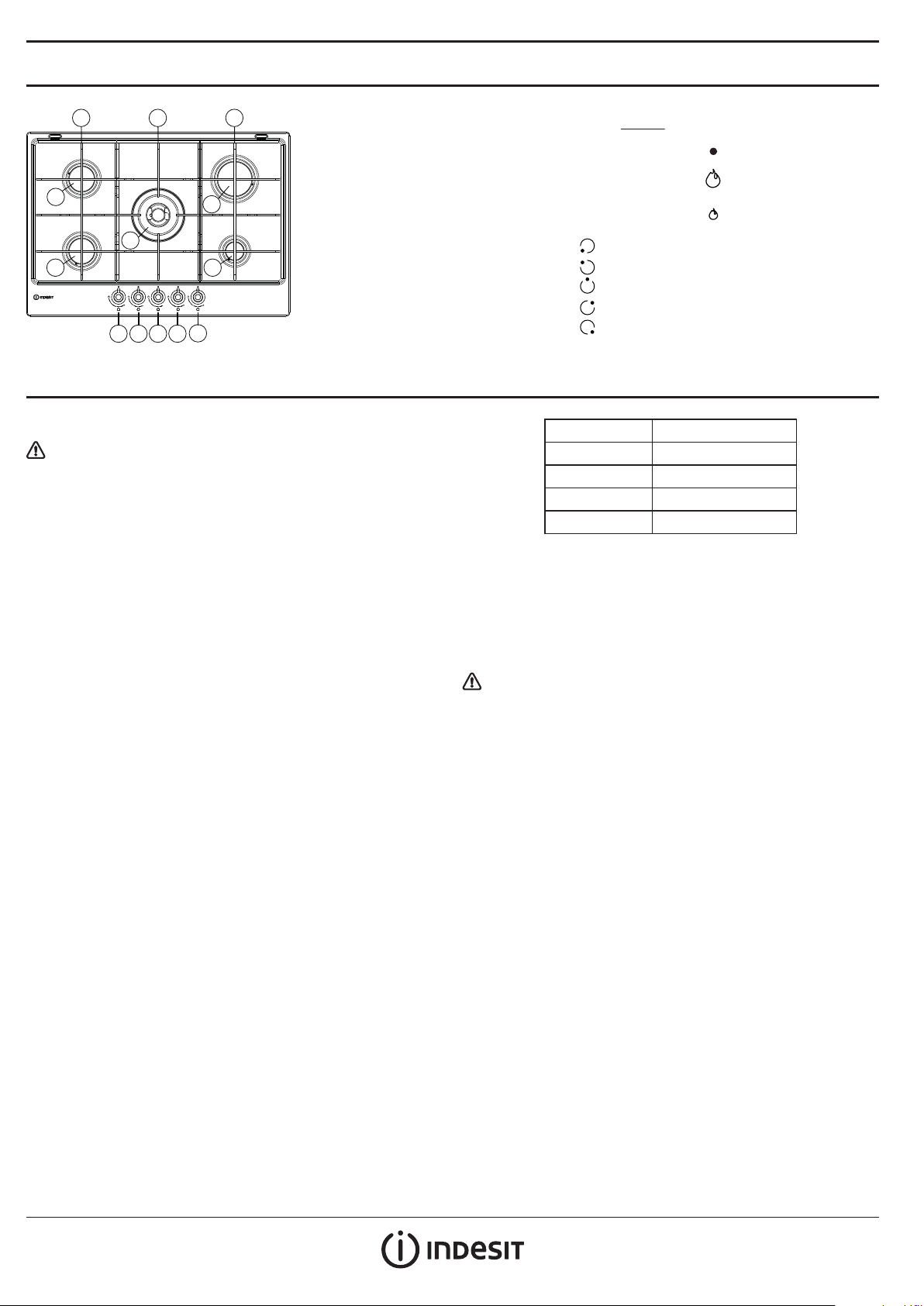

PRODUCT DESCRIPTION
1
3
2
1
4
7 8 9 10
1
5
6
11
1. Removable panstand grids
2. Semi-rapid burner
3. Semi-rapid burner
4. Mini Wok burner
5. Rapid burner
6. Auxiliary burner
7. Semi-rapid burner control knob
8. Semi-rapid burner control knob
9. Mini Wok burner control knob
10. Rapid burner control knob
11. Auxiliary burner control knob
DAILY USE
HOW TO USE THE HOB
Do not let the burner ame extend beyond the edge of the pan.
IMPORTANT: when the hob is in use, the entire hob area may become hot.
• To ignite one of the burners, turn the relative knob anti-clockwise to the
maximum ame setting.
• Press the knob against the control panel to ignite the burner.
• After the burner has ignited, keep the knob pressed for about 5-10 seconds
to allow proper device operation.
• This burner safety device shuts o the gas supply to the burner if the
ame goes out accidentally (because of sudden draught, an interruption
in the gas delivery, boiling over liquids, etc.).
• The knob must not be pressed for more than 15 sec. If, after that time
has elapsed, the burner does not remain lit, wait at least one minute
before trying to light it again.
NOTE: should particular local conditions of the delivered gas make the
ignition of burner dicult, it is advisable to repeat the operation with
the knob turned to the small ame setting.
The burner might go out when the knob is released. This means that the
safety device has not warmed up enough. In this case, repeat the operations
described above.
If the burner ame is accidentally extinguished, switch o the burner control
and do not try to ignite for at least 1 minute.
PRACTICAL ADVICE FOR USING THE BURNERS
This hob has burners of dierent diameters. For better burner performance,
please stick to the following rules:
• use pots and pans with bottoms the same width as that of the burners
or slightly larger (see table on the right);
• only use at-bottomed pots and pans;
• use the correct amount of water for cooking foods and keep the pot covered;
• make sure pots on the grates do not protrude beyond the edge of the hob;
• In the case of pans with convex bottoms (WOK), use the support grille
(not provided), which should be positioned only on the multi-ring burner;
• avoid accidentally knocking the hob with pans, racks or other kitchen utensils;
• do not leave empty steak grills over the lit burner for longer than 5 minutes.
IMPORTANT: improper use of the grids can damage the hob: do not
position the grids upside down or slide them across the hob.
BURNER Ø COOKWARE DIAMETER
Mini Wok From 24 to 26 cm
Rapid From 24 to 26 cm
Semi-rapid From 16 to 22 cm
Auxiliary From 8 to 14 cm
Do not use:
• cast iron griddles, ollar stones, terracotta pots and pans;
• heat diusers such as metal mesh, or any other types;
• two burners simultaneously for one receptacle (e.g. sh kettle).
Symbols
Shaded circle
Large ame
Small ame
Tap closed
Maximum opening/
delivery and electric ignition
Minimum opening
or reduced delivery
ADAPTING TO DIFFERENT TYPES OF GAS
This operation must be performed by a qualied technician.
If the appliance is intended to operate with a dierent gas from the gas type
stated on the rating plate and information label on the top of the hob, change
the injectors.
Remove the information label and keep it with the instructions booklet.
Use pressure regulators suitable for the gas pressure indicated in the
Instruction:
• the gas injector must be changed by After Sales Service or a qualied
technician;
• injector not supplied with the appliance must be ordered from After Sales
Service;
• adjust the minimum setting of the taps.
NOTE: when liquid petroleum gas is used (G30/G31), the minimum gas
setting screw must be tightened as far as it will go.
IMPORTANT: should you experience diculty in turning the burners
knobs, please contact the After Sales Service for the replacement of the
burner tap if found to be faulty.
IMPORTANT: when gas cylinder is adopted, the gas cylinder or gas
container must be properly settled (vertical orientation).

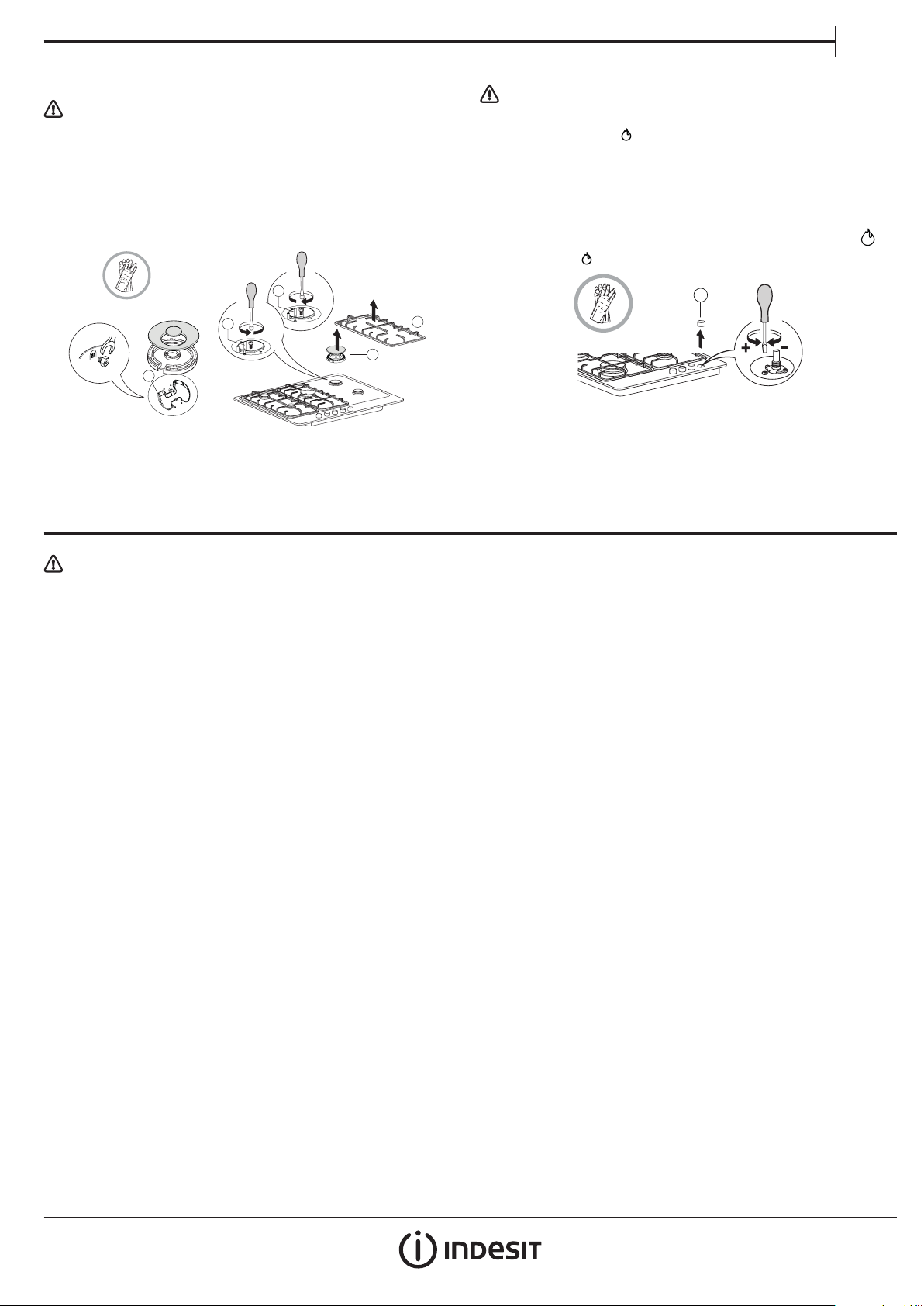

REPL ACING THE I NJEC TORS see the injector table in the Safety instructions
This operation must be performed by a qualied technician.
• Remove grids (A).
• Extract burners (B).
• Using a socket spanner of the appropriate size unscrew the injector (C),
to be replaced.
• Replace it with the injector suitable for the new type of gas.
• Re-assemble the injector in (D).
• If you have a multiple crown burner use a side spanner to replace the
injector (E).
D
C
E
A
B
Before installing the hob, remember to ax the gas calibration plate supplied
with the injectors in such a way that it covers the existing information relating
to gas calibration.
Page 7

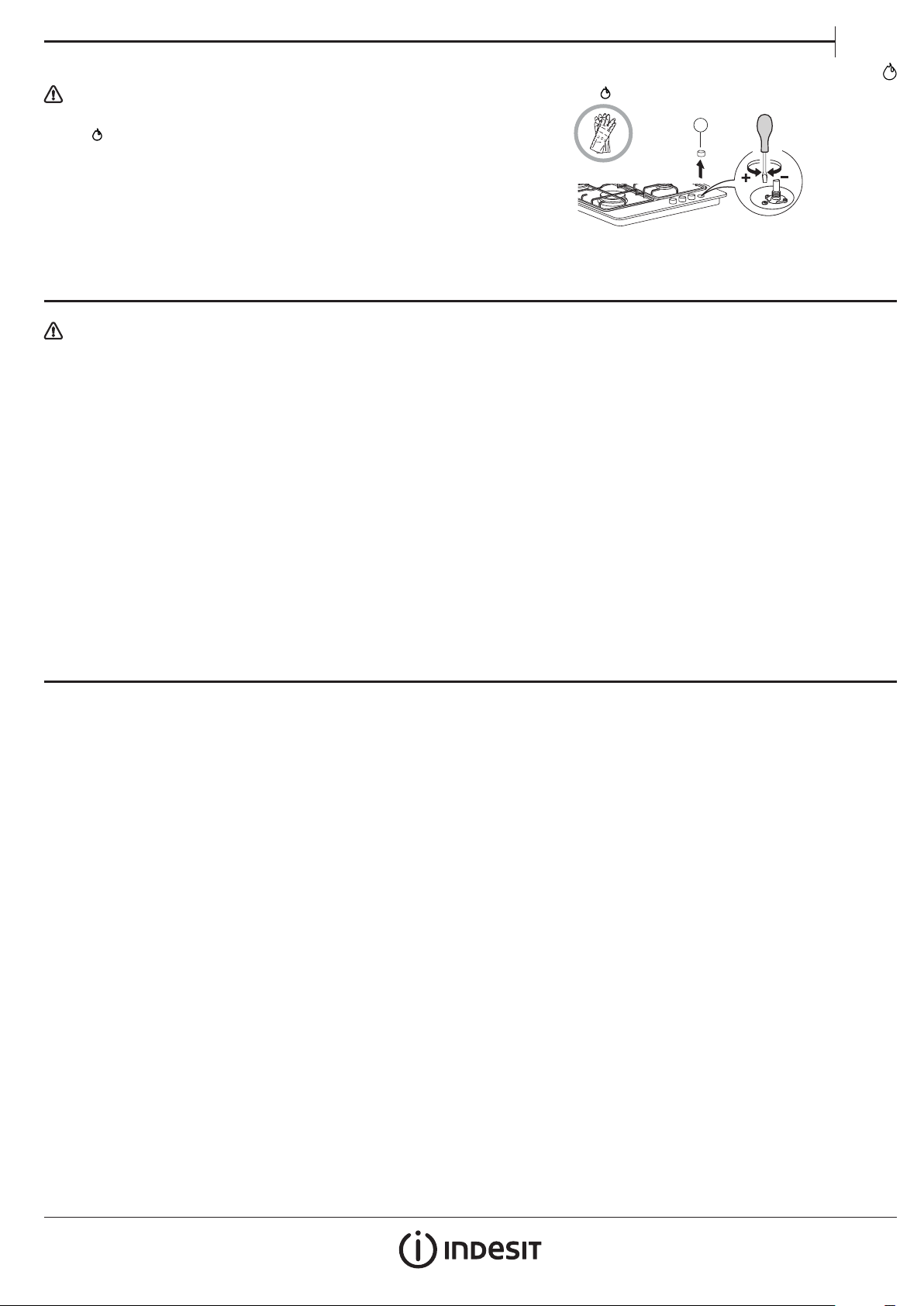

ADJUSTING MINIMUM GAS SETTING OF TAPS
This operation must be performed by a qualied technician.
The adjustment must be performed with the tap in a minimum gas setting
position
The primary air of the burners does not need to be adjusted.
To ensure that the minimum setting is correctly adjusted, remove the knob
(F) and proceed as follows:
• tighten the screw to reduce the ame height (−);
• loosen the screw to increase the ame height (+).
(small ame).
MAINTENANCE AND CLEANING
EN
At this stage, light up the burners and turn the knobs from max. position
to minimum position to check ame stability.
F
Upon completion of adjustment, reseal using sealing wax or an equivalent
material.
Disconnect the appliance from the power supply.
CLEANING THE HOB SURFACE
• All the enamelled and glass parts should be cleaned with warm water
and a neutral solution.
• Stainless steel surfaces may be stained by calcareous water or
aggressive detergents if left in contact for too long. Any food spills
(water, sauce, coee, etc.) should be wiped away before they dry.
• Clean with warm water and neutral detergent, and then dry with a
soft cloth or chamois. Remove baked-on dirt with specic cleaners for
stainless steel surfaces.
NOTE: clean stainless steel only with soft cloth or sponge.
• Do not use abrasive or corrosive products, chlorine-based cleaners or
pan scourers.
• Do not use steam cleaning appliances.
• Do not use ammable products.
• Do not leave acid or alkaline substances, such as vinegar, mustard, salt,
sugar or lemon juice on the hob.
TROUBLESHOOTING
If the hob does not operate correctly, before calling the After-Sales Service,
refer to the Troubleshooting Guide to determine the problem
1. The burner fails to ignite, or the ame is not even
Check that:
• the gas or electrical supplies are not shut o and especially that the
gas supply tap is open;
• the gas cylinder (liquid gas) is not empty;
• the burner openings are not clogged;
• the plug end is not dirty;
• all the burner parts have been positioned correctly;
• there are no draughts near the hob.
2. The burner does not stay lit
Check that:
• when lighting the burner, the knob has been pressed for enough
time to activate the protection device;
• the burner openings are not clogged near the thermocouple;
• the end of the safety device is not dirty;
• the minimum gas setting is correct (see relevant paragraph).
CLEANING THE HOB PARTS
• Clean glass and enamelled parts only with soft cloth or sponge.
• Grids, burner caps and burners can be removed to be cleaned.
• Clean them by hand with warm water and non-abrasive detergent,
removing any food residues and checking that none of the burner
openings is clogged.
• Rinse and dry.
• The cast-iron grates may be cleaned in the dishwasher.
Remove any burnt-on food before placing the grates in the lowest
rack in the dishwasher.
• Ret burners and burner caps correctly in the respective housings.
• When replacing the grids, make sure that the panstand area is aligned
with the burner.
• Models equipped with electrical ignition plugs and safety device
require thorough cleaning of the plug end in order to ensure correct
operation. Check these items frequently, and if necessary, clean them
with a damp cloth. Any baked-on food should be removed with a
toothpick or needle.
NOTE: to avoid damaging the electric ignition device, do not use it
when the burners are not in their housing.
3. The containers are not stable
Check that:
• the bottom of the container is perfectly at;
• the container is centred on the burner;
• the grids have not been exchanged or positioned incorrectly.
If after the above checks the fault still occurs, get in touch with the nearest
After Sales Service.
Page 8

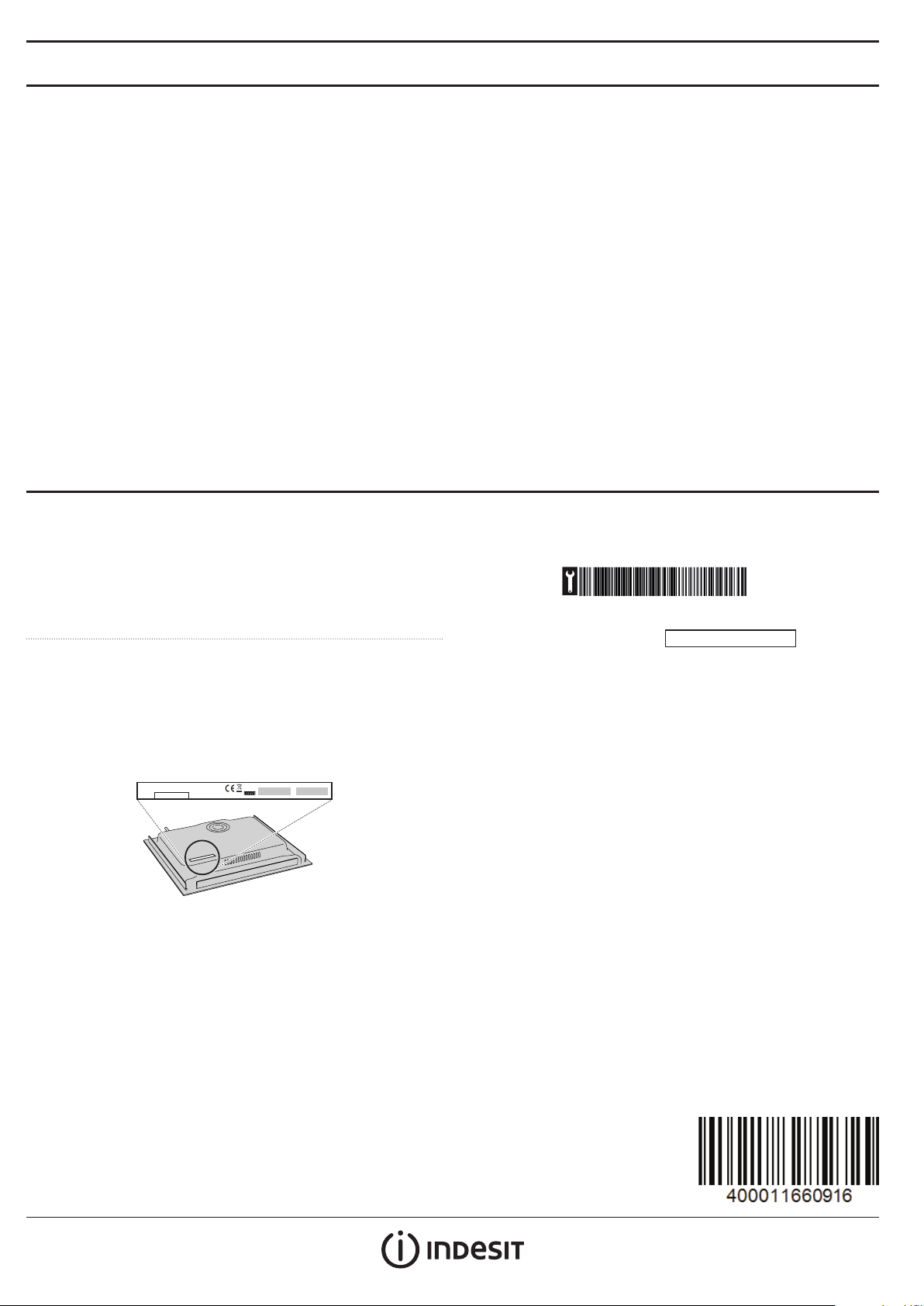

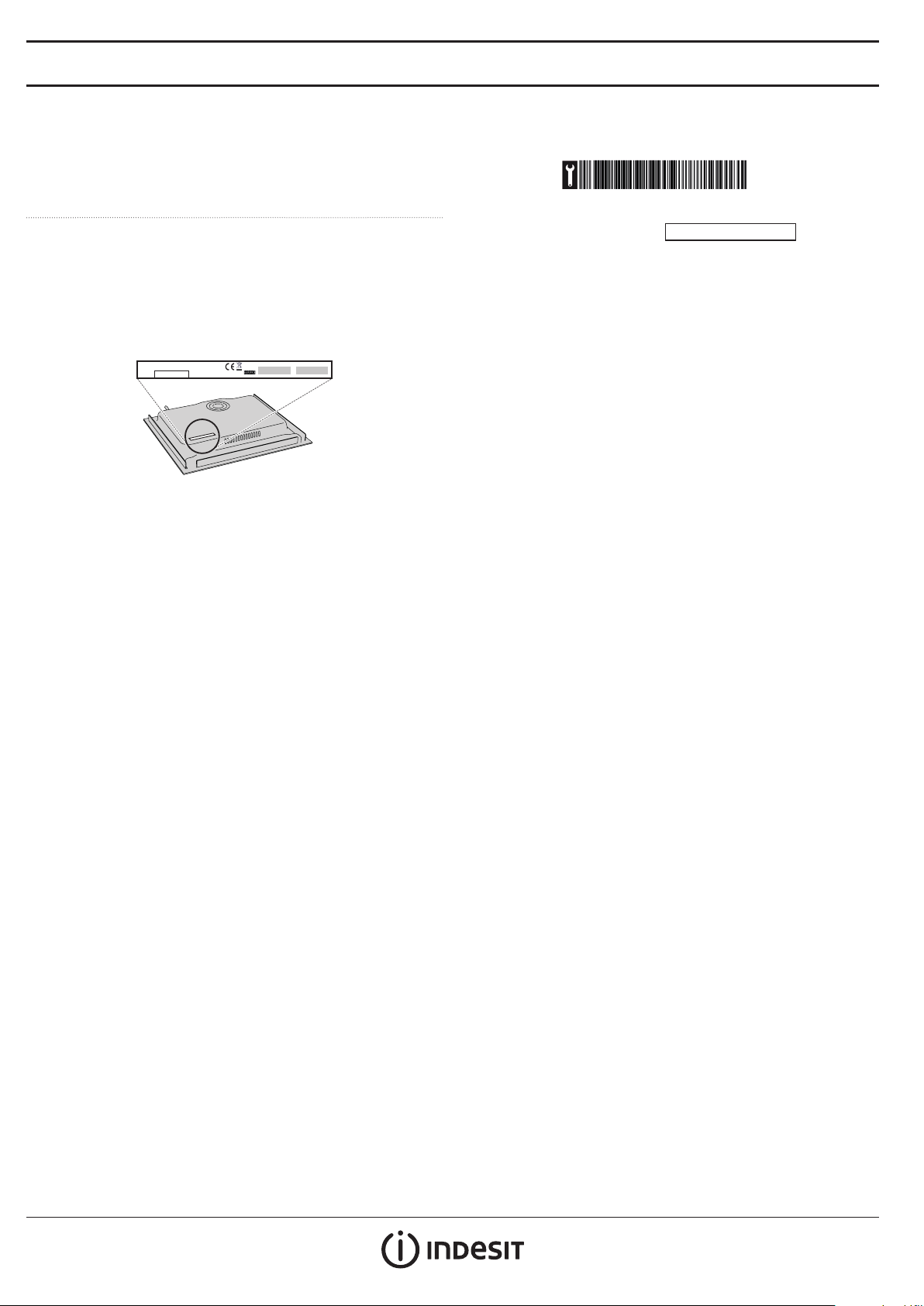

AFTERSALES SERVICE
01
Prod.N. 86999XXXXXXX
XXXX XXXX XXXX
In order to receive a more complete assistance, please register your product
on www.indesit.com/register.
BEFORE CALLING THE AFTER-SALES SERVICE:
1. See if you can solve the problem by yourself with the help of the
suggestions given in the TROUBLESHOOTING.
2. Switch the appliance o and back on again to see if the fault persists.
IF AFTER THE ABOVE CHECKS THE FAULT STILL OCCURS, GET IN
TOUCH WITH THE NEAREST AFTER-SALES SERVICE.
To receive assistance, call the number shown on the warranty booklet or
follow the instructions on the website www.indesit.com.
When contacting our Client After sales service, always specify:
• a brief description of the fault;
• the type and exact model of the appliance;
Made in X
Type: XXXMod.: XXX
XXXXXXXXXXXXXXXXXXXX
XXXXXXXXXXXXXXX
XXXXXXXXXXXXXXXXXXXXXX
XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX
XXXXXXX XXXXXXX XXXXXXXXX
• the serial number (number after the word SN on the rating plate
located under the appliance). The serial number is also indicated in the
documentation;
Mod.
XXX XXX
Ind.C. XXXX XXXX XXXX
S.N.
• your full address;
• your telephone number.
If any repairs are required, please contact an authorized after-sales service
(to guarantee that original spare parts will be used and repairs carried out
correctly).
400011660916
Page 9
NORME DI SICUREZZA
IT
IMPORTANTE: DA LEGGERE E OSSERVARE
Scaricare il manuale d’uso completo
http://docs.indesit.eu oppure telefonare al
numero riportato sul libretto di garanzia.
Queste istruzioni sono valide se sull’apparecchio è
riportato il simbolo del paese. Se il simbolo del paese
non è presente sull’apparecchio occorre fare riferimento
alle istruzioni tecniche, che contengono le istruzioni
necessarie per la modica dell’apparecchio secondo le
condizioni d’uso del paese.
ATTENZIONE: l’uso di apparecchi di cottura a gas
causa la produzione di calore, umidità e prodotti di
combustione nel locale di installazione. La cucina
deve essere ben ventilata, soprattutto durante l’uso
dell’apparecchio: tenere aperti i canali di ventilazione
naturali o installare un dispositivo di ventilazione
meccanica (una cappa di estrazione meccanica). Un
uso intensivo e prolungato dell’apparecchio può
richiedere una ventilazione supplementare o più
ecace, ad esempio l’apertura di una nestra o, se
possibile, l’attivazione a una maggiore velocità di un
dispositivo di ventilazione meccanica.
La mancata osservanza delle informazioni contenute
in questo manuale può causare rischi di incendio o
esplosione, con conseguenti danni materiali o lesioni
personali.
Prima di utilizzare l’apparecchio, leggere le seguenti
norme di sicurezza. Conservarle per eventuali
consultazioni successive.
Questo manuale e l’apparecchio sono corredati da
importanti avvertenze di sicurezza, da leggere e
rispettare sempre. Il fabbricante declina qualsiasi
responsabilità che derivi dalla mancata osservanza
delle presenti istruzioni di sicurezza, da usi impropri
dell’apparecchio o da errate impostazioni dei comandi.
AVVERTENZA: Se la supercie del piano cottura è
incrinata, non utilizzare l’apparecchio per evitare il
rischio di folgorazione.
AVVERTENZA: Pericolo di incendio: non appoggiare
oggetti sulle superci di cottura.
ATTENZIONE: Il processo di cottura deve essere
sorvegliato. I processi di cottura brevi richiedono una
supervisione continua.
AVVERTENZA: La cottura non sorvegliata su un
piano di cottura con grasso e olio può essere pericolosa
e generare incendi. Non tentare MAI di spegnere le
amme con acqua. Al contrario, spegnere l’apparecchio
e soocare le amme, ad esempio con un coperchio o
una coperta antincendio.
Non utilizzare il piano di cottura come supercie
di lavoro o appoggio. Non avvicinare all’apparecchio
stoe o altri materiali inammabili no a che tutti i
componenti non si siano completamente rareddati
per evitare il rischio di incendi.
Tenere l’apparecchio fuori dalla portata dei bambini
di età inferiore a 3 anni. Senza la sorveglianza costante
di un adulto, tenere l’apparecchio fuori dalla portata dei
bambini di età inferiore a 8 anni. I bambini di età
superiore agli 8 anni, le persone con ridotte capacità
siche, sensoriali o mentali e le persone che non
abbiano esperienza o conoscenza dell’apparecchio
potranno utilizzarlo solo sotto sorveglianza, o quando
siano state istruite sull’utilizzo sicuro dell’apparecchio e
siano consapevoli dei rischi del suo utilizzo. Vietare ai
bambini di giocare con l’apparecchio. La pulizia e la
manutenzione ordinaria non devono essere eettuate
da bambini senza la supervisione di un adulto.
ATTENZIONE: in caso di rottura del vetro del piano
di cottura: spegnere immediatamente tutti i bruciatori
e le resistenze elettriche e scollegare l’apparecchio
dall’alimentazione, non toccare la supercie
dell’apparecchio; non utilizzare l’apparecchio.
Il coperchio di vetro può rompersi se viene riscaldato.
Prima di chiudere il coperchio, spegnere tutti i bruciatori
e le piastre elettriche. Non chiudere il coperchio se i
bruciatori sono accesi.
AVVERTENZA: L’apparecchio e i suoi componenti
accessibili possono diventare molto caldi durante l’uso.
Fare attenzione a non toccare gli elementi riscaldanti.
Tenere lontani i bambini di età inferiore agli 8 anni, a
meno che non siano costantemente sorvegliati.
USO CONSENTITO
ATTENZIONE: l’apparecchio non è destinato ad
essere messo in funzione mediante un dispositivo di
commutazione esterno, ad esempio un temporizzatore,
o attraverso un sistema di comando a distanza separato.
L’apparecchio è destinato all’uso domestico e ad
applicazioni analoghe, quali: aree di cucina per il
personale di negozi, uci e altri contesti lavorativi;
agriturismi; camere di hotel, motel, bed & breakfast e
altri ambienti residenziali.
Non sono consentiti altri usi (ad esempio, il
riscaldamento di locali).
Questo apparecchio non è destinato all’uso
professionale. Non utilizzare l’apparecchio all’aperto.
Utilizzare pentole e tegami di diametro pari o
leggermente superiore al diametro dei bruciatori (vedere
la tabella). Evitare che le pentole, posizionate sulle griglie,
fuoriescano dal perimetro del piano di cottura.
L’uso improprio delle griglie potrebbe danneggiare
il piano: evitare di appoggiare le griglie capovolte o di
trascinarle sul piano.
Non lasciare che la amma del bruciatore si estenda oltre il bordo della pentola.
Se la supercie del piano è in vetro, non utilizzare le bistecchiere in ghisa, le
pietre di collare, le pentole e le padelle in terracotta.
Non utilizzare: dissipatori di rete metallica o di altro tipo; due bruciatori
simultaneamente per la cottura con un solo recipiente (ad esempio una
pesciera).
Qualora particolari condizioni del gas erogato localmente rendessero
dicoltosa l’accensione del bruciatore, si consiglia di ripetere l’operazione
con la manopola ruotata sulla posizione della amma piccola.
In caso di installazione di una cappa sul piano di cottura, fare riferimento alle
relative istruzioni per la distanza corretta.
I piedini di protezione in gomma sotto le griglie potrebbero essere ingeriti
dai bambini piccoli rappresentando il rischio di soocamento. Dopo avere
rimosso le griglie, controllare che tutti i piedini siano montati correttamente..
Page 10
INSTALLAZIONE
Per evitare il rischio di lesioni personali, le operazioni
di movimentazione e installazione dell’apparecchio
devono essere eseguite da almeno due persone. Per
evitare rischi di taglio, durante le operazioni di
disimballaggio e installazione utilizzare i guanti protettivi.
I collegamenti di gas ed elettricità devono essere
conformi alle norme locali.
L’installazione, comprendente anche eventuali
raccordi per l’alimentazione idrica e i collegamenti
elettrici, e gli interventi di riparazione devono essere
eseguiti da personale qualicato. Non riparare o
sostituire qualsiasi parte dell’apparecchio se non
espressamente richiesto nel manuale d’uso. Tenere i
bambini a distanza dal luogo dell’installazione. Dopo
aver disimballato l’apparecchio, assicurarsi che non sia
stato danneggiato durante il trasporto. In caso di
problemi, contattare il rivenditore o il Ser vizio Assistenza.
A installazione completata, conservare il materiale di
imballaggio (parti in plastica, polistirolo, ecc.) fuori della
portata dei bambini per evitare potenziali rischi di
soocamento. Prima di procedere all’installazione,
scollegare l’apparecchio dalla rete elettrica per non
correre il rischio di scosse elettriche. Per evitare il rischio
di incendio o di folgorazione, durante l’installazione
assicurarsi che l’apparecchio non danneggi il cavo di
alimentazione. Attivare l’apparecchio solo dopo avere
completato la procedura di installazione.
AVVERTENZA: la modica dell’apparecchio e del
metodo di installazione sono essenziali per il suo
utilizzo sicuro e corretto in ogni paese.
Utilizzare regolatori di pressione idonei alla
pressione del gas indicata nelle istruzioni.
Il locale deve essere provvisto di un sistema di
estrazione dell’aria in grado di espellere i fumi
prodotti dalla combustione.
Il locale deve inoltre consentire un’adeguata
circolazione dell’aria, in quanto l’aria è necessaria per la
normale combustione. Il usso d’aria non deve essere
inferiore a 2 m
3
/h per ogni kW di potenza installata.
Il sistema di circolazione può aspirare l’aria
direttamente dall’esterno mediante una tubazione
con sezione interna non inferiore a 100 cm
2
; l’apertura
non deve essere soggetta ad alcun tipo di ostruzione.
Il sistema può fornire l’aria necessaria per la
combustione anche in modo indiretto, ad esempio
da locali adiacenti provvisti di tubazioni di circolazione
dell’aria del tipo sopra descritto. Tali locali, tuttavia,
non devono essere spazi comuni, camere da letto o
stanze che possano presentare rischi d’incendio.
Il gas di petrolio liquido (GPL) si sposta verso terra
perché è più pesante dell’aria. Per questa ragione, i
locali che contengano bombole di GPL devono essere
provvisti di sati che consentano al gas di fuoriuscire in
caso di perdite. Le bombole di GPL, anche solo
parzialmente piene, non devono essere installate o
conservate in locali o aree di deposito situate sotto il
piano terreno (cantine, ecc.). È consigliabile tenere nel
locale solo la bombola in uso, posizionandola in modo
che non sia esposta a fonti di calore esterne (forni,
camini, stufe, ecc. ) che possano innalzare la temperatura
della bombola oltre 50°C.
Se la rotazione delle manopole dei bruciatori dovesse risultare dicoltosa,
contattare il Servizio Assistenza, che in caso di rubinetto difettoso
provvederà a sostituirlo.
Le aperture utilizzate per la ventilazione e la dispersione del calore non
devono mai essere coperte.
Eseguire tutte le operazioni di taglio del mobile
prima di inserire il forno, avendo cura di rimuovere
trucioli o residui di segatura.
Se l’apparecchio non è installato sopra un forno, è
necessario installare un pannello divisorio (non in
dotazione) nel vano sottostante.
COLLEGAMENTO DEL GAS
AVVERTENZA: Prima dell’installazione, controllare che
le condizioni di distribuzione del locale (tipo e pressione
del gas) siano compatibili con la congurazione
dell’apparecchio.
Controllare che la pressione del gas dell’impianto
sia in linea con i valori riportati nella Tabella “Speciche
di bruciatori e ugelli”.
AVVERTENZA: le condizioni di congurazione
dell’apparecchio sono riportate sull’etichetta (o sulla
targhetta matricola).
AVVERTENZA: questo apparecchio non è collegato a
un dispositivo di evacuazione dei prodotti di
combustione. l’installazione e l’allacciamento devono
essere eseguiti in conformità alle norme vigenti.
Prestare particolare attenzione ai requisiti in materia di
ventilazione.
Se l’apparecchio è collegato a un impianto a gas
liquido, la vite di regolazione deve essere serrata con
la massima forza possibile.
IMPORTANTE: se si utilizza una bombola di gas o è
installato un serbatoio di gas, questi devono essere
posizionati correttamente (orientamento verticale).
AVVERTENZA: questa operazione deve essere
eseguita da un tecnico qualicato.
Per l’allacciamento del gas, utilizzare solo un tubo
di metallo essibile o rigido.
Collegamento con tubo rigido (rame o acciaio)
Il collegamento all’impianto del gas deve essere
eseguito in modo da evitare qualsiasi forma di
compressione o di trazione sull’apparecchio. Sulla
rampa di alimentazione dell’apparecchio si trova un
raccordo a L regolabile, provvisto di una guarnizione di
tenuta contro le perdite. La guarnizione deve essere
riapplicata dopo ogni rotazione del raccordo (la
guarnizione è in dotazione con l’apparecchio). Il
raccordo per il tubo di mandata del gas è un attacco
maschio cilindrico 1/2 lettato.
Collegamento di un tubo in acciaio inox essibile
senza saldature a un attacco lettato Il raccordo per il
tubo di mandata del gas è un attacco maschio cilindrico
1/2 lettato. Questi tubi devono essere installati in
modo che la loro estensione completa non superi i
Page 11
2000 mm di lunghezza. Una volta eseguito il
collegamento, controllare che il tubo in metallo
essibile non entri a contatto con parti mobili e non sia
compresso. Usare solo tubi e guarnizioni conformi alle
norme nazionali vigenti.
IMPORTANTE: nel caso si utilizzi un tubo in acciaio
inox, questo dovrà essere installato in modo da non
entrare in contatto con parti mobili (es. cassetti). Il
tubo deve passare in un’area libera da ingombri e
deve essere ispezionabile su tutta la lunghezza.
L’apparecchio deve essere collegato all’impianto del
gas o alla bombola del gas in conformità alle norme
nazionali vigenti. Prima di procedere al collegamento,
vericare che l’apparecchio sia compatibile con
l’impianto di alimentazione del gas che si intende
utilizzare. In caso contrario, seguire le istruzioni del
paragrafo “Adattamento dell’apparecchio al tipo di gas”.
Dopo il collegamento all’alimentazione del gas,
vericare con una soluzione di acqua saponata che
non vi siano perdite. Con i bruciatori accesi, ruotare le
manopole dalla posizione massima 1* alla posizione
minima 2* per vericare la stabilità della amma.
ADATTAMENTO DELL’APPARECCHIO AL TIPO DI GAS
(Questa operazione deve essere eseguita da un
tecnico qualicato.)
Per adattare l’apparecchio a un tipo di gas diverso
da quello per il quale è stato prodotto (indicato
sull’etichetta), seguire la procedura riportata dopo i
disegni di installazione.
AVVERTENZE ELETTRICHE
IMPORTANTE: Le informazioni sui consumi di
corrente e tensione sono riportate sulla targhetta
matricola.
Il cavo di alimentazione deve essere sucientemente
lungo da consentire il collegamento dell’apparecchio,
una volta posizionato nell’ubicazione denitiva, alla
presa di corrente. Non tirare il cavo di alimentazione.
Deve essere possibile scollegare l’apparecchio
dalla rete elettrica disinserendo la spina, se questa è
accessibile, o tramite un interruttore multipolare
installato a monte della presa nel rispetto dei
regolamenti elettrici vigenti; inoltre, l’apparecchio
deve essere messo a terra in conformità alle norme di
sicurezza elettrica nazionali.
Non utilizzare cavi di prolunga, prese multiple o
adattatori. Una volta terminata l’installazione, i
componenti elettrici non devono più essere accessibili.
Non utilizzare l’apparecchio quando si è bagnati oppure
a piedi nudi. Non accendere l’apparecchio se il cavo di
alimentazione o la spina sono danneggiati, se si
osservano anomalie di funzionamento o se
l’apparecchio è caduto o è stato danneggiato.
Se il cavo di alimentazione è danneggiato, deve
essere sostituito con uno dello stesso tipo dal
produttore, da un centro di assistenza autorizzato o
da un tecnico qualicato per evitare situazioni di
pericolo o rischi di scosse elettriche.
PULIZIA E MANUTENZIONE
AVVERTENZA: Per evitare rischi di folgorazione,
prima di qualsiasi intervento di manutenzione
accertarsi che l’apparecchio sia spento e scollegato
dall’alimentazione elettrica; non usare in nessun caso
pulitrici a getto di vapore.
Non utilizzare prodotti abrasivi o corrosivi, prodotti
a base di cloro o pagliette.
Per evitare danni all’accensione elettrica, non
utilizzarla quando i bruciatori non sono nella loro sede.
SMALTIMENTO DEL MATERIALE DI IMBALLAGGIO
Il materiale di imballaggio è riciclabile al 100% ed è contrassegnato dal
simbolo del riciclaggio
Le varie parti dell’imballaggio devono pertanto essere smaltite responsabilmente
e in stretta osservanza delle norme stabilite dalle autorità locali.
SMALTIMENTO DEGLI ELETTRODOMESTICI
Questo prodotto è fabbricato con materiale riciclabile o riutilizzabile.
Smaltire il prodotto rispettando le normative locali in materia. Per
ulteriori informazioni sul trattamento, il recupero e il riciclaggio degli
elettrodomestici, contattare l’ucio locale competente, il servizio di raccolta
dei riuti domestici o il negozio presso il quale il prodotto è stato acquistato.
Questo apparecchio è contrassegnato in conformità alla direttiva europea
2012/19/UE, Riuti di apparecchiature elettriche ed elettroniche (RAEE) e
alle norme sui riuti di apparecchiature elettriche ed elettroniche 2013 (e
successive modiche).
Assicurandosi che questo prodotto sia smaltito in modo corretto, l’utente
contribuisce a prevenire le conseguenze negative per l’ambiente e la salute.
Il simbolo
indica che questo apparecchio non deve essere smaltito come riuto
domestico, bensì conferito presso un centro di raccolta preposto al ritiro
delle apparecchiature elettriche ed elettroniche.
sul prodotto o sulla documentazione di accompagnamento
CONSIGLI PER IL RISPARMIO ENERGETICO
Utilizzare pentole e tegami con diametro del fondo corrispondente al
diametro della zona di cottura.
Utilizzare solo pentole e padelle con fondo piatto.
Se possibile, tenere il coperchio sulle pentole durante la cottura.
Utilizzare la pentola a pressione per ridurre il consumo di energia e il tempo
di cottura.
DICHIARAZIONE DI CONFORMITÀ
Questo apparecchio soddisfa i requisiti di Ecodesign del regolamento
europeo 66/2014 e l’Ecodesign per i prodotti connessi all’energia e le
informazioni sull’energia (emendamento) (Uscita UE) Regolamenti 2019 in
conformità con la norma europea EN 30-2-1.
.
Page 12
SPECIFICHE DI BRUCIATORI E UGELLI
IT
CATEGORIA II2H3+
Tipo di gas utilizzato Tipo di bruciatore Iniettore Portata termica
Rapido (R)
GAS NATURALE
(Metano) G20
GAS PETROLIO
LIQUIDO
(Butano) G30
GAS PETROLIO
LIQUIDO
(Propano) G31
Tipo di gas utilizzato Congurazione modello
G20 20 mbar 1R - 2SR - 1AUX-1MW 10,80 1028 l/h 9,52
G30 28-30 mbar 1R - 2SR - 1AUX-1MW 10,80 785 g/h 30,94
Semirapido (SR)
Ausiliario (AUX)
Mini Wok (MW)
Rapido (R)
Semirapido (SR)
Ausiliario (AUX)
Mini Wok (MW)
Rapido (R)
Semirapido (SR)
Ausiliario (AUX)
Mini Wok (MW)
5 BRUCIATORI
115Y
95Z
72X
138A
85
63
50
93P
85
63
50
93P
nominale
kW
3.00
1.65
1.00
3.50
3.00
1.65
1.00
3.50
3.00
1.65
1.00
3.50
Potenza termica
nominale (kW)
Consumo
nominale
286 l/h
157 l/h
95 l/h
333 l/h
218 g/h
120 g/h
73 g/h
254 g/h
214 g/h
118 g/h
71 g/h
250 g/h
Consumo totale
nominale
Potenza
termica ridotta
kW
0,75
0,40
0,40
1,65
0,75
0,40
0,40
1,65
0,75
0,40
0,40
1,65
Pressione del gas
mbar
min. nom. max.
17 20 25
20 28-30 35
25 37 45
Aria necessaria (m) per la
combustione di 1 m di gas
G31 37 mbar 1R - 2SR - 1AUX-1MW 10,80 771 g/h 23,80
ALIMENTAZIONE ELETTRICA: 220-240 V ~ 50-60 Hz - 0,6W
Page 13
IT
60
INSTALLAZIONE CLASSE 3
INFORMAZIONI TECNICHE PER L’INSTALLATORE
• Utilizzare guanti protettivi per maneggiare, preparare e installare il prodotto.
• Questo prodotto può essere incassato in un top (piano di lavoro) dello spessore di 20 ÷ 60 mm.
• Se sotto il piano di cottura non è previsto un forno, inserire un pannello separatore che abbia una supercie pari almeno all’apertura nel piano di
lavoro. Tale pannello deve essere posizionato a una distanza massima di 150 mm dalla supercie superiore del piano di lavoro e in nessun caso
inferiore a 20 mm dal fondo del piano di cottura. In caso si intenda installare un forno sotto il piano di cottura, assicurarsi che il forno sia dotato di un
sistema di rareddamento.
DIMENSIONI E DISTANZE DA RISPETTARE
mm
510 mm
min. 55
560 - 562
mm
mm
Min. 750 mm
A
B
Min. 100 mm
20-60
mm
mm
38
480 - 482
mm
730 mm
min. 6,5
max. 8
мм
NOTA: se la distanza “A” tra i pensili è compresa tra 600 mm e 730 mm, l’altezza “B” deve essere minimo 530 mm.
Se la distanza “A” tra i pensili è maggiore della larghezza del piano di cottura, l’altezza “B” deve essere minimo 400 mm.
Qualora venga installata una cappa sopra il piano di cottura, fare riferimento alle istruzioni di montaggio della cappa per la distanza da rispettare.
MONTAGGIO
Dopo aver pulito la supercie perimetrale, applicare al piano di cottura la guarnizione in dotazione come
mostrato in gura.
Posizionare il piano all’interno dell’apertura praticata secondo le dimensioni indicate nelle istruzioni.
NOTA: il cavo di alimentazione deve essere sucientemente lungo da permetterne l’estrazione dall’alto.
Per bloccare il piano di cottura, utilizzare le stae (A) in dotazione. Posizionare le stae in corrispondenza dei fori evidenziati dalla freccia e ssarle con le
apposite viti in modo da adattarle allo spessore del top (vedere le gure seguenti).
30 mm
20
40 mm
30
60 mm
40
A
COLLEGAMENTO GAS
20 mm
• Collegare il raccordo a gomito (A)* o (B)* fornito insieme al tubo di alimentazione principale del piano di cottura e
interporre la guarnizione (C) in dotazione, a norma EN 549.
* Utilizzare il raccordo a gomito (A) per la Francia e il raccordo a gomito (B) per tutti gli altri paesi.
• Dopo il collegamento all’alimentazione del gas, vericare con una soluzione di acqua saponata che non vi siano perdite.
Con i bruciatori accesi, ruotare le manopole dalla posizione massima
alla posizione minima per vericare la stabilità
della amma.
CONNESSIONE ELETTRICA
L
Cavo di terra
(giallo / verde)
N
A
C
C
B
C
Page 14
DESCRIZIONE DEL PRODOTTO
Massima apertura/erogazione
1
3
2
1
4
7 8 9 10
1
5
6
11
1. Griglie amovibili
2. Bruciatore Semirapido
3. Bruciatore Semirapido
4. Bruciatore Mini Wok
5. Bruciatore Rapido
6. Bruciatore Ausiliario
7. Manopola comando del bruciatore Semirapido
8. Manopola comando del bruciatore Semirapido
9. Manopola comando del bruciatore Mini Wok
10. Manopola comando del bruciatore Rapido
11. Manopola comando del bruciatore Ausiliario
USO QUOTIDIANO
UTILIZZO DEL PIANO DI COTTURA
Non lasciare che la amma del bruciatore si estenda oltre il bordo della
pentola.
IMPORTANTE: quando è in funzione, tutta la supercie del piano di
cottura potrebbe riscaldarsi.
• Per accendere uno dei bruciatori, ruotare la manopola corrispondente in senso
antiorario fino a far coincidere l’indice con il simbolo di fiamma massima.
• Premere la manopola contro la mascherina dei comandi per accendere
il bruciatore.
• Una volta acceso il bruciatore, è necessario continuare a tenere premuta la
manopola per circa 5–10 secondi per consentire il corretto funzionamento
del dispositivo.
• Si tratta di un dispositivo di sicurezza che interrompe la fuoriuscita di gas in caso
di spegnimento accidentale della fiamma (dovuto a correnti d’aria, interruzione
momentanea dell’alimentazione del gas, traboccamenti di liquidi, ecc.).
• La manopola non deve essere tenuta premuta per più di 15 secondi.
Se, trascorso tale tempo, il bruciatore non rimane acceso, attendere
almeno un minuto prima di tentare un’ulteriore accensione.
NOTA: qualora particolari condizioni del gas erogato localmente rendessero
difficoltosa l’accensione del bruciatore, si consiglia di ripetere l’operazione
con la manopola ruotata sulla posizione della fiamma piccola.
Può accadere che il bruciatore si spenga al momento del rilascio della
manopola. Ciò indica che il dispositivo di sicurezza non si è scaldato a
sucienza. In questo caso, ripetere le operazioni sopra descritte.
Nel caso di una estinzione accidentale delle amme del bruciatore, chiudere
la manopola di comando e non tentare di accenderlo per almeno 1 minuto.
CONSIGLI PRATICI PER L’USO DEI BRUCIATORI
Questo piano di cottura è dotato di bruciatori con diametri diversi. Al ne di
ottenere il massimo rendimento, è utile attenersi alle seguenti regole:
• utilizzare pentole e tegami di diametro pari o leggermente superiore al
diametro dei bruciatori (vedere la tabella a destra);
• utilizzare soltanto pentole e tegami con fondi piatti;
• utilizzare la giusta quantità d’acqua per la cottura dei cibi e usare il coperchio;
• evitare che le pentole, posizionate sulle griglie, fuoriescano dal perimetro
del piano di cottura;
• nel caso di recipienti con fondo convesso (WOK), utilizzare la griglia di
supporto che deve essere posizionata solo sul bruciatore multicorona;
• evitare urti accidentali con pentole,griglie o altri utensili da cucina;
• non lasciare bistecchiere vuote sul fornello acceso per più di 5 minuti.
IMPORTANTE: l’uso improprio delle griglie potrebbe danneggiare il
piano; evitare di appoggiare le griglie capovolte o di trascinarle sul piano.
Simboli
Pallino pieno
Fiamma grande
Fiamma piccola
Rubinetto chiuso
e accensione elettrica
Minima apertura
o erogazione ridotta
BRUCIATORE Ø RECIPIENTI
Mini Wok da 24 a 26 cm
Rapido da 24 a 26 cm
Semirapido da 16 a 22 cm
Ausiliario da 8 a 14 cm
Non utilizzare:
• bistecchiere in ghisa, supporti in pietra naturale, tegami o pentole in
terracotta;
• dissipatori di rete metallica o di altro tipo;
• due bruciatori simultaneamente per la cottura con un solo recipiente
(ad esempio una pesciera).
ADATTAMENTO AI DIVERSI TIPI DI GAS
Questa operazione deve essere eseguita da un tecnico qualicato.
In caso di utilizzo con un gas diverso da quello indicato sulla targhetta
matricola e sull’etichetta informativa posta sulla parte superiore del piano
di cottura, è necessario sostituire gli iniettori.
L’etichetta informativa va rimossa e conservata insieme al libretto istruzioni.
Utilizzare regolatori di pressione idonei alla pressione del gas indicata
nelle istruzioni:
• per la sostituzione degli iniettori del gas, rivolgersi al servizio assistenza
o a un tecnico qualicato;
• gli iniettori non forniti in dotazione devono essere richiesti al servizio assistenza;
• regolare il minimo dei rubinetti.
NOTA: se si utilizza gas di petrolio liquefatto (G30/G31), la vite di
regolazione del minimo deve essere avvitata a fondo.
IMPORTANTE: se la rotazione delle manopole dei bruciatori dovesse
risultare dicoltosa, contattare il Servizio di assistenza tecnica autorizzato
che provvederà alla sostituzione del rubinetto, se difettoso.
IMPORTANTE: se si utilizza la bombola del gas, questa deve essere
posizionata correttamente (orientamento verticale).
Page 15
SOSTITUZIONE DEGLI INIETTORI (per il tipo vedere tabella ugelli nelle
Norme di Sicurezza)
Questa operazione deve essere eseguita da un tecnico qualicato.
• Rimuovere le griglie (A).
• Estrarre i bruciatori (B).
• Con una chiave a tubo della dimensione appropriata, svitare l’iniettore
da sostituire (C).
• Sostituirlo con l’iniettore previsto per il nuovo tipo di gas.
• Rimontare l’iniettore in (D).
• Se si dispone di un bruciatore a corona multipla, utilizzare una chiave
laterale per sostituire l’iniettore (E).
IT
REGOLAZIONE DEL MINIMO DEI BRUCIATORI
Questa operazione deve essere eseguita da un tecnico qualicato.
La regolazione deve essere eseguita con il rubinetto nella posizione di
minimo (amma piccola)
Non occorre regolare l’aria primaria dei bruciatori.
Per garantire una corretta regolazione del minimo, rimuovere la manopola
e procedere nel modo seguente:
• avvitare la vite per ridurre l’altezza della amma (−);
• allentare la vite per aumentare l’altezza della amma (+);
Con i bruciatori accesi, ruotare le manopole dalla posizione massima
posizione minima per vericare la stabilità della amma.
.
alla
D
C
E
A
B
Prima di installare il piano di cottura, ricordarsi di applicare la targhetta
di taratura gas fornita con gli iniettori di ricambio, in modo che copra le
informazioni già presenti.
CURA E PULIZIA
Scollegare l’alimentazione prima di eseguire la manutenzione.
PULIZIA DEL PIANO COTTURA
• Le parti smaltate e in vetro vanno lavate con acqua calda e detergente
neutro.
• L’acqua calcarea o detergenti aggressivi potrebbero lasciare macchie
sulle superci in acciaio inox, se rimangono a contatto troppo a lungo.
Eliminare prontamente eventuali residui di cibo (acqua, sugo, caè,
ecc.) prima che si secchino.
• Pulire con acqua calda e detergente neutro, quindi asciugare con un
panno morbido o una pelle di daino. In caso di sporco dicile, usare
esclusivamente detergenti indicati per le superci in acciaio inox.
NOTA: pulire le superci in acciaio inox solo con un panno morbido o
una spugna.
• Non utilizzare prodotti abrasivi o corrosivi, prodotti a base di cloro o
pagliette.
• Non utilizzare pulitrici a getto di vapore.
• Non utilizzare prodotti inammabili.
• Evitare di lasciare sul piano sostanze acide o alcaline come aceto,
mostarda, sale, zucchero o succo di limone.
F
Terminata la regolazione, ripristinare i sigilli con ceralacca o materiale
equivalente.
PULIZIA DEI COMPONENTI DEL PIANO
• Le griglie, i cappellotti e i bruciatori sono rimovibili per facilitarne la pulizia.
• Lavarli a mano con acqua calda e detersivo non aggressivo avendo
cura di eliminare eventuali incrostazioni e controllando che nessuna
delle aperture del bruciatore sia otturata.
• Sciacquare e asciugare.
• Le griglie in ghisa possono essere pulite in lavastoviglie.
Rimuovere eventuali residui di cibo bruciato prima di riporre le
griglie nel cestello più basso della lavastoviglie.
• Rimontare correttamente bruciatori e cappellotti nelle rispettive sedi.
• Nel riposizionare le griglie, assicurarsi che la zona di appoggio delle
pentole sia allineata con il bruciatore.
• Nei modelli dotati di candeline di accensione elettrica e di termocoppie
di sicurezza, occorre procedere a un’accurata pulizia della parte
terminale della candelina per assicurarne il buon funzionamento.
Controllare questi componenti frequentemente e, se necessario, pulirli
con un panno umido. Eventuali residui di cibo secchi vanno rimossi con
uno stuzzicadenti o un ago.
NOTA: per evitare danni all’accensione elettrica, non utilizzarla
quando i bruciatori non sono nella loro sede.
Page 16
01
Prod.N. 86999XXXXXXX
XXXX XXXX XXXX
RISOLUZIONE DEI PROBLEMI
Whirlpool Management EMEA S.r.l.
via Carlo
20016 Pero (MI),ITALY
Se il piano cottura non funziona correttamente, prima di chiamare
l’assistenza esaminare questa guida rapida per individuare il problema.
1. Il bruciatore non si accende o la amma non è uniforme
Controllare che:
• non ci siano interruzioni nella rete di alimentazione del gas ed
elettrica e, in particolare, che il rubinetto del gas sia aperto;
• la bombola del gas liquido non si sia esaurita;
• le aperture del bruciatore non siano ostruite;
• la parte terminale della candelina non sia sporca;
• tutte le parti che compongono il bruciatore siano posizionate
correttamente;
• non ci siano correnti d’aria in prossimità del piano.
2. La amma non rimane accesa
Controllare che:
• la manopola sia stata premuta a fondo durante l’accensione del
bruciatore per il tempo sufficiente ad attivare il dispositivo di
sicurezza;
• le aperture del bruciatore non siano ostruite in corrispondenza della
termocoppia;
• la parte terminale del dispositivo di sicurezza non sia sporca;
• la regolazione del minimo sia corretta (vedere il paragrafo
corrispondente).
SERVIZIO ASSISTENZA
Per ricevere un’assistenza più completa, registrare il prodotto su
www.indesit.com/register.
PRIMA DI CHIAMARE IL SERVIZIO ASSISTENZA:
1. Vericare se non sia possibile eliminare da soli i guasti. Vedere
”RISOLUZIONE DEI PROBLEMI”.
2. Spegnere e riaccendere l’apparecchio per assicurarsi che l’inconveniente
sia stato eliminato.
SE DOPO I SUDDETTI CONTROLLI IL PROBLEMA PERSISTE, CONTATTARE
IL SERVIZIO ASSISTENZA PIÙ VICINO.
Per ricevere assistenza, chiamare il numero indicato sul libretto di garanzia
o seguire le istruzioni sul sito web www.indesit.com.
Quando si contatta il nostro servizio assistenza,indicare sempre:
• una breve descrizione del guasto;
• il tipo e il modello esatti del prodotto;
Made in X
Type: XXXMod.: XXX
XXXXXXXXXXXXXXXXXXXX
XXXXXXXXXXXXXXX
XXXXXXXXXXXXXXXXXXXXXX
XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX
XXXXXXX XXXXXXX XXXXXXXXX
3. I recipienti sono instabili
Controllare che:
• il fondo del recipiente sia perfettamente piano;
• il recipiente sia centrato sul bruciatore;
• le griglie non siano state invertite o posizionate in modo errato.
Se dopo le suddette veriche il problema persiste, contattare il Servizio
Assistenza più vicino.
• il numero di serie (è il numero che si trova dopo la parola SN sulla
targhetta matricola posta sotto l’apparecchio). Il numero di serie è
indicato anche nella documentazione;
Mod.
XXX XXX
Ind.C. XXXX XXXX XXXX
S.N.
• il proprio indirizzo completo;
• il proprio numero di telefono.
Qualora si renda necessaria una riparazione, rivolgersi ad un centro del
Servizio Assistenza (a garanzia dell’utilizzo di pezzi di ricambio originali e di
una corretta riparazione).
Pisacane n.1,
Loading...
