Page 1

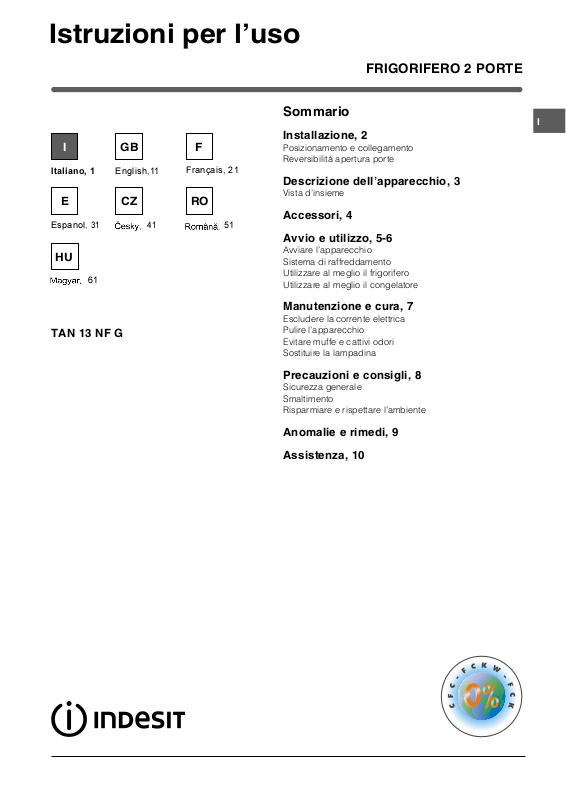

Istruzioni per luso

FRIGORIFERO 2 PORTE

Italiano, 1

English,11

Espanol

, 31

Èesky,

Magyar, 61

TAN 13 NF G

GBI F

Français, 21

Românã, 51

Sommario

Installazione, 2

Posizionamento e collegamento Reversibilità apertura porte

Descrizione dellapparecchio, 3

Vista d’insieme

Accessori, 4

Avvio e utilizzo, 5-6

Avviare l’apparecchio Sistema di raffreddamento Utilizzare al meglio il frigorifero Utilizzare al meglio il congelatore

Manutenzione e cura, 7

Escludere la corrente elettrica Pulire l’apparecchio Evitare muffe e cattivi odori Sostituire la lampadina

Precauzioni e consigli, 8

Sicurezza generale Smaltimento Risparmiare e rispettare l’ambiente

Anomalie e rimedi, 9

Assistenza, 10

Page 2

Installazione

∅ 3

! È importante conservare questo libretto per poterlo

consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono importanti

informazioni sull’installazione, sull’uso e sulla sicurezza.

Posizionamento e collegamento

Posizionamento

1. Posizionare l’apparecchio in un ambiente ben aerato e non umido.

2. Non ostruire le griglie posteriori di ventilazione: compressore e condensatore emettono calore e richiedono una buona aerazione per funzionare bene e contenere i consumi elettrici.

3. Lasciare una distanza di almeno 10 cm tra la parte superiore dell’apparecchio ed eventuali mobili sovrastanti e di almeno 5 cm tra le fiancate e mobili/pareti laterali.

4. Lasciare l’apparecchio lontano da fonti di calore (la luce solare diretta, una cucina elettrica).

5. Per mantenere una ottimale distanza del prodotto dalla parete posteriore, montare i distanzieri presenti nel kit di installazione seguendo le istruzioni presenti sul foglio dedicato.

Reversibilità apertura porte

Livellamento

1. Installare l’apparecchio su un pavimento piano e rigido.

2. Se il pavimento non fosse perfettamente orizzontale, compensare svitando o avvitando i piedini anteriori.

Collegamento elettrico

Dopo il trasporto, posizionare l’apparecchio verticalmente e attendere almeno 3 ore prima di collegarlo all’impianto elettrico. Prima di inserire la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;

• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche posta nel vano frigorifero in basso a sinistra (es 150 W);

• la tensione di alimentazione sia compresa nei valori indicati nella targhetta caratteristiche, posta in basso a sinistra (es 220-240 V);

• la presa sia compatibile con la spina dell’apparecchio. In caso contrario richiedere la sostituzione della spina a un tecnico autorizzato ( prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente

e sostituito solo da tecnici autorizzati (vedi Assistenza).

! Lazienda declina ogni responsabilità qualora queste norme non vengano rispettate.

vedi Assistenza

); non usare

Page 3

Descrizione dellapparecchio

Vista dinsieme

Le istruzioni sull’uso valgono per diversi modelli per cui è possibile che la figura presenti particolari differenti rispetto a quelli dell’apparecchio acquistato. La descrizione degli oggetti più complessi si trova nelle pagine seguenti.

Manopola

FUNZIONAMENTO

CONGELATORE

Vano congelatore

CONGELAMENTO e

CONSERVAZIONE

Balconcino estraibile con coperchio e con PORTAUOVA

Manopola

FUNZIONAMENTO

FRIGORIFERO

LAMPADINA

(vedi Manutenzione)

Scatola

MULTI-USO

Cassetto

FRUTTA e

VERDURA

PIEDINO

di regolazione

Balconcino estraibile

PORTAOGGETTI

Balconcino

BOTTIGLIE



 Variabili per numero e/o per posizione.

Presente solo in alcuni modelli.

Page 4

Accessori

estrarre completamente il ripiano.

Scatola MULTI-USO

(per esempio salumi); evita anche che si rilascino odori nel frigorifero.

Indicatore TEMPERATURA fredda del frigorifero.

1. Controllare che sull’indicatore risulti ben evidente OK

vedi figura

(

2. Se non compare la scritta OK significa che la

temperatura è troppo elevata: regolare la manopola FUNZIONAMENTO FRIGORIFERO su una posizione più alta (più freddo) e attendere circa 10 h finché la temperatura si sia stabilizzata.

3. Controllare nuovamente l’indicatore: se necessario,

procedere con una nuova regolazione. Se si sono introdotte grosse quantità di alimenti o si è aperta frequentemente la porta del frigorifero, è normale che l’indicatore non segni OK. Attendere almeno 10 h prima di regolare la manopola FUNZIONAMENTO FRIGORIFERO su una posizione più alta.

PLAY ZONE

Zone” è possibile raffreddare rapidamente tante bottiglie, lattine e integratori ed averle sempre comodamente a disposizione.

: Con il nuovo ripiano portabottiglie “Play

RIPIANI•: pieni o a griglia.

Sono estraibili e regolabili in altezza grazie alle apposite guide ( l’inserimento di contenitori o alimenti di notevole dimensione. Per regolare l’altezza non è necessario

: per conservare a lungo vari alimenti

vert

noir

consulter la notice

vedi figura

: per individuare la zona più

), per

Se la “Play Zone” è adagiata al ripiano in vetro è possibile collocare bottiglie di grossi e medi formati semplicemente appoggiando la bottiglia. In questo modo il vino, ad esempio, sarà conservato nel miglior modo possibile. Una volta piegata e fissata negli appositi fermi posti sul lato del ripiano, si possono collocare le lattine (parte alta), gli integratori (parte centrale) e altre lattine e integratori adagiati nella parte rimanente del ripiano. Fare attenzione, nel riporre le lattine, a non mandarle a contatto con la parete posteriore del frigo. La “Play Zone” puo’ essere usata come un normale ripiano (una volta adagiata), lavata facilmente, anche in lavastoviglie. La posizione ideale del ripiano con la "Play Zone" è quella centrale.

GRAFFITI*: è il kit di pennarelli

che rende più divertente e colorato il tuo frigorifero Indesit. Con i pennarelli è possibile scrivere, lasciare messaggi e disegnare sulle porte e sui fianchi del frigorifero. GRAFFITI è estremamente semplice e comodo da utilizzare, dopo aver scritto o disegnato potrai cancellare in maniera facile e

veloce utilizzando un panno asciutto o un comune cancellino per lavagna bianca. Non utilizzare la base portapennarelli per cancellare, si potrebbero causare danni permanenti al prodotto e/o alle componenti del kit GRAFFITI.

ATTENZIONE: il kit di pennarelli GRAFFITI è stato studiato, progettato e testato per essere utilizzato esclusivamente sulle porte e sui fianchi di quei prodotti della gamma Indesit con i quali viene venduto in abbinamento. Non utilizzate quindi:

- i vostri pennarelli GRAFFITI su altri frigoriferi Indesit e/o di altre marche;

- i vostri pennarelli GRAFFITI su altri elettrodomestici;

- altre tipologie o marche di pennarello sul vostro frigorifero Indesit; In questi casi, infatti, è possibile che causiate danni dovuti ad aloni di colore e/o marcature indelebili. L’uso dei pennarelli da parte dei bambini deve avvenire sotto la sorveglianza di un adulto. La Indesit Company S.p.A. non è responsabile per gli effetti dell’incorretto utilizzo del kit GRAFFITI.

 Variabili per numero e/o per posizione.

Presente solo in alcuni modelli.

Page 5

Avvio e utilizzo

Avviare lapparecchio

! Prima di avviare lapparecchio, seguire le istruzioni sullinstallazione (

! Prima di collegare l’apparecchio pulire bene i vani e gli accessori con acqua tiepida e bicarbonato. ! L’apparecchio è provvisto di un controllo salvamotore che fa avviare il compressore solo dopo circa 8 minuti dall’accensione. Questo accade anche dopo ogni interruzione dell’alimentazione elettrica, volontaria o involontaria (black out).

1. Inserire la spina nella presa e accertarsi che si accenda la lampada di illuminazione interna (la manopola FUNZIONAMENTO CONGELATORE non deve essere su

2. Ruotare la manopola FUNZIONAMENTO CONGRLATOTE e FUNZIONAMENTO FRIGORIFERO su un valore medio. Dopo qualche ora sarà possibile inserire alimenti nel frigorifero.

vedi Installazione

Regolazione della temperatura

La temperatura all'interno del reparto frigorifero si regola automaticamente in base alla posizione della manopola del termostato. min = meno freddo max = più freddo Si consiglia, comunque, una posizione media

Sistema di raffreddamento

la parete refrigerante posteriore, per non ostruire i fori di aerazione e facilitare la formazione di condensa. Chiudere le bottiglie e avvolgere gli alimenti.

Utilizzare al meglio il frigorifero

• Inserire soltanto alimenti freddi o appena tiepidi, non

vedi Precauzioni e consigli

caldi (

• Ricordarsi che gli alimenti cotti non si mantengono più a lungo di quelli crudi.

• Non inserire liquidi in recipienti scoperti: provocherebbero un aumento di umidità con conseguente formazione di condensa.

Ligiene alimentare

1. Dopo l’acquisto degli alimenti, eliminare qualsiasi tipo di confezione esterna in carta/cartone o altri involucri, che potrebbero introdurre nel frigo batteri o sporcizia.

2. Proteggere gli alimenti, (in particolare quelli facilmente deperibili e quelli che emanano un forte aroma), in modo da evitate il contatto tra essi, eliminando in questo modo sia la possibilità di contaminazione di germi/batteri, che la diffusione di particolari odori all’interno del frigo

3. Riporre i cibi in modo in modo che l’aria possa circolare liberamente tra essi

4. Tenere pulito l’interno del frigo, facendo attenzione a non utilizzare prodotti ossidanti o abrasivi

5. Togliere gli alimenti dal frigo una volta superata la durata massima di conservazione

6. Per una buona conservazione, i cibi facilmente deperbili ( formaggi molli, pesce crudo, carne, etc…) vanno posizionati nella zona più fredda, cioè quella sopra le verduriere, dove si trova l’indicatore della temperatura

No Frost

È riconoscibile dalla presenza di celle d’aerazione poste sulle pareti posteriori dei vani. Il No Frost gestisce un flusso continuo di aria fredda che raccoglie l’umidità e impedisce la formazione di ghiaccio

e brina: nel vano frigorifero mantiene il giusto livello di umidità e, grazie all’assenza di brina, preserva le qualità originarie degli alimenti; nel vano congelatore evita la formazione di ghiaccio rendendo superflue le operazioni di sbrinamento ed evitando che gli alimenti si attacchino tra loro. Non mettere alimenti o contenitori a diretto contatto con

Page 6

Utilizzare al meglio il congelatore

La temperatura all'interno del reparto congelatore si regola automaticamente in base alla posizione della manopola del termostato.

meno freddo.

più freddo.

Si consiglia, comunque, una posizione media

ECO è la temperatura ottimale a bassi consumi.

spegne l’apparecchio, frigorifero compreso.

• Non ricongelare alimenti che stanno per scongelare o scongelati; tali alimenti devono essere cotti per essere consumati (entro 24 ore).

• Gli alimenti freschi da congelare non devono essere posti a contatto con quelli già congelati; vanno sistemati sopra la griglia del reparto freezer possibilmente a contatto delle pareti (laterali) dove la temperatura scende sotto i -18°C e garantisce una buona velocità di congelamento.

• Non mettere nel congelatore bottiglie di vetro contenenti liquidi, tappate o chiuse ermeticamente, perché potrebbero rompersi.

• La quantità massima giornaliera di alimenti da congelare è indicata sulla targhetta caratteristiche, posta nel vano frigorifero in basso a sinistra (esempio: Kg/24h 4).

! Durante il congelamento evitare di aprire la porta.

! In caso di interruzione di corrente o di guasto, non

aprire la porta del congelatore: in questo modo congelati e surgelati si conserveranno senza alterazioni per circa 9-14 ore.

! per evitare di ostacolare la circolazione dell’aria all’interno del congelatore, si raccomanda di non ostruire con cibi o contenitori i fori di areazione.

Page 7

Manutenzione e cura

Escludere la corrente elettrica

Durante i lavori di pulizia e manutenzione è necessario isolare l’apparecchio dalla rete di alimentazione:

1. posizionare la manopola FUNZIONAMENTO CONGELATORE su

2. staccare la spina dalla presa.

;

Pulire lapparecchio

• Le parti esterne, le parti interne e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e bicarbonato di sodio o sapone neutro. Non usare solventi, abrasivi, candeggina o ammoniaca.

• Gli accessori estraibili possono essere messi a bagno in acqua calda e sapone o detersivo per piatti. Sciacquarli e asciugarli con cura.

• Il retro dell’apparecchio tende a coprirsi di polvere, che può essere eliminata utilizzando con delicatezza, dopo aver spento l'apparecchio e staccato la presa di corrente, la bocchetta lunga dell’aspirapolvere, impostato su una potenza media.

Sostituire la lampadina

Per sostituire la lampadina di illuminazione del vano frigorifero, staccare la spina dalla presa di corrente. Seguire le istruzioni riportate qui sotto. Accedere alla lampada togliendo la protezione come indicato in figura. Sostituirla con una di potenza analoga a quella indicata sulla protezione (10 W).

Evitare muffe e cattivi odori

• L’apparecchio è fabbricato con materiali igienici che non trasmettono odori. Per mantenere questa caratteristica è necessario che i cibi vengano sempre protetti e chiusi bene. Ciò eviterà anche la formazione di macchie.

• Nel caso si voglia spegnere l’apparecchio per un lungo periodo, pulire l’interno e lasciare le porte aperte.

Page 8

Precauzioni e consigli

! L’apparecchio è stato progettato e costruito

in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

- 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni;

- 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni;

- 2002/96/CE.

Sicurezza generale

• L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione.

• L’apparecchio deve essere usato per conservare

e congelare cibi, solo da persone adulte e secondo le istruzioni riportate in questo libretto.

• L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

• Non toccare l’apparecchio a piedi nudi o con le mani o i piedi bagnati o umidi.

• Non toccare le parti interne raffreddanti: c’è pericolo di ustionarsi o ferirsi.

• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.

• È necessario staccare la spina dalla presa prima di effettuare operazioni di pulizia e manutenzione. Non è sufficiente portare la manopola per LA REGOLAZIONE DELLA TEMPERATURA sulla posizione contatto elettrico.

• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.

• Non usare, all’interno dei vani, dispositivi o utensili diversi dal raschietto fornito in dotazione.

(apparecchio spento) per eliminare ogni

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.

• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare lambiente

• Installare l’apparecchio in un ambiente fresco e ben aerato, proteggerlo dall’esposizione diretta ai raggi solari, non disporlo vicino a fonti di calore.

• Per introdurre o estrarre gli alimenti, aprire le porte dell’apparecchio il più brevemente possibile. Ogni apertura delle porte causa un notevole dispendio di energia.

• Non riempire con troppi alimenti l’apparecchio: per una buona conservazione, il freddo deve poter circolare liberamente. Se si impedisce la circolazione, il compressore lavorerà continuamente.

• Non introdurre alimenti caldi: alzerebbero la temperatura interna costringendo il compressore a un grosso lavoro, con grande spreco di energia elettrica.

• Sbrinare l’apparecchio qualora si formasse del ghiaccio ( ghiaccio rende più difficile la cessione di freddo agli alimenti e fa aumentare il consumo di energia.

vedi Manutenzione

); uno spesso strato di

• Non mettere in bocca cubetti appena estratti dal congelatore.

• Non permettere ai bambini di giocare con l’apparecchio. In nessun caso devono sedersi sui cassetti o appendersi alla porta.

• Gli imballaggi non sono giocattoli per bambini.

Page 9

Anomalie e rimedi

Può accadere che l’apparecchio non funzioni. Prima di telefonare all’Assistenza ( che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.

Anomalie:

La lampada di illuminazione interna non si accende.

Il motore non parte.

Il frigorifero e il congelatore raffreddano poco.

Nel frigorifero gli alimenti si gelano.

Il motore funziona di continuo.

Possibili cause / Soluzione:

• La spina non è inserita nella presa della corrente o non abbastanza da fare contatto, oppure in casa non c’è corrente.

• la manopola FUNZIONAMENTO CONGELATORE è sulla posizione

• L’apparecchio è dotato di un controllo salvamotore

vedi Avvio e utilizzo

(

• Le porte non chiudono bene o le guarnizioni sono rovinate.

• Le porte vengono aperte molto spesso.

• La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in posizione corretta

• Il frigorifero o il congelatore sono stati riempiti eccessivamente.

• La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in posizione corretta.

• La porta non è ben chiusa o viene aperta di continuo.

• La temperatura dell’ambiente esterno è molto alta.

vedi Assistenza

), controllare

Lapparecchio emette molto rumore.

La temperatura di alcune parti esterne del frigorifero è elevata

• L’apparecchio non è stato installato ben in piano (

• L’apparecchio è stato installato tra mobili o oggetti che vibrano ed emettono rumori.

• Il gas refrigerante interno produce un leggero rumore anche quando il compressore è fermo: non è un difetto, è normale.

• Le temperature elevate sono necessarie per evitare la formazioni di condensa in particolari zone del prodotto.

vedi Installazione).

Page 10

Assistenza

195051766.00

06/2005 - Xerox Business Services

•

Verificare se l’anomalia può essere risolta autonomamente (

vedi Anomalie e Rimedi

• In caso negativo, contattare il Centro Assistenza Tecnica più vicino.

Prima di contattare lAssistenza:

modello

numero di serie

Comunicare:

• il tipo di anomalia

• il modello della macchina (Mod.)

• il numero di serie (S/N) Queste informazioni si trovano sulla targhetta caratteristiche posta nel vano frigorifero in basso a sinistra.

Gross Bruto Brut

Test

P.S-I.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total

Gross Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr. Made in Italy 13918

93139180000 S/N 704211801

Net Util Utile

Pressure HIGH-235

LOW 140

Cod.

Gross Bruto Brut

Fuse

Freez. Capac

Poder de Cong

4,0

kg/24 h

Max 15 w

Class

Clase

Classe

Non ricorrete mai a tecnici non autorizzati e rifiutate sempre linstallazione di pezzi di ricambio non originali.

Page 11

Operating Instructions

2-DOOR FRIDGE

Italiano, 1

English,11

Espanol

, 31

Èesky,

Magyar, 61

TAN 13 NF G

GBI F

Français, 21

Românã, 51

Contents

Installation, 12

Positioning and connection Reversible doors

Description of the appliance, 13

Overall view

Accessories, 14

Start-up and use, 15-16

Starting the appliance Chiller system Using the refrigerator to its full potential Using the freezer to its full potential

Maintenance and care, 17

Switching the appliance off Cleaning the appliance Avoiding mould and unpleasant odours Defrosting the appliance Replacing the light bulb

Precautions and tips, 18

General safety Disposal Respecting and conserving the environment

Troubleshooting, 19

Assistance, 20

Page 12

Installation

∅ 3

! Before placing your new appliance into operation please

read these operating instructions carefully. They contain important information for safe use, for installation and for care of the appliance.

! Please keep these operating instructions for future reference. Pass them on to possible new owners of the appliance.

Positioning and connection

Positioning

1. Place the appliance in a well-ventilated humidity-free room.

2. Do not obstruct the rear fan grills. The compressor and condenser give off heat and require good ventilation to operate correctly and save energy.

3. Leave a space of at least 10 cm between the top part of the appliance and any furniture above it, and at least 5 cm between the sides and any furniture/side walls.

4. Ensure the appliance is away from any sources of heat (direct sunlight, electric stove, etc.).

5. In order to maintain the correct distance between the appliance and the wall behind it, fit the spacers supplied in the installation kit, following the instructions provided.

Levelling

1. Install the appliance on a level and rigid floor.

2. If the floor is not perfectly horizontal, adjust the refrigerator by tightening or loosening the rear feet.

Reversible doors

Electrical connections

After the appliance has been transported, carefully place it vertically and wait at least 3 hours before connecting it to the electricity mains. Before inserting the plug into the electrical socket ensure the following:

• The appliance is earthed and the plug is compliant with

the law.

• The socket can withstand the maximum power of the

appliance, which is indicated on the data plate located on the bottom left side of the fridge (e.g. 150 W).

• The voltage must be in the range between the values

indicated on the data plate located on the bottom left side (e.g. 220-240V).

• The socket is compatible with the plug of the appliance.

If the socket is incompatible with the plug, ask an

authorised technician to replace it ( not use extension cords or multiple sockets.

! Once the appliance has been installed, the power supply cable and the electrical socket must be easily accessible.

! The cable must not be bent or compressed.

! The cable must be checked regularly and replaced by

authorised technicians only (see Assistance).

see Assistance

). Do

! The manufacturer declines any liability should these safety measures not be observed.

Page 13

Description of the appliance

Overall view

The instructions contained in this manual are applicable to different model refrigerators. The diagrams may not directly represent the appliance purchased. For more complex features, consult the following pages.

FREEZER

OPERATION

Knob

FREEZER

compartment

Removable lidded shelf with EGG TRAY

REFRIGERATOR

OPERATION

Knob

Removable multipurpose

LAMP

see Maintenance

(

)

SHELVES



MULTI-USE

FRUIT and

VEGETABLE

Levelling FEET

bin

 Varies by number and/or position.

Available only on certain models.

BOTTLE shelf

Page 14

Accessories

MULTI-USE

for a long time and also prevent odours from lingering in the refrigerator.

TEMPERATURE

area in the refrigerator.

1. Check that OK appears clearly on the indicator light

2. If the word “OK” does not appear it means that the

3. Check the indicator light again: if necessary, readjust

PLAY ZONE

rack, you can cool several bottles, cans and energy drinks quickly to have them constantly at hand.

bin: to store food (such as cold meats)

see diagram

(

temperature is too high: adjust the REFRIGERATOR OPERATION knob to a higher (colder) position and wait approximately 10 hours until the temperature has stabilised.

it following the initial process. If large quantities of food have been added or if the refrigerator door has been opened frequently, it is normal for the indicator not to show OK. Wait at least 10 hours before adjusting the REFRIGERATOR OPERATION knob to a higher setting.

Thanks to the new “Play Zone” bottle

SHELVES: with or without grill. Due to the special guides the shelves are removable and the height is adjustable (

diagram

of large containers and food. Height can be adjusted without complete removal of the shelf.

Indicator light: to identify the coldest

vert

noir

consulter la notice

), allowing easy storage

see

laying the bottle on the flat rack. This is ideal for storing wine bottles. side of the shelf, the rack can be used to store cans (at the top), energy drinks (in the centre) and other cans and energy drinks can be rested horizontally on the remaining part of the shelf. Play zone rack), make sure they do not touch the back of the refrigerator interior. The “Play Zone” can be used just like a normal shelf (when placed flat) and moved up or down along the fridge walls together with the rest of the shelf. It can be washed easily, and is also dishwasher safe. The ideal position for the Play zone rack is the central shelf.

cloth or an ordinary whiteboard eraser. Do not use the pen holder to erase the ink. This could permanently damage the product and/or the parts included in the GRAFFITI kit.

WARNING: the GRAFFITI marker kit was studied, designed and tested to be used exclusively on the doors and sides of those products belonging to the Indesit range with which it is sold. Therefore, do not use:

- your Graffiti markers on other Indesit refrigerators and/ or other brands;

- your Graffiti markers on other appliances;

- other types or makes of markers on your Indesit refrigerator; If you do not follow the instructions above, it could result in colour stains and/or permanent marks. Children should only use the markers under adult supervision. Indesit Company S.p.A shall not be liable for any effects resulting from incorrect use of the GRAFFITI kit.

When folded and secured in place on either

When placing cans (onto the

GRAFFITI

which makes your Indesit refrigerator more colourful and fun. With these markers, you can write, leave messages and draw on the doors and sides of the refrigerator. GRAFFITI is extremely easy and convenient to use; after having written or drawn, you will be able to easily and quickly erase the drawings using a dry

: this is the marker kit

If the “Play Zone” is placed on the glass shelf, you can store large and medium sized bottles on it simply by

Available only on certain models.

Page 15

Start-up and use

Starting the appliance

! Before starting the appliance, follow the installation instructions ( ! Before connecting the appliance, clean the

compartments and accessories well with lukewarm water and bicarbonate. ! The appliance comes with a motor protection control system which makes the compressor start approximately 8 minutes after being switched on. The compressor also starts each time the power supply is cut off whether voluntarily or involuntarily (blackout).

1. Insert the plug into the socket and ensure that the internal light illuminates ( the FREEZER OPERATION knob must not be on the

2. Turn the FREEZER OPERATION knob and REFRIGERATOR OPERATION knob to an average value. After a few hours you will be able to put food in the refrigerator.

see Installation

 position) .

Setting the temperature

The temperature inside the refrigerator compartment automatically adjusts itself according to the position of the thermostat knob. min= warmest max = coldest We recommend, however, a medium position.

Using the refrigerator to its full potential

• Place only cold or lukewarm foods in the compartment, not hot foods (

• Remember that cooked foods do not last longer than raw foods.

• Do not store liquids in open containers. They will increase humidity in the refrigerator and cause condensation to form.

Food hygiene

1. Once you have bought your food, remove all external packaging made of paper/cardboard or other wrappers, which could introduce bacteria or dirt inside your refrigerator.

2. Protect the food, (especially easily perishable items and those that have a strong smell), in order to avoid contact between them, thereby removing both the possibility of germ/bacteria contamination as well as the diffusion of strong odours inside the fridge.

3. Store all food in such a way as to ensure air can circulate freely between different items.

4. Keep the inside of your fridge clean, taking care not to use oxidiser or abrasive products.

5. Remove all food past its expiry date from the refrigerator.

6. For the correct preservation of food, all easily perishable items (soft cheeses, raw fish, meat, etc.) should be stored in the coldest zone of the fridge compartment, i.e. just above the salad crisper where the temperature indicator is situated.

see Precautions and tips

Chiller system

No Frost

It is recognisable by aeration cells located on the back walls of the compartments. The No Frost system circulates cold air continuously to collect humidity and prevent ice and frost formation. The system maintains an optimal humidity level in

the compartment, preserving the original quality of the food, preventing the food from sticking together and making defrosting a thing of the past. Do not block the aeration cells by placing food or containers in direct contact with the refrigerating back panel. Close bottles and wrap food tightly.

Page 16

Using the freezer to its full potential

The temperature inside the freezer compartment automatically adjusts itself according to the position of the thermostat knob.

= warmest

= coldest We recommend, however, a medium position.

ECO is the optimal temperature for energy saving levels.

switches the appliance off, including the refrigerator.

• Do not re-freeze food that is defrosting or that has already been defrosted. These foods must be cooked and eaten (within 24 hours).

• Fresh food that needs to be frozen must not come into contact with food that has already been defrosted. Fresh food must be stored in the top FREEZER and STORAGE compartment where the temperature drops below -18°C and guarantees rapid freezing. WARNING: to avoid blocking the air circulation inside the freezer compartment, it is advisable not to obstruct the ventilation holes with food or containers.

• Do not place glass bottles which contain liquids, and which are corked or hermetically sealed in the freezer because they could break.

• The maximum quantity of food that may be frozen daily is indicated on the plate containing the technical properties located on the bottom left side of the refrigerator compartment (for example: Kg/24h: 4)

! Do not open the door during freezing.

! If there is a power cut or malfunction, do not open the

freezer door. This will help maintain the temperature inside the freezer, ensuring that foods are conserved for at least 9 -14 hours.

! To avoid blocking the air circulation inside the refrigerator, it is advisable not to obstruct the ventilation holes with food or containers.

Page 17

Maintenance and care

Switching the appliance off

During cleaning and maintenance it is necessary to disconnect the appliance from the electricity supply:

1. set the FREEZER OPERATION knob on

2. pull the plug out of the socket

Cleaning the appliance

• The external and internal parts, as well as the rubber seals may be cleaned using a sponge that has been soaked in lukewarm water and bicarbonate of soda or neutral soap. Do not use solvents, abrasive products, bleach or ammonia.

• The removable accessories may be soaked in warm water and soap or dishwashing liquid. Rinse and dry them carefully.

• The back of the appliance may collect dust which can be removed by delicately using the hose of a vacuum cleaner set on medium power. The appliance must be switched off and the plug must be pulled out before cleaning the appliance.

Replacing the light bulb

To replace the light bulb in the refrigerator compartment, pull out the plug from the electrical socket. Follow the instructions below. Access the light bulb by removing the cover as indicated in the diagram. Replace it with a similar light bulb within the power range indicated on the cover (10W).

Avoiding mould and unpleasant odours

• The appliance is manufactured with hygienic materials which are odour free. In order to maintain an odour free refrigerator and to prevent the formation of stains, food must always be covered or sealed properly.

• If you want to switch the appliance off for an extended period of time, clean the inside and leave the doors open.

Page 18

Precautions and tips

! The appliance was designed and manufactured in

compliance with international safety standards. The following warnings are provided for safety reasons and must be read carefully.

This appliance complies with the following Community Directives:

- 73/23/EEC of 19/02/73 (Low Voltage) and subsequent amendments;

-89/336/EEC of 03.05.89 (Electromagnetic Compatibility) and subsequent amendments;

- 2002/96/CE.

General safety

• The appliance was designed for domestic use inside the home and is not intended for commercial or industrial use.

• The appliance must be used to store and freeze food products by adults only and according to the instructions in this manual.

• The appliance must not be installed outdoors, even in covered areas. It is extremely dangerous to leave the appliance exposed to rain and storms.

• Do not touch the appliance with bare feet or with wet or moist hands and feet.

• Do not touch the internal cooling elements: this could cause skin abrasions or frost/freezer burns.

Disposal

• Observe local environmental standards when disposing packaging material for recycling purposes.

• The European Directive 2002/96/EC on Waste Electrical and Electronic Equipment (WEEE), requires that old household electrical appliances must not be disposed of in the normal unsorted municipal waste stream. Old appliances must be collected separately in order to optimise the recovery and recycling of the materials they contain and reduce the impact on human health and the environment. The crossed out “wheeled bin” symbol on the product reminds you of your obligation, that when you dispose of the appliance it must be separately collected. Consumers should contact their local authority or retailer for information concerning the correct disposal of their old appliance.

Respecting and conserving the environment

• Install the appliance in a fresh and well-ventilated room. Ensure that it is protected from direct sunlight and do not place it near heat sources.

• Try to avoid keeping the door open for long periods or opening the door too frequently in order to conserve energy.

• When unplugging the appliance always pull the plug from the mains socket, do not pull on the cable.

• Before cleaning and maintenance, always switch off the appliance and disconnect it from the electrical supply. It is not sufficient to set the temperature adjustment knobs on electrical contact.

• In the case of a malfunction, under no circumstances should you attempt to repair the appliance yourself. Repairs carried out by inexperienced persons may cause injury or further malfunctioning of the appliance.

• Do not use devices or tools other than the special scraper provided inside the compartments.

• Do not put ice cubes taken directly from the freezer into your mouth.

• Do not allow children to tamper with the controls or play with the appliance. Under no circumstance should they be allowed to sit on the bins or to hang from the door.

• Keep packaging material out of the reach of children! It can become a choking or suffocation hazard.

(appliance off) to eliminate all

• Do not fill the appliance with too much food: cold air must circulate freely for food to be preserved properly. If circulation is impeded, the compressor will work continuously.

• Do not place hot food directly into the refrigerator. The internal temperature will increase and force the compressor to work harder and will consume more energy.

• Defrost the appliance if ice forms ( A thick layer of ice makes cold transference to food products more difficult and results in increased energy consumption.

• Regularly check the door seals and wipe clean to ensure they are free of debris and to prevent cold air from escaping (

see Maintenance

Page 19

Troubleshooting

If the appliance does not work, before calling for Assistance (

Malfunctions:

The internal light does not illuminate.

The motor does not start.

The refrigerator and the freezer do not cool well.

The food inside the refrigerator is beginning to freeze.

The motor runs continuously.

The appliance makes a lot of noise.

Possible causes / Solutions:

• The plug has not been inserted into the electrical socket, or not far enough to make contact, or there is no power in the house.

• The appliance comes with a motor protection control (

• The doors do not close properly or the seals are damaged.

• The doors are opened too frequently.

• The TEMPERATURE ADJUSTMENT knob is not in the correct position

• The refrigerator or the freezer have been over-filled.

• The TEMPERATURE ADJUSTMENT knob is not in the correct position.

• The door is not closed properly or is continuously opened.

• The outside ambient temperature is very high.

• The appliance has not been installed on a level surface (

• The appliance has been installed between cabinets that vibrate and make noise.

• The internal refrigerant makes a slight noise even when the compressor is off. This is not a defect, it is normal.

see Assistance

), check for a solution from the following list.

see Start-up and use

see Installation).

Some of the external parts of the refrigerator become hot

• These raised temperatures are necessary in order to avoid the formation of condensation on certain parts of the product.

Page 20

Assistance

195051766.00

06/2005 - Xerox Business Services

Before calling for Assistance:

•

Check if the malfunction can be solved on your own (

see Troubleshooting

• If after all the checks, the appliance still does not operate or the problem persists, call the nearest Service Centre

model serial number

Communicating:

• type of malfunction

• appliance model (Mod.)

• serial number (S/N)

This information can be found on the data plate located on the bottom left side of the refrigerator compartment.

Gross Bruto Brut

Test

P.S-I.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total

Gross Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr. Made in Italy 13918

93139180000 S/N 704211801

Net Util Utile

Pressure HIGH-235

LOW 140

Cod.

Gross Bruto Brut

Fuse

Freez. Capac

Poder de Cong

4,0

kg/24 h

Max 15 w

Class

Clase

Classe

Never call on unauthorized technicians and always refuse spare parts which are not originals.

Page 21

Mode demploi

REFRIGERATEUR 2 PORTES

Italiano, 1

English,11

Espanol

, 31

Èesky,

Magyar, 61

TAN 13 NF G

GBI F

Français, 21

Românã, 51

Sommaire

Installation, 22

Mise en place et raccordement Réversibilité des portes

Description de lappareil, 23

Vue d’ensemble

Accessoires, 24

Mise en marche et utilisation, 25-26

Mise en service de l’appareil Système de refroidissement Pour profiter à plein de votre réfrigérateur Pour profiter à plein de votre congélateur

Entretien et soins, 27

Mise hors tension Nettoyage de l’appareil Contre la formation de moisissures et de mauvaises odeurs Dégivrage de l’appareil Remplacement de l’ampoule d’éclairage

Précautions et conseils, 28

Sécurité générale Mise au rebut Economies et respect de l’environnement

Anomalies et remèdes, 29

Assistance, 30

Page 22

Installation

∅ 3

! Conservez ce mode d’emploi pour pouvoir le consulter à

tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu’il suive l’appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.

! Lisez attentivement les instructions: elles contiennent des

conseils importants sur l’installation, l’utilisation et la sécurité de votre appareil.

Mise en place et raccordement

Mise en place

1. Placez l’appareil dans une pièce bien aérée et non humide.

2. Ne bouchez pas les grilles d’aération arrière : le compresseur et le condensateur produisent de la chaleur et exigent une bonne aération pour bien fonctionner et réduire la consommation d’électricité.

3. Prévoir au moins 10 cm entre le haut de l’appareil et les meubles installés au-dessus et au moins 5 cm entre les côtés et les meubles/parois latérales.

4. Installez l’appareil loin de sources de chaleur (rayons directs du soleil, cuisinière électrique).

5. Pour maintenir une distance optimale entre le produit et la paroi arrière, montez les cales d’espacement comprises dans le kit d’installation et suivez les instructions de la notice spécialement prévue.

Réversibilité des portes

Mise à niveau

1. Installez l’appareil sur un sol plat et rigide.

2. Si le sol n’est pas parfaitement horizontal, vissez ou dévissez les petits pieds avant pour bien niveler l’appareil.

Raccordement électrique

Après le transport, placez l’appareil à la verticale et attendez au moins 3 heures avant de le raccorder à l’installation électrique. Avant de brancher la fiche dans la prise de courant, assurez-vous que:

• la prise est bien munie d’une terre conforme à la loi;

• la prise est bien apte à supporter la puissance maximale

de l’appareil, indiquée sur la plaquette signalétique placée à l’intérieur du compartiment réfrigérateur en bas à gauche (ex. 150 W);

• la tension d’alimentation est bien comprise entre les

valeurs indiquées sur la plaquette signalétique, placée en bas à gauche (ex. 220-240 V);

• la prise est bien compatible avec la fiche de l’appareil.

En cas d’incompatibilité, faites remplacer la fiche par un

technicien agréé ( ni prises multiples.

! Après installation de l’appareil, le câble électrique et la prise de courant doivent être facilement accessibles.

! Le câble ne doit être ni plié ni excessivement écrasé.

! Il doit être contrôlé prériodiquement et ne peut être

remplacé que par un technicien agréé (voir Assistance).

! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

voir Assistance

); n’utilisez ni rallonges

Page 23

Description de lappareil

Vue densemble

Ces instructions d’utilisation s’appliquent à plusieurs modèles, il se peut donc que les composants illustrés présentent des différences par rapport à ceux de l’appareil que vous avez acheté. Vous trouverez dans les pages suivantes la description des objets plus complexes.

Bouton

FONCTIONNEMENT

CONGELATEUR

Compartiment

CONGELATION et

CONSERVATION

Balconnet amovible à abattant, contenant un SUPPORT A

OEUFS

Bouton

FONCTIONNEMENT

REFRIGERATEUR

Balconnet amovible

PORTE-OBJETS



ECLAIRAGE

voir Entretien

(

MULTIFONCTION

Bac FRUITS et

LEGUMES

de réglage

)

Bac

PIED

 Leur nombre et/ou leur emplacement peut varier.

N’existe que sur certains modèles.

Balconnet

BOUTEILLES

Page 24

Accessoires

de sortir la clayette complètement.

Bac MULTIFONCTION certains aliments (la charcuterie par exemple) et éviter la diffusion d’odeurs à l’intérieur du réfrigérateur.

Indicateur de TEMPERATURE plus froide à l’intérieur du réfrigérateur.

1. Contrôler que l’indicateur affiche bien OK (

2. Si le message OK n’est pas affiché, c’est que la

température est trop élevée : régler le bouton FONCTIONNEMENT REFRIGERATEUR sur un numéro plus élevé (plus froid) et attendre environ 10 h jusqu’à ce que la température se stabilise.

3. Contrôler l’indicateur une nouvelle fois: si nécessaire,

procéder à un nouveau réglage. Si de grosse quantités d’aliments ont été stockées ou si la porte du réfrigérateur est ouverte très souvent, il est normal que l’indicateur n’indique pas OK. Attendre au moins 10 h avant de régler le bouton FONCTIONNEMENT REFRIGERATEUR sur un chiffre plus élevé.

PLAY ZONE

Grâce au nouveau plateau porte-bouteilles “Play Zone”, vous pouvez faire refroidir rapidement un tas de bouteilles, de canettes et de boissons énergétiques et en disposer en toute commodité.

CLAYETTES: pleines ou grillagées. Elles sont amovibles et réglables en hauteur grâce à des glissières spéciales ( rangement de récipients ou d’aliments de grande dimension. Pour régler la hauteur, pas besoin

: pour conserver plus longtemps

voir figure

: pour repérer la zone la

), pour le

voir figure

vert

noir

consulter la notice

Si vous placez votre plateau “Play Zone” sur la clayette en verre, vous pouvez y ranger des bouteilles de grand et moyen format en les posant tout simplement. par exemple, sera ainsi conservé de la meilleure façon qui soit. prévues sur les côtés du plateau, vous pouvez ranger vos canettes (dans le haut), vos boissons énergétiques (au centre) et vos autres canettes et boissons énergétiques dans la partie restante du plateau. vous rangez vos canettes faites attention à ce qu’elles ne touchent pas à la paroi arrière du réfrigérateur. Le plateau “Play Zone” peut être utilisé comme une simple clayette (une fois posé) et être facilement lavé, même en lave-vaisselle. La position idéale de la clayette avec “Play Zone” est la position centrale.

ou dessiné avec un chiffon sec ou un simple effaceur pour tableau blanc. N’utilisez pas la base porte-feutres pour effacer, vous risquez d’endommager irrémédiablement le produit et/ou les composants du kit GRAFFITI. ATTENTION: le kit de feutres GRAFFITI a été spécialement étudié, conçu et testé pour être utilisé exclusivement sur les portes et sur les côtés des produits de la gamme Indesit avec lesquels il est vendu en complément. N’utilisez par conséquent pas:

- vos feutres GRAFFITI sur d’autres réfrigérateurs Indesit et/ou d’autres marques;

- vos feutres GRAFFITI sur d’autres électroménagers;

- d’autres types ou marques de feutres sur votre réfrigérateur Indesit; Vous risqueriez en effet de les abîmer en créant des auréoles de couleur et/ou des marques indélébiles. La surveillance d’un adulte est indispensable quand les feutres sont utilisés par des enfants La société Indesit Company S.p.A. ne peut en aucun cas être tenue pour responsable des conséquences pouvant découler d’une utilisation incorrecte du kit GRAFFITI.

Une fois replié et bloqué grâce aux cales

GRAFFITI*: c’est un kit de feutres

qui vous permettra de rendre votre réfrigérateur Indesit plus amusant et haut en couleurs. Grâce à ces feutres, vous pouvez écrire, laisser des messages et dessiner sur les portes et sur les côtés de votre réfrigérateur. Graffiti est extrêmement simple à utiliser, vous pourrez effacer rapidement et très facilement ce que vous avez écrit

Le vin,

Lorsque

N’existe que sur certains modèles.

Page 25

Mise en marche et utilisation

Mise en service de lappareil

! Avant de mettre lappareil en service, suivez bien les instructions sur l’installation ( ! Avant de brancher votre appareil, nettoyez bien les compartiments et les accessoires à l’eau tiède additionnée de bicarbonate. ! Cet appareil est équipé d’un système protège-moteur qui ne fait démarrer le compresseur que 8 minutes après son branchement. C’est ce qui se passera aussi après toute coupure de courant, volontaire ou involontaire (panne d’électricité.

1. Branchez la fiche dans la prise de courant et assurezvous que l’éclairage intérieur s’allume (le bouton FONCTIONNEMENT CONGELATEUR ne doit pas être

sur

2. Amenez le bouton FONCTIONNEMENT CONGELATEUR REFRIGERATEUR bout de quelques heures, vous pourrez commencer à stocker des aliments dans le réfrigérateur.

sur une valeur intermédiaire. Au

voir Installation

louton FONCTIONNEMENT

Réglage de la température

Le réglage de la température à l’intérieur du compartiment réfrigérateur est automatique en fonction de la position du bouton du thermostat.

min = moins froid max = plus froid

Nous conseillons toutefois une position intermédiaire

congélateur il évite la formation de glace, il n’y a par conséquent plus besoin de dégivrer et les aliments ne collent plus entre eux. Ne placez pas d’aliments ou de récipients contre la paroi refroidissante arrière pour ne pas boucher les trous d’aération et éviter une formation rapide d’eau condensée. Fermez bien les bouteilles et emballez les aliments.

Pour profiter à plein de votre réfrigérateur

• N’introduisez que des aliments froids ou à peine tièdes, jamais chauds (

• Les aliments cuits contrairement à ce que l’on croit ne se conservent pas plus longuement que les aliments crus.

• N’introduisez pas de récipients non fermés contenant des liquides : ces derniers entraîneraient une augmentation de l’humidité et la formation d’eau condensée.

L'hygiène alimentaire

1. Après achat, les aliments doivent être débarrassés de leur emballage extérieur en papier/carton ou autre qui pourrait véhiculer des bactéries ou des saletés à l’intérieur du réfrigérateur.

2. Protégez les aliments (notamment ceux qui se détériorent rapidement et ceux qui dégagent une forte odeur ) pour éviter tout contact entre eux et éliminer ainsi toute possibilité de contamination de germes/ bactéries et la diffusion d’odeurs particulières à l’intérieur du réfrigérateur.

3. Rangez les aliments de manière à ce que l’air puisse circuler librement entre eux.

voir Précautions et conseils

Système de refroidissement

No Frost

Il est reconnaissable à la présence de trappes d’aération placées sur les parois arrières des compartiments. Le No Frost gère un flux continu d’air froid qui absorbe l’humidité et empêche la formation de glace et de givre : il

maintient un niveau d’humidité adéquat à l’intérieur du compartiment réfrigérateur et, grâce à l’absence de givre, il préserve les qualités originaires des aliments; dans le compartiment

4. Veillez à ce que l’intérieur du réfrigérateur soit toujours propre. Attention: ne pas utiliser de produits oxydants ou abrasifs pour son nettoyage.

5. Sortez les aliments du réfrigérateur dès qu’ils dépassent leur durée limite de conservation.

6. Pour une bonne conservation, les aliments facilement périssables (fromages à pâte molle, poisson cru, viande, etc.) doivent être placés dans la zone plus froide où est situé l’indicateur de température.

Page 26

Pour profiter à plein de votre congélateur

Le réglage de la température à l’intérieur du compartiment congélateur est automatique en fonction de la position du bouton du thermostat.

= moins froid

= plus froid Nous conseillons toutefois une position intermédiaire.

ECO est la température optimale avec une faible consommation d’électricité.

éteint l’appareil, réfrigérateur inclus.

• Ne recongelez pas des aliments décongelés ou en cours de décongélation; il faut les faire cuire et les consommer (dans les 24 heures).

• Les aliments frais à congeler ne doivent pas être placés au contact d’aliments déjà congelés; il faut les stocker sur la clayette du compartiment freezer et, de préférence, tout contre ses parois (latérales) où la température qui descend au-dessous de -18°C garantit une vitesse de congélation adéquate.

• Ne stockez pas dans votre congélateur des bouteilles en verre contenant des liquides, bouchées ou fermées hermétiquement, elles pourraient se briser.

• La quantité journalière maximale d’aliments pouvant être congelée est indiquée sur l’étiquette des caractéristiques, placée dans le compartiment réfrigérateur en bas à gauche (exemple: 4 Kg/24h).

! Evitez d’ouvrir la porte pendant la phase de congélation.

! En cas de coupure de courant ou de panne, n’ouvrez

pas la porte du congélateur: les produits surgelés et congelés se conserveront ainsi sans problème pendant 9 - 14 heures environ.

! Pour éviter d’empêcher la circulation de l’air à l’intérieur du congélateur, nous recommandons de ne pas boucher avec des aliments ou des récipients les trous d’aération.

Page 27

Entretien et soin

Mise hors tension

Pendant les opérations de nettoyage et d’entretien, mettez l’appareil hors tension en débranchant la fiche de l’appareil de la prise de courant:

1. amenez le bouton FONCTIONNEMENT CONGELATEUR sur

2. débranchez la fiche de la prise de courant.

;

Nettoyage de lappareil

• Nettoyez l’extérieur, l’intérieur et les joints en caoutchouc à l’aide d’une éponge imbibée d’eau tiède additionnée de bicarbonate de soude ou de savon neutre. N’utilisez pas de solvants, de produits abrasifs, d’eau de Javel ou d’ammoniaque.

• mettez tremper les accessoires amovibles dans de l’eau chaude additionnée de savon ou de liquide vaisselle. Rincez-les et essuyez-les soigneusement.

• Le dos de l’appareil a tendance à s’empoussiérer, pour éliminer la poussière avec délicatesse, après avoir éteint l’appareil et débranché la fiche, servezvous d’un aspirateur montant un accessoire adéquat et réglé sur une puissance intermédiaire.

Remplacement de lampoule déclairage

Pour remplacer l’ampoule d’éclairage du compartiment réfrigérateur, débranchez la fiche de la prise de courant. Suivez les indications fournies ci-dessous.

Pour pouvoir remplacer l’ampoule, démontez le couvercle de protection comme illustré (voir figure). Remplacez-la par une ampoule semblable dont la puissance doit correspondre à celle indiquée sur le couvercle de protection (10 W).

Contre la formation de moisissures et de mauvaises odeurs

• Cet appareil est fabriqué dans des matériaux hygiéniques qui ne transmettent pas d’odeur. Pour sauvegarder cette caractéristique, veillez à bien emballer et couvrir vos aliments. Vous éviterez par la même occasion la formation de taches.

• Si vous devez laisser votre appareil éteint pendant une période de temps prolongée, nettoyez-le bien l’intérieur et laissez les portes ouvertes.

Page 28

Précautions et conseils

! L’appareil a été conçu et fabriqué conformément aux

normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Cet appareil est conforme aux Directives Communautaires suivantes:

- 73/23/CEE du 19/02/73 (Basse Tensione) et modifications suivantes;

-89/336/CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications suivantes;

- 2002/96/CE..

Sécurité générale

• Cet appareil a été conçu pour un usage familial, de type non professionnel.

• Cet appareil qui sert à conserver et à congeler des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d’emploi.

• Cet appareil ne doit pas être installé en extérieur, même dans un endroit à l’abri, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.

• Ne touchez pas à l’appareil pieds nus ou si vos mains ou pieds sont mouillés ou humides.

• Ne touchez pas aux parties refroidissantes: vous pourriez vous brûler ou vous blesser.

• Pour débrancher la fiche de la prise de courant, sortez la fiche, ne tirez surtout pas sur le câble.

• Avant d’effectuer toute opération de nettoyage ou d’entretien, débranchez la fiche de la prise de courant. Il ne suffit pas de placer le bouton de REGLAGE DE LA TEMPERATURE sur tout contact électrique.

• En cas de panne, n’essayez en aucun cas d’accéder aux mécanismes internes pour tenter de réparer l’appareil.

• A l’intérieur des compartiments, n’utilisez aucun dispositif ou ustensile autre que la raclette fournie avec l’appareil.

• Ne pas porter à la bouche des glaçons à peine sortis du congélateur.

(appareil éteint) pour éliminer

Mise au rebut

• Mise au rebut du matériel d’emballage : conformezvous aux réglementations locales, les emballages pourront ainsi être recyclés.

•

La Directive Européenne 2002/96/EC sur les Déchets

des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement. Le symbole de la ‘‘poubelle barrée’’ est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l’enlèvement de leur vieil appareil.

Economies et respect de lenvironnement

• Installez votre appareil dans un endroit frais et bien aéré, protégez-le contre l’exposition directe aux rayons du soleil et ne le placez pas près de sources de chaleur.

• Pour introduire ou sortir les aliments, n’ouvrez les portes de l’appareil que le temps strictement nécessaire. Chaque ouverture de porte cause une considérable dépense d’énergie.

• Ne chargez pas trop votre appareil: pour une bonne conservation des aliments, le froid doit pouvoir circuler librement. Si la circulation est entravée, le compresseur travaillera en permanence.

• N’introduisez pas d’aliments chauds: ces derniers font monter la température intérieure ce qui oblige le compresseur à travailler beaucoup plus en gaspillant un tas d’électricité.

• Dégivrez l’appareil dès que de la glace se dépose (

Entretien

considérablement la cession de froid aux aliments et augmente la consommation d’électricité.

• Gardez toujours les joints propres et en bon état pour qu’ils adhèrent bien aux portes et ne laissent pas le froid s’échapper (

); une couche de glace trop épaisse gêne

voir Entretien

voir

• Ne permettez pas aux enfants de jouer avec l’appareil. Il ne faut en aucun cas qu’ils s’asseyent sur les tiroirs ou qu’ils s’accrochent à la porte.

• Les emballages ne sont pas des jouets pour enfants.

Page 29

Anomalies et remèdes

Il peut arriver que l’appareil ne fonctionne pas. Avant de téléphoner au service de dépannage ( contrôlez s’il ne s’agit pas d’un problème facile à résoudre à l’aide de la liste suivante.

Anomalies :

Léclairage intérieur ne sallume pas.

Le moteur ne démarre pas.

Le réfrigérateur et le congélateur refroidissent peu.

Les aliments gèlent à lintérieur du réfrigérateur.

Le moteur est branché en permanence.

Causes / Solution possibles :

• La fiche n’est pas branchée dans la prise de courant ou pas assez enfoncée pour qu’il y ait contact ou bien il y a une coupure de courant.

• Le bouton FONCTIONNEMENT CONGELATEUR est sur

• L’appareil est équipé d’un système protège-moteur (

et utilisation

• Les portes ne ferment pas bien ou les joints sont abîmés.

• Ouverture trop fréquente des portes.

• La position du bouton de REGLAGE DE LA TEMPERATURE n’est pas correcte

• Le réfrigérateur et le congélateur sont excessivement remplis.

• La position du bouton de REGLAGE DE LA TEMPERATURE n’est pas correcte

• Les aliments touchent à la paroi arrière.

• La porte n’est pas bien fermée ou trop souvent ouverte.

• La température à l’extérieur est très élevée.

voir Assistance

voir Mise en marche

Lappareil est très bruyant.

La température est élevée à certains endroits de lextérieur du réfrigérateur.

• L’appareil n’a pas été installé bien à plat (

• L’appareil est installé entre des meubles ou des objets qui vibrent et font du bruit.

• Le gaz réfrigérant interne produit un léger bruit même quand le compresseur est à l’arrêt : il ne s’agit pas d’un défaut, c’est tout à fait normal.

• Les températures élevées sont nécessaires pour éviter la formation d’eau condensée dans des zones particulières du produit.

voir Installation).

Page 30

Assistance

195051766.00

06/2005 - Xerox Business Services

•

Vérifiez si vous pouvez résoudre l’anomalie vous-même (

voir Anomalies et Remèdes

• Si, malgré tous ces contrôles, l’appareil ne fonctionne toujours pas et l’inconvénient persiste, faites appel au service après-vente le plus proche de chez vous.

modèle numéro de série

Signalez :

Avant de contacter le centre dAssistance :

• le type d’anomalie

• le modèle de l’appareil (Mod.)

• le numéro de série (S/N)

Vous trouverez tous ces renseignements sur l’étiquette signalétique placée dans le compartiment réfrigérateur en bas à gauche.

Gross Bruto Brut

Test

P.S-I.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total Gross

Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr. Made in Italy 13918

93139180000 S/N 704211801

Net Util Utile

Pressure HIGH-235

LOW 140

Cod.

Gross Bruto Brut

Fuse

Freez. Capac

Poder de Cong

4,0

kg/24 h

Max 15 w

Class

Clase

Classe

Ne faites jamais appel à des techniciens non agréés et refusez toujours des pièces détachées non originales.

Page 31

Manual de instrucciones

FRIGORÍFICO DE 2 PUERTAS

Italiano, 1

English,11

Espanol

, 31

Magyar, 61

TAN 13 NF G

GBI F

Français, 21

Èesky,

Românã, 51

Sumario

Instalación, 32

Colocación y conexión Reversibilidad de la apertura de las puertas

Descripción del aparato,33

Vista en conjunto

Accesorios, 34

Puesta en funcionamiento y uso, 35-36

Poner en marcha el aparato Sistema de enfriamiento Uso óptimo del frigorífico Uso óptimo del congelador

Mantenimiento y cuidados,37

Cortar la corriente eléctrica Limpiar el aparato Evitar la formación de moho y malos olores Descongelar el aparato Sustituir la bombilla

Precauciones y consejos,38

Seguridad general Eliminación Ahorrar y respetar el medio ambiente

Anomalías y soluciones,39

Asistencia, 40

Page 32

Instalación

∅ 3

! Es importante conservar este manual para poder

consultarlo cuando sea necesario. En caso de venta, cesión o traslado, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las precauciones durante su uso

! Lea atentamente las instrucciones: contienen información

importante sobre la instalación, sobre el uso y sobre la seguridad.

Colocación y conexión

Colocación

1. Coloque el aparato en un ambiente bien aireado y seco.

2. No obstruya las rejillas posteriores de ventilación: el compresor y el condensador emiten calor y requieren una buena aireación para funcionar bien y limitar el consumo eléctrico.

3. Deje una distancia mínima de 10 cm. entre la parte superior del aparato y los muebles situados encima y de 5 cm., como mínimo, entre los costados y los muebles o paredes laterales.

4. Mantenga el aparato lejos de fuentes de calor (por ej. la luz solar directa o una cocina eléctrica).

5. Para mantener una distancia óptima entre el producto y la pared posterior, coloque los distanciadores que se encuentran en la caja de instalación siguiendo las instrucciones presentes en la hoja correspondiente.

Reversibilidad de la apertura de las puertas

Nivelación

1. Instale el aparato sobre un piso plano y rígido.

2. Si el piso no fuera perfectamente horizontal, compense los desniveles atornillando o desatornillando las patas delanteras.

Conexión eléctrica

Después de su transporte, coloque el aparato verticalmente y espere 3 horas como mínimo antes de conectarlo a la red eléctrica. Antes de enchufarlo a la toma de corriente, controle que:

• la toma posea la conexión a tierra y que sea conforme a la

ley;

• el enchufe sea capaz de soportar la carga máxima

de potencia de la máquina indicada en la placa de

características ubicada en la parte inferior izquierda del frigorífico (ej. 150 W);

• la tensión de alimentación esté comprendida entre los

valores indicados en la placa de características ubicada abajo a la izquierda (ej. 220-240V);

• la toma sea compatible con el enchufe del aparato.

Si no fuera así, solicite la sustitución del enchufe a un

técnico autorizado ( prolongaciones ni conexiones múltiples.

! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles.

! El cable no debe sufrir pliegues ni compresiones. ! El cable debe ser revisado periódicamente y sustituido

sólo por técnicos autorizados (ver Asistencia).

! La empresa declina toda responsabilidad en los casos en que no hayan sido respetadas estas normas.

ver Asistencia

); no utilice

Page 33

Descripción del aparato

Vista de conjunto

Las instrucciones sobre el uso son válidas para distintos modelos y por lo tanto es posible que la figura presente detalles diferentes a los del aparato que Ud. ha adquirido. La descripción de las piezas más complejas se encuentra en las páginas sucesivas.

Mando de

FUNCIONAMIENTO

DEL CONGELADOR

Compartimiento

CONGELAMIENTO y

CONSERVACIÓN

Mando de

FUNCIONAMIENTO

DEL

FRIGORÍFICO

Balconcito extraíble con tapa y con

HUEVERA

BOMBILLA

ver Mantenimiento

(

Recipiente

MULTI-USO

Recipiente FRUTA

y VERDURA

PATAS de

regulación

)

Balconcito extraíble

PORTAOBJETOS

Balconcito

BOTELLAS

 La cantidad y/o su ubicación pueden variar.

Se encuentra solo en algunos modelos.

Page 34

Accesorios

bandejas completamentes.

Recipiente MULTI-USO*: se utiliza para conservar por mucho tiempo distintos alimentos (por ejemplo embutidos); evita también que se formen olores en el frigorífico.

FLEX COOL BOX

Es el nuevo recipiente para mantener frescos la carne, el pescado y los quesos. Si se coloca en la parta “baja” del compartimiento refrigerador es ideal para carne y pescado; si en cambio, se coloca en la parte “alta” es óptimo para los quesos. Si no es necesario, puede ser extraido cómodamente del refrigerador.

Indicador de TEMPERATURA zona más fría del frigorífico.

1. Controle que en el indicador se destaque en forma

2. Si no aparece el mensaje OK significa que la

3. Controle nuevamente el indicador: si es necesario,

PLAY ZONE

Zone” es posible enfriar rápidamente botellas, latas, bebidas para deportistas y tenerlas siempre cómodamente a su disposición.

evidente OK (

temperatura es demasiado elevada: regule el mando de FUNCIONAMIENTO DEL FRIGORÍFICO hasta una posición más alta (más frío) y espere proximadamente 10 h hasta que la temperatura se haya estabilizado.

realice una nueva regulación. Si se han introducido grandes cantidades de alimentos o si se ha abierto frecuentemente la puerta del frigorífico, es normal que el indicador no marque OK. Espere 10 h como mínimo antes de llevar el mando de FUNCIONAMIENTO DEL FRIGORÍFICO hasta una posición más alta.

ver la figura

: con el nuevo estante portabotellas “Play

BANDEJAS: enteras o tipo rejilla. Son extraíbles y su altura es regulable gracias a las guías especiales ( utilizan para introducir recipientes o alimentos de gran tamaño. Para regular la altura no es necesario extraer las

ver la figura

: para individualizar la

vert

noir

consulter la notice

), se

Si “Play Zone” está apoyada en el estante de vidrio, es posible colocar botellas de grandes y medianas dimensiones simplemente apoyándolas. De este modo, el vino, por ejemplo, se conservará del mejor modo posible. Una vez plegada y fijada en los sujetadores correspondientes ubicados al costado del estante, se pueden colocar las latas (parte alta), las bebidas para deportistas (parte central) y otras latas y bebidas para deportistas apoyadas en el resto del estante.Al colocar las latas (en la Play zone) tenga cuidado de no ponerlas en contacto con la pared posterior del refrigerador. “Play Zone” se puede utilizar como un normal estante (una vez apoyada), desplazarla de un nivel a otro junto con todo el estante y lavarla fácilmente, incluso en lavavajilla. La posición ideal del estante con la Play zone es la central.

GRAFFITI*: es el kit de rotuladores

que vuelve más divertido y colorido su refrigerador Indesit. Con los rotuladores es posible escribir, dejar mensajes y dibujar en las puertas y en los costados del refrigerador. GRAFFITI es cómodo y muy simple de utilizar, después de haber escrito o dibujado podrá borrar fácil y velozmente utilizando

un paño seco o un borrador común para pizarra blanca. No utilice la base portarrotulador para borrar porque se podrían provocar daños permanentes al producto y/o a los componentes del kit GRAFFITI.

ATENCIÓN: el kit de rotuladores GRAFFITI fue estudiado, proyectado y probado para ser utilizado exclusivamente sobre las puertas y costados de aquellos productos de la gama Indesit con los cuales se vende. Por lo tanto, no utilice:

- sus rotuladores GRAFFITI en otros refrigeradores Indesit y/o de otras marcas;

- sus rotuladores GRAFFITI en otros electrodomésticos;

- otros tipos o marcas de rotuladores en su refrigerador Indesit; En todos esos casos se pueden causar daños como halos de color y/o marcas indelebles. Si los rotuladores son utilizados por los niños, deben hacerlo bajo supervisión de un adulto. La Indesit Compani S.p.A. no se hace responsable por las consecuencias del incorrecto uso del kit GRAFFITI.

Se encuentra solo en algunos modelos.

Page 35

Puesta en funcionamiento y uso

Poner en marcha el aparato

! Antes de poner en funcionamiento el aparato, siga las instrucciones sobre la instalación (

! Antes de conectar el aparato limpie bien los compartimentos y los accesorios con agua tibia y bicarbonato.

! El aparato posee un control que lo protege contra sobrecargas, que hace funcionar el compresor sólo después de aproximadamente 8 minutos del encendido. Esto sucede también después de cada interrupción de la alimentación eléctrica, voluntaria o involuntaria (black out).

1. Enchufe el aparato en el toma y verifique que se encienda la luz testigo verde de ALIMENTACIÓN (la perilla de FUNCIONAMIENTO DEL CONGELADOR no debe estar en

2. Gire la perilla de FUNCIONAMIENTO DEL REFRIGERADOR hasta un valor medio. Después de algunas horas será posible introducir alimentos en el refrigerador.

ver Instalación

Regulación de la temperatura

La temperatura interna del compartimento frigorífico se regula automáticamente en base a la posición del mando del termostato. min= menos frío max = más frío Se aconseja, en todo caso, poner una posición media.

Sistema de enfriamiento

frigorífico mantiene el justo nivel de humedad y, gracias a la ausencia de escarcha, preserva las cualidades originales de los alimentos; en el compartimento congelador evita la formación de hielo volviendo innecesarias las operaciones de descongelación y evitando que los alimentos se peguen entre sí. No introduzca alimentos o recipientes en contacto directo con la pared refrigerante posterior porque se pueden obstruir los orificios de aireación y facilitar la formación de condensación. Cierre las botellas y envuelva los alimentos.

Uso óptimo del frigorífico

• Para regular la temperatura utilice el mando de FUNCIONAMIENTO DEL FRIGORÍFICO (

Descripción

• Introduzca sólo alimentos fríos o tibios, nunca calientes (

• Recuerde que los alimentos cocidos no se mantienen durante más tiempo que los crudos.

La higiene de los alimentos

1. Después de la compra de los alimentos, elimine todo tipo de envoltura externa de papel/cartón o de otro material que podrían introducir en el refrigerador bacterias o suciedad.

2. Proteja los alimentos, (en particular aquellos que se deterioran fácilmente y los que emanan un fuerte aroma), para evitar el contacto entre ellos eliminando de este modo tanto la posibilidad de contaminación con gérmenes/bacterias, como la difusión de olores particulares en el interior del refrigerador

3. Coloque los alimentos de modo tal que el aire pueda circular libremente entre ellos

4. Mantenga limpio el interior del refrigerador sin utilizar productos oxidantes o abrasivos

5. Elimine los alimentos del refrigerador una vez vencido el tiempo máximo de conservación

6. Para lograr una buena conservación, los alimentos que se deterioran fácilmente ( quesos blandos, pescado crudo, carne, etc…) se deben colocar en la zona más fría, o sea la que está sobre el recipiente para verduras, donde se encuentra el indicador de temperatura.

ver Precauciones y consejos

ver

:No Frost Se puede reconocer por la presencia de celdas de aireación ubicadas en las paredes posteriores de los compartimentos. El sistema

No Frost administra un flujo continuo de aire frío que recoge la humedad e impide la formación de hielo y escarcha: en el compartimento

Page 36

Uso óptimo del congelador

ECO es la temperatura óptima con bajo consumo.

apaga el aparato, incluido el frigorífico.

• No vuelva a congelar alimentos que están por descongelar o descongelados; dichos alimentos deben ser previamente cocinados para ser consumidos (dentro de las 24 horas).

• Los alimentos frescos por congelar no se deben colocar en contacto con los ya congelados; se deben colocar en el compartimiento superior CONGELAMIENTO y CONSERVACIÓN donde la temperatura desciende por debajo de los –18ºC y garantiza una mayor velocidad de congelaciónù

• No coloque en el congelador botellas de vidrio que contengan líquidos, tapadas o cerradas herméticamente porque podrían romperse.

• La cantidad máxima diaria de alimentos a congelar está indicada en la placa de características ubicada en el compartimento frigorífico abajo a la izquierda (por ejemplo: 4 Kg/24h).

Mando

FUNCIONAMIENTO DEL CONGELADOR

para regular la temperatura del compartimento congelador:

: menos frío.

: más frío. Se aconseja, en todo caso, poner una posición media.

! Evite abrir la puerta durante la congelación.

! Cuando se produzca una interrupción de corriente o

una avería, no abra la puerta del congelador: de este modo, los alimentos congelados se conservarán sin alteración durante aproximadamente 9-14 horas.

! Para evitar obstaculizar la circulación de aire en el interior del congelador, se recomienda no obstruir los orificios de aireación con alimentos o recipientes.

Page 37

Mantenimiento y cuidados

Cortar la corriente eléctrica

Durante los trabajos de limpieza y mantenimiento, es necesario aislar el aparato de la red de alimentación eléctrica, desenchufándolo: No es suficiente llevar el mando para la regulación de la temperatura hasta la posición para eliminar todo contacto eléctrico.

(aparato apagado)

Limpiar el aparato

• Las partes externas, las partes internas y las juntas de goma se pueden limpiar con una esponja empapada en agua tibia y bicarbonato sódico o jabón neutro. No utilice disolventes, productos abrasivos, lejía o amoníaco.

• Los accesorios extraíbles se pueden colocar en remojo en agua caliente y jabón o detergente para platos. Enjuáguelos y séquelos con cuidado.

• La parte posterior del aparato tiende a cubrirse de polvo que se puede eliminar, después de haber apagado y desenchufado el aparato, utilizando con delicadeza la boca de la aspiradora y trabajando con una potencia media.

Sustituir la bombilla

Para sustituir la bombilla de iluminación del compartimento frigorífico, desenchufe el aparato. Siga las instrucciones que se dan a continuación. Acceda a la lámpara quitando la protección como se indica en la figura. Sustitúyala con otra bombilla con una potencia igual a la indicada en la protección (10 W).

Evitar la formación de moho y malos olores

• El aparato está fabricado con materiales higiénicos que no transmiten olores. Para mantener esta característica es necesario que los alimentos estén siempre protegidos y bien cerrados. Esto evitará también la formación de manchas.

• Si se debe apagar el aparato por un largo período, limpie su interior y deje las puertas abiertas.

Page 38

Precauciones y consejos

! El aparato ha sido proyectado y fabricado en

conformidad con las normas internacionales sobre seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Este equipamiento es conforme con las siguientes Directivas Comunitarias:

- 73/23/CEE del 19/02/73 (Baja Tensión) y sucesivas modificaciones;

-89/336/CEE del 03/05/89 (Compatibilidad Electromagnética) y sucesivas modificaciones;

- 2002/96/CE.

Seguridad general

• El aparato ha sido pensado para un uso de tipo no profesional en el interior de una vivienda.

• El aparato debe ser utilizado para conservar y congelar alimentos sólo por personas adultas y según las indicaciones contenidas en este manual.

• El aparato no se debe instalar al aire libre ni siquiera si el lugar está protegido debido a que es muy peligroso dejarlo expuesto a la lluvia y tormentas.

• No toque el aparato estando descalzo o con las manos o pies mojados o húmedos.

• No toque las piezas refrigerantes internas: podría quemarse o herirse.

• No desenchufe el aparato tirando del cable sino sujetando el enchufe.

• Es necesario desenchufar el aparato antes de realizar operaciones de limpieza y de mantenimiento. No es suficiente llevar el mando para LA REGULACIÓN DE LA TEMPERATURA hasta la posición apagado) para eliminar todo contacto eléctrico.

• En caso de avería, nunca acceda a los mecanismos internos para intentar una reparación.

• En el interior de los compartimentos no utilice dispositivos o utensilios diferentes de la rasqueta suministrada con el equipo.

• No introduzca en su boca cubitos apenas extraídos del congelador.

(aparato

Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados.

•

En base a la Norma europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo.

Ahorrar y respetar el medio ambiente

• Instale el aparato en una ambiente fresco y bien aireado, protéjalo de la exposición directa a los rayos solares y no lo coloque cerca de fuentes de calor.

• Para introducir o extraer los alimentos, abra las puertas del aparato el menor tiempo posible. Cada apertura de las puertas produce un notable gasto de energía.

• No llene con demasiados alimentos el aparato: para una buena conservación, el frío debe poder circular libremente. Si se impide la circulación, el compresor trabajará continuamente.

• No introduzca alimentos calientes: elevarían la temperatura interior obligando al compresor a un mayor trabajo con un gran gasto de energía eléctrica.

• Descongele el aparato si se formara hielo (

Mantenimiento

más difícil la cesión de frío a los alimentos y hace que aumente el consumo de energía.

• Mantenga eficientes y limpias las juntas para que se adhieran bien a las puertas y no dejen salir el frío (

Mantenimiento

); una espesa capa de hielo vuelve

ver

• No permita a los niños que jueguen con el aparato. No se deben sentar en los cajones o colgarse de la puerta.

• Los embalajes no son juguetes para los niños.

Page 39

Anomalías y soluciones

Puede suceder que el aparato no funcione. Antes de llamar al Servicio de Asistencia Técnica ( que no se trate de un problema fácilmente solucionable con la ayuda de la siguiente lista.

Anomalías:

La lámpara de iluminación interna no se enciende.

El motor no arranca.

El frigorífico y el congelador enfrían poco.

En el frigorífico los alimentos se congelan.

El motor funciona continuamente.

El aparato hace mucho ruido.

Posibles causas / Solución:

• El enchufe no está introducido en la toma de corriente o no está lo suficiente como para hacer contacto o bien en la casa no hay corriente.

• El aparato posee un control que lo protege contra sobrecargas (

Puesta en funcionamiento y uso

• Las puertas no cierran bien o las juntas están dañadas.

• Las puertas se abren demasiado frecuentemente.

• El mando de REGULACIÓN DE LA TEMPERATURA no está en la posición correcta.

• El frigorífico o el congelador se han llenado excesivamente.

• El mando de REGULACIÓN DE LA TEMPERATURA no está en la posición correcta.

• La puerta no está bien cerrada o se abre continuamente.

• La temperatura del ambiente externo es muy alta.

• El aparato no fue instalado en un lugar plano (

• El aparato ha sido instalado entre muebles u objetos que vibran y producen ruidos.

• El gas refrigerante interior produce un ligero ruido aún cuando el compresor está detenido: no es un defecto, es normal.

ver Asistencia

ver Instalación).

), controle

ver

La temperatura de algunas partes externas del frigorífico es elevada

• Las temperaturas elevadas son necesarias para evitar la formación de condensación en zonas particulares del producto.

Page 40

Asistencia

195051766.00

06/2005 - Xerox Business Services

•

Verifique si la anomalía puede ser resuelta por ud. mismo (

ver Anomalías y Soluciones

• Se, apesar de todos os controlos, o aparelho não funcionar e a anomalia que notou continuar a verificarse, chamar o Centro de Assistência Técnica mais próximo.

Antes de llamar al Servicio de Asistencia Técnica:

modelo

número de serie

Comunique:

• el tipo de anomalía

• el modelo de la máquina (Mod.)

• el número de serie (S/N)

Esta información se encuentra en la placa de características ubicada en el compartimento frigorífico abajo a la izquierda.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total

Gross Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr.

Made in Italy 13918

Gross Bruto Brut

Test

P.S-I.

Net Util Utile

Pressure HIGH-235

LOW 140

93139180000 S/N 704211801

Cod.

Gross Bruto Brut

Fuse

Freez. Capac

Poder de Cong

kg/24 h

4,0

Max 15 w

Class

Clase

Classe

No recurrir nunca a técnicos no autorizados y rechazar siempre la instalación de repuestos no originales.

Page 41

Návod k pouití

2-DVEØOVÁ CHLADNIÈKA

Italiano, 1

Espanol

, 31

Magyar, 61

TAN 13 NF G

GBI F

English,11

Èesky,

Obsah

Instalace, 42

Umístìní a zapojení Zamìnitelnost smìru otevírání dvíøek

Français, 21

Popis zaøízení, 43

Celkový pohled

Pøísluenství, 44

Românã, 51

Uvedení do provozu a pouití, 45-46

Uvedení zaøízení do provozu Chladicí systém Optimální zpùsob pouití chladnièky Optimální zpùsob pouití mraznièky

Údrba a péèe, 47

Vypnutí pøívodu elektrického proudu Vyèitìní zaøízení Zabránìní tvorbì plísní a nepøíjemných zápachù Výmìna árovky

Opatøení a rady, 48

Základní bezpeènostní opatøení Likvidace Úspora energií a ochrana ivotního prostøedí

Závady a zpùsob jejich odstranìní, 49

Servisní sluba, 50

Page 42

Instalace

∅ 3

! Je dùleité uschovat tento návod za úèelem jeho dalí

konzultace. Vpøípadì prodeje, darování nebo stìhování se ujistìte, e zùstane spolu se zaøízením, aby informoval nového vlastníka o jeho èinnosti a o pøísluných upozornìních. ! Pozornì si pøeètìte uvedené pokyny: obsahují dùleité informace týkající se instalace, pouití a bezpeènosti.

Umístìní a zapojení

Umístìní

1. Zaøízení umístìte do dobøe vìtraného prostoru snízkou vlhkostí.

2. Ponechejte zadní ventilaèní otvory volnì pøístupné: Kompresor a kondenzátor jsou zdroji tepla a ke své èinnosti charakterizované úsporou elektrické energie vyadují dobrou ventilaci.

3. Mezi horní èástí zaøízení a pøípadným nábytkem nacházejícím se nad zaøízením ponechte vzdálenost alespoò 10 cm a mezi boèními stìnami a nábytkem/ boèními stìnami alespoò 5 cm.

4. Udrujte zaøízení vdostateèné vzdálenosti od zdrojù tepla (pøímé sluneèní svìtlo, elektrický sporák).

5. Abyste zajistili optimální vzdálenost výrobku od zadní stìny, namontujte rozpìrky zinstalaèní sady; pøi montái postupujte dle pokynù uvedených v pøísluném specifickém listu.

Zamìnitelnost smìru otevírání dvíøek

Umístìní do vodorovné polohy

1. Zaøízení nainstalujte na pevnou rovnou podlahu.

2. Vpøípadì, e podlaha není dokonale vodorovná, vykompenzujte zjitìné rozdíly odroubováním nebo zaroubováním pøedních noièek.

Elektrické zapojení

Následnì po pøepravì umístìte zaøízení do svislé polohy a pøed jeho pøipojením do elektrického rozvodu vyèkejte alespoò 3 hodiny. Pøed zasunutím zástrèky do zásuvky elektrického rozvodu se ujistìte, e:

 Je zásuvka øádnì uzemnìna zákonnì pøedepsaným

zpùsobem;

 je zásuvka schopna unést maximální pøíkon spotøebièe,

uvedený na identifikaèním títku umístìném vlevé dolní èásti chladicího prostoru (napø. 150 W);

 se napájecí napìtí nachází vrozsahu hodnot uvedených

na identifikaèním títku umístìném vlevo dole (napø. 220240 V);

 je zásuvka kompatibilní se zástrèkou zaøízení.

Vopaèném pøípadì poádejte o výmìnu autorizovaného

technika (viz Servisní sluba); nepouívejte prodluovací kabely ani rozvodky.

! Po ukonèení instalace zaøízení musí být elektrický kabel a zásuvka elektrického rozvodu lehce dostupné.

! Kabel nesmí být vystaven ohýbání nebo stlaèování. ! Kabel musí být podrobován pravidelným kontrolám a smí

být nahrazen pouze autorizovanými techniky (viz Servisní sluba).

! Výrobce odmítá jakoukoli odpovìdnost za pøípady, kdy nebudou dodrena uvedená pravidla.

Page 43

Popis zaøízení

Celkový pohled

Pokyny k pouití platí pro rùzné modely, a proto je moné, e na obrázku budou zobrazeny souèásti odliující se od zakoupeného zaøízení. Popis nejsloitìjích souèástí je uveden na následujících stránkách.

Otoèný knoflík

REIMU ÈINNOSTI

MRAZNIÈKY

MRAZICÍ a

KONZERVAÈNÍ

prostor

Vyjímatelný drák s víèkem s VLOKOU NA VEJCE a

Otoèný knoflík

REIMU ÈINNOSTI

CHLADNIÈKY

ÁROVKA (viz

Údrba)

KRABIÈKOU NA MÁSLO

Vyjímatelný drák NA RÙZNÉ PØEDMÌTY



VÍCEÚÈELOVÁ

krabice

Zásuvka OVOCE a

ZELENINA

Nastavitelné

NOIÈKY

 Lií se vpoètu a/nebo dle polohy.

Je souèástí pouze nìkterých modelù.

DRÁK NA LÁHVE

Page 44

Pøísluenství

nevyaduje úplné vytaení police.

VÍCEÚÈELOVÁ krabice

rùzných potravin (napøíklad salámù); zabraòuje íøení zápachù po celé chladnièce.

Ukazatel TEPLOTY chladnièky.

1. Zkontrolujte, zda je na ukazateli dobøe viditelný nápis

2. Kdy se nezobrazí nápis OK, znamená to, e je

3. Opìtovnì zkontrolujte ukazatel: dle potøeby pøistupte

Play Zone

Nová police Play Zone umoòuje rychle ochladit vechny láhve, plechovky a doplòky, pøièem je máte neustále pohodlnì po ruce.

OK (viz obrázek).

teplota pøíli vysoká: nastavte otoèný knoflík REIMU ÈINNOSTI CHLADNIÈKY do jedné zvyích poloh (odpovídajících vyímu chladu) a vyèkejte pøiblinì 10 h a po stabilizaci teploty.

knovému nastavení. Je zcela bìným jevem, e po vloení velkého mnoství potravin nebo po èastém otevírání chladnièky ukazatel nezobrazuje OK. Pøed nastavením otoèného knoflíku REIMU ÈINNOSTI CHLADNIÈKY do vyí polohy vyèkejte nejménì 10 h.

POLICE: plné nebo ve formì møíky. Jsou vyjímatelné a výkovì nastavitelné prostøednictvím pøísluných vodicích dráek (viz obrázek), slouících kzasunutí prostorných nádob nebo potravin. Nastavení výky

: Kdlouhodobému uchování

: kurèení nejchladnìjí zóny

Kdy se Play Zone nachází na sklenìné polici, lze do ní jednoduchým uloením umístit láhve velkých a støedních rozmìrù. Tímto zpùsobem bude napø. víno uchováno nejlepím moným zpùsobem. Po ohnutí a zachycení police vpøísluných západkách, které se nacházejí po jejích stranách, je moné uloit plechovky (v horní èásti), doplòky (ve støední èásti) a nìkteré plechovky a doplòky opatrnì umístit na zbývající èásti police. Play Zone mùe být pouita také jako bìná police (po jejím vloení na urèené místo), pøesunuta zjedné úrovnì do druhé spolu spolicí a lze ji snadno mýt také vmyèce nádobí.

GRAFFITI fixù, sjejich pomocí se stává Vae chladnièka Indesit veselejí a barevnìjí. Fixy je moné psát, zanechávat vzkazy a kreslit na dveøe a boèní stìny chladnièky. Pouití GRAFFITI je mimoøádnì jednoduché a pohodlné a po napsání nebo nakreslení budete moci ve snadno a rychle zmazat

suchým hadrem nebo bìnou houbou pro bílou tabuli. K mazání nepouívejte drák na fixy, protoe by mohlo dojít ktrvalému pokození výrobku a/nebo komponentù sady GRAFFITI.

UPOZORNÌNÍ: Sada fixù GRAFFITI byla vyvinuta, navrena a pøezkouena za tím úèelem, aby byla pouívána výhradnì na dveøích a na boèních stìnách výrobkù øady Indesit, snimi je prodávána vrámci pøísluenství. Nepouívejte proto:

- Vae fixy GRAFFITI na jiných chladnièkách Indesit a/

nebo na chladnièkách jiných znaèek;

- vae fixy GRAFFITI na jiných spotøebièích;

- jiné druhy nebo znaèky fixù na vaí chladnièce Indesit;

Vtìchto pøípadech mùe skuteènì dojít k pokození následkem vzniklých mouh a/nebo stop, které nelze odstranit. Dìti mohou pouívat fixy pouze pod dohledem dospìlých. Spoleènost Indesit Company S.p.A. neodpovídá za následky nesprávného pouití sady GRAFFITI.

: Jedná se o sadu

Je souèástí pouze nìkterých modelù.

Page 45

Uvedení do provozu a pouití

Uvedení zaøízení do provozu

! Pøed uvedením zaøízení do provozu se øiïte pokyny pro instalaci (viz Instalace).

! Pøed zapojením zaøízení dokonale vyèistìte jednotlivé prostory a pøísluenství vlanou vodou a bikarbonátem. ! Zaøízení je vybaveno jistièem, který uvede do èinnosti kompresor po uplynutí pøiblinì 8 minut od zapnutí. Kuvedenému opodìnému uvedení do èinnosti dojde po kadém (úmyslném nebo neúmyslném) pøeruení elektrického napájení (výpadku).

1. Zasuòte zástrèku do zásuvky elektrického rozvodu a ujistìte se, e dojde krozsvícení zelené kontrolky NAPÁJENÍ (otoèný knoflík REIMU ÈINNOSTI MRAZNIÈKY se nesmí nacházet vpoloze

2. Otoète knoflík REIMU ÈINNOSTI CHLADNIÈKY a knoflík REIMU ÈINNOSTI MRAZNIÈKY do polohy odpovídající prùmìrné hodnotì. Do uplynutí nìkolika hodin bude moné vloit potraviny do chladnièky.

Regulace teploty

Teplota uvnitø chladicího prostoru je udrována automaticky na hodnotì nastavené prostøednictvím otoèného knoflíku termostatu. min = mení chlad max = vetí chlad Doporuèuje se nastavení støední hodnoty

Chladicí systém

No Frost

Je rozeznatelný díky pøítomnosti vìtracích jednotek umístìných na zadních stìnách jednotlivých prostorù. Chladicí systém No Frost spravuje nepøetritý proud studeného vzduchu, který zachytává vlhkost a zabraòuje tvorbì ledu a

námrazy: vchladicím prostoru udruje správnou hladinu vlhkosti a díky absenci námrazy zachovává pùvodní kvalitu potravin; vmrazicím prostoru zabraòuje tvorbì ledu èím umoòuje vyhnout se odmrazování a vzájemnému slepení potravin. Potraviny a

nádoby ukládejte tak, aby se pøímo nedotýkaly zadní chladicí stìny a neucpávaly tak vìtrací otvory a usnadòovaly tvorbu kondenzátu. Zavøete láhve a zabalte potraviny.

Optimální zpùsob pouití chladnièky

 Vkládejte dovnitø pouze chladná nebo vlaná jídla, ne

vak teplá (viz Opatøení a rady).

 Pamatujte, e vaøené potraviny si udrují své

vlastnosti kratí dobu ne syrové.

 Nevkládejte dovnitø tekutiny votevøených nádobách:

zpùsobily by zvýení vlhkosti snáslednou tvorbou kondenzátu.

HYGIENA PØI ZACHÁZENÍ S POTRAVINAMI

1. Po zakoupení potravin odstraòte vechny druhy papírových/kartónových nebo jiných obalù, díky kterým by se mohly dostat do chladnièky bakterie nebo pína.

2. Chraòte potraviny (zvlátì ty, které podléhají rychlému znehodnocení a ty, které vydávají silný zápach) tak, aby se vzájemnì nedotýkaly, èím zamezíte monosti pøenosu nákazy zárodky/baktériemi a také monosti íøení specifických pachù uvnitø chladnièky

3. Ulote potraviny tak, aby se vzduch mezi nimi mohl volnì proudit

4. Udrujte vnitøek chladnièky vèistém stavu a dbejte toho, abyste kèitìní nepouívali oxidaèní nebo abrazivní èistící prostøedky

5. Po uplynutí doby trvanlivosti potravin je vyjmìte z chladnièky

6. Zdùvodu zabezpeèení správné konzervace je tøeba umístit jídla podléhající rychlému znehodnocení (mìkké sýry, syrové ryby, maso, atd) do nejchladnìjí èásti, to znamená do prostoru nad nádobami na zeleninu, kde je umístìn ukazatel teploty.

Page 46

Optimální zpùsob pouití mraznièky

Prostøednictvím otoèného knoflíku REIMU ÈINNOSTI MRAZNIÈKY nastavte poadovanou teplotu.

nejmení chlad.

nejvìtí chlad.

ECO oznaèuje optimální teplotu pøi nízké spotøebì.

slouí kvypnutí celého

zaøízení, vèetnì chladnièky.

 Nezmrazujte znovu potraviny, které se rozmrazují nebo

ji jsou rozmrazeny; tyto potraviny je tøeba uvaøit a následnìzkonzumovat (do 24 hodin).

 Èerstvé potraviny urèené kezmrazení nesmí být

umístìny spolu se zmrazenými potravinami; je tøeba je umístit na møíku nad mrazicím oddìlením, dle moností tak, aby se dotýkaly stìn (boèních a zadní), kde teplota klesá pod -18 °C a kde je zaruèena dobrá rychlost zmrazení.

 Nevkládejte do mraznièky uzavøené nebo hermeticky

utìsnìné sklenìné láhve obsahující tekutiny. Mohlo by dojít kjejich roztrení.

 Maximální denní mnoství potravin kezmrazení je

uvedeno na identifikaèním títku, umístìném vlevé dolní èásti chladicího prostoru (napøíklad: Kg/24h 4).

! Bìhem zmrazování potravin neotvírejte dvíøka mraznièky.

! Vpøípadì pøeruení dodávky elektrického proudu nebo pøi výskytu závady neotvírejte dvíøka mraznièky: pouitím uvedeného postupu lze uchovat mraená a zmraená jídla beze zmìny jejich vlastností pøiblinì 9-14 hodin.

! Pro zajitìní dostateèného pohybu vzduchu uvnitø mraznièky se doporuèuje ponechat ventilaèní otvory volné a nezakrývat je jídly nebo nádobami.

Page 47

Údrba a péèe

Vypnutí pøívodu elektrického proudu

Bìhem èitìní a údrby je tøeba odizolovat zaøízení od napájecího pøívodu:

1. nastavte otoèný knoflík REIMU ÈINNOSTI MRAZNIÈKY do polohy

2. odpojte zástrèku ze zásuvky.

;

Vyèitìní zaøízení

 Vnìjí a vnitøní èásti i pryová tìsnìní je moné èistit

houbou navlhèenou ve vlané vodì a bikarbonátu sodném nebo neutrálním mýdle. Nepouívejte rozpoutìdla, abrazivní prostøedky, bìlidlo ani amoniak.

 Vyjímatelné pøísluenství mùe být namoèeno vteplé

vodì smýdlem nebo èisticím prostøedku na nádobí. Opláchnìte je a dùkladnì osute.

 Zadní strana zaøízení má tendenci pokrýt se prachem,

který je moné po vypnutí zaøízení a po odpojení zástrèky ze zásuvky elektrického rozvodu opatrnì odstranit, a to dlouhým nástavcem vysavaèe, nastaveného na støední výkon.

Výmìna árovky

Pøi výmìnì árovky osvìtlení chladicího prostoru odpojte zástrèku ze zásuvky elektrického rozvodu. Øiïte se níe uvedenými pokyny.

Pøístup károvce po odstranìní ochranného krytu zpùsobem naznaèeným na obrázku. Vymìòte ji za obdobnou, spøíkonem uvedeným na ochranném krytu (10 W).

Zabránìní tvorbì plísní a nepøíjemných zápachù

 Zaøízení bylo vyrobeno zhygienicky nezávadných

materiálù, které nepøenáejí zápachy. Za úèelem zachování této vlastnosti je tøeba, aby byla jídla neustále chránìna a øádnì uzavøena. Zabrání se tak tvorbì skvrn.

 Vpøípadì pøedpokládané dlohoudobé neèinnosti

zaøízení vyèistìte jeho vnitøek a nechejte otevøená dvíøka.

Page 48

Opatøení a rady

! Toto zaøízení bylo navreno a vyrobeno ve shodì

smezinárodními bezpeènostními pøedpisy. Tato upozornìní jsou uvádìna zbezpeènostních dùvodù a musí být pozornì pøeètena.

Tento spotøebiè je ve shodì snásledujícími smìrnicemi Evropské unie:

- 72/23/EHS z19/02/73 (Nízké napìtí) ve znìní pozdìjích pøedpisù;

- 89/336/EHS z03/05/89 (Elektromagnetická kompatibilita) ve znìní pozdìjích pøedpisù;

- 2002/96/CE.

Základní bezpeènostní opatøení

 Zaøízení bylo navreno pro neprofesionální pouití v

domácnosti.

 Zaøízení musí být pouíváno kuloení a

kezmrazování jídel, pouze dospìlými osobami, dle pokynù uvedených vtomto návodu.

 Zaøízení nesmí být nainstalováno na otevøeném

prostoru, a to ani vpøípadì, jedná-li se o prostor krytý pøístøekem; jeho vystavení deti a bouøkám je velice nebezpeèné.

 Nedotýkejte se zaøízení bosýma nohama nebo

mokrýma rukama èi nohama.

 Nedotýkejte se vnitøních chladicích souèástí: existuje

nebezpeèí popálení nebo poranìní.

 Neodpojujte zástrèku ze zásuvky elektrického rozvodu

potáhnutím za kabel, ale øádným uchopením zástrèky.

Likvidace

 Likvidace obalového materiálu: dodrujte místní

pøedpisy za úèelem opìtovného vyuití obalù.

 Evropská smìrnice 2002/96/EC o odpadních

elektrických a elektronických zaøízeních stanovuje, e staré domácí elektrické spotøebièe nesmí být odkládány do bìného netøídìného domovního odpadu. Staré spotøebièe musí být odevzdány do oddìleného sbìru, a to za úèelem recyklace a optimálního vyuití materiálù, které obsahují, a z dùvodu pøedcházení negativním dopadùm na lidské zdraví a ivotní prostøedí. Symbol pøekrtnuté popelnice na výrobku vás upozoròuje na povinnost odevzdat zaøízení po skonèení jeho ivotnosti do oddìleného sbìru. Spotøebitelé by mìli kontaktovat pøísluné místní úøady nebo svého prodejce ohlednì informací týkajících se správné likvidace starého zaøízení.

Úspora energií a ochrana ivotního prostøedí

 Nainstalujte zaøízení do chladného a dobøe vìtraného

prostøedí, nevystavujte jej pùsobení pøímého sluneèního svìtla a neumísujte jej do blízkosti zdrojù tepla.

 Pøi vkládání a vyjímání potravin udrujte dvíøka co

nejménì otevøená. Kadé otevøení dvíøek zpùsobuje výrazný únik energie.

 Pøed zahájením èitìní a údrby je tøeba odpojit

zástrèku ze zásuvky elektrického rozvodu. Kodstranìní nebezpeèí zásahu elektrickým proudem nestaèí nastavit otoèný knoflík REGULACE TEPLOTY do polohy

 Pøi výskytu závady vádném pøípadì nezasahujte do

vnitøních mechanismù ve snaze ji odstranit.

 Uvnitø jednotlivých oddìlení nepouívejte jiná zaøízení

nebo nástroje ne krabku zdotace.

 Nevkládejte si do úst kostky ledu, které byly právì

vytaeny zmraznièky.

 Nedovolte dìtem hrát si se zaøízením. Vádném

pøípadì si nesmí sedat na zásuvky nebo se vìet na dvíøka.

 Obaly nejsou hraèkami pro dìti.

(vypnuté zaøízení).

 Nenaplòujte zaøízení nadmìrným mnostvím potravin:

dobrá konzervace je podmínìna volným pohybem chladu. Kdy se zabrání cirkulaci, kompresor bude pracovat nepøetritì.

 Nevkládejte jetì teplá jídla: zvýila by vnitøní teplotu

a pøinutila kompresor knadmìrnému výkonu, provázenému plýtváním elektrickou energií.

 Vpøípadì vytvoøení námrazy odmrazte zaøízení (viz

Údrba); vrstva ledu ovelké tlouce zpùsobuje obtíné odevzdávání chladu potravinám a zvyuje spotøebu energie.

 Udrujte tìsnìní ve funkèním stavu a v èistotì, aby

øádnì doléhala na dvíøka a neumoòovala únik chladu (viz Údrba).

Page 49

Závady a zpùsob jejich odstranìní

Mùe se stát, e zaøízení nebude fungovat. Døíve, ne se obrátíte na Servisní slubu (viz Servisní sluba), spomocí následujícího seznamu zkontrolujte, zda se nejedná o snadno odstranitelný problém.

Závady:

Nedochází krozsvícení árovky vnitøního osvìtlení.

Nedochází kuvedení motoru do chodu.

Chladnièka a mraznièka chladí nedostateènì.

Potraviny vmraznièce se zmrazují pøíli.

Motor zùstává vchodu bez pøeruení.

Moné pøíèiny / Zpùsob odstranìní:

 Zástrèka není zastrèena do zásuvky elektrického rozvodu nebo øádné

nedoléhá nebo byla pøeruena dodávka elektrického proudu vcelém bytì/domì.

 Zaøízení je vybaveno jistièem (viz Uvedení do provozu a pouití).

 Dvíøka øádnì nedoléhají nebo jsou pokozena tìsnìní.  Dvíøka jsou otevírána pøíli èasto.  Otoèný knoflík REGULACE TEPLOTY se nenachází ve správné

poloze;

 Chladnièka nebo mraznièka je pøíli naplnìna.

 Otoèný knoflík REGULACE TEPLOTY se nenachází ve správné

poloze;

 Dvíøka nejsou správnì zavøena nebo jsou otevírána pøíli èasto.  Teplota vnìjího prostøedí je pøíli vysoká.

Zaøízení vydává nadmìrný hluk.

Teplota nìkterých vnìjích èástí chladnièky je vysoká.

 Zaøízení nebylo øádnì uvedeno do vodorovné polohy (viz Instalace).  Zaøízení bylo nainstalováno mezi kusy nábytku nebo pøedmìty, které

vibrují a vydávají hluk.

 Chladicí plyn uvnitø zaøízení produkuje lehký hluk i pøi zastaveném

kompresoru: nejedná se o závadu, ale o zcela bìný jev.

 Vysoké teploty jsou potøebné kzabránìní tvorby kondenzátu

vespecifických zónách výrobku.

Page 50

Servisní sluba

195051766.00

06/2005 - Xerox Business Services

Døíve, ne se obrátíte na servisní slubu:

 Zkontrolujte, zda zjitìnou závadu nemùete odstranit vy sami (viz Závady a zpùsob jejich odstranìní).  Jestlie zaøízení ani po vech provedených kontrolách nefunguje a zjitìná závada pøetrvává, obrate se

na nejblií Servisní støedisko.

model výrobní èíslo

Uveïte:

 druh závady  model vaeho spotøebièe (Mod.)  výrobní èíslo (S/N) Tyto informace jsou uvedeny na identifikaèním títku umístìném vlevé dolní èásti chladnièky.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total

Gross Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr.

Made in Italy 13918

Gross Bruto Brut

Test

P.S-I.

Net Util Utile

Pressure HIGH-235

LOW 140

93139180000 S/N 704211801

Cod.

Gross Bruto Brut

Fuse

Freez. Capac

Poder de Cong

4,0

kg/24 h

Max 15 w

Class

Clase

Classe

Nikdy nesvìøujte opravu neautorizovanému technickému personálu a nepøipuste instalaci jiných ne originálních náhradních dílù.

Page 51

Instrucþiuni de folosire

FRIGIDER CU 2 UªI

Italiano, 1

Espanol

, 31

Magyar, 61

TAN 13 NF G

GBI F

English,11

Èesky,

Sumar

Instalare, 52

Amplasare ºi racordare Reversibilitate deschidere uºi

Français, 21

Descriere aparat, 53

Vedere de ansamblu

Accesorii, 54

Românã, 51

Pornire ºi utilizare, 55-56

Activare aparat Instalaþia de rãcire Utilizare optimalã frigider Utilizare optimalã congelator

Întreþinere ºi curãþire, 57

Decuplare electricã Curãþare aparat Evitarea mucegaiului ºi a mirosurilor urâte Decongelare aparat Înlocuire bec

Precauþii ºi sfaturi, 58

Siguranþa generalã Lichidare aparat Economisirea energiei ºi protecþia mediului înconjurãtor

Anomalii ºi remedii, 59

Asistenþã, 60

Page 52

Instalare

∅ 3

! Este important sã pãstraþi acest manual pentru a-l putea

consulta în orice moment. În caz de vânzare, de cesiune sau de schimbare a locuinþei, acesta trebuie sã fie înmânat împreunã cu maºina de spãlat, pentru a informa noul proprietar cu privire la funcþionare ºi la respectivele avertismente.

! Citiþi cu atenþie instrucþiunile: veþi gãsi informaþii importante cu privire la instalaþie, la folosire ºi la siguranþã.

Amplasare ºi racordare

Amplasare

1. Amplasaþi aparatul într-un loc aerisit ºi fãrã umezealã.

2. Nu obturaþi grãtarele de aerisire din spatele frigiderului: compresorul ºi condensatorul emanã cãldurã ºi necesitã o bunã aerisire pentru a funcþiona în mod corectºi a limita consumul de energie electricã.

3. Pentru aceasta, lãsaþi o distanþã între frigider ºi mobilier de cel puþin 10 cm (în partea de sus) ºi de cel puþin 5 cm (lateral).

4. Îndepãrtaþi aparatul de sursele de cãldurã.(raze solare directe, aragaz).

5. Pentru a pãstra distanþa optimã a produsului faþã de

peretele din spate al acestuia, montaþi distanþierii din setul de instalare, urmãrind instrucþiunile din foaia anexatã.

Reversibilitate deschidere uºi

Punere la nivel

1. Instalaþi aparatul pe o suprafaþã planã ºi rigidã.

2. Dacã pavimentul nu este perfect orizontal, echilibraþi frigiderul înºurubând sau deºurubând suporþii anteriori.

Conectare electricã

Dupã transport, poziþionaþi aparatul vertical ºi aºteptaþi cel puþin 3 ore înainte de a-l cupla la reþea. Înainte de a introduce ºtecherul în prizã, asiguraþi-vã ca:

 priza sã fie cu împãmântare ºi conform prevederilor de

lege;

 caracteristicile prizei sã fie astfel încât sã suporte sarcina

de putere a aparatului, indicatã pe tãbliþa de caracteristici din interiorul frigiderului (în partea de jos, din stânga) de ex. 150 W;

 tensiunea de alimentare sã fie cuprinsã în rangul

valorilor indicate în plãcuþa de caracteristici (din partea de jos, în stânga) - de ex. 220-240V;

 priza sã fie compatibilã cu ºtecherul aparatului.

În caz contrar, apelaþi la serviciile unui electrician

autorizat ( vezi Asistenþa); nu folosiþi prelungitoare ºi prize multiple.

! Dupã instalare, cablul de alimentare ºi priza de curent trebuie sã fie uºor accesibile. ! Cablul nu trebuie sã fie îndoit sau comprimat. ! Cablul trebuie sã fie controlat periodic ºi înlocuit de electricieni autorizaþi (vezi Asistenþa).

! Firma îºi declinã orice responsabilitate în cazul în care aceste norme nu se respectã.

Page 53

Descriere aparat

Vedere de ansamblu

Instrucþiunile de utilizare sunt valabile pentru mai multe modele, deci este posibil ca ilustraþiile sã nu corespundã întocmai aparatului pe care l-aþi achiziþionat. Descrierea componentelor care pot varia este cuprinsã în paginile urmãtoare.

Întrerupãtor

FUNCÞIONARE

CONGELATOR

Compartimentul

CONGELARE ºi

CONSERVARE

Suport detaºabil cu capac OUÃ

Întrerupãtor

FUNCÞIONARE

FRIGIDER

Becul

(vezi Întreþinere)

Caseta

MULTIFUNCÞIONALÃ

Caseta FRUCTE ºi

VERDEÞURI

Caseta FRUCTE ºi

VERDEÞURI

RAFT DE OBIECTE DETAªABIL

Raft STICLE



 Variazã ca numãr sau ca poziþie.

Numai pe anumite modele.

Page 54

Accesorii

poate face ºi fãrã a extrage raftul întreg.

Caseta MULTIFUNCÞIONALÃ conservarea îndelungatã a alimentelor, de exemplu a salamurilor. Evitã pãtrunderea mirosului urât în frigider.

Indicator TEMPERATURÃ cea mai rece di frigider.

1. Controlaþi dacã inscripþia OK este bine lizibilã (vezi

2. Dacã nu apare mesajul OK înseamnã cã temperatura

3. Controlaþi din nou indicatorul; dacã este necesar,

PLAY ZONE

rãcirea rapidã a sticlelor, cutiilor sau integratorilor, pãstrându-le în acelaºi timp la îndemâna dvs.

figura).

este prea mare. În acest caz, este necesar sã deplasaþi selectorul de FUNCÞIONARE FRIGIDER mai sus (zonã mai rece) ºi sã aºteptaþi aproximativ 10 ore pânã când se stabilizeazã temperatura.

reglaþi încã o datã poziþia selectorului. Dacã introduceþi o cantitate mai mare de alimente sau dacã deschideþi uºa frigiderului prea des, este normal ca indicatorul sã nu afiºeze mesajul OK. Aºteptaþi cel puþin 10 ore înainte de a modifica poziþia selectorului FUNCÞIONARE FRIGIDER.

: Suportul de sticle Play Zone asigurã

RAFTURI pline sau în formã de grãtar. Sunt detaºabile ºi reglabile în înãlþime mulþumitã ghidajelor(vezi figura), utile pentru susþinerea recipientelor sau a alimentelor de dimensiuni mari. Reglarea înãlþimii la care sunt dispuse se

: este idealã pentru

: pentru a identifica zona

Dacã suportul Play Zone este amplasat pe raftul de sticlã, dispuneþi pe acesta sticlele de mãrime mare sau mijlocie. În acest mod, vinul, de exemplu, va fi pãstrat în condiþii optimale. Dacã l-aþi îndoit ºi fixat în pãrþile laterale ale raftului, atunci puteþi dispune, în partea mai înaltã cutii, în partea din mijloc integratori ºi în rest, alte tipuri de cutii sau integratori. Suportul Play Zone poate fi folosit ca un raft obiºnuit (dupã ce a fost fixat în mod corespunzãtor), deplasat pe orice raft ºi spãlat fie cu mâna, fie cu maºina de spãlat vase.

GRAFFITI

înveseleºte ºi coloreazã frigiderul Indesit. Cu aceste carioca puteþi sã lãsaþi mesaje, sã notaþi ºi sã desenaþi pe uºile ºi pe flancurile frigiderului. Setul GRAFFITI este foarte uºor ºi comod de întrebuinþat: mesajele sau desenele dvs se pot ºterge, simplu ºi rapid, cu o lavetã uscatã sau cu un burete (ca cele care se

folosesc la ºcoalã). Nu utilizaþi baza suportului de carioca pentru a ºterge desenele: puteþi deteriora atât frigiderul cât ºi componenetele setului GRAFFITI.

ATENÞIE: setul de carioca GRAFFITI a fost studiat, proiectat ºi testat pentru a putea fi folosit numai pe uºile ºi flancurile produselor din gama Indesit care îl oferã ca accesoriu. De aceea, nu folosiþi:

- setul de carioca GRAFFITI pe alte frigidere Indesit ºi/

sau de altã marcã;

- setul de carioca GRAFFITI pe alte aparate de uz

casnic;

- alte tipuri sau mãrci de carioca pe frigiderul Indesit. În aceste cazuri, puteþi decolora sau pãta produsele, în

mod definitiv. Utilizarea setului de carioca de cãtre copii este permisã numai sub supravegherea unui adult. Societatea Indesit SpA îºi declinã orice responsabilitate în cazul în care setul GRAFFITI este folosit în mod necorespunzãtor.

: setul de carioca care

Numai pe anumite modele.

Page 55

Pornire ºi utilizare

Activare aparat

! Înainte de a pune în funcþiune aparatul, urmãriþi instrucþiunile cu privire la instalare (vezi Instalare).

! Înainte de a conecta combina la reþea, curãþaþi compartimentele ºi accesoriile cu apã cãlduþã ºi bicarbonat. ! Aparatul este dotat cu un sistem de protecþie a motorului care activeazã compresorul dupã aproximativ 8 minute de la punerea în funcþiune. Acest lucru se întâmplã de fiecare datã când se întrerupe curentul electric, în mod voluntar sau involuntar (panã).

1. Introduceþi ºtecherul în prizã ºi verificaþi dacã indicatorul verde ALIMENTARE s-a aprins (selectorul FUNCÞIONARE CONGELATOR nu trebuie sã fie pe

2. Rotiþi selectorul FUNCÞIONARE FRIGIDER ºi FUNCÞIONARE CONGELATOR într-o poziþie de mijloc. Dupã câteva ore puteþi introduce alimentele în frigider.

Reglarea temperaturii

Temperatura în interiorul compartimentului frigider se regleazã în funcþie de poziþia selectorului.

min = mai cald; max = mai rece;

Se recomandã reglarea sa într-o poziþie medie.

puneþi alimentele sau recipientele în contact cu peretele refrigerent posterior, pentru a nu obtura orificiile de aerisire ºi a evita, ca urmare, formarea de condens. Închideþi bine sticlele ºi înfãºuraþi alimentele în mod corespunzãtor.

Utilizare optimalã frigider

 Introduceþi numai alimentele reci sau abia cãlduþe,

niciodatã calde (vezi Precauþii ºi sfaturi).

 Amintiþi-vã cã valabilitatea alimentelor conservate în

frigider este aceeaºi pentru cele preparate ca ºi pentru cele crude.

 Nu introduceþi lichidele în recipiente fãrã capac: ele ar

spori umiditatea ºi ar determina formarea de condens.

IGIENA ALIMENTARÃ

1. Dupã ce aþi cumpãrat alimentele, eliminaþi ambalajele în care au fost puse (de hârtie, carton, etc) pentru a evita introducerea bacteriilor sau a mizeriei în frigider.

2. Protejaþi alimentele (mai ales pe cele alterabile sau care emanã un miros puternic) în mod corespunzãtor: limitând contactul dintre ele, veþi elimina contaminarea cu baterii sau germeni ºi împrãºtierea mirosurilor în frigider.

3. Dispuneþi alimentele astfel încât sã nu obstaculaþi circulaþia aerului în interiorul frigiderului.

Sistem de rãcire

No Frost

Se poate recunoaºte dupã ochiurile de aerisire dispuse pe pereþii posteriori ai compartimentelor. Sistemul No Frost genereazã un flux de aer rece care recolteazã umiditatea împiedicând formarea de gheaþã sau brumã: în frigider menþine

nivelul de umiditate corect ºi, datoritã absenþei de brumã, pãstreazã prospeþimea alimentelor, iar în congelator evitã formarea de gheaþã, împiedicând deci lipirea alimentelor ceea ce anuleazã necesitatea efectuãrii operaþiilor de dezgheþare. Nu

4. Pãstraþi curãþenia în frigider; nu folosiþi substanþe oxidante sau abrazive.

5. Consumaþi alimentele pânã la expirarea termenului de garanþie, odatã ce a fost depãºit, scoateþi-le din frigider.

6. Aºezaþi alimentele uºor perisabile (brânzeturi moi, peºte crud, carne, etc) în zona cea mai rece a frigiderului, deasupra casetelor de verdeaþã, în apropierea indicatorului de temperaturã.

Page 56

Utilizare optimalã congelator

Temperatura în interiorul compartimentului congelator se regleazã în funcþie de poziþia selectorului.

= mai cald;

= mai rece;

Se recomandã reglarea sa într-o poziþie medie.

ECO este temperatura optimalã cu consum energetic redus.

opreºte aparatul, inclusiv frigiderul.

 Nu recongelaþi alimentele decongelate sau în curs de

decongelare; acestea trebuie preparate ºi consumate în maxim 24 de ore.

 Alimentele proaspete (de congelat) nu trebuie sã fie

puse lângã cele deja congelate, ci aºezate deasupra grãtarului din congelator, dacã este posibil, în contact cu pereþii laterali ºi posterior, unde temperatura este mai micã de -18° C, pentru a se congela rapid.

 Nu introduceþi în congelator sticle pline închise

ermetic, deoarece se pot sparge.

 Cantitatea maximã zilnicã de alimente de congelat

este indicatã în tãbliþa de caracteristici din frigider (în partea de jos, în stânga); de exemplu: Kg/24h 4).

! În timpul congelãrii evitaþi deschiderea uºii congelatorului.

! Dacã se întrerupe curentul sau este vreo defecþiune (panã) de la reþea, nu deschideþi uºa congelatorului: în acest mod alimentele îngheþate ºi congelate se vor pãstra intacte timp de 9-14 ore.

! Pentru a evita împiedicarea circulaþiei aerului în interiorul congelatorului, se recomandã a nu acoperi cu alimente sau recipiente, orificiile de aerisire.

Page 57

Întreþinere ºi curãþire

Întrerupeþi alimentarea electricã a aparatului.

În timpul operaþiilor de curãþire ºi întreþinere nu este necesar sã izolaþi complet combina (sã întrerupeþi curentul de la reþea).

1. Poziþionaþi selectorul FUNCÞIONARE CONGELATOR ;

2. scoateþi ºtecherul din prizã.

Curãþare aparat

 Exteriorul, interiorul ºi garniturile din cauciuc pot fi

curãþate cu un burete îmbibat în apã cãlduþã ºi bicarbonat de sodiu sau sãpun neutru. Nu folosiþi solvenþi, substanþe abrazive, înãlbitor sau amoniac.

 Accesoriile detaºabile pot fi puse la înmuiat în apã

caldã ºi sãpun sau detergent de vase. Dupã spãlare, clãtiþi-le ºi ºtergeþi-le bine.

 Partea posterioarã a combinei atrage praful, care

poate fi aspirat folosind tubul rigid al aspiratorului (acesta fiind reglat la o vitezã medie). Procedaþi cu atenþie: înainte de a aspira praful, opriþi aparatul ºi scoateþi ºtecherul din prizã.

Înlocuire bec

Pentru a înlocui becul din frigider, scoateþi mai întâi ºtecherul din prizã. Urmãriþi instrucþiunile de mai jos.

Îndepãrtaþi protecþia dupã indicaþiile din figurã pentru a ajunge la bec. Înlocuiþi-l cu unul similar, a cãrui putere sã fie egalã cu cea indicatã pe capacul de protecþie (10 W).

Evitarea mucegaiului ºi a mirosurilor urâte

 Aparatul este fabricat cu materiale igienice care nu

emanã nici un miros. Pentru a pãstra aceastã caracteristicã, este necesar ca alimentele sã fie întotdeauna protejate în recipiente închise. Acest lucru este necesar pentru a evita pãtarea alimentelor.

 Dacã doriþi sã opriþi aparatul pe o perioadã mai mare

de timp, curãþaþi interiorul ºi lãsaþi uºile deschise.

Page 58

Precauþii ºi sfaturi

! Aparatul a fost proiectat ºi construit conform normelor

internaþionale de siguranþã. Aceste avertizãri sunt furnizate din motive de siguranþã ºi trebuie sã fie citite cu atenþie.

Acest aparat este conform cu urmãtoarele Directive Comunitare:

-73/23/CEE din data de 19/02/73 (Tensiuni Joase) ºi modificãri succesive;

- 89/336/CEE din data de 03/05/89 (Compatibilitate Electromagneticã) ºi modificãri succesive;

- 2002/96/CE.

Siguranþa generalã

 Acest aparat de uz casnic fost conceput pentru a fi

folosit numai în interiorul locuinþelor.

 De aceea, trebuie sã fie utilizat numai pentru

conservarea ºi congelarea alimentelor ºi numai de persoane adulte, conform instrucþiunilor din manual.

 Aparatul nu trebuie instalat în aer liber, nici chiar în

cazul în care spaþiul este adãpostit, deoarece expunerea acestuia la ploi ºi furtuni este foarte periculoasã.

 Nu atingeþi aparatul când sunteþi desculþi sau cu

mâinile sau picioarele ude sau umede.

 Nu atingeþi componentele de rãcire din interiorul sãu:

cã puteþi arde sau rãni.

Lichidare aparat

 Lichidarea ambalajelor: respectaþi normele locale, în

acest fel ambalajele vor putea fi utilizate din nou.

 Lichidarea unui aparat vechi: RESPECTAÞI

LEGISLAÞIA ÎN MATERIE DE LICHIDARE. Frigiderele ºi congelatoarele conþin, în zona de rãcire ºi în izolaþie, gaz izobutan ºi ciclopentan care, dacã sunt eliminate în atmosferã, sunt periculoase. EVITAÞI DECI DETERIORAREA TUBURILOR.

 Înainte de a lichida aparatul vechi, tãiaþi cablul de

alimentare cu curent electric ºi îndepãrtaþi balamalele, pentru a nu putea fi utilizat de altcineva.

Economisirea energiei ºi protecþia mediului înconjurãtor

 Amplasaþi aparatul într-un loc rãcoros ºi bine ventilat,

protejaþi-l de razele solare directe ºi de sursele de cãldurã.

 Pentru a introduce sau scoate alimentele, deschideþi ºi

închideþi uºile cât mai repede cu putinþã. Fiecare deschidere a uºii înseamnã consum de energie.

 Nu încãrcaþi aparatul: pentru a asigura o bunã rãcire a

alimentelor, aerul trebuie sã circule cât mai bine. Dacã împiedicaþi circulaþia aerului, compresorul va lucra în permanenþã.

 Nu scoateþi ºtecherul din prizã trãgând de cablu.

 Este necesar sã scoateþi ºtecherul din prizã înainte de

a efectua operaþiile de curãþire ºi întreþinere. Nu este suficient sã poziþionaþi selectorul pentru REGLAREA TEMPERATURII pe alimentarea cu curent electric.

 În caz de defecþiune, nu umblaþi în nici un caz la

mecanismele interne ºi nu încercaþi s-o reparaþi singuri.

 Nu utilizaþi, în interiorul celor douã compartimente,

dispozitive sau unelte diferite de rãzuitorul din dotare.

 Nu bãgaþi în gurã cuburile de gheaþã imediat dupã ce

le-aþi scos din congelator.

 Nu lãsaþi copiii sã se joace cu aparatul. în nici un caz

ei nu trebuie sã se aºeze pe casete sau sã se agaþe de uºã.

 Ambalajele nu sunt jucãrii pentru copii!

(aparat oprit) pentru a tãia

 Nu introduceþi alimente calde: acestea determinã

creºterea temperaturii ºi deci obligã compresorul sã funcþioneze mai mult, ceea ce înseamnã un consum mãrit de energie.

 Dezgheþaþi aparatul dacã observaþi cã s-a format

gheaþã (vezi Întreþinere); stratul de gheaþã gros împiedicã rãcirea alimentelor ºi mãreºte consumul de energie.

 Curãþaþi ºi verificaþi eficienþa garniturilor: dacã nu

asigurã o închidere etanºã, aerul rece va ieºi din frigider (vezi Întreþinere).

Page 59

Anomalii ºi remedii

Se poate întâmpla ca aparatul sã nu funcþioneze. Înainte de a apela serviciul de Asistenþã (vezi Asistenþa), verificaþi dacã nu se trateazã de o problemã uºor de rezolvat:

Anomalii:

Becul nu se aprinde.

Motorul nu porneºte.

Frigiderul ºi congelatorul rãcesc puþin.

În frigider alimentele se rãcesc prea mult.

Motorul funcþioneazã continuu.

Aparatul emite prea mult zgomot.

Cauze posibile / Rezolvare:

 ªtecherul nu este introdus în prizã, sau nu face contact sau curentul

este oprit de la reþea (panã).

 Aparatul este dotat cu un sistem de protecþie a motorului (vezi Pornire ºi

utilizare).

 Uºile nu se închid bine sau garniturile sunt deteriorate.  Uºile se deschid foarte des;  Selectorul de TEMPERATURÃ este corect poziþionat;  Frigiderul sau congelatorul au fost umplute excesiv.

 Selectorul de TEMPERATURÃ este corect poziþionat;

 Uºa nu este bine închisã sau a fost deschisã frecvent;  Temperatura exterioarã este foarte ridicatã.

 Aparatul nu este la nivel (vezi Instalare).  A fost instalat între mobilã ºi obiecte care vibreazã ºi emit zgomote;  Gazul refrigerent produce zgomote uºoare chiar ºi atunci când

compresorul este oprit: nu indicã o defecþiune, este normal.

Temperatura anumitor pãrþi externe ale frigiderului este ridicatã.

 Temperaturile ridicate sunt necesare pentru a evita formarea apei de

condens în anumite zone ale produsului.

Page 60

Asistenþã

195051766.00

06/2005 - Xerox Business Services

Înainte de a apela Asistenþa:

 Verificaþi dacã puteþi remedia singuri anomalia (vezi Anomalii ºi remedii).  Dacã, în ciuda tuturor controalelor, aparatul nu funcþioneazã ºi problema observatã de dumneavoastrã

persistã, chemaþi centrul de asistenþã autorizat cel mai apropiat.

model numãr de serie

Comunicaþi:

 tipul de anomalie;  modelul maºinii (Mod.);  numãrul de serie (S/N). Aceste informaþii se gãsesc pe plãcuþa de caracteristici din frigider, în partea de jos, în stânga.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total

Gross Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr.

Made in Italy 13918

Gross Bruto Brut

Test

P.S-I.

Net Util Utile

Pressure HIGH-235

LOW 140

93139180000 S/N 704211801

Cod.

Gross Bruto Brut

Fuse

Freez. Capac

Poder de Cong

4,0

kg/24 h

Max 15 w

Class

Clase

Classe

Nu apelaþi niciodatã la persoane neautorizaþi ºi refuzaþi instalarea de piese de schimb care nu sunt originale.

Page 61

Használati útmutató

KÉTAJTÓS HÛTÕSZEKRÉNY

Italiano, 1

Espanol

, 31

Magyar, 61

TAN 13 NF G

GBI F

English,11

Èesky,

Tartalom

Beszerelés, 62

Elhelyezés és csatlakoztatás Ajtónyitás-irány változtatás

Français, 21

A készülék leírása, 63

Áttekintés

Tartozékok, 64

Românã, 51

Üzembe helyezés és használat, 65-66

A készülék üzembe helyezése Hûtõrendszer A hûtõszekrény legjobb kihasználása A fagyasztószekrény legjobb kihasználása

Karbantartás és védelem, 67

A készülék kikapcsolása A készülék tisztítása A penész és a kellemetlen szagok kialakulásának megelõzése A készülék dértelenítése A lámpa cseréje

Óvintézkedések és tanácsok, 68

Általános biztonság Leselejtezés Takarékoskodás és környezetvédelem

Hibaelhárítás, 69

Szervizszolgálat, 70

Page 62

Beszerelés

∅ 3

! Hogy bármikor utána nézhessen a készülékkel kapcsolatos

kérdéseinek, fontos, hogy megõrizze a kézikönyvet. Abban az esetben, ha eladja, elajándékozza, vagy áthelyezi a készüléket, gyõzõdjön meg róla, hogy a készülékkel együtt továbbadja a használati útmutatót is, hogy az új tulajdonos tájékozódhasson a készülék üzemeltetésérõl és a mûködésére vonatkozó figyelmeztetésekrõl.

! Olvassa el figyelmesen az utasításokat: fontos információkat talál benne az üzembe helyezésrõl, a használatról és a biztonságról.

Elhelyezés és csatlakoztatás

Elhelyezés

1. A készüléket jól szellõzõ, száraz környezetben helyezze el.

2. Ne takarja el a hátsó hûtõrácsokat: a kompresszor és a kondenzátor hõt bocsátanak ki és a megfelelõ mûködéshez és az áramfogyasztás mérsékléséhez jó szellõzésre van szükségük.

3. Hagyjon legalább 10 cm távolságot a készülék teteje és a fölötte esetleg elhelyezett bútorok között, valamint legalább 5 cm helyet az oldalak és a bútorok/oldalfalak között.

4. Ne tegye a készüléket hõforrás közelébe (közvetlen napsugárzás, elektromos tûzhely).

5. Ahhoz, hogy megmaradjon az optimális távolság a készülék

és a hátsó fal között, szerelje fel a készletben található ütközõt az ahhoz tartozó útmutató instrukcióit követve.

Ajtónyitás-irány változtatás

Vízszintezés

1. A készüléket sima, szilárd padlózatra helyezze.

2. Ha a padlózat nem lenne tökéletesen vízszintes, az elsõ lábak ki-, illetve becsavarásával állítsa be a készüléket.

Elektromos csatlakoztatás

Leszállítás után helyezze a készüléket függõleges helyzetbe és várjon legalább 3 órát, mielõtt bedugná a konnektorba. Mielõtt a villásdugót bedugja a csatlakozóaljzatba, gyõzõdjön meg róla, hogy:

 a konnektor földelve van és a törvényi elõírásoknak megfelel;  a konnektornak bírnia kell a készülék maximális terhelési

teljesítményét, mely a készülék tulajdonságait tartalmazó, a hûtõrészben balra lent elhelyezett kis fémlapon van feltüntetve (pl. 150 W);

 a tápfeszültségnek a készülék tulajdonságait tartalmazó,

balra lent elhelyezett kis fémlapon feltüntetett értéktartományon belül kell lennie (pl. 220-240 V);

 a konnektornak és a készülék villásdugójának összeillõnek kell

lennie. Ellenkezõ esetben kérje a villásdugó kicserélését engedéllyel rendelkezõ szerelõtõl (lásd Szervizszolgálat); ne használjon hosszabbítót vagy elosztót.

! A beszerelt készüléknél az elektromos vezetéknek és a konnektornak könnyen hozzáférhetõnek kell lennie.

! A vezeték nem hajolhat meg és nem lehet összenyomódva. ! A vezetéket rendszeresen ellenõrizni kell, cseréjét csak

engedéllyel rendelkezõ szerelõ végezheti el (lásd Szervizszolgálat).

! Amennyiben a fenti elõírásokat nem tartják be, a gyártó elhárít minden felelõsséget.

Page 63

A készülék leírása

Áttekintés

A használati útmutató különbözõ modellekre érvényes, ezért elõfordulhat, hogy az ábra bizonyos részletekben eltér az Ön által megvásárolt készüléktõl. Az összetettebb részek leírását a következõ oldalakon találja meg.

Tekerõgomb

FAGYASZTÓSZEKRÉNY

MÛKÖDÉS

Fagyasztó rész

FAGYASZTÁS és

TÁROLÁS

Kivehetõ ajtópolc fedõvel,

TOJÁSTARTÓVAL

Tekerõgomb

HÛTÕSZEKRÉNY

MÛKÖDÉS

Kivehetõ TÁROLÓ

Lámpa

(lásd Karbantartás)

polc

TÖBBFÉLEKÉPPEN-

HASZNÁLHATÓ

rekesz

GYÜMÖLCS és

ZÖLDSÉG tároló

Állítható LÁB

 A szám és/vagy elhelyezkedés eltérõ lehet.

Csak bizonyos modelleknél található meg.

ÜVEGTÁROLÓ polc

Page 64

Tartozékok

POLCOK: sima vagy rácsos.

TÖBBFÉLEKÉPPEN-HASZNÁLHATÓ rekesz különféle élelmiszerek (például felvágottak) hosszú idejû tárolására; megakadályozza, hogy a szagok szétáradjanak a hûtõszekrényben.

HÕMÉRSÉKLET kijelzõ leghidegebb részének meghatározására.

1. Ellenõrizze, hogy az OK felirat egyértelmûen

2. Ha nem jelenik meg az OK felirat, az azt jelenti, hogy

3. Ellenõrizze ismét a kijelzõt: ha szükséges, ismét

Play Zone

Az új Play Zone üvegtartó polccal számos üveget, dobozos üdítõt és tárolóedényt gyorsan lehûthet és azok mindig kényelmesen hozzáférhetõek.

megjelenik-e a kijelzõn (lásd ábra).

a hõmérséklet túl magas: állítsa a HÛTÕSZEKRÉNY MÛKÖDÉS tekerõgombot magasabb (hidegebb) állásba, majd várjon körülbelül 10 órát, amíg a hõmérséklet stabilizálódik.

állítsa be. Ha nagymennyiségû élelmiszert helyezett be, vagy a hûtõszekrény ajtaját gyakran kinyitja, normális, ha a kijelzõn nem jelenik meg az OK felirat. Várjon legalább 10 órát, mielõtt a HÛTÕSZEKRÉNY MÛKÖDÉS tekerõgombot magasabb értékre állítja.

A speciális síneknek köszönhetõen kivehetõek és magasságuk állítható (lásd ábra), így nagyméretû edényeket vagy élelmiszereket is betehet.

: a hûtõszekrény

Ha a Play Zone üvegpolcra van elhelyezve, a nagy és közepes méretû üvegeket egyszerûen fektesse rá. Így például a bort a lehetõ legjobb módon tárolhatja. Miután megdöntötte és rögzítette a polc oldalán található megfelelõ helyekbe, ráhelyezheti a dobozos üdítõket (a magasabb részére), a tárolóedényeket (a középsõ részére), és egyéb üdítõs dobozokat és üvegeket fektethet a polc többi részére. A Play Zone használható hagyományos polcként

(miután behelyezte), áthelyezhetõ egyik szintrõl a másikra az egész polccal együtt, akár mosogatógépben is könnyen elmosogatható.

GRAFFITI

szórakoztatóbbá és színesebbé teszi Indesit hûtõszekrényét. A filctollakkal írhat, üzeneteket hagyhat és rajzolhat hûtõszekrénye ajtajaira és oldalaira. A GRAFFITI készletet rendkívül egyszerû és kényelmes használni, írás vagy rajzolás után egyszerûen és gyorsan letörölhetõ

egy nedves ruhadarab vagy fehér táblához használatos közönséges táblatörlõ segítségével. A törléshez ne használja a filctolltartó alját, ezzel a készülék és/vagy a GRAFFITI készlet darabjainak maradandó károsodását okozhatja!

FIGYELEM: a GRAFFITI filctoll készletet kizárólag azon Indesit készülékek ajtajára és oldalaira történõ rajzoláshoz, íráshoz vizsgálták be, tervezték és tesztelték, melyekkel együtt megvásárolta. Ezért ne használja:

- a GRAFFITI filctollakat más Indesit hûtõszekrényeken

és/vagy más márkájú készülékeken;

- a GRAFFITI filctollakat más elektromos háztartási

készülékeken;

- más típusú vagy márkájú filctollat ezen az Indesit

hûtõszekrényen;

Ilyen esetekben elõfordulhat, hogy a szín elmosódik és/ vagy letörölhetetlen jelölés keletkezik. Gyermekek a filctollakat csak felnõtt felügyelete mellett használják! Az Indesit Company S.p.A. a GRAFFITI készlet nem megfelelõ használatából adódó következményekért nem felel.

: ez a filctollkészlet

Csak bizonyos modelleknél található meg.

Page 65

Üzembe helyezés és használat

A készülék üzembe helyezése

! Mielõtt a készüléket üzembe helyezi, kövesse a beszerelési utasításokat (lásd Beszerelés).

! Mielõtt csatlakoztatja a készüléket, tisztítsa meg jól a rekeszeket és a tartozékokat langyos vízzel és bikarbonáttal. ! A készülék motorvédõ szabályozással van ellátva, ami a kompresszort csak a bekapcsolás után körülbelül 8 perccel indítja el. Ez minden szándékos vagy nem szándékos kikapcsolás (áramszünet) után is így történik.

1. Dugja a villásdugót a konnektorba és gyõzõdjön meg róla, hogy a zöld ÁRAMELLÁTÁS lámpa (a FAGYASZTÓ MÛKÖDÉS tekerõgombnak nem kell állásban lennie) felgyullad.

2. Tekerje a HÛTÕSZEKRÉNY MÛKÖDÉS és FAGYASZTÓ MÛKÖDÉS tekerõgombot középsõ állásra. Néhány óra elteltével beteheti az élelmiszereket a hûtõszekrénybe.

Hõmérséklet szabályzás

A hûtõrész belsejének hõmérséklete automatikusan szabályozódik a termosztát gombjával beállított állásnak megfelelõen.

min = melegebb max = hidegebb

A középsõ állást javasoljuk

fagyjanak. Non mettere alimenti o contenitori a diretto contatto con la parete refrigerante posteriore, per non ostruire i fori di aerazione e facilitare la formazione di condensa. Chiudere le bottiglie e avvolgere gli alimenti.

A hûtõszekrény legjobb kihasználása

 Ne tegyen meleg ételt a készülékbe, csak hideget

vagy éppen langyosat (lásd Óvintézkedések és tanácsok).

 Ne feledje, hogy a fõtt ételek nem állnak el tovább,

mint a nyersek.

 Ne tegyen be folyadékot fedetlen edényben, mert azzal

megemelné a készülékben a nedvességtartamot, ami kondenzvíz kiválásához vezet.

Ételhigiénia

1. Az ételek megvásárlása után, vegyen le azokról minden külsõ papír/kartonpapír csomagolást, amivel baktériumok vagy piszok kerülhetne a hûtõszekrénybe.

2. Csomagolja be az ételeket (különösen a könnyen romlandókat és az erõs aromájúakat) úgy, hogy ne érjenek egymáshoz, így elkerülheti a spóra/baktérium fertõzés lehetõségét, valamint a szagok szétterjedését a hûtõszekrényben

3. Úgy helyezze el az ételeket, hogy köztük a levegõ szabadon áramolhasson

Hûtõrendszer

Dérmentesítõ

A hûtõ- és fagyasztórész hátsó falán elhelyezett levegõztetõ cellákról ismerhetõ fel A Dérmenetesítõ folyamatosan hideg levegõt áramoltat, ami összegyûjti a nedvességet és meggátolja a jég és a dér kialakulását: a

hûtõrészben fenntartja a megfelelõ nedvességtartalmat és, a dér hiányának köszönhetõen, megõrzi az élelmiszerek eredeti minõségét; a fagyasztórészben megakadályozza a jég kialakulását, ezzel feleslegessé teszi a dérmentesítést és megakadályozza, hogy az élelmiszerek egymáshoz

4. Tartsa tisztán a hûtõszekrény belsejét, ügyelve rá, hogy ne használjon oxidáló vagy súroló szereket

5. A lejárt szavatossági idejû ételeket vegye ki a hûtõszekrénybõl

6. A megfelelõ tárolás érdekében a könnyen romló ételeket (lágysajtok, nyers hal, hús, stb...) a leghidegebb részre tegye, azaz a zöldséges-rekesz fölé, ahol a hõmérséklet kijelzõ található.

Page 66

ECO az optimális hõmérséklet alacsony fogyasztás mellett.

kikapcsolja a készüléket a hûtõszekrénnyel együtt.

 Ne fagyasszon újra kiolvadó vagy kiolvadt

élelmiszereket; azokat az elfogyasztáshoz meg kell fõzni (24 órán belül).

 A friss fagyasztandó élelmiszereket úgy helyezze el,

hogy ne érjenek a már lefagyasztottakhoz; helyezze azokat a fagyasztó rész rácsa fölé, lehetõleg közvetlenül a (oldalsó és hátsó) fal mellé, ahol a hõmérséklet -18°C alatt van és megfelelõ gyorsaságú lefagyasztást garantál.

A FAGYASZTÓSZEKRÉNY MÛKÖDÉS tekerõgomb a fagyasztórész hõmérsékletének szabályozására szolgál:

kevésbé hideg.

hidegebb.

A középsõ állást javasoljuk

 Ne tegyen a fagyasztóba folyadékot tartalmazó,

bedugaszolt, vagy hermetikusan lezárt üvegeket, mert azok eltörhetnek.

 A naponta lefagyasztható maximális élelmiszer

mennyiség fel van tüntetve a hûtõrészben balra alul elhelyezett, a készülék tulajdonságait tartalmazó kis fémtáblán (például: Kg/24h 4).

! A fagyasztás ideje alatt kerülje a fagyasztó ajtajának kinyitását.

! Áramszünet vagy meghibásodás esetén ne nyissa ki a fagyasztó ajtaját: így a mélyhûtött és fagyasztott élelmiszerek körülbelül 9-14 órán keresztül változatlanok maradnak.

! A fagyasztószekrény belsõ levegõkeringés gátlásának elkerülése érdekében, javasoljuk, hogy élelmiszerekkel vagy tárolóedényekkel ne zárja el a szellõzõnyílásokat.

Page 67

Karbantartás és védelem

A készülék kikapcsolása

Takarítás és karbantartás elõtt a készüléket ki kell húzni a konnektorból.

1. tekerje a FAGYASZTÓ MÛKÖDÉS gombot

2. húzza ki a konnektroból.

állásra;

A készülék tisztítása

 A külsõ részek, a belsõ részek és a gumitömítések

langyos vízzel és szódabikarbónával vagy semleges szappannal átitatott szivaccsal tisztíthatóak. Ne használjon oldószert, súrolószert, fehérítõt vagy szalmiákszeszt.

 A kivehetõ részek meleg, szappanos, vagy

mosogatószeres vízbe tehetõek. Óvatosan mossa le és szárítsa meg õket.

 A készülék hátoldalán por rakódhat le, amit óvatosan,

a készülék kikapcsolása és kihúzása után, a porszívó hosszú csövével, a porszívót közepes erõre állítva, letisztíthat.

A lámpa cseréje

A hûtõrész lámpájának cseréjéhez húzza ki a villásdugót a konnektorból. Kövesse az alábbi utasításokat.

A lámpához úgy fér hozzá, ha az ábrának megfelelõ módon leveszi a burkolatot. Cserélje ki a védõburkolaton feltüntetett teljesítményû lámpára (10 W).

A penész és a kellemetlen szagok kialakulásának megelõzése

 A készülék olyan higiénikus anyagokból készült,

melyek nem engedik át a szagokat. A tulajdonság megtartásához az szükséges, hogy az élelmiszereket mindig lefedje és jól lezárja. Ezzel elkerülheti a foltok kialakulását is.

 Abban az esetben, ha hosszabb idõre szeretné

lekapcsolni a készüléket, tisztítsa ki a belsejét és hagyja nyitva az ajtókat.

Page 68

Óvintézkedések és tanácsok

! A készüléket a nemzetközi biztonsági szabványoknak

megfelelõen tervezték és gyártották. Az alábbi figyelmeztetések a biztonságra vonatkoznak, olvassa el figyelmesen!

A készülék megfelel az alábbi uniós irányelveknek:

- 73/02/19-as 73/23/CEE (Alacsonyfeszültségi Direktíva) és az azt követõ módosítások;

-89/05/03-es 89/336/CEE (Elektromágneses kompatibilitás Direktíva) és az azt követõ módosítások;

- 2002/96/CE.

Általános biztonság

 A készüléket lakáson belüli, nem kereskedelmi, illetve

ipari használatra szánták.

 A készüléket csak felnõttek használhatják a jelen

kézikönyvben leírtaknak megfelelõen élelmiszerek tárolására és fagyasztására.

 A készülék nem helyezhetõ üzembe nyitott helyen,

még abban az esetben sem, ha a helyiséget tetõvel fedték. A készüléket rendkívül veszélyes esõnek és viharnak kitenni.

 Ne érjen a készülékhez mezítláb vagy nedves kézzel,

illetve lábbal.

 Ne érjen a belsõ hûtõrészekhez: megsérülhet vagy

égési sérülést szenvedhet.

Leselejtezés

 A csomagolóanyag kidobása: tartsa be a helyi

elírásokat, így a csomagolóanyagot újra lehet hasznosítani.

 Az elektromos készülékek megsemmisítésérõl szóló

európai direktíva 2002/96/EC elõírja, hogy a régi háztartási gépeket nem szabad a normál nem szelektív hulladékgyûjtési folyamat során összegyûjteni. A régi gépeket szelektíven kell összegyûjteni, hogy optimalizálni lehessen a bennük lévõ anyagok újrahasznosítását és csökkenteni lehessen az emberi egészségre és környezetre gyakorolt hatásukat. Az áthúzott szemeteskuka jele emlékezteti Önt arra, hogy kötelessége ezeket a termékeket szelektíven összegyûjteni. A fogyasztóknak a helyi hatóságot vagy kereskedõt kell felkeresniük a régi háztartási gépek helyes elhelyezését illetõen.

Takarékoskodás és környezetvédelem

 A készüléket hûvös, jól szellõzõ helyen állítsa fel,

védje a közvetlen napsugárzástól és ne tegye hõforrás közelébe.

 Az élelmiszerek behelyezéséhez és kivételéhez a

lehetõ legrövidebb idõre nyissa ki a készülék ajtajait. Minden egyes ajtónyitás jelentõs mennyiségû energiát fogyaszt el.

 Ha a készüléket kihúzza, mindig a villásdugónál fogja

meg és ne a vezetéket rángassa.

 A készülék takarításakor vagy karbantartáskor a

villásdugót ki kell húzni a konnektorból. A készülék teljes áramtalanításához nem elegendõ a HÕMÉRSÉKLET SZABÁLYZÓ gombot kikapcsolva) állásra tekerni.

 Meghibásodás esetén semmilyen körülmények között

ne próbálja megjavítani a készülék belsõ szerkezetét.

 Ne használjon a rekeszek belsejében a mellékelt

kaparókéstõl eltérõ eszközt vagy berendezést.

 Ne vegyen a szájába közvetlenül a fagyasztóból kivett

jégkockát.

 Ne engedje, hogy a készülékkel a gyerekek játszanak.

Semmilyen körülmények között ne engedje, hogy ráüljenek a fiókokra vagy az ajtón hintázzanak.

 A csomagolóanyag nem játékszer.

(készülék

 Ne tegyen a készülékbe túl nagy mennyiségû

élelmiszert: a megfelelõ tartósításhoz a levegõnek szabadon kell áramolnia. Ha gátolja a levegõ keringését, a kompresszor folyamatosan mûködni fog.

 Ne tegyen be meleg ételeket: megemelik a belsõ

hõmérsékletet és a kompresszort nagy teljesítményre kényszerítik, ami nagy elektromos energia pazarlással jár.

 Mindig dértelenítse a készüléket, ha jég alakulna ki

(lásd Karbantartás); a vastag jégréteg megnehezíti a hideg átadását az élelmiszereknek és megnöveli az energiafogyasztást.

 A tömítéseket ellenõrizze és tartsa tisztán úgy, hogy jól

illeszkedjenek az ajtókhoz és ne engedjék ki a hideget (lásd Karbantartás).

Page 69

Hibaelhárítás

Elõfordulhat, hogy a készülék nem mûködik. Mielõtt szerelõt hívna (lásd Szervizszolgálat), ellenõrizze az alábbi lista segítségével, hogy nem könnyen megszüntethetõ hibáról van-e szó.

Hiba:

A belsõ lámpa nem kapcsolódik fel.

Nem indul el a motor.

A hûtõszekrény és a fagyasztó nem hût eléggé.

A hûtõszekrényben az élelmiszerek megfagynak.

A motor állandóan megy.

A készülék túlságosan zajos.

Lehetséges ok / Megoldás:

 A villásdugó nincs bedugva, vagy nincs eléggé benyomva a

konnektorba, esetleg nincs áram a lakásban.

 A készülék motorvédõ szabályzóval van felszerelve (lásd Üzembe

helyezés és használat).

 Az ajtók nem csukódnak jól vagy a tömítések megsérültek.  Az ajtókat túl gyakran nyitják ki.  A HÕMÉRSÉKLET SZABÁLYZÓ gomb nincs megfelelõ helyzetben  A hûtõszekrényt, vagy a fagyasztót túlzottan telepakolta.

 A HÕMÉRSÉKLET SZABÁLYZÓ gomb nem megfelelõ helyzetben

van.

 Az ajtó nincs jól becsukva, vagy gyakran nyitogatják.  A külsõ hõmérséklet túl magas.

 A készülék nem vízszintesen lett elhelyezve (lásd Beszerelés).  A készülék vibráló, zajkeltõ bútorok vagy tárgyak közé lett helyezve.  A belsõ fagyasztógáz halk hangot ad akkor is, ha a kompresszor áll:

ez normális jelenség, nem hiba.

A hûtõszekrény néhány külsõ alkatrészének hõmérséklete magas.

 A magasabb hõmérséklet ahhoz szükséges, hogy a készülék

bizonyos részein a kondenzvíz kialakulása elkerülhetõ legyen.

Page 70

Szervizszolgálat

Mielõtt szerelõhöz fordulna:

 Ellenõrizze, hogy a hibát nem tudja-e elhárítani (lásd Hibaelhárítás).  Ha, minden ellenõrzés ellenére, a készülék nem mûködik és a hiba továbbra is fennáll, hívja a

legközelebbi Márkaszervizet.

modell sorozatszám

Adja meg az alábbiakat:

 a hiba típusa  a készülék modellje (Mod.)  sorozatszám (S/N) Ezeket az információkat a hûtõrészben alul balra elhelyezett, a készülék tulajdonságait tartalmazó kis fémtáblán találja meg.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total

Gross Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr.

Made in Italy 13918

Gross Bruto Brut

Test

P.S-I.

Net Util Utile

Pressure HIGH-235

LOW 140

93139180000 S/N 704211801

Cod.

Gross Bruto Brut

Fuse

Freez. Capac

Poder de Cong

4,0

kg/24 h

Max 15 w

Class

Clase

Classe

Ne forduljon nem hivatalos szerelõhöz és utasítsa vissza a nem eredeti alkatrészek beszerelését.

Page 71

Page 72

195051766.00

06/2005 - Xerox Business Services
