Istruzioni per luso

FRIGORIFERO 2 PORTE

GBI F

Italiano, 1

English,11

Espanol

, 31

Portuges, 41

TAN 13 NF TAN 13 NF PS TAN 14 NF P TAN 14 NF PS

Sommario

Installazione, 2

Posizionamento e collegamento Reversibilità apertura porte

Français, 21

Descrizione dellapparecchio, 3

Vista d’insieme

Accessori, 4

Avvio e utilizzo, 5-6

Avviare l’apparecchio Sistema di raffreddamento Utilizzare al meglio il frigorifero Utilizzare al meglio il congelatore

Manutenzione e cura, 7

Escludere la corrente elettrica Pulire l’apparecchio Evitare muffe e cattivi odori Sostituire la lampadina

Precauzioni e consigli, 8

Sicurezza generale Smaltimento Risparmiare e rispettare l’ambiente

Anomalie e rimedi, 9

Assistenza, 10

Page 2

Installazione

∅ 3

! È importante conservare questo libretto per poterlo

consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono importanti

informazioni sull’installazione, sull’uso e sulla sicurezza.

Posizionamento e collegamento

Posizionamento

1. Posizionare l’apparecchio in un ambiente ben aerato e non umido.

2. Non ostruire le griglie posteriori di ventilazione: compressore e condensatore emettono calore e richiedono una buona aerazione per funzionare bene e contenere i consumi elettrici.

3. Lasciare una distanza di almeno 10 cm tra la parte superiore dell’apparecchio ed eventuali mobili sovrastanti e di almeno 5 cm tra le fiancate e mobili/pareti laterali.

4. Lasciare l’apparecchio lontano da fonti di calore (la luce solare diretta, una cucina elettrica).

5. Per mantenere una ottimale distanza del prodotto dalla parete posteriore, montare i distanzieri presenti nel kit di installazione seguendo le istruzioni presenti sul foglio dedicato.

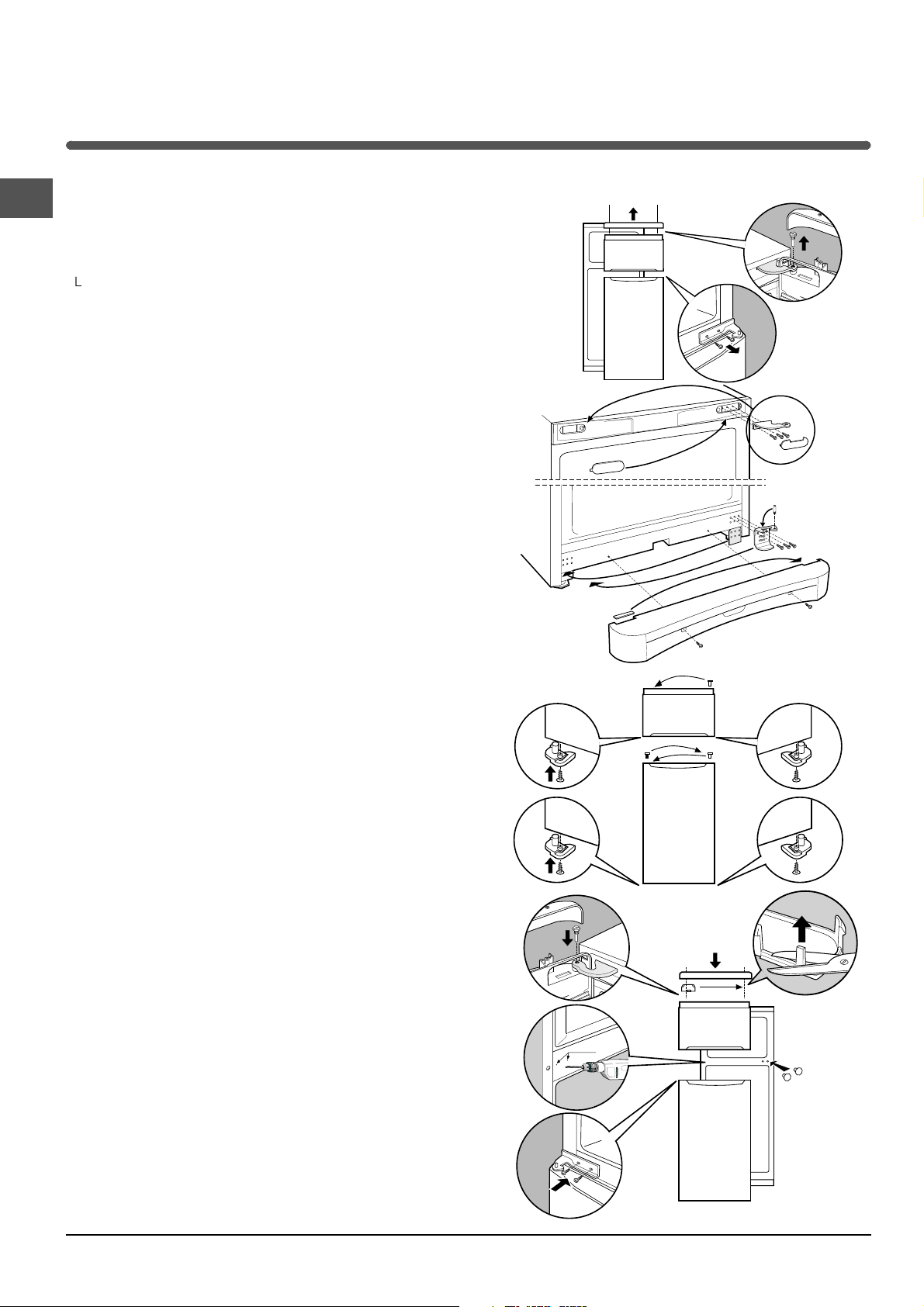

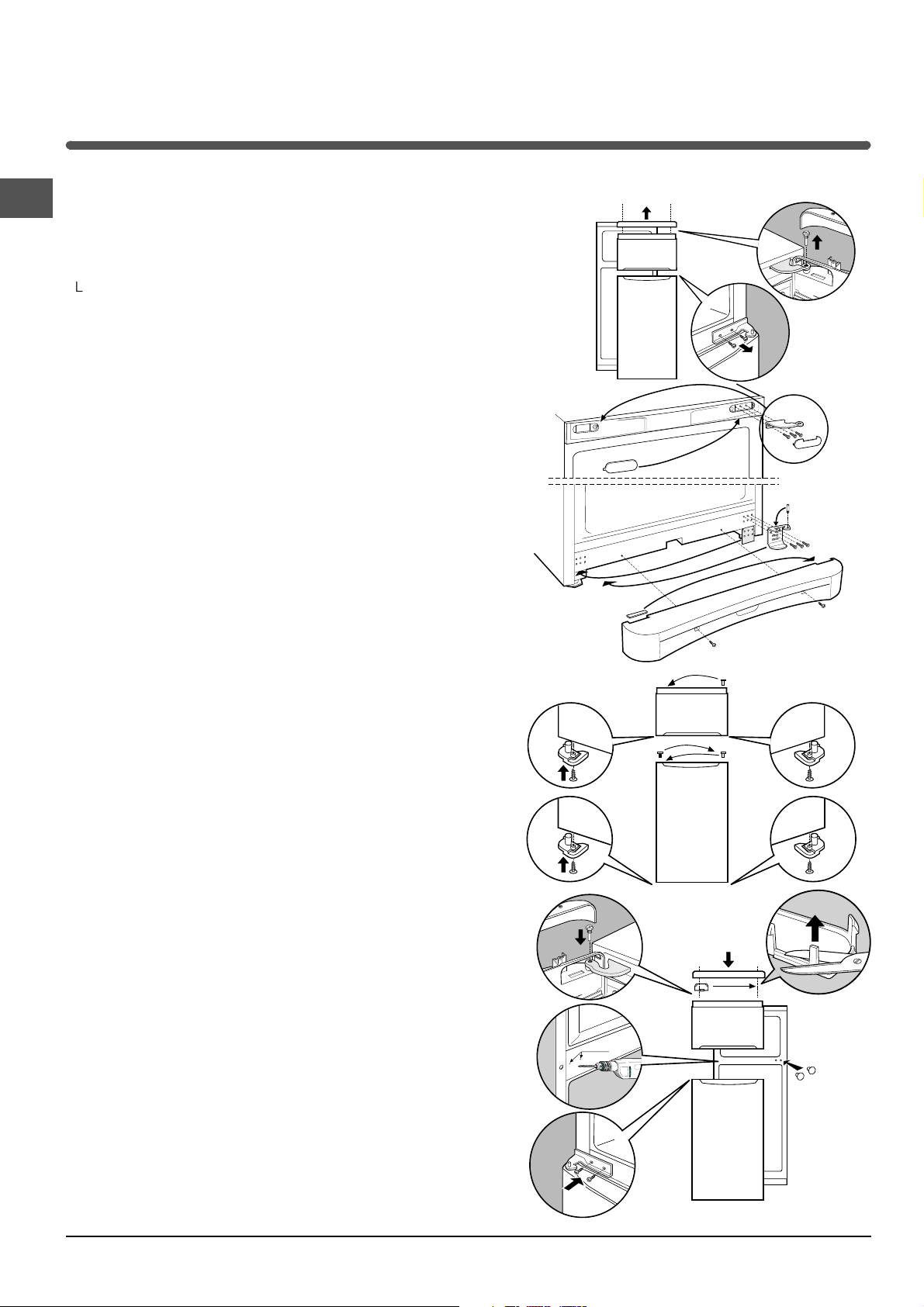

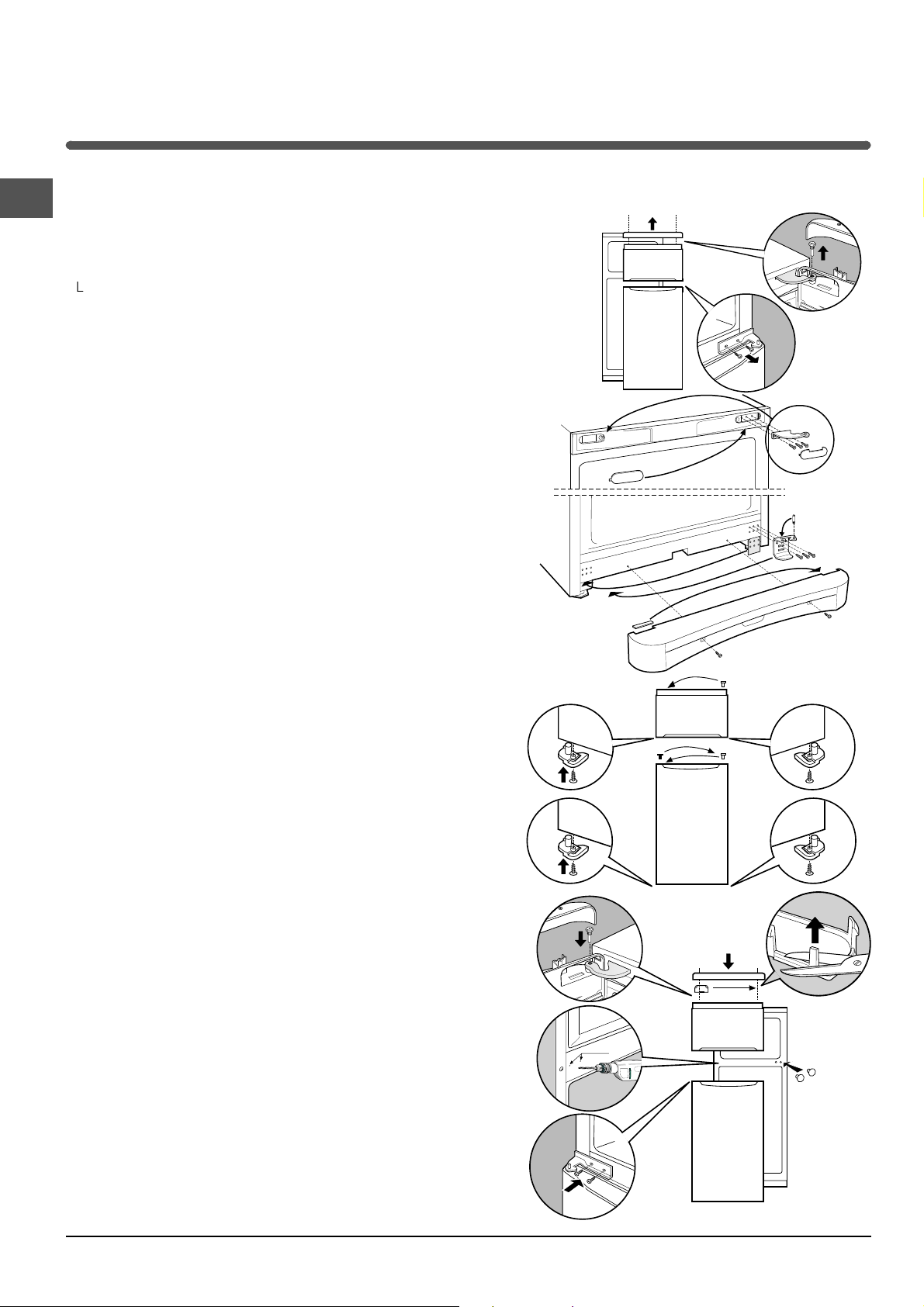

Reversibilità apertura porte

Livellamento

1. Installare l’apparecchio su un pavimento piano e rigido.

2. Se il pavimento non fosse perfettamente orizzontale, compensare svitando o avvitando i piedini anteriori.

Collegamento elettrico

Dopo il trasporto, posizionare l’apparecchio verticalmente e attendere almeno 3 ore prima di collegarlo all’impianto elettrico. Prima di inserire la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;

• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche posta nel vano frigorifero in basso a sinistra (es 150 W);

• la tensione di alimentazione sia compresa nei valori indicati nella targhetta caratteristiche, posta in basso a sinistra (es 220-240 V);

• la presa sia compatibile con la spina dell’apparecchio. In caso contrario richiedere la sostituzione della spina a un tecnico autorizzato ( prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente

e sostituito solo da tecnici autorizzati (vedi Assistenza).

! Lazienda declina ogni responsabilità qualora queste norme non vengano rispettate.

vedi Assistenza

); non usare

Page 3

Descrizione dellapparecchio

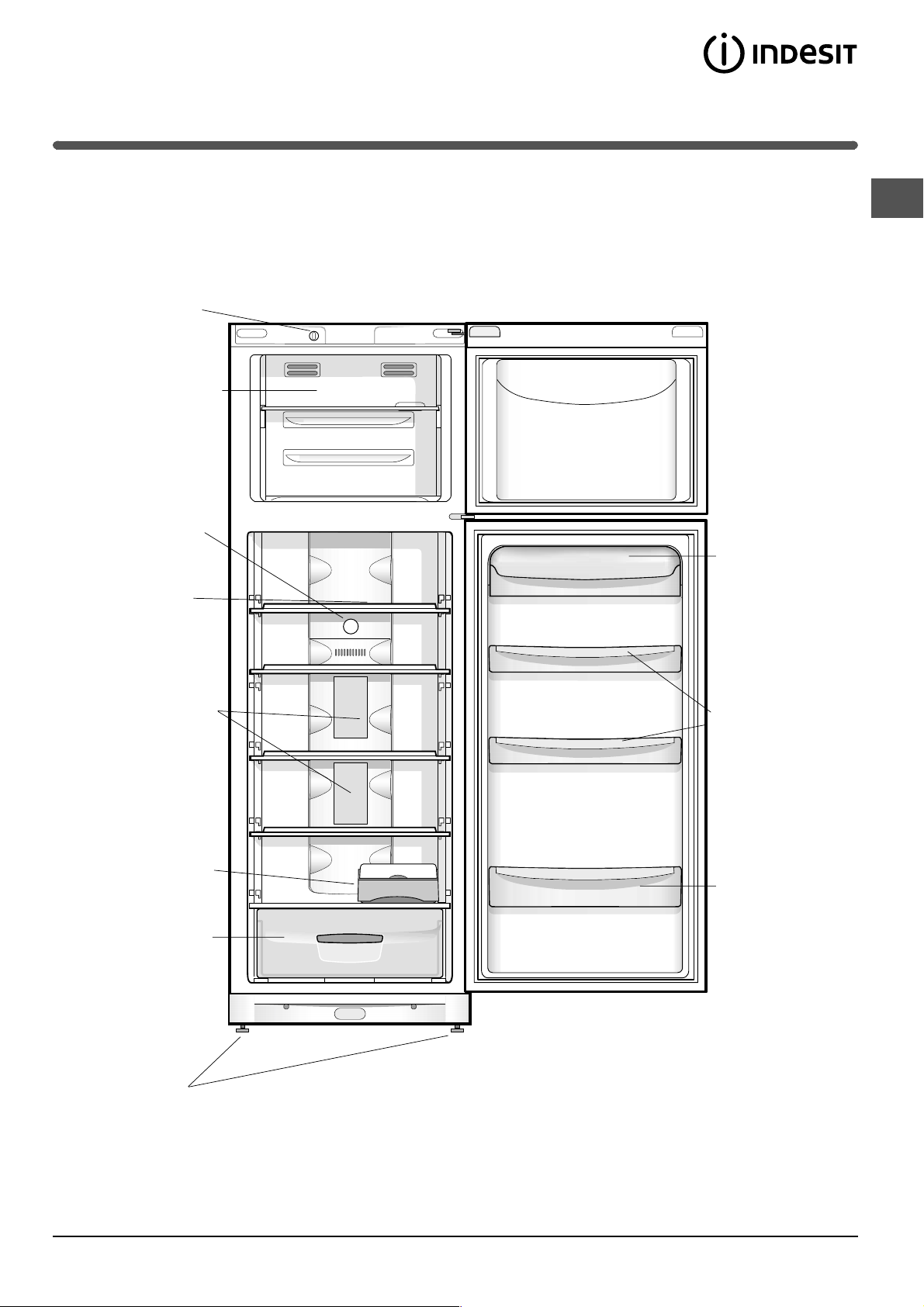

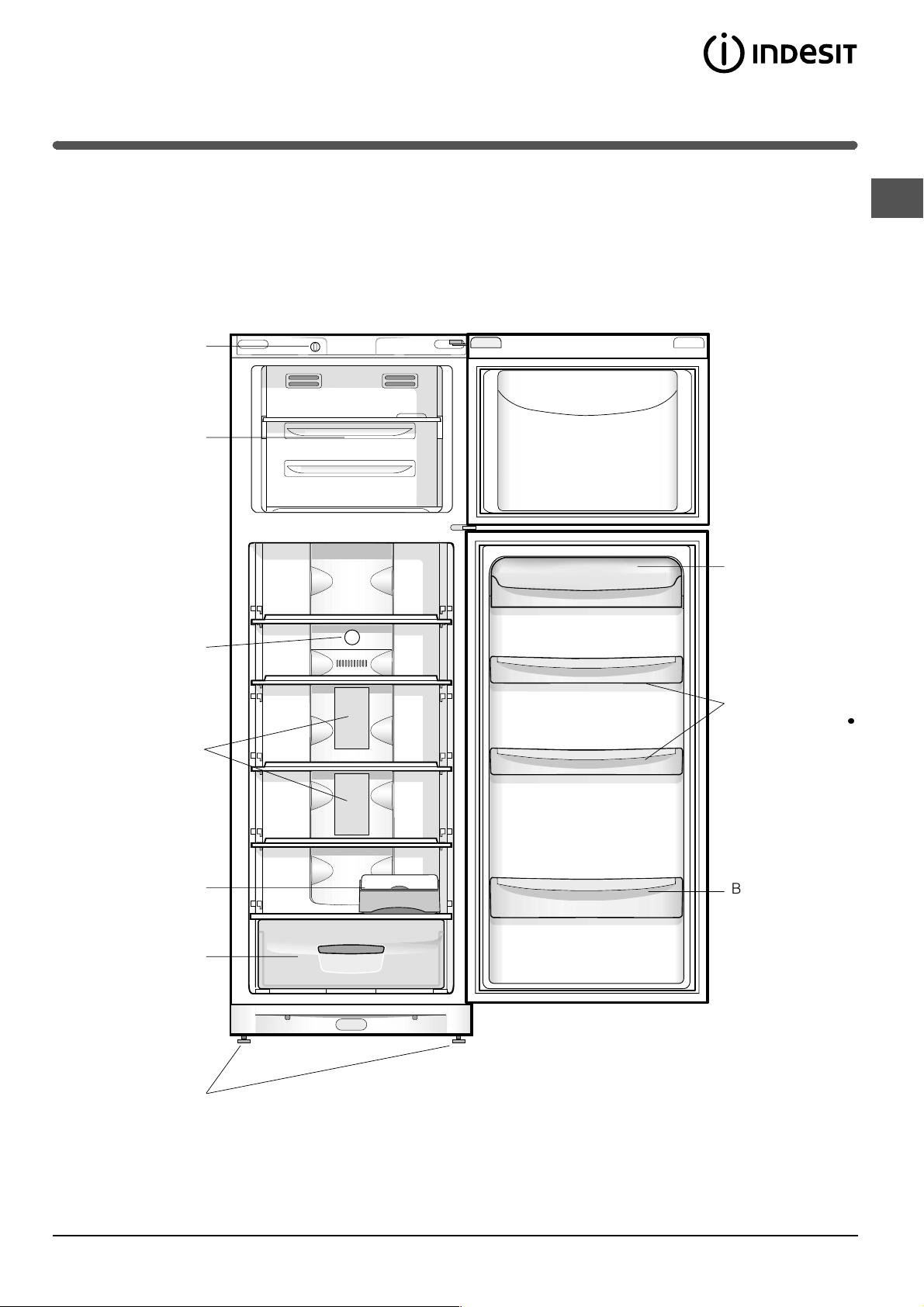

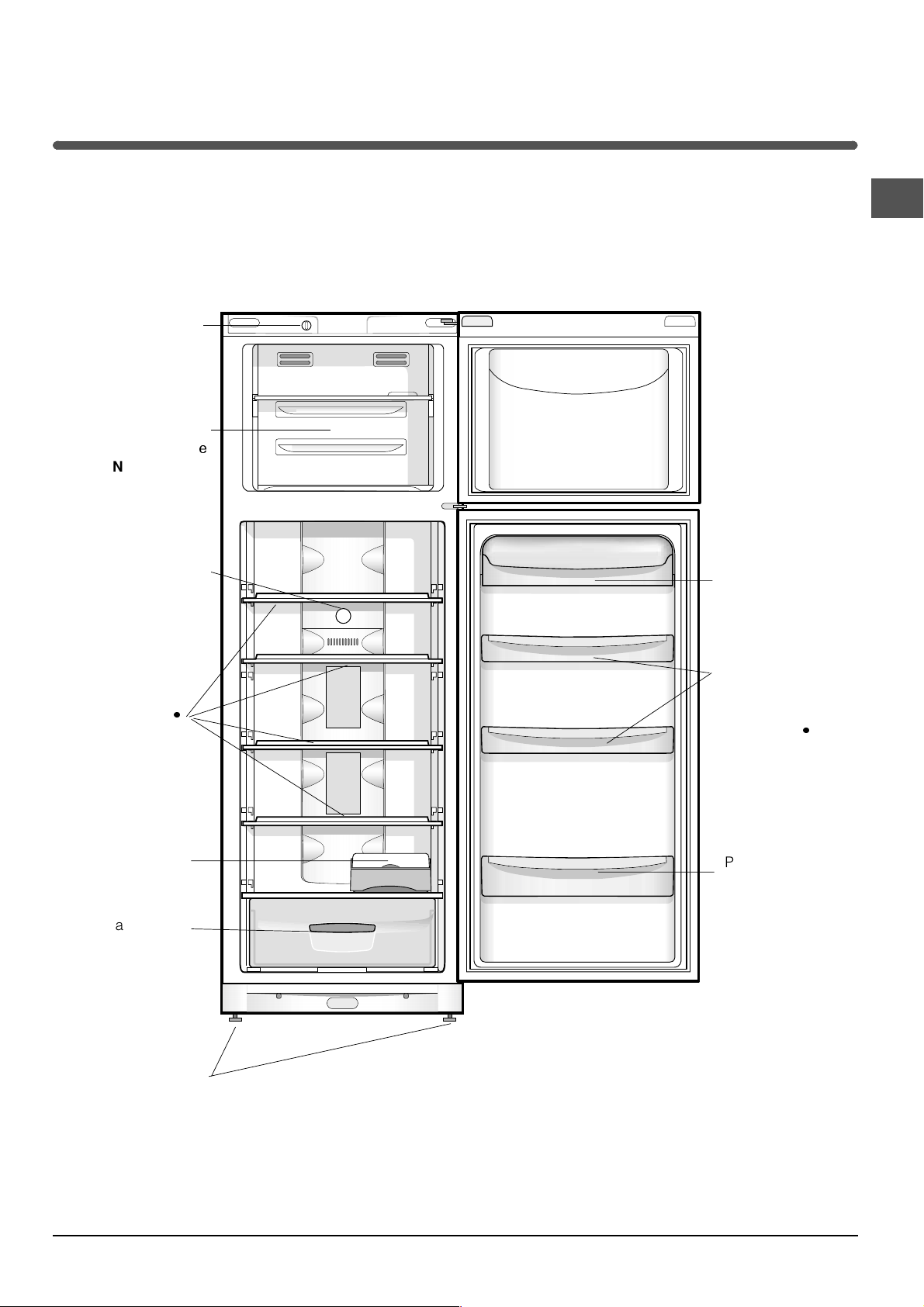

Vista dinsieme

Le istruzioni sull’uso valgono per diversi modelli per cui è possibile che la figura presenti particolari differenti rispetto a quelli dell’apparecchio acquistato. La descrizione degli oggetti più complessi si trova nelle pagine seguenti.

Manopola

FUNZIONAMENTO

CONGELATORE

Vano congelatore

CONGELAMENTO e

CONSERVAZIONE

Balconcino estraibile con coperchio e con PORTAUOVA

Manopola

FUNZIONAMENTO

FRIGORIFERO

LAMPADINA

(vedi Manutenzione)

Scatola

MULTI-USO

Cassetto

FRUTTA e

VERDURA

PIEDINO

di regolazione

Balconcino estraibile

PORTAOGGETTI

Balconcino

BOTTIGLIE



 Variabili per numero e/o per posizione.

Presente solo in alcuni modelli.

Page 4

Accessori

estrarre completamente il ripiano.

Scatola MULTI-USO

(per esempio salumi); evita anche che si rilascino odori nel frigorifero.

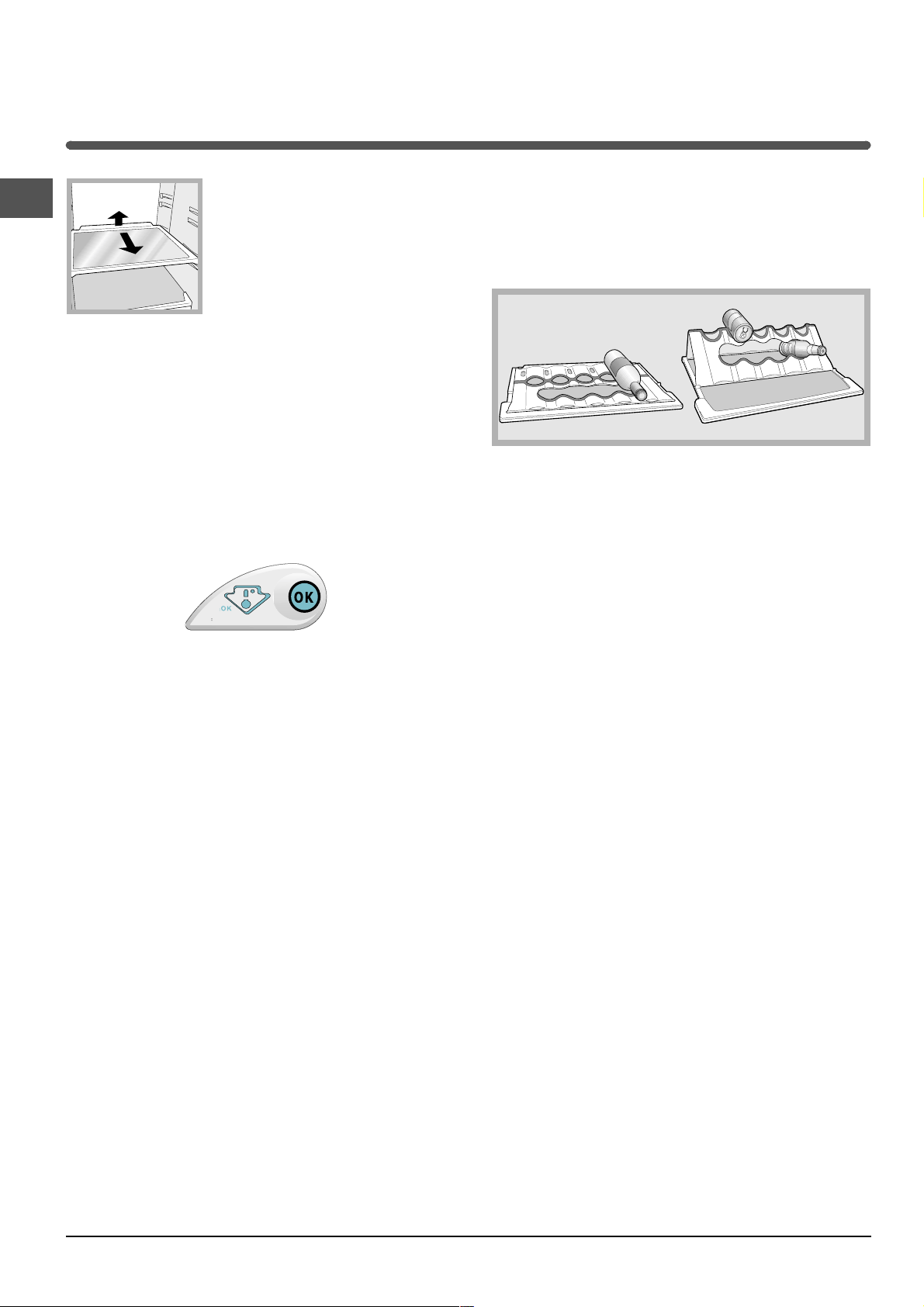

Indicatore TEMPERATURA fredda del frigorifero.

1. Controllare che sull’indicatore risulti ben evidente OK

vedi figura

(

2. Se non compare la scritta OK significa che la

temperatura è troppo elevata: regolare la manopola FUNZIONAMENTO FRIGORIFERO su una posizione più alta (più freddo) e attendere circa 10 h finché la temperatura si sia stabilizzata.

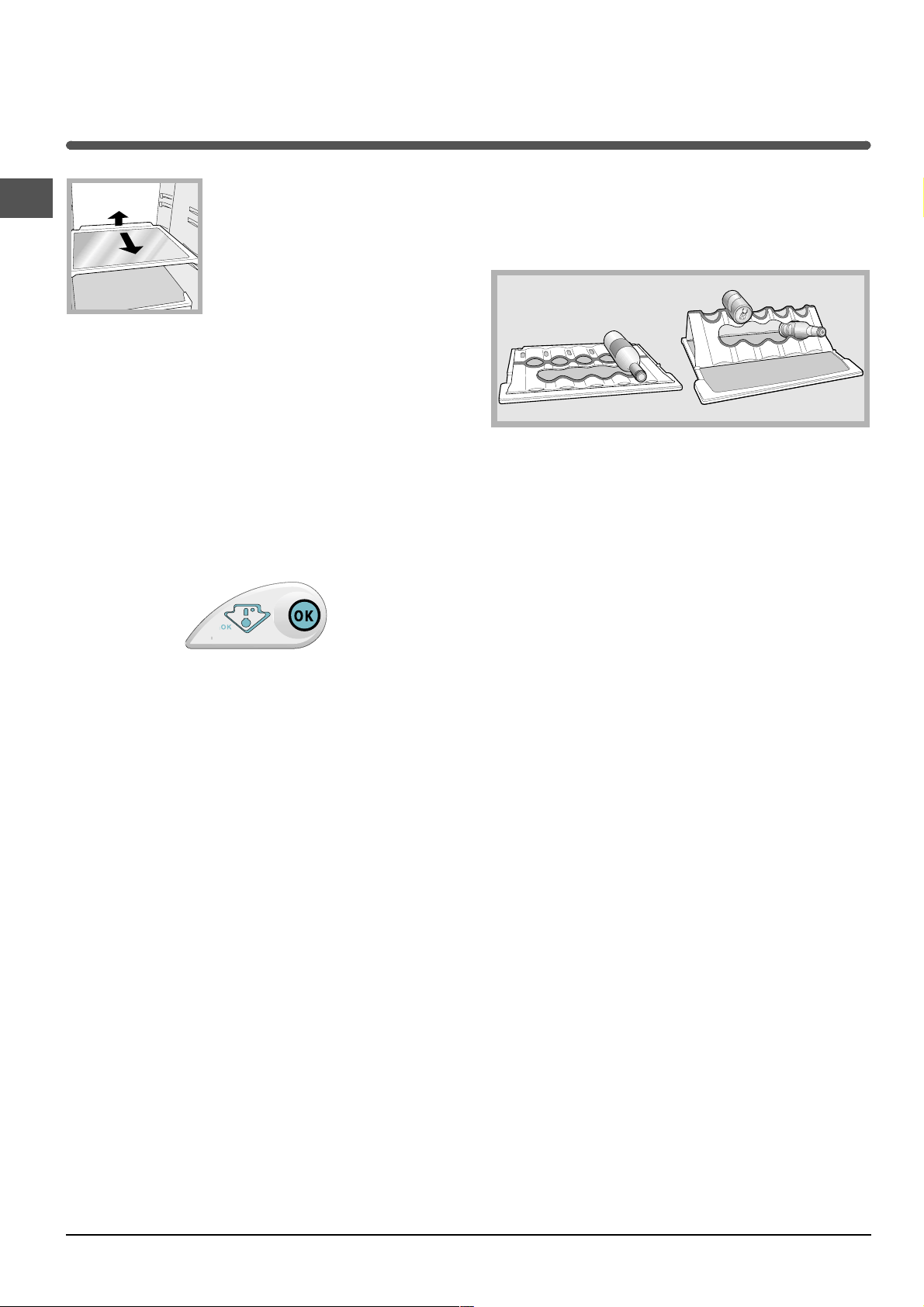

RIPIANI•: pieni o a griglia.

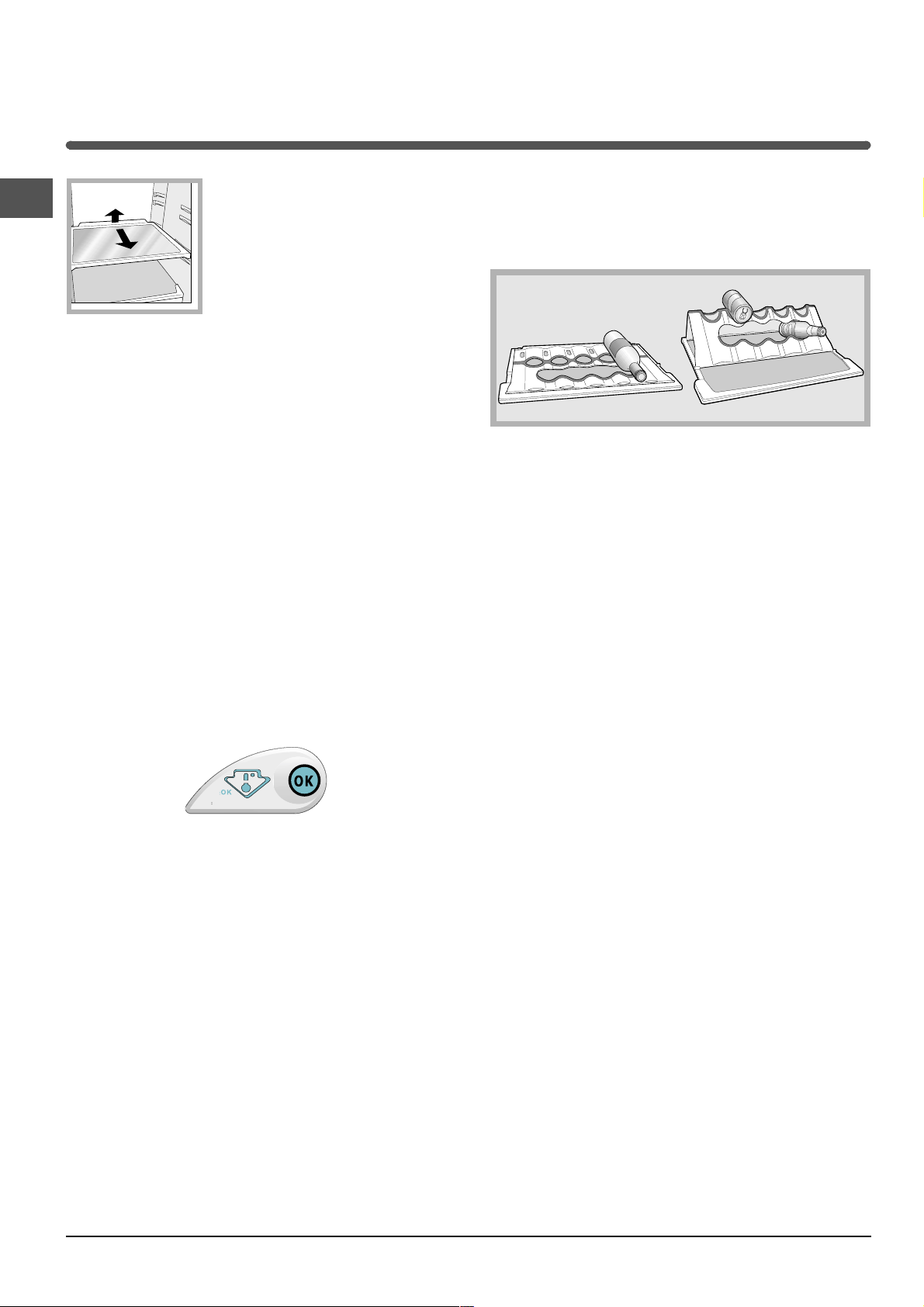

Sono estraibili e regolabili in altezza grazie alle apposite guide ( l’inserimento di contenitori o alimenti di notevole dimensione. Per regolare l’altezza non è necessario

: per conservare a lungo vari alimenti

vert

noir

consulter la notice

vedi figura

: per individuare la zona più

), per

PLAY ZONE*: Con il nuovo ripiano portabottiglie “Play

Zone” è possibile raffreddare rapidamente tante bottiglie, lattine e integratori ed averle sempre comodamente a disposizione.

Se la “Play Zone” è adagiata al ripiano in vetro è possibile collocare bottiglie di grossi e medi formati semplicemente appoggiando la bottiglia. In questo modo il vino, ad esempio, sarà conservato nel miglior modo possibile. Una volta piegata e fissata negli appositi fermi posti sul lato del ripiano, si possono collocare le lattine (parte alta), gli integratori (parte centrale) e altre lattine e integratori adagiati nella parte rimanente del ripiano. Fare attenzione, nel riporre le lattine, a non mandarle a contatto con la parete posteriore del frigo. La “Play Zone” puo’ essere usata come un normale ripiano (una volta adagiata), lavata facilmente, anche in lavastoviglie. La posizione ideale del ripiano con la "Play Zone" è quella centrale.

3. Controllare nuovamente l’indicatore: se necessario,

procedere con una nuova regolazione. Se si sono introdotte grosse quantità di alimenti o si è aperta frequentemente la porta del frigorifero, è normale che l’indicatore non segni OK. Attendere almeno 10 h prima di regolare la manopola FUNZIONAMENTO FRIGORIFERO su una posizione più alta.

 Variabili per numero e/o per posizione.

Presente solo in alcuni modelli.

Page 5

Avvio e utilizzo

Avviare lapparecchio

! Prima di avviare lapparecchio, seguire le istruzioni sullinstallazione (

! Prima di collegare l’apparecchio pulire bene i vani e gli accessori con acqua tiepida e bicarbonato. ! L’apparecchio è provvisto di un controllo salvamotore che fa avviare il compressore solo dopo circa 8 minuti dall’accensione. Questo accade anche dopo ogni interruzione dell’alimentazione elettrica, volontaria o involontaria (black out).

1. Inserire la spina nella presa e accertarsi che si accenda la lampada di illuminazione interna (la manopola FUNZIONAMENTO CONGELATORE non deve essere su

2. Ruotare la manopola FUNZIONAMENTO CONGRLATOTE e FUNZIONAMENTO FRIGORIFERO su un valore medio. Dopo qualche ora sarà possibile inserire alimenti nel frigorifero.

vedi Installazione

Regolazione della temperatura

La temperatura all'interno del reparto frigorifero si regola automaticamente in base alla posizione della manopola del termostato. min = meno freddo max = più freddo Si consiglia, comunque, una posizione media

Sistema di raffreddamento

la parete refrigerante posteriore, per non ostruire i fori di aerazione e facilitare la formazione di condensa. Chiudere le bottiglie e avvolgere gli alimenti.

Utilizzare al meglio il frigorifero

• Inserire soltanto alimenti freddi o appena tiepidi, non

vedi Precauzioni e consigli

caldi (

• Ricordarsi che gli alimenti cotti non si mantengono più a lungo di quelli crudi.

• Non inserire liquidi in recipienti scoperti: provocherebbero un aumento di umidità con conseguente formazione di condensa.

Ligiene alimentare

1. Dopo l’acquisto degli alimenti, eliminare qualsiasi tipo di confezione esterna in carta/cartone o altri involucri, che potrebbero introdurre nel frigo batteri o sporcizia.

2. Proteggere gli alimenti, (in particolare quelli facilmente deperibili e quelli che emanano un forte aroma), in modo da evitate il contatto tra essi, eliminando in questo modo sia la possibilità di contaminazione di germi/batteri, che la diffusione di particolari odori all’interno del frigo

3. Riporre i cibi in modo in modo che l’aria possa circolare liberamente tra essi

4. Tenere pulito l’interno del frigo, facendo attenzione a non utilizzare prodotti ossidanti o abrasivi

5. Togliere gli alimenti dal frigo una volta superata la durata massima di conservazione

6. Per una buona conservazione, i cibi facilmente deperbili ( formaggi molli, pesce crudo, carne, etc…) vanno posizionati nella zona più fredda, cioè quella sopra le verduriere, dove si trova l’indicatore della temperatura

No Frost

È riconoscibile dalla presenza di celle d’aerazione poste sulle pareti posteriori dei vani. Il No Frost gestisce un flusso continuo di aria fredda che raccoglie l’umidità e impedisce la formazione di ghiaccio

e brina: nel vano frigorifero mantiene il giusto livello di umidità e, grazie all’assenza di brina, preserva le qualità originarie degli alimenti; nel vano congelatore evita la formazione di ghiaccio rendendo superflue le operazioni di sbrinamento ed evitando che gli alimenti si attacchino tra loro. Non mettere alimenti o contenitori a diretto contatto con

Page 6

Utilizzare al meglio il congelatore

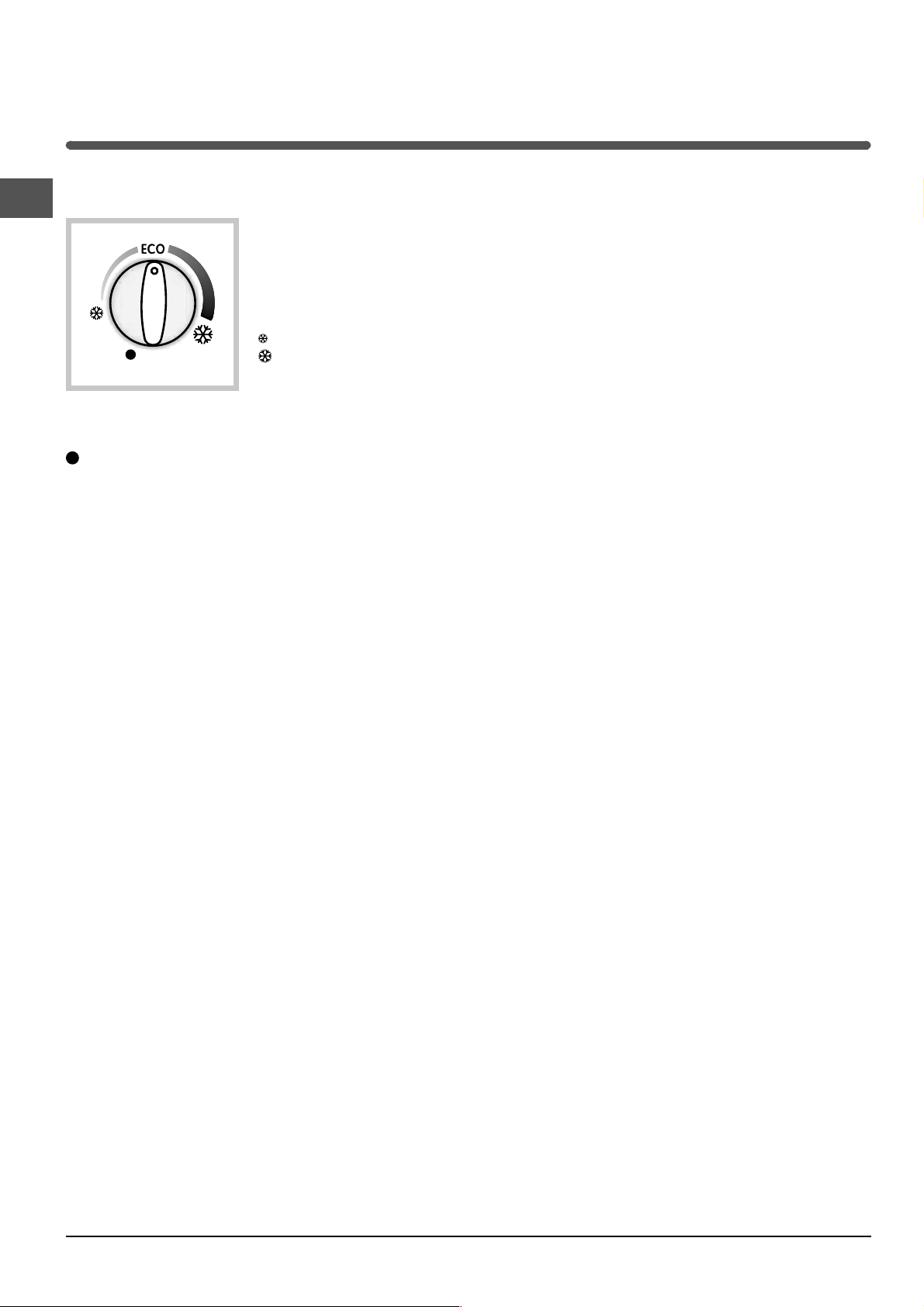

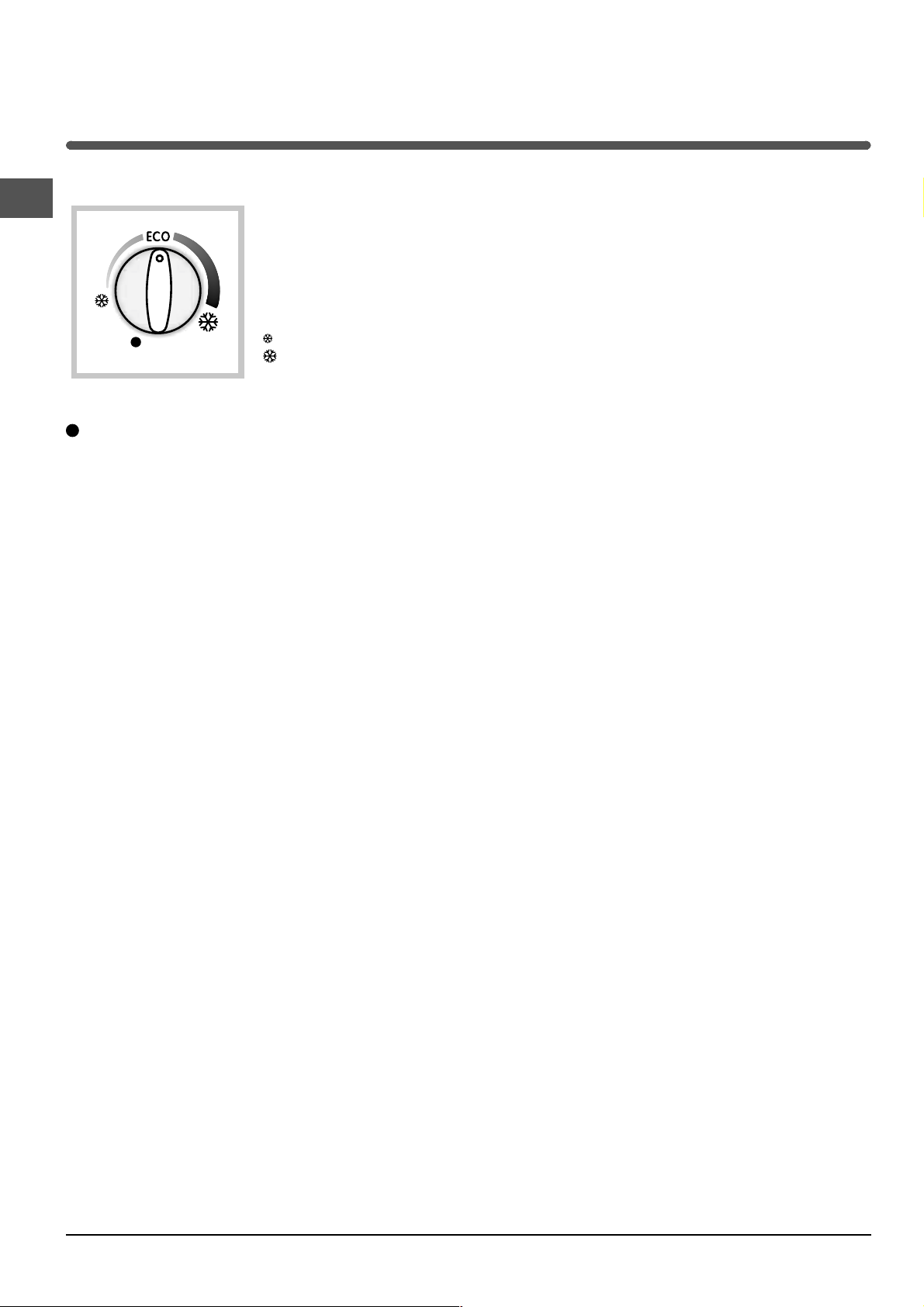

La temperatura all'interno del reparto congelatore si regola automaticamente in base alla posizione della manopola del termostato.

meno freddo.

più freddo.

Si consiglia, comunque, una posizione media

ECO è la temperatura ottimale a bassi consumi.

spegne l’apparecchio, frigorifero compreso.

• Non ricongelare alimenti che stanno per scongelare o scongelati; tali alimenti devono essere cotti per essere consumati (entro 24 ore).

• Gli alimenti freschi da congelare non devono essere posti a contatto con quelli già congelati; vanno sistemati sopra la griglia del reparto freezer possibilmente a contatto delle pareti (laterali) dove la temperatura scende sotto i -18°C e garantisce una buona velocità di congelamento.

• Non mettere nel congelatore bottiglie di vetro contenenti liquidi, tappate o chiuse ermeticamente, perché potrebbero rompersi.

• La quantità massima giornaliera di alimenti da congelare è indicata sulla targhetta caratteristiche, posta nel vano frigorifero in basso a sinistra (esempio: Kg/24h 4).

! Durante il congelamento evitare di aprire la porta.

! In caso di interruzione di corrente o di guasto, non

aprire la porta del congelatore: in questo modo congelati e surgelati si conserveranno senza alterazioni per circa 9-14 ore.

! per evitare di ostacolare la circolazione dell’aria all’interno del congelatore, si raccomanda di non ostruire con cibi o contenitori i fori di areazione.

Page 7

Manutenzione e cura

Escludere la corrente elettrica

Durante i lavori di pulizia e manutenzione è necessario isolare l’apparecchio dalla rete di alimentazione:

1. posizionare la manopola FUNZIONAMENTO CONGELATORE su

2. staccare la spina dalla presa.

;

Pulire lapparecchio

• Le parti esterne, le parti interne e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e bicarbonato di sodio o sapone neutro. Non usare solventi, abrasivi, candeggina o ammoniaca.

• Gli accessori estraibili possono essere messi a bagno in acqua calda e sapone o detersivo per piatti. Sciacquarli e asciugarli con cura.

• Il retro dell’apparecchio tende a coprirsi di polvere, che può essere eliminata utilizzando con delicatezza, dopo aver spento l'apparecchio e staccato la presa di corrente, la bocchetta lunga dell’aspirapolvere, impostato su una potenza media.

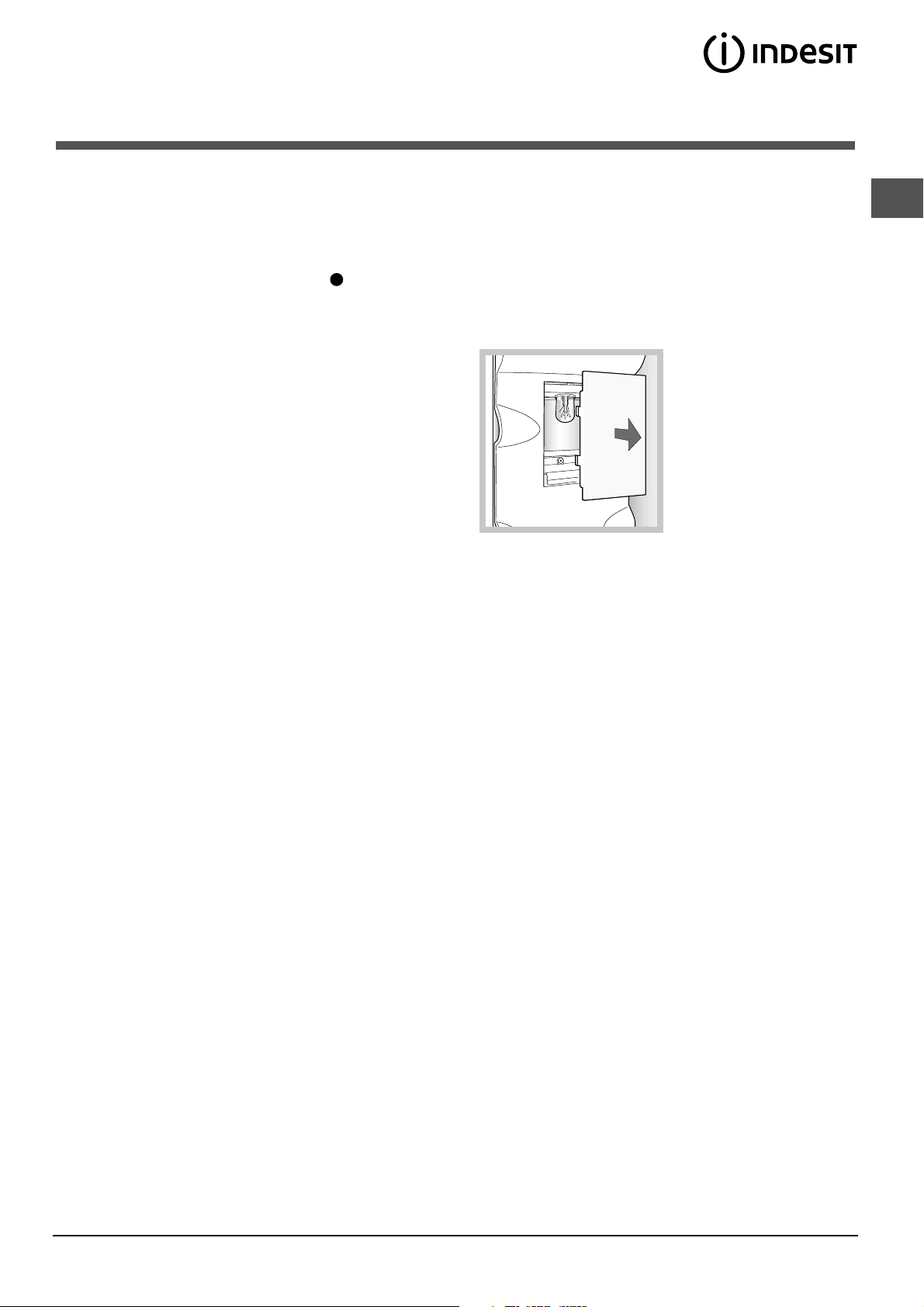

Sostituire la lampadina

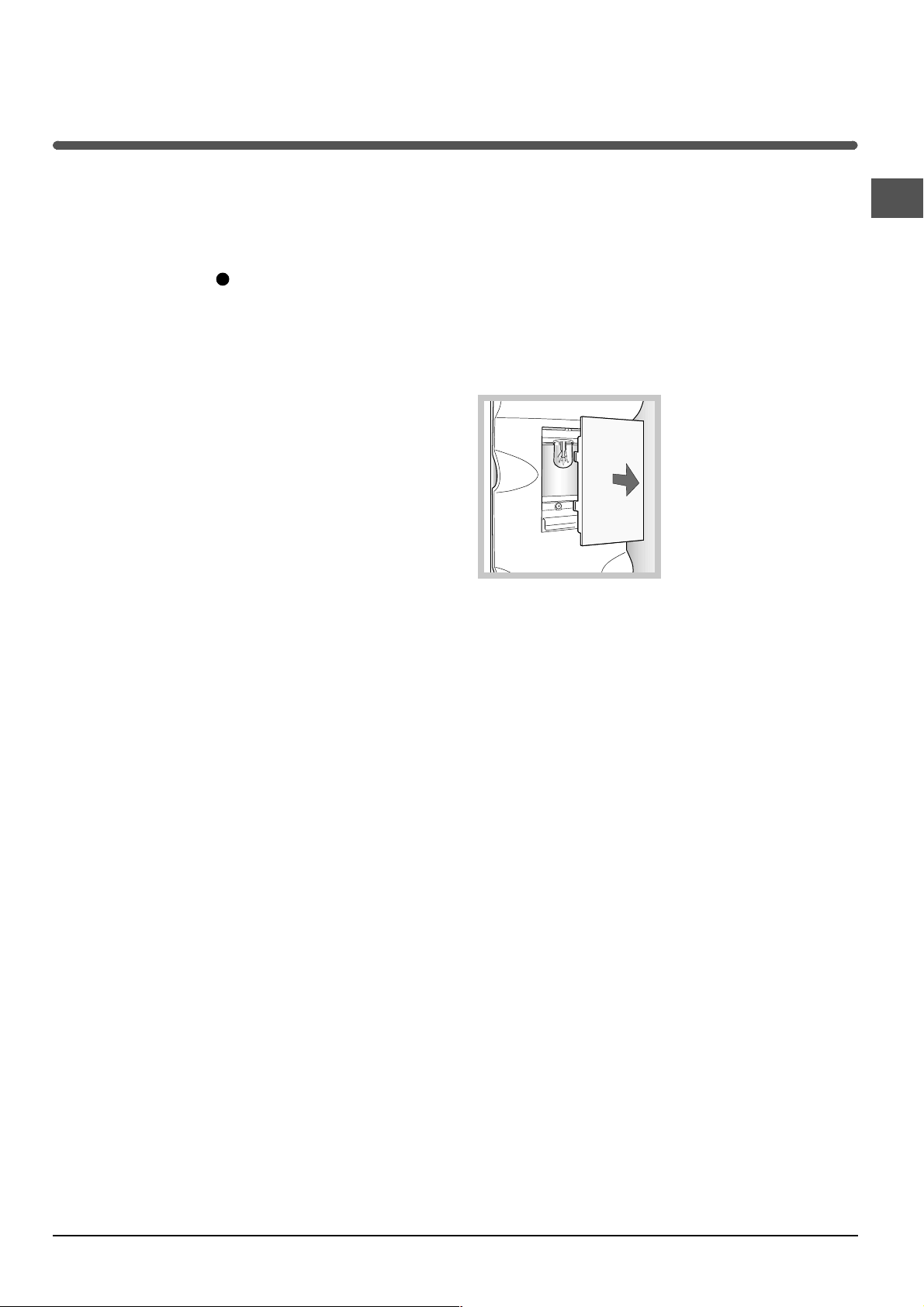

Per sostituire la lampadina di illuminazione del vano frigorifero, staccare la spina dalla presa di corrente. Seguire le istruzioni riportate qui sotto. Accedere alla lampada togliendo la protezione come indicato in figura. Sostituirla con una di potenza analoga a quella indicata sulla protezione (10 W).

Evitare muffe e cattivi odori

• L’apparecchio è fabbricato con materiali igienici che non trasmettono odori. Per mantenere questa caratteristica è necessario che i cibi vengano sempre protetti e chiusi bene. Ciò eviterà anche la formazione di macchie.

• Nel caso si voglia spegnere l’apparecchio per un lungo periodo, pulire l’interno e lasciare le porte aperte.

Page 8

Precauzioni e consigli

! L’apparecchio è stato progettato e costruito

in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

- 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni;

- 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni;

- 2002/96/CE.

Sicurezza generale

• L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione.

• L’apparecchio deve essere usato per conservare

e congelare cibi, solo da persone adulte e secondo le istruzioni riportate in questo libretto.

• L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

• Non toccare l’apparecchio a piedi nudi o con le mani o i piedi bagnati o umidi.

• Non toccare le parti interne raffreddanti: c’è pericolo di ustionarsi o ferirsi.

• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.

• È necessario staccare la spina dalla presa prima di effettuare operazioni di pulizia e manutenzione. Non è sufficiente portare la manopola per LA REGOLAZIONE DELLA TEMPERATURA sulla posizione contatto elettrico.

• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.

• Non usare, all’interno dei vani, dispositivi o utensili diversi dal raschietto fornito in dotazione.

(apparecchio spento) per eliminare ogni

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.

• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare lambiente

• Installare l’apparecchio in un ambiente fresco e ben aerato, proteggerlo dall’esposizione diretta ai raggi solari, non disporlo vicino a fonti di calore.

• Per introdurre o estrarre gli alimenti, aprire le porte dell’apparecchio il più brevemente possibile. Ogni apertura delle porte causa un notevole dispendio di energia.

• Non riempire con troppi alimenti l’apparecchio: per una buona conservazione, il freddo deve poter circolare liberamente. Se si impedisce la circolazione, il compressore lavorerà continuamente.

• Non introdurre alimenti caldi: alzerebbero la temperatura interna costringendo il compressore a un grosso lavoro, con grande spreco di energia elettrica.

• Sbrinare l’apparecchio qualora si formasse del ghiaccio ( ghiaccio rende più difficile la cessione di freddo agli alimenti e fa aumentare il consumo di energia.

vedi Manutenzione

); uno spesso strato di

• Non mettere in bocca cubetti appena estratti dal congelatore.

• Non permettere ai bambini di giocare con l’apparecchio. In nessun caso devono sedersi sui cassetti o appendersi alla porta.

• Gli imballaggi non sono giocattoli per bambini.

Page 9

Anomalie e rimedi

Può accadere che l’apparecchio non funzioni. Prima di telefonare all’Assistenza ( che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.

Anomalie:

La lampada di illuminazione interna non si accende.

Il motore non parte.

Il frigorifero e il congelatore raffreddano poco.

Nel frigorifero gli alimenti si gelano.

Il motore funziona di continuo.

Possibili cause / Soluzione:

• La spina non è inserita nella presa della corrente o non abbastanza da fare contatto, oppure in casa non c’è corrente.

• la manopola FUNZIONAMENTO CONGELATORE è sulla posizione

• L’apparecchio è dotato di un controllo salvamotore

vedi Avvio e utilizzo

(

• Le porte non chiudono bene o le guarnizioni sono rovinate.

• Le porte vengono aperte molto spesso.

• La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in posizione corretta

• Il frigorifero o il congelatore sono stati riempiti eccessivamente.

• La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in posizione corretta.

• La porta non è ben chiusa o viene aperta di continuo.

• La temperatura dell’ambiente esterno è molto alta.

vedi Assistenza

), controllare

Lapparecchio emette molto rumore.

La temperatura di alcune parti esterne del frigorifero è elevata

• L’apparecchio non è stato installato ben in piano (

• L’apparecchio è stato installato tra mobili o oggetti che vibrano ed emettono rumori.

• Il gas refrigerante interno produce un leggero rumore anche quando il compressore è fermo: non è un difetto, è normale.

• Le temperature elevate sono necessarie per evitare la formazioni di condensa in particolari zone del prodotto.

vedi Installazione).

Page 10

Assistenza

195051767.01

06/2005 - Xerox Business Services

•

Verificare se l’anomalia può essere risolta autonomamente (

vedi Anomalie e Rimedi

• In caso negativo, contattare il Centro Assistenza Tecnica più vicino.

Prima di contattare lAssistenza:

modello

numero di serie

Comunicare:

• il tipo di anomalia

• il modello della macchina (Mod.)

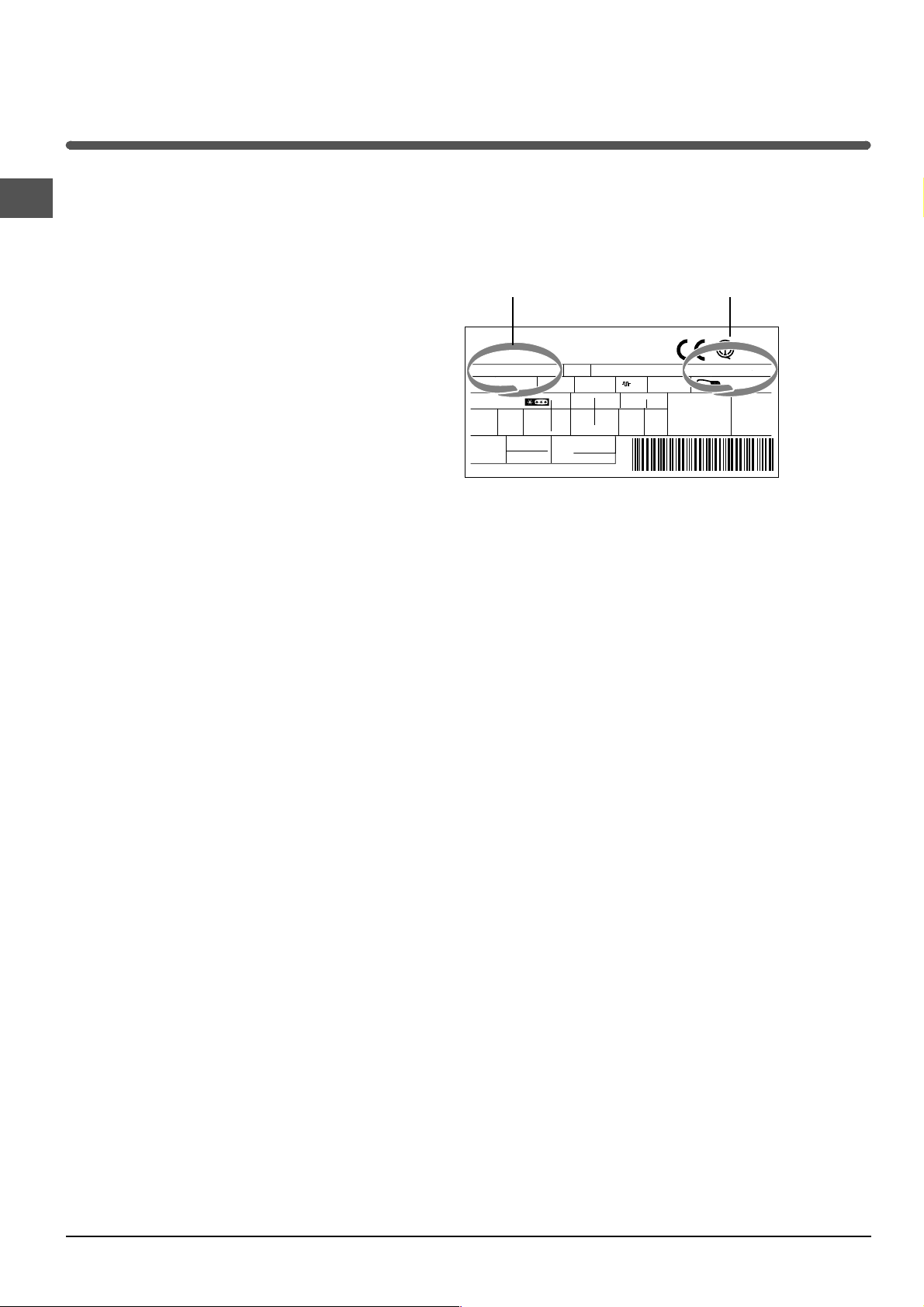

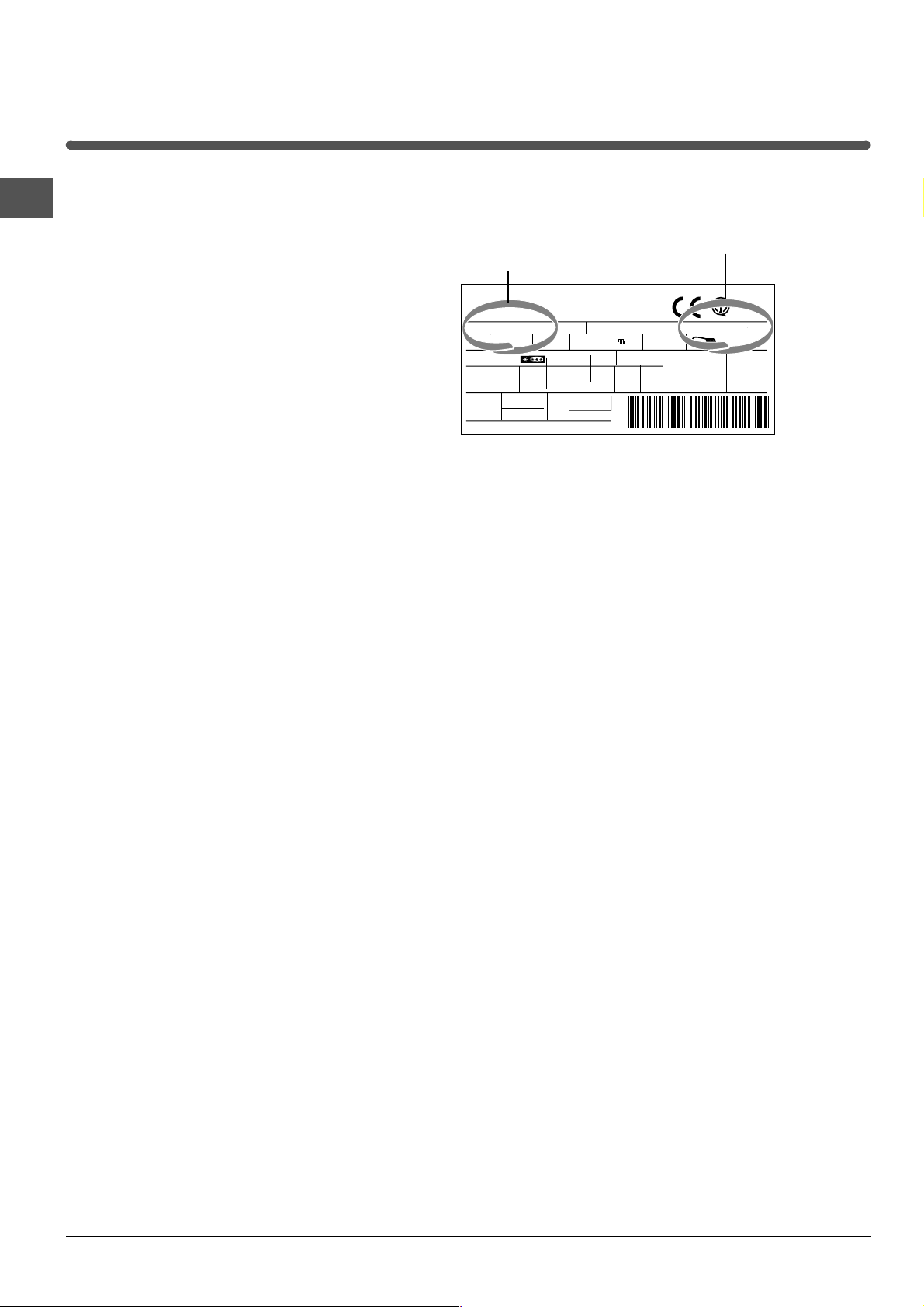

• il numero di serie (S/N) Queste informazioni si trovano sulla targhetta caratteristiche posta nel vano frigorifero in basso a sinistra.

Gross Bruto Brut

Test

P.S-I.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total

Gross Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr. Made in Italy 13918

93139180000 S/N 704211801

Net Util Utile

Pressure HIGH-235

LOW 140

Cod.

Gross Bruto Brut

Fuse

Freez. Capac

Poder de Cong

4,0

kg/24 h

Max 15 w

Class

Clase

Classe

Non ricorrete mai a tecnici non autorizzati e rifiutate sempre linstallazione di pezzi di ricambio non originali.

Page 11

Operating Instructions

2-DOOR FRIDGE

GBI F

Italiano, 1 English,11

Espanol

, 31

Portuges, 41

TAN 13 NF TAN 13 NF PS TAN 14 NF P TAN 14 NF PS

Contents

Installation, 12

Positioning and connection Reversible doors

Français, 21

Description of the appliance, 13

Overall view

Accessories, 14

Start-up and use, 15-16

Starting the appliance Chiller system Using the refrigerator to its full potential Using the freezer to its full potential

Maintenance and care, 17

Switching the appliance off Cleaning the appliance Avoiding mould and unpleasant odours Defrosting the appliance Replacing the light bulb

Precautions and tips, 18

General safety Disposal Respecting and conserving the environment

Troubleshooting, 19

Assistance, 20

Page 12

Installation

∅ 3

! Before placing your new appliance into operation please

read these operating instructions carefully. They contain important information for safe use, for installation and for care of the appliance.

! Please keep these operating instructions for future reference. Pass them on to possible new owners of the appliance.

Positioning and connection

Positioning

1. Place the appliance in a well-ventilated humidity-free room.

2. Do not obstruct the rear fan grills. The compressor and condenser give off heat and require good ventilation to operate correctly and save energy.

3. Leave a space of at least 10 cm between the top part of the appliance and any furniture above it, and at least 5 cm between the sides and any furniture/side walls.

4. Ensure the appliance is away from any sources of heat (direct sunlight, electric stove, etc.).

5. In order to maintain the correct distance between the appliance and the wall behind it, fit the spacers supplied in the installation kit, following the instructions provided.

Levelling

1. Install the appliance on a level and rigid floor.

2. If the floor is not perfectly horizontal, adjust the refrigerator by tightening or loosening the rear feet.

Reversible doors

Electrical connections

After the appliance has been transported, carefully place it vertically and wait at least 3 hours before connecting it to the electricity mains. Before inserting the plug into the electrical socket ensure the following:

• The appliance is earthed and the plug is compliant with

the law.

• The socket can withstand the maximum power of the

appliance, which is indicated on the data plate located on the bottom left side of the fridge (e.g. 150 W).

• The voltage must be in the range between the values

indicated on the data plate located on the bottom left side (e.g. 220-240V).

• The socket is compatible with the plug of the appliance.

If the socket is incompatible with the plug, ask an

authorised technician to replace it ( not use extension cords or multiple sockets.

! Once the appliance has been installed, the power supply cable and the electrical socket must be easily accessible.

! The cable must not be bent or compressed.

! The cable must be checked regularly and replaced by

authorised technicians only (see Assistance).

see Assistance

). Do

! The manufacturer declines any liability should these safety measures not be observed.

Page 13

Description of the appliance

Overall view

The instructions contained in this manual are applicable to different model refrigerators. The diagrams may not directly represent the appliance purchased. For more complex features, consult the following pages.

FREEZER

OPERATION

Knob

FREEZER

compartment

Removable lidded

SHELVES•

shelf with EGG TRAY

REFRIGERATOR

OPERATION

Knob

LAMP

see Maintenance

(

MULTI-USE

VEGETABLE

Levelling FEET

FRUIT and

bin

Removable multipurpose

SHELVES

)

BOTTLE shelf



 Varies by number and/or position.

Available only on certain models.

Page 14

Accessories

MULTI-USE

for a long time and also prevent odours from lingering in the refrigerator.

TEMPERATURE

area in the refrigerator.

1. Check that OK appears clearly on the indicator light

2. If the word “OK” does not appear it means that the

bin: to store food (such as cold meats)

see diagram

(

temperature is too high: adjust the REFRIGERATOR OPERATION knob to a higher (colder) position and wait approximately 10 hours until the temperature has stabilised.

SHELVES: with or without grill. Due to the special guides the shelves are removable and the height is adjustable (

diagram

of large containers and food. Height can be adjusted without complete removal of the shelf.

Indicator light: to identify the coldest

vert

noir

consulter la notice

), allowing easy storage

see

PLAY ZONE

rack, you can cool several bottles, cans and energy drinks quickly to have them constantly at hand.

If the “Play Zone” is placed on the glass shelf, you can store large and medium sized bottles on it simply by laying the bottle on the flat rack. wine bottles. side of the shelf, the rack can be used to store cans (at the top), energy drinks (in the centre) and other cans and energy drinks can be rested horizontally on the remaining part of the shelf. Play zone rack), make sure they do not touch the back of the refrigerator interior. The “Play Zone” can be used just like a normal shelf (when placed flat) and moved up or down along the fridge walls together with the rest of the shelf. It can be washed easily, and is also dishwasher safe. The ideal position for the Play zone rack is the central shelf.

Thanks to the new “Play Zone” bottle

This is ideal for storing

When folded and secured in place on either

When placing cans (onto the

3. Check the indicator light again: if necessary, readjust it following the initial process. If large quantities of food have been added or if the refrigerator door has been opened frequently, it is normal for the indicator not to show OK. Wait at least 10 hours before adjusting the REFRIGERATOR OPERATION knob to a higher setting.

Available only on certain models.

Page 15

Start-up and use

Starting the appliance

! Before starting the appliance, follow the installation instructions ( ! Before connecting the appliance, clean the

compartments and accessories well with lukewarm water and bicarbonate. ! The appliance comes with a motor protection control system which makes the compressor start approximately 8 minutes after being switched on. The compressor also starts each time the power supply is cut off whether voluntarily or involuntarily (blackout).

1. Insert the plug into the socket and ensure that the internal light illuminates ( the FREEZER OPERATION knob must not be on the

2. Turn the FREEZER OPERATION knob and REFRIGERATOR OPERATION knob to an average value. After a few hours you will be able to put food in the refrigerator.

see Installation

 position) .

Setting the temperature

The temperature inside the refrigerator compartment automatically adjusts itself according to the position of the thermostat knob. min= warmest max = coldest We recommend, however, a medium position.

Using the refrigerator to its full potential

• Place only cold or lukewarm foods in the compartment, not hot foods (

• Remember that cooked foods do not last longer than raw foods.

• Do not store liquids in open containers. They will increase humidity in the refrigerator and cause condensation to form.

Food hygiene

1. Once you have bought your food, remove all external packaging made of paper/cardboard or other wrappers, which could introduce bacteria or dirt inside your refrigerator.

2. Protect the food, (especially easily perishable items and those that have a strong smell), in order to avoid contact between them, thereby removing both the possibility of germ/bacteria contamination as well as the diffusion of strong odours inside the fridge.

3. Store all food in such a way as to ensure air can circulate freely between different items.

4. Keep the inside of your fridge clean, taking care not to use oxidiser or abrasive products.

5. Remove all food past its expiry date from the refrigerator.

6. For the correct preservation of food, all easily perishable items (soft cheeses, raw fish, meat, etc.) should be stored in the coldest zone of the fridge compartment, i.e. just above the salad crisper where the temperature indicator is situated.

see Precautions and tips

Chiller system

No Frost

It is recognisable by aeration cells located on the back walls of the compartments. The No Frost system circulates cold air continuously to collect humidity and prevent ice and frost formation. The system maintains an optimal humidity level in

the compartment, preserving the original quality of the food, preventing the food from sticking together and making defrosting a thing of the past. Do not block the aeration cells by placing food or containers in direct contact with the refrigerating back panel. Close bottles and wrap food tightly.

Page 16

Using the freezer to its full potential

The temperature inside the freezer compartment automatically adjusts itself according to the position of the thermostat knob.

= warmest

= coldest We recommend, however, a medium position.

ECO is the optimal temperature for energy saving levels.

switches the appliance off, including the refrigerator.

• Do not re-freeze food that is defrosting or that has already been defrosted. These foods must be cooked and eaten (within 24 hours).

• Fresh food that needs to be frozen must not come into contact with food that has already been defrosted. Fresh food must be stored in the top FREEZER and STORAGE compartment where the temperature drops below -18°C and guarantees rapid freezing. WARNING: to avoid blocking the air circulation inside the freezer compartment, it is advisable not to obstruct the ventilation holes with food or containers.

• Do not place glass bottles which contain liquids, and which are corked or hermetically sealed in the freezer because they could break.

• The maximum quantity of food that may be frozen daily is indicated on the plate containing the technical properties located on the bottom left side of the refrigerator compartment (for example: Kg/24h: 4)

! Do not open the door during freezing.

! If there is a power cut or malfunction, do not open the

freezer door. This will help maintain the temperature inside the freezer, ensuring that foods are conserved for at least 9 -14 hours.

Page 17

Maintenance and care

Switching the appliance off

During cleaning and maintenance it is necessary to disconnect the appliance from the electricity supply:

1. set the FREEZER OPERATION knob on

2. pull the plug out of the socket

Cleaning the appliance

• The external and internal parts, as well as the rubber seals may be cleaned using a sponge that has been soaked in lukewarm water and bicarbonate of soda or neutral soap. Do not use solvents, abrasive products, bleach or ammonia.

• The removable accessories may be soaked in warm water and soap or dishwashing liquid. Rinse and dry them carefully.

• The back of the appliance may collect dust which can be removed by delicately using the hose of a vacuum cleaner set on medium power. The appliance must be switched off and the plug must be pulled out before cleaning the appliance.

Replacing the light bulb

To replace the light bulb in the refrigerator compartment, pull out the plug from the electrical socket. Follow the instructions below. Access the light bulb by removing the cover as indicated in the diagram. Replace it with a similar light bulb within the power range indicated on the cover (10W).

Avoiding mould and unpleasant odours

• The appliance is manufactured with hygienic materials which are odour free. In order to maintain an odour free refrigerator and to prevent the formation of stains, food must always be covered or sealed properly.

• If you want to switch the appliance off for an extended period of time, clean the inside and leave the doors open.

Page 18

Precautions and tips

! The appliance was designed and manufactured in

compliance with international safety standards. The following warnings are provided for safety reasons and must be read carefully.

This appliance complies with the following Community Directives:

- 73/23/EEC of 19/02/73 (Low Voltage) and subsequent amendments;

-89/336/EEC of 03.05.89 (Electromagnetic Compatibility) and subsequent amendments;

- 2002/96/CE.

General safety

• The appliance was designed for domestic use inside the home and is not intended for commercial or industrial use.

• The appliance must be used to store and freeze food products by adults only and according to the instructions in this manual.

• The appliance must not be installed outdoors, even in covered areas. It is extremely dangerous to leave the appliance exposed to rain and storms.

• Do not touch the appliance with bare feet or with wet or moist hands and feet.

• Do not touch the internal cooling elements: this could cause skin abrasions or frost/freezer burns.

Disposal

• Observe local environmental standards when disposing packaging material for recycling purposes.

• The European Directive 2002/96/EC on Waste Electrical and Electronic Equipment (WEEE), requires that old household electrical appliances must not be disposed of in the normal unsorted municipal waste stream. Old appliances must be collected separately in order to optimise the recovery and recycling of the materials they contain and reduce the impact on human health and the environment. The crossed out “wheeled bin” symbol on the product reminds you of your obligation, that when you dispose of the appliance it must be separately collected. Consumers should contact their local authority or retailer for information concerning the correct disposal of their old appliance.

Respecting and conserving the environment

• Install the appliance in a fresh and well-ventilated room. Ensure that it is protected from direct sunlight and do not place it near heat sources.

• Try to avoid keeping the door open for long periods or opening the door too frequently in order to conserve energy.

• When unplugging the appliance always pull the plug from the mains socket, do not pull on the cable.

• Before cleaning and maintenance, always switch off the appliance and disconnect it from the electrical supply. It is not sufficient to set the temperature adjustment knobs on electrical contact.

• In the case of a malfunction, under no circumstances should you attempt to repair the appliance yourself. Repairs carried out by inexperienced persons may cause injury or further malfunctioning of the appliance.

• Do not use devices or tools other than the special scraper provided inside the compartments.

• Do not put ice cubes taken directly from the freezer into your mouth.

• Do not allow children to tamper with the controls or play with the appliance. Under no circumstance should they be allowed to sit on the bins or to hang from the door.

• Keep packaging material out of the reach of children! It can become a choking or suffocation hazard.

(appliance off) to eliminate all

• Do not fill the appliance with too much food: cold air must circulate freely for food to be preserved properly. If circulation is impeded, the compressor will work continuously.

• Do not place hot food directly into the refrigerator. The internal temperature will increase and force the compressor to work harder and will consume more energy.

• Defrost the appliance if ice forms ( A thick layer of ice makes cold transference to food products more difficult and results in increased energy consumption.

• Regularly check the door seals and wipe clean to ensure they are free of debris and to prevent cold air from escaping (

see Maintenance

Page 19

Troubleshooting

If the appliance does not work, before calling for Assistance (

Malfunctions:

The internal light does not illuminate.

The motor does not start.

The refrigerator and the freezer do not cool well.

The food inside the refrigerator is beginning to freeze.

The motor runs continuously.

The appliance makes a lot of noise.

Possible causes / Solutions:

• The plug has not been inserted into the electrical socket, or not far enough to make contact, or there is no power in the house.

• The appliance comes with a motor protection control (

• The doors do not close properly or the seals are damaged.

• The doors are opened too frequently.

• The TEMPERATURE ADJUSTMENT knob is not in the correct position

• The refrigerator or the freezer have been over-filled.

• The TEMPERATURE ADJUSTMENT knob is not in the correct position.

• The door is not closed properly or is continuously opened.

• The outside ambient temperature is very high.

• The appliance has not been installed on a level surface (

• The appliance has been installed between cabinets that vibrate and make noise.

• The internal refrigerant makes a slight noise even when the compressor is off. This is not a defect, it is normal.

see Assistance

), check for a solution from the following list.

see Start-up and use

see Installation).

Some of the external parts of the refrigerator become hot

• These raised temperatures are necessary in order to avoid the formation of condensation on certain parts of the product.

Page 20

Assistance

195051767.01

06/2005 - Xerox Business Services

Before calling for Assistance:

•

Check if the malfunction can be solved on your own (

see Troubleshooting

• If after all the checks, the appliance still does not operate or the problem persists, call the nearest Service Centre

model serial number

Communicating:

• type of malfunction

• appliance model (Mod.)

• serial number (S/N)

This information can be found on the data plate located on the bottom left side of the refrigerator compartment.

Gross Bruto Brut

Test

P.S-I.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total

Gross Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr. Made in Italy 13918

93139180000 S/N 704211801

Net Util Utile

Pressure HIGH-235

LOW 140

Cod.

Gross Bruto Brut

Fuse

Freez. Capac

Poder de Cong

4,0

kg/24 h

Max 15 w

Class

Clase

Classe

Never call on unauthorized technicians and always refuse spare parts which are not originals.

Page 21

Mode demploi

REFRIGERATEUR 2 PORTES

GBI F

Italiano, 1

English,11

Espanol

, 31

Portuges, 41

TAN 13 NF TAN 13 NF PS TAN 14 NF P TAN 14 NF PS

Sommaire

Installation, 22

Mise en place et raccordement Réversibilité des portes

Français, 21

Description de lappareil, 23

Vue d’ensemble

Accessoires, 24

Mise en marche et utilisation, 25-26

Mise en service de l’appareil Système de refroidissement Pour profiter à plein de votre réfrigérateur Pour profiter à plein de votre congélateur

Entretien et soins, 27

Mise hors tension Nettoyage de l’appareil Contre la formation de moisissures et de mauvaises odeurs Dégivrage de l’appareil Remplacement de l’ampoule d’éclairage

Précautions et conseils, 28

Sécurité générale Mise au rebut Economies et respect de l’environnement

Anomalies et remèdes, 29

Assistance, 30

Page 22

Installation

∅ 3

! Conservez ce mode d’emploi pour pouvoir le consulter à

tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu’il suive l’appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.

! Lisez attentivement les instructions: elles contiennent des

conseils importants sur l’installation, l’utilisation et la sécurité de votre appareil.

Mise en place et raccordement

Mise en place

1. Placez l’appareil dans une pièce bien aérée et non humide.

2. Ne bouchez pas les grilles d’aération arrière : le compresseur et le condensateur produisent de la chaleur et exigent une bonne aération pour bien fonctionner et réduire la consommation d’électricité.

3. Prévoir au moins 10 cm entre le haut de l’appareil et les meubles installés au-dessus et au moins 5 cm entre les côtés et les meubles/parois latérales.

4. Installez l’appareil loin de sources de chaleur (rayons directs du soleil, cuisinière électrique).

5. Pour maintenir une distance optimale entre le produit et la paroi arrière, montez les cales d’espacement comprises dans le kit d’installation et suivez les instructions de la notice spécialement prévue.

Réversibilité des portes

Mise à niveau

1. Installez l’appareil sur un sol plat et rigide.

2. Si le sol n’est pas parfaitement horizontal, vissez ou dévissez les petits pieds avant pour bien niveler l’appareil.

Raccordement électrique

Après le transport, placez l’appareil à la verticale et attendez au moins 3 heures avant de le raccorder à l’installation électrique. Avant de brancher la fiche dans la prise de courant, assurez-vous que:

• la prise est bien munie d’une terre conforme à la loi;

• la prise est bien apte à supporter la puissance maximale

de l’appareil, indiquée sur la plaquette signalétique placée à l’intérieur du compartiment réfrigérateur en bas à gauche (ex. 150 W);

• la tension d’alimentation est bien comprise entre les

valeurs indiquées sur la plaquette signalétique, placée en bas à gauche (ex. 220-240 V);

• la prise est bien compatible avec la fiche de l’appareil.

En cas d’incompatibilité, faites remplacer la fiche par un

technicien agréé ( ni prises multiples.

! Après installation de l’appareil, le câble électrique et la prise de courant doivent être facilement accessibles.

! Le câble ne doit être ni plié ni excessivement écrasé.

! Il doit être contrôlé prériodiquement et ne peut être

remplacé que par un technicien agréé (voir Assistance).

! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

voir Assistance

); n’utilisez ni rallonges

Page 23

Description de lappareil

Vue densemble

Ces instructions d’utilisation s’appliquent à plusieurs modèles, il se peut donc que les composants illustrés présentent des différences par rapport à ceux de l’appareil que vous avez acheté. Vous trouverez dans les pages suivantes la description des objets plus complexes.

Bouton

FONCTIONNEMENT

CONGELATEUR

Compartiment

CONGELATION et

CONSERVATION

Balconnet amovible à abattant, contenant un SUPPORT A

OEUFS

Bouton

FONCTIONNEMENT

REFRIGERATEUR

Balconnet amovible

PORTE-OBJETS



ECLAIRAGE

voir Entretien

(

MULTIFONCTION

Bac FRUITS et

LEGUMES

de réglage

)

Bac

PIED

 Leur nombre et/ou leur emplacement peut varier.

N’existe que sur certains modèles.

Balconnet

BOUTEILLES

Page 24

Accessoires

de sortir la clayette complètement.

Bac MULTIFONCTION certains aliments (la charcuterie par exemple) et éviter la diffusion d’odeurs à l’intérieur du réfrigérateur.

Indicateur de TEMPERATURE plus froide à l’intérieur du réfrigérateur.

1. Contrôler que l’indicateur affiche bien OK (

2. Si le message OK n’est pas affiché, c’est que la

température est trop élevée : régler le bouton FONCTIONNEMENT REFRIGERATEUR sur un numéro plus élevé (plus froid) et attendre environ 10 h jusqu’à ce que la température se stabilise.

3. Contrôler l’indicateur une nouvelle fois: si nécessaire,

procéder à un nouveau réglage. Si de grosse quantités d’aliments ont été stockées ou si la porte du réfrigérateur est ouverte très souvent, il est normal que l’indicateur n’indique pas OK. Attendre au moins 10 h avant de régler le bouton FONCTIONNEMENT REFRIGERATEUR sur un chiffre plus élevé.

CLAYETTES: pleines ou grillagées. Elles sont amovibles et réglables en hauteur grâce à des glissières spéciales ( rangement de récipients ou d’aliments de grande dimension. Pour régler la hauteur, pas besoin

: pour conserver plus longtemps

voir figure

: pour repérer la zone la

), pour le

voir figure

vert

noir

consulter la notice

PLAY ZONE*:

Grâce au nouveau plateau porte-bouteilles “Play Zone”, vous pouvez faire refroidir rapidement un tas de bouteilles, de canettes et de boissons énergétiques et en disposer en toute commodité.

Si vous placez votre plateau “Play Zone” sur la clayette en verre, vous pouvez y ranger des bouteilles de grand et moyen format en les posant tout simplement.

par exemple, sera ainsi conservé de la meilleure façon qui soit. prévues sur les côtés du plateau, vous pouvez ranger vos canettes (dans le haut), vos boissons énergétiques (au centre) et vos autres canettes et boissons énergétiques dans la partie restante du plateau. vous rangez vos canettes faites attention à ce qu’elles ne touchent pas à la paroi arrière du réfrigérateur. Le plateau “Play Zone” peut être utilisé comme une simple clayette (une fois posé) et être facilement lavé, même en lave-vaisselle. La position idéale de la clayette avec “Play Zone” est la position centrale.

Une fois replié et bloqué grâce aux cales

Le vin,

Lorsque

N’existe que sur certains modèles.

Page 25

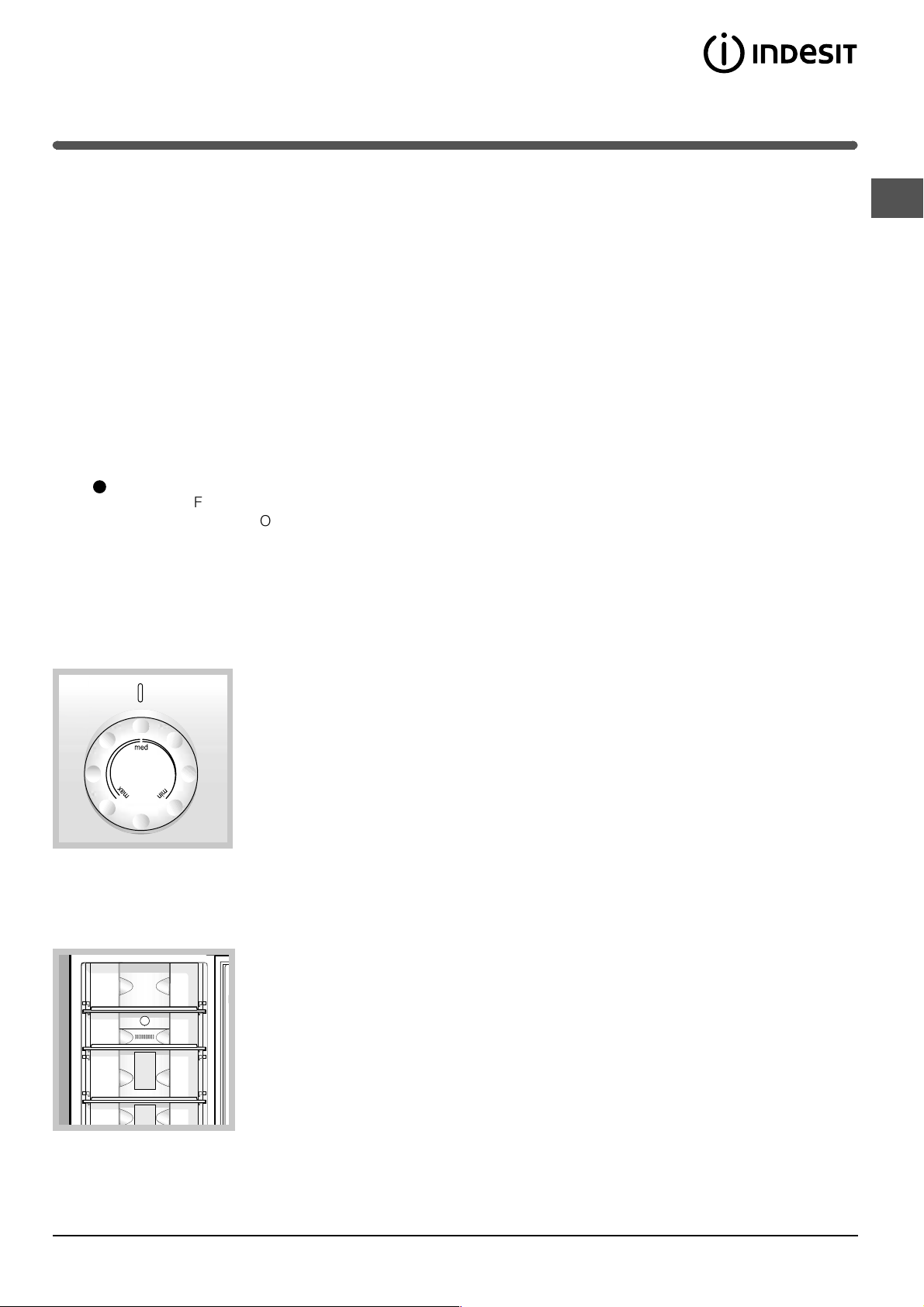

Mise en marche et utilisation

Mise en service de lappareil

! Avant de mettre lappareil en service, suivez bien les instructions sur l’installation ( ! Avant de brancher votre appareil, nettoyez bien les compartiments et les accessoires à l’eau tiède additionnée de bicarbonate. ! Cet appareil est équipé d’un système protège-moteur qui ne fait démarrer le compresseur que 8 minutes après son branchement. C’est ce qui se passera aussi après toute coupure de courant, volontaire ou involontaire (panne d’électricité.

1. Branchez la fiche dans la prise de courant et assurezvous que l’éclairage intérieur s’allume (le bouton FONCTIONNEMENT CONGELATEUR ne doit pas être

sur

2. Amenez le bouton FONCTIONNEMENT CONGELATEUR REFRIGERATEUR bout de quelques heures, vous pourrez commencer à stocker des aliments dans le réfrigérateur.

sur une valeur intermédiaire. Au

voir Installation

louton FONCTIONNEMENT

Réglage de la température

Le réglage de la température à l’intérieur du compartiment réfrigérateur est automatique en fonction de la position du bouton du thermostat.

min = moins froid max = plus froid

Nous conseillons toutefois une position intermédiaire

congélateur il évite la formation de glace, il n’y a par conséquent plus besoin de dégivrer et les aliments ne collent plus entre eux. Ne placez pas d’aliments ou de récipients contre la paroi refroidissante arrière pour ne pas boucher les trous d’aération et éviter une formation rapide d’eau condensée. Fermez bien les bouteilles et emballez les aliments.

Pour profiter à plein de votre réfrigérateur

• N’introduisez que des aliments froids ou à peine tièdes, jamais chauds (

• Les aliments cuits contrairement à ce que l’on croit ne se conservent pas plus longuement que les aliments crus.

• N’introduisez pas de récipients non fermés contenant des liquides : ces derniers entraîneraient une augmentation de l’humidité et la formation d’eau condensée.

L'hygiène alimentaire

1. Après achat, les aliments doivent être débarrassés de leur emballage extérieur en papier/carton ou autre qui pourrait véhiculer des bactéries ou des saletés à l’intérieur du réfrigérateur.

2. Protégez les aliments (notamment ceux qui se détériorent rapidement et ceux qui dégagent une forte odeur ) pour éviter tout contact entre eux et éliminer ainsi toute possibilité de contamination de germes/ bactéries et la diffusion d’odeurs particulières à l’intérieur du réfrigérateur.

3. Rangez les aliments de manière à ce que l’air puisse circuler librement entre eux.

voir Précautions et conseils

Système de refroidissement

No Frost

Il est reconnaissable à la présence de trappes d’aération placées sur les parois arrières des compartiments. Le No Frost gère un flux continu d’air froid qui absorbe l’humidité et empêche la formation de glace et de givre : il

maintient un niveau d’humidité adéquat à l’intérieur du compartiment réfrigérateur et, grâce à l’absence de givre, il préserve les qualités originaires des aliments; dans le compartiment

4. Veillez à ce que l’intérieur du réfrigérateur soit toujours propre. Attention: ne pas utiliser de produits oxydants ou abrasifs pour son nettoyage.

5. Sortez les aliments du réfrigérateur dès qu’ils dépassent leur durée limite de conservation.

6. Pour une bonne conservation, les aliments facilement périssables (fromages à pâte molle, poisson cru, viande, etc.) doivent être placés dans la zone plus froide où est situé l’indicateur de température.

Page 26

Pour profiter à plein de votre congélateur

Le réglage de la température à l’intérieur du compartiment congélateur est automatique en fonction de la position du bouton du thermostat.

= moins froid

= plus froid Nous conseillons toutefois une position intermédiaire.

ECO est la température optimale avec une faible consommation d’électricité.

éteint l’appareil, réfrigérateur inclus.

• Ne recongelez pas des aliments décongelés ou en cours de décongélation; il faut les faire cuire et les consommer (dans les 24 heures).

• Les aliments frais à congeler ne doivent pas être placés au contact d’aliments déjà congelés; il faut les stocker sur la clayette du compartiment freezer et, de préférence, tout contre ses parois (latérales) où la température qui descend au-dessous de -18°C garantit une vitesse de congélation adéquate.

• Ne stockez pas dans votre congélateur des bouteilles en verre contenant des liquides, bouchées ou fermées hermétiquement, elles pourraient se briser.

• La quantité journalière maximale d’aliments pouvant être congelée est indiquée sur l’étiquette des caractéristiques, placée dans le compartiment réfrigérateur en bas à gauche (exemple: 4 Kg/24h).

! Evitez d’ouvrir la porte pendant la phase de congélation.

! En cas de coupure de courant ou de panne, n’ouvrez

pas la porte du congélateur: les produits surgelés et congelés se conserveront ainsi sans problème pendant 9 - 14 heures environ.

! pour éviter d’empêcher la circulation de l’air à l’intérieur du congélateur, nous recommandons de ne pas boucher avec des aliments ou des récipients les trous d’aération.

Page 27

Entretien et soin

Mise hors tension

Pendant les opérations de nettoyage et d’entretien, mettez l’appareil hors tension en débranchant la fiche de l’appareil de la prise de courant:

1. amenez le bouton FONCTIONNEMENT CONGELATEUR sur

2. débranchez la fiche de la prise de courant.

;

Nettoyage de lappareil

• Nettoyez l’extérieur, l’intérieur et les joints en caoutchouc à l’aide d’une éponge imbibée d’eau tiède additionnée de bicarbonate de soude ou de savon neutre. N’utilisez pas de solvants, de produits abrasifs, d’eau de Javel ou d’ammoniaque.

• mettez tremper les accessoires amovibles dans de l’eau chaude additionnée de savon ou de liquide vaisselle. Rincez-les et essuyez-les soigneusement.

• Le dos de l’appareil a tendance à s’empoussiérer, pour éliminer la poussière avec délicatesse, après avoir éteint l’appareil et débranché la fiche, servezvous d’un aspirateur montant un accessoire adéquat et réglé sur une puissance intermédiaire.

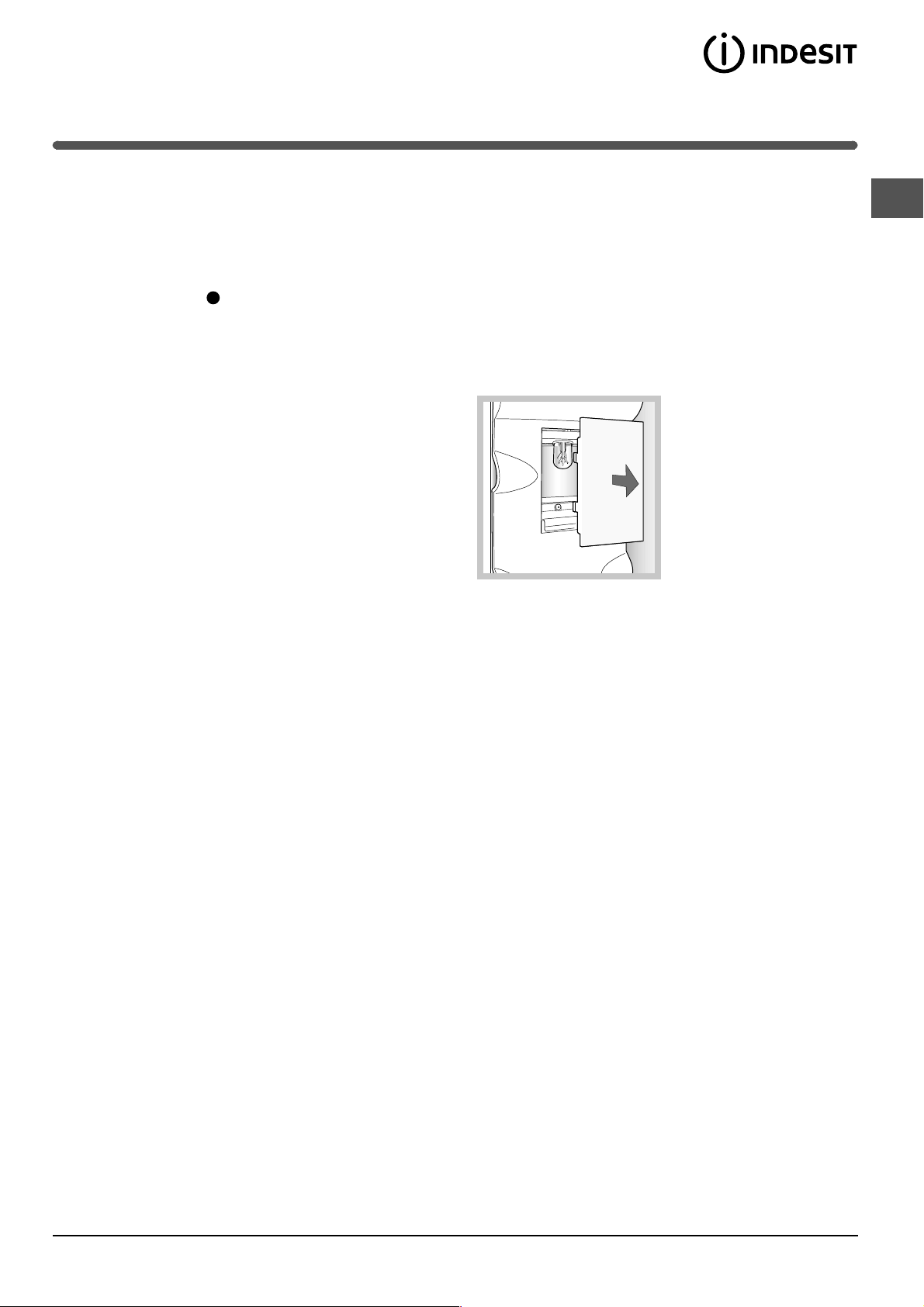

Remplacement de lampoule déclairage

Pour remplacer l’ampoule d’éclairage du compartiment réfrigérateur, débranchez la fiche de la prise de courant. Suivez les indications fournies ci-dessous.

Pour pouvoir remplacer l’ampoule, démontez le couvercle de protection comme illustré (voir figure). Remplacez-la par une ampoule semblable dont la puissance doit correspondre à celle indiquée sur le couvercle de protection (10 W).

Contre la formation de moisissures et de mauvaises odeurs

• Cet appareil est fabriqué dans des matériaux hygiéniques qui ne transmettent pas d’odeur. Pour sauvegarder cette caractéristique, veillez à bien emballer et couvrir vos aliments. Vous éviterez par la même occasion la formation de taches.

• Si vous devez laisser votre appareil éteint pendant une période de temps prolongée, nettoyez-le bien l’intérieur et laissez les portes ouvertes.

Page 28

Précautions et conseils

! L’appareil a été conçu et fabriqué conformément aux

normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Cet appareil est conforme aux Directives Communautaires suivantes:

- 73/23/CEE du 19/02/73 (Basse Tensione) et modifications suivantes;

-89/336/CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications suivantes;

- 2002/96/CE..

Sécurité générale

• Cet appareil a été conçu pour un usage familial, de type non professionnel.

• Cet appareil qui sert à conserver et à congeler des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d’emploi.

• Cet appareil ne doit pas être installé en extérieur, même dans un endroit à l’abri, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.

• Ne touchez pas à l’appareil pieds nus ou si vos mains ou pieds sont mouillés ou humides.

• Ne touchez pas aux parties refroidissantes: vous pourriez vous brûler ou vous blesser.

• Pour débrancher la fiche de la prise de courant, sortez la fiche, ne tirez surtout pas sur le câble.

• Avant d’effectuer toute opération de nettoyage ou d’entretien, débranchez la fiche de la prise de courant. Il ne suffit pas de placer le bouton de REGLAGE DE LA TEMPERATURE sur tout contact électrique.

• En cas de panne, n’essayez en aucun cas d’accéder aux mécanismes internes pour tenter de réparer l’appareil.

• A l’intérieur des compartiments, n’utilisez aucun dispositif ou ustensile autre que la raclette fournie avec l’appareil.

• Ne pas porter à la bouche des glaçons à peine sortis du congélateur.

(appareil éteint) pour éliminer

Mise au rebut

• Mise au rebut du matériel d’emballage : conformezvous aux réglementations locales, les emballages pourront ainsi être recyclés.

•

La Directive Européenne 2002/96/EC sur les Déchets

des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement. Le symbole de la ‘‘poubelle barrée’’ est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l’enlèvement de leur vieil appareil.

Economies et respect de lenvironnement

• Installez votre appareil dans un endroit frais et bien aéré, protégez-le contre l’exposition directe aux rayons du soleil et ne le placez pas près de sources de chaleur.

• Pour introduire ou sortir les aliments, n’ouvrez les portes de l’appareil que le temps strictement nécessaire. Chaque ouverture de porte cause une considérable dépense d’énergie.

• Ne chargez pas trop votre appareil: pour une bonne conservation des aliments, le froid doit pouvoir circuler librement. Si la circulation est entravée, le compresseur travaillera en permanence.

• N’introduisez pas d’aliments chauds: ces derniers font monter la température intérieure ce qui oblige le compresseur à travailler beaucoup plus en gaspillant un tas d’électricité.

• Dégivrez l’appareil dès que de la glace se dépose (

Entretien

considérablement la cession de froid aux aliments et augmente la consommation d’électricité.

• Gardez toujours les joints propres et en bon état pour qu’ils adhèrent bien aux portes et ne laissent pas le froid s’échapper (

); une couche de glace trop épaisse gêne

voir Entretien

voir

• Ne permettez pas aux enfants de jouer avec l’appareil. Il ne faut en aucun cas qu’ils s’asseyent sur les tiroirs ou qu’ils s’accrochent à la porte.

• Les emballages ne sont pas des jouets pour enfants.

Page 29

Anomalies et remèdes

Il peut arriver que l’appareil ne fonctionne pas. Avant de téléphoner au service de dépannage ( contrôlez s’il ne s’agit pas d’un problème facile à résoudre à l’aide de la liste suivante.

Anomalies :

Léclairage intérieur ne sallume pas.

Le moteur ne démarre pas.

Le réfrigérateur et le congélateur refroidissent peu.

Les aliments gèlent à lintérieur du réfrigérateur.

Le moteur est branché en permanence.

Causes / Solution possibles :

• La fiche n’est pas branchée dans la prise de courant ou pas assez enfoncée pour qu’il y ait contact ou bien il y a une coupure de courant.

• Le bouton FONCTIONNEMENT CONGELATEUR est sur

• L’appareil est équipé d’un système protège-moteur (

et utilisation

• Les portes ne ferment pas bien ou les joints sont abîmés.

• Ouverture trop fréquente des portes.

• La position du bouton de REGLAGE DE LA TEMPERATURE n’est pas correcte

• Le réfrigérateur et le congélateur sont excessivement remplis.

• La position du bouton de REGLAGE DE LA TEMPERATURE n’est pas correcte

• Les aliments touchent à la paroi arrière.

• La porte n’est pas bien fermée ou trop souvent ouverte.

• La température à l’extérieur est très élevée.

voir Assistance

voir Mise en marche

Lappareil est très bruyant.

La température est élevée à certains endroits de lextérieur du réfrigérateur.

• L’appareil n’a pas été installé bien à plat (

• L’appareil est installé entre des meubles ou des objets qui vibrent et font du bruit.

• Le gaz réfrigérant interne produit un léger bruit même quand le compresseur est à l’arrêt : il ne s’agit pas d’un défaut, c’est tout à fait normal.

• Les températures élevées sont nécessaires pour éviter la formation d’eau condensée dans des zones particulières du produit.

voir Installation).

Page 30

Assistance

195051767.01

06/2005 - Xerox Business Services

•

Vérifiez si vous pouvez résoudre l’anomalie vous-même (

voir Anomalies et Remèdes

• Si, malgré tous ces contrôles, l’appareil ne fonctionne toujours pas et l’inconvénient persiste, faites appel au service après-vente le plus proche de chez vous.

modèle numéro de série

Signalez :

Avant de contacter le centre dAssistance :

• le type d’anomalie

• le modèle de l’appareil (Mod.)

• le numéro de série (S/N)

Vous trouverez tous ces renseignements sur l’étiquette signalétique placée dans le compartiment réfrigérateur en bas à gauche.

Gross Bruto Brut

Test

P.S-I.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total Gross

Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr. Made in Italy 13918

93139180000 S/N 704211801

Net Util Utile

Pressure HIGH-235

LOW 140

Cod.

Gross Bruto Brut

Fuse

Freez. Capac

Poder de Cong

4,0

kg/24 h

Max 15 w

Class

Clase

Classe

Ne faites jamais appel à des techniciens non agréés et refusez toujours des pièces détachées non originales.

Page 31

Manual de instrucciones

FRIGORÍFICO DE 2 PUERTAS

Italiano, 1

GB F

English,11

Espanol

, 31

Portuges, 41

TAN 13 NF TAN 13 NF PS TAN 14 NF P TAN 14 NF PS

Sumario

Français, 21

Instalación, 32

Colocación y conexión Reversibilidad de la apertura de las puertas

Descripción del aparato,33

Vista en conjunto

Accesorios, 34

Puesta en funcionamiento y uso, 35-36

Poner en marcha el aparato Sistema de enfriamiento Uso óptimo del frigorífico Uso óptimo del congelador

Mantenimiento y cuidados,37

Cortar la corriente eléctrica Limpiar el aparato Evitar la formación de moho y malos olores Descongelar el aparato Sustituir la bombilla

Precauciones y consejos,38

Seguridad general Eliminación Ahorrar y respetar el medio ambiente

Anomalías y soluciones,39

Asistencia, 40

Page 32

Instalación

∅ 3

! Es importante conservar este manual para poder

consultarlo cuando sea necesario. En caso de venta, cesión o traslado, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las precauciones durante su uso

! Lea atentamente las instrucciones: contienen información

importante sobre la instalación, sobre el uso y sobre la seguridad.

Colocación y conexión

Colocación

1. Coloque el aparato en un ambiente bien aireado y seco.

2. No obstruya las rejillas posteriores de ventilación: el compresor y el condensador emiten calor y requieren una buena aireación para funcionar bien y limitar el consumo eléctrico.

3. Deje una distancia mínima de 10 cm. entre la parte superior del aparato y los muebles situados encima y de 5 cm., como mínimo, entre los costados y los muebles o paredes laterales.

4. Mantenga el aparato lejos de fuentes de calor (por ej. la luz solar directa o una cocina eléctrica).

5. Para mantener una distancia óptima entre el producto y la pared posterior, coloque los distanciadores que se encuentran en la caja de instalación siguiendo las instrucciones presentes en la hoja correspondiente.

Reversibilidad de la apertura de las puertas

Nivelación

1. Instale el aparato sobre un piso plano y rígido.

2. Si el piso no fuera perfectamente horizontal, compense los desniveles atornillando o desatornillando las patas delanteras.

Conexión eléctrica

Después de su transporte, coloque el aparato verticalmente y espere 3 horas como mínimo antes de conectarlo a la red eléctrica. Antes de enchufarlo a la toma de corriente, controle que:

• la toma posea la conexión a tierra y que sea conforme a la

ley;

• el enchufe sea capaz de soportar la carga máxima

de potencia de la máquina indicada en la placa de

características ubicada en la parte inferior izquierda del frigorífico (ej. 150 W);

• la tensión de alimentación esté comprendida entre los

valores indicados en la placa de características ubicada abajo a la izquierda (ej. 220-240V);

• la toma sea compatible con el enchufe del aparato.

Si no fuera así, solicite la sustitución del enchufe a un

técnico autorizado ( prolongaciones ni conexiones múltiples.

! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles.

! El cable no debe sufrir pliegues ni compresiones. ! El cable debe ser revisado periódicamente y sustituido

sólo por técnicos autorizados (ver Asistencia).

! La empresa declina toda responsabilidad en los casos en que no hayan sido respetadas estas normas.

ver Asistencia

); no utilice

Page 33

Descripción del aparato

Vista de conjunto

Las instrucciones sobre el uso son válidas para distintos modelos y por lo tanto es posible que la figura presente detalles diferentes a los del aparato que Ud. ha adquirido. La descripción de las piezas más complejas se encuentra en las páginas sucesivas.

Mando de

FUNCIONAMIENTO

DEL CONGELADOR

Compartimiento

CONGELAMIENTO y

CONSERVACIÓN

Mando de

FUNCIONAMIENTO

DEL

FRIGORÍFICO

BANDEJAS

Balconcito extraíble con tapa y con

HUEVERA

BOMBILLA

ver Mantenimiento

(

Recipiente

MULTI-USO

Recipiente FRUTA

y VERDURA

PATAS de

regulación

)

Balconcito extraíble

PORTAOBJETOS

Balconcito

BOTELLAS

 La cantidad y/o su ubicación pueden variar.

Se encuentra solo en algunos modelos.

Page 34

Accesorios

bandejas completamentes.

Recipiente MULTI-USO*: se utiliza para conservar por mucho tiempo distintos alimentos (por ejemplo embutidos); evita también que se formen olores en el frigorífico.

FLEX COOL BOX

Es el nuevo recipiente para mantener frescos la carne, el pescado y los quesos. Si se coloca en la parta “baja” del compartimiento refrigerador es ideal para carne y pescado; si en cambio, se coloca en la parte “alta” es óptimo para los quesos. Si no es necesario, puede ser extraido cómodamente del refrigerador.

Indicador de TEMPERATURA zona más fría del frigorífico.

1. Controle que en el indicador se destaque en forma

evidente OK (

ver la figura

BANDEJAS: enteras o tipo rejilla. Son extraíbles y su altura es regulable gracias a las guías especiales ( utilizan para introducir recipientes o alimentos de gran tamaño. Para regular la altura no es necesario extraer las

ver la figura

: para individualizar la

vert

noir

consulter la notice

), se

PLAY ZONE

Zone” es posible enfriar rápidamente botellas, latas, bebidas para deportistas y tenerlas siempre cómodamente a su disposición.

Si “Play Zone” está apoyada en el estante de vidrio, es posible colocar botellas de grandes y medianas dimensiones simplemente apoyándolas. De este modo, el vino, por ejemplo, se conservará del mejor modo posible. Una vez plegada y fijada en los sujetadores correspondientes ubicados al costado del estante, se pueden colocar las latas (parte alta), las bebidas para deportistas (parte central) y otras latas y bebidas para deportistas apoyadas en el resto del estante.Al colocar las latas (en la Play zone) tenga cuidado de no ponerlas en contacto con la pared posterior del refrigerador. “Play Zone” se puede utilizar como un normal estante (una vez apoyada), desplazarla de un nivel a otro junto con todo el estante y lavarla fácilmente, incluso en lavavajilla. La posición ideal del estante con la Play zone es la central.

: con el nuevo estante portabotellas “Play

2. Si no aparece el mensaje OK significa que la temperatura es demasiado elevada: regule el mando de FUNCIONAMIENTO DEL FRIGORÍFICO hasta una posición más alta (más frío) y espere proximadamente 10 h hasta que la temperatura se haya estabilizado.

3. Controle nuevamente el indicador: si es necesario, realice una nueva regulación. Si se han introducido grandes cantidades de alimentos o si se ha abierto frecuentemente la puerta del frigorífico, es normal que el indicador no marque OK. Espere 10 h como mínimo antes de llevar el mando de FUNCIONAMIENTO DEL FRIGORÍFICO hasta una posición más alta.

Se encuentra solo en algunos modelos.

Page 35

Puesta en funcionamiento y uso

Poner en marcha el aparato

! Antes de poner en funcionamiento el aparato, siga las instrucciones sobre la instalación (

! Antes de conectar el aparato limpie bien los compartimentos y los accesorios con agua tibia y bicarbonato.

! El aparato posee un control que lo protege contra sobrecargas, que hace funcionar el compresor sólo después de aproximadamente 8 minutos del encendido. Esto sucede también después de cada interrupción de la alimentación eléctrica, voluntaria o involuntaria (black out).

1. Enchufe el aparato en el toma y verifique que se encienda la luz testigo verde de ALIMENTACIÓN (la perilla de FUNCIONAMIENTO DEL CONGELADOR no debe estar en

2. Gire la perilla de FUNCIONAMIENTO DEL REFRIGERADOR hasta un valor medio. Después de algunas horas será posible introducir alimentos en el refrigerador.

ver Instalación

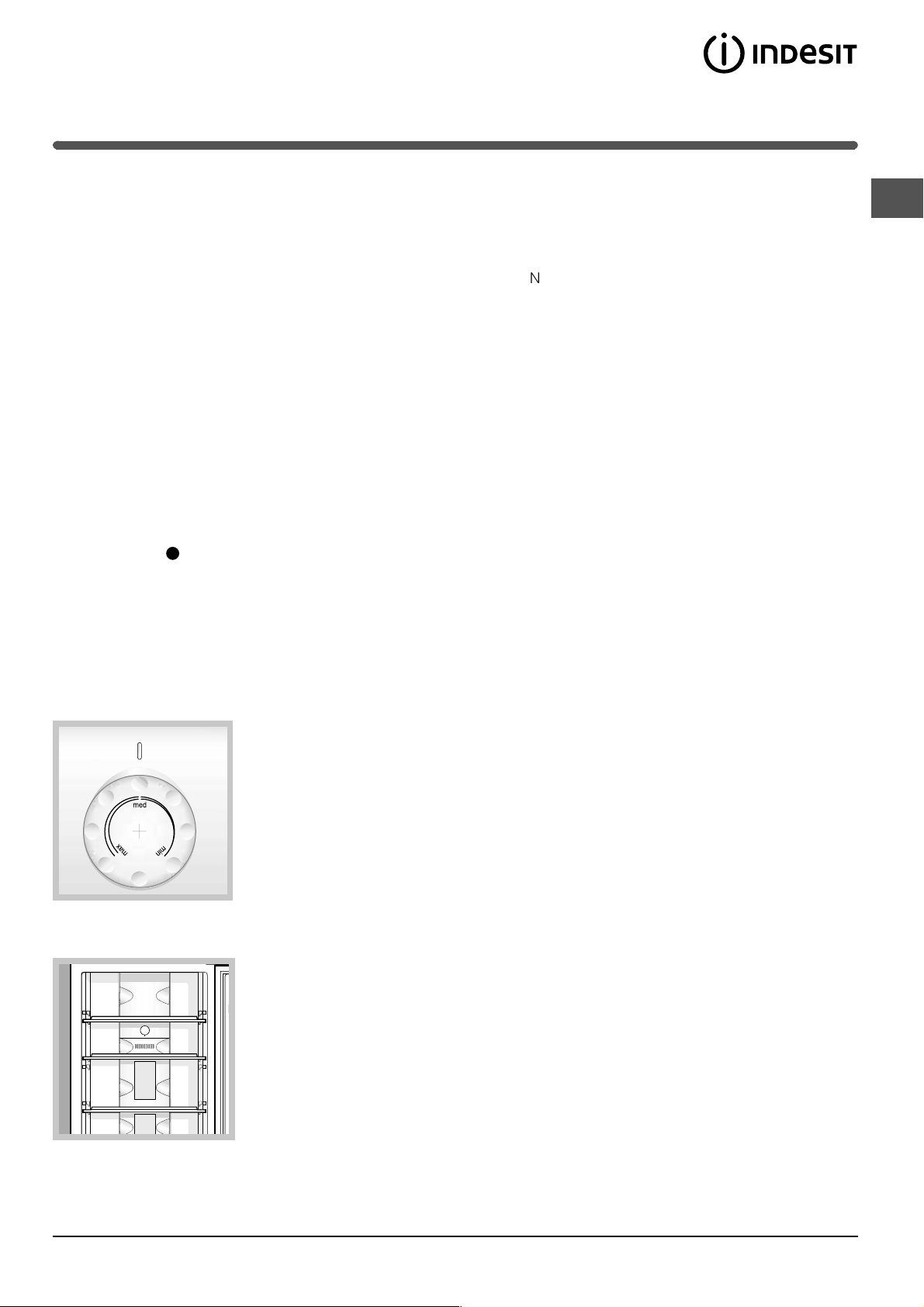

Regulación de la temperatura

La temperatura interna del compartimento frigorífico se regula automáticamente en base a la posición del mando del termostato. min= menos frío max = más frío Se aconseja, en todo caso, poner una posición media.

Sistema de enfriamiento

frigorífico mantiene el justo nivel de humedad y, gracias a la ausencia de escarcha, preserva las cualidades originales de los alimentos; en el compartimento congelador evita la formación de hielo volviendo innecesarias las operaciones de descongelación y evitando que los alimentos se peguen entre sí. No introduzca alimentos o recipientes en contacto directo con la pared refrigerante posterior porque se pueden obstruir los orificios de aireación y facilitar la formación de condensación. Cierre las botellas y envuelva los alimentos.

Uso óptimo del frigorífico

• Para regular la temperatura utilice el mando de FUNCIONAMIENTO DEL FRIGORÍFICO (

Descripción

• Introduzca sólo alimentos fríos o tibios, nunca calientes (

• Recuerde que los alimentos cocidos no se mantienen durante más tiempo que los crudos.

La higiene de los alimentos

1. Después de la compra de los alimentos, elimine todo tipo de envoltura externa de papel/cartón o de otro material que podrían introducir en el refrigerador bacterias o suciedad.

2. Proteja los alimentos, (en particular aquellos que se deterioran fácilmente y los que emanan un fuerte aroma), para evitar el contacto entre ellos eliminando de este modo tanto la posibilidad de contaminación con gérmenes/bacterias, como la difusión de olores particulares en el interior del refrigerador

3. Coloque los alimentos de modo tal que el aire pueda circular libremente entre ellos

4. Mantenga limpio el interior del refrigerador sin utilizar productos oxidantes o abrasivos

5. Elimine los alimentos del refrigerador una vez vencido el tiempo máximo de conservación

6. Para lograr una buena conservación, los alimentos que se deterioran fácilmente ( quesos blandos, pescado crudo, carne, etc…) se deben colocar en la zona más fría, o sea la que está sobre el recipiente para verduras, donde se encuentra el indicador de temperatura.

ver Precauciones y consejos

ver

:No Frost Se puede reconocer por la presencia de celdas de aireación ubicadas en las paredes posteriores de los compartimentos. El sistema

No Frost administra un flujo continuo de aire frío que recoge la humedad e impide la formación de hielo y escarcha: en el compartimento

Page 36

Uso óptimo del congelador

incluido el frigorífico.

• No vuelva a congelar alimentos que están por descongelar o descongelados; dichos alimentos deben ser previamente cocinados para ser consumidos (dentro de las 24 horas).

• Los alimentos frescos por congelar no se deben colocar en contacto con los ya congelados; se deben colocar en el compartimiento superior CONGELAMIENTO y CONSERVACIÓN donde la temperatura desciende por debajo de los –18ºC y garantiza una mayor velocidad de congelaciónù

! Advertencia: para evitar obstaculizar la circulación de aire en el interior del congelador, se recomienda no obstruir los orificios de aireación con alimentos o recipientes.

• No coloque en el congelador botellas de vidrio que contengan líquidos, tapadas o cerradas herméticamente porque podrían romperse.

• La cantidad máxima diaria de alimentos a congelar está indicada en la placa de características ubicada en el compartimento frigorífico abajo a la izquierda (por ejemplo: 4 Kg/24h).

Mando

FUNCIONAMIENTO DEL CONGELADOR

para regular la temperatura del compartimentocongelador:

: menos frío.

: más frío.

ECO es la temperatura óptima con bajo consumo.

apaga el aparato,

! Evite abrir la puerta durante la congelación.

! Cuando se produzca una interrupción de corriente o

una avería, no abra la puerta del congelador: de este modo, los alimentos congelados se conservarán sin alteración durante aproximadamente 9-14 horas.

Page 37

Mantenimiento y cuidados

Cortar la corriente eléctrica

Durante los trabajos de limpieza y mantenimiento, es necesario aislar el aparato de la red de alimentación eléctrica, desenchufándolo: No es suficiente llevar el mando para la regulación de la temperatura hasta la posición para eliminar todo contacto eléctrico.

(aparato apagado)

Limpiar el aparato

• Las partes externas, las partes internas y las juntas de goma se pueden limpiar con una esponja empapada en agua tibia y bicarbonato sódico o jabón neutro. No utilice disolventes, productos abrasivos, lejía o amoníaco.

• Los accesorios extraíbles se pueden colocar en remojo en agua caliente y jabón o detergente para platos. Enjuáguelos y séquelos con cuidado.

• La parte posterior del aparato tiende a cubrirse de polvo que se puede eliminar, después de haber apagado y desenchufado el aparato, utilizando con delicadeza la boca de la aspiradora y trabajando con una potencia media.

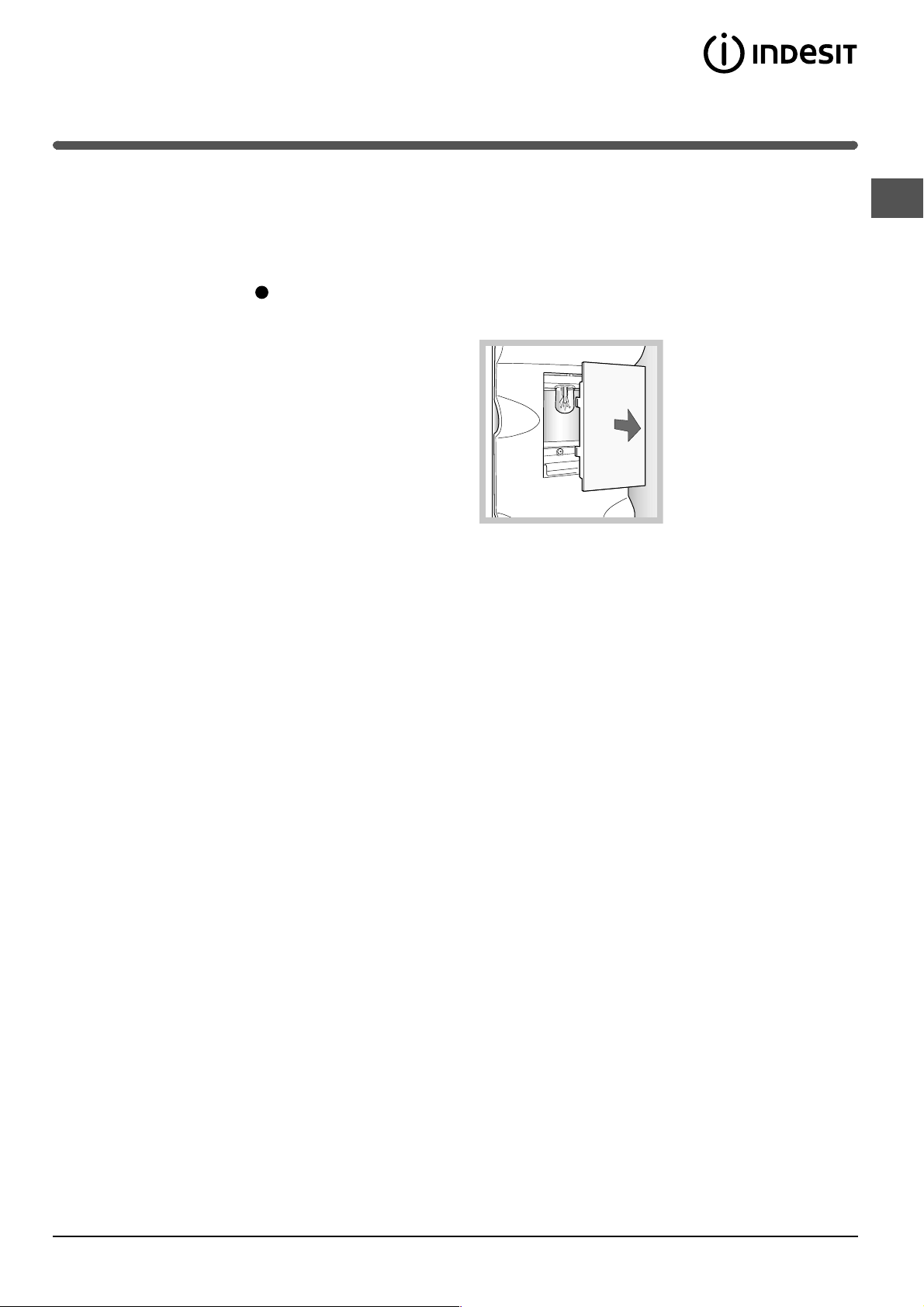

Sustituir la bombilla

Para sustituir la bombilla de iluminación del compartimento frigorífico, desenchufe el aparato. Siga las instrucciones que se dan a continuación. Acceda a la lámpara quitando la protección como se indica en la figura. Sustitúyala con otra bombilla con una potencia igual a la indicada en la protección (10 W).

Evitar la formación de moho y malos olores

• El aparato está fabricado con materiales higiénicos que no transmiten olores. Para mantener esta característica es necesario que los alimentos estén siempre protegidos y bien cerrados. Esto evitará también la formación de manchas.

• Si se debe apagar el aparato por un largo período, limpie su interior y deje las puertas abiertas.

Page 38

Precauciones y consejos

! El aparato ha sido proyectado y fabricado en

conformidad con las normas internacionales sobre seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Este equipamiento es conforme con las siguientes Directivas Comunitarias:

- 73/23/CEE del 19/02/73 (Baja Tensión) y sucesivas modificaciones;

-89/336/CEE del 03/05/89 (Compatibilidad Electromagnética) y sucesivas modificaciones;

- 2002/96/CE.

Seguridad general

• El aparato ha sido pensado para un uso de tipo no profesional en el interior de una vivienda.

• El aparato debe ser utilizado para conservar y congelar alimentos sólo por personas adultas y según las indicaciones contenidas en este manual.

• El aparato no se debe instalar al aire libre ni siquiera si el lugar está protegido debido a que es muy peligroso dejarlo expuesto a la lluvia y tormentas.

• No toque el aparato estando descalzo o con las manos o pies mojados o húmedos.

• No toque las piezas refrigerantes internas: podría quemarse o herirse.

• No desenchufe el aparato tirando del cable sino sujetando el enchufe.

• Es necesario desenchufar el aparato antes de realizar operaciones de limpieza y de mantenimiento. No es suficiente llevar el mando para LA REGULACIÓN DE LA TEMPERATURA hasta la posición apagado) para eliminar todo contacto eléctrico.

• En caso de avería, nunca acceda a los mecanismos internos para intentar una reparación.

• En el interior de los compartimentos no utilice dispositivos o utensilios diferentes de la rasqueta suministrada con el equipo.

• No introduzca en su boca cubitos apenas extraídos del congelador.

(aparato

Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados.

•

En base a la Norma europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo.

Ahorrar y respetar el medio ambiente

• Instale el aparato en una ambiente fresco y bien aireado, protéjalo de la exposición directa a los rayos solares y no lo coloque cerca de fuentes de calor.

• Para introducir o extraer los alimentos, abra las puertas del aparato el menor tiempo posible. Cada apertura de las puertas produce un notable gasto de energía.

• No llene con demasiados alimentos el aparato: para una buena conservación, el frío debe poder circular libremente. Si se impide la circulación, el compresor trabajará continuamente.

• No introduzca alimentos calientes: elevarían la temperatura interior obligando al compresor a un mayor trabajo con un gran gasto de energía eléctrica.

• Descongele el aparato si se formara hielo (

Mantenimiento

más difícil la cesión de frío a los alimentos y hace que aumente el consumo de energía.

• Mantenga eficientes y limpias las juntas para que se adhieran bien a las puertas y no dejen salir el frío (

Mantenimiento

); una espesa capa de hielo vuelve

ver

• No permita a los niños que jueguen con el aparato. No se deben sentar en los cajones o colgarse de la puerta.

• Los embalajes no son juguetes para los niños.

Page 39

Anomalías y soluciones

Puede suceder que el aparato no funcione. Antes de llamar al Servicio de Asistencia Técnica ( que no se trate de un problema fácilmente solucionable con la ayuda de la siguiente lista.

Anomalías:

La lámpara de iluminación interna no se enciende.

El motor no arranca.

El frigorífico y el congelador enfrían poco.

En el frigorífico los alimentos se congelan.

El motor funciona continuamente.

El aparato hace mucho ruido.

Posibles causas / Solución:

• El enchufe no está introducido en la toma de corriente o no está lo suficiente como para hacer contacto o bien en la casa no hay corriente.

• El aparato posee un control que lo protege contra sobrecargas (

Puesta en funcionamiento y uso

• Las puertas no cierran bien o las juntas están dañadas.

• Las puertas se abren demasiado frecuentemente.

• El mando de REGULACIÓN DE LA TEMPERATURA no está en la posición correcta.

• El frigorífico o el congelador se han llenado excesivamente.

• El mando de REGULACIÓN DE LA TEMPERATURA no está en la posición correcta.

• La puerta no está bien cerrada o se abre continuamente.

• La temperatura del ambiente externo es muy alta.

• El aparato no fue instalado en un lugar plano (

• El aparato ha sido instalado entre muebles u objetos que vibran y producen ruidos.

• El gas refrigerante interior produce un ligero ruido aún cuando el compresor está detenido: no es un defecto, es normal.

ver Asistencia

ver Instalación).

), controle

ver

La temperatura de algunas partes externas del frigorífico es elevada

• Las temperaturas elevadas son necesarias para evitar la formación de condensación en zonas particulares del producto.

Page 40

Asistencia

195051767.01

06/2005 - Xerox Business Services

•

Verifique si la anomalía puede ser resuelta por ud. mismo (

ver Anomalías y Soluciones

• Se, apesar de todos os controlos, o aparelho não funcionar e a anomalia que notou continuar a verificarse, chamar o Centro de Assistência Técnica mais próximo.

Antes de llamar al Servicio de Asistencia Técnica:

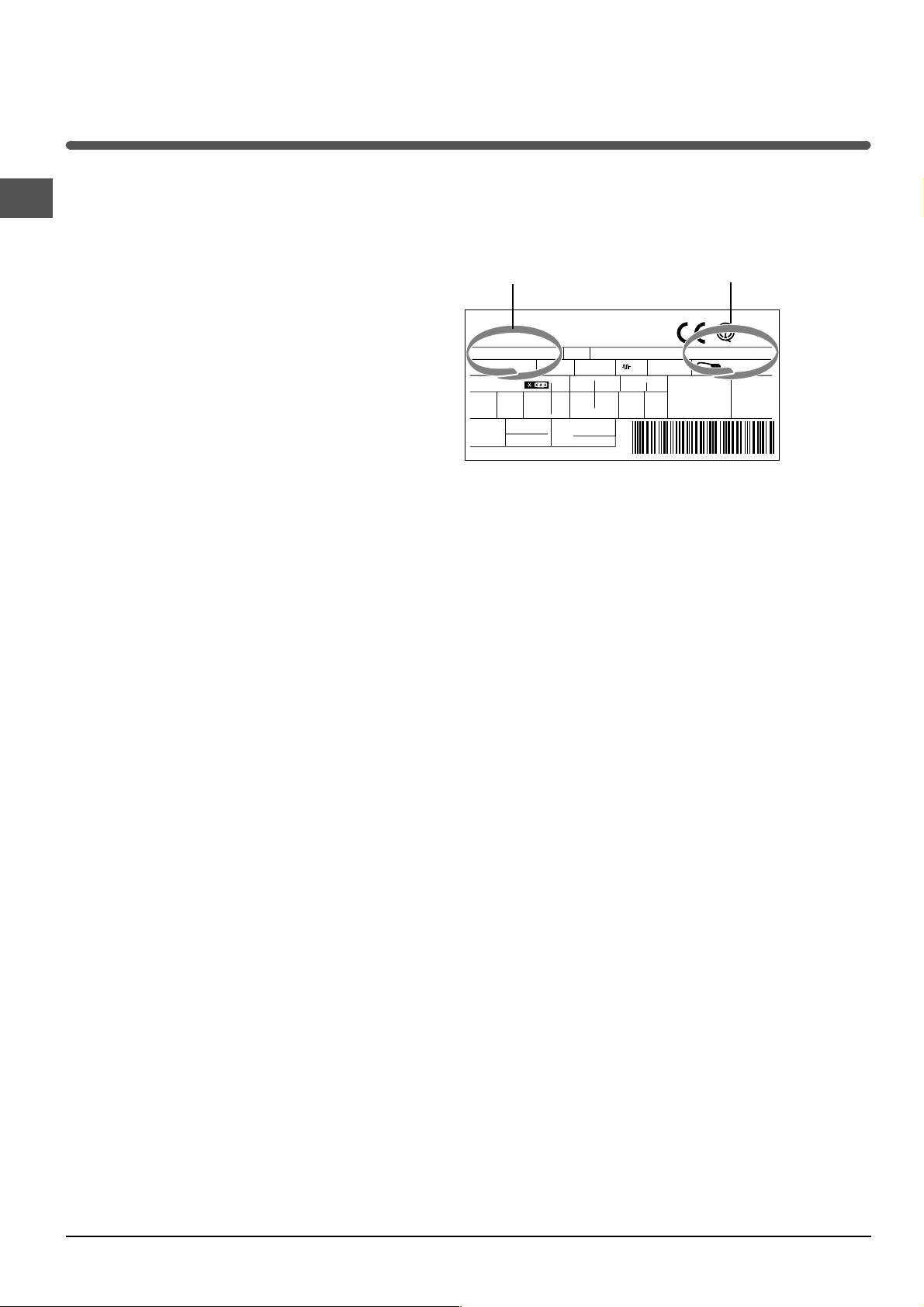

modelo

número de serie

Comunique:

• el tipo de anomalía

• el modelo de la máquina (Mod.)

• el número de serie (S/N)

Esta información se encuentra en la placa de características ubicada en el compartimento frigorífico abajo a la izquierda.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total

Gross Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr.

Made in Italy 13918

Gross Bruto Brut

Test

P.S-I.

Net Util Utile

Pressure HIGH-235

LOW 140

93139180000 S/N 704211801

Cod.

Gross Bruto Brut

Fuse

Freez. Capac

Poder de Cong

kg/24 h

4,0

Max 15 w

Class

Clase

Classe

No recurrir nunca a técnicos no autorizados y rechazar siempre la instalación de repuestos no originales.

Page 41

Instruções para a utilização

GB FI

English,11

Espanol, 31

Portuges,

TAN 13 NF TAN 13 NF PS TAN 14 NF P

FRIGORÍFICO 2 PORTAS

Índice

Instalação, 42

Posicionamento e ligação Reversibilidade da abertura das portas

Français, 21Italiano, 1

Descrição do aparelho, 43

Visão geral

Acessórios, 44

Início e utilização, 45-46

Iniciar o aparelho Sistema de refrigeração Utilize melhor o frigorífico Utilize melhor o congelador

Manutenção e cuidados, 47

Interromper a corrente eléctrica Limpar o aparelho Evite bolor e maus cheiros Degelar o aparelho Substituição da lâmpada

TAN 14 NF PS

Precauções e conselhos, 48

Segurança geral Eliminação Economizar e respeitar o meio ambiente

Anomalias e soluções, 49

Assistência, 50

Page 42

Instalação

∅ 3

! É importante guardar este folheto para poder consultá-lo a

qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permaneça junto com o aparelho para informar ao novo proprietário sobre o funcionamento e as suas respectivas advertências.

! Leia com atenção as instruções: há informações importantes

sobre a instalação, a utilização e a segurança.

Posicionamento e ligação

Posicionamento

1. Posicione o aparelho num ambiente bem ventilado e não húmido.

2. Não tape as grades traseiras de ventilação: o compressor e o condensador emitem calor e necessitam de uma boa ventilação para funcionarem bem e os consumos de electricidade diminuírem.

3. Deixe uma distância de pelo menos 10 cm. entre a parte superior do aparelho e os móveis que houver acima, e de pelo menos 5 cm. entre as laterais e os móveis/paredes aos lados.

4. Deixe o aparelho longe de fontes de calor (a luz do sol directa, um fogão eléctrico).

Para manter uma distância ideal entre o produto e a parede posterior, montar os distanciadores presentes no kit de instalação seguindo as instruções presentes na folha dedicada

Reversibilidade da abertura das portas

Nivelamento

1. Instale o aparelho sobre um piso plano e rígido.

2. Se o pavimento não for perfeitamente horizontal, para compensar, desatarraxe ou atarraxe os pés dianteiros.

Ligação eléctrica

Depois do transporte, posicione o aparelho na vertical e aguarde pelo menos 3 horas antes de ligar o sistema eléctrico. Antes de colocar a ficha na tomada eléctrica, certifique-se que:

• a tomada tenha uma ligação à terra e seja em

conformidade com a legislação;

• a tomada tenha a capacidade de suportar o carga máxima.

de potência da máquina, indicada na placa de identificação

situada no compartimento frigorífico em baixo à esquerda (p. ex.: 150 W);

• a tensão de alimentação seja entre os valores indicados na

placa de identificação, situada embaixo à esquerda (p. ex.: 220-240 V);

• a tomada seja compatível com a ficha do aparelho.

Em caso contrário peça a substituição da ficha a um

técnico autorizado ( extensões nem tomadas múltiplas.

! Com o aparelho instalado, deve ser fácil o acesso ao cabo eléctrico e à tomada eléctrica.

! O cabo não deve ser dobrado nem sofrer pressões.

! O cabo deve ser verificado periodicamente e substituído

somente por técnicos autorizados (veja a Assistência).

! A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.

veja a Assistência

); não utilize

Page 43

Descrição do aparelho

Visão geral

Estas instruções sobre a utilização são válidas para vários modelos, portanto é possível que na figura haja pormenores diferentes do aparelho que adquiriu. Há uma descrição dos assuntos mais complexos nas páginas seguintes.

Selector de

FUNCIONAMENTO

DO CONGELADOR

Compartimento para

CONGELAÇÃO

CONSERVAÇÃO

Selector de

FUNCIONAMENTO

DO FRIGORÍFICO

Prateleira extraível da porta com tampa, com PORTA OVOS

PRATELEIRA

Caixa

MULTI-USO

Gaveta para

FRUTAS e

HORTALIÇAS

PEZINHO

de regulação

Prateleira extraível da porta VÃO PARA



GUARDAR OBJECTOS

Prateleira para

GARRAFAS



 Variáveis em número e/ou na posição.

Presente somente em alguns modelos.

Page 44

Acessórios

necessário retirar inteiramente a prateleira.

Caixa MULTI-USO alimentos (por exemplo chouriços); também evita a emissão de odores no frigorífico.

Indicador da TEMPERATURA mais fria do frigorífico.

1. Verifique se no indicador está em OK de maneira bem

2. Se não aparecer a escrita OK significa que a

3. Verifique novamente o indicador: e, se for necessário,

evidente (

temperatura está alta demais: regule a selector de FUNCIONAMENTO DO FRIGORÍFICO numa posição mais alta (mais fria) e aguarde aproximadamente 10 h. até a temperatura estabilizar-se.

realize uma nova regulação. Se forem guardadas grandes quantidades de alimentos ou se a porta for aberta frequentemente, é normal que o indicador não esteja em OK. Aguarde pelo menos 10 h. antes de regular o selector de FUNCIONAMENTO DO FRIGORÍFICO numa posição mais alta.

veja a figura

PRATELEIRAS: vidro ou de grade. Podem ser extraídas e têm altura regulável mediante as guias para este fim ( introduzir recipientes ou alimentos de tamanho grande. Para regular a altura não é

: para guardar muito tempo vários

vert

noir

consulter la notice

veja a figura

: para identificar a zona

), para

Play Zone

Zone” é possível refrescar rapidamente muitas garrafas, latinhas e integradores, e tê-los sempre comodamente a disposição.

Se a “Play Zone” estiver encostada na prateleira de vidro será possível colocar garrafas de tamanho grande e médio simplesmente encostadas em cima. Desta maneira o vinho, por exemplo, será guardado da melhor maneira possível. Depois de ser dobrada e presa nos respectivos pinos situados nos lados da prateleira, podem-se colocar latinhas (na parte alta), integradores (na parte do meio) e mais latinhas ou integradores encostados na parte restante da prateleira. Quando for colocar latinhas preste atenção para que não se encostem no painel traseiro do frigorífico. A “Play Zone” pode ser usada como uma prateleira normal (encostada na horizontal), mudada de nível junto com toda a prateleira, facilmente lavada, inclusive numa máquina de lavar louça. A posição ideal da prateleira com a Play zone é a central.

: com a nova prateleira para garrafas “Play

Presente somente em alguns modelos.

Page 45

Início e utilização

Iniciar o aparelho

! Antes de iniciar o aparelho, obedeça as instruções para a instalação (

! Antes de ligar o aparelho limpe bem os compartimentos e os acessórios com água morna e bicarbonato.

! Este aparelho é equipado com um controlo para protecção do motor que deixa o compressor iniciar somente cerca da 8 minutos depois de ser ligado. Isto acontece também depois de qualquer interrupção na alimentação eléctrica, voluntária ou involuntária (corte).

1. Ligue a ficha na tomada e certifique-se que o indicador luminoso verde de ALIMENTAÇÃO acende-se (o selector de FUNCIONAMENTO DO CONGELADOR não deve estar em

2. Rode o selector de FUNCIONAMENTO DO FRIGORÍFICO até um valor médio. Depois de algumas horas será possível guardar alimentos no frigorífico.

veja a Instalação

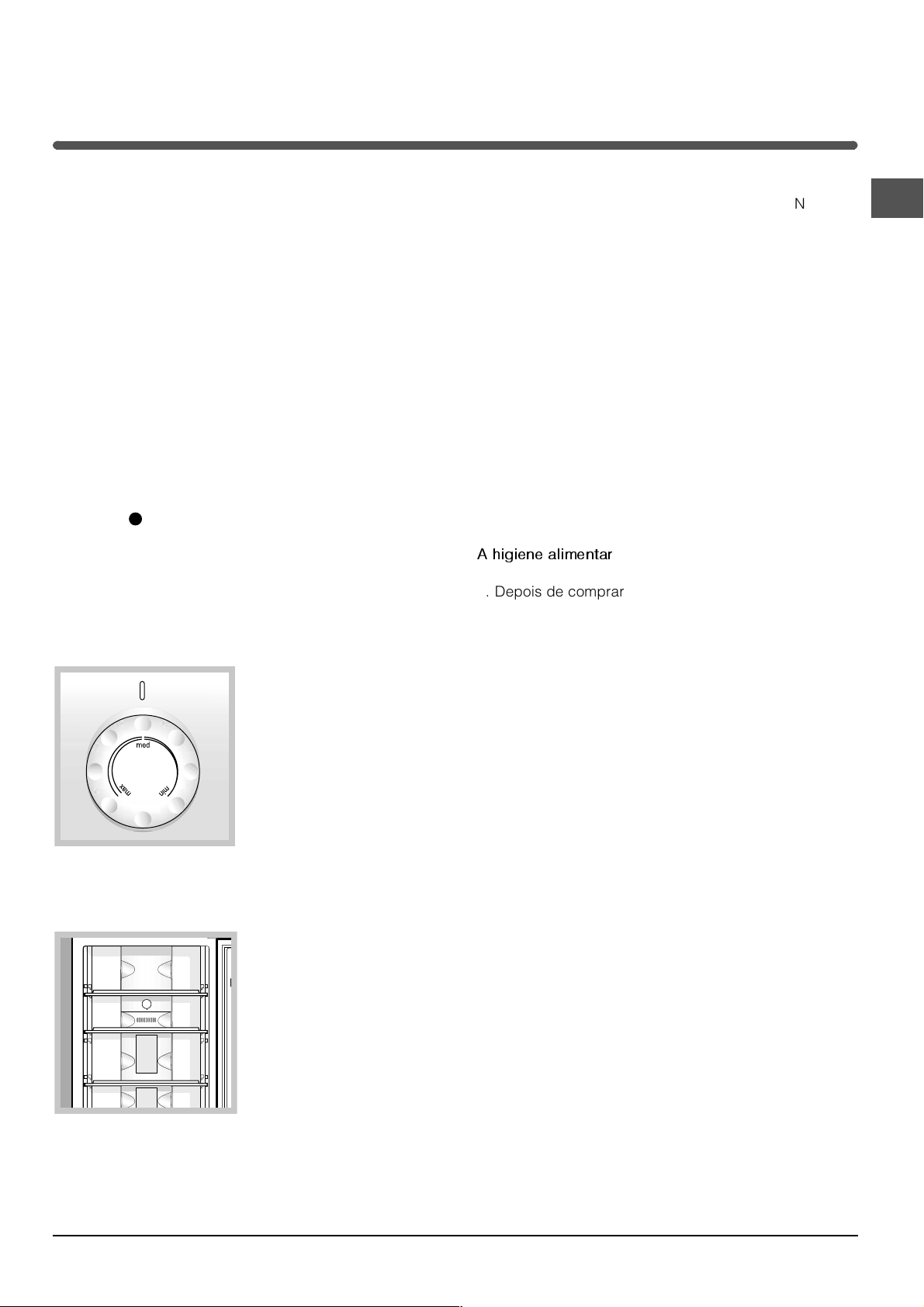

Regulação da temperatura

A temperatura no interior do compartimento frigorífico regula-se automaticamente em função da posição do botão para a regulação da temperatura.

min= menos frio max= mais frio.

É aconselhado em todo o caso uma posição média

Sistema de refrigeração

No Frost

Pode ser reconhecido pela presença de celas de ventilação situadas nas paredes traseiras dos compartimentos. O No Frost realiza a gestão de um fluxo contínuo de ar frio que colecta a humidade e impede a formação de gelo e brina: no

compartimento frigorífero mantém um nível certo de humidade e, por causa da ausência de brina, preserva as qualidades originárias dos alimentos; no compartimento congelador evita a

formação de gelo e dispensa as operações de degelo e evita que os elementos grudem uns nos outros. Não coloque alimentos ou recipientes encostados directamente com a parede refrigerante traseira, para não tampar os furos de ventilação nem facilitar a formação de condensação. Feche as garrafas e embrulhe os alimentos.

Utilize melhor o frigorífico

• Coloque somente alimentos frios ou levemente mornos, mas não quentes (

• Lembre-se que os alimentos cozidos não se mantêm mais tempo do que os crus.

• Não guarde líquidos em recipientes destampados: poderão provocar aumento de humidade com consequente formação de condensação.

A higiene alimentar

1. Depois de comprar alimentos, tire-os de todas as embalagens exteriores em papel/cartolina ou outras embalagens, que podem introduzir no frigorífico bactérias ou sujidade.

2.Proteja os alimentos, (especialmente os facilmente perecíveis e os que emanarem cheiro forte), para evitar contacto entre os mesmos, e elimine desta maneira quer a possibilidade de contaminação de germes/bactérias, quer a difusão de cheiros fortes no interior do frigorífico.

3.Guarde os alimentos de maneira que possa circular ar livremente entre os mesmos.

4.Mantenha limpo o interior do frigorífico, preste atenção para não utilizar produtos oxidantes ou abrasivos.

5.Tire os alimentos do frigorífico quando passar a duração máxima de conservação.

6.Para uma boa conservação, os alimentos facilmente perecíveis (queijos moles, peixe cru, carne etc. …) devem ser guardados na zona mais fria, ou seja sobre a gaveta das hortaliças, onde há o indicador de temperatura.

veja Precauções e conselhos

Page 46

Utilize melhor o congelador

A temperatura no interior do congelador regula-se automaticamente em função da posição do botão para a regulação da temperatura.

= menos frio

= mais frio. É aconselhado em todo o caso uma posição média

ECO é a temperatura ideal para consumos baixos.

desliga o aparelho, inclusive o frigorífico.

• Não congele novamente alimentos que estiverem a descongelar-se ou descongelados; estes alimentos devem ser cozidos para ser consumados (dentro de 24 horas).

• Os alimentos frescos a serem congelados não devem ser colocados encostados nos já congelados; devem ser guardados sobre a grade do compartimento congelador, se possível encostados nas paredes (laterais e traseiras) nas quais a temperatura desce abaixo de - 18°C e garante uma boa velocidade de congelação.

! Para evitar criar obstáculos para a circulação de ar, no

interior do congelador, é recomendável não tampar os furos de ventilação com alimentos nem recipientes.

• Não coloque no congelador garrafas de vidro contendo líquidos, tampadas ou fechadas hermeticamente, porque poderão partir-se.

• A quantidade máxima diária de alimentos a ser congelada é indicada na placa de identificação, situada no compartimento frigorífico, embaixo à esquerda (por exemplo: Kg/24h 4).

! Durante a congelação evite abrir a porta.

! Em caso de interrupção de corrente ou de avaria, não

abra a porta do congelador: desta maneira os alimentos congelados em casa ou industriais não sofrerão alterações durante aproximadamente 9 ~ 14 horas.

Page 47

Manutenção e cuidados

Interromper a corrente eléctrica

Durante as operações de limpeza e manutenção é necessário isolar o aparelho da rede eléctrica: Não é suficiente colocar os selectores de regulação da temperatura na posição eliminar todos os contactos eléctricos.

(aparelho desligado) para

Limpar o aparelho

• As partes externas, as partes internas e as guarnições de borracha podem ser limpadas com uma esponja molhada de água morna e bicarbonato de sódio ou sabão neutro. Não empregue solventes, abrasivos, água de javel nem amoníaco.

• Os acessórios removíveis podem ser colocados de molho em água quente e sabão ou detergente para pratos. Enxagúe-os e enxugue-os com cuidado.

• Na parte de trás do aparelho tende a acumular-se poeira, que pode ser eliminada, depois de ter desligado o aparelho e retirado a ficha da tomada eléctrica, utilizando delicadamente o bocal comprido de um aspirador de pó, regulado numa potência média.

Substituição da lâmpada

Para substituir a lâmpada de iluminação do compartimento frigorífico, desligue a ficha da tomada de corrente. Obedeça as seguintes instruções.

Para obter acesso à lâmpada, retire a protecção da maneira indicada na figura. Substitua-a por uma de potência análoga à indicada na protecção (10 W).

Evite bolor e maus cheiros

• Este aparelho foi fabricado com materiais higiénicos que não transmitem odores. Para manter esta característica é necessário os alimentos serem sempre protegidos e bem fechados. Isto também evitará a formação de manchas.

• Se for deixar o aparelho muito tempo desligado, limpe-o por dentro e deixe as portas abertas.

Page 48

Precauções e conselhos

!Este aparelho foi projectado e fabricado em

conformidade com as regras internacionais de segurança. Estas advertências são fornecidas para razões de segurança e devem ser lidas com atenção.

Esta aparelhagem é em conformidade com a seguintes Directivas da Comunidade Europeia:

- 73/23/CEE do 19/02/73 (Baixa Tensão) e sucessivas modificações;

- 89/336/CEE do 03/05/89 (Compatibilidade Electromagnética) e sucessivas modificações;

- 2002/96/CE..

Segurança geral

• Este aparelho foi concebido para uma utilização de tipo não profissional, no âmbito de uma morada.

• Este aparelho deve ser utilizado somente por pessoas adultas, para conservar e congelar alimentos, segundo as instruções apresentadas neste folheto.

• Este aparelho não deve ser instalado ao ar livre mesmo se num sítio abrigado, porque é muito perigoso deixá-lo exposto à chuva e temporais.

• Não toque neste aparelho com os pés descalços nem com as mãos ou os pés molhados ou húmidos.

• Não toque nas partes de refrigeração internas: há perigo de queimaduras e feridas.

• Não puxe o cabo eléctrico para desligar a ficha da tomada, mas pegue pela ficha.

• É necessário desligar a ficha da tomada antes de realizar operações de limpeza e manutenção. Não é suficiente colocar os selectores de regulação da temperatura na posição eliminar todos os contactos eléctricos.

• No caso de avaria, nunca mexa nos mecanismos internos para tentar reparar.

• Não utilize dispositivos ou utensílios no interior dos compartimentos, excepto a espátula fornecida para este fim.

• Não coloque na boca cubos de gelo assim que os retirar do congelador.

(aparelho desligado) para

Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, ou reutilize as embalagens.

• A directiva Europeia 2002/96/CE referente à gestão de resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada. Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os electrodomésticos velhos.

Economizar e respeitar o meio ambiente

• Instale este aparelho num ambiente fresco e bem ventilado, proteja-o contra a exposição directa aos raios do sol, não o coloque perto de fontes de calor.

• Para colocar ou retirar alimentos, abra as portas deste aparelho o mais rapidamente possível. Cada vez que abrir as portas causa um notável gasto de energia.

• Não encha este aparelho com alimentos demais: para uma boa conservação, o frio deve poder circular livremente. Se impedir-se a circulação, o compressor funcionará continuamente.

• Não coloque dentro alimentos quentes: aumentarão a temperatura interna forçando o compressor a funcionar muito, com grande desperdício de energia eléctrica.

• Descongele este aparelho quando se formar gelo (

a Manutenção

mais difícil a transmissão do frio aos alimentos e aumenta o consumo de energia.

• Mantenha as guarnições eficientes e limpas, de maneira que adiram bem nas portas e não deixem o frio sair (

); uma camada grossa de gelo torna

veja a Manutenção

veja

• Não permita que crianças brinquem com este aparelho. Em nenhum caso pode-se sentar-se nas gavetas ou pendurar-se na porta.

• Os embalagens não são brinquedos para as crianças.

Page 49

Anomalias e soluções

Pode acontecer que este aparelho não funcione. Antes de telefonar à Assistência técnica ( verifique se não se trata de um problema fácil de resolver com a ajuda da seguinte lista.

Anomalias:

A lâmpada de iluminação interna não se acende.

O motor não inicia.

O frigorífico e o congelador refrigeram pouco.

Os alimentos congelam-se no frigorífico.

O motor está a funcionar continuamente.

Possíveis cause / Solução:

• A ficha não está ligada na tomada eléctrica ou não está bem ligada e portanto não há contacto, ou então não há corrente em casa.

• Este aparelho é equipado com um controlo de protecção para o motor (

• As portas não se fecham bem ou as guarnições estão estragadas.

• As portas são abertas com frequência excessiva.

• O selector para A REGULAÇÃO DA TEMPERATURA não está na posição certa

• O frigorífico ou o congelador foram enchidos demais.

• O selector para A REGULAÇÃO DA TEMPERATURA não está na posição certa.

• A porta não está bem fechada ou é aberta continuamente.

• A temperatura do ambiente externo está muito alta.

veja Início e utilização

veja a Assistência

O aparelho está a fazer ruído.

A temperatura de algumas partes externas do frigorífico é elevada

• O aparelho não foi instalado bem plano (

• O aparelho foi instalado entre móveis ou objectos que vibram e emitem ruídos.

• O gás refrigerante interno produz um ruído leve mesmo quando o compressor estiver parado: não é um defeito, é normal.

• As temperaturas elevadas são necessárias para evitar a formação de condensa em particulares zonas do produto.

veja a Instalação

Page 50

Assistência

•

Verifique se pode resolver a anomalia (

veja as Anomalias e Soluções

• Se, apesar de todos os controlos, o aparelho não funcionar e a anomalia que notou continuar a verificarse, chamar o Centro de Assistência Técnica mais próximo.

Antes de contactar a Assistência técnica:

modelo

número de série

Comunique:

• o tipo de anomalia

• o modelo da máquina (Mod.)

• o número de série (S/N)

Estas informações encontram-se na placa de identificação situada no compartimento frigorífico embaixo à esquerda.

Gross Bruto Brut

Test

P.S-I.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total Gross

Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr. Made in Italy 13918

93139180000 S/N 704211801

Net Util Utile

Pressure HIGH-235

LOW 140

Cod.

Gross Bruto Brut

Fuse

Freez. Capac

Poder de Cong

4,0

kg/24 h

Max 15 w

Class

Clase

Classe

Nunca recorrer a técnicos não autorizados e recusar sempre a instalação de peças sobresselentes não originais.

Page 51

Page 52

195051767.01

06/2005 - Xerox Business Services
