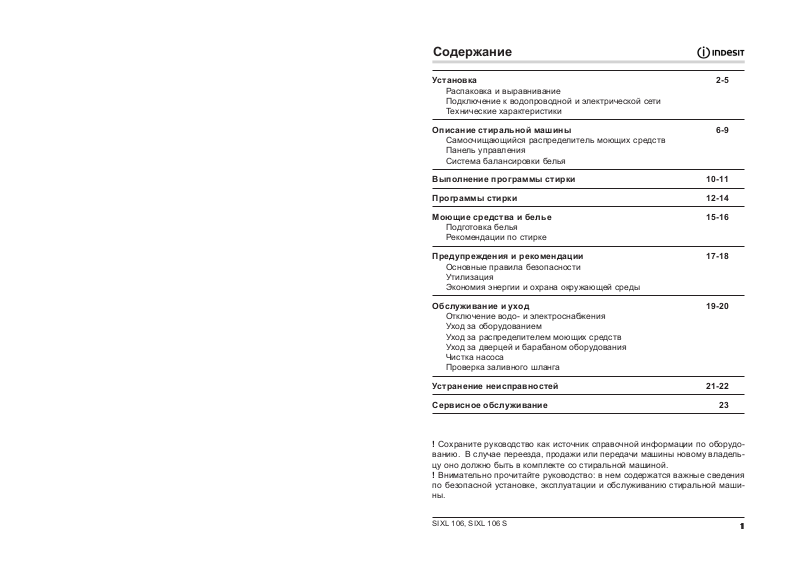

Распаковка и выравнивание
Подключение к водопроводной и электрической сети
Технические характеристики
Описание стиральной машины6-9
Самоочищающийся распределитель моющих средств
Панель управления
Система балансировки белья
Выполнение программы стирки10-11
Программы стирки12-14
Моющие средства и белье15-16
Подготовка белья
Рекомендации по стирке
Предупреждения и рекомендации17-18
Основные правила безопасности
Утилизация
Экономия энергии и охрана окружающей среды
Обслуживание и уход19-20
Отключение водо- и электроснабжения
Уход за оборудованием
Уход за распределителем моющих средств
Уход за дверцей и барабаном оборудования
Чистка насоса
Проверка заливного шланга
Устранение неисправностей21-22
Сервисное обслуживание23
! Сохраните руководство как источник справочной информации по оборудо-
ванию. В случае переезда, продажи или передачи машины новому владельцу оно должно быть в комплекте со стиральной машиной.
! Внимательно прочитайте руководство: в нем содержатся важные сведения
по безопасной установке, эксплуатации и обслуживанию стиральной машины.
SIXL 106, SIXL 106 S
11
1
11
Установка
Распаковка и выравнивание
Распаковка
1. Распакуйте стиральную машину.
2. Убедитесь, что машина не была повреждена во
время транспортировки. При обнаружении повреждений – не подключайте машину – свяжитесь с поставщиком немедленно.
3. Удалите с задней части оборудования 4 транспортировочных болта с установочными резиновыми шайбами (ñì. ðèñ.).
5. Сохраните все детали: они понадобятся в случае последующей транспортировки стиральной машины.
! Не разрешайте детям играть с упаковочными материалами.
Выравнивание
Машина может работать шумно в случае неправильной регулировки двух ее
передних ножек.
1. Установите стиральную машину на ровном и прочном полу, так чтобы она
не касалась стен или мебели.
2. Если пол неровный, отрегулируйте устойчивое
положение машины путем вращения ее передних
ножек (ñì. ðèñ.). Угол наклона верхней крышки корпуса не должен превышать 2°.
Правильное выравнивание оборудования поможет
избежать шума, вибраций и смещений машины во
время ее работы.
Если стиральная машина устанавливается на полу
с ковровым покрытием, отрегулируйте ее ножки
таким образом, чтобы под основанием машины
имелось достаточное пространство для вентиляции.
Подключение к водопроводной и электрической сети
Подсоединение заливного шланга
1.Вставьте прокладку А в конец заливного шланга и
наверните его на вывод водопровода холодной воды
с резьбовым отверстием 3/4 дюйма (ñì. ðèñ.).
Перед подсоединением заливного шланга откройте
водопроводный кран и дайте стечь грязной воде.
2. Подсоедините заливной шланг к стиральной машине, навинтив его на водоприемник, расположенный вверху справа на задней части оборудования (ñì
ðèñ.).
3. Убедитесь, что шланг не перекручен и не пережат.
! Давление воды должно быть в пределах значений,
указанных в табличке Технических характеристик
(см. следующую стр.).
! Если длина водопроводного шланга окажется недостаточной, обратитесь в
специализированный магазин или в Авторизованный сервисный центр.
Подсоединение сливного шланга
Подсоедините сливной шланг, так чтобы он не был
изогнут, к сливному трубопроводу или сливному
отверстию в стене, расположенному на высоте 65100 см от пола.
Или поместите конец шланга в раковину или в ванну, подвесив шланг с помощью направляющей (входит в комплект поставки), прикрепив ее к крану (ñì.ðèñ.). Свободный конец шланга не должен быть погружен в воду.
! Не рекомендуется использовать удлинители для
сливного шланга. При необходимости допускается его
наращивание шлангом такого же диаметра и длиной
не более 150 см.
22
2
22
SIXL 106, SIXL 106 S
SIXL 106, SIXL 106 S
33
3
33
Подсоединение к электросети
ВНИМАНИЕ! Оборудование обязательно должно быть заземлено!
1. Машина подключается к электрической сети при помощи двухполюсной розетки с заземляющим контактом (розетка не поставляется с машиной). Фазный провод должен быть подключен через автомат защиты сети, рассчитанный на максимальный ток (ток срабатывания) 16 А, и имеющий время срабатывания не более 0,1 с.
2. При наличии вблизи от предполагаемого места установки машины розетки
с заземляющим контактом, имеющей трехпроводную подводку кабеля с медными жилами сечением не менее 1,5 кв. мм (или алюминиевыми жилами
сечением не менее 2,5 кв. мм), доработка электросети не производится. При
отсутствии указанной розетки и проводки следует провести их монтаж.
3. Прокладка заземления отдельным проводом не допускается.
4. Для доработки электрической сети рекомендуется применять провод
ППВ 3х1,5 380 ГОСТ 6223-79. Допускается применение других марок кабеля,
обеспечивающих пожаро- и электробезопасность при эксплуатации машины.
Перед включением машины в сеть убедитесь, что:
• Розетка имеет заземление в соответствии с нормами электробезопасности.
• Розетка может выдержать максимальную силовую нагрузку оборудования,
указанную в табличке его технических данных (см. с. 5).
• Напряжение электропитания соответствует значениям, указанным в табличке
технических данных.
• Розетка подходит к вилке стиральной машины. В противном случае замените розетку или вилку.
! Стиральная машина не должна устанавливаться вне помещений (даже под
навесом: чрезвычайно опасно оставлять оборудование под воздействием дождя и других атмосферных осадков/явлений.
! После установки должен быть обеспечен свободный доступ к питающему
кабелю и вилке оборудования.
! Не используйте удлинители и многогнездовые розетки.
! Питающий кабель не должен быть перекручен или пережат (находиться под
машиной после подключения).
! Замена питающего кабеля должна производиться только специалистами Ав-
торизованного сервисного центра (см. гл. Сервисное обслуживание).
Производитель снимает с себя всякую ответственность в случае
несоблюдения указанных норм установки и подключения оборудования.
Установка
Технические характеристики
МодельSIXL 106 S
Размерыширина - 59,5 см;
Загрузка 1 - 6 êã
Электрическиесм. табличку технических данных
параметрына машине
Гидравлическиеmax давление 1 Мпа (10 бар)
параметрыmin давление 0,05 Мпа (0,5 бар)
Скорость отжима äî 1000 îá/ìèí
Контрольныепрограмма ,
программы согласно при загрузке до 6 кг
нормативу EN 60456
высота - 85 см;
глубина - 53,5 см
объем барабана 52 л
Машина соответствует следующим
Директивам Европейского
Экономического сообщества:
- 73/223/ ЕЕС от 19.02.73 (низкого напряжения) и последующие модификации;
- 89/336 /ЕЕС от 03.05.89 (электромагнитной совместимости) и последующие
модификации;
- 2002/96/CE
го и электронного оборудования).
(утилизация электрическо-
44
4
44
SIXL 106, SIXL 106 S
SIXL 106, SIXL 106 S
55
5
55
Описание стиральной машины
Панель управления
ПАНЕЛЬ
УПРАВЛЕНИЯ
ДВЕРЦА
ЗАГРУЗОЧНОГО
ЛЮКА
РЕГУЛИРУЕМЫЕ НОЖКИ
РУЧКА
ДВЕРЦЫ
ПАНЕЛЬ
ДЛЯ ДОСТУПА
К СЛИВНОМУ
НАСОСУ
Самоочищающийся распределитель моющих средств
Эта стиральная машина оснащена усовершенствованным самоочищающимся распределителем моющих средств, который улучшает качество стирки.
Распределитель расположен внутри дверцы загрузочного люка.
1. Чтобы получить доступ к распределителю моющих средств, откройте дверцу
люка (ñì. ðèñ. A).
2. Поместите моющее средство или добавки в отделения на предохранительные решетки следующим образом:
Отделение : жидкие моющие средства и добавки.
Отделение : стиральный порошок или таблетки и добавки в виде порош-
ков.
Чтобы поместить таблетки, поднимите предохранительную решетку отделения.
Отделение
! Во избежание утечки жидких моющих средств или добавок не заливайте их в
центральное отделение.
Уровень средства для стирки виден через имеющееся на отделении прозрачное окошко.
! В отделениях
B). При максимальном количестве загруженного моющего средства / смяг-
чителя индикаторные поплавки поднимутся вверх – до соприкосновения с предохранительными решетками.
! Не превышайте максимальные уровни моющих средств, указанные на рас-
пределителе.
! Соблюдайте инструкции по дозировке моющего средства, приведенные на
его на упаковке. При использовании очень густых средств для стирки мы предлагаем поместить их прямо в барабан, а не в распределитель.
Превышение указанных на машине максимальных уровней может привести к
просачиванию средств для стирки из нижней части распределителя.
Избыточное количество моющего средства не повысит эффективность стирки и отрицательно скажется на экологии.
Вода, используемая в процессе стирки, вымывает из распределителя любые
излишки моющих средств. Однако распределитель можно вынуть и вручную
(см. «Обслуживание и уход»).
Чтобы облегчить дозировку моющих средств, воспользуйтесь мерной емкостью, поставляемой с машиной.
Максимальный объем моющих средств для отделений распределителя соответствует:
- жидкие моющие средства: 1 1/2 мерки;
- стиральные порошки: 2 меркам;
- смягчитель ткани: 1 мерке.
: смягчитель ткани.
è также имеются индикаторные поплавки (см. рис.
66
6
66
SIXL 106, SIXL 106 S
SIXL 106, SIXL 106 S
77
7
77
Панель управления
Индикаторы
ПРОДОЛЖИТЕЛЬНОÑÒÈ
СТИРКИ
Кнопка
ÂÊË
ЮЧЕНИЯ/
ВЫКЛЮЧЕНИЯ
Красный индикатор
БЛОКИРОВКИ
ДВЕРЦЫ
Кнопки ЗАПУСК ПРОГРАММЫ:
нажмите одну из этих кнопок для запуска выбранной программы стирки:
- кнопка горит, не мигая: программа выполняется;
- кнопки мигают: машина в ожидании программирования.
Индикаторы ПРОДОЛЖИТЕЛЬНОСТИ СТИРКИ:
загораются один за другим, показывая последовательность выполнения программы стирки. По завершении программы все индикаторы начинут мигать.
Подробнее см. в гл. «Выполнение программы стирки».
Кнопка
ЗАПУСК
ПРОГРАММЫ
БЫСТРАЯ СТИРКА,
30 мин.
Кнопка
ЗАПУСК ПРОГРАММЫ
ДЕЛИКАТНЫЕ ТКАНИ
Кнопка ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ: служит для включения и выключения
машины.
При включении машины кнопки запуска различных программ начинают
мигать, а индикаторы продолжительности стирки горят, не мигая.
Чтобы отменить работающую программу, нажмите и удерживайте кнопку
нажатой примерно 2 секунды.
Индикатор
льет воду из бака.
Красный индикатор БЛОКИРОВКИ ДВЕРЦЫ:
горящий индикатор показывает, что дверца заблокирована, чтобы предотвратить ее случайное открытие; во избежание повреждения оборудования ïðåæ-
де чем открывать дверцу после окончания программы стирки или ее
прерывания подождите примерно 2 минуты, пока индикатор погаснет.
будет мигать несколько секунд и машина автоматически со-
Кнопка
ЗАПУСК ПРОГРАММЫ
СМЕШАННЫЕ
ЦВЕТНЫЕ ТКАНИ
С ФУНКЦИЕЙ
ЛЕГКАЯ ГЛАЖКА
Êнопка
ЗАПУСК
ПРОГРАММЫ
БЕЛЫЕ Х/Б
ТКАНИ
Система балансировки загрузки
Перед каждым циклом отжима, чтобы избежать чрезмерной вибрации и равномерно распределить загрузку, барабан непрерывно вращается на скорости, которая слегка выше нормальной скорости вращения при стирке. Если
после нескольких попыток белье все еще распределено не равномерно, машина будет выполнять отжим на скорости, ниже установленной для программы.
При сильной несбалансированности загрузки стиральная машина вместо отжима выполнит распределение белья. Попытки балансировки могут увеличивать общую продолжительность цикла максимально на 10 минут.
! Быстрое мигание индикатора БЛОКИРОВКИ ДВЕРЦЫ указывает на неисправность (см. «Устранение неисправностей»).
88
8
88
SIXL 106, SIXL 106 S
SIXL 106, SIXL 106 S
99
9
99
