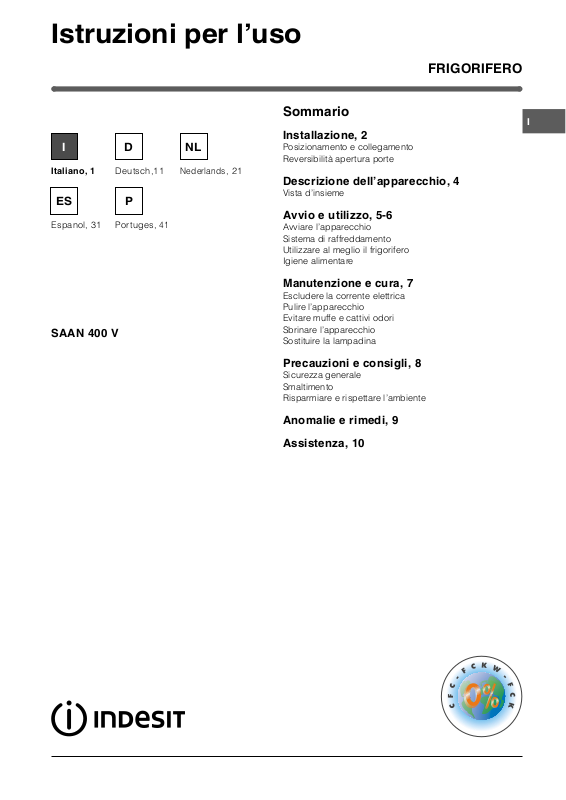

Page 1

Istruzioni per luso

FRIGORIFERO

Espanol, 31

SAAN 400 V

D NLI

Deutsch,11

PES

Portuges,

Nederlands

Sommario

Installazione, 2

Posizionamento e collegamento Reversibilità apertura porte

, 21Italiano, 1

Descrizione dellapparecchio, 4

Vista d’insieme

Avvio e utilizzo, 5-6

Avviare l’apparecchio Sistema di raffreddamento Utilizzare al meglio il frigorifero Igiene alimentare

Manutenzione e cura, 7

Escludere la corrente elettrica Pulire l’apparecchio Evitare muffe e cattivi odori Sbrinare l’apparecchio Sostituire la lampadina

Precauzioni e consigli, 8

Sicurezza generale Smaltimento Risparmiare e rispettare l’ambiente

Anomalie e rimedi, 9

Assistenza, 10

Page 2

Installazione

! È importante conservare questo libretto per poterlo

consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono importanti

informazioni sull’installazione, sull’uso e sulla sicurezza.

Posizionamento e collegamento

Posizionamento

1. Posizionare l’apparecchio in un ambiente ben aerato e non umido.

2. Non ostruire le griglie posteriori di ventilazione: compressore e condensatore emettono calore e richiedono una buona aerazione per funzionare bene e contenere i consumi elettrici.

3. Lasciare una distanza di almeno 10 cm tra la parte superiore dell’apparecchio ed eventuali mobili sovrastanti e di almeno 5 cm tra le fiancate e mobili/pareti laterali.

4. Lasciare l’apparecchio lontano da fonti di calore (la luce solare diretta, una cucina elettrica).

5. Per mantenere una ottimale distanza del prodotto dalla parete posteriore, montare i distanzieri presenti nel kit di installazione seguendo le istruzioni presenti sul foglio dedicato.

Reversibilità apertura porte

Livellamento

1. Installare l’apparecchio su un pavimento piano e rigido.

2. Se il pavimento non fosse perfettamente orizzontale, compensare svitando o avvitando i piedini anteriori.

Collegamento elettrico

Dopo il trasporto, posizionare l’apparecchio verticalmente e attendere almeno 3 ore prima di collegarlo all’impianto elettrico. Prima di inserire la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;

• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche posta nel vano frigorifero in basso a sinistra (es 150 W);

• la tensione di alimentazione sia compresa nei valori indicati nella targhetta caratteristiche, posta in basso a sinistra (es 220-240 V);

• la presa sia compatibile con la spina dell’apparecchio. In caso contrario richiedere la sostituzione della spina a un tecnico autorizzato ( prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente

e sostituito solo da tecnici autorizzati (vedi Assistenza).

! Lazienda declina ogni responsabilità qualora queste norme non vengano rispettate.

vedi Assistenza

); non usare

Page 3

Staffa di stabilità

ATTENZIONE: Per evitare che il frigorifero sia inclinato

in avanti, deve essere tenuto in posizione dalla staffa di stabilità provvista. Questo è responsabilità del cliente.

La staffa di stabilità è fissata al pavimento o alla parete nella parte posteriore del frigorifero, e si aggancia alla piastra di supporto del frigorifero che fissa l’apparecchio.

1. Posizionate il frigorifero nel punto da voi prescelto.

2. Guardando di fronte al frigorifero, segnate la posizione del pannello sinistro.

3. Spostate il frigorifero in modo da avere spazio per accedere alla parete posteriore.

4. Per liberare i componenti nella piastra di fissaggio del compressore, la staffa di stabilità deve essere posizionata sul pavimento fra i 100-200 mm. A destra del segno del pannello sinistro.

5. Segnate ed eseguite i fori di fissaggio con il trapano, ed inserite i fissaggi appropriati per sostenere la staffa.

6. Riposizionate con cautela il frigorifero. Assicuratevi che la piastra di supporto del compressore sia fissata nella staffa di stabilità.

La staffa di stabilità deve essere installata saldamente secondo le istruzioni qui indicate PRIMA di utilizzare il frigorifero.

Nota: Il frigorifero è pesante, è quindi necessario prestare cautela durante il suo spostamento.

Posizionate la staffa di

stabilità a distanza di 100-

200 mm. dal segno del

pannello sinistro

Posizione del

pannello sinistro

Page 4

Descrizione dellapparecchio

Vista dinsieme

Le istruzioni sull’uso valgono per diversi modelli per cui è possibile che la figura presenti particolari differenti rispetto a quelli dell’apparecchio acquistato. La descrizione degli oggetti più complessi si trova nelle pagine seguenti.

Manopola

REGOLAZIONE DELLA

TEMPERATURA

Balconcino estraibile con coperchio e

LAMPADINA

(vedi Manutenzione)

PORTAUOVA

RIPIANO

Scatola

MULTI-USO

Cassetto

FRUTTA e

VERDURA

PIEDINO

di regolazione

Balconcino estraibile



PORTAOGGETTI

Balconcino

BOTTIGLIE



 Variabili per numero e/o per posizione.

Presente solo in alcuni modelli.

Page 5

Avvio e utilizzo

Avviare lapparecchio

! Prima di avviare lapparecchio, seguire le istruzioni sullinstallazione (

! Prima di collegare l’apparecchio pulire bene i vani e gli accessori con acqua tiepida e bicarbonato.

1. Inserire la spina nella presa e accertarsi che si accenda la lampada di illuminazione interna.

2. Ruotare la manopola per LA REGOLAZIONE DELLA TEMPERATURA su un valore medio. Dopo qualche ora sarà possibile inserire alimenti nel frigorifero.

vedi Installazione

Regolazione della temperatura

La temperatura all'interno del reparto frigorifero si regola automaticamente in base alla posizione della manopola del termostato.

= meno freddo = più freddo

Si consiglia, comunque, una posizione media Per aumentare lo spazio e disposizione e migliorare l'aspetto estetico, questo apparecchio ha la "parte raffreddante" posizionata all'interno della parete posteriore del reparto frigo. Tale parete, durante il funzionamento, si presenterà coperta di brina, oppure di goccioline di acqua a secondo se il compressore è in funzione o in pausa. Non preoccupatevi di questo! Il frigorifero sta lavorando in modo normale.

L’Aircooler consente un’ottima conservazione degli alimenti perché ripristina velocemente la temperatura dopo l’apertura della porta e distribuisce omogeneamente la temperatura: l’aria soffiata (A) si raffredda a contatto della parete fredda, mentre l’aria più calda (B) viene aspirata ( la parete posteriore si presenta coperta di brina o goccioline d’acqua a seconda che il compressore sia in funzione o in pausa.

Statico.

I modelli senza Aircooler hanno la parte raffreddante nella parete interna posteriore dei vani; essa si presenterà coperta di brina o di goccioline d’acqua a seconda che il compressore sia in funzione o in pausa: ognuno dei due casi è normale. Se si imposta la manopola per LA REGOLAZIONE DELLA TEMPERATURA su valori alti, con grossi quantitativi di alimenti e con una temperatura ambiente elevata, l’apparecchio può funzionare di continuo, favorendo un’eccessiva formazione di brina ed eccessivi consumi elettrici: ovviare spostando la manopola verso i valori più bassi (verrà effettuato uno sbrinamento automatico). Negli apparecchi statici l’aria circola in modo naturale: quella più fredda tende a scendere perché più pesante. Ecco come sistemare gli alimenti:

Cibo Disposizione nel frigorifero

'EVRIITIWGITYPMXS 7STVEMGEWWIXXMJVYXXEIZIVHYVE

*SVQEKKMJVIWGLM 7STVEMGEWWIXXMJVYXXEIZIVHYVE

vedi figura

Sistema di raffreddamento

L’apparecchio è dotato di uno dei sistemi di raffreddamento descritti di seguito: è importante riconoscerlo e tenerne conto per le modalità di conservazione degli alimenti.

Aircooler.

È riconoscibile dalla presenza del dispositivo sulla parete superiore del vano frigorifero (

vedi figura

'MFMGSXXM 7YUYEPWMEWMVMTMERS

7EPEQMTERIMR GEWWIXXEGMSGGSPEXE

*VYXXEIZIVHYVE 2IMGEWWIXXMJVYXXEIZIVHYVE

9SZE 2IPPkETTSWMXSFEPGSRGMRS

&YVVSIQEVKEVMRE 2IPPkETTSWMXSFEPGSRGMRS

&SXXMKPMIFMFMXIPEXXI 2IKPMETTSWMXMFEPGSRGMRM

estrarre completamente il ripiano.

7YUYEPWMEWMVMTMERS

RIPIANI: pieni o a griglia. Sono estraibili e regolabili in altezza grazie alle apposite guide ( l’inserimento di contenitori o alimenti di notevole dimensione. Per regolare l’altezza non è necessario

vedi figura

), per

Page 6

Scatola MULTI-USO

(per esempio salumi); evita anche che si rilascino odori nel frigorifero.

Indicatore TEMPERATURA fredda del frigorifero.

1. Controllare che sull’indicatore risulti ben evidente OK

vedi figura

(

: per conservare a lungo vari alimenti

: per individuare la zona più

vert

noir

consulter la notice

Utilizzare al meglio il frigorifero

• Per regolare la temperatura utilizzare la manopola per LA REGOLAZIONE DELLA TEMPERATURA (

Descrizione

• Inserire soltanto alimenti freddi o appena tiepidi, non caldi (

• Ricordarsi che gli alimenti cotti non si mantengono più a lungo di quelli crudi.

vedi Precauzioni e consigli

vedi

2. Se non compare la scritta OK significa che la temperatura è troppo elevata: regolare la manopola FUNZIONAMENTO FRIGORIFERO su una posizione più alta (più freddo) e attendere circa 10 h finché la temperatura si sia stabilizzata.

3. Controllare nuovamente l’indicatore: se necessario, procedere con una nuova regolazione. Se si sono introdotte grosse quantità di alimenti o si è aperta frequentemente la porta del frigorifero, è normale che l’indicatore non segni OK. Attendere almeno 10 h prima di regolare la manopola FUNZIONAMENTO FRIGORIFERO su una posizione più alta.

Play Zone

Zone” è possibile raffreddare rapidamente tante bottiglie, lattine e integratori ed averle sempre comodamente a disposizione.

: Con il nuovo ripiano portabottiglie “Play

• Non inserire liquidi in recipienti scoperti: provocherebbero un aumento di umidità con conseguente formazione di condensa.

Ligiene alimentare

Dopo l’acquisto degli alimenti, eliminare qualsiasi tipo

di confezione esterna in carta/cartone o altri involucri, che potrebbero introdurre nel frigo batteri o sporcizia.

Proteggere gli alimenti, (in particolare quelli

facilmente deperibili e quelli che emanano un forte aroma), in modo da evitate il contatto tra essi, eliminando in questo modo sia la possibilità di contaminazione di germi/batteri, che la diffusione di particolari odori all’interno del frigo

Riporre i cibi in modo in modo che l’aria possa

circolare liberamente tra essi

Tenere pulito l’interno del frigo, facendo attenzione a

non utilizzare prodotti ossidanti o abrasivi

Togliere gli alimenti dal frigo una volta superata la

durata massima di conservazione

Se la “Play Zone” è adagiata al ripiano in vetro è possibile collocare bottiglie di grossi e medi formati semplicemente appoggiando la bottiglia. In questo modo il vino, ad esempio, sarà conservato nel miglior modo possibile. Una volta piegata e fissata negli appositi fermi posti sul lato del ripiano, si possono collocare le lattine (parte alta), gli integratori (parte centrale) e altre lattine e integratori adagiati nella parte rimanente del ripiano. Fare attenzione, nel riporre le lattine, a non mandarle a contatto con la parete posteriore del frigo. La “Play Zone” puo’ essere usata come un normale ripiano (una volta adagiata), lavata facilmente, anche in lavastoviglie. La posizione idealedel ripiano con la "Play Zone" è quella centrale.

Per una buona conservazione, i cibi facilmente

deperbili ( formaggi molli, pesce crudo, carne, etc…) vanno posizionati nella zona più fredda, cioè quella sopra le verduriere, dove si trova l’indicatore della temperatura

Presente solo in alcuni modelli.

Page 7

Manutenzione e cura

1 1

Escludere la corrente elettrica

Durante i lavori di pulizia e manutenzione è necessario isolare l’apparecchio dalla rete di alimentazione staccando la spina dalla presa. Non è sufficiente portare la manopola per la regolazione della temperatura sulla posizione spento) per eliminare ogni contatto elettrico.

(apparecchio

Pulire lapparecchio

• Le parti esterne, le parti interne e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e bicarbonato di sodio o sapone neutro. Non usare solventi, abrasivi, candeggina o ammoniaca.

• Gli accessori estraibili possono essere messi a bagno in acqua calda e sapone o detersivo per piatti. Sciacquarli e asciugarli con cura.

• Il retro dell’apparecchio tende a coprirsi di polvere, che può essere eliminata utilizzando con delicatezza, dopo aver spento l'apparecchio e staccato la presa di corrente, la bocchetta lunga dell’aspirapolvere, impostato su una potenza media.

Evitare muffe e cattivi odori

Sbrinare lapparecchio

! Attenersi alle istruzioni sottostanti. Non accelerare il processo di sbrinamento con dispositivi o utensili elettrici o meccanici diversi dal raschietto in dotazione, si potrebbe danneggiare il circuito refrigerante.

Il frigorifero è dotato di sbrinamento automatico: l’acqua viene convogliata verso la parte posteriore da un apposito foro di scarico ( il calore prodotto dal compressore la fa evaporare. L’unico intervento da fare

periodicamente consiste nel pulire il foro di scarico affinché l’acqua possa defluire liberamente.

vedi figura

) dove

Sostituire la lampadina

Per sostituire la lampadina di illuminazione del vano frigorifero, staccare la spina dalla presa di corrente. Seguire le istruzioni riportate qui sotto.

• L’apparecchio è fabbricato con materiali igienici che non trasmettono odori. Per mantenere questa caratteristica è necessario che i cibi vengano sempre protetti e chiusi bene. Ciò eviterà anche la formazione di macchie.

• Nel caso si voglia spegnere l’apparecchio per un lungo periodo, pulire l’interno e lasciare la porta aperte.

Accedere alla lampada togliendo la protezione come indicato in figura. Sostituirla con una analoga di potenza a quella indicata sulla protezione (15 W o 25 W).

Page 8

Precauzioni e consigli

! L’apparecchio è stato progettato e costruito

in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

- 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni;

- 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni;

- 2002/96/CE.

Sicurezza generale

• L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione.

• L’apparecchio deve essere usato per conservare

e congelare cibi, solo da persone adulte e secondo le istruzioni riportate in questo libretto.

• L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

• Attenzione: non danneggiare il circuito refrigerante

.• Non toccare l’apparecchio a piedi nudi o con le mani

o i piedi bagnati o umidi.

• Non toccare le parti interne raffreddanti: c’è pericolo di ustionarsi o ferirsi.

• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.

• È necessario staccare la spina dalla presa prima di effettuare operazioni di pulizia e manutenzione. Non è sufficiente portare la manopola per LA REGOLAZIONE DELLA TEMPERATURA sulla posizione contatto elettrico.

• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.

• Attenzione: non usare, all’interno dei vani, dispositivi o utensili elettrici o meccanici diversi dal raschietto fornito in dotazione

(apparecchio spento) per eliminare ogni

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.

• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare lambiente

• Installare l’apparecchio in un ambiente fresco e ben aerato, proteggerlo dall’esposizione diretta ai raggi solari, non disporlo vicino a fonti di calore.

• Per introdurre o estrarre gli alimenti, aprire le porte dell’apparecchio il più brevemente possibile. Ogni apertura delle porte causa un notevole dispendio di energia.

• Non riempire con troppi alimenti l’apparecchio: per una buona conservazione, il freddo deve poter circolare liberamente. Se si impedisce la circolazione, il compressore lavorerà continuamente.

• Non introdurre alimenti caldi: alzerebbero la temperatura interna costringendo il compressore a un grosso lavoro, con grande spreco di energia elettrica.

• Sbrinare l’apparecchio qualora si formasse del ghiaccio ( ghiaccio rende più difficile la cessione di freddo agli alimenti e fa aumentare il consumo di energia.

vedi Manutenzione

); uno spesso strato di

• Non mettere in bocca cubetti appena estratti dal congelatore.

• Non permettere ai bambini di giocare con l’apparecchio. In nessun caso devono sedersi sui cassetti o appendersi alla porta.

• Gli imballaggi non sono giocattoli per bambini.

Page 9

Anomalie e rimedi

Può accadere che l’apparecchio non funzioni. Prima di telefonare all’Assistenza ( che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.

Anomalie:

La lampada di illuminazione interna non si accende.

Il frigorifero raffredda poco.

Nel frigorifero gli alimenti si gelano.

La ventola AIR non gira.La ventola AIR non gira.

La ventola AIR non gira.

La ventola AIR non gira.La ventola AIR non gira.

Il motore funziona di continuo.

Possibili cause / Soluzione:

• La spina non è inserita nella presa della corrente o non abbastanza da fare contatto, oppure in casa non c’è corrente.

• La porta non chiude bene o le guarnizioni sono rovinate.

• La porta viene aperte molto spesso.

• La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in posizione corretta

• Il frigorifero o è stato riempito eccessivamente.

• La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in posizione corretta.

• Gli alimenti sono a contatto con la parete posteriore.

• La porta del frigorifero è aperta

• I sistema AIR si attiva automaticamente solo quando necessario per ripristinare le condizioni ottimali all’interno del vano frigorifero.

• La porta non è ben chiusa o viene aperta di continuo.

• La temperatura dell’ambiente esterno è molto alta.

vedi Assistenza

), controllare

Lapparecchio emette molto rumore.

La parete in fondo alla cella frigoLa parete in fondo alla cella frigo

La parete in fondo alla cella frigo

La parete in fondo alla cella frigoLa parete in fondo alla cella frigo presenta brina o goccioline dipresenta brina o goccioline di

presenta brina o goccioline di

presenta brina o goccioline dipresenta brina o goccioline di acqua:

Sul fondo del frigo cè dellacqua.

• L’apparecchio non è stato installato ben in piano (

• L’apparecchio è stato installato tra mobili o oggetti che vibrano ed emettono rumori.

• Il gas refrigerante interno produce un leggero rumore anche quando il compressore è fermo: non è un difetto, è normale.

• Si tratta del normale funzionamento del prodotto.

• Il foro di scarico dell’acqua è otturato (

vedi Manutenzione

vedi Installazione).

Page 10

Assistenza

195051288.00

•

Verificare se l’anomalia può essere risolta autonomamente (

vedi Anomalie e Rimedi

• In caso negativo, contattare il Centro di Assistenza Tecnica più vicino.

Prima di contattare lAssistenza:

modello

numero di serie

Comunicare:

• il tipo di anomalia

• il modello della macchina (Mod.)

• il numero di serie (S/N) Queste informazioni si trovano sulla targhetta caratteristiche posta nel vano frigorifero in basso a sinistra.

Gross Bruto Brut

Test

P.S-I.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total

Gross Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr. Made in Italy 13918

93139180000 S/N 704211801

Net Util Utile

Pressure HIGH-235

LOW 140

Cod.

Gross Bruto Brut

Fuse

Freez. Capac

Poder de Cong

4,0

kg/24 h

Max 15 w

Class

Clase

Classe

Non ricorrete mai a tecnici non autorizzati e rifiutate sempre linstallazione di pezzi di ricambio non originali.

Page 11

Gebrauchsanleitungen

KÜHLSCHRANK

Espanol, 31

SAAN 400 V

D NLI

Deutsch,11

PES

Portuges,

Nederlands

Inhaltsverzeichnis

Installation, 12

Aufstellort und elektrischer Anschluss Wechsel des Türanschlags

, 21Italiano, 1

Beschreibung Ihres Gerätes, 14

Geräteansicht

Inbetriebsetzung und Gebrauch, 15-16

Einschalten Ihres Gerätes Kühlsystem Optimaler Gebrauch des Kühlschranks Lebensmittelhygiene

Wartung und Pflege, 17

Abschalten Ihres Gerätes vom Stromnetz Reinigung Ihres Gerätes Vermeidung von Schimmelpilz- und Geruchsbildung Abtauen Ihres Gerätes Lampenaustausch

Vorsichtsmaßregeln und Hinweise, 18

Allgemeine Sicherheit Entsorgung Energie sparen und Umwelt schonen

Störungen und Abhilfe, 19

Kundendienst, 20

Page 12

Installation

! Es ist äußerst wichtig, diese Bedienungsanleitung sorgfältig

aufzubewahren, um sie jederzeit zu Rate ziehen zu können. Sorgen Sie dafür, dass sie im Falle eines Umzugs oder Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der Nachbesitzer die Möglichkeit hat, diese zu Rate zu ziehen.

! Lesen Sie bitte folgende Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit.

Aufstellort und elektrischer Anschluss

Aufstellort

1. Stellen Sie das Gerät in einem gut belüfteten und trockenen Raum auf.

2. Die hinteren Belüftungsöffnungen dürfen nicht zugestellt bzw. abgedeckt werden: Kompressor und Kondensator geben Wärme ab und benötigen eine gute Belüftung um optimal zu arbeiten und den Stromverbrauch nicht unnötig zu erhöhen

3. Lassen Sie einen Freiraum von mindestens 10 cm oberhalb des Gerätes, und mindestens 5 cm zwischen den Geräteseiten und angrenzenden Schrankseiten bzw. Wänden.

4. Stellen Sie das Gerät fern von Wärmequellen auf (Sonnenlicht, Elektroherd).

4. Zur Einhaltung eines optimalen Abstandes des Gerätes von der Wand sind die im Installationsbausatz befindlichen Abstandsstücke zu montieren. Befolgen Sie hierzu die Hinweise des dem Bausatz beigefügten Arbeitsblattes.

Nivellierung

1. Stellen Sie das Gerät auf einem ebenen und festen Boden auf.

2. Sollte der Fußboden nicht perfekt eben sein, dann gleichen Sie diese Unebenheit durch entsprechendes Drehen der vorderen Füße aus.

Elektrischer Anschluss

Warten Sie nach dem Transport etwa 3 Stunden, bevor Sie das Gerät an das Elektronetz anschließen. Vor Einfügen des Steckers in die Steckdose ist sicherzustellen, dass

Wechsel des Türanschlags

• die Steckdose über eine normgerechte Erdung verfügt;

• die Steckdose die auf dem Typenschild (befindlich im

Kühlschrank unten links) angegebene max. Leistungsaufnahme des Gerätes trägt (z.B. 150 W);

• die Netzspannung den auf dem Typenschild (befindlich in

der Kühlzone unten links) angegebenen Werten entspricht z.B. 220-240 V);

• die Steckdose mit dem Netzstecker übereinstimmt.

Sollte dies nicht der Fall sein, dann lassen Sie den Stecker

durch autorisiertes Fachpersonal ( austauschen; verwenden Sie auf keinen Fall Verlängerungen oder Vielfachsteckdosen.

! Netzkabel und Stecker müssen bei installiertem Gerät leicht zugänglich sein.

! Das Netzkabel darf nicht gebogen bzw. eingeklemmt werden. ! Das Kabel muss regelmäßig kontrolliert werden und darf nur

durch autorisiertes Fachpersonal ausgetauscht werden (siehe Kundendienst).

! Der Hersteller lehnt jede Verantwortung ab, falls diese Vorschriften nicht eingehalten werden sollten.

siehe Kundendienst

)

Page 13

Stabilitätsstütze

ACHTUNG: Die Stabilitätsstütze muss dazu verwendet

werden, ein Kippen des Kühlschranks nach vorn verhindern zu können. Der Kunde ist für eine korrekte Installation dieser Stütze verantwortlich.

Die Stabilitätsstütze wird zur Sicherung des Kühlschranks mit der Kompressor-Montageplatte verbunden und kann entweder am Boden oder an der Wand hinten am Kühlschrank installiert werden.

Die Stabilitätsstütze muss VOR Verwendung des Kühlschranks gemäß den nachfolgenden Anweisungen sicher angebracht werden.

Hinweis: Aufgrund seines Gewichts ist beim Verschieben/Bewegen des Kühlschranks orsicht geboten

1. Den Kühlschrank am gewünschten Standort positionieren.

2. Die Position der linken Platte (von der KühlschrankVorderseite aus gesehen) markieren.

3. Den Kühlschrank weit genug herausziehen, damit die Rückwand gut erreicht werden kann.

4. Damit keine Komponenten auf der KompressorMontageplatte versperrt werden, muss die Stabilitätsstütze zwischen 100 und 200 mm rechts der linken Plattenmarkierung positioniert werden.

5. Die befestigungslöcher markieren und bohren und geeignete Befestigungsvorrichtungen zur Sicherung der Stütze verwenden.

6. Den Kühlschrank vorsichtig wieder an seinem ursprünglichen Standort positionieren. Dabei sicherstellen, dass die Kompressor-Montageplatte sicher in der Stabilitätsstütze positioniert ist.

Die Stabilitätsstütze

100-200 mm von der linken

Plattenmarkierung

positionieren

Position der linken platte

Page 14

Beschreibung Ihres Gerätes

Geräteansicht

Die Gebrauchsanleitungen gelten für mehrere Gerätemodelle. Demnach ist es möglich, dass die Abbildung Details enthält, über die Ihr Gerät nicht verfügt. Die Beschreibung weiterer Komponenten ersehen Sie auf nachfolgender Seite.

TEMPERATURSCHALTER

Abnehmbare Ablagen mit Deckel,

Lampe

siehe Wartung

(

)

mit EIERFACH

ABLAGE

Schubfach

MEHRZWECKBEHÄLTER

Schale für OBST und

GEMÜSE

STELLFÜSSE

Abnehmbare Ablage für TUBEN UND

DOSEN

Ablage für

FLASCHEN

 Unterschiedliche Anzahl und Platzierung.

Nicht bei allen Modellen.

Page 15

Inbetriebsetzung und Gebrauch

Einschalten Ihres Gerätes

! Bevor Sie Ihr Gerät in Betrieb setzen, beachten Sie bitte aufmerksam die Installationshinweise (

Installation

! Bevor Sie das Gerät anschließen, müssen die Fächer und das Zubehör gründlich mit lauwarmem Wasser und Bikarbonat gereinigt werden.

1. Stecken Sie den Netzstecker in die Steckdose und stellen Sie sicher, dass sich die Innenbeleuchtung einschaltet.

2. Drehen Sie den TEMPERATURSCHALTER auf einen mittleren Wert. Nach einigen Stunden können die Lebensmittel in den Kühlschrank eingeräumt werden.

siehe

Temperatureinstellung

Die Innentemperatur des Kühlschranks wird automatisch geregelt, je nach Einstellung des Thermostatenschalters.

= höchste Temperatur

= kälteste Temperatur

Es empfiehlt sich, einen mittleren Wert einzustellen. Zur Verbesserung der Ästhetik sowie zur Erhöhung des Nutzvolumens, ist in der Rückwand des Kühlteils ein Rückwandverdampfer integriert. Dieser ist daher abwechselnd mit Reif oder Wassertropfen bedeckt, je nach dem ob der Kompressor in Funktion ist oder nicht. Keine Sorge! Der Kühlschrank arbeitet völlig normal.

Das Aircooler gewährleistet eine optimale Konservierung der Lebensmittel, da dank dieses Systems nach einem Öffnen der Tür die korrekte Temperatur äußerst schnell wieder hergestellt und gleichmäßig verteilt wird: Die durch das Gebläse ausgestoßene Luft (A) erkaltet durch den Kontakt mit der kalten Geräterückwand, die Warmluft (B) dagegen wird aufgenommen (

Die Küchenwand ist mit Reif bedeckt, oder es bilden sich Wassertropfen, je nach dem, ob der Kompressor in Funktion ist oder nicht.

Statisch

Auch bei den Modellen ohne Aircooler befindet sich der Rückwandverdampfer im Inneren des Kühlteils. Dieser ist daher abwechselnd mit Reif oder Wassertropfen bedeckt, je nach dem, ob der Kompressor in Funktion ist oder nicht. Beides ist ganz normal. Wird der TEMPERATURSCHALTER auf hohe Werte eingestellt, und werden bei hohen Umgebungstemperaturen große Lebensmittelmengen gelagert, ist es möglich, dass der Kompressor laufend arbeitet und demnach die Reifbildung und der Energieverbrauch ansteigt. Um dies zu vermeiden, drehen Sie den Schalter auf niedrigere Werte (es wird automatisch abgetaut). Bei den statischen Geräten zirkuliert die Luft auf natürliche Weise: Die Kaltluft sinkt nach unten, da sie schwerer ist. So werden die Lebensmittel korrekt gelagert:

Lebensmittel Lagerplatz im Kühlschrank

Fleisch und gesäuberter Fisch

Frischkäse

Gekochte Speisen In jedem beliebigen Fach

Im Fach oberhalb der Obst- und Gemüseschale Im Fach oberhalb der Obst- und Gemüseschale

siehe Abbildung

Kühlsystem

Das Gerät ist mit einem der nachstehend beschriebenen Kühlsysteme ausgestattet: Es ist wichtig zu wissen, über welches System Ihr Gerät verfügt, um eine korrekte Lagerungsweise Ihrer Lebensmittel zu gewährleisten.

Aircooler

Ist Ihr Gerät mit diesem System ausgestattet, befindet sich an der Rückwand im Inneren des Kühlteils die entsprechende Vorrichtung (

siehe Abbildung

Salami, Toastbrot, Schokolade

Obst und Gemüse In der Obst- und Gemüseschale

Eier Im entsprechenden Türbord

Butter und Margarine Flaschen, Getränke, Milch

In jedem beliebigen Fach

Im entsprechenden Türbord

ABLAGEN: glattflächig oder in

Gitterform. Sie können herausgezogen und dank entsprechender Führungen

siehe Abbildung

( werden, um auch große Behältnisse unterbringen zu können. Zur Höhenverstellung ist es nicht erforderlich, die Ablage ganz herauszuziehen.

), höhenverstellt

Page 16

Schubfach MEHRZWECKBEHÄLTER*: Zur längeren

Lagerung unterschiedlichster Lebensmittel (z.B. Wurstwaren), unangenehme Geruchsbildung im Kühlschrank wird so vermieden.

Käsethermometer

des Kühlschrankes speziell für Weichkäse (Symbol OK bei ca. +5 °C ersichtlich).

1. Vergewissern Sie sich, dass auf der Anzeige die Aufschrift OK klar und deutlich zu sehen ist (

2. IErscheint die Anzeige OK nicht, ist die Temperatur zu hoch: Stellen Sie anhand des Schalters KÜHLZONE eine höhere Stufe (kälter) ein und warten sie ca. 10 Std. bis die Temperatur konstant bleibt

3. Kontrollieren Sie den Käsethermometer erneut, und regulieren Sie ggf. die Temperatur noch einmal nach. Wurden zu große Lebensmittelmengen gelagert, oder die Gerätetür zu oft geöffnet, dann ist es ganz normal, dass das Käsethermometer kein OK anzeigt. Warten Sie mindestens 10 Std., bevor die den Schalter KÜHLSCHRANK auf eine höhere Stufe drehen.

Play Zone

Zone” kann eine Großzahl an Flaschen, Getränkedosen, Energiespender und Regenerationsdrinks gekühlt werden, um sie so jederzeit trinkbereit zur Verfügung zu haben.

: zur Ermittlung des kältesten Bereichs

siehe Abbildung

Mit der neuen Flaschenhalter-Ablage “Play

Optimaler Gebrauch des Kühlschranks

• Stellen Sie mittels des TEMPERATURSCHALTERS die Temperatur ein (

• Legen Sie nur abgekühlte, höchstenfalls lauwarme, niemals heiße Speisen ein (

und Hinweise

• Bitte beachten Sie, dass gekochte Speisen nicht länger halten als rohe Speisen.

• Bewahren Sie keine Flüssigkeiten in offenen Behältern auf: sie würden die Feuchtigkeit erhöhen und demzufolge Kondensbildung verursachen.

Lebensmittelhygiene

1. Entfernen Sie nach dem Erwerb der Nahrungsmittel jedwede äußere Verpackung aus Papier/Karton oder andere äußere Umhüllungen, durch die Bakterien oder Schmutz in den Kühlschrank gelangen könnten.

2. Sorgen Sie dafür, dass die Nahrungsmittel (insbesondere die leicht verderblichen und diejenigen mit starkem Eigengeruch/Eigengeschmack) nicht direkt untereinander in Kontakt kommen. Auf diese Weise verringert sich das Risiko der Verbreitung von Keimen/Bakterien oder der Verbreitung von starkem Eigengeruch bzw. Eigengeschmack im Inneren des Kühlschranks.

siehe Beschreibung

siehe Vorsichtsmaßregeln

Wird die “Play Zone” flach auf die Glasablage gelegt, können große und mittelgroße Flaschen ganz einfach darauf abgelegt werden. diese Weise optimal gelagert. Wird sie dagegen hochgeklappt und mittels den seitlichen Halterungen gehalten bzw. gestützt, können Getränkedosen (oberer Teil), Energiespender und Regenerationsdrinks (mittlerer Teil) und sonstige Getränkedosen oder Energiedrinks im restlichen Teil der Ablage gelagert werden. Die “Play Zone” kann wie eine normale Ablage eingelegt werden, zusammen mit der Kühlschrankablage von einer Einschubhöhe auf die andere verlagert werden, und mühelos, auch im Geschirrspüler, gereinigt werden.

Wein zum Beispiel wird auf

3. Ordnen Sie die Nahrungsmittel nicht zu dicht aneinander an, sodass die Luft im Inneren des Geräts frei zirkulieren kann.

4. Reinigen Sie das Innere des Kühlschranks regelmäßig. Verwenden Sie dazu keine Oxidationsoder Scheuermittel.

5. Nehmen Sie die Nahrungsmittel, deren max. Haltbarkeitsdatum verstrichen ist, aus dem Kühlschrank.

6. Bewahren Sie leicht verderbliche Nahrungsmittel (Weichkäse, roher Fisch, Fleisch etc.) im kühlsten Bereich des Kühlschranks auf, das heißt also über den Gemüseschalen, wo sich die Temperaturanzeige befindet.

Nicht bei allen Modellen.

Page 17

Wartung und Pflege

1 1

Abschalten Ihres Gerätes vom Stromnetz

Bei Reinigungs- und Wartungsmaßnahmen muss das Gerät durch Herausziehen des Netzsteckers vom Stromnetz getrennt werden. Es genügt nicht, den Temperaturschalter auf Position (Gerät ausgeschaltet) zu drehen, um jeglichen Stromkontakt auszuschließen.

Reinigung Ihres Gerätes

• Das Gehäuse des Gerätes, außen und innen, sowie die Türdichtungen können mit einem mit Wasser und Bikarbonat oder einer milden Spüllauge getränkten Schwamm gereinigt werden. Vermeiden Sie Löse-, Scheuer-, Bleichmittel oder Ammoniak.

• Das Zubehör kann herausgenommen und in einer warmen Spüllauge gereinigt werden. Anschließend sorgfältig klarspülen und trockenreiben.

• Auf der Geräterückseite könnte sich Staub ablagern. Dieser kann vorsichtig mit dem langen Rohrstutzen des auf eine geringe Leistung eingestellten Staubsaugers entfernt werden, jedoch nicht ohne das Kühlgerät vom Stromnetz getrennt zu haben.

Vermeidung von Schimmelpilz- und Geruchsbildung

• Das Gerät wurde mit hygienischen Materialien gefertigt, die keine Gerüche übertragen. Um diese Eigenschaft nicht zu verlieren, sind die Lebensmittel stets gut verschlossen bzw. verpackt zu lagern. Hierdurch wird auch die Bildung von Flecken vermieden.

Abtauen Ihres Gerätes

! Verfahren Sie hierzu wie nachstehend beschrieben. Beschleunigen Sie den Abtauvorgang bitte nicht durch Einsatz von elektrischen oder mechanischen Vorrichtungen oder Werkzeugen, sondern verwenden Sie hierzu nur den mitgelieferten Schaber, der Kältekreis könnte sonst beschädigt werden.

Der Kühlschrank taut automatisch ab: Das Tauwasser wird nach hinten durch eine kleine Ablauföffnung (

Abbildung

es dank der vom Kompressor erzeugten Wärme verdampft. Diese kleine Öffnung sollte

jedoch regelmäßig gereinigt werden, damit das Tauwasser unbehindert ablaufen kann.

siehe

) abgeleitet, wo

Lampenaustausch

Zum Austausch der Lampe der Kühlschrankbeleuchtung muss der Netzstecker aus der Steckdose gezogen werden. Verfahren Sie wie nachfolgend beschrieben.

Öffnen Sie die Lampenabdeckung wie auf der Abbildung veranschaulicht. Ersetzen Sie die Lampe durch eine neue derselben Leistung und Bauform (auf der Schutzabdeckung angegeben)(15 W oder 25 W).

• Soll das Gerät für längere Zeit stillgelegt werden, reinigen Sie den Innenraum und lassen Sie die Gerätetür offenstehen.

Page 18

Vorsichtsmaßregeln und Hinweise

! Das Gerät wurde nach den strengsten internationalen

Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen geliefert und sollten aufmerksam gelesen werden.

Dieses Gerät entspricht den folgenden EGRichtlinien:

-73/23/EWG vom 19.02.73 (Niederspannung) und nachfolgenden Änderungen.

- 89/336/EWG vom 03.05.89 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen.

- 2002/96/CE.

Allgemeine Sicherheit

• Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt.

• Das Gerät ist zum Kühlen und Einfrieren von Lebensmitteln zu verwenden, und nur von Erwachsenen gemäß den Hinweisen der vorliegenden Gebrauchsanweisung zu benutzen.

• Der Kühl-/ und Gefrierkombi darf nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittern und Unwettern auszusetzen.

• Achtung: Der Kältekreis darf nicht beschädigt werden.

• Berühren Sie das Gerät nicht, wenn Sie barfuß sind, und auch nicht mit nassen oder feuchten Händen oder Füßen.

• Berühren Sie nicht den Rückwandverdampfer: es besteht Verletzungsgefahr.

• Ziehen Sie den Gerätestecker nicht am Netzkabel aus der Steckdose, sondern nur am Stecker selbst.

• Vor allen Reinigungs- und Wartungsmaßnahmen muss der Netzstecker gezogen werden.

Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften, Verpackungsmaterial kann wiederverwertet werden.

• Gemäß der Europäischen Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne” auf jedem Produkt erinnert Sie an Ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen. Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

Energie sparen und Umwelt schonen

• Stellen Sie das Gerät in einem trockenen, gut belüftbaren Raum auf, nicht direkt in der Sonne oder in der Nähe von Wärmequellen.

• Öffnen Sie die Gerätetür so kurz wie möglich, wenn Sie Lebensmittel lagern oder herausnehmen. Bei jeder Türöffnung geht wertvolle Energie verloren.

• Das Gerät sollte nicht überladen werden: Zur Haltbarkeit der Lebensmittel muss die Kälte frei zirkulieren können. Die Behinderung der Zirkulation hat zur Folge, dass der Kompressor ständig arbeitet.

Es genügt nicht, das Gerät durch Drücken (für länger als

2 Sekunden) der ON/OFF-Taste auszuschalten, um jeglichen Stromkontakt auszuschließen.

• Bei etwaigen Störungen versuchen Sie bitte nicht, das Gerät selbst zu reparieren.

• Achtung: Verwenden Sie im Innern der Fächer bitte keine elektrischen oder mechanischen Vorrichtungen oder Werkzeuge, sondern nur den mitgelieferten Schaber.

• Eiswürfel nicht sofort in den Mund nehmen.

• Erlauben Sie Kindern nicht, mit dem Gerät zu spielen. Auf keinen Fall dürfen sie sich auf die Gefrierzonenschalen setzen, oder sich an die Tür hängen.

• Verpackungsmaterial ist kein Spielzeug für Kinder.

• Stellen Sie keine warmen Speisen in das Gerät, sie würden die Temperatur erheblich erhöhen und den Kompressor zu einer höheren Leistung zwingen, was eine unnötige Verschwendung an Energie bedeutet.

• Halten Sie die Dichtungen stets effizient und sauber, damit sie ordnungsgemäß an den Türen anhaften und die Kälte nicht entweichen lassen (

siehe Wartung

Page 19

Störungen und Abhilfe

Gerätestörung: Bevor Sie sich an den Technischen Kundendienst wenden ( sich bitte zuerst, ob es sich um eine Kleinigkeit handelt, die Sie selbst beheben können. Ziehen Sie hierzu nachstehendes Verzeichnis zu Rate.

Störungen:

Die Innenbeleuchtung schaltet nicht ein.

Die Kühlleistung des Kühlschranks und des Gefrierfachs ist zu gering.

Der Kühlschrank kühlt zu stark, das Kühlgut gefriert.

Das AIR-Lüfterrad dreht sich nicht.

Der Motor läuft ununterbrochen.

Mögliche Ursachen / Abhilfe:

• Der Netzstecker steckt nicht in der Steckdose, oder er sitzt nicht fest, so dass kein Kontakt hergestellt wird; oder es besteht ein Stromausfall.

• Die Tür schließen nicht gut bzw. die Dichtungen sind verschlissen.

• Die Tür werden zu oft geöffnet.

• Der TEMPERATURSCHALTER ist nicht richtig eingestellt.

• Der Kühlschrank wurde zu sehr beladen.

• Der TEMPERATURSCHALTER ist nicht richtig eingestellt.

• Das Kühlgut kommt mit der Rückwand in Berührung.

• Die Tür ist nicht richtig geschlossen oder wird zu häufig geöffnet.

• Die Umgebungstemperatur ist sehr hoch.

• Die Kühlschranktür ist nicht geschlossen.

• Das AIR-System setzt sich nur dann automatisch in Betrieb, wenn eine Wiederherstellung der optimalen Betriebsbedingungen in der Kühlzone erforderlich ist.

siehe Kundendienst

), vergewissern Sie

Das Betriebsgeräusch ist zu stark.

An der Kühlzonen-Rückwand bildet sich Reif oder Wassertropfen.

Auf dem Boden des Kühlschranks steht Wasser.

• Das Gerät wurde nicht eben aufgestellt (

• Das Gerät wurde zwischen Möbelteilen oder Gegenständen aufgestellt, die vibrieren und daher zur Geräuschbildung Ihres Gerätes beitragen.

• Das Kühlmittel verursacht ein leises Geräusch auch wenn der Kompressor nicht arbeitet: dies ist kein Fehler sondern ganz normal.

• Es handelt es sich um die normale Funktionsweise des Produkts.

• Die Tauwasserablauföffnung ist verstopft (

siehe Installation).

siehe Wartung

Page 20

Kundendienst

195051288.00

•

Prüfen Sie, ob die Störung selbst behoben werden kann (

siehe Störungen und Abhilfe

• Sollte trotz aller Kontrollen das Gerät nicht funktionieren und der von Ihnen festgestellte Fehler weiter bestehen bleiben, dann fordern Sie bitte den nächstgelegenen technischen Kundendienst an und teilen Sie dort zusammen mit Ihrer Fehlerbeschreibung folgende Daten mit:

Modell Modellnummer

Geben Sie bitte Folgendes an:

• die Art der Störung

Bevor Sie sich an den Kundendienst wenden:

• das Gerätemodell (Mod.)

• die Modellnummer (S/N).

Entnehmen Sie diese Daten bitte dem Typenschild (befindlich im Kühlraum unten links).

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total

Gross Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr.

Made in Italy 13918

Gross Bruto Brut

Test

P.S-I.

Net Util Utile

Pressure HIGH-235

LOW 140

93139180000 S/N 704211801

Cod.

Gross Bruto Brut

Fuse

Freez. Capac

Poder de Cong

kg/24 h

4,0

Max 15 w

Class

Clase

Classe

Beauftragen Sie auf keinen Fall einen nicht befugten Kundendienst und lassen Sie ausschließlich Original-Ersatzteile einbauen.

Page 21

Gebruiksaanwijzingen

KOELKAST

Espanol, 31

SAAN 400 V

D NLI

Deutsch,11

PES

Portuges,

Nederlands

Inhoud

Installatie, 22

Plaatsen en aansluiten Draairichting deuren verwisselbaar

, 21Italiano, 1

Beschrijving van het apparaat, 24

Algemeen aanzicht

Starten en gebruik, 25-26

Het apparaat starten Koelsysteem Optimaal gebruik van de koelkast Hygiëne van de etenswaren

Onderhoud en verzorging, 27

De elektrische stroom afsluiten Het apparaat reinigen Het vermijden van schimmel en vervelende luchtjes Het apparaat ontdooien Het lampje vervangen

Voorzorgsmaatregelen en advies, 28

Algemene veiligheid Afvalverwijdering Het milieu sparen en respecteren

Storingen en oplossingen, 29

Service, 30

Page 22

Installatie

! Bewaar dit boekje zorgvuldig voor eventuele toekomstige

raadpleging. Wanneer u het product weggeeft, verkoopt of wanneer u verhuist, dient u dit boekje bij het apparaat te bewaren zodat alle nodige informatie voorhanden blijft.

! Lees de gebruiksaanwijzingen zorgvuldig door: er staat

belangrijke informatie in over installatie, gebruik en veiligheid.

Plaatsen en aansluiten

Plaatsen

1. Plaats het apparaat in een goed geventileerd en droog vertrek.

2. Laat de ventilatieroosters aan de achterzijde vrij: de compressor en de condensator geven warmte af en vereisen een goede ventilatie om goed te functioneren en het elektriciteitsverbruik te beperken.

3. Laat een afstand van minstens 10 cm vrij tussen de bovenkant van het apparaat en eventuele bovenstaande meubels. Laat ook een afstand van minstens 5 cm tussen de zijkanten en nevenstaande meubels/wanden.

4. Houdt het apparaat ver van hittebronnen vandaan (direct zonlicht, elektrisch gasfornuis).

5. Om de juiste afstand tussen het apparaat en de

achterwand te behouden, moet u de afstandhouders monteren die zich in de installatiekit bevinden, volgens de instructies op het speciale instructieblad.

Draairichting deuren verwisselbaar

Nivellering

1. Plaats het apparaat op een rechte en stevige vloer.

2. Mocht de vloer niet volledig horizontaal zijn, draai dan aan de verstelbare pootjes aan de voorkant om het apparaat waterpas te krijgen.

Elektrische aansluiting

Zet het apparaat na het transport verticaal en wacht minstens 3 uur voordat u het aansluit aan het elektriciteitsnet. Voordat u de stekker in het stopcontact steekt, dient u zich ervan te verzekeren dat:

• het stopcontact geaard is en voldoet aan de geldende

normen;

• het stopcontact in staat is het maximale vermogen van

het apparaat te dragen, zoals aangegeven op het typeplaatje dat zich onderin links in het koelgedeelte bevindt (bv. 150 W);

• de spanning zich bevindt tussen de waarden die staan

aangegeven op het typeplaatje, dat zich onderin links bevindt (bv. 220-240 V);

• het stopcontact en de stekker overeenkomen.

Als dat niet het geval is, dient een erkende monteur de

stekker te vervangen ( verlengsnoeren of dubbelstekkers.

! Wanneer het apparaat geïnstalleerd is, moeten het snoer en het stopcontact makkelijk te bereiken zijn.

! Het snoer mag niet worden gebogen of samengedrukt. ! Het snoer moet van tijd tot tijd worden gecontroleerd en

mag alleen door erkende monteurs worden vervangen (

Service

! De fabrikant kan niet verantwoordelijkheid worden gesteld als deze normen niet worden nageleefd.

zie Service

); gebruik geen

zie

Page 23

Stabiliteitsbeugel

WAARSCHUWING: om te voorkomen dat de koelkast

voorwaarts valt, moet ze op haar plaats worden gehouden met de bijgeleverde stabiliteitsbeugel. Dit is de verantwoordelijkheid van de klant.

De stabiliteitsbeugel wordt aan de vloer vastgemaakt en aan de compressorbevestigingsplaat bevestigd zodat de koelkast vast staat.

De stabiliteitsbeugel moet worden gemonteerd volgens onderstaande instructies VOOR de koelkast in gebruik wordt genomen.

Opmerking: de koelkast is zwaar en dient voorzichtig verplaatst te worden.

1. Plaats de koelkast op de gewenste locatie.

2. Vanaf de voorzijde van de koelkast, markeer de linkerkant.

3. Verplaats de koelkast tot er voldoende vrije ruimte is om bij de muur aan de achterzijde te kunnen.

4. Om genoeg plaats vrij te houden voor de componenten op de compressorbevestigingsplaat, dient de stabiliteitsbeugel te worden vastgemaakt aan de vloer rechts van de markering van de linkerkant op 100 - 200 mm.

5. Markeer en boor de bevestigingsgaten en zorg voor gepaste houders om de beugel goed op zijn plaats te houden.

6. Plaats de koelkast voorzichtig terug op haar plaats. Zorg ervoor dat de compressorbevestigingsplaat aan de beugel wordt vastgemaakt.

positie stabiliteitsbeugel

100 - 200 mm van

markering linkerkant

positie

linkerkant

Page 24

Beschrijving van het apparaat

Algemeen aanzicht

Deze gebruiksaanwijzingen gelden voor verscheidene modellen en het is daarom mogelijk dat de figuur andere details afbeeldt dan het door u aangeschafte apparaat. De beschrijving van de meest complexe elementen vind u terug in de volgende pagina’s.

TEMPERATUURKNOP

Uitneembaar vak met deksel, voor

Lampje

zie Onderhoud

(

)

EIERREK

DRAAGPLATEAU•

MULTI-FUNCTIE

lade

GROENTE- en

FRUITLADE

Verstelbare

POOTJES

Uitneembaar vak voor VARIA•

Vak voor FLESSEN

 Deze kunnen variëren voor wat betreft aantal of positie.

Alleen op enkele modellen aanwezig.

Page 25

Starten en gebruik

Het apparaat starten

! Voordat u het apparaat in gebruik stelt, dient u de instructies voor wat betreft de installatie na te volgen

zie Installatie

( ! Voordat u het apparaat aansluit, dient u zowel het koelals het diepvriesgedeelte, alsook het toebehoren met lauw water en soda te reinigen.

1. Steek de stekker in het stopcontact en verzeker u ervan dat het lampje aan de binnenkant van het apparaat aangaat.

2. Draai de knop van de TEMPERATUURREGELING op een middelmatige stand. Na enkele uren kunt u de levensmiddelen in de koelkast zetten.

Regelen van de temperaturen

De temperatuur in het koelgedeelte wordt automatisch geregeld aan de hand van de stand van de thermostaatknop.

= minder koud

= kouder

Wij raden een gemiddelde stand aan. Het koelsysteem van dit apparaat bevindt zich aan de binnenkant van de achterwand van het koelgedeelte. Hiermee ontstaat een grotere en efficiëntere binnenruimte en een verbeterd esthetisch effect. Deze achterwand zal tijdens de werking van het apparaat ofwel bedekt zijn met ijs, ofwel met waterdruppels, naar gelang de compressor wel of niet in gebruik is. Maakt u zich hier dus geen zorgen om! De koelkast werkt op normale wijze.

Koelsysteem

Het apparaat is voorzien van een van de hierna beschreven koelsystemen: het is belangrijk dat u dit systeem onderscheidt zodat u de etenswaren op de beste manier kunt bewaren.

Aircooler

Dit herkent u aan het mechanisme aan de bovenkant van het koelgedeelte (

zie afbeelding

Door middel van het Aircooler kunt u levensmiddelen optimaal bewaren. Het systeem zorgt ervoor dat, nadat de deur open is geweest, de temperatuur binnen het apparaat weer snel op hetzelfde niveau wordt teruggebracht en overal goed wordt verspreid: de geblazen lucht (A) wordt afgekoeld als hij in contact komt met de koele wand, terwijl de warmere lucht (B) wordt weggezogen ( de achterwand zal bedekt zijn met ijs of waterdruppels, naar gelang de compressor wel of niet in gebruik is.

Statisch

Het koelsysteem van de modellen zonder Aircooler bevindt zich aan de achterwand van de koelkast; hierop kunnen zich of ijs of waterdruppels vormen. Dit hangt af van het wel of niet functioneren van de compressor: elk van beide gevallen is normaal.

In statische apparaten zal de lucht op natuurlijke wijze circuleren: koude lucht daalt aangezien hij zwaarder is. Daarom dient u de etenswaren op de volgende wijze te rangschikken:

(WHQVZDUHQ 3ODDWVLQJLQGHNRHONDVW

Vlees en vis

Verse kaas

Gekookte etenswaren

Vleeswaren, brood, chocolade

Groente en fruit In de groente- en fruitladen

Eieren In het speciale rek

Boter en margarine In het speciale rek

Flessen, frisdrank, melk

volledig te verwijderen om de hoogte te regelen.

zie afbeelding

Op de laden voor groente en fruit Op de laden voor groente en fruit

Waar u maar wilt

In het speciale rek

DRAAGPLATEAUS: plateaus of roosters. Deze kunnen dankzij de speciale gleuven worden verwijderd of in hoogte geregeld

zie afbeelding

( van grote verpakkingen of etenswaren. Het is niet noodzakelijk het draagplateu

), voor het invoeren

Page 26

MULTI-FUNCTIE

te kunnen bewaren (beleg bijvoorbeeld); door de etenswaren hierin te leggen vermijdt u het verspreiden van vervelende luchtjes in de koelkast.

lade: om bepaalde etenswaren langer

Koelgedeelte

TEMPERATUUR*aanwijzer: hiermee onderscheidt u het

koudste gedeelte van de koelkast.

1. Controleer of op de aanwijzer het woord OK verschijnt

zie afbeelding

(

2. Als er geen OK verschijnt, betekent het dat de temperatuur te hoog is: zet de knop WERKING KOELKAST op een hogere stand (kouder) en wacht circa 10 uur tot de temperatuur stabiel is.

3. Controleer de aanwijzer nogmaals: indien nodig, kunt u de koelkast opnieuw regelen. Als u grote hoeveelheden etenswaren in de koelkast heeft geplaatst, de deur herhaaldelijk heeft geopend of open heeft gelaten, is het normaal dat de aanwijzer geen OK aangeeft. Wacht minstens 10 uur voordat u de knop WERKING KOELKAST op een hogere stand zet.

Play Zone

u snel flessen, blikjes en voedingssuplementen koelen en ze altijd klaar hebben staan.

vert

noir

consulter la notice

: met dit nieuwe “Play Zone” flessenrek kunt

Optimaal gebruik van de koelkast

• Gebruik voor het regelen van de temperatuur de knop TEMPERATUURREGELING(

• Zet alleen koude of lauwe levensmiddelen in de koelkast, nooit warme (

advies

• Denk eraan dat u gekookte etenswaren niet langer kunt bewaren dan rauwe.

• Zet geen vloeistoffen in open flessen of bakken in de koelkast: dit brengt een toename van de vochtigheidsgraad teweeg en een daaropvolgende condensproductie.

Hygiëne van de etenswaren

1. Na aankoop van de etenswaren verwijdert u de papieren/kartonnen of andere verpakking , die bacteriën of vuil in de koelkast kunnen introduceren.

2. Bescherm de etenswaren (vooral die niet lang houdbaar zijn en die een sterke lucht verspreiden) op zodanige wijze dat ze niet met elkaar in contact komen; zo vermijdt u de mogelijkheid van besmetting onder elkaar door kiemen/bacteriën zowel als het verspreiden van geuren in de koelkast

3. Zorg voor voldoende vrije luchtcirculatie om de etenswaren heen

zie Beschrijving

zie Voorzorgsmaatregelen en

Als het “Play Zone” flessenrek op de glazen plaat ligt kunnen grote en middelgrote flessen gemakkelijk worden neergelegd. Op deze manier wordt wijn het beste bewaard. Als u het rek omvouwt en vast zet tussen de steuntjes op de zijkant van de plaat, kunt u blikjes plaatsen (bovenop), voedingssupplementen (in het midden) en nog andere blikjes en voedingssupplementen op het resterende deel van de plaat Het “Play Zone” flessenrek kan worden gebruikt als een normale plaat (open), het kan worden verplaatst van een niveau naar een ander, en het kan gemakkelijk worden gewassen , zelfs in de vaatwasser.

4. Houd de binnenkant van de koelkast schoon maar vermijd gebruik van bijtende of schuurmiddelen

5. Als de vervaldatum is afgelopen moeten de etenswaren uit de koelkast worden verwijderd

6. Voor een correcte manier van conserveren moeten de minder houdbare etenswaren (verse kazen, rauwe vis, vlees enz…) op de koelste plaats worden gezet, namelijk bovenop de groenteladen, waar de temperatuurindicator zich bevindt.

Alleen op enkele modellen aanwezig.

Page 27

Onderhoud en verzorging

1 1

De elektrische stroom afsluiten

Tijdens schoonmaak of onderhoud moet u het apparaat afsluiten van de elektrische stroom door de stekker uit het stopcontact te halen. Het is niet voldoende de knop van de temperatuurregeling op stand om alle elektrische contacten uit te schakelen.

te zetten (apparaat uit)

Het apparaat reinigen

• De buitenkant, de binnenkant en de rubberen afdichtingen kunnen worden schoongemaakt met een lauwe spons en soda of een neutraal schoonmaakmiddel. Gebruik geen oplosmiddelen, schuurmiddelen, chloor of ammonia.

• Het uitneembare toebehoren kan worden afgewassen met warm water en schoonmaak- of afwasmiddelen. Spoel en droog alles goed af.

• De achterkant van het apparaat vangt veel stof op. Na het apparaat te hebben uitgezet en de stroom te hebben afgesloten kunt u dit opzuigen met de lange buis van de stofzuiger, op middelmatig vermogen.

Het apparaat ontdooien

! Houdt u aan onderstaande instructies. Versnel het ontdooingsproces niet met gebruik van elektrische of mechanische apparaten of gereedschappen die het koelcircuit kunnen beschadigen, maar gebruik alleen het bijgeleverde raspje.

De koelkast is voorzien van een automatische ontdooifunctie: het water wordt door een speciale afvoeropening (

afbeelding

achterkant geleid waar de warmte van de compressor het doet verdampen. Het enige wat

u af en toe moet doen is de opening reinigen en controleren of het water vrijuit kan afvloeien.

zie

) naar de

Het lampje vervangen

Het vermijden van schimmel en vervelende luchtjes

• Het apparaat is vervaardigd uit hygiënisch materiaal dat geen luchtjes absorbeert. Teneinde deze eigenschappen te behouden moet u levensmiddelen altijd goed bewaren en afsluiten. Hierdoor vermijdt u ook het vormen van vlekken.

• Als u het apparaat voor langere tijd uitzet moet u de binnenkant reinigen en de deur openlaten.

Om het lampje van het koelgedeelte te vervangen, dient u eerst de stekker uit het stopcontact te halen. Volg de instructies die hieronder zijn aangegeven.

Pak het lampje beet door eerst het beschermingskapje te verwijderen zoals aangegeven in de afbeelding. Vervang het met een lampje dat eenzelfde vermogen heeft als staat aangegeven op het kapje (15 W of 25 W).

Page 28

Voorzorgsmaatregelen en advies

! Het apparaat is ontworpen en vervaardigd volgens de

geldende internationale veiligheidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw veiligheid en u dient ze derhalve goed door te nemen.

Dit apparaat voldoet aan de volgende EU Richtlijnen:

- 73/23/EEG van 19/02/73 (Laagspanning) en daaropvolgende wijzigingen;

- 89/336/EEG van 03/05/89 (Elektromagnetische Compatibiliteit) en daaropvolgende wijzigingen;

- 2002/96/CE.

Algemene veiligheid

• Dit apparaat is vervaardigd voor niet-professioneel gebruik binnenshuis.

• Het apparaat dient te worden gebruikt voor het bewaren en het invriezen van levensmiddelen. Het dient uitsluitend door volwassenen te worden gebruikt, volgens de aanwijzingen die aangegeven zijn in dit instructieboekje.

• Het apparaat dient niet buitenshuis te worden geplaatst, ook niet in overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of als het onweert.

• Belangrijk: let erop dat u het koelcircuit niet beschadigt.

• Raak het apparaat niet blootsvoets of met natte handen of voeten aan.

• Raak nooit de koelelementen aan de binnenkant aan: u zou zich kunnen verbranden of verwonden.

• Haal de stekker nooit uit het stopcontact door aan het snoer te trekken.

• Maak de koelkast niet schoon of voer geen onderhoud uit als de stekker nog in het stopcontact zit. Het is niet genoeg de TEMPERATUURKNOPPEN op stand (apparaat uit) om alle elektrische contacten uit te schakelen.

• Als het apparaat defect is, mag u nooit aan het interne systeem sleutelen om een reparatie uit te voeren.

• Belangrijk: gebruik aan de binnenkant van de ruimten geen elektrische of mechanische apparaten of gereedschappen, maar alleen het bijgeleverde raspje.

• Plaats nooit ijsblokjes die net uit de diepvrieskast komen in uw mond.

• Laat kinderen niet met het apparaat spelen. Ze mogen in ieder geval nooit op de lades zitten of aan de deur hangen.

• Het verpakkingsmateriaal is geen speelgoed voor kinderen.

te zetten

Afvalverwijdering

• Verwijdering van het verpakkingsmateriaal: houdt u aan de plaatselijke normen, zodat het verpakkingsmateriaal hergebruikt kan worden.

• De Europese Richtlijn 2002/96/EC over Vernietiging van Electrische en Electronische Apparatuur (WEEE), vereist dat oude huishoudelijke electrische apparaten niet mogen vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten moeten apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de “afvalcontainer met een kruis erdoor” herinnert u aan uw verplichting, dat wanneer u het apparaat vernietigt, het apparaat apart moet worden ingezameld.

Het milieu sparen en respecteren

• Plaats het apparaat in een koele, goed geventileerde ruimte, behoedt het voor directe zonnestralen, plaats het niet dichtbij een warmtebron.

• Laat de deur, wanneer u etenswaren in de koel- of diepvrieskast zet of eruit haalt, zo kort mogelijk openstaan. Elke keer dat de deur opengaat ontstaat een aanzienlijk energieverlies.

• Vul het apparaat niet met teveel etenswaren: voor een optimale conservering moet de koude luchtstroom vrijuit kunnen circuleren. Als u de circulatie belemmert, zal de compressor constant blijven werken.

• Zet geen warme levensmiddelen in het apparaat: deze zouden de binnentemperatuur verhogen waardoor de compressor harder werkt en er een groter elektrisch verbruik ontstaat.

• Ontdooi het apparaat als er ijsvorming plaatsvindt (

Onderhoud

koudeoverdracht naar de levensmiddelen en verhoogt het energieverbruik.

• Houdt de afdichtingen efficiënt en schoon, zodat ze goed aan de deuren sluiten en de kou niet laten ontsnappen (

); een dikke laag ijs vertraagt de

zie Onderhoud

zie

Page 29

Storingen en oplossingen

Het zou kunnen gebeuren dat het apparaat niet functioneert. Voordat u de Servicedienst belt ( controleren dat het geen probleem is dat u kunt oplossen met behulp van volgende lijst.

Storingen:

Het lampje van de binnenverlichting gaat niet aan.

De koelkast en de diepvrieskast zijn niet koud genoeg.

In de koelkast bevriezen de etenswaren.

De ventilator AIR draait niet.

De motor blijft doorlopend draaien

Mogelijke oorzaken / Oplossingen:

• De stekker zit niet in het stopcontact, of niet voldoende om contact te maken. Wellicht zit het hele huis zonder stroom.

• De deur sluiten niet goed of de afdichtingen zijn versleten.

• De deur worden vaak geopend.

• De knop van de TEMPERATUURREGELING staat niet op de goede stand

• De koelkast zijn overmatig gevuld.

• De knop van de TEMPERATUURREGELING staat niet op de goede stand

• De levensmiddelen staan in contact met de achterwand.

• De deur van de koelkast staat open

• Het AIR systeem wordt alleen dan automatisch geactiveerd als het noodzakelijk is de optimale condities aan de binnenkant van het koelgedeelte terug te brengen.

• De deur is niet goed dicht of wordt constant geopend.

• De buitentemperatuur is erg hoog.

zie Service

), moet u

Het apparaat maakt veel lawaai.

Op de achterwand van het koelgedeelte bevindt zich ijs of waterdruppels,

Op de bodem van de koelkast ligt water.

• Het apparaat staat niet waterpas (

• Het apparaat staat tussen meubels of objecten die trillen of geluid maken.

• Het verkoelingsgas maakt een licht geluid ook wanneer de compressor stil staat: dit is normaal, het is geen storing.

• Dit is de normale werking van het product.

• De afvoeropening voor het water is verstopt (

zie Installatie).

zie Onderhoud

Page 30

Service

195051288.00

Voordat u de Servicedienst belt:

•

Controleer of u de storing niet zelf kunt oplossen (

zie Storingen en oplossingen

• Indien, ondanks alle controles, het apparaat niet goed werkt en de storing blijft bestaan, kunt u zich tot de dichtstbijzijnde Technische Dienst wenden.

model serienummer

U moet doorgeven:

• het type storing

• het model apparaat (Mod.)

• het serienummer (S/N)

Deze informatie bevindt zich op het typeplaatje links onderin het koelgedeelte.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total

Gross Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr.

Made in Italy 13918

Gross Bruto Brut

Test

P.S-I.

Net Util Utile

Pressure HIGH-235

LOW 140

93139180000 S/N 704211801

Cod.

Gross Bruto Brut

Fuse

Freez. Capac

Poder de Cong

4,0

kg/24 h

Max 15 w

Class

Clase

Classe

Wendt u zich nooit tot onbevoegde installateurs en weiger altijd de installatie van niet originele onderdelen

Page 31

Manual de instrucciones

FRIGORÍFICO

Espanol, 31

SAAN 400 V

D NLI

Deutsch,11

PES

Portuges,

Nederlands

Sumario

Instalación, 32

Colocación y conexión Reversibilidad de la apertura de las puertas

, 21Italiano, 1

Descripción del aparato, 34

Vista en conjunto

Puesta en funcionamiento y uso, 35-36

Poner en marcha el aparato Sistema de enfriamiento Uso óptimo del frigorífico La higiene de los alimentos

Mantenimiento y cuidados, 37

Cortar la corriente eléctrica Limpiar el aparato Evitar la formación de moho y malos olores Descongelar el aparato Sustituir la bombilla

Precauciones y consejos, 38

Seguridad general Eliminación Ahorrar y respetar el medio ambiente

Anomalías y soluciones, 39

Asistencia, 40

Asistencia activa todos los días Extensión de garantía Airbag

Page 32

Instalación

! Es importante conservar este manual para poder consultarlo

cuando sea necesario. En caso de venta, cesión o traslado, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las precauciones durante su uso

! Lea atentamente las instrucciones: contienen información

importante sobre la instalación, sobre el uso y sobre la seguridad.

Colocación y conexión

Colocación

1. Coloque el aparato en un ambiente bien aireado y seco.

2. No obstruya las rejillas posteriores de ventilación: el compresor y el condensador emiten calor y requieren una buena aireación para funcionar bien y limitar el consumo eléctrico.

3. Deje una distancia mínima de 10 cm. entre la parte superior del aparato y los muebles situados encima y de 5 cm., como mínimo, entre los costados y los muebles o paredes laterales.

4. Mantenga el aparato lejos de fuentes de calor (por ej. la luz solar directa o una cocina eléctrica).

5. Para mantener una distancia óptima entre el producto y la

pared posterior, coloque los distanciadores que se encuentran en la caja de instalación siguiendo las instrucciones presentes en la hoja correspondiente.

Reversibilidad de la apertura de las puertas

Nivelación

1. Instale el aparato sobre un piso plano y rígido.

2. Si el piso no fuera perfectamente horizontal, compense los desniveles atornillando o desatornillando las patas delanteras.

Conexión eléctrica

Después de su transporte, coloque el aparato verticalmente y espere 3 horas como mínimo antes de conectarlo a la red eléctrica. Antes de enchufarlo a la toma de corriente, controle que:

• la toma posea la conexión a tierra y que sea conforme a la

ley;

• el enchufe sea capaz de soportar la carga máxima

de potencia de la máquina indicada en la placa de

características ubicada en la parte inferior izquierda del frigorífico (ej. 150 W);

• la tensión de alimentación esté comprendida entre los valores

indicados en la placa de características ubicada abajo a la izquierda (ej. 220-240V);

• la toma sea compatible con el enchufe del aparato.

Si no fuera así, solicite la sustitución del enchufe a un técnico

autorizado ( conexiones múltiples.

! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles.

! El cable no debe sufrir pliegues ni compresiones. ! El cable debe ser revisado periódicamente y sustituido sólo por

técnicos autorizados (ver Asistencia).

! La empresa declina toda responsabilidad en los casos en que no hayan sido respetadas estas normas.

ver Asistencia

); no utilice prolongaciones ni

Page 33

Abrazadera de estabilidad

ATENCIÓN: Para evitar que el refrigerador esté

inclinado hacia delante, debe ser mantenido en su posición por la abrazadera de estabilidad suministrada. Esto es responsabilidad del cliente.

La abrazadera de estabilidad está fijada al piso o a la pared en la parte posterior del refrigerador y se engancha en la placa de soporte del refrigerador.

1. Coloque el refrigerador en el lugar por Ud. elegido.

2. Mirando de frente al refrigerador, marque la posición de la pared izquierda.

3. Desplace el refrigerador para poder acceder a la pared posterior.

4. Para no perjudicar a los componentes en la placa de fijación del compresor, la abrazadera de estabilidad se debe colocar en el piso a 100-200 mm. a la derecha de la marca de la pared izquierda.

5. Marque y realice los orificios de fijación con el taladro, luego introduzca los elementos de fijación apropiados para sostener la abrazadera.

6. Coloque con cautela el refrigerador. Verifique que la placa de soporte del compresor esté fijada a la abrazadera de estabilidad.

La abrazadera de estabilidad se debe instalar sólidamente según las instrucciones indicadas en este manual ANTES de utilizar el refrigerador.

Nota: El refrigerador es pesado, por lo tanto, es necesario ser cauteloso durante su desplazamiento.

Coloque la abrazadera de

estabilidad a una distancia

de 100-200 mm de la marca

de la pared izquierda

Ubicación de la pared izquierda

Page 34

Descripción del aparato

Vista de conjunto

Las instrucciones sobre el uso son válidas para distintos modelos y por lo tanto es posible que la figura presente detalles diferentes a los del aparato que Ud. ha adquirido. La descripción de las piezas más complejas se encuentra en las páginas sucesivas.

Mando REGULACIÓN DE LA

TEMPERATURA

Bombilla

ver Mantenimiento

(

)

Balconcito extraíble con tapa y con

HUEVERA

BANDEJAS

Recipiente MULTI-

USO

Recipiente FRUTA y

VERDURA

PATAS de

regulación

Balconcito extraíble

PORTAOBJETOS

Balconcito

BOTELLAS

 La cantidad y/o su ubicación pueden variar.

Se encuentra solo en algunos modelos.

Page 35

Puesta en funcionamiento y uso

Poner en marcha el aparato

! Antes de poner en funcionamiento el aparato, siga las instrucciones sobre la instalación (

! Antes de conectar el aparato limpie bien los compartimentos y los accesorios con agua tibia y bicarbonato.

1. Enchufe el aparato en la toma de corriente y verifique que se encienda la lámpara de iluminación interna.

2. Gire el mando de REGULACIÓN DE LA TEMPERATURA hasta un valor medio. Después de algunas horas será posible introducir alimentos en el frigorífico.

ver Instalación

Regulación de la temperatura

La temperatura interna del compartimento frigorífico se regula automáticamente en base a la posición del mando del termostato.

= menos frío

= más frío

Se aconseja, en todo caso, poner una posición media. Para aumentar el espacio disponible y mejorar el aspecto estético, este aparato posee la “parte refrigerante” ubicada en el interior de la pared posterior del compartimento frigorífico. Durante el funcionamiento, dicha pared se presentará cubierta de escarcha o de gotitas de agua según si el compresor está en funcionamiento o en pausa. ¡No se preocupe por ello! El frigorífico está trabajando de forma normal.

Sistema de enfriamiento

El aparato posee uno de los sistemas de enfriamiento descritos a continuación: es importante conocerlo y tenerlo en cuenta para las modalidades de conservación de los alimentos.

Aircooler

Es identificable por la presencia del dispositivo en la pared superior del compartimento frigorífico (

ver la figura

El Aircooler permite una óptima conservación de los alimentos debido a que restablece rápidamente la temperatura después de la apertura de la puerta y la distribuye de forma homogénea: el aire ventilado (A) se enfría en contacto con la pared fría, mientras que el aire más caliente (B) se aspira ( La pared posterior se encuentra cubierta de escarcha o de gotitas de agua según si el compresor está en funcionamiento o en pausa.

Estático

Los modelos sin Aircooler poseen la parte frigorífica en la pared posterior interna de los compartimentos; dicha pared se presentará cubierta de escarcha o de gotitas de agua según si el compresor está en funcionamiento o no: ambos casos son normales. Si se coloca el mando de REGULACIÓN DE LA TEMPERATURA en valores altos, con grandes cantidades de alimentos y con una temperatura ambiente elevada, el aparato puede funcionar continuamente, produciendo una excesiva formación de escarcha y aumentando el consumo de electricidad. evítelo desplazando el mando hacia valores más bajos (se efectuará una descongelación automática). En los aparatos estáticos el aire circula de modo natural: el más frío tiende a descender porque es más pesado. He aquí como colocar los alimentos:

Alimento Ubicación en el refrigerador

Carne y pescado limpio

Quesos frescos

Alimentos cocidos En cualquier bandeja

Salchichón, pan, chocolate

Fruta y verdura

Huevos En el balconcito correspondiente

Mantequilla y margarina Botellas, bebidas, leche

bandejas completamentes.

ver la figura

Sobre los recipientes para fruta y verdura Sobre los recipientes para fruta y verdura

En cualquier bandeja

En los recipientes para fruta y verdura

En el balconcito correspondiente

BANDEJAS: enteras o tipo rejilla. Son extraíbles y su altura es regulable gracias a las guías especiales ( utilizan para introducir recipientes o alimentos de gran tamaño. Para regular la altura no es necesario extraer las

ver la figura

), se

Page 36

Recipiente MULTI-USO*: se utiliza para conservar por

mucho tiempo distintos alimentos (por ejemplo embutidos); evita también que se formen olores en el frigorífico.

Indicador de TEMPERATURA

: para individualizar la

zona más fría del frigorífico.

1. Controle que en el indicador se destaque en forma evidente OK (

ver la figura

vert

noir

consulter la notice

2. Si no aparece el mensaje OK significa que la temperatura es demasiado elevada: regule el mando de FUNCIONAMIENTO DEL FRIGORÍFICO hasta una posición más alta (más frío) y espere aproximadamente 10 h hasta que la temperatura se haya estabilizado.

3. Controle nuevamente el indicador: si es necesario, realice una nueva regulación. Si se han introducido grandes cantidades de alimentos o si se ha abierto frecuentemente la puerta del frigorífico, es normal que el indicador no marque OK. Espere 10 h como mínimo antes de llevar el mando de FUNCIONAMIENTO DEL FRIGORÍFICO hasta una posición más alta.

Play Zone

: con el nuevo estante portabotellas “Play

Zone” es posible enfriar rápidamente botellas, latas, bebidas para deportistas y tenerlas siempre cómodamente a su disposición.

Uso óptimo del frigorífico

• Para regular la temperatura utilice el mando de REGULACIÓN DE LA TEMPERATURA (

Descripción

• Introduzca sólo alimentos fríos o apenas tibios, nunca calientes (

ver Precauciones y consejos

• Recuerde que los alimentos cocidos no se mantienen durante más tiempo que los crudos.

• No introduzca recipientes destapados con líquidos: produciría un aumento de humedad con la consiguiente formación de condensación.

La higiene de los alimentos

1. Después de la compra de los alimentos, elimine todo tipo de envoltura externa de papel/cartón o de otro material que podrían introducir en el refrigerador bacterias o suciedad.

2. Proteja los alimentos, (en particular aquellos que se deterioran fácilmente y los que emanan un fuerte aroma), para evitar el contacto entre ellos eliminando de este modo tanto la posibilidad de contaminación con gérmenes/bacterias, como la difusión de olores particulares en el interior del refrigerador

ver

Si “Play Zone” está apoyada en el estante de vidrio, es posible colocar botellas de grandes y medianas dimensiones simplemente apoyándolas. De este modo, el vino, por ejemplo, se conservará del mejor modo posible. Una vez plegada y fijada en los sujetadores correspondientes ubicados al costado del estante, se pueden colocar las latas (parte alta), las bebidas para deportistas (parte central) y otras latas y bebidas para deportistas apoyadas en el resto del estante.Al colocar las latas (en la Play zone) tenga cuidado de no ponerlas en contacto con la pared posterior del refrigerador. “Play Zone” se puede utilizar como un normal estante (una vez apoyada), desplazarla de un nivel a otro junto con todo el estante y lavarla fácilmente, incluso en lavavajilla. La posición ideal del estante con la Play zone es la central.

3. Coloque los alimentos de modo tal que el aire pueda circular libremente entre ellos

4. Mantenga limpio el interior del refrigerador sin utilizar productos oxidantes o abrasivos

5. Elimine los alimentos del refrigerador una vez vencido el tiempo máximo de conservación

6. Para lograr una buena conservación, los alimentos que se deterioran fácilmente ( quesos blandos, pescado crudo, carne, etc…) se deben colocar en la zona más fría, o sea la que está sobre el recipiente para verduras, donde se encuentra el indicador de temperatura.

Se encuentra solo en algunos modelos.

Page 37

Mantenimiento y cuidados

1 1

Cortar la corriente eléctrica

Durante los trabajos de limpieza y mantenimiento, es necesario aislar el aparato de la red de alimentación eléctrica, desenchufándolo: No es suficiente llevar el mando para la regulación de la temperatura hasta la posición para eliminar todo contacto eléctrico.

(aparato apagado)

Limpiar el aparato

• Las partes externas, las partes internas y las juntas de goma se pueden limpiar con una esponja empapada en agua tibia y bicarbonato sódico o jabón neutro. No utilice disolventes, productos abrasivos, lejía o amoníaco.

• Los accesorios extraíbles se pueden colocar en remojo en agua caliente y jabón o detergente para platos. Enjuáguelos y séquelos con cuidado.

• La parte posterior del aparato tiende a cubrirse de polvo que se puede eliminar, después de haber apagado y desenchufado el aparato, utilizando con delicadeza la boca de la aspiradora y trabajando con una potencia media.

Evitar la formación de moho y malos olores

• El aparato está fabricado con materiales higiénicos

que no transmiten olores. Para mantener esta

característica es necesario que los alimentos estén siempre protegidos y bien cerrados. Esto evitará también

la formación de manchas.

Descongelar el aparato

! Respete las instrucciones que se dan a continuación. No acelere el proceso de descongelación con dispositivos o herramientas eléctricas o mecánicas que no sean la rasqueta suministrada con el aparato, porque se podría dañar el circuito refrigerante.

El frigorífico posee descongelación automático: el agua se envía hacia la parte posterior por un orificio de descarga ( donde el calor producido por el compresor la hace evaporar. La única intervención que se debe

realizar periódicamente consiste en limpiar el orificio de descarga para que el agua pueda fluir libremente.

ver la figura

)

Sustituir la bombilla

Para sustituir la bombilla de iluminación del compartimento frigorífico, desenchufe el aparato. Siga las instrucciones que se dan a continuación.

Acceda a la lámpara quitando la protección como se indica en la figura. Sustitúyala con otra bombilla con una potencia igual a la indicada en la protección (15 W o 25W).

• Si se debe apagar el aparato por un largo período, limpie su interior y deje la puerta abierta.

Page 38

Precauciones y consejos

! El aparato ha sido proyectado y fabricado en

conformidad con las normas internacionales sobre seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Este equipamiento es conforme con las siguientes Directivas Comunitarias:

- 73/23/CEE del 19/02/73 (Baja Tensión) y sucesivas modificaciones;

-89/336/CEE del 03/05/89 (Compatibilidad Electromagnética) y sucesivas modificaciones;

- 2002/96/CE.

Seguridad general

• El aparato ha sido pensado para un uso de tipo no profesional en el interior de una vivienda.

• El aparato debe ser utilizado para conservar y congelar alimentos sólo por personas adultas y según las indicaciones contenidas en este manual.

• El aparato no se debe instalar al aire libre ni siquiera si el lugar está protegido debido a que es muy peligroso dejarlo expuesto a la lluvia y tormentas.

• Atención: no dañe el circuito refrigerante

• No toque el aparato estando descalzo o con las manos o pies mojados o húmedos.

• No toque las piezas refrigerantes internas: podría quemarse o herirse.

Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados.

• En base a la Norma europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo.

Ahorrar y respetar el medio ambiente

• Instale el aparato en una ambiente fresco y bien aireado, protéjalo de la exposición directa a los rayos solares y no lo coloque cerca de fuentes de calor.

• Para introducir o extraer los alimentos, abra las puertas del aparato el menor tiempo posible. Cada apertura de las puertas produce un notable gasto de energía.

• No desenchufe el aparato tirando del cable sino sujetando el enchufe.

• Es necesario desenchufar el aparato antes de realizar operaciones de limpieza y de mantenimiento. No es suficiente llevar el mando para LA REGULACIÓN DE LA TEMPERATURA hasta la posición apagado) para eliminar todo contacto eléctrico.

• En caso de avería, nunca acceda a los mecanismos internos para intentar una reparación.

•

Atención

eléctricas o mecánicas

suministrada con el aparato, en el interior de los compartimentos.

• No introduzca en su boca cubitos apenas extraídos del congelador.

• No permita a los niños que jueguen con el aparato. No se deben sentar en los cajones o colgarse de la puerta.

• Los embalajes no son juguetes para los niños.

: no utilice dispositivos o herramientas

que no sean la rasqueta

(aparato

• No llene con demasiados alimentos el aparato: para una buena conservación, el frío debe poder circular libremente. Si se impide la circulación, el compresor trabajará continuamente.

• No introduzca alimentos calientes: elevarían la temperatura interior obligando al compresor a un mayor trabajo con un gran gasto de energía eléctrica.

• Descongele el aparato si se formara hielo (

Mantenimiento

más difícil la cesión de frío a los alimentos y hace que aumente el consumo de energía.

• Mantenga eficientes y limpias las juntas para que se adhieran bien a las puertas y no dejen salir el frío (

Mantenimiento

); una espesa capa de hielo vuelve

ver

Page 39

Anomalías y soluciones

Puede suceder que el aparato no funcione. Antes de llamar al Servicio de Asistencia Técnica ( que no se trate de un problema fácilmente solucionable con la ayuda de la siguiente lista.

Anomalías:

La lámpara de iluminación interna no se enciende.

El frigorífico y el congelador enfrían poco.

En el frigorífico los alimentos se congelan.

El ventilador AIR no gira.

El motor funciona continuamente.

Posibles causas / Solución:

• El enchufe no está introducido en la toma de corriente o no está lo suficiente como para hacer contacto o bien en la casa no hay corriente.

• La puerta no cierran bien o las juntas están dañadas.

• La puerta se abren demasiado frecuentemente.

• El mando de REGULACIÓN DE LA TEMPERATURA no está en la posición correcta.

• El frigorífico se han llenado excesivamente.

• El mando de REGULACIÓN DE LA TEMPERATURA no está en la posición correcta.

• Los alimentos están en contacto con la pared posterior.

• La puerta del frigorífico está abierta

• El sistema AIR se activa automáticamente sólo cuando es necesario restablecer las condiciones óptimas en el interior del compartimento frigorífico.

• La puerta no está bien cerrada o se abre continuamente.

• La temperatura del ambiente externo es muy alta.

ver Asistencia

), controle

El aparato hace mucho ruido.

En la pared del fondo de la cámara de refrigeración se ha formado escarcha o gotitas de agua

En el fondo del frigorífico hay agua.

• El aparato no fue instalado en un lugar plano (

• El aparato ha sido instalado entre muebles u objetos que vibran y producen ruidos.

• El gas refrigerante interior produce un ligero ruido aún cuando el compresor está detenido: no es un defecto, es normal.

• Se trata del funcionamiento normal del producto.

• El orificio de descarga del agua está obstruído (

ver Instalación).

ver Mantenimiento

Page 40

Asistencia

195051288.00

Antes de llamar al Servicio de Asistencia Técnica:

•

Verifique si la anomalía puede ser resuelta por ud. mismo (

ver Anomalías y Soluciones

• Se, apesar de todos os controlos, o aparelho não funcionar e a anomalia que notou continuar a verificarse, chamar o Centro de Assistência Técnica mais próximo.

modelo

número de serie

Comunique:

• el tipo de anomalía

• el modelo de la máquina (Mod.)

• el número de serie (S/N)

Esta información se encuentra en la placa de características ubicada en el compartimento frigorífico abajo a la izquierda.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total Gross

Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr.

Made in Italy 13918

Gross Bruto Brut

Test P.S-I.

Net Util Utile Pressure

HIGH-235 LOW 140

93139180000 S/N 704211801

Cod.

Gross Bruto Brut

Fuse

Freez. Capac

Poder de Cong kg/24 h

4,0

Max 15 w

Class

Clase Classe

No recurrir nunca a técnicos no autorizados y rechazar siempre la instalación de repuestos no originales.

Page 41

Instruções para a utilização

D NLI

Deutsch,11

PES

Espanol, 31

SAAN 400 V

Portuges,

Nederlands

FRIGORÍFICO

Índice

Instalação, 42

Posicionamento e ligação Reversibilidade da abertura das portas

, 21Italiano, 1

Descrição do aparelho, 44

Visão geral

Início e utilização, 45-46

Iniciar o aparelho Sistema de refrigeração Utilize melhor o frigorífico A higiene alimentar

Manutenção e cuidados, 47

Interromper a corrente eléctrica Limpar o aparelho Evite bolor e maus cheiros Degelar o aparelho Substituição da lâmpada

Precauções e conselhos, 48

Segurança geral Eliminação Economizar e respeitar o meio ambiente

Anomalias e soluções, 49

Assistência, 50

Page 42

Instalação

! É importante guardar este folheto para poder consultá-lo a

qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permaneça junto com o aparelho para informar ao novo proprietário sobre o funcionamento e as suas respectivas advertências.

! Leia com atenção as instruções: há informações importantes

sobre a instalação, a utilização e a segurança.

Posicionamento e ligação

Posicionamento

1. Posicione o aparelho num ambiente bem ventilado e não húmido.

2. Não tape as grades traseiras de ventilação: o compressor e o condensador emitem calor e necessitam de uma boa ventilação para funcionarem bem e os consumos de electricidade diminuírem.

3. Deixe uma distância de pelo menos 10 cm. entre a parte superior do aparelho e os móveis que houver acima, e de pelo menos 5 cm. entre as laterais e os móveis/paredes aos lados.

4. Deixe o aparelho longe de fontes de calor (a luz do sol directa, um fogão eléctrico).

5. Para manter uma distância ideal entre o produto e a parede posterior, montar os distanciadores presentes no kit de instalação seguindo as instruções presentes na folha dedicada.

Reversibilidade da abertura das portas

Nivelamento

1. Instale o aparelho sobre um piso plano e rígido.

2. Se o pavimento não for perfeitamente horizontal, para compensar, desatarraxe ou atarraxe os pés dianteiros.

Ligação eléctrica

Depois do transporte, posicione o aparelho na vertical e aguarde pelo menos 3 horas antes de ligar o sistema eléctrico. Antes de colocar a ficha na tomada eléctrica, certifique-se que:

• a tomada tenha uma ligação à terra e seja em

conformidade com a legislação;

• a tomada tenha a capacidade de suportar o carga máxima.

de potência da máquina, indicada na placa de identificação

situada no compartimento frigorífico em baixo à esquerda (p. ex.: 150 W);

• a tensão de alimentação seja entre os valores indicados na

placa de identificação, situada embaixo à esquerda (p. ex.: 220-240 V);

• a tomada seja compatível com a ficha do aparelho.

Em caso contrário peça a substituição da ficha a um

técnico autorizado ( extensões nem tomadas múltiplas.

! Com o aparelho instalado, deve ser fácil o acesso ao cabo eléctrico e à tomada eléctrica.

veja a Assistência

); não utilize

! O cabo não deve ser dobrado nem sofrer pressões.

! O cabo deve ser verificado periodicamente e substituído

somente por técnicos autorizados (veja a Assistência).

! A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.

Page 43

Estribo de estabilidade

ATENÇÃO: Para evitar que o frigorífico esteja inclinado

à frente, deve ser retido na posição pelo estribo de estabilidade de que é equipado. Isto é responsabilidade do cliente

O estribo de estabilidade é preso no piso ou na parede na parte traseira do frigorífico, e engancha-se à chapa de suporte do frigorífico que prende o aparelho.

1. Posicione o frigorífico no ponto escolhido.

2. Olhe de fronte ao frigorífico, marque a posição do painel da esquerda.

3. Desloque o frigorífico para obter o espaço para acesso à parede traseira.

4. Para soltar os componentes da chapa que prende o compressor, o estribo de estabilidade deve ser colocado no piso, entre 100 - 200 mm. a direita da marca do painel da esquerda.

5. Marque e realize os furos para prender, com um berbequim, e monte os prendedores apropriados para sustentar o estribo.

6. Posicione com cuidado novamente o frigorífico. Assegure-se que a chapa de suporte do compressor está presa no estribo de estabilidade.

O estribo de estabilidade deve ser instalado preso firme segundo as instruções aqui indicadas ANTES de utilizar o frigorífico.

Observação: O frigorífico é pesado, portanto é necessário tomar cuidado quando o for deslocar.

Posicione o estribo de estabilidade à distância de 100 - 200 mm. da marca do

painel da esquerda.

Posição do

painel da esquerda

Page 44

Descrição do aparelho

Visão geral

Estas instruções sobre a utilização são válidas para vários modelos, portanto é possível que na figura haja pormenores diferentes do aparelho que adquiriu. Há uma descrição dos assuntos mais complexos nas páginas seguintes.

Manípulo

REGULAÇÃO DA

TEMPERATURA

Prateleira extraível da porta com tampa,

Lâmpada

veja a Manutenção

(

)

com PORTA OVOS

PRATELEIRA

Caixa

MULTI-USO

Gaveta para

FRUTAS e

HORTALIÇAS

PEZINHO

de regulação

Prateleira extraível da



porta VÃO PARA GUARDAR OBJECTOS

Prateleira para

GARRAFAS



 Variáveis em número e/ou na posição.

Presente somente em alguns modelos.

Page 45

Início e utilização

Iniciar o aparelho

! Antes de iniciar o aparelho, obedeça as instruções para a instalação (

! Antes de ligar o aparelho limpe bem os compartimentos e os acessórios com água morna e bicarbonato.

1. Ligue a ficha numa tomada eléctrica e assegure-se que a lâmpada de iluminação interna.

2. Rode o selector para A REGULAÇÃO DA TEMPERATURA num valor médio. Depois de algumas horas será possível guardar alimentos no frigorífico.

veja a Instalação

Regulação da temperatura

A temperatura no interior do compartimento frigorífico regula-se automaticamente em função da posição do botão para a regulação da temperatura.

= menos frio

= mais frio.

É aconselhado em todo o caso uma posição média

Para aumentar o espaço a disposição e melhorar a aparência do aparelho, o mesmo tem a “parte refrigeradora” situada no interior do painel traseiro do compartimento frigorífico. Este painel, durante o funcionamento, estará coberto de gelo, ou de gotinhas de água, dependendo se o compressor estiver a funcionar ou em pausa. Não se preocupe com isto! O frigorífico está a funcionar de modo normal.

O Aircooler consente uma óptima conservação dos alimentos porque recupera-se rapidamente a temperatura, depois de uma abertura da porta e distribui homogeneamente a temperatura: o ar soprado (A) arrefece em contacto com a parede fria, enquanto que o ar mais quente (B) é aspirado ( A parede posterior apresenta-se coberta de gelo ou gotinhas de água, conforme o compressor esteja em funcionamento ou em pausa.

Estático

Os modelos sem Aircooler têm a parte refrigerante na parede interna traseira dos compartimentos, e que estará coberta de gelo ou de pequenas gotas de água, dependendo do compressor estar a funcionar ou parado: estas duas situações são normais. Se configurar–se o selector de FUNCIONAMENTO DO FRIGORÍFICO em valores altos, com grandes quantidades de alimentos e com uma temperatura ambiente alta, o aparelho poderá funcionar continuamente, e favorecer uma formação excessiva de gelo e consumos de electricidade excessivos: para evitar isto, coloque o selector em valores mais baixos (o gelo será derretido automaticamente). Nos aparelhos estáticos o ar circula de maneira natural: o mais frio tende a subir por ser mais pesado. Veja como guardar os alimentos:

$OLPHQWR 'LVSRVLomRQRIULJRUtILFR

Carne e peixe limpo

Queijo fresco

Alimentos cozidos Em quaisquer prateleiras

veja a figura

Sobre as gavetas para frutas e verduras Sobre as gavetas para frutas e verduras

Sistema de refrigeração

Este aparelho é equipado com um dos sistemas de refrigeração descritos a seguir: é importante reconhecêlo e levá-lo em consideração para as modalidades de conservação dos alimentos.

Aircooler

Pode ser reconhecido pela presença do dispositivo na parede superior do compartimento frigorífico (

veja a figura

Chouriço, pão de forma, chocolate

Frutas e verduras

Ovos Na respectiva prateleira da porta

Manteiga e margarina Garrafas, bebidas, leite

Em quaisquer prateleiras

Nas gavetas para frutas e hortaliças

Na respectiva prateleira da porta

PRATELEIRAS: vidro ou de

necessário retirar inteiramente a prateleira.

grade. Podem ser extraídas e têm altura regulável mediante as guias para este fim ( introduzir recipientes ou alimentos de tamanho grande. Para regular a altura não é

veja a figura

), para

Page 46

Caixa MULTI-USO*: para guardar muito tempo vários

alimentos (por exemplo chouriços); também evita a emissão de odores no frigorífico.

Indicador da TEMPERATURA

: para identificar a zona

mais fria do frigorífico.

1. Verifique se no indicador está em OK de maneira bem evidente (

veja a figura

Utilize melhor o frigorífico

• Para regular a temperatura utilize o selector de FUNCIONAMENTO DO CONGELADOR (

Descrição

• Coloque somente alimentos frios ou levemente mornos, mas não quentes (

conselhos

veja Precauções e

veja a

vert

noir

consulter la notice

2. Se não aparecer a escrita OK significa que a temperatura está alta demais: regule a selector de FUNCIONAMENTO DO FRIGORÍFICO numa posição mais alta (mais fria) e aguarde aproximadamente 10 h. até a temperatura estabilizar-se.

3. Verifique novamente o indicador: e, se for necessário, realize uma nova regulação. Se forem guardadas grandes quantidades de alimentos ou se a porta for aberta frequentemente, é normal que o indicador não esteja em OK. Aguarde pelo menos 10 h. antes de regular o selector de FUNCIONAMENTO DO FRIGORÍFICO numa posição mais alta.

Play Zone

: com a nova prateleira para garrafas “Play

Zone” é possível refrescar rapidamente muitas garrafas, latinhas e integradores, e tê-los sempre comodamente a disposição.

Se a “Play Zone” estiver encostada na prateleira de vidro será possível colocar garrafas de tamanho grande e médio simplesmente encostadas em cima. Desta maneira o vinho, por exemplo, será guardado da melhor maneira possível. Depois de ser dobrada e presa nos respectivos pinos situados nos lados da prateleira, podem-se colocar latinhas (na parte alta), integradores (na parte do meio) e mais latinhas ou integradores encostados na parte restante da prateleira. Quando for colocar latinhas preste atenção para que não se encostem no painel traseiro do frigorífico. A “Play Zone” pode ser usada como uma prateleira normal (encostada na horizontal), mudada de nível junto com toda a prateleira, facilmente lavada, inclusive numa máquina de lavar louça. A posição ideal da prateleira com a Play zone é a central.

• Lembre-se que os alimentos cozidos não se mantêm mais tempo do que os crus.

• Não guarde líquidos em recipientes destampados: poderão provocar aumento de humidade com consequente formação de condensação.

A higiene alimentar

1. Depois de comprar alimentos, tire-os de todas as embalagens exteriores em papel/cartolina ou outras embalagens, que podem introduzir no frigorífico bactérias ou sujidade.

2.Proteja os alimentos, (especialmente os facilmente perecíveis e os que emanarem cheiro forte), para evitar contacto entre os mesmos, e elimine desta maneira quer a possibilidade de contaminação de germes/bactérias, quer a difusão de cheiros fortes no interior do frigorífico.

3.Guarde os alimentos de maneira que possa circular ar livremente entre os mesmos.

4.Mantenha limpo o interior do frigorífico, preste atenção para não utilizar produtos oxidantes ou abrasivos.

5.Tire os alimentos do frigorífico quando passar a duração máxima de conservação.

6.Para uma boa conservação, os alimentos facilmente perecíveis (queijos moles, peixe cru, carne etc. …) devem ser guardados na zona mais fria, ou seja sobre a gaveta das hortaliças, onde há o indicador de temperatura.

Presente somente em alguns modelos.

Page 47

Manutenção e cuidados

1 1

Interromper a corrente eléctrica

Durante as operações de limpeza e manutenção é necessário isolar o aparelho da rede eléctrica: Não é suficiente colocar os selectores de regulação da temperatura na posição eliminar todos os contactos eléctricos.

(aparelho desligado) para

Limpar o aparelho

• As partes externas, as partes internas e as guarnições de borracha podem ser limpadas com uma esponja molhada de água morna e bicarbonato de sódio ou sabão neutro. Não empregue solventes, abrasivos, água de javel nem amoníaco.

• Os acessórios removíveis podem ser colocados de molho em água quente e sabão ou detergente para pratos. Enxagúe-os e enxugue-os com cuidado.

• Na parte de trás do aparelho tende a acumular-se poeira, que pode ser eliminada, depois de ter desligado o aparelho e retirado a ficha da tomada eléctrica, utilizando delicadamente o bocal comprido de um aspirador de pó, regulado numa potência média.

Descongelar o aparelho

! Obedeça as seguintes instruções. Não acelere o processo de degelo com meios ou utensílios eléctricos ou mecânicos, excepto a espátula fornecida, porque poderá danificar o circuito refrigerante.

Este frigorífico é equipado com degelo automático: a água derretida é conduzida para a parte traseira através de um furo de descarga (

) desta maneira o

figura

calor produzido pelo compressor evapora-se. A única intervenção a ser

realizada periodicamente consiste na limpeza do furo de descarga para a água poder defluir desimpedida.

veja a

Substituição da lâmpada

Para substituir a lâmpada de iluminação do compartimento frigorífico, desligue a ficha da tomada de corrente. Obedeça as seguintes instruções.

Evite bolor e maus cheiros

• Este aparelho foi fabricado com materiais higiénicos que não transmitem odores. Para manter esta

característica é necessário os alimentos serem sempre protegidos e bem fechados. Isto também evitará a formação de manchas.

• Se for deixar o aparelho muito tempo desligado,

limpe-o por dentro e deixe a porta aberta.

Para obter acesso à lâmpada, retire a protecção da maneira indicada na figura. Substitua-a por uma de potência análoga à indicada na protecção (15 W o 25 W).

Page 48

Precauções e conselhos

!Este aparelho foi projectado e fabricado em

conformidade com as regras internacionais de segurança. Estas advertências são fornecidas para razões de segurança e devem ser lidas com atenção.

Esta aparelhagem é em conformidade com a seguintes Directivas da Comunidade Europeia:

- 73/23/CEE do 19/02/73 (Baixa Tensão) e sucessivas modificações;

- 89/336/CEE do 03/05/89 (Compatibilidade Electromagnética) e sucessivas modificações;

- 2002/96/CE..

Segurança geral

• Este aparelho foi concebido para uma utilização de tipo não profissional, no âmbito de uma morada.

• Este aparelho deve ser utilizado somente por pessoas adultas, para conservar e congelar alimentos, segundo as instruções apresentadas neste folheto.

• Este aparelho não deve ser instalado ao ar livre mesmo se num sítio abrigado, porque é muito perigoso deixá-lo exposto à chuva e temporais.

• Atenção: não danifique o circuito de refrigeração.

• Não toque neste aparelho com os pés descalços nem com as mãos ou os pés molhados ou húmidos.

• Não toque nas partes de refrigeração internas: há perigo de queimaduras e feridas.

Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, ou reutilize as embalagens.

• A directiva Europeia 2002/96/CE referente à gestão de resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada. Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os electrodomésticos velhos.

Economizar e respeitar o meio ambiente

• Instale este aparelho num ambiente fresco e bem ventilado, proteja-o contra a exposição directa aos raios do sol, não o coloque perto de fontes de calor.

• Para colocar ou retirar alimentos, abra as portas deste aparelho o mais rapidamente possível. Cada vez que abrir as portas causa um notável gasto de energia.

• Não puxe o cabo eléctrico para desligar a ficha da tomada, mas pegue pela ficha.

• É necessário desligar a ficha da tomada antes de realizar operações de limpeza e manutenção. Não é suficiente colocar os selectores de regulação da temperatura na posição eliminar todos os contactos eléctricos.

• No caso de avaria, nunca mexa nos mecanismos internos para tentar reparar.

• Atenção: no interior de compartimentos, não utilize dispositivos ou utensílios eléctricos ou mecânicos, excepto a espátula fornecida.

• Não coloque na boca cubos de gelo assim que os retirar do congelador.

• Não permita que crianças brinquem com este aparelho. Em nenhum caso pode-se sentar-se nas gavetas ou pendurar-se na porta.

• Os embalagens não são brinquedos para as crianças.

(aparelho desligado) para

• Não encha este aparelho com alimentos demais: para uma boa conservação, o frio deve poder circular livremente. Se impedir-se a circulação, o compressor funcionará continuamente.

• Não coloque dentro alimentos quentes: aumentarão a temperatura interna forçando o compressor a funcionar muito, com grande desperdício de energia eléctrica.

• Descongele este aparelho quando se formar gelo (

a Manutenção

mais difícil a transmissão do frio aos alimentos e aumenta o consumo de energia.

• Mantenha as guarnições eficientes e limpas, de maneira que adiram bem nas portas e não deixem o frio sair (

); uma camada grossa de gelo torna

veja a Manutenção

veja

Page 49

Anomalias e soluções

Pode acontecer que este aparelho não funcione. Antes de telefonar à Assistência técnica ( verifique se não se trata de um problema fácil de resolver com a ajuda da seguinte lista.

Anomalias:

A lâmpada de iluminação interna não se acende.

O frigorífico e o congelador refrigeram pouco.

Os alimentos congelam-se no frigorífico.

A ventoinha AIR não gira.

O motor está a funcionar continuamente.

Possíveis cause / Solução:

• A ficha não está ligada na tomada eléctrica ou não está bem ligada e portanto não há contacto, ou então não há corrente em casa.

• A porta não se fecham bem ou as guarnições estão estragadas.

• A porta são abertas com frequência excessiva.

• O selector para A REGULAÇÃO DA TEMPERATURA não está na posição certa

• O frigorífico ou o congelador foram enchidos demais.

• O selector para A REGULAÇÃO DA TEMPERATURA não está na posição certa.

• Os alimentos estão encostados na parede traseira.

• A porta do frigorífico está aberta.

• O sistema AIR activa-se automaticamente somente quando necessário para restabelecer as condições ideais no interior do compartimento frigorífico.

• A porta não está bem fechada ou é aberta continuamente.

• A temperatura do ambiente externo está muito alta.

veja a Assistência

O aparelho está a fazer ruído.

A parede no fundo da cela frigorífica apresenta gelo ou gotas de água.

No fundo do frigorífico há água.

• O aparelho não foi instalado bem plano (

• O aparelho foi instalado entre móveis ou objectos que vibram e emitem ruídos.

• O gás refrigerante interno produz um ruído leve mesmo quando o compressor estiver parado: não é um defeito, é normal.

• Trata-se do normal funcionamento do produto.

• O furo de descarga da água está entupido (

veja a Instalação

veja a Manutenção

Page 50

Assistência

195051288.00

•

Verifique se pode resolver a anomalia (

veja as Anomalias e Soluções

• Se, apesar de todos os controlos, o aparelho não funcionar e a anomalia que notou continuar a verificarse, chamar o Centro de Assistência Técnica mais próximo.

Antes de contactar a Assistência técnica:

modelo

número de série

Comunique:

• o tipo de anomalia

• o modelo da máquina (Mod.)

• o número de série (S/N)

Estas informações encontram-se na placa de identificação situada no compartimento frigorífico embaixo à esquerda.

Gross Bruto Brut

Test

P.S-I.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total Gross

Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr. Made in Italy 13918

93139180000 S/N 704211801

Net Util Utile

Pressure HIGH-235

LOW 140

Cod.

Gross Bruto Brut

Fuse

Freez. Capac

Poder de Cong

4,0

kg/24 h

Max 15 w

Class

Clase

Classe

Nunca recorrer a técnicos não autorizados e recusar sempre a instalação de peças sobresselentes não originais.

Page 51

Page 52

195051288.00
