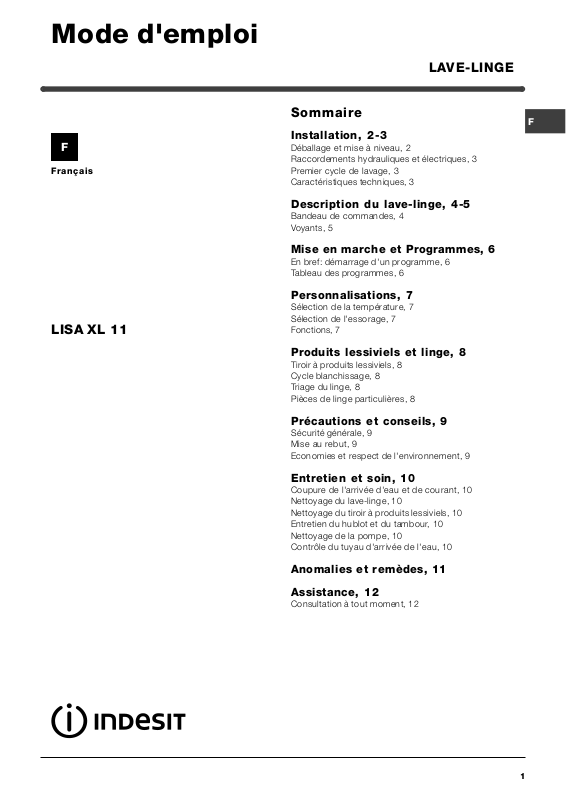

Mode d'emploi

LAVE-LINGE

F

Français

LISA XL 11

Sommaire

F

Installation, 2-3

Déballage et mise à niveau, 2
Raccordements hydrauliques et électriques, 3
Premier cycle de lavage, 3
Caractéristiques techniques, 3

Description du lave-linge, 4-5

Bandeau de commandes, 4
Voyants, 5

Mise en marche et Programmes, 6

En bref: démarrage d'un programme, 6
Tableau des programmes, 6

Personnalisations, 7

Sélection de la température, 7
Sélection de l'essorage, 7
Fonctions, 7

Produits lessiviels et linge, 8

Tiroir à produits lessiviels, 8
Cycle blanchissage, 8
Triage du linge, 8
Pièces de linge particulières, 8

Précautions et conseils, 9

Sécurité générale, 9
Mise au rebut, 9
Economies et respect de l'environnement, 9

Entretien et soin, 10

Coupure de l'arrivée d'eau et de courant, 10
Nettoyage du lave-linge, 10
Nettoyage du tiroir à produits lessiviels, 10
Entretien du hublot et du tambour, 10
Nettoyage de la pompe, 10
Contrôle du tuyau d'arrivée de l'eau, 10

Anomalies et remèdes, 11

Assistance, 12

Consultation à tout moment, 12

1

Installation

 Conservez ce mode d'emploi pour pouvoir le

F

consulter à tout moment. En cas de vente, de cession
ou de déménagement, veillez à ce qu'il suive toujours
le lave-linge pour que son nouveau propriétaire soit
informé sur son mode de fonctionnement et puisse
profiter des conseils correspondants.

 Lisez attentivement les instructions: elles fournissent

d'importantes informations sur l'installation, l'utilisation
et la sécurité.

Déballage et mise à niveau

Déballage

1. Déballez le lave-linge.

2. Contrôlez que le lave-linge n'a pas été endommagé
pendant le transport. S'il est abîmé, ne le raccordez
pas et contactez votre revendeur.

3. Enlevez les 4 vis de
protection pour le
transport, le
caoutchouc et la cale,
placés dans la partie
arrière (voir figure).

4. Bouchez les trous à l'aide des bouchons plastique
fournis.

5. Bouchez à l'aide du bouchon fourni les trois trous
où était logée la prise, situés sur la partie arrière, en
bas à droite.

6. Conservez bien toutes ces pièces: il faudra les
remonter en cas de transport du lave-linge.

Une bonne mise à niveau garantit la stabilité de la
machine et évite qu'il y ait des vibrations, du bruit et
des déplacements en cours de fonctionnement. Si la
machine est posée sur de la moquette ou un tapis,
réglez les petits pieds de manière à ce qu'il y ait
suffisamment d'espace pour assurer une bonne
ventilation.

Raccordements hydrauliques et
électriques

Raccordement du tuyau d'arrivée de l'eau

1. Montez le joint A sur
l'extrémité du tuyau
d'alimentation et vissez-le
à un robinet d'eau froide

A

3. Faites attention à ce que le tuyau ne soit ni plié ni
écrasé.

à embout fileté 3/4 gaz
(voir figure).
Faites couler l'eau
jusqu'à ce qu'elle soit
limpide et sans impuretés
avant de raccorder.

2. Raccordez le tuyau
d'alimentation au lave­linge en le vissant à la
prise d'eau prévue, dans
la partie arrière en haut
à droite (voir figure).

 Les emballages ne sont pas des jouets pour enfants.

Mise à niveau

1. Installez le lave-linge sur un sol plat et rigide, sans
l'appuyer contre des murs, des meubles ou autre.

2. Si le sol n'est pas
parfaitement horizontal,
vissez ou dévissez les
petits pieds avant (voir
figure) pour niveler
l'appareil; son angle
d'inclinaison, mesuré
sur le plan de travail, ne
doit pas dépasser 2°.

2

 La pression de l'eau doit être comprise entre les

valeurs indiquées dans le tableau des Caractéristiques
techniques (voir page ci-contre).

 Si la longueur du tuyau d'alimentation ne suffit pas,

adressez-vous à un magasin spécialisé ou à un
technicien agréé.

Raccordement du tuyau de vidange

Raccordez le tuyau
d'évacuation, sans le
plier, à un conduit
d'évacuation ou à une
évacuation murale placés

65 - 100 cm

à une distance du sol
comprise entre 65 et 100
cm;

F

 N'utilisez ni rallonges ni prises multiples.
 Le câble ne doit être ni plié ni écrasé.

 Le câble d'alimentation ne doit être remplacé que

par des techniciens agréés.

Attention! Nous déclinons toute responsabilité en cas
de non respect des normes énumérées ci-dessus.

Premier cycle de lavage

ou bien accrochez-le à
un évier ou à une
baignoire, dans ce cas,
fixez le support en
plastique fourni avec
l'appareil au robinet (voir
figure). L'extrémité libre
du tuyau d'évacuation
ne doit pas être plongée
dans l'eau.

 L'utilisation de tuyaux de rallonge est absolument

déconseillée, si vous ne pouvez vraiment pas faire
autrement vous devrez utiliser un tuyau de même
diamètre et de longueur maximum de 150 cm.

Branchement électrique

Avant de brancher la fiche dans la prise de courant,
contrôlez que:
 la prise dispose de mise à la terre et est conforme

aux normes;

 la prise est bien apte à supporter la puissance

maximale de la machine indiquée dans le tableau
des Carcatéristiques techniques (voir ci-contre);

 la tension d'alimentation est bien comprise entre les

valeurs figurant dans le tableau des
Caractéristiques techniques (voir ci-contre);

 la prise est bien compatible avec la fiche du lave-

linge. Autrement, remplacez la prise ou la fiche.

 Votre lave-linge ne doit pas être installé dehors,

même à l'abri, car il est très dangereux de le laisser
exposé à la pluie et aux orages.

 Après installation du lave-linge, la prise de courant

doit être facilement accessible.

Avant la première utilisation de la machine, effectuez
un cycle de lavage avec un produit lessiviel mais
sans linge et sélectionnez le programme à 90°C
sans prélavage.

Caractéristiques techniques

Modèle

Dimensions

Capacité

Raccordements
électriques

Raccordements
hydrauliques

Vitesse
d'essorage

Programmes de
con trôle selon la
norme EN 60456

LISA XL 11

largeur 59,5 cm
hauteur 85 cm
profondeur 56,5 cm

de 1 à 6 kg

Voir la plaq ue s ignalét ique appliquée
sur la machine

pression maximale 1 MPa (10 bar)
pression minimale 0,05 MPa (0,5 bar)
capacité du tambour 52 litres

jusqu'à 1100 tours minute

programme 2; température 60°C;
effectué avec une charge de 6 kg.

Cet appareil est conforme aux
Directives Communau taires suivantes:

- 73/23/CEE du 19/02/73 (Basse
Tension) et modifications suivantes

- 89/336/CEE du 03/05/89

(Compatibilité électromagnétique) et
modifications suivantes

- 2002/96 CE

Bac produits

AssistanceAnomaliesPrécautions EntretienProgrammesInstallation Description

3

Description du lave-linge

Bandeau de commandes

F

Touches

FONCTION

Voyants

Tiroir à produits lessiviels

Voyant

ALLUMAGE/
HUBLOT
VERROUILLE

Touche

START/RESET

Touche

MISE EN
MARCHE/
ARRET

Bouton

PROGRAMMES

Tiroir à produits lessiviels: chargement des
produits lessiviels et additifs (voir page 8).

Voyants: suivi du stade d'avancement du
programme de lavage.
Si la fonction Départ différé a été sélectionnée,
indiquent le temps résiduel avant le démarrage du
programme (voir page 5).

Bouton ESSORAGE: sélection de l'essorage ou
exclusion (voir page 7).

Touches FONCTION: sélection des fonctions
disponibles. La touche correspondant à la fonction
sélectionnée restera allumée.

Bouton

ESSORAGE

Bouton TEMPÉRATURE: sélection de la
température ou lavage à froid (voir page 7).

Touche START/RESET: démarrage des
programmes ou annulation (en cas d'erreur).

Voyant ALLUMAGE/HUBLOT VERROUILLE: pour
comprendre si le lave-linge est branché et si le
hublot peut être ouvert (voir page 5).

Touche MISE EN MARCHE/ARRET: mise en
marche ou arrêt du lave-linge.

Bouton PROGRAMMES: choix des programmes
(voir page 6).
En cours de lavage, le bouton ne bouge pas.

Bouton

TEMPÉRATURE

4

Voyants

Les voyants fournissent des informations importantes.
Voilà ce qu'ils signalent:

Retard programmé:

Si la fonction Départ différé a été activée (voir page 7)
et après avoir sélectionné le programme, le voyant
correspondant au retard programmé commence à
clignoter:

Au fur et à mesure que le temps passe, le retard
résiduel est affiché avec clignotement du voyant
correspondant:

Une fois que le retard sélectionné touche à sa fin, le
voyant clignotant s'éteint et le programme sélectionné
démarre.

Phases en cours:

Pendant le cycle de lavage, les voyants s'allument
progressivement pour indiquer son stade
d'avancement:

Prélavage

Lavage

Rinçage

Essorage

Remarque: pendant la phase de vidange, le voyant
correspondant à la phase Essorage s'allume.

Touches fonction

Les TOUCHES FONCTION servent aussi de voyants.
La sélection d'une fonction entraîne l'allumage du
voyant correspondant.
Si la fonction sélectionnée est incompatible avec le
programme sélectionné, la touche clignote et la
fonction n'est pas activée.
En cas de sélection d'une fonction incompatible avec
une autre précédemment sélectionnée, la seule à être
activée sera la dernière validée.

F

Bac produits

Voyant ALLUMAGE/HUBLOT VERROUILLE:

Le voyant allumé indique que le hublot est verrouillé pour empêcher toute ouverture accidentelle; attendez que
le voyant cesse de clignoter avant d'ouvrir le hublot, vous risqueriez d'endommager l'appareil.

 Le clignotement rapide du voyant ALLUMAGE/HUBLOT VERROUILLE en même temps qu'un autre signale

une anomalie (voir page 11).

AssistanceAnomaliesPrécautions EntretienProgrammesInstallation Description

5

Mise en marche et Programmes

En bref: démarrage d'un programme

F

1. Pour allumer le lave-linge appuyez sur la touche .
Tous les voyants s'allument pendant quelques
secondes puis s'éteignent et le voyant ALLUMAGE/
HUBLOT VERROUILLE commence à clignoter.

2. Chargez le lave-linge et fermez le hublot.

3. Sélectionnez à l'aide du bouton PROGRAMMES
le programme désiré.

4. Sélectionnez la température de lavage (voir page 7).

Tableau des programmes

Nature des tissus et degré de
salissure

Standard

Blancs extrêmement s ales

Coton:

(draps, nappes, etc.)

Blancs extrêmement s ales

Coton:

(draps, nappes, etc.)

Blancs et couleurs résistantes

Coton:

très sales

Blancs et couleurs délicates

Coton:

très sales

Blancs peu sales et couleurs

Coton:

délicates (chemises, pulls, etc.)

Synthétiques:

très sales (linge de bébé, etc.)

Synthétiques:

très sales (linge de bébé, etc.)

Synthétiques:

(linge en tout genre légèrement sale)

Couleurs résistantes

Couleurs résistantes

Couleurs délicates

Laine

Tissus particulièrement délicats

(

rideaux, soie, viscose,

etc.)

Tim e 4 you

Blancs et couleurs résistantes

Coton:

très sales

Blancs peu sales et cou

Coton:

leurs d élicates (chemises , pulls, etc.)

Synthétiques:

(linge en tout genre légèrement sale)

Synthétiques:

(linge en tout genre légèrement sale)

Couleurs délicates

Couleurs délicates

Sports

Chau ssures de s port
(MA X. 2 p aires)

Textiles vêtements de sport

(survêtements, shorts, etc.)

PROGRAMMES PARTIAUX

Rinçage 

Essorage Vidange et essorage

Vid an ge Vid an ge

-

Program­mes

1

2

2

2

3

4

4

5

6

7

8

9

10

11

12

13

5. Sélectionnez la vitesse d'essorage (voir page 7).

6. Versez le produit lessiviel et les additifs (voir page 8).

7. Appuyez sur la touche START/RESET pour lancer
le programme.
Pour annuler, poussez sur la touche START/RESET
pendant 2 secondes au moins.

8. A la fin du programme de lavage, le voyant ALLUMAGE/
HUBLOT VERROUILLE clignote pour indiquer que le
hublot peut être ouvert. Sortez le linge et laissez le hublot
entrouvert pour faire sécher le tambour. Eteignez le lave­linge en appuyant sur la touche

Tem pé-

rature

90°C   

90°C  

60°C  

40°C  

40°C  

60°C   Délicate

40°C   Délicate

40°C   Délicate

40°C  

30°C  

60°C  

40°C  

°C

40

30°C   30

°C

30

30°C   60

Lessive

préla v. lavage



 50

Assou­plissan t

Anti-tâches/
Eau de Javel

Délicate/

Traditionnelle

Délicate/

Traditionnelle

Délicate/

Traditionnelle

Délicate/

Traditionnelle

Délicate/

Traditionnelle

Durée du
cycle
(minutes)

.

Description du cycle de
lava ge

Prélavage, lavage, rinçages,

135

essorages in termédiaires et
essorage final

Lavage, rinçages, essorages

125

intermédiaires et essorage final
Lavage, rinçages, essorages

110

intermédiaires et essorage final
Lavage, rinçages, essorages

105

intermédiaires et essorage final
Lavage, rinçages, essorages

70

intermédiaires et essorage final
Lavage, rinçages, anti-

75

froissement ou essorage délicat

Lavage, rinçages, anti-

60

froissement ou essorage délicat

Lavage, rinçages, anti-

60

froissement ou essorage délicat

Lavage, rinçages, anti-

50

froissement et essorage délicat

Lavage, rinçages, anti-

45

froissement ou vidange

Lavage, rinçages, essorages

65

intermédiaires et essorage final
Lavage, rinçages, essorages

55

intermédiaires et essorage final
Lavage, rinçages, essorage

45

délicat
Lavage, rinçages et essorage

délicat

Lavages en eau froide (sans

lessive), lavage, rinçages et
essorage délicat

Lavage, rinçages, essorages
intermédiaires et essorage final

Rinçages et essorage

Remarque

- Pour les programmes 8, 9 il est conseillé de ne pas dépasser une charge de 3,5 kg.

- Pour le programme 13 il est conseillé de ne pas dépasser une charge de 2 kg.

- Pour la fonction anti-froissement: voir Repassage facile, page ci-contre. Les données reportées dans le tableau sont à titre indicatif.

Programme spécial

Express 30' (programme 11 pour Synthétiques) spécialement conçu pour laver du linge peu sale en un rien de temps:
il ne dure que 30 minutes et permet ainsi de faire des économies d'énergie et de temps. Choisissez le programme
(11 à 30°C), vous pourrez laver ensemble des textiles différents (sauf laine et soie) en ne dépassant pas 3 kg de
charge. Nous vous conseillons d'utiliser des lessives liquides.

6

Personnalisations

ç

ç

ç

Sélection de la température

Tournez le bouton TEMPERATURE pour sélectionner la température de lavage (voir Tableau des programmes page 6).
Vous pouvez réduire la température jusqu'au lavage à froid (

).

Sélection de l'essorage

Tournez le bouton ESSORAGE pour sélectionner la vitesse d'essorage du programme sélectionné.
Les vitesses maximales prévues pour les programmes sont:

Programmes Vitesse maximale

Coton 1100 tours minute
Synthétiques 800 tours minute
Laine 600 tours minute
Soie no

Vous pouvez réduire la vitesse d'essorage ou bien même supprimer ce dernier en sélectionnant le symbole
La machine interdira automatiquement tout essorage à une vitesse supérieure à la vitesse maximale prévue pour
chaque programme.

 Pour éviter des vibrations excessives, avant toute phase d'essorage, l'appareil imprime au tambour une série de

rotations continues à une vitesse légèrement supérieure à la vitesse de lavage pour distribuer le linge de façon unifor­me.
Si, malgré plusieurs tentatives, le linge n'est pas parfaitement réparti , l'appareil effectue l'essorage à une vitesse
inférieure à la vitesse prévue.
En cas de déséquilibre excessif, l'appareil procède à la répartition du linge au lieu de l'essorage.
Les tentatives éventuelles d'équilibrage peuvent prolonger la durée totale du cycle de 10 minutes maximum.

.

F

Bac produits

Fonctions

Les différentes fonctions de lavage prévues par le lave-linge permettent d'obtenir la propreté et le blanc souhaités.
Pour activer les fonctions:

1. appuyez sur la touche correspondant à la fonction désirée, d'après le tableau ci-dessous;

2. l'allumage de la touche correspondante signale que la fonction est activée.

Remarque: Le clignotement rapide de la touche signale que la fonction correspondante n'est pas disponible pour le
programme sélectionné.

Fonctions Effet Mode d'emploi

Départ
différ é

Anti-tâches

Repassage

facile

Pour différer la mise
en marche de votre
machine jusqu'à 9
heures.

Cycle de anti-tâches
conseillé pour
l'élimination de taches

très résistantes.

Pour moins froisser
les tissus et
simplifier leur
repassage.

Appuyez plusieurs fois de suite sur la touche jusqu'à ce que le
voyant correspondant au retard souhaité s'allume.
A la cinquième pression sur la touche, la fonction se désactive.
N.B: Après avoir appuyé sur la touche Start/Reset, vous ne
pouvez modifier le retard programmé que pour le diminuer.

N'oubliez pas de verser l'eau de Javel dans le bac supplémentaire 4
(voir page 8)

Elle est incompatible avec la fonction REPASSAGE FACILE.

Si cette fonction est sélectionnée, les programmes 4, 5, 6, 7
s'arrêteront en laissant le linge tremper dans l'eau (Anti­froissement) et le voyant de la phase Rinçage se mettra à
clignoter:

- pour compléter le cycle appuyez sur la touche START/RESET;

- pour n'effectuer que la vidange amenez le bouton sur le symbole
correspondant et appuyez sur la touche START/RESET.
Elle est incompatible avec la fonction ANTI-TÂCHES.

Activée avec les

programmes:

Tous

2, 3, 4, 5,
Rinçages.

3, 4, 5, 6, 7, 8,
9, 10,

age.

Rin

AssistanceAnomaliesPrécautions EntretienProgrammesInstallation Description

Rin

age

plus

Pour augmenter
l'efficacité du
rinçage.

Utilisation conseillée en cas de pleine charge ou de doses
élevées de produit lessiviel.

1, 2, 3, 4,
5, 8, 9, 10,
12, 13,

age.

Rin

7

Produits lessiviels et linge

Tiroir à produits lessiviels

F

Un bon résultat de lavage dépend aussi d'un bon
dosage de produit lessiviel: un excès de lessive ne
lave pas mieux, il incruste l'intérieur de votre lave­linge et pollue l'environnement.

Sortez le tiroir à produits

4

lessiviels et versez la
lessive ou l'additif
comme suit.

3

2

1

bac 1: Lessive prélavage
(en poudre)

Avant d'introduire la lessive, assurez-vous que le
bac supplémentaire 4 n'est pas présent.

bac 2: Lessive lavage
(en poudre ou liquide)

Versez la lessive liquide juste avant la mise en
marche.

bac 3: Additifs (adoucissant, etc.)

L'assouplissant ne doit pas déborder de la grille.

bac supplémentaire 4: Eau de javel

 N'utilisez pas de lessives pour lavage à la main,

elles génèrent trop de mousse.

Cycle blanchissage

L'utilisation du bac supplémentaire 4 exclut le prélavage.
Le blanchissage ne peut non plus être effectué avec les
programmes 7 (Soie) et Quotidien 30'
(voir page 6).

Triage du linge

 Triez correctement votre linge d'après:

- le type de textile / le symbole sur l'étiquette.

- les couleurs: séparez le linge coloré du blanc.

 Videz les poches et contrôlez les boutons.
 Ne dépassez pas les valeurs indiquées correspon-

dant au poids de linge sec:
Textiles résistants: 6 kg max.
Textiles synthétiques: 2,5 kg max.
Textiles délicats: 2 kg max.
Laine: 1,5 kg max.

Combien pèse le linge ?

1 drap 400-500 g
1 taie d'oreiller 150-200 g
1 nappe 400-500 g
1 peignoir 900-1.200 g
1 serviette éponge 150-250 g

Pièces de linge particulières

Rideaux: pliez-les bien et glissez-les dans une taie

d'oreiller ou dans un sac genre filet. Lavez-les seuls
sans dépasser la demi-charge. Sélectionnez le pro­gramme 7 qui supprime automatiquement l'essorage.

 N'utilisez de l'eau de Javel traditionelle que pour

les tissus blancs résistants et des détachants déli-
cats pour les couleurs, les synthétiques et la laine.

Montez le bac supplé­mentaire 4 fourni avec
l'appareil à l'intérieur du
bac 1.
Lorsque vous versez
l'eau de Javel, attention
à ne pas dépasser le
niveau "max" indiqué
sur le pivot central (voir
figure).

Pour blanchir uniquement, versez l'eau de Javel
dans le bac supplémentaire 4 et sélectionnez le
programme Rinçage
Pour blanchir en cours de lavage, versez le produit
lessiviel et les additifs, sélectionnez le programme
souhaité et activez l'option Anti-tâches (voir page 7).

.

Doudounes et anoraks: s'ils sont en duvet d'oie ou de
canard, ils peuvent être lavés à la machine. Lavez les
vêtements sur lenvers. La charge ne doit pas excéder
2-3 kg. Prévoyez 2, voire 3 rinçages et un essorage léger.

Laine: pour obtenir d'excellents résultats utilisez un
produit lessiviel spécial et ne dépassez pas une
charge de 1,5 kg.

8

Précautions et conseils

 Ce lave-linge a été conçu et fabriqué conformément

aux normes internationales de sécurité. Ces avertisse­ments sont fournis pour des raisons de sécurité, lisez­les attentivement.

Sécurité générale

 Cet appareil a été conçu pour une utilisation

domestique, non professionnelle et ses fonctions ne
doivent pas être altérées.

 Ce lave-linge ne doit être utilisé que par des adultes

en suivant les instructions reportées dans ce mode
d'emploi.

 Nutilisez pas lappareil si vous êtes pieds nus.

ne touchez jamais lappareil si vous avez les pieds
ou les mains humides.

 Ne tirez jamais sur le câble pour débrancher la fiche

de la prise de courant.

 N'ouvrez pas le tiroir à produits lessiviels si la

machine est en marche.

 Ne touchez pas à l'eau de vidange, elle peut

atteindre des températures très élevées.

 Ne forcez pas pour ouvrir le hublot: le verrouillage

de sécurité qui protège contre les ouvertures
accidentelles pourrait s'endommager.

 En cas de panne, n'essayez en aucun cas d'accé-

der aux mécanismes internes pour tenter de la
réparer.

 Veillez à ce que les enfants ne s'approchent pas de

la machine pendant son fonctionnement.

 Pendant le lavage, le hublot a tendance à se

réchauffer.

 Deux ou trois personnes sont nécessaires pour la

déplacer en faisant très attention. Ne jamais la
déplacer seul car la machine est très lourde.

 Avant d'introduire votre linge, contrôlez si le tam-

bour est bien vide.

Mise au rebut

 Mise au rebut du matériel d'emballage:

se conformer aux réglementations locales de manière à
ce que les emballages puissent être recyclés.

 La Directive Européenne 2002/96/EC sur les

Déchets des Equipements Electriques et Electroni­ques, exige que les appareils ménagers usagés ne
soient pas jetés dans le flux normal des déchets
municipaux. Les appareils usagés doivent être
collectés séparément afin d'optimiser le taux de
récupération et le recyclage des matériaux qui les

composent et réduire l'impact sur la santé humaine
et l'environnement. Le symbole de la ''poubelle
barrée'' est apposée sur tous les produits pour
rappeler les obligations de collecte séparée.

Les consommateurs devront contacter les autorités
locales ou leur revendeur concernant la démarche à
suivre pour l'enlèvement de leur vieil appareil.

Economies et respect de l'environnement

La technologie au service de l'environnement

Si vous voyez peu d'eau à travers le hublot c'est
parce que grâce à la nouvelle technologie Indesit, il
suffit de moins de la moitié d'eau pour obtenir une
propreté impeccable: un but atteint pour protéger
l'environnement.

Economie de produit lessiviel, d'eau, d'électri­cité et de temps

 Pour ne pas gaspiller de ressources, utilisez le lave-

linge à sa charge maximale. Mieux vaut une pleine
charge que deux demies, vous économiserez
jusqu'à 50% d'électricité.

 Un prélavage n'est nécessaire qu'en cas de linge

très sale. S'en passer permet de faire des écono­mies de produit lessiviel, de temps, d'eau et entre 5
et 15% d'électricité.

 Si vous traitez les taches avec un produit détachant

ou si vous les laissez tremper avant de les laver,
vous éviterez d'avoir à laver à de hautes températu­res. Un programme à 60°C au lieu de 90°C ou un à
40°C au lieu de 60°C, fait économiser jusqu'à 50%
d'électricité.

 Bien doser la quantité de produit lessiviel en fonc-

tion de la dureté de l'eau, du degré de salissure et
de la quantité de linge à laver évite les gaspillages
et protège l'environnement: bien que biodégrada­bles, les produits lessiviels contiennent des élé­ments qui altèrent l'équilibre de la nature. Evitez le
plus possible l'utilisation d'assouplissant.

 Effectuer ses lavages tard dans l'après-midi et

jusqu'aux premières heures du matin permet de
réduire la charge d'absorption des opérateurs
énergétiques. L'option Départ différé (voir page 7)
aide à mieux organiser les lavages en ce sens.

 Si le linge doit être séché dans un sèche-linge,

sélectionnez une haute vitesse d'essorage. Du linge
qui contient moins d'eau fait écomiser du temps et
de l'électricité dans le programme de séchage.

F

Installation Description

Bac produits

AssistanceAnomaliesPrécautions EntretienProgrammes

9

Entretien et soin

Coupure de l'arrivée d'eau et de courant

F

 Fermez le robinet de l'eau après chaque

lavage: vous limiterez ainsi l'usure de l'installation
hydraulique de votre lave-linge et éliminerez le
danger de fuites.

 Débranchez la fiche de la prise de courant quand

vous nettoyez votre lave-linge et pendant tous vos
travaux d'entretien.

Nettoyage du lave-linge

Pour nettoyer l'extérieur et les parties en caoutchouc,
utilisez un chiffon imbibé d'eau tiède et de savon.
N'utilisez ni solvants ni abrasifs.

Nettoyage du tiroir à produits
lessiviels

Pour sortir le tiroir,
soulevez-le et tirez-le
vers vous (voir figure).
Lavez-le à l'eau
courante, effectuez
cette opération assez
souvent.

Nettoyage de la pompe

Le lave-linge est équipé d'une pompe autonettoyante
qui n'exige aucune opération d'entretien. Il peut
toutefois arriver que de menus objets (pièces de
monnaie, boutons) tombent dans la préchambre qui
protège la pompe, placée en bas de cette dernière.

 Contrôlez que le cycle de lavage est bien terminé

et débranchez la fiche.

Pour accéder à cette préchambre:

1. démontez le panneau
situé à l'avant du lave­linge à l'aide d'un
tournevis (voir figure);

2. dévissez le couvercle
en le faisant tourner dans
le sens inverse des
aiguilles d'une montre (voir
figure): il est normal qu'un
peu d'eau s'écoule;

Entretien du hublot et du tambour

 Quand vous nutilisez pas votre lave-linge, laissez

toujours le hublot entrouvert pour éviter la
formation de mauvaises odeurs.

10

3. nettoyez soigneusement à l'intérieur;

4. revissez le couvercle;

5. remontez le panneau en veillant à bien enfiler les

crochets dans les fentes prévues avant de le pousser
contre la machine.

Contrôle du tuyau d'arrivée de l'eau

Contrôlez le tuyau d'alimentation au moins une fois
par an. Remplacez-le dès que vous remarquez des
craquèlements et des fissures: les fortes pressions
subies pendant le lavage pourraient provoquer des
cassures.

 N'utilisez jamais de tuyaux usés.

Anomalies et remèdes

Il peut arriver que le lave-linge ne fonctionne pas bien. Avant de appelez le Service après-vente (voir page 12),
contrôlez s'il ne s'agit pas d'un problème facile à résoudre grâce à la liste suivante.

Anomalies:

Le lave-linge ne s'allume pas.

Le cycle de lavage ne démarre
pas.

Il n'y a pas d'arrivée d'eau.

Le lave-linge prend l'eau et
vidange continuellement.

Causes / Solutions possibles:

 La fiche n'est pas branchée dans la prise de courant ou mal branchée.
 Il y a une panne de courant.

 Le hublot n'est pas bien fermé.
 La touche

 La touche START/RESET n'a pas été actionnée.
 Le robinet de l'eau n'est pas ouvert.

 Un départ différé a été sélectionné (Départ différé, voir page 7).

 Le tuyau d'arrivée de l'eau n'est pas raccordé au robinet.
 Le tuyau est plié.
 Le robinet de l'eau n'est pas ouvert.
 Il y a une coupure d'eau.
 La pression n'est pas suffisante.

 La touche START/RESET n'a pas été actionnée.

 le tuyau de vidange n'est pas installé à une distance du sol

comprise entre 65 et 100 cm (voir page 3).
 L'extrémité du tuyau de vidange est plongée dans l'eau (voir page 3).
 L'évacuation murale n'a pas d'évent.

Si après ces vérifications, le problème persiste, fermez le robinet de l'eau, éteignez la
machine et appelez le service Assistance. Si vous habitez en étage dans un immeuble,
il peut y avoir des phénomènes de siphonnement qui font que votre lave-linge prend
et évacue l'eau continuellement. Pour supprimer cet inconvénient, vous pouvez
trouver dans le commerce des valves spéciales anti-siphonnement.

n'a pas été actionnée.

F

Bac produits

Votre lave-linge ne vidange pas
et n'essore pas.

Votre lave-linge vibre beaucoup
pendant l'essorage.

Le lave-linge a des fuites.

Le voyant ALLUMAGE/HUBLOT
VERROUILLE clignote
rapidement en même temps
qu'un autre voyant.

Il y a un excès de mousse.

 Le programme ne prévoit pas de vidange: pour certains
programmes, il faut intervenir pour la faire démarrer (voir page 6).
 L'option Repassage facile est activée: pour compléter le
programme, appuyez sur la touche START/RESET (voir page 7).
 Le tuyau de vidange est plié (voir page 3).

 La conduite de l'installation de vidage est bouchée.

 Le tambour n'a pas été débloqué (comme indiqué page 2)
lors de l'installation du lave-linge.
 Le lave-linge n'est pas posé à plat (voir page 2).

 Le lave-linge est coincé entre des meubles et le mur (voir page 2).

 Le tuyau d'arrivée de l'eau n'est pas bien vissé (voir figure page 2).
 Le tiroir à produits lessiviels est bouché (pour le nettoyer voir pag. 10).

 Le tuyau de vidange n'est pas bien fixé (voir page 3).

 Il vous signale une anomalie. Avant d'appeler le service de

dépannage, nous vous prions de bien vouloir procéder comme suit:

1. Eteignez l'appareil;

2. Débranchez la fiche d'alimentation et attendez au moins 40 secondes;

3. Rebranchez la fiche d'alimentation;

4. Allumez l'appareil;

5. Si le défaut persiste toujours, veuillez contacter le centre

d'assistance technique.

 Le produit de lavage utilisé n'est pas une lessive spéciale machine

(il faut qu'il y ait l'inscription "pour lave-linge", "main et machine", ou
autre semblable).
 La quantité utilisée est excessive.

AssistanceAnomaliesPrécautions EntretienProgrammesInstallation Description

11

Assistance

195 060 957.00

11/2006 - Xerox Business Services

Avant d'appeler le service après-vente:

F

 Vérifiez si vous ne pouvez pas résoudre vous-même le problème (voir page 11);
 Remettez le programme en marche pour contrôler si le dysfonctionnement a disparu;
 Autrement, appelez le Service après-vente de votre revendeur;

 En cas d'installation erronée ou d'utilisation incorrecte, vous pouvez être appelé à payer l'intervention.
 Ne vous adressez jamais à des techniciens non agréés.

Communiquez:

 le type de panne;
 le modèle de la machine (Référence);
 le numéro de série (S/N);

Vous trouverez tous ces renseignements sur la plaquette signalétique située sur le panneau arrière de
votre lave-linge.

Consultation à tout moment

Pour toute demande concernant nos produits, nhésitez pas à contacter notre Service Consommateurs

0.825.05.44.44.

Assistance

Assistance

12
