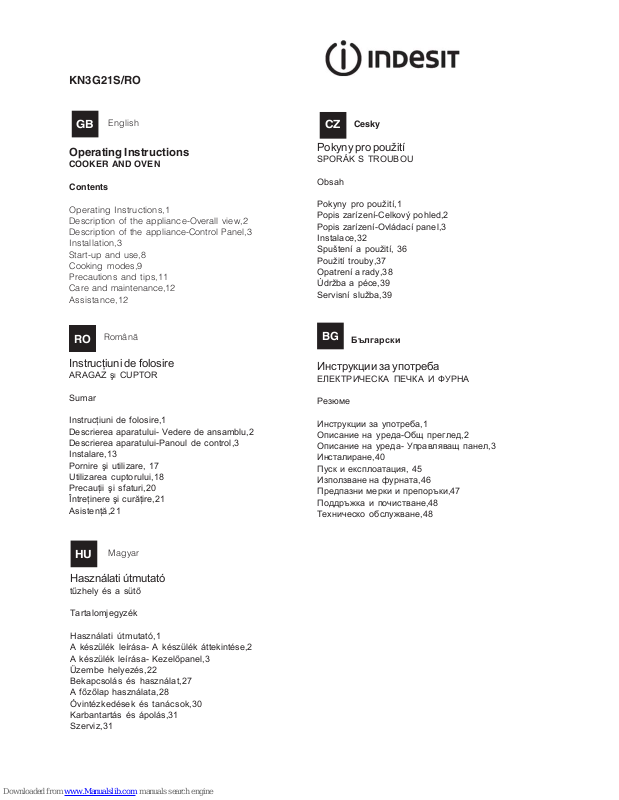

Indesit KN3G21S/RO, KN3G2, KN3G21S, KN3G2.1 Operating Instructions Manual [en, bg, ro, hu, cs]

Page 1

English

Operating Instructions

COOKER AND OVEN

Contents

Operating Instructions,1 Description of the appliance-Overall view,2 Description of the appliance-Control Panel,3 Installation,3 Start-up and use,8 Cooking modes,9 Precautions and tips,11 Care and maintenance,12 Assistance,12

KN3G21S/RO

Românã

Instrucţiuni de folosire

ARAGAZ şI CUPTOR

Sumar

Instrucţiuni de folosire,1 Descrierea aparatului- Vedere de ansamblu,2 Descrierea aparatului-Panoul de control,3 Instalare,13 Pornire şi utilizare, 17 Utilizarea cuptorului,18 Precauţii şi sfaturi,20 Întreţinere şi curăţire,21 Asistenţă,21

Magyar

Használati útmutató

tűzhely és a sütő

Tartalomjegyzék

Használati útmutató,1 A készülék leírása- A készülék áttekintése,2 A készülék leírása- Kezelőpanel,3 Üzembe helyezés,22 Bekapcsolás és használat,27 A főzőlap használata,28 Óvintézkedések és tanácsok,30 Karbantartás és ápolás,31 Szerviz,31

Cesky

Pokyny pro použití

SPORÁK S TROUBOU

Obsah

Pokyny pro použití,1 Popis zarízení-Celkový pohled,2 Popis zarízení-Ovládací panel,3 Instalace,32 Spuštení a použití, 36 Použití trouby,37 Opatrení a rady,38 Údržba a péce,39 Servisní služba,39

Български

Инструкции за употреба

ЕЛЕКТРИЧЕСКА ПЕЧКА И ФУРНА

Резюме

Инструкции за употреба,1 Описание на уреда-Общ преглед,2 Описание на уреда- Управляващ панел,3 Инсталиране,40 Пуск и експлоатация, 45 Използване на фурната,46 Предпазни мерки и препоръки,47 Поддръжка и почистване,48 Техническо обслужване,48

Page 2

1 Hob burner 2 Hob Grid

3.Control panel

4.Sliding grill rack

5.DRIPPING pan

6.Adjustable foot

7.Containment surface for spills

8.GUIDE RAILS for the sliding racks

9.position 5

10.position 4

11.position 3

12.position 2

13.position 1

14.Glass Cover

Description of the appliance

Overall view

1.Arzătoare pe gaz 2 .Grătare plită 3 .Panou frontal de control 4 .Grătarul cuptorului 5 .Tavă de coacere 6 .Picioare reglabile

7.Plită

8.GHIDAJE alunecare rafturi

9. nivelul 5

10.nivelul 4

11.nivelul 3

12. nivelul 2

13.nivelul 1

14. Capacul din sticlă

Descriere aparatului

Vedere de ansamblu

1. Gáz égõ

2.Edénytartó rács

3. Kapcsoló tábla

4.Sütõ rács

5.Serpenyõ vagy sütõtepsi

6. Állítható lábacska vagy láb

7.Zsírfelfogó borítólap

8.TÁLCASíNEK

9.helyzet 5

10.helyzet 4

11.helyzet 3

12. helyzet 2

13.helyzet 1

14.Ha felmelegedik

A készülék leírása

A készülék áttekintése

Popis zarízení

Celkový pohled

3. Ovládací panel

4. Pečící rošt

5. Pečící plech nebo plech zachycující odkapávající

6. Nastavitelné nohy omastek

7. Záchytný žlábek

8. Vodicí LIŠTY jednotlivých úrovní

9. poloha 5

10. poloha 4

11. poloha 3

12.poloha 2

13.poloha 1

14. Skleny kryt

1. Газови горелки

2. Горна решетка

3. Командно табло

4. Решетка

5. Тава

6. Регулируеми крачета

7. Плот

8. BOДAЧИ за двата

9. Положение 5

10. Положение 4

11.Положение 3

12. Положение 2

13.Положение 1

14.3a6paHa

Описание на уреда

Общ преглед

1.Plynový hořák

2. Rošt na varné desce

1 2

9 10 11 12 13

Page 3

Description of the appliance

Control panel

1.GAS BURNER IGNITION button

2.TIMER knob

3.OVEN AND GRILL CONTROL knob

4.OVEN LIGHT / ROTISSERIE button

5.Hob BURNER control knob

Descriere aparatului

Panoul de control

A készülék leírása

Kezelőpanel

Popis zarízení

Ovládací panel

1.Elektronické zapalování plynových hořáků

2.Knoflík časovače

3.Knoflík trouby s grilem

4.Tlačítko pro osvětlení trouby a rožna

5.Regulační knoflíky pro ovládání hořáků varné desky

Описание на уреда

Управляващ панел

1.ЗАПАЛВАНЕ бутона за газова горелка

2.TIMER копчето

3.CONTROL копчето за фурна и скара

4. Бутон светлина / скара

5. Копчето за управление на Котлон горелката

1.Buton pentru activarea aprinderii electronice

2.Buton cronometru

3.Buton de comandã pentru cuptor ºi grill

4.Buton pentru activarea luminii din cuptor/ rotisserie

5.Butoane comandi ochiuri aragaz

1.Gázégő gyújtási

2.Időmérő gomb

3.Sütő és grill gomb

4. Sütő könnyű és grillező gomb

5.A tűzhely gázégőinek vezérlő gombjai

Page 4

! Before operating your new appliance please read this instruction booklet carefully. It contains important information concerning the safe installation and operation of the appliance. ! Please keep these operating instructions for future reference. Make sure that the instructions are kept with the appliance if it is sold, given away or moved. ! The appliance must be installed by a qualified professional according to the instructions provided. ! Any necessary adjustment or maintenance must be performed after the cooker has been disconnected from the electricity supply. ! We recommend cleaning the oven before using it for the first time, following the instructions provided in the „Care and maintenance” section.

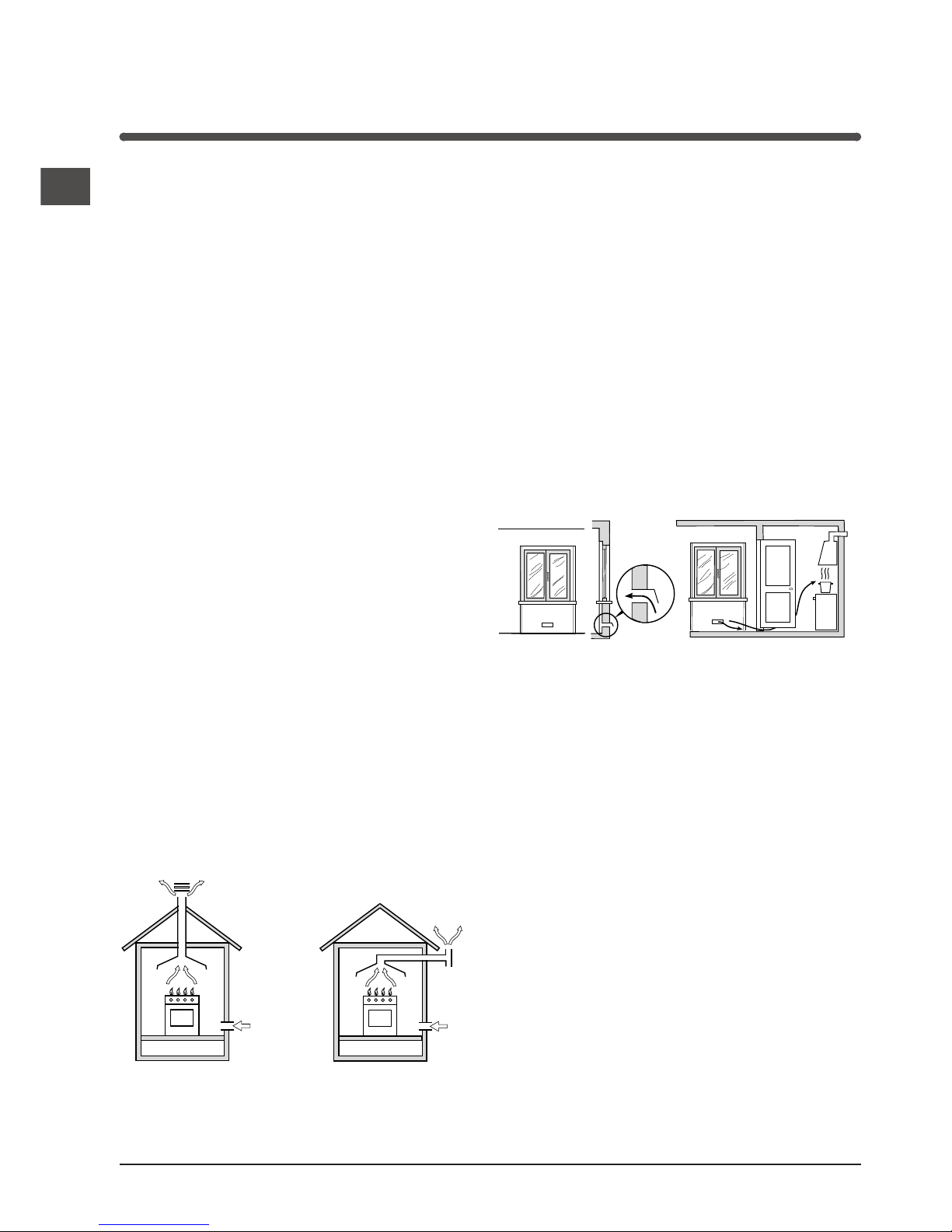

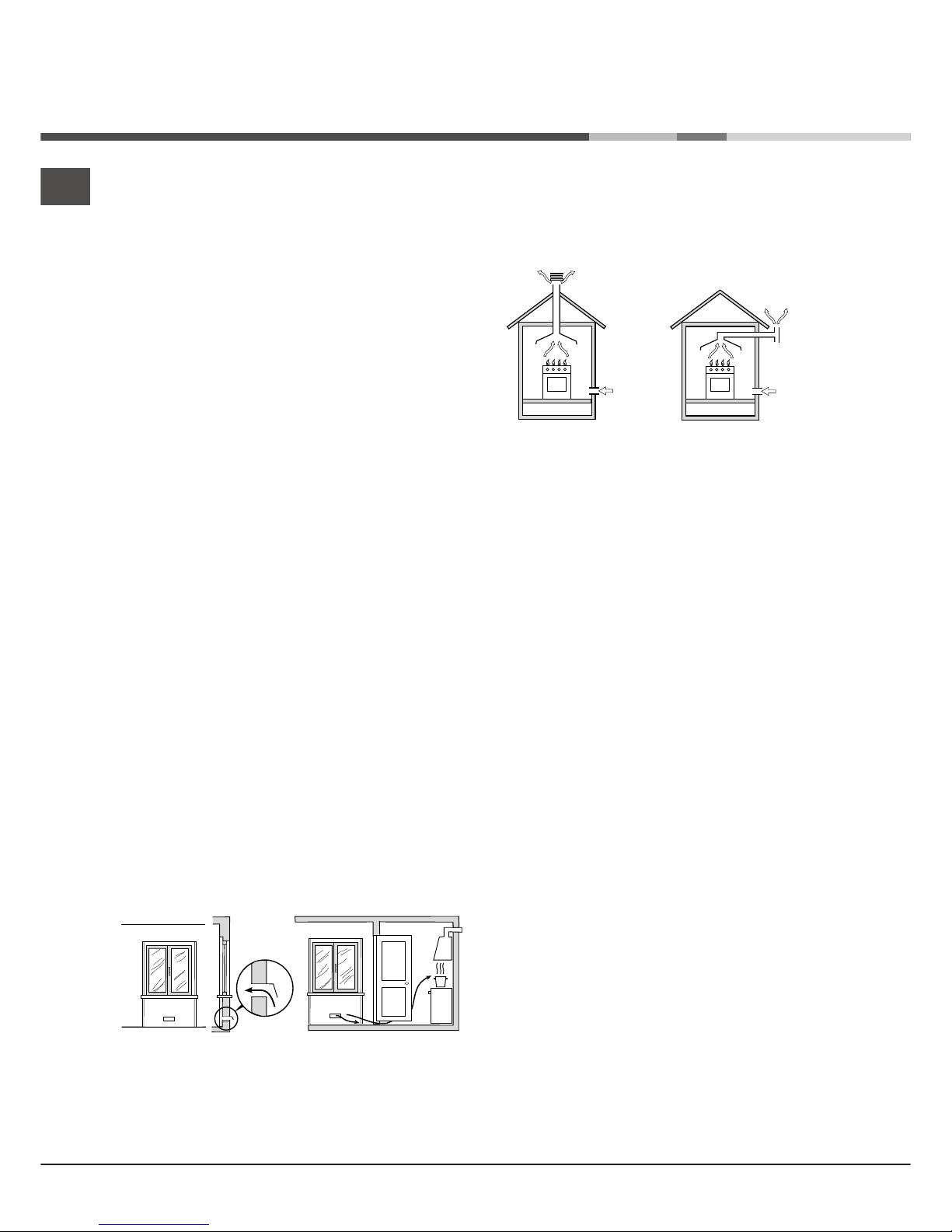

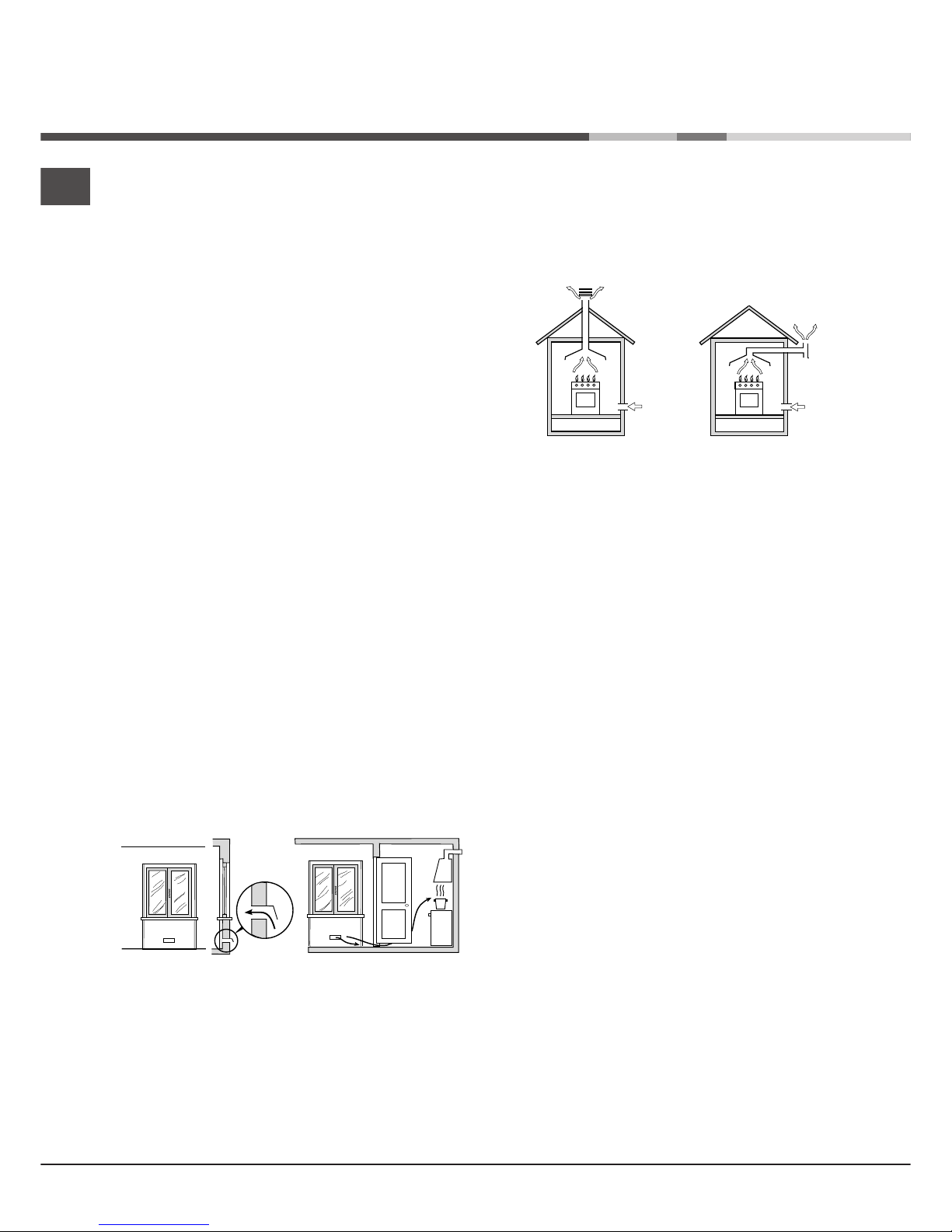

Room ventilation

The appliance may only be installed in permanentlyventilated rooms, according to current national legislation. The room in which the appliance is installed must be ventilated adequately so as to provide as much air as is needed by the normal gas combustion process (the flow of air must not be lower than 2 m3/h per kW of installed power). The air inlets, protected by grilles, should have a duct with an inner cross section of at least 100 cm2 and should be positioned so that they are not liable to even partial obstruction (see  gure A). These inlets should be enlarged by 100% - with a minimum of 200 cm2 - whenever the surface of the hob is not equipped with a flame failure safety device. When the flow of air is provided in an indirect manner from adjacent rooms (see  gure B), provided that these are not communal parts of a building, areas with increased fire hazards or bedrooms, the inlets should be fitted with a ventilation duct leading outside as described above.

A B

! After prolonged use of the appliance, it is advisable to open a window or increase the speed of any fans used.

Disposing of combustion fumes

The disposal of combustion fumes should be guaranteed using a hood connected to a safe and efficient natural suction chimney, or using an electric fan that begins to operate automatically every time the appliance is switched on (see  gure).

! The liquefied petroleum gases are heavier than air and collect by the floor, therefore all rooms containing LPG cylinders must have openings leading outside so that any leaked gas can escape easily. LPG cylinders, therefore, whether partially or completely full, must not be installed or stored in rooms or storage areas that are below ground level (cellars, etc.). Only the cylinder being used should be stored in the room; this should also be kept well away from sources of heat (ovens, chimneys, stoves) that may cause the temperature of the cylinder to rise above 50°C.

Positioning and levelling

! It is possible to install the appliance alongside cupboards whose height does not exceed that of the hob surface.

! Make sure that the wall in contact with the back of the appliance is made from a non-flammable, heatresistant material (T 90°C).

To install the appliance correctly:

• Place it in the kitchen, dining room or the bed-sit (not in the bathroom).

• If the top of the hob is higher than the cupboards, the appliance must be installed at least 200 mm away from them.

• If the cooker is installed underneath a wall cabinet, there must be a minimum distance of 420 mm between this cabinet and the top of the hob.

This distance should be increased to 700 mm if

Fumes channelled through a chimney or branched flue system reserved for cooking appliances)

Installation

Adjacent room Room requiring

ventilation

Ventilation opening for comburent air

Increase in the gap between the door and the flooring

Fumes channelled straight outside

Page 5

the wall cabinets are flammable (see  gure).

• Do not position blinds behind the cooker or less than 200 mm away from its sides.

• Any hoods must be installed according to the instructions listed in the relevant operating

manual.

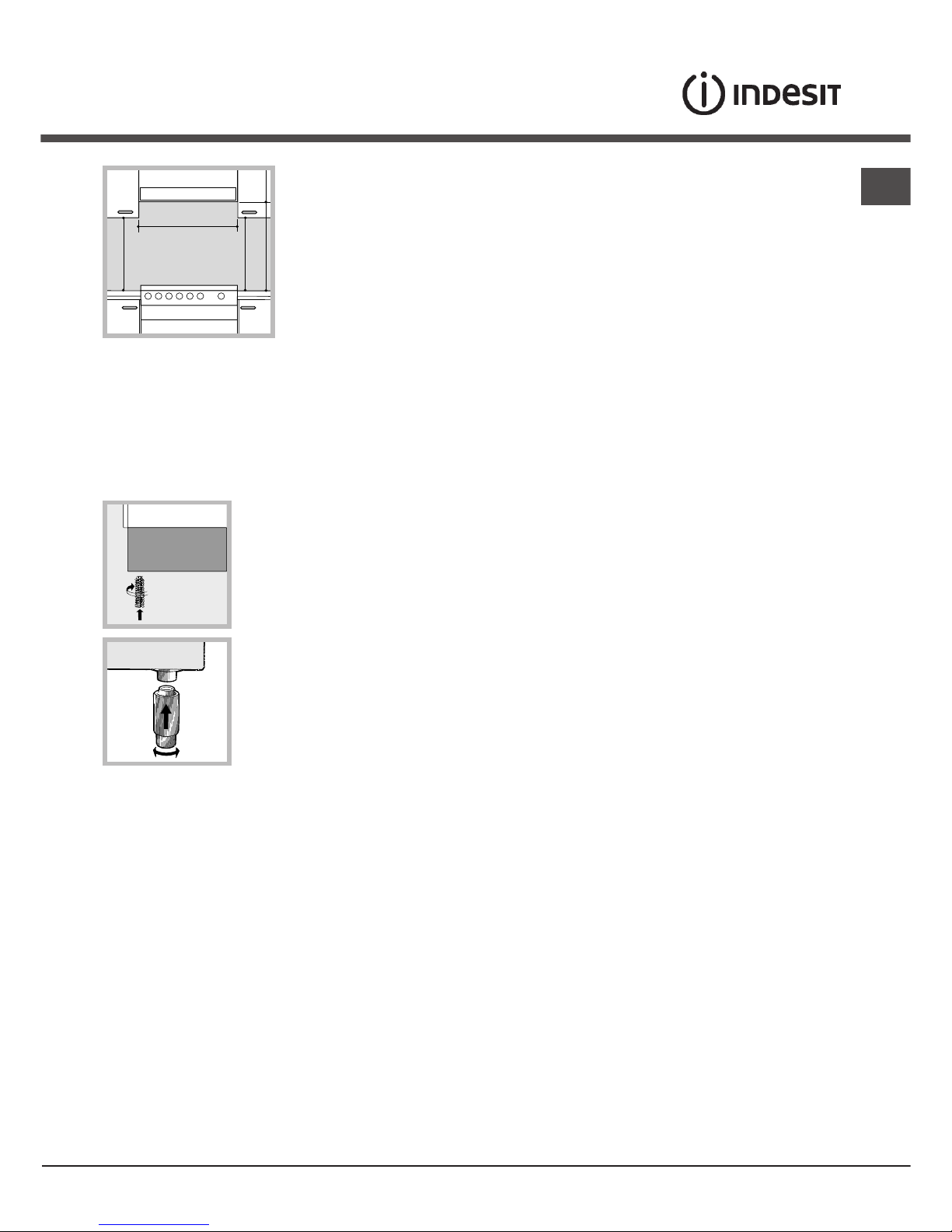

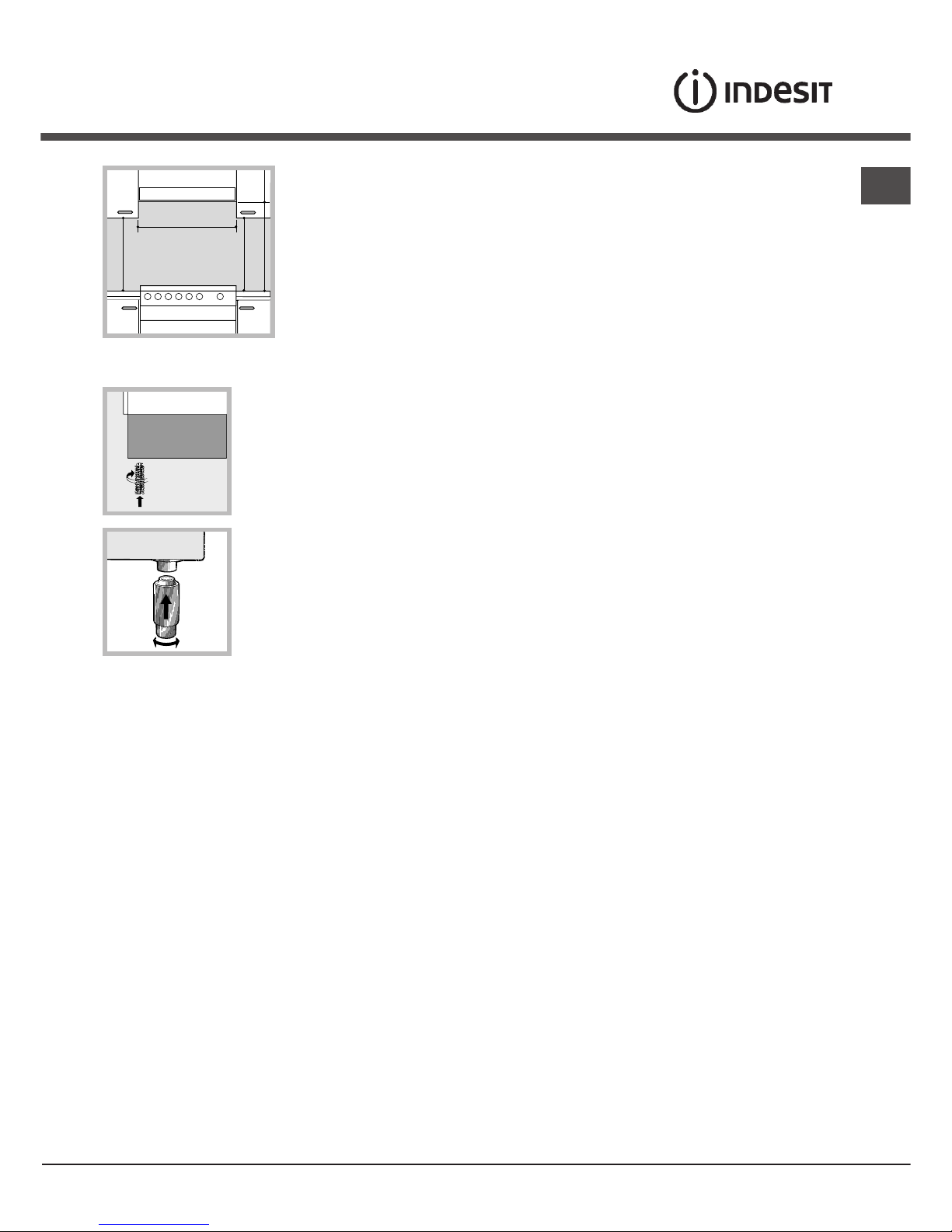

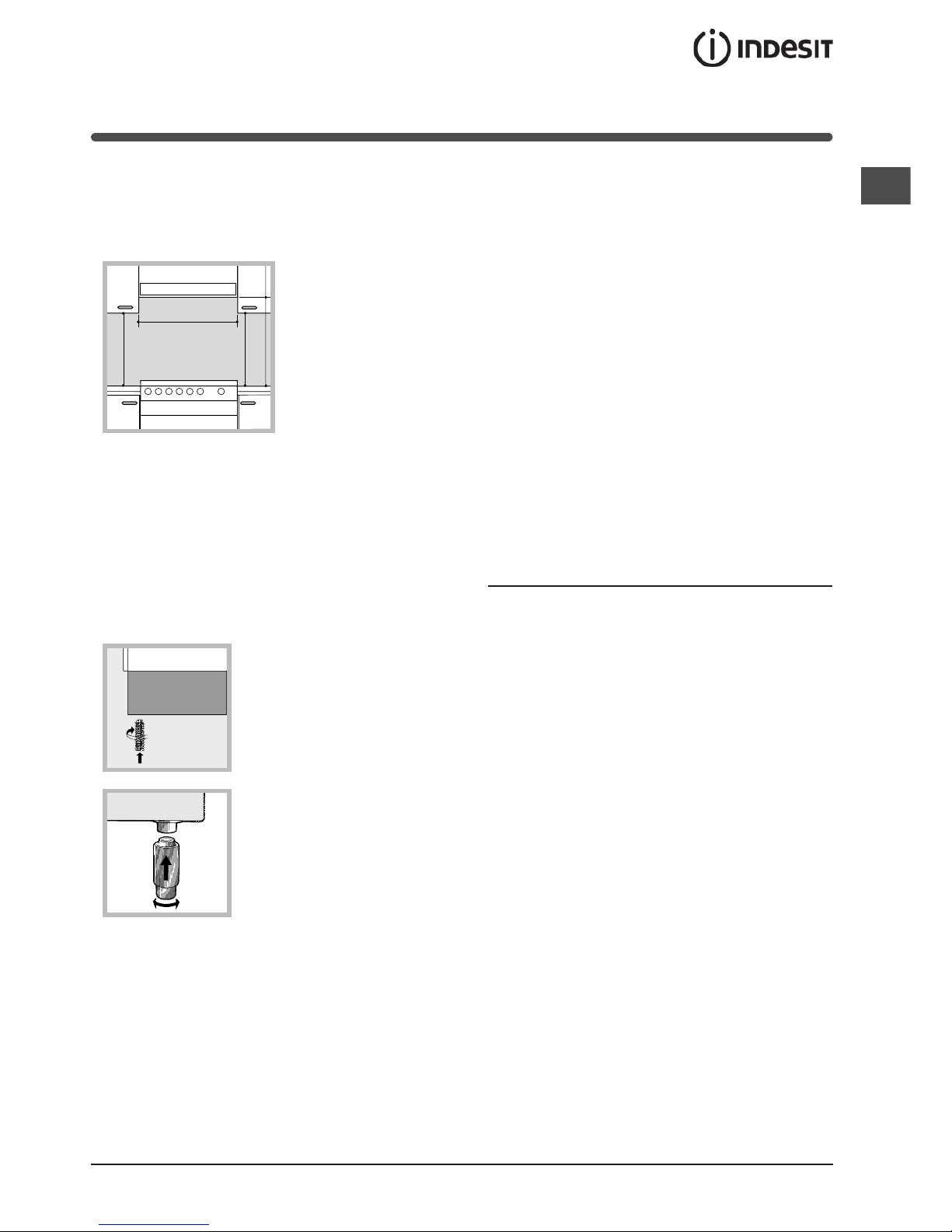

Levelling

If it is necessary to level the appliance, screw the adjustable feet into the places provided on each corner of the base of the cooker (see  gure).

The legs* fit into the slots on the underside of the base of the cooker.

Electrical connection

Install a standardised plug corresponding to the load indicated on the appliance data plate (see Technical data table). The appliance must be directly connected to the mains using an omnipolar circuit-breaker with a minimum contact opening of 3 mm installed between the appliance and the mains. The circuit-breaker must be suitable for the charge indicated and must comply with NFC 15-100 regulations (the earthing wire must not be interrupted by the circuitbreaker). The supply cable must be positioned so that it does not come into contact with temperatures higher than 50°C at any point.

Before connecting the appliance to the power supply, make sure that:

• The appliance is earthed and the plug is compliant with the law.

• The socket can withstand the maximum power of the appliance, which is indicated by the data plate.

• The voltage is in the range between the values indicated on the data plate.

• The socket is compatible with the plug of the appliance. If the socket is incompatible with the plug, ask an authorised technician to replace it. Do not use extension cords or multiple sockets.

HOOD

420

Min.

min. 650 mm. with hood

min.

700 mm. without hood

mm.

600

Min. mm.

420

Min. mm.

* Only available in certain models

! Once the appliance has been installed, the power supply cable and the electrical socket must be easily accessible.

! The cable must not be bent or compressed.

! The cable must be checked regularly and replaced

by authorised technicians only.

! The manufacturer declines any liability should these safety measures not be observed.

Gas connection

Connection to the gas network or to the gas cylinder may be carried out using a flexible rubber or steel hose, in accordance with current national legislation and after making sure that the appliance is suited to the type of gas with which it will be supplied (see the rating sticker on the cover: if this is not the case see below). When using liquid gas from a cylinder, install a pressure regulator which complies with current national regulations. To make connection easier, the gas supply may be turned sideways*: reverse the position of the hose holder with that of the cap and replace the gasket that is supplied with the appliance.

! Check that the pressure of the gas supply is consistent with the values indicated in the Table of burner and nozzle specifications (see below). This will ensure the safe operation and durability of your appliance while maintaining efficient energy consumption.

Gas connection using a flexible rubber hose

Make sure that the hose complies with current national legislation. The internal diameter of the hose must measure: 8 mm for liquid gas supply; 13 mm for methane gas supply.

Once the connection has been performed, make sure that the hose:

• Does not come into contact with any parts that reach temperatures of over 50°C.

• Is not subject to any pulling or twisting forces and that it is not kinked or bent.

• Does not come into contact with blades, sharp corners or moving parts and that it is not compressed.

• Is easy to inspect along its whole length so that its condition may be checked.

• Is shorter than 1500 mm.

• Fits firmly into place at both ends, where it will be fixed using clamps that comply with current regulations.

Page 6

! If one or more of these conditions is not fulfilled or if the cooker must be installed according to the conditions listed for class 2 - subclass 1 appliances (installed between two cupboards), the flexible steel hose must be used instead (see below).

Connecting a flexible jointless stainless steel pipe to a threaded attachment

Make sure that the hose and gaskets comply with current national legislation. To begin using the hose, remove the hose holder on the appliance (the gas supply inlet on the appliance is a cylindrical threaded 1/2 gas male attachment).

! Perform the connection in such a way that the hose length does not exceed a maximum of 2 metres, making sure that the hose is not compressed and does not come into contact with moving parts.

Checking the connection for leaks

When the installation process is complete, check the hose fittings for leaks using a soapy solution. Never use a flame.

Adapting to different types of gas

It is possible to adapt the appliance to a type of gas other than the default type (this is indicated on the rating label on the cover).

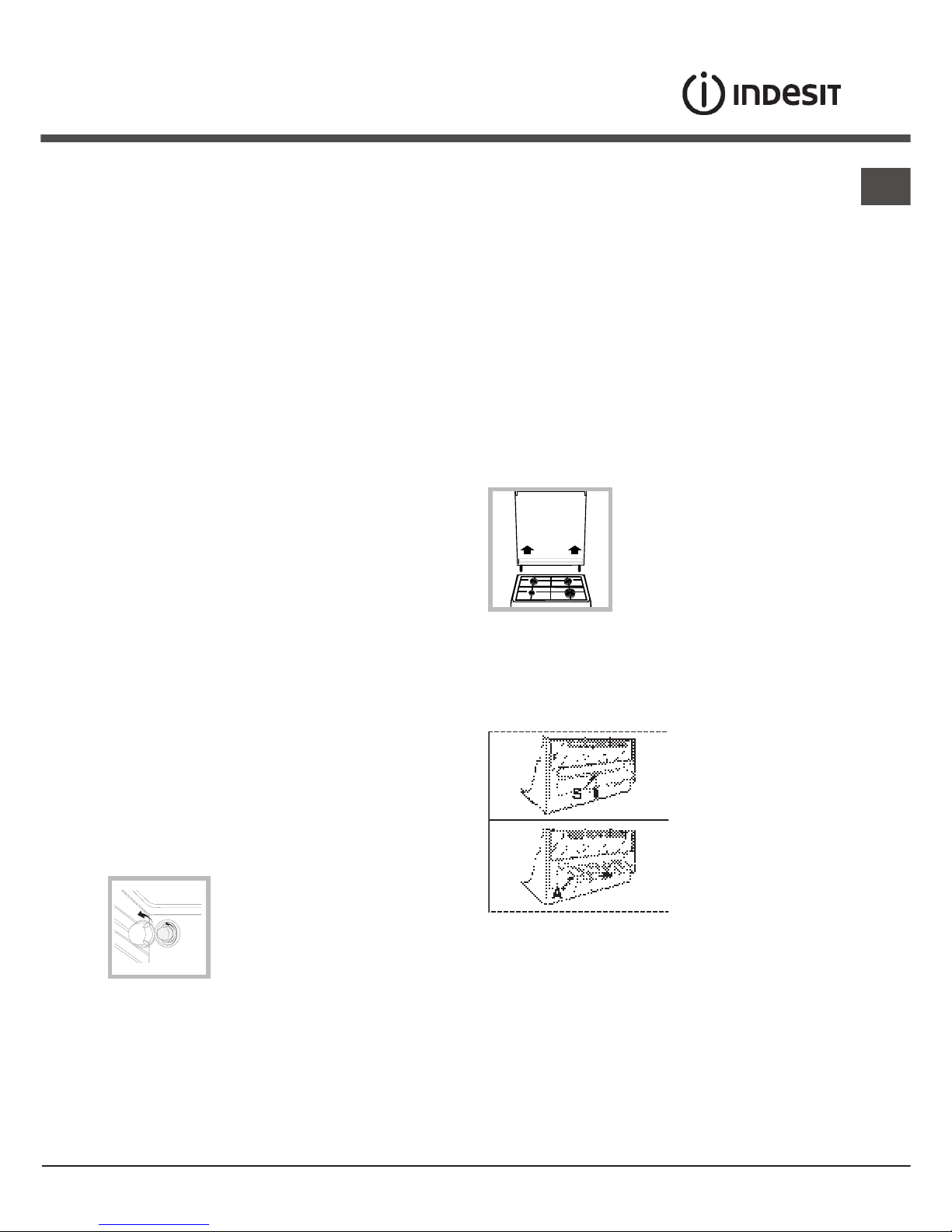

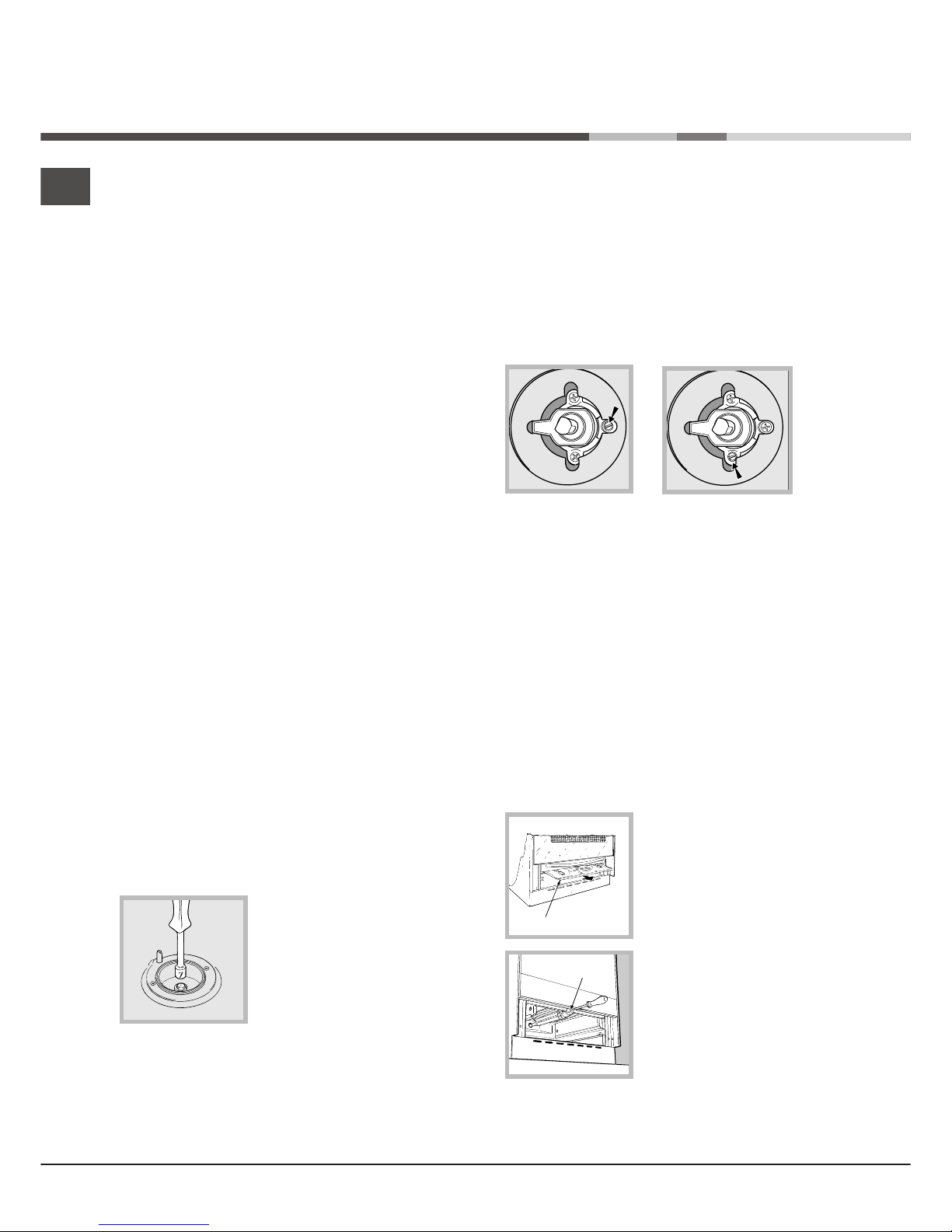

Adapting the hob

Replacing the nozzles for the hob burners:

1. Remove the hob grids and slide the burners off their seats.

2. Unscrew the nozzles using a 7 mm socket spanner (see  gure), and replace them with nozzles suited to the new type of gas(see Burner and nozzle speci cations table).

3. Replace all the components by following the above

instructions in reverse.

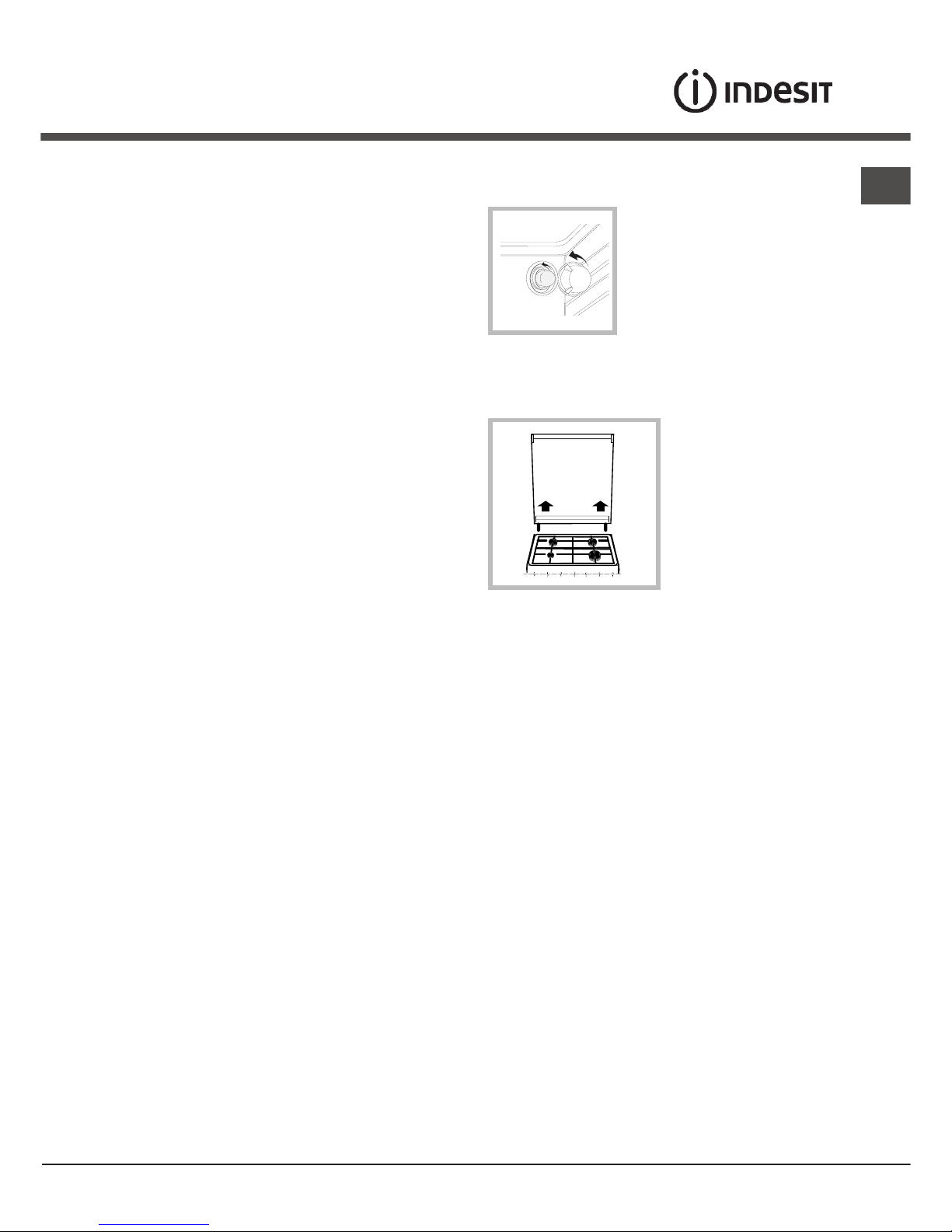

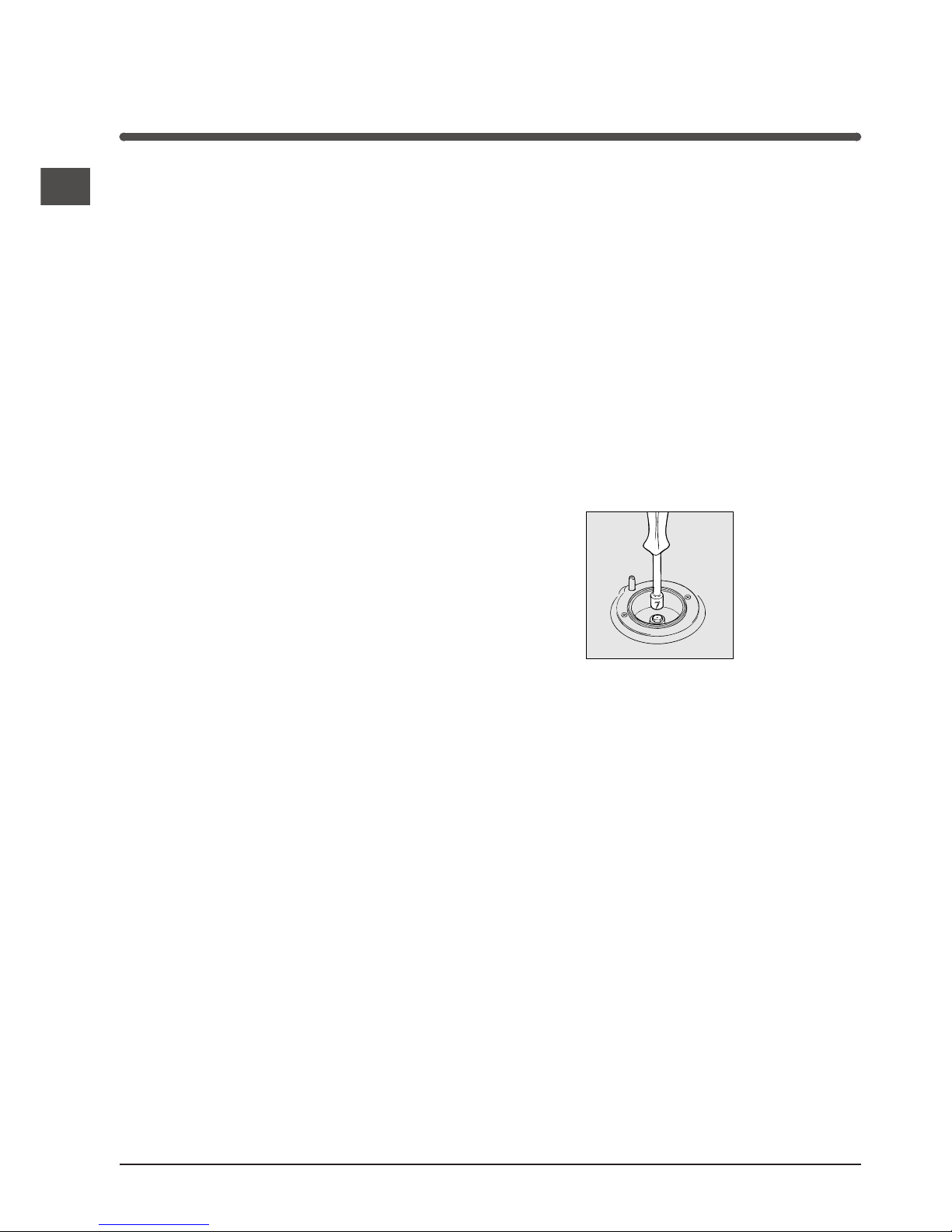

Adjusting the hob burners’ minimum setting:

1. Turn the tap to the minimum position.

2. Remove the knob and adjust the regulatory screw, which is positioned inside or next to the tap pin, until the flame is small but steady. ! If the appliance is connected to a liquid gas supply, the regulatory screw must be fastened as tightly as possible.

3. While the burner is alight, quickly change the position of the knob from minimum to maximum and vice versa several times, checking that the flame is not extinguished.

! The hob burners do not require primary air adjustment.

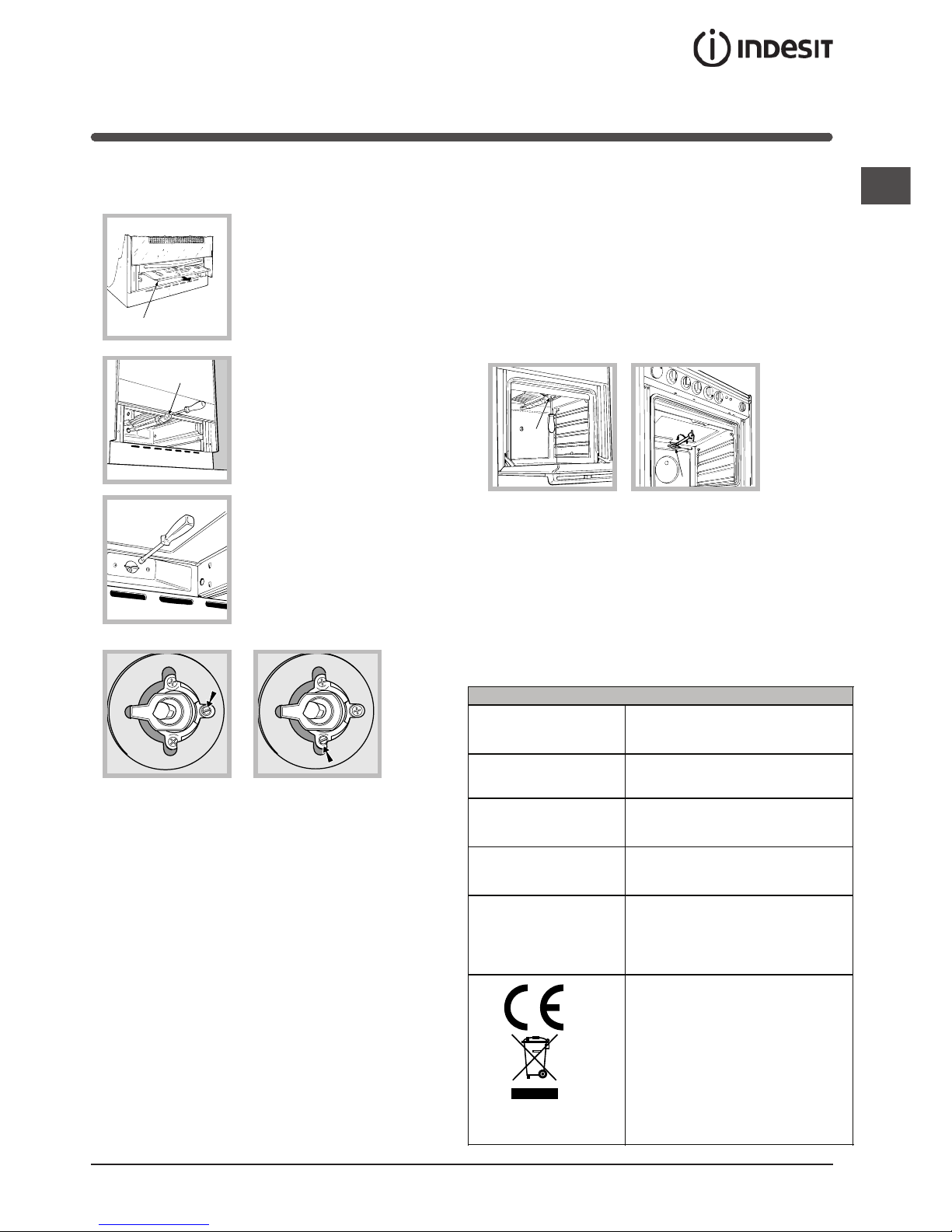

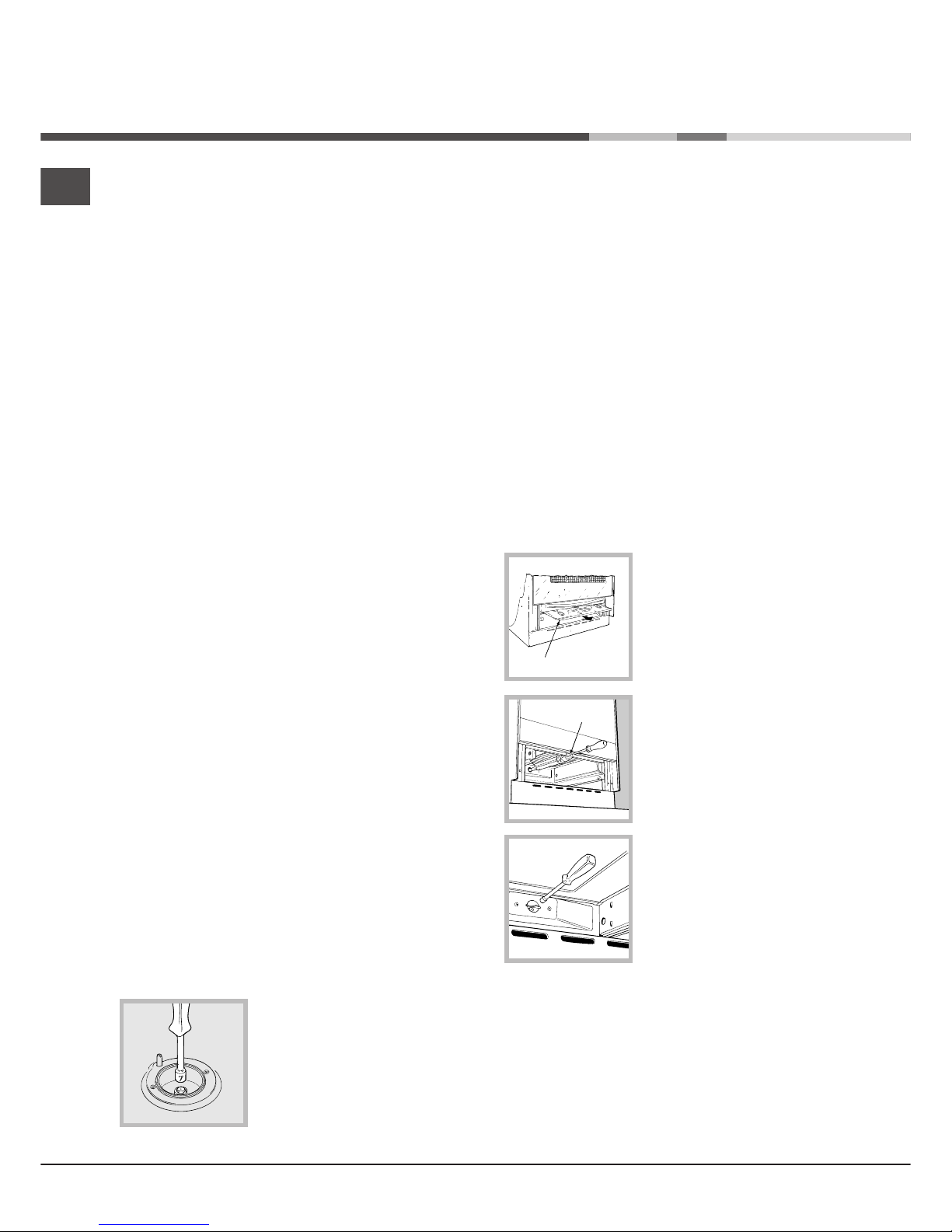

Adapting the oven

Replacing the oven burner nozzle:

1. Remove the oven compartment.

2. Slide out the protection panel A (see diagram).

3. Remove the oven burner after unscrewing the screws V (see  gure). The whole operation will be made easier if the oven door is removed.

4. Unscrew the nozzle using a special nozzle socket spanner (see  gure) or with a 7 mm socket spanner, and replace it with a new nozzle that is suited to the new type of gas (see

Burner and nozzle speci cations table).

Adjusting the gas oven burner’s minimum setting:

1. Light the burner (see Start-up and Use).

2. Turn the knob to the minimum position (MIN) after it has been in the maximum position (MAX) for approximately 10 minutes.

3. Remove the knob.

4. Tighten or loosen the adjustment screws on the outside of the thermostat pin (see  gure) until the flame is small but steady. ! If the appliance is connected to liquid gas, the adjustment screw must be fastened as tightly as possible.

Page 7

5. Turn the knob from the MAX position to the MIN position quickly or open and shut the oven door, making sure that the burner is not extinguished.

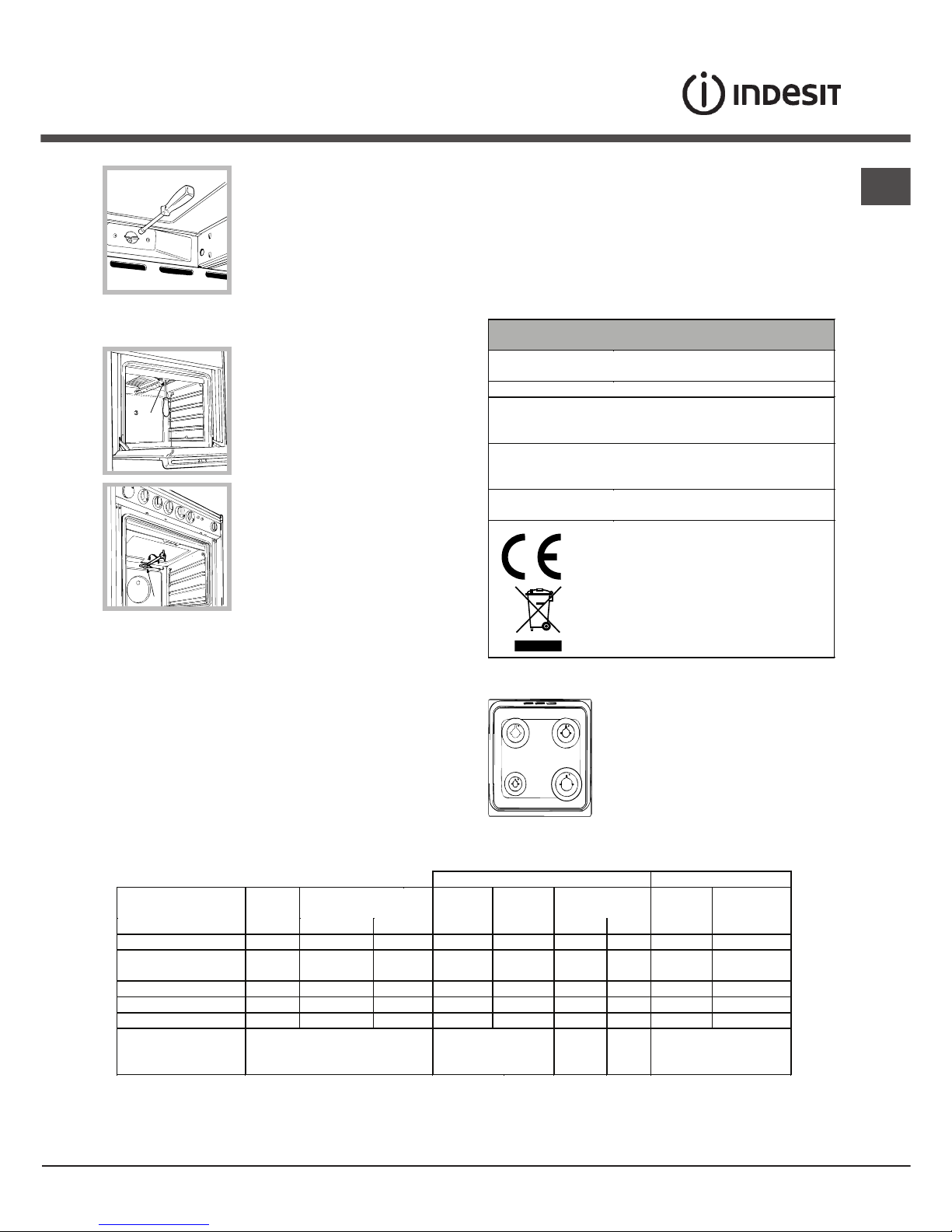

Adapting the grill

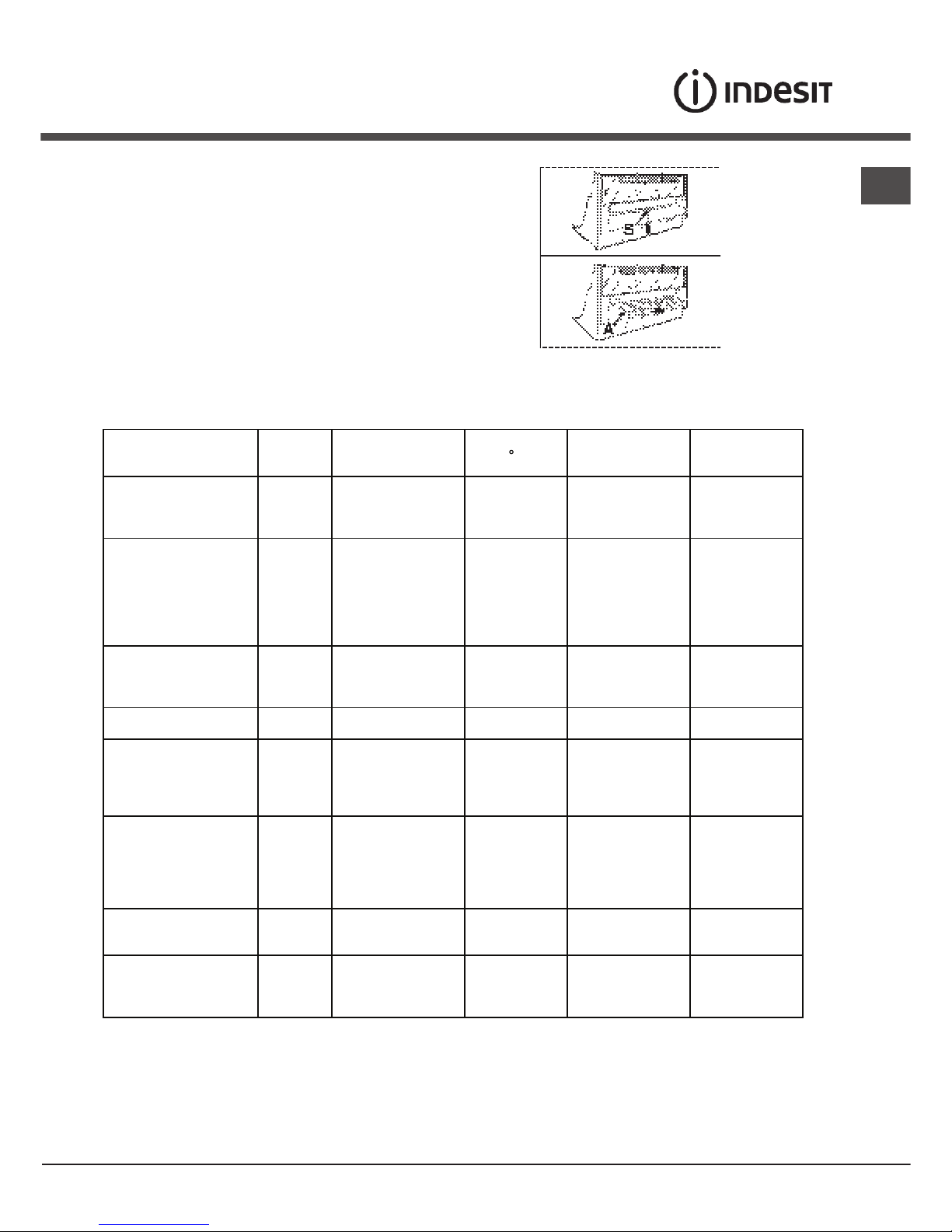

Replacing the grill burner nozzle:

1. Remove the oven burner after loosening screw V (see  gure).

2. Unscrew the grill burner nozzle using a special nozzle socket spanner (see  gure) or preferably with a 7 mm socket spanner, and replace it with a new nozzle that is suited to the new type of gas (see Burner and nozzle speci cations table).

! Be careful of the spark plug wires and the thermocouple tubes. ! The oven and grill burners do not require primary air adjustment. ! After adjusting the appliance so it may be used with a different type of gas, replace the old rating label with a new one that corresponds to the new type of gas (these labels are available from Authorised Technical Assistance Centres). ! Should the gas pressure used be different (or vary slightly) from the recommended pressure, a suitable pressure regulator must be fitted to the inlet hose in accordance with current national regulations relating to “regulators for channelled gas”.

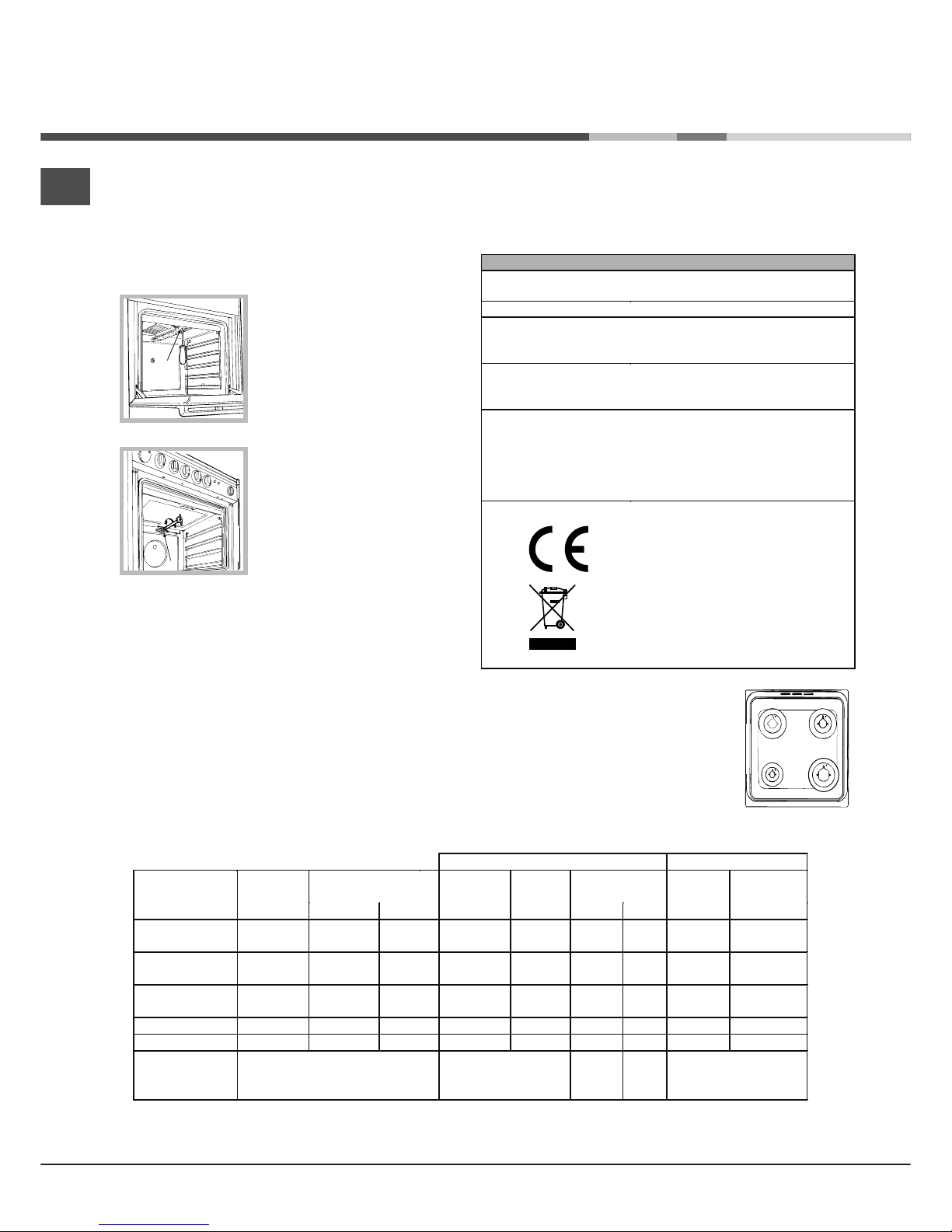

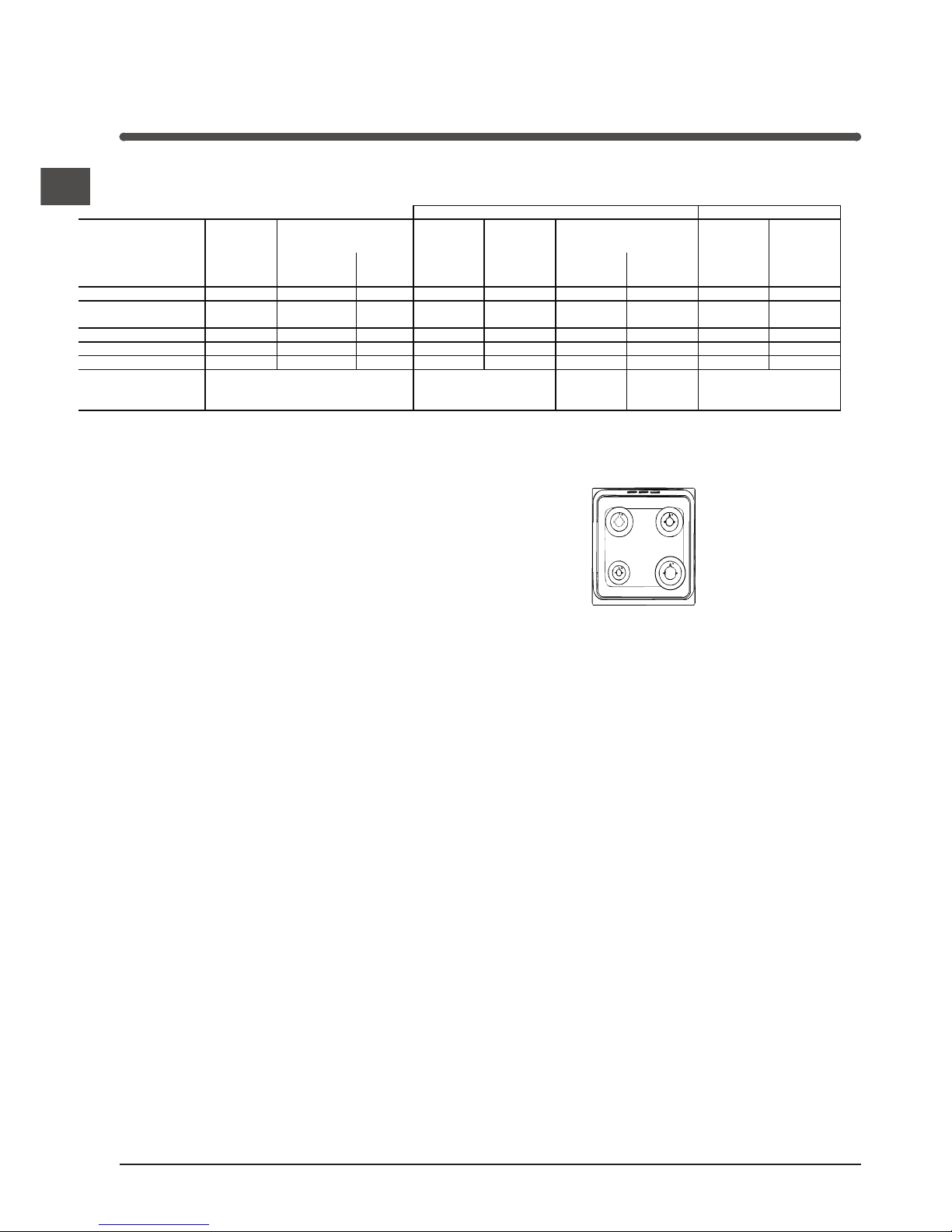

Table of burner and nozzle specifications

S

R

A

We recommend cleaning the oven before using it for the first time, following the instructions provided in the „Care and maintenance” section.

KN3G21S/RO

TECHNICAL DATA

Oven dimensions (HxWxD)

34x39x44 cm Volume

58 l

Useful measurements relating to the oven compartment

width 42 cm depth 44 cm height 17 cm

Power supply voltage and frequency

see data plate

Burners

may be adapted for use with any type of gas shown on the data plate, which is located inside the flap or, after the oven compartment has been opened, on the left-hand wall inside the oven.

EC Directives: 2006/95/EC dated 12/12/06 (Low Voltage) and subsequent amendments 2004/108/EC dated 15/12/04 (Electromagnetic Compatibility) and subsequent amendments 2009/142/EC dated 30/11/09 (Gas) and subsequent amendments - 93/68/EEC dated 22/07/93 and subsequent amendments - 2002/96/EC. 1275/2008 (Stand-by/ Off mode)

Table 1 Liquid Gas Natural Gas

Burner Diameter

(mm)

Thermal Power

kW (p.c.s.*)

By-Pass

1/100

Nozzle

1/100

Flow*

g/h

Nozzle

1/100

Flow*

l/h

Nozzle

1/100

Flow*

l/h

Nominal Reduced (mm) (mm) *** ** (mm) (mm)

Fast (Large)(R)

100 3.00 0.7 41 87 218 214 128 286 143 286

Semi Fast (Medium)(S)

75 1.90 0.4 30 70 138 136 104 181 118 181

Auxiliary (Small)(A)

51 1.00 0.4 30 52 73 71 76 95 80 95

Oven - 2.80 1.0 46 80 204 200 119 267 132 257

Grill - 2.30 - - 75 167 164 114 219 139 227

Supply Pressures

Nominal (mbar)

Minimum (mbar)

Maximum (mbar)

28-30

20 35

37 25 45

20 17 25

6,5

Page 8

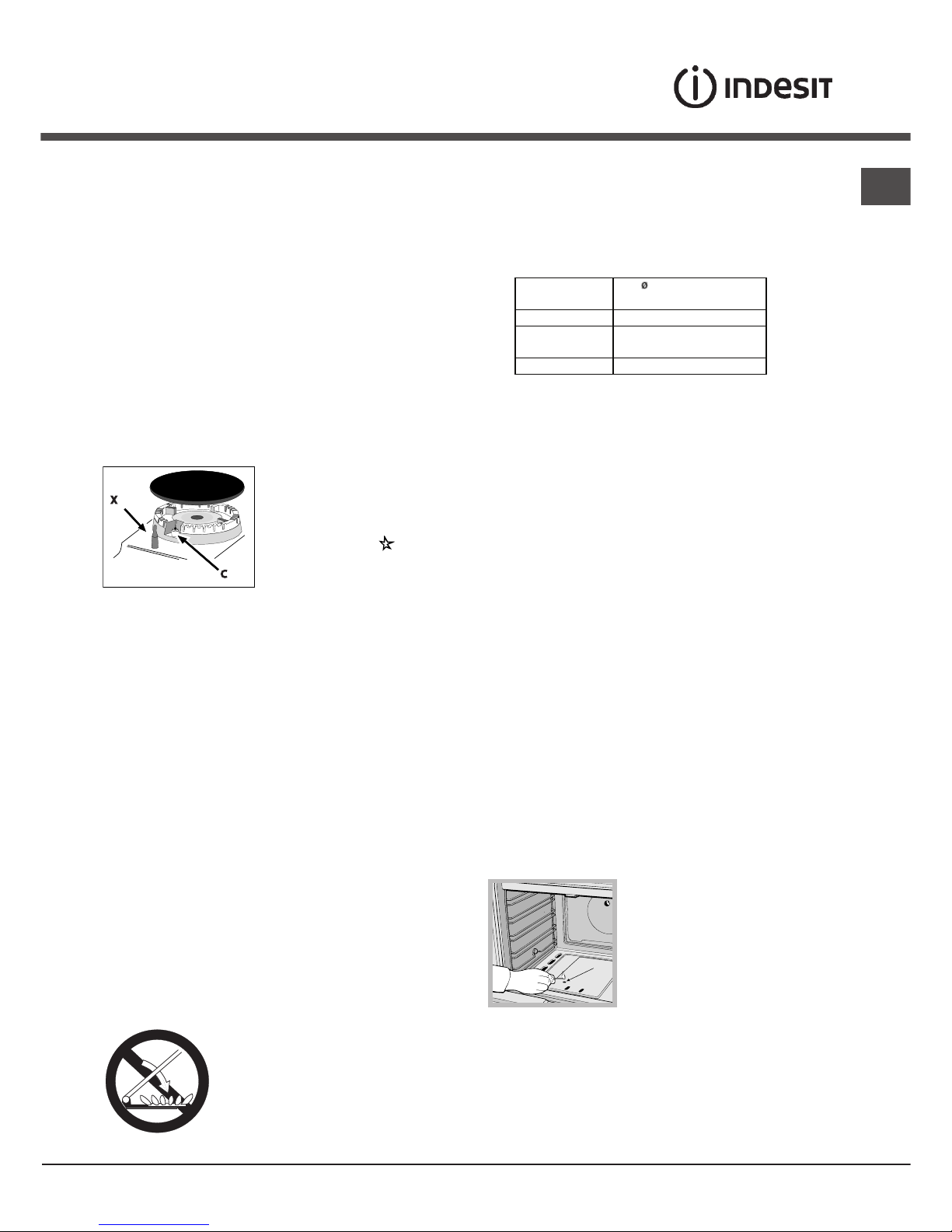

Using the hob

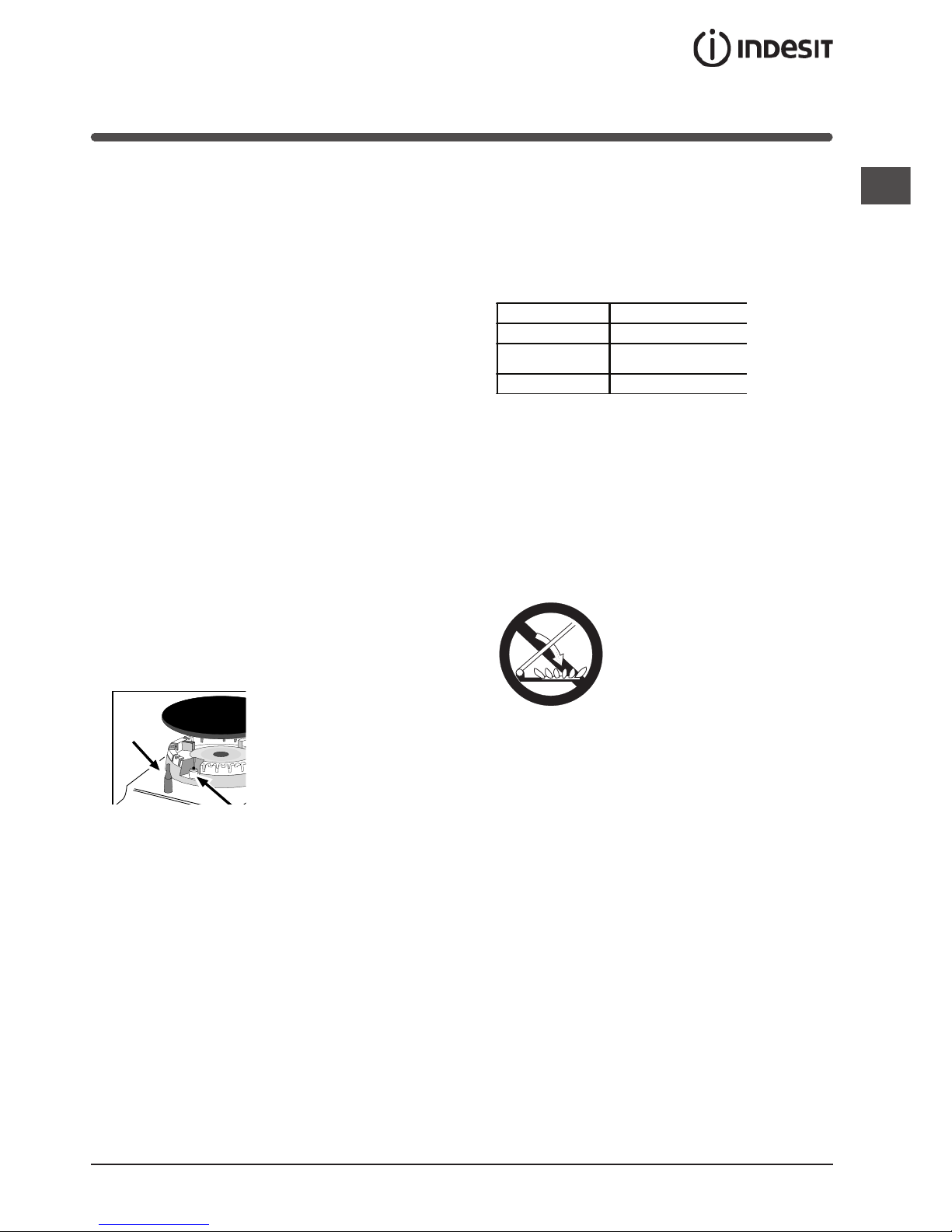

Lighting the burners

For each BURNER knob there is a complete ring showing the strength of the flame for the relevant burner. To light one of the burners on the hob:

1. Bring a flame or gas lighter close to the burner.

2. Press the BURNER knob and turn it in an anticlockwise direction so that it is pointing to the maximum flame setting E.

3. Adjust the intensity of the flame to the desired level by turning the BURNER knob in an anticlockwise direction. This may be the minimum setting C, the maximum setting E or any position in between the two.

If the appliance is fitted with an electronic lighting device* (see  gure), press the ignition button, marked

with the symbol

, then hold the BURNER knob down and turn it in an anticlockwise direction, towards the maximum flame setting, until the burner is lit. Several models are equipped with an ignition device

which is built into the knob; in this case the electronic ignition device* is present (C) but the ignition button is not. Simply press the BURNER knob and turn it in an anticlockwise direction so that it is pointing to the maximum flame setting, until the burner is lit. The burner may be extinguished when the knob is released. If this occurs, repeat the operation, holding the knob down for a longer period of time.

! If the flame is accidentally extinguished, switch off the burner and wait for at least 1 minute before attempting to relight it. If the appliance is equipped with a flame failure safety device*(X), press and hold the BURNER knob for approximately 2-3 seconds to keep the flame alight and to activate the device. To switch the burner off, turn the knob until it reaches the stop position •.

Practical advice on using the burners

For the burners to work in the most efficient way possible and to save

Start-up and use

on the amount of gas consumed, it is recommended that only pans that have a lid and a flat base are used. They should also be suited to the size of the burner.

To identify the type of burner, please refer to the diagrams contained in the “Burner and nozzle specifications”.

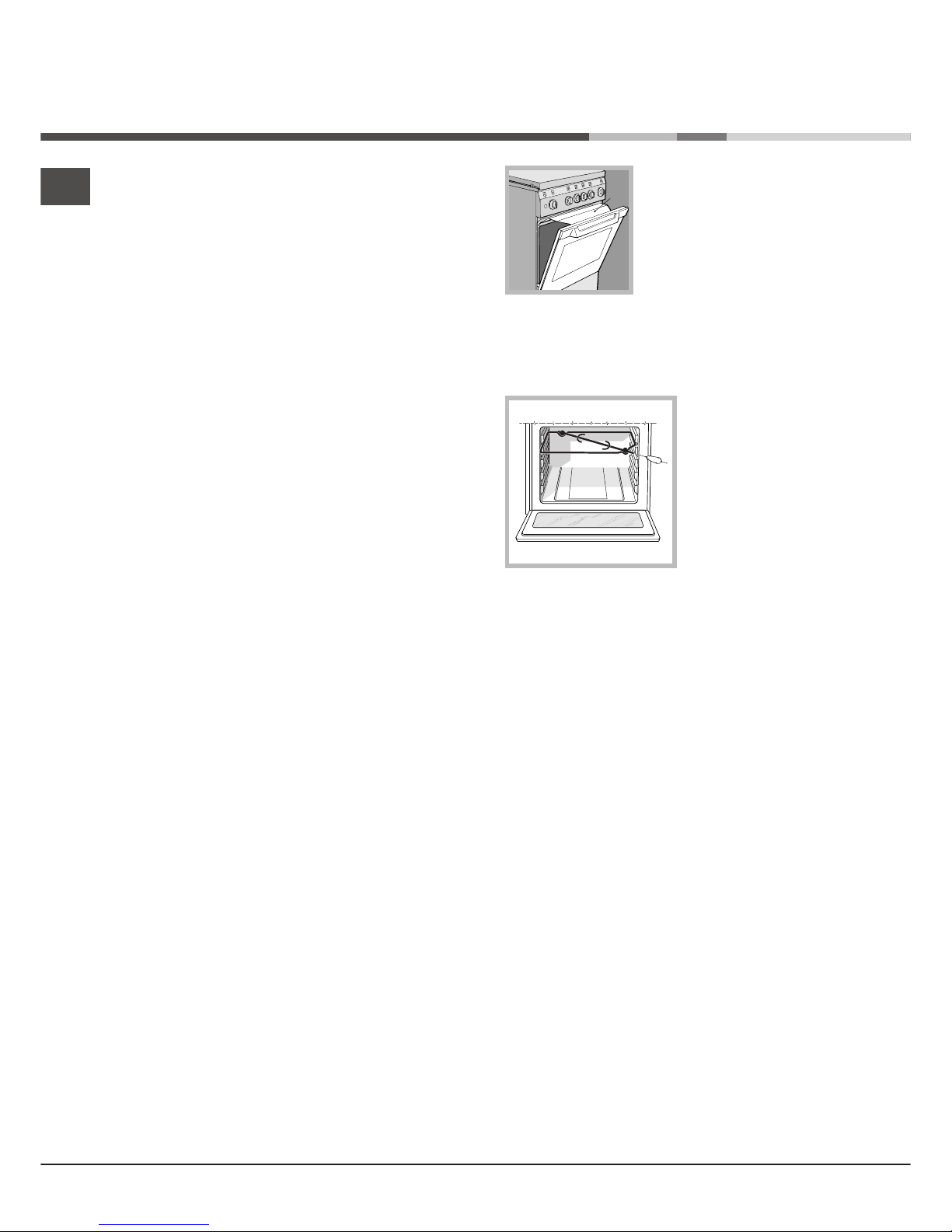

Using the oven

! The first time you use your appliance, heat the empty oven with its door closed at its maximum temperature for at least half an hour. Ensure that the room is well ventilated before switching the oven off and opening the oven door. The appliance may emit a slightly unpleasant odour caused by protective substances used during the manufacturing process burning away.

! Before operating the product, remove all plastic film from the sides of the appliance.

! Never put objects directly on the bottom of the oven; this will avoid the enamel coating being damaged. Only use position 1 in the oven when cooking with the rotisserie spit.

Lighting the oven

To light the oven burner, bring a flame or gas lighter close to opening F (see  gure) and press the OVEN control knob while turning it in an anticlockwise direction until it reaches the MAX position.

If, after 15 seconds, the burner is still not alight, release the knob, open the oven door and wait for at least 1 minute before trying to light it again.

! The oven is fitted with a safety device and it is therefore necessary to hold the OVEN

control knob down for approximately 6 seconds.

! If the flame is accidentally extinguished, switch off the burner and wait for at least 1 minute before attempting to relight the oven.

WARNING! The glass lid can break in if it is heated up. Turn off all the burners and the electric plates before closing the lid. *Applies to the models with glass cover only.

Burner ř Cookware diameter (cm)

Fast (R) 24 - 26

Semi Fast (S) 16 - 20

Auxiliary (A) 10 - 14

Page 9

Adjusting the temperature

To set the desired cooking temperature, turn the OVEN control knob in an anticlockwise direction. Temperatures are displayed on the control panel and may vary between MIN (140°C) and MAX (250°C). Once the set temperature has been reached, the oven will keep it constant by using its thermostat.

Grill

To light the grill, bring a flame or gas lighter close to the burner and press the OVEN control knob while turning it in a clockwise direction until it reaches the d position. The grill enables the surface of food to be browned evenly and is particularly suitable for roast dishes, schnitzel and sausages. Place the rack in position 4 or 5 and the dripping pan in position 1 to collect fat and prevent the formation of smoke.

! The grill is fitted with a safety device and it is therefore necessary to hold the OVEN control knob down for approximately 6 seconds.

! If the flame is accidentally extinguished, switch off the burner and wait for at least 1 minute before attempting to relight the grill.

! When using the grill, leave the oven door ajar, positioning the deflector D between the door and the control panel (see  gure) in order to prevent the knobs from overheating.

Turnspit*

To operate the rotisserie (see diagram) proceed as follows:

1. Place the dripping pan in position 1.

2. Place the rotisserie support in position 4 and insert the spit in the hole provided on the back panel of the oven.

3. Acitvate the function by pressing the TURNSPIT button.

Oven light

The light may be switched on at any moment by pressing the OVEN LIGHT button.

Timer*

To activate the Timer proceed as follows:

1. Turn the TIMER knob in a clockwise direction 4 for almost one complete revolution to set the buzzer.

2. Turn the TIMER knob in an anticlockwise direction 5 to set the desired length of time.

In gas cooker models, there is a sliding protection layer A that shields the lower compartment from the heat generated by the burner (see  gure).

To remove the sliding

protection remove the screw S (see  gure). To replace

it, lock it in place with the screw S.

! Before using the oven make sure that the sliding protection is fixed correctly.

Page 10

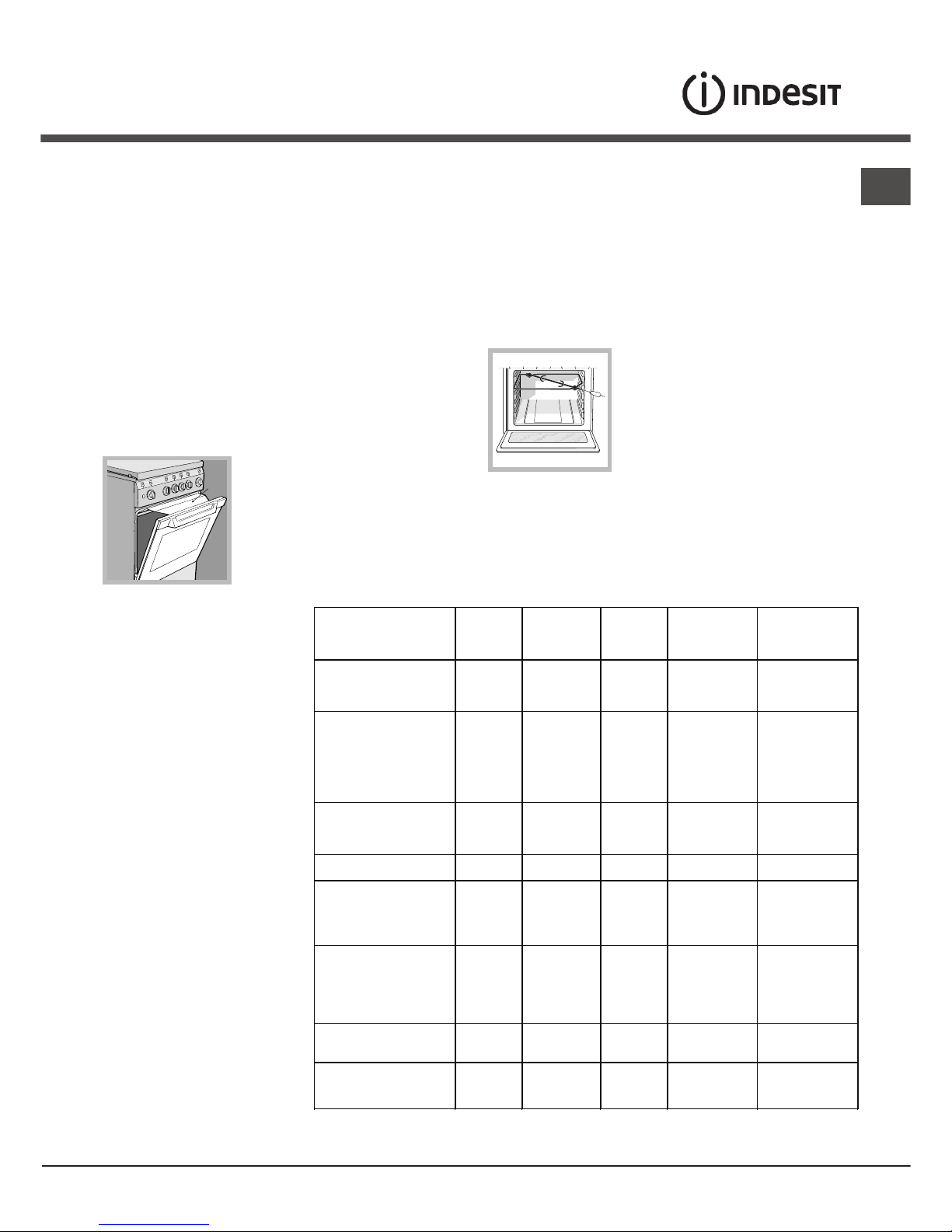

Oven cooking advice table

Food to be cooke d

Wt.

(Kg)

Cooking position of

shelves from bottom

Te mperature

(°C)

Pre -he ating time (min)

Cooking time

(min.)

Pasta

Lasagne

Cannelloni

Pasta bakes au gratin

2.5

2 2 2

200-210

200 200

10 10 10

75-85 50-60 50-60

Me at

Veal

Chicken

Duck Rabbit Pork Lamb

1.5

1.8

2.0

2.1

1.8

3 3 3 3 3 3

200-210 210-220

200 200 200 200

10 10 10 10 10 10

95-100 90-100

100-110

70-80 70-80

100-105

Fish

Mackerel Dentex Trout baked in paper

1.1

1.5

1.0

3 3 3

180-200 180-200 180-200

10 10 10

45-50 45-55 45-50

Pizza

Napolitan 1.0 4 210-220 15

20-25

Cake

Biscuits Tarts

Savoury pie

Raised Cakes

0.5

1.1

1.0

4 4 4 4

180 180 180 170

15 15 15 15

25-35 40-45 50-55 40-45

Grill cooking

Veal steaks

Cutlets

Hamburgers Mackerels Toast sandwiches

1,5

1 1

n.° 4

4 4 4 3 4 4

5 5 5 5 5

15-20

20 20-30 15-20

4-5

Grill cooking with

rotisse rie

Veal on the spit

Chicken on the spit

1 2

5 5

70-80 70-80

Grill cooking with multiske wer rotisserie (only a

few models) Meat kebabs Vegetable kebabs 1,0

0,8

5 5

40-45 25-30

NB: cooking times are approximate and may vary according to personal taste. When cooking using the grill, the dripping-pan must

always be placed on the 1st oven rack from the bottom.

Page 11

Precautions and tips

! This appliance has been designed and manufactured in compliance with international safety standards. The following warnings are provided for safety reasons and must be read carefully.

General safety

• These instructions are only valid for the countries

whose symbols appear in the manual and on the serial number plate.• The appliance was designed for domestic

use inside the home and is not intended for commercial or industrial use.

• The appliance must not be installed outdoors, even in covered areas. It is extremely dangerous to leave the appliance exposed to rain and storms.

• Do not touch the appliance with bare feet or with wet or damp hands and feet.

• The appliance must be used by adults only for

the preparation of food, in accordance with the instructions outlined in this booklet. Any other use of the appliance (e.g. for heating the room) constitutes improper use and is dangerous. The manufacturer may not be held liable for any damage resulting from improper, incorrect and unreasonable use of the appliance.

• The instruction booklet accompanies a class 1 (insulated) or class 2 - subclass 1 (recessed between 2 cupboards) appliance.

• Keep children away from the oven.

• Make sure that the power supply cables of other electrical appliances do not come into contact with the hot parts of the oven.

• The openings used for the ventilation and dispersion of heat must never be covered.

• Do not close the glass hob cover (selected models only) when the burners are alight or when they are still hot.

• Always use oven gloves when placing cookware in the oven or when removing it.

• Do not use flammable liquids (alcohol, petrol, etc...) near the appliance while it is in use.

• Do not place flammable material in the lower storage compartment or in the oven itself. If the appliance is switched on accidentally, it could catch fire.

• Always make sure the knobs are in the • position and that the gas tap is closed when the appliance is not in use.

• When unplugging the appliance, always pull the plug from the mains socket; do not pull on the cable.

• Never perform any cleaning or maintenance work without having disconnected the appliance from the electricity mains.

• If the appliance breaks down, under no circumstances should you attempt to repair the appliance yourself. Repairs carried out by inexperienced persons may cause injury or further malfunctioning of the appliance. Contact Assistance.

• Do not rest heavy objects on the open oven door.

• The appliance should not be operated by people (including children) with reduced physical, sensory or mental capacities, by inexperienced individuals or by anyone who is not familiar with the product. These individuals should, at the very least, be supervised by someone who assumes responsibility for their safety or receive preliminary instructions relating to the operation of the appliance.

• Do not let children play with the appliance.

Disposal

• When disposing of packaging material: observe local legislation so that the packaging may be reused.

• The European Directive 2002/96/EC relating to Waste Electrical and Electronic Equipment (WEEE) states that household appliances should not be disposed of using the normal solid urban waste cycle. Exhausted appliances should be collected separately in order to optimise the cost of re-using and recycling the materials inside the machine, while preventing potential damage to the atmosphere and to public health. The crossed-out dustbin is marked on all products to remind the owner of their obligations regarding separated waste collection.

Exhausted appliances may be collected by the public

waste collection service, taken to suitable collection areas in the area or, if permitted by current national legislation, they may be returned to the dealers as part of an exchange deal for a new equivalent product.

All major manufacturers of household appliances

participate in the creation and organisation of systems for the collection and disposal of old and disused appliances.

Respecting and conserving the environment

• You can help to reduce the peak load of the electricity supply network companies by using the oven in the hours between late afternoon and the early hours of the morning.

• Check the door seals regularly and wipe them clean to ensure they are free of debris so that they adhere properly to the door, thus avoiding

heat dispersion.

Page 12

Care and maintenance

Switching the appliance off

Disconnect your appliance from the electricity supply before carrying out any work on it.

Cleaning the appliance

! Do not use abrasive or corrosive detergents such as stain removers, anti-rust products, powder detergents or sponges with abrasive surfaces: these may scratch the surface beyond repair.

! Never use steam cleaners or pressure cleaners on the appliance.

• It is usually sufficient simply to wash the hob using a damp sponge and dry it with absorbent kitchen roll.

• The stainless steel or enamel-coated external parts and the rubber seals may be cleaned using a sponge that has been soaked in lukewarm water and neutral soap. Use specialised products for the removal of stubborn stains. After cleaning, rinse well and dry thoroughly. Do not use abrasive powders or corrosive substances.

• The hob grids, burner caps, flame spreader rings

and the hob burners can be removed to make cleaning easier; wash them in hot water and

non-abrasive detergent, making sure all burnt-on residue is removed before drying them thoroughly.

• For hobs with electronic ignition, the terminal part of the electronic lighting devices should be cleaned frequently and the gas outlet holes should be checked for blockages.

• The inside of the oven should ideally be cleaned after each use, while it is still lukewarm. Use hot water and detergent, then rinse well and dry with a soft cloth. Do not use abrasive products.

•

Clean the glass part of the oven door using a sponge and a non-abrasive cleaning product, then dry thoroughly with a soft cloth. Do not use rough abrasive material or sharp metal scrapers as these could scratch the surface and cause the glass to crack.

• The accessories can be washed like everyday

crockery, and are even dishwasher safe.

• Stainless steel can be marked by hard water that

has been left on the surface for a long time, or by aggressive detergents containing phosphorus. After cleaning, rinse well and dry thoroughly. Any remaining drops of water should also be dried.

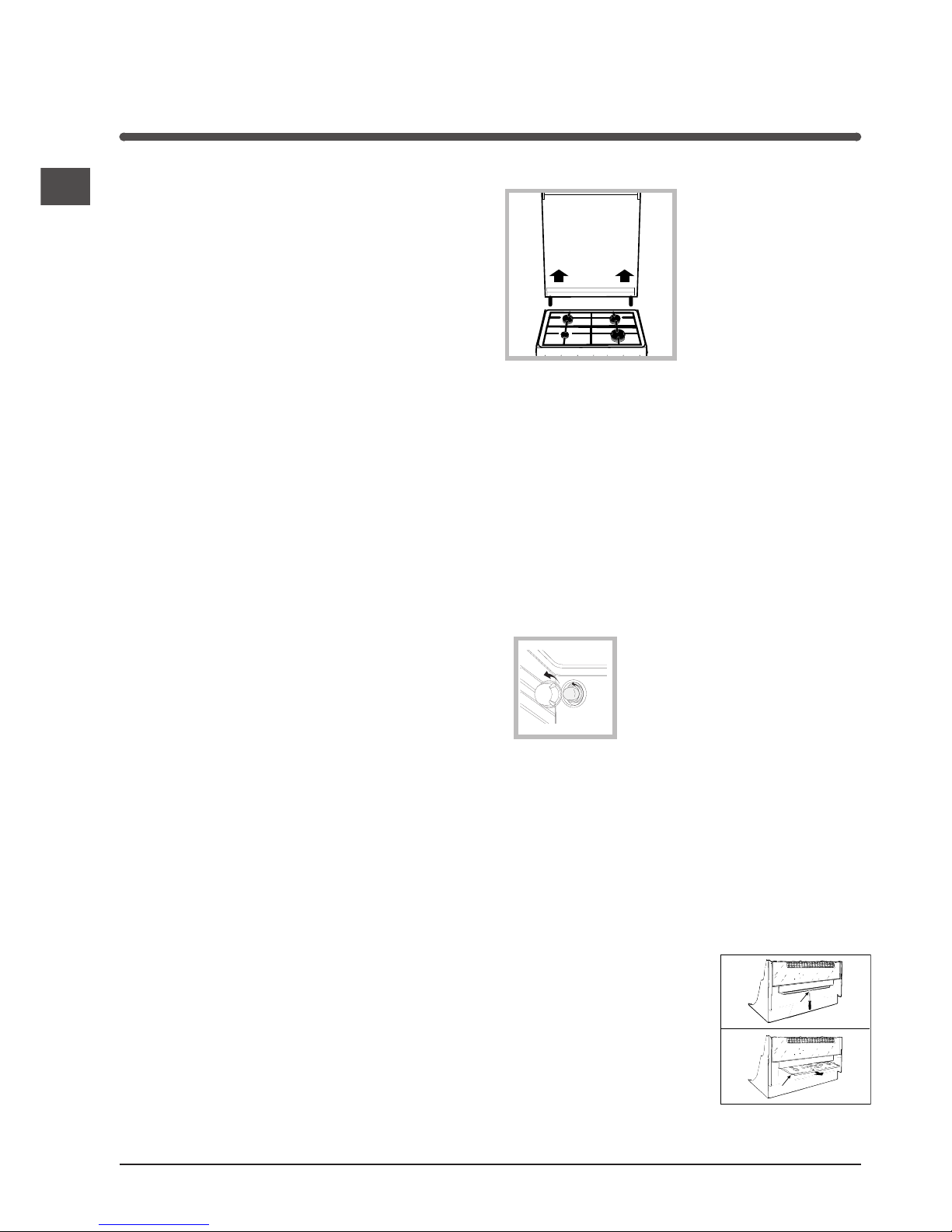

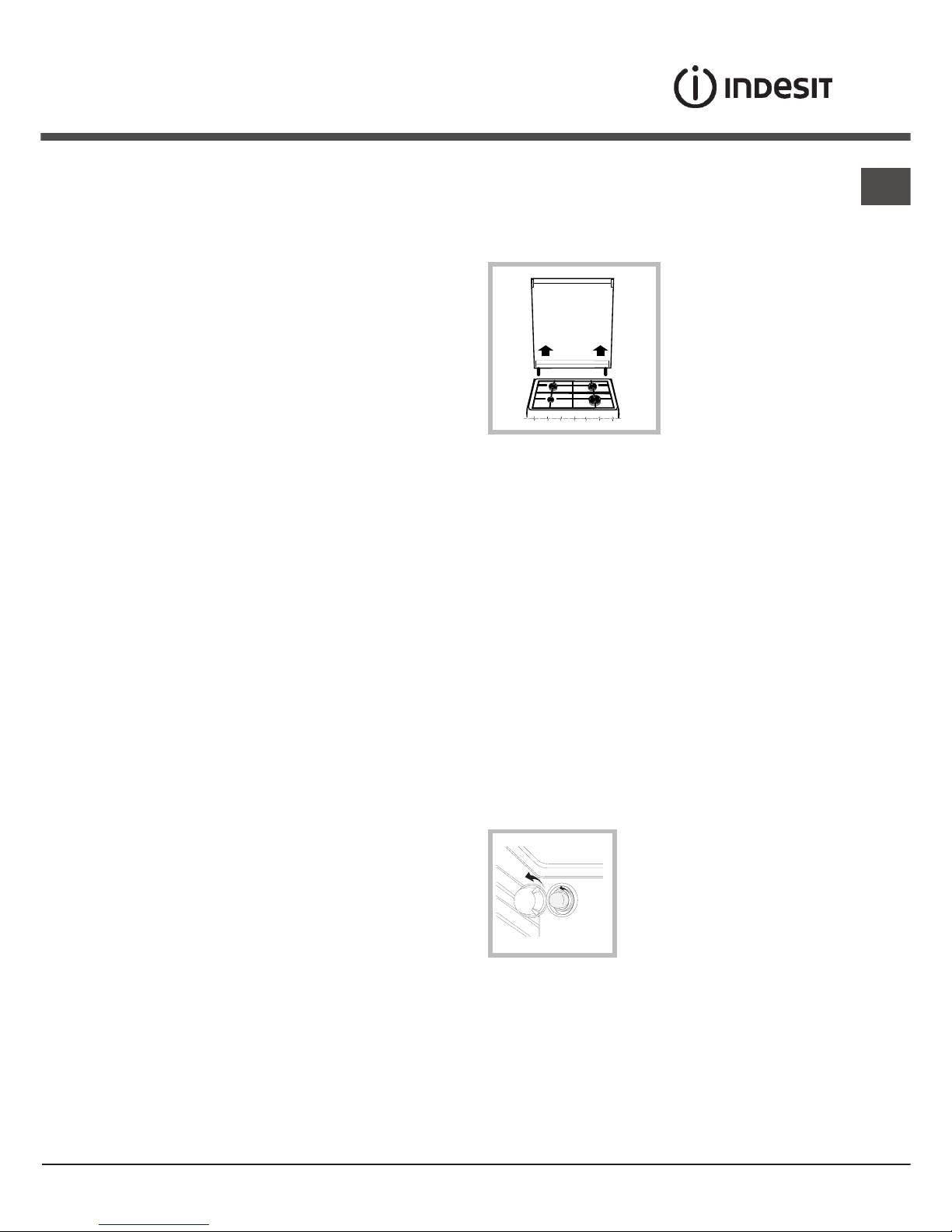

The cover

If the cooker is fitted with a glass cover, this cover should be cleaned using lukewarm water. Do not use abrasive products. It is possible to remove the cover in order to make cleaning the area behind the hob easier. Open the cover fully and pull it upwards (see  gure).

! Do not close the cover

when the burners are alight or when they are still hot.

Inspecting the oven seals

Check the door seals around the oven periodically. If the seals are damaged, please contact your nearest Authorised After-sales Service Centre. We recommend that the oven is not used until the seals have been replaced.

Gas tap maintenance

Over time, the taps may become jammed or difficult to turn. If this occurs, the tap must be replaced.

! This procedure must be performed by a qualified technician who has been authorised by the manufacturer.

Replacing the oven light bulb

1. After disconnecting the

oven from the electricity mains, remove the glass lid covering the lamp socket (see  gure).

2. Remove the light bulb and replace it with a similar one: voltage 230 V, wattage 25 W,

cap E 14.

3. Replace the lid and reconnect the oven to the electricity supply.

Assistance

Please have the following information handy:

• The appliance model (Mod.).

• The serial number (S/N). This information can be found on the data plate located on the appliance and/or on the packaging.

Page 13

! Este important să păstraţi acest manual pentru a-l putea consulta în orice moment. În caz de vânzare, cedare sau mutare, asiguraţi-vă că acesta rămâne cu aparatul. ! Citiţi cu atenţie instrucţiunile: veţi găsi informaţii importante cu privire la instalare, la folosire şi la siguranţă. ! Instalarea aparatului se va face conform acestor instrucţiuni, de către persoanele caliﬁ cate profesional. ! Orice intervenţie de reglare, întreţinere, etc., trebuie efectuată cu aragazul deconectat de la reţea. ! Vă recomandăm să curăţaţi cuptorul înainte de prima folosire, potrivit indicaţiilor cuprinse în capitolul “Întreţinerea şi îngrijirea”.

Aerisirea încăperilor

Acest aparat poate ﬁ instalat şi poate funcţiona doar în încăperi aerisite în permanenţă, conform Normelor Naţionale în vigoare. Încăperea în care va ﬁ montat aragazul trebuie să ﬁ e alimentată cu o cantitate de aer suﬁ cientă pentru a asigura arderea gazelor (debitul de aer nu poate ﬁ mai mic de 2 m3/h pe kW de putere instalată). Prizele de aer, protejate de grătare, trebuie să aibă o secţiune a conductei de cel puţin 100 cm2 şi trebuie să ﬁ e amplasate astfel încât să nu ﬁ e acoperite, nici măcar parţial (vezi ﬁ gura A). Acestea trebuie să ﬁ e mărite 100% - minim cu 200 cm2 – dacă aragazul nu este dotat cu dispozitivul de siguranţă împotriva scăpărilor de gaz sau dacă aerul necesar arderii este tras dintr-o încăpere alăturată (vezi ﬁ gura B), care oricum nu poate ﬁ o parte comună a imobilului, o încăpere cu pericol de incendiu sau un dormitor. Prizele de aer trebuie să aibă o conductă de comunicare cu exteriorul, după descrierea de mai sus.

A B

! După folosirea îndelungată a aparatului, se recomandă să deschideţi fereastra sau să măriţi viteza de rotaţie a ventilatoarelor.

Evacuarea gazelor de ardere

Evacuarea gazelor de ardere trebuie să ﬁ e asigurată de o hotă legată la un coş cu tiraj natural, eﬁ cient, sau de un ventilator electric care să intre în funcţiune automat, la ﬁ ecare aprindere a aragazului (vezi ﬁ gurile).

! Gazele de petrol licheﬁ ate, mai grele ca aerul, stagnează în partea de jos a încăperii ; de aceea, încăperea unde este amplasat aragazul - dacă folosiţi butelii cu GPL – trebuie să aibă fante de aerisire spre exterior, împotriva eventualelor scăpări de gaz. Buteliile GPL, atât goale cât şi umplute parţial, nu trebuie instalate sau depozitate în încăperi sau camere situate sub nivelul solului (pivniţe, etc.). Păstraţi în încăperea cu aragazul numai butelia pe care o utilizaţi, amplasată departe de sursele de căldură (cuptoare, sobe), care ar putea încălzi butelia la peste 50°C.

Poziţionarea şi punerea la nivel

! Este posibil să instalaţi aparatul între alte piese de mobilier, dacă înălţimea acestora nu depăşeşte înălţimea aragazului.

! Asiguraţi-vă că peretele din spatele aragazului este făcut dintr-un material neinﬂ amabil, rezistent la căldură (t 90°C).

Pentru o instalare corectă:

• amplasaţi aparatul în bucătărie, în sala de masă sau într-o garsonieră fără pereţi despărţitori, dar niciodată în baie.

• dacă aragazul este mai înalt decât celelalte piese de mobilier, acestea trebuie să ﬁ e distanţate cu 200 mm de aparat ;

• dacă aragazul se instalează sub un raft, acesta din urmă va trebui să ﬁ e montat la o distanţă de minim 420 mm de blatul de lucru.

Dacă rafturile sunt inﬂ amabile, distanţa trebuie să ﬁ e

de 700 mm (vezi ﬁ gura);

Evacuarea gazelor prin şemineu sau coş de fum ramiﬁ cat (numai pentru aparatele de coacere)

Instalare

Încăpere adiacentă

Încăperea de aerisit

Canale de aerisire pentru aerul necesar arderii

Major area spaţiului dintre uşă şi podea

Evacuarea la exterior

Page 14

• perdelele nu trebuie să ﬁ e montate în spatele aragazului şi nici la mai puţin de 200 mm de ﬂ ancurile acestuia;

• eventualele hote trebuie să ﬁ e instalate conform indicaţiilor conţinute în manualul de instrucţiuni ale acestora.

Punerea la nivel

Dacă este necesar să puneţi la nivel aparatul, înşurubaţi şuruburile de reglare - din dotare – în locaşurile speciale de sub aragaz (vezi ﬁ gura).

Picioarele* vor ﬁ introduse în oriﬁ ciile de sub aragaz.

Conectarea electrică

Montaţi pe cablu un ştecăr normalizat, capabil să suporte sarcina indicată pe plăcuţa cu caracteristici a aparatului (vezi tabelul cu Date tehnice). În cazul efectuării legăturii directe la reţea, este necesar să se monteze între aparat şi reţea un întrerupător omnipolar cu deschiderea minimă a contactelor de 3 mm, dimensionat la sarcină, conform normelor NFC 15-100 (ﬁ rul de împământare nu trebuie să ﬁ e întrerupt de întrerupător). Cablul de alimentare trebuie să ﬁ e poziţionat astfel încât să nu atingă în nici un punct o temperatură cu 50°C peste temperatura mediului ambiant.

Înainte de a efectua legătura, asiguraţivă că:

• priza să ﬁ e cu împământare şi conform prevederilor de lege;

• priza să poată suporta sarcina maximă de putere a maşinii, indicată pe plăcuţa de caracteristici;

• tensiunea de alimentare să ﬁ e cuprinsă în valorile indicate pe plăcuţa cu caracteristici;

• priza să ﬁ e compatibilă cu ştecărul aparatului. În caz contrar înlocuiţi priza sau ştecărul; nu folosiţi prelungitoare sau prize multiple.

HOOD

420

Min.

min. 650 mm. with hood

min.

700 mm. without hood

mm.

600

Min. mm.

420

Min. mm.

*doar pe anumite modele.

! După instalarea aparatului, cablul de alimentare şi priza de curent trebuie să ﬁ e uşor accesibile.

! Cablul nu trebuie să ﬁ e îndoit sau comprimat.

! Cablul trebuie să ﬁ e controlat periodic şi înlocuit de

electricieni autorizaţi.

! Firma îşi declină orice responsabilitate în cazul în care aceste norme nu se respectă.

Racordarea la gaze

Racordarea la gaze sau la butelie poate ﬁ efectuată cu un furtun ﬂ exibil din cauciuc sau oţel, conform normelor naţionale în vigoare, numai după ce aţi veriﬁ cat că aparatul este reglat pentru tipul de gaz pe care îl veţi folosi (vezi eticheta de pe capac: în caz contrar vezi mai jos). În caz de alimentare cu gaz licheﬁ at, de la butelie, folosiţi regulatoare de presiune care să ﬁ e conforme cu normele naţionale în vigoare. Pentru a facilita racordarea, alimentarea aragazului se poate orienta lateral*: închideţi racordul pe care se ﬁ xează furtunul cu capacul respectiv şi înlocuiţi garnitura de etanşare (din dotarea aparatului).

! Pentru o funcţionare sigură, pentru o folosire adecvată a energiei şi o durabilitate sporită a aparaturii, asiguraţivă că presiunea de alimentare respectă valorile indicate în tabelul cu „Caracteristicile arzătoarelor şi duzelor” (vezi mai jos).

Racordarea la gaze cu furtun din cauciuc

Veriﬁ caţi ca furtunul să corespundă normelor naţionale în vigoare. Diametrul intern al tubului de utilizat trebuie să ﬁ e de: 8 mm pentru alimentarea cu gaz licheﬁ at şi 13 mm pentru alimentarea cu gaz metan.

După racordare, asiguraţi-vă că furtunul:

• nu atinge nici o componentă susceptibilă de a depăşi 50°C;

• nu este supus nici unui fel de forţe, de tracţiune şi de torsiune, şi nu este curbat excesiv sau îngustat;

• nu intră în contact cu obiecte sau colţuri ascuţite, părţi mobile şi că nu este presat;

• este uşor accesibil, pe tot traseul său, cu scopul de al putea controla;

• are o lungime sub 1500 mm;

• este bine introdus la capete şi ﬁ xat cu coliere de strângere, conform normelor naţionale în vigoare.

! Dacă una sau mai multe din aceste condiţii nu sunt respectate sau dacă aragazul este încastrat între două

Page 15

piese de mobilier – condiţii clasa a 2a, subcategoria 1 – va trebui să utilizaţi pentru racordare un tub ﬂ exibil din oţel (vezi mai jos).

Racordarea la gaze cu tub ﬂ exibil din oţel inoxidabil, pe perete, cu cuplări ﬁ letate

Veriﬁ caţi ca tubul şi garniturile să corespundă normelor naţionale în vigoare. Pentru a monta tubul, este necesar să îndepărtaţi mufa furtunului de pe aragaz (robinetul de alimentare cu gaz este „tată”, de 1/2, ﬁ letat, cilindric).

! Efectuaţi legătura astfel încât lungimea tubului să nu depăşească 2 m (la întinderea maximă); asiguraţi-vă că acesta nu atinge nici o componentă mobilă şi nu este strivit.

Controlul etanşeităţii

După terminarea instalării, controlaţi perfecta etanşeitate a tuturor racordurilor folosind o soluţie de săpun, însă niciodată o ﬂ acără.

Adaptarea la diferite tipuri de gaz

Aragazul poate ﬁ adaptat şi la alte tipuri de gaz, în afara celui pentru care a fost predispus (indicat pe eticheta de pe capac).

Adaptarea blatului de lucru

Înlocuirea duzelor arzătoarelor:

1. înlăturaţi grătarul şi extrageţi arzătoarele din sediul lor;

2. deşurubaţi duzele, folosind o cheie tubulară de 7 mm (vezi ﬁ gura), şi înlocuiţile cu cele adecvate pentru noul tip de gaz (vezi tabelul cu “Caracteristicile arzătoarelor

şi duzelor”); .

3. montaţi la loc toate componentele efectuând aceleaşi operaţii ca la demontare, dar în sens invers.

Reglarea arzătoarelor aragazului la minim:

1. rotiţi buşonul la minim;

2. scoateţi buşonul şi rotiţi şurubul de reglare (din interiorul sau de lângă tija centrală) până când obţineţi o ﬂ acără mică, constantă; ! În cazul unui gaz licheﬁ at, şurubul de reglare trebuie să ﬁ e înşurubat complet.

3. veriﬁ caţi apoi ca, rotind rapid buşonul aragazului, de la maxim la minim, să nu se stingă ochiul.

! Arzătoarele blatului nu au nevoie de reglarea aerului primar.

Adaptarea cuptorului

Înlocuirea duzei arzătorului din cuptor:

1. scoateţi sertarul pentru încălzit alimente

2. scoateţi protecţia glisantă “A” (vezi ﬁ gura);

3. extrageţi arzătorul cuptorului după ce aţi scos şurubul V (vezi ﬁ gura); Operaţia va ﬁ facilitată dacă

demontaţi uşa cuptorului.

4. deşurubaţi duza arzătorului folosind o cheie tubulară pentru duze (vezi ﬁ gura) sau o cheie tubulară de 7 mm şi înlocuiţi-o cu cea adecvată, în funcţie de tipul de gaz (vezi tabelul cu

Caracteristicile arzătoarelor şi duzelor).

Reglarea arzătoarelor cuptorului la minim:

1. aprindeţi arzătorul (vezi

Pornire şi utilizare);

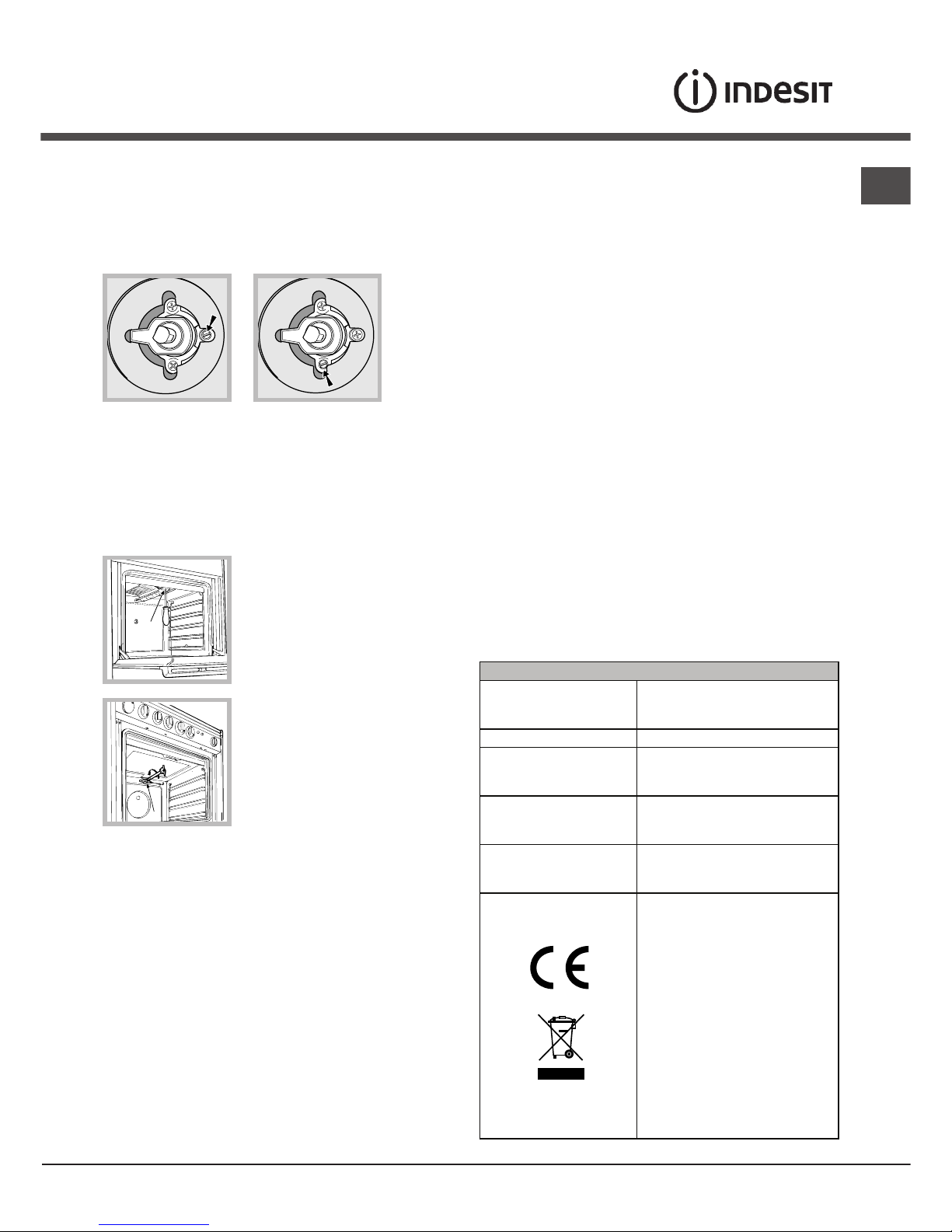

2. rotiţi buşonul la minim (MIN) după ce aţi lăsat arzătorul să funcţioneze cam 10 minute la maxim (MAX);

3. scoateţi buşonul;

4. rotiţi şurubul de reglare de lângă tija termostatului (vezi ﬁ gurile) până când obţineţi o ﬂ acără mică, constantă; ! În cazul unui gaz licheﬁ at, şurubul de reglare trebuie să ﬁ e înşurubat complet;

5. veriﬁ caţi dacă, rotind repede buşonul de la MAX la MIN sau dacă închideţi şi deschideţi repede uşa

Page 16

cuptorului, ﬂ acăra rămâne aprinsă.

Adaptarea grilului

Înlocuirea duzei arzătorului de la gril:

1. extrageţi arzătorul grilului după ce aţi scos şurubul V (vezi ﬁ gura);

2. deşurubaţi duza arzătorului de la gril folosind o cheie tubulară pentru duze (vezi ﬁ gura) sau o cheie tubulară de 7 mm şi înlocuiţi-o cu cea adecvată, în

funcţie de tipul de gaz (vezi tabelul cu Caracteristicile

arzătoarelor şi duzelor). ! Fiţi foarte atenţi la cablurile de la bujii şi la termocupluri. ! Arzătoarele cuptorului şi grilului nu au nevoie de reglarea aerului primar. ! După ce aţi efectuat adaptarea

la un alt tip de gaz, înlocuiţi eticheta veche de pe aragaz cu cea corespunzătoare noului gaz folosit; eticheta se găseşte la Centrele de Asistenţă Tehnică Autorizate. ! Dacă presiunea gazului utilizat este diferită de cea prevăzută (sau variază) este necesar să instalaţi pe tuburile de alimentare un regulator de presiune, în conformitate cu normele naţionale în vigoare referitoare la “regulatoarele pentru gaz canalizat”.

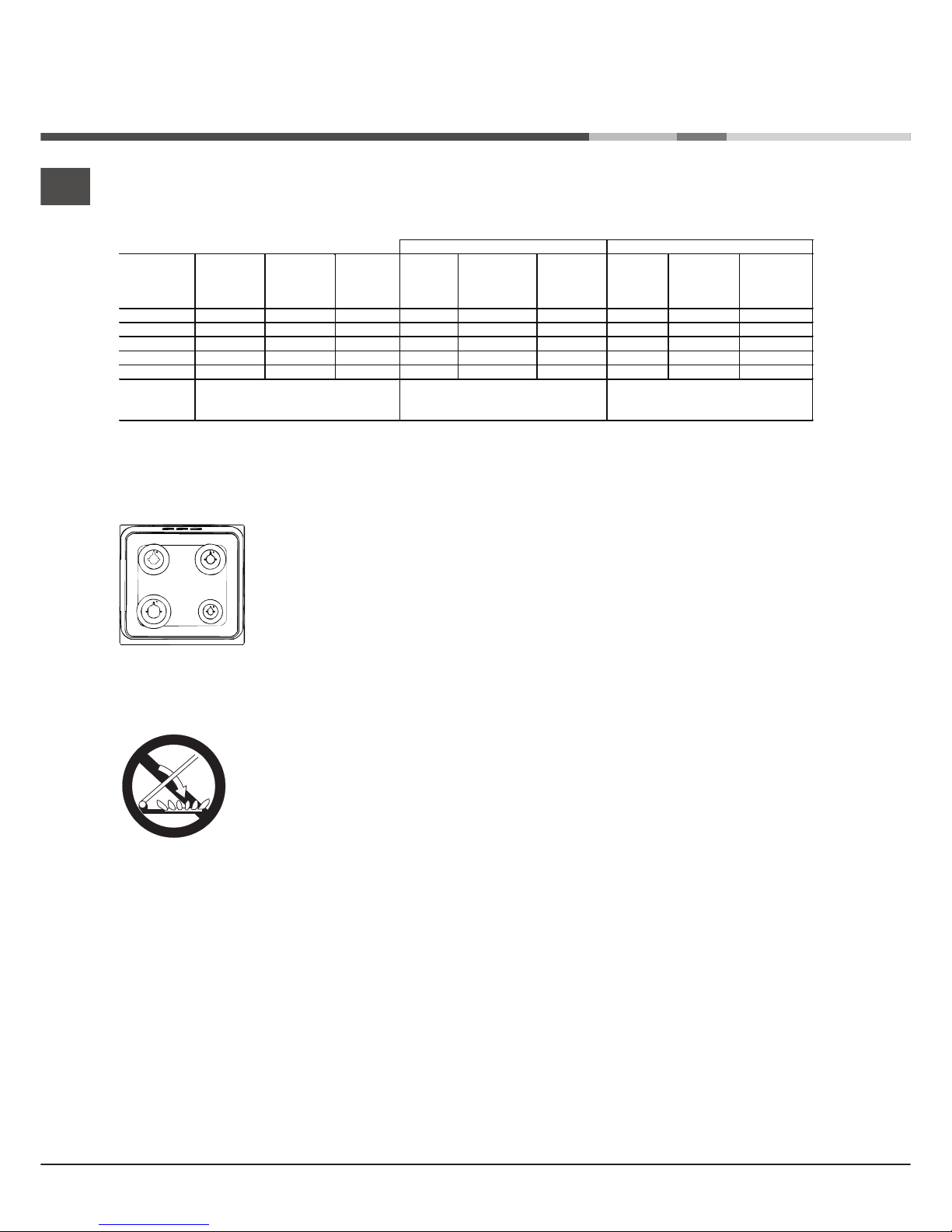

Tabelul cu caracteristicile arzătoarelor şi duzelor

S

R

A

Vă recomandăm să curăţaţi cuptorul înainte de prima folosire, potrivit indicaţiilor cuprinse în capitolul “Întreţinerea şi îngrijirea”.

KN3G21S/RO

DATE TEHNICE

Dimensiuni cuptor H x L x P

34x39x44 cm

Volum

l 58

Dimensiunile utile ale sertarului de păstrare a alimentelor la cald

lăţime42 cm profunzime 44 cm înălţime 17cm

Tensiunea şi frecvenţa de alimentare

a se vedea plăcuţa de caracteristici

Arzătoare

se pot adapta la toate tipurile de gaz indicate pe plăcuţa cu caracteristici, lipită pe partea internă a uşii rabatabile sau, după deschiderea sertarului de sub cuptor, pe peretele interior din stânga. Directive Comunitare: 2006/95/EC din 12/12/06 (Tensiune Joasă) şi modificările succesive 2004/108/EC din 15/12/04 (Compatibilitate Electromagnetică) şi modificările succesive 2009/142/EC din 30/11/09 (Gaze) şi modificările succesive -93/68/CEE din 22/07/93 şi modificările succesive - 2002/96/EC. 1275/2008 (Stand-by/ Off mode)

Tabelul 1

Gaz lichefiat

Gaz natural

Diametru

(mm)

Putere termică

kW (p.c.s.*)

By Pass

1/100

duză

1/100

debit*

g/h

duză

1/100

debit*

l/h

Arzător

Nominală

Redusă

(mm)

***

(mm) Rapid (mare) (R)

100

3.00

0.7

218

214

128

286

Semirapid (mediu) (S)

1.90

0.4

138

136

104

181

Auxiliar (mic) (A)

1.00

0.4

Cuptor - 2.80

1.0

204

200

119

267

Gril - 2.30 - -

167

164

114

219

Presiuni de alimentare

Nominală (mbar)

Minimă (mbar)

Maximă (mbar)

28-30

20 35

37 25 45

20 17

25 * La 15°C 1013 mbar-gaz uscat *** Butan P.C.S. = 49,47 MJ/Kg ** Propan P.C.S. = 50,37 MJ/Kg Gaze naturale P.C.S. = 37,78 MJ/Kg

Page 17

Utilizarea aragazului

Aprinderea arzătoarelor

Fiecare buşon al aragazului are, în dreptul său, schiţa

arzătoarelor; ARZĂTORUL comandat de buşon este

reprezentat cu un cerc evidenţiat.

Pentru a aprinde un arzător al aragazului:

1. apropiaţi de arzător o ﬂ acără sau o brichetă de aragaz;

2. apăsaţi şi, în acelaşi timp, rotiţi buşonul arzătorului

în sens contrar acelor de ceasornic, până în poziţia

maxim E.

3. reglaţi intensitatea ﬂ ăcării, după dorinţă, rotind

în sens contrar acelor de ceasornic buşonul

ARZĂTORULUI: la minim C, la maxim E sau într-o

poziţie intermediară.

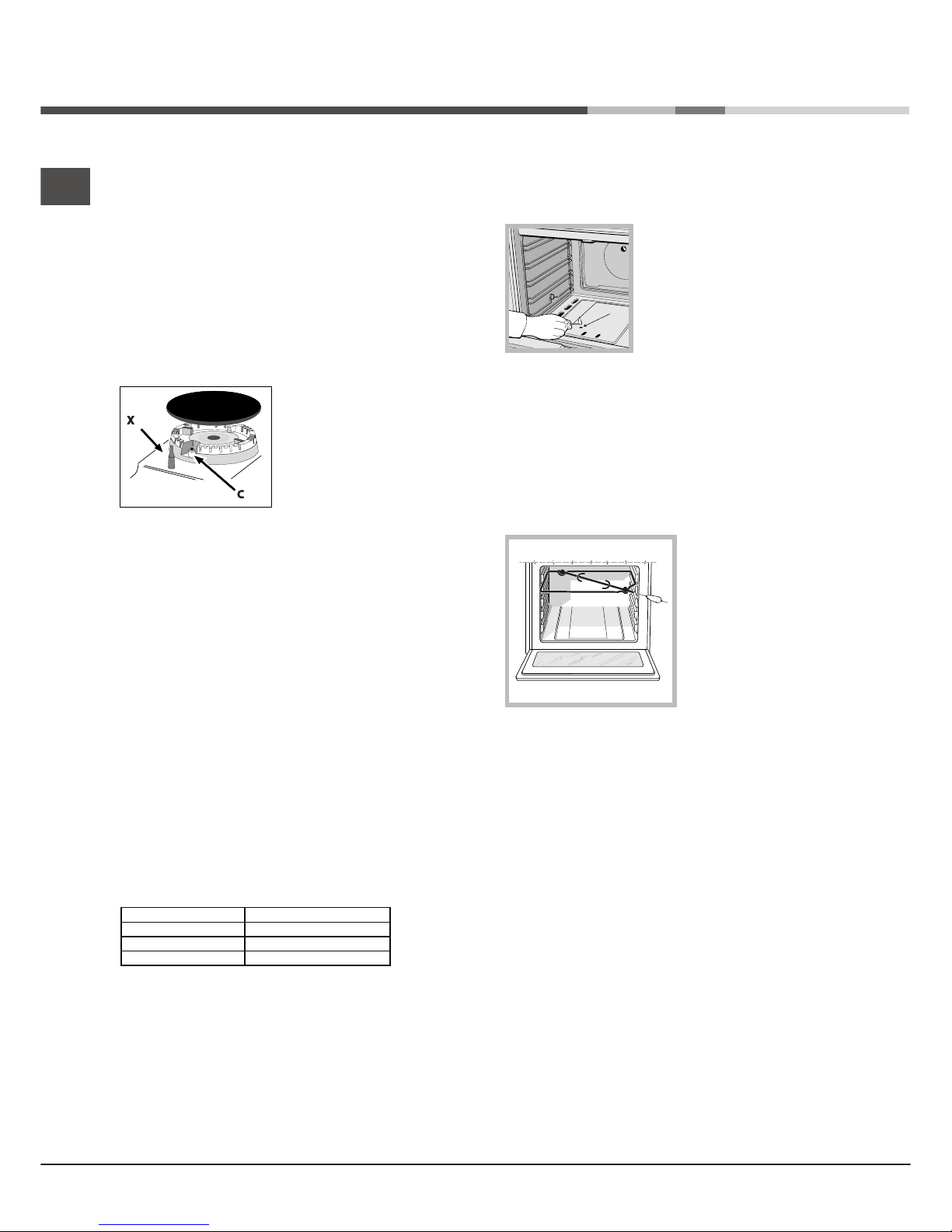

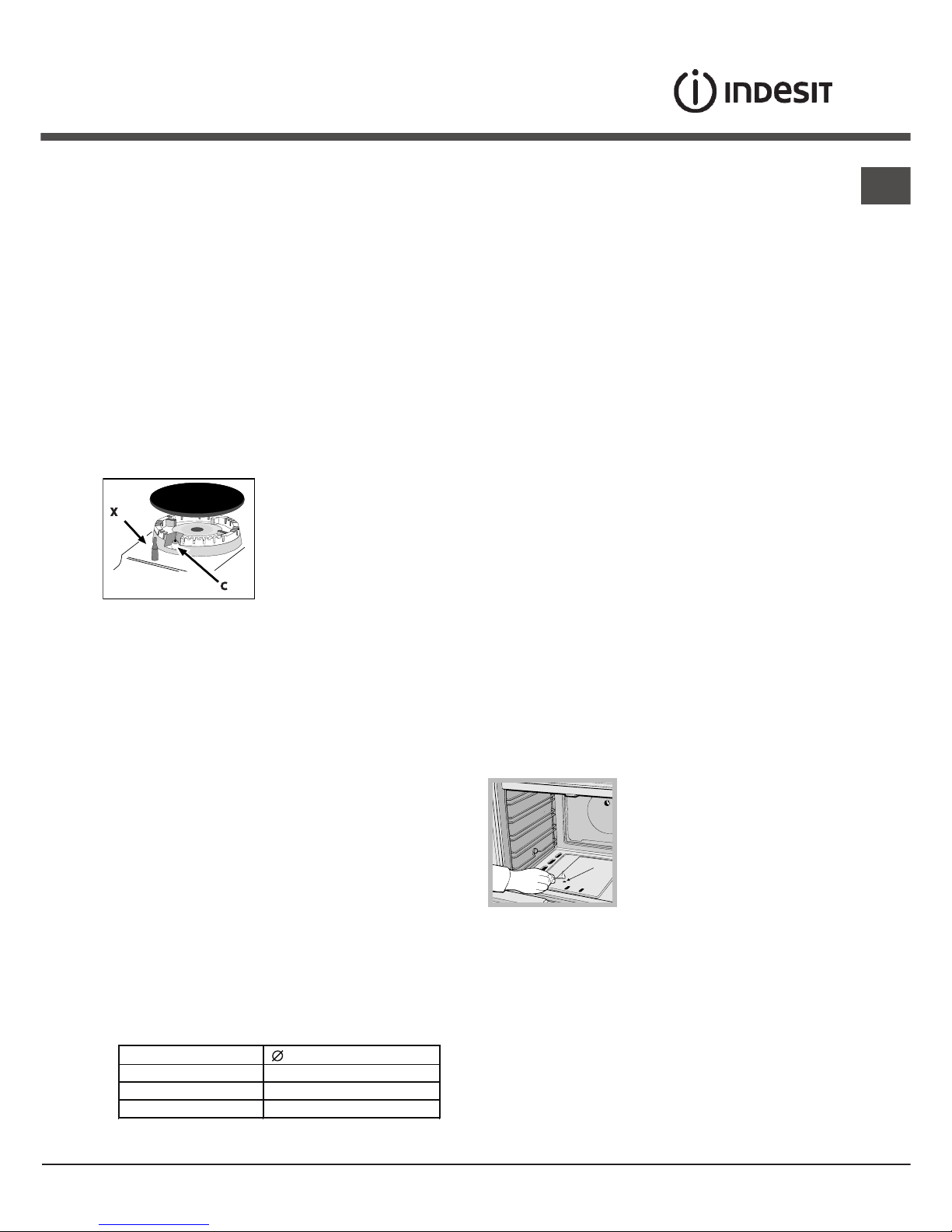

Dacă aparatul este dotat cu un dispozitiv electronic de aprindere* (C), apăsaţi mai întâi butonul de aprindere,

indicat cu simbolul

, apoi apăsaţi şi rotiţi buşonul ARZĂTORULUI în sens contrar acelor de ceasornic,

până când reperul ajunge în dreptul poziţiei maxim; aşteptaţi aprinderea ﬂ ăcării. Anumite modele sunt dotate cu un dispozitiv de aprindere integrat în buşon; în acest caz, veţi observa numai dispozitivul de aprindere electronic* (vezi ﬁ gura) dar nu şi butonul de aprindere. Este suﬁ cient să apăsaţi şi, în acelaşi timp, să rotiţi buşonul ARZĂTORULUI în sens contrar acelor de ceasornic, până în poziţia maxim şi să aşteptaţi aprinderea ﬂ ăcării. În momentul în care lăsaţi buşonul, se poate întâmpla ca ﬂ acăra să se stingă. În acest caz, repetaţi operaţiile, ţinând buşonul apăsat mai mult timp.

! Dacă ﬂ acăra se stinge accidental, opriţi arzătorul şi aşteptaţi minim 1 minut înainte să încercaţi din nou.

Dacă aparatul este dotat cu un dispozitiv de siguranţă*(X) împotriva scăpării d e gaz, ţineţi apăsat buşonul ARZĂTORULUI timp de 2-3- secunde, pentru a menţine ﬂ acăra aprinsă şi a activa dispozitivul.

Pentru a stinge arzătorul, rotiţi buşonul până la •.

Pornire şi utilizare

Sfaturi practice pentru utilizarea arzătoarelor

Pentru a obţine un randament maxim al arzătoarelor, precum şi a economisi gazul, utilizaţi numai recipiente cu fundul plat, acoperite cu capac, de dimensiuni proporţionale cu ale arzătoarelor:

Pentru a identiﬁ ca tipul arzătorului faceţi referire la desenele din paragraful „Caracteristicile arzătoarelor şi duzelor”.

Utilizarea cuptorului

! La prima aprindere, vă recomandăm să lăsaţi cuptorul să funcţioneze în gol timp de aproximativ 1 oră, cu termostatul la maxim şi uşa închisă. Stingeţi apoi cuptorul, deschideţi uşa şi aerisiţi camera. Mirosul care se degajă este datorat evaporării substanţelor utilizate pentru a proteja cuptorul.

! Înainte de utilizare, este strict necesar să dezlipiţi folia de plastic de pe laturile aparatului!

! Nu aşezaţi niciodată obiecte pe fundul cuptorului, pentru că riscaţi să deterioraţi smalţul. Utilizaţi primul nivel al cuptorului numai când folosiţi rotisorul.

Aprinderea cuptorului

Pentru a aprinde arzătorul cuptorului, apropiaţi de oriﬁ ciul F (vezi ﬁ gura) o ﬂ acără sau o brichetă şi, în acelaşi timp, apăsaţi şi rotiţi în sens antiorar buşonul CUPTORULUI până la poziţia MAX.

Dacă, după 15 secunde, arzătorul nu se aprinde, lăsaţi buşonul, deschideţi uşa cuptorului şi aşteptaţi cel puţin 1 minut înainte de a încerca din nou să-l aprindeţi.

! Cuptorul este dotat cu un dispozitiv de siguranţă; de aceea este necesar să ţineţi apăsat buşonul CUPTORULUI timp de 6 secunde circa.

ATENŢIE! Capacul din sticlă se poate sparge dacă este încălzit. Stingeţi toate arzătoarele sau eventualele plite electrice înainte de a-l închide.*Se referă numai la

modelele cu capac de sticlă

Arzător

Diametru

recipienţi (cm)

Rapid (R)

24-26 Semi-rapid (S)

16-20

Auxiliar (A)

10-14

Page 18

! Dacă ﬂ acăra se stinge accidental, opriţi arzătorul şi aşteptaţi minim 1 minut înainte să încercaţi din nou.

Reglarea temperaturii

Pentru a obţine temperatura ideală coacerii alimentelor, rotiţi buşonul CUPTORULUI în sens contrar acelor de ceasornic. Temperaturile sunt indicate pe panoul de control şi variază de la MIN (140°C) la MAX (250°C). După obţinerea temperaturii dorite, cuptorul o va menţine constantă, graţie termostatului.

Gril

Pentru a aprinde arzătorul grilului, apropiaţi de acesta o ﬂ acără sau o brichetă şi, în acelaşi timp, apăsaţi şi rotiţi în sens antiorar buşonul CUPTORULUI până în poziţia d. Cu ajutorul grilului se obţin alimente dorate, acesta ﬁ ind indicat în special pentru pregătirea rosbifului, fripturilor la cuptor, cotletelor sau cârnaţilor. Aşezaţi grătarul la nivelul 4 sau 5 şi tava cuptorului la primul nivel, pentru a colecta grăsimea şi a evita fumul datorat arderii ei.

! Cuptorul este dotat cu un dispozitiv de siguranţă; de aceea este necesar să ţineţi apăsat buşonul CUPTORULUI timp de 6 secunde circa.

! Dacă ﬂ acăra se stinge accidental, opriţi arzătorul şi

aşteptaţi minim 1 minut înainte să încercaţi din nou.

! Când folosiţi funcţia “gril” este necesar să lăsaţi uşa cuptorului întredeschisă, punând între uşă şi bord un deﬂ ector D (vezi ﬁ gura), care împiedică

supraîncălzirea buşoanelor.

Rotisor

Pentru a pune în funcţiune rotisorul (vezi ﬁ gura) procedaţi astfel:

1. aşezaţi tava la primul nivel;

2. puneţi suportul rotisorului la al 4lea nivel şi introduceţi frigarea în oriﬁ ciul de pe peretele din spate al cuptorului;

3. porniţi ROTISORUL apăsând butonul

corespunzător.

Becul cuptorului

Becul poate ﬁ aprins în orice moment, apăsând tasta BECUL CUPTORULUI.

Timer

Pentru a pune în funcţiune Timerul (Cronometrul) procedaţi astfel:

1. rotiţi buşonul Timer în sens orar 4; executaţi o rotaţie aproape completă pentru a încărca soneria;

2. rotiţi buşonul TIMER în sens contrar acelor de ceasornic 5 pentru a regla timpul dorit.

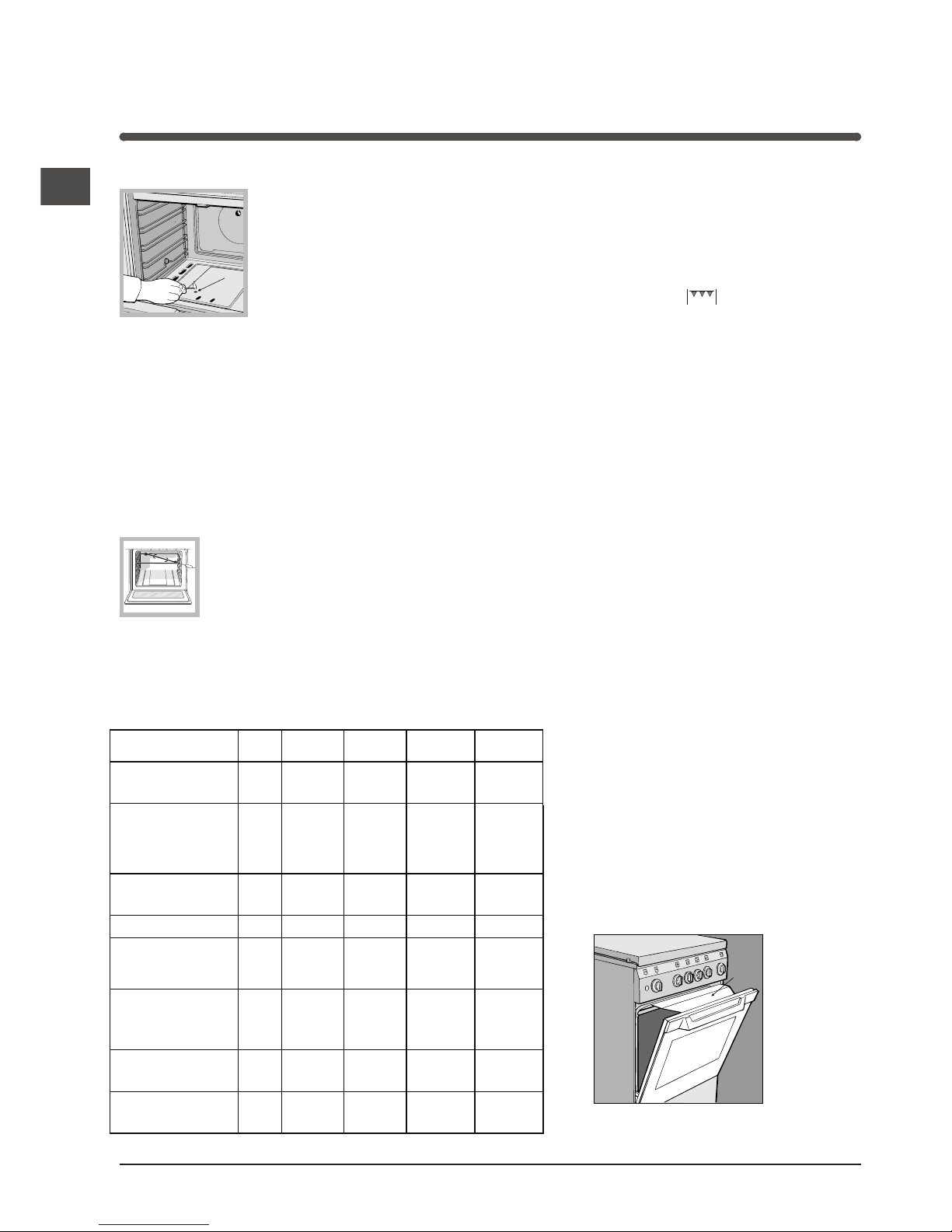

Pentru a scoate protecţia culisantă, deşurubaţi şurubul S (vezi ﬁ gura). Pentru a o monta la loc, blocaţi-o cu şurubul S.

! Înainte de a utiliza cuptorul, veriﬁ caţi dacă protecţia culisantă este ﬁ xată corect.

Page 19

Tabelul cu recomandări pt coacerea în cuptor

Alimente de pregătit Greutate

(Kg)

Poziţia

rafturilor, de

jos în sus

Temperatură

(°C)

Preîncălzire

(minute)

Timp coacere (minute)

Paste făinoase

Lasagne (Foi de aluat dispuse în straturi, umplute) Cannelloni (macaroane groase umplute) Paste gratinate

2.5

2 2 2

200-210

200 200

10 10 10

75-85

50-60

Carne

Viţel Pui Raţă Iepure Porc Miel

1.5

1.8

2.0

2.1

1.8

3 3 3 3 3 3

200-210 210-220

200 200 200 200

10 10 10 10 10 10

95-100 90-100

100-110

70-80

100-105

Peşte

Scrumbie Dentex dentex Păstrăv în folie de aluminiu

1.1

1.5

1.0

3 3 3

180-200 180-200 180-200

10 10 10

45-50

45-55

45-50

Pizza

Napoletana

1.0

210-220

20-25

Tort

Biscuiţi Tarte Tarte sărate Dulciuri din aluat dospit

0.5

1.1

1.0

4 4 4 4

180 190 180 170

15 15 15 15

25-35

40-45

50-55

40-45

Gril

Cotlete de viţel Costiţe Hamburger Scrumbie Toast

1,5

1 1

n.° 4

4 4 3 4 4

5 5 5 5 5

15-20

20 20-30 15-20

4-5

Gril cu rotisor Viţel la frigare Pui la frigare

1 2

5 5

70-80 70-80

Gril cu rotisor multifrigare

(doar pe anumite modele) Frigărui de carne Frigărui de legume

1,0 0,8

5 5

40-45 25-30

NB: timpul de coacere este indicativ şi poate fi modificat în baza exigenţelor person

ale.

La gril, tava va trebui aşezată

întotdeauna pe 1 raft/grătar de jos.

Page 20

Precauţii şi sfaturi

!Aparatul a fost proiectat şi construit conform normelor internaţionale de siguranţă. Aceste avertizări sunt furnizate din motive de siguranţă şi trebuie să ﬁ e citite cu atenţie.

Norme de protecţie şi siguranţă generale

• Aceste instrucţiuni sunt valabile doar pentru ţările ale căror simboluri apar în manualul de instrucţiuni şi pe tăbliţa de identiﬁ care a aparatului.

• Acest aparat de uz casnic fost conceput pentru a ﬁ folosit numai în interiorul locuinţelor.

• Aparatul nu trebuie instalat în aer liber, nici chiar în cazul în care spaţiul este adăpostit, deoarece expunerea acestuia la ploi şi furtuni este foarte periculoasă.

• Nu atingeţi maşina când sunteţi desculţi sau cu mâinile sau picioarele ude sau umede.

• Aparatul trebuie sa fie utilizat numai pentru

coacerea alimentelor si numai de persoane adulte, conform instructiunilor din manual. Orice alta utilizare (de exemplu: încalzirea locuintei) este considerata improprie si deci periculoasa. Fabricantul nu va putea fi considerat responsabil pentru eventuale daune provenite din utilizarea improprie, gresita sau irationala a aparatului.

• Acest manual face parte din aparatele de clasa 1 (izolat) sau 2 – subcategoria 1 (ﬁ xat între două piese de mobilier).

• Îndepărtaţi copiii de aparat.

• Evitaţi ca şi cablurile de alimentare ale altor aparate electrocasnice să atingă părţile încălzite ale aparatului.

• Nu obstrucţionaţi fantele de aerisire sau de ieşire a căldurii.

• Evitaţi să închideţi capacul din sticlă al aragazului (numai pe anumite modele) dacă arzătoarele sunt aprinse sau calde.

• Utilizaţi întotdeauna mănuşi speciale pentru a băga sau scoate recipientele din cuptor.

• Nu utilizaţi lichide inﬂ amabile (alcool, benzină) în apropierea aparatului, când acesta este în funcţiune.

• Nu depozitaţi materiale inﬂ amabile în sertarul de sub cuptor: dacă cuptorul se aprinde din greşeală, materialele depozitate pot lua foc.

• Când aparatul nu este utilizat, veriﬁ caţi ca buşoanele să ﬁ e în poziţia • şi că robinetul de gaz este închis.

• Nu scoateţi ştecărul din priză trăgând de cablu.

• Nu executaţi nici o operaţie de curăţire sau întreţinere înainte de a ﬁ scos ştecărul din priză.

• În caz de defecţiune, nu umblaţi în nici un caz la mecanismele din interior şi nu încercaţi să o reparaţi singuri. Apelaţi la serviciul de asistenţă.

• Nu aşezaţi obiecte grele pe uşa cuptorului, când este deschisă.

• Este interzisă utilizarea aparatului de persoanele (inclusiv copiii) care au o redusă capacitate ﬁ zică sau senzorială sau mentală, precum şi de cele fără experienţă sau care nu s-au familiarizat cu produsul, dacă nu sunt supravegheate de un responsabil sau dacă nu au primit în prealabil instrucţiuni asupra modului de folosire a aparaturii.

• Nu lăsaţi copiii să se joace cu aparatul.

Scoaterea aparatului din uz

• Eliminarea ambalajelor: respectaţi normele locale, în acest fel ambalajele vor putea ﬁ utilizate din nou.

• Directiva Europeană 2002/96/CE cu privire la deşeurile care provin de la aparatura electrică sau electronică (RAEE) prevede ca aparatele electrocasnice să nu ﬁ e colectate împreună cu deşeurile urbane solide, obişnuite. Aparatele scoase din uz trebuie să ﬁ e colectate separat atât pentru a optimiza rata de recuperare şi de reciclare a materialelor componente cât şi pentru a evita pericolele care pot duce la dăunarea sănătăţii omului sau poluarea mediului înconjurător. Simbolul tomberonului tăiat care apare pe toate produsele vă aminteşte tocmai obligaţia de a le colecta separat.

Aparatele electrocasnice scoase din uz pot ﬁ trimise

unui centru public de colectare, centrelor orăşeneşti sau, dacă legea naţională prevede, ele pot ﬁ returnate vânzătorului, în momentul achiziţionării unor noi produse, echivalente.

Toţi producătorii importanţi de aparatură

electrocasnică şi-au unit eforturile pentru a crea sisteme speciale de gestionare, care se ocupă cu colectarea şi scoaterea din uz a aparatelor vechi.

Economisirea energiei şi protecţia mediului înconjurător

• Utilizând aragazul între orele serale şi primele ore ale dimineţii, colaboraţi la reducerea sarcinii întreprinderilor electrice.

• Asiguraţi-vă că garniturile sunt curate, eﬁ ciente, că aderă bine pe uşa cuptorului şi nu provoacă

dispersii de căldură.

Page 21

Întreţinere şi curăţire

Decuplarea electrică

Înainte de orice operaţie, debranşaţi aparatul de la reţeaua de alimentare cu curent electric.

Curăţarea aparatului

! Evitaţi utilizarea de detergenţi abrazivi sau corosivi, ca de ex. soluţiile de scos pete sau produsele împotriva ruginii, detergenţii praf sau bureţii care au o suprafaţă rugoasă: ele pot zgâria iremediabil suprafaţa aparatului.

! Nu utilizaţi niciodată produse pe bază de vapori sau cu presiune ridicată în vederea curăţării aparatelor.

• Pentru operaţiile de întreţinere curente, este suﬁ cient să spălaţi aragazul cu un burete umed, după care să-l ştergeţi cu hârtie absorbantă de bucătărie.

• Părţile externe, smălţuite sau din inox, precum şi garniturile din cauciuc pot ﬁ curăţate cu un burete îmbibat în apă călduţă şi săpun neutru. Dacă petele sunt persistente, folosiţi produse speciale. Clătiţi cu multă apă şi ştergeţi, după curăţire. Nu folosiţi prafuri abrazive sau substanţe corosive.

• Grătarele, plitele de deasupra ochiurilor, coroanele de separat ﬂ acăra

şi arzătoarele aragazului sunt detaşabile, pentru a facilita curăţarea lor: spălaţi-le cu apă caldă

şi detergent delicat, având grijă să scoateţi orice depunere. Apoi aşteptaţi până când sunt perfect uscate.

• Dacă aparatul dvs are aprindere electronică, este necesar să îl curăţaţi cât mai des - în special capătul dispozitivelor de aprindere instantanee – şi să veriﬁ caţi dacă oriﬁ ciile prin care iese gazul nu sunt înfundate.

• Interiorul cuptorului se va spăla, de preferinţă, după ﬁ ecare utilizare, când este cald. Utilizaţi apă caldă şi detergent; clătiţi bine şi ştergeţi cu o lavetă moale. Evitaţi substanţele abrazive.

• Curăţaţi geamul uşii cu un burete; nu utilizaţi produse abrazive; ştergeţi cu o lavetă moale; nu folosiţi articole abrazive sau răzuitoare din metal, ascuţite, deoarece acestea pot deteriora suprafaţa geamului sau îl pot sparge.

• Accesoriile pot ﬁ spălate ca orice alt vas, chiar şi în maşina de spălat vase.

• Oţelul inox poate rămâne pătat dacă intră des în contact cu apa, mai ales dacă are un conţinut mare de calcar, sau cu detergenţii agresivi (care conţin fosfor).

După ﬁ ecare spălare, se recomandă să îl clătiţi bine şi să îl ştergeţi. Este oportun în acelaşi timp să ştergeţi şi eventualele urme de apă.

Capacul

Modelele dotate cu capac din sticlă se vor spăla cu apă călduţă. Evitaţi substanţele abrazive. Puteţi demonta capacul pentru a facilita operaţiile de curăţare, mai ales în spatele aragazului: pentru aceasta, deschideţi capacul şi ridicaţi-l (vezi

ﬁ gura). ! Evitaţi să închideţi capacul aragazului când arzătoarele sunt calde sau aprinse.

Controlaţi garniturile cuptorului.

Controlaţi periodic garnitura din jurul uşii cuptorului. Dacă este deteriorată, apelaţi la cel mai apropiat Centru de Asistenţă Autorizat. Se recomandă să nu folosiţi cuptorul până la înlocuirea garniturii.

Întreţinerea robinetelor de gaz

Cu timpul, se poate întâmpla ca buşoanele să se blocheze sau să se rotească mai greu; în acest caz, este necesar să le înlocuiţi.

! Această operaţie trebuie să ﬁ e executată numai de un instalator autorizat de fabricant.

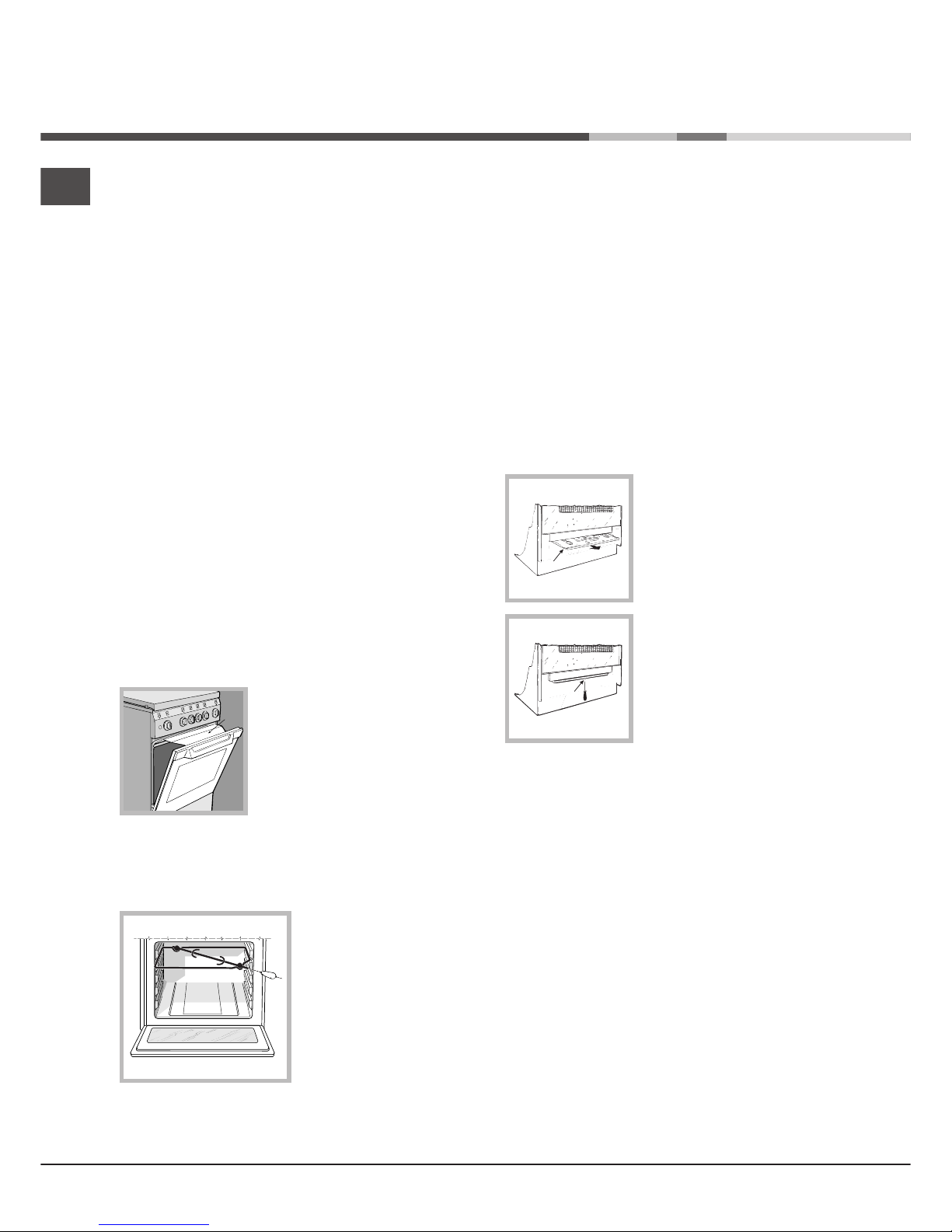

Înlocuirea becului cuptorului

1. După ce aţi debranşat aparatul de la alimentarea electrică, scoateţi capacul din sticlă care acoperă becul (vezi ﬁ gura).

2. Deşurubaţi becul şi înlocuiţi-l

cu unul similar: tensiune 230 V,

putere 25 W, cuplare E 14.

3. Montaţi la loc capacul de sticlă şi racordaţi din nou aragazul la instalaţia electrică.

Asistenţă

Comunicaţi:

• modelul aparatului (Mod.);

• numărul de serie (S/N). Aceste informaţii se găsesc pe tăbliţa cu caracteristici lipită pe aparat şi/sau pe ambalaj.

Page 22

! Fontos, hogy megtartsa ezt a kézikönyvet, hogy szükség esetén bármikor belenézhessen. Ha a készüléket eladja, elajándékozza vagy áthelyezi, győződjön meg róla, hogy a kézikönyvet is átadja vele! ! Olvassa el ﬁ gyelmesen az utasításokat: fontos információkat tartalmaznak az üzembe helyezésről, a használatról és a biztonságról. ! A készülék üzembe helyezését szakembernek kell elvégeznie az itt található utasításoknak megfelelően. ! Bármilyen beállítási, karbantartási, stb. munkálatot áramtalanított készüléken kell elvégezni. ! Javasoljuk, hogy az első használat előtt tisztítsa ki a sütőt a „Karbantartás és ápolás” című részben leírtak szerint.

A helyiségek szellőzése

A készülék, az érvényben lévő nemzeti szabványoknak megfelelően, kizárólag folyamatos szellőzéssel ellátott helyiségekben helyezhető üzembe. A helyiségnek, melyben a készüléket üzembe kívánja helyezni, annyi levegőt kell tudnia biztosítani, amennyi a gáz tökéletes égéséhez szükséges (a levegőáram az üzembe helyezett teljesítmény 1 kW-jára vetítve nem lehet kevesebb 2 m3/h-nál). A levegő utánpótlását biztosító, ráccsal ellátott szellőzőnyílásnak 100 cm2 hasznos keresztmetszettel kell rendelkeznie és úgy kell kialakítani, hogy még részben se tömődhessen el (lásd A. ábra). Amennyiben a készülék munkalapja nincs égésbiztosítóval ellátva, vagy a levegő közvetetten, a fent leírtak szerint kialakított külső szellőzéssel ellátott szomszédos helyiségekből érkezik (lásd B. ábra) – feltéve, hogy azok az ingatlannak nem közös részei, környezetük nem tűzveszélyes, vagy nem hálószobák – a szellőzőnyílások méretét 100 %-os ráhagyással kell kialakítani – legalább 200 cm2.

! Amennyiben hosszú ideig használja a készüléket, tanácsos kinyitni az ablakot, illetve megnövelni a ventilátorok sebességét.

Füstgázelvezetés

A füstgázelvezetést hatékony, természetes huzatú kéménybe kötött kürtővel, vagy a készülék bekapcsolásával automatikusan működésbe lépő elektromos ventilátorral kell biztosítani (lásd ábra).

! A levegőnél nehezebb cseppfolyósított gázok megülnek a padlószinten, ezért a cseppfolyósítottgáztartályok tárolására szolgáló helyiségeknek, az esetleges gázszivárgások elvezetésére, a padlószinten rendelkezniük kell szabadba kivezető szellőzőnyílással. Az üres vagy részben teli cseppfolyósítottgáztartályokat tilos a padló szintjénél lejjebb lévő helyiségekben (pince, stb.) üzembe helyezni vagy tárolni! A helyiségben kizárólag a használatban lévő tartályt tárolja, távol azoktól a hőforrásoktól (tűzhely, kandalló, kályha), melyek 50 °C fölé képesek azt melegíteni!

Elhelyezés és vízszintezés

! A készülék beépíthető bútorok mellé is, ha azok magassága nem haladja meg a munkalap szintjét.

! Bizonyosodjon meg arról, hogy a készülék hátoldalával érintkező fal nincs gyúlékony anyagból, és ellenáll a hőnek (T 90 °C)!

A készülék megfelelő beszerelése érdekében:

• helyezze a készüléket a konyhába, az étkezőbe vagy a garzonba (ne a fürdőszobába);

• amennyiben a tűzhely szintje magasabb a bútorokénál, azokat a készüléktől legalább 600 mm-re kell elhelyezni;

• amennyiben a tűzhelyet fali bútor alá szereli be, a fali bútorok és a munkalap között legalább 420 mm távolságot kell hagyni.

Ez a távolság akár 700 mm is lehet, ha a fali bútor nem gyúlékony (lásd ábra);

Üzembe helyezés

Szomszédos

helyiség

Szellőztetendő

helyiség

Az égést tápláló levegő szellőzőnyílása

Az ajtó és padló közti rés növelése

Közvetlenül a szabadba történő füstgázelvezetés

Kéményen vagy (tűzhelyekhez való) elágazó füstgázelvezető csövön keresztül történő füstgázelvezetés

Page 23

• ne tegyen függönyt a tűzhely mögé, illetve a tűzhely 200 mm-es körzetébe;

• az esetleges kürtőket a felhasználói kézikönyv utasításainak megfelelően kell kialakítani.

Vízszintezés

Amennyiben szükséges, állítsa vízszintbe a készüléket, csavarja be a mellékelt állítható lábazatot a tűzhely aljának sarkain található megfelelő furatokba (lásd ábra)!

A lábakat* nyomja a tűzhely alján található illesztékbe!

HOOD

420

Min.

min. 650 mm. with hood

min.

700 mm. without hood

mm.

600

Min. mm.

420

Min. mm.

• az aljzat kompatíbilis a készülék csatlakozódugójával! Ha nem, cserélje ki az aljzatot vagy a dugót; ne használjon hosszabbítót vagy elosztót!

! A beszerelt készülék elektromos kábelének és a fali csatlakozónak könnyen hozzáférhetőnek kell lennie.

! A kábel nem hajolhat meg és nem lehet összenyomva!

! A kábelt rendszeresen ellenőrizni kell, és cseréjét

kizárólag engedéllyel rendelkező szakember végezheti el.

! A fenti elõírások be nem tartása esetén a gyártó elhárít minden felelõsséget.

Gázbekötés

A hálózathoz, illetve a gázpalackhoz történő csatlakoztatáshoz, az érvényben lévő nemzeti szabványoknak megfelelően, ﬂ exibilis gumicső vagy acélcső használtató. A gázbekötés után győződjön meg arról, hogy a készülék a szolgáltatott gáz típusára lett állítva (lásd a tetőn elhelyezett gázkalibrálási címkét): ellenkező esetbenlásd alább)! Abban az esetben, ha a készüléket cseppfolyósított gázzal, palackról működteti, használjon az érvényben lévő nemzeti szabványoknak megfelelő nyomásszabályozót! A csatlakoztatás megkönnyítése érdekében a használandó gáz a készülékhez mindkét oldala* felől hozzávezethető: cserélje le a csatlakozó csonkot a záródugóra, és a régi tömítést a mellékelt tömítésre!

! A biztonságos működés, az energiatakarékos használat és a készülék hosszú élettartama érdekében, bizonyosodjon meg arról, hogy a tápnyomás megfelel a Gázégők és a fúvókák jellemző adatai című táblázatban közölt értékeknek (lásd alább)!

Gázbekötés ﬂ exibilis gumicsővel

Ellenőrizze, hogy a cső megfelel-e az érvényben lévő nemzeti szabványoknak! Cseppfolyósított gázzal történő üzemeltetés esetén a cső belső átmérőjének 8 cm-esnek kell lennie, metánnal történő üzemeltetés esetén 13 cm-esnek.

A bekötés elvégeztével bizonyosodjon meg arról, hogy a cső:

• egyik pontja se érintkezik olyan elemmel, melynek a hőmérséklete 50 °C fölé emelkedhet;

• nincs kitéve húzásnak és csavarásnak, valamint, hogy nincsen megtörve, illetve nincsen benne szűkület;

Elektromos csatlakoztatás

Szereljen a kábelre a készüléken elhelyezett adattáblán feltüntetett terhelésnek megfelelő szabványos csatlakozó dugót (lásd Műszaki adatok táblázat)! Amennyiben a kábelt közvetlenül a hálózathoz kívánja csatlakoztatni, úgy a készülék és a hálózat közé a terhelésnek és az érvényben lévő nemzeti szabványoknak megfelelő legalább 3 mm-es omnipoláris kapcsolót kell beszerelni (a föld huzalt nem kell megszakítóval ellátni). A hálózati kábelt úgy kell elhelyezni, hogy sehol se melegedhessen a szobahőmérsékletnél 50 °C-kal magasabb hőmérsékletre!

A csatlakoztatás előtt győződjön meg arról, hogy:

• az aljzat rendelkezzen földeléssel és feleljen meg a szabványnak;

• az aljzat képes legyen elviselni a készülék adattábláján feltüntetett maximális teljesítmény terhelését;

• a tápfeszültség feleljen meg az adattáblán feltüntetett értékeknek;

Page 24

3. helyezze vissza a helyére az összes elemet a fentiekben leírt műveletek fordított sorrendjében!

A főzőlapon található gázégők takarékfokozatának beállítása:

1. csavarja a gázégő szabályozó csapját minimumra;

2. húzza le a tekerőgombot, és csavarja a tekerőgomb tengelyében vagy amellett elhelyezett szabályozócsavart addig, míg szabályos kis lángot nem kap! ! Földgáz esetén a szabályozócsavart órairánnyal ellentétesen kell kicsavarni;

3. ellenőrizze, hogy ha a tekerőgombot a maximum állásból gyorsan a minimum állásba tekeri, a gázégő nem alszik-e ki!

! A főzőlap gázégői nem igénylik a primer levegő beszabályozását.

A sütő átállítása

A sütőgázégő fúvókájának cseréje:

1. nyissa ki teljesen a sütőajtót;

2. vegye ki a sütő gördíthető alját (lásd ábra);

3. csavarja ki az égőfej rögzítőcsavarját, és a V csavar eltávolítása után vegye ki a sütőből az égőfejet;

4. a megfelelő fúvókacsőkulccsal (lásd ábra) vagy egy 7 mm-es csőkulccsal csavarja ki az égőfej fúvókáját, és cserélje ki az új gáztípusnak megfelelőre (lásd A gázégők és a fúvókák jellemző adatai táblázatot)!

A sütőgázégő takarékfokozatának beállítása:

1. gyújtsa meg az égőt (lásd Bekapcsolás és használat);

2. csavarja a tekerőgombot minimumra (MIN), majd 10 perc elteltével csavarja a maximumra (MAX);

• nem érintkezik vágófelülettel, éles szélekkel, mozgó

elemekkel és nincs összenyomva;

• állapotának ellenőrzése végett a teljes

nyomvonalában jól hozzáférhető;

• hossza meghaladja az 1500 mm-t;

• két végén, az érvényben lévő nemzeti

szabványoknak megfelelően, csőbilinccsel jól fel van rögzítve!

! Amennyiben a fenti feltételek közül egy vagy több feltétel nem teljesülhet, vagy ha a tűzhelyet a 2. osztály – 1. alosztály előírásai szerint helyezi üzembe (a készülék két bútor közé kerül), a bekötést ﬂ exibilis acélcsővel kell megoldani (lásd alább).

Gázbekötés nem oxidálódó, folyamatos falú, menetes végű, ﬂ exibilis acélcsővel

Ellenőrizze, hogy a cső és a tömítések megfelelnek-e az érvényben lévő nemzeti szabványoknak! A cső bekötéséhez távolítsa el a készüléken található csonkot (a készülék gázbemeneti csatlakozása 1/2”-os anyamenettel van ellátva)!

! Kösse be a csövet olyan módon, hogy a cső hossza ne haladja meg a maximálisan megengedett 2 métert, és bizonyosodjon meg arról, hogy a cső nem érintkezik mozgó elemekkel, és nincs összenyomva!

A tömítés ellenőrzése

A bekötés végeztével szappanos vízzel – semmiképp se lánggal – ellenőrizze, hogy valamennyi csatlakozás tömítése tökéletesen zár-e!

Átállítás más gáztípusra

A készülék átállítható az eredetileg beállítottól – a tűzhely tetején található gázkalibrálási címkén jelzett gáztól – eltérő gáztípusra is.

A főzőlap átállítása

A főzőlapon található gázégők fúvókáinak cseréje:

1. vegye le a rácsokat, és csavarozza ki helyükről a gázégőket;

2. 7 mm-es csőkulcs segítségével csavarozza ki a fúvókákat ( lásd ábra), és cserélje le őket az új gáztípushoz való fúvókákra (lásd

gázégők és a fúvókák jellemző adatai);

Page 25

3. húzza ki a tekerőgombot;

4. csavarja a tekerőgomb tengelyén kívül található

szabályozócsavart addig (lásd ábra), míg szabályos kis lángot nem kap! ! Földgáz esetén a szabályozócsavart órairánnyal ellentétesen kell kicsavarni.

5. ellenőrizze, hogy ha a tekerőgombot a MAX állásból

gyorsan a MIN állásba tekeri, illetve ha gyorsan kinyitja a sütőajtót, a gázégő nem alszik-e ki!

A grill átállítása

A grillgázégő fúvókájának cseréje:

1. a V csavar kicsavarása után vegye ki a grillgázégőt

(lásd ábra);

2. lehetőleg egy 7 mm-es csőkulccsal, ellenkező esetben a megfelelő fúvókacsőkulccsal (lásd ábra) csavarja ki az grillégőfej fúvókáját, és cserélje ki az új gáztípusnak megfelelőre (lásd A gázégők és a fúvókák jellemző adatai táblázatot)!

! Figyeljen a gyertyák kábeleire és a hőérzékelők csöveire!

! A sütő és a grill gázégői nem igénylik a primer levegő beszabályozását.

! Miután átállította a készüléket egy másik gáztípusra, cserélje le a régi gázkalibrálási címkét az új gáz címkéjére, mely valamennyi hivatalos szakszervizben beszerezhető!

! Abban az esetben, ha a gáz nyomása az előírt értéktől eltér (vagy ingadozik), az érvényben lévő, gázhálózati szabályozókról szóló nemzeti szabványoknak megfelelően, a gázcső bemenete elé nyomásszabályozót kell beépíteni.

Javasoljuk, hogy az első használat előtt tisztítsa ki a sütőt a „Karbantartás és ápolás” című részben leírtak szerint.

MŰSZAKI ADATOK A sütő méretei

magasság x szélesség x mélység.

34 x 39x 44cm

Térfogat

58 liter

Az ételmelegítő rész hasznos méretei

szélesség: 44 cm mélység: 42 cm magasság: 17cm

A hálózati áram feszültsége és frekvenciája

lásd az adattáblán

Égőfejek

az adattáblán jelzett valamennyi gáztípusra átállítható

2006/95/EC (12/12/2006) alacsonyfeszültségi irányelv és későbbi módosításai – Az elektromos összeférhetőségről szóló 2004/108/EC (15/12/2004)irányelv és későbbi módosításai – A gázüzemű berendezésekről szóló 1990. június 29-i 2009/142/EC irányelv és későbbi módosításai – Az

30.11.09-i 93/68/EEC irányelv és későbbi módosításai – Az 2002/96/EC irányelv. 1275/2008 (Stand-by/ Off mode)

Page 26

A gázégők és a fúvókák jellemző adatai

FIGYELEM! Ha felmelegedik, az üvegtető széttörhet.Mielőtt lehajtaná, kapcsolja ki az összes égőfejet, illetve az es etleges elektromos fő ző la po kat.*Csak az üvegtetős modellek esetén

KN3G21S/RO

1. táblázat

G 20

G 30

Gázégő

Átmérő

(mm)

Gyújtóláng, 1/100 (mm)

Csökkent

ett

hőenergia

, kW

Fúvóka,

1/100

(mm)

Névleges

hőenergia,

Átáramlás*

l/h

Fúvóka,

1/100 (mm)

Névleges

hőenergia,

Átáramlás*

g/h

Gyors (R)

100

0.80

128

3.30

314

3.00

218

Fél-gyors (S)

0.50

104

2.10

200

1.90

138

Kisegítő (A)

0.50

1.15

109

1.00

Grill - - - 114

2.80

267

2.30

182

Sütő - 46

1.00

119

3.20

305

2.80

204 Hálózati nyomás

Nom.

Min. Max

25 20 30

30 25 35

15°C-on és 1013 mbar-nál P.C.S. G20 37,78 MJ/m

P.C.S. G30 49,47 MJ/kg

Page 27

A főzőlap használata

Az égőfej meggyújtása

A GÁZÉGŐ tekerőgombok esetében a gombhoz tartozó gázégőt tele kör jelzi. A főzőlap tetszőleges gázégőjének meggyújtása:

1. közelítsen egy gyufát vagy gázgyújtót a gázégőhöz;

2. nyomja be, és ezzel egyidejűleg csavarja a GÁZÉGŐ tekerőgombját órairánnyal ellentétesen a nagy láng szimbólumra E;

3. a láng kívánt erősségének beállításához csavarja a GÁZÉGŐ tekerőgombját órairánnyal ellentétesen takarékra C, nagy lángra E vagy egy köztes állásba!

Ha a készülék rendelkezik elektromos gyújtással*

(C), a 1 szimbólumot viselő gyújtás gomb

nyomva tartását követően nyomja be a GÁZÉGŐ tekerőgombját ütközésig, és ezzel egyidejűleg forgassa órairánnyal ellentétesen a nagy láng szimbólumra, míg az égő ki nem gyullad!

Előfordulhat, hogy a gázégő kialszik, ha a gombot elengedi. Ilyenkor ismételje meg a fenti műveletet úgy, hogy a tekerőgombot hosszabb ideig tartja benyomva!

! Abban az esetben, ha a láng véletlenül kialudna, zárja el a gázégőt, és mielőtt újra meggyújtaná, várjon 1 percet!

Amennyiben a készülék égésbiztosítóval* (X) rendelkezik, tartsa a GÁZÉGŐ tekerőgombját nagyjából 2–3 másodpercre lenyomva annak érdekében, hogy a láng égve maradjon és az égésbiztosító bekapcsoljon!

A gázégő kikapcsolásához csavarja a tekerőgombot ütközésig a • jelig!

A gázégők használatával kapcsolatos praktikus tanácsok

A gázégők optimális teljesítménye és az alacsony gázfogyasztás érdekében a gázégő méretéhez illő, fedővel ellátott lapos fenekű edényeket érdemes használni.

Bekapcsolás és használat

A gázégők típusának megállapításához tekintse meg a „A gázégők és a fúvókák jellemző adatai” fejezet rajzait.

! A kis edénytartó ráccsal rendelkező modelleknél a rács kizárólag a kiegészítő gázégőhöz használható, és 12 cm-nél kisebb átmérőjű edények melegíthetők rajta.

A sütő használata

!Első bekapcsoláskor legalább egy óra hosszat működtesse üresen a sütőt maximum hőmérsékleti fokozaton és csukott ajtó mellett! Ezután kapcsolja ki a sütőt, nyissa ki az ajtaját, és szellőztesse ki a helyiséget! A keletkezett szag a sütő védelmére használt anyagok elpárolgásából származik.

! Soha ne támasszon semmit a sütő aljának, mert a zománc megsérülhet! A sütő 1-es szintjét csak nyárson sütéskor használja!

! Használatbavétel előtt gondosan húzza le a készülék oldalaira felragasztott műanyag ﬁ lmrétegeket!

A sütő begyújtása

A sütőgázégő begyújtásához közelítsen egy gyufát vagy egy öngyújtót az „F” nyíláshoz (lásd ábra), egyidejűleg nyomja be teljesen, és forgassa az óramutató járásával ellentétes irányba a SÜTŐ tekerőgombot a MAX helyzetig!

Ha a készülék rendelkezik elektromos gyújtással*, a

1 szimbólumot viselő gyújtás gomb nyomva tartását

követően nyomja be a SÜTŐ tekerőgombot ütközésig,

és ezzel egyidejűleg forgassa órairánnyal ellentétesen a MAX helyzetbe, míg az égő ki nem gyullad! Amennyiben 15 másodperc elteltével az égő még mindig nem gyulladt meg, engedje el a tekerőgombot,

nyissa ki a sütőajtót, és az újabb begyújtási kísérlet előtt várjon legalább 1 percet! Áramkimaradás esetén a gázégő a fent leírtak szerint gyufával vagy gázgyújtóval is begyújtható.

Égő

∅

Az edény átmérője (cm)

Gyors égő (R)

24-26

Közepes égő (S)

16-20

Segéd égő (A)

10-14

Page 28

! Grillezéskor a sütőajtót félig nyitva kell hagyni, és az ajtó és a kezelőpanel közé be kell helyezni a D deﬂ ektort (lásd ábra), mely megakadályozza a gombok túlzott mértékű felmelegedését.

Forgónyárs*

A forgónyárs használatához (lásd ábra) tegye a következőket:

1. tegye a zsírfelfogó tálcát az 1-es szintre;

2. helyezze a forgónyárs támasztékát a 4-es szintre, és rakja be a nyársat a sütő hátsó falán található megfelelő furatba;

3. a FORGÓNYÁRS gomb megnyomásával indítsa el a nyársat!

Sütővilágítás

A SÜTŐVILÁGÍTÁS gomb megnyomásával a világítás bármikor bekapcsolható.

! A sütő biztonsági szerkezettel rendelkezik, melynek bekapcsolásához a SÜTŐ tekerőgombot legalább 6 másodpercig lenyomva kell tartani.

! Abban az esetben, ha a láng véletlenül kialudna, zárja el a gázégőt, és mielőtt a sütőt újra begyújtaná, várjon 1 percet!

A hőmérséklet beállítása

A kívánt sütési hőmérséklet beállításához forgassa a SÜTŐ tekerőgombot órairánnyal ellentétesen! A hőmérsékletértékek a kezelőpanelről olvashatók le, és a MIN értéktől (140 °C) a MAX értékig (250 °C) terjedhetnek. A hőmérséklet elérését követően, a hőfokszabályozó segítségével a sütő folyamatosan állandó értéken tartja a hőmérsékletet.

Grill

Begyújtásához közelítsen gyufát vagy gázgyújtót a grillgázégőhöz, nyomja be, és ezzel egyidejűleg csavarja a SÜTŐ tekerőgombot órairánnyal ellentétesen a d szimbólumra! A grillezés lehetővé teszi az ételek megpirítását, és különösen ajánlott marhasültek, sültek, rostonsültek, kolbászok és hurkák sütéséhez. Helyezze a rácsot a 4-es vagy az 5-ös szintre, a zsírok összegyűjtéséhez és a füstképződés elkerülése érdekében pedig tegye a zsírfelfogó tálcát az 1-es szintre! Ha a készülék rendelkezik elektromos gyújtással*, a

1 szimbólumot viselő gyújtás gomb nyomva tartását

követően nyomja be a SÜTŐ tekerőgombot ütközésig, és ezzel egyidejűleg forgassa órairánnyal ellentétesen a d helyzetbe! Amennyiben 15 másodperc elteltével az égő még mindig nem gyulladt meg, engedje el a tekerőgombot, nyissa ki a sütőajtót, és az újabb begyújtási kísérlet előtt várjon legalább 1 percet! Áramkimaradás esetén a gázégő a fent leírtak szerint gyufával vagy gázgyújtóval is begyújtható.

! A grill biztonsági szerkezettel rendelkezik, melynek bekapcsolásához a SÜTŐ tekerőgombot legalább 6 másodpercig lenyomva kell tartani.

! Abban az esetben, ha a láng véletlenül kialudna, zárja el a gázégőt, és mielőtt a grillt újra begyújtaná, várjon 1 percet!

Időzítés*

Az időzítés (percszámláló) bekapcsolásához a következőket kell végrehajtani:

1. csavarja az IDŐZÍTÉSSZABÁLYOZÓ tekerőgombot órairányban4 nagyjából egy teljes fordulatig, míg meg nem szólal a sípszó;

2. tekerje az IDŐZÍTÉSSZABÁLYOZÓ tekerőgombot órairánnyal ellentétesen 5 a kívánt idő beállításához!

Page 29

Sütési táblázat

FIGYELEM

Az „A” védőelem eltávolitásához csavarja ki az „S” csavart, ezután távolitsa el az „A” védőelemet, majd helyezze vissza a megfelelő helyzetbe és rögzítse az „S” csavar segítségével. A sütő használata előtt bizonyosodjon meg arról , hogy az „A” védőelem helyesen van-e rögzítve.

Az étel fajtája

Súly (kg)

A sütő aljától

számított magassági

szint

Hőmérséklet

(°

Előmelegítési idő

(perc)

Sütési idő (perc)

Tészták

Lasagne

2,5 2 200-210

75-85

Cannelloni

2,5 2 200

50-60

Sült tészta

2,5 2 200

50-60

Húsok

Borjú

1,5 3 200-210

95-100

Csirke

1,5 3 210-220

90-100

Kacsa

1,8 3 200

100-110

Nyúl

2,0 3 200

70-80

Sertés

2,1 3 200

70-80

Bárány

1,8 3 200

100-105

Halak

Makréla

1,1 3 180-200

45-50

Fogas

1,5 3 180-200

45-55

Pisztráng papírban sütve

1,0 3 180-200

40-45

Pizza

Nápolyi pizza

1,0 4 210-220

20-25

Sütemények

Keksz

0,5 4 180

25-35

Gyümölcstorta

1,1 4 180

40-45

Csokoládé torta

1,0 4 180

50-55

Kelt tészta

1,0 4 170

40-45

Grill sültek

Borjú sült 1 4 5

15-20

Hús szelet

1,5 4 5 20

Hamburger 1 3 5

20-30

Makréla 1 4 5

15-20

Melegszendvics

4 db 4 5 4-5

Forgónyárson sültek

Borjú nyárson 1 - 5

70-80

Csirke nyárson 2 - 5

70-80

Multi-forgónyárson sültek (típustól függően)

Hús kebab

1,0 - 5 40-45

Zöldség kebab

0,8 - 5 25-30

Megjegyzés: A megadott sütési idők tájékoztató jellegűek és az egyéni ízléstől függően eltérhetnek. Amennyiben a grill használatával süt, a zsírfelfogó serpenyőt mindig az alsó magassági szintre helyezze be!

Page 30

Óvintézkedések és tanácsok

! A készülék a nemzetközi biztonsági szabványokkal összhangban lett tervezve és gyártva. Ezen ﬁ gyelmeztetéseket biztonsági megfontolásból közöljük, kérjük olvassa el őket ﬁ gyelmesen!

Általános biztonság

• A készüléket otthoni, háztartási használtra szánták.

• A sütő nem helyezhető üzembe nyitott térben, még akkor sem, ha a terület védett helyen van, mivel rendkívül veszélyes a készüléket esőnek, viharnak kitenni!

• Ne érjen a készülékhez mezítláb, illetve vizes vagy nedves kézzel vagy lábbal!

• A készüléket kizárólag felnőttek

használhatják ételek sütésére a kézikönyvben található útmutatásoknak megfelelően. Minden más használatra (például: helyiségek fűtésére) alkalmatlan és ezért veszélyes. A gyártó nem vonható felelősségre olyan károkért, amelyek szakszerűtlen, hibás, vagy nem rendeltetésszerű használatból adódnak

• A kézikönyv 1. (izolált) vagy 2. osztályú – 1. alosztályú (két szekrény közé beépített) készülékre vonatkozik.

• A készülék használata közben a felmelegedő részek és a sütő ajtajának néhány része felforrósodik. Ügyeljen rá, hogy ezekhez ne érjen, és a gyermekeket tartsa tőlük távol!

• Kerülje el, hogy más elektromos háztartási készülékek vezetéke hozzáérjen a sütő meleg részeihez!

• Ne takarja el a szellőzésre és a hő elosztására szolgáló nyílásokat!

• Az edények behelyezéséhez vagy kivételéhez mindig használjon sütőkesztyűt!

• A készülék működése közben ne használjon a közelben gyúlékony folyadékokat (alkohol, benzin, stb.)!

• Ne tegyen gyúlékony anyagot az alsó tárolótérbe, illetve a sütőbe: meggyulladhat, ha a készülék véletlenül működni kezd!

• A ﬁ ók (amennyiben van ilyen) belső felületei felmelegedhetnek.

• Ha a készüléket nem használja, mindig ellenőrizze, hogy a gombok a • állásban legyenek!

• A csatlakozót az elektromos hálózatból ne a kábelnél, hanem a csatlakozódugónál fogva húzza ki!

• A készülék tisztítását vagy karbantartását azután kezdje el, hogy kihúzta a csatlakozódugót az elektromos hálózatból!

• Meghibásodás esetén semmilyen körülmények között ne próbálja megjavítani a belső szerkezeteket! Forduljon a szervizhez!

• Ne tegyen nehéz tárgyakat a nyitott sütőajtóra!

• A készüléket testileg, érzékszervileg vagy szellemileg korlátozott, nem hozzáértő, illetve a terméket nem ismerő személyek – a gyerekeket is ideértve – csak a biztonságukért felelős személyek felügyelete mellett, illetve a készülék használatával kapcsolatos alapvető utasítások ismeretében használhatják.

• Ne engedje a gyerekeket játszani a készülékkel.

Hulladékkezelés

• A csomagolóanyag megsemmisítése: tartsa be a helyi előírásokat, így a csomagolóanyag újra felhasználásra kerülhet!

• Az Európai Parlament és Tanács, elektromos és elektronikus berendezések hulladékairól (WEEE) szóló 2002/96/EK irányelve előírja, hogy ezen hulladékok nem kezelhetők háztartási hulladékként. A forgalomból kivont berendezéseket – az azokat alkotó anyagok hatékonyabb visszanyerése, illetve újrahasznosítása, valamint az emberi egészség és a környezet védelme érdekében – szelektíven kell gyűjteni. Az összes terméken megtalálható áthúzott szemetes szimbólum a szelektív gyűjtési kötelezettségre emlékeztet.

A tulajdonosok, háztartási készülékük forgalomból

történő helyes kivonásával kapcsolatban, további információért a megfelelő közszolgálathoz, illetve a forgalmazóhoz is fordulhatnak.

Takarékosság és környezetvédelem

• Ha a sütőt késő esti vagy a kora reggeli órákban működteti, hozzájárul az elektromos művek terheltségének csökkentéséhez.

• A tömítéseket tartsa tisztán és őrizze meg hatékonyságukat oly módon, hogy jól illeszkedjenek az ajtóhoz és ne engedjék kijutni a hőt!

Page 31

Áramtalanítás

Minden művelet előtt áramtalanítsa a készüléket!

A készülék tisztítása

! A készülék tisztításához soha ne használjon gőztisztítót vagy nagynyomású tisztítót!

• A külső zománc vagy inox alkatrészek és a gumitömítések tisztíthatók langyos vízzel átitatott szivaccsal és semleges szappannal. Ha a foltokat nehéz eltávolítani, használjon speciális tisztítószereket! Tisztítás után bő vízzel öblítse le, és szárítsa meg őket! Ne használjon súrolóport vagy maró anyagot!

• A könnyebb tisztíthatóság érdekében a főzőlap rácsai, égőfedelei, lángelosztó rózsái és gázégői levehetők; mossa el őket meleg, nem súroló hatású mosószeres vízben, ügyelve arra, hogy minden lerakódást eltávolítson, majd várja meg, hogy tökéletesen megszáradjanak!

• Rendszeresen tisztítsa meg az égésbiztosítók* végét!

• A sütő belsejét lehetőleg minden használat után, még langyos állapotban tisztítsa meg! Használjon meleg vizet és mosogatószert, öblítse le, és puha ruhával törölje szárazra! Kerülje a súrolószerek használatát!

• Az ajtóüveget szivaccsal és nem súrolóhatású mosószerrel tisztítsa le, majd puha ruhával törölje szárazra; ne használjon durva, dörzsanyagot vagy éles, fém kaparókést, mely megkarcolhatja a felületét, vagy akár az üvegfelület széttörését is eredményezheti!

• A tartozékok a normál edényekhez hasonlóan, akár mosogatógépben is elmoshatók.

• Ne hajtsa le a főzőlap tetejét, ha még ég valamelyik gázégő, vagy még meleg!

A sütő tömítéseinek ellenőrzése

Rendszeresen ellenőrizze a sütőajtó körüli tömítések állapotát! Ha sérülést vesz észre, forduljon a legközelebbi hivatalos szakszervizhez! Javasoljuk, hogy ne használja a sütőt, amíg a javítást nem végzik el!

A sütőt megvilágító lámpa kicserélése

1. A sütő áramtalanítása után húzza le a lámpafoglalat üvegfedelét (lásd ábra)!

2. Csavarja ki a lámpát és cserélje ki egy ugyanolyanra: feszültség: 230 V, teljesítmény: 25 W, típus: E14.

3. Tegye vissza a fedelet, és

helyezze ismét áram alá a sütőt!

A fedő eltávolítása

A tisztítás megkönnyítése érdekében fedő levehető. A fedő levételéhez először nyissa ki teljesen majd húzza felfelé (ld. az ábrát)!

Gázcsapok

karbantartása

A gázcsapoknál előfordulhat, hogy idővel beragadnak, vagy elforgatásuk nehézkessé válik. Ilyenkor a gázcsapot újra kell cserélni.

! Ezt a mûveletet csak a gyártó által felhatalmazott szakember végezheti.

Szerviz

! Sohase hívjon engedéllyel nem rendelkező szakembert!

Adja meg az alábbiakat:

• az anomália típusát;

• a készülék modelljét (Mod.)

• a készülék sorozatszámát (S/N) Az utóbbi információk a készüléken elhelyezett adattáblán találhatók.

Karbantartás és ápolás

Page 32

! Je velice duležité tento návod uschovat, aby mohl být kdykoli konzultován. V prípade prodeje, odevzdání nebo stehování se ujistete, že zustane spolu se zarízením.

! Pozorne si prectete uvedené pokyny: Jsou zdrojem duležitých informací, týkajících se instalace, použití a bezpecnosti.

! Instalace zarízení musí být provedena odborne kvaliﬁ kovaným personálem podle uvedených pokynu.

! Jakýkoli zásah v rámci regulace nebo údržby musí být proveden pri vypnutém sporáku, odpojeném od elektrického rozvodu.

Vyvetrání místností

Zarízení muže být nainstalováno pouze v trvale vetraných místnostech, v souladu s národne platnými normami. V místnosti, ve které bude zarízení nainstalováno, musí být možný prívod takového množství vzduchu, které vyžaduje pravidelné spalování plynu (prutok vzduchu nesmí být nižší než 2 m3/h na kW nainstalovaného výkonu). Otvory pro prívod vzduchu, chránené mrížkami, musí mít potrubí s užitkovým prurezem nejméne 100 cm2 a musí být umísteny tak, aby se nemohly ucpat, a to ani cástecne (viz obrázek A). Tyto otvory musí být o 100% vetší – s minimální hodnotou 200 cm2 – v prípade, že varná deska zarízení není vybavena bezpecnostním zarízením pro detekci neprítomnosti plamene a když je prívod vzduchu zabezpecen neprímo z prilehlých místností (viz obrázek B) – za predpokladu, že se nejedná o spolecné místnosti budovy, prostredí s nebezpecím požáru nebo ložnice – vybaveny ventilacním potrubím vedoucím ven v souladu s výše uvedeným popisem.

Prilehlá místnost Místnost, která má být vetrána

A B

Odvádení koure ze spalování

Odvádení koure vznikající pri spalování musí být zajišteno prostrednictvím odsavace pripojeného ke komínu s prirozeným tahem urcité úcinnosti nebo prostrednictvím elektroventilátoru, který vstoupí do cinnosti automaticky pri každém zapnutí zarízení (viz obrázky).

Instalace

Ventilacní otvor pro Zvetšení spáry mezi vzduch podporující horení dvermi a podlahou

! Po dlouhodobejším používání zarízení se doporucuje otevrít okno nebo zvýšit rychlost prípadných ventilátoru.

Odvádení koure prímo ven Odvádení koure prostrednictvím komínu nebo rozvetvené kourové trubky (vyhrazené pro zarízení na pecení)

! Plyny z kapalné ropy, které jsou težší než vzduch, se zdržují dole, proto místnosti, v nichž jsou uložené sudy s GPL, musí být vybaveny otvory vedoucími ven kvuli odvádení prípadných unikajících plynu zespodu. Prázdné nebo cástecne plné sudy s GPL se nesmí instalovat ani umístit do místností nebo prostoru nacházejících se pod úrovní terénu (pivnice atd.). V místnosti nechávejte pouze používaný sud, a to v dostatecné vzdálenosti od zdroju tepla (trouby, krby, kachle), které jej mohou ohrát na teplotu vyšší než 50°C.

Ustavení a vyrovnání do vodorovné polohy

! Zarízení lze nainstalovat vedle nábytku za predpokladu, že jeho výška nepresahuje výšku varné desky.

! Ujistete se, že stena dotýkající se zadní strany zarízení je z nehorlavého materiálu, odolného vuci teplu (T 90°C).

V rámci správné instalace je treba:

• Uložit zarízení do kuchyne, do jídelny nebo do pokoje v jednopokojovém byte (ne do koupelny);

• když je varná deska vyšší než nábytek, tento se

Page 33

musí nacházet ve vzdálenosti nejméne 600 mm od zarízení;

• když bude sporák nainstalován pod zavešenou horní skrínku kuchynské linky, musí být dodržena minimální vzdálenost varné desky od skrínky: 420 mm .

Tato vzdálenost musí být 700 mm v prípade, že je

materiál skrínky horlavý (viz obrázek);

• neumístujte za sporák ani do prostoru do 200 mm od jeho sten závesy;

• Prípadné odsavace musí být nainstalovány podle pokynu uvedených v príslušném návodu.

Vyrovnání do vodorovné polohy

Je-li treba vyrovnat zarízení do vodorovné polohy, zašroubujte dodané nožky do príslušných uložení v rozích spodní cásti sporáku (viz obrázek).

Nohy* se zacvaknou pod spodní cást sporáku.

Elektrické zapojení

Na kabel namontujte normalizovanou zástrcku, vhodnou pro proudový odber, který je uveden na štítku s jmenovitými údaji (viz tabulka Technické údaje). V prípade prímého zapojení do elektrického rozvodu je treba mezi zarízení a sít zapojit omnipolární stykac s minimální rozpínací vzdáleností kontaktu 3 mm, vhodný pro daný proudový odber a vyhovující platným národním normám (zemnicí vodic nesmí být stykacem prerušen). Napájecí kabel musí být umísten tak, aby teplota žádné jeho cásti nepresáhla teplotu prostredí o 50 °C.

Pred zapojením se ujistete, že:

• Je zásuvka rádne uzemnena a odpovídá zákonným predpisum;

HOOD

420

Min.

min. 650 mm. with hood

min.

700 mm. without hood

mm.

600

Min. mm.

420

Min. mm.

• je zásuvka schopna snášet proudový odber odpovídající maximálnímu výkonu zarízení, uvedenému na štítku s jmenovitými údaji;

• se napájecí napetí pohybuje v rozmezí uvedeném na štítku s jmenovitými údaji;

• je zásuvka kompatibilní se zástrckou zarízení. V opacném prípade vymente zásuvku nebo zástrcku; nepoužívejte prodlužovací kabely ani rozvodky.

! Po ukoncení instalace zarízení musí zustat elektrický kabel a elektrická zásuvka snadno prístupné.

! Kabel se nesmí ohýbat ani stlacovat.

! Kabel musí být pravidelne kontrolován a dle potreby

vymenen výhradne autorizovanými techniky.

! Firma neponese žádnou odpovednost za nedodržení techto predpisu.

Pripojení k rozvodu plynu

Pripojení k rozvodu plynu nebo k tlakové láhvi s plynem muže být zrealizováno gumovou nebo ocelovou hadicí v souladu s platnými národními normami poté, co se ujistíte, že bylo zarízení nastaveno pro druh plynu, kterým bude napájeno (viz cejchovací štítek na víku: v opacném prípade viz níže). V prípade napájení tekutým plynem z tlakové láhve použijte regulátory tlaku odpovídající platným národním normám. Prívod plynu lze nastavit bocne* kvuli ulehcení jeho pripojení: Vymente vzájemne hadicovou spojku s uzáverem a vymente tesnení za tesnení dodané v príslušenství.

! Kvuli zajištení bezpecné cinnosti, kvuli realizaci vhodného zpusobu použití energie a kvuli zajištení delší životnosti zarízení se ujistete, že prívodní tlak odpovídá hodnotám uvedeným v tabulce s Údaji horáku a trysek (viz níže).

Pripojení plynu s použitím gumové hadice

Zkontrolujte, zda hadice odpovídá platným národním normám. Vnitrní prumer hadice musí být: 8 mm pro napájení tekutým plynem; 13 mm pro napájení metanem.

Po provedení pripojení se ujistete, že hadice:

• se v žádném míste nedotýká soucástí dosahujících vyšší teploty než 50°C;

• není vystavena žádné námaze v tahu nebo zkrutu a nevykazuje ohnutí ani priškrcení;

• nemuže prijít do styku s ostrými predmety, ostrými hranami, cástmi nábytku a že nemuže být

* Je soucástí pouze nekterých modelu.

Page 34

stlacena;

• je snadno dostupná po celé délce za úcelem kontroly jejího stavu;

• není delší než 1500 mm;

• je rádne upevnena obou koncích prostrednictvím stahovacích pásek odpovídajících platným národním normám.

! V prípade, že nelze dodržet jednu nebo více uvedených podmínek nebo když bude sporák nainstalován podle podmínek trídy 2 – podtrídy 1 (zarízení vestavené mezi dva kusy nábytku), je treba použít ocelovou hadici (viz níže).

Pripojení k rozvodu plynu prostrednictvím hadice z jednolité nerezavející oceli s úchyty se závity

Zkontrolujte, zda hadice a tesnení odpovídají platným národním normám. Pri montáži hadice odstrante hadicovou spojku prítomnou na zarízení (spojka pro vstup plynu do zarízení má válcový závit 1/2“ samec).

! Pripojení zrealizujte tak, aby maximální délka hadice nepresahovala 2 metry, a ujistete se, že hadice neprichází do styku s nábytkem a že nedochází k jejímu stlacování.

Kontrola tesnosti

Po ukoncení instalace zkontrolujte dokonalou tesnost všech spoju s použitím mýdlového roztoku. Nikdy nepoužívejte k tomuto úcelu plamen.

Prizpusobení ruzným druhum plynu

Zarízení lze prizpusobit jinému druhu plynu, než pro

který bylo uzpusobeno (je uveden na cejchovacím štítku na víku).

Prizpusobení varné desky

Výmena trysek horáku varné desky:

1. Odložte mrížky a vytáhnete horáky z jejich uložení;

2. odšroubujte trysky s použitím klíce nástrckového klíce o velikosti 7 mm (viz obrázek)

a vymente je zaty, které jsou vhodné pro nový druh plynu (viz tabulka s Údaji horáku a trysek);

3. vratte všechny soucásti do puvodní polohy; toho docílíte provedením operací výše uvedeného postupu v opacném poradí.

Serízení minimálního prutoku plynu v horácích varné desky:

1. Pretocte otocný ovladac do polohy odpovídající minimu;

2. sejmete knoﬂ ík otocného ovladace a prostrednictvím šroubu umísteného uvnitr nebo na boku dríku otocného ovladace seridte prutok až do dosažení pravidelného malého plamene. ! V prípade tekutých plynu musí být serizovací šroub zašroubován až na doraz;

zkontrolujte, zda pri rychlém pretocení otocného ovladace z polohy odpovídající maximu do polohy odpovídající minimu nedojde ke zhasnutí horáku.

! Horáky varné desky nevyžadují regulaci primárního vzduchu.

! Po regulaci s plynem odlišným od plynu, se kterým bylo zarízení zkolaudováno, provedte výmenu cejchovacího štítku za štítek odpovídající novému druhu plynu; štítek je dostupný ve Strediscích autorizované servisní služby.

! Když se tlak plynu liší (nebo mení) ve srovnání s predepsanou hodnotou, je treba nainstalovat na vstupní potrubí regulátor tlaku v souladu s platnými národními normami pro „regulátory pro kanalizované plyny“.

Přizpůsobení trouby

Výměna trysky hořáku trouby:

1. úplně otevřete dvířka trouby;

2. vytáhněte posuvné dno trouby (viz obrázek);

3. odšroubujte upevňovací šroub hořáku a po odšroubování šroubu

V odmotujte hořák trouby;

4. odšroubujte trysku hořáku příslušným trubkovým klíčem pro trysky (viz obrázek) nebo trubkovým klíčem 7 mm a nahraďte jej tryskou vhodnou pro nový druh

plynu (viz tabulka Údaje hořáků a trysek).

Page 35

Tabulka s údaji horáku a trysek

Nařízení grilu

Výměna gril hořáku trysku:

1. Odstraňte trouby hořák po uvolnění šroubu V (viz obrázek).

2. Odšroubujte gril hořáku trysku pomocí speciální trysky nástrčný klíč (viz obrázek), nebo nejlépe s 7 mm nástrčný klíč, a nahradit ji novou hubici, která je

vhodná pro nový druh plynu (viz hořáku a tryskou speciﬁ kace tabulka). ! Dejte pozor na kabely svíčky a termočlánku trubky. !Trouba, gril hořáky nevyžadují úpravu primárního vzduchu. ! Po nastavení zařízení, takže to může být používán s jiným typem plynu, vyměňte štítek s novým, který odpovídá novému druhu plynu (tyto názvy jsou k dispozici od autorizovaných center technické pomoci).

! V případě, že plyn používaný tlak je různý (nebo mírně lišit) od doporučený tlak, musí být vhodný regulátor tlaku musí být umístěno na přívodní hadici v souladu s platnými vnitrostátními předpisy vztahující se k “regulačních směrovány plyn”.

S

R

A

KN3G21S/RO

Tabulka 1

Tekutý plyn

Přírodní plyn Průmě r (mm)

Tepelný výkon

kW (p.c.s.*)

Obtok 1/100

tryska

1/100

průtok*

g/h

tryska

1/100

průtok*

l/h

Hořák

Jmenovitý

Snížený

(mm)

***

(mm)

Rychlý (Velký) (R)

100

3.00

0.7

218

214

128

286 Polorychlý (Střední) (S)

1.90

0.4

138

136

104

181

Pomocný (Malý) (A)

1.00

0.4

Trouba - 2.80

1.0

204

200

119

267 Gril - 2.30 - -

267

164

114

219

Přívodní tlak

Jmenovitý (mbar)

Minimální (mbar)

Maximální (mbar)

28-30

20 35

37 25 45

20 17

25 * Při 15°C 1013 mbar-suchý plyn ** Propan P.C.S. = 50,37 MJ/kg *** Butan P.C.S. = 49,47 MJ/kg Přírodní plyn P.C.S. = 37,78 MJ/m³

TECHNICKÉ

ÚDAJE Rozměry Trouby VxŠxH

34x39x44 cm

Objem

l 58

Užitkové rozměry zásuvky na ohřev pokrmů

šířka cm 42 hloubka cm 44 výška cm 17

Hořáky

Lze je přizpůsobit všem druhům plynů, uvedeným na štítku s jmenovitými údaji

Napájecí napětí a frekvence

viz štítek s jmenovitými údaji Směrnice Evropského

hospodářského společenství: 2006/95/EC z 12.12.06 (Nízké napětí) ve smyslu následných úprav – 2004/108/EC z 15.12.04 (Elektromagnetická kompatibilita) ve smyslu následných úprav – 2009/142/EC z 30.11.09 (plyn) 1275/2008 (Stand-by/ Off mode)

Page 36

Spuštení a použití

Použití varné desky

Zapálení horáku

V blízkosti každého otocného ovladace HORÁKU je uvedeno plné kolecko oznacující príslušný horák. Zapálení horáku varné desky:

1. Približte k horáku plamen nebo zapalovac plynu;

2. stisknete a soucasne otocte proti smeru hodinových rucicek otocný ovladac HORÁKU do polohy oznacené symbolem maximálního plamene E.

3. Nastavte požadovaný výkon plamene otácením otocného ovladace HORÁKU proti smeru hodinových rucicek: do polohy odpovídající minimu C, do polohy odpovídající maximu E nebo do libovolné polohy mezi obema mezními hodnotami.

Když je zarízení vybaveno elektronickým zapalováním* (C), stací stisknout a soucasne otácet proti smeru hodinových rucicek otocný ovladac HORÁKU do polohy oznacené symbolem

minimálního plamene až do samotného zapálení. Muže se stát, že horák pri uvolnení otocného ovládace zhasne. V takovém prípade zopakujte uvedenou operaci a pridržte otocný ovladac stisknutý déle.

! V prípade náhodného zhasnutí plamenu vypnete horák a pred opetovným pokusem o jeho zapálení vyckejte alespon 1 minutu.

Když je zarízení vybaveno bezpecnostním zarízením(X)* pro detekci neprítomnosti plamene, držte otocný ovladac HORÁKU stisknutý približne na 2-3 sekundy, aby se plamen udržel zapálený a aby se zarízení aktivovalo.

Zhasnutí horáku se provádí otocením otocného ovladace do polohy • odpovídající jeho zhasnutí.

Praktické rady pro použití horáku

Za úcelem dosažení vyšší úcinnosti horáku a nižší spotreby plynu je treba použít nádoby s plochým dnem vybavené poklickou a úmerné velikosti horáku: Pri identiﬁ kaci horáku se ridte dle odvolávek na obrázky

tato použita pouze pro pomocný horák, a to pri použití nádob s prumerem menším než 12 cm.

Použití trouby

! Pri prvním zapnutí vám doporucujeme, abyste nechali troubu bežet naprázdno približne na pul hodiny s termostatem nastaveným na maximu a se zavrenými dvírky. Poté vypnete troubu, zavrete dvírka trouby a vyvetrejte místnost. Zápach, který ucítíte, je zpusoben

uvedené v odstavci „Údaje horáku a trysek“.

! U modelu vybavených redukcní mrížkou musí být

Zapálení trouby

Pro zapálení hořáku trouby přibližte k otvoru F (viz obrázek) plamen nebo zapalovač plynu, stiskněte a současně otočte proti směru hodinových ručiček otočný ovladač TROUBY až do polohy MAX .

Když po uplynutí 15 sekund nedošlo k zapálení hořáku, povolte otočný ovladač, otevřete dvířka trouby a před dalším pokusem o zapálení vyčkejte alespoň 1 minutu.

Pro dosažení požadované teploty pečení otáčejte otočným ovladačem TROUBY. Polohy MAX (250’C) a MIN (140’C) jsou uvedeny na ovládacím panelu. Teplota je uvedena na teploměru.

Turnspit Pro práci s grilem (viz schéma) postupujte následovně:urnspit Pro práci s grilem (viz schéma) postupujte následovně: 1. Položte pánev kape na pozici 1. 2. Umístěte gril podporu v pozici 4 a vložte

plivat do otvoru na zadní straně trouby. 3. Acitvate funkci stisknutím tlačítka otočný rožeň.

vyparováním látek použitých na ochranu trouby. ! Nikdy nepokládejte na dno trouby žádné predmety, protože by mohlo dojít k poškození smaltu.

! Trouba je vybavena bezpečnostním zařízením, a

proto je nutné držet ovládací knoﬂ ík TROUBA dolů po dobu přibližně 6 sekund. ! Je-li plamen náhodně zhasne, vypněte hořák a počkejte nejméně 1 minutu, než se pokusíte znovu zapálit trouby.

Nastavení teploty Chcete-li nastavit požadovanou teplotu pečení,

troubu ovládací knoﬂ ík proti směru hodinových ručiček. Teploty jsou zobrazovány na ovládacím panelu a mohou se lišit od MIN (150 ° C) a MAX (250 ° C). Jakmile je nastavená teplota byla dosažena, trouba udržet stálou pomocí jeho termostatu.

Grill

Na světlo gril, aby oheň nebo plynový zapalovač v blízkosti hořáku a stiskněte ovládací knoﬂ ík TROUBA při otáčení ve směru hodinových ručiček, dokud nedosáhne

Hořák ø Průměry nádob (cm)

Rychlý (R)

24 - 26

Polorychlý (S)

16 - 20

Pomocný (A)

10 - 14

Page 37

! Při používání grilu, nechte dvířka pootevřená, polohování deﬂ ektor D mezi dveřmi a na ovládacím panelu (viz obrázek), aby se zabránilo přehřátí knoﬂ íky.

Časovač

Při aktivaci Časovače (Počítadla minut) postupujte následovně:

1. Natočte budík otočením 4 otočného ovladače ČASOVAČE ve směru hodinových ručiček téměř o jednu celou otáčku;

2. Otočením 5 otočného ovladače ČASOVAČE proti směru hodinových ručiček nastavte požadovanou dobu.

Spodní prostor

Pod troubou se nachází prostor, který se dá použít na odkládání příslušenství nebo hrnců. Jeho otevření se provádí otočením směrem dolů (viz obrázek). ! Nikdy nevkládejte do spodního prostoru hořlavý materiál. ! Vnitřní povrchy zásuvky (je-li

součástí) by se mohly ohřát na vysokou teplotu

d pozici.Gril umožňuje povrchu potravin je zahnědlý rovnoměrně a je vhodný zejména pro pečené pokrmy, řízek a klobásy. Umístěte stojan v poloze 4 nebo 5, a pan kape do pozice 1 pro sběr tuku a zabraňují tvorbě kouře. Pokud je zařízení vybaveno elektronickým * osvětlení, stiskněte tlačítko zapalování, označené symbolem 1, podržte trouba ovladač a otočte jím ve směru hodinových ručiček, na pozici d. Pokud se po 15 sekundách, hořák stále není svítí, uvolněte knoﬂ ík, otevřete dvířka a počkejte nejméně 1 minutu, než se snaží světlo znovu. Pokud není k dispozici elektřina hořáku může být osvětlena pomocí plamene, nebo lehčí, jak je popsáno výše. !Gril je vybaven bezpečnostním zařízením, a proto je nutné držet ovládací knoﬂ ík TROUBA dolů po dobu přibližně 6 sekund. ! Je-li plamen náhodně zhasne, vypněte hořák a počkejte nejméně 1 minutu, než se pokusíte znovu zapálit gril.

Tabulka pecení v troube

Připravované jídlo

Hmotnost

(kg)

Poloha pro

pečení počínaje zespodu

Teplota

(°C)

Doba

předehřevu

(minuty)

Doba pečení

(minuty)

Těstoviny

Lasagne Cannelloni Gratinované těstoviny

2.5

2 2 2

200-210

200 200

10 10 10

75-80 50-60 50-60

Maso

Telecí Kuře Kachna Králík Vepřové Jehněčí

1.7

1.5

1.8

2.0

2.1

1.8

3 3 3 3 3 3

200-210 210-220

200 200 200 200

10 10 10 10 10 10

95-100 90-100

100-110

70-80 70-80

100-105

Ryby

Makrely Zubatec Pstruh v alobalu

1.1

1.5

1.0

3 3 3

180-200 180-200 180-200

10 10 10

45-50 45-55 45-50

Pizza

Neapolská

1.0 4

210-220

20-25

Dorty

Sušenky Ovocný koláč Slané dorty Kynuté koláče

0.5

1.1

1.0

4 4 4 4

180 190 180 170

15 15 15 15

25-35 40-45 50-55 40-45

Grill

Telecí řízky Karbanátky Hamburgery Makrely Sendviče- toast

1,5

1 1

4 4 3 4 4

5 5 5 5 5

15-20

20 20-30 15-20

4-5

Grill+rožni

Telecího na rožni Kuře na rožni

1 2

70-80 70-80

Grill+ multi-špíz rožni

Kebab z masa Zeleninový kebab

1,0 0,8

5 5

40-45 25-30

POZN.: Uvedené doby pečení mají pouze orientační charakter a mohou být změněny dle osobního přání. Při použití grilu nebo ventilovaného grilu je třeba vždy umístit sběrnou nádobu do 1.úrovně zespodu.

Page 38

Opatrení a rady

! Zarízení bylo navrženo a vyrobeno v souladu s mezinárodními bezpecnostními normami. Tato upozornení jsou uvádena z bezpecnostních duvodu a je treba si je pozorne precíst.

Základní bezpecnost

• Toto zarízení bylo navrženo pro neprofesionální použití uvnitr bytu/domu.

• Zarízení nesmí být nainstalováno v exteriéru, a to ani v prípade, kdy se jedná o chránený prostor, protože jeho vystavení dešti nebo bouri je mimorádne nebezpecné.

• Nedotýkejte se zarízení bosýma nohama ani mokrýma nebo vlhkýma rukama ci nohama.

• Zařízení se musí používat k pečení potravin

dospělými osobami, a to dle pokynů uvedených v tomto návodu. Každé jiné použití (například: ohřev prostředí) je považováno za nesprávné, a tedy nebezpečné. Výrobce nemůže být považován za odpovědného za případné škody vyplývající z nesprávného,

chybného nebo neracionálního použití.•

Toto zarízení patrí do trídy 1 (izolované) nebo do trídy 2 – podtrídy 1 (vestavené mezi 2 kusy nábytku).

• Behem použití zarízení se topné clánky a nekteré cásti dvírek trouby zahrívají na vysokou teplotu. Dávejte pozor, abyste se jich nedotkli, a udržujte v dostatecné vzdálenosti deti.

• Zabrante tomu, aby se napájecí kabely dalších elektrospotrebicu dostaly do styku s teplými soucástmi zarízení.

• Nezakrývejte ventilacní otvory a otvory pro únik tepla.

• Pri vkládání nebo vyjímání nádob používejte pokaždé ochranné rukavice urcené k použití pri pecení.

• Behem cinnosti zarízení nepoužívejte v jeho blízkosti horlavé tekutiny (alkohol, benzin atd.).

• Nevkládejte horlavý materiál do spodního odkládacího prostoru ani do trouby: V prípade náhodného uvedení zarízení do cinnosti by se mohl zapálit.

• Vnitrní povrchy zásuvky (je-li soucástí) by se mohly ohrát na vysokou teplotu.

• Když se zarízení nepoužívá, pokaždé se ujistete, že se otocné ovladace nacházejí v poloze •.

• Nevytahujte zástrcku ze zásuvky taháním za kabel, ale tak, že uchopíte zástrcku.

• Necistete troubu ani neprovádejte údržbu dríve, než vytáhnete zástrcku z elektrického rozvodu.

• V prípade poruchy se v žádném prípade nepokoušejte dostat k vnitrním cástem ve snaze

je opravit. Obratte se na Servisní službu.

• Nepokládejte na otevrená dvírka trouby težké predmety.

• Nepočítá se s použitím zařízení osobami (včetně dětí) se sníženými fyzickými, senzorickými nebo duševními schopnostmi, neznalými osobami nebo osobami, které nemají zkušenosti s výrobkem, jestliže nejsou pod dohledem osoby zodpovědné za jejich bezpečnost nebo pokud nepřijaly předběžné pokyny o použití zařízení.

• Zabraňte tomu, aby si děti hrály se zařízením.

Likvidace

• Likvidace obalového materiálu: Obaly zlikvidujte v souladu s místními predpisy za úcelem jejich recyklace.

• Evropská smernice 2002/96/ES o odpadních elektrických a elektronických zarízeních (RAEE) predpisuje, aby elektrospotrebice nebyly likvidovány v rámci bežného pevného domovního odpadu. Vyrazená zarízení musí být sesbírána oddelene za úcelem optimalizace stupne opetovného použití a recyklace materiálu, ze kterých se skládají, a za úcelem zamezení možných škod na zdraví a na životním prostredí. Symbol preškrtnutého košíku na všech výrobcích pripomíná povinnost separovaného sberu.

Podrobnejší informace týkající se správného

postupu pri vyrazování elektrospotrebicu z provozu mohou jejich majitelé získat tak, že se obrátí na príslušnou verejnou službu nebo na prodejce.

Úspora energie a ohled na životní prostredí

• Pri použití trouby v období od pozdního odpoledne až do casných ranních hodin se podílíte na optimalizaci spotreby elektrické energie.

• Pri GRILOVÁNÍ a GRATINOVÁNÍ doporucujeme péct pokaždé pri zavrených dvírkách: Výsledkem je krome lepšího upecení také významná úspora energie (približne 10%).

• Udržujte tesnení v cistém a funkcním stavu, aby dokonale priléhala k dvírkum a nezpusobovala únik tepla.

POZOR! Náh lým zahřátím může sklo krytu prasknout! Vypněte a zkontrolujte všechny hořáky a varné plotýnky před uzavřením skleněného krytu.

Page 39

Vypnutí elektrického proudu

Pred jakoukoli operací odpojte zarízení ze síte elektrického napájení.

Cištení zarízení

! Nikdy nepoužívejte k cištení zarízení parní cisticí zarízení s vysokým tlakem.

• Vnejší smaltované nebo nerezové cásti a pryžová tesnení je možné cistit houbou namocenou ve vlažné vode a neutrálním mýdlem. V prípade odstranování úporných skvrn použijte speciﬁ cké cisticí prostredky. Po vycištení jednotlivé soucásti dokonale opláchnete a osušte. Nepoužívejte abrazivní práškové prostredky ani korozivní látky.

• Mrížky, víka, vence na distribuci plamene a horáky varné desky je možné za úcelem jejich vycištení vytáhnout; umyjte je v teplé vode s neabrazivním cisticím prostredkem; dbejte pritom na dokonalé odstranení veškerých nánosu a dokonalé osušení.

• Pravidelne cistete koncovou cást bezpecnostních zarízení* na detekci neprítomnosti plamene.

• Vnitrek trouby je treba vycistit po každém použití, když je ješte vlažný. Používejte teplou vodu a cisticí prostredek a na záver osušte jemným hadrem. Vyhnete se použití abrazivních prostredku.

• Dvírka trouby cistete houbou a neabrazivními prostredky a osušte je jemným hadríkem; nepoužívejte drsné abrazivní materiály ani zahrocené kovové škrabky, které by mohly poškrábat povrch a zpusobit prasknutí skla.

• Príslušenství se muže umývat jako bežné nádobí i v mycce nádobí.

• Nezavírejte kryt pri zapnutých nebo ješte teplých horácích.

Kontrola tesnení trouby

Pravidelne kontrolujte stav tesnení po obvodu dverí

trouby. V prípade jeho poškození se obratte na nejbližší Servisní autorizované stredisko. Doporucuje se nepoužívat troubu až do uskutecnení opravy.

Údržba plynových kohoutku

Casem se muže stát, že se nekterý otocný ovladac zablokuje nebo bude vykazovat potíže pri otácení. V takovém prípade je treba provést jeho výmenu.

! Tato operace musí být provedena technikem autorizovaným výrobcem.

Odstranění víka

Aby bylo čištění varné desky snazší, můžete víko varné desky odstranit. Nejprve jej zcela otevřete a poté jej

zvedněte (viz obrázek).

Údržba a péce

! Nikdy se neobracejte na neautorizované techniky

Uvedte:

• Druh poruchy;

• Model zarízení (Mod.)

• Výrobní císlo (S/N) Tyto informace se nacházejí na štítku s jmenovitými údaji, umísteném na zarízení

Servisní služba

U modelu* plynový sporák, je posuvná ochranná vrstva, která chrání spodní prostor na teplo z hor(áku (viz obrázek).

Chcete-li odstranit posuvné ochranu odstran(te šroub S (viz obrázek). Nahradit, zajiste(te ho na míste( pomocí šroubu S.

! Pr(ed použitím trouby se ujiste(te, že posuvné ochrane(, je správne(

Výměna žárovky osvětlení vnitřku trouby

· Troubu odpojte od sítě.

· Odšroubujte skleněný kryt

žárovky;

· Vyšroubujte žárovku a nahraďte ji novou žáruvzdornou (300°C) žárovkou s následujícími parametry:

- Napětí 230 V

- Příkon 25 W

- Závit E14

· Zašroubujte zpět skleněný kryt a troubu připojte k síti.

Mazání kohoutů

Page 40

Инсталиране

! Важно е да съхранявате тази книжка, за да може да я използвате за справка във всеки момент. При продажба на уреда, при прекратяване на използването му или при преместване се уверете, че книжката с инструкциите е заедно с него.

! Прочетете внимателно инструкциите: в тях има важни сведения за инсталирането, използването и безопасността при работа с уреда.

! Инсталирането на уреда трябва да се извърши от квалифициран специалист съгласно настоящите инструкции.

! Всяка операция по настроика или поддръжка трябва да се извършва, когато печката е изключена от електрическото захранване.

Следващите инструкции се отнасят за квалифициран инсталатор, които ще извърши монтажа, настроиката и техническата поддръжка по наи-точния начин и съгласно деистващите норми. Важно: Всяка настроика, поддръжка и т.н. трябва

да се извършва, когато печката е изключена от електрическото захранване.

Местоположение

Важно: Тази готварска печка може да се монтира и да работи само в помещения с постоянна вентилация съгласно предписанията в деистващите норми. Необходимо е да се спазват следните изисквания:

• Помещението трябва да има система за

димоотвеждане навън, която да се състои от аспиратор или ел. вентилатор, които се включва автоматично всеки път, когато печката се запали.

В комин или разклонена димоотвеждаща тръба (предназначена само за

готварски печки)

риток на въздух, необходим за постоянния процес

на горенето. Дебитът на въздуха за горене не трябва да бъде по-малък от 2 m3/h за kW номинална топлинна мощност. Системата може да се осъществи с вземане на въздух направо отвън чрез тръба с поне 100 cm2 полезно сечение и такава, че да не може да бъде запушена случаино. За уреди, които са без прибор за защита при отсъствие на пламък, отворите за вентилация трябва да бъдат увеличени 100%, с минимум от 200 cm2 (Фиг. А). Или индиректно, през съседни помещения, които имат вентилационна тръба с отвор навън като описания по-горе и не са общи части от недвижимия имот, помещения с опасност от запалване или спални помещения (Фиг. В).

• Усиленото и продължително използване на печката може да доведе до необходимост от допълнително проветряване с отваряне на прозорец или допълнителна вентилация с увеличаване смукателната мощност на електрическия вентилатор, ако има такъв.

! Втечнените газове са по-тежки от въздуха и се

утаяват (падат) надолу. Ето защо в помещенията с газови бутилки за пропан-бутан трябва да се предвидят отвори навън за отвеждане отдолу на евентуално изтеклите газове. Освен това бутилките за пропан-бутан, били те празни или частично пълни, не трябва да се монтират или складират в помещения или ниши под кота нула (под нивото на земята) (мазета и т.н.). Уместно е да държите в помещението само използваната бутилка, свързана далеч от източници на топлина (фурни, камини, отоплителни печки и т.н.), които могат да я доведат до температура, по-висока от 50°C.

Примери за вентилационни

отвори за въздуха за горене

Увеличаване на процепа между вратата и пода

Фиг. А Фиг. B

Елемент A

П ом ещ е ни е

Пом ещени е за вентилация

Page 41

Инсталиране

Този уред може да бъде монтиран в съседство с други кухненски мебели не по-високи от самата печка. За правилното разполагане на печката трябва да имате предвид следното:

• шкафове, разположени отстрани които надвишават работния плот трябва да отстоят от него на поне 200 мм;

• Абсорбаторите да се монтират според инструкциите на производителя, на височина минимум

650мм.

• Прилежащите на абсорбатора шкафове трябва да са на разстояние минимум 420мм. от нагряващите се плочи.(виж фигурата)

• Ако печката се монтира под вграден абсорбатор, той трябва да е на разстояние поне 700мм от плота и.

• Нишата предназначена за печката трябва да е с размерите показани по-долу на фигурата.

Нивелиране

Ако уредът трябва да бъде нивелиран, завиите регулационните крачета, които се доставят в комплект, в предназначените за тях легла, разположени в ъглите в основата на печката (виж фигура).

Крачетата* се монтират в сглобка под основата на печката.

HOOD

420

Min.

min. 650 mm. with hood

min.

700 mm. without hood

mm.

600

Min. mm.

420

Min. mm.

Електрическо свързване

Свържете уреда директно към мрежата, като за целта използваите многополюсен прекъсвач с минимално отваряне между контактите от 3 mm, поставен между уреда и мрежата. Многополюсният прекъсвач трябва да бъде оразмерен за посоченото натоварване и да отговаря на нормите NFC 15-100 (заземителният кабел не трябва да се изключва от прекъсвача). Захранващият кабел трябва да бъде разположен така, че в нито една точка да не влиза в контакт с температура, по-висока от 50°C.

Преди да извършите свързването, уверете се, че:

• контактът е заземен и е в съответствие със законовите разпоредби;

• контактът може да издържи максималното натоварване на мощността на машината, означено на табелката с характеристиките;

• захранващото напрежение е в границите на стоиностите, означени на табелката с характеристиките;

• контактът е съвместим с щепсела на уреда. Ако контактът не е съвместим с щепсела, обърнете се към оторизиран специалист за подмяната му. Не използваите удължители и разклонители.

! Уредът трябва да бъде инсталиран така, че кабелът и контактът за електрически ток да са лесно достъпни.

! Кабелът не трябва да бъде прегъван или притискан.

! Кабелът трябва периодично да се проверява и подменя от оторизирани специалисти.

! Предприятието-производител не носи никаква

отговорност при неспазване на посочените норми.

Свързване на газта

Уредът трябва да е свързан с централното

захранване или газовата бутилка съгласно следните инструкции. Преди да свържете печката проверете дали е регулирана за газта, която използвате. Ако не е следвайте инструкциите в параграфа “Настройване за различните видове газ”. При някои модели свързването на газта може да се направи отдясно или отляво. За да смените свързването, обърнете посоката на накрайника на маркуча и подменете връзката (тя е доставена с уреда). При използване на течен газ от бутилка, монтирайте регулатор за налягането.

! уверете се, че входящото налягане съвпада с

параметрите посочени в таблица “Характериатики на горелките и вентилите”. Това ще Ви гарантира безопасна работа, нормална консумация и дълготраен живот на уреда.

Свързване към маркуча

Направете свързването с маркуч отговарящ на сл ед ващите по-дол у ин ст ру кц ии . Въ тр еш ни ят диаметър на използваната тръба е следния:

- 8мм за течна газ;

- 13мм за метан газ.

При поставяне на маркуча внимавайте за следното:

• Маркучаът не трядва да се докосва до части

надвишаващи температура от 50°C;

• Дължината на маркуча не трябва да е над 1500 мм;

• маркучът не трябва да е подложен на усукване или

опъване и не трябва да е прегънат.

*само при някои от моделите

Page 42

Свързване на гъвкава неръждаема

стоманена тръба към резбования накрайник

Махнете поставения на уреда накрайник. Влизащият /захранващият/ накрайник за уреда има цилиндричен половин-цолов “мъжки” мундщук за газ на резба. Използ ва йт е само тр ъб и, които отговарят на изискванията на сегашните наредби . Тези тръби трябва да са с дължина не повече от 2000мм

Контрол на здравината

!: след инсталирането проверете връзките за течове

като използвате сапунена вода. Никога не използвайте огън. След свързването се уверете,че гъвкавата метална тръба не докосва движещи се части и не е счупена.

Свър з ва не на зах ран ва щия ка бел с мре жа та

Елек т ри чес ка та печ ка има та бел ка, на ко ято са по со чени мощ нос т та и нап ре же ни ето.Мон ти рай те на ка бе ла нор ма лен щеп сел с под хо дящ ка па ци тет. В слу чай на ди рек т но свър з ва не към мре жа та е не об хо ди мо да мон ти ра те меж ду уре да и мре жа та мно го по лю сен прекъс вач с мин. от вор меж ду кле ми те от 3 мм, съ об ра зен с на то вар ва не то и от го ва рящ на нор ми те за си гур ност (за зе мя ва щи ят ка бел не се из к люч ва от пре къс ва ча). Зах ран ва щи ят ка бел не тряб ва да е в бли зост с външни тем пе ра ту ри по ви со ки от 75о С.Пре ди да из вър ши те свър з ва не то про верете дали:

- пред па зи те лят и до маш на та ин с та ла ция мо гат да по не сат на то вар ва не то на уре да (виж те таб ли ца та с ха рак те рис ти ки те);

- зах ран ва ща та ин с та ла ция е на деж д но за зе ме на и от го ва ря на нор ми те за си гур ност;

- кон так тът или мно го по люс ни ят пре къс вач са в бли зост с печ ка та и са лесно достъпни. Вн им ание: не използвайте раз кл он ит ели или адаптори, тъй като това може да доведе до прегряване или изгаряне.

• Маркучът не трябва да се допира до остри или

подвижни части. Той трябва да е здрав;

• Цялото продължение на маркуча трябва да е лесно

достъпно с цел проверка на състоянието му; Уверете се, че маркучът е добре свързан в двата си края и го стегнете с подходящи скоби. Ако някоя от горните препоръки не може да бъде изпълнена, използвайте гъвкава металана тръба. Ак о печката трябва да се ин стали ра съ гла сно условията от Клас 2, подразделение 1, за свързване към газта трябва да се използва единствено гъвкава метална тръба съобразена с настоящите стандарти за безопасност.

Адаптиране към различните видове газ

За да пригодите готварските печки към типа газ, различен от този който е препоръчителен / отбелязан върху етикета-талончето, залепен на гърба на уреда или върху опаковката му/ процедирайте както следва: a) Подменете дюзите на горелките на плота:

• махнете решетките и извадете горелките;

• развийте дюзите като използвате 7 мм преходен гаечен ключ и ги сменете с дюзите за новия вид газ (виж таблица 1 “Характеристики на горелките и дюзите”).

• повторете операциите в обратен ред.

b) регулиране на Мин. ниво на пламъка:

•

завъртете ключа в позиция минимум;

• свалете ключа и въртете настройващия винт разположен на или до стеблото на крана, докато пламъкът стане малък, но стабилен. Важно: в случай с втечнена газ регулируемият винт трябва да е напълно затегнат.

• проверете дали пламъкът не загасва когато рязко завъртите от максимум на минимум.

c) Регулиране притока на въздух към горелките: Не е необходима такава настройка.

Важно

При завършване на операцията сменте и лепенката показваща вида на използваната газ.

Забележка В случай че налягането на газта, която ще използвате е различно от това, което препроръчваме /или варира/ трябва да се монтира съответен регулатор за налягане върху входящата тръба съгласно с общоприетите в момента Наредби

Page 43

Приспособяване на фурната

Смяна на дюзата на горелката на фурната:

1. отворете напълно вратичката на фурната;

2. извадете плъзгащото се дъно на фурната (вижте фигурата);

3. отвийте фиксиращия винт

на горелката и извадете горелката от фурната, като преди това сте свалили винта V;

4. отвийте дюзата на горелката чрез специалния „глух“ ключ за дюзи (вижте фигурата) или с

„глух“ 7 mm ключ и я заменете с подходяща за новия вид газ (вижте таблица Характеристики на горелки и дюзи).

п р о верет е д али с б ъ рзо завър т а н е н а

тер морег улато ра от п ол оже ние Max до положение Min или с бързо отваряне и затваряне вратичката на фурната горелката не се гаси.

Приспособяване на грила на газ към различни видове газ

Смяна на дюзата на горелката на грила:

• свалете горелката на грила, след като сте отвили винта “V” (виж Фиг. Е)

• отвиите дюзата на горелката на грила, като използвате подходящ “глух” ключ за дюзи (виж Фиг. F), или по-точно “глух” ключ 7 mm, и я заменете с подходяща за новия вид газ (виж таблица 1).

Регулиране притока на въздух за горелката на фурната и грила

Горелката на фурната и грила не се нуждаят от регулиране на въздуха.

Внимание

След като завършите настроиката, сменете стария стикер със съответстващ на новия тип използван газ, които може да получите в нашите технически сервизни центрове.

Забележка

Когато налягането на използвания газ е различно от предвиденото (или не е постоянно), необходимо е на входа на тръбата да се монтира подходящ регулатор за налягане (съгласно “Регулатори за газ”).

Препоръчваме ви да почистите фурната преди първоначалната употреба съгласно указанията в раздел „Поддръжка и обслужване“.

ТАБЛИЦА С ХАРАКТЕРИСТИКИ

Размери

дължина 39 cm височина 34 cm дълбочина 44cm

Обем

58 l

Полезни размери на чекмеджето за притопляне на храни:

дължина 42 cm височина 17 cm дълбочина 44 cm

Напрежение и честота на електрическото захранване:

виж фабричната табелка с техническите характеристики

Горелки:

приспособяват се за всички видове газ, указани на фабричната табелка с техническите характеристики

Този уред съответства на следните Европейски директиви: 2006/95/EC от 12.12.06 (Ниско напрежение) и последващите изменения - 04/108/EC от 15/12/04 (Електромагнитна съвместимост) и последващите изменения 93/68/EEC от 22/07/93 и последващите изменения. 2002/96/EC – 2009/142/ЕC от 30/11/09 (Газ)

Page 44

* При 15 °C и 1013 mbar-сух газ ** Пропан топлина на изгаряне = 50,37 MJ/Kg *** Бутан топлина на изгаряне = 49,47 MJ/Kg Природен газ топлина на изгаряне = 37,78 MJ/m

Таблица с характеристики на котлоните и дюзите

S

R

A

KN3G21S/RO

Таблица 1

Втечнен газ

Природен газ

Топлинна мощност

kW (p.c.s.*)

Разход*

g/h

Горелка

Диаметър

(в mm)

Номинална

Редуц.

Байпас

1/100

(mm)

Дюза 1/100

(mm)

****

Дюза 1/100

(mm)

Разход*

l/h

Бърз (голям) (R)

100

3,00

0,7

218

214

128

286 Полубърз (среден) (S)

1,90

0,4

138

136

104

181

Помощен (малък) (A)

1,00

0,4

Фурна - 2,80

1,0

204

200

119

267 Грил - 2,30 - -

167

164

114

219

Налягане на захранване

Номинално (mbar) Минимално (mbar)

Максимално (mbar)

28-30

20 35

37 25 45

20 17 25

Page 45

Избирането на различните функции на готварската печка се извършва с приборите за управление, разположени на панела за управление. Ключове за регулиране газта на котлоните За всеки ключ е отбелязано със запълнено кръгче  кои газов котлон управлява. За да запалите един от котлоните, приближете към него пламък или запалка. Натиснете напред до упор и завъртете съответния ключ в посока, обратна на часовниковата стрелка до положение максимално E. Всеки газов котлон може да работи на максимална, минимална или на междинна мощност. В съответствие с тези различни работни параметри, на ключа за газ освен положение изключен, указано със символа ,, когато маркировката на ключа съвпада с указателната черта, са указани и положението за максимум E. и за минимум C. Те се задават със завъртане на ключа в посока, обратна на часовниковата стрелка от положение “изключен”. За изключване на котлона е необходимо да завъртите ключа за газ в посока на часовниковата стрелка докраи (съответстващ отново на знака ).

Електронно запалване на газовите горелки

Уредът е снабден с електронно запалване, вградено

в превключвателя(J) . За запалване на избрания котлон е достатъчно да се завърти съответният превключвател в посока, обратна на часовниковата стрелка до символа за голям пламък, да се натисне докрай, за да се

задейства електронното запалване, и да се задържи натиснат до запалване. Възможно е котлонът да изгасне в момента, в който се пусне превключвателят. В такъв случай повторете операцията, като задържите превключвателя натиснат за по-дълго време.

! В случай на внезапно изгасване на пламъка изгасете котлона и изчакайте поне 1 минута, преди да се опитате да го запалите отново.

Уредът е снабден със защитен механизъм при липса на пламък, задръжте натиснат превключвателя КОТЛОН за около 2-3 секунди, за да остане запален пламъкът и да активирате механизма (K).

За да изгасите котлона, завъртете превключвателя до спиране •.

Практически съвети при използване на газовите котлони

За подобряване работата на котлона и минимален разход на газ е необходимо да се използват готварски съдове с равно дъно, с капак и с размери, пропорционални на газовия котлон:

За да идентифицирате вида на котлона, направете справка с чертежите в параграф „Характеристики на котлоните и дюзите“.

! По време на готвене тенджерите не трябва да излизат извън готварския плот.

! За модели, снабдени с преходна решетка, последната трябва да се използва само за малкия котлон, когато се използват съдове с диаметър, помалък от 12 мм.

ВНИМАНИЕ! Стъкленият капак може да се счупи, ако се нагрее. Изключете всички газови или електрически котлони, преди да го затворите.

Внимание: Препоръчваме при първото запалване да оставите фурната да работи празна за около половин час с терморегулатор на максимум и затворена вратичка. След изтичането на това време я угасете, отворете вратичката и проветрете помещението. Миризмата, която се усеща в случая, е причинена от изпарението на съставките, използвани за защита на фурната за времето между производството и монтирането на печката. Внимание: Използваите първото ниво отдолу само за печене на грил (ако има такъв). За друг вид печене никога не използваите първото ниво отдолу и никога не поставяите предмети на дъното на фурната, докато печете,тъи като може да повредите емаила. Винаги разполагаите вашите готварски съдове (иенско стъкло, алуминиево фолио, и т.н.) върху решетката, която се доставя с печката, поставена на подходящо ниво във водачите на фурната.

Пуск и експлоатация

*само при някои от моделите

Газов котлон

ř Диаметър Съдове (cm)

Бързодействащ (R) 24 - 26

Средно

бързодействащ (S)

16 - 20

Помощен (A) 10 - 14

Page 46

Терморегулатор на фурната и грила

Това е приборът, с които се избират различните функции на фурната

и се избира температурата на печене, която е наи-подходяща за печене на ястието измежду указаните на самия ключ (включени между Min и Max). За да запалите горелката на фурната, приближете към отво ра “F” пла мък или зап алк а, едновременно с това натиснете напред до упор и завъртете ключа на фурната в посока, обратна на часовниковата стрелка до положение

Max. Тъи като фурната е оборудвана с прибор за безопасност, е необходимо да задържите ключа натиснат за 4 секунди, за да подадете газ. (За моделите с електронно запалване виж съответния раздел).

Изборът на температурата за печене става, като завъртете ключа и желаната стоиност сочи указателната черта върху таблото за управление. Всички температури, които могат да се достигнат, е показана тук по-долу. Зададената температура автоматично се достига и поддържа постоянна от контролния прибор (терморегулатора), управляван

Въртящ се шиш За включването на въртящия се шиш изпълнете следните

операции: a) поставете тавичката за събиране на мазнините на първото ниво; b) поставете специалната поставка на въртящия се шиш на четвъртото ниво и вкараите самия шиш, промушваики го през съответния отвор, в механизма, разположен в задната част на фурната;

Електронно запалване на горелката на фурната и на грила

(само при някои от моделите) За запалване горелката на фурната натиснете бутона, обозначен със символа 1, едновременно с това натиснете напред до упор и завъртете ключа на фурната в посока, обратна на часовниковата стрелка до позиция Max.

Необходимо е да задържите ключа натиснат за около 4 секунди, за да подадете достатъчно газ.

За запалване горелката на грила натиснете бутона, означен със символа 1, натиснете напред до упор и завъртете ключа на фурната

в посока на часовниковата стрелка

(грил).

Необходимо е да държите ключа натиснат за около 4 секунди, за да подадете достатъчно газ.

При липса на ел. захранване може да запалите ръчно фурната или грила, като следвате инструкциите, дадени в раздела “Терморегулатор на фурната”.

Бутон за включване на осветлението на фурната

Указан е със символаI и дава възможност със запалването на лампата във фурната да се проследи ходът на печене, без да се отваря вратичката.

Таимер

За да използвате таимера, е необходимо да включите звуковата аларма чрез завъртане на ключа “P” почти на пълен оборот в посока на часовниковата стрелка 4; т.е. връщаики назад 5, задаите желаното време, като указателната черта върху таблото трябва да съвпада с определените минути.

Таблица за печене във фурна

Ястия за готвене Тегло

(Kg)

Ниво на

печене отдолу

Температура

(° C)

Време за

подгряване

(минути)

Време за

печене

(минути)

Паста (макаронени ястия)

Лазаня Канелони Талятеле

2.5

3 3 3

10 10 10

200-210

200 200

75-85 50-60 50-60

Месо

Телешко Пиле Патица Заек Свинско Агнешко

1.7

1.5

1.8 2

2.1

1.8

3 3 3 3 3 3

10 10 10 10 10 10

200-210 210-220

200 200 200 200

95-100 90-100

100-110

70-80 70-80

100-105

Риба

Скумрия Морска риба Пъстърва в хартия за печене

1.1

1.5 1

3 3 3

10 10 10

180-200 180-200 180-200

45-50 45-55 45-50

Пица

Наполитана

210-220

20-25

Торти

Бисквити Ронлива торта Шоколадова торта Торта с набухватели

0.5

1.1 1 1

4 4 4 4

15 15 15 15

180 180 180 170

25-35 40-45 50-55 40-45

Грил

Бифтек –телешко Котлети Хамбургери Скумрия Тост

1,5

1 1

4 шт.

4 4 3 4 4

5 5 5 5 5

15-20

20 20-30 15-20

4-5

Грил с скара

телешко месо пиле

1 2

5 5

70-80 70-80

Грил с мулти-скара

Кебап – месо Кебап - зеленчуци

1,0 0,8

5 5

40-45 25-30

Времето за печене е препоръчително и може да се пром

еня съобразно личния вкус. При печенето

и да се поставя на 1

ниво отдолу.

Долно отделение

Под фурната се намира отделение, което може да бъде използвано за съхранение на аксесоари или тенджери.

Важно: Когато се използва грилът, е

необходимо да се остави вратичката на фурната полуотворена, като между вратичката и панела за управление се постави отражателят “D”, които не позволява прегряване на ключовете на печката.

Page 47

Предпазни мерки и препоръки

! Този уред е произведен в съответствие с международните норми за безопасност при работа. Тези предупреждения са дадени от съображения за безопасност и трябва да бъдат прочетени внимателно.

Общи правила за безопасност

• Готварският плот от стъклокерамика е устоичив на температурни колебания и на удари. Все пак, трябва да се има предвид, че остриета или заточени кухненски прибори могат да счупят готварския плот. Ако това се случи, незабавно изключете щепсела на печката от мрежата и се обърнете само към оторизиран технически сервиз, като изискате използването на оригинални резервни части. Неспазването на гореизложеното може да се отрази на безопасността на уреда.

• Уредът е разработен за непрофесионална употреба в жилищни сгради.

• Уредът не трябва да се инсталира на открито, дори когато е на защитено място. Много е опасно уредът да се оставя изложен на въздеиствие на дъжд и буря.

• Уредът не трябва да се докосва, когато сте с боси крака или пък с мокри или влажни ръце и крака.

• Уредът трябва да се използва за приготвяне

на ястия само от възрастни и съгласно инструкциите, приведени в тази книжка. Всяка друга употреба (например за отопление на помещения) се счита за неподходяща и следователно за опасна. Производителят не носи отговорност за възможни щети, произтичащи от неподходяща, неправилна и

неразумна употреба.

• Тази инструкция се отнася за уреди от клас 1 (монтирани самостоятелно) или от клас 2 подклас 1 (вградени между два мебела).

• Децата да се държат настрана от уреда.

• Да се внимава горещите части на уреда да не влизат в контакт със захранващите кабели на други електродомакински уреди.

• Не запушваите отворите за вентилация и отвеждане на топлината.

• Винаги използваите ръкавици за фурна при поставяне или отстраняване на съдове.

• Не използваите запалителни течности (алкохол, бензин и т.н.) в близост до работещия уред.

• Не поставяите запалим материал в долното отделение или във фурната: ако уредът неочаквано заработи, може да се запали.

• Когато уредът не се използва, винаги проверяваите превключвателите да бъдат в положение •.

• Не изваждаите щепсела от контакта за електрически ток, като дърпате кабела; вместо това хванете самия щепсел.

• Не извършваите операции по почистване или поддръжка, без преди това да сте изключили щепсела от електрическата мрежа.

• Ако уредът се повреди, никога не се опитваите да го поправите сами. Ремонтът, извършен от неквалифицирани лица, може да причини повреди или последваща неправилна работа на уреда. Свържете се със Сервиза за техническо обслужване и ремонт.

• Не опираите тежки предмети на отворената врата на фурната.

• Не позволяваите деца или неопитни лица да използват печката без наблюдение.

Преработване на отпадъци

• Преработване за отпадъци на опаковъчния материал: придържаите се към местните норми, по този начин опаковките ще могат да се използват повторно.

• Европеиската директива 2002/96/ЕО относно отпадъци от електрическо и електронно оборудване (ОЕЕО) предвижда, че електродомакинските уреди не трябва да се преработват с обикновения поток твърди отпадъци. Извадените от употреба уреди трябва да бъдат събирани отделно, за да се оптимизира делът на повторна употреба и рециклиране на съставящите ги материали и да се предотвратят потенциалните щети на здравето на хората и околната среда. Всички уреди са означени със знак задраскан контеинер за боклук, които напомня задължението за разделно събиране на отпадъците.

Извадените от употреба електродомакински

уреди могат да се предадат на обществена служба за събиране на отпадъците, могат да се занесат в специално предназначените за това от общината зони, или ако това е предвидено от закона на съответната държава, да се върнат на дистрибуторите, закупуваики същевременно ново изделие от същия вид.

Всички основни производители на

електродомакински уреди работят активно по създаването и управлението на системи за събиране и преработване на извадените от употреба уреди.

Пестене и опазване на околната среда

• Когато използвате фурната в интервалите от време от късния следобед до ранните сутрешни часове, съдеиствате за намаляване на натоварването на потребление на електрическите компании.

• Препоръчва се печенето на програма ГРИЛ да се извършва винаги при затворена врата на фурната: както за постигане на възможно наи-добри резултати, така и за чувствителна икономия на енергия (около 10 %).

• Уплътненията трябва да се поддържат винаги ефикасно деистващи и чисти, за да прилепват плътно към вратата и да не водят до загуба на топлина.

Page 48

Изключете уреда

Преди да извършите операции по уреда, тои трябва да бъде изключен от мрежата за електрическо захранване.

Почистване на фурната

! Не използваите парна струя за почистване.

• Вътрешните емаилирани или изработени от неръждаема стомана части и гумените уплътнения могат да се почистват с гъба, напоена с хладка вода и неутрален сапун. Ако петната са трудно отстраними, използваите специфични продукти за почистване. Препоръчва се обилно изплакване и подсушаване след почистване. Не използваите абразивни прахове или корозиращи съставки.

• Препоръчително е да почиствате фурната отвътре след всяко използване, докато е още леко топла. Използваите топла вода и почистващ препарат, изплакнете и изсушете с влажно парче плат. Избягваите използването на абразивни вещества.

• Стъклото на вратата на фурната се почиства с неабразивна гъба и препарати и се изсушава с меко парче плат. Не използваите груби абразивни материали или заточени метални приспособления за изстъргване, защото те могат да издраскат повърхността и да нарушат целостта на стъклото.

• Аксесоарите могат да се мият като обикновени съдове, дори и в миялна машина.

• Панелът за управление се почиства от нечистотиите и мазнините с неабразивна гъба или с меко парче плат.

Проверка на уплътненията на фурната

Проверяваите периодично състоянието на уплътнението около вратата на фурната. В случаи, че то се окаже повредено, обърнете се към Сервиза за техническо обслужване и ремонт. Препоръчва се фурната да не се използва, докато не бъде ремонтирана.

Почистване на неръждаемата стомана

Неръждаемата стомана може да стане на петна, ако продължително време е в контакт със силно варовита вода или с препарати за почистване, съдържащи фосфор. Препоръчва се да се изплаква обилно и внимателно да се изсушава.

Демонтиране на капака

Капакът на печката може да бъде демонтиран за полесно почистване. За да демонтирате капака, първо го отворете напълно и след това го издърпайте нагоре. (Виж фигурата)

Техническо обслужване

Съобщете:

• Модела на машината (Mod.)

• Серииния номер (S/N) Тези последни сведения се намират в табелката с характеристиките, поставена върху уреда и/или върху опаковката.

Поддръжка и почистване

11/2011 - 195091656.01

XEROX FABRIANO

одмяна на лампичката за осветяване на фурната

1. След като изключите фурната от електрическата мрежа, свалете стъкленото капаче от фасунгата (виж фигура).

2. Извадете лампичката и подменете с аналогична: напрежение 230V, мощност 25 W,

свързване E 14.

3. Поставете отново капачето и свържете фурната към електрическата мрежа.

Почистване на неръждаемата стомана

Внимание!

За да махнете пръзгащият се предпазител ”А”, развийте болт ”S”. След като прикл ючите, преместете предпазителя и го заключете с болт ”S”. Преди да използвате фурната се уверете, че предпазителя ”А” е на точното място.
