Instructions for use

WASHING MACHINE

English,1

IWE 7128

Español,13

Românã,25

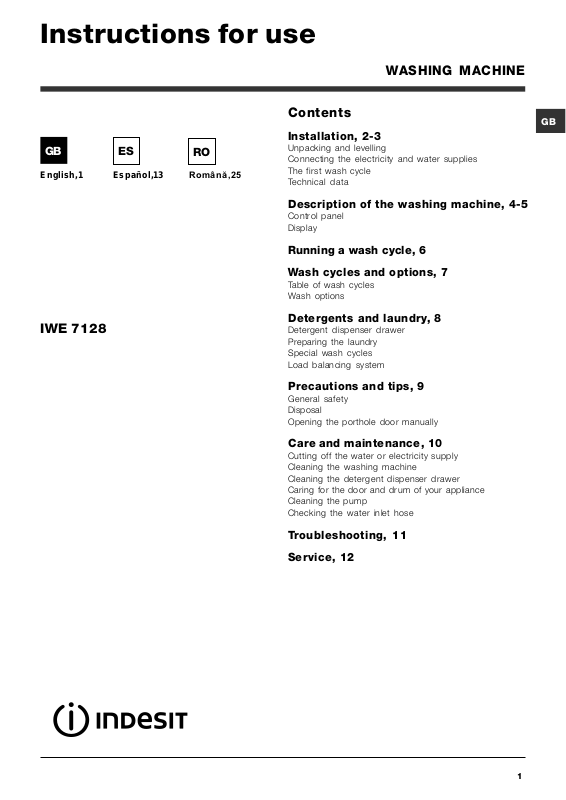

Contents

Installation, 2-3

Unpacking and levelling Connecting the electricity and water supplies The first wash cycle Technical data

Description of the washing machine, 4-5

Control panel Display

Running a wash cycle, 6

Wash cycles and options, 7

Table of wash cycles Wash options

Detergents and laundry, 8

Detergent dispenser drawer Preparing the laundry Special wash cycles Load balancing system

Precautions and tips, 9

General safety Disposal Opening the porthole door manually

Care and maintenance, 10

Cutting off the water or electricity supply Cleaning the washing machine Cleaning the detergent dispenser drawer Caring for the door and drum of your appliance Cleaning the pump Checking the water inlet hose

Troubleshooting, 11

Service, 12

Page 2

Installation

 This instruction manual should be kept in a safe

place for future reference. If the washing machine is sold, transferred or moved, make sure that the instruction manual remains with the machine so that the new owner is able to familiarise himself/herself with its operation and features.

 Read these instructions carefully: they contain vital

information relating to the safe installation and operation of the appliance.

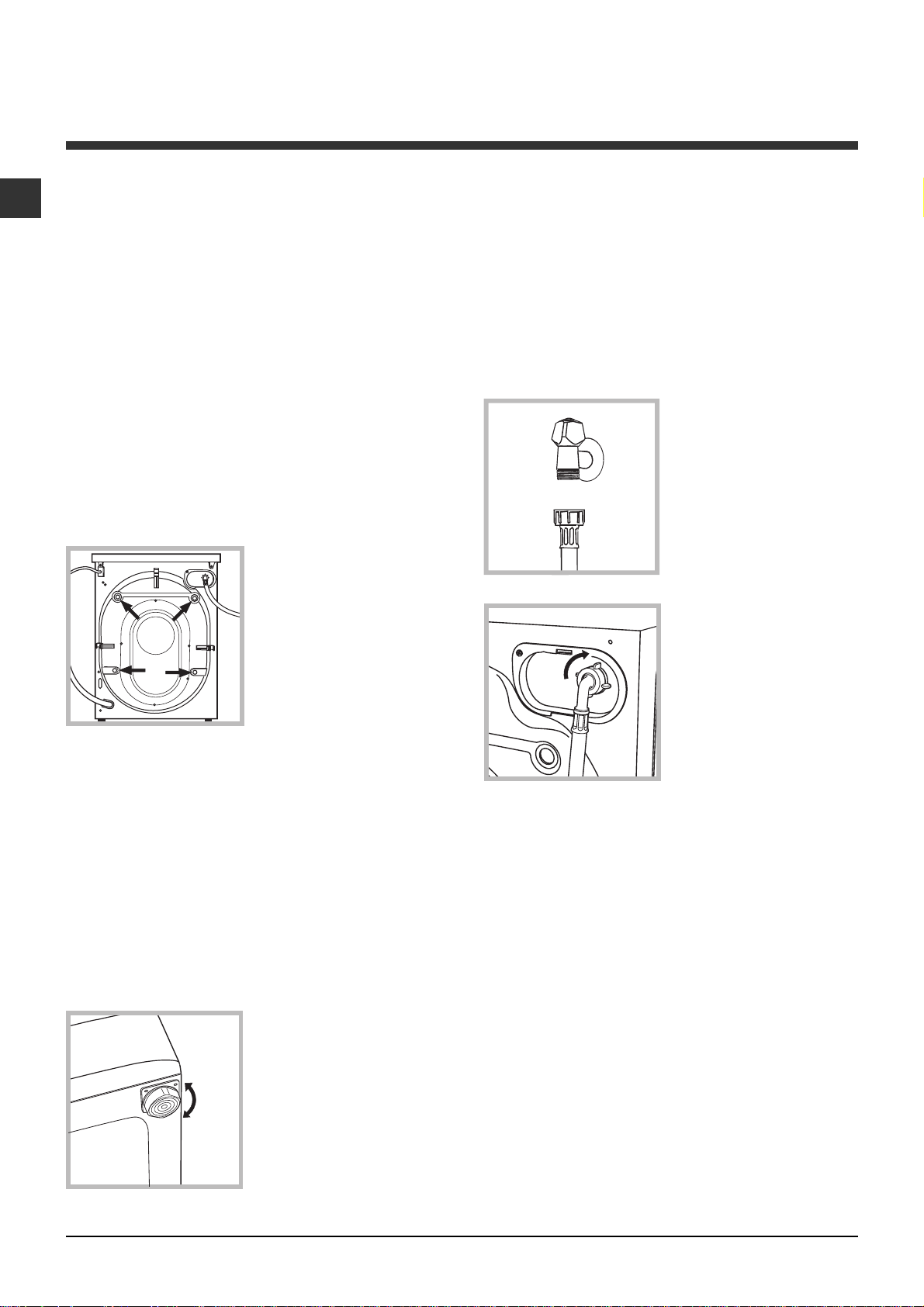

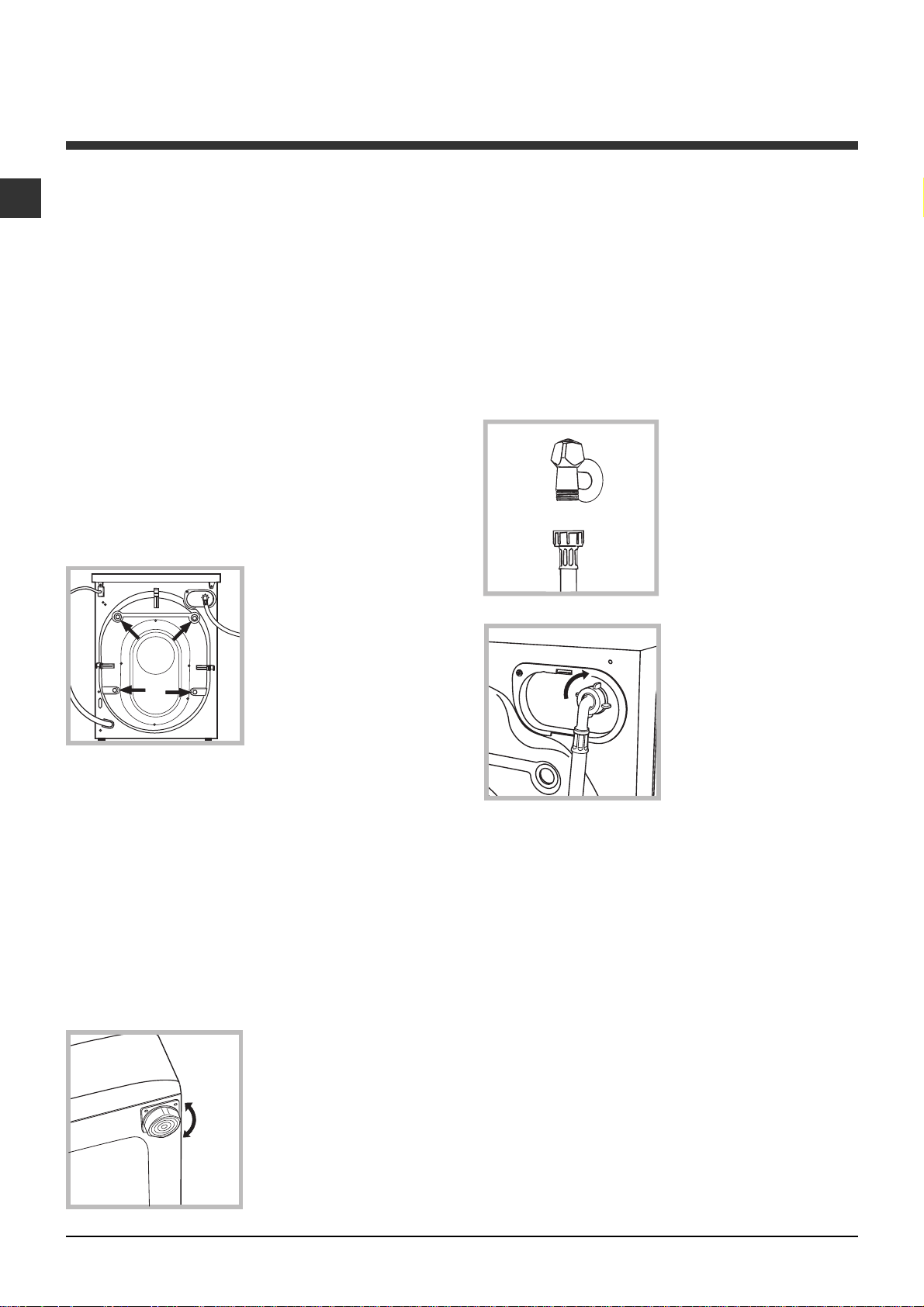

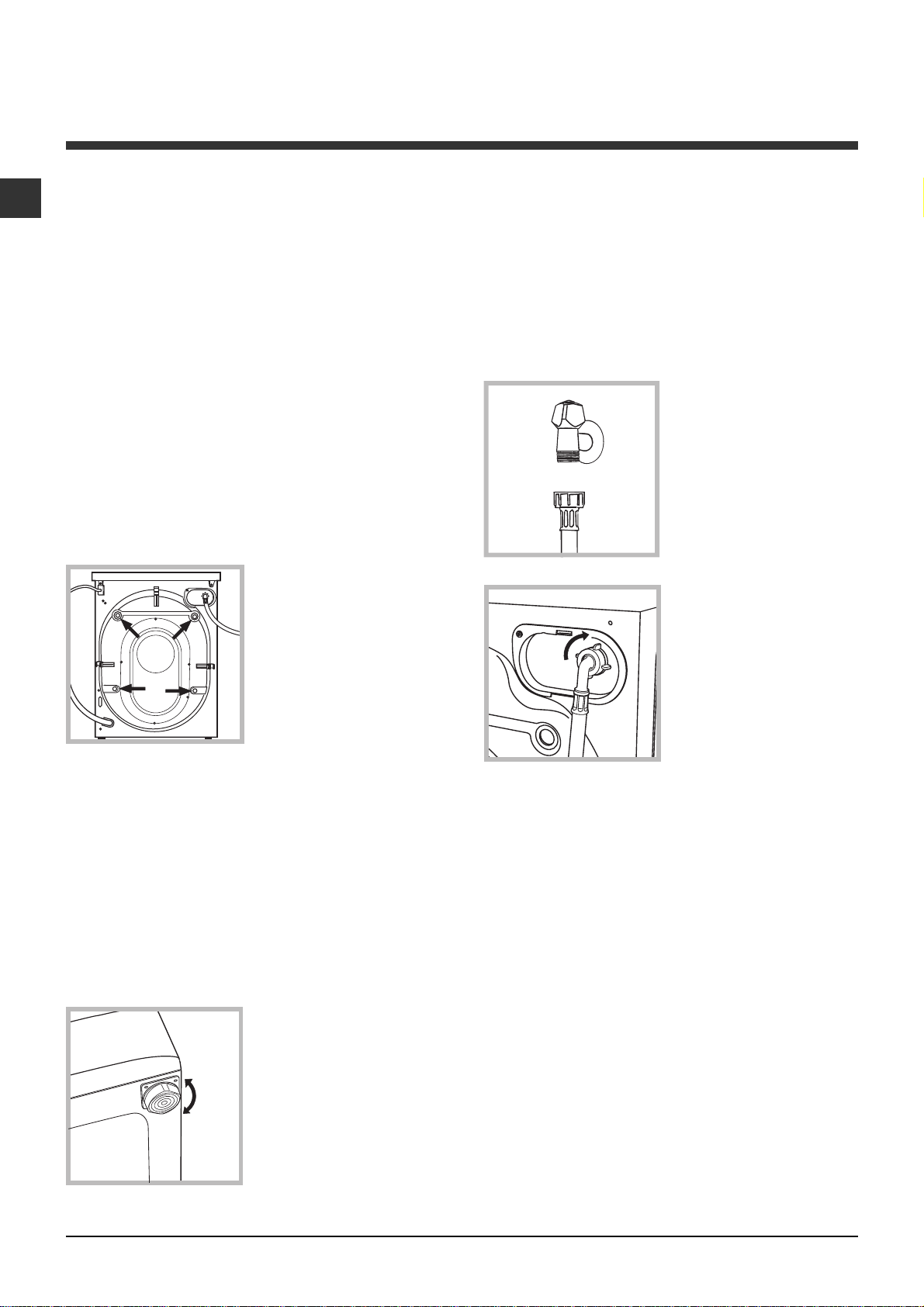

Unpacking and levelling

Unpacking

1. Remove the washing machine from its packaging.

2. Make sure that the washing machine has not been damaged during the transportation process. If it has been damaged, contact the retailer and do not proceed any further with the installation process.

3. Remove the 4 protective screws (used during transportation) and the rubber washer with the corresponding spacer, located on the rear part of the appliance (see figure).

4. Close off the holes using the plastic plugs provided.

5. Keep all the parts in a safe place: you will need them again if the washing machine needs to be moved to another location.

Levelling the machine correctly will provide it with stability, help to avoid vibrations and excessive noise and prevent it from shifting while it is operating. If it is placed on carpet or a rug, adjust the feet in such a way as to allow a sufficient ventilation space underneath the washing machine.

Connecting the electricity and water supplies

Connecting the water inlet hose

1. Connect the supply pipe by screwing it to a cold water tab using a ¾ gas threaded connection

(see figure).

Before performing the connection, allow the water to run freely until it is perfectly clear.

2. Connect the inlet hose to the washing machine by screwing it onto the corresponding water inlet of the appliance, which is situated on the top righthand side of the rear part of the appliance (see figure).

3. Make sure that the hose is not folded over or bent.

 Packaging materials should not be used as toys for

children.

Levelling

1. Install the washing machine on a flat sturdy floor, without resting it up against walls, furniture cabinets or anything else.

2. If the floor is not perfectly level, compensate for any unevenness by tightening or loosening the adjustable front feet (see figure); the angle of inclination, measured in relation to the worktop, must not exceed 2°.

 The water pressure at the tap must fall within the

values indicated in the Technical details table (see next page).

 If the inlet hose is not long enough, contact a

specialised shop or an authorised technician.

 Never use second-hand hoses.

 Use the ones supplied with the machine.

Page 3

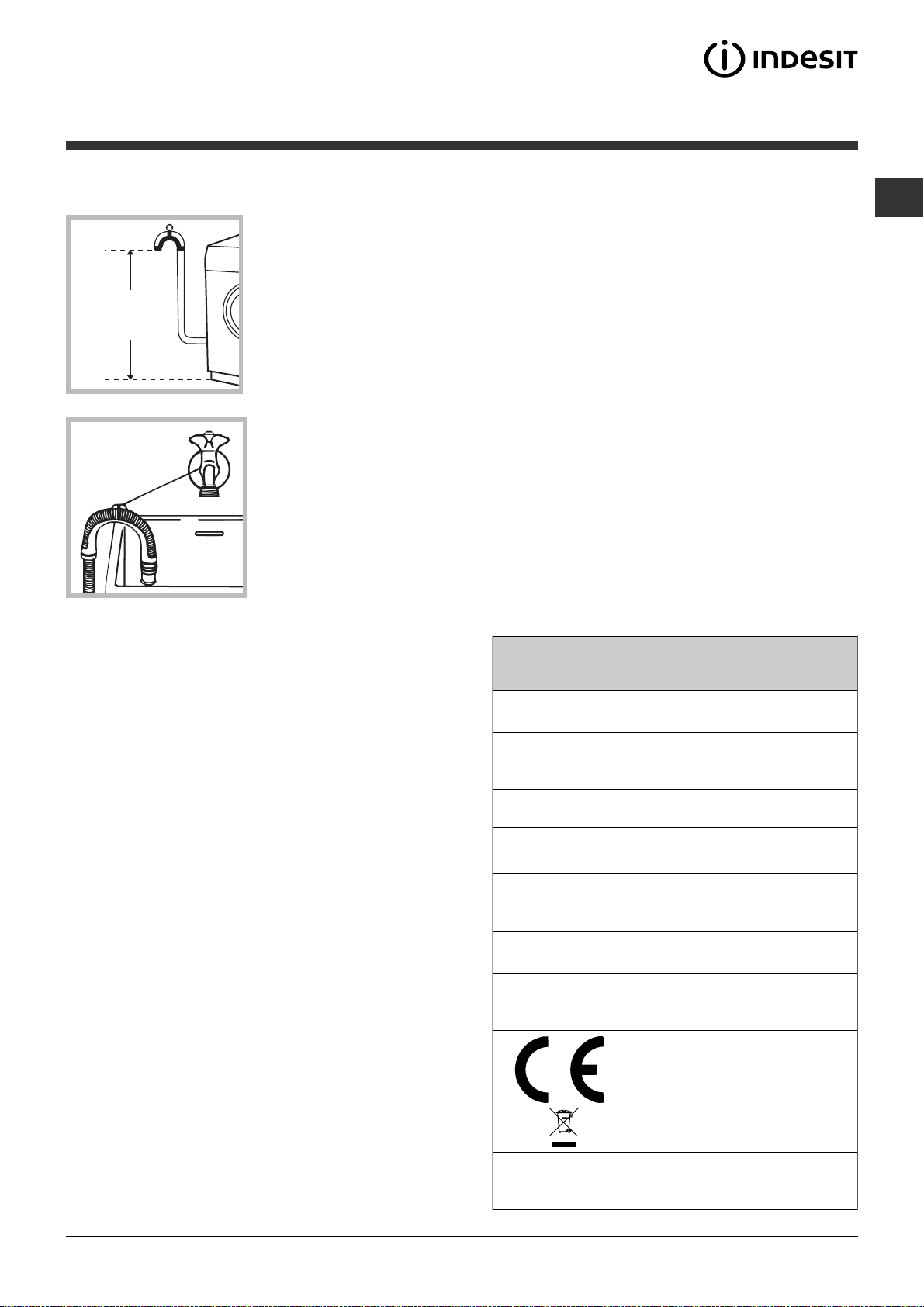

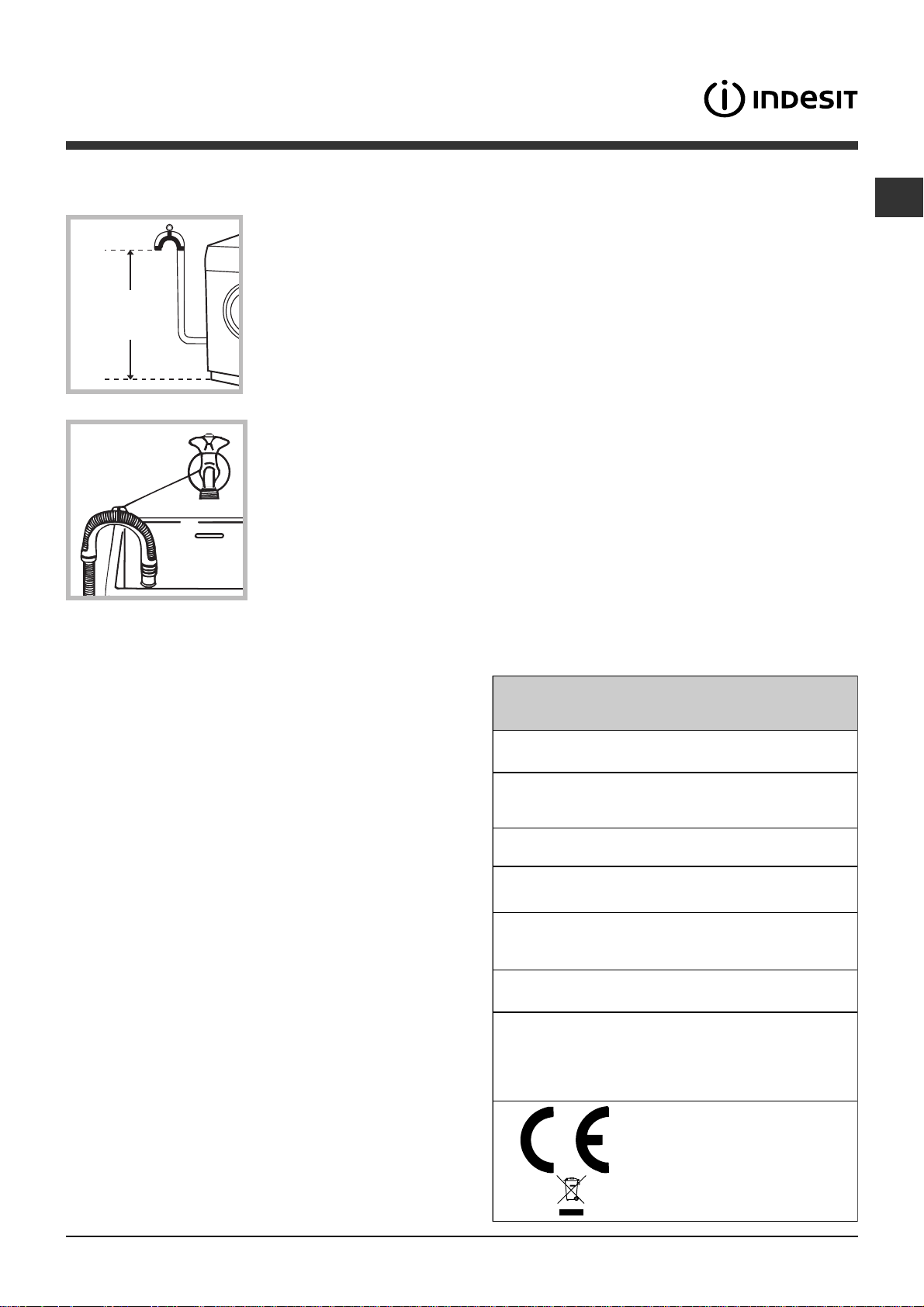

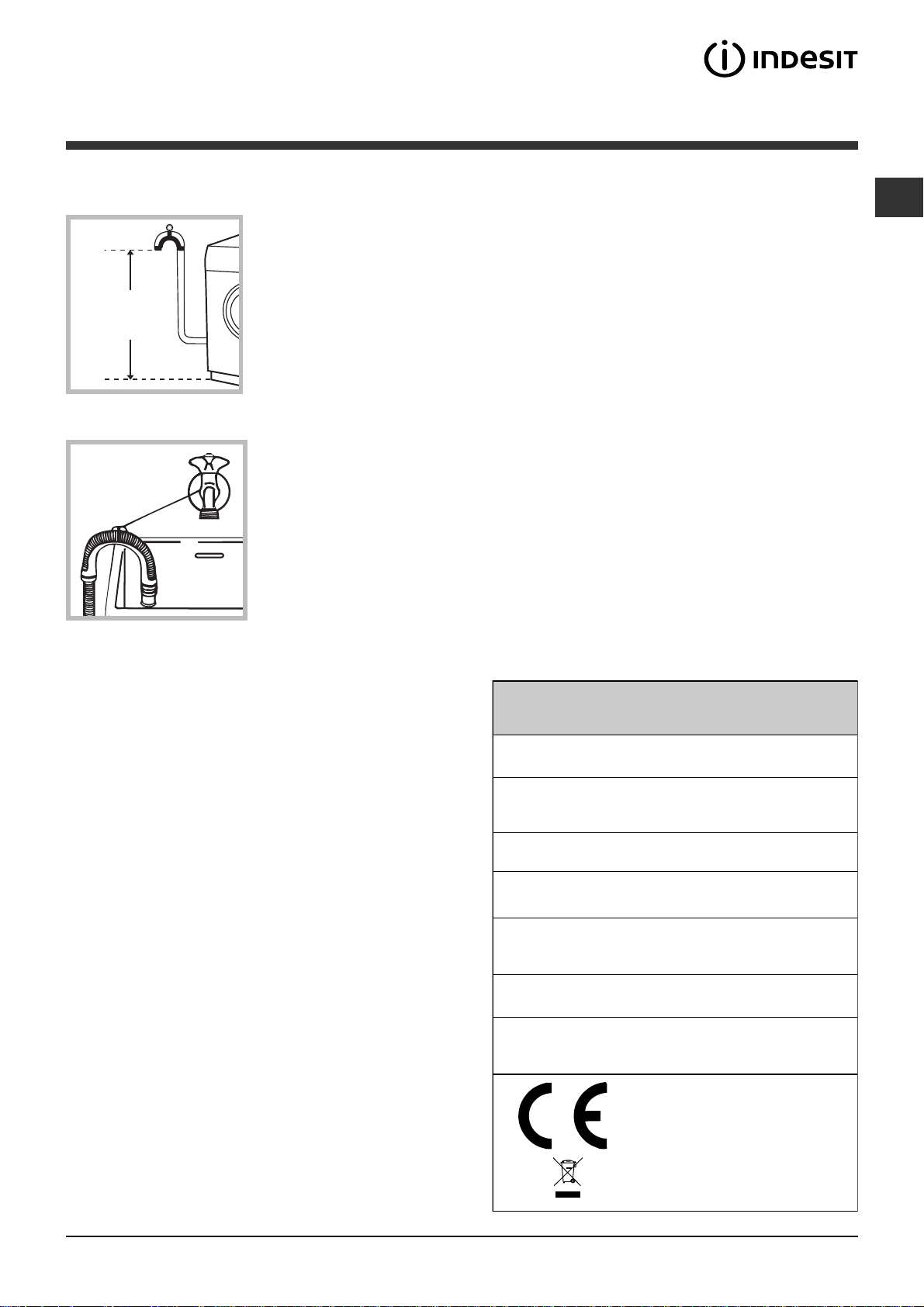

Connecting the drain hose

65 - 100 cm

Connect the drain hose, without bending it, to a drainage duct or a wall drain located at a height between 65 and 100 cm from the floor;

 Do not use extension cords or multiple sockets.

 The cable should not be bent or compressed.

 The power supply cable must only be replaced by

authorised technicians.

Warning! The company shall not be held responsible in the event that these regulations are not respected.

The first wash cycle

alternatively, rest it on the side of a washbasin or bathtub, fastening the duct supplied to the tap (see figure). The free end of the hose should not be underwater.

 We advise against the use of hose extensions; if it is

absolutely necessary, the extension must have the same diameter as the original hose and must not exceed 150 cm in length.

Electrical connections

Before plugging the appliance into the electricity socket, make sure that:

 the socket is earthed and complies with all

applicable laws;

 the socket is able to withstand the maximum power

load of the appliance as indicated in the Technical data table (see opposite);

 the power supply voltage falls within the values

indicated in the Technical data table (see opposite);

Once the appliance has been installed, and before you use it for the first time, run a wash cycle with detergent and no laundry, using the wash cycle 2.

Technical data

Model

Dimensions

Capacity

Electrical

connections

Water connections

Spin speed

IWE 7128

width 59.5 cm height 85 cm depth 53,5 cm

from 1 to 7 kg

please refer to the technical data plate fixed to the machine

maximum pressure 1 MPa (10 bar) minimum pressure 0.05 MPa (0.5 bar) drum capacity 52 litres

up to 1200 rotations per minute

 the socket is compatible with the plug of the

washing machine. If this is not the case, replace the socket or the plug.

 The washing machine must not be installed

outdoors, even in covered areas. It is extremely dangerous to leave the appliance exposed to rain, storms and other weather conditions.

 When the washing machine has been installed, the

electricity socket must be within easy reach.

Energy rated programmes

according to regulation EN 60456

programme 2; temperature 60°C; using a load of 7 kg.

This appliance conforms to the following EC Directives:

- 89/336/EEC dated 03/05/89 (Electromagnetic Compatibility) and subsequent modifications

- 2002/96/EC

- 2006/95/EC (Low Voltage)

Page 4

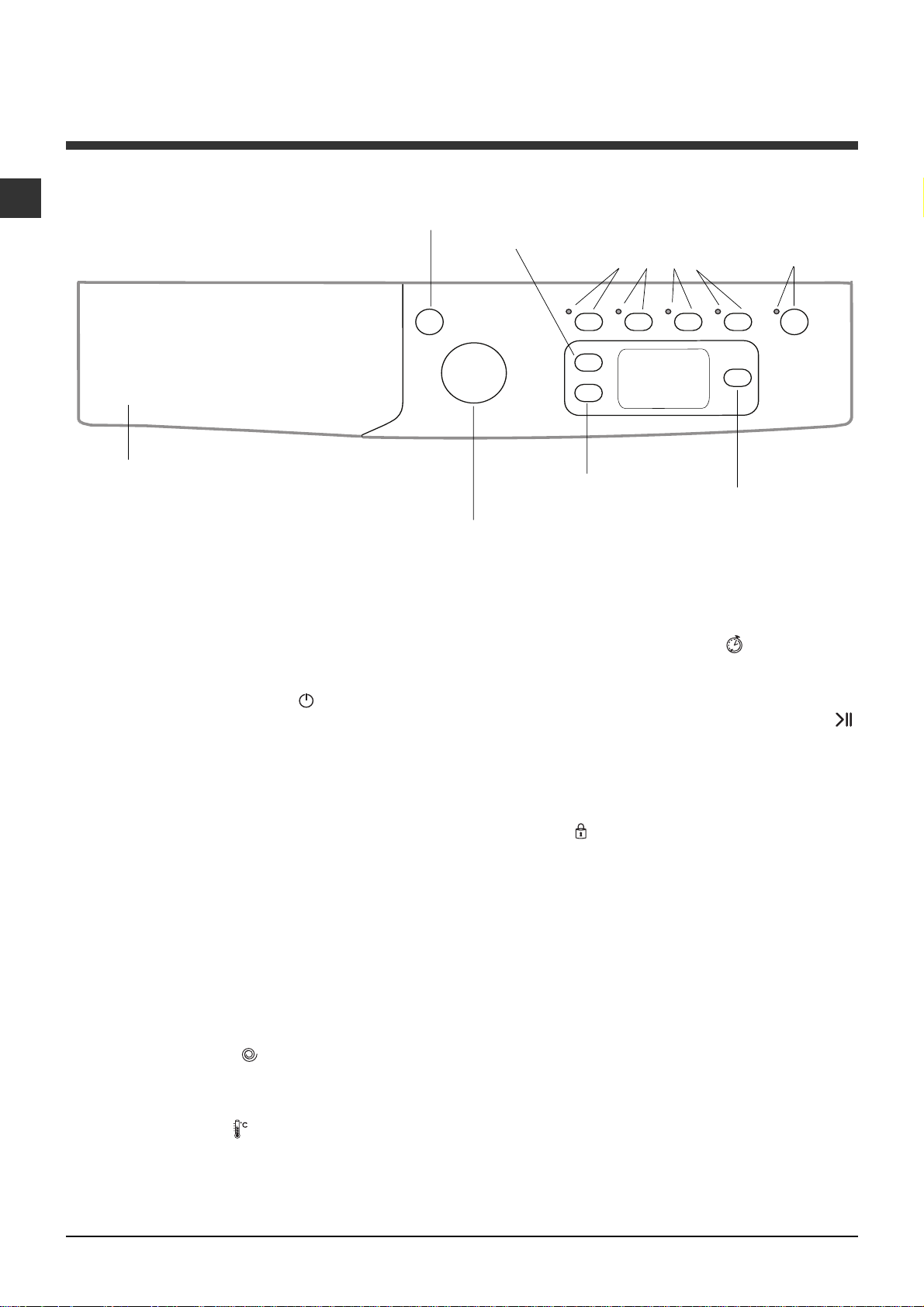

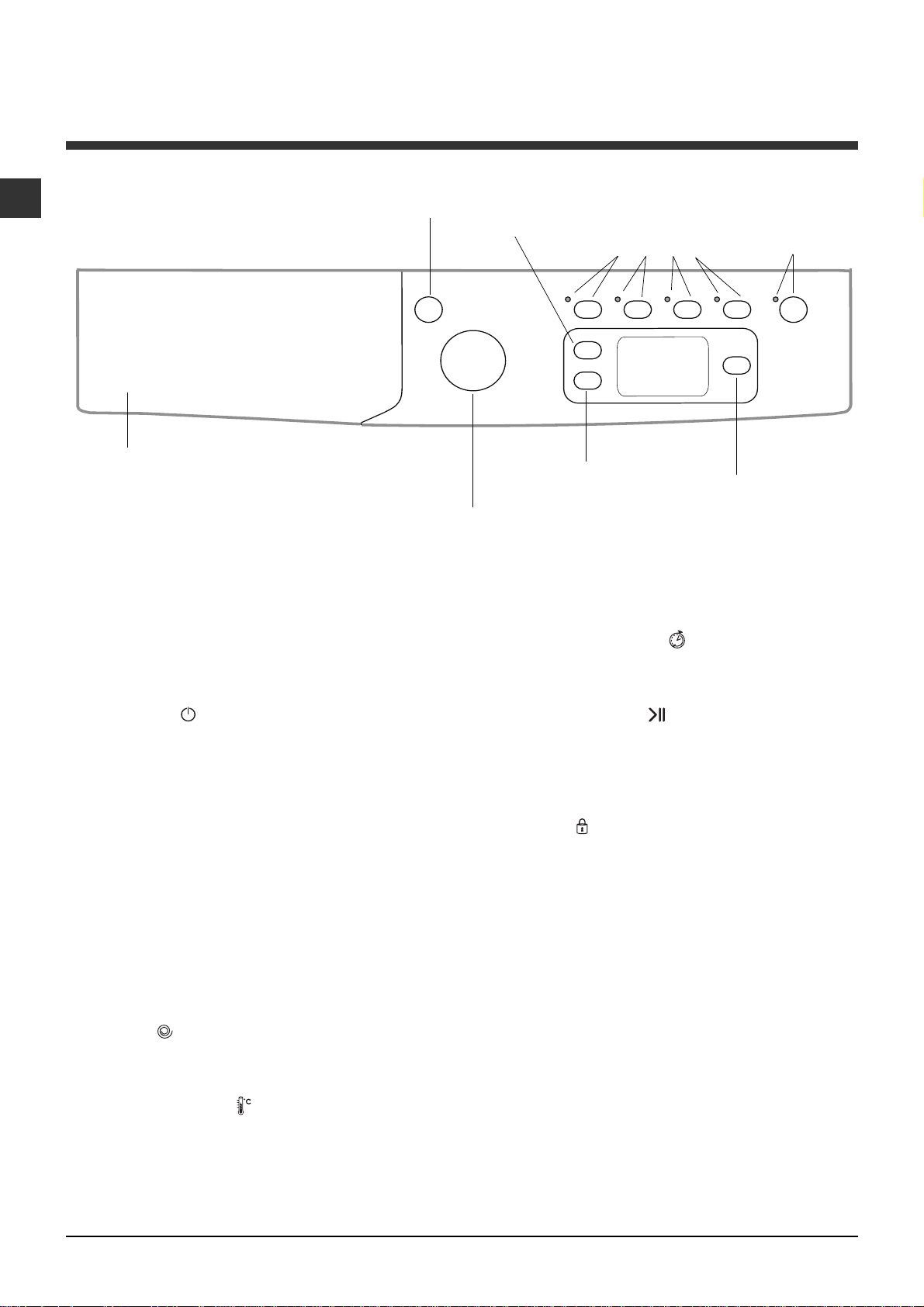

Description of the washing machine

Control panel

Detergent dispenser drawer

ON/OFF

button

WASH CYCLE

knob

TEMPERATURE

Button

SPIN SPEED

Button

OPTION

buttons with indicator lights

DISPLAY

START/PAUSE

button with indicator light

DELAYED START

Button

Detergent dispenser drawer: used to dispense detergents and washing additives (see Detergents and laundry).

ON/OFF button machine on or off. The START/PAUSE indicator light, which flashes slowly in a green colour shows that the machine is switched on. To switch off the washing machine during the wash cycle, press and hold the button for approximately 2 seconds; if the button is pressed briefly or accidentally the machine will not switch off. If the machine is switched off during a wash cycle, this wash cycle will be cancelled.

WASH CYCLE knob: used to set the desired wash cycle (see "Table of wash cycles").

OPTION buttons with indicator light: used to select the available options. The indicator light corresponding to the selected option will remain lit.

SPIN button exclude the spin cycle - the value is indicated on the display.

: press this briefly to switch the

: press to reduce or completely

DELAYED START button

start time for the selected wash cycle. The delay time will be shown on the display.

START/PAUSE button the green indicator light flashes slowly, press the button to start a wash cycle. Once the cycle has begun the indicator light will remain lit in a fixed manner. To pause the wash cycle, press the button again; the indicator light will flash in an orange colour. If the symbol opened. To start the wash cycle from the point at which it was interrupted, press the button again.

Standby mode

This washing machine, in compliance with new energy saving regulations, is fitted with an automatic standby system which is enabled after a few minutes if no activity is detected. Press the ON-OFF button briefly and wait for the machine to start up again.

is not illuminated, the door may be

: press to set a delayed

with indicator light: when

TEMPERATURE button completely exclude the temperature: the value will be shown on the display.

: press to decrease or

Page 5

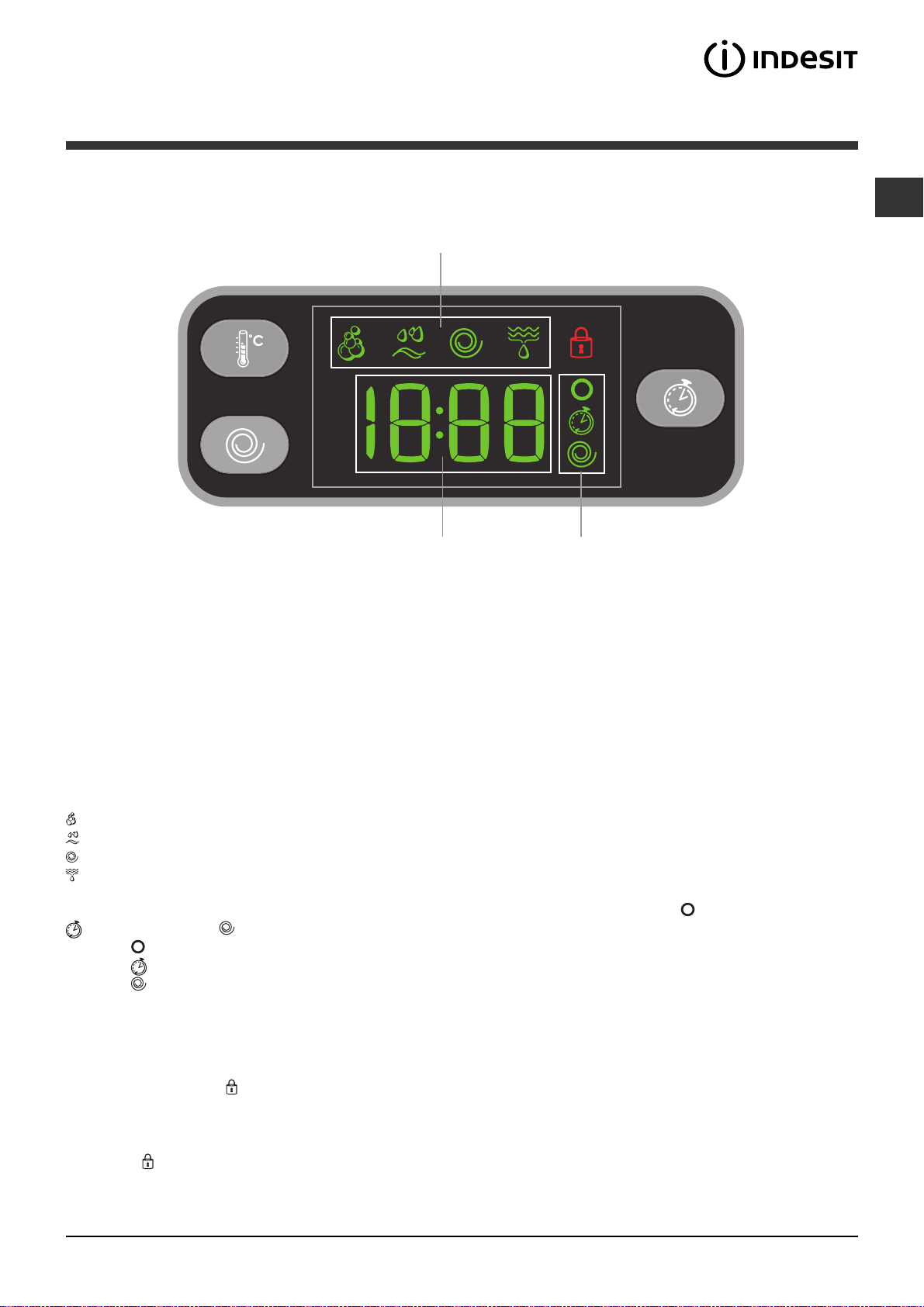

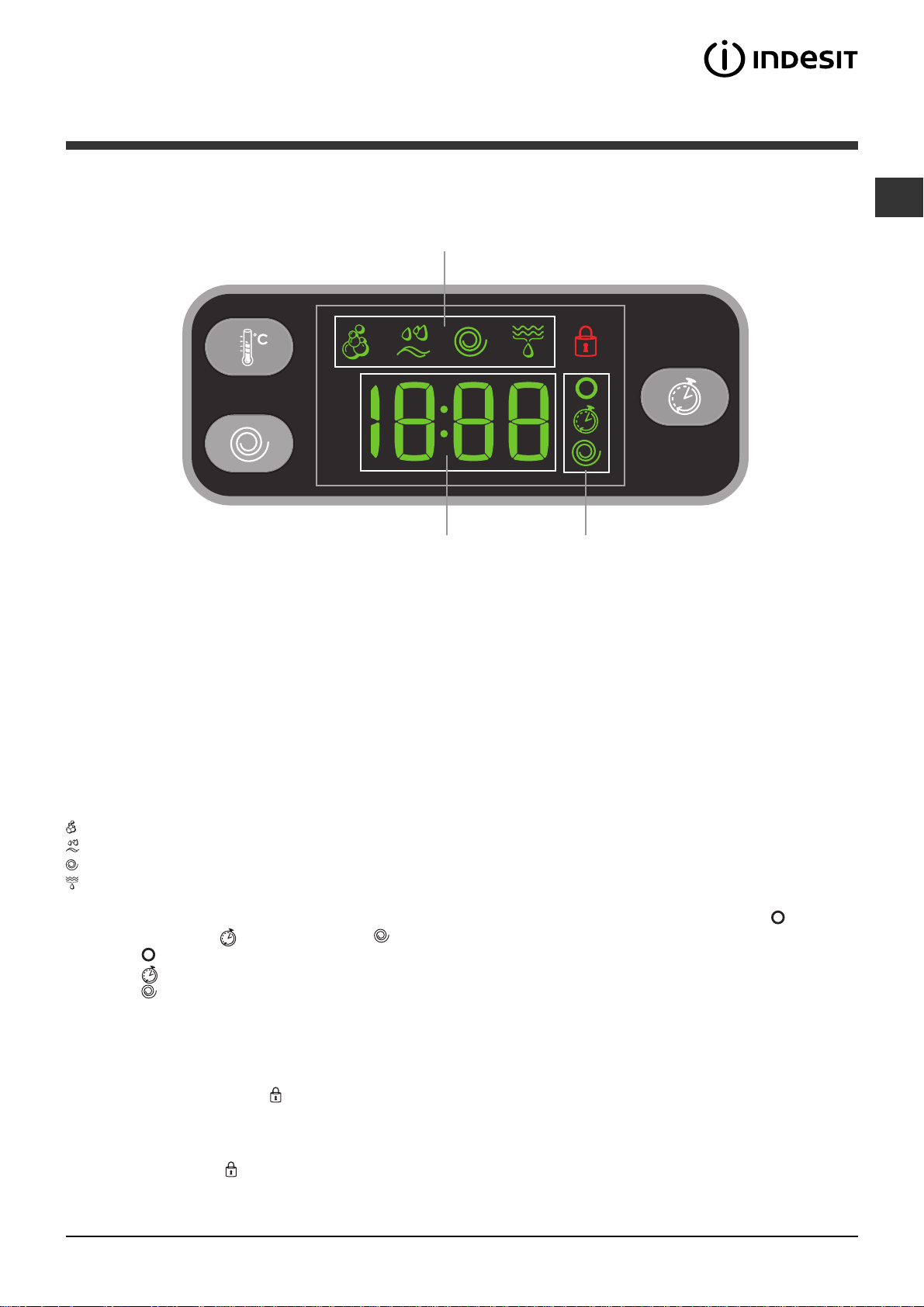

Display

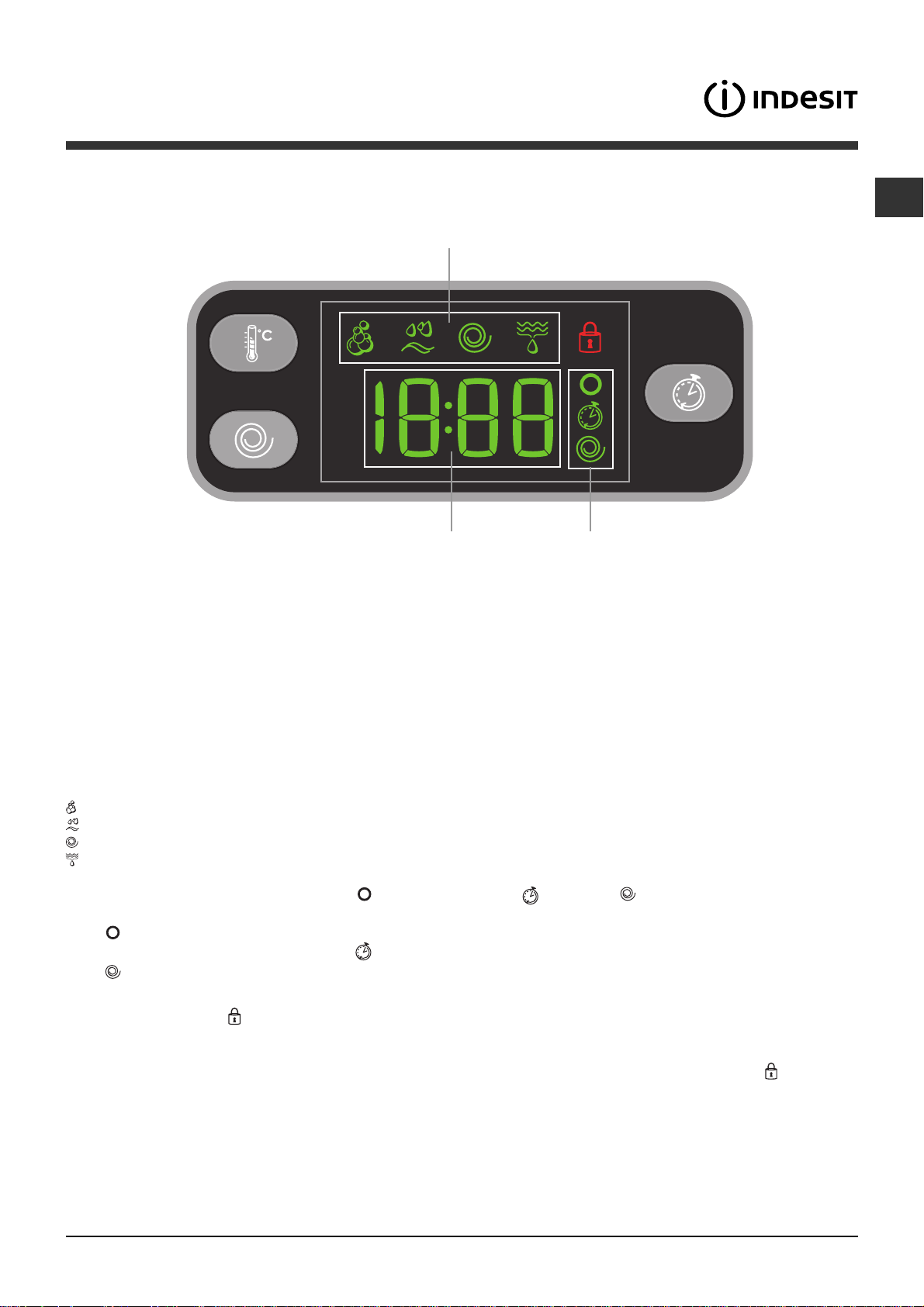

The display is useful when programming the machine and provides a great deal of information.

The duration of the available programmes and the remaining time of a running cycle appear in section A; if the DELAY START option has been set, the countdown to the start of the selected programme will appear. Pressing the relative button, the machine automatically displays the maximum temperature and spin speed values set for the selected cycle, or the most recently-used settings if they are compatible with the selected cycle.

The "programme phases" relative to the selected programme and the "programme phase" of the running programme appear in section B:

Wash

Rinse Spin Drain

The icons corresponding to "temperature" to bottom: If the When a delayed start has been set, the If the

symbol lights up, the display will visualise the set "temperature" value.

symbol lights up, the display will visualise the set "spin" value.

, "Programmed start" and "spin" appear in section C from top

symbol lights up.

Door locked symbol

The lit symbol indicates that the door is locked. To prevent any damage, wait until the symbol turns off before opening the door. To open the door while a cycle is in progress, press the START/PAUSE button; if the DOOR LOCKED switched off the door may be opened.

symbol is

Page 6

Running a wash cycle

1. SWITCH THE MACHINE ON. Press the

button; the START/PAUSE indicator light will flash slowly in a green colour.

2. LOAD THE LAUNDRY. Open the porthole door. Load the laundry, making sure you do not exceed the maximum load value indicated in the table of programmes on the following page.

3. MEASURE OUT THE DETERGENT. Pull out the detergent dispenser drawer and pour the detergent into the relevant compartments as described in

"Detergents and laundry".

4. CLOSE THE DOOR.

5. SELECT THE WASH CYCLE. Set the WASH CYCLE knob to the desired programme; a temperature and spin speed is set for each wash cycle; these may be adjusted. The duration of the cycle will appear on the display.

6. CUSTOMISE THE WASH CYCLE. Use the relevant buttons:

Modifying the temperature and/or spin speed. The machine automatically displays the maximum temperature and spin speed values set for the selected cycle, or the most recently-used settings if they are compatible with the selected cycle. The temperature can be decreased by pressing the setting is reached. The spin speed may be progressively reduced by pressing the until it is completely excluded (the "OFF" setting). If these buttons are pressed again, the maximum values are restored.

button, until the cold wash "OFF"

button,

selected will flash and only the second option will be activated; the indicator light corresponding to the enabled option will remain lit.

 The options may affect the recommended load

value and/or the duration of the cycle.

7. START THE PROGRAMME. Press the START/ PAUSE button. The corresponding indicator light will become green, remaining lit in a fixed manner, and the door will be locked (the DOOR LOCKED symbol it is in progress, pause the washing machine using the START/PAUSE button (the START/PAUSE indicator light will flash slowly in an orange colour); then select the desired cycle and press the START/ PAUSE button again. To open the door while a cycle is in progress, press the START/PAUSE button; if the DOOR LOCKED symbol is switched off the door may be opened. Press the START/PAUSE button again to restart the wash cycle from the point at which it was interrupted.

8. THE END OF THE WASH CYCLE. This will be indicated by the text "END" on the display; when the DOOR LOCKED may be opened. Open the door, unload the laundry and switch off the machine.

will be on). To change a wash cycle while

symbol switches off the door

 If you wish to cancel a cycle which has already

begun, press and hold the button. The cycle will be stopped and the machine will switch off.

Setting a delayed start.

To set a delayed start for the selected programme, press the corresponding button repeatedly until the required delay period has been reached. When this option is enabled, the display. To remove the delayed start option press the button until the text "OFF" appears on the display.

Modifying the cycle settings.

 Press the button to enable the option; the

indicator light corresponding to the button will switch on.

 Press the button again to disable the option; the

indicator light will switch off.

symbol lights up on the

 If the selected option is not compatible with the

programmed wash cycle, the indicator light will flash and the option will not be activated.

 If the selected option is not compatible with

another option which has been selected previously, the indicator light corresponding to the first option

Page 7

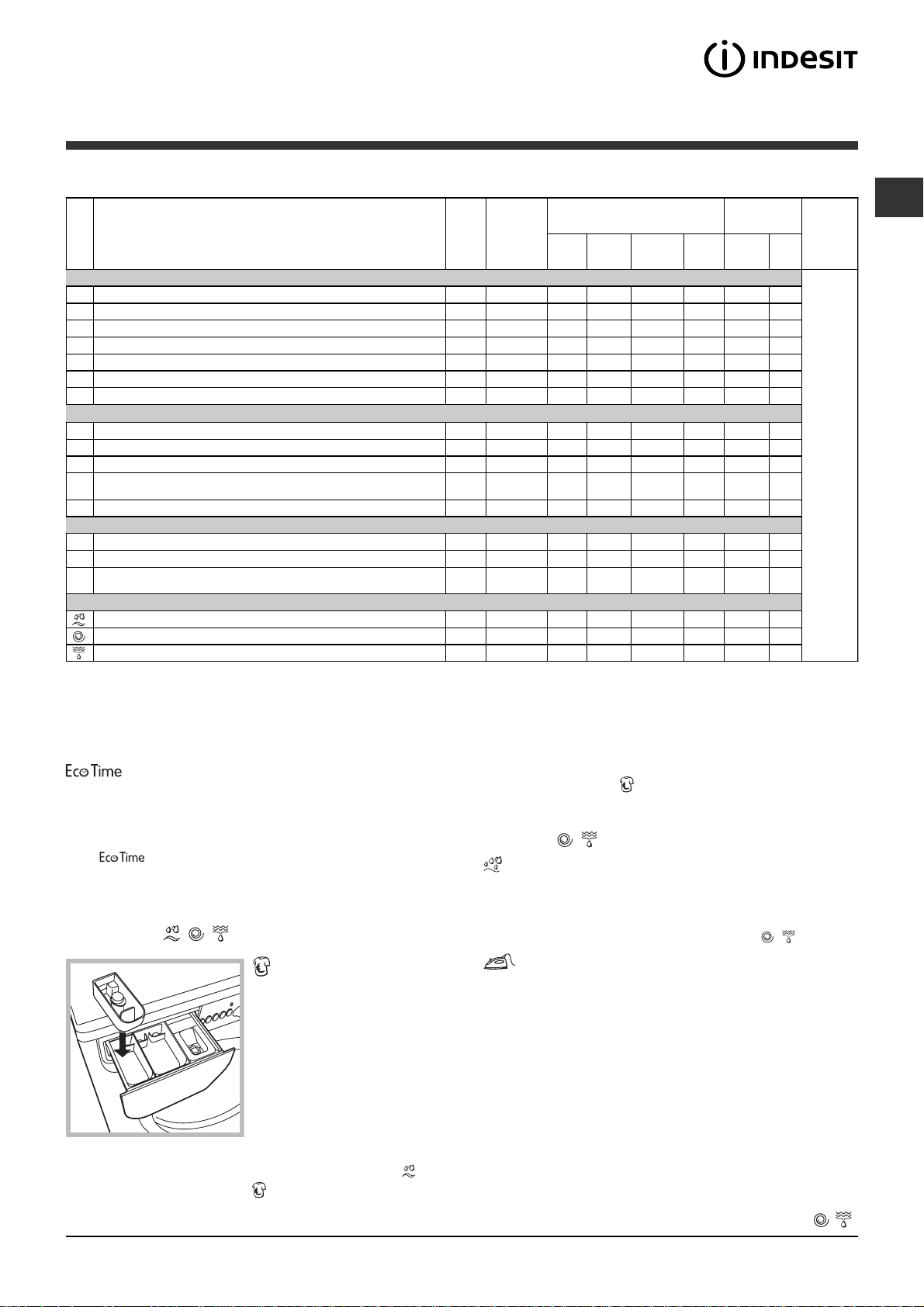

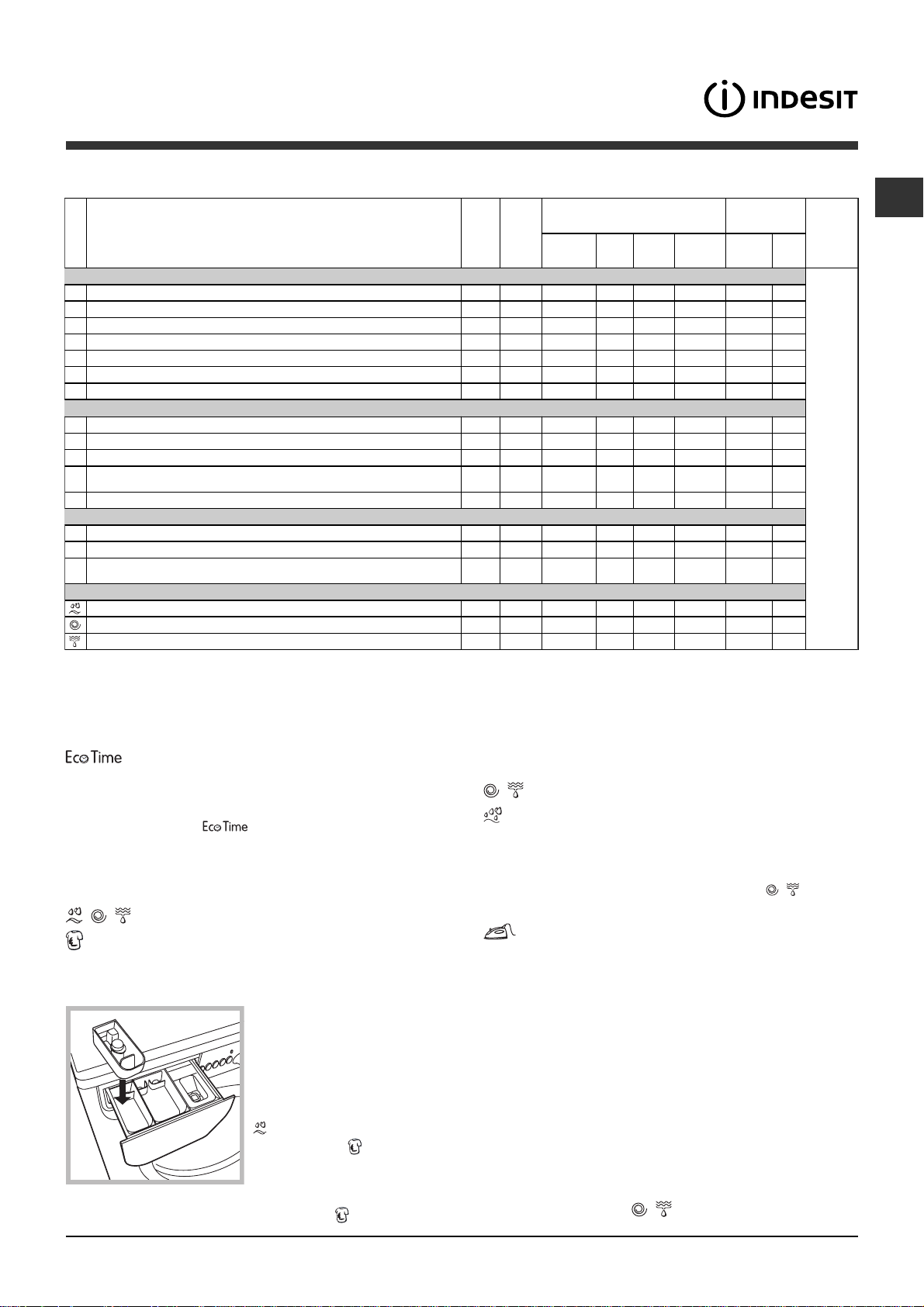

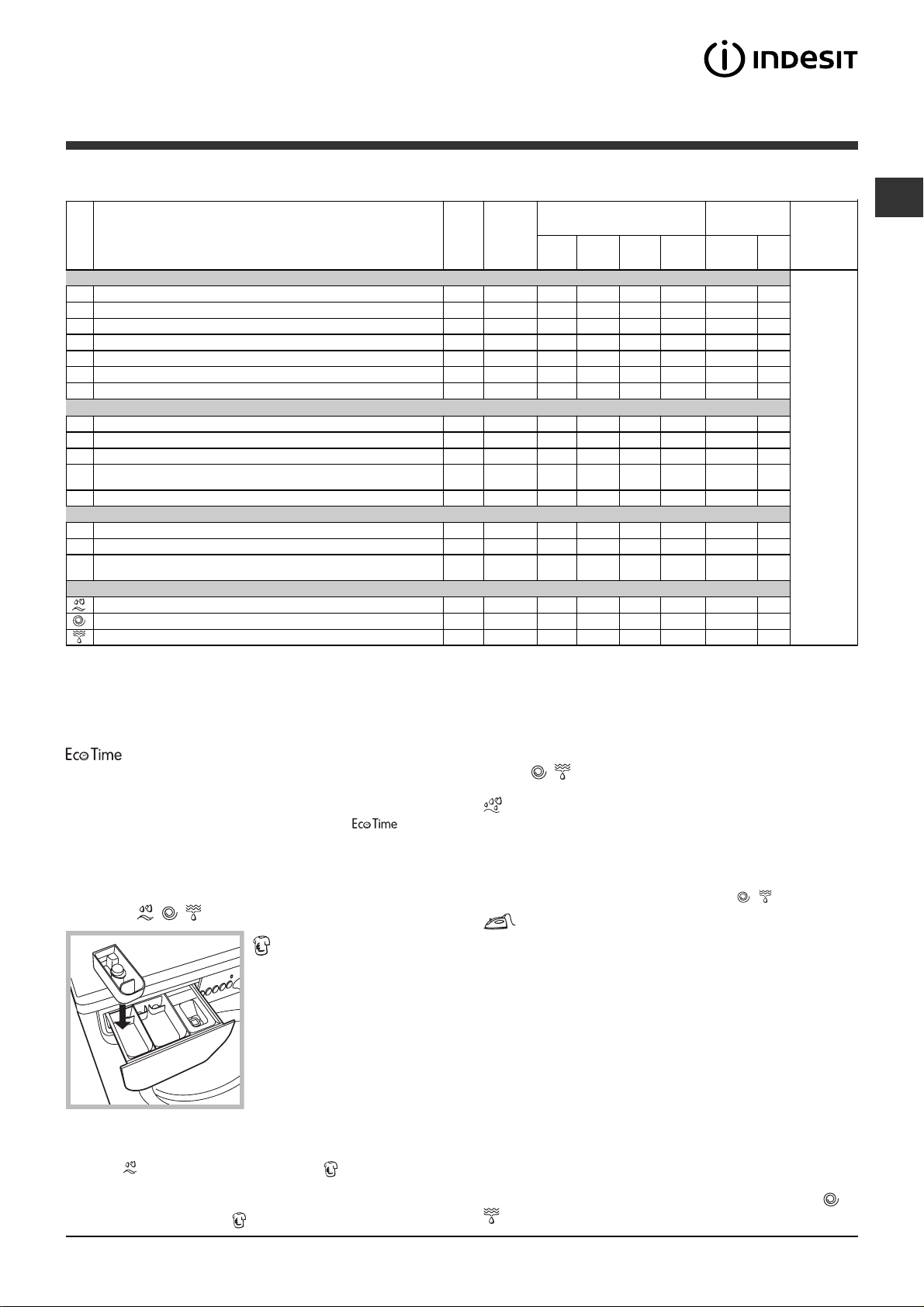

Wash cycles and options

Table of wash cycles

Max

Description of the wash cycle

Wash

cycles

Daily

Cotton with prewash:

Cotton:

extremely soiled whites.

Cotton (1):

Cotton (2):

Cotton:

Coloured Cottons (3):

Synthetics:

Special

Wool:

Silk/C urtains:

Jeans Express:

wool, silk and clothes which require washing by hand).

Outwear

Sport

Spor t Intensive

Sport Light

Sport Shoes

Partial wash cycles

Rinse Spin Drain

For all Test Institutes:

1) Test wash cycle in compliance with regulation EN 60456: set wash cycle 2 with a temperature of 60°C.

2) Long wash cycle for cottons: set wash cycle 2 with a temperature of 40°C.

3) Short wash cycle for cottons: set wash cycle 4 with a temperature of 40°C.

heavily soiled whites and resistant colours. heavily soiled whites and delicate colours.

heavily soiled whites and resistant colours.

lightly soiled resistant colours.

for wool, cashmere, etc.

for garments in silk and viscose, lingerie.

to refresh lightly soiled garments quickly (not suitable for

extremely soiled whites.

lightly soiled whites and delicate colours.

Wash options

Selecting this option enables you to suitably adjust drum rotation, temperature and water to a reduced load of lightly soiled cotton and synthetic fabrics (refer to the "Programme table").  time thereby saving water and electricity. We suggest using a liquid detergent suitably measured out to the load quantity.

 It cannot be used with the 1, 2, 6, 7, 8, 9, 10, 11, 12, 13,

, , programmes.

Stain removal

This option is particularly useful for the removal of stubborn stains. Place extra compartment 4 (supplied) into compartment 1.

and any fabric softener you wish to use, set the desired wash cycle and enable the "Stain removal" option.

 enables you to wash in less

When pouring in the bleach, be careful not to exceed the "max" level marked on the central pivot (see figure). To run the bleach cycle on its own, pour the bleach into extra compartment 4, set the "Rinse"

programme and activate the

"Stain removal"

option. To bleach during a wash cycle, pour in the detergent

Max.

temp .

spee d

(°C)

(rpm)

Prewash Wash Bleach

90° 1200 90° 1200 60° 1200 40° 1200 60° 1200 40° 1200 60° 800

40° 600 30° 0 40° 800

30° 800 30° 400

30° 600 30° 600

30° 600

1200

- -

- - - -

The information contained in the table is intended as a guide only.

The use of extra compartment 4 excludes the Pre-wash option.

 It cannot be used with the 1, 6, 7, 8, 9, 10, 11, 12, 13,

, programmes.

Extra rinse

By selecting this option, the efficiency of the rinse is increased and optimal detergent removal is guaranteed. It is particularly useful for sensitive skin.

 It cannot be used in conjunction with the 9, , programmes.

Easy iron

By selecting this function, the wash and spin cycles will be modified in order to reduce the formation of creases. At the end of the cycle the washing machine will perform slow rotations of the drum; the indicator lights for the EASY IRON and START/PAUSE options will flash (the first one green, the second orange). To end the cycle, press the START/PAUSE button or the EASY IRON button. For the 7-10 wash cycles, the machine will end the cycle while the laundry is soaking and the EASY IRON and START/PAUSE indicator lights will flash and the RINSE phase will remain lit in a fixed manner. To drain the water so that the laundry may be removed, press the START/ PAUSE button or the EASY IRON button.

 This function may not be used in conjunction with wash cycles 6, 9, 11, 12, 13,

De terge nts

Fabric

softener

ll l ll l ll l ll l ll l ll l

l l l

l l

- -

l l l

l l

, .

Max. load

(kg)

Normal

Max. 2

Eco

Time

7 7 7 7 73,5 73,5 32

1,5

1 3

1,5

3 3

pairs

7 7 7

Cycle

duration

The duration of the wash cycles can be checked

on the display.

Page 8

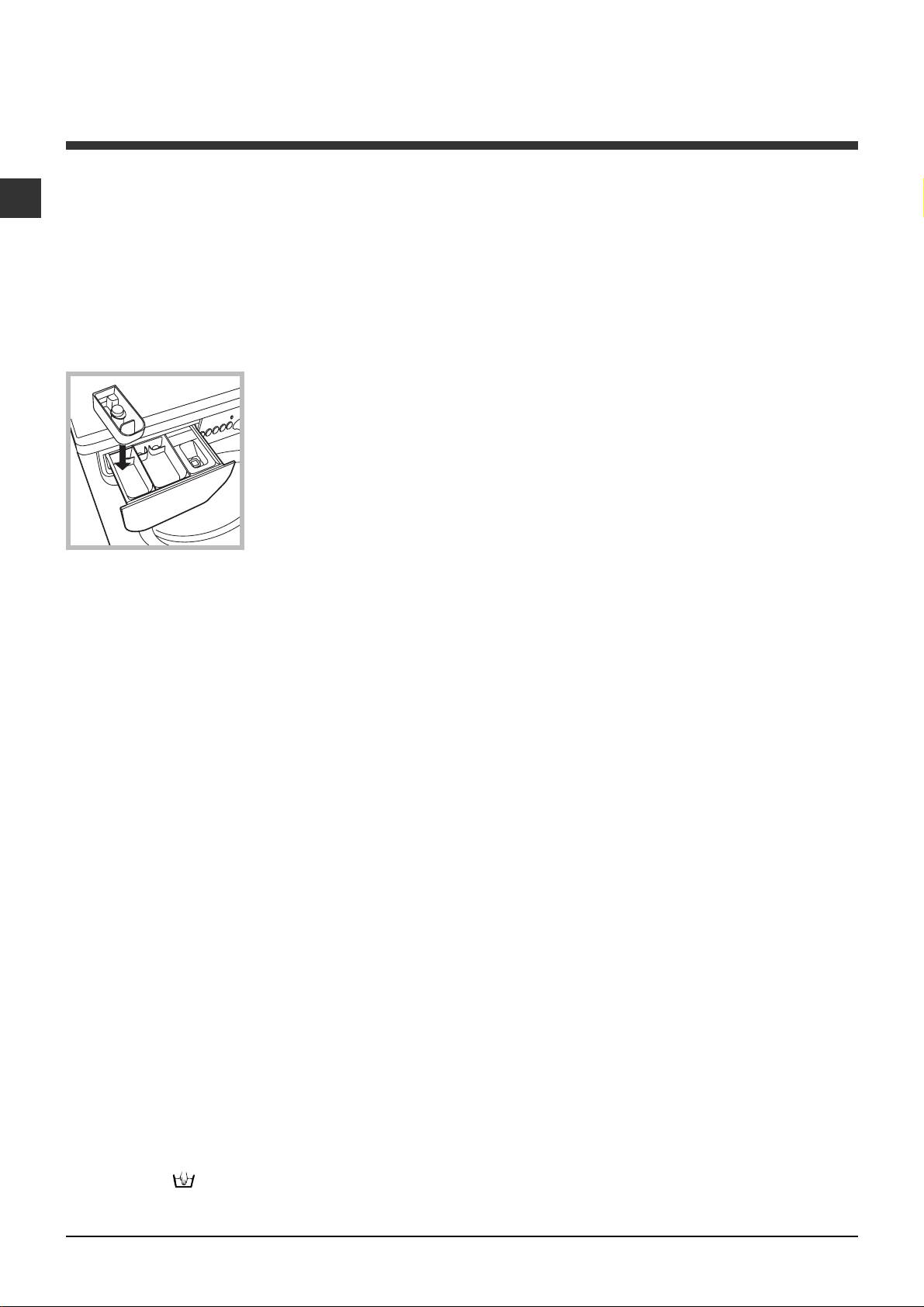

Detergents and laundry

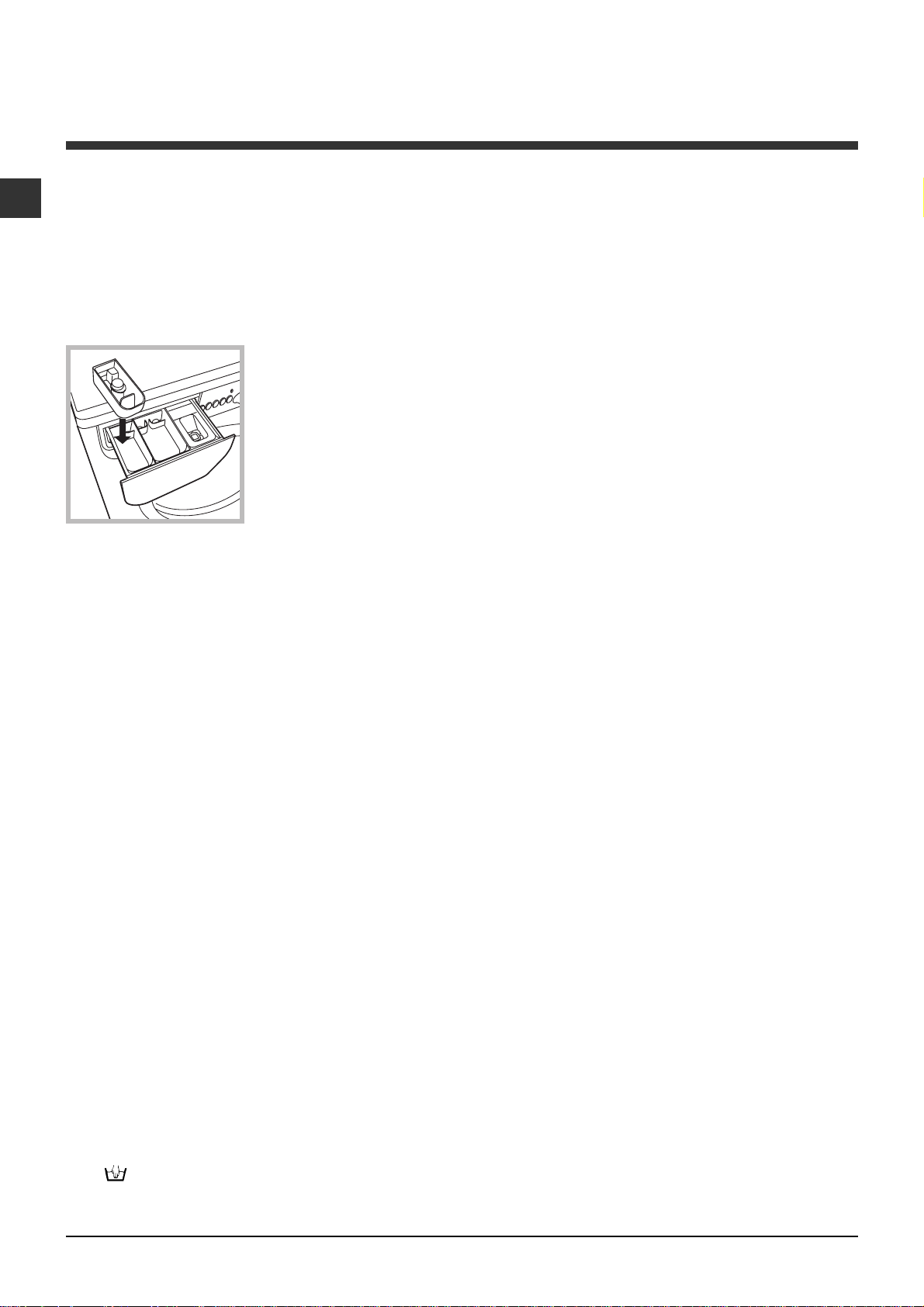

Detergent dispenser drawer

Good washing results also depend on the correct dose of detergent: adding too much detergent will not necessarily result in a more efficient wash, and may in fact cause build up on the inside of your appliance and contribute to environmental pollution.

 Do not use hand washing detergents because these

create too much foam.

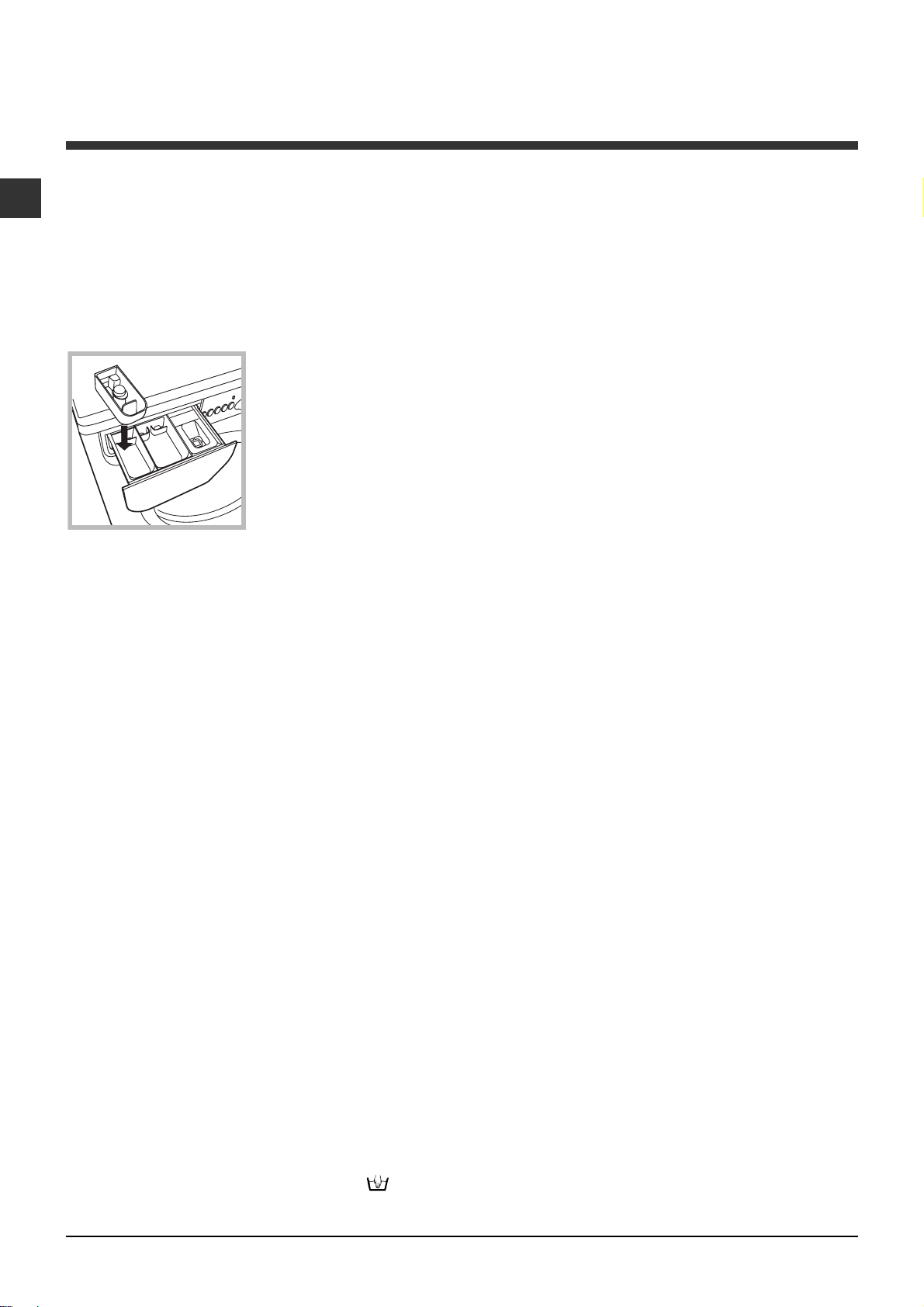

Open the detergent

dispenser drawer and pour in the detergent or washing additive, as follows.

compartment 1: Pre-wash detergent (powder)

Before pouring in the detergent, make sure that extra compartment 4 has been removed.

compartment 2: Detergent for the wash cycle (powder or liquid)

Liquid detergent should only be poured in immediately prior to the start of the wash cycle.

compartment 3: Additives (fabric softeners, etc.)

The fabric softener should not overflow the grid.

extra compartment 4: Bleach

Preparing the laundry

 Divide the laundry according to:

- the type of fabric/the symbol on the label

- the colours: separate coloured garments from whites.  Empty all garment pockets and check the buttons.  Do not exceed the listed values, which refer to the

weight of the laundry when dry: Durable fabrics: max. 7 kg Synthetic fabrics: max. 3 kg Delicate fabrics: max. 2 kg Wool: max. 1,5 kg Silk: max. 1 kg

How much does your laundry weigh?

1 sheet 400-500 g 1 pillow case 150-200 g 1 tablecloth 400-500 g 1 bathrobe 900-1200 g 1 towel 150-250 g

Special wash cycles

Wool: All wool garments can be washed using

programme 6, even those carrying the "hand-wash only" detergents and do not exceed 1,5 kg of laundry.

label. For best results, use special

Silk: use special wash cycle 7 to wash all silk garments. We recommend the use of special detergent which has been designed to wash delicate clothes. Curtains: fold curtains and place them in a pillow case or mesh bag. Use wash cycle 7. Jeans: Turn garments inside-out before washing and use a liquid detergent. Use programme 8. Express: this wash cycle was designed to wash lightly soiled garments quickly: it lasts just 15 minutes and therefore saves both energy and time. By

selecting this wash cycle ( wash different fabrics together (except for wool and silk items), with a maximum load of 1,5 kg. Outwear (programma 10): is studied for washing water-repellent fabrics and winter jackets (e.g. GoreTex, polyester, nylon); for best results, use a liquid detergent and dosage suitable for a half-load; pretreat necks, cuffs and stains if necessary; do not use softeners or detergents containing softeners. Stuffed

duvets cannot be washed with this programme.

Sport Intensive (programma 11): is for washing lightly soiled sports clothing fabrics (tracksuits, shorts, etc.); for best results, we recommend not exceeding the maximum load indicated in the "Programme table". We recommend using a liquid detergent and dosage suitable for a half-load. Sport Light (programma 12): is for washing lightly soiled sports clothing fabrics (tracksuits, shorts, etc.); for best results, we recommend not exceeding the maximum load indicated in the "Programme table". We recommend using a liquid detergent and dosage suitable for a half-load. Sport Shoes (programma 13): is for washing sports shoes; for best results, do not wash more than 2 pairs simultaneously.

at 30°C), it is possible to

Load balancing system

Before every spin cycle, to avoid excessive vibrations and to distribute the load in a uniform manner, the drum rotates continuously at a speed which is slightly greater than the washing rotation speed. If, after several attempts, the load is not balanced correctly, the machine spins at a reduced spin speed. If the load is excessively unbalanced, the washing machine performs the distribution process instead of spinning. To encourage improved load distribution and balance, we recommend small and large garments are mixed in the load.

Page 9

Precautions and tips

 This washing machine was designed and

constructed in accordance with international safety regulations. The following information is provided for safety reasons and must therefore be read carefully.

General safety

 This appliance was designed for domestic use only.  The washing machine must only be used by adults, in

accordance with the instructions provided in this manual.

 Do not touch the machine when barefoot or with

wet or damp hands or feet.

 Do not pull on the power supply cable when

unplugging the appliance from the electricity socket. Hold the plug and pull.

 Do not open the detergent dispenser drawer while

the machine is in operation.

 Do not touch the drained water as it may reach

extremely high temperatures.

 Never force the porthole door. This could damage

the safety lock mechanism designed to prevent accidental opening.

 If the appliance breaks down, do not under any

circumstances access the internal mechanisms in an attempt to repair it yourself.

 Always keep children well away from the appliance

while it is operating.  The door can become quite hot during the wash cycle.  If the appliance has to be moved, work in a group

of two or three people and handle it with the utmost

care. Never try to do this alone, because the

appliance is very heavy.  Before loading laundry into the washing machine,

make sure the drum is empty.

Opening the porthole door manually

In the event that it is not possible to open the porthole door due to a powercut, and if you wish to remove the laundry, proceed as follows:

1. remove the plug from the electrical socket.

2. make sure the water level inside the machine is

lower than the door opening; if it is not, remove excess water using the drain hose, collecting it in a bucket as indicated in the figure.

3. using a screwdriver, remove the cover panel on the lower front part of the washing machine (see figure).

Disposal

 Disposing of the packaging materials: observe local

regulations so that the packaging may be re-used.  The European Directive 2002/96/EC on Waste

Electrical and Electronic Equipment, requires that old household electrical appliances must not be disposed of in the normal unsorted municipal waste stream. Old appliances must be collected separately in order to optimise the recovery and recycling of the materials they contain and reduce the impact on human health and the environment. The crossed out "wheeled bin" symbol on the product reminds you of your obligation, that when you dispose of the appliance it must be separately collected. Consumers should contact their local authority or retailer for information concerning the correct disposal of their old appliance.

4. pull outwards using the tab as indicated in the figure, until the plastic tie-rod is freed from its stop position; pull downwards and open the door at the same time.

5. reposition the panel, making sure the hooks are securely in place before you push it onto the appliance.

Page 10

Care and maintenance

Cutting off the water and electricity supplies

 Turn off the water tap after every wash cycle. This

will limit wear on the hydraulic system inside the

washing machine and help to prevent leaks.

 Unplug the washing machine when cleaning it and

during all maintenance work.

Cleaning the washing machine

The outer parts and rubber components of the appliance can be cleaned using a soft cloth soaked in lukewarm soapy water. Do not use solvents or abrasives.

Cleaning the detergent dispenser drawer

Remove the dispenser by raising it and pulling it out (see figure). Wash it under running water; this operation should be repeated frequently.

Cleaning the pump

The washing machine is fitted with a self-cleaning pump which does not require any maintenance. Sometimes, small items (such as coins or buttons) may fall into the pre-chamber which protects the pump, situated in its bottom part.

 Make sure the wash cycle has finished and unplug

the appliance.

To access the pre-chamber:

1. using a screwdriver, remove the cover panel on the lower front part of the washing machine (see figure);

2. unscrew the lid by rotating it anti-clockwise (see figure): a little water may trickle out. This is perfectly normal;

Caring for the door and drum of your appliance

 Always leave the porthole door ajar in order to

prevent unpleasant odours from forming.

3. clean the inside thoroughly;

4. screw the lid back on;

5. reposition the panel, making sure the hooks are securely in place before you push it onto the appliance.

Checking the water inlet hose

Check the inlet hose at least once a year. If there are any cracks, it should be replaced immediately: during the wash cycles, water pressure is very strong and a cracked hose could easily split open.

 Never use second-hand hoses.

Page 11

Troubleshooting

Your washing machine could fail to work. Before contacting the Technical Assistance Centre (see Assistance), make sure that the problem cannot be not solved easily using the following list.

Problem:

The washing machine does not switch on.

The wash cycle does not start.

The washing machine does not take in water ("H2O" will flash on the display).

The washing machine continuously takes in and drains water.

Possible causes / Solutions:

 The appliance is not plugged into the socket fully, or is not making contact.  There is no power in the house.

 The washing machine door is not closed properly.  The ON/OFF button has not been pressed.  The START/PAUSE button has not been pressed.  The water tap has not been opened.  A delayed start has been set (see Running a wash cycle).

 The water inlet hose is not connected to the tap.  The hose is bent.  The water tap has not been opened.  There is no water supply in the house.  The pressure is too low.  The START/PAUSE button has not been pressed.

 The drain hose is not fitted at a height between 65 and 100 cm from

the floor (see Installation).  The free end of the hose is under water (see Installation).  The wall drainage system is not fitted with a breather pipe. If the problem persists even after these checks, turn off the water tap, switch the appliance off and contact the Assistance Service. If the dwelling is on one of the upper floors of a building, there may be problems relating to water drainage, causing the washing machine to fill with water and drain continuously. Special anti-draining valves are available in shops and help to avoid this inconvenience.

The washing machine does not drain or spin.

The washing machine vibrates a lot during the spin cycle.

The washing machine leaks.

The "option" indicator lights and the "start/pause" indicator light flash and an error code appears on the display (e.g.: F-01, F-..).

There is too much foam.

 The wash cycle does not include draining: some wash cycles require the

drain phase to be started manually.  The Easy iron option has been activated: To complete the wash cycle,

press the START/PAUSE button (see Wash cycles and options).  The drain hose is bent (see Installation).  The drainage duct is clogged.

 The drum was not unlocked correctly during installation (see Installation).  The washing machine is not level (see Installation).  The washing machine is trapped between cabinets and walls (see Installation).

 The water inlet hose is not screwed on properly (see Installation).  The detergent dispenser drawer is blocked (for cleaning instructions, see Care

and maintenance).  The drain hose is not fixed properly (see Installation).

 Switch off the machine and unplug it, wait for approximately 1 minute

and then switch it back on again.

If the problem persists, contact the Technical Assistance Service.

 The detergent is not suitable for machine washing (it should display the

text for washing machines or hand and machine wash, or the like).  Too much detergent was used.

Page 12

Service

Before calling for Assistance:

 Check whether you can solve the problem alone (see Troubleshooting);  Restart the programme to check whether the problem has been solved;  If this is not the case, contact an authorised Technical Assistance Centre using the telephone number

provided on the guarantee certificate.

 Always request the assistance of authorised technicians.

Have the following information to hand:

 the type of problem;  the appliance model (Mod.);  the serial number (S/N). This information can be found on the data plate applied to the rear of the washing machine, and can also be found on the front of the appliance by opening the door.

Page 13

Manual de instrucciones

LAVADORA

Español

IWE 7128

Sumario

Instalación, 14-15

Desembalaje y nivelación Conexiones hidráulicas y eléctricas Primer ciclo de lavado Datos técnicos

Descripción de la lavadora, 16-17

Panel de control Pantalla

Cómo efectuar un ciclo de lavado, 18

Programas y funciones, 19

Tabla de programas Funciones de lavado

Detergentes y ropa, 20

Contenedor de detergentes Preparar la ropa Programas particulares Sistema de equilibrado de la carga

Precauciones y consejos, 21

Seguridad general Eliminaciones Apertura manual de la puerta

Mantenimiento y cuidados, 22

Interrumpir el agua y la corriente eléctrica Limpiar la lavadora Limpiar el contenedor de detergentes Cuidar la puerta y el cesto Limpiar la bomba Controlar el tubo de alimentación de agua

Anomalías y soluciones, 23

Asistencia, 24

Page 14

Instalación

 Es importante conservar este manual para poder

consultarlo en cualquier momento. En caso de venta, de cesión o de traslado, verifique que permanezca junto con la lavadora para informar al nuevo propietario sobre el funcionamiento y brindar las correspondientes advertencias.

 Lea atentamente las instrucciones: ellas contienen

importante información sobre la instalación, el uso y la seguridad.

Desembalaje y nivelación

Desembalaje

1. Desembale la lavadora.

2. Controle que la lavadora no haya sufrido daños durante el transporte. Si estuviera dañada no la conecte y llame al revendedor.

3. Quite los 4 tornillos de protección para el transporte y la arandela de goma con el correspondiente distanciador ubicados en la parte posterior (ver la figura).

4. Cubra los orificios con los tapones de plástico suministrados con el aparato.

5. Conserve todas las piezas: cuando la lavadora deba ser transportada nuevamente, deberán volver a colocarse.

Una cuidadosa nivelación brinda estabilidad a la máquina y evita vibraciones, ruidos y desplazamientos durante el funcionamiento. Cuando se instala sobre moquetas o alfombras, regule los pies para conservar debajo de la lavadora un espacio suficiente para la ventilación.

Conexiones hidráulicas y eléctricas

Conexión del tubo de alimentación de agua

1. Conectar el tubo de tubo enroscándolo a un grifo de agua fría con la boca roscada de 3/4 gas

(ver la figura).

Antes de conectarlo, haga correr el agua hasta que esté límpida.

2. Conecte el tubo de alimentación a la lavadora enroscándolo en la toma de agua correspondiente ubicada en la parte posterior derecha (arriba) (ver la

figura).

3. Controle que en el tubo no hayan pliegues ni estrangulaciones.

 Los embalajes no son juguetes para los niños.

Nivelación

1. Instale la lavadora sobre un piso plano y rígido, sin apoyarla en las paredes, muebles ni en ningún otro aparato.

2. Si el piso no está perfectamente horizontal, compense las irregularidades desenroscando o enroscando las patas delanteras (ver la figura); el ángulo de inclinación medido sobre la superficie de trabajo, no debe superar los 2º.

 La presión de agua del grifo debe estar

comprendida dentro de los valores contenidos en la tabla de Datos técnicos (ver la página

correspondiente).

 Si la longitud del tubo de alimentación no es la

suficiente, diríjase a un negocio especializado o a un técnico autorizado.

 No utilice nunca tubos ya usados.

 Utilice los suministrados con la máquina.

Page 15

Conexión del tubo de descarga

Conecte el tubo de descarga, sin plegarlo, a una tubería de descarga o a una descarga de pared colocadas a una

65 - 100 cm

altura del piso entre 65 y 100 cm;

 No utilice prolongaciones ni conexiones múltiples.

 El cable no debe estar plegado ni sufrir

compresiones.

 El cable de alimentación debe ser sustituido sólo

por técnicos autorizados.

¡Atención! La empresa fabricante declina toda responsabilidad en caso de que estas normas no sean respetadas.

o apóyelo en el borde de un lavamanos o de una bañera, uniendo la guía suministrada con el aparato, al grifo (ver la figura). El extremo libre del tubo de descarga no debe permanecer sumergido en el agua.

 No se aconseja utilizar tubos de prolongación, si

fuera indispensable hacerlo, la prolongación debe tener el mismo diámetro del tubo original y no superar los 150 cm.

Conexión eléctrica

Antes de enchufar el aparato, verifique que:

 la toma tenga la conexión a tierra y haya sido

hecha según las normas legales;

 la toma sea capaz de soportar la carga máxima de

potencia de la máquina indicada en la tabla de Datos técnicos (ver al costado);

 la tensión de alimentación esté comprendida dentro

de los valores indicados en la tabla de Datos técnicos (ver al costado);

 la toma sea compatible con el enchufe de la

lavadora. Si no es así, sustituya la toma o el enchufe.

 La lavadora no debe ser instalada al aire libre, ni

siquiera si el lugar está reparado, ya que es muy peligroso dejarla expuesta a la lluvia o a las tormentas.

 Una vez instalada la lavadora, la toma de corriente

debe ser fácilmente accesible.

Primer ciclo de lavado

Después de la instalación y antes del uso, realice un ciclo de lavado con detergente y sin ropa, seleccionando el programa 2.

Datos técnicos

Modelo

Dimensiones

Capacidad

Conexiones

eléctricas

Conexiones hídricas

Velocidad de centrifugado

Programas de

control según la

norma EN 60456

IWE 7128

ancho 59,5 cm. altura 85 cm. profundidad 53,5 cm.

de 1 a 7 kg.

ver la placa de características técnicas aplicada en la máquina

presión máxima 1 MPa (10 bar) presión mínima 0,05 MPa (0,5 bar) capacidad del cesto 52 litros

máxima 1200 r.p.m.

programa 2; temperatura 60ºC; efectuado con 7 kg. de carga.

Esta máquina cumple con lo establecido por las siguientes Directivas de la Comunidad:

- 89/336/CEE del 03/05/89 (Compatibilidad Electromagnética) y sucesivas modificaciones

- 2002/96/CE

- 2006/95/CE (Baja Tensión)

Page 16

Descripción de la lavadora

Panel de control

Contenedor de detergentes

ENCENDIDO/

Botón de

APAGADO

PROGRAMAS

Mando de

Botón

TEMPERATURA

Botón

CENTRIFUGADO

Botones con pilotos

FUNCIÓN

PANTALLA

Botón con piloto

PUESTA EN MARCHA/ PAUSA

Botón

COMIENZO RETRASADO

Contenedor de detergentes: para cargar detergentes y aditivos (ver Detergentes y ropa).

Botón ENCENDIDO/APAGADO mente el botón para encender o apagar la máquina. El piloto PUESTA EN MARCHA/PAUSA que centellea lentamente de color verde indica que la máquina está encendida. Para apagar la lavadora durante el lavado, es necesario mantener presionado el botón durante más tiempo, aproximadamente 2 seg.; si se presiona en forma más breve o accidental, la máquina no se apagará. Si la máquina se apaga durante un lavado en curso, dicho lavado se anulará.

Mando de PROGRAMAS: para elegir los programas. Durante el funcionamiento del programa el mando no se mueve.

Botones con pilotos de FUNCIÓN: para seleccionar las funciones disponibles. El piloto correspondiente a la función seleccionada permanecerá encendido.

Botón CENTRIFUGADO o excluir totalmente el centrifugado - el valor se indica en la pantalla.

: presiónelo para disminuir

: presione breve-

Botón COMIENZO RETRASADO para seleccionar el comienzo retrasado del programa elegido. El retraso se indicará en la pantalla.

Botón con piloto PUESTA EN MARCHA/PAUSA cuando el piloto verde centellea lentamente, presione el botón para que comience el lavado. Una vez que el ciclo ha comenzado, el piloto se mantiene fijo. Para poner en pausa el lavado, presione nuevamente el botón; el piloto centelleará con un color anaranjado. Si el símbolo puerta. Para que el lavado se reanude a partir del momento en el cual fue interrumpido, presione nuevamente el botón.

Modalidad de stand by

Esta lavadora está en conformidad con las nuevas normativas vinculadas al ahorro energético. Está dotada de un sistema de auto-apagado (stand by) que, en caso de no funcionamiento, se activa pasados algunos minutos. Presionar brevemente el botón ON-OFF y esperar que la máquina se active.

no está iluminado, se podrá abrir la

: presiónelo

Botón TEMPERATURA o excluir la temperatura; el valor se indica en la pantalla.

: presiónelo para disminuir

Page 17

Pantalla

La pantalla es útil para programar la máquina y brinda múltiple información.

En la sección A se visualiza la duración de los distintos programas a disposición y, para los que han comenzado, el tiempo que falta para su finalización; si se hubiera seleccionado un COMIENZO RETRASADO, se visualiza el tiempo que falta para que comience el programa seleccionado. Además, presionando el botón correspondiente, la máquina muestra automáticamente la temperatura y la centrífuga máximas previstas para el programa fijado o las últimas seleccionadas si son compatibles con el programa elegido.

En la sección B se visualizan las "fases de lavado" previstas para el ciclo seleccionado y, una vez comenzado el programa, la "fase de lavado" en curso:

Lavado

Aclarado Centrifugado Descarga

En la sección C se encuentran, de arriba hacia abajo, los íconos correspondientes a la "temperatura" "Comienzo retrasado" El símbolo El símbolo El símbolo

iluminado indica que en la pantalla se visualiza el valor seleccionado de "temperatura".

iluminado indica que se ha seleccionado un "Comienzo retrasado".

iluminado indica que en la pantalla se visualiza el valor seleccionado de "centrifugado".

y al "centrifugado" :

, al

Símbolo Puerta bloqueada El símbolo encendido indica que la puerta está bloqueada. Para evitar daños, se debe esperar que el símbolo se apague, antes de abrir la puerta. Para abrir la puerta mientras un ciclo está en curso, presione el botón PUESTA EN MARCHA/PAUSA; si el símbolo PUERTA BLOQUEADA

está apagado, será posible abrir la puerta.

Page 18

Cómo efectuar un ciclo de lavado

1. ENCENDER LA MÁQUINA. Presione el botón ; el piloto PUESTA EN MARCHA/PAUSA centelleará lentamente de color verde.

2. CARGAR LA ROPA. Abra la puerta. Cargue la ropa, cuidando no superar la cantidad de carga indicada en la tabla de programas de la página siguiente.

3. DOSIFICAR EL DETERGENTE. Extraiga el contenedor y vierta el detergente en las cubetas correspondientes como se explica en "Detergentes

y ropa".

4. CERRAR LA PUERTA.

5. ELEGIR EL PROGRAMA. Seleccione el programa deseado con el mando de PROGRAMAS; a dicho programa se le asociará una temperatura y una velocidad de centrifugado que se pueden modificar. En la pantalla aparecerá la duración del ciclo.

6. PERSONALIZAR EL CICLO DE LAVADO. Utilice los botones correspondientes:

 Modificar la temperatura y/o el centrifugado. La máquina muestra automáticamente la temperatura y la centrífuga máximas previstas para el programa fijado o las últimas seleccionadas si son compatibles con el programa elegido. Presionando el botón disminuye progresivamente la temperatura hasta llegar al lavado en frío "OFF". Presionando el botón

se disminuye progresivamente el centrifugado hasta su exclusión "OFF". Si se presionan una vez más los botones, se volverá a los valores máximos previstos.

centelleará y se activará sólo la segunda, el piloto de la función activada se iluminará.

 Las funciones pueden variar la carga

recomendada y/o la duración del ciclo.

7. PONER EN MARCHA EL PROGRAMA. Presione el botón PUESTA EN MARCHA/PAUSA. El piloto correspondiente se iluminará de color verde fijo y la puerta se bloqueará (símbolo PUERTA BLOQUEADA programa mientras un ciclo está en curso, ponga la lavadora en pausa presionando el botón PUESTA EN MARCHA/PAUSA (el piloto PUESTA EN MARCHA/PAUSA centelleará lentamente de color anaranjado); luego seleccione el ciclo deseado y presione nuevamente el botón PUESTA EN MARCHA/PAUSA. Para abrir la puerta mientras un ciclo está en curso, presione el botón PUESTA EN MARCHA/ PAUSA; si el símbolo PUERTA BLOQUEADA apagado, será posible abrir la puerta. Presione nuevamente el botón PUESTA EN MARCHA/ PAUSA para reanudar el programa a partir del momento en el que se había interrumpido.

8. FIN DEL PROGRAMA. En la pantalla aparecerá el mensaje "END", cuando el símbolo PUERTA BLOQUEADA puerta. Abra la puerta, descargue la ropa y apague la máquina.

encendido). Para cambiar un

está

se apague, será posible abrir la

 Si desea anular un ciclo que ya ha comenzado,

presione más tiempo el botón . El ciclo se interrumpirá y la máquina se apagará.

Seleccionar un comienzo retrasado.

Para seleccionar el comienzo retrasado del programa elegido, presione el botón correspondiente hasta alcanzar el tiempo de retraso deseado. Cuando dicha opción está activada, en la pantalla aparece el símbolo Para eliminar el comienzo retrasado, presione el botón hasta que aparezca el mensaje OFF.

 Modificar las

características del ciclo.

 Presione el botón para activar la función; el

piloto correspondiente al botón se encenderá.

 Presione nuevamente el botón para desactivar

la función; el piloto se apagará.

 Si la función seleccionada no es compatible con

el programa elegido, el piloto centelleará y la función no se activará.

 Si la función elegida no es compatible con otra

seleccionada precedentemente, el piloto correspondiente a la primera función seleccionada

Page 19

Programas y funciones

Tabla de programas

Te m p .

Descripción del Programa

Programas

Diario (programas para todo s los días)

Prelavado Algodón:

Algodón:

Algodón (1):

Algodón (2):

Algodón:

Algodón de color (3):

Sintético:

Program as Especiales

Lana:

Seda/ Cortinas:

Jeans Express:

aconseja utilizarlo para lana, seda y prendas para lavar a mano).

Outwear

Sport

Sport Intensive

Sport Light

Sport Shoes

Programas Parciales

Aclarado - 1200 - Centrifugado - 1200 - - - - 7 Descarga - 0 - - - - 7

Para todos los Test Institutes:

1) Programa de control según la norma EN 60456: seleccione el programa 2 con una temperatura de 60ºC.

2) Programa algodón largo: seleccione el programa 2 con una temperatura de 40ºC.

3) Programa algodón corto: seleccione el programa 4 con una temperatura de 40ºC.

blancos sumamente sucios.

colores resistentes muy sucios.

para lana, cachemira, etc.

para refrescar rápidamente prendas poco sucias (no se

blancos sumamente sucios.

blancos y colores resistentes muy sucios. blancos y colores delicados muy sucios.

blancos poco sucios y colores delicados.

para prendas de seda, viscosa, lencería.

Veloci da d

max.

(°C)

90° 1200 90° 1200 60° 1200 40° 1200 60° 1200 40° 1200 60° 800 -

40° 600 30° 0 40° 800 -

30° 800 30° 400 -

30° 600 30° 600 -

30° 600 -

máx.

(r.p.m.)

Prela-

vado

Detergentes

Blanque-

Lavado

Los datos contenidos en la tabla tienen un valor indicativo.

ador

lll

- - 2

Suavi-

zante

Carga máx.

(Kg.)

Normal

Eco

Time

7 7 7 7 73,5 73,5 32

1,5

1 3

1,5

3 3 -

Max.2 pares

Duración del ciclo

Se puede controlar la duración de los programas de

lavado en la pantalla.

Funciones de lavado

Seleccionando esta opción, se optimizan el movimiento mecánico, la temperatura y el agua para una carga reducida de prendas de algodón y sintéticas poco sucias (ver la "Tabla de programas"). Con  agua y energía. Se aconseja utilizar una dosis de detergente líquido adecuada a la cantidad de carga.

 No se puede activar con los programas 1, 2, 6, 7, 8, 9, 10, 11, 12, 13, , , .

Para relizar sólo el blanqueo, vierta el blanqueador en la cubeta adicional 4, seleccione el programa "Aclarado" active la función "Antimancha"

 se puede lavar en un tiempo menor, ahorrando

Antimancha

Esta función es útil para eliminar las manchas más resistentes.

IIntroduzca la cubeta adicional 4 suministrada con el aparato, en la cubeta 1. Al verter el blanqueador no debe superar el nivel "máx." indicado en el perno central

(véase la figura).

Para blanquear durante el lavado, vierta el detergente y los aditivos, seleccione el programa deseado y active la función "Antimancha"

El uso de la cubeta adicional 4 excluye el prelavado.  No se puede activar con los programas 1, 6, 7, 8, 9, 10,

11, 12, 13,

, .

Aclarado extra

Al elegir esta función aumentará la eficacia del aclarado y se asegurará la máxima eliminación del detergente. Es útil para pieles particularmente sensibles.

 No se puede activar con los programas 9, , .

Plancha fácil

Cuando se selecciona esta función, el lavado y el centrifugado se modificarán oportunamente para disminuir la formación de arrugas. Al finalizar el ciclo, la lavadora realizará lentas rotaciones del cesto; el piloto de la función PLANCHA FÁCIL y el de PUESTA EN MARCHA/PAUSA centellarán (el primero verde, el segundo anaranjado). Para finalizar el ciclo se deberá presionar el botón PUESTA EN MARCHA/PAUSA o el botón PLANCHA FÁCIL. En los programas 7 y 10 la máquina terminará el ciclo dejando la ropa en remojo y el piloto de la función PLANCHA FÁCIL y el de PUESTA EN MARCHA/PAUSA centellearán. Para descargar el agua y poder sacar la ropa, es necesario presionar el botón PUESTA EN MARCHA/ PAUSA o el botón PLANCHA FÁCIL.

 No se puede activar con los programas 6, 9, 11, 12, 13,

, .

Page 20

Detergentes y ropa

Contenedor de detergentes

El buen resultado del lavado depende también de la correcta dosificación del detergente: si se excede la cantidad, no se lava de manera más eficaz, sino que se contribuye a encostrar las partes internas de la lavadora y a contaminar el medio ambiente.

 No use detergentes para el lavado a mano porque

producen demasiada espuma.

Extraiga el contenedor

de detergentes e introduzca el detergente o el aditivo de la siguiente manera:

cubeta 1: Detergente para prelavado (en polvo)

Antes de verter el detergente, verifique que no esté colocada la cubeta adicional 4.

cubeta 2: Detergente para lavado (en polvo o líquido)

El detergente líquido se debe verter sólo antes de la puesta en marcha.

cubeta 3: Aditivos (suavizante, etc.)

El suavizante no se debe volcar fuera de la rejilla.

cubeta adicional 4: Blanqueador

Preparar la ropa

 Subdivida la ropa según:

- el tipo de tejido / el símbolo en la etiqueta.

- los colores: separe las prendas de color y las

blancas.  Vacíe los bolsillos y controle los botones.  No supere los valores indicados, referidos al peso

de la ropa seca:

Tejidos resistentes: max 7 kg.

Tejidos sintéticos: max 3 kg.

Tejidos delicados: max 2 kg.

Lana: max 1,5 kg.

Seda: max 1 kg

¿Cuánto pesa la ropa?

1 sábana 400/500 g 1 funda 150/200 g 1 mantel 400/500 g 1 albornoz 900/1200 g 1 toalla 150/250 g

Programas particulares

Lana: con el programa 6 es posible lavar en la

lavadora todas las prendas de lana, aún las que contienen la etiqueta "sólo lavado a mano" obtener los mejores resultados utilice un detergente específico y no supere 1,5 Kg. de ropa.

Para

Seda: utilice el programa correspondiente 7 para lavar todas las prendas de seda. Se aconseja el uso de un detergente específico para prendas delicadas. Cortinas: pliéguelas y colóquelas dentro de una funda o de una bolsa de red. Utilice el programa 7. Jeans: vuelva del revés las prendas antes del lavado y utilice un detergente líquido. Utilice el programa 8. Express (programa 9) fue estudiado para lavar prendas ligeramente sucias y en poco tiempo: dura sólo 15 minutos y de esa manera permite ahorrar energía y tiempo. Seleccionando el programa (9 a 30ºC) es posible lavar conjuntamente tejidos de distinto tipo (excluidas lana y seda), con una carga máxima de 1,5 kg. Outwear (programa 10) ha sido estudiado para lavar tejidos repelentes al agua y anoraks (por ej.: goretex, poliéster, nylon); para obtener los mejores resultados, utilice detergente líquido y en la dosis correspondiente a la media carga; trate previamente los puños, cuellos y manchas y no utilice suavizante o detergentes con suavizante. Con este programa no

se pueden lavar los edredones acolchados.

Sport Intensive (programa 11) ha sido estudiado para lavar tejidos usados en prendas deportivas (chándales, pantalones cortos, etc.) muy sucios; para obtener los mejores resultados es aconsejable no superar la carga máxima indicada en la "Tabla de

programas".

Sport Light (programa 12) ha sido estudiado para lavar tejidos usados en prendas deportivas (chándales, pantalones cortos, etc.) poco sucios; para obtener los mejores resultados es aconsejable no superar la carga máxima indicada en la "Tabla de programas". Se recomienda utilizar detergente líquido y la dosis correspondiente a la media carga. Sport Shoes (programa 13) ha sido estudiado para lavar calzado deportivo; para obtener los mejores resultados no lave más de 2 pares a la vez.

Sistema de equilibrado de la carga

Antes de cada centrifugado, para evitar vibraciones excesivas y para distribuir la carga de modo uniforme, el cesto realiza rotaciones a una velocidad ligeramente superior a la del lavado. Si después de varios intentos, la carga todavía no está correctamente equilibrada, la máquina realiza el centrifugado a una velocidad inferior a la prevista. Cuando existe un excesivo desequilibrio, la lavadora realiza la distribución antes que el centrifugado. Para obtener una mejor distribución de la carga y su correcto equilibrado, se aconseja mezclar prendas grandes y pequeñas.

Page 21

Precauciones y consejos

 La lavadora fue proyectada y fabricada en

conformidad con las normas internacionales de seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Seguridad general

 Este aparato ha sido fabricado para un uso de tipo

doméstico exclusivamente.  La lavadora debe ser utilizada sólo por personas

adultas y siguiendo las instrucciones contenidas en

este manual.  No toque la máquina con los pies desnudos ni con

las manos o los pies mojados o húmedos.  No desenchufe la máquina tirando el cable, sino

tomando el enchufe.  No abra el contenedor de detergentes mientras la

máquina está en funcionamiento.  No toque el agua de descarga porque puede

alcanzar temperaturas elevadas.  En ningún caso fuerce la puerta: podría dañarse el

mecanismo de seguridad que la protege de

aperturas accidentales.  En caso de avería, no acceda nunca a los

mecanismos internos para intentar una reparación.  Controle siempre que los niños no se acerquen a la

máquina cuando está en funcionamiento.  Durante el lavado, la puerta tiende a calentarse.  Si debe ser trasladada, deberán intervenir dos o

más personas, procediendo con el máximo

cuidado. La máquina no debe ser desplazada

nunca por una sola persona ya que es muy pesada.  Antes de introducir la ropa controle que el cesto

esté vacío.

Apertura manual de la puerta

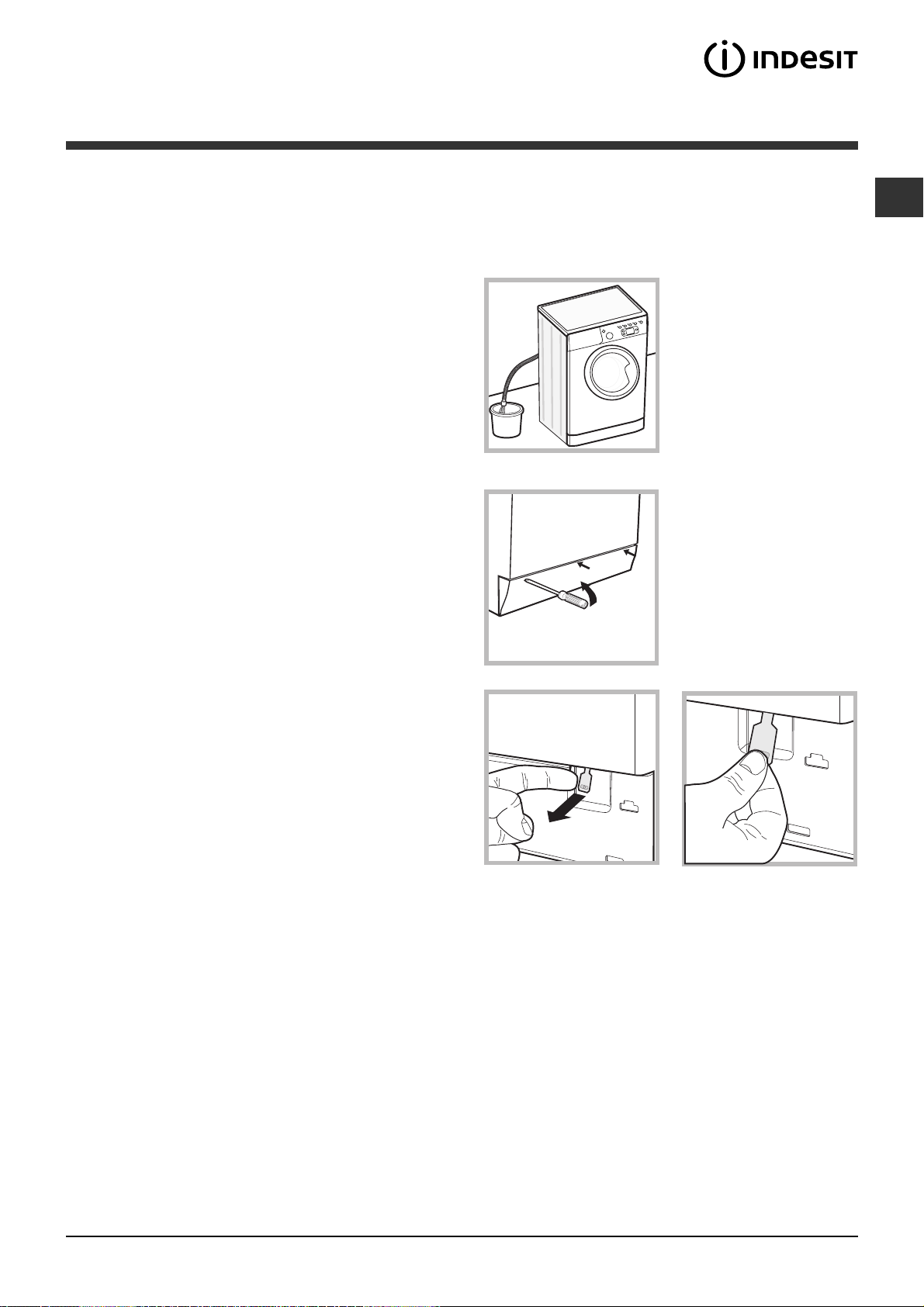

Si desea sacar la ropa de la lavadora y no es posible abrir la puerta debido a un corte de energía eléctrica, proceda del siguiente modo:

1. desenchufe la máquina.

2. verifique que el nivel de agua en el interior de la máquina sea inferior al

hueco de la puerta; si no es así, extraiga el agua en exceso utilizando el tubo de descarga y recogiéndola en un balde como se indica en la figura.

3. quite el panel de cobertura delantero de la lavadora con la ayuda de un destornillador (ver la figura).

Eliminaciones

 Eliminación del material de embalaje: respete las

normas locales, de ese modo, los embalajes podrán

volver a ser utilizados.  En base a la Norma europea 2002/96/CE de

Residuos de aparatos Eléctricos y Electrónicos, los

electrodomésticos viejos no pueden ser arrojados

en los contenedores municipales habituales; tienen

que ser recogidos selectivamente para optimizar la

recuperación y reciclado de los componentes y

materiales que los constituyen, y reducir el impacto

en la salud humana y el medioambiente. El símbolo

del cubo de basura tachado se marca sobre todos

los productos para recordar al consumidor la

obligación de separarlos para la recogida selectiva.

El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo.

4. utilizando la lengüeta indicada en la figura, tire hacia fuera hasta liberar la varilla de plástico del retén; posteriormente tire hacia abajo y simultáneamente abra la puerta.

5. vuelva a montar el panel verificando, antes de empujarlo hacia la máquina, que los ganchos se hayan introducido en las correspondientes ranuras.

Page 22

Mantenimiento y cuidados

Interrumpir el agua y la corriente eléctrica

 Cierre el grifo de agua después de cada lavado.

De este modo se limita el desgaste de la

instalación hidráulica de la lavadora y se elimina el

peligro de pérdidas.

 Desenchufe la máquina cuando la debe limpiar y

durante los trabajos de mantenimiento.

Limpiar la lavadora

La parte externa y las partes de goma se pueden limpiar con un paño embebido en agua tibia y jabón. No use solventes ni productos abrasivos.

Limpiar el contenedor de detergentes

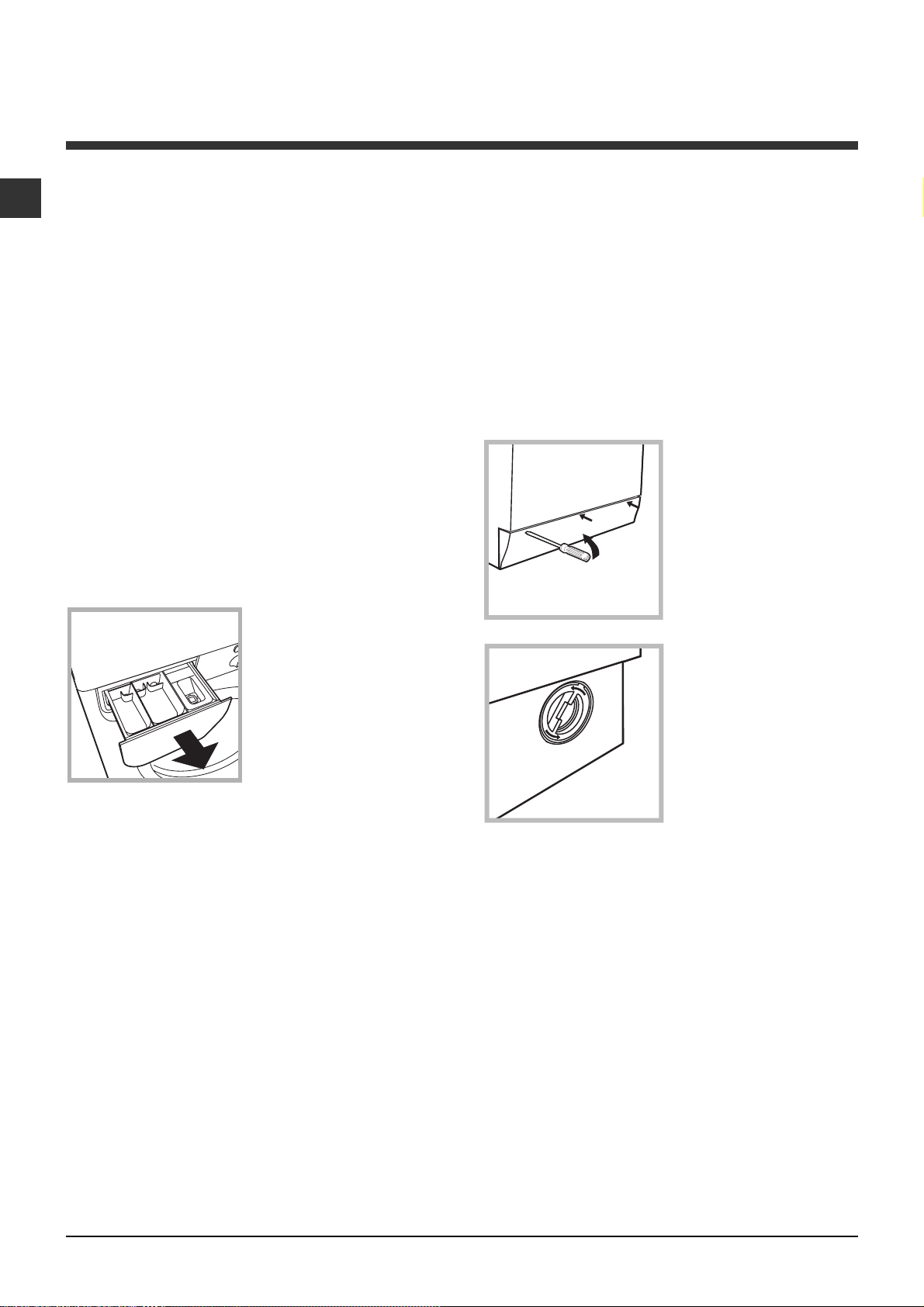

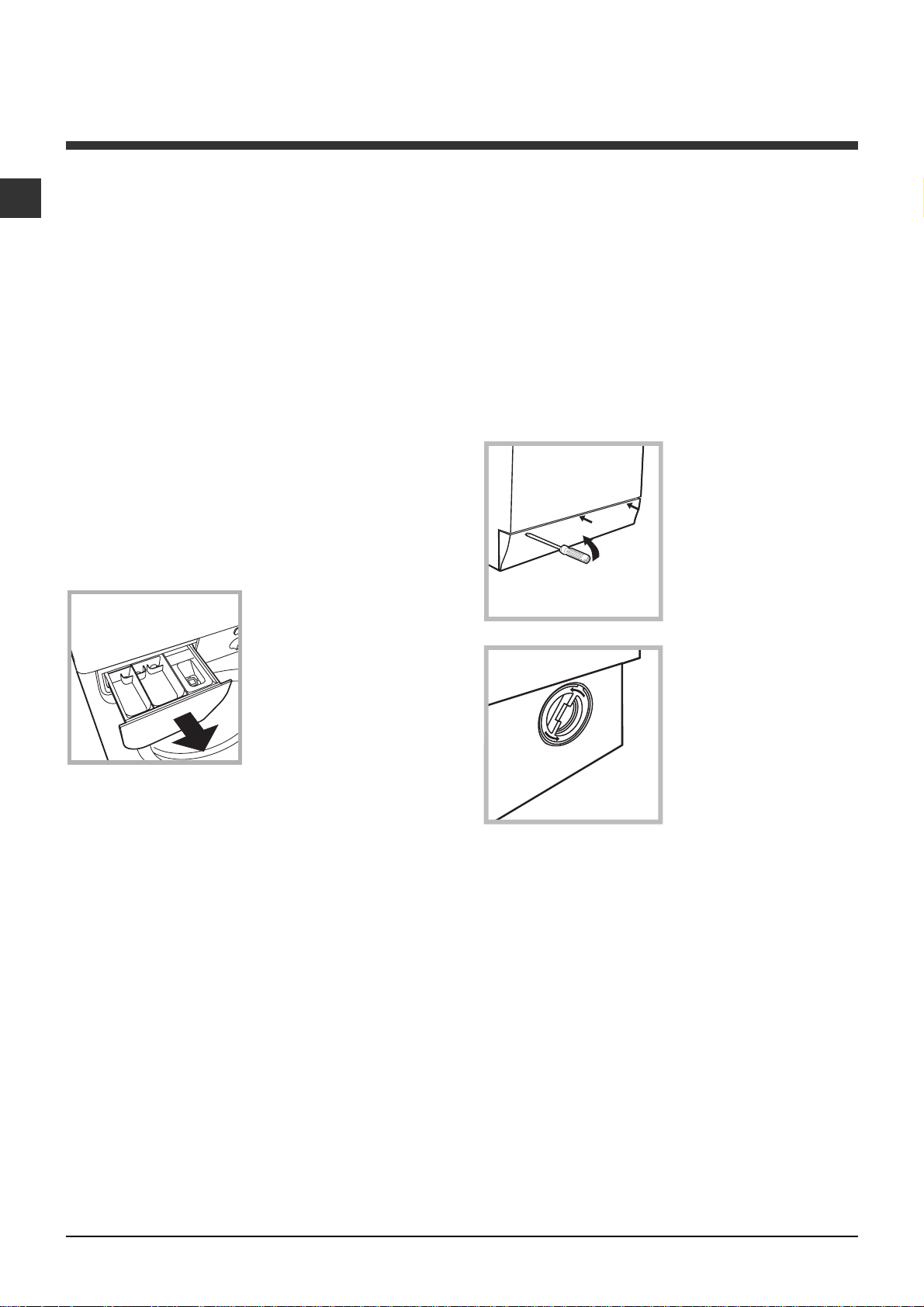

Extraiga el contenedor levantándolo y tirándolo hacia fuera (ver la figura). Lávelo debajo del agua corriente, esta limpieza se debe realizar frecuentemente.

Limpiar la bomba

La lavadora posee una bomba autolimpiante que no necesita mantenimiento. Pero puede suceder que objetos pequeños (monedas, botones) caigan en la precámara que protege la bomba, situada en la parte inferior de la misma.

 Verifique que el ciclo de lavado haya terminado y

desenchufe la máquina.

Para acceder a la precámara:

1. quite el panel que cubre la parte delantera de la lavadora con la ayuda de un destornillador (ver la figura);

2. desenrosque la tapa girándola en sentido antihorario (ver la figura): es normal que se vuelque un poco de agua;

Cuidar la puerta y el cesto

 Deje siempre semicerrada la puerta para evitar

que se formen malos olores.

3. limpie con cuidado el interior;

4. vuelva a enroscar la tapa;

5. vuelva a montar el panel verificando, antes de empujarlo hacia la máquina, que los ganchos se hayan introducido en las correspondientes ranuras.

Controlar el tubo de alimentación de agua

Controle el tubo de alimentación al menos una vez al año. Si presenta grietas o rajaduras debe ser sustituido: durante los lavados, las fuertes presiones podrían provocar roturas imprevistas.

 No utilice nunca tubos ya usados.

Page 23

Anomalías y soluciones

Puede suceder que la lavadora no funcione. Antes de llamar al Servicio de Asistencia Técnica (ver Asistencia),controle que no se trate de un problema de fácil solución utilizando la siguiente lista.

Anomalías:

La lavadora no se enciende.

El ciclo de lavado no comienza.

La lavadora no carga agua (en la pantalla se visualizará el mensaje "H2O" centelleante).

La lavadora carga y descarga agua continuamente.

Posibles causas / Solución:

 El enchufe no está introducido en la toma de corriente, o no hace contacto.  En la casa no hay corriente.

 La puerta no está correctamente cerrada.  El botón ENCENDIDO/APAGADO no ha sido presionado.  El botón PUESTA EN MARCHA/PAUSA no ha sido presionado.  El grifo de agua no está abierto.  Se fijó un retraso de la hora de puesta en marcha (ver Cómo efectuar un

ciclo de lavado).

 El tubo de alimentación de agua no está conectado al grifo.  El tubo está plegado.  El grifo de agua no está abierto.  En la casa no hay agua.  No hay suficiente presión.  El botón PUESTA EN MARCHA/PAUSA no ha sido presionado.

 El tubo de descarga no está instalado entre los 65 y 100 cm. del suelo (ver Instalación).  El extremo del tubo de descarga está sumergido en el agua (ver Instalación).  La descarga de pared no posee un respiradero. Si después de estas verificaciones, el problema no se resuelve, cierre el grifo de agua, apague la lavadora y llame a la Asistencia. Si la vivienda se encuentra en uno de los últimos pisos de un edificio, es posible que se verifiquen fenómenos de sifonaje, por ello la lavadora carga y descarga agua de modo continuo. Para eliminar este inconveniente se encuentran disponibles en el comercio válvulas especiales que permiten evitar el sifonaje.

La lavadora no descarga o no centrifuga.

La lavadora vibra mucho durante la centrifugación.

La lavadora pierde agua.

Los pilotos de las "opciones" y el piloto de "puesta en marcha/ pausa" parpadean y en el display aparece un código de anomalía (Ej.: F-01, F-..).

Se forma demasiada espuma.

 El programa no prevé la descarga: con algunos programas es necesario

ponerla en marcha manualmente (Programas y funciones).

 Se puede utilizar la función FÁCIL PLANCHADO: para completar el programa,

pulse el botón PUESTA EN MARCHA/PAUSA (Programas y funciones).  El tubo de descarga está plegado (ver Instalación).  El conducto de descarga está obstruido.

 El cesto, en el momento de la instalación, no fue desbloqueado

correctamente (ver Instalación).  La máquina no está instalada en un lugar plano (ver Instalación).  Existe muy poco espacio entre la máquina, los muebles y la pared (ver

Instalación).

 El tubo de alimentación de agua no está bien enroscado (ver Instalación).  El contenedor de detergentes está obstruido (para limpiarlo ver

Mantenimiento y cuidados).  El tubo de descarga no está bien fijado (ver Instalación).

 Apague la máquina y desenchúfela, espere aproximadamente 1 minuto

y luego vuelva a encenderla.

Si la anomalía persiste, llame al Servicio de Asistencia Técnica.

 El detergente no es específico para la lavadora (debe contener algunas

de las frases para lavadora, a mano o en lavadora o similares).  La dosificación fue excesiva.

Page 24

Asistencia

Antes de llamar al Servicio de Asistencia Técnica:

 Verifique si la anomalía la puede resolver Ud. solo (ver Anomalías y soluciones);  Vuelva a poner en marcha el programa para controlar si el inconveniente fue resuelto;  Si no es así, llame al Servicio de Asistencia técnica autorizado, al número de teléfono indicado en el

certificado de garantía.

 No recurra nunca a técnicos no autorizados.

Comunique:

 el tipo de anomalía;  el modelo de la máquina (Mod.);  el número de serie (S/N ). Esta información se encuentra en la placa aplicada en la parte posterior de la lavadora y en la parte delantera abriendo la puerta.

La siguiente información es válida solo para España. Para otros países de habla hispana consulte a su vendedor.

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años. Consiga una cobertura total adicional de  Piezas y componentes  Mano de obra de los técnicos  Desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERIAS NUNCA MAS

Servicio de asistencia técnica (SAT)

Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento. En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos.

ESTAMOS A SU SERVICIO

Page 25

Instrucþiuni de folosire

MAªINÃ DE SPÃLAT RUFE

Românã

IWE 7128

Sumar

Instalare, 26-27

Despachetare ºi punere la nivel Racorduri hidraulice ºi electrice Primul ciclu de spãlare Date tehnice

Descrierea maºinii de spãlat, 28-29

Panoul de control Display

Cum se desfãºoarã un ciclu de spãlare, 30

Programe ºi funcþii, 31

Tabel de programe Funcþii de spãlare

Detergenþi ºi rufe albe, 32

Compartimentul pentru detergenþi Pregãtirea rufelor Programe optionale Sistemul de echilibrare a încãrcãturii

Precauþii ºi sfaturi, 33

Norme de protecþie ºi siguranþã generale Aruncarea reziduurilor Deschiderea manualã a uºii

Întreþinere ºi curãþare, 34

Întreruperea alimentãrii cu apã ºi curent electric Curãþarea maºinii de spãlat Curãþarea compartimentului pentru detergent Îngrijirea uºii ºi a tamburului Curãþarea pompei Controlarea furtunului de alimentare cu apã

Anomalii ºi remedii, 35

Asistenþã, 36

Page 26

Instalare

 Este important sã pãstraþi acest manual pentru a-l

putea consulta în orice moment. În caz de vânzare, de cesiune sau de schimbare a locuinþei, acesta trebuie sã rãmânã împreunã cu maºina de spãlat pentru a informa noul proprietar cu privire la funcþionare ºi la respectivele avertismente.

 Citiþi cu atenþie instrucþiunile: veþi gãsi informaþii

importante cu privire la instalare, la folosire ºi la siguranþã.

Despachetare ºi punere la nivel

Despachetare

1. Scoaterea din ambalaj a maºinii de spãlat.

2. Controlaþi ca maºina de spãlat sã nu fi fost deterioratã în timpul transportului. Dacã este deterioratã nu o conectaþi ºi luaþi legãtura cu vânzãtorul.

3. Scoateþi cele 4 ºuruburi de protecþie pentru transport ºi cauciucul cu respectivul distanþier, situate în partea posterioarã (a se vedea figura).

O nivelare precisã conferã stabilitate maºinii ºi evitã vibraþii, zgomote ºi deplasãri pe timpul funcþionãrii. În cazul mochetelor sau a unui covor, reglaþi picioruºele astfel încât sã menþineþi sub maºina de spãlat un spaþiu suficient pentru ventilare.

Racorduri hidraulice ºi electrice

Racordarea furtunului de alimentare cu apã

1. Conectaþi tubul de alimentare, înºurubându-l la un robinet de apã rece cu gura filetatã de 3/4 gaz (a se vedea figura). Înainte de conectare, lãsaþi apa sã curgã pânã când nu a devine limpede.

2. Conectaþi tubul de alimentare la maºina de spãlat, înºurubându-l la sursa de apã respectivã, amplasatã în partea posterioarã, sus în dreapta (a se vedea figura).

4. Închideþi orificiile cu dopurile din plastic aflate în dotare.

5. Pãstraþi toate piesele: pentru cazul în care maºina de spãlat va trebui sã fie transportatã, piesele vor trebui montante din nou.

 Ambalajele nu sunt jucãrii pentru copii!

Punere la nivel

1. Instalaþi maºina de spãlat pe o suprafaþã planã ºi rigidã, fãrã a o sprijini de ziduri, mobilã sau altceva.

2. Dacã podeaua nu este perfect orizontalã, compensaþi neregularitãþile deºurubând sau înºurubând picioruºele anterioare (a se vedea figura); unghiul de înclinare, mãsurat pe planul de lucru, nu trebuie sã depãºeascã 2°.

3. Fiþi atenþi ca furtunul sã nu fie nici pliat nici îndoit.

 Presiunea apei de la robinet trebuie sã fie cuprinsã

în valorile din tabelul Date tehnice (a se vedea pagina alãturatã).

 Dacã lungimea furtunului de alimentare nu este

suficientã, adresaþi-vã unui magazin specializat sau unui instalator autorizat.

 Nu folosiþi niciodatã tuburi folosite deja.

 Utilizaþi tuburile furnizate împreunã cu maºina.

Page 27

Conectarea furtunului de golire

65 - 100 cm

Conectaþi furtunul de golire - fãrã a-l îndoi - la canalizare sau la racordul de golire prevãzut pe perete, la o înãlþime de 65 - 100 cm de sol;

 Nu folosiþi prelungitoare ºi prize multiple.

 Cablul nu trebuie sã fie îndoit sau comprimat.

 Cablul de alimentare trebuie sã fie înlocuit doar de

tehnicieni autorizaþi ai centrului de service ce apare scris pe certificatul de garantie emis de producator.

Atenþie! Producãtorul îºi declinã orice responsabilitate în cazul în care aceste norme nu se respectã.

Sprijiniþi-l de marginea cãzii sau chiuvetei ºi racordaþi ºina de ghidare din dotare la robinet (a se vedea figura). Capãtul liber al furtunului de golire nu trebuie sã rãmânã cufundat în apã.

 Nu se recomandã folosirea furtunurilor

prelungitoare; dacã este indispensabil, acestea trebuie sã aibã acelaºi diametru ca ºi furtunul original ºi nu trebuie sã depãºeascã 150 cm lungime.

Racordarea electricã

Înainte de a introduce stecherul în prizã, asiguraþi-vã ca:

 priza sã fie cu împãmântare ºi conform

prevederilor legale;

 priza sã poatã suporta sarcina maximã de putere

a maºinii, indicatã în tabelul Date Tehnice

(a se vedea alãturi);

 tensiunea de alimentare sã fie cuprinsã în valorile

indicate în tabelul Date Tehnice (a se vedea

alãturi);

 priza sã fie compatibilã cu stecherul maºinii de

spãlat. În caz contrar înlocuiþi stecherul.

 Maºina de spãlat nu trebuie instalatã afarã, nici

chiar în cazul în care spaþiul este adãpostit, deoarece este foarte periculoasã expunerea maºinii la ploi ºi furtuni.

Primul ciclu de spãlare

Dupã instalare, înainte de folosire, efectuaþi un ciclu de spãlare cu detergent ºi fãrã rufe, selectând programul 2.

Date tehnice

Model

Dimensiuni

Capacitate

Legãturi electrice

Legãturi hidrice

Turaþia de centrifugare

Programe de control în baza normei EN 60456

IWE 7128

lãrgime: 59,5 cm înãlþime: 85 cm profunzime: 53,5 cm

de la 1 la 7 kg

vezi eticheta cu caracteristicile tehnice, aplicatã pe maºinã

presiune maximã: 1 MPa (10 bari) presiune minimã: 0,05 MPa (0,5 bari) capacitatea cuvei: 52 litri

pânã la 1200 de rotaþii pe minut

programul 2 efectuatã cu 7 kg de rufe.

Acest aparat este conform cu urmãtoarele Directive Comunitare:

- 89/336/CEE din data de 03/05/89 (Compatibilitate Electromagneticã) ºi modificãri succesive

- 2006/95/CE (Tensiuni Joase)

- 2002/96/CE

temperatura 60°

;

 Dupã instalarea maºinii de spãlat, priza de curent

trebuie sã fie uºor accesibilã.

Zgomot

(dB(A) re 1 pW)

Spãlare: 66 Turaþie de centrifugare: 77

Page 28

Descrierea maºinii de spãlat

Panoul de control

Sertarul detergenþilor

PORNIRE/OPRIRE

Tastã

PROGRAME

Tastã

TEMPERATURÃ

Selector

Taste cu led

FUNCÞII

DISPLAY

Tastã

CENTRIFUGARE

Tastã cu led

START/PAUZÃ

Tastã

PORNIRE ÎNTÂRZIATÃ

Sertarul detergenþilor: pentru a introduce detergenþi sau aditivi (a se vedea Detergenþi ºi rufe

albe).

Tastã PORNIRE/OPRIRE pentru a porni sau opri maºina de spãlat. Indicatorul START/PAUZÃ emite un semnal intermitent de culoare verde, ceea ce vã confirmã pornirea maºinii. Pentru a opri funcþionarea maºinii de spãlat în timpul spãlãrii, este necesar sã þineþi apãsatã tasta circa 2 secunde; o apãsare de scurtã duratã sau accidentalã nu va opri maºina. Oprirea maºinii de spãlat în timpul executãrii unui ciclu va anula programul în curs de desfãºurare.

Selector PROGRAME: pentru a selecta programele. Pe durata desfãºurãrii programului selectorul rãmâne în aceeaºi poziþie.

Taste cu led FUNCÞII: pentru a selecta funcþiile disponibile. Indicatorul corespunzãtor funcþiei alese va rãmâne aprins.

Tastã CENTRIFUGARE reduce numãrul de rotaþii sau a opri storcerea; numãrul de turaþii se poate vedea pe display.

: apãsaþi scurt tasta

: apãsaþi tasta pentru a

Tastã PORNIRE ÎNTÂRZIATÃ programa pornirea maºinii la o anumitã orã. Întârzierea va fi indicatã pe display.

Tastã cu led START/PAUZÃ emite un semnal intermitent, apãsaþi tasta pentru a porni ciclul de spãlare. Dupã activarea ciclului, ledul rãmâne aprins. Pentru a introduce o pauzã în timpul spãlãrii, apãsaþi din nou tasta: ledul va emite o luminã intermitentã, de culoare portocalie. Dupã stingerea indicatorului luminos uºa. Pentru a continua spãlarea, de unde a fost întreruptã, apãsaþi din nou tasta.

Modalitatea de stand by

Aceasta masina de spalat rufe, conform noilor norme legate de economia de curent electric, este dotata cu un sistem de oprire automat (stand-by) care intra în functiune dupa câteva minute de neutilizare. Apasati scurt tasta ON-OFF si asteptati repunerea în functiune a masinii.

: apãsaþi pentru a

: când ledul verde

, puteþi deschide

Tastã TEMPERATURÃ diminua sau exclude temperatura; valoarea acesteia va fi afiºatã pe display.

: apãsaþi tasta pentru a

Page 29

Display

Ecranul este util pentru a programa maºina ºi a furniza numeroase informaþii.

În secþiunea A este afiºatã durata diferitelor programe la dispoziþie ºi a celui rãmas, în cazul unui ciclu de spãlare deja în desfãºurare; dacã a fost programat un interval de PORNIRE ÎNTÂRZIATÃ, este afiºat intervalul rãmas pânã la pornirea programului selectat. În plus, prin apãsarea tastei corespunzãtoare, masina afiseaza automat temperatura si centrifuga maxime prevazute pentru programul ales, sau ultimele selectate, daca sunt compatibile cu programul.

În secþiunea B sunt afiºate fazele de spãlare prevãzute pentru ciclul selecþionat ºi cele în curs de desfãºurare, în cazul unui program deja pornit.:

Spãlare

Clãtire Centrifugã Evacuare

În secþiunea C sunt afiºate, începând de sus în jos, icoanele referitoare la temperaturã

ºi la centrifugare . Simbolul Simbolul Simbolul

iluminat indicã faptul cã pe afiºaj este indicatã valoarea temperaturii programate.

iluminat indicã faptul cã a fost programat un interval de Pornire întârziatã.

iluminat indicã faptul cã pe afiºaj este indicatã valoarea de centrifugare programatã.

, la Pornire întârziatã

Indicator Uºã blocatã Iluminarea simbolului indicã blocarea hubloului. Pentru a evita daune este necesar sã se aºtepte ca simbolul sã se stingã înainte de a deschide uºa. Pentru a deschide uºa în timpul executãrii unui ciclu, apãsaþi tasta START/PAUZÃ; când simbolul UªÃ BLOCATÃ

se stinge, puteþi deschide uºa.

Page 30

Cum se desfãºoarã un ciclu de spãlare

1. PUNEREA ÎN FUNCÞIUNE A MAªINII. Apãsaþi

tasta

semnal intermitent de culoare verde.

2. INTRODUCEREA RUFELOR. Deschideþi uºa.

Introduceþi rufele în maºinã, fiind atenþi sã nu

depãºiþi cantitatea indicatã în tabelul de programe

(vezi pagina urmãtoare).

3. DOZAREA DETERGENTULUI. Extrageþi sertarul ºi

turnaþi detergent în compartimentele respective,

dupã indicaþiile din cap. Detergenþi ºi rufe albe.

4. ÎNCHIDEÞI UªA.

5. ALEGEREA PROGRAMULUI. Selectaþi programul

dorit cu ajutorul selectorului de PROGRAME,

împreunã cu temperatura de spãlare ºi viteza

storcãtorului, acestea din urmã putând fi

modificate. Pe ecran va apãrea ºi durata ciclului.

6. PERSONALIZAREA CICLULUI DE SPÃLARE.

Apãsaþi tastele respective.

stoarcere. Masina afiseaza automat temperatura

si centrifuga maxime prevazute pentru programul

ales, sau ultimele selectate, daca sunt

compatibile cu programul. Apãsând tasta

poate reduce progresiv temperatura pânã la

excluderea completã a încãlzirii apei, OFF, care

corespunde cu spãlarea la rece. Apãsând tasta

puteþi micºora treptat viteza de stoarcere, pânã la

zero, anulând complet centrifuga OFF. Din acest

moment, apãsarea ulterioarã a tastelor va aduce

valorile de temperaturã ºi vitezã de stoarcere la

cele maxime prevãzute.

; Indicatorul START/PAUZÃ va emite un

 Modificare temperaturii ºi/sau a vitezei de

aprinde: acest lucru înseamnã cã se va activa numai a doua funcþie (ultima aleasã).

 Cantitatea de rufe admisã precum ºi durata

ciclului pot varia în funcþie de funcþia aleasã.

7. ACTIVAREA UNUI PROGRAM. Apãsaþi tasta

START/PAUZÃ. Indicatorul luminos se va aprinde (culoarea verde) ºi uºa se va bloca (simbolul UªÃ BLOCATÃ program în timpul executãrii unui ciclu, apãsaþi tasta START/PAUZÃ pentru a întrerupe momentan ciclul; indicatorul corespunzãtor tastei START/ PAUZÃ se va aprinde intermitent (culoarea portocalie). Alegeþi noul ciclul dorit ºi apãsaþi din nou tasta START/PAUZÃ. Pentru a deschide uºa în timpul executãrii unui ciclu, apãsaþi tasta START/PAUZÃ; când simbolul UªÃ BLOCATÃ Apãsaþi din nou tasta START/PAUZÃ pentru a relua programul de unde era oprit.

8. TERMINAREA PROGRAMULUI. La încheierea

ciclului, pe ecran va apãrea mesajul END; când simbolul UªÃ BLOCATÃ deschide uºa. Deschideþi uºa, scoateþi rufele ºi opriþi maºina de spãlat.

se va aprinde). Pentru a modifica un

se stinge, puteþi deschide uºa.

se stinge, puteþi

 Dacã doriþi sã anulaþi un ciclu deja demarat,þineþi

apãsatã tasta definitiv iar maºina se va opri.

câteva secunde. Ciclul va înceta

Configurarea pornirii întârziate.

Pentru a programa pornirea întârziatã a maºinii,

apãsaþi tasta respectivã pentru a alege timpul de

întârziere dorit. Când opþiunea este activã, pe

ecran se va aprinde simbolul

pornirea întârziatã, apãsaþi tasta pânã când pe

ecran veþi vedea mesajul OFF.

 Modificarea caracteristicilor

unui ciclu.

 Apãsaþi tasta pentru a activa funcþia; ledul

corespunzãtor butonului se va aprinde.

 Apãsaþi din nou tasta pentru a dezactiva

funcþia; indicatorul luminos se va stinge.

. Pentru a anula

 Dacã funcþia selectatã nu este compatibilã cu

programul ales, ledul corespunzãtor se va aprinde

intermitent iar funcþia nu se va activa.

 Dacã funcþia aleasã nu este compatibilã cu o

funcþie selectatã anterior, indicatorul care

corespunde primei funcþii va emite un semnal

intermitent iar indicatorul celei de a doua se va

Page 31

Programe ºi funcþii

Tabel de programe

Descrierea Programului

Programe

Programe zilnice PRESPALARE BUMBAC:

RUFE ALBE BUMBAC:

RUFE ALBE BUMBAC (1):

RUFE ALBE BUMBAC (2):

RUFE ALBE BUMBAC:

COLORATE BUMBAC (3):

SINTETICE:

Programe Speciale LÂNÃ:

MÃTASE /PERDELE:

JEANS

EXPRESS:

indicat pentru lânã, mãtase ºi articole de spãlat cu mâna).

OUTWEAR

Sport Sport Intensive

Sport Light

Sport Shoes

Programe parþiale

CLÃTIRE CENTRIFUGARE EVACUARE

Pentru toate Instituþiile de Testare:

1) Programul de control conform normei EN60456: selectaþi programul 2 ºi temperatura de 60°C.

2) Program pentru bumbac, prelungit: selectaþi programul 2 ºi temperatura de 40°C.

3) Program

Colorate rezistente foarte murdare.

Pentru articole din lânã, caºmir.

Pentru a împrospãta rapid articolele puþin murdare (nu este

pentru

bumbac, rapid: selectaþi programul 4 ºi temperatura de 40°C.

Rufe albe foarte murdare.

Albe ºi colorate rezistente foarte murdare. A lbe ºi colorate delicate foarte murdare.

Albe ºi colorate rezistente foarte murdare.

A lbe puþin murdare ºi colorate delicate.

Pentru articolele din mãtase, viscozã, lenjerie.

Te mp .

Funcþii de spãlare

Prin selectarea acestei opþiuni, miºcarea mecanicã, temperatura ºi apa sunt optimizate pentru o cantitate scãzutã de þesãturi de bumbac ºi sintetice puþin murdare (vezi Tabelul programelor). Cu  puteþi spãla în timp mai scurt, economisind apã ºi energie. Se recomandã utilizarea unei cantitãþi de detergent lichid adecvatã cantitãþii de rufe.

 Nu poate fi activatã cu programele 1, 2, 6, 7, 8, 9, 10,

, , .

Antipatã

Aceastã funcþie este utilã

11, 12, 13,

pentru a elimina petele rezistente.

Introduceþi sertarul adiþional 4, din dotare, în sertarul 1. Când dozaþi decolorantul nu depãºiþi nivelul max indicat pe pivotul central (a

se vedea figura).

Pentru a efectua numai ciclul de decolorare, turnaþi decolorantul în sertarul adiþional 4, selectaþi programul Clãtire

ºi activaþi funcþia Antipatã . Pentru a decolora rufele în timpul spãlãrii, turnaþi detergentul ºi aditivele, selectaþi programul dorit ºi activaþi funcþia Antipatã



Viteza

(°C)

90°

60°

40°

60°

40°

60°

40°

30°

40°

30°

max.

(rotaþii pe

minut)

1200 1200 1200 1200 1200 1200

800

600

800

400

600 600

600

1200 1200

Pres-

pãlare

- -

- - - -

max.

Folosirea sertarului adiþional 4 exclude prespãlarea.  Nu poate fi activatã cu programele 1, 6, 7, 8, 9, 10, 11,

12, 13,

, .

Extra Clãtire

Selectând aceastã opþiune, clãtirea va fi mai eficientã, ceea ce asigurã eliminarea totalã a detergentului din rufe. Este recomandatã cu precãdere persoanelor cu pielea sensibilã.

 Nu se poate activa cu programele 9,

Cãlcare Uºoarã

Selectând aceastã opþiune, spãlarea ºi centrifuga vor fi modificate în mod oportun, pentru a reduce plierea rufelor. La încheierea ciclului, maºina de spãlat va efectua o rotaþie lentã a coºului, ledul corespunzãtor

opþiunii CÃLCARE UªOARÃ ºi cel corespunzãtor opþiunii START/PAUZÃ se vor aprinde intermitent (primul verde, cel de-al doilea portocaliu).

termina ciclul, apãsaþi tasta START/PAUZÃ sau tasta CÃLCARE USOARA. Pe programul pentru 7 - 10 maºina va încheia ciclul lãsând rufele la înmuiat iar indicatoarele CÃLCARE USOARA ºi cel de START/PAUZÃ vor emite semnale intermitente. Pentru a goli apa din maºinã ºi a scoate rufele, apãsaþi tasta START/PAUZÃ sau tasta CÃLCARE USOARA.

 Nu se poate activa cu programele 6, 9, 11, 12, 13,

rufe

Sarcina Max.

(Kg)

Normalã

7 7 7 7 73,5 73,5

1,5

1 3

1,5

3 3

Max 2

(

perechi.)

7 7 7

Detergenþi

Decolo-

Spãlare

ll l

Balsam

rant

- -

Datele specificate în tabel au valoare indicativã.

Eco

Time

, .

Pentru a

Durata

ciclului de

spãlare

Puteþi vizualiza durata programelor de spãlare pe display.

Page 32

Detergenþi ºi rufe albe

Compartimentul pentru detergenþi

Un rezultat bun la spãlare depinde ºi de dozarea corectã a detergentului: excesul de detergent nu garanteazã o spãlare mai eficientã, ci contribuie la deteriorarea pãrþilor interne ale maºinii de spãlat ºi la poluarea mediului înconjurãtor.

 Nu introduceþi în maºinã detergenþii pentru

spãlarea manualã deoarece formeazã prea multã spumã.

Deschideþi

compartimentul pentru detergenþi ºi introduceþi detergentul sau aditivul dupã cum urmeazã:

Înainte de a adãuga detergentul verificaþi ca sertarul adiþional 4 sã nu fie introdus.

compartiment 2: Detergent pentru spãlare (sub formã de praf sau lichid)

Detergentul lichid trebuie vãrsat doar înainte de pornire.

compartiment 3: Aditivi (soluþie de înmuiat, balsam rufe etc.)

Soluþia de înmuiat nu trebuie sã iasã deasupra grãtarului.

compartiment adiþional 4: Decolorant (Inãlbitor)

Pregãtirea rufelor

 Sortaþi rufele în funcþie de:

- tipul de material / simbolul de pe etichetã.

- culori: separaþi rufele colorate de cele albe.  Goliþi buzunarele ºi controlaþi nasturii.  Nu depãºiþi valorile indicate, referitoare la

greutatea rufelor uscate: Þesãturi rezistente: max 7 kg Materiale sintetice: max 3 kg Þesãturi delicate: max 2 kg Lânã: max 1,5 kg Mãtase: max 1 kg

Cât cântãresc rufele?

1 cearceaf 400-500 g. 1 faþã de pernã 150-200 g. 1 faþã de masã 400-500 g. 1 halat de baie 900-1.200 g. 1 prosop 150-250 g.

Programe optionale

Lânã: Cu programul 6 se pot spãla cu maºina toate

hainele de lânã, inclusiv cele cu eticheta a se spãla numai manual rezultate, folosiþi un detergent specific ºi nu depãºiþi 1,5 kg de rufe.

. Pentru a obþine cele mai bune

compartiment 1: Detergent pentru prespãlare (sub formã de praf)

Mãtase: utilizaþi programul special 7 pentru spãlarea

articolelor din mãtase. Se recomandã folosirea unui detergent special pentru articole delicate.

Perdele: sau într-un sac de tip plasã. Utilizaþi programul 7. Jeans: întoarceþi pe dos rufele înainte de spãlare ºi utilizaþi un detergent lichid. Utilizaþi programul 8. Express: a fost studiat pentru a spãla articolele

foarte puþin murdare, în mod rapid: dureazã doar 15 de minute ceea ce economiseºte energie ºi timp. Selectând programul (9 la 30°C) este posibilã spãlarea articolelor din materiale diferite (excluse lâna ºi mãtasea) cu o greutate maximã de 1,5 kg. Outwear (programul 10) a fost studiat pentru spãlarea þesãturilor hidrofobe ºi a gecilor rezistente la vânt (ex. goretex, poliester, nailon); pentru a obþine cele mai bune rezultate, utilizaþi detergent lichid într-o cantitate adecvatã unei încãrcãri pe jumãtate a maºinii; desfaceþi manºetele, gulerele ºi scoateþi petele; nu utilizaþi balsam de rufe sau detergent cu balsam. Acest program nu poate fi

utilizat pentru spãlarea pufoaicelor cãptuºite.

Sport Intensive (programul 11) a fost studiat pentru spãlarea þesãturilor utilizate la confecþionarea hainelor sportive (echipamente, pantaloni scurþi etc.) foarte murdare; pentru cele mai bune rezultate, se recomandã sã nu depãºiþi cantitatea maximã admisã indicatã în Tabel de programe. Sport Light (programul 12) a fost studiat pentru spãlarea þesãturilor utilizate la confecþionarea hainelor sportive (echipamente, pantaloni scurþi etc.) puþin murdare; pentru cele mai bune rezultate, se recomandã sã nu depãºiþi cantitatea maximã admisã indicatã în Tabel de programe. Se recomandã utilizarea detergentului lichid într-o cantitate adecvatã unei încãrcãri pe jumãtate a maºinii. Sport Shoes (programul 13) a fost studiat pentru spãlarea pantofilor de sport; pentru cele mai bune rezultate, nu spãlaþi mai mult de 2 perechi deodatã.

împãturiþi-le ºi aºezaþi-le într-o faþã de pernã

Sistemul de echilibrare a încãrcãturii

Pentru a evita trepidaþiile excesive, înainte de stoarcere, cuva maºinii va distribui cantitatea de rufe în mod uniform, centrifuga efectuând câteva rotaþii la o vitezã mai mare decât viteza de spãlare. Dacã, dupã numeroase încercãri, maºina nu reuºeºte sã echilibreze greutatea, stoarcerea rufelor se va face la o vitezã mai micã decât cea prevãzutã în program. Dacã instabilitatea este prea mare, maºina va distribui greutatea în locul centrifugei. Pentru a favoriza o mai bunã repartizare a rufelor ºi echilibrarea corectã a maºinii, se recomandã sã introduceþi în maºinã atât articole mari cât ºi mici.

Page 33

Precauþii ºi sfaturi

 Maºina de spãlat a fost proiectatã ºi construitã

conform normelor internaþionale de protecþie. Aceste avertizãri sunt furnizate din motive de siguranþã ºi trebuie sã fie citite cu atenþie.

Norme de protecþie ºi siguranþã generale

 Acest aparat a fost conceput exclusiv pentru

utilizarea în locuinþe unifamiliale.

 Maºina de spãlat trebuie sã fie folositã doar de

persoane adulte care respectã instrucþiunile din acest manual.

 Nu atingeþi maºina când sunteþi desculþi sau cu

mâinile sau picioarele ude sau umede.  Nu scoateþi stecherul din prizã trãgând de cablu.  Nu deschideþi compartimentul pentru detergent în

timp ce maºina se aflã în funcþiune.  Nu atingeþi apa golitã din maºinã: poate avea o

temperaturã ridicatã.  Nu forþaþi în nici un caz uºa: s-ar putea deteriora

mecanismul de siguranþã care evitã deschiderea

accidentalã.  În caz de defecþiune, nu umblaþi în nici un caz la

mecanismele din interior ºi nu încercaþi sã o reparaþi

singuri.  Controlaþi mereu ca în apropierea maºinii aflate în

funcþiune, sã nu se afle copii.  Pe durata spãlãrii uºa se poate încãlzi.  Dacã trebuie sã deplasaþi maºina, cereþi ajutor unei

alte (sau 2) persoane ºi fiþi foarte atenþi. Niciodatã nu

deplasaþi maºina singuri deoarece aceasta este

foarte grea.  Înainte de a introduce rufele, controlaþi cuva sã fie

goalã.

Deschiderea manualã a uºii

Dacã nu este posibil sã deschideþi uºa din cauza întreruperii curentului electric ºi doriþi totuºi sã întindeþi rufele, procedaþi dupã cum urmeazã:

1. scoateþi stecherul din prizã.

2. verificaþi ca nivelul de apã din maºinã sã fie sub

marginea uºii; în caz contrar, scoateþi apa în exces cu ajutorul furtunului de golire, punând-o într-un vas, dupã indicaþiile din figura.

3. scoateþi panoul de acoperire din partea din faþã a maºinii de spãlat folosind o ºurubelniþã (a se vedea figura).

Aruncarea reziduurilor

 Eliminarea ambalajelor: respectaþi normele locale, în

acest fel ambalajele vor putea fi utilizate din nou.  Directiva Europeanã 2002/96/CE cu privire la deºeurile

care provin de la aparatura electricã sau electronicã

prevede ca aparatele electrocasnice sã nu fie colectate

împreunã cu deºeurile urbane solide, obiºnuite.

Aparatele scoase din uz trebuie sã fie colectate

separat atât pentru a optimiza rata de recuperare ºi de

reciclare a materialelor componente cât ºi pentru a

evita pericolele care pot duce la dãunarea sãnãtãþii

omului sau poluarea mediului înconjurãtor. Simbolul

tomberonului tãiat care apare pe toate produsele vã

aminteºte tocmai obligaþia de a le colecta separat.

Pentru informaþii suplimentare cu privire la scoaterea din uz a electrocasnicelor, deþinãtorii acestora pot apela la centrele de colectare a deºeurilor sau la vânzãtorii de la care au achiziþionat produsele respective.

4. utilizând dispozitivul indicat în figurã, trageþi spre dumneavoastrã pânã când eliberaþi tirantul de plastic din opritor; trageþi apoi în jos ºi, în acelaºi timp, deschideþi uºa.

5. montaþi din nou panoul verificând, înainte de a-l împinge spre maºinã, de a fi introdus cârligele în orificiile respective.

Page 34

Întreþinere ºi curãþare

Întreruperea alimentãrii cu apã ºi curent electric

 Închideþi robinetul de apã dupã fiecare spãlare.

Se limiteazã astfel uzura instalaþiei hidraulice a

maºinii de spãlat ºi se eliminã pericolul

scurgerilor.

 Scoateþi stecherul din priza de curent atunci

când curãþaþi maºina de spãlat ºi când se

efectueazã lucrãri de întreþinere.

Curãþarea maºinii de spãlat

Partea externã ºi pãrþile din cauciuc pot fi curãþate cu o lavetã înmuiatã în apã cãlduþã ºi sãpun. Nu folosiþi solvenþi sau substanþe abrazive.

Curãþarea compartimentului pentru detergent

Trageti afara compatimentul ridicându-l si tragându-l spre exterior (a se vedea figura). Spãlaþi-l sub un jet de apã; aceastã operaþie trebuie efectuatã cât mai des posibil.

Curãþarea pompei

Maºina de spãlat este dotatã cu o pompã de autocurãþare care nu are nevoie de întreþinere. Se poate întâmpla însã ca unele obiecte mici (monede, nasturi) sã cadã în anticamera care protejeazã pompa, situatã în partea inferioarã a acesteia.

 Verificaþi ca ciclul de spãlare sã fie încheiat ºi

scoateþi stecherul din prizã.

Pentru a avea acces la anticamerã:

1. scoateþi panoul de acoperire din partea din faþã a maºinii de spãlat folosind o ºurubelniþã (a se vedea figura);

2. deºurubaþi capacul rotindu-l în sens invers acelor de ceasornic (a se vedea figura). Este normal sã iasã puþinã apã;

Îngrijirea uºii ºi a tamburului

 Lãsaþi mereu uºa întredeschisã pentru a evita

formarea de mirosuri neplãcute.

3. curãþaþi cu grijã interiorul;

4. înºurubaþi la loc capacul;

5. montaþi din nou panoul verificând, înainte de a-l împinge spre maºinã, de a fi introdus cârligele în orificiile respective.

Controlarea furtunului de alimentare cu apã

Controlaþi tubul de alimentare cel puþin o datã pe an. Dacã prezintã crãpãturi sau fisuri trebuie înlocuit: pe parcursul spãlãrilor, presiunea puternicã ar putea provoca crãpãturi neaºteptate.

 Nu folosiþi niciodatã tuburi folosite deja.

Page 35

Anomalii ºi remedii

Se poate întâmpla ca maºina de spãlat sã nu funcþioneze. Înainte de a apela serviciul de Service (a se vedea Asistenþã), verificaþi dacã nu este vorba de o problemã uºor de rezolvat:

Anomalii:

Maºina de spãlat nu porneºte.

Ciclul de spãlare nu porneºte.

Maºina de spãlat nu se alimenteazã cu apã (pe afiºaj se aprinde intermitent mesajul H2O).

Maºina de spãlat încarcã ºi descarcã apã continuu.

Cauze posibile / Rezolvare:

 Stecherul nu este introdus în priza de curent, sau nu face contact.  Aveþi o panã de curent la domiciliu.

 Uºa nu este bine închisã.  Tasta PORNIRE/OPRIRE nu a fost apãsatã.  Tasta START/PAUZÃ nu a fost apãsatã.  Robinetul de apã nu este deschis.  A fost fixatã o întârziere de pornire (a se vedea Cum se desfãºoarã

un ciclu de spãlare).

 Furtunul de alimentare cu apã nu este racordat la robinet.  Furtunul este îndoit.  Robinetul de apã nu este deschis  Apa la domiciliul dumneavoastrã.  Apa nu are presiune suficientã.  Tasta START/PAUZÃ nu a fost apãsatã.

 Furtunul de golire nu a fost instalat la o înãlþime cuprinsã între 65 ºi

100 cm de pãmânt (a se vedea Instalare).  Capãtul furtunului de evacuare este cufundat în apã (a se vedea Instalare).  Evacuarea din perete nu are rãsuflare pentru aer. Dacã dupã aceste verificãri problema nu se rezolvã, închideþi robinetul de apã, opriþi maºina de spãlat ºi chemaþi Service-ul. Dacã locuinþa se aflã la ultimele etaje ale unui edificiu, este posibil sã aibã loc fenomene de sifonare, motiv pentru care maºina de spãlat încarcã ºi descarcã apã încontinuu. Pentru a elimina acest inconvenient, se gãsesc în comerþ supape anti-sifonare.

Maºina de spãlat nu se goleºte sau nu stoarce.

Maºina de spãlat vibreazã foarte mult în timpul stoarcerii.

Maºina de spãlat pierde apã.

Indicatoarele de "optiuni" si "start/ pauza" sunt intermitente iar ecranul afiseaza un cod de eroare (de ex., F01, F-..).

Se formeazã prea multã spumã.

 Programul nu prevede golirea apei: în cazul anumitor programe, este

necesarã activarea manualã (a se vedea Programe ºi funcþii).  Funcþia CÃLCARE UªOARÃ este activã: pentru a încheia programul,

apãsaþi tasta START/PAUZÃ (a se vedea Programe ºi funcþii).  Furtunul de golire este îndoit (a se vedea Instalare).  Conducta de descãrcare este înfundatã.

 Cuva, în momentul instalãrii, nu a fost deblocatã în mod

corespunzãtor (a se vedea Instalare).  Maºina de spãlat este în pantã (a se vedea Instalare).  Maºina de spãlat este prea aproape de pereþi ºi mobilier (a se vedea

Instalare).

 Furtunul de alimentare cu apã nu este bine înºurubat (a se vedea Instalare).  Compartimentul de detergenþi este înfundat (pentru a-l curãþa a se vedea

Întreþinere ºi curãþare).

 Furtunul de golire nu este bine fixat (a se vedea Instalare).

 Opriþi maºina ºi scoateþi stecherul din prizã; aºteptaþi aproximativ 1

minut înainte de a o reaprinde. Dacã nu obþineþi nici un rezultat,

apelaþi Centrul de service pentru asistenþã.

 Detergentul nu este compatibil cu maºina de spãlat (trebuie sã fie

scris pentru maºina de spãlat, de mânã sau în maºina de spãlat,

sau ceva asemãnãtor).  Dozajul a fost excesiv.

Page 36

Asistenþã

195072907.01

11/2008 - Xerox Business Services

Înainte de a lua legãtura cu Service-ul:

 Verificaþi dacã puteþi rezolva singuri problema (a se vedea Anomalii ºi remedii);  Porniþi din nou programul pentru a controla dacã inconvenientul a fost eliminat;  În caz negativ, luaþi legãtura cu asistenþa tehnicã autorizatã la numãrul telefonic indicat pe certificatul de

garanþie.

 Nu apelaþi niciodatã la persoane neautorizate.

Comunicaþi:

 tipul de anomalie;  modelul maºinii (Mod.);  numãrul de serie (S/N). Aceste informaþii sunt specificate pe plãcuþa cu date tehnice, lipitã în partea din spate a maºinii de spãlat precum ºi în partea anterioarã, dupã ce deschideþi uºa.
