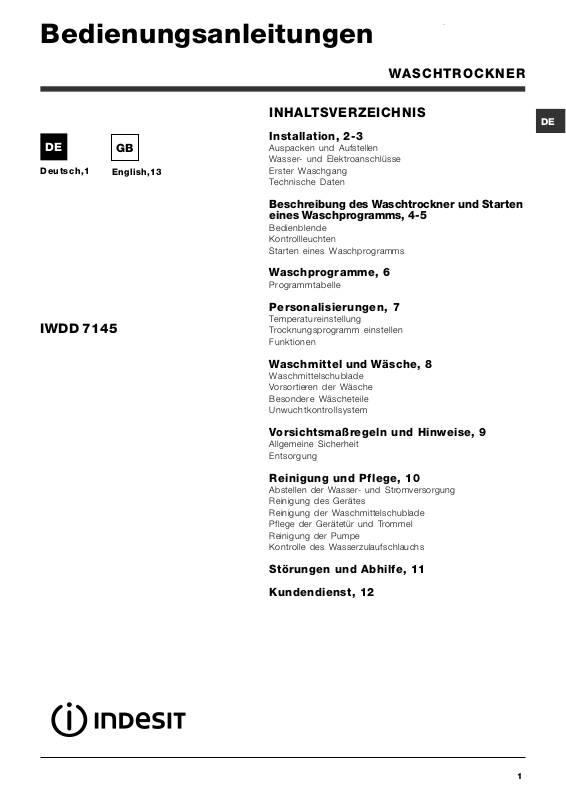

Bedienungsanleitungen

WASCHTROCKNER

Deutsch,1

IWDD 7145

English,13

INHALTSVERZEICHNIS

Installation, 2-3

Auspacken und Aufstellen Wasser- und Elektroanschlüsse Erster Waschgang Technische Daten

Beschreibung des Waschtrockner und Starten eines Waschprogramms, 4-5

Bedienblende Kontrollleuchten Starten eines Waschprogramms

Waschprogramme, 6

Programmtabelle

Personalisierungen, 7

Temperatureinstellung Trocknungsprogramm einstellen Funktionen

Waschmittel und Wäsche, 8

Waschmittelschublade Vorsortieren der Wäsche Besondere Wäscheteile Unwuchtkontrollsystem

Vorsichtsmaßregeln und Hinweise, 9

Allgemeine Sicherheit Entsorgung

Reinigung und Pflege, 10

Abstellen der Wasser- und Stromversorgung Reinigung des Gerätes Reinigung der Waschmittelschublade Pflege der Gerätetür und Trommel Reinigung der Pumpe Kontrolle des Wasserzulaufschlauchs

Störungen und Abhilfe, 11

Kundendienst, 12

Page 2

Installation

 Es ist äußerst wichtig, diese Bedienungsanleitung

sorgfältig aufzubewahren, um sie jederzeit zu Rate ziehen zu können. Sorgen Sie dafür, dass sie im Falle eines Umzugs oder einer Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der neue Inhaber die Möglichkeit hat, diese zu Rate zu ziehen.

 Lesen Sie die Hinweise bitte aufmerksam durch, sie

liefern wichtige Informationen hinsichtlich der Installation, des Gebrauchs und der Sicherheit.

Auspacken und Aufstellen

Auspacken

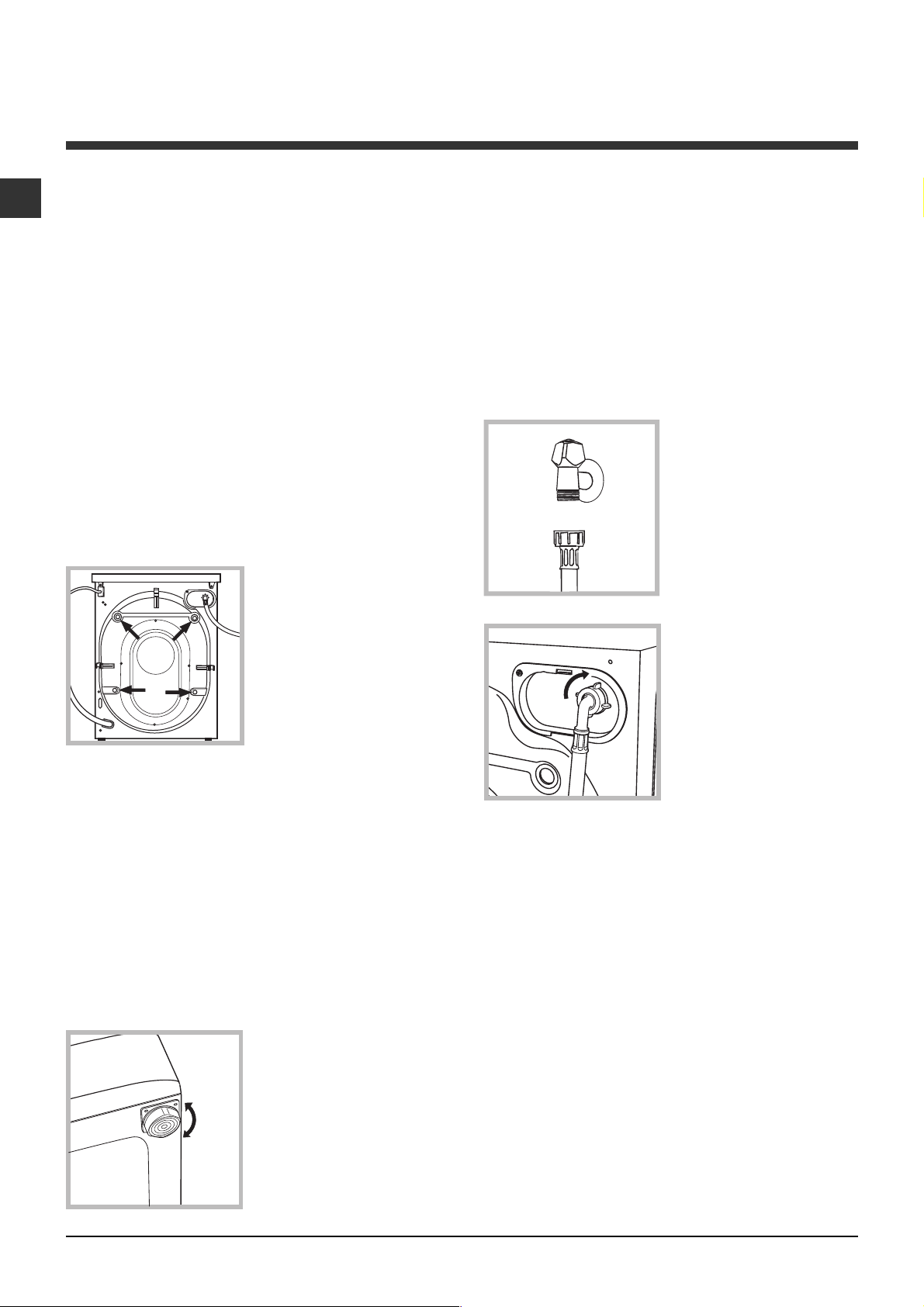

1. Gerät auspacken.

2. Sicherstellen, dass der Waschvollautomat keine Transportschäden erlitten hat. Im Falle einer Beschädigung Gerät bitte nicht anschließen, sondern den Kundendienst anfordern.

3. Die 4 Transportschutzschrauben herausschrauben und die an der Geräterückwand befindlichen Distanzstücke aus Gummi entfernen (siehe Abbildung).

4. Die Öffnungen mittels der mitgelieferten Abdeckungen verschliessen.

5. Sämtliche Teile aufbewahren: Sollte der Waschautomat erneut transportiert werden, müssen diese Teile wieder eingesetzt werden.

Eine präzise Nivellierung verleiht dem Gerät die erforderliche Stabilität, durch die Vibrationen, Betriebsgeräusche und ein Verrücken des Gerätes vermieden werden. Bei Teppichböden müssen die Stellfüße so reguliert werden, dass ein ausreichender Freiraum zur Belüftung unter dem Waschtrockner gewährleistet ist.

Wasser- und Elektroanschlüsse

Anschluss des Zulaufschlauches

1. Schrauben Sie den Wasserschlauch an einen Kaltwasserhahn mit ¾GAS-Gewindeanschluss an

(siehe Abb.).

Lassen Sie das Wasser vor dem Anschluss so lange auslaufen, bis klares Wasser austritt.

2. Das andere Ende des Schlauches an den oben rechts am Rückteil des Waschtrockner befindlichen Wasseranschluss anschließen (siehe Abbildung).

3. Der Schlauch darf hierbei nicht eingeklemmt oder abgeknickt werden.

 Verpackungsmaterial ist kein Spielzeug für Kinder.

Nivellierung

1. Der Waschvollautomat muss auf einem ebenen, festen, schwingungsfreien Untergrund aufgestellt werden ohne diesen an Wände, Möbel etc. direkt anzulehnen.

2. Sollte der Boden nicht perfekt eben sein, müssen die Unebenheiten durch An- bzw. Ausdrehen der vorderen Stellfüße ausgeglichen werden (siehe Abbildung), der auf der Arbeitsfläche zu ermittelnde Neigungsgrad darf 2° nicht überschreiten.

 Der Wasserdruck muss innerhalb der Werte liegen,

die in der Tabelle der technischen Daten angegeben sind (siehe nebenstehende Seite).

 Sollte der Zulaufschlauch nicht lang genug sein,

dann wenden Sie sich bitte an einen Fachhändler oder an einen autorisierten Fachmann.

 Verwenden Sie niemals bereits gebrauchte Schläuche.

 Verwenden Sie die Schläuche, die mit dem Gerät

geliefert wurden.

Page 3

Anschluss des Ablaufschlauches

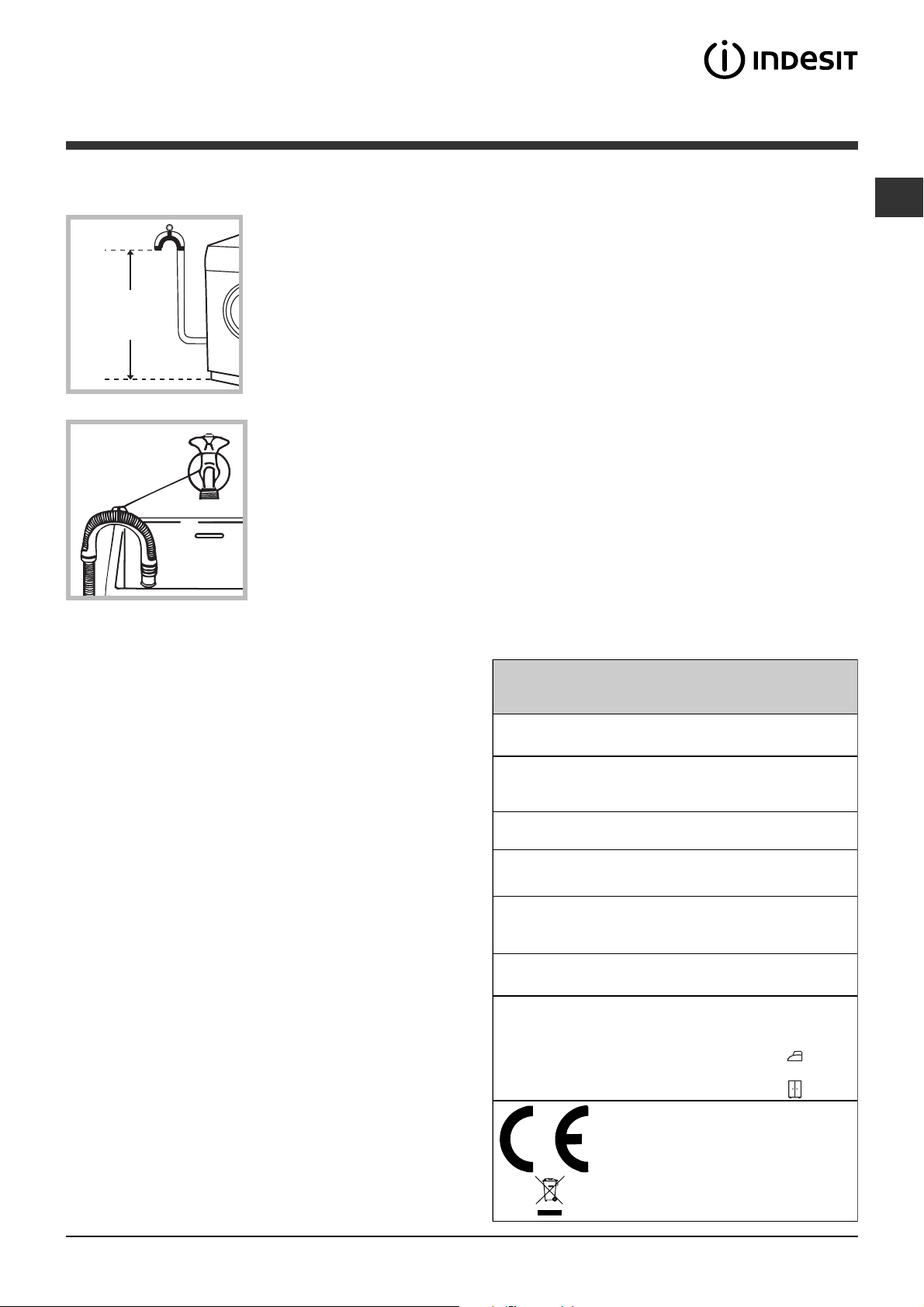

Schließen Sie den Ablaufschlauch ohne ihn dabei abzuknicken an einen geeigneten Abfluss an. Die Mindestablaufhöhe

65 - 100 cm

beträgt 65 - 100 cm (gemessen vom Boden), oder hängen Sie diesen mittels des Schlauchhalters gesichert in ein Becken oder Wanne ein;

 Verwenden Sie bitte keine Verlängerungen oder

Mehrfachstecker.

 Das Netzkabel darf nicht gebogen bzw.

eingeklemmt werden.

 Das Versorgungskabel darf nur durch autorisierte

Fachkräfte ausgetauscht werden.

Achtung! Der Hersteller übernimmt keinerlei Haftung, sollten diese Vorschriften nicht genau beachtet werden.

Befestigen Sie diesen mittels des mitgelieferten Schlauchhalters z.B. an einen Wasserhahn (siehe Abbildung). Das freie Ablaufschlauchende darf nicht unter Wasser positioniert werden.

 Verlängerungsschläuche sollten nicht eingesetzt

werden. Sollte dies unvermeidlich sein, muss die Verlängerung denselben Durchmesser des Originalschlauchs aufweisen und darf eine Länge von 150 cm nicht überschreiten.

Stromanschluss

Vor Einfügen des Netzsteckers in die Steckdose ist sicherzustellen, dass:

 die Steckdose über eine normgerechte Erdung verfügt;  die Steckdose die in den Technischen Daten

angegebenen Höchstlast des Gerätes trägt (siehe

nebenstehende Tabelle);

Erster Waschgang

Lassen Sie nach der Installation bzw. vor erstmaligem Gebrauch erst einen Waschgang (mit Waschmittel) ohne Wäsche durchlaufen. Stellen Sie hierzu das Waschprogramm 2 ein.

Technische Daten

Modell

Abmessungen

Fassungsvermögen

Elektroanschlüsse

Wasseranschlüsse

Schleudertouren

IWDD 7145

Breite 59,5 cm Höhe 85 cm

Tiefe 53,5 cm

1 - 7 kg für den Waschzyklus; 1 - 5 kg für den Trockenzyklus

siehe das am Gerät befindliche Ty pe nsc h il d

Höchstdruck 1 MPa (10 bar) Mindestdruck 0,05 MPa (0,5 bar)

Trommelvolumen 52 Liter

bis zu 1400 U/min.

 die Stromspannung den in den Technischen Daten

angegebenen Werten entspricht (siehe nebenstehende Tabelle);

 die Steckdose mit dem Netzstecker des

Waschtrockner kompatibel ist. Andernfalls muss der Netzstecker (oder die Steckdose) ersetzt werden.

 Der Waschvollautomat darf nicht im Freien installiert

werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittern und Unwettern auszusetzen.

 Die Steckdose sollte nach installiertem Gerät leicht

zugänglich sein.

Prüfprogramme

gemäß EN 50229

Waschen:

60°C; bei einer Lademenge von 7 kg. Trock ne n: erster Trockengang bei einer Wäscheladung von 2 kg und Einstellung des Wählschalters

TROCKNEN auf Pos ; zweiter Trockengang bei einer Wäscheladung von 5 kg und

Einstellung des Wählschalters

TROCKNEN auf Pos .

Dieses Gerät entspricht den

folgenden EG-Richtlinien:

- 89/336/EWG vom 03.05.89 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen

- 2002/96/CE

- 2006/95/CE (Niederspannung)

Programm 2; Temperatur

Page 4

Beschreibung des Waschtrockner und Starten eines Waschprogramms

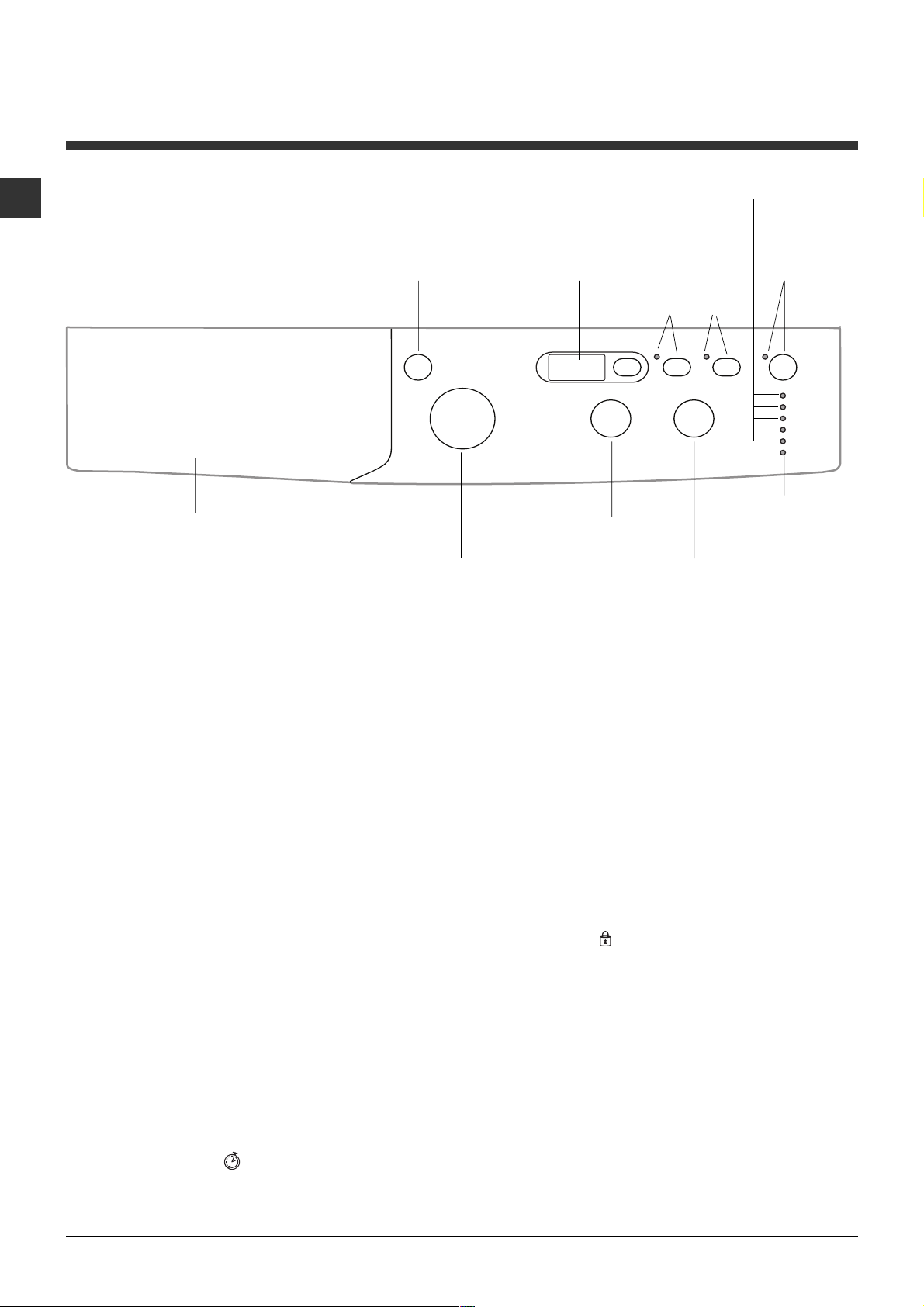

Bedienblende

Taste

EIN/AUS

Waschmittelschublade

Waschmittelschublade: für Waschmittel und

Zusätze (siehe Waschmittel und Wäsche).

Taste EIN/AUS: Zum Ein- und Ausschalten Ihres Waschvollautomaten.

Wählschalter PROGRAMME: Zur Wahl der Waschprogramme. Während des Programmablaufs bleibt der Schalter feststehend.

Tasten mit Kontrollleuchten FUNKTIONEN: Zur Einstellung der verfügbaren Funktionen. Die der gewählten Einstellung entsprechende Kontrollleuchte bleibt eingeschaltet.

Wählschalter TROCKNEN: Zur Einstellung des gewünschten Trocknungsgrades (siehe Personalisierungen).

Wählschalter TEMPERATUREN: Zur Einstellung der Waschtemperatur oder einer Kaltwäsche (siehe Personalisierungen).

DISPLAY: zur Anzeige der Dauer der verschiedenen verfügbaren Programme sowie der Restzeit nach Zyklusstart; wurde eine STARTZEITVORWAHL eingestellt, dann wird die bis zum Start des ausgewählten Programms verbleibende Zeit angezeigt.

Taste STARTZEITVORWAHL Startzeit des gewählten Programms drücken Sie bitte diese Taste; Der Wert wird auf dem Display angezeigt.

: Zur Vorwahl der

Wählschalter

PROGRAMME

Taste

STARTZEIT-

VORWAHL

Tasten mit

DISPLAY

TEMPERATUREN

Kontrollleuchten PROGRAMMABLAUF: Zur Kontrolle des Waschprogrammablaufs. Die eingeschaltete Kontrollleuchte zeigt die laufende Programmphase an.

Kontrollleuchte GERÄTETÜR GESPERRT: Diese Taste zeigt an, ob die Gerätetür geöffnet werden kann oder nicht (siehe Nebenseite).

Taste mit Kontrollleuchte START/PAUSE: Mittels dieser Taste werden die Waschprogramme gestartet oder kurz unterbrochen. NB: Durch Drücken dieser Taste, kann das Waschprogramm zeitweilig unterbrochen werden (Pause). Die entsprechende Kontrollleuchte schaltet auf orangefarbenes Blinklicht, die Kontrollleuchte der bestehenden Programmphase dagegen schaltet auf Dauerlicht. Sobald die Kontrollleuchte GERÄTETÜR GESPERRT werden. Um das Programm an der Stelle, an der es unterbrochen wurde, wieder in Gang zu setzen, drücken Sie diese Taste erneut.

Funktion Standby

Zur Erfüllung der neuen Richtlinien zum Energieverbrauch ist diese Waschmaschine mit einem automatischen Ausschaltsystem (Standby) ausgestattet, das nach einigen Minuten des Nichtgebrauchs in Funktion tritt. Drücken Sie kurz die Taste ON-OFF und warten Sie, bis sich die Maschine wieder einschaltet.

Wählschalter

TROCKNEN

erlischt, kann die Gerätetür geöffnet

Kontrollleuchten

FUNKTIONEN

Wählschalter

Kontrollleuchten

PROGRAMMABLAUF

Taste mit Kontrollleuchte

START/ PAUSE

Kontrollleuchte

GERÄTETÜR GESPERRT

Page 5

Kontrollleuchten

Die Kontrollleuchten liefern wichtige Hinweise. Sie signalisieren:

Laufende Programmphase

Wurde das Waschprogramm gewählt und gestartet, leuchten die Kontrollleuchten nach und nach auf, und zeigen so den jeweiligen Programmstand an.

Hauptwäsche

Spülen

Schleudern Wasserablauf

Kontrollleuchte Gerätetür gesperrt:

Ist diese Kontrollleuchte eingeschaltet, bedeutet dies, dass das Bullauge gesperrt ist; warten Sie, bis die Leuchte erlischt, um das Bullauge zu öffnen (etwa 3 Minuten). Um während eines laufenden Programms das Bullauge zu öffnen, drücken Sie die Taste START/ PAUSE; ist die der GERÄTETÜR GESPERRT entsprechende Kontrollleuchte ausgeschaltet, kann das Bullauge geöffnet werden.

Ende des Waschgangs

NB: denken Sie daran, den Schalterknopf bei Programmende auf die Position TROCKNEN zu stellen 0.

Funktionstasten und entsprechende Kontrollleuchten

Nach der Wahl einer Funktion leuchtet die entsprechendeTaste auf. Ist die gewählte Funktion nicht vereinbar mit dem eingestellten Programm, schaltet die entsprechende Kontrollleuchte auf Blinklicht und die Funktion wird nicht aktiviert. Ist die gewählte Funktion mit einer anderen bereits eingestellten nicht kompatibel, schaltet die der ersten Funktion

entsprechende Kontrollleuchte auf Blinklicht und nur die zweite Funktion wird aktiviert, die Kontrollleuchte der aktivierten Funktion schaltet auf Dauerlicht.

ENDE

Starten eines Waschprogramms

1. Schalten Sie den Waschtrockner durch Drücken der EIN/AUS-Taste ein. Sämtliche Kontrollleuchten leuchten für einige Sekunden auf, und erlöschen wieder. Die Kontrollleuchte START/PAUSE schaltet auf Blinklicht.

2. Füllen Sie die Wäsche ein, und schließen Sie die Gerätetür.

3. Stellen Sie mittels des Wählschalters PROGRAMME das gewünschte Programm ein.

4. Stellen Sie die Waschtemperatur ein (siehe Personalisierungen).

5. Trocknungsprogramm falls erforderlich einstellen (siehe Personalisierungen).

6. Füllen Sie Waschmittel und Zusätze ein (siehe Waschmittel und Wäsche).

7. Wählen Sie die gewünschten Funktionen.

8. Setzen Sie das Programm in Gang. Drücken Sie hierzu die Taste START/PAUSE. Die entsprechende Kontrollleuchte

bleibt eingeschaltet (grünes Dauerlicht). Um die Waschprogramm-Einstellung rückgängig zu machen, muss das Gerät auf Pause geschaltet werden. Drücken

Sie hierzu die Taste START/PAUSE. Wählen Sie daraufhin das neue Programm.

9. Nach Ablauf des Waschprogramms leuchtet die Kontrollleuchte ENDE auf. Sobald die Kontrollleuchte GERÄTETÜR GESPERRT die Gerätetür leicht offen stehen, damit die Trommel trocknen kann.

Schalten Sie den Waschtrockner durch Drücken der EIN/AUS-Taste aus.

erlischt, kann das Bullauge geöffnet werden. Nehmen Sie die Wäsche aus der Maschine und lassen Sie

Page 6

Waschprogramme

Programmtabelle

Beschreibung des Programms

Waschprogramme

Standard

Baumwolle Vorwa sche:

Weisse Baumwolle: Weisse Baumwolle (1):

Buntwäsche.

Weisse Baumwolle (2):

empfindliche Buntwäsche.

Baumwolle: Buntwäsche (3)

empfindliche Buntwäsche.

Synthetik

Spezialprogramme

Wolle:

Seide/Gardinen:

Jeans

Sport Light

Sport Schuhe

Trocknungsprogramme

Baumwolle

Synthetik

Express

Teilprogramme

Spülen Schleudern Abpumpen

stark verschmutzte, farbechte Buntwäsche.

wolle, Kaschmir usw.

stark verschmutzte Kochwäsche.

stark vers chmut zte Weiß- und farbecht e

stark verschmutzte Weiß- und

stark vers chmut zte Weiß- und farbecht e Bun twäsche.

leicht verschmutzte Weißwäsche und

kleidungsstücke aus Seide, Viskose und Feinwäsche.

stark verschmutzte Kochwäsche.

Max.

Te m p e -

Schleuder-

Geschwin-

ratur

(°C)

90° 1400 90° 1400

60° 1400

40° 1400

60° 1400

40° 1400

60° 800

40° 600

30° 0

40° 800

30° 600 30° 600

digkeit (U/min)

- -

30° 1400

Max.

1400 1400

Vor-

wäsc he

Was chm ittel

Haupt-

wäsche

Weich-

spüler

Tr ock -

nen

ll l l l

- -

l l

ll ll ll

- - -

- -

- - -

- - - -

Max.

Beladungs-

menge (kg)

Normal

Eco

Time

7 7

7 73,5 73,5 32

1,5

1 3 3

Max. 2

Paar

5 3

0,5

7 7 7

Program-

mdauer

Die Programmdauer kann auf dem Display abgelesen werden.

Bei den in der Tabelle angegebenen Daten handelt es sich um Richtwerte.

Für alle Testinstitute:

1) Prüfprogramm gemäß EN 50229: Programm 2 und eine Temperatur von 60°C einstellen.

2) Langes Baumwollprogramm: Programm 2 und eine Temperatur von 40°C einstellen.

3) Kurzes Baumwollprogramm: Programm 4 und eine Temperatur von 40°C einstellen.

Sonderprogramme

Sport Light (Programm 9) ist speziell für wenig verschmutzte Sportkleidung (Trainingsanzüge, Sporthosen; für beste Resultate empfehlen wir, die in der "Programmtabelle" angezeigte maximale Füllmenge nicht zu übersteigen. Verwenden Sie ein Flüssigwaschmittel und nur die Menge für eine halbe Gerätefüllung. Sport Schuhe (Programm 10) ist speziell für das Waschen von Sportschuhen; für beste Resultate waschen Sie nicht mehr als 2 Paar. Express (programm 13) ist speziell für die schnelle Wäsche von wenig verschmutzten Wäschestücken. Mit diesem Programm können bis zu 0,5 kg in nur 35 Minuten gewaschen und getrocknet werden. Für ein optimales Resultat verwenden Sie Flüssigwaschmittel; behandeln Sie Bündchen, Kragen und Flecken vor.

Page 7

Personalisierungen

Temperatureinstellung

Drehen Sie den Wählschalter TEMPERATUREN, um die Waschtemperatur einzustellen (siehe Programmtabelle). Die Temperatur kann bis auf Kaltwäsche

herabgesetzt werden. Der Waschvollautomat verhindert automatisch die Einstellung einer höheren Schleuderstufe, sollte diese die für das jeweilige Programm vorgeschriebene Höchstgeschwindigkeit übersteigen.

Trocknungsprogramm einstellen

Durch Drehen des Wahlschalters TROCKNEN kann der gewünschte Trocknungsgrad eingestellt werden. Es stehen zwei Möglichkeiten zur Verfügung:

A - Je nach der Zeit: Von 40 bis 180 Minuten. B - Je nach Feuchtigkeitsgrad der getrockneten Wäsche:

Bügel Kleiderbügel Schrank

: noch leicht feuchte, einfach zu bügelnde Wäsche.

: schrankfertige Wäsche.

: absolut trockene Wäsche, empfohlen für Frotteetücher, Badetücher und -mäntel.

Tabelle zur Dauer der Trockenprogramme (Richtwerte)

Gewebeart

Baumwolle

Synthetik Bettwäsche, Oberhemden,

Art der Ladung Max.

Unterschiedlich große

Wäscheteile,

Frotteehandtücher

Schlafanzüge, Socken usw.

Schrank KleiderLademenge (kg)

5180170

bügel

140 120 100

Bügel

140

Bei Überschreitung der max. Füllmenge der Wäscheladung für waschen und trocknen in einem Programmablauf (siehe Tabelle zur Dauer der Trockenprogramme), aktivieren Sie zuerst das Waschprogramm. Nach Ablauf des Waschprogramms teilen Sie die Waschladung so auf, dass nur die max. mögliche Füllmenge zum Trocknen in der Trommel verbleibt. Befolgen Sie daraufhin die Anleitungen des Abschnitts "Nur Trocknen". Wiederholen Sie dasselbe nun mit der restlichen Wäschemenge.

Nur Trocknen

Drehen Sie den Wählschalter PROGRAMME auf eine der Trocknungszyklen (11-12), je nach Gewebe, und wählen Sie daraufhin mittels des Schalters TROCKNEN die Dauer des gewünschten Trocknungsganges.

Funktionen

Die verschiedenen Waschfunktionen, die Ihnen Ihr Waschvollautomat bietet, ermöglichen es Ihnen, hygienisch saubere und weiße Wäsche zu erhalten, die Ihren Wünschen entspricht. Aktivierung der Funktionen:

1. Drücken Sie die Taste, die der gewünschten Funktion entspricht.

2. Das Aufleuchten der entsprechenden Kontrollleuchte zeigt an, dass die Funktion aktiviert wurde. Anmerkung: Sollte die Kontrollleuchte jedoch auf rasches Blinklicht schalten, dann bedeutet dies, dass die Funktion zu dem eingestellten Programm nicht zugeschaltet werden kann.

Startzeitvorwahl

Zur Vorwahl der Startzeit des eingestellten Programms drücken Sie die entsprechende Taste, bis die gewünschte Zeitverzögerung angezeigt wird. Wenn diese Option aktiv ist, dann schaltet sich auf dem Display das Symbol

ein.

Um eine programmierte Startzeit zu löschen, drücken Sie die Taste, bis auf dem Display die Anzeige OFF.erscheint.  Obiges gilt für alle Programme.

Durch Auswahl dieser Option werden die mechanische Bewegung, die Temperatur und das Wasser für eine verminderte Füllmenge mit wenig verschmutzten Baumwoll- und Synthetikstoffen optimiert (siehe "Programmtabelle"). Mit

werden die Waschzeiten verkürzt, was Wasser und Energie spart. Wir empfehlen, die für die Füllmenge geeignete Menge Flüssigwaschmittel zu verwenden.  Diese Funktion kann zu den Programmen 1, 2, 6, 7, 8, 9, 10, 11, 12, 13,

, , nicht zugeschaltet

werden.

Extra Spülen

Wählen Sie diese Zusatzfunktion, wird die Spülwirkung erhöht und somit ein optimales Ausspülen des Waschmittels garantiert. Dies ist besonders angezeigt bei sehr empfindlicher Haut bzw. Waschmittelallergien.

 Diese Funktion kann zu den Programmen 11, 12, 13,

, nicht zugeschaltet werden.

Page 8

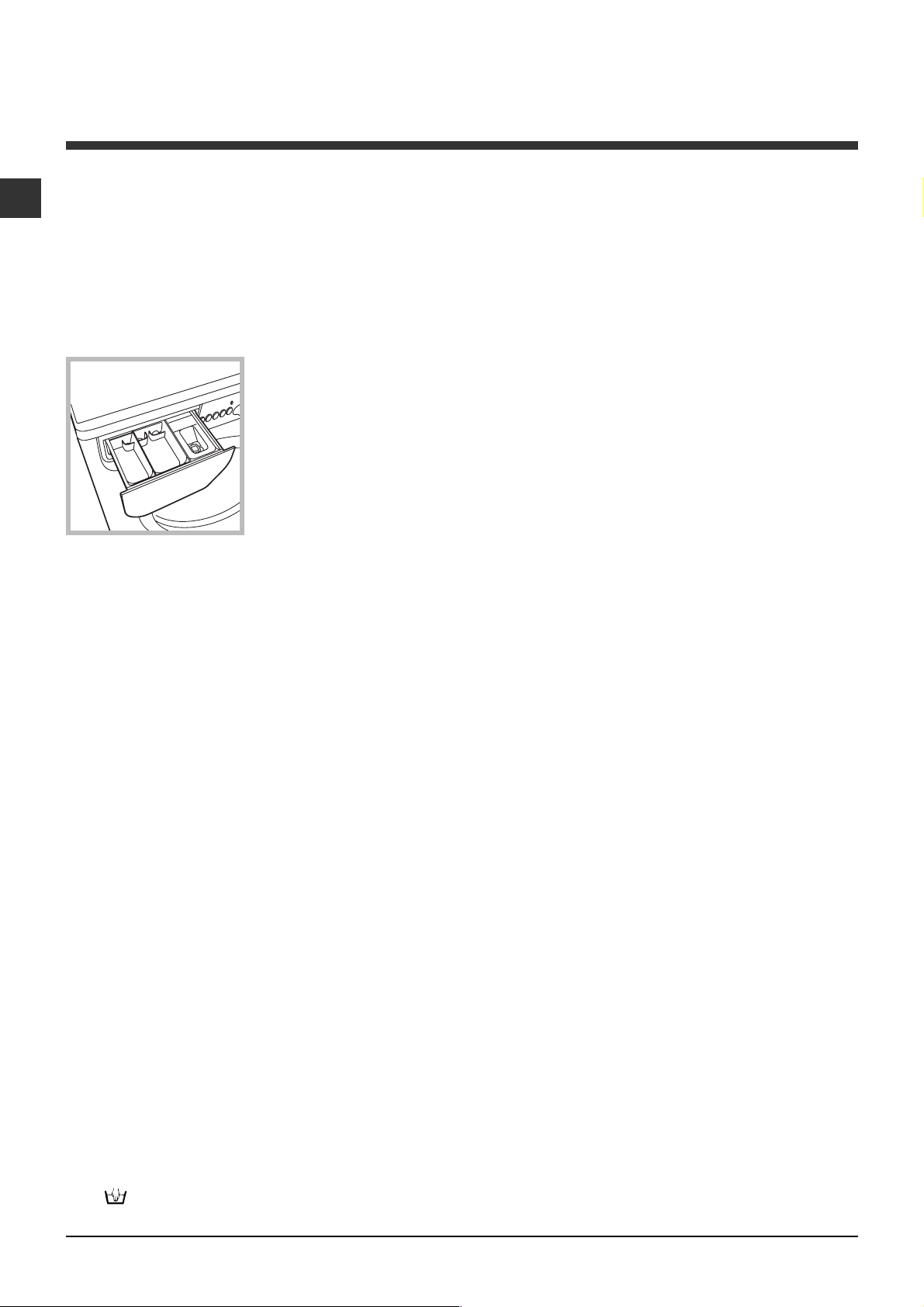

Waschmittel und Wäsche

Ein gutes Waschergebnis hängt auch von einer korrekten Waschmitteldosierung ab: Eine zu hohe Dosierung bedeutet nicht unbedingt reinere Wäsche, sie trägt nur dazu bei, die Maschineninnenteile zu verkrusten und die Umwelt zu belasten.

 Verwenden Sie keine Handwaschmittel, sie

verursachen eine zu hohe Schaumbildung.

Schublade herausziehen und Waschmittel oder Zusätze wie folgt einfüllen:

In Kammer 1: Waschpulver für die Vorwäsche (Waschpulver) In Kammer 2: Waschmittel für die Hauptwäsche (Waschpulver oder Flüssigwaschmittel)

Flüssigwaschmittel nur kurz vor dem Start einfüllen.

In Kammer 3: Zusätze (Weichspüler usw.)

Der Weichspüler darf das Gitter nicht übersteigen.

Seide: Wählen Sie das Spezialprogramm 7 zum Waschen aller Kleidungs- bzw. Wäschestücke aus Seide. Es empfiehlt sich der Einsatz von Feinwaschmittel. Gardinen: Sie sollten zusammengelegt und in den mitgelieferten Beutel gesteckt werden. Stellen Sie das Programma 7 ein. Jeans: drehen Sie die Wäschestücke vor der Wäsche auf links und verwenden Sie ein Flüssigwaschmittel. Stellen Sie das Programm 8 ein.

Unwuchtkontrollsystem

Um starke Vibrationen oder eine Unwucht beim Schleudern zu vermeiden, verfügt das Gerät über ein Schleuderunwuchtsystem. Die Waschladung wird durch eine erhöhte Rotation der Trommel als die des WAschgangs ausbalanciert. Sollte die Wäscheladung nach Ablauf mehrerer Versuche immer noch nicht korrekt verteilt sein, schleudert das Gerät die Wäsche bei einer niedrigeren Geschwindigkeit als die der vorgesehenen Schleudergeschwindigkeit. Sollte die Wäsche extrem ungleichmäßig verteilt sein, führt das Gerät anstelle des Schleudergangs einen Wäscheverteilungs-Zyklus durch. Um eine optimale Verteilung der Wäscheladung und somit eine korrekte Auswuchtung zu fördern, sollten große und kleine Wäscheteile gemischt eingefüllt werden.

Vorsortieren der Wäsche

 Sortieren Sie die Wäsche nach:

- Gewebeart / Waschetikettensymbol.

- und Farben: Buntwäsche von Weißwäsche

trennen.  Entleeren Sie alle Taschen.  Das angegebene Gewicht, das sich auf die

maximale Ladung an Trockenwäsche bezieht, sollte

nicht überschritten werden:

Widerstandsfähige Gewebe: max 7 kg Kunstfasergewebe: max 3 kg Feinwäsche: max 2 kg Wolle: max 1,5 kg

Seide: max 1 kg

Wie schwer ist Wäsche?

1 Betttuch 400-500 gr 1 Kissenbezug 150-200 gr 1 Tischdecke 400-500 gr 1 Bademantel 900-1.200 gr 1 Handtuch 150-250 gr

Besondere Wäscheteile

Wolle: Mit dem Programm 6 können alle Wollsachen

gewaschen werden, auch wenn das Etikett "nur Handwäsche" verwenden Sie ein spezifisches Waschmittel und waschen Sie maximal 1,5 kg Wäsche.

zeigt. Für beste Ergebnisse

Page 9

Vorsichtsmaßregeln und Hinweise

 Der Waschvollautomat wurde nach den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen geliefert und sollten aufmerksam gelesen werden.

Allgemeine Sicherheit

 Dieses Gerät wurde ausschließlich für den Einsatz

im privaten Haushalt konzipiert.

 Der Waschvollautomat darf nur von Erwachsenen

und gemäß den Anleitungen dieses Handbuchs bedient werden.

 Berühren Sie das Gerät nicht, wenn Sie barfuß

sind, und auch nicht mit nassen oder feuchten Händen oder Füßen.

 Ziehen Sie den Gerätestecker nicht am Kabel aus

der Steckdose, sondern nur am Netzstecker selbst.

 Öffnen Sie die Waschmittelschublade nicht, wenn

das Gerät in Betrieb ist.

 Berühren Sie nicht das Ablaufwasser, es könnte

sehr heiß sein.

 Öffnen Sie die Gerätetür nicht mit Gewalt: Der

Sicherheits-Schließmechanismus könnte hierdurch beschädigt werden.

 Bei etwaigen Störungen versuchen Sie bitte nicht,

Innenteile selbst zu reparieren.

 Halten Sie Kinder stets von dem in Betrieb

befindlichen Gerät fern.

 Während des Waschgangs kann die Gerätetür sehr

heiß werden.

 Muss das Gerät versetzt werden, sollten hierfür

zwei oder drei Personen verfügbar sein. Versetzen Sie es niemals allein, das Gerät ist äußerst schwer.

 Bevor Sie die Wäsche einfüllen, stellen Sie bitte

sicher, dass die Wäschetrommel leer ist.

 Während des Trocknens kann die Gerätetür heiß

werden.

 Trocknen Sie keine Wäsche, die in brennbaren

Lösemitteln (wie Trielin) gewaschen wurde.

 Trocknen Sie weder Schaumgummi noch ähnliche

Elastomer bzw. Gummimaterialien.

 Vergewissern Sie sich, dass der Wasserhahn

während des Trocknens auf ist.

werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol durchgestrichene Mülltonne auf jedem Produkt erinnert Sie an Ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen. Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

Entsorgung

 Entsorgung des Verpackungsmaterials: Befolgen Sie

die lokalen Vorschriften, Verpackungsmaterial kann wiederverwertet werden.

 Gemäß der Europäischen Richtlinie 2002/96/EC

über Elektro- und Elektronik-Altgeräte dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt

Page 10

Reinigung und Pflege

Abstellen der Wasser- und Stromversorgung

 Drehen Sie den Wasserhahn nach jedem

Waschvorgang zu. Hierdurch wird der Verschleiß der Wasseranlage verringert und Wasserlecks vorgebeugt.

 Ziehen Sie den Netzstecker aus der Steckdose,

bevor Sie Ihren Waschtrockner reinigen.

Reinigung des Gerätes

Die Gehäuseteile und die Teile aus Gummi können mit einem mit warmer Spülmittellauge angefeuchteten Tuch gereinigt werden. Vermeiden Sie Löse- und Scheuermittel

Reinigung der Waschmittelschublade

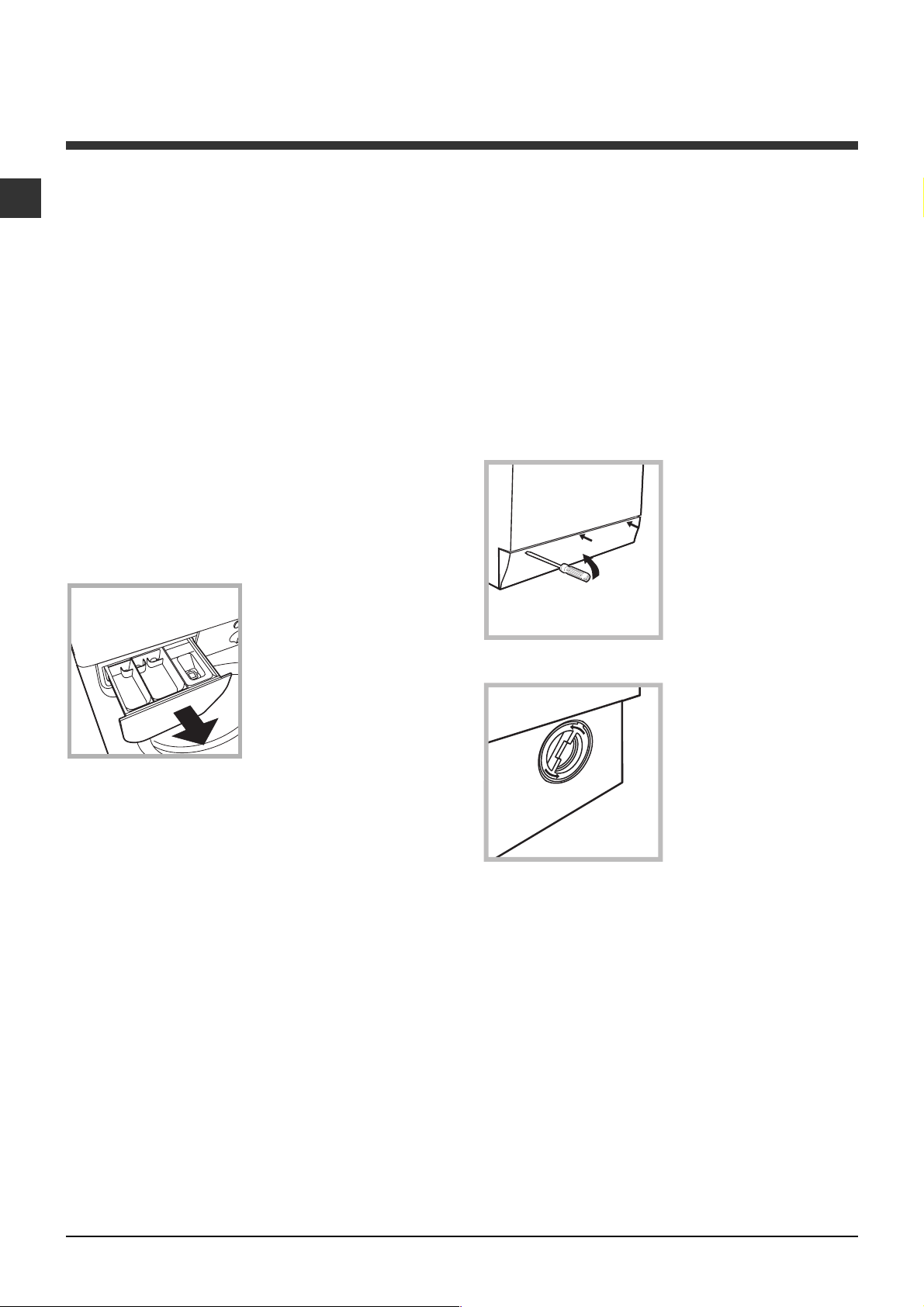

Heben Sie die Schublade leicht an und ziehen Sie sie nach vorne hin heraus (siehe Abbildung). Spülen Sie sie regelmäßig unter fließendem Wasser gründlich aus.

Pflege der Gerätetür und Trommel

Reinigung der Pumpe

Ihr Gerät ist mit einer selbstreinigenden Pumpe ausgerüstet, eine Wartung ist demnach nicht erforderlich. Es könnte jedoch vorkommen, dass kleine Gegenstände (Münzen, Knöpfe) in die zum Schutz der Pumpe dienende Vorkammer (befindlich unter der Pumpe) fallen.

 Vergewissern Sie sich, dass der Waschgang

abgeschlossen ist und ziehen Sie den Netzstecker heraus.

Zugang zur Vorkammer:

1. Nehmen Sie die Abdeckung (befindlich an der Gerätefront) mit Hilfe eines Schraubenziehers ab (siehe Abbildung);

2. Drehen Sie den Deckel gegen den Uhrzeigersinn ab (siehe Abbildung): es ist ganz normal, wenn etwas Wasser austritt;

 Lassen Sie die Gerätetür stets leicht offen stehen,

um die Bildung unangenehmer Gerüche zu vermeiden.

3. Reinigen Sie das Innere gründlich;

4. Schrauben Sie den Deckel wieder auf;

5. Bringen Sie die Abdeckung wieder an. Stellen Sie hierbei sicher, dass die Haken in die Schlitze eingreifen, bevor Sie die Abdeckung fest andrücken.

Kontrolle des Wasserzulaufschlauchs

Kontrollieren Sie den Zulaufschlauch mindestens einmal im Jahr. Weist er Risse bzw. Brüche auf, muss er ausgetauscht werden. Der starke Druck während des Waschprogramms könnte zu plötzlichem Platzen führen.

 Verwenden Sie niemals bereits gebrauchte

Schläuche.

Page 11

Störungen und Abhilfe

Bei Funktionsstörung: Bevor Sie sich an den Technischen Kundendienst wenden (siehe Kundendienst), vergewissern Sie sich zuerst, ob es sich nicht um eine Kleinigkeit handelt, die Sie selbst beheben können. Ziehen Sie hierzu nachstehendes Verzeichnis zu Rate.

Störungen:

Der Waschvollautomat schaltet sich nicht ein.

Der Waschgang startet nicht.

The washing machine does not take in water ("H2O" will flash on the display).

Der Waschvollautomat lädt laufend Wasser und pumpt es laufend ab.

Mögliche Ursachen / Lösungen:

 Der Stecker steckt nicht in der Steckdose, oder nicht so, dass der Kontakt

hergestellt wird.

 Der Strom ist ausgefallen.

 Die Gerätetür wurde nicht vorschriftsmäßig geschlossen.  Die EIN/AUS-Taste wurde nicht gedrückt.  Die Taste START/PAUSE wurde nicht gedrückt.  Der Wasserhahn ist nicht aufgedreht.  Es wurde ein verzögerter Start gewählt (siehe Personalisierungen).

 Der Zufuhrschlauch ist nicht am Wasserhahn angeschlossen.  Der Schlauch ist geknickt.  Der Wasserhahn ist nicht aufgedreht.  Es ist kein Wasser da.  Der Druck ist unzureichend.  Die Taste START/PAUSE wurde nicht gedrückt.

 Der Ablaufschlauch befindet sich nicht auf der vorgeschriebenen Höhe, d.h. 65  100 cm

vom Boden (siehe Installation).  Das Schlauchende liegt unter Wasser (siehe Installation).  Der Abfluss der Hausinstallation wurde nicht mit einer Entlüftungsöffnung versehen.

Konnte die Störung durch diese Kontrollen nicht behoben werden, dann drehen Sie den

Wasserhahn zu, schalten das Gerät aus und fordern den Kundendienst an. Falls Sie in

einer der obersten Etagen eines Gebäudes wohnen, kann es vorkommen, dass sich im

Syphon ein Vakuum bildet, und der Waschvollautomat ständig Wasser ansaugt und

wieder abpumpt. Zur Lösung dieser Probleme bietet der Handel spezielle Syphonventile.

Der Waschvollautomat pumpt nicht ab und schleudert nicht.

Der Waschvollautomat vibriert zu stark während des Schleuderns.

Der Waschvollautomat ist undicht.

Die Kontrollleuchten "Funktionen" und "Start/Pause" blinken und eine der Kontrollleuchten der "laufenden Programmphase" sowie die für "Gerätetür gesperrt" bleiben eingeschaltet.

Es bildet sich zu viel Schaum.

Der Waschtrockner trocknet nicht.

 Das Programm siehe kein Abpumpen vor: Bei einigen Programmen muss es

von Hand eingestellt werden (siehe Starten eines Waschprogramms).  Der Ablaufschlauch ist geknickt (siehe Installation).  Die Ablaufleitung ist verstopft.

 Die Trommel wurde bei der Installation nicht korrekt befreit (siehe Installation).  Der Waschvollautomat steht nicht eben (siehe Installation).  Der Waschvollautomat steht zu eng zwischen der Wand und einem Möbel (siehe Installation).

 Der Zulaufschlauch wurde nicht ordnungsgemäß aufgeschraubt (siehe Installation).  Die Waschmittelschublade ist verstopft (zur Reinigung siehe Wartung und Pflege).  Der Ablaufschlauch ist nicht korrekt befestigt (siehe Installation).

 Schalten Sie das Gerät aus und ziehen Sie den Netzstecker; warten Sie

daraufhin ca. 1 Minute und schalten Sie es wieder ein.

Bleibt die Störung bestehen, kontaktieren Sie bitte den Kundendienst.

 Das Waschmittel ist für Waschmaschinen nicht geeignet (es muss mit der Aufschrift

Für Waschmaschinen, Für Handwäsche und Waschmaschinen usw. versehen sein.  Es wurde zu hoch dosiert.

 Der Stecker steckt nicht in der Steckdose, oder nicht so, dass der Kontakt hergestellt wird.  Der Strom ist ausgefallen.  Das Füllfenster ist nicht richtig geschlossen.  Es wurde ein verzögerter Start gewählt.  Der Wählschalter TROCKNEN befindet sich auf Position 0.

Page 12

Kundendienst

Bevor Sie sich an den Kundendienst wenden:

 Sollten einige Kontrollen vorab selbst durchgeführt werden (siehe Störungen und Abhilfe);  Starten Sie daraufhin das Programm erneut, um sicherzustellen, dass die Störung auch wirklich behoben

wurde;

 Ist dies nicht der Fall, dann kontaktieren Sie den autorisierten Kundendienst unter der auf dem

Garantieschein befindlichen Telefonnummer.

 Wenden Sie sich auf keinen Fall an nicht autorisierte Techniker.

Geben Sie bitte Folgendes an:

 die Art der Störung;  das Maschinenmodell (Mod.);  die Seriennummer (S/N). Diese Daten entnehmen Sie bitte dem auf der Rückseite des Waschtrockner und auf der Vorderseite (Gerätetür öffnen) befindlichen Typenschild.

Page 13

Instructions for use

WASHER-DRYER

English

IWDD 7145

Contents

Installation, 14-15

Unpacking and levelling Connecting the electricity and water supplies The first wash cycle Technical data

Description of the washer-dryer and starting a wash cycle, 16-17

Control panel Indicator lights Starting a wash cycle

Wash cycles, 18

Table of wash cycles

Personalisation, 19

Setting the temperature Setting the drying cycle Functions

Detergents and laundry, 20

Detergent dispenser drawer Preparing the laundry Garments requiring special care Load balancing system

Precautions and tips, 21

General safety Disposal

Care and maintenance, 22

Cutting off the water or electricity supply Cleaning the washer-dryer Cleaning the detergent dispenser drawer Caring for the door and drum of your appliance Cleaning the pump Checking the water inlet hose

Troubleshooting, 23

Service, 24

Page 14

Installation

 This instruction manual should be kept in a safe

place for future reference. If the washer-dryer is sold, transferred or moved, make sure that the instruction manual remains with the machine so that the new owner is able to familiarise himself/herself with its operation and features.

 Read these instructions carefully: they contain vital

information relating to the safe installation and operation of the appliance.

Unpacking and levelling

Unpacking

1. Remove the washer-dryer from its packaging.

2. Make sure that the washer-dryer has not been damaged during the transportation process. If it has been damaged, contact the retailer and do not proceed any further with the installation process.

3. Remove the 4 protective screws (used during transportation) and the rubber washer with the corresponding spacer, located on the rear part of the appliance (see figure).

4. Close off the holes using the plastic plugs provided.

5. Keep all the parts in a safe place: you will need them again if the washer-dryer needs to be moved to another location.

Levelling the machine correctly will provide it with stability, help to avoid vibrations and excessive noise and prevent it from shifting while it is operating. If it is placed on carpet or a rug, adjust the feet in such a way as to allow a sufficient ventilation space underneath the washer-dryer.

Connecting the electricity and water supplies

Connecting the water inlet hose

1. Connect the supply pipe by screwing it to a cold water tab using a ¾ gas threaded connection

(see figure).

Before performing the connection, allow the water to run freely until it is perfectly clear.

2. Connect the inlet hose to the washer-dryer by screwing it onto the corresponding water inlet of the appliance, which is situated on the top righthand side of the rear part of the appliance (see figure).

3. Make sure that the hose is not folded over or bent.

 Packaging materials should not be used as toys for

children.

Levelling

1. Install the washer-dryer on a flat sturdy floor, without resting it up against walls, furniture cabinets or anything else.

2. If the floor is not perfectly level, compensate for any unevenness by tightening or loosening the adjustable front feet (see figure); the angle of inclination, measured in relation to the worktop, must not exceed 2°.

 The water pressure at the tap must fall within the

values indicated in the Technical details table (see next page).

 If the inlet hose is not long enough, contact a

specialised shop or an authorised technician.

 Never use second-hand hoses.

 Use the ones supplied with the machine.

Page 15

Connecting the drain hose

65 - 100 cm

Connect the drain hose, without bending it, to a drainage duct or a wall drain located at a height between 65 and 100 cm from the floor;

 Do not use extension cords or multiple sockets.

 The cable should not be bent or compressed.

 The power supply cable must only be replaced by

authorised technicians.

Warning! The company shall not be held responsible in the event that these regulations are not respected.

The first wash cycle

alternatively, rest it on the side of a washbasin or bathtub, fastening the duct supplied to the tap (see figure). The free end of the hose should not be underwater.

 We advise against the use of hose extensions; if it is

absolutely necessary, the extension must have the same diameter as the original hose and must not exceed 150 cm in length.

Electrical connections

Before plugging the appliance into the electricity socket, make sure that:

 the socket is earthed and complies with all

applicable laws;

 the socket is able to withstand the maximum power

load of the appliance as indicated in the Technical data table (see opposite);

 the power supply voltage falls within the values

indicated in the Technical data table (see opposite);

 the socket is compatible with the plug of the

washer-dryer. If this is not the case, replace the socket or the plug.

 The washer-dryer must not be installed outdoors,

even in covered areas. It is extremely dangerous to leave the appliance exposed to rain, storms and other weather conditions.

 When the washer-dryer has been installed, the

electricity socket must be within easy reach.

Once the appliance has been installed, and before you use it for the first time, run a wash cycle with detergent and no laundry, using the wash cycle 2.

Technical data

Model

Dimensions

Capacity

Electrical

connections

Water connections

Spin speed

Energy rated programmes

accor ding to regulation EN 50229

IWDD 7145

width 59.5 cm height 85 cm depth 53,5 cm

from 1 to 7 kg for the wash programme; from 1 to 5 kg for the drying programme

please refer to the technical data plate fixed to the machine

maximum pressure 1 MPa (10 bar) minimum pressure 0.05 MPa (0.5 bar) drum capacity 52 litres

up to 1400 rotations per minute

Wash: programme 2; temperature 60°C; run with a load of 7 kg. Drying: first drying cycle performed with a 2 kg lload and the DRYING knob on the setting. Second drying cycle performed with a 5 kg load and the DRYING knob on the setting.

This appliance conforms to the following EC Directives:

- 89/336/EEC dated 03/05/89 (Electromagnetic Compatibility) and subsequent modifications

- 2002/96/EC

- 2006/95/EC Low Voltage)

Page 16

Description of the washer-dryer and starting a wash cycle

Control panel

Detergent dispenser drawer

ON/OFF

button

WASH CYCLE

knob

DELAY TIMER

button

DISPLAY

TEMPERATURE

knob

FUNCTION

buttons with indicator lights

DRYING

knob

WASH CYCLE PROGRESS

START/ PAUSE

button with indicator light

DOOR LOCKED

indicator light

Detergent dispenser drawer: used to dispense detergents and washing additives (see Detergents and laundry).

ON/OFF button: switches the washing machine on and off.

WASH CYCLE knob: programmes the wash cycles. During the wash cycle, the knob does not move.

FUNCTION buttons with indicator light: used to select the available functions. The indicator light corresponding to the selected function will remain lit.

TEMPERATURE knob: sets the temperature or the cold wash cycle (see Personalisation).

DRYING knob: used to set the desired drying programme (see Personalisation).

DISPLAY: used to view the duration of the various cycles available and the remaining time of a cycle in progress; if the DELAY TIMER option has been selected, the countdown to the start of the selected cycle will appear.

WASH CYCLE PROGRESS

monitor the progress of the wash cycle. The illuminated indicator light shows which phase is in progress.

DOOR LOCKED indicator light: indicates whether the door may be opened or not (see next page).

START/PAUSE button with indicator light: starts or temporarily interrupts the wash cycles. N.B. To pause the wash cycle in progress, press this button; the corresponding indicator light will flash orange, while the indicator light for the current wash cycle phase will remain lit in a fixed manner. If the DOOR LOCKED door may be opened. To start the wash cycle from the point at which it was interrupted, press this button again.

Standby mode

This washing machine, in compliance with new energy saving regulations, is fitted with an automatic standby system which is enabled after a few minutes if no activity is detected. Press the ON-OFF button briefly and wait for the machine to start up again.

indicator light is switched off, the

indicator light

s: used to

DELAY TMER button time for the selected wash cycle. The delay time will be shown on the display.

: press to set a delayed start

Page 17

Indicator lights

The indicator lights provide important information. This is what they can tell you:

Wash cycle phase indicator lights

Once the desired wash cycle has been selected and has begun, the indicator lights switch on one by one to indicate which phase of the cycle is currently in progress.

Wash

Rinse

Spin/Drain Drying

Door locked indicator light

When the indicator light is on, the porthole door is locked to prevent it from being opened; make sure the indicator light is off before opening the door (wait approximately 3 minutes). To open the door during a running wash cycle, press the START/PAUSE button; the door may be opened once the DOOR LOCKED indicator light turns off.

End of wash cycle

Note: when the drying cycle has finished, the DRYING knob should be returned to the 0 position.

Function buttons and corresponding indicator lights

When a function is selected, the corresponding indicator light will illuminate. If the selected function is not compatible with the programmed wash cycle, the corresponding indicator light will flash and the function will not be activated. If the selected function is not compatible with another function which has been selected previously, the indicator light corresponding to the first function selected will flash and only the second function will be activated; the indicator light corresponding to the enabled option will remain lit.

ENDE

Starting a wash cycle

1. Switch the washer-dryer on by pressing the ON/OFF button. All indicator lights will switch on for a few seconds, then they will switch off and the START/PAUSE indicator light will pulse.

2. Load the laundry and close the door.

3. Set the WASH CYCLE knob to the desired programme.

4. Set the washing temperature (see Personalisation).

5. Set the drying cycle if necessary (see Personalisation).

6. Measure out the detergent and washing additives (see Detergents and laundry).

7. Select the desired functions.

8. Start the wash cycle by pressing the START/PAUSE button and the corresponding indicator light will remain lit

in a fixed manner, in green. To cancel the set wash cycle, pause the machine by pressing the START/PAUSE button and select a new cycle.

9. At the end of the wash cycle the ENDE indicator light will switch on. The door can be opened once the DOOR LOCKED drum dries completely. Switch the washer-dryer off by pressing the ON/OFF button.

indicator light turns off. Take out your laundry and leave the appliance door ajar to make sure the

Page 18

Wash cycles

Table of wash cycles

Description of the wash cycle

Wash cycles

Daily

Cotton with prewash:

Cotton:

extremely soiled whites.

Cotton (1):

Cotton (2):

Cotton:

Coloured Cottons (3):

Synthetics:

Special

Wool:

Silk /Curtains:

Jeans

Sport Light

Sport Shoes

Drying

Cotton dry

Synthetics dry

Express Wash & Dry

Partial wash cycles

Rinse Spin Drain

heavily soiled whites and resistant colours. heavily soiled whites and delicate colours.

heavily soiled whites and resistant colours.

lightly soiled resistant colours.

for wool, cashmere, etc.

for garments in silk and viscose, lingerie.

extremely soiled whites.

lightly soiled whites and delicate colours.

Max

Max.

temp.

speed

(°C)

(rpm)

90° 1400 90° 1400 60° 1400 40° 1400 60° 1400 40° 1400 60° 800

40° 600 30° 0 40° 800 30° 600

30° 600

- -

30° 1400

1400

Detergents Max. load (kg)

Drying

Prewash Wash

llll l l l l l l

- -

l l

- - - -

- - -

- -

- - -

Fabric

softener

ll ll ll ll ll ll

ll ll ll ll

Normal

Max. 2

Eco

Time

7 7 7 7 73,5 73,5 32

1,5

1 3 3

pairs

5 3

0,5

7 7 7

Cycle

duration

The duration of the wash cycles can be checked on the display.

The information contained in the table is intended as a guide only.

For all Test Institutes:

1) Test wash cycle in compliance with regulation EN 50229: set wash cycle 2 with a temperature of 60°C.

2) Long wash cycle for cottons: set wash cycle 2 with a temperature of 40°C.

3) Short wash cycle for cottons: set wash cycle 4 with a temperature of 40°C.

Specials wash cycles Sport Light (

wash cycle

9) is for washing lightly soiled sports clothing fabrics (tracksuits, shorts, etc.); for best results, we recommend not exceeding the maximum load indicated in the "Table of wash cycles". We recommend using a liquid detergent and dosage suitable for a half-load. Sport Shoes (

wash cycle

10) is for washing sports shoes; for best results, do not wash more than 2 pairs simultaneously. Express Wash & Dry (

wash cycle

13) was designed to wash and dry lightly soiled garments quickly. This cycle may be used to wash and dry a laundry load of up to 0.5 kg in just 35 minutes. To achieve optimum results, use liquid detergent and pre-treat cuffs, collars and stains.

Page 19

Personalisation

Setting the temperature

Turn the TEMPERATURE knob to set the wash temperature (see Table of wash cycles). The temperature may be lowered, or even set to a cold wash

. The washer-dryer will automatically prevent you

from selecting a temperature which is higher than the maximum value set for each wash cycle.

Setting the drying cycle

Turn the DRYING knob to select the desired drying option. There are two options:

A - Based on time: From 40 minutes to 180. B - Based on the desired laundry dryness level:

Iron dry afterwards. the remaining dampness softens creases, making them easier to remove.

Hanger dry Cupboard dry

: suitable for clothes which will need ironing

: ideal for clothes which do not need to be dried fully.

: suitable for laundry which can be put back in a cupboard without being ironed.

Table of Drying times (guideline values)

Fab ric type

Cotton Clothing of different

Synthetics Sheets, Shirts, Pyjamas,

Load type Max.

sizes, Terry towels

socks, etc.

load (kg)

5180170140

3140120100

Cupboard dry

Hanger dry

Iron dry

If your laundry load to be washed and dried is much greater than the maximum stated load (see adjacent table), perform the wash cycle, and when the cycle is complete, divide the garments into groups and put some of them back in the drum. At this point, follow the instructions provided for a "Drying only" cycle. Repeat this procedure for the remainder of the load.

Drying only

Use the cycle selector knob to select a drying cycle (11-12) in accordance with the type of fabric. The desired drying level or time may also be set using the DRYING knob.

Functions

The various wash functions available with this washer-dryer will help to achieve the desired results, every time. To activate the functions:

1. Press the button corresponding to the desired function;

2. the function is enabled when the corresponding indicator light is illuminated. Note: If the indicator light flashes rapidly, this signals that this particular function may not be selected in

conjunction with the selected wash cycle.

Delay timer

To set a delayed start for the selected programme, press the corresponding button repeatedly until the required delay period has been reached. When this option is enabled, the

symbol lights up on the display. To remove the

delayed start option press the button until the text "OFF" appears on the display.  This option is enabled with all programmes.

Selecting this option enables you to suitably adjust drum rotation, temperature and water to a reduced load of lightly soiled cotton and synthetic fabrics (refer to the

"Table of wash cycles"

).   enables you to wash in less time thereby saving water and electricity. We suggest using a liquid detergent suitably measured out to the load quantity.  This function may not be used in conjunction with cycles 1, 2, 6, 7, 8, 9, 10, 11, 12, 13,

, , .

Extra rinse

By selecting this option, the efficiency of the rinse is increased and optimal detergent removal is guaranteed. It is particularly useful for sensitive skin.

 This function may not be used in conjunction with wash cycles 11, 12, 13,

, .

Page 20

Detergents and laundry

Detergent dispenser drawer

Good washing results also depend on the correct dose of detergent: adding too much detergent will not necessarily result in a more efficient wash, and may in fact cause build up on the inside of your appliance and contribute to environmental pollution.

 Do not use hand washing detergents because these

create too much foam.

Open the detergent dispenser drawer and pour in the detergent or washing additive, as

follows.

ompartment 1: Pre-wash detergent (powder) compartment 2: Detergent for the wash cycle (powder or liquid)

Liquid detergent should only be poured in immediately prior to the start of the wash cycle.

compartment 3: Additives (fabric softeners, etc.)

The fabric softener should not overflow the grid.

Silk: use special wash cycle 7 to wash all silk garments. We recommend the use of special detergent which has been designed to wash delicate clothes. Curtains: fold curtains and place them in a pillow case or mesh bag. Use wash cycle 7. Jeans: Turn garments inside-out before washing and use a liquid detergent. Use programme 8.

Load balancing system

Before every spin cycle, to avoid excessive vibrations and to distribute the load in a uniform manner, the drum rotates continuously at a speed which is slightly greater than the washing rotation speed. If, after several attempts, the load is not balanced correctly, the machine spins at a reduced spin speed. If the load is excessively unbalanced, the washer-dryer performs the distribution process instead of spinning. To encourage improved load distribution and balance, we recommend small and large garments are mixed in the load.

Preparing the laundry

 Divide the laundry according to:

- the type of fabric/the symbol on the label

- the colours: separate coloured garments from

whites.  Empty all garment pockets and check the buttons.  Do not exceed the listed values, which refer to the

weight of the laundry when dry:

Durable fabrics: max. 7 kg

Synthetic fabrics: max. 3 kg

Delicate fabrics: max. 2 kg

Wool: max. 1,5 kg

Silk: max. 1 kg

How much does your laundry weigh?

1 sheet 400-500 g 1 pillow case 150-200 g 1 tablecloth 400-500 g 1 bathrobe 900-1200 g 1 towel 150-250 g

Garments requiring special care

Wool: all wool garments can be washed using

programme 6, even those carrying the "hand-wash only" detergents and do not exceed 1,5 kg of laundry.

label. For best results, use special

Page 21

Precautions and tips

 This Washer-dryer was designed and constructed in

accordance with international safety regulations. The following information is provided for safety reasons and must therefore be read carefully.

General safety

 This appliance was designed for domestic use only.  The Washer-dryer must only be used by adults, in

accordance with the instructions provided in this manual.  Do not touch the machine when barefoot or with

wet or damp hands or feet.  Do not pull on the power supply cable when

unplugging the appliance from the electricity

socket. Hold the plug and pull.  Do not open the detergent dispenser drawer while

the machine is in operation.  Do not touch the drained water as it may reach

extremely high temperatures.  Never force the porthole door. This could damage

the safety lock mechanism designed to prevent

accidental opening.  If the appliance breaks down, do not under any

circumstances access the internal mechanisms in

an attempt to repair it yourself.  Always keep children well away from the appliance

while it is operating.  The door can become quite hot during the wash cycle.  If the appliance has to be moved, work in a group

of two or three people and handle it with the utmost

care. Never try to do this alone, because the

appliance is very heavy.  Before loading laundry into the Washer-dryer, make

sure the drum is empty.

separately in order to optimise the recovery and recycling of the materials they contain and reduce the impact on human health and the environment. The crossed out "wheeled bin" symbol on the product reminds you of your obligation, that when you dispose of the appliance it must be separately collected. Consumers should contact their local authority or retailer for information concerning the correct disposal of their old appliance.

 During the drying phase, the door tends to get

quite hot.

 Do not use the appliance to dry clothes that have

been washed with flammable solvents (e.g. trichlorethylene).

 Do not use the appliance to dry foam rubber or

similar elastomers.

 Make sure that the water tap is turned on during

the drying cycles.

Disposal

 Disposing of the packaging materials: observe local

regulations so that the packaging may be re-used.  The European Directive 2002/96/EC on Waste

Electrical and Electronic Equipment, requires that old household electrical appliances must not be disposed of in the normal unsorted municipal waste stream. Old appliances must be collected

Page 22

Care and maintenance

Cutting off the water and electricity supplies

 Turn off the water tap after every wash cycle. This

will limit wear on the hydraulic system inside the

washer-dryer and help to prevent leaks.

 Unplug the washer-dryer when cleaning it and

during all maintenance work.

Cleaning the washer-dryer

The outer parts and rubber components of the appliance can be cleaned using a soft cloth soaked in lukewarm soapy water. Do not use solvents or abrasives.

Cleaning the detergent dispenser drawer

Remove the dispenser by raising it and pulling it out (see figure). Wash it under running water; this operation should be repeated frequently.

Cleaning the pump

The washer-dryer is fitted with a self-cleaning pump which does not require any maintenance. Sometimes, small items (such as coins or buttons) may fall into the pre-chamber which protects the pump, situated in its bottom part.

 Make sure the wash cycle has finished and unplug

the appliance.

To access the pre-chamber:

1. using a screwdriver, remove the cover panel on the lower front part of the washer-dryer (see figure);

2. unscrew the lid by rotating it anti-clockwise (see figure): a little water may trickle out. This is perfectly normal;

Caring for the door and drum of your appliance

 Always leave the porthole door ajar in order to

prevent unpleasant odours from forming.

3. clean the inside thoroughly;

4. screw the lid back on;

5. reposition the panel, making sure the hooks are securely in place before you push it onto the appliance.

Checking the water inlet hose

Check the inlet hose at least once a year. If there are any cracks, it should be replaced immediately: during the wash cycles, water pressure is very strong and a cracked hose could easily split open.

 Never use second-hand hoses.

Page 23

Troubleshooting

Your washer-dryer could fail to work. Before contacting the Technical Assistance Centre (see Assistance), make sure that the problem cannot be not solved easily using the following list.

Problem:

The Washer-dryer does not switch on.

The wash cycle does not start.

The washing machine does not take in water ("H2O" will flash on the display).

The Washer-dryer continuously takes in and drains water.

Possible causes / Solutions:

 The appliance is not plugged into the socket fully, or is not making contact.  There is no power in the house.

 The Washer-dryer door is not closed properly.  The ON/OFF button has not been pressed.  The START/PAUSE button has not been pressed.  The water tap has not been opened.  A delayed start has been set.

 The water inlet hose is not connected to the tap.  The hose is bent.  The water tap has not been opened.  There is no water supply in the house.  The pressure is too low.  The START/PAUSE button has not been pressed.

 The drain hose is not fitted at a height between 65 and 100 cm from

the floor (see Installation).  The free end of the hose is under water (see Installation).  The wall drainage system is not fitted with a breather pipe. If the problem persists even after these checks, turn off the water tap, switch the appliance off and contact the Assistance Service. If the dwelling is on one of the upper floors of a building, there may be problems relating to water drainage, causing the Washer-dryer to fill with water and drain continuously. Special antidraining valves are available in shops and help to avoid this inconvenience.

The Washer-dryer does not drain or spin.

The Washer-dryer vibrates a lot during the spin cycle.

The Washer-dryer leaks.

The "Functions" indicator lights and the "start/pause" indicator light flash, while one of the "phase in progress" indicator lights and the "door locked" indicator light will remain lit in a fixed manner.

There is too much foam.

The washer-dryer does not dry.

 The wash cycle does not include draining: some wash cycles require the

drain phase to be started manually.  The drain hose is bent (see Installation).  The drainage duct is clogged.

 The drum was not unlocked correctly during installation (see Installation).  The Washer-dryer is not level (see Installation).  The Washer-dryer is trapped between cabinets and walls (see Installation).

 The water inlet hose is not screwed on properly (see Installation).  The detergent dispenser drawer is blocked (for cleaning instructions, see Care

and maintenance).  The drain hose is not fixed properly (see Installation).

 Switch off the machine and unplug it, wait for approximately 1 minute

and then switch it back on again.

If the problem persists, contact the Technical Assistance Service.

 The detergent is not suitable for machine washing (it should display the

text for Washer-dryers or hand and machine wash, or the like).  Too much detergent was used.

 The appliance is not plugged into the socket, or not enough to make contact.  There has been a power failure.  The appliance door is not shut properly.  A delayed start has been set.  DRYING knob is in the 0 position.

Page 24

Service

195079208.00

06/2009 - Xerox Fabriano

Before calling for Assistance:

 Check whether you can solve the problem alone (see Troubleshooting);  Restart the programme to check whether the problem has been solved;  If this is not the case, contact an authorised Technical Assistance Centre using the telephone number

provided on the guarantee certificate.

 Always request the assistance of authorised technicians.

Have the following information to hand:

 the type of problem;  the appliance model (Mod.);  the serial number (S/N). This information can be found on the data plate applied to the rear of the washer-dryer, and can also be found on the front of the appliance by opening the door.
