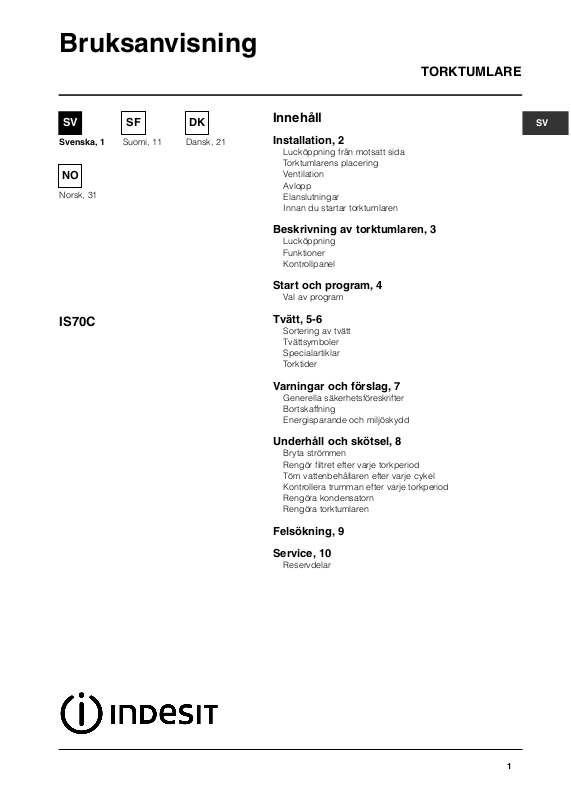

Page 1
Bruksanvisning
TORKTUMLARE
SV
Svenska, 1
NO
Norsk, 31
IS70C
SF
Suomi, 11
DK
Dansk, 21
Innehåll
Installation, 2
Lucköppning från motsatt sida
Torktumlarens placering
Ventilation
Avlopp
Elanslutningar
Innan du startar torktumlaren
Beskrivning av torktumlaren, 3
Lucköppning
Funktioner
Kontrollpanel
Start och program, 4
Val av program
Tvätt, 5-6
Sortering av tvätt
Tvättsymboler
Specialartiklar
Torktider
Varningar och förslag, 7
Generella säkerhetsföreskrifter
Bortskaffning
Energisparande och miljöskydd
SV
Underhåll och skötsel, 8
Bryta strömmen
Rengör filtret efter varje torkperiod
Töm vattenbehållaren efter varje cykel
Kontrollera trumman efter varje torkperiod
Rengöra kondensatorn
Rengöra torktumlaren
Felsökning, 9
Service, 10
Reservdelar
1
Page 2
Installation
SV
! Förvara den här bruksanvisningen på en lättåtkomlig
plats för framtida bruk. Ta med den när du flyttar.
Om du säljer eller ger tumlaren till någon annan, ska
du komma ihåg att även lämna över den här
bruksanvisningen så att den nye ägaren kan ta del av
varningar och information om hur torktumlaren fungerar.
! Läs noga igenom anvisningarna. Följande sidor
innehåller viktig information om installation och
torktumlarens funktioner.
Lucköppning från motsatt sida
Gångjärn
Luckklinka
Luckspärr
Avlopp
Om torktumlaren har installerats intill ett avlopp, kan
vattnet avledas till detta avlopp. Detta innebär att man
inte behöver tömma vattenbehållaren. Avlägsna helt
enkelt slangen från den övre monteringsplatsen på
torktumlarens baksida och koppla bifogad slang till
avloppet.
Elanslutningar
Kontrollera följande innan du sätter in kontakten i
eluttaget.
●
Uttaget måste vara jordat.
●
Uttaget måste minst motsvara maskinens
maximala spänning, som anges på märkplåten (se
Beskrivning av torktumlaren).
●
Spänningen måste ligga inom de värden som
anges på märkplåten (se Beskrivning av
torktumlaren).
●
Uttaget måste vara kompatibelt med torktumlarens
kontakt. Byt kontakt eller uttag om detta inte är fallet.
Gångjärn
Torktumlarens lucköppning kan lätt överflyttas till
motsatt sida. Flytta gångjärn och skruvar diagonalt.
Flytta även luckans klinka och spärr till motsatt sida
(se bild ovan).
Torktumlarens placering
●
Placera torktumlaren på behörigt avstånd från
gasspisar, -värmare eller -plattor. Flammorna kan
skada maskinen.
●
Om du avser att installera maskinen under ett
arbetsbord, ska du av ventilationsskäl lämna ett 10
mm långt avstånd mellan maskinens överdel och
andra objekt på eller över maskinen samt ett 15
mm långt avstånd mellan maskinens sidor och
eventuella sidoobjekt. Kontrollera att ventilerna på
maskinens baksida inte är blockerade.
Ventilation
Ventilationen måste vara tillfredsställande när
torktumlaren inte används. Torktumlaren bör stå i en
torr och välventilerad miljö. Luftflödet runt torktumlaren
spelar en avgörande roll för kondensering av det
vatten som produceras under tvättning. Torktumlaren
fungerar inte effektivt i ett trångt utrymme eller ett skåp.
! Viss kondensering kan förekomma om torktumlaren
används i ett litet eller kallt rum.
! Torktumlaren får inte installeras utomhus, även om
detta sker på skyddad plats. Regn eller storm kan
utgöra fara.
! En installerad torktumlares elsladd och kontakt
måste vara väl tillgänglig.
! Använd inte förlängningssladd.
! Nätsladden får inte vara böjd eller skadad.
! Kontrollera nätsladden med jämna mellanrum. En ny
sladd måste vara avsedd för den här torktumlaren och
kan enbart installeras av auktoriserad tekniker (se
Service). Nya eller längre nätsladdar finns att köpa
hos auktoriserade återförsäljare.
! Tillverkaren avsäger sig allt ansvar om dessa regler
inte följs.
! Konsultera en kvalificerad tekniker om det råder
tveksamhet om informationen ovan.
Innan du startar torktumlaren
Rengör trumman invändigt när du har installerat
torktumlaren och innan du börjar att använda den för
att avlägsna eventuellt damm som har ansamlats
under transporten.
2
Page 3
Beskrivning av torktumlaren
Lucköppning Funktioner
Tryck och släpp
frontpanelen i visat läge
Luckklinka
Kondensatorskydd
Handtag för Kondensatorskydd
(Dra för att öppna
Kontrollpanel
Vattenbehållare
Filter
Märkplåt
Modell- och
serienummer
Luckspärr
Luftintagsventil
SV
Installation
Beskrivning
Start och
program Tvätt
VATTENTÖMNING-
Torkguide
Tryck på START-knappen för att inleda torkning
enligt valt program (se Start och program).
Tryck på TEMPERATUR-knappen för att välja
torktemperatur (se Start och program).
IN: HÖG värme
UT: LÅG värme
Torkguiden är en användarvänlig tabell med
information om olika tyger samt laddningskapacitet.
Bomull
Syntet
eller Akryl eller annat ömtåligt material
START-
lampa
TEMPERATUR-
knapp
Vattentömnning-lampan talar om att
vattenbehållaren är full och måste tömmas. Lampan
släcks några sekunder efter att vattenbehållaren har
tömts. Torktumlaren måste köra för att detta ska ske.
Med TIMER-ratten ställer du in torktiden. Vrid ratten
medurs, aldrig moturs, tills önskad torktid markeras
(se Start och program).
knapp
Indikator
TIMERratt
Varningar och
förslag
Underhåll och
skötsel Felsökning Service
3
Page 4
Start och program
SV
Val av program
1. Anslut torktumlaren till elnätet.
2. Sortera tvätten efter tygsort (se Tvätt).
3. Öppna luckan och kontrollera att filtret är rent
och på plats och att vattenbehållaren är tom och
på plats (se Underhåll).
4. Ladda maskinen och se till att inget plagg täcker
luckans stängningsmekanism. Stäng luckan.
5. Välj torktiden för den tygsort du torkar med hjälp
av torkguiden (se Tvätt).
- Ställ in temperaturen med TEMPERATURknappen
- Välj torktid genom att vrida TIMER-ratten
medurs.
6. Tryck på START-knappen för att starta.
Under torkprogrammets gång kan du kontrollera
tvätten och plocka ut de plagg som eventuellt
redan har torkat. Tryck på START-knappen när du
stänger luckan för att fortsätta torkprogrammet.
7. Den slutliga KALLTUMLAR-fasen inleds cirka 10
minuter innan programmet avslutas (tvätten kyls
ned). Denna fas bör alltid ges tid att avslutas.
8. Öppna luckan, plocka ut tvätten, rengör filtret
och byt ut det. Töm vattenbehållaren och byt
den (se Underhåll).
9. Bryt strömmen till torktumlaren.
4
Page 5
Tvätt
Sortering av tvätt
●
Kontrollera märkningen på kläderna för att fastställa
om dessa kan torktumlas
●
Sortera tvätten materialvis
●
Töm ur fickor och kontrollera knappar
●
Dra upp dragkedjor, spänn spännen och dra åt
lösa bälten och remmar
●
Vrid ur varje plagg individuellt för att avlägsna så
mycket vatten som möjligt
! Placera inte dyblöta plagg i torktumlaren.
Maximal laddningskapacitet
Ladda inte mer än angiven maximal kapacitet.
Följande angivelser gäller torrvikt:
Naturliga fibrer: max. 7 kg.
Syntetfibrer: max. 3 kg.
! Ladda INTE för mycket i maskinen. Du riskerar att
reducera torkningens effektivitet.
Typical load
Kläder
Blus Bomull 150g
Annat 100g
Klänning Bomull 500g
Annat 350g
Jeans 700g
10 blöjor 1000g
Skjorta Bomull 300g
Annat 200g
T-Shirt 125g
Hushållsobjekt
Påslakan Bomull 1500g
(dubbel) Annat 1000g
Stor bordsduk 700g
Liten bordsduk 250g
Kökshandduk 100g
Badhandduk 700g
Handduk 350g
Dubbelt lakan 500g
Enkelt lakan 350g
Tvättsymboler
Kontrollera plaggens tvättsymboler, speciellt om du
torktumlar dem för första gången. Följande symboler
är mest vanliga:
Kan torktumlas
Torktumla ej
Torktumla på hög värme
Torktumla på låg värme
Olämpliga artiklar för torktumling
●
Artiklar som innehåller gummi, gummiliknande
material eller plastfilm (olika kuddar eller regnställ
av vinylkloridplast), andra brännbara artiklar eller
objekt som innehåller eldfarliga ämnen (handdukar
som är indränkta i hårspray)
●
Glasfibrer (vissa typer av draperier)
●
Kemtvättade objekt
●
Objekt märkta med ITCL-kod (se
Specialartiklar). Dessa kan tvätta med speciella
rengöringsprodukter. Följ anvisningarna noga.
●
Stora, skrymmande artiklar (täcken, sovsäckar,
olika kuddar, sängöverkast, etc.). Dessa
expanderar när de torkas och kan hindra luftflödet
i torktumlaren.
SV
Installation Beskrivning
Start och
program Tvätt
Varningar och
förslag
Underhåll och
skötsel Felsökning Service
Bomullsplagg kan fortfarande vara fuktiga i slutet på
torkperioden om du torkat bomull och syntet på
samma gång. I ett sådant fall ställer du helt enkelt in
ytterligare en kort torkperiod.
5
Page 6
Tvätt
SV
Specialartiklar
Filtar och sängöverkast: akrylartiklar (Acilan,
Courtelle, Orion, Dralon) måste torkas med speciell
varsamhet på LÅG värme. Undvik långvarig torkning.
Veckade eller skrynkliga plagg: läs tillverkarens
anvisningar på plaggen.
Stärkta plagg: torka inte dessa tillsammans med
ostärkta plagg. Kontrollera att så mycket som möjligt
av stärkelsemedlet avlägsnas från laddningen innan
du placerar den i torktumlaren. Torka inte för mycket:
stärkelsen antar puderform och gör plagget kraftlöst,
vilket motverkar syftet med stärkelsen.
Torktider
I tabellen nedan anges UNGEFÄRLIGA torktider i
minuter. Viktangivelser avser torra plagg:
Bomull
Hög (max.) värme
Torktider 800-1 000 varv/min. i tvättmaskin
Halv maskin Full maskin
1kg 2kg 3kg 4kg 5kg 6kg 7kg
30-40 40-55 55-70 70-80 80-90 100-140 140-160
Syntetfiber
Låg (mild) värme
Torktider vid reducerad centrifugering i tvättmaskin
Halv maskin Full maskin
1kg 2kg 3kg
40-50 50-70 70-90
Tiderna är ungefärliga och kan variera beroende på
följande:
●
Mängd vatten i plagg efter centrifugering:
handdukar och fint material håller mycket vatten.
●
Tyg: plagg som är tillverkade av samma tyg men är
av olika vävnad och tjocklek kräver eventuellt olika
torktider.
●
Tvättmängd: enkla plagg eller mindre tvättmängder
kan ta längre tid att torka.
●
Torrhet: plagg som ska strykas kan plockas ut ur
tumlaren medan de fortfarande är något fuktiga.
Plagg som måste vara helt torra kan lämnas i
tumlaren.
●
Värmeinställning.
●
Rumstemperatur: Det tar längre tid att torka
plaggen om temperaturen är låg i det rum
torktumlaren arbetar.
●
Storlek på de objekt som ska torkas: vissa större
objekt kan torktumlas med försiktighet. Du bör ofta
ta ut och skaka dessa objekt innan du fortsätter
torkningen.
! Torka inte plaggen för mycket.
Alla tygsorter innehåller en viss mängd fukt som håller
plaggen mjuka och duniga.
Akrylfiber
Låg (mild) värme
Torktider vid reducerad centrifugering i tvättmaskin
Halv maskin Full maskin
1kg 2kg
40-60 55-75
6
Page 7
Varningar och förslag
●
! Den här maskinen är utformad och byggd enligt
internationell säkerhetsstandard. Dessa varningar
ges av säkerhetsskäl och måste läsas noga.
Den här maskinen överensstämmer med
följande EEC-direktiv:
- 72/23/EEC och 93/68/EEC (lågspänningsutrustning)
- 89/336/EEC, 92/31/EEC och 93/68/EEC
(elektromagnetisk kompatibilitet)
Generella säkerhetsföreskrifter
●
Den här torktumlaren är avsedd för hemmabruk,
inte kommersiellt bruk.
●
Den här torktumlaren får bara användas av vuxna.
Följ noga instruktionerna i bruksanvisningen.
●
Vidrör inte maskinen om du är barfota eller med
blöta händer eller fötter.
●
Dra i kontakten (inte i sladden) när du bryter
strömmen till maskinen.
●
Barn bör hållas på behörigt avstånd från torktumlaren
när denna arbetar. Stäng av torktumlaren och bryt
strömmen till den så snart den inte används. Stäng
luckan så att barnen inte använder den som en
leksak.
●
Installera maskinen på korrekt sätt och tillförsäkra
tillfredsställande ventilation. Luftintaget framför
torktumlaren och ventilationen på baksidan får
aldrig blockeras (se Installation).
●
Placera aldrig torktumlaren på en matta som
blockerar luftflödet till torktumlarens bas.
●
Kontrollera att torktumlaren är tom innan du laddar
den.
●
●
●
●
●
●
●
●
●
●
●
●
Torktumlarens baksida kan bli mycket varm.
Vidrör inte denna del när torktumlaren arbetar.
Använd inte torktumlaren om inte filtret,
vattenbehållaren och kondensatorn är på plats
(se Underhåll).
Använd inte flytande mjukmedel i torktumlaren.
Tillsätt medlet inför den sista sköljningen av tvätten.
Överstig inte torktumlaren maxkapacitet (se Tvätt).
Placera inte dyblöta plagg o torktumlaren.
Torktumla endast plagg som har tvättats med
lösningsmedel och vatten, sköljts och centrifugerats.
Torkning av plagg som INTE har tvättats i vatten
utgör en eldfara.
Följ noga alla tvättanvisningar på plaggen (se
Tvätt).
Torka inte plagg som har behandlats med kemiska
produkter.
Torka aldrig artiklar som utsatts för eldfarliga
ämnen (bensin, olja, målarfärg, hårspray, hudkräm
eller margarin/matolja.
Torktumla inte torrt gummi, skumgummi, plast,
skumplast, blöjor, polyten eller papper.
Torktumla inte alltför stora och skrymmande plagg.
Torktumla inte torr akrylfiber i hög temperatur.
Avsluta varje program med att kalltumla.
●
Stäng inte av en torktumlare som innehåller varma
plagg.
●
Rengör filtret efter varje användning (se
Underhåll).
●
Töm en använd vattenbehållare (se Underhåll).
●
Rengör kondensatorn vid jämna mellanrum
(se Underhåll).
●
Låt inte ludd ansamlas runt torktumlaren.
●
Klättra aldrig upp på torktumlaren. Skaderisk
föreligger.
●
Följ alltid angivna elstandarder och -krav (se
Installation).
●
Köp alltid originalreservdelar och -tillbehör (se
Service).
Återanvändning och Bortskaffning
Som en del av vår kontinuerliga strävan att skydda
miljön, förbehåller vi oss rätten att använda
återanvända komponenter av hög kvalitet som
minskar kundkostnaderna och minimerar
materialspill.
●
Bortskaffning av förpackningsmaterial: följa lokala
bestämmelser för återvinning.
●
Minska risken för barnskador genom att avlägsna
luckan och kontakten samt skära av nätkabeln just
intill maskinen. Kassera dessa delar separat så att
maskinen inte längre kan anslutas till en väggkontakt.
Hantering av förbrukad elektronisk utrustning
Det europeiska direktivet 2002/96/EC gällande Waste
Electrical and Electronic Equipment (WEEE –
hantering av förbrukad elektrisk och elektronisk
utrustning), kräver att gammal hushållselektronik
INTE kasseras tillsammans med det vanliga
osorterade avfallet. Förbrukad utrustning måste
samlas ihop separat för att optimera
materialåtervinnandet samt att reducera negativ
inverkan på miljön och människors hälsa.
Symbolen av en överkryssad soptunna
påminner dig om din skyldighet att hantera
den förbrukade utrustningen separat.
Du kan kontakta din kommun eller lokala
återförsäljare för ytterligare information gällande
hantering av förbrukad elektronisk utrustning.
Energisparande och miljöskydd
●
Vrid ut så mycket vatten ut plaggen som möjligt
innan du torktumlar dem (välj en hög
centrifuginställning om du tvättar plaggen i
tvättmaskin före torkning). Du sparar både tid och
energi.
●
Ladda alltid maskinen full för att spara energi.
Enkla plagg eller mindre tvättmängder tar längre
tid att torka.
●
Rengör filtret efter varje användning för att spara
energi (se Underhåll).
SV
Installation Beskrivning
Start och
program
Tvätt
Varningar och
förslag
Underhåll och
skötsel Felsökning Service
7
Page 8
Underhåll och skötsel
SV
Bryta strömmen
! Bryt strömmen till torktumlaren när du inte använder
den samt vid rengöring och underhåll.
Rengör filtret efter varje torkperiod
Filtret utgör en viktig del av torktumlaren. Den samlar
upp ludd och fibrer som bildas vid torkning. Även
vissa mindre föremål kan fastna i filtret. Rengör därför
filtret när du har slutat att använda torktumlaren
genom att skölja det under rinnande vatten eller
dammsuga det. Luftflödet i torktumlaren hämma starkt
om filtret blockeras: torktiden förlängs och
energiförbrukningen ökar. Även torktumlaren kan
komma att skadas.
Filtret sitter framför torktumlarens inre system (se
diagram).
Så här avlägsnar man filtret:
1. Dra upp filtrets plasthandtag (se diagram).
2. Rengör filtret och installera på korrekt sätt.
Kontrollera att filtret sitter rätt mot torktumlaren.
! Använd inte en torktumlare som saknar filter
Töm vattenbehållaren efter varje
cykel
Rengöra kondensatorn
Ta ut kondensatorn periodvis (en gång i månaden)
och avlägsna ansamling av ludd mellan plåtarna
genom att spola dem under rinnande kallvatten.
Denna kallvattenspolning bör ske från kondensatorns
bakre del.
Avlägsna kondensatorn:
1. Bryt strömmen till torktumlaren och öppna luckan.
2. Öppna kondensatorskyddet (se diagram).
Lossa på de tre spärrarna genom att vrida dem 90˚
moturs och dra därefter i handtaget för att avlägsna
enheten från torktumlaren..
3. Rengör packningsytorna och sätt tillbaka enheten.
Kontrollera att spärrarna sitter i.
Rengöra torktumlaren
●
Externa delar av metall, plast eller gummi kan
rengöras med en mjuk trasa.
●
Dammsug periodvis (var sjätte månad) grillen vid
det främre luftintaget och ventilationen på
torktumlarens baksida för att avlägsna ansamling
av ludd, lin eller damm. Använd även dammsugare
för att avlägsna ludd från kondensatorns framsida
och filterområdena.
! Använd inte lösningsmedel eller slipmedel.
Dra ut behållaren från torktumlaren och töm den i en
vask eller annat avlopp.
Sätt tillbaka vattenbehållaren ordentligt.
Kontrollera trumman efter varje
torkperiod
Vrid trumman för hand för att avlägsna eventuella
mindre föremål (exempelvis näsdukar).
Filtret
Vattenbehållare
Kondensatorskydd
Spärrar
Handtag
! Torktumlaren innehåller speciella lagerkomponenter
som inte kräver smörjning.
! Låt en auktoriserad tekniker regelbundet undersöka
att torktumlarens elsystem och mekaniska system är
säkert (se Service).
Kran
Bak
Fram
Kondensator
Luftintagsventil
8
Page 9
Felsökning
Läs följande lösningsförslag innan du kontaktar servicepersonal (se Service) när det verkar vara något fel på
torktumlaren.
Problem:
Torktumlaren startar inte.
Möjlig orsak / Lösning:
●
Dålig eller ingen anslutning till elnätet
●
Ett strömavbrott har inträffat
●
En säkring har gått. Försök att ansluta en annan maskin till samma
kontakt
●
Använder du förlängningssladd? Sätt i så fall in torktumlarens nätsladd
direkt i kontakten.
●
Är luckan ordentligt stängd?
●
TIMER-ratten är inte korrekt inställd (se Start och program)
●
START-knappen är inte intryckt (se Start och program)
●
Tvätten tar lång tid att torka.
Filtret har inte rengjorts (se Underhåll)
●
Inställd temperatur är inte lämplig för den tygsort som torkas (se Start
och program)
●
Behöver vattenbehållaren tömmas? Är vattentömningslampan på? (se
Underhåll)).
●
Kondensator har inte rengjorts? (se Underhåll).
●
Fel torktid har valts för aktuell tvätt (se Start och program).
●
Grillen vid luftintaget eller den bakre ventilationen har blockerats (se
Installation).
●
Tvätten är för våt (se Tvätt)
●
Torktumlarens laddningskapacitet har överskridits (se Tvätt)
SV
Installation
Beskrivning
Start och
program Tvätt
förslag
skötsel Felsökning Service
Varningar och
Underhåll och
9
Page 10
Service
SV
Innan du kontaktar serviceavdelningen
●
Ta hjälp av felsökningsguiden för att se om du kan
lösa problemet på egen hand (se Felsökning).
●
Om du inte kan lösa problemet, stänger du av
torktumlaren och kontaktar närmaste
serviceavdelning.
Serviceavdelningen vill veta följande:
●
namn, adress och postadress
●
telefonnummer
●
problemets art
●
inköpsdatum
●
maskinmodell (Mod.)
●
serienummer (S/N)
Denna information finns på märkplåten på luckans
insida.
Reservdelar
Den här torktumlaren är en komplex maskin.
Reparation av dig eller någon annan icke-auktoriserad
person kan leda till person- eller maskinskador och
resultera i att reservdelsgarantin sätts ur spel.
Kontakta en auktoriserad tekniker om du erfar
problem vid bruk av den här maskinen.
Reservdelarna är uteslutande avsedda för den här
maskinen, inte något annat bruk.
Service
10
Page 11
KÄYTTöOHJEET
KUIVAUSRUMPU
SV
Svenska, 1
NO
Norsk, 31
ISL70C
SF
Suomi, 11
DK
Dansk, 21
Sisällysluettelo
Asennus, 12
Oven kääntöohjeet
Kuivaajan sijoitus
Ilmastointi
Veden poisto
Sähköliitännät
Ennen kuin ryhdyt käyttämään kuivaajaa
Kuivaajan kuvaus, 13
Oven avaaminen
Toiminnot
Säätimet
Aloitus ja ohjelmat, 14
Ohjelman valinta
Pyykit, 15-16
Pyykkien lajittelu
Hoito-ohjeet
Erityisvalmisteet
Kuivausajat
Varoituksia ja vinkkejä, 17
Yleisiä turvallisuusohjeita
Hävittäminen
Energian säästö ja ympäristön huomioiminen
SF
Kunnossapito ja puhdistus, 18
Virran kytkeminen pois päältä
Puhdista suodatin jokaisen käyttökerran jälkeen
Tyhjennä vesiastia jokaisen käyttökerran jälkeen
Tarkista rumpu jokaisen käyttökerran jälkeen
Lauhduttimen puhdista
Kuivaajan puhdistus
Vianmääritys, 19
Huolto, 20
Varaosat
11
Page 12
Asennus
SF
! Pidä nämä käyttöohjeet lähettyvillä, jotta voit
tarkistaa niistä tietoja tarvittaessa. Ota ne mukaan kun
muutat, ja jos myyt kuivaajan, anna nämä ohjeet uudelle
omistajalle, jotta hän voi lukea kuivaajaan
liittyvät varoitukset ja vinkit ja kuinka se toimii.
! Lue nämä ohjeet huolella. Seuraavilla sivulla on
tärkeitä asennusta koskevia tietoja sekä kuivaajan
käyttöön liittyviä ehdotuksia.
Oven kääntöohjeet
Sarana
Lukko
Sarana
Kuivaajan ovi voidaan helposti kääntää aukeamaan
toiselta puolelta. Vaihda saranankorvakkeet ja
suojaruuvit vinottain keskenään. Vaihda oven lukko
ja salpa vastakkaisiin peitelevyihin (katso kuva yllä).
Salpa
Veden poisto
Jos kuivaaja sijaitsee viemärin vieressä, vesi voidaan
johtaa suoraan viemäriin. Vesiastia täytyy tästä
huolimatta tyhjentää. Irrota yläletku kuivaajan takana
olevasta yläkiinnityskohdastaan ja johda letku
viemäriin.
Sähköliitännät
Tarkista seuraavat ennen kuin kytket pistokkeen
pistorasiaan:
●
Pistorasian täytyy olla maadoitettu.
●
Pistorasian täytyy kestää kuivaajan suurin jännite,
joka löytyy arvokilvestä (katso Kuivaajan kuvaus).
●
Jännitteen täytyy olla arvokilvessä merkittyjen
arvojen mukainen (katso Kuivaajan kuvaus).
●
Pistorasian täytyy olla kuivaajan pistokkeeseen
sopiva. Jos se on erilainen, pistoke tai pistorasia
täytyy vaihtaa.
! Kuivaajaa ei saa asentaa ulos, vaikka se olisi
suojattu. On erittäin vaarallista jättää kuivaaja alttiiksi
sateelle tai myrskyilmalle.
! Kuivaaja täytyy asentaa niin, että verkkojohto ja
pistoke ovat kätten ulottuvilla.
! Älä käytä jatkojohtoja.
Kuivaajan sijoitus
●
Älä aseta kuivaajaa lähelle kaasulla toimivaa kaa
suliettä, uunia, lämmitintä tai keittolevyä, koska
liekit saattavat vahingoittaa sitä.
●
Jos asennat kuivaajan työtason alapuolelle,
varmista, että kuivaajan ja sen yläpuolella olevat
tason tms. väliin jää vähintään 10 mm tyhjää tilaa
ja että kuivaajan ja sen sivuilla olevan seinän tms.
väliin jää vähintään 15 mm tyhjää tilaa.
Näin tarvittava ilmankierto on riittävä. Varmista,
että takana olevat ilmanottoaukot eivät tukkiudu.
Ilmastointi
Ilmastoinnin täytyy olla riittävä, kun kuivaaja on
käytössä. Varmista, että kuivaajaa ei asenneta
kosteaan tilaan ja että ilmastointi on riittävä. Ilman
täytyy päästä kiertämään kuivaajan ympärillä, jotta
pesun aikana muodostunut vesi pääsee tiivistymään.
Kuivaaja ei toimi tehokkaasti suljetussa tilassa tai
kaapissa.
! Jos kuivaajaa käytetään pienessä tai kylmässä
tilassa, saattaa veden tiivistymistä esiintyä.
! Verkkojohtoa ei sa taittaa eikä se saa olla
puristuksissa.
! Verkkojohto tulisi tarkistaa ajoittain ja tilalle tulee
vaihtaa vain tätä kuivaajaa varten tarkoitettu johto,
jonka saa asentaa vain valtuutettu ammattihenkilö
(katso Huolto). Valtuutetut jälleenmyyjät myyvät uusia
tai pitempiä verkkojohtoja.
! Valmistaja ei ota mitään vastuuta, mikäli näitä ohjeita
ei noudateta.
! Jos olet epävarma edellä mainittujen seikkojen
suhteen, ota yhteyttä pätevään sähköasentajaan.
Ennen kuin ryhdyt käyttämään kuivaajaa
Kun kuivaaja on asennettu ja ennen kuin ryhdyt
käyttämään sitä, puhdista rumpu mahdollisesta
pölystä, jota on saattanut kertyä kuljetuksen aikana.
12
Page 13
Kuivaajan kuvaus
Oven avaaminen Toiminnot
Paina ja vapauta etupaneeli
kuvan osoittamaan
asentoon
Lukko
Lauduttimen suoja
Lauduttimen suojan kahv
(aukeaa vetämällä)
Säätimet
Vesiastia
Suodatin
Arvokilpi
Malli- &
valmistusnumerot
Salpa
Ilmanottoaukko
SF
Asennus
Kuivaajan
kuvaus
Aloitus ja
ohjelmat Pyykit
Tyhjennä vesi-valo
Kuivausohjeet
Valittu kuivausohjelma käynnistyy ALOITUS-
painiketta painettaessa (Katso Aloitus ja ohjelmat).
Kuivauslämpötila valitaan LÄMPÖTILA-painikkella
(Katso Aloitus ja ohjelmat).
ULKONA: ALHAINEN lämpötila
PAINETTUNA: KORKEA lämpötila
Kuivausohjeet ovat helposti ymmärrettävässä
taulukkomuodossa, jossa on ilmoitettu materiaalityypit
ja pyykkimäärät.
Puuvilla
Synteettiset kuidut
tai akryylit ja muut arat kuidut
LÄMPÖTILA-painike
ALOITUS-painike
Tyhjennä vesi-valo tarkoittaa, että vesiastia on
täynnä ja se täyty tyhjentää. Valo sammuu muutaman
sekunnin kuluttua siitä kun tyhjä vesiastia on laitettu
takaisin paikalleen. Kuivaajan täytyy olla toiminnassa,
jotta valo sammuisi.
Kuivausaika säädetään AJASTIN-säätimellä. Käännä
myötäpäivään, ei koskaan vastapäivään, kunnes
osoitin näyttää haluamaasi kuivausaikaa (Katso
Aloitus ja ohjelmat).
Osoitin
AJASTIN-säädin
Varoituksia ja
vinkkejä
Kunnossapito ja
puhdistus Vianmääritys Huolto
13
Page 14
Aloitus ja ohjelmat
SF
Ohjelman valinta
1. Kiinnitä kuivaajan pistoke seinäpistorasiaan.
2. Lajittele pyykit materiaalityypin mukaan (katso
Pyykit).
3. Avaa ovi ja varmista, että suodatin on puhdas ja
paikallaan ja että vesiastia on tyhjä ja paikallaan
(katso Kunnossapito).
4. Laita pyykit koneeseen ja varmista, että oven
tiivisteen väliin ei jää pyykkiä. Sulje ovi.
5. Valitse pyykeille sopiva kuivausaika
kuivausohjeet-taulukosta (katso Pyykit).
- Säädä lämpötila LÄMPÖTILA-painikkeella.
- Valitse kuivausaika kääntämällä AJASTINsäädintä myötäpäivään.
6. Käynnistä kuivaaja painamalla ALOITUS-painiketta.
Voit tarkistaa pyykit kuivauksen aikana, ottaa pois
kuivat ja jättää loput kuivumaan. Kun suljet oven
uudelleen, paina ALOITUS-painiketta, jotta
ohjelma käynnistyy uudelleen.
7. Ohjelma siirtyy KYLMÄKUIVAUS-vaiheeseen
(pyykit jäähtyvät) noin 10 minuuttia ennen ohjelman
päättymistä - tämän vaiheen täytyy aina antaa
käydä loppuun.
8. Avaa ovi, ota pyykit ulos, puhdista suodatin ja
vaihda se. Tyhjennä vesiastia ja laita takaisin
paikalleen (katso Kunnossapito).
9. Irrota pistoke seinästä.
14
Page 15
Pyykit
Pyykkien lajittelu
●
Tarkista pyykkien hoito-ohjeista, että ne voi laittaa
kuivausrumpuun.
●
Lajittele pyykit materiaalityypin mukaan.
●
Tyhjennä taskut ja tarkista napit.
●
Sulje vetoketjut ja soljet ja sido vyöt ja nauhat.
●
Purista ylimääräinen vesi pois pyykeistä.
! Kuivausrumpuun ei saa laittaa vettä valuvia pyykkejä.
Suurin sallittu täyttömäärä
Älä ylitä suurinta sallittua täyttömäärää.
Seuraavat määrät viittaavat kuivapainoon:
Luonnonkuidut: 7 kg (maksimi)
Synteettiset kuidut: 3 kg (maksimi)
! ÄLÄ täytä kuivaajaa liian täyteen, sillä se saattaa
heikentää kuivaustulosta.
Tyypillinen täyttömäärä
Vaatteet
Paita Puuvillaa 50g
Muu 100g
Leninki Puuvillaa 500g
Muu 350g
Farmarit 700g
10 vaippaa 1000g
Paita Puuvillaa 300g
Muu 200g
T-paita 125g
Liinavaatteet
Pussilakana Puuvillaa Puuvillaa 1500g
(Parivuoteen peite) Muu 1000g
Suuri pöytäliina 700g
Pieni pöytäliina 250g
Astiapyyhe 100g
Kylpypyyhe 700g
Käsipyyhe 350g
Parivuoteen aluslakana 500g
Yhden hengen aluslakana 350g
Pesu- ja hoito-ohjeet
Lue pyykeissä olevat ohjeet etenkin ennen
ensimmäistä kuivauskertaa. Seuraavassa on
selostettu yleisimmät merkit:
Voidaan kuivata kuivausrummussa
Ei saa kuivata kuivausrummussa
Kuivataan korkeassa lämpötilassa
Kuivataan alhaisessa lämpötilassa
Seuraavia ei saa kuivata kuivausrummussa
●
Kumi tai kumintapaiset materiaalit tai muovikalvoja
sisältävät valmisteet (tyynyt tai PVC-muovia sisältävät
sadevaatteet), kaikki muut tulenarat tai tulenarkoja
aineita sisältävät valmisteet (pyyhkeet, joissa on hiuslakkaa).
●
Lasikuidut (tietyt verhot)
●
Kuivapesuaineella pestyt valmisteet
●
Valmisteet, joissa on ITCL-koodi (katso
Erityisvalmisteet). Nämä voidaan pestä erityisellä
kotikuivapesuaineella. Noudata ohjeita huolella.
●
Suuret ja paksut valmisteet (täkit, makuupussit,
tyynyt, suuret päiväpeitteet, jne). Nämä laajenevat
kuivuessaan ja estävät ilmankierron kuivausrummun
sisällä.
SF
Asennus
Kuivaajan
kuvaus
Aloitus ja
ohjelmat Pyykit
Varoituksia ja
vinkkejä
Kunnossapito ja
puhdistus Vianmääritys Huolto
Puuvillaiset pyykit saattavat jäädä kosteiksi
kuivausohjelman päätyttyä, jos puuvillaisia ja
synteettisiä kuituja laitetaan sekaisin.
Jos näin tapahtuu, kuivaa niitä vielä hetken aikaa.
15
Page 16
Pyykit
SF
Erityisvalmisteet
Peitot ja päiväpeitteet: Akryylivalmisteet (Acilan,
Courtelle, Orion, Dralon) täytyy kuivata erittäin
varovasti ALHAISELLA lämpötila-asetuksella.
Vältettävä pitkään kestävää kuivausta.
Vekatut tai laskostetut vaatteet: Lue vaatteen
valmistajan kuivausohjeet.
Tärkätyt valmisteet: Älä kuivaa näitä yhdessä tärkkiä
sisältämättömien valmisteiden kanssa. Varmista että
tärkkiliuosta on jäljellä mahdollisimman vähän ennen
kuin laitat pyykit kuivaajaan. Älä kuivaa liikaa: tärkki
muuttuu jauhomaiseksi ja tekee valmisteesta velton,
jolloin tärkki ei toimi toivotulla tavalla.
Kuivausajat
Alla olevassa taulukossa on annettu
KESKIMÄÄRÄISET kuivausajat minuuteissa. Painot
viittaavat kuivapainoon:
Puuvilla
Korkea (täys-) lämpö
Kuivausajat 800-1000 kierr/min pesukoneessa
Puoliksi Täynnä
täynnä
1kg 2kg 3kg 4kg 5kg 6kg 7kg
30-40 40-55 55-70 70-80 80-90 90-140 140-160
Ajat ovat likimääräisiä ja voivat vaihdella seuraavista
riippuen:
●
Pyykeissä oleva vesimäärä linkouksen jälkeen:
Pyyhkeissä ja aroissa kuiduissa on paljon vettä.
●
Materiaalit: Valmisteet, jotka on tehty samasta
kankaasta, mutta erilaisesta kudoksesta ja eri pak
suisesta kankaasta saattavat kuivua eri ajassa.
●
Pyykin määrä: Yhden valmisteen tai pienten
määrien kuivuminen saattaa kestää pitempään.
●
Kuivuus: Jos aiot silittää osan pyykeistä, ne voidaan
ottaa ulos hieman kosteina. Loput voidaan jättää
kuivumaan pitempään, jos on tarvetta.
●
Lämpötila-asetus.
●
Huoneen lämpötila: Jos huone, jossa kuivausrumpu
sijaitsee on kylmä, pyykkien kuivaaminen kestää
pitempään.
●
Paksuus: Jotkut paksut valmisteet voidaan kuivata
varovasti. Suosittelemme, että tällaiset valmisteet
otetaan ulos ja ravistellaan monta kertaa kuivauksen
aikana ja laitetaan takaisin kuivumaan.
! Älä kuivaa vaatteita liian kuivaksi.
Kaikissa kankaissa on luonnostaanvähän kosteutta,
mikä pitää ne pehmeinä ja ilmavina.
Synteettiset
Alhainen (mieto) lämpö
Kuivausajat, kun lyhennetty linkous pesukoneessa
Puoliksi täynnä Täynnä
1kg 2kg 3kg
40-50 50-70 70-90
Akryylit
Alhainen (mieto) lämpö
Kuivausajat, kun lyhennetty linkous pesukoneessa
Puoliksi täynnä Täynnä
1kg 2kg
40-60 55-75
16
Page 17
Varoituksia ja vinkkejä
●
! Tämä laite on suunniteltu ja valmistettu kansainvälisten
turvallisuusmääräysten mukaisesti.
Nämä varoitukset on annettu turvallisuussyistä ja ne
täytyy lukea huolella.
Tämä laite vastaa seuraavia vaatimuksia:
ETY-direktiivit:
- 72/23/ETY ja 93/68/ETY (pienjännitelaitteet)
- 89/336/ETY, 92/31/ETY ja 93/68/ETY
(sähkömagnettinen yhteensopivuus)
Yleisiä turvallisuusohjeita
●
Tämä kuivausrumpu on tarkoitettu vain kotikäyttöön ei ammattikäyttöön.
●
Tätä kuivaajaa saa käyttää ainoastaan aikuiset, ja
näissä käyttöohjeissa annettuja ohjeita täytyy
noudattaa tarkasti.
●
Älä koske laitteeseen ollessasi paljain jaloin, tai jos
kätesi tai jalkasi ovat märät.
●
Irrota pistoke seinästä vetämällä pistokkeesta ei
johdosta.
●
Lapsia ei saa päästää kuivaajan lähettyville sen
toimiessa. Sammuta kuivaaja käytön jälkeen ja irrota
pistoke seinästä. Pidä ovi suljettuna, estääksesi
lapsia leikkimästä sillä.
●
Kuivaaja täytyy asentaa ohjeiden mukaisesti ja
ilmastoinnin täytyy olla asianmukainen. Kuivaajan
etupuolella olevan ilmanottoaukon ja takana olevan
ilmastointiaukon eteen ei saa laittaa mitään esteitä
(katso Asennus).
●
Älä koskaan käytä kuivaajaa pitkänukkaisen maton
päällä, jossa nukka voin tunkeutua kuivaajan
sisälle alapuolelta.
●
Tarkista, että kuivaaja on tyhjä ennen kuin täytät
sen pyykeillä.
●
●
●
●
●
●
●
●
●
●
Kuivaajan takaosa saattaa lämmetä erittäin
kuumaksi. Älä koske takaosaan kuivaajan
toimiessa.
Älä käytä kuivaajaa, jos suodatin, vesiastia ja lauhdutin
eivät ole kunnolla paikoillaan (katso Kunnossapito).
Älä käytä nestemäistä pyykinpehmennysaineita
kuivaajassa, vaan lisää se viimeiseen huuhteluun
pesukoneessa.
Älä ylitä kuivaajan sallittua täyttömäärää (katso Pyykit).
Älä laita kuivaajaan vettä tippuvia pyykkejä.
Laita kuivaajaan vain sellaisia pyykkejä, jotka on
pesty vedellä ja pesuaineella, huuhdeltu ja lingottu.
Tulipalovaara on olemassa, jos pyykkejä EI OLE
pesty vedellä.
Tarkista huolella kaikki pyykeissä olevat hoito-ohjeet
(katso Pyykit).
Älä kuivaa valmisteita, jotka on käsitelty kemiallisilla
aineilla.
Älä koskaan laita kuivaajaan pyykkejä, joissa on
helposti syttyviä aineita (bensiini, öljy, maali,
hiussuihkeet, rasvat, paistorasvat tai -öljyt).
Älä laita kuivaajaan kumia, vaahtokumia, muovia,
vaahtomuovia, vaippahousuja, polyteeniä tai paperia.
Älä laita kuivaajaan suuria, paksua valmisteita.
●
Älä kuivaa akryylikuituja korkeassa lämpötilassa.
●
Päätä jokainen ohjelma kylmäkuivaukseen.
●
Älä sammuta kuivaajaa, kun sen sisällä on
lämpimiä pyykkejä.
●
Puhdista suodatin jokaisen käyttökerran jälkeen
(katso Kunnossapito).
●
Tyhjennä vesiastia jokaisen käyttökerran jälkeen
(katso Kunnossapito).
●
Puhdista lauhdutin säännöllisesti (katso
Kunnossapito).
●
Älä päästää nukkaa kertymään kuivajaan ympärille.
●
Älä koskaan kiipeä kuivaajan päälle. Siitä saattaa
aiheutua vahinkoa.
●
Noudata aina sähkömääräyksiä (katso Asennus).
●
Osta aina alkuperäisvaraosia ja -tarvikkeita (katso
Huolto).
Kierrätys ja hävittäminen
Osana pyrkimystämme suojella ympäristöä
pidätämme oikeuden käyttää laadukkaita kierrätysosia,
jotka pienentävät kuluttajiin suuntautuvia kustannuksia
ja vähentävät materiaalihävikkiä.
●
Pakkausmateriaalien hävittäminen: Noudata
paikallisia määräyksiä, jotta pakkausmateriaalit
voidaan kierrätää.
●
Lasten turvallisuuden vuoksi irrota ovi ja pistoke ja
katkaise sen jälkeen verkkojohto aivan laitteen
pinnasta. Hävitä nämä osat erikseen varmistaaksesi,
että laitetta ei voi enää liittää sähköverkkoon.
Vanhan elektoroniikka-romun kierrätys
Euroopan Direktiivi 2002/96/EC Waste Electrical and
Electronic Equipment (WEEE – elektroniikka romulle),
vaatii vanhojen sähkölaitteiden romun erottamisen
normaali jätteiden kierrosta. Vanhat sähkölaitteet
tulee kerätä erikseen, jotta näin voidaan optimoida
laitteiden kierrätys ja näin ollen vähentää vaaran
aiheutumista ihmisille ja luonnolle.
Merkkinä rasti jäteastian päällä muistuttaa
vastuustasi laitteiden hävittämisestä erikseen.
Kuluttajien tulee ottaa yhteyttä paikallisiin
viranomaisiin tai jälleenmyyjiin saadakseen
tietoa vanhojen laitteiden oikeasta kierrättämisestä.
Energian säästö ja ympäristön
huomioiminen
●
Purista ylimääräinen vesi pois ennen kuivaamista
(jos käytät pyykinpesukonetta, valitse
suurnopeuksinen linkous). Tämä säästää aikaa ja
sähköä kuivauksen aikana.
●
Kuivaa aina täysmäärä – se säästää sähköä. Yksi
vaate tai pienet määrät kestävät pitempään kuivua.
●
Puhdista suodatin jokaisen käyttökerran jälkeen –
se säästää sähköä (katso Kunnossapito).
SF
Asennus
Kuivaajan
kuvaus
Aloitus ja
ohjelmat
Pyykit
Varoituksia ja
vinkkejä
Kunnossapito ja
puhdistus Vianmääritys Huolto
17
Page 18
Kunnossapito ja puhdistus
SF
Virran kytkeminen pois päältä
! Irrota pistoke pistorasiasta, kun kuivaaja ei ole
käytössä, kun sitä puhdistetaan ja
kunnossapitotoimenpiteiden ajaksi.
Puhdista suodatin jokaisen käyttökerran
jälkeen
Suodain on tärkeä osa kuivaajaa. Se kerää kuivauksen
aikana muodostuvaa nukkaa ja nöyhtää. Pienet pyykit
saattavat myös tarttua kiinni suodattimeen. Tästä
syystä on tärkeää puhdistaa suodatin käytön jälkeen
huuhtelemalla se juoksevalla vedellä tai se voidaan
puhdistaa myös pölynimurilla. Jos suodatin menee
tukkoon, se häiritsee kuivaajan sisäistä ilmankiertoa,
jolloin kuivausajat pitenevät ja sähköä kuluu
enemmän. Se saattaa myös vahingoittaa kuivaajaa.
Suodatin sijaitsee kuivaajan etureunan etupuolella
(katso kuva).
Suodattimen irrotus:
1. Vedä suodattimen muovista kahvaa ylöspäin (katso
kuva).
Lauhduttimen puhdista
Irrota lauhdutin ajoittain (kerran kuussa) ja puhdista
levyjen väliin kerääntynyt nukka huuhtelemalla se
kylmällä juoksevalla vedellä. Huuhtele lauhdutin
kylmällä vedellä takaapäin.
Lauhduttimen irrotus:
1. Irrota pistoke seinästä ja avaa ovi.
2. Avaa lauhduttimen suoja vetämällä (katso kuva).
Avaa kolme kiinnitintä kääntämällä niitä 90˚
vastapäivään, vedä sen jälkeen kahvasta ja irrota.
3. Puhdista tiivisteiden pinta ja laita takaisin varmistaen,
että kiinnittimet lukkiutuvat kunnolla.
Puhdistus
●
Metalliset tai muoviset ja kumiset ulko-osat voidaan
puhdistaa kostealla liinalla.
●
Imuroi edessä oleva ilmanottoritilä ja takana olevat
ilmastointiaukot ajoittain (6 kk:n välein) poistaaksesi
niihin kerääntyneen nukan ja pölyn. Poista myös
lauhduttimen eteen ja suodattimien kohdalle
kerääntynyt nukka imuroimalla ne ajoittain.
2. Puhdista suodatin ja laita se takaisin paikalleen.
Varmista, että suodatin on kunnolla paikallaan, samalla
tasolla kuivaajan reunan kanssa.
! Älä käytä kuivaajaa ilman suodatinta.
Tyhjennä vesiastia jokaisen
käyttökerarn jälkeen
Vedä astia ulos kuivaajasta ja tyhjennä lavuaariin tai
viemäriin.
Laita vesiastia takaisin paikalleen.
Tarkista rumpu jokaisen käyttökerran
jälkeen
Käännä rumpua käsillä, jotta mahdollisesti kiinni
jääneet pienet pyykit (nenäliinat) irtoavat.
! Älä käytä liuottimia tai hankaavia aineita.
! Kuivaajassa on erityislaakerit, joita ei tarvitse rasvata.
! Pyydä valtuutettua mekaanikkoa tarkistamaan kuivaaja
säännöllisesti varmistaaksesi että siinä ei ole
sahkövikoja ja että se on mekaanisesti turvallinen käyttää
(katso Huolto).
Vesiastia
Suodatin
Vesihana
Takaosa
Etuosa
18
Lauduttimen suoja
Kiinnittimet
Lauduttimen
Ilmanottoaukko
Kahva
Page 19
Vianmääritys
Jos kuivaajaan tulee vikaa, käy läpi seuraavat vianmäärityksen vaiheet, ennen kuin soitat huoltoon (katso
Huolto):
Ongelma:
Kuivausrumpu ei käynnisty.
Mahdollinen syy/ratkaisu:
●
Pistoke ei ole pistorasiassa tai se ei saa kontaktia.
●
Sähkökatkos.
●
Sulake on palanut. Testaa kytkemällä jokin toinen laite pistorasiaan.
●
Käytätkö jatkojohtoa? Yritä liittää kuivaajan oma verkkojohto suoraan
pistorasiaan.
●
Onko ovi kunnolla kiinni?
●
AJASTIN-säädin ei ole kohdallaan (katso Aloitus ja ohjelmat).
●
ALOITUS-painiketta ei ole painettu (katso Aloitus ja ohjelmat).
Kuivaus kestää liian kauan.
●
Suodatinta ei ole puhdistettu] (katso Kunnossapito).
●
Lämpötila ei ole sopiva kuivattavalle materiaalille (katso Aloitus ja ohjelmat).
●
Vesiastia täytyy tyhjentää. Palaako tyhjennä vesi -valo? (katso
Kunnossapito).
●
Lauhduttimen ei ole puhdistettu? (katso Kunnossapito).
●
Kuormalle on valittu väärä kuivausaika (katso Aloitus ja ohjelmat).
●
Ilmanottoritilän tai takana olevien ilmastointiaukkojen edessä on jotakin
(katso Asennus).
●
Pyykit olivat liian märkiä (katso Pyykit).
●
Kuivaajassa on liikaa pyykkiä (katso Pyykit).
SF
Asennus
Kuivaajan
kuvaus
Aloitus ja
ohjelmat Pyykit
Varoituksia ja
vinkkejä
Kunnossapito ja
puhdistus Vianmääritys Huolto
19
Page 20
Huolto
SF
Ennen kuin soitat huoltoon:
●
Yritä ratkaista ongelma itse käyttämällä
vianmääritystaulukkoa (katso Vianmääritys).
●
Jos se ei onnistu, katkaise kuivaajasta virta ja soita
lähimpään huoltoliikkeeseen.
Huoltoliikkeen tarvitsemat tiedot:
●
Nimi, osoite ja postinumero
●
Puhelinnumero
●
Ongelma
●
Ostopäiväys
●
Laitteen malli (Mod.).
●
Valmistusnumero (S/N).
Tämä löytyy koneen oven sisäpuolella olevasta
tarrasta.
Varaosat
Tämä kuivaaja on monimutkainen laite. Jos yrität itse
korjata kuivaajaa tai annat epäpätevän henkilön
korjata sitä, siitä saattaa aiheutua henkilövahinkoja,
kone saattaa vahingoittua ja varaosatakuu saattaa
mitätöityä.
Soita valtuutetulle mekaanikolle, jos koneen käytössä
ilmenee ongelmia.
Varaosat on suunniteltu erityisesti tälle laitteelle eikä
muuhu tarkoitukseen.
Huolto
20
Page 21
Brugsanvisning
TØRRETUMBLER
SV
Svenska, 1
NO
Norsk, 31
IS70C
SF
Suomi, 11
DK
Dansk, 21
Indhold
Installation, 22
Sådan vendes lågens hængsler
Placering af tørretumbleren
Ventilation
Vandafløb
Tilslutning til lysnet
Før du tager tørretumbleren i brug
Beskrivelse af tørretumbler, 23
Sådan åbnes døren
Egenskaber
Kontrolpanel
Start og programmer, 24
Valg af program
Vasketøj, 25-26
Sortering af vasketøj
Vaskemærker
Specielt tøj
Tørretider
Advarsler og forslag, 27
Generel sikkerhed
Bortskafning
Energibesparelse og respekt for miljøet
DK
Pasning og vedligeholdelse, 28
Frakobling af lysnet
Rengøring af filter efter hver tørring
Tøm vandebeholderen efter hver tørring
Kontroller tromlen efter hver tørring
Rengøring af kondensatorenheden
Rengøring
Fejlfinding, 29
Service, 30
Reservedele
21
Page 22
Installation
DK
! Hold denne brugervejledning ved hånden i tilfælde
af, at det bliver nødvendigt med opslag. Tag den
med, når du flytter. Hvis du sælger eller videregiver
maskinen, skal du sikre, at denne bog følger med
tumbleren, så den nye ejer kan få oplysninger om
advarsler og tumblerens funktion.
! Læs denne vejledning omhyggeligt. De næste sider
indeholder vigtige oplysninger om installation og ideer
om, hvordan maskinen fungerer.
Sådan vendes lågens hængsler
Hængsel
Dørlås
Hængsel
Tøretumblerens låge kan hængsles i den modsatte
side, og dette er nemt at ændre. Skift
hængselsbeslag og afblændingsskruer til deres
diagonalt modsatte hjørne. Byt lukkemekanismen
med de modsat placerede afblændingsplader (se
ovenstående tegning).
Dørgriber
Vandafløb
Hvis tørretumbleren er installeret ved siden af et afløb,
kan vandafgangen kobles til dette afløb. Dermed skal
vandbeholderen ikke tømmes. Fjern blot den øverste
slange fra det øverste beslag bag på tørretumbleren
og kobl den på afløbet.
Tilslutning til lysnet
Kontroller følgende, før maskinen sættes til
stikkontakten:
●
Stikket skal have jordforbindelse.
●
Stikket skal kunne bære maskinens største effekt,
der er angivet på mærkepladen (se Beskrivelse af
tørretumbler).
●
Netspændingen skal være inden for det angivne
på mærkepladen (se Beskrivelse af tørretumbler).
●
Kontakten skal passe til tørretumblerens stik. Hvis
det ikke er tilfældet, udskiftes kontakten eller
stikket.
! Tørreren må ikke installeres udendørs, heller ikke
selvom stedet er overdækket. Det kan være særdeles
farligt, hvis maskinen udsættes for regn eller uvejr.
! Efter installationen skal tørretumblerens netledning
og stik være inden for bekvem rækkevidde.
! Benyt ikke forlængerledninger.
! Netledningen må ikke bøjes eller klemmes.
Placering af tørretumbleren
●
Placer tørretumbleren på lang afstand fra områder
med gas, komfurer, varmeelementer, eller
kogeplader, da åben ild kan beskadige maskinen.
●
Hvis du installerer maskinen under et arbejdsbord,
skal du sørge for at give 10mm mellemrum mellem
toppen og andre genstande på eller over maskinen
og 15mm mellemrum til sider og vægge eller
møbler. Dette skal sikre tilstrækkelig luftcirkulation.
Sørg for, at den bageste luftafgang ikke blokeres.
Ventilation
Når tørreren anvendes, skal der være tilstrækkelig
ventilation. Sørg for at anbringe tumbleren i
omgivelser, der ikke er fugtige, og at der helt igennem
er en god luftcirkulation. Luftcirkulation omkring
tørretumbleren er vigtig for at kunne fordampe vandet,
der afgives under vask, - tørreren kan ikke fungere
effektivt i et aflukket rum eller skab.
! Ved anvendelse af tørreren i et lille eller koldt
lokale kan der forekomme en del kondensvand.
! Netledningen skal kontrolleres jævnligt og om
nødvendigt udskiftes med en ledning, der er specielt
fremstillet til denne tørretumbler og må kun monteres
af en autoriseret reparatør (se Service). Nye eller længere netledninger kan bestilles mod en merpris hos
den autoriserede forhandler.
! Producenten fralægger sig ethvert ansvar, hvis
nogen af disse regler ikke overholdes.
! Ved tvivl om noget af ovenstående kontaktes en
autoriseret elektriker.
Før du tager tørretumbleren i brug
Når tørretumbleren er installeret, og før den tages i
brug, skal tromlen rengøres indvendigt for støv, der
kan have samlet sig under transporten.
22
Page 23
Beskrivelse af tørretumbler
Sådan åbnes døren Egenskaber
Tryg og slip frontpanelet på
det viste sted
Dørlås
Kondensatorlåg
Håndtag til kondensatorlåg
(Træk for at åbne)
Kontrolpanel
Vandtømnings-lys
START-knap
Vandbeholder
Filter
Indikator
Mærkeplade
Model og
serienumre
Dørgriber
Åbning,
luftindtag
DK
Installation Beskrivelse
programmer Vasketøj
Start og
Tørrevejledning
START-knappen begynder at tørre på det valgte
program (se Start og Programmer).
VARME-knappen vælger tørretemperatur (se Start
og Programmer).
IND: HØJ varme
UD: LAV varme
Tørrevejledningen hvor du kan slå op i en brugervenlig
oversigt over stoftyper og fyldningsmængde.
Bomuld
syntetiske stoffer
eller acryl og kulørt
VARME-knap
Vandtømnings-lyset signalerer, at
vandbeholderen er fuld og skal tømmes. Lyset går
først ud nogle få sekunder efter at den tømte
vandbeholder er sat på plads. Tørretumbleren skal
køre, for at dette kan ske.
Med TIMER-drejeknappen indstilles tørretiden: Drej
det med uret, aldrig mod uret, til indikatoren peger
på den tørretiden, du vil vælge (se Start og
Programmer).
TIMER-drejeknappen
Advarsler og
forslag
vedligeholdelse Fejlfinding Service
Pasning og
23
Page 24
Start og Programmer
DK
Valg af program
1. Sæt tørretumbleren til stikkontakten.
2. Sorter vasketøjet efter stoftype (se Vasketøj).
3. Åbn lågen og kontroller, at filteret er rent og rigtig
på plads samt at vandbeholderen er tom og på
plads (se Vedligeholdelse).
4. Fyld maskinen, og kontroller, at der ikke sidder
ting i vejen i dørpakningen. Luk døren.
5. Vælg tørretiden ved at se i Tørrevejledning om
den stoftype, der tørres (se Vasketøj).
- Stil temperaturen med VARME-knappen.
- Vælg tørretid ved at dreje TIMER-knappen med
uret.
6. Start ved at trykke på START-knappen.
Under afvikling af tørreprogrammet kan vasketøjet
kontrolleres, og dele, det er tørre kan tages
ud, mens resten kan fortsætte med tørringen. Når
døren lukkes igen, trykkes på START-knappen, så
tørringen kan fortsætte.
7. Cirka 10 minutter før programmet er færdigt, går
det ind i den afsluttende AFKØLINGS-fasen
(tøjet køles ned). Dette skal altid køre færdigt.
8. Åbn døren, tag vasketøjet ud, rengør filteret og
sæt det på plads igen. Tøm vandbeholderen og
sæt den på plads (se Vedligeholdelse).
9. Tag tørretumbleren fra stikkontakten.
24
Page 25
Vasketøj
Sortering af vasketøj
●
Kontroller symbolerne på tøjets vaskemærker for
at sikre, at tøjet kan tumbles.
●
Sorter vasketøjet efter stoftype.
●
Tøm lommer og kontroller knapper.
●
Luk lynlåse og hægter, og spænd eller bind løse
bælter og snører.
●
Vrid hver enkelt stykke beklædning for at fjerne
mest muligt af det overskydende vand.
! Fyld ikke dryppende vandfyldt tøj i tørreren.
Største fyldningsmængde
Fyld ikke mere i maskinen end den angivne
maksimale kapacitet.
Nedenstående mængder er angivet i tør vægt:
Naturfibre: 7kg maks.
Syntetiske fibre: 3kg maks.
! Overfyld IKKE tørreren, da det kan resultere i nedsat
funktion.
Typisk fyldning
Tøj
Bluse Bomuld 150g
Andet 100g
Dragt Bomuld 500g
Andet 350g
Cowboybukser 700g
10 bleer 1000g
Skjorte Bomuld 300g
Andet 200g
T-Shirt 125g
Vaskemærker
Se tøjets vaskemærker, når de tumbles første gang.
Følgende symboler er de mest almindelige:
Kan tørretumbles
Må ikke tørretumbles
Tumbles ved høj varme
Tumbles ved lav varme
Tøj, der ikke er egnet til tørretumbling
●
Tøj, der indeholder gummi eller gummilignende
materiale eller plastikfilm (puder, hynder eller regn
tøj i PVC), alle andre brandfarlige genstande, der
indeholder brændbare stoffer (f.eks. håndklæder,
der er tilsprøjtet med hårlak).
●
Glasfiberstoffer (visse typer forhæng og gardiner).
●
Varer, der har været til rensning
●
Beklædningsgenstande med ITCL-kode (se
Specielt tøj). Disse kan renses med særlige rense
produkter til hjemmebrug. Følg instruktionerne
omhyggeligt.
●
Store fyldige genstande (quiltninger, dynejakker,
soveposer, puder, hynder, store sengetæpper
mm.). Disse udvider sig, når de tørrer, og kan
hindre luftgennemstrømningen i tørretumbleren.
DK
Installation Beskrivelse
programmer Vasketøj
Start og
Advarsler og
forslag
vedligeholdelse Fejlfinding Service
Pasning og
Husholdningsgenstande
Dynevår Bomuld 1500g
(Dobbelt) Andet 1000g
Stor dug 700g
Lille dug 250g
Viskestykke 100g
Badehåndklæde 700g
Håndklæde 350g
Dobbelt lagen 500g
Enkelt lagen 350g
Ved slutningen af en tørring kan bomuld stadig være
fugtigt, hvis bomuld og kunststof tørres sammen.
I dette tilfælde skal de blot have en kort ekstra
tørreperiode.
25
Page 26
Vasketøj
DK
Specielt tøj
Tæpper og sengetæpper: acrylstoffer (Acilan,
Courtelle, Orion, Dralon) skal tørres med ekstra
omhu på LAV varme. Undgå lange tørretider.
Tøj med læg, folder og plisseringer: Læs
producentens tørrevejledning til tøjet.
Stivede genstande: Må ikke tørres med ikke-stivet tøj.
Kontroller, at så meget som muligt af
stivelsesopløsningen er fjernet, før tøjet anbringes i
tumbleren. Må ikke tørre for meget: Stivelsen bliver
pulveragtig og gør tøjet blødt, og modvirker dermed
hensigten med stivelsen.
Tørretider
Nedenstående tabel viser TILNÆRMEDE tørretider i
minutter. Vægten er angivet for tørt tøj:
Bomuld
Høj (fuld) varme
Tørretider 800-1000 o./min. i vaskemaskine
Halvt fyldt Helt fyldt
1kg 2kg 3kg 4kg 5kg 6kg 7kg
30-40 40-55 55-70 70-80 80-90 100-140 140-160
Tiderne er omtrentlige og afhænger af:
●
Resterende vandmængde i tøjet efter centrifugering:
Håndklæder og kulørt indeholder meget vand.
●
Stoffer: tøj af samme stof men i forskellig struktur og
tykkelse har måske forskellig tørretid.
●
Vasketøjsmængde: Enkelte genstande eller små
fyldninger kan være længere om at tørre.
●
Tørhed: Hvis noget af tøjet skal stryges, kan det
tages ud, mens det stadig er lidt fugtigt. Andet kan
tørre længere, hvis det skal være helt tørt.
●
Varmeindstilling.
●
Rumtemperatur: Hvis rummet med tumbleren er
koldt, tager det længere tid at tørre tøjet.
●
Fyldighed: Visse fyldige genstande skal tørres med
omhu. Vi foreslår, at udtage disse ting, ryste dem
og lægge dem tilbage i tumbleren, til tørringen er
slut.
! Tør ikke tøjet for meget:
Alle stoffer indeholder lidt naturlig fugt, som gør dem
bløde og lette.
Syntetisk
Lav (moderat) varme
Tørretider ved reduceret centrifugering i vaskemaskine
Halvt fyldt Helt fyldt
1kg 2kg 3kg
40-50 50-70 70-90
Acryl
Lav (moderat) varme
Tørretider ved reduceret centrifugering i vaskemaskine
Halvt fyldt Helt fyldt
1kg 2kg
40-60 55-75
26
Page 27
Advarsler og forslag
●
! Maskinen er konstrueret og bygget til internationale
sikkerhedsstandarder.
Disse advarsler gives af sikkerhedsgrunde og skal
læses omhyggeligt.
Denne maskine er i overensstemmelse med
følgende EU-direktiver:
- 72/23/EØF og 93/68/EØF (Lavspændingsdirektivet)
- 89/336/EØF , 92/31/EØF og 93/68/EØF
(Elektromagnetisk kompatibilitet)
Generel sikkerhed
●
Denne tørretumbler er konstrueret til
husholdningsbrug og ikke til kommercielt brug.
●
Denne tørretumbler må kun benyttes af voksne, og
denne vejledning skal følges omhyggeligt.
●
Berør ikke maskinen uden fodtøj eller med våde
hænder eller fødder.
●
Træk maskinen ud af stikkontakten ved at trække i
stikket, ikke i ledningen.
●
Børn må ikke opholde sig i nærheden af
tørretumbleren, mens den benyttes. Når tørreren
ikke bruges skal den slukkes og tages ud af
stikkontakten. Hold døren lukket for at sikre, at børn
ikke bruger maskinen som legetøj.
●
Maskinen skal installeres korrekt og have korrekt
ventilation. Tilstop aldrig luftindsugningen på
tumblerens forside og afgangen på bagsiden (se
Installation).
●
Brug aldrig tumbleren på tæpper, hvor
opstillingshøjden kan hindre luften i at komme ind i
tumbleren fra foden.
●
Kontroller, om tumbleren er tom, før du fylder den.
●
●
●
●
●
●
●
●
●
●
●
Tumblerens bagside kan blive meget varm.
Rør den aldrig, når den kører.
Anvend ikke tumbleren, uden at filter, vandbeholder
og kondensator er sikkert monteret (se
Vedligeholdelse).
Brug ikke flydende skyllemiddel i tørretumbler,
tilsæt det i sidste skyl under vasken.
Overfyld ikke tumbleren (se Vasketøj).
Læg ikke beklædningsgenstande, der er så våde,
at de drypper, i tumbleren.
Tøj må kun tumbles, hvis det er vasket med sæbe
og vand, skyllet og centrifugeret. Det er forbundet
på grund af brandfare at tørre tøj, der IKKE er
vasket med vand.
Gennemse omhyggeligt alle anvisninger på tøjets
vaskemærker (se Vasketøj).
Tør ikke tøj, der er behandlet med kemiske
produkter.
Tør aldrig tøj, der er tilsnavset med brændbare
stoffer (benzin, olie, maling, hårlak, cremer,
stegefedt eller -olie).
Tørtrømle ikke tørt gummi, skum, plastik, plastskum,
blebukser eller -foer, polyethylen eller papir.
Tørtrømle ikke store, forede genstande.
Tørtrømle ikke acrylfibre ved høje temperaturer.
●
Kør hvert program helt færdig med den afsluttende
Afkølings-fasen.
●
Sluk ikke for tumbleren, hvis der stadig er varm tøj
i maskinen.
●
Rengør filteret efter hver tørring (se Vedligeholdelse).
●
Tøm vandbeholderen efter hver gang (se
Vedligeholdelse).
●
Rengør kondensatorenheden regelmæssigt (se
Vedligeholdelse).
●
Der må ikke samle sig fnug omkring tørreren.
●
Kravl aldrig op på tumbleren. Det kan forårsage
skader.
●
Følg altid de elektriske standarder og krav (se
Installation).
●
Køb altid originale reservedele og tilbehør (se
Service).
Oplysninger og genbrug og bortskafning
Som en del af vort stadige engagement i at beskytte
miljøet forbeholder vi os retten til at anvende
genbrugte komponenter i høj kvalitet for at holde
kundens udgifter nede og minimere materialespild.
●
Bortskafning af emballage: Følg de lokale
bestemmelser, så emballagen kan genbruges.
●
For at minimere risikoen for skader på børn skal
døren og proppen aftages, og netledningen
skæres af helt inde ved apparatet . Bortskaf disse
dele særskilt for at sikre, at apparatet ikke længere
kan sættes til en stikkontakt.
Affaldshåndtering af gamle elektronisk apperater
Det Europæiske Direktiv 2002/96/EC angående Waste
Electrical and Electronic Equipment (WEEE –
Affaldshåndtering af Elektriske og Elektroniske udstyr),
kræver at når gamle elektronisk husholdningsudstyr skal
udskilles må dette ikke ske på en usorteret måde.
Gamle elektroniske apperater skal indsamles seperat for
at optimere genbrugligheden af de materialer
apperaterne besidder. Derved reduceres den skadelig
påvirkning på mennesker og miljø mest mulig.
Det opfordres stærkt, at man tager kontakt til sin lokale
kommune eller forhandler for yderligere information
angående affaldshåndteringen af gamle elektroniske
apperater.
Energibesparelse og respekt for miljøet
●
Vrid tøjet for at fjerne overskydende vand, før det
tumbles (Vælg centrifugering, hvis du først bruger
en vaskemaskine). Dermed spares energi og tid
ved tørringen.
●
Tør altid med maskinen fyldt til maksimum – det
sparer energi: Enkelte genstande eller små
fyldninger kan være længere om at tørre.
●
Rengør filteret efter hver tørring for at begrænse
energiomkostningerne (se Vedligeholdelse).
DK
Installation
Beskrivelse
programmer
Start og
Vasketøj
Advarsler og
forslag
vedligeholdelse Fejlfinding Service
Pasning og
Symbolet med krydset over skallespanden på
produktet, vil påminde dig om dit ansvar til at
indsamle disse produkter seperat.
27
Page 28
Pasning og vedligeholdelse
DK
Frakobling af lysnet
! Tag tumbleren ud af stikket, når den ikke kører, ved
rengøring og ved alt vedligeholdelsesarbejde.
Rengør filteret efter hver tørring
Filteret er en vigtig del i tørreren:
Det samler fnug og nullermænd, der dannes ved
tørring. Små beklædningsgenstande kan også blive
fanget i filteret. Så når tørringen er færdig, rengøres
filteret ved at skylle det under rindende vand eller
med støvsugeren. Hvis filteret bliver stoppet, forringes
luftgennemstrømningen i tumbleren alvorligt:
Tørretiden bliver længere, og energiforbruget bliver
større. Det kan også beskadige tørreren.
Filteret findes foran på tørren (se diagram).
Aftagning af filter:
1. Træk opad i filterets plastikgreb (se diagram).
2. Rengør filteret og sæt det korrekt på plads.
Kontroller, at filteret er helt på plads i tørretumblerens
forkant.
! Kør ikke med tumbleren uden at sætte filteret på
plads.
Rengøring af kondensatorenheden
Tag kondensatoren ud regelmæssigt (hver måned),
fjern kondensatoren og rens den for eventuelle
ansamlinger af nullermænd mellem pladerne ved at
skylle den under den kolde hane. Dette skal gøres
med koldt vand fra kondensatorens bagside.
Udtagning af kondensatoren:
1. Tag tørretumbleren fra stikkontakten og åbn døren.
2. Åbn låget til kondensatoren (se diagram).
Åbn de tre Opsamlingsbokseneved at dreje dem
90˚ mod uret og derefter trække i håndtaget og
tage enheden ud af tumbleren.
3. Rengør pakningernes overflader og sæt dem
tilbage. Kontroller, at griberne er lukket.
Rengøring
●
Udvendige dele i metal eller plast og gummidele
kan rengøres med en fugtig klud.
●
Støvsug regelmæssigt (hvert halve år)
luftindsugningsgitteret på forsiden og luftafgangen
bag på tumbleren for at fjerne nullermænd, fnug
og støv. Fjern også alle ansamlinger af nullermænd
fra kondensatorens forside og filter og rengør dem
med mellemrum med en støvsuger.
Tøm vandbeholderen efter hver
tørring
Træk beholderen ud af tørreren og tøm den i en
vask eller et andet egnet afløb.
Sæt vandbeholderen omhyggeligt på plads igen.
Kontroller tromlen efter hver tørring
Drej tromlen manuelt for at få fjernet små genstande
(lommetørklæder), der kan være blevet efterladt.
Vandbeholder
Kondensatorlåg
Opsamlingsbokse
Filter
Håndtag
Åbning,
luftindtag
! Brug ikke opløsningsmidler eller skurepulver.
! Tumbleren anvender specielle lejer, der er smørefrie.
! Få tumbleren kontrolleret regelmæssigt af
autoriserede teknikere for at bevare den elektriske og
mekaniske sikkerhed (se Service).
Hane
Bagside
Forside
Kondensatorenhed
28
Page 29
Fejlfinding
Hvis tørretumbleren tilsnladende virkir til ikke til at fungere korrekt bør du før du kontakter Service Centeret (se
Service), gennemgå følgende fejlfindingsforslag:
Problem:
Tørretumbleren starter ikke.
Mulige årsager / løsninger:
●
Stikket er ikke sat i kontakten eller har ikke forbindelse.
●
Strømsvigt.
●
Sikringen er slået. Prøv at sætte et andet apparat til stikkontakten.
●
Anvender du forlængerledning? Prøv at sætte tørretumblerens netledning
direkte i stikkontakten.
●
Er døren sikkert lukket?
●
TIMER-drejeknappen er ikke indstillet korrekt (se Start og programmer).
●
START-knappen er ikke trykket ind (se Start og programmer).
●
Lang tørretid.
Filteret er ikke rengjort (se Vedligeholdelse).
●
Temperaturindstillingen er ikke den ideelle til den stoftype, der tørres (se
Start og Programmer).
●
Vandbeholderen skal tømmes? Er vandtømningslyset tændt? (sse
Vedligeholdelse).
●
Kondensatoren skal renses? (se Vedligeholdelse).
●
Den korrekte tørretid er ikke valgt til fyldningen (se Start og programmer).
●
Luftindsugningsgitteret eller afgangen på bagsiden er tilstoppet(se
Installation).
●
Tøjet var for vådt (se Vasketøj).
●
Tørretumbleren er overfyldt (se Vasketøj).
DK
Installation Beskrivelse
programmer Vasketøj
Start og
Advarsler og
forslag
vedligeholdelse Fejlfinding Service
Pasning og
29
Page 30
Service
DK
Før du kontakter Service Centeret:
●
Anvend fejlfindingsguiden til at se, om du selv kan
løse problemet (se Fejlfinding).
●
Hvis ikke, slukker du tumbleren og kontakter det
nærmeste Service Center.
Følgende skal oplyses til Service Centeret:
●
Navn, adresse og postnummer.
●
Telefonnummer.
●
Problemet
●
Købsdatoen.
●
Model (Mod.).
●
Serienummer (S/N).
Disse oplysninger findes på datamærket på lågens
inderside.
Reservedele
Denne tørretumbler er en kompliceret maskine. Forsøg
på at reparere den selv eller forsøg på reparationer af
ikke-autoriserede personer kan forårsage personskader
og skader på tumbleren, og garantien på
reservedelene kan bortfalde.
Kontakt en autoriseret tekniker, hvis du oplever
problemer med maskinen.
Reservedelene er konstrueret specielt til netop dette
apparat og ikke til andre formål.
Service
30
Page 31
Bruksanvisning
TØRKETROMMEL
SV
Svenska, 1
NO
Norsk, 31
IS70C
SF
Suomi, 11
DK
Dansk, 21
Innhold
Installering, 32
Instruksjoner for skifte av dørhengslingsside
Plassering av tørketrommelen
Ventilasjon
Vannavløp
Elektrisk tilkopling
Før bruk av tørketrommelen
Beskrivelse av tørketrommelen, 33
Åpne døren
Funksjoner
Kontrollpanel
Start og programmer, 34
Velge et program
Vask, 35-36
Sortere vasken
Vaskeanvisninger
Spesielle klær
Tørketider
Advarsler og forslag, 37
Generell sikkerhet
Bortskaffing
Spare energi og respektere miljøet
NO
Vedlikehold og pleie, 38
Slå av elektrisiteten
Rengjøring av filteret etter hver syklus
Tøm vannbejolderen wtter hver syklus
Kontroll av trommelen etter hver syklus
Rengjøre kondensatorenheten
Rengjøring av tørketrommelen
Feilsøking, 39
Service, 40
Reservedeler
31
Page 32
Installering
NO
! Ta vare på denne bruksanvisningen slik at du kan
bruke den senere ved behov. Ta den med deg når du
flytter, og hvis du skulle selge dette apparatet eller gi
den til noen andre, se til at de som overtar maskinen
får med seg bruksanvisningen, slik at den nye eieren
kan informeres om advarsler og forslag om virkemåte.
! Les nøye gjennom disse anvisningene, de følgende
sidene innholder viktig informasjon om installering og
forslag til hvordan apparatet virker.
Instruksjoner for skifte av
dørhengslingsside
Hengsel
Dørlås
Låsehake
Vannavløp
Hvis tørketrommelen er plassert ved siden av et avløp,
kan vannet tømmes ut i dette avløpet. Dermed er det
ikke behov for å tømme vannbeholderen. Løsne den
øverste slangen fra innfestingen øverst på baksiden
av tørketrommelen, og koble slangen til avløpet.
Elektriske tilkoplinger
Se til følgende før du setter i støpselet i det elektriske
uttaket:
●
Kontakten må være jordet.
●
Kontakten må være i stand til å tåle maskinens
maksimale kraft, som er indikert på merkeplaten
(se Beskrivelse av tørketrommelen).
●
Spenningen må være innenfor verdiene som er
oppgitt på merkeplaten (se Beskrivelse av
tørketrommelen).
●
Kontakten må være kompatibel med tørketrommelens
støpsel. Hvis dette ikke er tilfelle, skift ut støpsel
eller kontakt.
Hengsel
Døren på tørketrommelen er vendbar, og det er enkelt
å skifte dørhengslingsside. Bytt om diagonalt på de
hengselfestene og blindskruene. Bytt dørlås og
låsehake til motstående blindplater (se illustrasjonen
ovenfor).
Plassering av tørketrommelen
●
Plasser tørketrommelen på avstand fra gassovner,
komfyrer, varmeovner eller kokeinnretninger, da
flammer kan ødelegge apparatet.
●
Hvis du skal installere apparatet under en
arbeidsbenk, se til å la det være igjen 10 mm
mellom toppen på apparatet og andre gjenstander
på eller ovenfor maskinen, samt 15 mm mellom
sidene og sideplater på innredning eller vegger.
Dette er for å sikre tilstrekkelig med luftsirkulasjon.
Se til at luftehullene på baksiden ikke er tildekket.
Ventilation
Når tørketrommelen ikke er i bruk, må det være
tilstrekkelig med ventilasjon. Se til at du plasserer
tørketrommelen i et miljø som ikke er fuktig eller
mangler tilstrekkelig luftsirkulasjon. God luftsirkulasjon
rundt tørketrommelen er svært viktig for kondensering
av vannet som produseres under vaskeprosessen.
Tørketrommelen vil ikke fungere som den skal dersom
den plasseres i et lukket rom eller skap.
! Hvis tørketrommelen brukes i et lite eller kaldt rom,
kan det oppstå noe kondensasjon.
! Tørketrommelen må ikke installeres utendørs, selv
om plassen er beskyttet. Det kan være svært farlig
hvis den utsettes for regn eller storm.
! Når maskinen er installert, skal strømledningen og
støpselet være lett tilgjengelig.
! Ikke bruk skjøteledninger.
! Strømledningen må ikke bøyes eller klemmes.
! Strømledningen skal kontrolleres regelmessig og
skiftes ut med en ledning som er spesielt tilpasset
denne tørketrommelen og monteres kun av en autorisert
tekniker (se Service). Nye eller lengre strømledninger
leveres mot ekstra kostnad fra autoriserte forhandlere.
! Produsenten frasier seg ethvert ansvar hvis disse
reglene ikke følges.
! Hvis du er usikker på noen av punktene, ta kontakt
med en kvalifisert elektriker.
Før bruk av tørketrommelen
Når du har installert tørketrommelen og før du tar den i
bruk, skal innsiden av trommelen rengjøres for å fjerne
eventuelt støv som kan ha samlet seg under
transporten.
32
Page 33
Beskrivelse av tørketrommelen
Åpne døren Funksjoner
Trykkinnog frigjør
frontpanelet i vist stilling
Dørlås
Kondensatordeksel
Deksel håndtak for kondensator
(trekk for å åpne)
Kontrollpanel
Vannbeholder
Filteret
Merkeplate
Modell- og
serienumre
Låsehake
Luftinntaksåpning
NO
Installering
Beskrivelse
programmer Vask
Start og
Vanntømmeindikatoren
Tørkeguide
STARTKNAPPEN setter i gang
tørkeprogrammet som er valgt (se Start og
programmer).
VARMEKNAPPEN velger tørketemperatur (se Start
og programmer).
INN: HØY varme
UT: LAV varme
Tørkeguiden gjør at du kan rådføre deg med en
brukervennlig tabell med stofftyper og lastkapasiteter.
Bomull
Syntetiske stoffer
eller Akryl eller andre delikate stoffer
STARTKNAPP
VARMEKNAPP
Vanntømmeindikatoren angir at
vannbeholderen er full og må tømmes. Det tar noen
sekunder før indikatoren slås av etter at den tomme
vannbeholderen er satt tilbake på plass.
Tørketrommelen må være i gang for at dette skal
skje.
TIMERBRYTEREN stiller inn tørketid: roter denne
mot høyre, aldri mot venstre, inntil indikatoren peker
på den ønskede tørketiden (se Start og programmer).
Indikator
TIMERBRYTER
Advarsler og
forslag
Vedlikehold og
pleie Feilsøking Service
33
Page 34
Start og programmer
NO
Velge et program
1. Sett i tørketrommelens støpsel i strømuttaket.
2. Sorter vasken etter stofftype (se Vask).
3. Åpne døren, og se til at filteret er rent og på
plass og at vannbeholderen er tømt og på
plass(se Vedlikehold)).
4. Last maskinen, og se til at klærne ikke er i veien
for dørforseglingen. Lukk døren.
5. Velg tørketid ved å kontrollere
tørkeguiden for stofftypen du tørker (se Vask).
- Still inn temperaturen med VARMEKNAPPEN
- Velg tørketid ved å rotere TIMERBRYTEREN mot
høyre.
6. Trykk på STARTKNAPPEN for å sette i i gang
tørkingen.
I løpet av tørkeprogrammet kan du kontrollere
vasken og ta ut klær som er tørre, mens du
fortsetter tørkingen av andre. Når du lukker døren
igjen, må du trykke på STARTKNAPPEN for å
fortsette tørkingen.
7. Ca. 10 minutter før programmet er ferdig, går det
inn i en AVKJØLINGSFASE (der stoffene
avkjøles), og denne bør alltid fullføres.
8. Åpne døren, ta ut vasken, rengjør filteret og sett
det på plass igjen. Tøm vannbeholderen, og sett
den tilbake på plass (se Vedlikehold).
9. Trekk ut støpselet.
34
Page 35
Vask
Sortere vasken
●
Kontroller symboler på klærnes merker for å være
sikker på at plaggene kan tørkes i trommel.
●
Sorter vasken etter stofftype.
●
Tøm lommer, og kontroller knapper.
●
Lukk glidelåser og hemper, og knytt løse belter og
snorer.
●
Vri ut klærne for å få bort så mye overflødig vann
som mulig.
! Ikke legg inn dryppende våte klær i
tørketrommelen.
Maks. last
Ikke legg inn mer klær enn maks. kapasitet tillater.
Disse numrene refererer til tørr vekt:
Naturlige fibrer: 7 kg maks.
Syntetiske fibrer: 3 kg maks.
! IKKE overbelast tørketrommelen, da dette kan føre
til redusert tørkeytelse.
Typisk last
Klær
Bluse Bomull 150 g
Annet 100 g
Kjole Bomull 500 g
Annet 350 g
Jeans 700 g
10 bleier 1000 g
Skjorte Bomull 300 g
Annet 200 g
T-skjorte 125 g
Vaskeanvisninger
Se på merkene som er på klærne, spesielt når du
skal putte dem i tørketrommel for første gang.
Følgende symboler er mest vanlige:
Kan tørkes i tørketrommel
Kan IKKE tørkes i tørketrommel
Kan tørkes i tørketrommel på høy varme
Kan tørkes i tørketrommel på lav varme
Plagg som ikke egner seg for tørking i trommel
●
Plagg som inneholder gummi eller gummilignende
materialer eller plastfilm (puter eller PVC-regntøy),
andre antennelige produkter eller gjenstander som
inneholder antennelige stoffer (håndklær tilsmusset
med hårspray).
●
Glassfiber (bestemte typer gardiner)
●
Plagg som er renset
●
Plagg med koden (se Spesielle klær). Disse
kan rengjøres med spesielle hjemmerensingsprodukter.
Følg instruksene nøye.
●
Større gjenstander (tepper, soveposer, puter, store
sengetepper osv.). Disse utvider seg under tørking
og ville forhindre luftstrømmen gjennom
tørketrommelen.
NO
Installering
Beskrivelse
programmer Vask
Start og
Advarsler og
forslag
Vedlikehold og
pleie Feilsøking Service
Husholdningsgjenstander
Dynetrekk Bomull 1500 g
(Dobbelt) Annet 1000 g
Stor duk 700 g
Liten duk 250 g
Lite håndkle 100 g
Badehåndkle 700 g
Håndkle 350 g
Dobbelt laken 500 g
Enkelt laken 350 g
På slutten av en tørkesyklus kan bomullsstoffer
fortsatt være fuktige hvis du puttet bomullsstoffer og
syntetiske stoffer sammen. Hvis dette skjer, sett
ganske enkelt på nok en liten runde med tørking.
35
Page 36
Vask
NO
Spesielle klær
Tepper og sengetepper: akrylgjenstander (Acilan,
Courtelle, Orion, Dralon) må tørkes med spesiell
forsiktighet på LAV varmeinnstilling. Unngå å tørke
over for lang tid.
Plagg med folder eller press: les produsentens
tørkeinstrukser for plagget.
Stivede artikler: ikke tørk disse sammen ikke-stivede
gjenstander. Se til at så mye som mulig av
stivningsløsningen fjernes før de plasseres i
tørketrommelen. Ikke tørk for mye: stivelsen vil bli
pudrete og gjøre klærne slappe, noe som gjør
stivelsen bortkastet.
Tørketider
Tabellen nedenfor viser OMTRENTLIGE tørketider i
minutter. Vekt refererer til tørre plagg:
Bomull
Høy (full) varme
Tørketider 800-1000 o/min i vaskemaskinen
Halv last Hel last
1kg 2kg 3kg 4kg 5kg 6kg 7kg
30-40 40-55 55-70 70-80 80-90 100-140 140-160
Syntetiske stoffer
Lav (skånsom) varme
Tørketider ved redusert sentrifuge i vaskemaskin
Halv last Hel last
1kg 2kg 3kg
40-50 50-70 70-90
Tidene er omtrentlige og kan variere avhengig av :
●
Mengde vann som finnes i klærne etter sentrifugering:
håndklær og delikate gjenstander holder på mye
vann.
●
Stoffer: gjenstander som er av samme type stoff,
men med ulik tekstur og tykkelse kan ha ulik tørketid.
●
Mengde vask: enkeltgjenstander eller små laster
kan ta lengre tid å tørke.
●
Tørrhet: hvis du har tenkt å stryke noen av klærne
dine, kan de tas ut mens de fortsatt er litt fuktige.
Resten kan tørkes lenger hvis du ønsker at de blir
helt tørre.
●
Varmeinnstilling.
●
Romtemperatur: hvis rommet der tørketrommelen
står er kaldt, vil det ta lenger tid for tørketrommelen
å tørke klærne dine.
●
Størrelse: noen større gjenstander kan tørkes i
trommelen med forsiktighet. Vi foreslår at du tar ut
disse gjenstandene flere ganger for å riste dem og
deretter legger dem tilbake i tørketrommelen igjen
inntil de er ferdige.
! Ikke tørk klærne dine altfor mye.
Alle stoffer inneholder litt naturlig fuktighet som holder
dem myke og luftige.
Acrylics
Lav (skånsom) varme
Tørketider ved redusert sentrifuge i vaskemaskin
Halv last Hel last
1kg 2kg
40-60 55-75
36
Page 37
Advarsler og forslag
●
! Apparatet er konstruert og bygget etter internasjonale
sikkerhetsstandarder. Disse advarslene gis av
sikkerhetsmessige årsaker og må leses nøye
gjennom.
CE Dette apparatet oppfyller følgende
EØF-direktiver:
72/23/EØF og 93/68/EØF (lavspenningsutstyr)
89/336/EØF, 92/31/EØF og 93/68/EØF
(elektromagnetisk kompatibilitet)
Generell sikkerhet
●
Denne tørketrommelen er konstruert for hjemmebruk,
ikke profesjonell bruk.
●
Denne tørketrommelen må brukes av voksne, og
instruksene i denne håndboken skal følges nøye.
●
Ikke rør apparatet når du er barføtt eller våt på
hender eller føtter.
●
Frakople maskinen ved å trekke i støpselet, ikke i
ledningen.
●
Barn skal ikke oppholde seg i nærheten av
tørketrommelen når den er i bruk. Etter bruk av
maskinen, slå den av og trekk ut støpselet fra
kontakten. Hold døren lukket for å forhindre at
barn ikke bruker den som en leke.
●
Apparatet må installeres riktig og ha tilstrekkelig
ventilasjon. Luftinntaket foran og ventilen bak på
tørketrommelen må aldri være blokkert (see
Installation).
●
Tørketrommelen skal ikke brukes på teppegulv
med høyde som ville forhindre luft til å komme inn i
tørketrommelen fra basen.
●
Kontroller for å se om tørketrommelen er tom før
den brukes.
●
●
●
●
●
●
●
●
Baksiden av tørketrommelen kan bli svært
varm. Berør den derfor ikke når maskinen er
i bruk.
Tørketrommelen må aldri brukes uten at filteret,
vannbeholderen og kondensatoren er installert
korrekt (se Vedlikehold).
Ikke bruk tøymyknere eller tørkepapir inne i
tørketrommelen.
Ikke overlast tørketrommelen (se Vask for maks.
last).
Ikke legg plagg som er dryppende våte inn i
maskinen.
Tørk kun klær som er vasket med såpemiddel og
vann, skylt og sentrifugert. Det er brannfarlig å
tørke gjenstander som IKKE er vasket med vann.
Kontroller alle anvisninger på klærnes merker (se
Vask).
Ikke tørk plagg som er behandlet med kjemiske
produkter.
Tørk aldri artikler som er forurenset med
antennelige stoffer (bensin, olje, maling, hårspray,
kremer, matlagingsfett eller -oljer).
●
Ikke tørk gummi, skumgummi, plast, plastgummi,
bleiebukser eller innlegg, polyeten eller papir.
●
Ikke tørk større, svært voluminøse gjenstander.
●
Ikke tørk akryliske fibrer ved høy temperatur.
●
Fullfør hvert program med nedkjølingsfasen.
●
Ikke slå av tørketrommelen når det fortsatt befinner
seg varme gjenstander inne i den.
●
Rengjør filteret etter hver bruk (se Vedlikehold).
●
Tøm vannbeholderen etter hver bruk (se
Vedlikehold).
●
Rengjør kondensatorenheten regelmessig
(se Vedlikehold).
●
Ikke la det samle seg lo rundt tørketrommelen.
●
Klatre aldri opp på tørketrommelen. Det kan føre til
skade.
●
Følg alltid de elektriske standarder og krav (se
Installering).
●
Kjøp alltid originale reservedeler og tilbehør (se
Service).
Bortskaffing
●
Bortskaffing av emballasjen: følg lokale forskrifter,
slik at innpakningen kan resirkuleres.
●
Bortskaffing av den gamle tørketrommelen din:
kutt av strømledningen og fjern døren før den
gamle tørketrommelen bortskaffes.
Spare energi og respektere miljøet
●
Vri ut plagg for å forhindre overflødig vann før de
tørkes i tørketrommelen (hvis du benytter
vaskemaskin først, velg en høy sentrifugering).
Dette vil spare tid og energi til tørking.
●
Tørk alltid fulle laster - du sparer energi:
enkeltgjenstander eller små laster tar lenger tid å
tørke.
●
Rengjør filteret etter hver bruk for å redusere
energiforbrukskostnader (se Vedlikehold).
NO
Installering
Beskrivelse
programmer Vask
Start og
Advarsler og
forslag
Vedlikehold og
pleie Feilsøking Service
37
Page 38
Vedlikehold og pleie
NO
Slå av elektrisiteten
! Trekk ut støpselet fra kontakten når maskinen ikke er
i bruk, ved rengjøring og under alt vedlikehold.
Rengjør filteret etter hver syklus
Filteret er en viktig del av tørketrommelen din: det
samler opp tråder og lo som dannes under tørkingen.
Små gjenstander kan også feste seg i filteret. Når
tørkingen er ferdig, skal derfor filteret rengjøres ved å
skylle det under rennende vann eller med støvsugeren
din. Hvis filteret tilstoppes, vil luftstrømmen inne i
tørketrommelen forhindres betydelig: tørketiden
forlenges, og du vil forbruke mer energi. Det kan
dessuten skade tørketrommelen.
Filteret finnes foran på tørketrommelen (se figur).
Fjerning av filteret:
Trekk opp plasthåndtaket på filteret (se figur).
Rengjør filteret, og sett det tilbake på plass. Se til at
filteret sitter som det skal.
! Ikke bruk tørketrommelen uten å sette på plass
filteret.
Tøm vannbeholderen etter hver
syklus
Rengjøre kondensatorenheten
Ta ut kondensatorenheten hver måned, og fjern
eventuell alle lo mellom platene ved å skylle den
under springen i kaldt vann. Skyll med kaldt vann fra
baksiden av kondensatoren.
Ta ut kondensatoren:
1. Trekk ut støpselet og åpne døren.
2. Åpne kondensatordekslet (se figur).
Frigjør de tre låsehakene ved å dreie dem 90 ˚ mot
klokken. Ta deretter i håndtaket og trekk
kondensatoren ut av tørketrommelen.
3. Rengjør overflatene på tetningene, og sett
kondensatoren tilbake på plass. Påse at låsehakene
er ordentlig festet.
Rengjøring
●
Eksterne deler i metall eller plast og gummideler
kan rengjøres med en fuktig klut.
●
Støvsug jevnlig (hver 6. måned) luftinntaksrillene
foran og ventilene på baksiden av tørketrommelen.
Fjern eventuell oppsamling av lo og støv. Fjern
også oppsamling av lo foran på kondensatoren og i
filtrene, rengjør disse områdene periodisk med
støvsuger.
! Ikke bruk løsemidler eller skuremidler.
Trekk beholderen ut av tørketrommelen og tøm den i
vasken
eller annet egnet avløp.
Sett vannbeholderen tilbake på plass.
Kontroller trommelen etter hvert
program
Snurr trommelen manuelt for å fjerne små gjenstander
(lommetørklær) som kan ha blitt lagt igjen.
Vannbeholder
Kondensatordeksel
Låsehaker
Filteret
Håndtak
! Tørketrommelen din bruker spesielle lagerkomponenter
som ikke trenger smøring.
! Få tørketrommelen din kontrollert av en autorisert
tekniker regelmessig for å sikre elektrisk og mekanisk
sikkerhet (se Service).
Kran
Bak
Front
Kondensorenheten
Luftinntaksåpning
38
Page 39
Feilsøking
En dag kan det hende at det ser ut til at tørketrommelen din ikke virker. Før du ringer servicesenteret (se
Service), gjennom følgende feilsøkingsforslag:
Problem:
Tørketrommelen vil ikke
starte.
Mulig årsak/Løsning:
●
Støpselet er ikke satt inn i kontakten eller har ingen kontakt.
●
Det har vært strømbrudd.
●
Sikringen har gått. Prøv å kople til et annet apparat i uttaket.
●
Bruker du skjøteledning? Prøv å sette støpselet fra tørketrommelen
direkte inn i uttaket.
●
Er døren kanskje ikke lukket helt?
●
TIMERBRYTEREN er kanskje ikke stilt riktig (se Start og programmer).
●
STARTKNAPPEN har ikke blitt trykket (se Start og programmer).
●
Tørkingen tar altfor lang tid.
Filteret er ikke rengjort (se Vedlikehold).
●
Temperaturinnstillingen er ikke ideell for stofftypen som du tørker (se
Start og programmer).
●
Må vannbeholderen tømmes? Lyser vanntømmeindikatoren? (se
Vedlikehold).
●
Kondensatorenheten må rengjørs? (se Vedlikehold).
●
Feil tørketid er stilt inn for vasken (se Start og programmer).
●
Luftinntaksrillene eller ventilene bak er blokkerte (se Installering).
●
Klærne var altfor våte (se Vask).
●
Tørketrommelen var overlastet (se Vask).
NO
Installering Beskrivelse
programmer Vask
Start og
Advarsler og
forslag
Vedlikehold og
pleie Feilsøking Service
39
Page 40
Service
195042602.02 W
02/2006 - SIMLEX . Four Ashes, Wolverhampton
NO
Før du kontakter servicesenteret:
●
Bruk feilsøkingsguiden for å se om du kan løse
problemet selv (se Feilsøking).
●
Hvis ikke, slå av tørketrommelen, og ring
servicesenteret i nærheten av deg.
Dette må du fortelle til servicesenteret:
●
navn, adresse og postnummer.
●
telefonnummer.
●
problemtype.
●
kjøpsdato.
●
apparatmodell (Mod.).
●
serienummer (S/N).
Denne informasjonen finnes på merkeplaten på
innsiden av døren på maskinen.
Reservedeler
Denne tørketrommelen er en kompleks maskin. Det å
reparere den selv eller få en ikke-autorisert person til å
prøve å reparere den kan forårsake skade på én eller
flere personer, maskinen og kan ugyldiggjøre
reservedelsgarantien.
Ring en autorisert tekniker hvis du opplever problemer
under bruk av maskinen.
Reservedelene er konstruert eksklusivt for dette
apparatet og ikke for annen bruk.
Service
40
Loading...
