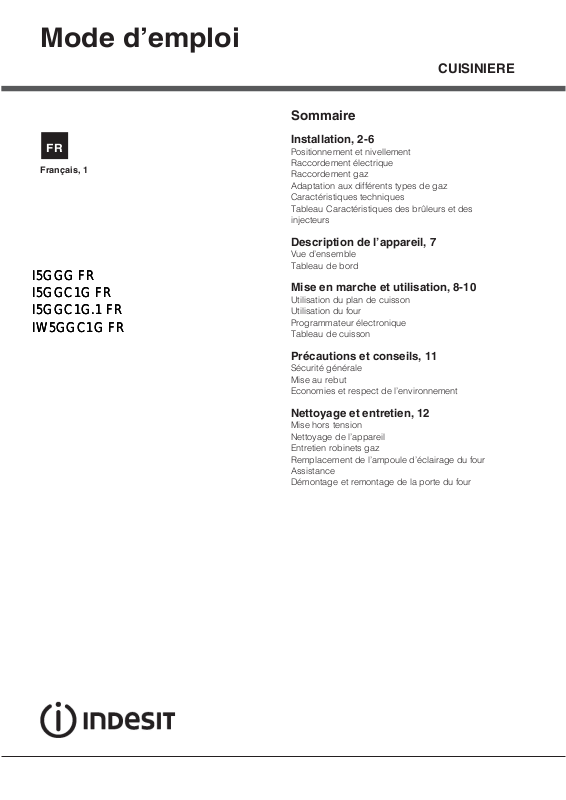

Indesit I5E6CAEW, I5GGC1GW, I5GGGX User Manual

Mode d’emploi

CUISINIERE

Sommaire

FR

Français, 1

I5GGG FR

I5GGG FR

I5GGG FR
I5GGC1G FR

I5GGC1G FR

I5GGC1G FR
I5GGC1G.1 FR

I5GGC1G.1 FR

I5GGC1G.1 FR
IW5GGC1G FR

IW5GGC1G FR

IW5GGC1G FR

Installation, 2-6

Positionnement et nivellement
Raccordement électrique
Raccordement gaz
Adaptation aux différents types de gaz
Caractéristiques techniques
Tableau Caractéristiques des brûleurs et des
injecteurs

Description de l’appareil, 7

Vue d’ensemble
Tableau de bord

Mise en marche et utilisation, 8-10

Utilisation du plan de cuisson
Utilisation du four
Programmateur électronique
Tableau de cuisson

Précautions et conseils, 11

Sécurité générale
Mise au rebut
Economies et respect de l’environnement

Nettoyage et entretien, 12

Mise hors tension
Nettoyage de l’appareil
Entretien robinets gaz
Remplacement de l’ampoule d’éclairage du four
Assistance
Démontage et remontage de la porte du four

Installation

FR

! Conservez ce mode d’emploi pour pouvoir le
consulter à tout moment. En cas de vente, de
cession ou de déménagement, veillez à ce qu’il suive
l’appareil.

! Lisez attentivement les instructions : elles contiennent
des conseils importants sur l’installation, l’utilisation et
la sécurité de votre appareil.

! L’installation de l’appareil doit être effectuée par
un professionnel du secteur conformément aux
instructions du fabricant.

! N’importe quelle opération de réglage, d’entretien,
etc., doit être effectuée après avoir débranché la prise
de la cuisinière.

Conditions réglementaires d’installation

Le raccordement gaz devra être fait par un
professionnel qualifié qui assurera la bonne
alimentation en gaz et le meilleur réglage de la
combustion des brûleurs. Ces opérations d’installation,
quoique simples, sont délicates et
primordiales pour que votre cuisinière vous rende
le meilleur service. L’installation doit être effectuée
conformément aux textes réglementaires et règles de
l’art en vigueur, notamment:

• Arrêté du 2 août 1977. Règles techniques et de
sécurité applicables aux installations de gaz
combustibles et d’hydro-carbures liquéfiés situées
à l’intérieur des bâtiments d’habitation et de leur
dépendances.

• Norme DTU P45-204. Installations de gaz
(anciennement DTU n° 61-1-installations de gaz ­Avril 1982 + additif n°1 Juillet 1984).

• Règlement sanitaire départemental.

pièces voisines (voir figure B) – à condition qu’il ne
s’agisse pas de parties communes du bâtiment, de
chambres à coucher ou de locaux à risque d’incendie
– équipées d’un conduit d’aération avec l’extérieur
comme décrit plus haut.

Local adjacent

A B

A

Ouverture de ventilation
pour l’air comburant

! Après une utilisation prolongée de l’appareil, il est
conseillé d’ouvrir une fenêtre ou d’augmenter la vitesse
de ventilateurs éventuels.

Evacuation des fumées de combustion

La pièce doit prévoir un système d’évacuation vers
l’extérieur des fumées de combustion réalisé au moyen
d’une hotte reliée à une cheminée à tirage naturel ou
par ventilateur électrique qui entre automatiquement
en fonction dès qu’on allume l’appareil (voir figures).

Local à ventiler

Agrandissement de la
fissure entre la porte et
le sol

Aération des locaux

L’appareil doit être installé dans des locaux qui sont
aérés en permanence, selon les prescriptions des
Normes en vigueur dans le pays d’installation. Il est
indispensable que la pièce où l’appareil est installé
dispose d’une quantité d’air égale à la quantité d’air
comburant nécessaire à une bonne combustion du
gaz (le flux d’air doit être d’au moins 3 m
puissance installée).
Les prises d’air, protégées par des grilles, doivent
disposer d’un conduit d’au moins 2 cm2 de section
utile et dans une position qui leur évite tout risque
d’être bouchées accidentellement, même partiellement
(voir figure A).
Ces ouvertures doivent être agrandies de 100%
(surface minimale 2 cm2) en cas d’appareils
dépourvus du dispositif de sécurité de flamme et
quand l’afflux de l’air provient de manière indirecte de

2

3

/h par kW de

Evacuation

directement à

! Les gaz de pétrole liquéfiés, plus lourds que l’air,
se déposent et stagnent dans le bas. Les locaux
qui contiennent des bouteilles de G.P.L doivent
donc prévoir des ouvertures vers l’extérieur afin de
permettre l’évacuation du gaz par le bas en cas de
fuites accidentelles. Ne pas installer ou entreposer de
bouteilles de GPL, vides ou partiellement pleines, dans
des locaux qui se trouvent en sous-sol (caves etc.). Ne
gardez dans la pièce que la bouteille que vous êtes en
train d’utiliser, loin de sources de chaleur (fours, feux de
bois, poêles etc.) qui pourraient amener sa température
à plus de 50°C.

l’extérieur

Evacuation par cheminée ou

conduit de fumée ramifié (réservé

aux appareils de cuisson)

Positionnement et nivellement

HOOD

420

Min.

min.

650

mm. with hood

min.

700

mm. without hood

mm.

600

Min. mm.

420

Min. mm.

! L’appareil peut être installé à côté de meubles dont la
hauteur ne dépasse pas celle du plan de cuisson.

! Assurez-vous que le mur en contact avec la paroi
arrière de l’appareil est réalisée en matériel ignifuge
résistant à la chaleur (T 90°C).

Pour une installation correcte :

• installez cet appareil dans une cuisine, une salle
à manger ou un studio (jamais dans une salle de
bains);

• si le plan de cuisson de la cuisinière dépasse le
plan de travail des meubles, ces derniers doivent
être placés à au moins 200 mm de l’appareil;

• si la cuisinière est
installée sous un
élément suspendu,
il faut que ce dernier
soit placé à au moins
420mm de distance du
plan. Il faut prévoir une
distance de 700mm si les
éléments suspendus sont
inflammables (voir  gure);

• ne placez pas de
rideaux derrière la cuisinière ou sur ses côtés à
moins de 200 mm de distance;

• pour l’installation de hottes, conformez-vous aux
instructions de leur notice d’emploi.

Nivellement

Pour mettre l’appareil bien
à plat, vissez les pieds
de réglage fournis aux
emplacements prévus aux
coins à la base de la cuisinière
(voir figure).

Montage des pieds* par
encastrement sous la base.

intercaler entre l’appareil et le réseau un interrupteur
à coupure omnipolaire ayant au moins 3 mm
d’écartement entre les contacts, dimensionné à la
charge et conforme aux normes NFC 15-100 (le fil de
terre ne doit pas être interrompu par l’interrupteur). Le
câble d’alimentation ne doit atteindre, en aucun point,
des températures dépassant de 50°C la température
ambiante.

Avant de procéder au branchement, assurez-vous que :

• la prise est bien munie d’une terre conforme à la loi;

• la prise est bien apte à supporter la puissance
maximale de l’appareil, indiquée sur la plaquette
signalétique;

• la tension d’alimentation est bien comprise entre les
valeurs indiquées sur la plaquette signalétique;

• la prise est bien compatible avec la fiche de
l’appareil. Si ce n’est pas le cas, remplacez la prise
ou la fiche, n’utilisez ni rallonges ni prises multiples.

! Après installation de l’appareil, le câble électrique et
la prise de courant doivent être facilement accessibles

! Le câble ne doit être ni plié ni excessivement écrasé.

! Le câble doit être contrôlé périodiquement et ne peut

être remplacé que par un technicien agréé.

! Nous déclinons toute responsabilité en cas de non
respect des normes énumérées ci-dessus.

Raccordement gaz

Pour raccorder l’appareil au réseau de distribution
du gaz ou à la bouteille de gaz utilisez un tuyau
flexible en caoutchouc ou en acier, conformément
à la réglementation en vigueur. Assurez-vous
auparavant que l’appareil est bien réglé pour le
type de gaz d’alimentation utilisé (voir étiquette sur le
couvercle : autrement voir ci-dessous). Si l’alimentation
s’effectue avec du gaz liquide en bouteille, utilisez
des régulateurs de pression conformes à la
réglementation en vigueur dans le pays. Pour simplifier
le raccordement, l’alimentation du gaz est orientable
latéralement* : inversez l’about annelé avec le bouchon
de fermeture et remplacez le joint d’étanchéité (fourni
avec l’appareil).

FR

Raccordement électrique

Montez sur le câble une prise normalisée pour la
charge indiquée sur l’étiquette des caractéristiques
(voir tableau des caractéristiques techniques).
En cas de raccordement direct au réseau, il faut

! Pour un fonctionnement en toute sécurité, pour
un meilleur emploi de l’énergie et une plus longue
durée de vie de l’appareil, vérifiez que la pression
d’alimentation respecte bien les valeurs indiquées
dans le tableau Caractéristiques des brûleurs et des
injecteurs (voir ci-dessous).

*N’existe que sur certains modèles

3

FR

A

V

Raccordement gaz par tuyau flexible en caoutchouc

Assurez-vous que le tuyau est bien conforme aux
normes applicables dans le pays d’installation. Le
tuyau doit avoir un diamètre intérieur de : 8 mm en
cas d’alimentation au gaz liquide; 13 mm en cas
d’alimentation au gaz naturel.

Après avoir effectué le raccordement, assurez-vous
que le tuyau :

• ne touche en aucun point à des parties pouvant
atteindre plus de 50°C;

• ne soit pas soumis à traction ou torsion et ne
présente pas de pliures ou étranglements;

• ne risque pas d’entrer en contact avec des corps
tranchants, des arêtes vives, des parties mobiles et
ne soit pas écrasé;

• puisse être facilement contrôlable sur toute sa
longueur pour vérifier son état de conservation;

• ait moins de 1500mm de long;

• soit bien fixé à ses deux extrémités à l’aide de
bagues de serrage conformes à la réglementation
en vigueur dans le pays.

Point d e

raccordement

Bouchon

d'isolation

Tuya u

Point d e

raccordement

Tuya u

SURFACE CHAUDE

Bouchon

d'isolation

! Si une ou plusieurs de ces conditions ne peuvent
être remplies ou que la cuisinière est installée dans
des conditions de classe 2 – sous-classe 1 (appareil
encastré entre deux meubles), il faut utiliser un tuyau
flexible en acier (voir ci-dessous).

Raccordement gaz par tuyau flexible en acier inox,
à paroi continue avec raccords filetés

Assurez-vous que le tuyau et les joints sont bien
conformes aux normes applicables dans le pays
d’installation.
Pour installer le tuyau, enlevez l’about annelé équipant
l’appareil (le raccord d’entrée du gaz à l’appareil est
fileté 1/2 gaz mâle cylindrique).

! Procédez au raccordement de manière à ce que
la longueur du tuyau ne dépasse pas 2 mètres
d’extension maximale. Veillez à ce que le tuyau ne soit
pas écrasé et ne touche en aucun point à des parties
mobiles.

n’utilisez jamais de flamme.

Adaptation aux différents types de gaz

L’appareil peut être adapté à un type de gaz autre que
celui pour le quel il a été conçu (indiqué sur l’étiquette

de réglage sur le couvercle).

Adaptation du plan de
cuisson

Remplacement des injecteurs
des brûleurs du plan de
cuisson:

1. enlevez les grilles du plan de
cuisson et sortez les brûleurs

de leur logement;

2. dévissez les injecteurs à l’aide d’une clé à tube de
7mm (voir figure), et remplacez-les par les injecteurs
adaptés au nouveau type de gaz (voir tableau
Caractéristiques des brûleurs et des injecteurs) ;

3. remontez les différentes parties en effectuant les
opérations dans le sens inverse.

Réglage des minima des brûleurs du plan de
cuisson :

1. placez le robinet sur la position minimum;

2. enlevez le bouton et tournez la vis de réglage
positionnée à l’intérieur ou sur le côté de la tige du
robinet jusqu’à obtenir une petite flamme régulière;
! En cas de gaz naturel, il faut dévisser la vis de
réglage en tournant dans le sens inverse des aiguilles
d’une montre;

3. vérifiez si, en tournant rapidement le robinet du
maximum au minimum, le brûleur ne s’éteint pas.

! Les brûleurs du plan de
cuisson ne nécessitent pas de
réglage de l’air primaire.

Adaptation du four

Remplacement du brûleur du
four:

1. enlever le tiroir chauffe-plats;

2. enlever la protection
coulissante A
(voir  gure);

Vérification de l’étanchéité

Une fois l’installation terminée, vérifiez l’étanchéité de
tous les raccords en utilisant une solution savonneuse,

4

3. déposer le brûleur du four
après avoir enlevé la vis V (voir
 gure);
pour simplifier cette opération,
démonter auparavant la porte
du four.

4. dévisser l’injecteur du brûleur à l’aide de la clé à tube
spéciale pour injecteurs (voir  gure) ou d’une clé à tube
de 7 mm et le remplacer par l’injecteur adapté au
nouveau type de gaz (voir tableau Caractéristiques des
brûleurs et des injecteurs).

Réglage du minimum du brûleur du four à gaz :

1. allumer le brûleur (voir Mise en marche et Utilisation);

2. amener la manette sur la position minimum (MIN)
après l’avoir laissée pendant environ 10 minutes sur la
position maximum (MAX);

3. enlever le bouton;

4. agir sur la vis de réglage positionnée à l’extérieur de
la tige du thermostat (voir  gure) jusqu’à obtenir une
petite flamme régulière.
! En cas de gaz naturel, il faut dévisser la vis de
réglage en tournant dans le sens inverse des aiguilles
d’une montre;

FR

5. vérifier si, en tournant rapidement le bouton de
la position MAX à la position MIN, ou en ouvrant et
fermant rapidement la porte du four, le brûleur ne
s’éteint pas.

5
