Indesit HIM 50 EK.A, HIM 506 EK.A, HIM 531 EK.A, HIM 537 EK.A, HIM 506 EK.A/2 Operating Instructions Manual [en, ru, de, fr, nl]

...

Download

Page 1

HIM 50 EK.A HIM 50 EK.A IX HIM 506 EK.A HIM 506 EK.A IX HIM 531 EK.A HIM 531 EK.A IX HIM 537 EK.A HIM 537 EK.A IX

English

Operating Instructions

COOKER AND OVEN

Contents

Operating Instructions, Description of the appliance-Overall view, Description of the appliance-Control Panel, Installation, Start-up and use, Cooking modes, Using the hob, Precautions and tips, Care and maintenance,

Français

Mode d’emploi

CUISINIERE ET FOUR

Sommaire

Mode d’emploi, Description de l’appareil-Vue d’ensemble, Description de l’appareil-Tableau de bord, Installation, Mise en marche et utilisation, Utilisation du plan de cuisson, Utilisation du four, Précautions et conseils, Nettoyage et entretien,

Nederland

Gebruiksaanwijzing

FORNUIS EN OVEN

Inhoud

Gebruiksaanwijzing, Beschrijving van het apparaat-Aanzichttekening, Beschrijving van het apparaat-Bedieningspaneel, Installatie, Starten en gebruik,

De kookzones,

Gebruik van de oven,

Voorzorgsmaatregelen en advies, Onderhoud en verzorging,

Русский

Руководство по эксплуатации

КУХОННАЯ ПЛИТА С ДУХОВЫМ ШКАФОМ

Содержание Руководство по эксплуатации,

Описание изделия-Общий вид, Описание изделия-Панель управления, Монтаж, Включение и эксплуатация, Программы приготовления, Предосторожности и рекомендации, Техническое обслуживание и уход, Техническое обслуживание

53 53

Ελληνικά

Οδηγίες χρήσης

ΚΟΥΖΙΝΑ ΚΑΙ ΦΟΥΡΝΟΣ Περιεχόμενα

Οδηγίες χρήσης, Περιγραφή της συσκευής-Συνολική άποψη, Περιγραφή της συσκευής-Πίνακας ελέγχου, Εγκατάσταση, Εκκίνηση και χρήση, Προγράμματα μαγειρέματος,

Προφυλάξεις και συμβουλές, Συντήρηση και φροντίδα, Τεχνική υποστήριξη,

44 46

Deutsch

Bedienungsanleitungen

HERD UND OFEN

Inhalt

Bedienungsanleitungen, Beschreibung des Geräts-Übersicht, Beschreibung des Geräts-Schalttafel, Installation, Inbetriebnahme und Benutzung, Gebrauch des Ofens, Gebrauch des Kochfeldes, Vorsichtsmaßnahmen und Tipps, Pflege und Wartung,

HIM 506 EK.A

/2/2/2

HIM 50 EK.A IX

/2/2/2

HIM 537 EK.A IX

/2/2/2

HIM 531 EK.A IX

/2/2/2/2/2/2

/2/2/2

HIM 506 EK.A IX

/2/2/2/2/2/2

Page 2

55 66

66 77 88 99

1.Control panel

2.Sliding grill rack

3.DRIPPING pan

4.GUIDE RAILS for the sliding racks

5.position 5

6.position 4

7.position 3

8.position 2

9.position 1

Description

Overall view

of the appliance

1. Tableau de bord

2. Support GRILLE

3. Support LECHEFRITE

4. GLISSIERES de coulissement

5. niveau 5

6. niveau 4

7. niveau 3

8. niveau 2

9. niveau 1

Description

Vue d’ensemble

1. Bedieningspaneel

2. Ovenrek

3. Lekplaat of bakplaat

4. Geleidersvan de roosters

5. stand 5

6. stand 4

7. stand 3

8. stand 2

9. stand 1

Aanzichttekening

de l’appareil

1.Bedienfeld

2.Einschub BACKOFENROST

3.Einschub FETTPFANNE

4.GLEITFÜHRUNGEN für die Einschübe

5. position 5

6. position 4

7. position 3

8. position 2

9. position 1

Beschreibung

Geräteansicht

des Gerätes

Панель управления Решетка духовки Противень или жарочный лист

HAПPABЛЯЮЩИE для противеней решеток

Положение 1 Положение 2

Положение 3

Положение 4

Положение 5

Описание изделия

Общий вид

Описание изделия

Общий вид

Описание изделия

Общий вид

Панель управления Решетка духовки Противень или жарочный лист

HAПPABЛЯЮЩИE для противеней решеток

Положение 1 Положение 2

Положение 3

Положение 4

Положение 5

Панель управления Решетка духовки Противень или жарочный лист

HAПPABЛЯЮЩИE для противеней решеток

Положение 1 Положение 2

Положение 3

Положение 4

Положение 5

Панель управления Решетка духовки Противень или жарочный лист

HAПPABЛЯЮЩИE для противеней решеток

Положение 1 Положение 2

Положение 3

Положение 4

Положение 5

Πίνακας οργάνων Πλέγμα του φούρνου Λιποσυλλέκτης ή πιάτο μαγειρέματος

ΟΔΗΓΟΙ ολίσθησης των επιπέοων

Θέση 5 Θέση 4 Θέση 3 Θέση 2 Θέση 1

Περιγραφή της συσκευής

Συνολική άποψη

Περιγραφή της συσκευής

Συνολική άποψη

Περιγραφή της συσκευής

Συνολική άποψη

Πίνακας οργάνων Πλέγμα του φούρνου Λιποσυλλέκτης ή πιάτο μαγειρέματος

ΟΔΗΓΟΙ ολίσθησης των επιπέοων

Θέση 5 Θέση 4 Θέση 3 Θέση 2 Θέση 1

Πίνακας οργάνων Πλέγμα του φούρνου Λιποσυλλέκτης ή πιάτο μαγειρέματος

ΟΔΗΓΟΙ ολίσθησης των επιπέοων

Θέση 5 Θέση 4 Θέση 3 Θέση 2 Θέση 1

Page 3

Description of the appliance

Control panel

4. OVEN CONTROL knob

7. THERMOSTAT indicator light

6.THERMOSTAT knob

5.Electronic cooking programmer

3. ELECTRIC HOTPLATE indicator light

1.Electric HOTPLATE control knob

2. Electric DOUBLE HOTPLATE control knob

Only on certain models

Aanzichttekening

Bedieningspaneel

4.OVEN Knop

7.Controlelampje THERMOSTAAT

6.THERMOSTAATKNOP

5.Elektronische programmering van de bereiding

3.Controlelampje WERKING KOOKPLATEN

1. Knoppen KOOKPLATEN

Slechts op enkele modellen aanwezig

2. Knoppen DUBBELE KOOKPLATEN

4. OVEN CONTROL knob

7. THERMOSTAT indicator light

6.THERMOSTAT knob

5.Electronic cooking programmer

3. ELECTRIC HOTPLATE indicator light

1.Electric HOTPLATE control knob

2. Electric DOUBLE HOTPLATE control knob

Only on certain models

4. OVEN CONTROL knob

7. THERMOSTAT indicator light

6.THERMOSTAT knob

5.Electronic cooking programmer

3. ELECTRIC HOTPLATE indicator light

1.Electric HOTPLATE control knob

2. Electric DOUBLE HOTPLATE control knob

Only on certain models

4. OVEN CONTROL knob

7. THERMOSTAT indicator light

6.THERMOSTAT knob

5.Electronic cooking programmer

3. ELECTRIC HOTPLATE indicator light

1.Electric HOTPLATE control knob

2. Electric DOUBLE HOTPLATE control knob

Only on certain models

Slechts op enkele modellen aanwezigSlechts op enkele modellen aanwezigSlechts op enkele modellen aanwezig

N’existe que sur certains modèles

Description de l’appareil

Tableau de bord

4.Manette du four

7. Voyant lumineux thermostat

6.Manette du THERMOSTAT

5. PROGRAMMATEUR DE CUISSON ELECTRONIQUE

3. Voyant de fonctionnement de la plaque électrique

1.Manette de la plaque électrique

2.Manette de la plaque électrique DOUBLES

Manette du four

PROGRAMMATEUR DE CUISSON ELECTRONIQUE

Voyant de fonctionnement de la plaque électrique

Manette de la plaque électrique Manette de la plaque électrique DOUBLES

Manette du four

PROGRAMMATEUR DE CUISSON ELECTRONIQUE

Voyant de fonctionnement de la plaque électrique

Manette de la plaque électrique Manette de la plaque électrique DOUBLES

Manette du four

PROGRAMMATEUR DE CUISSON ELECTRONIQUE

Voyant de fonctionnement de la plaque électrique

Manette de la plaque électrique Manette de la plaque électrique DOUBLES

Voyant lumineux thermostat Voyant lumineux thermostat Voyant lumineux thermostat

N’existe que sur certains modèlesN’existe que sur certains modèlesN’existe que sur certains modèlesN’existe que sur certains modèles

Beschreibung des Gerätes

Bedienfeld

Betriebskontrollleuchte THERMOSTAT

Drehschalter THERMOSTAT

Elektronischer Garzeitprogrammierer

Betriebskontrollleuchte Elektrokochzonen

Schalter zur Einstellung der Kochfeld-Kochzonen

Nur bei einigen Modellen

Schalter zur Einstellung der Kochfeld-Kochzonen

"DOUBLE"

Schalter zur Einstellung der Kochfeld-KochzonenSchalter zur Einstellung der Kochfeld-KochzonenSchalter zur Einstellung der Kochfeld-Kochzonen Schalter zur Einstellung der Kochfeld-Kochzonen Schalter zur Einstellung der Kochfeld-Kochzonen Schalter zur Einstellung der Kochfeld-Kochzonen

"DOUBLE"

Betriebskontrollleuchte THERMOSTAT

Drehschalter THERMOSTAT

Elektronischer Garzeitprogrammierer

Betriebskontrollleuchte Elektrokochzonen

Nur bei einigen Modellen

Betriebskontrollleuchte THERMOSTAT

Drehschalter THERMOSTAT

Elektronischer Garzeitprogrammierer

Betriebskontrollleuchte Elektrokochzonen

Nur bei einigen Modellen

Betriebskontrollleuchte THERMOSTAT

Drehschalter THERMOSTAT

Elektronischer Garzeitprogrammierer

Betriebskontrollleuchte Elektrokochzonen

Nur bei einigen Modellen

Имеется только в некоторых моделях

Υπάρχει μόνο σε ορισμένα μοντέλα

Περιγραφή της συσκευής

Πίνακας ελέγχου

Επιλογέας φούρνου

Το ενδεικτικό φωτάκι του θερμοστάτη φούρνου

Επιλογέας θερμοστάτη

ΗΛΕΚΤΡΟΝΙΚΌ ΠΡΟΓΡΑΜΜΑΤΙΣΤHΣ

Το ενδεικτικό φωτάκι λειτουργίας των

ηλεκτρικών εστιών

Επιλογείς χειρισμού των ηλεκτρικών εστιών

Описание изделия

Панель управления

Рукоятка выбора функций духового шкафа

Световой индикатор термостата духового шкафа

Рукоятка выбора температуры

Электронные программистов

Световой индикатор функционирования

электрических конфорок

Рукоятки электрических конфорок

Επιλογείς χειρισμού των ηλεκτρικών εστιών

Рукоятка выбора функций духового шкафа

Световой индикатор термостата духового шкафа

Рукоятка выбора температуры

Электронные программистов

Световой индикатор функционирования

электрических конфорок

Рукоятки электрических конфорок

Рукоятка выбора функций духового шкафа

Световой индикатор термостата духового шкафа

Рукоятка выбора температуры

Электронные программистов

Световой индикатор функционирования

электрических конфорок

Рукоятки электрических конфорок

Имеется только в некоторых моделях

μόνο σε ορισμένα μοντέλα

Επιλογέας φούρνου

Το ενδεικτικό φωτάκι του θερμοστάτη φούρνου

Επιλογέας θερμοστάτη

ΗΛΕΚΤΡΟΝΙΚΌ ΠΡΟΓΡΑΜΜΑΤΙΣΤHΣ

Το ενδεικτικό φωτάκι λειτουργίας των

ηλεκτρικών εστιών

Επιλογείς χειρισμού των ηλεκτρικών εστιών

μόνο σε ορισμένα μοντέλα

Επιλογέας φούρνου

Το ενδεικτικό φωτάκι του θερμοστάτη φούρνου

Επιλογέας θερμοστάτη

ΗΛΕΚΤΡΟΝΙΚΌ ΠΡΟΓΡΑΜΜΑΤΙΣΤHΣ

Το ενδεικτικό φωτάκι λειτουργίας των

ηλεκτρικών εστιών

Επιλογείς χειρισμού των ηλεκτρικών εστιών

Υπάρχει Υπάρχει

Drehschalter des Backofens Drehschalter des BackofensDrehschalter des Backofens

Page 4

! Before placing your new appliance into operation please read these operating instructions carefully. They contain important information for safe use, for installation and for care of the appliance.

! Please keep these operating instructions for future reference. Pass them on to possible new owners of the appliance.

Positioning

! Keep packaging material out of the reach of children. It can become a choking or suffocation hazard (see Precautions and tips).

! The appliance must be installed by a qualified person in compliance with the instructions provided. Incorrect installation may cause harm to persons, animals or may damage property.

Fitting the appliance

Use the appropriate cabinet to ensure that the appliance functions properly.

• The panels adjacent to the oven must be made of heat-resistant material.

• Cabinets with a veneer exterior must be assembled with glues which can withstand temperatures of up to 100°C.

• To install the oven under the counter (see diagram) and in a kitchen unit, the cabinet must have the following dimensions:

! The appliance must not come into contact with electrical parts once it has been installed. The consumption indications on the data plate have been calculated for this type of installation.

Ventilation

To ensure good ventilation, the back panel of the cabinet must be removed. It is advisable to install the oven so that it rests on two strips of wood, or on a completely flat surface with an opening of at least 45 x 560 mm (see diagrams).

Centring and fastening

Secure the appliance to the cabinet by opening the oven door and putting 4 screws into the 4 holes of the outer frame.

! All parts which ensure the safe operation of the appliance must not be removable without the aid of a tool.

595

558

min

575-585

min

560

+4 -0

480

+4 -0

547 min

555

580

500

595

572

543543545

560 mm.

45 mm.

Installation

Page 5

Electrical connections

The cooker must be connected to the mains electricity supply. It is designed to operate with alternating current at the voltage and frequency indicated on the data plate (see the following page). The hob is connected to the cooker using a special connector.

BUILT-IN HOB

BUILT-IN COOKER

WHITE RED YELLOWBLUE GREEN

Only on

certain models

Replace the metal protection after performing all the necessary hob connections. If the hob is removed from its position, the red cap which was originally protecting the red connector must be replaced.

Fitting the power supply cable

1. Open the terminal board by inserting a screwdriver into the side tabs of the cover. Use the screwdriver as a lever by pushing it down to open the cover (see diagram).

2. Install the power supply cable by loosening the cable clamp screw and the wire contact screws L-N-

. Connect the wires to the corresponding terminals: the Blue wire to the terminal marked (N), the Brown wire to the terminal marked (L) and the Yellow Green wire to the terminal marked

The terminal board is designed for a 400 V threephase connection (see diagrams below).

400V 3N~H05RR-F 5x2.5 CEI-UNEL 35363

If the electrical system has other characteristics (see diagrams below), carry out the electrical connection using the connection supports provided in the box P.

230V ~H05RR-F 3x4 CEI-UNEL 35363

400V 2N~H05RR-F 4x4 CEI-UNEL 35363

3. Secure the power supply cable by fastening the clamp screw.

4. Close the cover of the terminal board.

NL1L3L2

NL2L1

NL1L2

Page 6

Connecting the supply cable to the mains

Install a standardised plug corresponding to the load indicated on the data plate (see side). The appliance must be directly connected to the mains using an omnipolar circuit-breaker with a minimum contact opening of 3 mm installed between the appliance and the mains, suitable for the load indicated and complying with current electrical regulations (the earthing wire must not be interrupted by the circuit-breaker). The supply cable must not come into contact with surfaces with temperatures higher than 50°C.

! The installer must ensure that the correct electrical connection has been made and that it is compliant with safety regulations.

Before connecting to the power supply, make sure that:

• The appliance is earthed and the plug is compliant with the law.

• The socket can withstand the maximum power of the appliance, which is indicated on the data plate (see below).

• The voltage must be in the range between the values indicated on the data plate (see below).

• The socket is compatible with the plug of the appliance. If the socket is incompatible with the plug, ask an authorised technician to replace it. Do not use extension cords or multiple sockets.

! Once the appliance has been installed, the power supply cable and the electrical socket must be easily accessible.

! The cable must not be bent or compressed.

! The cable must be checked regularly and replaced

by authorised technicians only (see Assistance).

! The manufacturer declines any liability should these safety measures not be observed.

DATA PLATE

Dimensions

width 43.5 cm height 32 cm depth 40 cm

Volume lt. 56

Electrical connections

voltage: 230V/400V~ 3N 50/60Hz maximum power absorbed 9450W

ENERGY LABEL

Directive 2002/40/EC on the label of electric ovens. Standard EN 50304

Energy consumption for Forced convection heating mode: Multi-cooking Declared energy consumption for Natural convection Class heating mode: Convection

This appliance conforms to the following European Economic Community directives:

- 2006/95/EEC of 12/12/06 (Low Voltage) and subsequent amendments;

- 2004/108/EEC of 15/12/04 (Electromagnetic Compatibility) and subsequent amendments;

- 93/68/EEC of 22/07/93 and subsequent amendments.

- 2002/96/EC and subsequent amendments.

Page 7

! The first time you use your appliance, heat the empty oven with its door closed at its maximum temperature for at least half an hour. Ensure that the room is well ventilated before switching the oven off and opening the oven door. The appliance may produce a slightly unpleasant odour caused by the burning away of protective substances used during the manufacturing process.

Starting the oven

1. Select the desired cooking mode by turning the

SELECTOR knob.

2. Select the desired temperature with the

THERMOSTAT knob. See the Cooking advice table for cooking modes and the suggested cooking temperatures (see Cooking Modes).

3. When preheating is finished, the THERMOSTAT

indicator light will stay on: place the food in the oven.

4. You may do the following during cooking:

- change the cooking mode by turning the SELECTOR

knob.

- change the temperature by turning the

THERMOSTAT knob.

- stop cooking by turning the SELECTOR knob to the

“0” position.

! Never put objects directly on the oven bottom to avoid damaging the enamel coating.

! Always place cookware on the rack(s) provided.

Cooling ventilation

In order to cool down the external temperature of the oven, some models are fitted with a cooling fan that blows out air between the control panel and the oven door.

! Once the cooking has been completed, the cooling fan remains on until the oven has cooled down sufficiently.

Oven light

It goes on when selecting

with the SELECTOR

knob. It stays on when a cooking mode is selected.

Start-up and use

Cooking modes

! A temperature value can be set for all cooking modes between 60°C and Max, except for

• GRILL (recommended: set only to MAX power level);

• GRATIN (recommended: do not exceed 200°C).

CONVECTION OVEN mode

Both the top and bottom heating elements will come on. With this traditional cooking mode, it is best to use one cooking rack only; if more than one rack is used, the heat will be distributed unevenly.

MULTI-COOKING mode

All the heating elements (top and bottom), as well as the fan, will come on. Since the heat remains constant throughout the oven, the air cooks and browns food uniformly. A maximum of two racks may be used at the same time.

TOP OVEN mode

The top heating element comes on. This mode can be used to brown food at the end of cooking.

GRILL mode

The top heating element comes on. The extremely high and direct temperature of the grill makes it possible to brown the surface of meats and roasts while locking in the juices to keep them tender. The grill is also highly recommended for dishes that require a high temperature on the surface: such as beef steaks, veal, rib steak, filets, hamburgers etc... Some grilling examples are included in the “Practical Cooking Advice” paragraph. Always cook in this mode with the oven door closed.

GRATIN mode

The top heating element, as well as the fan, will come on. This combination of features increases the effectiveness of the unidirectional thermal radiation of the heating elements through forced circulation of the air throughout the oven. This helps prevent food from burning on the surface, allowing the heat to penetrate right into the food. Always cook in this mode with the oven door closed.

Page 8

Cooking modes

Practical cooking advice

! Do not place racks in position 1 and 5 during fanassisted cooking. Excessive direct heat can burn temperature sensitive foods.

! In the GRILL and GRATIN cooking modes, place the dripping pan in position 1 to collect cooking residues (fat and/or grease).

MULTI-COOKING

• Use position 2 and 4, placing the food that requires more heat on 2.

• Place the dripping pan on the bottom and the rack on top.

GRILL

• Insert the rack in position 3 or 4. Place the food in the centre of the rack.

• We recommend that you set the maximum power level. The top heating element is regulated by a thermostat and may not always be on.

PIZZA

• For best results when cooking pizza, use the MULTI-COOKING mode.

• Use a light aluminium pizza pan. Place it on the rack provided.

For a crispy crust, do not use the dripping pan

(prevents crust from forming by extending cooking time).

• If the pizza has a lot of toppings, we recommend adding the mozzarella cheese on top of the pizza halfway through the cooking process.

Cooking advice table

Cooking

modes

Foods

Weight (in kg)

Rack position

Pre-heating time (min)

Recommended temperature

Cooking time (minutes)

Convection Oven

Duck Roast veal or beef Pork roast Biscuits (short pastry) Tarts

1 1 1

3 3 3 3 3

15 15 15 15 15

200 200 200 180 180

65-75 70-75 70-80 15-20 30-35

Multi-cooking

Pizza (on 2 racks) Lasagne Lamb Roast chicken + potatoes Mackerel Plum cake Cream puffs (on 2 racks) Biscuits (on 2 racks) Sponge cake (on 1 rack) Sponge cake (on 2 racks) Savoury pies

1 1 1 1+1 1 1

0.5

0.5 1

1.5

2 and 4 3 2 2 and 4 2 2 2 and 4 2 and 4 2 2 and 4 3

15 10 10 15 10 10 10 10 10 10 15

230 180 180 200 180 170 190 180 170 170 200

15-20 30-35 40-45 60-70 30-35 40-50 20-25 10-15 15-20 20-25 25-30

Top oven

Browning food to perfect cooking - 3/4 15 220 -

Grill

Soles and cuttlefish Squid and prawn kebabs Cod filet Grilled vegetables Veal steak Cutlets Hamburgers Mackerels Toasts

1 1 1 1 1 1 1 1 4

4 4 4 3 or 4 4 4 4 4 4

5 5 5 5 5 5 5 5 5

Max Max Max Max Max Max Max Max Max

8-10 6-8 10 10-15 15-20 15-20 7-10 15-20 2-3

Gratin

Grilled chicken Cuttlefish

1.5

2 2

5 5

200 200

55-60 30-35

Page 9

Hob

Type of hob

The oven is combined with a hob that can be made up of two types of heating elements: cast-iron electric plates (see diagram 1) or glass ceramic hobs, which may be traditional (see diagram 2) or with extendable cooking zones (see diagram 3).

Switching on the glass ceramic hob

Traditional cooking zones

Traditional cooking zones are made up of circular heating elements. They turn red approximately ten seconds after they have been turned on. Each cooking zone is fitted with a control knob allowing you to select from 12 different temperature settings from a minimum of 1 to a maximum of 12.

Extendable cooking zones

The extendable radiant elements (B) are recognisable by the fact that they have a double heating zone. You can turn on only the smaller internal cooking zone or both the external and internal zones. The control knob allows you to choose between two power levels, which are both adjustable between a minimum value of 1 to a maximum of 12:

• The lowest power level can be set by turning the knob clockwise from 1 to 12.

• Turn the knob to completely (A) until you hear a slight click, to enable the maximum power level, which in turn can be adjusted between 12 and 1 by turning the knob anticlockwise. To restore the minimum power level, turn the knob and set it back to position 0.

For double cooking zones, the first part of the knob movement activates the smaller cooking zone (internal). To activate both (internal and external), it is necessary to turn the knob completely (A) and then select the desired power level between 12 and 1.

Residual heat indicator lights (only available on

certain models) The indicator lights (C) indicate that the temperature of the corresponding cooking zones have exceeded 60°C, even after the heating element has been switched off.

Recommended power levels for various types of cooking:

Set. Radiant Burner

Off

To melt butter and chocolate.

To heat liquids.

For creams and sauces.

For cooking at the boiling point.

For roasts.

For boiling large pieces of meat.

For frying.

For utilising both cooking areas.

Practical advice on using the glass ceramic hob

! The glue that is applied on the gaskets leaves some traces of grease on the glass. Before using the appliance, we recommend you eliminate these with a special nonabrasive cleaning product. During the first few hours of use there may be a smell of rubber which will disappear very quickly. To obtain the best results with your hob:

• Use flat-bottomed pans to ensure that they adhere to the cooking zone perfectly.

• Always use pans with a diameter that is large enough to cover the hotplate fully, in order to use all the available heat.

• Make sure that the bottom of the cookware is always dry and clean to guarantee correct adherence and long life, not only for the cooking zones but also for the cookware itself.

• Avoid using the same cookware that is used on gas burners: the heat concentration on gas burners may deform the base of the pan, causing it not to adhere correctly.

• Never leave a cooking zone on without cookware on it because as it heats up and rapidly reaches the maximum level, it could damage the heating elements.

diagram 1

diagram 2

diagram 3

Page 10

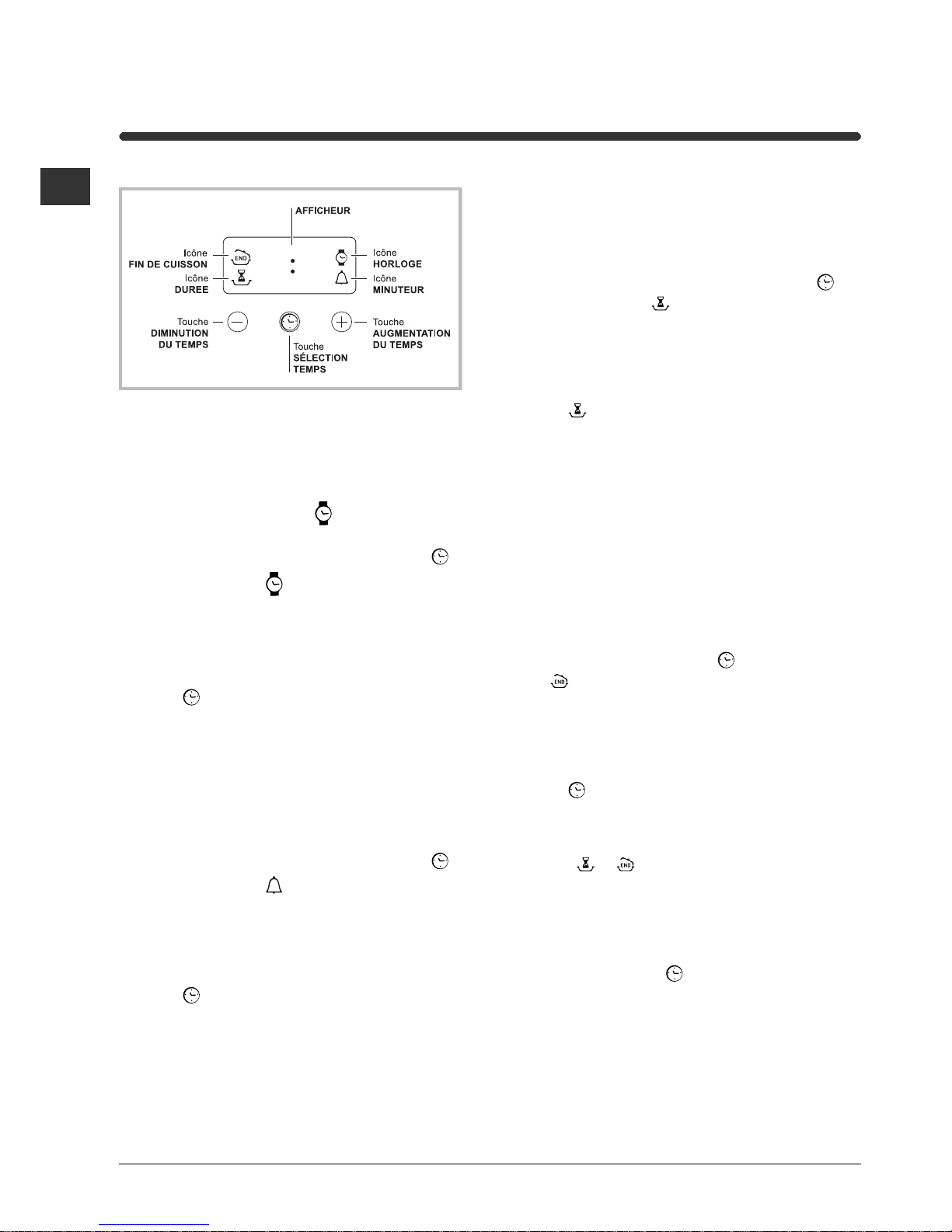

The electronic cooking programmer

DISPLAY

SET TIME

button

END OF

COOKING icon

CLOCK icon

DURATION

icon

TIMER icon

DECREASE TIME

button

INCREASE TIME

button

•• ••

Setting the clock

! The clock may be set when the oven is switched off or when it is switched on, provided that a the end time of a cooking cycle has not been programmed previously. After the appliance has been connected to the

mains, or after a blackout, the

icon and the four

numerical digits on the DISPLAY will begin to flash.

1. Press the

button several times until the icon and the four digits on the display begin to flash.

2. Use the “+” and “-” buttons to adjust the time; if you press and hold either button, the display will scroll through the values more quickly, making it quicker and easier to set the desired value.

3. Wait for 10 seconds or press the

button again

to finalise the setting.

Setting the timer

! This function does not interrupt cooking and does not affect the oven; it is simply used to activate the buzzer when the set amount of time has elapsed.

1. Press the

button several times until the icon and the three digits on the display begin to flash.

2. Use the “+” and “-” buttons to set the desired time; if you press and hold either button, the display will scroll through the values more quickly, making it quicker and easier to set the value.

3. Wait for 10 seconds or press the

button again to finalise the setting. The display will then show the time as it counts down. When this period of time has elapsed the buzzer will be activated.

Programming cooking

! A cooking mode must be selected before programming can take place.

Programming the cooking duration

1. Press the

button several times until the icon and the three digits on the DISPLAY begin to flash.

2. Use the “+” and “-” buttons to set the desired duration; if you press and hold either button, the display will scroll through the values more quickly, making it quicker and easier to set the value.

3. Wait for 10 seconds or press the

button again

to finalise the setting.

4. When the set time has elapsed, the text END appears on the DISPLAY, the oven will stop cooking and a buzzer sounds.

• For example: it is 9:00 a.m. and a time of 1 hour

and 15 minutes is programmed. The programme will stop automatically at 10:15 a.m.

Setting the end time for a cooking mode

! A cooking duration must be set before the cooking end time can be scheduled.

1. Follow steps 1 to 3 to set the duration as detailed above.

2. Next, press the

button until the icon and

the four digits on the DISPLAY begin to flash.

3. use the “+” and “-” buttons to adjust the cooking end time; if you press and hold either button, the display will scroll through the values more quickly, making it quicker and easier to set the desired value.

4. Wait for 10 seconds or press the

button again

to finalise the setting.

5. When the set time has elapsed, the text END appears on the DISPLAY, the oven will stop cooking and a buzzer sounds.

Programming has been set when the

and buttons are illuminated. The DISPLAY shows the cooking end time and the cooking duration alternately.

Cancelling a programme

To cancel a programme:

• press the

button until the icon corresponding to the setting you wish to cancel and the digits on the display are no longer flashing. Press the “-” button until the digits 00:00 appear on the display.

• Press and hold the “+” and “-” buttons; this will cancel all the settings selected previously, including timer settings.

Page 11

Precautions and tips

! The appliance was designed and manufactured in compliance with international safety standards. The following warnings are provided for safety reasons and must be read carefully.

General safety

• The appliance was designed for domestic use inside the home and is not intended for commercial or industrial use.

• The appliance must not be installed outdoors, even in covered areas. It is extremely dangerous to leave the appliance exposed to rain and storms.

• When handling the appliance, always use the handles provided on the sides of the oven.

• Do not touch the appliance with bare feet or with wet or moist hands and feet.

• The appliance must be used by adults only

for the preparation of food, in accordance with the instructions outlined in this booklet. Any other use of the appliance (e.g. for heating the room) constitutes improper use and is dangerous. The manufacturer may not be held liable for any damage resulting from improper, incorrect and unreasonable use of the appliance.

• When the appliance is in use, the heating elements and some parts of the oven door become extremely hot. Make sure you don't touch them and keep children well away.

• Ensure that the power supply cable of other electrical appliances does not come into contact with the hot parts of the oven.

• The openings used for ventilation and dispersion of heat must never be covered.

• Always grip the oven door handle in the centre: the ends may be hot.

• Always use oven gloves to place cookware in the oven or when removing it.

• Do not use aluminium foil to line the bottom of the oven.

• Do not place flammable materials in the oven: if the appliance is switched on by mistake, it could catch fire.

• Always make sure the knobs are in the “”/“

” position

when the appliance is not in use.

• When unplugging the appliance always pull the plug from the mains socket, do not pull on the cable.

• Never carry out any cleaning or maintenance work without having unplugged the plug from the mains.

• In the case of a malfunction, under no circumstances should you attempt to repair the appliance yourself. Repairs carried out by inexperienced persons may cause injury or further malfunctioning of the appliance. Contact a Service Centre (see Assistance).

• Do not rest heavy objects on the open oven door.

• The glass ceramic hob is resistant to mechanical shocks, but it may crack (or even break) if hit with a sharp object such as a tool. If this happens, disconnect the appliance from the electricity mains immediately and contact a Service Centre.

• Remember that the temperature of the cooking zones remains relatively high for at least thirty minutes after they have been switched off.

• Keep any object that could melt away from the hob, for example plastic and aluminium objects, or products with a high sugar content. Keep plastic or aluminium objects away from the hob: if you forget them on surfaces that are still hot, they may cause serious damage to the hob.

• The appliance should not be operated by people (including children) with reduced physical, sensory or mental capacities, by inexperienced individuals or by anyone who is not familiar with the product. These individuals should, at the very least, be supervised by someone who assumes responsibility for their safety or receive preliminary instructions relating to the operation of the appliance.

• Do not let children play with the appliance.

Disposal

• Observe local environmental standards when disposing packaging material for recycling purposes. Observe existing legislation when disposing of the old appliance.

• The European Directive 2002/96/EC on Waste Electrical and Electronic Equipment (WEEE), requires that old household electrical appliances must not be disposed of in the normal unsorted municipal waste stream. Old appliances must be collected separately in order to optimise the recovery and recycling of the materials they contain and reduce the impact on human health and the environment. The crossed out “wheeled bin” symbol on the product reminds you of your obligation, that when you dispose of the appliance it must be separately collected. Consumers should contact their local authority or retailer for information concerning the correct disposal of their old appliance.

Respecting and conserving the environment

• By using the appliance in the hours between late afternoon and early morning, you can help reduce the work load placed on electrical companies.

• Always keep the oven door closed when using the GRILL mode to attain best results and to save energy (approximately 10%).

• Regularly check the door seals and wipe clean to ensure they are free of debris so that they stick properly to the door and do not allow heat to disperse.

Page 12

Switching the appliance off

Disconnect your appliance from the electricity supply before carrying out any work on it.

Cleaning the appliance

• The stainless-steel or enamel-coated external parts as well as the rubber seals may be cleaned using a sponge that has been soaked in lukewarm water and neutral soap. If these stains are difficult to remove, use only specialised products. After cleaning, rinse and dry thoroughly. Do not use abrasive powders or corrosive substances.

• Ideally, the inside of the oven should be cleaned after each use, when it is still lukewarm. Use hot water and detergent, rinse and dry with a soft cloth. Do not use abrasive products.

• The accessories can be washed like everyday crockery (even in your dishwasher).

! Never use steam cleaners or pressure cleaners on the appliance.

Cleaning the oven door

Clean the glass part of the oven door using a sponge and a non-abrasive cleaning product, then dry thoroughly with a soft cloth. Do not use rough abrasive material or sharp metal scrapers as these could scratch the surface and cause the glass to crack. To clean more thoroughly, you can remove the oven door.

1. Open the oven door fully (see diagram).

2. lift up and turn the small levers situated on the two hinges; (see diagram).

3. Grip the door on the two external sides and close it approximately half way. Unlock the door by pressing on the clamps

F, then pull the door

towards you lifting it out of its seat (see diagram).

To replace the door, reverse this sequence.

Inspecting the seals

Check the door seals around the oven periodically. If the seals are damaged, please contact your nearest After-sales Service Centre (see Assistance). We recommend not using the oven until the seals have been replaced.

Replacing the light bulb

To replace the oven light bulb:

1. Remove the glass cover of the lamp-holder.

2. Remove the light bulb and replace it with a similar one: Wattage 25 W, cap E 14.

3. Replace the glass cover (see diagram).

Assistance

Communicating:

• appliance model (Mod.)

• serial number (S/N) This information is found on the data plate located on the appliance and/or on the packaging.

Maintenance and care

Page 13

! Conservez ce mode d’emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu’il suive l’appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.

! Lisez attentivement les instructions : elles contiennent des conseils importants sur l’installation, l’utilisation et la sécurité de votre appareil

Positionnement

! Les emballages ne sont pas des jouets pour enfants, il faut les mettre au rebut en respectant la réglementation sur le tri sélectif des déchets (voir Précautions et conseils).

! L’installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens.

Encastrement

Pour garantir le bon fonctionnement de l’appareil, il faut que le meuble possède des caractéristiques bien précises :

• les panneaux adjacents doivent être fabriqués dans un matériau résistant à la chaleur ;

• dans le cas notamment de meubles plaqués bois, il faut que les colles résistent à une température de 100°C ;

• la cavité du meuble pour encastrement du four, tant sous plan (voir figure) qu’en colonne , doit avoir les dimensions suivantes :

! Après encastrement de l’appareil, il ne doit plus y avoir possibilité de contact avec les parties électrifiées. Les déclarations de consommation indiquées sur l’étiquette des caractéristiques ont été mesurées pour ce type d’installation.

Aération

Pour garantir une bonne aération, la cavité d’encastrement doit être dépourvue de paroi arrière. Il est conseillé d’installer le four de manière à ce qu’il repose sur deux cales en bois ou bien sur un plan d’appui continu qui ait une découpe d’au moins 45 x 560 mm (voir figures).

Centrage et fixation

Pour fixer l’appareil au meuble : ouvrez la porte du four et vissez 4 vis à bois dans les 4 trous du cadre.

! Toutes les parties qui servent de protection doivent être fixées de manière à ne pouvoir être enlevées qu’avec l’aide d’un outil.

595

558

min

575-585

min

560

+4 -0

480

+4 -0

547 min

555

580

500

595

572

543543545

560 mm.

45 mm.

Installation

Page 14

Raccordement électrique

Le raccordement électrique au réseau doit être effectué sur le four qui est prévu pour fonctionner en courant alternatif à la tension et fréquence d’alimentation indiquées sur la plaquette signalétique (voir page suivante). La table de cuisson est raccordée au four à l’aide d’un connecteur spécial.

Table à encastrer

CUISINIERE A ENCASTRER

BLANC ROUGE JAUNEBLEU VERT

N'existe que

sur certains

modèles

Remettre la protection métallique en place après avoir connecté la table. En cas de démontage de la table, remettre le bouchon rouge d'origine sur le connecteur rouge.

Montage du câble d’alimentation

1. Pour ouvrir le bornier, faites pression à l’aide d’un tournevis sur les languettes latérales du couvercle : tirez et ouvrez le couvercle (voir figure).

2. Montage du câble d’alimentation : dévissez la vis du serre-câble ainsi que les trois vis des contacts LN-

puis fixez les fils sous les têtes de vis en

respectant les couleurs Bleu (N) Marron (L) JauneVert (

Le bornier est prévu pour raccordement à 400 V triphasé (voir figures ci-dessous).

400V 3N~H05RR-F 5x2.5 CEI-UNEL 35363

Si l’installation électrique présente d’autres caractéristiques (voir figures ci-dessous), procédez au raccordement électrique au moyen des cavaliers de raccordement logés dans le boîtier P.

230V ~H05RR-F 3x4 CEI-UNEL 35363

400V 2N~H05RR-F 4x4 CEI-UNEL 35363

3. Fixez le câble d’alimentation dans le serre-câble prévu.

4. Fermez le couvercle du bornier.

NL1L3L2

NL2L1

NL1L2

Page 15

Branchement du câble d’alimentation au réseau électrique

Montez sur le câble une prise normalisée pour la charge indiquée sur l’étiquette des caractéristiques (voir ci-contre). En cas de raccordement direct au réseau, il faut intercaler entre l’appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d’écartement entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l’interrupteur). Le câble d’alimentation ne doit atteindre, en aucun point, des températures dépassant de 50°C la température ambiante.

! L’installateur est responsable du bon raccordement électrique de l’appareil et du respect des normes de sécurité.

Avant de procéder au branchement, assurez-vous que :

• la prise est bien munie d’une terre conforme à la loi;

• la prise est bien apte à supporter la puissance maximale de l’appareil, indiquée sur la plaquette signalétique (voir ci-dessous);

• la tension d’alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique (voir ci-dessous);

• la prise est bien compatible avec la fiche de l’appareil. Si ce n’est pas le cas, remplacez la prise ou la fiche, n’utilisez ni rallonges ni prises multiples.

! Après installation de l’appareil, le câble électrique et la prise de courant doivent être facilement accessibles

! Le câble ne doit être ni plié ni excessivement écrasé.

! Il doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé (voir Assistance).

! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

PLAQUETTE SIGNALETIQUE

Dimensions

largeur cm 43,5 hauteur cm 32 profondeur cm 40

Volume l 56

Raccordements électriques

tension 230V/400V~ 3N 50/60Hz puissance maxi. absorbée 9450W

ETIQUETTE ENERGIE

Directive 2002/40/CE sur l'étiquette des fours électriques Norme EN 50304

Consommation énergie convection forcée fonction four : Multicuisson Consommation énergie déclarée pour Classe convection naturelle fonction four : Traditionnel

Cet appareil est conforme aux Directives Communautaires suivantes :

- 2006/95/CEE du 12/12/06 (Basse Tension) et modifications successives

- 2004/108/CEE du 15/12/04 (Compatibilité électromagnétique) et modifications successives

- 93/68/CEE du 22/07/93 et modifications successives

- 2002/96/EC et modifications successives

Page 16

! Lors de son premier allumage, faites fonctionner le four à vide, porte fermée, pendant au moins une heure en réglant la température à son maximum. Puis éteignez-le, ouvrez la porte et aérez la pièce. L’odeur qui se dégage est due à l’évaporation des produits utilisés pour protéger le four.

Mise en marche du four

1. Pour sélectionner le programme de cuisson

souhaité, tournez le bouton PROGRAMMES.

2. Pour choisir la température, tournez le bouton

THERMOSTAT. Un tableau de cuisson vous guidera dans vos cuissons en vous indiquant notamment les températures conseillées pour chacune d’elles (voir Programmes).

3. Le voyant THERMOSTAT reste allumé pendant la

durée de montée en température.

4. En cours de cuisson, vous pouvez à tout moment :

- modifier le programme de cuisson à l’aide du bouton

PROGRAMMES;

- modifier la température à l’aide du bouton

THERMOSTAT;

- interrompre la cuisson en ramenant le bouton

PROGRAMMES sur “0”.

! Ne posez jamais d’objets à même la sole du four, vous pourriez abîmer l’émail.

! Placez toujours vos plats sur la grille fournie avec l’appareil.

Système de refroidissement

Pour obtenir un abaissement des températures extérieures, certains modèles sont équipés d’un système de refroidissement. Ce dernier souffle de l’air à l’extérieur par une fente située entre le tableau de bord et la porte du four.

! Le ventilateur continue à tourner après l’arrêt du four jusqu’à ce que ce dernier se soit suffisamment refroidi.

Eclairage du four

Pour l’allumer, sélectionnez

à l’aide du bouton

PROGRAMMES. La lampe reste allumée quand vous sélectionnez un programme de cuisson.

Mise en marche et utilisation

Programmes de cuisson

! Pour tous les programmes vous pouvez sélectionner une température comprise entre 60°C et MAX., sauf pour :

• GRIL (il est conseillé dans ce cas de sélectionner MAX.);

• GRATIN (il est conseillé de ne pas dépasser 200°C).

Programme FOUR TRADITION

Mise en marche des résistances de voûte et de sole. Pour cette cuisson traditionnelle mieux vaut cuire sur un seul niveau : la cuisson sur plusieurs niveaux entraînerait une mauvaise distribution de la chaleur.

Programme MULTICUISSON

Mise en marche de toutes les résistances (sole et voûte) ainsi que de la turbine. La chaleur est constante et bien répartie à l’intérieur du four, l’air cuit et dore de façon uniforme en tous points. Vous pouvez cuire au maximum sur deux niveaux en même temps.

Programme CHALEUR VOUTE

Mise en marche de la résistance de voûte. Cette fonction est conseillée pour parfaire la cuisson des aliments.

Programme GRIL

Mise en marche de la résistance de voûte. La température élevée et directe du gril permet de saisir l’aliment en surface pour qu’il ne perde pas son jus et reste tendre à souhait. La cuisson au gril est particulièrement recommandée pour les plats qui exigent une température élevée à leur surface : côtes de veau et de bœuf, entrecôtes, filet, hamburgers, etc... Vous trouverez des exemples d’utilisation dans le paragraphe “Conseils utiles pour la cuisson”. Cuisson porte du four fermée.

Programme GRATIN

Mise en marche de la résistance de voûte ainsi que de la turbine. L’irradiation thermique unidirectionnelle s’ajoute au brassage de l’air pour une répartition uniforme de la chaleur dans l’enceinte du four. Plus de risques de brûler vos aliments en surface et plus grande pénétration de la chaleur. Cuisson porte du four fermée.

Page 17

Conseils de cuisson

! Pour vos cuissons ventilées n’utilisez pas les gradins 1et 5 : ils sont directement frappés par l’air chaud qui pourrait brûler vos mets délicats. ! En cas de cuisson en mode GRIL ou GRATIN, placez la lèchefrite au gradin 1 pour récupérer les jus de cuisson.

MULTICUISSON

• Utilisez les gradins 2 et 4 et placez au 2 les plats qui exigent davantage de chaleur.

• Placez la lèchefrite en bas et la grille en haut.

GRIL

• Placez la grille au gradin 3 ou 4, enfournez vos plats au milieu de la grille.

• Nous conseillons de sélectionner le niveau d’énergie maximum. Ne vous inquiétez pas si la résistance de voûte n’est pas allumée en permanence : son fonctionnement est contrôlé par un thermostat.

PIZZA

• Pour bien cuire vos pizzas, utilisez le programme MULTICUISSON.

• Utilisez un plat en aluminium léger et enfournez-le sur la grille du four.

Si vous utilisez la lèchefrite, vous prolongerez le

temps de cuisson et obtiendrez difficilement une pizza croustillante.

• Si vos pizzas sont bien garnies, n’ajoutez la mozzarelle qu’à mi-cuisson.

Programmes

Tableau de cuisson

Programmes Aliments

Poids

(Kg)

Niveau

enfournement

Préchauffage

(minutes)

Température

préconisée

Durée

cuisson

(minutes)

Four

Traditionnel

Canard Rôti de veau ou de bœuf Rôti de porc Biscuits (pâte brisée) Tartes

1 1 1

3 3 3 3 3

15 15 15 15 15

200 200 200 180 180

65-75 70-75 70-80 15-20 30-35

Multicuisson

Pizza (sur 2 niveaux) Lasagnes Agneau Poulet rôti + pommes de terre Maquereau Cake aux fruits Profiteroles (sur 2 niveaux) Biscuits (sur 2 niveaux) Génoise (sur 1 niveau) Génoise (sur 2 niveaux) Tartes salées

1 1 1

1+1

1 1

0.5

0.5 1

1.5

2 et 4

3 2

2 et 4

2 2 et 4 2 et 4

2 2 et 4

15 10 10 15 10 10 10 10 10 10 15

230 180 180 200 180 170 190 180 170 170 200

15-20 30-35 40-45 60-70 30-35 40-50 20-25 10-15 15-20 20-25 25-30

Résistance de

voûte

Pour parfaire la cuisson

- 3/4 15 220 -

Gril

Soles et seiches Brochettes de calmars et de crevettes Tranches de colin Légumes grillés Steaks de veau Côtelettes Hamburgers Maquereaux Croque-monsieur

1 1 1 1 1 1 1 1

n. 4

3 ou 4

5 5 5 5 5 5 5 5 5

Max. Max. Max. Max. Max. Max. Max. Max. Max.

8-10

6-8

10 10-15 15-20 15-20

7-10

15-20

2-3

Gratin

Poulet grillé Seiches

1.5

2 2

5 5

200 200

55-60 30-35

Page 18

Table de cuisson

Type de table

Le four est associé à une table de cuisson équipée, au choix, de deux types de foyers : des plaques électriques en fonte (voir figure 1) ou des plans vitrocéramique traditionnels (voir figure 2) ou avec foyers extensibles (voir figure 3).

Mise sous tension de la table vitrocéramique

Foyers traditionnels

Les foyers radiants traditionnels (A) sont constitués de spires qui deviennent rouges en quelques dizaines de secondes. Chaque foyer est équipé d’un bouton de commande permettant de sélectionner 12 températures au choix allant d’un minimum de 1 à un maximum de 12.

Foyers extensibles

Les foyers radiants extensibles (B) sont reconnaissables à la présence d’une double zone de chauffe. Vous pouvez n’allumer que la zone centrale ou les deux. Le bouton de commande permet de choisir entre deux niveaux de puissance, tous deux réglables entre un minimum de 1 et un maximum de 12:

• pour sélectionner le niveau de puissance plus bas, tournez le bouton vers la droite de 1 à 12.

• tournez le bouton à fond (A) jusqu’au déclic pour sélectionner la puissance maximum, cette dernière peut à son tour être réglée entre 12 et 1 en tournant le bouton vers la gauche. Pour rétablir le niveau de puissance minimum, ramenez le bouton à la position 0.

En cas de foyers double puissance, la première partie de la course active la zone de chauffe plus petite (interne). Pour les activer toutes les deux (interne et externe), tournez le bouton à fond jusqu’à la position (A) et sélectionnez le niveau de puissance souhaité entre 12 et 1.

Voyants de chaleur résiduelle (n’existent que sur certains modèles)

Les voyants (C) indiquent que la température du foyer correspondant est supérieure à 60°C, même après l’arrêt.

Conseils d’utilisation de la table vitrocéramique

! La colle utilisée pour les joints laisse des traces de graisse sur le verre. Nous vous conseillons de les éliminer avant d’utiliser l’appareil, à l’aide d’un produit d’entretien non abrasif. Une odeur de caoutchouc peut se dégager au cours des premières heures d’utilisation, elle disparaîtra très vite.

Pour obtenir de meilleures performances de votre tables de cuisson :

• utilisez des casseroles à fond plat pour qu’elles adhèrent parfaitement à la zone de chauffe

• utilisez toujours des casseroles dont le diamètre couvre complètement la zone de chauffe de façon à ce que toute la chaleur disponible puisse être utilisée ;

• veillez à ce que la base des casseroles soit toujours bien sèche et propre, pour garantir un bon contact et une longue durée de vie des foyers mais aussi des casseroles ;

• évitez d’utiliser les mêmes casseroles utilisées sur les brûleurs à gaz : la concentration de chaleur sur les brûleurs à gaz peut déformer le fond de la casserole qui perd son adhérence ;

• ne laissez jamais un foyer allumé sans casserole car, dans ce cas, le niveau maximum de chaleur est atteint très rapidement et les éléments chauffants risquent de s’endommager.

Niveaux de puissance conseillés pour les différents types de cuisson :

Pos.

Plaque automatique

Éteint.

Pour faire fondre le beur, le chocolat.

Pour réchauffer les liquides.

Pour crèmes et sauces.

Pot au feu - Blanquette - Entremets.

Pâtes - Riz.

Steaks - Poissons - Omelettes.

Fritures.

Allumage des deux zones de cuisson.

figure 2

figure 3

figure 1

Page 19

Le programmateur de cuisson électronique

•• ••

Mise à l’heure de l’horloge

! Son réglage est possible que le four soit éteint ou allumé mais ceci ne correspond pas à une programmation de fin de cuisson. Après branchement au réseau électrique ou après

une panne de courant, l’icône

et les quatre

chiffres de l’afficheur clignotent.

1. Appuyer plusieurs fois de suite sur la touche

jusqu’à ce que l’icône et les trois chiffres de l’AFFICHEUR se mettent à clignoter ;

2. régler l’heure avec les touches «+» et «-» ; si les touches restent enfoncées, les numéros défilent plus rapidement.

3. attendre 10 secondes ou appuyer à nouveau sur la touche

pour valider.

Programmer le minuteur

! Cette fonction ne stoppe pas la cuisson et est indépendante du fonctionnement du four ; elle sert uniquement à déclencher un signal sonore à l’expiration des minutes sélectionnées.

1. Appuyer plusieurs fois de suite sur la touche jusqu’à ce que l’icône et les trois chiffres de

l’AFFICHEUR se mettent à clignoter ;

2. régler la durée avec les touches «+» et «-» ; si les touches restent enfoncées, les numéros défilent plus rapidement.

3. attendre 10 secondes ou appuyer à nouveau sur la touche

pour valider. L’affichage du compte à rebours suivra. Un signal sonore indiquera la fin du décompte.

Comment programmer une cuisson

! La programmation n’est possible qu’après avoir sélectionné un programme de cuisson.

Programmer la durée de cuisson

1. Appuyer plusieurs fois de suite sur la touche jusqu’à ce que l’icône et les trois digits

numériques de l’AFFICHEUR se mettent à clignoter ;

2. régler la durée avec les touches «+» et «-» ; si les touches restent enfoncées, les numéros défilent plus rapidement.

3. attendre 10 secondes ou appuyer à nouveau sur la touche

pour valider.

4. à expiration de la durée sélectionnée, l’AFFICHEUR affiche END, le four stoppe la cuisson et un signal sonore retentit.

• Exemple : il est 9h00 et la durée programmée est de 1h15. Le programme s’arrête automatiquement à 10h15.

Programmer la fin d’une cuisson

! La programmation d’une fin de cuisson n’est possible qu’après avoir sélectionné une durée de cuisson.

1. Suivre la procédure de 1 à 3 décrite pour la durée ;

2. appuyer ensuite sur la touche

jusqu’à ce que l’icône et les quatre chiffres de l’AFFICHEUR se mettent à clignoter ;

3. régler l’heure de fin de cuisson avec les touches «+» et «-» ; si les touches restent enfoncées, les numéros défilent plus rapidement.

4. attendre 10 secondes ou appuyer à nouveau sur la touche

pour valider.

5. à expiration de la durée sélectionnée, l’AFFICHEUR affiche END, le four stoppe la cuisson et un signal sonore retentit.

Les icônes

et éclairées signalent qu’une programmation a été lancée. L’AFFICHEUR affiche à tour de rôle l’heure de fin de cuisson et la durée.

Comment annuler un programme

Pour annuler une programmation :

• appuyer sur la touche jusqu’à ce que l’icône

correspondant au paramètre à annuler et les chiffres correspondant s’affichent. Appuyer sur la touche «-» jusqu’à ce que s’affichent les chiffres 00:00.

• Appuyer simultanément sur les touches + et – et

les garder enfoncées pour annuler tous les programmes, minuteur compris.

Page 20

Précautions et conseils

! Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Sécurité générale

• Cet appareil a été conçu pour un usage familial, de type non professionnel.

• Cet appareil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.

• Pour déplacer l’appareil, servez-vous des poignées prévues à cet effet sur les côtés du four.

• Ne touchez pas à l’appareil pieds nus ou si vos mains ou pieds sont mouillés ou humides

• Cet appareil qui sert à cuire des aliments ne doit

être utilisé que par des adultes conformément aux instructions du mode d’emploi. Toute autre utilisation (comme par exemple le chauffage d’une pièce) est impropre et donc dangereux. Le fabricant décline toute responsabilité en cas de dommages provoqués par un usage impropre ou erroné.

• En cours de fonctionnement, les éléments chauffants et certaines parties du four deviennent très chaudes. Attention à ne pas les toucher et à garder les enfants à distance.

• Evitez que le cordon d’alimentation d’autres petits électroménagers touche à des parties chaudes du four.

• Les orifices ou les fentes d’aération ou d’évacuation de la chaleur ne doivent pas être bouchés

• Saisissez toujours la poignée en son milieu : elle risque d’être très chaude à ses extrémités.

• Utilisez toujours des gants de protection pour enfourner ou sortir des plats du four.

• Ne tapissez jamais la sole du four de papier aluminium.

• Ne rangez pas de matériel inflammable à l’intérieur du four : si l’appareil était par inadvertance mis en marche, il pourrait prendre feu.

• Veillez toujours à ce que les manettes soient sur la position “”/“



” quand vous n’utilisez pas

l’appareil.

• Ne tirez surtout pas sur le câble pour débrancher la fiche de la prise de courant.

• N’effectuez aucune opération de nettoyage ou d’entretien sans avoir auparavant débranché la fiche de la prise de courant.

• En cas de panne, n’essayez en aucun cas d’accéder aux mécanismes internes pour tenter de réparer l’appareil. Contactez le service d’Assistance (voir Assistance).

• Ne posez pas d’objets lourds sur la porte du four ouverte.

• Le plan vitrocéramique résiste aux chocs mécaniques, il peut toutefois se fendre (ou même se briser) sous l’effet d’un choc provoqué par un objet pointu, tel qu’un ustensile par exemple. Dans ce cas, débranchez immédiatement l’appareil du réseau électrique et adressez-vous au centre d’assistance technique.

• N’oubliez pas que la température des foyers reste plutôt élevée pendant au moins trente minutes après leur arrêt.

• Gardez à bonne distance de la table de cuisson tout objet qui pourrait fondre, des objets en plastique ou en aluminium par exemple, ou des produits à haute teneur en sucre. Faites très attention aux emballages, au film plastique et papier aluminium : au contact des surfaces encore chaudes ou tièdes, ils risquent d’endommager gravement la table.

• Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant d’utilisation de l’appareil.

• S'assurer que les enfants ne jouent pas avec l'appareil.

Mise au rebut

• Mise au rebut du matériel d’emballage : conformezvous aux réglementations locales, les emballages pourront ainsi être recyclés.

• La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement. Le symbole de la ‘‘poubelle barrée’’ est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l’enlèvement de leur vieil appareil.

Economies et respect de l’environnement

• Pour faire des économies d’électricité, utilisez autant que possible votre four pendant les heures creuses.

• Pour vos cuissons au GRIL, nous vous conseillons de garder la porte du four fermée : Vous obtiendrez de meilleurs résultats tout en faisant de sensibles économies d’énergie (10% environ).

Page 21

Mise hors tension

Avant toute opération de nettoyage ou d’entretien coupez l’alimentation électrique de l’appareil.

Nettoyage de l’appareil

• Nettoyez l’extérieur émaillé ou inox et les joints en caoutchouc à l’aide d’une éponge imbibée d’eau tiède additionnée de savon neutre Si les taches sont difficiles à enlever, utilisez des produits spéciaux. Il est conseillé de rincer abondamment et d’essuyer après le nettoyage. N’utilisez ni poudres abrasives ni produits corrosifs.

• Nettoyez l’enceinte du four après toute utilisation, quand il est encore tiède. Utilisez de l’eau chaude et du détergent, rincez et séchez avec un chiffon doux. Evitez tout produit abrasif.

• Les accessoires peuvent être lavés comme de la vaisselle courante y compris en lave-vaisselle.

! Ne nettoyez jamais l’appareil avec des nettoyeurs vapeur ou haute pression.

Nettoyage de la porte

Nettoyer la vitre de la porte avec des produits non abrasifs et des éponges non grattantes, essuyer ensuite avec un chiffon doux. Ne pas utiliser de matériaux abrasifs ou de racloirs métalliques aiguisés qui risquent de rayer la surface et de briser le verre. Pour nettoyer plus à fond, vous pouvez déposer la porte du four :

1. ouvrez complètement la porte (voir figure);

2. soulevez et faites pivoter les leviers situés sur les deux charnières (voir figure) ;

3. saisissez la porte par les côtés, refermez-la lentement mais pas complètement. Appuyez sur les arrêts

F, puis

tirez la porte vers vous en la dégageant de ses charnières (voir figure). Remontez la porte en refaisant en sens inverse les mêmes opérations.

Contrôle des joints

Contrôlez périodiquement l’état du joint autour de la porte du four. S’il est abîmé, adressez-vous au service après-vente le plus proche de votre domicile (voir Assistance). Mieux vaut ne pas utiliser le four tant qu’il n’est pas réparé.

Remplacement de l’ampoule d’éclairage

Pour changer l’ampoule d’éclairage du four :

1. Dévissez le couvercle en verre du boîtier de la lampe.

2. Dévissez l’ampoule et remplacez-la par une autre de même type : puissance 25 W, culot E 14.

3. Remontez le couvercle à sa place (voir figure).

Assistance

! Ne jamais faire appel à des techniciens non agréés.

Lui indiquer :

• le type d’anomalie;

• le modèle de l’appareil (Mod.)

• Son numéro de série (S/N) Ces informations figurent sur la plaque signalétique apposée sur l’appareil

Nettoyage et entretien

Page 22

! Bewaar dit boekje zorgvuldig voor eventuele verdere raadpleging. Wanneer u het product weggeeft, verkoopt, of wanneer u verhuist, dient u dit boekje bij de oven te bewaren zodat alle nodige informatie voorhanden blijft.

! Lees de gebruiksaanwijzingen zorgvuldig: er staat belangrijke informatie in over installatie, gebruik en veiligheid.

Plaatsing

! Het verpakkingsmateriaal is niet bestemd voor kinderen en dient daarom te worden weggegooid volgens de geldende normen ( zie Voorzorgsmaatregelen en advies).

! De installatie moet worden uitgevoerd door een bevoegde installateur en volgens de instructies van de fabrikant. Een verkeerde installatie kan schade berokkenen aan personen, dieren of dingen.

Inbouw

Voor een goede werking van het apparaat moet het keukenmeubel de juiste kenmerken hebben:

• de zijkanten van de kastjes die aan de oven grenzen moeten hittebestendig zijn;

• in het bijzonder moet, in geval van meubels met fineer, de lijm bestand zijn tegen temperaturen van 100°C;

• voor het inbouwen van de oven, zowelonder het aanrecht ( zie figuur ) alsin stapelbouw, dient het meubel de volgende afmetingen te hebben:

! Nadat het apparaat is ingebouwd, mag er geen contact meer mogelijk zijn met de elektrische onderdelen. Het energieverbruik dat staat aangegeven op het typeplaatje is gebaseerd op dit soort installatie.

Ventilatie

Om een goede ventilatie te hebben is het noodzakelijk de achterkant van het meubel te verwijderen. Het verdient de voorkeur de oven op twee houten balken te plaatsen, of eventueel op een enkele plank die een opening heeft van tenminste 45 x 560 mm (zie afbeeldingen).

Centreren en bevestigen

Om het apparaat aan het keukenkastje te bevestigen: open de ovendeur en schroef de 4 houtschroeven in de 4 gaten in de zijrand.

! Alle beschermende onderdelen moeten zodanig worden bevestigd dat ze niet kunnen worden verwijderd zonder gereedschap te gebruiken.

595

558

min

575-585

min

560

+4 -0

480

+4 -0

547 min

555

580

500

595

572

5435

545

560 mm.

45 mm.

Het installeren

Page 23

Elektrische aansluiting

De keuken moet aan het elektrische net worden aangesloten. Deze functioneert met de wisselstroom, de spanning en de frequentie die aangegeven staan op het typeplaatje (zie volgende pagina). De kookplaat wordt aan het fornuis verbonden met een speciale aansluiting.

INBOUWPLAAT

INBOUWFORNUIS

WIT ROOD GEELBLAUW GROEN

Slechts op

enkele modellen

aanwezig

Nadat u de kookplaat heeft aangesloten, dient u de metalen bescherming weer op zijn plaats te doen. Als de kookplaat wordt verwijderd moet u de rode dop, die oorspronkelijk op de rode connector zat, weer op zijn plaats doen.

Monteren voedingskabel

1. Licht de lipjes aan de zijkant van het deksel van het klemmenbord op met een schroevendraaier: trek het deksel van het klemmenbord open ( zie afb.).

2. De voedingskabel in werking stellen: maak de schroef van de kabelklem en de schroeven van de contacten L-N-

los, en bevestig de draden onder de schroeven met inachtneming van de kleuren: Blauw (N) Bruin (L) Geel-Groen (

Het klemmenbord is ingesteld voor een verbinding op een 400 V driefasenstroom (zie afbeeldingen onder).

400V 3N~H05RR-F 5x2.5 CEI-UNEL 35363

Als de elektrische installatie andere eigenschappen heeft (zie afbeeldingen onder), dient u de elektrische verbinding tot stand te brengen door middel van de verbindings-U-bouten in doos P.

230V ~H05RR-F 3x4 CEI-UNEL 35363

400V 2N~H05RR-F 4x4 CEI-UNEL 35363

3. Maak de voedingskabel vast aan de speciale kabelklem.

4. Maak het deksel van het klemmenbord dicht.

NL1L3L2

NL2L1

NL1L2

Page 24

Het aansluiten van de voedingskabel aan het net

Gebruik voor de voedingskabel een stekker die genormaliseerd is voor de lading aangegeven op het typeplaatje( zie hiernaast). Wanneer het apparaat rechtstreeks op het net wordt aangesloten moet men tussen het apparaat en het net een meerpolige schakelaar aanbrengen met een afstand tussen de contacten van minstens 3mm, aangepast aan het elektrische vermogen en voldoend aan de geldende normen (de aarding mag niet worden onderbroken door de schakelaar). De voedingskabel moet zodanig geplaatst worden dat hij nergens een temperatuur bereikt die 50°C hoger is dan de kamertemperatuur.

! De installateur is verantwoordelijk voor de correcte elektrische verbinding en het in acht nemen van de geldende veiligheidsnormen.

Vóór het aansluiten moet u controleren dat:

• het stopcontact geaard is en voldoet aan de geldende normen;

• het stopcontact in staat is het maximale vermogen van het apparaat te verdragen, zoals aangegeven op het typeplaatje ( zie onder );

• de spanning zich bevindt tussen de waarden die staan aangegeven op het typeplaatje ( zie onder);

• het stopcontact en de stekker overeenkomen. Als dat niet zo is, dient u ofwel de stekker ofwel het stopcontact te vervangen; gebruik geen verlengsnoeren of dubbelstekkers.

! Wanneer het apparaat geïnstalleerd is, moeten de snoer en het stopcontact makkelijk te bereiken zijn.

! De kabel mag niet worden gebogen of samengedrukt.

! De kabel moet van tijd tot tijd worden gecontroleerd en mag alleen door erkende monteurs worden vervangen ( zie Service).

! De fabrikant kan niet verantwoordelijkheid worden gesteld als deze normen niet worden nageleefd.

TYPEPLAATJE

Afmetingen

breedte 43,5 cm. hoogte 32 cm. diepte 40 cm.

Inhoud liter 56

Elektrische aansluitingen

spanning 230V/400V~ 3N 50/60Hz maximum vermogen 9450W

ENERGY LABEL

Richtlijn 2002/40/CE op etiket van elektrische ovens. Norm EN 50304

Energieverbruik convectie Hetelucht verwarmingsfunctie: Multikoken

Energieverbruik verklaring Klasse convectie Natuurlijk verwarmingsfunctie: Traditioneel Dit apparaat voldoet aan de volgende EU Richtlijnen:

- 2006/95/EEG van 12/12/06 (laagspanning) en daaropvolgende wijzigingen;

- 2004/108/EEG van 15/12/04 (elektromagnetische compatibiliteit) en daaropvolgende wijzigingen

- 93/68/EEG van 22/07/93 en daaropvolgende wijzigingen

- 2002/96/EC en daaropvolgende wijzigingen

Page 25

! Wij raden u aan bij het eerste gebruik de oven minstens een uur leeg te laten functioneren, op maximum temperatuur en met de deur dicht. Nadat u de oven hebt uitgedaan, opent u de ovendeur en lucht u het vertrek. De lucht die u ruikt komt door het verdampen van de middelen die worden gebruikt om de oven te beschermen.

De oven starten

1. Door aan de knop PROGRAMMA’S te draaien kunt

u het gewenste kookprogramma kiezen.

2. Kies de temperatuur door aan de knop

THERMOSTAAT te draaien. Een lijst met kooktijden en aanbevolen kooktemperaturen kunt u terugvinden in de Kooktabel (zie Programma’s).

3. Als het controlelampje THERMOSTAAT aan is,

bevindt de oven zich in de verwarmingsfase en is bezig de ingestelde temperatuur te bereiken.

4. Tijdens het koken kunt u nog altijd:

- het kookprogramma veranderen met behulp van de

knop PROGRAMMA’S;

- de temperatuur veranderen met behulp van de knop

THERMOSTAAT;

- het koken onderbreken door de knop

PROGRAMMA’S weer op stand “0” te zetten.

! Zet nooit voorwerpen op de bodem van de oven; u riskeert hiermee het email te beschadigen.

! Plaats de ovenschalen altijd op bijgeleverde roosters.

Ventilator

Teneinde de hitte aan de buitenkant van de oven te beperken, zijn enkele modellen voorzien van een ventilator. Hierdoor ontstaat een luchtstroom die tussen het bedieningspaneel en de ovendeur naar buiten komt.

! Aan het einde van de kooktijd blijft de ventilator draaien totdat de oven voldoende is afgekoeld.

Ovenverlichting

Deze gaat werken door de knop PROGRAMMA’S op

te draaien. Ze blijft aan wanneer u een

kookprogramma selecteert.

Starten en gebruik

Kookprogramma’s

! Per tutti i programmi è impostabile una temperatura tra 60°C e MAX, tranne:

• GRILL (hierbij is het aanbevolen alleen MAX te gebruiken);

• GRATINEREN (hierbij is het aanbevolen niet meer dan 200°C in te stellen).

Programma TRADITIONELE OVEN

De onderste en bovenste verwarmingselementen gaan aan. Met deze traditionele kookwijze is het beter een enkel rooster te gebruiken: met meerdere roosters riskeert u een slechte temperatuursverspreiding.

Programma MULTIKOKEN

Alle verwarmingselementen gaan aan (onder, boven en cirkelvormig) en de ventilator gaat draaien. Aangezien de warmte in de hele oven constant is, zorgt de lucht dat de gerechten op gelijkmatige wijze gekookt en gebakken worden. Hierbij is het mogelijk maximaal twee roosters tegelijk te gebruiken.

Programma OVEN BOVEN

Si accende l’elemento riscaldante superiore. Deze functies kunnen worden gebruikt voor het afmaken van een gerecht.

Programma GRILL

Het bovenste verwarmingselement gaat aan. De hoge en rechtstreekse hitte bruint de oppervlakten van het vlees onmiddelijk zodat er geen vocht verloren gaat en de binnenkant mals blijft. Het koken onder de grill is vooral aan te raden voor gerechten die een hoge temperatuur aan de bovenkant nodig hebben: biefstuk, entrecôte, filet, hamburger etc... U vindt enkele voorbeelden in de tabel “Praktische raadgevingen voor het koken”. Kook met de ovendeur dicht.

Programma GRATINEREN

Het bovenste verwarmingselement gaat aan en de ventilator gaat draaien. Hiermee wordt de rechtstreekse bovenhitte van de grill gecombineerd met de circulatie van de lucht in de oven. Eventueel verbranden van de buitenkant wordt zo vermeden; de warmte dringt gemakkelijker door naar de binnenkant. Kook met de ovendeur dicht.

Page 26

Programma’s

Praktische kooktips

! Gebruik voor het koken met de heteluchtoven nooit de standen 1 en 5: de hete lucht zou fijne gerechten kunnen verbranden.

! Bij de functies GRILL of GRATINEREN raden wij u aan de lekplaat op stand 1 te zetten om eventueel vet of jus op te vangen.

MULTIKOKEN

• Gebruik de standen 2 en 4, en plaats de gerechten die meer warmte nodig hebben op stand 2.

• Plaats de lekplaat op de onderste stand en de grill op de hoogste.

GRILL

• Plaats de grill op stand 3 of 4, plaats de gerechten op het midden van de grill.

• We raden u aan het energieniveau op de hoogste stand te zetten. Het is normaal dat het bovenste verwarmingselement niet constant aan blijft: zijn werking wordt geregeld door een thermostaat.

PIZZA

• Per una buona cottura della pizza ultilizzate il programma MULTICOTTURA.

• Gebruik een lichte aluminium ovenschaal en zet hem op het bijgeleverde ovenrooster.

Bij gebruik van de bakplaat duurt het langer en

krijgt u waarschijnlijk geen krokante pizza.

• Bij zeer gevulde pizza’s raden wij aan de mozzarella of andere kaas pas halverwege de kooktijd toe te voegen.

Kooktabel

Programma's Gerechten

Gewicht

(kg)

Roosterstanden

Voorverwarming

(minuten)

Aangeraden

temperatuur

Kooktijd

(minuten)

Traditionele

oven

Eend Braadstuk Varkensrollade Koekjes ( kruimeldeeg) Taarten

1 1 1

3 3 3 3 3

15 15 15 15 15

200 200 200 180 180

65-75 70-75 70-80 15-20 30-35

Multikoken

Pizza (op 2 roosters) Lasagne Lamsvlees Kip + gebakken aardappels Makreel Plum-cake Soesjes ( op 2 roosters) Koekjes ( op 2 roosters) Cake (op 1 rooster) Cake (op 2 roosters) Quiche

1 1 1

1+1

1 1

0.5

0.5 1

1.5

2 en 4

3 2

2 en 4

2 2 en 4 2 en 4

2 2 en 4

15 10 10 15 10 10 10 10 10 10 15

230 180 180 200 180 170 190 180 170 170 200

15-20 30-35 40-45 60-70 30-35 40-50 20-25 10-15 15-20 20-25 25-30

Oven Boven

Afmaken van het gerecht

- 3/4 15 220 -

Grill

Tong en inktvis Calamari- en garnalenspiesjes Kabeljauwfilet Gegrilde gr oenten Kalfsbiefstuk Koteletten Hamburgers Makreel Toast

1 1 1 1 1 1 1 1

n.° 4

3 of 4

5 5 5 5 5 5 5 5 5

Max Max Max Max Max Max Max Max Max

8-10

6-8

10 10-15 15-20 15-20

7-10

15-20

2-3

Gratineren

Gegrilde kip Inktvis

1.5

2 2

5 5

200 200

55-60 30-35

Page 27

Kookplaat

Type kookplaten

Bij de oven hoort een kookplaat die samengesteld kan zijn uit twee verschillende verwarmingselementen: elektrische kookplaten van gietijzer (zie afbeelding 1) of glaskeramische kookplaten die zowel traditioneel kunnen zijn (zie afbeelding 2) als verlengbaar (zie afbeelding 3).

Aanzetten kookplaat glaskeramiek

Traditioneel kookgedeelte

De traditionele straalelementen (A) zijn gemaakt van cirkelvormige verwarmingselementen die pas zo’n tiental seconden na ontsteking rood worden. Ieder kookgedeelte heeft zijn eigen bedieningsknop waarmee u 12 verschillende temperaturen kunt kiezen, met een minimumwaarde van 1 tot een maximumwaarde van 12.

Verlengbaar kookgedeelte

De verlengbare straalelementen (B) herkent u aan het dubbele verwarmingsgedeelte. U kunt alleen het binnenste gedeelte aansteken of beide gedeelten. Door middel van de bedieningsknop kunt u kiezen tussen twee stroomsterktes; deze gaan beide van een minimumwaarde van 1 tot een maximumwaarde van 12:

• door de knop met de klok mee te draaien van 1 naar 12 stelt u een lagere stroomsterkte in.

• door de knop te draaien tot aan het einde (A), te herkennen aan een lichte klik, stelt u de maximum stroomsterkte in, die geregeld kan worden tussen 12 en 1 door de knop tegen de klok in te draaien. Om de minimum stroomsterkte weer in te stellen, moet u de knop weer op stand 0 terugbrengen.

In het geval van dubbele kookgedeeltes, zal het eerste deel van de draaiing het kleinere (binnenste) kookgedeelte activeren. Om zowel het binnenste als het buitenste gedeelte te activeren moet u de knop tot aan het einde doordraaien (A) en een stroomsterkte kiezen tussen 12 en 1.

Controlelampje resterende warmte

(slechts op enkele modellen aanwezig) De warmtecontrolelampjes (C) geven aan dat het betreffende kookgedeelte warmer is dan 60°C, ook nadat het verwarmingselement is uitgeschakeld.

Aangeraden stroomsterktes voor verschillend gebruik:

Pos.

Stralingsplaat

Uit

Boter, chocolade smelten.

Opwarmen vloeistoffen.

Vla en sausen.

Aan de kook brengen.

Braadstukken.

Groot stoofvlees.

Bakken.

Inschakeling van beide kookzones.

Praktische tips voor het gebruik van de glaskeramische kookplaat

! De lijm die gebruikt is voor de afdichtingen laat wat vetvlekjes achter op het glas. Voordat u de kookplaat gebruikt, raden wij u aan de vlekken te verwijderen met een niet-schurend schoonmaakmiddel. Gedurende de eerste uren van gebruik is het mogelijk dat u een rubbergeur ruikt, die echter snel wegtrekt. Teneinde optimale resultaten te bereiken van de kookplaat:

• gebruik pannen met een platte bodem die perfect aansluiten aan het verwarmgedeelte;

• gebruik pannen die groot genoeg zijn om de kookplaat geheel te bedekken teneinde alle beschikbare hitte te benutten;

• houdt de bodem van de pannen altijd schoon en droog zodat ze goed aansluiten op het kookvlak. Dit verlengt de levensduur van zowel de pannen als het kookgedeelte.

• vermijdt dezelfde pannen te gebruiken die u ook op een gasfornuis gebruikt: de warmteconcentratie van gasbranders kan de bodem van pannen vervormen, waardoor ze niet goed meer aansluiten;

• laat nooit een kookgedeelte aan staan zonder een pan erop. De verhitting, die snel het maximum niveau bereikt, zou de verwarmingselementen kunnen beschadigen.

afbeelding 2

afbeelding 3

afbeelding 1

Page 28

De elektronische programmeur

DISPLAY

Toets

INSTELLEN TIJD

Symbool

EINDE

BEREIDING

Symbool

KLOK

Symbool

DUUR

Symbool

TIMER

Toets

AFNAME TIJD

Toets

TOENAME TIJD

•• ••

De klok instellen

! U kunt de klok zowel instellen als de oven uit is als wanneer hij aan is, maar alleen als u geen uitgestelde bereiding heeft ingesteld. Na het aansluiten op het elektrische net of na het

uitvallen van de stroom knippert het symbool

de vier cijfers op het DISPLAY.

1. Druk meerdere malen op de toets totdat het

symbool en de vier cijfers op het DISPLAY beginnen te knipperen;

2. druk op de toetsen “+” en “-” om de tijd in te stellen; als u ze ingedrukt houdt zullen de nummers sneller lopen en kunt u de tijd sneller instellen.

3. wacht 10 seconden of druk nogmaals op de toets om de instelling te bevestigen.

De timer instellen

! Deze functie onderbreekt de bereiding niet en is onafhankelijk van het gebruik van de oven. Hij dient er uitsluitend voor een geluidssignaal te laten horen als de ingestelde minuten zijn verstreken.

1. Druk meerdere malen op de toets

totdat het

symbool en de drie cijfers op het DISPLAY beginnen te knipperen;

2. druk op de toetsen “+” en “-” om de gewenste tijd

in te stellen; als u ze ingedrukt houdt zullen de nummers sneller lopen en kunt u de tijd sneller instellen.

3. wacht 10 seconden of druk nogmaals op de toets om de instelling te bevestigen.

Nu verschijnt het terugtellen, aan het einde waarvan u een geluidssignaal zult horen.

De bereiding programmeren

! De programmering is alleen mogelijk wanneer een kookprogramma is geselecteerd.

Het programmeren van de kookduur

1. Druk meerdere malen op de toets

totdat het

symbool en de drie cijfers op het DISPLAY beginnen te knipperen;

2. druk op de toetsen “+” en “-” om de gewenste duur in te stellen; als u ze ingedrukt houdt zullen de nummers sneller lopen en kunt u de tijd sneller instellen.

3. wacht 10 seconden of druk nogmaals op de toets om de instelling te bevestigen.

4. als de ingestelde duur is verstreken verschijnt op

het DISPLAY het woord END, beëindigt de oven de bereiding en klinkt een geluidssignaal.

• B.v.: het is 9:00 uur en u programmeert een duur

van 1 uur en 15 minuten. Het programma stopt automatisch om 10:15.

Het einde van een bereiding programmeren

! Het programmeren van het einde van een bereiding is alleen mogelijk nadat u een kookduur heeft geselecteerd.

1. Volg de procedure van de duur van punt 1 t/m 3;

2. druk daarna op de toets

totdat het symbool

en de vier cijfers op het DISPLAY beginnen te

knipperen;

3. druk op de toetsen “+” en “-” om het einde van de

bereiding in te stellen; als u ze ingedrukt houdt zullen de nummers sneller lopen en kunt u de tijd sneller instellen.

4. wacht 10 seconden of druk nogmaals op de toets om de instelling te bevestigen.

5. als de ingestelde duur is verstreken verschijnt op

het DISPLAY het woord END, beëindigt de oven de bereiding en klinkt een geluidssignaal.

De symbolen en gaan aan om aan te geven dat een programmering is uitgevoerd. Op het DISPLAY verschijnen om de beurt de eindtijd en de duur van de bereiding.

Het annuleren van een programmering

Het annuleren van een programma:

• druk op de toets

totdat het symbool van de te annuleren instelling en de cijfers op het DISPLAY beginnen te knipperen. Druk op de toets “-” totdat op het display de cijfers 00:00 verschijnen.

• houd tegelijkertijd de toetsen “+” en “-” ingedrukt. Zo worden alle programmeringen geannuleerd, inclusief de timer.

Page 29

Voorzorgsmaatregelen en advies

! Dit apparaat is ontworpen en vervaardigd volgens de geldende internationale veiligheidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw veiligheid en u dient ze derhalve goed door te nemen.

Algemene veiligheidsmaatregelen

• Dit apparaat is vervaardigd voor niet-professioneel gebruik binnenshuis.

• Het apparaat dient niet buitenshuis te worden geplaatst, ook niet in overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of als het onweert.

• Maak gebruik van de handgrepen aan de zijkant van de oven als u het apparaat moet verplaatsen.

• Raak de oven niet blootsvoets of met natte handen of voeten aan.

• Het apparaat dient gebruikt te worden om

voedsel te bereiden. Het mag uitsluitend door volwassenen worden gebruikt en alleen volgens de instructies die in deze handleiding beschreven staan. Elk ander gebruik (bv.: verwarming van ruimten) is als oneigenlijk te beschouwen en dus gevaarlijk. De fabrikant kan niet aansprakelijk worden gesteld voor eventuele schade die te wijten is aan onjuist, verkeerd of onredelijk gebruik.

• Gedurende het gebruik van de oven worden de verwarmingselementen en enkele delen van de ovendeur heet. Raak er niet aan en houd de kinderen op een afstand.

• Voorkom dat elektrische snoeren van andere kleine keukenapparaten op warme delen van de oven terechtkomen.

• Laat de ventilatieopeningen en warmteafvoer vrij.

• Pak het handvat van de ovendeur alleen in het midden vast: aan de zijkant zou het heet kunnen zijn.

• Gebruik altijd ovenwanten om gerechten in de oven te zetten en eruit te halen.

• Plaats geen aluminiumfolie op de bodem van de oven.

• Plaats geen brandbaar materiaal in de oven: als de oven plotseling aan zou worden gezet, zou dit materiaal vlam kunnen vatten.

• Controleer altijd dat de knoppen in de positie “”/“



”

staan als het fornuis niet gebruikt wordt.

• Haal de stekker nooit uit het stopcontact door aan het snoer te trekken.

• Maak de oven niet schoon of voer geen onderhoud uit als de stekker nog in het stopcontact zit.

• Als de oven defect is, mag u nooit aan het interne systeem sleutelen om een reparatie proberen uit te voeren. Neem contact op met de Technische Dienst (zie Service).

• Plaats geen zware voorwerpen op de open ovendeur.

• De glaskeramische kookplaat is bestand tegen mechanische stoten. Hij kan echter worden beschadigd

(of barsten) als hij wordt geraakt door een puntig object, bijvoorbeeld door gereedschap. Als dit gebeurt, moet u onmiddellijk het apparaat afsluiten van de elektrische stroom en contact opnemen met de Technische Dienst.

• Vergeet niet dat de temperatuur in het kookgedeelte aanzienlijk hoog blijft tot minstens 30 minuten nadat het wordt uitgeschakeld.

• Houdt voorwerpen die kunnen smelten op afstand van de kookplaat, zoals b.v. plastic, aluminium of suikerhoudende etenswaren. Let vooral op plastic of aluminium verpakkingen of folie: als u ze op het nog warme of lauwe kookvlak neerlegt, kunt u een zware schade aanrichten.

• Dit apparaat mag niet worden gebruikt door personen (kinderen inbegrepen) met een beperkt lichamelijk, sensorieel of geestelijk vermogen of personen die niet de nodige ervaring of kennis hebben met het apparaat, tenzij onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid of nadat hun is uitgelegd hoe het apparaat werkt.

• Voorkom dat kinderen met het apparaat spelen.

Afvalverwijdering

• Verwijdering van het verpakkingsmateriaal: houdt u aan de plaatselijke normen, zodat het verpakkingsmateriaal hergebruikt kan worden.

• VDe Europese Richtlijn 2002/96/EC over Vernietiging van Electrische en Electronische Apparatuur (WEEE), vereist dat oude huishoudelijke electrische apparaten niet mogen vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten moeten apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de “afvalcontainer met een kruis erdoor” herinnert u aan uw verplichting, dat wanneer u het apparaat vernietigt, het apparaat apart moet worden ingezameld. Consumenten moeten contact opnemen met de locale autoriteiten voor informatie over de juiste wijze van vernietiging van hun oude apparaat.

Energiebesparing en milieubesef

• Door de oven te gebruiken vanaf het late middaguur tot aan de vroege ochtend zorgt u ervoor dat uw elektriciteitscentrale minder wordt belast tijdens het 'spitsuur'.

• Houdt bij de functie GRILL altijd de ovendeur dicht: dit om betere resultaten te bereiken en voor een betere energiebesparing (circa 10%).

• Houdt de afdichtingen altijd schoon zodat ze goed aansluiten op de deur en er geen hitte vrij kan komen.

Page 30

3. pak de deur aan de zijkanten beet en sluit hem langzaam, maar niet helemaal. Druk op de klemmen

F, trek

dan de deur naar u toe en haal hem uit zijn voegen (zie afbeelding). Zet de deur weer op zijn plaats door deze handelingen in omgekeerde volgorde uit te voeren.

Controleer de afdichtingen

Controleer regelmatig de staat van de afdichting rondom de ovendeur. In het geval de afdichtingen beschadigd zijn, dient u zich tot de dichtstbijzijnde Technische Dienst te wenden ( zie Service). Gebruik de oven niet voordat de reparatie is uitgevoerd.

Vervangen van het lampje

Voor het vervangen van het ovenlampje:

1. Schroef het glazen lampenkapje los.

2. Schroef het lampje los en vervang het met eenzelfde soort lampje: sterkte 25W, fitting E 14.

3. Plaats het deksel er weer op ( zie afb.).

Service

! Wendt u nooit tot niet erkende monteurs.

Dit dient u door te geven:

• Het soort storing;

• het model oven (Mod.)

• het serienummer (S/N) Deze informatie bevindt zich op het typeplaatje op het apparaat en/of op de verpakking.

De elektrische stroom afsluiten

Sluit altijd eerst de stroom af voordat u tot enige handeling overgaat.

Schoonmaken van de oven

• De buitenkant, dus zowel het email en het roestvrij staal als de rubberen afdichtingen, kunnen met een spons en een sopje worden afgenomen. Als de vlekken moeilijk te verwijderen zijn, kunt u een speciaal reinigingsmiddel gebruiken. Na het reinigen dient u alles goed af te spoelen en te drogen. Gebruik geen schuurmiddelen of bijtende producten.

• De binnenkant van de oven kunt u het beste direct na gebruik schoonmaken, als hij nog lauw is. Gebruik warm water en een schoonmaakmiddel, spoel vervolgens af en droog met een zachte doek. Gebruik geen schuurmiddelen.

• De accessoires kunnen gewoon worden afgewassen (eventueel ook in de vaatwasser).

! Gebruik nooit stoom- of hogedrukreinigers voor het reinigen van het apparaat.

De ovendeur reinigen

Reinig het glas van de deur met een spons en niet schurende producten. Droog met een zachte doek. Gebruik geen ruwe schurende materialen of scherpe schrapertjes die het oppervlak zouden kunnen krassen waardoor als gevolg het glas zou kunnen barsten.

U kunt voor een grondige reiniging de

ovendeur verwijderen:

1. open de deur volledig (zie afbeelding).

2. til de hendeltjes op die zich aan de scharnieren bevinden en draai ze (zie afbeelding);

Onderhoud en verzorging

Page 31

! Bewahren Sie diese Bedienungsanleitung bitte sorgfältig auf, damit Sie sie jederzeit zu Rate ziehen können. Sorgen Sie dafür, dass sie im Falle eines Verkaufs, eines Umzugs oder einer Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der Nachbesitzer die Möglichkeit hat, darin nachschlagen zu können.

! Lesen Sie bitte folgende Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit.

Aufstellung

! Verpackungsmaterial ist kein Spielzeug für Kinder. Es ist entsprechend den Vorschriften bezüglich der getrennten Müllsammlung zu entsorgen (siehe Vorsichtsmaßregeln und Hinweise).

! Die Installation ist gemäß den vorliegenden Anweisungen und von Fachpersonal durchzuführen. Jede unsachgemäße Installation kann Menschen und Tiere gefährden oder Sachschaden verursachen.

Einbau

Um eine einwandfreie Betriebsweise des Gerätes zu gewährleisten, muss der Umbauschrank folgende Eigenschaften aufweisen:

• Die an den Backofen angrenzenden Schrankwände müssen aus hitzebeständigem Material gefertigt sein.

• Bei Möbeln aus Furnierholz muss der verwendete Leim einer Temperatur von 100°C standhalten.

• Für den Einbau des Backofens in einen

Unterschrank (siehe Abbildung) oder in einen Hochschrank, muss das entsprechende Möbel

über folgende Abmessungen verfügen:

! Nach dem Einbau des Gerätes muss eine Berührung mit den Elektroteilen ausgeschlossen sein. Die auf dem Typenschild enthaltenen Verbrauchsangaben wurden bei dieser Art der Installation ermittelt.

Belüftung

Um eine einwandfreie Belüftung zu gewährleisten, muss die Rückwand des Schrankumbaus abgenommen werden. Der Backofen sollte möglichst so installiert werden, dass er auf zwei Holzleisten oder aber auf einer durchgehenden Fläche aufliegt, die über einen Ausschnitt von mindestens 45 x 560 mm verfügt (siehe Abbildungen).

Zentrierung und Befestigung

Befestigung des Gerätes am Möbel: Öffnen Sie die Backofentür und schrauben Sie die 4 Holzschrauben in die 4 im Backofenrahmen vorgesehenen Löcher ein.

! Alle zum Schutz dienenden Teile müssen so befestigt werden, dass ein Entfernen derselben ohne Zuhilfenahme eines Werkzeugs nicht möglich ist.

595

558

min

575-585

min

560

+4 -0

480

+4 -0

547 min

555

580

500

595

572

54354

3545

560 mm.

45 mm.

Installation

Page 32

Elektroanschluss

Der Anschluss an das Stromnetz ist am Herd vorzunehmen, der werkseitig für den Betrieb mit Wechselstrom zu der auf dem Typenschild (siehe nachfolgende Seite) angegebenen Spannung und Frequenz ausgelegt ist. Das Kochfeld wird mittels eines geeigneten Verbinders an den Herd angeschlossen.

EINBAU-KOCHFELD

EINBAUHERD

WEISS ROT GELBBLAU GRÜN

Nur bei einigen

Modellen

Bringen Sie den metallenen Schutz nach Anschluss des Kochfeldes wieder an. Im Falle eines Ausbaus des Kochfeldes muss der rote Originalstöpsel wieder auf den roten Verbinder aufgesetzt werden.

Anschluss des Netzkabels

1. Öffnen Sie das Klemmengehäuse, indem Sie unter Zuhilfenahme eines Schraubenziehers die seitlichen Zungen des Klemmengehäusedeckels anheben. Ziehen Sie den Deckel ab (siehe Abbildung).

2. Installation des Netzkabels: Schrauben Sie die Schraube der Kabelklemme sowie die Schrauben der Kontakte L-N-

heraus. Befestigen Sie die Drähte dann unter Beachtung der entsprechenden Farben unter den Schraubenköpfen: Blau (N), Braun (L), Gelb/ Grün (

Das Klemmengehäuse ist werkseitig für den Anschluss an ein 400 V/3-Phasen-Netz voreingestellt (siehe untenstehende Abbildung).

400V 3N~H05RR-F 5x2.5 CEI-UNEL 35363

Sollte die Hausanlage andere Eigenschaften aufweisen (siehe untenstehende Abbildung), sind beim Elektroanschluss die im Gehäuse P untergebrachten Brücken zu verwenden.

230V ~H05RR-F 3x4 CEI-UNEL 35363

400V 2N~H05RR-F 4x4 CEI-UNEL 35363

3. Befestigen Sie das Zuleitungskabel in der entsprechenden Kabelklemme.

4. Schließen Sie den Deckel des Klemmengehäuses.

NL1L3L2

NL2L1

NL1L2

Page 33

Anschluss des Versorgungskabels an das Stromnetz

Versehen Sie das Kabel mit einem Normstecker für die auf dem Typenschild angegebene Belastung (siehe nebenstehende Tabelle). Wird das Gerät direkt an das Stromnetz angeschlossen, ist zwischen Stromnetz und Gerät ein allpoliger, der Last und den einschlägigen Vorschriften entsprechender Schalter mit einer Mindestöffnung der Kontakte von 3 mm zwischenzuschalten. (Der Erdleiter darf vom Schalter nicht unterbrochen werden.) Das Versorgungskabel muss so verlegt werden, dass es an keiner Stelle einer Temperatur ausgesetzt wird, die 50°C über der Raumtemperatur liegt.

! Der Installateur ist für den ordnungsgemäßen elektrischen Anschluss sowie die Einhaltung der Sicherheitsvorschriften verantwortlich.

Vor dem Anschluss stellen Sie bitte sicher, dass:

• die Netzsteckdose geerdet ist und den gesetzlichen Bestimmungen entspricht;

• die Netzsteckdose für die maximale Leistungsbelastung des Gerätes ausgelegt ist, die auf dem Typenschild angegeben ist (siehe unten);

• die Versorgungsspannung im Bereich der auf dem Typenschild angegebenen Werte liegt (siehe unten);

• die Netzsteckdose mit dem Netzstecker kompatibel ist. Sollte dies nicht der Fall sein, wechseln Sie bitte die Netzsteckdose oder den Netzstecker aus; verwenden Sie keine Verlängerungen und Mehrfachsteckdosen.

! Elektrokabel und Netzsteckdose müssen bei installiertem Gerät leicht zugänglich sein.

! Das Kabel darf nicht gebogen oder eingeklemmt werden.

! Das Kabel muss regelmäßig kontrolliert werden und darf nur durch autorisiertes Fachpersonal ausgetauscht werden (siehe Kundendienst).

! Der Hersteller lehnt jede Verantwortung ab, falls diese Vorschriften nicht eingehalten werden sollten.

TYPENSCHILD

Abmessungen

Breite 43,5 cm Höhe 32 cm Tiefe 40 cm

Nutzvolumen Liter 56

Elektrischer Anschluss

Spannung 230V/400V~ 3N 50/60Hz Maximale Leistungsaufnahme 9450W

ENERGIE-ETIKETT

Richtlinie 2002/40/EG über die Etikettierung von Elektrobacköfen. Norm EN 50304

Energieverbrauch Erzwungene Konvektion Heizfunktion: Echte Heißluft Deklarierte Energieverbrauchsklasse Natürliche Konvektion Heizfunktion: Standard Plus Dieses Gerät entspricht den folgenden EG-Richtlinien:

- 2006/95/EWG vom 12/12/06 (Niederspannung) und nachfolgenden Änderungen

- 2004/108/EWG vom 15/12/04 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen

- 93/68/EWG vom 22.07.93 und nachfolgenden Änderungen

- 2002/96/EC und nachfolgenden Änderungen

Page 34

! Bei erstmaliger Inbetriebnahme sollte der leere Backofen für etwa eine Stunde bei Höchsttemperatur und geschlossener Backofentür in Betrieb genommen werden. Schalten Sie das Gerät dann aus, öffnen Sie die Backofentür und lüften Sie die Küche. Der bei diesem Vorgang entstehende Geruch wird durch das Verdunsten der zum Schutz des Backofens aufgetragenen Stoffe verursacht.

Inbetriebsetzung des Backofens

1. Wählen Sie das gewünschte Garprogramm durch Drehen des Knopfes PROGRAMME aus.

2. Stellen Sie die Temperatur durch Drehen des Knopfes THERMOSTAT ein. Eine Liste von Garprogrammen nebst der empfohlenen Temperaturen kann in der Back-/BratTabelle eingesehen werden (siehe Programme).

3. Die auf Dauerlicht eingeschaltete Kontrollleuchte THERMOSTAT zeigt an, dass die Vorheizphase abgeschlossen ist. Geben Sie die zu garenden Speisen in den Backofen.

4. Während des Garvorgangs sind folgende Einstellungen jederzeit möglich:

- Änderung des Garprogramms durch Betätigen des Drehknopfes PROGRAMME;

- Änderung der Temperatur mit Hilfe des Drehknopfes THERMOSTAT;

- Unterbrechung des Garvorgangs durch Drehen des Knopfes PROGRAMME auf die Position „0“.

! Stellen Sie niemals Kochgeschirr auf den Backofenboden, da dadurch das Email beschädigt werden könnte.

! Stellen Sie Ihr Kochgeschirr stets auf den mit dem Gerät gelieferten Backofenrost.

Kühlluftgebläse

Um die Temperaturen an den äußeren Teilen des Backofens abzusenken, sind einige Modelle mit einem Kühlluftgebläse ausgestattet. Dieses erzeugt einen Luftstrahl, der zwischen Bedienfeld und Backofentür austritt.

! Nach Abschluss des Garvorgangs bleibt das Gebläse solange in Betrieb, bis der Backofen ausreichend abgekühlt ist.

Backofenlicht

Um dieses einzuschalten, drehen Sie den Knopf PROGRAMME auf . Es bleibt eingeschaltet, wenn

ein Garprogramm eingestellt wird.

Inbetriebsetzung und Gebrauch

Garprogramme

! Für alle Programme kann eine Gartemperatur von 60° bis MAX. eingestellt werden, mit Ausnahme der Programme:

• GRILL (hier empfiehlt sich die Einstellung MAX.)

•

Überbacken/Bräunen

(es empfiehlt sich, die

Temperatur von 200°C nicht zu überschreiten).

Programm

Standard Plus

Es setzen sich die beiden Heizelemente, das untere und das obere, in Betrieb. Bei dieser Garart verwenden Sie bitte nur eine Einschubhöhe: Bei gleichzeitigem Garen bzw. Backen auf mehreren Ebenen ist keine gleichmäßige Hitzeverteilung gewährleistet.

Programm

Echte Heißluft

Es schalten sich beide Heizelemente (das obere und das untere) ein, und das Gebläse wird in Betrieb genommen. Da die Hitze im gesamten Backofen konstant ist, werden die Speisen sehr gleichmäßig gegart und gebräunt. Es kann auf maximal zwei Einschubhöhen gleichzeitig gegart werden.

Programm OBERHITZE

Das obere Heizelement schaltet sich ein. Diese Funktion kann zum kurzen Überbacken bereits gegarter Gerichte verwendet werden.

Programm GRILL

Das obere Heizelement schaltet sich ein. Durch die äußerst hohe Temperatur und die direkt auf das Grillgut gerichtete Hitze wird das Fleisch auf der Oberseite rasch gebräunt, somit tritt kein Fleischsaft aus und das Fleisch bleibt zarter. Die Grillfunktion eignet sich ganz besonders für solche Speisen, die eine äußerst hohe Oberhitze verlangen: Rinder- und Kalbssteaks,

Entrecôte, Fleischfilet, Hamburger usw. ... Der Abschnitt

“Praktische Back-/Brathinweis” enthält einige Beispiele zum Einsatz des Backofens. Garen Sie bei geschlossener Backofentür.

Programm

Überbacken/Bräunen

Das obere Heizelement schaltet sich ein, und das Gebläse wird in Betrieb gesetzt. Zusätzlich zu der einseitigen Strahlungshitze zirkuliert Heißluft im Innern des Backofens. Hierdurch wird ein Verbrennen der Speisenoberflächen verhindert, und die Hitze dringt tiefer in die Speisen ein. Garen Sie bei geschlossener Backofentür.

Page 35

Praktische Back-/Brathinweise

! Verwenden Sie beim Heißluftgaren nicht die Einschubhöhen 1 und 5: Sie sind zu direkt der Heißluft ausgesetzt, wodurch empfindliche Gerichte leicht verbrennen könnten.

! Setzen Sie beim Garen mit den Programmen GRILL und

Überbacken/Bräunen

die Fettpfanne zum Auffangen von abtropfendem Fett oder Fleischsaft auf Einschubhöhe 1 ein.

Echte Heißluft

• Verwenden Sie die Einschubhöhen 2 und 4, wobei die

2. Ebene für die Speisen verwendet werden sollte, die mehr Hitze verlangen.

• Setzen Sie die Fettpfanne in die untere und den

Grillrost in die obere Führung ein.

GRILL

• Schieben Sie den Grillrost in die Führung 3 oder 4 ein, und legen Sie die zu garenden Speisen auf die Mitte des Grillrostes.

• Es empfiehlt sich, die höchste Energiestufe zu verwenden. Im Übrigen ist es bei dieser Funktion völlig normal, dass das obere Heizelement nicht ständig rot glüht: Es wird durch einen Thermostaten gesteuert.

PIZZA

• Zum optimalen Garen einer Pizza verwenden Sie das Programm

Echte Heißluft

• Verwenden Sie eine Leichtmetallform und stellen Sie diese direkt auf den Rost.

Bei Verwendung der Fettpfanne wird die Garzeit

verlängert, und man wird kaum eine knusprige Pizza erhalten.

• Bei reich belegten Pizzas ist es ratsam, den Mozzarella erst nach Verstreichen der halben Backzeit hinzuzugeben.

Programme

Back-/Brattabelle

Programme Speisen

Gew.

(kg)

Einschubhöhe

Vorheizzeit

(Minuten)

Empfohlene

Temperatur

Garzeit

(Minuten)

Standard Plus

Ente Kalbs- oder Rinderbraten Schweinebraten Gebäck Torten

1 1 1

3 3 3 3 3

15 15 15 15 15

200 200 200 180 180

65-75 70-75 70-80 15-20 30-35

Echte Heißluft

Pizza (auf 2 Ebenen) Lasagne Lamm Brathähnchen + Kartoffeln Makrelen Plum Cake Windbeutel (auf 2 Ebenen) Gebäck (auf 2 Ebenen) Biskuitböden (auf 1 Ebene) Biskuitböden (auf 2 Ebenen) Quiche

1 1 1

1+1

1 1

0.5

0.5 1

1.5

2 und 4

3 2

2 und 4

2 2 und 4 2 und 4

2 2 und 4

15 10 10 15 10 10 10 10 10 10 15

230 180 180 200 180 170 190 180 170 170 200

15-20 30-35 40-45 60-70 30-35 40-50 20-25 10-15 15-20 20-25 25-30

Oberhitze

Nachgaren von Speisen

- 3/4 15 220 -

Grill

Seezungen und Tintenfische Tintenfisch- und Krebsspieße Kabeljaufilet Gegrillte Gemüse Kalbsteaks Koteletts Hamburger Makrelen Toasts

1 1 1 1 1 1 1 1

4 Stck.

3 o 4

5 5 5 5 5 5 5 5 5

Max Max Max Max Max Max Max Max Max

8-10

6-8

10 10-15 15-20 15-20

7-10

15-20

2-3

Überbacken/

Bräunen

Gegrilltes Hähnchen Tintenfische

1.5

2 2

5 5

200 200

55-60 30-35

Page 36

Kochfeld

Kochfeldarten

Der Backofen wird in Kombination mit einem Kochfeld geliefert, das mit zwei Arten von Heizelementen bestückt sein kann: Elektroplatten aus Gusseisen (siehe Abb.1), oder Glaskeramik-Kochfelder traditioneller Art (siehe Abb. 2) mit erweiterbaren Kochzonen (siehe Abb. 3).

Einschalten des Glaskeramik-Kochfeldes

Traditionelle Kochzonen

Bei den traditionellen Heizelementen (A) handelt es sich um Ringheizkörper mit extrem kurzer Aufglühzeit (nur wenige Sekunden nach dem Einschalten). Jede Kochzone hat ihren eigenen Schalter, mit dem 12 unterschiedliche Temperaturen (vom Mindestwert 1 bis zum Höchstwert 12) eingestellt werden können.

Erweiterbare Kochzonen

Die erweiterbaren Kochzonen, die Doppelkochzone und die Bräterzone (B), besitzen, im Unterschied zu den traditionellen Kochzonen, zwei Heizkreise. Es besteht die Möglichkeit, entweder nur die innere Kochzone oder beide einzuschalten. Der Schaltknopf ermöglicht die Wahl zweier Leistungsstufen, jede davon regulierbar von Minimum 1 bis Maximum 12.

• Durch Drehen des Schalters im Uhrzeigersinn von 1 auf 12 stellen Sie die niedrigere der beiden Leistungsstufen ein.

• Drehen Sie den Schalter bis zum Anschlag (A) durch, hörbar durch kurzes Klicken, wird die höhere der beiden Leistungsstufen eingestellt, die wiederum, durch Drehen des Schalters gegen den Uhrzeigersinn, von 12 - 1 reguliert werden kann. Um zu der ursprünglichen Leistungsstufe zurückzukehren, drehen Sie den Schalter auf Einstellung 0.

Bei den Doppelkochzonen schalten Sie mittels einer ersten Teilumdrehung des Schaltknopfes die kleinere (innere) Kochzone ein. Um beide (die innere und die äußere) einzuschalten, drehen Sie den Schaltknopf bis zum Endanschlag (A) durch, und wählen dann die gewünschte Leistungsstufe zwischen 12 und 1.

Restwärmeanzeigen

(nur bei einigen Modellen) Die Kontrollleuchten (C) zeigen an, dass die entsprechende Kochzone, auch wenn sie bereits ausgeschaltet wurde, noch heiß ist, und eine Temperatur von 60°C übersteigt.

Praktische Hinweise zum Gebrauch des Glaskeramik-Kochfeldes

! Der auf die Dichtungen aufgetragene Leim könnte Fettspuren auf dem Glas hinterlassen. Wir empfehlen Ihnen, diese vor Einsatz des Gerätes mit einem herkömmlichen Reinigungsmittel (eine nicht scheuernde

Poliercreme) zu entfernen. Während der ersten Betriebsstunden könnte ein Geruch verbrannten Gummis zu vernehmen sein. Dies wird sich nach kurzer Zeit geben.

So gibt Ihnen Ihr Kochfeld sein Bestes:

• Benutzen Sie Kochgeschirr mit flachem Boden, um zu gewährleisten, dass der Boden vollständig auf der Heizfläche aufliegt.

• Benutzen Sie Kochgeschirr, dessen Durchmesser mit dem der Kochzone übereinstimmt, d.h. dessen Boden die Kochzone ganz bedeckt, und somit die gesamte Wärme genutzt wird.

• Achten Sie darauf, dass der Boden des Kochgeschirrs trocken und sauber ist; nur so ist ein perfektes Aufliegen des Geschirrbodens, sowie eine lange Lebensdauer von Kochzone und Geschirr gewährleistet.

• Vermeiden Sie den Einsatz von Kochgeschirr, das auch auf Gasflammen verwendet wird: Die äußerst hohe Hitzekonzentration der Gasbrenner könnte die Topfböden leicht verformen und demnach die korrekte Auflage beeinträchtigen.

• Lassen Sie niemals eine Kochzone eingeschaltet, wenn kein Topf darauf steht. Auf diese Weise würde die Kochzone in kürzester Zeit auf Höchsttemperatur gebracht, was Schäden an den Heizelementen zur Folge haben könnte.

Empfohlene Leistungsstufen für die unterschiedlichen Gararten:

Pos.

Strahlerplatte

Ausgeschaltet

Zum Schmelzen von Butter und Schokolade

Zum Aufwärmen von Milch, Wasser usw.

Für Cremesuppen und Saucen

Zum Sieden

Für Fleischbraten

Für Suppenfleisch

Zum Fritieren

Einschalten beider Kochfelder

Abbildung 2

Abbildung 3

Abbildung 1

Page 37

Der elektronische Garprogrammierer

•• ••

Einstellung der Uhr

! Die Uhr kann bei ausgeschaltetem und auch bei eingeschaltetem Backofen eingestellt werden, jedoch nicht, wenn das Ende einer Garzeit programmiert wurde. Nach dem Netzanschluss oder nach einem

Stromausfall blinken die Ikone

und die vier

Digitanzeigen auf dem DISPLAY.

1. Drücken Sie mehrmals die Taste , bis auf dem

DISPLAY das Symbol

und die vier Digit-Anzeigen

blinken.

2. Mit den Tasten “+” und “-” wird die Uhr eingestellt; wenn sie gedrückt gehalten werden, wird der Lauf der eingeblendeten Zeit beschleunigt, um die Einstellung zu vereinfachen.

3. warten Sie 10 Sek. oder drücken Sie erneut die Taste

um die Einstellung zu bestätigen.

Einstellung des Kurzzeitweckers

! Diese Funktion beeinflusst weder den Garvorgang, noch den Gebrauch des Backofens. Sie weist ausschließlich durch ein akustisches Signal darauf hin, dass die eingestellten Minuten abgelaufen sind.

1. Drücken Sie mehrmals die Taste

, bis auf dem

DISPLAY das Symbol und die drei DigitAnzeigen blinken.

2. Mit den Tasten “+” und “-” wird die gewünschte Zeit eingestellt; wenn sie gedrückt gehalten werden, wird der Lauf der eingeblendeten Zeit beschleunigt, um die Einstellung zu vereinfachen.

3. warten Sie 10 Sek. oder drücken Sie erneut die Taste

um die Einstellung zu bestätigen. Daraufhin wird das Count-down angezeigt, nach dessen Ablauf ein akustisches Signal ertönt.

Garzeit-Programmierung

! Die Programmierung ist nur nach Auswahl eines Garprogramms möglich.

Programmieren der Garzeit-Dauer

1. Drücken Sie mehrmals die Taste

, bis auf dem

DISPLAY das Symbol

und die drei Digit-

Anzeigen blinken.

2. Mit den Tasten “+” und “-” wird die gewünschte Dauer eingestellt; wenn sie gedrückt gehalten werden, wird der Lauf der eingeblendeten Zeit beschleunigt, um die Einstellung zu vereinfachen.

3. warten Sie 10 Sek. oder drücken Sie erneut die Taste

um die Einstellung zu bestätigen.

4. Nach Ablauf der Zeit erscheint auf dem DISPLAY die Anzeige END. Der Backofen schließt den Garvorgang ab, und es ertönt ein akustisches Signal.

• Beispiel: Es ist 9:00 Uhr und es wird eine Programmdauer von 1 Std. und 15 Min. programmiert. Das Programm stoppt automatisch um 10:15 Uhr.

Programmierung eines Garzeitendes

! Die Vorwahl eines Garzeitendes ist nur dann möglich, wenn auch eine Garzeitdauer eingestellt wurde.

1. Befolgen Sie die zum Einstellen der

Programmdauer beschriebenen Schritte 1 bis 3.

2. Drücken Sie dann die Taste

bis auf dem DISPLAY das Symbol und die vier DigitAnzeigen blinken;

3. Mit den Tasten “+” und “-” wird das Garzeitende eingestellt; wenn sie gedrückt gehalten werden, wird der Lauf der eingeblendeten Zeit beschleunigt, um die Einstellung zu vereinfachen.

4. warten Sie 10 Sek. oder drücken Sie erneut die Taste

um die Einstellung zu bestätigen.

5. Nach Ablauf der Zeit erscheint auf dem DISPLAY die Anzeige END. Der Backofen schließt den Garvorgang ab, und es ertönt ein akustisches Signal.

Die eingeschalteten Symbole

und sind ein Zeichen dafür, dass eine Programmierung durchgeführt worden ist. Auf dem DISPLAY wird abwechselnd die als Garzeitende programmierte Uhrzeit und die Garzeit-Dauer eingeblendet.

Eine Programmierung annullieren

Annullieren einer Programmierung

• die Taste drücken, bis auf dem Display das

Symbol der zu annullierenden Einstellung und die Digit-Anzeigen auf dem Display blinken. Die Taste “-” drücken, bis auf dem Display die Ziffern 00:00 angezeigt werden.

• halten Sie die Tasten “+” und ”-” gedrückt; auf

diese Weise werden alle ausgeführten Programmierungen, einschließlich Kurzzeitwecker, annulliert.

Page 38

Vorsichtsmaßregeln und Hinweise

! Das Gerät wurde entsprechend den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen geliefert und sollten aufmerksam gelesen werden.

Allgemeine Sicherheit

• Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt.

• Das Gerät darf nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittern und Unwettern auszusetzen.

• Benutzen Sie zum Handling des Gerätes stets die sich seitlich am Backofen befindlichen Gerätegriffe.

• Berühren Sie das Gerät nicht mit nassen oder feuchten Händen oder Füßen und auch nicht, wenn Sie barfuß sind.

• Das Gerät darf nur von Erwachsenen und gemäß den Hinweisen der vorliegenden Bedienungsanleitung zur Zubereitung von Lebensmitteln verwendet werden. Jeder andere Einsatz (zum Beispiel: zum Beheizen von Räumen) ist als unsachgemäß und gefährlich anzusehen. Der Hersteller haftet nicht für eventuelle, durch unsachgemäßen, falschen oder unangemessenen Gebrauch verursachte Schäden.

• Bei in Betrieb befindlichem Gerät werden die Heizelemente und einige Ofentürteile sehr heiß. Berühren Sie sie nicht und halten Sie Kinder vom Ofen fern.

• Vermeiden Sie, dass die Stromkabel anderer Elektrogeräte in Kontakt mit heißen Backofenteilen gelangen.

• Die zur Belüftung und Wärmeableitung vorgesehenen Öffnungen dürfen nicht zugestellt bzw. abgedeckt werden.

• Fassen Sie den Griff zur Türöffnung stets in der Mitte an. An den Seiten könnte er heiß sein.

• Verwenden Sie stets Backofenhandschuhe.

• Kleiden Sie den Boden des Backofens nicht mit Aluminiumfolie aus.

• Legen Sie keine entzündbaren Materialien in den Backofen: Sie könnten sich entzünden, wenn das Gerät versehentlich eingeschaltet wird.

• Vergewissern Sie sich stets, dass sich die Reglerknöpfe auf Position “”/“



” befinden, wenn das Gerät nicht in Betrieb

ist.

• Ziehen Sie den Netzstecker nicht am Kabel aus der Netzsteckdose, sondern nur am Netzstecker selbst.

• Ziehen Sie vor der Reinigung oder vor Wartungsmaßnahmen stets den Netzstecker aus der Netzsteckdose.

• Bei etwaigen Störungen versuchen Sie bitte nicht, Innenteile selbst zu reparieren. Kontaktieren Sie den Kundendienst (siehe Kundendienst).

• Stellen Sie bitte keine schweren Gegenstände auf der geöffneten Backofentür ab.

• Das Glaskeramikkochfeld ist stoßfest; dennoch kann es durch Stöße bzw. Aufprall von spitzen Gegenständen zerbrechen. Schalten Sie das Kochfeld in einem solchen Fall vom Stromnetz und wenden Sie sich an die Kundendienststelle.

• Bitte berücksichtigen Sie, dass die Kochzonen noch für ca. 30 Minuten nach dem Ausschalten sehr heiß bleiben.

• Halten Sie sämtliche Gegenstände, die schmelzen könnten, wie Plastikteile oder Kunststoffe sowie Zucker oder stark zuckerhaltige Speisen von dem Kochfeld fern. Achten Sie besonders auf Verpackungsmaterial, Frischhaltefolie und Alufolie: wird derartiges Material auf den noch heißen oder warmen Oberflächen belassen, können sie das Kochfeld dauerhaft beschädigen.

• Das Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Produktkenntnis geeignet, sofern sie nicht durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt werden oder zuvor Anleitungen zum Gerätegebrauch erhalten haben.

• Kinder dürfen nicht mit dem Gerät spielen.

Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften; Verpackungsmaterial kann wiederverwertet werden.

• Gemäß der Europäischen Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne“ auf jedem Produkt erinnert Sie an Ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen. Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

Energie sparen und Umwelt schonen

• Für einen sparsamen Energieverbrauch verwenden Sie den Backofen in den Stunden zwischen dem späten Nachmittag und dem frühen Morgen.

• Es empfiehlt sich, das Garprogramm GRILL stets bei geschlossener Backofentür zu verwenden: Dadurch erzielen Sie nicht nur optimale Ergebnisse, sondern sparen auch Energie (ca. 10%).

• Halten Sie die Dichtungen sauber und in einem einwandfreien Zustand, so dass sie gut an der Tür anliegen und keine Wärmeverluste verursachen.

Page 39

3. fassen Sie die Tür an den beiden äußeren Seiten und schließen Sie sie langsam, jedoch nicht ganz. Drücken Sie auf die Arretierbolzen

F und

ziehen Sie dann die Tür zu sich hin aus den Scharnieren heraus (siehe Abbildung). In umgekehrter Reihenfolge wird die Backofentür wieder angebracht.

Überprüfung der Dichtungen

Kontrollieren Sie in regelmäßigen Abständen den Zustand der Dichtung rund um die Backofentür. Wenden Sie sich im Falle einer Beschädigung dieser Dichtung an Ihre nächstgelegene Kundendienststelle (siehe Kundendienst). Es empfiehlt sich, den Backofen bis zur erfolgten Reparatur nicht in Gebrauch zu nehmen.

Lampenaustausch

Verfahren Sie zum Austausch der Backofenlampe wie folgt:

1. Drehen Sie die Glasabdeckung der Lampenhalterung heraus.

2. Schrauben Sie die Lampe heraus und ersetzen Sie sie durch eine neue Lampe desselben Typs: Leistung 25 W, Sockel E 14.

3. Bringen Sie die Glasabdeckung wieder an (siehe Abbildung).

Kundendienst

! Wenden Sie sich nur an autorisierte Techniker.

Geben Sie bitte Folgendes an:

• die genaue Beschreibung des Fehlers

• das Gerätemodell (Mod.)

• die Seriennummer (S/N). Letztere Informationen finden Sie auf dem Typenschild, das sich auf dem Gerät und/oder der Verpackung befindet.

Abschalten Ihres Gerätes vom Stromnetz

Vor jeder Reinigung und Pflege ist das Gerät vom Stromnetz zu trennen.

Reinigung des Gerätes

• Die emaillierten oder aus Edelstahl gefertigten Außenteile des Gerätes sowie die Gummidichtungen können mit einem mit lauwarmem Wasser und einem neutralen Reinigungsmittel getränkten Schwamm gereinigt werden. Sollten die Flecken nur schwer zu entfernen sein, verwenden Sie spezielle Reinigungsmittel. Es ist ratsam, die Teile nach der Reinigung gut nachzuspülen und trockenzureiben. Benutzen Sie auf keinen Fall Scheuermittel oder sonstige scharfe Reiniger.

• Der Backofen sollte möglichst nach jedem Gebrauch, solange er noch leicht warm ist, gereinigt werden. Verwenden Sie hierzu warmes Wasser und ein Reinigungmittel, spülen Sie mit Wasser nach und reiben Sie den Backofen mit einem weichen Tuch trocken. Vermeiden Sie Scheuermittel.

• Das Zubehör lässt sich wie normales Geschirr reinigen (auch im Geschirrspüler).

! Verwenden Sie zur Reinigung der Kochmulde keine Dampf- oder Hochdruckreinigungsgeräte.

Reinigung der Tür

Reinigen Sie die Backofentür aus Glas bitte nur mit einem weichen Schwamm und mildem Spülmittel und trocknen Sie sie abschließend mit einem weichen Tuch. Verwenden Sie keine rauen, scheuernden Materialien oder scharfkantige, metallische Schaber, da diese Kratzer auf ihrer Oberfläche hinterlassen und das Zerbrechen des Glases zur Folge haben können. Trocknen Sie es anschließend mit einem weichen Tuch. Um den Backofen mühelos gründlich reinigen zu können, kann die Backofentür abgenommen werden:

1. Öffnen Sie die Tür ganz (siehe Abbildung);

2. klappen Sie die seitlich an den beiden Scharnieren befindlichen Hebel hoch und drehen Sie diese; (siehe Abbildung);

Reinigung und Pflege

Page 40

! ЕЯнбй узмбнфйкь нб дйбфзсеЯфе фп егчейсЯдйп бхфь гйб нб мрпсеЯфе нб фп ухмвпхлеэеуфе прпйбдЮрпфе уфйгмЮ. Уе ресЯрфщуз рюлзузт, рбсбчюсзузт Ю мефбкьмйузт, вевбйщиеЯфе ьфй рбсбмЭней мбжЯ ме фз ухукехЮ гйб рлзспцьсзуз фпх нЭпх йдйпкфЮфз гйб фз лейфпхсгЯб кбй фщн учефйкюн рспейдпрпйЮуещн.

! ДйбвЬуфе рспуекфйкЬ фйт пдзгЯет: хрЬсчпхн узмбнфйкЭт рлзспцпсЯет гйб фзн егкбфЬуфбуз, фз чсЮуз кбй фзт буцЬлейбт.

ФпрпиЭфзуз

! Пй ухукехбуЯет ден еЯнбй рбйчнЯдйб гйб рбйдйЬ кбй брпмбксэнпнфбй уэмцщнб ме фпхт кбньнет гйб фз дйбцпспрпйзмЭнз ухллпгЮ (влЭре РспцхлЬоейт кбй ухмвпхлЭт).

! З егкбфЬуфбуз дйенесгеЯфбй уэмцщнб ме фйт пдзгЯет бхфЭт кбй брь рспущрйкь ербггелмбфйкЬ ейдйкехмЭнп. Мйб еуцблмЭнз егкбфЬуфбуз мрпсеЯ нб рспкблЭуей жзмйЭт уе Ьфпмб, жюб Ю бнфйкеЯменб.

Енфпйчйумьт

Гйб фз дйбуцЬлйуз мйбт кблЮт лейфпхсгЯбт фзт ухукехЮт еЯнбй брбсбЯфзфп фп Эрйрлп нб Эчей фб кбфЬллзлб чбсбкфзсйуфйкЬ:

• фб гейфпнйкЬ рЬнел фпх цпэснпх рсЭрей нб еЯнбй брь хлйкь бниекфйкь уфз иесмьфзфб.

• уфзн ресЯрфщуз ерЯрлщн брь мпсйпубнЯдб, пй кьллет рсЭрей нб еЯнбй бниекфйкЭт уе иесмпксбуЯб 100°C.

• гйб фпн енфпйчйумь фпх цпэснпх, фьуп уфзн ресЯрфщуз ейубгщгЮт кЬфщ брь фпн рЬгкп (влЭре ейкьнб) ьуп кбй уе уфЮлз, фп Эрйрлп рсЭрей нб Эчей фйт бкьлпхиет дйбуфЬуейт:

! Бцпэ енфпйчйуфеЯ з ухукехЮ ден рсЭрей нб хцЯуфбнфбй ербцЭт ме фб злекфсйкЬ мЭсз. Пй дзлюуейт кбфбнЬлщузт рпх бнбцЭспнфбй уфзн фбмрелЯфуб чбсбкфзсйуфйкюн мефсЮизкбн гйб бхфьн фпн фэрп егкбфЬуфбузт.

Бесйумьт

Гйб фз дйбуцЬлйуз кблпэ бесйумпэ иб рсЭрей нб бцбйсЭуефе фп рЯущ фпЯчщмб фпх дйбмесЯумбфпт. ЕЯнбй рспфймьфесп нб егкбфбуфЮуефе фп цпэснп Эфуй рпх нб уфзсЯжефбй уе дэп оэлб Ю уе Энбн ухнечЮ рЬгкп рпх нб Эчей Ьнпйгмб фпхлЬчйуфпн 45 x 560 mm (влЭре ейкьнет ).

КенфсЬсйумб кбй уфесЭщуз

Гйб нб уфесеюуефе фз ухукехЮ уфп Эрйрлп: бнпЯофе фзн рьсфб фпх цпэснпх кбй вйдюуфе 4 оэлйнет вЯдет уфйт 4 прЭт рпх всЯукпнфбй уфп ресймефсйкь рлбЯуйп.

! ¼лб фб мЭсз рпх еобуцблЯжпхн фзн рспуфбуЯб рсЭрей нб еЯнбй уфесещмЭнб ме фЭфпйп фсьрп рпх нб мзн мрпспэн нб бцбйсеипэн чщсЯт фз впЮиейб кЬрпйпх есгблеЯпх.

595

558

min

575-585

min

560

+4 -0

480

+4 -0

547 min

555

580

500

595

572

543543545

560 mm.

45 mm.

ЕгкбфЬуфбуз

Page 41

NL1L2

NL1L3L2

NL2L1

ЗлекфсйкЮ уэндеуз

З злекфсйкЮ уэндеуз уфп дЯкфхп рсЭрей нб рсбгмбфпрпйеЯфбй уфзн кпхжЯнб, рпх еЯнбй Эфпймз гйб фз лейфпхсгЯб ме енбллбууьменп сеэмб, ме фЬуз кбй ухчньфзфб рпх бнбцЭспнфбй уфзн фбмрелЯфуб чбсбкфзсйуфйкюн (влЭре ерьменз уелЯдб). З ерйцЬнейб мбгейсЭмбфпт ухндЭефбй уфзн кпхжЯнб дйбмЭупх еньт бнфЯуфпйчпх ухндЭумпх.

ЕрЯредп енфпЯчйузт

КПХЖЙНБ ЕНФПЙЧЙЖПМЕНЗ

ЛЕХКП

КПККЙНП

КЙФСЙНП

ÌÐËÅ

РСБУЙНП

Ìüíï óå

псйумЭнб

мпнфЭлб

ЕрбнбфпрпиефЮуфе фзн мефбллйкЮ рспуфбуЯб мефЬ фз уэндеуз фпх рлбйуЯпх. Уе ресЯрфщуз бцбЯсеузт фпх рлбйуЯпх иб рсЭрей нб обнбвЬлефе фп кьккйнп рюмб уфзн бсчЮ рЬнщ брь фпн кьккйнп уэндеумп.

Ухнбсмпльгзуз кблщдЯпх фспцпдпуЯбт

1. БнпЯофе фп кпхфЯ бкспдекфюн чсзуймпрпйюнфбт щт мпчль Энб кбфубвЯдй уфйт рлехсйкЭт глщууЯфует фпх кбрбкйпэ: фсбвЮофе кбй бнпЯофе фп кбрЬкй (влЭре ейкьнб).

2. ЧсзуймпрпйЮуфе фп кблюдйп фспцпдпуЯбт: оевйдюуфе фз вЯдб буцЬлйузт кблщдЯпх кбй фйт вЯдет фщн ербцюн L-N-

кбй кбфьрйн уфесеюуфе фб кблюдйб кЬфщ брь фйт кецблЭт фщн вйдюн ме вЬуз фб чсюмбфб Мрле (N) КбцЭ (L) Кйфсйнп-рсЬуйнп (

Фп кпхфЯ бкспдекфюн рспуцЭсефбй гйб уэндеуз уе 400 V фсйцбуйкЬ (влЭре ейкьнет рбсбкЬфщ ).

400V 3N~H05RR-F 5x2.5 CEI-UNEL 35363

Бн з злекфсйкЮ егкбфЬуфбуз бнфйуфпйчеЯ уе Ьллб чбсбкфзсйуфйкЬ (влЭре ейкьнет рбсбкЬфщ), дйенесгЮуфе фзн злекфсйкЮ уэндеуз чсзуймпрпйюнфбт фйт брплЮоейт уэндеузт рпх всЯукпнфбй мЭуб уфп кпхфЯ P.

230V 1N~H07RN-F 3x4 CEI-UNEL 35364

400V 2N~H05RR-F 4x2.5 CEI-UNEL 35363

3. Уфесеюуфе фп кблюдйп фспцпдпуЯбт уфп бнфЯуфпйчп уфпр.

4. КлеЯуфе фп кбрЬкй фпх кпхфйпэ бкспдекфюн.

Page 42

Уэндеуз фпх кблщдЯпх фспцпдпуЯбт уфп дЯкфхп

МпнфЬсефе уфп кблюдйп мйб кбнпнйкпрпйзмЭнз рсЯжб гйб фп цпсфЯп рпх бнбцЭсефбй уфзн фбмрелЯфуб чбсбкфзсйуфйкюн (влЭре дЯрлб). Уе ресЯрфщуз Ьмеузт уэндеузт уфп дЯкфхп рсЭрей нб рбсемвЬллефе мефбоэ фзт ухукехЮт кбй фпх дйкфэпх Энбн рплхрплйкь дйбкьрфз ме елЬчйуфп Ьнпйгмб мефбоэ фщн ербцюн 3 mm кбфЬллзлп гйб фп цпсфЯп кбй уэмцщнп ме фпхт йучэпнфет кбнпнйумпэт (фп уэсмб фзт геЯщузт ден рсЭрей нб дйбкьрфефбй брь фпн дйбкьрфз). Фп кблюдйп фспцпдпуЯбт рсЭрей нб еЯнбй фпрпиефзмЭнп Эфуй рпх уе кбнЭнб узмеЯп нб мзн оереснЬей кбфЬ 50°C фз иесмпксбуЯб фпх ресйвЬллпнфпт.

! П фечнйкьт егкбфЬуфбузт еЯнбй хреэихнпт гйб фз ущуфЮ злекфсйкЮ уэндеуз кбй гйб фзн фЮсзуз фщн кбньнщн буцблеЯбт.

Рсйн дйенесгЮуефе фз уэндеуз вевбйщиеЯфе ьфй:

• З рсЯжб нб дйбиЭфей геЯщуз кбй нб еЯнбй уэмцщнб ме фп ньмп.

• З рсЯжб нб еЯнбй уе иЭуз нб хцЯуфбфбй фп мЭгйуфп цпсфЯп йучэпт фзт мзчбнЮт, ьрщт бнбцЭсефбй уфзн фбмрелЯфуб чбсбкфзсйуфйкюн (влЭре рбсбкЬфщ);

• з фЬуз фспцпдпуЯбт нб ресйлбмвЬнефбй уфйт фймЭт фзт фбмрелЯфубт чбсбкфзсйуфйкюн (влЭре рбсбкЬфщ);

• з рсЯжб нб еЯнбй ухмвбфЮ ме фп вэумб фзт ухукехЮт. Уе бнфЯиефз ресЯрфщуз бнфйкбфбуфЮуфе фзн рсЯжб. Мз чсзуймпрпйеЯфе рспекфЬуейт кбй рплэрсйжб.

! Бцпэ егкбфбуфбиеЯ з ухукехЮ, фп злекфсйкь кблюдйп кбй з злекфсйкЮ рсЯжб рсЭрей нб еЯнбй еэкплб рспувЬуймб.

! Фп кблюдйп ден рсЭрей нб дйрлюней Ю нб ухмрйЭжефбй.

! Фп кблюдйп рсЭрей нб елЭгчефбй ресйпдйкЬ кбй нб фп

бнфйкбийуфЬфе мьнп брь еопхуйпдпфзмЭнпхт фечнйкпэт (влЭре ФечнйкЮ ХрпуфЮсйоз).

! З ерйчеЯсзуз брпрпйеЯфбй кЬие ехиэнзт ьфбн пй кбньнет бхфпЯ ден фзспэнфбй.

ΠΙΝΑΚΙΔΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΩΝ

Διαστάσεις

πλάτος cm 43,5 ύψος cm 32 βάθος cm 40

Όγκος 56 λίτρα

Ηλεκτρικές συνδέσεις

τάση 230V/400V~ 3N 50/60Hz μέγιστη απορροφούμενη ισχύς 9450W

ENERGY LABEL

Οδηγία 2002/40/CE για την ετικέτα των ηλεκτρικών φούρνων. Κανονισμός EN 50304

Κατανάλωση ενέργειας Φυσική αγωγιμότητα – λειτουργία θέρμανσης: Παραδοσιακός

Κατανάλωση ενέργειας δήλωση Κατηγορίας Δυναμικής αγωγιμότητας λειτουργία θέρμανσης: Πολυμαγείρεμα. Η συσκευή αυτή είναι σύμφωνη με τις ακόλουθες Κοινοτικές Οδηγίες:

- 2006/95/CEE της 12/12/06 (Χαμηλή Τάση) και μεταγενέστερες τροποποιήσεις

- 2004/108/CEE της 15/12/04 (Ηλεκτρομαγνητική Συμβατότητα) και μεταγενέστερες τροποποιήσεις

- 93/68/CEE της 22/07/93 και μεταγενέστερες τροποποιήσεις.

- 2002/96/EK και μεταγενέστερες τροποποιήσεις.

Page 43

! Уфп рсюфп Ьнбммб лейфпхсгЮуфе фп цпэснп Ьдейп гйб фпхлЬчйуфпн мйб юсб ме фп иесмпуфЬфз уфп мЭгйуфп кбй ме фзн рьсфб клейуфЮ. МефЬ увЮуфе, бнпЯофе фзн рьсфб фпх цпэснпх кбй бесЯуфе фп чюсп. З пумЮ рпх бнбдэефбй пцеЯлефбй уфзн еоЬфмйуз фщн пхуйюн рпх чсзуймпрпйЮизкбн гйб фзн рспуфбуЯб фпх цпэснпх.

ЕккЯнзуз фпх цпэснпх

1. ЕрйлЭофе фп ерйихмзфь рсьгсбммб мбгейсЭмбфпт

уфсЭцпнфбт фпн ерйлпгЭб фщн РСПГСБММБФЩН.

2. ЕрйлЭофе фз иесмпксбуЯб уфсЭцпнфбт фпн ерйлпгЭб

фпх ИЕСМПУФБФЗ. Мйб лЯуфб ме фб шзуЯмбфб кбй фйт учефйкЭт рспфейньменет иесмпксбуЯет еЯнбй дйбиЭуймз уфпн РЯнбкб шзуЯмбфпт (влЭре РспгсЬммбфб).

3. Фп ендейкфйкь цщфЬкй ИЕСМПУФБФЗ бнбммЭнп

деЯчней фз цЬуз рспиЭсмбнузт мЭчсй фзн феиеЯуб иесмпксбуЯб.

4. КбфЬ фп мбгеЯсемб мрпсеЯфе рЬнфб:

- нб бллЬоефе фп рсьгсбммб мбгейсЭмбфпт енесгюнфбт

уфпн ерйлпгЭб РСПГСБММБФЩН

- нб бллЬоефе фз иесмпксбуЯб енесгюнфбт уфпн

ерйлпгЭб ИЕСМПУФБФЗ

- нб дйбкьрфефе фп мбгеЯсемб цЭснпнфбт фпн ерйлпгЭб

РСПГСБММБФЩН уфз иЭуз “0”.

! Мзн брпиЭфефе рпфЭ бнфйкеЯменб уфз вЬуз фпх цпэснпх дйьфй мрпсеЯ нб рспклзипэн жзмйЭт уфп умЬлфп.

! Нб иЭфефе рЬнфб фб укеэз мбгейсЭмбфпт уфп рбсечьменп рлЭгмб.

Бесйумьт шэозт

Гйб фзн ерЯфехоз мйбт меЯщузт фщн еощфесйкюн иесмпксбуйюн, псйумЭнб мпнфЭлб дйбиЭфпхн Энбн бнемйуфЮсб шэозт рпх рбсЬгей сеэмб бЭсб рпх еоЭсчефбй мефбоэ фзт мефюрзт кбй фзт рьсфбт фпх цпэснпх.

! Уфп фЭлпт фпх мбгейсЭмбфпт п бнемйуфЮсбт рбсбмЭней енесгьт мЭчсйт ьфпх п цпэснпт шхчиеЯ йкбнпрпйзфйкЬ.

Цщт фпх цпэснпх

БнЬвей ерйлЭгпнфбт

ме фпн ерйлпгЭб

РСПГСБММБФЩН. РбсбмЭней бнбммЭнп ьфбн ерйлЭгефбй Энб рсьгсбммб шзуЯмбфпт.

ЕккЯнзуз кбй чсЮуз

Page 44

РспгсЬммбфб мбгейсЭмбфпт

! Гйб ьлб фб рспгсЬммбфб мрпсеЯ нб феиеЯ мйб иесмпксбуЯб мефбоэ 60°C кбй MAX, екфьт:

• GRILL (ухнйуфЬфбй нб иЭуефе мьнп уфп MAX)

• GRATIN (ухнйуфЬфбй нб мзн оереснЬфе фз иесмпксбуЯб фщн 200°C).

РспгсЬммбфб РБСБДПУЙБКПХ ЦПХСНПХ

Енесгпрпйпэнфбй фб дэп иесмбнфйкЬ уфпйчеЯб, фп кЬфщ кбй фп ерЬнщ. Ме бхфь фп рбсбдпуйбкь мбгеЯсемб еЯнбй кблэфесб нб чсзуймпрпйеЯфе мьнп Энб ерЯредп: ме ресйууьфесб ерЯредб хрЬсчей кбкЮ кбфбнпмЮ фзт иесмпксбуЯбт.

Рсьгсбммб РПЛХМБГЕЙСЕМБФПУ

Енесгпрпйпэнфбй ьлб фб иесмбнфйкЬ уфпйчеЯб (кЬфщ кбй ерЬнщ) кбй фЯиефбй уе лейфпхсгЯб п бнемйуфЮсбт. ЕрейдЮ з иесмьфзфб еЯнбй уфбиесЮ уе ьлп фп цпэснп, п бЭсбт шЮней кбй спдпкпккйнЯжей фп цбгзфь пмпйьмпсцб. МрпсеЯфе нб чсзуймпрпйеЯфе фп рплэ дэп ерЯредб фбхфьчспнб.

Рсьгсбммб ЦПХСНПУ ЕРБНЩ

БнЬвей фп ерЬнщ иесмбнфйкь уфпйчеЯп. З лейфпхсгЯб бхфЮ мрпсеЯ нб чсзуймпрпйеЯфбй гйб ухмрлЮсщуз фпх шзуЯмбфпт.

Рсьгсбммб GRILL

БнЬвей фп ерЬнщ иесмбнфйкь уфпйчеЯп. З бскефЬ хшзлЮ кбй Ьмеуз иесмпксбуЯб фпх гксйл ерйфсЭрей фп Ьмеуп ерйцбнейбкь спдпкпккЯнйумб фщн фспцЯмщн рпх, емрпдЯжпнфбт фзн брюлейб фщн чхмюн (жпхмЯ), фб дйбфзсеЯ рйп фсхцесЬ еущфесйкЬ. Фп шЮуймп уфп гксйл ухнйуфЬфбй йдйбЯфесб гйб екеЯнб фб цбгзфЬ рпх брбйфпэн хшзлЮ ерйцбнейбкЮ иесмпксбуЯб: мрсйжьлет впдйнЭт кбй мпучбсЯуйет, entrecote, цйлЭфп, чЬмрпхсгкес

клр.... ПсйумЭнб рбсбдеЯгмбфб чсЮузт бнбцЭспнфбй

уфзн рбсЬгсбцп “РсбкфйкЭт ухмвпхлЭт гйб фп шЮуймп”. ДйенесгеЯфе фб мбгейсЭмбфб ме фзн рьсфб фпх цпэснпх клейуфЮ.

Рсьгсбммб GRATIN

ЕнесгпрпйеЯфбй фп ерЬнщ иесмбнфйкь уфпйчеЯп кбй фЯиефбй уе лейфпхсгЯб п бнемйуфЮсбт. УхндхЬжей фз

иесмйкЮ бкфйнпвплЯб мйбт кбфеэихнузт ме фз дхнбмйкЮ кхклпцпсЯб фпх бЭсб уфп еущфесйкь фпх цпэснпх. Бхфь рбсемрпдЯжей фп ерйцбнейбкь кЬшймп фщн фспцЯмщн бхоЬнпнфбт фзн йучэ дйеЯудхузт фзт иесмьфзфбт. ДйенесгеЯфе фб мбгейсЭмбфб ме фзн рьсфб фпх цпэснпх клейуфЮ.

РсбкфйкЭт ухмвпхлЭт шзуЯмбфпт

! Уфб мбгейсЭмбфб ме бЭсб мз чсзуймпрпйеЯфе фйт иЭуейт 1 кбй 5: дЭчпнфбй бр’ ехиеЯбт фп иесмь бЭсб рпх иб мрпспэуе нб рспкблЭуей кбшЯмбфб уфб ехбЯуизфб фсьцймб.

! Уфб мбгейсЭмбфб GRILL кбй GRATIN, нб фпрпиефеЯфе фпн лйрпухллЭкфз уфз иЭуз 1 гйб фз ухллпгЮ фщн хрплейммЬфщн мбгейсЭмбфпт (жпхмйЬ Ю/кбй лЯрз).

РПЛХ-МБГЕЙСЕМБ

• нб чсзуймпрпйеЯфе фйт иЭуейт 2 кбй 4, иЭфпнфбт уфз 2 фб фсьцймб рпх брбйфпэн ресйууьфесз иесмьфзфб.

• Нб фпрпиефеЯфе фп лйрпухллЭкфз чбмзлЬ кбй фп рлЭгмб шзлЬ.

GRILL

• ФпрпиефеЯфе фп рлЭгмб уфз иЭуз 3 Ю 4, дйехиефюнфбт фб фсьцймб уфп кЭнфсп фпх рлЭгмбфпт.

• УхнйуфЬфбй нб иЭфефе фз уфЬимз енЭсгейбт уфп мЭгйуфп. Мзн обцнйЬжеуфе бн з ерЬнщ бнфЯуфбуз ден еЯнбй ухнечют бнбммЭнз: з лейфпхсгЯб фзт елЭгчефбй брь иесмпуфЬфз.

ÐºÔÓÁ

• Гйб кбль шЮуймп фзт рЯфубт нб чсзуймпрпйеЯфе фп рсьгсбммб РПЛХМБГЕЙСЕМБФПУ.

• ЧсзуймпрпйЮуфе Энб фбшЯ елбцспэ блпхмйнЯпх фпрпиефюнфбт фп уфп рлЭгмб рпх убт рбсЭчефбй. Ме фпн лйрпухллЭкфз бхоЬнпхн пй чсьнпй шзуЯмбфпт кбй дэукплб рефхчбЯнефе мйб рЯфуб фсбгбнЮ.

• Уе ресЯрфщуз ме рЯфует ме рлпэуйб гЭмйуз ухнйуфЬфбй нб ейуЬгефе фз мпфубсЭлб уфз мЭуз фпх шзуЯмбфпт.

РспгсЬммбфб

Page 45

РЯнбкбт шзуЯмбфпт

Προγράμματα Τρόφιμα

Βάρος

(Kg)

Θέση των επιπέδων

Προθέρμανση

(λεπτά)

Προτεινόμενη θερμοκρασία

Διάρκεια

ψησίματος

(λεπτά)

Παραδοσιακός

Φούρνος

Πάπια Ψητό μοσχαρίσιο ή βοδινό Ψητό χοιρινό Μπισκότα (φρόλας) Κροστάτες

1 1 1

3 3 3 3 3

15 15 15 15 15

200 200 200 180 180

65-75 70-75 70-80 15-20 30-35

Πολυμαγείρεμα

Πίτσα (σε 2 θέσεις) Λαζάνια Αρνί Ψητό κοτόπουλο + πατάτες Σκουμπρί Plum-cake Μπινιέ (σε 2 θέσεις) Μπισκότα (σε 2 θέσεις) Παντεσπάνι (σε 1 θέση) Παντεσπάνι (σε 2 θέσεις) Αλμυρά κέικ

1 1 1

1+1

1 1

0.5

0.5 1

1.5

2 και 4

3 2

2 και 4

2 2 και 4 2 και 4

2 2 και 4

15 10 10 15 10 10 10 10 10 10 15

230 180 180 200 180 170 190 180 170 170 200

15-20 30-35 40-45 60-70 30-35 40-50 20-25 10-15 15-20 20-25 25-30

Φούρνος

Επάνω

Συμπλήρωση ψησίματος - 3/4 15 220 -

Grill

Γλώσσες και σουπιές Σουβλάκια από καλαμάρια και γαρίδες Φιλέτο μπακαλιάρου Λαχανικά στο πλέγμα Μπριζόλες μοσχαρίσιες Κοτολέτες Hamburger Σκουμπρί Τοστ

1 1 1 1 1 1 1 1

n.° 4 και 6

3/4

5 5 5 5 5 5 5 5 5

Max Max Max Max Max Max Max Max Max

8-10

6-8

10 10-15 15-20 15-20

7-10

15-20

2-3

Gratin

Κοτόπουλο στο γκριλ Σουπιές

1.5

2 2

5 5

200 200

55-60 30-35

Page 46

ЕрЯредп шзуЯмбфпт

ФхрплпгЯет фзт ерйцЬнейбт мбгейсЭмбфпт

П цпэснпт ухндхЬжефбй уе мйб ерйцЬнейб мбгейсЭмбфпт рпх мрпсеЯ нб брпфелеЯфбй брь дэп фэрпхт иесмбнфйкюн уфпйчеЯщн: злекфсйкЭт еуфЯет брь чхфпуЯдзсп (влЭре ейкьнб 1) Ю хблпкесбмйкЭт ерйцЬнейет, рпх мрпсеЯ нб еЯнбй рбсбдпуйбкЭт(влЭре ейкьнб 2) ме ресйпчЭт мбгейсЭмбфпт ерекфЬуймет (влЭре ейкьнб 3).

¢нбммб фзт ерйцЬнейбт мбгейсЭмбфпт

РбсбдпуйбкЭт ресйпчЭт мбгейсЭмбфпт

Фб рбсбдпуйбкЬ иесмбнфйкЬ уфпйчеЯб (A) брпфелпэнфбй брь бнфйуфЬуейт кхклйкЭт кбй гЯнпнфбй кьккйнет мьнп мефЬ брь месйкЭт декЬдет дехфесплЭрфщн брь фп ЬнбммЬ фпхт. КЬие ресйпчЮ мбгейсЭмбфпт дйбиЭфей Энб чейсйуфЮсйп рпх ерйфсЭрей фзн ерйлпгЮ 12 дйбцпсефйкюн иесмпксбуйюн, брь мйб елЬчйуфз фймЮ 1 Эщт мйб мЭгйуфз 12.

ЕрекфЬуймет ресйпчЭт мбгейсЭмбфпт

Фб ерекфЬуймб иесмбнфйкЬ уфпйчеЯб (B) бнбгнщсЯжпнфбй брь фзн рбспхуЯб дйрлЮт иесмбнфйкЮт ресйпчЮт. МрпсеЯфе нб бнЬшефе мьнп фзн рйп еущфесйкЮ ресйпчЮ Ю бмцьфесет. Фп чейсйуфЮсйп ерйфсЭрей фзн ерйлпгЮ мефбоэ дэп ерйрЭдщн йучэпт, бмцьфесб схимйжьменб брь мйб елЬчйуфз фймЮ 1 мЭчсй мйб мЭгйуфз 12:

• уфсЭцпнфбт фпн ерйлпгЭб деойьуфспцб брь 1 мЭчсй 12 фЯиефбй фп чбмзльфесп ерЯредп йучэпт.

• уфсЭцпнфбт фпн ерйлпгЭб мЭчсй фп фЭлпт фзт дйбдспмЮт (

), рпх енфпрЯжефбй ме Энб елбцсэ фЯнбгмб, ейуЬгефбй з мЭгйуфз йучэт рпх мрпсеЯ нб схимйуфеЯ ме фз уейсЬ фзт мефбоэ 12 кбй 1 уфсЭцпнфбт фпн ерйлпгЭб бсйуфесьуфспцб. Гйб бн ербнбцЭсефе фзн елЬчйуфз фймЮ йучэпт еЯнбй бнбгкбЯп нб ербнбцЭсефе фпн ерйлпгЭб уфз иЭуз 0.

Уфзн ресЯрфщуз дйрлюн жщнюн мбгейсЭмбфпт, фп рсюфп мЭспт фзт дйбдспмЮт ейуЬгей фзн мйксьфесз жюнз мбгейсЭмбфпт (еущфесйкЮ). Гйб нб енесгпрпйЮуефе бмцьфесет (еущфесйкЮ кбй еощфесйкЮ) еЯнбй бнбгкбЯп нб цЭсефе фпн ерйлпгЭб уфз иЭуз фЭлпхт дйбдспмЮт (

) êáé íá

ерйлЭоефе фп ерйихмзфь ерЯредп йучэпт мефбоэ 12 кбй 1.

ЕндейкфйкЬ цщфЬкйб хрплейрьмензт иесмьфзфбт

(мьнп уе псйумЭнб мпнфЭлб)

Фб ендейкфйкЬ цщфЬкйб (C) деЯчнпхн ьфй з бнфЯуфпйчз жюнз мбгейсЭмбфпт еЯнбй уе мйб иесмпксбуЯб мегблэфесз фщн 60°C, кбй мефЬ фп увЮуймп фпх иесмбнфйкпэ уфпйчеЯпх.

Рспфейньменб ерЯредб йучэпт гйб дйЬцпспхт фэрпхт

ейкьнб 2

ейкьнб 3

ейкьнб 1

мбгейсЭмбфпт:

Θέση Ακτινωτή εστία

0 Σβηστή

1 Για το λιώσιμο βουτύρου και σοκολάτας

Για θέρμανση υγρών

Για κρέμες και σάλτσες

Για μαγείρεμα στη θερμοκρασία βρασμού

Για ψητά

Για μεγάλα βραστά

12 Για τηγάνισμα

Εισαγωγή αμφότερων των ζωνών ψησίματος

РсбкфйкЭт ухмвпхлЭт гйб фз чсЮуз фзт хблпкесбмйкЮт ерйцЬнейбт

! З кьллб рпх ецбсмьжефбй уфйт ерендэуейт бцЮней псйумЭнб Ячнз гсЬупх уфп гхблЯ. Рсйн чсзуймпрпйЮуефе фз ухукехЮ, рспфеЯнефбй нб фб брпмбксэнефе ме Энб ейдйкь рспъьн гйб фз ухнфЮсзуз мз брпохуфйкь. Уфйт рсюфет юсет лейфпхсгЯбт мрпсеЯ нб бнфйлзциеЯфе мйб пумЮ лЬуфйчпх, рпх ьмщт иб еобцбнйуфеЯ уэнфпмб. Гйб нб рефэчефе фйт вЭлфйуфет ерйдьуейт брь фп ерЯредп шзуЯмбфпт:

• чсзуймпрпйеЯфе кбфубсьлет ме ерЯредз вЬуз гйб нб еЯуфе уЯгпхспй ьфй ецбсмьжпхн фЭлейб уфз иесмбнфйкЮ жюнз.

• нб чсзуймпрпйеЯфе рЬнфб кбфубсьлет дйбмЭфспх фЭфпйбт рпх нб кблэрфей фелеЯщт фз иесмбнфйкЮ жюнз, Эфуй юуфе нб еобуцблЯжефбй з екмефЬллехуз ьлзт фзт дйбиЭуймзт иесмьфзфбт.

• вевбйщиеЯфе ьфй з вЬуз фщн кбфубсплюн еЯнбй рЬнфб брьлхфб уфегнЮ кбй кбибсЮ, гйб нб еобуцблйуфеЯ з ущуфЮ ецбсмпгЮ кбй мегблэфесз дйЬскейб жщЮт, фьуп фщн жщнюн мбгейсЭмбфпт, ьуп кбй фщн Ядйщн фщн кбфубсплюн.

• брпцеэгефе нб чсзуймпрпйеЯфе фйт Ядйет кбфубсьлет рпх чсзуймпрпйЮубфе уфпхт кбхуфЮсет бесЯпх: з ухгкЭнфсщуз иесмьфзфбт уфпхт кбхуфЮсет бесЯпх мрпсеЯ нб рбсбмпсцюуей фз вЬуз фзт кбфубсьлбт, рпх Эфуй чЬней уфзн ецбсмпгЮ.

• мзн бцЮнефе рпфЭ мйб жюнз мбгейсЭмбфпт бнбммЭнз чщсЯт кбфубсьлб дйьфй з иЭсмбнуЮ фзт, цфЬнпнфбт фбчэфбфб уфп мЭгйуфп ерЯредп, иб мрпспэуе нб чблЬуей фб иесмбнфйкЬ уфпйчеЯб.

Page 47

•• ••

Сэимйуз фпх сплпгйпэ

! МрпсеЯ нб схимйуфеЯ ьфбн п цпэснпт еЯнбй еЯфе увзуфьт еЯфе бнбммЭнпт, бллЬ ден Эчей рспгсбммбфйуфеЯ фп фЭлпт мбгейсЭмбфпт. МефЬ фз уэндеуз уфп злекфсйкь дЯкфхп Ю мефЬ брь

Энб black-out, фп ейкпнЯдйп

кбй фб фЭууесб

шзцйбкЬ бсйимзфйкЬ уфзн ПИПНЗ бнбвпувЮнпхн.

1. РбфЮуфе рпллЭт цпсЭт фп кпхмрЯ

мЭчсй нб

бнбвпувЮней фп ейкпнЯдйп кбй фб фЭууесб шзцйбкЬ нпэмесб уфзн ПИПНЗ.

2. ме фб кпхмрйЬ “+” кбй “-” схимЯуфе фзн юсб. Бн ксбфзипэн рбфзмЭнб, пй бсйимпЯ кхлЬне гсзгпсьфесб гйб фз дйехкьлхнуз фзт сэимйузт.

3. РесймЭнефе 10 sec Ю рбфЮуфе ек нЭпх фп кпхмрЯ гйб нб уфбиеспрпйЮуефе фз сэимйуз.

Сэимйуз чспнпмЭфспх

! З лейфпхсгЯб бхфЮ ден дйбкьрфей фп мбгеЯсемб кбй ден бцпсЬ уфз чсЮуз фпх цпэснпх. ЕрйфсЭрей мьнп фзн енесгпрпЯзуз фпх зчзфйкпэ уЮмбфпт ме фз лЮоз фщн феиЭнфщн лерфюн.

1. РбфЮуфе рпллЭт цпсЭт фп кпхмрЯ

мЭчсй нб

бнбвпувЮней фп ейкпнЯдйп

кбй фб фсЯб шзцйбкЬ

нпэмесб уфзн ПИПНЗ.

2. ме фб кпхмрйЬ “+” кбй “-” схимЯуфе фпн ерйихмзфь чсьнп. Бн ксбфзипэн рбфзмЭнб, пй бсйимпЯ кхлЬне гсзгпсьфесб гйб фз дйехкьлхнуз фзт сэимйузт.

3. РесймЭнефе 10 sec Ю рбфЮуфе ек нЭпх фп кпхмрЯ гйб нб уфбиеспрпйЮуефе фз сэимйуз. Иб бкплпхиЮуей з брейкьнйуз фзт бнфЯуфспцзт мЭфсзузт уфп фЭлпт фзт прпЯбт иб енесгпрпйзиеЯ фп зчзфйкь уЮмб.

Рспгсбммбфйумьт фпх шзуЯмбфпт

! П рспгсбммбфйумьт еЯнбй дхнбфьт мьнп бцпэ ерйлегеЯ Энб рсьгсбммб мбгейсЭмбфпт.

Рспгсбммбфйумьт фзт дйЬскейбт мбгейсЭмбфпт РбфЮуфе рпллЭт цпсЭт фп кпхмрЯ

мЭчсй нб

бнбвпувЮуей фп ейкпнЯдйп

кбй фб фсЯб шзцйбкЬ

П злекфспнйкьт рспгсбммбфйуфЮт

нпэмесб уфзн ПИПНЗ.

2. ме фб кпхмрйЬ “+” кбй “-” схимЯуфе фзн ерйихмзфЮ дйЬскейб. Бн ксбфзипэн рбфзмЭнб, пй бсйимпЯ кхлЬне гсзгпсьфесб гйб фз дйехкьлхнуз фзт сэимйузт.

3. РесймЭнефе 10 sec Ю рбфЮуфе ек нЭпх фп кпхмрЯ гйб нб уфбиеспрпйЮуефе фз сэимйуз.

4. Ме фз лЮоз фпх чсьнпх, уфзн ПИПНЗ емцбнЯжефбй з Эндейоз END, п цпэснпт фелейюней фп шЮуймп кбй екрЭмрефбй Энб зчзфйкь уЮмб. Гйб нб фп уфбмбфЮуефе рйЭуфе Энб прпйпдЮрпфе кпхмрЯ.

• РбсЬдейгмб: еЯнбй 9:00 з юсб кбй

рспгсбммбфЯжефбй мйб дйЬскейб мбгейсЭмбфпт 1 юсбт кбй 15 лерфюн. Фп рсьгсбммб уфбмбфЬей бхфьмбфб уфйт 10:15.

Рспгсбммбфйумьт фпх фЭлпхт шзуЯмбфпт ! П рспгсбммбфйумьт фпх фЭлпхт шзуЯмбфпт еЯнбй дхнбфьт мьнп бцпэ иЭуефе мйб дйЬскейб шзуЯмбфпт.

1. БкплпхиЮуфе фз дйбдйкбуЯб брь 1 мЭчсй 3 рпх ресйгсЬцефбй гйб фз дйЬскейб.

2. МефЬ рбфЮуфе фп кпхмрЯ

мЭчсй нб бнбвпувЮуей фп ейкпнЯдйп кбй фб фЭууесб шзцйбкЬ нпэмесб уфзн ПИПНЗ.

3. ме фб кпхмрйЬ “+” кбй “-” схимЯуфе фзн юсб фпх ерйихмзфпэ фЭлпхт мбгейсЭмбфпт. Бн ксбфзипэн рбфзмЭнб, пй бсйимпЯ кхлЬне гсзгпсьфесб гйб фз дйехкьлхнуз фзт сэимйузт.

4. РесймЭнефе 10 sec Ю рбфЮуфе ек нЭпх фп кпхмрЯ гйб нб уфбиеспрпйЮуефе фз сэимйуз.

5. Ме фз лЮоз фпх чсьнпх, уфзн ПИПНЗ емцбнЯжефбй з Эндейоз END, п цпэснпт фелейюней фп шЮуймп кбй екрЭмрефбй Энб зчзфйкь уЮмб. Гйб нб фп уфбмбфЮуефе рйЭуфе Энб прпйпдЮрпфе кпхмрЯ.

Фб ейкпнЯдйб

êáé бнбммЭнб ерйузмбЯнпхн ьфй дйенесгЮизке Энбт рспгсбммбфйумьт. Уфзн ПИПНЗ брейкпнЯжпнфбй дйбдпчйкЬ з юсб фЭлпхт мбгейсЭмбфпт кбй з дйЬскейб.

• РбсЬдейгмб: еЯнбй 9:00 з юсб кбй

рспгсбммбфЯжефбй мйб дйЬскейб 1 юсбт. РспгсбммбфЯжефбй з юсб 12:30 щт фЭлпт. Фп рсьгсбммб бсчЯжей бхфьмбфб уфйт 11:30.

Бкэсщуз еньт рспгсбммбфйумпэ Гйб фзн бкэсщуз фпх рспгсбммбфйумпэ:

• РйЭуфе фп кпхмрЯ

мЭчсй нб бнбвпувЮней фп ейкпнЯдйп фзт рспт бкэсщуз сэимйузт кбй фб шзцЯб уфзн пиьнз. РйЭуфе фп кпхмрЯ “-” мЭчсй нб емцбнйуфпэн фзн пиьнз фб шзцЯб 00:00.

• ксбфЮуфе рбфзмЭнб фбхфьчспнб фб кпхмрйЬ “+” кбй ”-”. Ме фпн фсьрп бхфьн иб бкхсщипэн ьлпй пй дйенесгзиЭнфет рспгсбммбфйумпЯ ухмресйлбмвбнпмЭнпх фпх чспнпмЭфспх.

Page 48

РспцхлЬоейт кбй ухмвпхлЭт

! З ухукехЮ учедйЬуфзке кбй кбфбукехЬуфзке уэмцщнб ме фпхт дйеинеЯт кбньнет буцблеЯбт. Пй рспейдпрпйЮуейт бхфЭт рбсЭчпнфбй гйб льгпхт буцблеЯбт кбй рсЭрей нб дйбвбуфпэн рспуекфйкЬ.

ГенйкЮ буцЬлейб

• З ухукехЮ бхфЮ учедйЬуфзке гйб мз ербггелмбфйкЮ чсЮуз уфп еущфесйкь кбфпйкЯбт.

• З ухукехЮ ден егкбиЯуфбфбй уе еощфесйкь чюсп, кй пэфе бн п чюспт укерЬжефбй, дйьфй еЯнбй рплэ ерйкЯндхнп нб фзн бцЮуефе екфеиеймЭнз уе вспчЮ кбй кбкпкбйсЯб.

• Гйб нб мефбкйнЮуефе фз ухукехЮ нб чсзуймпрпйеЯфе рЬнфб фйт бнфЯуфпйчет лбвЭт рпх всЯукпнфбй уфб рлбънЬ фпх цпэснпх.

• Мзн бггЯжефе фз мзчбнЮ ме рьдйб гхмнЬ Ю ме фб чЭсйб Ю фб рьдйб всегмЭнб.

• З ухукехЮ рсЭрей нб чсзуймпрпйеЯфбй гйб фп мбгеЯсемб фспцЯмщн, мьнп брь Ьфпмб енЮлйкб кбй уэмцщнб ме фйт пдзгЯет рпх бнбцЭспнфбй уфп рбсьн егчейсЯдйп. КЬие Ьллз чсЮуз (гйб рбсЬдейгмб: иЭсмбнуз чюсщн) еЯнбй бкбфЬллзлз кбй ухнерют ерйкЯндхнз. П кбфбукехбуфЮт ден мрпсеЯ нб иещсзиеЯ хреэихнпт гйб ендечьменет жзмйЭт рспкблпэменет брь чсЮуейт бкбфЬллзлет,

еуцблмЭнет кбй бнпсиьдпоет.

• КбфЬ фз чсЮуз фзт ухукехЮт фб иесмбнфйкЬ уфпйчеЯб кбй псйумЭнб мЭсз фзт рьсфбт фпх цпэснпх кбиЯуфбнфбй рплэ иесмЬ. РспуЭчефе нб мзн фб бггЯжефе кбй ксбфЬфе фб рбйдйЬ мбксйЬ.

• Брпцеэгефе фп кблюдйп фспцпдпуЯбт Ьллщн пйкйбкюн ухукехюн нб бггЯжей фб иесмЬ мЭсз фпх цпэснпх.

• Мз впхлюнефе фб бнпЯгмбфб бесйумпэ кбй брбгщгЮт фзт иесмьфзфбт.

• Нб рйЬнефе фз лбвЮ бнпЯгмбфпт фзт рьсфбт уфп кЭнфсп: уфб рлбънЬ мрпсеЯ нб еЯнбй жеуфЮ.

• ЧсзуймпрпйеЯфе рЬнфб гЬнфйб цпэснпх гйб нб вЬжефе Ю нб вгЬжефе укеэз.

• Мзн кблэрфефе фз вЬуз фпх цпэснпх ме блпхмйньчбсфп.

• Мзн фпрпиефеЯфе еэцлекфп хлйкь уфп цпэснп: бн з ухукехЮ феиеЯ обцнйкЬ уе лейфпхсгЯб иб мрпспэуе нб рЬсей цщфйЬ.

• Нб вевбйюнеуфе рЬнфб ьфй пй ерйлпгеЯт еЯнбй уфз иЭуз “l”/“¡” ьфбн з ухукехЮ ден чсзуймпрпйеЯфбй.

• Мз вгЬжефе фп вэумб брь фзн злекфсйкЮ рсЯжб фсбвюнфбт фп кблюдйп, бллЬ рйЬнпнфбт фп вэумб.

• Мзн кЬнефе кбибсйумь Ю ухнфЮсзуз чщсЯт рспзгпхмЭнщт нб Эчефе вгЬлей фп вэумб брь фзн злекфсйкЮ рсЯжб.

• Уе ресЯрфщуз влЬвзт, мз еремвбЯнефе уе кбмЯб ресЯрфщуз уфпхт еущфесйкпэт мзчбнйумпэт гйб нб ерйчейсЮуефе фзн ерйукехЮ. ЕрйкпйнщнЮуфе ме фзн ФечнйкЮ ХрпуфЮсйоз (влЭре ХрпуфЮсйоз).

• Мзн брпиЭфефе вбсйЬ бнфйкеЯменб уфзн бнпйчфЮ

рьсфб фпх цпэснпх.

• З хблпкесбмйкЮ ерйцЬнейб еЯнбй бниекфйкЮ уфйт мзчбнйкЭт кспэуейт, щуфьуп мрпсеЯ нб сбгЯуей (Ю ендечпмЭнщт нб урЬуей) бн чфхрзиеЯ ме бйчмзсь бнфйкеЯменп, ьрщт Энб есгблеЯп. Уфйт ресйрфюуейт бхфЭт, брпухндЭуфе бмЭущт фз ухукехЮ брь фп дЯкфхп злекфсйкь кбй брехихниеЯфе уфзн ХрпуфЮсйоз.

• Мзн оечнЬфе ьфй з иесмпксбуЯб фщн жщнюн мбгейсЭмбфпт рбсбмЭней бскефЬ хшзлЮ гйб фпхлЬчйуфпн фсйЬнфб лерфЬ мефЬ фп увЮуймп.

• Нб ксбфЬфе уе лпгйкЮ брьуфбуз брь фзн ерйцЬнейб мбгейсЭмбфпт прпйпдЮрпфе бнфйкеЯменп рпх иб мрпспэуе нб лейюуей, гйб рбсЬдейгмб рлбуфйкЬ бнфйкеЯменб, блпхмЯнйп Ю рспъьнфб ме хшзлЮ ухгкЭнфсщуз жЬчбсзт. РспуЭофе йдйбЯфесб уфйт ухукехбуЯет кбй фб цЯлм брь рлбуфйкь Ю блпхмЯнйп: бн фб оечЬуефе уфйт ерйцЬнейет бкьмз жеуфЭт Ю члйбсЭт мрпсеЯ нб рспклзиеЯ упвбсЮ жзмйЬ уфзн ерйцЬнейб.

ДйЬиеуз

• ДйЬиеуз фпх хлйкпэ ухукехбуЯбт: нб ецбсмьжефе фпхт фпрйкпэт кбнпнйумпэт, Эфуй пй ухукехбуЯет иб мрпспэн нб ербнбчсзуймпрпйзипэн.

• З ехсщрбъкЮ пдзгЯб 2002/96/EK гйб фб Брьвлзфб Злекфсйкпэ кбй Злекфспнйкпэ Еопрлйумпэ (БЗЗЕ), брбйфеЯ ьфй пй рблбйЭт пйкйбкЭт злекфсйкЭт ухукехЭт ден рсЭрей нб брпвЬлпнфбй мбжЯ ме фб хрьлпйрб брьвлзфб фпх дзмпфйкпэ дйкфэпх. Пй рблбйЭт ухукехЭт рсЭрей нб ухллечипэн чщсйуфЬ рспкеймЭнпх нб велфйуфпрпйзипэн з брпкбфЬуфбуз кбй з бнбкэклщуз фщн хлйкюн рпх ресйЭчпхн кбй ме укпрь фз меЯщуз фщн влбвесюн ерйрфюуещн уфзн бнисюрйнз хгеЯб кбй фп ресйвЬллпн. Фп уэмвплп ме фп дйегсбммЭнп “дпчеЯп брпвлЮфщн” уфп рспъьн хренихмЯжей уе убт фзн хрпчсЭщуЮ убт, рщт ьфбн ерйихмеЯфе нб рефЬоефе фз ухукехЮ ,рсЭрей нб ухллечиеЯ чщсйуфЬ. Пй кбфбнблщфЭт иб рсЭрей нб брехиэнпнфбй уфйт фпрйкЭт бсчЭт Ю уфб кбфбуфЮмбфб лйбнйкЮт гйб рлзспцпсЯет рпх бцпспэн фз ущуфЮ дйЬиеуз фщн рблбйюн злекфсйкюн ухукехюн.

Еопйкпньмзуз енЭсгейбт кбй уевбумьт уфп ресйвЬллпн

• ИЭфпнфбт уе лейфпхсгЯб фп цпэснп уфб щсЬсйб рпх кхмбЯнпнфбй брь бсгЬ фп брьгехмб мЭчсй фйт рсюфет рсщйнЭт юсет, ухмвЬллефе уфзн меЯщуз фпх цпсфЯпх брпссьцзузт фщн ерйчейсЮуещн злекфсйкпэ.

• УхуфЮнефбй нб дйенесгеЯфе рЬнфб фб мбгейсЭмбфб уфп GRILL ме фзн рьсфб клейуфЮ: фьуп гйб нб рефэчефе кблэфесб брпфелЭумбфб ьуп кбй гйб мйб бйуизфЮ еопйкпньмзуз енЭсгейбт (10% ресЯрпх).

• Нб дйбфзсеЯфе брпфелеумбфйкЭт кбй кбибсЭт фйт фуймпэчет, Эфуй юуфе нб ецбсмьжпхн кблЬ уфзн рьсфб кбй нб мзн рспкблпэнфбй брюлейет иесмьфзфбт.

Page 49

Брпклейумьт фпх злекфсйкпэ сеэмбфпт

Рсйн брь кЬие есгбуЯб нб брпмпнюнефе фз ухукехЮ брь фп дЯкфхп злекфсйкЮт фспцпдпуЯбт.

Кбибсйумьт фзт ухукехЮт

• Фб еощфесйкЬ ерйумблфщмЭнб мЭсз Ю фб бнпоеЯдщфб кбй пй лбуфйчЭнйет фуймпэчет мрпспэн нб кбибсЯжпнфбй ме Энб уцпхггбсЬкй всегмЭнп ме члйбсь несь кбй пхдЭфесп убрпэнй. Бн пй лекЭдет еЯнбй дэукплпй гйб нб цэгпхн чсзуймпрпйЮуфе рспъьнфб ейдйкЬ. РспфеЯнефбй нб оерлЭнефе ме Ьципнп несь кбй нб уфегнюнефе мефЬ фпн кбибсйумь. Мз чсзуймпрпйеЯфе брпохуфйкЭт укьнет Ю дйбвсщфйкЭт пхуЯет.

• Фп еущфесйкь фпх цпэснпх кбибсЯжефбй кбфЬ рспфЯмзуз кЬие цпсЬ мефЬ фз чсЮуз, ьуп еЯнбй бкьмз члйбсь. Нб чсзуймпрпйеЯфе жеуфь несь кбй брпссхрбнфйкь, нб оерлЭнефе кбй нб уфегнюнефе ме мблбкь рбнЯ. Брпцеэгефе фб брпохуфйкЬ.

• Фб боеупхЬс мрпспэн нб рлЭнпнфбй убн кбнпнйкЬ укеэз. бкьмз кбй уфп рлхнфЮсйп рйЬфщн.

! Мз чсзуймпрпйеЯфе рпфЭ укпэрет бфмпэ Ю уе хшзлЮ рЯеуз гйб фпн кбибсйумь фзт ухукехЮт.

Кбибсйумьт фзт рьсфбт

КбибсЯуфе фп гхблЯ фзт рьсфбт ме уцпхггЬсйб кбй мз брпохуфйкЬ рспъьнфб кбй уфегнюуфе ме Энб рбнЯ мблбкь. Мз чсзуймпрпйеЯфе хлйкЬ фсбчйЬ Ю оЭуфсб бкпнйумЭнб гйбфЯ иб мрпспэубн нб гсбфупхнЯупхн фзн ерйцЬнейб кбй нб рспкблЭупхн исбэуз фпх гхблйпэ. Гйб Энбн рйп ерймелЮ кбибсйумь мрпсеЯфе нб брпухнбсмплпгЮуефе фзн рьсфб фпх цпэснпх:

1. бнпЯофе фелеЯщт фзн рьсфб (влЭре ейкьнб).

2. узкюуфе кбй уфсЭшфе фпхт мпчлпэт рпх всЯукпнфбй уфпхт дэп менфеуЭдет (влЭре ейкьнб).

3. рйЬуфе фзн рьсфб уфб дэп еощфесйкЬ рлехсЬ, клеЯнпнфЬт фзн бсгЬ ьчй ьмщт рлЮсщт. РбфЮуфе фб уфпр F, мефЬ фсбвЮофе фзн рьсфб рспт фб еуЬт вгЬжпнфЬт фзн брь фпхт менфеуЭдет (влЭре ейкьнб). ОбнбмпнфЬсефе фзн рьсфб бкплпхиюнфбт ме бнфЯуфспцз уейсЬ фзн дйбдйкбуЯб.

ЕлЭгофе фйт фуймпэчет

Нб елЭгчефе ресйпдйкЬ фзн кбфЬуфбуз фзт фуймпэчбт гэсщ брь фзн рьсфб фпх цпэснпх. Уе ресЯрфщуз рпх рЬией жзмйЬ нб брехихниеЯфе уфп рлзуйЭуфесп КЭнфсп ФечнйкЮт ХрпуфЮсйозт (влЭре ХрпуфЮсйоз). УхнйуфЬфбй нб мз чсзуймпрпйеЯфе фп цпэснп мЭчсй нб ерйукехбуфеЯ.

БнфйкбфЬуфбуз фзт лхчнЯбт

Гйб фзн бнфйкбфЬуфбуз фзт лхчнЯбт цщфйумпэ фпх цпэснпх:

1. Оевйдюуфе фп гхЬлйнп кбрЬкй брь фз лхчнЯб.

2. Оевйдюуфе фз лхчнЯб кбй бнфйкбфбуфЮуфе фзн ме мйб бнЬлпгз: йучэт 25 W, уэндеуз E 14.

3. обнбмпнфЬсефе фп кбрЬкй (влЭре ейкьнб).

ФечнйкЮ

! Мзн рспуцеэгефе рпфЭ уе фечнйкпэт мз еопхуйпдпфзмЭнпхт.

ГнщуфпрпйЮуфе:

• Фпн фэрп фзт бнщмблЯбт

• Фп мпнфЭлп фзт мзчбнЮт (Mod.)

• Фпн бсйимь уейсЬт (S/N)

БхфЭт пй фелехфбЯет рлзспцпсЯет всЯукпнфбй уфзн фбмрелЯфуб чбсбкфзсйуфйкюн рпх всЯукефбй уфз ухукехЮ

УхнфЮсзуз кбй цспнфЯдб

Page 50

! Важно сохранить данное руководство для его последующих консультаций. В случае продажи, передачи изделия или при переезде на новое место жительства необходимо проверить, чтобы руководство оставалось вместе с изделием, для того чтобы его новый владелец мог ознакомиться с правилами эксплуатации и с соответствующими предупреждениями. ! Внимательно прочитайте инструкции: в них содержатся важные сведения об установке, эксплуатации и безопасности изделия.

Расположение

! Не разрешайте детям играть с упаковочными материалами. Упаковочные материалы должны быть уничтожены в соответствии с правилами раздельного сбора мусора (см. Предосторожности и рекомендации). ! Установка изделия производится в соответствии с данными инструкциями квалифицированными специалистами. Неправильная установка изделия может стать причиной повреждения имущества и причинить ущерб людям и домашним животным.

Встроенный монтаж

Для обеспечения исправного функционирования изделиякухонный элемент должен иметь соответствующие характеристики:

• панели кухонных элементов, прилегающих к духовому шкафу, должны быть выполнены из термостойкого материала.

• клей кухонных элементов элементов из фанерованного дерева должен быть устойчивым к температуре 100°C.

• для встраивания духового шкафапод кухонным топом (см. рисунок) или в колонну ниша кухонного элемента должна иметь следующие размеры:

! После встраивания изделия в кухонный элемент должна быть исключена возможность касания к электрическими частями. Расход электроэнергии, указанный на паспортной табличке изделия, был замерен для данного типа монтажа.

Вентиляция

Для обеспечения надлежащей вентиляции необходимо снять заднюю панель ниши кухонного элемента. Рекомендуется установить духовой шкаф на два деревянных бруска или на сплошное основание с отверстием диаметром не менее 45 х 560 мм (см чертежи).

Центровка и крепление

Для крепления изделия к кухонному элементу: откройте двурцу духового шкафа и завинтите 4 шурупа для деревянных панелей в 4 отверстия в раме.

! Все защитные элементы должны быть закреплены таким образом, чтобы их можно было снять только при помощи специального инструмента.

595

558

min

575-585

min

560

+4 -0

480

+4 -0

547 min

555

580

500

595

572

5435

43545

560 mm.

45 mm.

Монтаж

Page 51

Электрическое подсоединение

Электрическое подсоединение изделия выполняеться с кухонной плитой, расчитанной на переменный ток, с напряжением и частотой, указанными на паспортной табличке (см. следующую страницу). Варочная панель соединяется с кухонной плитой при помощи специального разъема.

bqŠpnemm`“

b`pn)m`“ o`mek|

bqŠpnemm{i drunbni xj`t

aek{i jp`qm{i fekŠ{iqhmhi gekem{i

h2“ 2%*% "

…*%2%!/. % .

Установите на место защитную металлическую заглушку после электрического подключения варочной панели. В случае демонтажа варочной панели необходимо установить на свое место красную заглушку на красный разъем.

Подсоединение сетевого шнура

1. Откройте зажимную коробку, нажав при помощи отвертки на выступы с боков крышки: потяните и откройте крышку (см. рисунок).

2. Отвинтите винт кабельного сальника и выньте его, поддев отверткой (см. схему).

3. Отвинтите винты контактов L-N-

и затем прикрепите провода под головками винтов, соблюдая цветовую маркировку Синий (N) Коричневый (L) Желтозеленый (

Зажимная коробка расчитана на трехфазное электропитание 400 В (см. рисунки ниже).

400В 3N~H05RR-F 5x2.5 CEI-UNEL 35363

Если электропроводка имеет другие характеристики (см. рисунки ниже), для электрического подсоединения используйте соединительные перемычки, расположенные внутри коробки Р.

230В 1N~H07RN-F 3x4 CEI-UNEL 35364

400В 2N~H05RR-F 4x2.5 CEI-UNEL 35363

3. Закрепите сетевой шнур в специальном кабельном сальнике.

4. Закройте крышку зажимной коробки.

NL2L1

NL1L2

NL1L3L2

Page 52

Подсоединение сетевого шнура к сети электропитания

Установите на сетевой шнур нормализованную штепсельную вилку, расчитанную на нагрузку, указанную на паспортной табличке (см. сбоку). В случае прямого подключения к сети электропитания между кухонной плитой и сетью необходимо установить мультиполярный выключатель с минимальным расстоянием между контактами 3 мм, расчитанный на данную нагрузку и соответствующий действующим нормативам (выключатель не должен размыкать провод заземления). Сетевой шнур должен быть расположен таким образом, чтобы ни в одной точке его температура не превышала температуру помещения более чем на 50°C.

! Электромонтер несет ответственность за правильное подключение изделия к электрической сети и за соблюдение правил безопасности.

Перед подсоединением сетевого шнура проверьте следующее:

• розетка должна быть соединена с заземлением и соответствовать нормативам;

• сетевая розетка должна быть рассчитана на максимальную потребляемую мощность изделия, указанную на паспортной табличке (см. ниже);

• напряжение сети электропитания должно находиться в пределах значений, указанных на паспортной табличке (см. ниже);

• сетевая розетка должна быть совместима со штепсельной вилкой изделия. В противном случае замените розетку или вилку; не используйте удлинители или тройники.

! Изделие должно быть установлено таким образом, чтобы электрический провод и сетевая розетка были легко доступны. ! Электрический провод изделия не должен быть согнут или сжат. ! Регулярно проверяйте состояние сетевого шнура и в случае необходимости поручите его замену только уполномоченным техникам (см. Техническое обслуживание). ! Производитель не несет ответственности за последствия несоблюдения перечисленных требований.

ПАСПОРТНАЯ ТАБЛИЧКА

Габаритные размеры

ширина 43,5 см. высота 32 см. глубина 40 см.

Объем л 56

Электропитание

напряжение 230В/400В~ 3Н 50/60Гц макс. поглощаемая мощность 9450 Вт

МАРКИРОВКА ПОТРЕБЛЕНИЯ ЭЛЕКТРОЭНЕРГИИ

Директива 2002/40/СЕ об этикетках электрических духовых шкафов. Норматив EN 50304

Расход электроэнергии при натуральной конвекции функция нагревания: Традициональная:

Заявление о расходе электроэнергии класса принудительной конвекции функция нагревания: Одновременное приготовление.

Данное изделие соответствует

следующим Директивам Европейского Сообщества: 2006/95/CEE от 12/12/06 (Низкое напряжение) с последующими изменениями – 2004/108/СЕЕ от 15/12/04 (Электромагнитная совместимость) с последующими изменениями – 93/68/СЕЕ от 22/07/93 с последующими изменениями. 2002/96/CE с последующими изменениями.

Page 53

! При первом включении духового шкафа рекомендуем прокалить его примерно в течение 60 минут при максимальной температуре с закрытой дверцей. Затем выключите духовой шкаф, откройте дверцу и проветрите помещение. Запах, который вы можете почувствовать, вызван испарением веществ, использованных для предохранения духового шкафа.

Включение духового шкафа

1. Выберите нужную программу приготовления при

помощи рукоятки ПРОГРАММЫ.

2. Выберите температуру при помощи регулятора

ТЕРМОСТАТ. В специальной таблице приводится перечень типов приготовления с соответствующими рекомендуемыми температурами (см. Программы). Включенный индикатор ТЕРМОСТАТА означает текущую фазу нагрева духовки до заданной температуры. В процессе приготовления в любой момент можно:

- изменить программу приготовления при помощи

рукоятки ПРОГРАММЫ;

- изменить температуру при помощи регулятора

ТЕРМОСТАТ;

- прервать приготовление, повернув рукоятку

ПРОГРАММЫ в положение «0». ! Никогда не ставьте никаких предметов на дно

духового шкафа, так как они могут повредить эмалированное покрытие.

! Всегда ставьте посуду на прилагающуюся решетку.

Включение и эксплуатация

Охладительная вентиляция

Для понижения температуры снаружи духового шкафа в процессе приготовления, охладительный вентилятор создает поток воздуха между передней панелью и дверцей духового шкафа. ! По завершении приготовления вентилятор продолжает работать вплоть до надлежащего охлаждения духовки.

Освещение духового шкафа

Загорается при выборе

при помощи рукоятки

ПРОГРАММЫ. Остается включенной при выборе программы приготовления.

Программы приготовления

! Для всех программ можно задать температуру от 60°C до МАКС кроме:

• ГРИЛЬ (рекомендуется устанавливать только МАКС. температуру);

• ПОДРУМЯНИВАНИЕ (рекомендуется не превышать температуру 200°C).

Программа ТРАДИЦИОНАЛЬНАЯ ДУХОВКА

Включаются два нагревательных элемента: нижний и верхний. В режиме традиционального приготовления рекомендуется использовать только один уровень: при использовании нескольких уровней распределение температуры будет неоптимальным.

Программа ОДНОВРЕМЕННОЕ

ПРИГОТОВЛЕНИЕ

Включаются все нагревательные элементы (верхний, нижний и круглый) и вентилятор. Так как жар является постоянным во всем духовом шкафу, воздух обеспечивает однородное приготовление и подрумянивание продукта. Одновременно можно использовать не более двух уровней духового шкафа.

Программа НАГРЕВ СВЕРХУ

Включается верхний нагревательный элемент. Эта функция может быть использована для доводки готовых блюд.

Программа ГРИЛЬ

Включается верхний нагревательный элемент. Значительная температура прямого действия гриля позволяет получить быстрое образование корочки на поверхности продукта, которая препятствует выходу соков и сохраняет продукт нежным и сочным внутри. Использование функции гриль в особенности рекомендуется для блюд, для приготовления которых требуется высокая поверхностная температура: телячьих и говяжьих бифштексов, антрекотов, вырезки, гамбургеров и т.д. В параграфе «Практические советы по приготовлению» приводятся некоторые примеры использования духового шкафа. Готовьте блюда с закрытой дверцей духового шкафа.

Программа GRATIN (Подрумянивание)

Включается верхний нагревательный элемент и вертел. Сочетает однонаправленное выделение жара с принудительной циркуляцией воздуха внутри духового шкафа. Это препятствует обгоранию поверхности продуктов, повышая проникающую способность жара. Готовьте блюда с закрытой дверцей духового шкафа.

Page 54

Программы

Практические советы по приготовлению

! В режиме вентилируемого приготовления не используйте 1-ый и 5-ый уровни: они подвергаются прямому воздействию горячего воздуха, который может сжечь деликатные продукты.

! При использовании функций ГРИЛЬ и ПОДРУМЯНИВАНИЕ поместите противень на уровень 1 для сбора жидкостей, выделяемого при жарке (сок и/или жир).

ОДНОВРЕМЕННОЕ ПРИГОТОВЛЕНИЕ

• Используются 2-ой и 4-ый уровни, на 2-ой помещаются продукты, требующие более интенсивного жара.

• Установите проитвень снизу, а решетку сверху.

ГРИЛЬ

• Установите решетку на уровень 3 или 4, поместите продукты в центр решетки.

• Рекомендуется выбрать максимальную мощность духовки. Не беспокойтесь, если верхний элемент не остается постоянно включенным: его работа управляется термостатом.

ПИЦЦА

• Используйте противень из легкого алюминия, устанавливая его на прилагающуюся решетку.

При использовании противеня время выпечки

удлиняется, что затрудняет получение хрустящей пиццы.

• В случае выпечки пиццы с обильной начинкой рекомендуется положить на пиццу сыр моццарелла в середине выпечки.

Таблица приготовлени

Программы

Продукты

Вес

(кг)

Уровень

Время

нагревания

(мин.)

Рекомендуемая

температура

Продолжит-ть

приготовления

(минуты)

Традициональная

духовка

Утка Жаркое из телятины или говядины Жаркое из свинины Печ ень е (песочное) Песочный торт с начинкой

1 1

3 3

3 3 3

15 15

15 15 15

200 200

200 180 180

65-75 70-75

70-80 15-20 30-35

Одновременное

приготовление

Пицца (на 2-х уровнях) Лазанья Баранина Жареная курица с картошкой Скумбрия Бисквитный кекс Эклеры (на 2-х уровнях) Печень е (на 2-х уровнях) Бисквит (на 1-ом уровне) Бисквит (на 2-х уровнях) Несладкие торты

1 1 1

1+1

1 1

0.5

0.5 1

1.5

2 и 4

3 2

2 и 4

2 2 и 4 2 и 4

2 2 и 4

15 10 10 15

10 10 10 10 10 10 15

230 180 180 200

180 170 190 180 170 170 200

15-20 30-35 40-45 60-70

30-35 40-50 20-25 10-15 15-20 20-25 25-30

Forno Sopra

(Нагрев сверху)

Доведение доготовности - 3/4 15 220 -

Гриль

Камбала и каракатицы Кальмары и креветки на шампурах Филе трески Овощи-гриль Телячий бифштекс Отбивные Гамбургер Скумбрия Горячие бутерброды

1 1

1 1 1 1 1 1

n.° 4

3/4

5 5

5 5 5 5 5 5 5

Макс. Макс.

Макс. Макс. Макс. Макс. Макс. Макс. Макс.

8-10

6-8

10 10-15 15-20 15-20

7-10

15-20

2-3

Gratin

(Подрумянивание)

Курица-гриль Каракатицы

1.5

2 2

5 5

200 200

55-60 30-35

Page 55

Изделие: Электрический духовой шкаф Торговая марка:

Торговый знак изготовителя:

Модель:

Изготовитель: Indesit Company Страна-изготовитель: Польша Габаритные размеры духового шкафа

/ Объем:

43,5x32x41,5

Номинальное значение напряжения электропитания или диапазон напряжения

230/400 V 3N~

Условное обозначение рода электрического тока или номинальная частота переменного тока

50/60Hz

Класс зашиты от поражения электрическим током

Класс защиты I

Класс энергопотребления A

ТАБЛИЧКА С ЭЛЕКТРИЧЕСКИМИ ДАННЫМИ

Директива 2002/40/СЕ об этикетках электрических духовых шкафов. Норматив EN 50304

Расход электроэнергии при натуральной конвекции

функция нагревания:

Традициональная:

Заявление о расходе электроэнергии класса принудительной конвекции

функция нагревания:

Одновременное приготовление

Директива ЕС: 06/95/ЕCС от 12/12/06 (Низкое напряжение) с последующими изменениями

- 04/108/ЕЕC от 15/12/04 (электромагнитная

совместимость) с последующими изменениями

- 93/68/ЕЕС от 22/07/93 с последующими изменениями

- 2002/96/ЕCС с последующими изменениями

В случае необходимости получения информации по сертификатам соответствия или получения копий сертификатов соответствия на данную технику, Вы можете отправить запрос по электронному адресу [email protected].

Дату производства данной техники можно получить из серийного номера, расположенного под штрих-кодом

(S/N XXXXXXXXX * XXXXXXXXXXX), следующим образом:

- 1-ая цифра в S/N соответствует последней цифре года,

- 2-ая и 3-я цифры в S/N - порядковому номеру месяца года,

- 4-ая и 5-ая цифры в S/N - числу определенного месяца и года.

Производитель:

Indesit Company S.p.A.

Виале А. Мерлони 47, 60044, Фабриано (АН), Италия

Импортер: ООО "Индезит РУС"

С вопросами (в России) обращаться по адресу:

до 01.01.2011: Россия, 129223, Москва, Проспект Мира, ВВЦ, пав.

с 01.01.2011: Россия, 127018, Москва, ул. Двинцев, дом 12, корп.

HIM 50 EK.A HIM 50 EK.A IX HIM 506 EK.A HIM 506 EK.A IX HIM 531 EK.A HIM 531 EK.A IX

HIM 537 EK.A

HIM 537 EK.A IX HIM 506 EK.A

/2/2/2

HIM 50 EK.A IX

/2/2/2

HIM 537 EK.A IX

/2/2/2

HIM 531 EK.A IX

/2/2/2

HIM 506 EK.A IX

/2/2/2/2/2

Page 56

Варочная панель,

Модели варочной панели

Духовой шкаф соединен с варочной панелью, которая может иметь два вида нагревательных элементов: чугунные электрические конфорки (см. рисунок 1) или стеклокерамические конфорки, которые могут быть традициональными ( см. рисунок 2) с расширяющимися варочными зонами ( см. рисунок 3).

Включение стеклокерамической варочной панели

Традициональные конфорки

Традициональные нагревательные элементы (А) состоят из круглых спиралей, раскаляющихся докрасна только по прошествии нескольких десятков секунд после их включения. Каждая конфорка управляется регулятором, позволяющим выбрать 12 различных температур от минимального значения 1 до максимального 12.

Расширяющиеся конфорки

Расширяющиеся нагревательные элементы (В) отличаются наличием двойной нагревательной зоны. Можно включить только внутреннюю часть конфорки или обе. Регулятор позволяет выбрать один из двух уровней мощности, оба из которых настраиваются от минимального значения 1 до максимального 12.

• поворачивая регулятор по часовой стрелки с 1 на 12, задается более низкий уровень мощности.

• повернув регулятор до упора (A), что заметно по легкому щелчку, подключается максимальная мощность, которая может быть в свою очередь отрегулирована от 12 до 1, поворачивая регулятор против часовой стрелки. Для возврата к минимальной мощности необходимо повернуть регулятор в положение 0.

В случае двойных конфорок первая часть поворота регулятора включает меньшую зону (внутреннюю). Для включения обеих зон (внутренней и внешней) необходимо повернуть регулятор до упора (A) и выбрать нужный уровень мощности от 12 до 1.

Индикаторы остаточного тепла (имеются только в некоторых моделях)

Индикаторы (С) показывают, что температура соответствующей конфорки выше 60°C даже после отключения нагревательного элемента. Рекомендуемые уровни мощности для различных типов приготовления

Практические рекомендации по использованию стеклокерамической варочной панели

! На стеклянной поверхности варочной панели могут быть видны сальные следы от клея, нанесенного на прокладки Перед началом эксплуатации изделия следует удалить следы клея при помощи специального неабразивного моющего средства. В первые часы работы вы можете почувствовать запах жженой резины, который быстро пропадает.

Для оптимальной эксплуатации варочной панели следует:

• спользовать посуду с плоским дном, идеально прилегающим к зоне нагревания.

• использовать кастрюли с дном такого диаметра, чтобы полностью закрыть зону нагревания для оптимального использования всего выделяемого тепла.

• проверить, чтобы дно используемой посуды было всегда совершенно сухим и чистым для идеального прилегания к конфорке и для долгого срока службы как варочной панели, так и самой посуды.

• не следует использовать ту же посуду, использованную на газовых конфорках: концентрация тепла на газовых конфорках может деформировать дно посуды и нарушить прилегание к нагревательной зоне;

• никогда не оставлять какую-либо зону нагревания включенной, не поместив на нее посуду, так как она быстро достигает максимального нагрева, что может повредить нагревательные элементы.

ƒ. “ …

0 …

 … “… “,



 ƒ… ›“

   ““

 …  

…

 ›

 … … 

12  

…  ƒ… ……

рисунок 3

рисунок 1

рисунок 2

Page 57

Электронный таймер программирования выпечки

•• ••

Программирование часов

! Часы можно настроить как при выключенном духовом шкафу, так и при включенном, при условии что не было задано время окончания выпечки.

После подключения к электрической сети или после отключения электроэнергии, начнет мигать икона и четыре цифры на ДИСПЛЕЕ.

1. Нажмите несколько раз кнопку и удерживайте до тех пор, пока на ДИСПЛЕЕ не замигает икона

и четыре цифровых

значения;

2. при помощи “+” и “-” регулируется время; при их удерживании цифры меняются быстрее, что облегчает установку.

3. подождите 10 сек. или нажмите снова на кнопку

для фиксирования установки.

Программирование таймера

! Данная функция не прерывает процесса выпечки и не зависит от работы духового шкафа. Она позволяет только включить звуковой сигнал по истечении заданного времени.

1. Нажмите несколько раз кнопку до тех пор, пока на ДИСПЛЕЕ не замигает символ

и три

цифровые значения;

3. подождите 10 сек. или нажмите снова на кнопку

для фиксирования установки. На дисплее будет показан обратный отсчет времени, по завершении которого включится звуковой сигнал.

Программирование выпечки

! Запрограммировать готовку можно только после выбора соответствующей программы.

Порядок программирования продолжительности выпечки

1. Нажмите несколько раз кнопку

до тех пор,

пока на ДИСПЛЕЕ не замигает символ

и три

цифровые значения;

2. при помощи “+” и “-” регулируется время; при

их удерживании цифры меняются быстрее, что облегчает установку.

3. подождите 10 сек. или нажмите снова на кнопку для фиксирования установки.

4. по истечении заданного времени на дисплее

показывается надпись END (КОНЕЦ), и духовой шкаф завершает приготовление со звуковым сигналом. Для ее остановки нажмите любую кнопку.

• Пример: в 9.00 вы программируете выпечку, на

которую потребуется 1 час 15 минут. Приготовление автоматически завершится в 10:15.

Порядок программирования окончания выпечки

! Запрограммировать окончание выпечки можно только после настройки ее продолжительности.

1. Выполните операции с пункта 1 по пункт 3, в

которых описывается порядок программирования продолжительности;

2. затем нажмите несколько раз кнопку

до тех пор, пока на ДИСПЛЕЕ не замигает символ и четыре цифровых значения;

3. при помощи “+” и “-” регулируется время окончания готовки; при их удерживании цифры меняются быстрее, что облегчает установку.

4. подождите 10 сек. или нажмите снова на кнопку

для фиксирования установки.

5. по истечении заданного времени на дисплее показывается надпись END (КОНЕЦ), и духовой шкаф завершает приготовление со звуковым сигналом. Для ее остановки нажмите любую кнопку. Включенные символы

и указывают, что произведено программирование. На ДИСПЛЕЕ попеременно показывается время окончания и продолжительность выпечки.

• Пример: в 9:00 Вы программируете продолжительность 1 час. В 12:30 планируется завершить цикл. Программа автоматически запускается в 11:30.

Отмена программирования

Порядок отмены запрограммированного значения:

• нажимать на кнопку

до тех пор, пока на дисплее не начнет мигать символ установки, который нужно отменить, и цифры. Нажимать на кнопку “-” до тех пор, пока на дисплее не появятся цифры 00:00.

• одновременно нажать и удерживать кнопки “+” и ”-”; таким образом отменяются все заданные установки, включая таймер.

Page 58

Предосторожности и рекомендации

! Изделие спроектировано и изготовлено в соответствии с международными нормативами по безопасности. Необходимо внимательно прочитать настоящие предупреждения, составленные в целях вашей безопасности.

Общие правила безопасности

• Данное изделие предназначается для непрофессионального использования в домашних условиях.

• Запрещается устанавливать изделие на улице, даже под навесом, так как воздействие на него дождя и грозы является чрезвычайно опасным.

• Для перемещения изделия всегда беритесь за специальные ручки, расположенные с боков духового шкафа.

• Не прикасаться к изделию влажными руками, босиком или с мокрыми ногами.

• Изделие предназначено для приготовления

пищевых продуктов, может быть использовано только взрослыми лицами в соответствии с инструкциями, приведенными в данном техническом руководстве. Любое другое его использование (например: отопление помещения) считается ненадлежащим и следовательно опасным. Производитель не несет ответственности за возможный ущерб, вызванный ненадлежащим, неправильным и неразумным использованием изделия.

• В процессе эксплуатации изделия нагревательные элементы и некоторые части дверцы духовки подвергаются сильному нагреву. Необходимо проявлять острожность во избежание контактов с этими частями и не разрешать детям приближаться к духовке.

• Избегайте касания проводов электропитания других бытовых электроприборов к горячим частям духового шкафа.

• Не закрывайте вентиляционные решетки и отверстия рассеивания тепла.

• Беритесь за ручку дверцы в центре: с боков она может быть горячей.

• Всегда надевайте кухонные варежки, когда ставите или вынимаете блюда из духовки.

• Не покрывайте дно духового шкафа фольгой.

• Не храните в духовом шкафу возгораемых предметов. при случайном включении изделия такие материалы могут загореться.

• Всегда проверяйте, чтобы рукоятки находились в положении “”/“



”, когда изделие не используется.

• Не тяните за сетевой шнур для отсоединения вилки изделия из сетевой розетки, возьмитесь за вилку рукой.

• Перед началом чистки или технического обслуживания изделия всегда вынимайте штепсельную вилку из сетевой розетки.

• В случае неисправности категорически запрещается открывать внутренние механизмы изделия с целью их самостоятельного ремонта. Обращайтесь в Центр

Технического обслуживания (см. Техобслуживание).

• Не ставьте тяжелые предметы на открытую дверцу духового шкафа

• Стеклокерамическая варочная панель устойчива к механическим ударам, тем не менее она может треснуть (или даже разбиться) при ударе острым предметом или инструментом. В этом случае незамедлительно отсоедините изделие от сети электропитания и обратитесь в Центр технического обслуживания.

• Помните, что температура конфорок остается очень высокой в течение тридцати минут после их выключения.

• Держите на безопасном расстоянии от варочной панели любые предметы, которые могут расплавиться, например, пластмасса, алюминий или изделия из сахара. Обращайте особое внимание на упаковочные материалы, полиэтиленовую или алюминиевую пленку: если оставить эти материалы на еще горячей или теплой поверхности, они могут серьезно повердить варочую панель.

Утилизация

• Уничтожение упаковочных материалов: соблюдайте местные нормативы по утилизации упаковочных материалов.

• Согласно Европейской Директиве 2002/96/СЕ касательно утилизации электронных и электрических электроприборов электроприборы не должны выбрасываться вместе с обычным городским мусором. Выведенные из строя приборы должны собираться отдельно для оптимизации их утилизации и рекуперации составляющих их материалов, а также для безопасности окружающей среды и здоровья. Символ зачеркнутая мусорная корзинка, имеющийся на всех приборах, служит напоминанием об их отдельной утилизации. За более подробной информацией о правильной утилизации бытовых электроприборов пользователи могут обратитьсяi в специальную государственную организацию или в магазин.

Экономия электроэнергии и охрана окружающей среды

• Если вы будете пользоваться духовым шкафом вечером и до раннего утра, это поможет сократить нагрузку потребления электроэнергии электростанциями.

• Рекомендуется всегда готовить в режиме ГРИЛЬ с закрытой дверцей: это необходимо для значительной экономии электроэнергии (примерно 10%), а также для лучших результатов приготовления.

• Содержите уплотнения в исправном и чистом состоянии, проверяйте, чтобы они плотно прилегали к дверце и не пропускали утечек тепла.

Page 59

Отключение электропитания

Перед началом какой-либо операции по обслуживанию или чистке отсоедините изделие от сети электропитания.

Чистка изделия

! Не используйте паровые чистящие агрегаты или агрегаты под высоким давлением для чистки изделия.

• Наружные эмалированные элементы или детали из нержавеющей стали, а также резиновые уплотнения можно протирать губкой, смоченной в теплой воде или в растворе нейтрального моющего средства. Для удаления особо трудных пятен используйте специальные чистящие средства, имеющиеся в продаже. После чистки рекомендуется тщательно удалить остатки моющего средства влажной тряпкой и высушить духовку. Не используйте абразивные порошки или коррозийные вещества.

• Следует производить внутреннюю чистку духового шкафа после каждого его использования, не дожидаясь его полного охлаждения. Используйте теплую воду и моющее средство, ополосните и протрите мягкой тряпкой. Избегайте использования абразивных средств.

• Съемные детали можно легко вымыть как любую другую посуду, также в посудомоечной машине.

! Никогда не используйте паровые чистящие агрегаты или агрегаты под высоким давлением для чистки изделия.

Чистка дверцы

Для чистки стекла дверцы используйте неабразивные губки и чистящие средства, затем вытрите насухо мягкой тряпкой. Не используйте твердые абразивные материалы или острые металлические скребки, которые могут поцарапать поверхность и разбить стекло. Для более тщательной чистки можно снять дверцу духовки.

1. полностью откройте дверцу духовки (см. схему);

2. при помощи отвертки поднимите и поверните

шпонки

F F

F на двух шарнирах (см. схему);

3. возьмитесь за дверцу руками с двух сторон, плавно закройте ее, но не полностью. Затем потяните дверцу на себя, снимая ее с петель (см. схему). Для установки дверцы на место выполните вышеописанные операции в обратном

порядке.

Проверка уплотнений

Регулярно проверяйте состояние уплотнения вокруг дверцы духового шкафа. В случае повреждения уплотнения обращайтесь в ближайший Центр Технического Обслуживания (см. Техническое обслуживание). Не рекомендуется пользоваться духовкой с поврежденным уплотнением.

Замена лампочки

Замена лампочки в духовом шкафу:

1. Отвинтите стеклянную крышку плафона лампочки;

2. Выкрутите лампочку и замените ее на новую такого же типа: мощность 25 Вт, резьба Е 14.

3. Восстановите крышку на место (см.

схему).

Сервисное обслуживание

! Никогда не обращайтесь к неуполномоченным техникам.

При обращении в Центр Сервисного Обслуживания необходимо сообщить:

• Тип неисправности;

• Модель изделия (Мод.)

• Номер тех. паспорта (серийный №) Эти данные вы найдете на паспортной табличке, расположенной на изделии.

Техническое обслуживание и уход

Page 60

02/2012 - 195087710.02

XEROX FABRIANO
