Indesit FM 10 R.B., FM 21 K.C, FM 10 RK.C RA, FM 10 K.C, FM 10.B User Manual [it]

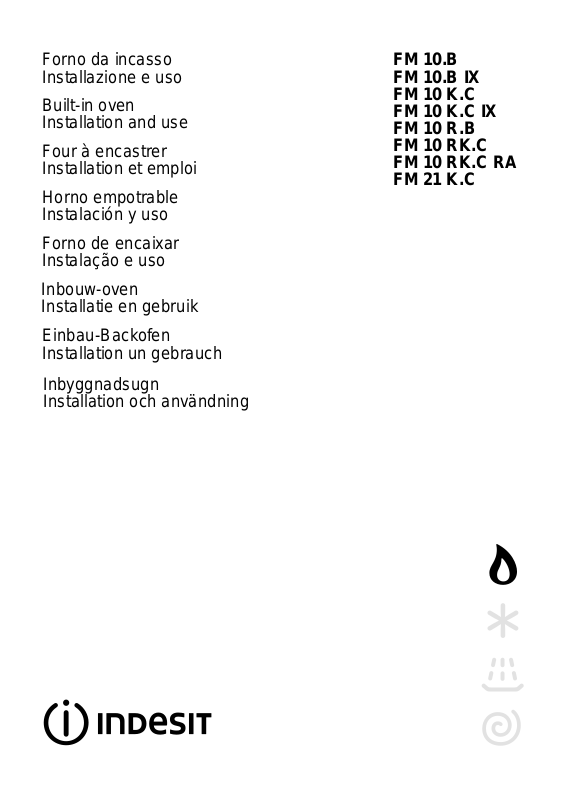

Forno da incasso

FM 10.B

Installazione e uso
Built-in ov en

Installation and use
Four à encastrer

Installation et emploi
Horno empotrable

Instalación y uso
Forno de encaixar

Instalação e uso
Inbouw-oven

Installatie en gebruik
Einbau-Backofen

FM 10.B IX
FM 10 K.C
FM 10 K.C IX
FM 10 R.B
FM 10 RK.C
FM 10 RK.C RA
FM 21 K.C

Installation un gebrauch

Inbyggnadsugn
Installation och användning

Forno Multifunzione

Istruzioni per l’installazione e l’uso

Multifunction Oven

Instructions for installation and use

Four Multifonction

Instruction pour l’installation et l’emploi

Horno Multifunciones

Instrucciones para la instalación y uso

Forno Multifunções

Instruções para a instalação e o uso

Multifunktionele Oven
Gebruiksaanwijzingen voor de plaatsing en gebruik

Multifunktions-Backofen

Informationen für installation un gebrauch

Multifunktionsugn

Monterings- och bruksanvisning

3

12

21

29

38

47

56

65

viale Aristide Merloni, 47

60044 Fabriano (AN) Italy

tel. [phone]

www.indesit.com

Nuovo Forno da incasso “Multifunzione”
10/05 - 195036796.03 Xerox Business Services - Docutech

La ringraziamo per aver scelto un prodotto Indesit, sicuro e davvero f acile da usare. P er conoscerlo, utilizzarlo al meglio
e a lungo, le consigliamo , prima di utilizzare l’apparecchio, di leggere attentamente le avv ertenze contenute nel presente
libretto, in quanto forniscono importanti indicazioni riguardanti la sicurezza di installazione, d’uso e di manutenzione.
Conservare con cura questo libretto per ogni ulteriore consultazione. Grazie.

Visto da vicino

E

A

H

G

B C D

E

B C D

A. Cruscotto comandi
B. Manopola di selezione funzioni di cottura
C. Manopola per la temperatura di cottura
D. Manopola del contaminuti (presente solo su alcuni

modelli)

E. Spia di funzionamento del forno (presente solo su

alcuni modelli) - Se accesa indica la fase di riscalda­mento fino alla temperatura impostata

F

F. Leccarda o piano di cottura
G. Griglia ripiano del forno
H. Guide di scorrimento di leccarde e griglie

3

Come utilizzarlo

Il forno multifunzione riunisce in un unico apparecchio i
pregi dei tradizionali forni a convezione natur ale: “statici”
a quelli dei moderni forni a convezione forzata: “v entilati”.
E’ un apparecchio estremamente versatile che permette
di scegliere in modo facile e sicuro fra 5 diversi metodi di
cottura. La selezione delle diverse funzioni off erte si ottie­ne agendo sulle manopole di selezione “B” e del termo­stato “C” presenti sul cruscotto.

Attenzione: Alla prima accensione consigliamo di f ar fun­zionare il forno a vuoto per circa mezz’ora con il termo­stato al massimo e a porta chiusa. Quindi trascorso tale
tempo spegnerlo, aprite la porta ed areare il locale. L’odo­re che talvolta si avverte durante questa operazione è
dovuto all’ev aporazione delle sostanze usate per proteg­gere il forno durante l’intervallo di tempo che intercorre
tra la produzione e l’installazione del prodotto.

Attenzione: Utilizzare il primo ripiano dal basso, posizio­nandoci la leccarda in dotazione per raccogliere sughi e/
o grassi, solamente nel caso di cotture al grill o con girar­rosto (presente solo su alcuni modelli). P er le altre cotture
non utilizzate mai il primo ripiano dal basso e non appog­giate mai oggetti sul fondo del forno mentre state cuocen­do perchè potreste causare danni allo smalto. P onete sem­pre i Vostri recipienti di cottura (pirofile , pellicole di allumi­nio, ecc. ecc.) sulla griglia in dotazione con l’apparecchio,
appositamente inserita nelle guide del forno.

Forno Statico a / a

Posizione manopola termostato “C”: Tra 60°C e Max.
In questa posizione si accendono i due elementi riscaldanti
inferiore e superiore. E’ il classico f orno della nonna che è
stato però portato ad un eccezionale livello di distribuzione
della temperatura e di contenimento dei consumi. Il forno
statico resta insuperato nei casi in cui si debbano cucinare
piatti i cui ingredienti risultano composti da due o più
elementi che concorrono a formare un piatto unico come
ad esempio: cavoli con costine di maiale, baccalà alla
spagnola, stoccafisso all’anconetana, teneroni di vitello
con riso etc... Ottimi risultati si ottengono nella
preparazione di piatti a base di carni di manzo o vitello
quali: brasati, spezzatini, gulasch, carni di selvaggina,
cosciotto e lombo di maiale etc... che necessitano di
cottura lenta con costante aggiunta di liquidi. Resta
comunque il miglior sistema di cottura per i dolci, per la
frutta e per le cotture con recipienti coperti specifici per le
cotture al forno. Nella cottur a al forno statico utilizzate un
solo ripiano, in quanto su più ripiani si avrebbe una cattiva
distribuzione della temperatura. Usando i diversi ripiani a
disposizione potrete bilanciare la quantità di calore tra la
parte superiore ed inferiore. Se la cottura necessita di
maggior calore dal basso o dall’alto, utilizzate
rispettivamente i ripiani inferiori o superiori.

Forno Ventilato b / b

Posizione manopola termostato “C”: Tra 60°C e Max.
Si attivano gli elementi riscaldanti ed entra in funzione la
ventola. Poichè il calore è costante ed uniforme in tutto il
forno, l’aria cuoce e rosola il cibo in modo uniforme in tutti
i punti. Potete cuocere contemporaneamente anche pie-

tanze diverse tra loro, purchè le temperature di cottura
siano simili. E’ possibile utilizzare fino ad un massimo di 2
ripiani contemporaneamente seguendo le avvertenze ri­portate nel paragrafo “Cottura contemporanea su più ri­piani”.
Questa funzione è particolarmente indicata per piatti che
necessitano di gratinatura o per piatti che necessitano di
cottura abbastanza lunga ad esempio: lasagne,
maccheroni pasticciati, pollo e patate arrosto etc... Note voli
vantaggi si ottengono nella cottura degli arrosti di carne
in quanto la migliore distribuzione della temperatura
consente di utilizzare temperature più basse che riducono
la dispersione degli umori mantenendo la carne più
morbida con minor calo di peso. Il ventilato è
particolarmente apprezzato per la cottura dei pesci che
possono essere cucinati con pochissima aggiunta di
condimenti mantenendo così inalterato l’aspetto e il
sapore.
Dessert: risultati sicuri si ottengono cuocendo torte
lievitate.
La funzione “ventilato” può anche essere usata per uno
scongelamento rapido carne bianca o rossa, pane, impo­stando una temperatura di 80 °C. Per scongelare cibi più
delicati potete impostare 60°C o usare la sola circolazio­ne di aria fredda impostando la manopola termostato a
0°C.

Forno “sopra” c / c

Posizione manopola termostato “C”: Tra 60°C e Max.
Si accende l’elemento riscaldante superiore.
Questa funzione può essere utilizzata per ritocchi di cot­tura.

Grill d / d

Posizione manopola termostato “C”: Max.
Si accende l’elemento riscaldante superiore centrale.
La temperatura assai elevata e diretta del grill consente
la immediata rosolatura superficiale dei cibi che,
ostacolando la fuoriuscita dei liquidi, li mantiene più teneri
internamente. La cottura al grill è particolarmente
consigliata per quei piatti che necessitano di elevata
temperatura superficiale: bistecche di vitello e manzo,
entrecôte, filetto, hamburger etc...
Alcuni esempi di utilizzo sono riportati al paragrafo “Consigli
pratici per la cottura”.

Grill Ventilato e / e

Posizione manopola termostato “C”: Tra 60°C e 200°C.
Si accende l’elemento riscaldante superiore centrale e si
mette in funzione la ventola. Unisce all’irradiazione termi­ca unidirezionale la circolazione forzata dell’aria all’inter­no del forno. Ciò impedisce la bruciatura superficiale de­gli alimenti aumentando il potere di penetrazione del ca­lore. Risultati eccellenti si ottengono utilizzando il g rill ven­tilato per spiedini misti di carne e verdura, salsicce, costi­ne di maiale, costolette di agnello, pollo alla diav ola, qua­glie alla salvia, filetto di maiale etc...
Fra i pesci il grill v entilato è insuperabile nella cottura di tran­ci di cernia, di tonno, di pesce spada, seppioline ripiene etc...

4

Il contaminuti (solo su alcuni modelli)

Per utilizzare il contaminuti occorre caricare la suoneria
ruotando la manopola “D”di un giro quasi completo in sen-

so orario 4; quindi, tornando indietro 5, impostare il tem­po desiderato facendo coincidere con il riferimento fisso
del frontalino il numero corrispondente ai minuti prefissa­ti.

La luce forno

Si accende ruotando la manopola “B” sul simbolo 3. Illu­mina il forno e resta accesa quando sia messo in funzio­ne un qualsivoglia elemento elettrico riscaldante del for­no.

Ventilazione di raffred damento

Al fine di ottenere una riduzione delle temperature ester­ne, alcuni modelli sono dotati di una ventola di raffredda­mento che si attiva automaticamente a forno caldo .
Quando la ventola è in funzione è possibile sentire un
getto d’aria che esce tra frontalino e porta forno.

Nota: A fine cottura la ventola rimane attiva finchè il
forno non sarà sufficentemente freddo.

5

Come tenerlo in forma

Prima di ogni operazione disconnettere l’apparecchio dall’ ali­mentazione elettrica.

Per una lunga durata del forno è indispensabile eseguire
frequentemente una accurata pulizia generale, tenendo
presente che:

• per la pulizia non utilizzare apparecchi a vapore

• le parti esterne smaltate o inox vanno lavate con acqua tiepi­da senza usare polveri abrasive e sostanze corrosive che
potrebbero rovinarle. L ’acciaio inox può rimanere macchiato .
Se le macchie sono difficili da asportare usare prodotti spe­cifici normalmente in commercio. Si consiglia di sciacquare
abbondantemente ed asciugare dopo la pulizia.

• l’interno del forno va pulito, pref eribilmente ogni v olta dopo
l’uso, quando è ancora tiepido usando acqua calda e deter­sivo, risciaquando e asciugando poi accuratamente con un
panno morbido. Evitare l’uso di detersivi abrasivi (ad esem­pio le polveri, ecc...) e di spugne abrasive per piatti oppure
acidi (ad esempio anticalcare, ecc...), perchè potrebberto
rovinare lo smalto. Se lo sporco è particolarmente duro da
togliere, usare un prodotto specifico per la pulizia del forno ,
secondo le istruzioni riportate sulla confezione.

• se usate il forno per un tempo prolungato ci potrebbe essere
formazione di condensa. Asciugatela usando un panno
morbido.

• attorno all’apertura del forno, una guarnizione in gomma
garantisce il suo corretto funzionamento. Controllate quindi
periodicamente lo stato di questa guarnizione. Se necessa­rio pulitela evitando di usare prodotti o oggetti abrasivi. In
caso risulti danneggiata rivolgetevi al Centro Assistenza più
vicino. E’ consigliabile non usare il f orno fino all’avvenuta ri­parazione.

• non rivesta mai il fondo forno con fogli di alluminio, poichè
l’accumulo di calore conseguente comprometterebbe la cot­tura danneggiando anche lo smalto.

• pulire il vetro della porta forno utilizzando prodotti e
spugne non abrasive ed asciugare con un panno mor­bido.

Come togliere la porta forno

Per una pulizia più accurata è possibile togliere la porta del for­no. Procedere nel seguente modo:

• aprite completamente la porta;

• alzate e ruotate le levette poste sulle due cerniere;

• afferrate la porta ai due lati esterni, richiudetela lentamente
ma non completamente;

• tirate la porta verso di voi estraendola dalla sua sede;

Rimontare la porta seguendo il procedimento sopra descritto in
senso contrario.

123

Sostituzione della lampada nel vano forno

• Togliere l’alimentazione al forno tramite l’interruttore
omnipolare utilizzato per il collegamento del forno all’impian­to elettrico, o scollegare la spina, se accessibile;

• Svitare il coperchio in vetro del portalampada;

• Svitare la lampada e sostituirla con una resistente ad alta
temperatura (300°C) con queste caratteristiche:

- T ensione 230/240 V

- Potenza 25W

- Attacco E14

• Rimontare il coperchio in vetro e ridate alimentazione al for­no.

6

Consigli pratici per la cottura

Il forno mette a vostra disposizione una vasta gamma di
possibilità che consentono di cuocere ogni cibo nella ma­niera migliore. Con il tempo potrete sfruttare al meglio
questo versatile apparecchio di cottura, pertanto le note
riportate di seguito sono solamente delle indicazioni di
massima che potrete ampliare con la vostra esperienza
personale.

Preriscaldamento

Nel caso in cui sia necessario preriscaldare il forno, in
linea di massima tutte le volte in cui si cuocciano cibi lie-

vitati, è possibile utilizzare la funzione b / b “ventilato”
che consente di raggiungere la temperatura desiderata in
breve tempo e con consumi ridotti.
Una volta infornato si può passare alla funzione di cottura
più indicata.

Cottura contemporanea su più ripiani

Se dovete cuocere su due ripiani utilizzate solamente la
funzione b / b “ventilato” che è l’unica che consente
tale possibilità.

• Il f orno è dotato di 5 ripiani. Nella cottura ventilata uti­lizzate due dei tre ripiani centrali, il primo in basso e
l’ultimo in alto sono investiti direttamente dall’aria cal­da che potrebbe provocare delle bruciature sui cibi de­licati;

• Normalmente utilizzate il 2° ed il 4° ripiano dal basso,
inserendo nel 2° ripiano i cibi che richiedono maggior
calore. Ad esempio nel caso della cottura di arrosti di
carne contemporaneamente ad altri cibi, inserite l’ar­rosto al 2° ripiano, lasciando il 4° a cibi più delicati;

• Nella cottura contemporanea di cibi che hanno tempi
e temperature di cottura diversi impostate una tempe­ratura intermedia tra le due, infornate il cibo più delica­to al 4° ripiano ed estraete dal forno prima l’alimento
con tempo di cottura più brev e;

• Utilizzate la leccarda al ripiano inferiore e la griglia a
quello superiore;

ripiano partendo dal basso (vedi tabella cottura)
dopodiché, per raccogliere i grassi ed evitare la f ormazione
di fumo, disponente una leccarda nel 1° ripiano dal basso .

Importante: effettuare la cottura al grill con porta del
forno chiusa, ciò per ottenere migliori risultati ed un sen-

sibile risparmio di energia (10% circa).
Quando si utilizza tale funzione, si raccomanda di
impostare il termostato a 200 °C, perchè questa è la
condizione di rendimento ottimale, che si basa
sull’irraggiamento ai raggi infrarossi. Questo, però, non
significa che non si possano utilizzare temperature
inferiori, semplicemente regolando la manopola del
termostato sulla temperatura desiderata.

Pertanto i migliori risultati nell’utilizzo delle funzioni
grill si ottengono disponendo la griglia sugli ultimi
ripiani partendo dal basso (vedi tabella cottura)
dopodiché, per raccogliere i grassi ed evitare la for­mazione di fumo, disponete la leccarda in dotazione
nel primo ripiano dal basso.

Cottura dei dolci

Nella cottura dei dolci infornate sempre a forno caldo, at­tendete la fine di preriscaldamento, indicata dallo spegni­mento della spia rossa “E”. Non aprite la porta durante la
cottura, per evitare un abbassamento del dolce. In gene­rale:

Dolce troppo secco

La prossima volta im postate una tem peratur a di10°C
superiore e riduce te il tempo d i cottu ra.

Dolce si abbassa

Usate meno liquido o abbass ate la te mper atura di
10°C.

Dolce scuro superiormente

Utilizzo del grill
Il forno multifunzione mette a vostra disposizione 2 diver ­se possibilità di grigliare solo ed esclusivamente con
la porta forno chiusa.

Utilizzate la funzione d / d “grill” posizionando il cibo
al centro della griglia (posta al 3° o 4° ripiano par tendo
dal basso), dato che risulta accesa solamente la parte
centrale della resistenza superiore.
Utilizzare il primo ripiano dal basso, posizionandoci la
leccarda in dotazione per raccogliere sughi e/o grassi.
Quando si utilizza tale funzione, si raccomanda di
impostare il termostato al massimo. Questo, però, non
significa che non si possano utilizzare temperature
inferiori, semplicemente regolando la manopola del
termostato sulla temperatura desiderata.
La posizione e / e “grill ventilato” è utilissima per
grigliature veloci, si distribuisce il calore emesso dal grill
consentendo contemporaneamente alla doratura superfi­ciale anche una cottura nella parte inferiore.
Potete anche usarla nella parte finale della cottura dei
cibi che abbiano bisogno di doratura superficiale, ad esem­pio è l’ideale per dorare la pasta al forno a fine cottura.
Nell’utilizzo di tale funzione disponete la griglia sul 2° o 3°

Inseritelo ad altezza inf eriore, impos tate una
temperatura più bassa e pr olung ate la cottu ra.

Buona cottura esterna, ma interno colloso

Usate meno liquido, riducet e la t emperatu ra,
aumentate il tempo di c ottura.

Dolce non si stacca dallo stampo

Ungete bene lo stampo e c ospar getelo a nch e con un
pò di farina oppure utili zzat e cart a forn o.

Ho cotto su più ripiani (nella funzione "ventilato")
e non tutti sono allo stesso avanzamento di
cottura

Impostate una tem pera tura infe riore .
Non necessariamente r ipia ni inser iti
contemporaneament e debbo no ess ere tolt i ins ieme.

7

Cottura della pizza

Per una b uona cottura della pizza utilizzate la funzione b
/ b “ventilato”:

• Preriscaldare il f orno per almeno 10 minuti

• Utilizzare una teglia in alluminio leggero appoggian­dola sulla griglia in dotazione. Utilizzando la leccarda
si allungano i tempi di cottura e difficilmente si ottiene
una pizza croccante

• Non aprite frequentemente il forno durante la cottura

• Nel caso di pizze molto farcite (capricciosa, quattro
stagioni) è consigliabile inserire la mozzarella a metà
cottura.

• Nella cottura della pizza su due ripiani utilizzate il 2°
ed il 4° con temperatura di 220°C ed infornate dopo
aver preriscaldato per almeno 10 minuti.

Cottura del pesce e della carne

Per le carni bianche, i volatili ed il pesce utilizzate tempe­rature da 180 °C a 200 °C.
Per le carni rosse che si vuole siano ben cotte all’esterno
conservando all’interno il sugo, è bene utilizzare una tem­peratura iniziale alta (200°C-220°C) per breve tempo , per
poi diminuirla successivamente.
In generale, più grosso è l’arrosto , più bassa dovrà esse­re la temperatura e più lungo il tempo di cottura. P onete la
carne da cuocere al centro della griglia ed inserite sotto
la griglia la leccarda per raccogliere i grassi.
Inserite la griglia in modo che il cibo si trovi al centro del
forno. Se volete più calore da sotto, utilizzate i ripiani più
bassi. P er ottenere arrosti saporiti (in particolare anatra e
selvaggina) bardate la carne con lardo o pancetta e posi­zionatela in modo che sia nella parte superiore.

Posizione
manopola
selezione

1 Statico

a

2 Ventilato

b

3 Forno Sopra

c

/

/

/

a

b

c

Cibo da cucinare Peso

(Kg)

Anatra
Arrosto di vitello o
manzo
Arrosto di maiale
Biscotti (di frolla)
Crostate

(su 2 ripiani)

Pizza
Lasagne
Agnello
Pollo arrosto + pat ate
Sgombro
Plum-cake

(su 2 ripiani)

Bignè
Biscotti
Pan di spagna

ripiano

Pan di spagna

ripiani)

Torte salate
Ritocchi di cottura - 3/4 15 220 -

(su 2 ripiani

)

)

(su 1

(su 2

0.5

0.5

0.5

1.0

1.5

Posizione di

cottura ripiani

dal basso

1
1
1

-

1
1

1
1
1
1
1

3
3
3
3
3

2-4

3
2

2-4

2

2
2-4
2-4

2
2-4

3

Tempo di pre­riscaldamento

(minuti)

15
15
15
15
15

15
10
10
10
10
10
10
10
10

10
15

Posizione
manopola

termostato

200
200
200
180
180

220
200
180
180
180
170
190
180
170

170
200

Tempo di

cottura

(minuti)

65-75
70-75
70-80
15-20
30-35

15-20
30-35
50-60
60-75
30-35
40-50
20-25
10-15
15-20

20-25
25-30

4 Grill

/

d

5 Grill
ventilato

e

NB: i tempi di cottura sono in dicati vi e pos sono essere m od ificati in base ai propri gusti p erso nali. Nelle c ottur e al
grill o grill ventil ato, la l ecca rda va posta se mpre a l 1° r ipiano a p arti re dal b asso.

/

d

e

Sogliole e seppie
Spiedini di calamari e
gamberi
Filetto di merluzzo
Verdure alla grigli a
Bistecca di vite llo
Cotolette
Hamburger
Sgombri
Toast

Pollo alla griglia
Seppie

1
1

1
1
1
1
1
1

n.° 4

1.5

1.5

4

4

4
3/4

4

4

4

4

4

3

3

8

5
5

5
5
5
5
5
5
5

5
5

Max
Max

Max
Max
Max
Max
Max
Max
Max

200
200

8-10

6-8

10
10-15
15-20
15-20

7-10

15-20

2-3

55-60
30-35

La sicurezza una buona abitudine

Per garantire l’efficienza e la sicurezza di questo elettr odomestico:

• riv olgetevi esc lusiv amente a centri di assistenza tecnica autorizzati

• richiedete sempre l’utilizzo di parti di ricambio originali

• P er movimentare l’apparecchio, onde evitare dan-

ni a persone e al prodotto stesso, servirsi sempre
delle apposite maniglie ricavate sulle fiancate del
forno.

• L’apparecchio è concepito per uso non professionale nelle
abitazioni e le sue caratteristiche non vanno modificate.

• Le istruzioni sono valide solo per i paesi di destinazione
i cui simboli figurano sul libretto e sulla targa matricola.

• La sicurezza elettrica di questo apparecchio è assicura­ta soltanto quando lo stesso è correttamente collegato
ad un efficiente impianto di messa a terra come previsto
dalle vigenti norme di sicurezza.

• Durante l’uso dell’apparecchio gli elementi riscal-

danti e alcune parti della porta forno diventano
molto calde. Fare attenzione a non toccarle e tene­re i bambini a distanza.

T rattandosi di fonti di pericolo, e vitare che bambini e
incapaci abbiano contatti con:

- i comandi e l’apparecchio in genere;

- gli imballaggi (sacchetti, polistirolo, chiodi ecc.);

- l’apparecchio, durante e subito dopo il funzionamento del
forno e del grill, visto il surriscaldamento;

- l’apparecchio inutilizzato (in questo caso vanno rese in­nocue le parti che potrebbero essere pericolose).

Vanno e vitate le seguenti operazioni:

- toccare l’apparecchio con parti del corpo umide;

- l’uso quando si è a piedi nudi;

- tirare l’apparecchio o il cavo di alimentazione per stac­carlo dalla presa di corrente;

- operazioni improprie e pericolose;

- ostruire le aperture di ventilazione o smaltimento calore;

- che il cavo di alimentazione di piccoli elettrodomestici fi­nisca su parti calde dell’apparecchio;

- l’esposizione ad agenti atmosferici (pioggia, sole);

- l’utilizzo del forno come ripostiglio;

- l’utilizzo di liquidi infiammabili nei pressi;

- l’impiego di adattatori, prese multiple e/o prolunghe;

- tentativi di installazione o riparazione senza l’intervento
di personale qualificato.

Occorre assolutamente rivolgersi a personale
qualificato nei seguenti casi:

- installazione (secondo le istruzioni del costruttore);

- quando si hanno dubbi sul funzionamento;

- sostituzione della presa in caso di incompatibilità con la
spina dell’apparecchio.

Occorre rivolgersi a centri di assistenza autorizzati dal
costruttore nei seguenti casi:

- in caso di dubbio sull’integrità dell’apparecchio dopo aver
tolto l’imballaggio;

- danneggiamento o sostituzione del cavo di alimentazio­ne;

- in caso di guasto o cattivo funzionamento , richiedendo i
ricambi originali.

È opportuno effettuare le seguenti operazioni:

- solo la cottura dei cibi evitando altre operazioni;

- verificare l’integrità dopo aver tolto l’imballaggio;

- disconnettere l’apparecchio dalla rete di alimentazione
elettrica in caso di cattivo funzionamento e prima di qual­siasi operazione di pulizia o manutenzione;

- quando inutilizzato, disinserire l’apparecchio dalla rete
elettrica e chiudere il rubinetto del gas (se previsto);

- utilizzare guanti da forno per inserire o estrarre recipien­ti;

- impugnare sempre la maniglia della porta al centro dato
che all’estremità potrebbe essere più calda a causa di
eventuali uscite d’aria;

- controllare sempre che le manopole siano nella posizio­ne “•”/”o” quando l’apparecchio non è utilizzato;

- tagliare il cavo di alimentazione dopo a verlo disconnesso
dalla rete elettrica quando si decide di non utilizzare più
l’apparecchio.

• Il costruttore non può essere considerato responsabile
per eventuali danni derivanti da: errata installazione, usi
impropri, erronei ed irragionevoli.

9

Installazione

L’installazione deve essere effettuata secondo le istru­zioni del costruttore da personale professionalmente
qualificato. Una errata installazione può causare danni a

persone, animali o cose, nei confronti dei quali il costruttore
non può essere considerato responsabile.
Importante: qualsiasi intervento di regolazione, manu­tenzione etc. deve essere eseguito con il forno elettrica­mente disinserito.

Installazione dei forni da incasso

Per garantire un b uon funzionamento dell’apparecchio da
incasso è necessario che il mobile sia di caratteristiche
adatte. Nella figura sottostante vengono ripor tate le di­mensioni del vano del mobile nell’inserimento sottotavolo
ed a colonna.

567 mm.

45 mm.

558 mm.

593 mm.

45 mm.

min.

23 mm.

595 mm.

5 mm.

595 mm.

545 mm.

24 mm.

N.B.: Installazione per dichiarazione consumi

I pannelli dei mobili adiacenti il forno dovranno essere in
materiale resistente al calore. In particolare nel caso di
mobili in legno impiallicciato le colle dovranno essere re­sistenti alla temperatura di 100 °C.
In conformità alle norme di sicurezza, una volta incassato
l’apparecchio, non debbono essere possibili e ventuali con­tatti con le pareti elettriche.
T utte le parti che assicurano la protezione debbono esse­re fissate in modo tale da non poter essere tolta senza
l’aiuto di qualche utensile.
Per fissare il forno al mobile aprite la por ta del forno e
fissate il forno tramite 4 viti a legno nei 4 fori posti sulla
cornice perimetrale.

Collegamento elettrico

I forni dotati di cavo di alimentazione tripolare, sono pre­disposti per il funzionamento con corrente alternata alla
tensione e frequenza di alimentazione indicate sulla
targhetta caratteristiche (posta sull’apparecchio) e sul li­bretto istruzioni. Il conduttore di terra del cavo è
contraddistinto dai colori giallo-verde.

595 mm.

23 mm.

567 mm.

5 mm.

595 mm.

545 mm.

24 mm.

558 mm.

595 mm.

575-585 mm.

45 mm.

min.

Per garantire una b uona areazione è necessario elimina­re la parete posteriore del vano, è preferibile installare il
forno in modo che appoggi su due listelli in legno; nel caso
in cui sia presente un piano continuo di appoggio questo
deve a vere un’apertura di almeno 45 x 560 mm.

45 mm.

560 mm.

Montaggio cavo di alimentazione

Apertura morsettiera:

• Servendosi di un cacciavite, fare leva sulle linguette
laterali del coperchio della morsettiera;

• Tirare ed aprire il coperchio della morsettiera.

Per la messa in opera del cav o eseguire le seguenti ope­razioni:

• svitare la vite del serracavo e le tre viti dei contatti L­N-6

• fissare i cavetti sotto le teste delle viti r ispettando i
colori: Blu (N) Marrone (L) Giallo-Verde 6

• fissare il cav o di alimentazione nell’apposito fermacavo
e chiudere il coperchio

NL

Allacciamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico in­dicato sulla targhetta caratteristiche, nel caso di collega­mento diretto alla rete è necessario interporre tra l’appa­recchio e la rete un interruttore omnipolare con apertura
minima fra i contatti di 3 mm. dimensionato al carico e
rispondente alle norme in vigore (il filo di terra non deve

10

essere interrotto dall’interruttore).
Il cavo di alimentazione de ve essere posizionato in modo
che non raggiunga in nessun punto una temperatura su­periore di 50°C a quella ambiente.
Prima di effettuare l’allacciamento accertarsi che:

• La sicurezza elettrica di questo apparecchio è assicu­rata soltanto quando lo stesso è correttamente colle­gato ad un efficiente impianto di messa a terra come
previsto dalle vigenti norme di sicurezza elettrica. E’
necessario verificare questo fondamentale requisito di
sicurezza e, in caso di dubbio , richiedere un controllo
accurato dell’impianto da parte di personale profes­sionalmente qualificato. Il costruttore non può essere
considerato responsabile per eventuali danni causati
dalla mancanza di messa a terra dell’impianto.

• Prima di collegare l’apparecchio accertarsi che i dati
di targa (posti sull’apparecchio e/o sull’imballo) siano
rispondenti a quelli della rete di distribuzione elettrica
e gas.

Caratteristiche tecniche

• Verificare che la portata elettr ica dell’impianto e del­le prese di corrente siano adeguate alla potenza mas­sima dell’apparecchio indicata in targa. In caso di
dubbio rivolgersi ad una persona professionalmente
qualificata.

• In caso di incompatibilità tra la presa e la spina del­l’apparecchio fare sostituire la presa con altra di tipo
adatto da personale professionalmente qualificato.
Quest’ultimo, in particolare, dovrà anche accertare che
la sezione dei cavi della presa sia idonea alla potenza
assorbita dall’apparecchio. In generale è sconsigliabile
l’uso di adattatori, prese multiple e/o prolunghe. Qua­lora il loro uso si rendesse indispensabile è necessa­rio utilizzare solamente adattatori semplici o multipli e
prolunghe conformi alle vigenti norme di sicurezza,
facendo però attenzione a non superare il limite di por­tata in valore di corrente, marcato sull’adattatore sem­plice e sulle prolunghe, e quello di massima potenza
marcato sull’adattatore multiplo. La spina e la presa

devono essere facilmente accessibili.

Dimensioni utili del forno:

larghezza cm. 43,5

profondità cm. 43,5

altezza cm. 32

Volume utile del forno:

litri 60

ENERGY LABEL

Direttiva 2002/40/CE sull’etichetta dei forni elettrici
Norma EN 50304

Modelli con ventilazione di raffreddamento:

Consumo energia convezione Naturale

funzione di riscaldamento: a Statico

Consumo energia dichiarazione Classe convezione F orzata

funzione di riscaldamento: b Ventilato

Modelli senza ventilazione di raffreddamento:

Consumo energia convezione F orzata

funzione di riscaldamento: b V entilato

Consumo energia dichiarazione Classe convezione Naturale

funzione di riscaldamento: a Statico

Tensione e frequenza di alimentazione:

230V ~ 50/60Hz 2250W

7

Questa apparecchiatura è conforme alle seguenti
Direttive Comunitarie:

- 73/23/CEE del 19/02/73 (Bassa Tensione) e succes­sive modificazioni;

- 89/336/CEE del 03/05/89 (Compatibilità Elettromagne­tica) e successive modificazioni;

- 93/68/CEE del 22/07/93 e successive modificazioni.

- 2002/96/CE

La direttiva Europea 2002/96/CE sui rifiuti di
apparecchiature elettriche ed elettroniche (RAEE), pre­vede che gli elettrodomestici non debbano essere smal­titi nel normale flusso dei rifiuti solidi urbani. Gli appa­recchi dismessi devono essere raccolti separatamente
per ottimizzare il tasso di recupero e riciclaggio dei ma­teriali che li compongono ed impedire potenziali danni
per la salute e l’ambiente. Il simbolo del cestino barrato
è riportato su tutti i prodotti per r icordare gli obblighi di
raccolta separata.
Per ulteriori informazioni, sulla corretta dismissione de­gli elettrodomestici, i detentori potranno rivolgersi al ser­vizio pubblico preposto o ai rivenditori.

11

Congratulations on choosing an Indesit appliance, which you will find is dependable and easy to use . We recommend

G

A

F

H

that you read the instructions in this owner’ s manual carefully before use f or the best performance and to extend the lif e
of your appliance, as it will provide you with all the instructions you require to ensure its safe installation, use and
maintenance. Always k eep this owner’ s manual close to hand since you ma y need to refer to it in the future. Thank you.

Close-up view

E

B C D

E

B C D

A. Control Panel
B. Cooking mode selection knob
C. Cooking temperature selection knob
D. Timer knob (only available on certain models)
E. Oven indicator light (only av ailable on certain models)

- When lit, it indicates the ovens is heating up to the
temperature set.

F. Dripping Pan or Baking Sheet
G. Oven Rac k
H. Guides for sliding the racks or dripping pan in and

out

12

How to use your oven

This multi-function oven combines the adv antages of tra­ditional convection ov ens with those of the more modern
fan assisted models in a single appliance.
It is an extremely versatile appliance that allows you to
choose easily and safely between 5 different cooking
modes. The various features offered by the oven are se­lected by means of selector knob “B” and thermostat “C”
situated on the control panel.

Notice: The first time y ou use your appliance, we recom­mend that you set the thermostat to the highest setting
and leave the ov en on f or about half an hour with nothing
in it, with the oven door shut. Then, open the oven door
and let the room air. The odour that is often detected dur­ing this initial use is due to the evaporation of substances
used to protect the oven during storage and until it is in­stalled.

Notice: Place the dripping pan provided on the bottom
shelf of the oven to prev ent any sauce and/or grease from
dripping onto the bottom of the oven only when grilling
food or when using the rotisserie (only available on cer­tain models). F or all other types of cooking, ne ver use the
bottom shelf and never place anything on the bottom of
the oven when it is in operation because this could dam­age the enamel. Alw ays place your cookware (dishes , alu­minium foil, etc. etc.) on the grid provided with the appli­ance inserted especially along the oven guides

Convection Mode a / a

Position of thermostat knob “ C”: betw een 60°C and Max.
On this setting, the top and bottom heating elements come
on. This is the classic, traditional type of oven which has
been perfected, with exceptional heat distrib ution and re­duced energy consumption. The convection oven is still
unequalled when it comes to cooking dishes made up of
several ingredients , e.g. cabbage with ribs, Spanish style
cod, Ancona style stockfish, tender veal strips with rice,
etc. Excellent results are achieved when preparing veal
or beef-based dishes as well (braised meats, stew, gou­lash, wild game, ham etc.) which need to cook slowly and
require basting or the addition of liquid. It nonetheless re­mains the best system for baking cakes as well as fruit
and cooking using covered casserole dishes for o ven bak­ing. When cooking in conv ection mode, only use one drip­ping pan or cooking rack at a time, otherwise the heat
distribution will be unev en. Using the diff erent rack heights
available, you can balance the amount of heat between
the top and the bottom of the oven. Select from among
the various rack heights based on whether the dish needs
more or less heat from the top.

Fan Assisted Mode b / b

Position of thermostat knob “ C”: Between 60°C and Max.
The heating elements, as well as the fan, will come on.
Since the heat remains constant and uniform throughout
the oven, the air cooks and browns f ood uniformly over its
entire surface. With this mode , you can also cook v arious
dishes at the same time, as long as their respective cook­ing temperatures are the same. A maximum of 2 racks
can be used at the same time, following the instructions in

the section entitled: “Cooking On More Than One Rack”.
This fan assisted mode is particularly recommended for
dishes requiring a gratin finish or for those requiring con­siderably prolonged cooking times, such as f or example:
lasagne, pasta bakes, roast chic ken and potatoes, etc…
Moreover, the excellent heat distribution makes it possi­ble to use lower temperatures when cooking roasts . This
results in less loss of juices, meat which is more tender
and a decrease in the loss of weight for the roast. The f an
assisted mode is especially suited for cooking fish, which
can be prepared with the addition of a limited amount of
condiments, thus maintaining their flavour and appear­ance.
Desserts: the fan assisted mode is also perf ect for baking
leavened cak es.
Moreover, this mode can also be used to thaw quickly
white or red meat and bread by setting the temperature to
80 °C. T o tha w more delicate f oods, set the thermostat to
60°C or use only the cold air circulation feature by setting
the thermostat to 0°C.

“Top” oven c / c

Position of thermostat knob “C”: Betw een 60°C and Max.
The top heating element comes on.
This mode can be used to brown food at the end of cook­ing.

Grill d / d

Position of thermostat knob “C”: Max
The top central heating element comes on.
The extremely high and direct temperature of the grill
makes it possible to brown the surf ace of meats and roasts
while locking in the juices to keep them tender . The grill is
also highly recommended for dishes that require a high
temperature on the surface: beef steaks, veal, rib steak,
filets, hamburgers etc...
Some grilling examples are included in the “Practical Cook­ing Advice” paragraph.

Fan Assisted Grill e / e

Position of thermostat knob “C”: between 60°C and 200°C .
The top central heating element and the fan come on. This
combination of features increases the effectiv eness of the
unidirectional thermal radiation of the heating elements
through forced circulation of the air throughout the ov en.
This helps prevent food from bur ning on the surface, al­lowing the heat to penetrate right into the food. Excellent
results are achieved with kebabs made with meats and
vegetables, sausages , ribs, lamb chops, chicken in a spicy
sauce, quail, pork chops, etc.
This mode is also ideal for cooking fish steaks, lik e sword­fish, tuna, grouper , stuff ed cuttlefish etc.

Timer (D) (only available on certain models)
To use the timer, the buzzer “D” must be wound up by

turning the knob one full turn clockwise 4; then turn it
back 5 to the desired time so that the number of

minutes on the knob matches the reference mark on the
panel.

13

The oven light

Set knob “B” to the 3 symbol to turn it on. It lights the
oven and sta ys on when any of the electrical heating ele­ments in the oven come on.

How to Keep Your Oven in Shape

Cooling ventilation

In order to cool down the exterior of the appliance, some
models are equipped with a cooling fan which comes on
automatically when the oven is hot.
When the fan is on, a normal flow of air can be heard
exiting between the oven door and the control panel.

Note: When cooking is done, the fan stays on until
the oven cools down sufficiently.

Before cleaning your oven, or performing maintenance,
disconnect it from the power supply.

To extend the life of your oven, it must be cleaned
frequently, keeping in mind that:

• Do not use steam equipment to c lean the appliance.

• the enamelled or stainless steel parts should be
washed with lukewarm water without using any abra­sive powders or corrosiv e substances which could ruin
them; Stainless steel could get stained. If these stains
are difficult to remove, use special products available
on the market. After cleaning, it is advisable to rinse
thoroughly and dry .

• the inside of the oven should preferably be cleaned
immediately after use, when it is still warm, with hot
water and soap; the soap should be rinsed away and
the interior dried thoroughly. Avoid using abrasive de­tergents (for example cleaning powders, etc…) and
abrasive sponges for dishes or acids (such as
limescale-remover , etc…) as these could damage the
enamel. If the grease spots and dir t are particularly
tough to remove, use a special product f or ov en clean­ing, following the instructions provided on the pack et.

• if you use your oven for an extended period of time,
condensation may form. Dry it using a soft cloth.

• there is a rubber seal surrounding the oven opening
which guarantees its perfect functioning. Check the
condition of this seal on a regular basis. If necessary,
clean it and avoid using abrasive products or objects
to do so. Should it become damaged, please contact
your nearest After-sales Service Centre. We recom­mend you avoid using the oven until it has been re­paired.

• never line the ov en bottom with aluminium foil, as the
consequent accumulation of heat could compromise
the cooking and even damage the enamel.

• clean the glass door using non-abrasive products or
sponges and dry it with a soft cloth.

How to remove the oven door

For a more thorough clean, you can remove the oven
door. Proceed as follows:

• open the door fully;

• lift up and turn the small levers situated on the two
hinges;

• grip the door on the two external sides, shut it slowly
but not completely;

• pull the door towards you, pulling it out of its seat;

Reassemble the door by follo wing the abov e procedures
backwards.

123

Replacing the Oven Lamp

• Disconnect the oven from the power supply b y means
of the omnipolar switch used to connect the appliance
to the electrical mains; or unplug the appliance if the
plug is accessible;

• Remove the glass cover of the lamp-holder;

• Remove the lamp and replace with a lamp resistant to
high temperatures (300°C) with the following charac­teristics:

- Voltage: 230/240 V

- Wattage 25W

- T ype E14

• Replace the glass cover and reconnect the oven to
the mains power supply.

14

Practical Cooking Advice

The oven off ers a wide range of alternatives which allow
you to cook any type of food in the best possib le wa y . With
time you will learn to make the best use of this versatile
cooking appliance and the following directions are only a
guideline which may be varied according to your o wn per­sonal experience.

Preheating

If the oven must be preheated (this is generally the case
when cooking leavened f oods), the “fan assisted” mode

b / b can be used to reach the desired temperature as

quickly as possible in order to sa ve on energy.
Once the food has been placed in the oven, the most
appropriate cooking mode can then be selected.

Cooking on More Than One Rack

If you have to cook on more than one rack at the same
time, use only the “fan assisted mode” b / b which is
the only one that is appropriate for this type of cooking.

• The oven is fitted with 5 racks. During fan assisted
cooking, use two of the three central racks; the lowest
and highest racks receive the hot air directly and
therefore delicate foodstuffs could be burnt on these
racks.

• As a general rule, use the 2nd and 4th rack from the
bottom, placing the foodstuffs that require greater heat
on the 2nd rack from the bottom. For example, when
cooking meat roasts together with other food, place
the roast on the 2nd rack from the bottom and the more
delicate food on the 4th rack from the bottom.

• When cooking foodstuffs that require differing times
and temperatures, set a temperature that is somewhere
between the two temperatures required, place the more
delicate food on the 4th rack from the bottom and tak e
the food requiring less time out of the oven first.

• Use the dripping pan on the lower rack and the grid on
the upper;

Using the Grill
This multi-function oven offers you 2 different grilling
modes only and exclusively with the o ven door shut.

Use the “grill” mode d / d, placing the food under the
centre of the grill (situated on the 3rd or 4th rack form the
bottom) because only the central part of the top heating
element is turned on.
Use the bottom rack (1st from the bottom), placing the
dripping pan provided to collect any sauce and/or grease
and prevent the same from dripping onto the ov en bottom.
When using this mode, we recommend you set the
thermostat to the highest setting. However, this does not
mean you cannot use lower temperatures, simply by
adjusting the thermostat knob to the desired temperatu­re.
Setting e / e, “fan assisted grill”, is extremely useful for
grilling foods rapidly, as the distribution of heat makes it
possible not only to brown the surface, but also to cook
the bottom part.
Moreover, it can also be used for browning foods at the
end of the cooking process, such as adding that gratin
finish to pasta bakes, for example.

When using this mode, place the grid on the 2nd or 3rd
oven rack from the bottom (see cooking table) then, to
prevent fat and grease from dripping onto the bottom of
the oven and thus smoke from f orming, place a dripping­pan on the 1st rack from the bottom.

Important: always use the grill with the oven door shut.

This will allow you both to obtain excellent results and to
save on energy (appro ximately 10%).
When using this mode, we advise you to set the thermostat
to 200°C, as it is the most efficient way to use the gr ill,
which is based on the use of infrared rays . However, this
does not mean you cannot use lower temperatures , simply
by adjusting the thermostat knob to the desired tempera­ture.

Therefore the best results when using the grill modes
are obtained by placing the grid on the lower racks
(see cooking table) then, to prevent fat and grease
from dripping onto the bottom of the oven and smoke
from forming, place a dripping-pan on the 1st oven
rack from the bottom.

Baking Cakes

When baking cakes, always place them in a preheated
oven. Make sure you wait until the oven has been
preheated thoroughly (the red light “E” will turn off). Do
not open the oven door during baking to prev ent the cake
from dropping. In gener al:

Pastry is too dr y

Increase the tempe rature b y 10°C and r educe th e
cooking time.

Pastry dropped

Use less liquid or lower th e temperat ure by 10°C.

Pastry is too dark on top

Place it on a lower rack, l ower the tem perat ure, a nd
increase the cooking tim e.

Cooked well on the inside but sticky on the
outside

Use less liquid, lower t he tempe ratur e, and i ncre ase
the cooking time.

The pastry sticks to the pan

Grease the pan well and s prinkle it wit h a dust ing of
flour or use greaseproof paper.

I used more than one level (in the function
"ventilated oven") and they are not all at the sa me
cooking point

Use a lower temperature s etting. It is not nec essa ry to
remove the food from a ll the rac ks at the same ti me.

15

Cooking Pizza
For best results when cooking pizza, use the “fan

assisted “ b / b mode:

• Preheat the oven for at least 10 minutes;

• Use a light aluminium pizza pan, placing it on the grid
supplied with the oven. If the dripping pan is used, this
will extend the cooking time, making it difficult to get a
crispy crust;

• Do not open the oven door frequently while the pizza
is cooking;

• If the pizza has a lot of toppings (three of four), we
recommend you add the mozzarella cheese on top
halfway through the cooking process .

• When cooking pizza on two racks, use the 2nd and 4th
with a temperature of 220°C and place the pizzas in
the oven after having preheated it for at least 10
minutes.

Cooking Fish and Meat

When cooking white meat, fowl and fish, use temperature
settings from 180 °C to 200 °C.
For red meat that should be well done on the outside while
tender and juicy in the inside, it is a good idea to start with
a high temperature setting (200°C-220°C) for a short time,
then turn the oven down afterwards.
In general, the larger the roast, the lower the temperature
setting. Place the meat on the centre of the grid and place
the dripping pan beneath it to catch the fat.
Make sure that the grid is inserted so that it is in the centre
of the oven. If you would like to increase the amount of
heat from below, use the low rack heights. For savoury
roasts (especially duck and wild game), dress the meat
with lard or bacon on the top.

16

Selector knob

a

b

b

c

setting

Food to be cooked

Weight

(in kg)

Cooking rack
position from

bottom

Preheating time

(minutes)

Thermostat

knob

setting

Cooking

time

(minutes)

1 Convection

/

a

2 Fan
assisted

/

3 Top Oven

/

c

4 Grill

/

d

d

5 Fan
assisted grill

/

e

e

NB: cooking times are approximate and may vary according to personal taste. When cooking using the grill or fan
assisted grill, the dripping pan must always be placed on the 1st oven rack from the bottom.

Duck
Roast veal or beef
Pork roast
Biscuits (short pastry)
Tarts

Pizza (on 2 racks)
Lasagne
Lamb
Roast chicken + potatoes
Mackerel
Plum-cake
Cream puffs (on 2 racks)
Biscuits (on 2 racks)
Sponge cake (on 1 rack)
Sponge cake (on 2 racks)
Savoury pies

Browning food to perfect
cooking

Soles and cuttlefish
Squid and prawn kebabs
Cod filet
Grilled vegetables
Veal steak
Cutlets
Hamburgers
Mackerels
Toasted sandwiches

Grilled chicken
Cuttlefish

1
1
1

-

1
1

1
1
1
1
1

0.5

0.5

0.5

1.0

1.5

- 3/4 15 220 -

1
1
1
1
1
1
1
1

n.° 4

1.5

1.5

3
3
3
3
3

2-4

3
2

2-4

2

2
2-4
2-4

2
2-4

3

4

4

4
3/4

4

4

4

4

4

3

3

15
15
15
15
15

15
10
10
10
10
10
10
10
10
10
15

5
5
5
5
5
5
5
5
5

5
5

200
200
200
180
180

220
200
180
180
180
170
190
180
170
170
200

Max
Max
Max
Max
Max
Max
Max
Max
Max

200
200

65-75
70-75
70-80
15-20
30-35

15-20
30-35
50-60
60-75
30-35
40-50
20-25
10-15
15-20
20-25
25-30

8-10

10-15
15-20
15-20

7-10

15-20

55-60
30-35

6-8

10

2-3

17

Safety Is A Good Habit To Get Into

T o maintain the efficienc y and saf ety of this appliance, we recommend that you do the following:

• only call the Service Centres authorised by the manufacturer

• always use original spare parts

• When handling the appliance, we recommend you

always use the purpose pro vided handles recessed
into the sides of the oven to prevent harming
people or damaging the appliance itself.

• This appliance is designed for non-professional, house­hold use and its functions must not be changed.

• These instructions are only valid for the countries
whose symbols appear on the manual and the serial
number plate.

• The electrical system of this appliance can only be used
safely when it is correctly connected to an efficient
earthing system in compliance with current safety
standards.

• When the appliance is in use, the heating elements

and some parts of the oven door become extremely
hot. Make sure you don’t touc h them and keep chil­dren well away.

The following items are potentially danger ous, and
therefore appropriate measures must be taken to
prevent children and the disabled from coming into
contact with them:

- Controls and the appliance in general;

- Packaging (bags, polystyrene, nails, etc.);

- The appliance itself, immediately after use of the oven
or grill due to the heat generated;

- The appliance itself, when no longer in use (potentially
dangerous parts must be made safe).

Av oid the following:

- T ouching the appliance with wet parts of the body;

- Using the appliance when barefoot;

- Pulling on the appliance or the supply cable to unplug
it from the electrical outlet;

- Improper or dangerous operations;

- Obstructing the ventilation or heat dissipation slots;

- Allowing power supply cables of small appliances to
come into contact with the hot parts of the appliance;

- Exposing the appliance to atmospheric agents such
as rain, or sunlight;

- Using the oven for storage purposes;

- Using flammable liquids near the appliance;

- Using adapters, multiple sockets and/or extension
leads;

- Attempting to install or repair the appliance without the
assistance of qualified personnel.

Qualified personnel must be contacted in the
following cases:

- Installation (following the manufacturer’ s instructions);

- When in doubt about operating the appliance;

- Replacing the electrical socket when it is not compat­ible with the appliance plug.

Service Centres authorised by the manufacturer
must be contacted in the follo wing cases:

- If in doubt about the soundness of the appliance after
removing it from its packaging;

- If the power supply cable has been damaged or needs
to be replaced;

- If the appliance breaks down or functions poorly; ask
for original spare parts.

It is a good idea to do the following:

- Only use the appliance to cook food and nothing else;

- Check the soundness of the appliance after it has been
unpacked;

- Disconnect the appliance from the electrical mains if it is
not functioning properly and before cleaning or perform­ing maintenance;

- When left unused, unplug the appliance form the elec­tricity mains and turn off the gas tap (if foreseen);

- Use oven gloves to place cookware in the oven or when
removing it;

- Always grip the oven door handle in the centre as the
extremities of the same may be hot due to any hot air
leaks;

- Make sure the knobs are in the “•”/”o” position when the
appliance is not in use.

- Cut the power supply cable after disconnecting it from
the mains when you decide not to use the appliance any
longer.

• The manufacturer may not be held responsible for any
damage due to: incorrect installation, improper , incorrect
and irrational use.

18

Instalation

The appliance must be installed only by a qualified
person in compliance with the instructions provided.

The manufacturer declines all responsibility f or improper
installation which may harm persons and animals and
damage property.
Important: The power supply to the appliance must be
cut off before any adjustments or maintenance work is
done on it.

Installation of Built-in Ovens

In order to ensure that the built-in appliance functions prop­erly, the cabinet containing it must be appropr iate. The
figure below gives the dimensions of the cut-out f or instal­lation under the counter or in a wall cabinet unit.

567 mm.

45 mm.

558 mm.

593 mm.

45 mm.

min.

23 mm.

595 mm.

5 mm.

595 mm.

545 mm.

24 mm.

N.B.: Installation in compliance with the consumption declaration

The panels of the adjacent cabinets must be made of heat­resistant material. In particular, cabinets with a v eneer ex­terior must be assembled with glues which can withstand
temperatures of up to 100 °C.
In compliance with current safety standards, contact with
the electrical parts of the oven must not be possible once
it has been installed.
All parts which ensure the safe operation of the appliance
must be removab le only with the aid of a tool.
To fasten the oven to the cabinet, open the door of the
oven and attach it by inserting the 4 wooden screws into
the 4 holes located on the perimeter of the frame.

Electrical Connection

Those ovens equipped with a three-pole power supply
cable are designed to operate with an alternating current
with the voltage and frequency indicated on the data plate
(located on the appliance) and in the instruction manual.
The wire for earthing the appliance is yellow-green in col­our.

595 mm.

23 mm.

567 mm.

5 mm.

595 mm.

545 mm.

24 mm.

558 mm.

595 mm.

575-585 mm.

45 mm.

min.

In order to ensure adequate ventilation, the back panel of
the cabinet unit must be removed. Installing the oven so
that it rests on two strips of wood is preferab le. If the oven
rests on a continuous, flat surface, there must be an ap­erture of at least 45 x 560 mm.

45 mm.

560 mm.

Fitting on a Po wer Suppl y Cable

Opening the terminal board:

• Using a screwdriver, prise on the side tabs of the ter­minal board cover;

• Pull open the cover of the terminal board.

To install the cable, proceed as follows:

• Remove the wire clamp screw and the three contact
screws L-N-6

• Fasten the wires beneath the screwheads using the
following colour scheme: Blue (N) Br o wn (L) Yellow-

Green 6

• Fasten the supply cable in place with the clamp and
close the cover of the terminal board.

NL

Connecting the supply cable to the mains

Install a standardised plug corresponding to the load indi­cated on the data plate. When connecting the cable di­rectly to the mains, install an omnipolar circuit-breaker with
a minimum contact opening of 3 mm between the appli­ance and the mains. The omnipolar circuit break er should
be sized according to the load and should comply with
current regulations (the earth wire should not be inter-

19

rupted by the circuit breaker).
The supply cable should be positioned so that it does not
reach a temperature of more than 50°C with respect to
the room temperature, anywhere along its length.
Before making the connection, check that:

• The electrical safety of this appliance can only be guar­anteed if the cooker is correctly and efficiently earthed,
in compliance with regulations on electrical safety. Al­ways ensure that the earthing is efficient; if you have
any doubts call in a qualified technician to check the
system. The manufacturer declines all responsibility
for damage resulting from a system which has not been
earthed.

• Before plugging the appliance into the mains, check
that the specifications indicated on the date plate (on
the appliance and/or packaging) correspond to those
of the electrical mains system of your home.

Technical Specifications

• Check that the electrical capacity of the system and
sockets will support the maximum power of the appli­ance, as indicated on the data plate. If you have any
doubts, call in a qualified technician.

• If the socket and appliance plug are not compatible,
have the socket replaced with a suitable model by a
qualified technician. The latter, in particular, will also
have to ensure that the cross section of the socket
cables are suitable for the po wer absorbed b y the ap­pliance. The use of adapters, multiple sockets and/or
extensions, is not recommended. If their use cannot
be avoided, remember to use only single or multiple
adapters and extensions which comply with current
safety regulations. In these cases, never exceed the
maximum current capacity indicated on the single
adapter or extension and the maximum power indicated
on the multiple adapter. The plug and socket must

be easily accessible.

Inner dimensions of the oven:

Width 43.5 cm

Depth 43.5 cm

Height 32 cm

Inner Volume of the Oven:

60 litres

ENERGY LABEL

Directive 2002/40/EC on the label of electric ovens
Norm EN 50304

Models with cooling ventilation:

Energy consumption for Natural conv ection

heating mode: a Convection

Declared energy consumption for Forced con vection Class

heating mode: b Fan assisted

Models without cooling ventilation:

Energy consumption for Forced con v ection

heating mode: b Fan assisted

Declared energy consumption for Natural conv ection Class

heating mode: a Conv ection

Voltage and Frequency of Power Supply:

230V ~ 50/60Hz 2250W

7

This appliance conforms with the following
European Economic Community directives:

- 73/23/EEC of 19/02/73 (Low V oltage) and subsequent
modifications;

- 89/336/EEC of 03/05/89 (Electromagnetic
Compatibility) and subsequent modifications;

- 93/68/EEC of 22/07/93 and subsequent
modifications.

- 2002/96/EC

The European Directive 2002/96/EC on Waste Electrical
and Electronic Equipment (WEEE), requires that old
household electrical appliances must not be disposed of
in the normal unsorted municipal waste stream. Old
appliances must be collected separately in order to
optimise the recovery and recycling of the materials they
contain and reduce the impact on human health and the
environment. The crossed out “wheeled bin” symbol on
the product reminds you of your obligation, that when y ou
dispose of the appliance it must be separately collected.
Consumers should contact their local authority or retailer
for information concerning the correct disposal of their old
appliance.

20

Merci d’avoir choisi un produit Indesit, fiable et facile à utiliser. Pour apprendre à bien connaître votre appareil, à
l’utiliser et à le conserver longtemps, lisez attentivement cette notice av ant toute utilisation car elle contient des instructions
très importantes concernant sa sécurité d’installation, d’usage et d’entretien. Conservez av ec soin cette brochure pour
toute consultation ultérieure. Merci.

Vu de près

E

A

H

G

B C D

F

E

B C D

A. Tableau de bord
B. Sélecteur de fonctions
C. Sélecteur de températures
D. Minuterie (n’existe que sur certains modèles)
E. V o yant de f onctionnement du four (n’e xiste que sur

certains modèles) - Allumé, il indique la montée en
température jusqu’à la température sélectionnée.

F. Lèchefrite ou plateau de cuisson
G. Grille du four
H. Crémaillères pour lèchefrites et grilles

21

Mode d’emploi

Le four multifonction réunit en un seul appareil les quali­tés des fours traditionnels à convection naturelle : “stati­ques” à celles des fours modernes à convection forcée :
“ventilés”.
Il s’agit d’un appareil extrêmement performant qui vous
permet de choisir facilement et sans vous tromper parmi
5 modes de cuisson. Pour sélectionner les fonctions dis­ponibles, utilisez le sélecteur «B» et le sélecteur de tem­pératures «C» du tableau de bord.

Attention : Lors de son premier allumage, faites fonc­tionner le four à vide, porte fermée, pendant au moins
une demi-heure en réglant la température à son maxi­mum. Ouvrez ensuite la porte et ventilez la pièce. L’odeur
qui se dégage parfois pendant cette opération est due à
l’évaporation des produits utilisés pour protéger le four
pendant le laps de temps qui s’écoule entre la fabrication
et l’installation du produit.

Attention : Installez la lèchefrite sur le premier gradin du
bas pour recueillir les graisses et les jus uniquement en
cas de cuissons au gril ou au tournebroche (ce dernier
n’est présent que sur certains modèles). P our les autres
modes de cuisson n’utilisez jamais le gradin du bas et ne
posez jamais d’objets à même la sole du four, vous r is­queriez d’abîmer l’émail. Enf ournez toujours vos plats de
cuisson (plats pyrex, papier alu, etc. etc.) sur la grille f our­nie avec l’appareil et montée dans les gradins de la cré­maillère à l’intérieur de l’enceinte du four .

Four Statique a / a
Position sélecteur des températures «C» : entre 60°C et
Max.

En effectuant ce choix, vous obtiendrez le branchement
des deux résistances (sole et voûte) C’est le four tradi­tionnel de grand-mère revu pour atteindre un niveau ex­ceptionnel de diffusion de la chaleur et d’économie d’élec­tricité. Rien n’égale le f our statique quand il s’agit de cui­siner des plats garnis traditionnels tels que : côtes de porc
au chou, morue à l’espagnole, stockfisch à la mode d’An­cône, veau au riz etc... V ous obtiendrez des résultats tout
aussi excellents pour vos plats de viande de bœuf ou de
veau tels que : bœuf braisé, ragoût, goulasch, gibier , jam­bon et longe de porc etc... qui exigent une cuisson lente
et de fréquents ajouts de liquides. C’est aussi le mode de
cuisson recommandé pour les gâteaux, les fruits et les
plats mijotés dans des cocottes avec couv ercle. Lorsque
vous utilisez le four statique, ne cuisez que sur un seul
niveau pour avoir une meilleure diffusion de la chaleur.
Choisissez le niveau qui vous permettra de mieux équili­brer la quantité de chaleur provenant de la voûte et de la
sole. Enfournez, au choix, sur les gradins du haut ou du
bas selon que vous désirez plus de chaleur prov enant de
la voûte ou de la sole.

Four Ventilé b / b
Position sélecteur de températures «C» : entre 60°C et
Max.

Mise en marche des éléments chauffants ainsi que de la
turbine. La chaleur est constante et bien répartie à l’inté­rieur du four , l’air cuit et dore de façon uniforme et en tous

points. Vous pouvez ainsi procéder à une cuisson grou­pée en enfournant plusieurs plats ensemble à condition
qu’ils cuisent à la même température. P our cuire simulta­nément sur 2 niveaux, suivez les conseils f ournis dans le
paragraphe «Cuisson groupée sur plusieurs niveaux».
C’est la fonction qui convient le mieux à des plats grati­nés ou à la cuisson prolongée tels que : lasagnes, gra­tins de pâtes, poulet rôti et pommes de terre au four etc...
Le choix de températures plus basses, possible grâce à
une meilleure répartition de la chaleur, vous permettra
d’obtenir des rôtis de viande plus juteux et tendres à sou­hait avec une moindre perte de poids. Cette f onction con­vient aussi à merveille à la cuisson du poisson qui ne
subit aucune altération de son aspect et de son goût car il
exige un moindre apport de condiment.
Desserts: vous réussirez à coup sûr vos gâteaux levés.
La fonction «ventilé», réglée à une température de 80 °C
sert aussi à décongeler rapidement la viande, rouge ou
blanche, le pain. P our décongeler des mets plus délicats,
sélectionnez une température de 60°C ou n’utilisez que
la circulation d’air froid en amenant le sélecteur de tem­pératures sur 0°C.

Résistance de voûte c / c

Position sélecteur de températures «C» : entre 60°C et
Max.
L’élément chauffant supérieur est branché.
Cette fonction est conseillée pour parf aire la cuisson des
aliments.

Grill d / d

Position sélecteur de températures « C»: Max.
L’élément chauffant supérieur central est branché.
La température élevée et directe du gril permet de saisir
l’aliment en surface pour qu’il ne perde pas son jus et
reste tendre à souhait. La cuisson au g ril est particulière­ment recommandée pour les plats qui exigent une tem­pérature élevée à leur surface : côtes de veau et de boeuf ,

entrecôtes, filet, hamburgers, etc....

Vous trouverez des exemples d’utilisation dans le para­graphe «Conseils utiles pour la cuisson».

Gril Ventilé e / e
Position sélecteur de températures «C» : entre 60°C et
200°C.

Mise en marche de l’élément chauffant supérieur central
ainsi que de la turbine. L’irradiation thermique unidirec­tionnelle s’ajoute au brassage de l’air pour une répartition
uniforme de la chaleur dans l’enceinte du four. Plus de
risques de brûler vos aliments en surface et plus grande
pénétration de la chaleur. C’est l’idéal pour cuire: brochet­tes de viande et de légumes, saucisses, côtelettes de porc,
côtelettes d’agneau, poulet à la crapaudine, cailles à la
sauge, filet de porc etc...
Quant aux poissons, le gril ventilé n’a pas son pareil pour
la cuisson de tranches de mérou, de thon, d’espadon, de
sépioles farcies etc...

Minuterie (D) (n’existe que sur certains modèles)
Fonctionnement de la minuterie : remontez la sonnerie
en tournant la manette «D» d’un tour presque complet

dans le sens des aiguilles d’une montre 4; puis , en
faisant marche arrière 5, sélectionnez le temps désiré

22
