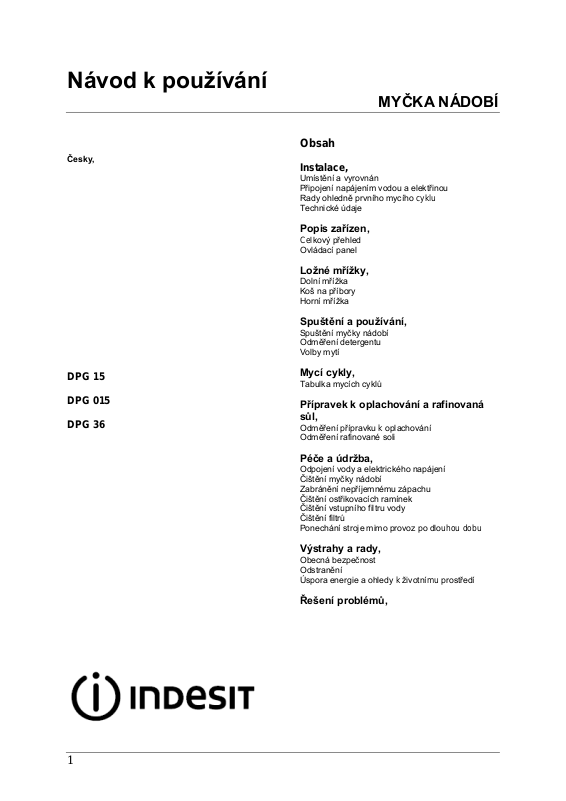

Indesit DPG 36 A IX.R User Manual

Návod k používání

Česky,

DPG 15 DPG 015 DPG 36

MYČKA NÁDOBÍ

Obsah

Instalace,

Umístění a vyrovnán Připojení napájením vodou a elektřinou Rady ohledně prvního mycího cyklu Technické údaje

Popis zařízen,

Celkový přehled Ovládací panel

Ložné mřížky,

Dolní mřížka Koš na příbory Horní mřížka

Spuštění a používání,

Spuštění myčky nádobí Odměření detergentu Volby mytí

Mycí cykly,

Tabulka mycích cyklů

Přípravek k oplachování a rafinovaná sůl,

Odměření přípravku k oplachování Odměření rafinované soli

Péče a údržba,

Odpojení vody a elektrického napájení Čištění myčky nádobí Zabránění nepříjemnému zápachu Čištění ostřikovacích ramínek Čištění vstupního filtru vody Čištění filtrů Ponechání stroje mimo provoz po dlouhou dobu

Výstrahy a rady,

Obecná bezpečnost Odstranění Úspora energie a ohledy k životnímu prostředí

Řešení problémů,

Instalace

Tento návod k používání uložte na bezpečném

místě k pozdějšímu nahlížení. Pokud se zařízení prodá, daruje nebo přestěhuje, zajistěte prosím, aby se návod přesunul se strojem tak, aby nový vlastník mohl mít z rad obsažených v návodu prospěch.

Přečte si prosím tento návod používání pečlivě:

obsahuje důležité informace ohledně bezpečné instalace, používání a údržbě zařízení.

Pokud je kdykoliv zapotřebí zařízení přemístit, udržujte jej ve vztyčené poloze; je-li to absolutně nevyhnutelné, lze jej naklonit dozadu.

Umístění a vyrovnání

1. Zařízení vyjměte ze všech obalů a zkontrolujte, že se během přepravy nepoškodilo. Pokud se poškodilo, kontaktuje prodejce a nepokračujte dále

s procesem instalace.

2. Zkontrolujte myčku tak, že ji umístíte jejím bočním

nebo zadním panelem k připojeným skříním nebo i ke stěně. Toto zařízení lze též zapustit pod jednoduchou pracovní plochu* (viz list Montážních

instrukcí).

3. Myčku umístěte na vyrovnanou a tuhou podlahu. Je-li podlaha nevyrovnaná, lze seřizovat přední

nožku zařízení, dokud se nedosáhne vodorovné polohy. Když je zařízení správně vyrovnané, bude stabilnější a je mnohem menší pravděpodobnost, že se za provozu bude hýbat nebo způsobovat vibrace

a hluk.

4. * Seřiďte výšku zadní nožky od předku zařízení*

ke střední dolní části myčky, otáčením šestihranným utahovacím klíčem (červená barva) s velikostí 8 mm ve směru hodinových ručiček, abyste tak zvedli výšku nebo proti směru hodinových ručiček, abyste snížili výšku.

Připojení napájení vodou a elektřinou

Připojení k napájení vodou a elektřinou by měl provádět jedině kvalifikovaný technik.

Myčka by neměla stát na vodní hadici nebo kabelu elektrického napájení.

Zařízení se musí připojit k vodovodní síti pomocí nových hadic.

Aby se dosáhlo nejlepší možné instalace, lze hadice vstupu (A) a výstupu (B) vody a kabel elektrického napájení umístit jak nalevo tak napravo (viz

obrázek).

Připojení přívodní hadice vody

U vhodného místa připojení studené vody: než

připojíte hadici, odpusťte vodu, dokud nezačne být perfektně čistá tak, aby žádné nečistoty, které mohly ve vodě zůstat, neucpaly zařízení; poté, co tento úkon provedete, našroubujte vstupní hadici pevně na vodovodní kohoutek s ¾ plynovou propojkou se závitem.

U vhodného místa připojení teplé vody: vaši

myčku můžete napájet horkou vodou z vodovodního řadu (když máte systém ústředního vytápění s radiátory) za předpokladu, že zde teplota vody nepřesáhne 60 Našroubujte hadici na kohoutek, jak je popsáno u připojení studené vody.

Není-li vstupní hadice dostatečně dlouhá,

kontaktuje specializovaný obchod nebo autorizovaného technika (viz Podpora).

Tlak vody musí být v rozsahu hodnot

uvedených v Tabulce technických údajů (viz

přiložené informace).

Hadice by neměla být ohnutá nebo skřípnutá.

Ochrana proti vytopení

Aby se zajistilo, že nedojde k vytopení myčkou; je tato opatřena speciálním systémem, který zablokuje přívod vody, když dojde k abnormalitám nebo únikům z vnitřku zařízení.

Některé modely jsou též vybaveny doplňkovým bezpečnostním zařízením New Acqua Stop*, které zaručí ochranu proti vytopení, i když dojde

k prasknutí hadice přívodu vody.

VAROVÁNÍ: NEBEZPEČNÉ NAPĚTÍ!

Za žádných okolností by se přívodní hadice vody neměla řezat, pokud obsahuje elektrické součásti.

* Je k dispozici jen u zvolených modelů.

Technické údaje

Rozměry

Šířka 59,5 cm Výška 82 cm

Hloubka 57 cm

Kapacita

12 standardních vložení

Tlak přiváděné

vody

0,05 – 1 MPa (0,5 – 10 bar) 7,25 – 145 psi

Napájecí napětí

Viz štítek údajů zařízení

Celkový přijatelný příkon

Viz štítek údajů zařízení

Pojistky

Viz štítek údajů zařízení

Myčka vyhovuje následujícím Směrnicím Evropského společenství:

-2006/95/CE z 16.1.2007 (Nízké napětí) v platném znění následných předpisů

-89/336/EEC z 3.5.89

(Elektromagnetická slučitelnost) v platném znění následných předpisů

-97/17/EC (Štítkování)

-2002/96/CE (Odpad z elektrických a elektronických zařízení WEEE)

Připojení hadice odpadní vody

Připojte odpadní hadici (aniž by se ohýbala) do kanálu splašků s minimálním průměrem 4 cm. Jinak ji nechte pověšenou přes dřez či vanu; volný konec hadice by neměl zůstat ponořený ve vodě.

by měla být mezi 40 a 100 cm nad zemí (viz

obrázek).

Nedoporučujeme použít prodloužení hadice.

Elektrické připojení

Než zasunete zástrčku do elektrické zásuvky, ověřte, že:

Zásuvka je uzemněná a v souladu s elektrickými

předpisy.

Zásuvka snese maximální příkon zařízení, které

je uvedeno štítku s údaji umístěném uvnitř dvířek

(viz kapitolu nadepsanou Popis zařízení).

Napětí elektrického napájení spadá do rozsahu

hodnot uvedeného na štítku údajů uvnitř dvířek.

Zásuvka odpovídá zástrčce zařízení. Pokud tomu

tak není, požádejte o výměnu zástrčky autorizovaného technika (viz Podpora): nepoužívejte prodlužovacích kabelů ani mnohočetných zásuvek.

Když je zařízení instalováno, měly by být elektrický napájecí kabel a elektrická zásuvka snadno přístupné.

Kabel by se neměl ohýbat nebo být skřípnutý.

Poškodí-li se elektrický napájecí kabel, musí jej vyměnit výrobce nebo Servis technické podpory, aby se zabránilo potenciálnímu nebezpečí (viz

Podpora).

Společnost nebude moci být brána k odpovědnosti za žádnou nehodu, ke které dojde při nedodržení těchto předpisů.

Speciální plastový loket* usnadňuje nalezení nejlepšího rozmístění: loket bezpečně upevněte ke stěně, aby se zabránilo odpadní

hadici v pohybu a

rozstřikování špinavé vody. Část hadice označená písmenem A

Proti-kondenzační proužek *

Po instalaci myčky otevřete dvířka a přilepte přilnavý průhledný proužek pod dřevěnou polici, aby se chránila před kondenzací, která se může vytvářet.

Rady ohledně prvního mycího cyklu

Po instalaci zařízení těsně před tím, než spustíte první mycí cyklus, naplňte úplně dávkovač soli vodou a přidejte přibližně jen 1 kg soli (viz kapitola

nadepsaná Oplachovací přípravek a rafinovaná sůl).

Voda může přetéct, toto je normální a není to důvod k obavám. Zvolte hodnotu tvrdosti vody (viz kapitola

nadepsaná Přípravek k oplachování a rafinovaná sůl). – Po vsypání soli do stroje se vypne kontrolka *

nedostatku soli LOW SALT.

Když se nádoba na sůl nenaplní, mohou se

v důsledku toho poškodit změkčovač vody a topné těleso.

* Je k dispozici jen u zvolených modelů.

Popis zařízení

Horní mřížka

Horní ostřikovací ramínko

Sklopný oddíl

Seřizovač výšky mřížky

Dolní mřížka

Dolní ostřikovací ramínko

Koš na příbory

Mycí filtr

Dávkovač soli

10.

Dávkovače detergentů a splachovacích přípravků

11.

Štítek s údaji

12.

Ovládací panel***

Knoflík volby mycího cyklu

Kontrolka

spuštěno / pauza

Tlačítko spuštěno

/ pauza

Tlačítko

ZAPNOUT/VYPNOUT/RESET

Kontrolka mytí

Kontrolka sušení

Kontrolka ukončení

Kontrolka nedostatku soli

Celkový přehled

Ovládací panel

*** Pouze u plně vybavených modelů. * Je k dispozici jen u některých modelů. Počet a typ cyklů mytí a volby se mohou lišit v závislosti na modelu myčky.
