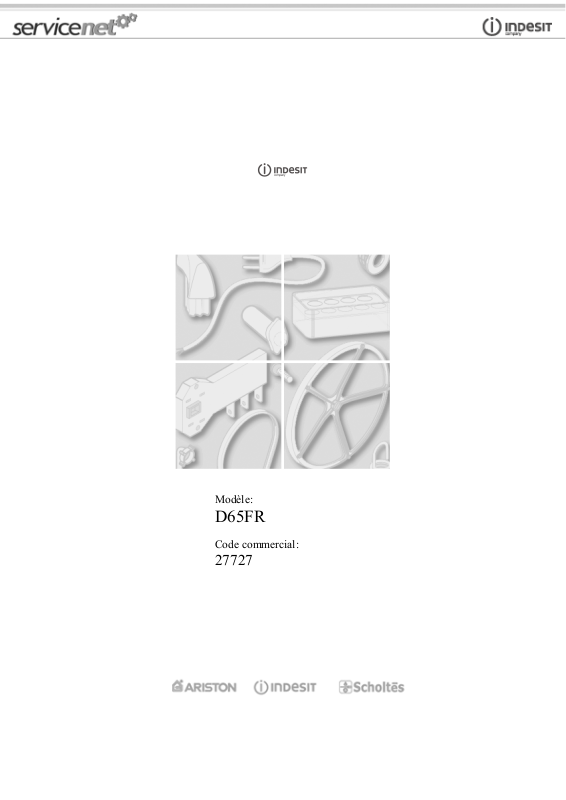

Indesit D65Fr maintenance manual
Modèle:
D65FR
Code commercial:
27727
Notes générales
Comment utiliser la documentation technique
----------------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------
Vous trouverez ici quelques informations générale pour simplifier la consultation de la documentation technique:
1. Les modèles d'une même gamme utilisent les mêmes vues éclatées. De ce fait un modèle ne comporte pas obligatoirement tous
les repères présents sur les vues éclatées.
2. Certaines pièces détachées ne sont pas dessinées sur les vues éclatées (livrets d'instructions, kit spécifiques,...). Vous trouverez
les codes dans la liste de pièces détachées sous le repère 099 ou 999. Les livrets d'instructions sont en repère 000.
3. En haut à droite de chaque vue éclatée, le numéro de série indique le début de production de la gamme. Certains modèles
comportent plusieurs vues éclatées avec des numéros de série différents. Dans ce cas, le numéro de série figurant sur l'appareil est
nécessaire pour identifier la pièces détachée correcte.
4. Les vues éclatées peuvent avoir des mises à jour ultérieures après publication. Les nouvelles pièces détachées figurent alors sur
cette nouvelle version. Le numéro de mise à jour se retrouve dans les quatre derniers chiffre du numéro de série en haut à droite
de la vue éclatée.
5. La liste de pièces détachées d'une vue éclatée comporte les codes SAV du modèle. Ces codes comportent d'autres informations:
REF : Repère de la pièce sur la vue éclatée; REMPLACEMENT : liste de pièces de remplacement mais ayant les mêmes
caractéristiques fonctionnelles.
CODE INDUSTRIEL: Liste des modèles sur lesquels est utilisée la pièce détachée;NOTICE TECHNIQUE: Code de la notice
technique à consulter afin de prendre connaissance des modifications techniques et troiuver la bonne pièce détachée.
6. Certaines notices techniques sont générales et ne sont liées à aucune pièce détachée. Afin d'éviter toute confusion, il faut faire
attention à la section notice et constament vérifier les mises à jour de la documentation.
7. La couverture de la documentation indique le nom du modèle et son code commercial
mod.D65FR page 2
2180120 Vue éclatée
mod.D65FR page 3
2180120 Liste de pièces
détachées
Repè Code SAV De S/N À S/N Remplacem Description Notice Code
000 C00088119 livret instructions fr gb
001 C00054819 1 x C00056660 cote gauche blanc
001 C00092864 enjoliveur couvre-bord gauche
002 C00075715 panneau posterieur
003 C00033591 traverse arriere superieure
004 C00075727 couvercle blanch 27
005 C00044607 bride de couvercle
005 C00057504 bride de couvercle
006 C00054831 support blocage balancier n1045057
007 C00141317 joint de porte mm1638 lvs60
008 C00054820 1 x C00056660 cote droit blanc
008 C00092863 enjoliveur couvre-bord droite
009 C00054811 montant avant droit
010 C00040994 roulette panier superieur
011 C00075747 1 x C00078867 panier superieur 8/12
015 C00075885 1 x C00097098 basculant panier superieur
016 C00075942 couvercle poignee panier exterieur
016 C00075943 couvercle poignee panier interieur
017 C00054825 panier inferieur
017 C00091694 partie inclinable panier inferieur
019 C00075745 1 x C00048182 panier porte-couverts
019 C00079067 1 x C00075745 panier porte-couverts indesit
020 C00054810 1 x C00091600 traverse intermediaire arriere
022 C00076660 1 x C00091601 traverse arriere hot or cold
023 C00076659 1 x C00143383 filtre anti-parasites
024 C00054830 dispositif de blocage du tuyau de
025 C00075721 cache-trou rectangulaire socle dx
026 C00061989 1 x C00054874 fond kit
027 C00075722 bandeau inferieur blanc 27 indesit
029 C00056010 support pied x
030 C00065836 1 x C00143584 pied reglable avt+tige/ecrou metal
031 C00056414 1 x C00104611 pied reglable
032 C00075720 cache-trou rectangulaire socle sx
033 C00066632 ecrou
035 C00076390 bouclier avant insonorisation
mod.D65FR page 4
2180120 Liste de pièces
détachées
Repè Code SAV De S/N À S/N Remplacem Description Notice Code
037 C00054812 montant avant gauche
038 C00066629 piece contraste montant
039 C00076387 insonorisation laterale gauche
040 C00083570 1 x C00054836 support coulisse superieure
041 C00079013 ensemble reglage ressorts
042 C00076388 insonorisation laterale droite
043 C00104638 axe roulette panier
044 C00056347 roulette panier inferieur
045 C00040996 butoir de panier superieur
046 C00077001 rail de panier superieur
048 C00082474 1 x C00091599 traverse avant
052 C00078869 grillepanier porte-couverts
mod.D65FR page 5
2180230 Vue éclatée
mod.D65FR page 6
2180230 Liste de pièces
détachées
Repè Code SAV De S/N À S/N Remplacem Description Notice Code
001 C00056001 tuyau alimentation bras superieur
002 C00054925 enveloppe guide panier
003 C00144315 ecrou fix.conduit exter.(avec joint)
004 C00075686 joint gicleur (31.42x2.62)
005 C00054871 1 x C00094134 ensemble distribution n1045084
006 C00056342 goujon assemblage conduit n1045084
007 C00054926 1 x C00110526 conduit interieur n1045084
1 x C00110527
008 C00075746 groupe bras de lavage superieur
009 C00041092 filtre anti-parasites
012 C00076658 1 x C00083706 cable alimentation
015 C00054927 1 x C00144335 ecrou corps passage air
022 C00054854 frette de fixation puisard
023 C00054828 etancheite puit lavage
024 C00078394 suport manchon resistance
025 C00054843 1 x C00090537 pompe de vidange v 230 50hz
026 C00054917 etancheite or (23,81x2,62)
027 C00084421 groupe puits lavage
028 C00054869 tuyau de vidange
029 C00081162 dispositif antidebordement
030 C00143107 micro-interrupteur acquastop rohs
031 C00058843 dispositif antidebordement/arrivee
032 C00066648 groupe thermostat 50-58-78øc
033 C00066470 tuyau pressostat 620mm
034 C00076622 bride tube pressostat
035 C00044543 1 x C00041484 adoucisseur + ev
036 C00054841 1 x C00063834 pressostat 1 niveau
037 C00041088 bouchon bac sel
038 C00073917 collier metal capot de pompe
039 C00079016 manchon moteur
041 C00005819 entonnoir sel
044 C00043737 detecteur de sel reed eledro
045 C00033618 electrovanne adoucisseur
046 C00054868 durite adoucisseur/puits lavage
047 C00086801 protection electrovalve
mod.D65FR page 7
2180230 Liste de pièces
détachées
Repè Code SAV De S/N À S/N Remplacem Description Notice Code
048 C00104773 electrovanne 1 voie
050 C00042134 1 x C00009415 tuyau entree eau re-flex
051 C00018315 1 x C00005781 filtre tuyau entree d'eau'
054 C00076627 electro-pompe 220v-60w
056 C00105360 condensateur 5mf
057 C00076628 ressort de cuve
059 C00080518 tiroir raccord overflow
060 C00075695 joint raccord overflow
061 C00075726 carter overflow
062 C00144189 embout support inferieur rohs
063 C00144196 support collecteur inferieur rohs
064 C00066642 1 x C00075111 ecrou de fixation espace inferieur
065 C00075108 bras de lavage inferieur inox 60cm
069 C00054866 cuve arrivee d eau
077 C00057710 1 x C00091568 manchon moteur resistance
078 C00054863 1 x C00142344 filtre central
079 C00145075 filtre vidange inox lvs2000 rohs
080 C00081164 1 x C00142344 filtre cylindrique
081 C00061929 microfiltre polyester
083 C00077010 collier resistance de lavage
085 C00075879 bande
085 C00084479 serre-tube
086 C00055005 capot de pompe
087 C00054850 1 x C00093752 ecrou de fixation espace inferieur n1045063
087 C00093752 ensemble manchon
088 C00054915 etancheite or (32,99x2,62) n1045063
090 C00057711 manchon resistance
091 C00057684 resistance de lavage 2000w 60cm
093 C00098769 joint bras de lavage superieur
099 C00075678 bande pour electrovalve evo3
099 C00076515 1 x C00074713 pate conductrice de chaleur
mod.D65FR page 8
2180310 Vue éclatée
mod.D65FR page 9
