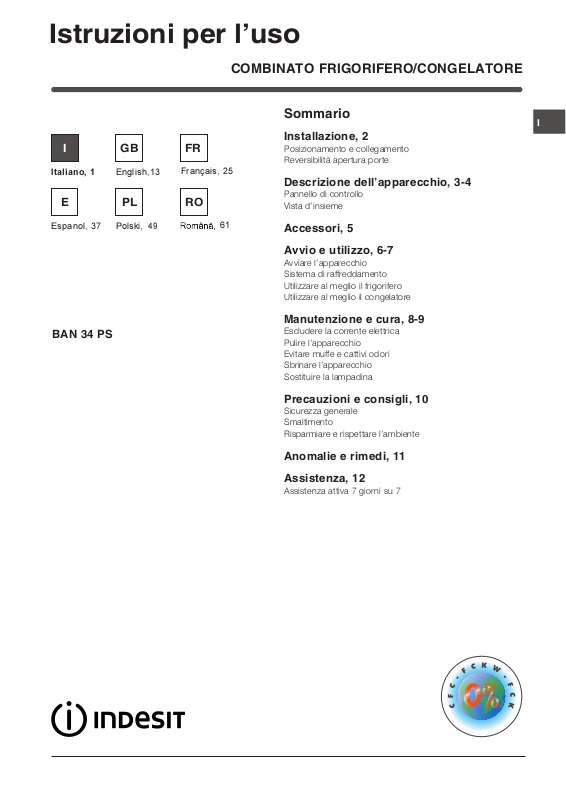

Istruzioni per luso

COMBINATO FRIGORIFERO/CONGELATORE

Italiano, 1

Espanol, 37

BAN 34 PS

GBI FR

English,13

Français, 25

Polski,

Românã, 61

Sommario

Installazione, 2

Posizionamento e collegamento Reversibilità apertura porte

Descrizione dellapparecchio, 3-4

Pannello di controllo Vista dinsieme

Accessori, 5

Avvio e utilizzo, 6-7

Avviare lapparecchio Sistema di raffreddamento Utilizzare al meglio il frigorifero Utilizzare al meglio il congelatore

Manutenzione e cura, 8-9

Escludere la corrente elettrica Pulire lapparecchio Evitare muffe e cattivi odori Sbrinare lapparecchio Sostituire la lampadina

Precauzioni e consigli, 10

Sicurezza generale Smaltimento Risparmiare e rispettare lambiente

Anomalie e rimedi, 11

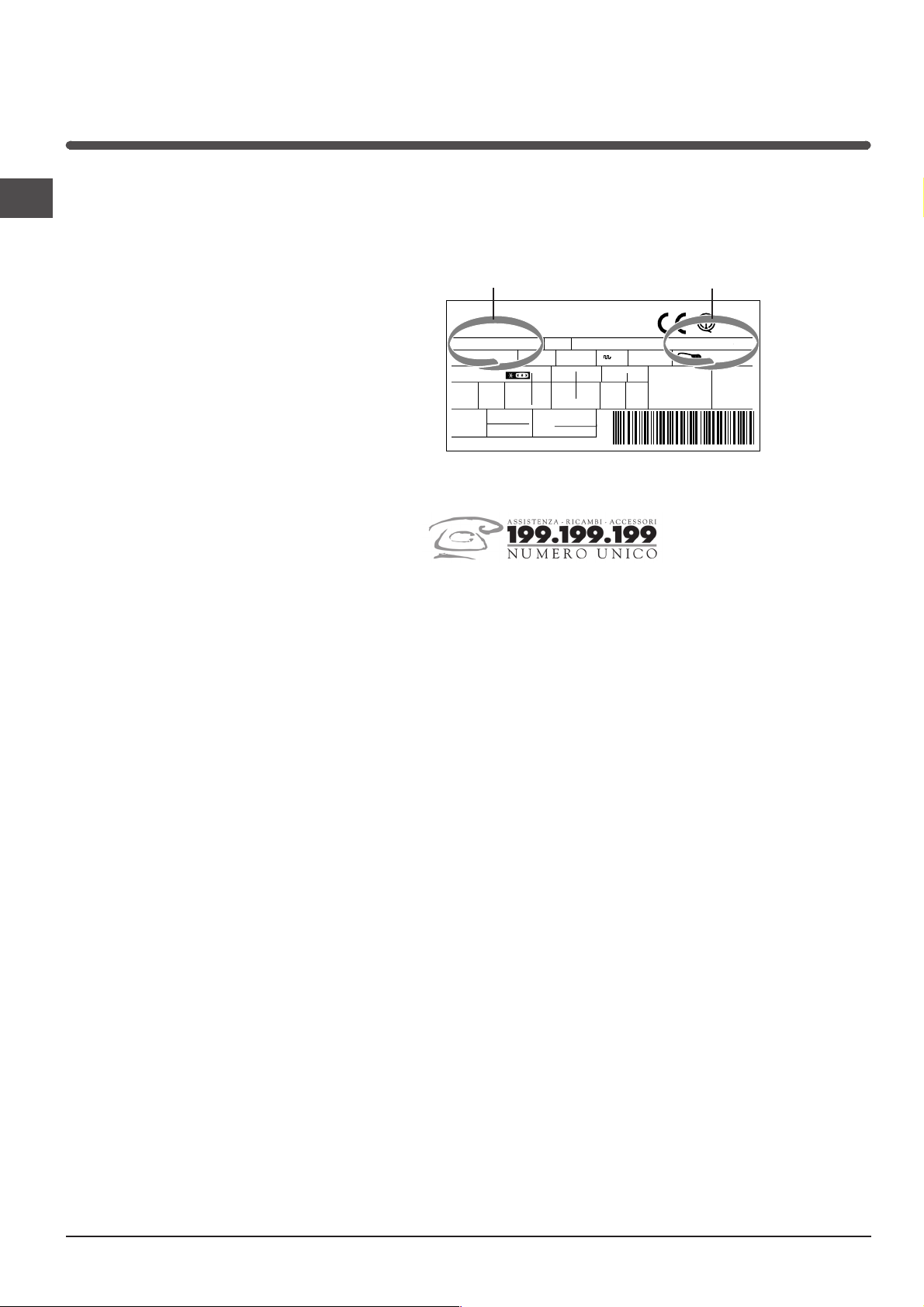

Assistenza, 12

Assistenza attiva 7 giorni su 7

Page 2

Installazione

! È importante conservare questo libretto per poterlo

consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme allapparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sullinstallazione, sulluso e sulla sicurezza.

Posizionamento e collegamento

Posizionamento

1. Posizionare lapparecchio in un ambiente ben aerato e non umido.

2. Non ostruire le griglie posteriori di ventilazione: compressore e condensatore emettono calore e richiedono una buona aerazione per funzionare bene e contenere i consumi elettrici.

3. Lasciare una distanza di almeno 10 cm tra la parte superiore dellapparecchio ed eventuali mobili sovrastanti e di almeno 5 cm tra le fiancate e mobili/pareti laterali.

4. Lasciare lapparecchio lontano da fonti di calore (la luce solare diretta, una cucina elettrica).

5. Per mantenere una ottimale distanza del prodotto dalla parete posteriore, montare i distanzieri presenti nel kit di installazione seguendo le istruzioni presenti sul foglio dedicato.

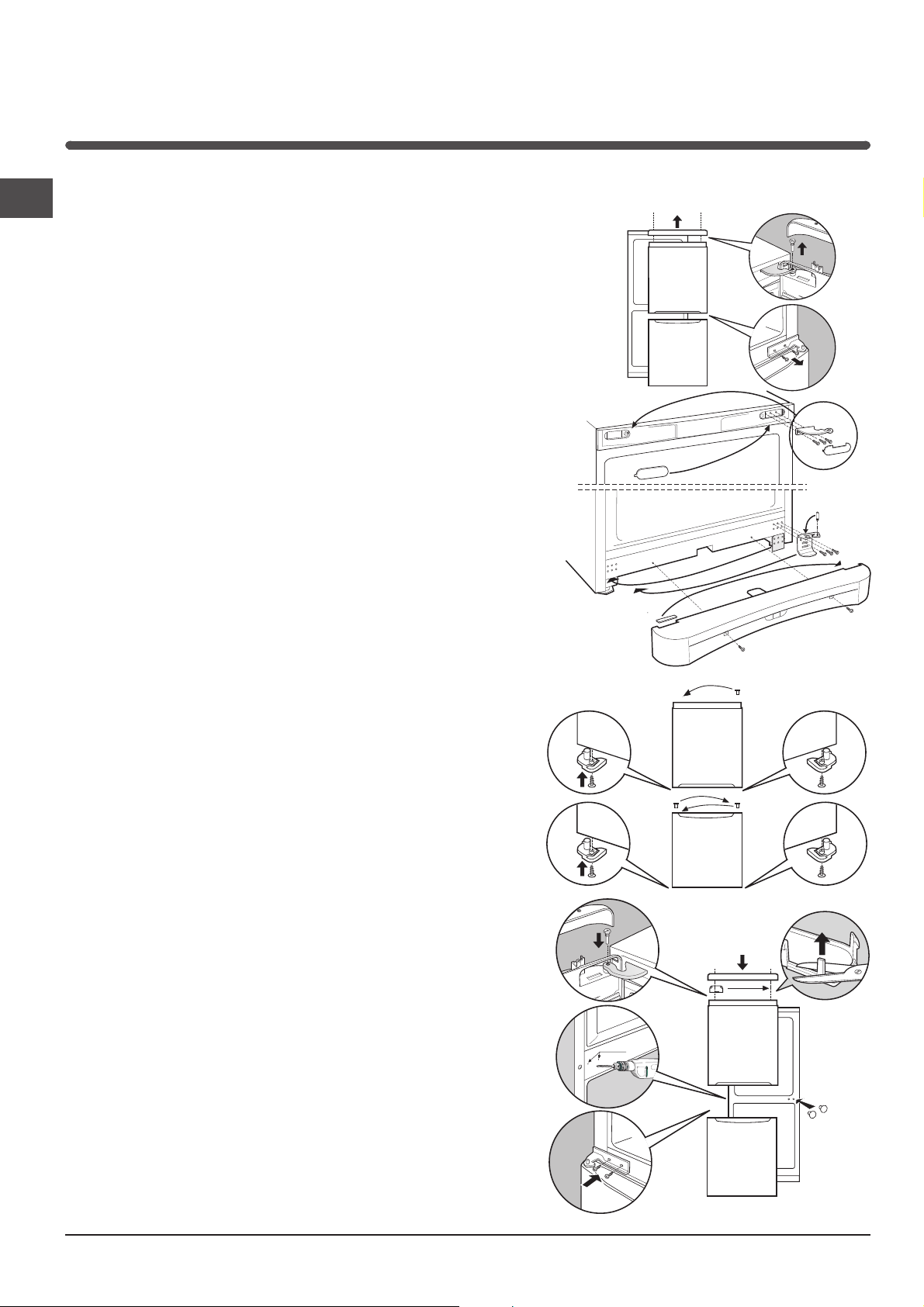

Reversibilità apertura porte

Livellamento

1. Installare lapparecchio su un pavimento piano e rigido.

2. Se il pavimento non fosse perfettamente orizzontale,

compensare svitando o avvitando i piedini anteriori.

Collegamento elettrico

Dopo il trasporto, posizionare lapparecchio verticalmente e attendere almeno 3 ore prima di collegarlo allimpianto elettrico. Prima di inserire la spina nella presa della corrente, accertarsi che:

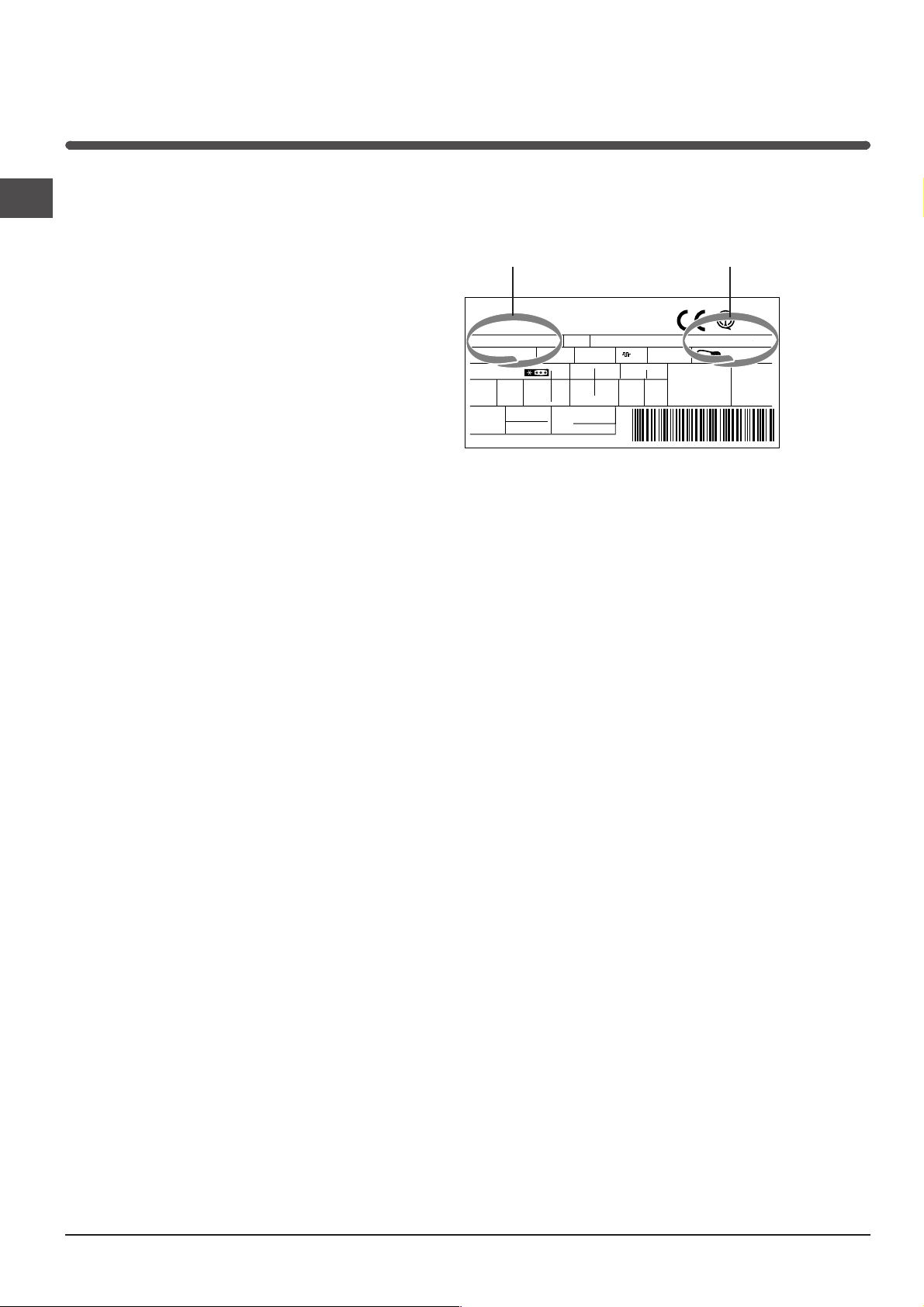

 la presa abbia la messa a terra e sia a norma di legge;  la presa sia in grado di sopportare il carico massimo

di potenza della macchina, indicato nella targhetta caratteristiche posta nel vano frigorifero in basso a sinistra (es 150 W);

 la tensione di alimentazione sia compresa nei valori indicati

nella targhetta caratteristiche, posta in basso a sinistra (es 220-240 V);

 la presa sia compatibile con la spina dellapparecchio.

In caso contrario richiedere la sostituzione della spina a un tecnico autorizzato (vedi Assistenza); non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente

e sostituito solo da tecnici autorizzati (vedi Assistenza).

! Lazienda declina ogni responsabilità qualora queste norme non vengano rispettate.

∅ 3mm

Page 3

Descrizione dellapparecchio

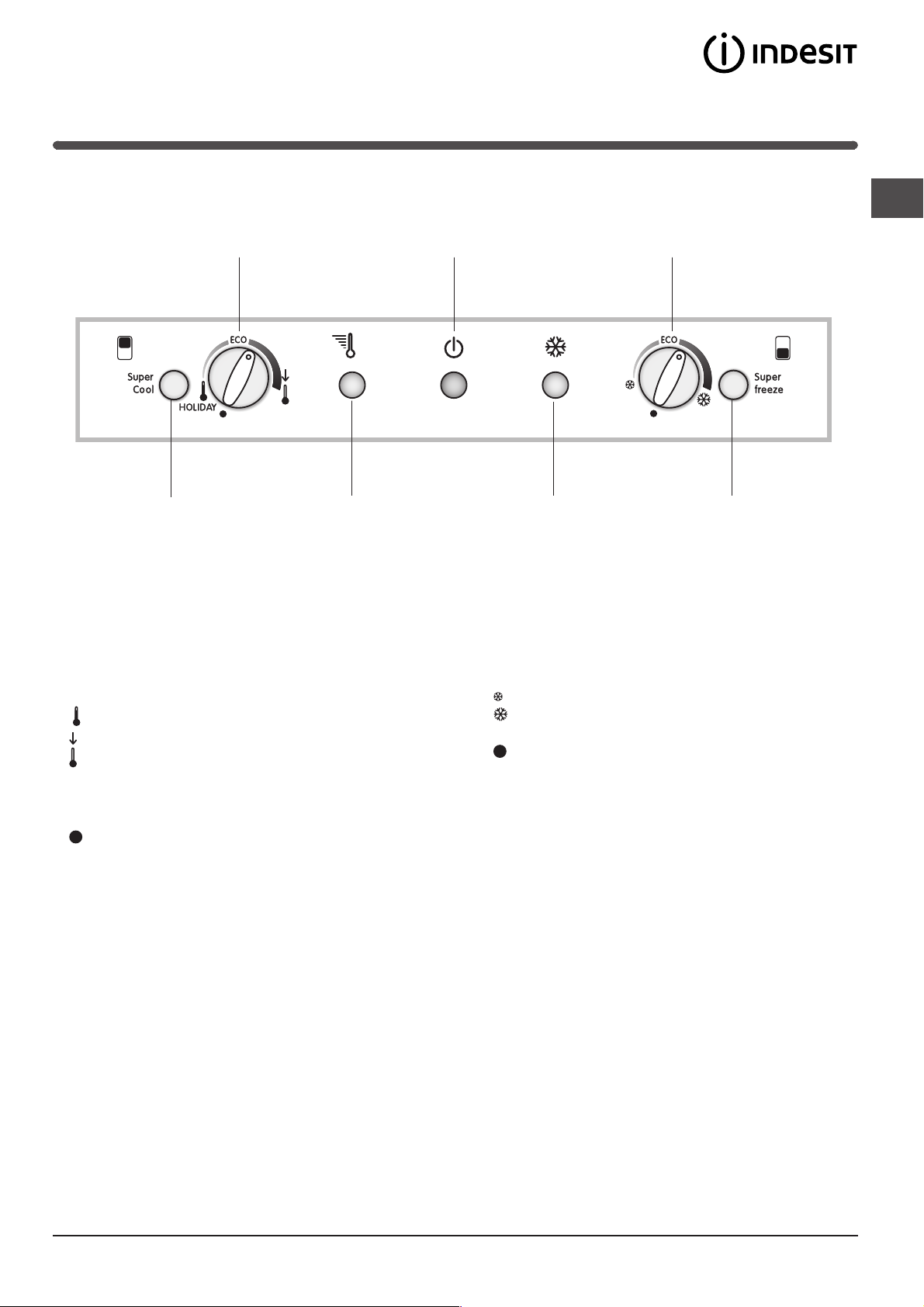

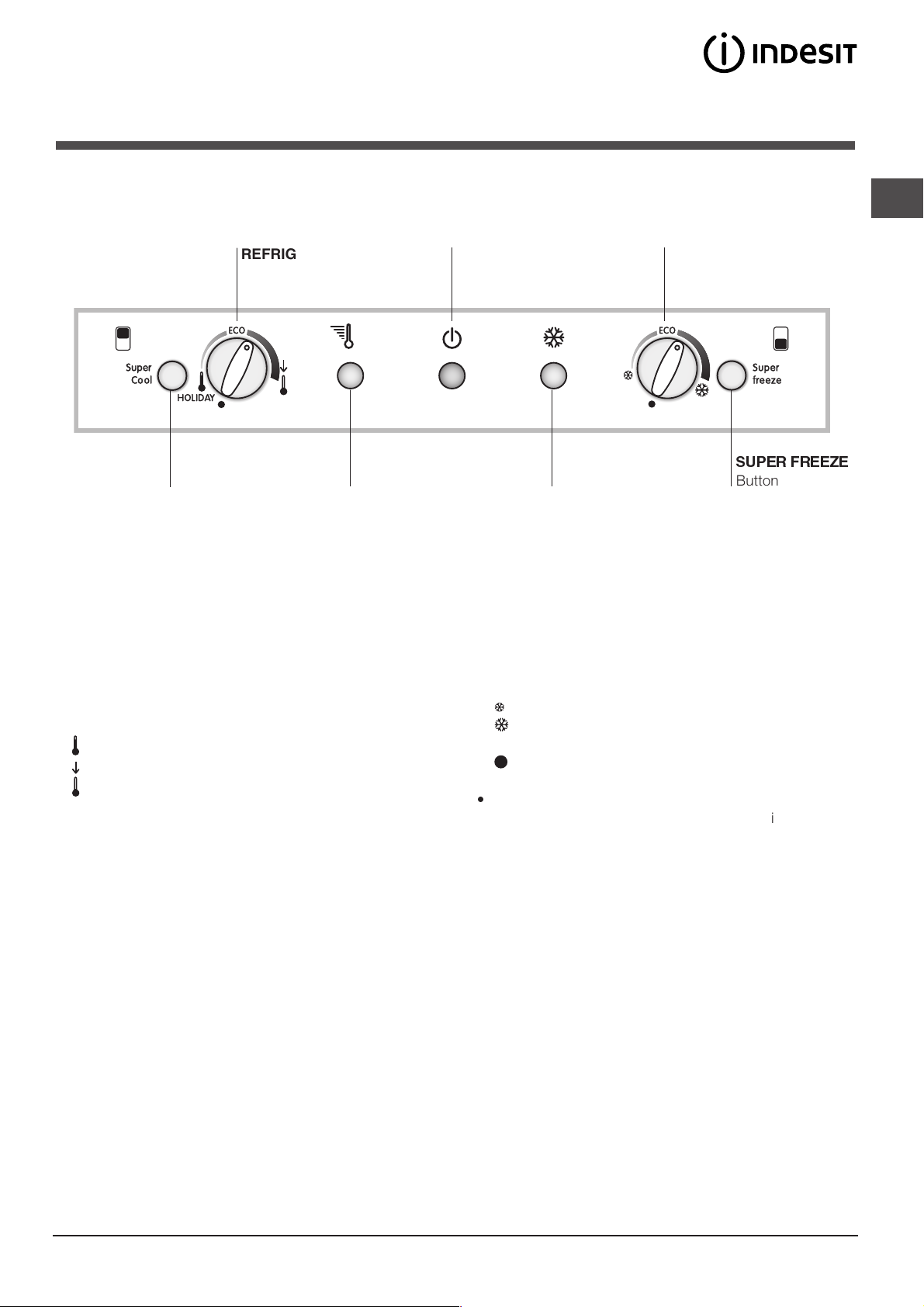

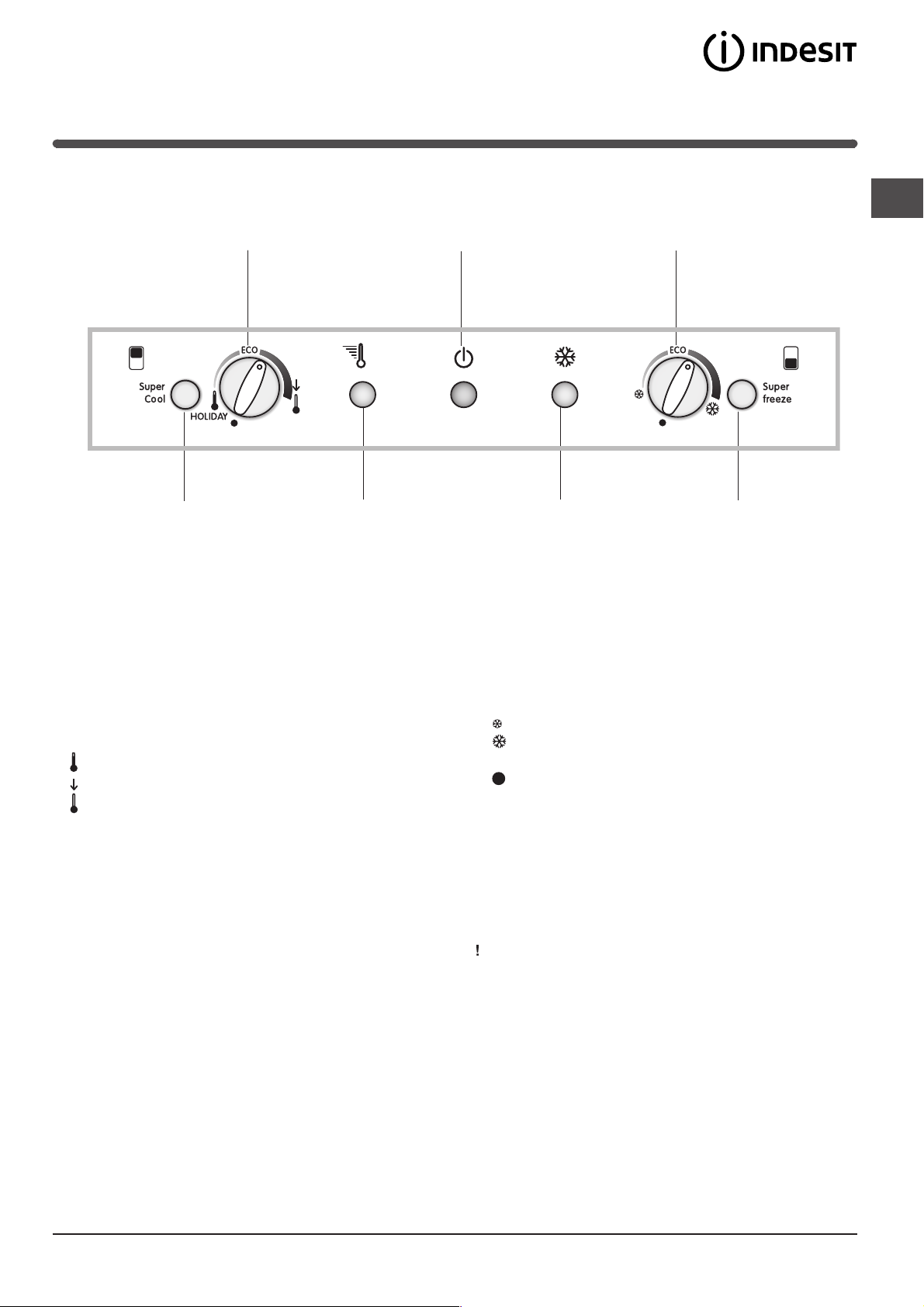

Pannello di controllo

Manopola

FUNZIONAMENTO FRIGORIFERO

Tasto

SUPER COOL

 Tasto SUPER COOL (raffreddamento rapido) per

abbassare velocemente la temperatura del vano frigorifero. Quando viene premuto si accende la spia SUPER COOL (vedi Avvio e utilizzo).

 Manopola FUNZIONAMENTO FRIGORIFERO

per regolare la temperatura del vano frigorifero:

meno freddo.

più freddo.

Spia

SUPER COOL

Spia

ALIMENTAZIONE

Spia

SUPER FREEZE

 Spia gialla SUPER FREEZE (congelamento rapido):

si accende quando viene premuto il tasto SUPER FREEZE.

 Manopola FUNZIONAMENTO CONGELATORE

per regolare la temperatura del vano congelatore:

meno freddo.

più freddo.

ECO è la temperatura ottimale a bassi consumi.

spegne lapparecchio, frigorifero compreso.

Manopola

FUNZIONAMENTO CONGELATORE

Tasto

SUPER FREEZE

ECO è la temperatura ottimale a bassi consumi. HOLIDAY è la funzione holiday (vedi Manutenzione e

cura).

spegne il vano frigorifero.

 Spia gialla SUPER COOL (raffreddamento rapido):

si accende quando viene premuto il tasto SUPER

COOL.

 Spia verde ALIMENTAZIONE: si accende quando

lapparecchio è collegato alla rete di alimentazione.

 Tasto SUPER FREEZE (congelamento rapido) per

congelare alimenti freschi. Quando viene premuto si accende la spia SUPER FREEZE (vedi Avvio e utilizzo).

! Le spie servono anche per segnalare un anomalo aumento di temperatura nel vano congelatore (vedi Anomalie e rimedi).

Page 4

Descrizione dellapparecchio

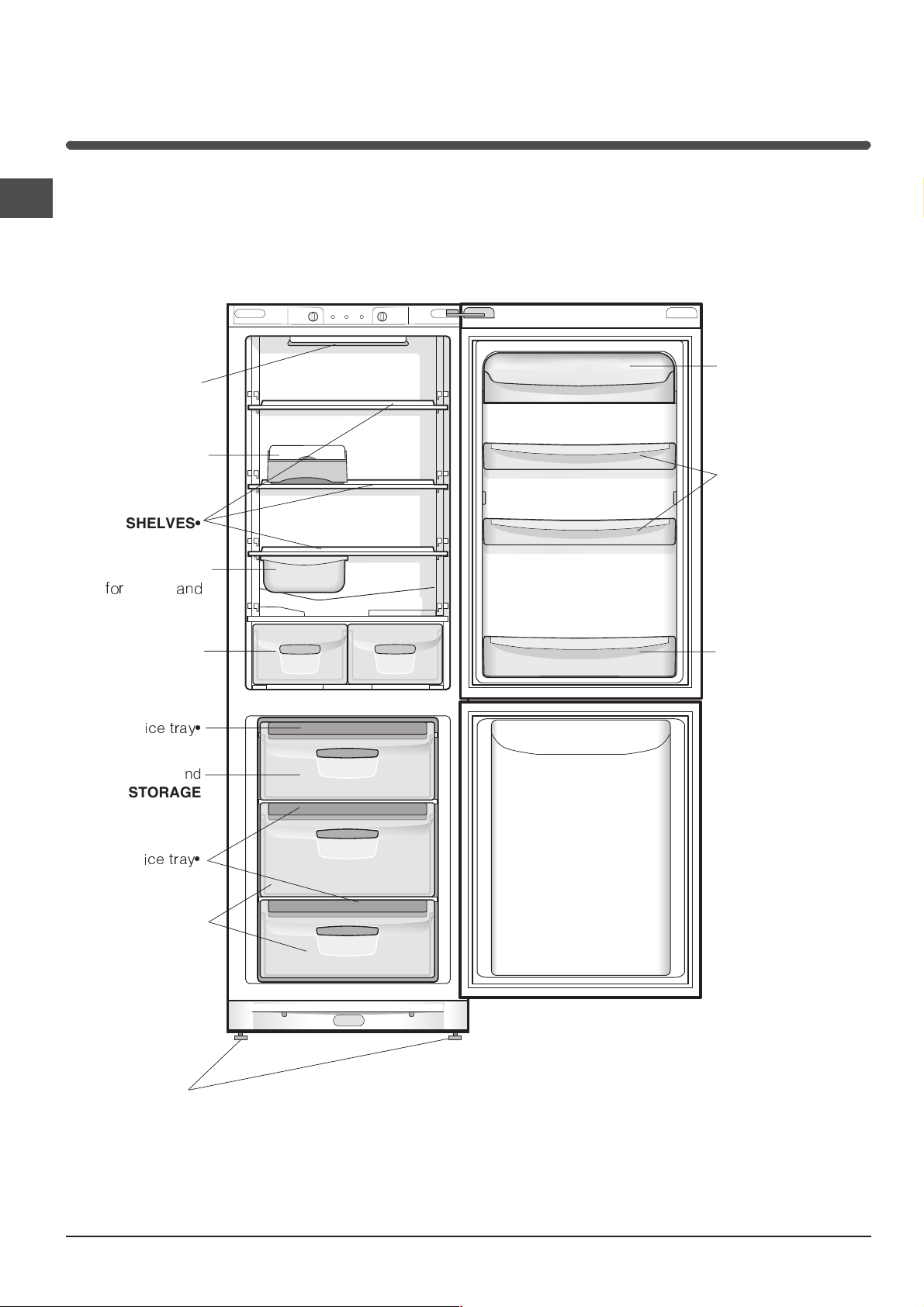

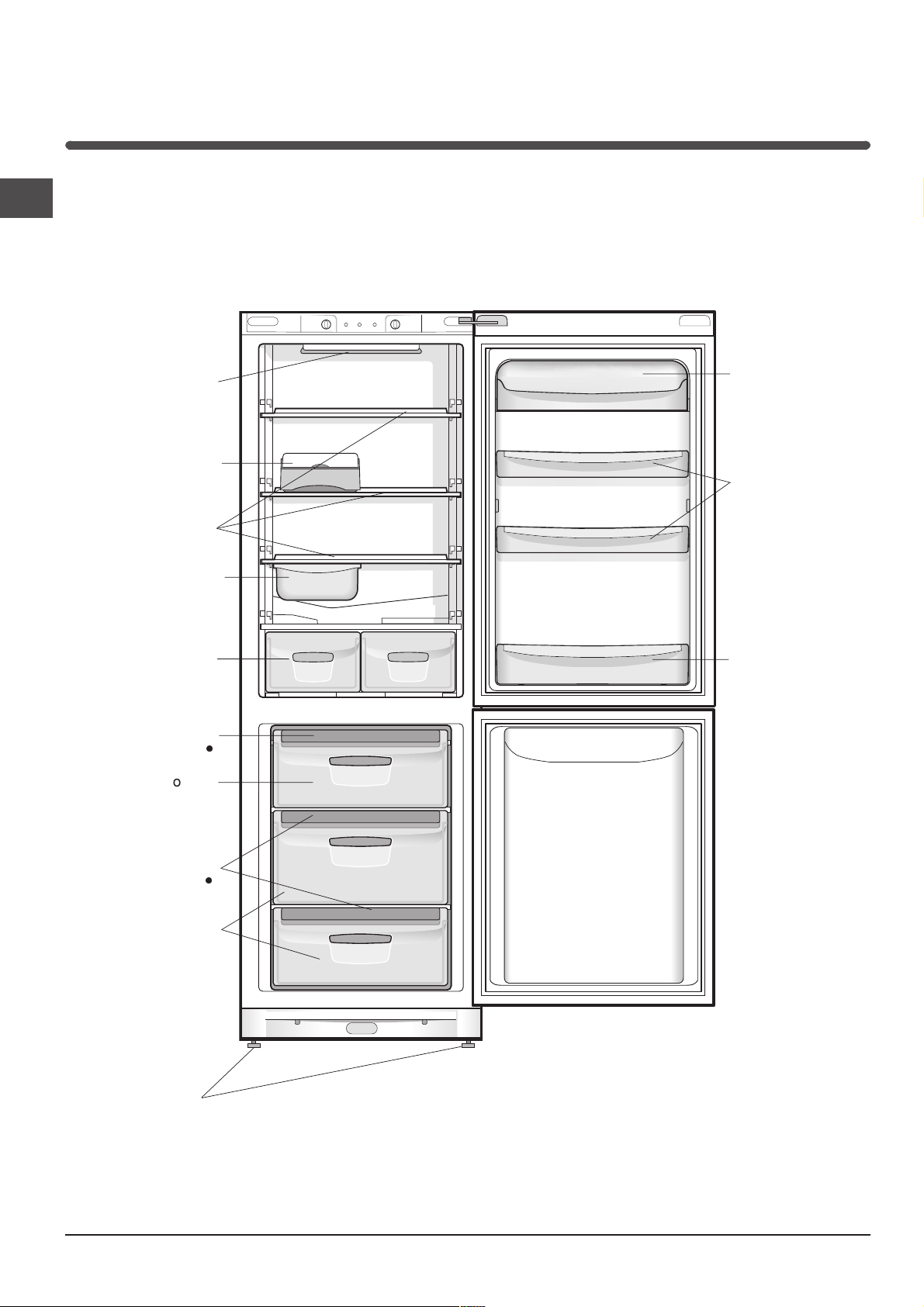

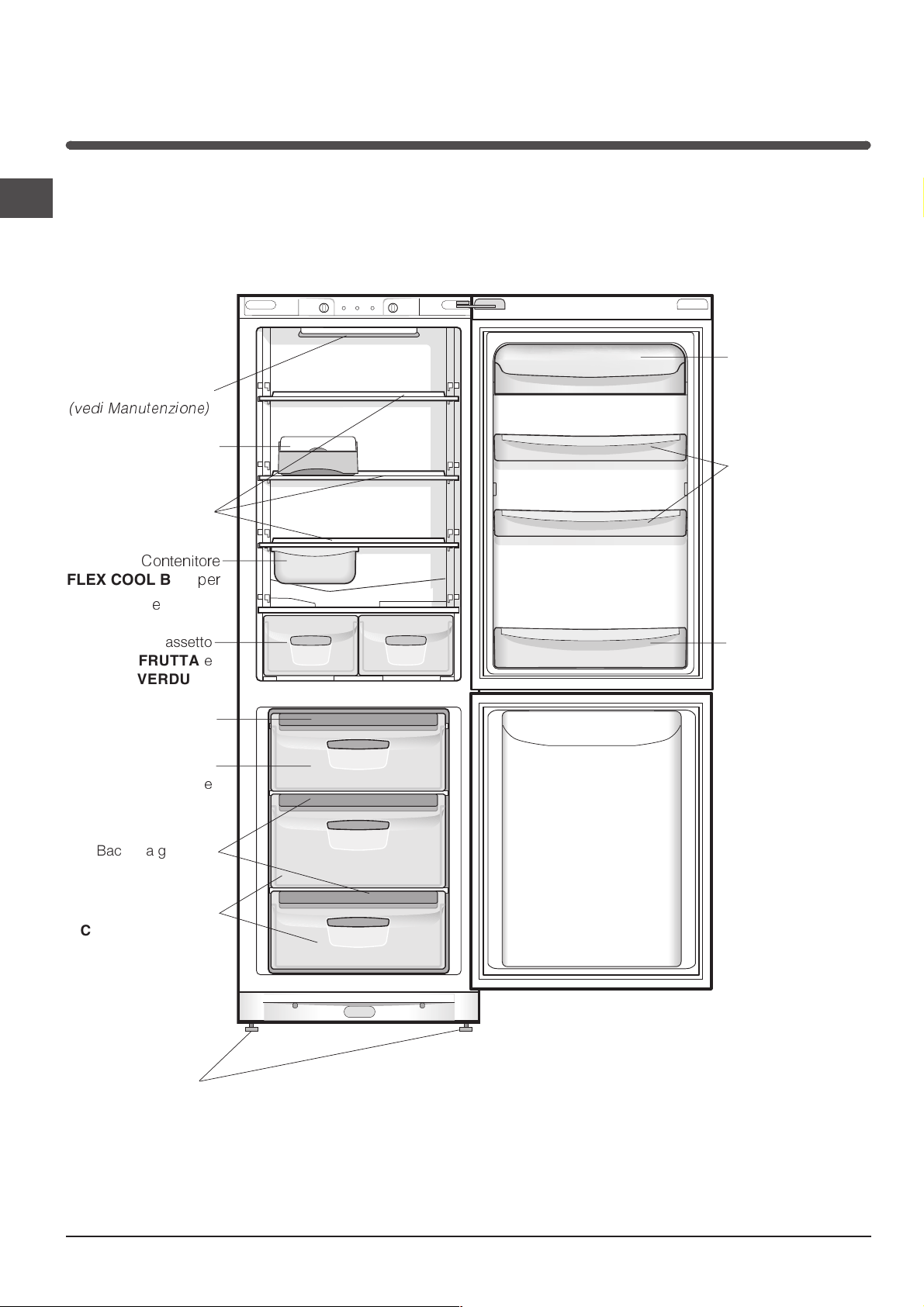

Vista dinsieme

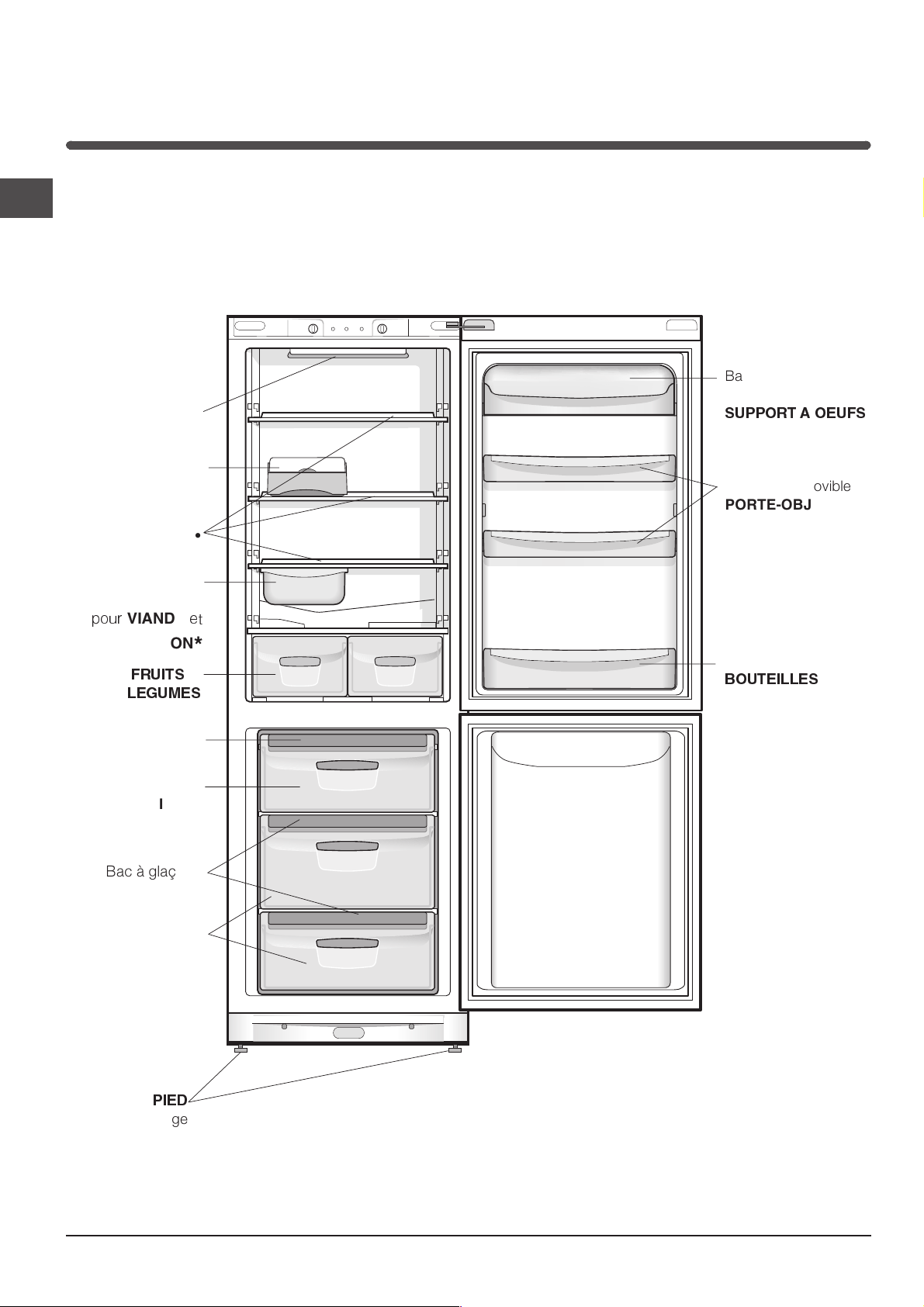

Le istruzioni sulluso valgono per diversi modelli per cui è possibile che la figura presenti particolari differenti rispetto a quelli dellapparecchio acquistato. La descrizione degli oggetti più complessi si trova nelle pagine seguenti.

Balconcino estraibile

LAMPADINA

(vedi Manutenzione)

Scatola

MULTI-USO

con coperchio e

PORTAUOVA

Balconcino estraibile

PORTAOGGETTI



RIPIANO

Contenitore

FLEX COOL BOX

CARNI

Bacinella ghiaccio

CONGELAMENTO

CONSERVAZIONE

Bacinella ghiaccio

CONSERVAZIONE

PESCI

Cassetto

FRUTTA

VERDURA

Ice

Vano

Ice

Vano



per



Balconcino

BOTTIGLIE

PIEDINO

di regolazione

 Variabili per numero e/o per posizione.

Presente solo in alcuni modelli.

Page 5

Accessori

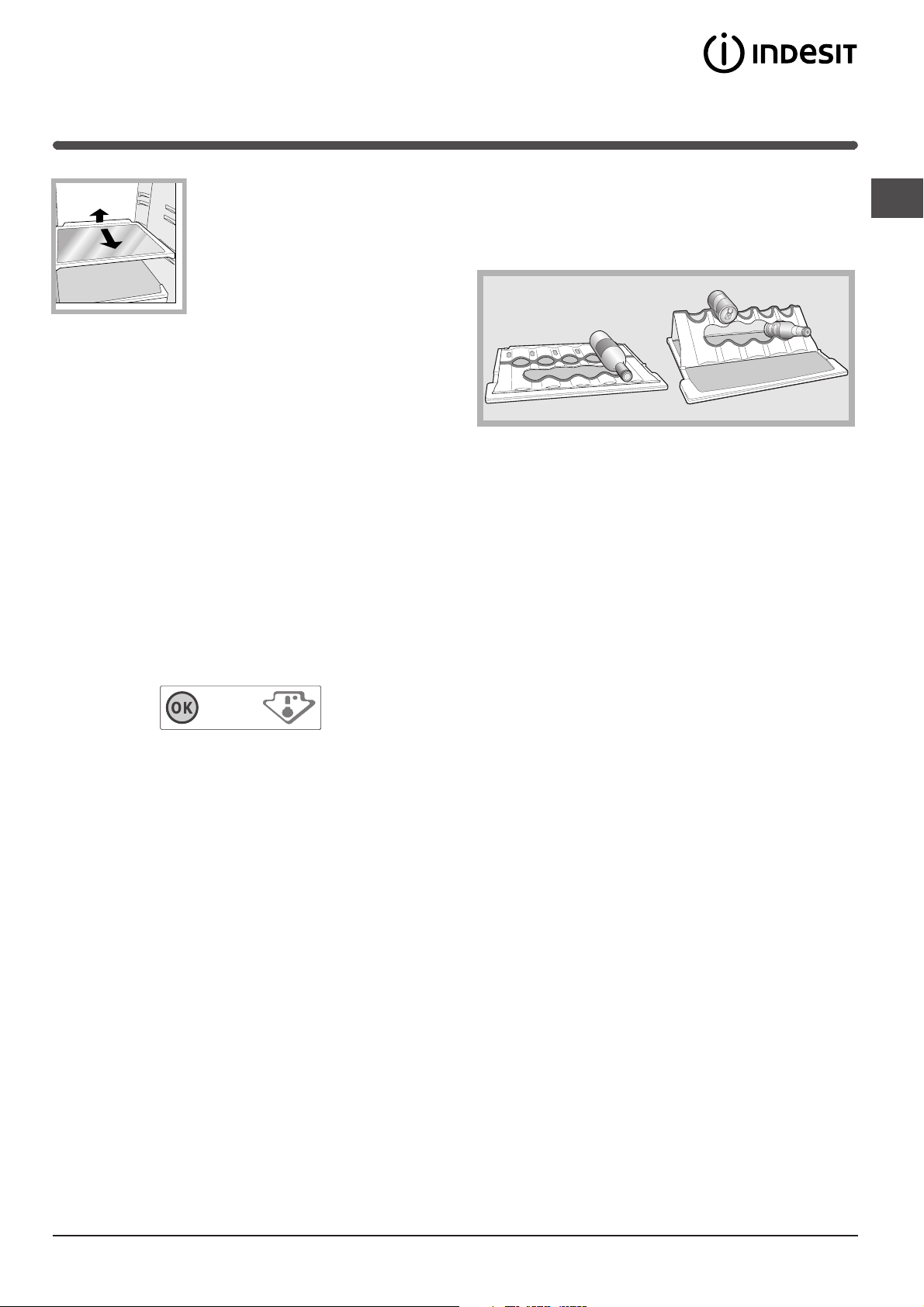

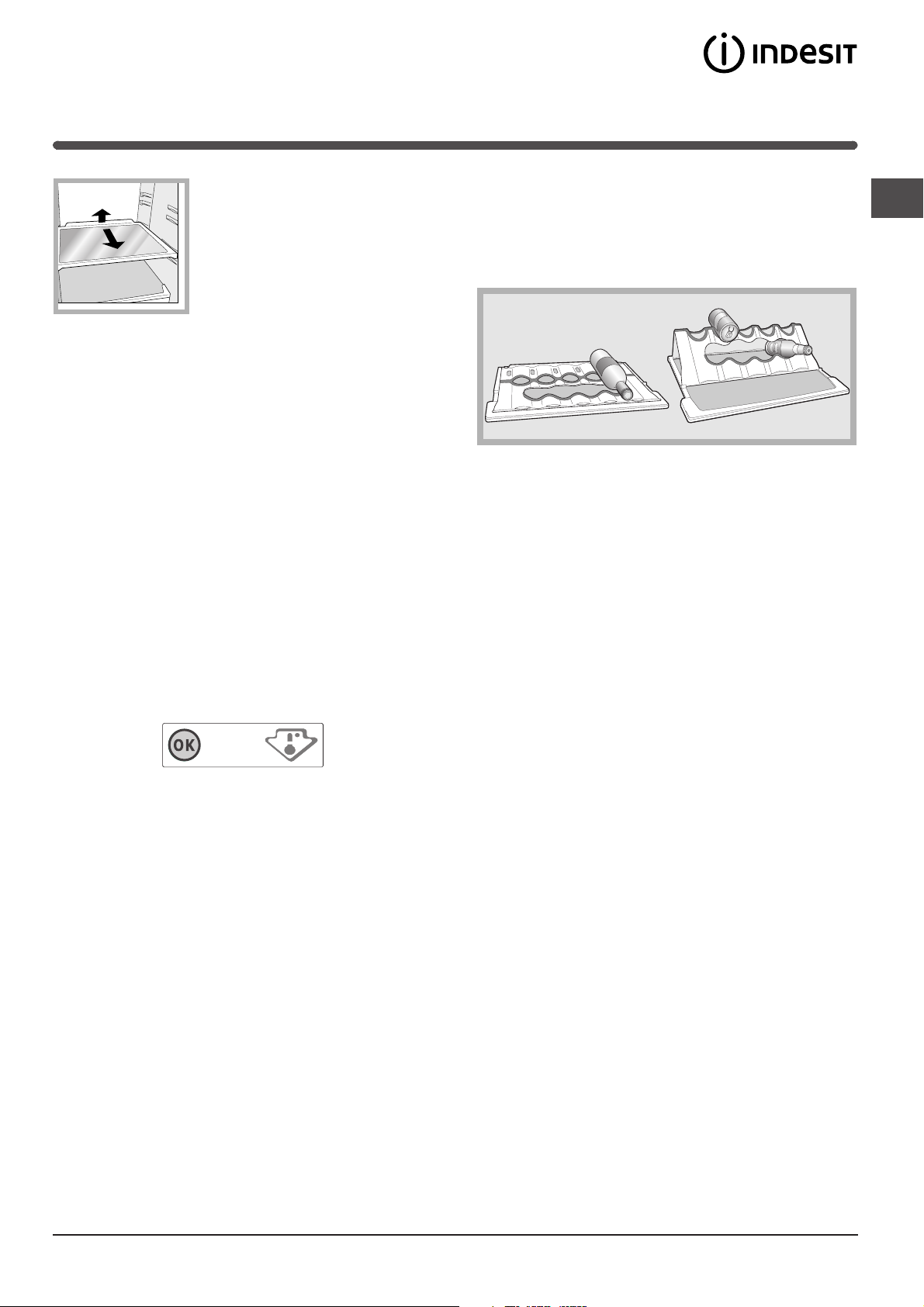

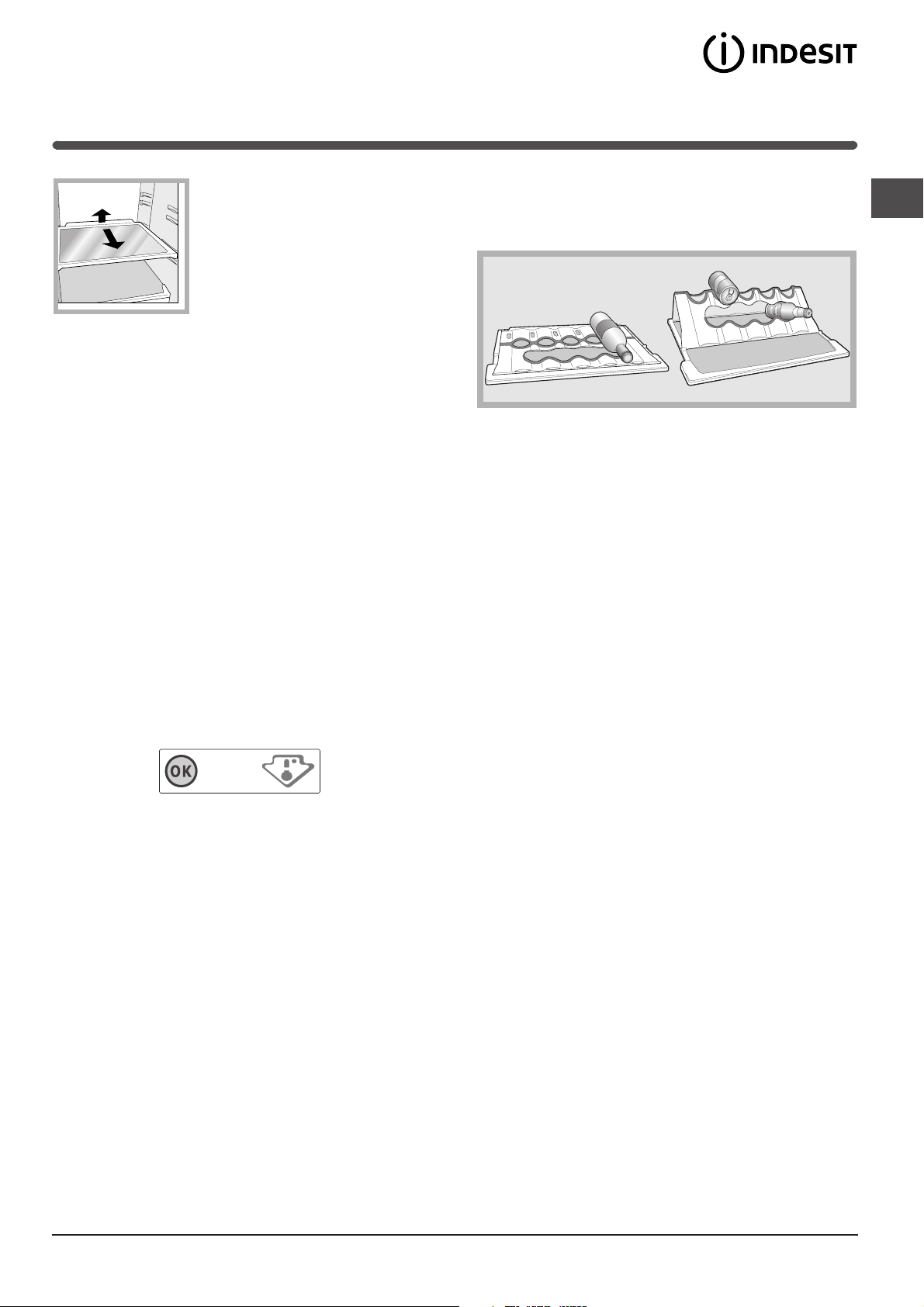

RIPIANI: pieni o a griglia.

completamente il ripiano.

Scatola MULTI-USO (per esempio salumi); evita anche che si rilascino odori nel frigorifero.

Contenitore FLEX COOL BOX È il nuovo contenitore per mantenere freschi carne, pesce, formaggi. Se collocato nella parte "bassa" del ripiano frigo è l'ideale per carne e pesce; se spostato nella parte "alta" è ottimo per formaggi. Se non è necessario, può essere comodamente estratto dal frigo.

Indicatore TEMPERATURA fredda del frigorifero.

1. Controllare che sullindicatore risulti ben evidente OK (vedi figura).

Sono estraibili e regolabili in altezza grazie alle apposite guide (vedi figura), per linserimento di contenitori o alimenti di notevole dimensione. Per regolare laltezza non è necessario estrarre

: per conservare a lungo vari alimenti

: per individuare la zona più

PLAY ZONE*: Con il nuovo ripiano portabottiglie Play

Zone è possibile raffreddare rapidamente tante bottiglie, lattine e integratori ed averle sempre comodamente a disposizione.

Se la Play Zone è adagiata al ripiano in vetro è possibile collocare bottiglie di grossi e medi formati semplicemente appoggiando la bottiglia. In questo modo il vino, ad esempio, sarà conservato nel miglior modo possibile. Una volta piegata e fissata negli appositi fermi posti sul lato del ripiano, si possono collocare le lattine (parte alta), gli integratori (parte centrale) e altre lattine e integratori adagiati nella parte rimanente del ripiano. Fare attenzione, nel riporre le lattine, a non mandarle a contatto con la parete posteriore del frigo. La Play Zone puo essere usata come un normale ripiano (una volta adagiata), lavata facilmente, anche in lavastoviglie. La posizione idealedel ripiano con la "Play Zone" è quella centrale.

2. Se non compare la scritta OK significa che la temperatura è troppo elevata: regolare la manopola FUNZIONAMENTO FRIGORIFERO su una posizione più alta (più freddo) e attendere circa 10 h finché la temperatura si sia stabilizzata.

3. Controllare nuovamente lindicatore: se necessario, procedere con una nuova regolazione. Se si sono introdotte grosse quantità di alimenti o si è aperta frequentemente la porta del frigorifero, è normale che lindicatore non segni OK. Attendere almeno 10 h prima di regolare la manopola FUNZIONAMENTO FRIGORIFERO su una posizione più alta.

 Variabili per numero e/o per posizione.

Presente solo in alcuni modelli.

Page 6

Avvio e utilizzo

Avviare lapparecchio

! Prima di avviare lapparecchio, seguire le istruzioni sullinstallazione (vedi Installazione).

! Prima di collegare lapparecchio pulire bene i vani e gli accessori con acqua tiepida e bicarbonato. ! Lapparecchio è provvisto di un controllo salvamotore che fa avviare il compressore solo dopo circa 8 minuti dallaccensione. Questo accade anche dopo ogni interruzione dellalimentazione elettrica, volontaria o involontaria (black out).

1. Posizionare la manopola FUNZIONAMENTO CONGELATORE su

2. Inserire la spina nella presa e accertarsi che si accenda la spia verde ALIMENTAZIONE.

3. Ruotare la manopola FUNZIONAMENTO FRIGORIFERO su un valore medio. Dopo qualche ora sarà possibile inserire alimenti nel frigorifero.

4. Ruotare la manopola FUNZIONAMENTO CONGELATORE su un valore medio e premere il tasto SUPER FREEZE (congelamento rapido): si accenderà la spia gialla SUPER FREEZE. Essa si spegnerà quando il congelatore avrà raggiunto la temperatura ottimale: a quel punto sarà possibile inserire gli alimenti.

Statico

I modelli senza Aircooler hanno la parte raffreddante nella parete interna posteriore dei vani; essa si presenterà coperta di brina o di goccioline dacqua a seconda che il compressore sia in funzione o in pausa: ognuno dei due casi è normale. Se si imposta la manopola FUNZIONAMENTO FRIGORIFERO su valori alti, con grossi quantitativi di alimenti e con una temperatura ambiente elevata, lapparecchio può funzionare di continuo, favorendo uneccessiva formazione di brina ed eccessivi consumi elettrici: ovviare spostando la manopola verso i valori più bassi (verrà effettuato uno sbrinamento automatico). Negli apparecchi statici laria circola in modo naturale: quella più fredda tende a scendere perché più pesante. Ecco come sistemare gli alimenti:

$JCP %JTQPTJ[JPOFOFMGSJHPSJGFSP

'EVRIITIWGITYPMXS 7STVEMGEWWIXXMJVYXXEIZIVHYVE

*SVQEKKMJVIWGLM 7STVEMGEWWIXXMJVYXXEIZIVHYVE

'MFMGSXXM 7YUYEPWMEWMVMTMERS

7EPEQMTERIMR GEWWIXXEGMSGGSPEXE

*VYXXEIZIVHYVE 2IMGEWWIXXMJVYXXEIZIVHYVE

7YUYEPWMEWMVMTMERS

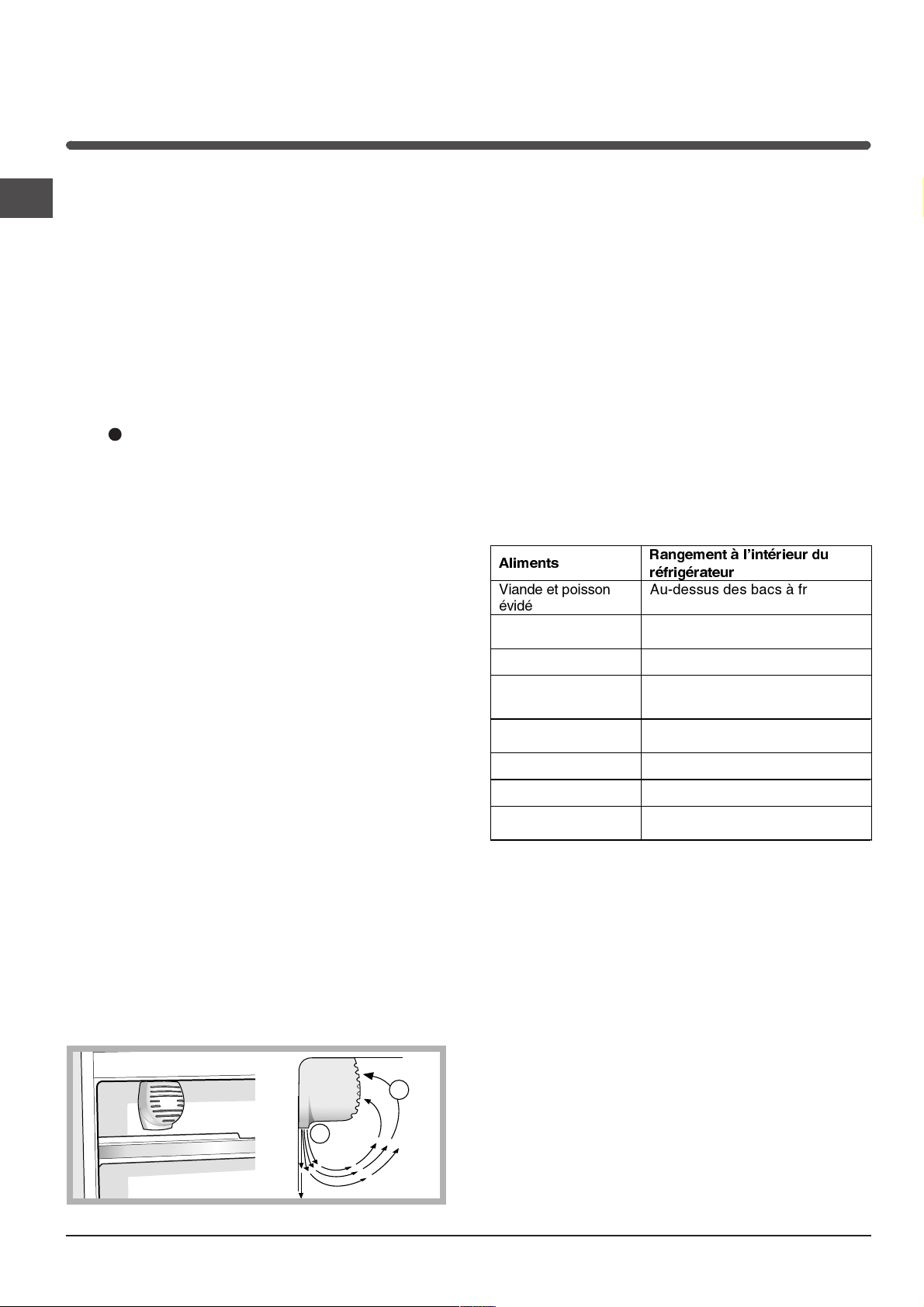

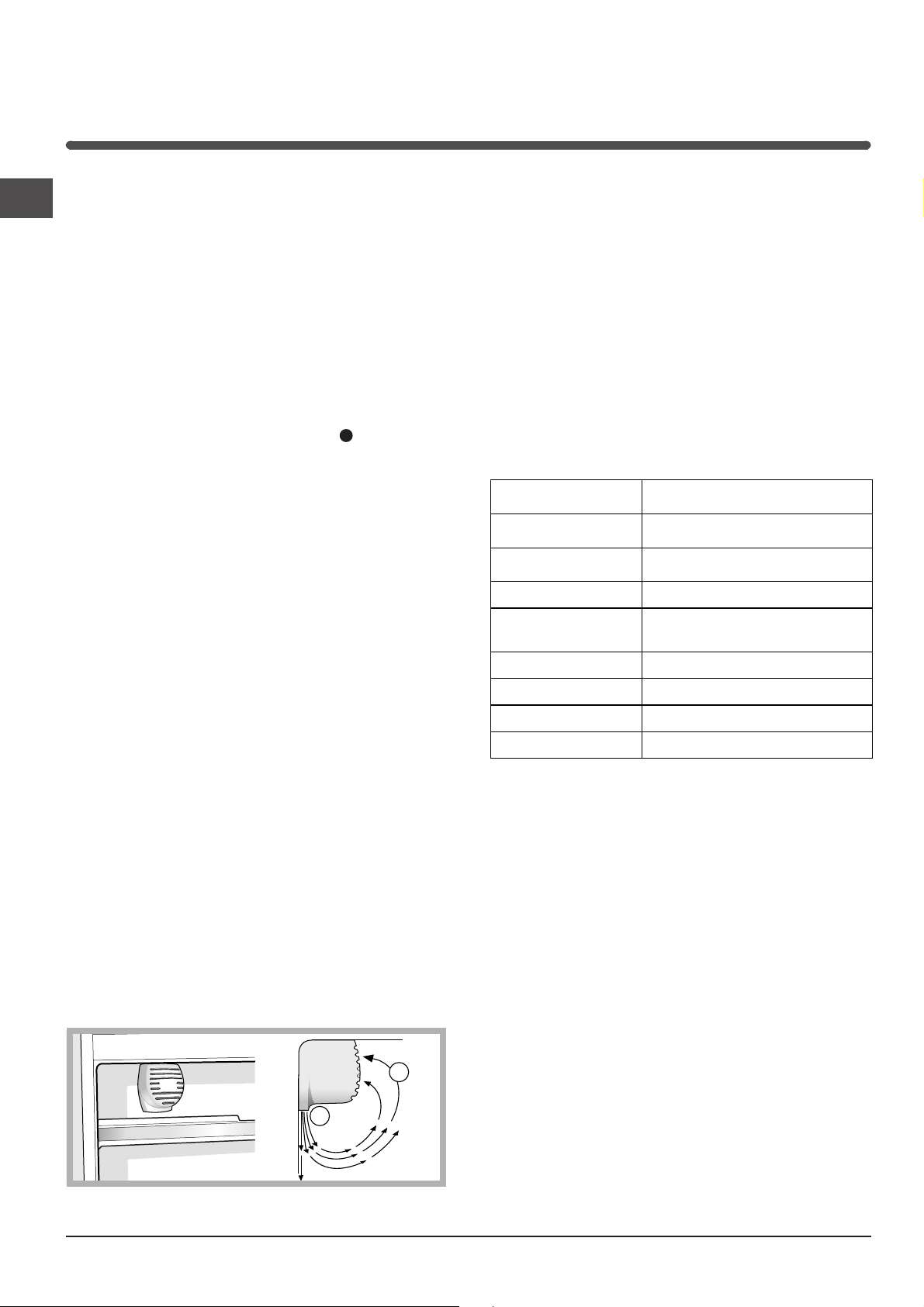

Sistema di raffreddamento

Lapparecchio è dotato di uno dei sistemi di raffreddamento descritti di seguito: è importante riconoscerlo e tenerne conto per le modalità di conservazione degli alimenti.

Aircooler

È riconoscibile dalla presenza del dispositivo sulla parete superiore del vano frigorifero (vedi figura). LAircooler consente unottima conservazione degli alimenti perché ripristina velocemente la temperatura dopo lapertura della porta e distribuisce omogeneamente la temperatura: laria soffiata (A) si raffredda a contatto della parete fredda, mentre laria più calda (B) viene aspirata (vedi figura). La parete posteriore si presenta coperta di brina o goccioline dacqua a seconda che il compressore sia in funzione o in pausa.

9SZE 2IPPkETTSWMXSFEPGSRGMRS

&YVVSIQEVKEVMRE 2IPPkETTSWMXSFEPGSRGMRS

&SXXMKPMIFMFMXIPEXXI 2IKPMETTSWMXMFEPGSRGMRM

Utilizzare al meglio il frigorifero

 Per regolare la temperatura utilizzare la manopola

FUNZIONAMENTO FRIGORIFERO (vedi Descrizione).

 Premere il tasto SUPER COOL (raffreddamento rapido)

per abbassare la temperatura in poco tempo, per esempio quando il vano viene riempito dopo una grossa spesa. La funzione si disattiva automaticamente trascorso il tempo necessario.

 Inserire soltanto alimenti freddi o appena tiepidi, non

caldi (vedi Precauzioni e consigli).

 Ricordarsi che gli alimenti cotti non si mantengono più a

lungo di quelli crudi.

 Non inserire liquidi in recipienti scoperti:

provocherebbero un aumento di umidità con conseguente formazione di condensa.

Page 7

WATER LEVEL

MAX

WATER LEVEL

MAX

WATER LEVEL

MAX

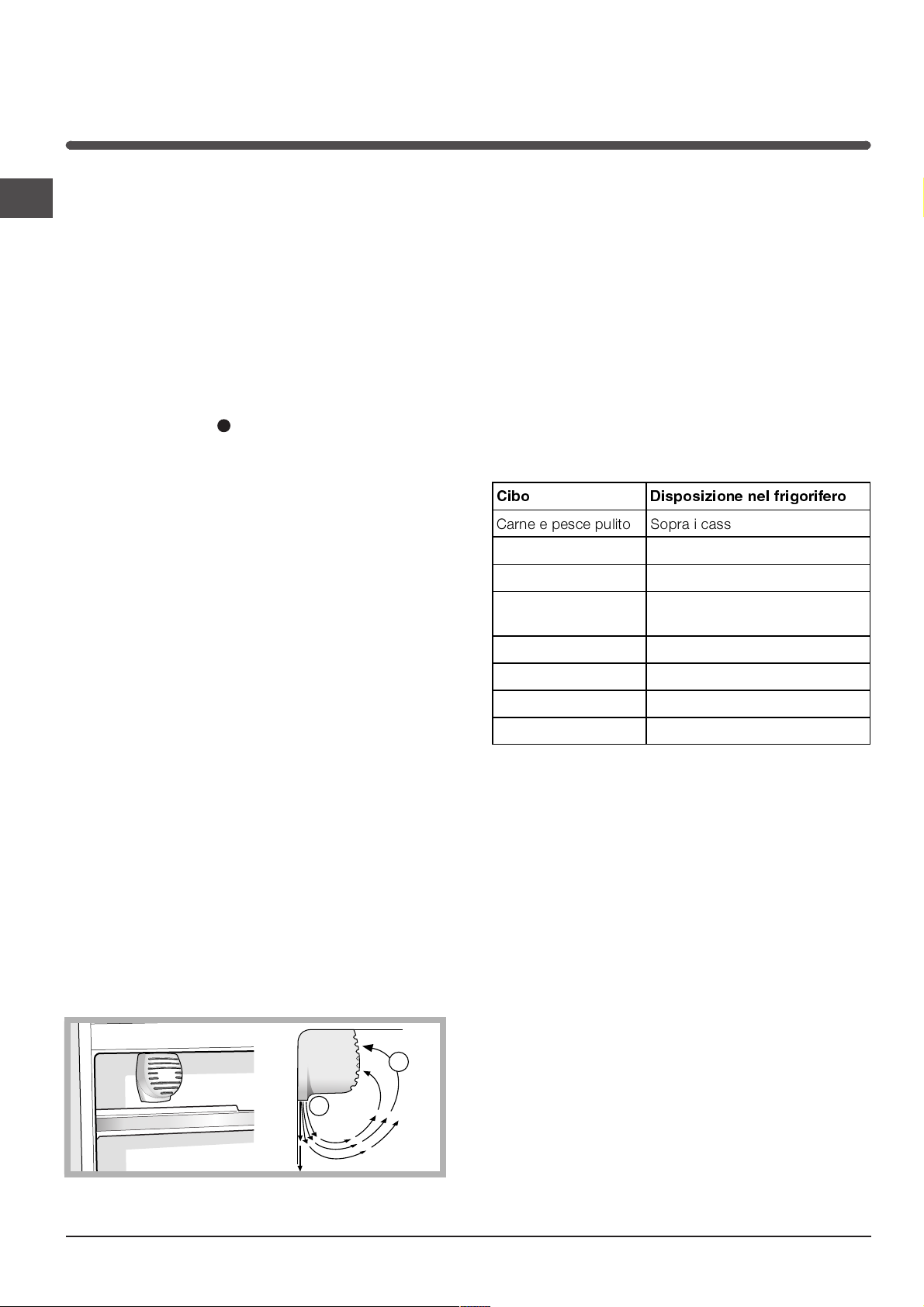

Ligiene alimentare

1. Dopo lacquisto degli alimenti, eliminare qualsiasi tipo di confezione esterna in carta/cartone o altri involucri, che potrebbero introdurre nel frigo batteri o sporcizia.

2. Proteggere gli alimenti, (in particolare quelli facilmente deperibili e quelli che emanano un forte aroma), in modo da evitate il contatto tra essi, eliminando in questo modo sia la possibilità di contaminazione di germi/batteri, che la diffusione di particolari odori allinterno del frigo

3. Riporre i cibi in modo che laria possa circolare liberamente tra essi

4. Tenere pulito linterno del frigo, facendo attenzione a non utilizzare prodotti ossidanti o abrasivi

5. Togliere gli alimenti dal frigo una volta superata la durata massima di conservazione

6. Per una buona conservazione, i cibi facilmente deperbili ( formaggi molli, pesce crudo, carne, etc) vanno posizionati nella zona più fredda, cioè quella sopra le verduriere, dove si trova lindicatore della temperatura

Utilizzare al meglio il congelatore

 Per regolare la temperatura utilizzare

la manopola FUNZIONAMENTO CONGELATORE (vedi Descrizione).

 Non ricongelare alimenti che stanno per scongelare o

scongelati; tali alimenti devono essere cotti per essere consumati (entro 24 ore).

 Gli alimenti freschi da congelare non devono essere

posti a contatto con quelli già congelati; vanno sistemati nel vano superiore CONGELAMENTO e CONSERVAZIONE dove la temperatura scende sotto i 18°C e garantisce una buona velocità di congelamento.

 Non mettere nel congelatore bottiglie di vetro contenenti

liquidi, tappate o chiuse ermeticamente, perché potrebbero rompersi.

 La quantità massima giornaliera di alimenti da congelare

è indicata sulla targhetta caratteristiche, posta nel vano frigorifero in basso a sinistra (esempio: Kg/24h 4).

 Per congelare (se il congelatore è già in funzione):

- per piccole quantità, inferiori a quella indicata sulla targhetta caratteristiche, premere il tasto SUPER FREEZE (congelamento rapido) (accensione della relativa spia gialla), introdurre gli alimenti e chiudere la porta. La funzione si disattiva automaticamente trascorse 24 ore o raggiunte le temperature ottimali (spia spenta);

- per grosse quantità, superiori al carico massimo indicato sulla targhetta caratteristiche, tenere premuto il tasto SUPER FREEZE (congelamento rapido) finché la relativa spia non inizia a lampeggiare. Dopo 24 ore la spia smette di lampeggiare e diventa fissa: introdurre gli alimenti e chiudere la porta. Dopo altre 24 ore la funzione si disattiva automaticamente (spia spenta).



Al fine di ottenere un spazio maggiore nel reparto freezer potete togliere i cassetti dalle loro sedi (tranne quello più in basso e leventuale cassetto COOL CARE ZONE a temperatura variabile), sistemando gli alimenti direttamente sulle piastre evaporanti.

! Durante il congelamento evitare di aprire la porta.

! In caso di interruzione di corrente o di guasto,

non aprire la porta del congelatore: in questo modo congelati e surgelati si conserveranno senza alterazioni per circa 9-14 ore.

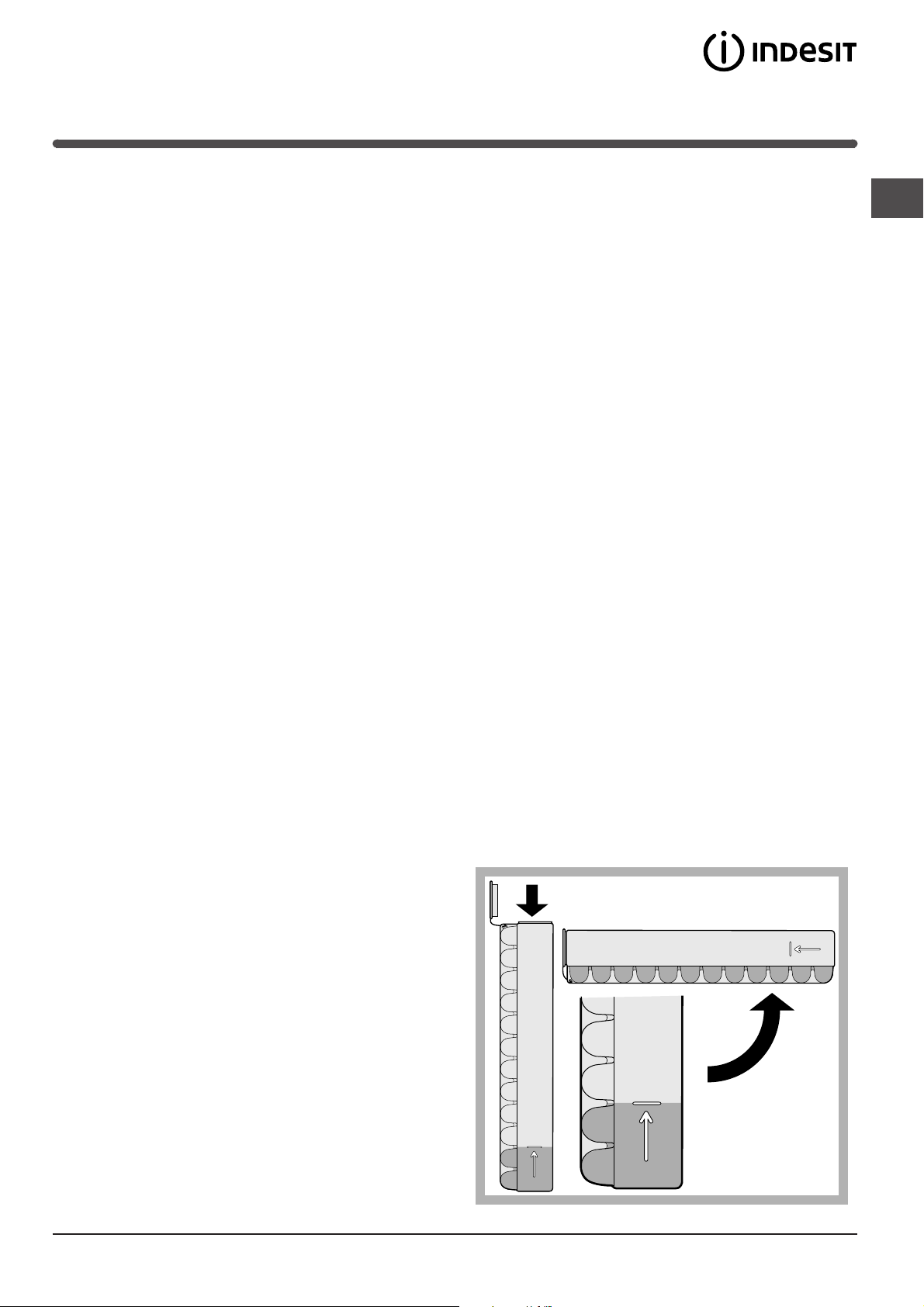

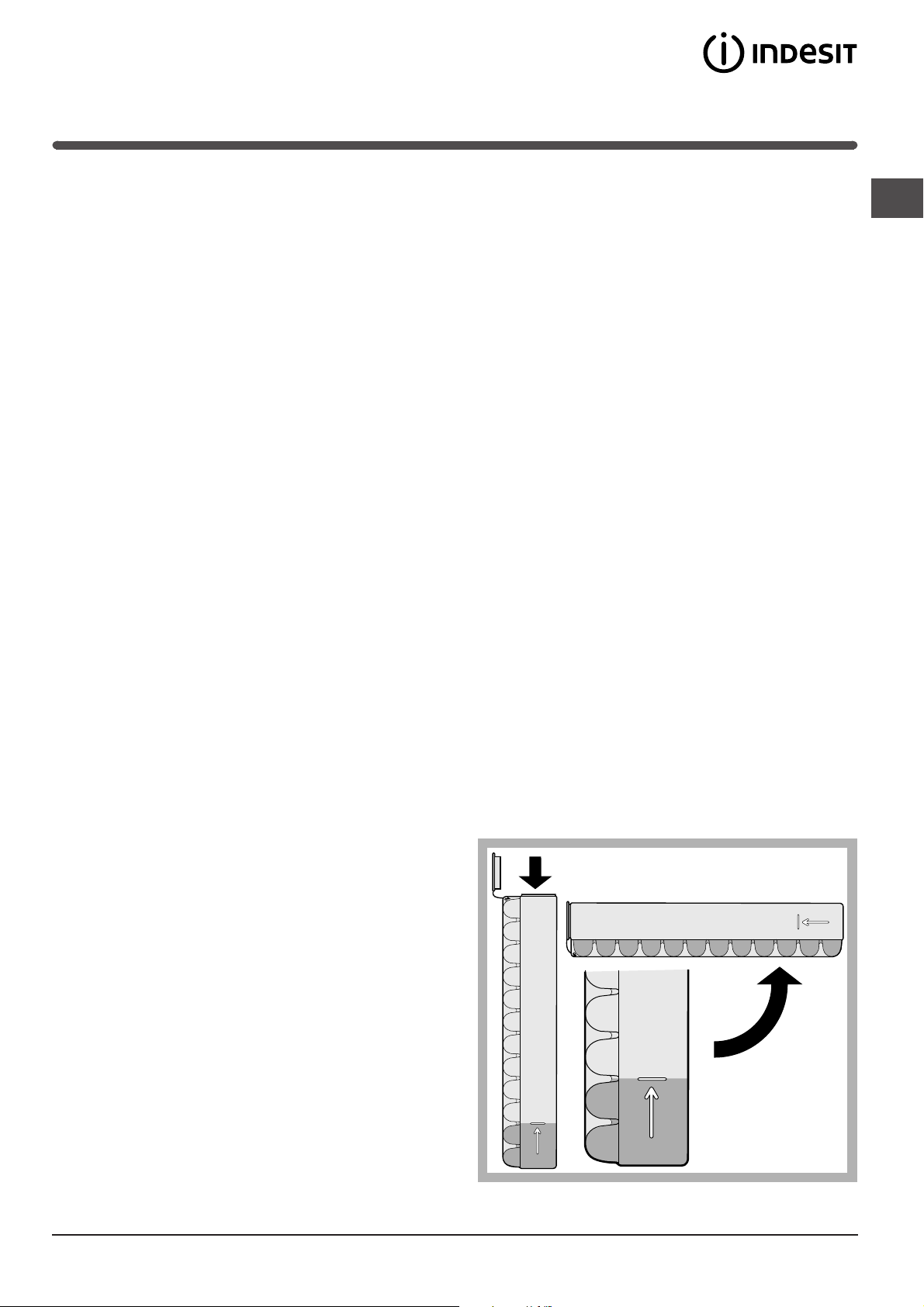

Bacinella ghiaccio Ice

Il fatto di essere poste sulla parte superiore dei cassetti riposti nel vano freezer assicura una maggiorepulizia: (il ghiaccio non viene più a contatto con gli alimenti) ed ergonomia (non si sgocciola in fase di caricamento).

1. Estrarre la bacinella spingendola verso lalto. Verificare che la bacinella sia completamente vuota e riempirla dacqua attraverso lapposito foro.

2. Fare attenzione a non superare il livello indicato (MAX WATER LEVEL). Troppa acqua ostacola la fuoriuscita dei ghiaccioli (se succede, attendere che il ghiaccio si sciolga e svuotare la bacinella).

3. Ruotare la bacinella di 90°: lacqua riempie le forme per il principio dei vasi comunicanti (vedi figura).

4. Chiudere il foro con il coperchio in dotazione e riporre la bacinella nellapposita sede.

5. Quando il ghiaccio sarà formato (tempo minimo circa 8 ore) battere la bacinella su una superficie dura e bagnarne lesterno per far staccare i ghiaccioli; farli poi uscire dal foro.

Page 8

Manutenzione e cura

Escludere la corrente elettrica

Durante i lavori di pulizia e manutenzione è necessario isolare lapparecchio dalla rete di alimentazione:

1. posizionare la manopola FUNZIONAMENTO CONGELATORE su

2. staccare la spina dalla presa.

! Se non si segue questa procedura può scattare lallarme: esso non è sintomo di anomalia. Per ripristinare il normale funzionamento è sufficiente posizionare la manopola FUNZIONAMENTO CONGELATORE sul valore desiderato. Per isolare lapparecchio procedere seguendo i punti 1 e 2.

;

Pulire lapparecchio

 Le parti esterne, le parti interne e le guarnizioni in

gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e bicarbonato di sodio o sapone neutro. Non usare solventi, abrasivi, candeggina o ammoniaca.

 Gli accessori estraibili possono essere messi a bagno in

acqua calda e sapone o detersivo per piatti. Sciacquarli e asciugarli con cura.

 Il retro dellapparecchio tende a coprirsi di polvere, che

può essere eliminata utilizzando con delicatezza, dopo aver spento l'apparecchio e staccato la presa di corrente, la bocchetta lunga dellaspirapolvere, impostato su una potenza media.

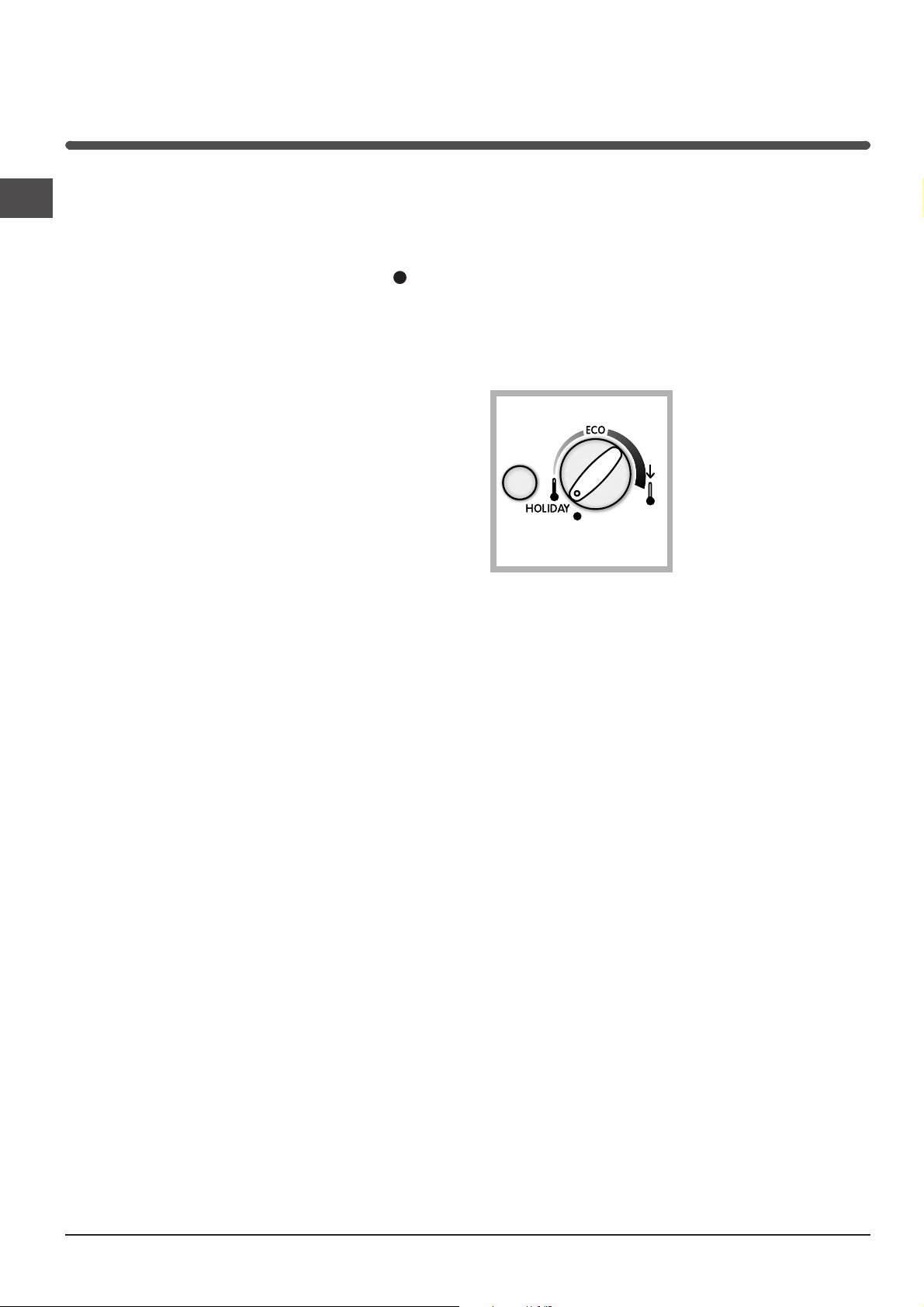

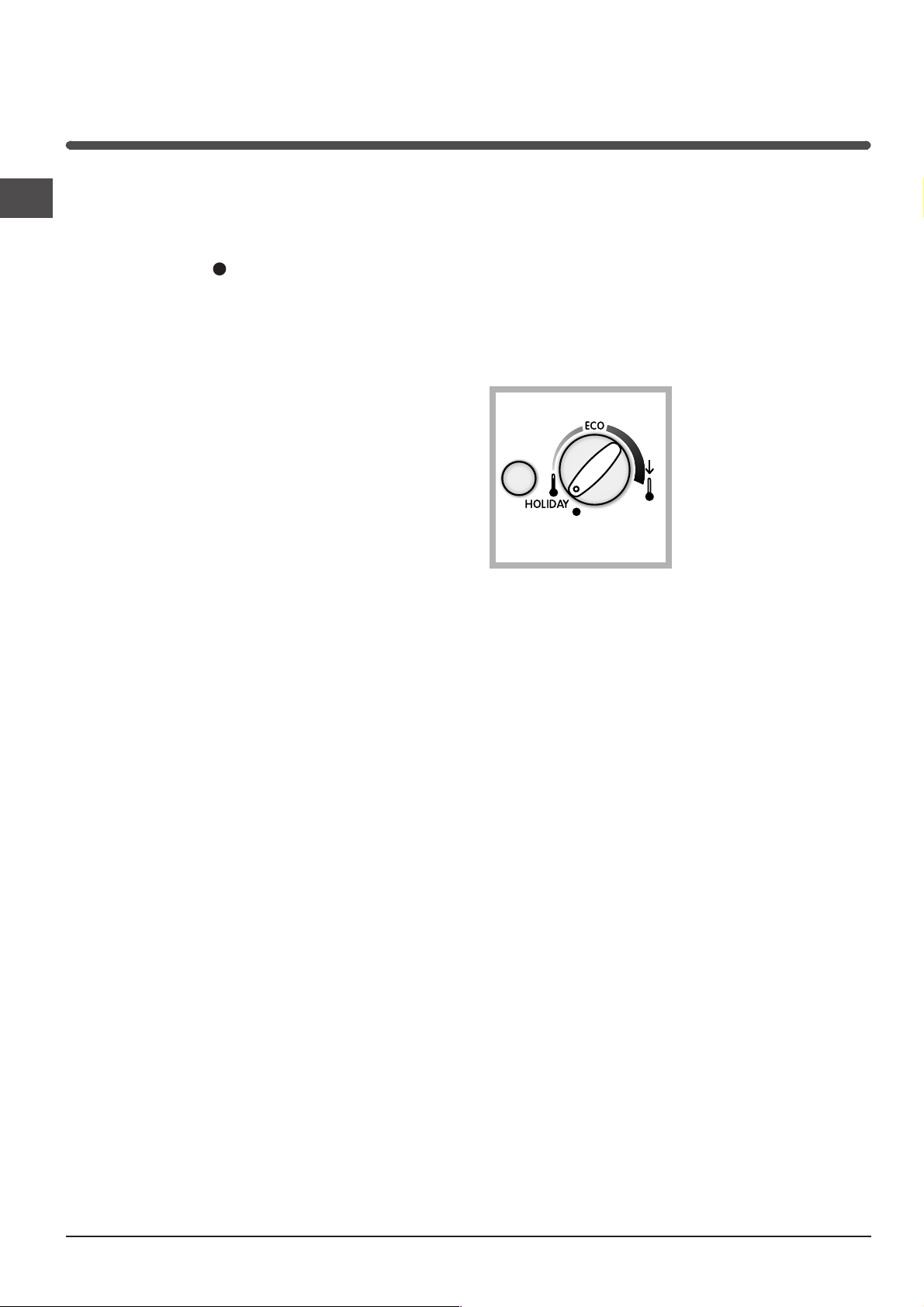

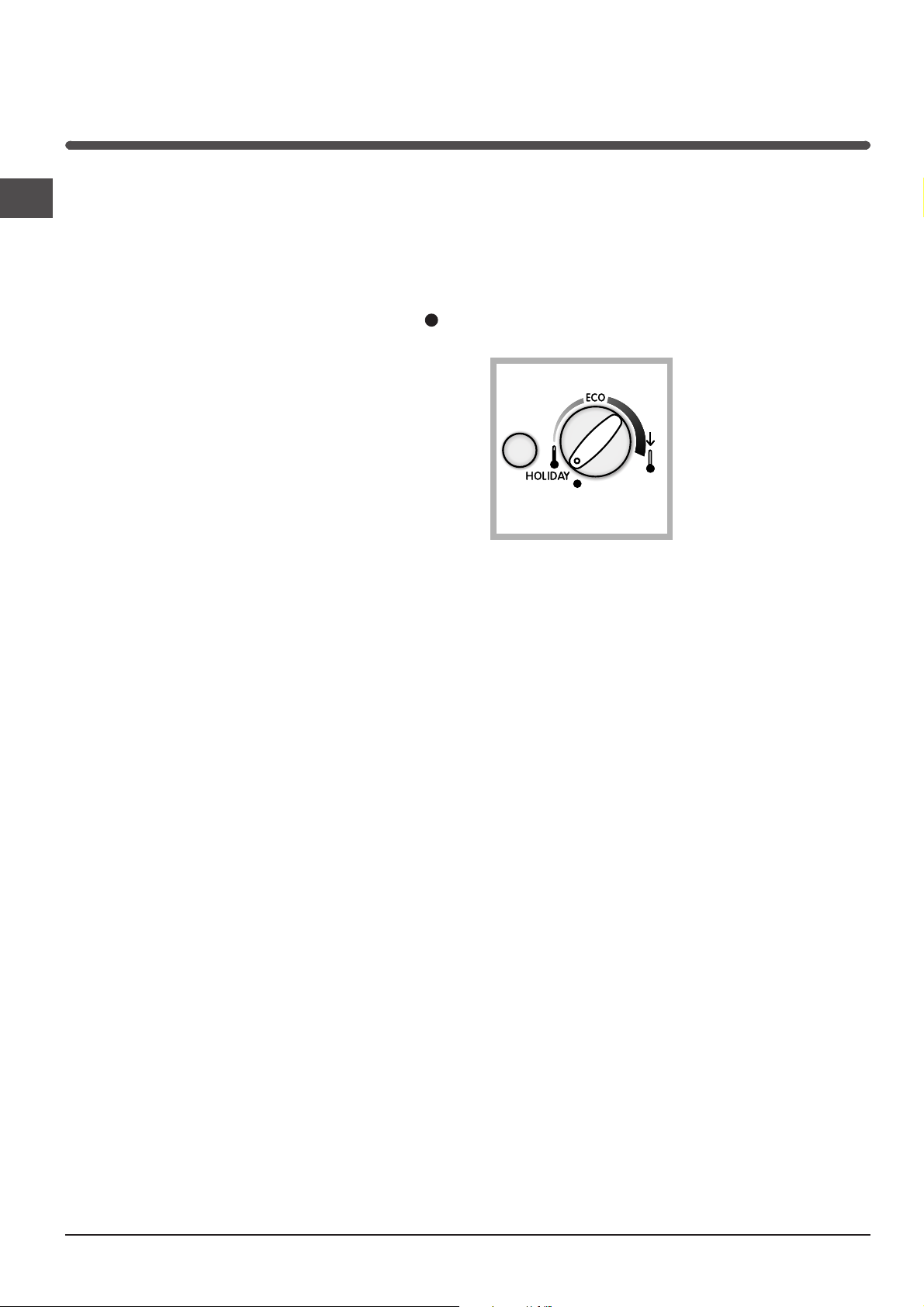

Funzione HOLIDAY

Se si parte per un periodo di vacanza non è necessario spegnere lapparecchio perché è dotato di una funzione che permette, con bassi consumi elettrici, di mantenere la temperatura del vano frigorifero intorno ai 15°C (per proteggere dal caldo trucchi e cosmetici); la temperatura del congelatore va impostata sul minimo, indispensabile per la conservazione degli alimenti.

Per attivare la funzione: impostare la manopola FUNZIONAMENTO FRIGORIFERO su HOLIDAY (vedi figura). Un doppio breve segnale acustico ne conferma lattivazione; la disattivazione è indicata da un segnale acustico singolo.

Evitare muffe e cattivi odori

 Lapparecchio è fabbricato con materiali igienici

che non trasmettono odori. Per mantenere questa caratteristica è necessario che i cibi vengano sempre protetti e chiusi bene. Ciò eviterà anche la formazione di macchie.

 Nel caso si voglia spegnere lapparecchio per un lungo

periodo, pulire linterno e lasciare le porte aperte.

Page 9

1 1

Sbrinare lapparecchio

! Attenersi alle istruzioni sottostanti. Per sbrinare lapparecchio non usare oggetti taglienti ed appuntiti che potrebbero danneggiare irreparabilmente il circuito refrigerante.

Sbrinare il vano frigorifero

Il frigorifero è dotato di sbrinamento automatico: lacqua

viene convogliata verso la parte posteriore da un apposito foro di scarico (vedi figura) dove il calore prodotto dal compressore la fa evaporare. Lunico intervento da fare periodicamente consiste nel pulire il foro di scarico affinché lacqua possa defluire liberamente.

5. Alcuni apparecchi sono dotati del SISTEMA DRAIN per convogliare lacqua allesterno. Lasciare che l'acqua defluisca in un contenitore (vedi figura).

6. Pulire e asciugare con cura il vano congelatore prima di riaccendere lapparecchio.

7. Prima di inserire i cibi nel vano congelatore attendere circa 2 ore per il ripristino delle condizioni ideali di conservazione.

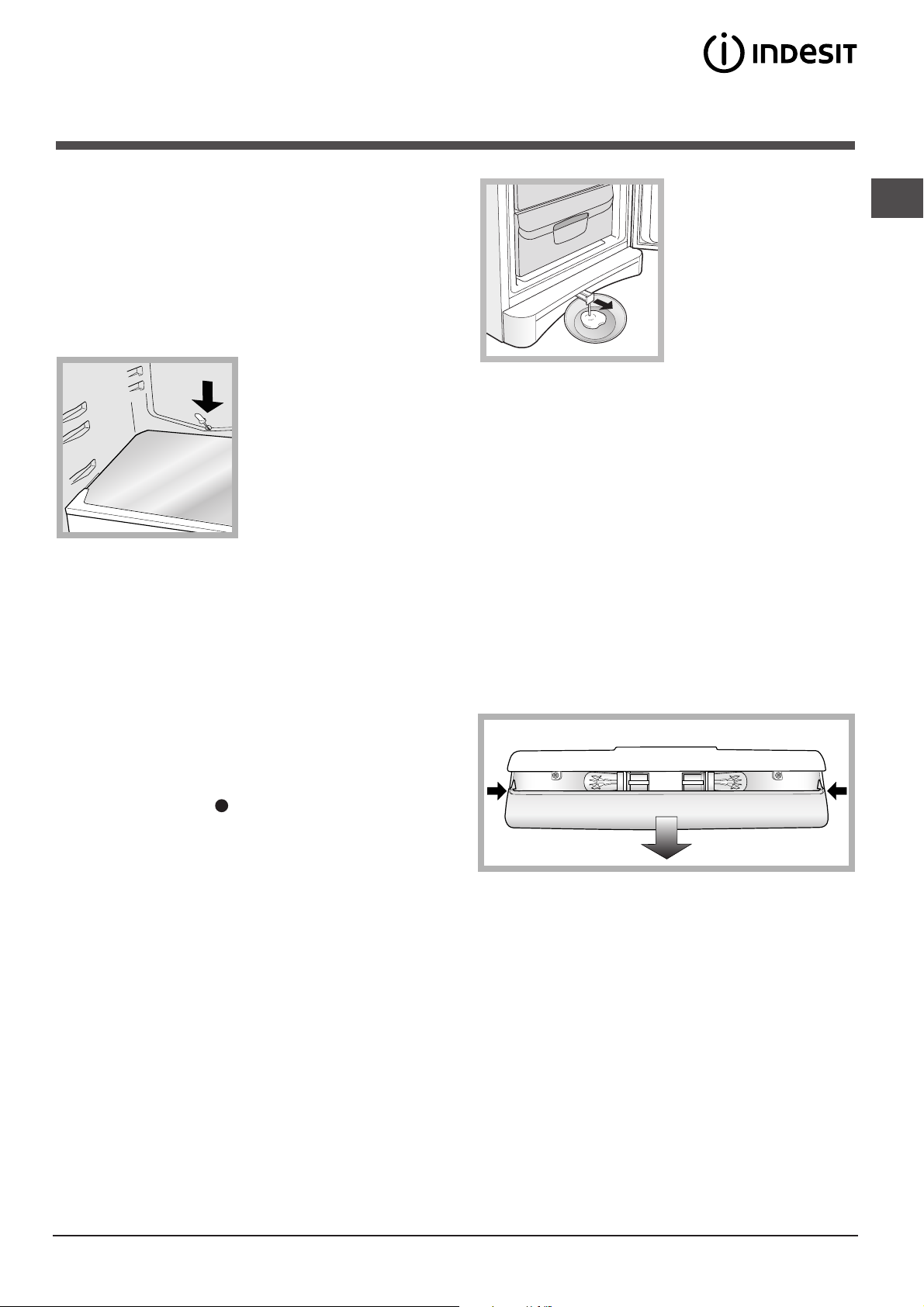

Sostituire la lampadina

Sbrinare il vano congelatore

Se lo strato di brina è superiore ai 5 mm è necessario effettuare lo sbrinamento manuale:

1. il giorno precedente, premere il tasto SUPER FREEZE (si accende la spia gialla SUPERFREEZE) per raffreddare ulteriormente gli alimenti.

2. La funzione si disinserisce in automatico dopo 24 ore, oppure può essere disinserita in qualsiasi momento premendo di nuovo il tasto SUPER FREEZE; a questo punto posizionare la manopola FUNZIONAMENTO CONGELATORE su operazione spegne anche il frigorifero.

3. Avvolgere surgelati e congelati in carta da giornale e metterli in un altro congelatore o in un luogo fresco.

4. Lasciare aperta la porta finché la brina non si sia sciolta completamente; facilitare loperazione sistemando nel vano congelatore contenitori con acqua tiepida.

, ricordandosi che questa

Per sostituire la lampadina di illuminazione del vano frigorifero, staccare la spina dalla presa di corrente. Seguire le istruzioni riportate qui sotto. Accedere alla lampada togliendo la protezione come indicato in figura. Sostituirla con una analoga di potenza a quella indicata sulla protezione (15 W o 25 W)

Page 10

Precauzioni e consigli

! Lapparecchio è stato progettato e costruito

in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

- 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni;

- 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni;

- 2002/96/CE..

Sicurezza generale

 Lapparecchio è stato concepito per un uso di tipo non

professionale allinterno dellabitazione.

 Lapparecchio deve essere usato per conservare e

congelare cibi, solo da persone adulte e secondo le istruzioni riportate in questo libretto.

 Lapparecchio non va installato allaperto, nemmeno se

lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

 Non toccare lapparecchio a piedi nudi o con le mani o i

piedi bagnati o umidi.

 Non toccare le parti interne raffreddanti: cè pericolo di

ustionarsi o ferirsi.

 Non staccare la spina dalla presa della corrente tirando

il cavo, bensì afferrando la spina.

 È necessario staccare la spina dalla presa prima di

effettuare operazioni di pulizia e manutenzione. Non è sufficiente portare la manopola per LA REGOLAZIONE DELLA TEMPERATURA sulla posizione spento) per eliminare ogni contatto elettrico.

 In caso di guasto, in nessun caso accedere ai

meccanismi interni per tentare una riparazione.

 Non utilizzare, allinterno degli scomparti conservatori di

cibi congelati, utensili taglienti ed appuntiti o apparecchi elettrici se non sono del tipo raccomandato dal costruttore.

(apparecchio

Smaltimento

 Smaltimento del materiale di imballaggio: attenersi alle

norme locali, così gli imballaggi potranno essere riutilizzati.

 La direttiva Europea 2002/96/CE sui rifiuti di

apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e lambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare lambiente

 Installare lapparecchio in un ambiente fresco e ben

aerato, proteggerlo dallesposizione diretta ai raggi solari, non disporlo vicino a fonti di calore.

 Per introdurre o estrarre gli alimenti, aprire le porte

dellapparecchio il più brevemente possibile. Ogni apertura delle porte causa un notevole dispendio di energia.

 Non riempire con troppi alimenti lapparecchio: per una

buona conservazione, il freddo deve poter circolare liberamente. Se si impedisce la circolazione, il compressore lavorerà continuamente.

 Non introdurre alimenti caldi: alzerebbero la temperatura

interna costringendo il compressore a un grosso lavoro, con grande spreco di energia elettrica.

 Sbrinare lapparecchio qualora si formasse del ghiaccio

(vedi Manutenzione); uno spesso strato di ghiaccio rende più difficile la cessione di freddo agli alimenti e fa aumentare il consumo di energia.

 Non mettere in bocca cubetti appena estratti dal

congelatore.

 Non permettere ai bambini di giocare con lapparecchio.

In nessun caso devono sedersi sui cassetti o appendersi alla porta.

 Gli imballaggi non sono giocattoli per bambini.

Page 11

Anomalie e rimedi

Può accadere che lapparecchio non funzioni. Prima di telefonare allAssistenza (vedi Assistenza), controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.

Anomalie:

La spia verde ALIMENTAZIONE non si accende.

Il motore non parte.

Le spie sono debolmente accese.

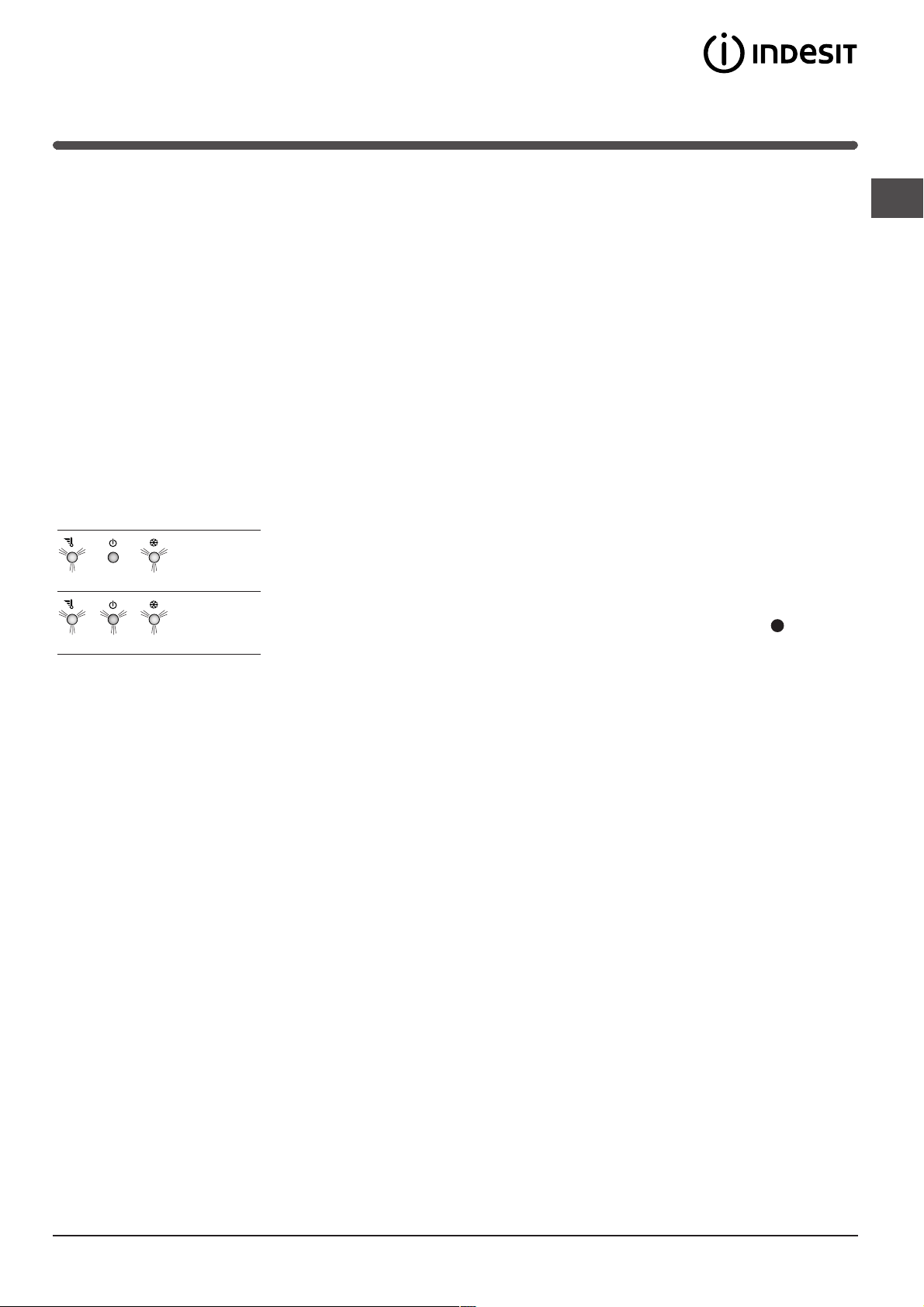

a) Suona lallarme.

b) Suona lallarme e lampeggiano le due spie gialle.

c) Suona lallarme e lampeggiano le due spie gialle e quella verde.

Riscaldamento eccessivo

+ segnale acustico

Riscaldamento pericoloso

+ segnale acustico

Possibili cause / Soluzione:

 La spina non è inserita nella presa della corrente o non abbastanza da fare

contatto, oppure in casa non cè corrente.

 Lapparecchio è dotato di un controllo salvamotore (vedi Avvio e utilizzo).

 Staccare la spina e reinserirla nella presa dopo averla girata su se stessa.

a) La porta del frigorifero è rimasta aperta per più di due minuti.

Il segnale acustico cessa alla chiusura della porta. Oppure non si è seguita la corretta procedura di spegnimento (vedi Manutenzione).

b) Lapparecchio segnala un riscaldamento eccessivo del congelatore.

Si consiglia di verificare lo stato degli alimenti: potrebbe essere necessario gettarli.

c) Lapparecchio segnala un riscaldamento pericoloso del congelatore: gli

alimenti devono essere gettati.

b/c) Nel primo caso il congelatore si manterrà a una temperatura intorno a 0°C

per non far ricongelare gli alimenti. Nel secondo caso la temperatura viene mantenuta invece intorno ai -18°C. Per spegnere il segnale acustico: aprire e chiudere la porta del frigorifero. Per ripristinare il funzionamento normale: portare la manopola FUNZIONAMENTO CONGELATORE sulla posizione (spento) e riaccendere lapparecchio.

La spia verde ALIMENTAZIONE lampeggia

Il frigorifero e il congelatore raffreddano poco.

Nel frigorifero gli alimenti si gelano.

Il motore funziona di continuo.

La ventola AIR non gira.

Lapparecchio emette molto rumore.

 Lapparecchio non funzione correttamente. Chiamare lAssistenta Tecnica

 Le porte non chiudono bene o le guarnizioni sono rovinate.  Le porte vengono aperte molto spesso.  Le manopole FUNZIONAMENTO non sono in posizione corretta

(vedi Descrizione).

 Il frigorifero o il congelatore sono stati riempiti eccessivamente.

 La manopola FUNZIONAMENTO FRIGORIFERO non è in posizione corretta

(vedi Descrizione).

 Gli alimenti sono a contatto con la parete posteriore.

 È stato premuto il tasto SUPER FREEZE (congelamento rapido): la spia gialla

SUPER FREEZE è accesa o lampeggiante (vedi Desc.).  La porta non è ben chiusa o viene aperta di continuo.  La temperatura dellambiente esterno è molto alta.  Lo spessore della brina supera i 2-3 mm (vedi Manutenzione).

 La porta del frigorifero è aperta  I sistema AIR si attiva automaticamente solo quando necessario per

ripristinare le condizioni ottimali allinterno del vano frigorifero.

 Lapparecchio non è stato installato ben in piano (vedi Installazione).  Lapparecchio è stato installato tra mobili o oggetti che vibrano

ed emettono rumori.  Il gas refrigerante interno produce un leggero rumore anche quando

il compressore è fermo: non è un difetto, è normale.

La temperatura di alcune parti esterne del frigorifero è elevata.

Sul fondo del frigo cè dellacqua.

 Le temperature elevate sono necessarie per evitare la formazioni di condensa

in particolari zone del prodotto

 Il foro di scarico dellacqua è otturato (vedi Manutenzione).

Page 12

Assistenza

195052257.02

07/2007 - Xerox Business Services

Prima di contattare lAssistenza:

 Verificare se lanomalia può essere risolta autonomamente (vedi Anomalie e Rimedi).  In caso negativo, contattare il Numero Unico Nazionale 199.199.199.

modello

numero di serie

Comunicare:

 il tipo di anomalia  il modello della macchina (Mod.)  il numero di serie (S/N) Queste informazioni si trovano sulla targhetta caratteristiche posta nel vano frigorifero in basso a sinistra.

Gross Bruto Brut

Test

P.S-I.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total

Gross Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr. Made in Italy 13918

93139180000 S/N 704211801

Net Util Utile

Pressure HIGH-235

LOW 140

Cod.

Gross Bruto Brut

Fuse

Freez. Capac

Poder de Cong

4,0

kg/24 h

Max 15 w

Class

Clase

Classe

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

* Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario delloperatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte delloperatore telefonico; per maggiori informazioni consultare il sito www.indesit.com.

Page 13

Operating Instructions

REFRIGERATOR/FREEZER COMBINATION

Italiano, 1

Espanol, 37

BAN 34 PS

GBI FR

English,13

Français, 25

Polski,

Românã, 61

Contents

Installation, 14

Positioning and connection Reversible doors

Description of the appliance, 15-16

Control panel Overall view

Accessories, 17

Start-up and use, 18-19

Starting the appliance Chiller system Using the refrigerator to its full potential Using the freezer to its full potential

Maintenance and care, 20-21

Switching the appliance off Cleaning the appliance Avoiding mould and unpleasant odours Defrosting the appliance Replacing the light bulb

Precautions and tips, 22

General safety Disposal Respecting and conserving the environment

Troubleshooting, 23

Assistance, 24

Page 14

Installation

! Before placing your new appliance into operation please

read these operating instructions carefully. They contain important information for safe use, for installation and for care of the appliance.

! Please keep these operating instructions for future reference. Pass them on to possible new owners of the appliance.

Positioning and connection

Positioning

1. Place the appliance in a well-ventilated humidity-free room.

2. Do not obstruct the rear fan grills. The compressor and condenser give off heat and require good ventilation to operate correctly and save energy.

3. Leave a space of at least 10 cm between the top part of the appliance and any furniture above it, and at least 5 cm between the sides and any furniture/side walls.

4. Ensure the appliance is away from any sources of heat (direct sunlight, electric stove, etc.).

5. In order to maintain the correct distance between the appliance and the wall behind it, fit the spacers supplied in the installation kit, following the instructions provided.

Levelling

1. Install the appliance on a level and rigid floor.

2. If the floor is not perfectly horizontal, adjust the refrigerator by tightening or loosening the rear feet.

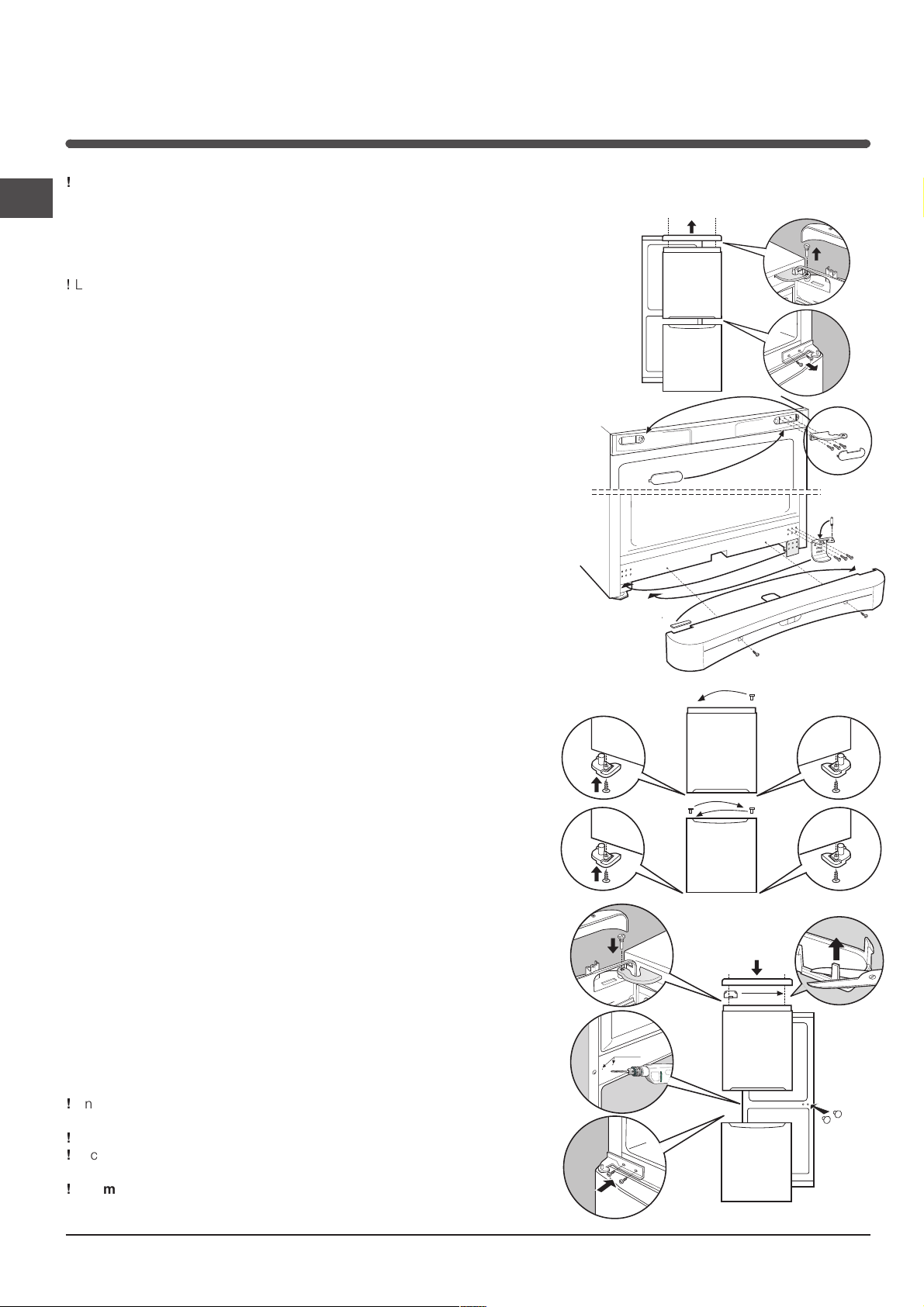

Reversible doors

Electrical connections

After the appliance has been transported, carefully place it vertically and wait at least 3 hours before connecting it to the electricity mains. Before inserting the plug into the electrical socket ensure the following:

 The appliance is earthed and the plug is compliant with the

law.

 The socket can withstand the maximum power of the

appliance, which is indicated on the data plate located on the bottom left side of the fridge (e.g. 150 W).

 The voltage must be in the range between the values

indicated on the data plate located on the bottom left side (e.g. 220-240V).

 The socket is compatible with the plug of the appliance.

If the socket is incompatible with the plug, ask an

authorised technician to replace it (see Assistance). Do not use extension cords or multiple sockets.

! Once the appliance has been installed, the power supply cable and the electrical socket must be easily accessible.

! The cable must not be bent or compressed.

! The cable must be checked regularly and replaced by

authorised technicians only (see Assistance).

∅ 3mm

! The manufacturer declines any liability should these

safety measures not be observed.

Page 15

Description of the appliance

Control panel

REFRIGERATOR OPERATION

Knob

SUPER COOL

Button

SUPER COOL SUPER COOL



SUPER COOL (quick cool) to lower the temperature of

SUPER COOL SUPER COOL

the refrigerator compartment rapidly. When it is pressed, the SUPER COOL indicator light illuminates (see Start-up and use).

 REFRIGERATOR OPERATION Knob

to regulate the temperature of the refrigerator compartment:

warmer

colder.

ECO is the optimal temperature for energy saving levels. HOLIDAY is the holiday function (see Maintenance and

care).

SUPER COOL

Indicator light

POWER

Indicator light

SUPER FREEZE

Indicator light

 SUPER FREEZE Yellow indicator light (rapid freezing)

illuminates when the SUPER FREEZE button is pressed.

 FREEZER OPERATION Knob

to regulate the temperature of the freezer compartment:

warmer.

colder.

ECO is the optimal temperature for energy saving levels.

switches the appliance off, including the refrigerator.



SUPER FREEZE button (rapid freezing) to freeze fresh food. When it is pressed, the SUPER FREEZE indicator light illuminates (see Start-up and use).

FREEZER OPERATION

Knob

SUPER FREEZE

Button

 SUPER COOL Yellow indicator light (rapid cooling)

illuminates when the SUPER COOL button is pressed.

 POWER Indicator light illuminates when the appliance is

connected to the electricity network.

! The indicator lights are also used to indicate an unusual temperature increase in the freezer compartment (see Troubleshooting).

Page 16

Description of the appliance

Overall view

The instructions contained in this manual are applicable to different model refrigerators. The diagrams may not directly represent the appliance purchased. For more complex features, consult the following pages.

Removable lidded

LAMP

(see Maintenance)

MULTI-USE

SHELVES

FLEX COOL BOX

for

MEAT

CHEESE

bin

and

shelf with EGG TRAY

Removable multipurpose

SHELVES

FRUIT and

VEGETABLE bin

Ice3 ice tray

FREEZER and

STORAGE

compartment

Ice3 ice tray

STORAGE

compartment

Levelling FEET

BOTTLE shelf



 Varies by number and/or position.

Available only on certain models.

Page 17

Accessories

SHELVES: with or without grill.

MULTI-USE

a long time and also prevent odours from lingering in the refrigerator.

FLEX COOL BOX

This is the new box to keep meat, fish and cheese fresh. When positioned in the lower part of the fridge compartment, it is ideal for meat and fish; when moved to the top part of the fridge, it is perfect for cheese. be taken out of the fridge when it is not needed.

TEMPERATURE

area in the refrigerator.

1. Check that OK appears clearly on the indicator light (see diagram).

bin: to store food (such as cold meats) for

Due to the special guides the shelves are removable and the height is adjustable (see diagram), allowing easy storage of large containers and food. Height can be adjusted without complete removal of the shelf.

It can

Indicator light: to identify the coldest

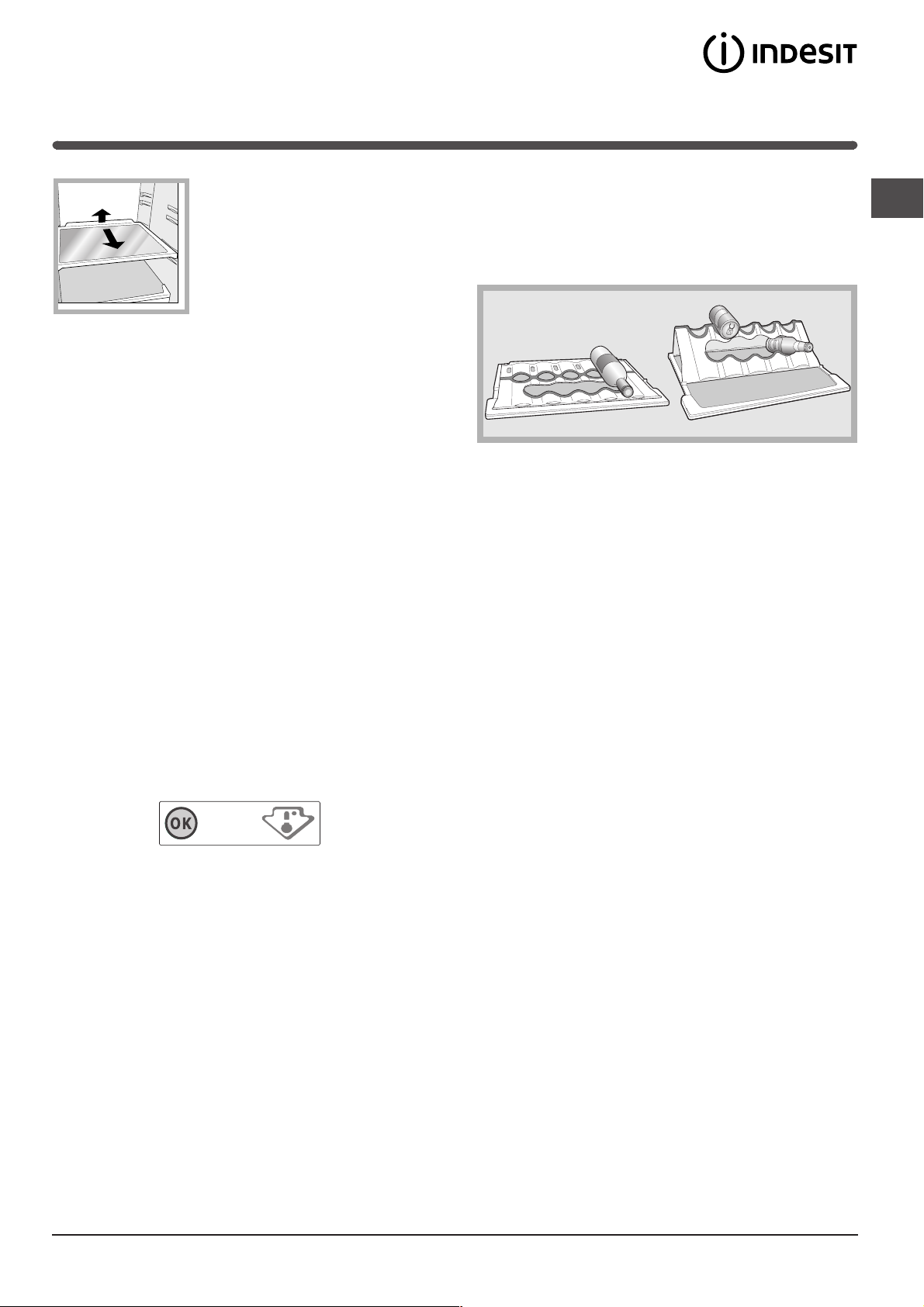

PLAY ZONE*: Thanks to the new Play Zone bottle rack, you can cool several bottles, cans and energy drinks quickly to have them constantly at hand.

If the Play Zone is placed on the glass shelf, you can store large and medium sized bottles on it simply by laying the bottle on the flat rack. bottles. the shelf, the rack can be used to store cans (at the top), energy drinks (in the centre) and other cans and energy drinks can be rested horizontally on the remaining part of the shelf. make sure they do not touch the back of the refrigerator interior. The Play Zone can be used just like a normal shelf (when placed flat) and moved up or down along the fridge walls together with the rest of the shelf. It can be washed easily, and is also dishwasher safe. The ideal position for the Play zone rack is the central shelf.

When folded and secured in place on either side of

When placing cans (onto the Play zone rack),

This is ideal for storing wine

2. If the word OK does not appear it means that the temperature is too high: adjust the REFRIGERATOR OPERATION knob to a higher position (colder) and wait approximately 10 hours until the temperature has been stabilised.

3. Check the indicator light again: if necessary, readjust it following the initial process. If large quantities of food have been added or if the refrigerator door has been opened frequently, it is normal for the indicator not to show OK. Wait at least 10 hours before adjusting the REFRIGERATOR OPERATION knob to a higher setting.

 Varies by number and/or position.

Available only on certain models.

Page 18

Start-up and use

Starting the appliance

! Before starting the appliance, follow the installation instructions (see Installation).

! Before connecting the appliance, clean the compartments and accessories well with lukewarm water and bicarbonate. ! The appliance comes with a motor protection control system which makes the compressor start approximately 8 minutes after being switched on. The compressor also starts each time the power supply is cut off whether voluntarily or involuntarily (blackout).

1. Set the FREEZER OPERATION knob on

2. Insert the plug into the socket and ensure that the green POWER indicator light illuminates.

3. Turn the REFRIGERATOR OPERATION knob to an average value. After a few hours you will be able to put food in the refrigerator.

4. Turn the FREEZER OPERATION knob to an average value and press the SUPER FREEZE button (rapid freezing): the SUPER FREEZE indicator light will illuminate. Once the refrigerator has reached the optimal temperature, the indicator light goes out and you can begin food storage.

Static

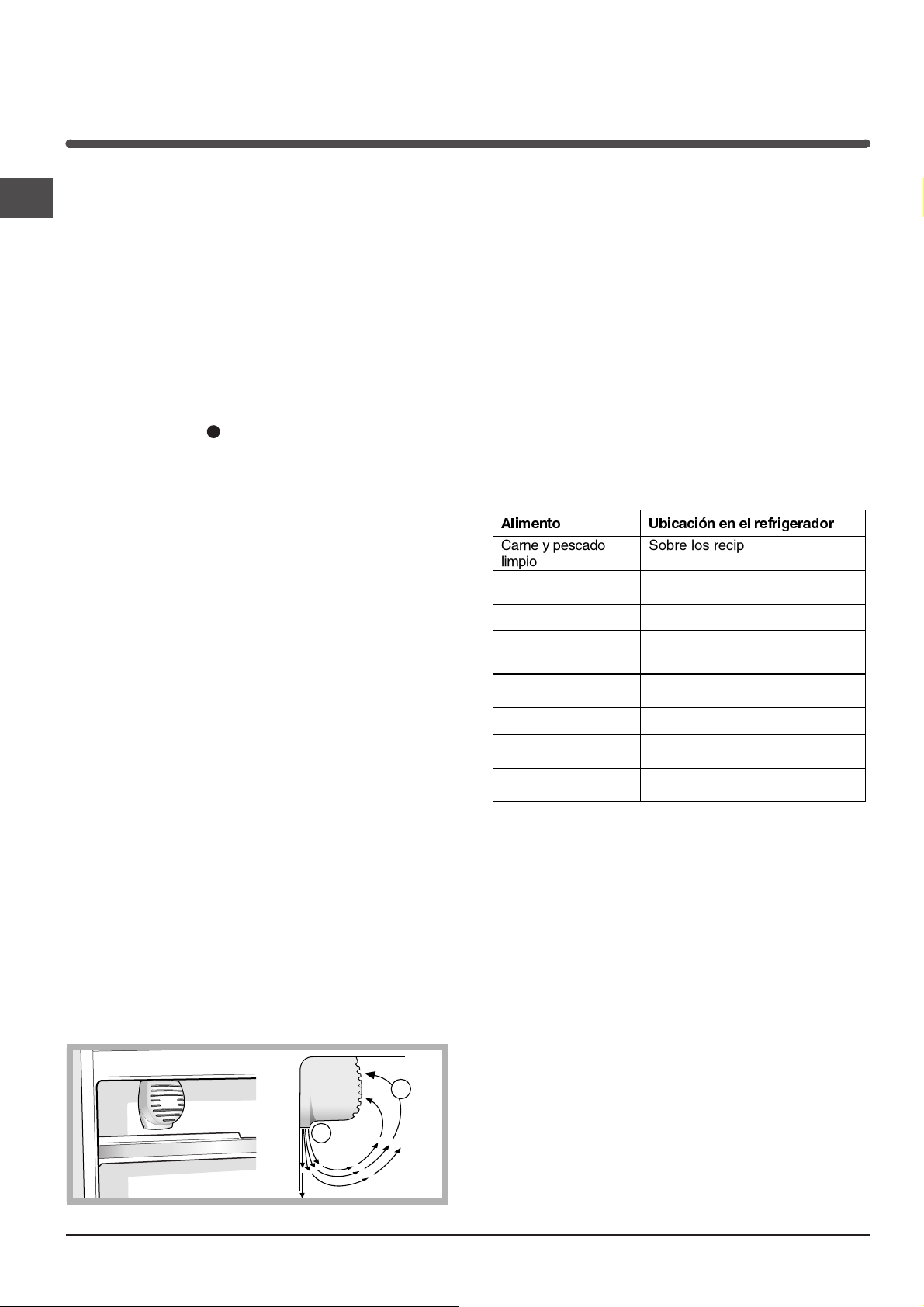

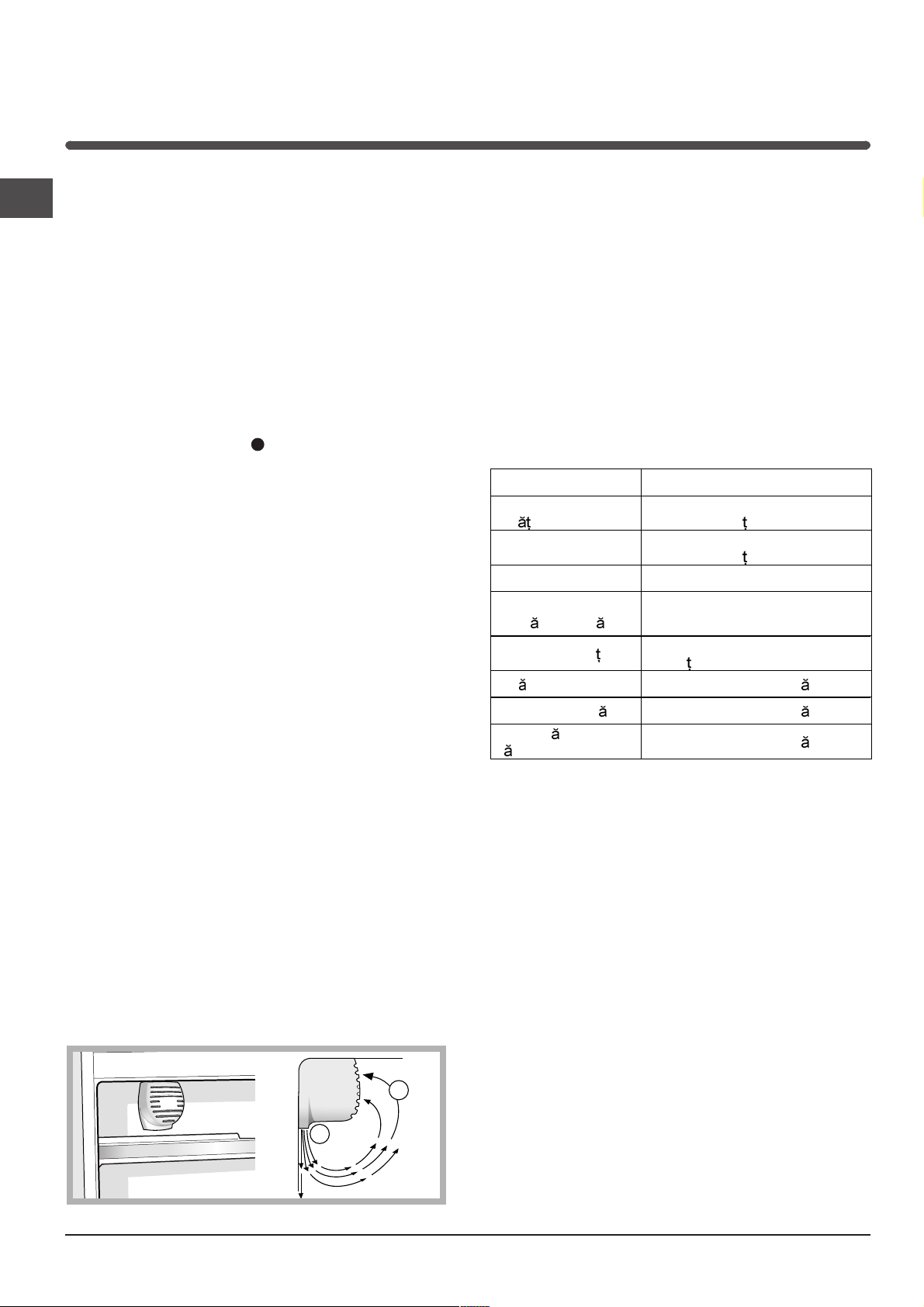

Models without the Aýrcooler have the cooling section in the internal back wall of the compartments. The wall will be covered in frost or water droplets depending on whether the compressor is operating or paused: both cases are normal. If the REFRIGERATOR OPERATION knob has been set on high values with large quantities of food and with a high ambient temperature, the appliance can operate continuously, resulting in excessive frost formation and excessive energy consumption: compensate for this by shifting the knob towards lower values (defrosting will occur automatically). In static appliances, the air circulates in a natural way: the

colder air tends to move downwards as it is heavier. The food should be stored as follows:

)RRG

Fresh fish and meat

Fresh cheese

Cooked food On any shelf

Salami, bread loaf, chocolate

Fruit and vegetables In the fruit and vegetable bins

$UUDQJHPHQWLQVLGHWKH UHIULJHUDWRU

Above the fruit and vegetable bins Above the fruit and vegetable bins

On any shelf

Chiller system

The appliance comes with one of the chiller systems described below: take note of your system in order to determine the most efficient food storage method.

Aircooler

It is recognizable due to the presence of the mechanism on the top part of the refrigerator compartment (see diagram). The Aircooler maintains a constant fridge temperature to keep food fresher for longer and will quickly restore the temperature to the correct level, even if the door is opened frequently: the blown air (A) is cooled when it comes into contact with the cold wall, whereas the hotter air (B) is sucked up (see diagram). The back wall may be covered in frost or droplets of water, depending on whether the compressor is in operation or whether it is paused.

Eggs On the shelf provided

Butter and margarine On the shelf provided

Bottles, drinks, milk On the shelf provided

Using the refrigerator to its full potential

 Use the REFRIGERATOR OPERATION knob to adjust the

temperature (see Description).

 Press the SUPER COOL button (rapid cooling) to lower

the temperature quickly. For example, when you place a large number of new food items inside a fridge the internal temperature will rise slightly. The function quickly cools the groceries by temporarily reducing the temperature until it reaches the ideal level.

 Place only cold or lukewarm foods in the compartment, not

hot foods (see Precautions and tips).

 Remember that cooked foods do not last longer than

raw foods.

 Do not store liquids in open containers. They will increase

humidity in the refrigerator and cause condensation to form.

Page 19

Food hygiene

1. Once you have bought your food, remove all external packaging made of paper/cardboard or other wrappers, which could introduce bacteria or dirt inside your refrigerator.

2. Protect the food, (especially easily perishable items and those that have a strong smell), in order to avoid contact between them, thereby removing both the possibility of germ/bacteria contamination as well as the diffusion of strong odours inside the fridge.

3. Store all food in such a way as to ensure air can circulate freely between different items.

4. Keep the inside of your fridge clean, taking care not to use oxidiser or abrasive products.

5. Remove all food past its expiry date from the refrigerator.

6. For the correct preservation of food, all easily perishable items (soft cheeses, raw fish, meat, etc.) should be stored in the coldest zone of the fridge compartment, i.e. just above the salad crisper where the temperature indicator is situated.

Using the freezer to its full potential

 Use the FREEZER OPERATION knob to adjust the

temperature (see Description).

 Do not re-freeze food that is defrosting or that has already

been defrosted. These foods must be cooked and eaten (within 24 hours).

 Fresh food that needs to be frozen must not come into

contact with food that has already been defrosted. Fresh food must be stored in the top FREEZER and STORAGE compartment where the temperature drops below -18°C and guarantees rapid freezing.

 Do not place glass bottles which contain liquids, and which

are corked or hermetically sealed in the freezer because they could break.

 The maximum quantity of food that may be frozen daily is

indicated on the plate containing the technical properties located on the bottom left side of the refrigerator compartment (for example: Kg/24h: 4).

 To freeze (if the freezer is already operating):

- for small quantities which are less than those indicated on the data plate, press the rapid freezing SUPER FREEZE button (corresponding yellow indicator light illuminates), insert the food and close the door. The function is disabled automatically after 24 hours or when optimal temperatures have been reached (indicator light goes out);

- for large quantities which are greater than the maximum load indicated on the data plate, hold down the rapid freezing SUPER FREEZE button until the corresponding indicator light begins to flash. After 24 hours the indicator light stops flashing and remains on constantly. Place the food inside the freezer and close the door. After another 24 hours, the function will be disabled automatically (indicator light goes out).

 In order to obtain a greater amount of space in the

freezer compartment, you may remove the bins (except the lowest bin and the special COOL CARE ZONE bin, which has an adjustable temperature) and place the food directly onto the evaporator plates.

! Do not open the door during freezing. ! If there is a power cut or malfunction, do not open the

freezer door. This will help maintain the temperature inside the freezer, ensuring that foods are conserved for at least 9 14 hours.

Ice3 ice tray

The fact that they are situated on the top part of the freezer drawers ensures greater cleanliness: the ice no longer comes into contact with the food placed inside the freezer compartment; furthermore, the dripping of the water during filling is avoided (a lid to cover up the hole after filling with water is also provided).

1. Pull out the tray by pushing it up. Check that the tray is ompletely empty and fill it with water through the opening provided.

2. Take care not to exceed the level indicated (MAX WATER LEVEL). Excess water prevents the ice cubes from dispensing (if this happens, wait for the ice to melt and empty the tray).

3. Turn the tray 90°: due to the connected compartments each mould fills with water (see diagram).

4. Close the opening with the lid provided and put the tray back.

5. When the ice has formed (minimum time approximately 8 hours) knock the tray against a hard surface and wet the outside so that the ice cubes come loose and take them out through the opening.

MAX

WATER LEVEL

MAX

WATER LEVEL

MAX

Page 20

Maintenance and care

Switching the appliance off

During cleaning and maintenance it is necessary to disconnect the appliance from the electricity supply:

1. set the FREEZER OPERATION knob on

2. pull the plug out of the socket

! If this procedure is not followed, the alarm may sound. This alarm does not indicate a malfunction. To restore normal operation, it is sufficient to set the FREEZER OPERATION knob on the desired value. To disconnect the appliance, follow point 1 and 2.

Cleaning the appliance

 The external and internal parts, as well as the rubber

seals may be cleaned using a sponge that has been soaked in lukewarm water and bicarbonate of soda or neutral soap. Do not use solvents, abrasive products, bleach or ammonia.

 The removable accessories may be soaked in warm

water and soap or dishwashing liquid. Rinse and dry them carefully.

 The back of the appliance may collect dust which can

be removed by delicately using the hose of a vacuum cleaner set on medium power. The appliance must be switched off and the plug must be pulled out before cleaning the appliance.

Holiday function

To minimise energy usage when on holiday, it is not necessary to switch the appliance off. The appliance has a function which allows it to maintain the temperature of the refrigerator compartment at approximately 15°C (which can also be used to conserve make-up and beauty products). The freezer temperature must be set to the minimum value in order to preserve the food.

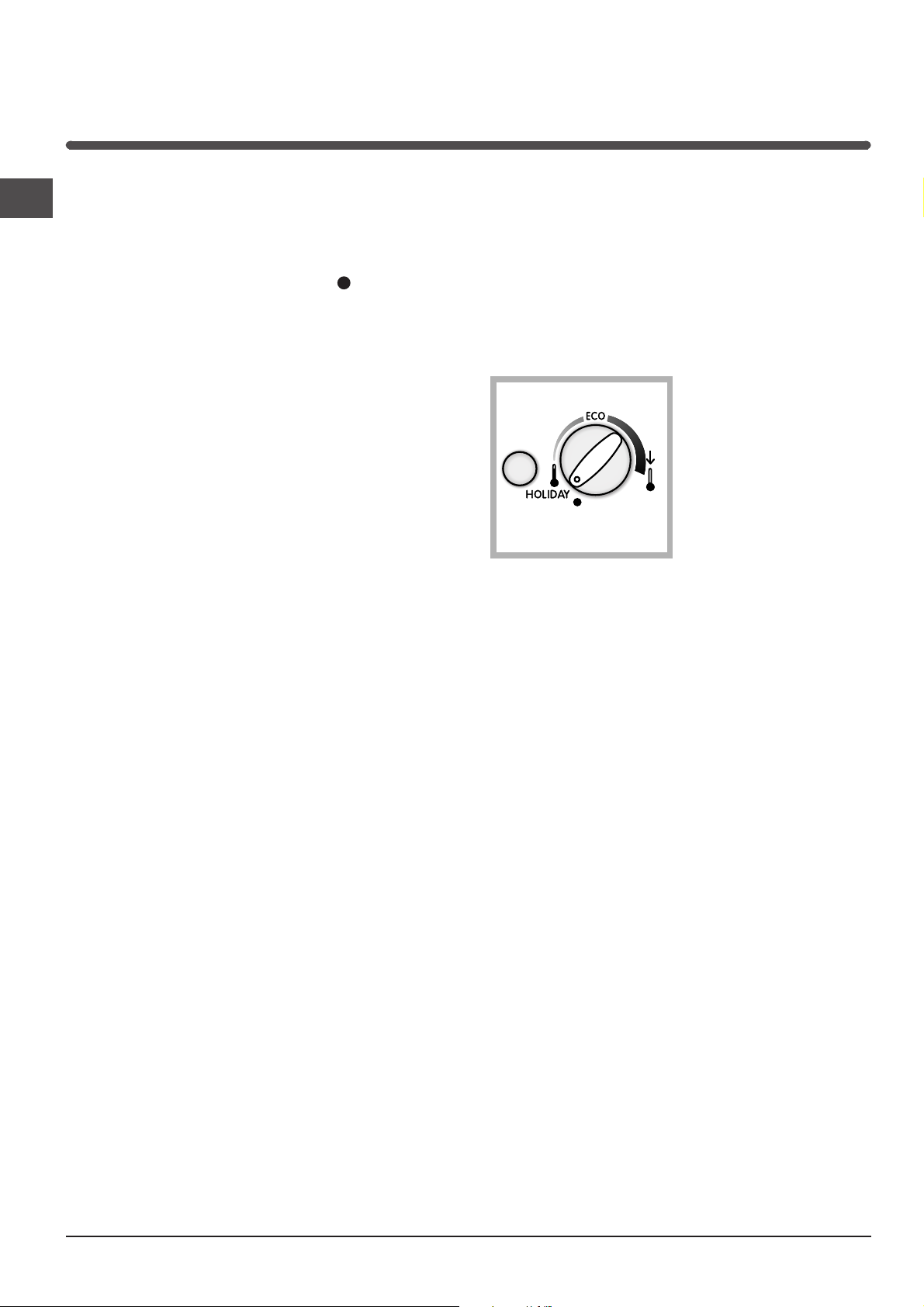

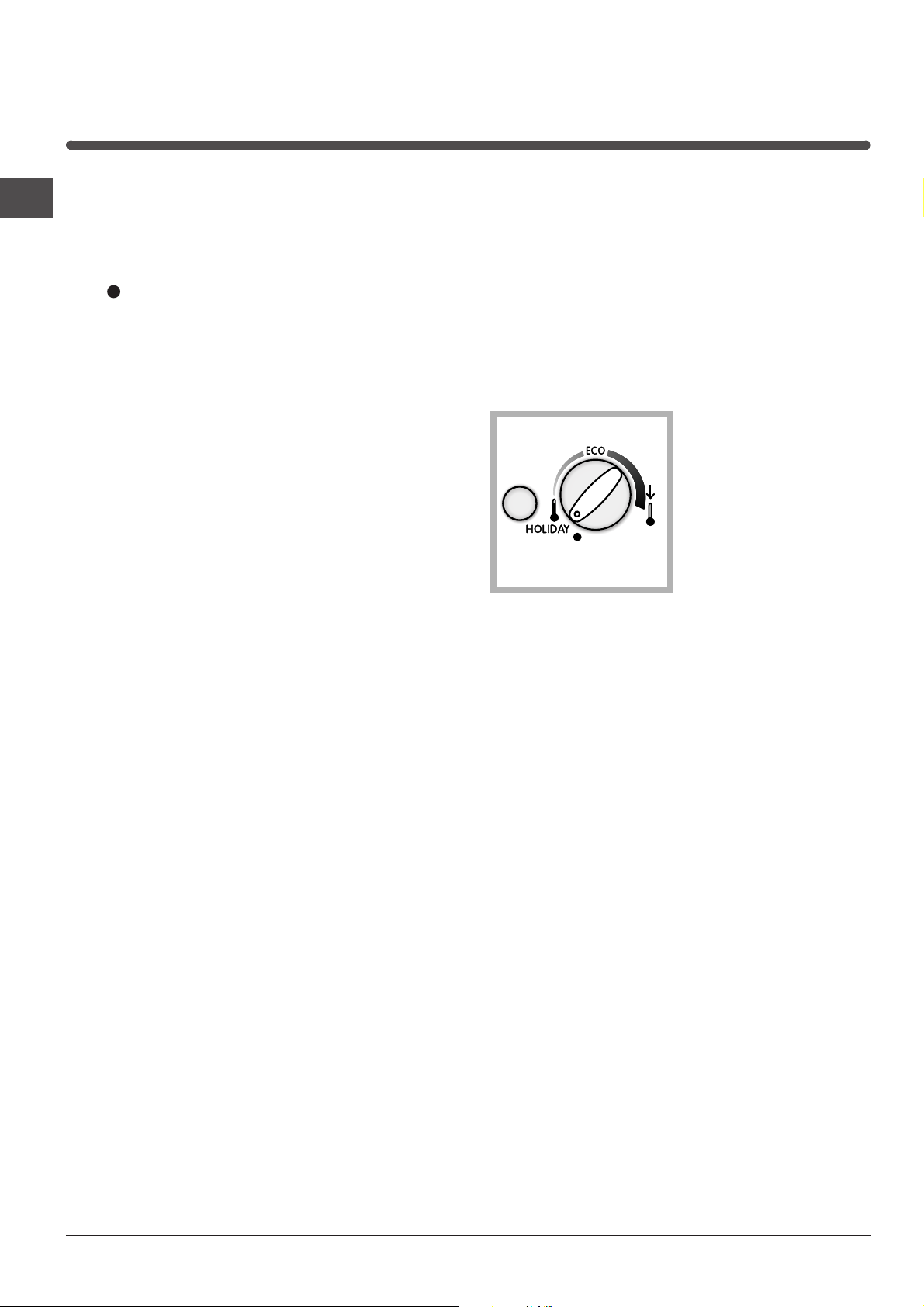

To enable the function: set the REFRIGERATOR OPERATION knob on HOLIDAY (see diagram). A double acoustic signal informs you when it has been enabled. A single acoustic signal informs you when it has been disabled.

Avoiding mould and unpleasant odours

 The appliance is manufactured with hygienic materials

which are odour free. In order to maintain an odour free refrigerator and to prevent the formation of stains, food must always be covered or sealed properly.

 If you want to switch the appliance off for an extended

period of time, clean the inside and leave the doors open.

Page 21

1 1

Defrosting the appliance

! Follow the instructions below. Do not use objects with sharp or pointed edges to defrost the appliance as these may damage the refrigeration circuit beyond repair.

Defrosting the refrigerator compartment

The refrigerator has an automatic defrosting function:

water is ducted to the back of the appliance by a special discharge outlet (see diagram) where the heat produced by the compressor causes it to evaporate. It is necessary to clean the discharge hole regularly so that the water can flow out easily.

5. Certain appliances are fitted with the DRAIN SYSTEM to lead the water outside: insert the scraper into the slot provided at the bottom and let the water flow into a container (see diagram).

6. Clean and dry the freezer compartment carefully before switching the appliance on again.

7. Wait for approximately 2 hours, i.e. until the ideal storage conditions have been restored, before placing food in the freezer compartment.

Replacing the light bulb

Defrosting the freezer compartment

. If the frost layer is greater than 5 mm, it is necessary to defrost manually:

1. The day before defrosting, press the SUPER FREEZE button (the yellow SUPER FREEZE indicator light illuminates) to further cool the food.

2. The function is automatically disabled after 24 hours, or it may be disabled at any moment by pressing the SUPER FREEZE button again. At this point, set the FREEZER OPERATION knob on refrigerator off.

3. Wrap frozen foods in newspaper and place them in another freezer or in a cool place.

4. Leave the door open until the frost has melted completely. This can be made easier by placing containers with lukewarm water in the freezer compartment.

, which will switch the

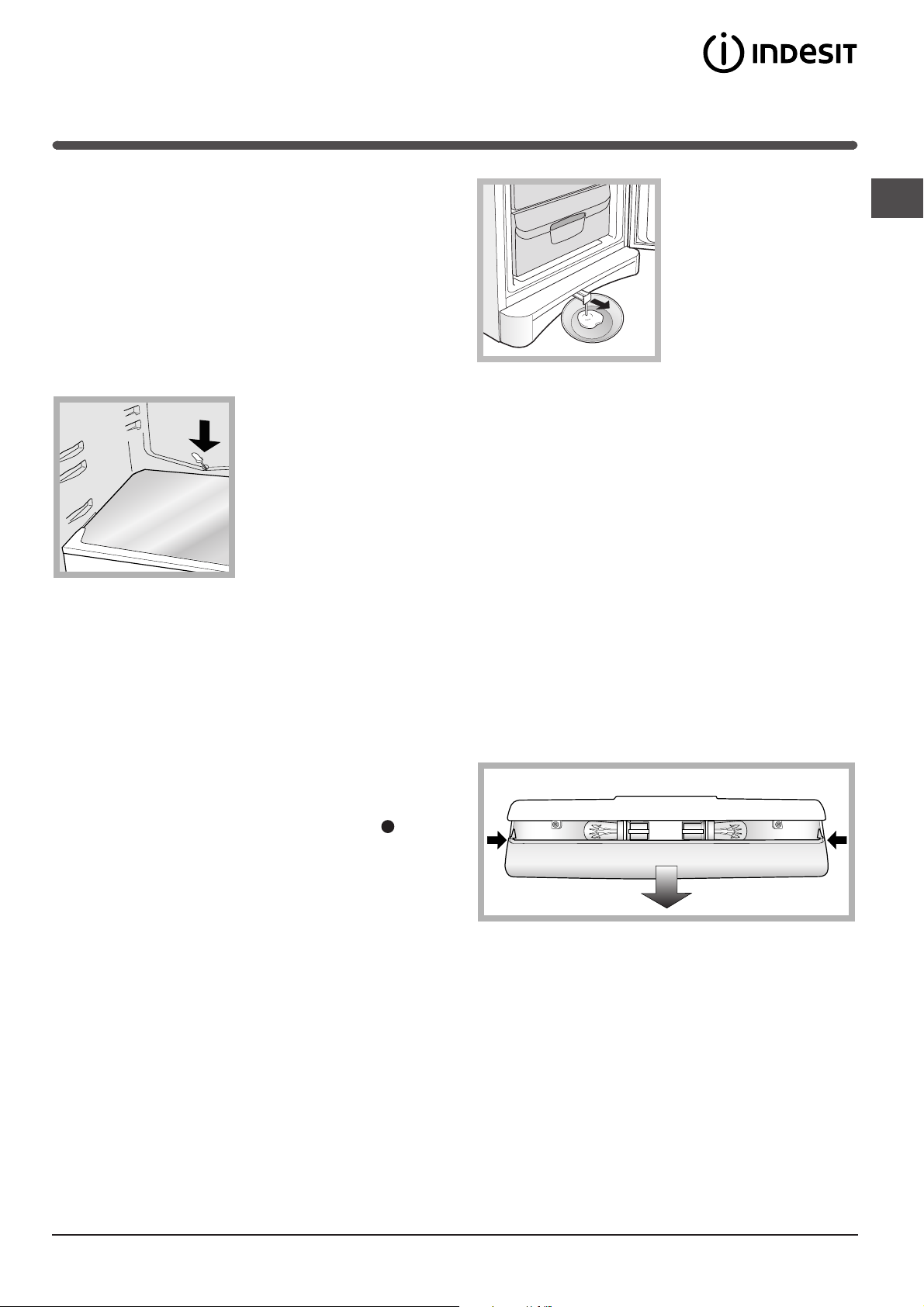

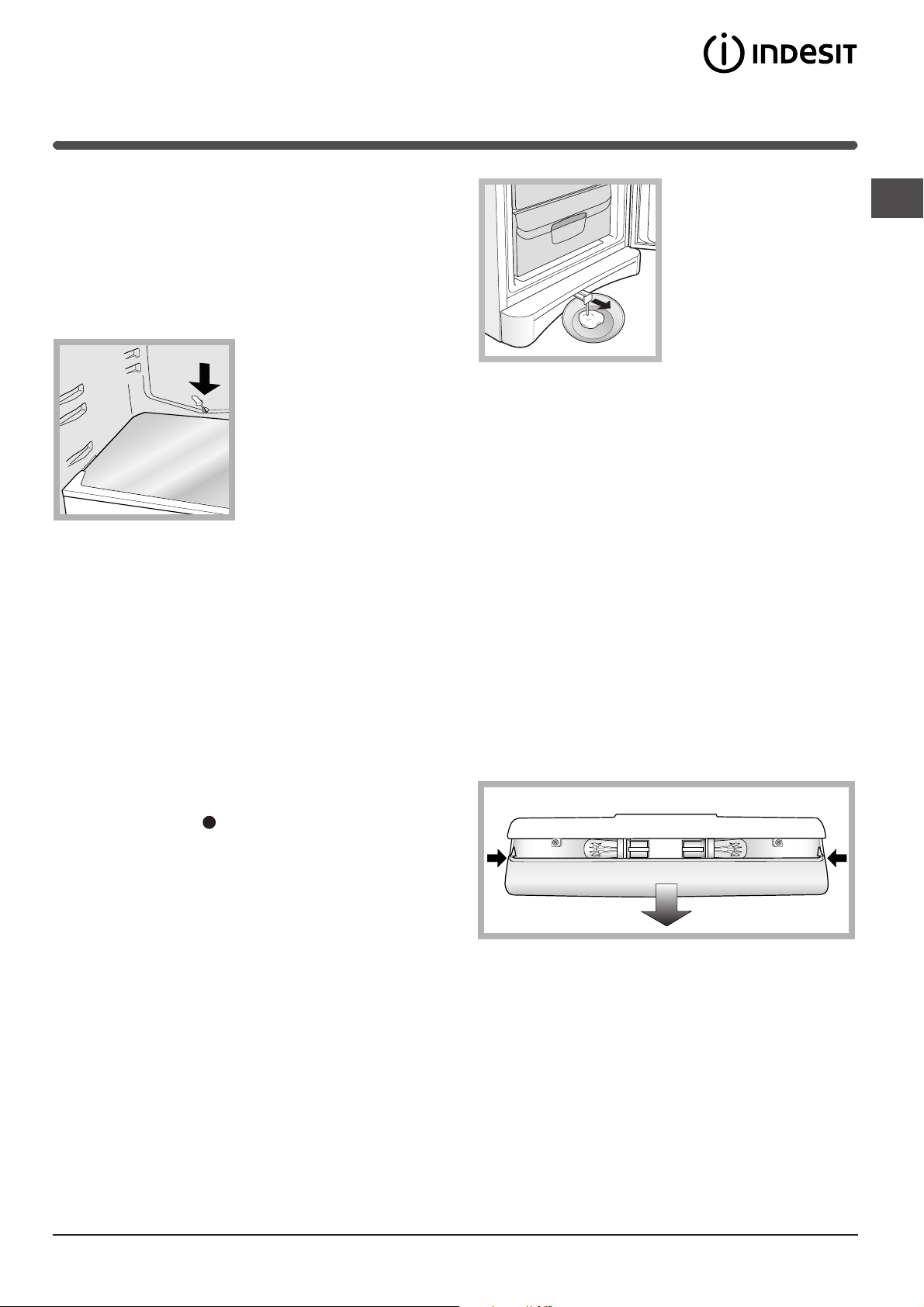

To replace the light bulb in the refrigerator compartment, pull out the plug from the electrical socket. Follow the instructions below. Access the light bulb by removing the cover as indicated in the diagram. Replace it with a similar light bulb within the power range indicated on the cover (15W or 25W).

Page 22

Precautions and tips

! The appliance was designed and manufactured in

compliance with international safety standards. The following warnings are provided for safety reasons and must be read carefully.

This appliance complies with the following Community Directives:

- 73/23/EEC of 19/02/73 (Low Voltage) and subsequent amendments;

-89/336/EEC of 03.05.89 (Electromagnetic Compatibility) and subsequent amendments.

- 2002/96/CE..

General safety

 The appliance was designed for domestic use inside the

home and is not intended for commercial or industrial use.

 The appliance must be used to store and freeze food

products by adults only and according to the instructions in this manual.

 The appliance must not be installed outdoors, even in

covered areas. It is extremely dangerous to leave the appliance exposed to rain and storms.

 Do not touch the appliance with bare feet or with wet or

moist hands and feet.

 Do not touch the internal cooling elements:

this could cause skin abrasions or frost/freezer burns.

Disposal

 Observe local environmental standards when disposing

packaging material for recycling purposes.

 The European Directive 2002/96/EC on Waste Electrical

and Electronic Equipment (WEEE), requires that old household electrical appliances must not be disposed of in the normal unsorted municipal waste stream. Old appliances must be collected separately in order to optimise the recovery and recycling of the materials they contain and reduce the impact on human health and the environment. The crossed out wheeled bin symbol on the product reminds you of your obligation, that when you dispose of the appliance it must be separately collected.

Consumers should contact their local authority or retailer for information concerning the correct disposal of their old appliance.

Respecting and conserving the environment

 Install the appliance in a fresh and well-ventilated room.

Ensure that it is protected from direct sunlight and do not place it near heat sources.

 Try to avoid keeping the door open for long periods or

opening the door too frequently in order to conserve energy.

 When unplugging the appliance always pull the plug

from the mains socket, do not pull on the cable.

 Before cleaning and maintenance, always switch off the

appliance and disconnect it from the electrical supply. It is not sufficient to set the temperature adjustment knobs

(appliance off) to eliminate all electrical contact.

 In the case of a malfunction, under no circumstances

should you attempt to repair the appliance yourself. Repairs carried out by inexperienced persons may cause injury or further malfunctioning of the appliance.

 Do not use any sharp or pointed utensils or electrical

equipment - other than the type recommended by the manufacturer - inside the frozen food storage compartments.

 Do not put ice cubes taken directly from the freezer into

your mouth.

 Do not allow children to tamper with the controls or play

with the appliance. Under no circumstance should they be allowed to sit on the bins or to hang from the door.

 Keep packaging material out of the reach of children! It

can become a choking or suffocation hazard.

 Do not fill the appliance with too much food:

cold air must circulate freely for food to be preserved

properly. If circulation is impeded, the compressor will work continuously.

 Do not place hot food directly into the refrigerator. The

internal temperature will increase and force the compressor to work harder and will consume more energy.

 Defrost the appliance if ice forms (see Maintenance). A

thick layer of ice makes cold transference to food products more difficult and results in increased energy consumption.

 Regularly check the door seals and wipe clean to ensure

they are free of debris and to prevent cold air from escaping (see Maintenance).

Page 23

Troubleshooting

Malfunctions:

The green POWER indicator light does not illuminate.

The motor does not start.

The indicator lights are on but the light is dim.

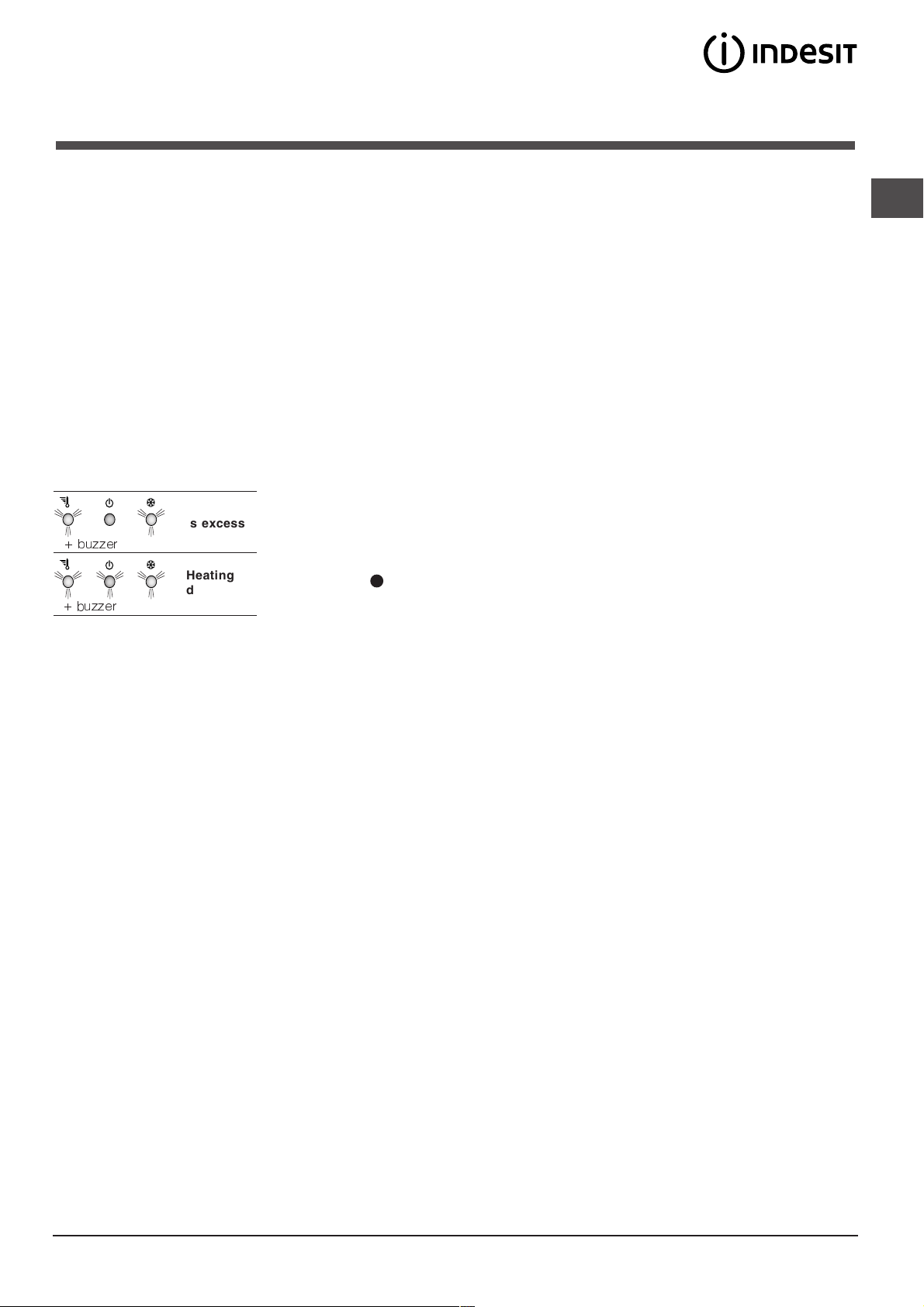

a) The alarm sounds.

b) The alarm sounds and the two yellow indicator lights flash. c) The alarm sounds and the two yellow indicator lights as well as the green one flash.

Heating is excessive

+ buzzer

Heating danger

+ buzzer

The green POWER indicator light flashes.

Possible causes / Solutions:

 The plug has not been inserted into the electrical socket, or not far enough to

make contact, or there is no power in the house.

 The appliance comes with a motor protection control (see Start-up and use).

 Pull out and reverse the plug before putting it back in the socket.

a) The refrigerator door has remained open for more than two minutes (the

buzzer will stop sounding when you shut the door) or the correct switching-off procedure was not followed (see Maintenance).

b) The temperature in the freezer is too high. Check the quality of the food

products and dispose if necessary.

c) The temperature in the freezer has reached a dangerous level. The food must

be disposed immediately.

b/c) In the first case the freezer will maintain a temperature of about 0°C so that

the food does not re-freeze. In the second case, however, the temperature will remain at approximately -18°C. To turn off the acoustic signal open and close the refrigerator door. To restore normal operation bring the FREEZER OPERATION knob setting to

(off) and turn the appliance on again.

 The appliance is not operating correctly. Contact the Technical Assistance

Centre.

The refrigerator and the freezer do not cool well.

The food inside the refrigerator is beginning to freeze.

The motor runs continuously.

The Aircooler fan does not rotate.

The appliance makes a lot of noise.

The back wall of the refrigerator unit is covered in frost or droplets of water.

 The doors do not close properly or the seals are damaged.  The doors are opened too frequently.  The OPERATION knobs are not on the correct setting (see Description).  The refrigerator or the freezer have been over-filled.

 The REFRIGERATOR OPERATION knob is not on the correct setting (see

Description).

 The food is in contact with the back inside wall of the refrigerator.

 The SUPER FREEZE button has been pressed (rapid freezing): the yellow

SUPER FREEZE light is on or flashing (see Description).  The door is not closed properly or is continuously opened.  The outside ambient temperature is very high.  The thickness of the frost exceeds 2-3 mm (see Maintenance).

 The refrigerator door is open.  The Aircooler system is only activated automatically when it becomes

necessary to restore perfect operational conditions inside the refrigerator

compartment.

 The appliance has not been installed on a level surface (see Installation).  The appliance has been installed between cabinets that vibrate and make

noise.  The internal refrigerant makes a slight noise even when the compressor is off.

This is not a defect, it is normal.

 This shows the appliance is operating normally.

There is water at the bottom of the refrigerator.

 The water discharge hole is blocked (see Maintenance).

Page 24

Assistance

195052257.02

07/2007 - Xerox Business Services

Before calling for Assistance:

 Check if the malfunction can be solved on your own (see Troubleshooting).  If after all the checks, the appliance still does not operate or the problem persists, call the nearest Service

Centre

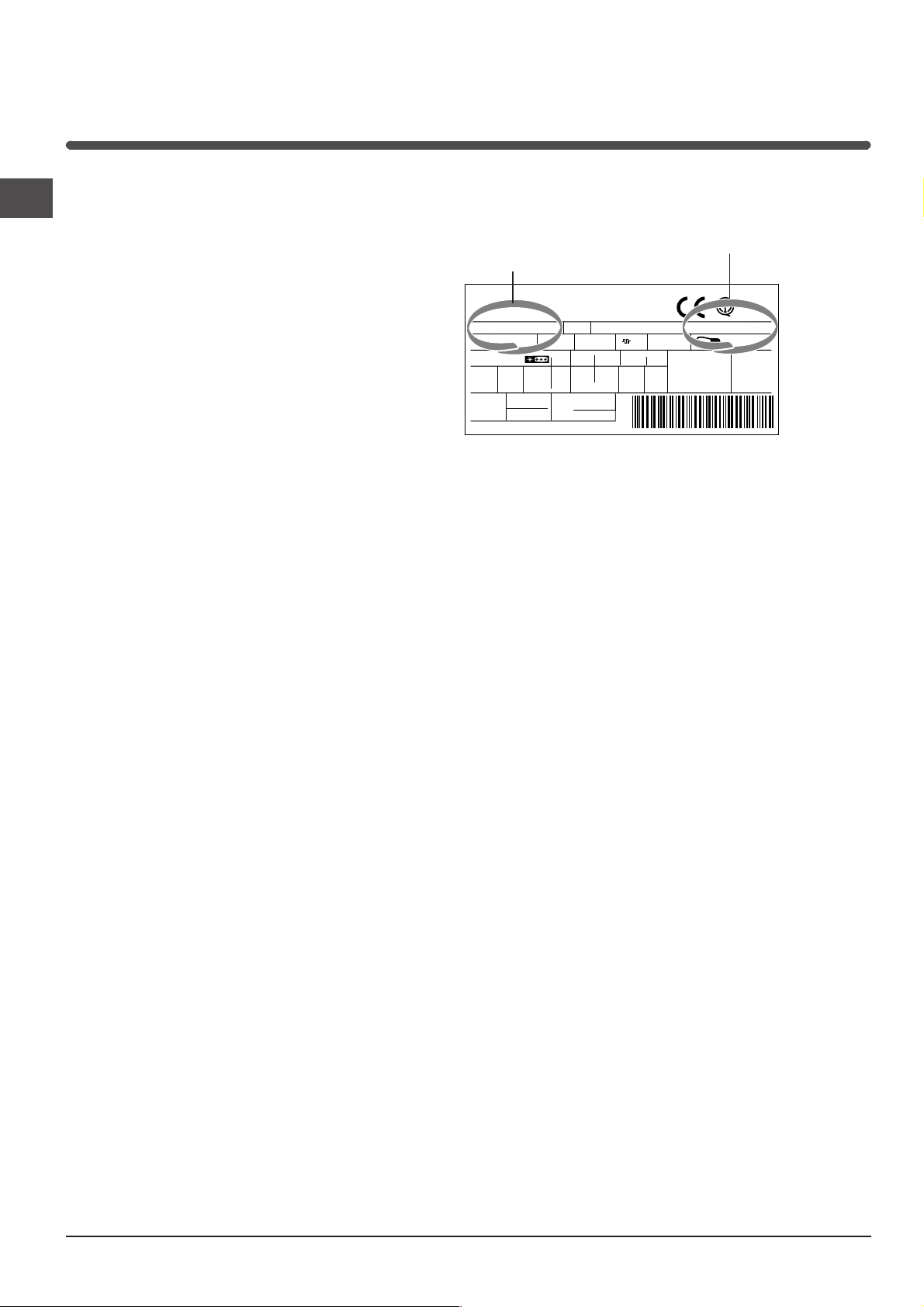

model serial number

Communicating:

 type of malfunction  appliance model (Mod.)  serial number (S/N) This information can be found on the data plate located on the bottom left side of the refrigerator compartment.

Gross Bruto Brut

Test

P.S-I.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total

Gross Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr. Made in Italy 13918

93139180000 S/N 704211801

Net Util Utile

Pressure HIGH-235

LOW 140

Cod.

Gross Bruto Brut

Fuse

Freez. Capac

Poder de Cong

4,0

kg/24 h

Max 15 w

Class

Clase

Classe

Never call on unauthorized technicians and always refuse spare parts which are not originals.

Page 25

Mode demploi

COMBINE REFRIGERATEUR/CONGELATEUR

Italiano, 1

Espanol, 37

BAN 34 PS

GBI FR

English,13

Français, 25

Polski,

Românã, 61

Sommaire

Installation, 26

Mise en place et raccordement Réversibilité des portes

Description de lappareil, 27-28

Tableau de bord Vue densemble

Accessoires, 29

Mise en marche et utilisation, 30-31

Mise en service de lappareil Système de refroidissement Pour profiter à plein de votre réfrigérateur Pour profiter à plein de votre congélateur

Entretien et soins, 32-33

Mise hors tension Nettoyage de lappareil Contre la formation de moisissures et de mauvaises odeurs Dégivrage de lappareil Remplacement de lampoule déclairage

Précautions et conseils, 34

Sécurité générale Mise au rebut Economies et respect de lenvironnement

Anomalies et remèdes, 35

Assistance, 36

Page 26

Installation

! Conservez ce mode demploi pour pouvoir le consulter à

tout moment. En cas de vente, de cession ou de déménagement, veillez à ce quil suive lappareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.

! Lisez attentivement les instructions : elles contiennent des conseils importants sur linstallation, lutilisation et la sécurité de votre appareil.

Mise en place et raccordement

Mise en place

1. Placez lappareil dans une pièce bien aérée et non humide.

2. Ne bouchez pas les grilles daération arrière : le compresseur et le condensateur produisent de la chaleur et exigent une bonne aération pour bien fonctionner et réduire la consommation délectricité.

3. Prévoir au moins 10 cm entre le haut de lappareil et les meubles installés au-dessus et au moins 5 cm entre les côtés et les meubles/parois latérales.

4. Installez lappareil loin de sources de chaleur (rayons directs du soleil, cuisinière électrique).

5. Pour maintenir une distance optimale entre le produit et la paroi arrière, montez les cales despacement comprises dans le kit dinstallation et suivez les instructions de la notice spécialement prévue.

Réversibilité des portes

Mise à niveau

1. Installez lappareil sur un sol plat et rigide.

2. Si le sol nest pas parfaitement horizontal, vissez ou dévissez les petits pieds avant pour bien niveler lappareil.

Raccordement électrique

Après le transport, placez lappareil à la verticale et attendez au moins 3 heures avant de le raccorder à linstallation électrique. Avant de brancher la fiche dans la prise de courant, assurez-vous que :

 la prise est bien munie dune terre conforme à la loi;  la prise est bien apte à supporter la puissance maximale de

lappareil, indiquée sur la plaquette signalétique placée à lintérieur du compartiment réfrigérateur en bas à gauche (ex. 150 W);

 la tension dalimentation est bien comprise entre les

valeurs indiquées sur la plaquette signalétique, placée en bas à gauche (ex.220-240 V);

 la prise est bien compatible avec la fiche de lappareil.

En cas dincompatibilité, faites remplacer la fiche par un

technicien agréé (voir Assistance); nutilisez ni rallonges ni prises multiples.

! Après installation de lappareil, le câble électrique et la prise de courant doivent être facilement accessibles.

! Le câble ne doit être ni plié ni excessivement écrasé. ! Il doit être contrôlé prériodiquement et ne peut être

remplacé que par un technicien agréé (voir Assistance).

! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

∅ 3mm

Page 27

Description de lappareil

Tableau de bord

Bouton

FONCTIONNEMENT REFRIGERATEUR

Touche

SUPER COOL

 Touche SUPER COOL

abaisser rapidement la température du compartiment réfrigérateur. Si elle est enfoncée, le voyant SUPER COOL sallume(voir Mise en marche et utilisation).

 Bouton FONCTIONNEMENT REFRIGERATEUR

pour régler la température à lintérieur du compartiment réfrigérateur:

moins froid.

plus froid.

ECO est la température optimale avec une faible consommation délectricité. HOLIDAY est la fonction holiday (voir Entretien et soins).

 Voyant jaune SUPER COOL (refroidissement rapide) :

il sallume dès que vous appuyez sur la touche SUPER COOL.

 Voyant VERT ALIMENTATION il sallume quand

lappareil est branché au réseau dalimentation.

(refroidissement rapide) pour

Voyant

SUPER COOL

Voyant

ALIMENTATION

Voyant

SUPER FREEZE

 Voyant jaune SUPER FREEZE (congélation rapide): il

sallume dès que vous appuyez sur la touche SUPER FREEZE .

 Bouton FONCTIONNEMENT CONGELATEUR

pour régler la température à lintérieur du compartiment congélateur:

moins.

plus froid.

ECO est la température optimale avec une faible consommation délectricité.

éteint lappareil, réfrigérateur inclus.



Touche SUPER FREEZE (congélation rapide) pour

congeler des aliments frais. Si elle est enfoncée, le voyant

SUPER FREEZE sallume (voir Mise en marche et utilisation).

! Les voyants servent aussi à signaler toute augmentation anormale de la température à lintérieur du compartiment congélateur (voir Anomalies et remèdes).

Bouton

FONCTIONNEMENT CONGELATEUR

Touche

SUPER FREEZE

Page 28

Description de lappareil

Vue densemble

Ces instructions dutilisation sappliquent à plusieurs modèles, il se peut donc que les composants illustrés présentent des différences par rapport à ceux de lappareil que vous avez acheté. Vous trouverez dans les pages suivantes la description des objets plus complexes.

Balconnet amovible à abattant, contenant un

ECLAIRAGE

(voir Entretien)

Bac

MULTIFONCTION

SUPPORT A OEUFS

Balconnet amovible

PORTE-OBJETS

CLAYETTE

Boîte

FLEX COOL BOX

pour

VIANDE

POISSON

Bac

FRUITS

LEGUMES

Bac à glaçons

Compartiment

CONGELATION et

CONSERVATION

Bac à glaçons

Compartiment

CONSERVATION

Ice3

Balconnet

BOUTEILLES

PIED

de réglage

 Leur nombre et/ou leur emplacement peut varier.

Nexiste que sur certains modèles.

Page 29

Accessoires

CLAYETTES: pleines ou

Bac MULTIFONCTION*: pour conserver plus longtemps certains aliments (la charcuterie par exemple) et éviter la diffusion dodeurs à lintérieur du réfrigérateur.

FLEX COOL BOX

Cest une nouvelle boîte pour garder au frais la viande, le poisson, les fromages. basse du compartiment réfrigérateur est idéal pour la viande et le poisson; son rangement dans la partie haute est excellent pour les fromages. besoin, sortez-la du réfrigérateur tout simplement.

Indicateur de TEMPERATURE plus froide à lintérieur du réfrigérateur.

1. Contrôler que lindicateur affiche bien OK (voir figure).

grillagées. Elles sont amovibles et réglables en hauteur grâce à des glissières spéciales (voir figure), pour le rangement de récipients ou daliments de grande dimension. Pour régler la hauteur, pas besoin de sortir la clayette complètement.

Son rangement dans la partie

Si vous nen avez pas

: pour repérer la zone la

PLAY ZONE*:

Grâce au nouveau plateau porte-bouteilles Play Zone, vous pouvez faire refroidir rapidement un tas de bouteilles, de canettes et de boissons énergétiques et en disposer en toute commodité.

Si vous placez votre plateau Play Zone sur la clayette en verre, vous pouvez y ranger des bouteilles de grand et moyen format en les posant tout simplement. exemple, sera ainsi conservé de la meilleure façon qui soit. Une fois replié et bloqué grâce aux cales prévues sur les côtés du plateau, vous pouvez ranger vos canettes (dans le haut), vos boissons énergétiques (au centre) et vos autres canettes et boissons énergétiques dans la partie restante du plateau. faites attention à ce quelles ne touchent pas à la paroi arrière du réfrigérateur. Le plateau Play Zone peut être utilisé comme une simple clayette (une fois posé) et être facilement lavé, même en lave-vaisselle. La position idéale de la clayette avec Play Zone est la position centrale.

Lorsque vous rangez vos canettes

Le vin, par

2. Si le message OK nest pas affiché, cest que la température est trop élevée: régler le bouton FONCTIONNEMENT REFRIGERATEUR sur un numéro plus élevé (plus froid) et attendre environ 10 h jusquà ce que la température se stabilise.

3. Contrôler lindicateur une nouvelle fois : si nécessaire, procéder à un nouveau réglage. Si de grosse quantités daliments ont été stockées ou si la porte du réfrigérateur est ouverte très souvent, il est normal que lindicateur nindique pas OK. Attendre au moins 10 h avant de régler le bouton FONCTIONNEMENT REFRIGERATEUR sur un chiffre plus élevé.

 Leur nombre et/ou leur emplacement peut varier.

Nexiste que sur certains modèles.

Page 30

Mise en marche et utilisation

Mise en service de lappareil

! Avant de mettre lappareil en service, suivez bien les instructions sur linstallation (voir Installation). ! Avant de brancher votre appareil, nettoyez bien les compartiments et les accessoires à leau tiède additionnée de bicarbonate. ! Cet appareil est équipé dun système protège-moteur qui ne fait démarrer le compresseur que 8 minutes après son branchement. Cest ce qui se passera aussi après toute coupure de courant, volontaire ou involontaire (panne délectricité.

1. Amenez le bouton FONCTIONNEMENT CONGELATEUR .

sur

2. Branchez la fiche dans la prise et contrôlez que le voyant

vert ALIMENTATION ELECTRIQUE sallume.

3. Amenez le bouton FONCTIONNEMENT

REFRIGERATEUR sur une valeur intermédiaire. Au bout de quelques heures, vous pourrez commencer à stocker des aliments dans le réfrigérateur.

4. Amenez le bouton FONCTIONNEMENT CONGELATEUR

sur une valeur intermédiaire et appuyez sur la touche SUPER FREEZE (congélation rapide) : le voyant jaune SUPER FREEZE sallumera. Il ne séteindra que quand le congélateur aura atteint sa température optimale : vous pourrez alors introduire les aliments.

Statique

Sur les modèles dépourvus dAircooler, la partie refroidissante est logée dans la paroi intérieure arrière des compartiments; elle est tour à tour couverte de givre ou de gouttelettes deau selon que le compresseur est en marche ou à larrêt : tout cela est tout à fait normal. Si vous amenez le bouton FONCTIONNEMENT REFRIGERATEUR sur des valeurs plus élevées, que vous stockez de grandes quantités daliments et que la température ambiante est élevée, votre appareil peut fonctionner de façon continue, ce qui entraîne une formation abondante de givre et une consommation délectricité excessive : amenez alors le bouton sur des valeurs plus basses (un dégivrage automatique sera lancé). A lintérieur des appareils statiques lair circule de façon naturelle : lair plus froid a tendance à descendre car il est plus lourd. Quelques exemples de rangement des aliments :

"MJNFOUT

9LDQGHHWSRLVVRQ ¹YLG¹

)URPDJHVIUDLV

$OLPHQWVFXLWV 6XUQLPSRUWHTXHOOHFOD\HWWH



3BOHFNFOUËMJOUÏSJFVSEV SÏGSJHÏSBUFVS

$XGHVVXVGHVEDFV³IUXLWVHW O¹JXPHV $XGHVVXVGHVEDFV³IUXLWVHW O¹JXPHV



Système de refroidissement

Cet appareil monte un des systèmes de refroidissement décrits ci après : il est donc important de savoir lequel et en tenir compte pour respecter le mode de conservation des aliments.

Aircooler

On le reconnaît à la présence dun dispositif appliqué à la paroi dans le haut du compartiment réfrigérateur (voir figure). LAircooler permet une conservation optimale des aliments en rétablissant très rapidement la température après chaque ouverture de porte et en la distribuant parfaitement à lintérieur du compartiment : lair soufflé (A) refroidit au contact de la paroi froide, tandis que lair plus chaud (B) est aspiré (voir figure). La paroi arrière est tour à tour couverte de givre ou de gouttelettes deau selon que le compresseur est en marche ou à larrêt.

6DXFLVVRQVSDLQGH PLHFKRFRODW

)UXLWVHWO¹JXPHV

xXIV 'DQVOHEDOFRQQHWSU¹YX

%HXUUHHWPDUJDULQH 'DQVOHEDOFRQQHWSU¹YX

%RXWHLOOHVERLVVRQV ODLW



6XUQLPSRUWHTXHOOHFOD\HWWH

'DQVOHVEDFV³IUXLWVHW³ O¹JXPHV

'DQVOHEDOFRQQHWSU¹YX



Pour profiter à plein de votre réfrigérateur

 Pour régler la température, utilisez le bouton

FONCTIONNEMENT REFRIGERATEUR (voir Description).

 Appuyez sur la touche SUPER COOL (refroidissement

rapide) pour faire baisser la température rapidement, par exemple quand vous remplissez le compartiment après avoir fait de grosses provisions. Cette fonction se désactive automatiquement une fois le temps écoulé.

 Nintroduisez que des aliments froids ou à peine tièdes,

jamais chauds (voir Précautions et conseils).

 Les aliments cuits contrairement à ce que lon croit ne se

conservent pas plus longuement que les aliments crus.

 Nintroduisez pas de récipients non fermés contenant des

liquides : ces derniers entraîneraient une augmentation de lhumidité et la formation deau condensée.

Page 31

L'hygiène alimentaire

WATER LEVEL

MAX

WATER LEVEL

MAX

WATER LEVEL

MAX

1. Après achat, les aliments doivent être débarrassés de leur emballage extérieur en papier/carton ou autre qui pourrait véhiculer des bactéries ou des saletés à lintérieur du réfrigérateur.

2. Protégez les aliments (notamment ceux qui se détériorent rapidement et ceux qui dégagent une forte odeur ) pour éviter tout contact entre eux et éliminer ainsi toute possibilité de contamination de germes/ bactéries et la diffusion dodeurs particulières à lintérieur du réfrigérateur.

3. Rangez les aliments de manière à ce que lair puisse circuler librement entre eux.

4. Veillez à ce que lintérieur du réfrigérateur soit toujours propre. Attention: ne pas utiliser de produits oxydants ou abrasifs pour son nettoyage.

5. Sortez les aliments du réfrigérateur dès quils dépassent leur durée limite de conservation.

6. Pour une bonne conservation, les aliments facilement périssables (fromages à pâte molle, poisson cru, viande, etc.) doivent être placés dans la zone plus froide où est situé lindicateur de température.

Pour profiter à plein de votre congélateur

 Pour régler la température, utilisez le bouton

FONCTIONNEMENT CONGELATEUR (voir Description).

 Ne recongelez pas des aliments décongelés ou en cours de

décongélation; il faut les faire cuire et les consommer (dans les 24 heures).

 Les aliments frais à congeler ne doivent pas être placés au

contact daliments déjà congelés; il faut les stocker dans le compartiment supérieur CONGELATION et CONSERVATION où la température qui descend au-dessous de -18°C garantit une vitesse de congélation adéquate.

 Ne stockez pas dans votre congélateur des bouteilles en verre

contenant des liquides, bouchées ou fermées hermétiquement, elles pourraient se briser.

 La quantité journalière maximale daliments pouvant être

congelée est indiquée sur létiquette des caractéristiques, placée dans le compartiment réfrigérateur en bas à gauche (exemple : 4 Kg/24h).

 Pour congeler (si le congélateur est déjà en service):

- pour de petites quantités, inférieures aux indications de létiquette, appuyez sur la touche SUPER FREEZE (congélation rapide) (allumage du voyant jaune correspondant), introduisez les aliments et fermez la porte. Cette fonction se désactive automatiquement au bout de 24 heures ou dès que les températures optimales sont atteintes (voyant éteint);

- pour de grosses quantités, supérieures aux indications de létiquette, gardez la touche SUPER FREEZE (congélation rapide) enfoncée jusquà ce que le voyant correspondant commence à clignoter. Au bout de 24 heures le voyant cesse de clignoter et passe au fixe : introduisez les aliments et fermez la porte. Au bout de 24 heures la fonction se désactive automatiquement (voyant éteint).

 Pour gagner de la place à lintérieur du compartiment

congélation, vous pouvez enlever les tiroirs (sauf le tiroir du bas et celui de la COOL CARE ZONE à température variable si votre appareil en est équipé) et stocker vos aliments directement sur les plaques évaporantes.

! Evitez douvrir la porte pendant la phase de congélation. ! En cas de coupure de courant ou de panne, nouvrez pas

la porte du congélateur : les produits surgelés et congelés se conserveront ainsi sans problème pendant 9 - 14 heures environ.

Bac à glaçons Ice

. Placés dans la partie supérieure des tiroirs du compartiment freezer, ils sont plus ergonomiques et garantissent davantage de propreté: en effet, les glaçons ne touchent plus aux aliments stockés dans le freezer; de plus, fini l'eau qui dégouline lorsque vous rangez votre bac (un couvercle est fourni pour boucher le récipient après l'avoir rempli).

1. Pour sortir le bac, poussez-le vers le haut .

Vérifiez que le bac est bien vide avant de le remplir en introduisant leau par louverture prévue.

2. Attention à ne pas dépasser le niveau indiqué (MAX

WATER LEVEL). Une trop grande quantité deau gêne la sortie des glaçons (si celase produit, attendez que la glace fonde et videz le bac).

3. Faites pivoter le bac de 90° : leau envahit les cavités

selon le principe des vases communicants (voir figure).

4. Bouchez louverture à laide du couvercle fourni, remettez

le bac à sa place.

5. Une fois que la glace sest formée (il faut compter au

moins 8 heures) tapez le bac contre une surface dure et mouillez-le à lextérieur pour détacher les glaçons que vous ferez sortir par louverture prévue.

Page 32

Entretien et soin

Mise hors tension

Pendant les opérations de nettoyage et dentretien, débranchez lappareil du réseau dalimentation :

1. amenez le bouton FONCTIONNEMENT CONGELATEUR ;

sur

2. débranchez la fiche de la prise de courant.

! Si cette procédure nest pas respectée, lalarme peut se déclencher : ceci ne dénote pas une anomalie. Pour rétablir le fonctionnement correct de lappareil, il suffit damener le bouton FONCTIONNEMENT CONGELATEUR sur la valeur souhaitée. Pour isoler lappareil, procédez comme indiqué aux points 1 et 2.

Nettoyage de lappareil

 Nettoyez lextérieur, lintérieur et les joints en

caoutchouc à laide dune éponge imbibée deau tiède additionnée de bicarbonate de soude ou de savon neutre. Nutilisez pas de solvants, de produits abrasifs, deau de Javel ou dammoniaque.

 mettez tremper les accessoires amovibles dans de leau

chaude additionnée de savon ou de liquide vaisselle. Rincez-les et essuyez-les soigneusement.

 Le dos de lappareil a tendance à sempoussiérer, pour

éliminer la poussière avec délicatesse, après avoir éteint lappareil et débranché la fiche, servez-vous dun aspirateur montant un accessoire adéquat et réglé sur une puissance intermédiaire.

Fonction holiday

Si vous partez en vacances, pas besoin déteindre votre appareil car il est équipé dune fonction spéciale qui permet, avec une faible consommation délectricité, de maintenir une température denviron 15°C dans le compartiment réfrigérateur (pour protéger de la chaleur vos produits de beauté et de maquillage); réglez dans ce cas la température du congélateur sur une valeur minimale, indispensable à la conservation des aliments.

Pour activer la fonction : amenez le bouton FONCTIONNEMENT REFRIGERATEUR sur HOLIDAY (voir figure). Deux bips confirment son activation; sa désactivation est signalée par un seul bip.

Contre la formation de moisissures et de mauvaises odeurs

 Cet appareil est fabriqué dans des matériaux

hygiéniques qui ne transmettent pas dodeur. Pour sauvegarder cette caractéristique, veillez à bien emballer et couvrir vos aliments. Vous éviterez par la même occasion la formation de taches.

 Si vous devez laisser votre appareil éteint pendant une

période de temps prolongée, nettoyez-le bien lintérieur et laissez les portes ouvertes.

Page 33

1 1

Dégivrage de lappareil

! Conformez-vous aux instructions suivantes. Ne pas utiliser dobjets pointus et coupants pour dégivrer lappareil, ils risqueraient dendommager irréparablement le circuit réfrigérant.

Dégivrage du compartiment réfrigérateur

Le réfrigérateur est muni dun système de dégivrage automatique : leau est acheminée vers la paroi arrière par un trou dévacuation (voir figure) où la chaleur produite par le compresseur la fait évaporer. Il vous suffit de nettoyer périodiquement le trou dévacuation pour

permettre à leau de sécouler normalement.

5. Certains de nos appareils sont équipés du SYSTEME DRAIN pour acheminer leau vers lextérieur. Laissez leau sécouler dans un récipient (voir figure).

6. Nettoyez et séchez soigneusement le compartiment congélateur avant de rallumer lappareil.

7. Avant da ranger vos aliments dans le compartiment congélateur, attendez environ 2 heures pour le rétablissement des conditions idéales de conservation des aliments.

Dégivrage du compartiment congélateur

Si la couche de givre dépasse 5 mm, procédez à un dégivrage manuel :

1. le jour précédent appuyez sur la touche SUPER FREEZE (le voyant jaune SUPERFREEZE sallume) pour refroidir encore plus les aliments.

2. La fonction se désactive automatiquement au bout de 24 heures mais vous pouvez choisir de la désactiver à tout moment en réappuyant sur la touche SUPER FREEZE; amenez alors le bouton FONCTIONNEMENT CONGELATEUR sur opération éteint aussi le réfrigérateur.

3. Enveloppez vos produits surgelés ou congelés dans du papier et placez-les dans un endroit frais.

4. Laissez la porte ouverte jusquà ce que le givre fonde complètement; pour accélérer cette opération placez dans le compartiment congélateur des récipients deau tiède.

, noubliez pas que cette

Remplacement de lampoule déclairage

Pour remplacer lampoule déclairage du compartiment réfrigérateur, débranchez la fiche de la prise de courant. Suivez les indications fournies ci-dessous.

Pour pouvoir remplacer lampoule, démontez le couvercle de protection comme illustré (voir figure). Remplacez-la par une ampoule semblable dont la puissance doit correspondre à celle indiquée sur le couvercle de protection (15 W ou 25 W).

Page 34

Précautions et conseils

! Lappareil a été conçu et fabriqué conformément aux

normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Cet appareil est conforme aux Directives Communautaires suivantes :

- 73/23/CEE du 19/02/73 (Basse Tensione) et modifications suivantes;

-89/336/CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications suivantes;

- 2002/96/CE.

Sécurité générale

 Cet appareil a été conçu pour un usage familial, de type

non professionnel.

 Cet appareil qui sert à conserver et à congeler des

aliments ne doit être utilisé que par des adultes conformément aux instructions du mode demploi.

 Cet appareil ne doit pas être installé en extérieur, même

dans un endroit à labri, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.

 Ne touchez pas à lappareil pieds nus ou si vos mains

ou pieds sont mouillés ou humides.

Mise au rebut

 Mise au rebut du matériel demballage : conformez-vous

aux réglementations locales, les emballages pourront ainsi être recyclés.

 La Directive Européenne 2002/96/EC sur les Déchets

des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin doptimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire limpact sur la santé humaine et lenvironnement. Le symbole de la poubelle barrée est apposée sur tous les produits pour rappeler les obligations de collecte séparée.

Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour lenlèvement de leur vieil appareil.

Economies et respect de lenvironnement

 Installez votre appareil dans un endroit frais et bien aéré,

protégez-le contre lexposition directe aux rayons du soleil et ne le placez pas près de sources de chaleur.

 Ne touchez pas aux parties refroidissantes :

vous pourriez vous brûler ou vous blesser.

 Pour débrancher la fiche de la prise de courant, sortez la

fiche, ne tirez surtout pas sur le câble.

 Avant deffectuer toute opération de nettoyage ou

dentretien, débranchez la fiche de la prise de courant. Il ne suffit pas de placer le bouton de REGLAGE DE LA TEMPERATURE sur contact électrique.

 En cas de panne, nessayez en aucun cas daccéder

aux mécanismes internes pour tenter de réparer lappareil.

 Ne pas utiliser, à lintérieur des compartiments de

conservation pour aliments congelés, dustensiles pointus et coupants ou dappareils électriques dun type autre que celui recommandé par le fabricant.

 Ne pas porter à la bouche des glaçons à peine sortis du

congélateur.

 Ne permettez pas aux enfants de jouer avec lappareil. Il

ne faut en aucun cas quils sasseyent sur les tiroirs ou quils saccrochent à la porte.

(appareil éteint) pour éliminer tout

 Pour introduire ou sortir les aliments, nouvrez les portes

de lappareil que le temps strictement nécessaire.

Chaque ouverture de porte cause une considérable

dépense dénergie.

 Ne chargez pas trop votre appareil :

pour une bonne conservation des aliments, le froid doit

pouvoir circuler librement. Si la circulation est entravée, le compresseur travaillera en permanence.

 Nintroduisez pas daliments chauds : ces derniers font

monter la température intérieure ce qui oblige le compresseur à travailler beaucoup plus en gaspillant un tas délectricité.

 Dégivrez lappareil dès que de la glace se dépose (voir

Entretien); une couche de glace trop épaisse gêne considérablement la cession de froid aux aliments et augmente la consommation délectricité.

 Gardez toujours les joints propres et en bon état pour

quils adhèrent bien aux portes et ne laissent pas le froid séchapper (voir Entretien).

 Les emballages ne sont pas des jouets pour enfants.

Page 35

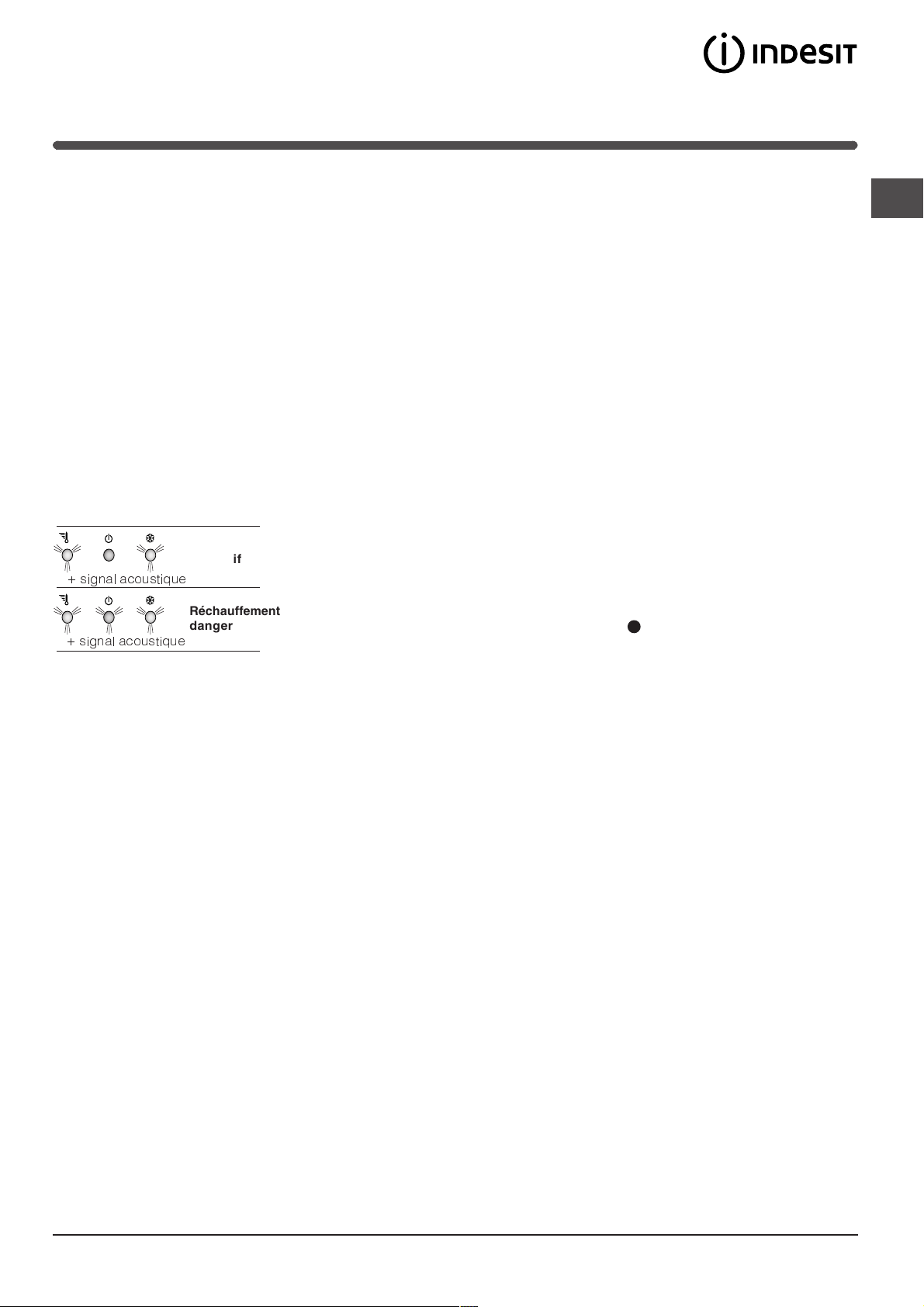

Anomalies et remèdes

Il peut arriver que lappareil ne fonctionne pas. Avant de téléphoner au service de dépannage (voir Assistance), contrôlez sil ne sagit pas dun problème facile à résoudre à laide de la liste suivante.

Anomalies:

Le voyant vert ALIMENTATION ne sallume pas.

Le moteur ne démarre pas.

Les voyants sont faiblement éclairés.

a) Lalarme sonne.

b) Lalarme sonne et les deux voyants jaunes clignotent. c) Lalarme sonne et les deux voyants jaunes et le voyant vert clignotent.

Réchauffement excessif

+ signal acoustique

Réchauffement dangereux

+ signal acoustique

Causes / Solution possibles:

 La fiche nest pas branchée dans la prise de courant ou pas assez enfoncée pour

quil y ait contact ou bien il y a une coupure de courant.

 Lappareil est équipé dun système protège-moteur (voir Mise en marche et

utilisation).

 Débranchez la fiche et rebranchez-la dans la prise de courant après lavoir

retournée sens dessus dessous.

a) La porte du réfrigérateur est restée ouverte pendant plus de deux minutes.

Le signal sonore cesse dès fermeture de la porte. Ou bien vous ne lavez peut-être pas éteint correctement (voir Entretien).

b) Lappareil signale un réchauffement excessif du congélateur.

Nous vous conseillons de vérifier létat des aliments : il se pourrait quil faille les jeter.

c) Lappareil signale un réchauffement dangereux du congélateur. il faut jeter les

aliments.

b/c) Dans le premier cas, le congélateur maintient une température denviron 0°C

pour éviter une recongélation des aliments. Dans le deuxième cas, il maintient la température autour de -18°C. Pour éteindre le signal sonore : ouvrez puis refermez la porte du réfrigérateur. Pour rétablir son fonctionnement normal : amenez le bouton FONCTIONNEMENT CONGELATEUR sur

(éteint) et rallumez lappareil.

Le voyant vert ALIMENTATION clignote.

Le réfrigérateur et le congélateur refroidissent peu.

Les aliments gèlent à lintérieur du réfrigérateur.

Le moteur est branché en permanence.

Le ventilateur AIR ne tourne pas.

Lappareil est très bruyant.

La température est élevée à certains endroits de lextérieur du réfrigérateur.

 Lappareil ne fonctionne pas correctement. Faites appel au service dassistance

technique.

 Les portes ne ferment pas bien ou les joints sont abîmés.  Ouverture trop fréquente des portes.  La position des boutons FONCTIONNEMENT nest pas correcte (voir Description).  Le réfrigérateur et le congélateur sont excessivement remplis.

 La position du bouton FONCTIONNEMENT REFRIGERATEUR nest pas correcte

(voir Description).

 Les aliments touchent à la paroi arrière.

 Quelquun a appuyé sur la touche SUPER FREEZE (congélation rapide): le voyant

jaune SUPER FREEZE est allumé ou clignote (voir Desc.).  La porte nest pas bien fermée ou trop souvent ouverte.  La température à lextérieur est très élevée.  Lépaisseur du givre dépasse 2-3 mm (voir Entretien).

 La porte du réfrigérateur est ouverte  Le système AIR ne se met en marche automatiquement que quand il est nécessaire

afin de rétablir les conditions optimales dans le compartiment réfrigérateur.

 Lappareil na pas été installé bien à plat (voir Installation).  Lappareil est installé entre des meubles ou des objets qui vibrent et font du bruit.  Le gaz réfrigérant interne produit un léger bruit même quand le compresseur est à larrêt :

il ne sagit pas dun défaut, cest tout à fait normal.

 Les températures élevées sont nécessaires pour éviter la formation deau

condensée dans des zones particulières du produit

Il y a de leau dans le fond du réfrigérateur.

 Le trou dévacuation de leau est bouché (voir Entretien).

Page 36

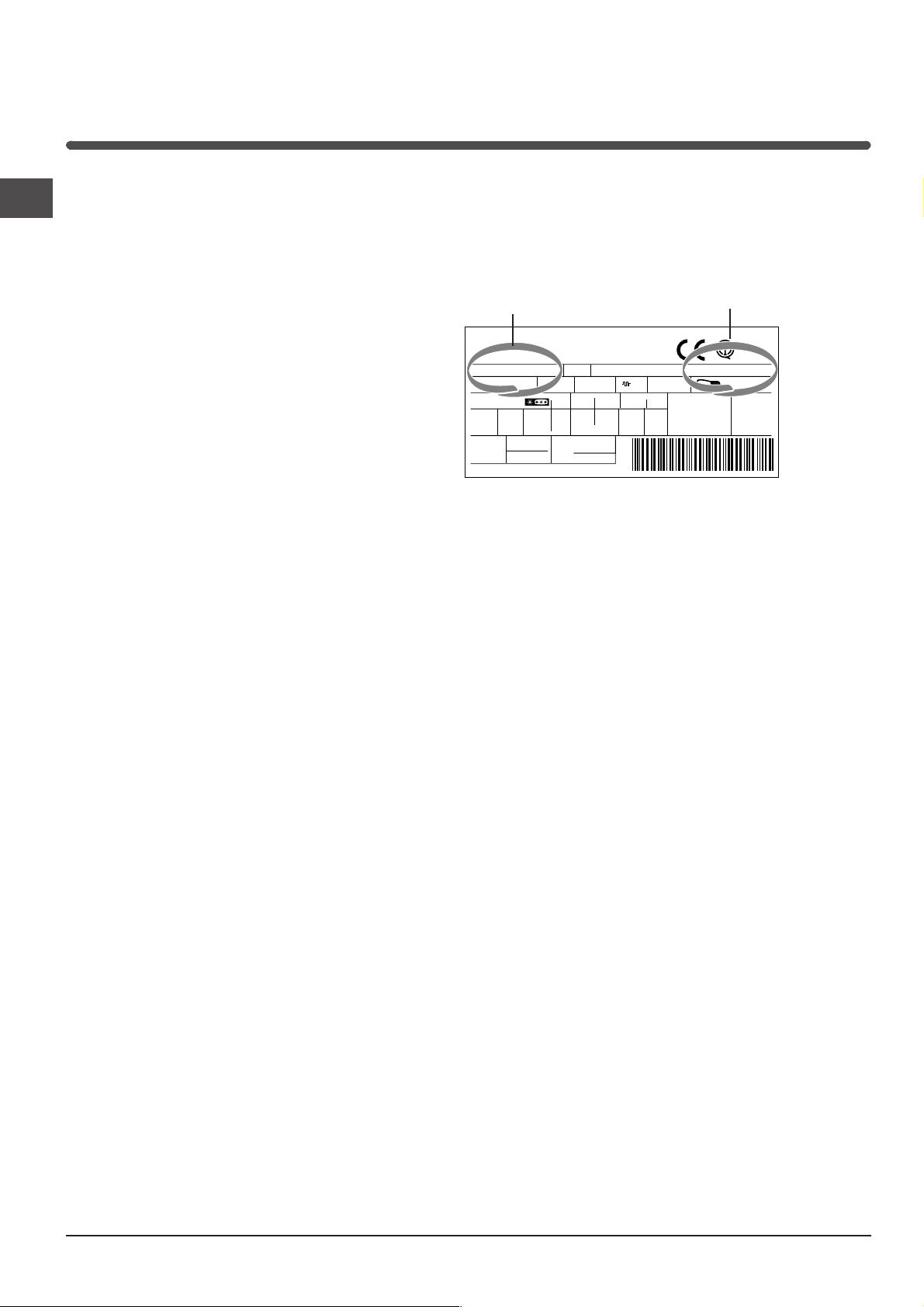

Assistance

195052257.02

07/2007 - Xerox Business Services

 Vérifiez si vous pouvez résoudre lanomalie vous-même (voir Anomalies et Remèdes).  Si, malgré tous ces contrôles, lappareil ne fonctionne toujours pas et linconvénient persiste, faites appel au

service après-vente le plus proche de chez vous.

Avant de contacter le centre dAssistance:

modèle

numéro de série

Signalez:

 le type danomalie  le modèle de lappareil (Mod.)  le numéro de série (S/N) Vous trouverez tous ces renseignements sur létiquette signalétique placée dans le compartiment réfrigérateur en bas à gauche.

Gross Bruto Brut

Test

P.S-I.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total

Gross Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr. Made in Italy 13918

93139180000 S/N 704211801

Net Util Utile

Pressure HIGH-235

LOW 140

Cod.

Gross Bruto Brut

Fuse

Freez. Capac

Poder de Cong

4,0

kg/24 h

Max 15 w

Class

Clase

Classe

Ne faites jamais appel à des techniciens non agréés et refusez toujours des pièces détachées non originales.

Page 37

Instrucciones para el uso

COMBINADO REFRIGERADOR/CONGELADOR

Italiano, 1

Espanol, 37

BAN 34 PS

GBI FR

English,13

Français, 25

Polski,

Românã, 61

Sumario

Instalación, 38

Colocación y conexión Reversibilidad de la apertura de las puertas

Descripción del aparato, 39-40

Panel de control Vista en conjunto

Accesorios, 41

Puesta en funcionamiento y uso, 42-43

Poner en marcha el aparato Sistema de enfriamiento Utilizar el refrigerador en forma óptima Utilizar el congelador en forma óptima

Mantenimiento y cuidados, 44-45

Cortar la corriente eléctrica Limpiar el aparato Evitar la formación de moho y malos olores Descongelar el aparato Sustituir la bombilla

Precauciones y consejos, 46

Seguridad general Eliminación Ahorrar y respetar el ambiente

Anomalías y soluciones, 47

Asistencia, 48

Page 38

Instalación

Es importante conservar este manual para poder consultarlo

cuando sea necesario. En caso de venta, cesión o traslado, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las precauciones durante su uso

Lea atentamente las instrucciones: contienen información importante sobre la instalación, sobre el uso y sobre la seguridad.

Colocación y conexión

Colocación

1. Coloque el aparato en un ambiente bien aireado y seco.

2. No obstruya las rejillas posteriores de ventilación: el

compresor y el condensador emiten calor y requieren una buena aireación para funcionar bien y limitar el consumo eléctrico.

3. Deje una distancia mínima de 10 cm. entre la parte superior

del aparato y los muebles situados encima y de 5 cm., como mínimo, entre los costados y los muebles o paredes laterales.

4. Mantenga el aparato lejos de fuentes de calor (por ej. la luz

solar directa o una cocina eléctrica).

5. Para mantener una distancia óptima entre el producto y la

pared posterior, coloque los distanciadores que se encuentran en la caja de instalación siguiendo las instrucciones presentes en la hoja correspondiente.

Reversibilidad de la apertura de las puertas

Nivelación

1. Instale el aparato sobre un piso plano y rígido.

2. Si el piso no fuera perfectamente horizontal, compense los

desniveles atornillando o desatornillando las patas delanteras.

Conexión eléctrica

Después de su transporte, coloque el aparato verticalmente y espere 3 horas como mínimo antes de conectarlo a la red eléctrica. Antes de enchufarlo a la toma de corriente, controle que:

 la toma posea la conexión a tierra y que sea conforme a la

ley;

 el enchufe sea capaz de soportar la carga máxima

de potencia de la máquina indicada en la placa de características ubicada en la parte inferior izquierda del frigorífico (ej. 150 W);

 la tensión de alimentación esté comprendida entre los

valores indicados en la placa de características ubicada abajo a la izquierda (ej. 220-240V);

 la toma sea compatible con el enchufe del aparato.

Si no fuera así, solicite la sustitución del enchufe a un técnico autorizado (ver Asistencia); no utilice prolongaciones ni conexiones múltiples.

Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles.

El cable no debe sufrir pliegues ni compresiones.

El cable debe ser revisado periódicamente y sustituido sólo por técnicos autorizados (ver Asistencia).

La empresa declina toda responsabilidad en los casos en que no hayan sido respetadas estas normas.

∅ 3mm

Page 39

Descripción del aparato

Panel de control

Perilla de

FUNCIONAMIENTO DEL REFRIGERADOR

Botón SUPER

COOL

 Botón SUPER COOL (enfriamiento rápido) para

disminuir velozmente la temperatura del compartimiento refrigerador. Cuando se presiona se enciende la luz testigo SUPER COOL (ver Puesta en funcionamiento y uso).

 Perilla FUNCIONAMIENTO DEL REFRIGERADOR

para regular la temperatura del compartimiento refrigerador:

menos frío.

más frío.

ECO es la temperatura óptima con bajo consumo. HOLIDAY es la función holiday (ver Mantenimiento y

cuidados).

Luz testigo

SUPER COOL

Luz testigo

ALIMENTACIÓN

Luz testigo

SUPER FREEZE

 Luz testigo amarilla SUPER FREEZE (congelamiento

rápido): se enciende cuando se presiona el botón SUPER FREEZE .

 Perilla FUNCIONAMIENTO DEL CONGELADOR

para regular la temperatura del compartimiento congelador:

menos frío.

más frío)

ECO es la temperatura óptima con bajo consumo.

apaga el aparato, incluido el refrigerador.

 Botón SUPER FREEZE (congelamiento rápido) para

congelar alimentos frescos. Cuando se presiona se enciende la luz testigo SUPER FREEZE (ver Puesta en funcionamiento y uso).

Perilla de

FUNCIONAMIENTO DEL CONGELADOR

Botón

SUPER FREEZE

 Luz testigo amarilla SUPER COOL (enfriamiento rápido):

se enciende cuando se presiona el botón SUPER COOL.

 Luz testigo verde ALIMENTACIÓN: se enciende

cuando el aparato está conectado a la red de alimentación eléctrica.

Las luces testigo sirven también para indicar un anómalo aumento de temperatura en el compartimiento congelador (ver Anomalías y soluciones).

Page 40

Descripción del aparato

Vista en conjunto

Las instrucciones sobre el uso son válidas para distintos modelos y por lo tanto es posible que la figura presente detalles diferentes a los del aparato que Ud. ha adquirido. La descripción de los objetos más complejos se encuentra en las páginas sucesivas.

Balconcito extraíble

Bombilla

(ver Mantenimiento)

con tapa, con

HUEVERA

Recipiente

FLEX COOL BOX

CARNE

Recipiente FRUTA

Cubeta de hielo

Compartimiento

CONGELAMIENTO y

CONSERVACIÓN

Cubeta de hielo

MULTI-

ESTANTE

QUESO

y VERDURA

USO

Cajon

para

Ice3 

Balconcito extraíble

PORTAOBJETOS

Balconcito

BOTELLAS

Compartimiento

CONSERVACIÓN

PIE

de regulación

 La cantidad y/o su ubicación pueden variar.

Se encuentra solo en algunos modelos.

Page 41

Accesorios

ESTANTES: rellenos o tipo rejilla.

Recipiente MULTI-USO tiempo distintos alimentos (por ejemplo embutidos); evita también que se formen olores en el refrigerador.

FLEX COOL BOX

Es el nuevo recipiente para mantener frescos la carne, el pescado y los quesos. Si se coloca en la parta baja del compartimiento refrigerador es ideal para carne y pescado; si en cambio, se coloca en la parte alta es óptimo para los quesos. Si no es necesario, puede ser extraido cómodamente del refrigerador.

Indicador de TEMPERATURA más fría del refrigerador.

1. Controle que en el indicador se destaque en forma evidente OK (ver la figura).

Son extraíbles y su altura es regulable gracias a las guías especiales (ver la figura), se utilizan para introducir recipientes o alimentos de gran tamaño. Para regular la altura no es necesario extraer completamente el estante.

: se utiliza para conservar por mucho

: para individualizar la zona

PLAY ZONE

Zone es posible enfriar rápidamente botellas, latas, bebidas para deportistas y tenerlas siempre cómodamente a su disposición.

Si Play Zone está apoyada en el estante de vidrio, es posible colocar botellas de grandes y medianas dimensiones simplemente apoyándolas. De este modo, el vino, por ejemplo, se conservará del mejor modo posible. Una vez plegada y fijada en los sujetadores correspondientes ubicados al costado del estante, se pueden colocar las latas (parte alta), las bebidas para deportistas (parte central) y otras latas y bebidas para deportistas apoyadas en el resto del estante.Al colocar las latas (en la Play zone) tenga cuidado de no ponerlas en contacto con la pared posterior del refrigerador. Play Zone se puede utilizar como un normal estante (una vez apoyada), desplazarla de un nivel a otro junto con todo el estante y lavarla fácilmente, incluso en lavavajilla. La posición ideal del estante con la Play zone es la central.

: con el nuevo estante portabotellas Play

2. Si no aparece el mensaje OK significa que la temperatura

es demasiado elevada: regule el mando de FUNCIONAMIENTO DEL FRIGORÍFICO hasta una posición más alta (más frío) y espere aproximadamente 10 h hasta que la temperatura se haya estabilizado.

3. Controle nuevamente el indicador: si es necesario, realice una nueva regulación. Si se han introducido grandes cantidades de alimentos o si se ha abierto frecuentemente la puerta del refrigerador, es normal que el indicador no marque OK. Espere 10 h como mínimo antes de llevar la perilla de FUNCIONAMIENTO DEL REFRIGERADOR hasta una posición más alta.

Se encuentra solo en algunos modelos.

Page 42

Puesta en funcionamiento y uso

Poner en marcha el aparato

! Antes de poner en marcha el aparato, siga las instrucciones sobre la instalación (ver Instalación). ! Antes de conectar el aparato, limpie bien los compartimientos y

los accesorios con agua tibia y bicarbonato. ! El aparato posee un control que lo protege contra sobrecargas, que hace funcionar el compresor sólo después de aproximadamente 8 minutos del encendido. Esto sucede también después de cada interrupción de la alimentación eléctrica, voluntaria o involuntaria (black out).

1. Coloque el mando de FUNCIONAMIENTO DEL CONGELADOR en

2. Enchufe el aparato en la toma y verifique que se encienda el piloto verde de ALIMENTACIÓN.

3. Gire la perilla de FUNCIONAMIENTO DEL REFRIGERADOR hasta un valor medio. Después de algunas horas será posible introducir alimentos en el refrigerador.

4. Gire la perilla de FUNCIONAMIENTO DEL CONGELADOR hasta un valor medio y pulse el botón SUPER FREEZE (congelamiento rápido): se encenderá la luz testigo amarilla SUPER FREEZE.

La misma se apagará cuando el congelador haya

alcanzado la temperatura óptima: a partir de ese momento será posible introducir los alimentos.

;

Sistema de enfriamiento

El aparato posee uno de los sistemas de enfriamiento descritos a continuación: es importante conocerlo y tenerlo en cuenta para las modalidades de conservación de los alimentos.

Aircooler

Es identificable por la presencia del dispositivo en la pared superior del compartimiento refrigerador (ver la figura). Aircooler permite una óptima conservación de los alimentos debido a que restablece rápidamente la temperatura después de la apertura de la puerta y la distribuye en forma homogénea: el aire soplado (A) se enfría en contacto con la pared fría, mientras que el aire más caliente (B) se aspira (ver la figura). La paroi arrière est tour à tour couverte de givre ou de gouttelettes deau selon que le compresseur est en marche ou à larrêt.

Estático

Los modelos sin Aircooler poseen la parte refrigeradora en la pared interna posterior de los compartimientos; dicha pared se presentará cubierta de escarcha o de gotitas de agua según si el compresor está en funcionamiento o no: ambos casos son normales. Si se coloca la perilla de FUNCIONAMIENTO DEL REFRIGERADOR en valores altos, con grandes cantidades de alimentos y con una temperatura ambiente elevada, el aparato puede funcionar continuamente, produciendo una excesiva formación de escarcha y aumentando el consumo de electricidad. evítelo desplazando la perilla hacia valores más bajos (se efectuará un descongelamiento automático). En los aparatos estáticos el aire circula de modo natural: el más frío tiende a descender porque es más pesado. He aquí como disponer los alimentos:

"MJNFOUP 6CJDBDJØOFOFMSFGSJHFSBEPS

&DUQH\SHVFDGR OLPSLR

4XHVRVIUHVFRV

$OLPHQWRVFRFLGRV (QFXDOTXLHUHVWDQWH

6DOFKLFKÂQSDQ FKRFRODWH

)UXWD\YHUGXUD

+XHYRV (QHOEDOFRQFLWRFRUUHVSRQGLHQWH

0DQWHTXLOOD\ PDUJDULQD %RWHOODVEHELGDV OHFKH

6REUHORVUHFLSLHQWHVSDUDIUXWD \YHUGXUD 6REUHORVUHFLSLHQWHVSDUDIUXWD \YHUGXUD

(QFXDOTXLHUHVWDQWH

(QORVUHFLSLHQWHVSDUDIUXWD\ YHUGXUD

(QHOEDOFRQFLWRFRUUHVSRQGLHQWH

Utilizar el refrigerador en forma óptima

 Para regular la temperatura utilice la perilla de

FUNCIONAMIENTO DEL REFRIGERADOR (ver Descripción).

 Pulse el botón SUPER COOL (enfriamiento rápido) para

disminuir la temperatura en poco tiempo, por ejemplo cuando el compartimiento se llena después de una compra abundante. La función se desactiva automáticamente una vez transcurrido el tiempo necesario.

 Introduzca sólo alimentos fríos o apenas tibios, nunca

calientes (ver Precauciones y consejos).

 Recuerde que los alimentos cocidos no se mantienen

durante más tiempo que los crudos.

 No introduzca recipientes destapados con líquidos:

produciría un aumento de humedad con la consiguiente formación de condensado.

Page 43

La higiene de los alimentos

WATER LEVEL

MAX

WATER LEVEL

MAX

WATER LEVEL

MAX

1. Después de la compra de los alimentos, elimine todo tipo de envoltura externa de papel/cartón o de otro material que podrían introducir en el refrigerador bacterias o suciedad.

2. Proteja los alimentos, (en particular aquellos que se deterioran fácilmente y los que emanan un fuerte aroma), para evitar el contacto entre ellos eliminando de este modo tanto la posibilidad de contaminación con gérmenes/bacterias, como la difusión de olores particulares en el interior del refrigerador

3. Coloque los alimentos de modo tal que el aire pueda circular libremente entre ellos

4. Mantenga limpio el interior del refrigerador sin utilizar productos oxidantes o abrasivos

5. Elimine los alimentos del refrigerador una vez vencido el tiempo máximo de conservación

6. Para lograr una buena conservación, los alimentos que se deterioran fácilmente ( quesos blandos, pescado crudo, carne, etc) se deben colocar en la zona más fría, o sea la que está sobre el recipiente para verduras, donde se encuentra el indicador de temperatura.

Utilizar el congelador en forma óptima

 Para regular la temperatura utilice la perilla de

FUNCIONAMIENTO DEL CONGELADOR (ver Descripción).

 No vuelva a congelar alimentos que se están por descongelar

o descongelados; dichos alimentos deben ser previamente cocinados para ser consumidos (dentro de las 24 horas).

 Los alimentos frescos por congelar no se deben colocar en

contacto con los ya congelados; se deben colocar en el compartimiento superior CONGELAMIENTO y CONSERVACIÓN donde la temperatura desciende por debajo de los 18ºC y garantiza una mayor velocidad de congelación.

 No coloque en el congelador botellas de vidrio que contengan

líquidos, tapadas o cerradas herméticamente porque podrían romperse.

 La cantidad máxima diaria de alimentos por congelar está

indicada en la placa de características ubicada en el compartimiento refrigerador abajo a la izquierda (por ejemplo: 4 Kg/24h).

 Para congelar (si el congelar ya está en funcionamiento):

- para pequeñas cantidades, inferiores a la indicada en la placa de características, pulse el botón SUPER FREEZE (congelamiento rápido) (encendido de la correspondiente luz testigo amarilla), introduzca los alimentos y cierre la puerta. La función se desactiva automáticamente después de 24 horas o cuando se alcanza la temperatura óptima (luz testigo apagada);

- para grandes cantidades, superiores a la carga máxima indicada en la placa de características, mantenga presionado el botón SUPER FREEZE (congelamiento rápido) hasta que la

luz testigo correspondiente comience a centellear. Después de 24 horas la luz testigo deja de centellear y se mantiene fija: introduzca los alimentos y cierre la puerta. Pasadas otras 24 horas, la función se desactivará automáticamente (luz testigo apagada).

 Para obtener un mayor espacio en el compartimento

congelador, podrá quitar los recipientes (excepto el inferior y el recipiente COOL CARE ZONE de temperatura variable) y colocar los alimentos directamente en las placas evaporadoras.

! Durante el congelamiento evite abrir la puerta. ! Cuando se produzca una interrupción de corriente o una avería,

no abra la puerta del congelador: de este modo, los alimentos congelados se conservarán sin alteración durante aproximadamente 9-14 horas.

Cubeta de hielo Ice

. Su colocación en la parte superior de los cajones del freezer garantiza una mayor limpieza (el hielo no está en contacto con los alimentos) y ergonomía (no gotea cuando se carga).

1. Extraiga la cubeta empujándola hacia arriba.

Controle que la cubeta esté completamente vacía y llénela de agua utilizando el orificio correspondiente.

2. Tenga cuidado de no superar el nivel indicado (MAX WATER

LEVEL). Demasiada agua obstaculiza la salida de los cubitos de hielo (si esto sucede, espere hasta que el hielo se derrita y vacíe la cubeta).

3. Gire la cubeta 90º: el agua llena las formas por el principio de

vasos comunicantes (ver la figura).

4. Cierre el orificio con la tapa que se suministra con el aparato y

vuelva a colocar la cubeta.

5. Después de que se haya formado el hielo (tiempo mínimo: 8

horas aproximadamente) golpee la cubeta sobre una superficie dura y moje su parte externa para despegar los cubitos; luego hágalos salir por el orificio.

Page 44

Mantenimiento y cuidados

Cortar la corriente eléctrica

Durante los trabajos de limpieza y mantenimiento, es necesario aislar el aparato de la red de alimentación eléctrica:

1. coloque la perilla de FUNCIONAMIENTO DEL CONGELADOR en

2. desenchufe el aparato.

! Si no se efectúa este procedimiento puede desconectar la alarma: dicha alarma no es síntoma de anomalía. Para restablecer el normal funcionamiento es suficiente colocar la perilla de FUNCIONAMIENTO DEL CONGELADOR en el valor deseado. Para aislar el aparato proceda siguiendo los puntos 1 y 2.

;

Limpiar el aparato

 Las partes externas, las partes internas y las juntas de

goma se pueden limpiar con una esponja embebida en agua tibia y bicarbonato de sodio o jabón neutro. No utilice solventes, productos abrasivos, lejía o amoníaco.

Función holiday

Si se parte por un período de vacaciones, no es necesario apagar el aparato debido a que posee una función que permite, con bajo consumo eléctrico, mantener la temperatura del compartimiento refrigerador alrededor de los 15ºC (para proteger del calor maquillaje y cosméticos); la temperatura del congelador se debe fijar en el mínimo (1) indispensable para la conservación de los alimentos. Para activar la función:

coloque la perilla de FUNCIONAMIENTO DEL REFRIGERADOR en HOLIDAY (ver la figura). Una doble señal sonora confirmará su activación; la desactivación se indica con una sola señal sonora.

 Los accesorios extraíbles se pueden colocar en remojo

en agua caliente y jabón o detergente para platos. Enjuáguelos y séquelos con cuidado.

 La parte posterior del aparato tiende a cubrirse de polvo

que se puede eliminar, después de haber apagado y desenchufado el aparato, utilizando con delicadeza la boca de la aspiradora y trabajando con una potencia media.

Evitar la formación de moho y malos olores

 El aparato está construido con materiales higiénicos que

no transmiten olores. Para mantener esta característica es necesario que los alimentos estén siempre protegidos y bien cerrados. Esto evitará también la formación de manchas.

 Si se debe apagar el aparato por un largo período, limpie

su interior y deje las puertas abiertas.

Page 45

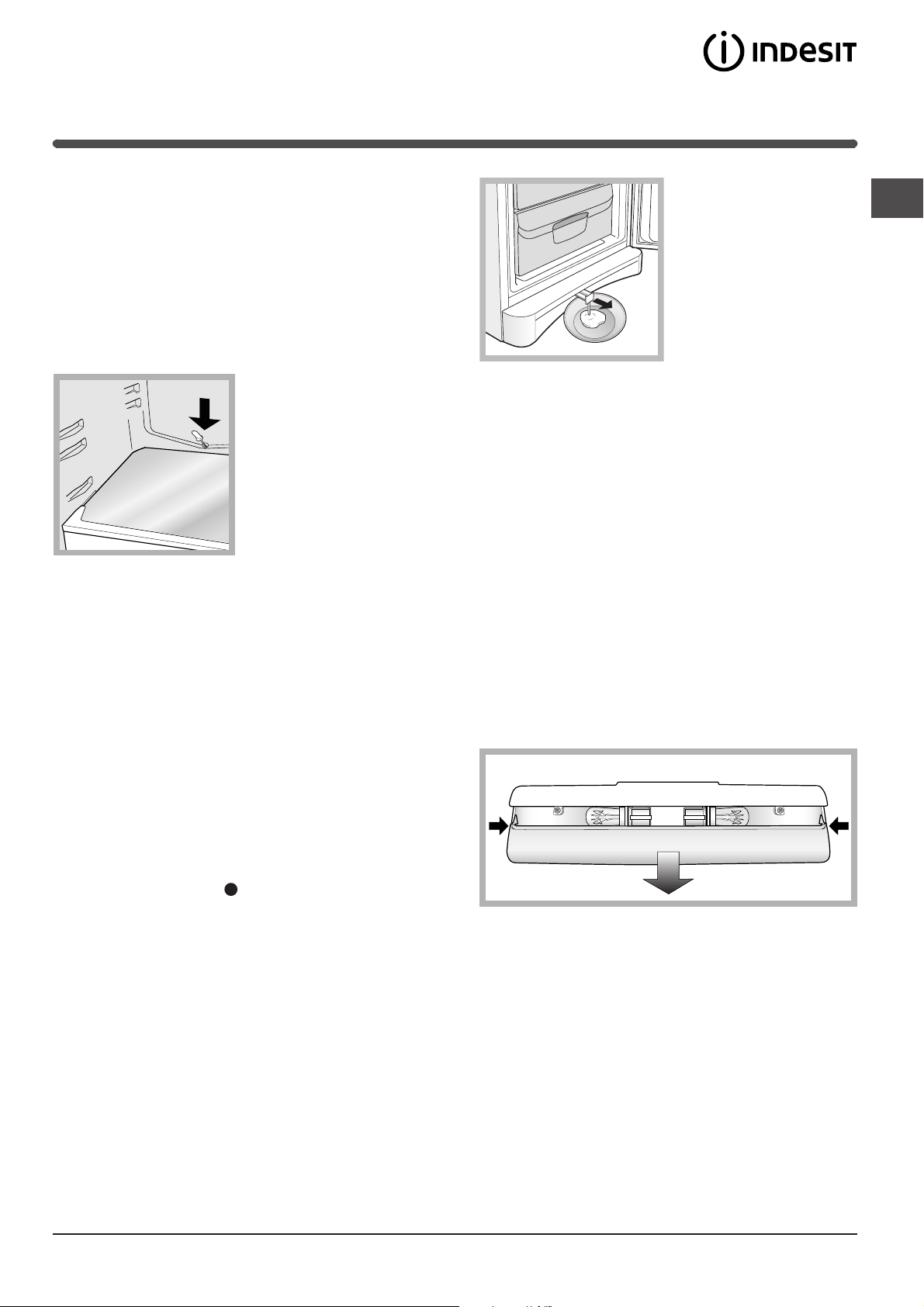

Descongelar el aparato

1 1

! Respete las instrucciones que se dan a continuación. Para descongelar el aparato no utilice objetos cortantes o con punta porque podrían dañar irremediablemente el circuito refrigerante.

Descongelar el compartimiento refrigerador

5. Algunos aparatos poseen el SISTEMA DRAIN para enviar el agua hacia el exterior: deje que el agua fluya recogiéndola en un recipiente (ver la figura).

El refrigerador posee descongelamiento automático: el agua se envía hacia la parte posterior por un orificio de descarga (ver la figura) donde el calor producido por el compresor la hace evaporar. La única intervención que se debe realizar periódicamente consiste en limpiar el orificio de descarga para que el agua

pueda fluir libremente.

Descongelar el compartimiento congelador

Si la capa de escarcha es superior a los 5 mm es necesario realizar una descongelación manual:

1. el día anterior pulse el botón SUPER FREEZE (se encenderá la luz testigo amarilla SUPER FREEZE) para enfriar ulteriormente los alimentos.

2. La función se desactiva automáticamente después de 24 horas o puede ser desactivada en cualquier momento pulsando de nuevo el botón SUPER FREEZE; a partir de ese momento, coloque la perilla de FUNCIONAMIENTO DEL CONGELADOR en operación apagará también el refrigerador.

recordando que esta

6. Limpie y seque con cuidado el compartimiento congelador antes de volver a encender el aparato.

7. Avant da ranger vos aliments dans le compartiment congélateur, attendez environ 2 heures pour le rétablissement des conditions idéales de conservation des aliments.

Sustituir la bombilla

Para sustituir la bombilla de iluminación del compartimento frigorífico, desenchufe el aparato. Siga las instrucciones que se dan a continuación. Acceda a la lámpara quitando la protección como se indica en la figura. Sustitúyala con otra bombilla con una potencia igual a la indicada en la protección (15 W o 25 W).

3. Envuelva los alimentos congelados en papel de periódico y colóquelos en otro congelador o en un lugar fresco.

4. Deje la puerta abierta hasta que la escarcha se haya derretido completamente; facilite la operación colocando en el compartimiento congelador recipientes con agua tibia.

Page 46

Precauciones y consejos

! El aparato ha sido proyectado y fabricado en

conformidad con las normas internacionales sobre seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Este equipamiento es conforme con las siguientes Directivas Comunitarias:

- 73/23/CEE del 19/02/73 (Baja Tensión) y sucesivas modificaciones;

-89/336/CEE del 03/05/89 (Compatibilidad Electromagnética) y sucesivas modificaciones;

- 2002/96/CE.

Seguridad general

 El aparato ha sido pensado para un uso de tipo no

profesional en el interior de una vivienda.

 El aparato debe ser utilizado para conservar y congelar

alimentos sólo por personas adultas y según las indicaciones contenidas en este manual.

 El aparato no se debe instalar al aire libre ni siquiera si el

lugar está protegido debido a que es muy peligroso dejarlo expuesto a la lluvia y tormentas.

 No toque el aparato estando descalzo o con las manos

o pies mojados o húmedos.

Eliminación

 Eliminación del material de embalaje: respete las normas

locales, de esta manera los embalajes podrán ser reutilizados.



En base a la Norma europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva.

El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo.

Ahorrar y respetar el medio ambiente

 Instale el aparato en una ambiente fresco y bien aireado,

protéjalo de la exposición directa a los rayos no lo coloque cerca de fuentes de calor.

solares y

 No toque las piezas refrigerantes internas: podría

quemarse o herirse.

 No desenchufe el aparato tirando del cable sino

sujetando el enchufe.

 Es necesario desenchufar el aparato antes de realizar

operaciones de limpieza y de mantenimiento. No es suficiente llevar el mando para LA REGULACIÓN DE LA TEMPERATURA hasta la posición para eliminar todo contacto eléctrico.

 En caso de avería, nunca acceda a los mecanismos

internos para intentar una reparación.

 En el interior de los compartimientos donde se

conservan alimentos congelados, no utilice utensilios cortantes o con punta ni aparatos eléctricos, que no sean los recomendados por el fabricante.

 No introduzca en su boca cubitos apenas extraídos del

congelador.

 No permita a los niños que jueguen con el aparato. No

se deben sentar en los cajones o colgarse de la puerta.

 Los embalajes no son juguetes para los niños.

(aparato apagado)

 Para introducir o extraer los alimentos, abra las puertas

del aparato el menor tiempo posible. Cada apertura de las puertas produce un notable gasto de energía.

 No llene con demasiados alimentos el aparato: para una

buena conservación, el frío debe poder circular libremente. Si se impide la circulación, el compresor trabajará continuamente.

 No introduzca alimentos calientes: elevarían la

temperatura interior obligando al compresor a un mayor trabajo con un gran gasto de energía eléctrica.

 Descongele el aparato si se formara hielo (ver

Mantenimiento); una espesa capa de hielo vuelve más difícil la cesión de frío a los alimentos y hace que aumente el consumo de energía.

 Mantenga eficientes y limpias las juntas para que se

adhieran bien a las puertas y no dejen salir el frío (ver Mantenimiento).

Page 47

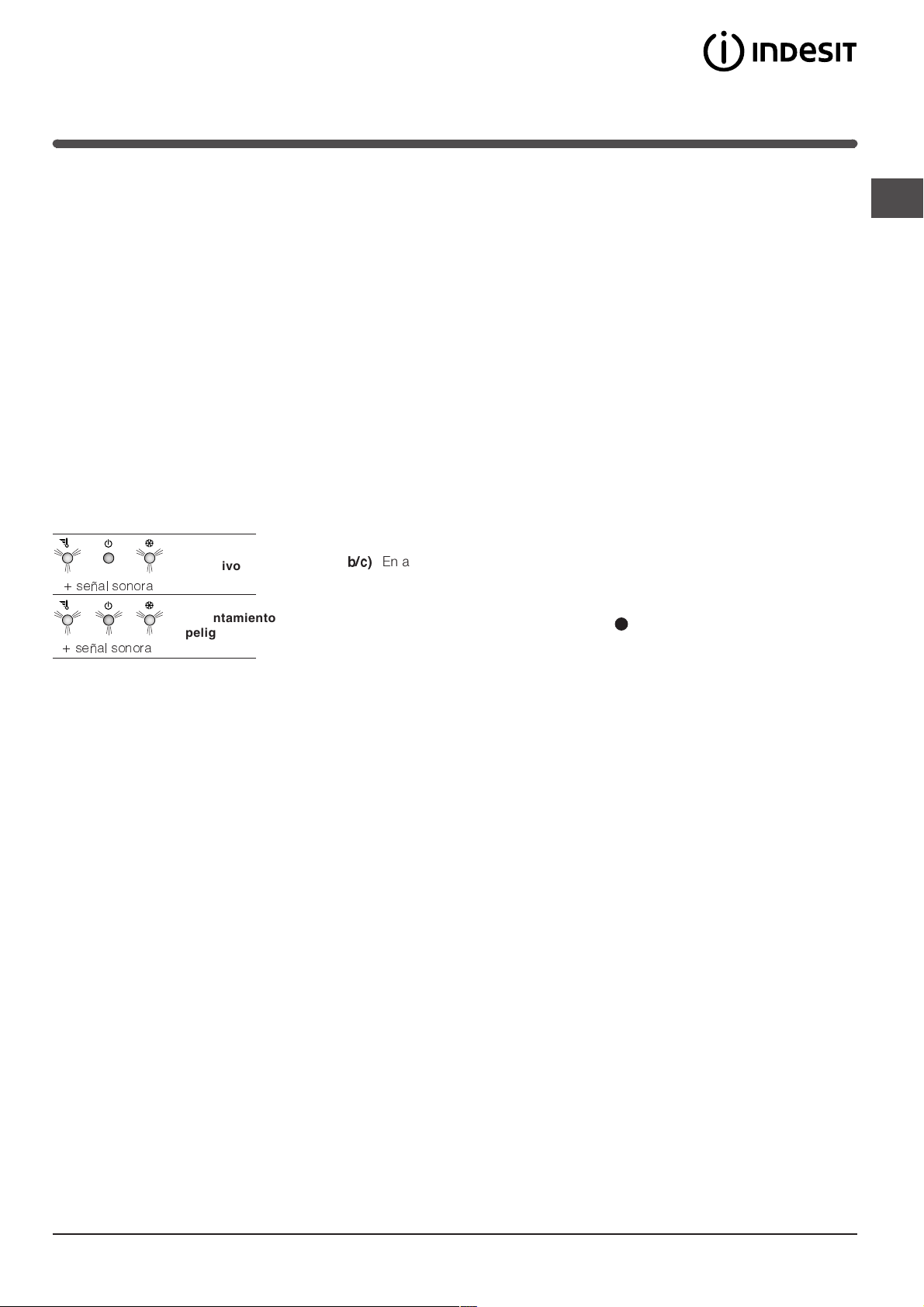

Anomalías y soluciones

Puede suceder que el aparato no funcione. Antes de llamar a la Asistencia (ver Asistencia), controle que no se trate de un problema fácilmente solucionable con la ayuda de la siguiente lista.

Anomalías:

La luz testigo verde de ALIMENTACIÓN no se enciende.

El motor no arranca.

Las luces testigo están débilmente encendidas.

a) Suena la alarma.

b) Suena la alarma y centellean las dos luces testigo amarillas. c) Suena la alarma y centellean las dos luces testigo amarillas y la verde.

Calentamiento excesivo

+ señal sonora

Calentamiento peligroso

+ señal sonora

Posibles causas / Solución:

 El enchufe no está introducido en el tomacorriente o no lo está suficientemente

como para hacer contacto o bien en la casa no hay corriente.

 El aparato posee un control que lo protege contra sobrecargas (ver Puesta en

funcionamiento y uso).

 Desconecte el enchufe y vuelva a introducirlo en el tomacorriente después de

haberlo girado sobre sí mismo.

a) La puerta del refrigerador ha quedado abierta durante más de dos minutos.

El sonido cesa cuando se cierra la puerta. O bien no se ha seguido el correcto procedimiento de apagado (ver Mantenimiento).

b) El aparato señala un calentamiento excesivo del congelador. Se aconseja verificar el

estado de los alimentos: podría ser necesario desecharlos.

c) El aparato señala un calentamiento peligroso del congelador: los alimentos deben

ser desechados.

b/c)

En ambos casos el congelador se mantendrá a una temperatura de alrededor de 0ºC para no recongelar los alimentos. Para apagar la señal sonora: abra y cierre la puerta del refrigerador. Para restablecer el funcionamiento normal: lleve la perilla de FUNCIONAMIENTO DEL CONGELADOR hasta la posición aparato.

(apagado) y vuelva a encender el

El piloto verde de ALIMENTACIÓN centellea.

El refrigerador y el congelador enfrían poco.

En el refrigerador los alimentos se congelan.

El motor funciona continuamente.

El ventilador AIR no gira.

El aparato hace mucho ruido.

La temperatura de algunas partes externas del frigorífico es elevada.

 El aparato no funciona correctamente. Llame al Servicio de Asistencia Técnica.

 Las puertas no cierran bien o las juntas están dañadas.  Las puertas se abren demasiado frecuentemente.  Las perillas de FUNCIONAMIENTO no están en la posición correcta (ver

Descripción).

 El refrigerador o el congelador se han llenado excesivamente.

 La perilla de FUNCIONAMIENTO DEL REFRIGERADOR no está en la posición

correcta (ver Descripción).

 Los alimentos están en contacto con la pared posterior.

 Fue pulsado el botón SUPER FREEZE (congelamiento rápido): la luz testigo

amarilla SUPER FREEZE está encendida o centelleante (ver Desc.).  La puerta no está bien cerrada o se abre continuamente.  La temperatura del ambiente externo es muy alta.  El espesor de la escarcha supera los 2-3 mm (ver Mantenimiento).

 La puerta del frigorífico está abierta  El sistema AIR se activa automáticamente sólo cuando es necesario restablecer las

condiciones óptimas en el interior del compartimento frigorífico.

 El aparato no fue instalado en un lugar bien plano (ver Instalación).  El aparato ha sido instalado entre muebles u objetos que vibran y producen ruidos.  El gas refrigerante interior produce un ligero ruido aún cuando el compresor está

detenido: no es un defecto, es normal.

 Las temperaturas elevadas son necesarias para evitar la formación de

condensación en zonas particulares del producto.

En el fondo del refrigerador hay agua.

 El orificio de descarga del agua está obturado (ver Mantenimiento).

Page 48

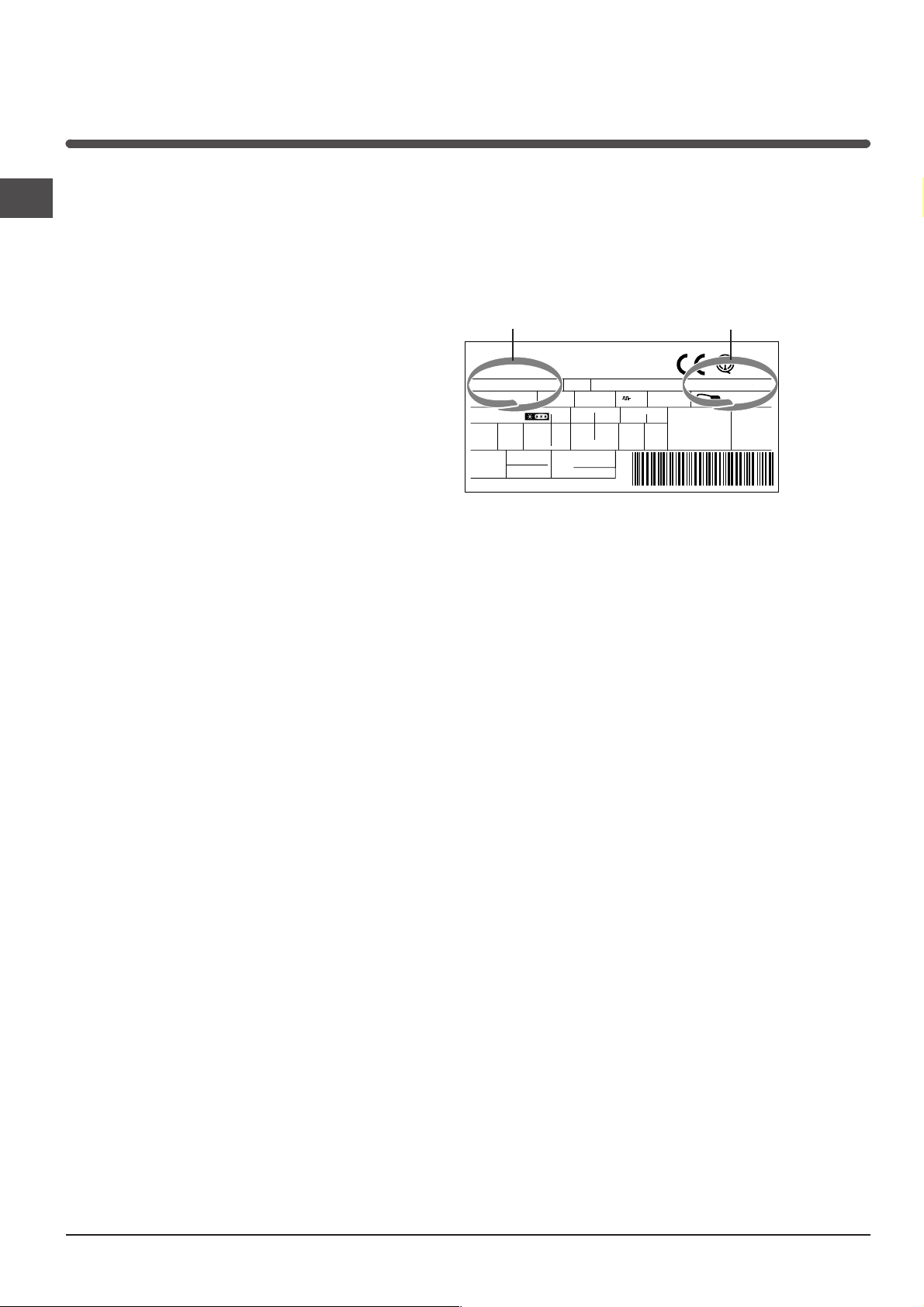

Asistencia

195052257.02

07/2007 - Xerox Business Services

 Verifique si la anomalía puede ser resuelta autónomamente (ver Anomalías y Soluciones).  Se, apesar de todos os controlos, o aparelho não funcionar e a anomalia que notou continuar a verificar-se,

chamar o Centro de Assistência Técnica mais próximo.

Antes de llamar a la Asistencia:

modelo

número de serie

Comunique:

 el tipo de anomalía  el modelo de la máquina (Mod.)  el número de serie (S/N) Esta información se encuentra en la placa de características ubicada en el compartimiento refrigerador abajo a la izquierda.

Gross Bruto Brut

Test

P.S-I.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total

Gross Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr. Made in Italy 13918

93139180000 S/N 704211801

Net Util Utile

Pressure HIGH-235

LOW 140

Cod.

Gross Bruto Brut

Fuse

Freez. Capac

Poder de Cong

4,0

kg/24 h

Max 15 w

Class

Clase

Classe

Nunca recorrer a técnicos não autorizados e recusar sempre a instalação de peças sobresselentes não originais.

Page 49

Instrukcja obs³ugi

LODÓWKO - ZAMRA¯ARKA

Italiano, 1

Espanol, 37

BAN 34 PS

GBI FR

English,13

Français, 25

Polski,

Românã, 61

Spis treci

Instalowanie, 50

Ustawienie i pod³¹czenie Zmiana kierunku otwierania drzwi

Opis urz¹dzenia, 51-52

Panel kontrolny Widok ogólny

Wyposa¿enie dodatkowe, 53

Uruchomienie i u¿ytkowanie, 54-55

W³¹czenie urz¹dzenia System ch³odzenia Najlepszy sposób u¿ytkowania lodówki Najlepszy sposób u¿ytkowania zamra¿arki

Konserwacja i utrzymanie, 56-57

Od³¹czenie pr¹du elektrycznego Mycie urz¹dzenia Unikanie pleni i nieprzyjemnych zapachów Usuwanie oblodzenia w lodówko-zamra¿arce Wymiana ¿arówki

Zalecenia i rodki ostro¿noci, 58

Ogólne zasady bezpieczeñstwa Usuwanie odpadów Oszczêdnoæ i ochrona rodowiska

Anomalie i ich usuwanie, 59

Serwis, 60

Page 50

Instalacja

! Nale¿y zachowaæ niniejsz¹ ksi¹¿eczkê instrukcji dla przysz³ych konsultacji. W razie sprzeda¿y, odsprzedania, czy przeniesienia urz¹dzenia w inne miejsce nale¿y upewniæ siê, by przekazane zosta³a ono razem z instrukcj¹, aby nowy w³aciciel zapoznaæ siê móg³ z dzia³aniem urz¹dzenia i z odnonymi informacjami. ! Nale¿y uwa¿nie przeczytaæ instrukcjê obs³ugi gdy¿ zawiera ona wa¿ne informacje dotycz¹ce instalacji oraz w³aciwego i bezpiecznego u¿ytkowania urz¹dzenia.

Ustawienie i pod³¹czenie

Ustawienie

1. Ustawiæ lodówko-zamra¿arkê w pomieszczeniu przewiewnym i nie wilgotnym.

2. Nie zas³aniaæ kratek wentylacyjnych: sprê¿arka i skraplacz wytwarzaj¹ ciep³o i wymagaj¹ dobrego przewiewu powietrza w celu w³aciwego funkcjonowania i oszczêdnoci energii elektrycznej.

3. Pomiêdzy górn¹ czêci¹ urz¹dzenia i ewentualnymi meblami pozostawiæ co najmniej 10 cm, a co najmniej 5 cm pomiêdzy ciankami bocznymi i meblami.

4. Lodówko-zamra¿arkê ustawiaæ daleko od róde³ ciep³a (promieni s³onecznych, kuchenki elektrycznej).

5. Aby utrzymaæ optyamln¹ odleg³oæ produktu od ciany

mieszkania nale¿y zamontowaæ odpowiednie czêci odleg³ociowe, które znajduj¹ siê na wyposa¿eniu i wed³ug instrukcji.

Zmiana kierunku otwierania drzwi

Wypoziomowanie

1. Ustawiæ lodówko-zamra¿arkê na pod³odze p³askiej i sztywnej.

2. Jeli pod³oga nie jest idealnie pozioma, dokonaæ kompensacji poprzez dokrêcenie lub odkrêcenie przednich nó¿ek.

Pod³¹czenie do sieci elektrycznej

Po transporcie ustawiæ lodówko-zamra¿arkê w pozycji pionowej, a pod³¹czyæ do sieci elektrycznej dopiero po 3 godzinach. Przed w³o¿eniem wtyczki do gniazdka sprawdziæ, czy:

 gniazdko posiada odpowiednie uziemienie i zgadza siê z

obowi¹zuj¹cymi przepisami;

 wtyczka jest w stanie wytrzymaæ maksymalne obci¹¿enie

mocy lodówko-zamra¿arki, jaka jest wskazana na tabliczce znamionowej, znajduj¹cej siê po lewej stronie u do³u w komorze lodówki (na przyk³ad 150W);

 napiêcie zasilania musi zawieraæ siê w wartociach

podanych na tabliczce znamionowej, znajduj¹cej siê u do³u, po lewej stronie (na przyk³ad 220-240V);

 gniazdko musi byæ kompatybilne z wtyczk¹ urz¹dzenia.

W przeciwnym wypadku za¿¹daæ od autoryzowanego technika wymiany wtyczki (I> patrz Serwis); nie u¿ywaæ przed³u¿aczy lub rozga³êników.

! Tak ustawiæ lodówko-zamra¿arkê, aby przewód elektryczny i gniazdko pr¹du by³y ³atwo dostêpne.

! Kabla nie wolno zginaæ i uwa¿aæ, aby nie zosta³ zgnieciony. ! Przewód elektryczny musi byæ okresowo sprawdzany i

wymieniany jedynie przez autoryzowanych techników (patrz Serwis).

! W przypadku braku przestrzegania powy¿szych warunków producent zwolniony zostanie z wszelkiej odpowiedzialnoci.

∅ 3mm

Page 51

Opis urz¹dzenia

Panel kontrolny

Pokrêt³o

DZIA£ANIE LODÓWKI

Przycisk

SUPER COOL

 Przycisk SUPER COOL (b³yskawiczne ch³odzenie),

aby szybko obni¿yæ temperaturê komory lodówki. Kiedy ten przycisk zostanie wciniêty, to zapali siê lampka kontrolna SUPER COOL (patrz Uruchomienie i u¿ytkowanie).

 Pokrêt³o DZIA£ANIE LODÓWKI do regulacji

temperatury komory lodó wki:

mniej zimno.

bardziej zimno.

Lampka kontrolna

SUPER COOL

Lampka kontrolna

ZASILENIE

Lampka kontrolna

SUPER FREEZE

 ¯ó³ta lampka kontrolna SUPER FREEZE

(b³yskawiczne ch³odzenie): zapala siê, kiedy zostanie wciniêty przycisk SUPER FREEZE.

 Pokrêt³o DZIA£ANIE ZAMRA¯ARKI do regulacji

temperatury komory zamra¿arki:

mniej zimno.

bardziej zimno.

ECO jest optymaln¹ temperatur¹ przy ma³ym zu¿yciu

pr¹du.

wy³¹cza urz¹dzenie, ³¹cznie z lodówk¹.

Pokrêt³o

DZIA£ANIE ZAMRA¯ARKI

Przycisk

SUPER FREEZE

ECO jest optymaln¹ temperatur¹ przy ma³ym zu¿yciu

pr¹du.

HOLIDAY to funkcja Holiday (patrz Konserwacja i

utryzmanie).

 ¯ó³ta lampka kontrolna SUPER COOL (b³yskawiczne

ch³odzenie): zapala siê, kiedy wciniêty zostanie przycisk SUPER COOL.

 Zielona lampka kontrolna ZASILANIE: zapala siê, kiedy

lodówko-zamra¿arka jest pod³¹czona do sieci zasilania elektrycznego.

 Przycisk SUPER FREEZE (b³yskawiczne ch³odzenie) do

zamra¿ania wie¿ych potraw. Kiedy zostaje wciniêty, zapala siê lampka kontrolna SUPER FREEZE (patrz Uruchomienie i u¿ytkowanie).

! Lampki kontrolne s³u¿¹ tak¿e do wskazanie nienormalnego wzrostu temperatury w komorze zamra¿arki (patrz Anomalie i ich usuwanie).

Page 52

Opis urz¹dzenia

Widok ogólny

Instrukcje dotycz¹ce u¿ytkowania s¹ takie same dla ró¿nych modeli, dlatego te¿ rysunki mog¹ przedstawiaæ inne szczegó³y ni¿ w zakupionym urz¹dzeniu. Opis bardziej skomplikowanych elementów znajduje siê na nastêpnych stronach.

¯arówka

(patrz Konserwacja)

Pojemnik

RÓ¯NEGO

U¯YTKOWANIA

PÓLKI

Pojemnik Flex Cool Box

na miêsa i ryby

Szfladka OWOCE i

WARZYWA

Wanienka na lód

PRZECHOWYWANIE

Ice

Komora



Wyjmowana pó³eczka z pokrywk¹, z wk³adk¹ na JAJKA

Wyjmowalna pó³eczka NA RO¯NE

PRZEDMIOTY



Specjalna pó³ka na

BUTELKI

Wanienka na lód

PRZECHOWYWANIE

NÓ¯KA

regulacyjna

Ice

Komora

 Zmienne ze wzglêdu na iloæ i/lub pozycjê.

Znajduje siê tylko w niektórych modelach.

Page 53

Akcesoria

PÓ£KI: pe³ne lub kratki.

znacznych wymiarach. Aby wyregulowaæ wysokoæ nie ma koniecznoci ca³kowitego wyjêcia pó³ki.

Flex Cool Box

To nowy pojemnik do przechowywania wie¿ego miêsa, ryb i serów. Jeli jest umieszczony w dolnej czêci komory lodówki to idealnie nadaje siê do przechowywania miêsa i ryb; natomiast, jeli jest umieszczony w górnej czêci s³u¿y do odpowiedniego przechowywania serów. Gdy jest nie potrzebny mo¿na go wyj¹æ z lodówki.

Pojemnik RÓ¯NEGO U¯YTKOWANIA d³ugotrwa³ego przechowywania ¿ywnoci (na przyk³ad kie³bas); zapobiega równie¿ przedostawaniu siê zapachu na ca³¹ lodówkê.

Wskanik TEMPERATURA najzimniejszej strefy lodówki.

1. Sprawdziæ, czy na wskaniku jest oznaczenie OK (patrz rysunek).

Mo¿na je wyci¹gn¹æ, a prowadnice s³u¿¹ do wyregulowania wysokoci ich umieszczenia (patrz rysunek) tak, aby umo¿liwiæ ustawienie na nich pojemników lub produktów ¿ywnociowych nawet o

: do

: w celu okrelenia

PLAY ZONE*: Dziêki nowej pó³eczce do butelek, zwanej po angielsku Play Zone, mo¿na w szybkim

czasie sch³odziæ butelki, puszki i inne pojemniki z napojami, maj¹c je zawsze do dyspozycji.

Jeli pó³eczka Play Zone jest ustawiona na normalnej, szklanej pó³ce lodówki, to mo¿na na niej umieszczaæ du¿e i redniej wielkoci butelki jedynie je opieraj¹c o Play Zone. W ten sposób np. wino bêdzie przechowywane w najlepszy z mo¿liwych sposobów.

Po dopasowaniu i zamocowaniu Play Zone w gniazdach na brzegach pó³ki, mo¿na w jej górnej czêci umieciæ puszki z napojami, pojemniki w czêci rodkowej, a i inne puszki i pojemniki u³o¿yæ w pozosta³ej czêci pó³ki. Nale¿y przy tym uwa¿aæ, i odk³adaj¹c puszki, nie przesuwaæ ich w taki sposób, aby styka³y siê z tylna czêci¹ lodówki.

Po roz³o¿eniu, Play Zone mo¿e byæ u¿ywana jako zwyk³a pó³ka, mo¿na tak¿e ja przemieszczaæ z jednego poziomu na inny wraz ze szklan¹ pó³k¹. Mo¿e byæ myta nawet w zmywarce do naczyñ.

Najw³aciwszym miejscem dla pó³eczki Play Zone jest jej usytuowanie w rodkowym miejscu komory lodówki.

2. Jeli na wskaniku znajduje siê napis OK to oznacza, ¿e temperatura jest zbyt wysoka: przestawiæ pokrêt³o DZIA£ANIE LODÓWKI na wy¿sz¹ pozycjê (zimniej) i odczekaæ oko³o 10 godzin na ustabilizowanie siê temperatury.

3. Sprawdziæ ponownie wskanik: Gdy jest to konieczne jeszcze raz przeprowadziæ regulacjê. Jeli w³o¿one zosta³y jednoczenie du¿e iloci artyku³ów spo¿ywczych, lub jeli czêsto otwiera siê drzwi lodówki, to normalnym jest fakt, ¿e wskanik nie poka¿e OK. Odczekaæ co najmniej 10 godzin przed przyst¹pieniem do regulacji za pomoc¹ pokrêt³a DZIA£ANIE LODÓWKI na wy¿sz¹ pozycjê.

Znajduje siê tylko w niektórych modelach.

Page 54

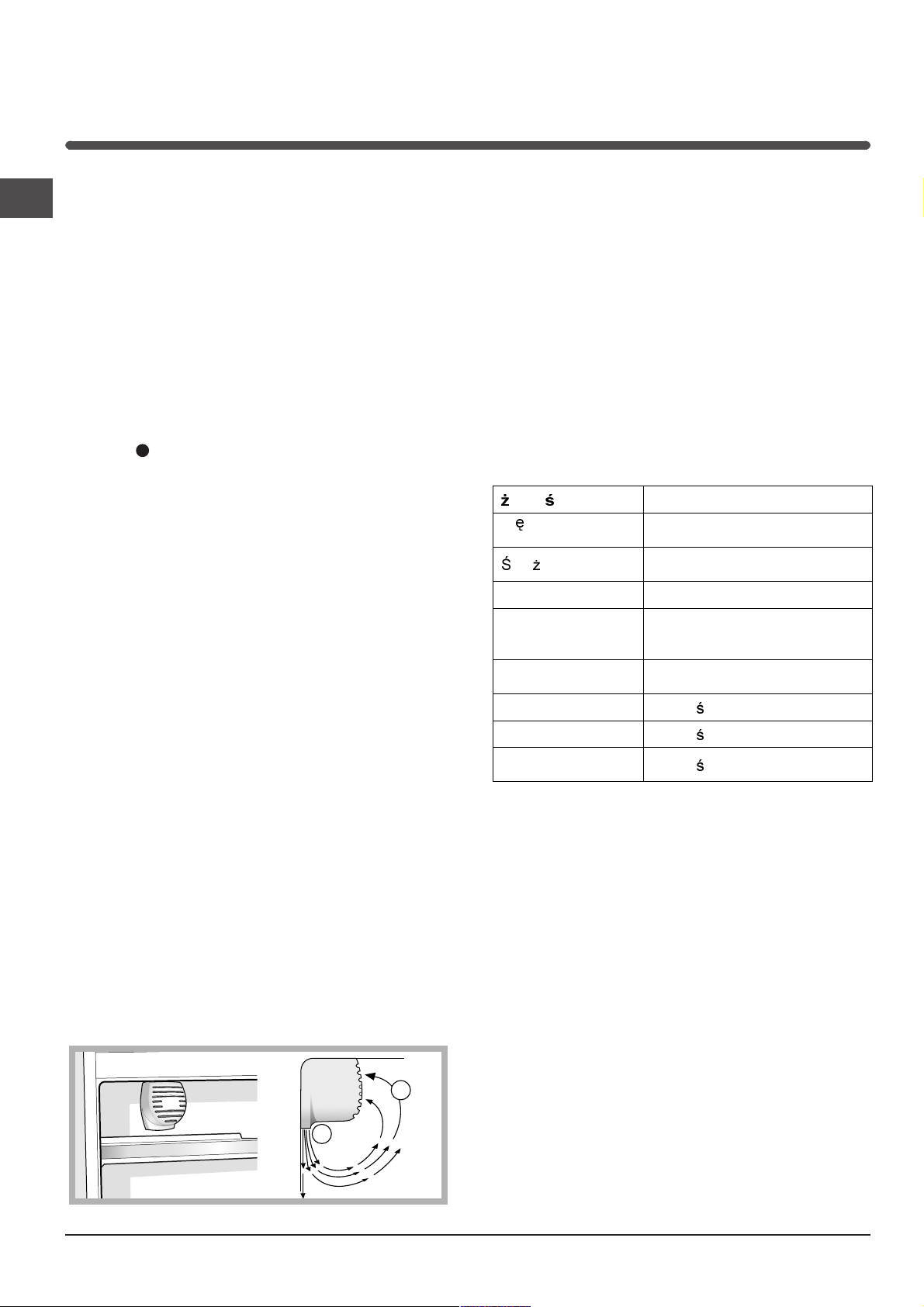

Uruchomienie i u¿ytkowanie

W³¹czenie lodówko-zamra¿arki

! Przed w³¹czeniem urz¹dzenia, nale¿y post¹piæ zgodnie z instrukcj¹ instalowania (patrz Instalowanie). ! Przed pod³¹czeniem urz¹dzenia do sieci dok³adnie

wyczyciæ jego wnêki i akcesoria letni¹ wod¹ i sod¹ oczyszczon¹. ! Urz¹dzenie jest wyposa¿one w kontrolê zabezpieczaj¹c¹ silnik, który uruchamia sprê¿arkê dopiero po oko³o 8 minutach po w³¹czeniu urz¹dzenia. Dzieje siê tak równie¿ po ka¿dej przerwie w zasilaniu elektrycznoci¹, spowodowanej wy³¹czeniem lub brakiem napiêcia w sieci (black out).

1. Ustawiæ pokrêt³o REGULACJI TEMPERATURY na pozycjê

2. W³o¿yæ wtyczkê do gniazdka i sprawdziæ, czy zapali siê

zielona lampka kontrolna ZASILANIE.

3. Ustawiæ pokrêt³o DZIA£ANIE LODÓWKI na redniej

wartoci. Dopiero po kilku godzinach mo¿na w³o¿yæ artyku³y spo¿ywcze do lodówki.

4. Ustawiæ pokrêt³o DZIA£ANIE ZAMRA¯ARKI na

redniej wartoci i wcisn¹æ przycisk SUPER FREEZE (b³yskawiczne ch³odzenie): zapali siê ¿ó³ta lampka kontrolna SUPER FREEZE. Zganie ona, kiedy zamra¿arka osi¹gnie optymaln¹ temperaturê: wówczas mo¿na wk³adaæ artyku³y spo¿ywcze.

System ch³odzenia

Urz¹dzenie wyposa¿one jest w jeden z ni¿ej opisanych systemów ch³odzenia: nale¿y go rozpoznaæ w celu zastosowania odpowiedniego sposobu przechowywania artyku³ów spo¿ywczych.

Statyczny

Modele bez Aircooler Czêci ch³odz¹c¹ w tych systemach jest tylnia ciana komór; jest ona zwykle pokryta szronem lub kropelkami wody, w zale¿noci od tego czy sprê¿arka pracuje, czy nie. ka¿dy z tych dwóch przypadków jest normalny. Jeli ustawi siê pokrêt³o DZIA£ANIE LODÓWKI na wysokie wartoci, przy du¿ych ilociach artyku³ów spo¿ywczych, oraz z wysok¹ temperatura otoczenia urz¹dzenie to bêdzie pracowa³o bez przerwy, bêdzie powodowa³o tworzenie siê szronu i nadmierne zu¿ycie energii elektrycznej: nale¿y wtedy przestawiæ pokrêt³o na ni¿sze wartoci (wykonane zostanie automatyczne usuwanie oblodzenia). W urz¹dzeniach statycznych powietrze kr¹¿y w sposób naturalny: Powietrze zimniejsze opada do do³u poniewa¿ jest ciê¿sze. Oto jak uk³adaæ artyku³y spo¿ywcze.

\ZQR ü 5R]PLHV]F]HQLHZORGyZFH

0L VRL

wyczyszczone ryby

ZLH \VHU

Ugotowane potrawy 1DMDNLHMNROZLHNSyáFH

.LHáEDV\FKOHE

puszkowany, czekolada

Owoce i warzywa

jajka 1DZáD FLZHMSyáHF]FH

0DVáRLPDUJDU\QD 1DZáD FLZHMSyáHF]FH

Butelki, napoje, mleko

Nad szufladkami na owoce i warzywa Nad szufladkami na owoce i warzywa

1DMDNLHMNROZLHNSyáFH

W szufladkach na owoce i warzywa

1DZáD FLZHMSyáHF]FH

Aircooler

Mo¿na go rozpoznaæ poprzez obecnoæ urz¹dzenia w górnej czêci komory lodówki (patrz rysunek). Aircooler ten pozwala na bardzo dobre przechowywanie artyku³ów spo¿ywczych ze wzglêdu na to, ¿e bardzo szybko przywraca pierwotn¹ temperaturê w lodówce po otwarciu drzwi i jednorodnie rozprowadza sch³odzone powietrze: dmuchane powietrze (A) ch³odzi siê po zetkniêciu z zimn¹ ciank¹, natomiast cieplejsze powietrze (B) jest zasysane (patrz rysunek). Tylni acianka pokryta jest bia³ym szronem lub skroplinami wody zale¿nie od tego, czy kompresor pracuje czy nie

Najlepszy sposób wykorzystania lodówki

 ¯eby ustawiæ temperaturê nale¿y u¿yæ pokrêt³o

DZIA£ANIE LODÓWKI (

 Wcisn¹æ przycisk SUPER COOL (b³yskawiczne

ch³odzenie), aby jak najszybciej obni¿yæ temperaturê w przypadku, kiedy komora zostanie wype³niona po du¿ych zakupach. Funkcja wy³¹cza siê automatycznie po up³ywie niezbêdnego czasu.

 Wk³adaæ artyku³y spo¿ywcze jedynie zimne lub letnie, ale

nie ciep³e (

 Pamiêtaæ nale¿y, ¿e ugotowane artyku³y spo¿ywcze nie

mog¹ byæ przechowywane d³u¿ej od surowych.

 Nie przechowywaæ p³ynów w otwartych pojemnikach:

zwiêksza³yby wilgotnoæ z konsekwencj¹ formowania siê skroplin.

Zalecenia i rodki ostro¿noci).

patrz Opis).

Page 55

Przechowywanie produktów spo¿ywczych

WATER LEVEL

MAX

WATER LEVEL

MAX

WATER LEVEL

MAX

1. Po zakupieniu produktów spo¿ywczych nale¿y usun¹æ z nich opakowanie zewnêtrzne, najczêciej papierowe, kartonowe, albo te¿ z innego materia³u, które mog³oby doprowadziæ do zanieczyszczenia komory lodówki bakteriami lub brudem.

2. Artyku³y spo¿ywcze, (szczególnie ³atwo psuj¹ce siê albo posiadaj¹ce silny zapach) nale¿y chroniæ unikaj¹c pomiêdzy nimi kontaktu, eliminuj¹c w ten sposób mo¿liwoæ ska¿enia przez zarazki lub bakterie, a tak¿e rozprzestrzeniania siê specyficznych zapachów tych artyku³ów w lodówce.

3. ¯ywnoæ powinna byæ tak roz³o¿ona w lodówce, aby powietrze mog³o kr¹¿yæ pomiêdzy ni¹ bez przeszkód.

4. Wnêtrze lodówki nale¿y utrzymywaæ w czystoci, zwracaj¹c uwagê, aby nie u¿ywaæ do czyszczenia rodków ¿r¹cych lub powoduj¹cych rysowanie powierzchni

5. Nale¿y usuwaæ z lodówki artyku³y spo¿ywcze, jeli okres ich przydatnoci do spo¿ycia up³yn¹³.

6. W celu w³aciwego przechowywania ¿ywnoci, potrawy ³atwo psuj¹ce siê (np. miêkkie sery, surowe ryby, miêso itp.) powinno siê umieszczaæ w najzimniejszej czêci lodówki, to znaczy nad pojemnikami na jarzyny, tam, gdzie znajduje siê wskanik temperatury.

Najlepszy sposób u¿ytkowania zamra¿arki

 ¯eby ustawiæ temperaturê nale¿y u¿yæ pokrêt³o

DZIA£ANIE LODÓWKI (patrz Opis).

 Nie zamra¿aæ ponownie artyku³ów spo¿ywczych, które

s¹ ca³kowicie lub w czêci rozmro¿one; takie artyku³y nale¿y ugotowaæ lub zjeæ (w przeci¹gu do 24 godzin).

 wie¿e artyku³y, które maj¹ byæ zamro¿one nie mog¹

stykaæ siê z ju¿ zamro¿onymi artyku³ami; nale¿y je u³o¿yæ na górnym poziomie: ZAMRA¯ANIE i PRZECHOWYWANIE, gdzie temperatura jest ni¿sza od

-18°C i zapewnia szybkie zamro¿enie.

 Nie wk³adaæ do zamra¿arki szklanych butelek z p³ynami

zamkniêtych hermetycznie lub korkiem poniewa¿ mog¹ popêkaæ.

 Maksymalna iloæ artyku³ów spo¿ywczych jakie mog¹

byæ zamro¿one w danym dniu wskazana jest na tabliczce znamionowej, znajduj¹cej siê we wnêce lodówki u do³u po lewej stronie (przyk³ad: kg/24godz 4).

 Aby zamroziæ (jeli zamra¿arka ju¿ dzia³a):

- dla ma³ych iloci, mniejszych od podanych na tabliczce znamionowej, nale¿y wcisn¹æ przycisk SUPER FREEZE (b³yskawiczne ch³odzenie) (zapali siê odpowiednia ¿ó³ta lampka kontrolna), a nastêpnie w³o¿yæ artyku³y spo¿ywcze i zamkn¹æ drzwi. Funkcja automatycznie wy³¹czy siê po up³ywie 24 godzin lub po osi¹gniêciu optymalnej temperatury (lampka kontrolna zgaszona);

 dla du¿ych iloci, wiêkszych od maksymalnego

³adunku wskazanego na tabliczce znamionowej, przytrzymaæ wciniêty przycisk SUPER FREEZE (b³yskawiczne ch³odzenie), a¿ do momentu, kiedy lampka kontrolna zacznie migaæ. Po 24 godzinach,

lampka przestanie migaæ i zacznie wieciæ sta³ym wiat³em: w³o¿yæ artyku³y spo¿ywcze i zamkn¹æ drzwi. Po nastêpnych 24 godzinach funkcja wy³¹czy siê automatycznie (lampka kontrolna zgaszona).

 Para obtener un mayor espacio en el compartimento

congelador, podrá quitar los recipientes (excepto el inferior y el recipiente COOL CARE ZONE de temperatura variable) y colocar los alimentos directamente en las placas evaporadoras.

! Podczas fazy zamra¿ania nie otwieraæ drzwi. ! W przypadku przerwy w dop³ywie pr¹du lub w przypadku

usterki, nie otwieraæ drzwi zamra¿arki: w ten sposób w ci¹gu do 9-14 godzin artyku³y zamro¿one i mro¿onki nie ulegn¹ zniszczeniu.

Wanienka na lód Ice3.

! Lód nie styka siê z artyku³ami spo¿ywczymi ! Nie skrapla siê podczas fazy zamra¿ania).

1. Wyj¹æ wanienkê popychaj¹c j¹ do góry, a nastêpnie w kierunku na zewn¹trz. Sprawdziæ, czy wanienka zosta³a ca³kowicie opró¿niona, a nastêpnie nape³niæ j¹ poprzez odpowiedni otwór.

2. Uwa¿aæ, aby nie przekroczyæ wskazanego poziomu (MAX WATER LEVEL). Zbyt du¿o wody blokuje wyjcie kulek lodu (jeli tak siê dzieje, odczekaæ a¿ lód siê rozpuci i opró¿niæ pojemnik).

3. Obróciæ pojemnik o 90°: woda nape³ni przegrody poniewa¿ d¹¿y do wyrównania poziomów (I>patrz rysunek).

4. Zamkn¹æ otwór za pomoc¹ pokrywki jaka jest na wyposa¿eniu i za³o¿yæ pojemnik.

5. Kiedy lód siê uformuje (czas minimalny to 8 godzin), nale¿y uderzyæ wanienk¹ o tward¹ powierzchnie i zwil¿yæ wnêtrze, aby kulki lodu odczepi³y siê; nastêpnie wysypaæ je przez otwór.

Page 56

Konserwacja i utrzymanie

Od³¹czenie pr¹du elektrycznego

Podczas czyszczenia i konserwacji nale¿y od³¹czyæ urz¹dzenie od sieci elektrycznej:

1. ustawiæ pokrêt³o DZIA£ANIE ZAMRA¯ARKI na

2. wyj¹æ wtyczkê z gniazdka.

! Brak przestrzegania tej procedury mo¿e wywo³aæ alarm: nie jest on oznak¹ z³ego dzia³ania. Aby przywróciæ normalne dzia³anie wystarczy ustawiæ pokrêt³o DZIA£ANIE ZAMRA¯ARKI na ¿¹dana wartoæ. Aby odizolowaæ urz¹dzenie post¹piæ wed³ug punktów 1 i 2.

Mycie urz¹dzenia

 Czêci zewnêtrzne, czêci wewnêtrzne i gumowe uszczelki

myæ g¹bki zmoczon¹ letni¹ wod¹ i sod¹ oczyszczan¹ lub neutralnym myd³em. Nie u¿ywaæ rozpuszczalników, rodków ¿r¹cych, wybielaczy lub amoniaku.

 Czêci, które mo¿na wyj¹æ, mog¹ byæ myte w ciep³ej

wodzie z myd³em lub p³ynem do mycia talerzy. Ostro¿nie wyp³ukaæ i dok³adnie wysuszyæ.

 Ty³ urz¹dzenia pokrywa siê kurzem, który mo¿e byæ

usuniêty delikatnie odkurzaczem ustawionym na redni¹ moc, stosuj¹c do tego celu d³ugi przewód giêtki z koñcówk¹ w formie dziobu i po od³¹czeniu lodówko- zamra¿arki od pr¹du.

Funkcja HOLIDAY

Jeli wyje¿d¿a siê na wakacje, niema koniecznoci wy³¹czania lodówko-zamra¿arki, poniewa¿ urz¹dzenie jest

;

wyposa¿one w funkcjê, która s³u¿y, przy ma³ym zu¿yciu energii elektrycznej, na utrzymanie temperatury w lodówce w granicach 15°C (aby chroniæ przed gor¹cem np. kosmetyki), a temperaturê zamra¿arki mo¿na ustawiæ na minimalnym poziomie (1) jaki jest niezbêdny do przechowywania rodków spo¿ywczych.

Aby w³¹czyæ t¹ funkcjê, nale¿y: ustawiæ pokrêt³o DZIA£ANIE LODÓWKI na HOLIDAY (patrz rysunek). Krótki, podwójny sygna³ dwiêkowy potwierdzi w³¹czenie funkcji; wy³¹czenie jest potwierdzone pojedynczym sygna³em dwiêkowym.

Unikanie pleni i nieprzyjemnych zapachów

 Urz¹dzenie zosta³o zbudowane z higienicznych

surowców, które nie wytwarzaj¹ zapachów. Aby utrzymaæ t¹ w³aciwoæ, potrawy musz¹ byæ zawsze zabezpieczone i dobrze zamkniête. W ten sposób unika siê tak¿e tworzenia plam.

 W przypadku, gdy urz¹dzenie zostanie wy³¹czone na

d³u¿szy czas nale¿y go umyæ, a drzwi pozostawiæ otwarte.

Page 57

1 1

Usuwanie oblodzenia w lodówko-zamra¿arce

! Dostosowaæ siê do poni¿szych instrukcji. Do rozmra¿ania urz¹dzenia nie u¿ywaæ ostrych im spiczastych przedmiotów, gdy¿ mog³yby one bezpowrotnie uszkodziæ system ch³odniczy.

Usuwanie oblodzenia z lodówki

Lodówka jest wyposa¿ona w funkcjê automatycznego usuwania oblodzenia: woda odprowadzana jest za lodówkê za pomoc¹ odpowiedniego otworu (patrz rysunek), gdzie

ciep³o wytworzone przez sprê¿arkê powoduje jej odparowanie. Jedyn¹ czynnoci¹ jak¹ nale¿y wykonaæ co jaki czas, to wyczyszczenie otworu odp³ywowego tak, aby woda mog³a swobodnie wyciekaæ.

5. Niektóre lodówkozamra¿arki wyposa¿one s¹ w SYSTEM DRAIN do odprowadzenia wody na zewn¹trz (patrz rysunek).

6. Przed w³¹czeniem lodówko-zamra¿ki wyczyciæ i

wysuszyæ dok³adnie komorê zamra¿arki.

7. Przed w³oeniem produktu ¿ywnociowego do

zamra¿arki zaczekaæ co najmniej 2 godziny do mpmentu przywrócenia optymalnych warunków przechowywania.

Usuwanie oblodzenia z

zamra¿arki

Jeli warstwa oblodzenia jest grubsza od 5 mm nale¿y usun¹æ oblodzenie z zamra¿arki rêcznie:

1. w przeddzieñ wcisn¹æ przycisk SUPER FREEZE (zapali siê ¿ó³ta lampka kontrolna SUPER FREEZE) po to, aby dodatkowo sch³odziæ ¿ywnoæ.

2. Funkcja ta wy³¹cza siê automatycznie po up³ywie 24 godzin lub te¿ w jakimkolwiek momencie wciskaj¹c ponownie przycisk SUPER FREEZE, a nastêpnie ustawiæ pokrêt³o DZIA£ANIE ZAMRA¯ARKI na pamiêtaj¹c jednak, ¿e ta operacja wy³¹cza równie¿ lodówkê.

3. Owin¹æ mro¿onki i zamro¿on¹ ¿ywnoæ w papier i od³o¿yæ w ch³odne miejsce.

4. Pozostawiæ otwarte drzwi a¿ do momentu, kiedy oblodzenie rozpuci siê ca³kowicie; mo¿na u³atwiæ sobie pracê poprzez umieszczenie w zamra¿arce pojemników z letni¹ wod¹.

Wymiana ¿arówki

Aby wymieniæ ¿arówkê lodówki, nale¿y najpierw wyci¹gn¹æ wtyczkê z gniazdka pr¹du. Postêpowaæ zgodnie z instrukcjami podanymi poni¿ej.

Odmontowaæ zabezpieczenie, aby dojæ do ¿arówki i tak jak wskazano na rysunku. Wymieniæ na ¿arówkê o mocy takiej, jaka jest wskazana na zabezpieczeniu (15 W lub 25 W).

Page 58

Zalecenia i rodki ostro¿noci

! Urz¹dzenie zosta³o zaprojektowane i wyprodukowane

zgodnie z miêdzynarodowymi przepisami bezpieczeñstwa. Maj¹c na wzglêdzie Wasze bezpieczeñstwo podajemy Wam poni¿sze zalecenia, które nale¿y uwa¿nie przeczytaæ.

Niniejsze urz¹dzenie zosta³o wyprodukowane zgodnie z nastêpuj¹cymi przepisami EWG:

-73/23/CEE z dn. 19/02/73 (o Niskim Napiêciu) wraz z kolejnymi zmianami;

- 89/336/CEE z 03/05/89 (o Zgodnoci Elektromagnetycznej) wraz z kolejnymi zmianami

- 2002/96/CE.

Ogólne zasady bezpieczeñstwa

 Niniejsze urz¹dzenie przeznaczone jest do zastosowañ

domowych oraz nieprofesjonalnych.

 Urz¹dzenie jest przeznaczone do przechowywania i

zamra¿ania ¿ywnoci, mo¿e byæ obs³ugiwane jedynie przez osoby doros³e oraz wed³ug instrukcji podanych w niniejszej ksi¹¿eczce.

 Nie nale¿y instalowaæ urz¹dzenia poza domem, nawet

jeli miejsce to jest chronione daszkiem, gdy¿ wystawienie urz¹dzenia na dzia³anie deszczu i burz jest bardzo niebezpieczne.

 Nie dotykaæ urz¹dzenia, stoj¹c przy nim boso lub maj¹c

rêce czy stopy mokre lub wilgotne.

 Nie dotykaæ wewnêtrznych czêci ch³odz¹cych: istnieje

mo¿liwoæ poparzenia lub zranienia.

 Nie wyjmowaæ wtyczki z gniazdka, ci¹gn¹c za kabel,

lecz trzymaj¹c za wtyczkê.

 Przed przyst¹pieniem do operacji czyszczenia lub

konserwacji wyj¹æ wtyczkê z gniazdka. Nie wystarczy ustawiæ pokrêt³o do REGULACJI TEMPERATURY na pozycjê ka¿dy kontakt z energi¹ elektryczn¹.

 W razie usterek nie nale¿y w ¿adnym wypadku

próbowaæ dostaæ siê do wewnêtrznych czêci urz¹dzenia, próbuj¹c samemu je naprawiaæ.

 Nie u¿ywaæ w sektorach lodówki/zamra¿arki przeznaczonych

do przechowywania zamro¿onej ¿ywnoci, ostrych i spiczastych narzêdzi oraz urz¹dzeñ elektrycznych, które nie s¹ dozwolone przez producenta.

 Nie wk³adaæ do jamy ustnej kubków lodowych dopiero

co wyjêtych z zamra¿arki.

 Nie wolno dzieciom bawiæ siê urz¹dzeniem. W ¿adnym

wypadku nie wolno im siadaæ na szufladkach lub wieszaæ siê drzwi.

 Czêci opakowania nie nadaj¹ siê do zabawy dla dzieci!

(urz¹dzenie wy³¹czone), aby wyeliminowaæ

Usuwanie odpadów

 Pozbycie siê materia³ów opakowania: stosowaæ siê do

lokalnych przepisów; w ten sposób opakowanie bêdzie mog³o zostaæ ponownie wykorzystane.

 Europejska Dyrektywa 2002/96/EC dotycz¹ca

Zu¿ytych Elektrycznych i Elektronicznych Urz¹dzeñ (WEEE) zak³ada zakaz pozbywania siê starych urz¹dzeñ domowego u¿ytku jako nieposortowanych mieci komunalnych. Zu¿yte urz¹dzenia musz¹ byæ

;

osobno zbierane i sortowane w celu zoptymalizowania odzyskania oraz ponownego przetworzenia pewnych komponentów i materia³ów. Pozwala to ograniczyæ zanieczyszczenie rodowiska i pozytywnie wp³ywa na ludzkie zdrowie. Przekrelony symbol kosza umieszczony na produkcie przypomina klientowi o obowi¹zku specjalnego sortowania. Konsumenci powinni kontaktowaæ siê z w³adzami lokalnymi lub sprzedawc¹ w celu uzyskania informacji dotycz¹cych postêpowania z ich zu¿ytymi urz¹dzeniami gospodarstwa domowego.

Oszczêdnoæ i ochrona rodowiska

 Zainstalowaæ urz¹dzenie w pomieszczeniu ch³odnym i

przewiewnym, zabezpieczyæ przed bezporednim wp³ywem promieni s³onecznych daleko od róde³ ciep³a.

 Podczas wk³adania lub wyjmowania produktów drzwi

otwieraæ na jak najkrótszy okres czasu. Ka¿de otwarcie drzwi powoduje znaczn¹ stratê energii.

 Nie wk³adaæ do lodówko-zamra¿arki zbyt du¿o

¿ywnoci: dla dobrej konserwacji zimne powietrze musi kr¹¿yæ bez przeszkód. Jeli cyrkulacja zostanie utrudniona lub uniemo¿liwiona, to sprê¿arka bêdzie pracowaæ w ci¹g³ym rytmie.

 Nie wk³adaæ ciep³ej ¿ywnoci: podnios³aby siê

temperatura wewnêtrzna, zmuszaj¹c sprê¿arkê do wysilonej pracy i z du¿¹ strat¹ energii elektrycznej.

 Usun¹æ oblodzenie z lodówki (patrz Konserwacja);

du¿a warstwa lodu utrudnia dojcie zimna do artyku³ów spo¿ywczych i zwiêksza zu¿ycie energii.

 Uszczelki maj¹ byæ zawsze czyste i w dobrym stanie i

takie, aby dok³adnie przylega³y do drzwi i aby hamowa³y ucieczkê zimna (patrz Konserwacja).

Page 59

Anomalie i rodki zaradcze

W przypadku, gdy lodówko-zamra¿arka nie bêdzie dzia³a³a. Zanim wezwie siê Serwis Techniczny (>patrz Serwis) nale¿y sprawdziæ, czy nie mo¿na rozwi¹zaæ problem samemu i pomagaj¹c sobie poni¿szymi wskazówkami.

Nieprawid³owoci w dzia³aniu:

Zielona lampka kontrolna ZASILANIA nie zapala siê.

Silnik nie startuje.

Lampki kontrolne pal¹ siê niepe³nym wiat³em.

a) Dzwoni alarm.

b) Dzwoni alarm i migaj¹ dwie ¿ó³te lampki kontrolne. c) Dzwoni alarm i migaj¹ dwie ¿ó³te lampki kontrolne i jedna zielona.

Rozgrzewanie Zbyt du¿e

+ sygna³ dwiêkowy

Rozgrzewanie niebezpieczne

+ sygna³ dwiêkowy

Mo¿liwe przyczyny/Porady:

 Wtyczka nie jest wsadzona do gniazdka z pr¹dem, albo jest w³o¿ona niewystarczaj¹co,

tak, ze niema styku, albo tez, w sieci domowej niema pr¹du.

 Lodówko-zamra¿arka jest wyposa¿one w urz¹dzenie chroni¹ce silnik (patrz

Uruchomienie i u¿ytkowanie).

 Wyj¹æ wtyczkê i w³o¿yæ ponownie do gniazda, obracaj¹c j¹ wokó³ swojej osi.

a) Drzwi lodówki pozosta³y otwarte d³u¿ej ni¿ dwie minuty.

Sygna³ dwiêkowy milknie po zamkniêciu drzwi. Albo nie wykonano w³aciwie procedury wy³¹czenia. (patrz Konserwacja).

b) Urz¹dzenie sygnalizuje nadmierne rozgrzanie zamra¿arki. Zaleca siê

sprawdzenie stanu ¿ywnoci; mo¿e siê okazaæ, ¿e nale¿y j¹ wyrzuciæ.

c) Urz¹dzenie sygnalizuje niebezpieczne rozgrzanie siê zamra¿arki: ¿ywnoæ

nale¿y wyrzuciæ.

b/c) W pierwszym przypadku temperatura w zamra¿arce zostanie utrzymana na

poziomie 0°C, aby przechowywane produkty nie rozmrozi³y siê. W drugim przypadku temperatura bêdzie utrzymana na poziomie oko³o -18°C. Aby wy³¹czyæ sygna³ dwiêkowy: otworzyæ i zamkn¹æ drzwi lodówki. Aby przywróciæ dzia³anie normalne: ustawiæ pokrêt³o DZIA£ANIE ZAMRA¯ARKI na pozycje (wy³¹czona) i ponownie w³¹czyæ urz¹dzenie.

Zielona kontrolka ZASILANIE bêdzie miga³a.

Lodówka i zamra¿arka s³abo ch³odz¹.

Potrawy w lodówce zamra¿aj¹ siê.

Silnik pracuje bez przerwy.

Wntylator AIR nie obraca siê.

Urz¹dzenie pracuje bardzo g³ono.

 Urz¹dzenie nie dzia³a prawid³owo. W tym wypadku nale¿y wezwaæ Serwis

Techniczny.

 Drzwi nie zamykaj¹ siê prawid³owo lub uszczelki s¹ zniszczone.  Drzwi za czêsto s¹ otwierane.  Pokrêt³a DZIA£ANIE nie znajduj¹ siê we w³aciwym po³o¿eniu (patrz Opis).  Lodówka lub zamra¿arka s¹ przepe³nione.

 Pokrêt³o DZIA£ANIE LODÓWKI nie znajduje siê we w³aciwej pozycji (patrz Opis).  ¯ywnoæ styka siê z tyln¹ ciank¹.

 Zosta³ wciniêty przycisk SUPER FREEZE (b³yskawiczne zamra¿anie): ¿ó³ta

lampka kontrolna SUPER FREEZE pali siê migaj¹c (patrz Opis).  Drzwi nie s¹ prawid³owo zamkniête lub s¹ ci¹gle otwierane.  Zbyt wysoka temperatura pomieszczenia.  Gruboæ szronu przekracza 2-3 mm.(patrz Konserwacja).

 Drzwi lodówki s¹ otwarte  System AIR w³¹cza siê automatycznie tylko, kiedy wymagane jest przywrócenie

optymalnych warunków wewn¹trz lodówki.

 Urz¹dzenie nie zosta³o zainstalowane w poziomie (brak wypoziomowania) (patrz

Instalowanie).  Urz¹dzenie zosta³o zainstalowane pomiêdzy meblami lub przedmiotami, które

drgaj¹ i wytwarzaj¹ ha³as.  Gaz ch³odz¹cy, znajduj¹cy siê wewn¹trz powoduje lekki ha³as równie¿, kiedy

sprê¿arka nie pracuje: to nie usterka lecz stan normalny.

Temperatura niektórych czêci zewnêtrzynch lodówki jest wysoka.

Na dnie lodówki zbiera siê woda.

 Wysoka temperatura zapobiega tworzenia siê skroplin w w szczególnych

strefach produktu.

 Otwór do ujcia wody jest zatkany (patrz Konserwacja).

Page 60

Serwis Techniczny

195052257.02

07/2007 - Xerox Business Services

Przed zwróceniem siê do Serwisu Technicznego:

 Sprawdziæ, czy anomalia nie mo¿e byæ usuniêta samodzielnie (patrz Anomalie i ich usuwanie).  Jeli, pomimo wszystkich kontroli, urz¹dzenie nie dzia³a a usterka nie zosta³a wykryta i dalej wystêpuje,

wezwijcie najbli¿szy serwis Techniczny.

model numer seryjny

Nale¿y podaæ:

 rodzaj anomalii  model urz¹dzenia (Mod.);  numer seryjny (S/N); Te dane znajduj¹ siê na tabliczce znamionowej, znajduj¹cej siê w komorze lodówki u do³u po lewej stronie.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total

Gross Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr.

Made in Italy 13918

Gross Bruto Brut

Test

P.S-I.

Net Util Utile

Pressure HIGH-235

LOW 140

93139180000 S/N 704211801

Cod.

Gross Bruto Brut

Fuse

Freez. Capac

Poder de Cong

4,0

kg/24 h

Max 15 w

Class

Clase

Classe

Zwracajcie siê wy³¹cznie do upowa¿nionego Serwisu Technicznego i domagajcie siê zainstalowania wy³¹cznie oryginalnych czêci zamiennych:

Page 61

Instrucþiuni de folosire

COMBINÃ FRIGIDER/CONGELATOR

Italiano, 1

Espanol, 37

BAN 34 PS

GBI FR

English,13

Français, 25

Polski,

Românã, 61

Sumar

Amplasare ºi racordare Reversibilitate deschidere uºi

Panou control Vedere de ansamblu

Activare aparat Instalaþia de rãcire Utilizare optimalã frigider Utilizare optimalã congelator

Decuplare electricã Curãþare aparat Evitarea mucegaiului ºi a mirosurilor urâte Decongelare aparat Înlocuire bec

Siguranþa generalã Lichidare aparat Economisirea energiei ºi protecþia mediului înconjurãtor

Page 62

Instalare

! Este important sã pãstraþi acest manual pentru a-l putea consulta în orice moment. În caz de vânzare, de cesiune sau de schimbare a locuinþei, acesta trebuie sã fie înmânat împreunã cu maºina de spãlat, pentru a informa noul proprietar cu privire la funcþionare ºi la respectivele avertismente.

! Citiþi cu atenþie instrucþiunile: veþi gãsi informaþii importante cu privire la instalaþie, la folosire ºi la siguranþã.

Amplasare

1. Amplasaþi aparatul într-un loc aerisit ºi fãrã umezealã.

2. Nu obturaþi grãtarele de aerisire din spatele frigiderului: compresorul ºi condensatorul emanã cãldurã ºi necesitã o bunã aerisire pentru a funcþiona în mod corectºi a limita consumul de energie electricã.

3. Pentru aceasta, lãsaþi o distanþã între frigider ºi mobilier de cel puþin 10 cm (în partea de sus) ºi de cel puþin 5 cm (lateral).

4. Îndepãrtaþi aparatul de sursele de cãldurã.(raze solare directe, aragaz).

5. Pentru a pãstra distanþa optimã a produsului faþã de peretele din spate al acestuia, montaþi distanþierii din setul de instalare, urmãrind instrucþiunile din foaia anexatã.

Punere la nivel

1. Instalaþi aparatul pe o suprafaþã planã ºi rigidã.

2. Dacã pavimentul nu este perfect orizontal, echilibraþi frigiderul înºurubând sau deºurubând suporþii anteriori.

Conectare electricã

Dupã transport, poziþionaþi aparatul vertical ºi aºteptaþi cel puþin 3 ore înainte de a-l cupla la reþea. Înainte de a introduce ºtecherul în prizã, asiguraþi-vã ca:

 priza sã fie cu împãmântare ºi conform prevederilor de

lege;

 caracteristicile prizei sã fie astfel încât sã suporte

sarcina de putere a aparatului, indicatã pe tãbliþa de caracteristici din interiorul frigiderului (în partea de jos, din stânga) - de ex. 150 W;

 tensiunea de alimentare sã fie cuprinsã în rangul

valorilor indicate în plãcuþa de caracteristici (din partea de jos, în stânga) - de ex. 220-240V;

 priza sã fie compatibilã cu ºtecherul aparatului.

În caz contrar, apelaþi la serviciile unui electrician autorizat ( vezi Asistenþa); nu folosiþi prelungitoare ºi prize multiple.

! Dupã instalare, cablul de alimentare ºi priza de curent trebuie sã fie uºor accesibile.

! Cablul nu trebuie sã fie îndoit sau comprimat.

! Cablul trebuie sã fie controlat periodic ºi înlocuit de

electricieni autorizaþi (vezi Asistenþa).

! Firma îºi declinã orice responsabilitate în cazul în care aceste norme nu se respectã.

∅ 3mm

Page 63

Descriere aparat

Întrerupãtor

FUNCÞIONARE FRIGIDER

Tasta

SUPER COOL

 Tasta SUPER COOL (rãcire rapidã) pentru a micºora

rapid temperatura din frigider. Când este apãsatã, se aprinde indicatorul luminos SUPER COOL (vezi Pornire ºi utilizare).

 Întrerupãtorul FUNCÞIONARE FRIGIDER pentru a

regla temperatura din frigider:

mai cald.

mai rece.

ECO este temperatura optimalã cu consum energetic redus.

HOLIDAY este funcþia Holiday (vezi Întreþinere ºi curãþire).

 Indicatorul luminos galben SUPER COOL (rãcire

rapidã): se aprinde când se apasã tasta SUPER COOL.

 Indicatorul verde ALIMENTARE: se aprinde când

aparatul este conectat la reþeaua de alimentare.

Indicator luminos

SUPER COOL

Indicator luminos

ALIMENTARE

Indicator luminos

SUPER FREEZE

 Indicatorul luminos galben SUPER FREEZE (congelare

rapidã): se aprinde când se apasã tasta SUPER FREEZE.

 Întrerupãtorul FUNCÞIONARE CONGELATOR pentru

a regla temperatura din congelator:

mai cald.

mai rece.

ECO este temperatura optimalã cu consum energetic

redus.

opreºte aparatul, inlcusiv frigiderul.

 Tasta SUPER FREEZE (congelare rapidã): pentru

congelarea alimentelor proaspete. Când este apãsatã, se aprinde indicatorul luminos SUPER FREEZE (vezi Pornire ºi utilizare).

! Indicatoarele luminoase semnaleazã ºi mãrirea excesivã a temperaturii din congelator (vezi Anomalie ºi remedii).

Întrerupãtor

FUNCÞIONARE CONGELATOR

Tasta

SUPER FREEZE

Page 64

Descriere aparat

Instrucþiunile de utilizare sunt valabile pentru mai multe modele, deci este posibil ca ilustraþiile sã nu corespundã întocmai aparatului pe care l-aþi achiziþionat. Descrierea componentelor care pot varia este cuprinsã în paginile urmãtoare.

Panoul de control

BECUL

(vezi Întreþinere)

Caseta

MULTIFUNCÞIONALÃ

Suport detaºabil cu capac OUÃ

RAFT DE OBIECTE DETAªABIL



RAFT

Compartiment FLEX

COOL BOX pentru

carne ºi peºte

Caseta FRUCTE ºi

VERDEÞURI

Recipient gheaþã

Compartimentul

CONGELARE ºi

CONSERVARE

Recipient gheaþã

Compartimentul

CONSERVARE

Ice

Raft STICLE



Caseta FRUCTE ºi

VERDEÞURI

 Variazã ca numãr sau ca poziþie.

Numai pe anumite modele.

Page 65

Accesorii

RAFTURI pline sau în formã de

poate face ºi fãrã a extrage raftul întreg.

Caseta MULTIFUNCÞIONALÃ conservarea îndelungatã a alimentelor, de exemplu a salamurilor. Evitã pãtrunderea mirosului urât în frigider.

FLEX COOL BOX

Este un nou recipient în care se pãstreazã proaspete carnea, peºtele ºi brânza. Dacã este amplasat în partea de jos a frigiderului, este ideal pentru carne ºi peºte; dacã în schimb, este aºezat în partea de sus, atunci este indicat pentru brânzeturi. Dacã nu este necesar, puteþi sã-l scoateþi din frigider.

Indicator TEMPERATURÃ cea mai rece di frigider.

grãtar. Sunt detaºabile ºi reglabile în înãlþime mulþumitã ghidajelor(vezi figura), utile pentru susþinerea recipientelor sau a alimentelor de dimensiuni mari. Reglarea înãlþimii la care sunt dispuse se

: este idealã pentru

: pentru a identifica zona

PLAY ZONE

rãcirea rapidã a sticlelor, cutiilor sau integratorilor, pãstrându-le în acelaºi timp la îndemâna dvs.

Dacã suportul Play Zone este amplasat pe raftul de sticlã, dispuneþi pe acesta sticlele de mãrime mare sau mijlocie. În acest mod, vinul, de exemplu, va fi pãstrat în condiþii optimale. Dacã l-aþi îndoit ºi fixat în pãrþile laterale ale raftului, atunci puteþi dispune, în partea mai înaltã cutii, în partea din mijloc integratori ºi în rest, alte tipuri de cutii sau integratori. Suportul Play Zone poate fi folosit ca un raft obiºnuit (dupã ce a fost fixat în mod corespunzãtor), deplasat pe orice raft ºi spãlat fie cu mâna, fie cu maºina de spãlat vase.

: Suportul de sticle Play Zone asigurã

1. Controlaþi dacã inscripþia OK este bine lizibilã (vezi figura).

2. Dacã nu apare mesajul OK înseamnã cã temperatura este prea mare. În acest caz, este necesar sã deplasaþi selectorul de FUNCÞIONARE FRIGIDER mai sus (zonã mai rece) ºi sã aºteptaþi aproximativ 10 ore pânã când se stabilizeazã temperatura.

3. Controlaþi din nou indicatorul; dacã este necesar, reglaþi încã o datã poziþia selectorului. Dacã introduceþi o cantitate mai mare de alimente sau dacã deschideþi uºa frigiderului prea des, este normal ca indicatorul sã nu afiºeze mesajul OK. Aºteptaþi cel puþin 10 ore înainte de a modifica poziþia selectorului FUNCÞIONARE FRIGIDER.

Numai pe anumite modele.

Page 66

Pornire ºi utilizare

! Înainte de a pune în funcþiune aparatul, urmãriþi instrucþiunile cu privire la instalare (vezi Instalare).

! Înainte de a conecta aparatul la reþea, curãþaþi

compartimentele ºi accesoriile cu apã cãlduþã ºi bicarbonat. ! Aparatul este dotat cu un sistem de protecþie a motorului

care activeazã compresorul dupã aproximativ 8 minute de la punerea în funcþiune. Acest lucru se întâmplã de fiecare datã când se întrerupe curentul electric, în mod voluntar sau involuntar (panã).

1. Poziþionaþi selectorul pentru CONGELATOR

2. Introduceþi ºtecherul în prizã ºi verificaþi dacã indicatorul

verde ALIMENTARE s-a aprins.

3. Rotiþi selectorul FUNCÞIONARE FRIGIDER într-o

poziþie de mijloc. Dupã câteva ore puteþi introduce alimentele în frigider.

4. Rotiþi selectorul FUNCÞIONARE CONGELATOR într-o

poziþie mijlocie ºi apãsaþi tasta SUPER FREEZE (congelare rapidã): se va aprinde indicatorul galben SUPER FREEZE. Acesta se va stinge când congelatorul va atinge temperatura optimalã; abia atunci puteþi introduce alimentele în congelator.

în dreptul .

FUNCÞIONARE

Static

Modelele fãrã Aircooler au instalaþia de rãcire situatã în peretele posterior al compartimentelor; ca urmare, acesta va fi tot timpul acoperit de brumã sau de picãturi de apã, în funcþie de compresor (activat sau în pauzã). Oricare din aceste douã situaþii este normalã. Dacã reglaþi selectorul FUNCÞIONARE FRIGIDER la valori mari, cu frigiderul plin ºi cu o temperaturã exterioarã ridicatã, se poate ca ºi compresorul sã funcþioneze continuu, favorizând astfel formarea excesivã de brumã (cu consum mare de energie). Evitaþi acest lucru, reglând selectorul în dreptul unor valori mai mici (frigiderul va elimina bruma în mod automat). : aerul mai rece coboarã deoarece este mai greu. Iatã cum puteþi aºeza alimentele:

$OLPHQWH 'LVSXQHUHDvQIULJLGHU

&DUQHúLSHúWH

FXU

Brânzeturi proaspete

Alimente preparate Pe orice raft

Salamuri, pâine

IHOLDW

)UXFWHúLYHUGH XUL

2X 3HVXSRUWXULOHGHSHXú

FLRFRODW

Deasupra casetelor pentru

IUXFWHúLYHUGH

Deasupra casetelor pentru

IUXFWHúLYHUGH

Pe orice raft

ÌQFDVHWHOHSHQWUXIUXFWHúL

XUL

YHUGH

XUL

Aparatul este dotat cu unul din sistemele de rãcire descrise mai jos: este important sã îl recunoaºteþi ºi sã þineþi cont de funcþionarea acestuia pentru a asigura o bunã conservare a alimentelor.

Aircooler

Poate fi uºor recuoscut datoritã prezenþei, în partea de sus a frigiderului, a dispozitivului indicat (vezi figura). Sistemul de rãcire permite conservarea optimalã a alimentelor deoarece aduce temperatura la nivelul optimal în mod rapid (de exemplu dupã deschiderea uºii) ºi distribuie temperatura în mod omogen: aerul suflat (A) se rãceºte când intrã în contact cu pereþii reci, iar aerul mai cald (B) este aspirat (vezi figura). Peretele posterior are brumã sau picãturi de apã, în funcþie de funcþionarea (sau de starea de repaus) a compresorului.

8QWúLPDUJDULQ 3HVXSRUWXULOHGHSHXú 6WLFOHE XWXUL

FRULWRDUHODSWH

3HVXSRUWXULOHGHSHXú

 Pentru reglarea temperaturii, folisþi selectorul

FUNCÞIONARE FRIGIDER (vezi Descriere aparat).

 Apãsaþi pe tasta SUPER COOL (rãcire rapidã) pentru a

micºora temperatura în scurt timp (de exemplu când umpleþi frigiderul cu o cantitate mare de alimente). Funcþia se dezactiveazã automat dupã o perioadã de timp corespunzãtoare rãcirii frigiderului.

 Introduceþi numai alimentele reci sau abia cãlduþe,

niciodatã calde (vezi Precauþii ºi sfaturi).

 Amintiþi-vã cã valabilitatea alimentelor conservate în

frigider este aceeaºi pentru cele preparate ca ºi pentru cele crude.

 Nu introduceþi lichidele în recipiente fãrã capac: ele ar

spori umiditatea ºi ar determina formarea de condens.

Page 67

IGIENA ALIMENTARÃ

WATER LEVEL

MAX

WATER LEVEL

MAX

WATER LEVEL

MAX

1. Dupã ce aþi cumpãrat alimentele, eliminaþi ambalajele în care au fost puse (de hârtie, carton, etc) pentru a evita introducerea bacteriilor sau a mizeriei în frigider.

2. Protejaþi alimentele (mai ales pe cele alterabile sau care emanã un miros puternic) în mod corespunzãtor: limitând contactul dintre ele, veþi elimina contaminarea cu baterii sau germeni ºi împrãºtierea mirosurilor în frigider.

3. Dispuneþi alimentele astfel încât sã nu obstaculaþi circulaþia aerului în interiorul frigiderului.

4. Pãstraþi curãþenia în frigider; nu folosiþi substanþe oxidante sau abrazive.

5. Consumaþi alimentele pânã la expirarea termenului de garanþie, odatã ce a fost depãºit, scoateþi-le din frigider.

6. Aºezaþi alimentele uºor perisabile (brânzeturi moi, peºte crud, carne, etc) în zona cea mai rece a frigiderului, deasupra casetelor de verdeaþã, în apropierea indicatorului de temperaturã.

 Pentru reglarea temperaturii, folosiþi selectorul

FUNCÞIONARE CONGELATOR (vezi Descriere aparat).

 Nu recongelaþi alimentele decongelate sau în curs de

decongelare; acestea trebuie preparate ºi consumate în maxim 24 de ore.

 Alimentele proaspete (de congelat) nu trebuie sã fie puse

lângã cele deja congelate, ci aºezate în compartimentul de sus  de CONGELARE ºi CONSERVARE - unde temperatura este mai micã de -18° C, pentru a se congela rapid.

 Nu introduceþi în congelator sticle pline închise ermetic,

deoarece se pot sparge.

 Cantitatea maximã zilnicã de alimente de congelat este

indicatã în tãbliþa de caracteristici din frigider (în partea de jos, în stânga); de exemplu: Kg/24h 4).

 Pentru a congela alimentele (dacã congelatorul este în

funcþiune) procedaþi astfel:

- pentru cantitãþi mai mici decât cele indicate pe tãbliþã, apãsaþi tasta SUPER FREEZE (de congelare rapidã). Când indicatorul galben se va aprinde, puteþi introduce alimentele ºi închide uºa. Funcþia se dezactiveazã automat dupã 24 de ore sau dupã ce se atinge temperatura optimalã (indicatã de stingerea indicatorului luminos galben);

- pentru cantitãþi mai mari decât cele indicate, þineþi apãsatã tasta SUPER FREEZE (de congelare rapidã) pânã când indicatorul luminos emite un semnal intermitent. Dupã 24 de ore, indicatorul va înceta sã clipeascã iar semnalul luminos va fi constant. Atunci puteþi introduce alimentele ºi închide uºa. Dupã alte 24 de ore funcþia se va dezactiva

automat iar indicatorul se va stinge.

 Pentru a avea mai mult spaþiu liber în frigider, puteþi

scoate cutiile (în afara celei de jos ºi a celei corespunzãtoare Zonei Cool Care, cu temperaturã variabilã) ºi aºeza alimentele direct pe rafturile cu evaporare.

! În timpul congelãrii evitaþi deschiderea uºii congelatorului. ! Dacã se întrerupe curentul sau este vreo defecþiune

(panã) de la reþea, nu deschideþi uºa congelatorului: în acest mod alimentele îngheþate ºi congelate se vor pãstra intacte timp de 9-14 ore.

Recipientul de gheaþã Ice3. Mulþumitã amplasãrii sale, deasupra casetelor din compartimentul congelator, acest recipeint menþine o salubritate sporitã (gheaþa nu intrã în contact cu alimentele) ºi o ergonomie particularã (apa nu picurã în momentul umplerii acestuia).

1 extrageþi recipientul împingându-l în sus. Asiguraþi-vã cã

recipientul este gol ºi introduceþi apã prin orificiul indicat.

2. Fiþi atenþi sã nu depãºiþi nivelul recomandat (MAX WATER LEVEL). Excesul de apã obstaculeazã ieºirea cuburilor (dacã se întâmplã, aºteptaþi sã se topeascã gheaþa ºi goliþi recipientul).

3. Rotiþi recipientul la 90°: apa, în virtutea principiului vaselor comunicante, va umple toate formele (vezi figura).

4. Închideþi orificiul cu capacul din dotare ºi poziþionaþi recipientul la locul sãu.

5. Când gheaþa va fi gata (în 8 ore circa), bateþi recipientul pe o suprafaþã durã ºi turnaþi un pic de apã peste el, pentru a putea desprinde cuburile (care vor ieºi prin orificiu).

Page 68

Întreþinere ºi curãþire

În timpul operaþiilor de curãþire ºi întreþinere nu este necesar sã izolaþi complet combina (sã întrerupeþi curentul de la reþea).

1. Poziþionaþi selectorul FUNCÞIONARE CONGELATOR pe ;

2. scoateþi ºtecherul din prizã.

! Dacã nu respectaþi aceastã procedurã, se poate declanºa alarma, dar aceasta nu reprezintã o anomalie. Pentru a readuce aparatul la funcþionarea normalã, este suficient sã poziþionaþi selectorul FUNCÞIONARE CONGELATOR în dreptul valorii dorite. Pentru a izola complet combina, procedaþi dupã indicaþiile de la punctele 1 ºi 2.

 Exteriorul, interiorul ºi garniturile din cauciuc pot fi

curãþate cu un burete îmbibat în apã cãlduþã ºi bicarbonat de sodiu sau sãpun neutru. Nu folosiþi solvenþi, substanþe abrazive, înãlbitor sau amoniac.

 Accesoriile detaºabile pot fi puse la înmuiat în apã

caldã ºi sãpun sau detergent de vase. Dupã spãlare, clãtiþi-le ºi ºtergeþi-le bine.

 Partea posterioarã a combinei atrage praful, care

poate fi aspirat folosind tubul rigid al aspiratorului (acesta fiind reglat la o vitezã medie). Procedaþi cu atenþie: înainte de a aspira praful, opriþi aparatul ºi scoateþi ºtecherul din prizã.

Dacã plecaþi în concediu, nu este necesar sã opriþi combina, deoarece aceasta este dotatã cu o funcþie care permite - cu un consum de energie minim - menþinerea temperaturii constante în frigider (15° C pentru a proteja fardurile ºi produsele cosmetice) ºi congelator (la minim, poziþia 1, pentru conservarea alimentelor).

Pentru a activa funcþia este necesar sã: poziþionaþi selectorul FUNCÞIONARE FRIGIDER pe HOLIDAY (vezi figura). Veþi auzi douã semnale scurte care vã vor confirma activarea funcþiei; dezactivarea vã va fi indicatã printr-un singur semnal.

 Aparatul este fabricat cu materiale igienice care nu

emanã nici un miros. Pentru a pãstra aceastã caracteristicã, este necesar ca alimentele sã fie întotdeauna protejate în recipiente închise. Acest lucru este necesar pentru a evita pãtarea alimentelor.

 Dacã doriþi sã opriþi aparatul pe o perioadã mai mare

de timp, curãþaþi interiorul ºi lãsaþi uºile deschise.

Page 69

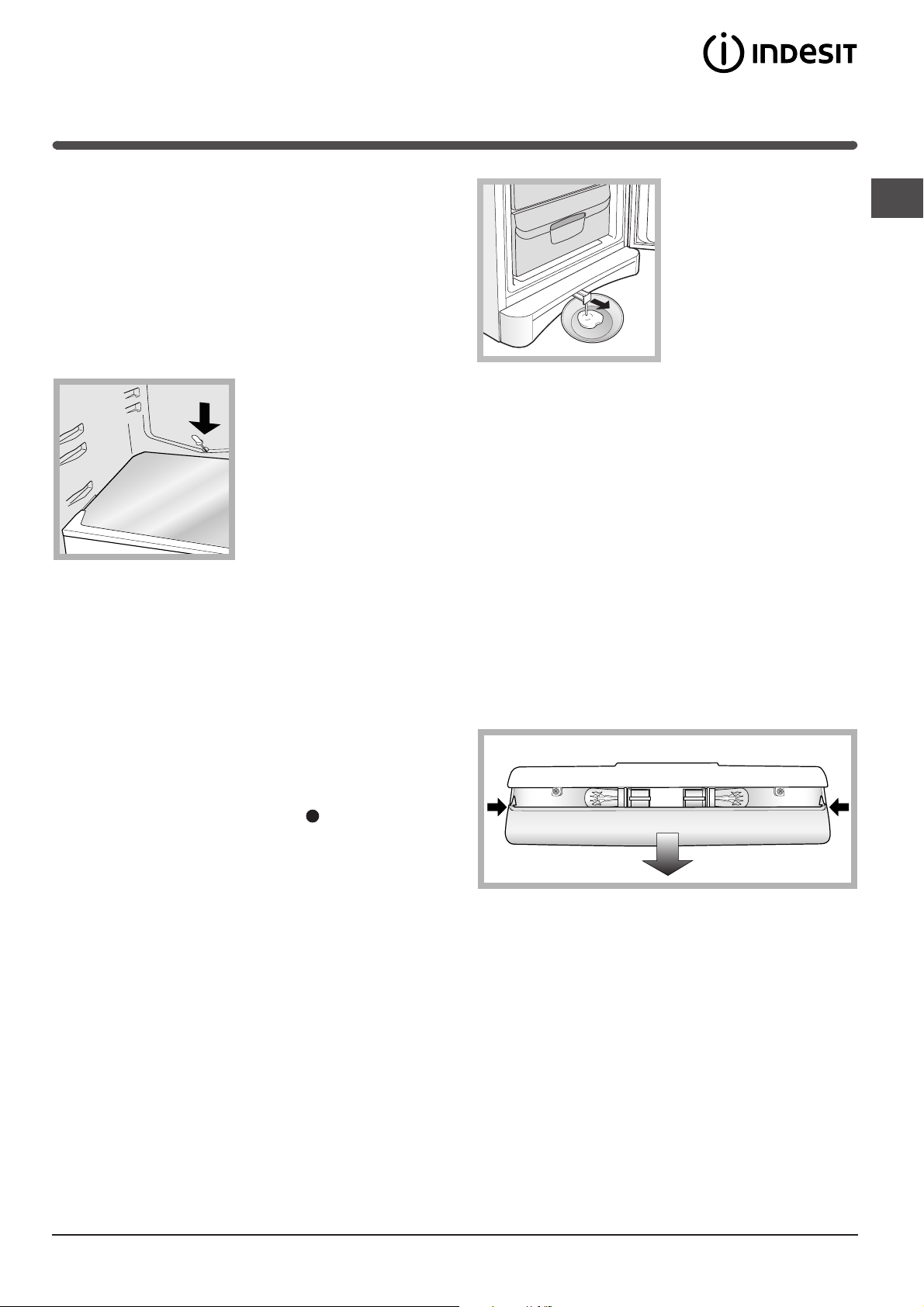

1 1

! Respectaþi instrucþiunile de mai jos. Pentru a dezgheþa aparatul, nu utilizaþi obiecte ascuþite sau tãietoare, pentru cã acestea ar putea deteriora în mod ireparabil circuitul refrigerent.

Dezgheþare frigider

Frigiderul are un sistem de dezgheþare automat: apa este dirijatã în partea din spate a frigiderului, unde se aflã un

orificiu de evacuare (vezi figura) de unde, cu ajutorul cãldurii emanate, se evaporã. Singura intervenþie pe care trebuie sã o efectuaþi periodic constã în curãþarea orificiului de evacuare pentru ca apa sã poatã circula fãrã obstacole.

5. Anumite modele sunt dotate cu un sistem numit SISTEMA DRAIN care dirijeazã apa spre exterior (vezi figura) .

6. Curãþaþi ºi ºtergeþi bine congelatorul înainte de a

repune în funcþiune aparatul.

7. Înainte de a introduce alimentele în congelator,

aºteptaþi aproximativ 2 ore pentru restabilirea condiþiilor ideale de pãstrare

Dezgheþare congelator

Dacã stratul este mai gros de 5 mm este necesar sã efectuaþi manual operaþiile de mai jos:

1. cu o zi înainte, apãsaþi tasta SUPER FREEZE (se va aprinde indicatorul SUPER FREEZE) pentru a rãci alimentele mai mult.

2. Funcþia se dezactiveazã automat dupã 24 de ore sau poate fi întreruptã în orice moment, apãsând din nou pe aceeaºi tastã; dupã aceea, poziþionaþi selectorul FUNCÞIONARE CONGELATOR pe aceastã operaþie va opri frigiderul).

3. Înfãºuraþi alimentele surgelate sau congelate în folii de hârtie ºi puneþi-le la rece.

4. Lãsaþi uºa congelatorului deschisã pânã când bruma se va topi; puteþi accelera acest proces introducând în congelator recipiente pline cu apã caldã.

(amintiþi-vã cã

Pentru a înlocui becul din frigider, scoateþi mai întâi ºtecherul din prizã. Urmãriþi instrucþiunile de mai jos.

Îndepãrtaþi protecþia dupã indicaþiile din figurã pentru a ajunge la bec. Înlocuiþi-l cu unul similar, a cãrui putere sã fie egalã cu cea indicatã pe capacul de protecþie (15 W sau 25 W).

Page 70

Precauþii ºi sfaturi

! Aparatul a fost proiectat ºi construit conform normelor

internaþionale de siguranþã. Aceste avertizãri sunt furnizate din motive de siguranþã ºi trebuie sã fie citite cu atenþie.

Acest aparat este conform cu urmãtoarele Directive Comunitare:

-73/23/CEE din data de 19/02/73 (Tensiuni Joase) ºi modificãri succesive;

- 89/336/CEE din data de 03/05/89 (Compatibilitate Electromagneticã) ºi modificãri succesive;

- 2002/96/CE.

 Acest aparat de uz casnic fost conceput pentru a fi

folosit numai în interiorul locuinþelor.

acest fel ambalajele vor putea fi utilizate din nou.

 Lichidarea unui aparat vechi: RESPECTAÞI

LEGISLAÞIA ÎN MATERIE DE LICHIDARE. Frigiderele ºi congelatoarele conþin, în zona de rãcire ºi în izolaþie, gaz izobutan ºi ciclopentan care, dacã sunt eliminate în atmosferã, sunt periculoase. EVITAÞI DECI DETERIORAREA TUBURILOR.

 Înainte de a lichida aparatul vechi, tãiaþi cablul de

alimentare cu curent electric ºi îndepãrtaþi balamalele, pentru a nu putea fi utilizat de altcineva.

 De aceea, trebuie sã fie utilizat numai pentru

conservarea ºi congelarea alimentelor ºi numai de persoane adulte, conform instrucþiunilor din manual.

 Aparatul nu trebuie instalat în aer liber, nici chiar în

cazul în care spaþiul este adãpostit, deoarece expunerea acestuia la ploi ºi furtuni este foarte periculoasã.

 Nu atingeþi aparatul când sunteþi desculþi sau cu

mâinile sau picioarele ude sau umede.

 Nu atingeþi componentele de rãcire din interiorul sãu:

cã puteþi arde sau rãni.

 Nu scoateþi ºtecherul din prizã trãgând de cablu.

 Este necesar sã scoateþi ºtecherul din prizã înainte de

a efectua operaþiile de curãþire ºi întreþinere. Nu este suficient sã poziþionaþi selectorul pentru REGLAREA TEMPERATURII pe alimentarea cu curent electric.

 În caz de defecþiune, nu umblaþi în nici un caz la

mecanismele interne ºi nu încercaþi s-o reparaþi singuri.

 Nu utilizaþi - în compartimentele de pãstrare a

alimentelor congelate  obiecte tãietoare sau ascuþite, sau aparate electrice, dacã nu au fost recomandate de fabricant.

 Nu bãgaþi în gurã cuburile de gheaþã imediat dupã ce

le-aþi scos din congelator.

(aparat oprit) pentru a tãia

 Amplasaþi aparatul într-un loc rãcoros ºi bine ventilat,

protejaþi-l de razele solare directe ºi de sursele de cãldurã.

 Pentru a introduce sau scoate alimentele, deschideþi ºi

închideþi uºile cât mai repede cu putinþã. Fiecare deschidere a uºii înseamnã consum de energie.

 Nu încãrcaþi aparatul: pentru a asigura o bunã rãcire a

alimentelor, aerul trebuie sã circule cât mai bine. Dacã împiedicaþi circulaþia aerului, compresorul va lucra în permanenþã.

 Nu introduceþi alimente calde: acestea determinã

creºterea temperaturii ºi deci obligã compresorul sã funcþioneze mai mult, ceea ce înseamnã un consum mãrit de energie.

 Dezgheþaþi aparatul dacã observaþi cã s-a format

gheaþã (vezi Întreþinere); stratul de gheaþã gros împiedicã rãcirea alimentelor ºi mãreºte consumul de energie.

 Curãþaþi ºi verificaþi eficienþa garniturilor: dacã nu

asigurã o închidere etanºã, aerul rece va ieºi din frigider (vezi Întreþinere).

 Nu lãsaþi copiii sã se joace cu aparatul. în nici un caz

ei nu trebuie sã se aºeze pe casete sau sã se agaþe de uºã.

 Ambalajele nu sunt jucãrii pentru copii!

Page 71

Anomalii ºi remedii

Se poate întâmpla ca aparatul sã nu funcþioneze. Înainte de a apela serviciul de Asistenþã (vezi Asistenþa), verificaþi dacã nu se trateazã de o problemã uºor de rezolvat:

Indicatorul verde ALIMENTARE nu se aprinde

Motorul nu porneºte.

Indicatoarele emit o luminã slabã.

a) Sunã alarma.

b) Sunã alarma ºi se aprind cele douã indicatoare galbene.

c) Sunã alarma ºi se aprind cele douã indicatoare galbene împreunã cu cel verde.

Încãlzire excesivã

+ semnal acustic

Încãlzire periculoasã

+ semnal acustic

 ªtecherul nu este introdus în prizã, sau nu face contact sau curentul este oprit de

la reþea (panã).

 Aparatul este dotat cu un sistem de protecþie a motorului (vezi Pornire ºi utilizare).

 Scoateþi ºtecherul din prizã, rotiþi-l în jurul propriului ax, dupã care introduceþi-l

din nou în prizã (invers decât înainte).

a) Uºa frigiderului a rãmas deschisã mai mult de douã minute.Alarma înceteazã la

închiderea uºii. Nu aþi efectuat bine oprirea aparatului (vezi Întreþinere).

b) Aparatul semnalizeazã încãlzirea excesivã a congelatorului.

Verificaþi alimentele: poate va trebui sã le aruncaþi.

c) Aparatul semnalizeazã încãlzirea excesivã a congelatorului: va fi necesar sã

aruncaþi alimentele.

b/c) În primul caz congelatorul se va menþine la o temperaturã de circa 0° C

pentru a nu congela din nou alimentele. În al doilea caz, temperatura se va pãstra în jur de -18°C. Pentru a opri semnalul acustic: deschideþi ºi închideþi uºa frigiderului. Pentru stabilirea parametrilor de funcþionare normalã: poziþionaþi selectorul de FUNCÞIONARE CONGELATOR pe

(oprit) ºi aprindeþi din nou aparatul.

Ledul verde de ALIMENTARE emite un semnal intermitent.

Frigiderul ºi congelatorul rãcesc puþin

În frigider alimentele se rãcesc prea mult

Motorul funcþioneazã continuu

Ventilatorul AIR nu se învârteºte.

Aparatul emite prea mult zgomot.

 Aparatul nu funcþioneazã corect. Apelaþi la serviciul de Asistenþã Tehnicã.

 Uºile nu se închid bine sau garniturile sunt deteriorate.  Uºile se deschid foarte des;  Selectorii FUNCÞIONARE nu sunt poziþionaþi în mod corect (vezi Descriere

aparat).

 Frigiderul sau congelatorul au fost umplute excesiv.

 Selectorul FUNCÞIONARE FRIGIDER nu este poziþionat în mod corect (vezi

Descriere aparat)

 Alimentele ating partea din spate a frigiderului.

 Aþi apãsat pe tasta SUPER FREEZE (congelare rapidã). indicatorul galben SUPER

FREEZE este aprins în mod constant sau intermitent (vezi Descriere aparat).  Uºa nu este bine închisã sau a fost deschisã frecvent;  Temperatura exterioarã este foarte ridicatã.  Grosimea brumei depãºeºte 2-3 mm (vezi Întreþinere)..

 Uºa frigiderului este deschisã  Sistemul AIR se activeazã automat numai când este necesar, pentru a restabili

condiþiile optime din interiorul frigiderului.

 Aparatul nu este la nivel (vezi Instalare).  A fost instalat între mobilã ºi obiecte care vibreazã ºi emit zgomote;  Gazul refrigerent produce zgomote uºoare chiar ºi atunci când compresorul este

oprit: nu indicã o defecþiune, este normal.

Temperatura anumitor pãrþi externe ale frigiderului este ridicatã.

În partea inferioarã a frigiderului este apã

 Temperaturile ridicate sunt necesare pentru a evita formarea apei de condens

în anumite zone ale produsului.

 Orificiul de evacuare a apei este obturat (vezi Întreþinere).

Page 72

Asistenþã

195052257.02

07/2007 - Xerox Business Services

Înainte de a apela Asistenþa:

 Verificaþi dacã puteþi remedia singuri anomalia (vezi Anomalii ºi remedii).  Dacã, în ciuda tuturor controalelor, aparatul nu funcþioneazã ºi problema observatã de dumneavoastrã

persistã, chemaþi centrul de asistenþã autorizat cel mai apropiat.

model numãr de serie

Comunicaþi:

 tipul de anomalie;  modelul maºinii (Mod.);  numãrul de serie (S/N). Aceste informaþii se gãsesc pe plãcuþa de caracteristici din frigider, în partea de jos, în stânga.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total

Gross Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr.

Made in Italy 13918

Gross Bruto Brut

Test

P.S-I.

Net Util Utile

Pressure HIGH-235

LOW 140

93139180000 S/N 704211801

Cod.

Gross Bruto Brut

Fuse

Freez. Capac

Poder de Cong

4,0

kg/24 h

Max 15 w

Class

Clase

Classe

Nu apelaþi niciodatã la persoane neautorizaþi ºi refuzaþi instalarea de piese de schimb care nu sunt originale.
