Page 1

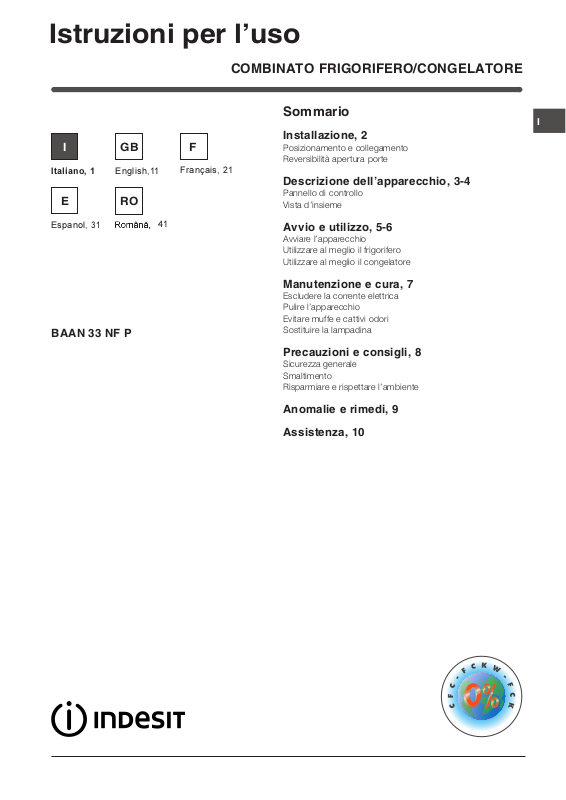

Istruzioni per luso

COMBINATO FRIGORIFERO/CONGELATORE

GBI F

Italiano, 1

Espanol,

English,11

Românã, 41

BAAN 33 NF P

Sommario

Installazione, 2

Posizionamento e collegamento Reversibilità apertura porte

Français, 21

Descrizione dellapparecchio, 3-4

Pannello di controllo Vista dinsieme

Avvio e utilizzo, 5-6

Avviare lapparecchio Utilizzare al meglio il frigorifero Utilizzare al meglio il congelatore

Manutenzione e cura, 7

Escludere la corrente elettrica Pulire lapparecchio Evitare muffe e cattivi odori Sostituire la lampadina

Precauzioni e consigli, 8

Sicurezza generale Smaltimento Risparmiare e rispettare lambiente

Anomalie e rimedi, 9

Assistenza, 10

Page 2

Installazione

! È importante conservare questo libretto per poterlo

consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme allapparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sullinstallazione, sulluso e sulla sicurezza.

Posizionamento e collegamento

Posizionamento

1. Posizionare lapparecchio in un ambiente ben aerato e non umido.

2. Non ostruire le griglie posteriori di ventilazione: compressore e condensatore emettono calore e richiedono una buona aerazione per funzionare bene e contenere i consumi elettrici.

3. Lasciare una distanza di almeno 10 cm tra la parte superiore dellapparecchio ed eventuali mobili sovrastanti e di almeno 5 cm tra le fiancate e mobili/pareti laterali.

4. Lasciare lapparecchio lontano da fonti di calore (la luce solare diretta, una cucina elettrica).

5. Per mantenere una ottimale distanza del prodotto dalla parete posteriore, montare i distanzieri presenti nel kit di installazione seguendo le istruzioni presenti sul foglio dedicato.

Reversibilità apertura porte

Livellamento

1. Installare lapparecchio su un pavimento piano e rigido.

2. Se il pavimento non fosse perfettamente orizzontale, compensare svitando o avvitando i piedini anteriori.

Collegamento elettrico

Dopo il trasporto, posizionare lapparecchio verticalmente e attendere almeno 3 ore prima di collegarlo allimpianto elettrico. Prima di inserire la spina nella presa della corrente, accertarsi che:

 la presa abbia la messa a terra e sia a norma di legge;  la presa sia in grado di sopportare il carico massimo

di potenza della macchina, indicato nella targhetta caratteristiche posta nel vano frigorifero in basso a sinistra (es 150 W);

 la tensione di alimentazione sia compresa nei valori indicati

nella targhetta caratteristiche, posta in basso a sinistra (es 220-240 V);

 la presa sia compatibile con la spina dellapparecchio.

In caso contrario richiedere la sostituzione della spina a un tecnico autorizzato (vedi Assistenza); non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente

e sostituito solo da tecnici autorizzati (vedi Assistenza).

! Lazienda declina ogni responsabilità qualora queste norme non vengano rispettate.

∅ 3mm

Page 3

Descrizione dellapparecchio

Pannello di controllo

Manopola

FUNZIONAMENTO FRIGORIFERO

Tasto

SUPER COOL

 Tasto SUPER COOL (raffreddamento rapido) per

abbassare velocemente la temperatura del vano frigorifero. Quando viene premuto si accende la spia SUPER COOL (vedi Avvio e utilizzo).

 Manopola FUNZIONAMENTO FRIGORIFERO

per regolare la temperatura del vano frigorifero:

meno freddo.

più freddo.

Spia

SUPER COOL

Spia

ALIMENTAZIONE

Spia

SUPER FREEZE

 Spia gialla SUPER FREEZE (congelamento rapido):

si accende quando viene premuto il tasto SUPER FREEZE.

 Manopola FUNZIONAMENTO CONGELATORE

per regolare la temperatura del vano congelatore:

meno freddo.

più freddo.

ECO è la temperatura ottimale a bassi consumi.

spegne lapparecchio, frigorifero compreso.

Manopola

FUNZIONAMENTO CONGELATORE

Tasto

SUPER FREEZE

ECO è la temperatura ottimale a bassi consumi. HOLIDAY è la funzione holiday (vedi Manutenzione e

cura).

spegne il vano frigorifero.

 Spia gialla SUPER COOL (raffreddamento rapido):

si accende quando viene premuto il tasto SUPER COOL.

 Spia verde ALIMENTAZIONE: si accende quando

lapparecchio è collegato alla rete di alimentazione.

 Tasto SUPER FREEZE (congelamento rapido) per

congelare alimenti freschi. Quando viene premuto si accende la spia SUPER FREEZE (vedi Avvio e utilizzo).

! Le spie servono anche per segnalare un anomalo aumento di temperatura nel vano congelatore (vedi Anomalie e rimedi).

Page 4

Descrizione dellapparecchio

Vista dinsieme

Le istruzioni sulluso valgono per diversi modelli per cui è possibile che la figura presenti particolari differenti rispetto a quelli dellapparecchio acquistato. La descrizione degli oggetti più complessi si trova nelle pagine seguenti.

Balconcino estraibile

LAMPADINA

(vedi Manutenzione)

con coperchio e

PORTAUOVA

RIPIANO

Cassetto

FRUTTA

VERDURA

Bacinella ghiaccio

Ice

Vano

CONGELAMENTO

CONSERVAZIONE

Bacinella ghiaccio

Ice

Vano

CONSERVAZIONE

Balconcino estraibile

PORTAOGGETTI



Balconcino



BOTTIGLIE

PIEDINO

di regolazione

 Variabili per numero e/o per posizione.

Presente solo in alcuni modelli.

Page 5

Avvio e utilizzo

Avviare lapparecchio

! Prima di avviare lapparecchio, seguire le istruzioni sullinstallazione (vedi Installazione).

! Prima di collegare lapparecchio pulire bene i vani e gli accessori con acqua tiepida e bicarbonato.

! Lapparecchio è provvisto di un controllo salvamotore che fa avviare il compressore solo dopo circa 8 minuti dallaccensione. Questo accade anche dopo ogni interruzione dellalimentazione elettrica, volontaria o involontaria (black out).

1. Posizionare la manopola FUNZIONAMENTO CONGELATORE su

2. Inserire la spina nella presa e accertarsi che si accenda la spia verde ALIMENTAZIONE.

3. Ruotare la manopola FUNZIONAMENTO CONGELATORE su un valore medio e premere il tasto SUPER FREEZE (congelamento rapido): si accenderà la spia gialla SUPER FREEZE. Essa si spegnerà quando il congelatore avrà raggiunto la temperatura ottimale: a quel punto sarà possibile inserire gli alimenti.

4. Ruotare la manopola FUNZIONAMENTO FRIGORIFERO su un valore medio. Dopo qualche ora sarà possibile inserire alimenti nel frigorifero.

 Per regolare la temperatura utilizzare la manopola

FUNZIONAMENTO FRIGORIFERO (vedi Descrizione).

 Premere il tasto SUPER COOL (raffreddamento rapido)

per abbassare la temperatura in poco tempo, per esempio quando il vano viene riempito dopo una grossa spesa. La funzione si disattiva automaticamente trascorso il tempo necessario.

 Inserire soltanto alimenti freddi o appena tiepidi, non

caldi (vedi Precauzioni e consigli).

 Ricordarsi che gli alimenti cotti non si mantengono più a

lungo di quelli crudi.

 Non inserire liquidi in recipienti scoperti:

provocherebbero un aumento di umidità con conseguente formazione di condensa.

PLAY ZONE

Zone è possibile raffreddare rapidamente tante bottiglie, lattine e integratori ed averle sempre comodamente a disposizione.

: Con il nuovo ripiano portabottiglie Play

RIPIANI: pieni o a griglia. Sono estraibili e regolabili in altezza grazie alle apposite guide (vedi figura), per linserimento di contenitori o alimenti di notevole dimensione. Per regolare laltezza non è necessario estrarre completamente il ripiano.

Utilizzare al meglio il frigorifero

No Frost

È riconoscibile dalla presenza di celle daerazione poste sulle pareti posteriori dei vani. Il No Frost gestisce un flusso continuo di aria fredda che raccoglie lumidità e impedisce la formazione di ghiaccio e brina: nel vano frigorifero mantiene il giusto livello di

umidità e, grazie allassenza di brina, preserva le qualità originarie degli alimenti; nel vano congelatore evita la formazione di ghiaccio rendendo superflue le operazioni di sbrinamento ed evitando che gli alimenti si attacchino tra loro. Non mettere alimenti o contenitori a diretto contatto con la parete refrigerante posteriore, per non ostruire i fori di aerazione e facilitare la formazione di condensa. Chiudere le bottiglie e avvolgere gli alimenti.

Se la Play Zone è adagiata al ripiano in vetro è possibile collocare bottiglie di grossi e medi formati semplicemente appoggiando la bottiglia. In questo modo il vino, ad esempio, sarà conservato nel miglior modo possibile. Una volta piegata e fissata negli appositi fermi posti sul lato del ripiano, si possono collocare le lattine (parte alta), gli integratori (parte centrale) e altre lattine e integratori adagiati nella parte rimanente del ripiano. Fare attenzione, nel riporre le lattine, a non mandarle a contatto con la parete posteriore del frigo. La Play Zone puo essere usata come un normale ripiano (una volta adagiata), lavata facilmente, anche in lavastoviglie. La posizione ideale del ripiano con la "Play Zone" è quella centrale.

Presente solo in alcuni modelli.

Page 6

WATER LEVEL

MAX

WATER LEVEL

MAX

WATER LEVEL

MAX

Utilizzare al meglio il congelatore

 Per regolare la temperatura utilizzare

la manopola FUNZIONAMENTO CONGELATORE (vedi Descrizione).

 Non ricongelare alimenti che stanno per scongelare o

scongelati; tali alimenti devono essere cotti per essere consumati (entro 24 ore).

 Gli alimenti freschi da congelare non devono essere

posti a contatto con quelli già congelati; vanno sistemati nel vano superiore CONGELAMENTO e CONSERVAZIONE dove la temperatura scende sotto i 18°C e garantisce una buona velocità di congelamento.

 Non mettere nel congelatore bottiglie di vetro contenenti

liquidi, tappate o chiuse ermeticamente, perché potrebbero rompersi.

 La quantità massima giornaliera di alimenti da congelare

è indicata sulla targhetta caratteristiche, posta nel vano frigorifero in basso a sinistra (esempio: Kg/24h 4).

 Per congelare (se il congelatore è già in funzione):

premere il tasto SUPER FREEZE (congelamento rapido) (accensione della relativa spia gialla), introdurre gli alimenti e chiudere la porta. La funzione si disattiva automaticamente trascorse 24 ore o raggiunte le temperature ottimali (spia spenta).

Bacinella ghiaccio Ice3.

Il fatto di essere poste sulla parte superiore dei cassetti riposti nel vano freezer assicura una maggiorepulizia: (il ghiaccio non viene più a contatto con gli alimenti) ed ergonomia (non si sgocciola in fase di caricamento).

1. Estrarre la bacinella spingendola verso lalto. Verificare che la bacinella sia completamente vuota e riempirla dacqua attraverso lapposito foro.

2. Fare attenzione a non superare il livello indicato (MAX WATER LEVEL). Troppa acqua ostacola la fuoriuscita dei ghiaccioli (se succede, attendere che il ghiaccio si sciolga e svuotare la bacinella).

3. Ruotare la bacinella di 90°: lacqua riempie le forme per il principio dei vasi comunicanti (vedi figura).

4. Chiudere il foro con il coperchio in dotazione e riporre la bacinella nellapposita sede.

5. Quando il ghiaccio sarà formato (tempo minimo circa 8 ore) battere la bacinella su una superficie dura e bagnarne lesterno per far staccare i ghiaccioli; farli poi uscire dal foro.

! Durante il congelamento evitare di aprire la porta.

! In caso di interruzione di corrente o di guasto,

non aprire la porta del congelatore: in questo modo congelati e surgelati si conserveranno senza alterazioni per circa 9-14 ore.

! per evitare di ostacolare la circolazione dellaria allinterno del congelatore, si raccomanda di non ostruire con cibi o contenitori i fori di areazione.

Page 7

Manutenzione e cura

Escludere la corrente elettrica

Durante i lavori di pulizia e manutenzione è necessario isolare lapparecchio dalla rete di alimentazione:

1. posizionare la manopola FUNZIONAMENTO CONGELATORE su

2. staccare la spina dalla presa.

! Se non si segue questa procedura può scattare lallarme: esso non è sintomo di anomalia. Per ripristinare il normale funzionamento è sufficiente posizionare la manopola FUNZIONAMENTO CONGELATORE sul valore desiderato. Per isolare lapparecchio procedere seguendo i punti 1 e 2.

;

Pulire lapparecchio

 Le parti esterne, le parti interne e le guarnizioni in

gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e bicarbonato di sodio o sapone neutro. Non usare solventi, abrasivi, candeggina o ammoniaca.

 Gli accessori estraibili possono essere messi a bagno in

acqua calda e sapone o detersivo per piatti. Sciacquarli e asciugarli con cura.

 Il retro dellapparecchio tende a coprirsi di polvere, che

può essere eliminata utilizzando con delicatezza, dopo aver spento l'apparecchio e staccato la presa di corrente, la bocchetta lunga dellaspirapolvere, impostato su una potenza media.

Evitare muffe e cattivi odori

 Lapparecchio è fabbricato con materiali igienici

che non trasmettono odori. Per mantenere questa caratteristica è necessario che i cibi vengano sempre protetti e chiusi bene. Ciò eviterà anche la formazione di macchie.

 Nel caso si voglia spegnere lapparecchio per un lungo

periodo, pulire linterno e lasciare le porte aperte.

Funzione HOLIDAY

Se si parte per un periodo di vacanza non è necessario spegnere lapparecchio perché è dotato di una funzione che permette, con bassi consumi elettrici, di mantenere la temperatura del vano frigorifero intorno ai 15°C (per proteggere dal caldo trucchi e cosmetici); la temperatura del congelatore viene impostata sul minimo, indispensabile per la conservazione degli alimenti.

Per attivare la funzione: impostare la manopola FUNZIONAMENTO FRIGORIFERO su HOLIDAY (vedi figura). Un doppio breve segnale acustico ne conferma lattivazione; la disattivazione è indicata da un segnale acustico singolo.

Sostituire la lampadina

Per sostituire la lampadina di illuminazione del vano frigorifero, staccare la spina dalla presa di corrente. Seguire le istruzioni riportate qui sotto. Accedere alla lampada togliendo la protezione come indicato in figura. Sostituirla con una di potenza analoga a quella indicata sulla protezione (10 W).

Page 8

Precauzioni e consigli

! Lapparecchio è stato progettato e costruito

in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

- 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni;

- 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni;

- 2002/96/CE..

Sicurezza generale

 Lapparecchio è stato concepito per un uso di tipo non

professionale allinterno dellabitazione.

 Lapparecchio deve essere usato per conservare

e congelare cibi, solo da persone adulte e secondo le istruzioni riportate in questo libretto.

 Lapparecchio non va installato allaperto, nemmeno se

lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

 Non toccare lapparecchio a piedi nudi o con le mani o i

piedi bagnati o umidi.

 Non toccare le parti interne raffreddanti: cè pericolo di

ustionarsi o ferirsi.

 Non staccare la spina dalla presa della corrente tirando il

cavo, bensì afferrando la spina.

 È necessario staccare la spina dalla presa prima di

effettuare operazioni di pulizia e manutenzione. Non è sufficiente portare la manopola per LA REGOLAZIONE DELLA TEMPERATURA sulla posizione spento) per eliminare ogni contatto elettrico.

 In caso di guasto, in nessun caso accedere ai

meccanismi interni per tentare una riparazione.

 Non utilizzare, allinterno degli scomparti conservatori di

cibi congelati, utensili taglienti ed appuntiti o apparecchi elettrici se non sono del tipo raccomandato dal costruttore.

(apparecchio

Smaltimento

 Smaltimento del materiale di imballaggio: attenersi alle

norme locali, così gli imballaggi potranno essere riutilizzati.

 La direttiva Europea 2002/96/CE sui rifiuti di

apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e lambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare lambiente

 Installare lapparecchio in un ambiente fresco e ben

aerato, proteggerlo dallesposizione diretta ai raggi solari, non disporlo vicino a fonti di calore.

 Per introdurre o estrarre gli alimenti, aprire le porte

dellapparecchio il più brevemente possibile. Ogni apertura delle porte causa un notevole dispendio di energia.

 Non riempire con troppi alimenti lapparecchio: per una

buona conservazione, il freddo deve poter circolare liberamente. Se si impedisce la circolazione, il compressore lavorerà continuamente.

 Non introdurre alimenti caldi: alzerebbero la temperatura

interna costringendo il compressore a un grosso lavoro, con grande spreco di energia elettrica.

 Sbrinare lapparecchio qualora si formasse del ghiaccio

(vedi Manutenzione); uno spesso strato di ghiaccio rende più difficile la cessione di freddo agli alimenti e fa aumentare il consumo di energia.

 Non mettere in bocca cubetti appena estratti dal

congelatore.

 Non permettere ai bambini di giocare con lapparecchio.

In nessun caso devono sedersi sui cassetti o appendersi alla porta.

 Gli imballaggi non sono giocattoli per bambini.

Page 9

Anomalie e rimedi

Può accadere che lapparecchio non funzioni. Prima di telefonare allAssistenza (vedi Assistenza), controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.

Anomalie:

La spia verde ALIMENTAZIONE non si accende.

Il motore non parte.

Le spie sono debolmente accese.

a) Suona lallarme.

b) Suona lallarme e lampeggiano le due spie gialle.

c) Suona lallarme e lampeggiano le due spie gialle e quella verde.

Riscaldamento eccessivo

+ segnale acustico

Riscaldamento pericoloso

+ segnale acustico

Possibili cause / Soluzione:

 La spina non è inserita nella presa della corrente o non abbastanza da

fare contatto, oppure in casa non cè corrente.

 Lapparecchio è dotato di un controllo salvamotore

(vedi Avvio e utilizzo).

 Staccare la spina e reinserirla nella presa dopo averla girata su se stessa.

a) La porta del frigorifero è rimasta aperta per più di due minuti.

Il segnale acustico cessa alla chiusura della porta.

b) Lapparecchio segnala un riscaldamento eccessivo del congelatore.

Si consiglia di verificare lo stato degli alimenti: potrebbe essere necessario gettarli.

c) Lapparecchio segnala un riscaldamento pericoloso del congelatore: gli

alimenti devono essere gettati.

b/c) Nel primo caso il congelatore si manterrà a una temperatura intorno a

0°C per non far ricongelare gli alimenti. Nel secondo caso la temperatura viene mantenuta invece intorno ai -18°C. Per spegnere il segnale acustico: aprire e chiudere la porta del frigorifero. Per ripristinare il funzionamento normale: portare la manopola FUNZIONAMENTO CONGELATORE sulla posizione (spento) e riaccendere lapparecchio.

La spia verde ALIMENTAZIONE lampeggia.

Il frigorifero e il congelatore raffreddano poco.

Nel frigorifero gli alimenti si gelano.

Il motore funziona di continuo.

Lapparecchio emette molto rumore.

La temperatura di alcune parti esterne del frigorifero è elevata.

 Lapparecchio non funzione correttamente. Chiamare lAssistenta Tecnica

 Le porte non chiudono bene o le guarnizioni sono rovinate.  Le porte vengono aperte molto spesso.  Le manopole FUNZIONAMENTO non sono in posizione corretta

(vedi Descrizione).

 Il frigorifero o il congelatore sono stati riempiti eccessivamente.

 La manopola FUNZIONAMENTO FRIGORIFERO non è in posizione

corretta (vedi Descrizione).

 È stato premuto il tasto SUPER FREEZE (congelamento rapido): la spia

gialla SUPER FREEZE è accesa (vedi Desc.).  La porta non è ben chiusa o viene aperta di continuo.  La temperatura dellambiente esterno è molto alta.

 Lapparecchio non è stato installato ben in piano (vedi Installazione).  Lapparecchio è stato installato tra mobili o oggetti che vibrano

ed emettono rumori.  Il gas refrigerante interno produce un leggero rumore anche quando

il compressore è fermo: non è un difetto, è normale.

 Le temperature elevate sono necessarie per evitare la formazione di

condensa in particolari zone del prodotto.

Page 10

Assistenza

195065631.00

08/2007 - Xerox Business Services

 Verificare se lanomalia può essere risolta autonomamente (vedi Anomalie e Rimedi).  In caso negativo, contattare il Centro Assistenza più vicino.

Prima di contattare lAssistenza:

modello

numero di serie

Comunicare:

 il tipo di anomalia  il modello della macchina (Mod.)  il numero di serie (S/N) Queste informazioni si trovano sulla targhetta caratteristiche posta nel vano frigorifero in basso a sinistra.

Gross Bruto Brut

Test

P.S-I.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total

Gross Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr. Made in Italy 13918

93139180000 S/N 704211801

Net Util Utile

Pressure HIGH-235

LOW 140

Cod.

Gross Bruto Brut

Fuse

Freez. Capac

Poder de Cong

4,0

kg/24 h

Max 15 w

Class

Clase

Classe

Non ricorrete mai a tecnici non autorizzati e rifiutate sempre linstallazione di pezzi di ricambio non originali.

Page 11

Operating Instructions

REFRIGERATOR/FREEZER COMBINATION

GBI F

Italiano, 1

Espanol,

English, 11

Românã, 41

BAAN 33 NF P

Contents

Installation, 12

Positioning and connection Reversible doors

Français, 21

Description of the appliance, 13-14

Control panel Overall view

Start-up and use, 15-16

Starting the appliance Using the refrigerator to its full potential Using the freezer to its full potential

Maintenance and care, 17

Switching the appliance off Cleaning the appliance Avoiding mould and unpleasant odours Defrosting the appliance Replacing the light bulb

Precautions and tips, 18

General safety Disposal Respecting and conserving the environment

Troubleshooting, 19

Assistance, 20

Page 12

Installation

! Before placing your new appliance into operation please

read these operating instructions carefully. They contain important information for safe use, for installation and for care of the appliance.

! Please keep these operating instructions for future reference. Pass them on to possible new owners of the appliance.

Positioning and connection

Positioning

1. Place the appliance in a well-ventilated humidity-free room.

2. Do not obstruct the rear fan grills. The compressor and condenser give off heat and require good ventilation to operate correctly and save energy.

3. Leave a space of at least 10 cm between the top part of the appliance and any furniture above it, and at least 5 cm between the sides and any furniture/side walls.

4. Ensure the appliance is away from any sources of heat (direct sunlight, electric stove, etc.).

5. In order to maintain the correct distance between the appliance and the wall behind it, fit the spacers supplied in the installation kit, following the instructions provided.

Levelling

1. Install the appliance on a level and rigid floor.

2. If the floor is not perfectly horizontal, adjust the refrigerator by tightening or loosening the rear feet.

Reversible doors

Electrical connections

After the appliance has been transported, carefully place it vertically and wait at least 3 hours before connecting it to the electricity mains. Before inserting the plug into the electrical socket ensure the following:

 The appliance is earthed and the plug is compliant with the

law.

 The socket can withstand the maximum power of the

appliance, which is indicated on the data plate located on the bottom left side of the fridge (e.g. 150 W).

 The voltage must be in the range between the values

indicated on the data plate located on the bottom left side (e.g. 220-240V).

 The socket is compatible with the plug of the appliance.

If the socket is incompatible with the plug, ask an authorised technician to replace it (see Assistance). Do not use extension cords or multiple sockets.

! Once the appliance has been installed, the power supply cable and the electrical socket must be easily accessible.

! The cable must not be bent or compressed.

! The cable must be checked regularly and replaced by

authorised technicians only (see Assistance).

∅ 3mm

! The manufacturer declines any liability should these

safety measures not be observed.

Page 13

Description of the appliance

Control panel

REFRIGERATOR OPERATION

Knob

SUPER COOL

Button

 SUPER COOL (quick cool) to lower the temperature of

the refrigerator compartment rapidly. When it is pressed, the SUPER COOL indicator light illuminates (see Start-up and use).

 REFRIGERATOR OPERATION Knob

to regulate the temperature of the refrigerator compartment:

warmer

colder.

ECO is the optimal temperature for energy saving levels. HOLIDAY is the holiday function (see Maintenance and

care).

switches the refrigerator compartment off.

 SUPER COOL Yellow indicator light (rapid cooling)

illuminates when the SUPER COOL button is pressed.

SUPER COOL

Indicator light

POWER

Indicator light

SUPER FREEZE

Indicator light

 SUPER FREEZE Yellow indicator light (rapid freezing)

illuminates when the SUPER FREEZE button is pressed.

 FREEZER OPERATION Knob

to regulate the temperature of the freezer compartment:

warmer.

colder.

ECO is the optimal temperature for energy saving levels.

switches the appliance off, including the refrigerator.

 SUPER FREEZE button (rapid freezing) to freeze fresh food.

When it is pressed, the SUPER FREEZE indicator light illuminates (see Start-up and use).

! The indicator lights are also used to indicate an unusual temperature increase in the freezer compartment (see Troubleshooting).

FREEZER OPERATION

Knob

SUPER FREEZE

Button

 POWER Indicator light illuminates when the appliance is

connected to the electricity network.

Page 14

Description of the appliance

Overall view

The instructions contained in this manual are applicable to different model refrigerators. The diagrams may not directly represent the appliance purchased. For more complex features, consult the following pages.

Removable lidded

LAMP

(see Maintenance)

SHELVES

shelf with EGG TRAY

Removable multipurpose

SHELVES

FRUIT and

VEGETABLE

Ice3 ice tray

FREEZER and

STORAGE

compartment

Ice3 ice tray

STORAGE

compartment

Levelling FEET

bin

BOTTLE shelf

 Varies by number and/or position.

Available only on certain models.

Page 15

Start-up and use

Starting the appliance

! Before starting the appliance, follow the installation instructions (see Installation).

! Before connecting the appliance, clean the compartments and accessories well with lukewarm water and bicarbonate.

! The appliance comes with a motor protection control system which makes the compressor start approximately 8 minutes after being switched on. The compressor also starts each time the power supply is cut off whether voluntarily or involuntarily (blackout).

1. Set the FREEZER OPERATION knob on

2. Insert the plug into the socket and ensure that the green POWER indicator light illuminates.

3. Turn the FREEZER OPERATION knob to an average value and press the SUPER FREEZE button (rapid freezing): the SUPER FREEZE indicator light will illuminate. Once the refrigerator has reached the optimal temperature, the indicator light goes out and you can begin food storage.

4. Turn the REFRIGERATOR OPERATION knob to an average value. After a few hours you will be able to put food in the refrigerator.

 Use the REFRIGERATOR OPERATION knob to adjust the

temperature (see Description).

 Press the SUPER COOL button (rapid cooling) to lower

the temperature quickly. For example, when you place a large number of new food items inside a fridge the internal temperature will rise slightly. The function quickly cools the groceries by temporarily reducing the temperature until it reaches the ideal level.

 Place only cold or lukewarm foods in the compartment, not

hot foods (see Precautions and tips).

 Remember that cooked foods do not last longer than

raw foods.

 Do not store liquids in open containers. They will increase

humidity in the refrigerator and cause condensation to form.

SHELVES: with or without grill.

PLAY ZONE

you can cool several bottles, cans and energy drinks quickly to have them constantly at hand.

: Thanks to the new Play Zone bottle rack,

Due to the special guides the shelves are removable and the height is adjustable (see diagram), allowing easy storage of large containers and food. Height can be adjusted without complete removal of the shelf.

Using the refrigerator to its full potential

No Frost

It is recognisable by aeration cells located on the back walls of the compartments. The No Frost system circulates cold air continuously to collect humidity and prevent ice and frost formation. The system maintains an optimal humidity level in the

compartment, preserving the original quality of the food, preventing the food from sticking together and making defrosting a thing of the past. Do not block the aeration cells by placing food or containers in direct contact with the refrigerating back panel. Close bottles and wrap food tightly.

If the Play Zone is placed on the glass shelf, you can store large and medium sized bottles on it simply by laying the bottle on the flat rack. When folded and secured in place on either side of the shelf, the rack can be used to store cans (at the top), energy drinks (in the centre) and other cans and energy drinks can be rested horizontally on the remaining part of the shelf. placing cans (onto the Play zone rack), make sure they do not touch the back of the refrigerator interior. The Play Zone can be used just like a normal shelf (when placed flat) and moved up or down along the fridge walls together with the rest of the shelf. It can be washed easily, and is also dishwasher safe. The ideal position for the Play zone rack is the central shelf.

This is ideal for storing wine bottles.

When

Available only on certain models.

Page 16

Using the freezer to its full potential

 Use the FREEZER OPERATION knob to adjust the

temperature (see Description).

 Do not re-freeze food that is defrosting or that has already

been defrosted. These foods must be cooked and eaten (within 24 hours).

 Fresh food that needs to be frozen must not come into

contact with food that has already been defrosted. Fresh food must be stored in the top FREEZER and STORAGE compartment where the temperature drops below -18°C and guarantees rapid freezing.

 Do not place glass bottles which contain liquids, and which

are corked or hermetically sealed in the freezer because they could break.

 The maximum quantity of food that may be frozen daily is

indicated on the plate containing the technical properties located on the bottom left side of the refrigerator compartment (for example: Kg/24h: 4).

 To freeze (if the freezer is already operating):

press the rapid freezing SUPER FREEZE button (corresponding yellow indicator light illuminates), insert the food and close the door. The function is disabled automatically after 24 hours or when optimal temperatures have been reached (indicator light goes out);

Ice3 ice tray

The fact that they are situated on the top part of the freezer drawers ensures greater cleanliness: the ice no longer comes into contact with the food placed inside the freezer compartment; furthermore, the dripping of the water during filling is avoided (a lid to cover up the hole after filling with water is also provided).

1. Pull out the tray by pushing it up. Check that the tray is ompletely empty and fill it with water through the opening provided.

2. Take care not to exceed the level indicated (MAX WATER LEVEL). Excess water prevents the ice cubes from dispensing (if this happens, wait for the ice to melt and empty the tray).

3. Turn the tray 90°: due to the connected compartments each mould fills with water (see diagram).

4. Close the opening with the lid provided and put the tray back.

5. When the ice has formed (minimum time approximately 8 hours) knock the tray against a hard surface and wet the outside so that the ice cubes come loose and take them out through the opening.

! Do not open the door during freezing.

! If there is a power cut or malfunction, do not open the

freezer door. This will help maintain the temperature inside the freezer, ensuring that foods are conserved for at least 9 14 hours.

to avoid blocking the air circulation inside the freezer

compartment, it is advisable not to obstruct the ventilation holes with food or containers.

WATER LEVEL

MAX

WATER LEVEL

MAX

WATER LEVEL

Page 17

Maintenance and care

Switching the appliance off

During cleaning and maintenance it is necessary to disconnect the appliance from the electricity supply:

1. set the FREEZER OPERATION knob on

2. pull the plug out of the socket

! If this procedure is not followed, the alarm may sound. This alarm does not indicate a malfunction. To restore normal operation, it is sufficient to set the FREEZER OPERATION knob on the desired value. To disconnect the appliance, follow point 1 and 2.

Cleaning the appliance

 The external and internal parts, as well as the rubber

seals may be cleaned using a sponge that has been soaked in lukewarm water and bicarbonate of soda or neutral soap. Do not use solvents, abrasive products, bleach or ammonia.

 The removable accessories may be soaked in warm

water and soap or dishwashing liquid. Rinse and dry them carefully.

 The back of the appliance may collect dust which can

be removed by delicately using the hose of a vacuum cleaner set on medium power. The appliance must be switched off and the plug must be pulled out before cleaning the appliance.

Holiday function

To minimise energy usage when on holiday, it is not necessary to switch the appliance off. The appliance has a function which allows it to maintain the temperature of the refrigerator compartment at approximately 15°C (which can also be used to conserve make-up and beauty products). The freezer temperature must be set to the minimum value in order to preserve the food.

To enable the function: set the REFRIGERATOR OPERATION knob on HOLIDAY (see diagram). A double acoustic signal informs you when it has been enabled. A single acoustic signal informs you when it has been disabled.

Replacing the light bulb

To replace the light bulb in the refrigerator compartment, pull out the plug from the electrical socket. Follow the instructions below. Access the light bulb by removing the cover as indicated in the diagram. Replace it with a similar light bulb within the power range indicated on the cover (15W or 25W).

Avoiding mould and unpleasant odours

 The appliance is manufactured with hygienic materials

which are odour free. In order to maintain an odour free refrigerator and to prevent the formation of stains, food must always be covered or sealed properly.

 If you want to switch the appliance off for an extended

period of time, clean the inside and leave the doors open.

Page 18

Precautions and tips

! The appliance was designed and manufactured in

compliance with international safety standards. The following warnings are provided for safety reasons and must be read carefully.

This appliance complies with the following Community Directives:

- 73/23/EEC of 19/02/73 (Low Voltage) and subsequent amendments;

-89/336/EEC of 03.05.89 (Electromagnetic Compatibility) and subsequent amendments.

- 2002/96/CE..

General safety

 The appliance was designed for domestic use inside the

home and is not intended for commercial or industrial use.

 The appliance must be used to store and freeze food

products by adults only and according to the instructions in this manual.

 The appliance must not be installed outdoors, even in

covered areas. It is extremely dangerous to leave the appliance exposed to rain and storms.

 Do not touch the appliance with bare feet or with wet or

moist hands and feet.

 Do not touch the internal cooling elements:

this could cause skin abrasions or frost/freezer burns.

 When unplugging the appliance always pull the plug from

the mains socket, do not pull on the cable.

 Before cleaning and maintenance, always switch off the

appliance and disconnect it from the electrical supply. It is not sufficient to set the temperature adjustment knobs on

(appliance off) to eliminate all electrical contact.

 In the case of a malfunction, under no circumstances

should you attempt to repair the appliance yourself. Repairs carried out by inexperienced persons may cause injury or further malfunctioning of the appliance.

 Do not use any sharp or pointed utensils or electrical

equipment - other than the type recommended by the manufacturer - inside the frozen food storage compartments.

Disposal

 Observe local environmental standards when disposing

packaging material for recycling purposes.

 The European Directive 2002/96/EC on Waste Electrical

and Electronic Equipment (WEEE), requires that old household electrical appliances must not be disposed of in the normal unsorted municipal waste stream. Old appliances must be collected separately in order to optimise the recovery and recycling of the materials they contain and reduce the impact on human health and the environment. The crossed out wheeled bin symbol on the product reminds you of your obligation, that when you dispose of the appliance it must be separately collected.

Consumers should contact their local authority or retailer for information concerning the correct disposal of their old appliance.

Respecting and conserving the environment

 Install the appliance in a fresh and well-ventilated room.

Ensure that it is protected from direct sunlight and do not place it near heat sources.

 Try to avoid keeping the door open for long periods or

opening the door too frequently in order to conserve energy.

 Do not fill the appliance with too much food:

cold air must circulate freely for food to be preserved properly. If circulation is impeded, the compressor will work continuously.

 Do not place hot food directly into the refrigerator. The

internal temperature will increase and force the compressor to work harder and will consume more energy.

 Defrost the appliance if ice forms (see Maintenance). A

thick layer of ice makes cold transference to food products more difficult and results in increased energy consumption.

 Do not put ice cubes taken directly from the freezer into

your mouth.

 Do not allow children to tamper with the controls or play

with the appliance. Under no circumstance should they be allowed to sit on the bins or to hang from the door.

 Keep packaging material out of the reach of children! It can

become a choking or suffocation hazard.

 Regularly check the door seals and wipe clean to ensure

they are free of debris and to prevent cold air from escaping (see Maintenance).

Page 19

Troubleshooting

Malfunctions:

The green POWER indicator light does not illuminate.

The motor does not start.

The indicator lights are on but the light is dim.

a) The alarm sounds.

b) The alarm sounds and the two yellow indicator lights flash. c) The alarm sounds and the two yellow indicator lights as well as the green one flash.

Heating is excessive

+ buzzer

Heating danger

+ buzzer

Possible causes / Solutions:

 The plug has not been inserted into the electrical socket, or not far enough

to make contact, or there is no power in the house.

 The appliance comes with a motor protection control (see Start-up and use).

 Pull out and reverse the plug before putting it back in the socket.

a) The refrigerator door has remained open for more than two minutes (the

buzzer will stop sounding when you shut the door) or the correct switching-off procedure was not followed (see Maintenance).

b) The temperature in the freezer is too high. Check the quality of the food

products and dispose if necessary.

c) The temperature in the freezer has reached a dangerous level. The food

must be disposed immediately.

b/c) In the first case the freezer will maintain a temperature of about 0°C so

that the food does not re-freeze. In the second case, however, the temperature will remain at approximately -18°C. To turn off the acoustic signal open and close the refrigerator door. To restore normal operation bring the FREEZER OPERATION knob setting

(off) and turn the appliance on again.

The green POWER indicator light flashes.

The refrigerator and the freezer do not cool well.

The food inside the refrigerator is beginning to freeze.

The motor runs continuously.

The appliance makes a lot of noise.

Some of the external parts of the refrigerator become hot

 The appliance is not operating correctly. Contact the Technical Assistance

Centre.

 The doors do not close properly or the seals are damaged.  The doors are opened too frequently.  The OPERATION knobs are not on the correct setting (see Description).  The refrigerator or the freezer have been over-filled.

 The REFRIGERATOR OPERATION knob is not on the correct setting (see

Description).

 The food is in contact with the back inside wall of the refrigerator.

 The SUPER FREEZE button has been pressed (rapid freezing): the yellow

SUPER FREEZE light is on (see Description).  The door is not closed properly or is continuously opened.  The outside ambient temperature is very high.

 The appliance has not been installed on a level surface (see Installation).  The appliance has been installed between cabinets that vibrate and make

noise.  The internal refrigerant makes a slight noise even when the compressor is

off. This is not a defect, it is normal.

 Temperaturile ridicate sunt necesare pentru a evita formarea apei de

condens în anumite zone ale produsului.

Page 20

Assistance

195065631.00

08/2007 - Xerox Business Services

Before calling for Assistance:

 Check if the malfunction can be solved on your own (see Troubleshooting).  If after all the checks, the appliance still does not operate or the problem persists, call the nearest Service

Centre

model serial number

Communicating:

 type of malfunction  appliance model (Mod.)  serial number (S/N) This information can be found on the data plate located on the bottom left side of the refrigerator compartment.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total

Gross Bruto Brut

Compr.

Syst.

Kompr. Made in Italy 13918

Gross Bruto Brut

R 134 a

kg 0,090

Test

P.S-I.

93139180000 S/N 704211801

Net Util Utile

Pressure HIGH-235

LOW 140

Cod.

Gross Bruto Brut

Fuse

Freez. Capac

Poder de Cong

4,0

kg/24 h

Max 15 w

Class

Clase

Classe

Never call on unauthorized technicians and always refuse spare parts which are not originals.

Page 21

Mode demploi

COMBINE REFRIGERATEUR/CONGELATEUR

GBI F

Italiano, 1

Espanol,

English,11

Românã, 41

BAAN 33 NF P

Sommaire

Installation, 22

Mise en place et raccordement Réversibilité des portes

Français, 21

Description de lappareil, 23-24

Tableau de bord Vue densemble

Mise en marche et utilisation, 25-26

Mise en service de lappareil Pour profiter à plein de votre réfrigérateur Pour profiter à plein de votre congélateur

Entretien et soins, 27

Mise hors tension Nettoyage de lappareil Contre la formation de moisissures et de mauvaises odeurs Remplacement de lampoule déclairage

Précautions et conseils, 28

Sécurité générale Mise au rebut Economies et respect de lenvironnement

Anomalies et remèdes, 29

Assistance, 30

Page 22

Installation

! Conservez ce mode demploi pour pouvoir le consulter à

tout moment. En cas de vente, de cession ou de déménagement, veillez à ce quil suive lappareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.

! Lisez attentivement les instructions : elles contiennent des conseils importants sur linstallation, lutilisation et la sécurité de votre appareil.

Mise en place et raccordement

Mise en place

1. Placez lappareil dans une pièce bien aérée et non humide.

2. Ne bouchez pas les grilles daération arrière : le compresseur et le condensateur produisent de la chaleur et exigent une bonne aération pour bien fonctionner et réduire la consommation délectricité.

3. Prévoir au moins 10 cm entre le haut de lappareil et les meubles installés au-dessus et au moins 5 cm entre les côtés et les meubles/parois latérales.

4. Installez lappareil loin de sources de chaleur (rayons directs du soleil, cuisinière électrique).

5. Pour maintenir une distance optimale entre le produit et la paroi arrière, montez les cales despacement comprises dans le kit dinstallation et suivez les instructions de la notice spécialement prévue.

Réversibilité des portes

Mise à niveau

1. Installez lappareil sur un sol plat et rigide.

2. Si le sol nest pas parfaitement horizontal, vissez ou dévissez les petits pieds avant pour bien niveler lappareil.

Raccordement électrique

Après le transport, placez lappareil à la verticale et attendez au moins 3 heures avant de le raccorder à linstallation électrique. Avant de brancher la fiche dans la prise de courant, assurez-vous que :

 la prise est bien munie dune terre conforme à la loi;  la prise est bien apte à supporter la puissance maximale de

lappareil, indiquée sur la plaquette signalétique placée à lintérieur du compartiment réfrigérateur en bas à gauche (ex. 150 W);

 la tension dalimentation est bien comprise entre les

valeurs indiquées sur la plaquette signalétique, placée en bas à gauche (ex.220-240 V);

 la prise est bien compatible avec la fiche de lappareil.

En cas dincompatibilité, faites remplacer la fiche par un technicien agréé (voir Assistance); nutilisez ni rallonges ni prises multiples.

! Après installation de lappareil, le câble électrique et la prise de courant doivent être facilement accessibles.

! Le câble ne doit être ni plié ni excessivement écrasé. ! Il doit être contrôlé prériodiquement et ne peut être

remplacé que par un technicien agréé (voir Assistance).

! Nous déclinons toute responsabilité en cas de non

respect des normes énumérées ci-dessus.

∅ 3mm

Page 23

Description de lappareil

Tableau de bord

Bouton

FONCTIONNEMENT REFRIGERATEUR

Touche

SUPER COOL

 Touche SUPER COOL

abaisser rapidement la température du compartiment réfrigérateur. Si elle est enfoncée, le voyant SUPER COOL sallume(voir Mise en marche et utilisation).

 Bouton FONCTIONNEMENT REFRIGERATEUR

pour régler la température à lintérieur du compartiment

réfrigérateur:

moins froid.

plus froid.

ECO est la température optimale avec une faible

consommation délectricité.

HOLIDAY est la fonction holiday (voir Entretien et soins).

 Voyant jaune SUPER COOL (refroidissement rapide) :

il sallume dès que vous appuyez sur la touche SUPER

COOL.

 Voyant VERT ALIMENTATION il sallume quand

lappareil est branché au réseau dalimentation.

(refroidissement rapide) pour

Voyant

SUPER COOL

Voyant

ALIMENTATION

Voyant

SUPER FREEZE

 Voyant jaune SUPER FREEZE (congélation rapide): il

sallume dès que vous appuyez sur la touche SUPER FREEZE .

 Bouton FONCTIONNEMENT CONGELATEUR

pour régler la température à lintérieur du compartiment

congélateur:

moins.

plus froid.

ECO est la température optimale avec une faible

consommation délectricité.

éteint lappareil, réfrigérateur inclus.

 Touche SUPER FREEZE (congélation rapide) pour

congeler des aliments frais. Si elle est enfoncée, le voyant

SUPER FREEZE sallume (voir Mise en marche et utilisation).

! Les voyants servent aussi à signaler toute augmentation anormale de la température à lintérieur du compartiment congélateur (voir Anomalies et remèdes).

Bouton

FONCTIONNEMENT CONGELATEUR

Touche

SUPER FREEZE

Page 24

Description de lappareil

Vue densemble

Ces instructions dutilisation sappliquent à plusieurs modèles, il se peut donc que les composants illustrés présentent des différences par rapport à ceux de lappareil que vous avez acheté. Vous trouverez dans les pages suivantes la description des objets plus complexes.

Balconnet amovible à abattant, contenant un

ECLAIRAGE

(voir Entretien)

CLAYETTE

SUPPORT A OEUFS

Balconnet amovible

PORTE-OBJETS

Bac FRUITS et

LEGUMES

Bac à glaçons

Ice3

Compartiment

CONGELATION et

CONSERVATION

Bac à glaçons

Ice3

Compartiment

CONSERVATION

PIED

de réglage

Balconnet

BOUTEILLES

 Leur nombre et/ou leur emplacement peut varier.

Nexiste que sur certains modèles.

Page 25

Mise en marche et utilisation

Mise en service de lappareil

! Avant de mettre lappareil en service, suivez bien les instructions sur linstallation (voir Installation).

! Avant de brancher votre appareil, nettoyez bien les compartiments et les accessoires à leau tiède additionnée de bicarbonate.

! Cet appareil est équipé dun système protège-moteur qui ne fait démarrer le compresseur que 8 minutes après son branchement. Cest ce qui se passera aussi après toute coupure de courant, volontaire ou involontaire (panne délectricité.

1. Amenez le bouton FONCTIONNEMENT CONGELATEUR .

sur

2. Branchez la fiche dans la prise et contrôlez que le voyant

vert ALIMENTATION ELECTRIQUE sallume.

3. Amenez le bouton FONCTIONNEMENT CONGELATEUR

sur une valeur intermédiaire et appuyez sur la touche SUPER FREEZE (congélation rapide) : le voyant jaune SUPER FREEZE sallumera. Il ne séteindra que quand le congélateur aura atteint sa température optimale : vous pourrez alors introduire les aliments.

4. Amenez le bouton FONCTIONNEMENT

REFRIGERATEUR sur une valeur intermédiaire. Au bout de quelques heures, vous pourrez commencer à stocker des aliments dans le réfrigérateur.

 Pour régler la température, utilisez le bouton

FONCTIONNEMENT REFRIGERATEUR (voir Description).

 Nintroduisez que des aliments froids ou à peine tièdes,

jamais chauds (voir Précautions et conseils).

 Les aliments cuits contrairement à ce que lon croit ne se

conservent pas plus longuement que les aliments crus.

 Nintroduisez pas de récipients non fermés contenant

des liquides : ces derniers entraîneraient une augmentation de lhumidité et la formation deau condensée.

CLAYETTES: pleines ou

PLAY ZONE*:

Grâce au nouveau plateau porte-bouteilles Play Zone, vous pouvez faire refroidir rapidement un tas de bouteilles, de canettes et de boissons énergétiques et en disposer en toute commodité.

grillagées. Elles sont amovibles et réglables en hauteur grâce à des glissières spéciales (voir figure), pour le rangement de récipients ou daliments de grande dimension. Pour régler la hauteur, pas besoin de sortir la clayette complètement.

Pour profiter à plein de votre réfrigérateur

No Frost

Il est reconnaissable à la présence de trappes daération placées sur les parois arrières des compartiments. Le No Frost gère un flux continu dair froid qui absorbe lhumidité et empêche la formation de

glace et de givre : il maintient un niveau dhumidité adéquat à lintérieur du compartiment réfrigérateur et, grâce à labsence de givre, il préserve les qualités originaires des aliments; dans le compartiment congélateur il évite la formation de glace, il ny a par conséquent plus besoin de dégivrer et les aliments ne collent plus entre eux. Ne placez pas daliments ou de récipients contre la paroi refroidissante arrière pour ne pas boucher les trous daération et éviter une formation rapide deau condensée. Fermez bien les bouteilles et emballez les aliments.

Si vous placez votre plateau Play Zone sur la clayette en verre, vous pouvez y ranger des bouteilles de grand et moyen format en les posant tout simplement. exemple, sera ainsi conservé de la meilleure façon qui soit. Une fois replié et bloqué grâce aux cales prévues sur les côtés du plateau, vous pouvez ranger vos canettes (dans le haut), vos boissons énergétiques (au centre) et vos autres canettes et boissons énergétiques dans la partie restante du plateau. faites attention à ce quelles ne touchent pas à la paroi arrière du réfrigérateur. Le plateau Play Zone peut être utilisé comme une simple clayette (une fois posé) et être facilement lavé, même en lave-vaisselle. La position idéale de la clayette avec Play Zone est la position centrale.

Lorsque vous rangez vos canettes

Le vin, par

Page 26

Pour profiter à plein de votre congélateur

WATER LEVEL

MAX

WATER LEVEL

MAX

WATER LEVEL

MAX

 Pour régler la température, utilisez le bouton

FONCTIONNEMENT CONGELATEUR (voir Description).

 Ne recongelez pas des aliments décongelés ou en cours

de décongélation; il faut les faire cuire et les consommer (dans les 24 heures).

 Les aliments frais à congeler ne doivent pas être placés au

contact daliments déjà congelés; il faut les stocker dans le compartiment supérieur CONGELATION et CONSERVATION où la température qui descend audessous de -18°C garantit une vitesse de congélation adéquate.

 Ne stockez pas dans votre congélateur des bouteilles en

verre contenant des liquides, bouchées ou fermées hermétiquement, elles pourraient se briser.

 La quantité journalière maximale daliments pouvant être

congelée est indiquée sur létiquette des caractéristiques, placée dans le compartiment réfrigérateur en bas à gauche (exemple : 4 Kg/24h).

 Pour congeler (si le congélateur est déjà en service):

appuyez sur la touche SUPER FREEZE (congélation rapide) (allumage du voyant jaune correspondant), introduisez les aliments et fermez la porte. Cette fonction se désactive automatiquement au bout de 24 heures ou dès que les températures optimales sont atteintes (voyant éteint);

Bac à glaçons Ice3. Placés dans la partie supérieure des tiroirs du compartiment freezer, ils sont plus ergonomiques et garantissent davantage de propreté: en effet, les glaçons ne touchent plus aux aliments stockés dans le freezer; de plus, fini l'eau qui dégouline lorsque vous rangez votre bac (un couvercle est fourni pour boucher le récipient après l'avoir rempli).

1. Pour sortir le bac, poussez-le vers le haut . Vérifiez que le bac est bien vide avant de le remplir en introduisant leau par louverture prévue.

2. Attention à ne pas dépasser le niveau indiqué (MAX WATER LEVEL). Une trop grande quantité deau gêne la sortie des glaçons (si celase produit, attendez que la glace fonde et videz le bac).

3. Faites pivoter le bac de 90° : leau envahit les cavités selon le principe des vases communicants (voir figure).

4. Bouchez louverture à laide du couvercle fourni, remettez le bac à sa place.

5. Une fois que la glace sest formée (il faut compter au moins 8 heures) tapez le bac contre une surface dure et mouillez-le à lextérieur pour détacher les glaçons que vous ferez sortir par louverture prévue.

! Evitez douvrir la porte pendant la phase de congélation.

! En cas de coupure de courant ou de panne, nouvrez pas

la porte du congélateur : les produits surgelés et congelés se conserveront ainsi sans problème pendant 9 - 14 heures environ.

! Pour éviter dempêcher la circulation de lair à lintérieur du congelateur, nous recommandons de ne pas boucher avec des aliments ou des récipients les trous daération

Page 27

Entretien et soin

Mise hors tension

Pendant les opérations de nettoyage et dentretien, débranchez lappareil du réseau dalimentation :

1. amenez le bouton FONCTIONNEMENT CONGELATEUR ;

sur

2. débranchez la fiche de la prise de courant.

Nettoyage de lappareil

 Nettoyez lextérieur, lintérieur et les joints en

caoutchouc à laide dune éponge imbibée deau tiède additionnée de bicarbonate de soude ou de savon neutre. Nutilisez pas de solvants, de produits abrasifs, deau de Javel ou dammoniaque.

 mettez tremper les accessoires amovibles dans de leau

chaude additionnée de savon ou de liquide vaisselle. Rincez-les et essuyez-les soigneusement.

 Le dos de lappareil a tendance à sempoussiérer, pour

éliminer la poussière avec délicatesse, après avoir éteint lappareil et débranché la fiche, servez-vous dun aspirateur montant un accessoire adéquat et réglé sur une puissance intermédiaire.

Contre la formation de moisissures et de mauvaises odeurs

 Cet appareil est fabriqué dans des matériaux

hygiéniques qui ne transmettent pas dodeur. Pour sauvegarder cette caractéristique, veillez à bien emballer et couvrir vos aliments. Vous éviterez par la même occasion la formation de taches.

 Si vous devez laisser votre appareil éteint pendant une

période de temps prolongée, nettoyez-le bien lintérieur et laissez les portes ouvertes.

Fonction holiday

Si vous partez en vacances, pas besoin déteindre votre appareil car il est équipé dune fonction spéciale qui permet, avec une faible consommation délectricité, de maintenir une température denviron 15°C dans le compartiment réfrigérateur (pour protéger de la chaleur vos produits de beauté et de maquillage); réglez dans ce cas la température du congélateur sur une valeur minimale, indispensable à la conservation des aliments.

Pour activer la fonction : amenez le bouton FONCTIONNEMENT REFRIGERATEUR sur HOLIDAY (voir figure). Deux bips confirment son activation; sa désactivation est signalée par un seul bip.

Remplacement de lampoule déclairage

Pour remplacer lampoule déclairage du compartiment réfrigérateur, débranchez la fiche de la prise de courant. Suivez les indications fournies ci-dessous. Pour pouvoir remplacer lampoule, démontez le couvercle de protection comme illustré (voir figure). Remplacez-la par une ampoule semblable dont la puissance doit correspondre à celle indiquée sur le couvercle de protection (10 W).

Page 28

Précautions et conseils

! Lappareil a été conçu et fabriqué conformément aux

normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Cet appareil est conforme aux Directives Communautaires suivantes :

- 73/23/CEE du 19/02/73 (Basse Tensione) et modifications suivantes;

-89/336/CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications suivantes;

- 2002/96/CE.

Sécurité générale

 Cet appareil a été conçu pour un usage familial, de type

non professionnel.

 Cet appareil qui sert à conserver et à congeler des

aliments ne doit être utilisé que par des adultes conformément aux instructions du mode demploi.

 Cet appareil ne doit pas être installé en extérieur, même

dans un endroit à labri, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.

 Ne touchez pas à lappareil pieds nus ou si vos mains

ou pieds sont mouillés ou humides.

Mise au rebut

 Mise au rebut du matériel demballage : conformez-vous

aux réglementations locales, les emballages pourront ainsi être recyclés.

 La Directive Européenne 2002/96/EC sur les Déchets

des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin doptimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire limpact sur la santé humaine et lenvironnement. Le symbole de la poubelle barrée est apposée sur tous les produits pour rappeler les obligations de collecte séparée.

Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour lenlèvement de leur vieil appareil.

Economies et respect de lenvironnement

 Installez votre appareil dans un endroit frais et bien aéré,

protégez-le contre lexposition directe aux rayons du soleil et ne le placez pas près de sources de chaleur.

 Ne touchez pas aux parties refroidissantes: vous

pourriez vous brûler ou vous blesser.

 Pour débrancher la fiche de la prise de courant, sortez la

fiche, ne tirez surtout pas sur le câble.

 Avant deffectuer toute opération de nettoyage ou

dentretien, débranchez la fiche de la prise de courant. Il ne suffit pas de placer le bouton de REGLAGE DE LA TEMPERATURE sur contact électrique.

 En cas de panne, nessayez en aucun cas daccéder

aux mécanismes internes pour tenter de réparer lappareil.

 Ne pas utiliser, à lintérieur des compartiments de

conservation pour aliments congelés, dustensiles pointus et coupants ou dappareils électriques dun type autre que celui recommandé par le fabricant.

 Ne pas porter à la bouche des glaçons à peine sortis du

congélateur.

 Ne permettez pas aux enfants de jouer avec lappareil. Il

ne faut en aucun cas quils sasseyent sur les tiroirs ou quils saccrochent à la porte.

(appareil éteint) pour éliminer tout

 Pour introduire ou sortir les aliments, nouvrez les portes

de lappareil que le temps strictement nécessaire. Chaque ouverture de porte cause une considérable dépense dénergie.

 Ne chargez pas trop votre appareil :

pour une bonne conservation des aliments, le froid doit pouvoir circuler librement. Si la circulation est entravée, le compresseur travaillera en permanence.

 Nintroduisez pas daliments chauds : ces derniers font

monter la température intérieure ce qui oblige le compresseur à travailler beaucoup plus en gaspillant un tas délectricité.

 Dégivrez lappareil dès que de la glace se dépose (voir

Entretien); une couche de glace trop épaisse gêne considérablement la cession de froid aux aliments et augmente la consommation délectricité.

 Gardez toujours les joints propres et en bon état pour

quils adhèrent bien aux portes et ne laissent pas le froid séchapper (voir Entretien).

 Les emballages ne sont pas des jouets pour enfants.

Page 29

Anomalies et remèdes

Il peut arriver que lappareil ne fonctionne pas. Avant de téléphoner au service de dépannage (voir Assistance), contrôlez sil ne sagit pas dun problème facile à résoudre à laide de la liste suivante.

Anomalies :

Le voyant vert ALIMENTATION ne sallume pas.

Le moteur ne démarre pas.

Les voyants sont faiblement éclairés.

a) Lalarme sonne.

b) Lalarme sonne et les deux voyants jaunes clignotent.

c) Lalarme sonne et les deux voyants jaunes et le voyant vert clignotent.

Réchauffement excessif

+ signal acoustique

Réchauffement dangereux

+ signal acoustique

Causes / Solution possibles :

 La fiche nest pas branchée dans la prise de courant ou pas assez enfoncée

pour quil y ait contact ou bien il y a une coupure de courant.

 Lappareil est équipé dun système protège-moteur (voir Mise en marche et

utilisation).

 Débranchez la fiche et rebranchez-la dans la prise de courant après lavoir

retournée sens dessus dessous.

a) La porte du réfrigérateur est restée ouverte pendant plus de deux minutes.

Le signal sonore cesse dès fermeture de la porte.

b) Lappareil signale un réchauffement excessif du congélateur.

Nous vous conseillons de vérifier létat des aliments : il se pourrait quil faille les jeter.

c) Lappareil signale un réchauffement dangereux du congélateur. il faut jeter les

aliments.

b/c) Dans le premier cas, le congélateur maintient une température denviron

0°C pour éviter une recongélation des aliments. Dans le deuxième cas, il maintient la température autour de -18°C. Pour éteindre le signal sonore : ouvrez puis refermez la porte du réfrigérateur. Pour rétablir son fonctionnement normal : amenez le bouton FONCTIONNEMENT CONGELATEUR sur

(éteint) et rallumez lappareil.

Le voyant vert ALIMENTATION clignote.

Le réfrigérateur et le congélateur refroidissent peu.

Les aliments gèlent à lintérieur du réfrigérateur.

Le moteur est branché en permanence.

Lappareil est très bruyant.

 Lappareil ne fonctionne pas correctement. Faites appel au service dassistance

technique.

 Les portes ne ferment pas bien ou les joints sont abîmés.  Ouverture trop fréquente des portes.  La position des boutons FONCTIONNEMENT nest pas correcte (voir

Description).

 Le réfrigérateur et le congélateur sont excessivement remplis.

 La position du bouton FONCTIONNEMENT REFRIGERATEUR nest pas

correcte (voir Description).

 Les aliments touchent à la paroi arrière.

 Quelquun a appuyé sur la touche SUPER FREEZE (congélation rapide): le voyant

jaune SUPER FREEZE est allumé (voir Desc.).  La porte nest pas bien fermée ou trop souvent ouverte.  La température à lextérieur est très élevée.

 Lappareil na pas été installé bien à plat (voir Installation).  Lappareil est installé entre des meubles ou des objets qui vibrent et font du

bruit.  Le gaz réfrigérant interne produit un léger bruit même quand le compresseur est à

larrêt : il ne sagit pas dun défaut, cest tout à fait normal.

Page 30

Assistance

195065631.00

08/2007 - Xerox Business Services

 Vérifiez si vous pouvez résoudre lanomalie vous-même (voir Anomalies et Remèdes).  Si, malgré tous ces contrôles, lappareil ne fonctionne toujours pas et linconvénient persiste, faites appel au

service après-vente le plus proche de chez vous.

Avant de contacter le centre dAssistance :

modèle

numéro de série

Signalez :

93139180000 S/N 704211801

Gross Bruto Brut

Test

P.S-I.

Net Util Utile

Pressure HIGH-235

LOW 140

Cod.

Gross Bruto Brut

Fuse

Freez. Capac

Poder de Cong

4,0

kg/24 h

Max 15 w

Class

Clase

Classe

 le type danomalie  le modèle de lappareil (Mod.)  le numéro de série (S/N) Vous trouverez tous ces renseignements sur létiquette signalétique placée dans le compartiment réfrigérateur en bas à gauche.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total

Gross Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr. Made in Italy 13918

Ne faites jamais appel à des techniciens non agréés et refusez toujours des pièces détachées non originales.

Page 31

Manual de instrucciones

COMBINADO REFRIGERADOR/CONGELADOR

GBI F

Italiano, 1

Espanol,

English, 11

Românã, 41

BAAN 33 NF P

Sumario

Instalación, 32

Colocación y conexión Reversibilidad de la apertura de las puertas

Français, 21

Descripción del aparato, 33-34

Panel de control Vista en conjunto

Puesta en funcionamiento y uso, 35-36

Poner en marcha el aparato Uso óptimo del frigorífico Uso óptimo del congelador

Mantenimiento y cuidados, 37

Cortar la corriente eléctrica Limpiar el aparato Evitar la formación de moho y malos olores Descongelar el aparato Sustituir la bombilla

Precauciones y consejos, 38

Seguridad general Eliminación Ahorrar y respetar el medio ambiente

Anomalías y soluciones, 39

Asistencia, 40

Page 32

Instalación

! Es importante conservar este manual para poder consultarlo

cuando sea necesario. En caso de venta, cesión o traslado, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las precauciones durante su uso

! Lea atentamente las instrucciones: contienen información importante sobre la instalación, sobre el uso y sobre la seguridad.

Colocación y conexión

Colocación

1. Coloque el aparato en un ambiente bien aireado y seco.

2. No obstruya las rejillas posteriores de ventilación: el compresor y el condensador emiten calor y requieren una buena aireación para funcionar bien y limitar el consumo eléctrico.

3. Deje una distancia mínima de 10 cm. entre la parte superior del aparato y los muebles situados encima y de 5 cm., como mínimo, entre los costados y los muebles o paredes laterales.

4. Mantenga el aparato lejos de fuentes de calor (por ej. la luz solar directa o una cocina eléctrica).

5. Para mantener una distancia óptima entre el producto y la pared posterior, coloque los distanciadores que se encuentran en la caja de instalación siguiendo las instrucciones presentes en la hoja correspondiente.

Reversibilidad de la apertura de las puertas

Nivelación

1. Instale el aparato sobre un piso plano y rígido.

2. Si el piso no fuera perfectamente horizontal, compense los desniveles atornillando o desatornillando las patas delanteras.

Conexión eléctrica

Después de su transporte, coloque el aparato verticalmente y espere 3 horas como mínimo antes de conectarlo a la red eléctrica. Antes de enchufarlo a la toma de corriente, controle que:

 la toma posea la conexión a tierra y que sea conforme a la

ley;

 el enchufe sea capaz de soportar la carga máxima

de potencia de la máquina indicada en la placa de

características ubicada en la parte inferior izquierda del frigorífico (ej. 150 W);

 la tensión de alimentación esté comprendida entre los

valores indicados en la placa de características ubicada abajo a la izquierda (ej. 220-240V);

 la toma sea compatible con el enchufe del aparato.

Si no fuera así, solicite la sustitución del enchufe a un

técnico autorizado (ver Asistencia); no utilice prolongaciones ni conexiones múltiples.

! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles.

! El cable no debe sufrir pliegues ni compresiones. ! El cable debe ser revisado periódicamente y sustituido sólo

por técnicos autorizados (ver Asistencia).

! La empresa declina toda responsabilidad en los casos en que no hayan sido respetadas estas normas.

∅ 3mm

Page 33

Descripción del aparato

Panel de control

Mando de

FUNCIONAMIENTO DEL FRIGORÍFICO

Botón

SUPER COOL

 Botón SUPER COOL (enfriamiento rápido) para

disminuir rápidamente la temperatura del compartimento frigorífico. Cuando se presiona se enciende el piloto SUPER COOL (ver Puesta en funcionamiento y uso).

 Mando FUNCIONAMIENTO DEL FRIGORÍFICO

para regular la temperatura del compartimento frigorífico:

menos frío.

más frío.

ECO es la temperatura óptima con bajo consumo. HOLIDAY es la función holiday (ver Mantenimiento y

cuidados).

apaga el compartimento frigorífico.

 Piloto amarillo SUPER COOL (enfriamiento rápido):

se enciende cuando se presiona el botón SUPER COOL.

 Piloto verde ALIMENTACIÓN: se enciende cuando el

aparato está conectado a la red de alimentación eléctrica.

Piloto

SUPER COOL

Piloto

ALIMENTACIÓN

Piloto

SUPER FREEZE

 Piloto amarillo SUPER FREEZE (congelación rápida):

se enciende cuando se presiona el botón SUPER FREEZE .

 Mando FUNCIONAMIENTO DEL CONGELADOR

para regular la temperatura del compartimento

congelador:

menos frío.

más frío.

ECO es la temperatura óptima con bajo consumo.

apaga el aparato, incluido el frigorífico.

 Botón SUPER FREEZE (congelación rápida) para

congelar alimentos frescos. Cuando se presiona se enciende el piloto SUPER FREEZE (ver Puesta en funcionamiento y uso).

! Los pilotos sirven también para indicar un anómalo aumento de temperatura en el compartimento congelador (ver Anomalías y soluciones).

Mando de

FUNCIONAMIENTO DEL CONGELADOR

Botón

SUPER FREEZE

Page 34

Descripción del aparato

Vista de conjunto

Las instrucciones sobre el uso son válidas para distintos modelos y por lo tanto es posible que la figura presente detalles diferentes a los del aparato que Ud. ha adquirido. La descripción de las piezas más complejas se encuentra en las páginas sucesivas.

Balconcito extraíble

BOMBILLA

(ver Mantenimiento)

con tapa y con

HUEVERA

BANDEJAS

Recipiente FRUTA

y VERDURA

Cubeta de hielo

Ice

Compartimiento

CONGELAMIENTO y

CONSERVACIÓN

Cubeta de hielo

Ice

Compartimiento

CONSERVACIÓN

Balconcito extraíble

PORTAOBJETOS

Balconcito

BOTELLAS



PATAS de regulación

 La cantidad y/o su ubicación pueden variar.

Se encuentra solo en algunos modelos.

Page 35

Puesta en funcionamiento y uso

Poner en marcha el aparato

! Antes de poner en funcionamiento el aparato, siga las instrucciones sobre la instalación (ver Instalación).

! Antes de conectar el aparato limpie bien los compartimentos

bicarbonato.

! El aparato posee un control que lo protege contra sobrecargas, que hace funcionar el compresor sólo después de aproximadamente 8 minutos del encendido. Esto sucede también después de cada interrupción de la alimentación eléctrica, voluntaria o involuntaria (black out).

1. Coloque el mando de FUNCIONAMIENTO DEL CONGELADOR en

2. Enchufe el aparato en la toma y verifique que se encienda el piloto verde de ALIMENTACIÓN.

3. Gire el mando de FUNCIONAMIENTO DEL CONGELADOR hasta un valor medio y pulse el botón SUPER FREEZE (congelación rápida): se encenderá el piloto amarilla SUPER FREEZE. La misma se apagará cuando el congelador haya alcanzado la temperatura óptima: a partir de ese momento será posible introducir los alimentos.

4. Gire el mando de FUNCIONAMIENTO DEL FRIGORÍFICO hasta un valor medio. Después de algunas horas será posible introducir alimentos en el frigorífico.

y los accesorios con agua tibia y

;

 Para regular la temperatura utilice el mando de

FUNCIONAMIENTO DEL FRIGORÍFICO (ver Descripción).

 Pulse el botón SUPER COOL (enfriamiento rápido) para

disminuir la temperatura en poco tiempo, por ejemplo cuando el compartimento se llena después de una compra abundante. La función se desactiva automáticamente una vez transcurrido el tiempo necesario.

 Introduzca sólo alimentos fríos o tibios, nunca calientes

(ver Precauciones y consejos).

 Recuerde que los alimentos cocidos no se mantienen

durante más tiempo que los crudos.

 No introduzca recipientes destapados con líquidos:

produciría un aumento de humedad con la consiguiente formación de condensación.

BANDEJAS: enteras o tipo rejilla. Son

PLAY ZONE*: con el nuevo estante portabotellas Play

Zone es posible enfriar rápidamente botellas, latas, bebidas para deportistas y tenerlas siempre cómodamente a su disposición.

extraíbles y su altura es regulable gracias a las guías especiales (ver la figura), se utilizan para introducir recipientes o alimentos de gran tamaño. Para regular la altura no es necesario extraer las bandejas completamentes.

Uso óptimo del frigorífico

No Frost

Se puede reconocer por la presencia de celdas de aireación ubicadas en las paredes posteriores de los compartimentos. El sistema No Frost administra un flujo continuo de aire frío que recoge la humedad e impide la formación de hielo y escarcha: en el

compartimento frigorífico mantiene el justo nivel de humedad y, gracias a la ausencia de escarcha, preserva las cualidades originales de los alimentos; en el compartimento congelador evita la formación de hielo volviendo innecesarias las operaciones de descongelación y evitando que los alimentos se peguen entre sí. No introduzca alimentos o recipientes en contacto directo con la pared refrigerante posterior porque se pueden obstruir los orificios de aireación y facilitar la formación de condensación. Cierre las botellas y envuelva los alimentos.

Si Play Zone está apoyada en el estante de vidrio, es posible colocar botellas de grandes y medianas dimensiones simplemente apoyándolas. De este modo, el vino, por ejemplo, se conservará del mejor modo posible. Una vez plegada y fijada en los sujetadores correspondientes ubicados al costado del estante, se pueden colocar las latas (parte alta), las bebidas para deportistas (parte central) y otras latas y bebidas para deportistas apoyadas en el resto del estante.Al colocar las latas (en la Play zone) tenga cuidado de no ponerlas en contacto con la pared posterior del refrigerador. Play Zone se puede utilizar como un normal estante (una vez apoyada), desplazarla de un nivel a otro junto con todo el estante y lavarla fácilmente, incluso en lavavajilla. La posición ideal del estante con la Play zone es la central.

Se encuentra solo en algunos modelos.

Page 36

Uso óptimo del congelador

WATER LEVEL

MAX

WATER LEVEL

MAX

WATER LEVEL

MAX

 Para regular la temperatura utilice el mando de

FUNCIONAMIENTO DEL CONGELADOR (ver Descripción).

 No vuelva a congelar alimentos que están por

descongelar o descongelados; dichos alimentos deben ser previamente cocinados para ser consumidos (dentro de las 24 horas).

 Los alimentos frescos por congelar no se deben colocar

en contacto con los ya congelados; se deben colocar en el compartimento superior CONGELAMIENTO y CONSERVACIÓN donde la temperatura desciende por debajo de los 18ºC y garantiza una mayor velocidad de congelación.

 No coloque en el congelador botellas de vidrio que

contengan líquidos, tapadas o cerradas herméticamente porque podrían romperse.

 La cantidad máxima diaria de alimentos a congelar está

indicada en la placa de características ubicada en el compartimento frigorífico abajo a la izquierda (por ejemplo: 4 Kg/24h).

Cubeta de hielo Ice3. Su colocación

en la parte superior de los cajones del freezer

garantiza una mayor limpieza (el hielo no está en contacto con los alimentos) y ergonomía (no gotea cuando se carga).

1. Extraiga la cubeta empujándola hacia arriba. Controle que la cubeta esté completamente vacía y llénela de agua utilizando el orificio correspondiente.

2. Tenga cuidado de no superar el nivel indicado (MAX WATER LEVEL). Demasiada agua obstaculiza la salida de los cubitos de hielo (si esto sucede, espere hasta que el hielo se derrita y vacíe la cubeta).

3. Gire la cubeta 90º: el agua llena las formas por el principio de vasos comunicantes (ver la figura).

4. Cierre el orificio con la tapa que se suministra con el aparato y vuelva a colocar la cubeta.

5. Después de que se haya formado el hielo (tiempo mínimo: 8 horas aproximadamente) golpee la cubeta sobre una superficie dura y moje su parte externa para despegar los cubitos; luego hágalos salir por el orificio.

 Para congelar (si el congelar ya está en funcionamiento):

pulse el botón SUPER FREEZE (congelación rápida) (encendido de la correspondiente piloto amarilla), introduzca los alimentos y cierre la puerta. La función se desactiva automáticamente después de 24 horas o cuando se alcanza la temperatura óptima (piloto apagado);

! Evite abrir la puerta durante la congelación.

! Cuando se produzca una interrupción de corriente o una

avería, no abra la puerta del congelador: de este modo, los alimentos congelados se conservarán sin alteración durante aproximadamente 9-14 horas.

! Para evitar obstaculizar la circulación de aire en el interior del congelador, se recomienda no obstruir los orificios de aireación con alimentos o recipientes..

Page 37

Mantenimiento y cuidados

Cortar la corriente eléctrica

Durante los trabajos de limpieza y mantenimiento, es necesario aislar el aparato de la red de alimentación eléctrica:

1. coloque el mando de FUNCIONAMIENTO DEL CONGELADOR en

2. desenchufe el aparato.

! Si no se efectúa este procedimiento puede desconectar la alarma: dicha alarma no es síntoma de anomalía. Para restablecer el normal funcionamiento es suficiente colocar el mando de FUNCIONAMIENTO DEL CONGELADOR en el valor deseado. Para aislar el aparato proceda siguiendo los puntos 1 y 2.

;

Limpiar el aparato

 Las partes externas, las partes internas y las juntas de

goma se pueden limpiar con una esponja empapada en agua tibia y bicarbonato de sodio o jabón neutro. No utilice disolventes, productos abrasivos, lejía o amoníaco.

 Los accesorios extraíbles se pueden colocar en remojo

en agua caliente y jabón o detergente para platos. Enjuáguelos y séquelos con cuidado.

 La parte posterior del aparato tiende a cubrirse de polvo

que se puede eliminar, después de haber apagado y desenchufado el aparato, utilizando con delicadeza la boca de la aspiradora y trabajando con una potencia media.

Función holiday

Si se parte por un período de vacaciones, no es necesario apagar el aparato debido a que posee una función que permite, con bajo consumo eléctrico, mantener la temperatura del compartimento frigorífico alrededor de los 15ºC ; la temperatura del congelador se debe fijar en el mínimo (1) indispensable para la conservación de los alimentos.

Para activar la función: coloque el mando de FUNCIONAMIENTO DEL FRIGORÍFICO en HOLIDAY (ver la figura). Una doble señal sonora confirmará su activación; la desactivación se indica con una sola señal sonora.

Sustituir la bombilla

Para sustituir la bombilla de iluminación del compartimento frigorífico, desenchufe el aparato. Siga las instrucciones que se dan a continuación. Acceda a la lámpara quitando la protección como se indica en la figura. Sustitúyala con otra bombilla con una potencia igual a la indicada en la protección (10 W).

Evitar la formación de moho y malos olores

 El aparato está construido con materiales higiénicos que

no transmiten olores. Para mantener esta característica es necesario que los alimentos estén siempre protegidos y bien cerrados. Esto evitará también la formación de manchas.

 Si se debe apagar el aparato por un largo período, limpie

su interior y deje las puertas abiertas.

Page 38

Precauciones y consejos

! El aparato ha sido proyectado y fabricado en

conformidad con las normas internacionales sobre seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Este equipamiento es conforme con las siguientes Directivas Comunitarias:

- 73/23/CEE del 19/02/73 (Baja Tensión) y sucesivas modificaciones;

-89/336/CEE del 03/05/89 (Compatibilidad Electromagnética) y sucesivas modificaciones;

- 2002/96/CE.

Seguridad general

 El aparato ha sido pensado para un uso de tipo no

profesional en el interior de una vivienda.

 El aparato debe ser utilizado para conservar y congelar

alimentos sólo por personas adultas y según las indicaciones contenidas en este manual.

 El aparato no se debe instalar al aire libre ni siquiera si el

lugar está protegido debido a que es muy peligroso dejarlo expuesto a la lluvia y tormentas.

 No toque el aparato estando descalzo o con las manos

o pies mojados o húmedos.

 No toque las piezas refrigerantes internas: podría

quemarse o herirse.

 No desenchufe el aparato tirando del cable sino

sujetando el enchufe.

 Es necesario desenchufar el aparato antes de realizar

operaciones de limpieza y de mantenimiento. No es suficiente llevar el mando para LA REGULACIÓN DE LA TEMPERATURA hasta la posición para eliminar todo contacto eléctrico.

 En caso de avería, nunca acceda a los mecanismos

internos para intentar una reparación.

 En el interior de los compartimientos donde se

conservan alimentos congelados, no utilice utensilios cortantes o con punta ni aparatos eléctricos, que no sean los recomendados por el fabricante.

 No introduzca en su boca cubitos apenas extraídos del

congelador.

 No permita a los niños que jueguen con el aparato. No

se deben sentar en los cajones o colgarse de la puerta.

(aparato apagado)

Eliminación

 Eliminación del material de embalaje: respete las normas

locales, de esta manera los embalajes podrán ser reutilizados.



En base a la Norma europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva.

El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo.

Ahorrar y respetar el medio ambiente

 Instale el aparato en una ambiente fresco y bien aireado,

protéjalo de la exposición directa a los rayos no lo coloque cerca de fuentes de calor.

 Para introducir o extraer los alimentos, abra las puertas

del aparato el menor tiempo posible. Cada apertura de las puertas produce un notable gasto de energía.

 No llene con demasiados alimentos el aparato: para

una buena conservación, el frío debe poder circular libremente. Si se impide la circulación, el compresor trabajará continuamente.

 No introduzca alimentos calientes: elevarían la

temperatura interior obligando al compresor a un mayor trabajo con un gran gasto de energía eléctrica.

 Descongele el aparato si se formara hielo (ver

Mantenimiento); una espesa capa de hielo vuelve más difícil la cesión de frío a los alimentos y hace que aumente el consumo de energía.

 Mantenga eficientes y limpias las juntas para que se

adhieran bien a las puertas y no dejen salir el frío (ver Mantenimiento).

solares y

 Los embalajes no son juguetes para los niños.

Page 39

Anomalías y soluciones

Puede suceder que el aparato no funcione. Antes de llamar al Servicio de Asistencia Técnica (ver Asistencia), controle que no se trate de un problema fácilmente solucionable con la ayuda de la siguiente lista.

Anomalías:

El piloto verde de ALIMENTACIÓN no se enciende.

El motor no arranca.

Los pilotos están débilmente encendidas.

a) Suena la alarma.

b) Suena la alarma y centellean los dos pilotos amarillos.

c) Suena la alarma y centellean los dos pilotos amarillos y el verde.

Heating is excessive

+ buzzer

Heating danger

+ buzzer

Posibles causas / Solución:

 El enchufe no está introducido en la toma de corriente o no está lo suficiente

como para hacer contacto o bien en la casa no hay corriente.

 El aparato posee un control que lo protege contra sobrecargas (ver Puesta en

funcionamiento y uso).

 Desconecte el enchufe y vuelva a introducirlo en la toma de corriente después

de haberlo girado sobre sí mismo.

a) La puerta del frigorífico ha quedado abierta durante más de dos minutos.

El sonido cesa cuando se cierra la puerta.

b) El aparato señala un calentamiento excesivo del congelador.

Se aconseja verificar el estado de los alimentos: podría ser necesario desecharlos.

c) El aparato señala un calentamiento peligroso del congelador: los alimentos

deben ser desechados.

b/c) En el primer caso el congelador se mantendrá a una temperatura de

aproximadamente 0ºC para no hacer recongelar los alimentos. En el segundo caso, en cambio, la temperatura se mantiene alrededor de los  18ºC. Para apagar la señal sonora: abra y cierre la puerta del frigorífico. Para restablecer el funcionamiento normal: lleve el mando de FUNCIONAMIENTO DEL CONGELADOR hasta la posición aparato.

(apagado) y vuelva a encender el

El piloto verde de ALIMENTACIÓN centellea.

El frigorífico y el congelador enfrían poco.

En el frigorífico los alimentos se congelan.

El motor funciona continuamente.

El aparato hace mucho ruido.

La temperatura de algunas partes externas del frigorífico es elevada.

 El aparato no funciona correctamente. Llame al Servicio de Asistencia Técnica.

 Las puertas no cierran bien o las juntas están dañadas.  Las puertas se abren demasiado frecuentemente.  Los mandos de FUNCIONAMIENTO no están en la posición correcta (ver

Descripción).

 El frigorífico o el congelador se han llenado excesivamente.

 El mando de FUNCIONAMIENTO DEL FRIGORÍFICO no está en la posición

correcta (ver Descripción).

 Los alimentos están en contacto con la pared posterior.

 Fue pulsado el botón SUPER FREEZE (congelación rápida): el piloto amarilla SUPER

FREEZE está encendida (ver Desc.).  La puerta no está bien cerrada o se abre continuamente.  La temperatura externa es muy alta.

 El aparato no fue instalado en un lugar plano (ver Instalación).  El aparato ha sido instalado entre muebles u objetos que vibran y producen

ruidos.  El gas refrigerante interior produce un ligero ruido aún cuando el compresor

está detenido: no es un defecto, es normal.

 Las temperaturas elevadas son necesarias para evitar la formación de

condensación en zonas particulares del producto.

Page 40

Asistencia

195065631.00

08/2007 - Xerox Business Services

 Verifique si la anomalía puede ser resuelta por ud. mismo (ver Anomalías y Soluciones).  Se, apesar de todos os controlos, o aparelho não funcionar e a anomalia que notou continuar a verificar-se,

chamar o Centro de Assistência Técnica mais próximo.

Antes de llamar al Servicio de Asistencia Técnica:

modelo

número de serie

Comunique:

 el tipo de anomalía  el modelo de la máquina (Mod.)  el número de serie (S/N) Esta información se encuentra en la placa de características ubicada en el compartimento frigorífico abajo a la izquierda.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total

Gross Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr.

Made in Italy 13918

Gross Bruto Brut

Test

P.S-I.

93139180000 S/N 704211801

Net Util Utile

Pressure HIGH-235

LOW 140

Cod.

Gross Bruto Brut

Fuse

Freez. Capac

Poder de Cong

kg/24 h

4,0

Max 15 w

Class

Clase

Classe

No recurrir nunca a técnicos no autorizados y rechazar siempre la instalación de repuestos no originales.

Page 41

Instrucþiuni de folosire

COMBINÃ FRIGIDER/CONGELATOR

GBI F

Italiano, 1

Espanol,

English,11

Românã, 41

BAAN 33 NF P

Sumar

Instalare, 42

Amplasare ºi racordare Reversibilitate deschidere uºi

Français, 21

Descriere aparat, 43-44

Panou control Vedere de ansamblu

Pornire ºi utilizare, 45-46

Activare aparat Utilizare optimalã frigider Utilizare optimalã congelator

Întreþinere ºi curãþire, 47

Decuplare electricã Curãþare aparat Evitarea mucegaiului ºi a mirosurilor urâte Decongelare aparat Înlocuire bec

Precauþii ºi sfaturi, 48

Siguranþa generalã Lichidare aparat Economisirea energiei ºi protecþia mediului înconjurãtor

Anomalii ºi remedii, 49

Asistenþã, 50

Page 42

Instalare

! Este important sã pãstraþi acest manual pentru a-l putea consulta în orice moment. În caz de vânzare, de cesiune sau de schimbare a locuinþei, acesta trebuie sã fie înmânat împreunã cu maºina de spãlat, pentru a informa noul proprietar cu privire la funcþionare ºi la respectivele avertismente.

! Citiþi cu atenþie instrucþiunile: veþi gãsi informaþii importante cu privire la instalaþie, la folosire ºi la siguranþã.

Amplasare ºi racordare

Amplasare

1. Amplasaþi aparatul într-un loc aerisit ºi fãrã umezealã.

2. Nu obturaþi grãtarele de aerisire din spatele frigiderului: compresorul ºi condensatorul emanã cãldurã ºi necesitã o bunã aerisire pentru a funcþiona în mod corectºi a limita consumul de energie electricã.

3. Pentru aceasta, lãsaþi o distanþã între frigider ºi mobilier de cel puþin 10 cm (în partea de sus) ºi de cel puþin 5 cm (lateral).

4. Îndepãrtaþi aparatul de sursele de cãldurã.(raze solare directe, aragaz).

5. Pentru a pãstra distanþa optimã a produsului faþã de

peretele din spate al acestuia, montaþi distanþierii din setul de instalare, urmãrind instrucþiunile din foaia anexatã.

Reversibilitate deschidere uºi

Punere la nivel

1. Instalaþi aparatul pe o suprafaþã planã ºi rigidã.

2. Dacã pavimentul nu este perfect orizontal, echilibraþi frigiderul înºurubând sau deºurubând suporþii anteriori.

Conectare electricã

Dupã transport, poziþionaþi aparatul vertical ºi aºteptaþi cel puþin 3 ore înainte de a-l cupla la reþea. Înainte de a introduce ºtecherul în prizã, asiguraþi-vã ca:

 priza sã fie cu împãmântare ºi conform prevederilor de

lege;

 caracteristicile prizei sã fie astfel încât sã suporte

sarcina de putere a aparatului, indicatã pe tãbliþa de caracteristici din interiorul frigiderului (în partea de jos, din stânga) - de ex. 150 W;

 tensiunea de alimentare sã fie cuprinsã în rangul

valorilor indicate în plãcuþa de caracteristici (din partea de jos, în stânga) - de ex. 220-240V;

 priza sã fie compatibilã cu ºtecherul aparatului.

În caz contrar, apelaþi la serviciile unui electrician autorizat ( vezi Asistenþa); nu folosiþi prelungitoare ºi prize multiple.

! Dupã instalare, cablul de alimentare ºi priza de curent trebuie sã fie uºor accesibile.

! Cablul nu trebuie sã fie îndoit sau comprimat. ! Cablul trebuie sã fie controlat periodic ºi înlocuit de

electricieni autorizaþi (vezi Asistenþa).

! Firma îºi declinã orice responsabilitate în cazul în care aceste norme nu se respectã.

∅ 3mm

Page 43

Descriere aparat

Panoul de control

Întrerupãtor

FUNCÞIONARE FRIGIDER

Tasta

SUPER COOL

 Tasta SUPER COOL (rãcire rapidã) pentru a micºora

rapid temperatura din frigider. Când este apãsatã, se aprinde indicatorul luminos SUPER COOL (vezi Pornire ºi utilizare).

 Întrerupãtorul FUNCÞIONARE FRIGIDER pentru a

regla temperatura din frigider:

mai cald.

mai rece.

ECO este temperatura optimalã cu consum energetic redus.

HOLIDAY este funcþia Holiday (vezi Întreþinere ºi curãþire).

opreºte frigider.

Indicator luminos

SUPER COOL

Indicator luminos

ALIMENTARE

Indicator luminos

SUPER FREEZE

 Indicatorul luminos galben SUPER FREEZE (congelare

rapidã): se aprinde când se apasã tasta SUPER FREEZE.

 Întrerupãtorul FUNCÞIONARE CONGELATOR pentru

a regla temperatura din congelator:

mai cald.

mai rece.

ECO este temperatura optimalã cu consum energetic redus.

opreºte aparatul, inlcusiv frigiderul.

 Tasta SUPER FREEZE (congelare rapidã): pentru

congelarea alimentelor proaspete. Când este apãsatã, se aprinde indicatorul luminos SUPER FREEZE (vezi Pornire ºi utilizare).

Întrerupãtor

FUNCÞIONARE CONGELATOR

Tasta

SUPER FREEZE

 Indicatorul luminos galben SUPER COOL (rãcire

rapidã): se aprinde când se apasã tasta SUPER COOL.

 Indicatorul verde ALIMENTARE: se aprinde când

aparatul este conectat la reþeaua de alimentare.

! Indicatoarele luminoase semnaleazã ºi mãrirea excesivã a temperaturii din congelator (vezi Anomalie ºi remedii).

Page 44

Descriere aparat

Vedere de ansamblu

Instrucþiunile de utilizare sunt valabile pentru mai multe modele, deci este posibil ca ilustraþiile sã nu corespundã întocmai aparatului pe care l-aþi achiziþionat. Descrierea componentelor care pot varia este cuprinsã în paginile urmãtoare.

Suport detaºabil cu

BECUL

(vezi Întreþinere)

capac OUÃ

RAFT

Caseta FRUCTE ºi

VERDEÞURI

Recipient gheaþã

Ice

Compartimentul

CONGELARE ºi

CONSERVARE

Recipient gheaþã

Ice

Compartimentul

CONSERVARE

RAFT DE OBIECTE DETAªABIL

Raft STICLE



SUPORT

de reglare

 Variazã ca numãr sau ca poziþie.

Numai pe anumite modele.

Page 45

Pornire ºi utilizare

Activare aparat

! Înainte de a pune în funcþiune aparatul, urmãriþi instrucþiunile cu privire la instalare (vezi Instalare).

! Înainte de a conecta aparatul la reþea, curãþaþi compartimentele ºi accesoriile cu apã cãlduþã ºi bicarbonat.

! Aparatul este dotat cu un sistem de protecþie a motorului care activeazã compresorul dupã aproximativ 8 minute de la punerea în funcþiune. Acest lucru se întâmplã de fiecare datã când se întrerupe curentul electric, în mod voluntar sau involuntar (panã).

1. Poziþionaþi selectorul FUNCÞIONARE CONGELATOR pe .

2. Introduceþi ºtecherul în prizã ºi verificaþi dacã indicatorul verde ALIMENTARE s-a aprins.

3. Rotiþi selectorul FUNCÞIONARE CONGELATOR într-o poziþie mijlocie ºi apãsaþi tasta SUPER FREEZE (congelare rapidã): se va aprinde indicatorul galben SUPER FREEZE.

Acesta se va stinge când congelatorul va atinge

temperatura optimalã; abia atunci puteþi introduce alimentele în congelator.

4. Rotiþi selectorul FUNCÞIONARE FRIGIDER într-o poziþie de mijloc. Dupã câteva ore puteþi introduce alimentele în frigider.

Utilizare optimalã frigider

 Pentru reglarea temperaturii, folisþi selectorul

FUNCÞIONARE FRIGIDER (vezi Descriere aparat).

 Apãsaþi pe tasta SUPER COOL (rãcire rapidã) pentru a

micºora temperatura în scurt timp (de exemplu când umpleþi frigiderul cu o cantitate mare de alimente). Funcþia se dezactiveazã automat dupã o perioadã de timp corespunzãtoare rãcirii frigiderului.

 Introduceþi numai alimentele reci sau abia cãlduþe,

niciodatã calde (vezi Precauþii ºi sfaturi).

 Amintiþi-vã cã valabilitatea alimentelor conservate în

frigider este aceeaºi pentru cele preparate ca ºi pentru cele crude.

 Nu introduceþi lichidele în recipiente fãrã capac: ele ar

spori umiditatea ºi ar determina formarea de condens.

RAFTURI pline sau în formã de

ºi fãrã a extrage raftul întreg.

PLAY ZONE

rãcirea rapidã a sticlelor, cutiilor sau integratorilor, pãstrându-le în acelaºi timp la îndemâna dvs.

: Suportul de sticle Play Zone asigurã

grãtar. Sunt detaºabile ºi reglabile în înãlþime mulþumitã ghidajelor(vezi figura), utile pentru susþinerea recipientelor sau a alimentelor de dimensiuni mari. Reglarea înãlþimii la care sunt dispuse se poate face

No Frost Se poate recunoaºte dupã

ochiurile de aerisire dispuse pe pereþii posteriori ai compartimentelor. Sistemul No Frost genereazã un flux de aer rece care recolteazã umiditatea împiedicând formarea de gheaþã sau

brumã: în frigider menþine nivelul de umiditate corect ºi, datoritã absenþei de brumã, pãstreazã prospeþimea alimentelor, iar în congelator evitã formarea de gheaþã, împiedicând deci lipirea alimentelor ceea ce anuleazã necesitatea efectuãrii operaþiilor de dezgheþare. Nu puneþi alimentele sau recipientele în contact cu peretele refrigerent posterior, pentru a nu obtura orificiile de aerisire ºi a evita, ca urmare, formarea de condens. Închideþi bine sticlele ºi înfãºuraþi alimentele în mod corespunzãtor.

Dacã suportul Play Zone este amplasat pe raftul de sticlã, dispuneþi pe acesta sticlele de mãrime mare sau mijlocie. În acest mod, vinul, de exemplu, va fi pãstrat în condiþii optimale. Dacã l-aþi îndoit ºi fixat în pãrþile laterale ale raftului, atunci puteþi dispune, în partea mai înaltã cutii, în partea din mijloc integratori ºi în rest, alte tipuri de cutii sau integratori. Suportul Play Zone poate fi folosit ca un raft obiºnuit (dupã ce a fost fixat în mod corespunzãtor), deplasat pe orice raft ºi spãlat fie cu mâna, fie cu maºina de spãlat vase.

Numai pe anumite modele.

Page 46

Utilizare optimalã congelator

WATER LEVEL

MAX

WATER LEVEL

MAX

WATER LEVEL

MAX

 Pentru reglarea temperaturii, folosiþi selectorul

FUNCÞIONARE CONGELATOR (vezi Descriere aparat).

 Nu recongelaþi alimentele decongelate sau în curs de

decongelare; acestea trebuie preparate ºi consumate în maxim 24 de ore.

 Alimentele proaspete (de congelat) nu trebuie sã fie

puse lângã cele deja congelate, ci aºezate în compartimentul de sus  de CONGELARE ºi CONSERVARE - unde temperatura este mai micã de 18° C, pentru a se congela rapid.

 Nu introduceþi în congelator sticle pline închise

ermetic, deoarece se pot sparge.

 Cantitatea maximã zilnicã de alimente de congelat este

indicatã în tãbliþa de caracteristici din frigider (în partea de jos, în stânga); de exemplu: Kg/24h 4).

 Pentru a congela alimentele (dacã congelatorul este în

funcþiune) procedaþi astfel: apãsaþi tasta SUPER FREEZE (de congelare rapidã). Când indicatorul galben se va aprinde, puteþi introduce alimentele ºi închide uºa. Funcþia se dezactiveazã automat dupã 24 de ore sau dupã ce se atinge temperatura optimalã (indicatã de stingerea indicatorului luminos galben);

Recipientul de gheaþã Ice3. Mulþumitã amplasãrii sale, deasupra casetelor din compartimentul congelator, acest recipeint menþine o salubritate sporitã (gheaþa nu intrã în contact cu alimentele) ºi o ergonomie particularã (apa nu picurã în momentul umplerii acestuia).

1 extrageþi recipientul împingându-l în sus. Asiguraþi-vã

cã recipientul este gol ºi introduceþi apã prin orificiul indicat.

2. Fiþi atenþi sã nu depãºiþi nivelul recomandat (MAX WATER LEVEL). Excesul de apã obstaculeazã ieºirea cuburilor (dacã se întâmplã, aºteptaþi sã se topeascã gheaþa ºi goliþi recipientul).

3. Rotiþi recipientul la 90°: apa, în virtutea principiului vaselor comunicante, va umple toate formele (vezi figura).

4. Închideþi orificiul cu capacul din dotare ºi poziþionaþi recipientul la locul sãu, introducându-l mai întâi cu partea de sus ºi apoi împingându-l în jos.

5. Când gheaþa va fi gata (în 8 ore circa), bateþi recipientul pe o suprafaþã durã ºi turnaþi un pic de apã peste el, pentru a putea desprinde cuburile (care vor ieºi prin orificiu).

! În timpul congelãrii evitaþi deschiderea uºii congelatorului. ! Dacã se întrerupe curentul sau este vreo defecþiune

(panã) de la reþea, nu deschideþi uºa congelatorului: în acest mod alimentele îngheþate ºi congelate se vor pãstra intacte timp de 9-14 ore.

! Pentru a evita împiedicarea circulaþiei aerului în interiorul congelatorului, se recomandã a nu acoperi cu alimente sau recipiente, orificiile de aerisire.

Page 47

Întreþinere ºi curãþire

Întrerupeþi alimentarea electricã a aparatului.

În timpul operaþiilor de curãþire ºi întreþinere nu este necesar sã izolaþi complet combina (sã întrerupeþi curentul de la reþea).

1. Poziþionaþi selectorul FUNCÞIONARE CONGELATOR pe ;

2. scoateþi ºtecherul din prizã.

! Dacã nu respectaþi aceastã procedurã, se poate declanºa alarma, dar aceasta nu reprezintã o anomalie. Pentru a readuce aparatul la funcþionarea normalã, este suficient sã poziþionaþi selectorul FUNCÞIONARE CONGELATOR în dreptul valorii dorite. Pentru a izola complet combina, procedaþi dupã indicaþiile de la punctele 1 ºi 2.

Curãþare aparat

 Exteriorul, interiorul ºi garniturile din cauciuc pot fi

curãþate cu un burete îmbibat în apã cãlduþã ºi bicarbonat de sodiu sau sãpun neutru. Nu folosiþi solvenþi, substanþe abrazive, înãlbitor sau amoniac.

 Accesoriile detaºabile pot fi puse la înmuiat în apã

caldã ºi sãpun sau detergent de vase. Dupã spãlare, clãtiþi-le ºi ºtergeþi-le bine.

 Partea posterioarã a combinei atrage praful, care

poate fi aspirat folosind tubul rigid al aspiratorului (acesta fiind reglat la o vitezã medie). Procedaþi cu atenþie: înainte de a aspira praful, opriþi aparatul ºi scoateþi ºtecherul din prizã.

Funcþia holiday

Dacã plecaþi în concediu, nu este necesar sã opriþi combina, deoarece aceasta este dotatã cu o funcþie care permite - cu un consum de energie minim - menþinerea temperaturii constante în frigider (15° C pentru a proteja fardurile ºi produsele cosmetice) ºi congelator (la minim, poziþia 1, pentru conservarea alimentelor).

Pentru a activa funcþia este necesar sã: poziþionaþi selectorul FUNCÞIONARE FRIGIDER pe HOLIDAY (vezi figura). Veþi auzi douã semnale scurte care vã vor confirma activarea funcþiei; dezactivarea vã va fi indicatã printr-un singur semnal.

Înlocuire bec

Pentru a înlocui becul din frigider, scoateþi mai întâi ºtecherul din prizã. Urmãriþi instrucþiunile de mai jos.

Îndepãrtaþi protecþia dupã indicaþiile din figurã pentru a ajunge la bec. Înlocuiþi-l cu unul similar, a cãrui putere sã fie egalã cu cea indicatã pe capacul de protecþie (10 W).

Evitarea mucegaiului ºi a mirosurilor urâte

 Aparatul este fabricat cu materiale igienice care nu

emanã nici un miros. Pentru a pãstra aceastã caracteristicã, este necesar ca alimentele sã fie întotdeauna protejate în recipiente închise. Acest lucru este necesar pentru a evita pãtarea alimentelor.

 Dacã doriþi sã opriþi aparatul pe o perioadã mai mare

de timp, curãþaþi interiorul ºi lãsaþi uºile deschise.

Page 48

Precauþii ºi sfaturi

! Aparatul a fost proiectat ºi construit conform normelor

internaþionale de siguranþã. Aceste avertizãri sunt furnizate din motive de siguranþã ºi trebuie sã fie citite cu atenþie.

Acest aparat este conform cu urmãtoarele Directive Comunitare:

-73/23/CEE din data de 19/02/73 (Tensiuni Joase) ºi modificãri succesive;

- 89/336/CEE din data de 03/05/89 (Compatibilitate Electromagneticã) ºi modificãri succesive;

- 2002/96/CE.

Siguranþa generalã

 Acest aparat de uz casnic fost conceput pentru a fi

folosit numai în interiorul locuinþelor.

 De aceea, trebuie sã fie utilizat numai pentru

conservarea ºi congelarea alimentelor ºi numai de persoane adulte, conform instrucþiunilor din manual.

 Aparatul nu trebuie instalat în aer liber, nici chiar în

cazul în care spaþiul este adãpostit, deoarece expunerea acestuia la ploi ºi furtuni este foarte periculoasã.

 Nu atingeþi aparatul când sunteþi desculþi sau cu

mâinile sau picioarele ude sau umede.

 Nu atingeþi componentele de rãcire din interiorul sãu:

cã puteþi arde sau rãni.

 Nu scoateþi ºtecherul din prizã trãgând de cablu.

Lichidare aparat

 Lichidarea ambalajelor: respectaþi normele locale, în

acest fel ambalajele vor putea fi utilizate din nou.

 Lichidarea unui aparat vechi: RESPECTAÞI

LEGISLAÞIA ÎN MATERIE DE LICHIDARE. Frigiderele ºi congelatoarele conþin, în zona de rãcire ºi în izolaþie, gaz izobutan ºi ciclopentan care, dacã sunt eliminate în atmosferã, sunt periculoase. EVITAÞI DECI DETERIORAREA TUBURILOR.

 Înainte de a lichida aparatul vechi, tãiaþi cablul de

alimentare cu curent electric ºi îndepãrtaþi balamalele, pentru a nu putea fi utilizat de altcineva.

Economisirea energiei ºi protecþia mediului înconjurãtor

 Amplasaþi aparatul într-un loc rãcoros ºi bine ventilat,

protejaþi-l de razele solare directe ºi de sursele de cãldurã.

 Pentru a introduce sau scoate alimentele, deschideþi ºi

închideþi uºile cât mai repede cu putinþã. Fiecare deschidere a uºii înseamnã consum de energie.

 Nu încãrcaþi aparatul: pentru a asigura o bunã rãcire a

alimentelor, aerul trebuie sã circule cât mai bine. Dacã împiedicaþi circulaþia aerului, compresorul va lucra în permanenþã.

 Este necesar sã scoateþi ºtecherul din prizã înainte de

a efectua operaþiile de curãþire ºi întreþinere. Nu este suficient sã poziþionaþi selectorul pentru REGLAREA TEMPERATURII pe alimentarea cu curent electric.

 În caz de defecþiune, nu umblaþi în nici un caz la

mecanismele interne ºi nu încercaþi s-o reparaþi singuri.

 Nu utilizaþi - în compartimentele de pãstrare a alimentelor

congelate  obiecte tãietoare sau ascuþite, sau aparate electrice, dacã nu au fost recomandate de fabricant.

 Nu bãgaþi în gurã cuburile de gheaþã imediat dupã ce

le-aþi scos din congelator.

 Nu lãsaþi copiii sã se joace cu aparatul. în nici un caz

ei nu trebuie sã se aºeze pe casete sau sã se agaþe de uºã.

 Ambalajele nu sunt jucãrii pentru copii!

(aparat oprit) pentru a tãia

 Nu introduceþi alimente calde: acestea determinã

creºterea temperaturii ºi deci obligã compresorul sã funcþioneze mai mult, ceea ce înseamnã un consum mãrit de energie.

 Dezgheþaþi aparatul dacã observaþi cã s-a format

gheaþã (vezi Întreþinere); stratul de gheaþã gros împiedicã rãcirea alimentelor ºi mãreºte consumul de energie.

 Curãþaþi ºi verificaþi eficienþa garniturilor: dacã nu

asigurã o închidere etanºã, aerul rece va ieºi din frigider (vezi Întreþinere).

Page 49

Anomalii ºi remedii

Se poate întâmpla ca aparatul sã nu funcþioneze. Înainte de a apela serviciul de Asistenþã (vezi Asistenþa), verificaþi dacã nu se trateazã de o problemã uºor de rezolvat:

Anomalii:

Indicatorul verde ALIMENTARE nu se aprinde

Motorul nu porneºte.

Indicatoarele emit o luminã slabã.

a) Sunã alarma.

b) Sunã alarma ºi se aprind cele douã indicatoare galbene.

b) Sunã alarma ºi se aprind cele douã indicatoare galbene împreunã cu cel verde.

Încãlzire excesivã

+ semnal acustic

Încãlzire periculoasã

+ semnal acustic

Cauze posibile / Rezolvare:

 ªtecherul nu este introdus în prizã, sau nu face contact sau curentul este

oprit de la reþea (panã).

 Aparatul este dotat cu un sistem de protecþie a motorului (vezi Pornire ºi utilizare).

 Scoateþi ºtecherul din prizã, rotiþi-l în jurul propriului ax, dupã care introduceþi-

l din nou în prizã (invers decât înainte).

a) Uºa frigiderului a rãmas deschisã mai mult de douã minute.

b) Aparatul semnalizeazã încãlzirea excesivã a congelatorului.

Verificaþi alimentele: poate va trebui sã le aruncaþi.

c) Aparatul semnalizeazã încãlzirea excesivã a congelatorului: va fi necesar sã

aruncaþi alimentele.

b/c) În primul caz congelatorul se va menþine la o temperaturã de circa 0° C

pentru a nu congela din nou alimentele. În al doilea caz, temperatura se va pãstra în jur de -18°C. Pentru a opri semnalul acustic: deschideþi ºi închideþi uºa frigiderului. Pentru stabilirea parametrilor de funcþionare normalã: poziþionaþi selectorul de FUNCÞIONARE CONGELATOR pe aparatul.

(oprit) ºi aprindeþi din nou

Ledul verde de ALIMENTARE emite un semnal intermitent.

Frigiderul ºi congelatorul rãcesc puþin

În frigider alimentele se rãcesc prea mult

Motorul funcþioneazã continuu

Aparatul emite prea mult zgomot.

Temperatura anumitor pãrþi externe ale frigiderului este ridicatã

 Aparatul nu funcþioneazã corect. Apelaþi la serviciul de Asistenþã Tehnicã.

 Uºile nu se închid bine sau garniturile sunt deteriorate.  Uºile se deschid foarte des;  Selectorii FUNCÞIONARE nu sunt poziþionaþi în mod corect (vezi Descriere

aparat).

 Frigiderul sau congelatorul au fost umplute excesiv.

 Selectorul FUNCÞIONARE FRIGIDER nu este poziþionat în mod corect (vezi

Descriere aparat)

 Alimentele ating partea din spate a frigiderului.

 Aþi apãsat pe tasta SUPER FREEZE (congelare rapidã). indicatorul galben

SUPER FREEZE este aprins în mod constant (vezi Descriere aparat).  Uºa nu este bine închisã sau a fost deschisã frecvent;  Temperatura exterioarã este foarte ridicatã.

 Aparatul nu este la nivel (vezi Instalare).  A fost instalat între mobilã ºi obiecte care vibreazã ºi emit zgomote;  Gazul refrigerent produce zgomote uºoare chiar ºi atunci când compresorul

este oprit: nu indicã o defecþiune, este normal.



Temperaturile ridicate sunt necesare pentru a evita formarea apei de

condens în anumite zone ale produsului.

Page 50

Asistenþã

Înainte de a apela Asistenþa:

 Verificaþi dacã puteþi remedia singuri anomalia (vezi Anomalii ºi remedii).  Dacã, în ciuda tuturor controalelor, aparatul nu funcþioneazã ºi problema observatã de dumneavoastrã

persistã, chemaþi centrul de asistenþã autorizat cel mai apropiat.

model numãr de serie

Comunicaþi:

 tipul de anomalie;  modelul maºinii (Mod.);  numãrul de serie (S/N). Aceste informaþii se gãsesc pe plãcuþa de caracteristici din frigider, în partea de jos, în stânga.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total

Gross Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr.

Made in Italy 13918

Gross Bruto Brut

Test

P.S-I.

93139180000 S/N 704211801

Net Util Utile

Pressure HIGH-235

LOW 140

Cod.

Gross Bruto Brut

Fuse

Freez. Capac

Poder de Cong

4,0

kg/24 h

Max 15 w

Class

Clase

Classe

Nu apelaþi niciodatã la persoane neautorizaþi ºi refuzaþi instalarea de piese de schimb care nu sunt originale.

Page 51

Page 52

195065631.00

08/2007 - Xerox Business Services
