Page 1

Istruzioni per luso

COMBINATO FRIGORIFERO/CONGELATORE

Italiano, 1

Deutsch

, 25

Suomi, 49

BAAAN 13

GBI

English, 9

Nederlands, 33

Svenska, 57

Français, 17

Dansk, 41

Norsk, 65

Sommario

Installazione, 2

Posizionamento e collegamento Reversibilità apertura porte

Descrizione dellapparecchio, 3

Vista dinsieme

Avvio e utilizzo, 4-5

Avviare lapparecchio Regolazione della temperatura Utilizzare al meglio il frigorifero Utilizzare al meglio il congelatore

Manutenzione e cura, 6

Escludere la corrente elettrica Pulire lapparecchio Evitare muffe e cattivi odori Sbrinare lapparecchio Sostituire la lampadina

Precauzioni e consigli, 7

Sicurezza generale Smaltimento Risparmiare e rispettare lambiente

Anomalie e rimedi, 8

Assistenza, 8

Page 2

Installazione

! È importante conservare questo libretto per poterlo

consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme allapparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono importanti informazioni sullinstallazione, sulluso e sulla sicurezza.

Posizionamento e collegamento

Posizionamento

1. Posizionare lapparecchio in un ambiente ben aerato e non umido.

2. Non ostruire le griglie posteriori di ventilazione: compressore e condensatore emettono calore e richiedono una buona aerazione per funzionare bene e contenere i consumi elettrici.

3. Lasciare una distanza di almeno 10 cm tra la parte superiore dellapparecchio ed eventuali mobili sovrastanti e di almeno 5 cm tra le fiancate e mobili/pareti laterali.

4. Lasciare lapparecchio lontano da fonti di calore (la luce solare diretta, una cucina elettrica).

5. Per mantenere una ottimale distanza del prodotto dalla parete posteriore, montare i distanzieri presenti nel kit di installazione seguendo le istruzioni presenti sul foglio dedicato.

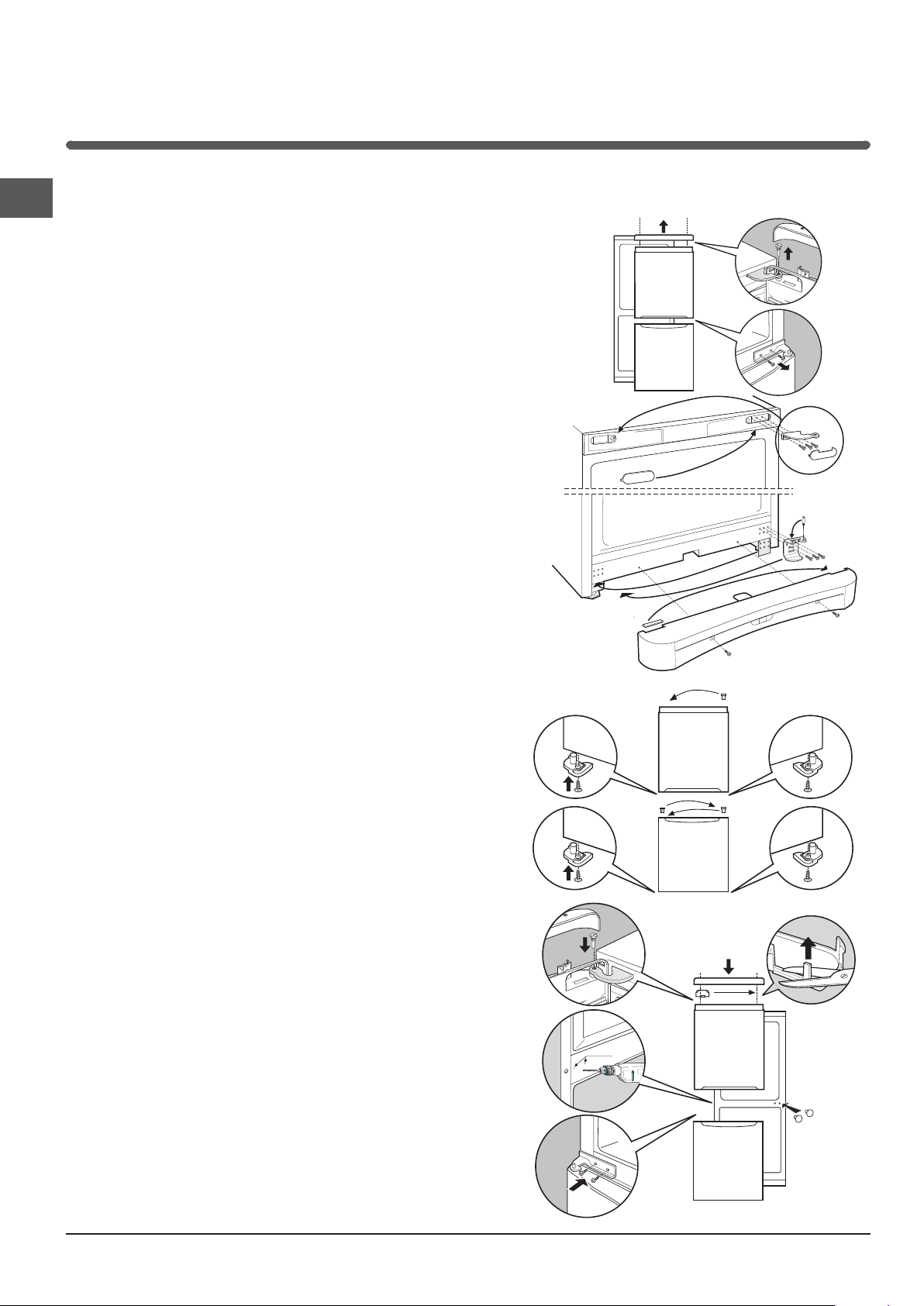

Reversibilità apertura porte

Livellamento

1. Installare lapparecchio su un pavimento piano e rigido.

2. Se il pavimento non fosse perfettamente orizzontale, compensare svitando o avvitando i piedini anteriori.

Collegamento elettrico

Dopo il trasporto, posizionare lapparecchio verticalmente e attendere almeno 3 ore prima di collegarlo allimpianto elettrico. Prima di inserire la spina nella presa della corrente, accertarsi che:

 la presa abbia la messa a terra e sia a norma di legge;  la presa sia in grado di sopportare il carico massimo

di potenza della macchina, indicato nella targhetta caratteristiche posta nel vano frigorifero in basso a sinistra (es 150 W);

 la tensione di alimentazione sia compresa nei valori

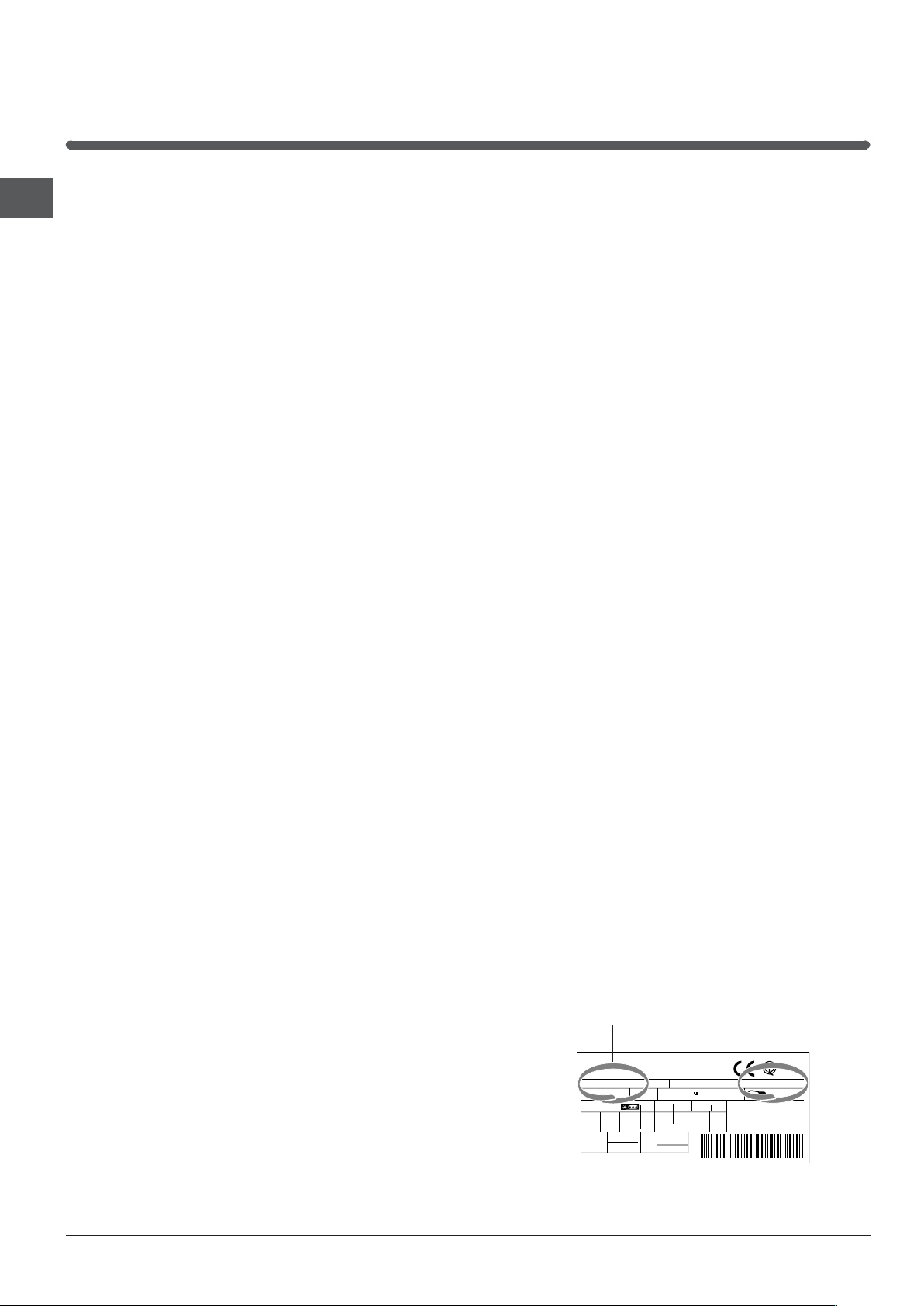

indicati nella targhetta caratteristiche, posta in basso a sinistra (es 220-240 V);

 la presa sia compatibile con la spina dellapparecchio.

In caso contrario richiedere la sostituzione della spina a un tecnico autorizzato (vedi Assistenza); non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente

e sostituito solo da tecnici autorizzati (vedi Assistenza).

! Lazienda declina ogni responsabilità qualora queste norme non vengano rispettate.

∅ 3mm

Page 3

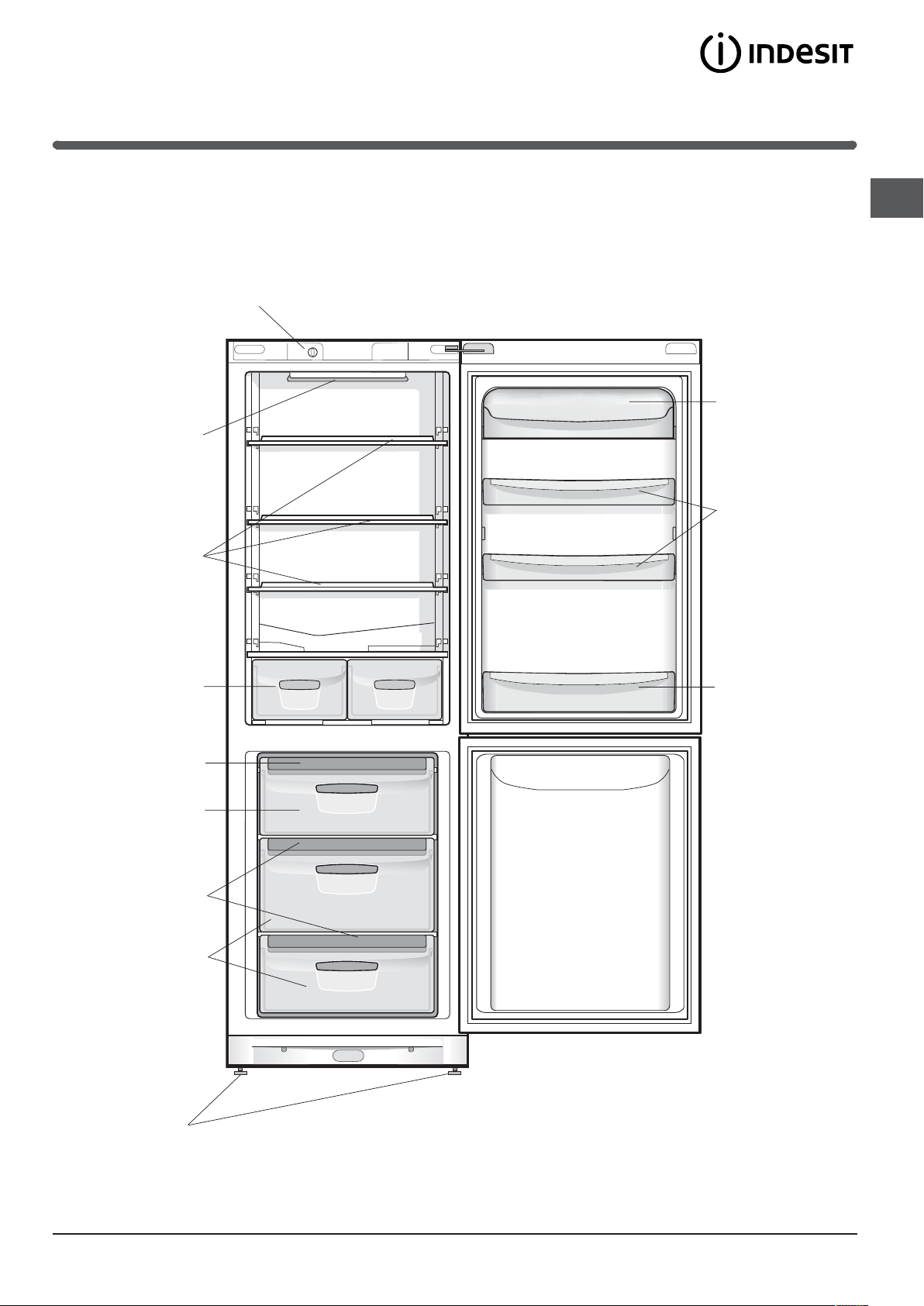

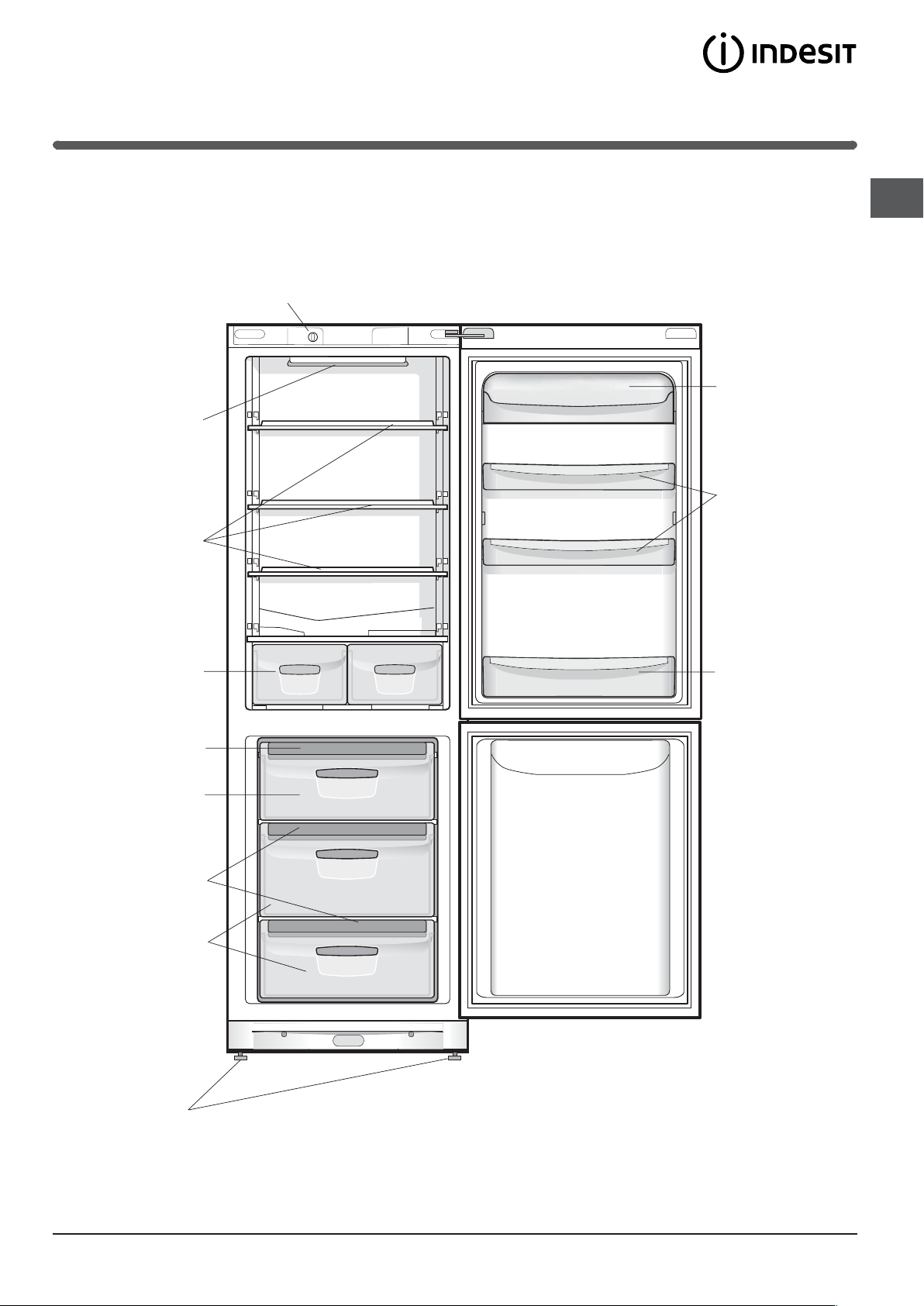

Descrizione dellapparecchio

Vista dinsieme

Le istruzioni sulluso valgono per diversi modelli per cui è possibile che la figura presenti particolari differenti rispetto a quelli dellapparecchio acquistato. La descrizione degli oggetti più complessi si trova nelle pagine seguenti.

Manopola

REGOLAZIONE

DELLA

TEMPERATURA

LAMPADINA

(vedi Manutenzione)

RIPIANO



Balconcino estraibile con coperchio e con PORTAUOVA

Balconcino estraibile

PORTAOGGETTI



Cassetto

FRUTTA e

VERDURA

Bacinella ghiaccio

Ice

Vano

CONGELAMENTO e

CONSERVAZIONE

Bacinella ghiaccio

CONSERVAZIONE

PIEDINO

di regolazione

Ice

Vano

Balconcino

BOTTIGLIE



 Variabili per numero e/o per posizione.

Page 4

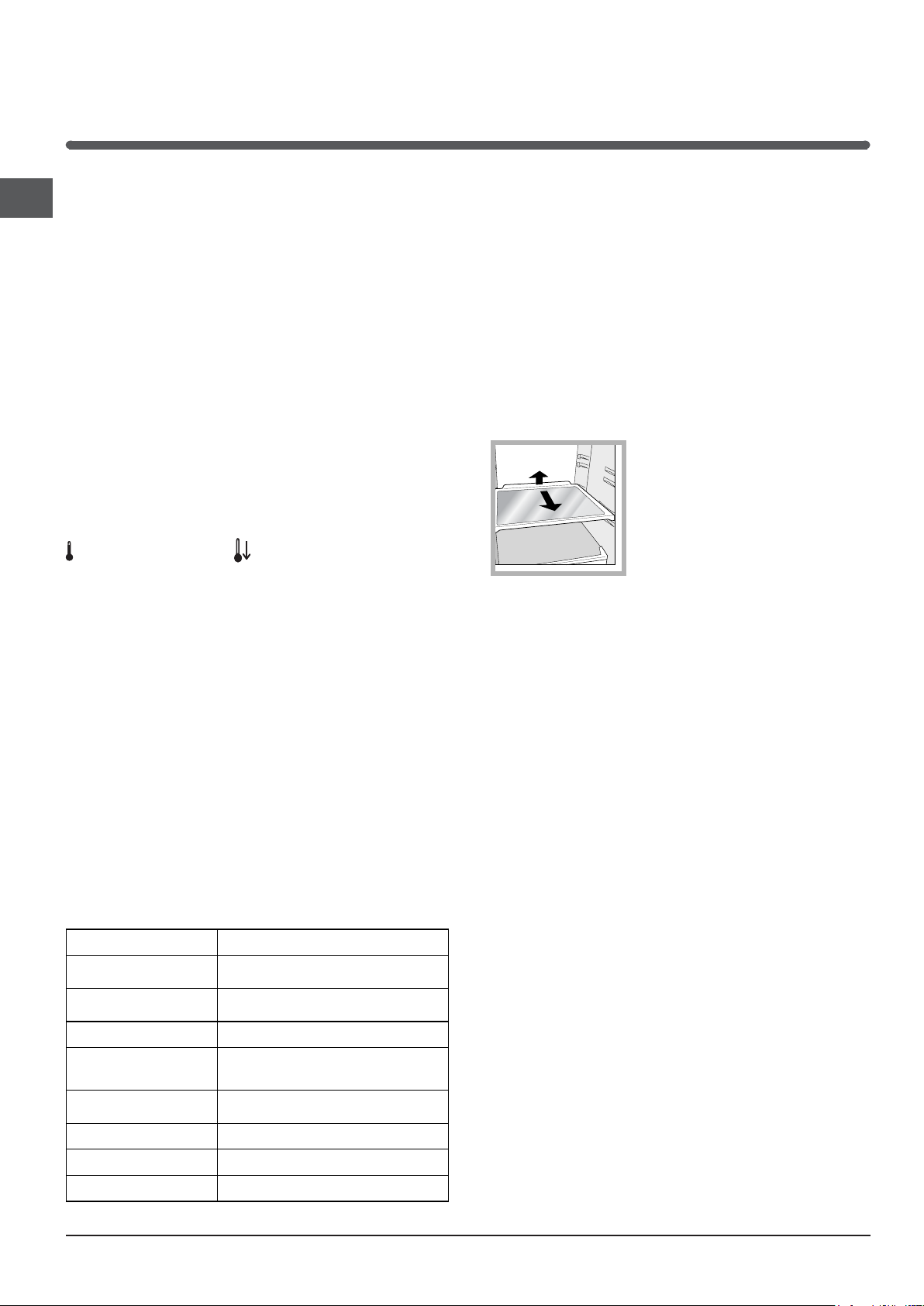

Avvio e utilizzo

Avviare lapparecchio

! Prima di avviare lapparecchio, seguire le istruzioni sullinstallazione (vedi Installazione).

! Prima di collegare lapparecchio pulire bene i vani e gli accessori con acqua tiepida e bicarbonato.

1. Inserire la spina nella presa e accertarsi che si accenda la lampada di illuminazione interna.

2. Ruotare la manopola per LA REGOLAZIONE DELLA TEMPERATURA su un valore medio. Dopo qualche ora sarà possibile inserire alimenti nel frigorifero.

Regolazione della temperatura

La temperatura all'interno del reparto frigorifero si regola automaticamente in base alla posizione della manopola del termostato.

= meno freddo = più freddo

Si consiglia, comunque, una posizione media Per aumentare lo spazio e disposizione e migliorare l'aspetto estetico, questo apparecchio ha la "parte raffreddante" posizionata all'interno della parete posteriore del reparto frigo. Tale parete, durante il funzionamento, si presenterà coperta di brina, oppure di goccioline di acqua a secondo se il compressore è in funzione o in pausa. Non preoccupatevi di questo! Il frigorifero sta lavorando in modo normale. Se si imposta la manopola per LA REGOLAZIONE DELLA TEMPERATURA su valori alti, con grossi quantitativi di alimenti e con una temperatura ambiente elevata, lapparecchio può funzionare di continuo, favorendo uneccessiva formazione di brina ed eccessivi consumi elettrici: ovviare spostando la manopola verso i valori più bassi (verrà effettuato uno sbrinamento automatico). Negli apparecchi statici laria circola in modo naturale: quella più fredda tende a scendere perché più pesante. Ecco come sistemare gli alimenti:

Utilizzare al meglio il frigorifero

 Per regolare la temperatura utilizzare la manopola per LA

REGOLAZIONE DELLA TEMPERATURA (vedi Descrizione).

 Inserire soltanto alimenti freddi o appena tiepidi, non

caldi (vedi Precauzioni e consigli).

 Ricordarsi che gli alimenti cotti non si mantengono

più a lungo di quelli crudi.

 Non inserire liquidi in recipienti scoperti:

provocherebbero un aumento di umidità con conseguente formazione di condensa.

RIPIANI: pieni o a griglia.

Sono estraibili e regolabili in altezza grazie alle apposite guide (vedi figura), per linserimento di contenitori o alimenti di notevole dimensione. Per regolare laltezza non è necessario estrarre completamente il ripiano.

Cibo Disposizione nel frigorifero

'EVRIITIWGITY PMXS 7STVEMGEWWIX XMJVYXXEIZIVHYVE

*SVQEKKMJVIWGLM 7STVEMGEWWIX XMJVYXXEIZIVHYVE

'MFMGSXXM 7YUYEPWMEWMVMTMERS

7EPEQMTERIMR GEWWIXXEGMSGGSPEXE

*VYXXEIZIVHYVE 2IMGEWWIXXMJVYXXEIZIVHYVE

9SZE 2IPPkETTSWMXSFEPGSRGMRS

&YVVS IQEVKEVMRE 2IPPkETTSWMXSFEPGSRGMRS

&SXXMKPMIFMFMXIPEXXI 2IKPMETTSWMXMFEPGSRGMRM

7YUYEPWMEWMVMTMERS

Page 5

WATER LEVEL

MAX

WATER LEVEL

MAX

WATER LEVEL

MAX

Utilizzare al meglio il congelatore

 Non ricongelare alimenti che stanno per scongelare o

scongelati; tali alimenti devono essere cotti per essere consumati (entro 24 ore).

Bacinella ghiaccio Ice

. Il fatto di essere poste sulla parte superiore dei cassetti riposti nel vano freezer assicura una maggiorepulizia: (il ghiaccio non viene più a contatto con gli alimenti) ed ergonomia (non si sgocciola in fase di caricamento).

 Gli alimenti freschi da congelare non devono essere posti

a contatto con quelli già congelati; vanno sistemati nel vano superiore CONGELAMENTO e CONSERVAZIONE dove la temperatura scende sotto i -18°C e garantisce una buona velocità di congelamento.

 Non mettere nel congelatore bottiglie di vetro

contenenti liquidi, tappate o chiuse ermeticamente, perché potrebbero rompersi.

 La quantità massima giornaliera di alimenti da

congelare è indicata sulla targhetta caratteristiche, posta nel vano frigorifero in basso a sinistra (esempio: Kg/24h 4).

Al fine di ottenere un spazio maggiore nel reparto



freezer potete togliere i cassetti dalle loro sedi (tranne quello più in basso e leventuale cassetto COOL CARE ZONE a temperatura variabile), sistemando gli alimenti direttamente sulle piastre evaporanti.

! Durante il congelamento evitare di aprire la porta. ! In caso di interruzione di corrente o di guasto,

non aprire la porta del congelatore: in questo modo congelati e surgelati si conserveranno senza alterazioni per circa 9-14 ore.

! Se per lungo tempo permane la temperatura ambiente più fredda di 14°C, non si raggiungono completamente le temperature necessarie per una lunga conservazione nel reparto freezer e il periodo di conservazione risulterà pertanto ridotto.

1. Estrarre la bacinella spingendola verso lalto.

Verificare che la bacinella sia completamente vuota e riempirla dacqua attraverso lapposito foro.

2. Fare attenzione a non superare il livello indicato (MAX

WATER LEVEL). Troppa acqua ostacola la fuoriuscita dei ghiaccioli (se succede, attendere che il ghiaccio si sciolga e svuotare la bacinella).

3. Ruotare la bacinella di 90°: lacqua riempie le forme

per il principio dei vasi comunicanti (vedi figura).

4. Chiudere il foro con il coperchio in dotazione e riporre

la bacinella nellapposita sede.

5. Quando il ghiaccio sarà formato (tempo minimo circa

8 ore) battere la bacinella su una superficie dura e bagnarne lesterno per far staccare i ghiaccioli; farli poi uscire dal foro.

Page 6

Manutenzione e cura

1 1

Escludere la corrente elettrica

Durante i lavori di pulizia e manutenzione è necessario isolare lapparecchio dalla rete di alimentazione staccando la spina dalla presa. Non è sufficiente portare la manopola per la regolazione della temperatura sulla posizione spento) per eliminare ogni contatto elettrico.

(apparecchio

Pulire lapparecchio

 Le parti esterne, le parti interne e le guarnizioni in

gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e bicarbonato di sodio o sapone neutro. Non usare solventi, abrasivi, candeggina o ammoniaca.

 Gli accessori estraibili possono essere messi a bagno

in acqua calda e sapone o detersivo per piatti. Sciacquarli e asciugarli con cura.

 Il retro dellapparecchio tende a coprirsi di polvere,

che può essere eliminata utilizzando con delicatezza, dopo aver spento l'apparecchio e staccato la presa di corrente, la bocchetta lunga dellaspirapolvere, impostato su una potenza media.

Evitare muffe e cattivi odori

 Lapparecchio è fabbricato con materiali igienici

che non trasmettono odori. Per mantenere questa caratteristica è necessario che i cibi vengano sempre protetti e chiusi bene. Ciò eviterà anche la formazione di macchie.

 Nel caso si voglia spegnere lapparecchio per un lungo

periodo, pulire linterno e lasciare le porte aperte.

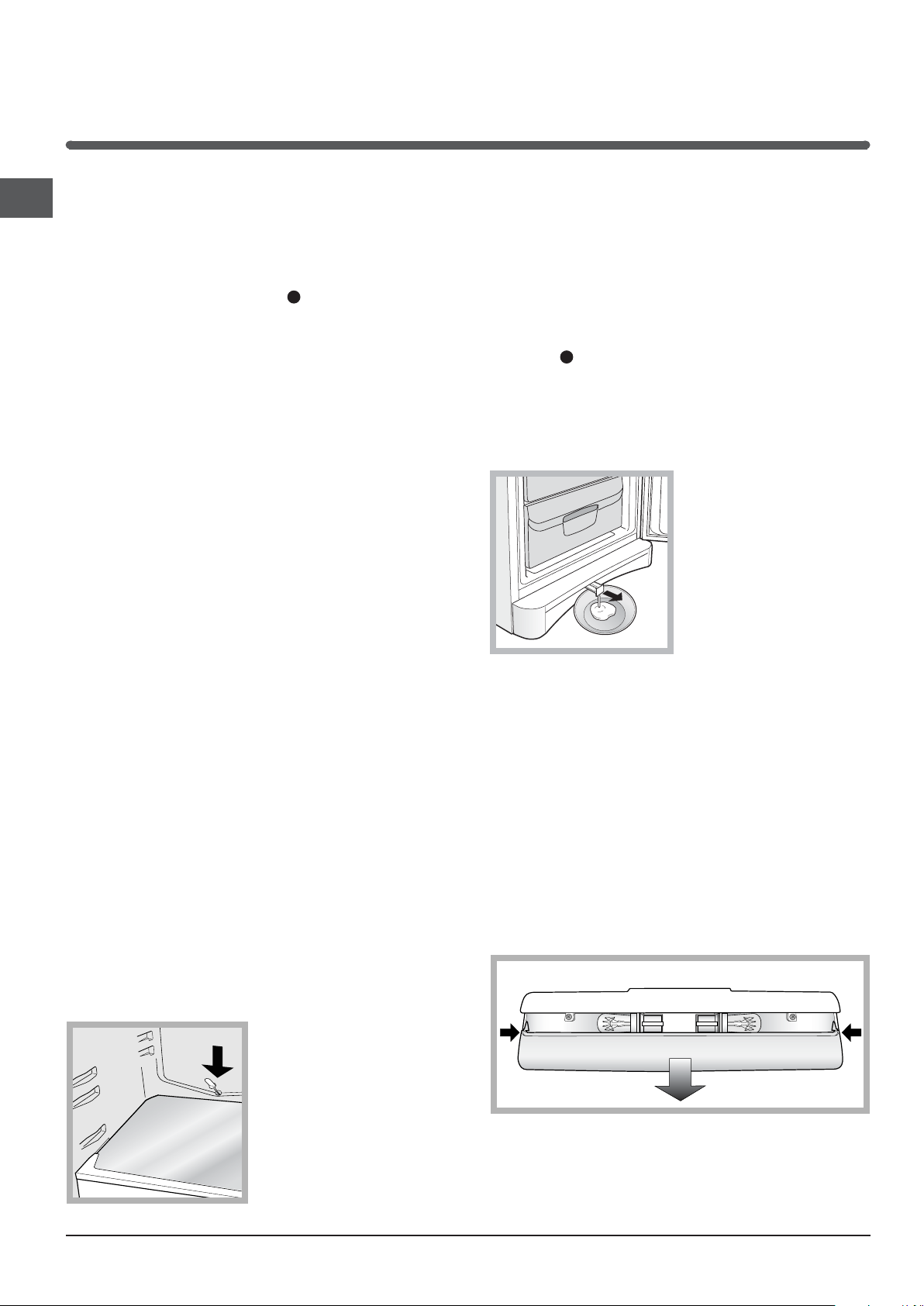

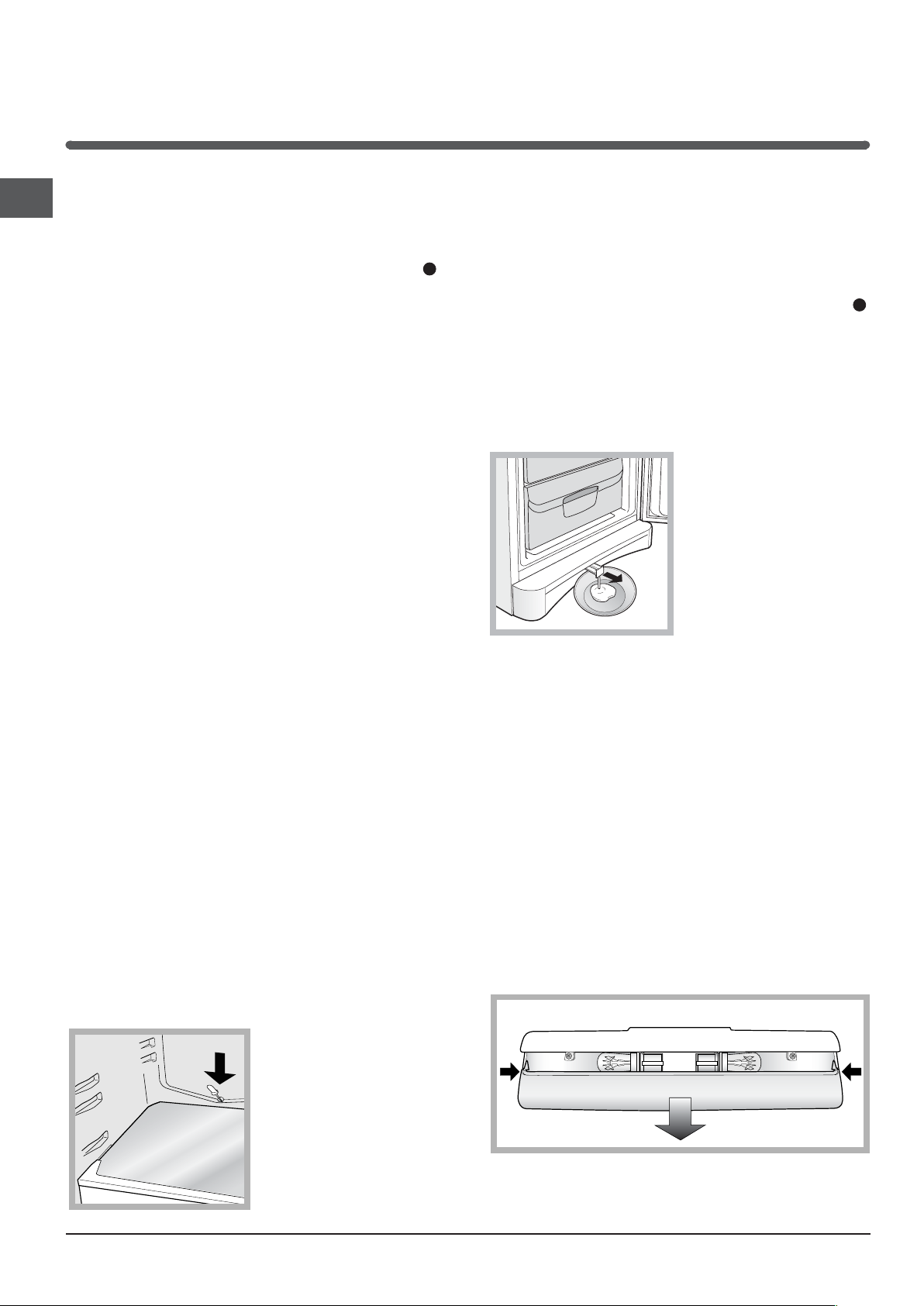

Sbrinare il vano congelatore

Se lo strato di brina è superiore ai 5 mm è necessario effettuare lo sbrinamento manuale:

1. posizionare la manopola per LA REGOLAZIONE DELLA TEMPERATURA nella posizione

2. Avvolgere surgelati e congelati in carta da giornale e metterli in un altro congelatore o in un luogo fresco.

3. Lasciare aperta la porta finché la brina non si sia sciolta completamente; facilitare loperazione sistemando nel vano congelatore contenitori con acqua tiepida.

4. Alcuni apparecchi sono dotati del SISTEMA DRAIN per convogliare lacqua allesterno: lasciare che l'acqua defluisca in un contenitore (vedi figura).

5. Pulire e asciugare con cura il vano congelatore prima di riaccendere lapparecchio.

6. Prima di inserire i cibi nel vano congelatore attendere circa 2 ore per il ripristino delle condizioni ideali di conservazione.

Sostituire la lampadina

Sbrinare lapparecchio

! Attenersi alle istruzioni sottostanti. Per sbrinare lapparecchio non usare oggetti taglienti ed appuntiti che potrebbero danneggiare irreparabilmente il circuito refrigerante..

Sbrinare il vano frigorifero

Il frigorifero è dotato di sbrinamento automatico: lacqua viene convogliata verso la parte posteriore da un apposito foro di scarico (vedi figura) dove il calore

prodotto dal compressore la fa evaporare. Lunico intervento da fare periodicamente consiste nel pulire il foro di scarico affinché lacqua possa defluire liberamente.

Per sostituire la lampadina di illuminazione del vano frigorifero, staccare la spina dalla presa di corrente. Seguire le istruzioni riportate qui sotto. Accedere alla lampada togliendo la protezione come indicato in figura. Sostituirla con una analoga di potenza a quella indicata sulla protezione (15 W o 25 W).

Page 7

Precauzioni e consigli

! Lapparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

- 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni;

- 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni;

- 2002/96/CE.

Sicurezza generale

 Lapparecchio è stato concepito per un uso di tipo

non professionale allinterno dellabitazione.

 Lapparecchio deve essere usato per conservare e

congelare cibi, solo da persone adulte e secondo le istruzioni riportate in questo libretto.

 Lapparecchio non va installato allaperto, nemmeno

se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

 Non toccare lapparecchio a piedi nudi o con le mani

o i piedi bagnati o umidi.

 Non toccare le parti interne raffreddanti: cè pericolo

di ustionarsi o ferirsi.

Smaltimento

 Smaltimento del materiale di imballaggio: attenersi

alle norme locali, così gli imballaggi potranno essere riutilizzati.

 La direttiva Europea 2002/96/CE sui rifiuti di

apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e lambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare lambiente

 Installare lapparecchio in un ambiente fresco e ben

aerato, proteggerlo dallesposizione diretta ai raggi solari, non disporlo vicino a fonti di calore.

 Per introdurre o estrarre gli alimenti, aprire le porte

dellapparecchio il più brevemente possibile. Ogni apertura delle porte causa un notevole dispendio di energia.

 Non staccare la spina dalla presa della corrente

tirando il cavo, bensì afferrando la spina.

 È necessario staccare la spina dalla presa prima di

effettuare operazioni di pulizia e manutenzione. Non è sufficiente portare la manopola per LA REGOLAZIONE DELLA TEMPERATURA sulla posizione contatto elettrico.

 In caso di guasto, in nessun caso accedere ai

meccanismi interni per tentare una riparazione.

 Non utilizzare, allinterno degli scomparti conservatori

di cibi congelati, utensili taglienti ed appuntiti o apparecchi elettrici se non sono del tipo raccomandato dal costruttore.

 Non mettere in bocca cubetti appena estratti dal

congelatore.

 Non permettere ai bambini di giocare con

lapparecchio. In nessun caso devono sedersi sui cassetti o appendersi alla porta.

 Gli imballaggi non sono giocattoli per bambini.

(apparecchio spento) per eliminare ogni

 Non riempire con troppi alimenti lapparecchio: per

una buona conservazione, il freddo deve poter circolare liberamente. Se si impedisce la circolazione, il compressore lavorerà continuamente.

 Non introdurre alimenti caldi: alzerebbero la

temperatura interna costringendo il compressore a un grosso lavoro, con grande spreco di energia elettrica.

 Sbrinare lapparecchio qualora si formasse del

ghiaccio (vedi Manutenzione); uno spesso strato di ghiaccio rende più difficile la cessione di freddo agli alimenti e fa aumentare il consumo di energia.

Page 8

Anomalie e rimedi

195071169.00

05/2008 - Xerox Business Services

Può accadere che lapparecchio non funzioni. Prima di telefonare allAssistenza (vedi Assistenza), controllare

che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.

Anomalie:

La lampada di illuminazione interna non si accende.

Il frigorifero e il congelatore raffreddano poco.

Nel frigorifero gli alimenti si gelano.

Il motore funziona di continuo.

Lapparecchio emette molto rumore.

La temperatura di alcune parti esterne del frigorifero è elevata

La parete in fondo alla cella frigo presenta brina o goccioline di acqua

Possibili cause / Soluzione:

 La spina non è inserita nella presa della corrente o non abbastanza da

fare contatto, oppure in casa non cè corrente.

 Le porte non chiudono bene o le guarnizioni sono rovinate.  Le porte vengono aperte molto spesso.  La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in

posizione corretta  Il frigorifero o il congelatore sono stati riempiti eccessivamente.  La temperatura ambiente di lavoro del prodotto è inferiore a 14°C.

 La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in

posizione corretta.  Gli alimenti sono a contatto con la parete posteriore.

 La porta non è ben chiusa o viene aperta di continuo.  La temperatura dellambiente esterno è molto alta.  Lo spessore della brina supera i 2-3 mm (vedi Manutenzione).

 Lapparecchio non è stato installato ben in piano (vedi Installazione).  Lapparecchio è stato installato tra mobili o oggetti che vibrano

ed emettono rumori.  Il gas refrigerante interno produce un leggero rumore anche quando

il compressore è fermo: non è un difetto, è normale.

 Le temperature elevate sono necessarie per evitare la formazioni di

condensa in particolari zone del prodotto .  Si tratta del normale funzionamento del prodotto.

Sul fondo del frigo cè dellacqua.

 Il foro di scarico dellacqua è otturato (vedi Manutenzione).

Assistenza

Prima di contattare lAssistenza:

 Verificare se lanomalia può essere risolta autonomamente (vedi Anomalie e Rimedi).  In caso negativo, contattare il Centro Assistenza più vicino.

Comunicare:

 il tipo di anomalia  il modello della macchina (Mod.)  il numero di serie (S/N) Queste informazioni si trovano sulla targhetta caratteristiche posta nel vano frigorifero in basso a sinistra.

Non ricorrete mai a tecnici non autorizzati e rifiutate sempre linstallazione di pezzi di ricambio non originali.

modello

R 134 a kg 0,090

Gross Bruto Brut

Test P.S-I.

Net Util Utile

Pressure HIGH-235

LOW 140

Cod.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total Gross

Bruto Brut

Compr.

Syst.

Kompr. Made in Italy 13918

numero di serie

93139180000 S/N 704211801

Fuse

Max 15 w Class Clase

Classe

4,0

Gross Bruto Brut

Freez. Capac Poder de Cong

kg/24 h

Page 9

Operating Instructions

REFRIGERATOR/FREEZER COMBINATION

Italiano, 1

Deutsch

, 25

Suomi, 49

BAAAN 13

GBI

English, 9

Nederlands, 33

Svenska, 57

Français, 17

Dansk, 41

Norsk, 65

Contents

Installation, 10

Positioning and connection Reversible doors

Description of the appliance, 113

Overall view

Start-up and use, 12-13

Starting the appliance Setting the temperature Using the refrigerator to its full potential Using the freezer to its full potential

Maintenance and care, 14

Switching the appliance off Cleaning the appliance Avoiding mould and unpleasant odours Defrosting the appliance Replacing the light bulb

Precautions and tips, 15

General safety Disposal Respecting and conserving the environment

Troubleshooting, 16

Assistance, 16

Page 10

Installation

! Before placing your new appliance into operation please

read these operating instructions carefully. They contain important information for safe use, for installation and for care of the appliance.

! Please keep these operating instructions for future reference. Pass them on to possible new owners of the appliance.

Positioning and connection

Positioning

1. Place the appliance in a well-ventilated humidity-free room.

2. Do not obstruct the rear fan grills. The compressor and condenser give off heat and require good ventilation to operate correctly and save energy.

3. Leave a space of at least 10 cm between the top part of the appliance and any furniture above it, and at least 5 cm between the sides and any furniture/side walls.

4. Ensure the appliance is away from any sources of heat (direct sunlight, electric stove, etc.).

5. In order to maintain the correct distance between the appliance and the wall behind it, fit the spacers supplied in the installation kit, following the instructions provided.

Levelling

1. Install the appliance on a level and rigid floor.

2. If the floor is not perfectly horizontal, adjust the refrigerator by tightening or loosening the rear feet.

Reversible doors

Electrical connections

After the appliance has been transported, carefully place it vertically and wait at least 3 hours before connecting it to the electricity mains. Before inserting the plug into the electrical socket ensure the following:

 The appliance is earthed and the plug is compliant with

the law.

 The socket can withstand the maximum power of the

appliance, which is indicated on the data plate located on the bottom left side of the fridge (e.g. 150 W).

 The voltage must be in the range between the values

indicated on the data plate located on the bottom left side (e.g. 220-240V).

 The socket is compatible with the plug of the appliance.

If the socket is incompatible with the plug, ask an authorised technician to replace it (see Assistance). Do not use extension cords or multiple sockets.

! Once the appliance has been installed, the power supply cable and the electrical socket must be easily accessible.

! The cable must not be bent or compressed.

! The cable must be checked regularly and replaced by

authorised technicians only (see Assistance).

∅ 3mm

! The manufacturer declines any liability should these safety measures not be observed.

Page 11

Description of the appliance

Overall view

The instructions contained in this manual are applicable to different model refrigerators. The diagrams may not directly represent the appliance purchased. For more complex features, consult the following pages.

TEMPERATURE

REGULATING

Knob

LAMP

(see Maintenance)

SHELVES•

Removable lidded shelf with EGG TRAY

Removable multipurpose

SHELVES

FRUIT and

VEGETABLE

Ice

ice tray•

FREEZER and

STORAGE

compartment

Ice

ice tray•

STORAGE

compartment

Levelling FEET

bin

BOTTLE shelf

 Varies by number and/or position.

Page 12

Start-up and use

Starting the appliance

! Before starting the appliance, follow the installation instructions (see Installation). ! Before connecting the appliance, clean the

compartments and accessories well with lukewarm water and bicarbonate.

1. Insert the plug into the socket and ensure that the internal light illuminates.

2. Turn the TEMPERATURE ADJUSTMENT knob to an average value. After a few hours you will be able to put food in the refrigerator.

Setting the temperature

The temperature inside the refrigerator compartment automatically adjusts itself according to the position of the thermostat knob.

= warmest = coldest

We recommend, however, a medium position. The cooling section of the refrigerator is located inside the back wall of the refrigerator compartment for increased space and improved aesthetics. During operation, the back wall will be covered in frost or water droplets depending on whether the compressor is operating or paused. Do not worry, the refrigerator is functioning normally. If the TEMPERATURE ADJUSTMENT knob has been set on high values with large quantities of food and with a high ambient temperature, the appliance can operate continuously, resulting in excessive frost formation and excessive energy consumption: compensate for this by shifting the knob towards lower values (defrosting will occur automatically). In static appliances, the air circulates in a natural way: the colder air tends to move downwards as it is heavier. The food should be stored as follows:

Using the refrigerator to its full potential

 Use the TEMPERATURE ADJUSTMENT knob to adjust

the temperature (see Description).

 Place only cold or lukewarm foods in the compartment,

not hot foods (see Precautions and tips).

 Remember that cooked foods do not last longer than

raw foods.

 Do not store liquids in open containers. They will

increase humidity in the refrigerator and cause condensation to form.

SHELVES: with or without grill.

Due to the special guides the shelves are removable and the height is adjustable (see diagram), allowing easy storage of large containers and food. Height can be adjusted without complete removal of the shelf.

)RRG

Fresh fish and meat

Fresh cheese

Cooked food On any shelf

Salami, bread loaf, chocolate

Fruit and vegetables In the fruit and vegetable bins

Eggs On the shelf provided

Butter and margarine On the shelf provided

Bottles, drinks, milk On the shelf provided

$UUDQJH P H QWLQVLGHWKH UHIULJHUDWRU

Above the fruit and vegetable bins Above the fruit and vegetable bins

On any shelf

Page 13

Using the freezer to its full potential

WATER LEVEL

MAX

WATER LEVEL

MAX

WATER LEVEL

MAX

 Do not re-freeze food that is defrosting or that has

already been defrosted. These foods must be cooked and eaten (within 24 hours).

 Fresh food that needs to be frozen must not come into

contact with food that has already been defrosted. Fresh food must be stored in the top FREEZER and STORAGE compartment where the temperature drops below -18°C and guarantees rapid freezing.

 Do not place glass bottles which contain liquids, and

which are corked or hermetically sealed in the freezer because they could break.

 The maximum quantity of food that may be frozen daily

is indicated on the plate containing the technical properties located on the bottom left side of the refrigerator compartment (for example: Kg/24h: 4).

 In order to obtain a greater amount of space in the

freezer compartment, you may remove the bins (except the lowest bin and the special COOL CARE ZONE bin, which has an adjustable temperature) and place the food directly onto the evaporator plates.

Ice3 ice tray

The fact that they are situated on the top part of the freezer drawers ensures greater cleanliness: the ice no longer comes into contact with the food placed inside the freezer compartment; furthermore, the dripping of the water during filling is avoided (a lid to cover up the hole after filling with water is also provided).

1. Pull out the tray by pushing it up. Check that the tray is ompletely empty and fill it with water through the opening provided.

2. Take care not to exceed the level indicated (MAX WATER LEVEL). Excess water prevents the ice cubes from dispensing (if this happens, wait for the ice to melt and empty the tray).

3. Turn the tray 90°: due to the connected compartments each mould fills with water (see diagram).

4. Close the opening with the lid provided and put the tray back.

5. When the ice has formed (minimum time approximately 8 hours) knock the tray against a hard surface and wet the outside so that the ice cubes come loose and take them out through the opening.

! Do not open the door during freezing.

! If there is a power cut or malfunction, do not open the

freezer door. This will help maintain the temperature inside the freezer, ensuring that foods are conserved for at least 9 -14 hours.

! If the room temperature drops below 14°C for an extended period of time, the ideal temperature will not be reached in the freezer compartment and food preservation will be reduced.

Page 14

Maintenance and care

1 1

Switching the appliance off

During cleaning and maintenance it is necessary to disconnect the appliance from the electricity supply. It is not sufficient to set the temperature adjustment knobs on contact.

(appliance off) to eliminate all electrical

Cleaning the appliance

 The external and internal parts, as well as the rubber

seals may be cleaned using a sponge that has been soaked in lukewarm water and bicarbonate of soda or neutral soap. Do not use solvents, abrasive products, bleach or ammonia.

 The removable accessories may be soaked in warm

water and soap or dishwashing liquid. Rinse and dry them carefully.

 The back of the appliance may collect dust which can

be removed by delicately using the hose of a vacuum cleaner set on medium power. The appliance must be switched off and the plug must be pulled out before cleaning the appliance.

Avoiding mould and unpleasant odours

 The appliance is manufactured with hygienic materials

which are odour free. In order to maintain an odour free refrigerator and to prevent the formation of stains, food must always be covered or sealed properly.

 If you want to switch the appliance off for an extended

period of time, clean the inside and leave the doors open.

Defrosting the appliance

! Follow the instructions below. Do not use objects with sharp or pointed edges to defrost the appliance as these may damage the refrigeration circuit beyond repair.

Defrosting the freezer compartment

If the frost layer is greater than 5 mm, it is necessary to defrost manually:

1. Set the TEMPERATURE ADJUSTMENT knob to the position

2. Wrap frozen foods in newspaper and place them in another freezer or in a cool place.

3. Leave the door open until the frost has melted completely. This can be made easier by placing containers with lukewarm water in the freezer compartment.

5. Clean and dry the freezer compartment carefully before switching the appliance on again.

6. Wait for approximately 2 hours, i.e. until the ideal

storage conditions have been restored, before placing food in the freezer compartment.

Replacing the light bulb

To replace the light bulb in the refrigerator compartment, pull out the plug from the electrical socket. Follow the instructions below. Access the light bulb by removing the cover as indicated in the diagram. Replace it with a similar light bulb within the power range indicated on the cover (15W or 25W).

4. Certain appliances are fitted with the DRAIN SYSTEM to lead the water outside: let the water flow into a container (see diagram).

Defrosting the refrigerator compartment

The refrigerator has an automatic defrosting function:

water is ducted to the back of the appliance by a special discharge outlet (see diagram) where the heat produced by the compressor causes it to evaporate. It is necessary to clean the discharge hole regularly so that the water can flow out easily.

Page 15

Precautions and tips

! The appliance was designed and manufactured in compliance with international safety standards. The following warnings are provided for safety reasons and must be read carefully.

This appliance complies with the following Community Directives:

- 73/23/EEC of 19/02/73 (Low Voltage) and subsequent amendments;

-89/336/EEC of 03.05.89 (Electromagnetic Compatibility) and subsequent amendments;

- 2002/96/CE.

General safety

 The appliance was designed for domestic use inside

the home and is not intended for commercial or industrial use.

 The appliance must be used to store and freeze food

products by adults only and according to the instructions in this manual.

 The appliance must not be installed outdoors, even in

covered areas. It is extremely dangerous to leave the appliance exposed to rain and storms.

 Do not touch the appliance with bare feet or with wet or

moist hands and feet.

 Do not touch the internal cooling elements: this could

cause skin abrasions or frost/freezer burns.

 When unplugging the appliance always pull the plug

from the mains socket, do not pull on the cable.

 Before cleaning and maintenance, always switch off

the appliance and disconnect it from the electrical supply. It is not sufficient to set the temperature adjustment knobs on electrical contact.

 In the case of a malfunction, under no circumstances

should you attempt to repair the appliance yourself. Repairs carried out by inexperienced persons may cause injury or further malfunctioning of the appliance.

 Do not use any sharp or pointed utensils or electrical

equipment - other than the type recommended by the manufacturer - inside the frozen food storage compartments.

 Do not put ice cubes taken directly from the freezer

into your mouth.

(appliance off) to eliminate all

Disposal

 Observe local environmental standards when

disposing packaging material for recycling purposes.

 The European Directive 2002/96/EC on Waste

Electrical and Electronic Equipment (WEEE), requires that old household electrical appliances must not be disposed of in the normal unsorted municipal waste stream. Old appliances must be collected separately in order to optimise the recovery and recycling of the materials they contain and reduce the impact on human health and the environment. The crossed out wheeled bin symbol on the product reminds you of your obligation, that when you dispose of the appliance it must be separately collected.

Consumers should contact their local authority or retailer for information concerning the correct disposal of their old appliance.

Respecting and conserving the environment

 Install the appliance in a fresh and well-ventilated

room. Ensure that it is protected from direct sunlight and do not place it near heat sources.

 Try to avoid keeping the door open for long periods or

opening the door too frequently in order to conserve energy.

 Do not fill the appliance with too much food:

cold air must circulate freely for food to be preserved properly. If circulation is impeded, the compressor will work continuously.

 Do not place hot food directly into the refrigerator. The

internal temperature will increase and force the compressor to work harder and will consume more energy.

 Defrost the appliance if ice forms (see Maintenance).

A thick layer of ice makes cold transference to food products more difficult and results in increased energy consumption.

 Regularly check the door seals and wipe clean to

ensure they are free of debris and to prevent cold air from escaping (see Maintenance).

 Do not allow children to tamper with the controls or play

with the appliance. Under no circumstance should they be allowed to sit on the bins or to hang from the door.

 Keep packaging material out of the reach of children! It

can become a choking or suffocation hazard.

Page 16

Troubleshooting

195071169.00

05/2008 - Xerox Business Services

If the appliance does not work, before calling for Assistance (see Assistance), check for a solution from the following list.

Malfunctions:

Possible causes / Solutions:

The internal light does not illuminate.

The refrigerator and the freezer do not cool well.

The food inside the refrigerator is beginning to freeze.

The motor runs continuously.

The appliance makes a lot of noise.

Some of the external parts of the refrigerator become hot

The back wall of the refrigerator unit is covered in frost or droplets of water

 The plug has not been inserted into the electrical socket, or not far

enough to make contact, or there is no power in the house.

 The doors do not close properly or the seals are damaged.  The doors are opened too frequently.  The TEMPERATURE ADJUSTMENT knob is not in the correct position  The refrigerator or the freezer have been over-filled.  The atmospheric temperature of the area surrounding the appliance is

lower than 14°C.

 The TEMPERATURE ADJUSTMENT knob is not in the correct position.  The food is in contact with the back inside wall of the refrigerator.

 The door is not closed properly or is continuously opened.  The outside ambient temperature is very high.  The thickness of the frost exceeds 2-3 mm (see Maintenance).

 The appliance has not been installed on a level surface (see Installation).  The appliance has been installed between cabinets that vibrate and

make noise.

 The internal refrigerant makes a slight noise even when the compressor is

off. This is not a defect, it is normal.

 These raised temperatures are necessary in order to avoid the formation

of condensation on certain parts of the product.

 This shows the appliance is operating normally.

There is water at the bottom of the

 The water discharge hole is blocked (see Maintenance).

refrigerator.

Assistance

Before calling for Assistance:

 Check if the malfunction can be solved on your own (see Troubleshooting).  If after all the checks, the appliance still does not operate or the problem persists, call the nearest Service Centre

model serial number

Communicating:

 type of malfunction  appliance model (Mod.)  serial number (S/N) This information can be found on the data plate located on the bottom left side of the refrigerator compartment.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total Gross

Bruto Brut

Compr.

Syst.

Kompr.

Made in Italy 13918

R 134 a kg 0,090

Gross Bruto Brut

Test P.S-I.

Never call on unauthorized technicians and always refuse spare parts which are not originals.

93139180000 S/N 704211801

Cod.

Net

Gross

Util

Bruto

Utile

Brut Pressure HIGH-235 LOW 140

Fuse

A Freez. Capac Poder de Cong kg/24 h

4,0

Max 15 w Class Clase

Classe

Page 17

Mode demploi

COMBINE REFRIGERATEUR/CONGELATEUR

Italiano, 1

Deutsch

, 25

Suomi, 49

BAAAN 13

GBI

English, 9

Nederlands, 33

Svenska, 57

Français, 17

Dansk, 41

Norsk, 65

Sommaire

Installation, 18

Mise en place et raccordement Réversibilité des portes

Description de lappareil, 19

Vue densemble

Mise en marche et utilisation, 20-21

Mise en service de lappareil Réglage de la température Pour profiter à plein de votre réfrigérateur Pour profiter à plein de votre congélateur

Entretien et soins, 22

Mise hors tension Nettoyage de lappareil Contre la formation de moisissures et de mauvaises odeurs Dégivrage de lappareil Remplacement de lampoule déclairage

Précautions et conseils, 23

Sécurité générale Mise au rebut Economies et respect de lenvironnement

Anomalies et remèdes, 24

Assistance, 24

Page 18

Installation

! Conservez ce mode demploi pour pouvoir le consulter à

tout moment. En cas de vente, de cession ou de déménagement, veillez à ce quil suive lappareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.

! Lisez attentivement les instructions : elles contiennent des conseils importants sur linstallation, lutilisation et la sécurité de votre appareil.

Mise en place et raccordement

Mise en place

1. Placez lappareil dans une pièce bien aérée et non humide.

2. Ne bouchez pas les grilles daération arrière : le compresseur et le condensateur produisent de la chaleur et exigent une bonne aération pour bien fonctionner et réduire la consommation délectricité.

3. Prévoir au moins 10 cm entre le haut de lappareil et les meubles installés au-dessus et au moins 5 cm entre les côtés et les meubles/parois latérales.

4. Installez lappareil loin de sources de chaleur (rayons directs du soleil, cuisinière électrique).

5. Pour maintenir une distance optimale entre le produit et la paroi arrière, montez les cales despacement comprises dans le kit dinstallation et suivez les instructions de la notice spécialement prévue.

Réversibilité des portes

Mise à niveau

1. Installez lappareil sur un sol plat et rigide.

2. Si le sol nest pas parfaitement horizontal, vissez ou dévissez les petits pieds avant pour bien niveler lappareil.

Raccordement électrique

Après le transport, placez lappareil à la verticale et attendez au moins 3 heures avant de le raccorder à linstallation électrique. Avant de brancher la fiche dans la prise de courant, assurez-vous que :

 la prise est bien munie dune terre conforme à la loi;  la prise est bien apte à supporter la puissance maximale

de lappareil, indiquée sur la plaquette signalétique placée à lintérieur du compartiment réfrigérateur en bas à gauche (ex. 150 W);

 la tension dalimentation est bien comprise entre les

valeurs indiquées sur la plaquette signalétique, placée en bas à gauche (ex.220-240 V);

 la prise est bien compatible avec la fiche de lappareil.

En cas dincompatibilité, faites remplacer la fiche par un technicien agréé (voir Assistance); nutilisez ni rallonges ni prises multiples.

! Après installation de lappareil, le câble électrique et la prise de courant doivent être facilement accessibles.

! Le câble ne doit être ni plié ni excessivement écrasé. ! Il doit être contrôlé prériodiquement et ne peut être

remplacé que par un technicien agréé (voir Assistance).

! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

∅ 3mm

Page 19

Description de lappareil

Vue densemble

Ces instructions dutilisation sappliquent à plusieurs modèles, il se peut donc que les composants illustrés présentent des différences par rapport à ceux de lappareil que vous avez acheté. Vous trouverez dans les pages suivantes la description des objets plus complexes.

Commande pour

RÉGLER LA

TEMPÉRATURE

ECLAIRAGE

(voir Entretien)

CLAYETTE

Balconnet amovible à abattant, contenant un SUPPORT A

OEUFS

Balconnet amovible

PORTE-OBJETS

Bac FRUITS et

LEGUMES

Bac à glaçons

Ice3

Compartiment

CONGELATION et

CONSERVATION

Bac à glaçons

Ice3

Compartiment

CONSERVATION

PIED

de réglage

Balconnet

BOUTEILLES

 Leur nombre et/ou leur emplacement peut varier.

Page 20

Mise en marche et utilisation

Mise en service de lappareil

! Avant de mettre lappareil en service, suivez bien les instructions sur linstallation (voir Installation).

! Avant de brancher votre appareil, nettoyez bien les compartiments et les accessoires à leau tiède additionnée de bicarbonate.

1. Branchez la fiche dans la prise de courant et assurezvous que léclairage intérieur sallume.

2. Amenez le bouton de REGLAGE DE LA TEMPERATURE sur une valeur intermédiaire. Au bout de quelques heures, vous pourrez commencer à stocker des aliments dans le réfrigérateur.

Réglage de la température

Le réglage de la température à lintérieur du compartiment réfrigérateur est automatique en fonction de la position du bouton du thermostat.

= moins froid = plus froid

Nous conseillons toutefois une position intermédiaire

Aliments

Viande et poisson évidé

Fromages frais

Aliments cuits Sur n’importe quelle clayette

Saucissons, pain de mie, chocolat

Fruits et légumes

Œufs Dans le balconnet prévu

Beurre et margarine Dans le balconnet prévu Bouteilles, boissons,

lait

Rangement à l’intérieur du réfrigérateur

Au-dessus des bacs à fruits et légumes Au-dessus des bacs à fruits et légumes

Sur n’importe quelle clayette

Dans les bacs à fruits et à légumes

Dans le balconnet prévu

Pour profiter à plein de votre réfrigérateur

 Pour régler la température, utilisez le bouton de

REGLAGE DE LA TEMPERATURE (voir Description).

 Nintroduisez que des aliments froids ou à peine tièdes,

jamais chauds (voir Précautions et conseils).

Pour augmenter la place disponible, simplifier le rangement et améliorer laspect esthétique, cet appareil loge sa partie refroidissante à lintérieur de la paroi arrière du compartiment réfrigérateur. Pendant le fonctionnement de lappareil, cette paroi est tour à tour couverte de givre ou de gouttelettes deau selon que le compresseur est en marche ou à larrêt. Ne vous inquiétez pas ! Votre réfrigérateur fonctionne normalement.

Si vous amenez le bouton de REGLAGE DE LA TEMPERATURE sur des valeurs plus élevées, que vous stockez de grandes quantités daliments et que la température ambiante est élevée, votre appareil peut fonctionner de façon continue, ce qui entraîne une formation abondante de givre et une consommation délectricité excessive : amenez alors le bouton sur des valeurs plus basses (un dégivrage automatique sera lancé).

A lintérieur des appareils statiques lair circule de façon naturelle : lair plus froid a tendance à descendre car il est plus lourd. Quelques exemples de rangement des aliments :

 Les aliments cuits contrairement à ce que lon croit ne se

conservent pas plus longuement que les aliments crus.

 Nintroduisez pas de récipients non fermés contenant

des liquides : ces derniers entraîneraient une augmentation de lhumidité et la formation deau condensée.

CLAYETTES: pleines ou

grillagées. Elles sont amovibles et réglables en hauteur grâce à des glissières spéciales (voir figure), pour le rangement de récipients ou daliments de grande dimension. Pour régler la hauteur, pas besoin de sortir la clayette complètement.

Page 21

Pour profiter à plein de votre congélateur

WATER LEVEL

MAX

WATER LEVEL

MAX

WATER LEVEL

MAX

 Ne recongelez pas des aliments décongelés ou en cours

de décongélation; il faut les faire cuire et les consommer (dans les 24 heures).

 Les aliments frais à congeler ne doivent pas être placés au

contact daliments déjà congelés; il faut les stocker dans le compartiment supérieur CONGELATION et CONSERVATION où la température qui descend au-dessous de -18°C garantit une vitesse de congélation adéquate.

 Ne stockez pas dans votre congélateur des bouteilles en

verre contenant des liquides, bouchées ou fermées hermétiquement, elles pourraient se briser.

 La quantité journalière maximale daliments pouvant être

congelée est indiquée sur létiquette des caractéristiques, placée dans le compartiment réfrigérateur en bas à gauche (exemple : 4 Kg/24h).

 Pour gagner de la place à lintérieur du compartiment

congélation, vous pouvez enlever les tiroirs (sauf le tiroir du bas et celui de la COOL CARE ZONE à température variable si votre appareil en est équipé) et stocker vos aliments directement sur les plaques évaporantes.

Bac à glaçons Ice3. Placés dans la partie supérieure des tiroirs du compartiment freezer, ils sont plus ergonomiques et garantissent davantage de propreté: en effet, les glaçons ne touchent plus aux aliments stockés dans le freezer; de plus, fini l'eau qui dégouline lorsque vous rangez votre bac (un couvercle est fourni pour boucher le récipient après l'avoir rempli).

1. Pour sortir le bac, poussez-le vers le haut . Vérifiez que le bac est bien vide avant de le remplir en introduisant leau par louverture prévue.

2. Attention à ne pas dépasser le niveau indiqué (MAX WATER LEVEL). Une trop grande quantité deau gêne la sortie des glaçons (si celase produit, attendez que la glace fonde et videz le bac).

3. Faites pivoter le bac de 90° : leau envahit les cavités selon le principe des vases communicants (voir figure).

4. Bouchez louverture à laide du couvercle fourni, remettez le bac à sa place.

5. Une fois que la glace sest formée (il faut compter au moins 8 heures) tapez le bac contre une surface dure et mouillez-le à lextérieur pour détacher les glaçons que vous ferez sortir par louverture prévue.

! Evitez douvrir la porte pendant la phase de congélation.

! En cas de coupure de courant ou de panne, nouvrez

pas la porte du congélateur : les produits surgelés et congelés se conserveront ainsi sans problème pendant 9 - 14 heures environ.

! Si la température ambiante se maintient longuement au-dessous de 14°C, le compartiment freezer narrive pas à atteindre les températures indispensables à une longue conservation et la période de conservation sera par conséquent réduite.

Page 22

Entretien et soin

1 1

Mise hors tension

Pendant les opérations de nettoyage et dentretien, mettez lappareil hors tension en débranchant la fiche de lappareil de la prise de courant. Il ne suffit pas de placer le bouton de réglage de la température sur (appareil éteint) pour éliminer tout contact électrique.

Nettoyage de lappareil

 Nettoyez lextérieur, lintérieur et les joints en

caoutchouc à laide dune éponge imbibée deau tiède additionnée de bicarbonate de soude ou de savon neutre. Nutilisez pas de solvants, de produits abrasifs, deau de Javel ou dammoniaque.

 mettez tremper les accessoires amovibles dans de

leau chaude additionnée de savon ou de liquide vaisselle. Rincez-les et essuyez-les soigneusement.

 Le dos de lappareil a tendance à sempoussiérer,

pour éliminer la poussière avec délicatesse, après avoir éteint lappareil et débranché la fiche, servezvous dun aspirateur montant un accessoire adéquat et réglé sur une puissance intermédiaire.

Contre la formation de moisissures et de mauvaises odeurs

 Cet appareil est fabriqué dans des matériaux

hygiéniques qui ne transmettent pas dodeur. Pour sauvegarder cette caractéristique, veillez à bien emballer et couvrir vos aliments. Vous éviterez par la même occasion la formation de taches.

 Si vous devez laisser votre appareil éteint pendant

une période de temps prolongée, nettoyez-le bien lintérieur et laissez les portes ouvertes.

Dégivrage du compartiment congélateur

Si la couche de givre dépasse 5 mm, procédez à un dégivrage manuel :

1. Amenez le bouton de REGLAGE DE LA TEMPERATURE sur

2. Enveloppez vos produits surgelés ou congelés dans du papier et placez-les dans un endroit frais.

3. Laissez la porte ouverte jusquà ce que le givre fonde complètement; pour accélérer cette opération placez dans le compartiment congélateur des récipients deau tiède.

5. Nettoyez et séchez soigneusement le compartiment congélateur avant de rallumer lappareil.

6. Avant da ranger vos aliments dans le compartiment congélateur, attendez environ 2 heures pour le rétablissement des conditions idéales de conservation des aliments.

4. Certains de nos appareils sont équipés du SYSTEME DRAIN pour acheminer leau vers lextérieur: laissez leau sécouler dans un récipient (voir figure).

Remplacement de lampoule déclairage

Dégivrage de lappareil

! Conformez-vous aux instructions suivantes. Ne pas utiliser dobjets pointus et coupants pour dégivrer lappareil, ils risqueraient dendommager irréparablement le circuit réfrigérant.

Dégivrage du compartiment réfrigérateur

Le réfrigérateur est muni dun système de dégivrage automatique : leau est acheminée vers la paroi arrière

par un trou dévacuation (voir figure) où la chaleur produite par le compresseur la fait évaporer. Il vous suffit de nettoyer périodiquement le trou dévacuation pour permettre à leau de sécouler normalement.

Pour remplacer lampoule déclairage du compartiment réfrigérateur, débranchez la fiche de la prise de courant. Suivez les indications fournies ci-dessous. Pour pouvoir remplacer lampoule, démontez le couvercle de protection comme illustré (voir figure). Remplacez-la par une ampoule semblable dont la puissance doit correspondre à celle indiquée sur le couvercle de protection (15 W ou 25 W).

Page 23

Précautions et conseils

! Lappareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Cet appareil est conforme aux Directives Communautaires suivantes :

- 73/23/CEE du 19/02/73 (Basse Tensione) et modifications suivantes;

-89/336/CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications suivantes;

- 2002/96/CE.

Sécurité générale

 Cet appareil a été conçu pour un usage familial, de

type non professionnel.

 Cet appareil qui sert à conserver et à congeler des

aliments ne doit être utilisé que par des adultes conformément aux instructions du mode demploi.

 Cet appareil ne doit pas être installé en extérieur,

même dans un endroit à labri, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.

 Ne touchez pas à lappareil pieds nus ou si vos mains

ou pieds sont mouillés ou humides.

 Ne touchez pas aux parties refroidissantes :

vous pourriez vous brûler ou vous blesser.

 Pour débrancher la fiche de la prise de courant,

sortez la fiche, ne tirez surtout pas sur le câble.

 Avant deffectuer toute opération de nettoyage ou

dentretien, débranchez la fiche de la prise de courant. Il ne suffit pas de placer le bouton de REGLAGE DE LA TEMPERATURE sur éteint) pour éliminer tout contact électrique.

 En cas de panne, nessayez en aucun cas daccéder

aux mécanismes internes pour tenter de réparer lappareil.

 Ne pas utiliser, à lintérieur des compartiments de

conservation pour aliments congelés, dustensiles pointus et coupants ou dappareils électriques dun type autre que celui recommandé par le fabricant.

 Ne pas porter à la bouche des glaçons à peine sortis

du congélateur.

 Ne permettez pas aux enfants de jouer avec

lappareil. Il ne faut en aucun cas quils sasseyent sur les tiroirs ou quils saccrochent à la porte.

 Les emballages ne sont pas des jouets pour enfants.

(appareil

Mise au rebut

 Mise au rebut du matériel demballage : conformez-

vous aux réglementations locales, les emballages pourront ainsi être recyclés.

 La Directive Européenne 2002/96/EC sur les Déchets

des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin doptimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire limpact sur la santé humaine et lenvironnement. Le symbole de la poubelle barrée est apposée sur tous les produits pour rappeler les obligations de collecte séparée.

Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour lenlèvement de leur vieil appareil.

Economies et respect de lenvironnement

 Installez votre appareil dans un endroit frais et bien

aéré, protégez-le contre lexposition directe aux rayons du soleil et ne le placez pas près de sources de chaleur.

 Pour introduire ou sortir les aliments, nouvrez les

portes de lappareil que le temps strictement nécessaire. Chaque ouverture de porte cause une considérable dépense dénergie.

 Ne chargez pas trop votre appareil :

pour une bonne conservation des aliments, le froid doit pouvoir circuler librement. Si la circulation est entravée, le compresseur travaillera en permanence.

 Nintroduisez pas daliments chauds : ces derniers

font monter la température intérieure ce qui oblige le compresseur à travailler beaucoup plus en gaspillant un tas délectricité.

 Dégivrez lappareil dès que de la glace se dépose

(voir Entretien); une couche de glace trop épaisse gêne considérablement la cession de froid aux aliments et augmente la consommation délectricité.

 Gardez toujours les joints propres et en bon état pour

quils adhèrent bien aux portes et ne laissent pas le froid séchapper (voir Entretien).

Page 24

Anomalies et

195071169.00

remèdes

Il peut arriver que lappareil ne fonctionne pas. Avant de téléphoner au service de dépannage (voir Assistance),

contrôlez sil ne sagit pas dun problème facile à résoudre à laide de la liste suivante.

05/2008 - Xerox Business Services

Anomalies :

Léclairage intérieur ne sallume pas.

Le réfrigérateur et le congélateur refroidissent peu.

Les aliments gèlent à lintérieur du réfrigérateur.

Le moteur est branché en permanence.

Lappareil est très bruyant.

La température est élevée à certains endroits de lextérieur du réfrigérateur.

Causes / Solution possibles :

 La fiche nest pas branchée dans la prise de courant ou pas assez enfoncée

pour quil y ait contact ou bien il y a une coupure de courant.

 Les portes ne ferment pas bien ou les joints sont abîmés.  Ouverture trop fréquente des portes.  La position du bouton de REGLAGE DE LA TEMPERATURE nest pas correcte  Le réfrigérateur et le congélateur sont excessivement remplis.  La température ambiante de travail du produit est inférieure à 14°C.

 La position du bouton de REGLAGE DE LA TEMPERATURE nest pas correcte  Les aliments touchent à la paroi arrière.

 La porte nest pas bien fermée ou trop souvent ouverte.  La température à lextérieur est très élevée.  Lépaisseur du givre dépasse 2-3 mm (voir Entretien).

 Lappareil na pas été installé bien à plat (voir Installation).  Lappareil est installé entre des meubles ou des objets qui vibrent et font du bruit.  Le gaz réfrigérant interne produit un léger bruit même quand le compresseur est

à larrêt : il ne sagit pas dun défaut, cest tout à fait normal.

 Les températures élevées sont nécessaires pour éviter la formation deau

condensée dans des zones particulières du produit

Formation de givre ou de gouttelettes deau sur la paroi arrière du

 Il sagit du fonctionnement normal du produit. .

compartiment réfrigérateur .

Il y a de leau dans le fond du

 Le trou dévacuation de leau est bouché (voir Entretien).

réfrigérateur.

Assistance

Avant de contacter le centre dAssistance :

 Vérifiez si vous pouvez résoudre lanomalie vous-même (voir Anomalies et Remèdes).  Si, malgré tous ces contrôles, lappareil ne fonctionne toujours pas et linconvénient persiste, faites appel au service

après-vente le plus proche de chez vous.

Signalez :

 le type danomalie  le modèle de lappareil (Mod.)  le numéro de série (S/N) Vous trouverez tous ces renseignements sur létiquette signalétique placée dans le compartiment réfrigérateur en bas à gauche.

modèle

R 134 a kg 0,090

Gross Bruto Brut

Net Util Utile

Pressure

Test

HIGH-235

P.S-I.

LOW 140

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total Gross

Bruto Brut

Compr.

Syst.

Kompr. Made in Italy 13918

93139180000 S/N 704211801

Cod.

Fuse

Freez. Capac

Gross

Poder de Cong

Bruto

kg/24 h

Brut

numéro de série

Max 15 w Class Clase

Classe

4,0

Ne faites jamais appel à des techniciens non agréés et refusez toujours des pièces détachées non originales.

Page 25

Gebrauchsanleitungen

KÜHL-/GEFRIERKOMBI

Italiano, 1

Deutsch

, 25

Suomi, 49

BAAAN 13

GBI

English, 9

Nederlands, 33

Svenska, 57

Français, 17

Dansk, 41

Norsk, 65

Inhaltsverzeichnis

Installation, 26

Aufstellort und elektrischer Anschluss Wechsel des Türanschlags

Beschreibung Ihres Gerätes, 27

Geräteansicht

Inbetriebsetzung und Gebrauch, 28-29

Einschalten Ihres Gerätes Temperatureinstellung Optimaler Gebrauch des Kühlschranks Optimaler Gebrauch des Gefrierfachs

Wartung und Pflege, 30

Abschalten Ihres Gerätes vom Stromnetz Reinigung Ihres Gerätes Vermeidung von Schimmelpilz- und Geruchsbildung Abtauen Ihres Gerätes Lampenaustausch

Vorsichtsmaßregeln und Hinweise, 31

Allgemeine Sicherheit Entsorgung Energie sparen und Umwelt schonen

Störungen und Abhilfe, 32

Kundendienst, 32

Page 26

Installation

! Es ist äußerst wichtig, diese Bedienungsanleitung sorgfältig

aufzubewahren, um sie jederzeit zu Rate ziehen zu können. Sorgen Sie dafür, dass sie im Falle eines Umzugs oder Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der Nachbesitzer die Möglichkeit hat, diese zu Rate zu ziehen.

! Lesen Sie bitte folgende Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit.

Aufstellort und elektrischer Anschluss

Aufstellort

1. Stellen Sie das Gerät in einem gut belüfteten und trockenen Raum auf.

2. Die hinteren Belüftungsöffnungen dürfen nicht zugestellt bzw. abgedeckt werden: Kompressor und Kondensator geben Wärme ab und benötigen eine gute Belüftung um optimal zu arbeiten und den Stromverbrauch nicht unnötig zu erhöhen

3. Lassen Sie einen Freiraum von mindestens 10 cm oberhalb des Gerätes, und mindestens 5 cm zwischen den Geräteseiten und angrenzenden Schrankseiten bzw. Wänden.

4. Stellen Sie das Gerät fern von Wärmequellen auf (Sonnenlicht, Elektroherd).

Zur Einhaltung eines optimalen Abstandes des

Gerätes von der Wand sind die im Installationsbausatz befindlichen Abstandsstücke zu montieren. Befolgen Sie hierzu die Hinweise des dem Bausatz beigefügten Arbeitsblattes.

Wechsel des Türanschlags

Nivellierung

1. Stellen Sie das Gerät auf einem ebenen und festen Boden auf.

2. Sollte der Fußboden nicht perfekt eben sein, dann gleichen Sie diese Unebenheit durch entsprechendes Drehen der vorderen Füße aus.

Elektrischer Anschluss

Warten Sie nach dem Transport etwa 3 Stunden, bevor Sie das Gerät an das Elektronetz anschließen. Vor Einfügen des Steckers in die Steckdose ist sicherzustellen, dass

 die Steckdose über eine normgerechte Erdung verfügt;  die Steckdose die auf dem Typenschild (befindlich im

Kühlschrank unten links) angegebene max. Leistungsaufnahme des Gerätes trägt (z.B. 150 W);

 die Netzspannung den auf dem Typenschild (befindlich in

der Kühlzone unten links) angegebenen Werten entspricht z.B. 220-240 V);

 die Steckdose mit dem Netzstecker übereinstimmt.

Sollte dies nicht der Fall sein, dann lassen Sie den Stecker durch autorisiertes Fachpersonal (siehe Kundendienst) austauschen; verwenden Sie auf keinen Fall Verlängerungen oder Vielfachsteckdosen.

! Netzkabel und Stecker müssen bei installiertem Gerät leicht zugänglich sein.

! Das Netzkabel darf nicht gebogen bzw. eingeklemmt werden. ! Das Kabel muss regelmäßig kontrolliert werden und darf

nur durch autorisiertes Fachpersonal ausgetauscht werden (siehe Kundendienst).

! Der Hersteller lehnt jede Verantwortung ab, falls diese Vorschriften nicht eingehalten werden sollten.

∅ 3mm

Page 27

Beschreibung Ihres Gerätes

Geräteansicht

Die Gebrauchsanleitungen gelten für mehrere Gerätemodelle. Demnach ist es möglich, dass die Abbildung Details enthält, über die Ihr Gerät nicht verfügt. Die Beschreibung weiterer Komponenten ersehen Sie auf nachfolgender Seite.

TEMPERATURREGLER

Abnehmbare

LAMPE

(siehe Wartung)

ABLAGE

Ablagen mit Deckel, mit EIERFACH

Abnehmbare Ablage für TUBEN UND

DOSEN

Schale für OBST

und GEMÜSE

Eisschale

Ice

Fach zum

GEFRIEREN und

LAGERN

Eisschale

Fach zum

LAGERN

STELLFÜSSE

Ice

Balconcino

BOTTIGLIE



 Unterschiedliche Anzahl und Platzierung.

Page 28

Inbetriebsetzung und Gebrauch

Einschalten Ihres Gerätes

! Bevor Sie Ihr Gerät in Betrieb setzen, beachten Sie bitte aufmerksam die Installationshinweise (siehe

Installation).

! Bevor Sie das Gerät anschließen, müssen die Fächer und das Zubehör gründlich mit lauwarmem Wasser und Bikarbonat gereinigt werden.

1. Stecken Sie den Netzstecker in die Steckdose und stellen Sie sicher, dass sich die Innenbeleuchtung einschaltet.

2. Drehen Sie den TEMPERATURSCHALTER auf einen mittleren Wert. Nach einigen Stunden können die Lebensmittel in den Kühlschrank eingeräumt werden.

Temperatureinstellung

Die Innentemperatur des Kühlschranks wird automatisch geregelt, je nach Einstellung des Thermostatenschalters.

= höchste Temperatur = kälteste Temperatur

Es empfiehlt sich, einen mittleren Wert einzustellen.

Zur Verbesserung der Ästhetik sowie zur Erhöhung des Nutzvolumens, ist in der Rückwand des Kühlteils ein Rückwandverdampfer integriert. Dieser ist daher abwechselnd mit Reif oder Wassertropfen bedeckt, je nach dem ob der Kompressor in Funktion ist oder nicht. Keine Sorge! Der Kühlschrank arbeitet völlig normal.

Beides ist ganz normal. Wird der TEMPERATURSCHALTER auf hohe Werte eingestellt, und werden bei hohen Umgebungstemperaturen große Lebensmittelmengen gelagert, ist es möglich, dass der Kompressor laufend arbeitet und demnach die Reifbildung und der Energieverbrauch ansteigt. Um dies zu vermeiden, drehen Sie den Schalter auf niedrigere Werte (es wird automatisch abgetaut). Bei den statischen Geräten zirkuliert die Luft auf natürliche Weise: Die Kaltluft sinkt nach unten, da sie schwerer ist. So werden die Lebensmittel korrekt gelagert:

Lebensmittel Lagerplatz im Kühlschrank

Fleisch und gesäuberter Fisch

Frischkäse

Gekochte Speisen In jedem beliebigen Fach

Salami, Toastbrot, Schokolade

Obst und Gemüse In der Obst- und Gemüseschale

Eier Im entsprechenden Türbord Butter und

Margarine Flaschen, Getränke, Milch

Im Fach oberhalb der Obst- und Gemüseschale Im Fach oberhalb der Obst- und Gemüseschale

In jedem beliebigen Fach

Im entsprechenden Türbord

Optimaler Gebrauch des Kühlschranks

 Stellen Sie mittels des TEMPERATURSCHALTERS die

Temperatur ein (siehe Beschreibung).

 Legen Sie nur abgekühlte, höchstenfalls lauwarme,

niemals heiße Speisen ein (siehe Vorsichtsmaßregeln und Hinweise).

 Bitte beachten Sie, dass gekochte Speisen nicht

länger halten als rohe Speisen.

 Bewahren Sie keine Flüssigkeiten in offenen Behältern

auf: sie würden die Feuchtigkeit erhöhen und demzufolge Kondensbildung verursachen.

ABLAGEN: glattflächig oder in

Gitterform. Sie können herausgezogen und dank entsprechender Führungen (siehe Abbildung), höhenverstellt werden, um auch große Behältnisse unterbringen zu können. Zur Höhenverstellung ist es nicht erforderlich, die Ablage ganz herauszuziehen.

Page 29

Optimaler Gebrauch des Gefrierfachs

WATER LEVEL

MAX

WATER LEVEL

MAX

WATER LEVEL

MAX

 An- oder aufgetautes Gefriergut darf nicht wieder

eingefroren werden. Solche Lebensmittel müssen zu einem Fertiggericht verarbeitet werden (innerhalb 24 Std.)

 Bereits gefrorene Lebensmittel dürfen nicht mit den frisch

einzufrierenden Lebensmitteln in Berührung kommen. Letztere müssen in der oberen Schale GEFRIEREN und LAGERN eingefroren werden. Dort sinkt die Temperatur unter -18°C, die Speisen werden demnach schnell und schonend eingefroren.

 Lagern Sie im Gefrierfach bitte keine hermetisch

verschlossenen Glasflaschen mit Flüssigkeiten, beim Gefrieren könnten sie platzen.

 Die Höchstmenge an Lebensmitteln, die täglich

eingefroren werden kann, ist auf dem Typenschild (befindlich im Kühlschrank unten links) ersichtlich (Beispiel: Kg/24h 4).



Für mehr Platz in der Gefrierzone können Sie die Schalen herausnehmen (mit Ausnahme der untersten Schale sowie der Schale COOL CARE ZONE mit variabler Temperatur, sofern vorgesehen) und die Lebensmittel direkt auf die Verdunsterplatten legen.

Eisschale Ice3. Dank der Positionierung dieses Behälters oben an den Schalen der Gefrierzone ist größere Ergonomie und Sauberkeit gewährleistet: Die Berührung mit dem gelagerten Gefriergut wird vermieden, wie auch ein Verschütten von Wasser beim Füllen des Behälters (ein entsprechender Verschluss, mit dem die Öffnung nach Füllen verschlossen werden kann, wird mitgeliefert).

1. Ziehen Sie die Eiswürfelschale nach oben hin heraus Vergewissern Sie sich, dass die Schale ganz leer ist und füllen Sie sie durch die entsprechende Öffnung.

2. Die angezeigte Füllmenge bitte nicht überschreiten (MAX WATER LEVEL). Zu viel Wasser behindert das Herausnehmen der Eiswürfel (in einem solchen Fall warten Sie, bis das Eis schmilzt und entleeren Sie die Schale).

3. Drehen Sie die Schale um 90°: das Wasser läuft in die einzelnen, durch kleine Adern verbundenen Formen (siehe Abbildung

4. Schließen Sie die Öffnung mit dem mitgelieferten Deckel.

5. Die geformten Eiswürfel (Mindestzeit ca. 8 Std.) können durch leichtes Aufschlagen des Behälters auf ein harte Oberfläche gelöst werden, um sie dann durch die Öffnung herausrutschen zu lassen.

! Während des Schnellgefrierens sollte das Öffnen der Tür vermieden werden.

! Auch während eines Stromausfalls oder einer Störung sollte die Gefrierfachtür nicht geöffnet werden: Das Gefrier- bzw. Tiefkühlgut hält sich so unverändert für ungefähr 9-14 Stunden.

! Liegt die Umgebungstemperatur für längere Zeit unter 14°C, können die zur langzeitigen Konservierung im Gefrierfach erforderlichen Temperaturen nicht komplett erreicht werden; demnach ist die Haltbarkeitszeit verringert.

Page 30

Wartung und Pflege

1 1

Abschalten Ihres Gerätes vom Stromnetz

Bei Reinigungs- und Wartungsmaßnahmen muss das Gerät durch Herausziehen des Netzsteckers vom Stromnetz getrennt werden. Es genügt nicht, den Temperaturschalter auf Position (Gerät ausgeschaltet) zu drehen, um jeglichen Stromkontakt auszuschließen.

Reinigung Ihres Gerätes

 Das Gehäuse des Gerätes, außen und innen, sowie

die Türdichtungen können mit einem mit Wasser und Bikarbonat oder einer milden Spüllauge getränkten Schwamm gereinigt werden. Vermeiden Sie Löse-, Scheuer-, Bleichmittel oder Ammoniak.

 Das Zubehör kann herausgenommen und in einer

warmen Spüllauge gereinigt werden. Anschließend sorgfältig klarspülen und trockenreiben.

 Auf der Geräterückseite könnte sich Staub ablagern.

Dieser kann vorsichtig mit dem langen Rohrstutzen des auf eine geringe Leistung eingestellten Staubsaugers entfernt werden, jedoch nicht ohne das Kühlgerät vom Stromnetz getrennt zu haben.

Vermeidung von Schimmelpilz- und Geruchsbildung

 Das Gerät wurde mit hygienischen Materialien gefertigt,

die keine Gerüche übertragen. Um diese Eigenschaft nicht zu verlieren, sind die Lebensmittel stets gut verschlossen bzw. verpackt zu lagern. Hierdurch wird auch die Bildung von Flecken vermieden.

 Soll das Gerät für längere Zeit stillgelegt werden,

reinigen Sie den Innenraum und lassen Sie die Gerätetür offenstehen.

Abtauen Ihres Gerätes

! Verfahren Sie hierzu wie nachstehend beschrieben. Verwenden Sie zum Abtauen des Gerätes bitte keine scharfen oder spitzen Gegenstände, die den Kühlkreis hoffungslos beschädigen könnten.

Abtauen des Kühlschranks

Der Kühlschrank taut automatisch ab: Das Tauwasser wird nach hinten durch eine kleine Ablauföffnung (siehe

Abbildung) abgeleitet, wo es dank der vom Kompressor erzeugten Wärme verdampft. Diese kleine Öffnung sollte jedoch regelmäßig gereinigt werden, damit das Tauwasser unbehindert ablaufen kann.

Abtauen des Gefrierfachs

Entfernen Sie den Reif in regelmäßigen Abständen mit dem entsprechenden Schaber. Ist die Reifschicht jedoch zu dick, muss manuell abgetaut werden:

1. Drehen Sie den TEMPERATURSCHALTER auf Position .

2. Wickeln Sie das Gefrier- bzw. Tiefkühlgut dicht ein und legen Sie es in einen anderen Gefrierschrank oder bewahren Sie es an einem ähnlich kalten Ort auf.

3. Lassen Sie die Gerätetür offen stehen, bis der Reif völlig aufgetaut ist. Dies kann durch Einstellen eines Topfes mit warmem Wasser beschleunigt werden.

4. Einige Modelle sind mit dem DRAIN SYSTEM, das das Tauwasser nach außen ableitet, ausgestattet: lassen Sie das Tauwasser darüber in eine Schale laufen (siehe Abbildung).

5. Reinigen Sie das Gefrierfach gründlich und trocknen Sie es sorgfältig aus, bevor Sie das Gerät wieder einschalten-.

6. Warten Sie bitte 2 Stunden, bis die idealen Gefrierbedingungen wieder gegeben sind, bevor Sie das Gefriergut in die Gefrierzone geben.

Lampenaustausch

Zum Austausch der Lampe der Kühlschrankbeleuchtung muss der Netzstecker aus der Steckdose gezogen werden. Verfahren Sie wie nachfolgend beschrieben. Öffnen Sie die Lampenabdeckung wie auf der Abbildung veranschaulicht. Ersetzen Sie die Lampe durch eine neue derselben Leistung und Bauform (auf der Schutzabdeckung angegeben)(15 W oder 25 W).

Page 31

Vorsichtsmaßregeln und Hinweise

! Das Gerät wurde nach den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen geliefert und sollten aufmerksam gelesen werden.

Dieses Gerät entspricht den folgenden EGRichtlinien:

-73/23/EWG vom 19.02.73 (Niederspannung) und nachfolgenden Änderungen

- 89/336/EWG vom 03.05.89 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen.

- 2002/96/CE.

Allgemeine Sicherheit

 Dieses Gerät ist für den nicht professionellen Einsatz

im privaten Haushalt bestimmt.

 Das Gerät ist zum Kühlen und Einfrieren von

Lebensmitteln zu verwenden, und nur von Erwachsenen gemäß den Hinweisen der vorliegenden Gebrauchsanleitungen zu benutzen.

 Der Kühl-/ und Gefrierkombi darf nicht im Freien

aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittern und Unwettern auszusetzen.

 Berühren Sie das Gerät nicht, wenn Sie barfuß sind,

und auch nicht mit nassen oder feuchten Händen oder Füßen.

 Berühren Sie nicht den Rückwandverdampfer:

es besteht Verletzungsgefahr.

Entsorgung

 Entsorgung des Verpackungsmaterials: Befolgen Sie

die lokalen Vorschriften, Verpackungsmaterial kann wiederverwertet werden.

 Gemäß der Europäischen Richtlinie 2002/96/EC über

Elektro- und Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol durchgestrichene Mülltonne auf jedem Produkt erinnert Sie an Ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen. Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

Energie sparen und Umwelt schonen

 Stellen Sie das Gerät in einem trockenen, gut

belüftbaren Raum auf, nicht direkt in der Sonne oder in der Nähe von Wärmequellen.

 Öffnen Sie die Gerätetür so kurz wie möglich, wenn Sie

Lebensmittel lagern oder herausnehmen. Bei jeder Türöffnung geht wertvolle Energie verloren.

 Ziehen Sie den Gerätestecker nicht am Netzkabel aus

der Steckdose, sondern nur am Stecker selbst.

 Vor allen Reinigungs- und Wartungsmaßnahmen muss

der Netzstecker gezogen werden. Es genügt nicht, den TEMPERATURSCHALTER auf Position ausgeschaltet) zu drehen, um jeglichen Stromkontakt auszuschließen.

 Bei etwaigen Störungen versuchen Sie bitte nicht, das

Gerät selbst zu reparieren.

 Verwenden Sie im Innern der Gefriergutlagerfächer

bitte keine scharfen oder spitzen Gegenstände oder Elektrogeräte, sondern nur die vom Hersteller erlaubten Hilfsmittel.

 Eiswürfel nicht sofort in den Mund nehmen.

 Erlauben Sie Kindern nicht, mit dem Gerät zu spielen. Auf

keinen Fall dürfen sie sich auf die Gefrierfachschalen setzen, oder sich an die Tür hängen.

 Verpackungsmaterial ist kein Spielzeug für Kinder.

(Gerät

 Das Gerät sollte nicht überladen werden:

Zur Haltbarkeit der Lebensmittel muss die Kälte frei zirkulieren können. Die Behinderung der Zirkulation hat zur Folge, dass der Kompressor ständig arbeitet.

 Stellen Sie keine warmen Speisen in das Gerät: sie

würden die Temperatur erheblich erhöhen und den Kompressor zu einer höheren Leistung zwingen, was eine unnötige Verschwendung an Energie bedeutet.

 Sobald sich Eis bildet, muss das Gerät abgetaut

werden (siehe Wartung), eine dicke Eisschicht erschwert die Kälteübertragung auf das Kühlgut und erhöht den Stromverbrauch.

 Halten Sie die Dichtungen stets effizient und sauber,

damit sie ordnungsgemäß an den Türen anhaften und die Kälte nicht entweichen lassen (siehe Wartung).

Page 32

Störungen und

195071169.00

Abhilfe

Gerätestörung: Bevor Sie sich an den Technischen Kundendienst wenden (siehe Kundendienst), vergewissern Sie

sich bitte zuerst, ob es sich um eine Kleinigkeit handelt, die Sie selbst beheben können. Ziehen Sie hierzu nachstehendes Verzeichnis zu Rate.

05/2008 - Xerox Business Services

Störungen:

Die Innenbeleuchtung schaltet nicht ein.

Die Kühlleistung des Kühlschranks und des Gefrierfachs ist zu gering.

Der Kühlschrank kühlt zu stark, das Kühlgut gefriert.

Der Motor läuft ununterbrochen.

Das Betriebsgeräusch ist zu stark.

Die Temperatur einiger KühlschrankAußenteile ist sehr hoch

Mögliche Ursachen / Abhilfe:

 Der Netzstecker steckt nicht in der Steckdose, oder er sitzt nicht fest, so

dass kein Kontakt hergestellt wird; oder es besteht ein Stromausfall.

 Die Türen schließen nicht gut bzw. die Dichtungen sind verschlissen.  Die Türen werden zu oft geöffnet.  Der TEMPERATURSCHALTER ist nicht richtig eingestellt.  Der Kühlschrank oder das Gefrierfach wurde zu sehr beladen.  Die Geräte-Betriebsraumtemperatur liegt unter 14°C.

 Der TEMPERATURSCHALTER ist nicht richtig eingestellt.  Das Kühlgut kommt mit der Rückwand in Berührung.

 Die Tür ist nicht richtig geschlossen oder wird zu häufig geöffnet.  Die Umgebungstemperatur ist sehr hoch.  Die Reifschicht ist stärker als 2-3 mm (siehe Wartung).

 Das Gerät wurde nicht eben aufgestellt (siehe Installation).  Das Gerät wurde zwischen Möbelteilen oder Gegenständen aufgestellt,

die vibrieren und daher zur Geräuschbildung Ihres Gerätes beitragen.

 Das Kühlmittel verursacht ein leises Geräusch auch wenn der

Kompressor nicht arbeitet: dies ist kein Fehler sondern ganz normal.

 Die hohen Temperaturen sind erforderlich, um eine

Kondenswasserbildung in einigen Kühlschrank-Bereichen zu vermeiden.

An der Kühlzonen-Rückwand bildet

 Es handelt es sich um die normale Funktionsweise des Produkts.

sich Reif oder Wassertropfen

Auf dem Boden des Kühlschranks

 Die Tauwasserablauföffnung ist verstopft (siehe Wartung).

steht Wasser.

Kundendienst

Bevor Sie sich an den Kundendienst wenden:

 Prüfen Sie, ob die Störung selbst behoben werden kann (siehe Störungen und Abhilfe).  Sollte trotz aller Kontrollen das Gerät nicht funktionieren und der von Ihnen festgestellte Fehler weiter bestehen

bleiben, dann fordern Sie bitte den nächstgelegenen technischen Kundendienst an und teilen Sie dort zusammen mit Ihrer Fehlerbeschreibung folgende Daten mit:

Modellnummer

Max 15 w Freez. Capac Poder de Cong kg/24 h

Class

Clase

Classe

4,0

Geben Sie bitte Folgendes an:

 die Art der Störung  das Gerätemodell (Mod.)  die Modellnummer (S/N). Entnehmen Sie diese Daten bitte dem Typenschild (befindlich im Kühlraum unten links).

Modell

R 134 a kg 0,090

Gross Bruto Brut

Test P.S-I.

Net Util Utile

Pressure HIGH-235

LOW 140

Cod.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total Gross

Bruto Brut

Compr.

Syst.

Kompr.

Made in Italy 13918

93139180000 S/N 704211801

Fuse

Gross Bruto Brut

Beauftragen Sie auf keinen Fall einen nicht befugten Kundendienst und lassen Sie ausschließlich Original-Ersatzteile einbauen.

Page 33

Gebruiksaanwijzingen

KOEL/DIEPVRIESCOMBINATIE

Italiano, 1

Deutsch

, 25

Suomi, 49

BAAAN 13

GBI

English, 9

Nederlands, 33

Svenska, 57

Français, 17

Dansk, 41

Norsk, 65

Inhoud

Installatie, 34

Plaatsen en aansluiten Draairichting deuren verwisselbaar

Beschrijving van het apparaat, 35

Algemeen aanzicht

Starten en gebruik, 36-37

Het apparaat starten Regelen van de temperaturen Optimaal gebruik van de koelkast Optimaal gebruik van de diepvrieskast

Onderhoud en verzorging, 38

De elektrische stroom afsluiten Het apparaat reinigen Het vermijden van schimmel en vervelende luchtjes Het apparaat ontdooien Het lampje vervangen

Voorzorgsmaatregelen en advies, 39

Algemene veiligheid Afvalverwijdering Het milieu sparen en respecteren

Storingen en oplossingen, 40

Service, 40

Page 34

Installatie

! Bewaar dit boekje zorgvuldig voor eventuele toekomstige

raadpleging. Wanneer u het product weggeeft, verkoopt of wanneer u verhuist, dient u dit boekje bij het apparaat te bewaren zodat alle nodige informatie voorhanden blijft.

! Lees de gebruiksaanwijzingen zorgvuldig door: er staat belangrijke informatie in over installatie, gebruik en veiligheid.

Plaatsen en aansluiten

Plaatsen

1. Plaats het apparaat in een goed geventileerd en droog vertrek.

2. Laat de ventilatieroosters aan de achterzijde vrij: de compressor en de condensator geven warmte af en vereisen een goede ventilatie om goed te functioneren en het elektriciteitsverbruik te beperken.

3. Laat een afstand van minstens 10 cm vrij tussen de bovenkant van het apparaat en eventuele bovenstaande meubels. Laat ook een afstand van minstens 5 cm tussen de zijkanten en nevenstaande meubels/wanden.

4. Houdt het apparaat ver van hittebronnen vandaan (direct zonlicht, elektrisch gasfornuis).

5. Om de juiste afstand tussen het apparaat en de achterwand

te behouden, moet u de afstandhouders monteren die zich in de installatiekit bevinden, volgens de instructies op het speciale instructieblad.

Draairichting deuren verwisselbaar

Nivellering

1. Plaats het apparaat op een rechte en stevige vloer.

2. Mocht de vloer niet volledig horizontaal zijn, draai dan aan de verstelbare pootjes aan de voorkant om het apparaat waterpas te krijgen.

Elektrische aansluiting

Zet het apparaat na het transport verticaal en wacht minstens 3 uur voordat u het aansluit aan het elektriciteitsnet. Voordat u de stekker in het stopcontact steekt, dient u zich ervan te verzekeren dat:

 het stopcontact geaard is en voldoet aan de geldende

normen;

 het stopcontact in staat is het maximale vermogen van het

apparaat te dragen, zoals aangegeven op het typeplaatje dat zich onderin links in het koelgedeelte bevindt (bv. 150 W);

 de spanning zich bevindt tussen de waarden die staan

aangegeven op het typeplaatje, dat zich onderin links bevindt (bv. 220-240 V);

 het stopcontact en de stekker overeenkomen.

Als dat niet het geval is, dient een erkende monteur de stekker te vervangen (zie Service); gebruik geen verlengsnoeren of dubbelstekkers.

! Wanneer het apparaat geïnstalleerd is, moeten het snoer en het stopcontact makkelijk te bereiken zijn.

! Het snoer mag niet worden gebogen of samengedrukt.

! Het snoer moet van tijd tot tijd worden gecontroleerd en mag

alleen door erkende monteurs worden vervangen (zie Service).

! De fabrikant kan niet verantwoordelijkheid worden gesteld als deze normen niet worden nageleefd.

∅ 3mm

Page 35

Beschrijving van het apparaat

Algemeen aanzicht

Deze gebruiksaanwijzingen gelden voor verscheidene modellen en het is daarom mogelijk dat de figuur andere details afbeeldt dan het door u aangeschafte apparaat. De beschrijving van de meest complexe elementen vind u terug in de volgende paginas.

TEMPERATUURKNOP

Uitneembaar vak met deksel, voor

LAMPJE

(zie Onderhoud)

MULTI-FUNCTIE

lade

DRAAGPLATEAU

FLEX COOL BOX van

VLEES en VIS

EIERREK

Uitneembaar vak voor VARIA

GROENTE- en

FRUITLADE

Ijsblokjeshouder

INVRIES- en

BEWAARGEDEELTE

IJsblokjeshouder

BEWAARGEDEELTE

Verstelbare

POOTJES

Ice

Vak voor FLESSEN



 Deze kunnen variëren voor wat betreft aantal of positie.

Page 36

Starten en gebruik

Het apparaat starten

! Voordat u het apparaat in gebruik stelt, dient u de instructies voor wat betreft de installatie na te volgen

(zie Installatie).

! Voordat u het apparaat aansluit, dient u zowel het koelals het diepvriesgedeelte, alsook het toebehoren met lauw water en soda te reinigen.

1. Steek de stekker in het stopcontact en verzeker u ervan dat het lampje aan de binnenkant van het apparaat aangaat.

2. Draai de knop van de TEMPERATUURREGELING op een middelmatige stand. Na enkele uren kunt u de levensmiddelen in de koelkast zetten.

Regelen van de temperaturen

De temperatuur in het koelgedeelte wordt automatisch geregeld aan de hand van de stand van de thermostaatknop.

= minder koud = kouder

Wij raden een gemiddelde stand aan.

Het koelsysteem van dit apparaat bevindt zich aan de binnenkant van de achterwand van het koelgedeelte. Hiermee ontstaat een grotere en efficiëntere binnenruimte en een verbeterd esthetisch effect. Deze achterwand zal tijdens de werking van het apparaat ofwel bedekt zijn met ijs, ofwel met waterdruppels, naar gelang de compressor wel of niet in gebruik is. Maakt u zich hier dus geen zorgen om! De koelkast werkt op normale wijze.

Als u de knop WERKING KOELKAST op een hoge stand zet en als er tegelijkertijd veel etenswaar en een hoge buitentemperatuur is, zou het kunnen gebeuren dat het apparaat constant werkt. Dit heeft als gevolg een overtollige ijsproductie en een hoog elektriciteitsverbruik: dit kan voorkomen worden door de knop op een lagere stand te zetten (er zal een automatische ontdooiing plaatsvinden). In statische apparaten zal de lucht op natuurlijke wijze circuleren: koude lucht daalt aangezien hij zwaarder is. Daarom dient u de etenswaren op de volgende wijze te rangschikken:

(WHQVZDUHQ 3ODDWVLQJLQGHNRHONDVW

Vlees en vis

Verse kaas

Gekookte etenswaren

Vleeswaren, brood, chocolade

Groente en fruit In de groente- en fruitladen Eieren In het speciale rek Boter en margarine In het speciale rek

Flessen, frisdrank, melk

Op de laden voor groente en fruit Op de laden voor groente en fruit

Waar u maar wilt

In het speciale rek

Optimaal gebruik van de koelkast

 Gebruik voor het regelen van de temperatuur de knop

TEMPERATUURREGELING(zie Beschrijving).

 Zet alleen koude of lauwe levensmiddelen in de koelkast,

nooit warme (zie Voorzorgsmaatregelen en advies).

 Denk eraan dat u gekookte etenswaren niet langer kunt

bewaren dan rauwe.

 Zet geen vloeistoffen in open flessen of bakken in de

koelkast: dit brengt een toename van de vochtigheidsgraad teweeg en een daaropvolgende condensproductie.

DRAAGPLATEAUS: plateaus of

verwijderen om de hoogte te regelen.

roosters. Deze kunnen dankzij de speciale gleuven worden verwijderd of in hoogte geregeld (zie afbeelding), voor het invoeren van grote verpakkingen of etenswaren. Het is niet noodzakelijk het draagplateu volledig te

Page 37

Optimaal gebruik van de diepvrieskast

WATER LEVEL

MAX

WATER LEVEL

MAX

WATER LEVEL

MAX

 Vries nooit etenswaar in die op het punt staat te

ontdooien of al is ontdooid; dergelijke etenswaar moet gelijk worden gekookt en gegeten (binnen 24 uur).

 Verse etenswaren die moeten worden ingevroren

mogen nooit in contact raken met etenswaren die al bevroren zijn; verse etenswaren moeten in het bovenste INVRIES- en BEWAARGEDEELTE worden gezet, waar de temperatuur de -18°C of lager bereikt en waar ze snel worden ingevroren.

 Plaats nooit glazen flessen met vloeistof in de

diepvrieskast, vooral niet als er een dop op zit of als ze hermetisch zijn afgesloten, ze zouden kunnen barsten.

 De maximum hoeveelheid die men dagelijks kan

invriezen is aangegeven op het typeplaatje links onderin de koelkast (voorbeeld: Kg/24h 4).

 Als u de laden van de freezer van hun plaats haalt

(behalve die onderin en de eventuele COOL CARE ZONE lade met variabile temperatuur) krijgt u meer ruimte in dat vak en kunt u de etenswaren rechtstreeks op de evaporatievlakken plaatsen.

! Open de deur van de diepvrieskast niet tijdens het invriezen. ! Wanneer de stroom wegvalt of wanneer er een storing optreedt, dient u de deur van de diepvrieskast niet te openen: de levensmiddelen blijven op deze manier nog ongeveer 9 à 14 uur goed bewaard. ! Als de kamertemperatuur zich voor langere tijd onder de 14°C bevindt, bereikt het diepvriesgedeelte niet de temperatuur die nodig is voor het langdurig bewaren van de levensmiddelen en zal de bewaartijd van de etenswaren als gevolg korter zijn.

Ijsblokjeshouder Ice

Het feit dat ze bovenop de laden van de freezer zijn geplaatst zorgt voor de beste ergonomie en reinheid: de ijsblokjes komen niet meer in contact met de etenswaren in de freezer: bovendien wordt water knoeien tijdens het opvullen vermeden (ook de deksel voor het afsluiten van het gat na het opvullen is bijgeleverd).

1. Haal de ijsblokjeshouder uit de deur door hem eerst naar de houders door middel van de communicerende vaten (zie afbeelding).

2. Zorg ervoor nooit het aangegeven niveau te overschrijden (MAX WATER LEVEL). Teveel water belemmert het loskomen van de ijsblokjes (mocht dit gebeuren, wacht dan tot het ijs gesmolten is en leeg de houder).

3. Draai de houder 90°: het water vult de houders door middel van de communicerende vaten (zie afbeelding).

4. Sluit de opening af met bijgeleverde dop en zet de houder weer op zijn plaats.

5. Als het ijs is gevormd (minstens 8 uur) moet u de houder tegen een hard oppervlak stoten en de buitenkant ervan natmaken. Op deze manier raken de ijsblokjes los en kunt u ze er door de opening uithalen.

Page 38

Onderhoud en verzorging

1 1

De elektrische stroom afsluiten

Tijdens schoonmaak of onderhoud moet u het apparaat afsluiten van de elektrische stroom door de stekker uit het stopcontact te halen. Het is niet voldoende de knop van de temperatuurregeling op stand om alle elektrische contacten uit te schakelen.

te zetten (apparaat uit)

Het apparaat reinigen

 De buitenkant, de binnenkant en de rubberen

afdichtingen kunnen worden schoongemaakt met een lauwe spons en soda of een neutraal schoonmaakmiddel. Gebruik geen oplosmiddelen, schuurmiddelen, chloor of ammonia.

 Het uitneembare toebehoren kan worden afgewassen

met warm water en schoonmaak- of afwasmiddelen. Spoel en droog alles goed af.

 De achterkant van het apparaat vangt veel stof op. Na

het apparaat te hebben uitgezet en de stroom te hebben afgesloten kunt u dit opzuigen met de lange buis van de stofzuiger, op middelmatig vermogen.

Het vermijden van schimmel en vervelende luchtjes

Het ontdooien van het diepvriesgedeelte

Als de ijslaag dikker is dan 5 mm moet u een handmatige ontdooiing uitvoeren:

1. Draai de knop van de TEMPERATUURREGELING op stand

2. Omwikkel de etenswaren uit de diepvries met papier en leg ze op een koele plaats.

3. Laat de deur van de diepvrieskast open totdat het ijs compleet gesmolten is; dit proces kunt u versnellen door er bakken met lauw water in neer te zetten.

4. Maak de diepvrieskast goed schoon en droog hem grondig af voordat u hem weer aanzet.

5. Enkele apparaten zijn voorzien van een DRAINAGE SYSTEEM om het water naar buiten af te voeren: laat het water in een bak lopen (zie afbeelding).

 Het apparaat is vervaardigd uit hygiënisch materiaal

dat geen luchtjes absorbeert. Teneinde deze eigenschappen te behouden moet u levensmiddelen altijd goed bewaren en afsluiten. Hierdoor vermijdt u ook het vormen van vlekken.

 Als u het apparaat voor langere tijd uitzet moet u de

binnenkant reinigen en de deuren openlaten.

Het apparaat ontdooien

! Houdt u aan onderstaande instructies. Gebruik om het apparaat te ontdooien geen scherpe of puntige voorwerpen. Deze zouden het koelcircuit onherstelbaar kunnen beschadigen.

Het ontdooien van het koelgedeelte.

De koelkast is voorzien van een automatische ontdooifunctie: het water wordt door een speciale

afvoeropening (zie afbeelding) naar de achterkant geleid waar de warmte van de compressor het doet verdampen. Het enige wat u af en toe moet doen is de opening reinigen en controleren of het water vrijuit kan afvloeien.

6. Nadat u de etenswaren in de diepvrieskast heeft geplaatst moet u circa 2 uur wachten totdat het apparaat weer op normale wijze functioneert.

Het lampje vervangen

Om het lampje van het koelgedeelte te vervangen, dient u eerst de stekker uit het stopcontact te halen. Volg de instructies die hieronder zijn aangegeven.

Pak het lampje beet door eerst het beschermingskapje te verwijderen zoals aangegeven in de afbeelding. Vervang het met een lampje dat eenzelfde vermogen heeft als staat aangegeven op het kapje (15 W of 25 W).

Page 39

Voorzorgsmaatregelen en advies

! Het apparaat is ontworpen en vervaardigd volgens de geldende internationale veiligheidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw veiligheid en u dient ze derhalve goed door te nemen.

Dit apparaat voldoet aan de volgende EU Richtlijnen:

- 73/23/EEG van 19/02/73 (Laagspanning) en daaropvolgende wijzigingen;

- 89/336/EEG van 03/05/89 (Elektromagnetische Compatibiliteit) en daaropvolgende wijzigingen;

- 2002/96/CE.

Algemene veiligheid

 Dit apparaat is vervaardigd voor niet-professioneel

gebruik binnenshuis.

 Het apparaat dient te worden gebruikt voor het

bewaren en het invriezen van levensmiddelen. Het dient uitsluitend door volwassenen te worden gebruikt, volgens de aanwijzingen die aangegeven zijn in dit instructieboekje.

 Het apparaat dient niet buitenshuis te worden

geplaatst, ook niet in overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of als het onweert.

Afvalverwijdering

 Verwijdering van het verpakkingsmateriaal: houdt u

aan de plaatselijke normen, zodat het verpakkingsmateriaal hergebruikt kan worden.

 De Europese Richtlijn 2002/96/EC over Vernietiging

van Electrische en Electronische Apparatuur (WEEE), vereist dat oude huishoudelijke electrische apparaten niet mogen vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten moeten apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de afvalcontainer met een kruis erdoor herinnert u aan uw verplichting, dat wanneer u het apparaat vernietigt, het apparaat apart moet worden ingezameld. Consumenten moeten contact opnemen met de locale autoriteiten voor informatie over de juiste wijze van vernietiging van hun oude apparaat.

Het milieu sparen en respecteren

 Plaats het apparaat in een koele, goed geventileerde

ruimte, behoedt het voor directe zonnestralen, plaats het niet dichtbij een warmtebron.

 Raak het apparaat niet blootsvoets of met natte

handen of voeten aan.

 Raak nooit de koelelementen aan de binnenkant aan: u

zou zich kunnen verbranden of verwonden.

 Haal de stekker nooit uit het stopcontact door aan het

snoer te trekken.

 Maak de koelkast niet schoon of voer geen onderhoud uit

als de stekker nog in het stopcontact zit. Het is niet genoeg de TEMPERATUURKNOPPEN op stand zetten (apparaat uit) om alle elektrische contacten uit te schakelen.

 Als het apparaat defect is, mag u nooit aan het interne

systeem sleutelen om een reparatie uit te voeren.

 Gebruik in de vakken waar ingevroren

levensmiddelen worden bewaard geen scherpe of puntige voorwerpen of elektrische apparaten die niet door de fabrikant worden aanbevolen.

 Plaats nooit ijsblokjes die net uit de diepvrieskast

komen in uw mond.

 Laat kinderen niet met het apparaat spelen. Ze mogen

in ieder geval nooit op de lades zitten of aan de deur hangen.

 Het verpakkingsmateriaal is geen speelgoed voor

kinderen.

 Laat de deur, wanneer u etenswaren in de koel- of

diepvrieskast zet of eruit haalt, zo kort mogelijk openstaan. Elke keer dat de deur opengaat ontstaat een aanzienlijk energieverlies.

 Vul het apparaat niet met teveel etenswaren: voor een

optimale conservering moet de koude luchtstroom vrijuit kunnen circuleren. Als u de circulatie belemmert, zal de compressor constant blijven werken.

 Zet geen warme levensmiddelen in het apparaat:

deze zouden de binnentemperatuur verhogen waardoor de compressor harder werkt en er een groter elektrisch verbruik ontstaat.

 Ontdooi het apparaat als er ijsvorming plaatsvindt (zie

Onderhoud); een dikke laag ijs vertraagt de koudeoverdracht naar de levensmiddelen en verhoogt het energieverbruik.

 Houdt de afdichtingen efficiënt en schoon, zodat ze

goed aan de deuren sluiten en de kou niet laten ontsnappen (zie Onderhoud).

Page 40

Storingen en

195071169.00

oplossingen

Het zou kunnen gebeuren dat het apparaat niet functioneert. Voordat u de Servicedienst belt (zie Service), moet u

controleren dat het geen probleem is dat u kunt oplossen met behulp van volgende lijst.

05/2008 - Xerox Business Services

Storingen:

Het lampje van de binnenverlichting gaat niet aan.

De koelkast en de diepvrieskast zijn niet koud genoeg.

In de koelkast bevriezen de etenswaren.

De motor blijft doorlopend draaien

Het apparaat maakt veel lawaai.

Enkele delen aan de buitenkant van de koelkast zijn zeer warm.

Mogelijke oorzaken / Oplossingen:

 De stekker zit niet in het stopcontact, of niet voldoende om contact te

maken. Wellicht zit het hele huis zonder stroom.

 De deuren sluiten niet goed of de afdichtingen zijn versleten.  De deuren worden vaak geopend.  De knop van de TEMPERATUURREGELING staat niet op de goede stand  De koelkast of de diepvrieskast zijn overmatig gevuld.  De temperatuur van het vertrek waar het apparaat zich bevindt is lager

dan 14°C.

 De knop van de TEMPERATUURREGELING staat niet op de goede stand  De levensmiddelen staan in contact met de achterwand.

 De deur is niet goed dicht of wordt constant geopend.  De buitentemperatuur is erg hoog.  De ijslaag is meer dan 2-3 mm dik (zie Onderhoud).

 Het apparaat staat niet waterpas (zie Installatie).  Het apparaat staat tussen meubels of objecten die trillen of geluid maken.  Het verkoelingsgas maakt een licht geluid ook wanneer de compressor

stil staat: dit is normaal, het is geen storing.

 De hoge temperaturen zijn noodzakelijk om het vormen van condens te

voorkomen in bepaalde gedeeltes van het product

Op de achterwand van het

 Dit is de normale werking van het product.

koelgedeelte bevindt zich ijs of waterdruppels.

Op de bodem van de koelkast ligt

 De afvoeropening voor het water is verstopt (zie Onderhoud).

water.

Service

Voordat u de Servicedienst belt:

 Controleer of u de storing niet zelf kunt oplossen (zie Storingen en oplossingen).  Indien, ondanks alle controles, het apparaat niet goed werkt en de storing blijft bestaan, kunt u zich tot de

dichtstbijzijnde Technische Dienst wenden.

A Freez. Capac Poder de Cong kg/24 h

4,0

serienummer

Max 15 w Class Clase Classe

U moet doorgeven:

 het type storing  het model apparaat (Mod.)  het serienummer (S/N) Deze informatie bevindt zich op het typeplaatje links onderin het koelgedeelte.

model

340

R 134 a kg 0,090

Gross Bruto Brut

Net Util Utile

Pressure

Test

HIGH-235

P.S-I.

LOW 140

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

Total Gross

Bruto Brut Compr.

Syst.

Kompr.

Made in Italy 13918

93139180000 S/N 704211801

Cod.

Fuse

Gross Bruto Brut

Wendt u zich nooit tot onbevoegde installateurs en weiger altijd de installatie van niet originele onderdelen

Page 41

Brugervejledning

Italiano, 1

Deutsch

, 25

Suomi, 49

BAAAN 13

GBI

English, 9

Nederlands, 33

Svenska, 57

Français, 17

Dansk, 41

Norsk, 65

KØLE-/FRYSESKAB

Oversigt

Installation, 42

Placering og tilslutning Omvendt døråbning

Beskrivelse af apparatet, 43

Komplet oversigt

Start og brug, 44-45

Start af apparatet Regulering af temperaturen Optimal anvendelse af køleskabet Optimal anvendelse af fryseren

Vedligeholdelse, 46

Afbrydelse af strømmen Rengøring af apparatet Undgå mug og dårlige lugte Afrimning af apparatet Udskiftning af pære

Forholdsregler og gode råd, 47

Generelt om sikkerheden Bortskaffelse Spar på forbruget og værn om miljøet

Fejlfinding og afhjælpning, 48

Servicecenter, 48

Page 42

Installation

! Det er vigtigt at denne vejledning gemmes, så den altid kan

konsulteres. Hvis køle-/fryseskabet sælges, overdrages eller flyttes, skal man sikre sig, at vejledningen følger med apparatet, så den nye ejer har mulighed for at få oplysninger om funktion og forholdsregler.

Læs instruktionerne omhyggeligt. Vejledningen indeholder

vigtige oplysninger om installation, brug og sikkerhed.

Placering og tilslutning

Placering

1. Placér apparatet på et ikke-fugtigt sted med god ventilation.

2. Undgå at blokere de bageste ventilationsriste. Kompressoren og kondensatoren udsender varme og skal have en god ventilation for at kunne fungere optimalt og klare det elektriske forbrug.

3. Lad der være en afstand på mindst 10 cm mellem toppen af apparatet og eventuelle køkkenelementer herover og mindst 5 cm mellem siderne og tilstødende køkkenelementer/vægge.

4. Apparatet skal placeres på afstand af varmekilder (direkte sollys, et elektrisk komfur).

5. For at sikre at madvarerne ikke placeres for tæt op ad den bageste væg, kan man montere de medfølgende afstandsstykker. Se den medfølgende vejledning for installation

Omvendt døråbning

Nivellering

1. Installér apparatet på en plan og hård overflade.

2. Hvis gulvet ikke er helt vandret, kan man regulere apparatets stilling ved at skrue på de forreste ben.

Elektrisk tilslutning

Efter transport skal apparatet placeres lodret, og man skal vente mindst 3 timer inden det sluttes til el-anlægget. Inden stikket sættes i stikkontakten skal man sikre sig:

 at stikkontakten har jordforbindelse og i øvrigt overholder

reglerne,

 at stikkontakten kan modstå den maksimale belastning fra

apparatet, som er angivet på skiltet i kølerummet nederst til venstre (f.eks. 150 W);

 at strømspændingen ligger inden for de angivne værdier på

skiltet, der er placeret nederst til venstre (f.eks. 220-240 V);

 at stikkontakten passer til apparatets stik.

I modsat fald skal man få udskiftet stikket af en autoriseret tekniker (se Servicecenter). Anvend ikke forlængerledninger eller flerdobbelte stik.

! Når apparatet er installeret, skal der være let adgang til det elektriske kabel og stikkontakten.

! Kablet må ikke bøjes eller trykkes sammen. ! Kablet skal jævnligt kontrolleres og må udelukkende

udskiftes at autoriserede teknikere (se Servicecenter).

! Producenten fralægger sig ethvert ansvar, såfremt disser regler ikke overholdes.

∅ 3mm

Page 43

Beskrivelse af apparatet

Komplet oversigt

Brugervejledningen gælder for de forskellige modeller og derfor er det muligt, at visse funktioner på figuren er anderledes end på det købte apparat. Der findes en mere omfattende beskrivelse af de enkelte funktioner på de efterfølgende sider.

knappen til

REGULERING AF TEMPERATUREN

Pære

(se Vedligeholdelse)

HYLDE



Udtrækkeligt hylderum med låg til

æg

Udtrækkeligt hylderum TIL

DIVERSE



Skuffe til FRUGT

og GRØNT

Isterningebakke

Ice

FRYSE- og

OPBEVARINGSRUM

Isterningebakke

Ice

FRYSERUM

INDSTILLINGSBEN

Hylderum til FLASKER



 Kan varieres i antal og/eller placering.

Page 44

Start og brug

Start af apparatet

! Inden apparatet tændes, skal man følge installationsinstruktionerne (se Installation).

! Inden apparatet tilsluttes skal man omhyggeligt rengøre rum og tilbehør i lunken vand med bicarbonat.

1. Sæt stikket i stikkontakten og kontrollér, at den

invendige lampe tænder.

2. Drej knappen til REGULERING AF TEMPERATUREN

over på en middel værdi. Efter nogle timer vil det være muligt at lægge madvarer i køleskabet.

Regulering af temperaturen

Temperaturen i kølerummet reguleres automatisk i henhold til placeringen af knappen til temperaturindstilling.

= mindre koldt

=koldere

Det anbefales dog, at der indstilles på en af de mellemliggende positioner.

7\SHPDGYDUH 3ODFHULQJLN¡OHVNDEHW

Rent kød og fisk I skuffen til frugt og grønt Frisk ost I skuffen til frugt og grønt Tilberedte madvarer På en vilkårlig hylde

Pølse, indpakket brød, chokolade

Frugt og grønt I kasserne til frugt og grønt Æg I det tilhørende hylderum Smør og margarine I det tilhørende hylderum

Flasker, drikkevarer, mælk

På en vilkårlig hylde

I det tilhørende hylderum

Optimal anvendelse af køleskabet

 Brug knappen til REGULERING AF TEMPERATUREN

til at indstille temperaturen (se Beskrivelse).

 Læg kun kolde eller lunkne madvarer i køleskabet,

ikke varme (se Forholdsregler og gode råd).

Af pladsmæssige og udseendemæssige årsager er apparatets køleelement placeret på indersiden af bagvæggen i kølerummet. Denne væg dækkes med rim under brug, eller af vanddråber, alt efter om kompressoren er i brug eller ej. Det skal man ikke bekymre sig om! Køleskabet fungerer helt normalt.

Hvis man indstiller knappen til REGULERING AF TEMPERATUREN på en høj værdi med mange madvarer i køleskabet og en høj omgivende temperatur er apparatet kontinuerligt i funktion og sørger først og fremmest for at modvirke dannelse af rim og et for højt el-forbrug. Undgå det ved at dreje knappen over på en lavere værdi (der foretages en automatisk afrimning). I statiske apparater, cirkulerer luften naturligt. Den koldeste luft stiger til vejrs, da den er tungest. Madvarerne skal placeres på følgende måde:

 Husk på, at tilberedte madvarer ikke kan holde sig

lige så længe som rå madvarer.

 Hæld ikke flydende væsker i beholdere uden låg. Det

kan medføre en stigning i fugtigheden med efterfølgende kondensdannelse.

HYLDER: Hele eller riste.

Hylderne kan trækkes ud og justeres i højden takket være glideskinnerne (se figuren), så man kan placere større beholdere eller madvarer i kølerummet. For justering i højden er det ikke nødvendigt at trække hylden helt ud.

Page 45

WATER LEVEL

MAX

WATER LEVEL

MAX

WATER LEVEL

MAX

Optimal anvendelse af fryseren

 Man må ikke genfryse madvarer, som er ved at tø op

eller har været tøet op. Sådanne madvarer skal tilberedes før de spises (inden 24 timer).

Isterningebakke Ice3. Placeringen på oversiden af kasserne i fryserummet, sikrer bedre ergonomiske forhold og lettere rengøring. (isterningerne er ikke i kontakt med andre madvarer) og konstruktion (det drypper ikke under isætning).

 Friske madvarer, der skal nedfryses, må ikke komme i

kontakt med de madvarer, der allerede er frosset ned. Placér dem i stedet over risten i fryseren i kontakt med væggene (sidevægge eller bagvæg), hvor temperaturen kommer under -18°C og sikrer en optimal nedfrysning.

 Læg ikke glasflasker i fryseren, der indeholder væske,

er lukket med prop eller er hermetisk lukkede, da de kan sprænge.

 Den maksimale mængde af madvarer, der kan

nedfryses på en dag, er angivet på skiltet, der er placeret i kølerummet nederst til venstre (for eksempel: Kg/24h 4).

 For at få mere plads i fryseren kan man tage skufferne

ud (undtagen den nederste og eventuelt COOL CARE ZONE skuffen med variabel temperatur). På denne måde kan man placere madvarerne direkte på fordampningspladen.

! Under nedfrysningen skal man undgå at åbne døren.

1. Tag isterningebakken ud ved at trykke den opad. Sørg for at isterningebakke er helt tom inden den fyldes med vand gennem åbningen.

2. Bakken må ikke fyldes til over det angivne niveau (MAX WATER LEVEL). For meget vand vil forhindre isterningerne i at komme ud (hvis det sker, skal man vente på at isterningerne smelter og derefter tømme bakken).

3. Drej isterningebakken 90°. Vandet fyldes i hullerne, der er forbundet med hinanden (se figuren).

4. Luk åbningen med dækslet, og sæt isterningebakken på plads ved at placere den øverste del i først og lade bakken falde på plads.

5. Når isterningerne er færdige (minimum efter ca. 8 timer), skal man slå bakken mod en hård overflade og skylle den under vand, så isterningerne løsnes. Lad herefter isterningerne komme ud gennem åbningen.

! I tilfælde af strømafbrydelse eller fejlfunktion, må man ikke åbne døren til fryseren. På denne måde opbevares de dybfrosne varer uden ændringer i cirka 9-14 timer.

! Hvis der i længere tid er en omgivende temperatur på under 14°C, kan man ikke opnå den nødvendige temperatur til langtidsopbevaring i fryserrummet og derfor mindskes opbevaringsperioden.

Page 46

Vedligeholdelse

1 1

Afbrydelse af strømmen

Under rengøring og vedligeholdelse skal apparatet frakobles fra strømforsyningsnettet ved at tage stikket ud af stikkontakten. Det er ikke tilstrækkeligt at dreje knappen til regulering af temperaturen over på position for at afbryde strømforsyningen.

(apparatet slukker)

Rengøring af apparatet

 De udvendige og indvendige dele og gummilisterne

kan rengøres med en svamp opblødt i lunken vand og natrium-bicarbonat eller neutral sæbe. Undgå at anvende opløsningsmidler, slibemidler, blegemidler eller ammoniak.

 Tilbehøret kan tages ud og lægges i et kar med varmt

vand og sæbe eller opvaskemiddel. Skyl og tør tilbehøret omhyggeligt.

 Bagsiden af apparatet samler let støv, som kan

fjernes forsigtigt med en støvsuger indstillet til lav sugeevne, efter at have slukket for apparatet og taget stikket ud af stikkontakten.

der skal udføres, består i at rengøre afløbshullet, således at vandet kan passere.

Afrimning af fryserummet

Hvis isen er mere end 5 mm tyk, skal man udføre en manuel afrimning.

1. Drej knappen til REGULERING AF TEMPERATUREN over på

2. Pak dybfrosne varer og frostvarer ind, og læg dem på et friskt sted.

3. Lad døren stå åben indtil isen er helt smeltet. Processen gøres hurtigere, hvis man sætter nogle beholdere med lunken vand ind i kølerummet.

4. Nogle apparater er udstyret med AFTAPNINGSSYSTEM til bortledning af vandet. Lad vandet løbe ned i en beholder (se figuren).

Undgå mug og dårlige lugte

 Apparatet er fremstillet af hygiejniske materialer, der

ikke udsender lugte. For at bevare denne egenskab skal madvarerne altid beskyttes og dækkes til. På denne måde undgår man også pletter.

 Hvis man ønsker at slukke apparatet i længere tid,

skal det først rengøres indvendigt og døre og låger skal stå åbne.

Afrimning af apparatet

! Følg nedenstående fremgangsmåde. Ved afrimning af apparatet må man ikke bruge skarpe værktøjer, der kan udøve uoprettelig skade på kølekredsløbet.

Afrimning af kølerummet

Køleskabet er udstyret med automatisk afrimning. Vandet bortledes i den bageste del gennem aftapningshullet (se figuren), hvor det fordampes af varmen, der produceres af kompressoren. Det eneste vedligeholdelsesindgreb,

5. Rengør og tør omhyggeligt fryserummet inden apparatet tændes igen.

6. Inden madvarer lægges i fryseren, skal man vente cirka 2 timer, så de optimale opbevaringsforhold genoprettes

Udskiftning af pære

Tag stikket ud af stikkontakten inden pæren i kølerummets lampe udskiftes. Følge instruktionerne herunder. Pæren tages ud ved at fjerne beskyttelsesdækslet som vist på figuren. Udskift den med en pære af samme styrke som angivet på dækslet (15 W eller 25 W).

Page 47

Forholdsregler og gode råd

! Apparatet er udviklet og konstrueret i overensstemmelse med internationale sikkerhedsregler. Disse advarsler er angivet af sikkerhedsmæssige årsager, og de skal læses omhyggeligt.

Dette apparat er i overensstemmelse med følgende Europæiske Direktiver:

- 73/23/EØF af 19/02/73 (Lav spænding) og senere ændringer,

- 89/336/EØF af 03/05/89 (Elektromagnetisk kompatibilitet) og senere ændringer.

- 2002/96/CE.

Generelt om sikkerheden

 Apparatet er udviklet til ikke-professionel brug i

hjemmet.

 Apparatet må skal anvendes til opbevaring og

nedfrysning af madvarer, udelukkende af voksne personer og i henhold til instruktionerne angivet i denne vejledning.

 Apparatet må ikke installeres udenfor, heller ikke på

et istandsat sted, idet det er farligt at udsætte det for regn og uvejr.

 Rør ikke ved apparatet med bare fødder eller med

våde hænder eller fødder.

Bortskaffelse

 Bortskaffelse af emballagematerialet: Følg de lokale

regler. På denne måde kan emballagen genbruges.

 Det Europæiske Direktiv 2002/96/EC angående Waste

Eelectrical and Electronic Equipment (WEEE  Affaldshåndtering af Elektriske og Elektroniske udstyr), kræver at når gamle elektronisk husholdningsudstyr skal udskilles må dette ikke ske på en usorteret måde. Gamle elektroniske apperater skal indsamles seperat for at optimere genbrugligheden af de materialer apperaterne besidder. Derved reduceres den skadelig påvirkning på mennesker og miljø mest mulig. Symbolet med krydset over skallespanden på produktet, vil påminde dig om dit ansvar til at indsamle disse produkter seperat. Det opfordres stærkt, at man tager kontakt til sin lokale kommune eller forhandler for yderligere information angående affaldshåndteringen af gamle elektroniske apperater.

Spar på forbruget og værn om miljøet

 Installér apparatet på et friskt og godt ventileret sted,

beskyt det mod direkte solstråler og undgå at placere det ved siden af varmekilder.

 Undgå at røre ved de indvendige køleelementer. Der

er fare for brandsår eller sår.

 Tag ikke stikket ud af stikkontakten ved at trække i

kablet, men grib derimod fat om stikket.

 Stikket skal tages ud af stikkontakten inden der

udføres vedligeholdelse eller rengøring. Det er ikke tilstrækkeligt, at dreje knappen til REGULERING AF TEMPERATUREN over på position slukker) for at afbryde strømforsyningen.

 I tilfælde af fejlfunktion må man aldrig forsøge selv at

reparere de indvendige dele.

 Undgå brug af skarpe værktøjer eller elektriske

apparater i rummet til frostvarer, medmindre de anbefales af producenten.

 Put aldrig isterninger, der lige er taget ud af fryseren, i

munden.

 Lad ikke børn lege med apparatet. De må under

ingen omstændigheder sætter sig på skufferne eller hænge sig i døren.

 Emballagen må ikke anvendes af børnene til leg.

(apparatet

 Når madvarer lægges i eller tages ud, skal man sørge

for hurtigst muligt at lukke døren igen. Hver gang døren åbnes, medfører det et betydeligt energispild.

 Fyld ikke for mange madvarer i køleskabet eller

fryseren. For en optimal opbevaring skal kulden kunne cirkulere frit. Hvis cirkulationen forhindres, arbejder kompressoren vedvarende.

 Fyld ikke varme madvarer i køleskabet. Derved stiger

den indvendige temperatur og tvinger kompressoren til at arbejde hårdt, hvilket er spild af energi og strøm.

 Apparatet skal afrimes, når der dannes is (se

Vedligeholdelse). Et tykt lag is gør det sværere at overføre kulden til madvarerne og det medfører et øget energiforbrug.

 Hold pakningerne rene og funktionsdygtige, så de

slutter tæt til døren og ikke lader kulden slippe ud (se Vedligeholdelse).

Page 48

Fejlfinding og

195071169.00

afhjælpning

Det kan ske, at apparatet pludselig ikke fungerer. Inden du ringer til Servicecentret (se Servicecenter), bedes du

kontrollere, at det ikke drejer sig om et simpelt problem, der kan løses ved hjælp af nedenstående skema.

05/2008 - Xerox Business Services

Fejlfunktion:

Den invendige lampe tænder ikke.

Køle- og fryserummene sænker ikke temperaturen tilstrækkeligt.

Madvarerne i kølerummet fryses.

Motoren er hele tiden i gang.

Apparatet afgiver meget støj.

Temperaturen på køleskabets yderside er høj.

Mulige årsager / Løsning:

 Stikket er ikke sat i stikkontakten eller det sidder ikke helt i  eller der er

muligvis strømafbrydelse.

 Dørene lukker ikke korrekt, eller gummilisterne er ødelagt.  Dørene åbnes ofte.  Knap til REGULERING AF TEMPERATUREN er ikke placeret i den korrekte position.  Køle- eller fryserummet er fyldt for meget.  Den omgivende temperatur er mindre end 14 °C.

 Knap til REGULERING AF TEMPERATUREN er ikke placeret i den korrekte

position.

 Madvarerne er i kontakt med den bageste væg.

 Døren ikke er lukket korrekt, eller den har være åbnet gentagne gange.  Den omgivende temperatur er meget høj.  Isens tykkelse er større end 2-3 mm (se Vedligeholdelse).

 Apparatet er ikke installeret plant (se Installation).  Apparatet er installeret mellem to køkkenelementer eller elementer, der

vibrerer og udsender støj.

 Den invendige kølegas producerer en svag støj, også når kompressoren ikke

kører. Det er ikke en fejlfunktion, men helt normalt.

 De forhøjede temperaturer er nødvendige for at undgå kondensdannelse på

særlige områder af køleskabet

Bunden af køleskabet er dækket af

 Det er køleskabets normale funktionsmåde.

rim eller vanddråber.

Der er vand på bunden af køleskabet.

 Aftapningshullet til vand er blokeret (se Vedligeholdelse).

Servicecenter

Inden Servicecentret kontaktes:

 Kontrollér, om du selv kan løse fejlen (se Fejlfinding og afhjælpning).  Hvis apparatet stadig ikke fungerer, og hvis fejlen stadig findes, skal man kontakte nærmeste Servicecenter.

Man skal oplyse:

 Fejlens art  Apparatets model (Mod.)  Serienummer (S/N) Disse oplysninger findes på skiltet inden i køleskabet nederst til venstre.

model serienummer

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Gross Bruto

Brut R 134 a kg 0,090

Test

P.S-I.

Total Gross

Bruto Brut

Compr.

Syst.

Kompr.

Made in Italy 13918

93139180000 S/N 704211801

Cod.

Fuse

Net

Gross

Util

Bruto

Utile

Brut Pressure HIGH-235 LOW 140

A Freez. Capac Poder de Cong kg/24 h

4,0

Max 15 w Class Clase

Classe

Ret aldrig henvendelse til ikke-autoriserede teknikere, og benyt ikke uoriginale reservedele.

Page 49

Käyttöohjeet

Italiano, 1

Deutsch

, 25

Suomi, 49

BAAAN 13

GBI

English, 9

Nederlands, 33

Svenska, 57

Français, 17

Dansk, 41

Norsk, 65

JÄÄKAAPPI/PAKASTIN YHDISTELMÄ

Yhteenveto

Asennus, 50

Sijoittaminen ja liitäntä Ovien avaussuunnan kääntö

Laitteen kuvaus, 51

Kokonaiskuva

Käynnistys ja käyttö, 52-53

Laitteen käynnistys Lämpötilan säätö Miten käyttää jääkaappia paremmin Miten käyttää pakastinta paremmin

Huolto ja hoito, 54

Sähkövirran poissulkeminen Laitteen puhdistus Homeen ja ikävien hajujen välttäminen Huurteenpoisto laitteesta Lampun vaihto PURE WIND PLUS. Suodattimien huolto

Varotoimet ja suosituksia, 55

Yleisiä turvallisuusohjeita Hävittäminen Säästä ja kunnioita luontoa

Häiriöt ja korjaustoimet, 56

Huoltoapu, 56

Page 50

Asennus

! On tärkeää säilyttää tämä ohjekirja, jotta sitä voidaan

tutkia tarvittaessa. Mikäli laite myydään, luovutetaan tai muuton yhteydessä, varmista, että ohjekirja pysyy laitteen mukana, jotta uusi omistaja voi tutustua laitteen toimintaan ja varoituksiin. ! Lue ohjeet huolellisesti: niissä on tärkeitä tietoja asennuksesta, käytöstä ja turvallisuudesta.

Sijoittaminen ja liitäntä

Sijoittaminen

1. Sijoita laite ympäristöön, joka on hyvin ilmastoitu ja joka ei ole kostea.

2. Älä tuki takana olevia tuuletusritilöitä: kompressori ja kondensaattori tuottavat lämpöä ja vaativat hyvän tuuletuksen toimiakseen hyvin ja kuluttaakseen vähän sähköä.

3. Jätä vähintään 10 cm:n tila laitteen yläosan ja mahdollisten yläpuolella olevien huonekalujen väliin ja vähintään 5 cm:n tila sivuseinien ja huonekalujen/ seinien väliin.

4. Sijoita laite kauas lämmönlähteistä (suorasta auringonvalosta ja sähköuunista).

5. Jotta säilytetään paras mahdollinen etäisyys tuotteen ja takaseinän välillä, tulee asentaa asennuspaketista löytyvät etäisyystuet noudattaen niitä kuvaavan esitteen ohjeita.

Ovien avaussuunnan kääntäminen

Vaaitus

1. Asenna laite tasaiselle ja jäykälle lattialle.

2. Jos lattia ei ole täysin tasainen, voidaan ruuvata auki tai kiinni etutukijalkoja.

Sähköliitäntä

Kuljetuksen jälkeen sijoita laite pystysuoraan ja odota vähintään 3 tuntia ennen sen liittämistä sähköverkkoon. Ennen pistokkeen työntämistä pistorasiaan varmista, että:  pistorasia on maadoitettu ja että se on lain

vaatimusten mukainen;

 pistoke kestää koneen tehon maksimikuormituksen,

joka ilmoitetaan jääkaappiosaston alavasemmalla olevassa tietolaatassa (esim. 150 W).;

 syöttöjännite sisältyy alavasemmalla olevassa

tietolaatassa olevien arvojen sisälle (esim. 220-240 V);

 pistorasia on yhteensopiva laitteen pistokkeen kanssa.

Päinvastaisessa tapauksessa pyydä, että valtuutettu teknikko vaihtaa sen (katso Huoltoapu); älä käytä jatkojohtoja ja haaroitusrasioita.

! Laitteen asennuksen jälkeenkin sähköjohdon ja verkkopistorasian tulee olla helposti saavutettavissa.

! Sähköjohdossa ei saa olla taittumia tai painaumia. ! Sähköjohto tulee tarkistaa ajoittain ja vaihdattaa

ainoastaan valtuutetuilla teknikoilla (katso Huoltoapu ).

! Valmistaja kieltäytyy kaikesta vastuusta, mikäli näitä määräyksiä ei noudateta.

∅ 3mm

Page 51

Laitteen kuvaus

Kokonaiskuva

Käyttöohjeet on tarkoitettu eri malleille ja siten on mahdollista, että kuvan tietyt yksityiskohdat poikkeavat ostetusta laitteesta. Tärkeimpien osien kuvaus löytyy seuraavilta sivuilta.

LÄMPÖTILAN SÄÄTÖNAPPULA

Lamppu

katso Huolto

(

TASO

)



Kannellinen irrotettava hyllykkö,

MUNALOKERIKON

Irrotettava

TAVARAHYLLYKKÖ



HEDELMÄ- ja

VIHANNESLAATIKKO

Jääkuutioastia

Ice

PAKASTUS- ja

SÄILYTYSLAATIKKO

Jääkuutioastia

Ice

SÄILYTYSLAATIKKO

SÄÄTÖJALKA

PULLOHYLLYKKÖ

 Määrä ja/tai asento voivat vaihdella.

Page 52

Käynnistys ja käyttö

Laitteen käynnistys

! Ennen laitteen käynnistämistä, noudata asennusohjeita (katso Asennus).

! Ennen kuin laite liitetään sähköverkkoon, puhdista osastot ja lisävarusteet huolellisesti lämpimällä vedellä ja ruokasoodalla.

1. Työnnä pistoke pistorasiaan ja varmista, että sisävalo syttyy.

2. Kierrä LÄMPÖTILAN SÄÄTÖNAPPULA yhteen keskimmäisistä arvoista. Muutaman tunnin kuluttua on mahdollista laittaa ruokatavarat jääkaappiin.

Lämpötilan säätö

Jääkaappiosaston sisällä lämpötilaa säädellään automaattisesti termostaatin nappulan asennon mukaisesti.

= vähemmän kylmä = enemmän kylmä

Suositellaan kuitenkin käyttämään keskiasentoa. Käytettävän tilan lisäämiseksi ja esteettisen ulkonäön parantamiseksi tämän laitteen jäähdyttävä osa on sijoitettu jääkaappiosaston takaseinän sisään. Toiminnan aikana kyseinen seinä on joko huurteen peittämä tai täynnä vesipisaroita riippuen siitä, onko kompressori päällä vai ei. Älä säikähdä tämän vuoksi! Jääkaappi toimii tällöin normaalisti. Jos asetetaan LÄMPÖTILAN SÄÄTÖNAPPULA korkeampiin arvoihin, suurten ruokamäärien tapauksessa ja ympäristön lämpötilan ollessa korkea, laite voi toimia jatkuvasti aikaansaaden siten liiallista huurteen muodostumista ja sähköenergian kulutusta: poista häiriö siirtäen nappula alempiin arvoihin (suoritetaan automaattinen huurteenpoisto). Staattisissa laitteissa ilma kiertää luonnollisesti: kylmempi ilma siirtyy alaspäin, koska se on painavampaa. Ehdotus ruokatavaroiden sijoittamiseksi

Miten käyttää jääkaappia paremmin

 Lämpötilan säätämiseksi käytä nappulaa

LÄMPÖTILAN SÄÄTÖ (katso Kuvaus).

 Laita ainoastaan kylmiä tai haaleita ruokia, ei kuumia

(katso Varotoimet ja suosituksia ).

 Muista, että kypsät ruuat eivät säily raakoja

pidempään.

 Älä laita nesteitä avoimiin astioihin: ne lisäävät

kosteutta ja siten veden tiivistymistä.

TASOT: suljetut tai ritilälliset.

Ne voidaan poistaa ja niitä voidaan säätää asianmukaisten ohjaimien avulla (katso kuvaa), jotta jääkaappiin voidaan laittaa myös isokokoisia astioita tai ruokia. Korkeuden säätämiseksi ei ole tarpeen vetää tasoa kokonaan ulos.

5XRND 6LMRLWXVMllNDDSLVVD

Puhdas liha ja kala

Tuoreet juustot Kypsät ruuat Millä tahansa tasolla

Leikkeleet, leipälaatikko, suklaa

Hedelmät ja vihannekset

Munat Asianmukaisessa hyllykössä Voi ja margariini Asianmukaisessa hyllykössä Pullot, juomat, maito Asianmukaisessa hyllykössä

Hedelmä- ja vihanneslaatikoiden päällä Hedelmä- ja vihanneslaatikoiden päällä

Millä tahansa tasolla

Hedelmä- ja vihanneslaatikoissa

Page 53

WATER LEVEL

MAX

WATER LEVEL

MAX

WATER LEVEL

MAX

Miten käyttää pakastinta paremmin

 Älä pakasta uudelleen ruokia, jotka ovat sulamassa tai

sulaneet; kyseiset ruuat tulee kypsentää kulutusta varten (24 tunnin kuluessa).

Jääkuutioastia Ice

. Niiden sijainti pakastelokeron laatikoiden yläpuolisessa osassa varmistaa paremman puhdistuksen (jää ei joudu kosketuksiin ruokien kanssa) ja ergonomian (ei valumia täyttövaiheessa).

 Tuoreita pakastettavia ruokia ei tule laittaa siten, että

ne koskettavat jo pakastettuja ruokia; ne tulee asettaa pakastinosaston ritilän päälle mahdollisimman lähelle (sivu- ja taka-) seiniä, joiden lämpötila laskee alle -18° C ja takaa siten nopean pakastuksen.

 Älä laita pakastimeen korkitettuja tai ilmatiiviisti

suljettuja lasipulloja, joissa on nestettä, koska ne voivat rikkoutua.

 Päivittäinen pakastettava enimmäismäärä osoitetaan

tietolaatassa, joka sijaitsee jääkaappiosaston alavasemmalla (esimerkiksi: 4 kg/24 h).

! Pakastuksen aikana vältä avaamasta pakastimen ovea.

! Sähkökatkoksen tai vian aikana älä avaa pakastimen

ovea: tällä tavoin pakasteet säilyvät muuttumattomina noin 9-14 tuntia.

! Mikäli ympäristön lämpötila on pitkäaikaisesti alempi kuin 14°C, pakastinosastolla ei saavuteta riittäviä lämpötiloja pitkäaikaiselle säilytykselle ja siten säilytysaikoja tulee lyhentää.

1. Vedä astia ensin ylöspäin ja sitten ulospäin työntäen.

Tarkista, että astia on täysin tyhjä ja täytä se vedellä asianmukaisen aukon kautta.

2. Varo ylittämästä osoitettua tasoa (MAX WATER

LEVEL). Liiallinen vesi estää jääkuutioiden ulostuloa (mikäli näin tapahtuu, odota, että jää sulaa ja tyhjennä jääkuutioastia).

3. Kierrä astiaa 90°: vesi täyttää muotit välittävien

letkujen kautta (katso kuvaa ).

4. Sulje aukko toimitetun tulpan avulla ja aseta astia

paikoilleen työntäen yläosa asianmukaiseen istukkaan ja antaen sen pudota alaspäin.

5. Kun jää on muodostunut (vähimmäisaika noin 8

tuntia), kopauta astiaa kovalle pinnalle ja kastele sen ulkopinta jääkuutioiden irrottamiseksi, sen jälkeen kaada ne ulos aukosta.

Page 54

Huolto ja hoito

1 1

Poista sähkövirta

Puhdistus- ja huoltotoimenpiteiden aikana on tarpeen eristää laite sähkön syöttöverkosta irrottaen pistoke pistorasiasta. Ei riitä, että siirretään lämpötilan säätönappula asentoon

(laite sammutettu) sähköiskuvaaran poistamiseksi.

Puhdista laite

 Ulkopinnat, sisäosat ja kumiset tiivisteet voidaan

puhdistaa sienellä, joka huuhdellaan lämpimän veden ja ruokasoodan tai neutraalin saippuan muodostamassa liuoksessa. Älä käytä liuottimia, hankausaineita, valkaisuaineita tai ammoniakkia.

 Poistettavat lisävarusteet voidaan laittaa likoamaan

lämpimään veteen, jossa on saippuaa tai astianpesuainetta. Huuhtele ja kuivaa huolellisesti.

 Laitteen takaosa peittyy helposti pölystä, joka voidaan

poistaa varovasti sen jälkeen, kun laite on irrotettu virtapistorasiasta, käyttäen pölynimurin pitkää suutinta keskiteholla..

Homeiden ja ikävien hajujen välttäminen

 Laite on valmistettu hygieenisistä materiaaleista, jotka

eivät päästä hajuja. Tämän ominaisuuden säilyttämiseksi on tarpeen, että ruuat suojataan ja suljetaan huolellisesti aina. Täten voidaan välttää myös tahrojen muodostuminen.

 Mikäli halutaan sammuttaa laite pitkäksi aikaa,

puhdista sisäosat ja jätä ovet auki.

Pakastinosaston huurteenpoisto

Jos huurrekerros ylittää 5 mm, on tarpeen suorittaa manuaalinen huurteenpoisto:

1. Sijoita LÄMPÖTILAN SÄÄTÖNAPPPULA asentoon

2. Kääri pakasteet paperiarkkien sisälle ja laita ne viileään paikkaan.

3. Jätä ovi auki, kunnes huurre on sulanut kokonaan; toimenpiteen helpottamiseksi pakastinosastolle voidaan asettaa astioita, joissa on lämmintä vettä.

4. Puhdista ja kuivaa huolellisesti pakastinosasto ennen laitteen uudelleenkäynnistämistä.

5. Jotkut laitteet on varustettu DRAIN järjestelmällä veden ohjaamiseksi ulkopuolelle: työnnä toimitettu kaavin asianmukaiseen aukkoon, joka sijaitsee alhaalla ja anna veden valua asetettavaan astiaan (katso kuvaa).

6. Ennen ruokien laittamista pakastinosastolle odota noin 2 tuntia, jotta säilytyksen ideaaliolosuhteet on palautettu.

Lampun vaihtaminen

Huurteenpoisto laitteesta

! Noudata allaolevia ohjeita. Laitteen puhdistamiseksi huurteesta älä käytä leikkaavia tai teräviä esineitä, jotka voivat vahingoittaa pysyvästi jäähdyttävää piiriä.

Jääkaappiosaston huurteenpoisto

Jääkaappi on varustettu automaattisella huurteenpoistolla: vesi ohjataan takaosaa kohden

asianmukaisen tyhjennysaukon avulla (katso kuva ), jossa kompressorin tuottama lämpö haihduttaa sen. Ainoa toimenpide, mitä sinun tulee muistaa säännöllisesti tehdä, on tyhjennysaukon puhdistus, jotta vesi pääsee kulkemaan häiriöttömästi.

Jääkaappiosaston lampun vaihtamiseksi irrota pistoke verkkopistorasiasta. Noudata seuraavassa esitettyjä ohjeita.

Lamppu voidaan saavuttaa poistaen suojus kuten osoitettu kuvassa. Vaihda se samantehoiseen uuteen lamppuun, teho osoitettu suojuksessa (15 W tai 25 W).

Page 55

Varotoimet ja suosituksia

! Laite on suunniteltu ja valmistettu kansainvälisten turvallisuusmääräysten mukaisesti. Nämä varoitukset toimitetaan turvallisuuden vuoksi ja ne tulee lukea tarkasti.

Tämä laite on seuraavien eurooppalaisten direktiivien vaatimusten mukainen:

- 73/23/CEE, 19/02/73 (Pienjännite) ja sitä seuraavat muutokset;

- 89/336/CEE, 03/05/89 (Sähkömagneettinen yhteensopivuus) ja sitä seuraavat muutokset;

- 2002/96/CE.

Yleisturvallisuus

 Laite on suunniteltu ei-ammattimaiseen käyttöön

asuinhuoneistossa.

 Laitetta tulee käyttää ruokien säilytykseen ja

pakastukseen, sitä tulee käyttää ainoastaan aikuisten henkilöiden tässä kirjasessa olevien ohjeiden mukaisesti.

 Laitetta ei tule asentaa ulos edes suojattuun tilaan,

koska on erittäin vaarallista jättää se alttiiksi sateelle ja ukkoselle.

Hävittäminen

 Pakkausmateriaalin hävitys: noudata paikallisia

määräyksiä siten ehkä pakkaukset voidaan käyttää uudelleen.

 Euroopan Direktiivi 2002/96/EC Waste Eelectrical and

Electronic Equipment (WEEE  elektroniikka romulle), vaatii vanhojen sähkölaitteiden romun erottamisen normaali jätteiden kierrosta. Vanhat sähkölaitteet tulee kerätä erikseen, jotta näin voidaan optimoida laitteiden kierrätys ja näin ollen vähentää vaaran aiheutumista ihmisille ja luonnolle. Merkkinä rasti jäteastian päällä muistuttaa vastuustasi laitteiden hävittämisestä erikseen. Kuluttajien tulee ottaa yhteyttä paikallisiin viranomaisiin tai jälleenmyyjiin saadakseen tietoa vanhojen laitteiden oikeasta kierrättämisestä.

Säästä ja kunnioita ympäristöä

 Asenna laite viileään ja hyvin ilmastoituun

ympäristöön, suojaa sitä suoralta auringonvalolta, älä aseta sitä lämmönlähteiden läheisyyteen.

 Älä koske laitetta paljain jaloin tai märillä tai kosteilla

käsillä tai jaloilla.

 Älä koske jäähdyttäviin sisäosiin: on olemassa

paleltumis- tai loukkaantumisvaara.

 Älä irrota pistoketta pistorasiasta sähköjohdosta

vetäen vaan tartu tukevasti pistokkeeseen.

 Pistoke tulee irrottaa pistorasiasta ennen puhdistus-

ja huoltotoimenpiteiden suorittamista. Ei riitä, että siirretään lämpötilan säätönappulat asentoon sammutettu) sähköiskuvaaran poistamiseksi.

 Vian tapauksessa ei tule milloinkaan koskettaa

sisäisiä mekanismeja yrittäen korjata laitetta.

 Älä käytä pakastettujen ruokien säilytysosastojen

sisällä leikkaavia ja teräviä esineitä tai sähkölaitteita elleivät ne ole tyypiltään valmistajan suosittelemia.

 Älä laita suuhun juuri pakastimesta otettuja jääpaloja.

 Älä salli, että lapset leikkivät laitteen kanssa. Missään

tapauksessa heidän ei tule istuutua laatikoiden päälle tai avata ovea.

(laite

 Ruokatarvikkeiden laittamiseksi tai ottamiseksi avaa

laitteen ovi mahdollisimman lyhyen aikaa. Jokainen oven avaus aiheuttaa huomattavan lisän energiankulutuksessa.

 Älä täytä laitetta liiallisesti: hyvän säilyvyyden

takaamiseksi kylmän ilman tulee kiertää vapaasti. Jos estetään ilmankierto, kompressori työskentelee jatkuvasti.

 Älä laita laitteeseen lämpimiä ruokia: ne nostavat

sisälämpötilaa aikaansaaden suuren työmäärän kompressorille ja tuhlaten sähköenergiaa.

 Puhdista laite huurteesta, mikäli muodostuu jäätä

(katso Huolto ); paksu jääkerros tekee vaikeaksi kylmän vapauttamisen ruuille sekä lisää energiankulutusta.

 Pidä tiivisteet puhtaina ja tehokkaina, jotta ne

kiinnittyvät tiukasti oviin eivätkä päästä kylmää ulos (katso Huolto ).

 Pakkaukset eivät ole lasten leluja.

Page 56

Häiriöt ja korjaustoimet

195071169.00

05/2008 - Xerox Business Services

Voi tapahtua, että laite ei toimi. Ennen Huoltoapuun soittamista (katso Huoltoapu), tarkista, että kyseessä ei ole

helposti itse ratkaistava ongelma käyttäen apuna seuraavaa taulukkoa.

Häiriöt:

Sisälamppu ei syty.

Jääkaappi ja pakastin jäähtyvät vähän.

Ruuat jäätyvät jääkaapissa.

Moottori toimii jatkuvasti.

Laite on meluisa.

Jääkaapin joidenkin ulkoisten osien lämpötila on korkea.

Mahdolliset syyt / Ratkaisut:

 Pistoketta ei ole työnnetty pistorasiaan tai se on työnnetty huonosti tai

kotona ei ole sähkövirtaa.

 Ovet eivät sulkeudu kunnolla tai tiivisteet ovat rikkoutuneet.  Ovia avataan hyvin usein;  LÄMPÖTILAN SÄÄTÖNAPPULA ei ole oikeassa asennossa  Jääkaappi ja pakastin ovat liian täynnä.  Tuotteen työskentelylämpötila on alempi kuin 14°C.

 LÄMPÖTILAN SÄÄTÖNAPPULA ei ole oikeassa asennossa.  Ruuat ovat kosketuksissa takaseinän kanssa.

 Ovi ei ole kunnolla suljettu tai sitä avataan jatkuvasti.  Ympäristön lämpötila on erittäin korkea.  Huurteen läpimitta ylittää 2-3 mm (katso Huolto).

 Laitetta ei ole asennettu hyvin vaaka-asentoon (katso Asennus).  Laite on asennettu huonekalujen tai esineiden väliin, jotka tärisevät ja

päästävät ääniä.

 Jäähdyttävä kaasu aikaansaa pienen äänen myös kompressorin

ollessa pysähdyksissä: tämä ei ole vika vaan normaalia.

 Korkeat lämpötilat ovat tarpeen, jotta vältetään veden tiivistyminen

tuotteen tietyille alueille.

Jääkaapin joidenkin ulkoisten osien

 On kyse tuotteen normaalitoiminnasta.

lämpötila on korkea.

Jääkaapin pohjalla on vettä.

 Veden tyhjennysaukko on tukkiutunut (katso Huolto).

Huoltoapu

Ennen Huoltoapuun yhteyden ottamista:

 Tarkista, voidaanko häiriö poistaa omin voimin (katso Häiriöt ja korjaustoimet).  Jos kaikista tarkistuksista huolimatta laite ei toimi ja havaitsemasi vika on olemassa edelleen, soita lähimpään

Huoltoapuun.

Ilmoita:

 häiriön tyyppi  koneen malli (Mod.)  sarjanumero (S/N) Nämä tiedot löytyvät jääkaappiosaston alavasemmalla olevasta tietolaatasta.

malli sarjanumero

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total Gross

Gross

Bruto

Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr. Made in Italy 13918

93139180000 S/N 704211801

Cod.

Net Util Utile

Pressure

Test

HIGH-235

P.S-I.

LOW 140

Gross Bruto Brut

Fuse

A Freez. Capac Poder de Cong kg/24 h

4,0

Max 15 w Class Clase Classe

Älä käytä koskaan valtuuttamattomia teknikoita ja kieltäydy aina muiden kuin alkuperäisten varaosien käytöstä

Page 57

Bruksanvisning

Italiano, 1

Deutsch

, 25

Suomi, 49

BAAAN 13

GBI

English, 9

Nederlands, 33

Svenska, 57

Français, 17

Dansk, 41

Norsk, 65

KOMBINERAD KYL/FRYS

Innehållsförteckning

Installation, 58

Placering och anslutning Omhängning av dörrar

Beskrivning av apparaten, 59

Översiktsvy

Start och användning, 60-61

Start av apparaten Kylsystem Använd kylen på bästa sätt Använd frysen på bästa sätt

Underhåll och skötsel, 62

Koppla från strömmen Rengör apparaten Undvik mögel och dålig lukt Frosta av apparaten Byte av lampan

Säkerhetsföreskrifter och råd, 63

Säkerhet i allmänhet Kassering Spara energi och värna om miljön

Fel och åtgärder, 64

Kundservice, 64

Page 58

Installation

! Det är viktigt att förvara denna bruksanvisning så att den

alltid finns till hands. Vid försäljning, överlåtelse eller flytt ska du försäkra dig om att bruksanvisningen följer med apparaten för att informera den nya ägaren om apparatens funktion och respektive säkerhetsföreskrifter.

! Läs noggrant anvisningarna: Viktig information angående installation, användning och säkerhet anges.

Placering och anslutning

Placering

1. Placera apparaten i en välventilerad och ej fuktig omgivning.

2. Sätt inte igen de bakre ventilationsgallren: Kompressorn och kondensatorn avger värme och kräver en god ventilation för att fungera på ett korrekt sätt och med låg elförbrukning.

3. Lämna ett avstånd på minst 10 cm mellan apparatens övre del och eventuella ovanstående möbler och minst 5 cm mellan sidostycken och sidostående möbler eller väggar.

4. Apparaten ska stå på ett långt avstånd från värmekällor (direkt solljus, elspis).

5. Se till att det upprätthålls ett optimalt avstånd mellan apparaten och den bakomliggande väggen genom att montera de distanser som finns i installationssatsen. Följ anvisningarna i instruktionsbladet.

Omhängning av dörr

Nivellering

1. Installera apparaten på ett plant och stabilt golv.

2. Om golvet inte är fullständigt horisontellt kan du kompensera genom att skruva på de främre stödfötterna.

Elanslutning

Placera apparaten vertikalt efter transporten och vänta minst 3 timmar innan den ansluts till elsystemet. Innan stickkontakten sätts i vägguttaget ska du först kontrollera att:

 Vägguttaget är jordanslutet och i enlighet med gällande

standard.

 Vägguttaget tål maskinens max. effektbelastning som

anges på märkskylten som sitter i kylutrymmet nedan till vänster (t.ex. 150 W).

 Matningsspänningen är inom de värden som anges på

märkskylten som sitter nedan till vänster (t.ex. 220 - 240 V).

 Vägguttaget är kompatibelt med apparatens

stickkontakt. I annat fall ska du låta en auktoriserad tekniker byta ut stickkontakten (se Kundservice). Använd inte förlängningssladdar och grenuttag.

! När apparaten är installerad ska elkabeln och vägguttaget vara lättåtkomliga.

! Kabeln ska inte böjas eller pressas samman.

! Kabeln ska kontrolleras regelbundet och får endast bytas

ut av auktoriserade tekniker(se Kundservice).

! Företaget avsäger sig allt ansvar om dessa föreskrifter inte respekteras.

∅ 3mm

Page 59

Beskrivning av apparaten

Översiktsvy

Anvisningarna angående användning gäller för flera olika modeller och därför kan delar i figuren skilja sig åt i förhållande till din inköpta apparat. Beskrivning av mer komplicerade delar finns på följande sidor.

TEMPERATURVREDET

Utdragbar hylla med

Lampa

(se Underhåll

HYLLA



lock med

ÄGGHÅLLARE

Utdragbar

HYLLA FÖR VAROR



Låda för FRUKT

och GRÖNSAKER

Islåda Ice

Utrymme för

INFRYSNING och

FÖRVARING

Islåda Ice

Utrymme för

FÖRVARING

JUSTERFOT

FLASKHYLLA



 Variabler för nummer och/eller position.

Page 60

Start och användning

Start av apparaten

! Innan apparaten startas ska installationsanvisningarna följas (se Installation).

! Innan apparaten ansluts ska utrymmena och

tillbehören rengöras med ljummet vatten och bikarbonat.

1. Sätt in stickkontakten i vägguttaget och försäkra dig om att lampan för den inre belysningen tänds.

2. Vrid TEMPERATURVREDET till ett medelvärde. Efter några timmar kan livsmedlen ställas in i kylen.

Reglering av temperaturen

Temperaturen inuti kylutrymmet regleras automatiskt, beroende på termostatvredets läge.

= minst kallt

= mest kallt

Vi råder dig dock att använda ett mellanläge.

För att öka utrymmet och för en förbättring ur praktisk och estetisk synvinkel, är den kylande delen för apparaten placerad inuti kylutrymmets bakre vägg. Under driften täcks denna vägg med frost eller vattendroppar, beroende på om kompressorn är igång eller i pausläge. Oroa dig inte för detta! Kylskåpet fungerar på ett normalt sätt. Om vredet för KYLENS FUNKTION är inställd på höga värden med stor mängd livsmedel och en hög omgivningstemperatur kan apparaten fungera kontinuerligt och ge en överdriven frostbildning och elförbrukning: Vrid vredet till lägre värden (en automatisk avfrostning utförs). I statiska apparater cirkulerar luften på ett naturligt sätt: Den kallaste luften tenderar att sjunka eftersom den är tyngst. Fördela livsmedlen på följande sätt:

Använd kylen på bästa sätt

 Vrid på TEMPERATURVREDET för att reglera

temperaturen (se Beskrivning).

 Ställ endast in kall eller ljummen mat och undvik att

ställa in varm mat (se Säkerhetsföreskrifter och råd).

 Kom ihåg att tillagade livsmedel inte håller längre än

råa livsmedel.

 Ställ inte in vätskor i behållare utan lock: Detta ökar

fuktigheten inuti kylen och kondens bildas.

HYLLOR

Hyllorna kan dras ut och regleras i höjd med därtill avsedda skenor (se figur) för placering av större behållare eller livsmedel. För att reglera höjden behöver inte hyllan dras ut fullständigt.

: Täckta eller galler.

0DW 3ODFHULQJLN\OVNnSHW

Kött och rensad fisk

Färskost Tillagad mat På vilken hylla som helst

Salami, formbröd, choklad

Frukt och grönsaker I lådorna för frukt och grönsaker Ägg I därtill avsedd dörrhylla Smör och margarin I därtill avsedd dörrhylla

Flaskor, läskburkar, mjölk

Ovanför lådorna för frukt och grönsaker Ovanför lådorna för frukt och grönsaker

På vilken hylla som helst

I därtill avsedd dörrhylla

Page 61

WATER LEVEL

MAX

WATER LEVEL

MAX

WATER LEVEL

MAX

Använd frysen på bästa sätt

 Frys inte in livsmedel som håller på att tina eller har

tinat. Sådana livsmedel måste tillagas för att konsumeras (inom 24 timmar).

 Färska livsmedel ska inte placeras så att de kommer i

kontakt med redan infrysta livsmedel. Färska livsmedel ska placeras i det övre utrymmet för INFRYSNING och FÖRVARING där temperaturen sjunker under 18 °C och garanterar en snabb infrysning.

 Lägg aldrig in igenkorkade eller hermetiskt tillslutna

glasflaskor i frysen. De kan gå sönder.

 Max. mängd livsmedel som kan frysas in dagligen

anges på märkskylten som sitter i kylutrymmet nedan till vänster (t.ex.: 4 kg/24h).

 För att få större utrymme i frysdelen kan du ta ur

lådorna (utom den längst ner och eventuellt lådan för COOL CARE ZONE med varierbar temperatur), och ordna matvarorna direkt på frysplattorna.

Islåda Ice

. De är placerade i den övre delen av lådorna i frysutrymmet vilket är ergonomiskt bättre samt gör de lättare att göra rent (isen är inte längre i kontakt med livsmedlen) och ergonomi (islådan droppar inte vid påfyllningen).

1. Dra islådan uppåt och sedan utåt.

Kontrollera att islådan är fullständigt tom och fyll den med vatten genom det därtill avsedda hålet.

2. Var försiktig så att du inte fyller över den markerade

nivån (MAX. VATTENNIVÅ). För mycket vatten gör det svårt att tömma ut isbitarna, om detta sker, vänta tills isen tinar och töm islådan).

3. Vrid islådan 90°: Tack vare principen med

kommunicerande kärl fylls formarna (se figur).

4. Stäng hålet med det medlevererade locket och sätt

tillbaka islådan genom att låta den falla ned ovantill i sitt därtill avsedda säte.

5. När isen har bildats (det tar minst 8 timmar), slå

islådan mot en hård yta och blöt utsidan för att lossa isbitarna. Töm sedan ut isbitarna ur hålet.

Undvik att öppna dörren under infrysningen. ! Vid strömavbrott eller vid fel ska dörren för frysen inte

öppnas: På detta sätt kan kylda och frysta livsmedel förvaras utan problem under cirka 9 - 14 timmar.

! Om omgivningstemperaturen är lägre än 14 °C under en längre tid, nås inte nödvändig temperatur för att garantera en lång förvaring i frysutrymmet och förvaringstiden blir därför kortare.

Page 62

Underhåll och skötsel

1 1

Koppla från strömmen

Vid rengöring och underhåll ska apparaten kopplas från elnätet, genom att dra ur stickkontakten ur vägguttaget: Det är inte tillräckligt att vrida temperaturvredet till läget

(avstängd apparat) för att eliminera all typ av elektrisk

kontakt.

Rengör apparaten

 De yttre och inre delarna samt tätningslisten av

gummi kan rengöras med en svamp indränkt med ljummet vatten och natriumbikarbonat eller mild tvål. Använd inte lösningsmedel, slipmedel, blekmedel eller ammoniak.

 De utdragbara tillbehören kan blötläggas i varmt

vatten och tvål eller handdiskmedel. Skölj och torka dem försiktigt.

 Apparatens baksida har en benägenhet bli dammig.

Dammet kan tas bort försiktig med hjälp av dammsugarröret efter att apparaten har stängts av och stickkontakten har dragits ut. Ställ in dammsugaren på medeleffekt.

vattnet avdunstar. Det enda du behöver göra är att regelbundet rengöra dräneringshålet så att vattnet kan rinna ut utan problem.

Frosta av frysutrymmet

Om frostskiktet är tjockare än 5 mm måste frysutrymmet frostas av manuellt:

1. Vrid TEMPERATURVREDET till läge

2. Linda in kylda och frysta livsmedel med papper och placera dem på en sval plats.

3. Lämna dörren öppen tills frosten har smält fullständigt. Ställ in behållare med ljummet vatten för att underlätta avfrostningen.

4. Vissa apparater är försedda med ett DRÄNERINGSSYSTEM för att leda ut vattnet: låt vattnet rinna ut i en behållare (se figur).

Undvik mögel och dålig lukt

 Apparaten är tillverkad av hygieniska material som

inte överför lukt. För att bibehålla denna effekt är det nödvändigt att maten alltid täcks över och försluts ordentligt. Detta förhindra dessutom att fläckar bildas.

 Om du vill stänga av apparaten under en längre tid ska

den rengöras invändigt. Lämna sedan dörrarna öppna.

Frosta av apparaten

! Följ anvisningarna nedan. När utrustningen frostas av ska inte vassa föremål användas, som kan skada kylsystemet på ett sådant sätt att det inte kan repareras.

Frosta av kylutrymmet

Kylen är utrustad med automatisk avfrostning: Vattnet leds mot den bakre väggen genom ett därtill avsett dräneringshål (se figur) där värmen som produceras av kompressorn gör att

5. Rengör och torka frysutrymmet noggrant innan apparaten åter slås på.

6. Vänta cirka 2 timmar innan varorna läggs in i frysskåpet så att det råder optimala förvaringsförhållanden

Byte av lampa

Stickkontakten ska dras ut ur vägguttaget när lampan i kylutrymmet byts ut. Följ anvisningarna nedan. Ta bort skyddet för att komma åt lampan, se figuren. Byt ut lampan mot en likadan med den effekt som anges på skyddet (15 W eller 25 W).

Page 63

Säkerhetsföreskrifter och råd

! Apparaten är framtagen och konstruerad i enlighet med internationella säkerhetsföreskrifter. Dessa föreskrifter ingår i bruksanvisningen av säkerhetsskäl och ska läsas med stor uppmärksamhet.

Denna apparat är i enlighet med följande EU-

direktiv:

- 73/23/CEE från 19/02/73 (Lågspänningsdirektiv) och följande ändringar.

- 89/336/CEE från 03/05/89 (Elektromagnetisk kompatibilitet) och följande ändringar.

- 2002/96/CE.

Säkerhet i allmänhet

 Apparaten är avsedd för en ej yrkesmässig

användning i hemmet.

 Apparaten ska användas för att förvara och frysa mat.

Apparaten ska endast användas av vuxna personer och i enlighet med anvisningarna i denna bruksanvisning.

 Apparaten får inte installeras utomhus (ej heller om

utrymmet är skyddat) eftersom det är mycket farligt att låta den utsättas för väder och vind.

Kassering

 Kassering av emballagematerialet: Respektera lokala

föreskrifter, så att emballaget kan återanvändas.

 Det europeiska direktivet 2002/96/EC gällande Waste

Eelectrical and Electronic Equipment (WEEE  hantering av förbrukad elektrisk och elektronisk utrustning), kräver att gammal hushållselektronik INTE kasseras tillsammans med det vanliga osorterade avfallet. Förbrukad utrustning måste samlas ihop separat för att optimera materialåtervinnandet samt att reducera negativ inverkan på miljön och människors hälsa. Symbolen av en överkryssad soptunna påminner dig om din skyldighet att hantera den förbrukade utrustningen separat. Du kan kontakta din kommun eller lokala återförsäljare för ytterligare information gällande hantering av förbrukad elektronisk utrustning.

Spara energi och värna om miljön

 Installera apparaten i en sval och välventilerad

omgivning. Skydda apparaten mot direkt solljus och undvik att placera den i närheten av värmekällor.

 Ta inte i apparaten med bara fötter eller med våta

eller fuktiga händer eller fötter.

 Ta inte på de inre kyldelarna: Det finns risk för

köldskador och andra skador.

 Ta tag i stickkontakten när du ska dra ut den ur

vägguttaget. Dra inte i sladden.

 Stickkontakten ska dras ut innan rengörings- och

underhållsmoment utförs. Det är inte tillräckligt att vrida TEMPERATURVREDET till läget apparat) för att eliminera all typ av elektrisk kontakt.

 Ingrip aldrig på inre mekanismer för att försöka

reparera apparaten vid funktionsfel.

 Använd inga vassa verktyg eller elektriska apparater

inuti utrymmen för fryst mat, såvida dessa inte har rekommenderats av tillverkaren.

 Stoppa inte in iskuber i munnen som precis har tagits

ut ur frysen.

 Tillåt inte att barn leker med apparaten. Barn får inte

sätta sig på lådorna eller hänga sig i dörren.

(avstängd

 Öppna dörrarna så lite som möjligt när du ställer in

eller tar ut livsmedel ur apparaten. Varje gång som dörrarna öppnas förbrukas en stor mängd energi.

 Fyll inte apparaten med för mycket livsmedel: För en

god förvaring ska den kalla luften kunna cirkulera fritt. Om cirkuleringen förhindras arbetar kompressorn oavbrutet.

 Ställ inte in varma livsmedel: En höjning av den inre

temperaturen tvingar kompressorn att arbete hårt och mycket energi slösas bort.

 Frosta av apparaten när is bildas (se Underhåll). Ett

tjockt islager gör det svårare för kylan att sprida sig till livsmedlen och detta gör att energiförbrukningen ökar.

 Se till att tätningslisterna alltid är rena och i ett gott

skick så att det sluter åt ordentligt mot dörrarna och inte släpper ut kylan (se Underhåll).

 Emballagematerialet ska inte användas som leksaker

för barn.

Page 64

Fel och åtgärder

195071169.00

05/2008 - Xerox Business Services

Det kan inträffa att apparaten inte fungerar. Innan du ringer till Kundservice (se Kundservice) ska du kontrollera att det

inte rör sig om ett problem som kan åtgärdas på ett enkelt sätt med hjälp av följande lista.

Fel:

Lampan för den inre belysningen tänds inte.

Kylen och frysen kyler dåligt.

Livsmedlen fryser i kylen.

Motorn är kontinuerligt i drift.

Apparaten ger ifrån sig mycket buller.

Några av kylskåpets yttre delar håller en hög temperatur.

Möjliga orsaker/Åtgärd:

 Stickkontakten är inte ordentligt instucken i vägguttaget (eller inte tillräckligt

instucken för att ge kontakt), i annat fall kan det saknas ström i huset.

 Dörrarna stänger inte ordentligt eller så är packningarna skadade.  Dörrarna öppnas väldigt ofta.  TEMPERATURVREDET är inte i korrekt läge.  Kylskåpet eller frysen har fyllts för mycket.  Rumstemperaturen där apparaten är placerad är lägre än 14 °C.

 TEMPERATURVREDET är inte i korrekt läge.  Livsmedlen är i kontakt med den bakre väggen.

 Dörren är inte ordentligt stängd eller har öppnats ideligen.  Omgivningstemperaturen är mycket hög.  Frostlagret är tjockare än 2 - 3 mm (se Underhåll).

 Apparaten står inte fullständigt plant (se Installation).  Apparaten har installerats mellan möbler eller föremål som vibrerar och

avger buller.

 Den inre kylgasen avger ett lätt buller även när kompressorn är

stillastående: Detta är normalt.

 Den höga temperaturen krävs för att undvika att det bildas kondens på

några av apparatens delar.

Det finns frost eller vattendroppar

 Detta är helt normalt för apparaten.

nedtill på kylskåpsväggen.

Det finns vatten på kylens botten.

 Dräneringshålet för vattnet är igensatt (se Underhåll).

Kundservice

Innan du kontaktar kundservice:

 Kontrollera om du kan åtgärda felet på egen hand (se Fel och åtgärder).  Om apparaten inte fungerar och felet inte kan åtgärdas trots alla kontroller kan du ringa till närmaste servicecenter.

modell serienummer

Uppge:

 typ av fel

 maskinmodell (Mod.)  serienummer (S/N) Denna information anges på märkskylten som sitter i kylutrymmet nedan till vänster.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Gross Bruto

Brut R 134 a kg 0,090

Test P.S-I.

Total Gross

Bruto Brut

Compr.

Syst.

Kompr. Made in Italy 13918

93139180000 S/N 704211801

Cod.

Fuse

Net

Gross

Util

Bruto

Utile

Brut Pressure HIGH-235 LOW 140

A Freez. Capac Poder de Cong kg/24 h

4,0

Max 15 w

Class Clase

Classe

Vänd dig aldrig till ej auktoriserade tekniker och tillåt inte att reservdelar som inte är original monteras.

Page 65

Bruksanvisning

KOMBINERT KJØLE-/ FRYSESKAP

Italiano, 1

Deutsch

, 25

Suomi, 49

BAAAN 13

GBI

English, 9

Nederlands, 33

Svenska, 57

Français, 17

Dansk, 41

Norsk, 65

Innhold

Installasjon, 66

Plassering og tilkopling Ombytting av døråpning

Beskrivelse av apparatet, 67

Oversikt

Oppstart og bruk, 68-69

Slik starter man apparatet Temperaturregulering Slik bruker man kjøleskapet på best mulig måte Slik bruker man fryseskapet på best mulig måte

Hvordan vedlikeholde og ta vare på skapet, 70

Frakopling av strømtilførselen Rengjøring av apparatet Unngå mugg og vond lukt Avriming av apparatet Bytting av lyspære

Forholdsregler og gode råd, 71

Generelt om sikkerhet Avsetting/ kassering av apparatet Energisparing og miljøhensyn

Feil og løsninger, 72

Teknisk assistanse, 72

Page 66

Installasjon

! Det er viktig å ta vare på denne håndboken slik at du til

enhver tid kan slå opp i den ved behov. Dersom du selger, gir bort, eller flytter på apparatet, må du sørge for at håndboken blir igjen sammen med apparatet slik at den nye eieren får den nødvendige informasjonen og tilhørende advarsler. ! Les bruksanvisningen nøye, det finnes der viktig informasjon om installasjon, bruk og sikkerhetsforhold.

Plassering og tilkopling

Plassering

1. Apparatet bør plasseres i et rom med god ventilasjon som ikke er fuktig.

2. Man må ikke dekke til ventilasjoneristene bak på apparatet. Dette fordi kompressoren (motoren) og kondensatoren gir fra seg varme og dermed har behov for god ventilasjon for å sikre korrekt funksjon og for å holde strømforbruket lavt.

3. la det være en avstand på minst 10 cm mellom øvre del av apparatet og eventuelle hyller eller skap som henger over, i tillegg bør det være minst 5 cm mellom apparatveggene og møbler/ vegger på hver side.

4. La apparatet stå langt fra varmekilder (direkte sollys, elektriske komfyrer).

5. For å opprettholde en ideell avstand mellom produktet og bakveggen må man montere på avstandsblokker som finnes i installasjonspakken slik som angitt på bruksanvisningsarket.

Ombytting av døråpning

Nivåjustering

1. Installer apparatet på et gulv som er rett og hardt.

2. Dersom gulvet ikke er helt vannrett kan man kompensere, og stille apparatet i vater, ved å skru på de fremre føttene.

Tilkopling til strømnettet

Etter transport settes apparatet opp i loddrett stilling og man må vente i minst 3 timer før det koples til strømnettet. Før man setter støpslet inn i stikkontakten må man sjekke følgende:

 at stikkontakten er jordet og i overensstemmelse med

gjeldende regler;

 at stikkontakten tåler apparatets maksimale strømuttak,

som angitt på informasjonsskiltet på veggen i nedre venstre del av kjølerommet (f.eks 150 W);

 at spenningen på strømforsyningen er innenfor de

verdiene som blir angitt på informasjonsskiltet i nedre venstre del av kjølerommet (f.eks 220-240 V);

 at kontakten er tilpasset støpslet på apparatet.

I motsatt fall må kontakten byttes av en autorisert fagmann (se Teknisk assistanse); unngå bruk av skjøteledninger og multippelkontakter.

! Når apparatet er ferdig installert må el-ledningen og stikkontakten være lett tilgjengelige.

! Ledningen må ikke bøyes eller komme i klem. ! Ledningen må kontrolleres jevnlig og må kun byttes ut

av autorisert fagmann (se Teknisk assistanse).

! Produsenten frasier seg ethvert ansvar dersom disse reglene ikke overholdes.

∅ 3mm

Page 67

Beskrivelse av apparatet

Oversikt

Bruksanvisningen gjelder flere modeller slik at det er mulig at figuren inneholder detaljer som er forskjellig fra det apparatet man har anskaffet. Beskrivelsen av de mer komplekse enhetene finner man på de følgende sidene.

Bryteren for

TEMPERATURREGULERING

Uttrekkbar hylle med lokk, med

Lyspære

(se Vedlikehold)

HYLLE

EGGEHOLDER

Uttrekkbar hylle

SMÅTING-HOLDER

Skuffen FRUKT og

GRØNNSAKER

Isbøtte Ice3

Rommet

INNFRYSING og

OPPBEVARING

Isbøtte Ice3

Rommet

OPPBEVARING

FOT for

nivåregulering

Hylle FLASKER

 Varierer med hensyn til antall og/eller posisjon.

Page 68

Oppstart og bruk

Oppstart av apparatet

! Før du starter opp apparatet må installasjonsanvisningene følges (se installasjon).

! Før apparatet koples til må rommene og ekstrautstyren gjøres god rent med lunket vann og natron.

1. Før inn støpslet i stikkontakten og se til at lampen inne i apparatet slår seg på.

2. Vri bryteren for TEMPERATURREGULERING mot en middelverdi. Etter noen timer kan mat plasseres i kjøleskapet.

Temperaturregulering

Temperaturen inne i kjølerommen vil reguleres automatisk i forhold til av innstillingen på termostatbryteren.

= lite kaldt = kaldere

Vi anbefaler uansett en middels posisjon som innstilling. For å øke plassen i skapet og gi et bedre inntrykk estetisk har dette apparatet kjøleelementet plassert inne i bakre vegg i kjøleskapet. Denne veggen vil danne rim når den er i funksjon, eller eventuelt vanndråper, avhengig av om kompressoren er i funnksjon eller har pause. Dette er ikke noe å bekymre seg over! Kjøleskapet fungerer helt normalt. Dersom man stiller inn bryteren TEMPERATURREGULERING til høye tallverdier, med store mengder matvarer og en høy romtemperatur, kan apparatet bli satt kontinuerlig i funksjon og dermed føre til overdreven riming og høyt strømforbruk. Dette unngås ved å justere kjølefunksjonen til en lavere verdi (det vil da utføres en automatisk avriming). I statiske apparater vil luften sirkulere på naturlig måte. Den kalde luften vil synke ned fordi den er tyngre. Slik kan du organisere matvarene:

Beste mulig bruk av kjøleskapet

 For regulering av temperaturen bruker man bryteren

TEMPERATURREGULERING (se Beskrivelse).

 Legg kun inn kalde varer eller varer som er såvidt lunkne,

aldri varm mat (se Forholdsregler og gode råd).

 Husk at tilberedt mat ikke holder seg lengre enn ukokt mat.

 Ikke sett inn væsker i åpne beholdere uten lokk: Dette vil

øke fuktigheten i skapet og føre til at det danner seg kondens.

HYLLER: hel-hyller eller rist.

Disse er utrekkbare og kan flyttes opp eller ned ved hjelp av sporene (se figur), for å kunne sette inn beholdere eller matvarer som har større volum. For å regulere høyden er det ikke nødvendig å trekke hyllen helt ut.

0DWYDUH 3ODVVHULQJLNM¡OHVNDSHW

Rent kjøtt eller fisk

Ferske oster Ferdiglaget mat Hvor som helst på hyllene

Kjøttpålegg, mykt brød til toast, sjokolade

Frukt og grønnsaker Egg I hyllen beregnet på flasker

Smør og margarin I hyllen beregnet på flasker Flasker, drikkevarer,

melk

Over skuffene for frukt og grønnsaker Over skuffene for frukt og grønnsaker

Hvor som helst på hyllene

I skuffene for frukt og grønnsaker

I hyllen beregnet på flasker

Page 69

WATER LEVEL

MAX

WATER LEVEL

MAX

WATER LEVEL

MAX

Slik bruker man fryseskapet på best mulig måte

 Unngå ny innfrysing av matvarer som holder på å tine

opp eller er opptint, slike matvarer må lages til og brukes (innen 24 timer).

Isbøtte Ice

. Det at de er plassert på skuffenes øverste del i frysedelen, sikrer høyere ergonomi og lettere rengjøring: (isen kommer ikke lenger i kontakt med matvarene) og mer ergonomisk (det drypper ikke når den fylles opp).

 Ferske matvarer som skal fryses ned må ikke legges

inntil matvarer som allerede er nedfryst, disse må legges på risten i fryserommet, og hvis mulig i kontakt med veggene (bak eller på sidene), der temperaturen er under -18°C og garanterer en god innfrysingshastighet.

 Flasker med væske inni som er hermetisk lukket eller har

kork på, må ikke plasser fryseren, fordi de kan sprenges.

 Maksimumsmengden med mat er angitt på

informasjonsskiltet om appratets egenskaper som finnes nede til venstre i kjølerommet (for eksempel: Kg/24h 4).

For å få bedre plass i fryserommet er det mulig å ta



alle skuffene ut (utenom nederste skuff, og eventuelt skuffen COOL CARE ZONE med variabel temperatur), og legge matvarene direkte på avdampingsplatene.

! Under innfrysingen må man unngå å åpne døren.

! Dersom det oppstår strømbrudd eller feil må ikke døren

til fryseskapet åpnes. På denne måten vil frysevarene holdes nedfrosset uten endringer i ca 9-14 timer.

1. Trekk ut bøtten ved å trykke den oppover.

Sjekk at isbøtten er helt tom, og fyll den deretter med vann gjennom åpningen.

2. Kontroller at det angitte maksimumsnivået ikke

overstiges (MAX WATER LEVEL). For mye vann vil gjøre at det dannes istapper (dersom dette skjer må man vente på at isen tiner før man kan tømme bøtten).

3. Vri bøtten 90°: Vannet fylle formene ved hjelp av

kanaler mellom rommene (se figur).

4. Lukk utgangen med det medfølgende lokket og sett

bøtten på plass ved å føre øvre del inn på skinnen og så trekke den ned.

5. Når isen er ferdigfrosset (minimumstid ca 8 timer) må

bøtten slås mot en hard overflate og man må fukte utsiden for å få løs istappene, deretter tas isbitene ut fra åpningen.

! Dersom romtemperaturen i lengre perioder blir værende under 14°C, vil man ikke oppnå de temperaturene som er nødvendig for langtidsoppbevaring i fryserommet, og mulig oppbevaringstid vil dermed reduseres i lengde.

Page 70

Hvordan vedlikeholde og

1 1

ta vare på skapet

Kople fra strømtilførselen

Under rengjøring og vedlikehold er det nødvendig å kople apparatet fra el-nettet ved å trekke støpslet ut fra stikkontakten. Det er ikke tilstrekkelig å vri bryteren for temperaturregulering i posisjonen for å fjerne all elektrisk kontakt.

(avslått apparat),

Rengjøring av apparatet

 De ytre veggene, de indre veggene og

gummipakningene kan gjøres rene med en klut vriss opp i lunket vann og natron eller nøytral såpe. Unngå bruk av løsemidler, skuremidler, klorin og ammoniakk.

 Det ekstrautstyret som kan tas ut kan vaskes i varmt

vann og såpe eller oppvaskmiddel. Skyll og tørk nøye etterpå.

 Baksiden av apparatet har en tendens til å samle støv,

dette kan fjernes ved å støvsuge forsiktig med støvsugerens smale munnstykke og middels styrke. Dett gjøres med apparatet avslått.

Unngå mugg og vond luk

 Apparatet er fremstilt av hygieniske materialer som

ikke trekker til seg lukt. For å vedlikeholde denne egenskapen er det nødvendig å beskytte matvarene godt i lukkede beholdere. Dette forbygger også flekker.

 Dersom appratet skal slås av for en lengre periode bør

man gjøre rent på innsiden og la dørene stå åpne.

Avriming av apparatet

! Følg anvisningene under. Ikke bruke skarpe og spisse gjenstander for å ise av apparatet, da disse kan medføre uopprettelige skader på kjølekretsen.

Avriming av fryseskapet

Dersom rimlaget sblit tykkere enn 5 mm må man utføre manuell avriming:

1. Vri bryteren for TEMPERATURREGULERING i stillingen

2. Pakk inn frysevarene i papir og plasser dem på et kjølig sted

3. La døren stå åpen helt til rimet er helt smeltet. Denne operasjonen kan forenkles ved å plassere en beholder med lunket vann i fryserommet.

5. Gjør rent og tørk godt fryserommet før apparatet slå på igjen.

6. Før man fører mat inn i frysedelen må man la det gå minst 2 timer for å gjenopprette ideelle forhold for oppbevaring.

4. Noen apparater er utstyrt med DRAINSYSTEMET for å føre vannet til utsiden av skapet. La vannet renne inn i en beholder (se figur).

Skifting av lyspære

For å bytte ut lyspæren som lyser opp kjøledelen må man først trekke ut støpslet fra stikkontakten. Følg deretter anvisningene under. Få tilgang til lyspæren ved å fjerne dekslet, som vist i figuren. Bytt ut med en lyspære av samme type som det som er angitt på dekslet (15 W eller 25 W).

Avriming av kjøleskapet

Kjøleskapet er utstyrt med en automatisk avrimingsmekanisme: Vannet blir ført mot bakre vegg

gjennom en spesiell utløpsåpning (se figur), der varmen som skapes av kompressoren eår vannet til å fordampe. Det eneste inngrepet som må utføres med jevne mellomrom er rengjøring av utløpshullet slik at

vannet kan renne fritt.

Page 71

Forholdsregler og gode råd

! Apparatet er blitt utformet og utviklet i overensstemmelse med internasjonale sikkerhetsnormer. Disse advarslene blir gitt av sikkerhetshensyn og må leses nøye.

Dette apparatet e i overensstemmelse med følgende Direktiver fra det Europeiske

fellesskapet:

- 73/23/EEC av 19/02/73 (Lavspenning) og senere tillempinger;

- 89/336/EEC av 03/05/89 (Elektromagnetisk kompatibilitet) og senere endringer;

- 2002/96/CE.

Generell sikkerhet

 Apparatet er framstilt for privat bruk i hjemmet.

 Apparatet må kun brukes til oppbevaring og

nedfrysing av mat, det må kun brukes av voksne og i overensstemmelse med instruksjonene i denne håndboken.

 Apparatet må ikke installeres ute, selv ikke på

avskjermede steder fordi det kan bli svært farlig dersom apparatet blir utsatt for regn eller uvær.

 Man må ikke berøre apparatet når man er barbeint,

eller med våte eller fuktige hender eller føtter.

 Unngå å berøre kjøleoverflatene på innsiden: Dette

medfører fare for isbrenn og andre skader.

 Unngå å trekke ut kontakten ved å dra i ledningen, ta

i stedet tak i støpslet.

Avsetting

 Avsetting av emballasjematerialet: Man må følge

lokale normer slik at emballasjemateriellet resirkuleres.

 Det Europeisk direktiv 2002/96/EC Waste Eelectrical

and Electronic Equipment (WEEE - Norsk hvitevare retur) i Norge, angående oppbevaring av elektrisk og elektronisk utstyr krever at gamle elektriske husholdningsapparater å utstyr ikke skal kastes blant vanlig søppel, men må kildesorteres. Gamle og defekte husholdningsapparater som skal kastes, må samles på ett sted til gjenvinning av de forskjellige materialene produktene er satt sammen av. Dette er for å spare miljøet og naturen. Søppeldunk med kryss over symbolet minner om påbudet og viktigheten av å levere inn alle hvitevare produktene til gjenvinning. Forbrukeren må selv kontakte den lokale instans/ kommune eller butikk som selger store husholdningsprodukter for informasjon om hvor de skal levere inn defekte produkter til oppbevaring

Energisparing og respekt for miljøet

 Installer apparatet i et rom som er kjølig og har god

utlufting, og beskytt den fra direkte sollys, unngå plassering nær varmekilder.

 Når man setter inn eller tar ut mat må døren åpnes for

så kort tid som mulig. Hver gang døren åpnes fører det til et betydelig forhøyet strømforbruk.

 Det er nødvendig å trekke støpslet ut fra stikkontakten

før man gjennomfører rengjøring eller vedlikehold. Det er ikke tilstrekkelig å vri bryteren TEMPERATURREGULERING i posisjonen apparat) for å fjerne all elektrisk kontakt.

 I tilfelle feilfunksjoner må man uansett unngå tilgang

til de indre mekanismene i apparatet for å forsøke å reparere på egen hånd.

 Ikke bruke skarpe eller spisse gjenstander eller

elektriske apparater, hvis de ikke er va typen som anbefales av produsenten, inne i oppbevaringsboksene for frossen mat.

 Unngå å ta iskuber rett fra fryseren inn i munnen.

 Man må ikke la barn leke med apparatet. Man må

aldri sette seg på skuffene eller henge på døren.

 Emballasjen må ikke brukes til å leke med.ut (se

Vedlikehold).

(avslått

 Unngå å fylle skapet for mye opp: For at maten skal

holdes kald er det viktig at luften kan sirkulere fritt. Dersom luftsirkulasjonen hindres vil kompressoren arbeide kontinuerlig.

 Unngå å sette inn varm mat. Dette vil heve

temperaturen internt og tvinge kompressoren til å arbeide hardere, noe som medfører energisløsing.

 Avrim apparatet dersom det danner seg is på

innsiden (se Vedlikehold), et tykt islag gjør det vanskeligere å avgi kulde til maten og øker dermed energiforbruket.

 Hold gummilistene hele og rene slik at de sitter godt

fast rundt dørene, og ikke lar den kalde luften slippe

Page 72

Feil og løsninger

195071169.00

05/2008 - Xerox Business Services

Noen ganger kan det hende at apparatet ikke fungerer. Før man ringer og ber om teknisk assistanse (se Teknisk

assistanse), bør man kontroller at det ikke dreier seg om et problem som lett kan løses, ved hjelp av følgende oversikt.

Feil:

Lyset inne i skapet slår seg ikke på.

Kjøleskapet og fryseskapet kjøler for lite ned.

Maten i kjøleskapet fryser.

AIR-ventilatoren beveger seg ikke

Motoren er hele tiden i gang.

Apparatet lager mye støy.

Mulige årsaker/ Løsninger:

 Støpslet er ikke satt godt nok i kontakten, eller det mangler strøm i huset.

 Dørene ikke lukkes ordentlig eller pakningene er ødelagte.  Dørene åpnes veldig ofte.  Bryteren for TEMPERATURREGULERING er ikke i riktig stilling.  Kjøleskapet eller fryseren er for fulle.  Arbeidstemperaturen til produktet er lavere enn 14°C.

 Bryteren for TEMPERATURREGULERING er ikke i riktig stilling.  Matvarene berører bakveggen.

 Kjøleskapedøren er åpen.  AIR-systemet vil automatisk aktiveres kun når dette er nødvendig for å

gjenopprette optimale forhold inne i kjølerommet.

 Døren er ikke godt lukket, eller den blir åpnet for ofte.  Romtemperaturen er meget høy.  Rimlaget er tykkere enn 2-3 mm (se Vedlikehold).

 Apparatet er ikke blitt installert i vater (se Installasjon).  Apparatet er blitt installert mellom møbeler eller objekter som vibrere og

lager lyd.

 Kjølegassen lager en svak lyd også når kompressoren er avslått. Dette er

ikke en feil, men helt normalt.

Temperaturen på enkelte deler av kjøleskapet er høyere.

Kjøleelementet i veggen bak

 Høyere temperaturer er nødvendignfor å unngå at det dannes kondens i

enkelte områder.

 Dette er en normal del av produktets funksjon.

kjølerommene er dekket av rim eller vanndråper.

Det er vann i bunnen av kjøleskapet.

 Avløpsåpningen er tilstoppet (se Vedlikehold).

Teknisk assistanse

Før du kontakter Teknisk assistanse:

 Kontroller om feilen kan løses på egen hånd (se Feil og løsninger).  Dersom man til tross for alle kontroller ikke får apparatet til å fungere og feilen fortsatt er tilstede, må dere kontakte

nærmeste senter for teknisk assistanse.

Man må oppgi

 type feil  Modellen på på apparatet (Mod.)  serienummeret (S/N) Denne informasjonen finner du på informasjonsskiltet som er plassert i kjølerommet nede til venstre.

modell serienummer

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total Gross

Gross

Bruto

Brut

Compr.

R 134 a

Syst.

Kompr. Made in Italy 13918

kg 0,090

P.S-I.

93139180000 S/N 704211801

Cod.

Net

Gross

Util

Bruto

Utile

Brut

Pressure

Test

HIGH-235 LOW 140

Fuse

Freez. Capac Poder de Cong

kg/24 h

4,0

Max 15 w Class Clase Classe

Bruk aldri teknikere uten offentlig godkjenning, og si alltid nei til reparasjoner med deler som ikke er originale.
