Руководство по установке головного устройства

на автомобиль Citroen C4

1. Демонтируйте штатное головное устройство из автомобиля (внешние и
внутренние элементы).

2. Для автомобиля DS4 необходимо извлечь информационное табло AIR­BAG из штатной пластиковой панели.

3. Проведите предварительные действия (установка дополнительных
компонентов, прокладка соединительных кабелей и т.д.).

3.1. Для модели DS4 на этом этапе необходимо подготовить подключение
штатного информационного дисплея AIRBAG.

А

В

С

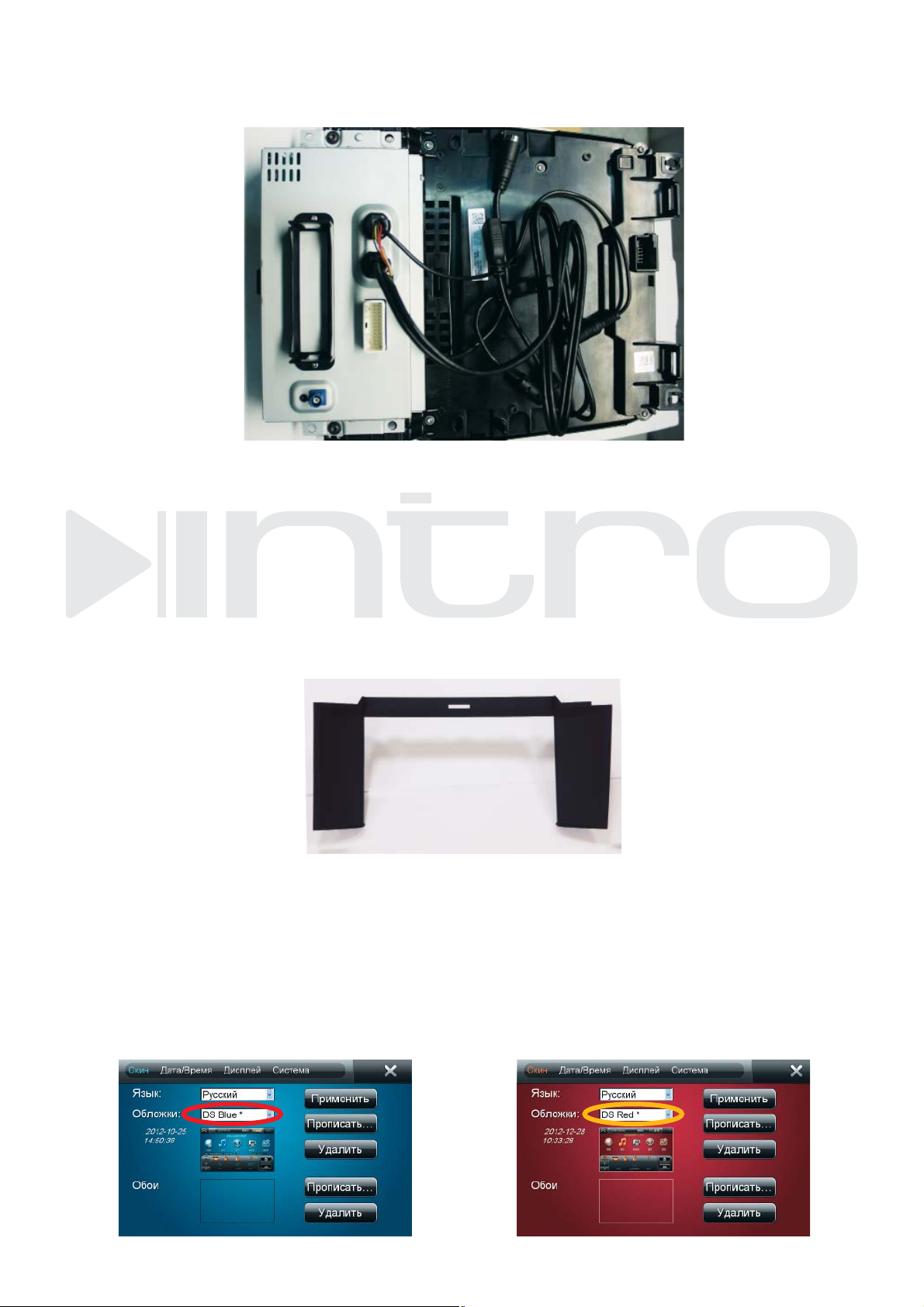

Для этого кабель укладываем так, чтобы разъемы «А» и «В» остались

в верхней части, (там, где будет монитор), а разъем «С» подводим к
штатному разъему магнитолы и устанавливаем его в пустое гнездо.

Разъем «А» подключаем к разъему штатной проводки автомобиля, а

разъем «В» – к штатному информационному дисплею AIRBAG.

3.2. Если Ваш автомобиль имеет штатный разъем USB, то при помощи
переходника и одного из разъемов USB устройства, Вы можете сделать
подключение нового головного устройства к штатному USB разъему.

3.3. Установите GPS антенну так, чтобы ее пластиковая поверхность
максимально «видела» небо. Обычно ее устанавливают под лобовым
стеклом.

3.4. Сделайте необходимые подключения дополнительных разъемов
головного устройства согласно схеме подключения.

4. Подключите все необходимые разъемы к нижнему блоку (DVD приводу).
Установите новый DVD привод на место штатного.

НЕ ЗАБУДЬТЕ УДАЛИТЬ ТРАНСПОРТИРОВОЧНЫЕ ВИНТЫ ИЗ DVD

ПРИВОДА ПЕРЕД ЕГО УСТАНОВКОЙ.

5. Демонтируйте (открутите винты и снимите) пластиковый элемент с
кнопочной панели управления магнитолой.
