Мультимедийная
навигационная система
Руководство пользователя
Inrto CHR i9
Содержание
Характеристики................................................................4
Предостережения............................................................5
Пульт.......................................................................................6
Начало работы...................................................................7
Радио......................................................................................8
Аудио плеер......................................................................10
DVD плеер.........................................................................12
Навигация..........................................................................16
Телевидение (опция).....................................................16
Камера заднего вида....................................................17
Подключение iPod, iPhone.........................................17
Bluetooth (свободные руки)......................................18
Менеджер файлов.........................................................23
Записная книжка............................................................25
Интернет браузер..........................................................26
Игры.....................................................................................27
Опции..................................................................................27
Две зоны отображения контента............................30
Установка GPS антенны...............................................30
Настройка кнопок на руле........................................31
Комплектация..................................................................32
Разъемы подключения.................................................33
Спецификация.................................................................34
Возможные проблемы.................................................36
Условия гарантийного обслуживания..................38
3
Характеристики
• Матрица высокого разрешения — 800×480 пикс.
• 1 Гб встроенной памяти.
• Навигация с голосовыми подсказками, прокладкой маршрута, POI,
загрузка информации о пробках*.
• Bluetooth для громкой связи с функцией A2DP.
• Прямое управление iPod, зарядка iPod, iPhone.
• MP3/MP4 плеер MPEG 1/2, MPEG4, H.264, WMW, фото альбом, заметки.
• Часы и календарь.
• Пульт дистанционного управления.
• DVD с поддержкой DVD, DVD-R/RW, DVD+R/RW, VCD, CD, CD-R/RW,
МРЗ.
• Радио AM/FM (поддержка американского, азиатского и европейского региона).
• Аналоговый ТВ-тюнер Secam D/K.
• Две зоны отображения
• USB 2.0 host 480 Мбит/с
Интерфейсы
• Вход камеры заднего вида (RCA).
• Видео вход (RCA).
• AV выход (DVD).
• Встроенный усилитель 4 канала по 45 Вт.
• Линейные выходы FL, FR, RL, RR, SUB.
• Вход GPS антенны.
• USB 2.0 (HOST).
• Слот SD карты.
• Разъем для iPod.
* Для получения информации о пробках необходимо установить модем в USB порт, произвести
настройку соединения и запустить программу которая поддерживает загрузку пробок.
4
Предостережения
Для Вашей безопасности не осуществляйте просмотр видео изображения
во время движения.
Помните, что автомобильная навигация является помощником водителю и не может заменить его внимание за рулем. Строго выполняйте предписания дорожных
знаков. На точность навигации влияют погодные условия, высокие застройки и
точность карт. Мы не несем ответственности за навигационное ПО а также за информацию на носителях (SD, USB, HDD) которые были подключены к устройству.
• Удостоверьтесь что во время эксплуатации вы не создаете помех другим
участникам движения.
• При попадании внутрь аппарата жидкости или посторонних предметов немед-
ленно выключите устройство.
• При появление любых признаков ненормального функционирования
устройства (сбои в работе, перегрев, посторонние звуки и запахи) немедленно
отключите его и обратитесь к дилеру.
• Для предотвращения сбоев в работе устройства не пытайтесь воспроизводить
диски неподдерживаемых форматов.
• Не открывайте корпус устройства, это может привести к поломке и потери
гарантии.
• Для очистки поверхности выключите устройство. Не используйте агрессивные
средства и не царапайте поверхность экрана.
• Не вставляйте диски нестандартного размера.
• Срок службы батарейки пульта ДУ около 12 месяцев.
• Избегайте попадания на экран прямого солнечного света, так как это ухудшает
• В случае любых вопросов обращайтесь к своему дилеру.
Используйте это устройство только на автомобилях с 12-вольтовым напряжением
аккумулятора.
Убедитесь, что перед началом монтажа аккумулятор отключен и все работы производятся на незаведенном автомобиле.
Никогда не прокладывайте кабели в зоне высоких температур. Это может привести к возгоранию!
Не удлиняйте и не укорачивайте кабель GPS антенны. Несоблюдение этого правила приведет к некорректной работе навигации.
Тщательно изолируйте соединения изоляционной лентой, не допускайте замыкания проводов!
При замене предохранителей убедитесь, что используются предохранители соответствующего номинала.
Никогда не меняйте колонки на другие, если их сопротивление отличается от
4 Ом, это приведет к повреждению устройства.
5
Пульт
6
Начало работы
Включение
Для включения устройства нажмите на левый регулятор громкости или
на кнопку «Power» (Питание) см. вкладыш к инструкции.
Основной экран
После включения вы попадете на главный экран устройства.
На главном экране собраны наиболее часто используемые приложения. Для доступа к остальным приложениям а также к настройкам
нажмите иконку «Меню»
. Описание на стр. 23.
7

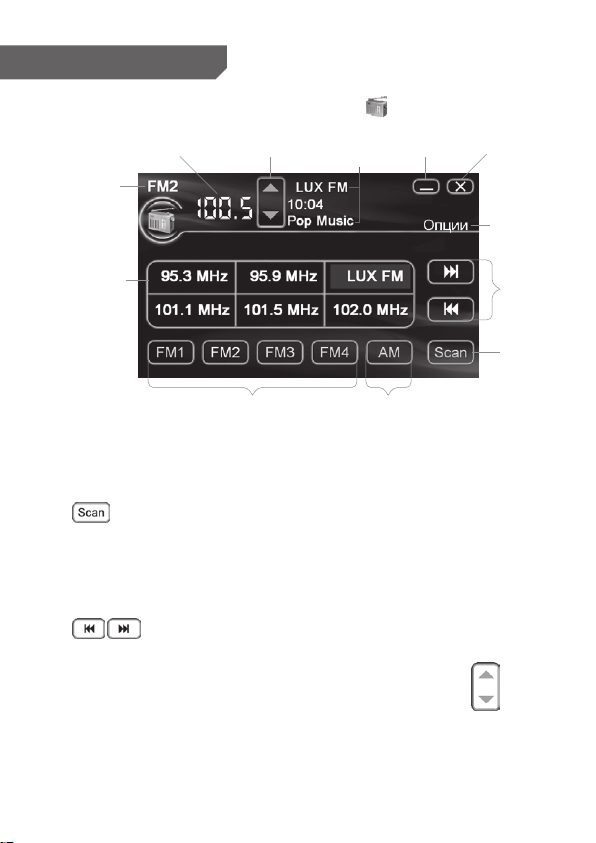

Радио
На главном экране нажмите иконку «Радио» .
текущий
диапазон
поле
станций
(ячейки)
RDS
свернуть
точная настройкатекущая частота
FM диапазон AM диапазон
информация
закрыть
опции радио
поиск
станций
автопоиск
Существует два метода для настройки и сохранения станций.
1. Автоматический поиск и сохранение.
Выберите диапазон FM или AM. Нажмите и удерживайте иконку «Scan»
более 3 секунд — приемник просканирует диапазон и сохранит
найденные станции в закладках FM1—FM4 или AM (в зависимости от
выбранного диапазона).
2. Ручной поиск и сохранение.
Выберите диапазон FM или AM. Нажмите иконку «поиск станций»
вверх или вниз по диапазону — приемник найдет ближайшую
станцию и остановится. Для запоминания нажмите и удерживайте на
экране выбранную ячейку в поле станций.
Для более точной настройки используйте иконки экрана .
3. Прием RDS сигналов
При наличии в трансляции сигналов RDS приемник автоматически ото-
бразит информацию RDS на экране.
8
Радио
Опции радиоприемника
Нажмите иконку «Опции» для вызова меню опций радиоприемника.
Переименовать
Нажмите «Переименовать» для присвоения названия текущей станции.
Input-M — вызов клавиатуры для ручного ввода названия.
Name as freq. — название аналогично частоте трансляции.
Удалить
Нажмите «Удалить» для удаления текущей станции.
Удалить все
Нажмите «Удалить все» для удаления всех станций.
9
Радио
Локальные
Нажмите «Локальные» для выбора частотного стандарта принятого в
данной местности.
Аудиоплеер
На главном экране нажмите иконку «Музыка» .
альбома
информация
о файле
шкала воспро-
изведения
меню
свернутьтекущее время
закрыть
выбор
файла
10
выбор источника данныхперемоткавоспроизведение/пауза
Аудиоплеер
Воспроизведение
Выберите источник воспроизведения аудиофайлов среди «Мое», «SD»,
«USB». Используйте иконки «Воспроизведение/пауза» и «перемотка»
для управления воспроизведением.

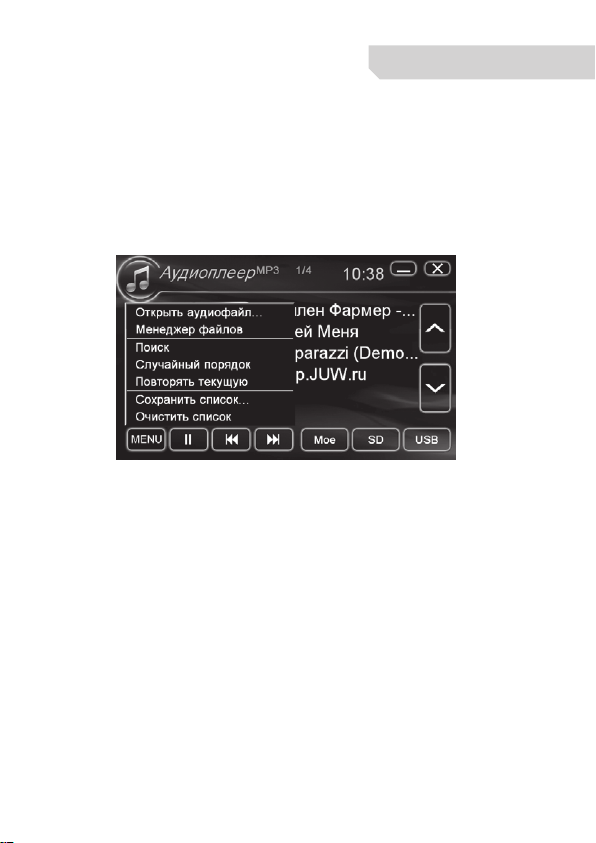

Меню
Нажмите иконку «Меню» для перехода к опциям аудиоплеера.
Открыть аудиофайл...
Нажмите иконку «Открыть аудиофайл...» для добавления в список вос произведения одного файла.
Менеджер файлов
Воспользуйтесь «Менеджером файлов» для добавления в список вос-
произведения нескольких файлов.
Поиск
Нажмите иконку «Поиск» для поочередного воспроизведения первых 8
секунд каждого файла в списке воспроизведения.
Случайный порядок
Нажмите иконку «Случайный порядок» для воспроизведения файлов в
случайном порядке.
11
Аудиоплеер
Повторять текущую
Нажмите иконку «Повторять текущую» для повторения текущей
композиции.
Сохранить список
Нажмите иконку «Сохранить список» для сохранения списка воспроиз ведения (список будет сохранен в источнике данных)
Отчистить список
Нажмите иконку «Отчистить список» для очистки списка воспроизве дения.
DVD плеер
На главном экране нажмите иконку «DVD» и вставьте диск.
закрыть приложениесвернутьнастройки изображения и звука
воспроизведение, пауза
переход к предыдущему
12
фрагменту
перемотка
назад
перемотка
вперед
переход к следующему
фрагменту
повтор
экран
настроек
DVD плеер
Воспроизведение
После загрузки диска воспроизведение начнется автоматически.
Используйте кнопки навигации (воспроизведение/пауза, переход к
предыдущему/следующему фрагменту, перемотка вперед/назад,
повтор) для управления воспроизведением.
Настройка видео, звука
Нажимайте иконку «OSD» для выбора изменяемого параметра (яр кость, контрастность, насыщенность, высокие, средние, низкие
частоты, левый и правый звуковой канал). Используйте стрелки
для настройки.
Экран настроек
Для перехода к экрану настроек нажмите иконку .
настройки
проигрывателя
выбор
аудиопотока
субтитры
меню диска
информация
о записи
воспроизведения
список
экран
настройки
13
DVD плеер
Настройки проигрывателя
Для перехода к экрану настроек нажмите иконку «SET» .
Язык
Нажмите на название языка для его изменения.
Видео
Функция «Размер экрана» изменяет соотношение сторон.
Функция «Режим просмотра» изменяет тип расположения.
14
DVD плеер
Аудио
С помощью функции «Цифровой выход» выберите тип аудио выхода.
Функция «Smart sound» не используется.
Misc
«Auto Play DVD» — не используется.
«Memor y Play» — воспроизведение с момента остановки.
15
Навигация
На главном экране нажмите иконку «Навигатор» .
Указание пути к программе навигации.
Нажмите иконку «Меню» на главном экране, затем «Опции», «Система»,
«Прописать...» и укажите путь к .exe фалйу программы.
Инструкция по работе с навигационной программой входит в комплект
поставки навигационного ПО.
Телевидение (опция)
В «Меню» нажмите иконку «AV/TV»
настройки изображения и звука
начало сканирования
переход к предыдущему
каналу
поиск ниже
по диапазону
16
.
поиск выше
по диапазону
переход к следующему
закрыть приложение
свернуть
изменяет формат
видеосигнаоа
каналу
изменяет формат
аудиосигнала
Телевидение (опция)
Scan
Нажмите иконку «Scan» для начала поиска каналов.
Настройка видео, звука
Нажимайте иконку «OSD» для выбора изменяемого параметра (яркость,
контрастность, насыщенность, высокие, средние, низки частоты,
левый и правый звуковой канал). Используйте стрелки
для настройки.
Настройка видео и аудио формата
Если TV передача идет без звука или изображение не цветное вы берите формат сигнала с помощью кнопок «Video» и «Audio».
Камера заднего вида
Включение
Камера заднего вида включается автоматически при переходе на за днюю передачу или с пульта нажатием кнопки «CCD». Камера заднего
вида в комплект не входит.
Подключение iPod, iPhone
В меню нажмите на иконку «iPod» .
информация
о файле
шкала воспроизведения
смешанное
воспроизведение
индикатор
повтора
закрыть приложениесвернуть
меню
следующий,
предыдущий
трек
пауза/воспро-
изведение
17
Подключение iPod, iPhone19Bluetooth (свободные руки)
Нажмите «Menu» для доступа к настройкам смешивания и повтора.
Bluetooth (свободные руки)
В «Меню» нажмите иконку «Bluetooth» .
свернутьтекущее времяколичество соединенных
клавиатура
список
устройств
меню
настроек
устройств
18
принять
звонок
вверх по
списку
вниз по
списку
подключить
телефон
положить
трубку
Подключение телефона через Bluetooth
Нажмите «Соединение», включите bluetooth в телефоне и произ-
ведите поиск устройств. Выберите в списке головное устройство
(например D2271) и нажмите на телефоне подключить. Введите
пароль 1234 для подтверждения соединения.
Примечание: если вы выберете в меню телефона автоматическое со единение то телефон будет автоматически соединяться
с устройством после включения зажигания.
Звонки
Для звонка наберите на «Клавиатуре» номер и нажмите иконку
«Принять звонок» . Для прекращения разговора нажмите икон ку «Положить трубку» .
Для приема звонка нажмите иконку «Принять звонок» . Для
отмены входящего звонка нажмите иконку «Положить трубку» .
Меню
Нажмите иконку «Меню» для доступа к дополнительным настройкам.
Bluetooth
Нажмите иконку «Bluetooth» для соединения с устройством, получения
контактов, просмотра списка устройств.
Bluetooth (свободные руки)
Соединение — выбор устройства для соединения
Connect recent — подключить последнее использованное устройство
Получить контакты — получение контактов из телефонной книги телефона
Список устройств — посмотреть список доступных устройств
Получение контактных данных
Нажмите иконку «Получить контакты», после чего выберите в теле фоне контакты, которые хотите перенести и отправьте их с помощью
функции «Визитная карточка», после вы сможете просмотреть их в
меню «Контакты».
Регистрация звонка
В Bluetooth «Меню» нажмите «Регистрация звонка».
20
Bluetooth (свободные руки)
Пропущенные вызовы — просмотр непринятых вызовов
Принятые вызовы — просмотр принятых вызовов
Набранные номера — просмотр последних набранных номеров
Удалить последние — очистка памяти звонков
В Bluetooth «Меню» нажмите «Контакты».
Поиск — поиск контакта в телефонной книге
Список контактов — просмотреть сохраненные контакты
Добавить контакт — вручную добавить контакт
Удалить все — удалить все контакты
Поиск
В Bluetooth «Меню» нажмите «Поиск».
текущий
регистр
Контакты
поле ввода
21
Bluetooth (свободные руки)
Нажмите на «поле ввода» и наберите имя контакта с помощью «клави-
атуры». Для изменения регистра или ввода цифр нажмите «#».
Добавление контакта
В Bluetooth «Меню» нажмите «Добавить контакт» после чего введите имя контакта и номер.
Настройки телефона
В Bluetooth «Меню» нажмите «Настройки телефона».
Настройки сигналов — выбор сигнала звонка и режима работы (обычный, без-
звучный)
Обои — выбор фона интерфейса
Цветовая схема — выбор цветовой схемы интерфейса
Информация о системе — информация о версии прошивки
A2DP профиль
Проигрывние музыкальных файлов из памяти телефона на акустической системе автомобиля
Устройство поддерживает профиль A2DP. Соедините телефон с
устройством по Bluetooth. Включите проигрыватель на телефоне.
Управление проигрывателем осуществляется на телефоне. Звук будет
транслироваться через динамики автомобиля.
22
Менеджер файлов
В «Меню» нажмите иконку «Файлы»
выбор типа данных
список
файлов
доступные
действия
выделить
все
выше на
уровень
.
информация о доступном и
используемом объеме памяти
список файлов в
памяти устройства
список файлов
устройства
подключенного
через USB
список файлов в
SD карте
закрыть
приложение
Выберете носитель на котором хранится интересующая вас информация, доступны:
«Мое» — информация хранящаяся в памяти устройства
«USB» — информация хранящаяся в памяти подключенного USB
устройства
«SD» — информация хранящаяся в памяти SD карты
После выберите тип данных — «Аудио», «Видео», «Фото», «Другие».
Для открытия папки нажмите на ее иконку, для перехода на уровень
вверх нажмите иконку «Вверх», для взаимодействия с выделенным
файлом или папкой нажмите «Действие», для выделения всех файлов и
папок в директории нажмите «Все».
23
Менеджер файлов
Действия с файлом или папкой
Выделите файл или папку и нажмите «Действие».
Удалить — удаление выделенных файлов
Копировать в Мое... — копировать файл в память устройства
Копировать на SD... — копировать файл на SD карту
Воспроизвести... — воспроизвести выбранный файл
Информация о памяти
Нажмите вкладку «Инфо» для просмотра информации о количестве
памяти.
объем
по типам
данных
закрыть приложение
24
Записная книжка
В «Меню» нажмите иконку «Заметки» .
предыдущая
страница
текущая
страница
отчистить ввод
закрыть
приложение
текущие
время и дата
следующая
страница
Для добавления записи нажмите «Input-M».
заголовок
окна
клавиатура
По завершению ввода повторно нажмите «Input-M» для сохранения
записи.
Для перемещения нажмите и удерживайте «заголовок окна», переместите клавиатуру в удобное для вас место на экране и отпустите стилус.
25
Интернет браузер
В «Меню» нажмите иконку «Internet» .
заголовок сайта
адресная
строка
меню
вкладок
меню
браузера
опции
поиск
выйти из
программы
Убедитесь что модем подключен и настроен. С помощью «клавиатуры»
введите адрес сайта в «поле адреса» и нажмите поиск для перехода к запрашиваемой странице.
26
Игры
В «Меню» нажмите иконку «Го» .
свернутьправила
закрыть приложение
приоритет
хода
новая игра
отмена хода
выбор
сложности
Для победы вам нужно выстроить 5 фишек в ряд раньше соперника.
Опции
В «Меню» нажмите иконку «Опции» .
Дата и время
Нажмите вкладку «Дата/Время» выберите часовой пояс, настройте
дату и время с помощью кнопок «+» и «−», примените настройки.
закрыть
выбор
часового
пояса
увеличить
уменьшить
сохранить
настройки
27
Опции
Аудио
Нажмите вкладку «Аудио» и настройте низкие, средние и высокие ча стоты с помощью кнопок «+» и «−». С помощью кнопок «Фронт»,
«Тыл», «L», «R» настройте относительную громкость динамиков.
закрыть
настройка частот настройка относительной громкости
Система
Нажмите вкладку «Система», выберите язык из списка, также вы берите обложку, нажмите «Обновить» для обновления обложки,
нажмите «Калибровка» для калибровки экрана, нажмите «пропи-
сать» для указания пути к .exe файлу навигационной программы.
Подробней стр. 16
закрыть
обновление
выбор языка
выбор
обложки
текущая
прошивка
обложки
калибровка
экрана
путь
к навигации
28
Опции
Калибровка
Нажмите вкладку «Система», и выберите опцию «Калибровка». Вы
попадете на экран калибровки.
Нажмите стилусом в центре креста, после чего он перейдет на новое
место. Повторите это действие пока не перейдете на экран сохранения
настроек.
Для сохранения настроек нажмите в любом месте экрана. Для отмены
настройки подождите 30 секунд.
29
Две зоны отображения контента
Устройство позволяет запустить одновременно навигационную про-
грамму и DVD проигрыватель. При этом навигация отображается на
основном дисплее, а контент с DVD на внешнем дисплее.
Установка GPS антенны
Правильная установка GPS антенны влияет на точность работы навигационной системы. Избегайте установки антенны под металлическими
частями. Рекомендуемое место установки — под торпедой.
рекомендуемое
место установки
GPS антенны
30
Настройка кнопок на руле
Включите устройство, сразу после запуска нажмите и удерживайте
кнопку «Menu» или «
течении 8 секунд.
С помощью регулятора громкости выберите необходимую функцию и
нажмите соответствующую кнопку на руле. Повторите это действе для
всех функций. Для выхода повторно нажмите «Menu» или «
лицевой панели головного устройства.
» на лицевой панели головного устройства в
» на
31
Комплектация
TV антенна
(опция)
основной кабель
TV Box
(опция)
пульт дистанционного
управления
32
шнур для подключения
iPod
кабель TV Box AV кабель
крепежные винты
SD карта памяти инструкция
кабель рулевого
управления
стилус
USB входы
(host)
вентилятор
охлаждения
GPS антенна
Разъемы подключения
микрофон
iPod
динамики
и питание
Радио
линейные
входы и выходы
TV-тюнер
и управление на руле
предохранитель
33
Спецификация
Основные наименование Мультимедийная навигационная система
Технические
характеристики
функции Навигация, Bluetooth, iPod, DVD, CD, MP3,
вес 3,4 кг
габариты 295×145×180 мм (ш×в×д)
способы управления пульт ДУ, кнопки, touch screen
рабочая температура −20+60°C
напряжение питания DC10V–16V
процессор SiRF Prima 600 Mhz, ARM 11 architecture, 300
интернет G3 & G2 опционально (WCDMA, CDMA2000,
жесткий диск поддерживается (exFAT, 2TB)
полная поддержка и
зарядка
поддержка 3D аппаратного ускорения
USB 2x USB 2.0 480 Mbps
поддержка внешних
носителей
встроенная память 256 MB Nand Flash, до 2 GB (опционально)
DDR RAM 128 MB DDR-400 Mhz
MP4, радио, RDS, аналоговое TV, поддержка
управления на руле, internet
Mhz DSP
EDGE, GPRS)
iPhone, iPod (Classic, Nano, Shue), iTouch
поддержка на картах 3D объектов
4GB SD/Micro (standart), поддержка носителей
до 64 GB
34
Спецификация
Программное
обеспечение
Поддерживаемые
форматы
Дисплей разрешение экрана 800×480 пикселей
Усилитель мощность 45W×4
операционная
система
две зоны отображения контента
изменение графической оболочки
поддержка русского
языка
Изменение экрана загрузки и логотипа
менеджер файлов есть
дисков DVD, DVD-R/+R, DVD-RV/+RV, VCD, CD, CD-R/RV
аудио MP3, WMA, WAVE
видео RMVB/RM, AVI, MPEG1/2/4, H.264, WMV; D1 раз-
фото JPEG, GIF, PNG, BMP
файлов Word, PDF, Excel, Power Point, txt, exe
размер экрана 144×78,24 мм
количество пикселей
на мм
системы цветности NTSC/PAL/SECAM
Радио США 530~1710KH z
Европа, Азия 531~1620KHz
каналы 4.1
сопротивление 4 Ом
Windows CE 6.0
поддерживается
поддерживается
поддерживается
поддерживается
решение (NTSC 720×480, PAL 720×561)
5,556×6,135 пикселей/мм
(шаг 10KHz )
(шаг 9KHz)
88,1~107,9MHz
(шаг 200KHz )
87,5~108,0 MHz
(шаг 50KHz)
35
Возможные проблемы
Проблема Причина Решение
Устройство не включается ключ зажигания не в положе-
Нет звука провода от колонок не подсо-
Touch screen работает не
Панель не реагирует на
Не воспроизводится DVD диск неправильно загружен вставьте диск правильно
Экран слишком темный
или ловится очень мало
корректно
нажатие
или слишком яркий
Плохой радиоприем
станций
нии «АСС» или «зажигание»
кабель питания не подключен подключите кабель
предохранитель неисправен замените предохранитель
аккумулятор разряжен замените или зарядите
единены
включен режим «Mute» нажмите «Mute» или
низкий уровень звука увеличьте громкость
не отрегулирован фэйдер отрегулируйте фронт/тыл
не отрегулирован баланс
не откалибрована сенсорная
панель
Touch панель неисправна обратитесь в гарантийную
диск поврежден смените диск
диск загрязнен протрите диск
часть диска не читается проверьте, какие форма-
яркость или контрастность
не настроены
радио антенна не подключена подключите антенну
в данном месте сигнал ослаблен или много помех
поверните ключ в
требуемое положение
питания
аккумулятор
подсоедините провода
«Volume» +/−
и баланс
откалибруйте панель
(стр. 29)
мастерскую
ты записаны на диске
настройте параметры
экрана
смените местоположение
автомобиля и попробуйте
снова
36
Возможные проблемы
Проблема Причина Решение
Нет изображения с каме-
ры заднего вида
Нет GPS сигнала GPS антенна не подключена подключите GPS антенну
GPS не находит мое место-
GPS не находит требуемый
Карта не отображается на
Bluetooth не работает Bluetooth устройство не со-
положение
камера не установлена установите и подключите
камера установлена, но подключена неправильно
нет GPS сигнала в данном месте измените свое местопо-
нет карт данной местности обновите карты или
возможно, этого адреса нет на
адрес
данных картах
неверно выбран масштаб
экране
карты
единено
устройство не может найти
телефон по Bluetooth
камеру
убедитесь в правильности
подключения, если все
верно — смените камеру
ложение.
приобретите их отдельно
обновите карты
измените масштаб и
убедитесь, что у вас
загружены карты данной
местности
подключите телефон по
Bluetooth
убедитесь, что ваш
телефон доступен для обнаружения устройствами
Bluetooth
37
Loading...
