imrad RFD04 User Manual

RFD04

Радиоуправляемый модуль, 4-х канальный

Радиоуправляемый модуль состоит из

четырехканального приемного модуля и передатчика,
позволяет при помощи внешних устройств коммутации
осуществлять дистанционное управление различными
нагрузками (освещение, автоматические ворота,
насосы, вентиляторы, нагреватели и т.д.) на
расстоянии до 150 метров прямой видимости.
Управление осуществляется при помощи 4-х
кнопочных брелоков. Встроенный режим ШИМ
позволяет осуществлять дистанционное включение и
регулировку яркости ламп накаливания,
светодиодов, при использовании соответствующего
диммера.

Для подключения внешней антенны на плате

предусмотрено место и отверстия для

установки ВЧ разъема.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Напряжение питания приемника +12В
Питание передатчика 12В (батарейка 23AE)
Дальность действия до 150м
Рабочая частота 868.370Мгц
Мощность передатчика 10мВт
Количество выходов 4шт
Ток потребления до 40mA
Возможное количество брелоков RFD04P до 10шт
Комплектация: плата приемника в сборе,
пульт управления.

PROG

MODE

SA1VD1

SP1

Антенна

ON

1 2

+12V

GND

К4

К3

К2

К1

RFD04

МИКРО

КОНТРОЛЛЕР

Рис.1 Блок приемника

ПОРЯДОК ВКЛЮЧЕНИЯ

1. Установите с помощью DIP переключателя,
режим работы приемника (см.рис.2).

2. Подключите внешние элементы(см.рис.1,4-7)
соответственно к каналу: 1,2,3,4;

3. Подключите блок питание к выводам
приемника: +12V,GND.Включите питание.

ON

1 2

ON

1 2

Режим ШИМ

"2"

Режим стирания

"3"

ON

1 2

ON

1 2

Режим переключений

"0"

Режим импульсный

"1"

Рис.2 Установка режимов работы

РЕЖИМЫ РАБОТЫ

1. Режим переключений ”0” (см.рис 2)
Установите DIP(SP1) переключателем код “0”,
включите приемный модуль.
При каждом нажатии кнопки на брелоке
происходит смена состояния на выходе
соответственно для канала 1,2,3,4;
При пропадании питания последнее состояние
сохраняется в памяти;

2. Импульсный режим ”1” (см.рис 2)
Установите DIP(SP1) переключателем код “1”,
включите приемный модуль.
При каждом нажатии кнопки на брелоке
нагрузка включается на 1сек, а после
отключается, соответственно для канала
1,2,3,4;

3. ШИМ режим ”2” (см.рис 2)
Установите DIP(SP1) переключателем код “2”,
включите приемный модуль.
При каждом нажатии кнопок на брелке
меняется ШИМ (частота 2кГц) с шагом 6%.
Последняя установленная величина ШИМ
сохраняется в памяти;

4. Режим стирания ”3” (см.рис 2)
В этом режиме есть возможность удалить все
ID номера пультов, с которыми
работает приемный модуль.
Для этого установите DIP(SP1)
переключателем код “3”, включите приемный
модуль и нажмите кнопку SA1 “PROG”, после
2сек удерживания кнопки SA1 загорится
светодиод VD1 – вся база стерта;

5. Режим записи.
Установите DIP(SP1) переключателем
режим 0 или 1 или 2. Нажмите
кнопку(SA1) “PROG”, удерживая кнопку SA1,
нажмите любую кнопку на брелке. Если
светодиод VD1 мигнул два раза – ID номер
брелока записан;

Рис.3 Внешний вид устройства

Размер печатной платы приемника 44x34х13мм

Внимание!! Переключение режимов осуществлять

только при выключенном питании.

RFD04 Наборы Master Страница 1

БП

Vp-

+

Vin1

_

+

Vin2

_

+

Vin3

_

+

Vin4

_

+

RL042-12

+12V GND

+12V

250мА

~220V

PROG

MODE

ON

1 2

+12V

GND

К4

К3

К2

К1

RFD04

МИКРО

КОНТРОЛЛЕР

100Ом

100Ом

100Ом

100Ом

БП

+12V GND

+12V

250мА

PROG

MODE

ON

1 2

+12V

GND

К4

К3

К2

К1

RFD04

МИКРО

КОНТРОЛЛЕР

100Ом

100Ом

100Ом

100Ом

200Ом

~220V

BTA12

MOC3063

390Oм

БП

+12V GND

+12V

250мА

PROG

MODE

ON

1 2

+12V

GND

К4

К3

К2

К1

RFD04

МИКРО

КОНТРОЛЛЕР

100Ом

100Ом

100Ом

100Ом

1кОм

RELE

BC817

1N4148

TL012

+12V

Vin

GND

RL01

+12V

Vin

GND

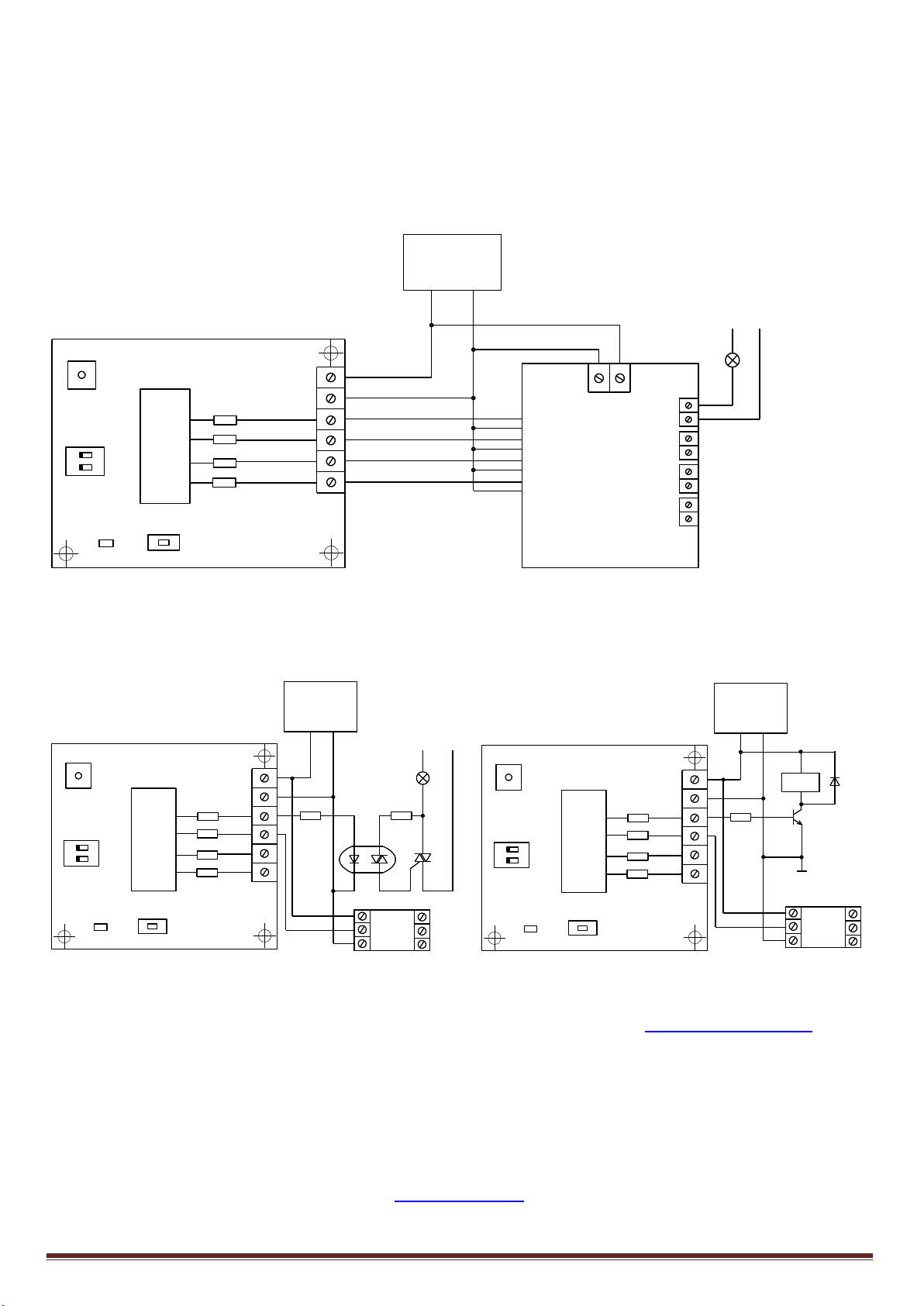

СХЕМЫ ПОДКЛЮЧЕНИЯ ВНЕШНИХ УСТРОЙСТВ

Для управления нагрузками, необходимо установить режим работы “0” – режим
переключений. В этом режиме каждое нажатие на кнопку на пульте изменяет состояние на
выходе RFD04. Подключите исполнительное устройство RL042-12(для управления 4-мя
нагрузками, в комплект не входит), схема подключения показана на рисунке 4. При
использовании меньшего количества нагрузок, подключите исполнительные устройства RL022­12, RL012 или TL012, показанные на рисунке 5.

Рис.4 Схема подключения релейного блока RL042-12

Рис.5 Схемы подключения внешнего симисторых TL012 и релейных RL012 коммутаторов.

Вопросы по эксплуатации и модернизации модуля под ваши задачи присылайте на [e-mail]

Претензии принимаются в течении двух недель с момента продажи устройства.

RFD04 Наборы Master Страница 2

IMRAD

Электронные компоненты

03113 Украина г.Киев ул. Шутова 9, подъезд 3

Тел. [phone]

www.imrad.com.ua

PROG

MODE

+12V

GND

К4

К3

К2

К1

RFD04

МИКРО

КОНТРОЛЛЕР

100Ом

100Ом

100Ом

100Ом

Светодиодный драйвер

DIM

ШИМ 2кГц

+12В GND

DRD0307

+VD

-VD

+12V

250мА

БП

+12V

GND

ON

1 2

PROG

MODE

+12V

GND

К4

К3

К2

К1

RFD04

МИКРО

КОНТРОЛЛЕР

100Ом

100Ом

100Ом

100Ом

Диммер 220В

DCV01

SA

+12V

250мА

БП

+12V

GND

RP

~220V

OUT

220V

ON

1 2

Для управления яркостью светодиодов либо ламп накаливания (при использовании
соответствующего внешнего драйвера) включите режим “2” – ШИМ режим. При этом яркость будет
изменяется с шагом 6% (при каждом нажатии на кнопку пульта). Последняя установленная яркость
сохраняется в памяти приемника. Схема подключения показана на рисунке 6. Широтно-импульсная
модуляция (ШИМ) частой 2 кГц.

Рис.6 Схема подключения светодиодного драйвера

При необходимости регулировки 220В нагрузок, используя модуль DCV01 (220В диммер) включите
режим “1” – импульсный режим. Подключите приемник RFD04 к диммеру DCV01, как показано на
рисунке 7.

Рис.7 Схема подключения диммера DCV01
