Quick Start Guide

F22A

www.imoulife.com

Welcome

Thank you for choosing IMOU.
We are devoted to providing you easy smart home products.
If you have problems using the product, please contact
our service team before returning your product.

Our service mail: [e-mail]

Frequently asked questions can be found at
imoulife.com/support/help

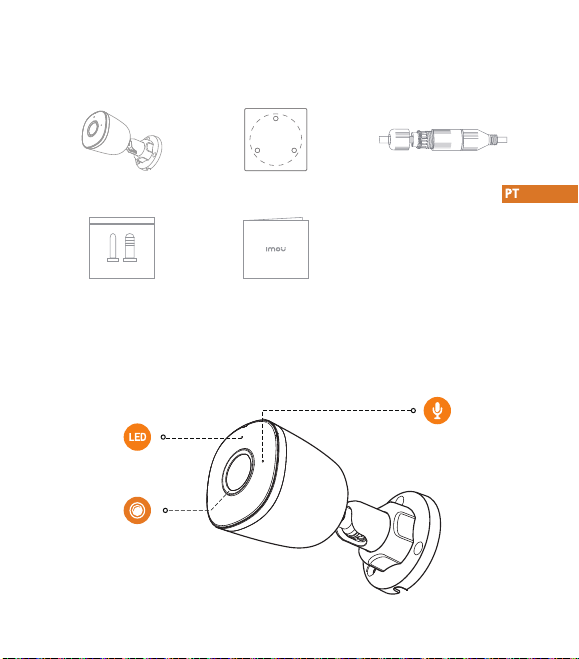

Package content

Camera ×1

Screw Package ×1

Camera introduction

LED Indicator

Lens

Positioning Map ×1 Waterproof Connector ×1

Quick Start Guide ×1

Microphone

Scene1:

Scene2:

Router

Router

Cable

Cable

NVR

POE Switch

Camera

Camera

Monitor

Smart phone

The pattern of the LED indicator is included in the following table.

LED Indicator Status

Off

Red light on

Green light on
Red light flashing

Green and red lights
flashing alternately

Device Status

Powered off/LED turned off
Booting
Device malfunction
Operating properly
Network connection failed

Firmware updating

1

Imou Life

Windows

2

Ceiling Mounting

3

Expansion Bolt

Positioning Map

Mounting Surface

Camera

Setup

WIFI Name

Password

Next

Self-tapping

3

1

Screw

2

Setup

Done

+60

-30

Troubleshooting

Problem Solution

The camera cannot work
normally or start

Where are the recorded
videos saved

The IR effect is not good

• Make sure that the network cable is connected well, and the NVR or switch
supports POE power supply.

• Scene1
Recorded videos are saved in NVR.

• Scene2
When the Imou cloud is enabled, recorded videos are saved in Imou cloud.

• Scene3
The infrared light is reflected to the lens, so the effect is not good.Adjust the
lens angle to avoid occlusions around the lens.

• The infrared light is reflected to the lens, so the effect is not good.Adjust the
lens angle to avoid occlusions around the lens.

Kurzanleitung

F22A

www.imoulife.com

Willkommen

Vielen Dank, dass Sie sich für IMOU entschieden haben.
Wir sind bestrebt, einfachere Produkte für das intelligente
Heim anzubieten. Wenn Sie Probleme bei der Verwendung
des Produkts haben, wenden Sie sich bitte an unser
Serviceteam.

Unsere Service-Mail lautet: [e-mail]

Häug gestellte Fragen nden Sie unter imoulife.com/
support/help

Packungsinhalt

Kamera ×1

Schrauben ×1

Einführung in die Kamera

LED-Anzeige

Objektiv

Montageschablone ×1

Kurzanleitung ×1

Wasserdichter Anschluss ×1

Eingebautes Mikrofon

Szene1:

Szene2:

Router

Router

Kabel

POE-Ein/Aus-Schalter

Kabel

NVR

Kamera

Überwachen

Smartphone

Kamera

Das Muster der LED-Anzeigen ist in der folgenden Tabelle aufgeführt.

LED-Status/Gerätestatus

AUS

Rote LED leuchtet

Grüne LED leuchtet
Rechte LED blinkt

Grüne und rote LED
blinken abwechselnd

Device Status

Abgeschaltet/LED Ausgeschaltet
Gerät fährt hoch
Gerätestörung
Ordnungsgemäßer Betrieb
Netzwerkverbindung fehlgeschlagen

Firmware-Update

1

Imou Life

Windows

2

Deckenmontage

3

Montageschablone

Montage-Oberäche

Kamera

Dübel

3

1

Selbstschneidende

Schraube

WIFI Name

Password

2

Setup

Next

Setup

Done

+60

-30

Fehlerbehebung

Problem

Die Kamera funktioniert oder
startet nicht ordnungsgemäß

Wo werden die
aufgezeichneten
Videos gespeichert?

Die IR-Wirkung ist nicht gut

Lösungen

• Stellen Sie sicher, dass das Netzwerkkabel richtig angeschlossen ist und der
NVR oder Switch Stromversorgung per POE unterstützt.

• Szene1
Aufgezeichnete Videos werden auf dem NVR gespeichert.

• Szene2
Wenn die Imou-Cloud aktiviert ist, werden aufgezeichnete Videos in der
Imou-Cloud gespeichert.

• Szene3
Das Infrarotlicht wird zum Objektiv reflektiert, sodass die Wirkung nicht gut
ist. Stellen Sie den Objektivwinkel ein, um Reflexionen um die Linse herum
zu vermeiden.

• Das Infrarotlicht wird zum Objektiv reflektiert, sodass die Wirkung nicht gut
ist. Stellen Sie den Objektivwinkel ein, um Reflexionen um die Linse herum
zu vermeiden.

Guía de inicio rápido

F22A

www.imoulife.com

Bienvenido

Gracias por elegir IMOU
Nuestra misión es proporcionar productos fáciles de usar para
un hogar inteligente. Si tiene problemas usando el producto,
por favor diríjase a nuestro equipo de atención al cliente antes
de devolver su producto.
Nuestro correo electrónico de servicio:
[e-mail]
Nos comprometemos a contestarle en 24 horas.

Puede encontrar respuesta a las preguntas más frecuentes en
imoulife.com/support/help

Contenido del paquete

Cámara ×1

Bolsa con tornillos×1

Plantilla de posicionamiento ×1

Introducción a la cámara

Indicador LED

Lente

Conector a prueba de agua ×1

Guía de inicio rápido×1

Micrófono integrado

Escena1:

Escena2:

Router

Router

Cable

Cable

NVR

Interruptor POE

Cámara

Cámara

Monitor

Smart phone

El patrón de los indicadores LED se incluye en la siguiente tabla.

Estado LED

APAGADA

Luz roja encendida

Luz verde encendida
Luz derecha parpadeante

Luz verde y luz roja parpadeando
alternativamente

Estado del aparato

Apagada/LED apagada
Arranque
Avería del dispositivo
Funcionando correctamente
Fallo de conexión de red

Actualización de firmware

1

Imou Life

Windows

2

Montaje en el techo

3

Taco de expansión

Plantilla de posicionamiento

Supercie de montaje

Cámara

Setup

WIFI Name

Password

Next

Tornillo

autorroscante

3

1

2

Setup

Done

+60

-30

Solución de problemas

Problema Solución

La cámara no funciona con
normalidad o no se inicia

¿Dónde se guardan los
vídeos grabados?

El efecto IR no es bueno

• Asegúrese de que el cable de red esté bien conectado y que el NVR o el
interruptor acepten la alimentación POE.

• Escena1
Los vídeos grabados se guardan en el NVR.

• Escena2
Cuando la nube Imou se activa, los vídeos grabados se guardan en ella.

• Escena3
L luz infrarroja se refleja en la lente, por lo que el efecto no es bueno. Ajuste
el ángulo de la lente para evitar oclusiones alrededor de la lente.

• L luz infrarroja se refleja en la lente, por lo que el efecto no es bueno. Ajuste
el ángulo de la lente para evitar oclusiones alrededor de la lente.

Guide de démarrage rapide

F22A

www.imoulife.com

Bienvenue

Merci d’avoir choisi IMOU.
Nous nous consacrons à fournir des produits pour la maison
intelligente plus faciles à utiliser. Si vous rencontrez des
dicultés lors de l’utilisation du produit, veuillez contacter
notre équipe technique avant de renvoyer votre produit.
Notre courriel de service:[e-mail]
Nous nous engageons à vous répondre dans les 24heures.

Les questions les plus fréquemment posées peuvent être
consultées sur le site imoulife.com/support/help

Contenu de l’emballage

Caméra×1

Paquet de vis×1

Guide de démarrage rapide×1

Introduction à la caméra

Indicateur lumineux

Objectif

Patron d’installation ×1

Connecteur étanche ×1

Microphone intégré

Scène1:

Scène2:

Routeur

Routeur

Câble

Câble

NVR

Commutateur PoE

Camera

Camera

Moniteur

Smart phone

Le schéma des voyants est inclus dans le tableau suivant.

Statut du voyant

ARRÊT

Allumé en rouge

Allumé en vert
Clignotement du voyant droit

Voyant vert et voyant rouge
clignotant en alternance

État de l’appareil

Éteint/Voyant éteint
Amorçage
Fonctionnement défectueux de l’appareil
Fonctionnement normal
Échec de connexion au réseau

Mise à jour du micrologiciel

1

Imou Life

Windows

2

Montage au plafond

3

Camera

Cheville à expansion

Patron d’installation

Supercie de montaje

Setup

WIFI Name

Password

Next

Vis

autotaraudeuse

3

1

2

Setup

Done

+60

-30

Dépannage

Problème

La caméra ne peut ni
démarrer ni fonctionner
normalement

Où sont stockées les
vidéos enregistrées

L’effet IR n’est pas de
bonne qualité

Solution

• Vérifiez que le câble réseau est bien connecté et que le NVR ou le
commutateur prend en charge l’alimentation PoE.

• Scène1
Les vidéos enregistrées sont stockées dans le NVR.

• Scène2
Une fois le cloud Imou activé, les vidéos enregistrées y sont stockées.

• Scène3
Le résultat n’est pas de bonne qualité car la lumière IR réfléchit sur l’objectif.
Ajustez l’angle de l’objectif pour éviter les occultations autour de celui-ci.

• Le résultat n’est pas de bonne qualité car la lumière IR réfléchit sur l’objectif.
Ajustez l’angle de l’objectif pour éviter les occultations autour de celui-ci.

Guida Rapida

F22A

www.imoulife.com

Benvenuti

Grazie per aver scelto IMOU.
Il nostro obiettivo è quello di fornire prodotti per la domotica
più facili da utilizzare. In caso di problemi durante l’utilizzo del
prodotto, si prega di contattare il nostro team di assistenza
prima di restituire il prodotto.
La nostra e-mail per il servizio di assistenza:
[e-mail]
Promettiamo di rispondere entro 24 ore.

Le risposte alle domande più frequenti sono disponibili
all’indirizzo imoulife.com/support/help

Contenuto della confezione

Telecamera×1 Dima di posizionamento ×1

Guida introduttiva×1Kit di viti×1

Introduzione alla telecamera

Indicatore LED

Obiettivo

Connettore impermeabile ×1

Microfono integrato

Scene1:

Scene2:

Router

Router

Cavo

Cavo

NVR

Switch POE

Telecamera

Telecamera

Monitor

Smart phone

Gli indicatori LED sono descritti nella tabella seguente.

Stato LED

SPENTO

Luce rossa accesa

Luce verde accesa
Luce rossa lampeggiante

La luce verde e quella rossa
lampeggiano in alternanza

Stato dispositivo

Spento/LED spento
Avvio
Malfunzionamento del dispositivo
Funzionamento normale
Connessione di rete non riuscita

Aggiornamento del firmware

1

Imou Life

Windows

2

Montaggio a soffitto

3

Telecamera

Bullone di espansione

Dima di posizionamento

Montaggio a parete

Setup

WIFI Name

Password

Next

Vite

autolettante

3

1

2

Setup

Done

+60

-30

Risoluzione dei problemi

Problema Soluzione

La telecamera non funziona
o non si avvia normalmente

Dove vengono salvati i
video registrati

L’effetto IR non è buono

• Accertarsi che il cavo di rete sia collegato in modo corretto e che l’NVR o lo
switch supportino l’alimentazione POE.

• Scene1
I video registrati vengono salvati sull’NVR.

• Scene2
I video vengono salvati sul cloud Imou se questo è attivo.

• Scene3
La luce a infrarossi si riflette sull’obiettivo e il risultato non è buono. Per evitare
occlusioni intorno all’obiettivo, regolarne l’angolo.

• La luce a infrarossi si riflette sull’obiettivo e il risultato non è buono. Per evitare
occlusioni intorno all’obiettivo, regolarne l’angolo.

Snelstartgids

F22A

www.imoulife.com

Welkom

Bedankt dat u voor Imou heeft gekozen.

Onze toewijding is om u eenvoudige Smart Home producten
te bieden. Als u problemen ervaart met het gebruik van uw
product, neem dan eerst contact op met onze service team:
[e-mail]

Inhoud verpakking

Camera×1

Introductie camera

Led-indicator

Lens

Kaart installatiepositie ×1

Snel startgids×1Schroevenset ×1

Waterdichte connector ×1

Ingebouwde microfoon

Scène1:

Scène2:

Router

Router

Kabel

Kabel

NVR

PoE-schakelaar

Camera

Camera

Monitor

Smart phone

Het patroon van led-indicatoren wordt weergegeven in de volgende tabel.

Ledstatus

UIT

Rood lampje aan

Groen lampje aan
Rood lampje knippert

Groen lampje en rood lampje
knipperen afwisselend

apparaatstatus

Uitgeschakeld/led uit
Bezig met opstarten
Storing van het apparaat
Werkt zoals dat moet
Netwerkverbinding mislukt

Bijwerken firmware

1

Imou Life

Windows

2

Plafondbevestiging

3

Camera

Expansiebout

Kaart installatiepositie

Montageoppervlak

Setup

WIFI Name

Password

Next

Zelftappende

3

1

schroef

2

Setup

Done

+60

-30

Probleemoplossing

Probleem Oplossing

De camera kan niet normaal
functioneren of opstarten

Waar worden de
opgenomen video's
opgeslagen

Het infraroodeffect is
niet goed

• Zorg dat de netwerkkabel correct is aangesloten en dat de NVR of switch de
POE-voeding ondersteunt.

• Scène1
Opgenomen video's worden opgeslagen in NVR.

• Scène2
Als de Imou-cloud is ingeschakeld, worden opgenomen video's opgeslagen
in de Imou-cloud.

• Scène3
Het infraroodlicht wordt weerkaatst op de lens, waardoor het effect niet goed
is. Pas de lenshoek aan om occlusies rond de lens te voorkomen.

• Het infraroodlicht wordt weerkaatst op de lens, waardoor het effect niet goed
is. Pas de lenshoek aan om occlusies rond de lens te voorkomen.

Guia rápido

F22A

www.imoulife.com

Bem-vindo

Obrigado por escolher a IMOU.
Estamos empenhados em fornecer produtos inteligentes e
simplicados para o lar. Se tiver problemas ao utilizar o
produto, contacte a nossa equipa de assistência antes de
devolver o produto.

O nosso e-mail de assistência: [e-mail]­Prometemos responder no prazo de 24 horas.

Pode encontrar as Perguntas frequentes em imoulife.com/
support/help

Conteúdo da embalagem

Câmara×1 Mapa de posicionamento ×1

Conjunto de parafusos×1 Snel startgids×1

Apresentação da câmara

Indicador LED

Objetiva

Conector impermeável ×1

Microfone integrado

Cena1:

Cena2:

Router

Router

Cabo

Cabo

NVR

Comutador POE

Câmara

Câmara

Monitor

Smart phone

O padrão dos indicadores LED está incluído na tabela seguinte.

Estado do LED Estado do dispositivo

DESLIGADO

Luz vermelha acesa

Luz verde acesa
Luz vermelha intermitente

Luz verde e luz vermelha
intermitentes alternadamente

Desligado/LED desligado
Arranque
Avaria do dispositivo
A funcionar corretamente
Ligação à rede falhou

Atualização do firmware

1

Imou Life

Windows

2

Montagem no teto

3

Parafuso de expansão

Mapa de posicionamento

Superfície de montagem

Câmara

Setup

WIFI Name

Password

Next

Parafuso

autoperfurante

3

1

2

Setup

Done

+60

-30

Solução de problema

Problema

A câmara não funciona
normalmente ou não inicia

Onde se encontram
guardados os vídeos
gravados

O efeito de IV não é
satisfatório

• Certifique-se de que o cabo de rede está bem ligado, e se o NVR ou comutador
suporta a alimentação tipo POE.

• Cena1
Os vídeos gravados estão guardados no NVR.

• Cena2
Quando a nuvem Imou está ativada, os vídeos gravados são guardados
na nuvem Imou.

• Cena3
A luz infravermelha é refletida na lente, por isso o efeito não é satisfatório.
Ajuste o ângulo da lente para evitar oclusões em volta da lente.

• A luz infravermelha é refletida na lente, por isso o efeito não é satisfatório.
Ajuste o ângulo da lente para evitar oclusões em volta da lente.

Solução

@imouglobal

[e-mail] www.imoulife.com

E

W
