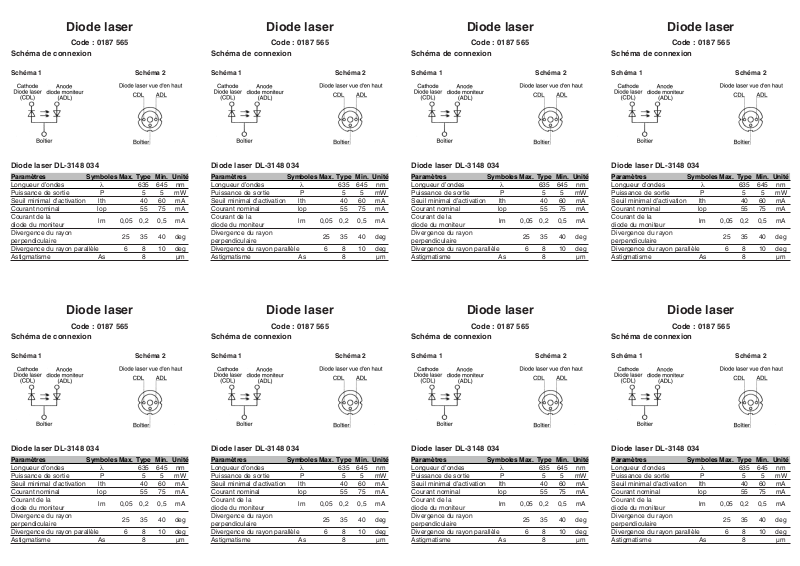

IMM Photonics DL-3148-037 User guide [fr]

Diode laser

Code : 0187 565

Schéma de connexion

Schéma 1 Schéma 2

Diode laser DL-3148 034

Paramètres Symboles Max. Type Min. Unité

Longueur d’ondes λ 635 645 nm
Puissance de sortie P 5 5 mW
Seuil minimal d’activation lth 40 60 mA
Courant nominal lop 55 75 mA
Courant de la

lm 0,05 0,2 0,5 mA

diode du moniteur
Divergence du rayon

25 35 40 deg

perpendiculaire
Divergence du rayon parallèle 6 8 10 deg
Astigmatisme As 8 µm
