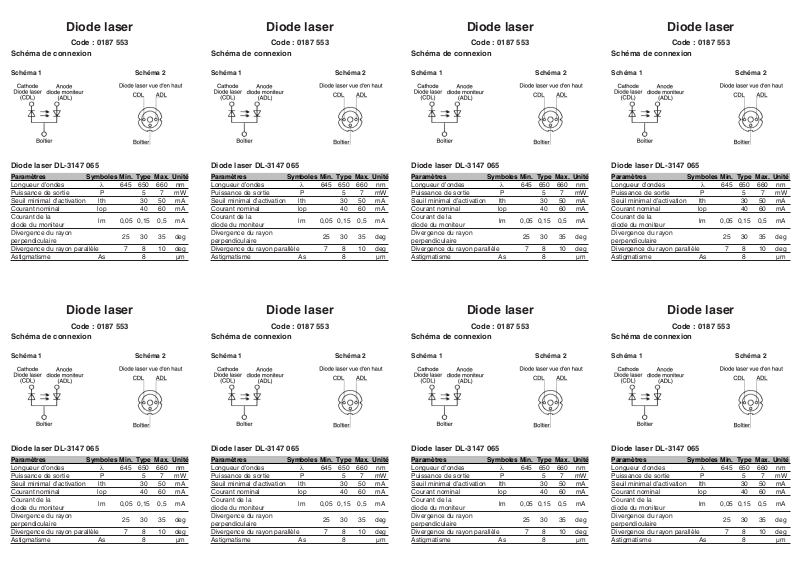

IMM Photonics DL-3147-065 User guide [fr]

Diode laser

Code : 0187 553

Schéma de connexion

Schéma 1 Schéma 2

Diode laser DL-3147 065

Paramètres Symboles Min. Type Max. Unité

Longueur d’ondes λ 645 650 660 nm
Puissance de sortie P 5 7 mW
Seuil minimal d’activation lth 30 50 mA
Courant nominal lop 40 60 mA
Courant de la

lm 0,05 0,15 0,5 mA

diode du moniteur
Divergence du rayon

25 30 35 deg

perpendiculaire
Divergence du rayon parallèle 7 8 10 deg
Astigmatisme As 8 µm
