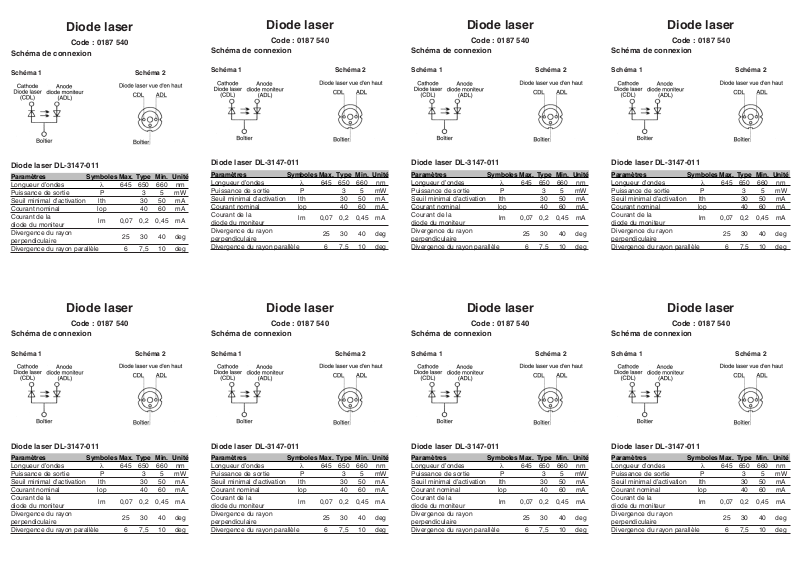

IMM Photonics DL-3147-011 User guide [fr]

Diode laser

Code : 0187 540

Schéma de connexion

Schéma 1 Schéma 2

Diode laser DL-3147-011

Paramètres Symboles Max. Type Min. Unité

Longueur d’ondes λ 645 650 660 nm
Puissance de sortie P 3 5 mW
Seuil minimal d’activation lth 30 50 mA
Courant nominal lop 40 60 mA
Courant de la

lm 0,07 0,2 0,45 mA

diode du moniteur
Divergence du rayon

25 30 40 deg

perpendiculaire
Divergence du rayon parallèle 6 7,5 10 deg

Diode laser

Code : 0187 540

Schéma de connexion

Schéma 1 Schéma 2

Diode laser DL-3147-011

Paramètres Symboles Max. Type Min. Unité

Longueur d’ondes λ 645 650 660 nm
Puissance de sortie P 3 5 mW
Seuil minimal d’activation lth 30 50 mA
Courant nominal lop 40 60 mA
Courant de la

lm 0,07 0,2 0,45 mA

diode du moniteur
Divergence du rayon

25 30 40 deg

perpendiculaire
Divergence du rayon parallèle 6 7,5 10 deg

Diode laser

Code : 0187 540

Schéma de connexion

Schéma 1 Schéma 2

Diode laser DL-3147-011

Paramètres Symboles Max. Type Min. Unité

Longueur d’ondes λ 645 650 660 nm
Puissance de sortie P 3 5 mW
Seuil minimal d’activation lth 30 50 mA
Courant nominal lop 40 60 mA
Courant de la

lm 0,07 0,2 0,45 mA

diode du moniteur
Divergence du rayon

25 30 40 deg

perpendiculaire
Divergence du rayon parallèle 6 7,5 10 deg

Diode laser

Code : 0187 540

Schéma de connexion

Schéma 1 Schéma 2

Diode laser DL-3147-011

Paramètres Symboles Max. Type Min. Unité

Longueur d’ondes λ 645 650 660 nm
Puissance de sortie P 3 5 mW
Seuil minimal d’activation lth 30 50 mA
Courant nominal lop 40 60 mA
Courant de la

lm 0,07 0,2 0,45 mA

diode du moniteur
Divergence du rayon

25 30 40 deg

perpendiculaire
Divergence du rayon parallèle 6 7,5 10 deg

Diode laser

Code : 0187 540

Schéma de connexion

Schéma 1 Schéma 2

Diode laser DL-3147-011

Paramètres Symboles Max. Type Min. Unité

Longueur d’ondes λ 645 650 660 nm
Puissance de sortie P 3 5 mW
Seuil minimal d’activation lth 30 50 mA
Courant nominal lop 40 60 mA
Courant de la

lm 0,07 0,2 0,45 mA

diode du moniteur
Divergence du rayon

25 30 40 deg

perpendiculaire
Divergence du rayon parallèle 6 7,5 10 deg

Diode laser

Code : 0187 540

Schéma de connexion

Schéma 1 Schéma 2

Diode laser DL-3147-011

Paramètres Symboles Max. Type Min. Unité

Longueur d’ondes λ 645 650 660 nm
Puissance de sortie P 3 5 mW
Seuil minimal d’activation lth 30 50 mA
Courant nominal lop 40 60 mA
Courant de la

lm 0,07 0,2 0,45 mA

diode du moniteur
Divergence du rayon

25 30 40 deg

perpendiculaire
Divergence du rayon parallèle 6 7,5 10 deg

Diode laser

Code : 0187 540

Schéma de connexion

Schéma 1 Schéma 2

Diode laser DL-3147-011

Paramètres Symboles Max. Type Min. Unité

Longueur d’ondes λ 645 650 660 nm
Puissance de sortie P 3 5 mW
Seuil minimal d’activation lth 30 50 mA
Courant nominal lop 40 60 mA
Courant de la

lm 0,07 0,2 0,45 mA

diode du moniteur
Divergence du rayon

25 30 40 deg

perpendiculaire
Divergence du rayon parallèle 6 7,5 10 deg

Diode laser

Code : 0187 540

Schéma de connexion

Schéma 1 Schéma 2

Diode laser DL-3147-011

Paramètres Symboles Max. Type Min. Unité

Longueur d’ondes λ 645 650 660 nm
Puissance de sortie P 3 5 mW
Seuil minimal d’activation lth 30 50 mA
Courant nominal lop 40 60 mA
Courant de la

lm 0,07 0,2 0,45 mA

diode du moniteur
Divergence du rayon

25 30 40 deg

perpendiculaire
Divergence du rayon parallèle 6 7,5 10 deg
