MAGIS Combo 4/6/9 Plus V2 | MAGIS Combo 4/6/9 V2
SCHEDA TECNICA
96 pgs19.45 Mb0

IMMERGAS MAGIS Combo 4/6/9 Plus V2 | MAGIS Combo 4/6/9 V2 SCHEDA TECNICA

Download
Page 1
MAGIS COMBO 4-6-9 V2
MAGIS COMBO 4-6-9
PLUS V2
Pompe di Calore ibride
aria-acqua reversibili ad
inverter monofase splittate
Page 2
Page 3
MAGIS COMBO V2
AGEVOLAZIONI E INCENTIVI PER LA SOSTITUZIONE Rispetto a una caldaia a condensazione ottiene maggiori risparmi nei costi di gestione e può inoltre beneciare delle agevolazioni scali in vigore e del nuovo Conto Termico 2.0, oltre che della possibilità di scarico a parete dei fumi (rif. D.Lgs. 102/2014).
3
Page 4
MAGIS COMBO V2
1 CARATTERISTICHE MAGIS COMBO 4  6  9 V2 MONOFASE, ISTANTANEE E PLUS
Pompe di calore ibride aria/acqua monofase reversibili ad inverter “split­tate”, costituite da Unità motocondensante esterna e da Unità interna pensile; un unico codice di "pacchetto" identica il sistema completo composto dai seguenti componenti principali:
- Unità esterna motocondensante (AUDAX PRO V2) che comprende
principalmente compressore rotativo, elettronica inverter, valvola di laminazione, valvola 4 vie per inversione del ciclo, batteria alettata di scambio con l’aria esterna (con singolo ventilatore). Il circuito fri­gorifero è già precaricato nella motocondensante (refrigerante R32); essa è equipaggiata di rubinetti intercettazione per il circuito R32;
- Unità interna pensile, che comprende:
• I componenti del circuito idraulico per il collegamento all’impianto, nonché la relativa elettronica di gestione e di comunicazione con la motocondensante; in particolare, è composta da scambiatore R32 / acqua a 72 piastre, vaso espansione impianto 10 litri, misuratore di portata (ussimetro), alimentatore 24 Vdc, elettronica di gestione;
• Unità a condensazione con potenza utile nominale di 24 kW (20.640 kcal/h) in riscaldamento (27,3 kW in sanitario) con sistema di com­bustione a premiscelazione totale con bruciatore cilindrico multigas in acciaio, completo di candeletta d’accensione e candeletta di controllo a ionizzazione e valvola gas di tipo pneumatico a doppio otturatore, scambiatore primario gas/acqua con involucro in composito e ser­pentino interno realizzato in acciaio Inox; camera di combustione in acciaio Inox isolata internamente con pannelli ceramici, ventilatore per l'evacuazione dei fumi a velocità variabile elettronicamente, cir­cuito per lo smaltimento della condensa comprensivo di sifone e tubo essibile di scarico;
• Scambiatore secondario acqua/acqua per produzione di acqua calda sanitaria realizzato in acciaio Inox a 14 piastre, ussostato sanitario per rilevazione prelievo ACS (versione MAGIS COMBO V2 istantanea);
• Gruppo idraulico composto di valvola 3 vie elettrica, pompa di cir­colazione da 7 m c.a. a basso consumo (associato al funzionamento del generatore a condensazione), pompa di circolazione da 7 m c.a. a basso consumo (associato al funzionamento del circuito frigorife­ro), pressostato assoluto per il circuito primario, valvola di sicurezza circuito primario a 3 bar, raccordo scarico impianto e rubinetto per riempimento impianto, nella versione MAGIS COMBO PLUS V2 vi è inoltre un'ulteriore valvola 3 vie elettrica per gestire il riscaldamento dell' ACS con il circuito in pompa di calore;
• Pannello comandi composto da manometro impianto riscaldamen­to, display multifunzione e pulsantiera a 7 tasti per impostazione e regolazione dei parametri di funzionamento del generatore: pulsanti regolazione temperatura di mandata in riscaldamento/rarescamento, pulsanti regolazione temperatura ACS, pulsante modalità estate / inverno, pulsante reset, pulsante menù;
• Sistema di autodiagnosi con visualizzazione digitale stato di funzio­namento e dei codici errore tramite display;
• Ritardatore d’accensione in fase riscaldamento, sistema di protezione antigelo (no a -5°C), funzione antibloccaggio circolatore, funzione antibloccaggio valvola tre vie, funzione spazzacamino, funzione sato automatico, funzione scaldamassetto;
• Grado di isolamento elettrico IPX4D;
• Possibilità di abbinamento al sistema per intubamento di camini esi­stenti Ø 50 mm, Ø 60 mm e Ø 80 mm (per unità a condensazione).
• Selezione range di temperatura riscaldamento tramite menù di pro­grammazione;
• Idraulicamente l'unità interna ha gli attacchi per essere collegata ad 1 zona di riscaldamento/rarescamento e per il collegamento al boiler ACS (versione PLUS) o al circuito sanitario (istantanea); vi sono poi
4
gli attacchi R32 per il collegamento alla motocondensante;
• Rispetto alle pompe di calore monoblocco, il circuito acqua è com­pletamente protetto dal gelo perché posizionabile all’interno della abitazione (importante in zone fredde);
• L’elettronica di MAGIS COMBO V2 è predisposta per gestire diretta­mente 3 zone (una diretta e due miscelate, per la terza zona miscelata è necessario prevedere il kit interfaccia relè congurabile cod. 3.015350) per il funzionamento sia in riscaldamento che in rarescamento; in questo caso MAGIS COMBO V2 può essere collegata a Pannelli remoti di zona tramite collegamenti Bus (se ne possono prevedere no a 3), oppure può essere collegata con semplici contatti on/o (es. CRONO 7) per il controllo della temperatura ambiente delle 3 zone. Per il controllo dell’umidità possono essere collegati 3 umidostati o 3 sensori temperatura ed umidità Modbus, oltre al precedente Pannello Remoto;
• Possibilità di impostare 3 curve climatiche in caldo e 3 curve clima­tiche in freddo (per le 3 zone), sull’elettronica del modulo idronico senza la necessità di prevedere il Gestore di sistema;
• Possibilità di impostare su ciascuna zona se la zona stessa fa solo caldo, caldo/freddo, solo freddo (deumidicazione inclusa, con calcolo del punto di rugiada);
• Per la gestione dei deumidicatori, occorre inserire nell'unità interna pensile un Kit scheda a 2 relè (optional), per comandare 2 deumidi­catori (il terzo viene comandato dal kit interfaccia relè congurabile cod. 3.015350); il kit consente l'attivazione dei deumidicatori tramite un contatto pulito;
• Comprende un'uscita 230 V per comandare valvole deviatrici estate/ inverno in impianti caldo a pannelli radianti/freddo a ventilconvettori; la commutazione avviene con il cambio di modalità (estate/inverno) da cruscotto;
• L’elettronica di MAGIS COMBO V2 gestisce la funzione anti­legionella;
• Ingresso per forzare l’attivazione con impianto fotovoltaico che pro­duce energia elettrica;
• Possibilità di collegamento al Gestore di sistema (optional), per gestire impianti con più di 3 zone.
Fornita completa di pozzetti per l’analisi di combustione, carter di protezione inferiore, gruppo di allacciamento, rubinetto con ltro sul ritorno impianto, rubinetto sulla mandata impianto, rubinetto di intercettazione gas e rubinetto acqua fredda.
Apparecchio categoria II G.P.L. ed aria propanata.
funziona con alimentazione a metano,
2HM3P
È disponibile nei modelli istantanei:
• MAGIS COMBO 4 V2 cod. 3.030609
• MAGIS COMBO 4 V2 GPL cod. 3.030609GPL
• MAGIS COMBO 6 V2 cod. 3.030611
• MAGIS COMBO 6 V2 GPL cod. 3.030611GPL
• MAGIS COMBO 9 V2 cod. 3.030613
• MAGIS COMBO 9 V2 GPL cod. 3.030613GPL
Oppure è disponibile nei modelli PLUS:
• MAGIS COMBO 4 PLUS V2 cod. 3.030615
• MAGIS COMBO 4 PLUS V2 GPL cod. 3.030615GPL
• MAGIS COMBO 6 PLUS V2 cod. 3.030617
• MAGIS COMBO 6 PLUS V2 GPL cod. 3.030617GPL
• MAGIS COMBO 9 PLUS V2 cod. 3.030619
• MAGIS COMBO 9 PLUS V2 GPL cod. 3.030619GPL
• Dima di installazione cod. 2.016848
Page 5
MAGIS COMBO V2
638
364
23
61050
12
880
54.1
310
934
231
2 DIMENSIONI ED ATTACCHI AUDAX PRO V2 (MOTOCONDENSANTE)
AUDAX PRO 4 / 6 V2
361
26
660
880
360
340
310
GP
LP
15
229
139
Altezza = 638 mm Larghezza = 880 mm Profondità = 361 mm Scarico Condensa = Ø 20 mm
R32
Modello
LP (Refrigerante liquido)
GP (Refrigerante gassoso)
638
211
AUDAX PRO 4/6 V2
1/4" (6,35 mm)
5/8" (15,88 mm)
AUDAX PRO 9 V2
Altezza = 1010 mm Larghezza = 940 mm Profondità = 384 mm Scarico Condensa = Ø 20 mm
R32
Modello
LP (Refrigerante liquido)
GP (Refrigerante gassoso)
AUDAX PRO 9 V2
1/4" (6,35 mm)
5/8" (15,88 mm)
5
Page 6
MAGIS COMBO V2
3 DIMENSIONI PRINCIPALI MAGIS COMBO V2
Modello
MAGIS COMBO V2
Altezza mm
787
Larghezza mm
440
Profondità mm
400
3.1 ALLACCIAMENTI MAGIS COMBO V2
Distanza tra linea superiore mantello e asse gomito concentrico Ø 60/100: 105 mm Distanza tra linea superiore mantello e asse gomito concentrico Ø 80/125: 215 mm Distanza tra linea superiore mantello e asse gomiti separatore Ø 80/80: A/S = 145; mm A = 115
SC = Scarico condensa (Ø interno min. = 13 mm)
A/S = aspirazione/scarico A = aspirazione
A/S AA
Ø asp./scarico mm
100/60 - 125/80 - 80/80
MAGIS COMBO V2
Mandata Impianto M
3/4"
Ritorno impianto R
3/4"
Entrata Fredda AF
1/2"
Uscita Calda AC
1/2"
R32 LP
1/4" (6,35 mm)
R32 GP
5/8" (15,88 mm)
Linea superiore mantello
Gas G
3/4"
Vaso espansione Litri
10 (reale 8,3)
6
Page 7
MAGIS COMBO PLUS V2
4 DIMENSIONI PRINCIPALI MAGIS COMBO PLUS V2
Modello
MAGIS COMBO PLUS V2
Altezza mm
787
Larghezza mm
440
Profondità mm
400
4.1 ALLACCIAMENTI MAGIS COMBO PLUS V2
Distanza tra linea superiore mantello e asse gomito concentrico Ø 60/100: 105 mm Distanza tra linea superiore mantello e asse gomito concentrico Ø 80/125: 215 mm Distanza tra linea superiore mantello e asse gomiti separatore Ø 80/80: A/S = 145; mm A = 115
SC = Scarico condensa (Ø interno min. = 13 mm)
A/S = aspirazione/scarico A = aspirazione
A/S AA
Ø asp./scarico mm
100/60 - 125/80 - 80/80
MAGIS COMBO PLUS V2
Mandata Impianto M
3/4"
Ritorno Impianto R
3/4"
Riempimento Impianto RR
1/2"
Mandata Boiler MU
3/4"
Ritorno Boiler RU
3/4"
R32 LP
1/4" (6,35 mm)
R32 GP
5/8" (15,88 mm)
Linea superiore mantello
Gas G
3/4"
Vaso espansione Litri
10 (reale 8,3)
7
Page 8
MAGIS COMBO V2
5 DISTANZE MINIME DI INSTALLAZIONE AUDAX PRO V2 SINGOLA
Con il lato posteriore dell’apparecchio rivolto verso una parete
2000 min.
1500 min.
Con il lato superiore ed il lato frontale dell’apparecchio aacciati ad una parete
300 min.
Con il lato frontale dell’apparecchio aacciato ad una parete
300 min.
600 min.
Con il lato superiore ed il lato posteriore dell’apparecchio aacciati ad una parete
Con tre dei lati dell’apparecchio aacciati ad una parete
300 min.
1500 min.
300 min. 600 min.
300 min.
1500 min.
Con il lato frontale ed il lato posteriore dell’apparecchio aacciati ad una parete
(Unità: mm)
Luogo d'installazione:
Il luogo dell’installazione riveste notevole importanza e deve essere stabilito dal progettista dell’impianto o da persona com­petente in materia e deve tenere conto delle esigenze tecniche, norme e legislazioni vigenti.
• La motocondensante deve essere installata esclusivamente all'esterno dell'edicio; l'unità interna deve essere installata all'interno dell'edicio, oppure all'esterno in luogo parzial­mente protetto;
• È consigliabile evitare:
- il posizionamento in cavedi e/o bocche di lupo;
- ostacoli o barriere che causino il ricircolo dell’aria di espulsione;
- luoghi con presenza di atmosfere aggressive;
- luoghi angusti o comunque in posizioni in cui il livello sonoro dell’apparecchio possa venire esaltato da riverberi o risonanze;
- il posizionamento negli angoli dove è solito il depositarsi di polveri, foglie e quant’altro possa ridurre l’ecienza dell’ap­parecchio ostruendo il passaggio d’aria;
- che l’espulsione dell’aria dall’apparecchio possa penetrare nei locali abitati attraverso porte o nestre, provocando situazioni di fastidio alle persone;
• Gli apparecchi devono:
- essere posizionati su una supercie livellata ed in grado di sostenerne il peso;
- essere posizionati su una eventuale soletta sucientemente rigida e che non trasmetta vibrazioni ai locali sottostanti o adiacenti;
- essere installati utilizzando supporti antivibranti forniti in dotazione con la macchina.
• Se l’unità è installata in zone soggette a forti nevicate, sarà ne­cessario alzare la macchina di una quota dal piano di calpestio pari ad almeno l'altezza della più forte nevicata prevedibile o usare in alternativa delle stae di sostegno a parete (optional).
8
Page 9
MAGIS COMBO V2
6 DISTANZE MINIME DI INSTALLAZIONE AUDAX PRO V2 PIÙ APPARECCHI
Il lato frontale dell’apparecchio affacciato ad una parete
600 min.
Con il lato frontale ed il lato posteriore degli apparecchi aacciati ad una parete
600 min.
Con tre dei lati degli apparecchi aacciati ad una parete
1500 min.
300 min. 600 min. 600 min. 600 min.
300 min.1500 min.
300 min.
500 min.
300 min.
500 min.
300 min.
Con il lato superiore ed il lato posteriore degli apparecchi aacciati ad una parete
1500 min. 600 min. 3000 min. 300 min.3000 min.
Con gli apparecchi faccia a faccia e con il lato frontale ed il lato posteriore degli apparecchi di estremità aacciati ad una parete
Inoltre:
- l’apparecchio deve essere installato in una posizione protetta contro la caduta della neve dall’alto. Se ciò fosse impossibile occorrerebbe almeno impedire che la neve possa occludere lo scambiatore refrigerante/aria (se necessario, anche costruendo un tettuccio di protezione per l’apparecchio);
- gli eetti del vento sono minimizzabili installando l’apparec­chio con il lato di aspirazione rivolto verso una parete;
- l’apparecchio non deve essere installato con il lato di aspirazione controvento;
- gli eetti del vento sono ulteriormente minimizzabili instal­lando una piastra deettrice aacciata verso il lato di mandata aria dell’apparecchio (non fornita).
(Unità: mm)
N.B.: Gli spazi indicati vanno lasciati liberi per consentire la circolazione dell’aria e per garantire l’accessibilità a scopo di riparazione o di manutenzione su ogni lato degli apparecchi. Tutti i componenti degli apparecchi devono infatti poter essere smontati in condizioni di massima sicurezza (sia per le cose che per le persone).
9
Page 10
MAGIS COMBO V2
7 FORI DI DRENAGGIO E SCARICO CONDENSA
Durante il funzionamento in riscaldamento si possono vericare depositi di ghiaccio sulla supercie esterna dello scambiatore refrigerante – aria. Per impedire che l’entità di tali depositi aumenti troppo, l’appa­recchio esegue dei cicli di sbrinamento per fondere quei depositi. L’acqua di risulta di questo processo viene smaltita attraverso i fori di drenaggio per impedire che quando la temperatura esterna è piuttosto bassa essa possa risolidicarsi sul fondo dell’apparec­chio. Se per qualunque motivo fosse impossibile lasciare drenare tale acqua liberamente occorrerebbe lasciare l’apparecchio sollevato di almeno 100 mm rispetto al piano d’appoggio ed utilizzare il manicotto di scarico fornito di serie.
AUDAX PRO 4 - 6 V2 AUDAX PRO 9 V2
Foro di drenaggio Ø 20 (5 posizioni)
Se il drenaggio della condensa prodotta avviene attraverso il tubo di scarico, collegare il raccordo di drenaggio (1) fornito di serie, in uno dei fori di drenaggio presenti sul fondo dell’apparecchio e chiudere gli altri fori con i tappi di drenaggio (2) (vedi riferimenti sui disegni sotto) ed utilizzare il tubo di scarico (Ø interno 16 mm) disponibile in commercio in modo che convogli l’acqua nel luogo desiderato. In caso di installazione in zone molto fredde o soggette a forti nevicate dove esiste la possibilità che il tubo di scarico della condensa congeli, occorre adottare le precauzioni necessarie per mantenere liberi i fori di drenaggio o il tubo di scarico condensa. N.B.: Se l’acqua prodotta dall’apparecchio non fosse scaricata a sucienza le prestazioni dell’intero impianto subirebbero un impatto negativo e l’impianto stesso potrebbe subire danni.
Foro di drenaggio Ø 20 (in 4 posizioni)
Lato di mandata aria
Raccordo di drenaggio
Lato di mandata aria
30 mm
(1)
10
Page 11
MAGIS COMBO V2
65
TB (°C)
TE (°C)
55
35
10
0
-30 0-25 -5 35 46 60
10
60
B
A
80
65
TM (°C)
TE (°C)
50
40
-20
A
B
-25
0 10 35
TM (°C) 35
25
TE (°C)
0
10
46
60
8 LIMITI DI FUNZIONAMENTO CIRCUITO FRIGORIFERO
Riscaldamento
Impianto
LEGENDA:
TM - Temperatura acqua in mandata (°C) TE - Temperatura aria esterna (°C)
A = Area di lavoro coperta da generatore a condensazione B = Area di lavoro coperta da Pompa di calore
Acqua calda sanitaria (riferimento a MAGIS COMBO PLUS V2)
LEGENDA:
TB - Temperatura bollitore (°C) TE - Temperatura aria esterna (°C)
A = Area di lavoro coperta da generatore a condensazione B = Area di lavoro coperta da Pompa di calore
Rarescamento
LEGENDA:
TM - Temperatura acqua in mandata (°C) TE - Temperatura aria esterna (°C)
5
11
Page 12
MAGIS COMBO V2
28
30 34
1
31
29
33
2
3
27
25 26
24
4
6
5
15
7
10
9
23
22
21
20
19
18
16
14
13
12
8
17
11
40
39
38
36
35
37
32
9 COMPONENTI PRINCIPALI MAGIS COMBO V2 UNITA' INTERNA
LEGENDA: 1 - Valvola gas 2 - Valvola unidirezionale 3 - Circolatore circuito pompa di calore 4 - Sonda mandata pompa di calore 5 - Sonda mandata generatore termico 6 - Termostato sicurezza 7 - Candeletta di rilevazione 8 - Misuratore portata impianto 9 - Flangia pozzetti 10 - Termofusibile fumi 11 - Termofusibile sicurezza scambiatore 12 - Modulo a condensazione 13 - Candeletta accensione 14 - Venturi 15 - Ugello gas 16 - Accenditore 17 - Ventilatore 18 - Tubo aspirazione aria
19 - Valvola unidirezionale 20 - Valvola sfogo aria 21 - Pressostato impianto 22 - Circolatore circuito generatore
23 - Valvola tre vie generatore termico 24 - Valvola di sicurezza 3 bar 25 - Rubinetto intercettazione impianto 26 - Raccordo di svuotamento impianto 27 - Rubinetto intercettazione impianto
28 - Rubinetto di riempimento impianto 29 - Scambiatore a piastre sanitario 30 - Rubinetto ingresso acqua sanitaria 31 - Flussostato sanitario 32 - Valvola sfogo aria 33 - Sifone scarico condensa 34 - Rubinetto intercettazione gas
termico
con ltro
35 - Sonda rilevazione fase liquida 36 - Scambiatore a piastre acqua - gas 37 - Bruciatore 38 - Vaso espansione impianto 39 - Sonda ritorno generatore termico 40 - Sonda sanitario
12
Page 13
MAGIS COMBO PLUS V2
10
39
10 COMPONENTI PRINCIPALI MAGIS COMBO PLUS V2 UNITA' INTERNA
9
8
7
6
5
4
3
2
11
12
13
14
15
16
17
18
19
20
21
22
38
37
36
35
34
1
31 29
32
33
LEGENDA: 1 -
3 - Sifone scarico condensa 4 - Valvola tre vie 5 - Motore valvola tre vie 6 - Sonda sanitario 7 - Termostato sicurezza 8 - Ugello gas 9 - Candeletta di rilevazione 10 - Misuratore portata impianto 11 - Termofusibile fumi 12 - Flangia pozzetti 13 - Termofusibile sicurezza scambia-
14 - Modulo a condensazione 15 - Candeletta accensione 16 - Venturi
Valvola gas
2 - Circolatore circuito pompa di
calore
tore
23
24
27 30
28
17 - Ventilatore 18 - Accenditore 19 - Tubo aspirazione aria 20 - Valvola unidirezionale 21 - Valvola sfogo aria 22 - Pressostato impianto 23 - Circolatore circuito generatore
24 - Valvola tre vie generatore termico 25 - Rubinetto intercettazione impian-
26 - Raccordo di svuotamento impianto 27 - Rubinetto intercettazione impian-
28 - Valvola di sicurezza 3 bar 29 - Rubinetto di riempimento impian-
30 - Rubinetto ingresso acqua sanitaria
25
26
termico
to
to con ltro
to
31 - Valvola sfogo aria 32 - Tubo by-pass 33 - Rubinetto intercettazione gas 34 - Sonda mandata pompa di calore 35 - Sonda rilevazione fase liquida 36 - Scambiatore a piastre acqua-gas 37 - Bruciatore 38 - Vaso espansione impianto 39 - Sonda ritorno generatore termico
13
Page 14
MAGIS COMBO V2
0
10
20
30
40
50
60
70
80
0
10
20
30
40
50
60
70
80
0 200 400 600 800 1000 1200 1400 1600
A
B
1
2
11 GRAFICO PORTATA/PREVALENZA DEL CIRCOLATORE DEL GENERATORE TERMICO
Vel Max (100%)
Prevalenza (kPa)
Potenza assorbita circolatore (W)
Vel Min (70%)
Portata (l/h)
LEGENDA:
EEI ≤ 0,20 - Part 3
A = Prevalenza disponibile all’impianto B = Potenza assorbita dal circolatore (area tratteggiata)
11.1 SETTAGGI ED IMPOSTAZIONI CIRCOLATORE GRUNDFOS UPM4 K 1570
Le unità interne sono fornite di un circolatore a basso consumo elettrico con regolatore di velocità variabile associato al funzio­namento del generatore a condensazione (generatore termico). La velocità del circolatore viene impostata tramite i seguenti
parametri: Fissa ("A 05" = 0): la velocità del circolatore è ssa e corrisponde alle impostazioni eettuate tramite il parametro “A 19”. ∆T costante ("A 05" = 5 ÷ 25 K): la velocità del circolatore varia per mantenere costante il ∆T tra mandata e ritorno im­pianto. Inoltre è possibile regolare il range di funzionamento del circolatore impostando la velocità massima "A 19" e la velocità minima "A 18".
NOTA TECNICA - Contenuto minimo d'acqua nell'impianto:
Per favorire un corretto svolgimento dei cicli di sbrinamento (defrost) della pompa di calore è necessario garantire un contenuto minimo di acqua nell'impianto pari a 30 litri per qualsiasi tipo di impianto. Occorre prestare quindi attenzione agli impianti suddivisi su più zone, dove il contenuto d'acqua a disposizione della macchina cambia continuamente. Per questa ragione può essere necessario prevedere un volano termico che garantisce il normale funzionamento in presenza di impianti suddivisi in zone (con contenuto variabile di acqua in circolazione). Anche in presenza di ventilconvettori usati in rarescamento (condizione nella quale si hanno temperature di mandata molto basse e variazioni signicative del carico termico al variare del numero di ventilconvettori attivi), questo contenuto minimo assicura una corretta funzionalità. Inoltre è bene vericare che per la linea deumidicatori vi siano almeno 3 l/kW di potenza della macchina (rif. circuito idraulico collegamento deumidicatore).
14
NOTA: per un corretto funzionamento del sistema vericare che la portata minima in condizioni di funzionamento non scenda mai sotto ai 500 l/h.
Il trattamento delle acque di alimentazione consente di preve­nire gli inconvenienti e mantenere funzionalità ed ecienza del generatore nel tempo.
Il D.I. 26/06/2015 prescrive un trattamento chimico dell’acqua dell’impianto termico secondo la UNI 8065 nei casi previsti dal decreto stesso.
Page 15
MAGIS COMBO V2
Y2

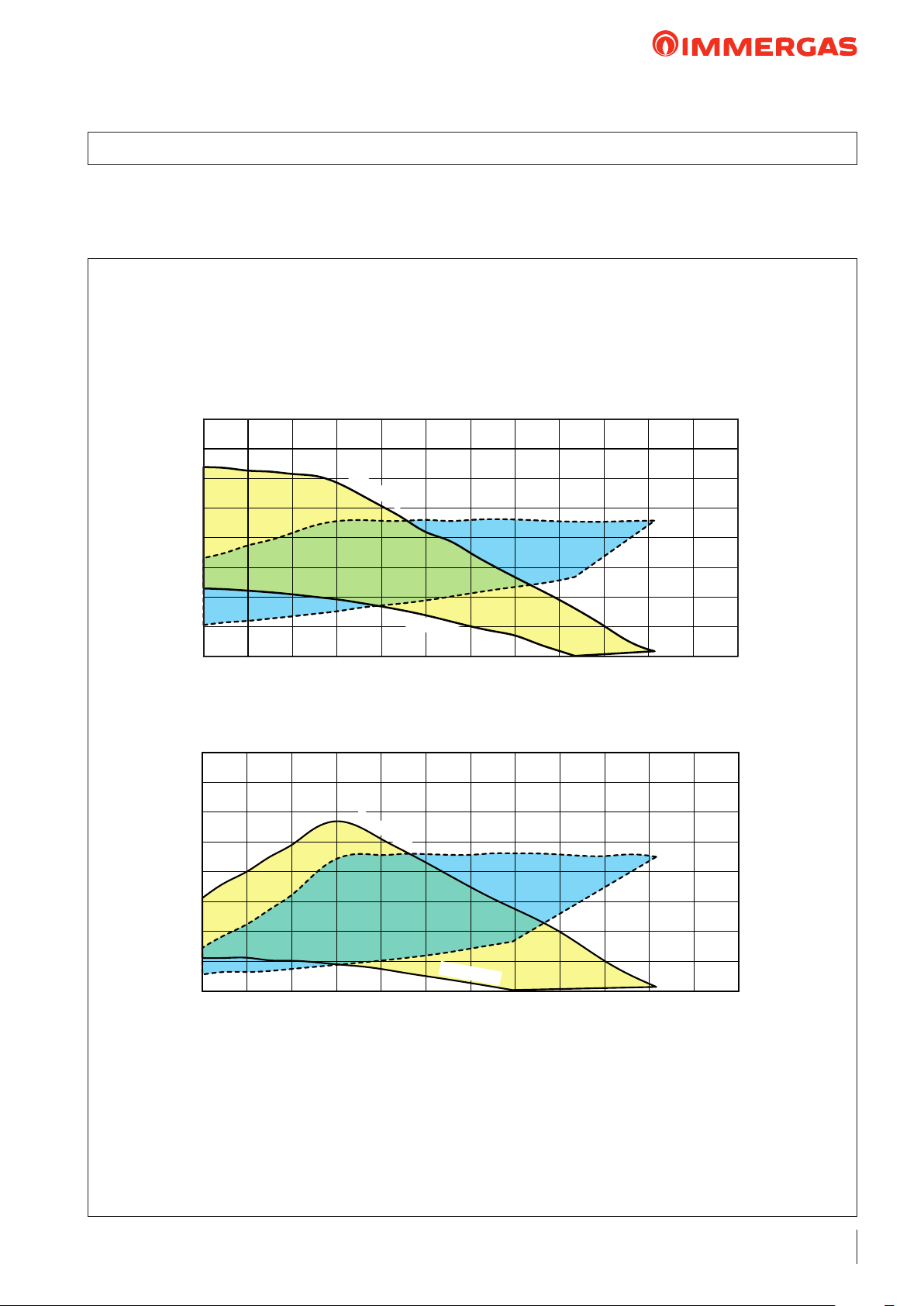

12 GRAFICO PORTATA/PREVALENZA DEL CIRCOLATORE DELLA POMPA DI CALORE
80
Prevalenza (kPa)
70
60
A
50
40
30
20
10
0
0 200 400 600 800 1000 1200 1400 1600 1800 2000
Vel Min (45%)
Vel Max (100%)
2
1
Portata (l/h)
LEGENDA: A = Prevalenza disponibile all’impianto B = Potenza assorbita dal circolatore (area tratteggiata)
80
70
60
B
50
40
30
20
10
0
Potenza assorbita circolatore (W)
EEI ≤ 0,20 - Part 3
12.1 SETTAGGI ED IMPOSTAZIONI CIRCOLATORE GRUNDFOS UPM4 K 1570
Le unità interne sono fornite di un circolatore a basso consumo elettrico con regolatore di velocità variabile associato al funzio­namento della pompa di calore (circuito frigorifero). La velocità del circolatore viene impostata tramite i seguenti parametri:
Fissa ("A 05" = 0): la velocità del circolatore è ssa e corrisponde alle impostazioni eettuate tramite il parametro “A 04”. ∆T costante ("A 05" = 5 ÷ 25 K): la velocità del circolatore varia per mantenere costante il ∆T (5K) tra mandata e ritorno impianto. Inoltre è possibile regolare il range di funzionamento del circolatore impostando la velocità massima tramite il para­metro "A 04" e la velocità minima tramite il parametro"A 03".
NOTA TECNICA - Contenuto minimo d'acqua nell'impianto:
Per favorire un corretto svolgimento dei cicli di sbrinamento (defrost) della pompa di calore è necessario garantire un contenuto minimo di acqua nell'impianto pari a 30 litri per qualsiasi tipo di impianto. Occorre prestare quindi attenzione agli impianti suddivisi su più zone, dove il contenuto d'acqua a disposizione della macchina cambia continuamente. Per questa ragione può essere necessario prevedere un volano termico che garantisce il normale funzionamento in presenza di impianti suddivisi in zone (con contenuto variabile di acqua in circolazione). Anche in presenza di ventilconvettori usati in rarescamento (condizione nella quale si hanno temperature di mandata molto basse e variazioni signicative del carico termico al variare del numero di ventilconvettori attivi), questo contenuto minimo assicura una corretta funzionalità. Inoltre è bene vericare che per la linea deumidicatori vi siano almeno 3 l/kW di potenza della macchina (rif. circuito idraulico collegamento deumidicatore).
NOTA: per un corretto funzionamento del sistema vericare che la portata minima in condizioni di funzionamento non scenda mai sotto ai 500 l/h.
Il trattamento delle acque di alimentazione consente di preve­nire gli inconvenienti e mantenere funzionalità ed ecienza del generatore nel tempo.
Il D.I. 26/06/2015 prescrive un trattamento chimico dell’acqua dell’impianto termico secondo la UNI 8065 nei casi previsti dal decreto stesso.
15
Page 16
MAGIS COMBO PLUS V2
0 200
400
600 800 1000 1200 1400 1600
1800
12.2 GRAFICO PORTATA/PREVALENZA DEL CIRCOLATORE DELLA POMPA DI CALORE
80
70
Vel Max (100%)
1
60
A
50
40
Prevalenza (kPa)
30
20
10
0
LEGENDA: A = Prevalenza disponibile all’impianto B = Potenza assorbita dal circolatore (area tratteggiata)
Vel Min (45%)
2
Portata (l/h)
80
70
60
B
50
40
30
20
Potenza assorbita circolatore (W)
10
0
EEI ≤ 0,20 - Part 3
12.3 SETTAGGI ED IMPOSTAZIONI CIRCOLATORE GRUNDFOS UPM4 K 1570
Le unità interne sono fornite di un circolatore a basso consumo elettrico con regolatore di velocità variabile associato al funzio­namento della pompa di calore (circuito frigorifero). La velocità del circolatore viene impostata tramite i seguenti parametri:
Fissa ("A 05" = 0): la velocità del circolatore è ssa e corrisponde alle impostazioni eettuate tramite il parametro “A 04”. ∆T costante ("A 05" = 5 ÷ 25 K): la velocità del circolatore varia per mantenere costante il ∆T (5K) tra mandata e ritorno impianto. Inoltre è possibile regolare il range di funzionamento del circolatore impostando la velocità massima tramite il para­metro "A 04" e la velocità minima tramite il parametro"A 03".
NOTA TECNICA - Contenuto minimo d'acqua nell'impianto:
Per favorire un corretto svolgimento dei cicli di sbrinamento (defrost) della pompa di calore è necessario garantire un contenuto minimo di acqua nell'impianto pari a 30 litri per qualsiasi tipo di impianto. Occorre prestare quindi attenzione agli impianti suddivisi su più zone, dove il contenuto d'acqua a disposizione della macchina cambia continuamente. Per questa ragione può essere necessario prevedere un volano termico che garantisce il normale funzionamento in presenza di impianti suddivisi in zone (con contenuto variabile di acqua in circolazione). Anche in presenza di ventilconvettori usati in rarescamento (condizione nella quale si hanno temperature di mandata molto basse e variazioni signicative del carico termico al variare del numero di ventilconvettori attivi), questo contenuto minimo assicura una corretta funzionalità. Inoltre è bene vericare che per la linea deumidicatori vi siano almeno 3 l/kW di potenza della macchina (rif. circuito idraulico collegamento deumidicatore).
NOTA: per un corretto funzionamento del sistema vericare che la portata minima in condizioni di funzionamento non scenda mai sotto ai 500 l/h.
Il trattamento delle acque di alimentazione consente di preve­nire gli inconvenienti e mantenere funzionalità ed ecienza del generatore nel tempo.
Il D.I. 26/06/2015 prescrive un trattamento chimico dell’acqua dell’impianto termico secondo la UNI 8065 nei casi previsti dal decreto stesso.
16
Page 17
MAGIS COMBO V2

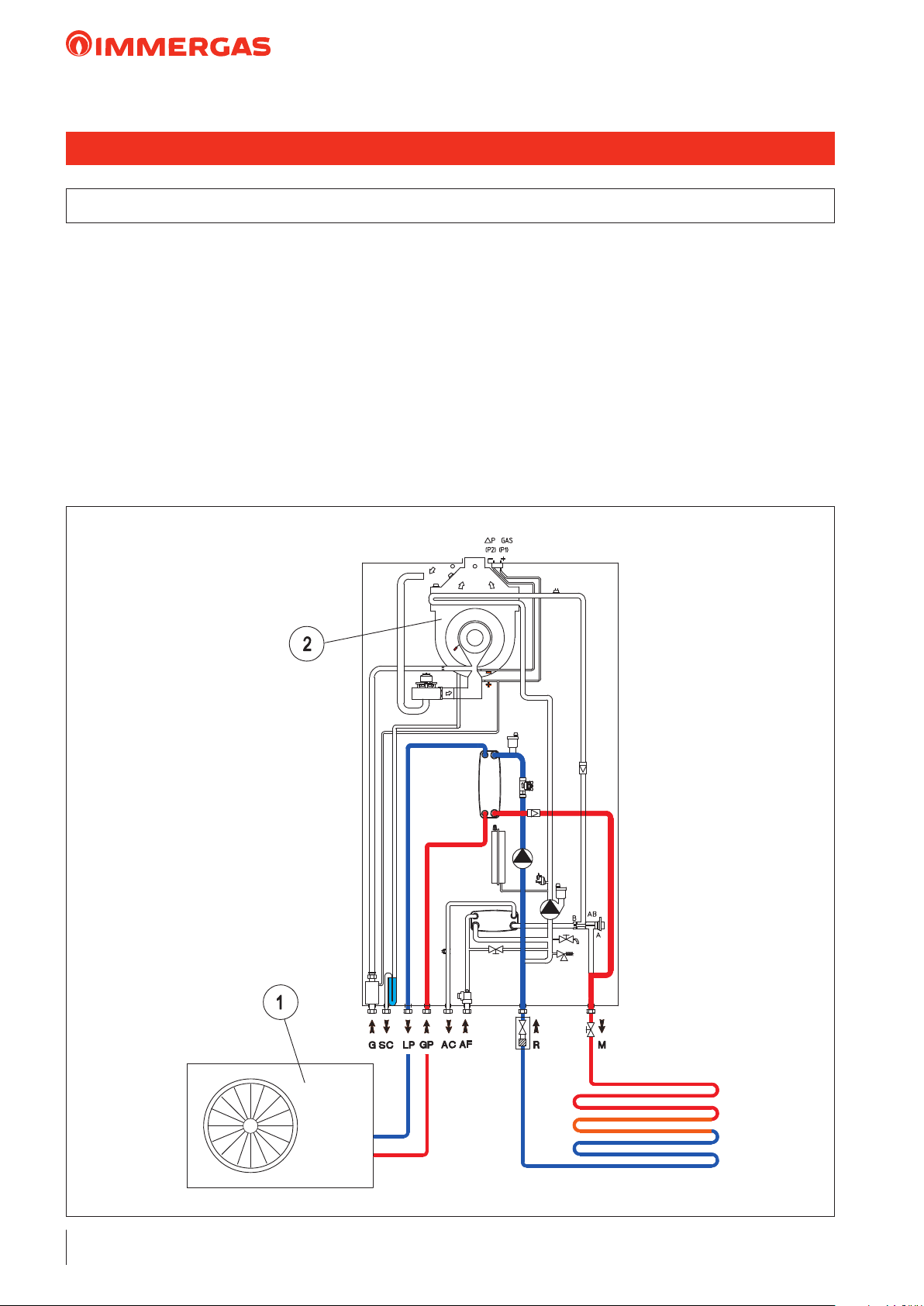

13 SCHEMA IDRAULICO MAGIS COMBO V2 UNITA' INTERNA
LEGENDA:
1 - Flussostato sanitario 2 - Sifone scarico condensa 3 - Valvola gas 4 - Persa pressione uscita valvola gas (P3) 5 - Sonda rilevazione fase liquida 6 - Sonda sanitario 7 - Rubinetto di riempimento impianto 8 - Scambiatore sanitario 9 - Vaso espansione impianto 10 - Sonda mandata pompa di calore 11 - Scambiatore a piastre acqua - gas 12 - Valvola sfogo aria 13 - Ventilatore 14 - Collettore venturi aria / gas 15 - Ugello gas 16 - Candeletta di rilevazione 17 - Bruciatore 18 - Termostato fumi 19 - Tubo aspirazione aria 20 - Valvola sfogo aria manuale 21 - Termofusibile sicurezza scambiatore 22 - Pozzetto analizzatore aria 23 - Pozzetto analizzatore fumi 24 - Presa pressione ∆P gas 25 - Cappa funi 26 - Termostato sicurezza 27 - Sonda mandata generatore termico 28 - Sonda ritorno generatore termico 29 - Candelette accensione 30 - Segnale negativo venturi (P2) 31 - Segnale positivo venturi (P1) 32 - Valvola unidirezionale 33 - Misuratore portata impianto 34 - Sonda ritorno pompa di calore 35 - Valvola sfogo aria 36 - Circolatore circuito generatore termico 37 - Circolatore circuito pompa di calore 38 - Pressostato impianto 39 - Valvola tre vie motorizzata 40 - Valvola unidirezionale 41 - Rubinetto di svuotamento impianto 42 - Valvola sicurezza 3 bar 43 - Rubinetto intercettazione impianto 44 - Rubinetto intercettazione impianto con ltro ispezionabile
G - Alimentazione gas SC - Scarico condensa LP - Linea frigorifera - stato liquido GP - Linea frigorifera - stato gassoso AC - Uscita acqua calda sanitaria AF - Entrata acqua sanitaria R - Ritorno impianto M - Mandata impianto
17
Page 18
MAGIS COMBO PLUS V2
14 SCHEMA IDRAULICO MAGIS COMBO PLUS V2 UNITA' INTERNA
LEGENDA:
1 - Valvola sicurezza 3 bar 2 - Sifone scarico condensa 3 - Valvola gas 4 - Presa pressione uscita valvola gas (P3) 5 - Sonda rilevazione fase liquida 6 - Rubinetto di svuotamento impianto 7 - Pressostato impianto 8 - Vaso espansione impianto 9 - Circolatore circuito generatore termico 10 - Valvola sfogo aria 11 - Valvola unidirezionale 12 - Scambiatore a piastre acqua - gas 13 - Ventilatore 14 - Collettore venturi aria / gas 15 - Ugello gas 16 - Candeletta di rilevazione 17 - Bruciatore 18 - Termofusibile fumi 19 - Tubo aspirazione aria 20 - Valvola sfogo aria manuale 21 - Termofusibile sicurezza scambiatore 22 - Pozzetto analizzatore aria 23 - Pozzetto analizzatore fumi 24 - Presa pressione ∆P gas 25 - Cappa funi 26 - Termostato sicurezza 27 - Sonda mandata generatore termico 28 - Sonda ritorno generatore termico 29 - Candelette accensione 30 - Segnale negativo venturi (P2) 31 - Segnale positivo venturi (P1) 32 - Valvola sfogo aria 33 - Valvola unidirezionale 34 - Misuratore portata impianto 35 - Sonda ritorno pompa di calore 36 - Valvola tre vie pompa di calore 37 - Sonda mandata pompa di calore 38 - Circolatore circuito pompa di calore 39 - Valvola tre vie generatore termico 40 - Rubinetto di riempimento impianto 41 - Riempimento impianto 42 - Rubinetto intercettazione impianto 43 - Rubinetto intercettazione impianto con ltro ispezionabile
G - Alimentazione gas SC - Scarico condensa LP - Linea frigorifera - stato liquido GP - Linea frigorifera - stato gassoso RU - Ritorno unità bollitore MU - Mandata unità bollitore RR - Riempimento impianto R - Ritorno impianto M - Mandata impianto
18
Page 19
MAGIS COMBO V2
15 SCHEMA IDRAULICO AUDAX PRO V2 (UNITA' MOTOCONDENSANTE ESTERNA)
LEGENDA:
1 - Compressore 2 - Temperatura compressore 3 - Temperatura di uscita compressore 4 - Silenziatore 5 - Pressostato di alta pressione 6 - Valvola 4 vie 7 - Temperatura uido nella batteria alettata 8 - Temperatura ambiente di installazione/sonda
esterna 9 - Batteria alettata + ventilatore 10 - Valvola di espansione elettronica 11 - Filtro deidratatore 12 - Ricevitore di liquido 13 - Separatore di liquido
LP - Linea frigorifera - stato liquido GP - Linea frigorifera - stato gassoso
19
Page 20
MAGIS COMBO V2
16 FUNZIONI ELETTRONICA DI GESTIONE MAGIS COMBO V2
L'elettronica di MAGIS COMBO V2 si caratterizza per un sistema di gestione intelligente integrato che stabilisce la priorità di funzionamento del generatore più vantaggioso tra Pompa di Calore o unità a condensazione, in base alle condizioni clima­tiche esterne ed al set di temperatura di mandata impianto di riscaldamento. MAGIS COMBO V2 lavora a temperatura scorrevole, sfrut­tando la sonda esterna presente sulla motocondensante (posta all'esterno); è predisposta per gestire direttamente 3 zone (una diretta e due miscelate, per la terza zona miscelata è necessario prevedere il kit interfaccia relè congurabile cod. 3.015350) per il funzionamento sia in riscaldamento che in rarescamento, con la possibilità di impostare 3 curve in caldo e 3 curve in freddo (per le 3 zone) senza la necessità di prevedere il Gestore di sistema. In questo caso MAGIS COMBO V2 può essere collegata a Pannelli remoti di zona (cod. 3.030863) tramite collegamenti Bus (se ne possono prevedere no a 3), oppure può essere collegata con semplici contatti on/o (es. CRONO 7) per il controllo della temperatura ambiente delle 3 zone. Per il controllo dell’umidità possono essere collegati 3 umidostati (codice 3.023302) oppure 3 sensori temperatura ed umidità Modbus (codice 3.030992), oltre al Pannello Remoto di zona sopra descritto. In caso di utilizzo del Kit sensore temperatura e umidità ModBus (codice 3.030992), per eettuare richieste in temperatura oc­corre comunque abbinare un termostato ambiente di zona, non potendo impostare il set ambiente direttamente da cruscotto. Per la gestione dei deumidicatori, occorre inserire nell'unità interna pensile un Kit scheda a 2 relè (optional), per comandare 2 deumidicatori (il terzo viene comandato dal kit interfaccia relè congurabile cod. 3.015350); il kit consente l'attivazione dei deumidicatori tramite un contatto pulito. Per ciascuna zona, dall'elettronica di MAGIS COMBO V2 è possibile impostare se la zona stessa fa solo caldo, caldo/freddo,
solo freddo (deumidicazione inclusa, con calcolo del punto di rugiada). E' disponibile un ingresso che consente l'attivazione del sistema in corrispondenza di produzione elettrica da parte dell'impianto fotovoltaico (se installato). Questo ingresso (quando attivo), se non vi sono richieste im­pianto in corso, forza il riscaldamento di un bollitore per la produzione di ACS alla massima temperatura di stoccaggio (se il boiler è presente es. MAGIS COMBO PLUS V2). Comprende un'uscita 230 V per comandare valvole deviatrici estate/inverno in impianti caldo a pannelli radianti/freddo a ventilconvettori; la commutazione avviene con il cambio di mo­dalità (estate/inverno) da cruscotto o da Pannello remoto di zona. L'elettronica di MAGIS COMBO PLUS V2 gestisce anche la funzione anti-legionella. L'elettronica di MAGIS COMBO V2, in abbinamento al Kit interfaccia relè congurabile (cod. 3.015350), gestisce anche l'attivazione del circolatore di ricircolo. In presenza di un eventuale "Puer" che viene scaldato da un'altra fonte di energia (esempio termocamino), è possibile collegare al modulo idronico una sonda di controllo della tem­peratura (cod. 3.019375), superata la temperatura impostata MAGIS COMBO V2 rimane spenta, ma possono continuare a funzionare le zone dell'impianto (ovviamente in presenza di richieste) *. Per gestire un eventuale impianto solare occorre invece una centralina solare (da acquistare a parte). L'elettronica integrata gestisce anche la funzione scalda massetto per eettuare il ciclo di riscaldamento iniziale su impianti a pannelli radianti di nuova realizzazione.
* Occorre evidenziare che i relè disponibili all'interno del kit relè congurabile cod. 3.015350 sono 3, pertanto le funzionalità de­scritte non possono essere utilizzate tutte contemporaneamente.
20
Page 21
MAGIS COMBO V2
R04
R05
R02 R03
(R23)
(R24)
R06 (R21) R07 (R22)
R13
R12
R11 R10
(R28)
(R27)
R15 (R26) R14 (R25)
U01
(U14)
Z1
Z2 (Z3)
1
U02
(U15)
Z2 (Z3)
Z1
2
Mediante l’impostazione dei parametri nel menù “Termoregola­zione” è possibile regolare il modo di funzionamento del sistema. Nei graci sotto vengono riportate le impostazioni di default
Temperatura di mandata sulla zona 1 in fase
riscaldamento e sonda esterna presente
U03
Temperatura di mandata sulla zona 1 in fase
rarescamento e sonda esterna presente
nei vari modi di funzionamento disponibili sia con sonda esterna che senza relativamente alle diverse zone (diretta/e o miscelata/e).
Temperatura di mandata sulla zona 2 e 3 miscelata
in fase riscaldamento e sonda esterna presente
R08
R09
(U16)
U04
Temperatura di mandata sulla zona 2 e 3 miscelata
in fase rarescamento e sonda esterna presente
Temperatura di mandata in fase riscalda-
LEGENDA:
Rxx - Parametro menù “Termoregolazione” TE - Temperatura esterna TM - Temperatura di mandata U01 - Temperatura mandata zona 2 in fase riscalda-
U02 - Temperatura mandata zona 2 in fase raresca-
U03 - Valore di oset rispetto alla curva impostata
U04 - Valore di oset rispetto alla curva impostata
U05 - Valore di oset rispetto alla curva impostata dalla
U05
mento senza sonda esterna
mento menù “Utente”
mento menù “Utente”
dalla sonda esterna su zona 1 riscaldamento.
dalla sonda esterna su zona 2 riscaldamento.
(U17)
U06
R17
R16
Temperatura di mandata in fase raresca-
mento senza sonda esterna
sonda esterna su zona 1 rarescamento.
U06 - Valore di oset rispetto alla curva impostata
dalla sonda esterna su zona 2 rarescamento.
U14 - Temperatura mandata zona 3 in fase riscal-
damento menù “Utente”.
U15 - Temperatura mandata zona 3 in fase rare-
scamento menù “Utente”.
U16 - Valore di oset rispetto alla curva impostata
dalla sonda esterna su zona 3 riscaldamento.
U17 - Valore di oset rispetto alla curva impostata
dalla sonda esterna su zona 3 rarescamento.
Zx - Zona impianto termico
21
Page 22
MAGIS COMBO V2
17 CARATTERISTICHE CAVI ELETTRICI DI COLLEGAMENTO
* Esempio modello PLUS
*
Caratteristiche di collegamento unità esterna. Il cavo di
alimentazione dell’unità esterna (non fornito di serie) deve essere adatto per installazione all’aperto ed avere almeno una guaina essibile in policlorofene (codice IEC:60245 IEC 57
Unità Esterna
AUDAX PRO 4 e 6 V2 50 220 - 240 198 264 16 20,0 20
AUDAX PRO 9 V2 50 220 - 240 198 264 22 27,5 32
Valori Nominali
Hz V V V A A A
Campo della Tensio-
ne Tollerabile
Caratteristiche di collegamento tra unità esterna e unità interna.
Per l’alimentazione dell’unità interna usare cavi in classe H07RN­F o in classe H05RN-F. Nel caso in cui l’unità interna fosse installata in una sala con
/ CENELEC:H05RN-F oppure FG 16). Indicativamente la sezione idonea del cavo può essere di 2,5 ~ 4 mm2 per AUDAX PRO 4 e 6 V2 e di 4 ~ 6 mm2 per AUDAX PRO 9 V2, da ve­ricare in funzione delle speciche condizioni di installazione.
Massima corrente
assorbibile (MCA)
in normale funziona-
mento
MCA✴1.25 + Cari-
co Addizionale
Portata del dispo­sitivo di protezio-
ne necessario per
l’apparecchio
N.B: è sempre necessario prevedere l'installazione di un interrut­tore dierenziale di tipo "A", il quale deve essere un interruttore con contatti di 30 mA ad alta velocità (minore di 0,1 secondi). Magnetotermico con curva di intervento "C" con taratura sgan-
ciatore magnetico 5-10 In (corrente nominale). computer o con server di rete, occorre utilizzare un cavo in classe FROHH2R a doppia schermatura (Nastro di Alluminio/Calza in poliestere + Rame).
Alimentazione MAGIS COMBO V2 (Unità Interna)
Alimentazione Max./Min.(V) Cavo di collegamento
Cavo di comunicazione BUS
tra unità esterna ed unità interna
22
Monofase,
220-240V, 50Hz
±10% 0,75 ~ 1,5 mm², a 3 li 0,75 ~ 1,5 mm², a 2 li
Page 23
MAGIS COMBO V2
11.4
N
L
17
13
10,1
Alimentazione CA : vite M5 Comunicazione : vite M4
10,1
13.1
11.4
10.1
N
L
17
13
10,1
Alimentazione CA : vite M5 Comunicazione : vite M4
Audax Pro 4-6 V2 Audax Pro 9 V2
18 COLLEGAMENTI ELETTRICI SULLA MORSETTIERA UNITÀ ESTERNA
Con uso del salvavita (ELB) per monofase.
LEGENDA:
Dipendendo dal modello, l’aspetto eettivo dell’apparecchio potrebbe risultare diverso da quello proposto in gura.
Quadro elettrico
MCCB
ELB
MCCB
ELB - Interruttore salvavita MCCB - Interruttore magnetotermico
L
N
Fascetta
serracavi
Morsetto ssacavi
Unità Interna
AUDAX PRO 4 e 6 V2 - Alimentazione in CA monofase.
Alimentazione elettrica Vite M4
L
N
11,4
10,1
10.1
AUDAX PRO 9 V2 - Alimentazione in CA monofase.
Alimentazione elettrica Vite M5
Cavo principale di alimentazione
Cavo di comunica­zione BUS
BUS di comunicazione Vite M4
10.1
BUS di comunicazione Vite M4
L
17
15 12
N
13
10,1
23
Page 24
MAGIS COMBO V2
1
2
3
1
1
4
5
6
c
19 COLLEGAMENTI ELETTRICI IN ALTA TENSIONE MAGIS COMBO / COMBO PLUS
LEGENDA:
1 - Open / Close 2 - Close 3 - Open 4 - Valvola con ritorno a molla 5 - Valvola 2 punti 6 - Ausiliari M10-1 - Circolatore zona 1 M10-2 - Circolatore zona 2 M10-3 - Circolatore zona 3 M31-2 - Valvola miscelatrice zona 2 M52 - Tre vie caldo freddo S39 - Ingresso fotovoltaico S41 - Disabilitazione AUDAX PRO V2
Morsetto 87
0 V Close Inverno
230 V Open Estate con rarescamento
c
1
a
N.B.: Per la gestione dei deumidicatori occorre inserire all'inter­no dell'unità interna pensile MAGIS COMBO V2 il kit scheda relè (optional), per i rispettivi deumidicatori delle due zone. Il kit scheda relè ha un solo contatto per ciascuna zona e consente quindi il funzionamento del deumidicatore o in aria neutra, o in aria rareddata. Per maggiori informazioni vedere capitolo relativo ai deumidicatori.
24
Tramite Kit interfaccia relè congurabile (optional) è possibile
gestire anche una 3a zona (miscelata) sull’impianto, il circolatore
della zona 3 avrà necessità di essere collegato come da schema
(M10-3). L’eventuale deumidicatore della zona 3 sarà gestito
mediante kit interfaccia relè congurabile, al quale si colleghe-
rà anche la miscelatrice della zona 3. In tal modo si possono
controllare 1 zona diretta + 2 zone miscelate.
Page 25
MAGIS COMBO V2
c
19.1 COLLEGAMENTI ELETTRICI TERZA ZONA MISCELATA O DIRETTA
E' necessario inserire un
ponte sul connettore X25
Relè K1 : Richiesta deumidica Relè K2 : Chiusura valvola Mix. Relè K3: Apertura valvola Mix.
LEGENDA:
A3 - Scheda integrata A7 - Scheda relè congurabile A16-3 - Deumidicatore zona 3 B3-3 - Sonda mandata zona 3 M10-3 - Circolatore zona 3 M31-3 - Valvola miscelatrice zona 3 K1 - Relè congurabile K2 - Relè congurabile K3 - Relè congurabile
c
1
a
25
Page 26
MAGIS COMBO V2
c
1
19.2 COLLEGAMENTI ELETTRICI IN BASSA TENSIONE MAGIS COMBO / COMBO PLUS
c
(versione PLUS)
E7-2 - Termostato sicurezza zona 2 miscelata
E7-3 - Termostato sicurezza zona 3 misclata
R8 - Resistenza inibizione funzione bollitore
S20-1 - Termostato ambiente zona 1
S20-2 - Termostato ambiente zona 2
S20-3 - Termostato ambiente zona 3
S36-1 - Umidostato zona 1
S36-2 - Umidostato zona 2
S36-3 - Umidostato zona 3
1
a
S44 - Selettore Riscaldamento/Rarescamento
X40-1 - Ponte termostato ambiente zona 1
1 - Connettore di servizio
NOTE: Eliminare il ponte X40-1 prima di collegare il termostato ambiente S20-1. Quando viene collegato il Pannello remoto di zona 1 mantenere il ponte X40-1.
26
LEGENDA:
A13 - Gestore di sistema
A16-1 - Deumidicatore zona 1
A16-2 - Deumidicatore zona 2
A17-1 - Sensore umidità zona 1
A17-2 - Sensore umidità zona 2
A17-3 - Sensore umidità zona 3
A23 - Unità esterna
A30 - Scheda interfaccia DOMINUS
A32-1 - Pannello remoto zona 1
A32-2 - Pannello remoto zona 2
A32-3 - Pannello remoto zona 3
B2 - Sonda bollitore (versione PLUS)
B3-1 - Sonda mandata zona 1
B3-2 - Sonda mandata zona 2
B3-3 - Sonda mandata zona 3
B4 - Sonda esterna
B9 - Sonda ingresso solare (versione Istantanea)
B13 - Sonda riscaldamento
Nel caso in cui venga collegato anche il Pannello remoto di zona 2 e 3, assicurarsi che sia presente un ponte tra i morsetti 41 e 40-2 e 40-3.
Page 27
MAGIS COMBO V2
H1
20 INSTALLAZIONE DELLE LINEE FRIGORIFERE
Il circuito frigorifero di MAGIS COMBO V2 utilizza il refri­gerante R32, occorre pertanto porre in atto alcuni accorgimenti per il corretto funzionamento della macchina:
- L’ R32 è un refrigerante ad alta pressione, le tubazioni e le altre parti sottoposte a pressione devono essere conformi ed idonee al refrigerante stesso; devono pertanto essere tubazioni certicate per refrigerazione ed occorre seguire le metodologie di installazione riportate sul libretto istruzioni a corredo del prodotto.
- Usare solo tubazioni pulite nelle quali non vi siano elementi dannosi, ossidi, polvere, tracce di ferro e umidità.
- I materiali estranei all'interno delle tubazioni (compreso olio per fabbricazione) devono essere ≤ 30mg/10 m.
- Utilizzare solo attrezzatura e raccorderia per R32.
- La lunghezza delle tubazioni tra unità esterna ed interna ed il dislivello non devono superare i limiti indicati; di seguito vengono elencate le lunghezze massime delle linee frigorifere in base al modello di motocondensante e al tipo di installazione:
AUDAX PRO 4 e 6 V2 AUDAX PRO 9 V2
A ≤ 30 m ≤ 35 m H1 ≤ 20 m ≤ 20 m H2 ≤ 15 m ≤ 15 m
NOTA: è consigliabile prevedere un sifone nelle immediate vi­cinanze della motocondensante esterna sul tubo linea gas (tubo con diametro maggiore). Se la lunghezza della linea frigorifera è maggiore rispetto a quella data nella precarica della macchina è consigliato prevedere un sifone a metà del tragitto. Un sifone è anche consigliato in caso di installazioni che pre­sentino dislivelli tra motocondensante esterna e unità interna.
A
H2
A
27
Page 28
MAGIS COMBO V2
Selezione dell’isolamento delle linee frigorifere.
- Le linee frigorifere del gas e del liquido vanno isolate con materiale selezionato in funzione dei rispettivi diametri.
- L’isolamento standard è previsto a una temperatura di 30 °C con un’umidità relativa dell’85%. Se le condizioni termoi­grometriche dell’aria fossero più gravose occorrerebbe usare isolamenti selezionabili dalla tabella sotto riportata.
NOTA: L’isolamento non può avere zone di discontinuità e per
Spessore dell’isolamento
Linea del
Liquido
Gas
Diametro della
tubazione (mm)
Ø 6,35 ÷ 19,05 9 9
Ø 12,70 ÷ 19,05 13 13
Ø 6,35 13 19
Ø 9,52 Ø 12,70 Ø 15,88 Ø 19,05
Condizioni standard
(Meno di 30 °C, UR 85%)
19 25
questo motivo le sue giunzioni vanno sigillate con adesivi per impedire che al di sotto di esso possa entrare dell’umidità. Se fosse esposto alla luce solare l’isolamento andrebbe protetto avvolgendolo con del nastro isolante o materiale idoneo per questo tipo di applicazione. L’isolamento deve essere posato evitando che il suo spessore possa ridursi in corrispondenza delle curve e degli staaggi delle tubazioni.
Condizioni di alta umidi­tà (Oltre 30 °C, UR 85%)
EPDM, NBR
deve essere in grado di resistere a temperatura
Note
Il materiale prescelto
oltre i 120 °C
Rabbocco della carica di refrigerante.
Di seguito è riportata la quantità della carica base introdotta di fabbrica: Modelli MAGIS COMBO V2 con gas refrigerante R32:
- AUDAX PRO 4 V2 = 1,2 kg
- AUDAX PRO 6 V2 = 1,2 kg
- AUDAX PRO 9 V2 = 1,4 kg
Il rabbocco dipende dalla lunghezza totale e dai diametri delle tubazioni. Tutti le cariche introdotte in fabbrica sono determinate come segue in funzione della lunghezza standard delle tubazioni (vedi tabella sotto). Se le tubazioni utilizzate fossero più lunghe di quanto sotto ripor-
Modello
MAGIS COMBO V2
AUDAX PRO 4 V2 Ø 6,35 - 1/4" ≤ 15 m 20 g/m
Diametro esterno tubo
linea liquido
(mm - pollice)
tato, la carica andrebbe rabboccata nelle modalità e nelle quantità descritte nel libretto istruzioni fornito a corredo del prodotto.
NOTA: Qualora siano già state realizzate predisposizioni di tubazioni frigorifere sulla linea liquido da 3/8" (Ø 9,52 mm) anzichè da 1/4" (Ø 6,35 mm), occorre evidenziare che no a 7 m la macchina funziona correttamente senza dovere aggiungere gas refrigerante, se invece si supera questa lunghezza, occorre aggiungere 50 g/m lineare, senza mai però superare la carica com­plessiva di 1,84 kg di refrigerante R32 (tenere in considerazione il quantitativo già precaricato nella macchina). N.B.: Per evitare la rottura del compressore, non bisogna rab­boccare il refrigerante oltre la quantità specicata.
Lunghezza massima sen-
za rabbocco carica base
(tubo linea liquido)
Quantità di rabbocco
per ogni metro ag-
giuntivo del tubo linea
liquido
28
AUDAX PRO 6 V2 Ø 6,35 - 1/4" ≤ 15 m 20 g/m
AUDAX PRO 9 V2 Ø 6,35 - 1/4" ≤ 15 m 20 g/m
Page 29
MAGIS COMBO V2
21 DATI TECNICI MAGIS COMBO V2 / MAGIS COMBO PLUS V2 POMPA DI CALORE
4 V2 6 V2 9 V2 Circuito riscaldamento
Potenza in riscaldamento con acqua imp. a 35 °C Potenza in riscaldamento con acqua imp. a 45 °C Potenza in riscaldamento con acqua imp. a 55 °C COP riscaldamento con acqua imp. a 35 °C COP riscaldamento con acqua imp. a 45 °C COP riscaldamento con acqua imp. a 55 °C
Range temperatura di mandata °C 20 ÷ 65 20 ÷ 65 20 ÷ 65 Limiti di temp. esterna per il funzionamento in Heating °C - 25 ÷ 35 - 25 ÷ 35 - 25 ÷ 35
Circuito rarescamento Potenza in rarescamento con acqua imp. a 18 °C Potenza in rarescamento con acqua imp. a 7 °C EER rarescamento con acqua imp. a 18 °C EER rarescamento con acqua imp. a 7 °C
Range temperatura di mandata °C 5 ÷ 25 5 ÷ 25 5 ÷ 25 Limiti di temp. esterna per il funzionamento in Cooling °C 10 ÷ 46 10 ÷ 46 10 ÷ 46
(1)
kW 4,40 6,00 9,00
(2)
kW 4,20 5,40 8,60
(3)
kW 3,90 4,80 8,00
(1)
5,20 4,92 4,81
(2)
3,85 3,58 3,69
(3)
2,95 2,65 2,93
(1)
kW 5,00 6,50 8,70
(2)
kW 3,60 4,70 6,50
(1)
4,59 4,42 4,12
(2)
3,24 3,26 3,33
Potenza massima assorbita (motocondensante + Unità interna) W 2100 2900 4300 Prevalenza max. disponibile all’impianto (con portata 1000 l/h) kPa (m c.a.) 48,78 (5,0) 48,78 (5,0) 48,78 (5,0) Assorbimento elettrico circolatore circuito frigorifero W 75 75 75
Dati generali
Livello di potenza sonora Riscaldamento dB(A) 58 60 64 Grado di protezione elettrica del modulo idronico IP X4D X4D X4D Alimentazione elettrica V - Hz 230-50 230-50 230-50 Range tensione ammissibile V 198-264 198-264 198-264 Corrente massima assorbita in normale funzionamento A 16 16 22 Fusibile necessario A 20 20 32 Carica fluido refrigerante (R32) g 1200 1200 1400 Peso motocondensante (netto) kg 49,5 (46,5) 49,5 (46,5) 81,5 (73,0)
I DATI RIPORTATI SI RIFERISCONO ALLE SEGUENTI CONDIZIONI (in conformità con EN 14511) AMBIENTE FASE RISCALDAMENTO (°C) FASE RAFFRESCAMENTO (°C)
Temp. ACQUA (M/R) Temp. ACQUA (M/R) Temp. ACQUA (M/R)
(1)
- ARIA (bs/bu) 35/30 - 7/6 18/23 - 35 (bs)
(2)
- ARIA (bs/bu) 45/40 - 7/6 7/12 - 35 (bs)
(3)
- ARIA (bs/bu) 55/47 - 7/6
:
29
Page 30
MAGIS COMBO V2
22 DATI TECNICI MAGIS COMBO V2 GENERATORE TERMICO
Classe energetica in riscaldamento con 55°C/35°C - A++/A+++ Portata termica nominale massima sanitario kW (kcal/h) 28,1 (24.204) Portata termica nominale massima riscaldamento kW (kcal/h) 24,9 (21.452) Potenza utile nominale massima sanitario kW (kcal/h) 27,3 (23.478) Potenza utile nominale massima riscaldamento kW (kcal/h) 24,0 (20.640) Portata termica nominale minima kW (kcal/h) 5,1 (4.382) Potenza utile nominale minima kW (kcal/h) 4,9 (4.221) Rendimento al 100% Pn (80/60°C) % 96,2 Rendimento al 30% del carico (ritorno a 30°C) % 106,1 Rendimento stagionale di riscaldamento ambiente (ηs) % 91
Circuito riscaldamento
Temperatura regolabile riscaldamento (min. / max) °C 20 ÷ 80 Temperatura max d’esercizio impianto °C 83 Pressione max d’esercizio impianto bar 3 Capacità vaso d’espansione impianto nominale / (reale) litri 10,0 / (8,3) Pressione precarica vaso espansione impianto bar 1,0 Prevalenza disponibile con portata 1000 l/h kPa (m c.a.) 26,91 (2,7)
Circuito sanitario
Classe energetica in sanitario - A Potenza termica utile produzione acqua calda kW (kcal/h) 27,3 (23.478) Temperatura regolabile sanitario °C 10 ÷ 65 Pressione max circuito sanitario bar 10 Pressione minima dinamica circuito sanitario bar 0,3 (versione istantanea) Prelievo min acqua calda sanitaria litri/min 1,5 (versione istantanea) Prelievo in servizio continuo (∆t 30°C) litri/min 13,1 (versione istantanea)
Alimentazione gas
Portata gas al bruciatore METANO (G20) MIN - MAX m3/h 0,54 ÷ 2,64 (2,98 Sanitario) Portata gas al bruciatore GPL (G30) MIN - MAX kg/h 0,40 ÷ 1,97 (2,22 Sanitario) Portata gas al bruciatore GPL (G31) MIN - MAX kg/h 0,40 ÷ 1,94 (2,19 Sanitario) Alimentazione elettrica V/Hz 230/50 Assorbimento nominale A 1,2 Potenza elettrica installata W 160 Potenza assorbita dal ventilatore W 24 Potenza assorbita dal circolatore unità interna W 60 Potenza assorbita dall' unità interna in stand-by W 10 Grado di isolamento elettrico IP X4D Contenuto d’acqua del generatore litri 2,8 Peso generatore vuoto kg 55,8 Rendimento utile al 100 % della potenza >93+2·log Pn (D. Lgs. 192/05 e successive modicazioni) (Pn = 24,0 kW)
30
Page 31
MAGIS COMBO V2
23 CARATTERISTICHE DI COMBUSTIONE MAGIS COMBO V2 GENERATORE TERMICO
Metano (G20) GPL (G30) GPL (G31)
Rendimento di combustione 100% Pn (80/60°C) % 97,4 Rendimento di combustione P min (80/60°C) % 97,8 Rendimento utile 100% Pn (80/60°C) % 96,2 Rendimento utile P min (80/60°C) % 94,2 Rendimento utile 30% Pn (ritorno a 30°C) % 106,1 Perdite al camino con bruciatore on (100% Pn) (80/60°C) % 2,8 Perdite al camino con bruciatore on (P min) (80/60°C) % 2,2 Perdite al camino con bruciatore o % (W) 0,01 (4) Perdite al mantello con bruciatore on (100% Pn) (80/60°C) % 0,2 Perdite al mantello con bruciatore on (P min) (80/60°C) % 3,6 Perdite al mantello con bruciatore o % (W) 0,45 (126)
Temperatura fumi Portata Termica Massima °C 70 76 70 Temperatura fumi Portata Termica Minima °C 57 67 62 Portata fumi alla Portata Termica Massima Riscaldamento kg/h 38 35 40 Portata fumi alla Portata Termica Massima Sanitario kg/h 44 40 45 Portata fumi alla Portata Termica Minima kg/h 9 8 9 CO2 alla Portata Termica Massima Riscaldamento % 9,70 12,30 10,70 CO2 alla Portata Termica Massima Sanitario % 9,60 12,30 10,60 CO2 alla Portata Termica Minima % 8,60 11,20 10,00 CO alla Portata Termica Massima mg/kWh 267 721 234 CO alla Portata Termica Minima mg/kWh 7 10 6 NOx alla Portata Termica Massima mg/kWh 52 137 40 NOx alla Portata Termica Minima mg/kWh 17 38 21 CO ponderato mg/kWh 20 NOx ponderato mg/kWh 29 Classe di NOx - 6 Prevalenza disponibile aspirazione/scarico (Min. - Max.) Pa 2-172
NOTA: Il generatore termico a condensazione può funzionare anche ad aria propanata.
Le portate gas sono riferite al PCI alla temperatura di 15°C ed alla pressione di 1013 mbar. I valori di temperatura fumi sono riferiti alla temperatura aria in entrata di 15°C e temperatura di mandata/ritorno = 80/60°C.
31
Page 32
MAGIS COMBO 4 V2
24 "POTENZE" ED "ASSORBIMENTO" IN RISCALDAMENTO MAGIS COMBO 4 V2  MAGIS COMBO 4 PLUS V2
MAGIS COMBO 4 V2 Temperatura di mandata acqua °C
25 30 35
Temperatura aria °C
b.s. (b.u.)
-20 (-21) 3,76 1,21 3,65 1,30 3,48 1,46
-15 (-16) 4,28 1,28 4,16 1,37 3,96 1,54
-10 (-11) 4,87 1,32 4,73 1,41 4,51 1,59
-7 (-8) 4,97 1,29 4,83 1,38 4,60 1,55
-2 (-3) 4,75 1,10 4,62 1,18 4,40 1,33
2 (1) 4,54 0,91 4,41 0,98 4,20 1,10
7 (6) 4,75 0,70 4,62 0,75 4,40 0,85
10 (9) 5,19 0,71 5,05 0,76 4,81 0,85
15 (14) 5,92 0,72 5,76 0,77 5,48 0,87
20 (19) 6,65 0,73 6,47 0,78 6,16 0,88
Resa max
(kW)
Assorbita max
(kW)
Resa max
(kW)
Assorbita max
(kW)
Resa max
(kW)
Assorbita max
(kW)
MAGIS COMBO 4 V2 Temperatura di mandata acqua °C
40 45 50
Temperatura aria °C
b.s. (b.u.)
-20 (-21) 3,34 1,56 3,21 1,72
-15 (-16) 3,85 1,64 3,74 1,74 3,62 1,82
-10 (-11) 4,37 1,70 4,24 1,81 4,11 1,90
-7 (-8) 4,50 1,75 4,40 1,95 4,23 2,03
-2 (-3) 4,23 1,46 4,07 1,59 3,87 1,67
2 (1) 3,97 1,16 3,73 1,23 3,55 1,38
7 (6) 4,30 0,97 4,20 1,09 4,05 1,21
10 (9) 4,71 0,97 4,61 1,10 4,38 1,23
15 (14) 5,39 0,97 5,30 1,11 5,03 1,25
20 (19) 6,07 0,99 5,98 1,12 5,68 1,26
MAGIS COMBO 4 V2 Temperatura di mandata acqua °C
Resa max
(kW)
Assorbita max
(kW)
Resa max
(kW)
Assorbita max
(kW)
Resa max
(kW)
55 60 65
Temperatura aria °C
b.s. (b.u.)
-20 (-21)
-15 (-16)
-10 (-11) 3,81 2,08
-7 (-8) 4,05 2,10
-2 (-3) 3,66 1,75 3,47 1,92
2 (1) 3,36 1,53 3,18 1,70
7 (6) 3,90 1,32 3,76 1,38 3,62 1,44
10 (9) 4,15 1,37 3,94 1,41 3,74 1,46
15 (14) 4,77 1,38 4,53 1,43 4,29 1,47
20 (19) 5,39 1,40 5,12 1,44 4,85 1,48
Resa max
(kW)
Assorbita max
(kW)
Resa max
(kW)
Assorbita max
(kW)
Resa max
(kW)
Assorbita max
(kW)
Assorbita max
(kW)
- Fattore di correzione dichiarato CC = 0,9
- TOL = -25 °C
32
Page 33
MAGIS COMBO 4 V2
24.1 "POTENZE" ED "ASSORBIMENTO" IN RAFFRESCAMENTO MAGIS COMBO 4 V2  MAGIS COMBO 4 PLUS V2
MAGIS COMBO 4 V2 Temperatura di mandata acqua °C
7 10 13
Temperatura aria °C
b.s.
10 3,99 0,83 4,37 0,82 4,76 0,82
20 3,83 0,94 4,21 0,93 4,58 0,93
30 3,68 1,05 4,04 1,04 4,39 1,04
35 3,60 1,11 3,95 1,11 4,30 1,10
46 3,43 1,23 3,76 1,22 4,10 1,22
MAGIS COMBO 4 V2 Temperatura di mandata acqua °C
Temperatura aria °C
b.s.
10 5,15 0,82 5,54 0,81 6,09 0,83
20 4,95
30 4,75 1,03 5,11 1,03 5,62 1,05
35 4,65 1,10 5,00 1,09 5,50 1,11
46 4,43 1,21 4,77 1,20 5,24 1,23
Resa max
(kW)
Resa max
(kW)
Assorbita max
(kW)
Resa max
(kW)
Assorbita max
(kW)
Resa max
15 18 25
Assorbita max
(kW)
0,93
Resa max
(kW)
5,33 0,92
Assorbita max
Resa max
(kW)
(kW)
(kW)
5,86
Assorbita max
(kW)
Assorbita max
(kW)
0,94
33
Page 34
MAGIS COMBO 6 V2
25 "POTENZE" ED "ASSORBIMENTO" IN RISCALDAMENTO MAGIS COMBO 6 V2  MAGIS COMBO 6 PLUS V2
MAGIS COMBO 6 V2 Temperatura di mandata acqua °C
25 30 35
Temperatura aria °C
b.s. (b.u.)
-20 (-21) 4,69 1,63 4,56 1,75 4,35 1,97
-15 (-16) 5,35 1,73 5,20 1,85 4,95 2,08
-10 (-11) 5,77 1,78 5,61 1,91 5,34 2,15
-7 (-8) 5,94 1,66 5,78 1,78 5,50 2,00
-2 (-3) 5,78 1,44 5,62 1,55 5,35 1,74
2 (1) 5,62 1,23 5,46 1,32 5,20 1,48
7 (6) 6,48 1,01 6,30 1,09 6,00 1,22
10 (9) 7,08 1,02 6,88 1,10 6,55 1,23
15 (14) 8,08 1,04 7,85 1,11 7,48 1,25
20 (19) 9,07 1,05 8,82 1,13 8,40 1,27
Resa max
(kW)
Assorbita max
(kW)
Resa max
(kW)
Assorbita max
(kW)
Resa max
(kW)
Assorbita max
(kW)
MAGIS COMBO 6 V2 Temperatura di mandata acqua °C
40 45 50
Temperatura aria °C
b.s. (b.u.)
-20 (-21) 4,18 2,10 4,01 2,32
-15 (-16) 4,81 2,21 4,67 2,34 4,53 2,46
-10 (-11) 5,18 2,29 5,02 2,43 4,87 2,55
-7 (-8) 5,38 2,26 5,27 2,51 5,05 2,68
-2 (-3) 5,15 1,91 4,94 2,08 4,70 2,34
2 (1) 4,91 1,57 4,62 1,65 4,39 1,86
7 (6) 5,70 1,37 5,40 1,51 5,10 1,66
10 (9) 6,30 1,38 6,04 1,53 5,74 1,73
15 (14) 7,29 1,39 7,10 1,57 6,74 1,77
20 (19) 8,28 1,42 8,16 1,61 7,75 1,81
MAGIS COMBO 6 V2 Temperatura di mandata acqua °C
Resa max
(kW)
Assorbita max
(kW)
Resa max
(kW)
Assorbita max
(kW)
Resa max
(kW)
55 60 65
Temperatura aria °C
b.s. (b.u.)
-20 (-21)
-15 (-16)
-10 (-11) 4,52 2,80
-7 (-8) 4,84 2,84
-2 (-3) 4,45 2,60 4,22 2,89
2 (1) 4,16 2,06 3,94 2,29
7 (6) 4,80 1,81 4,53 1,88 4,27 1,95
10 (9) 5,43 1,92 5,16 1,98 4,89 2,04
15 (14) 6,39 1,97 6,07 2,03 5,75 2,09
20 (19) 7,34 2,01 6,98 2,08 6,61 2,14
Resa max
(kW)
Assorbita max
(kW)
Resa max
(kW)
Assorbita max
(kW)
Resa max
(kW)
Assorbita max
(kW)
Assorbita max
(kW)
- Fattore di correzione dichiarato CC = 0,9
- TOL = -25 °C
34
Page 35
MAGIS COMBO 6 V2
25.1 "POTENZE" ED "ASSORBIMENTO" IN RAFFRESCAMENTO MAGIS COMBO 6 V2  MAGIS COMBO 6 PLUS V2
MAGIS COMBO 6 V2 Temperatura di mandata acqua °C
7 10 13
Temperatura aria °C
b.s.
10 5,20 1,07 5,70 1,08 6,20 1,08
20 5,01 1,22 5,48 1,22 5,96 1,23
30 4,80 1,36 5,26 1,37 5,72 1,37
35 4,70 1,44 5,15 1,45 5,60 1,46
46 4,48 1,59 4,91 1,60 5,34 1,61
MAGIS COMBO 6 V2 Temperatura di mandata acqua °C
Temperatura aria °C
b.s.
10 6,70 1,09 7,20 1,10 7,92 1,12
20 6,44
30 6,18 1,38 6,64 1,39 7,31 1,42
35 6,05 1,46 6,50 1,47 7,15 1,50
46 5,77 1,62 6,19 1,62 6,81 1,66
Resa max
(kW)
Resa max
(kW)
Assorbita max
(kW)
Resa max
(kW)
Assorbita max
(kW)
Resa max
15 18 25
Assorbita max
(kW)
1,24 6,92
Resa max
(kW)
Assorbita max
(kW)
1,24
Resa max
Assorbita max
(kW)
(kW)
7,61 1,27
(kW)
Assorbita max
(kW)
35
Page 36
MAGIS COMBO 9 V2
26 "POTENZE" ED "ASSORBIMENTO" IN RISCALDAMENTO MAGIS COMBO 9 V2  MAGIS COMBO 9 PLUS V2
MAGIS COMBO 9 V2 Temperatura di mandata acqua °C
25 30 35
Temperatura aria °C
b.s. (b.u.)
-20 (-21) 6,90 2,28 6,71 2,44 6,39 2,74
-15 (-16) 7,86 2,41 7,64 2,58 7,28 2,90
-10 (-11) 8,47 2,52 8,23 2,70 7,84 3,04
-7 (-8) 8,53 2,41 8,30 2,58 7,90 2,90
-2 (-3) 8,42 2,14 8,19 2,30 7,80 2,58
2 (1) 8,32 1,88 8,09 2,01 7,70 2,26
7 (6) 9,72 1,55 9,45 1,66 9,00 1,87
10 (9) 10,62 1,57 10,32 1,68 9,83 1,89
15 (14) 12,11 1,59 11,78 1,70 11,22 1,91
20 (19) 13,61 1,61 13,23 1,73 12,60 1,94
Resa max
(kW)
Assorbita max
(kW)
Resa max
(kW)
Assorbita max
(kW)
Resa max
(kW)
Assorbita max
(kW)
MAGIS COMBO 9 V2 Temperatura di mandata acqua °C
40 45 50
Temperatura aria °C
b.s. (b.u.)
-20 (-21) 6,14 2,93 5,90 3,23
-15 (-16) 7,07 3,08 6,87 3,26 6,66 3,43
-10 (-11) 7,60 3,21 7,37 3,39 7,15 3,56
-7 (-8) 7,73 3,27 7,56 3,65 7,26 3,88
-2 (-3) 7,50 2,83 7,20 3,08 6,84 3,47
2 (1) 7,27 2,39 6,84 2,52 6,50 2,84
7 (6) 8,80 2,10 8,60 2,33 8,30 2,53
10 (9) 9,64 2,12 9,44 2,36 8,97 2,66
15 (14) 11,03 2,13 10,84 2,42 10,30 2,72
20 (19) 12,42 2,18 12,24 2,47 11,63 2,78
MAGIS COMBO 9 V2 Temperatura di mandata acqua °C
Resa max
(kW)
Assorbita max
(kW)
Resa max
(kW)
Assorbita max
(kW)
Resa max
(kW)
55 60 65
Temperatura aria °C
b.s. (b.u.)
-20 (-21)
-15 (-16)
-10 (-11) 6,63 3,90
-7 (-8) 6,96 4,12
-2 (-3) 6,48 3,85 6,14 4,28
2 (1) 6,16 3,15 5,84 3,50
7 (6) 8,00 2,73 7,72 2,96 7,44 3,20
10 (9) 8,50 2,95 8,07 3,05 7,65 3,14
15 (14) 9,76 3,02 9,27 3,11 8,78 3,21
20 (19) 11,02 3,09 10,47 3,18 9,91 3,28
Resa max
(kW)
Assorbita max
(kW)
Resa max
(kW)
Assorbita max
(kW)
Resa max
(kW)
Assorbita max
(kW)
Assorbita max
(kW)
- Fattore di correzione dichiarato CC = 0,9
- TOL = -25 °C
36
Page 37
MAGIS COMBO 9 V2
26.1 "POTENZE" ED "ASSORBIMENTO" IN RAFFRESCAMENTO MAGIS COMBO 9 V2  MAGIS COMBO 9 PLUS V2
MAGIS COMBO 9 V2 Temperatura di mandata acqua °C
7 10 13
Temperatura aria °C
b.s.
10 7,20 1,45 7,80 1,48 8,41 1,51
20 6,92 1,65 7,51 1,68 8,09 1,72
30 6,64 1,84 7,21 1,88 7,77 1,92
35 6,50 1,95 7,05 1,99 7,60 2,03
46 6,19 2,15 6,72 2,20 7,24 2,24
MAGIS COMBO 9 V2 Temperatura di mandata acqua °C
Temperatura aria °C
b.s.
10 9,02 1,54 9,63 1,57 10,59 1,60
20 8,68
30 8,33 1,96 8,89 1,99 9,78 2,03
35 8,15 2,07 8,70 2,11 9,57 2,15
46 7,77 2,29 8,29 2,33 9,12 2,38
Resa max
(kW)
Resa max
(kW)
Assorbita max
(kW)
Resa max
(kW)
Assorbita max
(kW)
Resa max
15 18 25
Assorbita max
(kW)
1,75
Resa max
(kW)
9,27 1,78
Assorbita max
Resa max
(kW)
(kW)
(kW)
10,19
Assorbita max
(kW)
Assorbita max
(kW)
1,82
37
Page 38
MAGIS COMBO V2
APPENDICE A): LOGICA DI FUNZIONAMENTO E REGOLAZIONE
27 PRINCIPI DI FUNZIONAMENTO MAGIS COMBO V2
La logica di controllo di un sistema MAGIS COMBO V2, stabilisce varie situazioni di funzionamento di seguito descritte:
MODALITA' RISCALDAMENTO
Nel funzionamento in riscaldamento invernale la logica di com­mutazione tra generatore a condensazione e circuito in Pompa di Calore può essere selezionata tra 2 opzioni:
• Con temperatura esterna di commutazione variabile in fun­zione della temperatura di mandata (modo “AUTO”);
• Con temperatura esterna di commutazione fissa (modo “MANUALE”).
Nello schema sotto è rappresentato il funzionamento con riscal­damento invernale tramite Pompa di Calore (1). In queste condizioni, il generatore a condensazione (2) potrebbe attivarsi in contemporanea per riscaldare l’ACS.
38
Page 39
MAGIS COMBO V2
Se la Pompa di Calore (1) non è in grado di portare in tempe­ratura l’impianto entro un certo tempo, il generatore a conden­sazione (2) si attiva (vedi schema sotto) e viene disattivata la Pompa di Calore.
39
Page 40
MODALITA' RAFFRESCAMENTO
Durante la stagione estiva sarà la sola Pompa di Calore (1) ad operare sul circuito impianto. Avviene mediante l’attivazione del circuito frigorifero, secondo lo schema ragurato sotto.
MAGIS COMBO V2
40
Page 41
MAGIS COMBO V2
MODALITA' SANITARIO
Nella MAGIS COMBO V2 istantanea è il generatore a conden­sazione (2) a provvedere al riscaldamento dell’ACS (ovviamente per un discorso di potenza scambiata). Alla MAGIS COMBO V2 istantanea si può abbinare una unità bollitore separata, mediante un collegamento in serie: in que­sto modo si può sfruttare anche il Solare Termico come Fonte Energetica Rinnovabile (FER), ad integrazione della produzione di ACS. Oppure è possibile utilizzare uno scaldabagno a pompa di calore (es. RAPAX), ad integrazione della produzione di ACS, sempre per lo sfruttamento di FER.
41
Page 42
MODALITA' SANITARIO + MODALITA' RAFFRESCA­MENTO
Considerando che nella versione istantanea è il generatore a condensazione (2) a garantire la produzione di ACS, in estate la Pompa di Calore (1) può attivarsi in contemporanea per assicurare il rarescamento degli ambienti.
MAGIS COMBO V2
42
Page 43
MAGIS COMBO PLUS V2
28 PRINCIPI DI FUNZIONAMENTO MAGIS COMBO PLUS V2
La logica di controllo di un sistema MAGIS COMBO PLUS V2 stabilisce varie situazioni di funzionamento di seguito descritte:
MODALITA' RISCALDAMENTO
Nel funzionamento in riscaldamento invernale la logica di com­mutazione tra generatore a condensazione e circuito in Pompa di Calore può essere selezionata tra 2 opzioni:
• Con temperatura esterna di commutazione variabile in fun­zione della temperatura di mandata (modo “AUTO”);
• Con temperatura esterna di commutazione fissa (modo “MANUALE”).
Nello schema sotto è rappresentato il funzionamento con riscal­damento invernale tramite Pompa di Calore (1).
43
Page 44
Se la Pompa di Calore (1) non è in grado di portare in tempe­ratura l’impianto entro un certo tempo, il generatore a conden­sazione (2) si attiva (vedi schema sotto) e viene disattivata la Pompa di Calore.
MAGIS COMBO PLUS V2
44
Page 45
MAGIS COMBO PLUS V2
MODALITA' RAFFRESCAMENTO
Durante la stagione estiva sarà la sola Pompa di Calore (1) ad operare sul circuito impianto. Avviene mediante l’attivazione del circuito frigorifero, secondo lo schema ragurato sotto.
45
Page 46
MODALITA' SANITARIO
MAGIS COMBO PLUS V2
Nel funzionamento in sanitario, il generatore a condensazione e Pompa di Calore lavorano su un unico circuito di mandata/ ritorno boiler. A livello di logica di funzionamento, è possibile scegliere tra 2 opzioni sul parametro I 08 dal MENU' INTEGRAZIONE: I 08 = Contemporaneità Sanitario = OFF; I 08 = Contemporaneità Sanitario = ON.
Impostando OFF, in caso di contemporaneità di richiesta sanitario ed impianto, ha precedenza il sanitario; funziona un solo generatore (in base alla temperatura esterna e al tempo di integrazione) - nell’esempio sotto si mostra il funzionamento con la Pompa di Calore (1). Questa impostazione è idonea ad esempio per impianti di cli­matizzazione ad alta inerzia (esempio pannelli radianti); inoltre favorisce le prestazioni energetiche della macchina, sfruttando adeguatamente la Pompa di Calore (1) per il sanitario.
La Pompa di Calore (1), si attiva e si porta a lavorare ad una temperatura di mandata di +10 °C rispetto al set sanitario impostato (es. set sanitario 45 °C, la Pompa di Calore si porta alla mandata di 55 °C), chiaramente se la Pompa di Calore (1) non è in grado di portare in temperatura l'acqua calda sanitaria entro un certo tempo, oppure se viene impostato un set sanitario maggiore di 55 °C , si attiva il generatore a condensazione (2) (vedi gura successiva). Vale anche per il funzionamento in fase sanitario la logica di attivazione dei generatori (modo AUTO) in base alle tempe­rature esterne.
46
Page 47
MAGIS COMBO PLUS V2
Impostando invece il parametro I 08 dal MENU' INTEGRA­ZIONE: I 08 = Contemporaneità Sanitario = ON, in caso di contem­poraneità di richiesta sanitario ed impianto vengono eseguite entrambe le richieste insieme (si avranno a quel punto entrambi i generatori attivi). In questo caso si privilegia il funzionamento del generatore a condensazione (2) per il sanitario, qualora vi sia contemporaneità di richiesta (l’acqua gira secondo lo schema sotto). Questa modalità può risultare utile ad esempio con impianti di climatizzazione a bassa inerzia (esempio ventilconvettori).
47
Page 48
MODALITA' SANITARIO + MODALITA' RAFFRESCA­MENTO
Esempio di funzionamento impostando il parametro I 08 dal MENU' INTEGRAZIONE: I 08 = Contemporaneità Sanitario = ON, in estate in modalità rarescamento avremo che: Il generatore a condensazione (2) garantisce la produzione di ACS; La Pompa di Calore (1) provvede al rarescamento degli am­bienti.
MAGIS COMBO PLUS V2
48
Page 49
MAGIS COMBO V2
29 PRINCIPI DI FUNZIONAMENTO: LOGICA DI ATTIVAZIONE
FUNZIONAMENTO IN FASE RISCALDAMENTO AM BIENTI:
A seguito di una richiesta in fase riscaldamento ambienti, l’elet­tronica decide, in funzione della temperatura esterna, se attivare la pompa di calore, oppure (in presenza di temperature esterne “rigide”) il generatore a condensazione.
Set Risc
Max
65
55 °C
Min
Funzionamento
esclusivo del
generatore termico
Funzionamento
pompa di calore
Se dopo il tempo di
attivazione non si
raggiunge la temperatura
impostata parte
il generatore termico
NOTA: In funzione della temperatura esterna, se MAGIS COMBO V2 richiede una temperatura di mandata maggiore di 65 °C, viene attivato direttamente il generatore a condensazione. * Successivamente riparte la pompa di calore creando cosi un meccanismo di alternanza tra i due generatori.
Funzionamento pompa di calore
Se dopo il tempo di
attivazione moltiplicato
per 2 non si raggiunge
la temperatura impostata
*
generatore termico
Te2 25Te1-15
parte il
*
Temp
esterna
I valori Te1 e Te2 sono determinati dalla logica della scheda elettronica (Impostando la modalità manuale "I 05" = "MA", il valore "Te1" coincide con "I 10" e il valore "Te2" corrisponde a "I 10" + 5 °C)
49
Page 50
MAGIS COMBO V2
Temperature esterne che determinano la logica di attivazione dei generatori (modo AUTO).
Set point mandata
16
14
12
10
8
6
Temperatura esterna
4
2
riscaldamento
Test 1 Test 2
pompa di calore
Set < 35 °C 0 °C 5 °C
35 < Set < 55 °C
da 0 a 10 °C
linearmente
da 5 a 15 °C
linearmente
Test 2
Test 1
0
25 26
27 28
36
30
29
3432 3331
35
3837
41
40
39
42
Set point mandata riscaldamento pompa di calore
Sul menù di MAGIS COMBO V2 sono presenti - tra gli altri - il MENU' INTEGRAZIONE con i seguenti parametri:
MENÙ INTEGRAZIONE
Id Parametro Range Default
Abilitazione inte-
I 02
grazione impianto Tempo max. attesa
I 04
I 05
riscaldamento
Modo attivazione
integrazione
OFF - AL AL
1 ÷ 255 minuti
(step di 1 minuto)
AU - MA AU
30
I 07 Banda attivazione 0 ÷ 10 °C 4
Contemporaneità
I 08
sanitario
OFF - ON ON
Temperatura atti-
I 10
vazione manuale
-25 ÷ +35 °C 2
impianto
47
46
43
4544
48
49
51
53 54 55
52
50
58 595756
60
63
62
61
PAR. I 05 - Modo attivazione integrazione - (impostabile AU
- MA, valore di default AU). Stabilisce quando attivare il gene­ratore a condensazione, in modalità manuale “MA” è attivato ad una temperatura esterna ssa ed equivale al valore impostato con il parametro "I 06", in modalità automatico “AU” il generatore a condensazione viene attivato in base alle condizioni di lavoro.
PAR. I 07 - Banda attivazione (impostabile da 0 °C ÷ 10 °C, valore di default +4 °C). E' un'isteresi che viene utilizzata per stabilire il raggiungimento del set-point riscaldamento evitando l'attivazione del generatore a condensazione.
PAR. I 08 - Contemporaneità sanitario (impostabile ON ­OFF, valore di default ON). Abilita il funzionamento contemporaneo in modalità sanitario e climatizzazione ambiente. Per MAGIS COMBO V2 istantanea la contemporaneità è sem­pre garantita indipendentemente da quanto impostato.
64 65
PAR. I 02 - Abilitazione integrazione impianto - (impostabile AL - OFF, valore di default AL). Tramite questa funzione è pos­sibile abilitare il funzionamento del generatore a condensazione (AL) per l’integrazione del riscaldamento dell’impianto termico. N.B.: Con modalità OFF andrà sempre e solo la Pompa di Calo­re, anche in caso di blocco della Pompa di Calore, il generatore a condensazione NON si attiverà mai per l'integrazione impianto.
PAR. I 04 - Tempo max. attesa riscaldamento - (impostabile da 1 ÷ 255 minuti, valore di default 30 minuti). Stabilisce il tempo di riferimento delle tempistiche di attivazione o disattivazione dell'integrazione riscaldamento.
50
PAR. I 10 - Temperatura attivazione manuale impianto - (im­postabile da -25 °C ÷ +35 °C, valore di default +2 °C). Stabilisce la temperatura esterna al di sotto della quale viene abilitata l’attivazione del generatore a condensazione in riscal­damento.
È possibile utilizzare MAGIS COMBO V2 anche come solo generatore termico (se AUDAX PRO V2 ad esempio viene in­stallata in un secondo tempo) impostando il parametro "A11" su OFF. A questo punto la logica di gestione diviene del tutto analoga a quella di un “normale” generatore a condensazione.
Page 51
MAGIS COMBO V2
30 OPTIONAL PER ABBINAMENTO DIRETTO A MAGIS COMBO V2 / COMBO PLUS V2
OPTIONAL DI TERMOREGOLAZIONE Codice
Pannello remoto di zona - (classe del dispositivo V* o VI) 3.030863 Kit sensore temperatura e umidità ModBus - (classe del dispositivo V o VI*) - per eettuare richieste in tempe-
ratura occorre abbinare un cronotermostato cod. 3.021622 o 3.021624
CRONO 7 CRONO 7 WIRELESS (senza li) - (classe del dispositivo IV* o VII) 3.021624
(Cronotermostato digitale settimanale)
- (classe del dispositivo IV* o VII) 3.021622
3.030992
Sonda esterna - ( Kit umidostato - (agisce sul Deumidicatore in funzione dell'umidità rilevata in ambiente e quella impostata
sul dispositivo)
Kit scheda di interfaccia DOMINUS (per remotazione dei comandi tramite App) 3.026273
ALTRI OPTIONAL Codice
Kit 2 zone (1 zona diretta e 1 zona miscelata) pensile oppure da incasso per impianti misti 3.026301 Kit valvola tre vie deviatrice utilizzata come deviatrice impianto caldo/freddo 3.020632 Kit antigelo no a -15 °C per protezione del generatore termico 3.017324 Kit scheda a 2 relè per gestione deumidicatori 3.026302 Kit deumidicatore - solo per installazione ad incasso 3.021529 Kit telaio deumidicatore 3.022146 Kit griglia deumidicatore 3.022147 Kit dosatore di polifosfati (solo per interni) 3.017323
Kit sonda NTC a contatto per boiler (utilizzabile anche per la lettura della temperatura
di un'eventuale Puer)
Kit interfaccia relè congurabile per gestione 3a zona miscelata, ed altre funzioni 3.015350 Kit sonda temperatura di mandata (da utilizzare come controllo zona miscelata) 3.030913 Kit termostato di sicurezza a bracciale 3.019229 Kit allacciamento per circuito R32 per consentire un agevole allacciamento del circuito refrigerante anche
in caso di tubazioni che arrivano posteriormente
Kit accumulo inerziale verticale da 50 litri
classe del dispositivo II* o VI o VII) 3.015266
3.023302
3.019375
3.030883
3.027539
Kit accumulo inerziale ad incasso da 50 litri 3.027709 Kit accumulo inerziale da 75 litri (installabile pensile in verticale oppure a basamento) 3.027288 Kit staa ssaggio a muro accumulo inerziale (per installazione pensile) 3.027290 Kit stae installazione a parete per motocondensante esterna per tutte le taglie 3.022154 Kit cavo scaldante antigelo condensa (per unità esterna 4 - 6 V2) 3.027385 Kit sonda ingresso solare (solo per MAGIS COMBO V2 istantanea) 3.021452 Kit copertura B23 per rendere il generatore termico a camera aperta e aspirare aria nel locale di installazione 3.027082 Kit neutralizzatore di condensa 3.019857 Kit pompa scarico condensa compatto 3.026374 Kit aria propanata 3.027664
Gamma HYDRO V2 Split idronico murale, Gamma HYDRO FS ventilconvettore idronico oor standing, Gamma HYDRO IN ventilconvettore idronico ad incasso
*Classe del dispositivo (RIF. Comunicazione della Commissione Europea 2014/C 207/02 ) con settaggi di fabbrica.
Codici vari
51
Page 52
MAGIS COMBO V2
31 CARATTERISTICHE TECNICHE PRINCIPALI DEGLI ACCUMULI INERZIALI
La presenza di un contenuto minimo di acqua è importante soprattutto per favorire un corretto svolgimento dei cicli di sbrinamento della pompa di calore (defrost).
In tal senso, i quantitativi minimi di acqua da garantire sono 30 litri, per qualsiasi tipo di impianto.
Inoltre è bene vericare che per la linea deumidicatori vi siano almeno 3 l/kW di potenza della macchina (riferimento circuito idraulico collegamento deumidicatore). Ovviamente la presenza del volano fornisce vantaggi anche nel normale funzionamento di MAGIS COMBO V2, in presenza di impianti suddivisi in zone (quindi con contenuto variabile di acqua in circolazione). Un migliore funzionamento con il volano termico si ha - ad esempio - in presenza di ventilconvettori usati in rarescamento (condizione nella quale si hanno temperature di mandata molto basse e variazioni signicative del carico termico al variare del numero di ventilconvettori attivi).
CARATTERISTICHE PRINCIPALI:
• Accumulo cilindrico totalmente in acciaio Inox Ø 415 con capacità 75 litri;
Gli accumuli inerziali sono coibentati con isolante spessore 50
mm, completi di rivestimento PVC a vista;
• Per comodità di collegamento, l'accumulo inerziale dispone di 4 attacchi M da G 1" e due tappi per i raccordi inutilizzati;
• Rubinetto di scarico da G 1/2" posto nella parte inferiore;
• Raccordo da G 1/2"comprensivo di tappo sulla parte superiore dell'accumulo inerziale per eventuale sato aria;
• È presente un pozzetto porta sonda;
• È disponibile un kit (optional) composto da una staa com­prensiva di 4 tasselli per poterlo ssare in sospensione a parete;
• Eventuali rubinetti di intercettazione sugli altri attacchi devono essere previsti a parte;
• Grazie ai 4 attacchi presenti, è possibile utilizzare l'accumulo anche come separatore idraulico, oltre che come mero volano termico.
31.1 ACCUMULO INERZIALE DA 75 LITRI Cod. 3.027288
52
DATI TECNICI:
Temperatura Max. di esercizio = 90 °C Pressione Max. di esercizio = 3 bar Capacità utile = 77 litri Peso a pieno = 95 kg Conducibilità termica isolante +20 °C = 0,038 W/(m•K) N°4 attacchi laterali da G 1"
Page 53
MAGIS COMBO V2
32 DEUMIDIFICATORE
Concepito per essere abbinato ad impianti di rarescamento a pannelli radianti, il deumidicatore permette di mantenere entro i valori di comfort la percentuale di umidità relativa in ambiente, evitando l’insorgenza di possibili formazioni di con­dense sulle pareti. Il deumidicatore, progettato per essere installato verticale a pare­te (ad incasso), dispone di batterie di pre e post rareddamento. Questi componenti consentono un ottimale controllo della temperatura dell’aria e dell'umidità. Tuttavia, può funzionare anche senza l’ausilio delle batterie ad acqua di pre e post rareddamento, permettendo così di deu­midicare quando l’impianto di rarescamento è spento, tipico delle mezze stagioni. Conforme alle direttive europee, è provvisto di dichiarazione di conformità CE. La deumidicazione può avvenire:
- ad aria neutra: senza variazione della temperatura dell’aria, deumidica gli ambienti interni;
- ad aria rareddata: contribuisce al rarescamento dei locali, oltre a ridurre l’umidità relativa interna. Questo funzionamento può essere ottenuto solo con il Gestore di sistema e relative espansioni, per l'abbinamento del deumidi­catore direttamente a MAGIS COMBO V2 vedere paragrafo "funzioni elettronica di gestione MAGIS COMBO V2".
32.1 DIMENSIONI E ATTACCHI
1) Deumidicatore
Modello A
1 680 545 221 2 750 660 20 3 703 605 228
(mm) B (mm) C (mm)
2) Griglia 3) Telaio
164
40
3.1) fondo Telaio
140,5
36,6
• DEUMIDIFICATORE cod. 3.021529 (telaio e griglia da acquistare a parte)
Collegare gli attacchi M–R (femmina) da 1/2" del deumidicatore all’impianto di rarescamento, utilizzando il pre-trancio di g. 3.1
53
Page 54
MAGIS COMBO V2
32.2 DATI TECNICI
Refrigerante R134a Umidità asportata in condizione di aria neutra Potenza frigorifera
(1)
W 1250 Portata acqua nominale l/h 150 Perdite di carico kPa 7,8 Campo di lavoro temperatura acqua di alimentazione °C 15 ÷ 45 Campo di lavoro umidità % 40 ÷ 90 Portata aria m3/h 250 Prevalenza statica utile ventilatore (velocità massima) Pa 43 Pressione sonora
(3)
dB(A) 35 Potenza sonora dB(A) 43 Potenza assorbita
(1)
W 340 Alimentazione V/Ph/Hz 230/1~/50 Potenza massima assorbita Corrente nominale assorbita Corrente massima assorbita
(2)
W 450
(1)
A 2,5
(2)
A 2,8 Attacchi idraulici M-R 1/2"F Peso kg 38
(1)
litri/24h 20,1
I dati riportati si riferiscono alle seguenti condizioni:
1)
Temperatura ambiente 26 °C; umidità relativa 65% con temperatura acqua ingresso batteria 15 °C.
2)
Temperatura ambiente 35 °C; umidità relativa 80%.
3)
Livello di pressione sonora misurato in campo libero ad 1 m dalla macchina, secondo UNI EN ISO 3746/97
32.3 PERDITE DI CARICO DEL CIRCUITO IDRAULICO
45
40
35
30
25
20
15
Perdite di carico (kPa)
10
54
5
0
100 150 200 250 300 350 400
Portata l/h
Page 55
MAGIS COMBO V2
33 KIT 2 ZONE PER ABBINAMENTO MAGIS COMBO V2 COD. 3.026301
Il kit 2 zone per abbinamento a MAGIS COMBO V2 è com­posto dal telaio, dal collettore idraulico aperto, da elettropompe a basso consumo elettrico, valvola tre vie miscelatrice, tubi e raccordi idraulici e termometri per la lettura delle temperature. I circolatori inseriti nel kit, hanno la particolarità di essere molto elastici anche grazie alle modalità di funzionamento che possono essere pre-impostate. Tutti i componenti sono già assemblati e pronti per funzionare. Tutti i collegamenti elettrici sono da portare alla scheda elettro­nica di MAGIS COMBO V2. Questo kit è da utilizzarsi per la gestione di impianti a tempera­tura dierenziata e/o suddivisi in due distinte zone. Con l'acquisizione della temperatura esterna, l'elettronica di MAGIS COMBO V2 consente di selezionare curve di tempe­ratura di mandata indipendenti per ciascuna delle 2 zone d'im­pianto (sia per la fase del riscaldamento che per il rarescamento ambientale). L'inserimento di questi kit nell'impianto esalta il comfort e il risparmio energetico complessivo.
33.1 DIMENSIONI E ATTACCHI
A - Ritorno zona diretta (G 3/4”) B - Ritorno zona miscelata (G 1”) C - Non utilizzato D - Non utilizzato E - Mandata zona miscelata (G 1”) F - Mandata zona diretta (G 3/4”)
Altezza
(mm)
700 450 190
LEGENDA: RG - Ritorno generatore (G 3/4”) MG - Mandata generatore (G 3/4”) V - Allacciamento elettrico X - Fori per il ssaggio pensile del kit
Larghezza
(mm)
Profondità
(mm)
55
Page 56
MAGIS COMBO V2
33.2 COMPONENTI PRINCIPALI KIT 2 ZONE PER ABBINAMENTO MAGIS COMBO V2
RZ1 RZ2 MZ2 MZ1
LEGENDA: 1 - Scatola allacciamenti 2 - Morsettiera allacciamenti 3 - Valvola miscelatrice 4 - Valvola unidirezionale “Europa” ritorno circuito zona miscelata 5 - Valvola unidirezionale “Europa” ritorno circuito zona diretta 6 - Raccordo di scarico 7 - Raccordo di scarico 8 - Termometri di temperatura di mandata 9 - Circolatore zona diretta 10 - Circolatore zona miscelata 11 - Sonda mandata zona miscelata 12 - Termostato sicurezza zona miscelata
56
Page 57
MAGIS COMBO V2
33.3 SCHEMA ELETTRICO KIT 2 ZONE PER ABBINAMENTO MAGIS COMBO V2
LEGENDA:
B3-2 - Sonda mandata zona 2
E7 - Termostato sicurezza zona miscelata
M10-1 - Circolatore zona 1
M10-2 - Circolatore zona 2
M31-2 - Valvola miscelatrice zona 2
1 - Vano allacciamenti elettrici cruscotto
2 - 230 Vac - 50 Hz
3 - Kit 2 zone
4 - Allacciamenti elettrici
2
3 4 1
57
Page 58
MAGIS COMBO V2
33.4 DATI TECNICI KIT 2 ZONE PER ABBINAMENTO MAGIS COMBO V2
MAGIS COMBO V2
Kit 2 zone per
Pressione massima nominale Temperatura massima di esercizio Contenuto d’acqua del dispositivo Prevalenza disponibile zona non miscelata con portata 1000 l/h (max.) Prevalenza disponibile zona miscelata (miscelatrice aperta) con portata 1000 l/h (max.) Peso dispositivo vuoto Peso dispositivo pieno
Allacciamento elettrico Assorbimento massimo Potenza elettrica installata Valore EEI Protezione impianto elettrico Distanza massima kit - generatore lato idraulico
bar
°C
litri m c.a. m c.a.
kg kg
V/Hz
A
W
-
-
m
33.5 SETTAGGI ED IMPOSTAZIONI POMPE DI CIRCOLAZIONE
I circolatori vengono forniti di selettore di velocità. Queste impostazioni sono adeguate per la maggior parte di soluzioni impiantistiche. Per un corretto utilizzo è necessario scegliere la curva di funzio­namento più adatta all’impianto. Per regolare il circolatore, premere il pulsante presente sulla parte frontale. A rotazione, è possibile selezionare le seguenti modalità di controllo del circolatore: Velocità ssa I, II, III
- Velocità costante
Consente di regolare la velocità del circolatore in modalità ssa.
E’ possibile impostare 3 diverse velocità: I: Velocità Minima. II: Velocità intermedia. III: Velocità massima (velocità impostata di fabbrica). Diagnostica in tempo reale: in caso di malfunzionamento i led forniscono le informazioni circa lo stato di funzionamento del circolatore,
Led circolatore Descrizione
G Y Y YG
3
90
1,5 4,30 6,40 21,1 22,6
230/50
0,7
135
≤ 0,20 - Part. 3
IPX4D
15
Non utilizzare
LEGENDA:
1 - Pulsante selezione funzioni 2 - 2 Led colore verde (G) / rosso (R)
G Y Y YG
G Y Y YG
G Y Y YG
G Y Y YG
G Y Y YG
G Y Y YG
Non utilizzare
Non utilizzare
Non utilizzare
Non utilizzare
Non utilizzare
Curva costante velocità I
3 - 3 Led colore giallo (Y)
G Y Y YG
G Y Y YG
Curva costante velocità II
Curva costante velocità III
NOTA:
Il trattamento delle acque di alimentazione consente di prevenire gli inconvenienti e mantenere funzionalità ed ecienza del ge­neratore nel tempo. Il D.I. 26/06/2015 prescrive un trattamento chimico dell’acqua dell’impianto termico secondo la UNI 8065 nei casi previsti dal decreto stesso.
58
Page 59
MAGIS COMBO V2
0 200 300100 700500400 600 800 900 1000 1200 1400 1600 18001100 1300 1500 1700 20001900
Y2
33.6 GRAFICI CIRCOLATORI CON PROGRAMMA A VELOCITÀ COSTANTE
All'interno dei kit sono presenti pompe di circolazione di tipo elettronico a basso consumo, le cui caratteristiche di portata/ prevalenza sono riportate nei graci sottostanti.
UPM3 K AUTO 15-75 CM 130 H9
80
MAX
MAX
70
Circuito zona diretta.
A
60
50
40
30
Prevalenza (kPa)
20
10
0
MIN
MIN
Portata (l/h)
80
MAX
MAX
70
Circuito zona miscelata con miscelatrice aperta.
A
60
50
Tutti i circolatori contenuti nel kit sono idonei per il funziona­mento con uido vettore caldo e uido vettore freddo.
80
70
MAX
MIN
MIN
MAX
B
MAX
MAX
B
60
50
40
30
20
10
Potenza assorbita circolatore (W)
0
80
70
60
50
40
30
Prevalenza (kPa)
20
10
0
0 200 300100 700500400 600 800 900 1000 1200 1400 1600 18001100 1300 1500 1700 20001900
80
70
MAX
MAX
MIN
MIN
Circuito zona miscelata con miscelatrice chiusa.
A
60
50
40
30
Prevalenza (kPa)
20
10
0
0 200 300100 700500400 600 800 900 1000 1200 1400 1600 18001100 1300 1500 1700 20001900
LEGENDA: A = Prevalenza disponibile B = Potenza assorbita dal circolatore (area tratteggiata)
MIN
MIN
Portata (l/h)
Portata (l/h)
MAX
MAX
B
MIN
MIN
MIN
MIN
40
30
20
10
Potenza assorbita circolatore (W)
0
80
70
60
50
40
30
20
10
Potenza assorbita circolatore (W)
0
EEI ≤ 0,20
59
Page 60
34 GESTORE DI SISTEMA
Il Gestore di sistema (optional) è in grado di ampliare il numero di zone che possono essere controllate da MAGIS COMBO V2 (più di 2 zone no ad 8) e di gestire no ad 8 deumidicatori. Concepito per esaltare il comfort climatico, permette di impo­stare curve climatiche dedicate zona per zona, sia in caldo che in freddo. L’interfaccia utente si compone di un display LCD a matrice e di una tastiera a membrana a 6 tasti. L’installazione avviene su una guida per componenti elettrici da quadro. Permette di gestire, in abbinamento con espansioni dedicate, ausiliari quali: pompa di circolazione, valvola miscelatrice, deu­midicatore, pompa di ricircolo, valvola tre vie deviatrici per riscaldamento/rarescamento.
MAGIS COMBO V2
34.1 CARATTERISTICHE TECNICHE
Con il Gestore di sistema (eventualmente integrato con i relativi kit di espansione) è possibile controllare:
• MAGIS COMBO V2 / MAGIS COMBO PLUS V2;
• bollitore per la produzione di ACS (viene gestita la temperatura dell'acqua calda sanitaria tramite sonde NTC);
• no a 2 gruppi di circolazione solari per impianti con collettori disposti su falde diverse;
• sonde di temperatura (NTC - PT1000);
• contatto di richiesta pulito on-o;
• temperatura di mandata scorrevole della Pompa di calore e della caldaia (modelli predisposti), in funzione della temperatura esterna (viene pre-selezionata una curva climatica);
• 8 schede di espansione per la gestione dell'impianto di cli­matizzazione il numero max di zone gestibili è pari a 8, a cui si possono aggiungere 2 espansioni per le funzioni speciali (espansioni con indirizzo 4 e 5). Per ogni singola zona, è pos­sibile decidere se si tratta di una zona miscelata, di una zona diretta, oppure di una zona diretta con sonda di temperatura acqua (consentendo così la correzione della temperatura di uscita dal generatore anche in funzione della temperatura di mandata rilevata sulle zone dirette, utile se a monte è presente un compensatore idraulico in cui avviene una miscelazione col ritorno impianto);
• 2 schede di espansione per le funzioni aggiuntive, quali:
- commutazione caldo/freddo su impianti distinti (ad esempio impianti con riscaldamento a pannelli radianti e rarescamento a fan-coil);
- gestione di una pompa di ricircolo per ACS;
- acquisizione di un segnale da parte di un sistema che genera energia elettrica (ad es. impianto fotovoltaico);
• per quanto riguarda i dispositivi di controllo temperatura/umi­dità, si possono associare un massimo di 4 Pannelli/Controlli di zona solo nelle zone 1-3 e zona HT (alta temperatura). Si può utilizzare invece il Kit sensore temperatura/umidità in tutte le zone 1-8; un'altra predisposizione presente è quella per termostati ambiente e umidostati on-o;
• no a 8 deumidicatori.
Riguardo invece le principali impostazioni che possono/devono essere eseguite, il Gestore di sistema permette di acquisire o programmare:
• temperatura esterna;
• temperatura di mandata impianto;
• temperatura boiler (anche tramite 2-3 sonde, di cui 1 relativa alla parte del bollitore riscaldata con il solare);
• rilevazione, tramite sistema di autodiagnosi, e visualizzazione sul display di codici d'errore in caso di anomalie;
• data e ora;
• selezione e programmazione dierenziata per singola zona;
• programmazione fasce orarie per la produzione di ACS;
• programma anti-legionella;
• gestione delle sorgenti di calore/rarescamento.
• GESTORE DI SISTEMA cod. 3.021522
60
Page 61
MAGIS COMBO V2
34.2 PANNELLO REMOTO DI ZONA CON GESTORE DI SISTEMA
È un dispositivo elettronico dotato di display retroilluminato, per il controllo e la regolazione della temperatura e dell'umidità dell'ambiente. Il collegamento al Gestore di sistema avviene tramite due cavi BUS. Permette la programmazione della termoregolazione dell'am­biente di pertinenza. Può essere ssato in parete utilizzando le viti e tasselli in dota­zione. Il kit è alimentato a 24 V (direttamente dal Gestore).
• OPTIONAL cod. 3.030863
34.3 CONTROLLO REMOTO DI ZONA CON GESTORE DI SISTEMA
È un dispositivo elettronico dotato di display retroilluminato, per il controllo e la regolazione della temperatura e dell'umidità dell'ambiente. Il collegamento al Gestore di sistema avviene tramite due cavi BUS. Permette la programmazione della termoregolazione dell'am­biente di pertinenza. Può essere ssato in parete utilizzando le viti e tasselli in dota­zione. Il kit deve essere alimentato a 230 Vac (esternamente).
• OPTIONAL cod. 3.023364
34.4 SENSORE TEMPERATURA/UMIDITÀ CON GESTORE DI SISTEMA
È una sonda ambiente di temperatura ed umidità, da applicare a parete. A dierenza del Controllo remoto di zona, in questo caso le impostazioni di tutti i parametri ambientali avvengono sul Gestore di sistema. Il kit deve essere collegato direttamente alla scheda di espansione per gestione zona. Il kit è alimentato a 24 V.
• OPTIONAL cod. 3.021524
34.5 SCHEDA DI ESPANSIONE PER GESTIONE ZONA CON GESTORE DI SISTEMA
È un componente che deve essere alimentato a 24 Vac e serve principalmente per la gestione delle zone dell’impianto; in particolare occorre utilizzare n°1 kit espansione per ciascuna zona. Il kit espansione gestisce pompa, valvola miscelatrice e il deumidicatore della zona medesima acquisendo la richiesta ambiente (temperatura e umidità) per una determinata zona. A questo kit è possibile collegare:
- il sensore temperatura e umidità in ambiente;
- un contatto di richiesta di tipo on-o. L’installazione avviene su una guida DIN per componenti elet­trici da quadro. La presente scheda è prevista di serie nei 2 kit
per impianti a zone (vedi pag. seguente).
• OPTIONAL cod. 3.021547
61
Page 62
MAGIS COMBO V2
35 KIT DI DISTRIBUZIONE ALL'IMPIANTO CON GESTORE DI SISTEMA
Due sistemi preconfezionati denominati: "Kit 2 zone miscelate" e "Kit 2 zone miscelate e 1 diretta". Sono costituiti da 2 collet­tori idraulici separati (mandata/ritorno) + by-pass, termometri per la lettura delle temperature, valvole miscelatrici motorizzate, elettropompe a basso consumo elettrico e schede d'espansione per la gestione elettrica. I circolatori inseriti nel kit, hanno la particolarità di essere molto elastici anche grazie alle modalità di funzionamento che possono essere pre-impostate. Tutti i componenti sono già assemblati e pronti per funzionare in abbinamento esclusivo con il Gesto­re di sistema. Con l'ausilio delle espansioni, i 2 kit vengono amministrati dal Gestore di sistema sia in riscaldamento sia in rarescamento. Con l'acquisizione della temperatura esterna, da parte del Gestore di sistema, è possibile selezionare curve di temperatura di manda­ta indipendenti per ciascuna delle 2 o 3 zone d'impianto (sia per la fase del riscaldamento che per il rarescamento ambientale). L'inserimento di questi kit nell'impianto tecnologico esalta il comfort e il risparmio energetico complessivo.
35.1 DIMENSIONI E ATTACCHI
• KIT 2 ZONE MISCELATE cod. 3.021528
B - Ritorno zona 1 (G 3/4”) C - Ritorno zona 2 (G 3/4”) D - Mandata zona 1 (G 3/4”) E - Mandata zona 2 (G 3/4”)
• KIT 2 ZONE MISCELATE E 1 ZONA DIRETTA cod. 3.021527
A - Ritorno zona 3 (G 3/4”) B - Ritorno zona 1 (G 3/4”) C - Ritorno zona 2 (G 3/4”) D - Mandata zona 1 (G 3/4”) E - Mandata zona 2 (G 3/4”) F - Mandata zona 3 (G 3/4”)
Altezza
(mm)
700 450 190
LEGENDA: RG - Ritorno generatore (G 3/4”) MG - Mandata generatore (G 3/4”) V - Allacciamento elettrico X - Fori per il ssaggio pensile del kit
Larghezza
(mm)
Profondità
(mm)
62
Page 63
MAGIS COMBO V2
35.2 DATI TECNICI
Kit 2 zone miscelate
Pressione massima nominale Temperatura massima d’esercizio Temperatura di regolazione circuito bassa temperatura set point minimo Temperatura di regolazione circuito bassa temperatura set point massimo Contenuto d’acqua del dispositivo Prevalenza disponibile zona non miscelata con portata 1000 l/h (max.) Prevalenza disponibile zona miscelata (miscelatrice chiusa) con portata 1000 l/h (max.) Peso dispositivo vuoto Peso dispositivo pieno
Allacciamento elettrico Assorbimento massimo Potenza elettrica installata Potenza in Stand-by Protezione impianto elettrico Distanza massima kit - generatore lato idraulico
bar
°C °C °C
litri
kPa (m c.a.)
kPa (m c.a.)
kg kg
V/Hz
A W W
-
m
3 90 25
50 ÷ 80
1,5
--
42,07 (4,29)
21,1 22,6
230/50
0,9
105
9,5
IPX4D
15
35.3 SETTAGGI ED IMPOSTAZIONI POMPE DI CIRCOLAZIONE
Kit 2 zone miscelate e
1 zona diretta
3 90 25
50 ÷ 80
1,9
43,18 (4.40)
42,07 (4,29)
23,1 25,0
230/50
1,2
150
9,5
IPX4D
15
I kit vengono forniti di circolatori muniti di regolatore di velo­cità. Queste impostazioni sono adeguate per la maggior parte di soluzioni impiantistiche. Per un corretto utilizzo è necessario scegliere la tipologia di funzionamento più adatta all’impianto.
A rotazione, è possibile selezionare le seguenti modalità di controllo del circolatore:
Velocità ssa I, II, III. Prevalenza proporzionale I, II, III. Prevalenza costante I, II, III.
- Velocità ssa
Consente di regolare la velocità del circolatore in modalità ssa. E’ possibile impostare 3 diverse velocità: I: Velocità Minima. II: Velocità intermedia. III: Velocità massima (velocità impostata di fabbrica).
- Prevalenza proporzionale (∆P-V)
Consente di ridurre proporzionalmente il livello di pressione (prevalenza) al diminuire della richiesta da parte dell’impianto (riduzione della portata). Grazie a questa funzionalità, i consumi elettrici del circolatore sono ancor più ridotti: l’energia (potenza) utilizzata dalla pompa diminuisce con il livello di pressione e di portata. Con questa impostazione, il circolatore garantisce prestazioni ottimali nella maggioranza degli impianti, risultando particolarmente adeguato nelle installazioni monotubo e a due tubi. Con la riduzione della prevalenza, si elimina la possibilità di avere fastidiosi rumori di usso d’acqua nelle condutture, nelle valvole e nei radiatori. Condizioni ottimali di benessere termico e di benessere acustico.
- Prevalenza costante (∆P-C)
Il circolatore mantiene costante il livello di pressione (prevalen­za) al diminuire della richiesta di calore da parte dell’impianto (riduzione della portata). Con queste impostazioni, il circolatore è adeguato per tutti gli impianti a pavimento, dove tutti i circuiti devono essere bilanciati per la stessa caduta di prevalenza.
4
3
2
1
LEGENDA: 1 - Funzionamento modalità sato automatico 2 - Funzionamento a velocità ssa 3 - Funzionamento a prevalenza costante 4 - Funzionamento a prevalenza proporzionale 5 - Led indicatori modalità di funzionamento
5
63
Page 64
MAGIS COMBO V2
10
12001000800 1400 22006004002000
20
80
60
50
40
30
80
70
1600 1800
2000 2300
10
20
12001000800 1400 22006004002000
20
80
60
50
40
30
80
70
1600 1800
2000 2300
35.4 GRAFICI PORTATA PREVALENZA E ASSORBIMENTO POMPE DI CIRCOLAZIONE
All'interno dei kit sono presenti pompe di circolazione di tipo elettronico a basso consumo, le cui caratteristiche di portata/ prevalenza sono riportate nei graci sottostanti.
ZONA MISCELATA CON VALVOLA MISCELATRICE CHIUSA
E RUBINETTO BYPASS APERTO
WILO PARA 15-7 CM 130
Prevalenza costante (∆P C).
A
Prevalenza (kPa)Prevalenza (kPa)
10
0
Vel. Max
Vel. Min
Tutti i circolatori contenuti nel kit sono idonei per il funziona­mento con uido vettore caldo e uido vettore freddo.
70
60
50
40
B
30
Potenza assorbita circolatore (W)Potenza assorbita circolatore (W)
0
Portata (l/h)
Prevalenza proporzionale (∆P V).
70
Vel. Max
A
10
B
60
50
40
30
20
Vel. Min
0
Portata (l/h)
LEGENDA:
EEI ≤ 0,20
A = Prevalenza disponibile con velocità Min ÷ Max B = Potenza assorbita dal circolatore impianto (area tratteggiata)
NOTA: In caso di rubinetto di by-pass chiuso, la prevalenza disponibile dipende anche dal circuito a monte del kit.
Partendo dalla prevalenza disponibile rappresentata in gura, per determinare la prevalenza disponibile del circolatore occorre sottrarre le perdite di carico del circuito a monte del kit.
0
64
Page 65
MAGIS COMBO V2
10
12001000800 1400 2200 23006004002000
20
80
60
50
40
30
80
70
1600 1800
2000
10
12001000800 1400 2200 23006004002000
20
80
60
50
40
30
80
70
1600 1800
2000
35.5 GRAFICI PORTATA PREVALENZA E ASSORBIMENTO POMPE DI CIRCOLAZIONE
All'interno dei kit sono presenti pompe di circolazione di tipo elettronico a basso consumo, le cui caratteristiche di portata/ prevalenza sono riportate nei graci sottostanti.
ZONA MISCELATA CON VALVOLA MISCELATRICE APERTA E ZONA DIRETTA
E RUBINETTO BYPASS APERTO
WILO PARA 15-7 CM 130
Prevalenza costante (∆P C).
Vel. Max
A
Prevalenza (kPa)Prevalenza (kPa)
10
0
Vel. Min
Tutti i circolatori contenuti nel kit sono idonei per il funziona­mento con uido vettore caldo e uido vettore freddo.
70
60
50
40
B
30
20
Potenza assorbita circolatore (W)Potenza assorbita circolatore (W)
0
Portata (l/h)
Prevalenza proporzionale (∆P V).
70
Vel. Max
A
10
0
Vel. Min
B
60
50
40
30
20
0
Portata (l/h)
LEGENDA:
EEI ≤ 0,20
A = Prevalenza disponibile con velocità Min ÷ Max B = Potenza assorbita dal circolatore impianto (area tratteggiata)
NOTA: In caso di rubinetto di by-pass chiuso, la prevalenza disponibile dipende anche dal circuito a monte del kit.
Partendo dalla prevalenza disponibile rappresentata in gura, per determinare la prevalenza disponibile del circolatore occorre sottrarre le perdite di carico del circuito a monte del kit.
65
Page 66
MAGIS COMBO V2
36 OPTIONAL IN PRESENZA DI GESTORE DI SISTEMA
OPTIONAL DI TERMOREGOLAZIONE Codice
Kit gestore di sistema
Pannello remoto di zona - (classe del dispositivo V* o VI) 3.030863
CRONO 7
CRONO 7 WIRELESS (senza li) - (classe del dispositivo IV* o VII) 3.021624
(Cronotermostato digitale settimanale)
Kit controllo remoto di zona
Kit umidostato - (agisce sul Deumidicatore in funzione dell'umidità rilevata in ambiente e quella impostata
sul dispositivo)
Kit sensore temperatura e umidità - (classe del dispositivo V o VI*) 3.021524
ALTRI OPTIONAL Codice
Kit 2 zone miscelate (pensile oppure da incasso) 3.021528
Kit 2 zone miscelate e 1 zona diretta (pensile oppure da incasso per impianti misti) 3.021527
-
(classe del dispositivo V* o VIII)
- (classe del dispositivo IV* o VII) 3.021622
- (
classe del dispositivo V o VI*)
Kit espansione per gestione zona o per ausiliari
Kit valvola tre vie deviatrice utilizzata come precedenza sanitario o deviatrice impianto caldo/freddo 3.020632
Kit resistenza integrativa da 2 kW per INOXSTOR V2 e OMNISTOR 3.020861
Kit resistenza integrativa da 5 kW per bollitori da 750-1000-1500-2000 litri 3.020862
Kit antigelo no a -15 °C (per protezione del modulo idronico) 3.017324
3.021522
3.023364
3.023302
3.021547
Kit deumidicatore - solo per installazione ad incasso 3.021529
Kit telaio deumidicatore 3.022146
Kit griglia deumidicatore 3.022147
Kit sonda di temperatura per collettore solare (in abbinamento a gestore di sistema) 3.019374
Kit sonda NTC a contatto per boiler (utilizzabile anche per la lettura della temperatura di mandata sulle zone
dell'impianto)
Kit relè per abilitazione del kit resistenza integrativa ACS, per caldaie gestite con contatto on-o o per richiesta rarescamento deumidicatore (EMR 12 Vdc)
Kit sicurezza bassa temperatura per impianti a bassa temperatura e per kit di distribuzione impianto 3.013794 Kit allacciamento per circuito R32 (per consentire un agevole allacciamento del circuito refrigerante anche
in caso di tubazioni che arrivano posteriormente)
Kit accumulo inerziale da incasso da 50 litri
Kit accumulo inerziale verticale da 50 litri
Kit accumulo inerziale da 75 litri (installabile pensile in verticale oppure a basamento) 3.027288
Kit staa ssaggio a muro accumulo inerziale (per installazione pensile) 3.027290
Kit stae installazione a parete per motocondensante esterna per tutta la gamma 3.022154
Kit cavo scaldante antigelo condensa per motocondensante esterna AUDAX PRO 4-6 V2 3.027385
3.019375
3.023945
3.030883
3.027709
3.027539
Gamma HYDRO V2 Split idronico murale, Gamma HYDRO FS ventilconvettore idronico oor standing, Gamma HYDRO IN ventilconvettore idronico ad incasso
*Classe del dispositivo (RIF. Comunicazione della Commissione Europea 2014/C 207/02 ) con settaggi di fabbrica.
*Classe del dispositivo (RIF. Comunicazione della Commissione Europea 2014/C 207/02 ) con settaggi di fabbrica.
66
Codici vari
Page 67
MAGIS COMBO V2
37 INTRODUZIONE COMMENTATA AGLI SCHEMI: PRINCIPALI APPLICAZIONI
3838.1 Schema con MAGIS COMBO V2 (istantanea) e kit 2 zone (1 diretta e 1 miscelata) + Solare Termico
Descrizione funzionamento invernale:
- Fase riscaldamento attiva: Uno o più sensori in ambiente attivano il consenso in fase invernale. Nel funzionamento in riscaldamento invernale la logica di commutazione tra generatore a condensazione e circuito in pompa di calore può essere selezionata tra 2 opzioni:
1) Con temperatura esterna di commutazione variabile in funzione della temperatura di mandata (modo “AUTO”);
2) Con temperatura esterna di commutazione ssa (modo “MANUALE”). Se la pompa di calore non è in grado di portare in temperatura l’impianto entro un certo tempo, il generatore a condensazione si attiva. La logica di attivazione intelligente dei generatori (pompa di calore e generatore a condensazione) è integrata nell’elettronica di MAGIS COMBO V2.
- Fase acqua calda sanitaria: Nella MAGIS COMBO V2 istantanea è la caldaia a provvedere al riscaldamento dell’ACS (ovviamente per un discorso di potenza scambiata). Nello schema è stata abbinata una unità bollitore separata, mediante un collegamento in serie: in questo modo si può sfruttare anche il Solare come FER, ad integrazione della produzione di ACS.
3939.1 Schema con MAGIS COMBO PLUS V2 e kit 2 zone (1 diretta e 1 miscelata) + Fotovoltaico
Descrizione funzionamento invernale:
- Fase riscaldamento attiva: Uno o più sensori in ambiente attivano il consenso in fase invernale. Nel funzionamento in riscaldamento invernale la logica di commutazione tra generatore a condensazione e circuito in pompa di calore può essere selezionata tra 2 opzioni:
1) Con temperatura esterna di commutazione variabile in funzione della temperatura di mandata (modo “AUTO”);
2) Con temperatura esterna di commutazione ssa (modo “MANUALE”). Se la pompa di calore non è in grado di portare in temperatura l’impianto entro un certo tempo, il generatore a condensazione si attiva. La logica di attivazione intelligente dei generatori (pompa di calore e generatore a condensazione) è integrata nell’elettronica di MAGIS COMBO PLUS V2.
- Fase acqua calda sanitaria:
Nel funzionamento in sanitario, generatore a condensazione e pompa di calore lavorano su un unico circuito di mandata/ritorno boiler. A livello di logica di funzionamento, è possibile scegliere tra 2 opzioni:
1) CONTEMPORANEITÁ SANITARIO = OFF (di serie);
2) CONTEMPORANEITÁ SANITARIO = ON. Lasciando OFF, in caso di contemporaneità di richiesta sanitario ed impianto, ha precedenza il sanitario; funziona un solo generatore (in base alla temperatura esterna e al tempo di integrazione). Questa impostazione è idonea ad esempio per impianti di climatizzazione ad alta inerzia (esempio pannelli radianti a pavimento).
- Contatto fotovoltaico:
Nel caso in cui il contatto fotovoltaico (contatto “S 39”) venga chiuso, la temperatura esterna minima di convenienza (in automa­tico) viene impostata temporaneamente a -25°C e viene forzatamente tenuto spento il generatore a condensazione; rimane attivo solo il tempo massimo di messa a regime. Se non vi sono richieste impianto in corso, il sistema forza il riscaldamento di un bollitore per la produzione di ACS alla massima temperatura di stoccaggio (se il boiler è presente es. MAGIS COMBO PLUS V2), per poi tornare a soddisfare eventuali richieste impianto se nel frattempo intervenute.
67
Page 68
MAGIS COMBO V2
38 SCHEMA IDRAULICO: MAGIS COMBO V2 ISTANTANEA + KIT 2 ZONE 1 DIRETTA ED 1 MISCELATA + SOLARE TERMICO
A - Alimentazione motocondensante MAGIS COMBO V2
LEGENDA:
1 - MAGIS COMBO V2 (comprensiva di sonda esterna)
68
B - Alimentazione unità interna MAGIS COMBO V2
2 - Unità bollitore separata UB INOX SOLAR 200 V2
C - Alimentazione UB INOX SOLAR 200 V2
comprensiva di:
3 - Sonda NTC Unità Bollitore parte bassa
(di serie con UB INOX SOLAR 200 V2)
gruppo di circolazione solare
vaso d'espansione solare
valvola miscelatrice termostatica
centralina di regolazione solare
4 - Sonda ingresso solare (da collocare all'interno di
MAGIS COMBO V2)
5 - Collettori solari piani
6 - Sonda collettore solare PT1000
(di serie con UB INOX SOLAR 200 V2)
7 - Volano termico (da dimensionare)
8 - Kit 2 zone (per abbinamento a MAGIS COMBO V2)
9 - Pannello remoto di zona
10 - Sensore temperatura/umidità ModBus
11 - CRONO 7
NOTA: il presente schema funzionale è esemplicativo. Occorre inoltre convogliare lo scarico condensa della pompa di calore e del generatore a condensazione.
Al ne di garantire un corretto funzionamento della Pompa di Calore, è necessario valutare per ogni impianto l'inserimento di un by-pass per garantire una portata minima di 500 l/h.
Page 69
MAGIS COMBO V2
38.1 SCHEMA ELETTRICO: MAGIS COMBO V2 ISTANTANEA + KIT 2 ZONE 1 DIRETTA ED 1 MISCELATA + SOLARE TERMICO
NOTA: si ricorda che, in una congurazione priva di
termostati ambiente, per poter soddisfare le richieste pro­venienti dal Pannello Remoto di zona, occorre mantenere il ponte [X40-1] presente sui morsetti 40-1 e 41.
A29
MAGIS COMBO V2
Collegamento comunica­zione BUS Unità interna con Unità esterna. Cavo schermato tipo AWG 20/22
A17-2A32-1
S 20-2
LEGENDA CENTRALINA SOLARE:
A12 - Centralina gestione solare B2 - Sonda sanitario NTC (non utilizzata) B11 - Sonda collettore solare PT1000 B12 - Sonda boiler solare NTC B19 - Sonda inibizione sanitario NTC (non utilizzata) M6 - Circolatore circuito solare R8 - Resistenza inibizione funzione bollitore (non utilizzata)
LEGENDA MORSETTIERA MAGIS COMBO V2: A16-1 - Deumidicatore zona 1 A16-2 - Deumidicatore zona 2 A17-2 - Sensore umidità ModBus zona 2 A32-1 - Pannello remoto di zona 2 A29 - Scheda a 2 relè B9 - Sonda ingresso solare B3-2 - Sonda mandata zona 2 miscelata M10-1 - Circolatore zona 1 M10-2 - Circolatore zona 2 M31-2 - Valvola miscelatrice zona 2 S20-1 - CRONO 7 F1/F2 (ODU) - BUS di comunicazione AUDAX PRO V2
NOTA: Per la gestione dei 2 deumidicatori è necessario pre­vedere il kit scheda a 2 relè (A29) (optional) cod. 3.026302.
In caso di utilizzo del Kit sensore temperatura e umidità ModBus (codice 3.030992), per eettuare richieste in temperatura occorre comunque abbinare un termostato ambiente di zona, non potendo impostare il set ambiente direttamente da cruscotto.
69
Page 70
MAGIS COMBO PLUS V2
39 SCHEMA IDRAULICO: MAGIS COMBO PLUS V2 + KIT 2 ZONE 1 DIRETTA ED 1 MISCELATA + FOTOVOLTAICO
LEGENDA:
1 - MAGIS COMBO PLUS V2 (comprensiva di sonda esterna)
70
2 - Inverter Fotovoltaico (con contatto in uscita di producibilità)
3 - Pannelli Fotovoltaici
4 - Valvola miscelatrice termostatica
5 - Unità bollitore INOXSTOR V2
6 - Sonda NTC Unità Bollitore
7 - Gruppo di sicurezza ingresso sanitario (non fornito)
8 - Volano termico (da dimensionare)
9 - Kit 2 zone (per abbinamento a MAGIS COMBO PLUS V2)
10 - CRONO 7
11 - Pannello remoto di zona
A - Alimentazione motocondensante MAGIS COMBO PLUS V2
B - Alimentazione unità interna MAGIS COMBO PLUS V2
NOTA: il presente schema funzionale è esemplicativo. Occorre inoltre convogliare lo scarico condensa della pompa di calore e del generatore a condensazione.
Al ne di garantire un corretto funzionamento della Pompa di Calore, è necessario valutare per ogni impianto l'inserimento di un by-pass per garantire una portata minima di 500 l/h.
Page 71
MAGIS COMBO PLUS V2
39.1 SCHEMA ELETTRICO: MAGIS COMBO PLUS V2 + KIT 2 ZONE 1 DIRETTA ED 1 MISCELATA + FOTOVOLTAICO
NOTA: si ricorda che, in una congurazione priva di
termostati ambiente, per poter soddisfare le richieste pro­venienti dal Pannello Remoto di zona, occorre ponticellare [X40-2] sui morsetti 40-2 e 41.
Collegamento comunica­zione BUS Unità interna con Unità esterna. Cavo schermato tipo AWG 20/22
A29
MAGIS COMBO PLUS V2
A32-2
S 39
S 20-1
LEGENDA: A16-2 - Deumidicatore zona 2 A32-2 - Pannello remoto di zona 2 A29 - Scheda a 2 relè B2 - Sonda temperatura bollitore B3-2 - Sonda mandata zona 2 miscelata M10-1 - Circolatore zona 1 M10-2 - Circolatore zona 2 M31-2 - Valvola miscelatrice zona 2 S20-1 - CRONO 7 S39 - Contatto ingresso fotovoltaico F2/F1 (ODU) - BUS di comunicazione AUDAX PRO V2
NOTA: Per la gestione dei 2 deumidicatori è necessario pre­vedere il kit scheda a 2 relè (A29) (optional) cod. 3.026302.
In caso di utilizzo del Kit sensore temperatura e umidità ModBus (codice 3.030992), per eettuare richieste in temperatura occorre comunque abbinare un termostato ambiente di zona, non potendo impostare il set ambiente direttamente da cruscotto.
71
Page 72
MAGIS COMBO PLUS V2 AD INCASSO
APPENDICE B): MAGIS COMBO PLUS V2 AD INCASSO

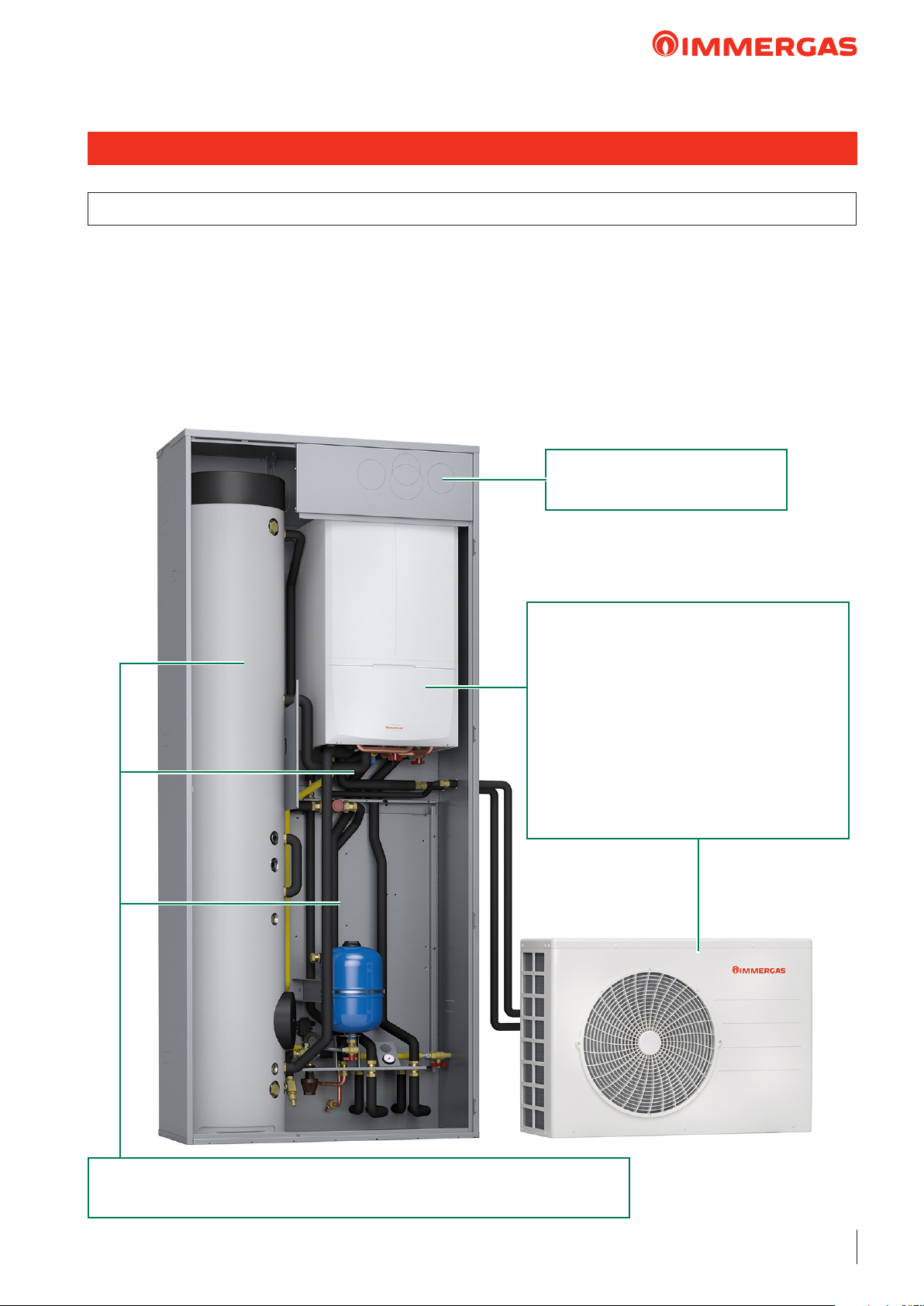

40 MAGIS COMBO PLUS V2 AD INCASSO IN SOLAR CONTAINER COMBO
Soluzione da incasso ideale per nuove costruzioni con otteni­mento di elevate classi energetiche, consente il recupero di spazio abitativo grazie all'installazione a scomparsa. Il sistema completo è composto da unità distinte, da acquistare separatamente ed installabili anche in tempi diversi:
• SOLAR CONTAINER COMBO (Telaio ad incasso);
• MAGIS COMBO PLUS V2 nelle sue diverse potenze;
• Kit idronico per MAGIS COMBO PLUS V2 ad incasso;
• Kit aggiuntivo 2° zona miscelata per MAGIS COMBO PLUS V2 ad incasso (optional);
• Kit allacciamenti idraulici zone per uscita verticale, orizzontale o posteriore (optional);
• Kit aspirazione aria e scarico fumi (optional);
• Kit abbinamento impianto solare (optional).
SOLAR CONTAINER COMBO
(Telaio da incasso) cod. 3.028187
MODELLI INSTALLABILI:
1) MAGIS COMBO 4 PLUS V2 cod. 3.030615
2) MAGIS COMBO 4 PLUS V2 GPL cod. 3.030615GPL
3) MAGIS COMBO 6 PLUS V2 cod. 3.030617
4) MAGIS COMBO 6 PLUS V2 GPL cod. 3.030617GPL
5) MAGIS COMBO 9 PLUS V2 cod. 3.030619
6) MAGIS COMBO 9 PLUS V2 GPL cod. 3.030619GPL
KIT IDRONICO PER MAGIS COMBO PLUS cod. 3.027867
72
Page 73
MAGIS COMBO PLUS V2 AD INCASSO
40.1 DIMENSIONI TELAIO AD INCASSO SOLAR CONTAINER COMBO COD. 3.028187
Altezza 2200 mm Larghezza 950 mm Profondità 430 mm Pretranci fumisteria Ø 60/100* mm
oppure sdoppiata Ø 80/80 mm
Pretrancio utilizzabile solo per scarico fumi con separatore Ø 80/80
C
Fianco destro cassone
C
C
B
C
A
BB
Fianco sinistro cassone
Gli allacciamenti gas R32 del sistema MAGIS COMBO PLUS V2 (LP e
GP) possono essere eettuati unica-
mente sul lato destro del telaio (per gli accumuli inerziali ad incasso utilizzare i pretranci di colore BLU - vedi capitolo dedicato).
*Per lo scarico dei fumi utilizzare esclu- sivamente i pretranci di colore VERDE, nella congurazione con tubazione con­centrica orizzontale Ø 60/100 è sempre necessario utilizzare il kit tronchetto angiato Ø 60/100 (cod. 3.012086) ed il kit curva Ø 60/100 (cod. 3.012093)
C
A BB
N.B.: Gruppo allacciamento impianti (OPTIONAL)
A = Aspirazione/scarico B = Aspirazione C = Pretranci di colore GIALLO per ingresso tubi mandata
e ritorno al collettore solare (Kit solare Optional)
73
Page 74
MAGIS COMBO PLUS V2 AD INCASSO
40.2 INSTALLAZIONE KIT ACCUMULO INERZIALE AD INCASSO DA 50 LITRI COD. 3.027709 NELLA PARTE SUPERIORE DEL SOLAR CONTAINER COMBO
NOTA: Con l'installazione dell'accumulo inerziale nella parte superiore del telaio ad incasso, NON è possibile uscire con
la fumisteria dalla parte superiore del telaio, il semitrancio presente nella parte SX è utilizzabile solo per lo scarico fumi con separatore Ø 80/80, l'aspirazione può avvenire sul lato destro/posteriore o anteriore. Anche il collegamento delle tubazioni del solare termico deve avvenire solo a DX o SX e NON nella parte superiore.
N.B.: Assicurarsi che i due collegamenti volano - tubi essibili siano posizionati nella parte inferiore dell’incasso.
A
74
N.B.: Asportare i pretranci per il passaggio delle tubazioni
Page 75
MAGIS COMBO PLUS V2 AD INCASSO
40.3 INSTALLAZIONE KIT ACCUMULO INERZIALE AD INCASSO DA 50 LITRI COD. 3.027709 NELLA PARTE LATERALE DEL SOLAR CONTAINER COMBO
N.B.: Assicurarsi che i due
collegamenti volano - tubi essibili siano posizionati sul lato destro dell’incasso.
A
N.B.: Asportare i pretranci per il passaggio delle tubazioni
75
Page 76
MAGIS COMBO PLUS V2 AD INCASSO
40.4 ALLACCIAMENTI TELAIO AD INCASSO SOLAR CONTAINER COMBO
ALLACCIAMENTO POSTERIORE
Kit gruppo allacciamento posteriore - cod. 3.020630
NOTA: Per il kit idronico SOLAR CONTAINER COMBO cod. 3.027867 utilizzare gli attacchi evi­denziati con la freccia rossa.
LEGENDA:
SC - Scarico condensa V - Allacciamento elettrico VCR - Allacciamento Pannello Remoto RC - Ricircolo sanitario
ALLACCIAMENTO LATERALE DX
ALLACCIAMENTO INFERIORE
Kit gruppo allacciamento verticale - cod. 3.020575
N.B.: Gruppo allacciamento OPTIONAL
Zona X Zona Y
MAGIS COMBO PLUS V2 in SOLAR CONTAINER COMBO
MAGIS COMBO PLUS V2 DA INCASSO
Refrigerante R32 LP
Refrigerante R32 GP
Mandata zona X MZRitorno zona XRZMandata zona YMZRitorno zona YRZUscita CaldaACEntrata Fredda
INCASSO
3/4" 3/4" 3/4" 3/4" 1/2" 1/2"
1/4" SAE (6,35 mm)
5/8" SAE (15,88 mm) 1/2" 1/2"
Zona diretta Zona miscelata (optional)
Kit gruppo allacciamento orizzontale cod. 3.020574
Gas
combustibile RC
AF
76
Page 77
MAGIS COMBO PLUS V2 AD INCASSO

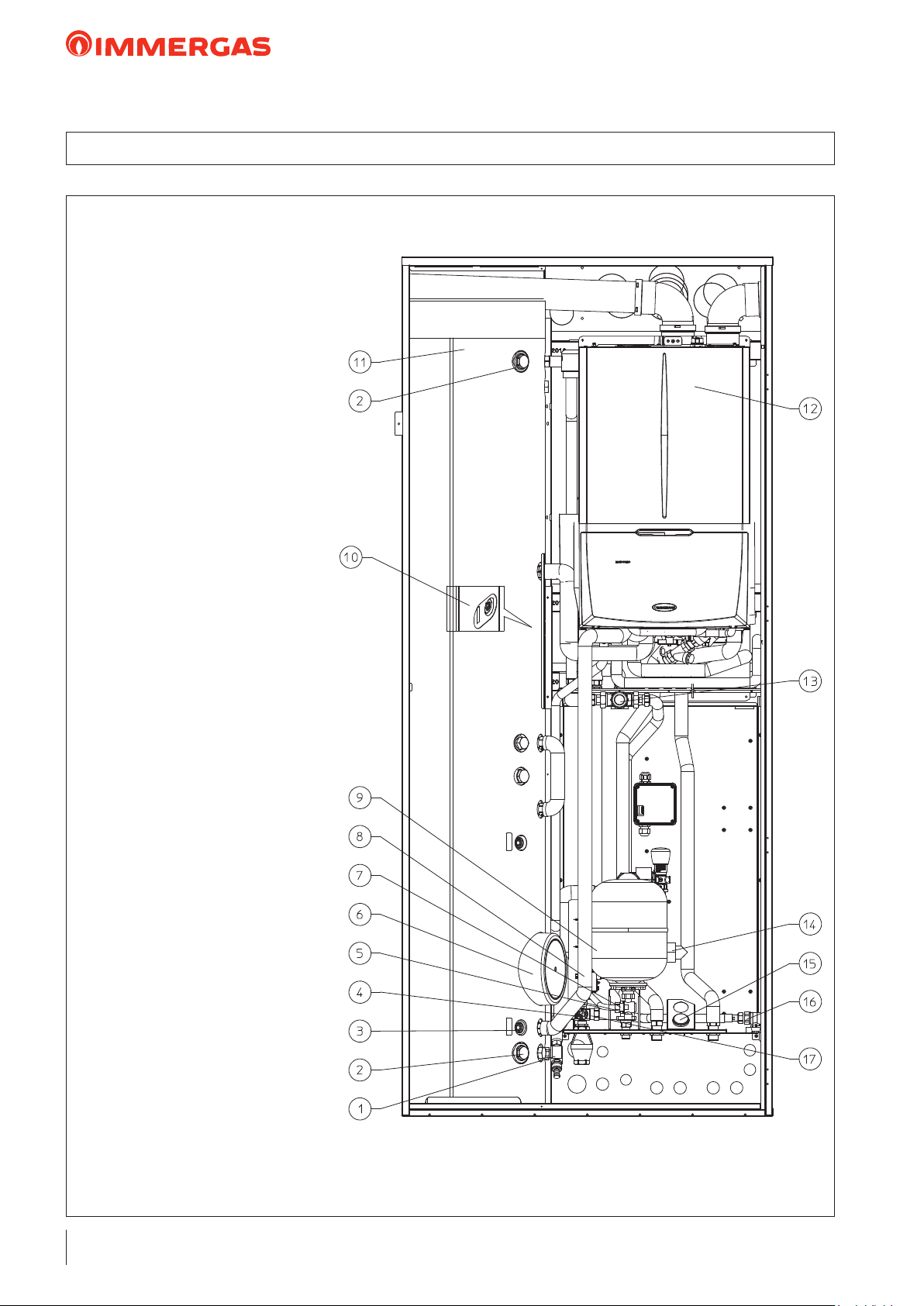

40.5 KIT IDRONICO PER MAGIS COMBO PLUS V2 AD INCASSO COD. 3.027867
Kit idronico per MAGIS COMBO PLUS V2 ad incasso per la gestione di una zona diretta, è costituito da:
• bollitore sanitario in acciaio Inox da 160 litri ad alta strati­cazione, comprensivo di angia di ispezione laterale, coiben­tazione esterna formata da pannelli a base di bra minerale pressata e da pannello in polistirene espanso dello spessore di 15 mm in prossimità degli attacchi idraulici che rendono il bollitore in classe "C", N° 2 serpentini in acciaio Inox posi­zionati rispettivamente nella parte bassa ed in quella alta del bollitore collegati insieme, N° 2 anodi di magnesio e gli attacchi di entrata ed uscita per l’eventuale kit solare (optional);
• gruppo protezione antigelo comprensivo di cavo scaldante (assorbimento 50 W);
• gruppo idraulico di distribuzione comprensivo di:
- collettore idraulico;
- 1 circolatore modulante a basso consumo, per impianti di
riscaldamento e rarescamento;
- vaso di espansione sanitario da 7 litri;
- valvola sicurezza 8 bar sanitario;
- 1 termometro analogico per la lettura della temperatura di
mandata impianto;
- valvola miscelatrice termostatica per ACS;
• accessori per abbinamento MAGIS COMBO PLUS V2 in container comprensivo di tubazione di collegamento, raccor­deria idraulica e per gas refrigerante, staa di sostegno unità pensile all'interno del telaio ad incasso, sonda sanitario;
• cablaggi elettrici.
Tutti i componenti sono coibentati. È disponibile nella seguente versione (unico codice):
• Kit idronico per MAGIS COMBO PLUS V2 in
SOLAR CONTAINER COMBO cod. 3.027867
Vi è la possibilità di abbinare i seguenti ulteriori componenti opzionali esclusivi:
- Kit resistenza antigelo no a -15 °C a protezione del generatore termico cod. 3.017324;
- Kit ricircolo sanitario (non comprensivo di circolatore) cod.
3.026169, l'eventuale orologio/timer per l'attivazione del circolatore è da prevedersi a parte;
- Kit accumulo inerziale ad incasso da 50 litri cod. 3.027709;
- Kit dosatore di polifosfati cod. 3.020628;
- Kit abbinamento impianto solare termico cod. 3.024719.
I kit sopra riportati sono quelli principali; per completare l’installazione, sono disponibili ulteriori accessori (vedi sezione dedicata ai kit optional).
77
Page 78
MAGIS COMBO PLUS V2 AD INCASSO
40.6 KIT AGGIUNTIVO 2° ZONA MISCELATA PER MAGIS COMBO PLUS V2 IN SOLAR CONTAINER COMBO
Per impianti più articolati, dove vi è la necessità di gestire im­pianti a temperatura dierenziata e/o suddivisi in due distinte zone, è possibile prevedere il kit aggiuntivo 2° zona miscelata per
MAGIS COMBO PLUS V2 ad incasso, il kit è costituito da:
• 1 valvola 3 vie miscelatrice e tubi idraulici di collegamento;
• 1 circolatore modulante a basso consumo, per impianti di riscaldamento e rarescamento;
• 1 sonda di mandata;
• 1 termostato di sicurezza sovratemperatura;
• 1 termometro analogico per la lettura della temperatura di mandata impianto;
• raccorderia idraulica di collegamento;
• cablaggi elettrici.
Con l'acquisizione della temperatura esterna, l'elettronica di MAGIS COMBO PLUS V2 consente di selezionare curve di temperatura di mandata indipendenti per ciascuna delle zone d'impianto (sia per la fase del riscaldamento che per il raresca­mento ambientale).
Tutti i componenti sono coibentati. È disponibile nella seguente versione (unico codice):
• Kit aggiuntivo 2° zona miscelata per MAGIS COMBO PLUS V2 in SOLAR CONTAINER COMBO
cod. 3.027865
78
Page 79
MAGIS COMBO PLUS V2 AD INCASSO
40.7 CABLAGGIO ELETTRICO MAGIS COMBO PLUS V2 E KIT IDRONICO
Una volta eettuato l’assemblaggio del kit procedere alla cablatura secondo quanto rappresentato nello schema a lato.
- Collegare i cavi nel cruscotto della MAGIS COMBO PLUS V2 seguendo lo schema di allac­ciamento elettrico.
- Far scendere il cablaggio in uscita dalla MAGIS COMBO PLUS V2 no a poterlo ssare con le fascette (1 e 2).
- Fissare l’occhiello di messa a terra (4) nell’apposito foro contrassegnato sul telaio.
- Collegare il connettore della sonda boiler (5) al cablaggio contrassegnato dall’etichetta “SONDA­SAN” dopodiché posizionarla sul bollitore nell’ap­posita sede (banda rossa) utilizzando il relativo
5
1
4
2
7
6
pressacavo.
- Collegare al circolatore (8) il connettore con l’eti­chetta di colore rosso “M-Z1”.
- Collegare il connettore della scatola antigelo (10) al connettore del cablaggio con l’etichetta “ANTI­GELO”.
- Eettuare il collegamento all’alimentazione elettrica utilizzando il cavo (3) come indicato nello schema elettrico.
Solo per kit per kit aggiuntivo 2° zona cod. 3.027865
- Collegare il connettore della sonda di mandata (11) al cablaggio contrassegnato dall’etichetta “SONDA”, collegare quindi il cablaggio alla sonda e collegare il connettore “T-SIC” al termostato sicurezza.
- Collegare al circolatore (9) il connettore con l’eti-
3
chetta di colore verde “M-Z2”.
- Collegare il connettore della valvola miscelatrice (7) contrassegnato dall’etichetta “V.MISC”.
- A questo punto raggruppare i vari cavi e unirli con la fascetta (6) in dotazione al collettore idraulico.
N.B: avvolgere i raccordi scoperti con le coibentazioni
presenti nel kit.
10
8
11
9
14
79
Page 80
MAGIS COMBO PLUS V2 AD INCASSO
40.8 COMPONENTI PRINCIPALI MAGIS COMBO PLUS V2 CON KIT 2° ZONA
LEGENDA:
1 - Rubinetto di svuotamento bolli-
tore 2 - Anodi sacricali 3 - Sonda solare (optional) 4 - Valvola di sicurezza 8 bar 5 - Rubinetto intercettazione vaso
sanitario 6 - Flangia bollitore 7 - Termostato antigelo 8 - Scatola allacciamento kit antigelo 9 - Vaso espansione 7 l sanitario 10 - Valvola unidirezionale 11 - Sonda pompa di calore 12 - Bollitore 13 - Unità interna MAGIS COMBO
PLUS V2 14 - Valvola miscelatrice circuito sani-
tario 15 - Rubinetti svuotamento collettore 16 - Collettore idraulico 17 - Valvola miscelatrice 3 vie (*) 18 - Circolatore zona diretta 19 - Termostato sicurezza (*) 20 - Sonda mandata zona 2 (bassa
temperatura) (*) 21 - Circolatore zona miscelata (*) 22 - Termometro temperatura manda-
ta zona 2 (bassa temperatura) (*) 23 - Termometro temperatura man-
data zona 1 (alta temperatura)
(*) i seguenti componenti sono presenti solo prevedendo il kit aggiuntivo seconda zona miscelata (optional).
80
Page 81
MAGIS COMBO PLUS V2 AD INCASSO
40.9 SCHEMA IDRAULICO MAGIS COMBO PLUS V2 CON KIT 2° ZONA
LEGENDA:
1 - Bollitore 2 - Motocondensante 3 - Collettore idraulico 4 - Rubinetti svuotamento collettore 5 - Vaso espansione 7 l sanitario 6 - Unità interna MAGIS COMBO PLUS V2 7 - Filtro valvola miscelatrice 8 - Valvola miscelatrice circuito sanitario 9 - Sonda pompa di calore 10 - Circolatore zona diretta 11 - Valvola unidirezionale 12 - Valvola di sicurezza 8 bar
RZX
MZYRZY
MZX
13 - Termostato antigelo 14 - Rubinetto di svuotamento bollitore 15 - Rubinetto intercettazione vaso sanitario 16 - Valvola miscelatrice 3 vie 17 - Termostato sicurezza 18 - Circolatore zona miscelata 19 - Sonda mandata impianto bassa temperatura 20 - Accumulo inerziale (kit optional) 21 - Tubi di collegamento essibili (kit optional)
81
Page 82
MAGIS COMBO PLUS V2 AD INCASSO
0 200 300100 700500400 600 800 900 1000 1200 1400 1600 18001100 1300 1500 1700 20001900
Y2
40.10 GRAFICI CIRCOLATORI CON PROGRAMMA A VELOCITÀ COSTANTE
A valle del compensatore idraulico, facente parte del kit idronico del sistema MAGIS COMBO PLUS V2 inserito in SOLAR CONTAINER COMBO, è presente un circolatore di rilancio all'impianto per la zona diretta ed uno per la zona miscelata (optional) di tipo elettronico a basso consumo, le cui caratteristiche
80
MAX
MAX
70
Circuito zona diretta.
A
60
50
40
30
Prevalenza (kPa)
20
10
0
MIN
MIN
Portata (l/h)
80
MAX
MAX
70
Circuito zona miscelata con miscelatrice aperta.
A
60
50
di portata/prevalenza sono riportate nei graci sottostanti. I circolatori di rilancio sono idonei sia per il funzionamento in riscaldamento che in rarescamento. L'utilizzo di questi circolatori evita l'inserimento/presenza di eventuali by-pass.
80
EEI ≤ 0,20
70
MAX
MIN
MIN
MAX
B
MAX
MAX
B
60
50
40
30
20
10
Potenza assorbita circolatore (W)
0
80
70
60
50
40
30
Prevalenza (kPa)
20
10
0
0 200 300100 700500400 600 800 900 1000 1200 1400 1600 18001100 1300 1500 1700 20001900
80
70
MIN
MAX
MAX
MIN
Circuito zona miscelata con miscelatrice chiusa.
A
60
50
40
30
Prevalenza (kPa)
20
10
0
0 200 300100 700500400 600 800 900 1000 1200 1400 1600 18001100 1300 1500 1700 20001900
LEGENDA: A = Prevalenza disponibile B = Potenza assorbita dal circolatore (area tratteggiata)
MIN
MIN
Portata (l/h)
Portata (l/h)
MAX
MAX
MIN
MIN
B
MIN
MIN
UPM3 K AUTO 15-75 CM 130 H9
40
30
20
10
Potenza assorbita circolatore (W)
0
80
70
60
50
40
30
20
10
Potenza assorbita circolatore (W)
0
82
Page 83
MAGIS COMBO PLUS V2 AD INCASSO
40.11 SETTAGGI ED IMPOSTAZIONI CIRCOLATORI DI RILANCIO
I circolatori vengono forniti di selettore di velocità. Queste impostazioni sono adeguate per la maggior parte di soluzioni impiantistiche. Per un corretto utilizzo è necessario scegliere la curva di funzio­namento più adatta all’impianto. Per regolare il circolatore, premere il pulsante presente sulla parte frontale. A rotazione, è possibile selezionare le seguenti modalità di controllo del circolatore: Velocità ssa I, II, III
- Velocità costante
Consente di regolare la velocità del circolatore in modalità ssa.
LEGENDA:
1 - Pulsante selezione funzioni 2 - 2 Led colore verde (G) / rosso (R) 3 - 3 Led colore giallo (Y)
E’ possibile impostare 3 diverse velocità: I: Velocità Minima. II: Velocità intermedia. III: Velocità massima (velocità impostata di fabbrica). Diagnostica in tempo reale: in caso di malfunzionamento i led forniscono le informazioni circa lo stato di funzionamento del circolatore,
Led circolatore Descrizione
G Y Y YG
G Y Y YG
G Y Y YG
G Y Y YG
G Y Y YG
G Y Y YG
G Y Y YG
G Y Y YG
Non utilizzare
Non utilizzare
Non utilizzare
Non utilizzare
Non utilizzare
Non utilizzare
Curva costante velocità I
Curva costante velocità II
Led circolatore
(primo led rosso)
R Y Y Y Y
R Y Y Y Y
R Y Y Y Y
Descrizione Diagnostica Rimedio
Circolatore bloccato
meccanicamente
Situazione anomala (il circolatore
continua a funzionare).
bassa tensione di alimentazione
Anomalia elettrica
(Circolatore bloccato)
G Y Y YG
Il circolatore non riesce a ripar-
tire in automatico a causa di una
anomalia
Tensione fuori range < 160 Vac
Il circolatore è bloccato per un'a-
limentazione troppo bassa o un
malfunzionamento grave
Curva costante velocità III
Attendere che il circolatore eettui
i tentativi di sblocco automatico,
oppure sbloccare manualmente
l'albero motore agendo sulla vite al
centro della testata.
Se l'anomalia persiste sostituire il
circolatore.
Controllare l'alimentazione
elettrica
Controllare l'alimentazione elettri-
ca, se l'anomalia persiste sostituire
il circolatore
NOTA:
Il trattamento delle acque di alimentazione consente di prevenire gli inconvenienti e mantenere funzionalità ed ecienza del ge­neratore nel tempo. Il D.I. 26/06/2015 prescrive un trattamento chimico dell’acqua dell’impianto termico secondo la UNI 8065 nei casi previsti dal decreto stesso.
83
Page 84
MAGIS COMBO PLUS V2 AD INCASSO
40.12 DATI TECNICI MAGIS COMBO PLUS V2 AD INCASSO
Kit idronico 1°
zona diretta
Pressione massima circuito riscaldamento bar 3 3
Pressione massima circuito sanitario bar 8 8
Temperatura max. circuito riscaldamento °C 90 90
Temperatura max. d’esercizio circuito sanitario °C 95 95
Temperatura regolabile acqua calda sanitaria (vedi programmazione parametri) °C
Temperatura regolabile riscaldamento (vedi programmazione parametri) °C
Temperatura regolabile rarescamento (vedi programmazione parametri) °C
Capacità vaso d’espansione sanitario litri 7,0 7,0
Precarica vaso d’espansione sanitario bar 3 3
Contenuto d’acqua nel bollitore litri 156,22 156,22
Dispersioni kW/24h 1,60
Psbsol W/K 1,48 1,48
Peso gruppo idronico pieno kg 33,2 33,2
Peso gruppo idronico vuoto kg 24,5 24,5
Peso unità bollitore piena kg 188,9 188,9
Peso unità bollitore vuota kg 32,7 32,7
10÷65 10÷65 25÷80 25÷80
7÷25 7÷25
Kit 2° zona mi-
scelata aggiuntiva
1,60
Allacciamento elettrico V/Hz 230/50 230/50
Assorbimento nominale A 1,4 1,75
Potenza elettrica installata W 175 220
Potenza assorbita dal circolatore zona diretta W 47 --
Potenza assorbita dal circolatore zona miscelata W -- 47
Potenza elettrica assorbita in Stand-By W 6 6
Grado di isolamento elettrico sistema -- IPX5D IPX5D
Circuito solare OPTIONAL
Pressione massima circuito solare bar 6 6
Capacità vaso d’espansione solare litri 12,0 12,0
Precarica vaso d’espansione solare bar 2,5 2,5
Potenza assorbita dal circolatore solare (rif. Velocità 3) W 39 39
Prevalenza circolatore solare (rif. Velocità 3) m c.a. 6 6
Range di controllo regolatore di portata litri/min
Temperatura massima di picco circuito solare °C 150 150
Temperatura massima continua di funzionamento circuito solare °C 120 120
Contenuto di glicole nel circuito solare litri 8,8 8,8
1÷6 1÷6
* Dati prestazionali riferiti al modulo termico.
84
Page 85
MAGIS COMBO PLUS V2 AD INCASSO
40.13 SCHEMA IMPIANTO MAGIS COMBO PLUS V2 AD INCASSO: IMPIANTO CON UNA ZONA DI RISCALDAMENTO A PANNELLI RADIANTI + UNA ZONA RAFFRESCAMENTO E
RISCALDAMENTO CON SPLIT IDRONICI
NOTA TECNICA - Contenuto minimo d'ac­qua nell'impianto:
Per favorire un corretto svolgimento dei cicli di sbrinamento (defrost) della pompa di calore è ne­cessario garantire un contenuto minimo di acqua nell'impianto pari a 30 litri, per qualsiasi tipo di impianto.
NOTA: il presente schema funzionale è esemplica­tivo. Occorre inoltre convogliare lo scarico condensa della pompa di calore e del modulo termico.
LEGENDA:
1 - Kit idronico MAGIS COMBO PLUS V2 2 - Unità interna MAGIS COMBO PLUS V2 3 - Motocondensante AUDAX PRO V2 4 - Pannello remoto di zona 5 - Sonda sanitario (di serie con Kit idronico)
RZY
MZXRZX
6 - Kit abbinamento impianto solare termico 7 - Collettore solare 8 - Accumulo inerziale da incasso 9 - Split idronico murale HYDRO V2
MZY
85
Page 86
MAGIS COMBO PLUS V2 AD INCASSO
40.14 OPTIONAL MAGIS COMBO PLUS V2 AD INCASSO
Componenti OPTIONAL ma necessari per realizzare il sistema MAGIS COMBO PLUS V2 ad incasso Codice SOLAR CONTAINER COMBO (Telaio ad incasso) 3.028187 MAGIS COMBO 4 PLUS V2 3.030615 MAGIS COMBO 4 PLUS V2 GPL 3.030615 GPL MAGIS COMBO 6 PLUS V2 3.030617 MAGIS COMBO 6 PLUS V2 GPL 3.030617 GPL MAGIS COMBO 9 PLUS V2 3.030619 MAGIS COMBO 9 PLUS V2 GPL 3.030619 GPL Kit idronico per MAGIS COMBO PLUS V2 in SOLAR CONTAINER COMBO 3.027867 Kit aggiuntivo 2° zona miscelata per MAGIS COMBO PLUS V2 (aggiuntivo per soluzioni impiantistiche
a due zone)
OPTIONAL DI TERMOREGOLAZIONE disponibili Codice Pannello remoto di zona - (classe del dispositivo V* o VI) 3.030863 CRONO 7 CRONO 7 WIRELESS (senza li) - (classe del dispositivo IV* o VII) 3.021624 Sonda esterna - se la motocondensante è installata in condizioni sfavorevoli ( Kit umidostato - (agisce sul Deumidicatore in funzione dell'umidità rilevata in ambiente e quella impostata
sul dispositivo) Kit sensore temperatura e umidità ModBus - (classe del dispositivo V o VI*) - per eettuare richieste in tempe-
ratura occorre abbinare un cronotermostato cod. 3.021622 o 3.021624
ALTRI OPTIONAL disponibili Codice Kit gruppo allacciamento verticale Kit gruppo allacciamento orizzontale Kit gruppo allacciamento posteriore Kit valvola tre vie deviatrice utilizzata come deviatrice impianto caldo/freddo 3.020632 Kit interfaccia relè congurabile 3.015350 Kit scheda a 2 relè per gestione deumidicatori 3.026302 Kit deumidicatore - solo per installazione ad incasso 3.021529 Kit telaio deumidicatore 3.022146 Kit griglia deumidicatore 3.022147 Kit cavo scaldante antigelo condensa per unità esterna 4 - 6 V2 3.027385 Kit resistenza antigelo no a -15 °C (per generatore termico) 3.017324 Kit stae installazione a parete per motocondensante esterna per tutte le taglie 3.022154 Kit abbinamento impianto solare termico** 3.024719 Kit accumulo inerziale ad incasso da 50 litri Kit ricircolo sanitario (non comprensivo di circolatore) 3.026169 Kit termostato sicurezza 3.013794 Kit aria propanata 3.027664
Gamma HYDRO V2 Split idronico murale, Gamma HYDRO FS ventilconvettore idronico oor standing, Gamma HYDRO IN ventilconvettore idronico ad incasso
(Cronotermostato digitale settimanale)
per allacciamento inferiore
per allacciamento laterale
per allacciamento posteriore
- (classe del dispositivo IV* o VII) 3.021622
classe del dispositivo II* o VI o VII) 3.015266
3.027865
3.023302
3.030992
3.020575
3.020574
3.020630
3.027709
Codici vari
* Classe del dispositivo (RIF. Comunicazione della Commissione Europea 2014/C 207/02 ) con settaggi di fabbrica. ** In caso di applicazione con solare termico, oltre al Kit cod. 3.024719 sono disponibili i componenti solare termico presenti a listino. Si consiglia l'utilizzo di collettori solari piani.
86
Page 87
MAGIS COMBO PLUS V2 CON BASIC MAGIS PRO
APPENDICE C): MAGIS COMBO PLUS V2 CON BASIC MAGIS PRO
41 MAGIS COMBO PLUS V2 CON BASIC MAGIS PRO IN SOLAR CONTAINER COMBO
Soluzione da incasso, ideale per appartamenti di classe energetica elevata e di piccole dimensioni, consente il recupero di spazio abitativo grazie all'installazione a scomparsa. Il sistema completo è composto da unità distinte, da acquistare separatamente ed installabili anche in tempi diversi:
• SOLAR CONTAINER COMBO (Telaio ad incasso);
• MAGIS COMBO PLUS V2 nelle sue diverse potenze;
• Pacchetto BASIC MAGIS PRO con accumulo sanitario da 160 litri in acciaio Inox;
• Kit applicazione MAGIS COMBO PLUS V2 con BASIC MAGIS PRO;
• Kit allacciamenti idraulici per uscita verticale, orizzontale o posteriore (optional);
• Kit abbinamento impianto solare (optional).
SOLAR CONTAINER COMBO
(Telaio da incasso) cod. 3.028187
MODELLI INSTALLABILI:
1) MAGIS COMBO 4 PLUS V2 cod. 3.030615
2) MAGIS COMBO 4 PLUS V2 GPL cod. 3.030615GPL
3) MAGIS COMBO 6 PLUS V2 cod. 3.030617
4) MAGIS COMBO 6 PLUS V2 GPL cod. 3.030617GPL
5) MAGIS COMBO 9 PLUS V2 cod. 3.030619
6) MAGIS COMBO 9 PLUS V2 GPL cod. 3.030619GPL
Pacchetto BASIC MAGIS PRO cod. 3.029721
+ Kit applicazione MAGIS COMBO PLUS V2 con BASIC MAGIS PRO cod. 3.029947
87
Page 88
MAGIS COMBO PLUS V2 CON BASIC MAGIS PRO
41.1 COMPONENTI PRINCIPALI MAGIS COMBO PLUS V2 CON BASIC MAGIS PRO
LEGENDA:
1 - Rubinetto di svuotamento bolli-
tore 2 - Anodi sacricali 3 - Sonda solare (optional) 4 - Valvola di sicurezza 8 bar 5 - Rubinetto intercettazione vaso
sanitario 6 - Flangia bollitore 7 - Termostato antigelo 8 - Scatola allacciamento kit antigelo 9 - Vaso espansione 8 l sanitario 10 - Sonda sanitario 11 - Bollitore 12 - Unità interna MAGIS COMBO-
PLUS V2 13 - Valvola miscelatrice circuito
sanitario 14 - By-pass regolabile 15 - Termometro temperatura man-
data zona 1 (zona diretta) 16 - Rubinetto gas 17 - Valvola unidirezionale
88
SCALA 1:1
Page 89
MAGIS COMBO PLUS V2 CON BASIC MAGIS PRO
41.2 SCHEMA IMPIANTO MAGIS COMBO PLUS V2 AD INCASSO CON BASIC MAGIS PRO: IMPIANTO CON RISCALDAMENTO E RAFFRESCAMENTO CON SPLIT IDRONICI
NOTA TECNICA - Contenuto minimo d'acqua nell'impianto:
Per favorire un corretto svolgimento dei cicli di sbrinamento (defrost) della pompa di calore è necessario garantire un contenuto minimo di acqua nell'impianto pari a 30 litri, per qualsiasi tipo di impianto.
MZX
RZX
LEGENDA:
1 - Sistema BASIC MAGIS PRO composto da:
• Bollitore da 160 litri a doppio serpentino
• Gruppo idronico e gruppo di allacciamento 2 - Unità interna MAGIS COMBO PLUS V2 3 - Pannello remoto di zona
4 - Motocondensante AUDAX PRO termico 5 - Kit accumulo inerziale 15 litri 3.029928 6 - Sonda sanitario 7 - SOLAR CONTAINER COMBO 8 - Split idronico murale HYDRO V2
NOTA: il presente schema funzionale è esemplicativo. Occorre inoltre convogliare lo scarico condensa
della motocondensante esterna.
89
Page 90
MAGIS COMBO PLUS V2 CON BASIC MAGIS PRO
41.3 OPTIONAL MAGIS COMBO PLUS V2 CON BASIC MAGIS PRO
Componenti OPTIONAL, ma necessari per realizzare il sistema BASIC MAGIS PRO Codice SOLAR CONTAINER COMBO (Telaio ad incasso) 3.028187 Pacchetto BASIC MAGIS PRO 3.029721 Kit applicazione MAGIS COMBO PLUS V2 con BASIC MAGIS PRO 3.029947 MAGIS COMBO 4 PLUS V2 3.030615 MAGIS COMBO 4 PLUS V2 GPL 3.030615 GPL MAGIS COMBO 6 PLUS V2 3.030617 MAGIS COMBO 6 PLUS V2 GPL 3.030617 GPL MAGIS COMBO 9 PLUS V2 3.030619 MAGIS COMBO 9 PLUS V2 GPL 3.030619 GPL OPTIONAL DI TERMOREGOLAZIONE disponibili per il sistema BASIC MAGIS PRO Codice Pannello remoto di zona - (classe del dispositivo V* o VI) 3.030863 Kit sensore temperatura e umidità ModBus - (classe del dispositivo V o VI*) - per eettuare richieste in tempe-
ratura occorre abbinare un cronotermostato cod. 3.021622 o 3.021624
CRONO 7 CRONO 7 WIRELESS (senza li) - (classe del dispositivo IV* o VII) 3.021624 Sonda esterna - se la motocondensante è installata in condizioni sfavorevoli ( Kit umidostato - (agisce sul Deumidicatore in funzione dell'umidità rilevata in ambiente e quella impostata
sul dispositivo)
ALTRI OPTIONAL disponibili per il sistema BASIC MAGIS PRO Codice Kit resistenza antigelo no a -15 °C per modulo idronico 3.017324 Kit gruppo allacciamento verticale Kit gruppo allacciamento orizzontale Kit gruppo allacciamento posteriore Kit valvola tre vie deviatrice utilizzata come deviatrice impianto caldo/freddo 3.020632 Kit interfaccia relè congurabile 3.015350 Kit scheda a 2 relè per gestione deumidicatori 3.026302 Kit deumidicatore - solo per installazione ad incasso 3.021529 Kit telaio deumidicatore 3.022146 Kit griglia deumidicatore 3.022147 Kit cavo scaldante antigelo condensa per unità esterna 4 - 6 V2 3.027385 Kit stae installazione a parete per motocondensante esterna per tutte le taglie 3.022154 Kit abbinamento impianto solare termico** 3.024719 Kit accumulo inerziale da 15 litri per BASIC MAGIS PRO 3.029928 Kit accumulo inerziale ad incasso da 50 litri 3.027709 Kit ricircolo sanitario (non comprensivo di circolatore) 3.026169 Kit termostato sicurezza 3.019229 Kit scheda di interfaccia DOMINUS 3.026273
Gamma HYDRO V2 Split idronico murale, Gamma HYDRO FS ventilconvettore idronico oor standing, Gamma HYDRO IN ventilconvettore idronico ad incasso
(Cronotermostato digitale settimanale)
per allacciamento inferiore
per allacciamento laterale
per allacciamento posteriore
- (classe del dispositivo IV* o VII) 3.021622
classe del dispositivo II* o VI o VII) 3.015266
3.030992
3.023302
3.020575
3.020574
3.020630
Codici vari
* Classe del dispositivo (RIF. Comunicazione della Commissione Europea 2014/C 207/02 ) con settaggi di fabbrica. ** In caso di applicazione con solare termico, oltre al Kit cod. 3.024719 sono disponibili i componenti solare termico presenti a listino. Si consiglia l'utilizzo di collettori solari piani.
90
Page 91
MAGIS COMBO PLUS V2 CON SUPER TRIO
APPENDICE D): MAGIS COMBO PLUS V2 CON SUPER TRIO
42 MAGIS COMBO PLUS V2 CON SUPER TRIO
SUPER TRIO è la soluzione per la nuova edilizia, studiata per realizzare impianti ibridi o con sola pompa di calore in appar­tamenti grandi e villette, per rispettare facilmente gli obblighi sull’uso dell’energia rinnovabile nei nuovi impianti e nelle ristrut­turazioni rilevanti; ideale in quelle situazioni in cui occorre far fronte alla necessità di molta acqua calda sanitaria (ed es. vasche idromassaggio) o dove si prevedono più prelievi contemporanei, grazie ad un accumulo sanitario di ben 250 litri.
Il sistema può essere realizzato con estrema essibilità e con grande facilità di installazione a incasso o in armadio tecnico, il
gruppo idronico SUPER TRIO infatti si integra nelle strutture
SUPER TRIO cod. 3.030395
Kit per abbinamento MAGIS COMBO PLUS V2 con SUPER TRIO cod. 3.030599
dell’edicio e consente di risparmiare spazio abitativo grazie al CONTAINER specico da incasso. Il sistema completo è composto da unità distinte, da acquistare separatamente ed installabili anche in tempi diversi:
• SOLAR CONTAINER per SUPER TRIO (Telaio ad incasso);
• DOMUS CONTAINER per SUPER TRIO (Armadio tecnico);
• Pacchetto SUPER TRIO;
• MAGIS COMBO PLUS V2 nelle sue diverse potenze;
• Kit abbinamento MAGIS COMBO PLUS con SUPER TRIO;
• Kit 2° zona aggiuntiva miscelata (optional);
• Kit abbinamento impianto solare (optional).
CONTAINER per SUPER TRIO
cod. 3.030394
DOMUS CONTAINER
per SUPER TRIO cod. 3.030393
MODELLI INSTALLABILI:
1) MAGIS COMBO 4 PLUS V2 cod. 3.030615
2) MAGIS COMBO 4 PLUS V2 GPL cod. 3.030615GPL
3) MAGIS COMBO 6 PLUS V2 cod. 3.030617
4) MAGIS COMBO 6 PLUS V2 GPL cod. 3.030617GPL
5) MAGIS COMBO 9 PLUS V2 cod. 3.030619
6) MAGIS COMBO 9 PLUS V2 GPL cod. 3.030619GPL
91
Page 92
MAGIS COMBO PLUS V2 CON SUPER TRIO
1
4
12
13
14
15
16
18
4
5
6
7
8
9
3
10
17
11
2
42.1 COMPONENTI PRINCIPALI SUPER TRIO CON MAGIS COMBO PLUS V2
LEGENDA:
1 - Rubinetto di svuotamento bollitore 2 - Valvola di sicurezza (8 bar) 3 - Sonda solare (optional) 4 - Anodi sacricali 5 - Termostato antigelo 6 - Rubinetto intercettazione vaso sanitario 7 - Flangia bollitore 8 - Scatola allacciamento kit antigelo 9 - Valvola unidirezionale
92
10 - Vaso espansione 16 l sanitario 11 - Sonda sanitario 12 - Bollitore 13 - Unità interna MAGIS COMBO PLUS V2 14 - Valvola miscelatrice circuito sanitario 15 - Rubinetti svuotamento collettore 16 - Collettore idraulico 17 - Circolatore zona diretta 18 - Termometro temperatura mandata zona 1 (diretta)
Page 93
MAGIS COMBO PLUS V2 CON SUPER TRIO
RZX
MZY
MZX
RZY
42.2 SCHEMA IMPIANTO SISTEMA MAGIS COMBO PLUS V2 CON SUPER TRIO: IMPIANTO CON UNA ZONA DI RISCALDAMENTO E RAFFRESCAMENTO
A VENTILCONVETTORI + UNA ZONA A PANNELLI RADIANTI
NOTA TECNICA - Contenuto minimo d'acqua nell'impianto:
Per favorire un corretto svolgimento dei cicli di sbrinamento (defrost) della pompa di calore è necessario garantire un contenuto minimo di acqua nell'impianto pari a 30 litri, per qualsiasi tipo di impianto.
NOTA: si ricorda inoltre di realizzare i circuiti di scarico condensa
LEGENDA:
1 - Sistema SUPER TRIO composto da:
• Bollitore da 250 litri monoserpentino
• Gruppo idronico con circolatore diretto
• Vaso sanitario
• Accumulo inerziale da 30 litri 2 - Unità Interna MAGIS COMBO PLUS V2
3 - Motocondensante AUDAX PRO 9 V2 4 - CRONO 7 5 - Sonda sanitario 6 - CONTAINER per SUPER TRIO 7 - Kit seconda zona miscelata 8 - Ventilconvettore HYDRO FS
93
Page 94
MAGIS COMBO PLUS V2 CON SUPER TRIO
42.3 OPTIONAL SISTEMA MAGIS COMBO PLUS V2 CON SUPER TRIO
Componenti OPTIONAL, ma necessari per completare il SISTEMA SUPER TRIO Codice SUPER TRIO 3.030395 CONTAINER per SUPER TRIO 3.030394 DOMUS CONTAINER per SUPER TRIO 3.030393 Kit carter superiore per DOMUS CONTAINER per SUPER TRIO 3.030484 Componenti OPTIONAL esclusivi sistema MAGIS COMBO PLUS V2 con SUPER TRIO Codice MAGIS COMBO 4 PLUS V2 3.030615 MAGIS COMBO 4 PLUS V2 GPL 3.030615 GPL MAGIS COMBO 6 PLUS V2 3.030617 MAGIS COMBO 6 PLUS V2 GPL 3.030617 GPL MAGIS COMBO 9 PLUS V2 3.030619 MAGIS COMBO 9 PLUS V2 GPL 3.030619 GPL Kit per abbinamento MAGIS COMBO PLUS V2 con SUPER TRIO 3.030599 Componenti OPTIONAL disponibili per tutti i sistemi SUPER TRIO Codice Pannello remoto di zona - (classe del dispositivo V* o VI) 3.030863 Kit sensore temperatura e umidità ModBus - (classe del dispositivo V o VI*) - per eettuare richieste in tempe-
ratura occorre abbinare un cronotermostato cod. 3.021622 o 3.021624
CRONO 7 CRONO 7 WIRELESS (senza li) - (classe del dispositivo IV* o VII) 3.021624 Sonda esterna - se la motocondensante è installata in condizioni sfavorevoli ( Kit umidostato 3.023302 Kit aggiuntivo 2° zona miscelata 3.027865 Kit resistenza antigelo no a -15 °C per modulo idronico 3.017324 Kit gruppo allacciamento verticale Kit gruppo allacciamento orizzontale Kit gruppo allacciamento posteriore Kit valvola tre vie deviatrice utilizzata come deviatrice impianto caldo/freddo 3.020632 Kit interfaccia relè congurabile 3.015350 Kit scheda a 2 relè per gestione deumidicatori 3.026302 Kit deumidicatore - solo per installazione ad incasso 3.021529 Kit telaio deumidicatore 3.022146 Kit griglia deumidicatore 3.022147 Kit cavo scaldante antigelo condensa per unità esterna 4 - 6 V2 3.027385 Kit stae installazione a parete per motocondensante esterna per tutte le taglie 3.022154 Kit ricircolo sanitario Kit dosatore di polifosfati Kit termostato sicurezza a bracciale 3.019229 Kit scheda di interfaccia DOMINUS 3.026273 Kit abbinamento impianto solare termico:**
costituito da gruppo solare di circolazione singolo, centralina solare, scambiatore a 16 piastre, tubi di collega­mento, vaso d'espansione solare da 18 litri e sonde di temperatura (per bollitore e collettore solare)
(Cronotermostato digitale settimanale)
per allacciamento inferiore
per allacciamento laterale
per allacciamento posteriore
(1)
(non comprensivo di circolatore) 3.030483
(1)
(solo per applicazioni all'interno) 3.020628
- (classe del dispositivo IV* o VII) 3.021622
classe del dispositivo II* o VI o VII) 3.015266
3.030992
3.020575
3.020574
3.020630
3.030482
* Classe del dispositivo (RIF. Comunicazione della Commissione Europea 2014/C 207/02 ) con settaggi di fabbrica. ** In caso di applicazione con solare termico, oltre al Kit cod. 3.030482 sono disponibili i componenti solare termico presenti a listino. Si consiglia al massimo l'utilizzo di 2 collettori solari piani. (1) Il Kit ricircolo sanitario ed il Kit dosatore di polifosfati, NON possono coesistere insieme all'interno del DOMUS CONTAINER per SUPER TRIO.
94
Page 95
Nel corso della vita utile dei prodotti, le prestazioni sono inuenzate da fattori esterni, come ad esempio, la durezza dell'acqua sanitaria, gli agenti atmosferici, le incrostazioni nell'impianto e così via. I dati dichiarati si riferiscono ai prodotti nuovi e correttamente installati ed utilizzati, nel rispetto delle norme vigenti.
N.B.: si raccomanda di fare eseguire una corretta manutenzione periodica.
NOTA: Gli schemi e gli elaborati graci riportati nella presente documentazione possono richiedere, in funzione delle speciche
condizioni di progettazione e di installazione, ulteriori integrazioni o modiche, secondo quanto previsto dalle norme e dalle regole tecniche vigenti ed applicabili (a solo titolo di esempio, si cita la Raccolta R – edizione 2009). Rimane responsabilità del profes­sionista individuare le disposizioni applicabili, valutare caso per caso la compatibilità con esse e la necessità di eventuali variazioni a schemi ed elaborati.
Page 96
SISTEMA DI QUALITÀ
CERTIFICATO
UNI EN ISO 9001:2015
Progettazione, fabbricazione ed assistenza post-vendita di caldaie a gas, scaldabagni a gas e relativi accessori
Immergas si riserva la facoltà di apportare ai propri modelli, senza preavviso, ogni modica ritenuta utile per l’evoluzione del prodotto - Cod. S.0246 - rev.002 (ver. 1463) - 02/23
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
