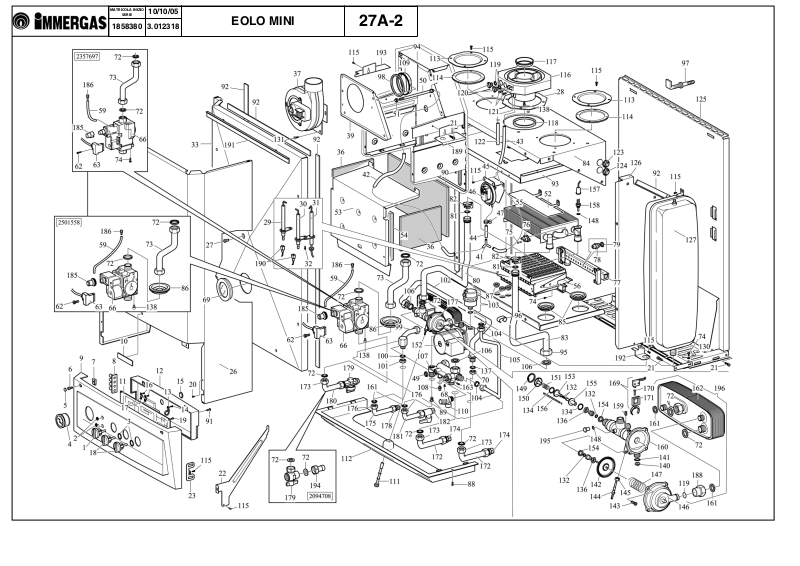

Immergas EOLO MINI ESPLOSO COMPONENTI

MATRICOLA INIZIO

SERIE

10/10/05

3.0123181858380

EOLO MINI

27A-2

N. CODICE DESCRIZIONE

A

A

A

1.013422

Tubo d.18 mandata e ritorno (allacc.)

1.1356

Dado 3/4" F per tubo cartellato d.18

1.0375

Raccordo vabco da G3/4" per tubo
d.18

1.017577

Tubo d.14 uscita calda (allacc.)

2.0381

Dado 1/2" F per tubo cartellato d.14

3.012806

Gruppo 3 vie

1.020058

Raccordo vabco da G1/2" per tubo
d.14

1.018094

Rubinetto gas G1/2" - bicono d.18

1.017572

Rubinetto gas a 90°

1.013423

Tubo d.18 allacciamento gas

1.013426

Tubo d.14 entrata fredda (allacc.)

1.1572

Rubinetto a sfera G1/2" vabco d.14

1.016497

Cappuccio valvola gas

1.017228

Raccordo anticondensa per tubetto

1.015640

Raccordo entrata fredda

2.012163

Deflettore aria aletta dx

3.013212

Kit cavo coll. elettrodo accensione

2.011539

Squadretta ad L per coperchio

2.011598

Squadretta sostegno vaso

2.011817

Deflettore aria aletta sx

1.017559

Tubo d.18 allacciamento gas

1.8745

Tappo 1/8"M

3.015436

Kit scambiatore a piastre

- 3.013118 Cruscotto c.to

- 3.013125 Kit ricambi tre vie

- 3.013298 Gruppo coperchio camera stagna

- 3.013494 Kit conversione gas G20

- 3.013495 Kit conversione gas GPL

- 3.015405 Gruppo allacciamento "Blister"

- 3.017032 Kit ricambi tre vie

- 3.014898 Cruscotto c.to 2226247

- 3.015428 Cruscotto c.to 2357697

- 3.014898 Cruscotto c.to 2501558

- 3.015981 Cruscotto c.to 2559982
1 1.014054 Manopola interruttore generale
2 1.010365 Vetrino per led
3 1.6947 OR nitrile 70 sh 17.17x1.78
4 1.015582 Termoidrometro
5 1.013751 Tappo copriforo per cruscotto

61.2337Af 3.9x25 TCTC
7 1.1378 Prestola doppia 11x16x3.5
8 1.013466 Passacavo per cruscotto
9 1.013406 Basetta cruscotto

10 1.012874 Targa in plastica marchio "Immergas"
11 1.018912 Scheda accens. e regolaz. integrata
12 1.013408 Coperchio cruscotto
13 1.4072 Fascetta con foro di bloccaggio
14 1.4139 Vite Af 3.9x13 TC TC
15 1.011968 Tappo chiusura foro regolazioni
16 1.7967 Vite Af 3.5x19 TC+TC
17 1.7908 Pressacavo steab nero
18 1.013340 Manopola regolazione trimmer
19 1.2265 Vite Af 3.2x9.5 "Rapid fix"
20 1.013219Af 4.2x6.5 TC+TC con punta
21 1.4557 Vite Af 4.2x9.5 TC+TC con battuta
22 2.011195 Squadretta sx telaio mini
22 2.011196 Squadretta dx telaio mini
23 2.010989 Squadretta per cruscotto
26 3.013257 Gruppo fusto mantello
27 1.015046 Vite M6x20 TS
28 1.013436 Guarnizione flangia con pozzetti
29 1.2405 Candeletta sinistra di accensione
30 1.2408 Candeletta destra di accensione
31 1.010645 Candeletta di rilevazione
32 1.0152 Vite Af 3.9x9.5 TC+TC
33 3.013365 Coperchio camera stagna
36 1.017984 Pannello fibra ceramica laterale
37 1.017997 Ventilatore
39 2.011198 Chiusura anteriore cappa fumi
41 1.014373 Portagomma a "Y"
42 1.2363 Tubetto in silicone 4x8
43 1.2363 Tubetto in silicone 4x8
44 1.2363 Tubetto in silicone 4x8
45 2.011601 Squadretta supporto pressostato
46 1.8396 Pressostato
47 1.010500 Stringitubo a molla per tubo silicone
49 3.A0184 Kit guarnizioni da 1/4"
50 1.015073 Raccordo tubo presa pressione
51 1.011749 Dado M8x0.5 per presa pressione
52 2.011064 Deflettore cappa fumi
53 2.011408 Facciata camera di combustione
54 1.017602 Pannello fibra ceramica anteriore
55 1.015709 Scambiatore 86 alette
55 1.015791 Scambiatore 86 alette 2226247
56 1.017623 Bruciatore 12 rampe
56 1.018433 Bruciatore 12 rampe 2892997
59 1.2363 Tubetto in silicone 4x8
62 1.013186 Vite M3.5x16
62 1.010265 Vite M3x25 per connettore valvola 2357697
62 1.013186 Vite M3.5x16 2501558
63 1.013164 Connettore valvola gas
63 3.010173Aggiuntivo collegamento valvola gas 2357697
63 1.013164 Connettore valvola gas 2501558
66 1.014365 Valvola gas SIT 845 con attacchi
66 1.015803 Valvola gas VK4105 2357697
66 1.014365 Valvola gas SIT 845 con attacchi 2501558
68 1.1176 Vite M5x8 TC+TC
69 3.012705 Gruppo vetrino con guarnizione
70 1.1260 Dado ribassato 3/4" F in ottone
72 3.A0120 Kit guarnizioni da 3/4"
73 1.013431 Tubo d.18 valvola gas - collettore
73 1.020437 Tubo d.18 valvola gas - collettore 2357697
73 1.013431 Tubo d.18 valvola gas - collettore 2501558
74 1.016246 Vite autoformante M4x8 TCTC
75 1.1656 Vite Af 3.5x6.4 TC+TC nichelata
75 1.015498 Vite tipsgrow M3.5x4 2226247
76 1.012256 Termostato clicson 115°C
76 1.018792 Termostato clicson 105°C 2226247
77 1.019431 Collettore gas G20 12 rampe
77 1.019516 Collettore gas GPL 12 rampe
77 1.018434 Collettore gas G20 12 rampe 2892997

MATRICOLA INIZIO

SERIE

77 1.018435 Collettore gas GPL 12 rampe 2893801
78 nfs Ugello gas d.1.30 G20
78 nfs Ugello gas d.0.77 GPL
79 1.0144 Rosetta per ugello gas
80 1.013429 Tubo d.18 scambiatore - 3 vie
81 1.011141 OR 17.86x2.62 70 sh. in silicone
82 1.010371 Forcella fissaggio tubi scambiatore
83 1.013428 Tubo d.18 pompa - scambiatore
84 2.010663 Fiancata camera stagna
84 2.012626 Fiancata camera stagna 2559982
85 1.6600 Passacavo silicone d.16
86 1.6572 Passacavo silicone d.14.5
87 1.5780 Passacavo silicone d.2
88 1.4066

f testa svasa 3.5x9.5
89 1.8403 Filtro in rete inox
90 1.017601 Pannello fibra ceramica posteriore
91 1.1142 Vite Af 3.2x16 "Rapid fix"
92 1.013154 Fettuccia mousse adesiva d.15x3
93 2.012615 Lamiera sup. distribuzione aria
94 2.012674 Supporto camera di combustione
95 1.4910 Dado 1" F per tubo cartellato d.25
96 1.010844 Molletta bloccaggio bulbi
97 1.5899 Confezione coppia tasselli d.10x50
98 1.012247 Guarnizione diaframma cappa fumi
99 1.015527 Tubo d.14 uscita calda

100 1.0278 Guarnizione 28x21x2 in flexoid
101 1.1269 Dado ribassato 1/2" F in ottone
102 1.013427 Tubo d.18 3 vie - mandata impianto
103 1.017563 Valvola sfogo aria automatica + OR
104 3.A1124 Kit guarnizioni da 3/8"
105 1.013420 Tubo d.8 vaso espansione
106 3.A1343 Kit guarnizioni da 1"
107 3.013147 Gruppo collettore ritorno
108 1.4275 Raccordo di scarico con portagomma
109 3.012844 Diaframma c.to cappa fumi
110 1.011126 Valvola di sicurezza 3 bar con OR
111 1.013471 Prolunga rubinetto di riempimento
112 1.017596 Griglia in plastica inferiore
113 2.010055 Tappo chiusura foro d.80
114 1.010334 Guarnizione tenuta foro d.80
115 1.7022 Vite Af 4.2x9.5 TC+TC tropicalizzata
116 1.016372 Flangia con pozzetti
117 2.010352 Diaframma fumi d.41,5
118 1.020372 Guarnizione a doppio labbro d.60
119 1.6922 OR nitrile 70 sh 10.77x2.62
120 1.010430 Tappo per flangia con pozzetti
121 1.011057 Vite di chiusura prova pressione
122 1.2363 Tubetto in silicone 4x8
123 1.5759 Passacavo silicone d.7
124 1.6406 Passacavo silicone d.5
124 1.5759 Passacavo silicone d.7 2559982
125 3.013299 Gruppo telaio
126 2.011197 Fianchetto camera stagna
127 1.013450 Vaso espansione Lt.6
130 1.4246 Rondella dentellata M4
131 1.0110

f 4.2x13 TCTC senza punta

132 nfs OR 1.8x1.5
134 nfs OR epdm 70 sh 13.94x2.62
136 nfs Dado M8
137 1.1342 Guarnizione 34x27x2 in flexoid
138 1.2170 Vite M4x8 TC+TC
140 1.020645 Limitatore di flusso Lt.8
141 1.014640 OR epdm 15x2.62
142 1.016225 Membrana 3 vie
142 1.019272 Membrana 3 vie in silicone
143 nfs Vite M5x10
144 1.015093 Stelo rubinetto di scarico con OR
145 1.022963 Dado rubinetto
146 nfs Coperchio 3 vie
147 nfs Molla contrasto membrana
148 1.012711 Guarnizione autocentrante
149 nfs

nello elastico

150 nfs Supporto molla di contrasto
151 nfs Molla contrasto otturatore
152 1.013890 Circolatore 43-15
153 nfs Cartuccia lato impianto
154 nfs Rosetta
155 nfs Cartuccia lato sanitario
156 nfs Stelo
157 1.6729 Cappuccio protezione sonde
158 1.021762 Sonda NTC veloce ad immersione
159 nfs Grano acciaio inox M4x10
160 nfs Corpo 3 vie
161 3.A1363 Kit guarnizioni da 1/2"
162 1.013430 Scambiatore 13 piastre
163 1.2169 Grano M4x10 con punta
169 1.019081 Microinterruttore
170 1.021979 Puntale micro
171 nfs Supporto micro

172
173
174

175
176
177
178

179
179
180
181
182
185
186
188
189
190
191
192
193
194
195
196

2094708

2357697

2094708
2226247
