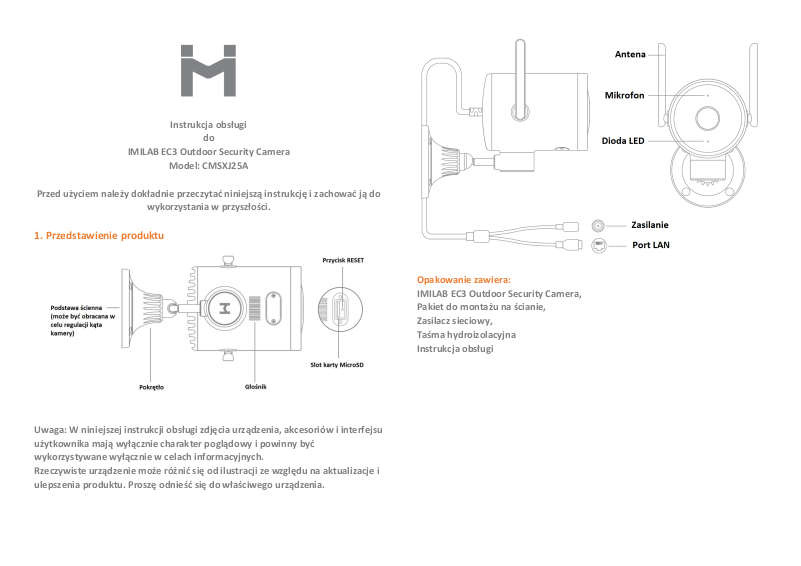

Instrukcja obsługi
do
IMILAB EC3 Outdoor Security Camera
Model: CMSXJ25A
Przed użyciem należy dokładnie przeczytać niniejszą instrukcję i zachować ją do
wykorzystania w przyszłości.

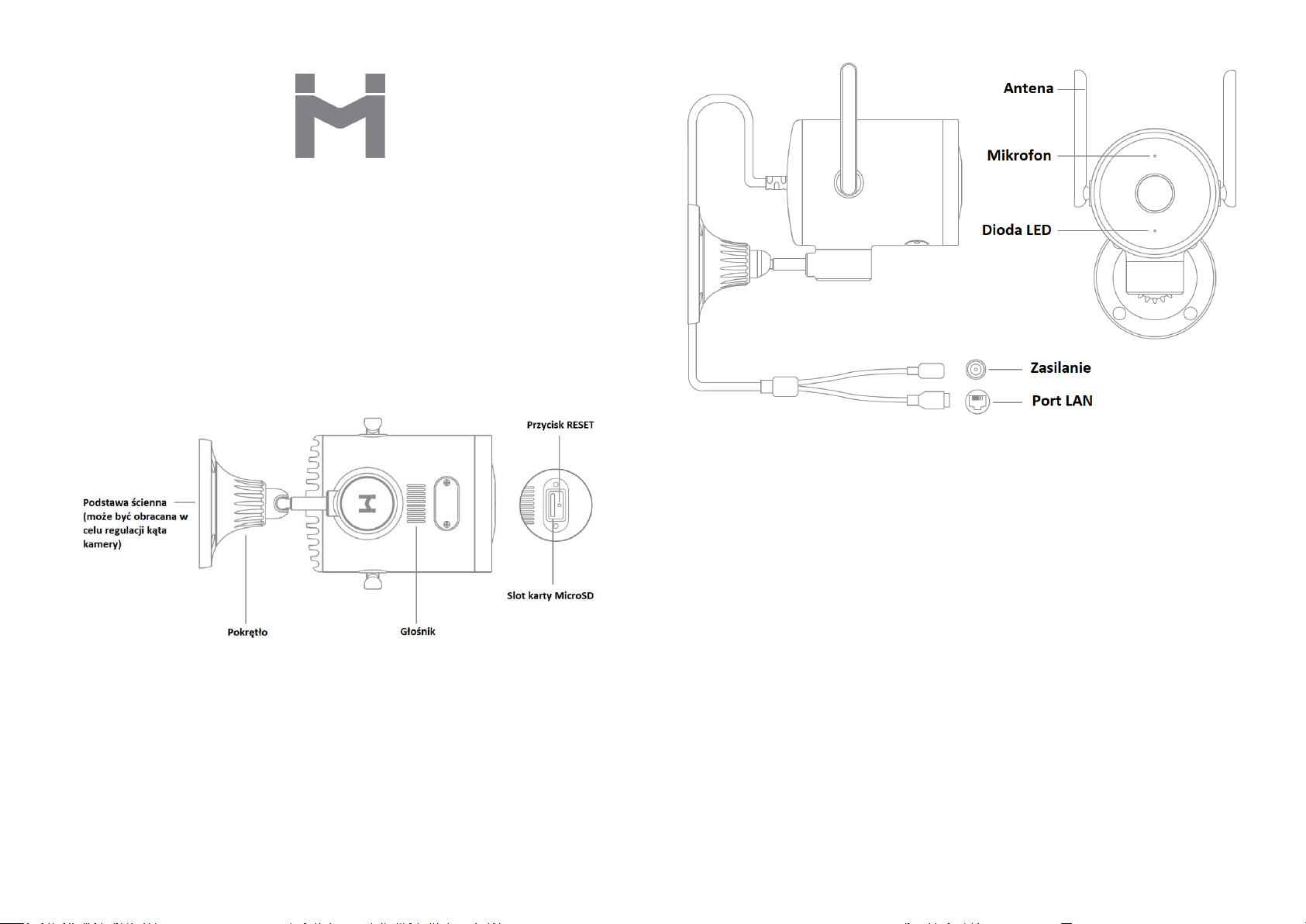

1. Przedstawienie produktu
Uwaga: W niniejszej instrukcji obsługi zdjęcia urządzenia, akcesoriów i interfejsu
użytkownika mają wyłącznie charakter poglądowy i powinny być
wykorzystywane wyłącznie w celach informacyjnych.
Rzeczywiste urządzenie może różnić się od ilustracji ze względu na aktualizacje i
ulepszenia produktu. Proszę odnieść się do właściwego urządzenia.
Opakowanie zawiera:
IMILAB EC3 Outdoor Security Camera,
Pakiet do montażu na ścianie,
Zasilacz sieciowy,
Taśma hydroizolacyjna
Instrukcja obsługi
Page 2
2. Instalacja urządzenia

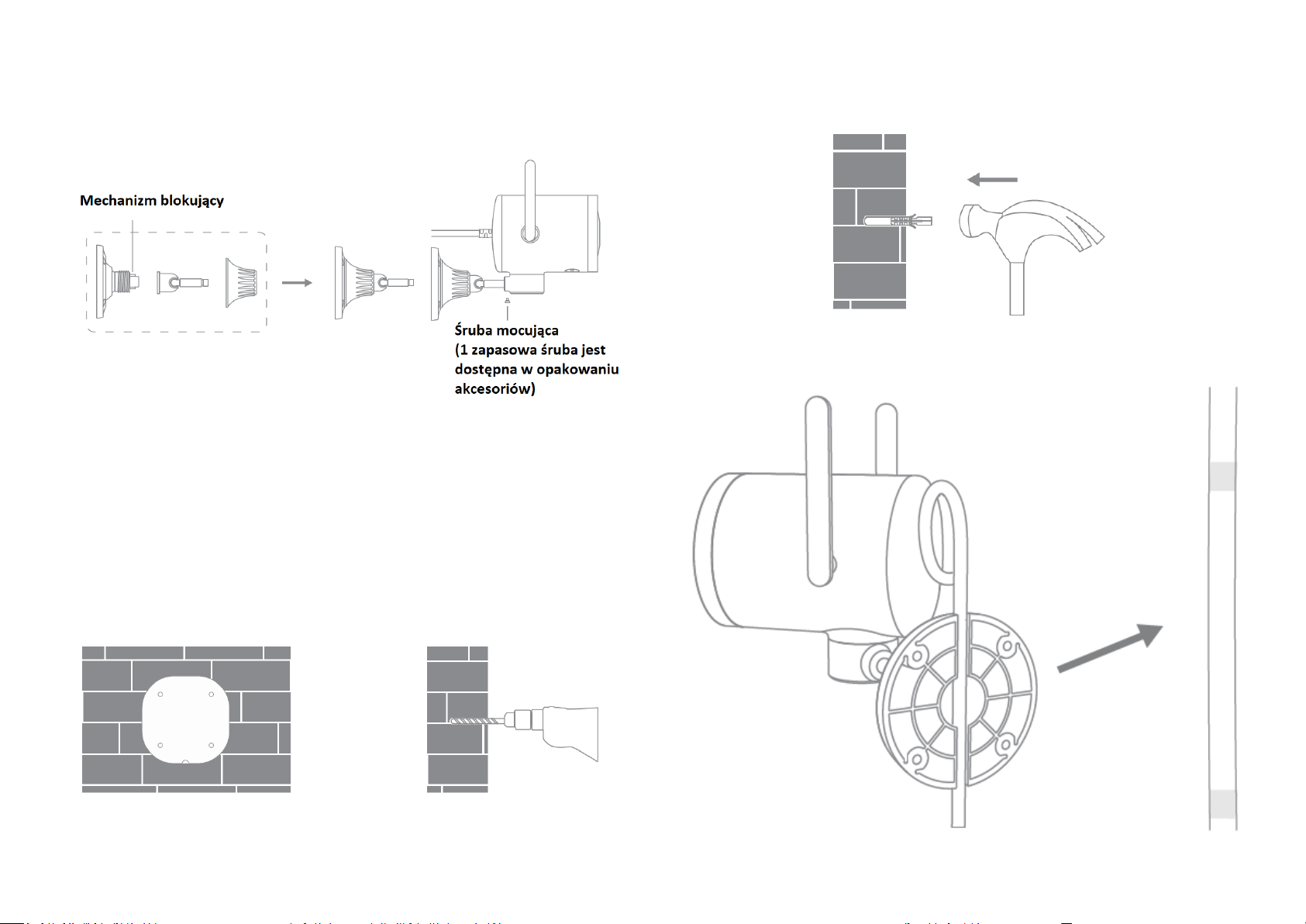

Należy złożyć kamerę w sposób pokazany poniżej. Następnie przymocować
kamerę do metalowego trzonka za pomocą śruby.
Uwaga: Gwarancja nie obejmuje uszkodzeń powstałych w wyniku
nieprawidłowej instalacji. Proszę postępować zgodnie z instrukcjami.
Montaż urządzenia
Uwaga:
Przed zamontowaniem urządzenia należy sprawdzić, czy w miejscu
montażu sygnał Wi-Fi jest wystarczająco silny.
1. Umieścić naklejkę pozycjonującą w żądanym miejscu instalacji. Wywiercić
cztery otwory w miejscach wskazanych na naklejce. Średnica wiercenia ok. 6,0
mm; głębokość wiercenia ok. 30 mm.
2. Włożyć cztery plastikowe kołki rozporowe do otworów.
3. Przykryć fragment kabla zasilającego 2 w 1 i LAN płytką montażową zgodnie z
opisem.
Page 3
4. Umieścić podstawę na ścianie. Upewnij się, że kabel zasilający 2 w 1 i
przewód LAN biegną prosto w dół. Zabezpieczyć podstawę, wsuwając śruby w
nakrętki rozporowe.
Uwaga:
• Aby zapobiec wypadkom i urazom, należy mocno przymocować
urządzenie do ściany w sposób przedstawiony na rysunku. Ściana, na
której zamontowane jest urządzenie, musi mieć nośność co najmniej 3
razy większą od ciężaru urządzenia.
• Nie wolno montować urządzenia w pobliżu źródeł ciepła, takich jak
sprężarka klimatyzacji, odpowietrznik okapu oświetleniowego lub
odpowietrznik gazowego podgrzewacza wody.
• Kamera może być obracana w pozycji poziomej, należy więc zwrócić
uwagę na bezpieczną odległość obrotu podczas instalacji. Nie należy
instalować urządzenia w miejscu, w którym jego ruch w poziomie byłby
utrudniony.

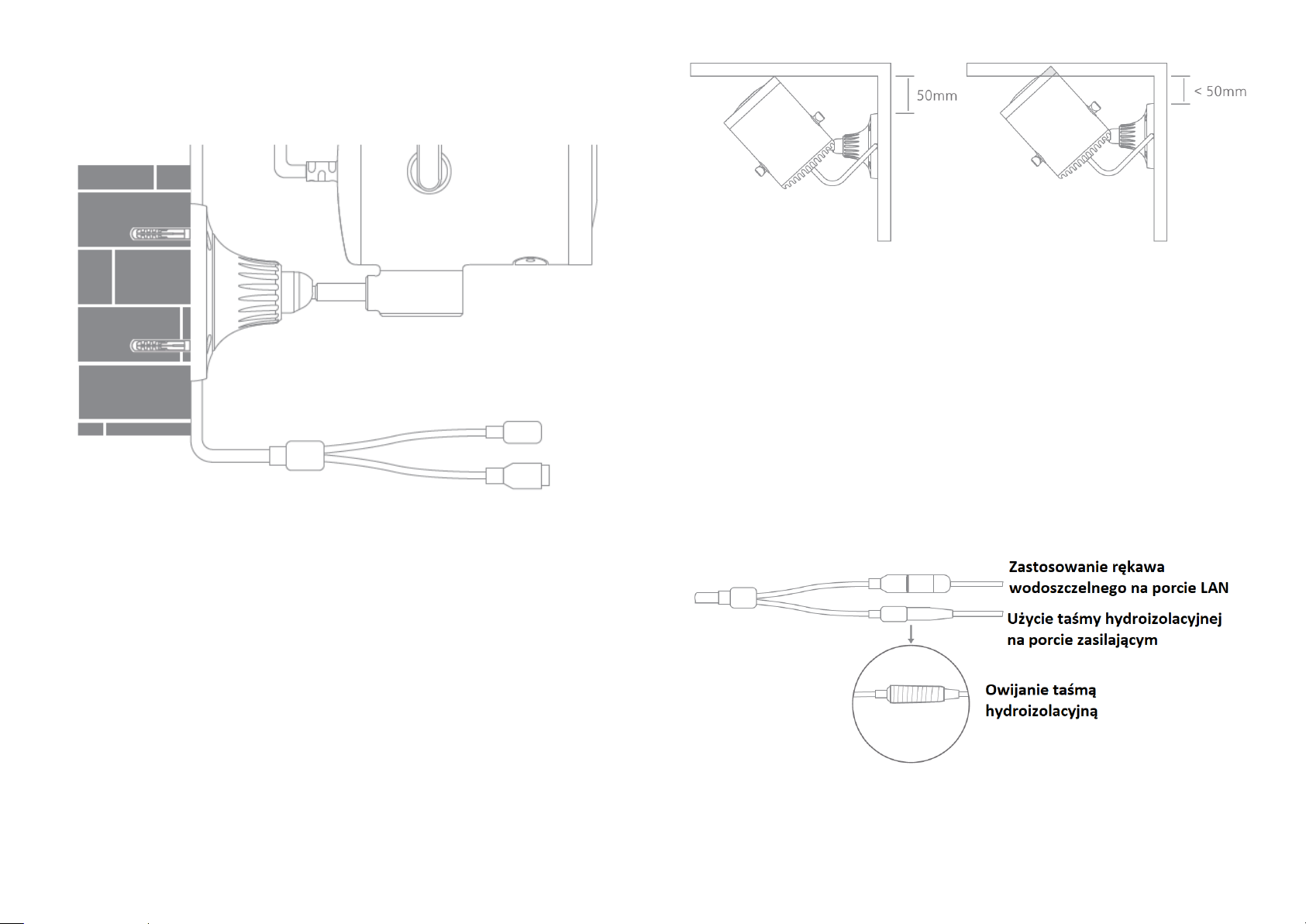

Odległość między podstawą a ścianą powinna wynosić co najmniej 50 mm, aby
zapewnić bezpieczną odległość obrotu. Jakikolwiek odstęp mniejszy niż 50 mm
będzie stanowił przeszkodę w ruchu kamery.
Zestaw hydroizolacyjny
Kamera posiada port zasilania i port LAN. Na obu tych portach należy wykonać
izolację wodoszczelną.
1. Owinąć gniazdo zasilania taśmą hydroizolacyjną w sposób pokazany poniżej.
2. Owinąć port LAN taśmą hydroizolacyjną lub rękawem wodoszczelnym.
• Port LAN może być owinięty taśmą hydroizolacyjną w taki sam sposób
jak port zasilania.
•
Instrukcje dotyczące używania rękawa hydroizolacyjnego można znaleźć
na koncie IMiLab WeChat.
Page 4
3. Podłączanie urządzenia
1. Włącz kamerę
Krok 1: Włożyć kabel zasilający do portu zasilania kamery. Podłączyć drugi
koniec kabla zasilającego do źródła zasilania.
Krok 2: Po podłączeniu do źródła zasilania lampka kontrolna będzie wskazywać
stan kamery. Gdy wskaźnik świeci się na żółto, aparat jest włączany; gdy
wskaźnik miga na żółto, czeka na podłączenie.

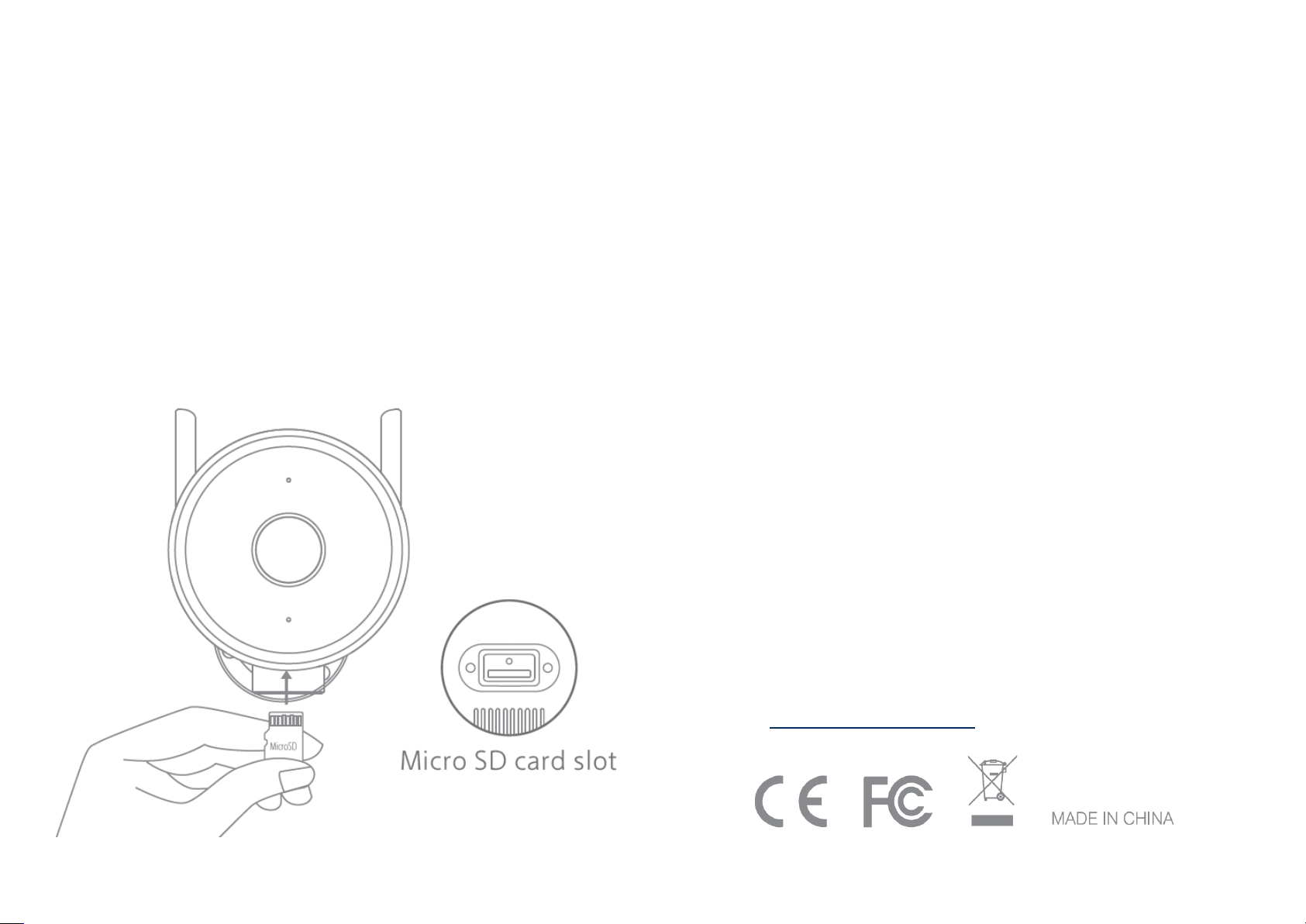

2. Włóż kartę MicroSD
Upewnić się, że kamera jest odłączona od zasilania. Za pomocą śrubokręta
zdejmij obudowę ochronną i odsłoń gniazdo karty micro SD.
Punkty styku karty micro SD powinny być skierowane w tym samym kierunku co
kamera. Włóż kartę micro SD do gniazda.
Uwaga:
Podczas wkładania i wyjmowania karty micro SD należy odłączyć kamerę od
zasilania. Proszę użyć karty micro SD renomowanego producenta. Zalecana
prędkość odczytu i zapisu na karcie micro SD wynosi co najmniej U1/Klasa 10.
Przywracanie ustawień fabrycznych
Naciśnij i przytrzymaj przycisk resetowania, aby przywrócić ustawienia
fabryczne. Zawartość wewnątrz karty micro SD nie zostanie usunięta.
4. Specyfikacja techniczna
Nazwa: IMILAB EC3 Outdoor Security Camera
Model: CMSXJ25A
Wymiary przedmiotu: 117*91*116mm
Waga netto: 495g
Kąt widzenia obiektywu: 110°
Apertura: F1.6
Wejście: 12V 1A
Rozdzielczość: 1920×1080
Temperatura pracy: -20℃~ 40℃
Kodowanie wideo: H.265
Łączność bezprzewodowa: Wi-Fi IEEE 802.11 b/g/n 2,4GHz
Połączenie LAN: 1 x 10/100M adaptacyjny port sieciowy
Kompatybilny z: Android 4.4 lub iOS 9.0 lub nowszym
Producent: Shanghai Imilab Technology Co., Ltd. (firma Mi Ecosystem Company)
Adres: Room 908, No. 1, Lane 399, Shengxia Rd., China Pilot Free Trade Zone,
Shanghai, China 201210
Więcej informacji można znaleźć na stronie www.imilab.com.
Wsparcie: [email protected]
Dla biznesu: [email protected]
Page 5

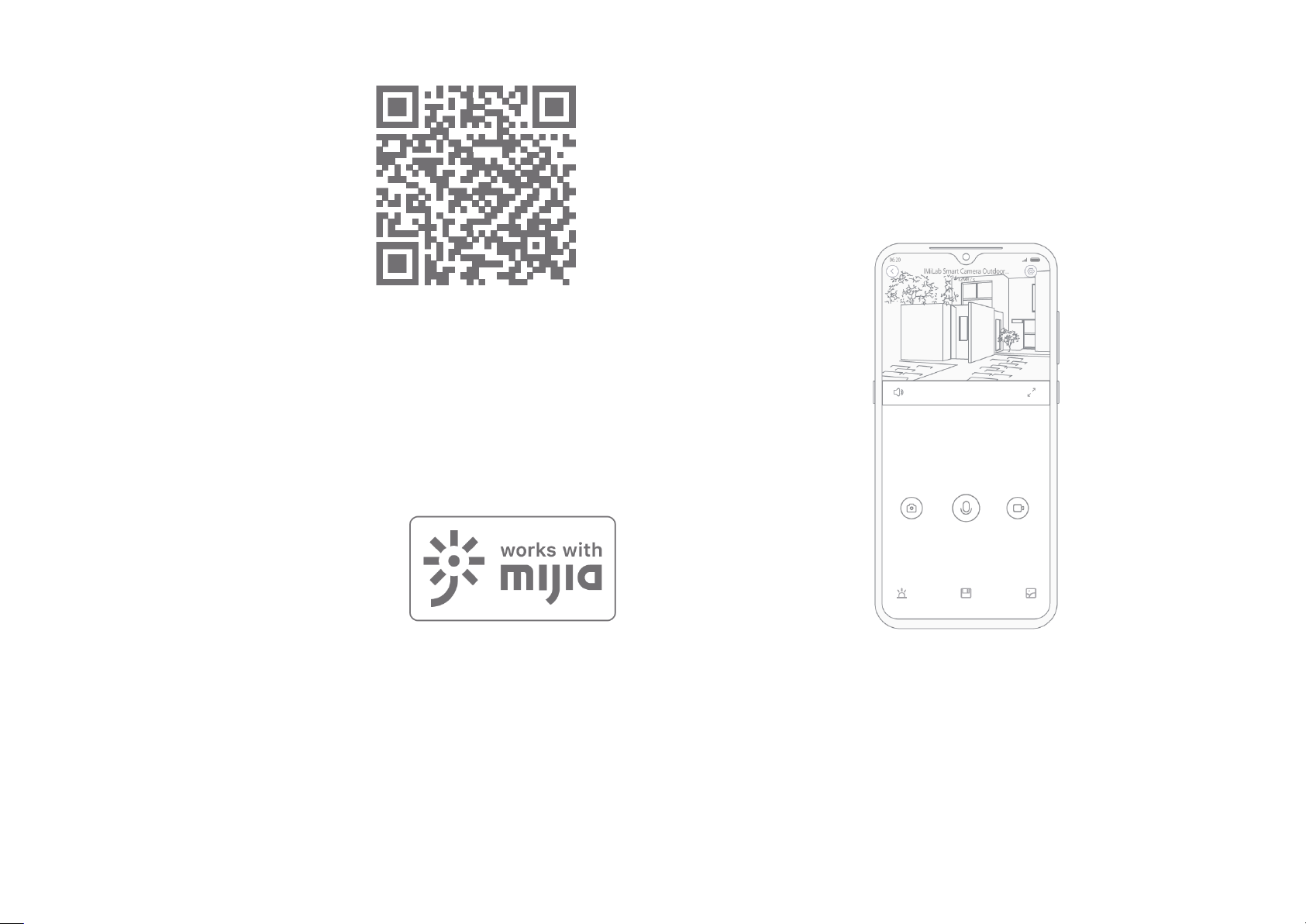

5. Podłączanie do aplikacji Mi Home
Ten produkt działa z aplikacją Mi Home i
może być kontrolowany za pomocą
aplikacji Mi Home. Zeskanuj kod QR, aby
pobrać i zainstalować aplikację Mi Home.
Jeśli masz już zainstalowaną aplikację Mi
Home, zostaniesz skierowany na stronę
połączenia z urządzeniem. Możesz
również wyszukać "Mi Home" w sklepie z
aplikacjami, aby pobrać i zainstalować
aplikację Mi Home.
O współpracy z Mi Home
Produkt, który współpracuje z Mi Home może być kontrolowany za pomocą
aplikacji Mi Home. Należy pamiętać, że takie produkty są weryfikowane tylko na
poziomie oprogramowania. Xiaomi i Mi Home nie są odpowiedzialne za
produkcję, wdrażanie standardów i kontrolę jakości tych produktów i ich
producentów.
Uwaga:
Rzeczywiste działanie może różnić się od
powyższych instrukcji ze względu na
aktualizacje i uaktualnienia aplikacji Mi Home.
Proszę postępować zgodnie z instrukcjami
wyświetlanymi przez aplikację Mi Home.
6. Nocne widzenie w podczerwieni
Czujnik światła może automatycznie przełączyć urządzenie w tryb widzenia
nocnego poprzez IR-CUT w zależności od zmian oświetlenia otoczenia.
Urządzenie posiada 10 wbudowanych diod podczerwonych, które zapewniają
dobrą widoczność nagrań nawet w ciemnościach.
7. Odtwarzanie wideo
Nagrania wideo z przeszłości można oglądać tylko wtedy, gdy do kamery
zewnętrznej IMILAB EC3 Outdoor Security Camera jest włożona kompatybilna
karta micro SD. Po włożeniu karty micro SD i włączeniu urządzenia, kamera
automatycznie rozpocznie nagrywanie. W interfejsie sterowania w aplikacji Mi
Home, dotknij przycisku odtwarzania, aby wejść na stronę odtwarzania wideo.
Można również przeglądać nagranie według wybranego przedziału czasowego.

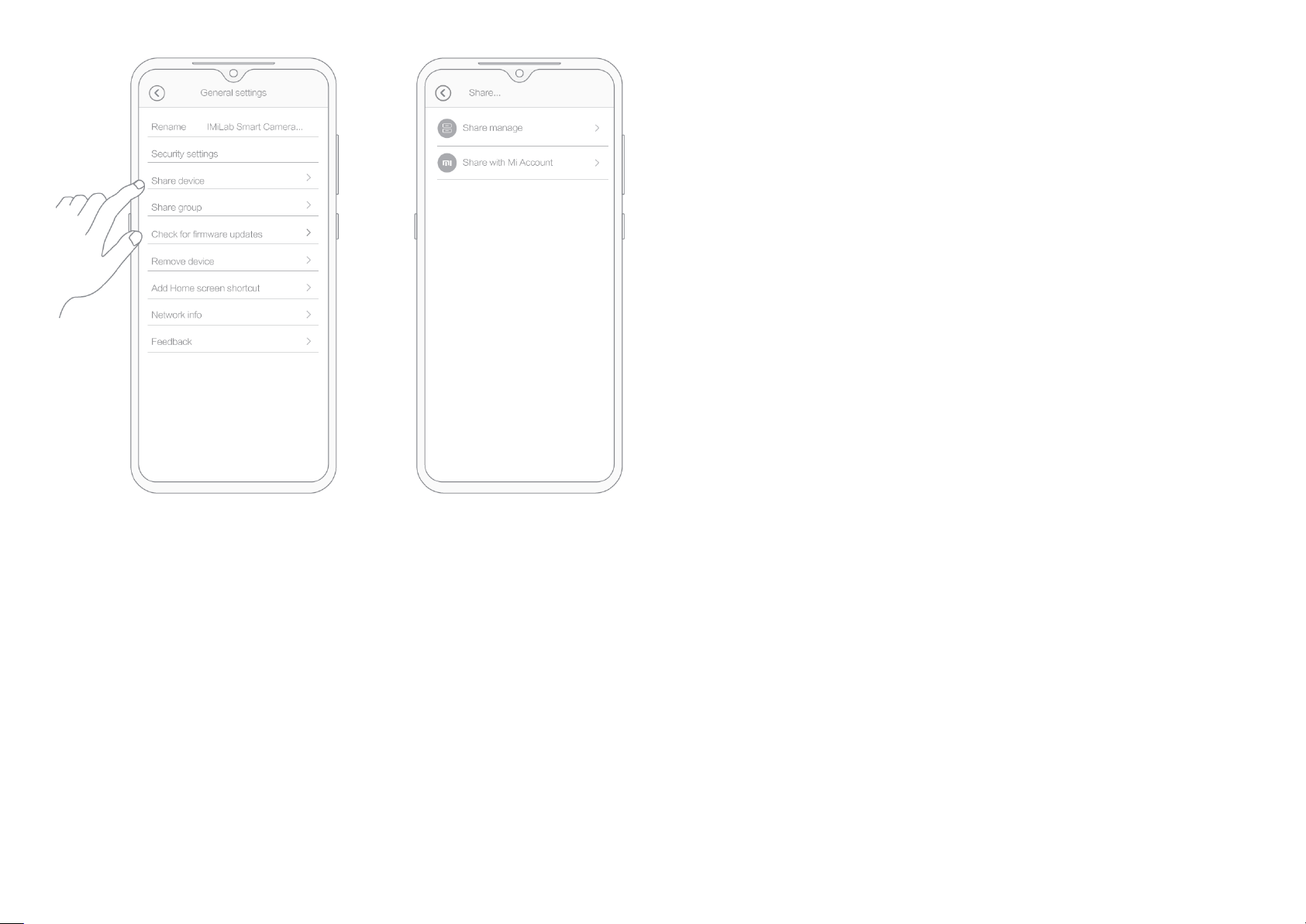

8. Udostępnianie wideo
W interfejsie dla IMILAB EC3 Outdoor Security Camera w aplikacji Mi Home
można ustawić urządzenie jako urządzenie współdzielone w menu ustawień i
zaprosić innych do oglądania nagrań. Użytkownicy muszą pobrać aplikację Mi
Home i zalogować się na swoje konto Xiaomi, aby móc oglądać nagrania z
udostępnionego urządzenia.
Page 6
9. Bezpieczeństwo domu
Funkcję Home Security można włączyć/wyłączyć w interfejsie sterowania
kamerą zewnętrzną IMILAB EC3 w aplikacji Mi Home.
Urządzenie może wykrywać i nagrywać ruchy w obrębie kąta widzenia i
przesyłać nagranie do użytkownika. Użytkownicy mogą ustawić czas nadzoru,
czułość alarmową, interwał alarmowy, itp.
10. Środki ostrożności
• Odpowiedni zakres temperatur pracy dla tego produktu wynosi od -10
°C do 45 °C. Nie należy używać produktu w środowisku o temperaturach
powyżej lub poniżej określonego zakresu.
• Podczas ładowania, zakres temperatury roboczej dla tego produktu
wynosi od 0°C~ 45°C. Nie należy ładować produktu w środowisku o
temperaturach powyżej lub poniżej określonego zakresu.
• Używanie produktu w środowisku o niskiej temperaturze lub stanie
naładowania będzie miało wpływ na czas jego działania. Rzeczywisty
czas czuwania jest związany ze środowiskiem i sposobem korzystania z
produktu przez użytkownika.
• Aby poprawić działanie produktu, nie należy umieszczać obiektywu
kamery naprzeciwko lub obok powierzchni odbijających światło, takich
jak szklane okna/drzwi i białe ściany, co spowoduje, że obraz będzie
wyglądał na zbyt jasny w pobliżu kamery i ciemniejszy w obszarach
położonych dalej lub spowoduje, że obraz będzie biały.
• Proszę zainstalować produkt w miejscach gdzie możliwy jest odbiór
sygnału Wi-Fi i spróbować umieścić urządzenie w miejscu, gdzie sygnał
Wi-Fi jest silny. Ponadto, należy zamontować kamerę z dala od
konstrukcji metalowych, kuchenek mikrofalowych lub innych miejsc,
gdzie siła sygnału może zostać naruszona.
• Nie wymieniaj baterii w swojej kamerze - jeśli nie zostaną one
prawidłowo wymienione, istnieje niebezpieczeństwo wybuchu.
• Bateria (akumulator lub baterie) nie może być narażona na działanie
promieni słonecznych, ognia lub podobnych warunków pogodowych.
• Ten produkt jest kamerą o niskim poborze mocy z wbudowanym
akumulatorem. Nie używaj funkcji monitorowania w czasie
rzeczywistym przez długi czas podczas ładowania, aby uniknąć utraty
żywotności baterii.
Page 7
11. Informacje dotyczące unieszkodliwiania i recyklingu zużytego sprzętu
elektrycznego i elektronicznego (WEEE)
Prawidłowa utylizacja tego produktu. Oznaczenie to wskazuje, że
produkt nie powinien być usuwany wraz z innymi odpadami z
gospodarstw domowych na terenie całej UE. Aby zapobiec
ewentualnym szkodom dla środowiska lub zdrowia ludzkiego
wynikającym z niekontrolowanego usuwania odpadów, należy poddać go
recyklingowi w sposób odpowiedzialny, aby promować zrównoważone
ponowne wykorzystanie zasobów materialnych. Aby zwrócić zużyte urządzenie,
należy skorzystać z systemów zwrotu i zbiórki lub skontaktować się ze
sprzedawcą detalicznym, w którym produkt został zakupiony. Mogą oni wziąć
ten produkt do bezpiecznego dla środowiska recyklingu.
Niniejszym, Shanghai Imilab Technology Co., Ltd. deklaruje,
że sprzęt radiowy typu IMILAB EC3 Outdoor Security Camera
jest zgodny z Dyrektywą 2014/53/UE.
