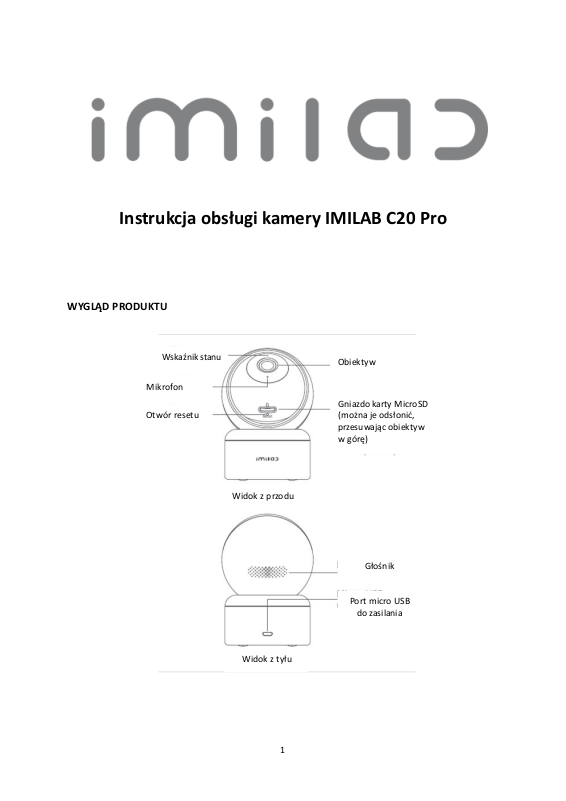

Instrukcja obsługi kamery IMILAB C20 Pro
WYGLĄD PRODUKTU
Obiektyw
Wskaźnik stanu
Mikrofon
Otwór resetu
Gniazdo karty MicroSD
(można je odsłonić,
przesuwając obiektyw
w górę)
Widok z przodu
Widok z tyłu
Głośnik
Port micro USB
do zasilania
Page 2
2
INSTALACJA
Kamerę IMILAB C20 Pro można ustawić na wielu poziomych powierzchniach, takich jak
biurko, stół kuchenny czy stolik kawowy. Możną ją również zamontować na ścianie.
Montaż kamery na ścianie:
1. Wywierć dwa otwory w ścianie, używając podstawy kamery jako szablonu.
Zaleca się zaznaczenie ołówkiem miejsc otworów przed wierceniem. Średnica każdego
otworu to około 6 mm, a głębokość to około 30 mm.
2. Włóż dwa plaskowe kołki rozporowe do otworów na ścianie.
3. Upewnij się, że jednostka bazowa jest ustawiona tak,
jak pokazuje strzałka w górę. Zamontuj jednostkę
podstawową w odpowiednim miejscu dokręcając
wkręty w plaskowych kołkach rozporowych.
Page 3
3
4. Wyrównaj rowek w dolnej części kamery z wypukłą częścią podstawy, zatrzaśnij go i obróć
w kierunku pokazanym poniżej, aż zablokuje się w odpowiednim położeniu.
Ostrzeżenie:
Aby uniknąć uszkodzeń lub obrażeń, urządzenie musi być bezpiecznie przymocowane do
sutu/ściany zgodnie z instrukcją montażu.
Podczas montażu kamery na ścianie:
Należy pamiętać, że ściana musi być w stanie utrzymać co najmniej trzykrotną całkowitą
wagę produktu.
INSTRUKCJA UŻYTKOWANIA
Włączanie urządzenia
Kamera IMILAB C20 Pro aktywuje się automatycznie po podłączeniu kabla zasilającego
włożonego do portu ładowania micro-USB.
1. Jeśli wskaźnik miga na pomarańczowo, oznacza to, że urządzenie zostało pomyślnie
aktywowane.
Jeśli nie widzisz migającego pomarańczowego światła, zresetuj kamerę.
2. Po włączeniu kamery nie należy próbować obracać jej głowicy na siłę.
Jeśli pozycja kamery jest nieprawidłowa, można dokonać jej regulacji za pomocą aplikacji.
Page 4
4
Wskaźnik stanu:
Świeci na niebiesko: stan połączenia/urządzenia jest prawidłowy.
Miga na niebiesko: błąd sieci.
Szybko miga na pomarańczowo: oczekiwanie na połączenie.
Powolne miganie na pomarańczowo: trwa aktualizacja systemu.
Instalowanie karty MicroSD
Upewnij się, że zasilanie kamery jest odłączone.
Ustaw obiektyw kamery w górę, aż pojawi się gniazdo MicroSD, a następnie włóż kartę
MicroSD do gniazda (strona ze stykami musi być skierowana w dół).
Uwaga:
Wyłącz zasilanie kamery przed włożeniem lub wyjęciem karty. Używaj odpowiedniej karty
MicroSD wyprodukowanej przez znane i sprawdzone rmy, z szybkością odczytu/zapisu nie
mniejszą niż U1/Klasa 10 (maksymalna wspierana pojemność wynosi 64 GB).
Przywracanie ustawień fabrycznych (reset kamery)
Naciśnij i przytrzymaj otwór resetowania za pomocą cienkiej igły, usłyszysz komunikat
głosowy „reset succeed” („resetowanie zakończone sukcesem”).
Dane zapisane na karcie MicroSD nie zostaną usunięte.
Instalacja aplikacji Imilab Home
Ten produkt współpracuje z aplikacją Imilab Home, za pomocą
której możesz sterować tą kamerą.
Zeskanuj kod QR, aby pobrać i zainstalować aplikację lub wyszukaj
„Imilab Home” w sklepie z aplikacjami, aby ją pobrać i
zainstalować. Otwórz aplikację Imilab Home, dotknij „+” w
prawym górnym rogu i następnie postępuj zgodnie z instrukcjami,
aby dodać urządzenie.
Page 5
5

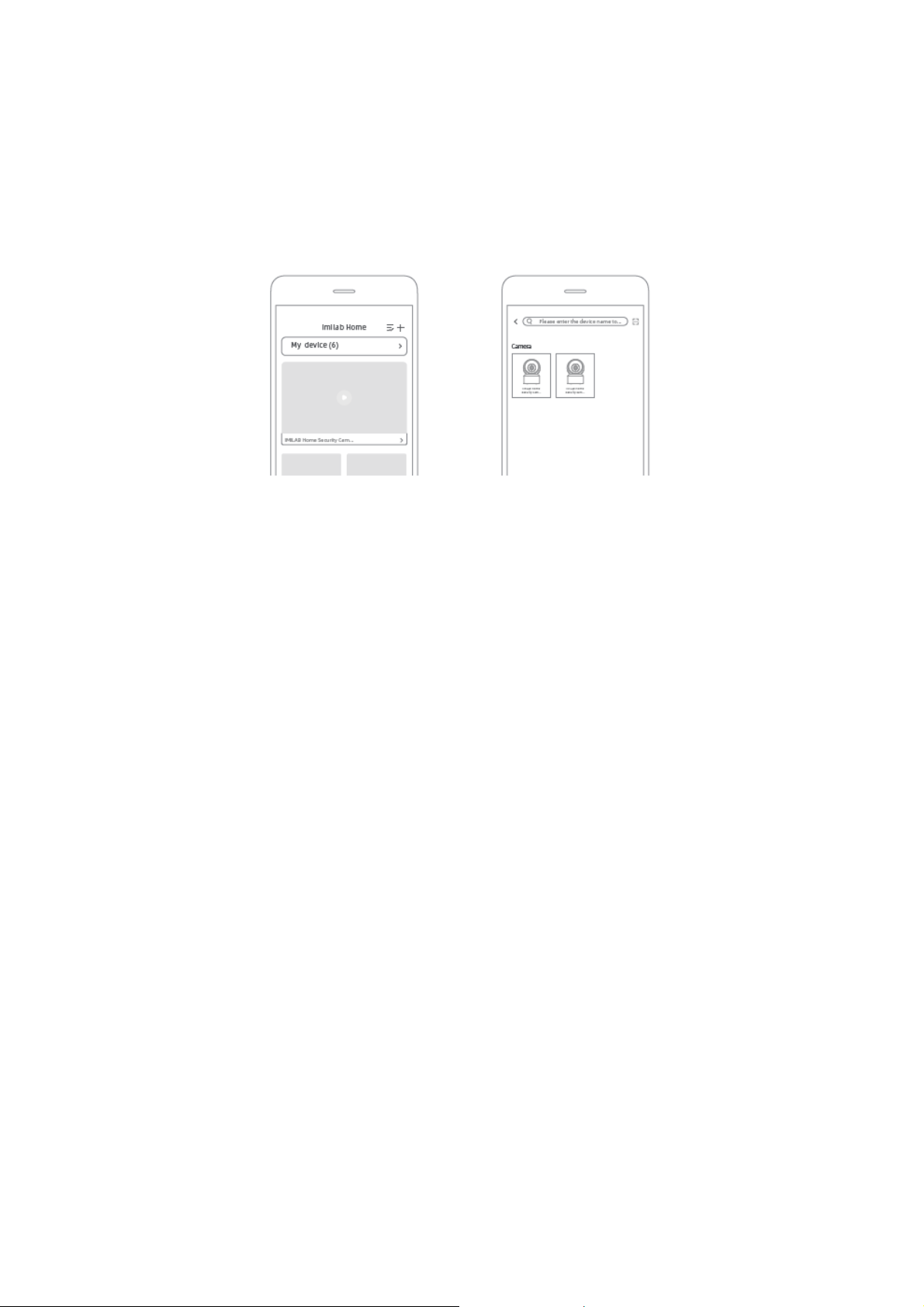

Dodanie urządzenia
Otwórz aplikację Imilab Home, dotknij „+” w prawym górnym rogu. Dotknij „[-]” i zeskanuj
telefonem kod QR znajdujący się pod urządzeniem, a następnie postępuj zgodnie
z instrukcjami, aby dodać swoje urządzenie.
Otwórz aplikację Imilab Home, dotknij „+” w prawym górnym rogu. Kliknij „IMILAB C20 Pro”,
a następnie postępuj zgodnie z instrukcjami na ekranie.
Uwaga:
Wersja aplikacji mogła zostać zaktualizowana, postępuj zgodnie z instrukcjami na podstawie
bieżącej wersji aplikacji.
SPECYFIKACJA TECHNICZNA
Nazwa: IMILAB C20 Pro
Model: CMSXJ56B
Waga neo: 273 g
Kąt widzenia: 105°
Rozdzielczość: 2304x1296
Identykator FCC: 2APA9-CMSXJ56B
Wejście: 5 V 2 A
Rozszerzalna pamięć: karta MicroSD (do 64 GB)
Wymiary: 109 mm x 75 mm x 73 mm
Temperatura pracy: -10°C do 40°C
Łączność bezprzewodowa: Wi-Fi IEEE 802.11 b/g/n 2,4 GHz
ŚRODKI OSTROŻNOŚCI
• Zakres temperatur pracy tej kamery wynosi od -10°C do 40°C. Nie używaj kamery w
miejscach, w których temperatura jest wyższa lub niższa od podanego zakresu.
• Kamera jest precyzyjnym produktem elektronicznym. Aby zapewnić jej normalne
działanie, nie instaluj jej w środowiskach o wysokim poziomie wilgotności ani nie
dopuszczaj do kontaktu z wodą.
• Aby poprawić działanie kamery, nie umieszczaj jej obiektywu skierowanego w stronę lub
obok powierzchni odbijającej, takiej jak szklane okna lub białe ściany, ponieważ
spowoduje to powstanie obrazu , który będzie wydawać się zbyt jasny w obszarach blisko
aparatu i ciemniejszy w dalszych obszarach lub spowodować, że kamera będzie generować
białe obrazy.
Page 6
6
• Upewnij się, że kamera jest zainstalowana w miejscu o silnym sygnale Wi-Fi. Nie
umieszczaj kamery w pobliżu obiektów, które mogą wpływać na sygnał Wi-Fi, takich jak
metalowe przedmioty, kuchenka mikrofalowa.
• W normalnych warunkach użytkowania sprzęt ten powinien być utrzymywany w
odpowiedniej odległości co najmniej 20 cm między anteną a ciałem użytkownika.
Importer, dystrybutor i serwis gwarancyjny:
Aktro Sp. z o.o.
ul. gen. Władysława Andersa nr 7, lokal 4
15-124 Białystok
[email protected]
Utylizacja sprzętu
Wszystkie produkty, na których umieszczony jest ten symbol, zostały
sklasykowane jako odpady elektryczne (WEEE zgodnie z dyrektywą
2012/19/EU). Z tego względu muszą być utylizowane w punktach recyklingu
odpadów elektrycznych.
Pod żadnym pozorem nie powinny być wyrzucane razem z odpadami
komunalnymi.
