Owner’s manual .........
Besitzerhandbuch ......
Manuel d'utilisation ...
Safety instructions
Sicherheitsvorschriften
Consignes de Sécurité
Keep the unit away from heat sources.
Do not use the unit near water.
Avoid objects or liquids getting into the unit.
Unplug the power lead if the unit will not be
used for a long period.
Mains safety
The unit uses a 230V AC 50 Hz power supply.
When replacing the fuse in the
supplied moulded mains plug,
always refit the integral fuse
holder/cover. Always fit a 5
amp fuse either in the plug or
adapter, or at the distribution
board.
Do not attempt to remove any screws or open
the unit. No user serviceable parts are inside.
For your safety, always obey the warning:
CAUTION - RISK OF ELECTRIC SHOCK - DO
NOT OPEN COVER
Halten Sie der MCP-601ES von Wärmequellen
fern.
Betreiben Sie der MCP-601ES nicht in
unmittelbarer Wassernähe.
Verhindern Sie jegliches Eindringen von
Flüssigkeit in das Innere der MCP-601ES.
Unterbrechen Sie die Stromzufuhr zum
MCP-601ES, wenn sie es für längere Zeit nicht
nutzen.
Sicherheit im Umgang
mit Netzstrom
MCP-601ES benötigt eine Betriebsspannung
von 230 Volt Wechselstrom mit 50 Hz.
Versuchen Sie keinesfalls der
MCP-601ES zu öffnen. Es
befinden sich keine Teile
innerhalb des Gehäuses, die
vom Benutzer gewartet werden
können.
Für Ihre Sicherheit beachten Sie folgendes:
ACHTUNG - GEHÄUSE NICHT ÖFFNEN -
LEBENSGEFÄHRLICHE SPANNUNG.
Ne pas placer l'unité à proximité d’une source
de chaleur.
Protéger l'unité contre la pluie et l’humidité.
Veiller à ce qu’aucun objet ou liquide ne
pénètre dans l'unité.
Débrancher le câble d’alimentation en cas de
non utilisation prolongée de MCP-601ES.
Sécurité électrique
L'unité doit être branché sur une tension secteur
de 230 V CA 50 Hz.
Ne pas tenter d’ouvrir l'unité.
Aucune des pièces se trouvant à
l’intérieur ne peut être réparée
par l’utilisateur.
Respecter la consigne de sécurité suivante:
ATTENTION – RISQUE DE CHOC ÉLECTRIQUE – NE
PAS OUVRIR LE BOÎTIER.
Copyright
Copyright 2002 by Imagination Technologies Limited. All rights reserved.
No part of this publication may be copied or distributed, transmitted,
transcribed, stored in a retrieval system, or translated into any human or
computer language, in any form or by any means, electronic, mechanical,
magnetic, manual or otherwise, or disclosed to third parties without the
express written permission of Imagination Technologies Limited.
Disclaimer
Imagination Technologies Limited makes no representation or warranties with
respect to the content of this document and specifically disclaims any implied
warranties of merchantability or fitness for any particular purpose. Further,
Imagination Technologies Limited reserves the right to revise this publication
and to make changes in it from time to time without obligation of Imagination
Technologies Limited to notify any person or organization of such revisions or
changes.
Trademarks
PURE, the PURE logo, VideoLogic, the VideoLogic Logo, Imagination
Technologies, and the Imagination Technologies logo are trademarks or
registered trademarks of Imagination Technologies Limited. All other product
names are trademarks of their respective companies.
Credits
This manual was written by Bruce Murray and illustrated by Nick Noble. It is a
product of VideoLogic Systems, Imagination Technologies Ltd., Home Park
Estate, Kings Langley, Hertfordshire WD4 8LZ, UK.
Edition 1 May 2002
Copyright
Copyright 2002 Imagination Technologies Limited. Alle Rechte
vorbehalten. Kopien, auch auszugsweise, von diesem Dokument, egal in
welcher Form, bedürfen der schriftlichen Genehmigung von Imagination
Technologies Limited.
Haftungsausschluß
Imagination Technologies Limited übernimmt keine Haftung, bzw.
Gewährleistung,, die über den Inhalt dieses Dokuments hinausgehen und
schließt alle implimierten Gewährleistungsansprüche aus. Desweiteren behält
sich Imagination Technologies Limited das Recht vor, ohne vorherige
Ankündigung oder Benachrichtigung einzelner Personen, bei Bedarf Änderungen
und Ergänzungen an diesem Dokument vorzunehmen.
Warenzeichen
PURE, das PURE logo, VideoLogic, das VideoLogic logo, Imagination
Technologies, und das Imagination Technologies logo sind Warenzeichen, bzw.
eingetragene Warenzeichen von Imagination Technologies Limited. Alle
anderen gennanten Warenzeichen und Markennamen gehören Ihren
jeweiligen Besitzern.
Impressum
Dieses Manual wurde von Bruce Murray erstellt unt Ilustrationen von Nick
Noble. Dies ist ein Produkt von VideoLogic Systems, Imagination Technologies
Limited, Home Park Estate, Kings Langley, Hertfordshire WD4 8 LZ, Groß
Britannien.
Erstausgabe Mai 2002
Copyright
Copyright 2002 par Imagination Technologies Limited. Tout droits
réservés. Il est interdit de copier, distribuer, transmettre, transcrire,
traduire et archiver tout ou partie de ce document, sous quelque forme
que ce soit et par tout procédé que se soit, sans l’autorisation écrite
préalable de Imagination Technologies Limited.
Limitation de responsabilité
Cette publication n’implique aucun engagement contractuel de
Imagination Technologies Limited concernant la présentation ou les
garanties. En particulier, Imagination Technologies Limited refute toute
garantie implicite d’usage ou de valeur marchande, pour quelque but que
ce soit. En outre, Imagination Technologies limited se réserve le droit de
modifier cette publication et d’y opérer des changements ponctuels, sans
avoir l’obligation d’en informer quelque personne ou organisation que ce
soit.
Marques déposées
PURE, le logo PURE, VideoLogic, le logo VideoLogic, Imagination
Technologies et le logo Imagination Technologies sont des marques et des
marques déposées de Imagination Technologies Limited. Tous les autres
noms de produits sont des marques de leur compagnie respective.
Crédits
Ce manuel a été écrit par Bruce Murray et illustré par Nick Noble. C’est
un produit de VideoLogic Systems, Imagination Technologies Limited,
Home Park Estate, Kings Langley, Hertfordshire WD4 8LZ, United
Kingdom.
Premier edition Mai 2002
Contents
Introduction.......................................................................................... 2
Unpacking ............................................................................................ 3
Overview diagrams ............................................................................... 3
Front panel ..................................................................................................................................... 3
Rear panel ...................................................................................................................................... 3
Connecting up....................................................................................... 4
Connecting to your audio source .................................................................................................... 4
Connecting to your speakers .......................................................................................................... 4
Connecting to the power ................................................................................................................. 4
Positioning your speakers..................................................................... 4
In the corner of a room ................................................................................................................... 5
In a long room................................................................................................................................. 5
In an L-shaped room....................................................................................................................... 5
In a small room .............................................................................................................................. 5
Switching on and off.............................................................................. 6
Accessories .......................................................................................... 6
Technical Support ................................................................................. 6
Warranty information ........................................................................... 6
Technical Specifications ........................................................................ 6
1

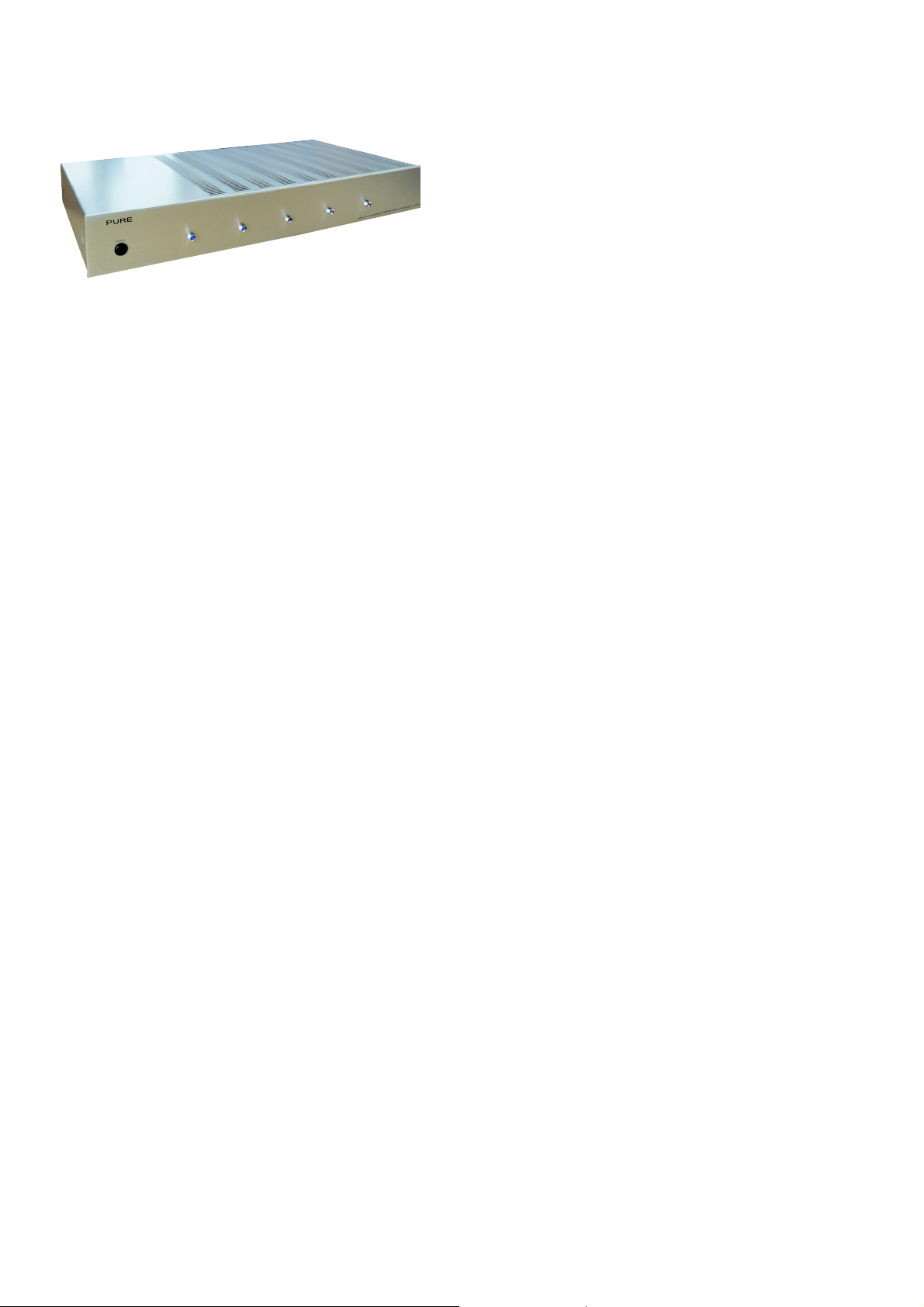

Introduction
Thank you for choosing the PURE MCP-601ES multi-channel power amplifier.
The MCP-601ES dedicated slimline amplifier provides five discrete channels of low-noise distortion-free amplification. A low-noise toroidal
transformer and distributed power supply architecture enable high levels of simultaneous drive.
The MCP-601ES is part of the acclaimed LiFE 4/10 home cinema and hi-fi surround system which consists of the following 4 components:
DAP-601ES Advanced digital audio processor with full support for PCM Stereo, DTS (Digital Theatre Systems), Dolby Digital 5.1
formats and Dolby Pro Logic II (5.1), while providing a full range of EQ and DSP effects.
MCP-601ES Dedicated slimline amplifier providing five discrete channels of low-noise distortion-free amplification
SAT 4 Speaker Set Five D'Appolito satellite speakers, each with two custom made 4" Audax high definition aerogel drive units and the latest
20 mm textile dome Audax tweeter with neodymium magnets and ferrofluid cooling
SUB 10 Powerful subwoofer featuring a 10" ultra long-throw drive unit with high power voice coil, giving full deep bass response
For more information on the LiFE 4/10 system, visit our website or contact us using the details on the back cover of this manual.
The following sections provide information on setting up and using your MCP-601ES.
2
Unpacking
This section lists the contents of your MCP-601ES package. Contact us if any items are missing or damaged. We recommend you keep your
original packaging for future use.
UK only
Europe
1. MCP-601ES multi-channel power amplifier unit
2. Power cable with moulded UK 3-pin (5 A fused) plug or European 2-pin plug
3. Warranty registration card
Overview diagrams
