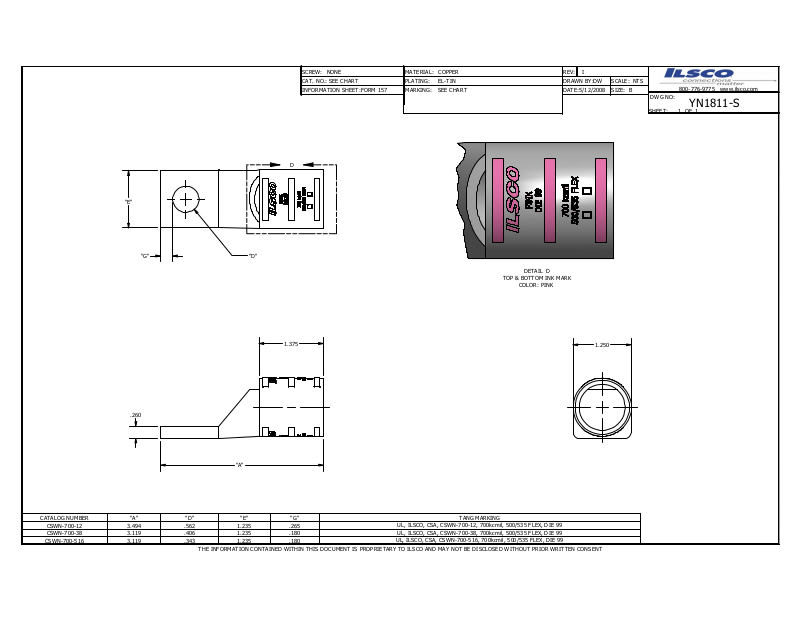

Ilsco CSWN-700-12 Data sheet

SCREW: NONE
CAT. NO .:
SEE CH ART
D
"E"
FORM 1 57
MATERIA L:
PLATING :
MARKI NG:
COPPER
EL-TIN DRAWN BY:
SEE CH ART
REV:
DATE:
I
5/12/200 8
DW
SCALE: NTS
SIZE: B
800-77 6-9775 w ww.ilsco .com
DWG N O:
SHEET: OF
YN1811-S
1
1
"G"
.260
CATALOG NUMBER "A" "D" "E" "G " TANG M ARKING
CSWN- 700-12 3.494 .562 1.23 5 .265 CSWN- 700-38 3.119 .406 1.23 5 .180
CSWN-70 0-516 3.119 .343 1.235 .1 80
THE INF ORMATI ON CONT AINED W ITHIN T HIS DO CUMENT IS PROPR IETARY TO ILSCO AND M AY NOT B E DISCLO SED W ITHOUT P RIOR WR ITTEN CONSENT
"D"
1.375
"A"
UL, ILSCO , CSA, CS WN-7 00-12, 70 0kcmil, 50 0/535 F LEX, DIE 99 UL, ILSCO , CSA, CS WN-7 00-38, 70 0kcmil, 50 0/535 F LEX, DIE 99
UL, ILSC O, CSA, CSWN-7 00-516, 7 00kcmil , 500/53 5 FLEX, D IE 99
DETAIL D
TOP & B OTTOM I NK MARK
COLOR: P INK
1.250
