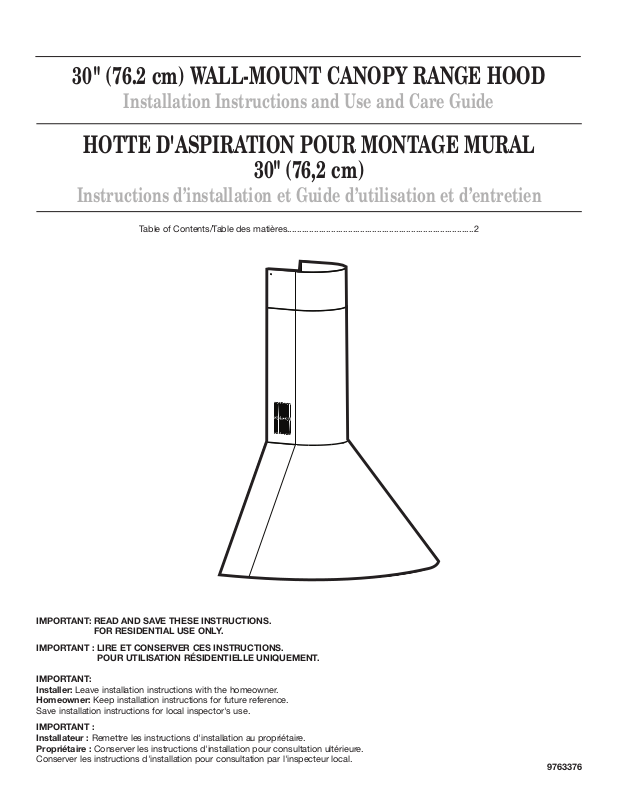

HOTTE D'ASPIRATION POUR MONTAGE MURAL

30" (76,2 cm)

Instructions d’installation et Guide d’utilisation et d’entretien

30" (76.2 cm) WALL-MOUNT CANOPY RANGE HOOD

Installation Instructions and Use and Care Guide

IMPORTANT: READ AND SAVE THESE INSTRUCTIONS.

FOR RESIDENTIAL USE ONLY.

IMPORTANT : LIRE ET CONSERVER CES INSTRUCTIONS.

POUR UTILISATION RÉSIDENTIELLE UNIQUEMENT.

IMPORTANT: Installer: Leave installation instructions with the homeowner. Homeowner: Keep installation instructions for future reference.

Save installation instructions for local inspector's use.

IMPORTANT : Installateur : Remettre les instructions d'installation au propriétaire. Propriétaire : Conserver les instructions d'installation pour consultation ultérieure.

Conserver les instructions d'installation pour consultation par l'inspecteur local.

Table of Contents/Table des matières.............................................................................2

Page 2

RANGE HOOD SAFETY

TABLE OF CONTENTS

RANGE HOOD SAFETY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

INSTALLATION REQUIREMENTS . . . . . . . . . . . . . . . . . . . . . . .4

Tools and Parts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Location Requirements . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Venting Requirements . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Electrical Requirements . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

INSTALLATION INSTRUCTIONS . . . . . . . . . . . . . . . . . . . . . . . .6

Prepare Location . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Install Range Hood . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Install Vent . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Make Electrical Connection . . . . . . . . . . . . . . . . . . . . . . . . .8

Complete Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Install Filters . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Check Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

RANGE HOOD USE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

RANGE HOOD CARE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Cleaning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Accessories . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

ASSISTANCE OR SERVICE . . . . . . . . . . . . . . . . . . . . . . . . . . .11

RANGE HOOD WARRANTY . . . . . . . . . . . . . . . . . . . . . . . . . . .12

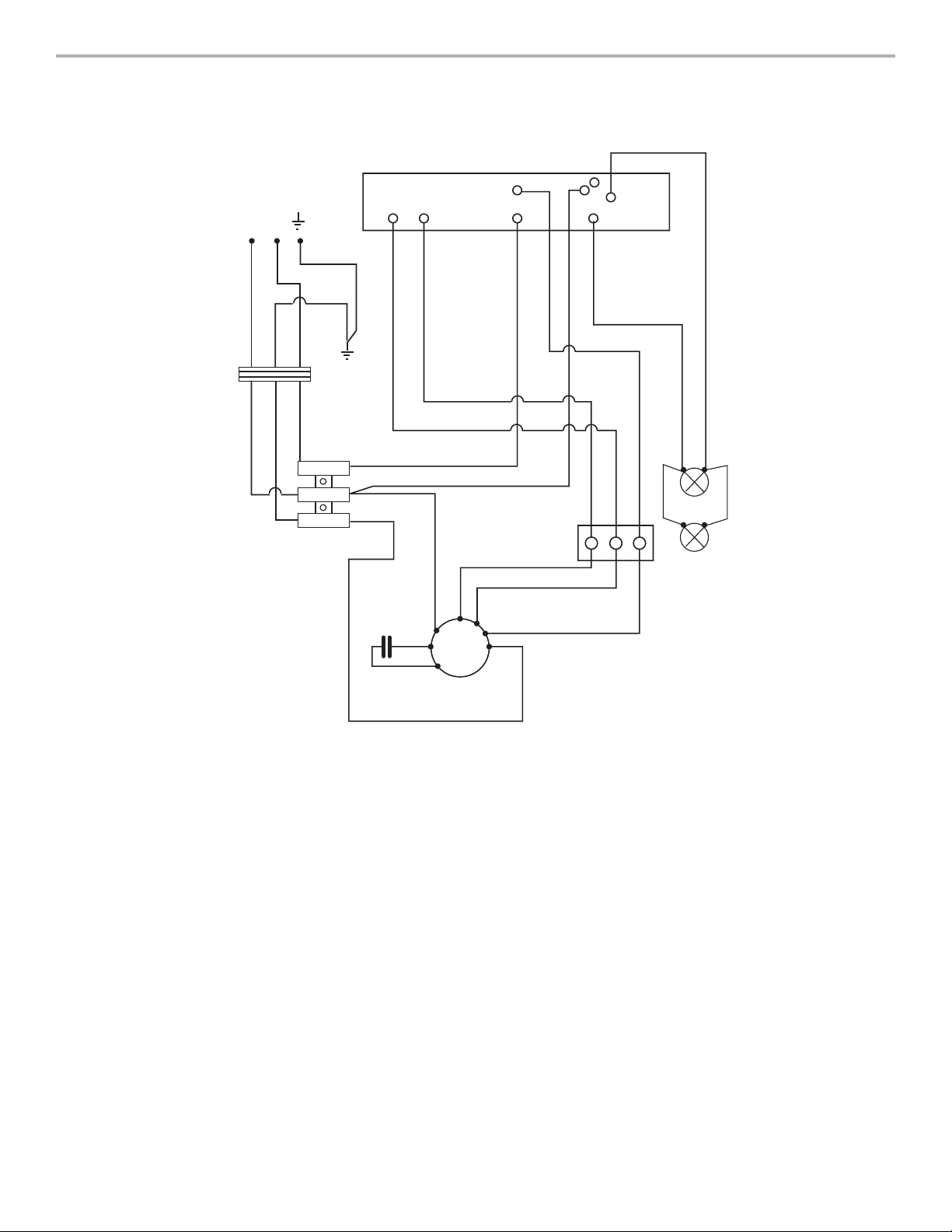

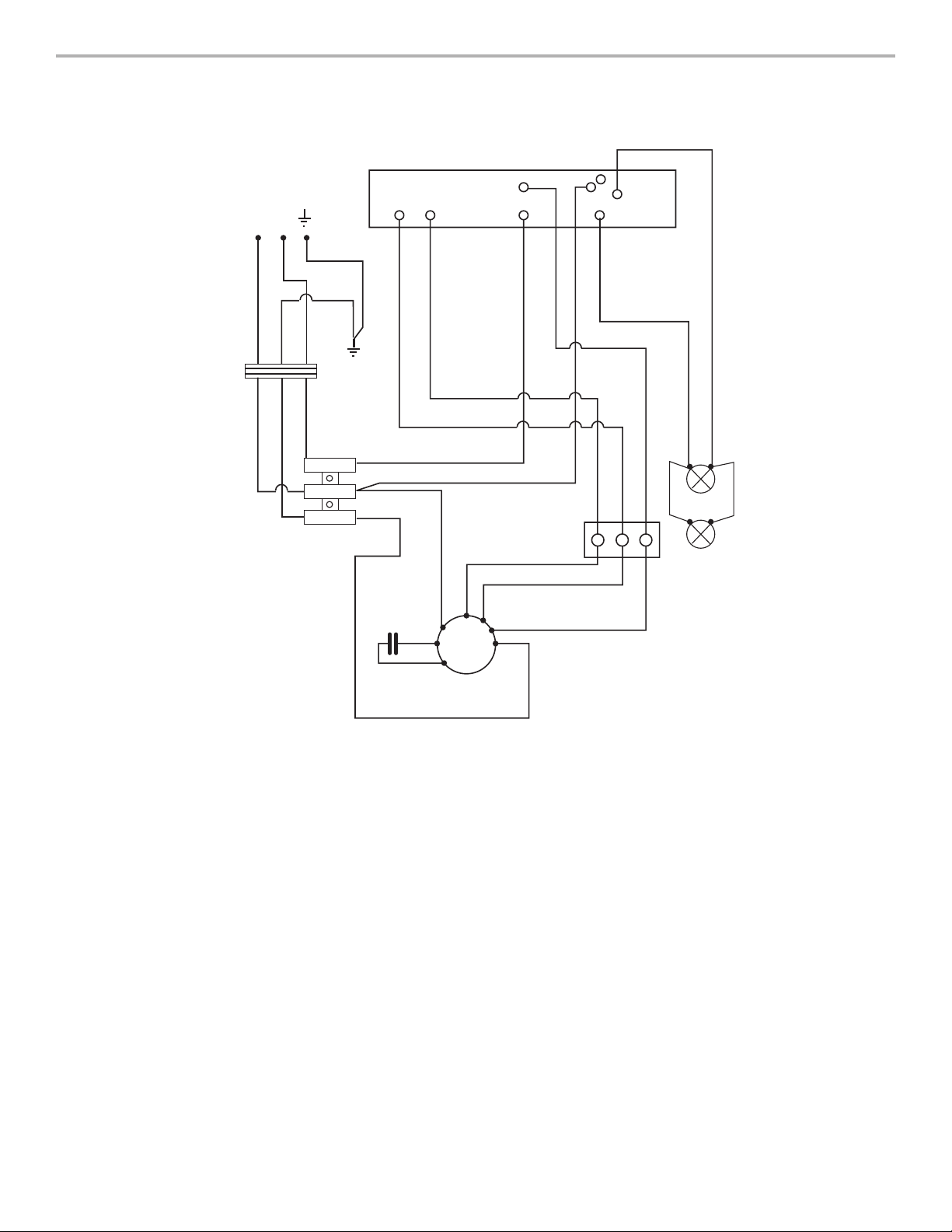

WIRING DIAGRAM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

You can be killed or seriously injured if you don't immediately

You

can be killed or seriously injured if you don't

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can happen if the instructions are not followed.

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”

These words mean:

follow instructions.

instructions.

DANGER

WARNING

TABLE DES MATIÈRES

SÉCURITÉ DE LA HOTTE DE CUISINIÈRE . . . . . . . . . . . . . .14

EXIGENCES D'INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . .16

Outillage et pièces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Exigences d'emplacement . . . . . . . . . . . . . . . . . . . . . . . . .16

Exigences concernant l'évacuation . . . . . . . . . . . . . . . . .17

Spécifications électriques . . . . . . . . . . . . . . . . . . . . . . . . .18

INSTRUCTIONS D'INSTALLATION . . . . . . . . . . . . . . . . . . . . .19

Préparation de l'emplacement . . . . . . . . . . . . . . . . . . . . .19

Installation de la hotte de cuisinière . . . . . . . . . . . . . . . .20

Installation du circuit d'évacuation . . . . . . . . . . . . . . . . .20

Raccordement électrique . . . . . . . . . . . . . . . . . . . . . . . . . .21

Achever l'installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Installation des filtres . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

Contrôle du fonctionnement . . . . . . . . . . . . . . . . . . . . . . .22

UTILISATION DE LA HOTTE DE CUISINIÈRE . . . . . . . . . . . .23

Fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

ENTRETIEN DE LA HOTTE DE CUISINIÈRE . . . . . . . . . . . . .23

Nettoyage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

Accessoires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

ASSISTANCE OU SERVICE . . . . . . . . . . . . . . . . . . . . . . . . . . .25

GARANTIE DE LA HOTTE DE CUISINIÈRE . . . . . . . . . . . . . .26

SCHÉMA DE CÂBLAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

Page 3

IMPORTANT SAFETY INSTRUCTIONS

SAVE THESE INSTRUCTIONS

WARNING: TO REDUCE THE RISK OF FIRE, ELECTRIC

SHOCK, OR INJURY TO PERSONS, OBSERVE THE FOLLOWING:

■ Use this unit only in the manner intended by the

manufacturer. If you have questions, contact the manufacturer.

■ Before servicing or cleaning the unit, switch the power off at

the service panel disconnecting means to prevent power from being switched on accidentally. When the service disconnecting means cannot be locked, securely fasten a prominent warning device, such as a tag, to the service panel.

■ Installation work and electrical wiring must be done by

qualified person(s) in accordance with all applicable codes & standards, including fire-rated construction.

■ Sufficient air is needed for proper combustion and

exhausting of gases through the flue (chimney) of fuel burning equipment to prevent backdrafting. Follow the heating equipment manufacturer's guideline and safety standards such as those published by the National Fire Protection Association (NFPA), the American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), and the local code authorities.

■ When cutting or drilling into wall or ceiling; do not damage

electrical wiring and other utilities.

■ Ducted systems must always be vented outdoors. CAUTION: For general ventilating use only. Do not use

to exhaust hazardous or explosive materials and vapors.

CAUTION: To reduce risk of fire and to properly exhaust

air, be sure to duct air outside - do not vent exhaust air into spaces within walls ceilings, attics, crawl spaces, or garages.

WARNING: TO REDUCE THE RISK OF FIRE, USE ONLY

METAL DUCTWORK.

WARNING: TO REDUCE THE RISK OF A RANGE TOP

GREASE FIRE:

■ Never leave the surface units unattended at high settings.

Boilovers cause smoking and greasy spillovers that may ignite. Heat oils slowly on low or medium settings.

■ Always turn hood ON when cooking at high heat or when

flameing food (i.e. Crepes Suzette, Cherries Jubilee, Peppercorn Beef Flambé).

■ Clean ventilating fans frequently. Grease should not be

allowed to accumulate on fan or filter.

■ Use proper pan size. Always use cookware appropriate for

the size of the surface element.

WARNING: TO REDUCE THE RISK OF INJURY TO

PERSONS IN THE EVENT OF A RANGE TOP GREASE FIRE, OBSERVE THE FOLLOWING:

■ SMOTHER FLAMES with a close fitting lid, cookie sheet, or

other metal tray, then turn off the gas burner or electric element. BE CAREFUL TO PREVENT BURNS. If the flames do not go out immediately, EVACUATE AND CALL THE FIRE DEPARTMENT.

■ NEVER PICK UP A FLAMING PAN - you may be burned.

■ DO NOT USE WATER, including wet dishcloths or towels -

a violent steam explosion will result.

■ Use an extinguisher ONLY if:

– You know you have a class ABC extinguisher, and you

already know how to operate it.

– The fire is small and contained in the area where it

started.

– The fire department is being called.

– You can fight the fire with your back to an exit.

Based on "Kitchen Fire Safety Tips" published by NFPA.

■ WARNING: To reduce the risk of fire or electrical shock,

do not use this fan with any solid-state speed control device.

Page 4

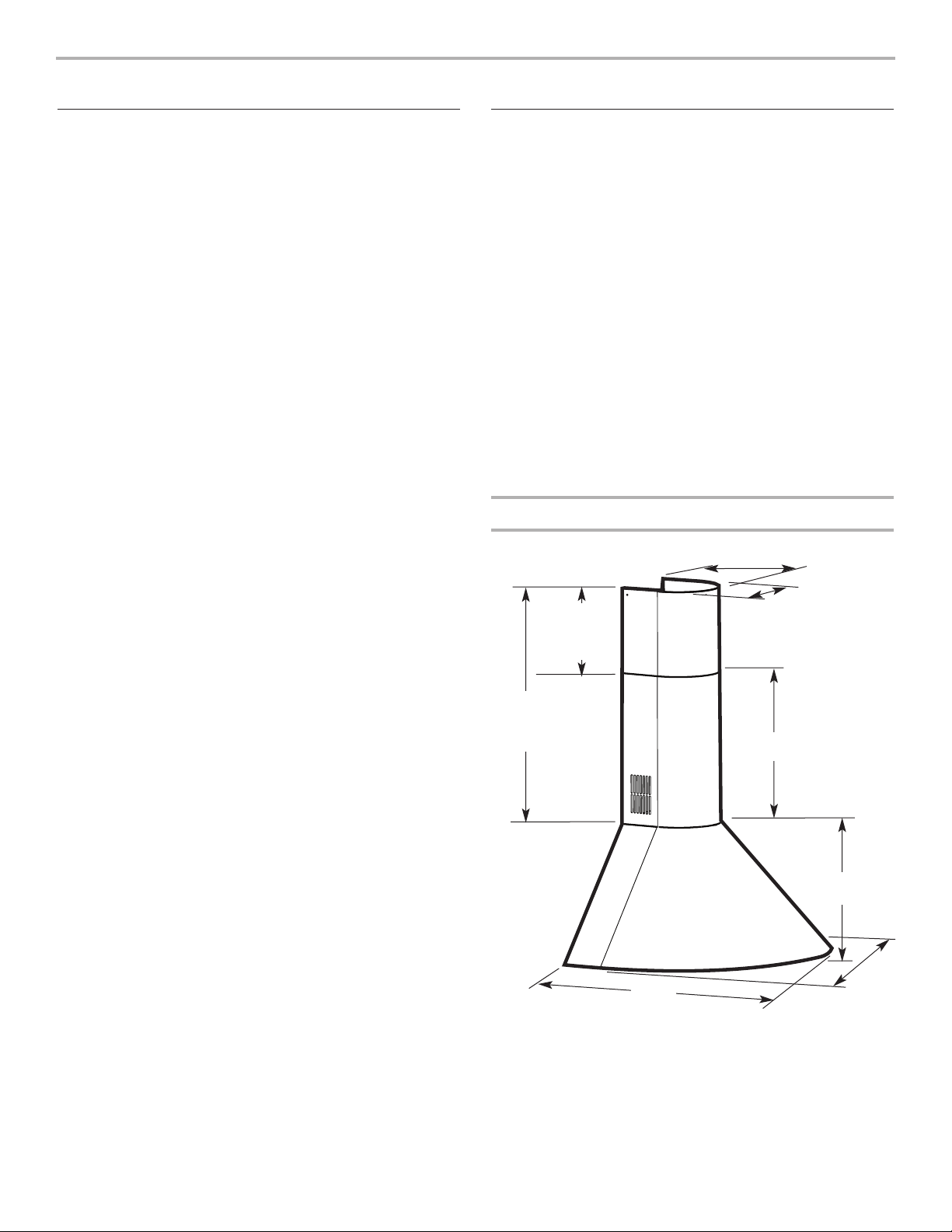

Product Dimensions

Location Requirements

IMPORTANT: Observe all governing codes and ordinances. Canopy hood location should be away from strong draft areas,

such as windows, doors and strong heating vents. Cabinet opening dimensions that are shown must be used. Given

dimensions provide minimum clearance. Grounded electrical outlet is required. See “Electrical

Requirements” section. The canopy hood is factory set for venting through the roof or

wall. For non-vented (recirculating) installations see “Non-Vented (Recirculating) Installations” in “Install Vent” section.

All openings in ceiling and wall where canopy hood will be installed must be sealed.

Tools and Parts

Gather the required tools and parts before starting installation. Read and follow the safety instructions provided with any tools listed here.

Tools needed:

■ level

■ drill with 1¹⁄₄" (3.2 cm), ³⁄₈" (9.5 mm), ⁷⁄₆₄" (2.75 mm) and

¹⁄₈" (3 mm) drill bits

■ pencil

■ wire stripper or utility knife

■ measuring tape or ruler

■ pliers

■ caulking gun and weatherproof caulking compound

■ duct tape

■ jig saw or keyhole saw

■ flat blade screwdriver

■ metal snips

■ metric Allen wrench set

Parts needed:

■ 1 x ¹⁄₂" conduit

■ 1 wall or roof cap

■ metal vent system

■ 2 charcoal filters – for non-vented (recirculating)

installations only

Parts supplied:

Remove parts from packages. Check that all parts were included.

■ hood canopy assembly with ventilator, light bulbs and

transition with back draft dampers installed

■ deflector for non-vented (recirculating) installations

■ Installation Instructions and Use & Care Guide

■ filter(s) – depending on model and size

■ screws and drywall anchors

■ 2 mounting hooks

■ mounting template

■ 2 piece vent cover

■ rubber tape

INSTALLATION REQUIREMENTS

(20.3 cm)

³⁄₈

(41.6 cm)

19"

(48.3 cm)

30"

(76.2 cm)

¹¹⁄₁₆

(11.9 cm) min.

¹³⁄₁₆

(35.1 cm) max.

⁷⁄₈

(53.0 cm) min.

30"

(76.2 cm) max.

⁵⁄₈

(37.1 cm)

Page 5

30" to 36"

(76.2 cm to 91.4 cm) bottom of canopy to

cooking surface

vent and power

supply cable entry

location

16"

(40.6 cm)

min.

(17.8 cm)

side

cabinet

side

cabinet

7" (17.8 cm) max.

2" (50.1 mm)

min.

30" (76.2 cm)

minimum

centerline

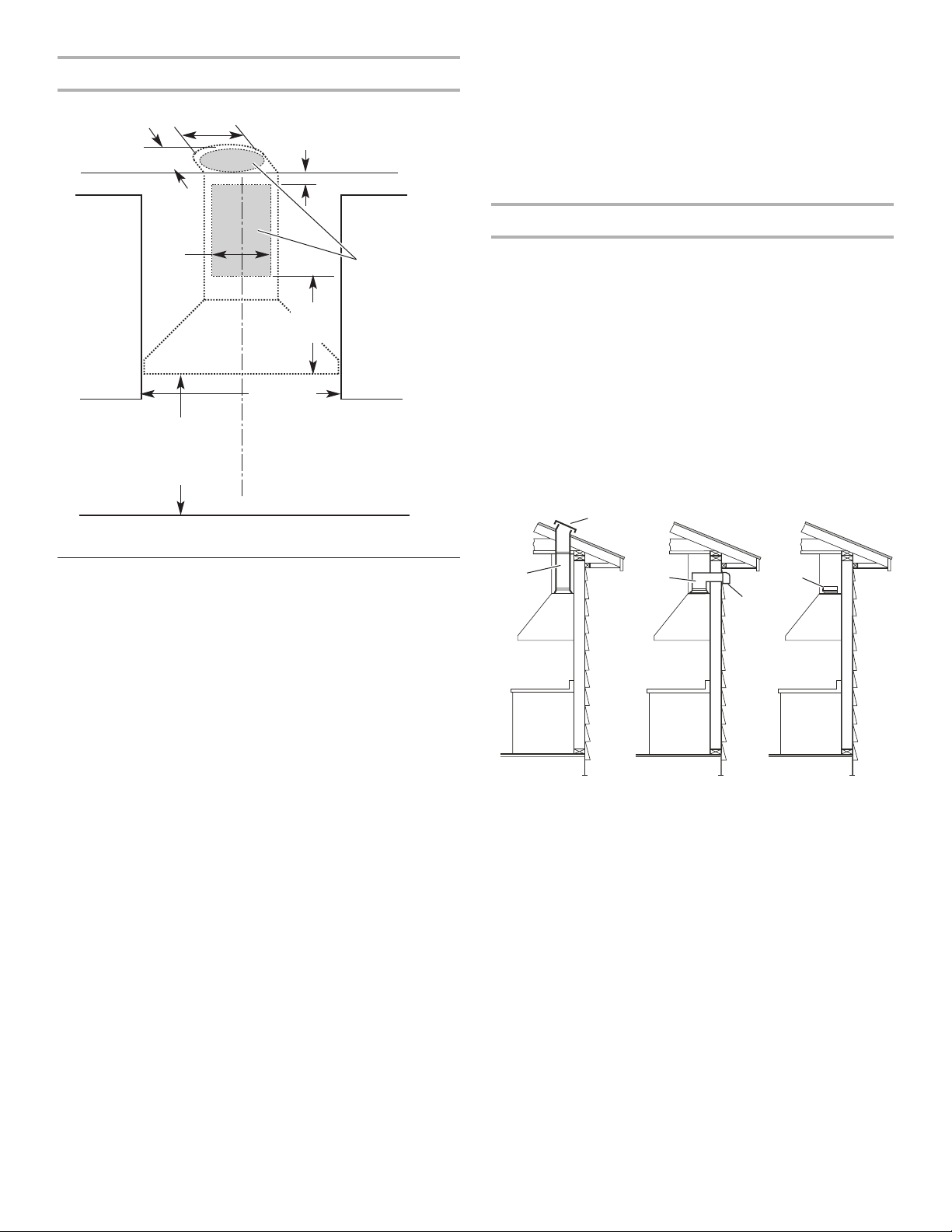

Installation Clearances

Venting Requirements

■ Vent system must terminate to the outside.

■ Do not terminate the vent system in an attic or other enclosed

area.

■ Do not use 4" (10.2 cm) laundry-type wall caps.

■ Use metal vent only. Rigid metal vent is recommended. Do

not use plastic or metal foil vent.

For the most efficient and quiet operation:

■ Use a straight run or as few elbows as possible.

■ Use no more than three 90° elbows.

■ Make sure there is a minimum of 24" (61 cm) of straight vent

between the elbows if more than one elbow is used.

■ Do not install two elbows together.

■ Use duct tape to seal all joints in the vent system.

■ Use caulking to seal exterior wall or roof opening around

the cap.

Cold weather installations

An additional backdraft damper should be installed to minimize backward cold air flow and a nonmetallic thermal break to minimize conduction of outside temperatures as part of the vent system. The damper should be on the cold air side of the thermal break.

The break should be as close as possible to where the vent system enters the heated portion of the house.

Make-up air

Local building codes may require the use of make-up air systems when using ventilation systems greater than specified CFM of air movement. The specified CFM varies from locale to locale. Consult your HVAC professional for specific requirements in your area.

Venting methods

This canopy hood is factory set for venting through the roof or wall.

A 6" (15.2 cm) round vent system is needed for installation (not included). The hood exhaust opening is 6" (15.2 cm) round.

NOTE: Flexible vent is not recommended. Flexible vent creates back pressure and air turbulence that greatly reduces performance.

Vent system can terminate either through the roof or wall. To vent through a wall, a 90° elbow is needed.

For non-vented (recirculating) installations see “Non-Vented (Recirculating) Installations” in “Install Vent” section.

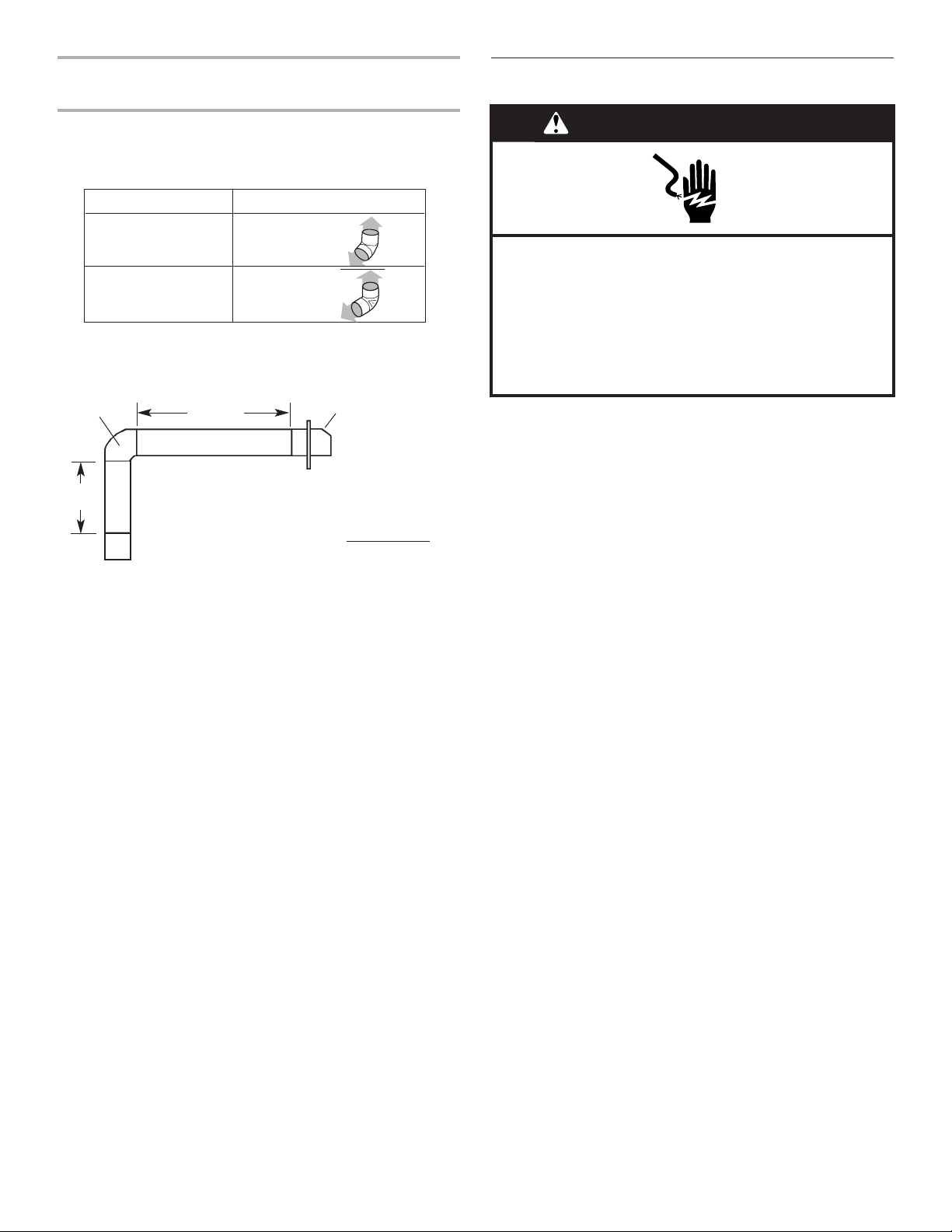

Calculating Vent System Length

To calculate the length of the system you need, add the equivalent feet (meters) for each vent piece used in the system.

Maximum equivalent vent length is 35 feet (10.7 meters).

Roof venting

roof cap

wall cap

(15.2 cm)

round vent

Wall venting Non-vented

(recirculating)

(15.2 cm)

round vent

deflector

90° elbow

wall cap

1 — 90° elbow = 5 ft. (1.5 m) 8 ft. (2.4 m) straight = 8 ft. (2.4 m) 1 — wall cap = 0 ft. (0 m) system length = 13 ft. (3.9 m)

6 ft. (1.8 m)

2 ft.

(0.6 m)

Example vent

system

Vent piece 6" (15.2 cm) round

45° elbow 2.5 feet

(0.8 m)

90° elbow 5.0 feet

(1.5 m)

Page 6

2. Select a flat surface for assembling the unit. Cover that

surface with a protective covering.

3. Using 2 or more people, lift range hood onto protective

covering.

4. Determine and mark the centerline on the wall where the

canopy hood will be installed.

5. Select a mounting height between 30" and 36" (76.2 cm and

91.4 cm) above the range to the bottom of the hood and mark reference line on the wall.

NOTE: For installation locations with reduced ceilings heights, the vent hood may be installed using the lower vent cover for both vented and non-vented (recirculating) installations.

INSTALLATION INSTRUCTIONS

Prepare Location

■ Do not cut a joist or stud unless absolutely necessary. If a joist or stud must be cut, then a supporting frame must be constructed.

■ Before making cutouts, make sure there is proper clearance within the ceiling or wall for exhaust vent.

■ We recommend the hood be installed 30"–36" (76.2 cm –

91.4 cm) above the countertop.

■ Check your ceiling height and the hood height maximum before you select your hood.

1. If possible, disconnect and move freestanding or slide-in range from cabinet opening to provide easier access to rear wall. Otherwise put a thick, protective covering over countertop, cooktop or range to protect from damage or dirt.

WARNING

Excessive Weight Hazard

Use two or more people to move and install range.

Failure to do so can result in back or other injury.

WARNING

Excessive Weight Hazard

Use two or more people to move and install range hood.

Failure to do so can result in back or other injury.

Electrical Requirements

IMPORTANT: The hood must be electrically grounded in accordance with local codes and ordinances, or in the absence of local codes, with the National Electrical Code, ANSI/NFPA 70, latest edition, or Canadian Electrical Code, CSA C22.1.

If codes permit and a separate ground wire is used, it is recommended that a qualified electrical installer determine that the ground path is adequate.

A copy of the above code standards can be obtained from:

National Fire Protection Association

One Batterymarch Park, Quincy, MA 02269

CSA International

8501 East Pleasant Valley Road

Cleveland, Ohio 44131-5575

■ A 120-volt, 60-Hz, AC-only, 15-amp, fused electrical circuit is required. A time-delay fuse or circuit breaker is also recommended. It is recommended that a separate circuit serving only this hood be provided.

■ Do not ground to a gas pipe.

■ Check with a qualified electrician if you are not sure range

hood is properly grounded.

■ Do not have a fuse in the neutral or ground circuit.

■ The range hood must be connected with copper wire only.

■ The range hood should be connected directly to the fused

disconnect (or circuit breaker) box through flexible armored cable or flexible metallic conduit.

■ Wire sizes must conform to the requirements of the National Electrical Code, ANSI/NFPA 70, latest edition, or CSA Standard C22.1-94, Canadian Electrical Code, Part 1 and C22.2 No. 0-M91, latest edition, and all local codes and ordinances.

WARNING

Electrical Shock Hazard

Disconnect power before servicing.

Replace all parts and panels before operating.

Failure to do so can result in death or electrical shock.

Page 7

6. Tape template in place, aligning the template centerline and

bottom of template with hood bottom line and with the centerline marked on the wall.

7. Mark centers of the 6 fastener locations through the template

to the wall. IMPORTANT: At least two of the screws must be installed into

wood. Remove the template.

8. Drill ⁷⁄₆₄" (2.75 mm) pilot holes at all locations where screws

are being installed into wood.

9. Determine and make all necessary cuts in the wall for the vent

system. Install the vent system before installing the hood. See “Venting Requirements” section.

10. Determine the required height for the ¹⁄₂" conduit and drill a

1¹⁄₄" (3.2 cm) hole at this location.

11. Run wire through the ¹⁄₂" conduit according to the National

Electrical Code or CSA Standards and local codes and ordinances. There must be enough ¹⁄₂" conduit and wires from the fused disconnect (or circuit breaker) box to make the connection in the hood’s electrical terminal box.

12. Use caulk to seal all openings. NOTE: Do not turn on power until installation is complete.

13. Attach 2 mounting hooks to the wall at locations marked on

the template.

Vent Cover Bracket Installation

Installations using telescoping upper and lower vent cover assembly.

1. Position vent cover bracket on wall about ¹⁄₈" (3 mm) away

from the ceiling.

2. Mark the hole locations.

3. Drill ³⁄₈" (9.5 mm) holes for wall anchors and insert anchors

flush with the wall.

4. Attach vent cover bracket to wall.

Installation locations with reduced ceiling heights.

The vent hood may be installed using only the lower vent cover plus a ¹⁄₄" (6.4 mm) thick wood filler.

1. For the vent cover to slide down and engage the top of

the hood, the vent cover bracket must be mounted ¹⁄₄" (6.4 mm) below the ceiling.

2. The remaining space above the vent cover can be filled

with a ¹⁄₄" (6.4 mm) thick piece of plywood cut to the inside cross section of the chimney cover and finished to match the ceiling.

3. Cut the self-adhesive rubber tape supplied with the hood

in 4 identical pieces. Attach two pieces of tape to each side of the ceiling bracket.

Install Range Hood

1. Remove hood from carton and set on protected surface.

2. Tip range hood back and remove metal filters.

3. Hang hood on 2 mounting hooks through the rectangular

cutouts on back of hood.

WARNING

Excessive Weight Hazard

Use two or more people to move and install range hood.

Failure to do so can result in back or other injury.

A. Centerline B. Mounting hook location C. Fastener locations D. Mounting height reference

A. Mounting hooks B. Centerline on wall

A. Rubber tape

A. Vent cover bracket B. Centerline on wall

Page 8

4. Level the hood with leveling screws in mounting hooks or

rectangular cutouts, using a level across bottom of hood.

5. Secure hood with 4 screws through remaining 4 holes in hood.

Install Vent

Vented Installations

1. Fit vent system over transition piece.

2. Seal connection with duct tape.

Non-Vented (Recirculating) Installations

Install the deflector inside lower vent cover with screws provided.

A. Deflector

A. Mounting hooks B. Mounting screws C. Leveling screws D. Centerline on wall

A. Vent system B. Transition

Make Electrical Connection

1. Disconnect power.

2. Remove terminal box cover.

3. Remove the knockout in terminal box cover and install the

UL- or CSA-listed ¹⁄₂" conduit.

4. Run 3 wires, black, white and green (14 AWG) in ¹⁄₂" conduit

from service panel to terminal box.

5. Use twist-on connectors and connect black wires together.

6. Use twist-on connectors and connect white wires together.

7. Use twist-on connectors and connect green or bare wire with

yellow-green wire.

8. Replace terminal box cover.

9. Check all light bulbs to make sure they are secure in their

sockets.

10. Reconnect power.

WARNING

Electrical Shock Hazard

Disconnect power before servicing.

Replace all parts and panels before operating.

Failure to do so can result in death or electrical shock.

A. Conduit

WARNING

Electrical Shock Hazard

Electrically ground blower.

Connect ground wire to green and yellow ground wire in terminal box.

Failure to do so can result in death or electrical shock.

Page 9

Complete Installation

1. Install vent cover.

■ When using both upper and lower vent cover, push lower

cover down onto hood and lift upper cover to ceiling and install screws.

■ For reduced ceiling height installations, when using only

the lower cover, push lower cover down onto hood and snap vent into place around vent cover bracket.

Install Filters

1. For non-vented (recirculating) installations, install charcoal filter over grill on blower housing and turn filter handle clockwise. Repeat with other charcoal filter.

2. For all installations, insert back edge of metal filter into rear channel of the filter opening.

3. Push handle toward the rear and push filter up.

4. Pull filter toward the front and insert into front channel.

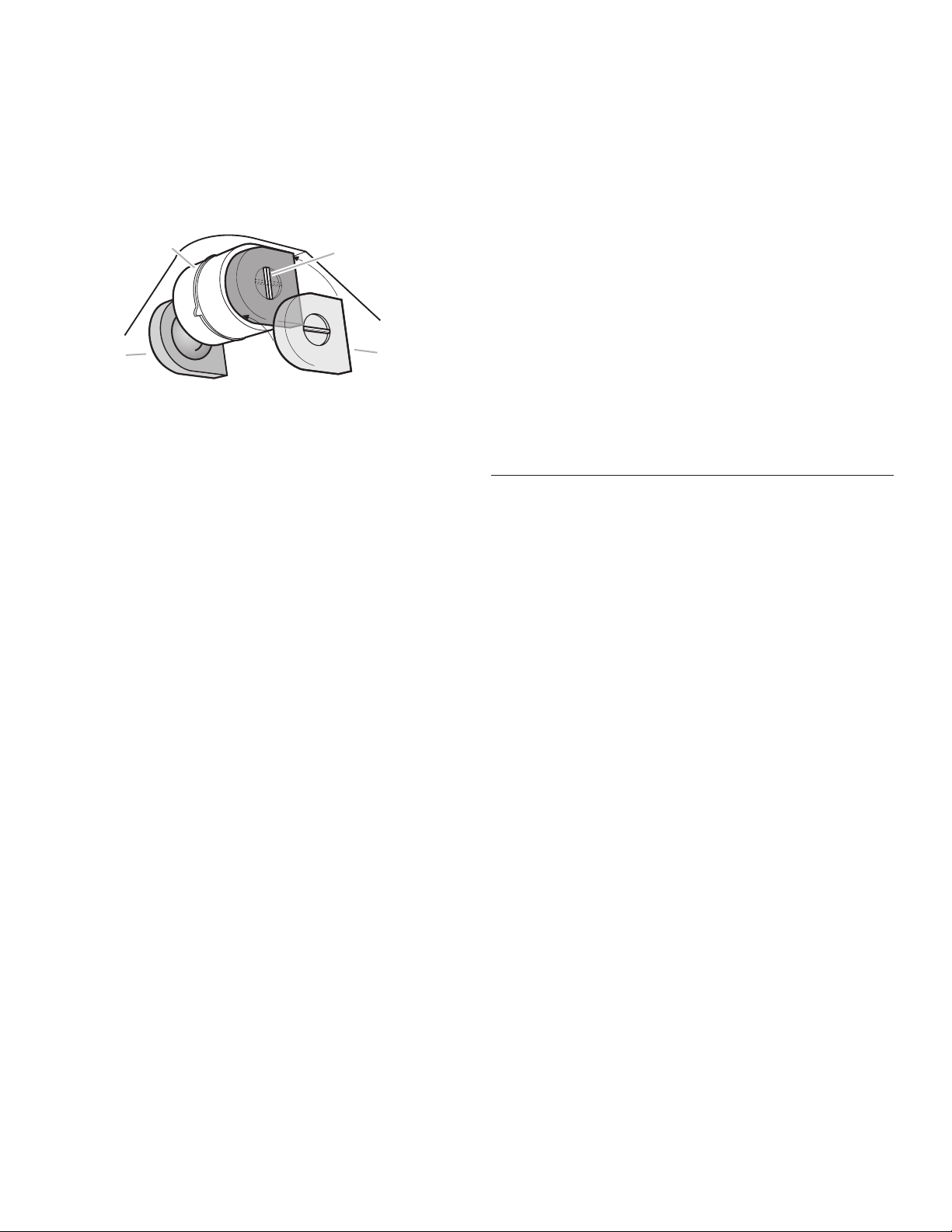

A. Blower housing B. Handle C. Charcoal filters

Check Operation

1. Check operation of the range hood by turning the power on.

2. Move the light switch to the “1” position. The light should

turn on.

3. Move the light switch to the “0” position. The light should

turn off.

4. Move the blower switch to the “1” position for low speed.

“2” position for medium speed. “3” position for high speed.

5. Move the blower switch to the “0” position. The blower

should turn off.

6. If range hood does not operate, check that the circuit breaker

has not been tripped or the house fuse blown. Disconnect power supply and check that the wiring is correct.

OI O123

A. Light switch B. Blower switch

A. Upper vent cover B. Lower vent cover

Page 10

To replace the metal grease filters:

4. Insert back edge of filter into rear channel of the filter opening.

5. Push handle toward the rear and push filter up.

6. Pull filter toward the front and insert into front channel.

Charcoal Filters - For non-vented (recirculating) installations

The charcoal filters are not washable or reusable. They should be changed every 6 months in normal use. The charcoal filters capture unpleasant cooking odors.

To install charcoal filters

1. Turn blower and lights off.

2. Remove the metal grease filters by pushing handle toward the

rear and pull downward.

3. Pull filter toward the front and set aside.

4. Repeat to remove other metal filter.

5. Install charcoal filter over grill on blower housing and turn filter

handle clockwise.

6. Repeat to install other charcoal filter. To replace the metal grease filters:

7. Insert back edge of filter into rear channel of the filter opening.

8. Push handle toward the rear and push filter up.

9. Pull filter toward the front and insert into front channel.

To replace charcoal filters

1. Turn blower and lights off.

2. Remove the metal grease filters by pushing handle toward the

rear and pull downward.

3. Pull filter toward the front and set aside.

4. Repeat to remove other filter.

5. Turn charcoal filter handle counterclockwise.

6. Remove and discard charcoal filter.

7. Repeat to remove other charcoal filter.

8. Install replacement charcoal filter over grill in blower housing

and turn filter handle clockwise.

9. Repeat to install other charcoal filter. To replace the metal grease filters:

10. Insert back edge of filter into rear channel of the filter opening.

11. Push handle toward the rear and push filter up.

12. Pull filter toward the front and insert into front channel.

A. Blower housing B. Handle C. Charcoal filters

RANGE HOOD CARE

Cleaning

Be sure lights are cool before cleaning the hood.

Exterior surfaces

Clean the range hood with a mild detergent and soft cloth. Do not use abrasive cleanser or steel wool pads.

Metal grease filters

The filters should be washed frequently. Place metal filters in dishwasher or hot detergent solution to clean.

Drain water through edge holes and let each filter dry thoroughly before replacing it.

To remove metal filters:

1. Turn blower and lights off.

2. Push handle toward the rear and pull downward.

3. Pull filter toward the front.

RANGE HOOD USE

Operation

The canopy hood is designed to remove smoke, cooking vapors and odors from the cooktop area. For best results, start the hood before cooking and allow it to operate several minutes after the cooking is complete to clear all smoke and odors from the kitchen.

Hood control panel

The hood controls are located on the underside of the canopy.

Operating the light

1. Move the light switch to the “1” position. The light should

turn on.

2. Move the light switch to the “0” position. The light should turn off.

Operating the blower

1. Move the blower switch to the “1” position for low speed. “2”

position for medium speed. “3” position for high speed.

2. Move the blower switch to the “0” position. The blower should turn off.

OI O123

A. Light switch B. Blower switch

Page 11

ASSISTANCE OR SERVICE

If you need assistance or service in U.S.A.

Call the Whirlpool Customer Interaction Center toll-free at 1-800-253-1301. Our consultants are available to assist you.

When calling: Please know the purchase date, and the complete model and serial number of your appliance. This information will help us better respond to your request.

Our consultants provide assistance with:

■ Features and specifications on our full line of appliances

■ Installation information

■ Use and maintenance procedures

■ Accessory and repair parts sales

■ Specialized customer assistance (Spanish speaking, hearing

impaired, limited vision, etc.)

■ Referrals to local dealers, service companies, and repair parts

distributors

Whirlpool designated service technicians are trained to fulfill the product warranty and provide after-warranty service, anywhere in the United States.

To locate the designated service company in your area, you can also look in your telephone directory Yellow Pages.

If you need replacement parts

If you need to order replacement parts, we recommend that you use only factory-authorized parts. These parts will fit right and work right, because they are made to the same exacting specifications used to build every new Whirlpool appliance.

To locate factory-authorized parts in your area, call our Customer Interaction Center telephone number, your nearest authorized service center, or 1-800-442-1111.

For further assistance

If you need further assistance, you can write to Whirlpool with any questions or concerns at:

Customer Interaction Center c/o Correspondence Dept. 2000 North M-63 Benton Harbor, MI 49022-2692

Please include a daytime phone number in your correspondence.

If you need assistance or service in Canada

For product related questions, please call the Whirlpool Canada Inc. Customer Interaction Center toll free: 1-800-461-5681 Monday to Friday 8:00 a.m. – 6:00 p.m. (EST). Saturday 8:30 a.m. – 4:30 p.m. (EST).

Our consultants provide assistance with:

■ Features and specifications on our full line of appliances

■ Referrals to local dealers

For parts, accessories and service in Canada

Call 1-800-807-6777. Whirlpool Canada Inc. designated service technicians are trained to fulfill the product warranty and provide after-warranty service, anywhere in Canada.

For further assistance

If you need further assistance, you can write to Whirlpool Canada Inc. with any questions or concerns at:

Customer Interaction Center Whirlpool Canada, Inc. 1901 Minnesota Court Mississauga, Ontario L5N 3A7

Please include a daytime phone number in your correspondence.

Replacing a light bulb

The range hood uses 120-volt, 40W, type E12 incandescent bulbs. Before you begin, make sure that the range hood is turned off and that the bulbs have had sufficient time to cool.

1. Move light switch to the “0” (off) position.

2. Remove the metal grease filters by pushing handle toward the

rear and pull downward.

3. Pull filter toward the front and set aside.

4. Repeat to remove other filter.

5. Remove the light bulb(s).

6. Replace with new light bulb(s).

To replace the metal grease filters:

7. Insert back edge of filter into rear channel of the filter opening.

8. Push handle toward the rear and push filter up.

9. Pull filter toward the front and insert into front channel.

Accessories

Charcoal Filter Kit........Part Number 4396848

Page 12

WHIRLPOOL CORPORATION MAJOR APPLIANCE WARRANTY

ONE YEAR LIMITED WARRANTY

For one year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or furnished with the product, Whirlpool Corporation or Whirlpool Canada LP (hereafter ìWhirlpool ”) will pay for FSP

replacement parts

and repair labor to correct defects in materials or workmanship. Service must be provided by a Whirlpool designated service company.

ITEMS WHIRLPOOL WILL NOT PAY FOR

1. Service calls to correct the installation of your major appliance, to instruct you how to use your major appliance, to replace or repair

house fuses or to correct house wiring or plumbing.

2. Service calls to repair or replace appliance light bulbs , air filters or water filters. Those consumable parts are excluded from warranty

coverage.

3. Repairs when your major appliance is used for other than normal, single-family household use.

4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in

accordance with electrical or plumbing codes, or use of products not approved by Whirlpool.

5. Any food loss due to refrigerator or freezer product failures.

6. Replacement parts or repair labor costs for units operated outside the United States

or Canada.

7. Pickup and delivery. This major appliance is designed to be repaired in the home.

8. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.

9. Expenses for travel and transportation for product service in remote locations.

10. The removal and reinstallation of your appliance if it is installed in an inaccessible location or is not installed in accordance with

published installation instructions.

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES

CUSTOMER'S SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN. IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. WHIRLPOOL SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. SOME STATES AND PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, OR LIMITATIONS ON THE DURATION OF IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS, SO THESE EXCLUSIONS OR LIMITATIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS AND YOU MAY ALSO HAVE OTHER RI

GHTS, WHICH VARY FROM STATE TO STATE OR PROVINCE

TO PROVINCE.

Outside the 50 United States and Canada, this warranty does not apply. Contact your authorized Whirlpool dealer to determine if another warranty applies.

If you need service, first see the “Troubleshooting” section of the Use & Care Guide. After checking “Troubleshooting,” additional help can be found by checking the “Assistance or Service” section or by calling Whirlpool. In the U.S.A., call 1-800-253-1301. In Canada, call 1-800-807-6777. 8/05

Keep this book and your sales slip together for future reference. You must provide proof of purchase or installation date for in-warranty service.

Write down the following information about your appliance to better help you obtain assistance or service if you ever need it. You will need to know your complete model number and serial number. You can find this information on the model and serial number label/plate, located on your appliance.

Dealer name______________________________________________________

Address __________________________________________________________

Phone number ____________________________________________________

Model number ____________________________________________________

Serial number_____________________________________________________

Purchase date ____________________________________________________

Page 13

WIRING DIAGRAM

WHITE

Y/G

BLACK

Gi Bi

BLUE

GREEN

RED

YELLOW

BROWN

RED

BLUE

WHITE

YELLOW

BLACK

SA 230

GREY

123

BLACK

WHITE

YELLOW - GREEN

Page 14

141414

SÉCURITÉ DE LA HOTTE DE CUISINIÈRE

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

AVERTISSEMENT

DANGER

Voici le symbole d’alerte de sécurité.

Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d’autres.

Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou “AVERTISSEMENT”. Ces mots signifient :

Page 15

151515

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

CONSERVEZ CES INSTRUCTIONS

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE

D'INCENDIE, CHOC ÉLECTRIQUE OU DOMMAGES CORPORELS, RESPECTER LES INSTRUCTIONS SUIVANTES :

■ Utiliser cet appareil uniquement dans les applications

envisagées par le fabricant. Pour toute question, contacter le fabricant.

■ Avant d'entreprendre un travail d'entretien ou de nettoyage,

interrompre l'alimentation de la hotte au niveau du tableau de disjoncteurs, et verrouiller le tableau de disjoncteurs pour empêcher tout rétablissement accidentel de l'alimentation du circuit. Lorsqu'il n'est pas possible de verrouiller le tableau de disjoncteurs, placer sur le tableau de disjoncteurs une étiquette d'avertissement proéminente interdisant le rétablissement de l'alimentation.

■ Tout travail d'installation ou câblage électrique doit être

réalisé par une personne qualifiée, dans le respect des prescriptions de tous les codes et normes applicables, y compris les codes du bâtiment et de protection contre les incendies.

■ Une source d'air de débit suffisant est nécessaire pour le

fonctionnement correct de tout appareil à gaz (combustion et évacuation des gaz à combustion par la cheminée), pour qu'il n'y ait pas de reflux des gaz de combustion. Respecter les directives du fabricant de l'équipement de chauffage et les prescriptions des normes de sécurité - comme celles publiées par la National Fire Protection Association (NFPA) et l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), et les prescriptions des autorités réglementaires locales.

■ Lors d'opérations de découpage et de perçage dans un mur

ou un plafond, veiller à ne pas endommager les câblages électriques ou canalisations qui peuvent s'y trouver.

■ Les systèmes d'évacuation doivent toujours décharger l'air

à l'extérieur.

MISE EN GARDE : Cet appareil est conçu uniquement

pour la ventilation générale. Ne pas l'utiliser pour l'extraction de matières ou vapeurs dangereuses ou explosives.

MISE EN GARDE : Pour minimiser le risque d'incendie

et évacuer adéquatement les gaz, veiller à acheminer l'air aspiré par un conduit jusqu'à l'extérieur - ne pas décharger l'air aspiré dans un espace vide du bâtiment comme une cavité murale, un plafond, un grenier, un vide sanitaire ou un garage.

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE

D'INCENDIE, UTILISER UNIQUEMENT DES CONDUITS MÉTALLIQUES.

AVERTISSEMENT : POUR MINIMISER LE RISQUE

D'UN FEU DE GRAISSE SUR LA CUISINIÈRE :

■ Ne jamais laisser un élément de surface fonctionner à

puissance de chauffage maximale sans surveillance. Un renversement/débordement de matière graisseuse pourrait provoquer une inflammation et la génération de fumée. Utiliser une puissance de chauffage moyenne ou basse pour le chauffage d'huile.

■ Veiller à toujours faire fonctionner le ventilateur de la hotte

lors de la cuisson avec une puissance de chauffage élevée ou lors de la cuisson d'un mets à flamber (à savoir crêpes Suzette, cerise jubilée, steak au poivre flambé).

■ Nettoyer fréquemment les ventilateurs d'extraction. Veiller à

ne pas laisser la graisse s'accumuler sur les surfaces du ventilateur ou des filtres.

■ Utiliser toujours un ustensile de taille appropriée. Utiliser

toujours un ustensile adapté à la taille de l'élément chauffant.

AVERTISSEMENT: POUR RÉDUIRE LE RISQUE DE

DOMMAGES CORPORELS APRÈS LE DÉCLENCHEMENT D'UN FEU DE GRAISSE SUR LA CUISINIÈRE, APPLIQUER LES RECOMMANDATIONS SUIVANTES :

■ Placer sur le récipient un couvercle bien ajusté, une tôle à

biscuits ou un plateau métallique POUR ÉTOUFFER LES FLAMMES, puis éteindre le brûleur à gaz ou électrique. VEILLER À ÉVITER LES BRÛLURES. Si les flammes ne s'éteignent pas immédiatement, ÉVACUER LA PIÈCE ET APPELER LES POMPIERS.

■ NE JAMAIS PRENDRE EN MAIN UN RÉCIPIENT

ENFLAMMÉ - vous risquez de vous brûler.

■ NE PAS UTILISER D'EAU, ni un torchon humide - ceci

pourrait provoquer une explosion de vapeur brûlante.

■ Utiliser un extincteur SEULEMENT si :

– Il s'agit d'un extincteur de classe ABC, dont on connaît le

fonctionnement.

– Il s'agit d'un petit feu encore limité à l'endroit où il s'est

déclaré. – Les pompiers ont été contactés. – Il est possible de garder le dos orienté vers une sortie

pendant l'opération de lutte contre le feu.

Recommandations tirées des conseils de sécurité en cas

d'incendie de cuisine publiés par la NFPA.

■ AVERTISSEMENT : Pour réduire le risque d'incendie

ou de choc électrique, ne pas utiliser ce ventilateur avec un quelconque dispositif de réglage de la vitesse à semiconducteurs.

Page 16

161616

Dimensions du produit

Exigences d'emplacement

IMPORTANT : Observer les dispositions de tous les codes et règlements en vigueur.

Installer la hotte d'extraction à distance de toute zone exposée à des courants d'air telle que fenêtres, portes et bouches de chauffage.

Respecter les dimensions indiquées pour les ouvertures à découper dans les placards. Les dimensions indiquées prennent en compte les valeurs minimales des dégagements de séparation nécessaires.

On doit disposer d'une prise de courant électrique reliée à la terre. Voir la section “Spécifications électriques”.

La hotte d'extraction a été configurée à l'usine pour la décharge à travers le toit ou le mur. Pour une installation sans décharge à l'extérieur (recyclage), voir “Installation sans décharge à l'extérieur (recyclage)”, à la section “Installation du circuit d'évacuation”.

On devra assurer l'étanchéité de toutes les ouvertures (plafond et mur) découpées pour l'installation de la hotte.

Outillage et pièces

Rassembler les outils et pièces nécessaires avant de commencer l'installation. Lire et suivre les instructions fournies avec les outils indiqués ici.

Outillage nécessaire :

■ niveau

■ perceuse avec forets de 1¹⁄₄" (3,2 cm), ³⁄₈" (9,5 mm),

⁷⁄₆₄" (2,75 mm) et ¹⁄₈" (3 mm)

■ crayon

■ pince à dénuder ou couteau utilitaire

■ mètre-ruban ou règle

■ pince

■ pistolet de calfeutrage et composé de calfeutrage résistant à

l'eau

■ ruban adhésif pour conduits

■ scie sauteuse ou scie à guichet

■ tournevis à lame plate

■ cisaille de ferblantier

■ jeu de clés Allen

Pièces nécessaires :

■ conduit 1 x ¹⁄₂"

■ 1 bouche de décharge (pour toit ou mur)

■ circuit d'évacuation - conduit métallique

■ 2 filtres à charbon - pour installation sans décharge à

l'extérieur (recyclage) seulement

Pièces fournies :

Retirer les pièces de l'emballage; vérifier la présence de toutes les pièces.

■ hotte d'extraction avec ventilateur, lampes et raccord de

transition avec clapet anti-reflux installé

■ déflecteur, pour installation sans décharge à l'extérieur

(recyclage)

■ Instructions d'installation et Guide d'utilisation et d'entretien

■ filtre(s) - format adéquat selon le modèle et la taille

■ vis et ancrages pour panneaux de gypse

■ 2 crochets de montage

■ gabarit de montage

■ cache-conduit (2 sections)

■ ruban adhésif (caoutchouc)

EXIGENCES D'INSTALLATION

(20,3 cm)

³⁄₈

(41,6 cm)

19"

(48,3 cm)

30"

(76,2 cm)

¹¹⁄₁₆

(11,9 cm) min.

¹³⁄₁₆

(35,1 cm) max.

⁷⁄₈

(53,0 cm) min.

30"

(76,2 cm) max.

⁵⁄₈

(37,1 cm)

Page 17

171717

30" à 36"

(76,2 cm à 91,4 cm)

entre la limite

inférieure de la hotte

et la table de cuisson

zones de passage

pour le conduit

d'évacuation et le

câble d'alimentation

électrique

16"

(40,6 cm)

min.

(17,8 cm)

placard

latéral

placard

latéral

7" (17,8 cm) max.

2" (50,1 mm)

min.

30" (76,2 cm)

minimum

axe central

Espacements d'installation

Exigences concernant l'évacuation

■ Le circuit d'évacuation de l'air doit se terminer à l'extérieur.

■ Ne pas terminer le circuit d'évacuation dans un espace fermé

(grenier ou autre).

■ Ne pas utiliser une bouche de décharge murale de 4" (10,2 cm), du type utilisé pour un appareil de buanderie.

■ Utiliser uniquement du conduit métallique. On recommande l'emploi de conduit rigide. Ne pas utiliser de conduit de plastique ou de métal très mince.

Pour obtenir un fonctionnement efficace et silencieux :

■ Utiliser autant que possible des sections droites et minimiser le nombre de coudes.

■ Ne pas utiliser plus de trois coudes à 90°.

■ Veiller à ce qu'il y ait une section droite de conduit de 24"

(61 cm) ou plus entre deux coudes, si on doit utiliser plus de un raccord coudé.

■ Ne pas connecter ensemble deux raccords coudés.

■ Assurer l'étanchéité de chaque jointure du circuit d'évacuation

avec du ruban adhésif pour conduit.

■ Utiliser un calfeutrant pour assurer l'étanchéité autour de la bouche de décharge à l'extérieur, entre le conduit et l'ouverture à travers le toit ou le mur.

Installation dans une région à climat froid

Il convient d'installer un clapet anti-reflux additionnel pour minimiser les reflux d'air froid, et d'installer au sein du circuit d'évacuation un matériau non métallique (isolant thermique) pour minimiser la conduction de chaleur entre l'extérieur et l'intérieur de la maison. Par rapport à l'isolant thermique, le clapet antireflux devrait être situé du côté froid.

L'isolant thermique doit être placé aussi près que possible de l'endroit où le circuit d'évacuation pénètre dans la partie chauffée de la maison.

Air d'appoint

Le code du bâtiment local peut exiger l'utilisation d'un système d'introduction d'air d'appoint dans le cas où la capacité d'extraction (pieds cubes d'air par minute) de la hotte est supérieure à une valeur spécifiée. La valeur spécifiée (débit d'air, en pieds cubes par minute) est variable d'une juridiction à une autre. Pour déterminer les exigences spécifiques, consulter un professionnel local des installations de chauffage et climatisation.

Méthodes d'évacuation

Cette hotte d'extraction a été configurée à l'usine pour la décharge à travers le toit ou le mur.

Pour l'installation, un circuit d'évacuation constitué de conduit rond de diamètre 6" (15,2 cm) (non fourni) est nécessaire. L'orifice de sortie de la hotte est circulaire (diam. 6" - 15,2 cm).

NOTE : On déconseille l'emploi de conduit flexible. Un conduit flexible peut susciter une rétro-pression et des turbulences de l'air, ce qui réduit considérablement la performance.

La décharge de l'air aspiré peut être effectuée à travers le mur ou le toit. Pour la décharge à travers le mur, on doit utiliser un raccord coudé (90°).

Pour une installation sans décharge à l'extérieur (recyclage), voir “Installation sans décharge à l'extérieur (recyclage)”, à la section “Installation du circuit d'évacuation”.

décharge à

travers le toit

mitre

bouche de décharge murale

conduit

rond

dia. 6"

(15,2 cm)

décharge à

travers le mur

installation sans

décharge à l'extérieur

(recyclage)

conduit

rond

dia. 6"

(15,2 cm)

déflecteur

Page 18

181818

Spécifications électriques

IMPORTANT : La hotte doit être correctement reliée à la terre en conformité avec les codes et règlements locaux en vigueur, ou en l'absence d'un tel code, conformément aux prescriptions de la plus récente édition du National Electrical Code, ANSI/NFPA 70, ou du Code canadien des installations électriques, CSA C22.1.

Si les codes en vigueur le permettent et si on utilise un conducteur distinct de liaison à la terre, il est recommandé qu'un électricien qualifié vérifie la qualité de la liaison à la terre.

Pour obtenir un exemplaire des codes mentionnés ci-dessus, contacter :

National Fire Protection Association

One Batterymarch Park, Quincy, MA 02269

CSA International

8501 East Pleasant Valley Road

Cleveland, Ohio 44131-5575

■ L'appareil doit être alimenté par un circuit de 120 V CA, 60 Hz, CA seulement, 15 ampères, protégé par fusible. On recommande également d'utiliser un fusible ou un disjoncteur temporisé. Il est recommandé d'alimenter la hotte par un circuit distinct qui n'alimente que cet appareil.

■ Ne pas utiliser une tuyauterie de gaz pour le raccordement à la terre.

■ En cas de doute quant à la qualité de la liaison à la terre de la hotte, consulter un électricien qualifié.

■ Ne pas installer un fusible dans le conducteur neutre ou dans le conducteur de liaison à la terre.

■ La hotte doit être raccordée au réseau électrique uniquement avec des conducteurs de cuivre.

■ La hotte de cuisinière doit être reliée directement au tableau de distribution (coupe-circuit avec fusibles ou disjoncteurs) par un câble blindé flexible ou un conduit métallique flexible.

■ La taille des conducteurs doit satisfaire aux prescriptions de la plus récente édition du National Electrical Code, ANSI/NFPA 70, ou du Code canadien des installations électriques, normes CSA C22.1-94 et C22.2 n° 0-M91, et aux prescriptions de tous les codes et règlements locaux en vigueur.

AVERTISSEMENT

Risque de choc électrique

Déconnecter la source de courant électrique avant l'entretien.

Replacer pièces et panneaux avant de faire la remise en marche.

Le non-respect de ces instructions peut causer un décès ou un choc électrique.

Coude à 90°

bouche de décharge murale

1 coude à 90° = 5 pi (1,5 m) section droite de 8 pi (2,4 m) = 8 pi (2,4 m) 1 bouche de décharge murale = 0 pi (0 m) Longueur équivalente totale

du système =13 pi (3,9 m)

6 pi (1,8 m)

2 pi

(0,6 m)

Exemple

de circuit

d'évacuation

Calcul de la longueur effective du circuit d'évacuation

Pour calculer la longueur effective du circuit d'évacuation nécessaire, ajouter les longueurs équivalentes (pieds/mètres) de tous les composants utilisés dans le système

La longueur équivalente du circuit ne doit pas dépasser 35 pieds (10,7 mètres).

Composant du circuit Conduit rond dia. 6" (15,2 cm)

Coude à 45° 2,5 pi

(0,8 m)

Coude à 90° 5,0 pi

(1,5 m)

Page 19

191919

6. Fixer le gabarit avec du ruban adhésif - aligner l'axe central

du gabarit et le bas du gabarit avec les lignes correspondantes tracées sur le mur (bas de la hotte et axe central).

7. À travers le gabarit, marquer sur le mur la position des 6 organes de fixation.

IMPORTANT : Il faut qu'au moins deux des vis de fixation soient ancrées dans du bois.

Enlever le gabarit.

8. Percer un avant-trou de ⁷⁄₆₄" (2,75 mm) à chaque emplacement de pose d'une vis dans le bois.

9. Pour le passage du circuit d'évacuation, déterminer les emplacements appropriés, et réaliser les ouvertures nécessaires dans le mur. Installer le circuit d'évacuation avant d'installer la hotte. Voir la section “Exigences concernant l'évacuation”.

10. Déterminer la hauteur nécessaire pour le conduit de ¹⁄₂"; percer un trou de 1¹⁄₄" (3,2 cm) à cet endroit.

11. Installer les conducteurs nécessaires dans le conduit de ¹⁄₂" - respecter les prescriptions du Code national de l'électricité ou de la norme CSA en vigueur, ou des codes et règlements locaux en vigueur. Il faut que la longueur des conducteurs et du conduit de ¹⁄₂" soit suffisante pour qu'il soit possible de réaliser la liaison entre le tableau de distribution et les connexions dans la boîte de connexion de la hotte.

12. Utiliser un calfeutrant pour assurer l'étanchéité au niveau de chaque ouverture.

NOTE : Ne pas mettre le système sous tension avant d'avoir complètement terminé l'installation.

13. Fixer 2 crochets de montage sur le mur aux emplacements marqués sur le gabarit.

INSTRUCTIONS D'INSTALLATION

Préparation de l'emplacement

■ On ne doit couper un poteau de colombage ou une solive que si c'est absolument nécessaire. S'il est nécessaire de couper un poteau ou une solive, on devra construire une structure de support appropriée.

■ Avant d'exécuter les découpages, vérifier la disponibilité d'un espace de passage suffisant dans le plafond ou le mur pour le conduit d'évacuation.

■ Nous recommandons que la hotte soit installée à 30"-36" (76,2 cm - 94,1 cm) au-dessus du plan de travail.

■ Avant de sélectionner la hotte à installer, mesurer la hauteur libre sous plafond et la hauteur maximum disponible pour la hotte.

1. Si c'est possible, débrancher et déplacer la cuisinière (cuisinière autonome ou encastrée); retirer la cuisinière de son espace d'installation entre les placards pour faciliter l'accès au mur arrière. Si ce n'est pas possible, placer un épais matériau de protection sur le plan de travail et la table de cuisson ou la cuisinière, pour la protection contre des dommages et contre les souillures.

2. Sélectionner une surface plane pour l'assemblage de la hotte. Recouvrir cette surface avec un matériau de protection.

3. Pour l'opération de levage de la hotte (pour la placer sur la surface de travail protégée), faire intervenir 2 personnes ou plus.

4. Déterminer la position appropriée et marquer l'axe central de la hotte sur le mur, à l'endroit où la hotte sera installée.

5. Sélectionner une hauteur de montage entre 30" et 36" (76,2 cm et 94,1 cm) au-dessus de la cuisinière (entre la cuisinière et la rive inférieure de la hotte). Marquer cette ligne de référence sur le mur.

NOTE : Lorsque la hauteur libre sous plafond à l'emplacement d'installation est réduite, il est possible d'utiliser le cache-conduit plus court pour l'installation de la hotte - pour une installation avec conduit d'évacuation et une installation sans décharge à l'extérieur (recyclage).

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer la cuisinière.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer la hotte de la cuisinière.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

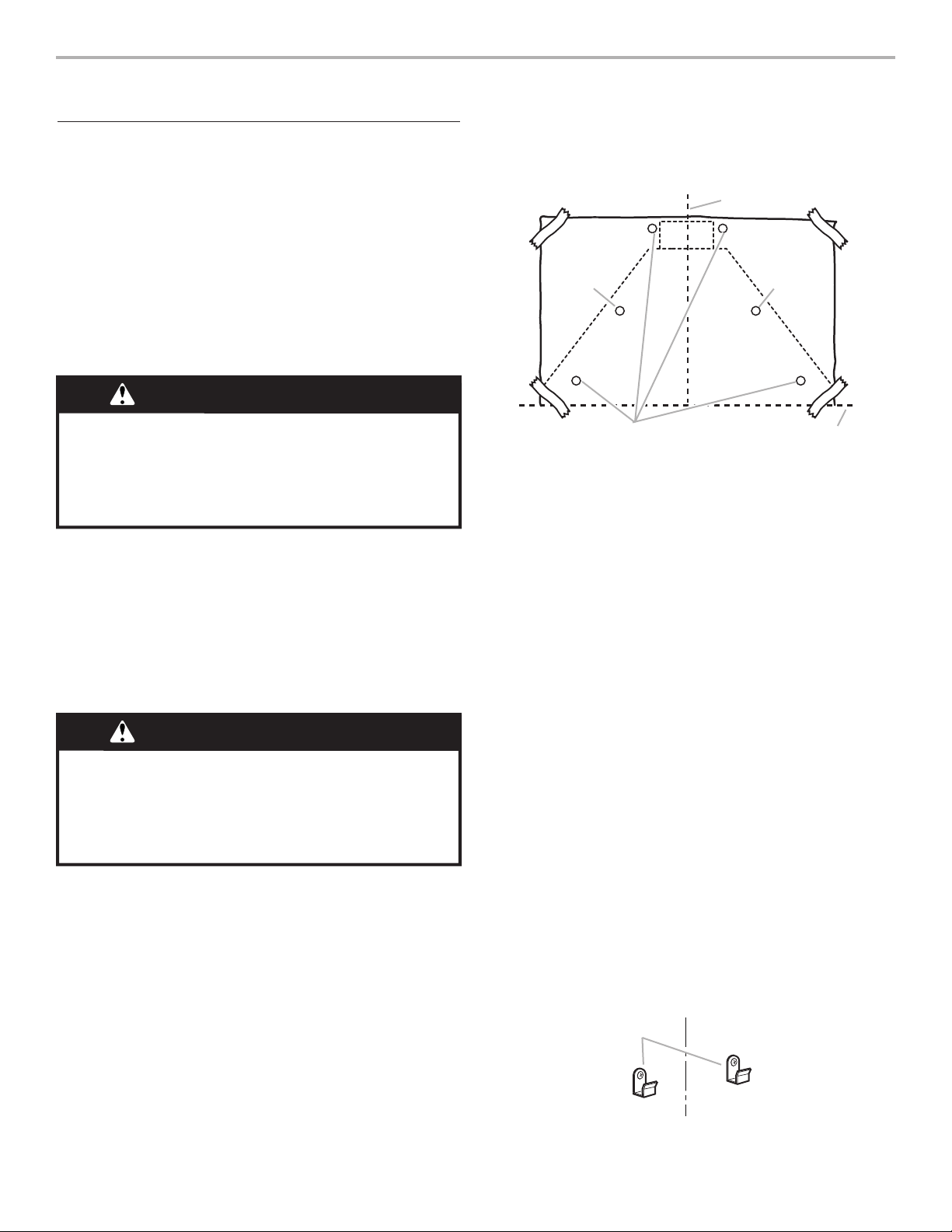

A. Axe central B. Position de montage pour crochets C. Position pour organes de fixation D. Ligne de référence - position selon la hauteur de montage

A. Crochets de montage B. Axe central tracé sur le mur

Page 20

202020

Installation de la bride du cache-conduit

Configuration d'installation avec cache-conduit à sections supérieure et inférieure télescopiques.

1. Positionner la bride de fixation du cache-conduit sur le

mur à environ ¹⁄₈" (3 mm) du plafond.

2. Marquer la position des trous.

3. Percer des trous de ³⁄₈" (9,5 mm) pour les organes

d'ancrage et insérer les chevilles - placer les chevilles en affleurement avec le mur.

4. Fixer sur le mur la bride de fixation du cache-conduit.

Configuration d'installation avec hauteur sous plafond réduite.

Lors de l'installation de la hotte, il est possible de n'utiliser que la section inférieure du cache-conduit, plus une pièce de bois de ¹⁄₄" (6,4 mm).

1. Pour que le cache-conduit puisse glisser vers le bas et

s'engager au sommet de la hotte, il faut que la bride de fixation du cache-conduit soit montée à ¹⁄₄" (6,4 mm) au-dessous du plafond.

2. L'espace résiduel au-dessus du cache-conduit peut être

obturé à l'aide d'une pièce de contreplaqué de ¹⁄₄" (6,4 mm), configurée selon la forme du profil interne du couvre-cheminée; il suffira ensuite de réaliser une finition assortie à celle du plafond.

3. Couper le ruban adhésif de caoutchouc fourni avec la

hotte, en 4 sections identiques. Apposer deux sections de ruban adhésif sur chaque côté de la bride de fixation au plafond.

Installation de la hotte de cuisinière

1. Retirer la hotte de son emballage; placer la hotte sur une surface protégée.

2. Incliner la hotte vers l'arrière et enlever les filtres métalliques.

3. Suspendre la hotte sur les 2 crochets de montage, à travers

les ouvertures rectangulaires à l'arrière de la hotte.

4. Établir l'aplomb de la hotte - utiliser les vis de réglage de

l'aplomb dans les crochets de montage ou les ouvertures rectangulaires; placer un niveau en travers du bas de la hotte pour le contrôle.

5. Immobiliser la hotte avec 4 vis placées dans les 4 trous

restants de la hotte.

Installation du circuit d'évacuation

Installation avec décharge à l'extérieur

1. Connecter le circuit d'évacuation sur le raccord de transition.

2. Assurer l'étanchéité avec du ruban adhésif pour conduit.

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer la hotte de la cuisinière.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

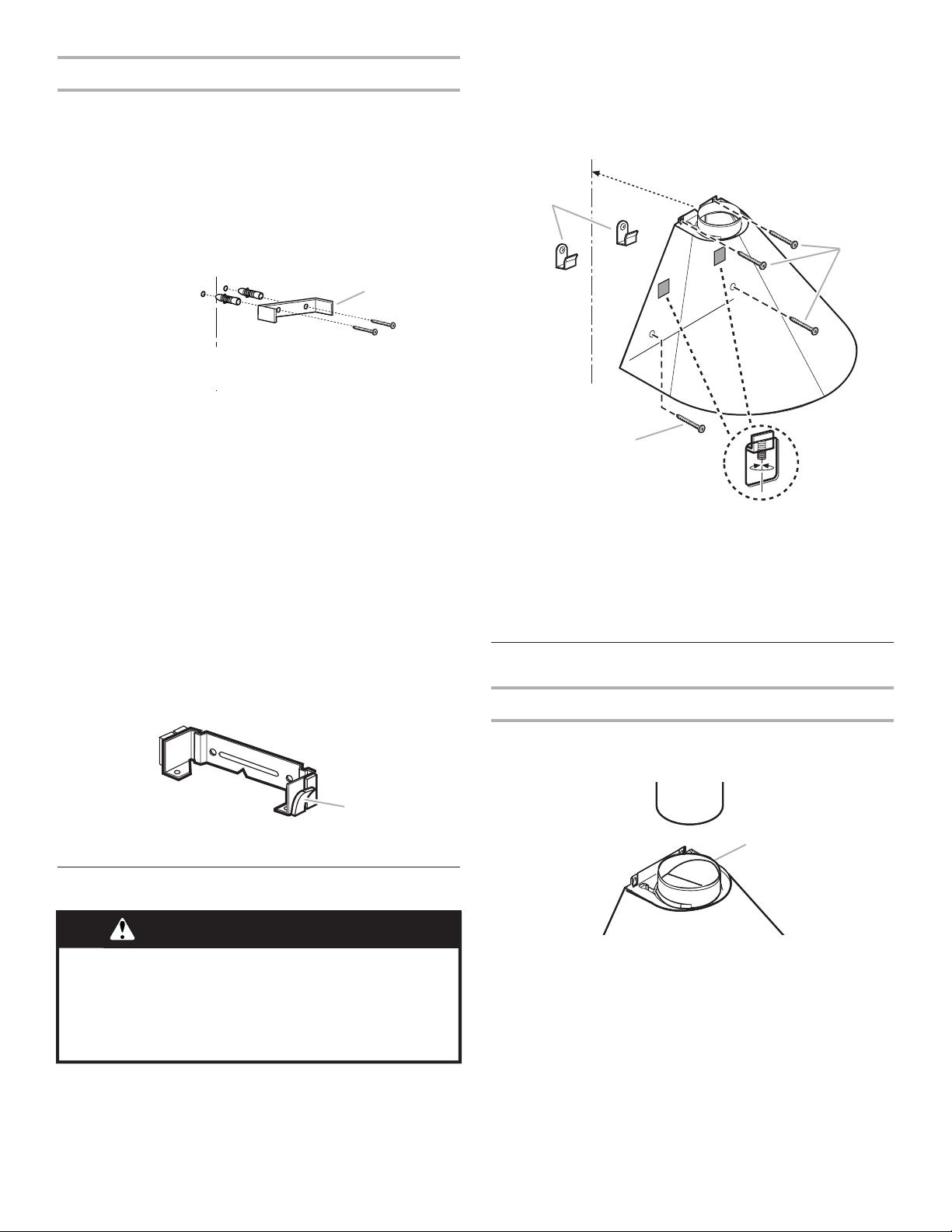

A. Ruban adhésif (caoutchouc)

A. Bride de fixation du cache-conduit B. Axe central tracé sur le mur

A. Crochets de montage B. Vis de montage C. Vis de réglage de l'aplomb D. Axe central sur le mur

A. Circuit d'évacuation B. Raccord de transition

Page 21

212121

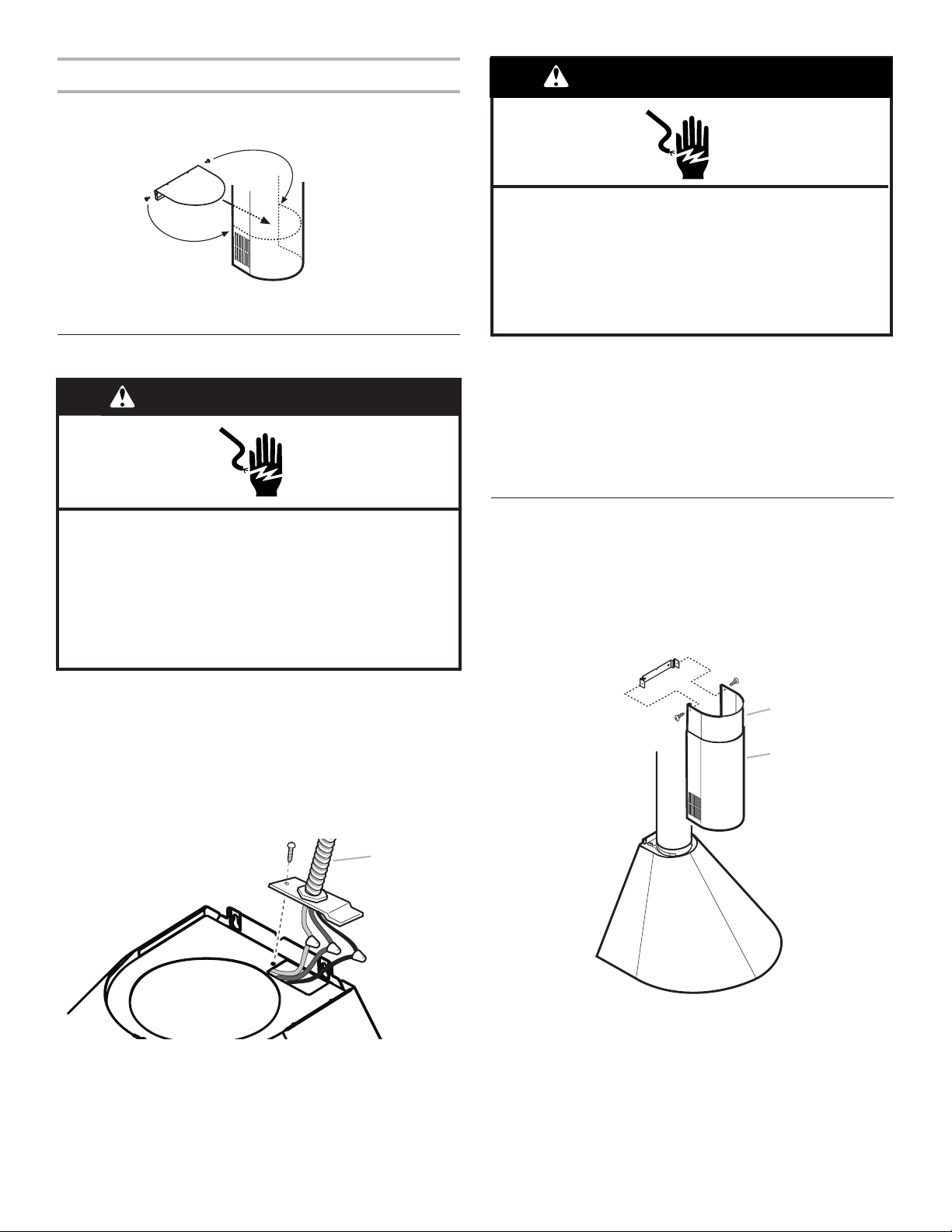

Installation sans décharge à l'extérieur (recyclage)

Installer le déflecteur à l'intérieur de la section inférieure du cache-conduit - utiliser les vis fournies.

Raccordement électrique

1. Déconnecter la source de courant électrique.

2. Ôter le couvercle de la boîte de connexion.

3. Dans le couvercle de la boîte de connexion, ôter l'opercule

arrachable et installer le conduit de ¹⁄₂" (homologation UL ou CSA).

4. Installer 3 conducteurs dans le conduit de ¹⁄₂" (conducteurs noir, blanc et vert, de calibre AWG 14) depuis le tableau de distribution jusqu'à la boîte de connexion.

5. Connecter les conducteurs noirs ensemble - utiliser un connecteur de fils à vis.

6. Connecter les conducteurs blancs ensemble - utiliser un connecteur de fils à vis.

A. Déflecteur

7. Connecter ensemble le conducteur vert ou nu de liaison à la

terre et le conducteur jaune-vert - utiliser un connecteur de fils à vis.

8. Réinstaller le couvercle sur la boîte de connexion.

9. Contrôler chaque lampe - vérifier que chaque lampe est bien

fixée dans sa douille.

10. Reconnecter la source de courant électrique.

A. Conduit

AVERTISSEMENT

Risque de choc électrique Relier le ventilateur à la terre. Brancher le fil relié à la terre au fil vert et jaune relié à

la terre dans la boîte de la borne. Le non-respect de ces instructions peut causer un

décès ou un choc électrique.

AVERTISSEMENT

Risque de choc électrique

Déconnecter la source de courant électrique avant l'entretien.

Replacer pièces et panneaux avant de faire la remise en marche.

Le non-respect de ces instructions peut causer un décès ou un choc électrique.

Achever l'installation

1. Installer le cache-conduit.

■ Pour une configuration d'installation avec utilisation des deux sections du cache-conduit, insérer la section inférieure du conduit dans la hotte et pousser la section supérieure du cache-conduit jusqu'au plafond; installer les vis.

■ Pour une configuration d'installation avec hauteur sous plafond réduite, et utilisation de la section inférieure du cache-conduit seulement, insérer la section inférieure de cache-conduit dans la hotte et emboîter le cache-conduit en place autour de la bride de fixation.

A. Section supérieure du cache-conduit B. Section inférieure du cache-conduit

Page 22

222222

Installation des filtres

1. Pour une installation sans décharge à l'extérieur (recyclage),

installer le filtre à charbon sur le carter du ventilateur; faire tourner la manette du filtre dans le sens horaire. Répéter ceci pour chaque autre filtre à charbon.

2. Quelle que soit la configuration d'installation, insérer le bord

arrière du filtre métallique dans la rainure arrière de l'ouverture d'installation du filtre.

3. Pousser la manette vers l'arrière et pousser le filtre vers

le haut.

4. Tirer le filtre vers l'avant et insérer le filtre dans la rainure

avant.

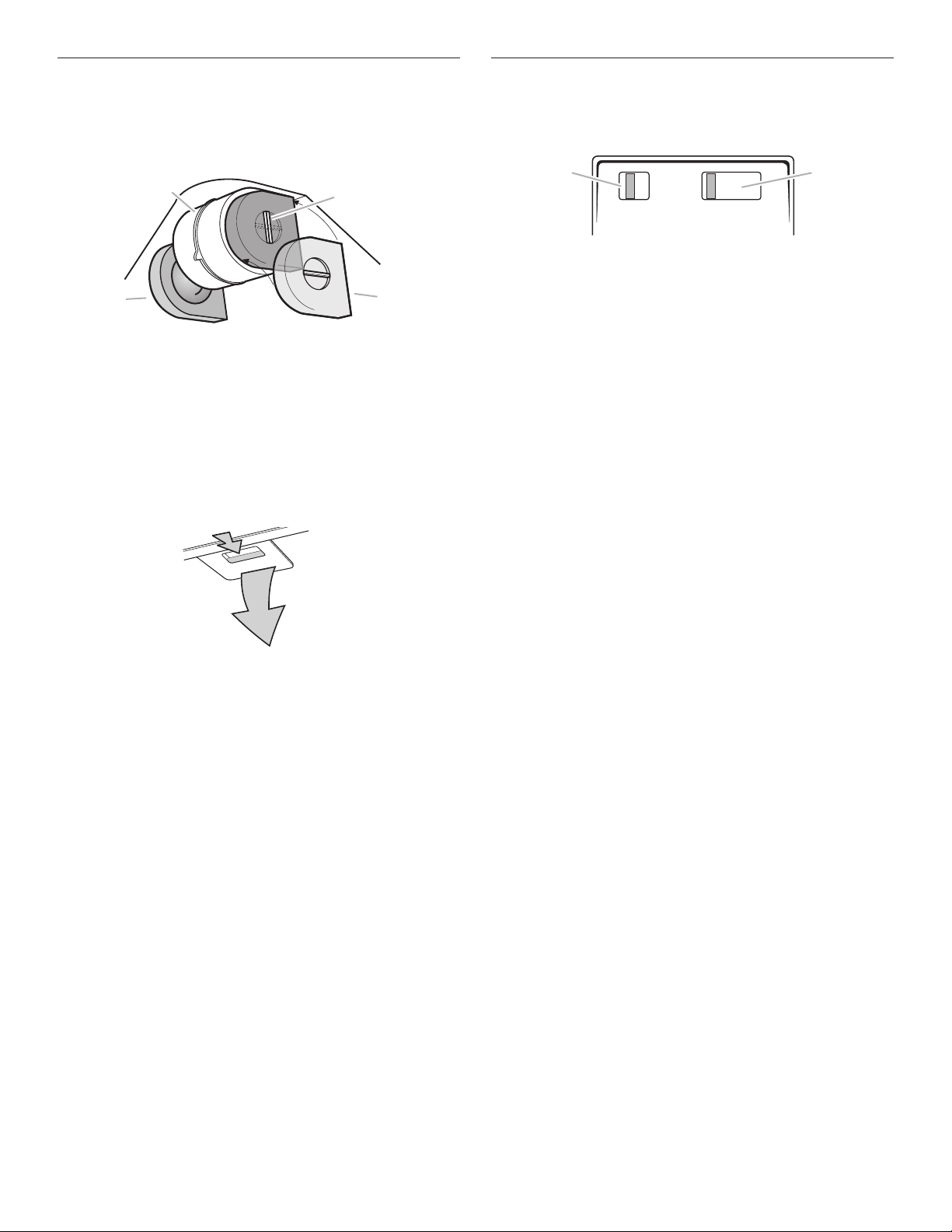

A. Carter du ventilateur B. Manette C. Filtres à charbon

Contrôle du fonctionnement

1. Pour contrôler le fonctionnement de la hotte, rétablir

l'alimentation électrique.

2. Pousser le commutateur d'éclairage à la position “1”. La

lampe devrait s'allumer.

3. Pousser le commutateur d'éclairage à la position “0”. La

lampe devrait s'éteindre.

4. Placer le commutateur du ventilateur à la position “1” pour le

fonctionnement à basse vitesse, à la position “2” pour le fonctionnement à vitesse moyenne, ou à la position “3” pour le fonctionnement à haute vitesse.

5. Placer le commutateur du ventilateur à la position “0”. Le

ventilateur devrait cesser de fonctionner.

6. Si la hotte ne fonctionne pas, déterminer si le circuit est

correctement alimenté (disjoncteur ouvert ou fusible grillé?). Déconnecter la source de courant électrique du circuit, et vérifier que le câblage est correct.

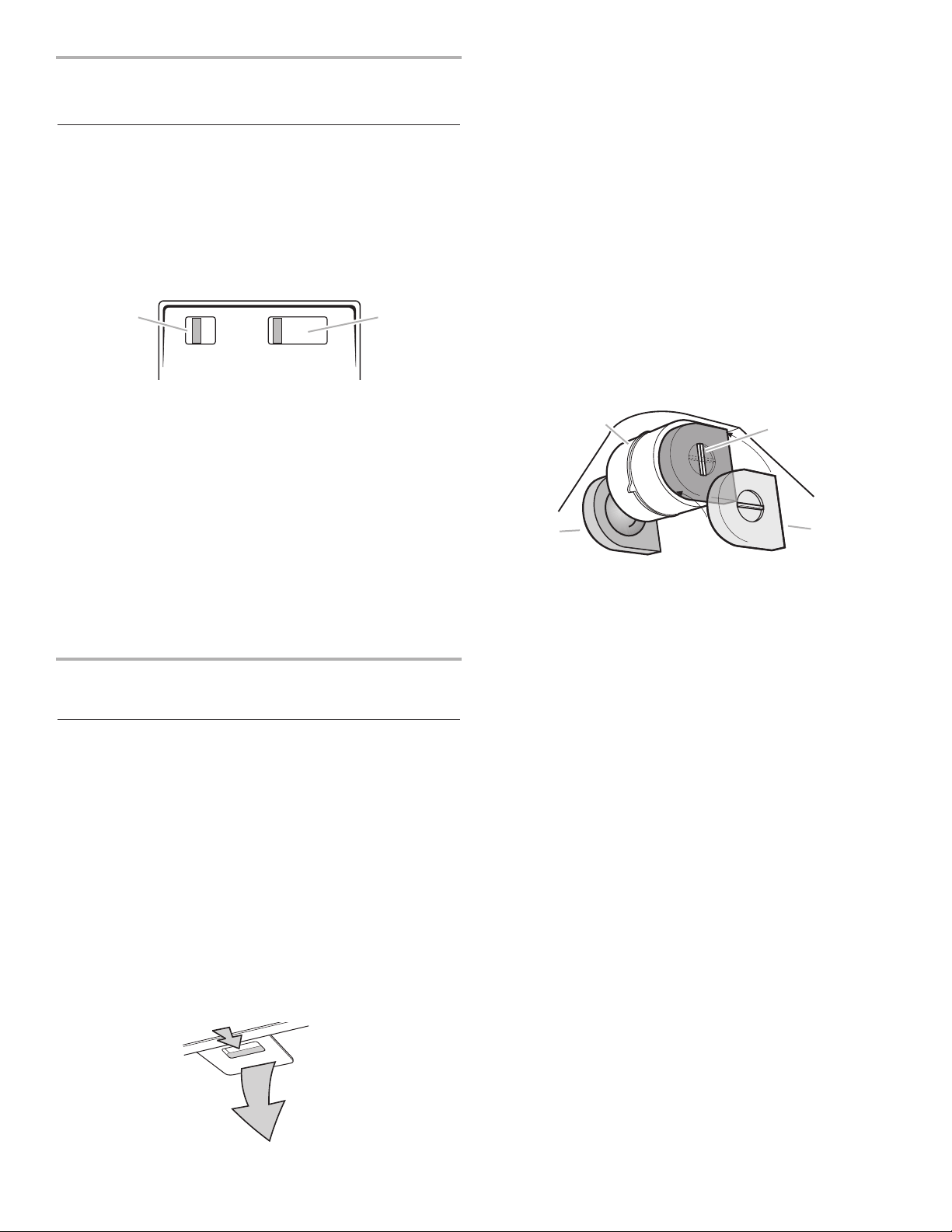

OI O123

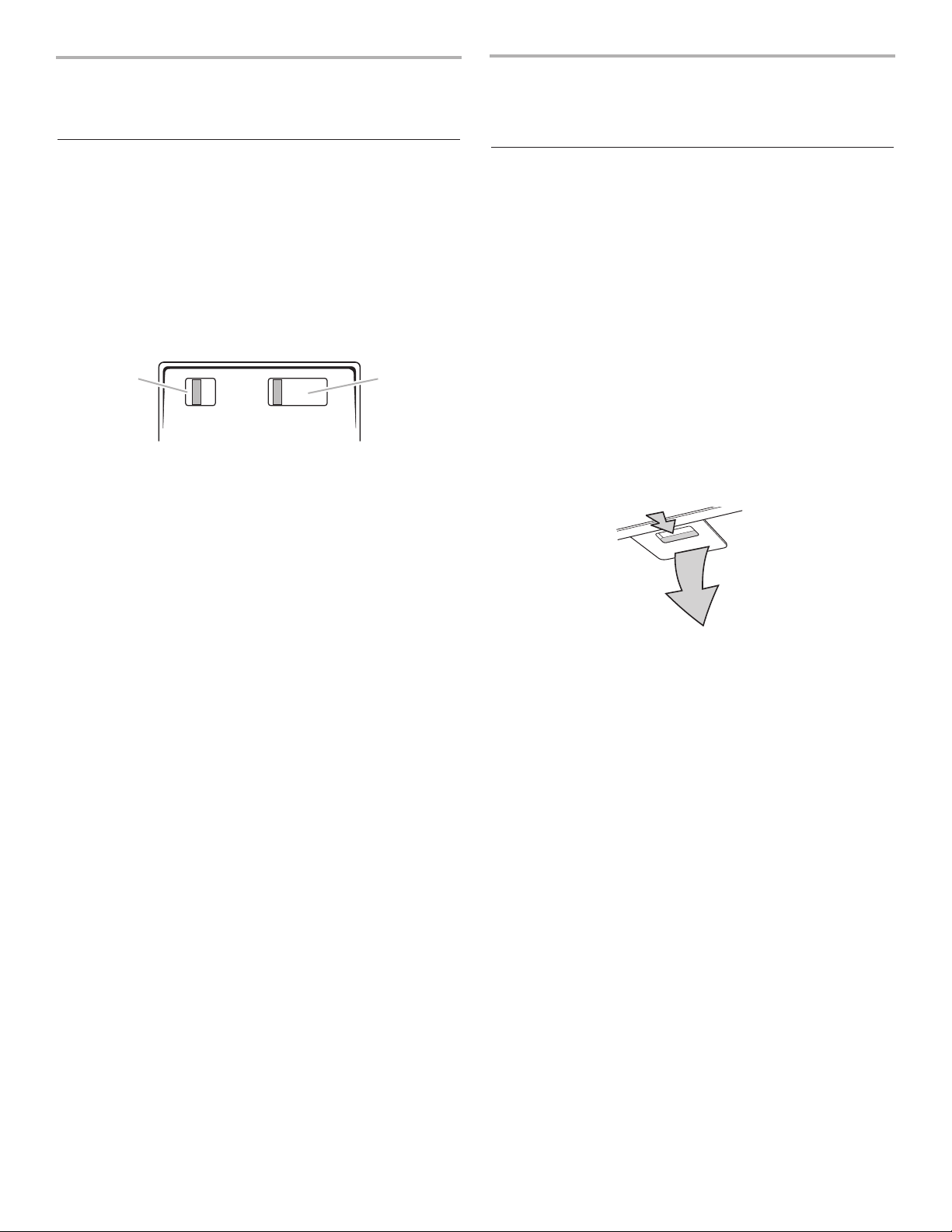

A. Commutateur d'éclairage B. Commutateur du ventilateur

Page 23

232323

ENTRETIEN DE LA HOTTE DE

CUISINIÈRE

Nettoyage

Avant toute opération de nettoyage de la hotte, vérifier que les lampes ont refroidi.

Surfaces externes

Nettoyer la hotte avec un détergent doux et un chiffon doux. Ne pas utiliser un produit de nettoyage abrasif ou un tampon de laine d'acier.

Filtres à graisse métalliques

Laver fréquemment les filtres à graisse. Placer les filtres à graisse métalliques dans un lave-vaisselle ou une solution de détergent chaude.

Drainer l'eau par les trous des bords, et laisser chaque filtre sécher complètement avant de le réinstaller.

Dépose des filtres à graisse métalliques :

1. Commander l'arrêt du ventilateur et l'extinction des lampes.

2. Pousser la manette vers l'arrière et tirer vers le bas.

3. Tirer le filtre vers l'avant.

Réinstallation des filtres à graisse métalliques :

4. Insérer le bord arrière du filtre métallique dans la rainure

arrière de l'ouverture d'installation du filtre.

5. Pousser la manette vers l'arrière et pousser le filtre vers

le haut.

6. Tirer le filtre vers l'avant et insérer le filtre dans la rainure

avant.

Filtres à charbon - pour configuration d'installation sans décharge à l'extérieur (recyclage)

Les filtres à charbon ne sont pas lavables ou réutilisables. On doit normalement changer les filtres à charbon à intervalle de

6 mois (service normal). Les filtres à charbon ont pour fonction de retenir les composés

responsables des odeurs de cuisson.

UTILISATION DE LA HOTTE DE

CUISINIÈRE

Fonctionnement

La hotte est conçue pour extraire fumée, vapeurs de cuisson et odeurs au-dessus de la table de cuisson. Pour obtenir les meilleurs résultats, mettre le ventilateur de la hotte en marche avant d'entreprendre une cuisson, et laisser le ventilateur fonctionner pendant plusieurs minutes après l'achèvement d'une cuisson pour pouvoir évacuer de la cuisine toute trace d'odeur de cuisson, vapeur ou fumée.

Tableau de commande de la hotte

Les commandes de la hotte sont situées sur la face inférieure de la hotte.

Fonctionnement de la lampe d'éclairage

1. Pousser le commutateur d'éclairage à la position “1”. La

lampe devrait s'allumer.

2. Pousser le commutateur d'éclairage à la position “0”. La

lampe devrait s'éteindre.

Fonctionnement du ventilateur

1. Placer le commutateur du ventilateur à la position “1” pour le

fonctionnement à basse vitesse, à la position “2” pour le fonctionnement à vitesse moyenne, ou à la position “3” pour le fonctionnement à haute vitesse.

2. Placer le commutateur du ventilateur à la position “0”. Le

ventilateur devrait cesser de fonctionner.

OI O123

A. Commutateur d'éclairage B. Commutateur du ventilateur

Page 24

242424

Remplacement d'une lampe

L'éclairage sous la hotte est assuré par des lampes à incandescence de type E12 (120 volts, 40W, culot E12). Avant toute intervention, vérifier que l'alimentation électrique de la hotte est interrompue, et que les lampes ont pu refroidir.

1. Placer le commutateur d'éclairage à la position “0” (extinction

des lampes).

2. Retirer les filtres à graisse métalliques en poussant la manette

vers l'arrière et en tirant vers le bas.

3. Tirer le filtre vers l'avant; conserver le filtre à part.

4. Répéter ces opérations pour la dépose de l'autre filtre.

5. Enlever chaque lampe défectueuse.

6. Installer une lampe neuve à la place de chaque lampe

défectueuse.

Réinstallation des filtres à graisse métalliques :

7. Insérer le bord arrière du filtre métallique dans la rainure

arrière de l'ouverture d'installation du filtre.

8. Pousser la manette vers l'arrière et pousser le filtre vers

le haut.

9. Tirer le filtre vers l'avant et insérer le filtre dans la rainure

avant.

Accessoires

Filtre à charbon........Pièce numéro 4396848

Installation des filtres à charbon

1. Commander l'arrêt du ventilateur et l'extinction des lampes.

2. Retirer les filtres à graisse métalliques : pousser la manette

vers l'arrière et tirer vers le bas.

3. Tirer le filtre vers l'avant; conserver le filtre à part.

4. Répéter ces opérations pour la dépose de l'autre filtre

métallique.

5. Installer le filtre à charbon sur le carter du ventilateur; faire

tourner la manette du blocage du filtre dans le sens horaire.

6. Répéter ces opérations pour la dépose de l'autre filtre à

charbon.

Réinstallation des filtres à graisse métalliques :

7. Insérer le bord arrière du filtre métallique dans la rainure

arrière de l'ouverture d'installation du filtre.

8. Pousser la manette vers l'arrière et pousser le filtre vers

le haut.

9. Tirer le filtre vers l'avant et insérer le filtre dans la rainure

avant.

Remplacement des filtres à charbon

1. Commander l'arrêt du ventilateur et l'extinction des lampes.

2. Enlever les filtres à graisse métalliques. Pousser la manette

vers l'arrière et tirer vers le bas.

3. Tirer le filtre vers l'avant et conserver le filtre à part.

4. Répéter ces opérations pour la dépose de l'autre filtre.

5. Faire tourner la manette de blocage du filtre à charbon dans

le sens antihoraire.

6. Enlever et jeter le filtre à charbon.

7. Répéter ces opérations pour l'autre filtre à charbon.

8. Installer un filtre à charbon sur le carter du ventilateur; faire

tourner la manette de blocage dans le sens horaire.

9. Répéter ces opérations pour l'autre filtre à charbon. Réinstallation des filtres à graisse métalliques :

10. Insérer le bord arrière du filtre métallique dans la rainure

arrière de l'ouverture d'installation du filtre.

11. Pousser la manette vers l'arrière et pousser le filtre vers le

haut.

12. Tirer le filtre vers l'avant et insérer le filtre dans la rainure

avant.

A. Carter du ventilateur B. Manette C. Filtres à charbon

Page 25

252525

ASSISTANCE OU SERVICE

Si vous avez besoin d'assistance ou de service aux États-Unis

Téléphoner au Centre d'interaction avec la clientèle Whirlpool sans frais au 1-800-253-1301. Nos consultants sont disponibles pour vous aider.

Lors de votre appel : Veuillez connaître la date d'achat et les numéros de modèle et de série au complet de votre appareil. Ces renseignements nous aideront à mieux répondre à votre demande.

Nos consultants fournissent de l'assistance pour :

■ Caractéristiques et spécifications de notre gamme complète

d'appareils ménagers

■ Renseignements d'installation

■ Procédés d'utilisation et d'entretien

■ Vente d'accessoires et de pièces de rechange

■ Assistance spécialisée au client (langue espagnole,

malentendants, malvoyants, etc.)

■ Les références aux concessionnaires, compagnies de service

de réparation et distributeurs de pièces de rechange locaux

Les techniciens de service désignés par Whirlpool sont formés pour remplir la garantie des produits et fournir un service après garantie partout aux États-Unis.

Pour localiser la compagnie de service désignée dans votre région, vous pouvez également consulter les Pages jaunes.

Si vous avez besoin de pièces de rechange

Si vous avez besoin de commander des pièces de rechange, nous vous recommandons d'employer uniquement des pièces d'origine. Ces pièces conviendront et fonctionneront bien parce qu'elles sont fabriquées avec la même précision utilisée dans la fabrication de chaque nouvel appareil Whirlpool.

Pour localiser des pièces de rechange d'origine dans votre région, téléphoner au Centre d'interaction avec la clientèle, au centre de service désigné le plus proche, ou appeler le 1-800-442-1111.

Pour plus d'assistance

Si vous avez besoin de plus d'assistance, vous pouvez écrire à Whirlpool en soumettant toute question ou problème à :

Customer Interaction Center c/o Correspondence Dept. 2000 North M-63 Benton Harbor, MI 49022-2692

Dans votre correspondance, veuillez indiquer un numéro de téléphone où l'on peut vous joindre dans la journée.

Si vous avez besoin d'assistance ou de service au Canada

Pour des questions relatives aux produits, veuillez appeler sans frais le Centre d'interaction avec la clientèle de Whirlpool Canada Inc. au 1-800-461-5681 Du lundi au vendredi de 8 h 00 à 18 h 00 (HNE). Le samedi de 8 h 30 à 16 h 30 (HNE).

Nos consultants fournissent de l'assistance pour :

■ Caractéristiques et spécifications de notre gamme complète d'appareils ménagers

■ Références aux concessionnaires locaux

Pour pièces, accessoires et service au Canada

Téléphoner au 1-800-807-6777. Les techniciens de service désignés par Whirlpool Canada Inc. sont formés pour remplir la garantie des produits et fournir un service après garantie partout au Canada.

Pour plus d'assistance

Si vous avez besoin de plus d'assistance, vous pouvez écrire à Whirlpool Canada Inc. en soumettant toute question ou problème au :

Centre d'interaction avec la clientèle Whirlpool Canada, Inc. 1901 Minnesota Court Mississauga, Ontario L5N 3A7

Dans votre correspondance, veuillez indiquer un numéro de téléphone où l'on peut vous joindre dans la journée.

Page 26

262626

GARANTIE DES GROS APPAREILS MÉNAGERS

WHIRLPOOL CORPORATION

GARANTIE LIMITÉE DE UN AN

Pendant un an à compter de la date d'achat, lorsque ce gros appareil ménager est utilisé et entretenu conformément aux instructions jointes à ou fournies avec le produit, Whirlpool Corporation ou Whirlpool Canada LP (ci-après désignées “Whirlpool”) paiera pour les pièces de rechange FSP

et la main-d'oeuvre pour corriger les vices de matériaux ou de fabrication. Le service doit être fourni par une

compagnie de service désignée par Whirlpool.

WHIRLPOOL NE PRENDRA PAS EN CHARGE

1. Les visites de service pour rectifier l'installation du gros appareil ménager, montrer à l'utilisateur comment utiliser l'appareil,

remplacer ou réparer des fusibles ou rectifier le câblage ou la plomberie du domicile.

2. Les visites de service pour réparer ou remplacer les ampoules électriques de l'appareil, les filtres à air ou les filtres à eau. Ces

pièces consomptibles ne sont pas couvertes par la garantie.

3. Les réparations lorsque le gros appareil ménager est utilisé à des fins autres que l'usage unifamilial normal.

4. Les dommages imputables à : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation

fautive ou installation non conforme aux codes d'électricité ou de plomberie, ou l'utilisation de produits non approuvés par Whirlpool.

5. Toute perte d'aliments due à une défaillance du réfrigérateur ou du congélateur.

6. Le coût des pièces de rechange et de la main-d'œuvre pour les appareils utilisés hors des États-Unis ou du Canada.

7. Le ramassage et la livraison. Ce gros appareil ménager est conçu pour être réparé à domicile.

8. Les réparations aux pièces ou systèmes résultant d'une modification non autorisée faite à l'appareil.

9. Les

frais de transport pour le service d'un produit dans les régions éloignées.

10. La dépose et la réinstallation de votre appareil si celui-ci est installé dans un endroit inaccessible ou n'est pas installé

conformément aux instructions d'installation fournies.

CLAUSE D'EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION PRÉVUE CI-DESSUS. LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ MARCHANDE ET D'APTITUDE À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AUTORISÉE PAR LA LOI. WHIRLPOOL N'ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU INDIRECTS. CERTAINES JURIDICTIONS NE PERMETTENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES FORTUITS OU INDIRECTS, OU LES LIMITATIONS DE LA DURÉE DES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGE PARTICULIER, DE SORTE QUE CES EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S'APPLIQUER DANS VOTRE CAS. CETTE GARANTIE VOUS CONFÈRE DES DROITS JURIDIQUES SPÉCIFIQUES ET VOUS POUVEZ ÉGALEMENT JOUIR D'AUTRES DROITS QUI PEUVENT VARIER D'UNE JURIDICTION À UNE AUTRE.

À l'extérieur du Canada et des 50 États des États-Unis, cette garantie ne s'applique pas. Contacter votre marchand Whirlpool autorisé pour déterminer si une autre garantie s'applique.

Si vous avez besoin de service, voir d'abord la section “Dépannage” du Guide d'utilisation et d'entretien. Après avoir vérifié la section “Dépannage”, de l'aide supplémentaire peut être trouvée en vérifiant la section “Assistance ou service” ou en appelant Whirlpool. Aux

É.-U., composer le 1-800-253-1301. Au Canada, composer le 1-800-807-6777.

8/05

Conservez ce manuel et votre reçu de vente ensemble pour référence ultérieure. Pour le service sous garantie, vous devez présenter un document prouvant la date d'achat ou d'installation.

Inscrivez les renseignements suivants au sujet de votre appareil ménager pour mieux vous aider à obtenir assistance ou service en cas de besoin. Vous devrez connaître le numéro de modèle et le numéro de série au complet. Vous pouvez trouver cette information sur la plaque signalétique située sur votre appareil.

Nom du marchand ________________________________________________

Adresse __________________________________________________________

Numéro de téléphone _____________________________________________

Numéro de modèle________________________________________________

Numéro de série __________________________________________________

Date d'achat______________________________________________________

Page 27

SCHÉMA DE CÂBLAGE

NEU

BLANC

JA/VERT

NOIR

JA/VERT

NOIR

Gi Bi

BLEU

VERT

ROUGE

JAUNE

MARRON

ROUGE

BLANC

JAUNE

BLEU

NOIR

GRIS

123

SA 230

NOIR

BLANC

JAUNE/VERT

Page 28

Printed in Italy

9763376 Imprimé en Italie
