Page 1

INSTALLATION INSTRUCTIONS

UNDERCOUNTER DISHWASHER

INSTRUCTIONS D'INSTALLATION

LAVE-VAISSELLE SOUS PLAN DE TRAVAIL

Table of Contents .............................................................. 2

Table des matières .......................................................... 25

W10329312A

Page 2

TABLE OF CONTENTS

DISHWASHER SAFETY...............................................................................2

INSTALLATION REQUIREMENTS .............................................................3

Tools and Parts.........................................................................................3

Location Requirements............................................................................. 4

Drain Requirements ..................................................................................6

Water Supply Requirements..................................................................... 6

Electrical Requirements............................................................................6

INSTALLATION INSTRUCTIONS ...............................................................7

Prepare Cabinet Opening—Existing Utilities............................................7

Prepare Cabinet Opening—New Utilities .................................................7

Prepare and Route Water Line .................................................................8

Install Drain Hose......................................................................................9

Install Moisture Barrier (under a wood countertop)................................11

Prepare Dishwasher................................................................................11

Make Power Supply Cord Connection...................................................12

INSTALLATION REQUIREMENTS (CONT.)

Determine Cabinet Opening................................................................... 14

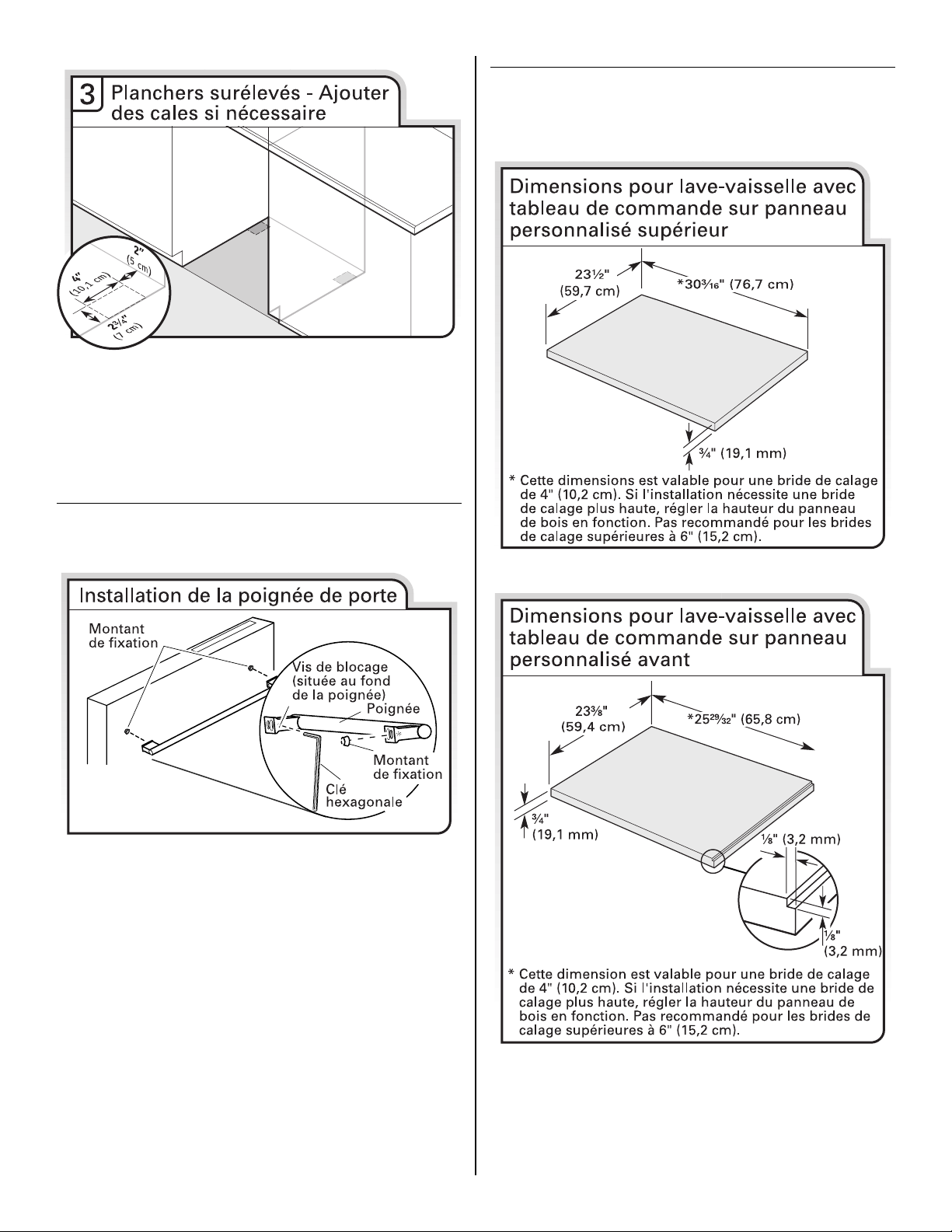

Install Door Handle (on some models) ...................................................14

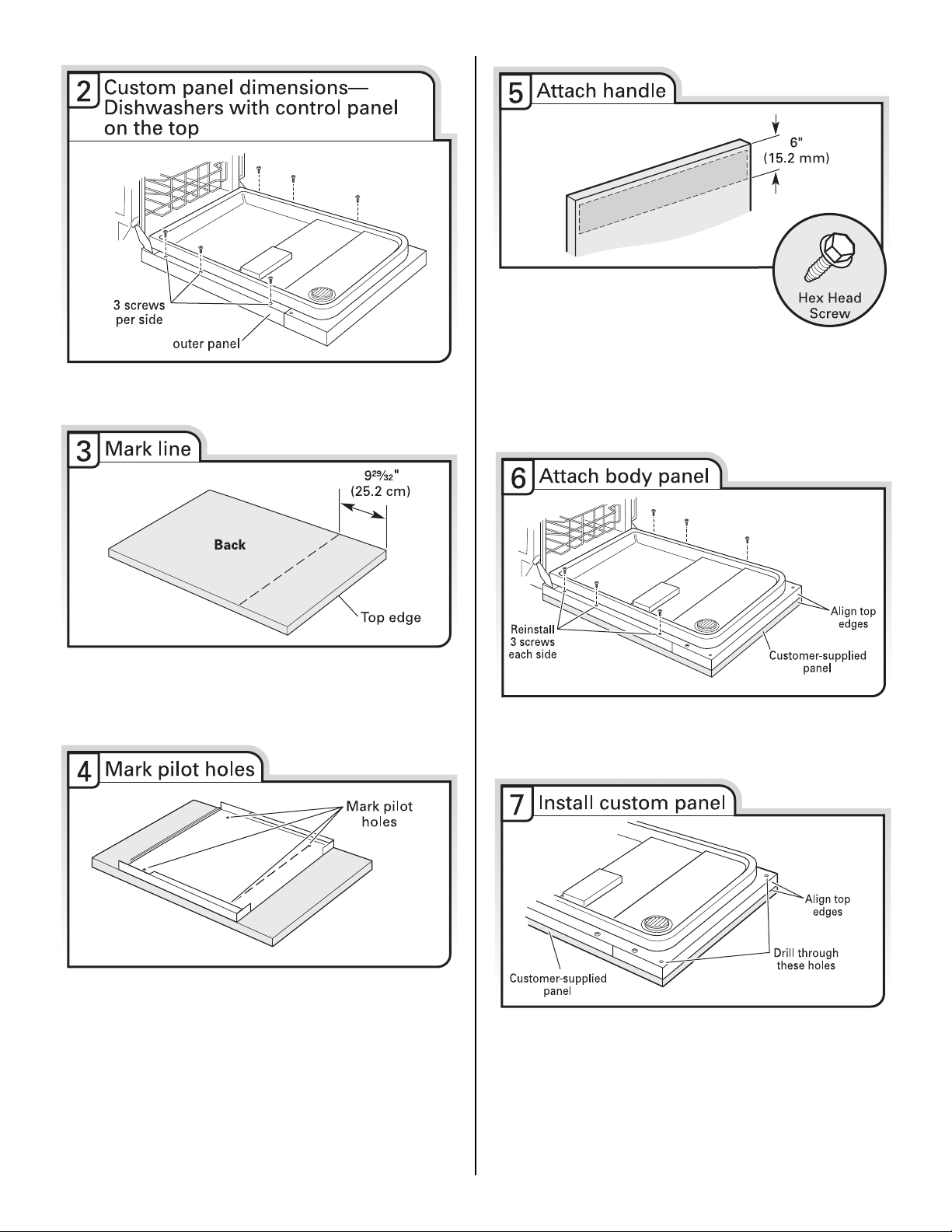

Custom Panel Dimensions .....................................................................15

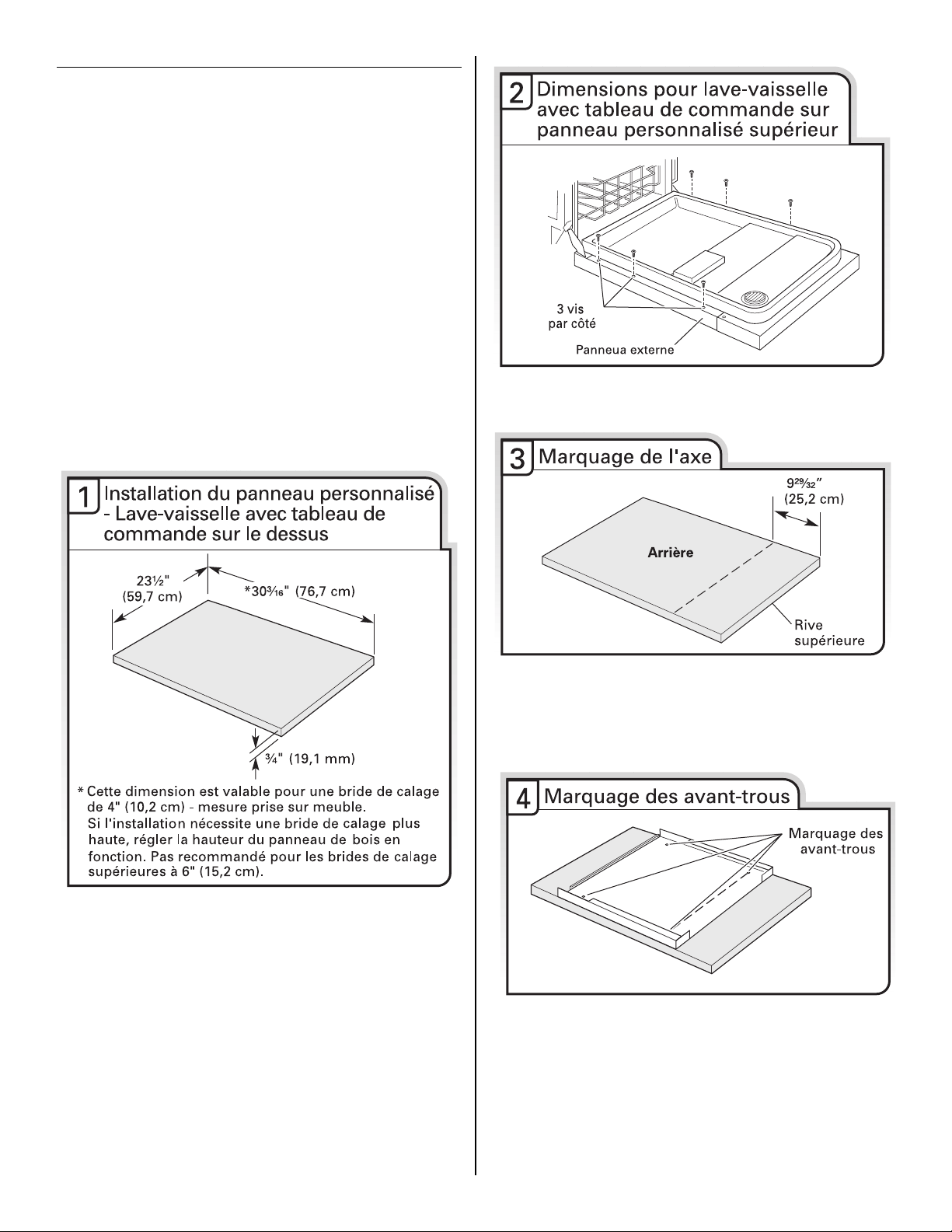

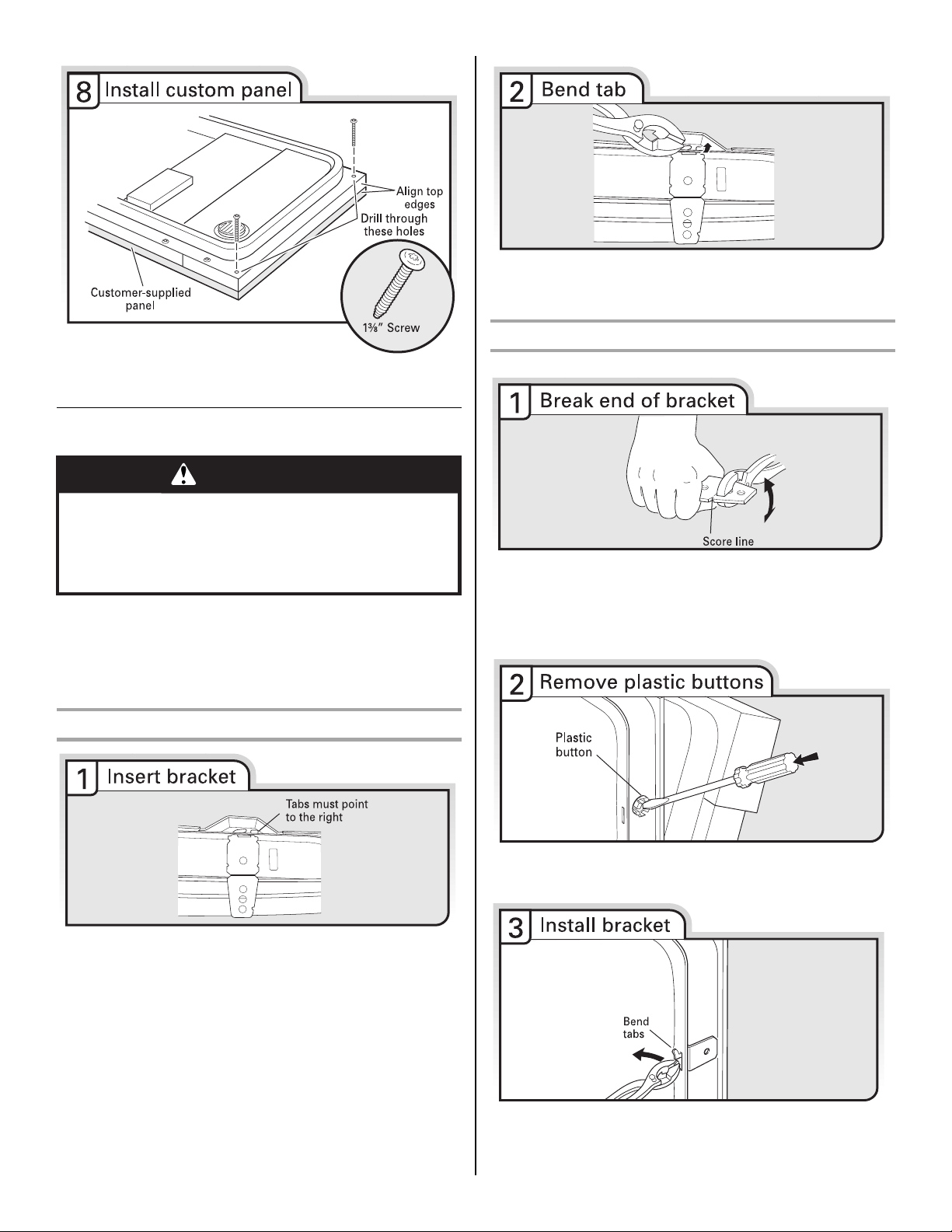

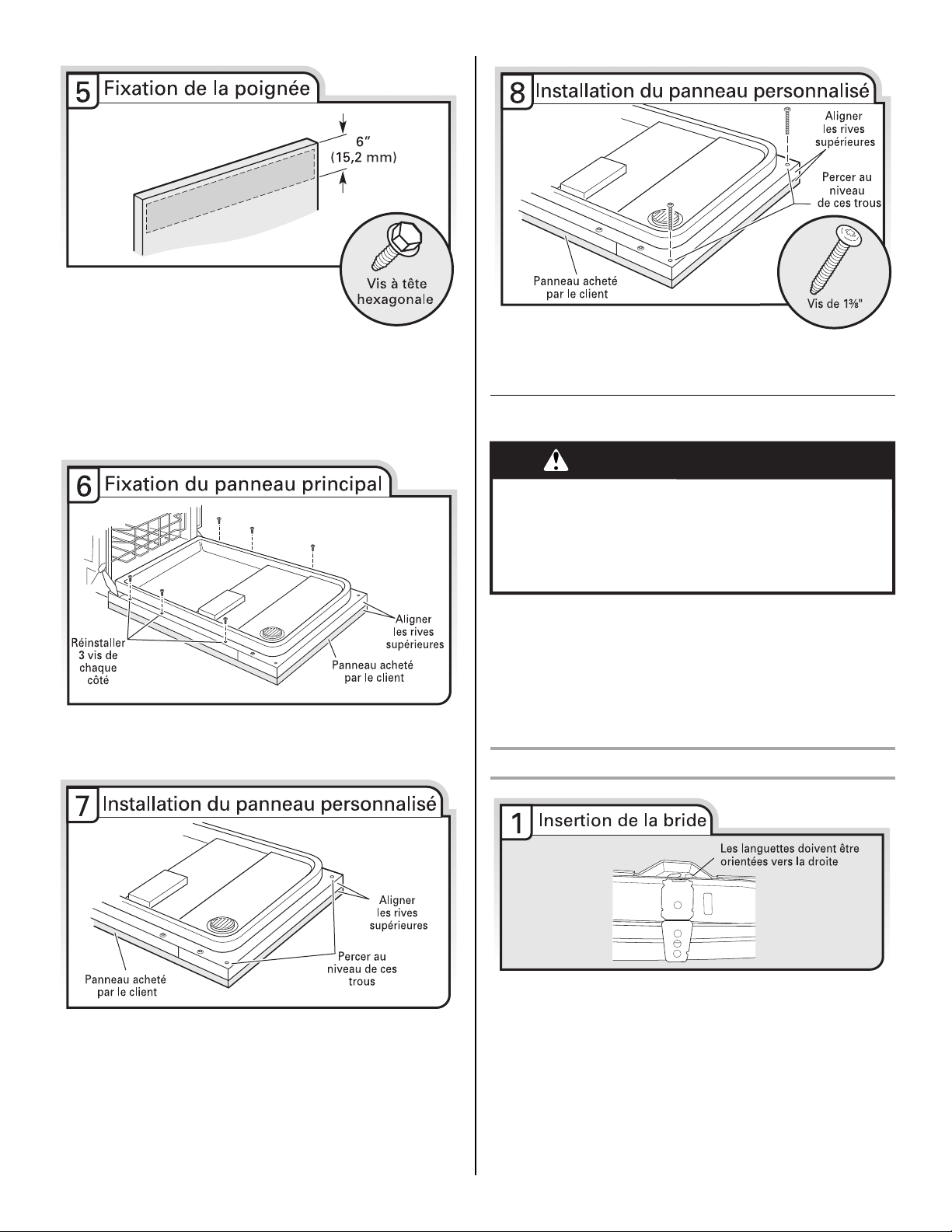

Install Custom Panel (For model IUD9500W).........................................15

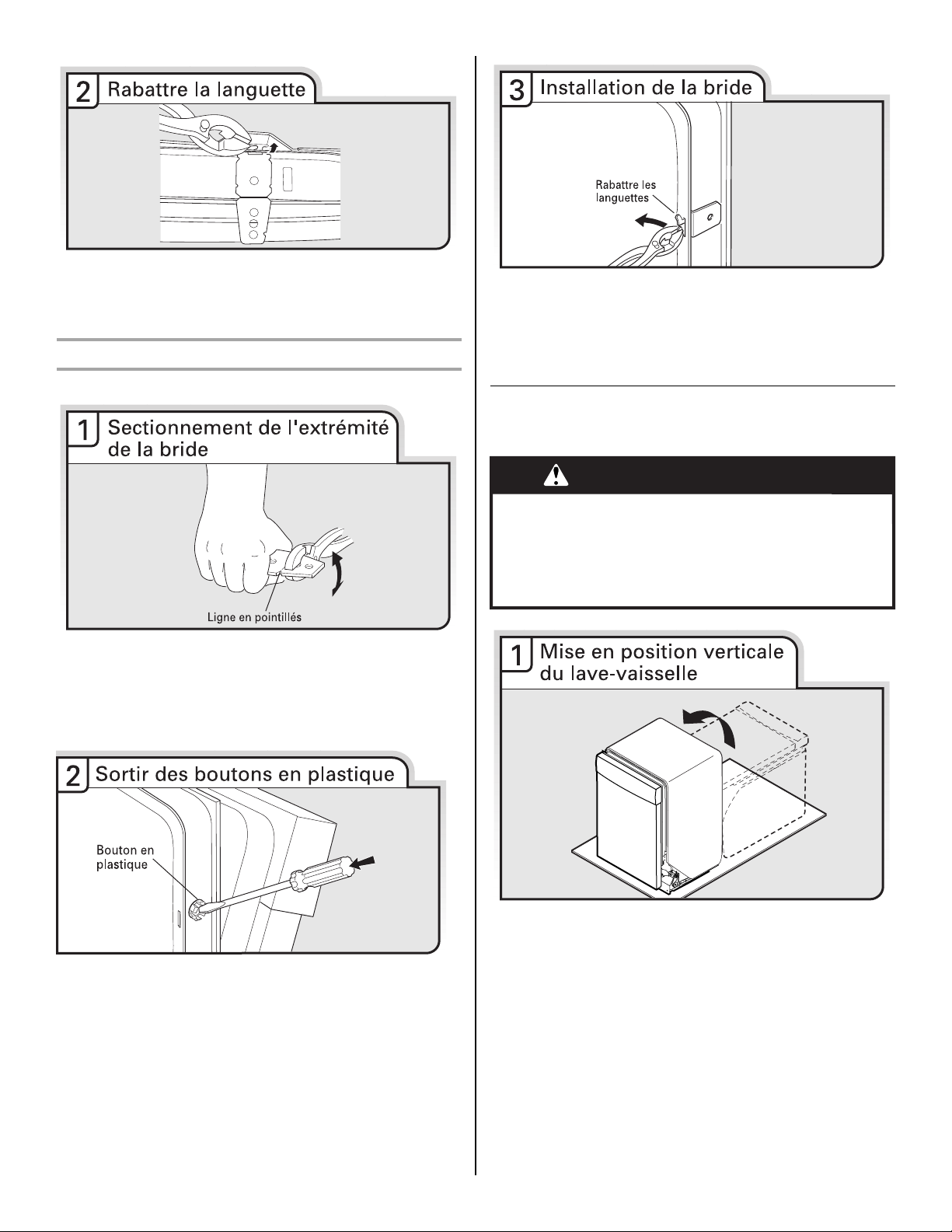

Choose Attachment Option....................................................................17

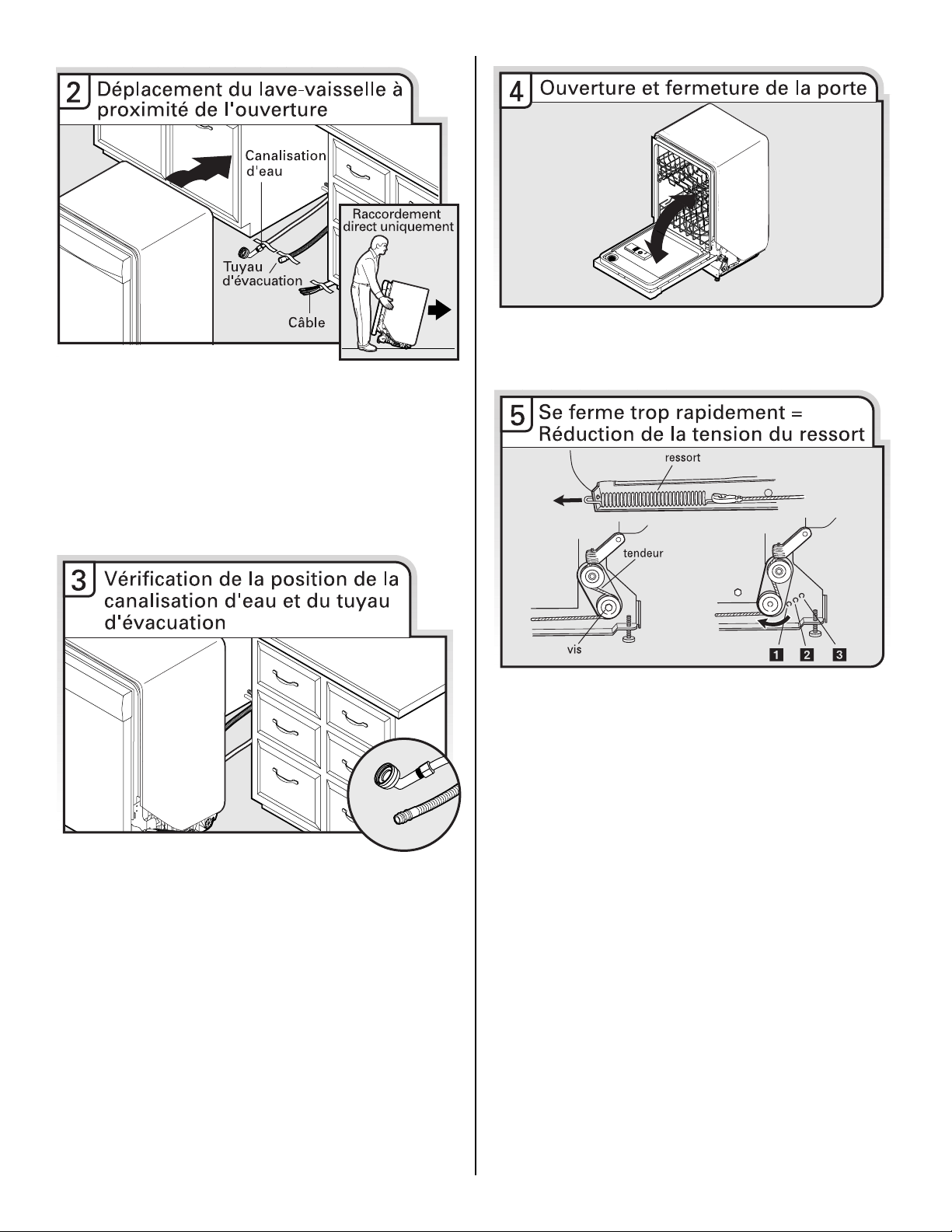

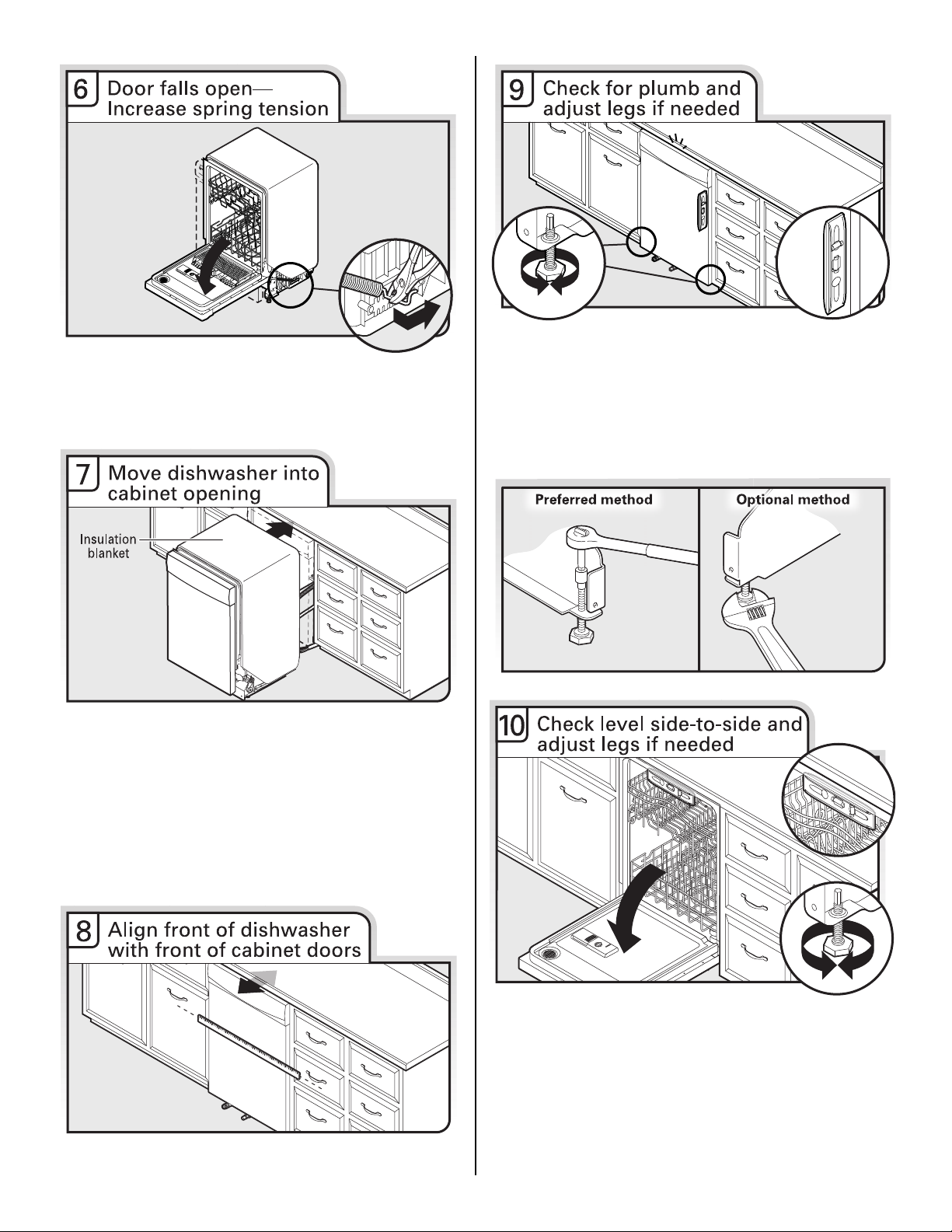

Move Dishwasher Close to Cabinet Opening........................................18

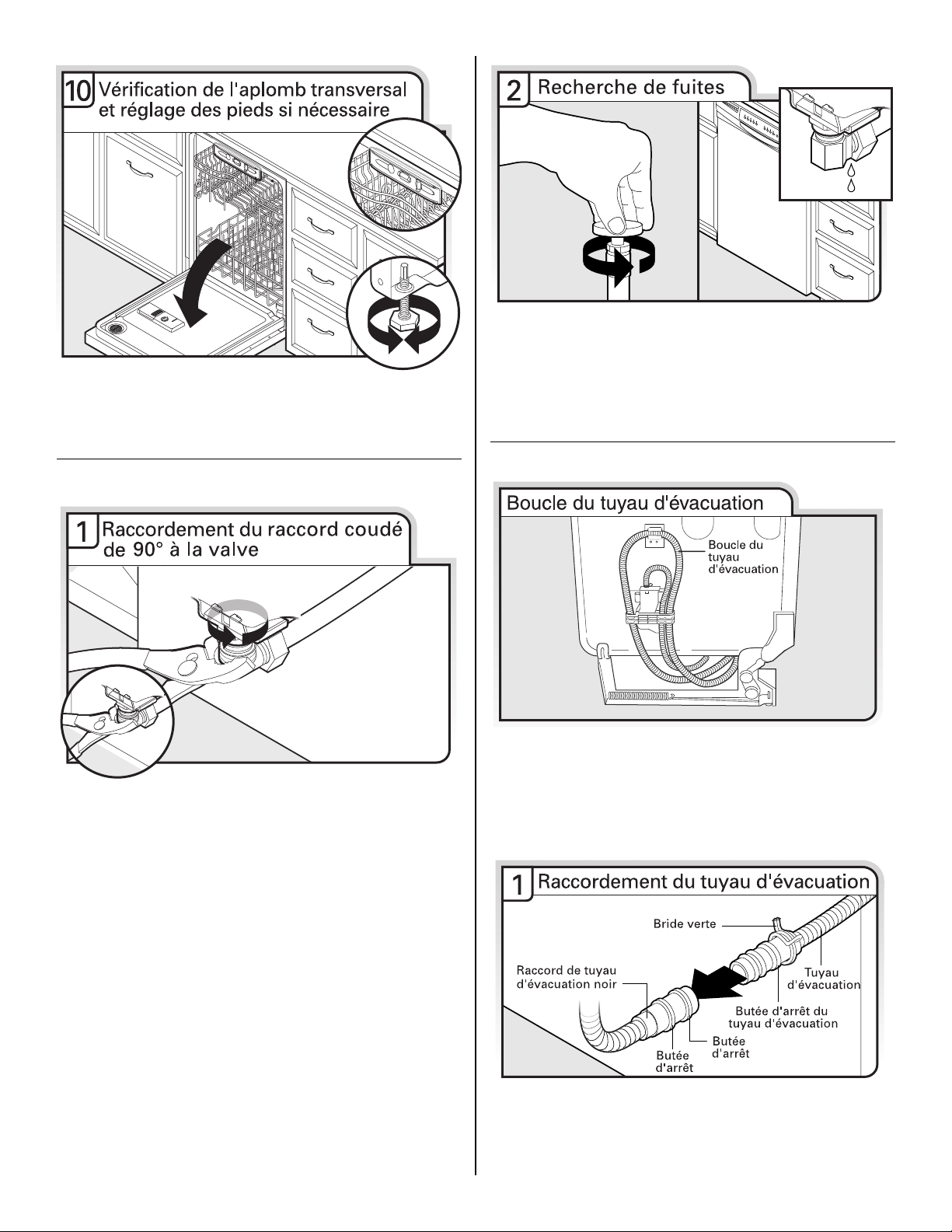

Connect to Water Supply ....................................................................... 20

Connect to Drain.....................................................................................20

Make Direct Wire Electrical Connection.................................................21

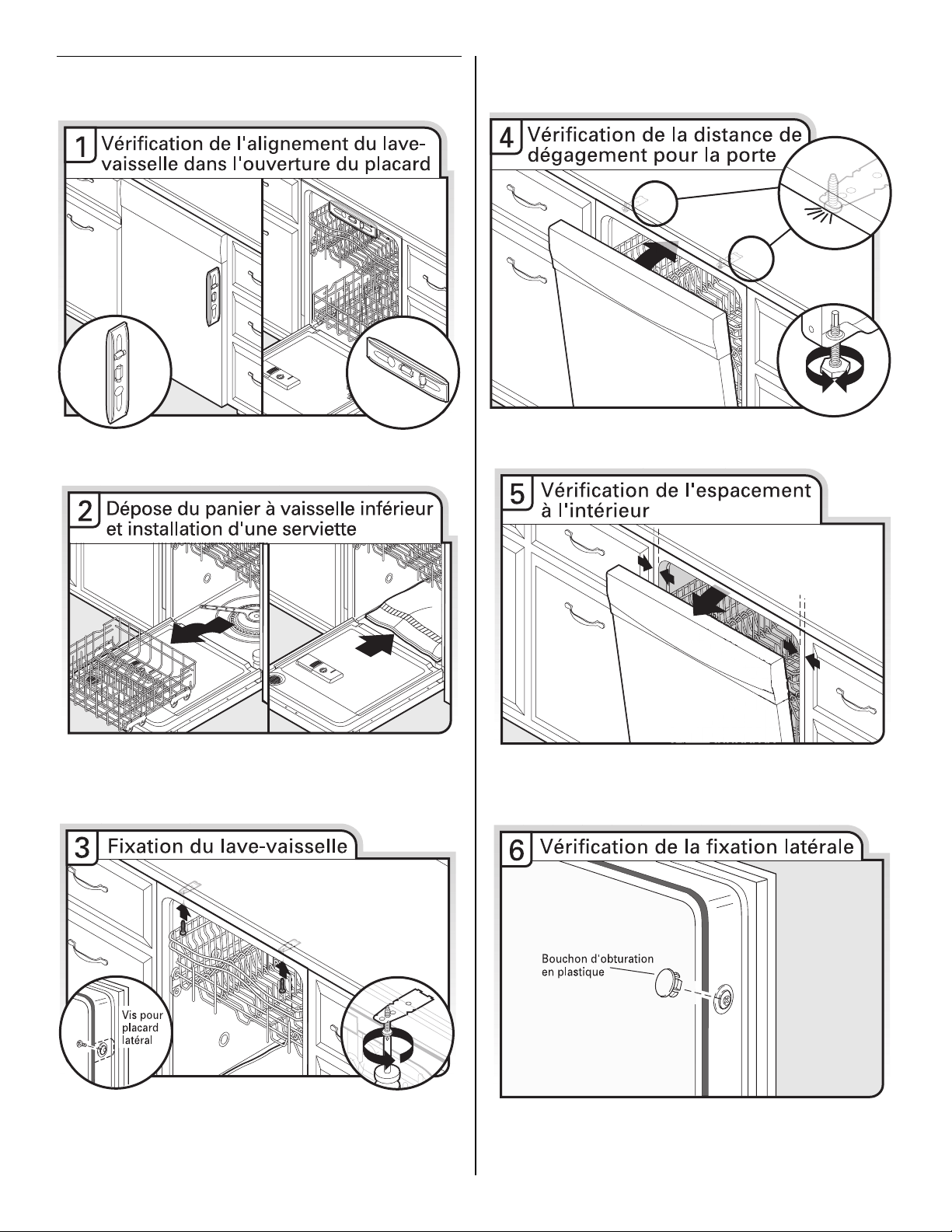

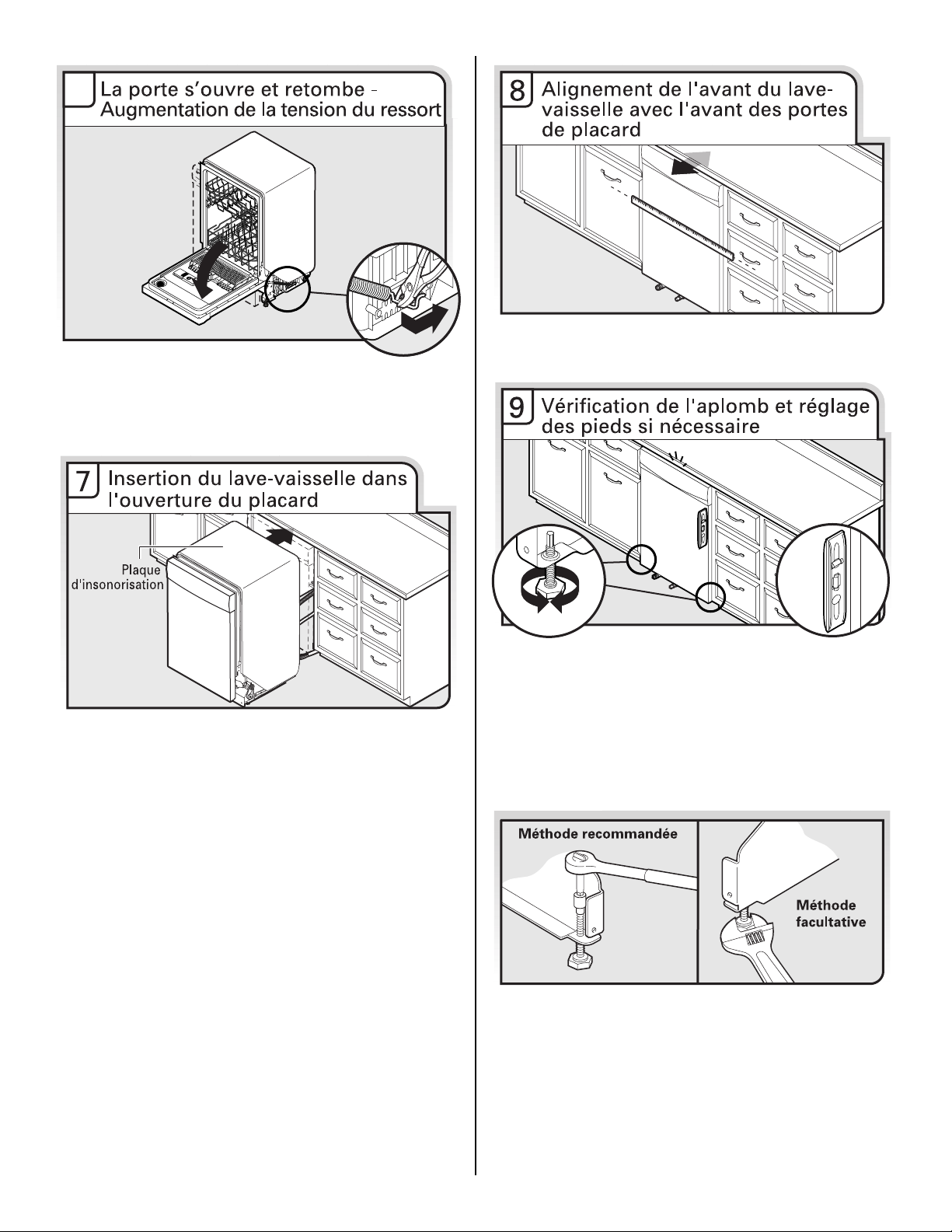

Secure Dishwasher in Cabinet Opening ................................................ 22

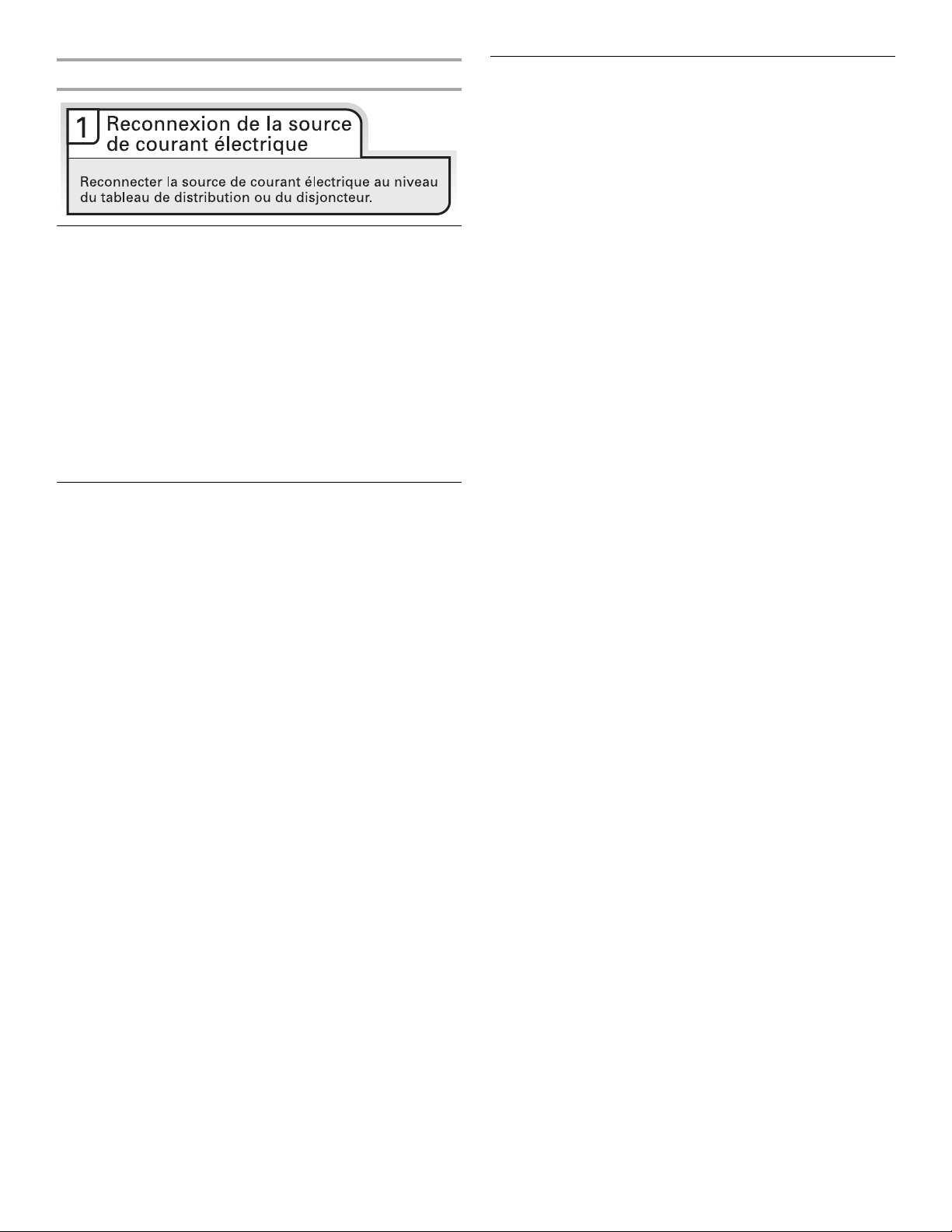

Complete Installation..............................................................................23

Check Operation.....................................................................................24

If Dishwasher Does Not Operate............................................................ 24

Additional Tips........................................................................................24

DISHWASHER SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety messages.

This is the safety alert symbol. This symbol alerts you to potential hazards that can kill or hurt you and others. All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”

These words mean:

You can be killed or seriously injured if you don't immediately

DANGER

WARNING

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can happen if the instructions are not followed.

follow instructions.

can be killed or seriously injured if you don't

You instructions.

You Need to:

WARNING

Tip Over Hazard

Do not use dishwasher until completely installed. Do not push down on open door. Doing so can result in serious injury or cuts.

■ Slowly open dishwasher door while someone grasps the rear

of the dishwasher. Remove shipping materials, drain hose and lower rack. Close dishwasher door until latched.

■ Observe all governing codes and ordinances.

■ Install this dishwasher as specified in these instructions.

■ Installation should be performed by a qualified service

technician. The dishwasher must be installed to meet all electrical and plumbing national and local codes and ordinances.

Page 3

INSTALLATION

REQUIREMENTS

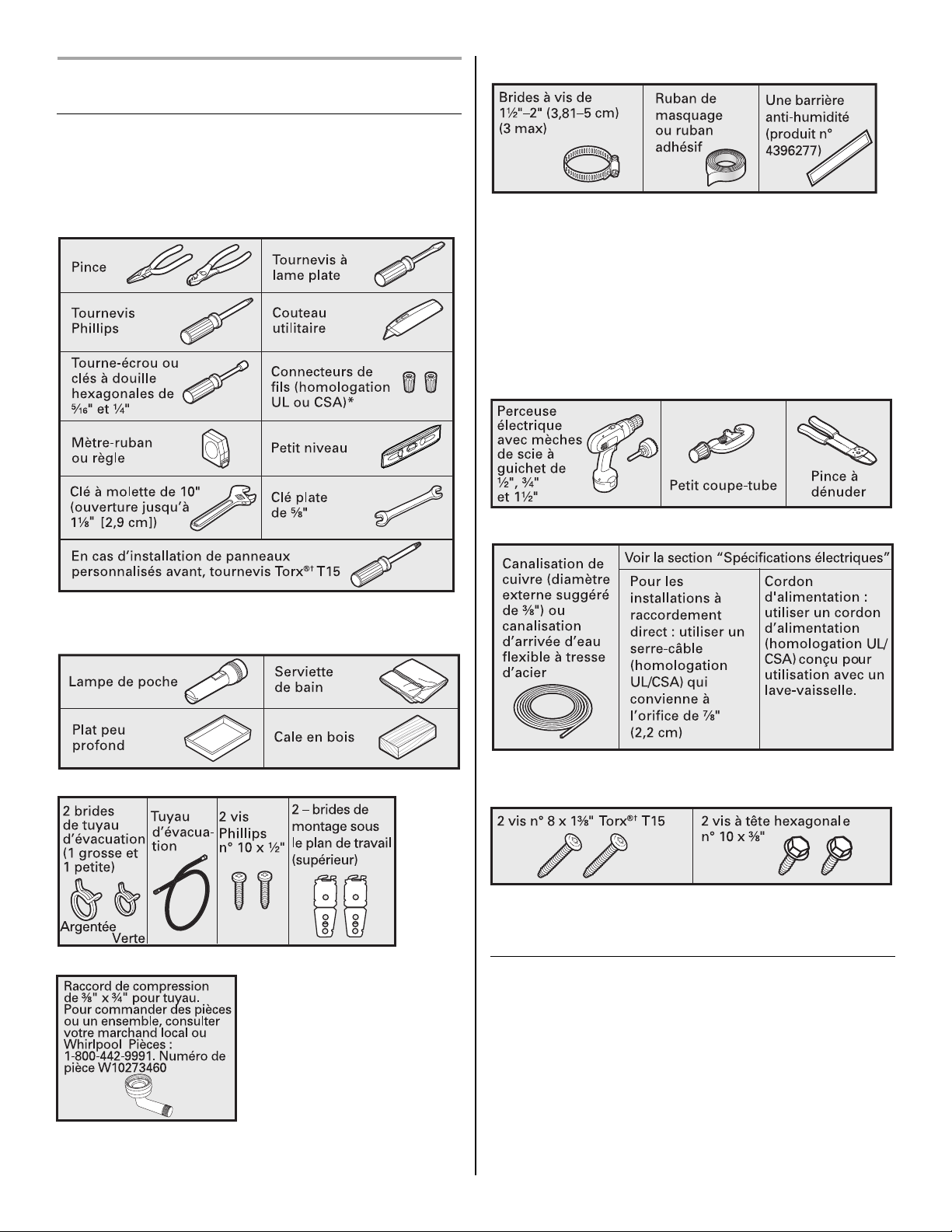

Tools and Parts

Gather the recommended tools and parts before starting installation. Read and follow the instructions provided with any tools listed here.

All Installations

Tools needed:

Parts needed:

4 #10 x ¹/₂" wood screws (if installing custom front panels)

Other parts you may also need:

NOTES:

■ Moisture barrier tape is recommended when installing a

dishwasher under a wood countertop.

■ Parts available for purchase in plumbing supply stores. Check

local codes. Check existing electrical supply. See “Electrical Requirements” section. It is recommended that electrical connections be made by a licensed electrical installer.

In addition, for first-time installations

Tools needed:

*Must be the proper size to connect your household wiring

to 16-gauge wiring in dishwasher.

Other useful items you may need:

Parts supplied:

Parts needed:

Additional parts supplied with top-venting models only:

Make sure all these parts are included in the literature package. If parts are not included, call 1-800-253-1301.

†®TORX is a registered trademark of Saturn Fasteners, Inc.

Page 4

Location Requirements

Grounded electrical supply required. Do not run drain lines, water lines or electrical wiring where they

can interfere with or contact dishwasher motor or legs. The location where the dishwasher will be installed must provide

clearance between motor and flooring. Motor should not touch the floor.

Do not install dishwasher over carpeted flooring. Shelter dishwasher and water lines leading to dishwasher against

freezing. Damage from freezing is not covered by the warranty. A side panel kit is available from your dealer for installing your

dishwasher at the end of your cabinetry. A moisture barrier accessory (Part Number 4396277) is available

from your dealer for installing underneath the countertop. Call 1-866-664-2449 to order.

Check location where dishwasher will be installed. The location must provide:

■ easy access to water, electricity and drain.

■ convenient access for loading and unloading dishes.

Corner locations require a 2" (5.1 cm) minimum clearance between the side of the dishwasher door and the wall or cabinet.

■ square opening for proper operation and appearance.

■ cabinet front perpendicular to floor.

■ level floor. (If floor at front of opening is not level with floor

at rear of opening, shims may be needed to level dishwasher.)

Helpful Tip: Be sure to accurately measure dimensions and ensure dishwasher is level if the floor in the dishwasher opening is uneven (example: Flooring extends only partway into opening).

NOTE: To avoid shifting during dishwasher operation, shims must be securely attached to the floor.

If dishwasher will be left unused for a period of time or in a location where it may be subject to freezing, have it winterized by authorized service personnel.

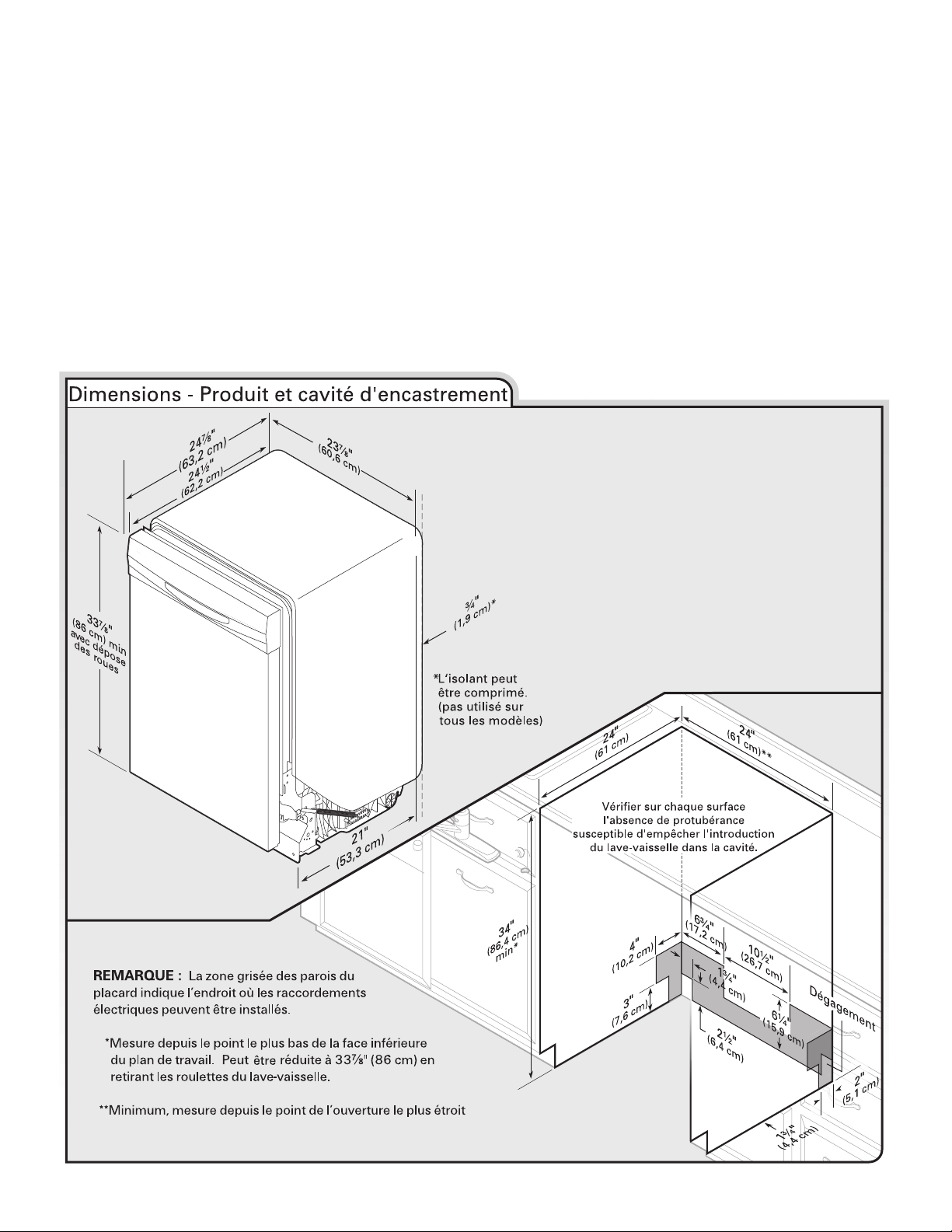

Make sure pipes, wires and drain hose are within the shaded area shown in the “Product and Cabinet Opening Dimensions” section.

Page 5

Page 6

Drain Requirements

■ A new drain hose is supplied with your dishwasher. If drain

hose is not long enough, use a new drain hose with a maximum length of 12 ft (3.7 m) (Part Number 3385556) that meets all current AHAM/IAPMO test standards, is resistant to heat and detergent, and fits the 1" (2.5 cm) drain connector of the dishwasher.

■ Make sure to connect drain hose to waste tee or disposer inlet

above drain trap in house plumbing and 20" (50.8 cm) minimum above the floor. It is recommended that the drain hose either be looped up and securely fastened to the underside of the counter, or be connected to an air gap.

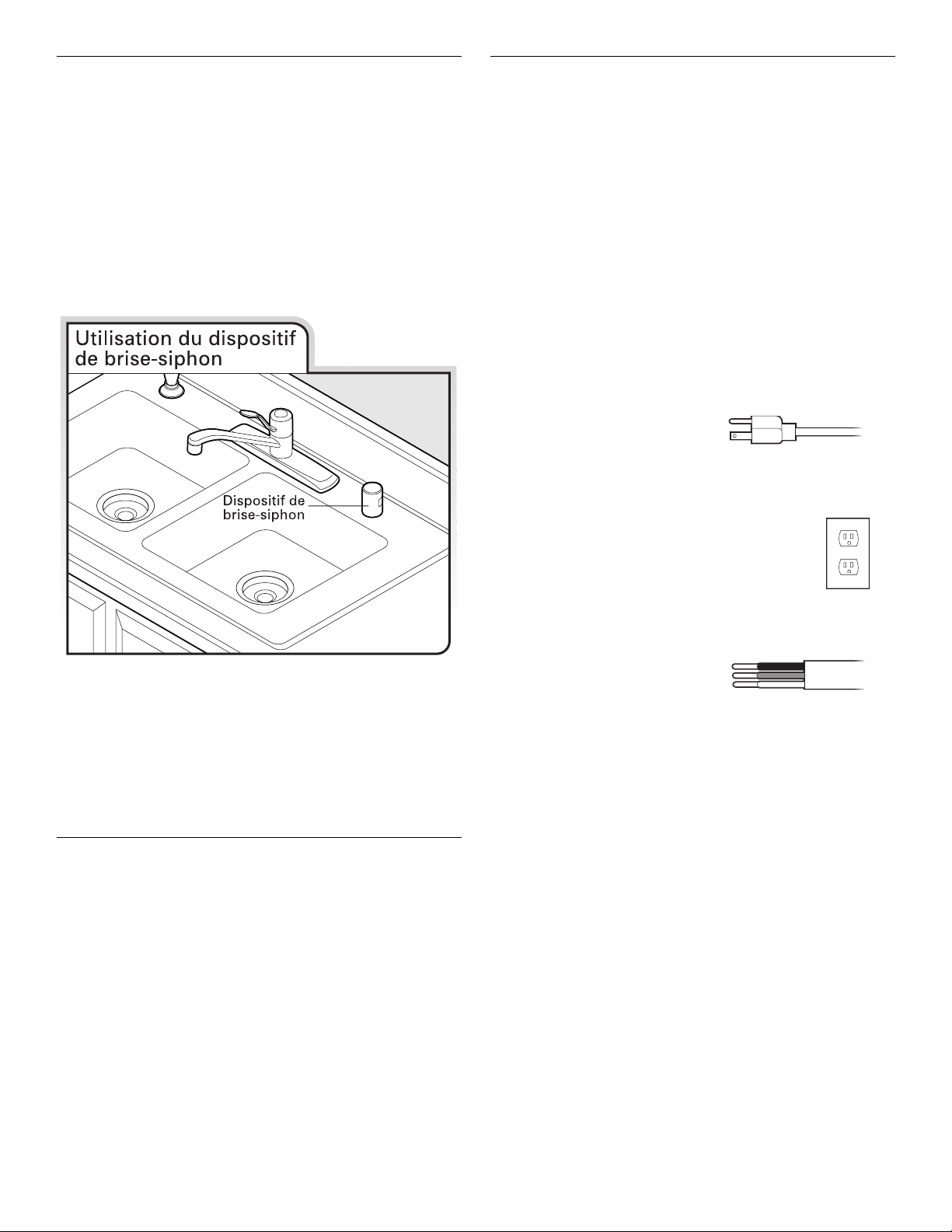

■ Make sure to use an air gap if the drain hose is connected to

house plumbing lower than 20" (50.8 cm) above subfloor or floor.

■ Use ¹₂" minimum I.D. drain line fittings.

■ If required, the air gap should be installed in accordance with

the air gap installation instructions. When you are connecting the air gap, a rubber hose (not provided) will be needed to connect to the waste tee or disposer inlet.

Electrical Requirements

Be sure that the electrical connection and wire size are adequate and in conformance with the National Electrical Code, ANSI/NFPA 70 - latest edition and all local codes and ordinances.

A copy of the above code standards can be obtained from: National Fire Protection Association 1 Batterymarch Park Quincy, MA 02269

You must have:

■ 120-volt, 60 Hz, AC-only, 15- or 20-amp, fused electrical

supply.

■ Copper wire only.

We recommend:

■ A time-delay fuse or circuit breaker.

■ A separate circuit.

If connecting dishwasher with a power supply cord:

■ Use UL Listed power supply cord kit

(Part Number 4317824) marked for use with dishwasher.

■ Power supply cord must plug into a grounded

3 prong outlet, located in the cabinet next to the dishwasher opening. Outlet must meet all local codes and ordinances.

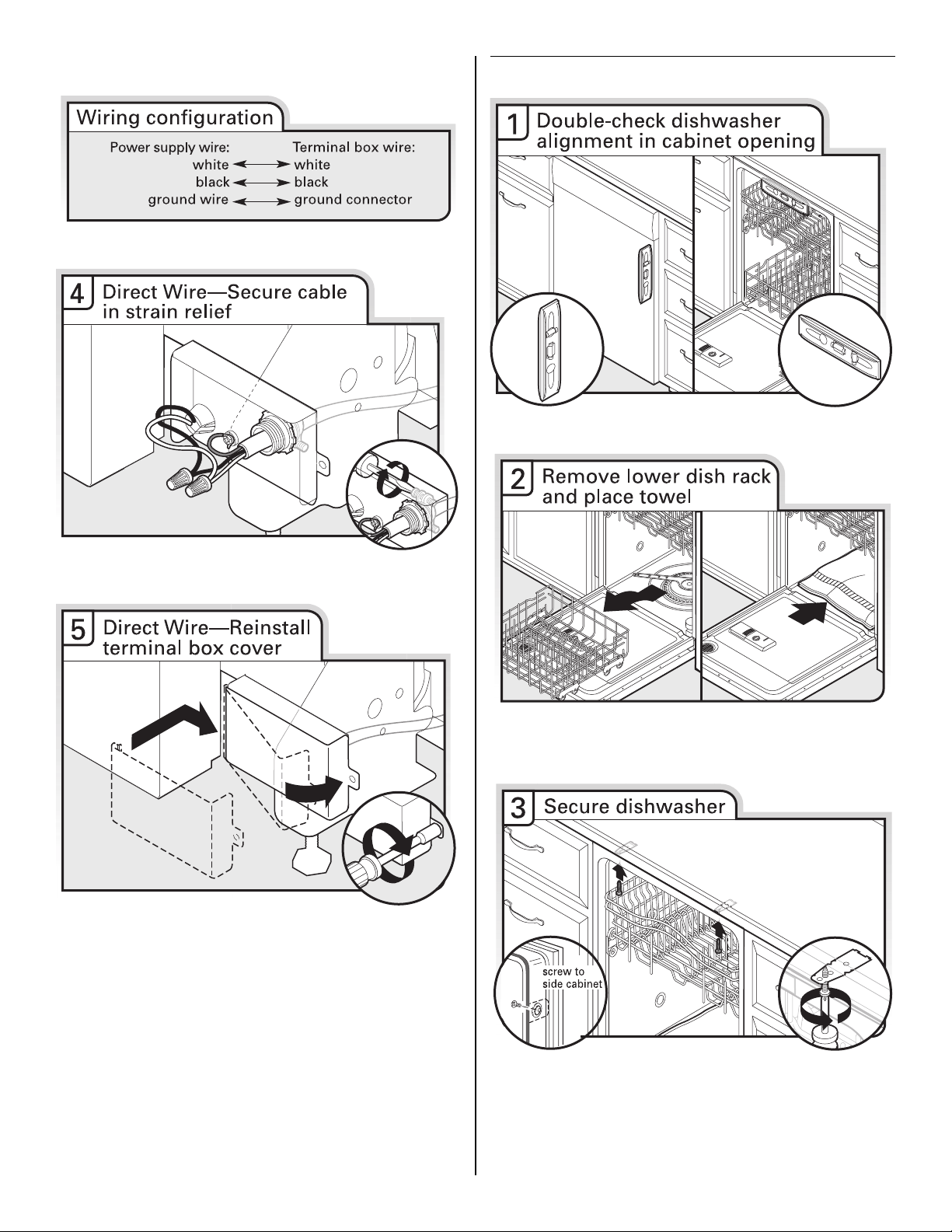

If connecting dishwasher with direct wiring:

■ Use flexible, armored or nonmetallic

sheathed, copper wire with grounding wire that meets the wiring requirements for your home and local codes and ordinances.

■ Use a UL Listed/CSA Approved strain relief.

Water Supply Requirements

■ A hot water line with 20 to 120 psi (138 to 862 kPa) water

pressure can be verified by a licensed plumber.

■ 120°F (49°C) water at dishwasher.

■ ³⁄₈" O.D. copper tubing with compression fitting or flexible

braided water supply line (Part Number 4396897RP). NOTE: ¹⁄₂" minimum plastic tubing is not recommended.

■ A 90° elbow with ³⁄₄" hose connection with rubber washer.

■ Do not solder within 6" (15.2 cm) of the water inlet valve.

Page 7

INSTALLATION INSTRUCTIONS

WARNING

Electrical Shock Hazard

Disconnect electrical power at the fuse box or circuit breaker box before installing dishwasher.

Failure to do so can result in death or electrical shock.

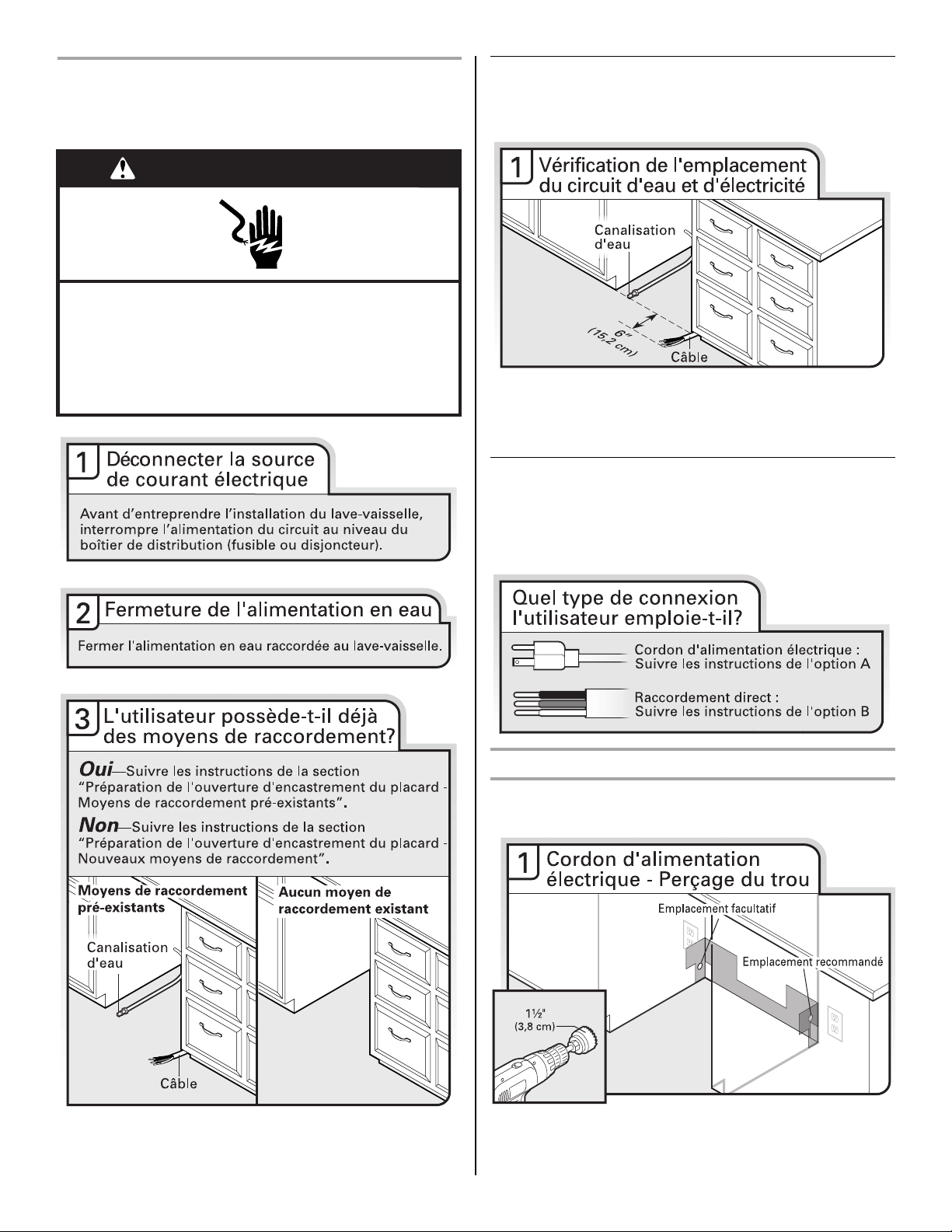

Prepare Cabinet Opening—Existing

Utilities

If the water line and the cable extend to the locations shown, proceed to the “Install Drain Hose” section. If they do not reach far enough, follow the instructions in the “Prepare Cabinet Opening— New Utilities” section.

Prepare Cabinet Opening—New Utilities

Prepare and route the electrical supply

Option A, Power Supply Cord:

NOTE: A grounded 3 prong outlet is required inside a cabinet next

to the dishwasher cabinet opening.

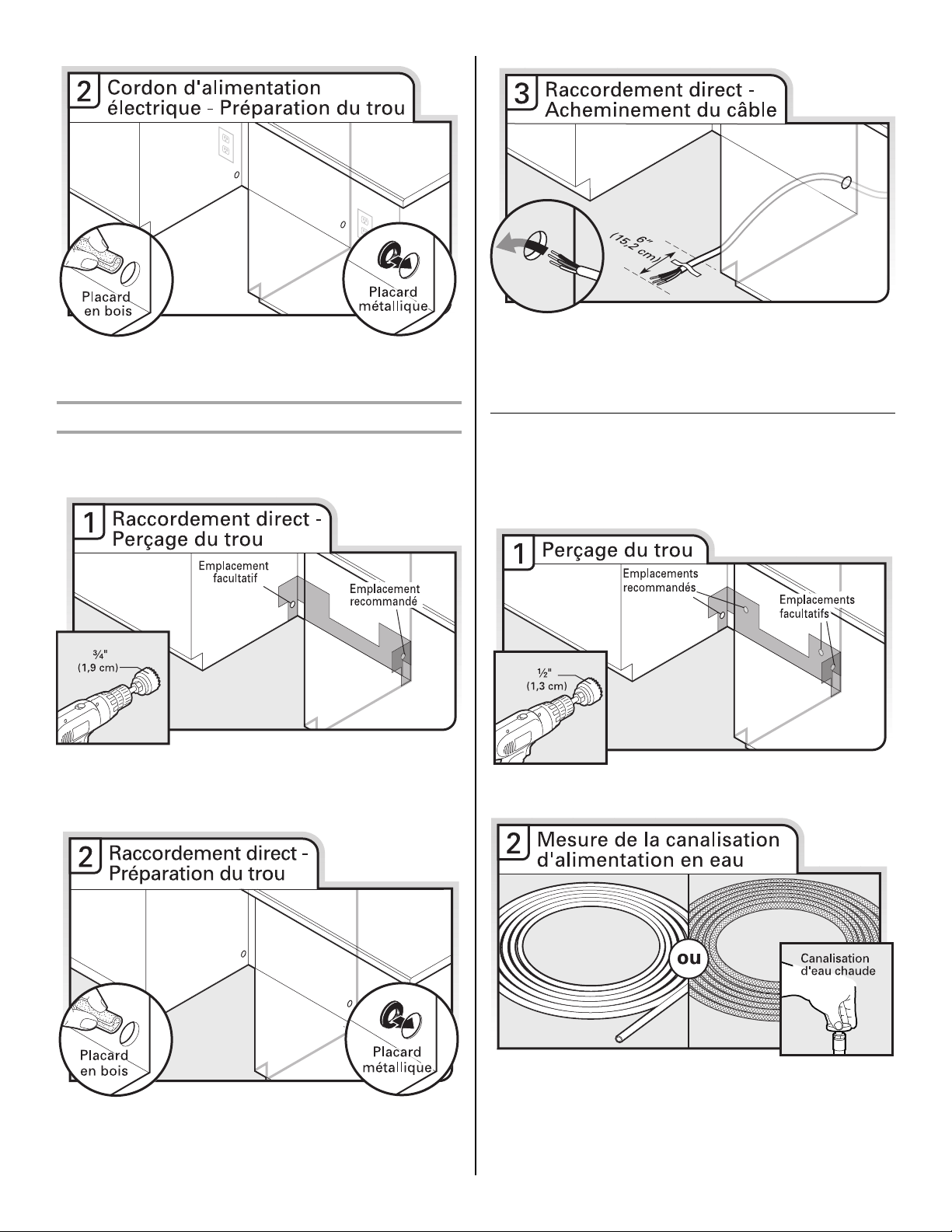

Drill a 1¹⁄₂" (3.8 cm) hole in cabinet side or rear. See “Product and Cabinet Opening Dimensions” section.

Page 8

Wood cabinet: Sand the hole until smooth. Metal cabinet: Cover hole with grommet included with power

supply cord kit.

Route cable from power supply through cabinet hole (cable must extend to the right front side of cabinet opening). Tape cable to the floor in area shown. This will prohibit cable from moving when dishwasher is moved into cabinet opening.

Option B, Direct Wire:

Helpful Tip: Wiring the dishwasher will be easier if you route the

cable into the cabinet opening from the right-hand side.

Drill a ³⁄₄" (1.9 cm) hole in right-hand cabinet side or rear. See “Product and Cabinet Opening Dimensions” section.

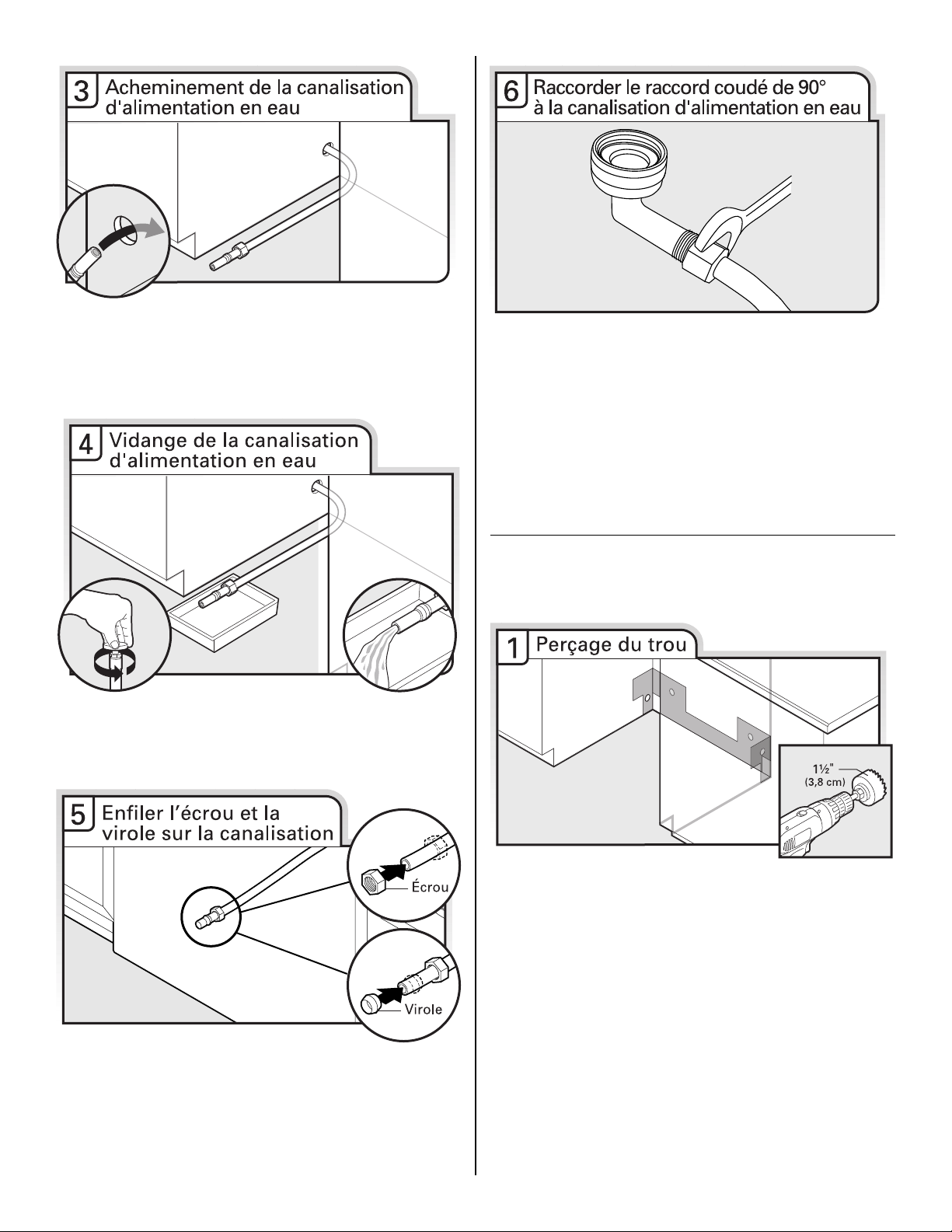

Prepare and Route Water Line

Helpful Tip: Routing the water line through the left side of cabinet opening will make water connection easier.

Drill a ¹⁄₂" (1.3 cm) hole in the cabinet side or rear.

Wood cabinet: Sand the hole until smooth. Metal cabinet: Cover hole with grommet (Part Number 302797 -

not provided).

Measure overall length of copper tubing or flexible braided water supply line. Attach to the hot water line using a connection configuration that is in compliance with local codes and ordinances. The water line to the dishwasher should have a manual shutoff valve.

Page 9

Slowly route water supply line through hole in cabinet. (If you are using copper tubing, it will bend and kink easily, so be gentle.) It should be far enough into the cabinet opening to connect it to the dishwasher inlet on the front left side of the dishwasher.

Slowly turn water shutoff valve to “ON” position. Flush water into a shallow pan until clear to get rid of particles that could clog the inlet valve. Turn shutoff valve to “OFF” position.

Connect the ³⁄₈" compression fitting to the water supply line prior to installing the unit into the cabinet opening. Attach such that the ³⁄₄" connection is facing upward as shown above.

Copper tubing only: Put the tubing into the 90° elbow fitting as far as it will go (the copper tubing bends and kinks easily). Slide the nut and ferrule forward and start the nut onto the elbow threads.

Flexible braided connection: Secure nut to elbow using ⁵⁄₈" open ended wrench or adjustable wrench.

®†

NOTE: Do not use Teflon

tape with compression fittings.

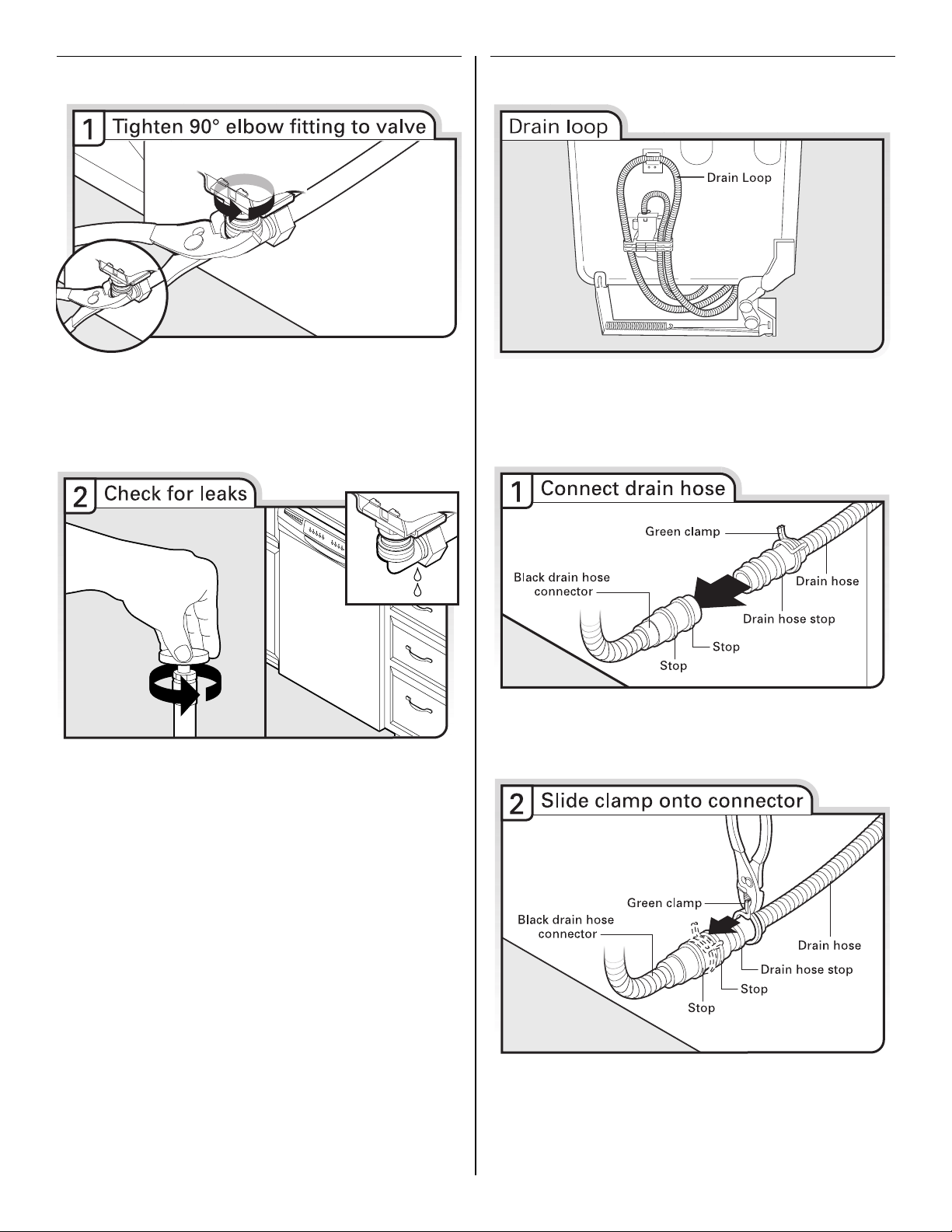

Install Drain Hose

IMPORTANT: Always use a new drain hose. Check local codes to determine whether an air gap is required.

Copper tubing only: Slide nut, then ferrule, about 1" (2.5 cm) onto copper tubing.

NOTE: To avoid vibration during operation, route the water supply line so that it does not touch the dishwasher base, frame or motor.

†®TEFLON is a registered trademark of E.I. Du Pont De Nemours and Company.

If needed, drill a 1¹⁄₂" (3.8 cm) diameter hole in cabinet wall or side of the opening closest to the sink.

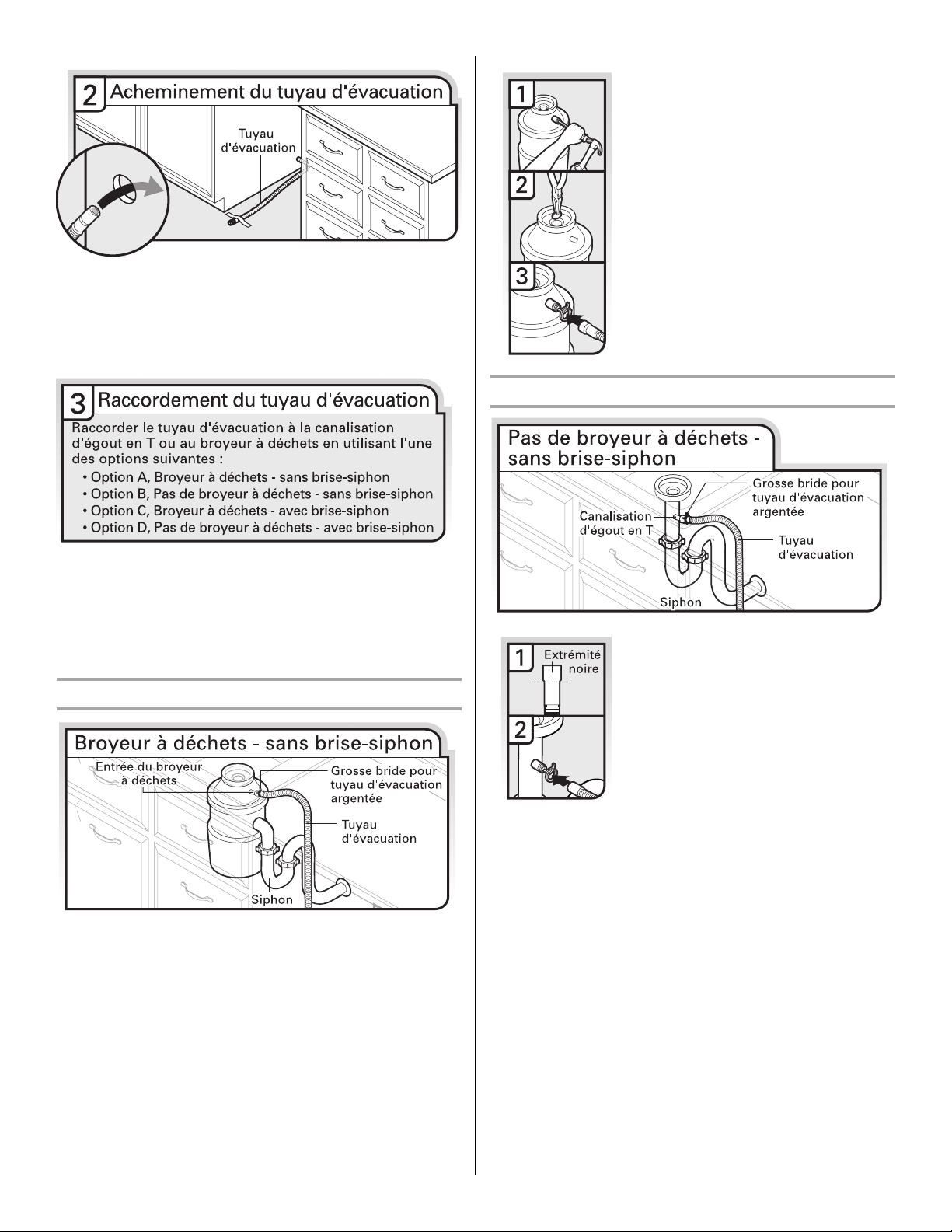

Route drain hose as shown through hole in cabinet to the front center of opening where drain connection will be made. Tape drain hose to the floor in area shown. This will prohibit it from moving when dishwasher is moved into cabinet opening.

Page 10

IMPORTANT: The drain hose connection of the disposer or a waste tee must be made before the drain trap and at least 20" (50.8 cm) above the floor where the dishwasher will be installed.

Helpful Tip: To reduce vibration of the hose, keep the hose away from the floor.

Option A, Waste disposer – no air gap

1. Connect black end of drain hose to

waste tee and cut if needed.

NOTE: Do not cut ribbed section.

2. Attach black end of drain hose to

waste tee with a large silver drain hose clamp (provided). Use pliers to squeeze clamp open and move into position. If the drain hose was cut, use a 1¹⁄₂" to 2" (3.8 to 5 cm) screwtype clamp (not provided).

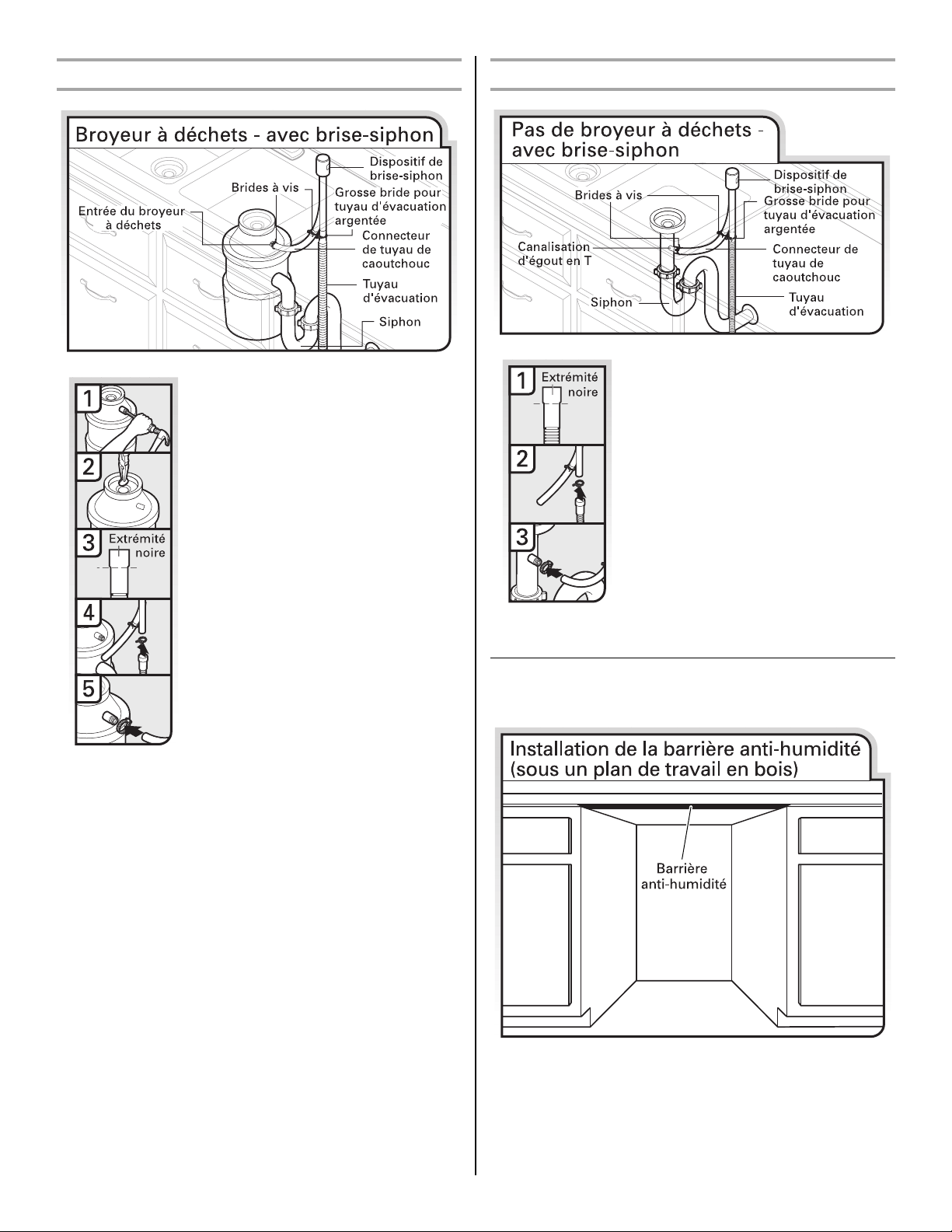

Option C, Waste disposer – with air gap

1. Using a hammer and screwdriver,

knock plug into disposer.

2. Use needle-nose pliers to remove

plug.

3. Attach drain hose to disposer inlet

with large silver drain hose clamp (provided). Use pliers to squeeze clamp open and move into position.

Option B, No waste disposer – no air gap

1. Using a hammer and screwdriver,

knock plug into disposer.

2. Use needle-nose pliers to remove

plug.

3. Connect black end of drain hose to

air gap and cut if needed.

NOTE: Do not cut ribbed section.

4. Attach drain hose to air gap with

large silver drain hose clamp (provided). Use pliers to squeeze clamp open and move into position. If the drain hose was cut, use a 1¹⁄₂" to 2" (3.8 to 5 cm) screw-type clamp (not provided).

5. Use a rubber hose (not provided)

with screw-type clamps (not provided) to connect from air gap to disposer inlet.

Page 11

Option D, No waste disposer – with air gap

1. Connect black end of drain hose to

air gap and cut if needed. NOTE: Do not cut ribbed section.

Prepare Dishwasher

WARNING

Tip Over Hazard

Do not use dishwasher until completely installed. Do not push down on open door. Doing so can result in serious injury or cuts.

WARNING

2. Attach drain hose to air gap with

large silver drain hose clamp (provided). Use pliers to squeeze clamp open and move into position. If the drain hose was cut, use a 1¹⁄₂" to 2" (3.8 to 5.1 cm) screw-type clamp (not provided).

3. Use a rubber hose (not provided)

with screw-type clamps (not provided) to connect from waste tee to air gap.

Install Moisture Barrier

(under a wood countertop)

Excessive Weight Hazard

Use two or more people to move and install dishwasher.

Failure to do so can result in back or other injury.

Helpful Tip: Place cardboard under dishwasher until installed in cabinet opening to avoid damaging floor covering. Do not use door panel as a worktable without first covering with a towel to avoid scratching the door panel.

Using 2 or more people, grasp sides of dishwasher door frame and place dishwasher on its back.

1. Make sure the area under the cabinet is clean and dry for

installation of the moisture barrier.

2. Remove the backing of the moisture barrier and apply to

underside of the countertop along the front edge of the counter.

Using a flat-blade screwdriver, turn the plastic fasteners ¹⁄₄ turn to unlock them. Remove panel. Do not remove tech sheet from access panel.

Page 12

Using a ¹⁄₄" hex head socket, nut driver or Phillips screwdriver, remove terminal box cover. Retain for later use.

Install a UL Listed/CSA Approved strain relief. Make sure screw heads are facing to the left when tightening conduit nut. Strain relief is provided with the power supply cord kit.

NOTE: If using Option B, proceed to “Determine Cabinet Opening,” to continue with the installation of your dishwasher.

Make Power Supply Cord Connection

Option A, Power Supply Cord:

Route cord so that it does not touch dishwasher motor to lower part of dishwasher tub. Pull cord through strain relief in terminal box. Take notice when installing or removing the dishwasher in order to reduce the chance of damaging the power supply cord.

Page 13

Select UL Listed/CSA Approved twist-on wire connectors (included with power supply cord kit) rated to connect your power supply cord to 16-gauge dishwasher wiring.

WARNING

Connect wires black to black and white to white, using UL Listed/ CSA Approved twist-on wire connectors (included with power supply cord kit).

Electrical Shock Hazard Electrically ground dishwasher. Connect ground wire to green ground connector in

terminal box. Do not use an extension cord. Failure to follow these instructions can result in death,

fire, or electrical shock.

If needed, see website for animated representation of this step. Visit www.ikea.com under FAQ tab.

Tighten strain relief screws to secure cord.

Remove the green grounding screw and place through the ring terminal of the green ground wire. Reattach and tighten the green screw.

NOTE: Twist on wire connector. Gently tug on wires to be sure both are secured.

Place wires inside terminal box. Insert tabs on left side of cover. Make sure wires are tucked inside box. Close cover ensuring wires are not pinched. Use ¹⁄₄" nut driver and previously removed screw to secure cover.

NOTE: Do not plug into outlet until instructed to do so.

Page 14

Determine Cabinet Opening

Measure height of cabinet opening from underside of countertop to floor where dishwasher will be installed (you will need to measure the lowest point on the underside of the countertop and the highest point on the floor). Refer to “Dishwasher Height Adjustment Chart” for wheel position and the number of turns needed.

Built-up floors: If the kitchen floor is higher than the cabinet opening's floor - for example, the kitchen floor tile does not extend into the cabinet opening - add shims as needed in the area shown to bring the dishwasher up to 34" (86.4 cm) below the countertop.

NOTE: Shims must be securely attached to floor to avoid movement when the dishwasher is in use.

Install Door Handle

(on some models)

NOTE: If the minimum cabinet opening height is less than 34" (86.4 cm), the rear wheels can be removed for additional clearance. This will allow the dishwasher to fit into a 33⁷⁄₈" (86 cm) high cabinet opening, but the dishwasher will be more difficult to move. (Measurements are approximate. Wheels and legs are preset at the factory for 34¹⁄₂" [87.6 cm].)

Turn both leveler legs to the same height. Put wheels in the required position determined from “Dishwasher Height Adjustment Chart.”

IMPORTANT: Do not scratch the front panel during this procedure.

Remove the door handle and hardware bag containing the setscrews and hex key from the cardboard box. Setscrews are already installed in the handle. Place handle on mounting studs with the setscrews facing down. Push the door handle tightly against the door. Insert the short end of the hex key into the setscrews. Tighten the setscrews ¹⁄₄ turn past snug.

Retain hex key with Installation Instructions.

Page 15

Custom Panel Dimensions

IMPORTANT: You need to know which control panel is on your dishwasher before your order your custom door panel.

Install Custom Panel

(For model IUD9500W)

NOTE: The handle for the custom panel is not included. IMPORTANT: If the handle is attached from the back of the

custom panel, the screw holes should be countersunk for the screws heads to be flush with the panel. If the handle is attached to the front of the custom panel, the screw lengths cannot exceed the panel thickness.

NOTES:

■ A customer-supplied full front panel must weigh no more than

16 lbs (7.3 kg) and must be made to specific dimensions. It is recommended that a cabinetmaker cut the custom panel because of the precise dimensions needed.

■ All mounting hardware supplied is for a ³⁄₄" (19.1 mm) thick

wood panel. If a thinner wood panel, or materials other than wood are used, it is the consumer’s responsibility to obtain the proper length screws and adjust the pilot holes accordingly.

IMPORTANT: Use a moisture-resistant sealer on both sides and all edges of the panel to avoid damage from humidity.

®†

With a TORX as shown; hold the outer panel up while removing the screws. Save screws for reinstallation.

†®TORX is a registered trademark of Saturn Fasteners, Inc.

screwdriver, remove three screws from both sides,

Page 16

Gently set outer panel aside. Lay the customer-supplied custom panel face down on a covered, non-scratching surface.

Measure 9²⁹⁄₃₂" (25.2 cm) from top edge and mark a line on the back of customer-supplied custom panel. Position the outer panel on the back of the customer-supplied custom panel as shown, so that the top holes in the outer panel are on the line, and both panels are centered side to side.

Attach outer panel to back of customer-supplied custom panel with the four #10-16 x ³⁄₈" hex head screws supplied in the literature package. Attach the handle. The handle should be centered on the front of the customer-supplied custom panel in the area shown.

IMPORTANT: Screw heads must be flush with back of customersupplied custom panel.

Attach the panel assembly to the door by reinstalling the three screws on each side; do not tighten completely. This reinstallation of the three screws will hold the panel assembly in place on the door frame.

Mark all four hole locations; remove outer panel. Drill ³⁄₃₂" (2.4 mm) pilot holes ¹⁄₂" (13 mm) deep in customer-supplied custom panel. Place the outer panel on the back of the customer-supplied custom panel; align holes.

Align the top edge of the customer-supplied custom panel with the top of the console.

Drill two ³⁄₃₂" (2.4 mm) pilot holes ¹⁄₂" (13 mm) deep, into the customer-supplied custom panel, through the holes in the top corners on the inner panel, as shown.

Page 17

Using a pair of pliers, bend the tab down to secure the bracket in place. Repeat this step for the other side.

NOTE: Do not attach the dishwasher. This will be done later.

Option 2, Dishwasher side attachment:

Install the two #8-18 x 1³⁄₈" screws from the literature package in the top corners of the inner panel. Tighten the six side screws reinstalled in Step 6.

Choose Attachment Option

WARNING

Excessive Weight Hazard

Use two or more people to move and install dishwasher.

Failure to do so can result in back or other injury.

Using 2 or more people, stand the dishwasher up. IMPORTANT: The dishwasher must be secured to the cabinet.

There are two brackets found in the parts bag. Attach the brackets using Option Number 1 if the countertop is wood, laminate or another similar surface. If your countertop is marble, granite or another hard surface, install using Option Number 2.

Option 1, Countertop attachment:

NOTE: Remove the brackets from the parts package.

Break off the end of the bracket along the scored line. With another person holding the rear of the dishwasher to keep it

from tipping, open dishwasher door and place towel over pump assembly and spray arm of dishwasher. This will keep screws from falling into pump area when you are securing dishwasher to cabinet.

Remove the brackets from the package and insert into the open slots on the left and right-hand top of the dishwasher collar as shown.

Push the plastic buttons out of the side of the tub. NOTE: Save the buttons to cover the holes after dishwasher is

installed.

Push bracket into slot on the side of dishwasher, and bend tab in toward the side of the dishwasher so that it keeps the bracket in place. Repeat this step for the other side of the dishwasher.

NOTE: Do not attach the dishwasher. This will be done later.

Page 18

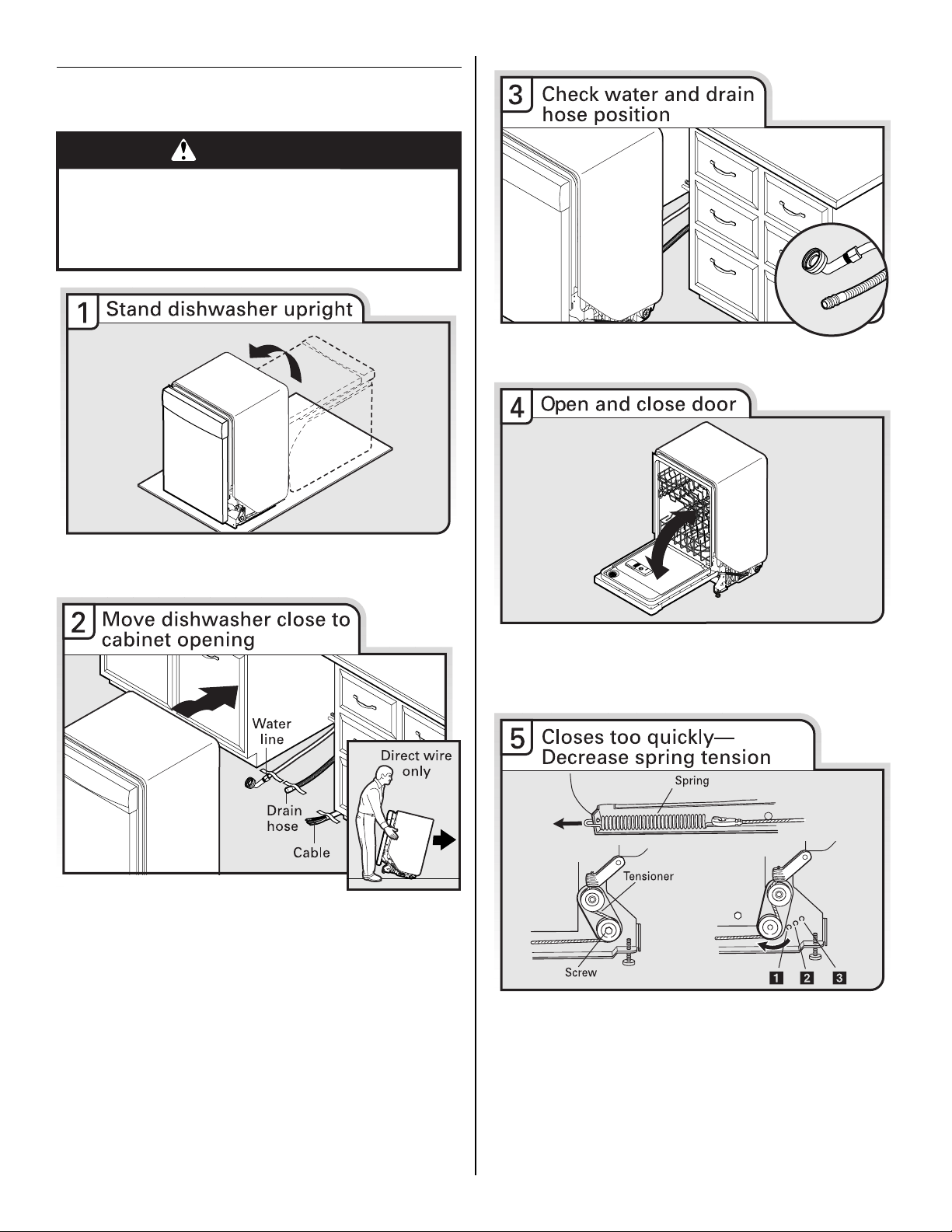

Move Dishwasher Close to Cabinet

Opening.

WARNING

Excessive Weight Hazard

Use two or more people to move and install dishwasher.

Failure to do so can result in back or other injury.

Check that water line is on the left side of opening and drain hose is near the center of the cabinet opening.

Using 2 or more people, stand dishwasher. upright.

NOTE: Do not install kick plate until instructed to do so.

IMPORTANT: Double-check correct placement of utilities. Grasp

the sides of the dishwasher at the edges of the door panel. Tilt dishwasher backward on wheels and move dishwasher close to cabinet opening.

NOTE: Do not push on the front of the panel or on the console. Panel or console may dent.

Helpful Tip: Temporarily tape utilities to the floor in the locations shown to prohibit them from moving when dishwasher is moved into the cabinet opening.

With another person holding the dishwasher to keep it from tipping, open and close the door a few times. If the door closes or falls open under its own weight, the door tension will need to be adjusted.

To adjust the door spring tension, unhook the spring from the rear leg of dishwasher.

Using a ⁵⁄₁₆" nut driver or hex socket, remove the screw from the tensioner.

The screw can be put into one of three holes (1, 2, 3) in the front leg of dishwasher. If the door closes by itself, move the tensioner to a higher number hole and replace the screw. Reattach door spring to rear leg.

NOTE: Tensioners on both sides of dishwasher should be secured at same holes.

Page 19

When door is unlatched and door opens by itself, move the tensioner to a lower numbered hole and replace the screw. Reattach door spring to rear leg.

NOTE: Tensioners on both sides of dishwasher should be secured at same holes.

IMPORTANT: If wheels were removed, cover the floor when moving the dishwasher to avoid damage to the floor. Slowly move dishwasher completely into cabinet opening. Do not kink or pinch water line, drain hose, power supply cord or direct wire between dishwasher and cabinet. Remove cardboard from under dishwasher.

NOTES:

■ It is all right if dishwasher fits tightly into cabinet opening. Do

not remove insulation blanket – the blanket reduces the sound level.

■ If using power cord, make sure to route end through hole in

cutout before sliding dishwasher into cabinet opening.

Check that leveling legs are firmly against the floor. Close and latch the door, and place level against the front panel. Check that dishwasher is centered from front to back in the opening. If needed, adjust leveling leg until dishwasher is plumb. Repeat for other side of dishwasher.

Helpful Tip: Push up on front of dishwasher to raise dishwasher off the ground to adjust front legs. With some installations, it may be easier to adjust the front leg using the ³⁄₁₆" hex head socket or adjustable wrench.

Align front of dishwasher door panel with front of cabinet doors. You may need to adjust alignment to be even with your cabinets.

Place level against top front opening of tub. Check that dishwasher is level from side-to-side. If dishwasher is not level, adjust front legs up or down until dishwasher is level.

Page 20

Connect to Water Supply

Connect to Drain

Be sure rubber washer is properly seated in fitting. Slide the ³⁄₄" fitting up to the valve and hand tighten to avoid crossthreading. Hand tighten until the coupling is tight.

Using pliers, check the tightness of the coupling. An additional ¹⁄₄ to ¹⁄₂ turn may be required to seal the rubber gasket.

NOTE: Do not overtighten. Damage to the coupling can result.

Place paper towel under 90° elbow fitting. Turn on water supply and check for leaks. If leak occurs, repeat previous step.

If needed, see website for animated representation of this step. Visit www.ikea.com/watersupply under FAQ tab.

NOTE: Do not use Teflon

®†

tape with compression fittings.

NOTES:

■ To help minimize vibration, route drain hose to avoid contact

with motor, door springs, water line, cabinet, flooring or the edge of the hole when it passes through the cabinet.

■ Do not remove drain loop from side of dishwasher.

Place towel under drain hose to catch any water in drain hose. Place the small green drain hose clamp onto the small end of the drain hose. Push the new drain hose into the black drain hose connector up to the drain hose stop.

†®TEFLON is a registered trademark of E.I. Du Pont De Nemours and Company.

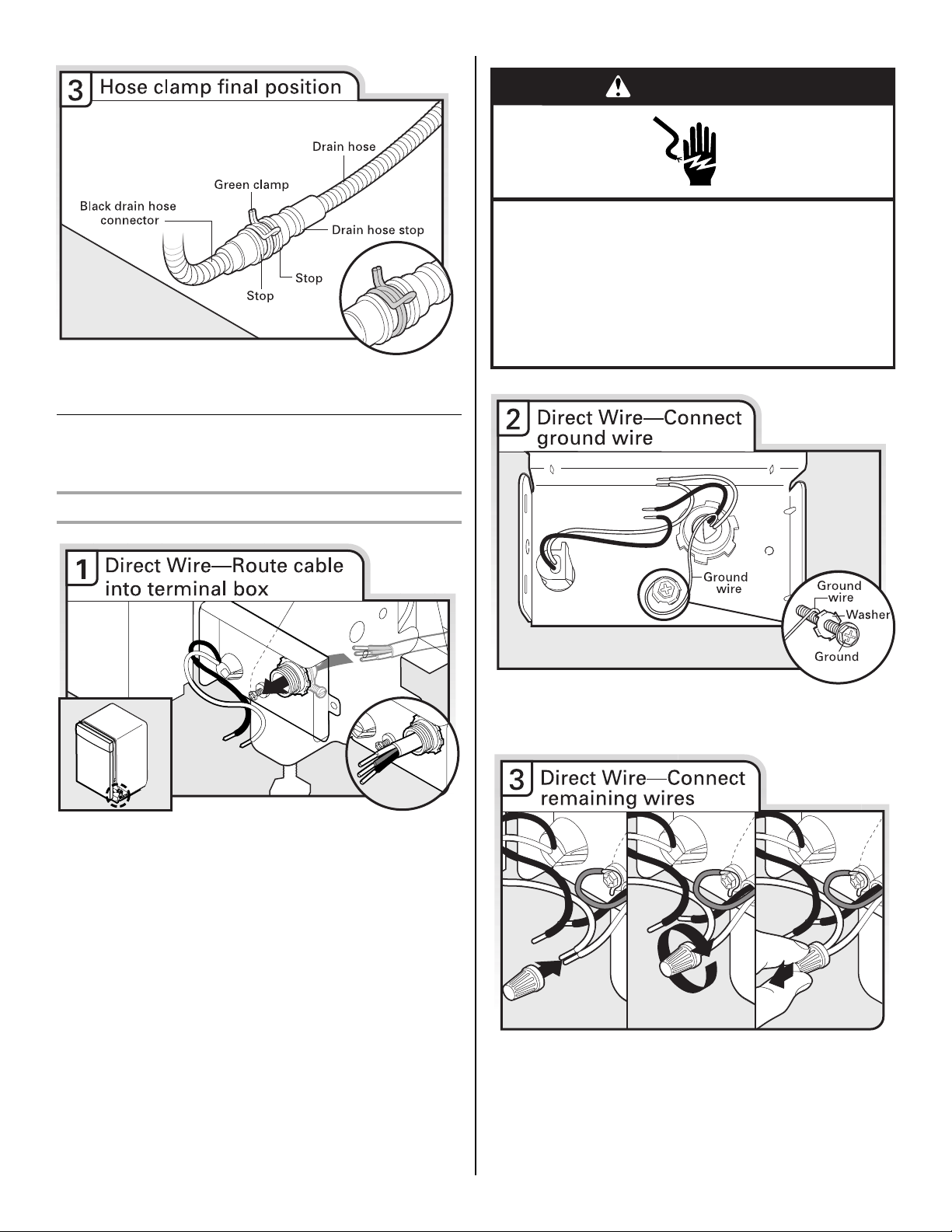

Using pliers, squeeze open the small green drain hose clamp and slide onto connector between stops.

Page 21

After hose is connected, remove towel. If needed, see website for animated representation of this step.

Visit www.ikea.com/drain under FAQ tab.

Make Direct Wire Electrical Connection

NOTE: If the power supply cord was connected earlier, proceed to “Secure Dishwasher in Cabinet Opening” section.

Option B, Direct Wire:

WARNING

Electrical Shock Hazard Electrically ground dishwasher. Connect ground wire to green ground connector in

terminal box. Do not use an extension cord. Failure to follow these instructions can result in death,

fire, or electrical shock.

Route cable so that it does not touch dishwasher motor or lower part of dishwasher tub. Pull cable through UL Listed/CSA Approved strain relief in terminal box. Strain relief is not supplied with the dishwasher. Owner must purchase a ⁷⁄₈" screw-in type strain relief.

Select UL Listed/CSA Approved twist-on wire connectors (not included) rated to connect your household wiring to 16-gauge dishwasher wiring.

Form bare ground wire into a U-shaped hook. Wrap ground wire hook clockwise around ground connector screw and under the washer. Securely tighten ground connector.

NOTE: Twist on UL Listed/CSA Approved wire connector. Gently tug on wires to be sure both are secured.

Page 22

Connect wires black to black and white to white, using UL Listed/CSA Approved twist-on wire connectors (not included).

If needed, see website for animated representation of this step. Visit www.ikea.com/electrical under FAQ tab.

Secure Dishwasher in Cabinet Opening

Check that dishwasher is still level front-to-back and side-to-side in cabinet opening.

Tighten strain relief screws to secure cable.

Open dishwasher door, remove lower dish rack, and place towel over pump assembly and lower spray arm of dishwasher. This will keep screws from falling into pump area when you are securing dishwasher to countertop.

NOTE: Do not drop screws into bottom of dishwasher. If using side mounting, you must predrill (¹⁄₈" drill bit) pilot holes in cabinet to avoid splitting the wood before installing screws.

Locate brackets on top of dishwasher and secure dishwasher to countertop with two, #10 x ¹⁄₂" Phillips-head screws (included). The dishwasher must be secured to keep it from shifting when door is opened.

Page 23

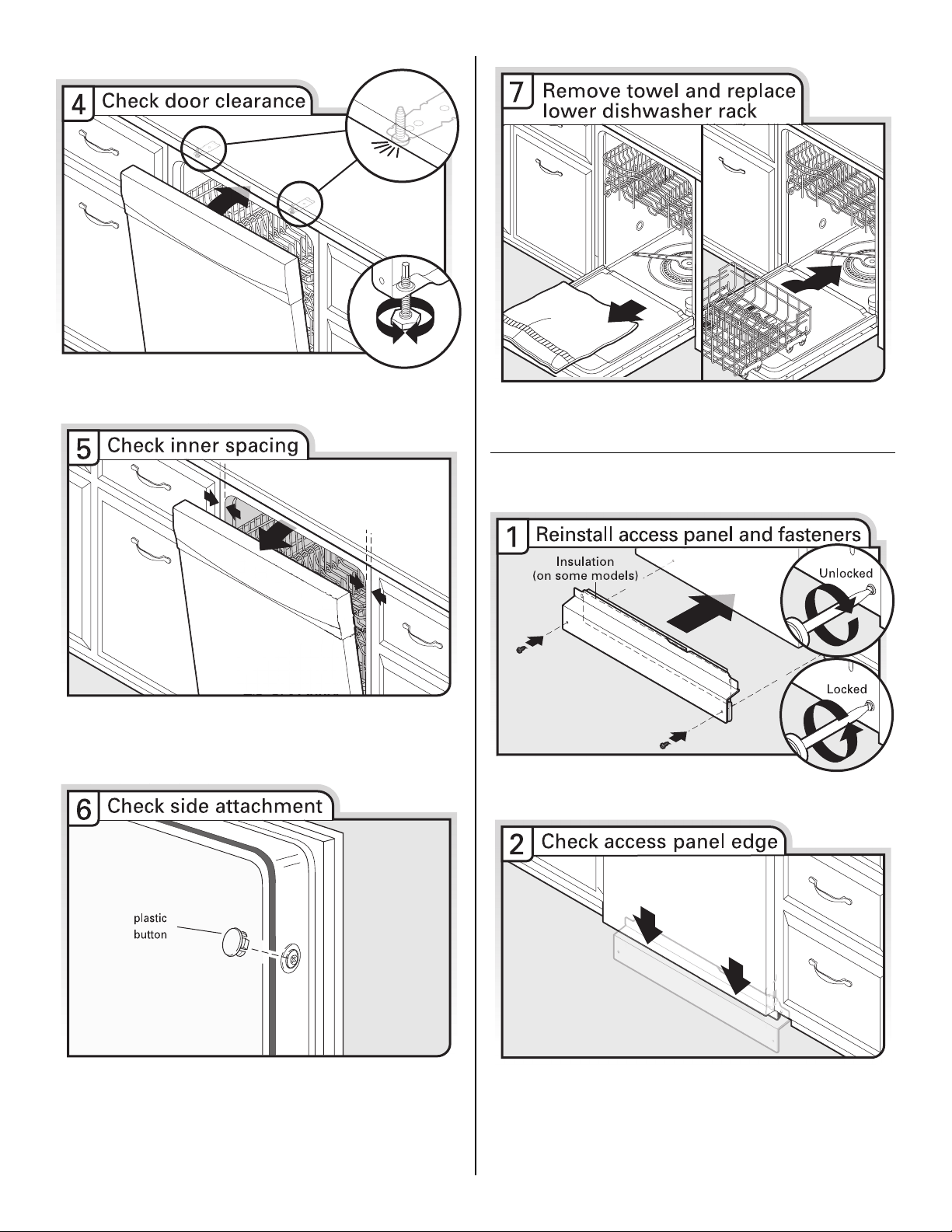

Check that top of door does not contact screws, brackets or countertop. If it does, adjust leveling legs.

Open door and check that space between dishwasher cabinet opening and tub is equal on both sides. If spacing is not equal, loosen bracket screws secured and shift tub. Tighten bracket screws.

Remove towel from dishwasher. Reinstall the lower dish rack. If needed, see website for animated representation of this step.

Visit www.ikea.com/anchoring under FAQ tab.

Complete Installation

Place the plastic access panel against the dishwasher leg.

If securing with a side attachment, check that sides of door do not rub against the screw heads. If they do, dishwasher must be recentered. When dishwasher is properly centered, replace plastic buttons.

Check that the lower edge of the access panel touches the floor. Adjust if necessary.

Page 24

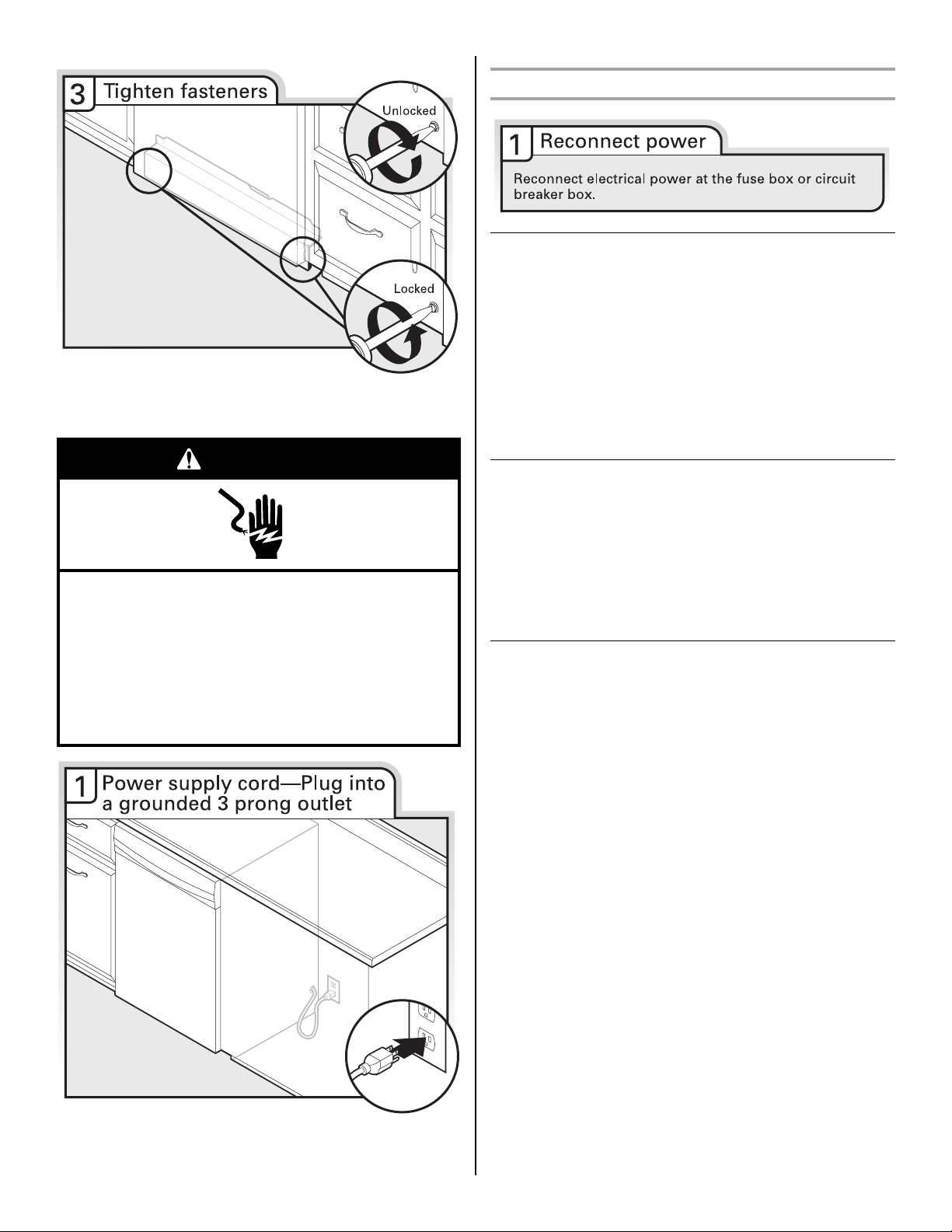

Using a flat-blade screwdriver, turn the fasteners ¹⁄₄ turn to lock into place. The fasteners slot will be straight up and down when properly locked.

WARNING

Electrical Shock Hazard Plug into a grounded 3 prong outlet. Do not remove ground prong. Do not use an adapter. Do not use an extension cord. Failure to follow these instructions can result in death,

fire, or electrical shock.

Reconnect Power

Check Operation

■ Read the Dishwasher User Instructions that came with your

dishwasher.

■ Check that all parts have been installed and no steps were

skipped. Check that you have all tools used.

■ Start dishwasher and allow it to complete the shortest wash

cycle. After the first 2 minutes, unlatch door, wait 5 seconds, then open door. Check that there is water in the bottom of the dishwasher tub. Check that dishwasher is working properly.

If the dishwasher is not working properly, disconnect power or unplug dishwasher and see “If Dishwasher Does Not Operate” section.

If Dishwasher Does Not Operate

First try the solutions suggested here to possibly avoid the cost of a service call.

■ Has the circuit breaker tripped or the house fuse blown?

■ Is the door closed tightly and latched?

■ Has the cycle been set correctly to start the dishwasher?

■ Is the water turned on?

If none of these possible solutions work, call 1-866-664-2449.

Additional Tips

Expect longer wash times. Your new dishwasher will average 2-3 hours per load, but use nearly 40% less energy than older models. Designed with a low wattage, low energy consumption motor, your dishwasher washes longer to ensure exceptional cleaning. Certain models are equipped with an optical water sensor so the first cycle will run longer to calibrate to optical sensor. Selecting certain options could increase cycle time past

3.5 hours. Rinse Aid is necessary for good drying results:

This dishwasher is designed to be used with rinse aid for good drying performance and controlling hard water deposit buildup. Energy efficient dishwashers use less water and energy, so they depend on the water sheeting action of rinse aid for good drying performance.

Start/Resume light may flash: When pressing Start/Resume, you must make sure the door is closed within 3 seconds. If you do not close the door within 3 seconds, the Start/Resume light will flash until you press it again. (You must also do this when adding a dish during the middle of a cycle.)

NOTE: If a braided supply hose is used, replace inlet hose after 5 years to reduce the risk of hose failure. Record hose installation or replacement dates on the hose for future reference.

Plug into a grounded 3 prong outlet. Check that power supply cord does not touch dishwasher motor or lower part of dishwasher tub.

Page 25

TABLE DES MATIÈRES

SÉCURITÉ DU LAVE-VAISSELLE............................................................25

EXIGENCES D'INSTALLATION................................................................ 26

Outillage et pièces ..................................................................................26

Exigences d'emplacement .....................................................................26

Exigences d’évacuation..........................................................................28

Spécifications de l’alimentation en eau.................................................. 28

Spécifications électriques....................................................................... 28

INSTRUCTIONS D'INSTALLATION ......................................................... 29

Préparation de l'ouverture d'encastrement

du placard – Moyens de raccordement préexistants ............................29

Préparation de l'ouverture d'encastrement

du placard – Nouveaux moyens de raccordement................................29

Préparation et acheminement de la canalisation d’eau.........................30

Installation du tuyau d’évacuation..........................................................31

Installation de la barrière antihumidité

(sous un plan de travail en bois).............................................................33

Préparation du lave-vaisselle.................................................................. 34

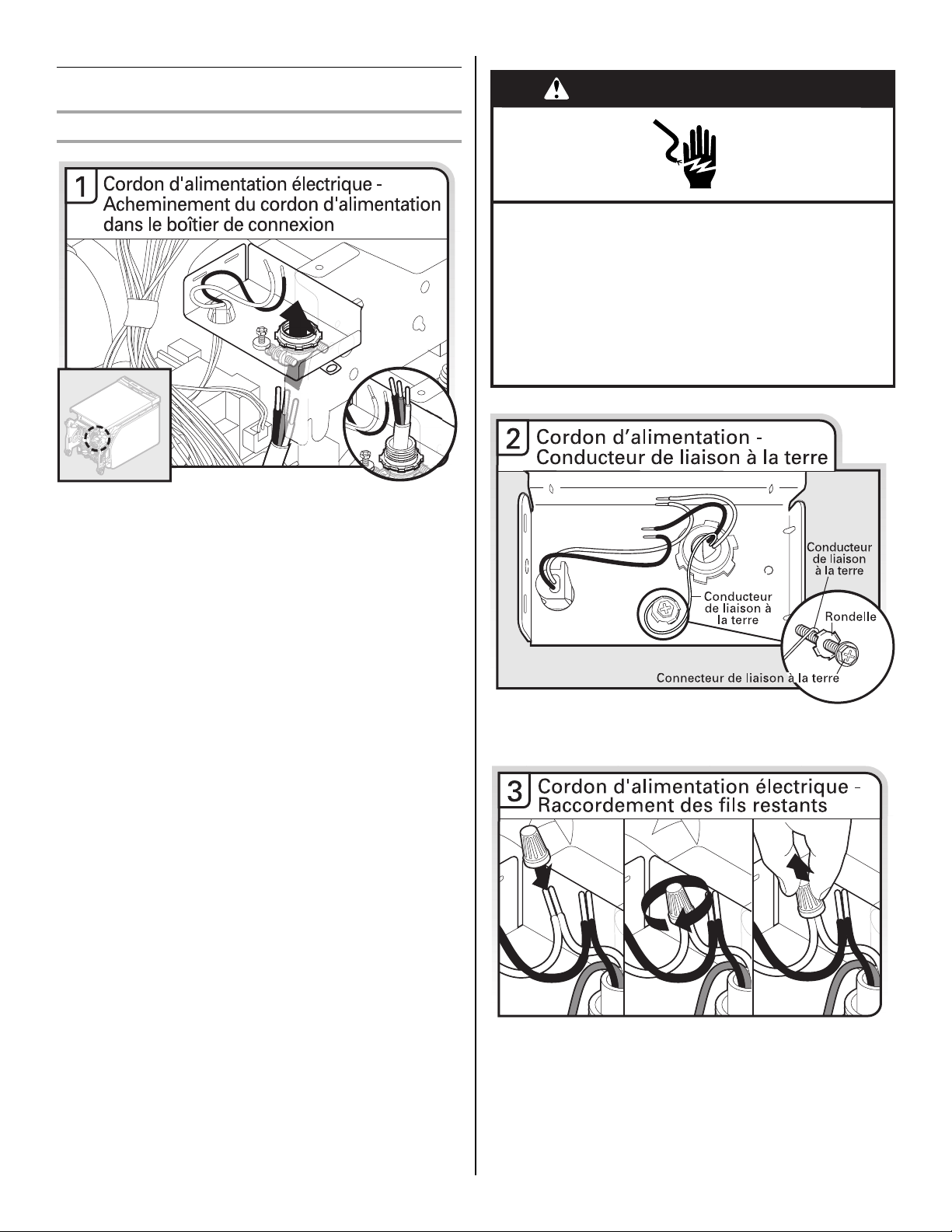

Raccordement du cordon d'alimentation...............................................35

INSTRUCTIONS D'INSTALLATION (CONT.)

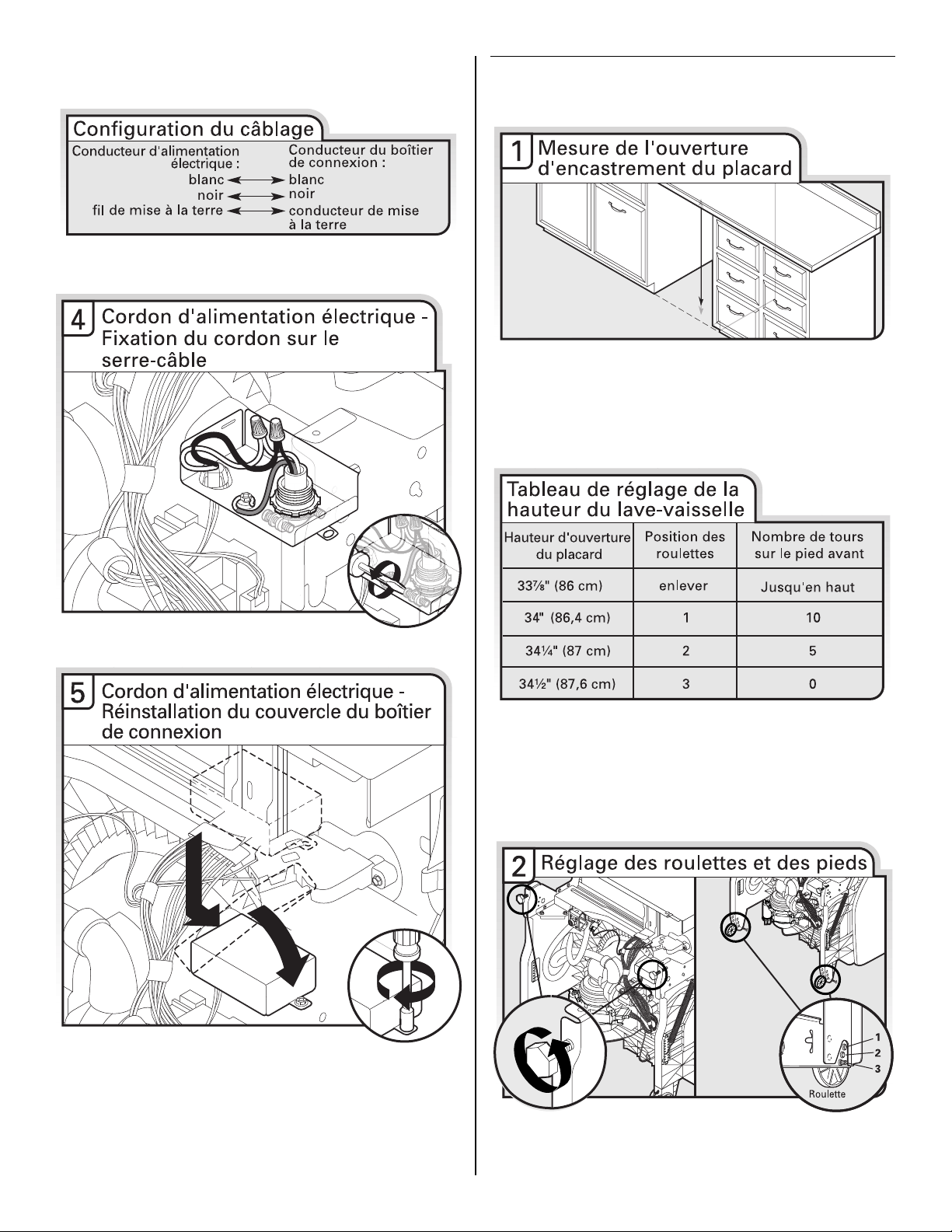

Évaluation de l’ouverture d'encastrement du placard ........................... 36

Installation de la poignée de porte (sur certains modèles) .................... 37

Dimensions du panneau personnalisé ................................................... 37

Installation du panneau personnalisé (Modèles IUD9500W) ................. 38

Choix de l’option de fixation................................................................... 39

Insertion du lave-vaisselle dans

l'ouverture d'encastrement du placard..................................................40

Raccordement à l’alimentation en eau...................................................43

Raccordement au circuit d'évacuation .................................................. 43

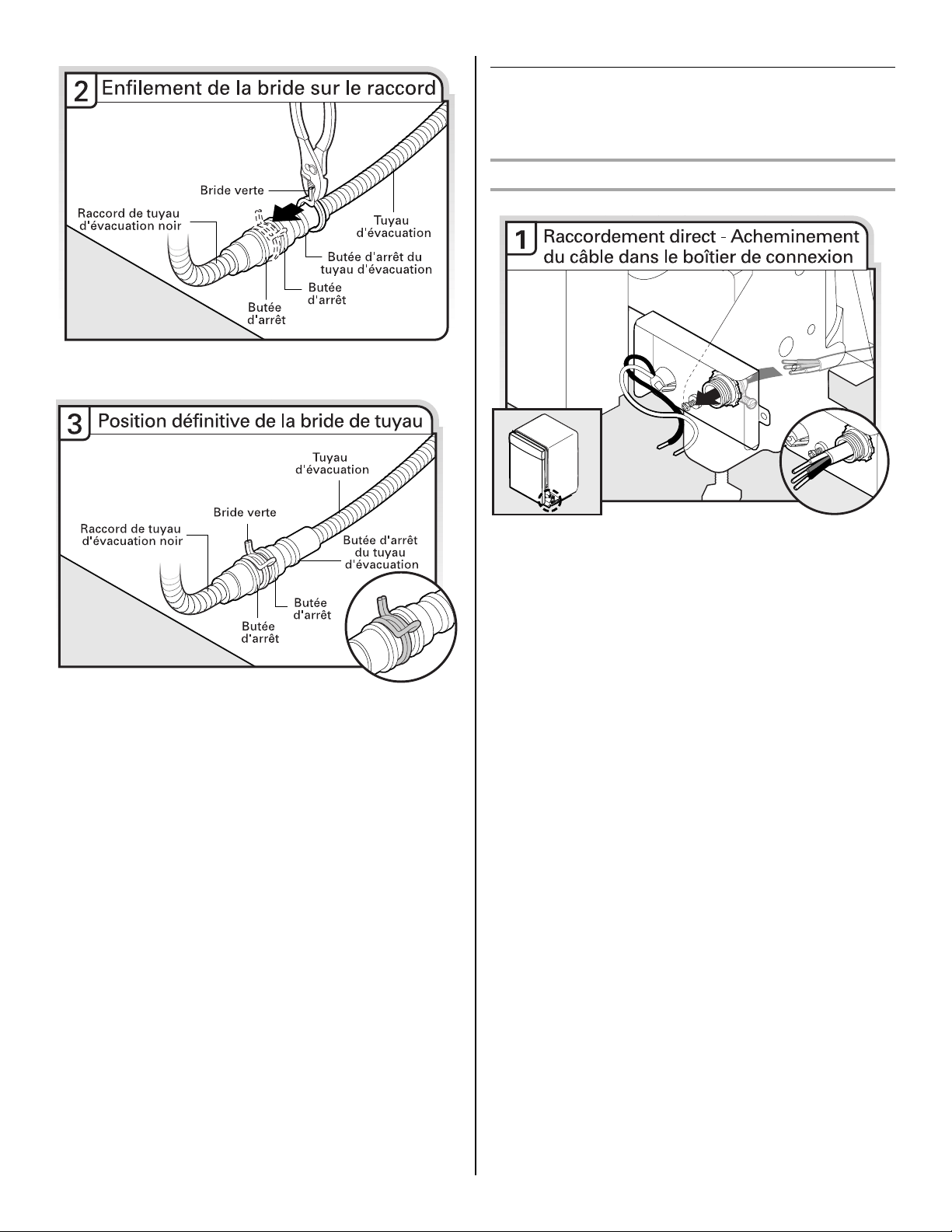

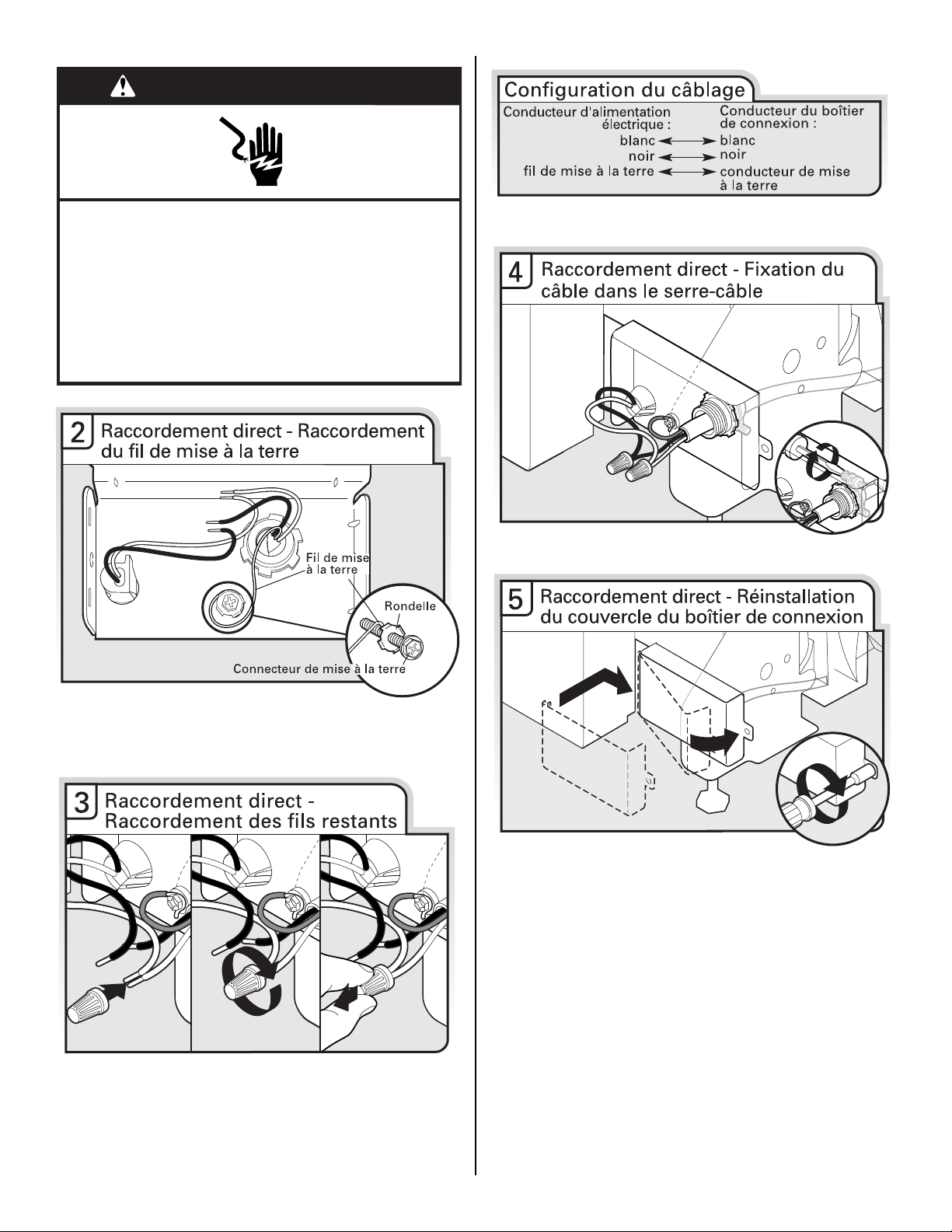

Raccordement électrique direct............................................................. 44

Fixation du lave-vaisselle dans

l’ouverture d'encastrement du placard..................................................46

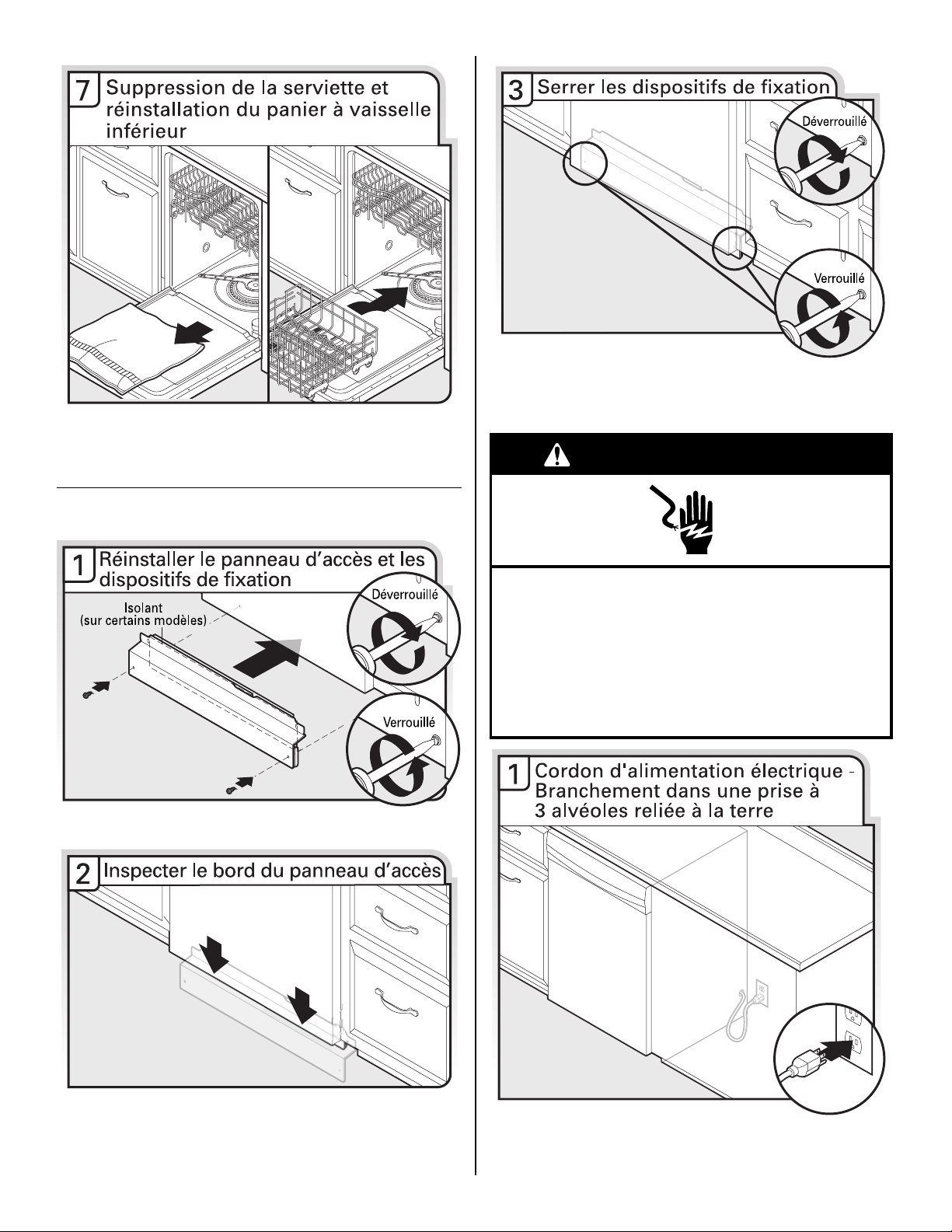

Achever l'installation...............................................................................47

Contrôle du fonctionnement................................................................... 48

Si le lave-vaisselle ne fonctionne pas .................................................... 48

Conseils supplémentaires ......................................................................48

SÉCURITÉ DU LAVE-VAISSELLE

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d’alerte de sécurité. Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous

et à d’autres. Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou

“AVERTISSEMENT”. Ces mots signifient :

Risque possible de décès ou de blessure grave si vous ne

DANGER

AVERTISSEMENT

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Il faut :

AVERTISSEMENT

Risque de basculement Ne pas utiliser le lave-vaisselle jusqu’à ce qu’il soit

complètement installé. Ne pas appuyer sur la porte ouverte. Le non-respect de ces instructions peut causer des

blessures graves ou des coupures.

■ Ouvrir lentement la porte du lave-vaisselle tandis qu’une autre

personne saisit l’arrière de l’appareil. Retirer les matériaux d’expédition, le tuyau d’évacuation et le panier inférieur. Fermer la porte du lave-vaisselle; elle doit s’enclencher.

■ Respecter les dispositions de tous les codes et règlements en

vigueur.

■ Installer le lave-vaisselle conformément aux présentes

instructions.

■ L’installation doit être exécutée par un technicien qualifié. Le

lave-vaisselle doit être installé conformément aux dispositions de tous les codes et règlements locaux et nationaux régissant les installations de plomberie et d’électricité.

Page 26

EXIGENCES D'INSTALLATION

Outillage et pièces

Rassembler les outils et composants nécessaires avant d’entreprendre l’installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

Toutes les installations Outillage nécessaire :

Autres pièces pouvant être nécessaires :

REMARQUES :

■ La bande de barrière anti-humidité est recommandée pour les

installations du lave-vaisselle sous un plan de travail en bois.

■ Pièces disponibles à l'achat dans les magasins de fournitures

de plomberie. Consulter les codes locaux. Vérifier l'alimentation électrique existante. Voir la section “Spécifications électriques”. Il est recommandé de faire réaliser tous les raccordements électriques par un électricien qualifié agréé.

D’autre part, pour les premières installations Outillage nécessaire :

*Doit être de taille appropriée pour raccorder le câblage du

domicile au câblage de calibre 16 du lave-vaisselle.

Autres articles utiles pouvant être nécessaires :

Pièces fournies :

Pièces nécessaires :

4 vis à bois n°10 x ¹/₂" (si installation de panneaux personnalisés avant.)

†®TORX est une marque déposée de Saturn Fasteners, Inc.

Pièces nécessaires :

Pièces supplémentaires fournies avec les modèles à évacuation par le dessus uniquement :

S’assurer que toutes ces pièces sont contenues dans le sachet de documentation.

Si ce n'est pas le cas, composer le 1-800-253-1301.

Exigences d'emplacement

Une source d'électricité avec liaison à la terre est nécessaire. Ne pas placer de canalisation d'évacuation, canalisation d'eau ou

câblage électrique à un endroit où cela susciterait interférence ou contact avec les pieds ou le moteur du lave-vaisselle.

À l'emplacement d'installation du lave-vaisselle, on doit pouvoir établir le dégagement approprié entre le moteur et le plancher. Le moteur ne doit pas toucher le plancher.

Ne pas installer le lave-vaisselle sur de la moquette.

Abriter du gel le lave-vaisselle et les canalisations d'eau qui l'alimentent. La garantie de l'appareil ne couvre pas les dommages imputables au gel.

Page 27

Un ensemble de panneau latéral est disponible chez votre marchand pour l’installation du lave-vaisselle à l'extrémité d'une rangée de placards.

Une barrière anti-humidité (produit n° 4396277) est disponible chez votre revendeur pour l'installation de l'appareil sous le plan de travail. Composer le 1-866-664-2449 pour commander.

Inspecter l'emplacement d'installation du lave-vaisselle. Il doit comporter les caractéristiques suivantes :

■ facilité d'accès aux canalisations d'eau et d'égout et à la

source d'électricité.

■ accès facile pour le chargement et déchargement de la

vaisselle. Dans le cas d'installation dans un angle, on doit pouvoir établir un dégagement minimal de 2" (5,1 cm) entre le côté de la porte du lave-vaisselle et le mur ou le placard.

■ ouverture carrée offrant l'esthétique appropriée et

permettant un fonctionnement correct.

■ façade des placards perpendiculaire au plancher.

■ plancher horizontal et plat. (S'il y a un écart de niveau sur

le plancher entre l'avant et l'arrière de l'emplacement d'installation, il pourrait être nécessaire d'utiliser des cales pour établir l'aplomb de l'appareil).

Conseil utile : Veiller à mesurer correctement les dimensions et s'assurer que le lave-vaisselle est d'aplomb si le plancher dans l'ouverture d'encastrement du lave-vaisselle est irrégulier (par exemple, le revêtement de sol ne pénètre que partiellement dans l'ouverture).

REMARQUE : Pour éviter tout déplacement des cales durant le fonctionnement du lave-vaisselle, les cales doivent être solidement fixées au plancher.

Si le lave-vaisselle ne doit pas être utilisé pendant une période prolongée ou s'il est laissé à un endroit qui pourrait être exposé au gel, veiller à faire exécuter les opérations de pré-hivernage par un technicien compétent.

Veiller à ce que les canalisations d'eau et d'évacuation et les câbles électriques se trouvent dans les limites de la zone marquée en gris illustrée dans la section “Dimensions du produit et de l'ouverture d'encastrement du placard”.

Page 28

Exigences d’évacuation

■ Un tuyau d'évacuation neuf est fourni avec le lave-vaisselle. Si

ce tuyau n'est pas suffisamment long, utiliser un tuyau d'évacuation neuf de longueur maximale de 12' (3,7 m) (pièce numéro 3385556) qui satisfait les critères des normes de test AHAM/IAPMO en vigueur, est résistant à la chaleur et aux détergents, et peut être connecté au raccord d'évacuation de 1" (2,5 cm) du lave-vaisselle.

■ Veiller à raccorder le tuyau d'évacuation à la canalisation

d'égout en T ou au raccord de broyeur à déchets en amont du siphon du circuit de plomberie du domicile, et à au moins 20" (50,8 cm) au-dessus du sol. On recommande de lover le tuyau d'évacuation et de le fixer solidement sur la face inférieure du plan de travail, ou de le raccorder à un dispositif de brisesiphon.

Spécifications électriques

S'assurer que le raccordement électrique et la taille des conducteurs sont adéquats et conformes au code national de l'électricité, ANSI/NFPA 70 – dernière édition, et à tous les codes et règlements locaux en vigueur.

Pour obtenir un exemplaire des normes des codes ci-dessus, contacter : National Fire Protection Association One Batterymarch Park Quincy, MA 02269

On doit disposer des éléments suivants :

■ Une source d'alimentation de 120 V, 60 Hz, CA uniquement,

de type 15 ou 20 ampères, protégée par fusible et reliée à la terre.

■ Uniquement des conducteurs de cuivre.

Nous recommandons :

■ L’utilisation d'un fusible ou disjoncteur temporisé.

■ Un circuit séparé.

Pour le raccordement du lavevaisselle avec un cordon d'alimentation électrique :

■ Utiliser l'ensemble de cordon

d'alimentation électrique (homologation UL) (pièce numéro 4317824) pour utilisation avec lave-vaisselle.

■ Le cordon d'alimentation électrique doit être

branché dans une prise à trois alvéoles reliée à la terre située dans le placard, près de l'ouverture du lave-vaisselle. La prise doit être conforme à tous les codes et règlements locaux.

■ Utiliser un dispositif de brise-siphon si le tuyau d'évacuation

est raccordé au circuit de plomberie du domicile à moins de 20" (50,8 cm) au-dessus du sous-plancher ou du plancher.

■ Utiliser des raccords de diamètre intérieur minimal de ¹⁄₂" pour

le conduit d'évacuation.

■ Si nécessaire, le dispositif de brise-siphon doit être installé

conformément aux instructions d'installation de ce dernier. Lors du raccordement du dispositif de brise-siphon à la canalisation d'égout en T ou au raccord de broyeur à déchets, un tuyau en caoutchouc (non fourni) sera nécessaire.

Spécifications de l’alimentation en eau

■ Une canalisation d'eau chaude, sous pression de 20 à

120 lb/po certifié.

■ Température de l'eau de 120°F (49°C) à l'entrée du lave-

vaisselle.

■ Canalisation de cuivre de diamètre externe de ³⁄₈" avec

raccord à compression ou canalisation d’arrivée d'eau flexible à tresse d’acier (pièce numéro 4396897RP).

REMARQUE : L'emploi d'un tuyau de plastique d'un minimum de ¹⁄₂" n'est pas recommandé.

■ Raccord coudé à 90° avec raccord de tuyau de ³⁄₄" avec

rondelle de caoutchouc.

■ Ne pas souder à moins de 6" (15,2 cm) de l'électrovanne

d'admission d'eau.

(138–862 kPa) peut être inspectée par un plombier

Pour le raccordement direct du lave-vaisselle :

■ Utiliser des conducteurs de

cuivre gainés non métalliques ou blindés souples avec conducteur de liaison à la terre qui satisfassent aux exigences de l'installation électrique du domicile, et qui soient conformes aux prescriptions des codes et règlements locaux.

■ Utiliser un serre-câble (homologation UL ou CSA).

Page 29

INSTRUCTIONS

D'INSTALLATION

AVERTISSEMENT

Risque de choc électrique

Interrompre l'alimentation électrique avant d'installer le lave-vaisselle (au niveau du tableau de distribution fusible ou disjoncteur)

Le non-respect de cette instruction peut causer un décès ou un choc électrique.

Préparation de l'ouverture

d'encastrement du placard – Moyens de

raccordement préexistants

Si la canalisation d’eau et le câble dépassent des emplacements indiqués, passer à la section “Installation du tuyau d'évacuation”. S'ils ne sont pas assez longs, suivre les instructions dans la section “Préparation de l'ouverture d'encastrement du placard – Nouveaux moyens de raccordement”.

Préparation de l'ouverture

d'encastrement du placard – Nouveaux

moyens de raccordement

Préparation et acheminement de l’alimentation électrique

Cordond’alimentation: Voir les instructionspourl’Option A

Câblage direct : Voir les instructionspourl’Option B

Option A, cordon d’alimentation :

REMARQUE : On doit disposer d'une prise à trois alvéoles, reliée

à la terre, située dans un placard qui se trouve près de l'ouverture du lave-vaisselle.

Percer un trou de 1¹⁄₂" (3,8 cm) dans la paroi latérale ou arrière du placard.

Voir les dimensions du produit et de l'ouverture d'encastrement du placard.

Page 30

Placard de bois : Poncer le trou jusqu'à obtenir une surface lisse. Placard métallique : Couvrir le trou avec l'œillet fourni avec la

trousse du cordon d'alimentation électrique.

Option B, raccordement direct :

Conseil utile : Le raccordement au lave-vaisselle sera plus facile

si l'on achemine le câble par le côté droit de l'ouverture d'encastrement du placard.

Percer un trou de ³⁄₄" (1,9 cm) dans le côté droit de la paroi latérale ou arrière du placard.

Voir les dimensions du produit et de l'ouverture d'encastrement du placard.

Acheminer le câble de la source d'alimentation électrique à travers le trou dans le placard (le câble doit dépasser par le côté avant droit de l'ouverture d'encastrement du placard). Fixer le câble au plancher avec du ruban adhésif dans la zone indiquée. Cela empêchera le câble de bouger lors de l'insertion du lave-vaisselle dans l'ouverture du placard.

Préparation et acheminement de la

canalisation d’eau

Conseil utile : Le raccordement du circuit d'eau sera plus facile si l'on achemine la canalisation d'eau par le côté gauche de l'ouverture du placard.

Percer un trou de ¹⁄₂" (1,3 cm) dans la paroi latérale ou arrière du placard.

Placard en bois : Poncer le trou jusqu'à obtenir une surface lisse. Placard métallique : Couvrir le trou avec un œillet (pièce

n° 302797 - non fourni).

Mesurer la longueur totale de la canalisation de cuivre ou de la canalisation d'arrivée d'eau flexible à tresse d'acier. Fixer la canalisation d'eau chaude à l'aide d'une configuration de raccordement qui soit conforme à tous les codes et règlements locaux. La canalisation d'eau raccordée au lave-vaisselle doit comporter un robinet d'arrêt manuel.

Page 31

Acheminer lentement la canalisation d'alimentation en eau à travers le trou du placard. (On doit travailler prudemment si l'on utilise une canalisation de cuivre : celle-ci est malléable et se déforme ou s'écrase facilement.) La canalisation de cuivre doit s'avancer suffisamment loin dans l'ouverture d'encastrement du placard pour pouvoir être raccordée au point d'entrée du lavevaisselle situé sur le côté avant gauche de celui-ci.

Tourner lentement le robinet d'arrêt jusqu'à la position “ON” (marche). Vider l'eau dans un plat peu profond pour éliminer les particules et débris qui pourraient obstruer l'électrovanne d'admission. Tourner le robinet d'arrêt jusqu'à la position “OFF” (arrêt).

Raccorder le raccord de compression de ³⁄₈" à la canalisation d'alimentation en eau avant d'installer l'appareil dans l'ouverture decoupée dans le placard. Le fixer de façon à ce que le raccord de ³⁄₄" soit orienté vers le haut, tel qu'illustré ci-dessous.

Canalisation en cuivre uniquement : insérer la canalisation dans le raccord coudé de 90° aussi loin que possible (la canalisation en cuivre se plie et s'écrase facilement). Faire glisser l'écrou et la virole vers l'avant et engager l'écrou sur le filetage du raccord coudé.

Raccord flexible à tresse d'acier : Fixer l'écrou sur le coude à l'aide d'une clé plate ou d'une clé à molette de ⁵⁄₈".

®†

REMARQUE : Ne pas utiliser de ruban adhésif Teflon

avec les

raccords de compression.

Installation du tuyau d’évacuation

IMPORTANT : Utiliser toujours un tuyau d'évacuation neuf. Vérifier les codes locaux pour déterminer si un dispositif de brisesiphon est nécessaire.

Canalisation en cuivre uniquement : Enfiler l'écrou puis la virole sur la canalisation de cuivre, sur environ 1" (2,5 cm).

REMARQUE : Pour réduire les vibrations durant le fonctionnement, acheminer la canalisation d'alimentation en eau de telle manière qu'elle ne touche pas la base, le châssis ou le moteur de l'appareil.

Si nécessaire, percer un trou de 1¹⁄₂" (3,8 cm) de diamètre dans la paroi du placard ou l'arrière de l'ouverture la plus proche de l'évier.

†®TEFLON est une marque déposée de E.I. Du Pont De Nemours et Compagnie.

Page 32

1. À l'aide d’un marteau et d'un

tournevis, enfoncer le bouchon d'obturation dans le broyeur à déchets.

2. Retirer le bouchon d'obturation à

l'aide d'une pince à pointe biseautée.

Insérer le tuyau d'évacuation tel qu'indiqué à travers le trou dans le placard et l'acheminer jusqu'au point de raccordement du tuyau d'évacuation (au centre de l'ouverture, à l'avant). Fixer le tuyau d'évacuation au plancher avec du ruban adhésif dans la zone indiquée. Cela l'empêchera de bouger lors de l'insertion du lave-vaisselle dans l'ouverture du placard.

IMPORTANT : Le raccordement du tuyau d'évacuation à la canalisation d'égout en T ou au raccord de broyeur à déchets doit être réalisé en amont du siphon du circuit d'évacuation et à au moins 20" (50,8 cm) au-dessus du plancher de l'espace d'installation du lave-vaisselle.

Conseil utile : Afin de minimiser les vibrations du tuyau, le tenir à distance du plancher.

Option A - broyeur à déchets – sans brise-siphon

3. Fixer le tuyau d'évacuation sur le

raccord de broyeur à déchets à l'aide de la grosse bride pour tuyau d'évacuation argentée (fournie). À l'aide d'une pince, serrer la bride pour l'ouvrir et la mettre en position.

Option B - pas de broyeur à déchets – sans brise-siphon

1. Raccorder l'extrémité noire du tuyau

d'évacuation à la canalisation d'égout en T et couper si nécessaire. REMARQUE : Ne pas couper la section ondulée.

2. Fixer l'extrémité noire du tuyau

d'évacuation à la canalisation d'égout en T à l'aide d'une grosse bride pour tuyau d'évacuation argentée (fournie). À l'aide d'une pince, serrer la bride pour l'ouvrir et la mettre en position. Si le tuyau d'évacuation a été coupé, utiliser une bride à vis de 1¹⁄₂" à 2" (3,8 à 5 cm) (non fournie).

Page 33

Option C - broyeur à déchets - avec brise-siphon Option D - pas de broyeur à déchets – avec brise-siphon

1. Raccorder l'extrémité noire du tuyau

1. À l'aide d'un marteau et d'un

tournevis, enfoncer le bouchon d'obturation dans le broyeur à déchets.

2. Retirer le bouchon d'obturation à

l'aide d'une pince à pointe biseautée.

3. Raccorder l'extrémité noire du tuyau

d'évacuation au dispositif de brisesiphon et couper si nécessaire. REMARQUE : Ne pas couper la section ondulée.

4. Fixer le tuyau d'évacuation sur le

dispositif de brise-siphon à l'aide de la grosse bride de tuyau d'évacuation argentée (fournie). À l'aide d'une pince, serrer la bride pour l'ouvrir et la mettre en position. Si le tuyau d'évacuation a été coupé, utiliser une bride à vis de 1¹⁄₂" à 2" (3,8 à 5 cm) (non fournie).

5. Utiliser un tuyau en caoutchouc (non

fourni) et une bride à vis (non fournie) pour le raccordement du dispositif de brise-siphon au raccord du broyeur à déchets.

Installation de la barrière antihumidité

(sous un plan de travail en bois)

d'évacuation au dispositif de brisesiphon et couper si nécessaire. REMARQUE : Ne pas couper la section ondulée.

2. Fixer le tuyau d'évacuation sur le

dispositif de brise-siphon à l'aide de la grosse bride pour tuyau d'évacuation argentée (fournie). À l'aide d'une pince, serrer la bride pour l'ouvrir et la mettre en position. Si le tuyau d'évacuation a été coupé, utiliser une bride à vis de 1¹⁄₂" à 2" (3,8 à 5 cm) (non fournie).

3. Utiliser un tuyau en caoutchouc (non

fourni) et une bride à vis (non fournie) pour le raccordement de la canalisation d'égout en T au dispositif de brise-siphon.

1. Veiller à ce que la zone se trouvant sous le placard soit propre

et sèche avant d'installer la barrière antihumidité.

2. Ôter l'endos de la barrière anti-humidité et appliquer la

barrière sur le dessous du plan de travail, le long de la rive avant du comptoir.

Page 34

Préparation du lave-vaisselle

AVERTISSEMENT

Risque de basculement Ne pas utiliser le lave-vaisselle jusqu’à ce qu’il soit

complètement installé. Ne pas appuyer sur la porte ouverte. Le non-respect de ces instructions peut causer des

blessures graves ou des coupures.

AVERTISSEMENT

Risque du poids excessif

Utiliser deux personnes ou plus pour déplacer et installer le lave-vaisselle.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

Conseil utile : Placer un carton sous le lave-vaisselle jusqu'à son installation dans l’ouverture d'encastrement du placard pour éviter d'endommager le revêtement de sol. Afin d'éviter d’érafler le panneau de porte, ne pas s'en servir comme planche de travail sans l'avoir recouvert d'une serviette au préalable.

À l’aide d’au moins deux personnes, saisir les côtés du cadre de la porte du lave-vaisselle et placer le lave-vaisselle sur le dos.

À l'aide d'une clé à douille, un tourne-écrou ou un tournevis Phillips de ¹⁄₄", ôter le couvercle du boîtier de connexion. Le conserver pour utilisation ultérieure.

Installer un serre-câble (homologation UL ou CSA). S’assurer que les têtes de vis soient orientées vers la gauche lors du serrage de l'écrou à conduit. Le serre-câble est fourni avec le cordon d’alimentation.

Cordond’alimentation: Voir les instructionspourl’Option A

À l'aide d'un tournevis à lame plate, tourner les dispositifs de fixation d'un quart de tour pour les déverrouiller. Retirer le panneau. Ne pas retirer la fiche technique du panneau d'accès.

Câblage direct : Voir les instructionspourl’Option B

REMARQUE : Si l'on utilise l'option B, continuer jusqu'à “Évaluation de l'ouverture d’encastrement du placard” pour poursuivre l'installation du lave-vaisselle.

Page 35

Raccordement du cordon d'alimentation

Option A, cordon d’alimentation :

Acheminer le cordon d'alimentation de façon à ce qu'il ne touche pas la zone située entre le moteur du lave-vaisselle et la partie inférieure de la cuve du lave-vaisselle. Tirer le cordon pour l'acheminer à travers le serre-câble dans la boucle du boîtier de connexion. Prendre des précautions lors de l'installation ou de la dépose du lave-vaisselle afin de réduire le risque d'endommager le cordon d'alimentation.

Sélectionner des connecteurs de fils (homologation UL ou CSA) (fournis avec l'ensemble de cordon d'alimentation) conçus pour le raccordement du câblage du domicile au câblage de calibre 16 du lave-vaisselle.

AVERTISSEMENT

Risque de choc électrique

Relier le lave-vaisselle à la terre d’une méthode électrique.

Brancher le fil relié à la terre au connecteur vert relié à la terre dans la boîte de la borne.

Ne pas utiliser un câble de rallonge. Le non-respect de ces instructions peut causer

un décès, un incendie ou un choc électrique.

Ôter la vis verte de liaison à la terre et la placer à travers la borne en anneau de la vis verte de mise à la terre. Fixer à nouveau la vis verte et la serrer.

REMARQUE : Installer le connecteur de fils en le faisant pivoter. Tirer doucement sur les conducteurs pour vérifier qu'ils sont bien fixés.

Page 36

Connecter le conducteur noir avec le noir et le conducteur blanc avec le blanc à l'aide des connecteurs de fils (homologation UL ou CSA) (fournis avec l'ensemble de cordon d'alimentation).

Au besoin, visiter le site Web pour une représentation vidéo de cette étape. Visiter www.ikea.com sous l'onglet FAQ.

Évaluation de l’ouverture d'encastrement

du placard

Mesurer la hauteur de l'ouverture d'encastrement du placard entre le dessous du plan de travail et le plancher, à l'emplacement d'installation du lave-vaisselle (la mesure doit être prise entre le point le plus bas depuis le dessous du plan de travail et le point le plus haut du plancher). Consulter le “Tableau de réglage de la hauteur du lave-vaisselle” pour la position des roulettes et le nombre de tours nécessaires.

Resserrer les vis de serre-câble pour fixer le cordon.

Placer les conducteurs à l'intérieur du boîtier de connexion. Insérer les languettes du côté gauche du couvercle. S'assurer que les fils sont bien logés à l'intérieur du boîtier. Fermer le couvercle tout en veillant à ne pas coincer de fils. Fixer le couvercle à l'aide d'un tourne-écrou de ¹⁄₄" et de la vis précédemment retirée.

REMARQUE : Ne pas brancher dans une prise avant que les instructions ne le spécifient.

REMARQUE : Si la hauteur libre minimale de l'ouverture d'encastrement du placard est inférieure à 34" (86,4 cm), on peut enlever les roulettes arrière pour obtenir un dégagement supplémentaire. On pourra ainsi installer le lave-vaisselle dans une ouverture d'encastrement du placard d'une hauteur de 33⁷⁄₈" (86 cm), mais il sera plus difficile de déplacer le lave-vaisselle. (Les mesures ne sont pas exactes. Les roulettes et les pieds sont préréglés à l'usine pour une hauteur de 34¹⁄₂" [87,6 cm]).

Régler les deux pieds de nivellement à la même hauteur. Placer les roues à la position requise déterminée à partir du “Tableau de réglage de la hauteur du lave-vaisselle”.

Page 37

Planchers surélevés (la hauteur du plancher de la cuisine est supérieure à celle de l'ouverture d'encastrement du placard). Par exemple : Le carrelage du plancher de la cuisine n'arrive pas jusque dans l'ouverture du placard. Ajouter des cales selon le besoin dans la zone indiquée pour placer le lave-vaisselle à une hauteur maximale de 34" (86,4 cm) sous le plan de travail.

REMARQUE : Pour éviter tout déplacement des cales durant le fonctionnement du lave-vaisselle, les cales doivent être solidement fixées au plancher.

Installation de la poignée de porte

(sur certains modèles)

Dimensions du panneau personnalisé

IMPORTANT : Il faut savoir de quel tableau de commande est doté le lave-vaisselle avant de commander le panneau de porte personnalisé.

IMPORTANT : Ne pas érafler le panneau avant durant ce processus.

Ôter la poignée de porte et le sachet de pièces contenant les vis de blocage et la clé hexagonale du carton. Les vis de blocage sont déjà fixées dans la poignée. Placer la poignée sur les montants de fixation avec les vis de blocage orientées vers le bas. Pousser la poignée de porte fermement en appui contre la porte. Insérer le côté court de la clé hexagonale dans les vis de blocage. Serrer les vis d'un quart de tour au-delà de la butée.

Conserver la clé hexagonale avec les instructions d'installation.

Page 38

Installation du panneau personnalisé

(Modèles IUD9500W)

REMARQUE : La poignée destinée au panneau personnalisé n'est pas comprise.

IMPORTANT : Si la poignée est fixée à l'arrière du panneau personnalisé, les trous de vis doivent être fraisés de façon à ce que les têtes de vis soient en affleurement avec le panneau. Si la poignée est fixée à l'avant du panneau personnalisé, la longueur des vis ne doit pas excéder l'épaisseur du panneau.

REMARQUES :

■ Un panneau personnalisé avant complet acheté par le client

ne doit pas peser plus de 16 lb (7,3 kg) et doit être établi à des dimensions spécifiques. On recommande que le panneau personnalisé soit réalisé par un ébéniste du fait de la nécessité d'exactitude de l'usinage.

■ Tout le matériel de montage fourni convient à un panneau en

bois de ³⁄₄" (19,1 mm) d'épaisseur. Si l'on utilise un panneau de bois plus mince ou d'autres matériaux que le bois, il incombe au consommateur d'obtenir des vis de longueur appropriée et d'ajuster les avant-trous en fonction.

IMPORTANT : Utiliser un composant d’étanchéité résistant à l'humidité sur toutes les faces et les rives du panneau afin de le protéger contre l'humidité.

Mettre le panneau externe de côté avec précaution. Placer le panneau personnalisé acheté par le client orienté vers le bas sur une surface couverte et lisse.

®†

À l'aide d'un tournevis TORX qu'illustré; maintenir le panneau externe vers le haut pendant que l'on ôte les vis. Mettre les vis de côté pour la réinstallation.

, ôter trois vis de chaque côté, tel

Mesurer 9²⁹⁄₃₂" (25,2 cm) à partir de la rive supérieure. et tracer un axe à l'arrière du panneau personnalise achete par le client. Positionner le panneau externe a l'arriere du panneau personnalisé acheté par le client tel qu'illustré, de façon à ce que les trous superiéurs dans le panneau externe se trouvent sur l'axe et que les deux panneaux soient centrés côte à côte.

Marquer l'emplacement des quatre trous; ôter le panneau externe. Percer des avant-trous de ³⁄₃₂" (2,4 mm) à ¹⁄₂" (13 mm) de profondeur dans le panneau personnalisé acheté par le client. Placer le panneau externe a l'arriere du panneau personnalisé acheté par le client; aligner les trous.

†®TORX est une marque déposée de Saturn Fasteners, Inc.

Page 39

Installer le panneau externe sur l'arrière du panneau personnalisé fourni par le client à l'aide des quatre vis à tète hexagonales n°10-16 x ³⁄₈" fournies avec le sachet de documentation. Installer la poignee. La poignée doit être centrée sur l'avant du panneau personnalise fourni par le client dans la zone illustree.

IMPORTANT : Les têtes de vis doivent être en affleurement avec l'arrière du panneau personnalisé fourni par le client.

Installer le panneau sur la porte en réinstallant les trois vis de chaque côté; ne pas les serrer complètement. Ceci tiendra le panneau en place sur le cadre de la porte.

Installer les deux vis n°8-18 x 1³⁄₈", provenant du sachet de documentation, dans les coins supérieurs du panneau interne. Serrer les six vis latérales réinstallées à l'étape 6.

Choix de l’option de fixation

AVERTISSEMENT

Risque du poids excessif

Utiliser deux personnes ou plus pour déplacer et installer le lave-vaisselle.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

À l’aide d’au moins deux personnes, mettre le lave-vaisselle en position verticale.

IMPORTANT : Le lave-vaisselle doit être fixé au placard. On trouvera deux attaches dans le sachet de pièces. Fixer les attaches en suivant les instructions de l’option numéro 1 si le plan de travail est en bois, en revêtement stratifié ou qu’il se compose d’un autre matériau de surface similaire. Si le plan de travail est en marbre, en granite ou autre matériau solide, effectuer l'installation en suivant l'option n° 2.

Option 1, Fixation au plan de travail :

Aligner la rive superiéure du panneau personnalisé fourni par le client avec le dessus de la console.

Percer deux avant-trous de ³⁄₃₂" (2,4 mm) sur ¹⁄₂" (13 mm) de profondeur dans le panneau personnalisé fourni par le client en passant par les trous pratiqués dans les coins supérieurs du panneau interne (voir l'illustration).

Retirer les brides de l'emballage et les insérer dans les fentes ouvertes sur les côtés supérieurs droit et gauche du collet du lave-vaisselle, tel qu’indiqué.

Page 40

À l'aide d'une pince, replier la languette vers le bas pour fixer la bride. Répéter cette étape pour l'autre côté.

REMARQUE : Ne pas fixer le lave-vaisselle. Ceci sera fait ultérieurement.

Option 2, Fixation au côté du lave-vaisselle :

REMARQUE : Retirer les brides du sachet de pièces.

Briser l'extrémité de la bride le long des pointillés. Avec l'aide d'une autre personne pour maintenir l'arrière du lave-

vaisselle et l'empêcher de basculer, ouvrir la porte du lavevaisselle et placer une serviette sur la pompe et le bras d'aspersion du lave-vaisselle. Ceci empêchera les vis de tomber dans la pompe lors de la fixation du lave-vaisselle au placard.

Enfoncer la bride dans la fente sur le côté du lave-vaisselle et replier la languette vers le côté du lave-vaisselle afin de maintenir la bride en place. Répéter cette étape pour l'autre côté du lavevaisselle.

REMARQUE : Ne pas fixer le lave-vaisselle. Ceci sera fait ultérieurement.

Insertion du lave-vaisselle dans

l'ouverture d'encastrement du placard

AVERTISSEMENT

Risque du poids excessif

Utiliser deux personnes ou plus pour déplacer et installer le lave-vaisselle.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

Pousser sur les boutons en plastique pour les extraire du côté de la cuve.

REMARQUE : Conserver les boutons à part pour recouvrir les trous une fois le lave-vaisselle installé.

À l'aide d’au moins deux personnes, mettre le lave-vaisselle en position verticale.

REMARQUE : Ne pas installer le garde-pieds avant que les instructions ne le spécifient.

Page 41

IMPORTANT : Vérifier que le câblage est bien installé. Saisir les côtés du lave-vaisselle par les rebords du panneau de porte. Incliner le lave-vaisselle vers l'arrière sur ses roulettes et approcher l'appareil de l’ouverture dans le placard.

REMARQUE : Ne pas pousser sur l'avant du panneau ou sur la console. Ceci pourrait laisser des indentations sur le panneau ou la console.

Conseil utile : Fixer temporairement le câblage au plancher avec du ruban adhésif aux emplacements indiqués pour l'empêcher de bouger lors de l'insertion du lave-vaisselle dans l'ouverture du placard.

Alors qu'une autre personne retient l'appareil pour l'empêcher de basculer, ouvrir et refermer la porte plusieurs fois. Si la porte se ferme ou s'ouvre sous l'effet de son propre poids, il sera nécessaire d'ajuster la tension du ressort de la porte.

Pour régler la tension du ressort de la porte, détacher le ressort du pied arrière du lave-vaisselle.

À l'aide d'un tourne-écrou ou d'une clé à douille de ⁵⁄₁₆", ôter la vis du tendeur.

La vis peut être placée dans l'un des trois trous (1, 2, 3) dans le pied avant du lave-vaisselle. Si la porte se ferme d'elle-même, déplacer le tendeur vers un trou numéroté supérieur et replacer la vis. Fixer à nouveau le ressort de la porte au pied arrière.

REMARQUE : Les tendeurs des deux côtés du lave-vaisselle doivent être fixés aux mêmes trous.

Vérifier que la canalisation d'eau se trouve sur le côté gauche de l’ouverture du placard, et que le tuyau d'évacuation se trouve près du centre de l'ouverture du placard.

Page 42

Lorsque la porte est déverrouillée, si elle s'ouvre d'elle-même, déplacer le tendeur vers un trou numéroté supérieur et replacer la vis. Fixer à nouveau le ressort de la porte au pied arrière.

REMARQUE : Les tendeurs des deux côtés du lave-vaisselle doivent être fixés aux mêmes trous.

Aligner l'avant du panneau de porte du lave-vaisselle avec les portes des placards. Il faudra peut-être ajuster l'alignement de celui-ci pour qu'il soit en affleurement avec les placards.

IMPORTANT : Si l'on enlève les roulettes, protéger le plancher lors des déplacements du lave-vaisselle. Insérer lentement et complètement le lave-vaisselle dans l'ouverture d'encastrement du placard. Veiller à ne pas coincer la canalisation de cuivre, le tuyau d'évacuation, le cordon d'alimentation ou le câble de raccordement direct entre le lave-vaisselle et le placard. Enlever le carton placé sous le lave-vaisselle.

REMARQUES :

■ Le fait qu'il n'y ait que peu d'espace entre le lave-vaisselle et

l'ouverture d’encastrement du placard ne pose pas de problème. Ne pas enlever la plaque d'insonorisation – celle-ci réduit le niveau sonore.

■ En cas d'utilisation d'un cordon d'alimentation, veiller à

acheminer l'extrémité de celui-ci dans le trou de l'ouverture découpée avant de le faire passer à travers l'ouverture du placard.

Vérifier que chaque pied de réglage de l'aplomb est fermement en appui sur le sol. Fermer et verrouiller la porte; placer un niveau contre le panneau avant. Vérifier que le lave-vaisselle est centré de l'avant vers l'arriere dans l'ouverture. Si nécessaire, régler le pied de nivellement jusqufà ce que le lave-vaisselle soit d'aplomb. Repeter ces operations pour l'autre cote du lave-vaisselle.

Conseil utile : Pousser contre l'avant du lave-vaisselle pour le soulever et pouvoir ajuster les pieds avant. Pour certaines installations, il peut être plus facile de régler le pied avant à l'aide d'une clé à douille hexagonale ou clé à molette de ³⁄₁₆".

Page 43

Placer le niveau contre la partie supérieure de l'ouverture avant de la cuve. Vérifier l'aplomb transversal de l'appareil. Si le lavevaisselle n'est pas d'aplomb, régler la hauteur des pieds avant vers le haut ou vers le bas jusqu'à ce que le lave-vaisselle soit d'aplomb.

Raccordement à l’alimentation en eau

S'assurer que la rondelle de caoutchouc est correctement installée dans le raccord. Enfiler le raccord de ³⁄₄" vers le haut jusqu'à la valve et serrer à la main afin d'éviter de fausser le filetage. Serrer à la main jusqu'à ce que le raccord soit serré. À l'aide d'une pince, vérifier l'étanchéité du raccord. ¹⁄₄ à ¹⁄₂ tour supplémentaire peut s'avérer nécessaire pour créer l'étanchéité du joint de caoutchouc.

REMARQUE : Ne pas trop serrer. Le raccord risque d'être endommagé.

Placer une serviette de papier sous le raccord coudé de 90°. Ouvrir l'alimentation en eau et inspecter pour identifier toute fuite. Si une fuite se produit, répéter l'étape précédente.

Au besoin, visiter le site Web pour une représentation vidéo de cette étape. Visiter www.ikea.com/watersupply sous l'onglet FAQ.

REMARQUE : Ne pas utiliser de ruban adhesif Teflon raccords de compression.

®†

avec les

Raccordement au circuit d'évacuation

REMARQUES :

■ Pour minimiser toute vibration, acheminer le conduit

d’évacuation de façon à ce qu’il n’y ait aucun contact avec le moteur, les ressorts de la porte, la canalisation d’eau, le placard, le plancher ou la circonférence du trou de passage à travers le placard.

■ Ne pas détacher du lave-vaisselle la boucle formée par le

tuyau d’évacuation sur le côté de l’appareil.

†®TEFLON est une marque déposée de E.I. Du Pont De Nemours et ompagnie.

Placer une serviette sous le tuyau d'évacuation pour récupérer l'eau restée dans le tuyau d'évacuation. Placer la petite bride verte pour tuyau d'évacuation sur la petite extrémité du tuyau d'évacuation. Enfoncer le tuyau d'évacuation neuf dans le connecteur noir de tuyau d'évacuation jusqu'à la butée d'arrêt du tuyau d'évacuation.

Page 44

À l'aide d'une pince, ouvrir la petite bride de tuyau d'évacuation verte en la serrant et la glisser sur le connecteur, entre les butées.

Raccordement électrique direct

REMARQUE : Si le cordon d'alimentation a été raccordé précédemment, passer à la section “Fixation du lave-vaisselle dans l'ouverture d'encastrement du placard”.

Option B, raccordement direct :

Acheminer le cordon d'alimentation de façon à ce qu'il ne touche ni le moteur du lave-vaisselle, ni la partie inférieure de la cuve du lave-vaisselle. Tirer le câble pour le faire passer à travers le serrecâble (homologation UL/CSA) dans le boîtier de connexion. Le serre-câble n'est pas fourni avec le lave-vaisselle. Le propriétaire doit acheter un serre-câble à vis de ⁷⁄₈".

Sélectionner des connecteurs de fils (homologation UL ou CSA) (non fournis) conçus pour le raccordement du câblage du domicile au câblage de calibre 16 du lave-vaisselle.

Une fois le tuyau raccordé, ôter la serviette. Au besoin, visiter le site Web pour une représentation vidéo de

cette étape. Visiter www.ikea.com/drain sous l'onglet FAQ.

Page 45

AVERTISSEMENT

Risque de choc électrique

Relier le lave-vaisselle à la terre d’une méthode électrique.

Brancher le fil relié à la terre au connecteur vert relié à la terre dans la boîte de la borne.

Ne pas utiliser un câble de rallonge. Le non-respect de ces instructions peut causer

un décès, un incendie ou un choc électrique.

Au besoin, visiter le site Web pour une représentation vidéo de cette étape. Visiter www.ikea.com/electrical sous l'onglet FAQ.

Resserrer les vis de serre-câble pour fixer le câble.

Former un crochet en U avec le conducteur nu de liaison à la terre. Enrouler le crochet du conducteur de liaison à la terre sur la vis de liaison à la terre et sous la rondelle (dans le sens horaire). Serrer fermement le connecteur de liaison à la terre.

REMARQUE : Installer un serre-câble (homologation UL ou CSA). Tirer doucement sur les conducteurs pour vérifier qu'ils sont bien fixés.

Connecter le conducteur noir avec le noir et le conducteur blanc avec le blanc à l'aide des connecteurs de fils (homologation UL ou CSA) (non fournis).

Page 46

Fixation du lave-vaisselle dans

l’ouverture d'encastrement du placard

Vérifier que le lave-vaisselle est toujours d'aplomb d'avant en arrière et transversalement dans l'ouverture d'encastrement du placard.

Localiser les brides sur le dessus du lave-vaisselle et fixer celui-ci au plan de travail à l'aide de deux vis Phillips n°10 x ¹⁄₂" (fournies). Le lave-vaisselle doit etre immobilise pour l'empecher de basculer lors de l'ouverture de la porte.

Vérifier qu'il n'y a aucun contact entre le sommet de la porte et les vis, les brides ou le plan de travail. Régler les pieds de nivellement le cas échéant.

Ouvrir la porte du lave-vaisselle, ôter le panier à vaisselle inférieur, placer une serviette sur la pompe et le bras d'aspersion inférieur du lave-vaisselle. Ceci empêchera une vis qui tomberait dans la cuve d’atteindre la zone de la pompe lors de la fixation du lavevaisselle au plan de travail.

REMARQUE : Ne pas faire tomber de vis au fond du lavevaisselle. Pour un montage lateral, pré-percer des avant-trous (avec un foret de ¹⁄₈") dans le placard avant d'installer les vis pour que le bois ne se fende pas.

Ouvrir la porte et vérifier que la distance entre l'ouverture du placard pour l'installation du lave-vaisselle et la cuve est la même des deux côtés. Si la distance n'est pas la même, desserrer les vis des brides d’arrimage et déplacer légèrement la cuve. Resserrer les vis de brides.

Dans le cas de la fixation sur les placards latéraux, vérifier que les côtés de la porte ne frottent pas contre les têtes de vis. S'il y a frottement, centrer à nouveau le lave-vaisselle. Une fois le lave vaisselle correctement centré, réinstaller les bouchons d'obturation de plastique.

Page 47

Retirer la serviette du lave-vaisselle. Réinstaller le panier à vaisselle inférieur.

Au besoin, visiter le site Web pour une représentation vidéo de cette étape. Visiter www.ikea.com/anchoring sous l'onglet FAQ.

Achever l'installation

Placer le panneau d’accès en plastique contre le pied du lavevaisselle.

À l’aide d’un tournevis à lame plate, tourner les dispositifs de fixation d’un quart de tour pour les verrouiller. L’encoche du dispositif de verrouillage sera complètement à la verticale lorsqu’elle est correctement verrouillée.

AVERTISSEMENT

Risque de choc électrique Brancher sur une prise à 3 alvéoles reliée à la terre. Ne pas enlever la broche de liaison à la terre. Ne pas utiliser un adaptateur. Ne pas utiliser un câble de rallonge. Le non-respect de ces instructions peut causer

un décès, un incendie ou un choc électrique.

Vérifier que la rive inférieure du panneau d’accès est au contact du plancher. La réajuster au besoin.

Brancher sur une prise de courant à 3 alvéoles reliée à la terre. Vérifier l’absence de tout contact entre le cordon d’alimentation et le moteur du lave-vaisselle ou la partie inférieure de la cuve du lavevaisselle.

Page 48

Rétablir la source de courant électrique

Contrôle du fonctionnement

■ Lire les instructions d'utilisation du lave-vaisselle fournies

avec le lave-vaisselle.

■ Vérifier que toutes les pièces ont été installées et qu’aucune

étape n’a été omise. Vérifier la présence de tous les outils.

■ Mettre le lave-vaisselle en marche et commander l’exécution

complète du programme de lavage le plus court. Après les deux premières minutes, déverrouiller la porte; attendre cinq secondes, puis ouvrir la porte. Vérifier qu’il y a bien de l’eau au fond de la cuve du lave-vaisselle. Vérifier que le lave-vaisselle fonctionne correctement.

Si ce n’est pas le cas, déconnecter la source de courant électrique ou débrancher le lave-vaisselle et voir la section “Si le lave-vaisselle ne fonctionne pas”.

Si le lave-vaisselle ne fonctionne pas

Essayer d’abord les solutions suggérées ici pour éviter le coût d’une intervention de dépannage.

■ Disjoncteur ouvert ou fusible grillé?

■ Porte bien fermée et verrouillée?

■ Sélection correcte du programme pour le démarrage du

lave-vaisselle?

■ Arrivée d’eau ouverte?

Si aucune de ces vérifications ne résout le problème, composer le 1-866-664-2449.

Conseils supplémentaires

Prévoir des durées de lavage plus longues. La durée d’exécution des programmes de votre nouveau lave-vaisselle est d’environ 2 à 3 heures par charge, mais il utilise presque 40 % d’énergie de moins que des modèles plus anciens. Conçu pour une faible consommation d’ensemble avec un moteur à faible consommation d'énergie, votre lave-vaisselle lave plus longtemps pour garantir un lavage d’exception. Certains modèles sont dotés d’un capteur optique de niveau d’eau; pour ces modèles, le premier programme doit se calibrer en fonction du capteur optique et est donc plus long que les autres. La sélection de certaines options peut entraîner un allongement de la durée du programme et mener à une durée totale de plus de 3,5 heures.

L'agent de rinçage est essentiel pour un séchage satisfaisant : Afin d’obtenir un bon séchage et pour limiter l’accumulation de dépôts d’eau dure, ce lave-vaisselle est conçu pour être utilisé avec un agent de rinçage. Les lave-vaisselle éco-énergétiques consomment moins d’eau et d’énergie. Ils dépendent donc de l’effet “nappe d’eau” d’un agent de rinçage pour fournir un bon séchage.

Il est possible que le témoin lumineux Start/Resume (mise en marche/reprise) clignote : Lorsque l’on appuie sur Start/Resume, (mise en marche/reprise), veiller à fermer la porte dans les 3 secondes qui suivent. Si l’on ne ferme pas la porte dans les 3 secondes qui suivent, le témoin lumineux Start/Resume (mise en marche/reprise) continue de clignoter jusqu’à ce que l’on appuie à nouveau dessus. (Cette opération est également nécessaire lors de l'ajout d'un plat au cours d'un programme.)

REMARQUE : Si l’on utilise un tuyau d’alimentation tressé, remplacer le tuyau d’alimentation après 5 ans d’utilisation pour réduire le risque de défaillance du tuyau. Inscrire la date d’installation ou de remplacement du tuyau sur celui-ci, pour référence ultérieure.

W10329312A

® IKEA is a registered trademark of Inter-Ikea Systems B.V.

® IKEA est une marque déposée de Inter-Ikea Systems B.V.

Printed in U.S.A.

Imprimé aux É.-U.

4/11
