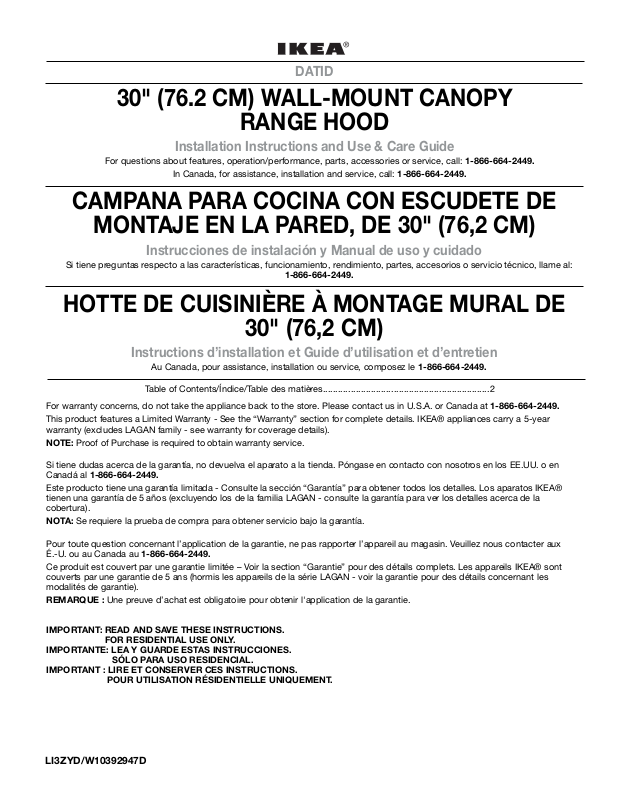

Ikea IHW7302YS Use & Care Guide

Download

Page 1

DATID

30" (76.2 CM) WALL-MOUNT CANOPY

RANGE HOOD

Installation Instructions and Use & Care Guide

For questions about features, operation/performance, parts, accessories or service, call: 1-866-664-2449.

In Canada, for assistance, installation and service, call: 1-866-664-2449.

CAMPANA PARA COCINA CON ESCUDETE DE

MONTAJE EN LA PARED, DE 30" (76,2 CM)

Instrucciones de instalación y Manual de uso y cuidado

Si tiene preguntas respecto a las características, funcionamiento, rendimiento, partes, accesorios o servicio técnico, llame al:

1-866-664-2449.

HOTTE DE CUISINIÈRE À MONTAGE MURAL DE

30" (76,2 CM)

Instructions d’installation et Guide d’utilisation et d’entretien

Au Canada, pour assistance, installation ou service, composez le 1-866-664-2449.

Table of Contents/Índice/Table des matières..................................................................2

For warranty concerns, do not take the appliance back to the store. Please contact us in U.S.A. or Canada at 1-866-664-2449. This product features a Limited Warranty - See the “Warranty” section for complete details. IKEA® appliances carry a 5-year

warranty (excludes LAGAN family - see warranty for coverage details). NOTE: Proof of Purchase is required to obtain warranty service.

Si tiene dudas acerca de la garantía, no devuelva el aparato a la tienda. Póngase en contacto con nosotros en los EE.UU. o en Canadá al 1-866-664-2449.

Este producto tiene una garantía limitada - Consulte la sección “Garantía” para obtener todos los detalles. Los aparatos IKEA® tienen una garantía de 5 años (excluyendo los de la familia LAGAN - consulte la garantía para ver los detalles acerca de la cobertura).

NOTA: Se requiere la prueba de compra para obtener servicio bajo la garantía.

Pour toute question concernant l’application de la garantie, ne pas rapporter l’appareil au magasin. Veuillez nous contacter aux É.-U. ou au Canada au 1-866-664-2449.

Ce produit est couvert par une garantie limitée – Voir la section “Garantie” pour des détails complets. Les appareils IKEA® sont couverts par une garantie de 5 ans (hormis les appareils de la série LAGAN - voir la garantie pour des détails concernant les modalités de garantie).

REMARQUE : Une preuve d’achat est obligatoire pour obtenir l'application de la garantie.

IMPORTANT: READ AND SAVE THESE INSTRUCTIONS. FOR RESIDENTIAL USE ONLY. IMPORTANTE: LEA Y GUARDE ESTAS INSTRUCCIONES. SÓLO PARA USO RESIDENCIAL. IMPORTANT : LIRE ET CONSERVER CES INSTRUCTIONS. POUR UTILISATION RÉSIDENTIELLE UNIQUEMENT.

LI3ZYD/W10392947D

Page 2

TABLE OF CONTENTS

RANGE HOOD SAFETY ........................................................... 3

INSTALLATION REQUIREMENTS .......................................... 5

Tools and Parts .................................................................... 5

Location Requirements ....................................................... 5

Venting Requirements ......................................................... 6

Electrical Requirements ....................................................... 7

INSTALLATION INSTRUCTIONS ........................................... 8

Prepare Location ................................................................. 8

Install Range Hood ............................................................... 9

Connect Vent System ........................................................... 9

Make Electrical Connection ............................................... 10

Install Vent Covers ............................................................. 10

Complete Installation ......................................................... 11

ÍNDICE

SEGURIDAD DE LA CAMPANA PARA COCINA .................. 17

REQUISITOS DE INSTALACIÓN .......................................... 19

Herramientas y piezas ....................................................... 19

Requisitos de ubicación .................................................... 19

Requisitos de ventilación .................................................. 20

Requisitos eléctricos ......................................................... 21

INSTRUCCIONES DE INSTALACIÓN ................................. 22

Preparación de la ubicación .............................................. 22

Instalación de la campana para cocina ............................. 23

Conexión del sistema de ventilación .................................. 23

Conexión del suministro eléctrico ..................................... 24

Instalación de las cubiertas del ducto de escape ............. 25

Complete la instalación ..................................................... 25

RANGE HOOD USE ............................................................... 11

Range Hood Controls ........................................................ 11

RANGE HOOD CARE ........................................................... 12

Cleaning ............................................................................ 12

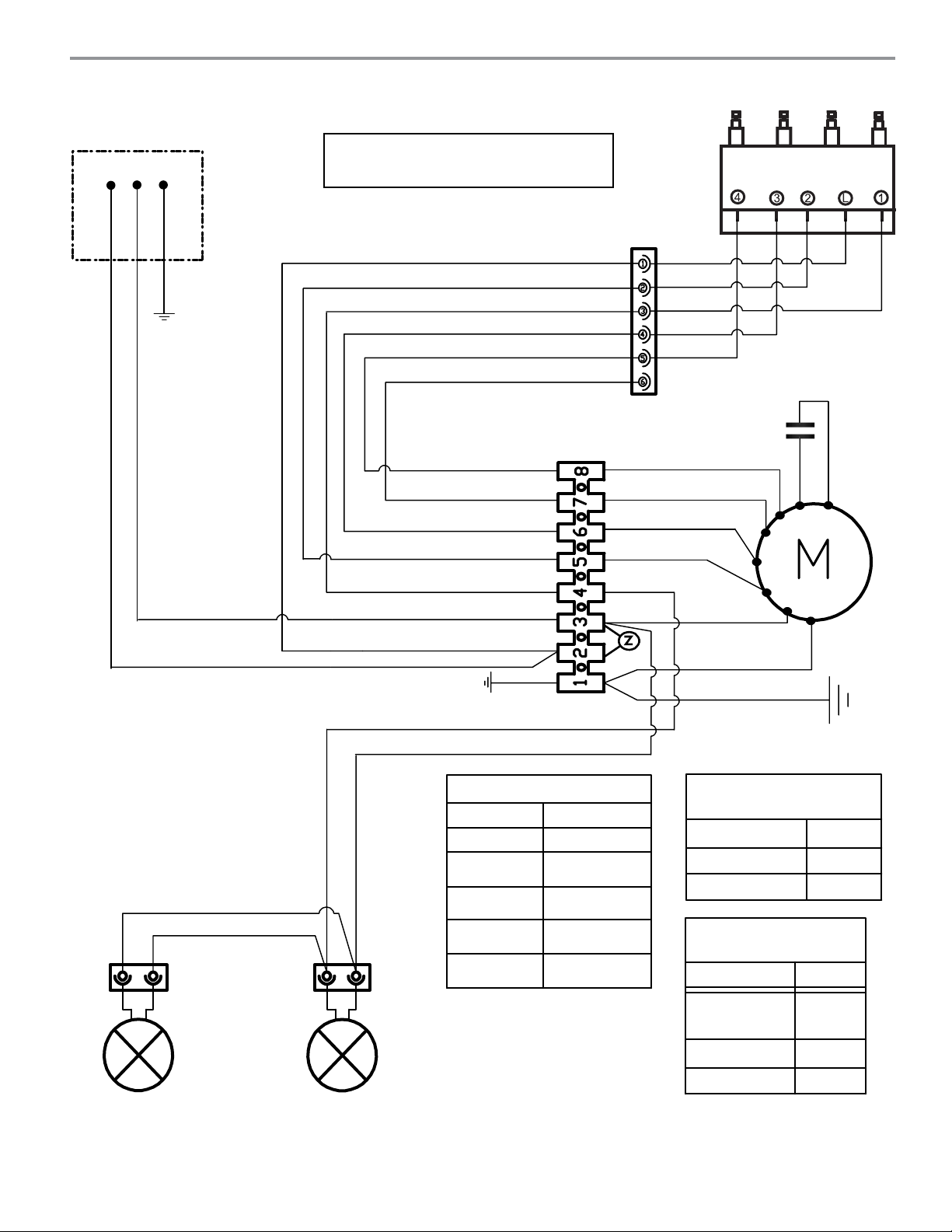

WIRING DIAGRAM ............................................................... 13

ASSISTANCE OR SERVICE ................................................. 14

In the U.S.A. ...................................................................... 14

In Canada .......................................................................... 14

Accessories ....................................................................... 14

WARRANTY .......................................................................... 15

USO DE LA CAMPANA PARA COCINA ................................ 25

Controles de la campana para cocina ............................... 25

CUIDADO DE LA CAMPANA PARA COCINA ..................... 26

Limpieza ............................................................................ 26

DIAGRAMA DE CABLEADO ................................................ 27

AYUDA O SERVICIO TÉCNICO ........................................... 28

En los EE.UU. .................................................................... 28

Accesorios ......................................................................... 28

GARANTÍA ............................................................................ 29

TABLE DES MATIÈRES

SÉCURITÉ DE LA HOTTE DE CUISINIÈRE .......................... 31

EXIGENCES D'INSTALLATION ............................................ 33

Outils et pièces .................................................................. 33

Exigences d’emplacement ................................................ 33

Exigences concernant l’évacuation ................................... 34

Spéciﬁcations électriques ................................................. 35

INSTRUCTIONS D'INSTALLATION ..................................... 36

Préparation de l'emplacement ........................................... 36

Installation de la hotte ....................................................... 37

Raccordement du circuit d'évacuation .............................. 37

Raccordement électrique .................................................. 38

Installation des cache-conduits ........................................ 39

Achever l’installation ......................................................... 39

UTILISATION DE LA HOTTE ................................................. 39

Commandes de la hotte de cuisinière ............................... 39

ENTRETIEN DE LA HOTTE ................................................. 40

Nettoyage .......................................................................... 40

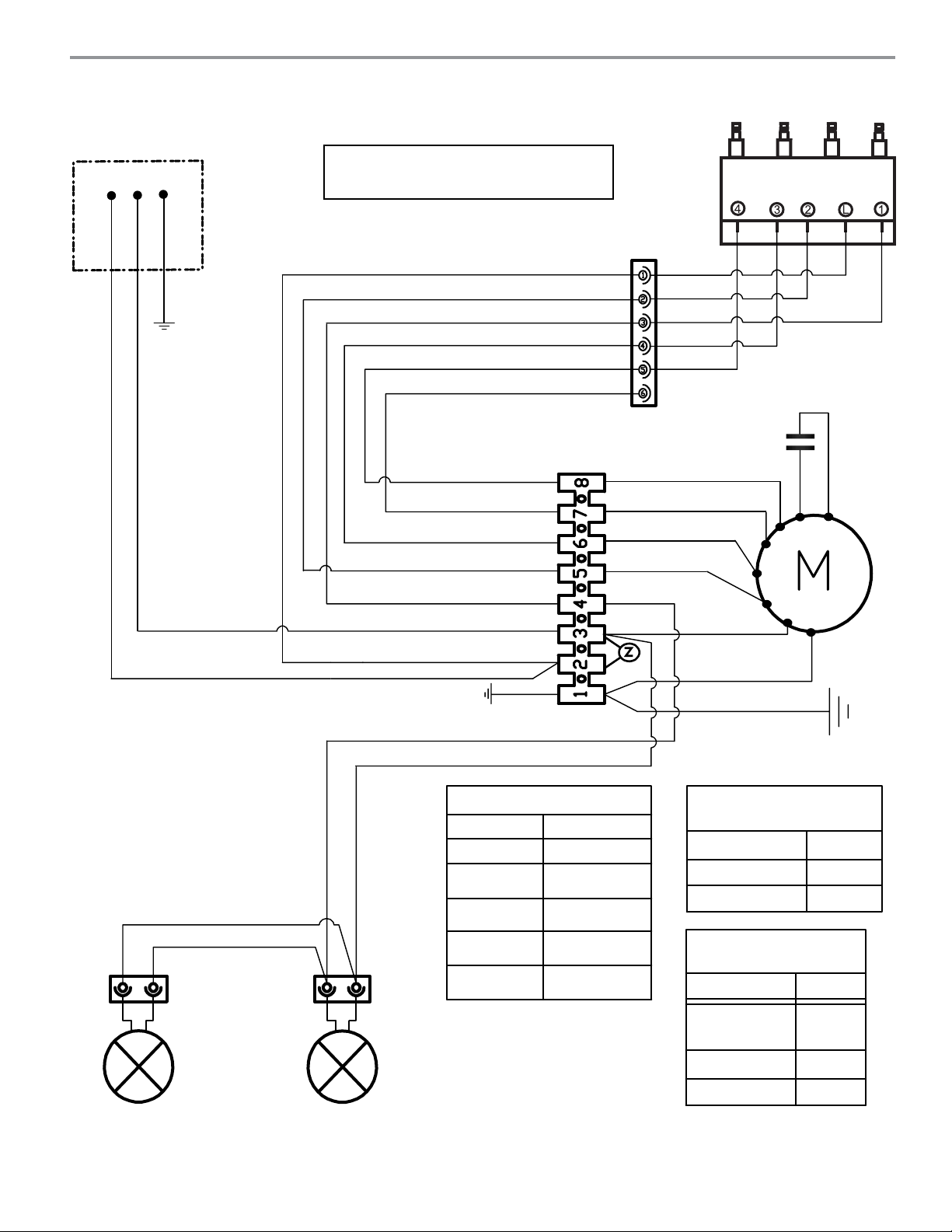

SCHÉMA DE CÂBLAGE ....................................................... 41

ASSISTANCE OU SERVICE ................................................. 42

Au Canada ......................................................................... 42

Accessoires ........................................................................ 42

GARANTIE ............................................................................ 43

Page 3

RANGE HOOD SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety messages.

This is the safety alert symbol. This symbol alerts you to potential hazards that can kill or hurt you and others. All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”

These words mean:

You can be killed or seriously injured if you don't immediately

DANGER

WARNING

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can happen if the instructions are not followed.

follow instructions.

You

can be killed or seriously injured if you don't

instructions.

Page 4

IMPORTANT SAFETY INSTRUCTIONS

READ AND SAVE THESE INSTRUCTIONS

State of California Proposition 65 Warnings: WARNING: This product contains one or more chemicals known to the State of California to cause cancer. WARNING: This product contains one or more chemicals known to the State of California to cause birth defects or other

reproductive harm.

Page 5

INSTALLATION REQUIREMENTS

Tools and Parts

Gather the required tools and parts before starting installation. Read and follow the instructions provided with any tools listed here.

Tools needed

■ Level

■ Drill with 1¼" (3.0 cm), ³⁄

■ Pencil

■ Wire stripper or utility knife

■ Tape measure or ruler

■ Pliers

■ Caulking gun and weatherproof caulking compound

■ Vent clamps

■ Jigsaw or keyhole saw

■ Flat-blade screwdriver

■ Metal snips

■ Phillips screwdriver

■ Metric hex key set

Parts needed

■ Home power supply cable

■ ½" (12.7 mm) UL listed or CSA approved strain relief

■ 3 UL listed wire connectors

For vented installations, you will also need:

■ 1 wall or roof cap

■ Metal vent system

For non-vented (recirculating) installations, you will also need:

■ Charcoal Filter Kit Part Number W10412939 for non-vented (recirculating) installations only. See “Assistance or Service” section to order.

■ 6" (15.2 cm) dia. round metal vent duct - length required is determined by ceiling height.

8" (9.5 mm), and ³⁄16" (4.8 mm) drill bits

■ 2 - Flat washers

■ 4 - 4.2 x 8 mm screws

Location Requirements

IMPORTANT: Observe all governing codes and ordinances. Have a qualiﬁed technician install the range hood. It is the

installer's responsibility to comply with installation clearances speciﬁed on the model/serial rating plate. The model/serial rating plate is located behind the ﬁlter on the rear wall of the vent hood.

Canopy hood location should be away from strong draft areas, such as windows, doors and strong heating vents.

Cabinet opening dimensions that are shown must be used. Given dimensions provide minimum clearance.

Grounded electrical outlet is required. See “Electrical Requirements” section.

The canopy hood is factory set for venting through the roof or wall. For non-vented (recirculating) Installation see “For Non-vented (recirculating) Installation Only” in “Connect Vent System” section. Charcoal Filter Kit Part Number W10412939 is available from your dealer or an authorized parts distributor.

All openings in ceiling and wall where canopy hood will be installed must be sealed.

For Mobile Home Installations

The installation of this range hood must conform to the Manufactured Home Construction Safety Standards, Title 24 CFR, Part 328 (formerly the Federal Standard for Mobile Home Construction and Safety, Title 24, HUD, Part 280) or when such standard is not applicable, the standard for Manufactured Home Installation 1982 (Manufactured Home Sites, Communities and Setups) ANSI A225.1/NFPA 501A, or latest edition, or with local codes.

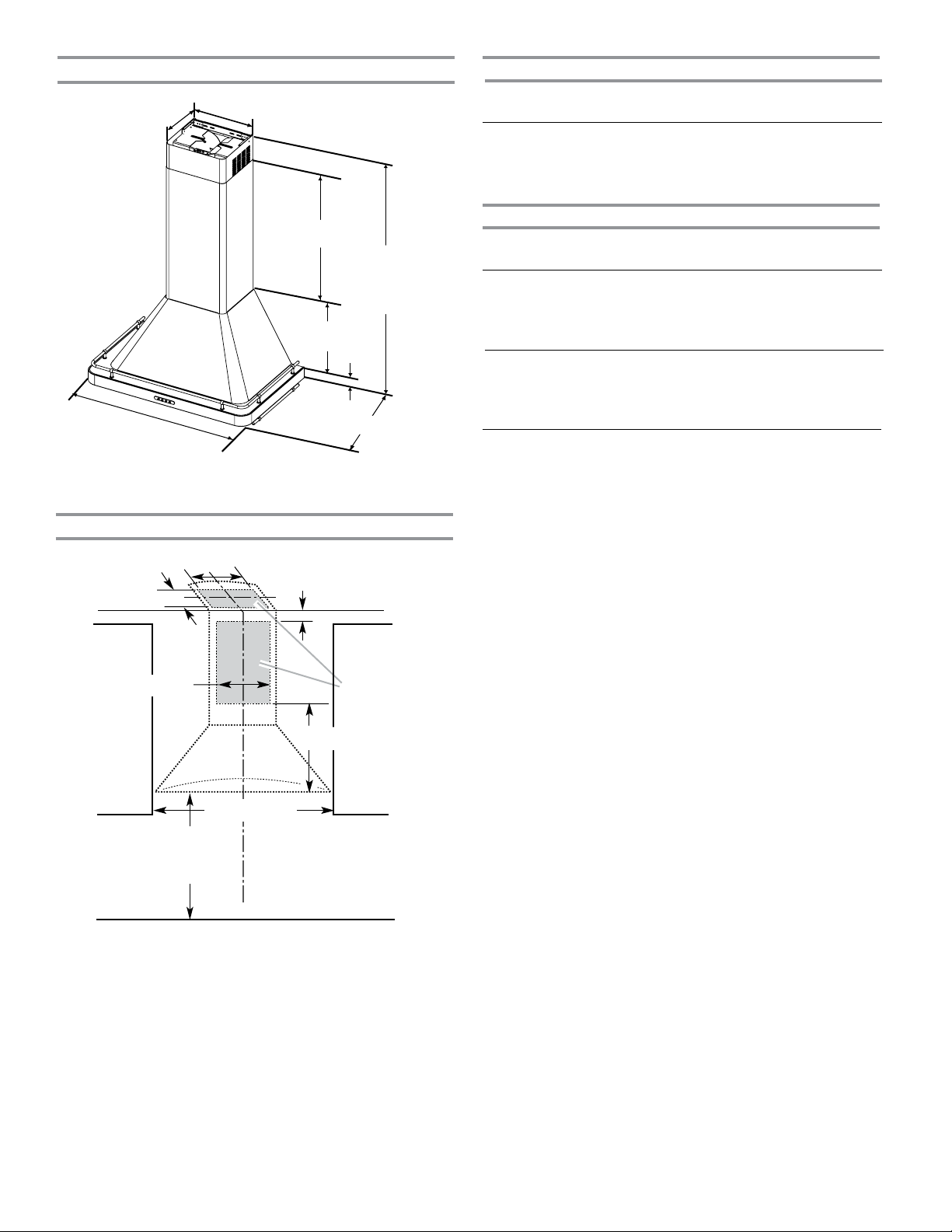

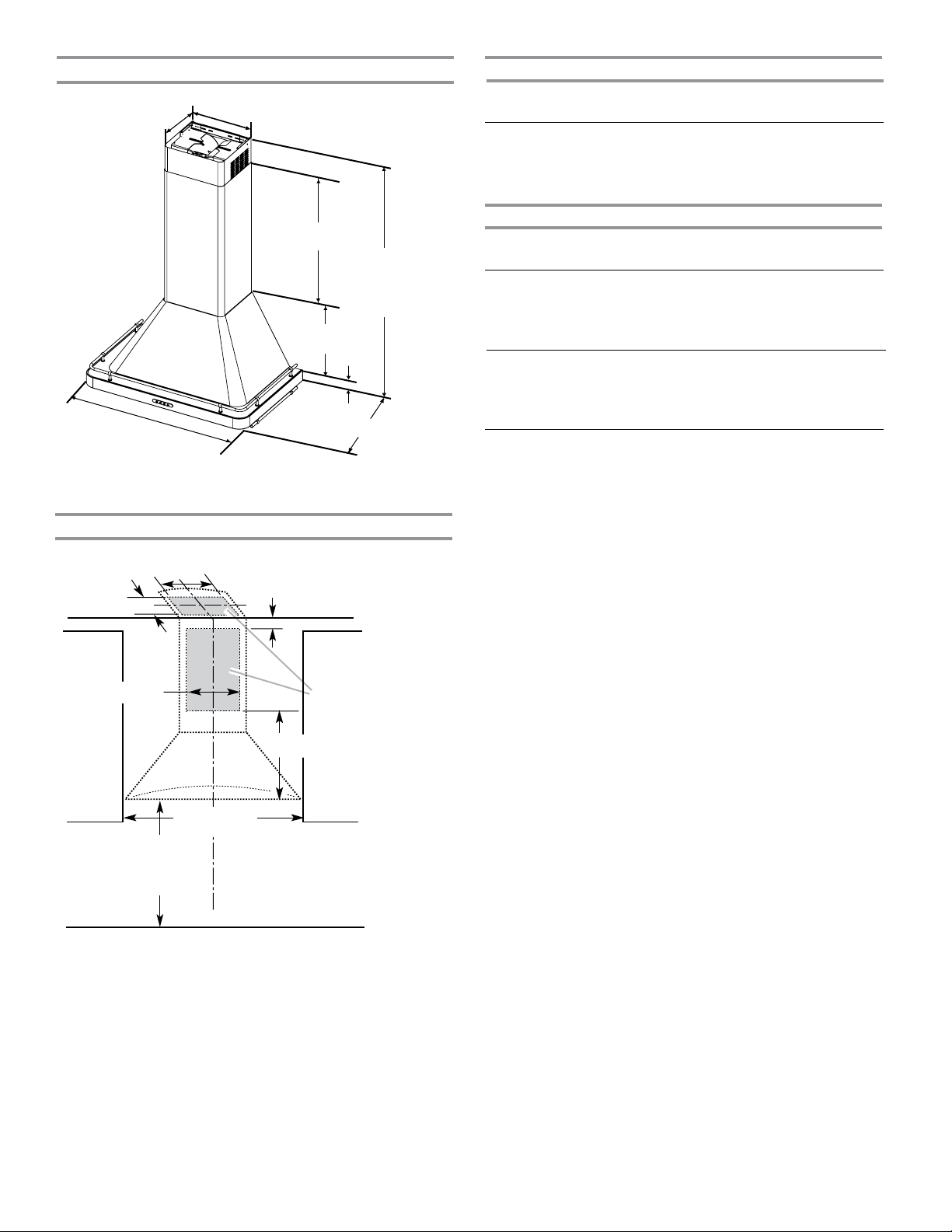

Product Dimensions

9³⁄₈"

(23.8 cm)

10⁷⁄₈"

(27.6 cm)

Parts supplied

Remove parts from packages. Check that all parts are included.

■ Hood canopy assembly with ventilator and light bulbs installed

■ Vent transition with back draft dampers installed

■ Metal grease ﬁlter(s)

■ Vent cover support bracket

■ Mounting template

■ Air deﬂector with extensions (for non-vented installations)

■ 2-piece vent cover

■ 6 - 3.5 x 6.5 mm screws

■ 2 - 2.9 x 6.5 mm screws

■ 6 - 5 x 45 mm mounting screws

■ 6 - 8 x 40 mm wall anchors

®†

■ T10 Torx

■ T20

†®TORX and T20 are registered trademarks of Acument Intellectual Properties, LLC.

adapter

Torx®† adapter

(35.5 cm)

(34.9 cm)

2" (5.1 cm)

30" (76.2 cm)

*For non-vented (recirculating) installations **For vented installations

14"

*32³⁄₈" (82.2 cm) min. **31³⁄₈" (79.7 cm) min. *44³⁄₄" (113.7 cm) max. **41" (104.1 cm) max.

13³⁄₄"

18⁷⁄₈" (48.0 cm)

Page 6

Cabinet Dimensions

7¹⁄₄" (18.4 cm)

6⁵⁄₈" (16.8 cm)

7³⁄₈" (18.7 cm)

Side cabinet

30" (76.2 cm)

“X”

bottom of

canopy

to cooking

surface

*For non-vented (recirculating) installations

IMPORTANT:

Minimum distance “X”: 24" (61.0 cm) from electric cooking surface. Minimum distance “X”: 27" (68.6 cm) from gas cooking surfaces. Suggested maximum distance “X”: 36" (91.4 cm)

The chimneys can be adjusted for different ceiling heights. See the following chart.

2" (5.1 cm) min. 6" (15.2 cm) min.*

15" (38.1 cm)

Centerline

Cooking surface

Vent and power

supply cable

entry location

Side cabinet

Vented Installations

Min. ceiling height Max. ceiling height

Electric cooking

7' 7" (2.31 m) 9' 5" (2.87 m)

surface Gas cooking

7' 11" (2.41 m) 9' 5" (2.87 m)

surface

Non-vented (recirculating) Installations

Min. ceiling height Max. ceiling height

Electric cooking surface

Gas cooking surface

*NOTE: The range hood chimneys are adjustable and designed to meet varying ceiling or soffit heights depending on the distance “X” between the bottom of the range hood and the cooking surface.

7' 8" (2.34 m) 9' 8" (2.95 m)

7' 11" (2.41 m) 9' 8" (2.95 m)

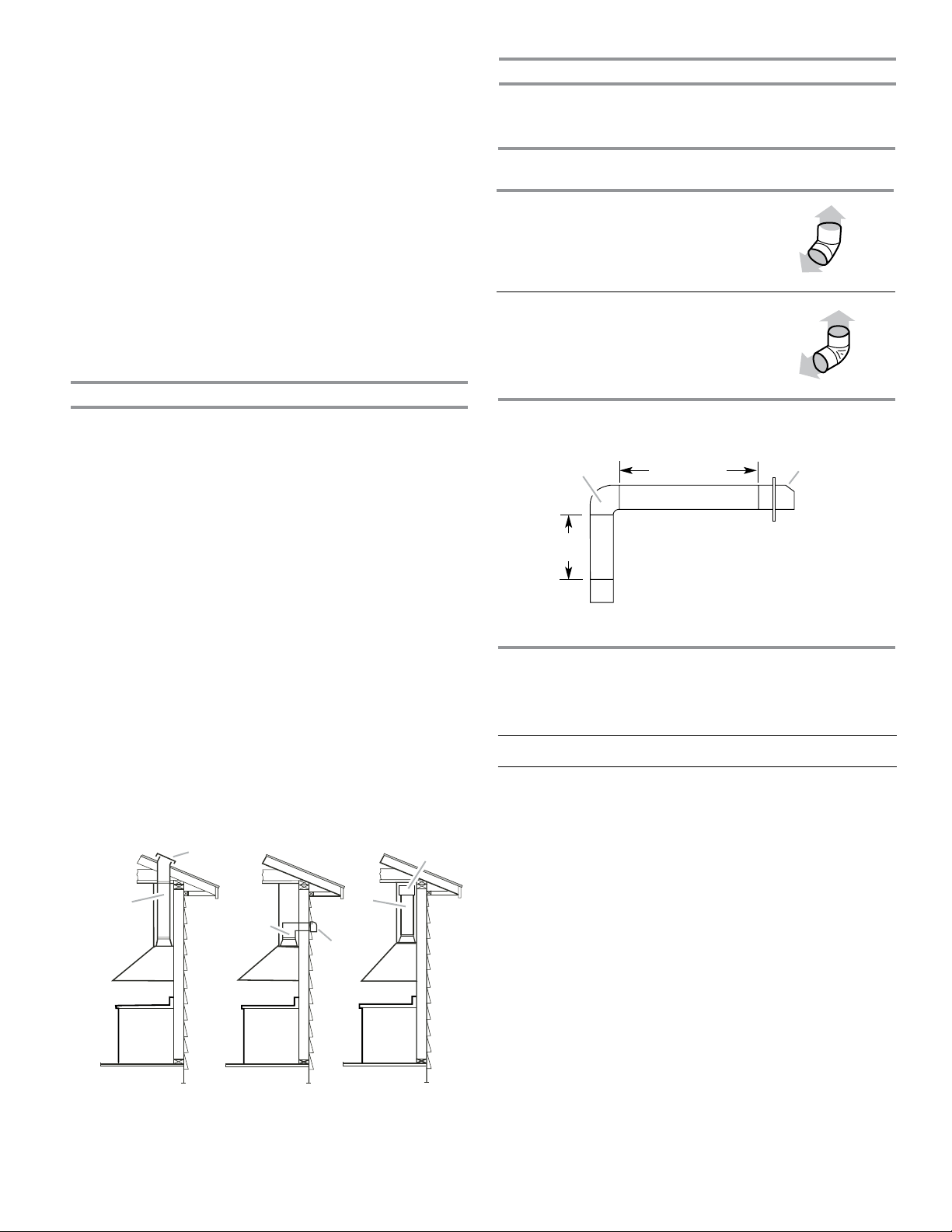

Venting Requirements

(vented models only)

■ Vent system must terminate to the outdoors except for non-vented (recirculating) installations.

■ Do not terminate the vent system in an attic or other enclosed area.

■ Do not use 4" (10.2 cm) laundry-type wall cap.

■ Use metal vent only. Rigid metal vent is recommended.

Plastic or metal foil vent is not recommended.

■ The length of vent system and number of elbows should be kept to a minimum to provide efﬁcient performance.

For the most efﬁcient and quiet operation:

■ Use no more than three 90° elbows.

■ Make sure there is a minimum of 24" (61 cm) of straight

vent between the elbows if more than 1 elbow is used.

■ Do not install 2 elbows together.

■ Use clamps to seal all joints in the vent system.

■ The vent system must have a damper. If the roof or wall

cap has a damper, do not use the damper supplied with the range hood.

■ Use caulking to seal exterior wall or roof opening around the cap.

■ The size of the vent should be uniform.

Cold Weather Installations

An additional back draft damper should be installed to minimize backward cold air ﬂow and a thermal break should be installed to minimize conduction of outside temperatures as part of the vent system. The damper should be on the cold air side of the thermal break.

The break should be as close as possible to where the vent system enters the heated portion of the house.

Makeup Air

Local building codes may require the use of makeup air systems when using ventilation systems greater than speciﬁed CFM of air movement. The speciﬁed CFM varies from locale to locale. Consult your HVAC professional for speciﬁc requirements in your area.

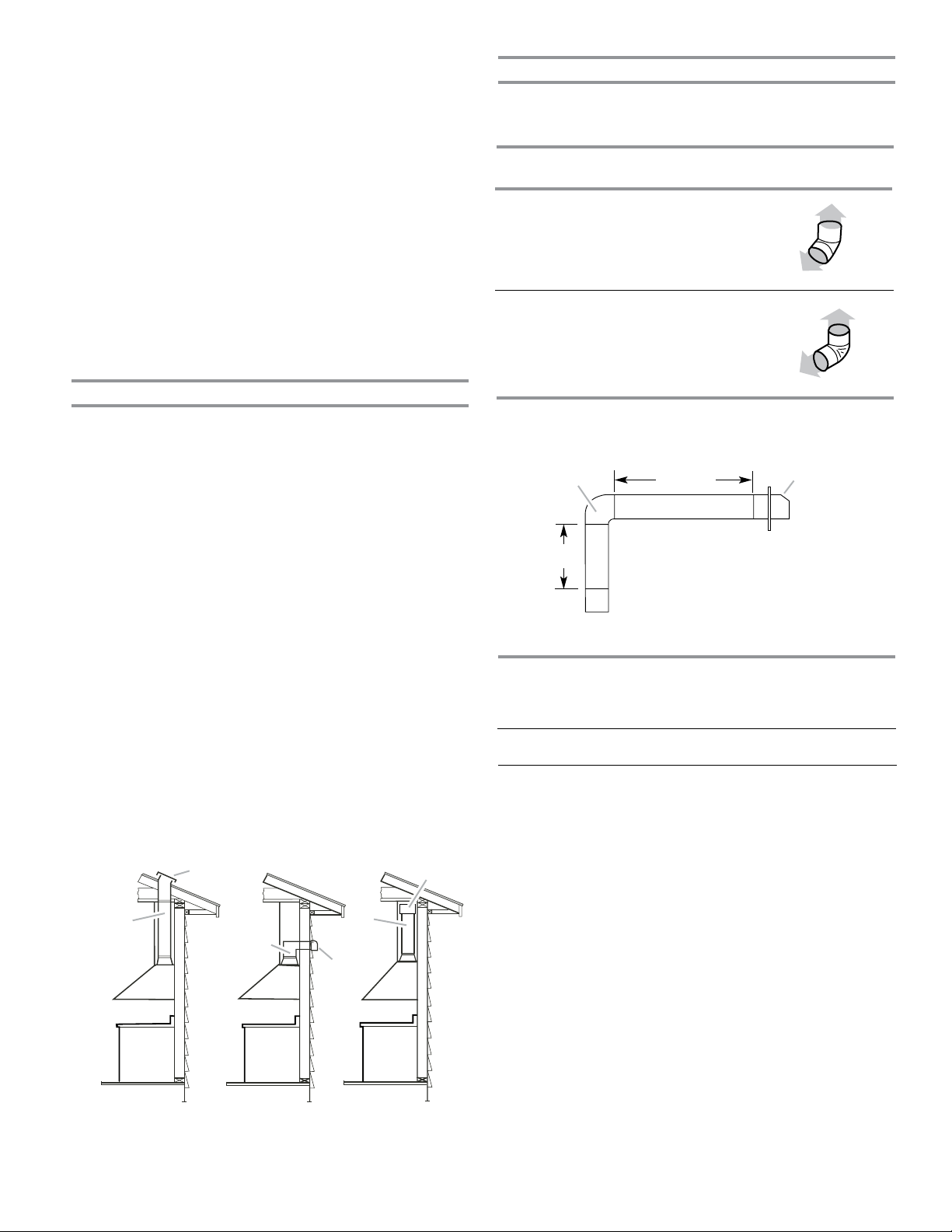

Venting Methods

This canopy hood is factory set for venting through the roof or wall.

A 6" (15.2 cm) round vent system is needed for installation (not included). The hood exhaust opening is 6" (15.2 cm) round.

NOTE: Flexible vent is not recommended. Flexible vent creates back pressure and air turbulence that greatly reduce performance.

Vent system can terminate either through the roof or wall. To vent through a wall, a 90° elbow is needed.

Rear discharge

A 90° elbow may be installed immediately above the hood.

Page 7

For Non-Vented (recirculating) Installations

If it is not possible to vent cooking fumes and vapors to the outside, the hood can be used in the non-vented (recirculating) version, use the air deflector (supplied) and a charcoal filter kit (not supplied). To order, see the “Assistance or Service” section.

Roof Venting Wall Venting Non-vented

(recirculating)

A. Roof cap B. 6" (15.2 cm) round vent

A. Wall cap B. 6" (15.2 cm) round vent

A. Deﬂector B. 6" (15.2 cm) round vent

Calculating Vent System Length

To calculate the length of the system you need, add the equivalent feet (meters) for each vent piece used in the system.

Vent Piece 6" (15.2 cm) Round 45° elbow 2.5 ft

90° elbow 5.0 ft

(0.8 m)

(1.5 m)

Electrical Requirements

Observe all governing codes and ordinances. Ensure that the electrical installation is adequate and in

conformance with National Electrical Code, ANSI/NFPA 70 (latest edition), or CSA Standards C22.1-94, Canadian Electrical Code, Part 1 and C22.2 No. 0-M91 (latest edition) and all local codes and ordinances.

If codes permit and a separate ground wire is used, it is recommended that a qualified electrician determine that the ground path is adequate.

A copy of the above code standards can be obtained from:

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02169-7471

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

■ A 120 volt, 60 Hz., AC only, 15-amp, fused electrical circuit is required.

■ If the house has aluminum wiring, follow the procedure below:

1. Connect a section of solid copper wire to the pigtail

leads.

2. Connect the aluminum wiring to the added section of

copper wire using special connectors and/or tools designed and UL listed for joining copper to aluminum.

Follow the electrical connector manufacturer's recommended procedure. Aluminum/copper connection must conform with local codes and industry accepted wiring practices.

■ Wire sizes and connections must conform with the rating of the appliance as speciﬁed on the model/serial rating plate. The model/serial plate is located behind the ﬁlter on the rear wall of the range hood.

■ Wire sizes must conform to the requirements of the National Electrical Code, ANSI/NFPA 70 (latest edition), or CSA Standards C22. 1-94, Canadian Electrical Code, Part 1 and C22.2 No. 0-M91 (latest edition) and all local codes and ordinances.

Maximum equivalent vent length is 35 ft (10.7 m).

Example vent system

90 elbow

2 ft

(0.6 m)

6 ft (1.8 m)

The following example falls within the maximum recommended vent length of 35 ft (10.7 m).

1 - 90° elbow = 5.0 ft (1.5 m) 1 - wall cap = 0.0 ft (0.0 m) 8 ft (2.4 m) straight = 8.0 ft (2.4 m) Length of system = 13.0 ft (3.9 m)

Wall cap

Page 8

INSTALLATION INSTRUCTIONS

Prepare Location

■ It is recommended that the vent system be installed before hood is installed.

■ Before making cutouts, make sure there is proper clearance within the ceiling or wall for exhaust vent.

■ Check your ceiling height and the hood height maximum before you select your hood.

1. Disconnect power.

2. Determine which venting method to use: roof, wall, or

non-vented.

3. Select a ﬂat surface for assembling the range hood. Place

covering over that surface.

WARNING

Excessive Weight Hazard

Use two or more people to move and install range hood.

Failure to do so can result in back or other injury.

4. Using 2 or more people, lift range hood onto covered

surface.

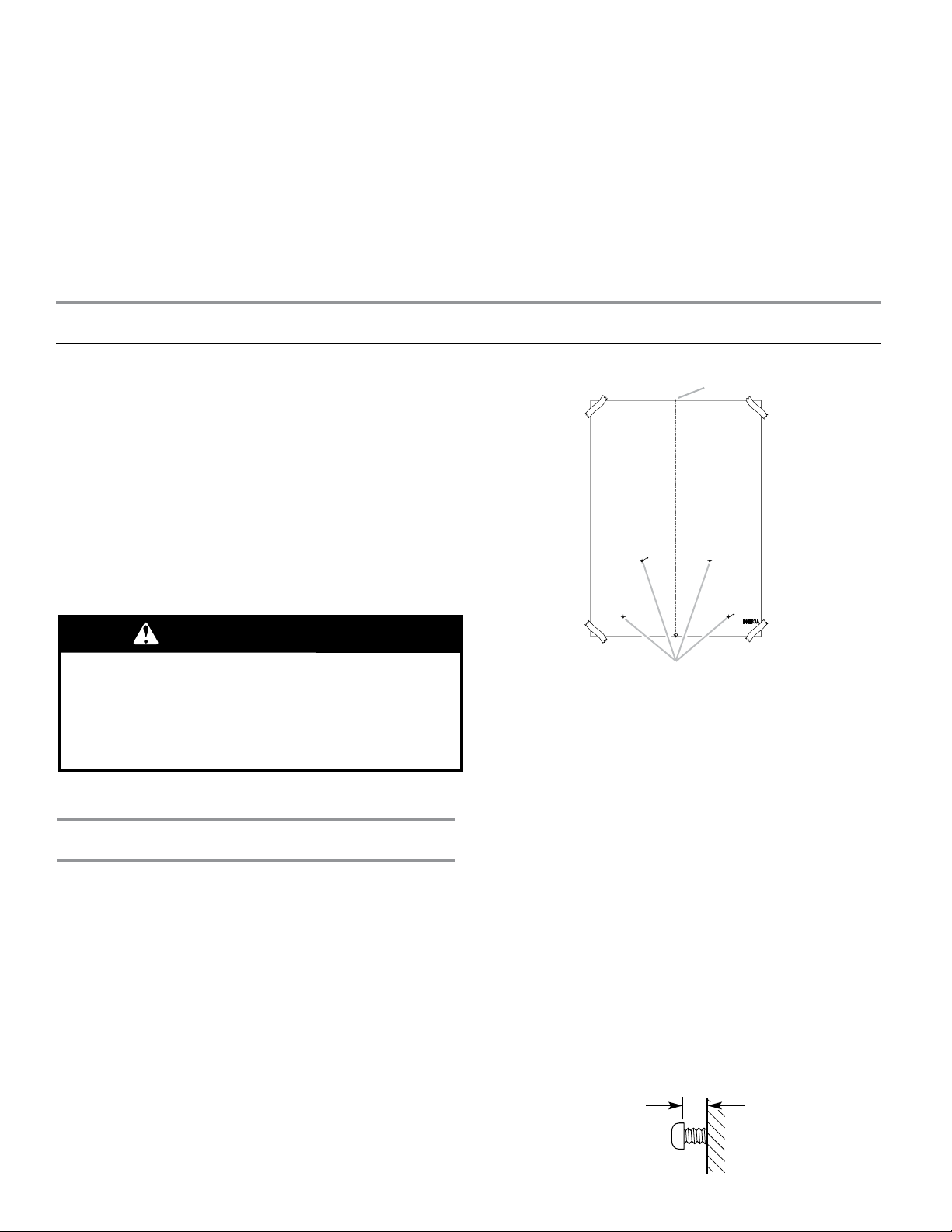

Range Hood Mounting Screws Installation

5. Determine and mark the centerline on the wall where the

canopy hood will be installed.

6. Select a mounting height between a minimum of

24" (61.0 cm) for an electric cooking surface, a minimum of 27" (68.6 cm) for a gas cooking surface, and a suggested maximum of 36" (91.4 cm) above the range to the bottom of the hood. Mark a reference line on the wall.

7. Tape template in place, aligning the template centerline

and bottom of template with hood bottom line and with the centerline marked on the wall.

8. Mark centers of the fastener locations through the template to the wall.

IMPORTANT: All canopy mounting screws must be installed into wood where possible. If there is no wood to screw into, additional wall framing supports may be required, or use (4) 8 x 40 mm wall anchors and 5 x 45 mm screws.

Remove the template.

9. For wood, Drill where screws are being installed into wood.

For wall anchors, drill where wall anchors are being used.

10. For wood, install (2) 5 x 45 mm mounting screws. Leave a ¼" (6.4 mm) gap between the wall and the back of the screw head to slide range hood into place.

For wall anchors, install the 8 x 40 mm wall anchors and install the 5 x 45 mm screws into the wall anchors. Tighten until the wall anchors are secure. Back the screws out ¼" (6.4 mm).

⁄16" (4.8 mm) pilot holes at all locations

⁄8" (9.5 mm) holes at all locations

¹⁄₄"

(6.4 mm)

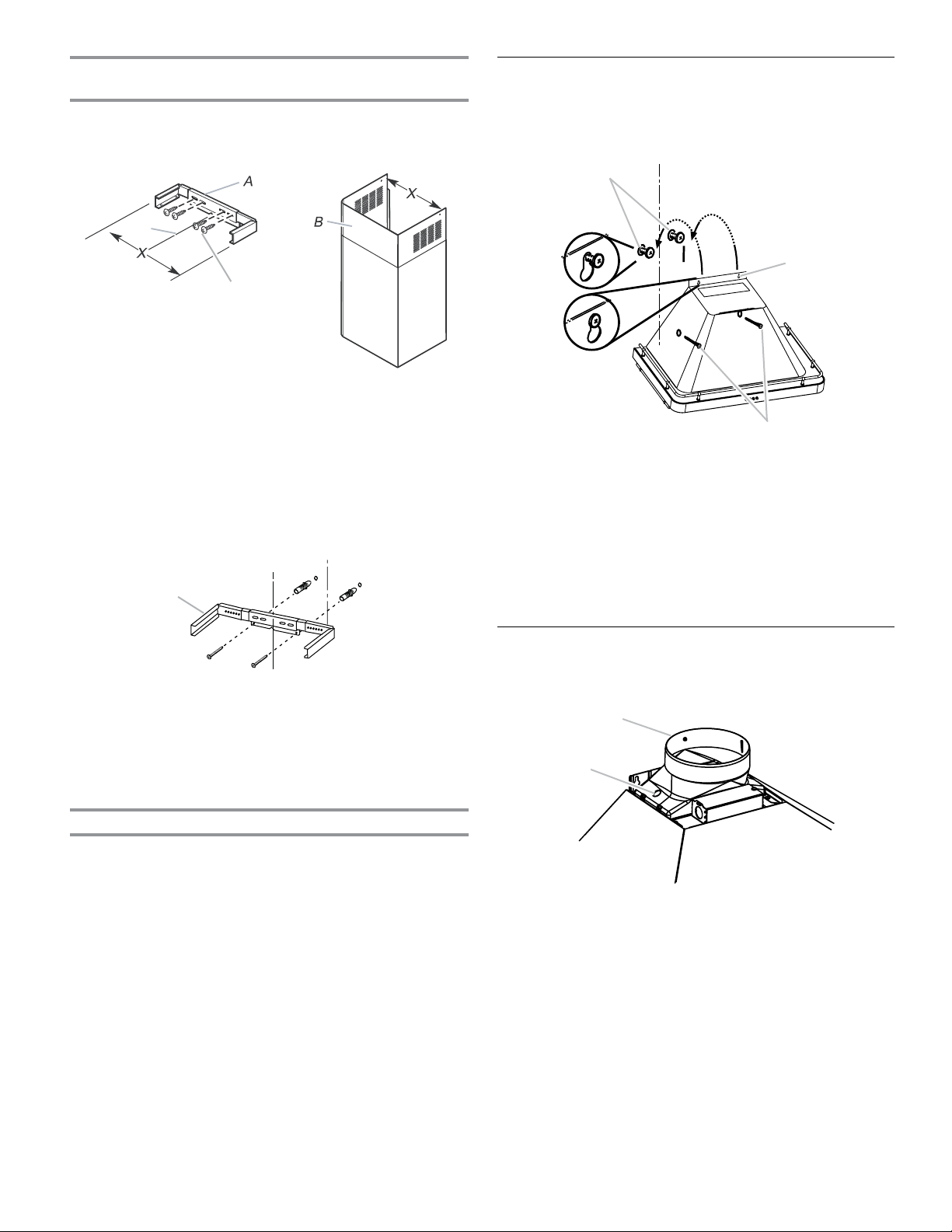

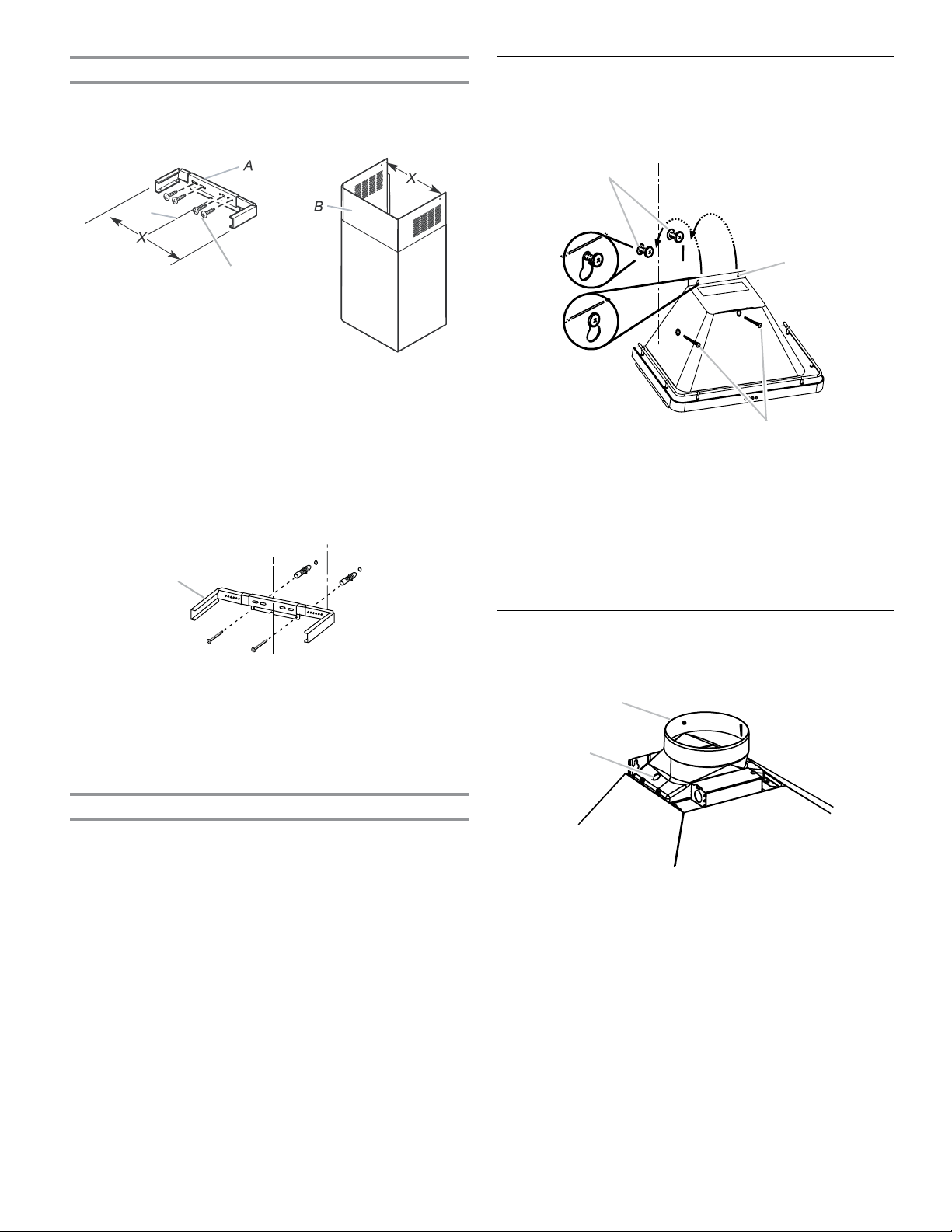

Vent Cover Support Bracket Assembly and Installation

1. Assemble the 3 pieces of the vent cover bracket using 4 -

4.2 x 8 mm screws provided. The assembled bracket should be sized to ﬁt inside the upper vent cover.

A. Vent cover bracket assembly B. Upper vent cover C. 4.2 x 8 mm screws D. Centerline

2. Position vent cover bracket on wall about ¹⁄8" (3.0 mm) away from the ceiling.

3. Mark the hole locations.

4. Drill ³⁄

ﬂush with the wall.

8" (9.5 mm) holes for wall anchors and insert anchors

A. Centerline B. Fastener locations

A. 8 x 40 mm drywall anchors B. Centerline on wall C. Vent cover support bracket D. 5 x 45 mm screws E. Centerline of bracket

5. Attach vent cover support bracket to wall.

Page 9

Complete Preparation

1. Determine and make all necessary cuts in the wall for the vent system. Install the vent system before installing the hood. See “Venting Requirements” section.

2. Determine the required height for the home power supply cable and drill a 1¼" (3.2 cm) hole at this location.

3. Run the home power supply cable according to the National Electrical Code or CSA Standards and local codes and ordinances. There must be enough ½" conduit and wires from the fused disconnect (or circuit breaker) box to make the connection in the hood’s electrical terminal box.

NOTE: Do not reconnect power until installation is complete.

4. Use caulk to seal all openings.

Install Range Hood

1. Using 2 or more people, hang range hood on 2 mounting

screws through the mounting slots on back of hood.

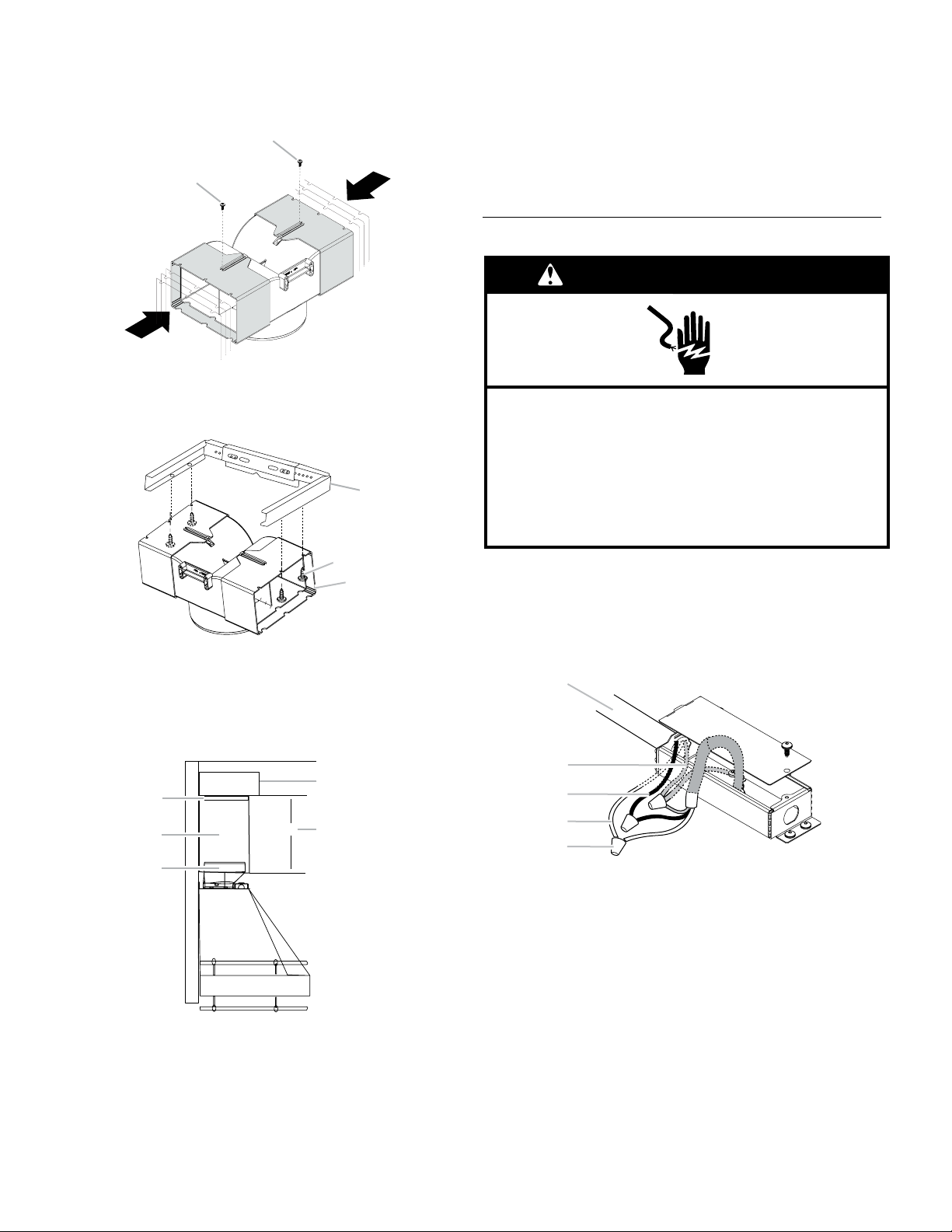

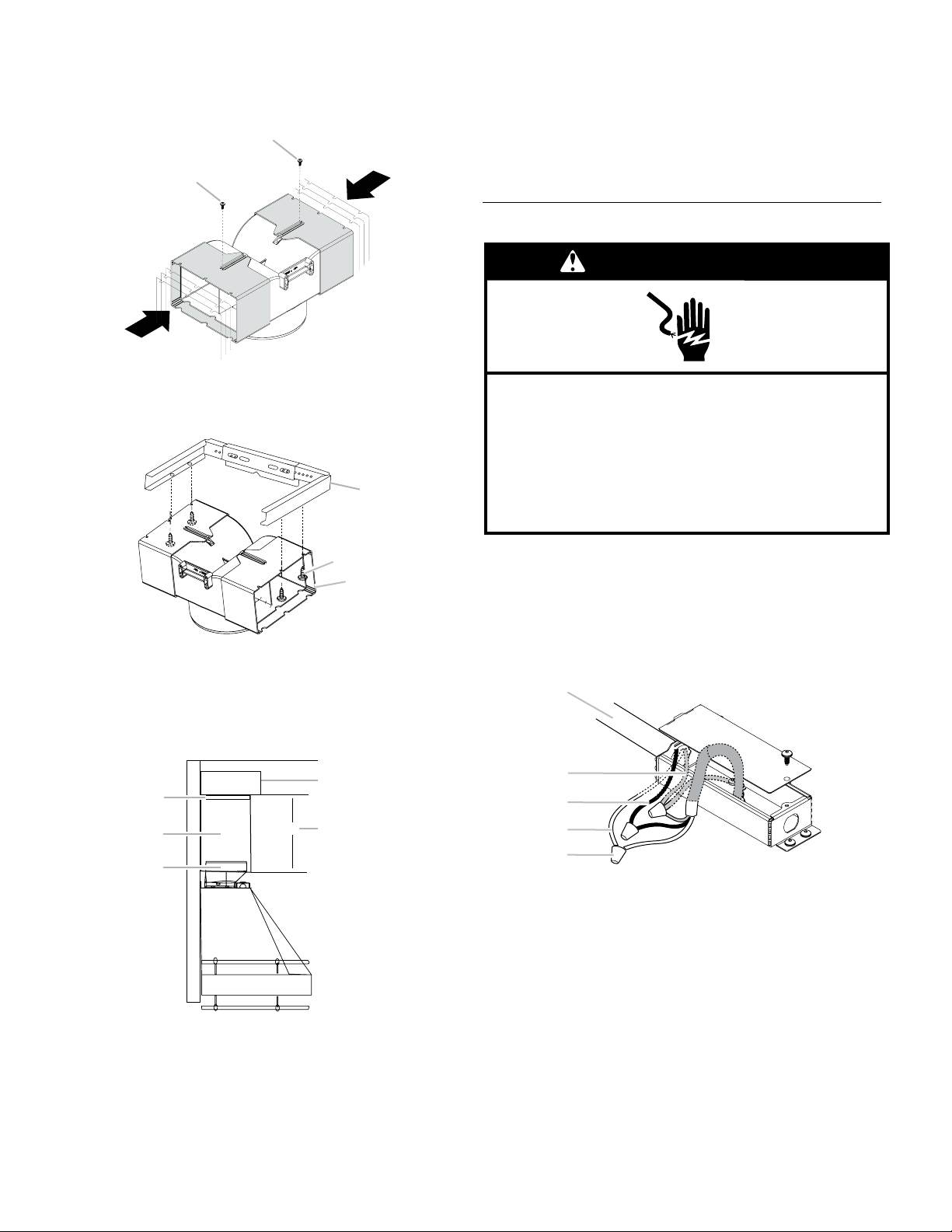

For non-vented (recirculating) installation only:

1. Assemble the air deﬂector with the two extensions with

2 - 3.5 x 6.5 mm screws provided.

A. 3.5 x 6.5 mm screws

2. Assemble the air deﬂector with the duct cover bracket with 4 - 3.5 x 6.5 mm screws provided.

A. Mounting screws B. Mounting slots C. Lower mounting screws with ﬂat washers

2. Remove the grease ﬁlter. See “Range Hood Care” section.

3. Level the range hood and tighten upper mounting screws.

4. Install 2 - 5 x 45 mm lower mounting screws with ﬂat

washers and tighten. Use the optional wall anchors if needed.

Connect Vent System

1. Install transition on top of hood (if removed for shipping) with

2 - 3.5 x 9.5 mm sheet metal screws.

A. Vent cover bracket B. 3.5 x 6.5 mm screws C. Air deﬂector

3. Measure from the bottom of the air deﬂector to the bottom of the hood outlet.

A. Vent transition B. 3.5 x 9.5 mm screw

For vented installations only:

1. Fit vent system over transition piece.

2. Seal connection with clamps.

3. Check that back draft dampers work properly.

A. Air deﬂector B. Vent clamp C. X = length to cut vent duct D. Vent duct E. Exhaust outlet

4. Cut the duct to the measured size (X).

5. Remove the air deﬂector.

6. Slide the duct onto the bottom of the air deﬂector.

Page 10

7. Place the assembled air deﬂector and duct over the exhaust

outlet from the hood.

8. Reassemble the air deﬂector to the duct cover bracket with

2 assembly screws.

9. Seal connections with vent clamps.

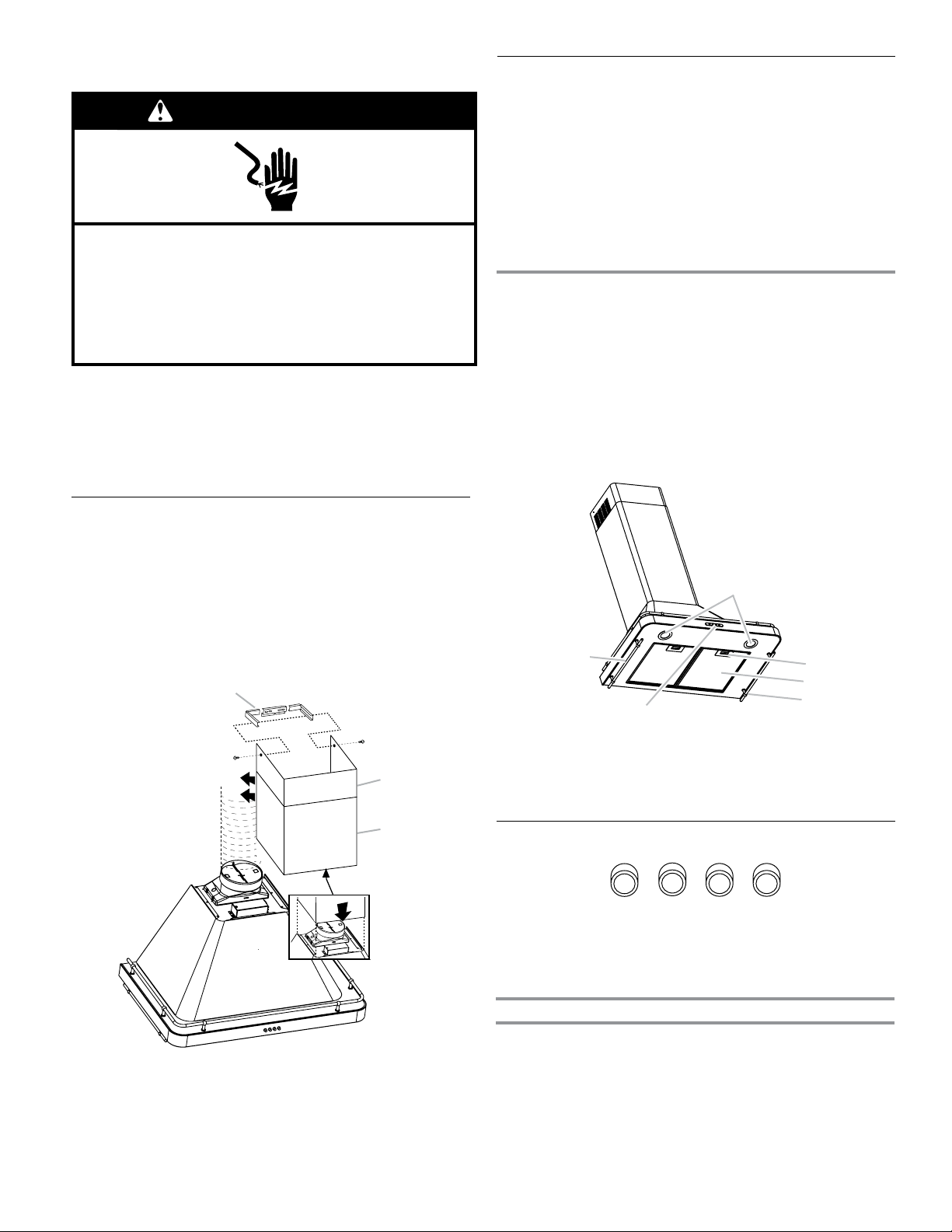

Make Electrical Connection

WARNING

Electrical Shock Hazard

Disconnect power before servicing.

Replace all parts and panels before operating.

Failure to do so can result in death or electrical shock.

1. Disconnect power.

2. Remove terminal box cover.

3. Remove the knockout in the terminal box and install a UL

listed or CSA approved ¹⁄

4. Run home power supply wiring through ¹⁄

terminal box.

2" strain relief.

2" strain relief into

6. Use UL listed wire connectors and connect black wires (C) together.

WARNING

Electrical Shock Hazard

Electrically ground blower.

Connect ground wire to green and yellow ground wire in terminal box.

Failure to do so can result in death or electrical shock.

7. Connect green (or bare) ground wire from home power supply to the 2 yellow-green ground wires (D) in terminal box using UL listed wire connectors.

8. Tighten strain relief screw.

9. Install terminal box cover.

10. Reconnect power.

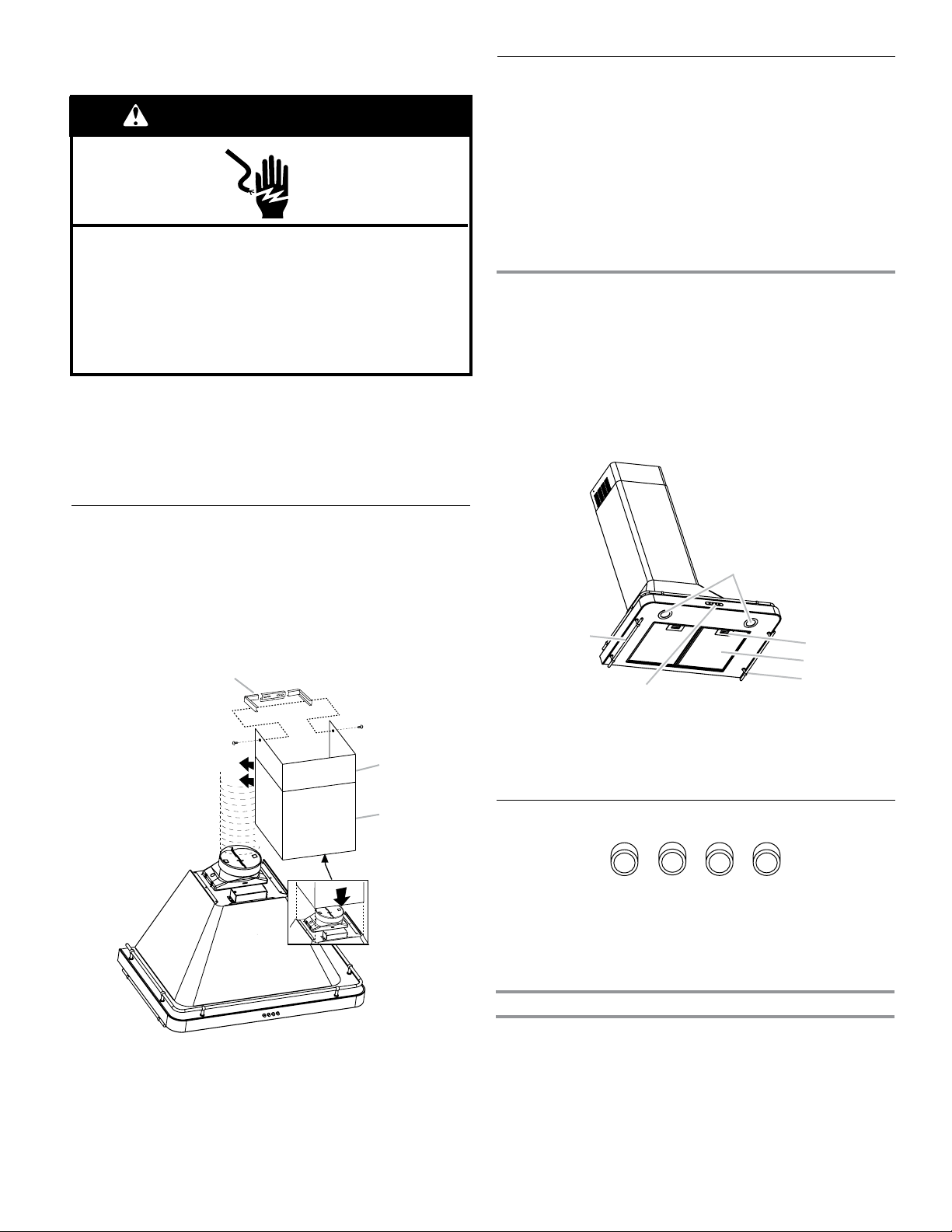

Install Vent Covers

1. When using both upper and lower vent covers, push lower

cover down onto hood and lift upper cover to ceiling and install with two 2.9 x 6.5 mm screws.

NOTE: For vented installations, the upper vent cover may be reversed to hide slots.

A. UL listed wire connectors B. White wires C. Black wires D. Green (or bare) wire connected to yellow-green wires E. Home power supply

5. Use UL listed wire connectors and connect white

wires (B) together.

A. Upper vent cover B. Lower vent cover C. 2.9 x 6.5 mm screws D. Bracket

Page 11

Complete Installation

1. For non-vented (recirculating) installations only, install

charcoal ﬁlters over grille on blower housing. See the

“Range Hood Care” section.

2. Install metal ﬁlters. See the “Range Hood Care” section.

RANGE HOOD USE

The range hood is designed to remove smoke, cooking vapors

and odors from the cooktop area. For best results, start the hood before cooking and allow it to operate several minutes after the cooking is complete to clear all smoke and odors from the kitchen.

The hood controls are located on the front panel of the range

hood.

3. Check the operation of the range hood blower and light. See the “Range Hood Use” section.

NOTE: To get the most efﬁcient use from your new range hood, read the “Range Hood Use” section.

Range Hood Controls

A. On/Off light button B. Blower off and speed minimum button C. Blower speed medium button D. Blower speed maximum button

Operating the light

A. Halogen lamp housings B. Grease ﬁlter handle C. Grease ﬁlter D. Utensil hanging rails E. Blower and light controls

The On/Off light button controls both lights. Press once for On and again for Off.

Operating the blower

The BLOWER SPEED buttons turn the blower on and control the blower speed and sound level for quiet operation. The speed can be changed anytime during fan operation by pressing the desired blower speed button.

Press the BLOWER OFF button a second time to turn the blower off.

Page 12

RANGE HOOD CARE

Cleaning

IMPORTANT: Clean the hood and grease ﬁlters frequently according to the following instructions. Replace grease ﬁlters before operating hood.

Exterior Surfaces:

To avoid damage to the exterior surface, do not use steel wool or soap-ﬁlled scouring pads.

Always wipe dry to avoid water marks.

Cleaning Method:

■ Liquid detergent soap and water or all-purpose cleanser

■ Wipe with damp soft cloth or nonabrasive sponge, and then

rinse with clean water and wipe dry.

3. Place charcoal ﬁlter into top side of metal ﬁlter.

4. Bend spring clips back into place to secure the charcoal

ﬁlter to the metal ﬁlter.

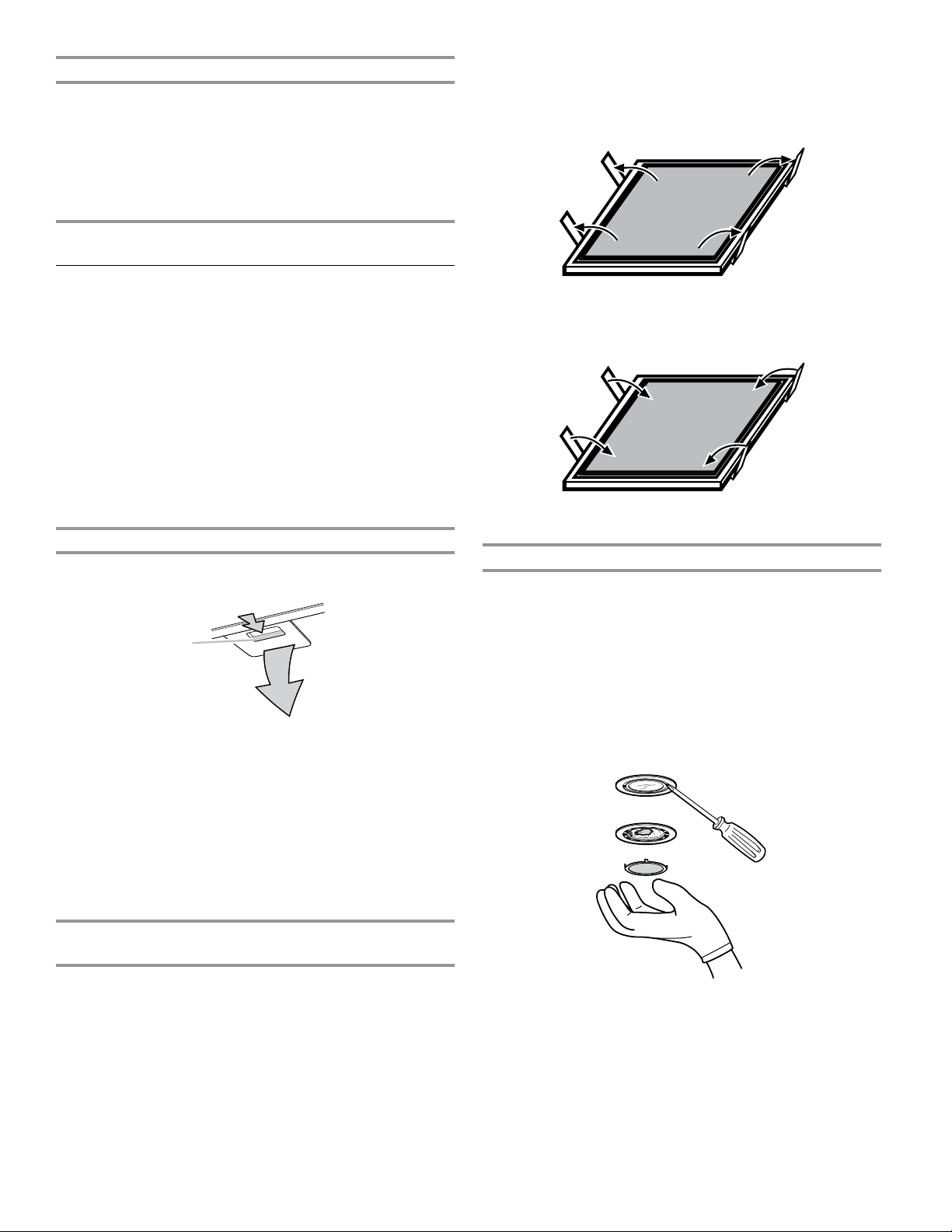

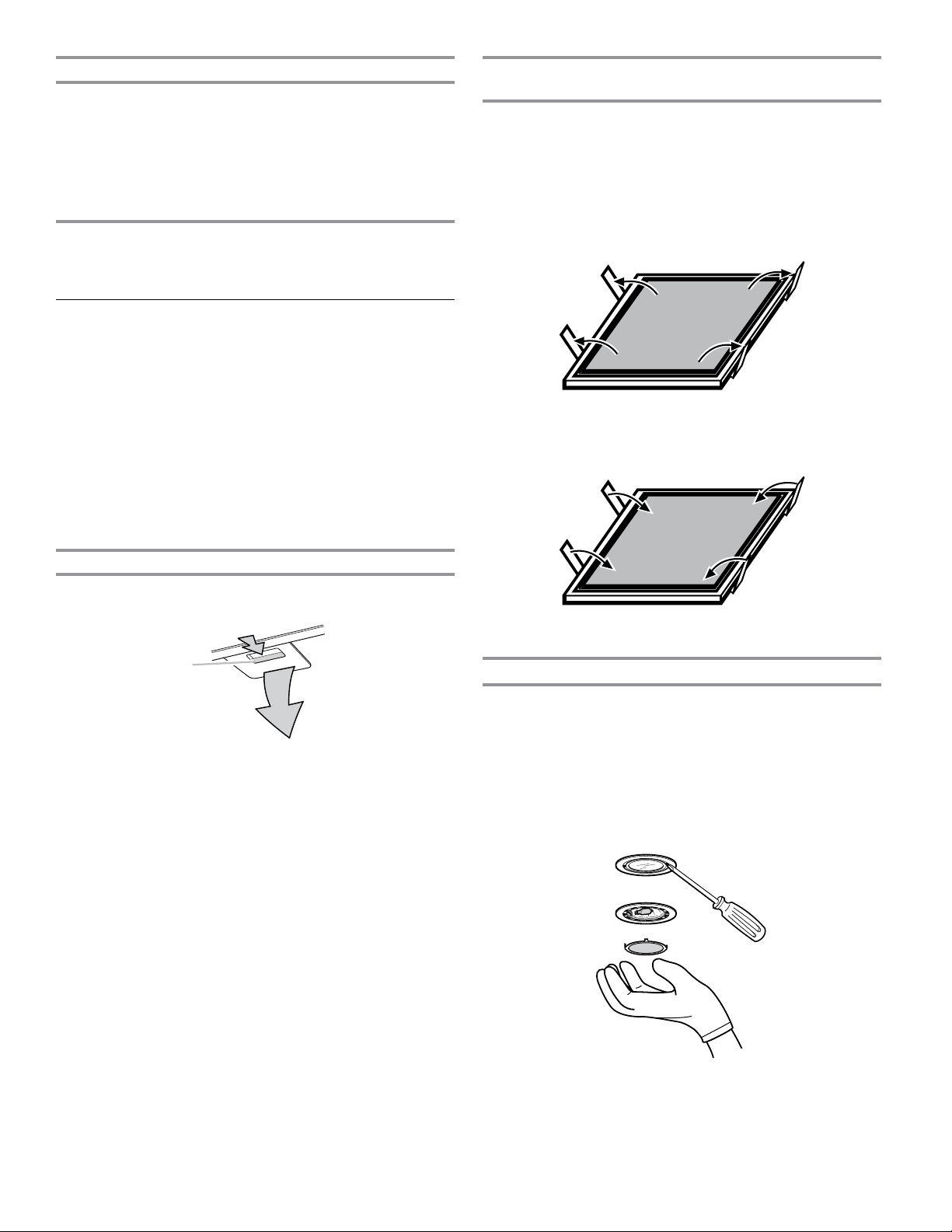

Metal Grease Filter:

1. Remove each ﬁlter by pulling the spring release handle, and

then pulling down the ﬁlter.

A. Spring release handle

2. Wash metal ﬁlters as needed in dishwasher or hot

detergent solution.

3. Reinstall the ﬁlter by making sure the spring release handles

are toward the front. Insert aluminum ﬁlter into upper track.

4. Push in spring release handle.

5. Push up on metal ﬁlter and release handle to latch

into place.

6. Repeat steps 1-5 for the other ﬁlter.

Non-Vented (recirculating) Installation Filters:

The charcoal ﬁlter is not washable. It should last up to 6 months with normal use. Replace with Charcoal Filter Kit. See the “Assistance or Service” section for information on ordering.

To replace charcoal ﬁlter:

1. Remove metal grease ﬁlter from range hood. See “Metal

Grease Filter” in this section.

2. Bend spring clips away from metal grease ﬁlter.

5. Replace metal grease ﬁlter. See “Metal Grease Filter”

in this section.

Replacing a Halogen Lamp

Turn off the range hood and allow the halogen lamp to cool. To avoid damage or decreasing the life of the new lamp, do not touch lamp with bare ﬁngers. Replace lamp, using tissue or wearing cotton gloves to handle lamp.

If new lights do not operate, make sure the lamps are inserted correctly before calling service.

1. Disconnect power.

2. Use a ﬂat-blade screwdriver and gently pry the light cover

loose.

3. Remove the lamp and replace with a 120-volt, 40-watt maximum, halogen lamp made for a G-9 base.

4. Replace the light cover.

5. Reconnect power.

Page 13

Junction Box

GND

WIRING DIAGRAM

SEL0112656

Mechanical Push Buttons (4 buttons 3 speeds)

Junction Box Chassis

BR (Line)

YL (Min. V)

GY (Lamps)

RD (Med. V)

BK (Max. V)

Med. V

Min. V

YL-GY

12.5 uF

Max. V

High V

Common

S40

Motor Chassis

YL-GY

Electric Box

Chassis

SWITCH OPERATION

POSITION FUNCTION

Off

Lamps

Low Speed

Med Speed

High Speed

No Connection

Brown - Gray (L - 1)

Brown - Yellow (L - 2)

Brown - Red (L - 3)

Brown - Black (L - 4)

MOTOR CHARACTERISTICS

Power Supply

Frequency

Power Absorption

120 VAC

60 Hz

240 Watts

MOTOR RESISTANCE (Ohms)

Blue - Black

Blue - Gray

Blue - Red

Blue - White

Room Temp.

28.8

30.3

37.7

45.1

23°C

Page 14

ASSISTANCE OR SERVICE

Before calling for assistance or service, please check to see whether a circuit breaker has tripped or a household fuse has blown. It may save you the cost of a service call. If you still need help, follow the instructions below.

When calling, please know the purchase date and the complete model and serial number of your appliance. This information will help us to better respond to your request.

If you need replacement parts

If you need to order replacement parts, we recommend that you use only factory speciﬁed parts. Factory speciﬁed parts will ﬁt right and work right because they are made with the same precision used to build every new IKEA® appliance.

To locate factory speciﬁed parts in your area, call us or your nearest designated service center.

In the U.S.A.

Call the Whirlpool Customer eXperience Center toll free: 1-866-664-2449.

Our consultants provide assistance with:

■ Features and speciﬁcations on our full line of appliances.

■ Installation information.

■ Use and maintenance procedures.

■ Accessory and repair parts sales.

■ Specialized customer assistance (Spanish speaking, hearing

impaired, limited vision, etc.).

■ Referrals to local dealers, repair parts distributors, and service companies. Whirlpool designated service technicians are trained to fulﬁll the product warranty and provide after warranty service anywhere in the United States.

To locate the Whirlpool designated service company in your area, you can also look in your telephone directory yellowpages.

For further assistance

If you need further assistance, you can write to Whirlpool Corporation with any questions or concerns at:

IKEA Brand Home Appliances Customer eXperience Center 553 Benson Road Benton Harbor, MI 49022-2692

Please include a daytime phone number in your correspondence.

In Canada

Call the Whirlpool Canada LP Customer eXperience Centre toll free: 1-866-664-2449.

Our consultants provide assistance with:

■ Features and speciﬁcations on our full line of appliances.

■ Use and maintenance procedures.

■ Accessory and repair parts sales.

■ Referrals to local dealers, repair parts distributors, and

service companies. Whirlpool Canada LP designated service technicians are trained to fulﬁll the product warranty and provide after-warranty service anywhere in Canada.

For further assistance

If you need further assistance, you can write to Whirlpool Canada LP with any questions or concerns at:

Customer eXperience Centre Whirlpool Canada LP 200 – 6750 Century Ave. Mississauga, Ontario L5N 0B7

Please include a daytime phone number in your correspondence.

Accessories

Charcoal Filter Kit

(for non-vented installations only) Order Part Number W10412939

Page 15

IKEA MAJOR APPLIANCE WARRANTY

How long is the IKEA limited warranty valid?

This limited warranty is valid for five years from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or furnished with the product, unless the appliance is named LAGAN in which case this limited warranty is valid for one year from the date of purchase. This limited warranty is valid only in the United States or Canada and applies only when the major appliance is used in the country in which it was purchased. Proof of original purchase date is required to obtain service under this limited warranty.

Which appliances are not covered by the IKEA five (5) year limited warranty?

For major appliances named “LAGAN,” this limited warranty is valid for one year from the date of purchase.

Who will execute the service?

This limited warranty is provided by Whirlpool Corporation or Whirlpool Canada LP (hereafter “Whirlpool”). Service must be provided by a Whirlpool designated service company.

What does this limited warranty cover?

The limited warranty will pay for factory specified parts and repair labor to correct defects in materials or workmanship that existed when the major appliance was purchased. The exceptions are specified under the headline “What is not covered under this limited warranty?”.

What will be done to correct the problem?

The designated service company will examine the product and decide, at its sole discretion, if it is covered under this limited warranty. If considered covered, the designated service company will then repair the defect. Your sole and exclusive remedy under this limited warranty shall be product repair as provided herein.

What is not covered under this limited warranty?

■ Service calls to correct the installation of your major appliance, to instruct you on how to use your major appliance, to replace or

repair house fuses, or to correct house wiring or plumbing.

■ Service calls to repair or replace appliance light bulbs, air filters or water filters. Consumable parts are excluded from warranty

coverage.

■ Replacement parts or repair labor if this major appliance is used for other than normal, single-family household use or when it is used

in a manner that is inconsistent to published user or operator instructions and/or installation instructions.

■ Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in

accordance with electrical or plumbing codes, or use of consumables or cleaning products not approved for use.

■ Cosmetic damage, including scratches, dents, chips or other damage to the finish of your major appliance, unless such damage

results from defects in materials or workmanship and is reported within 30 days from the date of purchase.

■ Any food loss or medicine loss due to refrigerator or freezer product failures.

■ Pick up and delivery. This major appliance is intended to be repaired in your home.

■ Repairs to parts or systems resulting from unauthorized modifications made to the appliance.

■ Expenses for travel and transportation for product service if your major appliance is located in a remote area where service by an

authorized servicer is not available.

■ The removal and reinstallation of your major appliance if it is installed in an inaccessible location or is not installed in accordance with

published installation instructions.

■ Replacement parts or repair labor on major appliances with original model/serial numbers that have been removed, altered or cannot

be easily determined.

The cost of repair or replacement under these excluded circumstances shall be borne by the customer.

Disclaimer of Implied Warranties

IMPLIED WARRANTIES, INCLUDING ANY IMPLIED WARRANTY OF MERCHANTABILITY OR IMPLIED WARRANTY OF FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED TO FIVE YEARS (ONE YEAR FOR MAJOR APPLIANCES NAMED “LAGAN”) OR THE SHORTEST PERIOD ALLOWED BY LAW. Some states and provinces do not allow limitations on the duration of implied warranties of merchantability or fitness, so this limitation may not apply to you. This warranty gives you specific legal rights, and you also may have other rights that vary from state to state or province to province.

Limitation of Remedies; Exclusion of Incidental and Consequential Damages

YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN. WHIRLPOOL SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some states and provinces do not allow the exclusion or limitation of incidental or consequential damages, so these limitations and exclusions may not apply to you. This warranty gives you specific legal rights, and you also may have other rights that vary from state to state or province to province.

How to reach us if you need our service

If outside the 50 United States and Canada, contact your authorized IKEA retailer to determine if another warranty applies. If you need service, please read the Installation Instructions and/or the “Troubleshooting” section of the Use & Care Guide before

contacting us. If you need additional help, do not hesitate to contact us in the U.S.A. and Canada at 1-866-664-2449.

2/09

Page 16

Notes

Page 17

SEGURIDAD DE LA CAMPANA PARA COCINA

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad.

Este es el símbolo de advertencia de seguridad.

Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted y a los demás.

Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra “PELIGRO” o “ADVERTENCIA”. Estas palabras significan:

PELIGRO

ADVERTENCIA

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones.

Si no sigue las instrucciones de inmediato, usted puede morir o sufrir una lesión grave.

Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave.

Page 18

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA: PARA REDUCIR EL RIESGO DE

INCENDIOS, CHOQUE ELÉCTRICO O LESIONES A PERSONAS, OBSERVE LO SIGUIENTE:

■ Use esta unidad sólo de la manera para la que fue

diseñada por el fabricante. Si tiene preguntas, póngase en contacto con el fabricante.

■ Antes de dar servicio o limpiar esta unidad, apague el

suministro de energía en el panel de servicio, y bloquee los medios de desconexión del servicio para evitar que se encienda accidentalmente el suministro de energía. Cuando el medio de desconexión del servicio no se pueda bloquear, sujete de manera segura un dispositivo de advertencia prominente, como podría ser una etiqueta, al panel de servicio.

■ El trabajo de instalación y cableado se debe llevar a cabo

por una persona(s) calificada(s), en conformidad con todos los códigos y estándares aplicables, incluyendo construcciones clasificadas como resistentes al fuego.

■ No opere ningún ventilador que tenga un cable o enchufe

dañado. Deshágase del ventilador o devuélvalo a un lugar de servicio autorizado para que sea examinado y/o reparado.

■

Es necesario que haya suficiente aire para la adecuada combustión y ventilación de gases a través del conducto (la chimenea) del equipo que consume combustible, para evitar que ocurra contratiro. Siga la guía y los estándares de seguridad del fabricante del equipo de calefacción, como serían aquéllos publicados por National Fire Protection Association (NFPA) (Asociación nacional de protección contra incendios), American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) (Sociedad estadounidense para ingenieros de calefacción, refrigeración y acondicionamiento de aire) y las autoridades de códigos locales.

■ Cuando corte o taladre en una pared o techo, no dañe el

cableado eléctrico ni otros servicios públicos ocultos.

■

Los ventiladores con conductos siempre deben dar salida al aire hacia el exterior.

CUIDADO: Para usarse solamente en ventilación

común. No lo utilice para ventilar materiales y vapores peligrosos o explosivos.

CUIDADO:

ventilar el aire adecuadamente, asegúrese de dirigir el conducto de ventilación hacia el exterior - no ventile el aire de salida a espacios dentro de paredes o techos, áticos, espacios angostos o garajes.

ADVERTENCIA:

INCENDIO, SÓLO USE CONDUCTOS METÁLICOS.

Para reducir el riesgo de incendio y para

PARA REDUCIR EL RIESGO DE

ADVERTENCIA: PARA REDUCIR EL RIESGO DE

INCENDIO PROVOCADO POR GRASA EN LA SUPERFICIE DE LA ESTUFA:

■ Nunca deje las unidades de superficie sin vigilancia cuando

estén en ajustes altos. Los derrames por hervor causan salpicaduras grasosas y humeantes, las cuales pueden encenderse. Caliente los aceites lentamente y con ajustes bajos o medios.

■ Siempre ENCIENDA la campana cuando cocine con calor

alto o cuando flamee alimentos (por ejemplo, crepes Suzette, cerezas Jubileo y flameado de carne de res con pimienta).

■ Limpie los ventiladores con frecuencia. No permita que se

acumule la grasa en el ventilador o en el filtro.

■ Use cacerolas del tamaño adecuado. Siempre use

utensilios de cocción que sean los adecuados para el tamaño del elemento de la superficie.

ADVERTENCIA: PARA REDUCIR EL RIESGO DE

LESIONES A PERSONAS SI SE PRENDE FUEGO EN LA SUPERFICIE DE LA ESTUFA OCASIONADO POR GRASA, OBSERVE LO SIGUIENTE:

■ EXTINGA LAS LLAMAS con una tapa que encaje muy

bien, una bandeja para galletas o una bandeja metálica, y luego apague el quemador. TENGA CUIDADO PARA EVITAR QUEMADURAS. Si las llamas no se extinguen de inmediato, EVACUE Y LLAME AL DEPARTAMENTO DE BOMBEROS.

■ NUNCA AGARRE UNA CACEROLA QUE ESTÉ

ARDIENDO - podría quemarse.

■ NO UTILICE AGUA ni artículos de limpieza con agua,

incluyendo paños para vajilla o toallas mojadas - podría ocurrir una explosión de vapor violenta.

■ SÓLO use un extinguidor si:

– Sabe a ciencia cierta que tiene un extinguidor de clase

ABC y ya sabe cómo utilizarlo.

– El incendio es pequeño y se encuentra contenido en el

lugar en donde se inició. – Ha llamado al departamento de bomberos. – Puede apagar el fuego con su espalda mirando hacia

una salida.

Basado en “Consejos de seguridad para fuegos de cocina”, publicado por la NFPA (Asociación nacional de protección contra incendios).

■ ADVERTENCIA: A fin de reducir el riesgo de incendio

o de choque eléctrico, no use este ventilador con ningún dispositivo semiconductor para el control de la velocidad.

LEA Y GUARDE ESTAS INSTRUCCIONES

Advertencias de la Proposición 65 del estado de California: ADVERTENCIA: Este producto contiene una o más sustancias químicas identificadas por el estado de California como

causantes de cáncer. ADVERTENCIA: Este producto contiene una o más sustancias químicas identificadas por el estado de California como

causantes de defectos congénitos o algún otro tipo de daños en la función reproductora.

Page 19

REQUISITOS DE INSTALACIÓN

Herramientas y piezas

Reúna las herramientas y piezas necesarias antes de comenzar la instalación. Lea y siga las instrucciones provistas con cualquiera de las herramientas enlistadas aquí.

Herramientas necesarias

■ Nivel

■ Taladro con brocas de 1¼" (3,0 cm), ³⁄

(4,8 mm)

■ Lápiz

■ Pelacables o cuchillo de uso general

■ Cinta de medir o regla

■ Pinzas

■ Pistola para calafateo y masilla para calafateo a prueba de

agua

■ Abrazaderas para ducto

■ Sierra de vaivén o sierra caladora

■ Destornillador de hoja plana

■ Tijeras de hojalatero

■ Destornillador Phillips

■ Juego de llaves hexagonales métricas en L

8" (9,5 mm) y

Piezas necesarias

■ Cable de suministro eléctrico doméstico

■ Protector de cables de ½" (12,7 mm) que esté en la lista de UL

o aprobado por CSA

■ 3 conectores para hilos que estén en la lista de UL

Para las instalaciones con ducto de escape, también necesitará:

■ 1 cubierta para pared o techo

■ Sistema de ventilación metálico

Para las instalaciones sin ducto de escape (con recirculación), también necesitará:

■ Juego de ﬁltro de carbón, pieza número W10412939, solamente para las instalaciones sin ducto de escape (con recirculación). Vea la sección “Ayuda o servicio técnico” para hacer pedidos.

■ Ducto de escape redondo de metal de 6" (15,2 cm) de diámetro - el largo necesario está determinado por la altura del techo.

Piezas suministradas

Saque las piezas de los paquetes. Veriﬁque que estén todas las piezas.

■ Ensamblaje del escudete para campana con ventilador y focos instalados

■ Pieza de transición del ducto con compuertas de contratiro instaladas

■ Filtro(s) de metal para grasa

■ Soporte de la cubierta del ducto

⁄16"

■ Plantilla de montaje

■ Desviador de aire con extensiones (para las instalaciones sin

ducto de escape)

■ Cubierta para ducto de 2 piezas

■ 6 tornillos de 3,5 x 6,5 mm

■ 2 tornillos de 2,9 x 6,5 mm

■ 6 tornillos de montaje de 5 x 45 mm

■ 6 taquetes para pared de 8 x 40 mm

®†

T10 T20

■ Adaptador Torx

■ 2 arandelas planas

■ 4 tornillos de 4,2 x 8 mm

Requisitos de ubicación

IMPORTANTE: Observe todos los códigos y ordenanzas aplicables.

Haga que un técnico capacitado instale la campana para cocina. Es la responsabilidad del instalador cumplir con los espacios de instalación especiﬁcados en la placa con la clasiﬁcación de modelo/serie. La placa con clasiﬁcación de modelo/serie está ubicada detrás del ﬁltro, en la pared posterior de la campana para cocina.

La ubicación de la campana con escudete deberá estar lejos de zonas con corrientes fuertes de aire, tales como ventanas, puertas u oriﬁcios de calefacción fuertes.

Deben usarse las dimensiones de la abertura del armario que se muestran. Las dimensiones proporcionadas proveen los espacios mínimos.

Se requiere un enchufe eléctrico con conexión a tierra. Vea la sección “Requisitos eléctricos”.

La campana con escudete se ha ajustado de fábrica para tener una ventilación a través del techo o de la pared. Para ver la instalación sin ducto de escape (con recirculación), consulte “Solamente para las instalaciones sin ducto de escape (con recirculación)” en la sección “Conexión del sistema de ventilación”. El ﬁltro de carbón, pieza número W10412939, está disponible con su distribuidor o un distribuidor de piezas autorizado.

Se deben sellar todas las aberturas en el techo y la pared en donde se va a instalar la campana con escudete.

Para la instalación en casas rodantes

La instalación de esta campana para cocina debe ajustarse a Manufactured Home Construction Safety Standards Estándares de seguridad y construcción de casas fabricadas, Título 24 CFR, Parte 328 (anteriormente conocidos como Federal Standard for Mobile Home Construction and Safety [Estándar federal para la seguridad y construcción de casas rodantes], Título 24, HUD Parte 280), o cuando dicho estándar no sea aplicable, el estándar Manufactured Home Installation (Estándar para instalación en casas fabricadas) de 1982 (Manufactured Home Sites, Communities and Setups [Obras, comunidades y proyectos de casas fabricadas]), ANSI A225.1/ NFPA 501A, o la última edición o con los códigos locales.

†®TORX y T20 son marcas registradas de Acument Intellectual Properties, LLC.

Page 20

Medidas del producto

9³⁄₈"

(23,8 cm)

10⁷⁄₈"

(27,6 cm)

Instalaciones con ventilación

Superficie de cocción eléctrica

Superficie de cocción a gas

Altura mínima del techo

Altura máxima del techo

7' 7" (2,31 m) 9' 5" (2,87 m)

7' 11" (2,41 m) 9' 5" (2,87 m)

14"

(35,5 cm)

*32³⁄₈" (82,2 cm) mín. **31³⁄₈" (79,7 cm) mín. *44³⁄₄" (113,7 cm) máx. **41" (104,1 cm) máx.

13³⁄₄"

(34,9 cm)

2" (5,1 cm)

30" (76,2 cm)

18⁷⁄₈" (48,0 cm)

*Para las instalaciones sin ducto de escape (con recirculación) **Para las instalaciones con ducto de escape

Dimensiones del armario

7¹⁄₄" (18,4 cm)

6⁵⁄₈" (16,8 cm)

7³⁄₈" (18,7 cm)

Armario lateral

30" (76,2 cm)

“X”

de la parte

inferior del escudete

a la superficie

de cocción

*Para las instalaciones sin ducto de escape (con recirculación)

IMPORTANTE:

Distancia mínima “X”: 24" (61,0 cm) desde la superficie de cocción eléctrica. Distancia mínima “X”: 27" (68,6 cm) desde las superficies . de cocción a gas. Distancia máxima sugerida “X”: 36" (91,4 cm)

Las chimeneas pueden regularse para las diferentes alturas del techo. Vea el cuadro siguiente.

2" (5,1 cm) mín. 6" (15,2 cm) mín.*

15" (38,1 cm)

Línea central

Superficie de cocción

Ubicación de entrada el ducto de escape y el cable de suministro de energía

Armario lateral

Instalaciones sin ducto de escape (con recirculación)

Altura mínima del techo

Superficie de

7' 8" (2,34 m) 9' 8" (2,95 m)

cocción eléctrica Superficie de

7' 11" (2,41 m) 9' 8" (2,95 m)

cocción a gas

*NOTA: Las chimeneas de la campana para cocina son ajustables y se han diseñado para varias alturas de techos o sofitos, dependiendo de la distancia “X” entre la parte inferior de la campana de cocina y la superficie de cocción.

Altura máxima del techo

Requisitos de ventilación

(Modelos con ducto de escape solamente)

■ El sistema de ventilación debe terminar en el exterior, excepto para las instalaciones sin ducto de escape (con recirculación).

■ No dirija la salida del sistema de ventilación hacia el desván u otra área cerrada.

■ No utilice una cubierta de pared de tipo para lavandería de 4" (10,2 cm).

■ Utilice ducto de escape de metal únicamente. Se recomienda un ducto de escape de metal rígido. No se recomienda ducto de escape de plástico u hoja metálica.

■ El largo del sistema de ventilación y el número de codos se deben mantener al mínimo para proveer un funcionamiento eﬁcaz.

Para obtener el funcionamiento más eﬁcaz y silencioso:

■ No use más de 3 codos de 90°.

■ Asegúrese de que haya un mínimo de 24" (61 cm) de ducto

de escape recto entre los codos, si se utiliza más de 1 codo.

■ No instale 2 codos lado a lado.

■ Use abrazaderas para sellar todas las juntas en el sistema

de ventilación.

■ El sistema de ventilación debe tener una compuerta de tiro. Si la cubierta del techo o la pared tiene una compuerta de tiro, no use la compuerta de tiro provista con la campana de cocina.

■ Utilice masilla de calafateo para sellar la abertura exterior de la pared o el techo alrededor de la cubierta.

■ El tamaño del ducto de escape debe ser uniforme.

Page 21

Instalaciones en climas fríos

Como parte del sistema de ventilación, se deberá instalar una compuerta de contratiro adicional para minimizar el flujo de aire frío hacia atrás, y un dispositivo de interrupción térmico para reducir la conducción de las temperaturas exteriores. La compuerta deberá estar en el lado del aire frío del dispositivo de interrupción térmico.

El dispositivo de interrupción deberá estar lo más cerca posible del lugar donde el sistema de ventilación entra a la parte con calefacción de la casa.

Aire de complemento

Los códigos locales de construcción podrían requerir el uso de sistemas de aire de complemento, en el caso de que se usen sistemas de ventilación con un movimiento de aire mayor a los CFM (pies cúbicos por minuto) especificados. Los pies cúbicos por minuto especificados varían entre localidades. Consulte a su profesional de Calefacción, Ventilación y Acondicionamiento de Aire (HVAC) para obtener información sobre los requisitos particulares en su zona.

Métodos de ventilación

Esta campana con escudete se ha ajustado de fábrica para tener una ventilación a través del techo o de la pared.

Se requiere un sistema de ventilación redondo de 6" (15,2 cm) para la instalación (no incluido). La abertura de ventilación de la campana es redonda, de 6" (15,2 cm).

NOTA: No se recomienda el uso de ductos de escape flexibles. Los ductos de escape flexibles crean contrapresión y turbulencia de aire, lo cual reduce el desempeño en gran medida.

El sistema de ventilación debe terminar a través del techo o la pared. Para colocar el ducto a través de la pared, se necesita un codo de 90°.

Descarga posterior

Se puede instalar un codo de 90° justo arriba de la campana.

Para las instalaciones sin ducto de escape (con recirculación)

Si no es posible ventilar el humo y los vapores de la cocción al exterior, la campana puede usarse en la versión sin ducto de escape (con recirculación); use el desviador de aire (provisto) y un juego de filtro de carbón (no provisto). Para hacer pedidos, consulte la sección “Ayuda o servicio técnico”.

Ventilación a través del techo

A. Cubierta del techo B. Ducto de escape redondo de 6" (15,2 cm)

Ventilación a través de la pared

A. Cubierta de la pared B. Ducto de escape redondo de 6" (15,2 cm)

Sin ducto de escape (con recirculación)

A. Desviador B. Ducto de escape redondo de 6" (15,2 cm)

Cómo calcular el largo del sistema de ventilación

Para calcular el largo del sistema que necesita, sume los pies (metros) equivalentes para cada porción de ducto de escape que se utilice en el sistema.

Porción de ducto de

Redondo de 6" (15,2 cm)

escape

Codo de 45° 2,5 pies

(0,8 m)

Codo de 90° 5,0 pies

(1,5 m)

El largo máximo equivalente del ducto es 35 pies (10,7 m).

Ejemplo de sistema de ventilación

Codo de 90˚

2 pies

(0,6 m)

6 pies (1,8 m)

El siguiente ejemplo tiene el largo máximo recomendado del ducto de escape de 35 pies (10,7 cm).

1 codo de 90° = 5,0 pies (1,5 m) 1 cubierta de pared = 0,0 pies (0,0 m) Porción recta de 8

= 8,0 pies (2,4 m)

pies (2,4 m) Largo del sistema = 13,0 pies (3,9 m)

Cubierta de la pared

Requisitos eléctricos

Observe todos los códigos y ordenanzas aplicables. Asegúrese de que la instalación eléctrica sea adecuada y en

conformidad con el National Electrical Code (Código Nacional Eléctrico), ANSI/NFPA 70 (última edición) o las normas de CSA C22.1-94, Canadian Electrical Code (Código canadiense de electricidad), Parte 1 y C22.2 N° 0-M91 (última edición), y todos los códigos y ordenanzas locales.

Si los códigos lo permiten y se emplea un alambre de conexión a tierra separado, se recomienda que un electricista competente determine si la trayectoria de conexión a tierra es adecuada.

Usted puede obtener una copia de las normas de los códigos arriba indicadas en:

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02169-7471

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

Page 22

■ Se necesita un circuito eléctrico de 120 voltios, 60 hertzios, CA solamente, de 15 amperios y protegido con fusibles.

■ Si la casa tiene cableado de aluminio, siga el procedimiento a continuación:

1. Conecte una sección de alambre de cobre sólido a los

conductores ﬂexibles.

2. Conecte el cableado de aluminio a la sección añadida

de alambre de cobre usando conectores especiales y/o herramientas diseñadas y de la lista de UL para unir el cobre al aluminio.

Siga el procedimiento recomendado por el fabricante del conector eléctrico. La conexión de cobre/aluminio deberá hacerse en conformidad con los códigos locales y las prácticas de cableado aceptadas por la industria.

INSTRUCCIONES DE INSTALACIÓN

Preparación de la ubicación

■ Se recomienda que el sistema de ventilación sea instalado antes de que se instale la campana.

■ Antes de hacer los recortes, asegúrese que haya suﬁciente espacio libre dentro del techo o la pared para el ducto de escape.

■ Revise la altura de su techo y la altura máxima de la campana antes de seleccionar su campana.

■ Los tamaños de los cables y las conexiones deben hacerse de acuerdo con la clasiﬁcación del electrodoméstico, como se especiﬁca en la placa de clasiﬁcación del modelo/ la serie. La placa con clasiﬁcación de modelo/serie está ubicada detrás del ﬁltro izquierdo, en la pared posterior de la campana de ventilación.

■ Los tamaños de los cables deben hacerse de acuerdo a los requisitos del National Electrical Code (Código Nacional Eléctrico), ANSI/NFPA 70 (última edición) o las normas de CSA C22. 1-94, Canadian Electrical Code (Código Canadiense de Electricidad), Parte 1 y C22.2 N° O-M91última edición, y todos los códigos y ordenanzas locales.

1. Desconecte el suministro de energía.

2. Decida qué método de ventilación usar: a través del techo,

de la pared o sin ducto.

3. Seleccione una superﬁcie plana para ensamblar la campana de cocina. Cubra dicha superﬁcie.

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover e instalar la campana de cocina.

No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.

4. Con la ayuda de 2 o más personas, levante la campana de cocina y colóquela en la superﬁcie cubierta.

Instalación de los tornillos de montaje de la campana para cocina

5. Determine y marque la línea central en la pared en donde se

instalará la campana con escudete.

6. Seleccione una altura de montaje entre un mínimo de 24" (61,0 cm) para una superﬁcie de cocción eléctrica, un mínimo de 27" (68,6 cm) para una superﬁcie de cocción a gas y un máximo sugerido de 36" (91,4 cm) por encima de la estufa hasta la parte inferior de la campana. Marque una línea de referencia en la pared.

7. Pegue la plantilla con cinta adhesiva en su lugar, alineando la línea central y la parte inferior de la plantilla con la línea inferior de la campana y con la línea central marcada en la pared.

A. Línea central B. Ubicaciones para el ajustador

8. Marque los centros de las ubicaciones de los ajustadores a

través de la plantilla en la pared. IMPORTANTE: Todos los tornillos de montaje de la

campana deben instalarse en madera donde sea posible. Si no hay madera para instalar tornillos, es posible que se requieran soportes de marco de madera adicionales, o use los (4) anclajes de pared de 8 x 40 mm y los tornillos de 5 x 45 mm.

Retire la plantilla.

9. Para madera, taladre oricios piloto de

en todas las ubicaciones donde se vayan a instalar los tornillos en madera.

Para los anclajes de pared, taladre oriﬁcios de en todas las ubicaciones donde se usen anclajes de pared.

10. Para madera, instale (2) tornillos de montaje de

5 x 45 mm. Deje un espacio de y la parte posterior de la cabeza del tornillo para deslizar la campana de cocina en su lugar.

Para anclajes de pared, instale los anclajes de pared de 8 x 40 mm e instale los tornillos de 5 x 45 mm en los anclajes de pared. Apriete hasta que los anclajes de pared estén ﬁrmes. Gire hacia fuera los tornillos

¹⁄₄"

(6,4 mm)

⁄4" (6,4 mm) entre la pared

⁄16" (4,8 mm)

⁄8" (9,5 mm)

⁄4" (6,4 mm).

Page 23

Ensamblaje e instalación del soporte de la cubierta del ducto de escape

1. Ensamble las 3 piezas del soporte de la cubierta del ducto

usando los 4 tornillos de 4,2 x 8 mm provistos. El soporte ensamblado deberá tener el tamaño adecuado para encajar dentro de la cubierta superior del ducto de escape.

A. Ensamblaje del soporte de la cubierta del ducto B. Cubierta superior del ducto C. Tornillos de 4,2 x 8 mm D. Línea central

2. Coloque el soporte de la cubierta del ducto en la pared a aproximadamente 1⁄8" (3,0 mm) del techo.

3. Marque las ubicaciones de los oriﬁcios.

4. Taladre oriﬁcios de ³⁄

parted e inserte los anclajes a escuadra con la pared.

8" (9,5 mm) para los taquetes de la

Instalación de la campana para cocina

1. Con la ayuda de dos o más personas, cuelgue la campana

para cocina sobre 2 tornillos de montaje a través de las ranuras de montaje que están sobre la parte posterior de la campana.

A. Tornillos de montaje B. Ranuras de montaje C. Tornillos de montaje inferiores con arandelas planas

2. Saque el ﬁltro para grasa. Consulte la sección “Cuidado de

la campana para cocina”.

3. Nivele la campana para cocina y apriete los tornillos de

montaje superiores.

4. Instale 2 tornillos de montaje inferiores de 5 x 45 mm con las arandelas planas y apriételos. Use anclajes de pared

optativos si es necesario.

A. Taquetes para muro en seco de 8 x 40 mm B. Línea central sobre la pared C. Soporte de la cubierta del ducto D. Tornillos de 5 x 45 mm E. Línea central del soporte

5. Sujete el soporte de la cubierta del ducto a la pared.

Complete la preparación

1. Determine y haga todos los cortes necesarios en la pared

para el sistema de ventilación. Instale el sistema de ventilación antes de instalar la campana. Vea la sección “Requisitos de ventilación”.

2. Determine la altura necesaria para el cable de suministro eléctrico de la casa y taladre un oriﬁcio de 1¼" (3,2 cm) en esa ubicación.

3. Haga pasar el cable de suministro de energía de la casa según las normas del National Electrical Code (Código nacional eléctrico) o CSA (Asociación de normalización canadiense) y los códigos y ordenanzas locales. Debe haber suﬁciente conducto de ½" y alambres de la caja de desconexión con fusible (o cortacircuitos) para hacer la conexión en la caja eléctrica de terminales de la campana.

NOTA: No reconecte la electricidad hasta que se haya completado la instalación.

4. Use masilla de calafateo para sellar todas las aberturas.

Conexión del sistema de ventilación

1. Instale la pieza de transición encima de la campana (si se ha

quitado para el envío) con 2 tornillos de lámina de metal de 3,5 x 9,5 mm.

A. Pieza de transición del ducto B. Tornillo de 3,5 x 9,5 mm

Solamente para las instalaciones con ducto de escape:

1. Haga encajar el sistema de ventilación sobre la pieza de

transición.

2. Selle la conexión con las abrazaderas.

3. Veriﬁque que las compuertas de contratiro funcionen

adecuadamente.

Page 24

Solamente para las instalaciones sin ducto de escape (con recirculación):

1. Ensamble el desviador de aire con las dos extensiones con

los 2 tornillos provistos de 3,5 x 6,5 mm.

A. Tornillos de 3,5 x 6,5 mm

2. Ensamble el desviador de aire con el soporte de la cubierta del ducto y los 4 tornillos provistos de 3,5 x 6,5 mm.

4. Corte el ducto al tamaño medido (X).

5. Saque el desviador de aire.

6. Deslice el ducto sobre la parte inferior del desviador de aire.

7. Coloque el desviador de aire y el ducto ensamblados sobre

la salida de escape de la campana.

8. Vuelva a ensamblar el desviador de aire al soporte de la

cubierta del ducto con 2 tornillos de ensamblaje.

9. Selle las conexiones con las abrazaderas para ducto.

Conexión del suministro eléctrico

ADVERTENCIA

Peligro de Choque Eléctrico

Desconecte el suministro de energía antes de darle mantenimiento.

Vuelva a colocar todos los componentes y paneles antes de hacerlo funcionar.

No seguir estas instrucciones puede ocasionar la muerte o choque eléctrico.

A. Soporte de la cubierta del ducto de escape B. Tornillos de 3,5 x 6,5 mm C. Desviador de aire

3. Mida desde la parte inferior del desviador de aire hasta la parte inferior de la salida de la campana.

1. Desconecte el suministro de energía.

2. Quite la tapa de la caja de terminales.

3. Quite el disco removible que está en la caja de terminales e

instale un protector de cables de

⁄2" que esté en la lista de

UL o esté aprobado por CSA.

4. Haga pasar el cableado de suministro de energía doméstico

a través del protector de cables de

⁄2" dentro de la caja de

terminales.

A. Conectores de alambres aprobados por UL B. Alambres blancos C. Alambres negros D. Alambre verde (o desnudo) conectado a los alambres amarillos-verdes E. Suministro de energía doméstico

5. Use conectores de alambres que estén en la lista de UL y

conecte los alambres blancos (B) juntos.

A. Desviador de aire B. Abrazadera para ducto C. X = longitud para cortar el ducto de escape D. Ducto de escape E. Salida de escape

Page 25

6. Use conectores de alambres que estén en la lista de UL y conecte los alambres negros (C) juntos.

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte el soplador a tierra.

Conecte el alambre de tierra al alambre verde y amarillo de conexión a tierra en la caja de terminales.

No seguir estas instrucciones puede ocasionar la muerte o choque eléctrico.

Conecte el alambre verde (o desnudo) de puesta a tierra del suministro eléctrico de la casa a los 2 alambres amarillos verdes de puesta a tierra (D) en la caja de terminales usando conectores de alambres que estén en la lista de UL.

8. Apriete el tornillo del protector de cables.

9. Instale la cubierta de la caja de terminales.

10. Reconecte el suministro de energía.

Complete la instalación

1. Solamente para las instalaciones sin ventilación (con

recirculación), instale los ﬁltros de carbón sobre la rejilla en el alojamiento del soplador. Consulte la sección “Cuidado de la campana para cocina”.

2. Instale los ﬁltros de metal. Consulte la sección “Cuidado de la campana para cocina”.

3. Veriﬁque el funcionamiento del soplador de la campana para cocina y la luz. Consulte la sección “Uso de la campana para cocina”.

NOTA: Para obtener un uso más eﬁcaz de su nueva campana para cocina, lea la sección “Uso de la campana para cocina”.

USO DE LA CAMPANA PARA

COCINA

La campana para cocina se ha diseñado para remover humo, vapores provenientes de la cocción y olores del área de la superﬁcie de cocción. Para obtener mejores resultados, encienda la campana antes de cocinar y permita que funcione por varios minutos después de haber cocinado, para que quite todo el humo y los olores de la cocina.

Los controles de la campana están ubicados en el panel frontal de la campana de cocina.

Instalación de las cubiertas del ducto de

escape

1. Cuando use ambas cubiertas del ducto de escape (superior

e inferior), empuje la cubierta inferior hacia abajo, sobre la campana, levante la cubierta superior hacia el techo e instálela con dos tornillos de 2,9 x 6,5 mm.

NOTA: Para las instalaciones con ducto de escape, la cubierta superior del ducto puede invertirse para ocultar las ranuras.

A. Alojamientos para los focos de halógeno B. Manija del ﬁltro para grasa C. Filtro para grasa D. Barras para colgar utensilios E. Soplador y controles de luz

Controles de la campana para cocina

A. Botón de On/Off (Encendido/Apagado) de la luz B. Botón de velocidad mínima y apagado del soplador C. Botón de velocidad media del soplador D. Botón de velocidad máxima del soplador

A. Cubierta superior del ducto B. Cubierta inferior del ducto C. Tornillos de 2,9 x 6,5 mm D. Soporte

Cómo utilizar la luz

El botón de Encendido/Apagado controla ambas luces. Presione una vez para Encendido y otra vez para Apagado.

Page 26

Cómo utilizar el soplador

Los botones de VELOCIDAD DEL SOPLADOR encienden el soplador y controlan la velocidad y el nivel de sonido de éste para un funcionamiento silencioso. La velocidad se puede cambiar en cualquier momento mientras el ventilador esté funcionando, presionando el botón de la velocidad deseada del soplador.

Presione el botón de SOPLADOR APAGADO por segunda vez para apagar el soplador.

CUIDADO DE LA CAMPANA

PARA COCINA

Limpieza

IMPORTANTE: Limpie con frecuencia la campana y los ﬁltros para grasa de acuerdo a las instrucciones a continuación. Vuelva a colocar los ﬁltros para grasa antes de poner a funcionar la campana.

Superﬁcies exteriores:

Para evitar daños a la superﬁcie exterior, no use estropajos de acero ni jabonosos.

Siempre seque con un paño para evitar manchas de agua.

Método de limpieza:

■ Detergente líquido y agua o producto de limpieza general

■ Límpielo con un paño suave húmedo o una esponja no

abrasiva, enjuáguelo con agua limpia y séquelo con un paño.

Filtros para las instalaciones sin ducto de escape (con recirculación):

El ﬁltro de carbón no se puede lavar. Deberá durar hasta 6 meses con el uso normal. Reemplácelo con el Juego de ﬁltro de carbón. Vea la sección “Ayuda o servicio técnico” para obtener información sobre pedidos.

Para reemplazar el ﬁltro de carbón:

1. Quite el ﬁltro de metal para grasa de la campana de cocina. Consulte “Filtro de metal para grasa” en esta sección.

2. Doble los sujetadores con resorte en la dirección opuesta al ﬁltro de metal para grasa.

3. Coloque el ﬁltro de carbón en el lado superior del ﬁltro de metal.

4. Doble los sujetadores con resorte a su posición original para asegurar el ﬁltro de carbón en el ﬁltro de metal.

Filtro de metal para grasa:

1. Quite cada ﬁltro jalando la manija de liberación con resorte y

luego jalando el ﬁltro hacia abajo.

A. Manija de liberación con resorte

2. Lave los ﬁltros de metal cuando sea necesario en la lavavajillas o con una solución caliente de detergente.

3. Vuelva a instalar el ﬁltro asegurándose de que las manijas de liberación del resorte estén mirando hacia el frente. Inserte el ﬁltro de aluminio dentro de la guía superior.

4. Empuje hacia dentro la manija de liberación con resorte.

5. Empuje el ﬁltro de metal hacia arriba y suelte la manija para

que se trabe en su lugar.

6. Repita los pasos 1 a 5 para el otro ﬁltro.

5. Vuelva a colocar el ﬁltro de metal para grasa. Consulte

“Filtro de metal para grasa” en esta sección.

Cómo reemplazar una luz de halógeno

Apage la campana para cocina y es pere a que se enfríe la luz de halógeno. Para evitar dañar o acortar la vida útil del nuevo foco, no lo toque con los dedos descubiertos. Reemplace el foco usando un pañuelo de papel o guantes de algodón para manipular el foco.

Si los nuevos focos no funcionan, cerciórese de que se hayan insertado correctamente antes de llamar para solicitar servicio.

1. Desconecte el suministro de energía.

2. Use un destornillador de hoja plana y haga palanca

cuidadosamente para quitar la cubierta del foco

3. Quite el foco y reemplácelo con un foco de halógeno de 120 voltios, 40 vatios como máximo, fabricado para una base G-9.

4. Vuelva a colocar la cubierta del foco.

5. Reconecte el suministro de energía.

Page 27

Caja de empalmes

NEU

Con. a tierra

DIAGRAMA DE CABLEADO

SEL0112656

Botones de empuje mecánico (4 botones, 3 velocidades)

Chasis de la caja de conexiones

ROJ

CA (Línea)

AM (Voltaje mín.)

GRIS (Focos)

ROJ (Voltaje med.)

NE (Voltaje máx.)

Voltaje mínimo

Voltaje máx.

Voltaje alto

Voltaje medio

Común

AM-GRIS

12,5 uF

S40

Chasis del motor

ROJ

AM-GRIS

Chasis del tablero eléctrico

GRIS

Operación del interruptor

POSICIÓN FUNCIÓN

Apagado

Focos

Velocidad baja

Velocidad media

Velocidad alta

No hay conexión

Café- Gris (L - 1)

Café- Amarillo (L - 2)

Café- Rojo (L - 3)

Café- Negro (L - 4)

Características del motor

Suministro eléctrico

Frecuencia

Absorción de energía

Resistencia del motor (en ohmios)

Azul - Negro

Azul - Gris Azul - Rojo

Azul - Blanco

Temperatura ambiente

120 VCA

60 Hz

240 vatios

28,8

30,3

37,7

45,1

23°C

Page 28

AYUDA O SERVICIO TÉCNICO

Antes de solicitar ayuda o servicio técnico, por favor revise

si se ha disparado un cortacircuitos o si se ha quemado un fusible doméstico. Esto le podrá ahorrar el costo de una visita de servicio técnico. Si considera que aún necesita ayuda, siga las instrucciones que aparecen a continuación.

Cuando llame, tenga a mano la fecha de compra y el número

completo del modelo y de la serie de su electrodoméstico. Esta información nos ayudará a atender mejor a su pedido.

Si necesita piezas de repuesto

Si necesita pedir piezas de repuesto, recomendamos que use únicamente piezas especiﬁcadas de fábrica. Las piezas especiﬁcadas de fábrica encajarán bien y funcionarán bien ya que están confeccionadas con la misma precisión empleada en la fabricación de cada electrodoméstico nuevo de IKEA®.

Para encontrar piezas especiﬁcadas de fábrica en su localidad,

llámenos o llame al centro de servicio técnico designado más cercano a su localidad.

En los EE.UU.

Llame al centro para la eXperiencia del cliente de Whirlpool sin costo alguno al: 1-866-664-2449.

Nuestros consultores ofrecen ayuda para:

■ Características y especiﬁcaciones de nuestra línea completa de electrodomésticos.

■ Información sobre la instalación.

■ Procedimiento para el uso y mantenimiento.

■ Venta de accesorios y partes para reparación.

■ Asistencia especializada para el consumidor (habla hispana,

problemas de audición, visión limitada, etc.).

■ Recomendaciones con distribuidores locales, compañías que dan servicio y distribuidores de partes para reparación. Los técnicos de servicio designados por Whirlpool están capacitados para cumplir con la garantía del producto y ofrecer servicio una vez que la garantía termine, en cualquier lugar de los Estados Unidos.

Para localizar a una compañía de servicio designada por Whirlpool en su área, también puede consultar la sección amarilla de su guía telefónica.

Para obtener asistencia adicional

Si necesita asistencia adicional, puede escribir a Whirlpool Corporation con sus preguntas o dudas a:

IKEA Brand Home Appliances Customer eXperience Center 553 Benson Road Benton Harbor, MI 49022-2692

Por favor incluya en su correspondencia un número de teléfono en el que se le pueda localizar durante el día.

Accesorios

Juego de ﬁltro de carbón

(solamente para instalaciones sin ducto de escape) Pida la pieza número W10412939

Page 29

GARANTÍA DE LOS ELECTRODOMÉSTICOS PRINCIPALES DE IKEA

¿Durante cuánto tiempo es válida la garantía limitada de IKEA?

Esta garantía limitada es válida durante cinco años a partir de la fecha de compra, siempre y cuando este electrodoméstico principal haya sido operado y mantenido según las instrucciones adjuntas o provistas con el producto, a menos que sea un aparato de nombre LAGAN, en cuyo caso la garantía limitada será válida durante un año a partir de la fecha de compra. Esta garantía limitada es válida solamente en Estados Unidos o en Canadá y se aplica solamente cuando el electrodoméstico principal se use en el país en el que se ha comprado. Se requiere una prueba de la fecha de compra original para obtener servicio bajo esta garantía limitada.

¿Qué electrodomésticos no están cubiertos bajo la garantía limitada de IKEA de cinco (5) años?

Para los electrodomésticos principales cuyo nombre sea “LAGAN”, esta garantía será válida durante un año a partir de la fecha de compra.

¿Quién estará a cargo de llevar a cabo el servicio?

Esta garantía limitada es provista por Whirlpool Corporation o Whirlpool Canada LP (en lo sucesivo denominada “Whirlpool”). El servicio deberá ser suministrado por una compañía de servicio designada por Whirlpool.

¿Qué es lo que cubre esta garantía limitada?

La garantía limitada pagará por piezas especificadas de fábrica y trabajo de reparación, para corregir defectos en los materiales o en la mano de obra existentes en el momento de la compra del electrodoméstico principal. Las excepciones se especifican bajo el título “¿Qué es lo que no está cubierto bajo esta garantía limitada?”.

¿Qué se hará para corregir el problema?

La compañía designada de servicio examinará el producto y decidirá, a su exclusiva discreción, si está cubierto bajo esta garantía limitada. Si considera que está cubierto, la compañía designada de servicio reparará el defecto. Su único y exclusivo recurso según los términos de esta garantía limitada será el de reparar el producto según se estipula en la presente.

¿Qué es lo que no está cubierto bajo esta garantía limitada?

■ Visitas de servicio técnico para corregir la instalación de su electrodoméstico principal, para enseñarle a usar su electrodoméstico

principal, para cambiar o reparar fusibles domésticos o para corregir la instalación eléctrica o de la tubería de la casa.

■ Visitas de servicio técnico para reparar o reemplazar focos para electrodomésticos, filtros de aire o filtros de agua. Las piezas de

consumo están excluidas de la cobertura de la garantía.

■ Piezas de repuesto o mano de obra si este electrodoméstico principal se usa de un modo diferente al doméstico normal de una

familia, o cuando se use de un modo contrario a las instrucciones publicadas para el usuario u operador y/o las instrucciones de instalación.

■ Daños causados por accidente, alteración, uso indebido, abuso, incendio, inundación, actos fortuitos, instalación incorrecta,

instalación que no esté de acuerdo con los códigos eléctricos o de plomería, o el empleo de artículos de consumo o productos de limpieza no aprobados para ser usados.

■ Daños estéticos, incluyendo rayaduras, abolladuras, desportilladuras u otro daño al acabado de su electrodoméstico principal, a

menos que el mismo sea debido a defectos en los materiales o la mano de obra y se informe en un lapso de 30 días a partir de la fecha de compra.

■ Cualquier pérdida de comida o de medicamentos debida a fallas del refrigerador o del congelador.

■ Recogida y entrega. Este electrodoméstico principal se ha destinado para ser reparado en su hogar.

■ Reparaciones de piezas o sistemas como resultado de modificaciones no autorizadas que se hayan efectuado en el

electrodoméstico.

■ Gastos de viaje y transporte para obtener servicio para el producto, si su electrodoméstico principal está ubicado en un lugar remoto

en el cual no haya disponible un técnico de servicio autorizado.

■ La remoción y reinstalación de su electrodoméstico principal, si estuviera instalado en un lugar inaccesible o si no estuviera instalado

de conformidad con las instrucciones de instalación publicadas.

■ Piezas de repuesto o mano de obra en electrodomésticos principales con números de modelo/serie originales que se hayan

removido, alterado o que no puedan ser identificados con facilidad.

El costo de la reparación o el reemplazo bajo estas circunstancias excluidas correrá por cuenta del cliente.

Exclusión de garantías implícitas

LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O GARANTÍA IMPLÍCITA DE CAPACIDAD PARA UN PROPÓSITO PARTICULAR, SERÁN LIMITADAS A CINCO AÑOS (UN AÑO PARA LOS ELECTRODOMÉSTICOS PRINCIPALES DE NOMBRE “LAGAN”) O AL PERÍODO MÁS CORTO PERMITIDO POR LEY. Algunos estados y provincias no permiten la limitación de la duración de garantías implícitas de comerciabilidad o capacidad, de modo que la limitación arriba indicada quizás no le corresponda. Esta garantía le otorga derechos legales específicos, y es posible que usted tenga también otros derechos que varían de un estado a otro o de una provincia a otra.

Page 30

que estas limitaciones y exclusiones quizás no le correspondan. Esta garantía le otorga derechos legales específicos, y es posible que
