Page 1

30" (76 CM) AND 35⁷⁄₁₆" (90 CM) -

WALL-MOUNT CANOPY RANGE HOOD

Installation Instructions and Use & Care Guide

For questions about features, operation/performance, parts, accessories or service, call:

In Canada, for assistance, installation and service, call: 1-866-664-2449.

1-866-664-2449

HOTTE DE CUISINIÈRE POUR MONTAGE MURAL

30" (76 CM) ET 35⁷⁄₁₆" (90 CM)

Instructions d’installation et Guide d’utilisation et d’entretien

Au Canada, pour assistance, installation ou service, composez le 1-866-664-2449.

Table of Contents/Table des matières.............................................................................2

IMPORTANT: READ AND SAVE THESE INSTRUCTIONS. FOR RESIDENTIAL USE ONLY. IMPORTANT : LIRE ET CONSERVER CES INSTRUCTIONS. POUR UTILISATION RÉSIDENTIELLE UNIQUEMENT.

W10177452B

Page 2

TABLE OF CONTENTS

TABLE DES MATIÈRES

RANGE HOOD SAFETY .................................................................2

INSTALLATION REQUIREMENTS................................................3

Tools and Parts ............................................................................3

Location Requirements................................................................4

Venting Requirements (vented models only)...............................5

Electrical Requirements ...............................................................6

INSTALLATION INSTRUCTIONS.................................................. 6

Prepare Location..........................................................................6

Install Range Hood.......................................................................8

Connect Vent System ..................................................................8

Make Electrical Connection .........................................................8

Install Vent Covers .......................................................................9

Install Filters..................................................................................9

Complete Installation ...................................................................9

RANGE HOOD USE........................................................................9

RANGE HOOD CARE...................................................................10

Cleaning......................................................................................10

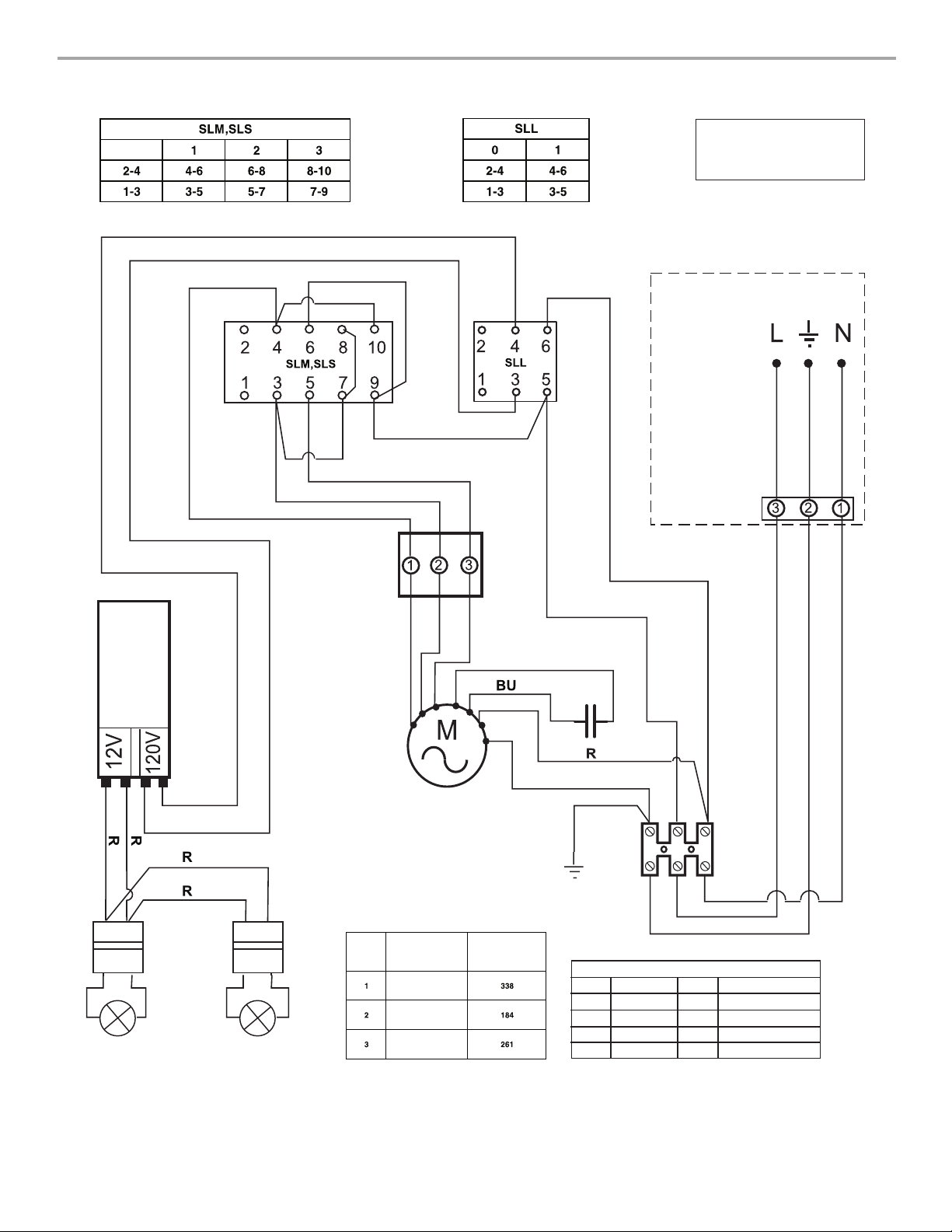

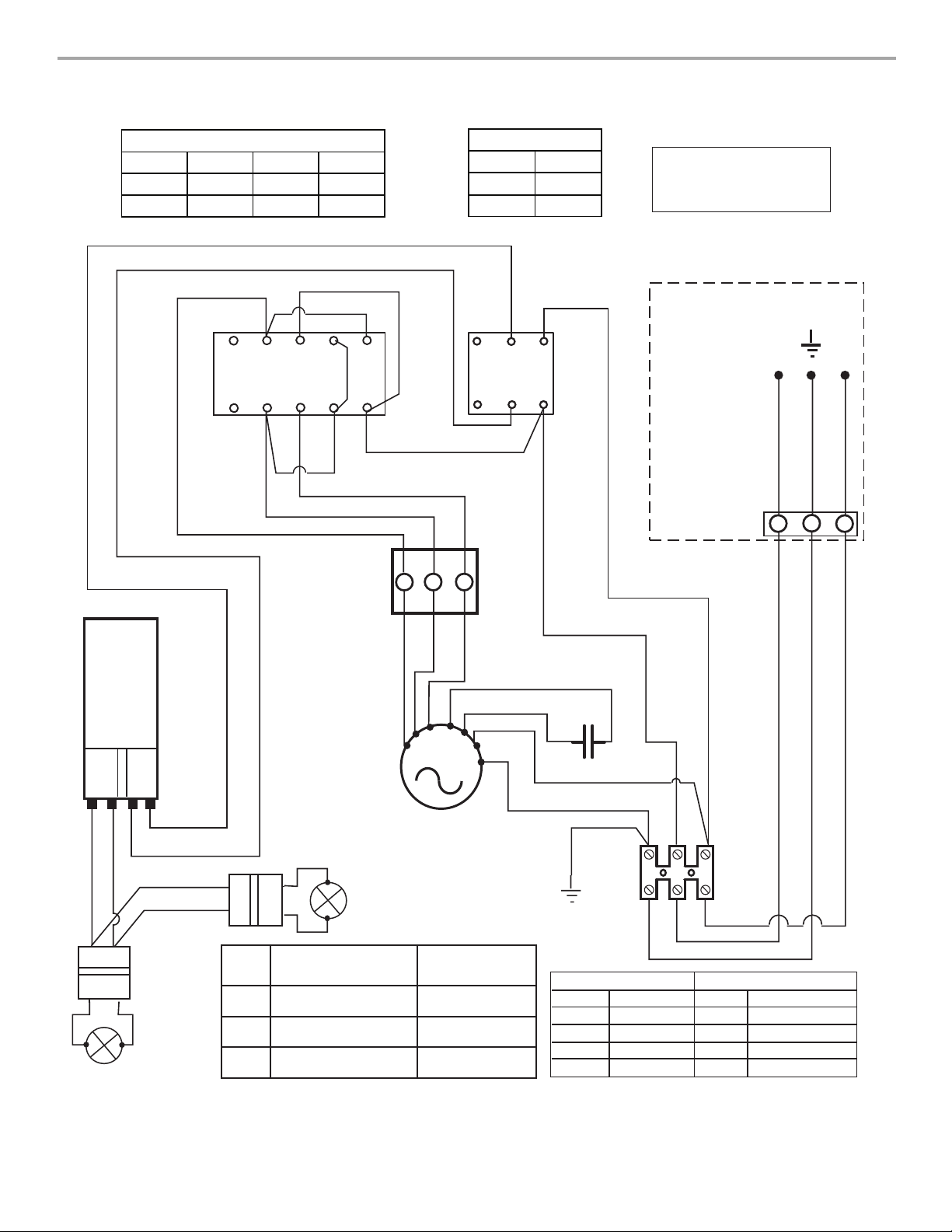

WIRING DIAGRAM ......................................................................11

ASSISTANCE OR SERVICE.........................................................12

In the U.S.A. ...............................................................................12

In Canada ...................................................................................12

Accessories................................................................................12

WARRANTY ..................................................................................12

SÉCURITÉ DE LA HOTTE DE CUISINIÈRE ...............................14

EXIGENCES D'INSTALLATION...................................................16

Outillage et pièces......................................................................16

Exigences d'emplacement.........................................................16

Exigences concernant l'évacuation ...........................................17

Spécifications électriques ..........................................................18

INSTRUCTIONS D'INSTALLATION.............................................19

Préparation de l'emplacement...................................................19

Installation de la hotte ................................................................21

Installation du conduit d'évacuation..........................................21

Raccordement électrique...........................................................21

Installation du cache-conduit.....................................................22

Installation des filtres..................................................................22

Achever I'installation ..................................................................22

UTILISATION DE LA HOTTE .......................................................23

ENTRETIEN DE LA HOTTE..........................................................23

Nettoyage et entretien................................................................23

SCHÉMA DE CÂBLAGE...............................................................25

ASSISTANCE OU SERVICE.........................................................26

Accessoires ................................................................................26

GARANTIE.....................................................................................27

RANGE HOOD SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety messages.

This is the safety alert symbol. This symbol alerts you to potential hazards that can kill or hurt you and others. All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”

These words mean:

You can be killed or seriously injured if you don't immediately

DANGER

WARNING

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what happen if the instructions are not followed.

follow instructions.

can be killed or seriously injured if you don't

You instructions.

can

Page 3

IMPORTANT SAFETY INSTRUCTIONS

WARNING: TO REDUCE THE RISK OF FIRE, ELECTRIC

SHOCK, OR INJURY TO PERSONS, OBSERVE THE FOLLOWING:

■ Use this unit only in the manner intended by the

manufacturer. If you have questions, contact the manufacturer.

■ Before servicing or cleaning the unit, switch power off at

service panel and lock the service disconnecting means to prevent power from being switched on accidentally. When the service disconnecting means cannot be locked, securely fasten a prominent warning device, such as a tag, to the service panel.

■ Installation work and electrical wiring must be done by

qualified person(s) in accordance with all applicable codes and standards, including fire-rated construction.

■ Sufficient air is needed for proper combustion and

exhausting of gases through the flue (chimney) of fuel burning equipment to prevent backdrafting. Follow the heating equipment manufacturer's guideline and safety standards such as those published by the National Fire Protection Association (NFPA), the American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), and the local code authorities.

■ When cutting or drilling into wall or ceiling; do not damage

electrical wiring and other utilities.

■ Ducted fans must always be vented outdoors. CAUTION: For general ventilating use only. Do not use

to exhaust hazardous or explosive materials and vapors.

CAUTION: To reduce risk of fire and to properly exhaust

air, be sure to duct air outside - do not vent exhaust air into spaces within walls or ceilings, attics or into crawl spaces, or garages.

WARNING: TO REDUCE THE RISK OF FIRE, USE ONLY

METAL DUCTWORK.

WARNING: TO REDUCE THE RISK OF A RANGE TOP

GREASE FIRE:

■ Never leave surface units unattended at high settings.

Boilovers cause smoking and greasy spillovers that may ignite. Heat oils slowly on low or medium settings.

■ Always turn hood ON when cooking at high heat or when

flambeing food (i.e. Crepes Suzette, Cherries Jubilee, Peppercorn Beef Flambé).

■ Clean ventilating fans frequently. Grease should not be

allowed to accumulate on fan or filter.

■ Use proper pan size. Always use cookware appropriate for

the size of the surface element.

WARNING: TO REDUCE THE RISK OF INJURY TO

PERSONS IN THE EVENT OF A RANGE TOP GREASE FIRE, OBSERVE THE FOLLOWING:

■ SMOTHER FLAMES with a close fitting lid, cookie sheet, or

metal tray, then turn off the burner. BE CAREFUL TO PREVENT BURNS. If the flames do not go out immediately, EVACUATE AND CALL THE FIRE DEPARTMENT.

■ NEVER PICK UP A FLAMING PAN - you may be burned.

■ DO NOT USE WATER, including wet dishcloths or towels -

a violent steam explosion will result.

■ Use an extinguisher ONLY if:

– You know you have a class ABC extinguisher, and you

already know how to operate it.

– The fire is small and contained in the area where it

started. – The fire department is being called. – You can fight the fire with your back to an exit.

Based on "Kitchen Fire Safety Tips" published by NFPA.

■ WARNING: To reduce the risk of fire or electrical shock,

do not use this fan with any solid-state speed control device.

SAVE THESE INSTRUCTIONS

INSTALLATION REQUIREMENTS

Tools and Parts

Gather the required tools and parts before starting installation. Read and follow the instructions provided with any tools listed here.

Tool s neede d

■ Level

■ Drill with 1¼" (3.0 cm), ³⁄₈" (9.5 mm), ⁷⁄₆₄" (2.75 mm) and

¹⁄₈" (3.0 mm) drill bits

■ Pencil

■ Wire stripper or utility knife

■ Tape measure or ruler

■ Pliers

■ Caulking gun and weatherproof caulking compound

■ Vent clamps

■ Jigsaw or keyhole saw

■ Flat-blade screwdriver

■ Metal snips

■ Phillips screwdriver

■ Metric Allen wrench set

Parts needed

■ Home power supply cable

■ Two ½" (12.7 mm) UL listed or CSA approved strain reliefs

■ 3 UL listed wire connectors

For vented installations, you will also need:

■ 1 wall or roof cap

■ Metal vent system

Page 4

For non-vented (recirculating) installations, you will also need:

Charcoal Filter Kit Part Number 4396848 for non-vented

■

(recirculating) installations only. See “Assistance or Service” section to order.

Parts supplied

Remove parts from packages. Check that all parts are included.

Hood canopy assembly with ventilator and light bulbs

■

installed

■ Deflector for non-vented (recirculating) installations

Vent transition with back draft dampers installed

■

■ Filter(s) - depending on model and size

■

2 mounting hooks Vent cover support bracket

■

Mounting template

■

2-piece vent cover

■

Rubber tape 2 - 2.9 x 6.5 mm screws

■

2 - 3.5 x 6.5 mm screws

■

2 - 3.5 x 9.5 mm screws

■

2 - 6.0 x 70.0 mm screws

■ 6 - 5.0 x 35.0 mm mounting screws

■ 2 - 10.0 x 60.0 mm drywall anchors

®†

■ Allen wrench for Torx

head screws

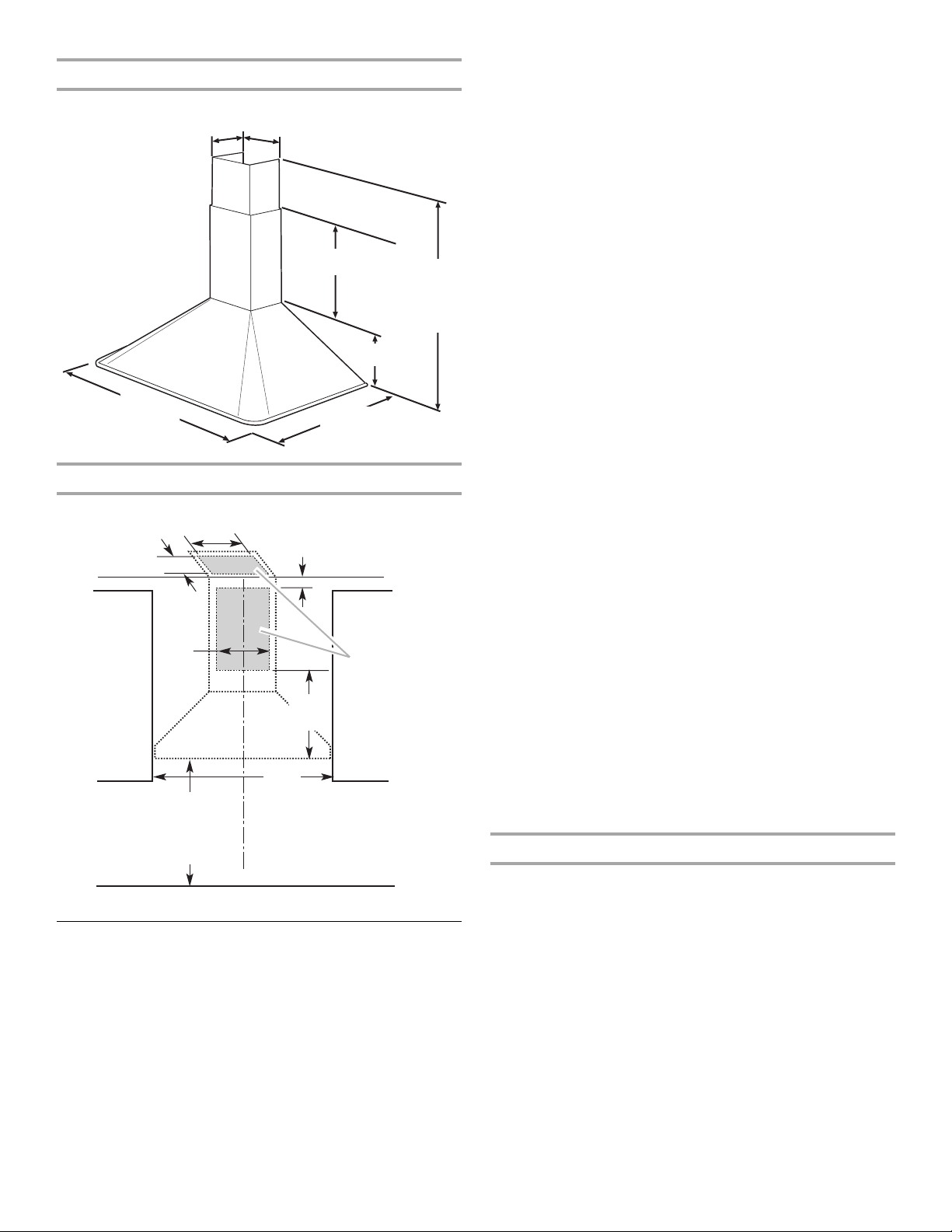

Product Dimensions

¹³⁄₁₆

(17.3 cm)

30" (76.2 cm)

" (89.9 cm)

³⁄₈

Installation Dimensions

6½"

(16.5 cm)

6¹/₄" (15.9 cm)

¹⁄₅

(20.7 cm)

(44.9 cm)

2" (5.1 cm) min.

9" (22.9 cm) min*

17¹¹⁄₁₆"

(25.1 cm)

¹⁄₅

(51.2 cm)

9⁷⁄₈

⁷⁄₁₆"

(90.0 cm)

min.

51"

(129.6 cm)

max.

Location Requirements

IMPORTANT: Observe all governing codes and ordinances. Have a qualified technician install the range hood. It is the

installer's responsibility to comply with installation clearances specified on the model/serial rating plate. The model/serial rating plate is located behind the left filter on the rear wall of the vent hood.

Canopy hood location should be away from strong draft areas, such as windows, doors and strong heating vents.

Cabinet opening dimensions that are shown must be used. Given dimensions provide minimum clearance.

Grounded electrical outlet is required. See “Electrical Requirements” section.

The canopy hood is factory set for venting through the roof or wall. For non-vented (recirculating) Installation see “Non-vented (recirculating) Installations” in “Prepare Location” section. Charcoal Filter Kit Part Number 4396848 is available from your dealer or an authorized parts distributor.

All openings in ceiling and wall where canopy hood will be installed must be sealed.

For Mobile Home Installations

The installation of this range hood must conform to the Manufactured Home Construction Safety Standards, Title 24 CFR, Part 328 (formerly the Federal Standard for Mobile Home Construction and Safety, Title 24, HUD, Part 280) or when such standard is not applicable, the standard for Manufactured Home Installation 1982 (Manufactured Home Sites, Communities and Setups) ANSI A225.1/NFPA 501A*, or latest edition, or with local codes.

6½"

(16.5 cm)

16"

(40.6 cm)

Side

cabinet

bottom of canopy to

30" (76.2 cm) min.

36" (91.4 cm) max.

cooking surface

35⁷/

Centerline

min.

30"

(76.2 cm)

₁₆" (90.0 cm)

*For non-vented (recirculating) installations

Vent and power

supply cable entry

location

Side

cabinet

†®TORX is a registered trademark of Acument Intellectual Properties, LLC.

Page 5

Venting Requirements (vented models only)

■ Vent system must terminate to the outdoors, except for non-

vented (recirculating) installations.

■ Do not terminate the vent system in an attic or other enclosed

area.

■ Do not use 4" (10.2 cm) laundry-type wall cap.

■ Use metal vent only. Rigid metal vent is recommended.

Plastic or metal foil vent is not recommended.

■ The length of vent system and number of elbows should be

kept to a minimum to provide efficient performance.

For the most efficient and quiet operation:

■ Use a straight run or as few elbows as possible.

■ Use no more than three 90° elbows.

■ Make sure there is a minimum of 24" (61.0 cm) of straight

vent between the elbows if more than 1 elbow is used.

■ Do not install 2 elbows together.

■ Use clamps to seal all joints in the vent system.

■ The vent system must have a damper. If the roof or wall cap

has a damper, do not use the damper supplied with the range hood.

■ Use caulking to seal exterior wall or roof opening around the

cap.

■ The size of the vent should be uniform.

Cold weather installations

An additional back draft damper should be installed to minimize backward cold air flow and a thermal break should be installed to minimize conduction of outside temperatures as part of the vent system. The damper should be on the cold air side of the thermal break.

The break should be as close as possible to where the vent system enters the heated portion of the house.

Makeup air

Local building codes may require the use of makeup air systems when using ventilation systems greater than specified CFM of air movement. The specified CFM varies from locale to locale. Consult your HVAC professional for specific requirements in your area.

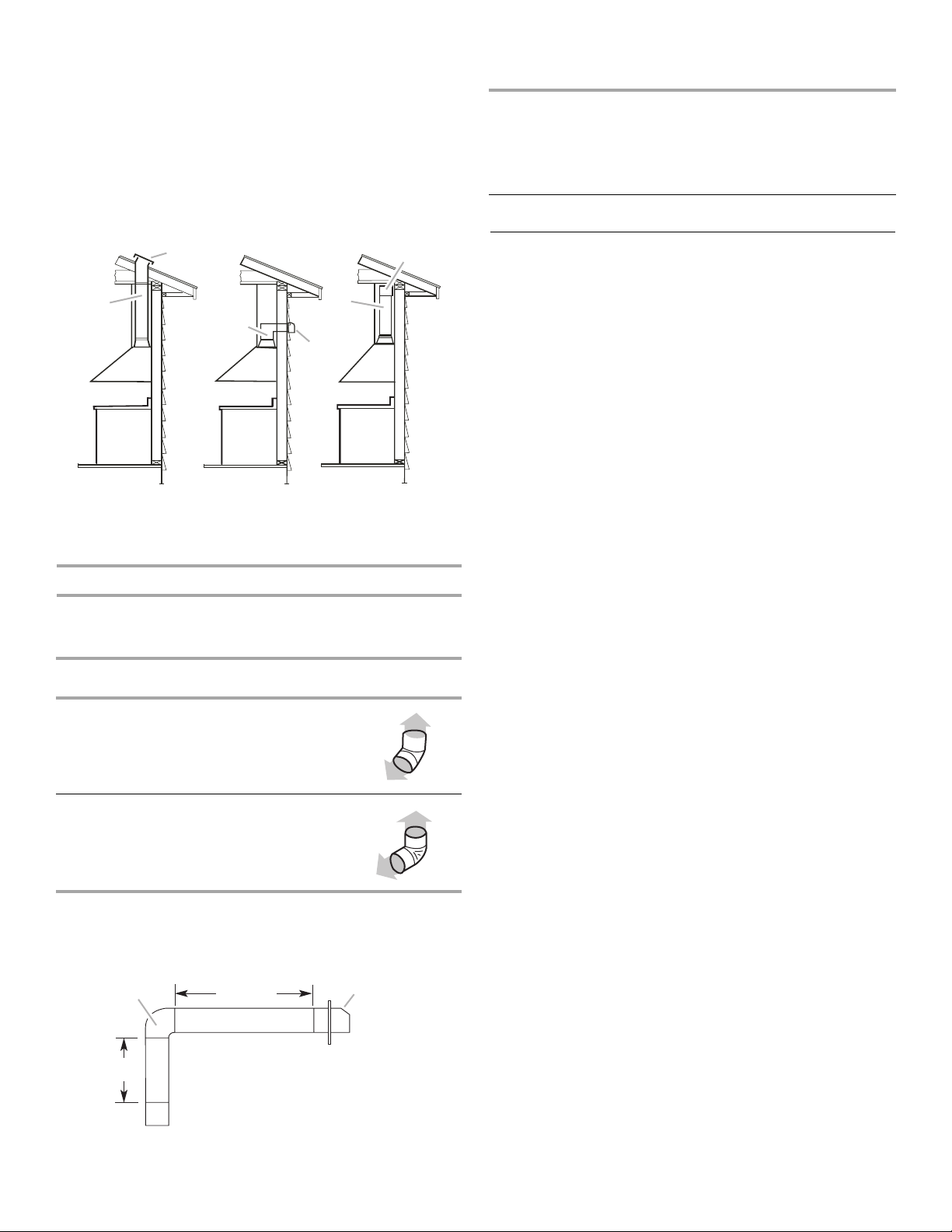

Venting Methods

This canopy hood is factory set for venting through the roof or wall.

A 6" (15.2 cm) round vent system is needed for installation (not included). The hood exhaust opening is 6" (15.2 cm) round.

NOTE: Flexible vent is not recommended. Flexible vent creates back pressure and air turbulence that greatly reduce performance.

Vent system can terminate either through the roof or wall. To vent through a wall, a 90° elbow is needed.

Rear discharge

A 90° elbow may be installed immediately above the hood.

For non-vented (recirculating) installations

If it is not possible to vent cooking fumes and vapors to the outside, the hood can be used in the non-vented (recirculating) version, fitting an activated carbon filter and the deflector. Fumes and vapors are recycled through the top grille.

Roof Venting Wall Venting Non-vented

(recirculating)

A. Roof cap B. 6" (15.2 cm)

round vent

A. Wall cap B. 6" (15.2 cm)

round vent

A. Deflector B. 6" (15.2 cm)

round vent

Calculating Vent System Length

To calculate the length of the system you need, add the equivalent feet (meters) for each vent piece used in the system.

Vent Piece 6" (15.2 cm) Round

45° elbow 2.5 ft

(0.8 m)

90° elbow 5.0 ft

(1.5 m)

Maximum equivalent vent length is 35 ft (10.7 m).

Example vent system

90 elbow

2 ft

(0.6 m)

6 ft (1.8 m)

The following example falls within the maximum vent length of 35 ft (10.7 m).

1 - 90° elbow = 5.0 ft (1.5 m) 1 - wall cap = 0.0 ft (0.0 m) 8 ft (2.4 m) straight = 8.0 ft (2.4 m)

Length of system = 13.0 ft (3.9 m)

Wall cap

Page 6

Electrical Requirements

Observe all governing codes and ordinances. Ensure that the electrical installation is adequate and in

conformance with National Electrical Code, ANSI/NFPA 70 (latest edition), or CSA Standards C22.1-94, Canadian Electrical Code, Part 1 and C22.2 No. 0-M91 (latest edition) and all local codes and ordinances.

If codes permit and a separate ground wire is used, it is recommended that a qualified electrician determine that the ground path is adequate.

A copy of the above code standards can be obtained from:

National Fire Protection Association

One Batterymarch Park

Quincy, MA 02269

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

■ A 120 Volt, 60 Hz., AC only, 15-amp, fused electrical circuit is

required.

INSTALLATION INSTRUCTIONS

Prepare Location

■ It is recommended that the vent system be installed before

hood is installed.

■ Before making cutouts, make sure there is proper clearance

within the ceiling or wall for exhaust vent.

■ Check your ceiling height and the hood height maximum

before you select your hood.

1. Disconnect power.

2. Determine which venting method to use: roof, wall, or non-

vented.

3. Select a flat surface for assembling the range hood. Place

covering over that surface.

■ If the house has aluminum wiring follow the procedure below:

1. Connect a section of solid copper wire to the pigtail

leads.

2. Connect the aluminum wiring to the added section of

copper wire using special connectors and/or tools designed and UL listed for joining copper to aluminum.

Follow the electrical connector manufacturer's recommended procedure. Aluminum/copper connection must conform with local codes and industry accepted wiring practices.

■ Wire sizes and connections must conform with the rating of

the appliance as specified on the model/serial rating plate. The model/serial plate is located behind the filter on the rear wall of the hood.

■ Wire sizes must conform to the requirements of the National

Electrical Code, ANSI/NFPA 70 (latest edition), or CSA Standards C22. 1-94, Canadian Electrical Code, Part 1 and C22.2 No. 0-M91 (latest edition) and all local codes and ordinances.

7. Tape template in place, aligning the template centerline and

bottom of template with hood bottom line and with the centerline marked on the wall.

WARNING

Excessive Weight Hazard

Use two or more people to move and install range hood.

Failure to do so can result in back or other injury.

4. Using 2 or more people, lift range hood onto covered surface.

Range Hood Mounting Screws Installation

5. Determine and mark the centerline on the wall where the

canopy hood will be installed.

6. Select a mounting height between a minimum of

30" (76.2 cm) and a suggested maximum of 36" (91.4 cm), above the range to the bottom of the hood and mark reference line on the wall.

NOTE: For installation locations with reduced ceilings heights, the vent hood may be installed using the upper vent cover for both vented and non-vented (recirculating) installations.

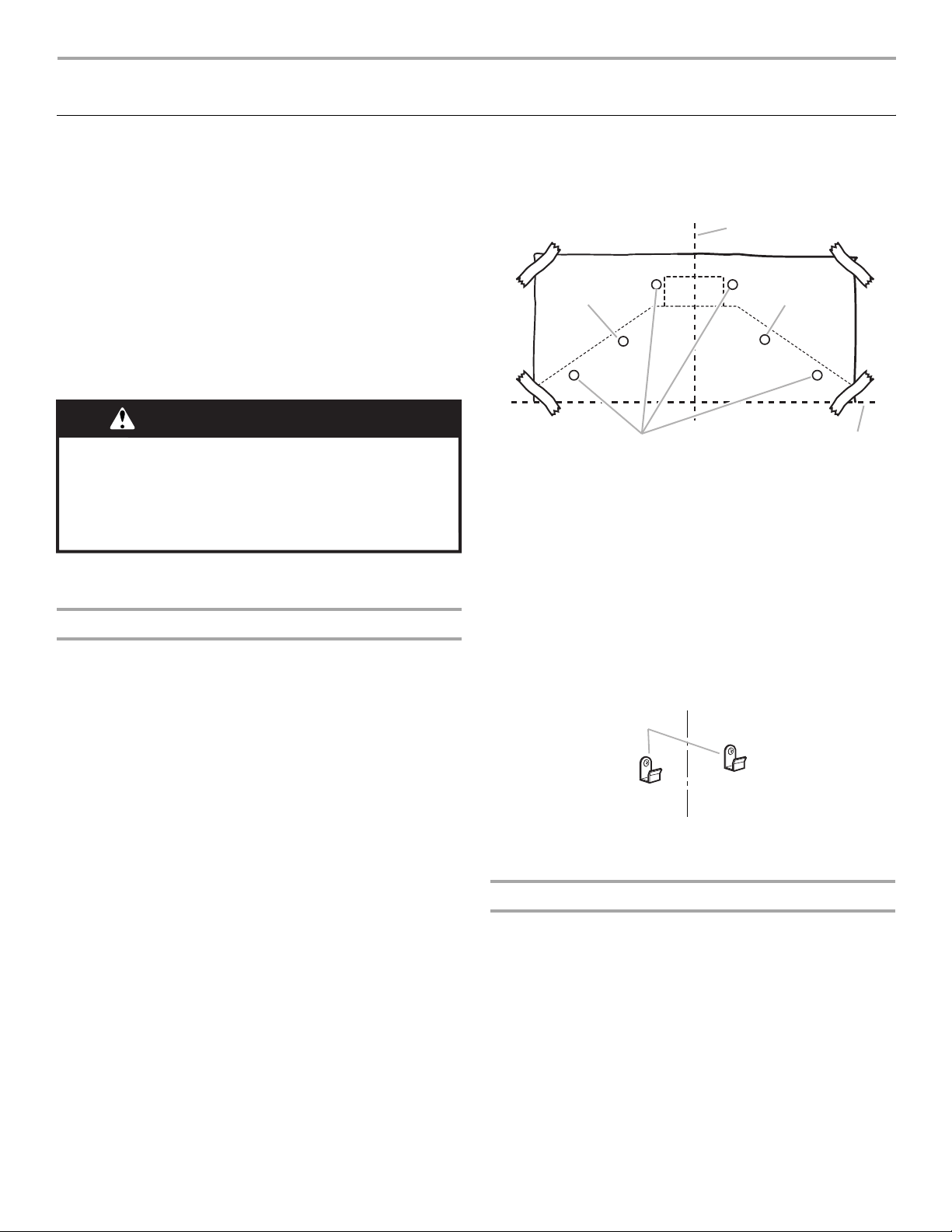

A. Centerline B. Mounting hook location C. Fastener locations D. Mounting height reference

8. Mark centers of the 6 fastener locations through the template

to the wall. IMPORTANT: All screws must be installed into wood.

Remove the template.

9. Drill ⁷⁄₆₄" (2.75 mm) pilot holes at all locations where screws

are being installed into wood.

Page 7

10. Attach two mounting hooks to the wall at location marked on

the template.

3. Cut the self adhesive rubber tape supplied with the hood in 4

identical pieces. Attach 2 pieces of tape to each side of the support bracket.

A. Mounting hooks

B. Centerline on wall

Vent Cover Support Bracket Installation

Installations using telescoping upper and lower vent cover assembly

1. Position vent cover bracket on wall about ¹⁄₈" (3.0 mm) away

from the ceiling.

2. Mark the hole locations.

3. Drill ³⁄₈" (9.5 mm) holes for wall anchors and insert anchors

flush with the wall.

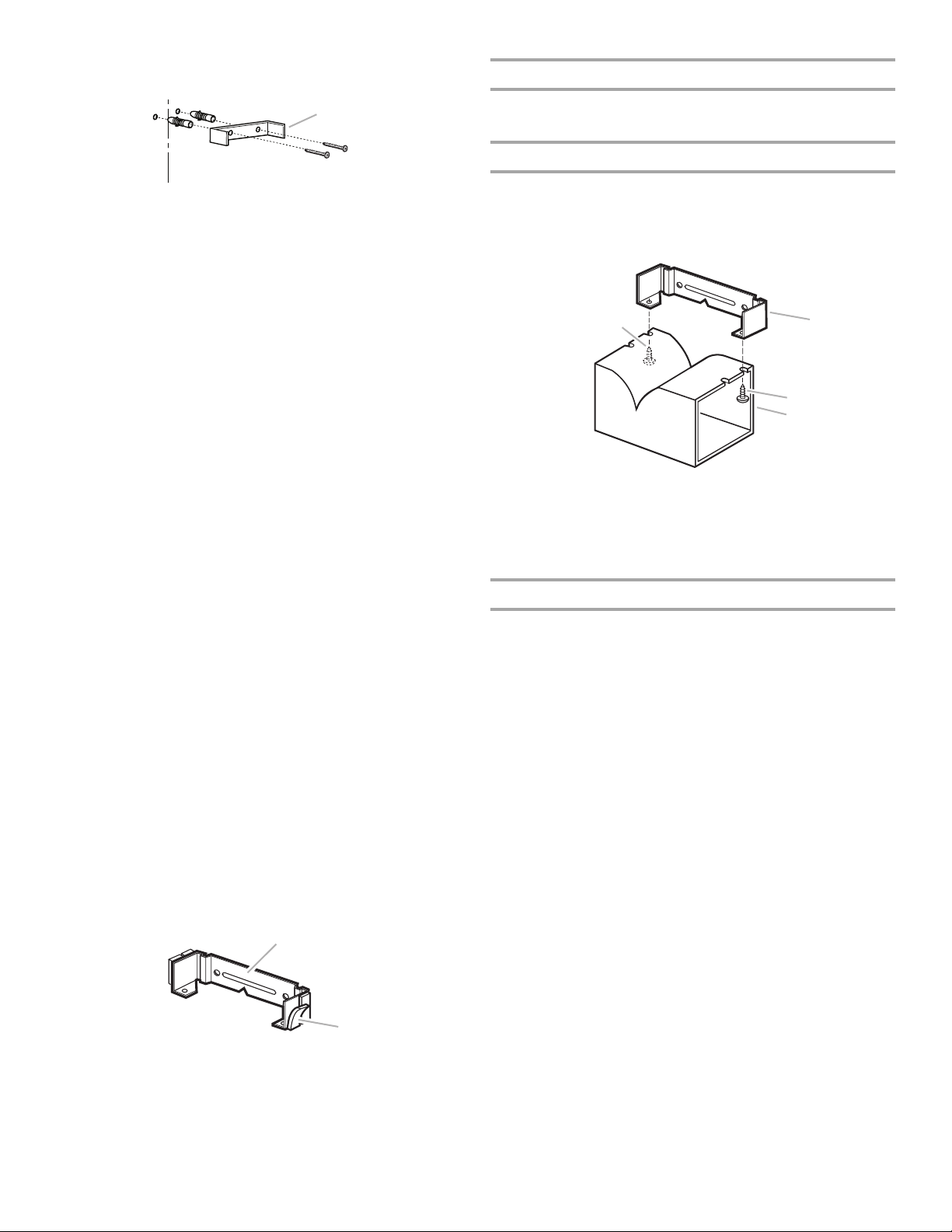

A. 10.0 x 60.0 mm drywall anchors B. Centerline on wall

C. Vent cover support bracket

D. 6.0 x 70.0 mm screws

4. Attach vent cover support bracket to wall.

Installation locations with reduced ceiling heights

NOTE: Either the lower or the upper vent cover can be used for

such installation but note that upper vent cover is smaller than the lower vent cover. There will be more clearance were the upper vent cover attaches on top of the range hood.

For non-vented (recirculating) installations:

The vent hood is installed using the upper vent cover (26" [66.0 cm]) plus a ²⁄₅" (10.0 mm) thick wood filler.

1. For the vent cover to slide down and engage the top of the

hood, the vent cover bracket must be installed ²⁄₅" (10.0 mm) below the ceiling.

2. The remaining space above the vent cover can be filled with a

²⁄₅" (10.0 mm) thick piece of plywood cut to the inside cross section of the chimney cover and finished to match the ceiling.

For vented installations:

The vent hood is installed using the lower vent cover (16³⁄₄" [42.5 cm]) plus a ²⁄₅"(10.0 mm) thick wood filler.

1. For the vent cover to slide down and engage the top of the

hood, the vent cover bracket must be installed ²⁄₅" (10.0 mm) below the ceiling.

2. The remaining space above the vent cover can be filled with a

²⁄₅" (10.0 mm) thick piece of plywood cut to the inside cross section of the chimney cover and finished to match the ceiling.

A. Vent cover bracket B. Rubber tape

Vented Installations

Install transition on top of hood (if removed for shipping) with 2 sheet metal screws.

Non-Vented (recirculating) Installations

1. Install transition on top of hood (if removed for shipping) with

2 sheet metal screws.

2. Attach the vent cover ceiling bracket to the deflector with the

two 3.5 x 9.5 mm screws provided.

A. Vent cover bracket B. 3.5 x 9.5 mm screws C. Deflector

3. Connect the deflector to the transition with 6" (15.2 cm)

round vent once hood has been set in place.

Complete Preparation

1. Determine and make all necessary cuts in the wall for the vent

system. Install the vent system before installing the hood. See “Venting Requirements” section.

2. Determine the required height for the ½" conduit and drill a

1¹⁄₄" (3.2 cm) hole at this location.

3. Run wire through the ½" conduit according to the National

Electrical Code or CSA Standards and local codes and ordinances. There must be enough ½" conduit and wires from the fused disconnect (or circuit breaker) box to make the connection in the hood’s electrical terminal box.

NOTE: Do not reconnect power until installation is complete.

4. Use caulk to seal all openings.

Page 8

Install Range Hood

Make Electrical Connection

WARNING

Excessive Weight Hazard

Use two or more people to move and install range hood.

Failure to do so can result in back or other injury.

1. Using 2 or more people, hang range hood on 2 mounting

hooks through the rectangular cutouts on back of hood.

WARNING

Electrical Shock Hazard Disconnect power before servicing. Replace all parts and panels before operating. Failure to do so can result in death or electrical shock.

1. Disconnect power.

2. Remove terminal box cover.

3. Remove the knockout in the terminal box cover and install a

UL listed or CSA approved ¹⁄₂"strain relief.

4. Run 3 wires, black, white and green (14AWG), in ¹⁄₂" conduit

from service panel to terminal box. Use caulking to seal opening.

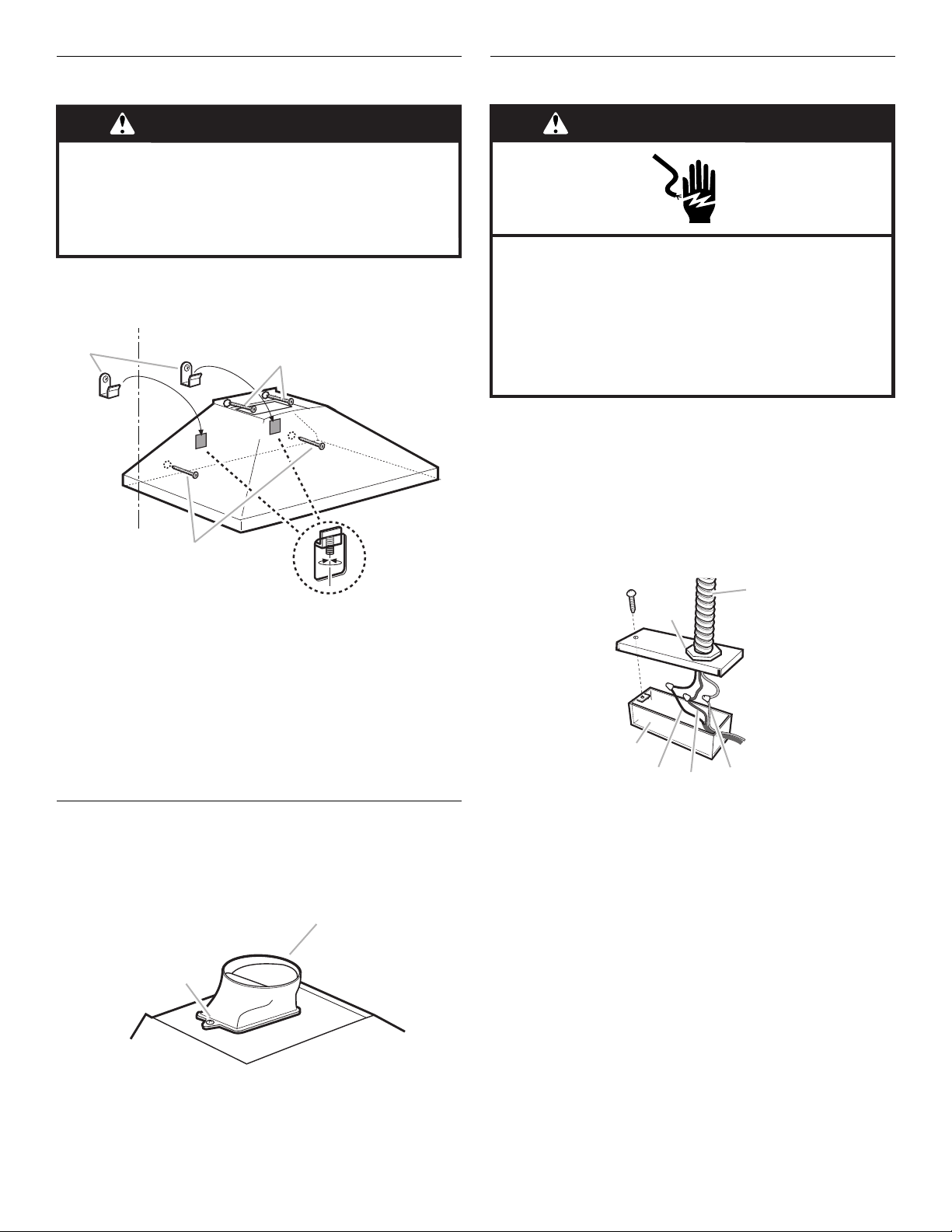

A. Mounting hooks B. 5 x 35 mm mounting screws

C. Leveling screws

D. Centerline on wall

2. Level the hood with leveling screws in mounting hooks or

rectangular cutouts, using a level across bottom of hood.

3. Secure hood with 4 screws through remaining 4 holes in

hood.

Connect Vent System

(for vented installations only)

1. Fit vent system over transition piece.

A. Vent transition B. 3.5 x 6.5 mm screw

A. UL listed or CSA approved strain relief B. Home power supply cable C. Terminal box D. Black wires

E. Green (or bare) wire connected to yellow-green wire

F. White wires

5. Use UL listed wire connectors and connect black wires (D)

together.

2. Seal connection with clamps.

Page 9

6. Use UL listed wire connectors and connect white wires (F)

together.

WARNING

Install Filters

1. For non-vented (recirculating installations, install charcoal

filter over grille on blower housing and turn filter handle clockwise. Repeat with other charcoal filter.

Electrical Shock Hazard Electrically ground blower. Connect ground wire to green and yellow ground wire

in terminal box. Failure to do so can result in death or electrical shock.

7. Connect green (or bare) ground wire from home power supply

to yellow-green ground wire (E) in terminal box using UL listed wire connectors.

8. Tighten strain relief screw.

9. Install terminal box cover.

10. Check all light bulbs to make sure they are secure in their

sockets.

11. Reconnect power.

Install Vent Covers

When using both upper and lower vent covers, push lower cover down onto hood and lift upper cover to ceiling and install with two 2.9 x 6.5 mm screws.

NOTE: Upper vent cover may be reversed to hide slots.

A. Blower housing B. Filter handle

C. Charcoal filters

2. For all installations, insert back edge or metal filter into rear

channel of the filter opening.

3. Push handle toward the rear and push filter up.

4. Pull filter toward the front and insert into front channel.

Complete Installation

Check Range Hood Operation

1. Move the light switch to “1” position. The light should turn on.

2. Move blower switch to “1” position. The blower should

operate.

3. Move the blower speed switch to “1” position for low speed,

“2” position for medium speed or “3” position for high speed.

4. Move blower and light switches to “0” position to turn off

blower and light.

5. If range hood does not operate, check to see whether a

circuit breaker has tripped or a household fuse has blown.

NOTE: To get the most efficient use from your new range hood, read the “Range Hood Use” section.

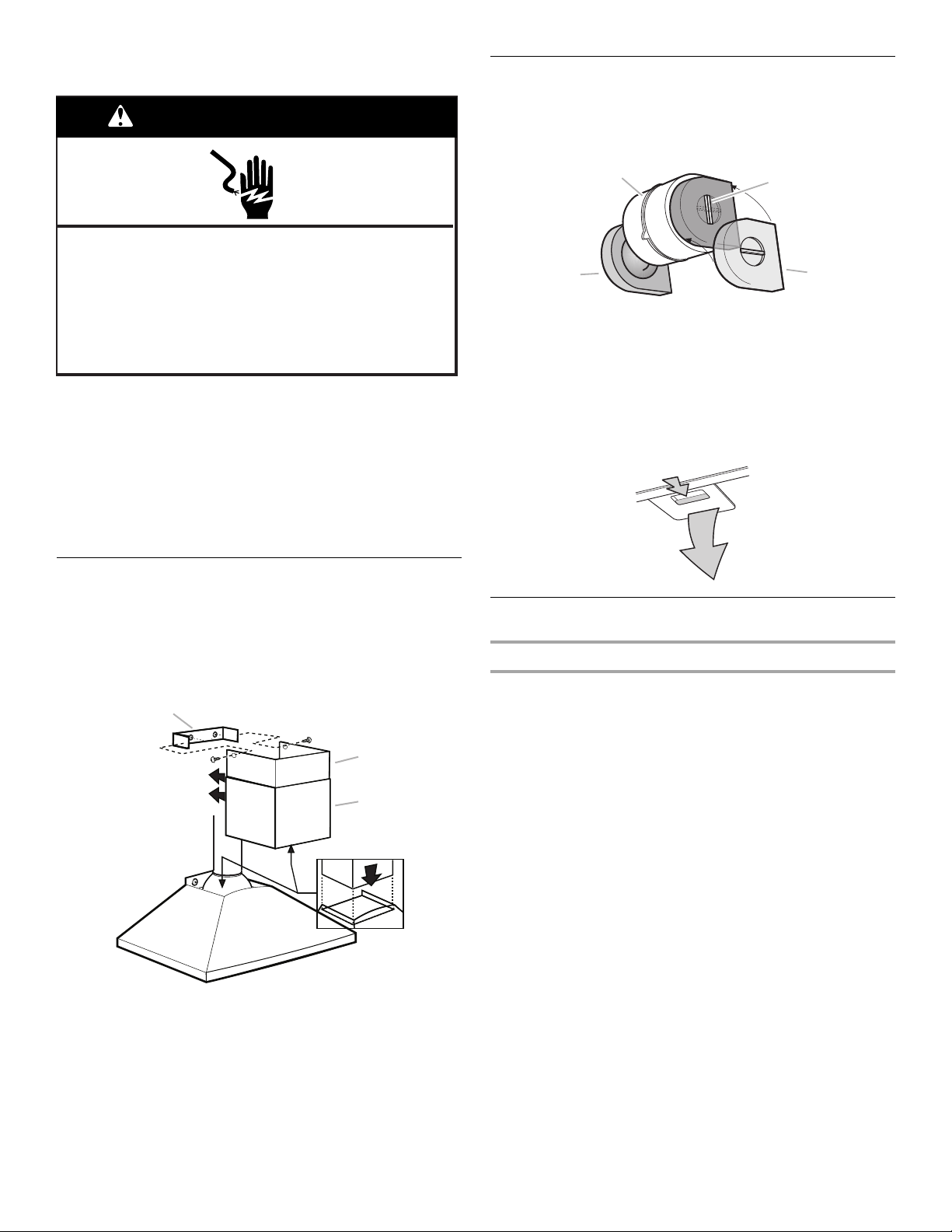

A. Upper vent cover B. Lower vent cover

C. 2.9 x 6.5 mm screws

D. Bracket

For reduced ceiling height installations, using the upper cover fix it to its bracket, using the lower vent cover, push cover down onto hood and snap vent into place around vent cover bracket.

RANGE HOOD USE

The range hood is designed to remove smoke, cooking vapors and odors from the cooktop area. For best results, start the hood before cooking and allow it to operate several minutes after the cooking is complete to clear all smoke and odors from the kitchen.

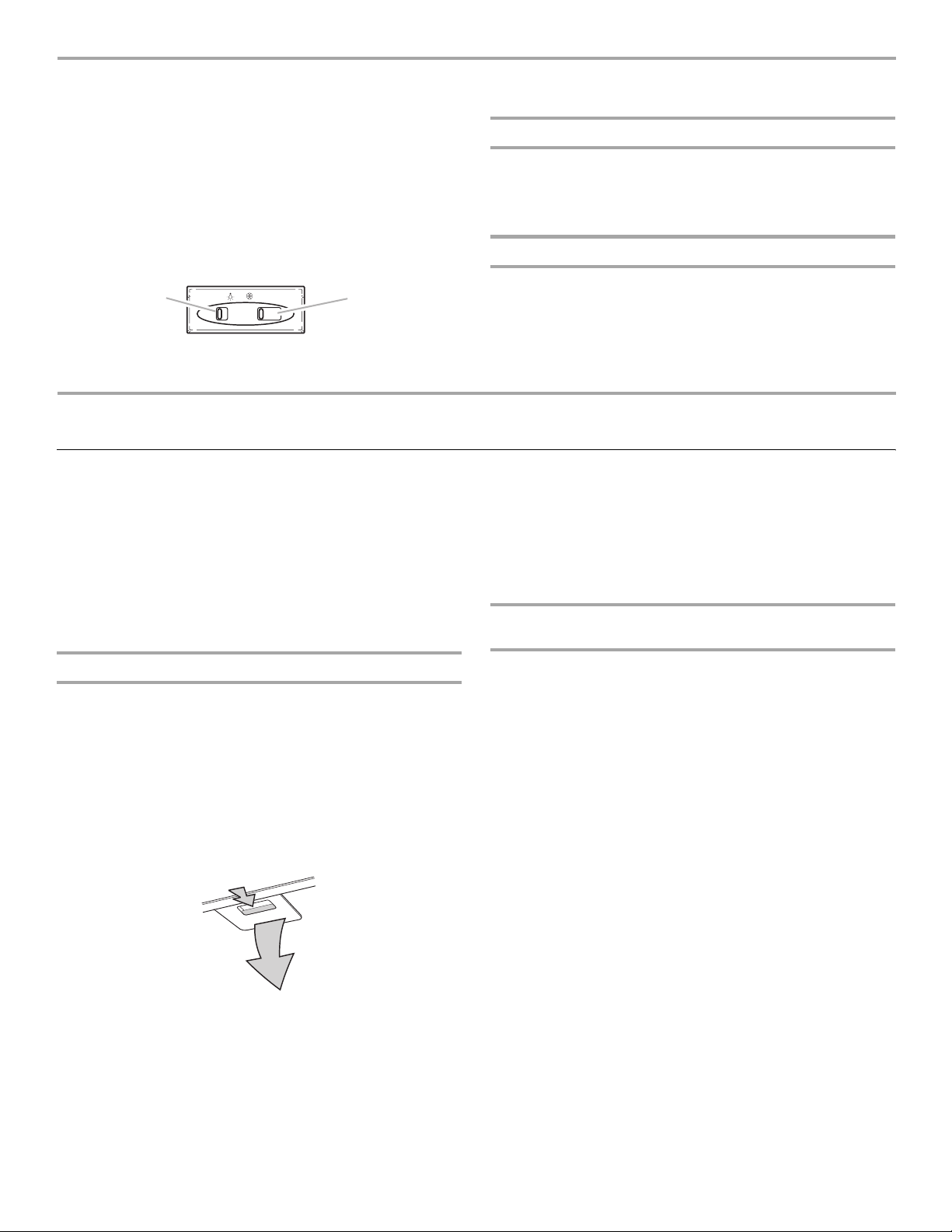

Control Panel

The range hood controls are located on the front side of the canopy.

0 1 2 3

0 1

A. Light switch B. Blower switch

Page 10

Operating the Light

Operating the Blower and Adjusting Blower Speed

1. Move the light switch to the “1” position to turn on the light.

2. Move the light switch to the “0” position to turn off the light.

RANGE HOOD CARE

Cleaning

IMPORTANT: Clean the hood and grease filters frequently according to the following instructions. Replace grease filters before operating hood.

Be sure lights are cool before cleaning the hood.

Exterior Surfaces

Clean the range hood with a mild detergent and soft cloth. To avoid damage to the exterior surface, do not use abrasive cleanser or steel-wool pads.

Metal Grease Filters

The filters should be washed frequently. Place metal filters in dishwasher or hot detergent solution to clean.

Drain water through edge holes and let each filter dry thoroughly before replacing it.

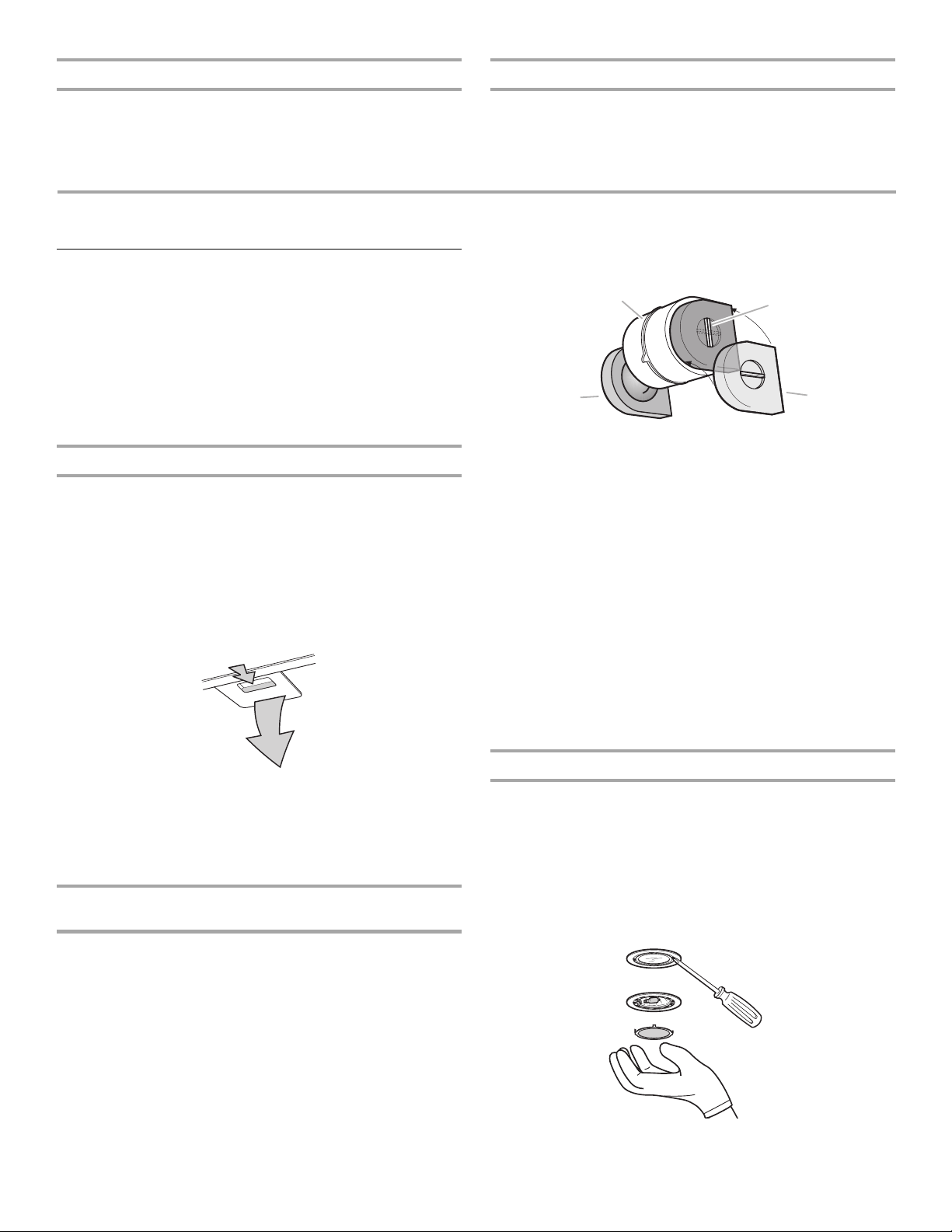

To Remove Metal Grease Filters

1. Turn off fan and lights. Check that halogen lamp is cool.

2. Push handle toward the rear and pull downward.

3. Pull filter toward the front.

1. Move the blower switch to the “1” position for low speed, the

“2” position for medium speed or the “3” position for high speed.

2. Move the blower switch to the “0” position to turn off the

blower.

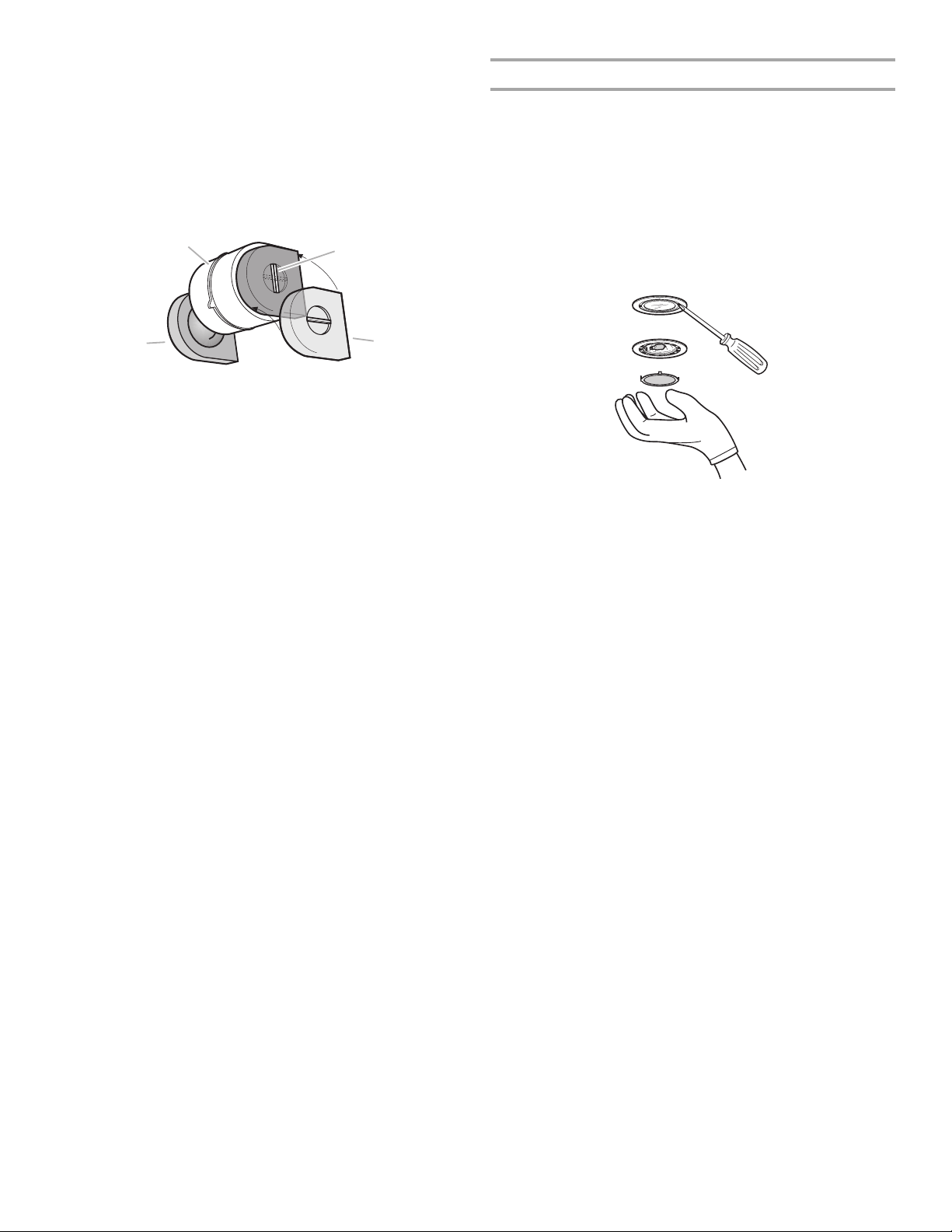

5. Install charcoal filter over grille on blower housing and turn

filter handle clockwise.

A. Blower housing B. Filter handle

C. Charcoal filters

6. Repeat to install other charcoal filter.

7. Replace metal grease filters. See “Metal Grease Filters”

section.

To Replace Charcoal Filters

1. Turn fan and lights off. Check that halogen lamp is cool.

2. Remove the metal grease filters. See “Metal Grease Filters”

section.

3. Turn charcoal filter counterclockwise.

4. Remove and discard both charcoal filters.

5. Install replacement charcoal filters over grille in blower

housing and turn filter handle clockwise.

6. Replace metal grease filters. See “Metal Grease Filters”

section.

To Replace Metal Grease Filters

1. Insert back edge of filter into rear channel of the filter

opening.

2. Push handle toward the rear and push filter up.

3. Pull filter toward the front and insert into front channel.

Charcoal Filters - For Non-Vented (recirculating) Installations

The charcoal filters are not washable nor reusable. They should be changed every 6 months in normal use. The charcoal filters capture unpleasant cooking odors.

To Install Charcoal Filters

1. Turn fan and lights off. Check that halogen lamp is cool.

2. Remove the metal grease filters. See “Metal Grease Filters”

section.

3. Set metal grease filter aside.

4. Repeat to remove other metal grease filter.

Replacing a Halogen Lamp

Turn off the range hood and allow the halogen lamp to cool. To avoid damage or decreasing the life of the new bulb, do not touch bulb with bare fingers. Replace bulb, using tissue or wearing cotton gloves to handle bulb.

If new lights do not operate, make sure the lamps are inserted correctly before calling service.

1. Disconnect power.

2. Use a flat-blade screwdriver and gently pry the light cover

loose.

3. Remove the lamp and replace with a 12-volt, 20-watt

maximum, halogen lamp made for a G-4 base.

4. Replace the light cover.

Page 11

WIRING DIAGRAM

SLM,SLS

OFF

2-4 4-6 6-8 8-10 1-3 3-5 5-7 7-9

123

YEL YEL

BRW

BLK

246810

SLM,SLS

13579

YEL

BLK

WHT

SLL

01 2-4 4-6 1-3 3-5

SE1L7B

WIRING BOX

23456

SLL

BRW

2 3

Y- G

BLK

3 2 1

WHT

TRANS-

FORMER

12V

120V

RED

YEL

MOTOR SPEED

YEL

RED-BLACK

Jumper: YELLOW-WHITE

RED-YELLOW

Jumper: YELLOW-WHITE

RED-YELLOW

Jumper: YELLOW-BLACK

CONNECTIONS TO TERMINALS

YEL

BLK

OHM RESISTENCE

BETWEEN TERMINALS

WHT

338

184

261

BLU

GRN

RED

Y- G

COLOR TABLE COLOR TABLE

BLK RED BLU

BRW BROWN GRN GREEN GRY GRAY

BLUE

BRW

GRY

Y- G

BLK

REDBLACK WHT YEL

Y-G YELLOW/GREEN

WHITE

YELLOW

WHT

Page 12

ASSISTANCE OR SERVICE

When calling for assistance or service, please know the purchase date and the complete model and serial number of your appliance. This information will help us to better respond to your request.

If you need replacement parts

If you need to order replacement parts, we recommend that you use only factory specified right and work right because they are made with the same precision used to build every new IKEA

To locate factory specified parts in your area, call us or your nearest designated service center.

Call the Whirlpool Customer eXperience Center toll free:

Our consultants provide assistance with:

■

1-866-664-2449.

Features and specifications on our full line of appliances. Installation information. Use and maintenance procedures. Accessory and repair parts sales. Specialized customer assistance (Spanish speaking, hearing

impaired, limited vision, etc.). Referrals to local dealers, repair parts distributors, and

service companies. Whirlpool designated service technicians are trained to fulfill the product warranty and provide afterwarranty service, anywhere in the United States.

To locate the Whirlpool designated service company in your area, you can also look in your telephone directory Yellow Pages.

parts. Factory specified parts will fit

appliance.

In the U.S.A.

For further assistance

If you need further assistance, you can write to Whirlpool Corporation with any questions or concerns at:

IKEA Brand Home Appliances Customer eXperience Center 553 Benson Road Benton Harbor, MI 49022-2692

Please include a daytime phone number in your correspondence.

In Canada

Call the Whirlpool Canada LP Customer eXperience Centre toll

1-866-664-2449

free:

Our consultants provide assistance with:

Features and specifications on our full line of appliances.

■

Use and maintenance procedures.

■

■ Accessory and repair parts sales.

■ Referrals to local dealers, repair parts distributors, and

service companies. Whirlpool Canada LP designated service technicians are trained to fulfill the product warranty and provide after-warranty service, anywhere in Canada.

For further assistance

If you need further assistance, you can write to Whirlpool Canada LP with any questions or concerns at:

Customer eXperience Centre Whirlpool Canada LP 1901 Minnesota Court Mississauga, Ontario L5N 3A7

Please include a daytime phone number in your correspondence.

Accessories

Charcoal Filter Kit

(for non-vented installations only) Order Part Number 4396848

IKEA MAJOR APPLIANCE WARRANTY

How long is the IKEA limited warranty valid?

This limited warranty is valid for five years from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or furnished with the product, unless the appliance is named LAGAN in which case this limited warra valid for one year from the date of purchase. This limited warrant major appliance is used in the country in which it was purchased. Proof of original purchase date is required to obtain service under this limited warranty.

y is valid only in the United States or Canada and applies on

Which appliances are not covered by the IKEA five (5) year limited warranty?

For major appliances named “LAGAN”, this limited warranty is valid for one year from the date of purchase.

Who will execute the service?

This limited warranty is provided by Whirlpool Corporation or Whirlpool Canada LP (hereafter “Whirlpool”). Service must be provided by a Whirlpool designated service company.

What does this limited warranty cover?

The limited warranty will pay for factory specified parts and repair labor to correct defects in materials or workmanship that existed when the major appliance was purchased. The exceptions are specified under the headline “What is not covered under this limited warranty?”.

What will be done to correct the problem?

The designated service company will examine the product and decide, at its sole discretion, if it is covered under this limited warranty. If considered covered, the designated service company will then repair the defect. Your sole and exclusive remedy under this limited warranty shall be product repair as provided herein.

nty is

ly when the

Page 13

What is not covered under this limited warranty?

Service calls to correct the installation of your major appliance,

■

to instruct you on how to use your major appliance, to repla

ce or

repair house fuses, or to correct house wiring or plumbing.

■ Service calls to repair or replace appliance light bulbs, air filt

ers or water filters. Consumable parts are excluded from warr

anty

coverage.

■

Replacement parts or repair labor if this major appliance is us in a manner that is inconsistent to published user or

■ Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in

operator instructions and/or installation instructions.

ed for other than normal, single-family household use or when it is used

accordance with electrical or plumbing codes, or use of consumables or cleaning products not approved for use. Cosmetic damage, including scratches, dents, chips or other damage to the finish of your major appliance, unless such damage

■

results from defects in materials or workmanship and is reported within 30 days from the date of purchase. Any food loss or medicine loss due to re

■

Pick up and delivery. This major appliance is

■

Repairs to parts or systems resulting from unauthorized modifications made to the appliance.

■

Expenses for travel and transportation for product service if yo

frigerator or freezer product failures.

intended to be repaired in your home.

ur major appliance is located in a remote area where service by

authorized servicer is not available.

■ The removal and reinstallation of your major appliance if it is installed in an inaccessible location or is not installed in accordance with

published installation instructions. Replacement parts or repair labor on major appliances with original model/serial numbers that have been removed, altered or can

■

not

be easily determined.

The cost of repair or replacement under these excluded circumstances shall be borne by the customer.

Disclaimer of Implied Warranties

IMPLIED WARRANTIES, INCLUDING ANY IMPLIED WARRANTY OF MERCHANTABILITY OR IMPLIED WARRANTY OF FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED TO FIVE YEARS (ONE YEAR FOR MAJOR APPLIANCES NAMED “LAGAN”) OR THE SHORTEST PERIOD ALLOWED BY LAW. Some states and provinces do merchantability or fitness, so this limitation may not apply to you. This warranty gives you specific legal rights, and you als other rights that vary from state to state or province to province.

not allow limitations on the duration of implied warranties of

o may have

Limitation of Remedies; Exclusion of Incidental and Consequential Damages

YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WA WHIRLPOOL SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some states and provinces do not allow the exclusion or limitation of incidental or consequential damages, so these limitations and exclusions may not apply to you. This warranty gives you specific legal rights, and you also may have other rights that vary from state to state or province to province.

RRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN.

How to reach us if you need our service

If outside the 50 United States and Canada, contact your author If you need service, please read the Installation Instructions and/or the “Troubleshooting” section of the Use & Care Guide bef

contacting us. If you need additional help, do not hesitate to contact us in the U.S.A. and Canada at 1-866-664-2449.

Keep this book and your sales slip together for future reference. You must provide proof of purchase or installation date for in-warranty service.

Write down the following information about your major appliance to better help you obtain assistance or service if you ever need it. You will need to know your complete model number and serial number. You can find this information on the model and serial number label located on the product.

ized IKEA retailer to determine

Dealer name____________________________________________________

Address ________________________________________________________

Phone number __________________________________________________

Model number __________________________________________________

Serial number __________________________________________________

Purchase date __________________________________________________

if another warranty applies.

ore

2/09

Page 14

SÉCURITÉ DE LA HOTTE DE CUISINIÈRE

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d’alerte de sécurité. Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous

et à d’autres. Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou

“AVERTISSEMENT”. Ces mots signifient :

Risque possible de décès ou de blessure grave si vous ne

DANGER

AVERTISSEMENT

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Page 15

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE

D'INCENDIE, CHOC ÉLECTRIQUE OU DOMMAGES CORPORELS, RESPECTER LES INSTRUCTIONS SUIVANTES :

■ Utiliser cet appareil uniquement dans les applications

envisagées par le fabricant. Pour toute question, contacter le fabricant.

■ Avant d'entreprendre un travail d'entretien ou de nettoyage,

interrompre l'alimentation de la hotte au niveau du tableau de disjoncteurs, et verrouiller le tableau de disjoncteurs pour empêcher tout rétablissement accidentel de l'alimentation du circuit. Lorsqu'il n'est pas possible de verrouiller le tableau de disjoncteurs, placer sur le tableau de disjoncteurs une étiquette d'avertissement proéminente interdisant le rétablissement de l'alimentation.

■ Tout travail d'installation ou câblage électrique doit être

réalisé par une personne qualifiée, dans le respect des prescriptions de tous les codes et normes applicables, y compris les codes du bâtiment et de protection contre les incendies.

■ Une source d'air de débit suffisant est nécessaire pour le

fonctionnement correct de tout appareil à gaz (combustion et évacuation des gaz à combustion par la cheminée), pour qu'il n'y ait pas de reflux des gaz de combustion. Respecter les directives du fabricant de l'équipement de chauffage et les prescriptions des normes de sécurité - comme celles publiées par la National Fire Protection Association (NFPA) et l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), et les prescriptions des autorités réglementaires locales.

■ Lors d'opérations de découpage et de perçage dans un mur

ou un plafond, veiller à ne pas endommager les câblages électriques ou canalisations qui peuvent s'y trouver.

■ Les ventilateurs d'évacuation doivent toujours décharger

l'air à l'extérieur.

MISE EN GARDE : Cet appareil est conçu uniquement

pour la ventilation générale. Ne pas l'utiliser pour l'extraction de matières ou vapeurs dangereuses ou explosives.

MISE EN GARDE : Pour minimiser le risque d'incendie

et évacuer adéquatement les gaz, veiller à acheminer l'air aspiré par un conduit jusqu'à l'extérieur - ne pas décharger l'air aspiré dans un espace vide du bâtiment comme une cavité murale, un plafond, un grenier, un vide sanitaire ou un garage.

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE

D'INCENDIE, UTILISER UNIQUEMENT DES CONDUITS MÉTALLIQUES.

AVERTISSEMENT : POUR MINIMISER LE RISQUE

D'UN FEU DE GRAISSE SUR LA CUISINIÈRE :

■ Ne jamais laisser un élément de surface fonctionner à

puissance de chauffage maximale sans surveillance. Un renversement/débordement de matière graisseuse pourrait provoquer une inflammation et la génération de fumée. Utiliser une puissance de chauffage moyenne ou basse pour le chauffage d'huile.

■ Veiller à toujours faire fonctionner le ventilateur de la hotte

lors de la cuisson avec une puissance de chauffage élevée ou lors de la cuisson d'un mets à flamber (à savoir crêpes Suzette, cerise jubilée, steak au poivre flambé).

■ Nettoyer fréquemment les ventilateurs d'extraction. Veiller à

ne pas laisser la graisse s'accumuler sur les surfaces du ventilateur ou des filtres.

■ Utiliser toujours un ustensile de taille appropriée. Utiliser

toujours un ustensile adapté à la taille de l'élément chauffant.

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE DE

DOMMAGES CORPORELS APRÈS LE DÉCLENCHEMENT D'UN FEU DE GRAISSE SUR LA CUISINIÈRE, APPLIQUER LES RECOMMANDATIONS SUIVANTES :

■ Placer sur le récipient un couvercle bien ajusté, une tôle à

biscuits ou un plateau métallique POUR ÉTOUFFER LES FLAMMES, puis éteindre le brûleur. VEILLER À ÉVITER LES BRÛLURES. Si les flammes ne s'éteignent pas immédiatement, ÉVACUER LA PIÈCE ET APPELER LES POMPIERS.

■ NE JAMAIS PRENDRE EN MAIN UN RÉCIPIENT

ENFLAMMÉ - vous risquez de vous brûler.

■ NE PAS UTILISER D'EAU, ni un torchon humide - ceci

pourrait provoquer une explosion de vapeur brûlante.

■ Utiliser un extincteur SEULEMENT si :

– Il s'agit d'un extincteur de classe ABC, dont on connaît le

fonctionnement.

– Il s'agit d'un petit feu encore limité à l'endroit où il s'est

déclaré. – Les pompiers ont été contactés. – Il est possible de garder le dos orienté vers une sortie

pendant l'opération de lutte contre le feu.

Recommandations tirées des conseils de sécurité en cas

d'incendie de cuisine publiés par la NFPA.

■ AVERTISSEMENT : Pour réduire le risque d'incendie

ou de choc électrique, ne pas utiliser ce ventilateur avec un quelconque dispositif de réglage de la vitesse à semiconducteurs.

CONSERVEZ CES INSTRUCTIONS

Page 16

EXIGENCES D'INSTALLATION

Outillage et pièces

Rassembler les outils et pièces nécessaires avant de commencer l'installation. Lire et suivre les instructions fournies avec les outils indiqués ici.

Outillage nécessaire

Niveau

■

Perceuse avec forets de 1¼" (3,0 cm),

■

⁷⁄₆₄

" (2,75 mm) et

■

Crayon

■ Pince à dénuder ou couteau utilitaire

Mètre-ruban ou règle

■

Pince

■

Pistolet à calfeutrage et composé de calfeutrage résistant

¹⁄₈

" (3,0 mm)

aux intempéries Brides pour conduit d'évacuation

■

■ Scie sauteuse ou scie à guichet

■ Tournevis à lame plate

Cisaille de ferblantier

■

Tournevis Phillips

■

Ensemble de clés Allen (système métrique)

Pièces nécessaires

■ Câble d’alimentation électrique de la résidence

■ Deux serre-câble de ½" (12,7 mm) - homologation UL

ou CSA 3 connecteurs de fils homologués UL

■

Pour une installation avec décharge à l’extérieur (recyclage) Matériel additionnel nécessaire :

■ 1 bouche de décharge (décharge à travers le mur ou à travers

le toit) Conduit d'évacuation métallique

■

Pour une installation sans décharge à l’extérieur (recyclage) Matériel additionnel nécessaire :

■

Ensemble de filtre à charbon (pièce n° 4396848) - seulement pour une installation sans décharge à l'extérieur (recyclage). Voir la section “Assistance ou service” pour placer une commande.

Pièces fournies

Retirer les pièces des emballages. Vérifier que toutes les pièces sont présentes.

■ Hotte avec ventilateur et lampes installés

Déflecteur pour installation sans décharge à l'extérieur

■

(recyclage)

■ Raccord de transition avec clapet anti-reflux installé

■ Filtre(s) - selon le modèle et la dimension

■ 2 crochets de montage

■ Bride de support du cache-conduit

■ Gabarit de montage

³⁄₈

" (9,5 mm),

■

Cache-conduit - 2 pièces Ruban de caoutchouc

■

■ 2 vis de 2,9 x 6,5 mm

■

2 vis de 3,5 x 6,5 mm

■ 2 vis de 3,5 x 9,5 mm

2 vis de 6,0 x 70,0 mm

■

6 - Vis de montage de 5,0 x 35,0 mm

■

2 - Chevilles d'ancrage de 10,0 x 60,0 mm Clé Allen pour vis Torx®†

■

Exigences d'emplacement

IMPORTANT : Observer les dispositions de tous les codes et règlements en vigueur.

Confier l'installation de la hotte à un technicien qualifié. C'est à l'installateur qu'incombe la responsabilité de respecter les distances de séparation exigées, spécifiées sur la plaque signalétique de l'appareil. La plaque signalétique de l'appareil est située derrière le filtre de gauche, sur la paroi arrière de la hotte.

On doit toujours installer la hotte à distance des sources de courant d'air (fenêtres, portes et bouches de chauffage).

Respecter les dimensions indiquées pour les ouvertures à découper dans les placards; ces dimensions tiennent compte des valeurs minimales des dégagements de séparation.

On doit disposer d'une prise de courant électrique reliée à la terre. Voir la section “Spécifications électriques”.

La hotte est configurée à l'usine pour la décharge à travers le toit ou un mur.

Pour une installation sans décharge à l'extérieur (recyclage), voir “Installation sans décharge à l'extérieur (recyclage)” à la section “Préparation de l'emplacement”. L'ensemble Filtre à charbon (pièce numéro 4396848) est disponible chez votre marchand ou chez un distributeur de pièces autorisé.

On doit assurer l'étanchéité au niveau de chaque ouverture découpée dans le plafond ou un mur traversé par l'équipement de la hotte.

Installation dans une résidence mobile

L'installation de cette hotte doit satisfaire aux exigences de la norme Manufactured Home Construction Safety Standards, Titre 24 CFR, partie 328 (anciennement Federal Standard for Mobile Home Construction and Safety, Titre 24, HUD, partie 280); lorsque cette norme n'est pas applicable, l'installation doit satisfaire aux critères de la plus récente édition de la norme Manufactured Home Installation 1982 (Manufactured Home Sites, Communities and Setups) ANSI A225.1/NFPA 501A*, ou des codes et règlements locaux.

†®TORX est une marque déposée de Acument Intellectual Properties, LLC.

Page 17

Dimensions du produit

30" (76,2 cm)

35³⁄₈" (89,9 cm)

6¹³⁄₁₆"

(17,3 cm)

8¹⁄₅"

(20,7 cm)

17¹¹⁄₁₆"

(44,9 cm)

(25,1 cm)

20¹⁄₅"

(51,2 cm)

9⁷⁄₈"

Dimensions à respecter lors de l'installation

35⁷⁄₁₆"

(90,0 cm)

max.

51"

(129,6 cm)

max.

■ Utiliser un conduit métallique uniquement. Un conduit en

métal rigide est recommandé. Ne pas utiliser un conduit de plastique ou en feuille métallique.

■ La longueur du circuit d’évacuation et le nombre de coudes

doivent être réduits au minimum pour fournir la meilleure performance.

Pour un fonctionnement efficace et silencieux :

■ Utiliser autant que possible des sections droites et minimiser

le nombre de coudes.

■ Ne pas utiliser plus de trois coudes à 90°.

■ Veiller à ce qu'il y ait une section droite de conduit de

24" (61,0 cm) ou plus entre deux coudes, si on doit utiliser plus de 1 raccord coudé.

■ Ne pas installer 2 coudes ensemble.

■ Au niveau de chaque jointure du conduit de décharge,

assurer l'étanchéité avec les brides de serrage pour conduit.

■ Le système d'évacuation doit comporter un clapet. Si la

bouche de décharge murale ou par le toit comporte un clapet, ne pas utiliser le clapet fourni avec la hotte de cuisinière.

■ Autour de la bouche de décharge à l'extérieur, assurer

l'étanchéité avec un produit de calfeutrage.

■ La taille du conduit doit être uniforme.

6¹/₂"

6¹/₄" (15,9 cm)

Placard

latéral

(16,5 cm)

6¹/₂"

(16,5 cm)

30" (76,2 cm) min. 36" (91,4 cm) max.

entre la base de la hotte et la surface de

cuisson

2" (5,1 cm) min.

9" (22,9 cm) min*

16"

(40,6 cm)

min.

30"

(76,2 cm)

35⁷/₁₆" (90,0 cm)

Axe central

Zone de passage

du câble

d'alimentation

et du conduit

d'évacuation

Placard

latéral

*Pour une installation sans décharge à l'extérieur (recyclage)

Exigences concernant l'évacuation

(seulement pour modèles avec décharge à l'extérieur)

■ Le système d'évacuation doit décharger l'air à l'extérieur,

excepté pour les installations sans décharge à l'extérieur (recyclage).

■ Ne pas terminer le conduit d'évacuation dans un grenier ou

dans un autre espace fermé.

■ Ne pas utiliser une bouche de décharge murale de

4" (10,2 cm) normalement utilisée pour un équipement de buanderie.

Installations pour régions à climat froid

Dans le circuit d'évacuation, on devrait installer un clapet antireflux additionnel pour minimiser le reflux d'air froid, ainsi qu'un élément d'isolation thermique pour minimiser le transfert de chaleur par conduction vers l'extérieur. Le clapet anti-reflux doit être placé du côté air froid par rapport à l'élément d'isolation thermique.

L'élément d'isolation thermique doit être aussi proche que possible de l'endroit où le système d'évacuation s'introduit dans la partie chauffée de la maison.

Air d'appoint

Le code du bâtiment local peut exiger l'emploi d'un système de renouvellement de l'air/introduction d'air d'appoint lors de l'utilisation d'un système d'aspiration de débit supérieur à une valeur (pieds cubes par minute) spécifiée. Le débit spécifié en pieds cubes par minute est variable d'une juridiction à une autre. Consulter un professionnel des installations de chauffage ventilation/climatisation au sujet des exigences spécifiques applicables dans la juridiction locale.

Méthodes d'évacuation

Cette hotte est configurée à l'usine pour la décharge de l'air aspiré à travers le toit ou à travers un mur.

Un circuit d'évacuation en conduit rond de 6" (15,2 cm) est nécessaire pour l'installation (non fourni). La hotte comporte une ouverture de sortie de diamètre 6" (15,2 cm).

REMARQUE : On déconseille l'emploi d'un conduit flexible. Un conduit flexible peut causer une rétro-pression et des turbulences de l'air, ce qui réduit considérablement la performance.

La sortie à l'extérieur du circuit d'évacuation peut se faire à travers le toit ou à travers un mur. Pour la sortie à travers un mur, on doit employer un raccord coudé à 90°.

Décharge par l'arrière

Le raccord coudé à 90° peut être installé immédiatement audessus de la hotte.

Page 18

Installation sans décharge à l'extérieur (recyclage)

S'il n'est pas possible d'évacuer les fumées et vapeurs de cuisson à l'extérieur, on peut employer la version “Installation sans décharge à l'extérieur (recyclage)” de la hotte dotée d'un filtre à charbon actif et du déflecteur. Les vapeurs/fumées sont alors recyclées à travers la grille supérieure.

Décharge à travers le toit

Décharge à travers le mur

Installation sans

décharge à

l'extérieur

(recyclage)

Dans l'exemple suivant, la longueur théorique du circuit est inférieure au maximum de 35 pi (10,7 m).

1 - coude à 90° = 5 pi (1,5 m) 1 - bouche de

= 0 pi (0 m)

décharge murale section droite de

= 8 pi (2,4 m)

8 pi (2,4 m) Longueur du système = 13 pi (3,9 m)

A. Bouche de

décharge sur toit

B. Conduit dia.

6" (15,2 cm)

A. Bouche de

décharge murale

B. Conduit dia.

6" (15,2 cm)

A. Déflecteur B. Conduit dia.

6" (15,2 cm)

Calcul de la longueur effective du circuit d'évacuation

Pour calculer la longueur effective du circuit d'évacuation nécessaire, additionner les longueurs équivalentes (pieds/mètres) de tous les composants utilisés dans le système.

Composant Conduit de diamètre

6" (15,2 cm)

coude à 45° 2,5 pi

(0,8 m)

coude à 90° 5,0 pi

(1,5 m)

La longueur équivalente maximum est de 35 pi (10,7 m).

Exemple de système de décharge

Bouche de

Coude à 90˚

6 pi (1,8 m)

décharge murale

Spécifications électriques

Observer les dispositions de tous les codes et règlements en vigueur.

L'installation électrique doit satisfaire les exigences de la plus récente édition de la norme National Electrical Code, ANSI/NFPA 70, ou de la norme CSA C22.1-94, Code canadien de l'électricité, partie 1 et C22.2 N° 0-M91 (dernière édition) et de tous les codes et règlements en vigueur.

Si les codes le permettent et si on utilise un conducteur distinct de liaison à la terre, il est recommandé qu'un électricien qualifié vérifie la qualité de la liaison à la terre.

Pour obtenir un exemplaire de la norme des codes ci-dessus, contacter :

National Fire Protection Association

One Batterymarch Park

Quincy, MA 02269

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

■ L'appareil doit être alimenté par un circuit de 120 V, CA

seulement, 60 Hz, 15 A, protégé par fusible.

■ Si le domicile est équipé d'un câblage en aluminium, suivre

les instructions suivantes :

1. Connecter une section de câble en cuivre massif aux

conducteurs en queue de cochon.

2. Connecter le câblage en aluminium à la section ajoutée

de câblage en cuivre en utilisant des connecteurs et/ou des outils spécialement conçus et homologués UL pour fixer le cuivre à l'aluminium.

Appliquer la procédure recommandée par le fabricant des connecteurs. La connexion aluminium/cuivre doit être conforme aux codes locaux et aux pratiques de câblage acceptées par l'industrie.

■ Le calibre des conducteurs et les connexions doivent être

compatibles avec la demande de courant de l'appareil spécifiée sur la plaque signalétique. La plaque signalétique de l'appareil est située derrière le filtre, sur la paroi arrière de la hotte.

■ Le calibre des conducteurs doit satisfaire les exigences de la

plus récente édition de la norme National Electrical Code, ANSI/NFPA 70, ou de la norme CSA C22.1-94, Code canadien de l'électricité, partie 1 et C22.2 N° 0-M91 (dernière édition) et de tous les codes et règlements en vigueur.

2 pi

(0,6 m)

Page 19

INSTRUCTIONS D'INSTALLATION

Préparation de l'emplacement

■ On recommande que le circuit d'évacuation soit installé avant

de la hotte.

■ Avant d'exécuter les découpages, vérifier la disponibilité d'un

espace de passage suffisant dans le plafond ou le mur pour le conduit d'évacuation.

■ Avant de sélectionner la hotte à installer, mesurer la hauteur

libre sous plafond et la hauteur maximum disponible sous la hotte.

1. Déconnecter la source de courant électrique.

2. Déterminer la méthode d'extraction à utiliser : décharge à

travers le mur ou le toit, ou recyclage.

3. Sélectionner une surface plane pour l'assemblage de la

hotte. Placer un matériau de protection sur cette surface.

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer la hotte de la cuisinière.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

4. À l'aide de deux personnes ou plus, soulever la hotte de la

cuisinière et la poser sur une surface de protection.

Installation des vis de montage de la hotte

5. Déterminer et marquer la position de l'axe central sur le mur

où la hotte sera installée.

6. Choisir une hauteur de montage - minimum 30" (76,2 cm) et

maximum suggéré 36" (91,4 cm) - au-dessus de la cuisinière jusqu'au fond de la hotte et tracer une ligne de référence sur le mur.

REMARQUE : Pour une configuration d’installation avec hauteur sous plafond réduite (installation avec ou sans décharge à l’extérieur), la hotte peut être installée avec la section supérieure du cache-conduit.

7. Fixer le gabarit en place avec du ruban adhésif; aligner l'axe

central du gabarit et le bas du gabarit avec la ligne correspondant au bas de la hotte, et avec l'axe central déjà tracé sur le mur.

A. Axe central B. Emplacement du crochet de montage C. Emplacements des organes de fixation D. Ligne de référence - hauteur de montage

8. À l'aide du gabarit, marquer sur le mur le centre des 6 trous

des organes de fixation. IMPORTANT : Toutes les vis doivent être vissées dans du

bois. Enlever le gabarit.

9. Percer des avant-trous de ⁷⁄₆₄" (2,75 mm) sur tous les

emplacements pour la pose des vis dans du bois.

10. Fixer 2 crochets de montage au mur aux emplacements

marqués sur le gabarit.

A. Crochets de montage B. Axe central sur le mur

Installation de la bride de cache-conduit

Installation avec utilisation de télescope et des sections supérieure et inférieure du cache-conduit

1. Positionner la bride de cache-conduit sur le mur à environ ¹⁄₈"

(3,0 mm) du plafond.

2. Faire des repères aux emplacements des trous.

Page 20

3. Percer des trous de ³⁄₈" (9,5 mm) pour les chevilles et insérer

ces dernières en affleurement avec le mur.

A. Chevilles d'ancrage de 10 x 60 mm B. Axe central sur le murl C. Bride de support du cache-conduit D. Vis de 6 x 70 mm

4. Fixer la bride de support du cache-conduit au mur.

Emplacement d’installation avec hauteur de plafond réduite

REMARQUE : Les sections supérieure et inférieure du cache-

conduit permettent toutes les deux de réaliser cette installation. Il convient néanmoins de remarquer que la section supérieure du cache-conduit est plus petite que la section inférieure. Le dégagement sera plus important si la section supérieure est montée sur la hotte de cuisinière.

Installations sans décharge à l’extérieur (recyclage) :

La hotte est installée au moyen de la section supérieure du cache-conduit (26" [66,0 cm]) et d’une pièce de colmatage en bois d’une épaisseur de ²⁄₅" (10,0 mm).

1. Le support du cache-conduit doit être installé à une distance

de ²⁄₅" (10,0 mm) du plafond pour que le cache-conduit puisse glisser et s'engager dans la partie supérieure de la hotte.

2. L’espace restant au-dessus du cache-conduit peut être

comblé au moyen d’un morceau de contreplaqué de ²⁄₅" (10,0 mm) d’épaisseur découpé aux dimensions de la section transversale intérieure du cache-cheminée et ajusté en fonction de la hauteur du plafond.

Installations avec décharge à l’extérieur :

La hotte est installée au moyen de la section inférieure du cacheconduit (16¾" [42,5 cm]) et d’une pièce de colmatage en bois d’une épaisseur de ²⁄₅" (10,0 mm).

1. Le support du cache-conduit doit être installé à une distance

de ²⁄₅" (10,0 mm) du plafond pour que le cache-conduit puisse glisser et s'engager dans la partie supérieure de la hotte.

2. L’espace restant au-dessus du cache-conduit peut être

comblé au moyen d’un morceau de contreplaqué de ²⁄₅" (10,0 mm) d’épaisseur découpé aux dimensions de la section transversale intérieure du couvercle du cachecheminée et ajusté en fonction de la hauteur du plafond.

3. Découper le ruban en caoutchouc auto-adhésif fourni avec la

hotte en quatre morceaux identiques. Fixer deux morceaux du ruban adhésif de chaque côté de la bride de support.

Installation avec circuit d'évacuation

Installer le raccord de transition au sommet de la hotte (s'il a été enlevé pour expédition), avec 2 vis de tôlerie.

Installation sans décharge à l'extérieur (recyclage)

1. Installer le raccord de transition au sommet de la hotte (s'il a

été enlevé pour expédition), avec 2 vis de tôlerie.

2. Fixer la bride de fixation au plafond du cache-conduit sur le

déflecteur, avec les deux vis de 3,5 x 9,5 mm fournies.

B C

A. Bride de cache-conduit B. Vis de 3,5 x 9,5 mm C. Déflecteur

3. Connecter le déflecteur au raccord de transition avec le

conduit rond de diamètre 6" (15,2 cm).

Dernières étapes de la préparation

1. Déterminer et effectuer toutes les découpes nécessaires

dans le mur pour le passage du circuit d'évacuation. Installer le système d'évacuation avant la hotte. Voir la section “Exigences concernant l'évacuation”.

2. Déterminer la hauteur appropriée pour le conduit de ½";

percer un trou de 1¼" (3,2 cm) à cet endroit.

3. Faire passer le câblage dans le conduit de ½" - respecter les

prescriptions des codes en vigueur (Code national de l'électricité, normes CSA ou codes/règlements locaux); il faut que la longueur du conduit de ½" et des conducteurs soit suffisante depuis le tableau de distribution (avec fusibles ou disjoncteurs) pour réaliser facilement le raccordement dans le boîtier de connexion de la hotte.

REMARQUE : Ne pas mettre le système sous tension avant d'avoir complètement terminé l'installation.

4. Utiliser un composé de calfeutrage pour assurer l'étanchéité

au niveau de chaque ouverture.

A. Bride de cache-conduit B. Ruban de caoutchouc

Page 21

Installation de la hotte

Raccordement électrique

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer la hotte de la cuisinière.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

1. À l'aide de deux personnes ou plus, suspendre la hotte aux

deux crochets de montage, à travers les orifices rectangulaires situés à l'arrière de la hotte.

AVERTISSEMENT

Risque de choc électrique

Déconnecter la source de courant électrique avant l'entretien.

Replacer pièces et panneaux avant de faire la remise en marche.

Le non-respect de ces instructions peut causer un décès ou un choc électrique.

1. Déconnecter la source de courant électrique.

2. Ôter le couvercle de la boîte de connexion.

3. Retirer l'opercule arrachable sur le couvercle de la boîte de

connexion et installer un serre-câble de ½" (homologation UL ou CSA).

4. Acheminer 3 conducteurs de calibre 14 (noir, blanc et vert)

dans un conduit de ½" entre le tableau de distribution et la boîte de connexion. Utiliser un composé de calfeutrage pour sceller toutes les ouvertures.

A. Crochets de montage B. Vis de montage de 5 x 35 mm C. Vis de réglage de l’aplomb D. Axe central sur le mur

2. Établir l'aplomb de la hotte - utiliser les vis de réglage de

l'aplomb dans les crochets de montage ou les ouvertures rectangulaires; placer un niveau en travers du bas de la hotte pour le contrôle.

3. Immobiliser la hotte avec 4 vis placées dans les 4 trous

restants de la hotte.

Installation du conduit d'évacuation

(pour installations avec décharge à l'extérieur

uniquement)

1. Connecter le circuit d'évacuation sur le raccord de transition.

A. Serre-câble (homologation UL ou CSA) B. Câble d'alimentation électrique du domicile C. Boîte de connexion D. Conducteurs noirs

E. Conducteur vert (ou nu) connecté au conducteur jaune/vert F. Conducteurs blancs

5. Connecter ensemble les conducteurs noirs (D) - utiliser un

connecteur de fils (homologation UL).

A. Raccord de transition B. Vis de 3,5 x 6,5 mm

2. Utiliser des brides pour assurer l'étanchéité des jointures.

Page 22

6. Connecter ensemble les conducteurs blancs (F) - utiliser un

connecteur de fils (homologation UL).

AVERTISSEMENT

Installation des filtres

1. Pour les installations sans décharge à l'extérieur (recyclage),

installer le filtre à charbon sur la grille du carter du ventilateur et tourner la manette du filtre dans le sens horaire. Répéter pour l'autre filtre à charbon.

Risque de choc électrique Relier le ventilateur à la terre. Brancher le fil relié à la terre au fil vert et jaune relié à

la terre dans la boîte de la borne. Le non-respect de ces instructions peut causer un

décès ou un choc électrique.

7. Brancher le conducteur de liaison à la terre vert (ou nu) à

partir de l'alimentation électrique du domicile au conducteur de liaison à la terre vert et jaune (E) dans la boîte de connexion avec des connecteurs de fils (homologués UL).

8. Serrer la vis du serre-câble.

9. Réinstaller le couvercle de la boîte de connexion.

10. Inspecter chaque lampe; vérifier que chaque lampe est bien

insérée dans sa douille.

11. Reconnecter la source de courant électrique.

Installation du cache-conduit

En cas d'utilisation des sections supérieure et inférieure du cache-conduit, pousser la section inférieure vers le bas sur la hotte et soulever la section supérieure vers le plafond pour installer deux vis de 2,9 x 6,5 mm.

REMARQUE : Le cache-conduit supérieur peut être inversé pour dissimuler les fentes

A. Carter du ventilateur B. Manette du filtre C. Filtres à charbon

2. Pour tous les types d'installations, insérer le bord arrière ou le

filtre métallique dans la rainure arrière de l'ouverture du filtre.

3. Pousser la manette vers l'arrière et pousser le filtre vers le

haut.

4. Tirer le filtre vers l'avant pour l'insérer dans la rainure avant.

Achever I'installation

Contrôle du fonctionnement de la hotte

1. Pousser le commutateur d'éclairage à la position “1”; la

lampe devrait s'allumer.

2. Pousser le commutateur du ventilateur à la position “1”; le

ventilateur devrait fonctionner.

3. Placer le bouton à la position “1” pour la vitesse minimale, à

la position “2” pour la vitesse moyenne ou à la position “3” pour la vitesse maximale.

4. Placer le commutateur du ventilateur à la position “0” pour

commander l'arrêt du ventilateur.

5. Si la hotte ne fonctionne pas, déterminer si un disjoncteur

s'est ouvert ou si un fusible est grillé.

REMARQUE : Pour pouvoir tirer le plus grand parti de la hotte de cuisinière, lire la section “Utilisation de la hotte”.

A. Cache-conduit - section supérieure B. Cache-conduit - section inférieure C. Vis de 2,9 x 6,5 mm D. Support

Si la hauteur de plafond est réduite, fixer la section supérieure du cache-conduit à son support. Appuyer sur la section inférieure du cache-conduit pour qu'elle entre en contact avec la hotte et la mettre en place autour du support.

Page 23

UTILISATION DE LA HOTTE

La hotte est conçue pour extraire fumée, vapeurs de cuisson et odeurs au-dessus de la table de cuisson. Pour obtenir les meilleurs résultats, mettre le ventilateur de la hotte en marche avant d'entreprendre une cuisson, et laisser le ventilateur fonctionner pendant plusieurs minutes après l'achèvement d'une cuisson pour pouvoir évacuer de la cuisine toute trace d'odeur de cuisson, vapeur ou fumée.

Commande de la lampe

1. Placer le commutateur d’éclairage à la position “1” pour

commander la mise en marche de la lampe.

2. Placer le commutateur d’éclairage à la position “0” pour

éteindre la lampe.

Tableau de commande de la hotte

Les commandes de la hotte sont situées à l'avant de la hotte.

0 1 2 3

0 1

A. Commutateur d'éclairage B. Commutateur du ventilateur

ENTRETIEN DE LA HOTTE

Nettoyage et entretien

IMPORTANT : Nettoyer la hotte et les filtres à graisse régulièrement en suivant les instructions suivantes. Remettre en place les filtres à graisse avant de mettre en marche la hotte.

Avant d'entreprendre le nettoyage de la hotte, attendre le refroidissement des lampes.

Surfaces externes

Nettoyer la hotte avec un détergent doux et un chiffon doux. Pour éviter d'endommager la surface externe, ne pas utiliser un produit de nettoyage abrasif ou un tampon de laine d'acier.

Filtres à graisse métalliques

Laver fréquemment les filtres. Placer les filtres métalliques dans un lave-vaisselle ou une solution de détergent chaude.

Laisser l'eau s'écouler à travers les trous des bords de chaque filtre et sécher parfaitement chaque filtre avant de le réinstaller.

Ventilateur - mise en marche et sélection de la vitesse

1. Placer le commutateur du ventilateur à la position “1” pour la

vitesse minimale, à la position “2” pour la vitesse moyenne ou à la position “3” pour la vitesse maximale.

2. Placer le commutateur du ventilateur à la position “0” pour

commander l'arrêt du ventilateur.

Remise en place du filtre à graisse métallique

1. Insérer le bord arrière du filtre dans la rainure arrière de

l'ouverture d'installation du filtre.

2. Pousser la manette vers l'arrière et pousser le filtre vers le

haut.

3. Tirer le filtre vers l'avant pour l'insérer dans la rainure avant.

Filtres à charbon - Installation sans décharge à l'extérieur (recyclage)

Les filtres à charbon ne sont pas lavables ou réutilisables. Dans des conditions d'utilisation normales, ils doivent être

remplacés tous les 6 mois. Les filtres à charbon retiennent les composés responsables des

odeurs de cuisson.

Dépose des filtres à graisse métalliques

1. Commander l'arrêt du ventilateur et l'extinction des lampes.

Vérifier que la lampe à halogène est froide.

2. Pousser la manette vers l'arrière et tirer vers le bas.

3. Tirer le filtre vers l'avant.

Page 24

Installation des filtres à charbon

1. Commander l'arrêt du ventilateur et l'extinction des lampes.

Vérifier que la lampe à halogène est froide.

2. Retirer les filtres à graisse métalliques. Voir la section “Filtres

à graisse métalliques”.

3. Mettre de côté le filtre à graisse métallique.

4. Répéter l'opération pour retirer l'autre filtre métallique.

5. Installer le filtre à charbon au-dessus de la grille sur le carter

du ventilateur et tourner la manette du filtre dans le sens horaire.

A. Carter du ventilateur B. Manette du filtre C. Filtres à charbon

6. Répéter l'opération pour installer l'autre filtre à charbon.

7. Remettre en place les filtres à graisse métalliques. Voir la

section “Filtres à graisse métalliques”.

Remplacement des filtres à charbon

1. Commander l'arrêt du ventilateur et l'extinction des lampes.

Vérifier que la lampe à halogène est froide.

2. Retirer les filtres à graisse métalliques. Voir la section “Filtres

à graisse métalliques”.

3. Tourner la manette du filtre à charbon dans le sens anti-

horaire.

4. Retirer et jeter les deux filtres à charbon.

5. Installer les filtres à charbon de remplacement au-dessus de

la grille sur le carter du ventilateur et tourner la manette du filtre dans le sens horaire.

6. Remettre en place les filtres à graisse métalliques. Voir la

section “Filtres à graisse métalliques”.

Remplacement d'une lampe à halogène

Interrompre l'alimentation de la hotte; attendre le refroidissement de la lampe à halogène. Pour éviter d'endommager ou de réduire la longévité de l'ampoule neuve, ne pas toucher l'ampoule avec les doigts nus. Remplacer l'ampoule en la tenant avec un mouchoir papier ou des gants de coton.

Si les nouvelles lampes ne fonctionnent pas, vérifier que chaque lampe est correctement insérée dans sa douille avant de demander l'intervention d'un dépanneur.

1. Déconnecter la source de courant électrique.

2. À l'aide d'un tournevis à lame plate, dégager doucement la

garniture de lampe.

3. Enlever la lampe. Installer une lampe à halogène neuve de

12 V/20 W maximum, à culot de type G-4.

4. Réinstaller la garniture de lampe.

Page 25

SCHÉMA DE CÂBLAGE

Éteinte

SE1L7B

MAR

BOÎTE DE CONNEXION

J/ VJ/ V

TRANSFOR-

MATEUR

Vitesse

moteur

Broches de

connexion

rouge-noir

conn. jaune-blanc

rouge-jaune

conn. jaune-blanc

rouge-jaune

conn. jaune-noir

Résistance

(ohms)

entre broches

J/ V

VE GR

MAR

TABLEAU DES COULEURS

NOIR

BLEU

MARRON

VERT

GRIS

J-V

ROUGE

BLANC JAUNE

JAUNE/VERT

Page 26

ASSISTANCE OU SERVICE

Lors d’un appel pour assistance ou service, veuillez connaître la date d’achat, le numéro de modèle et le numéro de série au complet de l’appareil. Ces renseignements nous aideront à mieux répondre à votre demande.

Si vous avez besoin de pièces de rechange

Si vous avez besoin de commander des pièces de rechange, nous vous recommandons d’employer uniquement des pièces spécifiées par l’usine. Les pièces spécifiées par l’usine conviendront et fonctionneront bien parce qu’elles sont fabriquées avec la même précision utilisée dans la fabrication de chaque nouvel appareil IKEA

Pour localiser des pièces spécifiées par l’usine dans votre région, nous appeler ou téléphoner au centre de service désigné le plus proche.

Veuillez appeler sans frais le Centre d'eXpérience à la clientèle de Whirlpool Canada LP au : 1-866-664-2449

Nos consultants vous renseigneront sur les sujets suivants :

■

Caractéristiques et spécifications sur toute notre gamme d’appareils électroménagers.

■

Consignes d'utilisation et d’entretien.

■

Ventes d’accessoires et de pièces de rechange.

■ Références aux marchands locaux, aux distributeurs de

pièces de rechange et aux compagnies de service. Les techniciens de service désignés par Whirlpool Canada LP sont formés pour remplir la garantie des produits et fournir un service après la garantie, partout au Canada.

Pour plus d’assistance

Si vous avez besoin de plus d’assistance, vous pouvez soumettre par écrit toute question ou préoccupation à Whirlpool Canada LP à l’adresse suivante :

Customer eXperience Center Whirlpool Canada LP 1901 Minnesota Court Mississauga, Ontario L5N 3A7

Veuillez inclure dans votre correspondance un numéro de téléphone où on peut vous joindre dans la journée.

Accessoires

Ensemble Filtre à charbon

(pour installation sans décharge à l'extérieur uniquement) Pièce n° 4396848

Page 27

GARANTIE DES GROS APPAREILS MÉNAGERS IKEA

Pendant combien de temps la garantie limitée IKEA est-elle valide?

Cette garantie limitée est valide pendant cinq ans à compter de la date d'achat lorsque ce gros appareil ménager a été utilisé entretenu conformément aux instructions jointes au produit ou fournies avec celui-ci, sauf si l'appareil porte le nom LAGAN, au cette garantie limitée est valide pendant un an à compter de la date d'achat. Cette garantie limitée est valide uniquement aux Unis ou au Canada et s’applique exclusivement lorsque le gros appareil ménager est utilisé dans le pays où il a été acheté. Une de la date d’achat d’origine est exigée pour obtenir un service dans le cadre de la présente garantie limitée.

et quel cas États-

preuve

Quels sont les appareils ménagers non couverts par la garantie limitée IKEA de cinq (5) ans?

Pour les gros appareils ménagers portant le nom “LAGAN”, cette garantie limitée est valide pendant un an à compter de la date d'achat.

Qui effectuera l'intervention d'entretien ou de réparation?

Cette garantie limitée est fournie par Whirlpool Corporation ou être fourni par une compagnie de service désignée par Whirlpool.

Whirlpool Canada LP (ci-après désignées “Whirlpool”). Le servic

e doit

Que couvre cette garantie limitée?

La garantie limitée paiera pour les pièces spécifiées par l'usine et la main-d'œuvre pour corriger les vices de matériaux ou de fabrication qui existaient déjà lorsque ce gros appareil ménager a été acheté. Les exceptions figurent sous le titre “Quels sont les éléments non couverts par cette garantie limitée?”.

Quelles mesures seront prises pour corriger le problème?

La compagnie de service désignée examinera le produit et décidera, à sa seule discrétion, si ce produit est couvert par cette garantie limitée ou non. S'il est considéré comme couvert, la compagnie de service désignée corrigera le défaut. Le seul et exclusif recours du client dans le cadre de la présente garantie limitée consiste en la réparation du produit telle que mentionné dans la présente.

Quels sont les éléments non couverts par cette garantie limitée?

Les visites de service pour rectifier l'installation du gros a

■

ménager, remplacer ou réparer des fusibles du domicile ou rectifier le câblage ou la plomberie du domicile.

■ Les visites de service pour réparer ou remplacer les ampoules él

consomptibles ne sont pas couvertes par la garantie.

■

Les pièces de rechange ou la main-d’œuvre lorsque ce gros appareil ménager est utilisé à des fins autres que l'usage domestique unifamilial normal ou lorsque les instructions d’installation et/ou les instructions de l’opérateur ou de l’utilisateur fournies ne sont pas respectées.

■ Les dommages imputables à : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation

fautive ou installation non conforme aux co de nettoyage dont l'utilisation n'est pas approuvée.

■

Les défauts d'apparence, notamment les éraflures, traces de choc, ménager, à moins que ces dommages ne résultent de vices de matéri suivent la date d'achat.

■

Toute perte d'aliments ou de médicaments due à une défaillance du réfrigérateur ou du congélateur. L’enlèvement et la livraison. Ce gros appareil ménager est conçu pour être réparé à domicile.

■

Les réparations aux pièces ou systèmes résultant d’un

■

Les frais de déplacement et de transport pour une intervention sur un produit si le gros appareil ménager est situé dans une région éloignée où un service d’entretien autorisé n’est pas disponible.

■ L’enlèvement et la réinstallation du gros

conformément aux instructions d'installation fournies.

■ Les pièces de rechange ou la main-d’œuvre pour les gros appareils ménagers dont les numéros de modèle/de série ont été enlevés,

modifiés ou ne peuvent pas être facilement identifiés.

Le coût d’une réparation ou de pièces de rechange dans le cadre de ces circonstances exclues est à la charge du client.

des d’électricité ou de plomberie ou l’utilisation de pièces consomptibles ou de pro

appareil ménager si celui-ci est installé dans un endroit inaccessible ou n'est pas installé

ppareil ménager, montrer à l'utilisateur comment utiliser le gros appareil

ectriques, les filtres à air ou les filtres à eau de l'appareil

fissures ou tout autre dommage subi par le fini du gros appar

aux ou de fabrication et ne soient signalés dans les 30 jours

e modification non autorisée faite à l’appareil.

. Les pièces

duits

eil

qui

Clause d'exonération de responsabili

LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGE PARTICULIER, SONT LIMITÉES À CINQ ANS (UN AN “LAGAN”) OU À LA PLUS COURTE PÉRIODE AUTORISÉE PAR LA LOI. Certains États et provinces ne permettent pas de limitation sur la durée de garanties implicites de qualité marchande ou d'aptitude à un usage particulier, de sorte que la limitation ci-dessus peut ne pas être applicable dans votre cas. Cette garantie vous confère d’autres droits qui peuvent varier d’une juridiction à l'autre.

té au titre des garanties implicites

POUR LES GROS APPAREILS MÉNAGERS PORTANT LE NOM

des droits juridiques spécifiques et vous pouvez également joui

Limitation des recours; exclusion des dommages fortuits et indirects

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION PRÉVUE CI-DESSUS. WHIRLPOOL N’ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU INDIRECTS. Certains États et certaines provinces ne permettent pas l’exclusion ou la limitation des dommages fortuits ou indirects de sorte que ces limitations et exclusions peuvent ne pas être applicables dans votre cas. Cette garantie vous confère des droits juridiques spécifiques et vous pouvez également jouir d’autres droits qui peuvent varier d’une juridiction à l'autre.

Comment nous contacter si vous avez besoin d'une intervention d'entretien ou de réparation

Si vous résidez à l'extérieur des 50 États des États-Unis et du Canada, contactez votre marchand IKEA autorisé pour déterminer si une autre garantie s'applique.

Si vous avez besoin d'une intervention d'entretien ou de réparation, veuillez lire les Instructions d'installation et/ou la section “Dépannage” dans le Guide d'utilisation et d'entretien avant de nous contacter. Si vous avez besoin d'aide supplémentaire, n'hésitez pas à nous contacter aux États-Unis et au Canda au 1-866-664-2449.

2/09

Page 28

Conservez ce manuel et votre reçu de vente ensemble pour référence ultérieure. Pour le service sous garantie, vous devez présenter un document prouvant la date d'achat ou d'installation.

Inscrivez les renseignements suivants au sujet de votre gros appareil ménager pour mieux vous aider à obtenir assistance ou service en cas de besoin. Vous devrez connaître le numéro de modèle et le numéro de série au complet. Vous trouverez ces renseignements sur la plaque signalétique située sur le produit.

Nom du marchand ______________________________________________

Adresse ________________________________________________________

Numéro de téléphone ___________________________________________

Numéro de modèle______________________________________________

Numéro de série ________________________________________________

Date d’achat____________________________________________________

W10177452B

® IKEA is a registered trademark of Inter-Ikea Systems B.V.

® IKEA est une marque déposée de Inter-Ikea Systems B.V.

Printed in Italy

Imprimé en Italie

3/09
