30" (76.2 CM) WALL-MOUNT CANOPY

RANGE HOOD

Installation Instructions and Use & Care Guide

For questions about features, operation/performance, parts, accessories or service, call: 1-866-664-2449.

In Canada, for assistance, installation and service, call: 1-866-664-2449.

CAMPANA PARA COCINA CON ESCUDETE DE

MONTAJE EN LA PARED DE 30" (76,2 CM)

Instrucciones de instalación y Manual de uso y cuidado

Si tiene preguntas respecto a las características, funcionamiento, rendimiento, partes, accesorios o servicio técnico, llame al: 1-866-664-2449.

HOTTE DE CUISINIÈREÀ MONTAGE

MURAL 30" (76,2 CM)

Instructions d’installation et Guide d’utilisation et d’entretien

Au Canada, pour assistance, installation ou service, composez le 1-866-664-2449

Table of Contents/Índice/Table des matières..................................................................2

Limited Warranty

This limited warranty is valid for five years from the date of purchase, when this major appliance is operated and maintained according to the instructions attached to or furnished with the product, unless the appliance is named LAGAN in which case this limited warranty is valid for one year from the date of purchase. This limited warranty is valid only in the United States or Canada and applies only when the major appliance is used in the country in which it was purchased. Proof of original purchase date is required to obtain service under this limited warranty.

For warranty concerns, do not take the appliance back to the store. Please contact us in the U.S.A. and Canada at 1-866-664-2449. For additional details on the warranty, see the “Warranty” section of this manual.

Garantía limitada

Esta garantía limitada es válida durante cinco años a partir de la fecha de compra, siempre y cuando este electrodoméstico principal haya sido operado y mantenido según las instrucciones adjuntas o provistas con el producto, a menos que sea un aparato de nombre LAGAN, en cuyo caso la garantía limitada será válida durante un año a partir de la fecha de compra. Esta garantía limitada es válida solamente en Estados Unidos o en Canadá y se aplica solamente cuando el electrodoméstico principal se use en el país en el que se ha comprado. Se requiere una prueba de la fecha de compra original para obtener servicio bajo esta garantía limitada.

Si tiene dudas acerca de la garantía, no devuelva el aparato a la tienda. Póngase en contacto con nosotros en los EE.UU. y Canadá al 1-866-664-2449. Para obtener detalles adicionales acerca de la garantía, consulte la sección “Garantía” de este manual.

Garantie limitée

Cette garantie limitée est valide pendant cinq ans à compter de la date d'achat lorsque ce gros appareil ménager a été utilisé et entretenu conformément aux instructions jointes au produit ou fournies avec celui-ci, sauf si l'appareil porte le nom LAGAN, auquel cas cette garantie limitée est valide pendant un an à compter de la date d'achat. Cette garantie limitée est valide uniquement aux États-Unis ou au Canada et s’applique exclusivement lorsque le gros appareil ménager est utilisé dans le pays où il a été acheté. Une preuve de la date d’achat d’origine est exigée pour obtenir un service dans le cadre de la présente garantie limitée.

Pour tout problème de garantie, ne pas ramener l'appareil ménager au magasin. Prière de nous contacter aux É.-U. et au Canada au 1-866-664-2449. Pour plus de détails sur la garantie, voir la section “Garantie” de ce manuel.

IMPORTANT: READ AND SAVE THESE INSTRUCTIONS. FOR RESIDENTIAL USE ONLY. IMPORTANT : LIRE ET CONSERVER CES INSTRUCTIONS. POUR UTILISATION RÉSIDENTIELLE UNIQUEMENT.

LI3ZZA/W10392946B

TABLE OF CONTENTS

RANGE HOOD SAFETY .................................................................3

INSTALLATION REQUIREMENTS................................................5

Tools and Parts ............................................................................5

Location Requirements................................................................5

Venting Requirements..................................................................6

Electrical Requirements ...............................................................7

INSTALLATION INSTRUCTIONS..................................................8

Prepare Location..........................................................................8

Install Range Hood.......................................................................9

Connect Vent System ..................................................................9

Make Electrical Connection .......................................................10

Install Vent Covers .....................................................................10

Complete Installation .................................................................10

ÍNDICE

SEGURIDAD DE LA CAMPANA PARA COCINA .......................17

REQUISITOS DE INSTALACIÓN.................................................19

Herramientas y piezas................................................................19

Requisitos de ubicación.............................................................19

Requisitos de ventilación...........................................................20

Requisitos eléctricos..................................................................21

INSTRUCCIONES DE INSTALACIÓN.........................................22

Preparación de la ubicación ......................................................22

Instalación de la campana para cocina.....................................23

Conexión del sistema de ventilación .........................................23

Conexión del suministro eléctrico..............................................24

Instalación de las cubiertas del ducto de escape.....................25

Complete la instalación..............................................................25

RANGE HOOD USE......................................................................11

Range Hood Controls.................................................................11

RANGE HOOD CARE ...................................................................11

Cleaning......................................................................................11

WIRING DIAGRAM .......................................................................13

ASSISTANCE OR SERVICE.........................................................14

In the U.S.A. ...............................................................................14

In Canada ...................................................................................14

Accessories ................................................................................14

WARRANTY ..................................................................................15

USO DE LA CAMPANA DE COCINA ..........................................25

Controles de la campana para cocina.......................................25

CUIDADO DE LA CAMPANA PARA COCINA............................26

Limpieza .....................................................................................26

DIAGRAMA DE CABLEADO........................................................27

AYUDA O SERVICIO TÉCNICO...................................................28

En los EE.UU. .............................................................................28

Accesorios..................................................................................28

GARANTÍA.....................................................................................29

TABLE DES MATIÈRES

EXIGENCES D'INSTALLATION...................................................33

Outils et pièces...........................................................................33

Exigences d’emplacement.........................................................33

Exigences concernant l’évacuation...........................................34

Spécifications électriques..........................................................36

INSTRUCTIONS D'INSTALLATION ............................................36

Préparation de l'emplacement...................................................36

Installation de la hotte................................................................37

Raccordement du circuit d'évacuation......................................38

Raccordement électrique...........................................................38

Installation des cache-conduit...................................................39

Achever l’installation ..................................................................39

UTILISATION DE LA HOTTE .......................................................39

Commandes de la hotte de cuisinière .......................................39

ENTRETIEN DE LA HOTTE..........................................................40

Nettoyage ...................................................................................40

SCHÉMA DE CÂBLAGE...............................................................41

ASSISTANCE OU SERVICE.........................................................42

Au Canada..................................................................................42

Accessoires ................................................................................42

GARANTIE.....................................................................................43

RANGE HOOD SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety messages.

This is the safety alert symbol. This symbol alerts you to potential hazards that can kill or hurt you and others. All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”

These words mean:

You can be killed or seriously injured if you don't immediately

DANGER

WARNING

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can happen if the instructions are not followed.

follow instructions.

can be killed or seriously injured if you don't

You instructions.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: TO REDUCE THE RISK OF FIRE, ELECTRIC

SHOCK, OR INJURY TO PERSONS, OBSERVE THE FOLLOWING:

■ Use this unit only in the manner intended by the

manufacturer. If you have questions, contact the manufacturer.

■ Before servicing or cleaning the unit, switch power off at

service panel and lock the service disconnecting means to prevent power from being switched on accidentally. When the service disconnecting means cannot be locked, securely fasten a prominent warning device, such as a tag, to the service panel.

■ Installation work and electrical wiring must be done by

qualified person(s) in accordance with all applicable codes and standards, including fire-rated construction.

■ Do not operate any fan with a damaged cord or plug.

Discard fan or return to an authorized service facility for examination and/or repair.

■ Sufficient air is needed for proper combustion and

exhausting of gases through the flue (chimney) of fuel burning equipment to prevent backdrafting. Follow the heating equipment manufacturer's guideline and safety standards such as those published by the National Fire Protection Association (NFPA), the American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), and the local code authorities.

■ When cutting or drilling into wall or ceiling; do not damage

electrical wiring and other utilities.

■ Ducted fans must always be vented outdoors. CAUTION: For general ventilating use only. Do not use

to exhaust hazardous or explosive materials and vapors.

CAUTION: To reduce risk of fire and to properly exhaust

air, be sure to duct air outside - do not vent exhaust air into spaces within walls or ceilings, attics or into crawl spaces, or garages.

WARNING: TO REDUCE THE RISK OF FIRE, USE ONLY

METAL DUCTWORK.

WARNING: TO REDUCE THE RISK OF A RANGE TOP

GREASE FIRE:

■ Never leave surface units unattended at high settings.

Boilovers cause smoking and greasy spillovers that may ignite. Heat oils slowly on low or medium settings.

■ Always turn hood ON when cooking at high heat or when

flambeing food (i.e. Crepes Suzette, Cherries Jubilee, Peppercorn Beef Flambé).

■ Clean ventilating fans frequently. Grease should not be

allowed to accumulate on fan or filter.

■ Use proper pan size. Always use cookware appropriate for

the size of the surface element.

WARNING: TO REDUCE THE RISK OF INJURY TO

PERSONS IN THE EVENT OF A RANGE TOP GREASE FIRE, OBSERVE THE FOLLOWING:

■ SMOTHER FLAMES with a close fitting lid, cookie sheet, or

metal tray, then turn off the burner. BE CAREFUL TO PREVENT BURNS. If the flames do not go out immediately, EVACUATE AND CALL THE FIRE DEPARTMENT.

■ NEVER PICK UP A FLAMING PAN - you may be burned.

■ DO NOT USE WATER, including wet dishcloths or towels -

a violent steam explosion will result.

■ Use an extinguisher ONLY if:

– You know you have a class ABC extinguisher, and you

already know how to operate it.

– The fire is small and contained in the area where it

started. – The fire department is being called. – You can fight the fire with your back to an exit.

Based on "Kitchen Fire Safety Tips" published by NFPA.

■ WARNING: To reduce the risk of fire or electrical shock,

do not use this fan with any solid-state speed control device.

READ AND SAVE THESE INSTRUCTIONS

INSTALLATION REQUIREMENTS

Tools and Parts

Gather the required tools and parts before starting installation. Read and follow the instructions provided with any tools listed here.

Tools neede d

■ Level

■ Drill with 1¼" (3.0 cm), ³⁄₈" (9.5 mm), and ³⁄₁₆" (4.8 mm)

drill bits

■ Pencil

■ Wire stripper or utility knife

■ Tape measure or ruler

■ Pliers

■ Caulking gun and weatherproof caulking compound

■ Vent clamps

■ Jigsaw or keyhole saw

■ Flat-blade screwdriver

■ Metal snips

■ Phillips screwdriver

Parts needed

■ Home power supply cable

■ ½" (12.7 mm) UL listed or CSA approved strain relief

■ 3 UL listed wire connectors

For vented installations, you will also need:

■ 1 wall or roof cap

■ Metal vent system

For non-vented (recirculating) installations, you will also need:

■ Charcoal Filter Kit Part Number W10412939 for non-vented

(recirculating) installations only. See “Assistance or Service” section to order.

■ 6" (15.2 cm) dia. round metal vent duct - length required is

determined by ceiling height.

Location Requirements

IMPORTANT: Observe all governing codes and ordinances. Have a qualified technician install the range hood. It is the

installer's responsibility to comply with installation clearances specified on the model/serial rating plate. The model/serial rating plate is located behind the filter on the rear wall of the vent hood.

Canopy hood location should be away from strong draft areas, such as windows, doors and strong heating vents.

Cabinet opening dimensions that are shown must be used. Given dimensions provide minimum clearance.

Grounded electrical outlet is required. See “Electrical Requirements” section.

The canopy hood is factory set for venting through the roof or wall. For non-vented (recirculating) Installation see “For Nonvented (recirculating) Installation Only” in “Connect Vent System” section. Charcoal Filter Kit Part Number W10412939 is available from your dealer or an authorized parts distributor.

All openings in ceiling and wall where canopy hood will be installed must be sealed.

For Mobile Home Installations

The installation of this range hood must conform to the Manufactured Home Construction Safety Standards, Title 24 CFR, Part 328 (formerly the Federal Standard for Mobile Home Construction and Safety, Title 24, HUD, Part 280) or when such standard is not applicable, the standard for Manufactured Home Installation 1982 (Manufactured Home Sites, Communities and Setups) ANSI A225.1/NFPA 501A, or latest edition, or with local codes.

Product Dimensions

7¹⁄₄"

(18.4 cm)

8¹⁄₈"

(20.7 cm)

Parts supplied

Remove parts from packages. Check that all parts are included.

■ Hood canopy assembly with ventilator and light bulbs

installed

■ Vent transition with back draft dampers installed

■ Metal grease filter(s)

■ Vent cover support bracket

■ Mounting template

■ Air deflector (for non-vented installations)

■ 2-piece vent cover

■ 2 - 3.5 x 9.5 mm screws

■ 4 - 2.9 x 6.5 mm screws

■ 6 - 5 x 45 mm mounting screws

■ 2 - 8 x 40 mm wall anchors

■ 4 - 10 x 50 mm wall anchors

†

■ T10 Torx

®†TORX is a registered trademark of Saturn Fasteners, Inc.

adapter

14¹⁄₈"

(35.9 cm)

30" (76.2 cm)

20" (50.8 cm)

*For non-vented (recirculating) installations

**For vented installations

*28⁷⁄₈" (73.3 cm) min. 42¹⁄₁₆" (106.9 cm) max.

**28³⁄₈" (72.0 cm) min. 38" (96.6 cm) max.

10"

(25.4 cm)

Cabinet Dimensions

7¹⁄₄" (18.4 cm)

6⁵⁄₈" (16.8 cm)

7³⁄₈" (18.8 cm)

Side cabinet

30" (76.2 cm)

"X"

bottom of

canopy

to cooking

surface

*For non-vented (recirculating) installations

IMPORTANT:

Minimum distance “X”: 24" (61.0 cm) from electric cooking surface. Minimum distance “X”: 27" (68.6 cm) from gas cooking surfaces. Suggested maximum distance “X”: 36" (91.4 cm)

The chimneys can be adjusted for different ceiling heights. See the following chart.

Vented Installations

Min. ceiling height Max. ceiling height

Electric cooking

7' 5" (2.26 m) 9' 2" (2.79 m)

surface Gas cooking

7' 8" (2.34 m) 9' 2" (2.79 m)

surface

Non-vented (recirculating) Installations

Min. ceiling height Max. ceiling height

Electric cooking

7' 5" (2.26 m) 9' 6" (2.9 m)

surface Gas cooking

7' 8" (2.34 m) 9' 6" (2.9 m)

surface

*NOTE: The range hood chimneys are adjustable and designed

to meet varying ceiling or soffit heights depending on the distance “X” between the bottom of the range hood and the cooking surface.

2" (5.1 cm) min. 6" (15.2 cm) min.*

15" (38.1 cm)

Centerline

Cooking surface

Vent and power

supply cable

entry location

Side cabinet

Venting Requirements

(vented models only)

■ Vent system must terminate to the outdoors, except for non-

vented (recirculating) installations.

■ Do not terminate the vent system in an attic or other enclosed

area.

■ Do not use 4" (10.2 cm) laundry-type wall cap.

■ Use metal vent only. Rigid metal vent is recommended.

Plastic or metal foil vent is not recommended.

■ The length of vent system and number of elbows should be

kept to a minimum to provide efficient performance.

For the most efficient and quiet operation:

■ Use no more than three 90° elbows.

■ Make sure there is a minimum of 24" (61 cm) of straight vent

between the elbows if more than 1 elbow is used.

■ Do not install 2 elbows together.

■ Use clamps to seal all joints in the vent system.

■ The vent system must have a damper. If the roof or wall cap

has a damper, do not use the damper supplied with the range hood.

■ Use caulking to seal exterior wall or roof opening around the

cap.

■ The size of the vent should be uniform.

Cold Weather Installations

An additional back draft damper should be installed to minimize backward cold air flow and a thermal break should be installed to minimize conduction of outside temperatures as part of the vent system. The damper should be on the cold air side of the thermal break.

The break should be as close as possible to where the vent system enters the heated portion of the house.

Makeup Air

Local building codes may require the use of makeup air systems when using ventilation systems greater than specified CFM of air movement. The specified CFM varies from locale to locale. Consult your HVAC professional for specific requirements in your area.

Venting Methods

This canopy hood is factory set for venting through the roof or wall.

A 6" (15.2 cm) round vent system is needed for installation (not included). The hood exhaust opening is 6" (15.2 cm) round.

NOTE: Flexible vent is not recommended. Flexible vent creates back pressure and air turbulence that greatly reduce performance.

Vent system can terminate either through the roof or wall. To vent through a wall, a 90° elbow is needed.

Rear discharge

A 90° elbow may be installed immediately above the hood.

For Non-Vented (recirculating) Installations

If it is not possible to vent cooking fumes and vapors to the outside, the hood can be used in the non-vented (recirculating) version, use the air deflector (supplied) and a charcoal filter kit (not supplied). To order, see the “Assistance or Service” section.

Roof Venting Wall Venting Non-vented

(recirculating)

A. Roof cap B. 6" (15.2 cm)

round vent

A. Wall cap B. 6" (15.2 cm)

round vent

A. Deflector B. 6" (15.2 cm)

round vent

Calculating Vent System Length

To calculate the length of the system you need, add the equivalent feet (meters) for each vent piece used in the system.

Vent Piece 6" (15.2 cm) Round

45° elbow 2.5 ft

90° elbow 5.0 ft

(0.8 m)

(1.5 m)

Electrical Requirements

Observe all governing codes and ordinances. Ensure that the electrical installation is adequate and in

conformance with National Electrical Code, ANSI/NFPA 70 (latest edition), or CSA Standards C22.1-94, Canadian Electrical Code, Part 1 and C22.2 No. 0-M91 (latest edition) and all local codes and ordinances.

If codes permit and a separate ground wire is used, it is recommended that a qualified electrician determine that the ground path is adequate.

A copy of the above code standards can be obtained from:

National Fire Protection Association

One Batterymarch Park

Quincy, MA 02269

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

■ A 120 volt, 60 Hz., AC only, 15-amp, fused electrical circuit is

required.

■ If the house has aluminum wiring, follow the procedure

below:

1. Connect a section of solid copper wire to the pigtail

leads.

2. Connect the aluminum wiring to the added section of

copper wire using special connectors and/or tools designed and UL listed for joining copper to aluminum.

Follow the electrical connector manufacturer's recommended procedure. Aluminum/copper connection must conform with local codes and industry accepted wiring practices.

■ Wire sizes and connections must conform with the rating of

the appliance as specified on the model/serial rating plate. The model/serial plate is located behind the filter on the rear wall of the range hood.

■ Wire sizes must conform to the requirements of the National

Electrical Code, ANSI/NFPA 70 (latest edition), or CSA Standards C22. 1-94, Canadian Electrical Code, Part 1 and C22.2 No. 0-M91 (latest edition) and all local codes and ordinances.

Maximum equivalent vent length is 35 ft (10.7 m).

Example vent system

90 elbow

2 ft

(0.6 m)

6 ft (1.8 m)

The following example falls within the maximum recommended vent length of 35 ft (10.7 m).

1 - 90° elbow = 5.0 ft (1.5 m) 1 - wall cap = 0.0 ft (0.0 m) 8 ft (2.4 m) straight = 8.0 ft (2.4 m)

Length of system = 13.0 ft (3.9 m)

Wall cap

INSTALLATION INSTRUCTIONS

Prepare Location

■ It is recommended that the vent system be installed before

hood is installed.

■ Before making cutouts, make sure there is proper clearance

within the ceiling or wall for exhaust vent.

■ Check your ceiling height and the hood height maximum

before you select your hood.

1. Disconnect power.

2. Determine which venting method to use: roof, wall, or non-

vented.

3. Select a flat surface for assembling the range hood. Place

covering over that surface.

9. Drill ³⁄₁₆" (4.8 mm) pilot holes at all locations where screws are

being installed into wood.

10. Install 2 - 5 x 45 mm mounting screws. Leave a ¹⁄₄"(6.4mm)

gap between the wall and the back of the screw head to slide range hood into place.

¹⁄₄"

(6.4 mm)

Vent Cover Support Bracket Installation

WARNING

Excessive Weight Hazard

Use two or more people to move and install range hood.

Failure to do so can result in back or other injury.

4. Using 2 or more people, lift range hood onto covered surface.

Range Hood Mounting Screws Installation

5. Determine and mark the centerline on the wall where the

canopy hood will be installed.

6. Select a mounting height between a minimum of

24" (61.0 cm) for an electric cooking surface, a minimum of 27" (68.6 cm) for a gas cooking surface, and a suggested maximum of 36" (91.4 cm) above the range to the bottom of the hood. Mark a reference line on the wall.

7. Tape template in place, aligning the template centerline and

bottom of template with hood bottom line and with the centerline marked on the wall.

TROPPUS LLAW RAER RO SDUTS HGUORHT SELOH TOLIP "61/3 )OWT( 2 LLIRD

Vertical Centerline

LLAW RAER

ETALPMET GNITNUOM

eniL latnoziroH

thgieH noitallatsnI

A. Centerline B. Fastener locations C. Mounting height reference

EGDE MOTTOB NGILA ENIL LICNEP HTIW

MOTTOB GNITACIDNI

DOOH EHT FO

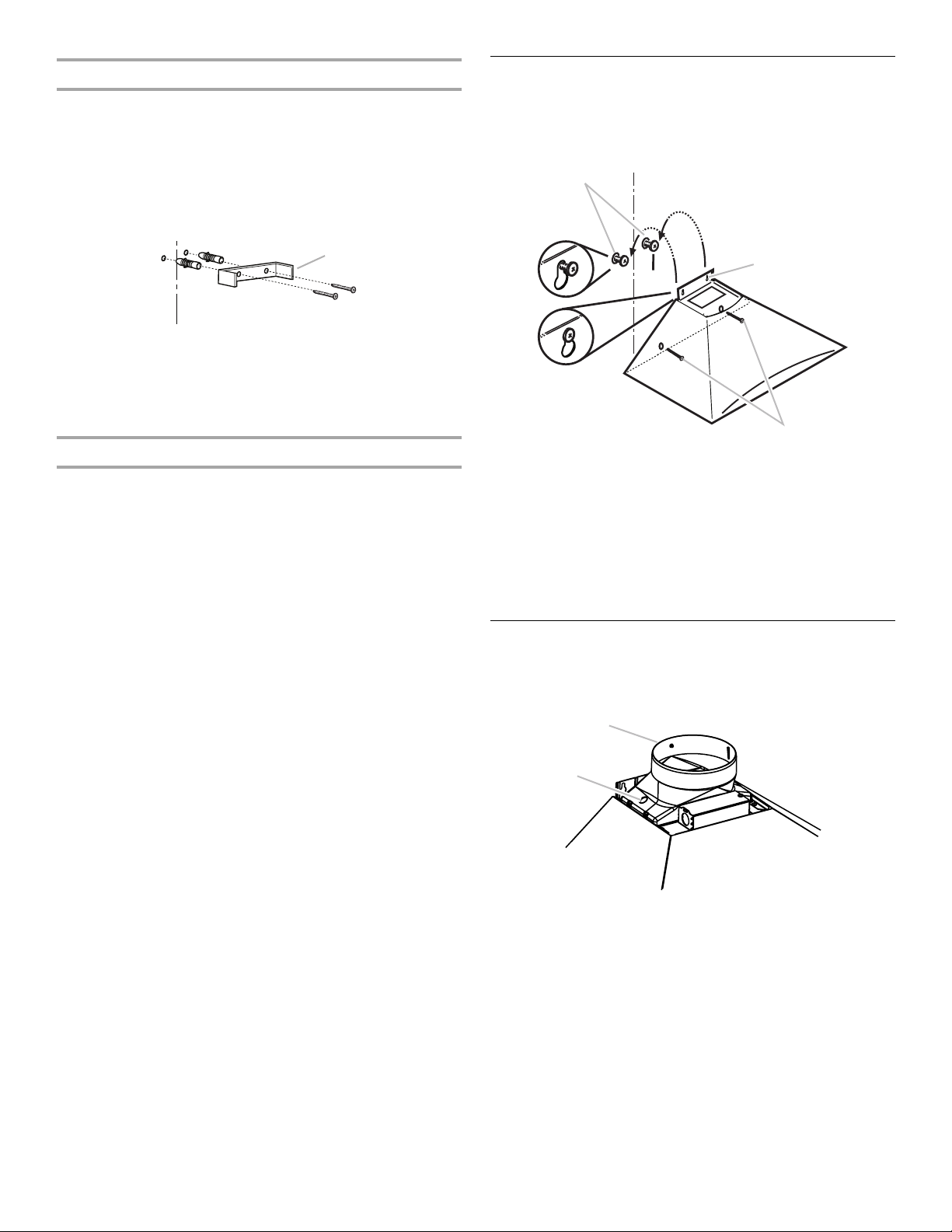

Installations using telescoping upper and lower vent cover assembly

1. Position vent cover bracket on wall about ¹⁄₈" (3.0 mm) away

from the ceiling.

2. Mark the hole locations.

3. Drill ³⁄₈" (9.5 mm) holes for wall anchors and insert anchors

flush with the wall.

A. 8 x 40 mm drywall anchors

B. Centerline on wall C. Vent cover support bracket D. 5 x 45 mm screws

4. Attach vent cover support bracket to wall.

Complete Preparation

1. Determine and make all necessary cuts in the wall for the vent

system. Install the vent system before installing the hood. See “Venting Requirements” section.

2. Determine the required height for the home power supply

cable and drill a 1¼" (3.2 cm) hole at this location.

3. Run the home power supply cable according to the National

Electrical Code or CSA Standards and local codes and ordinances. There must be enough ½" conduit and wires from the fused disconnect (or circuit breaker) box to make the connection in the hood’s electrical terminal box.

NOTE: Do not reconnect power until installation is complete.

4. Use caulk to seal all openings.

8. Mark centers of the fastener locations through the template

to the wall. IMPORTANT: All canopy mounting screws must be installed

into wood. If there is no wood to screw into, additional wall framing supports may be required.

Remove the template.

Install Range Hood

1. Using 2 or more people, hang range hood on 2 mounting

screws through the mounting slots on back of hood.

For non-vented (recirculating) installation only:

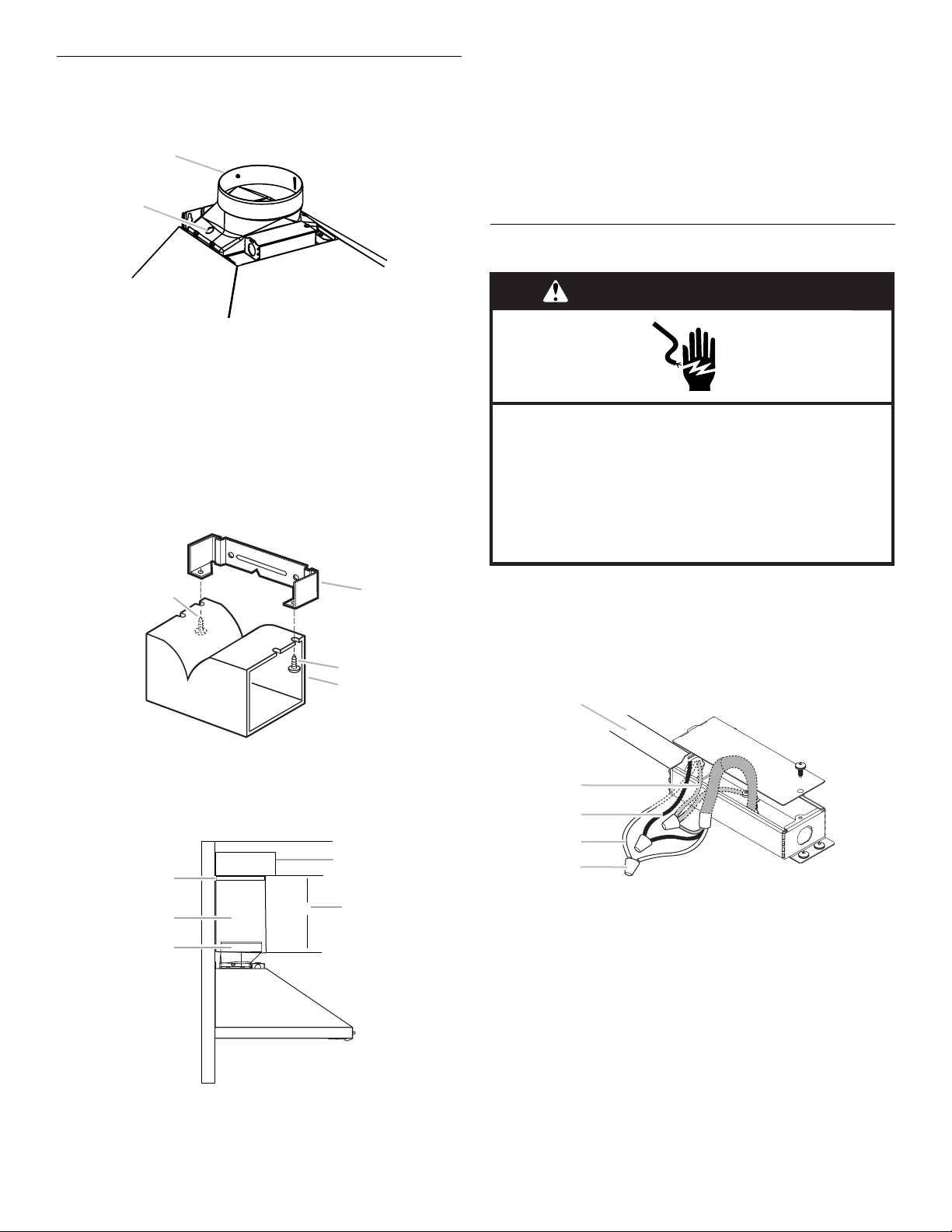

1. Assemble the air deflector with the duct cover bracket with

2 - assembly screws provided.

B C

A. Vent cover bracket B. 2.9 x 6.5 mm screws

C. Deflector

A. Mounting screws B. Mounting slots C. Lower mounting screws

2. Remove the grease filter. See “Range Hood Care” section.

3. Level the range hood and tighten upper mounting screws.

4. Install 2 - 5 x 45 mm lower mounting screws and tighten.

Connect Vent System

1. Install transition on top of hood (if removed for shipping) with

2 - 3.5 x 9.5 mm sheet metal screws.

A. Vent transition B. 3.5 x 9.5 mm screw

For vented installations only:

1. Fit vent system over transition piece.

2. Seal connection with clamps.

3. Check that back draft dampers work properly.

2. Measure from the bottom of the air deflector to the bottom of

the hood outlet.

A. Air deflector B. Vent clamp C. X = length to cut vent duct D. Vent duct E. Exhaust outlet

3. Cut the duct to the measured size (X).

4. Remove the air deflector.

5. Slide the duct onto the bottom of the air deflector.

6. Place the assembled air deflector and duct over the exhaust

outlet from the hood.

7. Reassemble the air deflector to the duct cover bracket with

2 assembly screws.

8. Seal connections with vent clamps.

Make Electrical Connection

8. Tighten strain relief screw.

9. Install terminal box cover.

10. Reconnect power.

WARNING

Electrical Shock Hazard Disconnect power before servicing. Replace all parts and panels before operating. Failure to do so can result in death or electrical shock.

1. Disconnect power.

2. Remove terminal box cover.

3. Remove the knockout in the terminal box and install a UL

listed or CSA approved ¹⁄₂" strain relief.

4. Run home power supply wiring through ¹⁄₂" strain relief into

terminal box.

Install Vent Covers

1. When using both upper and lower vent covers, push lower

cover down onto hood and lift upper cover to ceiling and install with two 2.9 x 6.5 mm screws.

NOTE: For vented installations, the upper vent cover may be reversed to hide slots.

A. Upper vent cover B. Lower vent cover C. 2.9 x 6.5 mm screws D. Bracket

B A

A. UL listed wire connectors B. White wires C. Black wires D. Green (or bare) wire connected to

yellow-green wires

E. Home power supply

5. Use UL listed wire connectors and connect white wires (B)

together.

6. Use UL listed wire connectors and connect black wires (C)

together.

WARNING

Electrical Shock Hazard Electrically ground blower. Connect ground wire to green and yellow ground wire

in terminal box. Failure to do so can result in death or electrical shock.

Complete Installation

1. For non-vented (recirculating) installations only, install

charcoal filters over the grease filters, using the clips provided in the kit. See the “Range Hood Care” section.

2. Install metal filters. See the “Range Hood Care” section.

3. Check the operation of the range hood blower and light. See

the “Range Hood Use” section.

NOTE: To get the most efficient use from your new range hood, read the “Range Hood Use” section.

7. Connect green (or bare) ground wire from home power supply

to the 2 yellow-green ground wires (D) in terminal box using UL listed wire connectors.

RANGE HOOD USE

The range hood is designed to remove smoke, cooking vapors and odors from the cooktop area. For best results, start the hood before cooking and allow it to operate several minutes after the cooking is complete to clear all smoke and odors from the kitchen.

The hood controls are located on the front panel on the right side of the range hood.

Range Hood Controls

A. On/Off light button B. Blower off and speed minimum button C. Blower speed medium button D. Blower speed maximum button

Operating the light

The On/Off light button controls both lights. Press once for On and again for Off.

A. Halogen lamp housings B. Grease filter handle C. Grease filter D. Blower and light controls

RANGE HOOD CARE

Cleaning

IMPORTANT: Clean the hood and grease filters frequently according to the following instructions. Replace grease filters before operating hood.

Exterior Surfaces:

To avoid damage to the exterior surface, do not use steel wool or soap-filled scouring pads.

Always wipe dry to avoid water marks.

Cleaning Method:

■ Liquid detergent soap and water, or all-purpose cleanser

■ Wipe with damp soft cloth or nonabrasive sponge, then rinse

with clean water and wipe dry.

Operating the blower

The Blower Speed buttons turn the blower on and control the blower speed and sound level for quiet operation. The speed can be changed anytime during fan operation by pressing the desired blower speed button.

Press the Blower Off button a second time to turn the blower off.

Metal Grease Filter:

1. Remove each filter by pulling the spring release handle and

then pulling down the filter.

A. Spring release handle

2. Wash metal filters as needed in dishwasher or hot detergent

solution.

3. Reinstall the filter by making sure the spring release handles

are toward the front. Insert aluminum filter into upper track.

4. Push in spring release handle.

5. Push up on metal filter and release handle to latch into place.

6. Repeat steps 1-5 for the other filter.

Non-Vented (recirculating) Installation Filters:

Replacing a Halogen Lamp

The charcoal filter is not washable. It should last up to 6 months with normal use. Replace with Charcoal Filter Kit. See the “Assistance or Service” section for information on ordering.

To replace charcoal filter:

1. Remove metal grease filter from range hood. See “Metal

Grease Filter” in this section.

2. Bend spring clips away from metal grease filter.

3. Place charcoal filter into top side of metal filter.

4. Bend spring clips back into place to secure the charcoal filter

to the metal filter.

Turn off the range hood and allow the halogen lamp to cool. To avoid damage or decreasing the life of the new lamp, do not touch lamp with bare fingers. Replace lamp, using tissue or wearing cotton gloves to handle lamp.

If new lights do not operate, make sure the lamps are inserted correctly before calling service.

1. Disconnect power.

2. Use a flat-blade screwdriver and gently pry the light cover

loose.

3. Remove the lamp and replace with a 12-volt, 20-watt

maximum, halogen lamp made for a G-4 base.

4. Replace the light cover.

5. Reconnect power.

5. Replace metal grease filter. See “Metal Grease Filter” in this

section.

Junction Box

GND

WIRING DIAGRAM

SE12EA

Mechanical Push Buttons (4 buttons 3 speeds)

Y/G

EMI Filter

Y/G

BR (Line) Y (Min. Voltage) GY (Lamps)

R (Med. Voltage)

BK (Max. Voltage)

Max. Voltage

High Voltage

Medium Voltage

Minimum Voltage

Y/G

12.5 uF

Common

S40

Motor Chassis

Transformer

R R

Switch Operation

POSITION FUNCTION

Off

Lamps

Low Speed

Medium Speed

High Speed

No Connection

Brown - Gray (L - 1)

Brown - Yellow (L - 2)

Brown - Red (L - 3)

Brown - Black (L - 4)

Motor Characteristics

Power Supply

Frequency

Power Absorption 240 Watts

120 VAC

60 Hz

Motor Resistance (Ohms)

Blue - Black

Blue - Gray Blue - Red

Blue - White Room Temp.

28.8 ± 10%

30.3 ± 10%

37.7 ± 10%

45.1 ± 10%

73.4˚F (23˚C)

ASSISTANCE OR SERVICE

Before calling for assistance or service, please check to see whether a circuit breaker has tripped or a household fuse has blown. It may save you the cost of a service call. If you still need help, follow the instructions below.

When calling, please know the purchase date and the complete model and serial number of your appliance. This information will help us to better respond to your request.

If you need replacement parts

If you need to order replacement parts, we recommend that you use only factory specified parts. Factory specified parts will fit right and work right because they are made with the same precision used to build every new IKEA

To locate factory specified parts in your area, call us or your nearest designated service center.

In the U.S.A.

Call the Whirlpool Customer eXperience Center toll free: 1-866-664-2449.

Our consultants provide assistance with:

■ Features and specifications on our full line of appliances.

■ Installation information.

■ Use and maintenance procedures.

■ Accessory and repair parts sales.

■ Specialized customer assistance (Spanish speaking, hearing

impaired, limited vision, etc.).

■ Referrals to local dealers, repair parts distributors, and

service companies. Whirlpool designated service technicians are trained to fulfill the product warranty and provide afterwarranty service, anywhere in the United States.

To locate the Whirlpool designated service company in your area, you can also look in your telephone directory Yellow Pages.

appliance.

In Canada

Call the Whirlpool Canada LP Customer eXperience Centre toll free: 1-866-664-2449.

Our consultants provide assistance with:

■ Features and specifications on our full line of appliances.

■ Use and maintenance procedures.

■ Accessory and repair parts sales.

■ Referrals to local dealers, repair parts distributors, and

service companies. Whirlpool Canada LP designated service technicians are trained to fulfill the product warranty and provide after-warranty service, anywhere in Canada.

For further assistance

If you need further assistance, you can write to Whirlpool Canada LP with any questions or concerns at:

Customer eXperience Centre Whirlpool Canada LP 200 – 6750 Century Ave. Mississauga, Ontario L5N 0B7

Please include a daytime phone number in your correspondence.

Accessories

Charcoal Filter Kit

(for non-vented installations only) Order Part Number W10412939

For further assistance

If you need further assistance, you can write to Whirlpool Corporation with any questions or concerns at:

IKEA Brand Home Appliances Customer eXperience Center 553 Benson Road Benton Harbor, MI 49022-2692

Please include a daytime phone number in your correspondence.

IKEA MAJOR APPLIANCE WARRANTY

How long is the IKEA limited warranty valid?

This limited warranty is valid for five years from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or furnished with the product, unless the appliance is named LAGAN in which case this limited warranty is valid for one year from the date of purchase. This limited warranty is valid only in the United States or Canada and applies only when the major appliance is used in the country in which it was purchased. Proof of original purchase date is required to obtain service under this limited warranty.

Which appliances are not covered by the IKEA five (5) year limited warranty?

For major appliances named “LAGAN,” this limited warranty is valid for one year from the date of purchase.

Who will execute the service?

This limited warranty is provided by Whirlpool Corporation or Whirlpool Canada LP (hereafter “Whirlpool”). Service must be provided by a Whirlpool designated service company.

What does this limited warranty cover?

The limited warranty will pay for factory specified parts and repair labor to correct defects in materials or workmanship that existed when the major appliance was purchased. The exceptions are specified under the headline “What is not covered under this limited warranty?”.

What will be done to correct the problem?

The designated service company will examine the product and decide, at its sole discretion, if it is covered under this limited warranty. If considered covered, the designated service company will then repair the defect. Your sole and exclusive remedy under this limited warranty shall be product repair as provided herein.

What is not covered under this limited warranty?

■ Service calls to correct the installation of your major appliance, to instruct you on how to use your major appliance, to replace or

repair house fuses, or to correct house wiring or plumbing.

■ Service calls to repair or replace appliance light bulbs, air filters or water filters. Consumable parts are excluded from warranty

coverage.

■ Replacement parts or repair labor if this major appliance is used for other than normal, single-family household use or when it is used

in a manner that is inconsistent to published user or operator instructions and/or installation instructions.

■ Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in

accordance with electrical or plumbing codes, or use of consumables or cleaning products not approved for use.

■ Cosmetic damage, including scratches, dents, chips or other damage to the finish of your major appliance, unless such damage

results from defects in materials or workmanship and is reported within 30 days from the date of purchase.

■ Any food loss or medicine loss due to refrigerator or freezer product failures.

■ Pick up and delivery. This major appliance is intended to be repaired in your home.

■ Repairs to parts or systems resulting from unauthorized modifications made to the appliance.

■ Expenses for travel and transportation for product service if your major appliance is located in a remote area where service by an

authorized servicer is not available.

■ The removal and reinstallation of your major appliance if it is installed in an inaccessible location or is not installed in accordance with

published installation instructions.

■ Replacement parts or repair labor on major appliances with original model/serial numbers that have been removed, altered or cannot

be easily determined.

The cost of repair or replacement under these excluded circumstances shall be borne by the customer.

Disclaimer of Implied Warranties

IMPLIED WARRANTIES, INCLUDING ANY IMPLIED WARRANTY OF MERCHANTABILITY OR IMPLIED WARRANTY OF FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED TO FIVE YEARS (ONE YEAR FOR MAJOR APPLIANCES NAMED “LAGAN”) OR THE SHORTEST PERIOD ALLOWED BY LAW. Some states and provinces do not allow limitations on the duration of implied warranties of merchantability or fitness, so this limitation may not apply to you. This warranty gives you specific legal rights, and you also may have other rights that vary from state to state or province to province.

Limitation of Remedies; Exclusion of Incidental and Consequential Damages

YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN. WHIRLPOOL SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some states and provinces do not allow the exclusion or limitation of incidental or consequential damages, so these limitations and exclusions may not apply to you. This warranty gives you specific legal rights, and you also may have other rights that vary from state to state or province to province.

How to reach us if you need our service

If outside the 50 United States and Canada, contact your authorized IKEA retailer to determine if another warranty applies. If you need service, please read the Installation Instructions and/or the “Troubleshooting” section of the Use & Care Guide before

contacting us. If you need additional help, do not hesitate to contact us in the U.S.A. and Canada at 1-866-664-2449.

2/09

Keep this book and your sales slip together for future reference. You must provide proof of purchase or installation date for in-warranty service.

Write down the following information about your major appliance to better help you obtain assistance or service if you ever need it. You will need to know your complete model number and serial number. You can find this information on the model and serial number label located on the product.

Dealer name____________________________________________________

Address ________________________________________________________

Phone number __________________________________________________

Model number __________________________________________________

Serial number __________________________________________________

Purchase date __________________________________________________

SEGURIDAD DE LA CAMPANA PARA COCINA

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre

todos los mensajes de seguridad.

Este es el símbolo de advertencia de seguridad. Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a

usted y a los demás. Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra

“PELIGRO” o “ADVERTENCIA”. Estas palabras significan:

PELIGRO

ADVERTENCIA

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones.

Si no sigue las instrucciones de inmediato, usted puede morir o sufrir una lesión grave.

Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA: PARA REDUCIR EL RIESGO DE

INCENDIOS, CHOQUE ELÉCTRICO O LESIONES A PERSONAS, OBSERVE LO SIGUIENTE:

■ Use esta unidad sólo de la manera para la que fue

diseñada por el fabricante. Si tiene preguntas, póngase en contacto con el fabricante.

■ Antes de dar servicio o limpiar esta unidad, apague el

suministro de energía en el panel de servicio, y bloquee los medios de desconexión del servicio para evitar que se encienda accidentalmente el suministro de energía. Cuando el medio de desconexión del servicio no se pueda bloquear, sujete de manera segura un dispositivo de advertencia prominente, como podría ser una etiqueta, al panel de servicio.

■ El trabajo de instalación y cableado se debe llevar a cabo

por una persona(s) calificada(s), en conformidad con todos los códigos y estándares aplicables, incluyendo construcciones clasificadas como resistentes al fuego.

■ No opere ningún ventilador que tenga un cable o enchufe

dañado. Deshágase del ventilador o devuélvalo a un lugar de servicio autorizado para que sea examinado y/o reparado.

■ Es necesario que haya suficiente aire para la adecuada

combustión y ventilación de gases a través del conducto (la chimenea) del equipo que consume combustible, para evitar que ocurra contratiro. Siga la guía y los estándares de seguridad del fabricante del equipo de calefacción, como serían aquéllos publicados por National Fire Protection Association (NFPA) (Asociación nacional de protección contra incendios), American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) (Sociedad estadounidense para ingenieros de calefacción, refrigeración y acondicionamiento de aire) y las autoridades de códigos locales.

■ Cuando corte o taladre en una pared o techo, no dañe el

cableado ni otros servicios públicos.

■ Los ventiladores con conductos siempre deben dar salida al

aire hacia el exterior.

CUIDADO: Para usarse solamente en ventilación

común. No lo utilice para ventilar materiales y vapores peligrosos o explosivos.

CUIDADO: Para reducir el riesgo de incendio y para

ventilar el aire adecuadamente, asegúrese de dirigir el conducto de ventilación hacia el exterior - no ventile el aire de salida a espacios dentro de paredes o techos, áticos, espacios angostos o garajes.

ADVERTENCIA: PARA REDUCIR EL RIESGO DE

INCENDIO, SÓLO USE CONDUCTOS METÁLICOS.

ADVERTENCIA: PARA REDUCIR EL RIESGO DE

INCENDIO PROVOCADO POR GRASA EN LA SUPERFICIE DE LA ESTUFA:

■ Nunca deje las unidades de superficie sin vigilancia cuando

estén en ajustes altos. Los derrames por hervor causan salpicaduras grasosas y humeantes, las cuales pueden encenderse. Caliente los aceites lentamente y con ajustes bajos o medios.

■ Siempre ENCIENDA la campana cuando cocine con calor

alto o cuando flamee alimentos (por ejemplo, crepes Suzette, cerezas Jubileo y flameado de carne de res con pimienta).

■ Limpie los ventiladores con frecuencia. No permita que se

acumule la grasa en el ventilador o en el filtro.

■ Use cacerolas del tamaño adecuado. Siempre use

utensilios de cocción que sean los adecuados para el tamaño del elemento de la superficie.

ADVERTENCIA: PARA REDUCIR EL RIESGO DE

LESIONES A PERSONAS SI SE PRENDE FUEGO EN LA SUPERFICIE DE LA ESTUFA OCASIONADO POR GRASA, OBSERVE LO SIGUIENTE:

■ EXTINGA LAS LLAMAS con una tapa que encaje muy

bien, una bandeja para galletas o una bandeja metálica, y luego apague el quemador. TENGA CUIDADO PARA EVITAR QUEMADURAS. Si las llamas no se extinguen de inmediato, EVACUE Y LLAME AL DEPARTAMENTO DE BOMBEROS.

■ NUNCA AGARRE UNA CACEROLA QUE ESTÉ

ARDIENDO - podría quemarse.

■ NO UTILICE AGUA ni artículos de limpieza con agua,

incluyendo paños para vajilla o toallas mojadas - podría ocurrir una explosión de vapor violenta.

■ SÓLO use un extinguidor si:

– Sabe a ciencia cierta que tiene un extinguidor de clase

ABC y ya sabe cómo utilizarlo.

– El incendio es pequeño y se encuentra contenido en el

lugar en donde se inició. – Ha llamado al departamento de bomberos. – Puede apagar el fuego con su espalda mirando hacia

una salida.

Basado en “Consejos de seguridad para fuegos de cocina”,

publicado por el NFPA (Asociación nacional de protección contra incendios).

■ ADVERTENCIA: A fin de reducir el riesgo de incendio

o de choque eléctrico, no use este ventilador con ningún dispositivo semiconductor para el control de la velocidad.

LEA Y GUARDE ESTAS INSTRUCCIONES

REQUISITOS DE INSTALACIÓN

Herramientas y piezas

Reúna todas las herramientas y piezas necesarias antes de comenzar la instalación. Lea y siga las instrucciones provistas con cualquiera de las herramientas enlistadas aquí.

Herramientas necesarias

■ Nivel

■ Taladro con brocas de 1¼" (3,0 cm), ³⁄₈" (9,5 mm) y

³⁄₁₆" (4,8 mm)

■ Lápiz

■ Pelacables o cuchillo de uso general

■ Cinta de medir o regla

■ Pinzas

■ Pistola para calafateo y masilla para calafateo a prueba de

agua

■ Abrazaderas para ducto

■ Sierra de vaivén o sierra caladora

■ Destornillador de hoja plana

■ Tijeras de hojalatero

■ Destornillador Phillips

Piezas necesarias

■ Cable de suministro eléctrico doméstico

■ Protector de cables de ½" (12,7 mm) que esté en la lista de

UL o aprobado por CSA

■ 3 conectores para hilos que estén en la lista de UL

Para las instalaciones con ducto de escape, también necesitará:

■ 1 cubierta para pared o techo

■ Sistema de ventilación metálico

Para las instalaciones sin ducto de escape (con recirculación), también necesitará:

■ Juego de filtro de carbón, pieza número W10412939,

solamente para las instalaciones sin ducto de escape (con recirculación). Vea la sección “Ayuda o servicio técnico” para hacer pedidos.

■ Ducto de escape redondo de metal de 6" (15,2 cm) de

diámetro - el largo necesario está determinado por la altura del techo.

Piezas suministradas

Saque las piezas de los paquetes. Verifique que estén todas las piezas.

■ Ensamblaje del escudete para campana con ventilador y

focos instalados

■ Pieza de transición del ducto con compuertas de contratiro

instaladas

■ Filtro(s) de metal para grasa

■ Soporte de la cubierta del ducto

■ Plantilla de montaje

■ Desviador de aire (para las instalaciones sin ducto de escape)

■ Cubierta para ducto de 2 piezas

■ 2 tornillos de 3,5 x 9,5 mm

■ 4 tornillos de 2,9 x 6,5 mm

■ 6 tornillos de montaje de 5 x 45 mm

■ 2 taquetes para pared de 8 x 40 mm

■ 4 taquetes para pared de 10 x 50 mm

†

■ Adaptador Torx

T10

Requisitos de ubicación

IMPORTANTE: Observe todos los códigos y ordenanzas aplicables.

Haga que un técnico capacitado instale la campana de cocina. Es la responsabilidad del instalador cumplir con los espacios de instalación especificados en la placa con la clasificación de modelo/serie. La placa con clasificación de modelo/serie está ubicada destrás del filtro, en la pared posterior de la campana para cocina.

La ubicación de la campana con escudete deberá estar lejos de zonas con corrientes fuertes de aire, tales como ventanas, puertas u orificios de calefacción intensa.

Deben usarse las dimensiones de la abertura del armario que se muestran. Las dimensiones proporcionadas proveen los espacios mínimos.

Se requiere un enchufe eléctrico con conexión a tierra. Vea la sección “Requisitos eléctricos”.

La campana con escudete se ha ajustado de fábrica para tener una ventilación a través del techo o de la pared. Para ver la instalación sin ducto de escape (con recirculación), consulte “Solamente para las instalaciones sin ducto de escape (con recirculación)” en la sección “Conexión del sistema de ventilación”. El Juego de filtro de carbón, pieza número W10412939, está disponible con su distribuidor o un distribuidor de piezas autorizado.

Se deben sellar todas las aberturas en el techo y la pared en donde se va a instalar la campana con escudete.

Para la instalación en casas rodantes

La instalación de esta campana para cocina debe ajustarse a Manufactured Home Construction Safety Standards (Estándares de seguridad y construcción de casas fabricadas), Título 24 CFR, Parte 328 (anteriormente conocidos como Federal Standard for Mobile Home Construction and Safety [Estándar federal para la seguridad y construcción de casas rodantes], Título 24, HUD Parte 280), o cuando dicho estándar no sea aplicable, el Manufactured Home Installation (Estándar para Instalación en casas fabricadas) de 1982 (Manufactured Home Sites, Communities and Setups [Obras, comunidades y proyectos de casas fabricadas]), ANSI A225.1/NFPA 501A, o la última edición o con los códigos locales.

®†TORX es una marca registrada de Saturn Fasteners, Inc.

Medidas del producto

7¹⁄₄"

(18,4 cm)

30" (76,2 cm)

8¹⁄₈"

(20,7 cm)

14¹⁄₈"

(35,9 cm)

10"

(25,4 cm)

20" (50,8 cm)

*28⁷⁄₈" (73,3 cm) mín. 42¹⁄₁₆" (106,9 cm) máx.

**28³⁄₈" (72,0 cm) mín. 38" (96,6 cm) máx.

Las chimeneas pueden regularse para las diferentes alturas del techo. Vea el cuadro siguiente.

Instalaciones con ducto de escape

Superficie de

Altura mínima del techo

7' 5" (2,26 m) 9' 2" (2,79 m)

Altura máxima del techo

cocción eléctrica Superficie de

7' 8" (2,34 m) 9' 2" (2,79 m)

cocción a gas

Instalaciones sin ducto de escape (con recirculación)

Superficie de

Altura mínima del techo

7' 5" (2,26 m) 9' 6" (2,9 m)

Altura máxima del techo

cocción eléctrica Superficie de

7' 8" (2,34 m) 9' 6" (2,9 m)

cocción a gas

*NOTA: Las chimeneas de la campana para cocina son

ajustables y se han diseñado para varias alturas de techos o sofitos, dependiendo de la distancia “X” entre la parte inferior de la campana de cocina y la superficie de cocción.

*Para las instalaciones sin ducto de escape (con recirculación)

**Para las instalaciones con ducto de escape

Dimensiones del armario

7¹⁄₄" (18,4 cm)

6⁵⁄₈" (16,8 cm)

7³⁄₈" (18,8 cm)

Armario lateral

30" (76,2 cm)

"X"

de la parte

inferior del escudete

a la superficie

de cocción

*Para las instalaciones sin ducto de escape (con recirculación)

IMPORTANTE:

Distancia mínima “X”: 24" (61,0 cm) desde la superficie de cocción eléctrica. Distancia mínima “X”: 27" (68,6 cm) desde las superficies de cocción a gas. Distancia máxima sugerida “X”: 36" (91,4 cm)

2" (5,1 cm) mín. 6" (15,2 cm) mín.*

15" (38,1 cm)

Línea central

Superficie de cocción

Ubicación de entrada el ducto de escape y el cable de suministro de energía

Armario lateral

Requisitos de ventilación

(Modelos con ducto de escape solamente)

■ El sistema de ventilación debe terminar en el exterior,

excepto para las instalaciones sin ducto de escape (con recirculación).

■ No dirija la salida del sistema de ventilación hacia el desván u

otra área cerrada.

■ No utilice una cubierta de pared de tipo para lavandería de

4" (10,2 cm).

■ Utilice ducto de escape de metal únicamente. Se recomienda

un ducto de escape de metal rígido. No se recomienda ducto de escape de plástico u hoja metálica.

■ El largo del sistema de ventilación y el número de codos se

deben mantener al mínimo para proveer un funcionamiento eficaz.

Para obtener el funcionamiento más eficaz y silencioso:

■ No use más de 3 codos de 90°.

■ Asegúrese de que haya un mínimo de 24" (61 cm) de ducto

de escape recto entre los codos, si se utiliza más de 1 codo.

■ No instale 2 codos lado a lado.

■ Use abrazaderas para sellar todas las juntas en el sistema de

ventilación.

■ El sistema de ventilación debe tener una compuerta. Si la

cubierta del techo o la pared tiene una compuerta, no use la compuerta provista con la campana de cocina.

■ Utilice masilla de calafateo para sellar la abertura exterior de

la pared o el techo alrededor de la cubierta.

■ El tamaño del ducto de escape debe ser uniforme.

Instalaciones en climas fríos

Como parte del sistema de ventilación, se deberá instalar una compuerta de contratiro adicional para minimizar el flujo de aire frío hacia atrás, y un dispositivo de interrupción térmico para reducir la conducción de las temperaturas exteriores. La compuerta deberá estar en el lado del aire frío del dispositivo de interrupción térmico.

El dispositivo de interrupción deberá estar lo más cerca posible del lugar donde el sistema de ventilación entra a la parte con calefacción de la casa.

Aire de complemento

Los códigos locales de construcción podrían requerir el uso de sistemas de aire de complemento, en el caso de que se usen sistemas de ventilación con un movimiento de aire mayor a los CFM (pies cúbicos por minuto) especificados. Los pies cúbicos por minuto especificados varían entre localidades. Consulte a su profesional de Calefacción, Ventilación y Acondicionamiento de Aire (HVAC) para obtener información sobre los requisitos particulares en su zona.

Cómo calcular el largo del sistema de ventilación

Para calcular el largo del sistema que necesita, sume los pies (metros) equivalentes para cada porción de ducto de escape que se utilice en el sistema.

Porción de ducto de escape

Codo de 45° 2,5 pies

Codo de 90° 5,0 pies

Redondo de 6" (15,2 cm)

(0,8 m)

(1,5 m)

Métodos de ventilación

Esta campana con escudete se ha ajustado de fábrica para tener una ventilación a través del techo o de la pared.

Se requiere un sistema de ventilación redondo de 6" (15,2 cm) para la instalación (no incluido). La abertura de ventilación de la campana es redonda, de 6" (15,2 cm).

NOTA: No se recomienda el uso de ductos de escape flexibles. Los ductos de escape flexibles crean contrapresión y turbulencia de aire, lo cual reduce el desempeño en gran medida.

El sistema de ventilación debe terminar a través del techo o la pared. Para colocar el ducto a través de la pared, se necesita un codo de 90°.

Descarga posterior

Se puede instalar un codo de 90° justo arriba de la campana.

Para las instalaciones sin ducto de escape (con recirculación)

Si no es posible ventilar el humo y los vapores de la cocción al exterior, la campana puede usarse en la versión sin ducto de escape (con recirculación); use el desviador de aire (provisto) y un juego de filtro de carbón (no provisto). Vea la sección “Ayuda o servicio técnico” para obtener información sobre pedidos.

Ventilación a través del techo

A. Cubierta del

techo

B. Ducto de escape

redondo de 6" (15,2 cm)

Ventilación a través de la pared

A. Cubierta de la

pared

B. Ducto de escape

redondo de 6" (15,2 cm)

Sin ducto de escape (con recirculación)

A. Desviador B. Ducto de escape

redondo de 6" (15,2 cm)

El largo máximo equivalente del ducto es 35 pies (10,7 m).

Ejemplo de sistema de ventilación

codo de 90˚

2 pies (0,6 m)

6 pies (1,8 m)

El siguiente ejemplo tiene el largo máximo recomendado del ducto de escape de 35 pies (10,7 cm).

1 codo de 90° = 5,0 pies (1,5 m) 1 cubierta de pared = 0,0 pies (0,0 m) Porción recta de 8

= 8,0 pies (2,4 m)

pies (2,4 m) Largo del sistema = 13,0 pies (3,9 m)

Cubierta de la pared

Requisitos eléctricos

Observe todos los códigos y reglamentos aplicables. Asegúrese de que la instalación eléctrica sea adecuada y en

conformidad con el National Electrical Code (Código Nacional Eléctrico), ANSI/NFPA 70 (última edición) o las normas de CSA C22.1-94, Canadian Electrical Code (Código Canadiense de Electricidad), Parte 1 y C22.2 N° 0-M91 (última edición), y todos los códigos y ordenanzas locales.

Si los códigos lo permiten y se emplea un alambre de conexión a tierra separado, es recomendable que un electricista calificado determine si la trayectoria de conexión a tierra es adecuada.

Usted puede obtener una copia de las normas de los códigos arriba indicadas en:

National Fire Protection Association

One Batterymarch Park

Quincy, MA 02269

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

■ Se necesita un circuito eléctrico de 120 voltios, 60 hertzios,

CA solamente, de 15 amperios y protegido con fusibles.

■ Si la casa tiene cableado de aluminio, siga el procedimiento a

continuación:

1. Conecte una sección de alambre de cobre sólido a los

conductores flexibles.

2. Conecte el cableado de aluminio a la sección añadida de

alambre de cobre usando conectores especiales y/o herramientas diseñadas y de la lista de UL para unir el cobre al aluminio.

Siga el procedimiento recomendado por el fabricante del conector eléctrico. La conexión de cobre/aluminio deberá hacerse en conformidad con los códigos locales y las prácticas de cableado aceptadas por la industria.

INSTRUCCIONES DE INSTALACIÓN

Preparación de la ubicación

■ Se recomienda que el sistema de ventilación sea instalado

antes de que se instale la campana.

■ Antes de hacer los recortes, asegúrese que haya suficiente

espacio libre dentro del techo o la pared para el ducto de escape.

■ Revise la altura de su techo y la altura máxima de la campana

antes de seleccionar su campana.

1. Desconecte el suministro de energía.

2. Decida qué método de ventilación usar: a través del techo,

de la pared o sin ducto.

3. Seleccione una superficie plana para ensamblar la campana

de cocina. Cubra dicha superficie.

■ Los tamaños de los cables y las conexiones deben hacerse

de acuerdo con la clasificación del electrodoméstico, como se especifica en la placa de clasificación del modelo/de la serie. La placa del modelo/de la serie está ubicada detrás del filtro, en la pared posterior de la campana.

■ Los tamaños de los cables deben hacerse de acuerdo a los

requisitos del National Electrical Code (Código Nacional Eléctrico), ANSI/NFPA 70 (última edición) o las normas de CSA C22. 1-94 Canadian Electrical Code (Código Canadiense de Electricidad), Parte 1 y C22.2 N° 0-M91 (última edición), y todos los códigos y ordenanzas locales.

7. Pegue la plantilla con cinta adhesiva en su lugar, alineando la

línea central y la parte inferior de la misma con la línea inferior de la campana y con la línea central marcada en la pared.

TROPPUS LLAW RAER RO SDUTS HGUORHT SELOH TOLIP "61/3 )OWT( 2 LLIRD

Vertical Centerline

LLAW RAER

ETALPMET GNITNUOM

eniL latnoziroH

thgieH noitallatsnI

EGDE MOTTOB NGILA ENIL LICNEP HTIW MOTTOB GNITACIDNI

DOOH EHT FO

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover e instalar la campana de cocina.

No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.

4. Con la ayuda de 2 o más personas, levante la campana de

cocina y colóquela en la superficie cubierta.

Instalación de los tornillos de montaje de la campana de cocina

5. Determine y marque la línea central en la pared en donde se

instalará la campana con escudete.

6. Seleccione una altura de montaje entre un mínimo de

24" (61,0 cm) para una superficie de cocción eléctrica, un mínimo de 27" (68,6 cm) para una superficie de cocción a gas y un máximo sugerido de 36" (91,4 cm) por encima de la estufa hasta la parte inferior de la campana. Marque una línea de referencia en la pared.

A. Línea central B. Ubicaciones para el ajustador

C. Referencia para la altura de montaje

8. Marque los centros de las ubicaciones de los ajustadores a

través de la plantilla en la pared. IMPORTANTE: Todos los tornillos para el montaje del

escudete deben instalarse en madera. Si no hay madera en la cual instalarlos, se necesitarán soportes adicionales para el marco de pared.

Retire la plantilla.

9. Taladre orificios piloto de ³⁄₁₆" (4,8 mm) en todas las

ubicaciones en donde se vayan a instalar los tornillos en madera.

10. Instale 2 tornillos de montaje de 5 x 45 mm. Deje un espacio

de ¹⁄₄" (6,4 mm) entre la pared y la parte posterior de la cabeza del tornillo, para deslizar la campana de cocina en su lugar.

¹⁄₄"

(6,4 mm)

Instalación del soporte de la cubierta del ducto

Instalaciones usando un ensamblaje de cubierta de ducto telescópico superior e inferior

1. Coloque el soporte de la cubierta del ducto en la pared a

aproximadamente ¹⁄₈" (3,0 mm) del techo.

2. Marque las ubicaciones de los orificios.

3. Taladre orificios de ³⁄₈" (9,5 mm) para los taquetes de la

parted e inserte los anclajes a escuadra con la pared.

Instalación de la campana para cocina

1. Con la ayuda de dos o más personas, cuelgue la campana

para cocina sobre 2 tornillos de montaje a través de las ranuras de montaje que están sobre la parte posterior de la campana.

A. Taquetes para muro en seco de 8 x 40 mm

B. Línea central sobre la pared C. Soporte de la cubierta del ducto D. Tornillos de 5 x 45 mm

4. Sujete el soporte de la cubierta del ducto a la pared.

Finalización de la preparación

1. Determine y haga todos los cortes necesarios en la pared

para el sistema de ventilación. Instale el sistema de ventilación antes de instalar la campana. Vea la sección “Requisitos de ventilación”.

2. Determine la altura necesaria para el cable de suministro

eléctrico de la casa y taladre un orificio de 1¼" (3,2 cm) en esa ubicación.

3. Haga pasar el cable de suministro de energía de la casa

según las normas del National Electrical Code (Código nacional eléctrico) o CSA (Asociación de normalización canadiense) y los códigos y ordenanzas locales. Debe haber suficiente conducto de ½" y alambres de la caja de desconexión con fusible (o cortacircuitos) para hacer la conexión en la caja eléctrica de terminales de la campana.

NOTA: No reconecte la electricidad hasta que se haya completado la instalación.

4. Use masilla de calafateo para sellar todas las aberturas.

A. Tornillos de montaje B. Ranuras de montaje C. Tornillos de montaje inferiores

2. Saque el filtro para grasa. Consulte la sección “Cuidado de la

campana para cocina”.

3. Nivele la campana para cocina y apriete los tornillos de

montaje superiores.

4. Instale 2 tornillos de montaje inferiores de 5 x 45 mm y

apriételos.

Conexión del sistema de ventilación

1. Instale la pieza de transición encima de la campana (si se ha

quitado para el envío) con 2 tornillos de lámina de metal de 3,5 x 9,5 mm.

A. Pieza de transición del ducto B. Tornillo de 3,5 x 9,5 mm

Solamente para las instalaciones con ducto de escape:

1. Haga encajar el sistema del ducto sobre la pieza de

transición.

2. Selle la conexión con las abrazaderas.

3. Verifique que las compuertas de contratiro funcionen

adecuadamente.

Solamente para las instalaciones sin ducto de escape (con

recirculación):

1. Ensamble el desviador de aire con el soporte de la cubierta

del ducto y los 2 tornillos de ensamblaje provistos.

A. Soporte de la cubierta del ducto B. Tornillos de 2,9 x 6,5 mm C. Desviador

Conexión del suministro eléctrico

ADVERTENCIA

Peligro de Choque Eléctrico

Desconecte el suministro de energía antes de darle mantenimiento.

Vuelva a colocar todos los componentes y paneles antes de hacerlo funcionar.

No seguir estas instrucciones puede ocasionar la muerte o choque eléctrico.

2. Mida desde la parte inferior del desviador de aire hasta la

parte inferior de la salida de la campana.

A. Desivador de aire B. Abrazadera para ducto C. X = longitud para cortar el

ducto de escape

D. Ducto de escape

E. Salida de escape

3. Corte el ducto al tamaño medido (X).

4. Saque el desviador de aire.

5. Deslice el ducto sobre la parte inferior del desviador de aire.

6. Coloque el desviador de aire y el ducto ensamblados sobre la

salida de escape que viene de la campana.

7. Vuelva a ensamblar el desviador de aire al soporte de la

cubierta del ducto con 2 tornillos de ensamblaje.

8. Selle las conexiones con las abrazaderas para ducto.

1. Desconecte el suministro de energía.

2. Quite la tapa de la caja de terminales.

3. Quite el disco removible que está en la caja de terminales e

instale un protector de cables de ¹⁄₂" que esté en la lista de UL o esté aprobado por CSA.

4. Haga pasar el cableado de suministro de energía doméstico

a través del protector de cables de ¹⁄₂" dentro de la caja de terminales.

B A

A. Conectores de alambres aprobados por UL B. Alambres blancos C. Alambres negros D. Alambre verde (o desnudo) conectado a los

alambres amarillos-verdes

E. Suministro de energía doméstico

5. Use conectores de alambres que estén en la lista de UL y

conecte los alambres blancos (B) juntos.

6. Use conectores de alambres que estén en la lista de UL y

conecte los alambres negros (C) juntos.

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte el soplador a tierra. Conecte el alambre de tierra al alambre verde y

amarillo de conexión a tierra en la caja de terminales. No seguir estas instrucciones puede ocasionar la

muerte o choque eléctrico.

7. Conecte el alambre verde (o desnudo) de puesta a tierra del

suministro eléctrico de la casa a los 2 alambres amarillos verdes de puesta a tierra (D) en la caja de terminales usando conectores de alambres que estén en la lista de UL.

8. Apriete el tornillo del protector de cables.

9. Instale la cubierta de la caja de terminales.

10. Reconecte el suministro de energía.

3. Verifique el funcionamiento del soplador de la campana de

cocina y la luz. Consulte la sección “Uso de la campana para cocina”.

NOTA: Para obtener un uso más eficaz de su nueva campana de cocina, lea la sección “Uso de la campana para cocina”.

USO DE LA CAMPANA DE

COCINA

La campana de cocina se ha diseñado para remover humo, vapores provenientes de la cocción y olores del área de la superficie de cocción. Para obtener mejores resultados, encienda la campana antes de cocinar y permita que funcione por varios minutos después de haber cocinado, para que quite todo el humo y los olores de la cocina.

Los controles de la campana están ubicados en el lado derecho del panel frontal de la campana para cocina.

Instalación de las cubiertas del ducto de

escape

1. Cuando use ambas cubiertas del ducto de escape (superior e

inferior), empuje la cubierta inferior hacia abajo, sobre la campana, levante la cubierta superior hacia el techo e instálela con dos tornillos de 2,9 x 6,5 mm.

NOTA: Para las instalaciones con ducto de escape, la cubierta superior del ducto puede invertirse para ocultar las ranuras.

A. Cubierta superior del ducto B. Cubierta inferior del ducto C. Tornillos de 2,9 x 6,5 mm D. Soporte

Complete la instalación

1. Solamente para las instalaciones sin ducto de escape (con

recirculación), instale los filtros de carbón sobre los filtros de grasa usando los sujetadores provistos con el juego. Consulte la sección “Cuidado de la campana para cocina”.

2. Instale los filtros de metal. Consulte la sección “Cuidado de la

campana para cocina”.

A. Alojamientos para los focos de halógeno B. Manija del filtro para grasa

C. Filtro para grasa

D. Soplador y controles de luz

Controles de la campana para cocina

A. Botón de On/Off (Encendido/Apagado) de la luz B. Botón de velocidad mínima y apagado del soplador C. Botón de velocidad media del soplador D. Botón de velocidad máxima del soplador

Cómo utilizar la luz

El botón de Encendido/Apagado controla ambas luces. Presione una vez para Encendido y dos veces para Apagado.

Cómo utilizar el soplador

Los botones de Velocidad Del Soplador encienden el soplador y controlan la velocidad y el nivel de sonido de éste para un funcionamiento silencioso. La velocidad se puede cambiar en cualquier momento mientras el ventilador esté funcionando, presionando el botón de la velocidad desesada del soplador.

Presione el botón de Soplador Apagado por segunda vez para apagar el soplador.

CUIDADO DE LA CAMPANA PARA COCINA

Limpieza

IMPORTANTE: Limpie con frecuencia la campana y los filtros para grasa de acuerdo a las instrucciones a continuación. Vuelva a colocar los filtros para grasa antes de poner a funcionar la campana.

Superficies exteriores:

Para evitar daños a la superficie exterior, no use estropajos de acero ni jabonosos.

Siempre seque con un paño para evitar manchas de agua.

Método de limpieza:

■ Detergente líquido y agua o producto de limpieza general

■ Límpielo con un paño suave húmedo o una esponja no

abrasiva, enjuáguelo con agua limpia y séquelo con un paño.

Filtro de metal para grasa:

1. Quite cada filtro jalando la manija de liberación con resorte y

luego jalando el filtro hacia abajo.

A. Manija de liberación

con resorte

3. Coloque el filtro de carbón en el lado superior del filtro de

metal.

4. Doble los sujetadores con resorte a su posición original para

asegurar el filtro de carbón en el filtro de metal.

5. Vuelva a colocar el filtro de metal para grasa. Consulte “Filtro

de metal para grasa” en esta sección.

Cómo reemplazar una luz de halógeno

Apage la campana para cocina y espere a que se enfríe la luz de halógeno. Para evitar dañar o acortar la vida útil del nuevo foco, no lo toque con los dedos descubiertos. Reemplace el foco usando un pañuelo de papel o guantes de algodón para manipular el foco.

Si los nuevos focos no funcionan, cerciórese de que se hayan insertado correctamente antes de llamar para solicitar servicio.

1. Desconecte el suministro de energía.

2. Use un destornillador de hoja plana y haga palanca

cuidadosamente para quitar la cubierta del foco.

2. Lave los filtros de metal cuando sea necesario en la

lavavajillas o con una solución caliente de detergente.

3. Vuelva a instalar el filtro asegurándose de que las manijas de

liberación del resorte estén mirando hacia el frente. Inserte el filtro de aluminio dentro de la guía superior.

4. Empuje hacia dentro la manija de liberación con resorte.

5. Empuje el filtro de metal hacia arriba y suelte la manija para

que se trabe en su lugar.

6. Repita los pasos 1 a 5 para el otro filtro.

Filtros para las instalaciones sin ducto de escape (con recirculación):

El filtro de carbón no se puede lavar. Deberá durar hasta 6 meses con el uso normal. Reemplácelo con el Juego de filtro de carbón. Vea la sección “Ayuda o servicio técnico” para obtener información sobre pedidos.

Para reemplazar el filtro de carbón:

1. Quite el filtro de metal para grasa de la campana de cocina.

Consulte “Filtro de metal para grasa” en esta sección.

2. Doble los sujetadores con resorte en la dirección opuesta al

filtro de metal para grasa.

3. Quite el foco y reemplácelo con un foco de halógeno de

12 voltios, 20 vatios como máximo, fabricado para una base G-4.

4. Vuelva a colocar la cubierta del foco.

5. Reconecte el suministro de energía.

Caja de empalmes

CON.

A TIERRA

NEU

DIAGRAMA DE CABLEADO

SE12EA

Botones de empuje mecánico (4 botones, 3 velocidades)

Filtro EMI

AM/VE

ROJ

GRIS

ROJ

GRIS

ROJ

NE AM/VE

GRIS

ROJ

CA (Línea)

AM (Voltaje mín.)

GRIS (Focos)

ROJ (Voltaje med.)

NE (Voltaje máx.)

Voltaje máx.

Voltaje alto

Voltaje medio

Voltaje mínimo

AM/VE

12,5 uF

Común

S40

Chasis del motor

Transformador

ROJ ROJ

Operación del interruptor

POSICIÓN FUNCIÓN

Apagado

Focos

Velocidad baja

Velocidad media

Velocidad alta

No hay conexión

Café- Gris (L - 1)

Café- Amarillo (L - 2)

Café- Rojo (L - 3)

Café- Negro (L - 4)

Características del motor

Suministro eléctrico

Frecuencia

Absorción de energía

120 VCA

60 Hz

240 vatios

Resistencia del motor (en ohmios)

Azul- Negro

Azul- Gris Azul- Rojo

Azul- Blanco

Temperatura ambiente

28,8 ± 10% 30,3 ± 10%

37,7 ± 10% 45,1 ± 10%

73,4˚F (23˚C)

AYUDA O SERVICIO TÉCNICO

Antes de solicitar ayuda o servicio técnico, por favor revise si se ha disparado un cortacircuitos o si se ha quemado un fusible doméstico. Esto le podrá ahorrar el costo de una visita de servicio técnico. Si considera que aún necesita ayuda, siga las instrucciones que aparecen a continuación.

Cuando llame, tenga a mano la fecha de compra y el número completo del modelo y de la serie de su electrodoméstico. Esta información nos ayudará a atender mejor a su pedido.

Si necesita piezas de repuesto

Si necesita pedir piezas de repuesto, recomendamos que use únicamente piezas especificadas de fábrica. Las piezas especificadas de fábrica encajarán bien y funcionarán bien ya que están confeccionadas con la misma precisión empleada en la fabricación de cada electrodoméstico nuevo de IKEA

Para encontrar piezas especificadas de fábrica en su localidad, llámenos o llame al centro de servicio técnico designado más cercano a su localidad.

En los EE.UU.

Llame al centro para la eXperiencia del cliente de Whirlpool sin costo alguno al: 1-866-664-2449.

Nuestros consultores ofrecen ayuda para:

■ Características y especificaciones de nuestra línea completa

de electrodomésticos.

■ Información sobre la instalación.

■ Procedimiento para el uso y mantenimiento.

■ Venta de accesorios y partes para reparación.

■ Asistencia especializada para el consumidor (habla hispana,

problemas de audición, visión limitada, etc.).

■ Recomendaciones con distribuidores locales, compañías que

dan servicio y distribuidores de partes para reparación. Los técnicos de servicio designados por Whirlpool están capacitados para cumplir con la garantía del producto y ofrecer servicio una vez que la garantía termine, en cualquier lugar de los Estados Unidos.

Para localizar a una compañía de servicio designada por Whirlpool en su área, también puede consultar la sección amarilla de su guía telefónica.

Para obtener asistencia adicional

Si necesita asistencia adicional, puede escribir a Whirlpool Corporation con sus preguntas o dudas a:

IKEA Brand Home Appliances Customer eXperience Center 553 Benson Road Benton Harbor, MI 49022-2692

Por favor incluya en su correspondencia un número de teléfono en el que se le pueda localizar durante el día.

Accesorios

Juego de filtro de carbón

(solamente para instalaciones sin ducto de escape) Pida la pieza número W10412939

GARANTÍA DE LOS ELECTRODOMÉSTICOS PRINCIPALES DE IKEA

¿Durante cuánto tiempo es válida la garantía limitada de IKEA?

¿Qué electrodomésticos no están cubiertos bajo la garantía limitada de IKEA de cinco (5) años?

Para los electrodomésticos principales cuyo nombre sea “LAGAN”, esta garantía será válida durante un año a partir de la fecha de compra.

¿Quién estará a cargo de llevar a cabo el servicio?

Esta garantía limitada es provista por Whirlpool Corporation o Whirlpool Canada LP (en lo sucesivo denominada “Whirlpool”). El servicio deberá ser suministrado por una compañía de servicio designada por Whirlpool.

¿Qué es lo que cubre esta garantía limitada?

La garantía limitada pagará por piezas especificadas de fábrica y trabajo de reparación, para corregir defectos en los materiales o en la mano de obra existentes en el momento de la compra del electrodoméstico principal. Las excepciones se especifican bajo el título “¿Qué es lo que no está cubierto bajo esta garantía limitada?”.

¿Qué se hará para corregir el problema?

La compañía designada de servicio examinará el producto y decidirá, a su exclusiva discreción, si está cubierto bajo esta garantía limitada. Si considera que está cubierto, la compañía designada de servicio reparará el defecto. Su único y exclusivo recurso según los términos de esta garantía limitada será el de reparar el producto según se estipula en la presente.

¿Qué es lo que no está cubierto bajo esta garantía limitada?

■ Visitas de servicio técnico para corregir la instalación de su electrodoméstico principal, para enseñarle a usar su electrodoméstico

principal, para cambiar o reparar fusibles domésticos o para corregir la instalación eléctrica o de la tubería de la casa.

■ Visitas de servicio técnico para reparar o reemplazar focos para electrodomésticos, filtros de aire o filtros de agua. Las piezas de

consumo están excluidas de la cobertura de la garantía.

■ Piezas de repuesto o mano de obra si este electrodoméstico principal se usa de un modo diferente al doméstico normal de una

familia, o cuando se use de un modo contrario a las instrucciones publicadas para el usuario u operador y/o las instrucciones de instalación.

■ Daños causados por accidente, alteración, uso indebido, abuso, incendio, inundación, actos fortuitos, instalación incorrecta,

instalación que no esté de acuerdo con los códigos eléctricos o de plomería, o el empleo de artículos de consumo o productos de limpieza no aprobados para ser usados.

■ Daños estéticos, incluyendo rayaduras, abolladuras, desportilladuras u otro daño al acabado de su electrodoméstico principal, a

menos que el mismo sea debido a defectos en los materiales o la mano de obra y se informe en un lapso de 30 días a partir de la fecha de compra.

■ Cualquier pérdida de comida o de medicamentos debida a fallas del refrigerador o del congelador.

■ Recogida y entrega. Este electrodoméstico principal se ha destinado para ser reparado en su hogar.

■ Reparaciones de piezas o sistemas como resultado de modificaciones no autorizadas que se hayan efectuado en el

electrodoméstico.

■ Gastos de viaje y transporte para obtener servicio para el producto, si su electrodoméstico principal está ubicado en un lugar remoto

en el cual no haya disponible un técnico de servicio autorizado.

■ La remoción y reinstalación de su electrodoméstico principal, si estuviera instalado en un lugar inaccesible o si no estuviera instalado

de conformidad con las instrucciones de instalación publicadas.

■ Piezas de repuesto o mano de obra en electrodomésticos principales con números de modelo/serie originales que se hayan

removido, alterado o que no puedan ser identificados con facilidad.

El costo de la reparación o el reemplazo bajo estas circunstancias excluidas correrá por cuenta del cliente.

Exclusión de garantías implícitas

LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O GARANTÍA IMPLÍCITA DE CAPACIDAD PARA UN PROPÓSITO PARTICULAR, SERÁN LIMITADAS A CINCO AÑOS (UN AÑO PARA LOS ELECTRODOMÉSTICOS PRINCIPALES DE NOMBRE “LAGAN”) O AL PERÍODO MÁS CORTO PERMITIDO POR LEY. Algunos estados y provincias no permiten la limitación de la duración de garantías implícitas de comerciabilidad o capacidad, de modo que la limitación arriba indicada quizás no le corresponda. Esta garantía le otorga derechos legales específicos, y es posible que usted tenga también otros derechos que varían de un estado a otro o de una provincia a otra.

Limitación de recursos; exclusión de daños incidentales y consecuentes

SU ÚNICO Y EXCLUSIVO RECURSO SEGÚN LOS TÉRMINOS DE ESTA GARANTÍA LIMITADA SERÁ EL DE REPARAR EL PRODUCTO SEGÚN SE ESTIPULA EN LA PRESENTE. WHIRLPOOL NO SE RESPONSABILIZARÁ POR DAÑOS INCIDENTALES O CONSECUENTES. Algunos estados y provincias no permiten la exclusión o limitación de daños incidentales o consecuentes, de modo que estas limitaciones y exclusiones quizás no le correspondan. Esta garantía le otorga derechos legales específicos, y es posible que usted tenga también otros derechos que varían de un estado a otro o de una provincia a otra.

Cómo puede ponerse en contacto con nosotros si necesita nuestro servicio

Si usted se encuentra fuera de los cincuenta Estados Unidos y Canadá, póngase en contacto con su vendedor autorizado de IKEA para determinar si corresponde otra garantía.

Si necesita servicio técnico, sírvase leer las Instrucciones de instalación y/o la sección “Solución de problemas” del Manual de uso y cuidado antes de ponerse en contacto con nosotros. Si necesita ayuda adicional, no dude en contactarnos en EE.UU. y Canadá al

1-866-664-2449. 2/09

Guarde este libro y su comprobante de compra juntos para referencia futura. Usted deberá proporcionar el comprobante de la compra o una fecha de instalación para obtener servicio bajo la garantía.

Escriba la siguiente información acerca de su electrodoméstico principal para ayudarle mejor a obtener asistencia o servicio técnico si alguna vez llegara a necesitarlo. Deberá tener a mano el número completo del modelo y de la serie. Usted puede encontrar esta información en la etiqueta con el número de modelo y de serie ubicada en el producto.

Nombre del distribuidor _________________________________________

Dirección_______________________________________________________

Número de teléfono _____________________________________________

Número de modelo _____________________________________________

Número de serie ________________________________________________

Fecha de compra _______________________________________________

SÉCURITÉ DE LA HOTTE DE CUISINIÈRE

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d’alerte de sécurité. Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous

et à d’autres. Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou

“AVERTISSEMENT”. Ces mots signifient :

Risque possible de décès ou de blessure grave si vous ne

DANGER

AVERTISSEMENT

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE

D'INCENDIE, CHOC ÉLECTRIQUE OU DOMMAGES CORPORELS, RESPECTER LES INSTRUCTIONS SUIVANTES :

■ Utiliser cet appareil uniquement dans les applications

envisagées par le fabricant. Pour toute question, contacter le fabricant.

■ Avant d'entreprendre un travail d'entretien ou de nettoyage,

interrompre l'alimentation de la hotte au niveau du tableau de disjoncteurs, et verrouiller le tableau de disjoncteurs pour empêcher tout rétablissement accidentel de l'alimentation du circuit. Lorsqu'il n'est pas possible de verrouiller le tableau de disjoncteurs, placer sur le tableau de disjoncteurs une étiquette d'avertissement proéminente interdisant le rétablissement de l'alimentation.

■ Tout travail d'installation ou câblage électrique doit être

réalisé par une personne qualifiée, dans le respect des prescriptions de tous les codes et normes applicables, y compris les codes du bâtiment et de protection contre les incendies.

■ Ne pas faire fonctionner un ventilateur dont le cordon ou la

fiche est endommagé(e). Jeter le ventilateur ou le retourner à un centre de service agréé pour examen et/ou réparation.

■ Une source d'air de débit suffisant est nécessaire pour le

fonctionnement correct de tout appareil à gaz (combustion et évacuation des gaz à combustion par la cheminée), pour qu'il n'y ait pas de reflux des gaz de combustion. Respecter les directives du fabricant de l'équipement de chauffage et les prescriptions des normes de sécurité - comme celles publiées par la National Fire Protection Association (NFPA) et l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), et les prescriptions des autorités réglementaires locales.

■ Lors d'opérations de découpage et de perçage dans un mur

ou un plafond, veiller à ne pas endommager les câblages électriques ou canalisations qui peuvent s'y trouver.

■ Les ventilateurs d'évacuation doivent toujours décharger

l'air à l'extérieur.

MISE EN GARDE : Cet appareil est conçu uniquement

pour la ventilation générale. Ne pas l'utiliser pour l'extraction de matières ou vapeurs dangereuses ou explosives.

MISE EN GARDE : Pour minimiser le risque d'incendie

et évacuer adéquatement les gaz, veiller à acheminer l'air aspiré par un conduit jusqu'à l'extérieur - ne pas décharger l'air aspiré dans un espace vide du bâtiment comme une cavité murale, un plafond, un grenier, un vide sanitaire ou un garage.

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE

D'INCENDIE, UTILISER UNIQUEMENT DES CONDUITS MÉTALLIQUES.

LIRE ET CONSERVER CES INSTRUCTIONS

AVERTISSEMENT : POUR MINIMISER LE RISQUE

D'UN FEU DE GRAISSE SUR LA CUISINIÈRE :

■ Ne jamais laisser un élément de surface fonctionner à

puissance de chauffage maximale sans surveillance. Un renversement/débordement de matière graisseuse pourrait provoquer une inflammation et la génération de fumée. Utiliser une puissance de chauffage moyenne ou basse pour le chauffage d'huile.

■ Veiller à toujours faire fonctionner le ventilateur de la hotte

lors de la cuisson avec une puissance de chauffage élevée ou lors de la cuisson d'un mets à flamber (à savoir crêpes Suzette, cerise jubilée, steak au poivre flambé).

■ Nettoyer fréquemment les ventilateurs d'extraction. Veiller à

ne pas laisser la graisse s'accumuler sur les surfaces du ventilateur ou des filtres.

■ Utiliser toujours un ustensile de taille appropriée. Utiliser

toujours un ustensile adapté à la taille de l'élément chauffant.

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE DE

DOMMAGES CORPORELS APRÈS LE DÉCLENCHEMENT D'UN FEU DE GRAISSE SUR LA CUISINIÈRE, APPLIQUER LES RECOMMANDATIONS SUIVANTES :

■ Placer sur le récipient un couvercle bien ajusté, une tôle à

biscuits ou un plateau métallique POUR ÉTOUFFER LES FLAMMES, puis éteindre le brûleur. VEILLER À ÉVITER LES BRÛLURES. Si les flammes ne s'éteignent pas immédiatement, ÉVACUER LA PIÈCE ET APPELER LES POMPIERS.

■ NE JAMAIS PRENDRE EN MAIN UN RÉCIPIENT

ENFLAMMÉ - vous risquez de vous brûler.

■ NE PAS UTILISER D'EAU, ni un torchon humide - ceci

pourrait provoquer une explosion de vapeur brûlante.

■ Utiliser un extincteur SEULEMENT si :

– Il s'agit d'un extincteur de classe ABC, dont on connaît le

fonctionnement.

– Il s'agit d'un petit feu encore limité à l'endroit où il s'est

déclaré. – Les pompiers ont été contactés. – Il est possible de garder le dos orienté vers une sortie

pendant l'opération de lutte contre le feu.

Recommandations tirées des conseils de sécurité en cas

d'incendie de cuisine publiés par la NFPA.

■ AVERTISSEMENT : Pour réduire le risque d'incendie

ou de choc électrique, ne pas utiliser ce ventilateur avec un quelconque dispositif de réglage de la vitesse à semiconducteurs.

EXIGENCES D'INSTALLATION

Outils et pièces

Rassembler les outils et composants nécessaires avant d’entreprendre l’installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

Outils nécessaires

■ Niveau

■ Perceuse avec forets de 1¼" (3,0 cm), ³⁄₈" (9,5 mm), et

³⁄₁₆" (4,8 mm)

■ Crayon

■ Pince à dénuder ou couteau utilitaire

■ Mètre-ruban ou règle

■ Pince

■ Pistolet à calfeutrage et composé de calfeutrage résistant

aux intempéries

■ Brides de conduit

■ Scie sauteuse ou scie à guichet

■ Tournevis à lame plate

■ Cisaille de ferblantier

■ Tournevis Phillips

Pièces nécessaires

■ Câble d'alimentation électrique du domicile

■ Serre-câble de ½" (12,7 mm) (homologation UL ou CSA)

■ 3 connecteurs de fils homologués UL

Pour les installations avec décharge à l’extérieur, il vous faudra aussi :

■ 1 bouche de décharge (décharge à travers le mur ou à travers

le toit)

■ Circuit d’évacuation métallique

Pour les installations sans décharge à l’extérieur (recyclage), il faudra aussi :

■ Ensemble de filtre à charbon, pièce numéro W10412939 pour

les installations sans décharge à l'extérieur (recyclage) uniquement. Voir la section “Assistance ou service” pour commander.

■ Conduit d'évacuation métallique circulaire de 6" (15,2 cm) de

diamètre - longueur déterminée par la hauteur de plafond.

Pièces fournies

Retirer les pièces de leur emballage. Vérifier que toutes les pièces sont présentes.

■ Auvent de hotte avec ventilateur et lampes installés

■ Raccord de transition avec clapets anti-reflux installés

■ Filtre(s) à graisse métallique(s)

■ Bride de support du cache-conduit

■ Gabarit de montage

■ Cache-conduit - 2 pièces

■ Déflecteur d'air (pour installations sans décharge à l'extérieur)

■ 2 vis de 3,5 x 9,5 mm

■ 4 vis de 2,9 x 6,5 mm

■ 6 vis de montage de 5 x 45 mm

■ 2 - pièces d'ancrage mural de 8 x 40 mm

■ 4 - pièces d'ancrage mural de 10 x 50 mm

†

■ Adaptateur T10 Torx

Exigences d’emplacement

IMPORTANT : Observer les dispositions de tous les codes et règlements en vigueur.

Confier l'installation de la hotte à un technicien qualifié. C'est à l'installateur qu'incombe la responsabilité de respecter les distances de séparation spécifiées sur la plaque signalétique de l'appareil. La plaque signalétique de l'appareil est située derrière le filtre, sur la paroi arrière de la hotte.

On doit toujours installer la hotte à distance des sources de courant d’air (fenêtres, portes et bouches de chauffage).

Respecter les dimensions indiquées pour les ouvertures à découper dans les placards. Ces dimensions tiennent compte des valeurs minimales des dégagements de séparation.

On doit disposer d'une prise de courant électrique reliée à la terre. Voir la section “Spécifications électriques”.

La hotte est configurée à l’usine pour la décharge à travers le toit ou un mur. Pour une installation sans décharge à l'extérieur (recyclage), voir “Installations sans décharge à l’extérieur (recyclage) uniquement” à la section “Raccordement du circuit d’évacuation”. L'ensemble de filtre à charbon (pièce numéro W10412939) est disponible chez votre marchand ou chez un distributeur de pièces autorisé.

On doit assurer l’étanchéité au niveau de chaque ouverture découpée dans le plafond ou un mur traversé par l’équipement de la hotte.

Installation dans une résidence mobile

L’installation de cette hotte doit satisfaire aux exigences de la norme Manufactured Home Construction Safety Standards, Titre 24 CFR, partie 328 (anciennement Federal Standard for Mobile Home Construction and Safety, titre 24, HUD, partie 280); lorsque cette norme n’est pas applicable, l’installation doit satisfaire aux critères de la plus récente édition de la norme Manufactured Home Installation 1982 (Manufactured Home Sites, Communities and Setups) ANSI A225.1/NFPA 501A, ou des codes locaux.

®†TORX est une marque déposée de Saturn Fasteners, Inc.

Dimensions du produit

7¹⁄₄"

(18,4 cm)

30" (76,2 cm)

8¹⁄₈"

(20,7 cm)

14¹⁄₈"

(35,9 cm)

10"

(25,4 cm)

20" (50,8 cm)

*28⁷⁄₈" (73,3 cm) min. 42¹⁄₁₆" (106,9 cm) max.

**28³⁄₈" (72,0 cm) min. 38" (96,6 cm) max.

Les cache-conduits peuvent être adaptés à différentes hauteurs de plafond. Voir le tableau suivant.

Installations avec décharge à l’extérieur

Surface de

Hauteur min. sous plafond

7' 5" (2,26 m) 9' 2" (2,79 m)

Hauteur max. sous plafond

cuisson électrique Surface de

7' 8" (2,34 m) 9' 2" (2,79 m)

cuisson à gaz

Installations sans décharge à l’extérieur (recyclage)

Surface de

Hauteur min. sous plafond

7' 5" (2,26 m) 9' 6" (2,9 m)

Hauteur max. sous plafond

cuisson électrique Surface de

7' 8" (2,34 m) 9' 6" (2,9 m)

cuisson à gaz

*REMARQUE : Les cache-conduits de hotte sont réglables; on

peut les ajuster en fonction de la hauteur disponible sous plafond ou soffite, selon la distance “X” entre le bas de la hotte et la surface de cuisson.

*Pour installations sans décharge à l'extérieur (recyclage)

**Pour installations avec décharge à l'extérieur

Dimensions du placard

7¹⁄₄" (18,4 cm)

6⁵⁄₈" (16,8 cm)

7³⁄₈" (18,8 cm)

Placard adjacent

30" (76,2 cm)

Distance "X"

entre le bas de

l'auvent et la

surface de cuisson

*Installations sans décharge à l'extérieur (recyclage)

IMPORTANT :

Valeur minimale de la distance “X” : 24" (61 cm) à partir de la surface de cuisson électrique Valeur minimale de la distance “X” : 27" (68,6 cm) à partir des surfaces de cuisson au gaz. Valeur maximale suggérée pour la distance “X” : 36" (91,4 cm)

2" (5,1 cm) min. 6" (15,2 cm) min.*

15" (38,1 cm)

Axe central

Surface de cuisson

Point d'entrée

du circuit

d'évacuation

et du câble

d'alimentation

électrique

Placard adjacent

Exigences concernant l’évacuation

(seulement pour un modèle avec décharge à

l'extérieur)

■ Le circuit d'évacuation doit décharger l'air à l'extérieur,

excepté pour une installation sans décharge à l'extérieur (recyclage).

■ Ne pas terminer le circuit d'évacuation dans un grenier ou

dans un autre espace fermé.

■ Ne pas utiliser une bouche de décharge murale de

4" (10,2 cm) normalement utilisée pour un équipement de buanderie.

■ Utiliser uniquement du conduit métallique. Le conduit en

métal rigide est recommandé. Ne pas utiliser de conduit de plastique ou en aluminium.

■ La longueur du circuit d'évacuation et le nombre de coudes

doivent être réduits au minimum pour fournir une bonne performance.

Pour un fonctionnement efficace et silencieux :

■ Ne pas utiliser plus de trois coudes à 90°.

■ Veiller à ce qu'il y ait une section droite de conduit de

24" (61,0 cm) ou plus entre deux coudes, si on doit utiliser plus de un raccord coudé.

■ Ne pas connecter 2 coudes ensemble.

■ Au niveau de chaque jointure du circuit d'évacuation, assurer

l'étanchéité avec les brides de serrage pour conduit.

■ Le circuit d'évacuation doit comporter un clapet anti-reflux. Si

la bouche de décharge murale ou par le toit comporte un clapet, ne pas utiliser le clapet fourni avec la hotte.

■ Autour de la bouche de décharge à l'extérieur (mur ou toit),

assurer l'étanchéité avec un composé de calfeutrage.

■ La taille du conduit doit être uniforme.

Installation dans une région à climat froid

On doit installer un clapet anti-reflux additionnel pour minimiser le reflux d'air froid, et incorporer un élément d'isolation thermique pour minimiser la perte de chaleur par conduction par l'intermédiaire du circuit d'évacuation, de l'intérieur de la maison à l'extérieur. Le clapet anti-reflux doit être placé du côté froid par rapport à l'élément d'isolation thermique.

L'élément d'isolation thermique doit être aussi proche que possible de l'endroit où le circuit d'évacuation pénètre la partie chauffée de la maison.

Air d'appoint

Le code du bâtiment local peut exiger l'emploi d'un système de renouvellement de l'air/introduction d'air d'appoint, lors de l'utilisation d'un système d'aspiration de débit supérieur à une valeur (pieds cubes par minute) spécifiée. Le débit spécifié, pieds cubes par minute, est variable d'une juridiction à une autre. Consulter un professionnel des installations de chauffage/ ventilation/climatisation au sujet des exigences spécifiques applicables dans la juridiction locale.

Méthodes d’évacuation

Cette hotte a été configurée à l'usine pour la décharge de l'air aspiré à travers le toit ou à travers un mur.

Un circuit d'évacuation en conduit rond de 6" (15,2 cm) (non fourni) est nécessaire pour l'installation. La hotte comporte une ouverture de sortie de diamètre 6" (15,2 cm).

REMARQUE : On déconseille l'emploi de conduit flexible. Un conduit flexible peut causer une rétropression et des turbulences de l'air, ce qui réduit considérablement la performance.

La sortie à l'extérieur du circuit d'évacuation peut se faire à travers le toit ou à travers un mur. Pour la sortie à travers un mur, on doit employer un raccord coudé (90°).

Décharge par l'arrière

Le raccord coudé à 90° peut être installé immédiatement audessus de la hotte.

Installations sans décharge à l'extérieur (recyclage)

S’il n’est pas possible d'évacuer les fumées et vapeurs de cuisson à l’extérieur, on peut employer la version d'installation sans décharge à l'extérieur (recyclage) de la hotte à l'aide de l'ensemble de filtre à charbon (non fourni) et du déflecteur (fourni). Pour commander, voir la section “Assistance ou service”.

Décharge à travers le toit

Décharge à travers le mur

Installation sans décharge à l'extérieur (recyclage)

Calcul de la longueur effective du circuit d'évacuation

Pour calculer la longueur effective du circuit d'évacuation nécessaire, additionner les longueurs équivalentes (pieds/mètres) de tous les composants utilisés dans le circuit.

Composants de circuit

diam. 6" (15,2 cm)

d'évacuation

Coude à 45° 2,5 pi

(0,8 m)

Coude à 90° 5 pi

(1,5 m)

La longueur équivalente maximum est de 35 pi (10,7 cm).

Exemple de circuit d'évacuation

Bouche de

Coude à 90˚

2 pi

(0,6 m)

6 pi (1,8 m)

Dans l'exemple suivant, la longueur théorique du circuit est inférieure au maximum recommandé de 35 pi (10,7 m).

1 coude à 90° = 5 pi (1,5 m) 1 bouche de décharge

= 0 pi (0,0 m)

murale Section droite de

= 8 pi (2,4 m)

8 pi (2,4 m) Longueur du circuit = 13 pi (3,9 m)

décharge murale

A. Bouche de

décharge sur toit

B. Conduit rond

6" (15,2 cm)

A. Bouche de

décharge murale

B. Conduit rond 6"

(15,2 cm)

A. Déflecteur d'air B. Conduit rond 6"

(15,2 cm)

Spécifications électriques

Observer les dispositions de tous les codes et règlements en vigueur.

Vérifier que l'installation électrique a été correctement effectuée et qu'elle est conforme aux spécifications de la plus récente édition des normes National Electrical Code, ANSI/NFPA 70, ou de la norme CSA C22.1-94, Code canadien de l'électricité, partie 1 et C22.2 N° 0-M91 (dernière édition) et de tous les codes et règlements en vigueur locaux.

Si les codes le permettent et si on utilise un conducteur distinct de liaison à la terre, il est recommandé qu'un électricien qualifié vérifie la qualité de la liaison à la terre.

Pour obtenir un exemplaire de la norme des codes ci-dessus, contacter :

National Fire Protection Association

One Batterymarch Park

Quincy, MA 02269

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

■ L'appareil doit être alimenté par un circuit de 120 V, CA

seulement, 60 Hz, 15 A, protégé par fusible.

■ Si le domicile est équipé d'un câblage en aluminium, suivre

les instructions suivantes :

1. Connecter une section de câble en cuivre massif aux

conducteurs en queue de cochon.

2. Connecter le câblage en aluminium à la section ajoutée

de câblage en cuivre en utilisant des connecteurs et/ou des outils spécialement conçus et homologués UL pour fixer le cuivre à l'aluminium.

Appliquer la procédure recommandée par le fabricant des connecteurs. La connexion aluminium/cuivre doit être conforme aux codes locaux et aux pratiques de câblage acceptées par l'industrie.

■ Le calibre des conducteurs et les connexions doivent être

compatibles avec la demande de courant de l'appareil spécifiée sur la plaque signalétique. La plaque signalétique de l'appareil est située derrière le filtre, sur la paroi arrière de la hotte.

■ Le calibre des conducteurs doit satisfaire aux exigences de la

plus récente édition de la norme National Electrical Code, ANSI/NFPA 70, ou de la norme CSA C22.1-94, Code canadien de l'électricité, partie 1 et C22.2 n° 0-M91 (dernière édition) et de tous les codes et règlements en vigueur.

INSTRUCTIONS

D'INSTALLATION

Préparation de l'emplacement

■ Il est recommandé d'installer le circuit d'évacuation avant de

procéder à l'installation de la hotte.

■ Avant d’exécuter les découpages, vérifier la disponibilité d’un

dégagement suffisant dans le plafond ou le mur pour le conduit d’évacuation.

■ Avant de sélectionner la hotte à installer, mesurer la hauteur

libre sous plafond et la hauteur maximum disponible sous la hotte.

1. Déconnecter la source de courant électrique.

2. Déterminer la méthode d’évacuation à utiliser : décharge à

travers le mur, le toit ou sans décharge à l'extérieur.

3. Sélectionner une surface plane pour l’assemblage de la

hotte. Placer le matériau de protection sur cette surface.

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer la hotte de la cuisinière.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

4. À l’aide de deux personnes ou plus, soulever la hotte et la

poser sur la surface couverte.

Installation des vis de montage de la hotte

5. Déterminer et marquer la position de l’axe central sur le mur

où la hotte sera installée.

6. Sélectionner une hauteur de montage comprise entre un

minimum de 24" (61,0 cm) pour une surface de cuisson électrique, un minimum de 27" (68,6 cm) pour une surface de cuisson au gaz et un maximum suggéré de 36" (91,4 cm) entre le dessus et le bas de la hotte. Marquer la ligne de repérage sur le mur.

7. Fixer le gabarit en place avec du ruban adhésif; aligner l’axe

central du gabarit et le bas du gabarit avec la ligne correspondant au bas de la hotte, et avec l’axe central déjà tracé sur le mur.

TROPPUS LLAW RAER RO SDUTS HGUORHT SELOH TOLIP "61/3 )OWT( 2 LLIRD

Vertical Centerline

LLAW RAER

ETALPMET GNITNUOM

eniL latnoziroH

thgieH noitallatsnI

A. Axe central B. Emplacements des attaches C. Ligne de référence pour la hauteur de montage

EGDE MOTTOB NGILA ENIL LICNEP HTIW MOTTOB GNITACIDNI

DOOH EHT FO

8. À l’aide du gabarit, marquer sur le mur le centre des attaches. IMPORTANT : Toutes les vis de montage de la hotte doivent

être vissées dans du bois. Si l'on ne peut pas visser les vis dans du bois, des tasseaux supplémentaires pour accrochage mural seront peut-être nécessaires.

Retirer le gabarit.

9. Percer des avant-trous de ³⁄₁₆" (4,8 mm) à tous les emplacements de pose des vis dans du bois.

10. Installer 2 vis de montage de 5 x 45 mm. Laisser un espace de ¹⁄₄" (6,4 mm) entre le mur et l’arrière de la tête de vis pour faire glisser la hotte et la mettre en place.

¹⁄₄"

(6,4 mm)

Achever la préparation

1. Déterminer et effectuer tous les découpages nécessaires

dans le mur pour le passage du circuit d’évacuation. Installer le circuit d’évacuation avant la hotte. Voir la section “Exigences concernant l'évacuation”.

2. Déterminer la hauteur appropriée pour le cordon

d'alimentation du domicile et percer un trou de 1¼" (3,2 cm) à cet endroit.

3. Acheminer le câble d'alimentation du domicile selon les

prescriptions du Code national de l’électricité, des normes CSA et des codes et règlements locaux. Il faut que la longueur du conduit de ½" et des conducteurs soit suffisante depuis le tableau de distribution (avec fusibles ou disjoncteurs) pour réaliser le raccordement dans le boîtier de connexion de la hotte.

REMARQUE : Ne pas remettre le système sous tension avant d’avoir complètement terminé l’installation.

4. Utiliser un calfeutrant pour assurer l’étanchéité au niveau de

chaque ouverture.

Installation de la hotte

1. À deux personnes au moins, suspendre la hotte aux 2

crochets de montage, à travers les encoches de montage à l’arrière de la hotte.

Installation de la bride de cache-conduit

Installation avec utilisation des sections télescopiques supérieure et inférieure du cache-conduit

1. Positionner la bride de cache-conduit sur le mur à environ

¹⁄₈" (3,0 mm) du plafond.

2. Faire des repères aux emplacements des trous.

3. Percer des trous de ³⁄₈" (9,5 mm) pour les chevilles et insérer

ces dernières en affleurement avec le mur.

A. Chevilles d'ancrage de 8 x 40 mm B. Axe central sur le mur

C. Bride de support du cache-conduit

D. Vis de 5 x 45 mm

4. Fixer la bride de support du cache-conduit au mur.

A. Vis de montage B. Encoches de montage C. Vis de montage inférieures

2. Ôter le filtre à graisse. Voir la section “Entretien de la hotte”.

3. Mettre la hotte de niveau et serrer les vis de montage

supérieures.

4. Installer les 2 vis de montage inférieures de 5 x 45 mm et

serrer.

Raccordement du circuit d'évacuation

1. Installer le raccord de transition au sommet de la hotte (s’il a été enlevé pour expédition), avec 2 vis de tôlerie de 3,5 x 9,5 mm.

A. Raccord de transition B. Vis de 3,5 x 9,5 mm

Pour les installations avec décharge à l’extérieur uniquement:

1. Installer le circuit d’évacuation sur le raccord de transition.

2. Serrer le point de connexion avec des brides de serrage.

3. Vérifier que les clapets anti-retour fonctionnent correctement.

Installations sans décharge à l'extérieur (recyclage) uniquement :

1. Assembler le déflecteur d'air sur la bride du cache-conduit à

l'aide des 2 vis de montage fournies.

3. Tailler le conduit à la taille mesurée (X).

4. Retirer le déflecteur d’air.

5. Faire coulisser le conduit sur le bas du déflecteur d’air.

6. Placer le déflecteur d’air et le conduit assemblés sur la sortie

d’évacuation de la hotte.

7. Réassembler le déflecteur d'air sur la bride du cache-conduit

à l'aide des 2 vis de montage.

8. Assurer l’étanchéité des raccordements avec une bride de

conduit.

Raccordement électrique

AVERTISSEMENT

Risque de choc électrique

Déconnecter la source de courant électrique avant l'entretien.

Replacer pièces et panneaux avant de faire la remise en marche.

Le non-respect de ces instructions peut causer un décès ou un choc électrique.

A. Bride de cache-conduit B. Vis de 2,9 x 6,5 mm

C. Déflecteur

2. Mesurer la distance entre le bas du déflecteur d'air et le bas de la sortie de la hotte.

1. Déconnecter la source de courant électrique.

2. Ôter le couvercle de la boîte de connexion.

3. Ôter l’opercule arrachable du boîtier de connexion et installer

un serre-câble de ¹⁄₂" (homologation UL ou CSA).

4. Acheminer le cordon d'alimentation du domicile à travers le

serre-câble de ¹⁄₂" jusque dans le boîtier de connexion.

B A

A. Connecteurs de fils (homologation UL) B. Conducteurs blancs C. Conducteurs noirs D. Conducteur vert (ou nu) connecté aux

conducteurs jaune-vert

E. Câble d'alimentation électrique du domicile

5. Connecter ensemble les conducteurs blancs (B) à l'aide de

connecteurs de fils (homologation UL).

6. Connecter ensemble les conducteurs noirs (C) à l'aide de

connecteurs de fils (homologation UL).

A. Déflecteur d’air B. Bride pour conduit C. X = longueur à laquelle couper le conduit d’évacuation D. Conduit d’évacuation E. Sortie d’évacuation

AVERTISSEMENT

3. Contrôler le fonctionnement du ventilateur de la hotte et de la

lampe. Voir la section “Utilisation de la hotte”.

REMARQUE : Pour pouvoir tirer le plus grand parti de la nouvelle hotte de cuisinière, lire la section “Utilisation de la hotte”.

UTILISATION DE LA HOTTE

Risque de choc électrique Relier le ventilateur à la terre. Brancher le fil relié à la terre au fil vert et jaune relié à

la terre dans la boîte de la borne. Le non-respect de ces instructions peut causer un

décès ou un choc électrique.

7. À l'aide des connecteurs de fils (homologation UL), connecter

le conducteur de liaison à la terre (vert ou nu) du câble d’alimentation du domicile aux conducteurs jaune-vert de liaison à la terre (D) dans le boîtier de connexion.

8. Serrer la vis du serre-câble.

9. Installer le couvercle du boîtier de connexion.

10. Reconnecter la source de courant électrique.

Installation des cache-conduit

1. En cas d’utilisation des sections supérieure et inférieure du

cache-conduit, pousser la section inférieure vers le bas, sur la hotte et soulever la section supérieure vers le plafond pour installer les deux vis de 2,9 x 6,5 mm.

REMARQUE : Pour les installations avec décharge à l'extérieur, le cache-conduit supérieur peut être inversé pour dissimuler les fentes.

La hotte de cuisinière est conçue pour extraire fumée, vapeurs de cuisson et odeurs de la zone de la table de cuisson. Pour obtenir les meilleurs résultats, mettre le ventilateur de la hotte en marche avant d’entreprendre une cuisson, et la laisser fonctionner pendant plusieurs minutes après l’achèvement d’une cuisson pour pouvoir évacuer de la cuisine toute trace d’odeur de cuisson, ou de fumée.

Les commandes de la hotte se trouvent sur le panneau avantdroit de la hotte.

A. Logements des lampes à halogène B. Poignée du filtre à graisse C. Filtre à graisse D. Commandes du ventilateur et de l'éclairage

Commandes de la hotte de cuisinière

A. Section supérieure du cache-conduit B. Cache-conduit – section inférieure C. Vis de 2,9 x 6,5 mm D. Bride

Achever l’installation

1. Pour les installations sans décharge à l’extérieur (recyclage)

uniquement, installer les filtres à charbon sur les filtres à graisse à l'aide des attaches fournies avec l'ensemble. Voir la section “Entretien de la hotte”.

2. Installer les filtres métalliques. Voir la section “Entretien de la

hotte”.

A. Bouton d'éclairage On/Off (marche/arrêt) B. Bouton de vitesse minimale et d'arrêt

du ventilateur C. Bouton de vitesse moyenne du ventilateur D. Bouton de vitesse maximale du ventilateur

Utilisation de la lampe

Le bouton d'éclairage On/Off contrôle les deux lampes. Appuyer une fois pour On (marche) et une deuxième fois pour Off (arrêt).

Utilisation du ventilateur

Les boutons Blower Speed (vitesse du ventilateur) activent le ventilateur et contrôlent la vitesse du ventilateur et le niveau sonore pour un fonctionnement silencieux. On peut modifier la vitesse à tout moment pendant le fonctionnement du ventilateur en appuyant sur le bouton de vitesse du ventilateur souhaité.

Appuyer une deuxième fois sur le bouton Blower Off (arrêt ventilateur) pour éteindre le ventilateur.

ENTRETIEN DE LA HOTTE

Nettoyage

IMPORTANT : Nettoyer fréquemment la hotte et les filtres à graisse en suivant les instructions suivantes. Réinstaller les filtres à graisse avant de faire fonctionner la hotte.

Surfaces externes :

Afin d'éviter d'endommager la surface externe, ne pas utiliser de tampons en laine d'acier ou de tampons à récurer savonneux.

Toujours essuyer pour éviter de laisser des traces d'eau.

Méthode de nettoyage :

■ Savon détergent liquide et eau, ou produit de nettoyage

polyvalent.

■ Frotter avec un chiffon doux humide ou une éponge non

abrasive, puis rincer avec de l’eau propre et essuyer.

Filtre à graisse métallique :

1. Retirer chaque filtre en tirant sur la poignée à ressort puis en

tirant le filtre vers le bas.

A. Poignée à ressort

2. Laver les filtres métalliques selon le besoin au lave-vaisselle

ou avec une solution de détergent chaude.

3. Réinstaller le filtre en s'assurant que les poignées à ressort

sont orientées vers l'avant. Insérer le filtre d'aluminium dans la rainure supérieure.

4. Enfoncer la poignée à ressort.

5. Pousser le filtre métallique vers le haut et relâcher la poignée

pour l'emboîter.

6. Répéter les étapes 1 à 5 pour l'autre filtre.

3. Placer le filtre à charbon dans la partie supérieure du filtre

métallique.

4. Replier les attaches à ressort pour les remettre en place afin

de fixer le filtre à charbon au filtre métallique.

5. Réinstaller le filtre à graisse métallique. Voir “Filtre à graisse

métallique” dans cette section.

Remplacement de la lampe à incandescence

Interrompre l’alimentation de la hotte; attendre le refroidissement de la lampe à halogène. Pour éviter d’endommager ou de réduire la longévité de la lampe neuve, ne pas toucher la lampe avec les doigts nus. Remplacer la lampe en la manipulant avec un mouchoir de papier ou des gants de coton.

Si les nouvelles lampes ne fonctionnent pas, vérifier que chaque lampe est correctement insérée dans sa douille avant de demander l’intervention d’un dépanneur.

1. Déconnecter la source de courant électrique.

2. À l’aide d’un tournevis à lame plate, dégager le protège-

ampoule avec précaution.

Filtres d'installation sans décharge à l’extérieur (recyclage) :

Le filtre à charbon n’est pas lavable. Celui-ci devrait durer pendant 6 mois dans des conditions d'utilisation normales. Remplacer par l'ensemble de filtre à charbon. Voir la section “Assistance ou service” pour plus d’informations sur le processus de commande.

Remplacement du filtre à charbon :

1. Retirer le filtre à graisse métallique de la hotte. Voir “Filtre à

graisse métallique” dans cette section.

2. Déplier les attaches à ressort pour les écarter du filtre à

graisse métallique.

3. Enlever la lampe et la remplacer par une lampe à halogène

neuve de 12 V, 20 W maximum, à culot de type G-4.

4. Réinstaller le protège-ampoule.

5. Reconnecter la source de courant électrique.

Boîtier de connexion

Terre

Neu

SCHÉMA DE CÂBLAGE

SE12EA

Boutons-poussoirs mécaniques (4 boutons, 3 vitesses)

Filtre (interférences électro-mag.)

JA/VE

MAR

GRIS

MAR

JA/VE

GRIS

MAR (Ligne)

JA (Tension min.)

GRIS (Lampes)

R (Moyenne tension)

N (Tension max.)

Tension max.

Tension élevée

Tension moyenne

Tension minimale

JA/VE

12,5uF

Commun

MAR

S40

Châssis du moteur

Transformateur

N BL

R R

Fonctionnement du commutateur

POSITION FONCTION

Off (arrêt)

Lampes

Vitesse basse

Vitesse moyenne

Vitesse élevée

Pas de connexion

Marron - Gris (L - 1)

Marron- Jaune (L - 2)

Marron- Rouge (L - 3)

Marron- Noir (L - 4)

Caractéristiques du moteur

Alimentation électrique

Fréquence

Absorption de courant 240 watts

120 VCA

60 Hz

Résistance moteur (ohms)

Bleu- Noir

Bleu- Gris Bleu- Rouge

Bleu- Blanc

Temp. ambiante

28,8 ± 10%

30,3 ± 10% 37,7 ± 10%

45,1 ± 10%

73,4˚F (23˚C)

ASSISTANCE OU SERVICE

Avant de faire un appel pour assistance ou service, déterminer si un disjoncteur s’est ouvert ou si un fusible du domicile est grillé. Ce guide peut vous faire économiser le coût d’une visite de service. Si vous avez encore besoin d’aide, suivre les instructions ci-dessous.

Lors d’un appel, veuillez connaître la date d’achat, le numéro de modèle et le numéro de série au complet de l’appareil. Ces renseignements nous aideront à mieux répondre à votre demande.

Si vous avez besoin de pièces de rechange

Si vous avez besoin de commander des pièces de rechange, nous vous recommandons d’employer uniquement des pièces spécifiées par l’usine. Les pièces spécifiées par l’usine conviendront et fonctionneront bien parce qu’elles sont fabriquées avec la même précision utilisée dans la fabrication de chaque nouvel appareil IKEA

Pour localiser des pièces spécifiées par l’usine dans votre région, nous appeler ou téléphoner au centre de service désigné le plus proche.

Veuillez appeler sans frais le Centre pour l'eXpérience de la clientèle de Whirlpool Canada LP au : 1-866-664-2449.

Nos consultants vous renseigneront sur les sujets suivants :

■ Caractéristiques et spécifications sur toute notre gamme

d’appareils électroménagers.

■ Consignes d'utilisation et d’entretien.

■ Vente d’accessoires et de pièces de rechange.

■ Références aux marchands locaux, aux distributeurs de

pièces de rechange et aux compagnies de service. Les techniciens de service désignés par Whirlpool Canada LP sont formés pour remplir la garantie des produits et fournir un service après la garantie, partout au Canada.

Au Canada

Pour plus d’assistance

Si vous avez besoin de plus d’assistance, vous pouvez soumettre par écrit toute question ou préoccupation à Whirlpool Canada LP à l’adresse suivante :

Centre pour l'eXpérience de la clientèle Whirlpool Canada LP 200 – 6750 Century Ave. Mississauga, Ontario L5N 0B7

Veuillez inclure dans votre correspondance un numéro de téléphone où on peut vous joindre dans la journée.

Accessoires

Ensemble Filtre à charbon

(pour installations sans décharge à l’extérieur uniquement) Commander la pièce numéro W10412939

GARANTIE DES GROS APPAREILS MÉNAGERS IKEA

Pendant combien de temps la garantie limitée IKEA est-elle valide?

Cette garantie limitée est valide pendant cinq ans à compter de la date d'achat lorsque ce gros appareil ménager a été utilisé et entretenu conformément aux instructions jointes au produit ou fournies avec celui-ci, sauf si l'appareil porte le nom LAGAN, auquel cas cette garantie limitée est valide pendant un an à compter de la date d'achat. Cette garantie limitée est valide uniquement aux ÉtatsUnis ou au Canada et s’applique exclusivement lorsque le gros appareil ménager est utilisé dans le pays où il a été acheté. Une preuve de la date d’achat d’origine est exigée pour obtenir un service dans le cadre de la présente garantie limitée.

Quels sont les appareils ménagers non couverts par la garantie limitée IKEA de cinq (5) ans?

Pour les gros appareils ménagers portant le nom “LAGAN”, cette garantie limitée est valide pendant un an à compter de la date d'achat.

Qui effectuera l'intervention d'entretien ou de réparation?

Cette garantie limitée est fournie par Whirlpool Corporation ou Whirlpool Canada LP (ci-après désignées “Whirlpool”). Le service doit être fourni par une compagnie de service désignée par Whirlpool.

Que couvre cette garantie limitée?

La garantie limitée paiera pour les pièces spécifiées par l'usine et la main-d'œuvre pour corriger les vices de matériaux ou de fabrication qui existaient déjà lorsque ce gros appareil ménager a été acheté. Les exceptions figurent sous le titre “Quels sont les éléments non couverts par cette garantie limitée?”.

Quelles mesures seront prises pour corriger le problème?

La compagnie de service désignée examinera le produit et décidera, à sa seule discrétion, si ce produit est couvert par cette garantie limitée. S'il est considéré comme couvert, la compagnie de service désignée corrigera le défaut. Le seul et exclusif recours du client dans le cadre de la présente garantie limitée consiste en la réparation du produit telle que mentionné dans la présente.

Quels sont les éléments non couverts par cette garantie limitée?

■ Les visites de service pour rectifier l'installation du gros appareil ménager, montrer à l'utilisateur comment utiliser le gros appareil

ménager, remplacer ou réparer des fusibles du domicile ou rectifier le câblage ou la plomberie du domicile.

■ Les visites de service pour réparer ou remplacer les ampoules électriques, les filtres à air ou les filtres à eau de l'appareil. Les pièces

consomptibles ne sont pas couvertes par la garantie.

■ Les pièces de rechange ou la main-d’œuvre lorsque ce gros appareil ménager est utilisé à des fins autres que l'usage domestique

unifamilial normal ou lorsque les instructions d’installation et/ou les instructions de l’opérateur ou de l’utilisateur fournies ne sont pas respectées.

■ Les dommages imputables à : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation

fautive ou installation non conforme aux codes d’électricité ou de plomberie ou l’utilisation de pièces consomptibles ou de produits de nettoyage dont l'utilisation n'est pas approuvée.

■ Les défauts d'apparence, notamment les éraflures, traces de choc, fissures ou tout autre dommage subi par le fini du gros appareil

ménager, à moins que ces dommages ne résultent de vices de matériaux ou de fabrication et ne soient signalés dans les 30 jours qui suivent la date d'achat.

■ Toute perte d'aliments ou de médicaments due à une défaillance du réfrigérateur ou du congélateur.

■ L’enlèvement et la livraison. Ce gros appareil ménager est conçu pour être réparé à domicile.

■ Les réparations aux pièces ou systèmes résultant d’une modification non autorisée faite à l’appareil.

■ Les frais de déplacement et de transport pour une intervention sur un produit si le gros appareil ménager est situé dans une région

éloignée où un service d’entretien autorisé n’est pas disponible.

■ L’enlèvement et la réinstallation du gros appareil ménager si celui-ci est installé dans un endroit inaccessible ou n'est pas installé

conformément aux instructions d'installation fournies.

■ Les pièces de rechange ou la main-d’œuvre pour les gros appareils ménagers dont les numéros de modèle/de série ont été enlevés,

modifiés ou ne peuvent pas être facilement identifiés.

Le coût d’une réparation ou de pièces de rechange dans le cadre de ces circonstances exclues est à la charge du client.

Clause d'exonération de responsabilité au titre des garanties implicites

LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGE PARTICULIER, SONT LIMITÉES À CINQ ANS (UN AN POUR LES GROS APPAREILS MÉNAGERS PORTANT LE NOM “LAGAN”) OU À LA PLUS COURTE PÉRIODE AUTORISÉE PAR LA LOI. Certains États et provinces ne permettent pas de limitation sur la durée de garanties implicites de qualité marchande ou d'aptitude à un usage particulier, de sorte que la limitation ci-dessus peut ne pas être applicable dans votre cas. Cette garantie vous confère des droits juridiques spécifiques et vous pouvez également jouir d’autres droits qui peuvent varier d’une juridiction à l'autre.

Limitation des recours; exclusion des dommages fortuits et indirects

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION PRÉVUE CI-DESSUS. WHIRLPOOL N’ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU INDIRECTS. Certains États et certaines provinces ne permettent pas l’exclusion ou la limitation des dommages fortuits ou indirects de sorte que ces limitations et exclusions peuvent ne pas être applicables dans votre cas. Cette garantie vous confère des droits juridiques spécifiques et vous pouvez également jouir d’autres droits qui peuvent varier d’une juridiction à l'autre.

Comment nous contacter si vous avez besoin d'une intervention d'entretien ou de réparation

Si vous résidez à l'extérieur des 50 États des États-Unis et du Canada, contactez votre marchand IKEA autorisé pour déterminer si une autre garantie s'applique.

Si vous avez besoin d'une intervention d'entretien ou de réparation, veuillez lire les Instructions d'installation et/ou la section “Dépannage” dans le Guide d'utilisation et d'entretien avant de nous contacter. Si vous avez besoin d'aide supplémentaire, n'hésitez pas à nous contacter aux États-Unis et au Canada au 1-866-664-2449.

3/09

Conservez ce manuel et votre reçu de vente ensemble pour

référence ultérieure. Pour le service sous garantie, vous devez présenter un document prouvant la date d'achat ou d'installation.

Inscrivez les renseignements suivants au sujet de votre gros appareil ménager pour mieux vous aider à obtenir assistance ou service en cas de besoin. Vous devrez connaître le numéro de modèle et le numéro de série au complet. Vous trouverez ces renseignements sur la plaque signalétique située sur le produit.

Nom du marchand ______________________________________________

Adresse ________________________________________________________

Numéro de téléphone ___________________________________________

Numéro de modèle______________________________________________

Numéro de série ________________________________________________

Date d’achat____________________________________________________

10404066B

2011.

® IKEA is a registered trademark of Inter-Ikea Systems B.V. ® IKEA es una marca registrada de Inter-Ikea Systems B.V.

® IKEA est une marque déposée de Inter-Ikea Systems B.V.

Printed in Mexico

Impreso en México

Imprimé au Mexique

5/11

Ikea IHW6302YB Installation Instructions

Specifications and Main Features

Frequently Asked Questions

User Manual
