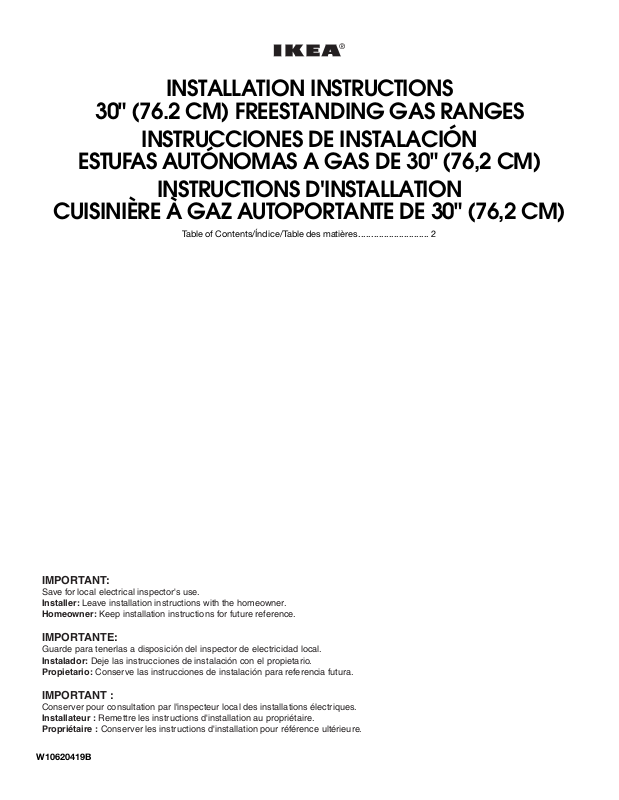

INSTALLATION INSTRUCTIONS

IMPORTANT:

Save for local electrical inspector's use.

Installer: Leave installation instructions with the homeowner. Homeowner: Keep installation instructions for future reference.

IMPORTANTE:

Guarde para tenerlas a disposición del inspector de electricidad local.

Instalador: Deje las instrucciones de instalación con el propietario. Propietario: Conserve las instrucciones de instalación para referencia futura.

IMPORTANT :

Conserver pour consultation par l'inspecteur local des installations électriques.

Installateur : Remettre les instructions d'installation au propriétaire. Propriétaire : Conserver les instructions d'installation pour référence ultérieure.

30" (76.2 CM) FREESTANDING GAS RANGES

INSTRUCCIONES DE INSTALACIÓN

ESTUFAS AUTÓNOMAS A GAS DE 30" (76,2 CM)

INSTRUCTIONS D'INSTALLATION

CUISINIÈRE À GAZ AUTOPORTANTE DE 30" (76,2 CM)

Table of Contents/Índice/Table des matières ............................ 2

W10620419B

Page 2

TABLE OF CONTENTS

RANGE SAFETY .............................................................................3

INSTALLATION REQUIREMENTS................................................4

Tools and Parts ............................................................................4

Electrical Requirements ...............................................................6

INSTALLATION INSTRUCTIONS..................................................8

Unpack Range..............................................................................8

Install Anti-Tip Bracket.................................................................8

Make Gas Connection .................................................................9

ÍNDICE

SEGURIDAD DE LA ESTUFA ......................................................17

REQUISITOS DE INSTALACIÓN.................................................19

Herramientas y piezas................................................................19

Requisitos de ubicación.............................................................19

Requisitos eléctricos..................................................................21

Requisitos del suministro de gas...............................................21

INSTRUCCIONES DE INSTALACIÓN.........................................23

Desempaque la estufa ...............................................................23

Instalación del soporte anti-vuelco............................................23

Conexión del suministro de gas ................................................24

TABLE DES MATIÈRES

SÉCURITÉ DE LA CUISINIÈRE...................................................33

EXIGENCES D’INSTALLATION...................................................34

Outillage et pièces......................................................................34

Exigences d'emplacement.........................................................35

Spécifications électriques..........................................................36

Spécifications de l’alimentation en gaz .....................................37

INSTRUCTIONS D’INSTALLATION ............................................38

Déballage de la cuisinière ..........................................................38

Installation de la bride antibasculement ....................................38

Verify Anti-Tip Bracket Is Installed and Engaged ......................10

Level Range................................................................................11

Electronic Ignition System..........................................................11

Complete Installation..................................................................12

GAS CONVERSIONS....................................................................13

LP Gas Conversion ....................................................................13

Complete Conversion.................................................................15

Natural Gas Conversion .............................................................15

Complete Conversion.................................................................16

Verifique que el soporte anti-vuelco esté

instalado y enganchado.............................................................25

Nivelación de la estufa ...............................................................26

Sistema de encendido electrónico ............................................26

Complete la instalación..............................................................27

CONVERSIONES DE GAS ...........................................................28

Conversión de gas LP................................................................28

Complete la conversión .............................................................30

Conversión de gas natural .........................................................30

Complete la conversión .............................................................32

Raccordement au gaz................................................................39

Vérifier que la bride antibasculement

est bien installée et engagée......................................................40

Réglage de l'aplomb de la cuisinière.........................................41

Système d'allumage électronique..............................................41

Achever l’installation ..................................................................42

CONVERSIONS POUR CHANGEMENT DE GAZ.......................43

Conversion pour l'alimentation au propane...............................43

Terminer la conversion...............................................................45

Conversion pour l'alimentation au gaz naturel ..........................45

Terminer la conversion...............................................................47

Page 3

RANGE SAFETY

You can be killed or seriously injured if you don't immediately

You

can be killed or seriously injured if you don't

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can happen if the instructions are not followed.

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety messages.

This is the safety alert symbol. This symbol alerts you to potential hazards that can kill or hurt you and others. All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”

These words mean:

follow instructions.

instructions.

DANGER

WARNING

WARNING: If the information in this manual is not followed exactly, a fire or explosion may result causing property damage, personal injury or death.

– Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this

or any other appliance.

– WHAT TO DO IF YOU SMELL GAS:

•

Do not try to light any appliance.

•

Do not touch any electrical switch.

•

Do not use any phone in your building.

•

Immediately call your gas supplier from a neighbor's phone. Follow the gas supplier's instructions.

•

If you cannot reach your gas supplier, call the fire department.

– Installation and service must be performed by a qualified installer, service agency or

the gas supplier.

WARNING: Gas leaks cannot always be detected by smell. Gas suppliers recommend that you use a gas detector approved by UL or CSA. For more information, contact your gas supplier. If a gas leak is detected, follow the “What to do if you smell gas” instructions.

IMPORTANT: Do not install a ventilation system that blows air downward toward this gas cooking appliance. This type of ventilation system may cause ignition and combustion problems with this gas cooking appliance resulting in personal injury or unintended operation.

Page 4

INSTALLATION REQUIREMENTS

In the State of Massachusetts, the following installation instructions apply:

■ Installations and repairs must be performed by a qualified or licensed contractor, plumber, or gasfitter qualified or licensed by

the State of Massachusetts.

■ If using a ball valve, it shall be a T-handle type.

■ A flexible gas connector, when used, must not exceed 3 feet.

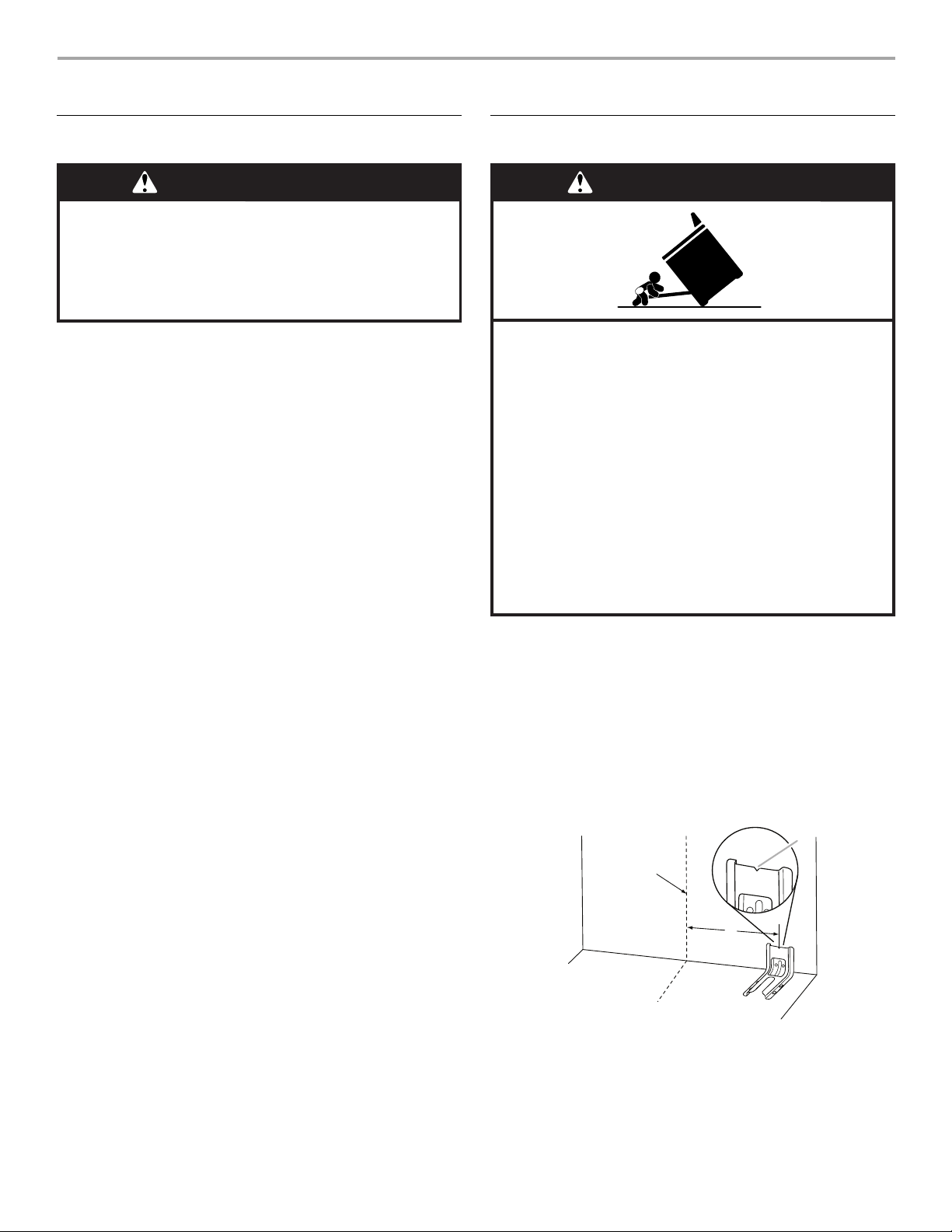

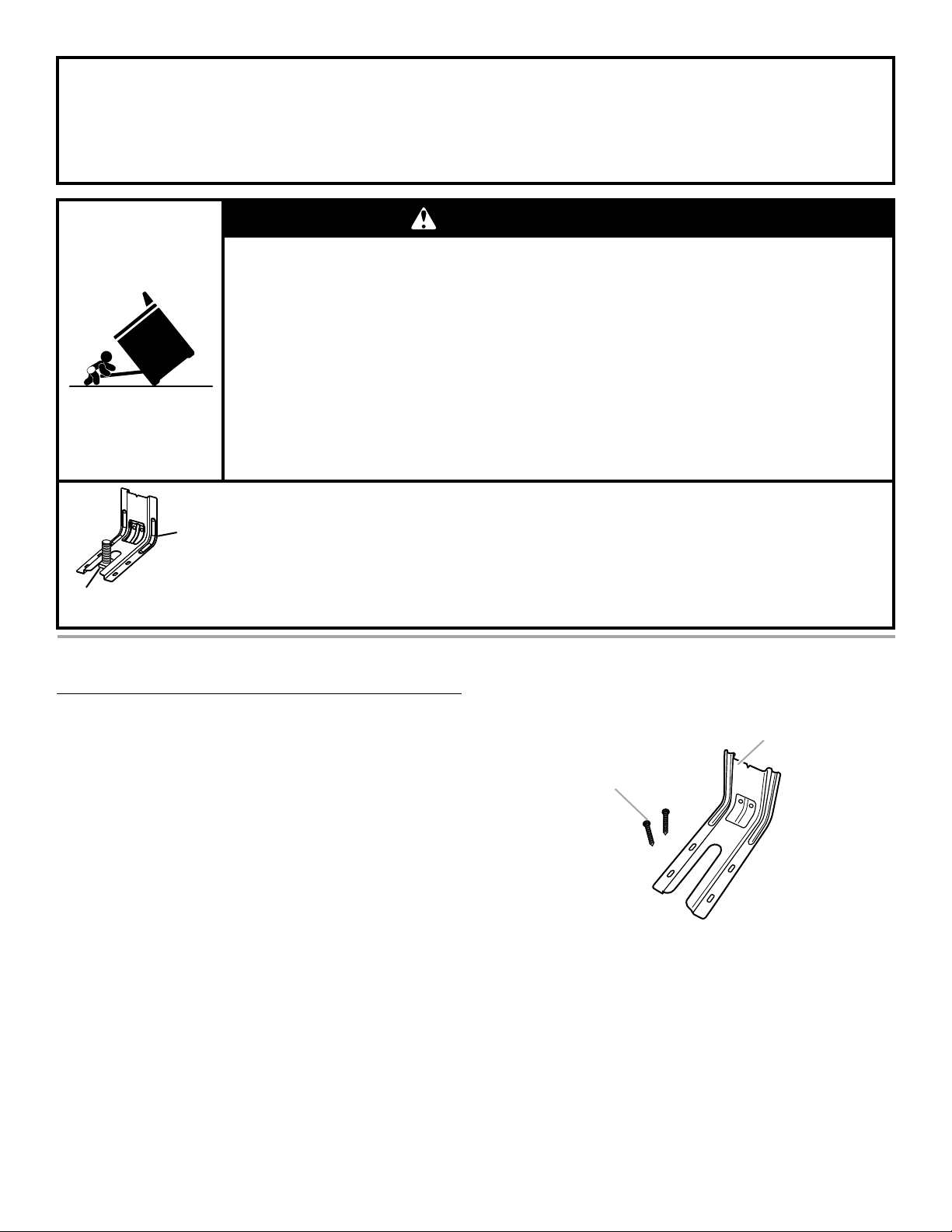

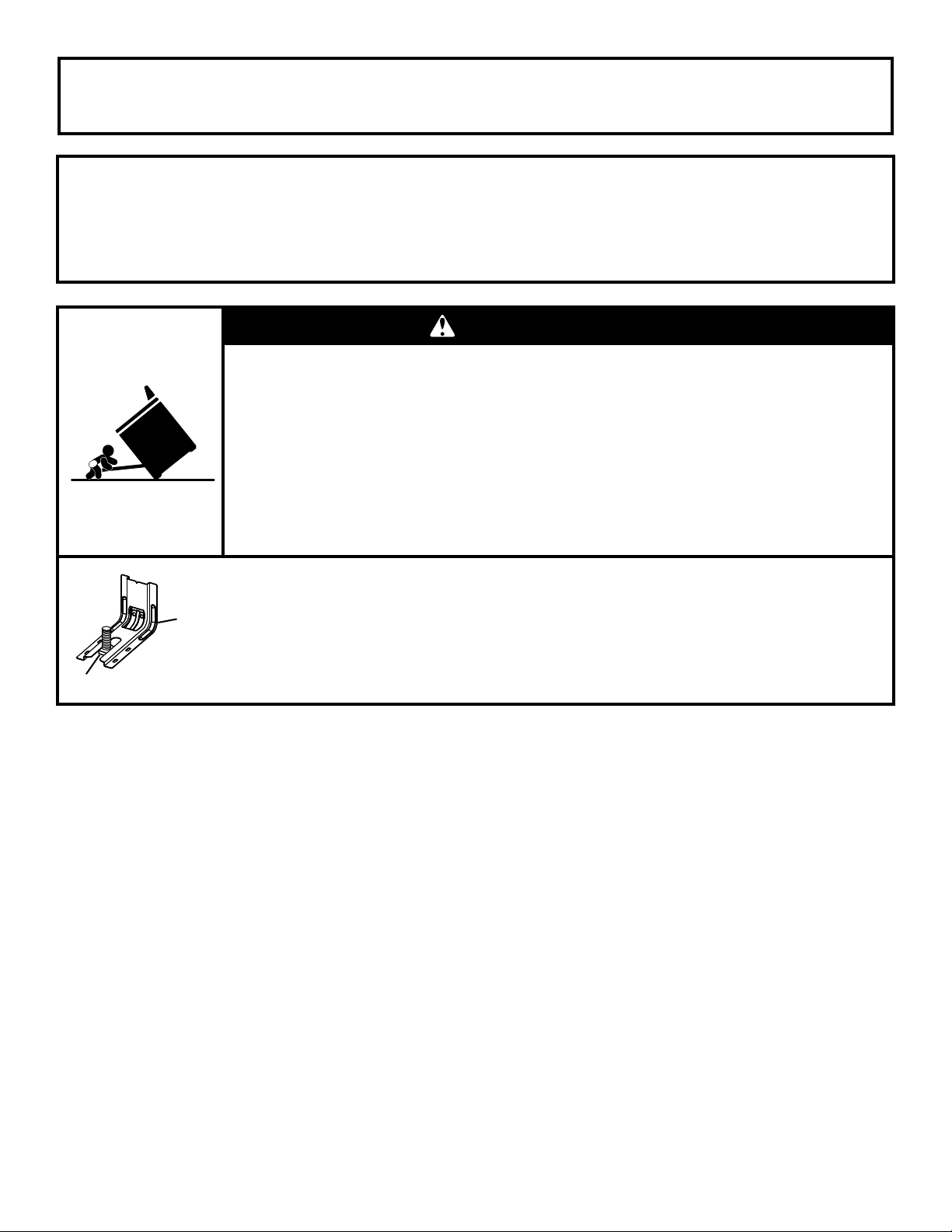

Tip Over Hazard A child or adult can tip the range and be killed. Install anti-tip bracket to floor or wall per installation instructions. Slide range back so rear range foot is engaged in the slot of the anti-tip bracket. Re-engage anti-tip bracket if range is moved. Do not operate range without anti-tip bracket installed and engaged. Failure to follow these instructions can result in death or serious burns to children and adults.

Anti-Tip Bracket

To verify the anti-tip bracket is installed and engaged:

• Slide range forward.

• Look for the anti-tip bracket securely attached to floor or wall.

• Slide range back so rear range foot is under anti-tip bracket.

• See installation instructions for details.

Range Foot

WARNING

†® QUADREX is a registered trademark of NLW Holdings, Inc.

Parts supplied

Tools and Parts

Gather the required tools and parts before starting installation. Read and follow the instructions provided with any tools listed here.

Tools needed

■ Tape me asu re

■ Flat-blade screwdriver

■ Phillips screwdriver

■ Level

■ Hand or electric drill

■ Wrench or pliers

■ Pipe wrench

■ ¹⁵⁄₁₆" (2.4 cm) combination

wrench

■ ¼" (6 mm) drive ratchet

■ ³⁄₈" (1 cm) nut driver

■ ¹⁄₈" (3 mm) drill bit (for wood

floors)

■ Marker or pencil

■ Pipe-joint compound

resistant to LP gas

■ Noncorrosive leak-detection

solution

For LP/Natural Gas Conversions

■ ³⁄₈" (1 cm) combination

wrench

■ ½" (1.3 cm) combination

wrench

■ ⁵⁄₈" (1.6 cm) combination

wrench

■ 7 mm (⁹⁄₃₂") combination

wrench

■ Quadrex

®†

or Phillips

screwdriver

■ Masking tape

Check that all parts are included.

A. Anti-tip bracket B. #12 x 1

■ Literature bag

■ Conversion orifice spuds (inside bag containing literature)

■ Anti-tip bracket must be securely mounted to floor or wall.

⁵⁄₈

" (4.1 cm) screws (2)

Thickness of flooring may require longer screws to anchor bracket to floor.

Parts needed

Check local codes and consult gas supplier. Check existing gas supply and electrical supply. See “Electrical Requirements” and “Gas Supply Requirements” sections.

Page 5

Location Requirements

IMPORTANT: Observe all governing codes and ordinances. Do not obstruct flow of combustion and ventilation air.

■ It is the installer’s responsibility to comply with installation

clearances specified on the model/serial rating plate. The model/serial rating plate is located on the left side of the bottom of the broiler.

A. Model/serial rating plate location

■ The range should be located for convenient use in the

kitchen.

■ Recessed installations must provide complete enclosure of

the sides and rear of the range.

■ To eliminate the risk of burns or fire by reaching over heated

surface units, cabinet storage space located above the surface units should be avoided. If cabinet storage is to be provided, the risk can be reduced by installing a range hood that projects horizontally a minimum of 5" (12.7 cm) beyond the bottom of the cabinets.

■ All openings in the wall or floor where range is to be installed

must be sealed.

■ Do not seal the range to the side cabinets.

■ Cabinet opening dimensions that are shown must be used.

Given dimensions are minimum clearances.

■ The anti-tip bracket must be installed. To install the anti-tip

bracket shipped with the range, see “Install Anti-Tip Bracket” section.

■ Grounded electrical supply is required. See “Electrical

Requirements” section.

■ Proper gas supply connection must be available. See “Gas

Supply Requirements” section.

■ Contact a qualified floor covering installer to check that the

floor covering can withstand at least 200°F (93°C).

■ Use an insulated pad or ¼" (0.64 cm) plywood under range if

installing range over carpeting.

IMPORTANT: To avoid damage to your cabinets, check with your builder or cabinet supplier to make sure that the materials used will not discolor, delaminate or sustain other damage. This oven has been designed in accordance with the requirements of UL and CSA International and complies with the maximum allowable wood cabinet temperatures of 194°F (90°C).

Mobile Home - Additional Installation Requirements

The installation of this range must conform to the Manufactured Home Construction and Safety Standard, Title 24 CFR, Part 3280 (formerly the Federal Standard for Mobile Home Construction and Safety, Title 24, HUD Part 280). When such standard is not applicable, use the Standard for Manufactured Home Installations, ANSI A225.1/NFPA 501A or with local codes.

In Canada, the installation of this range must conform with the current standards CAN/CSA-A240 - latest edition, or with local codes.

Mobile home installations require:

■ When this range is installed in a mobile home, it must be

secured to the floor during transit. Any method of securing the range is adequate as long as it conforms to the standards listed above.

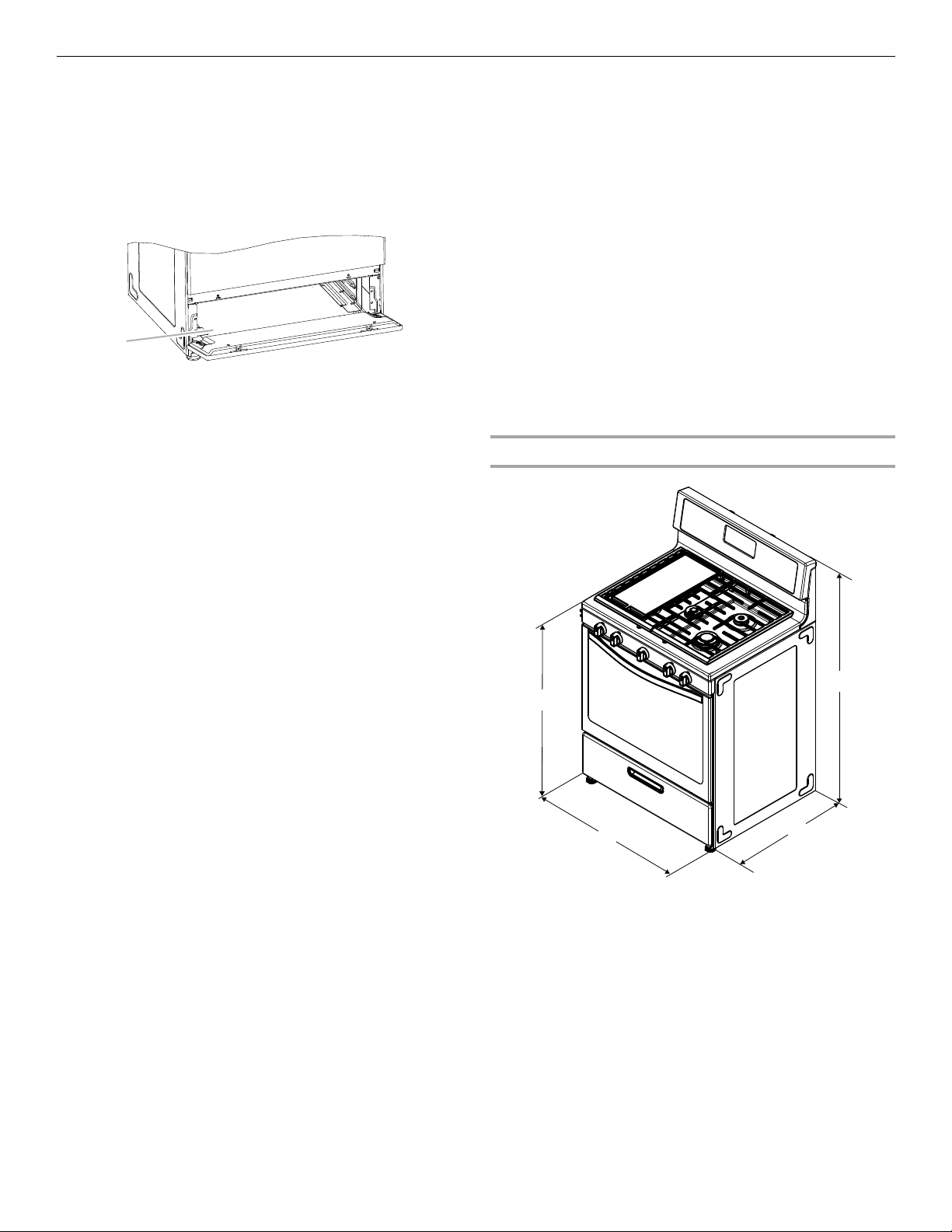

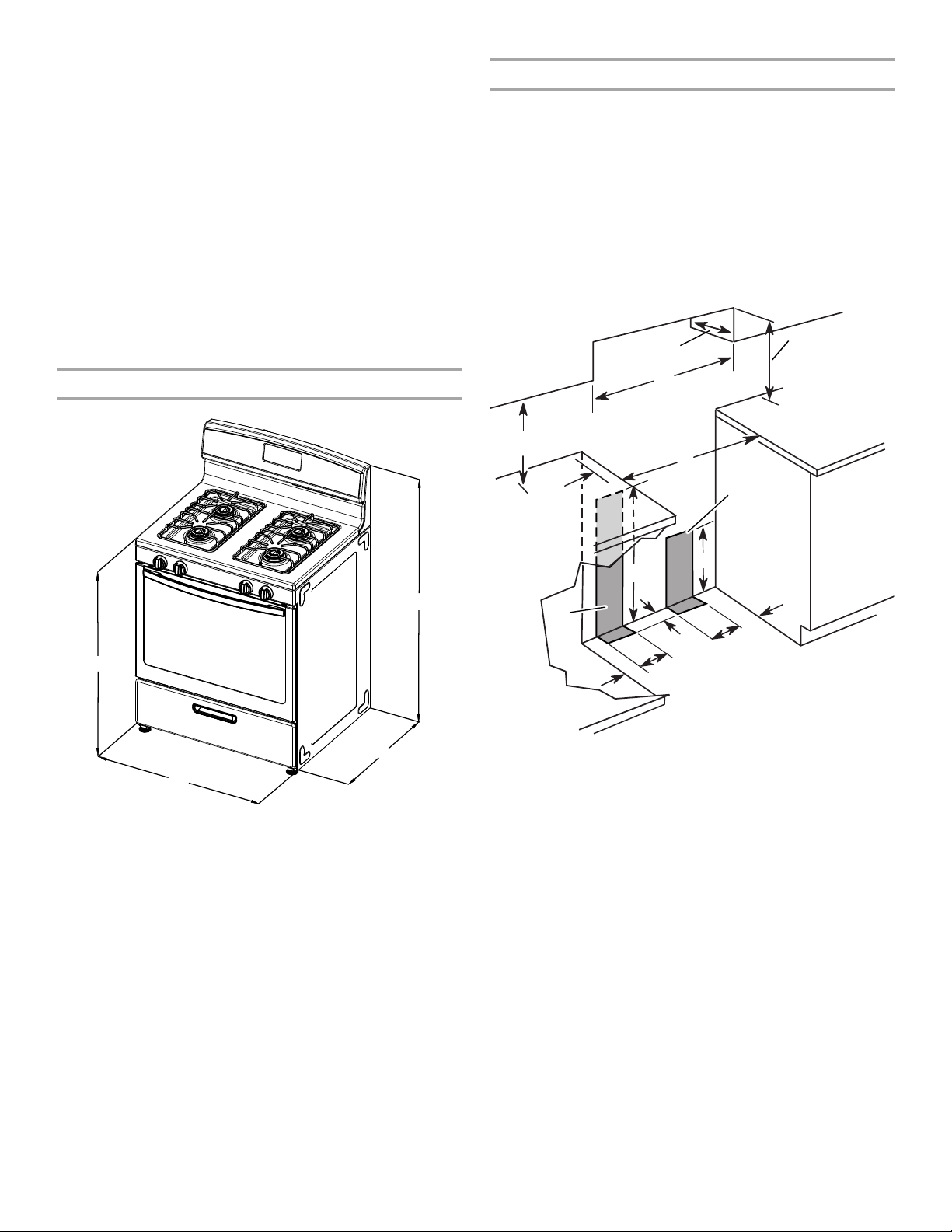

Product Dimensions

A. 36" (91.4 cm) B. 29

⁷⁄₈

" (75.9 cm)

C. 25

⁷⁄₆₄

" (63.8 cm)

D. 47

⁵⁄₆₄

" (119.6 cm)

Page 6

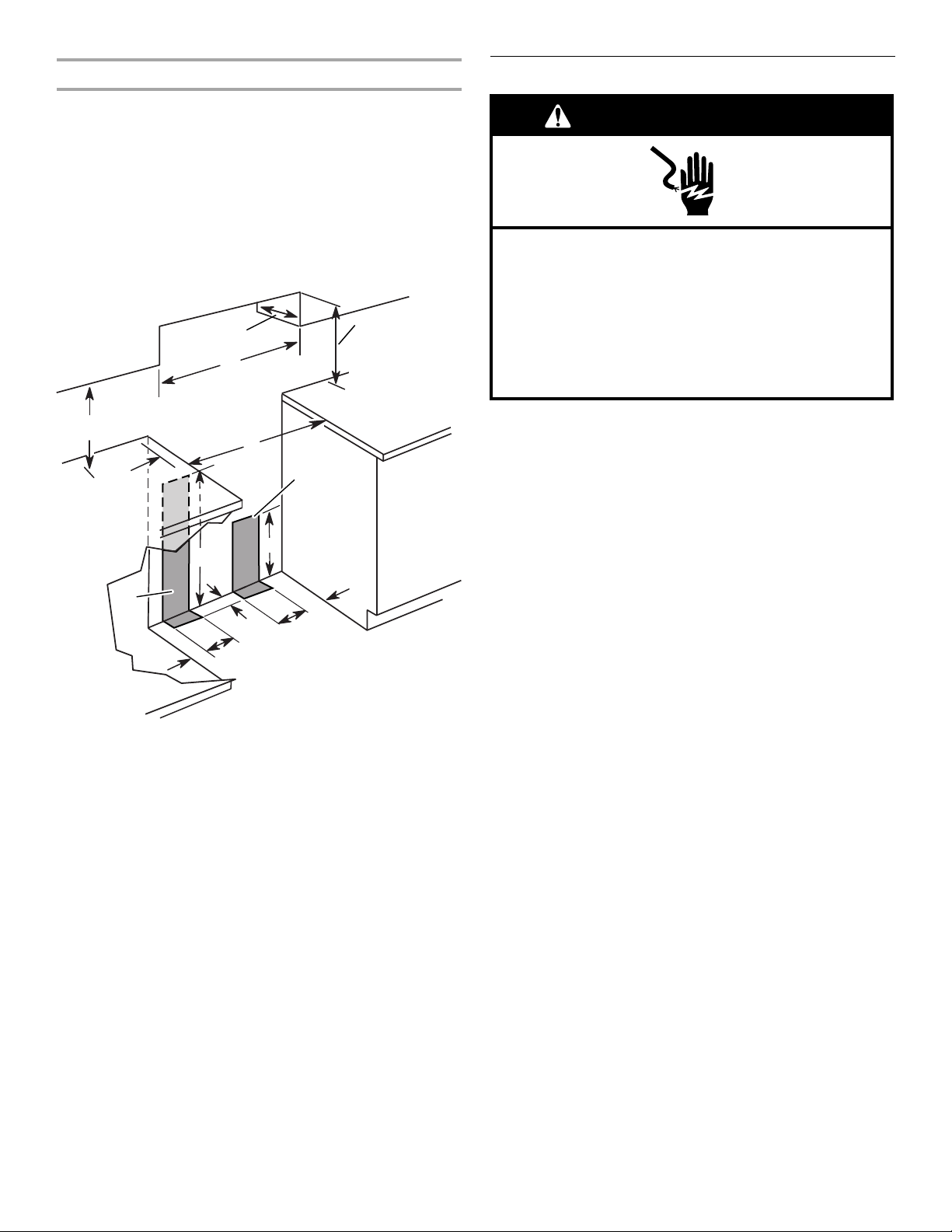

Cabinet Dimensions

Electrical Shock Hazard Plug into a grounded 3 prong outlet. Do not remove ground prong. Do not use an adapter. Do not use an extension cord. Failure to follow these instructions can result in death,

fire, or electrical shock.

WARNING

Cabinet opening dimensions shown are for 25" (64.0 cm) countertop depth, 24" (61.0 cm) base cabinet depth and 36" (91.4 cm) countertop height.

If the cabinet depth is greater than 24" (61.0 cm), oven frame must extend beyond cabinet fronts by ½" (13.0 mm) minimum.

IMPORTANT: If installing a range hood or microwave hood combination above the range, follow the range hood or microwave hood combination installation instructions for dimensional clearances above the cooktop surface.

A. 18" (45.7 cm) min. clearance upper side cabinet to countertop B. 13" (33.0 cm) max. upper cabinet depth C. 30" (76.2 cm) min. cabinet opening width D. For minimum clearance to top of cooktop, see NOTE*. E. 30

¹⁄₈

" (76.5 cm) min. opening width

F. This shaded area recommended for installation of electrical outlet. G. This shaded area recommended for installation of rigid gas pipe. H. 2" (5.1 cm) min. countertop space to side wall or other combustible

material

I. 24" (61.0 cm)

" (25.4 cm)

K. 8" (20.3 cm)

L. 5" (12.7 cm)

M. 2" (5.1 cm)

N. 3" (7.6 cm)

*NOTE: 24" (61.0 cm) minimum when bottom of wood or metal

cabinet is covered by not less than ¹⁄₄" (0.64 cm) flame retardant millboard covered with not less than No. 28 MSG sheet steel,

0.015" (0.4 mm) stainless steel, 0.024" (0.6 mm) aluminum or

0.020" (0.5 mm) copper. 30" (76.2 cm) minimum clearance between the top of the

cooking platform and the bottom of an uncovered wood or metal cabinet.

Electrical Requirements

IMPORTANT: The range must be electrically grounded in accordance with local codes and ordinances, or in the absence of local codes, with the National Electrical Code, ANSI/NFPA 70, latest edition.

If codes permit and a separate ground wire is used, it is recommended that a qualified electrical installer determine that the ground path is adequate.

A copy of the above code standards can be obtained from:

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02169-7471

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

■ A 120 volt, 60 Hz., AC only, 15-amp fused, electrical circuit is

required. A time-delay fuse or circuit breaker is also recommended. It is recommended that a separate circuit serving only this range be provided.

■ This range is equipped with a power supply cord having a

3 prong ground plug. To minimize possible shock hazard the cord must be plugged into a grounded 3 prong outlet.

■ Electronic ignition systems operate within wide voltage limits,

but proper grounding and polarity are necessary. Check that the outlet provides 120-volt power and is correctly grounded.

This range is equipped with an electronic ignition system that will not operate if plugged into an outlet that is not properly polarized.

■ Performance of this range will not be affected if operated on a

GFCI-protected electrical outlet. However, occasional nuisance tripping of the GFCI breaker is possible due to the normal operating nature of electronic gas ranges.

■ The wiring diagram is located on the back of the range in a

clear plastic bag. NOTE: The metal chassis of the range must be grounded in

order for the control panel to work. If the metal chassis of the range is not grounded, no keypads will operate. Check with a qualified electrician if you are in doubt as to whether the metal chassis of the range is grounded.

Page 7

Gas Supply Requirements

WARNING

Explosion Hazard Use a new CSA International approved gas supply line. Install a shut-off valve. Securely tighten all gas connections. If connected to LP, have a qualified person make sure

gas pressure does not exceed 14" (36 cm) water column.

Examples of a qualified person include: licensed heating personnel,

authorized gas company personnel, and authorized service personnel.

Failure to do so can result in death, explosion, or fire.

†®TEFLON is a registered trademark of E.I. Du Pont De Nemours and Company.

Observe all governing codes and ordinances. IMPORTANT: This installation must conform with all local codes

and ordinances. In the absence of local codes, installation must conform with American National Standard, National Fuel Gas Code ANSI Z223.1 - latest edition or CAN/CGA B149 - latest edition.

IMPORTANT: Leak testing of the range must be conducted according to the manufacturer’s instructions. See “Complete Connection” in the “Make Gas Connection” section.

Gas Supply Line

■ Provide a gas supply line of ¾" (1.9 cm) rigid pipe to the

range location. A smaller size pipe on longer runs may result in insufficient gas supply. With LP gas, piping or tubing size can be ½" (1.3 cm) minimum. Usually, LP gas suppliers determine the size and materials used in the system.

NOTE: Pipe-joint compounds that resist the action of LP gas must be used. Do not use TEFLON

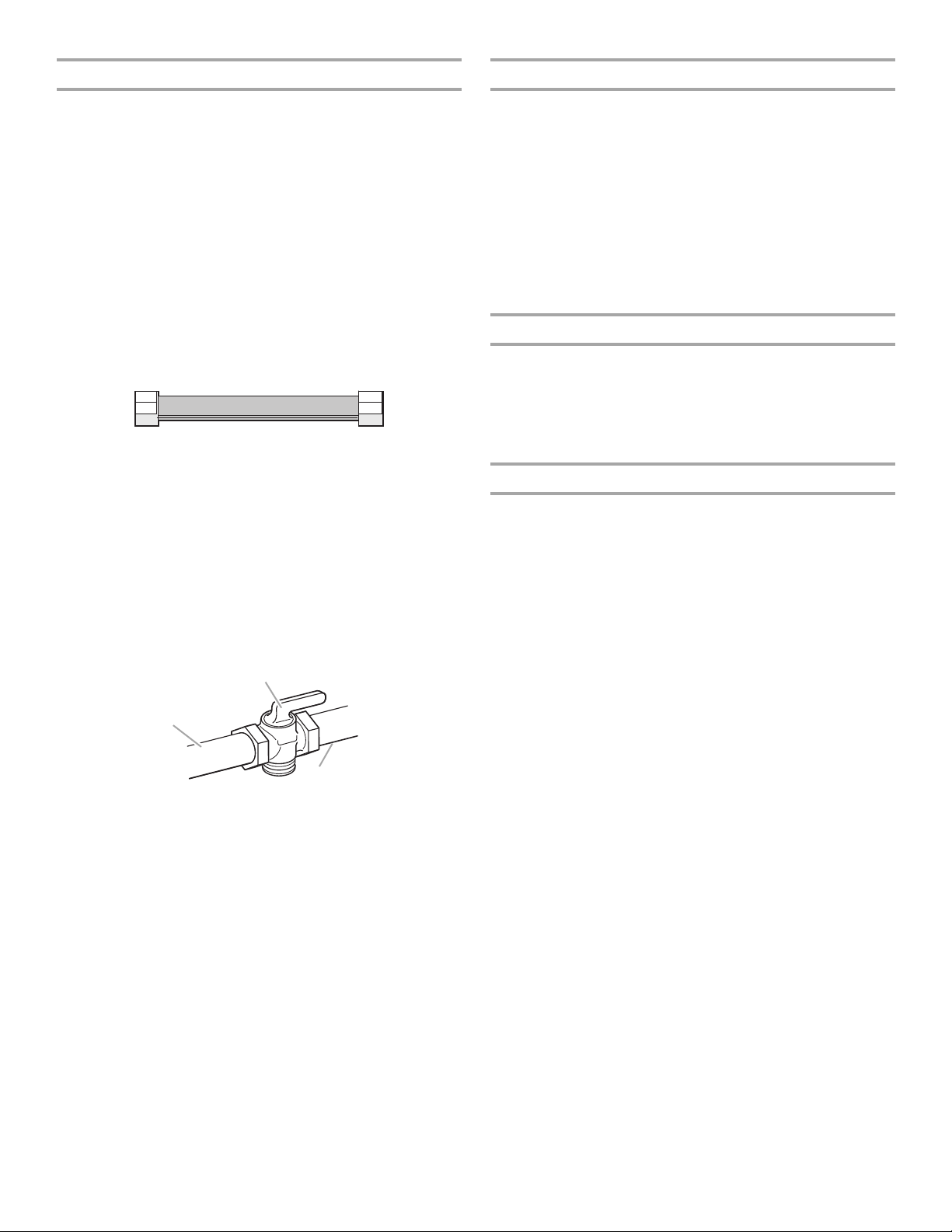

Flexible metal appliance connector:

■ If local codes permit, a new CSA design-certified,

4 to 5 ft (122 to 152.4 cm) long, ½" (1.3 cm) or ¾" (1.9 cm) I.D., flexible metal appliance connector may be used for connecting range to the gas supply line.

■ A ½" (1.3 cm) male pipe thread is needed for connection

to the female pipe threads of the inlet to the appliance pressure regulator.

■ Do not kink or damage the flexible metal tubing when

moving the range.

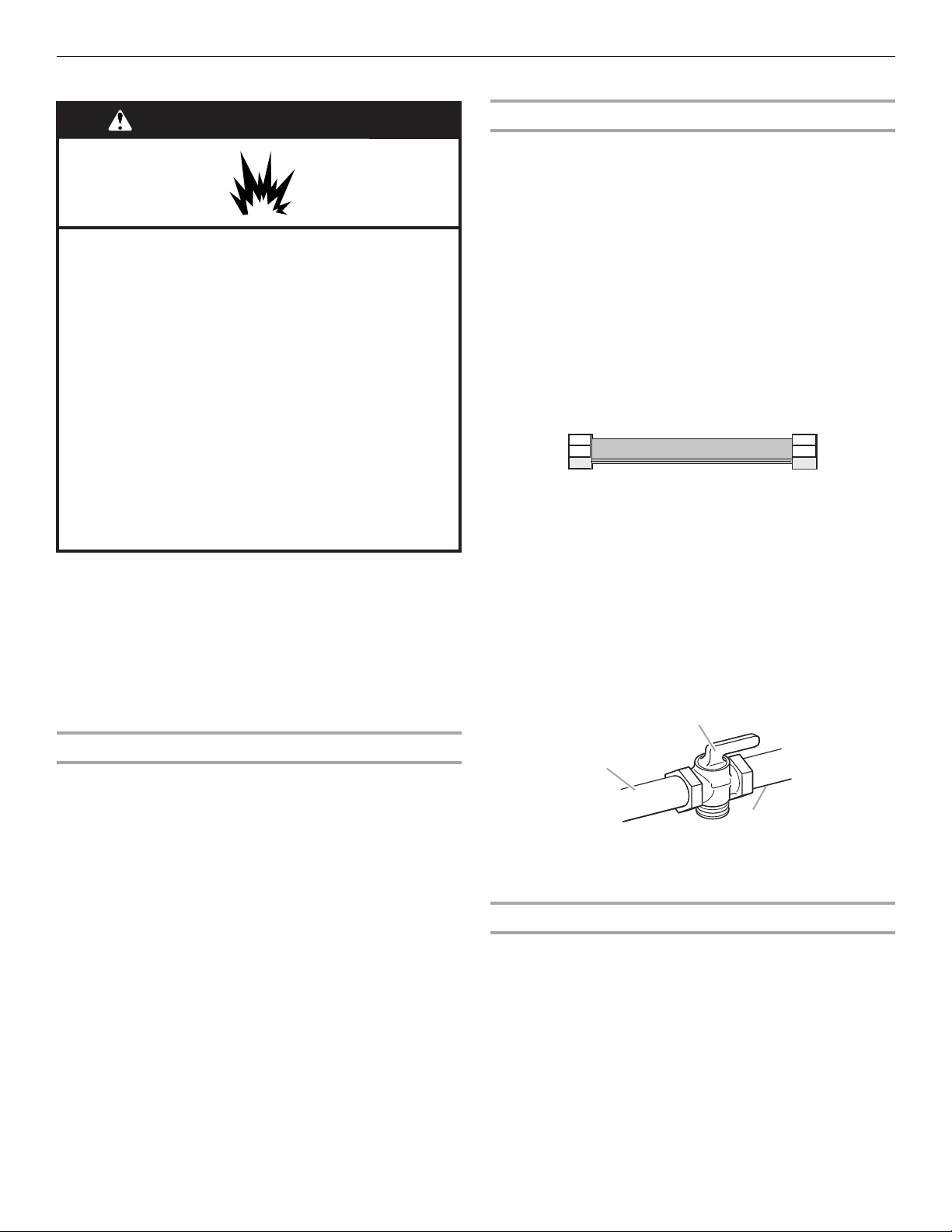

■ Must include a shutoff valve:

The supply line must be equipped with a manual shutoff valve. This valve should be located in the same room but external to the range opening, such as an adjacent cabinet. It should be in a location that allows ease of opening and closing. Do not block access to shutoff valve. The valve is for turning on or shutting off gas to the range.

®†

tape.

Type of Gas

Natural gas:

This range is design-certified by CSA International for use with Natural gas or, after proper conversion, for use with LP gas.

■ This range is factory set for use with Natural gas. The model/

serial rating plate is located on the left side of the bottom of the broiler and has information on the types of gas that can be used. If the types of gas listed do not include the type of gas available, check with the local gas supplier.

LP gas conversion:

Conversion must be done by a qualified service technician. No attempt shall be made to convert the appliance from the gas

specified on the model/serial rating plate for use with a different gas without consulting the serving gas supplier. See “Gas Conversions” section.

A. Gas supply line B. Shutoff valve “open” position C. To range

Gas Pressure Regulator

The gas pressure regulator supplied with this range must be used. The inlet pressure to the regulator should be as follows for proper operation:

Natural gas:

Minimum pressure: 5" WCP Maximum pressure: 14" WCP

LP gas:

Minimum pressure: 11" WCP Maximum pressure: 14" WCP Contact local gas supplier if you are not sure about the inlet

pressure.

Page 8

Burner Input Requirements

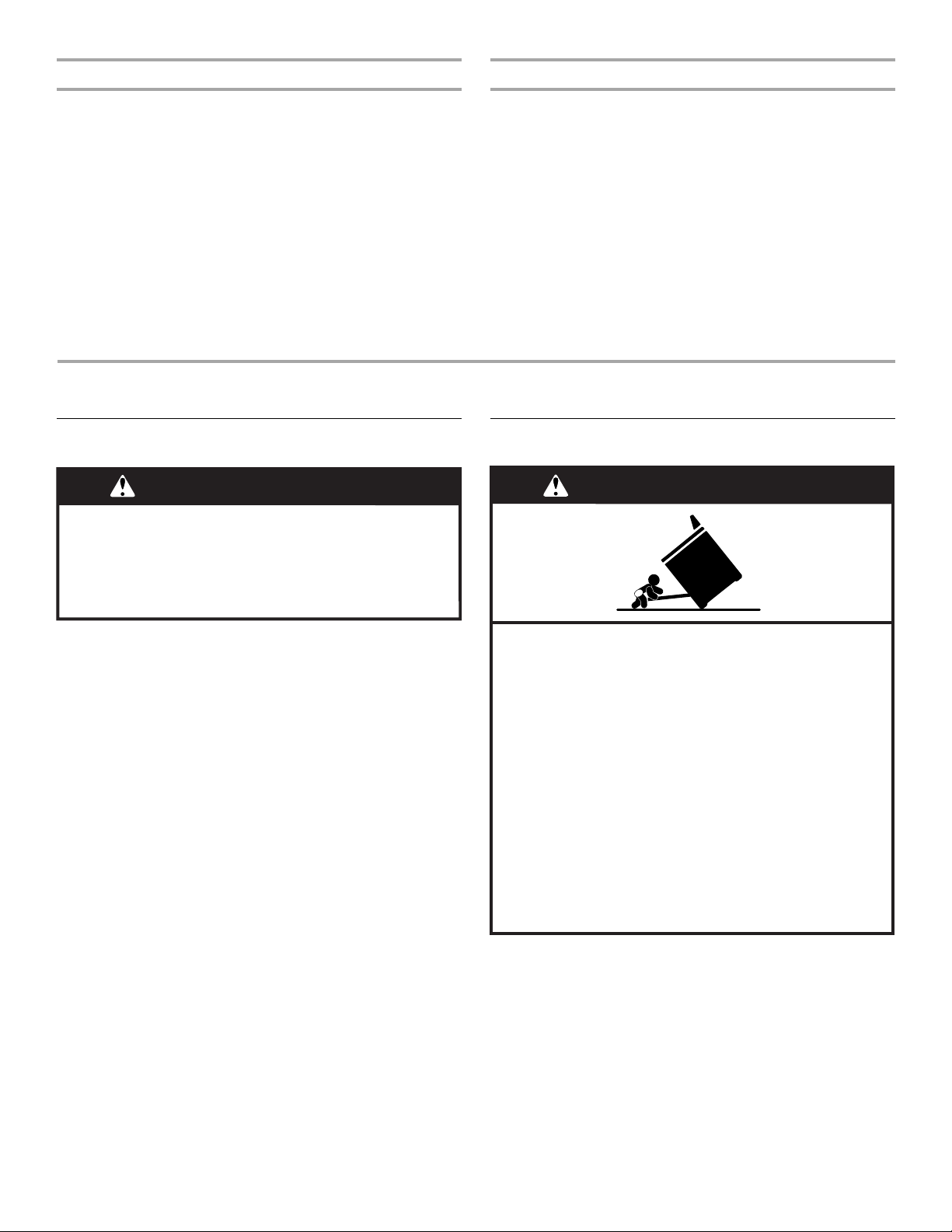

WARNING

Excessive Weight Hazard

Use two or more people to move and install range. Failure to do so can result in back or other injury.

WARNING

Tip Over Hazard A child or adult can tip the range and be killed. Install anti-tip bracket to floor or wall per installation

instructions. Slide range back so rear range foot is engaged in the

slot of the anti-tip bracket. Re-engage anti-tip bracket if range is moved. Do not operate range without anti-tip bracket installed

and engaged. Failure to follow these instructions can result in death

or serious burns to children and adults.

Gas Supply Pressure Testing

Input ratings shown on the model/serial rating plate are for elevations up to 2,000 ft (609.6 m).

For elevations above 2,000 ft (609.6 m), ratings are reduced at a rate of 4% for each 1,000 ft (304.8 m) above sea level (not applicable for Canada).

INSTALLATION INSTRUCTIONS

Unpack Range

Gas supply pressure for testing regulator must be at least 1" water column pressure above the manifold pressure shown on the model/serial rating plate.

Line pressure testing above ½ psi gauge (14" WCP)

The range and its individual shutoff valve must be disconnected from the gas supply piping system during any pressure testing of that system at test pressures in excess of ½ psi (3.5 kPa/14" WCP).

Line pressure testing at ½ psi gauge (14" WCP) or lower

The range must be isolated from the gas supply piping system by closing its individual manual shutoff valve during any pressure testing of the gas supply piping system at test pressures equal to or less than ½ psi (3.5 kPa/14" WCP).

Install Anti-Tip Bracket

1. Do not use oven door handle to lift or move the range.

2. Remove shipping materials, tape and film from range. Keep

cardboard bottom and foam support under range.

3. Remove oven racks and parts package from inside oven and

broiler cavity.

4. To place range on its back, take 4 cardboard corners from the

carton. Stack one cardboard corner on top of another. Repeat with the other 2 corners. Place them lengthwise on the floor behind the range to support the range when it is laid on its back.

5. Using 2 or more people, firmly grasp the range and gently lay

it on its back on the cardboard corners.

6. Pull cardboard bottom firmly to remove, then remove foam

support.

7. Use an adjustable wrench to loosen the leveling legs. Adjust

the leveling legs to the correct height. Leveling legs can be loosened to add up to a maximum of 1" (2.5 cm). A minimum of ³⁄₁₆" (0.5 cm) is needed to engage the anti-tip bracket.

NOTE: If height adjustment is made when range is standing, tilt the range back to adjust the front legs, then tilt forward to adjust the rear legs.

8. Place cardboard or hardboard in front of range. Using 2 or

more people, stand range back up onto cardboard or hardboard.

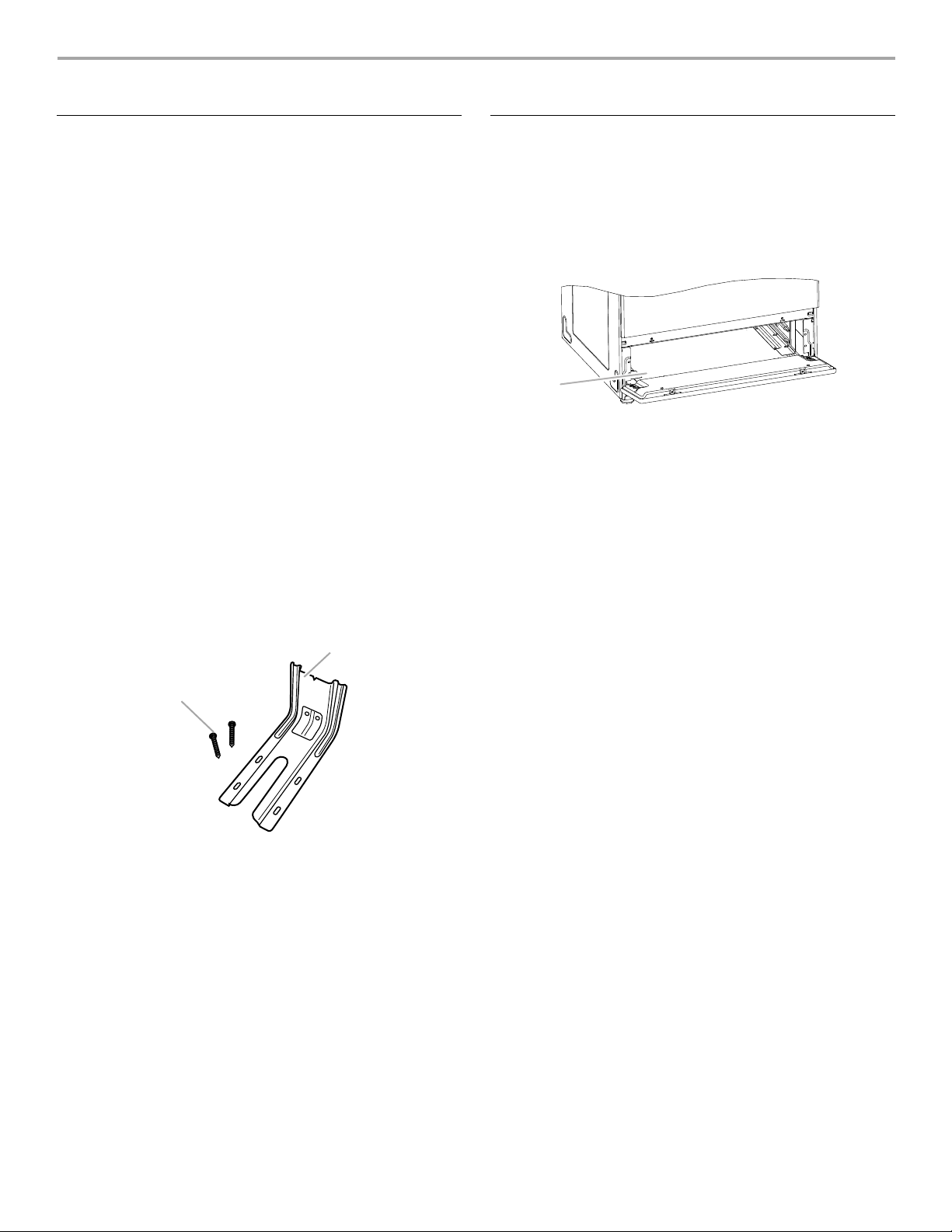

1. Remove the anti-tip bracket from where it is attached inside

the oven with a wire tie.

2. Determine which mounting method to use: floor or wall.

If you have a stone or masonry floor, you can use the wall mounting method. If you are installing the range in a mobile home, you must secure the range to the floor.

Page 9

3. Determine and mark centerline of the cutout space. The

Centerline

WARNING

Explosion Hazard Use a new CSA International approved gas supply line. Install a shut-off valve. Securely tighten all gas connections. If connected to LP, have a qualified person make sure

gas pressure does not exceed 14" (36 cm) water column.

Examples of a qualified person include: licensed heating personnel,

authorized gas company personnel, and authorized service personnel.

Failure to do so can result in death, explosion, or fire.

mounting can be installed on either the left side or right side of the cutout. Position mounting bracket against the wall in the cutout so that the V-notch of the bracket is 9⁵⁄₈" (24.6 cm) from centerline as shown.

A. 9

⁵⁄₈

" (24.6 cm)

B. Bracket V-notch

4. Drill two ¹⁄₈" (3 mm) holes that correspond to the bracket

holes of the determined mounting method. See the following illustrations.

Floor Mounting

Make Gas Connection

Rear position Front position Diagonal (2 options)

Wall Mounting

5. Using the Phillips screwdriver, mount anti-tip bracket to the

wall or floor with the two #12 x 1⁵⁄₈" (4.1 cm) screws provided.

6. Move range close enough to opening to allow for final gas

and electrical connections. Remove shipping base, cardboard or hardboard from under range.

7. Move range into its final location, making sure rear leveling

leg slides into anti-tip bracket.

8. Move range forward onto shipping base, cardboard or

hardboard to continue installing the range using the following installation instructions.

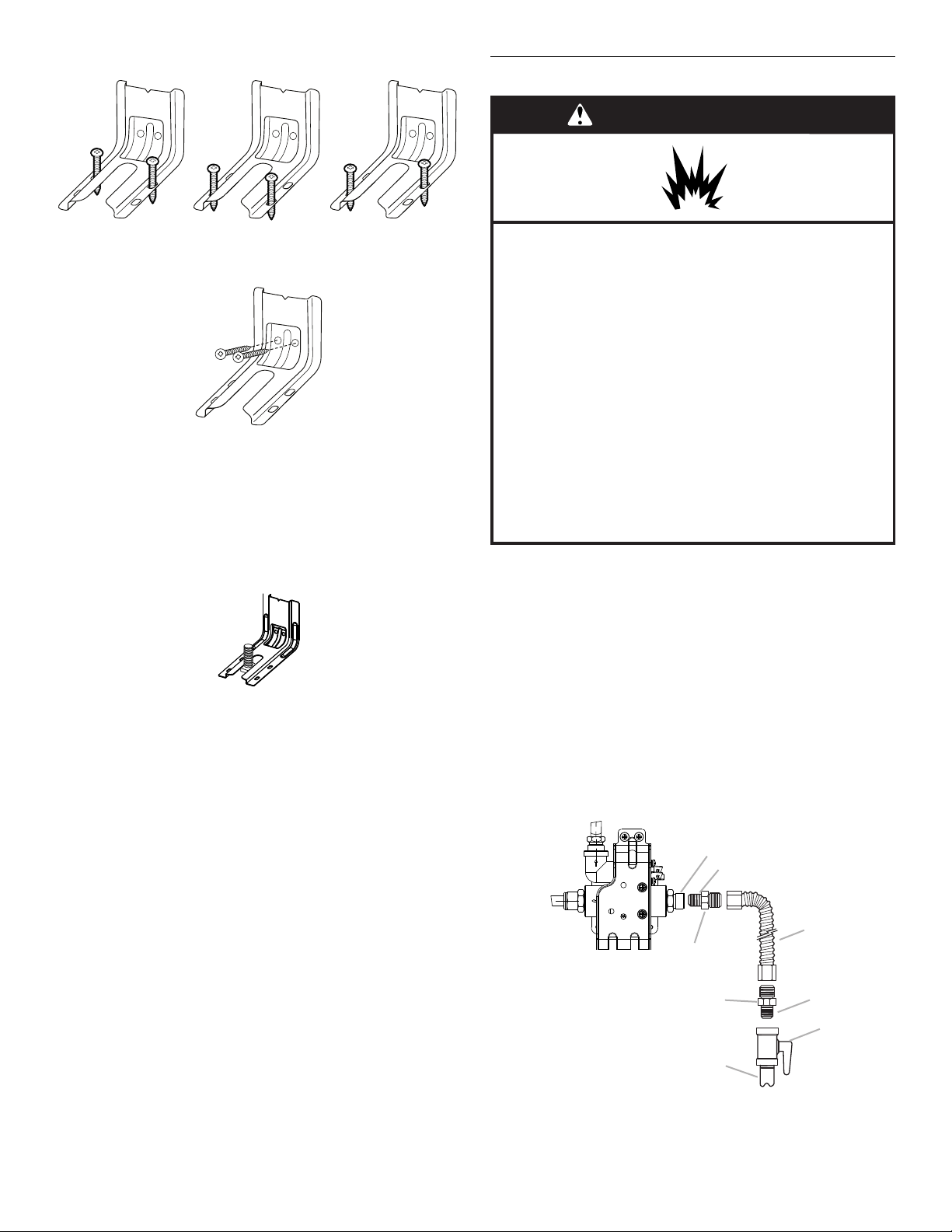

Typical flexible connection

1. Apply pipe-joint compound made for use with LP gas to the

smaller thread ends of the flexible connector adapters (see B and F in the following illustration).

2. Attach one adapter to the gas pressure regulator and the

other adapter to the gas shutoff valve. Tighten both adapters, being certain not to move or turn the gas pressure regulator.

3. Use a ¹⁵⁄₁₆" (2.4 cm) combination wrench and an adjustable

wrench to attach the flexible connector to the adapters. IMPORTANT: All connections must be wrench-tightened. Do

not make connections to the gas regulator too tight. Making the connections too tight may crack the regulator and cause a gas leak. Do not allow the regulator to turn when tightening fittings.

A. Pressure regulator

connection fitting B. Use pipe-joint compound. C. Adapter D. Flexible connector

E. Adapter

F. Use pipe-joint compound. G. Manual shutoff valve H. ½" (1.3 cm) or ¾" (1.9 cm)

gas pipe

Page 10

Complete Connection

Electrical Shock Hazard Plug into a grounded 3 prong outlet. Do not remove ground prong. Do not use an adapter. Do not use an extension cord. Failure to follow these instructions can result in death,

fire, or electrical shock.

WARNING

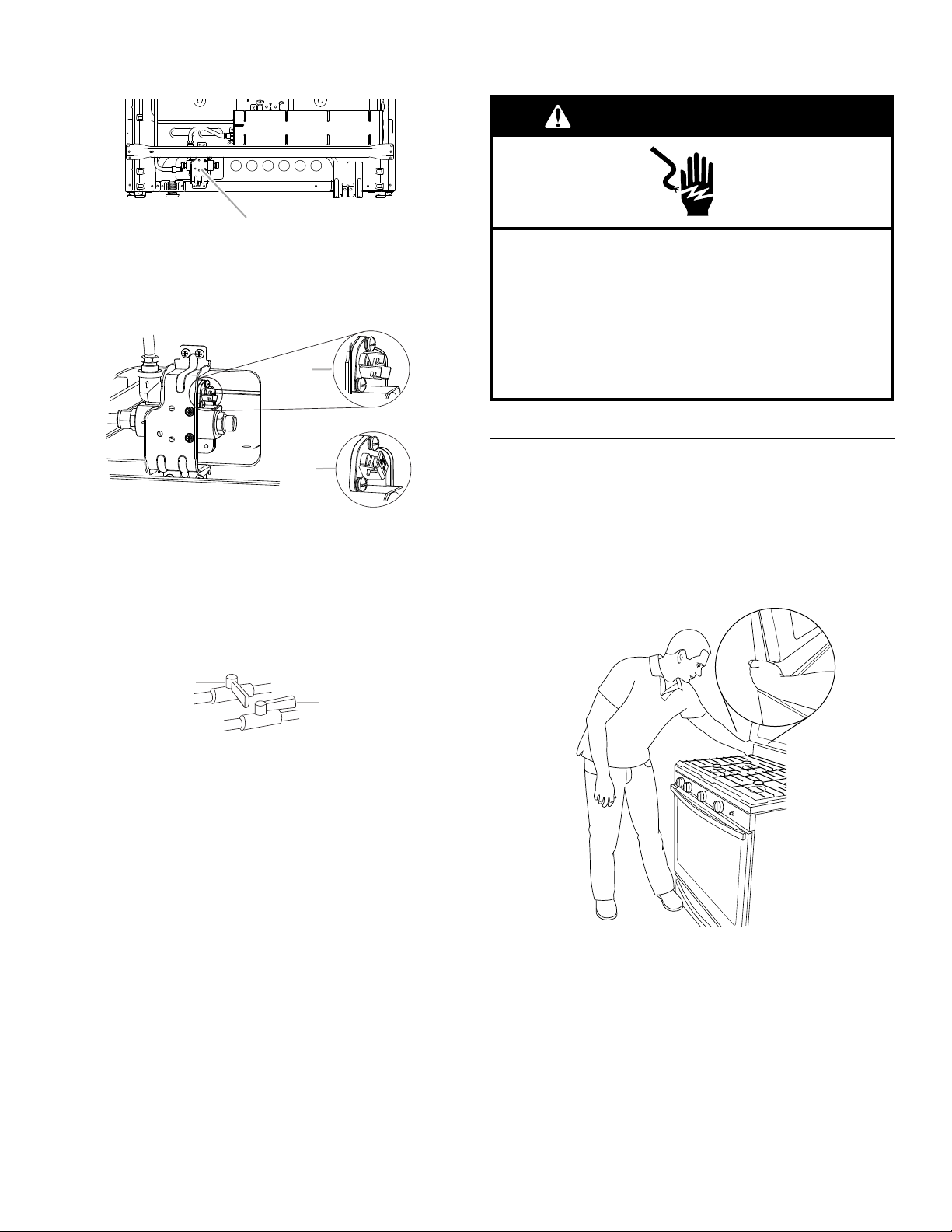

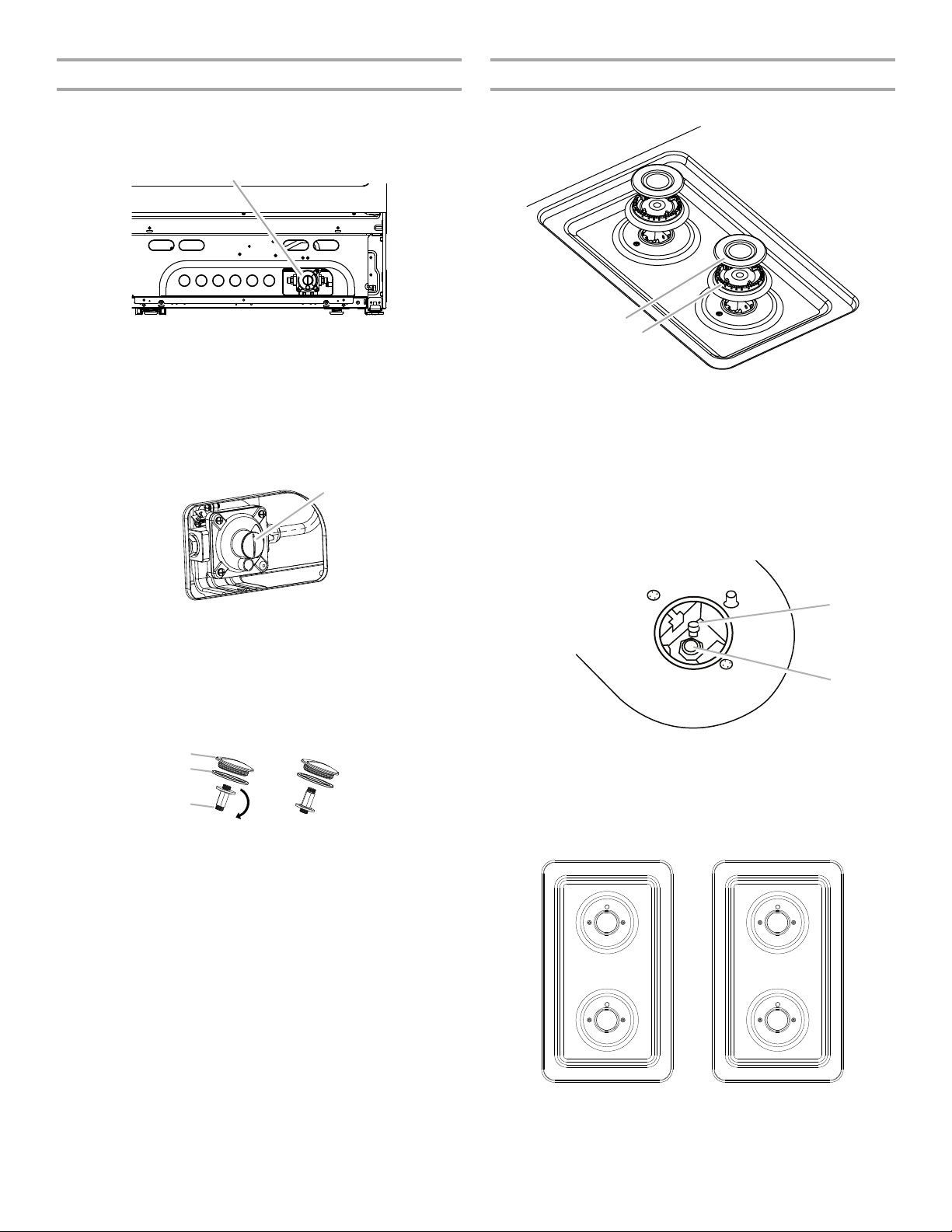

1. Locate gas pressure regulator in the back of the range.

A. Gas pressure regulator

IMPORTANT: Do not remove the gas pressure regulator.

2. Check that the gas pressure regulator shutoff valve is in the

“ON” position.

“On” position

“Off” position

IMPORTANT: The factory default setting is the “ON” position. If the range does not work, verify that the valve is in the “ON” position.

3. Open the manual shutoff valve in the gas supply line. The

valve is open when the handle is parallel to the gas pipe.

6. Plug into a grounded 3 prong outlet.

Verify Anti-Tip Bracket Is Installed and

Engaged

1. Place the outside of your foot against the bottom front of the

broiler, and grasp the lower right or left side of the control panel as shown.

NOTE: If your countertop is mounted with a backsplash, it may be necessary to grasp the range higher than is shown in the illustration.

A. Closed valve B. Open valve

4. Test all connections by brushing on an approved

noncorrosive leak-detection solution. Bubbles will show a leak. Correct any leak found.

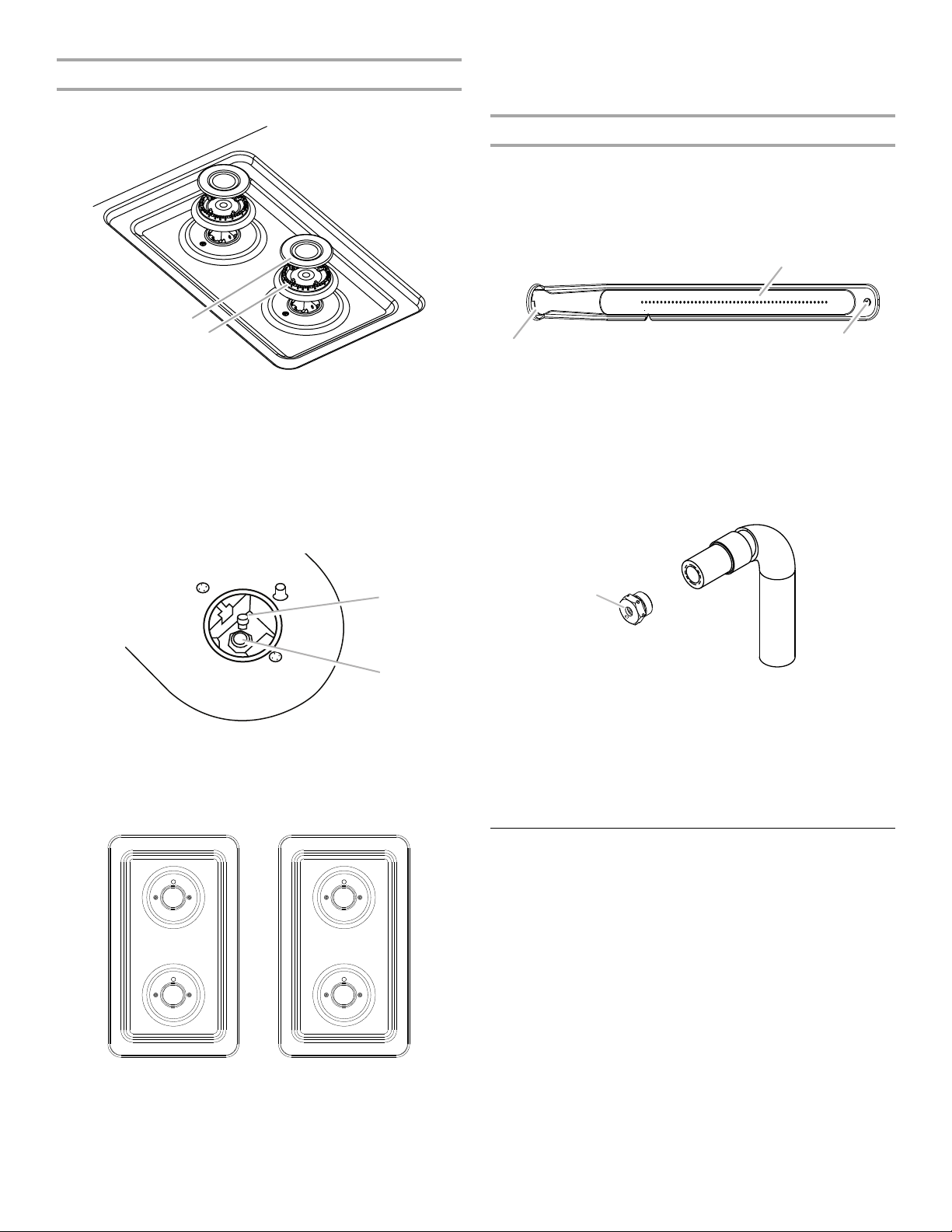

5. Remove cooktop burner caps and grates from parts

package. Align notches in burner caps with pins in burner base. Burner caps should be level when properly positioned. If burner caps are not properly positioned, surface burners will not light. Place burners, burner caps and grates on the cooktop.

2. Slowly attempt to tilt the range forward.

If you encounter immediate resistance, the range foot is engaged in the anti-tip bracket.

3. If the rear of the range lifts more than ½" (1.3 cm) off the floor

without resistance, stop tilting the range and lower it gently back to the floor. The range foot is not engaged in the anti-tip bracket.

IMPORTANT: If there is a snapping or popping sound when lifting the range, the range may not be fully engaged in the bracket. Check to see if there are obstructions keeping the range from sliding to the wall or keeping the range foot from sliding into the bracket. Verify that the bracket is held securely in place by the mounting screws.

4. Slide the range forward, and verify that the anti-tip bracket is

securely attached to the floor or wall.

5. Slide range back so the rear range foot is inserted into the

slot of the anti-tip bracket.

Page 11

IMPORTANT: If the back of the range is more than 2" (5.1 cm)

OFF

IGNITE

MED

from the mounting wall, the rear range foot may not engage the bracket. Slide the range forward and determine if there is an obstruction between the range and the mounting wall. Changes to the gas supply must be performed by a qualified service technician. If you need assistance or service, refer to the “Assistance or Service” section of the Use and Care Guide for contact information.

6. Repeat steps 1 and 2 to ensure that the range foot is

engaged in the anti-tip bracket. If the rear of the range lifts more than ½" (1.3 cm) off the floor

without resistance, the anti-tip bracket may not be installed correctly. Do not operate the range without anti-tip bracket installed and engaged. Please reference the “Assistance or Service” section of the Use and Care Guide, or the cover or “Warranty” section of the User Instructions, to contact service.

Check Operation of Cooktop Burners

1. If control panel and knobs were removed earlier, reinstall

knobs.

2. Push in and turn each surface unit control knob to “IGNITE”

position. The flame should light within 4 seconds.

Level Range

1. Place a standard flat rack in oven.

2. Place level on the rack and check levelness of the range, first

side to side; then front to back.

3. If range is not level, pull range forward until rear leveling leg is

removed from the anti-tip bracket.

4. Use a ³⁄₈" drive ratchet and slip-joint pliers to adjust leveling

legs up or down until the range is level.

5. Push range back into position.

6. Check that rear leveling leg is engaged in the anti-tip bracket. NOTE: Range must be level for satisfactory baking

performance.

Electronic Ignition System

Initial lighting and gas flame adjustments

Cooktop and oven burners use electronic igniters in place of standing pilots. When the cooktop control knob is turned to the “IGNITE” position, the system creates a spark to light the burner. This sparking continues until the control knob is turned to the desired setting.

When the oven control is turned to the desired setting, a hot surface igniter heats to a bright orange and ignites the gas. No sparking occurs. The glow bar remains on while the burner operates.

3. Turn control knob to “HI” position after burner lights.

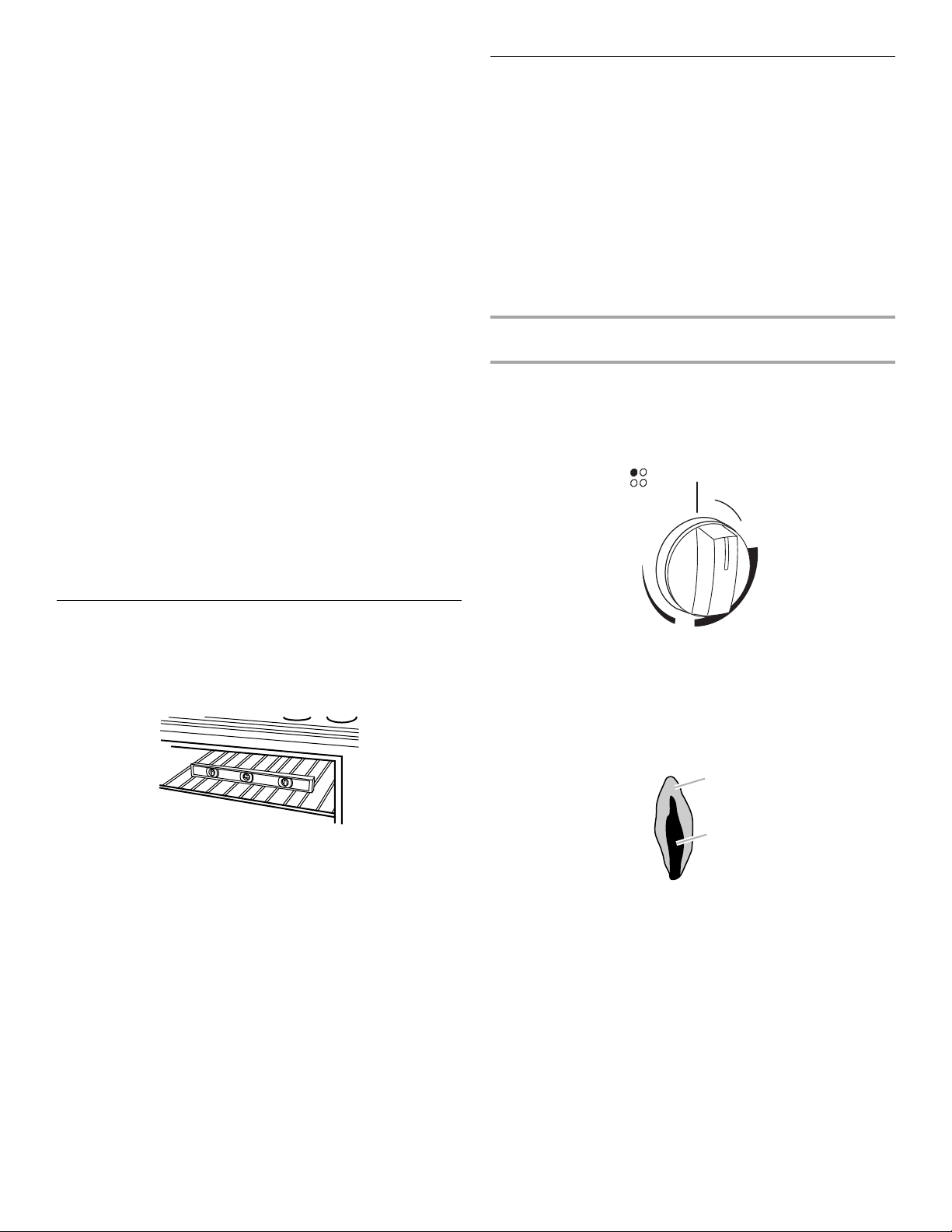

4. Check each cooktop burner for proper flame. The small inner

cone should have a very distinct blue flame ¼" (0.64 cm) to ½" (1.3 cm) long. The outer cone is not as distinct as the inner cone.

A. Outer cone B. Inner cone

5. Turn the control knob quickly to the “LO” position after the

burner lights. If the flame goes out, turn the control knob to the “OFF” position.

6. Check each cooktop burner for proper low flame. The low

flame should be a minimum, steady blue flame. The flame size should be ¼" to ³⁄₈" (0.64 cm to 0.95 cm) high.

If the low flame needs adjusting:

1. Turn control knob to the “LO” setting and remove control

knob.

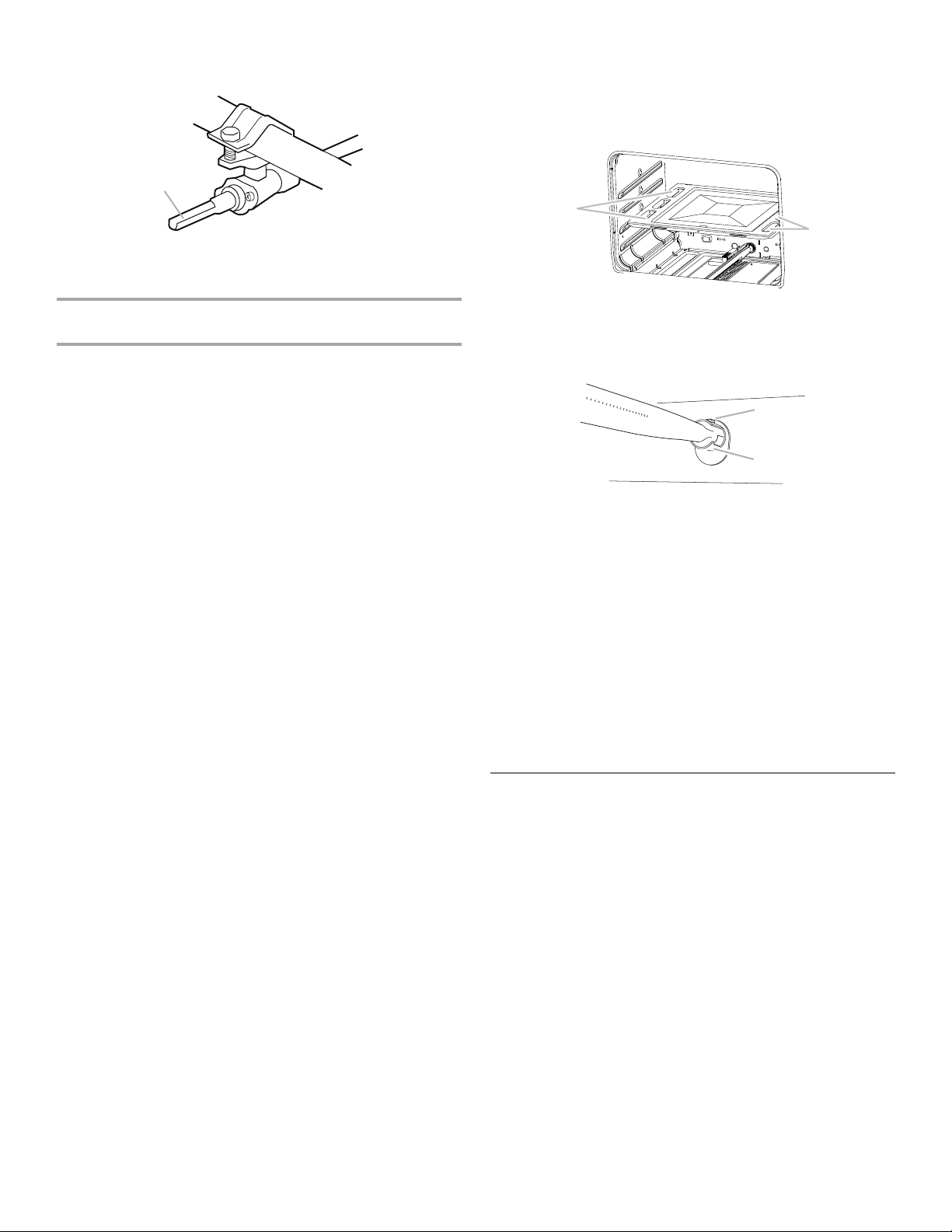

2. Insert a small flat-blade screwdriver into the valve stem. Turn

the valve adjusting screw to obtain the smallest flame that will not go out when the control of a cold burner is quickly turned from “HI” to “LO.” Turn right to decrease flame height. Turn left to increase flame height. Repeat for other cooktop burners as needed.

A. Valve stem

3. Replace control knob.

Page 12

Check Operation of Oven/Broil Burner

Electronic oven control (on some models):

1. Open broiler door.

2. Press the “BAKE” pad.

■ The “BAKE” indicator will light.

■ “350” will appear in the display.

3. Press the START/ENTER pad.

■ The “TEMP” and “ON” indicators will appear.

■ The display will show the automatic countdown time

(10 minutes) needed to preheat the oven for selected temperature.

■ The oven burner should light in 20-40 seconds; this delay

is normal. The oven valve requires a certain time before it will open and allow gas to flow. The oven burner will burn until oven temperature has reached 350°F (175°C). After 20-40 seconds, the oven burner will begin to cycle on and off to maintain the 350°F (175°C) temperature.

Broil burner and oven burner are the same burner. Check the broil function as follows:

1. Press the “BROIL” pad.

■ “525” will appear in the display.

■ The “BROIL” indicator will light.

2. Press the START/ENTER pad.

■ The oven burner should light in 20-40 seconds; this delay

is normal. The oven valve requires a certain time before it will open and allow gas to flow.

To avoid damaging the hot surface igniter, do not insert any object into the openings of the shield that surrounds the igniter or clean that area.

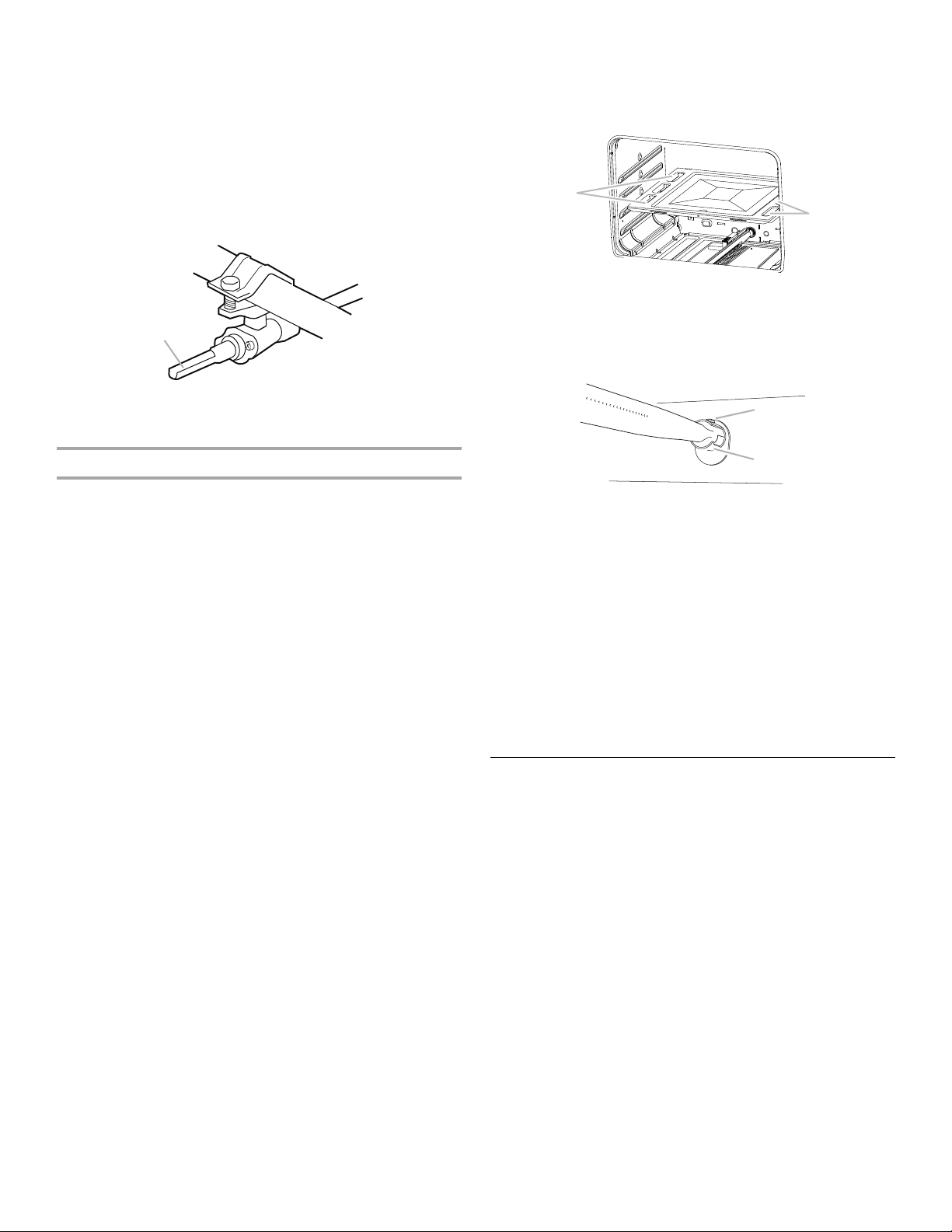

3. Check the oven burner for proper flame. The flame should be ½" (1.3 cm) long, with inner cone of bluish-green. The outer mantle should be dark blue and should be clean and soft in character. No yellow tips (not enough air), blowing or lifting (too much air) of flame should occur.

If the flame needs adjusting:

1. Turn the oven off. Wait for the oven burner to cool down.

2. Open oven door and remove oven racks and oven tray and

set aside.

A. Oven tray (lift up at area shown to remove)

3. Locate the air shutter near the rear wall of oven and loosen

the shutter screw.

A. Shutter screw B. Air shutter

4. Adjust the air shutter.

5. Turn the oven back on and check for proper flame. If the

flame is still not properly adjusted, turn the oven off, wait for the oven burner to cool down and repeat Step 4 until flame is properly adjusted.

6. When the flame has been properly adjusted, turn the oven off,

wait for the burner to cool down.

7. Tighten the shutter screw.

8. Reinstall flame spreader and oven tray. Reinstall the oven

racks and close oven door.

9. Close the broiler door.

Complete Installation

1. Check that all parts are now installed. If there is an extra part,

go back through the steps to see which step was skipped.

2. Check that you have all of your tools.

3. Dispose of/recycle all packaging materials.

4. Check that the range is level. See the “Level Range” section.

5. Use a mild solution of liquid household cleaner and warm

water to remove waxy residue caused by shipping material. Dry thoroughly with a soft cloth. For more information, see the “Range Care” section of the Use and Care Guide or User Instructions.

6. Read the Use and Care Guide or User Instructions.

7. Turn on surface burners and oven. See the Use and Care

Guide or User Instructions for specific instruction on range operation.

If range does not operate, check the following:

■ Household fuse is intact and tight, or circuit breaker has not

tripped.

■ Range is plugged into a grounded 3 prong outlet.

■ Gas pressure regulator shutoff valve is in the “on” position.

■ Electrical supply is connected.

■ See “Troubleshooting” in the Use and Care Guide or User

Instructions.

8. When the range has been on for 5 minutes, check for heat. If

the range is cold, turn off the range and check that the gas supply line shutoff valve is open.

■ If the gas supply line shutoff valve is closed, open it, then

repeat the 5-minute test as outlined above.

■ If the gas supply line shutoff valve is open, press the

CANCEL button on the oven control panel and contact a qualified technician.

If you need Assistance or Service:

Please reference the “Warranty” section of the Use and Care Guide or the cover of the User Instructions, or contact the dealer from whom you purchased your range.

Page 13

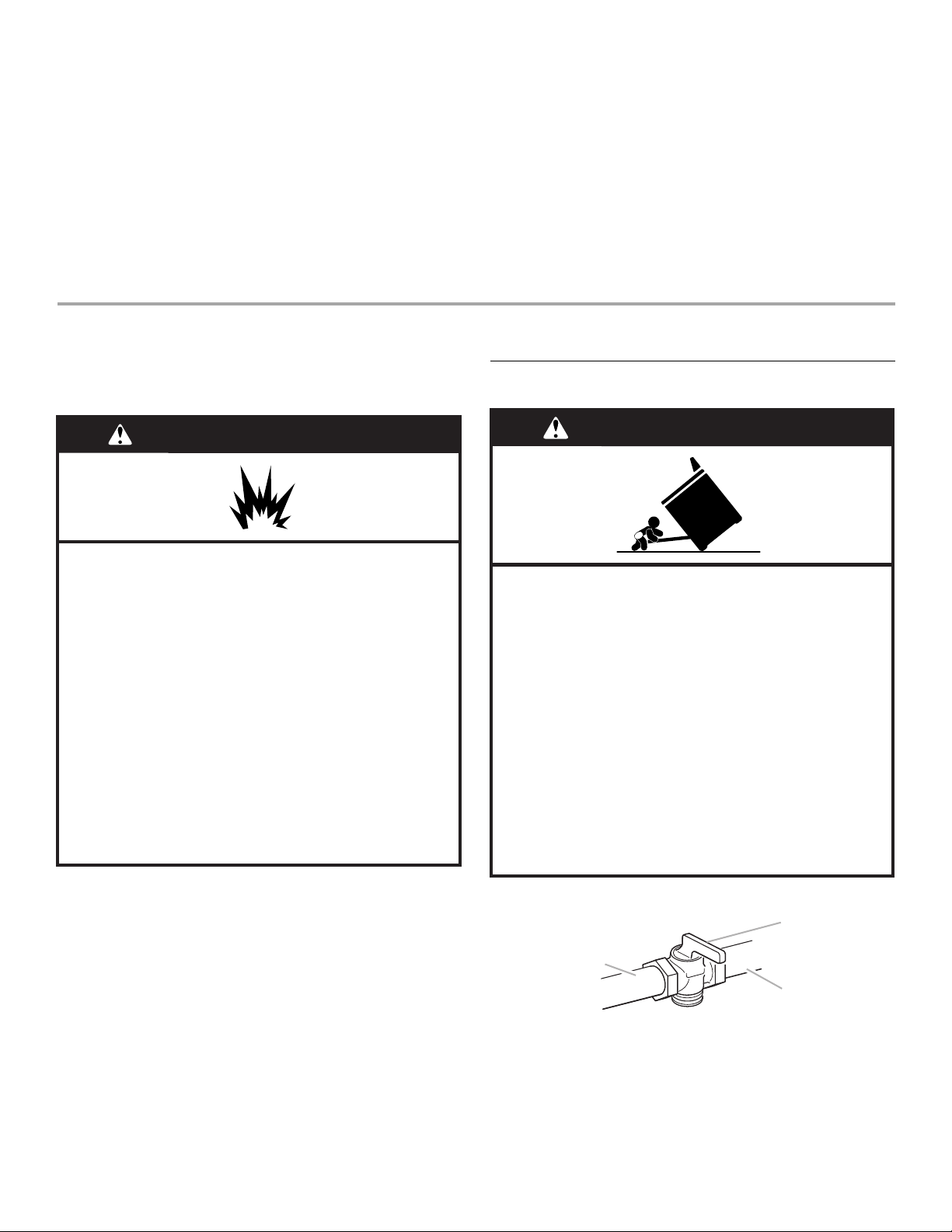

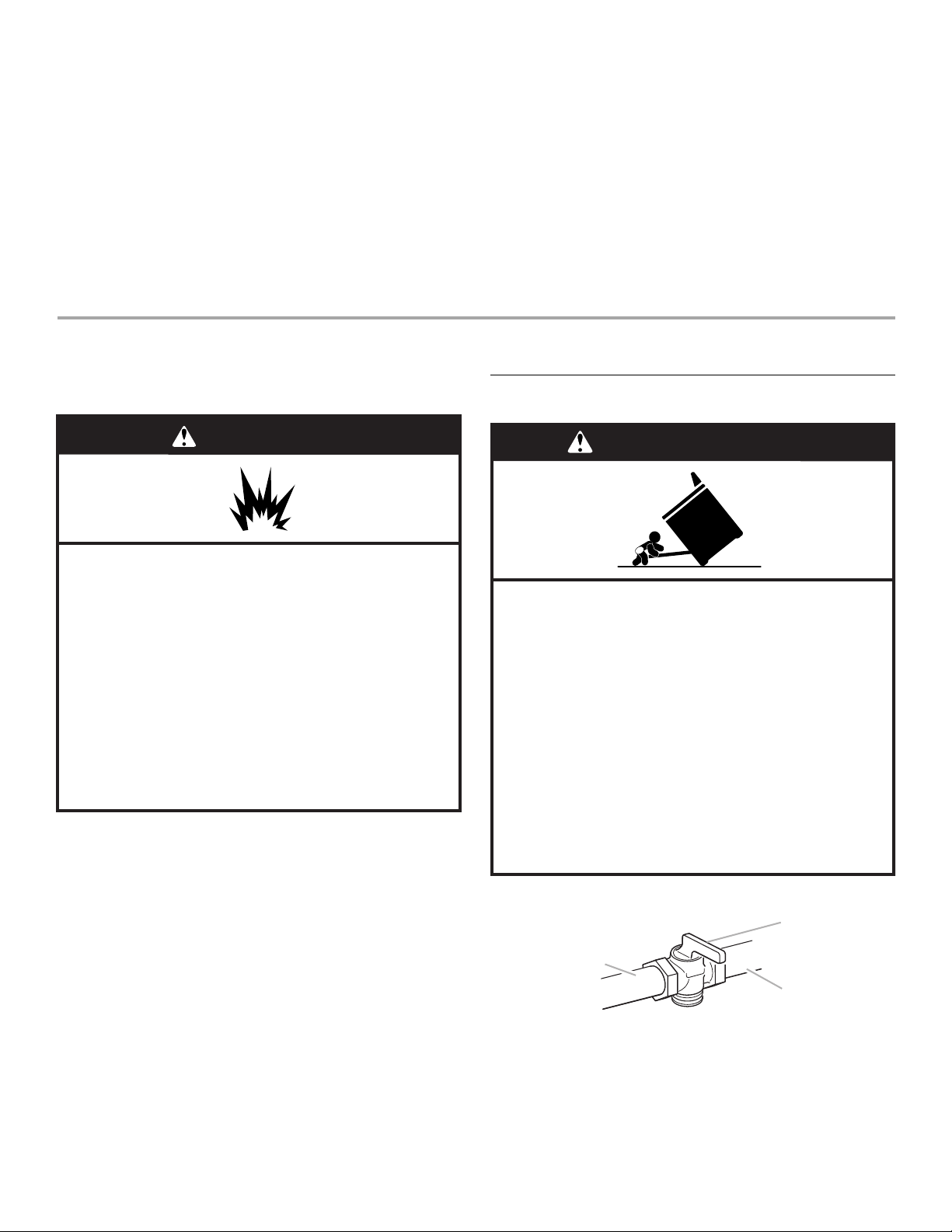

GAS CONVERSIONS

WARNING

Explosion Hazard Use a new CSA International approved gas supply line. Install a shut-off valve. Securely tighten all gas connections. If connected to LP, have a qualified person make sure

gas pressure does not exceed 14" (36 cm) water column.

Examples of a qualified person include: licensed heating personnel,

authorized gas company personnel, and authorized service personnel.

Failure to do so can result in death, explosion, or fire.

WARNING

Tip Over Hazard A child or adult can tip the range and be killed. Install anti-tip bracket to floor or wall per installation

instructions. Slide range back so rear range foot is engaged in the

slot of the anti-tip bracket. Re-engage anti-tip bracket if range is moved. Do not operate range without anti-tip bracket installed

and engaged. Failure to follow these instructions can result in death

or serious burns to children and adults.

Gas conversions from Natural gas to LP gas or from LP gas to Natural gas must be done by a qualified installer.

LP Gas Conversion

1. Turn manual shutoff valve to the “closed” position.

A. Gas supply line B. Manual shutoff valve “closed” position C. To range

2. Unplug range or disconnect power.

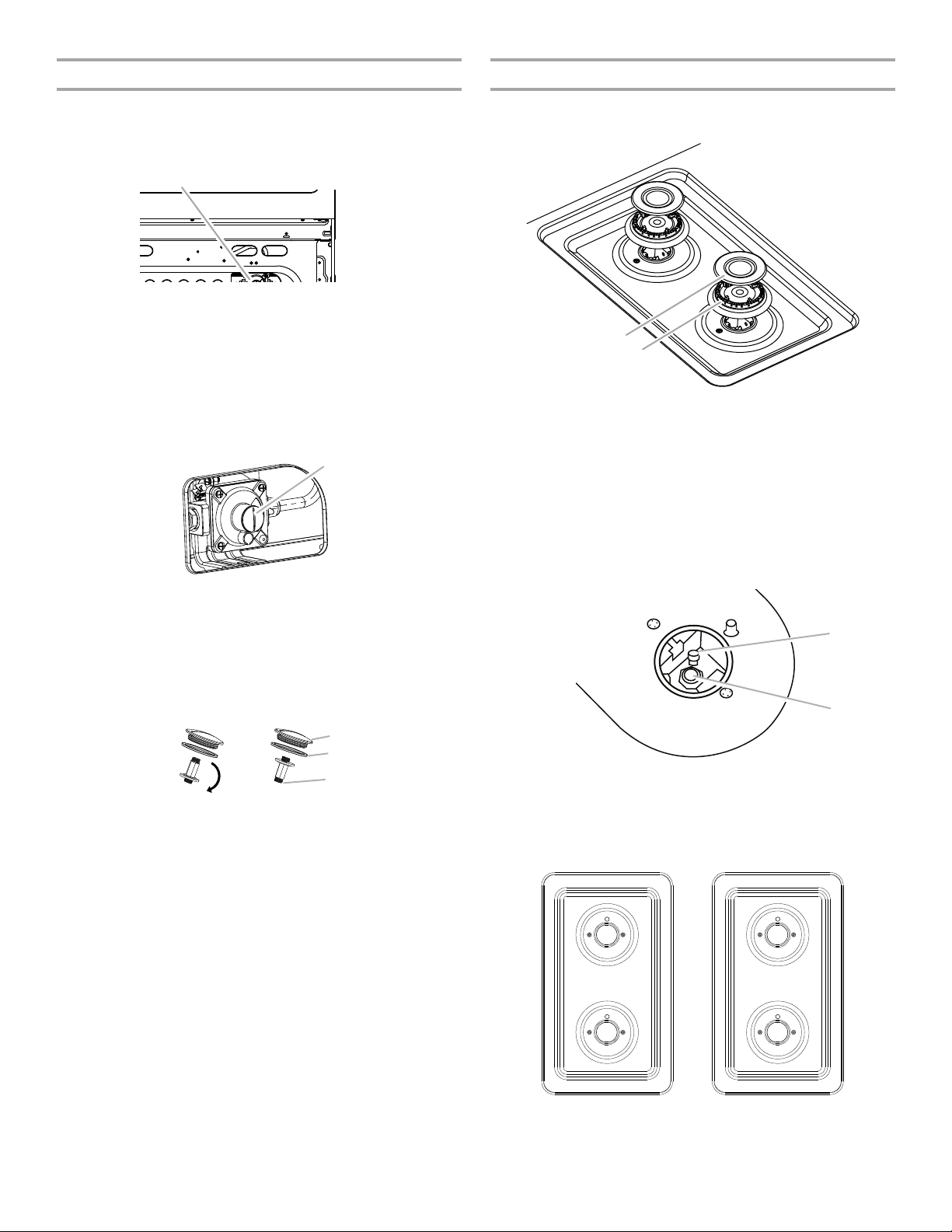

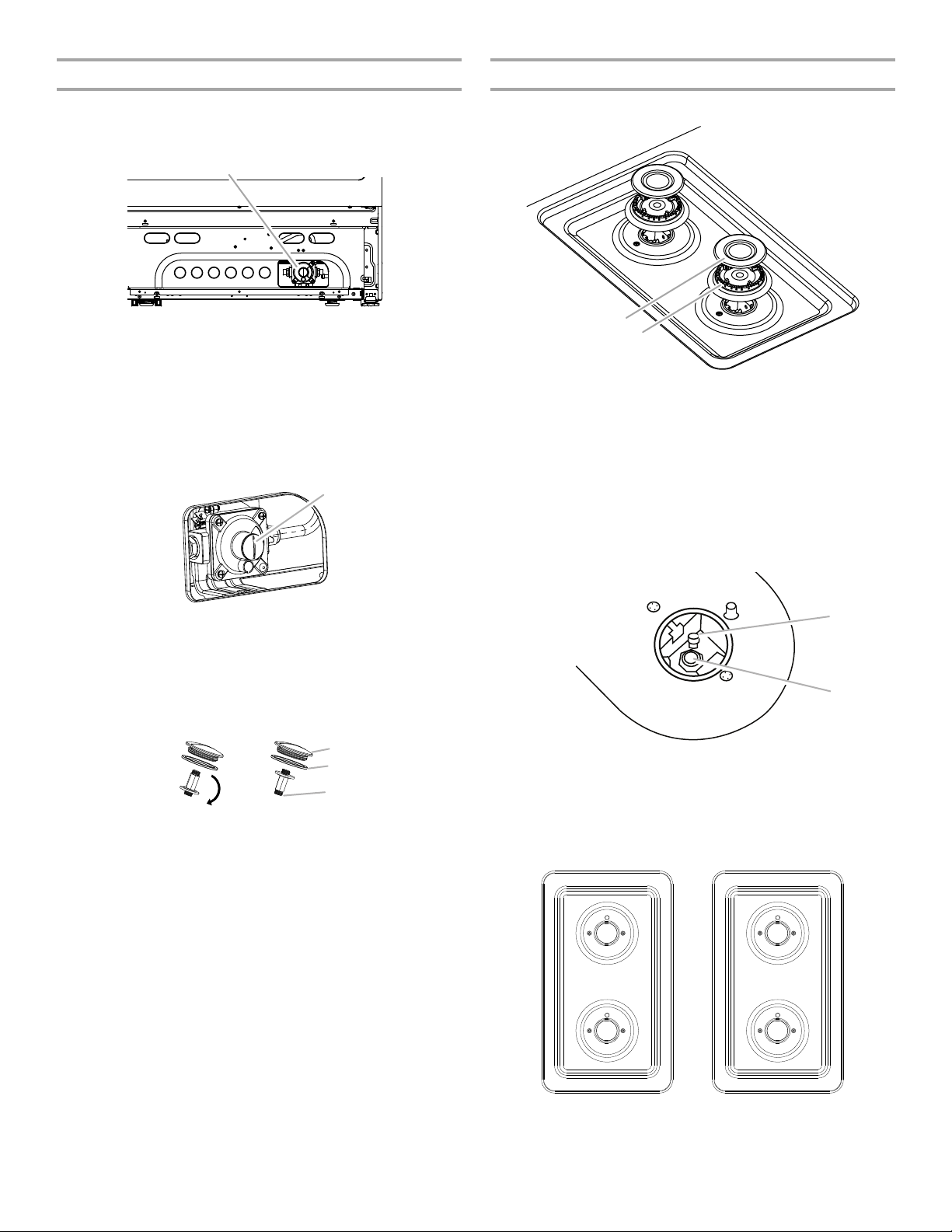

To Convert Gas Pressure Regulator

1. Open broiler door and remove broiler rack. The gas pressure

regulator is located in the back right hand corner of the broiler compartment.

A. Gas pressure regulator

IMPORTANT: Do not remove the gas pressure regulator. NOTE: Do not remove the spring beneath the cap.

Page 14

2. Remove the cap from the gas pressure regulator using a

180

flat-blade screwdriver. NOTE: Be sure sealing washer remains in the same position.

A. Cap

3. To convert to LP gas, unscrew the plastic adjustment screw

by hand, turn it over, and screw it in again.

Inlet pressure to Natural gas

Inlet pressure to LP gas

NOTE: The range cooktop is equipped with 4 burners: 1 burner is

power (left front) and 3 burners are standard (right front, right rear and left rear).

A. Standard burner - LP gas orifice spud number 88 B. Power burner - LP gas orifice spud number 96 C. Standard burner - LP gas orifice spud number 88 D. Standard burner - LP gas orifice spud number 88

A. Cap B. Sealing washer C. Adjustment screw

4. Reinstall the cap.

To Convert Surface Burners

1. Remove burner grate, burner caps and burners.

A. Burner cap B. Burner

2. Locate LP gas orifice spuds for top burners in the bag

containing literature included with the range. Three LP gas spuds are stamped “88” and one is stamped “96.”

3. Remove Natural gas orifice spuds using a 7 mm combination

wrench.

4. Install LP gas orifice spuds using a 7 mm combination

wrench.

5. Place the Natural gas orifice spuds in the parts bag for future

use and keep with the bag containing literature.

6. Reinstall burners, burner caps and burner grates.

To Convert Oven Burner

1. Open the oven door and remove oven racks and oven tray

with flame spreader and set aside.

2. Remove screw from the oven burner. Lift oven burner and pull

the burner toward you. The orifice spud is behind the oven burner air shutter.

A. Oven burner B. Air shutter C. Screw

3. Locate LP gas orifice spud stamped “56” in the bag

containing literature supplied with the range.

4. Use a ³⁄₈" combination wrench and remove the Natural gas

orifice spud.

5. Install the number “56” LP gas spud. IMPORTANT: Do not overtighten.

A. LP oven orifice spud stamped with “56”

A. Spud

B. Holder

6. Place Natural gas oven burner spud in plastic parts bag along with Natural gas cooktop burner spuds for future use and keep with the bag containing literature.

7. Reinstall oven burner.

8. Reinstall oven racks, oven tray and flame spreader.

Page 15

Complete Conversion

WARNING

Tip Over Hazard A child or adult can tip the range and be killed. Install anti-tip bracket to floor or wall per installation

instructions. Slide range back so rear range foot is engaged in the

slot of the anti-tip bracket. Re-engage anti-tip bracket if range is moved. Do not operate range without anti-tip bracket installed

and engaged. Failure to follow these instructions can result in death

or serious burns to children and adults.

180

1. Refer to the “Make Gas Connection” section for properly

connecting the range to the gas supply.

2. Turn the manual shutoff valve in the gas supply line to the

open position.

3. Refer to the “Electronic Ignition System” section for proper

burner ingestion, operation and burner flame adjustments. IMPORTANT: You may have to adjust the “LO” setting for

each cooktop burner. Checking for proper cooktop and oven burner flames is very

important. The small inner cone should have a very distinct blue flame ¼" to ½" (0.64 cm to 1.3 cm) long. The outer cone is not as distinct as the inner cone. LP gas flames have a slightly yellow tip.

4. Close the broiler door and press the CANCEL/OFF pad.

5. Refer to the “Complete Installation” section to complete this

procedure.

Natural Gas Conversion

To Convert Gas Pressure Regulator

1. Open broiler door and remove broiler rack. The gas pressure

regulator is located in the back right hand corner of the broiler compartment.

A. Gas pressure regulator

IMPORTANT: Do not remove the gas pressure regulator. NOTE: Do not remove the spring beneath the cap.

2. Remove the cap from the gas pressure regulator using a

flat-blade screwdriver. NOTE: Make sure sealing washer remains in the same

position.

1. Turn manual shutoff valve to the “closed” position.

2. Unplug range or disconnect power.

A. Gas supply line B. Manual shutoff valve “closed” position C. To range

A. Cap

3. To convert to Natural gas, unscrew the plastic adjustment

screw by hand, turn it over, and screw it in again.

Inlet pressure to LP gas

A. Cap B. Sealing washer C. Adjustment screw

4. Reinstall the cap.

Inlet pressure to Natural gas

Page 16

To Convert Surface Burners

1. Remove burner grate, burner caps and burners.

5. Place LP gas orifice spuds in the parts bag for future use and

keep with the bag containing literature.

6. Reinstall burners, burner caps and burner grates.

To Convert Oven Burner

1. Open the oven door and remove oven racks and oven tray

with flame spreader and set aside.

2. Remove screw from the oven burner. Lift oven burner and pull

the burner toward you. The orifice spud is behind the oven burner air shutter.

A. Burner cap B. Burner

2. Locate Natural gas orifice spuds for top burners in the bag

containing literature included with the range. Three Natural gas spuds are stamped “149” and one is stamped “165.”

3. Remove the LP gas orifice spuds using a 7 mm combination

wrench.

4. Install the Natural gas orifice spuds using a 7 mm

combination wrench.

A. Spud B. Holder

NOTE: The range cooktop is equipped with 4 burners: 1 burner is power (left front) and 3 burners are standard (right front, right rear and left rear).

A. Oven burner B. Air shutter C. Screw

3. Locate Natural gas orifice spud stamped “47” in the bag

containing literature supplied with the range.

4. Use a ³⁄₈" combination wrench and remove the LP gas orifice

spud.

5. Install the number “47” Natural gas spud.

A. Natural gas oven orifice spud stamped with “47”

IMPORTANT: Do not overtighten.

6. Place LP gas oven burner spud in plastic parts bag along

with LP gas cooktop burner spuds for future use and keep with the bag containing literature.

7. Reinstall oven burner.

8. Reinstall oven racks, oven tray and flame spreader.

Complete Conversion

1. Refer to the “Make Gas Connection” section for properly

connecting the range to the gas supply.

2. Turn the manual shutoff valve in the gas supply line to the

open position.

3. Refer to the “Electronic Ignition System” section for proper

burner ingestion, operation and burner flame adjustments. IMPORTANT: You may have to adjust the “LO” setting for

each cooktop burner. Checking for proper cooktop and oven burner flames is very

important. The small inner cone should have a very distinct blue flame ¼" to ½" (0.64 cm to 1.3 cm) long. The outer cone

A. Standard burner - Natural gas orifice spud number 149 B. Power burner - Natural gas orifice spud number 165 C. Standard burner - Natural gas orifice spud number 149 D. Standard burner -Natural gas orifice spud number 149

is not as distinct as the inner cone. Natural gas flames do not have yellow tips.

4. Close the broiler door and press the CANCEL/OFF pad.

5. Refer to the “Complete Installation” section to complete this

procedure.

Page 17

SEGURIDAD DE LA ESTUFA

Si no sigue las instrucciones de inmediato, usted puede morir o sufrir una lesión grave.

Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave.

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones.

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre

todos los mensajes de seguridad.

ADVERTENCIA

PELIGRO

Este es el símbolo de advertencia de seguridad. Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a

usted y a los demás. Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra

“PELIGRO” o “ADVERTENCIA”. Estas palabras significan:

ADVERTENCIA: Si la información en este manual no se sigue con exactitud, podría ocurrir un incendio o una explosión, lo que causaría daños a propiedades, heridas personales o la muerte.

– No almacene o use gasolina u otros líquidos y vapores inflamables cerca de este u otro

aparato electrodoméstico.

– PASOS QUE USTED DEBE SEGUIR SI HUELE A GAS:

•

No trate de encender ningún aparato electrodoméstico.

•

No toque ningún interruptor eléctrico.

•

No use ningún teléfono en su casa o edificio.

•

Llame inmediatamente a su proveedor de gas desde el teléfono de un vecino. Siga las instrucciones de su proveedor de gas.

•

Si usted no puede comunicarse con su proveedor de gas, llame al departamento de bomberos.

– La instalación y el servicio deben ser efectuados por un instalador calificado, una

agencia de servicio o por el proveedor de gas.

ADVERTENCIA: Las pérdidas de gas no siempre se pueden detectar por el olfato. Los proveedores de gas recomiendan que usted use un detector de gas aprobado por UL (Laboratorio de normalización) o

CSA (Asociación canadiense de seguridad). Para obtener más información, póngase en contacto con su proveedor de gas. Si se detecta una fuga de gas, siga las instrucciones de “Pasos que usted debe seguir si huele a gas”.

Page 18

IMPORTANTE: No instale un sistema de ventilación que sople aire hacia abajo dirigido hacia este aparato de cocción a gas. Este tipo de sistema de ventilación puede ocasionar problemas de encendido y combustión con este aparato de cocción a gas, resultando en heridas a personas o en un funcionamiento no deseado del aparato.

En el estado de Massachusetts se aplican las siguientes instrucciones de instalación:

■ Las instalaciones y reparaciones se deben efectuar por un contratista, plomero o gasista calificado o licenciado por el estado

de Massachusetts.

■ Si se usa una válvula de bola, debe ser un tipo de manigueta T.

■ Si se usa un conector de gas flexible no debe exceder de 3 pies.

Peligro de Vuelco Un niño o un adulto puede volcar accidentalmente la estufa y resultar muerto. Instale el soporte anti-vuelco al piso o a la pared según las instrucciones de instalación. Deslice la estufa hacia atrás de modo que la pata trasera quede enganchada en la ranura del

soporte anti-vuelco. Si traslada de lugar la estufa, vuelva a asegurar el soporte anti-vuelco. No ponga a funcionar la estufa sin tener el soporte anti-vuelco instalado y asegurado. No seguir estas instrucciones puede ocasionar la muerte o quemaduras graves en niños y

adultos.

Soporte anti-vuelco

Para verificar que el soporte anti-vuelco esté instalado y asegurado:

• Deslice la estufa hacia adelante.

• Verifique que el soporte anti-vuelco esté bien sujeto al piso o a la pared.

• Deslice la estufa hacia atrás de modo que la pata trasera quede debajo del soporte

anti-vuelco.

• Consulte las instrucciones de instalación para ver más detalles.

Pata de la estufa

ADVERTENCIA

Page 19

REQUISITOS DE INSTALACIÓN

†®TORX QUADREX es una marca registrada de NLW Holdings, Inc.

Herramientas y piezas

Reúna las herramientas y piezas necesarias antes de comenzar la instalación. Lea y siga las instrucciones provistas con cualquiera de las herramientas detalladas aquí.

Herramientas necesarias

■ Cinta de medir

■ Destornillador de hoja plana

■ Destornillador Phillips

■ Nivel

■ Taladro manual o eléctrico

■ Llave de tuercas o pinzas

■ Llave para tubos

■ Llave de combinación de

¹⁵⁄₁₆" (2,4 cm)

■ Trinquete de accionamiento

de ¼" (6 mm)

■ Llave de tuercas de ³⁄₈"

(1 cm)

■ Broca de ¹⁄₈" (3 mm) (para

pisos de madera)

■ Marcador o lápiz

■ Compuesto para unión de

tuberías resistente a gas LP

■ Solución para detectar fugas

no corrosiva

Para las conversiones de gas natural/LP

■ Llave de combinación de ³⁄₈"

(1 cm)

■ Llave de combinación de ½"

(1,3 cm)

■ Llave de combinación de ⁵⁄₈"

(1,6 mm)

■ Llave de combinación de

7 mm (⁹⁄₃₂")

■ Destornillador Quadrex

Phillips

■ Cinta adhesiva protectora

®†

IMPORTANTE: Observe todos los códigos y ordenanzas aplicables. No obstruya el flujo de aire para la combustión y la ventilación.

■ Es la responsabilidad del instalador cumplir con los espacios

de instalación especificados en la placa indicadora de modelo/serie. La placa indicadora de modelo/serie está ubicada en el lado izquierdo de la parte inferior del asador.

■ Deberá colocarse la estufa en un lugar conveniente de la

cocina para su uso.

■ Las instalaciones empotradas deberán proveer un recinto

cerrado de los lados y la parte posterior de la estufa.

■ Para eliminar el riesgo de quemaduras o incendio al tocar

unidades con la superficie demasiado caliente, deberá evitarse el uso de armarios de almacenaje encima de las

Requisitos de ubicación

A. Ubicación de la placa indicadora de

modelo/serie

unidades. Si van a proveerse armarios, puede reducir el

Piezas suministradas

Verifique que estén todas las piezas.

riesgo instalando una capota de ventilación que se proyecte horizontalmente un mínimo de 5" (12,7 cm) sobresaliendo de la base de los armarios.

■ Deberán sellarse todas las aberturas en la pared o en el piso

en donde se instalará la estufa.

■ No selle la estufa a los armarios laterales.

■ Deben usarse las dimensiones de la abertura del armario que

se muestran. Las dimensiones proporcionadas son los espacios mínimos.

■ Debe instalarse el soporte anti-vuelco. Para instalar el

soporte anti-vuelco enviado con la estufa, vea la sección “Instalación del soporte anti-vuelco”.

■ Se requiere un suministro eléctrico conectado a tierra.

A. Soporte anti-vuelco B. Tornillos N° 12 x

■ Bolsa con material impreso

■ Espitas de orificios para conversión (dentro de la bolsa con

1⁵⁄₈

" (4,1 cm) (2)

material impreso)

■ El soporte anti-vuelco debe estar montado firmemente al

piso o a la pared. Según el espesor del piso, es posible que sea necesario utilizar tornillos más largos para sujetar el soporte al piso.

Piezas necesarias

Verifique los códigos locales y consulte con el proveedor de gas. Verifique el suministro de gas existente y el suministro eléctrico. Vea las secciones “Requisitos eléctricos” y “Requisitos del suministro de gas”.

Consulte la sección “Requisitos eléctricos”.

■ Deberá haber una conexión adecuada del suministro de gas.

Vea la sección “Requisitos del suministro de gas”.

■ Póngase en contacto con un instalador calificado de

revestimiento de pisos para cerciorarse de que el revestimiento del piso puede soportar por lo menos 200 °F (93 °C).

■ Use una almohadilla aislante o una madera laminada de ¼"

(0,64 cm) debajo de la estufa si va a instalar la estufa sobre una alfombra.

IMPORTANTE: Para evitar daños a sus armarios, verifique con el constructor o distribuidor de armarios para asegurarse de que los materiales que se usen no se descoloren, astillen ni sufran ningún otro tipo de daño. Este horno ha sido diseñado de acuerdo con los requisitos de UL y CSA International, y cumple con las temperaturas máximas permitidas para armarios de madera de 194 °F (90 °C).

Page 20

Requisitos de instalación adicionales para las casas

rodantes

La instalación de esta estufa debe ajustarse al Estándar de seguridad y construcción de casas fabricadas, Título 24 CFR, Parte 3280 (anteriormente conocido como Estándar federal para la seguridad y construcción de casas rodantes, Título 24, HUD Parte 280). Cuando no sea aplicable ese estándar, use el Estándar para instalaciones en casas fabricadas, ANSI A225.1/ NFPA 501A u obedezca los códigos locales.

En Canadá, la instalación de esta estufa debe hacerse conforme a las reglas vigentes CAN/CSA-A240 - última edición, o con los códigos locales.

Las instalaciones en casas rodantes necesitan:

■ Cuando se instale esta estufa en una casa rodante, deberá

asegurarse al piso durante el transporte. Cualquier método de fijación es adecuado en tanto cumpla con las normas indicadas arriba.

Medidas del producto

Dimensiones del armario

Las dimensiones de la abertura del armario que se muestran son para una profundidad del mostrador de 25” (64,0 cm), profundidad de la base del armario de 24” (61,0 cm) y una altura del mostrador de 36” (91,4 cm).

Si la profundidad del armario es mayor de 24" (61,0 cm), deberá extenderse el marco del horno más allá de los frentes del armario por un mínimo de ½" (13,0 mm).

IMPORTANTE: Si va a instalar una campana para estufa o una combinación microondas campana sobre la estufa, siga las instrucciones de instalación incluidas con la campana para estufa o la combinación microondas campana para las medidas de espacio sobre la superficie de cocción.

A. 18" (45,7 cm) de espacio mínimo del lado superior del armario al

mostrador B. 13" (33,0 cm) profundidad máxima del armario superior C. 30" (76,2 cm) de ancho mínimo de la abertura del armario

A. 36" (91,4 cm)

B. 29 C. 25 D. 47

⁷⁄₈

" (75,9 cm)

⁷⁄₆₄

" (63,8 cm)

⁵⁄₆₄

" (119,6 cm)

D. Para ver el espacio mínimo hasta la parte superior de la superficie

de cocción, vea la NOTA*.

E. 30

¹⁄₈

" (76,5 cm) ancho mínimo de la abertura

F. Se recomienda esta área sombreada para la instalación del

tomacorriente.

G. Se recomienda esta área sombreada para la instalación de la

tubería de gas rígida.

H. 2" (5,1 cm) de espacio mínimo del mostrador a la pared lateral u

otro material combustible

I. 24" (61,0 cm)

" (25,4 cm)

K. 8" (20,3 cm)

L. 5" (12,7 cm)

M. 2" (5,1 cm)

N. 3" (7,6 cm)

*NOTA: 24" (61,0 cm) mínimo cuando la base del armario de

madera o de metal esté cubierta por cartón de combustión lenta de no menos de ¼" (0,64 cm) cubierto de lámina de acero de no menos de N° 28 MSG, acero inoxidable de 0,015" (0,4 mm), aluminio de 0,024" (0,6 mm) o cobre de 0,020" (0,5 mm).

30" (76,2 cm) de espacio mínimo entre la parte superior de la plataforma de la superficie de cocción y la base de un armario de madera o metal descubierto.

Page 21

Requisitos eléctricos

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de 3 terminales.

No quite la terminal de conexión a tierra. No use un adaptador. No use un cable eléctrico de extensión. No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque eléctrico.

ADVERTENCIA

Peligro de Explosión

Use una línea de suministro de gas nueva con aprobación de CSA International.

Instale una válvula de cierre. Apriete firmemente todas las conexiones de gas. Si se conecta a un suministro de gas LP, la presión no

debe exceder una columna de agua de 36 cm (14") y debe ser verificada por una persona calificada.

Ejemplos de una persona calificada incluyen: personal de servicio del sistema de calefacción con

licencia, personal autorizado de la compañía de gas, y personal autorizado para dar servicio.

No seguir estas instrucciones puede ocasionar la muerte, explosión o incendio.

IMPORTANTE: La estufa deberá estar conectada a tierra de acuerdo con los códigos y ordenanzas locales, o en la ausencia de códigos locales, con el National Electrical Code (Código Nacional Eléctrico), ANSI/NFPA 70, última edición.

Si los códigos lo permiten y se emplea un alambre de conexión a tierra separado, es recomendable que un instalador eléctrico calificado determine si la trayectoria de conexión a tierra es adecuada.

Usted puede obtener una copia de todas las normas arriba indicadas en:

National Fire Protection Association

■ Se necesita un circuito eléctrico de 120 voltios, 60 hertzios,

CA solamente, de 15 amperios y protegido con fusible. Se recomienda también un fusible retardador o un cortacircuitos. Asimismo se recomienda el uso de un circuito independiente que preste servicio únicamente a esta estufa.

■ Esta estufa viene equipada con un cable eléctrico dotado de

un enchufe con tres terminales y conexión a tierra. Para reducir al mínimo el peligro de posibles choques eléctricos, el cable debe ser enchufado en un contacto de pared de tres terminales conectado a tierra.

■ Los sistemas de encendido electrónico funcionan dentro de

amplios límites de voltaje, pero se debe tener la conexión a tierra y polaridad correctas. Verifique que el contacto tenga una capacidad para 120 voltios y que esté debidamente conectado a tierra.

Esta estufa está equipada con un sistema de encendido electrónico que no funcionará si se enchufa en un contacto que no está debidamente polarizado.

■ El funcionamiento de esta estufa no se verá afectado si se

conecta a un tomacorriente protegido por GFCI. Sin embargo, puede ocurrir un disparo molesto del GFCI debido a la naturaleza del funcionamiento normal de las estufas a gas electrónicas.

■ El diagrama de cableado está ubicado en la parte posterior

de la estufa, en una bolsa de plástico transparente. NOTA: El armazón de metal de la estufa deberá conectarse a

tierra para que funcione el panel de control. Si no se conecta a tierra el armazón de metal, ningún botón funcionará. Verifique con un electricista calificado si tiene dudas acerca de si está conectado a tierra el armazón de la estufa.

1 Batterymarch Park

Quincy, MA 02169-7471

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

Requisitos del suministro de gas

Observe todos los códigos y ordenanzas aplicables. IMPORTANTE: Esta instalación debe hacerse de acuerdo con

todos los códigos y ordenanzas locales. Si no hay códigos locales, la instalación deberá hacerse de acuerdo al Código Nacional Estadounidense (American National Standard), el Código Nacional de Gas Combustible (National Fuel Gas Code), ANSI Z223.1- última edición o CAN/CGA B149 – última edición.

IMPORTANTE: La prueba de fugas de la estufa deberá efectuarse según las instrucciones del fabricante. Consulte “Complete la conexión” en la sección “Conexión del suministro de gas”.

Tipo de gas

Gas natural:

El diseño de esta estufa está certificado por CSA International para gas natural o, después de la conversión apropiada, para usarse con gas LP.

■ Esta estufa está preparada de fábrica para usarse con gas

natural. La placa indicadora de modelo/serie está ubicada en el lado izquierdo de la parte inferior del asador y tiene información acerca de los tipos de gas que pueden usarse. Si la lista de tipos de gas no incluye el tipo de gas disponible, averigüe con el proveedor de gas de su localidad.

Conversión de gas LP:

La conversión deberá llevarla a cabo un técnico de servicio calificado.

No se deberá hacer intento alguno para convertir el aparato del gas especificado en la placa indicadora del modelo/de la serie para utilizar un gas distinto sin consultar con el abastecedor de gas. Vea la sección “Conversiones de gas”.

Page 22

Línea de suministro de gas

†®TEFLON es una marca registrada de E.I. Du Pont De Nemours and Company.

Regulador de la presión de gas

■ Provea una línea de suministro de gas de tubería rígida de ¾"

(1,9 cm) hacia la ubicación de la estufa. Una tubería de tamaño más pequeño en tendidos más largos puede traer como consecuencia un suministro de gas insuficiente. Con el gas LP, el tamaño de la tubería puede ser de un mínimo de ½" (1,3 mm). Por lo general, los proveedores de gas LP determinan el tamaño y los materiales a usarse en el sistema.

NOTA: Deben usarse compuestos para uniones de tubería que sean resistentes a la acción del gas LP. No utilice cinta TEFLON

®†

Conector flexible de metal del aparato:

■ Si los códigos locales lo permiten,

puede usarse un conector de metal flexible para aparatos nuevo, con diseño certificado de CSA, de 4 a 5 pies (122 a 152,4 cm) de largo, diámetro interno de ½" (1,3 cm) o ¾" (1,9 cm) para conectar la estufa a la línea de suministro de gas.

■ Se necesita una rosca macho para tubería de ½" (1,3 cm)

para conectar las roscas hembra de la entrada al regulador de presión del aparato.

■ No tuerza ni dañe la tubería de metal flexible cuando

mueva la estufa.

■ Debe tener una válvula de cierre:

La línea de suministro deberá equiparse con una válvula de cierre manual. Esta válvula deberá estar ubicada en la misma habitación, pero fuera de la abertura de la estufa, por ejemplo, un armario adyacente. Deberá estar en una ubicación que permita un fácil acceso para abrir y cerrar. No bloquee el acceso a la válvula de cierre. La válvula es para abrir o cerrar el suministro de gas a la estufa.

A. Línea de suministro de gas B. Válvula de cierre en posición “abierta” C. A la estufa

Deberá usarse el regulador de la presión de gas suministrado con esta estufa. Para el funcionamiento adecuado, la presión de entrada al regulador deberá ser como se indica a continuación:

Gas natural:

Presión mínima: 5" de presión de la columna de agua Presión máxima: 14" de presión de la columna de agua

Gas LP:

Presión mínima: 11" de presión de la columna de agua Presión máxima: 14" de presión de la columna de agua Póngase en contacto con el proveedor de gas de su localidad si

no está seguro acerca de la presión de entrada.

Requisitos de entrada del quemador

La capacidad nominal de entrada que se muestra en la placa de clasificación del modelo/serie es para elevaciones de hasta

2.000 pies (609,6 m). Para elevaciones mayores de 2.000 pies (609,6 m), los rangos se

reducen a un flujo de 4 % por cada 1.000 pies (304,8 m) por encima del nivel del mar (no es aplicable para Canadá).

Prueba de presión del suministro de gas

La presión del suministro de gas para un regulador de prueba debe ser de, al menos, 1" de la presión de la columna de agua sobre la presión del múltiple, que se muestra en la placa indicadora de modelo/serie.

Prueba de presión de la línea por encima de ½ lb/pulg² manométrica (14" de presión de la columna de agua)

La estufa y su válvula de cierre individual deberán ser desconectadas del sistema de tubería del suministro de gas durante toda prueba de presión efectuada en dicho sistema a presiones de prueba mayores de ½ lb/pulg² (3,5 kPa/14" de presión de la columna de agua).

Prueba de presión de la línea a ½ lb/pulg2 manométrica (14" de presión de la columna de agua) o menor

La estufa deberá aislarse del sistema de tubería del suministro de gas cerrando la válvula de cierre individual manual durante toda prueba de presión efectuada en dicho sistema a presiones de prueba iguales o menores de ½ lb/pulg² (3,5 kPa/14" de presión de la columna de agua).

Page 23

INSTRUCCIONES DE INSTALACIÓN

ADVERTENCIA

Peligro de peso excesivo

Use dos o más personas para mover e instalar la estufa.

No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.

Peligro de Vuelco

Un niño o un adulto puede volcar accidentalmente la estufa y resultar muerto.

Instale el soporte anti-vuelco al piso o a la pared según las instrucciones de instalación.

Deslice la estufa hacia atrás de modo que la pata trasera quede enganchada en la ranura del soporte anti-vuelco.

Si traslada de lugar la estufa, vuelva a asegurar el soporte anti-vuelco.

No ponga a funcionar la estufa sin tener el soporte anti-vuelco instalado y asegurado.

No seguir estas instrucciones puede ocasionar la muerte o quemaduras graves en niños y adultos.

ADVERTENCIA

Línea central

Desempaque la estufa

1. No use la agarradera de la puerta del horno para levantar o

mover la estufa

2. Quite los materiales de envío, la cinta adhesiva y la película

de la estufa. Mantenga la base de cartón y el soporte de espuma debajo de la estufa.

3. Saque las parrillas del horno y el paquete de piezas del

interior del horno y la cavidad del asador.

4. Para colocar la estufa sobre su parte posterior, tome los 4

esquinales de cartón de la caja. Apile un esquinal de cartón sobre el otro. Repita con los otros 2 esquinales. Colóquelos a lo largo, sobre el piso, detrás de la estufa para protegerla cuando se coloque sobre su parte posterior.

5. Con la ayuda de 2 o más personas, agarre la estufa con

firmeza y colóquela suavemente sobre su parte posterior, en los esquinales de cartón.

6. Jale la base de cartón con firmeza para quitarla; luego, quite

el soporte de espuma.

7. Use una llave de tuercas ajustable para aflojar las patas

niveladoras. Ajuste las patas niveladoras para corregir la altura. Las patas niveladoras pueden aflojarse para agregar un máximo de 1" (2,5 cm). Se necesita un mínimo de ³⁄₁₆" (0,5 cm) para encajar el soporte anti-vuelco.

NOTA: Si se ajusta la altura cuando la estufa está de pie, inclínela hacia atrás para ajustar las patas delanteras y luego inclínela hacia delante para ajustar las patas traseras.

8. Coloque el cartón o madera frente a la estufa. Con la ayuda

de 2 o más personas, coloque la estufa de pie nuevamente sobre el cartón o madera.

Instalación del soporte anti-vuelco

1. Retire el soporte anti-vuelco de donde está sujeto, en el

interior del horno con una atadura de alambre.

2. Decida qué método de montaje usar: en el piso o en la pared.

Si usted tiene un piso de piedra o de mampostería, puede usar el método de montaje en la pared. Si instala la estufa en una casa rodante, deberá fijar la estufa al piso.

3. Determine y marque la línea central del espacio del recorte. El

montaje puede instalarse en el lado izquierdo o derecho del área recortada. Coloque el soporte de montaje contra la pared en el recorte de modo que la muesca en V del soporte esté a 9⁵⁄₈" (24,6 cm) de la línea central, como se muestra.

A. 9

⁵⁄₈

" (24,6 cm)

B. Muesca en V del soporte

4. Taladre dos orificios de ¹⁄₈" (0,3 cm), que corresponden a los

orificios del soporte para el método de montaje que ha determinado. Vea las ilustraciones a continuación.

Page 24

Montaje a través del piso

ADVERTENCIA

Peligro de Explosión

Use una línea de suministro de gas nueva con aprobación de CSA International.

Instale una válvula de cierre. Apriete firmemente todas las conexiones de gas. Si se conecta a un suministro de gas LP, la presión no

debe exceder una columna de agua de 36 cm (14") y debe ser verificada por una persona calificada.

Ejemplos de una persona calificada incluyen: personal de servicio del sistema de calefacción con

licencia, personal autorizado de la compañía de gas, y personal autorizado para dar servicio.

No seguir estas instrucciones puede ocasionar la muerte, explosión o incendio.

Posición posterior Posición frontal Diagonal (2 opciones)

Montaje a través de la pared

5. Usando el destornillador Phillips, monte el soporte anti-

vuelco a la pared o al piso, con los dos tornillos N° 12 x 1⁵⁄₈" (30,5 x 4,1 cm) provistos.

6. Mueva la estufa lo suficientemente cerca de la abertura para

permitir que se hagan las conexiones finales de gas y eléctricas. Quite la base de transporte, cartón o madera que se encuentra debajo de la estufa.

7. Mueva la estufa a su ubicación final, asegurándose de que la

pata niveladora trasera se deslice en el soporte anti-vuelco.

8. Mueva la estufa hacia delante sobre la base de transporte, el

cartón o la madera para continuar instalándola usando las instrucciones de instalación a continuación.

Conexión del suministro de gas

Conexión flexible típica

1. Aplique compuesto para unión de tubería hecho para usarse

con gas LP a los extremos más pequeños de la rosca de los adaptadores flexibles del conector (vea B y F en la ilustración siguiente).

2. Fije un adaptador al regulador de la presión del gas y el otro

adaptador a la válvula de cierre de gas. Apriete ambos adaptadores, asegurándose de no mover o girar el regulador de la presión de gas.

3. Use una llave de combinación de ¹⁵⁄₁₆

ajustable para sujetar el conector flexible a los adaptadores. IMPORTANTE: Todas las conexiones deben ser ajustadas

con una llave de tuercas. No realice conexiones al regulador de gas demasiadas ajustadas. Al realizar conexiones demasiado ajustadas, se puede rajar el regulador y provocar una fuga de gas. No permita que el regulador gire mientras se ajustan los accesorios.

" (2,4 cm) y una llave

A. Accesorio de conexión del

regulador de presión

B. Use compuesto para

uniones de tubería. C. Adaptador D. Conector flexible

E. Adaptador F. Use compuesto para uniones de

tubería. G. Válvula de cierre manual H. Tubería de gas de ½" (1,3 cm) ó

¾" (1,9 cm)

Page 25

Complete la conexión

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de 3 terminales.

No quite la terminal de conexión a tierra. No use un adaptador. No use un cable eléctrico de extensión. No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque eléctrico.

1. Ubique el regulador de la presión de gas en la parte posterior

de la estufa.

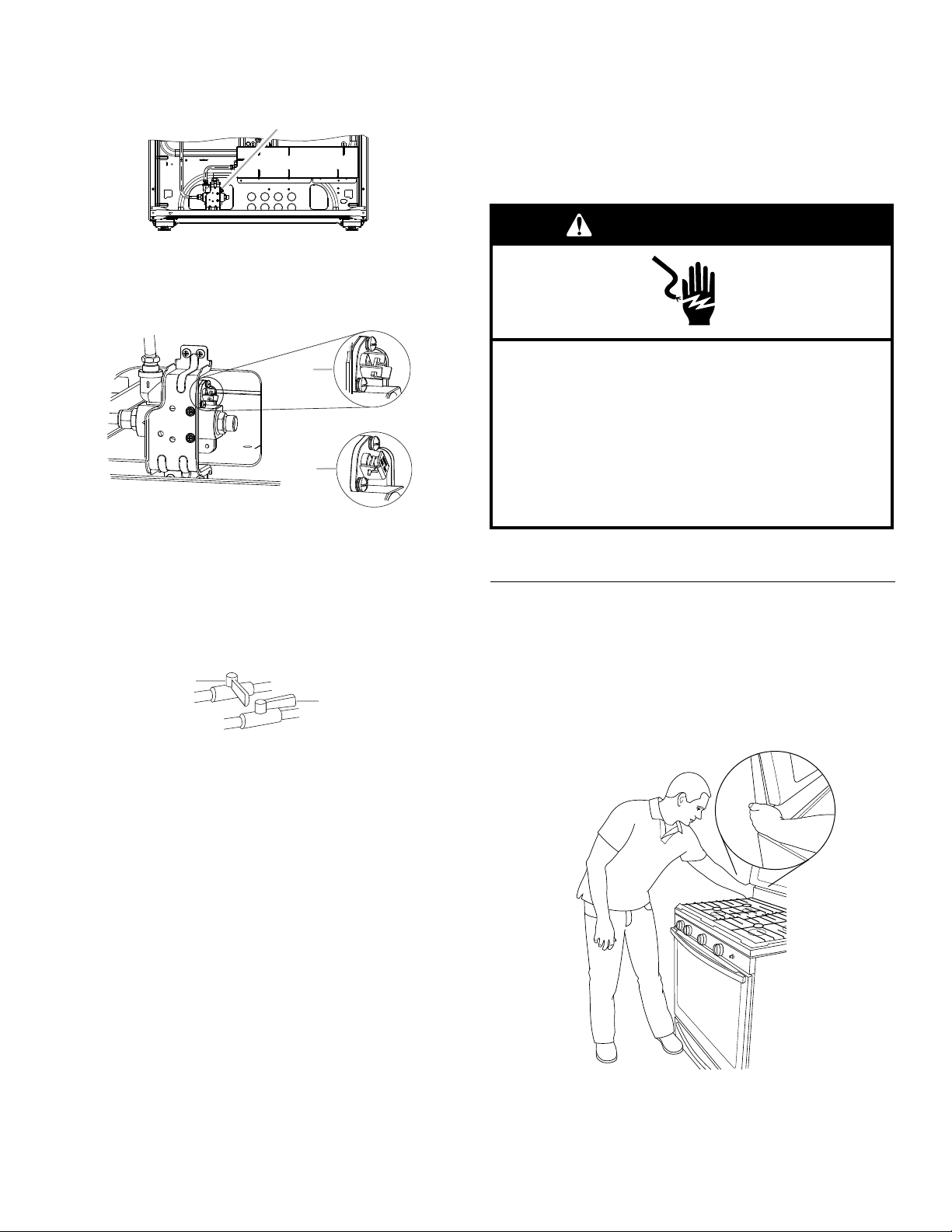

A. Regulador de la presión de gas

IMPORTANTE: No quite el regulador de la presión de gas.

2. Verifique que la válvula de cierre del regulador de la presión

de gas esté en la posición “ON” (Abierta).

5. Saque las tapas de los quemadores de la superficie de

cocción y las parrillas del paquete de piezas. Alinee las muescas que están en las tapas de los quemadores con los pasadores de la base del quemador. Las tapas del quemador deberán estar niveladas cuando se colocan en la posición correcta. Si las tapas de los quemadores no están en la posición correcta, los quemadores de la superficie no se encenderán. Coloque los quemadores, las tapas de los quemadores y las parrillas sobre la superficie de cocción.

A. Posición de “Abierta”

B. Posición de “Cerrada”

IMPORTANTE: El ajuste de fábrica por defecto es la posición “ON” (Abierta). Si la estufa no funciona, verifique que la válvula esté en la posición “ON” (Abierta).

3. Abra la válvula de cierre manual de la línea de suministro de

gas. La válvula está abierta cuando la manija está paralela al tubo de gas.

A. Válvula cerrada B. Válvula abierta

4. Pruebe todas las conexiones aplicando con un pincel una

solución aprobada para detección de fugas que no sea corrosiva. Se observarán burbujas si hay fuga. Tape cualquier fuga que encuentre.

6. Conecte a un contacto de pared de conexión a tierra de

3terminales.

Verifique que el soporte anti-vuelco esté

instalado y enganchado

1. Coloque la parte de afuera del pie contra la parte frontal

inferior del asador y agarre el lado inferior derecho o izquierdo del panel de control, como se muestra.

NOTA: Si el mostrador está montado con salpicadero, tal vez sea necesario levantar la estufa más alto de lo que se muestra en la ilustración.

2. Intente inclinar lentamente la estufa hacia delante.

Si enseguida siente resistencia, quiere decir que la pata de la estufa está enganchada en el soporte anti-vuelco.

Page 26

3. Si la parte posterior de la estufa se levanta más de ½"

OFF

IGNITE

MED

(1,3 cm) del piso sin sentir resistencia, deje de inclinar la estufa y bájela suavemente hacia el piso. La pata de la estufa no está enganchada en el soporte anti-vuelco.

IMPORTANTE:

Si se escucha un sonido de chasquido o de estallido cuando levanta la estufa, es posible que no esté enganchada en el soporte. Revise si hay obstrucciones que impiden que la estufa se deslice hacia la pared o impiden que la pata de la estufa se deslice en el soporte. Verifique que el soporte se mantenga seguro en el lugar con los tornillos de montaje.

4. Deslice la estufa hacia delante y verifique que el soporte esté

fijado firmemente al piso o a la pared.

5. Deslice la estufa hacia atrás de modo que la pata trasera

quede insertada en la ranura del soporte anti-vuelco.

IMPORTANTE: Si la parte posterior de la estufa está a más de 2" (5,1 cm) de la pared de montaje, es posible que la pata de la estufa no se enganche en el soporte. Deslice hacia delante la estufa para determinar si hay una obstrucción entre la estufa y la pared de montaje. Los cambios en el suministro de gas deberán llevarse a cabo por parte de un técnico de servicio competente. Si necesita asistencia o servicio técnico, consulte la sección “Ayuda o servicio técnico” del Manual de uso y cuidado para obtener información de contacto.

6. Repita los pasos 1 y 2 para cerciorarse de que la pata de la

estufa esté enganchada en el soporte anti-vuelco. Si la parte posterior de la estufa se levanta más de ½"

(1,3 cm) del piso sin sentir resistencia, es posible que el soporte anti-vuelco no se haya instalado correctamente. No ponga a funcionar la estufa sin tener el soporte anti-vuelco instalado y asegurado. Para contactar al servicio técnico, consulte la sección “Ayuda o servicio técnico” en el Manual de uso y cuidado, la portada o la sección “Garantía” de las Instrucciones para el usuario.

Sistema de encendido electrónico

Encendido inicial y ajustes de la llama de gas

Los quemadores de la superficie de cocción y el horno usan encendedores electrónicos en lugar de pilotos permanentes. Cuando se gira la perilla de control de la superficie de cocción a la posición “IGNITE” (Encendido), el sistema crea una chispa para encender el quemador. Esta chispa continúa hasta que se gire la perilla de control hacia el ajuste deseado.

Cuando el control del horno se gira hacia el ajuste deseado, un encendedor caliente de la superficie se calienta hasta quedar con un color naranja brillante, y enciende el gas. No se producen chispas. Mientras funciona el quemador, la barra luminosa permanecerá encendida.

Verifique el funcionamiento de los quemadores de la superficie de cocción

1. Si se quitaron antes el control de panel y las perillas, vuelva a

colocar las perillas.

2. Empuje hacia adentro y gire cada perilla de control de la

superficie hacia la posición “IGNITE” (Encendido). La llama deberá encenderse en menos de 4 segundos.

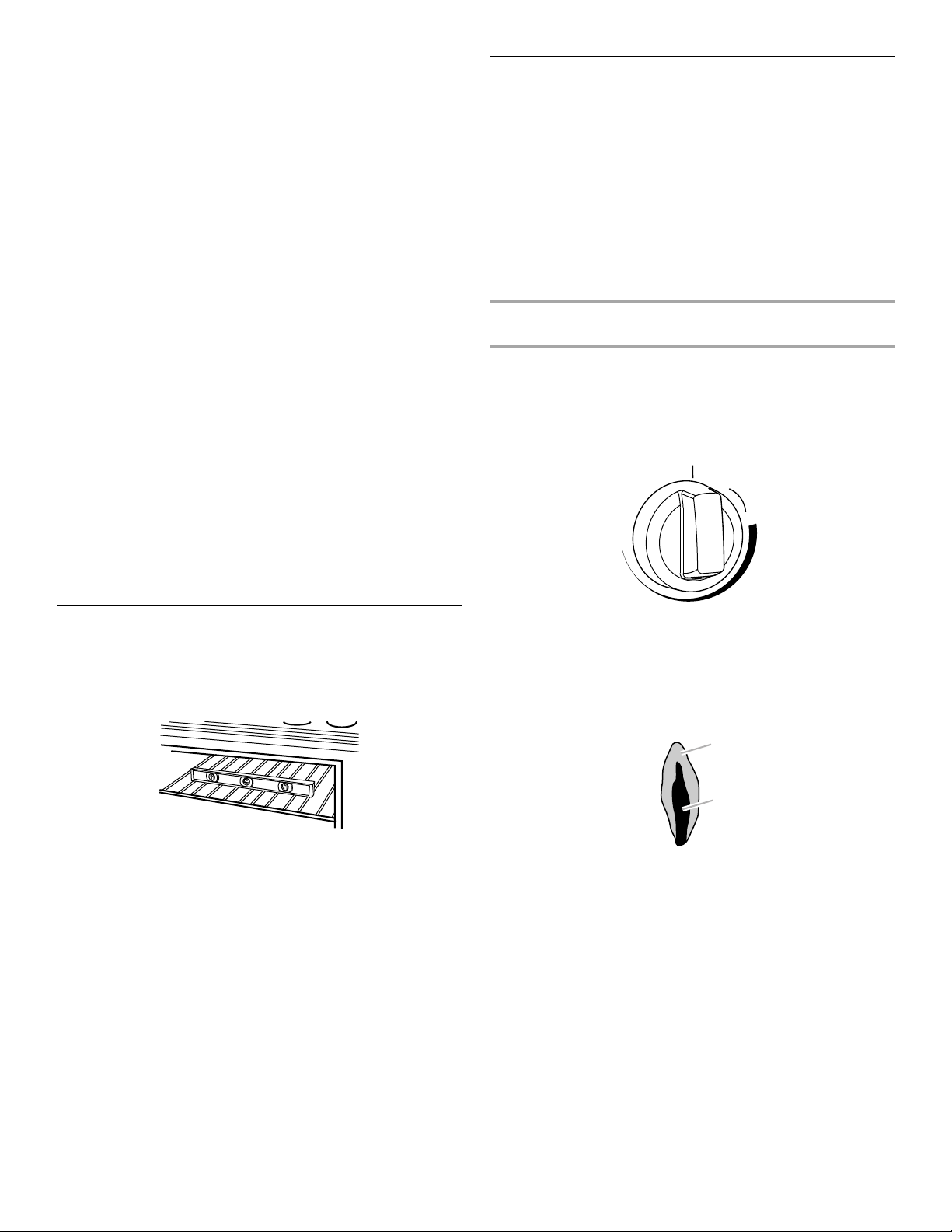

Nivelación de la estufa

1. Coloque una rejilla plana estándar en el horno.

2. Coloque un nivel en la parrilla y verifique que la estufa esté

nivelada, primero de lado a lado y después de adelante hacia atrás.

3. Si la estufa no está nivelada, jale la estufa hacia adelante

hasta quitar la pata niveladora posterior del soporte antivuelco.

4. Use un trinquete de accionamiento de ³⁄₈" y una llave de

pinzas para regular las patas niveladoras hacia arriba o hacia abajo, hasta que la estufa quede nivelada.

5. Empuje la estufa a su posición final.

6. Verifique que la pata niveladora trasera esté enganchada en

el soporte anti-vuelco. NOTA: La estufa debe estar nivelada para obtener un

horneado satisfactorio.

3. Gire la perilla de control hacia la posición “HI” (Alto) después

de que se encienda el quemador.

4. Fíjese que cada quemador de la superficie de cocción tenga

la llama adecuada. El cono interior pequeño deberá tener una llama azul bien nítida de ¼" (0,64 cm) a ½" (1,3 cm) de largo. El cono exterior no es tan nítido como el cono interior.

A. Cono exterior B. Cono interior

5. Gire rápidamente la perilla de control hacia la posición “LO”

(Bajo) después de que el quemador se encienda. Si la llama se apaga, gire la perilla de control hacia la posición “OFF” (Apagado).

6. Fíjese que cada quemador de la superficie de cocción tenga

la llama baja adecuada. La llama baja deberá ser una llama azul minúscula y estable. La llama deberá tener una altura de ¼" a ³⁄₈" (0,64 cm a 0,95 cm).

Si la llama baja necesita ajustarse:

1. Gire la perilla de control hacia el ajuste “LO” (Bajo) y sáquela.

2. Inserte un destornillador pequeño de hoja plana en el vástago

de la válvula. Gire el tornillo de ajuste de la válvula para obtener la llama más pequeña que no se apague cuando se gire el control de un quemador frío de “HI” (Alto) a “LO” (Bajo). Gire hacia la derecha para reducir la altura de la llama. Gire hacia la izquierda para aumentar la altura de la llama.

Page 27

Repita el procedimiento para los otros quemadores de la

superficie de cocción, según sea necesario.

A. Vástago de la válvula

3. Vuelva a colocar la perilla de control.

Si la llama necesita ajustarse:

1. Apague el horno. Espere a que se enfríe el quemador del

horno.

2. Abra la puerta del horno y saque las parrillas y la bandeja del

horno; déjelos a un lado.

Verifique el funcionamiento del quemador de asar/del horno

A. Bandeja del horno (levántela en el área

mostrada para quitarla)

3. Ubique el obturador de aire cerca de la pared posterior del

Control electrónico del horno (en algunos modelos):

horno y afloje el tornillo del obturador.

1. Abra la puerta del asador.

2. Presione el botón “BAKE” (Hornear).

■ Se encenderá la luz indicadora de “BAKE” (Hornear).

■ Aparecerá “350” en la pantalla.

3. Presione el botón START/ENTER (Inicio/Ingreso).

■ Aparecerán los indicadores “TEMP” (Temperatura) y “ON”

(Encendido).

■ La pantalla mostrará la cuenta regresiva (10 minutos), que

se necesita para precalentar el horno para la temperatura seleccionada.

■ El quemador del horno deberá encenderse en 20 a

40 segundos; este retraso es normal. La válvula del horno requiere un tiempo determinado antes de abrirse y permitir que fluya el gas. El quemador del horno permanecerá encendido hasta que la temperatura del horno alcance los 350 °F (175 °C). Después de 20 a 40 segundos, el quemador del horno comenzará un ciclo de encendido y apagado para mantener la temperatura de 350 °F (175 °C).

El quemador del asador y el del horno son el mismo. Verifique que el asador funcione de la siguiente manera:

1. Presione el botón “BROIL” (Asar).

■ Aparecerá “525” en la pantalla.

■ Se encenderá la luz indicadora de “BROIL” (Asar).

2. Presione el botón START/ENTER (Inicio/Ingreso).

■ El quemador del horno deberá encenderse en 20 a

40 segundos; este retraso es normal. La válvula del horno requiere un tiempo determinado antes de abrirse y permitir que fluya el gas.

Para evitar dañar el encendedor de superficie caliente, no inserte ningún objeto en las aberturas de la pantalla que rodean el encendedor, o limpie esa área.

3. Verifique el quemador del horno para ver si la llama es

adecuada. La llama deberá medir ½" (1,3 cm) de largo, con el cono interior de color verde azulado. El manto exterior deberá ser de color azul oscuro y tener una apariencia limpia y delicada. No deberán haber llamas con puntas amarillas (no hay suficiente aire), sacando chispas ni que se levanten (hay demasiado aire).

4. Ajuste el obturador de aire.

5. Vuelva a encender el horno y fíjese que la llama sea

adecuada. Si la llama todavía no está ajustada debidamente, apague el horno, espere que se enfríe el quemador del mismo y repita el paso 4 hasta ajustar la llama como es debido.

6. Una vez que se haya ajustado la llama como es debido,

apague el horno y espere que se enfríe el quemador.

7. Apriete el tornillo del obturador.

8. Vuelva a instalar el esparcidor de llama y la bandeja del

horno. Vuelva a instalar las parrillas del horno y cierre la puerta del mismo.

9. Cierre la puerta del asador.

1. Revise para cerciorarse de que todas las piezas estén

instaladas. Si hay alguna pieza extra, vuelva a revisar todos los pasos para ver cuál se omitió.

2. Verifique si tiene todas las herramientas.

3. Deshágase de todos los materiales de embalaje o recíclelos.

4. Verifique si la estufa está nivelada. Vea “Nivelación de la

estufa”.

5. Use una solución suave de limpiador doméstico líquido y

agua tibia para quitar el residuo ceroso ocasionado por el material protector de embalaje. Seque meticulosamente con un paño suave. Para más información, vea la sección “Cuidado de la estufa” del Manual de uso y cuidado o de las Instrucciones para el usuario.

6. Lea el Manual de uso y cuidado o las Instrucciones para el

A. Tornillo del obturador B. Obturador de aire

Complete la instalación

usuario.

7. Encienda los quemadores y el horno. Vea el Manual de uso y

cuidado o las Instrucciones para el usuario para obtener instrucciones específicas sobre el funcionamiento de la estufa.

Page 28

Si la estufa no funciona, revise lo siguiente:

WARNING

Explosion Hazard Use a new CSA International approved gas supply line. Install a shut-off valve. Securely tighten all gas connections. If connected to LP, have a qualified person make sure

gas pressure does not exceed 14" (36 cm) water column.

Examples of a qualified person include: licensed heating personnel,

authorized gas company personnel, and authorized service personnel.

Failure to do so can result in death, explosion, or fire.

Peligro de Vuelco Un niño o un adulto puede volcar accidentalmente la

estufa y resultar muerto. Instale el soporte anti-vuelco al piso o a la pared según

las instrucciones de instalación. Deslice la estufa hacia atrás de modo que la pata

trasera quede enganchada en la ranura del soporte anti-vuelco.

Si traslada de lugar la estufa, vuelva a asegurar el soporte anti-vuelco.

No ponga a funcionar la estufa sin tener el soporte anti-vuelco instalado y asegurado.

No seguir estas instrucciones puede ocasionar la muerte o quemaduras graves en niños y adultos.

ADVERTENCIA

■ Que el fusible de la casa esté intacto y ajustado; o que no

se haya disparado el cortacircuitos.

■ Que la estufa esté conectada en un contacto de

3 terminales con conexión a tierra.

■ Que la válvula de cierre del regulador de la presión de gas

esté en la posición “ON” (Abierta).

■ Que el suministro eléctrico esté conectado.

■ Vea “Solución de problemas” en el Manual de uso y

cuidado o en las Instrucciones para el usuario.

CONVERSIONES DE GAS

Las conversiones de gas natural a gas LP o de gas LP a gas natural deberán ser hechas por un instalador calificado.

8. Cuando la estufa haya estado funcionando por 5 minutos,

sienta si hay calor. Si no siente calor, apague la estufa y verifique que la válvula de cierre de la línea de suministro de gas esté abierta.

■ Si la válvula de cierre de la línea de suministro de gas está

cerrada, ábrala y repita la prueba de 5 minutos como se ha descrito arriba.

■ Si la válvula de cierre de la línea de suministro de gas está

abierta, presione el botón de CANCEL (Anular) en el panel de control del horno, y contacte a un técnico calificado.

Si necesita ayuda o servicio técnico:

Sírvase consultar la sección “Garantía” del Manual de uso y cuidado o la portada de las Instrucciones para el usuario, o póngase en contacto con el distribuidor en donde usted compró la estufa.

Conversión de gas LP

1. Gire la válvula de cierre manual a la posición de “cerrado”.

A. Línea de suministro de gas B. Válvula de cierre manual en la posición “cerrada” C. A la estufa

2. Desenchufe la estufa o desconecte el suministro de energía.

Page 29

Cómo convertir el regulador de la presión del gas

180

Cómo convertir los quemadores de superficie

1. Abra la puerta del asador y saque la parrilla para asar. El

regulador de la presión de gas está ubicado en la esquina posterior derecha del compartimiento del asador.

A. Regulador de la presión de gas

IMPORTANTE: No quite el regulador de la presión de gas. NOTA: No quite el resorte que está debajo de la tapa.

2. Saque la tapa del regulador de la presión de gas usando un

destornillador de hoja plana. NOTA: Cerciórese de que la arandela de sellado permanezca

en la misma posición.

1. Saque la parrilla, las tapas del quemador y los quemadores.

A. Tapa del quemador B. Quemador

2. Ubique las espitas de los orificios de gas LP para los

quemadores superiores, que están en la bolsa con material impreso incluida con la estufa. Hay tres espitas marcadas con “88” y una con “96”.

3. Saque las espitas de los orificios de gas natural con una llave

de combinación de 7 mm.

4. Instale las espitas de los orificios de gas LP con una llave de

combinación de 7 mm.

A. Tapa

3. Para convertir a gas LP, desatornille el tornillo plástico de

ajuste con la mano, voltéelo y vuelva a atornillarlo.

Presión de entrada a gas LP

A. Tapa B. Arandela de sellado

C. Tornillo de ajuste

Presión de entrada a gas natural

4. Vuelva a colocar la tapa.

A. Espita B. Soporte

NOTA: La superficie de cocción de la estufa está equipada con 4 quemadores: 1 quemador es de potencia (delantero izquierdo) y 3 quemadores estándares (delantero derecho, posterior derecho y posterior izquierdo).

A. Quemador estándar - Espita del orificio de gas LP número 88 B. Quemador de potencia – Espita del orificio de gas LP número 96 C. Quemador estándar – Espita del orificio de gas LP número 88 D. Quemador estándar – Espita del orificio de gas LP número 88

Page 30

5. Coloque las espitas de los orificios de gas natural en la bolsa

Peligro de Vuelco Un niño o un adulto puede volcar accidentalmente la

estufa y resultar muerto. Instale el soporte anti-vuelco al piso o a la pared según

las instrucciones de instalación. Deslice la estufa hacia atrás de modo que la pata

trasera quede enganchada en la ranura del soporte anti-vuelco.

Si traslada de lugar la estufa, vuelva a asegurar el soporte anti-vuelco.

No ponga a funcionar la estufa sin tener el soporte anti-vuelco instalado y asegurado.

No seguir estas instrucciones puede ocasionar la muerte o quemaduras graves en niños y adultos.

ADVERTENCIA

de piezas para usarlas en el futuro y guárdela en la bolsa con material impreso.

6. Vuelva a instalar los quemadores, las tapas y las parrillas de

los mismos.

Cómo convertir el quemador del horno

1. Abra la puerta del horno y saque las parrillas, la bandeja y el

esparcidor de llama del horno; déjelos a un lado.

2. Quite el tornillo del quemador del horno. Levante el

quemador del horno y jale el quemador hacia usted. La espita del orificio está detrás del obturador de aire del quemador del horno.

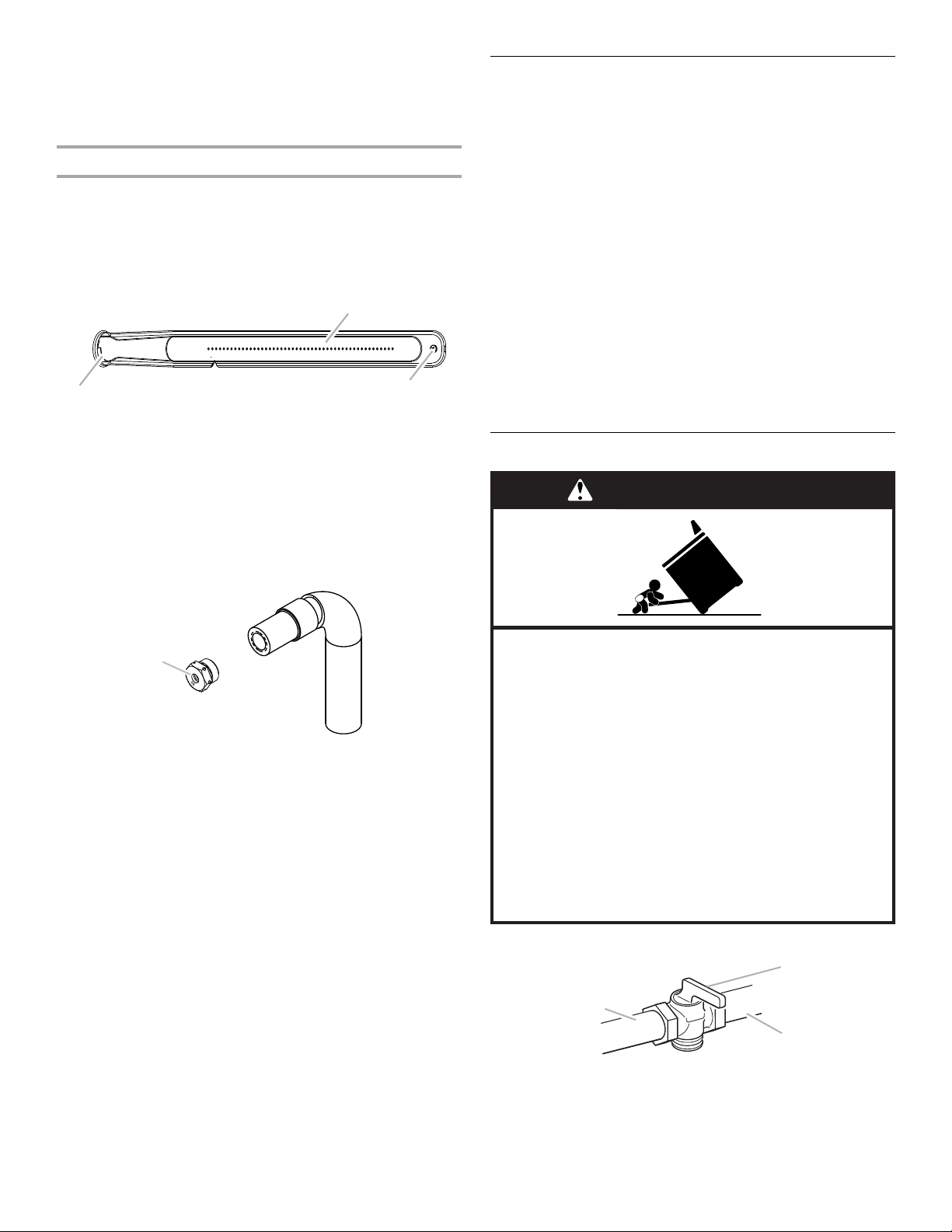

A. Quemador del horno B. Obturador de aire C. Tornillo

3. Ubique la espita del orificio de gas LP marcada con “56” en la

bolsa con material impreso que se suministró con la estufa.

4. Use una llave de combinación de ³⁄₈" para sacar la espita del

orificio de gas natural.

5. Instale la espita de gas LP con el número “56”. IMPORTANTE: No apriete demasiado.

Complete la conversión

1. Vea la sección “Conexión del suministro de gas” para

conectar la estufa debidamente al suministro de gas.

2. Gire la válvula de cierre manual en la línea de suministro de

gas a la posición abierta.

3. Vea la sección “Sistema de encendido electrónico” para los

ajustes apropiados de consumo, funcionamiento y llama del quemador.

IMPORTANTE: Tal vez tenga que modificar el ajuste “LO” (Bajo) para cada quemador de la superficie de cocción.

Es muy importante verificar la llama adecuada del quemador de la superficie de cocción y del horno. El cono interior pequeño deberá tener una llama azul bien nítida de ¼" a ½" (0,64 cm a 1,3 cm) de largo. El cono exterior no es tan nítido como el cono interior. Las llamas del gas LP tienen una punta de color ligeramente amarillo.

4. Cierre la puerta del asador y presione el botón CANCEL/OFF

(Anulado/Apagado).

5. Consulte la sección “Complete la instalación” para terminar

este procedimiento.

Conversión de gas natural

A. Espita del orificio del horno de gas LP que

indica “56”

6. Coloque la espita del quemador del horno de gas natural en

7. Vuelva a instalar el quemador del horno.

8. Vuelva a instalar las parrillas del horno, la bandeja del horno y

la bolsa de piezas junto con las espitas del quemador de la superficie de cocción de gas natural para usarlos en el futuro y guarde la bolsa con material impreso.

el esparcidor de llama.

1. Gire la válvula de cierre manual a la posición de “cerrado”.

A. Línea de suministro de gas B. Válvula de cierre manual en la posición “cerrada”

C. A la estufa

2. Desenchufe la estufa o desconecte el suministro de energía.

Page 31

Cómo convertir el regulador de la presión del gas

180

Cómo convertir los quemadores de superficie

1. Abra la puerta del asador y saque la parrilla para asar. El

regulador de la presión de gas está ubicado en la esquina posterior derecha del compartimiento del asador.

A. Regulador de la presión de gas

IMPORTANTE: No quite el regulador de la presión de gas. NOTA: No quite el resorte que está debajo de la tapa.

2. Saque la tapa del regulador de la presión de gas usando un

destornillador de hoja plana. NOTA: Cerciórese de que la arandela de sellado permanezca

en la misma posición.

1. Saque la parrilla, las tapas del quemador y los quemadores.

A. Tapa del quemador B. Quemador

2. Ubique las espitas de los orificios de gas LP para los

quemadores superiores, que están en la bolsa con material impreso incluida con la estufa. Hay tres espitas marcadas con “149” y una con “165”.

3. Saque las espitas de los orificios de gas LP con una llave de

combinación de 7 mm.

4. Instale las espitas de los orificios de gas natural con una llave

de combinación de 7 mm.

A. Tapa

3. Para convertir a gas natural, desatornille el tornillo plástico de ajuste con la mano, voltéelo y vuelva a atornillarlo.

Presión de entrada a gas LP

A. Tapa

B. Arandela de

C. Tornillo de ajuste

Presión de entrada a gas natural

sellado

4. Vuelva a colocar la tapa.

A. Espita B. Soporte

A. Quemador estándar - Espita del orificio de gas LP número 149 B. Quemador de potencia - Espita del orificio de gas LP número 165 C. Quemador estándar - Espita del orificio de gas LP número 149 D. Quemador estándar - Espita del orificio de gas LP número 149

Page 32

5. Coloque las espitas de los orificios de gas LP en la bolsa de

piezas para usarlas en el futuro y guárdela en la bolsa con material impreso.

6. Vuelva a instalar los quemadores, las tapas y las parrillas de los mismos.

Cómo convertir el quemador del horno

1. Abra la puerta del horno y saque las parrillas, la bandeja y el

esparcidor de llama del horno; déjelos a un lado.

2. Quite el tornillo del quemador del horno. Levante el quemador del horno y jale el quemador hacia usted. La espita del orificio está detrás del obturador de aire del quemador del horno.

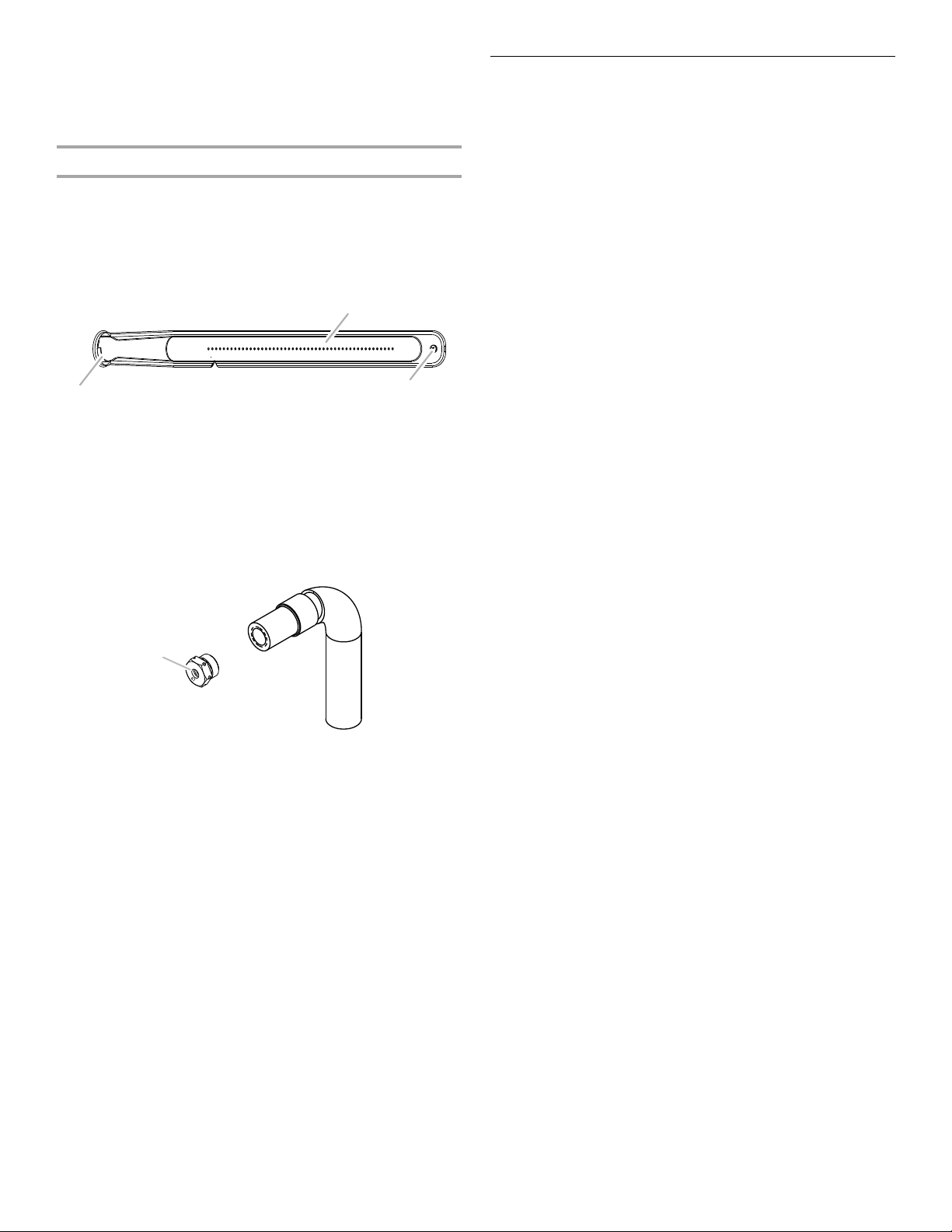

A. Quemador del horno B. Obturador de aire C. Tornillo

3. Ubique la espita del orificio de gas natural marcada con “47” en la bolsa con material impreso que se suministró con la estufa.

4. Use una llave de combinación de ³⁄₈" para sacar la espita del orificio de gas LP.

5. Instale la espita de gas natural con el número “47”.

Complete la conversión

1. Vea la sección “Conexión del suministro de gas” para

conectar la estufa debidamente al suministro de gas.

2. Gire la válvula de cierre manual en la línea de suministro de

gas a la posición abierta.

3. Vea la sección “Sistema de encendido electrónico” para los

ajustes apropiados de consumo, funcionamiento y llama del quemador.

IMPORTANTE: Tal vez tenga que modificar el ajuste “LO” (Bajo) para cada quemador de la superficie de cocción.

4. Cierre la puerta del asador y presione el botón CANCEL/OFF

(Anulado/Apagado).

5. Consulte la sección “Complete la instalación” para terminar

este procedimiento.

A. Espita del orificio del horno de gas natural que

indica “47”

IMPORTANTE: No apriete demasiado.

6. Coloque la espita del quemador del horno de gas LP en la

bolsa de piezas junto con las espitas del quemador de la superficie de cocción de gas LP para usarlos en el futuro y guárdela en la bolsa con material impreso.

7. Vuelva a instalar el quemador del horno.

8. Vuelva a instalar las parrillas del horno, la bandeja del horno y

el esparcidor de llama.

Page 33

SÉCURITÉ DE LA CUISINIÈRE

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

AVERTISSEMENT

DANGER

Voici le symbole d’alerte de sécurité. Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous

et à d’autres. Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou

“AVERTISSEMENT”. Ces mots signifient :

AVERTISSEMENT : Si les renseignements dans ce manuel ne sont pas exactement observés, un incendie ou une explosion peut survenir, causant des dommages au produit, des blessures ou un décès.

– Ne pas entreposer ni utiliser de l’essence ou d’autres vapeurs ou liquides inflammables

à proximité de cet appareil ou de tout autre appareil électroménager.

– QUE FAIRE DANS LE CAS D’UNE ODEUR DE GAZ :

•

Ne pas tenter d’allumer un appareil.

•

Ne pas toucher à un commutateur électrique.

•

Ne pas utiliser le téléphone se trouvant sur les lieux.

•

Appeler immédiatement le fournisseur de gaz à partir du téléphone d'un voisin. Suivre ses instructions.

•

À défaut de joindre votre fournisseur de gaz, appeler les pompiers.

– L’installation et l’entretien doivent être effectués par un installateur qualifié, une agence

de service ou le fournisseur de gaz.

AVERTISSEMENT : L’odorat ne permet pas toujours la détection d’une fuite de gaz. Les distributeurs de gaz recommandent l’emploi d’un détecteur de gaz (homologation UL ou CSA). Pour d’autre information, contacter le fournisseur de gaz local. En cas de détection d’une fuite de gaz, exécuter les instructions “Que faire dans le cas d’une odeur de gaz”.

IMPORTANT : Ne pas installer un système de ventilation avec évacuation de l'air vers le bas, qui évacuerait l'air vers cet appareil de cuisson à gaz. Ce type de système de ventilation peut causer des problèmes d'allumage et de combustion avec cet appareil de cuisson à gaz et entraîner des blessures corporelles ou le fonctionnement non désiré de cet appareil.

Page 34

EXIGENCES D’INSTALLATION

Dans l’État du Massachusetts, les instructions d’installation suivantes sont applicables :

■ Les travaux d’installation et réparation doivent être exécutés par un plombier ou tuyauteur qualifié ou licencié, ou par le

personnel qualifié d’une entreprise licenciée par l’État du Massachusetts.

■ Si une vanne à boisseau sphérique est utilisée, elle doit comporter une manette “T”.

■ Si un conduit de raccordement flexible est utilisé, sa longueur ne doit pas dépasser 3 pi.

Risque de basculement

Un enfant ou une personne adulte peut faire basculer la cuisinière, ce qui peut causer un décès.

Fixer la bride antibasculement au plancher ou au mur, conformément aux instructions d'installation.

Faire glisser de nouveau la cuisinière de façon à ce que le pied arrière de la cuisinière se trouve dans la fente de la bride antibasculement.

Réengager la bride antibasculement si la cuisinière a été déplacée. Ne pas faire fonctionner la cuisinière si la bride antibasculement n'est pas installée et engagée. Le non-respect de ces instructions peut causer un décès ou des brûlures graves aux enfants et

aux adultes.

Bride antibasculement

Pour vérifier que la bride antibasculement est bien installée et engagée :

• Faire glisser la cuisinière vers l'avant.

• Vérifier que la bride antibasculement est bien fixée au plancher ou au mur.

• Faire de nouveau glisser la cuisinière vers l'arrière de sorte que le pied de la cuisinière

se trouve sous la bride antibasculement.

• Voir les instructions d'installation pour plus de détails.

Pied de la cuisinière

AVERTISSEMENT

†® QUADREX est une marque déposée de NLW Holdings, Inc.

Pièces fournies

Outillage et pièces

Rassembler les outils et pièces nécessaires avant d’entreprendre l’installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

Outils nécessaires

■ Mètre-ruban

■ Tournevis à lame plate

■ Tournevis Phillips

■ Niveau

■ Perceuse manuelle ou

électrique

■ Clé ou pince

■ Clé à tuyauterie

■ Clé mixte de ¹⁵⁄₁₆" (2,4 cm)

■ Clé à cliquet de ¼" (6 mm)

■ Tourne-écrou de ³⁄₈" (1 cm)

■ Foret de ¹⁄₈" (3 mm) (pour

planchers en bois)

■ Marqueur ou crayon

■ Pâte d’étanchéité pour

raccords de tuyauterie résistant au gaz propane

■ Solution non corrosive de

détection des fuites

Pour conversions au gaz propane/naturel

■ Clé mixte de ³⁄₈" (1 cm)

■ Clé mixte de ½" (1,3 cm)

■ Clé mixte de ⁵⁄₈" (1,6 cm)

■ Tourne-écrou de 7 mm (⁹⁄₃₂")

■ Tournevis Phillips ou

Quadrex

■ Ruban adhésif de masquage

®†

Vérifier que toutes les pièces sont présentes.

A. Bride antibasculement B. Vis n° 12 x 1

■ Sachet de documentation

■ Gicleurs de conversion (à l'intérieur du sachet contenant la

⁵⁄₈

" (4,1 cm) (2)

documentation)

■ La bride antibasculement doit être bien fixée au mur ou au

plancher. L'épaisseur du plancher peut nécessiter des vis plus longues pour l'ancrage de la bride au sol.

Pièces nécessaires

Vérifier les codes locaux et consulter le fournisseur de gaz. Vérifier l'alimentation en gaz et l'alimentation électrique existantes. Voir les sections “Spécifications électriques” et “Spécifications de l'alimentation en gaz”.

Page 35

Exigences d'emplacement

IMPORTANT : Observer les dispositions de tous les codes et règlements en vigueur. Ne pas obstruer le flux de combustion et de ventilation.

■ C'est à l'installateur qu'incombe la responsabilité de

respecter les distances de séparation exigées, spécifiées sur la plaque signalétique de l'appareil. La plaque signalétique se trouve sur le châssis du four, derrière le côté gauche de la plancher du gril.

A. Emplacement de la plaque signalétique

■ La cuisinière doit être installée à un endroit pratique dans la

cuisine.

■ Dans le cas d'une cuisinière encastrée, l'enceinte doit

recouvrir complètement les côtés et l'arrière de la cuisinière.

■ Afin de supprimer le risque de brûlures ou d'incendie lié au

fait de se pencher au-dessus des unités de surface chauffées, le rangement en armoire au-dessus des unités de surface doit être évité. Si un rangement en armoire est envisagé, le risque peut être réduit par l'installation d'une hotte de cuisine opérant horizontalement sur un minimum de 5" (12,7 cm) au-delà du bas des armoires.

■ Toutes les ouvertures dans le mur ou le plancher de

l'emplacement d'installation de la cuisinière doivent être scellées.

■ Ne pas sceller la cuisinière aux placards latéraux.

■ Respecter les dimensions indiquées pour les ouvertures à

découper dans les placards. Ces dimensions constituent les valeurs minimales des dégagements de séparation.

■ La bride antibasculement doit être installée. Pour l'installation

de la bride antibasculement expédiée avec la cuisinière, voir la section “Installation de la bride antibasculement”.

■ Une source d'électricité avec liaison à la terre est nécessaire.

Voir la section “Spécifications électriques”.

■ Une source de gaz adéquate doit être disponible. Voir la

section “Spécifications de l'alimentation en gaz”.

■ Contacter un installateur de revêtement de sol qualifié, qui

pourra déterminer si le revêtement de sol peut résister à une température d'au moins 200°F (93°C).

■ Dans le cas de l'installation de la cuisinière sur un tapis,

placer sous la cuisinière une plaque d'appui isolée, ou une plaque de contreplaqué de ¼" (0,64 cm).

IMPORTANT : Afin d'éviter d’endommager les placards, consulter le constructeur de la maison ou le fabricant des placards pour déterminer si les matériaux utilisés peuvent subir un changement de couleur, une déstratification ou d'autres dommages. Ce four a été conçu conformément aux exigences des normes UL et CSA International et respecte les températures maximales permises de 194° (90°C) pour les placards en bois.

Résidence mobile – Spécifications additionnelles à respecter lors de l'installation

L'installation de cette cuisinière doit être conforme aux dispositions de la norme Manufactured Home Construction and Safety Standard, Title 24 CFR, Part 3280 (anciennement Federal Standard for Mobile Home Construction and Safety, Title 24, HUD Part 280). Lorsque cette norme n'est pas applicable, l'installation doit satisfaire aux critères de la norme Standard for Manufactured Home Installations, ANSI A225.1/NFPA 501A ou aux dispositions des codes locaux.

Au Canada, l'installation de cette cuisinière doit satisfaire aux stipulations de la version la plus récente de la norme CAN/CSAA240 ou des codes locaux en vigueur.

Autres critères à respecter pour une installation en résidence mobile :

■ Dans le cas de l'installation de cette cuisinière dans une

résidence mobile, la cuisinière doit être fixée au plancher durant tout déplacement du véhicule. Toute méthode de fixation de la cuisinière est adéquate dans la mesure où elle satisfait aux critères des normes mentionnées ci-dessus.

Dimensions du produit

A. 36" (91,4 cm)

B. 29

⁷⁄₈

" (75,9 cm)

C. 25

⁷⁄₆₄

" (63,8 cm)

D. 47

⁵⁄₆₄

" (119,6 cm)

Page 36

Dimensions des placards

AVERTISSEMENT

Risque de choc électrique Brancher sur une prise à 3 alvéoles reliée à la terre. Ne pas enlever la broche de liaison à la terre. Ne pas utiliser un adaptateur. Ne pas utiliser un câble de rallonge. Le non-respect de ces instructions peut causer

un décès, un incendie ou un choc électrique.

Les dimensions de l'espace d'installation entre les placards correspondent à une installation entre des placards de 24" (61,0 cm) avec plan de travail de 25" (64,0 cm) de profondeur et hauteur de 36" (91,4 cm).

Si la profondeur du placard est supérieure à 24" (61,0 cm), le châssis du four doit se prolonger au-delà des façades des placards de ½" (13,0 mm) minimum.

IMPORTANT :

hotte/micro-ondes au-dessus de la cuisinière, suivre les instructions fournies avec la hotte concernant les dimensions de dégagement à respecter au-dessus de la surface de la table de cuisson.

En cas d'installation d'une hotte ou d'un ensemble

Spécifications électriques

A. 18" (45,7 cm) de dégagement minimum entre le placard latéral

supérieur et le plan de travail B. Profondeur maximale des placards supérieurs : 13" (33,0 cm) C. Largeur minimale de l'ouverture : 30" (76,2 cm) D. Pour la distance libre minimale vers la partie supérieure de la table

de cuisson, voir la REMARQUE* E. Largeur minimale de l'ouverture : 30

F. Il est recommandé d'effectuer l'installation de la prise de courant

électrique dans cette zone grisée. G. Il est recommandé d'effectuer l'installation de la canalisation de

gaz rigide dans cette zone grisée. H. 2" (5,1 cm) de distance minimale de dégagement vers le mur latéral

ou autre matériau combustible

I. 24" (61,0 cm)

" (25,4 cm)

K. 8" (20,3 cm)

L. 5" (12,7 cm)

M 2" (5,1 cm)

N. 3" (7,6 cm)

¹⁄₈

" (76,5 cm)

*REMARQUE : Distance de séparation minimale de 24" (61,0 cm)

lorsque le fond d'un placard de bois ou de métal est protégé par une planche ignifugée d'au moins ¼" (0,64 cm) recouverte d'une feuille métallique d'épaisseur égale ou supérieure à : acier calibre 28 MSG, acier inoxydable 0,015" (0,4 mm), aluminium 0,024" (0,6 mm), ou cuivre 0,020" (0,5 mm).

Distance de séparation minimale de 30" (76,2 cm) ou plus entre le dessus de la table de cuisson et le fond d'un placard de bois ou de métal non protégé.

IMPORTANT :

La cuisinière doit être électriquement reliée à la terre conformément aux prescriptions des codes et règlements locaux; en l'absence de code local, respecter les prescriptions du code national en vigueur : National Electrical Code, ANSI/NFPA 70.

Si un conducteur distinct de liaison à la terre est utilisé (lorsque le code en vigueur le permet), on recommande qu'un électricien qualifié vérifie la qualité de la liaison à la terre.

On peut obtenir un exemplaire du code national en vigueur à l'adresse suivante :

National Fire Protection Association

1 Batterymarch Park,

Quincy, MA 02169-7471

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

■ L'appareil doit être alimenté uniquement par un circuit de

120 V, 60 Hz, CA seulement, 15 A protégé par fusibles. On recommande également l'emploi de fusibles temporisés ou de disjoncteurs. On recommande que cette cuisinière soit alimentée par un circuit indépendant.

■

Cette cuisinière est équipée d'un cordon d'alimentation électrique avec une fiche à trois alvéoles de mise à la terre. Pour minimiser le risque possible de choc électrique, le cordon doit être branché dans une prise à 3 alvéoles reliée à la terre.

■ Les dispositifs d'allumage électronique peuvent fonctionner

correctement dans une plage de tension d'alimentation étendue, mais il est nécessaire de respecter la polarité stipulée et d'établir une liaison à la terre adéquate. Vérifier que la prise de courant fournit une tension de 120 V et qu'elle est correctement reliée à la terre.

Cette cuisinière est équipée d'un système d'allumage électronique qui ne fonctionnera pas si l'appareil est branché dans une prise dont la polarité n'est pas correcte.

■

Le branchement de cette cuisinière sur une prise électrique protégée par un disjoncteur différentiel n'affectera en rien ses performances. Toutefois, le déclenchement intempestif du disjoncteur différentiel en utilisation normale peut se produire du fait de la nature des cuisinières à gaz à allumage électronique.

■ On trouvera un schéma de câblage à l’arrière de la cuisinière,

dans un sachet de plastique transparent.

■ REMARQUE : Le châssis métallique de la cuisinière doit être

relié à la terre pour que le tableau de commande puisse fonctionner correctement. Si le châssis métallique de la cuisinière n'est pas relié à la terre, aucune touche du tableau de commande ne peut fonctionner. En cas de doute quant à la qualité de la liaison à la terre du châssis de la cuisinière, consulter un électricien qualifié.

Page 37

Spécifications de l’alimentation en gaz

AVERTISSEMENT

Risque d'explosion

Utiliser une canalisation neuve d'arrivée de gaz approuvée par la CSA International.

Installer un robinet d'arrêt. Bien serrer chaque organe de connexion de la

canalisation de gaz. En cas de connexion au gaz propane, demander à une

personne qualifiée de s'assurer que la pression de gaz ne dépasse pas 36 cm (14 po) de la colonne d'eau.

Par personne qualifiée, on comprend : le personnel autorisé de chauffage,

le personnel autorisé d'une compagnie de gaz, et le personnel d'entretien autorisé.

Le non-respect de ces instructions peut causer un décès, une explosion ou un incendie.

†®TEFLON est une marque déposée de E.I. Du Pont De Nemours et Compagnie.

Observer toutes les prescriptions des codes et règlements en vigueur.

IMPORTANT : L'installation doit satisfaire aux critères de tous les codes et règlements locaux. En l'absence de code local, l'installation doit satisfaire aux prescriptions du National Fuel Gas Code ANSI Z223.1 (American National Standard), ou CAN/CGA B149 (édition la plus récente).

IMPORTANT : Les tests de fuite de la cuisinière doivent être effectués selon les instructions du fabricant. Voir “Achever le raccordement” dans la section “Raccordement au gaz”.

Canalisation de gaz

■ Installer une canalisation de gaz rigide de ¾" (1,9 cm) jusqu'à

l'emplacement d'installation de la cuisinière. L'emploi d'une canalisation de plus petit diamètre ou plus longue peut susciter une déficience du débit d'alimentation. Pour l'alimentation au propane, le diamètre des canalisations doit être de ½" (1,3 cm) ou plus. Usuellement le fournisseur de gaz propane détermine les matériaux à utiliser et la dimension appropriée.

REMARQUE : On doit utiliser un composé d’étanchéité des tuyauteries résistant à l’action du gaz de pétrole liquéfié. Ne pas utiliser de ruban TEFLON

Raccord métallique flexible :

■ Si les codes locaux le permettent, on peut utiliser pour

raccorder la cuisinière à la canalisation de gaz un raccord métallique flexible neuf (homologation CSA) de 4 à 5 pi (122 à 152,4 cm) de longueur, de diamètre interne de ½" (1,3 cm) ou ¾" (1,9 cm).

■ Un raccord avec filetage mâle de ½" (1,3 cm) est

nécessaire pour la connexion sur le raccord à filetage femelle à l'entrée du détendeur de l'appareil.

■ Veiller à ne pas déformer/écraser/endommager le tube

métallique flexible lors d'un déplacement de la cuisinière.

■ Robinet d'arrêt nécessaire :

La canalisation d'alimentation doit comporter un robinet d'arrêt manuel. Le robinet d'arrêt manuel doit être séparé de la cuisinière, mais doit se trouver dans la même pièce en un endroit où il sera facilement accessible pour les manœuvres d'ouverture/fermeture. Ne pas entraver l'accès au robinet d'arrêt manuel. Le robinet d'arrêt manuel est prévu pour ouvrir ou fermer l’alimentation en gaz de la cuisinière.

®†

Type de gaz

Gaz naturel :

La conception de cette cuisinière a été homologuée par CSA International pour l'alimentation au gaz naturel, ou pour l'alimentation au propane après conversion adéquate.

■ Cette cuisinière a été configurée à l'usine pour l'alimentation

au gaz naturel. La plaque signalétique située sur le côté gauche de la partie inférieure du gril, contient des renseignements sur les types de gaz qui peuvent être utilisés. Si le type de gaz disponible n'est pas mentionné sur la plaque signalétique, consulter le fournisseur de gaz locall.

Conversion pour l'alimentation au propane :

L'opération de conversion doit être exécutée par un technicien qualifié.

Consulter le fournisseur de gaz avant toute conversion de l'appareil pour l'utilisation d'un type de gaz qui n'est pas mentionné sur la plaque signalétique. Voir la section “Conversions pour changement de gaz”.

A. Canalisation de gaz B. Robinet d'arrêt manuel - position d'ouverture

C. Vers la cuisinière

Détendeur de gaz

Le détendeur fourni avec cette cuisinière doit être utilisé. Pour un fonctionnement correct, la pression d'alimentation du détendeur doit être comme suit :

Gaz naturel :

Pression minimum : 5" (colonne d'eau) Pression maximum : 14" (colonne d'eau)

Gaz propane :

Pression minimum : 11" (colonne d'eau) Pression maximum : 14" (colonne d'eau) En cas d'incertitude quant à la pression d'alimentation à établir,

contacter le fournisseur de gaz local.

Page 38

Débit thermique des brûleurs

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer la cuisinière.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

Risque de basculement

Un enfant ou une personne adulte peut faire basculer la cuisinière, ce qui peut causer un décès.

Fixer la bride antibasculement au plancher ou au mur, conformément aux instructions d'installation.

Faire glisser de nouveau la cuisinière de façon à ce que le pied arrière de la cuisinière se trouve dans la fente de la bride antibasculement.

Réengager la bride antibasculement si la cuisinière a été déplacée.

Ne pas faire fonctionner la cuisinière si la bride antibasculement n'est pas installée et engagée.

Le non-respect de ces instructions peut causer un décès ou des brûlures graves aux enfants et aux adultes.

AVERTISSEMENT

Tests de pressurisation de la canalisation de gaz

Les débits thermiques indiqués sur la plaque signalétique correspondent à une altitude d'utilisation inférieure ou égale à 2000 pi (609,6 m).

Lorsque l'appareil est utilisé à une altitude supérieure à 2000 pi (609,6 m), on doit réduire le débit thermique indiqué de 4 % pour chaque tranche de 1000 pi (304,8 m) au-dessus du niveau de la mer (pas applicable au Canada).

INSTRUCTIONS D’INSTALLATION

Déballage de la cuisinière

On doit tester le détendeur sous une pression supérieure d'au moins 1" à la pression de la tubulure de distribution indiquée sur la plaque signalétique.

Pressurisation à une pression supérieure à ½ lb/po² (14" - colonne d'eau)

Lors de tout test de pressurisation de ce système à une pression supérieure à ½ lb/po² (3,5 kPa/14" WCP), on doit déconnecter l'appareil et son robinet d'arrêt individuel de la canalisation de gaz.

Pressurisation à une pression inférieure ou égale à ½ lb/po² (14" - colonne d'eau)

Lors de tout test de pressurisation de la canalisation de gaz à une pression égale ou inférieure à ½ lb/po² (3,5 kPa/14" WCP), on doit isoler l'appareil de la canalisation de gaz par fermeture de son robinet d'arrêt manuel individuel.

Installation de la bride antibasculement

1. Ne pas se servir de la poignée de la porte du four pour

soulever ou déplacer la cuisinière.

2. Ôter les matériaux d'emballage, le ruban adhésif et la

pellicule protectrice de la cuisinière. Garder la base du carton et du support en mousse sous la cuisinière.

3. Retirer les grilles de four et le sachet de pièces de l'intérieur

du four et de la cavité du gril.

4. Pour placer la cuisinière sur sa partie postérieure, prendre les

4 coins de protection du carton d’emballage. Empiler l'un des coins sur un autre. Répéter avec les 2 autres coins. Les disposer sur le plancher dans le sens de la longueur derrière la cuisinière à titre de support de la cuisinière lorsque celle-ci est placée sur sa partie postérieure.

5. À l'aide d'au moins deux personnes, saisir fermement la

cuisinière et la déposer délicatement sur sa partie postérieure, sur les coins de protection.

6. Tirer fermement sur le morceau de carton pour le retirer, puis

retirer le support en mousse.

7. Utiliser une clé à molette pour desserrer les pieds de

8. Placer le carton ou le panneau de fibre dur devant la

nivellement. Ajuster les pieds de nivellement à la hauteur nécessaire. Les pieds de nivellement peuvent être desserrés pour ajouter une hauteur maximale de 1" (2,5 cm). Une longueur minimum de ³⁄₁₆" (0,5 cm) est nécessaire pour engager la bride antibasculement.

REMARQUE : Si un ajustement de la hauteur est effectué alors que la cuisinière est debout, incliner la cuisinière vers l'arrière pour ajuster les pieds avant, puis incliner la cuisinière vers l’avant pour ajuster les pieds arrière.

cuisinière. À l'aide d'au moins 2 personnes, relever la cuisinière et la placer sur le carton ou le panneau de fibre dur.

1. Retirer la bride antibasculement de l'intérieur du four où elle

est fixée avec une attache métallique.

2. Déterminer la méthode de montage à utiliser : au plancher ou

au mur. Pour un plancher en pierre ou en briquetage, on peut utiliser

la méthode de montage au mur. En cas d'installation de la cuisinière dans une résidence mobile, il est impératif de fixer la cuisinière au sol.

Page 39

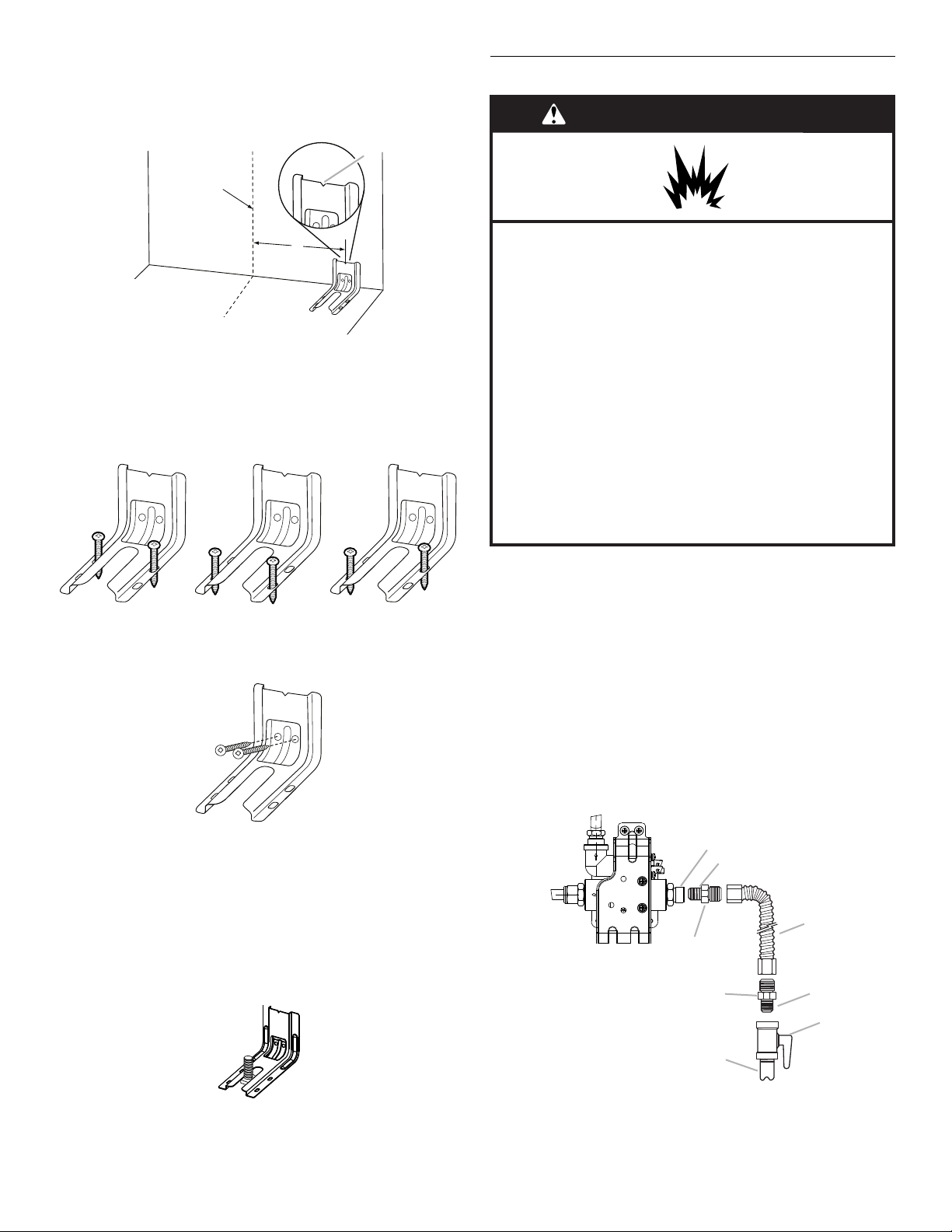

Axe central

AVERTISSEMENT

Risque d'explosion

Utiliser une canalisation neuve d'arrivée de gaz approuvée par la CSA International.

Installer un robinet d'arrêt. Bien serrer chaque organe de connexion de la

canalisation de gaz. En cas de connexion au gaz propane, demander à une

personne qualifiée de s'assurer que la pression de gaz ne dépasse pas 36 cm (14 po) de la colonne d'eau.

Par personne qualifiée, on comprend : le personnel autorisé de chauffage,

le personnel autorisé d'une compagnie de gaz, et le personnel d'entretien autorisé.

Le non-respect de ces instructions peut causer un décès, une explosion ou un incendie.

Déterminer et marquer l’axe central de l’espace à découper. Le montage peut être effectué du côté gauche ou droit de la découpe. Positionner la bride de montage contre le mur dans l'ouverture à découper de façon à ce que l'encoche en V de la bride se trouve à 9

⁵⁄₈

" (24,6 cm) de l’axe central, tel qu’illustré.

A. 9

⁵⁄₈

" (24,6 cm)

B. Encoche en V de la bride

4. Percer deux trous de ¹⁄₈" (3 mm) qui correspondent aux trous

de la bride selon la méthode de montage déterminée. Voir les illustrations suivantes.

Montage au plancher

Raccordement au gaz

Positionnement par l’arrière

Positionnement par l'avant

En diagonale (2 options)

Montage mural

5. À l’aide du tournevis Phillips, monter la bride antibasculement

sur le mur ou sur le plancher avec les deux vis n° 12 x 1⁵⁄₈" (4,1 cm) fournies.

6. Rapprocher suffisamment la cuisinière de l'ouverture pour

permettre le raccordement électrique et le raccordement final au gaz. Retirer la base d’expédition, le carton ou le panneau de fibres dur de sous la cuisinière.

7. Placer la cuisinière dans son emplacement final en s’assurant

que le pied de nivellement arrière glisse dans la bride antibasculement.

8. Déplacer la cuisinière vers l'avant sur la base de sa boîte

d'expédition, sur une planche en carton ou en matériau de fibres dur pour poursuivre l'installation de la cuisinière à l'aide des instructions d'installation suivantes.

Raccordement typique par raccord flexible

1. Appliquer un composé d'étanchéité des filetages résistant au

propane sur la plus petite extrémité filetée des adaptateurs de raccord flexible (voir B et F à l'illustration suivante).

2. Fixer un raccord d'adaptation sur le détendeur et l'autre

raccord d'adaptation sur le robinet d'arrêt de la canalisation de gaz. Serrer les deux raccords d'adaptation en s'assurant de ne pas bouger ou tourner le détenteur.

À l'aide d'une clé mixte de

¹⁵⁄₁₆

" (2,4 cm) et d'une clé à mollette,

visser le raccord flexible sur les raccords d'adaptation. IMPORTANT: Tous les raccords doivent être bien serrés à

l’aide d’une clé. Ne pas serrer excessivement la connexion sur le détendeur. Un serrage excessif pourrait provoquer une fissuration du détendeur et une fuite de gaz. Lors du serrage des raccords, empêcher le détendeur de tourner.

A. Raccord du détendeur B. Utiliser un composé

d'étanchéité des tuyauteries C. Adaptateur D. Raccord flexible

E. Adaptateur

F. Utiliser un composé

d'étanchéité des

tuyauteries G. Robinet d'arrêt manuel H. Tuyau de gaz de ½"

(1,3 cm) ou ¾" (1,9 cm)

Page 40

Achever le raccordement

AVERTISSEMENT

un décès, un incendie ou un choc électrique.

1. Localiser le détendeur à l'arrière de la cuisinière.

A. Détendeur

IMPORTANT : Ne pas enlever le détendeur.

2. Vérifier que le robinet d'arrêt du détendeur est à la position

de “marche”.

A. Position de “marche” B. Position “d'arrêt”

IMPORTANT : Le réglage usine est à la position de “MARCHE”. Si la cuisinière ne fonctionne pas, vérifier que le robinet est à la position de “MARCHE”.

3. Ouvrir le robinet d’arrêt manuel sur la canalisation de gaz. Le

robinet est ouvert lorsque la poignée est parallèle au conduit d’alimentation en gaz.

Placer les brûleurs, les chapeaux de brûleurs et les grilles sur la table de cuisson.

6. Brancher sur une prise à 3 alvéoles reliée à la terre.

Vérifier que la bride antibasculement est

bien installée et engagée

1. Placer l'extérieur du pied contre la partie inférieure avant du

gril et saisir le côté inférieur droit ou gauche du tableau de commande tel qu'indiqué.

REMARQUE : Si le plan de travail comporte un dosseret, il faudra peut-être saisir la cuisinière plus haut que ce qu'indique l'illustration.

A. Robinet fermé B. Robinet ouvert

4. Vérifier tous les raccordements en les badigeonnant d’une

solution de détection des fuites non corrosive approuvée. L’apparition de bulles indique une fuite. Réparer toute fuite éventuelle.

5. Ôter les chapeaux et grilles des brûleurs de la table de

cuisson du sachet de pièces. Aligner les encoches des chapeaux des brûleurs avec les broches dans la base de chaque brûleur. Un chapeau de brûleur correctement placé doit être horizontal. Si le chapeau de brûleur n'est pas correctement placé, le brûleur de surface ne peut s'allumer.

2. Tenter d'incliner la cuisinière vers l'avant avec précaution.

En cas de résistance immédiate, cela signifie que le pied de la cuisinière est engagé dans la bride antibasculement.

3. Si l'arrière de la cuisinière se soulève de plus de ½" (1,3 cm)

du plancher sans opposer de résistance, cesser d'incliner la cuisinière et la reposer doucement sur le plancher. Le pied de la cuisinière n'est pas engagé dans la bride antibasculement.

Page 41

IMPORTANT : Si l'on entend un claquement ou un bruit

Med

d'éclatement lorsqu'on soulève la cuisinière, cela signifie peutêtre que la cuisinière n'est pas bien engagée dans la bride. Vérifier qu'aucun obstacle n'empêche la cuisinière de glisser sur le mur ou le pied de la cuisinière de glisser dans la bride. Vérifier que la bride est fermement maintenue en place par les vis de montage.

4. Glisser la cuisinière vers l'avant et vérifier que la bride

antibasculement est bien fixée au plancher ou au mur.

5. Faire glisser de nouveau la cuisinière de façon à ce que le

pied arrière de la cuisinière se trouve dans la fente de la bride antibasculement.

IMPORTANT : Si l'arrière de la cuisinière se trouve à plus de 2" (5,1 cm) du mur de montage, cela signifie que le pied arrière de la cuisinière n'est peut-être pas engagé dans la bride. Glisser la cuisinière vers l'avant et déterminer si un obstacle se trouve entre la cuisinière et le mur de montage. Les modifications apportées à l'alimentation en gaz doivent être effectuées par un dépanneur qualifié. Pour toute demande d'assistance ou de service, se reporter à la section “Assistance ou service” du guide d'utilisation et d'entretien pour connaître les coordonnées de contact.

6. Répéter les étapes 1 et 2 pour s'assurer que le pied de la

cuisinière est bien engagé dans la bride antibasculement. Si l'arrière de la cuisinière se soulève de plus de ½" (1,3 cm)

du plancher sans opposer de résistance, cela peut signifier que la bride antibasculement n'est pas correctement installée. Ne pas faire fonctionner la cuisinière si la bride antibasculement n'est pas installée et engagée. Consulter la section “Assistance ou Service” du guide d'utilisation et d'entretien, la couverture ou la section “Garantie” des instructions d'utilisation pour contacter le service de dépannage.

Système d'allumage électronique

Allumage initial et réglages des flammes de gaz

Un système d'allumage électronique est utilisé à la place des flammes de veille usuelles pour l'allumage des brûleurs (table de cuisson et four). Lorsqu'on place le bouton de commande de la table de cuisson à la position “IGNITE” (allumage), le système génère une étincelle pour l'allumage du brûleur. La génération d'étincelles se poursuit jusqu'au moment où l'utilisateur ramène le bouton de commande au réglage désiré.

Lorsqu'on place le bouton de commande du four à la position désirée, un dispositif d'allumage à surface chaude commence à chauffer jusqu'à prendre une couleur orange vif et provoque l'inflammation du gaz. Il n'y pas de génération d'étincelles. La barre incandescente reste allumée lorsque le brûleur est activé.

Contrôle du fonctionnement des brûleurs de la table de cuisson

1. Si le tableau de commande et les boutons ont été

précédemment retirés, remettre en place les boutons.

2. Enfoncer et tourner chaque bouton de commande d'élément

de surface à la position “IGNITE” (allumage). La flamme doit s'allumer sur le brûleur en moins de 4 secondes.

Réglage de l'aplomb de la cuisinière

1. Placer une grille plate standard dans le four.

2. Placer un niveau sur la grille et contrôler l’aplomb de la

cuisinière, d’abord transversalement, puis dans le sens avant/ arrière.

3. Si la cuisinière n’est pas d’aplomb, la tirer de nouveau pour

que le pied de nivellement arrière se dégage de la bride antibasculement.

4. Utiliser une clé à cliquet de ³⁄₈" et une pince multiprise pour

régler les pieds de nivellement vers le haut ou vers le bas jusqu'à ce que la cuisinière soit d'aplomb.

5. Repousser la cuisinière pour la remettre en place.

6. Vérifier que le pied de nivellement arrière est engagé dans la

bride antibasculement. REMARQUE : La cuisinière doit être d’aplomb pour que les

résultats de cuisson au four soient satisfaisants.

3. Une fois que le brûleur est allumé, tourner le bouton de

commande à la position “HI” (élevée).

4. Inspecter chaque brûleur de la table de cuisson pour vérifier

que les flammes sont d'apparence et de taille correctes. Le petit cône interne doit comporter une flamme bleue très distincte de ¼" (0,64 cm) à ½" (1,3 cm) de longueur. Le cône externe n'est pas aussi distinct que le cône interne.

A. Cône externe B. Cône interne

5. Une fois que le brûleur s'est allumé, tourner rapidement le

bouton de commande à la position “LO” (basse). Si la flamme disparaît, tourner le bouton de commande à la position “OFF” (arrêt).

6. Inspecter chaque brûleur de table de cuisson pour vérifier

que les flammes basses sont d'apparence et de taille correctes. Une flamme basse doit consister en une flamme bleue constante et de taille minimale. La taille de la flamme doit être de ¼" à ³⁄₈" (0,64 cm to 0,95 cm) de hauteur.

Page 42

Si la flamme basse doit être réglée :

1. Tourner le bouton de commande au réglage “LO” (bas) et ôter

le bouton de commande.

2. Insérer un tournevis à petite lame plate dans la tige de

réglage. Tourner la vis de réglage de la tige pour obtenir la plus petite flamme possible (sans qu'elle ne s'éteigne) lorsque la commande d'un brûleur froid est tournée rapidement de “HI” à “LO”. Tourner vers la droite pour diminuer la hauteur de la flamme. Tourner vers la gauche pour augmenter la hauteur de la flamme. Répéter pour les autres brûleurs de la table de cuisson si nécessaire.

A. Tige de réglage

3. Remettre en place le bouton de commande.

Contrôle du fonctionnement du brûleur du four/gril

Si la flamme basse doit être réglée :

1. Éteindre le four. Attendre que le brûleur du four ait refroidi.

2. Ouvrir la porte du four et retirer les grilles du four et la plaque

du four et les mettre de côté.

A. Plaque du four (soulever à l'endroit

indiqué pour l'enlever)

3. Localiser la virole de réglage de l'admission d'air située près

de la paroi arrière du four et desserrer la vis de la virole de réglage de l'admission d'air.

Commande électronique de four (sur certains modèles) :

1. Ouvrir la porte du gril.

2. Appuyer sur la touche “BAKE” (cuisson au four).

■ Le témoin lumineux “BAKE” s'allume.

■ “350” apparaît sur l'affichage.

3. Appuyer sur la touche START/ENTER (mise en marche/

entrée).

■ Les témoins “TEMP” et “ON” apparaissent.

■ L'afficheur présente la durée de compte à rebours

automatique nécessaire pour le préchauffage du four à la température sélectionnée (10 minutes).

■ Le brûleur du four doit s'allumer en 20-40 secondes; ce

délai est normal. Il faut un certain temps au robinet du four pour s'ouvrir et laisser le gaz circuler. Le brûleur du four continue de brûler jusqu'à ce que la température du

4. Régler la virole de réglage.

5. Rallumer le four et vérifier que les flammes sont d'apparence

et de taille correctes. Si la flamme n’est toujours pas bien réglée, éteindre le four, attendre que le brûleur du four ait refroidi et répéter l'étape 4 jusqu'à ce que la flamme soit correctement réglée.

6. Une fois la flamme correctement réglée, éteindre le four et

attendre que le brûleur refroidisse.

7. Serrer la vis de la virole de réglage.

8. Remettre en place le répartiteur de flammes et la plaque du

four. Réinstaller les grilles du four et fermer la porte du four.

9. Fermer la porte du gril.

A. Vis de la virole de réglage de l'admission d'air B. Virole de réglage de l'admission d'air

four ait atteint 350°F (175°C). Après 20-40 secondes, le brûleur du four commence à s'allumer et à s'éteindre par intermittence pour maintenir la température de 350°F (175°C).

Le brûleur du gril et celui du four ne font qu'un. Vérifier la fonction cuisson au gril comme suit :

1. Appuyer sur la touche BROIL (cuisson au gril).

■ “525” apparaît sur l'affichage.

■ Le témoin lumineux “BROIL” s'allume.

2. Appuyer sur la touche START/ENTER (mise en marche/

entrée).

■ Le brûleur du four doit s'allumer en 20-40 secondes; ce

délai est normal. Il faut un certain temps au robinet du four pour s'ouvrir et laisser le gaz circuler.

Afin d'éviter d'endommager le dispositif d'allumage de surface chaude, ne pas insérer d'objet dans les ouvertures de la protection autour du dispositif d'allumage ou nettoyer cette zone.

3. Inspecter le brûleur du four pour vérifier que la flamme est

d'apparence et de taille correctes. La flamme doit être de ½" (1,3 cm) de longueur, avec un cône interne bleu-vert. La

1. Vérifier que toutes les pièces sont maintenant installées. S’il

reste une pièce inutilisée, passer en revue les différentes étapes pour découvrir laquelle aurait été oubliée.

2. Vérifier la présence de tous les outils.

3. Jeter ou recycler tous les matériaux d’emballage.

4. Contrôler l’aplomb de la cuisinière. Voir “Réglage de l’aplomb

de la cuisinière”.

5. Utiliser une solution d’eau tiède et de nettoyant ménager

liquide doux pour éliminer tout résidu de cire laissé par les matériaux de protection de l’emballage. Sécher parfaitement avec un linge doux. Pour plus d’informations, consulter la section “Entretien de la cuisinière” dans le Guide d’utilisation et d'entretien ou les instructions d'utilisation.

6. Lire le Guide d’utilisation et d'entretien ou les Instructions

d'utilisation.

7. Mettre en marche les brûleurs de surface et le four. Pour des

instructions spécifiques concernant l’utilisation de la cuisinière, consulter le Guide d’utilisation et d'entretien ou les instructions d'utilisation.

Achever l’installation

partie externe doit être bleu foncé et doit avoir une apparence propre et lisse. Il ne doit y avoir ni pointes jaunes, (pas assez d'air), ni souffle ou soulèvement de la flamme (trop d'air).

Page 43

Si la cuisinière ne fonctionne pas, contrôler ce qui suit :

AVERTISSEMENT

Risque d'explosion

Utiliser une canalisation neuve d'arrivée de gaz approuvée par la CSA International.

Installer un robinet d'arrêt. Bien serrer chaque organe de connexion de la

canalisation de gaz. En cas de connexion au gaz propane, demander à une

personne qualifiée de s'assurer que la pression de gaz ne dépasse pas 36 cm (14 po) de la colonne d'eau.

Par personne qualifiée, on comprend : le personnel autorisé de chauffage,

le personnel autorisé d'une compagnie de gaz, et le personnel d'entretien autorisé.

Le non-respect de ces instructions peut causer un décès, une explosion ou un incendie.

Risque de basculement

Un enfant ou une personne adulte peut faire basculer la cuisinière, ce qui peut causer un décès.

Fixer la bride antibasculement au plancher ou au mur, conformément aux instructions d'installation.

Faire glisser de nouveau la cuisinière de façon à ce que le pied arrière de la cuisinière se trouve dans la fente de la bride antibasculement.

Réengager la bride antibasculement si la cuisinière a été déplacée.

Ne pas faire fonctionner la cuisinière si la bride antibasculement n'est pas installée et engagée.

Le non-respect de ces instructions peut causer un décès ou des brûlures graves aux enfants et aux adultes.

AVERTISSEMENT

■ Le fusible du domicile est intact et bien serré, ou le

disjoncteur ne s'est pas déclenché.

■ La cuisinière est branchée directement sur une prise de

courant à 3 alvéoles, reliée à la terre.

■ Le robinet d'arrêt du détenteur est à la position "marche"

■ Le raccordement de l'alimentation électrique a été effectué.

■ Consulter la section “Dépannage” dans le Guide d’utilisation

et d'entretien ou les Instructions d'utilisation.

CONVERSIONS POUR CHANGEMENT DE GAZ

Les conversions pour changement de gaz naturel à propane ou de propane à gaz naturel doivent être effectuées par un installateur qualifié.

8. Après 5 minutes de fonctionnement de la cuisinière, évaluer

le niveau de chaleur. Si la cuisinière est froide, arrêter la cuisinière et déterminer si le robinet d’arrêt d’alimentation en gaz est ouvert.

■ Si le robinet d’arrêt de l’alimentation en gaz est fermé,

l’ouvrir, puis répéter le test de 5 minutes décrit ci-dessus.

■ Si le robinet d'arrêt de l’alimentation en gaz est ouvert,

appuyer sur le bouton CANCEL (annulation) sur le tableau de commande du four et contacter un technicien qualifié.

Si vous avez besoin d'assistance ou de service :

Veuillez consulter la section “Assistance ou service” dans le Guide d'utilisation et d'entretien ou la page de couverture des instructions d'utilisation, ou contacter le revendeur qui vous a vendu la cuisinière.

Conversion pour l'alimentation au propane

1. Placer le robinet d’arrêt manuel à la position “fermée”.

A. Canalisation d’alimentation en gaz B. Robinet d'arrêt manuel à la position “fermée”. C. Vers la cuisinière

2. Débrancher la cuisinière ou déconnecter la source de courant

électrique.

Page 44

Conversion du détendeur

180

Conversion des brûleurs de surface

1. Ouvrir la porte du gril et retirer la grille. Le détendeur se

trouve dans le coin arrière droit du compartiment du gril.

A. Détendeur

IMPORTANT : Ne pas enlever le détendeur. REMARQUE : Ne pas enlever le ressort situé sous le

capuchon.

2. Retirer le capuchon du détendeur à l'aide d'un tournevis à

lame plate. REMARQUE : Veiller à ce que le joint reste à la même

position.

A. Capuchon

1. Ôter la grille du brûleur, les chapeaux de brûleurs et les

brûleurs.

A. Chapeau de brûleur B. Brûleur

2. Chercher les gicleurs pour gaz propane pour les brûleurs

supérieurs dans le sachet de documentation fourni avec la cuisinière. Trois gicleurs pour gaz propane portent la mention “88”, et un la mention “96”

3. Installer les gicleurs de brûleur pour gaz naturel à l'aide d'une

clé mixte de 7 mm.

4. Installer les gicleurs de brûleur pour gaz propane à l'aide

d'une clé mixte de 7 mm.

3. Pour la conversion au gaz propane, dévisser la vis de réglage

en plastique à la main, la retourner et la revisser.

Pression d’alimentation pour gaz

Pression d’alimentation pour propane

naturel

A. Capuchon B. Joint C. Vis de réglage

4. Réinstaller le capuchon.

A. Gicleur B. Support

REMARQUE :

La table de cuisson est équipée de 4 brûleurs : 1 brûleur haute puissance (à l'avant à gauche) et 3 brûleurs standard (à l'avant à droite, au fond à droite et au fond à gauche).

A. Brûleur standard - gicleur pour gaz propane numéro 88 B. Brûleur haute puissance - gicleur pour gaz propane numéro 96 C. Brûleur standard - gicleur pour gaz propane numéro 88 D. Brûleur standard - gicleur pour gaz propane numéro 88

Page 45

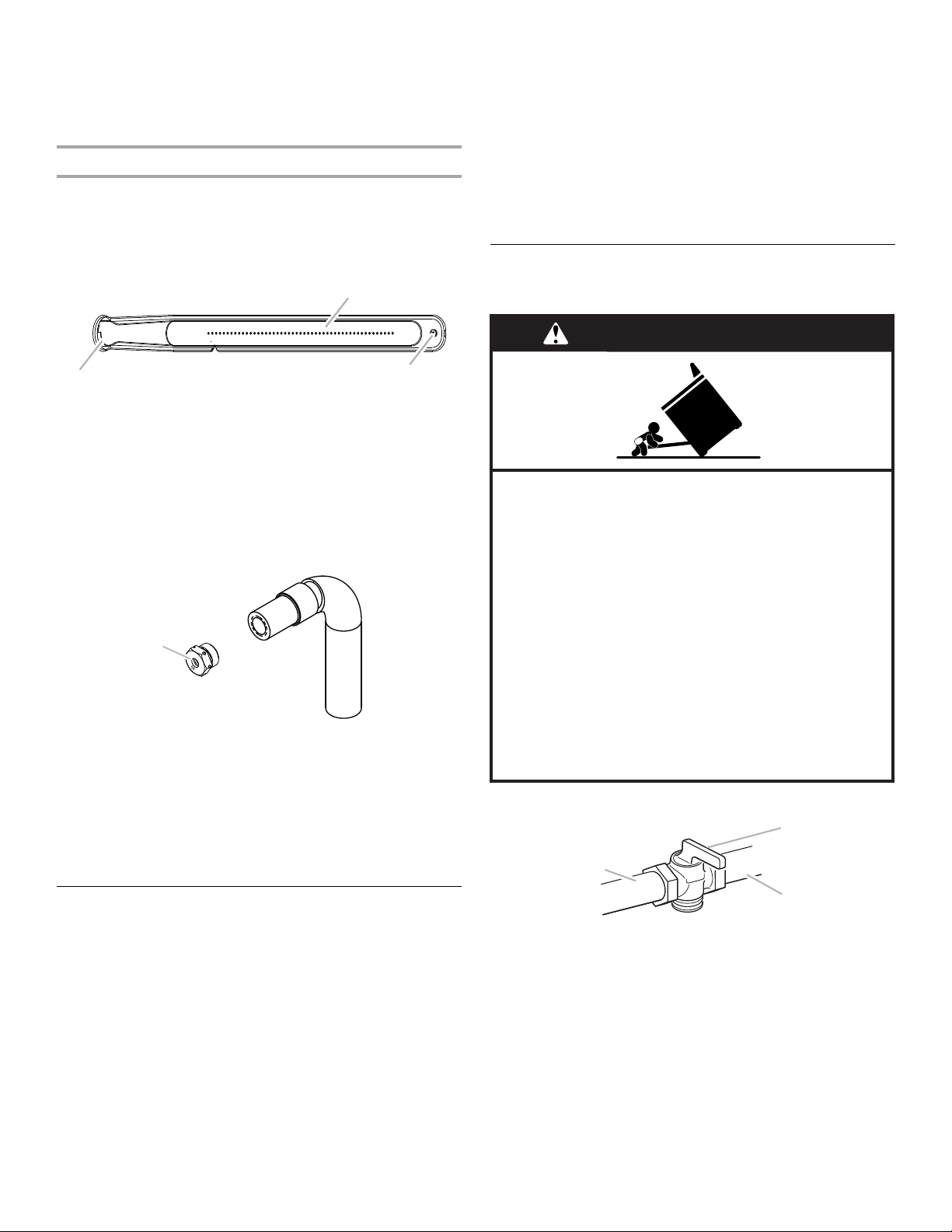

5. Placer les gicleurs pour gaz naturel dans le sachet de pièces

Risque de basculement

Un enfant ou une personne adulte peut faire basculer la cuisinière, ce qui peut causer un décès.

Fixer la bride antibasculement au plancher ou au mur, conformément aux instructions d'installation.

Faire glisser de nouveau la cuisinière de façon à ce que le pied arrière de la cuisinière se trouve dans la fente de la bride antibasculement.

Réengager la bride antibasculement si la cuisinière a été déplacée.

Ne pas faire fonctionner la cuisinière si la bride antibasculement n'est pas installée et engagée.

Le non-respect de ces instructions peut causer un décès ou des brûlures graves aux enfants et aux adultes.

AVERTISSEMENT

pour réutilisation ultérieure et le conserver avec le sachet de documentation.

6. Réinstaller les brûleurs, les chapeaux de brûleurs et les grilles

de brûleurs.

Conversion du brûleur du four

1. Ouvrir la porte du four et retirer les grilles du four, la plaque du

four ainsi que le répartiteur de flammes et les mettre de côté.

2. Ôter la vis du brûleur du four. Soulever le brûleur du four et le

tirer vers soi. Le gicleur se trouve derrière la virole de réglage d'admission d'air du brûleur du four.

A. Brûleur du four B. Virole de réglage de l'admission d'air C. Vis

3. Repérer le gicleur pour gaz propane portant la mention “56”

dans le sachet de documentation fourni avec la cuisinière.

4. Utiliser une clé mixte de ³⁄₈" pour enlever le gicleur du brûleur

pour gaz naturel.

5. Installer le gicleur pour gaz propane portant le numéro “56”. IMPORTANT : Ne pas serrer excessivement.

Il est très important de vérifier l’établissement de flammes correctes sur les brûleurs de la table de cuisson et du four. Il doit y avoir un petit cône interne bleu distinct de ¼" à ½" (0,64 cm à 1,3 cm). La partie externe des flammes n'est pas aussi distincte que le cône interne. Les flammes d'un brûleur alimenté au propane comportent une pointe légèrement jaune.

4. Fermer la porte du brûleur et appuyer sur la touche CANCEL/

OFF (annulation/arrêt).

5. Consulter la section “Terminer l’installation” pour terminer

cette procédure.

Conversion pour l'alimentation au gaz

naturel

A. Gicleur pour gaz propane portant la mention “56”.

6. Placer le brûleur du four pour gaz naturel et les gicleurs de brûleurs de table de cuisson pour gaz naturel dans le sachet de pièces en plastique et le conserver avec le sachet de documentation pour une éventuelle réutilisation ultérieure.

7. Remettre en place le brûleur du four.

8. Remettre en place les grilles du four, la plaque du four et le

répartiteur de flammes.

Terminer la conversion

1. Pour le raccordement correct de la cuisinière à l'alimentation

2. Tourner le robinet d’arrêt de gaz manuel de la canalisation à

3. Pour l'allumage du brûleur, l'utilisation et le réglage des

en gaz, se reporter à la section “Raccordement au gaz”.

la position d'ouverture.

flammes sur le brûleur, se reporter à la section “Système d'allumage électronique”.

IMPORTANT : Il peut être nécessaire de modifier le réglage des flammes à la position du débit thermique minimum “LO” pour chaque brûleur de la table de cuisson.

1. Placer le robinet d’arrêt manuel à la position “fermée”.

A. Canalisation d’alimentation en gaz B. Robinet d'arrêt manuel à la position “fermée”. C. Vers la cuisinière

2. Débrancher la cuisinière ou déconnecter la source de courant

électrique.

Page 46

Conversion du détendeur

180

Conversion des brûleurs de surface

1. Ouvrir la porte du gril et retirer la grille. Le détendeur se

trouve dans le coin arrière droit du compartiment du brûleur.

A. Détendeur

IMPORTANT : Ne pas enlever le détendeur. REMARQUE : Ne pas enlever le ressort situé sous le

capuchon.

2. Retirer le capuchon du détendeur à l'aide d'un tournevis à lame plate.

REMARQUE : Veiller à ce que le joint reste à la même position.

A. Capuchon

1. Ôter la grille du brûleur, les chapeaux de brûleurs et les

brûleurs.

A. Chapeau de brûleur

B. Brûleur

2. Chercher les gicleurs pour gaz naturel des brûleurs

supérieurs dans le sachet de documentation inclus avec la cuisinière. Trois gicleurs pour gaz naturel portent la mention “149” et un la mention “165”.

3. Installer les gicleurs de brûleur pour gaz propane à l'aide

d'une clé mixte de 7 mm.

4. Installer les gicleurs de brûleur pour gaz naturel à l'aide d'une

clé mixte de 7 mm.

3. Pour la conversion au gaz naturel, dévisser la vis de réglage en plastique à la main, la retourner et la revisser.

Pression d’alimentatio n pour propane

A. Capuchon B. Joint

C. Vis de réglage

Pression d’alimentation pour gaz naturel

4. Réinstaller le capuchon.

A. Gicleur

B. Support

REMARQUE :

La table de cuisson peut être équipée de 4 brûleurs : 1 brûleur haute puissance (à l'avant à gauche) et 3 brûleurs standard (à l'avant à droite, au fond à droite et au fond à gauche).

A. Brûleur standard - gicleur pour gaz propane numéro 149 B. Brûleur haute puissance - gicleur pour gaz propane numéro 165 C. Brûleur standard - gicleur pour gaz propane numéro 149 D. Brûleur standard - gicleur pour gaz propane numéro 149

Page 47

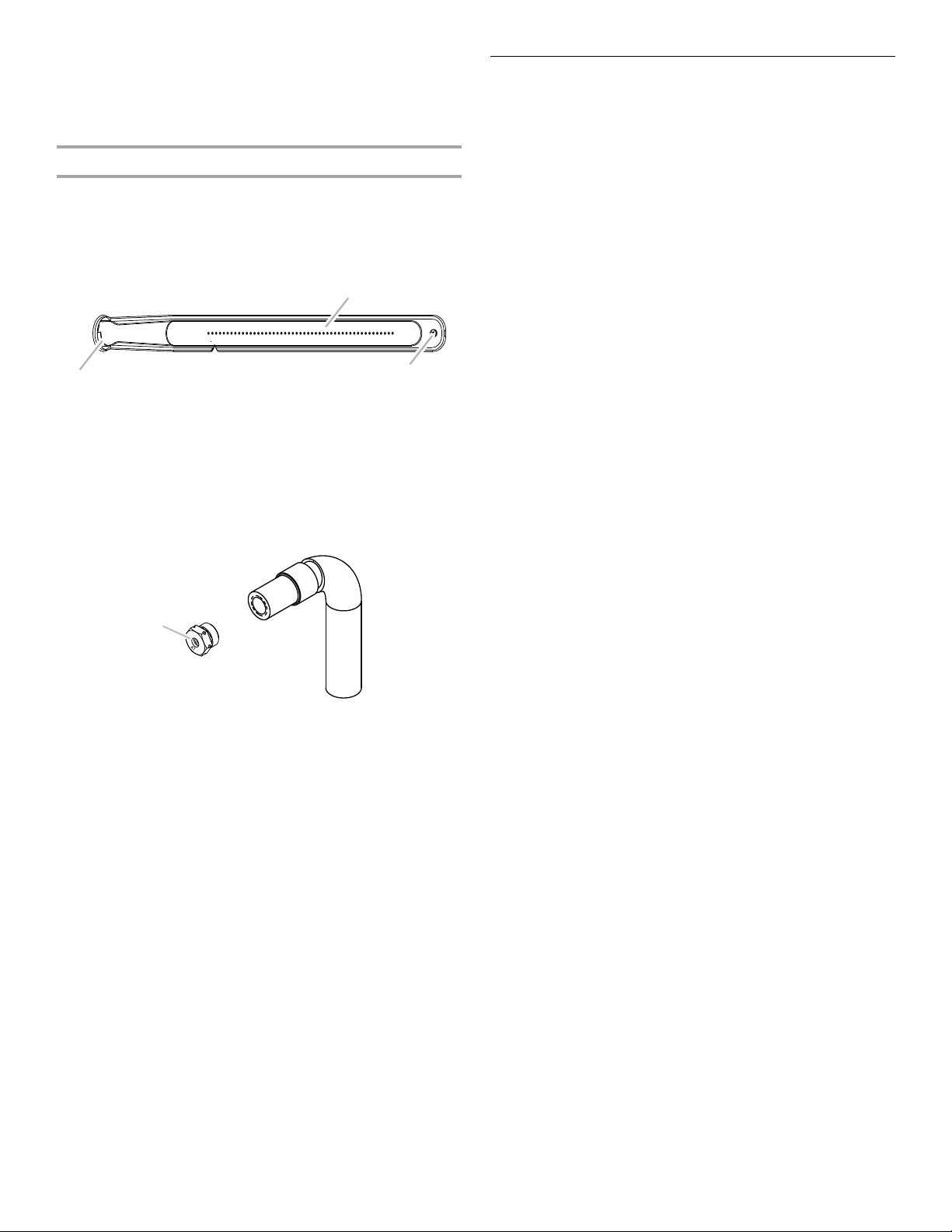

5. Placer les gicleurs pour gaz propane dans le sachet de

pièces et les conserver avec le sachet de documentation pour une réutilisation ultérieure.

6. Réinstaller les brûleurs, les chapeaux de brûleurs et les grilles

de brûleurs.

Conversion du brûleur du four

1. Ouvrir la porte du four et retirer les grilles du four, la plaque du

four ainsi que le répartiteur de flammes et les mettre de côté.

2. Ôter la vis du brûleur du four. Soulever le brûleur du four et le

tirer vers soi. Le gicleur se trouve derrière la virole de réglage d'admission d'air du brûleur du four.

A. Brûleur du four B. Virole de réglage de l'admission d'air C. Vis

3. Repérer le gicleur pour gaz naturel portant la mention “47”

dans le sachet de documentation fourni avec la cuisinière.

4. Utiliser une clé mixte de ³⁄₈"pour enlever le gicleur du brûleur

pour gaz propane.

5. Installer le gicleur pour gaz naturel portant le numéro “47”.

Terminer la conversion

1. Pour le raccordement correct de la cuisinière à l'alimentation

en gaz, se reporter à la section “Raccordement au gaz”.

2. Tourner le robinet d’arrêt de gaz manuel de la canalisation à

la position d'ouverture.

3. Pour l'allumage du brûleur, l'utilisation et le réglage des

flammes sur le brûleur, se reporter à la section “Système d'allumage électronique”.

IMPORTANT : Il peut être nécessaire de modifier le réglage des flammes à la position du débit thermique minimum “LO” pour chaque brûleur de la table de cuisson.

4. Fermer la porte du brûleur et appuyer sur la touche CANCEL/

OFF (annulation/arrêt).

5. Consulter la section “Terminer l’installation” pour terminer

cette procédure.

A. Gicleur pour gaz naturel portant la mention “47”.

IMPORTANT : Ne pas serrer excessivement.

6. Placer le brûleur du four pour gaz propane et les gicleurs de

brûleurs de table de cuisson pour gaz propane dans le sachet de pièces en plastique et les conserver avec le sachet de documentation pour une éventuelle réutilisation ultérieure.

7. Remettre en place le brûleur du four.

8. Remettre en place les grilles du four, la plaque du four et le

répartiteur de flammes.

Page 48

W10620419B

® IKEA is a registered trademark of Inter-Ikea Systems B.V. ® IKEA es una marca registrada de Inter-Ikea Systems B.V.

® IKEA est une marque déposée de Inter-Ikea Systems B.V.

3/14

Printed in Mexico

Impreso en México

Imprimé au Mexique
