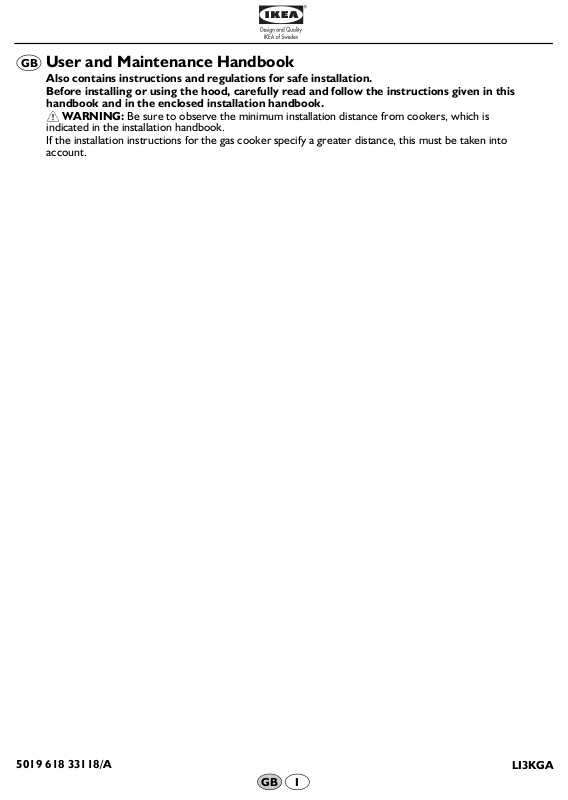

User and Maintenance Handbook
GB
Also contains instructions and regulations for safe installation.
Before installing or using the hood, carefully read and follow the instructions given in this
handbook and in the enclosed installation handbook.
WARNING: Be sure to observe the minimum installation distance from cookers, which is
indicated in the installation handbook.
If the installation instructions for the gas cooker specify a greater distance, this must be taken into
account.
5019 618 33118/A
GB
LI3KGA
I
SAFEGUARDING THE ENVIRONMENT
1. Packing
Packing materials are 100% recyclable and are marked with
the recycling symbol .Comply with the local regulations for
disposal. The packing materials (plastic bags, polystyrene,
etc.) are a potential source of danger and must be kept out of
the reach of children.
2. Product
This appliance is marked in compliance with European
Directive 2002/96/EC, Waste Electrical and Electronic
Equipment (WEEE).
By ensuring that this appliance is correctly scrapped, the user
can help prevent potentially harmful consequences for the
environment and the health of people.
The symbol on the product or the accompanying
documentation indicates that this product should not be treated
as domestic waste but must be taken to a suitable collection
centre for the recycling of electrical and electronic equipment.
Disposal must be carried out in compliance with local
regulations on waste disposal.
For further information on the treatment, recovery and
recycling of this product, contact the competent local office,
the household waste collection service or the shop where
you purchased the appliance.
IMPORTANT INSTRUCTIONS FOR
SAFETY
WARNING: To reduce the risk of accidents, electric
shock, injury or damage, when using the hood comply with
the basic precautions, including the following.
1. Always disconnect the hood from the power supply
before carrying out any installation or maintenance
operation on the appliance.
2. Installation must be carried out by a specialised
technician, in compliance with the manufacturer’s
instructions and local safety regulations.
3. Earthing of the appliance is compulsory. (Not possible for
Class II hoods).
4. Never use multisockets and extension leads.
5. The electrical components must no longer be accessible
to the user after installation.
6. Do not touch the hood with wet parts of the body or use
it when barefoot.
7. Do not pull the appliance power cable to unplug it.
8. After-sales service – do not repair or replace any part of
the hood unless specifically indicated in the manual. All
other maintenance services must be carried out by a
specialised technician.
9. When drilling the wall, make sure not to damage the
electrical connections and/or pipes.
10. The ventilation ducts must always discharge to the
outside.
11. The Manufacturer declines any liability for improper use
or incorrect setting of the controls.
12. The appliance is not intended for use by children or
persons with limited physical, sensory or mental abilities
or without experience and knowledge of it, unless they
are under the supervision of or instructed in its use by a
person responsible for their safety.
13. Keep children away.
14. To reduce the risk of fire, only use a metal inlet duct.
15. Children must be supervised so that they do not play
with the appliance.
16. The product must be disposed of in compliance with
local regulations on waste disposal.
17. For further information on the treatment, recovery and
recycling of this product, contact the competent local
office, the household waste collection service or the shop
where you purchased the appliance.
18. Regular cleaning and maintenance is essential for correct
hood operation and good performance. Frequently clean
all encrustations from dirty surfaces to prevent the
accumulation of grease. Regularly clean or replace filters.
19. Do not “flambé” food under the hood. Naked flames
could cause a fire.
20. The room must have adequate ventilation when the hood
is used at the same time as appliances operating on gas or
other fuels.
21. The discharge air must not be eliminated in a duct used
to remove fumes produced by appliances operating on
gas or other fuels, but must have a separate outlet. All the
national regulations on air discharge envisaged by art.
7.12.1 of CEI EN 60335-2-31 must be observed.
22. If the hood is used together with other appliances
operating on gas or other fuels, the negative pressure in
the room must not exceed 4 Pa (4 x 10
make sure the room is adequately ventilated.
23. Do not leave pans unattended when frying, since the
cooking oil could catch fire.
24. Make sure the lamps are cold before touching them.
25. The hood is not a shelf, therefore do not overload or
place objects on it.
26. Do not use or leave the hood without its lamps correctly
installed - risk of electric shock.
27. Wear work gloves for all installation and maintenance
operations.
28. The product is not suitable for outdoor use.
29. The air sucked by the hood must not be eliminated
through the same flue of the heating system or other
appliances using gas or other fuels.
-5
bar). Therefore,
5019 618 33118/A
GB
LI3KGA
I
Electrical connection
The mains voltage must match that given on the rating plate
located inside the hood. If provided with a plug, connect the
hood to a socket complying with the current regulations and
located in an accessible area. If it does not have a plug (direct
connection to the power supply) or if the plug is not in an
accessible place, fit a suitable double-pole switch that ensures
complete disconnection from the power supply in category III
overvoltage conditions, complying with the installation rules.
WARNING: Before reconnecting the hood circuit to the
power supply and checking correct operation, always make
sure the power cable is correctly fitted and that it was NOT
crushed in its housing during installation. Make sure to have
this operation carried out by a specialised technician.
Cleaning the hood
WARNING: Failure to remove oil/grease (at least once a
month) could result in fire.
Use a soft cloth with a neutral detergent. Never use abrasive
substances or alcohol.
Before using the hood
Please read these instructions carefully and keep them for
future reference, in order to ensure best use of your hood.
The packing materials (plastic bags, polystyrene, etc.) are a
potential source of danger and must be kept out of the reach
of children.
Make sure the hood has not been damaged during transport.
Declaration of conformity
This product has been designed, manufactured and put on
the market in conformity with:
- safety objectives of the “Low Voltage” Directive
2006/95/EC (which replaces 73/23/EEC as amended)
- protection requirements of “EMC” Directive 89/336/EEC
amended by Directive 93/68/EEC.
Troubleshooting guide
If the hood does not work:
• Is the plug properly inserted in the power socket?
• Is there a power failure?
If the hood is not extracting enough:
• Is the right speed selected?
• Do the filters need cleaning or replacing?
• Are the air outlets blocked?
If the lamp does not work:
• Does the lamp need replacing?
• Is the lamp correctly fitted?
AFTER-SALES SERVICE
Before calling the After-Sales Service
1. Check to see if you can fix the problem yourself
(see “Troubleshooting Guide”).
2. Switch the appliance off and then on again to check if the
problem has been eliminated.
3. If the problem persists, contact the After-Sales Service.
Specify:
• the type of fault,
• the product model given on the dataplate inside the
hood, visible on removing the grease filters,
• your full address,
• your telephone number and area code,
• the Service code (the number under the word SERVICE
on the dataplate inside the hood, behind the grease
filter).
If any repairs are necessary, contact an authorised Service
Centre (to ensure the use of original spare parts and correct
repair).
Failure to comply with these instructions can compromise
the safety and quality of the product.
5019 618 33118/A
GB
LI3KGA
I
The hood is designed for use in “Filter version”
Filter version
(see symbol in the installation handbook)
Air is filtered through the carbon filter/s and recycled into the
surrounding environment.
Important: Ensure that air recirculation is facilitated
(carefully follow the instructions given in the installation
handbook)
Important! If the hood does not have a carbon filter/s, it/they
must be ordered and fitted before use.
The hood is provided with hardware (e.g. screws and/or
plugs) suitable for most walls/ceilings. However, it is necessary
to contact a qualified technician to ensure suitability according
to the type of wall/ceiling. The wall/ceiling must be strong
enough to take the weight of the hood.
Very heavy product; hood handling and installation
must be carried out by at least two persons.
5019 618 33118/A
GB
LI3KGA
I
PRODUCT SHEET
1. Control panel.
2. Grease filter
3. Light
4. Panel
Bulb maintenance
1. Disconnect the hood from the power supply.
2. Use a small screwdriver or another suitable tool to prise
and remove the lighting unit (Fig.1).
3. Replace the damaged lamp.
4. Only use 20 W max. - G4 halogen lamps, taking care not
to touch them with hands.
5. Close the lighting unit (snap-on).
Grease filters:
The metal grease filter has an unlimited life and must be
washed once a month by hand or in a dishwasher at a low
temperature and with short cycle. Washing in a dishwasher
can cause the grease filter to become opaque, but its filtering
capacity is not affected.
Grease filter maintenance:
1. Disconnect the electrical power supply.
2. Open the panel.
3. Remove the grease filter/s (Fig. 2); to do so, pull the
spring release handle (f1) then remove the filter/s (f2).
Carbon filter maintenance
(for models with filter installation):
The carbon filter must be washed once a month in a
dishwasher at the highest temperature, using a normal
dishwasher detergent. It is advisable to wash the filters
separately.
After washing, reactivate the carbon filter by drying it in the
oven at 100° C for 10 minutes.
Change carbon filter every 3 years
Fitting the carbon filter:
1. Open the panel and remove the grease filter (Fig. 2).
2. Install the carbon filter behind the grease filter and fasten
with two fixing elements (Fig. 3).
To remove the filter, proceed in reverse order.
CONTROL PANEL
ON/OFF Light switch
Extraction and minimum extraction speed
ON/OFF switch.
+
+
.
Extraction and medium extraction speed
ON/OFF switch.
Extraction and maximum extraction speed
ON/OFF switch.
Fig. 1
Fig. 2
5019 618 33118/A
GB
Fig. 3
LI3KGA
I
Libretto di Uso e Manutenzione
I
Contiene anche istruzioni e prescrizioni per una sicura installazione.
Prima di installare o utilizzare la cappa, leggete e seguite attentamente le istruzioni
riportate in questo libretto e nel libretto di installazione allegato.
Attenzione! Rispettare la distanza minima di installazione dai fuochi indicata sul libretto di
installazione.
Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore,
bisogna tenerne conto.
SLIM_base
IGB
CONSIGLI PER LA SALVAGUARDIA
DELL’AMBIENTE
1. Imballo
Il materiale di imballo è riciclabile al 100% ed è contrassegnato
dal simbolo del riciclaggio .Per lo smaltimento seguire le
normative locali. Il materiale di imballaggio (sacchetti di plastica,
parti in polistirolo, ecc.) deve essere tenuto fuori dalla portata
dei bambini in quanto potenziale fonte di pericolo.
2. Prodotto
Questo apparecchio è contrassegnato in conformità alla Direttiva
Europea 2002/96/EC, Waste Electrical and Electronic Equipment
(WEEE).
Assicurandosi che questo prodotto sia smaltito in modo
corretto, l’utente contribuisce a prevenire le potenziali
conseguenze negative per l’ambiente e la salute.
Il simbolo sul prodotto, o sulla documentazione di
accompagnamento, indica che questo prodotto non deve essere
trattato come rifiuto domestico ma deve essere consegnato
presso l’idoneo punto di raccolta per il riciclaggio di
apparecchiature elettriche ed elettroniche.
Disfarsene seguendo le normative locali per lo smaltimento dei
rifiuti.
Per ulteriori informazioni sul trattamento, recupero e riciclaggio
di questo prodotto, contattare l’idoneo ufficio locale, il servizio di
raccolta dei rifiuti domestici o il negozio presso il quale il
prodotto è stato acquistato.
ISTRUZIONI IMPORTANTI PER LA
SICUREZZA
AVVERTENZA: per ridurre il rischio di incidenti, scosse
elettriche, lesioni a persone o danni quando si usa la cappa,
seguire le precauzioni di base, compresi le seguenti.
1. La cappa deve essere scollegata dalla rete elettrica prima di
effettuare qualunque intervento d’installazione e
manutenzione sull’apparecchio.
2. L’installazione deve essere effettuata da un tecnico
specializzato, in conformità alle istruzioni del fabbricante e
nel rispetto delle norme locali vigenti in materia di sicurezza.
3. La messa a terra dell’apparecchio è obbligatoria. (Non è
possibile per le cappe in Classe II).
4. Non utilizzare in alcun caso prese multiple o prolunghe.
5. Una volta terminata l’installazione, i componenti elettrici non
dovranno più essere accessibili dall’utilizzatore.
6. Non toccare la cappa con parti del corpo umide o utilizzarlo
a piedi nudi.
7. Non tirare il cavo di alimentazione dell’apparecchio per
staccarlo dalla presa di corrente.
8. Servizio di assistenza alla clientela utente – non riparare o
sostituire qualsiasi parte della cappa se non specificamente
raccomandato nel manuale. Tutti gli altri servizi di
manutenzione devono essere eseguiti da un tecnico
specializzato.
9. Quando si fora la parete, fare attenzione a non danneggiare i
collegamenti elettrici e/o tubature.
10. I canali per la ventilazione devono essere sempre scaricati
all’aperto.
11. Il fabbricante declina ogni responsabilità per usi non
appropriati o per errate impostazioni dei comandi.
12. L’utilizzo dell’apparecchio non è consentito alle persone
(inclusi i bambini) con ridotte capacità fisiche, sensoriali o
mentali, o con mancanza di esperienza o conoscenza, a
meno che non abbiano avuto istruzioni riguardanti l’uso
dell’apparecchio da parte di persone responsabili della loro
sicurezza.
13. I bambini devono essere mantenuti a distanza.
14. Per ridurre i rischi di incendio, utilizzare solo un condotto di
aspirazione in metallo.
15. I bambini devono essere sorvegliati per sincerarsi che non
giochino con l’apparecchio.
16. Dismettere il prodotto seguendo le normative locali per lo
smaltimento dei rifiuti.
17. Per ulteriori informazioni sul trattamento, recupero e
riciclaggio di questo prodotto, contattare l’idoneo ufficio
locale, il servizio di raccolta dei rifiuti domestici o il negozio
presso il quale il prodotto è stato acquistato.
18. Una manutenzione e pulizia costante garantiscono il buon
funzionamento e le buone prestazioni della cappa. Pulire
spesso tutte le incrostazioni dalle superfici sporche per
evitare l’accumulo di grassi. Togliere e pulire o cambiare il
filtro con frequenza.
19. Non cucinare cibo alla fiamma (“flambé”) sotto la cappa.
L’uso di una fiamma libera potrebbe causare un incendio.
20. Il locale deve disporre di sufficiente ventilazione, quando la
cappa viene utilizzata contemporaneamente ad altri
apparecchi che impiegano gas ed altri combustibili.
21. L’aria di scarico non deve essere scaricata in un condotto
utilizzato per evacuare i fumi prodotti da apparecchi a
combustione di gas o di altri combustibili, ma deve avere
l’uscita indipendente. Devono essere rispettate tutte le
normative nazionali relative allo scarico dell’aria previsto
dall’art. 7.12.1 della CEI EN 60335-2-31.
22. Se la cappa è utilizzata insieme ad altri apparecchi che
impiegano gas o altri combustibili, la pressione negativa del
locale non deve essere superiore a 4 Pa (4 x 10
Per questo motivo, assicuratevi che il locale sia
adeguatamente arieggiato.
23. Non lasciate la padella incustodita quando friggete dei cibi, in
quanto l’olio di cottura potrebbe infiammarsi.
24. Prima di toccare le lampade sincerarsi che siano fredde.
25. La cappa non è un piano di appoggio, perciò non disporre
oggetti ne sovraccaricare la cappa.
26. Non utilizzare o lasciare la cappa priva di lampade
correttamente montate per possibile rischio di scossa
elettrica.
27. Per tutte le operazioni di installazione e manutenzione
utilizzare guanti da lavoro.
28. Il prodotto non è idoneo all’utilizzo in esterno.
29. L’aria aspirata dalla cappa non deve essere eliminata
attraverso la canna fumaria del riscaldamento o di apparecchi
che impiegano gas o altri combustibili.
-5
bar).
5019 618 33118/A
LI3KGA
IGB
Collegamento elettrico
La tensione di rete deve corrispondere alla tensione riportata
sull’etichetta caratteristiche situata all’interno della cappa.
Se provvista di spina collegare la cappa ad una presa conforme
alle norme vigenti posta in zona accessibile. Se sprovvista di spina
(collegamento diretto alla rete) o la spina non è posta in zona
accessibile applicare un interruttore bipolare a norma che
assicuri la disconnessione completa della rete nelle condizioni
della categoria di sovratensione III, conformemente alle regole di
installazione.
AVVERTENZA: prima di ricollegare il circuito della cappa
all’alimentazione di rete e di verificarne il corretto
funzionamento, controllare sempre che il cavo di rete sia stato
montato correttamente e NON sia rimasto schiacciato
nell’alloggiamento della stessa in fase di installazione. Si
raccomanda di far eseguire l’operazione da un tecnico
specializzato.
Pulizia della cappa
AVVERTENZA: La mancata rimozione di oli/grassi (almeno
1 volta al mese) potrebbe essere causa d’incendio.
Usare un panno morbido con un detersivo neutro. Non utilizzare
mai sostanze abrasive ne alcool.
Prima di usare la cappa
Per utilizzare al meglio la vostra cappa, vi invitiamo a leggere
attentamente le istruzioni per l’uso e conservarle in caso di
necessità.
Conservare il materiale di imballo (sacchetti di plastica, pezzi di
polistirolo, etc.) fuori dalla portata dei bambini, in quanto
potenziale fonte di pericolo.
Verificare che la cappa non abbia subito danni durante il
trasporto.
Dichiarazione di conformità
Questo prodotto è stato concepito, costruito ed immesso sul
mercato in conformità ai seguenti:
- obiettivi di sicurezza della Direttiva “Bassa Tensione”
2006/95/CE (che sostituisce la 73/23/CEE e successivi
emendamenti)
- requisiti di protezione della Direttiva “EMC” 89/336/CEE
modificata dalla successiva direttiva 93/68/CEE.
Guida ricerca guasti
Se la cappa non funziona:
• La spina è inserita bene nella presa di corrente?
• C’è un’interruzione di corrente?
Se la cappa non aspira a sufficienza:
• Avete scelto la velocità giusta?
• Bisogna pulire o sostituire i filtri?
• Le uscite dell’aria sono ostruite?
Se la lampadina non funziona:
• Bisogna sostituire la lampadina?
• La lampadina è stata montata correttamente?
SERVIZIO ASSISTENZA TECNICA
Prima di contattare il Servizio Assistenza
1. Verificare se non è possibile eliminare da soli gli
inconvenienti (vedere “Guida ricerca guasti”).
2. Spegnere e riavviare l’apparecchio per accertarsi che
l’inconveniente sia stato ovviato.
3. Se il risultato è negativo, contattare il Servizio Assistenza.
Comunicare:
• il tipo di guasto,
• il modello del prodotto rilevabile sulla targhetta matricola
posizionata all’interno della cappa visibile una volta tolti i filtri
antigrasso,
• il vostro indirizzo completo,
• il vostro numero e prefisso telefonico,
• il numero Service (la cifra che si trova sotto la parola
SERVICE, sulla targhetta matricola posta all’interno della
cappa dietro il filtro antigrasso).
Qualora si renda necessaria una riparazione, rivolgersi ad un
Centro di Assistenza Tecnica autorizzato (a garanzia dell’utilizzo
di pezzi di ricambio originali e di una corretta riparazione).
La mancata osservanza di queste istruzioni può compromettere
la sicurezza e la qualità del prodotto.
5019 618 33118/A
LI3KGA
IGB
La cappa è progettata per essere utilizzata in “Ve rsio ne
filtrante”
Versione filtrante
(vedi simbolo nel libretto installazione)
L’aria viene filtrata passando attraverso un/dei filtro/i al
carbone e riciclata nell’ambiente circostante.
Attenzione: verificare che la ricircolazione dell’aria avvenga
in modo agevole (a tale scopo seguire attentamente le
istruzioni riportate nel libretto installazione)
Attenzione! Se la cappa non è provvista di filtro/i al carbone,
questo/i deve/ono essere ordinato/i e montato/i prima
dell’uso.
La cappa è dotata di minuteria (ad es.: viti e/o tasselli) adatta
alla maggior parte di pareti/soffitti. È tuttavia necessario
interpellare un tecnico qualificato per accertarsi dell’idoneità a
seconda del tipo di parete/soffitto. La/il parete/soffitto deve
essere sufficientemente robusto da sostenere il peso della
cappa.
Prodotto dal peso eccessivo, la movimentazione e
installazione della cappa deve essere fatta da almeno
due o più persone.
5019 618 33118/A
LI3KGA
IGB
SCHEDA PRODOTTO
1. Pannello comandi.
2. Filtro antigrasso
3. Illuminazione
4. Pannello
Manutenzione delle lampadine
1. Scollegare la cappa dalla rete elettrica.
2. Utilizzare un piccolo cacciavite a taglio o altro utensile
idoneo per fare leva ed estrarre la plafoniera (Fig.1).
3. Sostituire la lampada danneggiata.
4. Usare solo lampade alogene da 20 W max - G4 avendo
cura di non toccarle con le mani.
5. Richiudere la plafoniera (fissaggio a scatto).
Filtri antigrasso:
Il filtro metallico antigrasso ha una durata illimitata e deve
essere lavato una volta al mese a mano od in lavastoviglie a
basse temperature ed a ciclo breve. Con il lavaggio in
lavastoviglie il filtro grassi potrebbe opacizzarsi, ma il suo
potere filtrante non cambia assolutamente.
Manutenzione del filtro antigrasso:
1. Scollegare la cappa dalla rete elettrica.
2. Aprire il pannello.
3. Togliere il/i filtro/i antigrasso (Fig.2) per toglierlo/i
tirare la maniglia di sgancio a molla (f1) poi estrarre il
filtro/i (f2).
Manutenzione del filtro al carbone
(solo per modelli ad installazione filtrante):
Il filtro al carbone deve essere lavato una volta al mese in
lavastoviglie alla più alta temperatura, usando un normale
detergente per lavastoviglie. Si consiglia di lavare il filtro da
solo.
Dopo il lavaggio il filtro al carbone per essere riattivato deve
essere asciugato in forno a 100 °C per 10 minuti.
Sostituire il filtro a carbone ogni 3 anni.
Montaggio del filtro al carbone:
1. Aprire il pannello e togliere il filtro grassi (Fig. 2).
2. Installare il filtro al carbone sul retro del filtro grassi e
fissare con due bacchette (Fig. 3).
Per smontare il filtro procedere in senso inverso.
IL PANNELLO COMANDI
Tasto ON / O FF luc i
Tasto ON/OFF aspirazione e selezione
potenza minima
+
+
.
Tasto ON/OFF aspirazione e selezione
potenza media
Tasto ON/OFF aspirazione e selezione
potenza massima
Fig. 1
Fig. 2
Fig. 3
5019 618 33118/A
LI3KGA
IGB
5019 618 33118/A
LI3KGA
5019 618 33118/A
LI3KGA
Loading...
