Iiyama XUB2492HSU-1 User Manual

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Благодарим вас за выбор ЖК­монитора IIYAMA.
Советуем перед установкой и
включением этого монитора
внимательно прочитать это краткое,
но обстоятельное руководство.
Сохраните это руководство в
надежном месте на случай, если в
будущем вам понадобится что-либо
уточнить.

Аттестованный сетевой кабель должен быть использован вместе с этим монитором.
Вы должны поступать совместно всем важным в вашей стране примечания касательно
установки и/или требований по оборудованию. Аттестованный сетевой кабель не слабее
обычного полихлорвиниловый гибкого шнура в соответствии с IEC 60227 (обозначение
H05VV-F 3G 0.75мм2 или H05VVH2-F2 3G 0.75мм2) должен быть использован.Как
альтернатива может быть использован гибкий шнур с синтетического каучука согласно IEC
60245 (обозначение H05RR-F 3G 0.75mm2)

Этот монитор является офисным оборудованием.
Информация импортера: Марвел КТ
Россия, 107076, Москва, ул Краснобогатырская, д.89, стр.5
Год производства: См. 6ое число ("X") серийного номера продукта.
(Серийный номер: xxxxxXxxxxxxx)
"X" это 0-9. 0-9 означает 2010-2019.
Тип монитора: ЖК-монитор
Модель: PL2492H
Страна изготовления: КИТАЙ

РҮССКИЙ

Мы оставляем за собой право вносить изменения в технические характеристики без предварительного



уведомления.

Все торговые марки, используемые в руководстве пользователя, являются собственностью их



владельцев.

Как партнер ENERGY STAR



ENERGY STAR

®

по эффективному использованию энергии.

®

iiyama гарантирует,что данный продукт соответствует всем требования

СОДЕРЖАНИЕ

ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ ................................................1

МЕРЫ ПРЕДОСТОРОЖНОСТИ ...................................................1

СПЕЦИАЛЬНЫЕ ПРИМЕЧАНИЯ ДЛЯ ЖК-МОНИТОРОВ .......... 3

ОБСЛУЖИВАНИЕ ПОКУПАТЕЛЯ .................................................3

ОЧИСТКА ........................................................................................3

ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ ............................................4

ХАРАКТЕРИСТИКИ .......................................................................4

ПРИНАДЛЕЖНОСТИ .....................................................................4

МОНТАЖ НА СТЕНЕ .....................................................................5

УСТАНОВКА И СНЯТИЕ ПОДСТАВКИ : ProLite XUB2492HSU .. 6

УСТАНОВКА И СНЯТИЕ ПОДСТАВКИ : ProLite XU2492HSU.....7

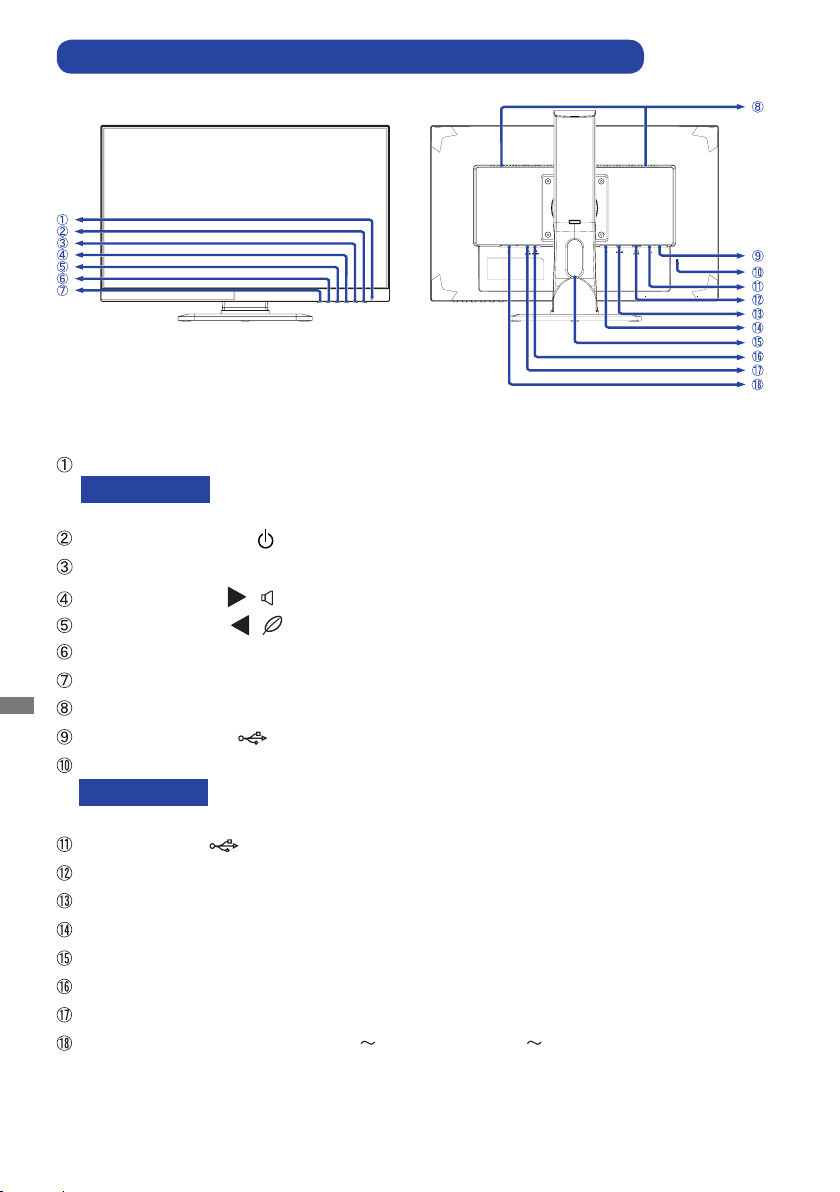

ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ : ProLite XUB2492HSU ...8

ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ : ProLite XU2492HSU .....9

ПОДКЛЮЧЕНИЕ МОНИТОРА
ПОДКЛЮЧЕНИЕ МОНИТОРА

УСТАНОВКА КОМПЬЮТЕРА.......................................................12

НАСТРОЙКА УГЛА ОБЗОРА : ProLite XU2492HSU ................... 12

НАСТРОЙКА УГЛОВ ОБЗОРА И ВЫСОТЫ МОНИТОРА :

ProLite XUB2492HSU ...................................................................13

ВРАЩЕНИЕ МОНИТОРА : ProLite XUB2492HSU ......................13

РАБОТА С МОНИТОРОМ .................................................................14

СОДЕРЖАНИЕ МЕНЮ НАСТРОЕК ............................................15

НАСТРОЙКИ ЭКРАНА .................................................................22

ФУНКЦИЯ УПРАВЛЕНИЯ ЭНЕРГОПОТРЕБЛЕНИЕМ ..............25

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ................................................26

ИНФОРМАЦИЯ ОБ УТИЛИЗАЦИИ ..................................................27

ПРИЛОЖЕНИЕ ..................................................................................28

СПЕЦИФИКАЦИИ : ProLite XUB2492HSU..................................28

СПЕЦИФИКАЦИИ : ProLite XU2492HSU ....................................29

РАЗМЕРЫ : ProLite XUB2492HSU ..............................................30

РАЗМЕРЫ : ProLite XU2492HSU .................................................30

ПОДДЕРЖ. РЕЖИМЫ СИНХРОНИЗАЦИИ ...............................31

: ProLite XUB2492HSU................10

: ProLite XU2492HSU .................. 11

РҮССКИЙ

ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

МЕРЫ ПРЕДОСТОРОЖНОСТИ

ВНИМАНИЕ !

ВЫКЛЮЧИТЕ МОНИТОР, ЕСЛИ ЧУВСТВУЕТЕ, ЧТО ОН НЕ В ПОРЯДКЕ

Если вы заметите какие-либо ненормальные явления, например, появление дыма, странные
звуки или запахи, немедленно выключите монитор из сети и свяжитесь со своим дилером или
сервисным центром iiyama. Дальнейшее использование монитора может быть опасным из-за
возможного возгорания или поражения электротоком.

НИКОГДА НЕ СНИМАЙТЕ КОРПУС

Внутри монитора находятся цепи высокого напряжения. Снятие корпуса может привести к
возгоранию или поражению электротоком.

НЕ ВСТАВЛЯЙТЕ НИКАКИЕ ПРЕДМЕТЫ В МОНИТОР

Не вставляйте никакие твердые предметы в монитор и не проливайте на него жидкости,
например, воду. Если все таки нечто подобное произошло, немедленно выключите монитор из
сети и свяжитесь со своим дилером или сервисным центром iiyama. Использование монитора
с каким-то предметом внутри может привести к возгоранию, поражению электротоком или
повреждению монитора.

УСТАНАВЛИВАЙТЕ МОНИТОР НА РОВНОЙ УСТОЙЧИВОЙ ПОВЕРХНОСТИ

При падении монитор может травмировать вас.

НЕ УСТАНАВЛИВАЙТЕ МОНИТОР ОКОЛО ВОДЫ

Не устанавливайте монитор в местах, где на него может пролиться вода или он может быть
обрызган, т.к. это может привести к возгоранию или поражению электротоком.

ПОДКЛЮЧАЙТЕ МОНИТОР ТОЛЬКО К УСТАНОВЛЕННЫМ ИСТОЧНИКАМ
ЭНЕРГИИ

Подключайте монитор только к установленным источникам энергии. Использование
несоответствующего напряжения может вызвать нарушение нормальной работы и привести к
возгоранию или поражению электротоком.

РҮССКИЙ

ЗАЩИТА КАБЕЛЕЙ

Не натягивайте и не изгибайте сетевой Кабель питания и сигнальный кабель. Не ставьте
монитор или какой-нибудь другой тяжелый предмет на кабели. При повреждении кабели могут
вызвать возгорание или поражение электротоком.

НЕБЛАГОПРИЯТНЫЕ ПОГОДНЫЕ УСЛОВИЯ

Рекомендуется не эксплуатировать монитор во время сильной грозы, поскольку
продолжительные перерывы в энергоснабжении могут вызвать нарушение нормальной
работы. Не рекомендуется дотрагиваться до кабельной вилки в таких условиях, т.к. это может
привести к поражению электротоком.

ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ 1

ПРЕДУПРЕЖДЕНИЕ

МЕСТО УСТАНОВКИ

Не устанавливайте монитор в местах, где возможны внезапные скачки температуры, во
влажных, запыленных, прокуренных помещениях, т.к. это может привести к возгоранию,
поражению электротоком или повреждению монитора. Следует также избегать воздействия
прямых солнечных лучей.

НЕ УСТАНАВЛИВАЙТЕ МОНИТОР В ОПАСНЫХ МЕСТАХ

При несоответствующем местоположении монитор может упасть и причинить травму. Не
следует также ставить на монитор тяжелые предметы; все кабели должны быть проложены
так, чтобы дети не могли потянуть за них и причинить себе травму.

ОБЕСПЕЧЬТЕ ХОРОШУЮ ВЕНТИЛЯЦИЮ

Вентиляционные отверстия защищают монитор от перегрева. Закрытие отверстий может
вызвать возгорание. Для обеспечения циркуляции воздуха установите монитор на расстоянии
как минимум 10 см (или 4 дюймов) от стен. Во время работы не снимайте подставку.
Вентиляционные отверстия на нижней стороне корпуса будут закрыты и монитор может
перегреться, если подставка будет снята. Это может привести к возгоранию и повреждению
монитора. Эксплуатация монитора на боку, задней стороне, вверх основанием, на ковре или
мягком материале может привести к его повреждению.

ОТКЛЮЧАЙТЕ КАБЕЛИ, КОГДА ВЫ ПЕРЕМЕЩАЕТЕ МОНИТОР

Когда вы перемещаете монитор, выключите сетевой выключатель, выньте вилку из сетевой
розетки и отключите сигнальные кабели. Если вы не отключите их, это может привести к
возгоранию или поражению электротоком. Рекомендуется перемещать монитор вдвоем.

ОТКЛЮЧАЙТЕ МОНИТОР ОТ СЕТИ

Если монитор не используется в течение длительного времени, рекомендуется отключать его
от сетевой розетки во избежание возможных неприятностей.

ПРИ ОТКЛЮЧЕНИИ ДЕРЖИТЕ ЗА ВИЛКУ

При отключении сетевого Кабеля или сигнального кабеля тяните за вилку или разъем. Никогда
не тяните за кабель, это может привести к возгоранию или поражению электротоком.

РҮССКИЙ

НЕ ТРОГАЙТЕ РАЗЪЕМ МОКРЫМИ РУКАМИ

Включение или отключение вилки (разъема) мокрыми руками может привести к поражению электротоком.

ЕСЛИ ВЫ УСТАНАВЛИВАЕТЕ МОНИТОР НА КОМПЬЮТЕР

Убедитесь, что компьютер достаточно прочен, чтобы удержать вес монитора, в противном
случае, вы можете повредить компьютер.

ОСТОРОЖНО!!НЕ ПРИЩЕМИТЕ РУКУ ИЛИ ПАЛЕЦ

При изменении угла или высоты наклона монитора не оставляйте отпечатков пальцев на ЖК-экране.



Повреждение рук или пальцев может возникнуть если достаточное внимание не было



уделено при установке высоты монитора. (Только для моделей с регулировкой высоты.)

ЗАМЕЧАНИЕ КАСАТЕЛЬНО ИСПОЛЬЗОВАНИЯ 24/7

Этот продукт не предназначен для использования в режиме 24/7 при любых условиях.

ПРОЧИЕ РЕКОМЕНДАЦИИ

ЭРГОНОМИЧЕСКИЕ

Для избежания усталости глаз, не работайте на мониторе с очень ярким фоном или в темной
комнате. При работе с монитором в течение длительного времени рекомендуется делать
десятиминутные перерывы после каждого часа работы. Для оптимально комфортных визуальных
условий монитор должен находиться ниже уровня глаз и на расстоянии 40–60 см (16–24”) от глаз.

2 ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

СПЕЦИАЛЬНЫЕ ПРИМЕЧАНИЯ ДЛЯ ЖК-МОНИТОРОВ

Описанные ниже явления обычны для ЖК-мониторов и не говорят о какой-либо неисправности.

ПРИМЕЧАНИЕ

Когда вы впервые включаете ЖК-монитор, то, в зависимости от типа компьютера, картинка



может не уместиться в области отображения дисплея. В подобном случае придется
подстроить расположение картинки, переместив ее в соответствующее положение.
В зависимости от используемого вами шаблона рабочего стола, вы можете заметить на



экране неоднородности яркости.
Из-за физической природы фоновой подсветки, при первоначальном использовании



экран может мерцать выключите питание и затем включите его снова – мерцание должно
исчезнуть.

ОБСЛУЖИВАНИЕ ПОКУПАТЕЛЯ

Если вы должны вернуть монитор для обслуживания, а оригинальная

ПРИМЕЧАНИЕ



упаковка выброшена, просьба связаться с вашим дилером или
сервисным центром iiyama для получения совета или замены упаковки.

ОЧИСТКА

Если при очистке внутрь монитора попал какой-либо предмет или

ВНИМАНИЕ

ПРЕДУПРЕЖДЕНИЕ

ПРИМЕЧАНИЕ



жидкость, например вода, немедленно отключите сетевой Кабель и
свяжитесь c вашим дилером или сервисным центром iiyama.
В целях безопасности выключите монитор и выньте сетевой Кабель



из розетки перед очисткой монитора.
Чтобы не повредить ЖК-панель, не царапайте и не протирайте



экран твердым предметом.
Никогда не применяйте ни один из нижеуказанных сильных



растворителей. Они могут повредить корпус и ЖК-экран.
Разбавитель Бензин Распылительные средства

Кислотные или щелочные растворители Абразивные средства Воск
Продолжительный контакт корпуса с любым изделием из резины



или пластмассы может вызвать повреждения окраски ворпуса.

РҮССКИЙ

КОРПУС

ЖК­экран

Пятна могут удаляться тканью, слегка смоченной мягким моющим средством.
Затем корпус протирается мягкой сухой тканью.

Рекомендуется периодическая чистка мягкой сухой тканью. Не следует
использовать бумажные салфетки и т.п., так как они могут повредиь экран.

ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ 3

ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ

ХАРАКТЕРИСТИКИ

Поддерживает разрешение 1920 × 1080



Высокая контрастность 1000:1 (типичная), Функция Adv. Contrast / Высокая



яркость 250 кд/м

Короткое время отклика 4 мс (серый к серому)



Редукция Синего Света



Цифровое сглаживание шрифтов



Автонастройка



Стереодинамики 2 × 2 Вт



Функция Plug & Play VESA DDC2B



совместимая с Windows

Регулирование потребления электроэнергии (соответствие ENERGY STAR



и VESA DPMS)

Совместимость с крепежным стандартом VESA (100mm×100mm)



Отверстие для установки замка безопасности



2

(типичная)

®

7/8,1/10

®

ПРИНАДЛЕЖНОСТИ

РҮССКИЙ

Комплект поставки должен содержать следующие принадлежности. Убедитесь в их наличии.
Если какая-либо из принадлежностей отсутствует или повреждена, обратитесь к дилеру или в
региональное отделение iiyama.

Кабель питания*



Кабель USB



Cтойкa - основаниe(Винт для крепления стойки-осннования в комплекте)*






ПРЕДУПРЕЖДЕНИЕ

*1 Характеристики сетевого кабеля, прилагаемого для регионов с сетевым напряжением 120

2

*

3

*

4 ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ

2

Стойка*
Держатель кабелей*

В: 10A /125 В. Если напряжение вашей электросети превышает указанные значения, то
должен использоваться сетевой кабель на 10 A /250 В.
Принадлежности для ProLite XU2492HSU.
Принадлежности для ProLite XUB2492HSU.

1



 

2

Кабель HDMI




Кабель DisplayPort

Cтойкa - основаниe*

Винт для монтажа основания стойки (
Инструкция по безопасности  Краткое руководство

3



2

3

3 шт)

*

МОНТАЖ НА СТЕНЕ

Винт

ВНИМАНИЕ

В случае монтажа монитора на стене, надо принять во внимание



толщину монтажного держателя и докрутить винт М4 вместе с шайбой
таким образом, чтоб его длина (“L”) внутри монитора не была больше 7
мм. Использование винта длиннее может привести к електрошоку или
повреждению монитора вследствие столкновения винта с електрическими
компонентами внутри корпуса монитора.

Перед монтажом монитора на стене или потолке рекомендуется проверить,



выдержат ли они вес устройства.

Монтажный держатель

L

Корпусъ

РҮССКИЙ

ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ 5

УСТАНОВКА И СНЯТИЕ ПОДСТАВКИ : ProLite XUB2492HSU

ПРЕДУПРЕЖДЕНИЕ

Разместите монитор на ровной поверхности. Падение монитора может привести к его



повреждению или травме.

Не применяйте грубую силу. Это может привести к повреждению монитора.



Перед снятием или установкой подставки отключите монитор во избежание поражения



электротоком и повреждения монитора.

<Установка>

Постелите на стол мягкую ткань, чтобы не поцарапать монитор. Положите монитор настол

лицевой стороной вниз.

Прикрепите основание стойки к монитору.

Для крепления основания стойки к монитору используйте винт, который находится в
комплекте поставки.

Основание стойки

Пальцевой винт для крепления стойки.

РҮССКИЙ

<Снятие>

Постелите на стол мягкую ткань, чтобы не поцарапать монитор. Положите монитор настол

лицевой стороной вниз.

Уберите винт, чтоб отсоединить основание стойки от стойки.

<Oграничитель>
Поставьте монитор и, нажимая на его переднюю

панель, нажмите на фиксатор на тыльной стороне
подставки. Продолжайте нажимать на переднюю
панель, пока монитор не займет требуемое положение.
При выполнении установки необходимо соблюдать
осторожность, поскольку подставка подпружинена, и
может внезапно раскрыться.

6 ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ

Oграничитель

УСТАНОВКА И СНЯТИЕ ПОДСТАВКИ : ProLite XU2492HSU

е

Держа
ка

.

.

ПРЕДУПРЕЖДЕНИЕ

Разместите монитор на ровной поверхности. Падение монитора может привести к его



повреждению или травме.
Не применяйте грубую силу. Это может привести к повреждению монитора.



Перед снятием или установкой подставки отключите монитор во избежание поражения



электротоком и повреждения монитора.

<Установка>

Постелите на стол мягкую ткань, чтобы не

поцарапать монитор. Положите монитор настол

лицевой стороной вниз.
Придержите монитор и нажмите стойку.
Прикрепите основание стойки к стойке.

Для крепления основания стойки к монитору

используйте винт, который находится в комплекте

поставки.

Поместите Держатель кабелей на своем месте.

пальцевой винт
для крепления стойки

белей

тель

Стойка

Стойка-основани

<Снятие>

Постелите на стол мягкую ткань, чтобы не

поцарапать монитор. Положите монитор настол

лицевой стороной вниз.

Уберите винт, чтоб отсоединить основание

стойки от стойки.

Нажмите крюк и снимите подставку.
Потяните крюк кабеля держатель снаружи и

удалите его.

Держатель кабелей

Крюк

пальцевой винт
для крепления стойки

ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ 7

РҮССКИЙ

ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ : ProLite XUB2492HSU

<Вид спереди>

Индикатор питания

ПРИМЕЧАНИЕ

Выключатель питания ( )
Меню / Выбор (ENTER)

Вверх / Громкость ( / )
Вниз / Режим ECO ( / )
Выход (EXIT)
Вход сигнала (INPUT)

РҮССКИЙ

Динамики
Разъем USB-DOWN ( )
Гнездо замка безопасности

ПРИМЕЧАНИЕ

Разъем USB-UP ( )
Pазъем VGA (D-SUB)
Разъем HDMI (HDMI)

Pазъем DisplayPort (DP)

Отверстия для кабелей
Разъем для наушников (LINE OUT)
Разъем звукового линейного входа (LINE IN)
Разъем источника питания пер. тока( : Переменный ток) ( )

Голубой: нормальный режим работы
Оранжевый: режим энергосбережения

В гнездо замка безопасности можно вставить защитный тросик, чтобы
никто не мог унести монитор без вашего разрешения.

<Вид сзади>

8 ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ

ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ : ProLite XU2492HSU

<Вид спереди>

Индикатор питания

ПРИМЕЧАНИЕ

Выключатель питания ( )
Меню / Выбор (ENTER)

Вверх / Громкость ( / )
Вниз / Режим ECO ( / )
Выход (EXIT)
Вход сигнала (INPUT)
Динамики
Разъем USB-DOWN ( )
Гнездо замка безопасности

ПРИМЕЧАНИЕ

Разъем USB-UP ( )
Pазъем VGA (D-SUB)
Разъем HDMI (HDMI)

Pазъем DisplayPort (DP)
Разъем для наушников (LINE OUT)
Разъем звукового линейного входа (LINE IN)
Разъем источника питания пер. тока( : Переменный ток) ( )

Голубой: нормальный режим работы
Оранжевый: режим энергосбережения

В гнездо замка безопасности можно вставить защитный тросик, чтобы
никто не мог унести монитор без вашего разрешения.

<Вид сзади>

РҮССКИЙ

ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ 9

ПОДКЛЮЧЕНИЕ МОНИТОРА

Кабель VGA (не в комплекте)*

Кабель USB (

Аксессуар

)

Мышь

Клавиатура

Кабель HDMI (Аксессуар)

Кабель

DisplayPort

(Аксессуар)

Аудиокабель (

не в комплекте

)

Шнур питания (Аксессуар)

Компьютер

Устройство AV

: ProLite XUB2492HSU

Убедитесь в том, что выключены и компьютер, и монитор.

Подключите компьютер к монитору с помощью сигнального кабеля.
С помощью аудиокабеля соедините звуковой линейный вход монитора с выходом звуковой

аппаратуры, если хотите воспроизводить звук через динамики монитора.
Подключите шнур питания сначала к монитору, а затем к источнику питания.
Включите монитор и компьютер.

ПРИМЕЧАНИЕ

Типы сигнальных кабелей, используемых для подключения компьютера к монитору,



могут быть разными в зависимости от компьютера. Неправильное подключение может
вызвать серьезное повреждение как монитора, так и компьютера. Прилагаемый к
монитору кабель имеет стандартный разъем. Если потребуется кабель особого типа, то
обратитесь к продавцу или в региональное представительство iiyama.

Для подключения к компьютерам Macintosh обратитесь к продавцу или в региональное



представительство iiyama, чтобы приобрести соответствующий переходник.

Обязательно затяните винты на каждом конце сигнального кабеля.



[Пример подключения]

<Вид сзади>

РҮССКИЙ

*

Кабель VGA не входит в комплект поставки монитора. Если вы используете низкокачественный
VGA кабель, то это может привести к возникновению электро-магнитных помех. Пожалуйста,
обратитесь в центр поддержки iiyama в вашей стране, если вы хотите подключить монитор
через VGA вход.

[ Держатель кабелей ]

Собери кабели позади стойки.

Протяни кабели через отверствие.

10 ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ

ПОДКЛЮЧЕНИЕ МОНИТОРА

Кабель VGA (не в комплекте)*

Кабель USB (

Аксессуар

)

Мышь

Клавиатура

Кабель HDMI (Аксессуар)

Кабель

DisplayPort

(Аксессуар)

Аудиокабель (

не в комплекте

)

Шнур питания (Аксессуар)

Компьютер

Устройство AV

: ProLite XU2492HSU

Убедитесь в том, что выключены и компьютер, и монитор.

Подключите компьютер к монитору с помощью сигнального кабеля.
С помощью аудиокабеля соедините звуковой линейный вход монитора с выходом звуковой

аппаратуры, если хотите воспроизводить звук через динамики монитора.
Подключите шнур питания сначала к монитору, а затем к источнику питания.
Включите монитор и компьютер.

ПРИМЕЧАНИЕ

Типы сигнальных кабелей, используемых для подключения компьютера к монитору,



могут быть разными в зависимости от компьютера. Неправильное подключение может
вызвать серьезное повреждение как монитора, так и компьютера. Прилагаемый к
монитору кабель имеет стандартный разъем. Если потребуется кабель особого типа, то
обратитесь к продавцу или в региональное представительство iiyama.

Для подключения к компьютерам Macintosh обратитесь к продавцу или в региональное



представительство iiyama, чтобы приобрести соответствующий переходник.

Обязательно затяните винты на каждом конце сигнального кабеля.



[Пример подключения]

<Вид сзади>

*

Кабель VGA не входит в комплект поставки монитора. Если вы используете низкокачественный
VGA кабель, то это может привести к возникновению электро-магнитных помех. Пожалуйста,
обратитесь в центр поддержки iiyama в вашей стране, если вы хотите подключить монитор
через VGA вход.

ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ 11

РҮССКИЙ

УСТАНОВКА КОМПЬЮТЕРА

5° 22°

Синхронизация сигнала



На стр. 31 раздела ПОДДЕРЖИВАЕМЫЕ РЕЖИМЫ СИНХРОНИЗАЦИИ вы найдете список

значений синхронизации сигнала.

НАСТРОЙКА УГЛА ОБЗОРА : ProLite XU2492HSU

Для оптимального восприятия изображения рекоменду-



ется посмотреть на весь экран монитора.

Придерживайте стойку таким образом, чтобы монитор не



упал при изменении угла наклона.

Вы можете изменить угол наклона монитора до 22



градусов назад и 5 вперед.

Для обеспечения максимально удобного положения тела



при работе с монитором как устройством отображения
ин- формации для рабочей станции рекомендуется,
чтобы угол наклона не превышал 10 градусов.
Скорректируйте угол наклона монитора в соответствии с
вашими собственными предпочтениями.

ПРИМЕЧАНИЕ

Не прикасайтесь к ЖК-экрану при изменении угла



наклона. Это может вызвать его повреждение.

При изменении угла наклона не оставляйте отпечатков



пальцев на ЖК-экране.

РҮССКИЙ

12 ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ

НАСТРОЙКА УГЛОВ ОБЗОРА И ВЫСОТЫ МОНИТОРА :

Монитор

m

ProLite XUB2492HSU

Для оптимального восприятия изображения



рекомендуется смотреть на весь экран
монитора.

Придерживайте стойку таким образом, чтобы



монитор не упал при изменении высоту и угла
наклона.

У вас есть возможность регулировать высоту



монитора до 130 мм, угол наклонения до
45градусов по горизонтали и до 22 градусов
назад и 5 вперед.

ПРИМЕЧАНИЕ

Не прикасайтесь к ЖК-экрану при изменении



угла или высоты наклона монитора. Это
может вызвать его повреждение.

При изменении угла или высоты наклона



монитора не оставляйте отпечатков пальцев
на ЖК-экране.

Повреждение рук или пальцев может



озникнуть если достаточное внимание
не было уделено при установке высоты
монитора.

45°

130m

45°

Стойка

ВРАЩЕНИЕ МОНИТОРА : ProLite XUB2492HSU

Установите высоту монитора.

Поверните монитор на 90 градусов.

Портрет: поверните по часовой стрелке.
Пейзаж – поверните против часавой стрелки.

ПРИМЕЧАНИЕ

Попытки повернуть монитор без максимального



повышения монитора могут привести и порче
подставки.
Видеокарта для портретного дисплея нужна для



вращения картинки на дисплее.

Установите монитор соответстввенно вышим

требованиям.

РҮССКИЙ

90°

ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ 13

РАБОТА С МОНИТОРОМ

Значения параметров для получения наилучшего изображения ЖК-монитора компании iiyama
были установлены на заводе; они указаны на стр. 31 в разделе ПОДДЕРЖИВАЕМЫЕ РЕЖИМЫ
СИНХРОНИЗАЦИИ. Вы также можете откорректировать изображение, следуя указанным ниже процедурам.
Для получения подробной информации относительно настроек см. раздел НАСТРОЙКИ ЭКРАНА на стр. 22.

Нажмите кнопку ENTER, чтобы на дисплее появилось

Экранное меню (ЭМ). Здесь есть несколько
дополнительных страниц, которые перелистываются с
помощью кнопок

/ .

Выберите страницу меню, которая содержит

интересующую вас пиктограмму настройки. Нажмите
кнопку ENTER. Затем с помощью кнопок

/ выделите

требуемую пиктограмму настройки.

Заново нажмите кнопку ENTER. Используйте кнопки /
для выполнения соответствующих настроек и установок.

Нажмите кнопку EXIT для выхода с меню и все введены

вами настройки будут автоматически записаны.

Например, для подстройки вертикального положения экрана выберите в меню Руцн. Настр.
изобр.. и нажмите кнопку ENTER. Затем выберите Полож. по верт. с помощью кнопок
. Страница настройки появляется после того, как вы нажмете на кнопку ENTER.

Главное Меню

РҮССКИЙ

Настройки изображ.

Выбор Вход

Регулировка аудио

Настройка цветов

Руцн. Настр. Изобр.

Язык

Установочное меню

ИнФормация Дисплея

Сброс

Автон астройка

Полож. по гориз.

Полож. по верт.

Частота

Фаза

Резкость

Режим Дисплея

Руцн. Настр. Изобр.

Полный зкран

Главное Меню

Настройки изображ.

Выбор Вход

Регулировка аудио

Настройка цветов

Руцн. Настр. Изобр.

Язык

Установочное меню

ИнФормация Дисплея

Сброс

50

50

50

4

3

/

Для изменения установок вертикального положения используйте кнопки

/

настройке должно изменяться вертикальное положение всего экрана.

Руцн. Настр. Изобр.

Полож. по верт.

50

Нажатие кнопки EXIT вконце работы запишет все введены вами изменения.

ПРИМЕЧАНИЕ

После окончания работы с настройками Экранного меню оно само закроется через некоторое



время (длительность определяется функцией Таймер выключения ЭМ). Для немедленного
выхода из ЭМ используйте кнопку EXIT.
При исчезновении Экранного меню любые изменения автоматически сохраняются в памяти.



Во время работы с меню следует избегать отключения питания.
Параметры гориз. / верт. Позиция, Часы и Фаза сохраняются для каждого отдельного



значения частоты синхронизации. За этими исключениями, все остальные настройки имеют
только одно значение, которое относится ко всем частотам синхронизации.

14 РАБОТА С МОНИТОРОМ

. При

СОДЕРЖАНИЕ МЕНЮ НАСТРОЕК

Direct

Direct

Direct

Настройки изображ. *

3

Picture Adjust

Пункт настройки Проблема/Опция Используемые кнопки

1,2,4

2

Слишком темное
Слишком яркое

Слишком бледное
Слишком интенсивное

Контрастность *

Contrast

Яркость *

Brightness

Выкл. / +1 / +2

Overdrive

Overdrive

Это повысит уровень градации серого ЖК-панели.
Высший уровень приведет к включении
быстрейшого времени отклика.

ACR

Adv. Contrast

Выкл

Вкл

Обычная контрастность

Увеличенная контрастность

Выкл Обычно

Режим EКO

ECO Mode

Режим 1

Фон или подсветка минимализован.
Фон или подсветка на уровне ниже режима 1.Режим 2
Фон или подсветка на уровне ниже режима 2.Режим 3

Выкл

Редукция Синего Света

Blue Light Reducer

Режим 1
Режим 2
Режим 3

1

*

Регулировка яркости при работе монитора в темной комнате, если экран кажется слишком
ярким.

2

*

Если включен режим ACR, регулировка Контрастность и Яркость невозможна.

3

*

Если включен режим i-Style Color, регулировка Настройки изображ невозможна.

4

*

Если включен режим Режим EКO, регулировка Яркость невозможна.

Обычно
Синий свет уменьшается.

Синий свет слабее чем в режим 1.
Синий свет слабее чем в режим 2.

РҮССКИЙ

Вы можете пропустить страницы Меню и сразу отобразить шкалу настройки, используя
следующие операции с кнопками.

Режим EКO : Нажмите кнопку



Редукция Синего Света : Нажмтие и придержитие кнопку EXIT 2-3 секунды когда меню не



когда меню не отображается на экране.

высвелтяется.

РАБОТА С МОНИТОРОМ 15

Выбор Вход

Direct

Direct

Direct

Direct

Input Select

Пункт настройки Проблема/Опция Используемые кнопки

VGA

Выбор Вход

Input Select

ПРИМЕЧАНИЕ

Вы можете пропустить страницы Меню и сразу отобразить шкалу настройки, используя
следующие операции с кнопками.

Выбор Вход : Нажмите кнопку INPUT когда меню не отображается на экране.



Вход сигнала зафиксирован, не выбирается автоматически если VGA,
HDMI или DisplayPort были выбраны.

HDMI
DisplayPort

Auto

Выбор входа Аналоговый
Выбор входа Цифровой (HDMI)

Выбор входа Цифровой (DisplayPort)
Автоматический поиск и выбор источника

сигнала.

Регулировка аудио

Audio Adjust

Пункт настройки Проблема/Опция Используемые кнопки

РҮССКИЙ

Громкость

Volume

Без Звука

Mute

ПРИМЕЧАНИЕ

Цифровой аудио *

Digital Audio

Пригодно только для входа HDMI/DisplayPort.

*

Вы можете пропустить страницы Меню и сразу отобразить шкалу настройки, используя
следующие операции с кнопками.

Громкость: Нажимайте кнопку



16 РАБОТА С МОНИТОРОМ

Включение и выключение функции Mute происходит последовательно по
нажатию кнопки

Cлишком тихо
Слишком громко

Выкл

Вкл

. Вкл Выкл

когда меню не отображается.

Восстановление звука с прежним уровнем
громкости.

Временное отключение звука.

Bыберите вход Line-In. Line-In
Bыберите вход HDMI.HDMI
Bыберите вход DisplayPort.DisplayPort

Настройка цветов

Color Adjust

Пункт настройки Проблема/Опция Используемые кнопки

Холодный Cool *
Нормальный Normal *
Теплый

Warm *

1

1

1

Установки пользователя *

User Color

i-Style Color *

2

i-Style Color

Голобуоватый белый
Желтовато белый
Красноватый белый

Красный

1

Зеленый
Синий

Выкл

СтанДарт

Игра
Кино

Слишком слабый
Слишком сильный

Вернуться к состоянию цветов которое было
достроено раньше.
Для обычного окружения windows или настроек
по умолчанию.

Для игравого окружения.
Для просмотра фильмов и видео записей.

Пейзаж Для просмотра изображений пейзажей.

Текст

Для редактирования и чтения текста в условиях
обработки текста.

*1 Если включен режим i-Style Color или Редукция Синего Света, регулировка Холодный,

Нормальный, Теплый и Цвета пользователя невозможна.

2

*

Если включен режим Редукция Синего Света, регулировка i-Style Color невозможна.

РАБОТА С МОНИТОРОМ 17

РҮССКИЙ

Руцн. Настр. Изобр.

Direct

Direct

Image Adjust

Пункт настройки Проблема/Опция Используемые кнопки

Автонастройка *

Auto Adjust

1,2

Настройте Полож. по гориз./верт., Частота и Фаза
автоматически

Полож. по гориз. *

H. Position

Полож. по верт. *

V. Position

Частота *

2

Clock

2

Фаза *

Phase

2

2

Сильно влево
Сильно вправо

Слишком низко
Слишком высоко

Слишком узко
Слишком широко

Устраннение мерцания текста или линий.

1 2 3 4 5
Качесво изображения можно изменять в

Резкость

Sharpness

интервале от 1 до 5 (от резкого до размытого).
Нажимайте кнопку

, чтобы изменять
резкость изображения в порядке возрастания
номерв. Нажимайте кнопку

, чтобы изменять
резкость изображения в порядке уменьшения
номеров.

РҮССКИЙ

Режим Дисплея *

3

Video Mode Adjust

1

*

Для лучшeго рузультата используйте Автонастройки в сочетании с Образцом настроек.

Смотрите сайт 22 для НАСТРОЕК ДИСПЛЕЯ.

2

*

Только для аналоговаого входа.

3

*

Только для HDMI/DisplayPort входа.

Полный зкран

Соотн. Сторон

Расширение образа

Расширение формата образа

Вы можете пропустить страницы Меню и сразу отобразить шкалу настройки, используя
следующие операции с кнопками.

Автонастройка: Нажмтие и придержитие кнопку INPUT 2-3 секунды когда меню не



высвелтяется.

18 РАБОТА С МОНИТОРОМ

Язык

Language

Пункт настройки Проблема/Опция Используемые кнопки

Голландский
Чешский
Русский
Японский
Китайский упр.

Язык

Language

English
Français Французский
Deutsch
Italiano Итальянский
Polski Заполированность

Español

Английский

Немецкий

Испанский

Nederlands
Ĉesky

Установочное меню

Setup

Пункт настройки Проблема/Опция Используемые кнопки

Положение экранного меню.

OSD Position

Вр. отобр. меню

OSD Time Out

Запуск лототипа

Opening Logo

Функция Автоотключения

Auto Power - O󰀨

ПРИМЕЧАНИЕ

Функция Автоматического отключения питания включена по умолчанию.
Монитор выключится автоматически после 3 часов отсутствия нажатия на копки.
Если вам необходимо использовать монитор в течение 3 часов непрерывно,
пожалуйста, отключите функцию автоматического выключения.

Полож.
по гориз.

Полож.
по верт.

Можно установаить время отображения ЭМ от 5
до 30 сек.

Выкл

Вкл

Выкл
Вкл

ЭМ сильно налево
ЭМ сильно направо

ЭМ слишком высоко
ЭМ слишком низко

Логотип iiyama не отображается когда монитор
включен.

Логотип iiyama отображается когда монитор
включен.

Автоотключение выключен.
Включить Автоотключение.

РАБОТА С МОНИТОРОМ 19

РҮССКИЙ

ИнФормация Дисплея

ИнФормация Дисплея

1920x1080 @60Hz

Display Information

Информацию о актуально выбранном входа найдете в информациии о графическом
адаптере вашего компьютнра.

ПРИМЕЧАНИЕ

РҮССКИЙ

Сбросить все

Reset All

Прочитайте в руководстве графического адаптера об изменении
разрешения и обновляния.

Сброс

Reset

Пункт настройки Проблема/Опция Используемые кнопки

Вернуться в МЕНЮ

Нет

Да

Восстановление заводских настроек

20 РАБОТА С МОНИТОРОМ

● Блокировка

<Экранное меню (OSD)>

1. Чтобы вызвать экранное меню, нажмите и удерживайте в течение около 10 секунд кнопки
ENTER. Если Вы попытаетесь вызвать экранное меню нажатием на любую из клавиш, на
экране появиться сообщение «OSD Locked» («Экранное меню заблокировано»).

2. Чтобы отключить блокировку экранного меню, нажмите и удерживайте в течение около 10
секунд клавиши ENTER.

<Выключатель питания>

1. Чтобы заблокировать кнопку выключения питания, нажмите и удерживайте в течение
около 10 секунд кнопки

нажатием на кнопку питания. При нажатии на кнопку выключения на экране появиться
сообщение "Power Button Locked" («Кнопка выключения заблокирована»).

2. Чтобы отключить блокировку экранного меню, нажмите и удерживайте в течение около 10
секунд клавиши

. При действующей блокировке монитор не может быть выключен

.

РАБОТА С МОНИТОРОМ 21

РҮССКИЙ

НАСТРОЙКИ ЭКРАНА

Настройте изображение в соответствии с процедурами, описаными ниже, если используется
аналоговый входной сигнал.

Настройки экрана, описанные в руководстве, предназначены для уcтановки изображения и



уменьшения мерцания или размытости при работе с компьютером.

Монитор предназначен для работы с разрешением 1920 x 1080, причем при работе с



меньшим разрешением может наблюдаться ухудшение характеристик изображения
вследствие того, что при этом картинка автоматически растягивается на весь экран. Работа
с монитором рекомендуется при разрешении 1920 x 1080.

Отображаемый текст или линии могут быть искажены или иметь неоднородности по



толщине, появляющиеся при увеличении экранного изображения.

Настройку положения изображения или частоты рекомендуется проводить с помощью



стандартных средств управления монитором, а не путем использования компьютерных
программ или утилит.
Настройки рекомендуется производить после прогрева дисплея, по меньшей мере, в течение 30 минут.



После выполнения автонастройки (Auto Adjust), в зависимости от разрешения и



синхронизации сигнала, может потребоваться проведение дополнительной корректировки.

Автонастройка может работать некорректно при отображении картинки, отличающейся от



Test.bmp (шаблон настройки экрана). В этом случае требуется ручная настройка.

Существyeт два способа настройки экранного изображения. Первым способом является
автоматическая регулировка положения изображения, Синхр. Пикселей и фаза. Другой способ
заключается в ручном проведении настроек.
Когда монитор подключается к новому компьютеру произведите автонастройку, иначе
произойдет изменение разрешения. Если после выполнения автонастройки изображение
на экране мерцает или размыто, или картинка не умещается на дисплее, то потребуется
проведение ручной настройки. Обе настройки должны быть проведены с использованием
шаблонов настройки (Test.bmp), которые можно найти на сайте (http://www.iiyama.com).
В этом руководстве описана настройка монитора для работы с операционными системами
Windows

РҮССКИЙ

®

OS.

Выберите оптимальное разрешение для изображения.

Установите Test.bmp (шаблон настройки экрана) в качестве обоев рабочего стола.

ПРИМЕЧАНИЕ

Если вы не знаете, как сменить обои рабочего стола, обратитесь к соответствующей



документации по операционной системе.

Test.bmp создан с разрешением 1280 x 1024. Установите положение изображения на



дисплее в центрe рабочего стола, с помощью диалогового меню установки обоев.

[Шаблон Настройки]

Цветная
полоска

Шаблон

зебра

Кадр
ихображения

22 РАБОТА С МОНИТОРОМ

Нажмтие и придержитие кнопку INPUT 2-3 секунды когда меню не высвелтяется.

(Автонастройка).

Если картинка мерцает, размыта или не умещается на экране, скорректируйте

изображение вручную, применяя описанную ниже процедуру.

Подстройте положение по вертикали (Верт. Позиция) таким образом, чтобы верх и

низ картинки умещались на экране.

1) Подстройте положение по горизонтали (Горизонт. Позиция) таким образом, чтобы
левая сторона картинки сместилась к левому краю экрана.

2) Растяните правый край картинки до правого края экрана с помощью настройки
размера по горизонтали (Синхр. Пикселей).

ПРИМЕЧАНИЕ

Когда левая сторона рамки картинки уходит за левый край дисплея при настройке размера



по горизонтали (Синхр. Пикселей), повторите шаги 1) и 2).

Другим способом проведения корректировки синхронизации является корректировка



вертикальных волнистых линий на шаблоне "зебра".

Картинка может мерцать при проведении настройки размера по горизонтали (Синхр.



Пикселей), горизонтального положения (Горизонт. Позиция) и вертикального положения
(Верт. Позиция).

Если после проведения настройки размера по горизонтали (Синхр. Пикселей) кадр



изображения больше или меньше, чем область отображения дисплея, повторите шаги,
начиная с

.

РАБОТА С МОНИТОРОМ 23

РҮССКИЙ

Для корректировки горизонтальной волнистости, мерцания или размытости на

шаблоне “зебра”, используйте точную настройку (Фаза).

ПРИМЕЧАНИЕ

Если на части экрана остается сильное мерцание или видны искажения, повторите



настройки шага

и для корректировки размера по горизонтали (Синхр. Пикселей). Если

искажения или мерцание все еще остаются, то установите частоту регенерации 60 Гц и
повторите корректировку с шага

Скорректируйте горизонтальное положение (Горизонт. Позиция) после проведения точной



.

настройки, если горизонтальное положение уходит за пределы области регулировки.

По окончании настройки размера и точной настройки скорректируйте яркость

(Яркость) и цветовую настройку (Цвет) для получения приемлемой картинки. Теперь
можно сменить обои рабочего стола на те, что у вас были установлены ранее.

РҮССКИЙ

24 РАБОТА С МОНИТОРОМ

ФУНКЦИЯ УПРАВЛЕНИЯ ЭНЕРГОПОТРЕБЛЕНИЕМ

0 0.5Вт100%

ОБЫЧНЫЙ РЕЖИМ РАБОТЫ

РЕЖИМ УПРАВЛЕНИЯ
ЭЛЕКТРОПИТАНИЕМ

ПОТРЕБЛЯЕМАЯ

МОЩНОСТЬ

Индикатор
питания

Голубо

Померанцово

Регулирование потребления электроэнергии данного изделия соответствует всем требованиям
энергосбережения ENERGY STAR

® и

VESA DPMS. Когда ваш компьютер не используется,
монитор автоматически снижает расход энергии, необходимой для его функционирования.
Чтобы использовать эту возможность, монитор должен быть подключен к компьютеру,
совместимому с VESA DPMS. Режим регулирования потребления электроэнергии описан
ниже. Необходимые настройки, включая установки таймера, должны производиться на
компьютере. Информацию по конфигурированию этих настроек можно почерпнуть из
руководства к вашей операционной системе.

Режим управления потреблением электроэнергии



При исчезновении поступающих от компьютера сигналов вертикальной и горизонтальной
разверток, монитор входит в режим энергосбережения, при котором потребление
электроэнергии уменьшается до уровня менее 0.5 Вт. Экран темнеет, индикатор подачи
питания начинает светиться оранжевым цветом. Возврат из режима энергосбережения
происходит через несколько секунд после нажатия любой клавиши на клавиатуре или
движения мышью.

ПРИМЕЧАНИЕ





Даже находясь в режиме энергосбережения, монитор потребляет энергию. Во
избежание бесполезного расходования энергии отключайте монитор, нажимая на
клавишу питания каждый раз, когда монитор подолгу не используется, например,
ночью и по выходным.
Вполне возможно, что видеосигнал все таки поступает от компьютера, хотя
сигналы вертикальной и горизонтальной разверток отсутствуют. В подобном случае
ФУНКЦИЯ УПРАВЛЕНИЯ ЭНЕРГОПОТРЕБЛЕНИЕМ может работать некорректно.

РАБОТА С МОНИТОРОМ 25

РҮССКИЙ

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Если монитор работает неправильно, просьба соблюдать следующую последовательность
операций для возможного решения задачи.

1. Выполните регулировки, описанные в разделе РАБОТА С МОНИТОРОМ, в зависимости от
вашей проблемы. Если изображение не появилось, см. п. 2.

2. Обратитесь к нижеприведенной таблице, если вы не можете найти подходящий пункт
настройки в разделе РАБОТА С МОНИТОРОМ или если проблему не удается устранить.

3. Если вы столкнулись с проблемой, которая не описана ниже, или не можете устранить ее
причину, выключите монитор и обратитесь за помощью к вашему дилеру или в сервисный
центр iiyama.

Проблема

Изображение не

появляется
(Индикатор
питания не
загорелся.)

(Индикатор
питания синий.)

(Индикатор
питания
оранжевый.)

РҮССКИЙ

Изображение не

синхронизировано.

Изображение не

в центре экрана

Проверьте

Силовой кабель плотно вставлен в соответствующее гнездо.



Питание включено.



К розетке подводится напряжение. Проверьте каким-либо другим



прибором (например, настольной лампой).

Если активна программа хранитель экрана, нажмите на любую



клавишу или подвигайте мышью.
Увеличьте контрастность и /или яркость.



Компьютер включен.



Сигнальный кабель подключен правильно.



Синхронизация сигнала компьютера соответствует техническим



характеристикам монитора.

Если монитор находится в режиме энергосбережения, нажмите клавишу



на клавиатуре или подвигайте мышью.
Компьютер включен.



Сигнальный кабель подключен правильно.



Синхронизация сигнала компьютера соответствует техническим



характеристикам монитора.

Сигнальный кабель подключен правильно.



Синхронизация сигнала компьютера соответствует техническим



характеристикам монитора.
Уровень выходного видеосигнала компьютера соответствует



техническим характеристикам монитора.

Синхронизация сигнала компьютера соответствует техническим



характеристикам монитора.


слишком яркое

или слишком

темное.

26 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Уровень выходного видеосигнала компьютера соответствует



техническим характеристикам монитора.

Проблема Проверьте


дрожит.

Нет звука.

Звук слишком
громкий или
слишком тихий

Прослушиваются

странные шумы.

Напряжение питания соответствует тех. характеристикам монитора.



Синхронизация компьютера соответствует техническим



характеристикам монитора.

Аудиооборудование включено (компьютер и т.д.).



Правильно подключен аудиокабель.



Включен регулятор громкости .



Режим Mute (отключение звука) выключен.



Выходной уровень аудиосигнала, выдаваемый аудиооборудованием,



находится в пределах спецификаций монитора.

Выходной уровень аудиосигнала, выдаваемый аудиооборудованием,



находится в пределах спецификаций монитора.

Аудиокабель подключен правильно.



ИНФОРМАЦИЯ ОБ УТИЛИЗАЦИИ

Для наилучшей защиты окружающей среды не выбрасывайте ваш монитор.
Посетите наш вебсайт www.iiyama.com/recycle для получения указаний об утилизации
монитора.

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ / ИНФОРМАЦИЯ ОБ УТИЛИЗАЦИИ 27

РҮССКИЙ

ПРИЛОЖЕНИЕ

Допускаются изменения дизайна и характеристик.

СПЕЦИФИКАЦИИ : ProLite XUB2492HSU

Категория раазмера 24"

Панель технология Технология IPS панели
Размер Диагональ: 23,8" (60,5 см)
Размер пикселя 0,275 мм (Ш) × 0,275 мм (В)

ЖК­панельl

Яркость 250cd/m
Контрастность 1000 : 1 (типичная), Функция Adv. Contrast доступна

Угол обзора

Время отклика 4 мс (серый к серому)
Кол-во отображаемых цветов
Частоты синхронизации Гориз: 30,0-80,0 кГц, Верт: 55-75 Гц
Нативное разрешение 1920 × 1080, 2,1 Мегапикселей

Максимальное разрешение

Входной разъем VGA, HDMI, DisplayPort
Plug & Play VESA DDC2B
Синхросигналы Выдел. синхросигнал: TTL, Positive or Negative

Видеосигналы

Стандарт USB USB2,0
Количесто портов USB

РҮССКИЙ

Форма порта
Входной аудиоразъем ø 3,5 мм mini jack (стерео)
Аудиосигнал 1,0Vrms maximum
Разъем для наушников ø 3,5 мм mini jack (стерео)
Динамики 2 Вт × 2 (стереодинамики)
Максим. размеры экрана 527,0 мм W × 296,5 мм H / 20,7" W × 11,7" H
Электропитание 100-240 В, 50/60 Гц , 1,5A
Потребление энергии*

1

Габариты, масса

Угол наклона

Условия окружающей
среды

Сертификация

1

*

ПРИМЕЧАНИЕ

перифиерийный устройства USB / устройства Аудио не подключены.

2

*

Высота монитора без подставки.

2

(типичная)

Вправо/Влево : 89°, Вверх/Вниз: 89° (в каждую сторону
типичная)

16,777,216

VGA: 1920 × 1080 60Hz
HDMI: 1920 × 1080 60Hz
DisplayPort: 1920 × 1080 60Hz

TM

Аналоговый: 0,7Vp-p (стандартный), 75
Цифровой: HDMI, DisplayPort

1 Upstream: Серия B
2 Downstream: Серия А

16 Вт станд., Режим энергосбережения: 0,5 Вт макс
539,5 × 376,0 - 506,0 × 230,0 мм / 21,2 × 14,8 - 19,9 × 9,1" (W×H*2×D)

5,4кг / 11,9lbs
Вверх: 22 градусов, Вниз: 5 градусов,

градусов
П р и р а б о т е :

При хранении:

TCO Certied,

каждый

Темп.:
Влажность:
Темп.:
Влажность:

от 5 до 35°C
от 10 до 80% (без конденсата)
от -20 до 60°C
от 5 до 85% (без конденсата)

CE, TÜV-GS, VCCI-B, PSE, CU

Positive

Ω,

Вправо/Влево по 45

, ENERGY STAR

®

28 ПРИЛОЖЕНИЕ

СПЕЦИФИКАЦИИ : ProLite XU2492HSU

Категория раазмера 24"

Панель технология Технология IPS панели
Размер Диагональ: 23,8" (60,5 см)
Размер пикселя 0,275 мм (Ш) × 0,275 мм (В)

ЖК­панельl

Яркость 250cd/m
Контрастность 1000 : 1 (типичная), Функция Adv. Contrast доступна

Угол обзора

Вправо/Влево : 89°, Вверх/Вниз: 89° (в каждую сторону
типичная)

Время отклика 4 мс (серый к серому)

Кол-во отображаемых цветов

16,777,216
Частоты синхронизации Гориз: 30,0-80,0 кГц, Верт: 55-75 Гц
Нативное разрешение 1920 × 1080, 2,1 Мегапикселей

VGA: 1920 × 1080 60Hz
Максимальное разрешение

HDMI: 1920 × 1080 60Hz

DisplayPort: 1920 × 1080 60Hz
Входной разъем VGA, HDMI, DisplayPort
Plug & Play VESA DDC2B
Синхросигналы Выдел. синхросигнал: TTL, Positive or Negative

Видеосигналы

Аналоговый: 0,7Vp-p (стандартный), 75

Цифровой: HDMI, DisplayPort
Стандарт USB USB2,0
Количесто портов USB

Форма порта

1 Upstream: Серия B

2 Downstream: Серия А
Входной аудиоразъем ø 3,5 мм mini jack (стерео)
Аудиосигнал 1,0Vrms maximum
Разъем для наушников ø 3,5 мм mini jack (стерео)
Динамики 2 Вт × 2 (стереодинамики)
Максим. размеры экрана 527,0 мм W × 296,5 мм H / 20,7" W × 11,7" H
Электропитание 100-240 В, 50/60 Гц , 1,5A
Потребление энергии* 16 Вт станд., Режим энергосбережения: 0,5 Вт макс

Габариты, масса

Угол наклона

539,5 × 394,5 × 196,5 мм / 21,2 × 15,5 × 7,7" (W×H×D)

3,6кг / 7,92lbs

Вверх: 22 градусов, Вниз: 5 градусов

П р и р а б о т е :
Условия окружающей

среды

При хранении:

Сертификация

TCO Certied,

2

(типичная)

TM

Темп.:
Влажность:
Темп.:
Влажность:

CE, TÜV-GS, VCCI-B, PSE, CU

Positive

Ω,

от 5 до 35°C
от 10 до 80% (без конденсата)
от -20 до 60°C
от 5 до 85% (без конденсата)

, ENERGY STAR

РҮССКИЙ

®

ПРИМЕЧАНИЕ

* перифиерийный устройства USB / устройства Аудио не подключены.

ПРИЛОЖЕНИЕ 29

РАЗМЕРЫ : ProLite XUB2492HSU

230,0mm/9,1”

539,5mm/21,2”

539,5mm/21,2”

196,5mm/7,7”

533,5mm/21,0”

РАЗМЕРЫ : ProLite XU2492HSU

533,5mm/21,0”

РҮССКИЙ

52,5mm/2,1”

301,5mm/11,9”

323,5mm/12,7”

395,0mm/15,6”

376,0mm/14,8”(506,0mm/19,9”)

( ) : Максимальныая область регулировки

52,5mm/2,1”

301,5mm/11,9”

323,5mm/12,7”

394,5mm/15,5”

250,0mm/9,8”

220,5mm/8,7”

30 ПРИЛОЖЕНИЕ

ПОДДЕРЖ. РЕЖИМЫ СИНХРОНИЗАЦИИ

VESA

Видео режим

VGA 640 × 480

SVGA 800 × 600

XGA 1024 × 768

SXGA 1280 × 1024

WXGA+ 1440 × 900

WSXGA+ 1680 × 1050 65,290kHz 60,000Hz 146,250MHz
Full HD 1920 × 1080 66,590kHz 59,930Hz 138,500MHz

Горизонтальная

частота
31,469kHz 59,940Hz 25,175MHz
37,500kHz 75,000Hz 31,500MHz
37,861kHz 72,809Hz 31,500MHz
35,156kHz 56,250Hz 36,000MHz
37,879kHz 60,317Hz 40,000MHz
46,875kHz 75,000Hz 49,500MHz
48,363kHz 60,004Hz 65,000MHz
56,476kHz 70,069Hz 75,000MHz
60,023kHz 75,029Hz 78,750MHz
63,981kHz 60,020Hz 108,000MHz
79,976kHz 75,025Hz 135,000MHz
55,935kHz 59,887Hz 106,500MHz
70,635kHz 74,984Hz 136,750MHz

Вертикальная

частота

Частота

синхронизации

РҮССКИЙ

ПРИЛОЖЕНИЕ 31

M167D41
