РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Благодарим вас за выбор ЖК­монитора IIYAMA.
Советуем перед установкой и
включением этого монитора
внимательно прочитать это краткое,
но обстоятельное руководство.
Сохраните это руководство в
надежном месте на случай, если в
будущем вам понадобится что-либо
уточнить.

Аттестованный сетевой кабель должен быть использован вместе с этим монитором.
Вы должны поступать совместно всем важным в вашей стране примечания касательно
установки и/или требований по оборудованию. Аттестованный сетевой кабель не слабее
обычного полихлорвиниловый гибкого шнура в соответствии с IEC 60227 (обозначение
H05VV-F 3G 0.75мм2 или H05VVH2-F2 3G 0.75мм2) должен быть использован.Как
альтернатива может быть использован гибкий шнур с синтетического каучука согласно IEC
60245 (обозначение H05RR-F 3G 0.75mm2)

Этот монитор является офисным оборудованием.
Информация импортера: Марвел КТ
Россия, 107076, Москва, ул Краснобогатырская, д.89, стр.5
Год производства : См. 7ое число ("X") серийного номера продукта.
(Серийный номер: xxxxxxXxxxxxx)
"X" это A-J. A-J означает 2010-2019.
Тип монитора: ЖК-монитор
Модель: PL2290 / PL2390 / PL2790
Страна изготовления: КИТАЙ

РҮССКИЙ

Мы оставляем за собой право вносить изменения в технические характеристики без предварительного



уведомления.

Все торговые марки, используемые в руководстве пользователя, являются собственностью их



владельцев.

Как партнер ENERGY STAR



ENERGY STAR

®

по эффективному использованию энергии.

®

iiyama гарантирует,что данный продукт соответствует всем требования

СОДЕРЖАНИЕ

ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ ................................................1

МЕРЫ ПРЕДОСТОРОЖНОСТИ ...................................................1

СПЕЦИАЛЬНЫЕ ПРИМЕЧАНИЯ ДЛЯ ЖК-МОНИТОРОВ .......... 3

ОБСЛУЖИВАНИЕ ПОКУПАТЕЛЯ .................................................3

ОЧИСТКА ........................................................................................3

ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ ............................................4

ХАРАКТЕРИСТИКИ .......................................................................4

ПРИНАДЛЕЖНОСТИ .....................................................................4

МОНТАЖ НА СТЕНЕ .....................................................................5

УСТАНОВКА И СНЯТИЕ ПОДСТАВКИ :

ProLite XUB2390HS / ProLite XUB2790HS ....................................6

УСТАНОВКА И СНЯТИЕ ПОДСТАВКИ :

ProLite XU2290HS / ProLite XU2390HS .........................................7

ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ :

ProLite XUB2390HS / ProLite XUB2790HS ....................................8

ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ :

ProLite XU2290HS / ProLite XU2390HS .........................................9

ПОДКЛЮЧЕНИЕ МОНИТОРА : ProLite XUB2390HS / ProLite XUB2790HS
ПОДКЛЮЧЕНИЕ МОНИТОРА : ProLite XU2290HS / ProLite XU2390HS

УСТАНОВКА КОМПЬЮТЕРА.......................................................12

НАСТРОЙКА УГЛА ОБЗОРА : ProLite XU2290HS / ProLite XU2390HS
НАСТРОЙКА УГЛОВ ОБЗОРА И ВЫСОТЫ МОНИТОРА :

ProLite XUB2390HS / ProLite XUB2790HS ..................................13

ВРАЩЕНИЕ МОНИТОРА : ProLite XUB2390HS / ProLite XUB2790HS

РАБОТА С МОНИТОРОМ .................................................................14

СОДЕРЖАНИЕ МЕНЮ НАСТРОЕК ............................................15

НАСТРОЙКИ ЭКРАНА .................................................................21

ФУНКЦИЯ УПРАВЛЕНИЯ ЭНЕРГОПОТРЕБЛЕНИЕМ ..............24

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ................................................25

ИНФОРМАЦИЯ ОБ УТИЛИЗАЦИИ ..................................................26

ПРИЛОЖЕНИЕ ..................................................................................27

СПЕЦИФИКАЦИИ : ProLite XU2290HS.......................................27

СПЕЦИФИКАЦИИ : ProLite XUB2390HS ....................................28

СПЕЦИФИКАЦИИ : ProLite XU2390HS.......................................29

СПЕЦИФИКАЦИИ : ProLite XUB2790HS ....................................30

РАЗМЕРЫ : ProLite XU2290HS ...................................................31

РАЗМЕРЫ : ProLite XU23

РАЗМЕРЫ : ProLite XUB23

РАЗМЕРЫ : ProLite XUB27

ПОДДЕРЖ. РЕЖИМЫ СИНХРОНИЗАЦИИ ...............................32

90HS ..................................................... 31

90HS ................................................... 31

90HS ................................................... 32

. 10

....11

....12

.....13

РҮССКИЙ

ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

МЕРЫ ПРЕДОСТОРОЖНОСТИ

ВНИМАНИЕ !

ВЫКЛЮЧИТЕ МОНИТОР, ЕСЛИ ЧУВСТВУЕТЕ, ЧТО ОН НЕ В ПОРЯДКЕ

Если вы заметите какие-либо ненормальные явления, например, появление дыма, странные
звуки или запахи, немедленно выключите монитор из сети и свяжитесь со своим дилером или
сервисным центром iiyama. Дальнейшее использование монитора может быть опасным из-за
возможного возгорания или поражения электротоком.

НИКОГДА НЕ СНИМАЙТЕ КОРПУС

Внутри монитора находятся цепи высокого напряжения. Снятие корпуса может привести к
возгоранию или поражению электротоком.

НЕ ВСТАВЛЯЙТЕ НИКАКИЕ ПРЕДМЕТЫ В МОНИТОР

Не вставляйте никакие твердые предметы в монитор и не проливайте на него жидкости,
например, воду. Если все таки нечто подобное произошло, немедленно выключите монитор из
сети и свяжитесь со своим дилером или сервисным центром iiyama. Использование монитора
с каким-то предметом внутри может привести к возгоранию, поражению электротоком или
повреждению монитора.

УСТАНАВЛИВАЙТЕ МОНИТОР НА РОВНОЙ УСТОЙЧИВОЙ ПОВЕРХНОСТИ

При падении монитор может травмировать вас.

НЕ УСТАНАВЛИВАЙТЕ МОНИТОР ОКОЛО ВОДЫ

Не устанавливайте монитор в местах, где на него может пролиться вода или он может быть
обрызган, т.к. это может привести к возгоранию или поражению электротоком.

ПОДКЛЮЧАЙТЕ МОНИТОР ТОЛЬКО К УСТАНОВЛЕННЫМ ИСТОЧНИКАМ
ЭНЕРГИИ

Подключайте монитор только к установленным источникам энергии. Использование
несоответствующего напряжения может вызвать нарушение нормальной работы и привести к
возгоранию или поражению электротоком.

РҮССКИЙ

ЗАЩИТА КАБЕЛЕЙ

Не натягивайте и не изгибайте сетевой Кабель питания и сигнальный кабель. Не ставьте
монитор или какой-нибудь другой тяжелый предмет на кабели. При повреждении кабели могут
вызвать возгорание или поражение электротоком.

НЕБЛАГОПРИЯТНЫЕ ПОГОДНЫЕ УСЛОВИЯ

Рекомендуется не эксплуатировать монитор во время сильной грозы, поскольку
продолжительные перерывы в энергоснабжении могут вызвать нарушение нормальной
работы. Не рекомендуется дотрагиваться до кабельной вилки в таких условиях, т.к. это может
привести к поражению электротоком.

ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ 1

ПРЕДУПРЕЖДЕНИЕ

МЕСТО УСТАНОВКИ

Не устанавливайте монитор в местах, где возможны внезапные скачки температуры, во
влажных, запыленных, прокуренных помещениях, т.к. это может привести к возгоранию,
поражению электротоком или повреждению монитора. Следует также избегать воздействия
прямых солнечных лучей.

НЕ УСТАНАВЛИВАЙТЕ МОНИТОР В ОПАСНЫХ МЕСТАХ

При несоответствующем местоположении монитор может упасть и причинить травму. Не
следует также ставить на монитор тяжелые предметы; все кабели должны быть проложены
так, чтобы дети не могли потянуть за них и причинить себе травму.

ОБЕСПЕЧЬТЕ ХОРОШУЮ ВЕНТИЛЯЦИЮ

Вентиляционные отверстия защищают монитор от перегрева. Закрытие отверстий может
вызвать возгорание. Для обеспечения циркуляции воздуха установите монитор на расстоянии
как минимум 10 см (или 4 дюймов) от стен. Во время работы не снимайте подставку.
Вентиляционные отверстия на нижней стороне корпуса будут закрыты и монитор может
перегреться, если подставка будет снята. Это может привести к возгоранию и повреждению
монитора. Эксплуатация монитора на боку, задней стороне, вверх основанием, на ковре или
мягком материале может привести к его повреждению.

ОТКЛЮЧАЙТЕ КАБЕЛИ, КОГДА ВЫ ПЕРЕМЕЩАЕТЕ МОНИТОР

Когда вы перемещаете монитор, выключите сетевой выключатель, выньте вилку из сетевой
розетки и отключите сигнальные кабели. Если вы не отключите их, это может привести к
возгоранию или поражению электротоком. Рекомендуется перемещать монитор вдвоем.

ОТКЛЮЧАЙТЕ МОНИТОР ОТ СЕТИ

Если монитор не используется в течение длительного времени, рекомендуется отключать его
от сетевой розетки во избежание возможных неприятностей.

ПРИ ОТКЛЮЧЕНИИ ДЕРЖИТЕ ЗА ВИЛКУ

При отключении сетевого Кабеля или сигнального кабеля тяните за вилку или разъем. Никогда
не тяните за кабель, это может привести к возгоранию или поражению электротоком.

РҮССКИЙ

НЕ ТРОГАЙТЕ РАЗЪЕМ МОКРЫМИ РУКАМИ

Включение или отключение вилки (разъема) мокрыми руками может привести к поражению электротоком.

ЕСЛИ ВЫ УСТАНАВЛИВАЕТЕ МОНИТОР НА КОМПЬЮТЕР

Убедитесь, что компьютер достаточно прочен, чтобы удержать вес монитора, в противном
случае, вы можете повредить компьютер.

ОСТОРОЖНО!!НЕ ПРИЩЕМИТЕ РУКУ ИЛИ ПАЛЕЦ

При изменении угла или высоты наклона монитора не оставляйте отпечатков пальцев на ЖК-экране.



Повреждение рук или пальцев может возникнуть если достаточное внимание не было



уделено при установке высоты монитора. (Только для моделей с регулировкой высоты.)

ЗАМЕЧАНИЕ КАСАТЕЛЬНО ИСПОЛЬЗОВАНИЯ 24/7

Этот продукт не предназначен для использования в режиме 24/7 при любых условиях.

ПРОЧИЕ РЕКОМЕНДАЦИИ

ЭРГОНОМИЧЕСКИЕ

Для избежания усталости глаз, не работайте на мониторе с очень ярким фоном или в темной
комнате. При работе с монитором в течение длительного времени рекомендуется делать
десятиминутные перерывы после каждого часа работы. Для оптимально комфортных визуальных
условий монитор должен находиться ниже уровня глаз и на расстоянии 40–60 см (16–24”) от глаз.

2 ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

СПЕЦИАЛЬНЫЕ ПРИМЕЧАНИЯ ДЛЯ ЖК-МОНИТОРОВ

Описанные ниже явления обычны для ЖК-мониторов и не говорят о какой-либо неисправности.

ИНФО

Когда вы впервые включаете ЖК-монитор, то, в зависимости от типа компьютера, картинка



может не уместиться в области отображения дисплея. В подобном случае придется
подстроить расположение картинки, переместив ее в соответствующее положение.
В зависимости от используемого вами шаблона рабочего стола, вы можете заметить на



экране неоднородности яркости.
Из-за физической природы подсветки, при первоначальном использовании экран может



мерцать. Выключите питание а затем включите его снова – мерцание должно исчезнуть.

ОБСЛУЖИВАНИЕ ПОКУПАТЕЛЯ

Если вы должны вернуть монитор для обслуживания, а оригинальная упаковка

ИНФО



выброшена, просьба связаться с вашим дилером или сервисным центром iiyama
для получения совета или замены упаковки.

ОЧИСТКА

Если при очистке внутрь монитора попал какой-либо предмет или жидкость,

ВНИМАНИЕ

ОТМЕТКА

ИНФО



например вода, немедленно отключите сетевой Кабель и свяжитесь c
вашим дилером или сервисным центром iiyama.

В целях безопасности выключите монитор и выньте сетевой Кабель из



розетки перед очисткой монитора.
Чтобы не повредить ЖК-панель, не царапайте и не протирайте экран



твердым предметом.
Никогда не применяйте ни один из нижеуказанных сильных растворителей.



Они могут повредить корпус и ЖК-экран.

Разбавитель Бензин Распылительные средства
Кислотные или щелочные растворители Абразивные средства Воск

Продолжительный контакт корпуса с любым изделием из резины или



пластмассы может вызвать повреждения окраски ворпуса.

РҮССКИЙ

КОРПУС

ЖК­экран

Пятна могут удаляться тканью, слегка смоченной мягким моющим средством.
Затем корпус протирается мягкой сухой тканью.

Рекомендуется периодическая чистка мягкой сухой тканью. Не следует
использовать бумажные салфетки и т.п., так как они могут повредиь экран.

ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ 3

ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ

ХАРАКТЕРИСТИКИ

Поддерживает разрешение 1920 × 1080



Высокая контрастность 1000:1 (типичная), Функция Adv. Contrast / Высокая



яркость 250 кд/м
серому)

Редукция Синего Света



Цифровое сглаживание шрифтов



Автонастройка



Стереодинамики



2 × 2 Вт

Функция Plug & Play VESA DDC2B



совместимая с Windows

Регулирование потребления электроэнергии (соответствие ENERGY STAR



и VESA DPMS)

Ergonomic Design: TCO Certied :



ProLite XU2390HS / ProLite XUB2390HS / ProLite XUB2790HS

Совместимость с крепежным стандартом VESA (100mm×100mm)



Отверстие для установки замка безопасности



2

(типичная) / Короткое время отклика 4 мс (серый к

®

7/8,1/10

®

ПРИНАДЛЕЖНОСТИ

РҮССКИЙ

Комплект поставки должен содержать следующие принадлежности. Убедитесь в их наличии.
Если какая-либо из принадлежностей отсутствует или повреждена, обратитесь к дилеру или в
региональное отделение iiyama.

Сетевой кабель питания*



Основание стойки*



Стойка-основание (Винт для крепления стойки-осннования в комплекте)*



Держатель кабелей*



Краткое руководство



ПРЕДУПРЕЖДЕНИЕ

*1 Характеристики сетевого кабеля, прилагаемого для регионов с сетевым напряжением 120

В: 10A /125 В. Если напряжение вашей электросети превышает указанные значения, то
должен использоваться сетевой кабель на 10 A /250 В.

2

*

Принадлежность для ProLite XU2290HS / ProLite XU2390HS.

3

*

Принадлежность для ProLite XUB2390HS / ProLite XUB2790HS.

4 ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ

1

Кабель DVI-D



3

2

Винт для монтажа основания стойки (



Инструкция по безопасности



Кабель аудио



3 шт)

3

*

2

МОНТАЖ НА СТЕНЕ

Винт

ВНИМАНИЕ

В случае монтажа монитора на стене, надо принять во внимание



толщину монтажного держателя и докрутить винт М4 вместе с шайбой
таким образом, чтоб его длина (“L”) внутри монитора не была больше 7
мм. Использование винта длиннее может привести к електрошоку или
повреждению монитора вследствие столкновения винта с електрическими
компонентами внутри корпуса монитора.

Перед монтажом монитора на стене или потолке рекомендуется проверить,



выдержат ли они вес устройства.

Монтажный держатель

L

Корпусъ

РҮССКИЙ

ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ 5

УСТАНОВКА И СНЯТИЕ ПОДСТАВКИ :
ProLite XUB2390HS / ProLite XUB2790HS

ПРЕДУПРЕЖДЕНИЕ

Разместите монитор на ровной поверхности. Падение монитора может привести к его



повреждению или травме.

Не применяйте грубую силу. Это может привести к повреждению монитора.



Перед снятием или установкой подставки отключите монитор во избежание поражения



электротоком и повреждения монитора.

<Установка>

Постелите на стол мягкую ткань, чтобы не поцарапать монитор. Положите монитор настол

лицевой стороной вниз.
Прикрепите основание стойки к монитору.
Докрутите основание стойки при помощи винта и опустите нрюки винта вниз.

Основание стойки

Пальцевой винт для крепления стойки.

РҮССКИЙ

<Снятие>

Постелите на стол мягкую ткань, чтобы не поцарапать монитор. Положите монитор настол

лицевой стороной вниз.

Подтяните крюки винта и вытяните винт и основние стойки.

<Oграничитель>
Поставьте монитор и, нажимая на его переднюю

панель, нажмите на фиксатор на тыльной стороне
подставки. Продолжайте нажимать на переднюю
панель, пока монитор не займет требуемое положение.
При выполнении установки необходимо соблюдать
осторожность, поскольку подставка подпружинена, и
может внезапно раскрыться.

6 ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ

Oграничитель

УСТАНОВКА И СНЯТИЕ ПОДСТАВКИ :
ProLite XU2290HS / ProLite XU2390HS

ПРЕДУПРЕЖДЕНИЕ

Разместите монитор на ровной поверхности. Падение монитора может привести к его



повреждению или травме.

Не применяйте грубую силу. Это может привести к повреждению монитора.



Перед снятием или установкой подставки отключите монитор во избежание поражения



электротоком и повреждения монитора.

<Установка>

Постелите на стол мягкую ткань, чтобы не поцарапать монитор. Положите монитор настол

лицевой стороной вниз.
Придержите монитор и нажмите стойку.
Придержите монитор и нажмите основание стойки.

Всуньте держатель кабелей в отверстие.

Основание стойки

Пальцевой винт для
крепления стойки.

Основание стойки

Держатель кабелей

<Снятие>

Постелите на стол мягкую ткань, чтобы не поцарапать монитор. Положите монитор настол

лицевой стороной вниз.

Нажми и придержи крюки внутри, зачтем удали стойку-основание.

ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ 7

РҮССКИЙ

ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ :
ProLite XUB2390HS / ProLite XUB2790HS

<Вид спереди>

Индикатор питания

ИНФО

Выключатель питанияh ( )

Кнопка Меню (MENU)
Кнопка + / Громкость / Редукция Синего Света ( + )

Кнопка - / ECO ( - )

РҮССКИЙ

Автоматическая регулировка (AUTO)
Динамики
Гнездо замка безопасности

ИНФО

Разъем для наушников ( ) *

Разъем звукового входа ( )
Pазъем VGA (D-SUB)
Разъем DVI-D (DVI)

разъем HDMI (HDMI)
Разъем источника питания пер. тока ( : Переменный ток) ( )

* Доступно только для модели ProLite XUB2790HS.

Голубой: нормальный режим работы
Оранжевый: режим энергосбережения

В гнездо замка безопасности можно вставить защитный тросик, чтобы никто не
мог унести монитор без вашего разрешения.

<Вид сзади>

8 ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ

ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ :
ProLite XU2290HS / ProLite XU2390HS

<Вид спереди>

Индикатор питания

ИНФО

Выключатель питанияh ( )

Кнопка Меню (MENU)
Кнопка + / Громкость / Редукция Синего Света ( + )

Кнопка - / ECO ( - )
Автоматическая регулировка (AUTO)
Динамики
Разъем звукового входа ( )
Гнездо замка безопасности

ИНФО

Pазъем VGA (D-SUB)
Разъем DVI-D (DVI)

Pазъем HDMI (HDMI)

Разъем источника питания пер. тока ( : Переменный ток) ( )
Отверстье для держателя кабелей.

Голубой: нормальный режим работы
Оранжевый: режим энергосбережения

В гнездо замка безопасности можно вставить защитный тросик, чтобы никто не
мог унести монитор без вашего разрешения.

<Вид сзади>

РҮССКИЙ

ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ 9

ПОДКЛЮЧЕНИЕ МОНИТОРА :

Компьютер

Шнур питания
(Аксессуар)

Кабель VGA (не в комплекте)*

Кабель DVI-D (Аксессуар)

Аудиокабель (Аксессуар)

Кабель HDMI (не в комплекте)

Устройство AV

ProLite XUB2390HS / ProLite XUB2790HS

Убедитесь в том, что выключены и компьютер, и монитор.

Подключите компьютер к монитору с помощью сигнального кабеля.
С помощью аудиокабеля соедините звуковой линейный вход монитора с выходом звуковой

аппаратуры, если хотите воспроизводить звук через динамики монитора.
Подключите Кабель питания сначала к монитору, а затем к источнику питания.
Включите монитор и компьютер.

ИНФО

[Пример подключения]

РҮССКИЙ

Типы сигнальных кабелей, используемых для подключения компьютера к



монитору, могут быть разными в зависимости от компьютера. Неправильное
подключение может вызвать серьезное повреждение как монитора, так и
компьютера. Прилагаемый к монитору кабель имеет стандартный разъем. Если
потребуется кабель особого типа, то обратитесь к продавцу или в региональное
представительство iiyama.

Для подключения к компьютерам Macintosh обратитесь к продавцу или в



региональное представительство iiyama, чтобы приобрести соответствующий
переходник.

Обязательно затяните винты на каждом конце сигнального кабеля.



<Вид сзади>

*

Кабель VGA не входит в комплект поставки монитора. Если вы используете низкокачественный
VGA кабель, то это может привести к возникновению электро-магнитных помех. Пожалуйста,
обратитесь в центр поддержки iiyama в вашей стране, если вы хотите подключить монитор
через VGA вход.

[ Держатель кабелей ]

Собери кабели позади стойки.

Протяни кабели через отверствие.

10 ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ

Компьютер

Шнур питания
(Аксессуар)

Кабель VGA (не в комплекте)*

Кабель DVI-D (Аксессуар)

Аудиокабель (Аксессуар)

Кабель HDMI (не в комплекте)

Устройство AV

ПОДКЛЮЧЕНИЕ МОНИТОРА :
ProLite XU2290HS / ProLite XU2390HS

Убедитесь в том, что выключены и компьютер, и монитор.

Подключите компьютер к монитору с помощью сигнального кабеля.
С помощью аудиокабеля соедините звуковой линейный вход монитора с выходом звуковой

аппаратуры, если хотите воспроизводить звук через динамики монитора.
Подключите Кабель питания сначала к монитору, а затем к источнику питания.
Включите монитор и компьютер.

ИНФО

Типы сигнальных кабелей, используемых для подключения компьютера к



монитору, могут быть разными в зависимости от компьютера. Неправильное
подключение может вызвать серьезное повреждение как монитора, так и
компьютера. Прилагаемый к монитору кабель имеет стандартный разъем. Если
потребуется кабель особого типа, то обратитесь к продавцу или в региональное
представительство iiyama.

Для подключения к компьютерам Macintosh обратитесь к продавцу или в



региональное представительство iiyama, чтобы приобрести соответствующий
переходник.

Обязательно затяните винты на каждом конце сигнального кабеля.



[Пример подключения]

<Вид сзади>

РҮССКИЙ

*

Кабель VGA не входит в комплект поставки монитора. Если вы используете низкокачественный
VGA кабель, то это может привести к возникновению электро-магнитных помех. Пожалуйста,
обратитесь в центр поддержки iiyama в вашей стране, если вы хотите подключить монитор
через VGA вход.

[ Держатель кабелей ]

Собери кабели позади стойки.

Протяни кабели через держатель.

ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ 11

УСТАНОВКА КОМПЬЮТЕРА

Синхронизация сигнала



На стр. 32 раздела ПОДДЕРЖИВАЕМЫЕ РЕЖИМЫ СИНХРОНИЗАЦИИ вы найдете список

значений синхронизации сигнала.

НАСТРОЙКА УГЛА ОБЗОРА :
ProLite XU2290HS / ProLite XU2390HS

Для оптимального восприятия изображения



рекоменду- ется посмотреть на весь экран
монитора.

Придерживайте стойку таким образом, чтобы



монитор не упал при изменении угла наклона.

Вы можете изменить угол наклона монитора



до 20 градусов назад и 4 вперед.

Для обеспечения максимально удобного



положения тела при работе с монитором
как устройством отображения ин- формации
для рабочей станции рекомендуется, чтобы
угол наклона не превышал 10 градусов.
Скорректируйте угол наклона монитора
в соответствии с вашими собственными
предпочтениями.

ПРИМЕЧАНИЕ

РҮССКИЙ

Не прикасайтесь к ЖК-экрану при изменении



угла или высоты наклона монитора. Это
может вызвать его повреждение.

При изменении угла или высоты наклона



монитора не оставляйте отпечатков пальцев
на ЖК-экране.

12 ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ

НАСТРОЙКА УГЛОВ ОБЗОРА И ВЫСОТЫ МОНИТОРА :

Монитор

90°

130mm

ProLite XUB2390HS / ProLite XUB2790HS

Для оптимального восприятия изображения



рекомендуется смотреть на весь экран
монитора.

Придерживайте стойку таким образом, чтобы



монитор не упал при изменении высоту и угла
наклона.

У вас есть возможность регулировать высоту



монитора до 130 мм, угол наклонения до 45
градусов по горизонтали и до 20 градусов
назад и 4 вперед.

ПРИМЕЧАНИЕ

Не прикасайтесь к ЖК-экрану при изменении



угла или высоты наклона монитора. Это
может вызвать его повреждение.

При изменении угла или высоты наклона



монитора не оставляйте отпечатков пальцев
на ЖК-экране.

Повреждение рук или пальцев может



озникнуть если достаточное внимание
не было уделено при установке высоты
монитора.

45°

45°

ВРАЩЕНИЕ МОНИТОРА :
ProLite XUB2390HS / ProLite XUB2790HS

Установите высоту монитора.

Поверните монитор на 90 градусов.

Портрет: поверните по часовой стрелке.
Пейзаж – поверните против часавой стрелки.

ПРИМЕЧАНИЕ

Попытки повернуть монитор без максимального



повышения монитора могут привести и порче
подставки.
Видеокарта для портретного дисплея нужна для



вращения картинки на дисплее.

Установите монитор соответстввенно вышим

требованиям.

РҮССКИЙ

Стойка

ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ 13

РАБОТА С МОНИТОРОМ

Настройки изображ.

Часы

Фаза

Гориз. Позиция

Верт. Позиция

Соотношение сторон экрана

Вполне

ProLite XUB2790HS

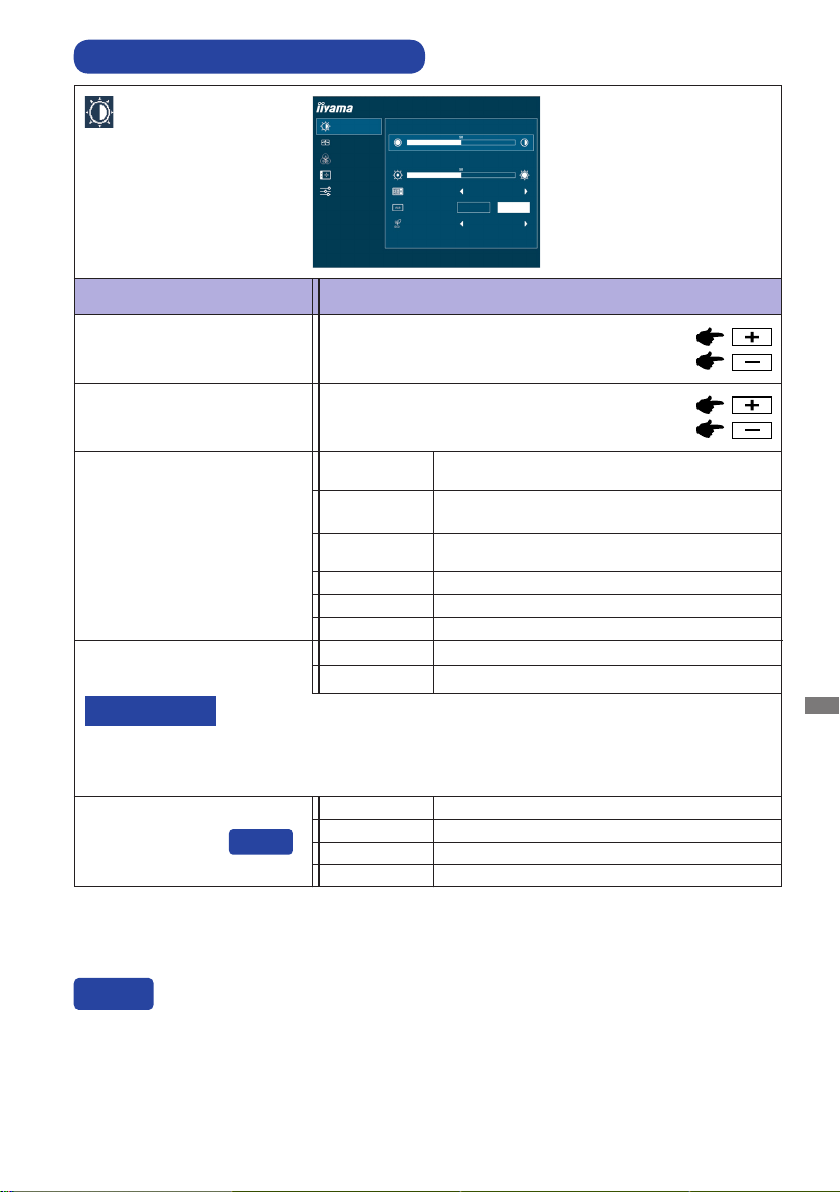

Подсветка

Настройки изображ.

Цв.Темп.

Настройка Меню

Дополнительно

Значения параметров для получения наилучшего изображения ЖК-монитора компании iiyama
были установлены на заводе; они указаны на стр. 32 в разделе ПОДДЕРЖИВАЕМЫЕ РЕЖИМЫ
СИНХРОНИЗАЦИИ. Вы также можете откорректировать изображение, следуя указанным
ниже процедурам. Для получения подробной информации относительно настроек см. раздел
НАСТРОЙКИ ЭКРАНА на стр. 21.

Нажмите кнопку MENU, чтобы на дисплее появилось Экранное меню (ЭМ).

Здесь есть несколько дополнительных страниц, которые перелистываются с
помощью кнопок + / - .

Выберите страницу меню, которая содержит интересующую вас пиктограмму

настройки. Нажмите кнопку MENU. Затем с помощью кнопок + / - выделите
требуемую пиктограмму настройки.

Заново нажмите кнопку MENU. Используйте кнопки + / - для выполнения

соответствующих настроек и установок.

Нажмите кнопку AUTO для выхода с меню и все введены вами настройки будут

автоматически записаны.

Например, для подстройки вертикального положения экрана выберите в меню Настройки
изображ. и нажмите кнопку MENU. Затем выберите
Страница настройки появляется после того, как вы нажмете на кнопку MENU. Для
изменения установок вертикального положения используйте кнопки + / - . При настройке
должно изменяться вертикальное положение всего экрана.

Верт. Позиция

. с помощью кнопок

+ / -

.

РҮССКИЙ

Нажатие кнопки AUTO вконце работы запишет все введены вами изменения.

ПРИМЕЧАНИЕ

После окончания работы с настройками Экранного меню оно само закроется через некоторое



время (длительность определяется функцией Таймер выключения ЭМ). Для немедленного
выхода из ЭМ используйте кнопку
При исчезновении Экранного меню любые изменения автоматически сохраняются в памяти.



Во время работы с меню следует избегать отключения питания.
Параметры Гориз./Верт. Позиция, Часы и Фаза сохраняются для каждого отдельного



значения частоты синхронизации. За этими исключениями, все остальные настройки имеют
только одно значение, которое относится ко всем частотам синхронизации.

14 РАБОТА С МОНИТОРОМ

AUTO

.

СОДЕРЖАНИЕ МЕНЮ НАСТРОЕК

Direct

Direct

Подсветка

Настройки изображ.

Цв.Темп.

Настройка Меню

Дополнительно

Контрастность

Яркость

i-Style Color

Стандарт

Вкл.

Выкл.

Выкл.

Adv.Contrast

Эконом

ProLite XUB2790HS

Подсветка

Luminance

Элемент регулировки Проблема / Параметр Какую кнопку нажимать

Контрастность

Contrast

Яркость *

1

Brightness

i-Style Color

i-Style Color

Adv.Contrast *

Adv.Contrast

ПРИМЕЧАНИЕ

2

Adv.Contrast настраивает яркость и повышает контрастность в

Слишком бледное
Слишком интенсивное

Слишком темное
Слишком яркое

Стандарт

Standard

Текст

Text

Интернет

Internet

Игра Game

Кино Movie

Спорт Sports
Вкл. On
Выкл. O󰀨

Для обычного окружения windows или
настроек по умолчанию.
Для редактирования и чтения текста в
условиях обработки текста.

Для работы с интернетом.

Для игрового окружения.
Для просмотра фильмов и видеозаписей.
Для спортивного окружения.

Увеличенная контрастность

Обычная контрастность

зависимости от образа или движения на дисплее.
Контрастность, Яркость, Gamma, Цв. Темп., Эконом и i-Style Color не
могут быть настраиваны когда Adv.Contrast включен.

Выкл. O󰀨 Обычная

Эконом

Eco

1

*

Регулируйте Яркость, когда работаете за монитором в темной комнате и экран кажется вам
слишком ярким.

2

*

Если включен режим Ред. Синего Света, регулировка i-Style Color невозможна.

Mode1 Фон или подсветка минимализован.
Mode2
Mode3

Фон или подсветка на уровне ниже режима 1.
Фон или подсветка на уровне ниже режима 2.

РҮССКИЙ

Можно пропустить элементы Меню и сразу перейти к шкале настройки, используя следующие
операции с кнопками.

Эконом : Hажмите кнопку -, когда меню не отображается.



РАБОТА С МОНИТОРОМ 15

Настройки изображ.

Настройки изображ.

Часы

Фаза

Гориз. Позиция

Верт. Позиция

Соотношение сторон экрана

Вполне

ProLite XUB2790HS

Подсветка

Настройки изображ.

Цв.Темп.

Настройка Меню

Дополнительно

Image Settings

Элемент регулировки Проблема / Параметр Какую кнопку нажимать

1,2

Часы*

Pixel Clock

1,2

Фаза*

Phase

Гориз. Позиция*

1

Horizontal Position

Верт. Позиция*

1

Vertical Position

Соотношение сторон экрана

Aspect Ratio

*1 Смотрите стр. 21 – Настройки Экрана.

2

*

Только аналоговый вход

РҮССКИЙ

Слишком малая
Слишком большая

Устранение мерцания текста или линий.

Сильно влево
Сильно вправо

Слишком низко
Слишком высоко

Вполне

Full

Aspect

Aspect

Полноэкранный режим

Расширение формата образа

16 РАБОТА С МОНИТОРОМ

Цв. Темп. *

Цв.Темп.

Настройки пользователя

Gamma

Цв.Темп.

Gamma1

Пользов.

Пользоват.R

Пользоват.G

Пользоват.B

ProLite XUB2790HS

Подсветка

Настройки изображ.

Цв.Темп.

Настройка Меню

Дополнительно

Color Settings

Элемент регулировки Проблема / Параметр Какую кнопку нажимать

Gamma

Gamma

Цв. Темп.

Color Temp.

ПРИМЕЧАНИЕ

Gamma2

Gamma3
Теплая Warm
Обычный Normal

Холодная Cool

Пользов.

User

sRGB

sRGB

sRGB это международный стандард который определяет и



ОбычноGamma1
Теиный
Высокая контрастность
Зеленоватый белый

Желтоватый белый
Голобуоватый белый
Пользоват.R
Пользоват.G
Пользоват.B

Слишком слабый
Слишком сильный

sRGB

объединияет появление цветовых разнообразностей в оборудовании.

Невозможно отрегулировать Контрастность, Яркость, i-Style Color,



Adv.Contrast, Gamma, Ред. Синего Света или режим Зконом в режиме
sRGB так как все эти настройки недоступны.

Если включен режим Ред. Синего Света, регулировка Цв. Темп. невозможна.

*

РҮССКИЙ

РАБОТА С МОНИТОРОМ 17

Настройка Меню

Настройки меню экрана

Гориз. Позиция

Верт. Позиция

Вр. отобр. Меню

Язык

Русский

ProLite XUB2790HS

Подсветка

Настройки изображ.

Цв.Темп.

Настройка Меню

Дополнительно

OSD

Элемент регулировки Проблема / Параметр Какую кнопку нажимать

Гориз. Позиция

OSD Horizontal Position

Верт. Позиция

OSD Vertical Position

Вр. Oтобр. Меню

OSD Time

Язык

Language

РҮССКИЙ

Экранное меню сдвинуто далеко влево
Экранное меню сдвинуто далеко вправо

Экранное меню сдвинуто далеко вниз
Экранное меню сдвинуто далеко вверх

Длительность отображения меню на экране
можно задать в интервале от 5 до 100

секунд.
English
Français
Deutsch
Nederlands

Английский
Французский
Немецкий
Голландский

Polski
Русский

Заполированность
Русский

Японский

18 РАБОТА С МОНИТОРОМ

Дополнительно

Direct

Direct

Дополнительно

Сброс

DDC/CI

Вход сигнала

Over Drive

HDMI audio

Запуск логотипа

Информация

Да

Нет

HDMI

Вкл.

Выкл.

Выкл.

Line In

Вкл.

Выкл.

ProLite XUB2790HS

Подсветка

Настройки изображ.

Цв.Темп.

Настройка Меню

Дополнительно

Extra

Элемент регулировки Проблема / Параметр Какую кнопку нажимать

Сброс

Reset

DDC/CI

DDC/CI

Вход сигнала

Signal Select

Да

Yes

Нет No

Выкл. O󰀨
Auto
D-SUB
DVI

Восстанавливаются стандартные заводскиe
настройки.

Возврат в Меню.
Вкл. функцию DDC/CI.Вкл. On
Выкл. функцию DDC/CI.
Aвтоматический выбор входа сигнала.
Выбрать Аналоговый (D-SUB) вход.

Выбрать Цифровой (DVI) вход.
Выбрать Цифровой (HDMI) вход. HDMI

ПРИМЕЧАНИЕ

AUTO будет выбрано автоматически если только один источник доступен.
Если есть больше одного свободного сигнала а вы выберете один из них
опция AUTO не будет доступна.
Если несколько входов сигнала подключено, после выключения и обратного
включения монитор может не опознать тот который был использован как последний.
Это доступно только когда Вы выбрали определеный вид сигнала.

Over Drive*

2

OverDrive

HDMI audio*

1

HDMI audio

Запуск логотипа

Opening Logo

Выкл. / -2 / -1 / 0 / +1 / +2
Это повысит уровень градации серого ЖК-панели.
Высший уровень приведет к включении
быстрейшого времени отклика.

HDMI
LINE IN

Вкл. On

Выкл. O󰀨

Выбор входа HDMI.
Выбор входа LINE IN.

Логотип iiyama отображается когда монитор
включен.

Логотип iiyama не отображается когда монитор
включен.

Показ сведений о входном сигнале, dкоторый в настоящее

Информация

Information

время выдается c видеокарты компьютера.

ПРИМЕЧАНИЕ

Дополнительные сведения об изменении
разрешения и частоты обновления см. в
руководстве пользователя видеокарты.

РҮССКИЙ

*1 Пригодно только для входа HDMI.

2

*

Включение функции Over Drive может приввести к некоторому уровню задержки картины.

Можно пропустить элементы Меню и сразу перейти к шкале настройки, используя следующие
операции с кнопками.

Вход сигнала

РАБОТА С МОНИТОРОМ 19

Вход сигнала: Нажмите кнопку AUTO если Меню не отображается на мониторе, увидите



другое меню. Сожете выбрать вход источника используя кнопки AUTO, затем
нажмите кнопку MENU.

Можно пропустить элементы Меню и сразу перейти к шкале настройки, используя следующие

Direct

операции с кнопками.

Громкость: Hажмите кнопку +, когда меню не отображается.



Элемент регулировки Проблема / Параметр Какую кнопку нажимать

Громкость

Volume

Только аналоговый вход

Автонастройка Подождите: Нажмите и придержите в течении 3-4 секунд кнопку AUTO если



Меню не отображается на экране.

Cлишком тихо
Слишком громко

Элемент регулировки Проблема / Параметр Какую кнопку нажимать

Автонастройка *

Auto Adjust

* Для достижения наилуших результатов используйте функцию "Автоматическая регулировка"

в сочетании с шаблоном настройки. См. раздел "НАСТРОЙКИ ЭКРАНА" на стр. 21.

Ред. Синего Света * : Нажмтие и придержитие кнопку



высвелтяется.
Выкл. : Обычно
Mode 1 : Синий свет уменьшается.
Mode 2 : Синий свет слабее чем в режим 1.
Mode 3 : Синий свет слабее чем в режим 2.

РҮССКИЙ

* Ред. Синего Света не может быть включена, если i-Style Color, Adv.Contrast или цвет sRGB

включены.

Автоматическая регулировка параметров Гориз. / Верт.
Позиция , Часы и Фаза.

+

3-4 секунды когда меню не

Режим Блокировки:



<OSD>

Придержите кнопку MENU и кнопку, которая включает монитор когда монитор выключен – на
мониторе включится/выключится блокировку OSD.

<Power/OSD>

Нажатие и придержание кнопки MENU в течении 10 секунд когда Меню не отображается на
экране включит/выключит блокировку OSD.

20 РАБОТА С МОНИТОРОМ

НАСТРОЙКИ ЭКРАНА

Настройте изображение в соответствии с процедурами, описаными ниже, если используется

аналоговый входной сигнал.

Настройки экрана, описанные в руководстве, предназначены для уcтановки изображения и



уменьшения мерцания или размытости при работе с компьютером.

Монитор предназначен для работы с разрешением 1920 x 1080, причем при работе с



меньшим разрешением может наблюдаться ухудшение характеристик изображения
вследствие того, что при этом картинка автоматически растягивается на весь экран. Работа
с монитором рекомендуется при разрешении 1920 x 1080.

Отображаемый текст или линии могут быть искажены или иметь неоднородности по



толщине, появляющиеся при увеличении экранного изображения.

Настройку положения изображения или частоты рекомендуется проводить с помощью



стандартных средств управления монитором, а не путем использования компьютерных
программ или утилит.
Настройки рекомендуется производить после прогрева дисплея, по меньшей мере, в течение 30 минут.



После выполнения автонастройки (Auto Adjust), в зависимости от разрешения и



синхронизации сигнала, может потребоваться проведение дополнительной корректировки.

Автонастройка может работать некорректно при отображении картинки, отличающейся от



Test.bmp (шаблон настройки экрана). В этом случае требуется ручная настройка.

Существyeт два способа настройки экранного изображения. Первым способом является

автоматическая регулировка положения изображения, Синхр. Пикселей и фаза. Другой способ

заключается в ручном проведении настроек.

Когда монитор подключается к новому компьютеру произведите автонастройку, иначе

произойдет изменение разрешения. Если после выполнения автонастройки изображение

на экране мерцает или размыто, или картинка не умещается на дисплее, то потребуется

проведение ручной настройки. Обе настройки должны быть проведены с использованием

шаблонов настройки (Test.bmp), которые можно найти на сайте (http://www.iiyama.com).

В этом руководстве описана настройка монитора для работы с операционными системами

Windows

®

OS.

Выберите оптимальное разрешение для изображения.

РҮССКИЙ

Установите Test.bmp (шаблон настройки экрана) в качестве обоев рабочего стола.

ПРИМЕЧАНИЕ

Если вы не знаете, как сменить обои рабочего стола, обратитесь к соответствующей



документации по операционной системе.

Test.bmp создан с разрешением 1280 x 1024. Установите положение изображения на



дисплее в центрe рабочего стола, с помощью диалогового меню установки обоев.

[Шаблон Настройки]

Контрольная
цветная полоска

Шаблон

зебра

Кадр
изображения

РАБОТА С МОНИТОРОМ 21

Нажмите и придержите в течении 3-4 секунд кнопку AUTO (Автонастройка Подождите).

Если картинка мерцает, размыта или не умещается на экране, скорректируйте

изображение вручную, применяя описанную ниже процедуру.

Подстройте положение по вертикали (Верт. Позиция) таким образом, чтобы верх и

низ картинки умещались на экране.

1) Подстройте положение по горизонтали (Горизонт. Позиция) таким образом, чтобы
левая сторона картинки сместилась к левому краю экрана.

2) Растяните правый край картинки до правого края экрана с помощью настройки
размера по горизонтали (Синхр. Пикселей).

РҮССКИЙ

ПРИМЕЧАНИЕ

Когда левая сторона рамки картинки уходит за левый край дисплея при настройке размера



по горизонтали (Синхр. Пикселей), повторите шаги 1) и 2).

Другим способом проведения корректировки синхронизации является корректировка



вертикальных волнистых линий на шаблоне "зебра".

Картинка может мерцать при проведении настройки размера по горизонтали (Синхр.



Пикселей), горизонтального положения (Горизонт. Позиция) и вертикального положения
(Верт. Позиция).

Если после проведения настройки размера по горизонтали (Синхр. Пикселей) кадр



изображения больше или меньше, чем область отображения дисплея, повторите шаги,
начиная с

22 РАБОТА С МОНИТОРОМ

.

Для корректировки горизонтальной волнистости, мерцания или размытости на

шаблоне “зебра”, используйте точную настройку (Фаза).

ПРИМЕЧАНИЕ

Если на части экрана остается сильное мерцание или видны искажения, повторите



настройки шага

и для корректировки размера по горизонтали (Синхр. Пикселей). Если
искажения или мерцание все еще остаются, то установите частоту регенерации 60 Гц и
повторите корректировку с шага

Скорректируйте горизонтальное положение (Горизонт. Позиция) после проведения точной



.

настройки, если горизонтальное положение уходит за пределы области регулировки.

По окончании настройки размера и точной настройки скорректируйте яркость

(Яркость) и цветовую настройку (Цвет) для получения приемлемой картинки. Теперь
можно сменить обои рабочего стола на те, что у вас были установлены ранее.

РАБОТА С МОНИТОРОМ 23

РҮССКИЙ

ФУНКЦИЯ УПРАВЛЕНИЯ ЭНЕРГОПОТРЕБЛЕНИЕМ

0 0.5Вт100%

ОБЫЧНЫЙ РЕЖИМ РАБОТЫ

РЕЖИМ УПРАВЛЕНИЯ
ЭЛЕКТРОПИТАНИЕМ

ПОТРЕБЛЯЕМАЯ

МОЩНОСТЬ

Индикатор
питания

Голубо

Померанцово

Регулирование потребления электроэнергии данного изделия соответствует всем требованиям
энергосбережения ENERGY STAR

® и

VESA DPMS. Когда ваш компьютер не используется,
монитор автоматически снижает расход энергии, необходимой для его функционирования.
Чтобы использовать эту возможность, монитор должен быть подключен к компьютеру,
совместимому с VESA DPMS. Режим регулирования потребления электроэнергии описан
ниже. Необходимые настройки, включая установки таймера, должны производиться на
компьютере. Информацию по конфигурированию этих настроек можно почерпнуть из
руководства к вашей операционной системе.

Режим управления потреблением электроэнергии



При исчезновении поступающих от компьютера сигналов вертикальной и горизонтальной

разверток, монитор входит в режим энергосбережения, при котором потребление
электроэнергии уменьшается до уровня менее 0.5 Вт. Экран темнеет, индикатор подачи
питания начинает светиться оранжевым цветом. Возврат из режима энергосбережения
происходит через несколько секунд после нажатия любой клавиши на клавиатуре или
движения мышью.

РҮССКИЙ

ПРИМЕЧАНИЕ

Даже находясь в режиме энергосбережения, монитор потребляет энергию. Во



избежание бесполезного расходования энергии отключайте монитор, нажимая на
клавишу питания каждый раз, когда монитор подолгу не используется, например,
ночью и по выходным.
Вполне возможно, что видеосигнал все таки поступает от компьютера, хотя сигналы



вертикальной и горизонтальной разверток отсутствуют. В подобном случае ФУНКЦИЯ
УПРАВЛЕНИЯ ЭНЕРГОПОТРЕБЛЕНИЕМ может работать некорректно.

24 РАБОТА С МОНИТОРОМ

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Если монитор работает неправильно, просьба соблюдать следующую последовательность
операций для возможного решения задачи.

1. Выполните регулировки, описанные в разделе РАБОТА С МОНИТОРОМ, в зависимости от
вашей проблемы. Если изображение не появилось, см. п. 2.

2. Обратитесь к нижеприведенной таблице, если вы не можете найти подходящий пункт
настройки в разделе РАБОТА С МОНИТОРОМ или если проблему не удается устранить.

3. Если вы столкнулись с проблемой, которая не описана ниже, или не можете устранить ее
причину, выключите монитор и обратитесь за помощью к вашему дилеру или в сервисный
центр iiyama.

Проблема

Изображение не

появляется
(Индикатор

питания не
загорелся.)

(Индикатор
питания синий.)

(Индикатор
питания
оранжевый.)

Изображение не

синхронизировано.

Изображение не

в центре экрана

слишком яркое
или слишком
темное.

Силовой кабель плотно вставлен в соответствующее гнездо.



Питание включено.



К розетке подводится напряжение. Проверьте каким-либо другим



прибором (например, настольной лампой).

Если активна программа хранитель экрана, нажмите на любую клавишу



или подвигайте мышью.
Увеличьте контрастность и /или яркость.



Компьютер включен.



Сигнальный кабель подключен правильно.



Синхронизация сигнала компьютера соответствует техническим



характеристикам монитора.

Если монитор находится в режиме энергосбережения, нажмите клавишу



на клавиатуре или подвигайте мышью.
Компьютер включен.



Сигнальный кабель подключен правильно.



Синхронизация сигнала компьютера соответствует техническим



характеристикам монитора.

Сигнальный кабель подключен правильно.



Синхронизация сигнала компьютера соответствует техническим



характеристикам монитора.

Уровень выходного видеосигнала компьютера соответствует



техническим характеристикам монитора.

Синхронизация сигнала компьютера соответствует техническим



характеристикам монитора.

Уровень выходного видеосигнала компьютера соответствует



техническим характеристикам монитора.

Проверьте

РҮССКИЙ


дрожит.

Напряжение питания соответствует тех. характеристикам монитора.



Синхронизация компьютера соответствует техническим



характеристикам монитора.

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ 25

Проблема Проверьте

Нет звука.

Звук слишком
громкий или
слишком тихий

Прослушиваются

странные шумы.

Аудиооборудование включено (компьютер и т.д.).



Правильно подключен аудиокабель.



Включен регулятор громкости .



Выходной уровень аудиосигнала, выдаваемый аудиооборудованием,



находится в пределах спецификаций монитора.

Выходной уровень аудиосигнала, выдаваемый аудиооборудованием,



находится в пределах спецификаций монитора.

Аудиокабель подключен правильно.



РҮССКИЙ

ИНФОРМАЦИЯ ОБ УТИЛИЗАЦИИ

Для наилучшей защиты окружающей среды не выбрасывайте ваш монитор.
Посетите наш вебсайт www.iiyama.com/recycle для получения указаний об утилизации
монитора.

26 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ / ИНФОРМАЦИЯ ОБ УТИЛИЗАЦИИ

ПРИЛОЖЕНИЕ

Допускаются изменения дизайна и характеристик.

СПЕЦИФИКАЦИИ : ProLite XU2290HS

Категория раазмера 21,5"

Панель технология IPS
Размер Диагональ: 54,7см (21,5")
Размер пикселя 0,248 мм (Ш) × 0,248 мм (В)

ЖК­панельl

Яркость 250cd/m
Контрастность 1000 : 1 (типичная), Функция Adv. Contrast доступна

Угол обзора

Вправо/Влево/Вверх/Вниз: 89°
(в каждую сторону типичная)

Время отклика 4 мс (серый к серому)

Кол-во отображаемых цветов Примерно16,7M

Частоты синхронизации

Аналоговый: Гориз: 24,0-80,0 кГц, Верт: 56-75 Гц
Цифровой: Гориз: 30,0-80,0 кГц, Верт: 56-75 Гц

Нативное разрешение 1920 × 1080, 2,1 Мегапикселей

VGA : 1920 × 1080 60Hz

Максимальное разрешение

DVI : 1920 × 1080 60Hz

HDMI : 1920 × 1080 60Hz
Входной разъем VGA, DVI-D, HDMI
Plug & Play VESA DDC2B
Синхросигналы Выдел. синхросигнал: TTL, Positive or Negative

Аналоговый: 0,7Vp-p (стандартный), 75Ω, Positive
Видеосигналы

Цифровой: DVI (Соотв. стандарту версия 1,0) соответственно;

Цифровой: HDMI
Выход аудиоразъем ø 3,5 мм mini jack (стерео)
Входной аудиосигнал 1,0Vrms maximum
Динамики 2 Вт × 2 (стереодинамики)
Максим. размеры экрана 476,1 мм W × 267,8 мм H / 18,7" W × 10,5" H
Электропитание 100-240 В, 50/60 Гц , 1,5A

Потребление энергии* 22 Вт станд., Режим энергосбережения: 0.5 Вт макс

Габариты, масса

Угол наклона

499,5 × 370,5 × 180,0 мм / 19,7 × 14,6 × 7,1" (W×H×D)

3,7кг / 8,1lbs

Вверх: 20 градусов Вниз: 4 градусов

При работе:
Условия окружающей среды

При хранении:

Сертификация

CE, TÜV-BAUART, VCCI-B, CU, ENERGY STAR

2

(типичная)

TM

Темп.:
Влажность:
Темп.:
Влажность:

от 5 до 35°C
от 10 до 80% (без конденсата)
от -20 до 60°C
от 5 до 85% (без конденсата)

®

РҮССКИЙ

ПРИМЕЧАНИЕ

* Аудиоустройства не подключены.

ПРИЛОЖЕНИЕ 27

СПЕЦИФИКАЦИИ : ProLite XUB2390HS

Категория раазмера 23"

Панель технология IPS
Размер Диагональ: 58,4см (23")
Размер пикселя 0,265 мм (Ш) × 0,265 мм (В)

ЖК­панельl

Яркость 250cd/m
Контрастность 1000 : 1 (типичная), Функция Adv. Contrast доступна

Угол обзора

Вправо/Влево/Вверх/Вниз: 89°
(в каждую сторону типичная)

Время отклика 4 мс (серый к серому)

Кол-во отображаемых цветов Примерно16.7M

Частоты синхронизации

Аналоговый: Гориз: 24,0-80,0 кГц, Верт: 56-75 Гц
Цифровой: Гориз: 30,0-80,0 кГц, Верт: 56-75 Гц

Нативное разрешение 1920 × 1080, 2,1 Мегапикселей

VGA : 1920 × 1080 60Hz

Максимальное разрешение

DVI : 1920 × 1080 60Hz

HDMI : 1920 × 1080 60Hz
Входной разъем VGA, DVI-D, HDMI
Plug & Play VESA DDC2B
Синхросигналы Выдел. синхросигнал: TTL, Positive or Negative

Аналоговый: 0,7Vp-p (стандартный), 75Ω, Positive
Видеосигналы

Цифровой: DVI (Соотв. стандарту версия 1,0) соответственно;

Цифровой: HDMI
Выход аудиоразъем ø 3,5 мм mini jack (стерео)
Входной аудиосигнал 1,0Vrms maximum
Динамики 2 Вт × 2 (стереодинамики)
Максим. размеры экрана 509,2 мм W × 286,4 мм H / 20,0" W × 11,3" H

РҮССКИЙ

Электропитание 100-240 В, 50/60 Гц , 1,5A
Потребление энергии*

Габариты, масса

Угол наклона

1

24 Вт станд., Режим энергосбережения: 0,5 Вт макс

532,5 × 386,0 - 516,0 × 230,0 мм / 21,0 × 15,2 - 20,3 × 9,0"

(W×H*

Вверх: 20 градусов Вниз: 4 градусов, Вправо/Влево по 45

градусов каждый

При работе:
Условия окружающей среды

При хранении:

Сертификация

TCO Certied, CE, TÜV-BAUART, VCCI-B, CU, ENERGY STAR

2

(типичная)

TM

2

×D)

, 5.4кг / 11.9lbs

Темп. :
Влажность:
Темп. :
Влажность:

от 5 до 35°C
от 10 до 80% (без конденсата)
от -20 до 60°C
от 5 до 85% (без конденсата)

®

ПРИМЕЧАНИЕ

28 ПРИЛОЖЕНИЕ

1

*

Аудиоустройства не подключены.

2

*

Высота монитора без подставки.

СПЕЦИФИКАЦИИ : ProLite XU2390HS

Категория раазмера 23"

Панель технология IPS
Размер Диагональ: 58,4см (23")
Размер пикселя 0,265 мм (Ш) × 0,265 мм (В)

ЖК­панельl

Яркость 250cd/m
Контрастность 1000 : 1 (типичная), Функция Adv. Contrast доступна

Угол обзора

Вправо/Влево/Вверх/Вниз: 89°
(в каждую сторону типичная)

Время отклика 4 мс (серый к серому)

Кол-во отображаемых цветов Примерно16.7M

Частоты синхронизации

Аналоговый: Гориз: 24,0-80,0 кГц, Верт: 56-75 Гц
Цифровой: Гориз: 30,0-80,0 кГц, Верт: 56-75 Гц

Нативное разрешение 1920 × 1080, 2,1 Мегапикселей

VGA : 1920 × 1080 60Hz

Максимальное разрешение

DVI : 1920 × 1080 60Hz

HDMI : 1920 × 1080 60Hz
Входной разъем VGA, DVI-D, HDMI
Plug & Play VESA DDC2B
Синхросигналы Выдел. синхросигнал: TTL, Positive or Negative

Аналоговый: 0,7Vp-p (стандартный), 75Ω, Positive
Видеосигналы

Цифровой: DVI (Соотв. стандарту версия 1,0) соответственно;

Цифровой: HDMI
Выход аудиоразъем ø 3,5 мм mini jack (стерео)
Входной аудиосигнал 1,0Vrms maximum
Динамики 2 Вт × 2 (стереодинамики)
Максим. размеры экрана 509,2 мм W × 286,4 мм H / 20,0" W × 11,3" H
Электропитание 100-240 В, 50/60 Гц , 1,5A

Потребление энергии* 24 Вт станд., Режим энергосбережения: 0,5 Вт макс

Габариты, масса

532,5 × 387,5 × 180,0 мм / 21,0 × 15,3 × 7,1" (W×H×D)

4,0кг / 8,8lbs
Угол наклона Вверх: 20 градусов Вниз: 4 градусов

При работе:
Условия окружающей среды

При хранении:

Сертификация

TCO Certied, CE, TÜV-BAUART, VCCI-B, CU, ENERGY STAR

2

(типичная)

TM

Темп.:
Влажность:
Темп.:
Влажность:

от 5 до 35°C
от 10 до 80% (без конденсата)
от -20 до 60°C
от 5 до 85% (без конденсата)

РҮССКИЙ

®

ПРИМЕЧАНИЕ

* Аудиоустройства не подключены.

ПРИЛОЖЕНИЕ 29

СПЕЦИФИКАЦИИ : ProLite XUB2790HS

Категория раазмера 27"

Панель технология IPS
Размер Диагональ: 68,6см (27")
Размер пикселя 0,311 мм (Ш) × 0,311 мм (В)

ЖК­панельl

Яркость 250cd/m
Контрастность 1000 : 1 (типичная), Функция ACR доступна

Угол обзора

Вправо/Влево/Вверх/Вниз: 89°
(в каждую сторону типичная)

Время отклика 4 мс (серый к серому)

Кол-во отображаемых цветов Примерно16,7M

Частоты синхронизации

Аналоговый: Гориз: 24,0-80,0 кГц, Верт: 56-75 Гц
Цифровой: Гориз: 30,0-80,0 кГц, Верт: 56-75 Гц

Нативное разрешение 1920 × 1080, 2,1 Мегапикселей

VGA : 1920 × 1080 60Hz

Максимальное разрешение

DVI : 1920 × 1080 60Hz

HDMI : 1920 × 1080 60Hz
Входной разъем VGA, DVI-D, HDMI
Plug & Play VESA DDC2B
Синхросигналы Выдел. синхросигнал: TTL, Positive or Negative

Аналоговый: 0,7Vp-p (стандартный), 75Ω, Positive
Видеосигналы

Цифровой: DVI (Соотв. стандарту версия 1,0) соответственно;

Цифровой: HDMI
Выход аудиоразъем ø 3,5 мм mini jack (стерео)
Входной аудиосигнал 0,5Vrms maximum
Разъем для наушников ø 3,5 мм mini jack (стерео)
Динамики 2 Вт × 2 (стереодинамики)

РҮССКИЙ

Максим. размеры экрана 597,9 мм W × 336,3 мм H / 23,5" W × 13,2" H
Электропитание 100-240 В, 50/60 Гц , 1,1A
Потребление энергии*

Габариты, масса

Угол наклона

1

27 Вт станд., Режим энергосбережения: 0,5 Вт макс

622,5 × 433,0 - 563,0 × 230,0 мм / 24,5 × 17,0 - 22,2 × 9,0"

(W×H*2×D), 6,5

Вверх: 20 градусов Вниз: 4 градусов, Вправо/Влево по 45

градусов каждый

При работе:
Условия окружающей среды

При хранении:

Сертификация

TCO Certied, CE, TÜV-BAUART, VCCI-B, CU, ENERGY STAR

2

(типичная)

TM

кг / 14,3lbs

Темп.:
Влажность:
Темп.:
Влажность:

от 5 до 35°C
от 10 до 80% (без конденсата)
от -20 до 60°C
от 5 до 85% (без конденсата)

®

ПРИМЕЧАНИЕ

30 ПРИЛОЖЕНИЕ

1

*

Аудиоустройства не подключены.

2

*

Высота монитора без подставки.

РАЗМЕРЫ : ProLite XU2290HS

532,5mm/21,0”

180,0mm/7,1”

499,5mm/19,7”

532,5mm/21,0”

230,0mm/9,0”

492,5mm/19,4”

РАЗМЕРЫ : ProLite XU23

526,0mm/20,7”

277,0mm/10,9”

299,0mm/11,8”

90HS

295,5mm/11,6”

317,5mm/12,5”

44,0mm/1,7”

44,0mm/1,7”

370,5mm/14,6”

387,5mm/15,3”

180,0mm/7,1”

219,5mm/8,6”

219,5mm/8,6”

РҮССКИЙ

РАЗМЕРЫ : ProLite XUB23

526,0mm/20,7”

295,5mm/11,6”

317,5mm/12,5”

90HS

44,0mm/1,7”

393,5mm/15,5”

386,0mm/15,2”(516,0mm/20,3”)

( ) : Максимальныая область регулировки

250,0mm/9,8”

ПРИЛОЖЕНИЕ 31

РАЗМЕРЫ : ProLite XUB27

622,5mm/24,5”

90HS

615,5mm/24,2”

346,0mm/13,6”

45,0mm/1,7”

369,5mm/14,5”

433,0mm/17,0”(563,0mm/22,2”)

300,0mm/11,8”

( ) : Максимальныая область регулировки

ПОДДЕРЖ. РЕЖИМЫ СИНХРОНИЗАЦИИ

Видео режим

VGA 640 × 480

Горизонтальная

частота
31,469kHz 59,940Hz 25,175MHz
37,500kHz 75,000Hz 31,500MHz
35,156kHz 56,250Hz 36,000MHz

SVGA 800 × 600

37,879kHz 60,317Hz 40,000MHz
46,875kHz 75,000Hz 49,500MHz
48,363kHz 60,004Hz 65,000MHz

VESA

РҮССКИЙ

XGA 1024 × 768

56,476kHz 70,069Hz 75,000MHz
60,023kHz 75,029Hz 78,750MHz

SXGA 1280 × 1024

63,981kHz 60,020Hz 108,000MHz
79,976kHz 75,025Hz 135,000MHz

WXGA+ 1440 × 900 55,935kHz 59,887Hz 106,500MHz
WSXGA+ 1680 × 1050 65,290kHz 60,000Hz 146,250MHz
Full HD 1920 × 1080 66,590kHz 59,930Hz 138,500MHz

Macintosh

640 × 480 35,000kHz 66,667Hz 30,240MHz *

1024 × 768 60,150kHz 74,720Hz 80,000MHz *

PC9801 640 × 400 24,827kHz 56,424Hz 21,053MHz *

Вертикальная

частота

Частота

синхронизации

230,0mm/9,0”

ПРИМЕЧАНИЯ

32 ПРИЛОЖЕНИЕ

* Входы DVI не совместимы

M125N21
