INHALTSÜBERSICHT

FÜR IHRE SICHERHEIT ......................................................................1

SICHERHEITSHINWEISE ..............................................................1

BESONDERE HINWEISE ZU LCD-MONITOREN ..........................3

KUNDENDIENST ............................................................................3

REINIGUNGSHINWEISE ................................................................3

VOR DER BEDIENUNG DES MONITORS ..........................................4

LEISTUNGSMERKMALE ................................................................4

PACKUNGSINHALT ........................................................................4

INSTALLATION ...............................................................................5

INSTALLATION DES MONITORFUSSES
INSTALLATION DES MONITORFUSSES
FUNKTIONSELEMENTE UND ANSCHLÜSSE

ProLite XUB2792UHSU ......................................................................9

FUNKTIONSELEMENTE UND ANSCHLÜSSE

ProLite XU2792UHSU ....................................................................... 10

MONITOR ANSCHLIESSEN
MONITOR ANSCHLIESSEN

TRENNEN SIE IHREN MONITOR ................................................13

COMPUTER-EINSTELLUNG ........................................................13

AUSTRICHTUNG DER HÖHE UND

DES BETRACHTUNGSWINKELS : ProLite XUB2792UHSU .......13

ANSICHTWINKEL EINSTELLEN

MONITOR BEDIENEN .......................................................................15

MENÜINHALT EINSTELLEN ........................................................16

STANDBY FUNKTION ..................................................................25

FEHLERSUCHE .................................................................................26

INFORMATIONEN ZUM RECYCLING ...............................................27

ANHANG ...........................................................................................28

TECHNISCHE DATEN : ProLite XUB2792UHSU .........................28

TECHNISCHE DATEN : ProLite XU2792UHSU............................29

ABMESSUNGEN : ProLite XUB2792UHSU .................................30

ABMESSUNGEN : ProLite XU2792UHSU ....................................30

KONFORMES TIMING ..................................................................31

: ProLite XUB2792UHSU .................. 11

: ProLite XU2792UHSU .................... 12

: ProLite XUB2792UHSU ..7

: ProLite XU2792UHSU .. 8

:

:

: ProLite XU2792UHSU ............. 14

DEUTSCH

FÜR IHRE SICHERHEIT

SICHERHEITSHINWEISE

ACHTUNG

BEI GEFAHR ABSCHALTEN

Sollten Sie irgendwelche unnormalen Erscheinungen wie Rauch, Geräusche oder Gerüche
bemerken, schalten Sie sofort den Monitor aus und trennen Sie den Netzstecker vom Gerät.
Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Service-Mitte. Fortgesetzter
Bertrieb kann gefährlich sein und zu einem Brand oder zu Stromschlägen führen.

GEHÄUSE NIEMALS ÖFFNEN

Im Innern des Gerätes sind spannungsführende Teile frei zugänglich. Bei Entfernung des Gehäuses
setzen Sie sich der Gefahr aus, einen Brand auszulösen oder einen Stromschlag zu erleiden.

KEINE FREMDGEGENSTÄNDE IN DAS GERÄT STECKEN

Bitte führen Sie keine festen Gegenstände oder üssigen Materialien in den Monitor ein. Im Falle

eines Unfalls schalten Sie bitte Ihren Monitor sofort ab und trennen Sie den Netzstecker vom
Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Service-Mitte. Sollte sich

ein Gegenstand im Innern des Monitors benden, kann das zu einem Brand, Kurzschlüssen oder

anderen Beschädigungen führen.

STELLEN SIE DEN MONITOR AUF EINE SICHERE UND STABILE UNTERLAGE

Sollten Sie den Monitor fallen lassen, besteht Verletzungsgefahr.

BENUTZEN SIE DEN MONITOR NICHT IN DER NÄHE VON WASSER

Benutzen Sie den Monitor nicht an einer spritzwassergefährdeten Stelle. Sollte Wasser in den
Monitor gelangen, kann dies zu Brandgefahr oder Stromschlägen führen.

BEACHTEN SIE DIE RICHTIGE BETRIEBSSPANNUNG

Achten Sie auf die Einhaltung der spezizierten Spannungswerte. Die Benutzung einer falschen

Stromspannung kann zu Fehlfunktionen, Brandgefahr oder Stromschlägen führen.

KABEL SCHÜTZEN

Schützen Sie Ihre Kabel vor mechanischer Belastung (Quetschung, Zug). Beschädigte Kabel führen
zu Brandgefahr oder Kurzschlüssen.

WIDRIGE WETTERBEDINGUNGEN

Es empfielt sich, den Monitor nicht während heftiger Gewitter zu benützen, da es durch
Spannungsschwankungen zu Fehlfunktionen kommen kann. Um Stromschläge zu vermeiden, ist es
ratsam, während solch widriger Witterungsbedingungen das Stromkabel nicht zu berühren.

DEUTSCH

FÜR IHRE SICHERHEIT 1

VORSICHT

UMGEBUNGSBEDINGUNGEN

Installieren Sie den Monitor nicht in Umgebungsbedingungen, wo es rapide Temperaturschwankungen,
hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oder
anderen Beschädigungen kommen kann. Vermeiden Sie es ebenfalls, den Monitor so aufzustellen,
dass er direkter Sonneneinstrahlung oder einer anderen Lichtquelle ausgesetzt wird.

STELLEN SIE DEN MONITOR NICHT AUF EINE WACKLIGE UNTERLAGE

Der Monitor könnte herunterfallen und jemanden verletzen. Bitte legen Sie ebenfalls keine schweren
Gegenstände auf den Monitor und achten Sie darauf, dass die Kabel so verlegt sind, dass niemand
darüber stolpern kann und sich dabei verletzt.

BELÜFTUNG SICHERSTELLEN

Die Lüftungsschlitze sollen für ausreichende Belüftung sorgen. Achten Sie darauf, dass Sie die
Belüftungsschlitze des Monitors nicht verdecken, da ansonsten Brandgefahr besteht. Um ausreichende
Belüftung zu gewährleisten, lassen Sie bitte mindestens 10 cm Platz zwischen Monitor und Wand.
Beim Entfernen des Standfußes können die Lüftungsschlitze auf der Rückseite des Monitors blockiert
werden. Dies kann den Monitor überhitzen und Feuer oder Schäden verursachen. Achten Sie beim
Abnehmen des Standfußes auf ausreichende Belüftung. Die Aufstellung des Monitors auf dem

DEUTSCH

Rücken, seitlich oder auf dem Kopf liegend kann zu Beschädigungen führen. Achten Sie darauf, dass
Sie den Monitor auf eine feste Unterlage stellen.

ENTFERNEN SIE DIE KABEL, BEVOR SIE DEN MONITOR TRANSPORTIEREN

Wenn Sie den Monitor bewegen, müssen Sie vorher den Monitor ausschalten, den Netzstecker
ziehen und darauf achten, dass das Signalkabel abgezogen ist. Wenn Sie die Kabel nicht entfernen,
könnte dies zu Brandgefahr oder Kurzschlüssen führen.

NETZSTECKER ZIEHEN

Sollten Sie den Monitor über langere Zeit nicht benützen, raten wir das Gerät vom Stromnetz zu
trennen, um Unfallgefahren zu vermeiden.

AUS- UND EINSTECKEN

Nehmen Sie beim Aus- und Einstecken des Netzteiles oder der Kabel immer den Stecker in die Hand.
Ziehen Sie niemals an der Leitung, sondern immer am Stecker, ansonsten könnte dies zu Brandgefahr
oder Stromschlägen führen.

BERÜHREN SIE DEN STECKER NICHT MIT FEUCHTEN HÄNDEN

Ausstecken des Monitors mit nassen Händen kann zu einem Stromschlag führen.

WENN SIE DEN MONITOR AUF IHREN COMPUTER STELLEN MÖCHTEN

vergewissern Sie sich, dass Ihr Computer stabil genug ist um das Gewicht des Monitors zu tragen,
ansonsten könnte dies zu Beschädigungen an Ihrem Computer führen.

CHTUNG: VERLETZUNGSGEFAHR FÜR FINGER UND HÄNDE

Achten Sie beim Ändern der Höhe und des Winkels darauf , sich nicht die Finger einzuklemmen.



Vorsicht: Achten sie beim Ändern der Höhe und des Winkels auf ihre Finger. (Nur bei höhenverstellbaren Monitore)



HINWEIS ZU 24/7 BETRIEB

Dieses Produkt ist nicht speziell für ein Einsatz im 24h/7Tage Betrieb entwickelt worden.

ANMERKUNG WANDMONTAGE

Dieses Produkt ist nicht für eine Digital Signage Anwendung als Wandmontage konzipiert.

SONSTIGES

ERGONOMISCHE HINWEISE

Um eine Ermüdung der Augen auszuschliessen, sollten Sie den Monitor nicht vor einem grellen
Hintergrund oder in einem dunklen Raum benutzen. Um optimalen Sehkomfort zu gewährleisten, sollte
die Oberkante des Monitors knapp unterhalb Ihrer Augenhöhe liegen und der Abstand zwischen Augen
und Monitor 40-60 cm betragen. Wenn Sie den Monitor länger benutzen, sollten Sie mindestens 10
Minuten pro Stunde nicht in den Monitor schauen, um eine Überanstrengung der Augen zu vermeiden.

2 FÜR IHRE SICHERHEIT

BESONDERE HINWEISE ZU LCD-MONITOREN

Die folgenden Symptome stellen keine Störung dar, sondern sind normal:

HINWEIS

Wenn Sie das erste Mal Ihren LCD-Monitor anschalten, kann es bedingt durch Ihren



Computer eintreten, dass das wiedergegebene Bild nicht in richtiger Grösse auf dem
Monitor dargestellt wird. In diesem Fall stellen Sie bitte die Bildgrösse richtig ein.
Leicht ungleiche Helligkeit je nach verwendetem Desktop-Layout.



Sollten Sie nachdem Sie ein Bild über Stunden unverändert angezeit haben, auf ein



neues Bild wechseln, kommt es bauartbedingt zu einem sogenannten Geisterbild.
Dieses Geisterbild verschwindet nach einiger Zeit von selbst oder Sie schalten das
Gerät für einen längeren Zeitraum aus.

KUNDENDIENST

Sollten Sie den Monitor für eine Service-Reparatur versenden müssen und Sie verfügen

HINWEIS



nicht mehr über die Originalverpackung, so wenden Sie sich bitte an lhren Fachhändler,

der Ihnen bei der Bescha󰀨ung einer Ersatz-Verpackung behilich sein wird.

REINIGUNGSHINWEISE

Ziehen Sie aus Sicherheitsgründen immer den Netzstecker, bevor Sie den Monitor reinigen.

ACHTUNG

VORSICHT

HINWEIS



Sollten während der Reinigung flüssige oder feste Materialien in den Monitor



gelangt sein, schalten Sie bitte Ihren Monitor sofort ab und ziehen Sie den
Netzstecker ab. Benachrichtigen Sie dann bitte Ihren Fachhändler.

Die Bildschirmoberäche nicht mit einem rauhen Gegenstand reinigen.



Verwenden Sie unter keinen Umständen scharfe Reinigungsmittel wie nachfolgend



aufgeführt. Diese Mittel beschädigen die Bildschirmoberfläche und greifen das
Finish an.

Verdünner
Reinigungsbenzin

Längerer Kontakt des Gehäuses mit Gummi- oder Kunststo󰀨produkten kann das



Finish angreifen.

DEUTSCH

Scheuermilch Wachs
Sprühreiniger Säuren oder Laugen

GEHÄUSE

LCD
SCHIRM

Flecken können mit einem feuchten, weichen Tuch entfernt werden. Zum Anfeuchten
nehmen Sie eine schwache Spülmittellösung.

Wir empfehlen das Display regelmässig mit einem trockenen weichen Tuch zu
reinigen.
Bitte benutzten Sie keine Papiertücher, dies könnte das LCD beschädigen.

FÜR IHRE SICHERHEIT 3

VOR DER BEDIENUNG DES MONITORS

LEISTUNGSMERKMALE

 UnterstütztAuösungenvonbiszu3840×2160



 HoherKontrast1000:1(Typisch),Erw.KontrastFunktionistverfügbar



 Helligkeit300cd/m2(Typisch)

 Flicker-Free



 SchnelleReaktionszeit4ms(GrauzumGrau)



 BlautonReduzierung



 DigitaleWeichzeichnungvonSchrift



 Zwei2W-Stereo-Lautsprecher



 StandbyFunktion(konformmitVESADPMS)



DEUTSCH

 KonformmitVESA-Montage-Standard(100mm×100mm)



 AufnahmevorrichtungfürDiebstahlsicherung



PACKUNGSINHALT

Ihr iiyama TFT-Monitor-Paket enthält das folgende Zubehör. Überprüfen Sie bitte den Lieferumfang
des Pakets auf Vollständigkeit. Wenn eine Komponente fehlt oder beschädigt ist, setzen Sie sich
bitte mit Ihrem zuständigen iiyama-Händler oder iiyama-Büro vor Ort in Verbindung.

Netzkabel*



USBkabel



Kabellhalter*2



ACHTUNG

4 VOR DER BEDIENUNG DES MONITORS

1



*1 Die Werte für das Netzkabel, das in Gegenden mit einer Stromversorgung von 120V

geliefert wird, sind 10A/125V. Wenn Sie ein Netzteil mit höheren Werten verwenden,
müssen Sie ein Netzkabel mit Werten von 10A/250V benutzen.

Wenn Sie allerdings ein Netzkabel verwenden, das nicht von iiyama bereitgestellt

wird, haben Sie kein Anrecht auf jegliche durch Garantien abgedeckte
Schadensersatzansprüche, falls es zu Problemen oder Schäden kommen sollte.

Zum Netzanschluss dieses Gerätes ist eine geprüfte Leitung zu verwenden. Es ist

eine Leitung vom Typ: H05VVF, 3G, 0,75mm² oder besser einzusetzen.

*2 Zubehör für ProLite XU2792UHSU

HDMIkabel

Bodenplatte mit einer Schraube Standfußes*



Sicherheits-Handbuch



DisplayPortkabel



Leitfaden zur Inbetriebnahme



2

Schrauben

INSTALLATION

VORSICHT

Stellen Sie vor dem Einbau sicher, dass der Monitorarm oder der Monitorarm-



Ständer stark genug ist, damit er das erforderliche Gewicht des Monitors und der

Halterung aufnehmen kann.

Winkeleinstellbereich : 22° nach hinten kippen und



5° nach vorn kippen

< MONITORARM ODER MONITORARM-STÄNDER >

VORSICHT

Berücksichtigen Sie der Dicke der Halterung. Ziehen Sie die M4 Schrauben (4 Stück),
deren die "L" Länge 7mm lang ist, um den Monitor an die Halterung zu befestigen.
Eine Montage mit längeren Schrauben kann zu Stromschlägen oder Schäden am
Monitor führen, da diese mit elektrischen Teilen im Monitor in Berührung kommen
können.

Befestigungskonsole

DEUTSCH

L

Chassis

VOR DER BEDIENUNG DES MONITORS 5

< QUERFORMAT : PORTRAIT MODE >

ProLiteXUB2792UHSU

●

Das LCD ist für einen Betrieb im Quer- und Hoch-Format ausgelegt.

Um den Bildschirminhalt zu drehen wird eine Grakkarte benötigt die den Portrait Modus unterstützt.

Verfügbar

A

A

Querformat

DEUTSCH

Stromanzeige

MitStänder:

Stellen sie den LCD-Bildschirm vor der panel-drehung auf die maximale Höhe ein.

HINWEIS

ProLiteXU2792UHSU

●

Das LCD ist für einen Betrieb im Querformat ausgelegt.

Verfügbar



Wenn Sie versuchen, das Panel gewaltsam zu drehen, ohne die Ständerhöhe



anzupassen, kann die Panel oder der Ständer beschädigt werden.

Portrait

Nichtverfügbar

Nichtverfügbar

Stromanzeige

A

A

Stromanzeige

A

Querformat

Stromanzeige

6 VOR DER BEDIENUNG DES MONITORS

Portrait

A

A

A

Stromanzeige

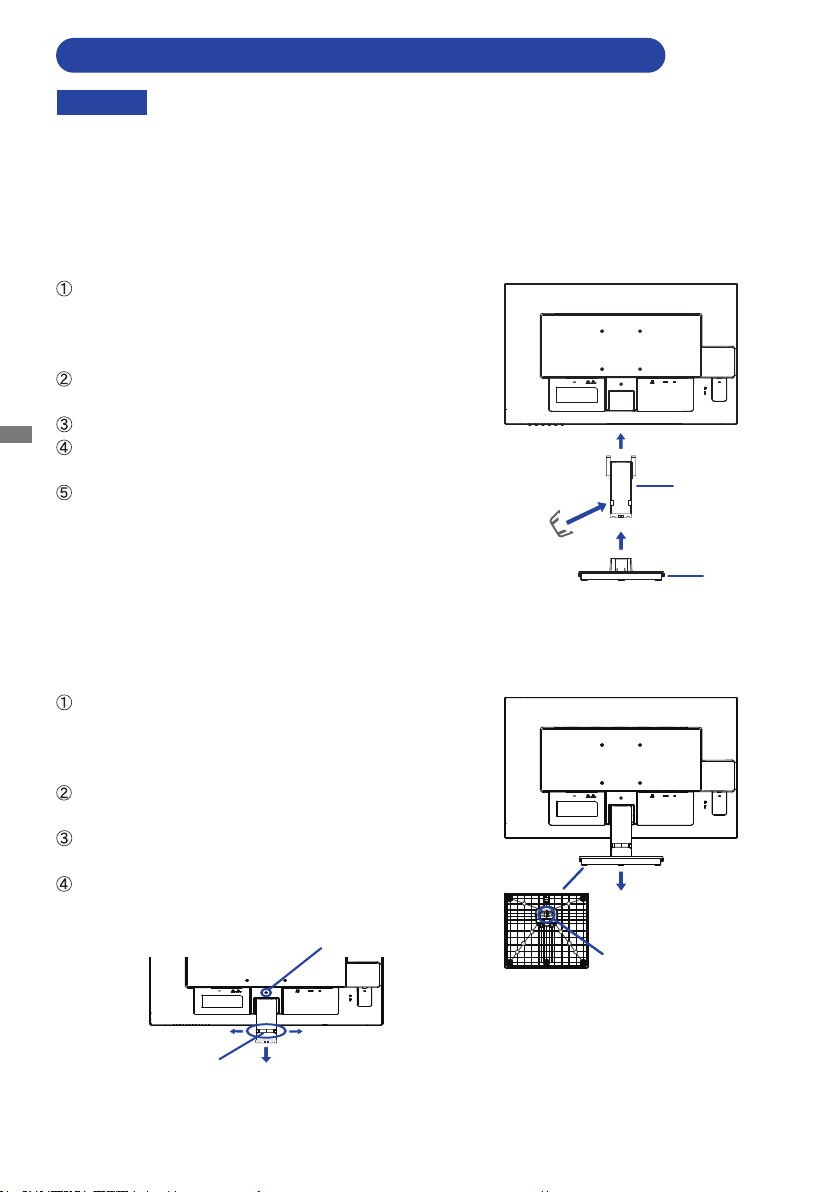

INSTALLATION DES MONITORFUSSES

Stellen Sie den Monitor auf eine stabile Fläche. Wenn der Monitor herunterfällt,

ACHTUNG



: ProLiteXUB2792UHSU

kann es zu Verletzungen oder Beschädigungen kommen.
Setzen Sie den Monitor keinen starken Stößen aus. Er könnte dadurch beschädigt



werden.
Trennen Sie den Monitor von der Netzquelle ab bevor sie den Fuß de-/ installieren,



um das Risiko von Stromschlag oder Beschädigung zu vermeiden.

<Installation>

Legen Sie ein weiches Tuch auf den Tisch, um den Monitor nicht zu verkratzen. Legen Sie den

Monitor ach mit dem Display nach unten zeigend auf den Tisch.

Installieren Sie die Bodenplatte wie auf dem Bild oben gezeigt.
Ziehen Sie die Rändelschraube fest, um den Bodenplatte, am Monitor zu befestigen.

Bodenplatte

Haken

Bodenplatte

DEUTSCH

Schraube fur Bodenplatte

<Entfernen>

Legen Sie ein weiches Tuch auf den Tisch, um den Monitor nicht zu verkratzen. Legen Sie den

Monitor ach mit dem Display nach unten zeigend auf den Tisch.

Lösen Sie die Rändelschraube, um die Bodenplatte vom Monitor zu entfernen.

<Transportsicherungentfernen>

StellenSiedenMonitoraufrechtaufeineebene,stabileOberäche.

1. Entfernen Sie das Klebeband.

2. Drücken Sie den Monitorkopf nach unten.

3. Entfernen Sie die Transportsicherung.

1

2

3

VOR DER BEDIENUNG DES MONITORS 7

INSTALLATION DES MONITORFUSSES

Stellen Sie den Monitor auf eine stabile Fläche. Wenn der Monitor herunterfällt,

ACHTUNG

<Installation>

Legen Sie ein weiches Tuch auf den Tisch, um den

Monitor nicht zu verkratzen. Legen Sie den Monitor
flach mit dem Display nach unten zeigend auf den
Tisch.

Halten Sie den Monitor und führen sie den Standfußes

in die Halterung bis er einrastet.

DEUTSCH

Bringen Sie die Bodenplatte zum Standfußes an.
Ziehen Sie die Rändelschraube fest, um den

Bodenplatte, am Monitor zu befestigen.

Platzieren Sie die Kabellhalter in die Aussparungen.



kann es zu Verletzungen oder Beschädigungen kommen.
Setzen Sie den Monitor keinen starken Stößen aus. Er könnte dadurch beschädigt



werden.
Trennen Sie den Monitor von der Netzquelle ab bevor sie den Fuß de-/ installieren,



um das Risiko von Stromschlag oder Beschädigung zu vermeiden.

: ProLiteXU2792UHSU

Standfußes

Kabelhalter

Bodenplatte

<Entfernen>

Legen Sie ein weiches Tuch auf den Tisch, um den
Monitor nicht zu verkratzen. Legen Sie den Monitor
flach mit dem Display nach unten zeigend auf den
Tisch.

Lösen Sie die Rändelschraube, um die Bodenplatte

vom Monitor zu entfernen.

Lösen Sie die Schraube, um den Standfußes zu

entfernen.

Ziehen Sie den Haken des Kabelhalters nach außen

und entfernen Sie ihn.

Schraube

Kabelhalter

8 VOR DER BEDIENUNG DES MONITORS

Schraube fur Bodenplatte

FUNKTIONSELEMENTE UND ANSCHLÜSSE

: ProLiteXUB2792UHSU

<Frontseite>

Stromanzeige

Blau: Normale Betrieb

HINWEIS

Orange: Standby Modus

Ein/Aus -Schalter ( )

Menü / Auswahl -Taste (ENTER)

Heraufscrollen / Lautstärke -Taste ( / ) *

Herunterscrollen / ECO -Taste ( / ) *
Beenden / i-Style Color -Taste (EXIT) *

Signalauswahl -Taste (INPUT) *

Lautsprecher

USB-DOWN (Akkuladefähig) Anschluss ( 5V, 1,5A)

USB-DOWN Anschluss ( 5V, 900mA)

USB-UP Anschluss ( )

Schlüsselloch für Sicherheitsschloss

HINWEIS

Monitor ohne Erlaubnis entfernt wird.

DisplayPort

HDMI Anschluss (HDMI)

DVI-D Anschluss (DVI-D)

Kabel Aussparung

Kopfhöreranschluss

Audioanschluss (LINE IN)

AC-Anschluss ( : Wechselstrom)

* Sie können das Menü überspringen und direkt eine Einstellung anzeigen und verändern.

Sie können ein Sicherheitsschloss und -kabel anbringen, um zu verhindern, dass der

Anschluss (DP)

(LINE OUT)

<Rückseite>

DEUTSCH

VOR DER BEDIENUNG DES MONITORS 9

FUNKTIONSELEMENTE UND ANSCHLÜSSE

: ProLiteXU2792UHSU

<Frontseite>

DEUTSCH

Stromanzeige

Blau: Normale Betrieb

HINWEIS

Orange: Standby Modus

Ein/Aus -Schalter ( )

Menü / Auswahl -Taste (ENTER)

Heraufscrollen / Lautstärke -Taste ( / ) *

Herunterscrollen / ECO -Taste ( / ) *
Beenden / i-Style Color -Taste (EXIT) *

Signalauswahl -Taste (INPUT) *

Lautsprecher

USB-DOWN (Akkuladefähig) Anschluss ( 5V, 1,5A)

USB-DOWN Anschluss ( 5V, 900mA)

USB-UP Anschluss ( )

Schlüsselloch für Sicherheitsschloss

HINWEIS

Monitor ohne Erlaubnis entfernt wird.

DisplayPort

HDMI Anschluss (HDMI)

DVI-D Anschluss (DVI-D)

Kopfhöreranschluss

Audioanschluss (LINE IN)

AC-Anschluss ( : Wechselstrom)

Sie können ein Sicherheitsschloss und -kabel anbringen, um zu verhindern, dass der

Anschluss (DP)

(LINE OUT)

<Rückseite>

* Sie können das Menü überspringen und direkt eine Einstellung anzeigen und verändern.

10 VOR DER BEDIENUNG DES MONITORS

MONITOR ANSCHLIESSEN

: ProLiteXUB2792UHSU

Schalten Sie sowohl Computer als auch Monitor aus.
Schließen Sie den Computer mit dem Signalkabel an den Monitor an.
Schließen Sie den Monitor mit dem Audiokabel an Audiogeräte an, falls Sie über den Computer

Audiofunktionen nutzen möchten.

Schließen Sie den Computer mit dem USBkabel an den Monitor an, wenn sie die USB-

Fähigkeiten nutzen wollen.
Schließen Sie das Netzkabel erst an den Monitor und dann an das Netzteil an.
Schalten Sie Ihren Monitor sowie Computer ein.

Bitte bestätigen Sie, dass das Verteilungssystem in der Gebäudeinstallation den

HINWEIS



Trennschalter mit 120/240V, 20A (maximal) vorsieht.
Die Signalkabel, die zum Anschließen des Computers und des Monitors verwendet



werden, können sich je nach benutztem Computer unterscheiden. Bei einer falschen
Verbindung kann es zu schwerwiegenden Schäden am Monitor und Computer
kommen. Das mit dem Monitor gelieferte Kabel eignet sich für einen standardmäßigen
Anschluss. Falls ein besonderes Kabel erforderlich ist, wenden Sie sich bitte
umgehend an Ihren iiyama-Händler vor Ort oder eine regionale iiyama-Vertretung.

Ziehen Sie die Schrauben an beiden Enden des Signalkabels fest.



Geräte der Schutzklasse I des Typs A müssen mit Schutzerde verbunden sein.



Die Netzanschlusssteckdose sollte nahe am Gerät angebracht und leicht zugänglich sein.



Übermäßiger Schalldruck von Ohr-/Kopfhörern kann einen Hörschaden/ Hörverlust



bewirken.

[Beispiel für Verbindung]

<Rückseite>

DEUTSCH

Tatastur

Computer

AV Gerät usw.

Netzkabel (Zubehör)

Maus

USBkabel (Zubehör)

Audiokabel (Nicht enthalten)

DisplayPortkabel (Zubehör)

DVI-Dkabel (Nicht enthalten)*

HDMIkabel (Zubehör)

* Das DVI dual-link-Kabel ist nicht im Lieferumfang enthalten. Wenn ein Qualitätiv niedriges DVI

dual-link-Kabel verwenden wird, kann dieses elektromagnetischen Störungen verursachen. Bitte
kontaktieren Sie das iiyama Support Center in Ihrem Land, wenn Sie den Monitor über den DVI­Eingang anschließen wollen.

[SammelnSieKabel]

Führen Sie die Kabel durch die kabel aussparung,
um sie zu bündeln.

VOR DER BEDIENUNG DES MONITORS 11

MONITOR ANSCHLIESSEN

: ProLiteXU2792UHSU

Schalten Sie sowohl Computer als auch Monitor aus.
Schließen Sie den Computer mit dem Signalkabel an den Monitor an.
Schließen Sie den Monitor mit dem Audiokabel an Audiogeräte an, falls Sie über den Computer

Audiofunktionen nutzen möchten.

Schließen Sie den Computer mit dem USBkabel an den Monitor an, wenn sie die USB-

Fähigkeiten nutzen wollen.
Schließen Sie das Netzkabel erst an den Monitor und dann an das Netzteil an.
Schalten Sie Ihren Monitor sowie Computer ein.

Bitte bestätigen Sie, dass das Verteilungssystem in der Gebäudeinstallation den

HINWEIS



Trennschalter mit 120/240V, 20A (maximal) vorsieht.
Die Signalkabel, die zum Anschließen des Computers und des Monitors verwendet



werden, können sich je nach benutztem Computer unterscheiden. Bei einer falschen
Verbindung kann es zu schwerwiegenden Schäden am Monitor und Computer
kommen. Das mit dem Monitor gelieferte Kabel eignet sich für einen standardmäßigen
Anschluss. Falls ein besonderes Kabel erforderlich ist, wenden Sie sich bitte

DEUTSCH

umgehend an Ihren iiyama-Händler vor Ort oder eine regionale iiyama-Vertretung.

Ziehen Sie die Schrauben an beiden Enden des Signalkabels fest.



Geräte der Schutzklasse I des Typs A müssen mit Schutzerde verbunden sein.



Die Netzanschlusssteckdose sollte nahe am Gerät angebracht und leicht zugänglich sein.



Übermäßiger Schalldruck von Ohr-/Kopfhörern kann einen Hörschaden/ Hörverlust



bewirken.

[Beispiel für Verbindung]

<Rückseite>

*

Computer

Tatastur

AV Gerät usw.

Netzkabel (Zubehör)

Maus

USBkabel (Zubehör)

Audiokabel (Nicht enthalten)

DisplayPortkabel (Zubehör)

DVI-Dkabel (Nicht enthalten)

HDMIkabel (Zubehör)

* Das DVI dual-link-Kabel ist nicht im Lieferumfang enthalten. Wenn ein Qualitätiv niedriges DVI

dual-link-Kabel verwenden wird, kann dieses elektromagnetischen Störungen verursachen. Bitte
kontaktieren Sie das iiyama Support Center in Ihrem Land, wenn Sie den Monitor über den DVI­Eingang anschließen wollen.

[SammelnSieKabel]

Führen Sie die Kabel durch den Kabelhalter, um
sie zu bündeln.

12 VOR DER BEDIENUNG DES MONITORS

Monitor

Fuss

TRENNEN SIE IHREN MONITOR

m

Schalten Sie sowohl Computer als auch Monitor aus.
Trennen Sie zuerst das Netzkabel von der Stromquelle und dann vom Monitor.
Trennen Sie das Audio Kabel vom Monitor und Computer.
Trennen Sie das USB Kabel vom Monitor und Computer.
Trennen Sie das Signalkabel vom Monitor und Computer.

COMPUTER-EINSTELLUNG

Signaltiming



Siehe Seite 31, wenn Sie das gewünschte Signaltiming einstellen möchten: KONFORMES TIMING.

DEUTSCH

AUSTRICHTUNG DER HÖHE UND DES BETRACHTUNGSWINKELS

ProLiteXUB2792UHSU

Für ein optimales Arbeiten sollten sie direkt von



vorne auf den Schirm blicken. Richten sie den
Winkel und Höhe des Monitors wunschgemäß aus.

Halten Sie beim Ändern des Neigungswinkels



und Höhe das Panel mit einer Hand fest, um ein
Umkippen des LCD-Monitors zu verhindern.

Sie können nun die Höhe auf bis zu 130 mm und



den Winkel um bis zu 45° nach rechts und links,
drehen sowie um 22° nach hinten kippen und 5°
nach vorn kippen.

Berühren sie beim Ändern der Höhe

HINWEIS



bzw. Neigungswinkel nicht den
LCD-Schirm. Andernfalls besteht
Beschädigungsgefahr.
Achten Sie beim Ändern der Höhe



und des Winkels darauf, sich nicht
die Finger einzuklemmen.
Vorsicht: Achten sie beim Ändern der



Höhe und des Winkels auf ihre Finger.

45° 45°

:

130m

VOR DER BEDIENUNG DES MONITORS 13

ANSICHTWINKEL EINSTELLEN

Für eine optimale Ansicht sollten Sie immer auf die gesamte



Fläche des Monitors schauen.

Halten Sie den Ständer so fest, dass er nicht umkippt, wenn



Sie den Winkel des Monitors anpassen.

Der LCD-Monitor lässt sich um 22° nach hinten kippen und 5°



nach vorn kippen.

Damit Sie eine gesunde und entspannte Position einnehmen



können, wenn Sie den Monitor bei der Arbeit verwenden,
sollte der Ansichtwinkel 10° nicht überschreiten. Stellen Sie
den Winkel des Monitors ganz nach Ihren Bedürfnissen ein.

:ProLiteXU2792UHSU

5° 22°

HINWEIS

DEUTSCH

Berühren Sie nicht die LCD-Oberäche, wenn Sie



den Winkel anpassen. Die LCD-Fläche könnte
dabei beschädigt werden oder brechen.

Achten Sie darauf, nicht Ihre Finger



einzuklemmen, wenn Sie den Winkel einstellen.

14 VOR DER BEDIENUNG DES MONITORS

MONITOR BEDIENEN

Um das bestmögliche Bild zu bieten, besitzt der iiyama-LCD-Monitor die Voreinstellung
TIMING

, die auf Seite 31 erläutert wird. Sie können das Bild auch auf folgende Weise einstellen.

 DrückenSieaufdieTasteENTER,umdasBildschirm-Menü(OSD)aufzurufen.Es

gibtzusätzlicheMenüelemente,diemitdenTasten / geändertwerdenkönnen.

 WählenSiedasMenüelementaus,dessenEinstellungSieändernmöchten.Drücken

SieaufdieENTER-Taste.VerwendenSiedanndieTasten / ,umdasgewünschte
Einstellungssymbolzumarkieren.

 Drücken Sie erneut auf die ENTER-Taste.VerwendenSie dieTasten /  um die

gewünschteEinstellungvorzunehmen.

 DrückenSieaufdieEXIT-Taste,umdasMenüzubeenden.Dievorgenommenen

Einstellungenwerdendannautomatischgespeichert.

Wenn Sie z.B. die vertikale position OSD ändern möchten, wählen Sie das "OSD" von Menü
und drücken Sie dann auf die ENTER-Taste. Wählen Sie "V. Position" mit den Tasten / .
Nach Drücken auf die ENTER-Taste erscheint eine Seite, in der Sie Einstellungen vornehmen
können. Verwenden Sie dann die Tasten / , um die Einstellungen für die vertikale Position OSD
zu ändern. Hierbei sollte die vertikale Position OSD der allgemeinen Anzeige ebenfalls entsprechend
angepasst werden.

ProLite XUB2792UHSU

Bildeinstellung

Farbeinstellungen

OSD

Sprache

Zurücksetzen

Erweiterte Einstellungen

Signalauswahl

Audioeinstellungen

ON SCREEN DISPLAY Einstellungen

H. Position

V. Position

OSD Einblendzeit

KONFORMES

DEUTSCH

Drücken Sie zuletzt auf die EXIT-Taste, um den Vorgang zu beenden. Es werden dann alle
vorgenommenen Änderungen gespeichert.

HINWEIS

Wenn das Menü während der Einstellung ausgeblendet wird, liegt das daran, dass die Zeit für die



Anzeige des Menüs verstrichen ist. Sie können die EXIT-Taste auch so einstellen, dass Sie mit ihr
das Menü auf dem Bildschirm sofort ausblenden können.
Wenn das Menü automatisch ausgeblendet wird, werden alle vorgenommenen Einstellungen



automatisch gespeichert. Während Sie das Menü verwenden, sollte der Monitor nicht
ausgeschaltet werden.

Alle Einstellungen gelten jeweils für alle Signaltimings.



MONITOR BEDIENEN 15

MENÜINHALT EINSTELLEN

Bildeinstellung*

PictureAdjust

Einstellungselement Problem / Option Zu drückende Taste

Helligkeit *

2,3,4

Brightness

DEUTSCH

Kontrast *

3

Contrast

ECO

ECO

Blauton Reduzierung

Blue Light Reducer

Erw. Kontrast

Adv. Contrast

Overdrive

Overdrive

1

Bildeinstellung

Helligkeit

Farbeinstellungen

OSD

Kontrast

Sprache

Zurücksetzen

Erweiterte Einstellungen

Signalauswahl

Audioeinstellungen

ECO

Blauton Reduzierung

Erw. Kontrast

OVERDRIVE

ProLite XUB2792UHSU

MODE1

MODE1

Ein

Aus

Aus

Zu dunkel
Zu hell

Zu matt
Zu intensiv

Aus Normal
Mode1

Geringe Helligkeit.
Geringe Helligkeit als im Mode 1.Mode2

Geringe Helligkeit als im Mode 2.Mode3
Aus
Mode1
Mode2
Mode3

Ein

Aus

Normal

Blaues Licht ist reduziert.

Blaues Licht ist mehr als in Mode 1 reduziert.

Blaues Licht ist mehr als in Mode 2 reduziert.

Kontrast verhältniss erhöhen.

Typisches Kontrast verhältniss.
Aus / 1 / 2 / 3

Er verbessert die Graustufe Antwortzeit der
LCD Verkleidung. Ein höheres Niveau ergibt ein
schnelleres die Antnortzeit.

*1 Bildeinstellung nicht einstellbar wenn der i-Style Color Funktion aktiv bzw. gesetzt ist.

2

*

Stellen Sie die Helligkeit ein, wenn Sie den Monitor in einem dunklen Raum verwenden, und die

Bildschirmanzeige zu dunkel ist.
*3 Kontrast und Helligkeit nicht einstellbar wenn der Erw. Kontrast Funktion aktiv bzw. gesetzt ist.
*4 Helligkeit nicht einstellbar wenn der ECO Funktion aktiv bzw. gesetzt ist.

Sie können Menüelemente überspringen und den Bildschirm für die Optioneneinstellung auf
folgende Weise direkt anzeigen.

ECO : Drücken Sie auf die -Taste, wenn das Menü nicht angezeigt wird.



16 MONITOR BEDIENEN

Farbeinstellungen

ColorSettings

Bildeinstellung

Farbeinstellungen

OSD

Sprache

Zurücksetzen

Erweiterte Einstellungen

Signalauswahl

Audioeinstellungen

Farbtemperatur

9300K

Benutzerdefinierte Einstellungen

Rot

Grün

Blau

I-STYLE COLOR

ProLite XUB2792UHSU

7500K

6500K

Kino

Einstellungselement Problem / Option Zu drückende Taste

Farbtemperatur *

Color Temperature

1

9300K
7500K
6500K

Benutzerdenierte

Einstellungen *

1

User Preset

Rot
Grün

Blau

Aus

Standard

Spiele

i-Style Color *

i-Style Color

2

Kino
Landschaft

Text

*1 Farbtemperatur und Benutzerdenierte Einstellungen

Blauton Reduzierung Funktion aktiv bzw. gesetzt ist.

2

i-Style Color nicht einstellbar wenn der Blauton Reduzierung Funktion aktiv bzw. gesetzt ist.

*

Kühle Farbe
Normale Farbe
Warme Farbe

Zu schwach
Zu stark

Einstellungen über die Farbtemperatur sind aktiv,
i-Style Color ist inaktiv.
Für allgemeine Windows-Umagebungen und
standardmäßige Monitoreinstellungen geeignet.

Für PC-Spielumwelt.
Für Film- und Videoumwelt.
Für das Anzeigen von Landschaftsbildern

Für die Textbearbeitung und -anzeign in einer
Textverarbeitung-sumgebung.

nicht einstellbar wenn der i-Style Color oder

DEUTSCH

Sie können Menüelemente überspringen und den Bildschirm für die Optioneneinstellung auf

folgende Weise direkt anzeigen.

i-Style Color : Drücken Sie auf die EXIT-Taste, wenn das Menü nicht angezeigt wird.



MONITOR BEDIENEN 17

OSD

OSD

Bildeinstellung

Farbeinstellungen

OSD

Sprache

Zurücksetzen

Erweiterte Einstellungen

Signalauswahl

Audioeinstellungen

ON SCREEN DISPLAY Einstellungen

H. Position

V. Position

OSD Einblendzeit

ProLite XUB2792UHSU

Einstellungselement Problem / Option Zu drückende Taste

H. Position

OSD Horizontal Position

V. Position

OSD Vertical Position

DEUTSCH

OSD Einblendzeit

OSD Time

Sprache

Language

OSD zu weit links
OSD zu weit rechts

OSD zu weit unten
OSD zu weit oben

Sie können die Anzeigezeit für das OSD-Menü auf
5 bis 30 Sekunden einstellen.

Bildeinstellung

Farbeinstellungen

OSD

Sprache

Zurücksetzen

Erweiterte Einstellungen

Signalauswahl

Audioeinstellungen

Sprache ändern

ENGLISH

FRANCAIS

DEUTSCH

ITALIANO

ProLite XUB2792UHSU

POLSKI

Español

NEDERLANDS

Ĉesky

Einstellungselement Problem / Option Zu drückende Taste

Español Spanisch
Nederlands

Ĉesky

Holländisch
Techechisch
Russisch
Japanisch

Sprache

Language

18 MONITOR BEDIENEN

English

Englisch

Français Französisch

Deutsch

Deutsch
Italiano Italienisch
Polski Polnisch

Zurücksetzen

Recall

Bildeinstellung

Farbeinstellungen

OSD

Sprache

Zurücksetzen

Erweiterte Einstellungen

Signalauswahl

Audioeinstellungen

Alles zurücksetzen?

ProLite XUB2792UHSU

Zurücksetzen

Einstellungselement Problem / Option Zu drückende Taste

Zurücksetzen

Recall

Einstellungen ab Werk werden wiederhergestellt.

DEUTSCH

MONITOR BEDIENEN 19

Erweiterte
Einstellungen

Miscellaneous

Bildeinstellung

Farbeinstellungen

OSD

Sprache

Zurücksetzen

Erweiterte Einstellungen

Signalauswahl

Audioeinstellungen

Erweiterte Einstellungen

Scharf und Weich

Anzeigemodus

Startlogo

Informationen

PIP/PBP

PiP Position

PiP Größe

USB BC

ProLite XUB2792UHSU

Vollbild

PIP

Oben Links

Mittel

Aus

AusEin

OFF

Einstellungselement Problem / Option Zu drückende Taste

1 2 3 4 5 6

Scharf und Weich

Sharp and Soft

Sie können die Bildqualität von 1 bis 6 (scharf bis unscharf)
einstellen.Drücken Sie auf die Taste , um die Bildqualität
der Reihe nach zu ändern. Drücken Sie auf die Taste , um
die Bildqualität in umgekehrter Reihenfolge zu ändern.

DEUTSCH

Anzeigemodus

Video Mode Adjust

Vollbild

Seitenverhältniss *

Ganzächige Darstellung.

Max. Vergrößerung unter Beibehaltung des original

1

Seitenverhältnisses.

1 zu 1 Das Bild wird im 1:1 Format dargestellt.

Startlogo

Opening Logo

Ein Iiyama Logo wird beim Einschalten angezeigt.

Aus

Iiyama Logo wird beim Einschalten nicht angezeigt.

Zeigt Informationen über die aktuelle Signaleingabe von der Grakkarte

Informationen

Display Information

des Computers.

HINWEIS

In der Bedienungsanleitung der Grakkarte nden Sie

weitere Informationen über Änderung und Aktualisierung

der Auösung.

*1 Option ist mit der 16:9-Auösung nicht verfügbar.

20 MONITOR BEDIENEN

Erweiterte
Einstellungen

Miscellaneous

Bildeinstellung

Farbeinstellungen

OSD

Sprache

Zurücksetzen

Erweiterte Einstellungen

Signalauswahl

Audioeinstellungen

Erweiterte Einstellungen

Scharf und Weich

Anzeigemodus

Startlogo

Informationen

PIP/PBP

PiP Position

PiP Größe

USB BC

ProLite XUB2792UHSU

Vollbild

PIP

Oben Links

Mittel

Aus

AusEin

OFF

Einstellungselement Problem / Option Zu drückende Taste

Aus Die PIP/PBP modus ist ausgeschalten.

PIP Sub-Bild wird im Hauptbild angezeigt.

PIP/PBP *

PIP/PBP

2

PBP LR Bildschirmanzeige links und rechts teilen.

PIP Position

PIP Position

PIP Größe

PIP Size

Oben Rechts

Oben Links

Unten Rechts

Unten Links

Wechseln
Klein

Mittel

Groß

Sub-Bild oben rechts darstellen.

Sub-Bild oben links darstellen.

Sub-Bild unten rechts darstellen.

Sub-Bild unten links darstellen.

Das Haupt / Sub-Bild tauschen, bei aktivem PIP-modus.

Sub-Bild Anzeige verkleinern.

Normale Grösse

Sub-Bild Anzeige vergrössern.

USB-Peripheriegeräte können auch dann aufgeladen

USB BC

USB BC

HINWEIS

Ein

Aus

Wenn der Monitor ausgeschaltet ist, können die USB-Peripheriegeräte nicht aufgeladen

werden, wenn sich der Monitor im

Energieverwaltungsmodus bendet.

Die USB BC-Funktion ist ausgeschaltet.

werden, selbst wenn die USB-BC-Funktion eingeschaltet ist.

DEUTSCH

*2 PIP = Picture in Picture (Bild im Bild)
Mit dieser Funktion können Sie zwei Bilder aus unterschiedlichen Quellen als Haupt- und

Sub-bildschirm separat anzeigen.

PBP = Picture by Picture (Bild an Bild)
Mit dieser Funktion können Sie zwei Bilder von unterschiedlichen Quellen nebeneinander

anzeigen.

MONITOR BEDIENEN 21

Signalauswahl

InputSelect

Bildeinstellung

Farbeinstellungen

OSD

Sprache

Zurücksetzen

Erweiterte Einstellungen

Signalauswahl

Audioeinstellungen

Eingangsquelle

MANUELL

DVI

Sub Eingang

DISPLAYPORT MODE

ProLite XUB2792UHSU

AUTO

MANUELL

HDMI

DP

HDMI

1.1

1.2

SELECT

Einstellungselement Problem / Option Zu drückende Taste

Die Signaleingänge werden auf Aktivität durchsucht. Der erste
aktive Eingang wird dargestellt.

DVI
HDMI
DP

Wählen Sie Digital (DVI) -Eingang.
Wählen Sie Digital (HDMI) -Eingang.
Wählen Sie Digital (DisplayPort) -Eingang.

Eingangsquelle

Input Source

DEUTSCH

HINWEIS

Auto

Manuell

Eingangsquelle ist ortlich festgelegt vorgewahlt, nicht automatisch, wenn DVI, HDMI
und DisplayPort, die vorgewahlt werden.

Sub Eingang *

Sub Source

DisplayPort Mode

DisplayPort Mode

DVI

HDMI

DP

1.2

1.1

Wählen Sie Digital (DVI) -Eingang für den Sub-Bild.

Wählen Sie Digital (HDMI) -Eingang für den Sub-Bild.

Wählen Sie Digital (DisplayPort) -Eingang für den Sub-Bild.

DisplayPort Version 1.2 auswählen.
DisplayPort Version 1.1 auswählen.

* Verfügbar, wenn der PIP- oder PBP LR-modus aktiv ist.

Sie können Menüelemente überspringen und den Bildschirm für die Optioneneinstellung auf
folgende Weise direkt anzeigen.

Signalauswahl : Drücken Sie auf die INPUT-Taste, wenn das Menü nicht angezeigt wird.



22 MONITOR BEDIENEN

Audioeinstellungen

AudioSettings

Bildeinstellung

Farbeinstellungen

OSD

Sprache

Zurücksetzen

Erweiterte Einstellungen

Signalauswahl

Audioeinstellungen

Lautstärke

Optionen

Stumm

Audio Eingang

ProLite XUB2792UHSU

Ein

Aus

DP

HDMI LINE-IN

Einstellungselement Problem / Option Zu drückende Taste

Lautstärke

Volume

Stumm

Mute Audio

HINWEIS

Drücken Sie die Taste ( ), um die lautstärke-einstellleiste anzuzeigen, und schalten

Zu leise
Zu laut

Ein

Aus

Stellt den Ton in der vorherigen Lautstärke wieder her.

Schaltet den Ton vorübergehend aus.

Sie die Stumm-funktion durch drücken der Tasten / Ein und Aus.

Wählen Sie den HDMI Eingang. HDMI

Audio Eingang *

Audio Input

Wählen Sie den DisplayPort Eingang. DP
Wählen Sie den Line-In Eingang.LINE-IN

* Nur mit HDMI/DisplayPort verfügbar

Sie können Menüelemente übergehen und eine Einstellungsskala auf folgende Weise direkt
anzeigen.

Lautstärke: Drücken Sie auf die -Taste, wenn das Menü nicht angezeigt wird.



DEUTSCH

MONITOR BEDIENEN 23



Sperre

<OSD Menü>

Das OSD kann gesperrt werden, um versehentliche Einstellungsänderungen zu vermeiden.

1. Stellen Sie sicher, dass der Monitor eingeschaltet ist.

2. Die Menü Sperre wird aktiviert in dem Sie die Taste ENTER für ca. 10 Sek gleichzeitig gedrückt
halten. Die Meldung OSD gesperrt erscheint beim Betätigen jeglicher Tasten.

3. Die Menü Sperre wird deaktiviert in dem Sie die Taste ENTER für ca. 10 Sek. gleichzeitig
gedrückt halten.

<Ein/Aus-Schalter>

Der Ein/Aus-Schalter kann gesperrt werden, um ein versehentlichen Ausschalten zu vermeiden.

1. Stellen Sie sicher, dass der Monitor eingeschaltet ist.

2. Die Ein/Aus-Schalter Sperre wird aktiviert in dem Sie die Taste für ca. 10 Sek gleichzeitig
gedrückt halten. Bei aktiver Ein/Aus-Schalter Sperre kann das Gerät nicht ausgeschalten werden.
Die Meldung Netzschalter gesperrt erscheint.

3. Die Ein/Aus-Schalter Sperre wird deaktiviert in dem Sie die Taste für ca. 10 Sek gleichzeitig

DEUTSCH

gedrückt halten.

24 MONITOR BEDIENEN

STANDBY FUNKTION

0 0,5W* 100%

STROM­AUFNAHME

Blau

Orange

NORMAL MODUS

STANDBY MODUS

Stromanzeige

Die Funktion zur Standby in diesem Produkt entspricht den Anforderungen für VESA DPMS. Wenn
die Funktion aktiviert ist, wird unnötiger Stromverbrauch durch den Monitor reduziert, während der
Monitor nicht bedient wird.
Um diese Funktion nutzen zu können, muss der Monitor an einen VESA DPMS-konformen
Computer angeschlossen sein. Der Monitor verhält sich für die Standby folgendermaßen. Die
Funktion zur Standby, einschließlich der Einstellungen für den Timer, wird vom Betriebssystem
gesteuert. Lesen Sie die Bedienungsanleitung für das Betriebssystem, um Informationen über die

Konguration zu nden.

StandbyModus



Wenn das Videosignal vom Computer nicht aktiv sind, geht der Monitor in den Standby Modus

über, in dem der Stromverbrauch auf weniger als 0,5W* reduziert wird. Der Bildschirm wird
dunkel, und die Stromanzeige leuchtet orangen auf. Sie können den Monitor aus dem Standby
Modus in wenigen Sekunden wiederaufwecken, wenn Sie entweder auf die Tastatur drücken oder
die Maus bewegen.

DEUTSCH

*

HINWEIS

USB Peripheriegeräte und Audio - Videogeräte sind nicht angeschlossen.

Selbst wenn sich der Monitor im Standby Modus bendet, verbraucht er Strom. Sie

sollten den Monitor daher immer ganz ausschalten, wenn Sie ihn für einen längeren
Zeitraum, z.B. in der Nacht oder am Wochenende, nicht verwenden, um unnötigen
Stromverbrauch zu vermeiden.

MONITOR BEDIENEN 25

FEHLERSUCHE

Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache:

1. Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Falls der
Monitor kein Bild darstellt , gehen Sie zu Punkt 2.

2. Wenn das Problem nicht behoben ist, suchen Sie die Ursache wie unten beschrieben.

3. Sollten Sie ein Problem bemerken, das nicht in der Liste aufgeführt ist und Sie nicht anhand der
Vorschläge beheben können, schalten Sie den Monitor aus, trennen Sie den Netzstecker vom
Gerät und wenden Sie sich für weitere Hilfe an Ihren Fachhändler.

Problem

Kein Bild.

(Stromanzeige ist
aus)

DEUTSCH

(Stromanzeige ist
blau)

(

Stromanzeige

orange)

Das Bild ist nicht

synchronisiert.

Das Bild ist nicht

in der Mitte.

Das Bild ist zu

dunkel oder zu
hell.

Abhilfe

Steckt das Stromkabel richtig?



Hauptschalter auf ON?



Überprüfen Sie mit Hilfe eines anderen Gerätes ob überhaupt Strom



vorhanden ist.

Ist der Bildschirmschoner aktiviert? Zur Überprüfung bewegen Sie die



Maus oder drücken Sie eine Taste des Keyboards.
Drehen Sie Kontrast und/oder Helligkeit auf.



Ist der Computer eingeschaltet?



Ist das Signalkabel richtig eingesteckt?



Entspricht das Signal Timing den Werten des Monitors?



Falls der Monitor im Standby Modus ist, bewegen Sie die Maus oder

ist



drücken Sie eine Taste des Keyboards.
Ist der Computer eingeschaltet?



Ist das Signalkabel richtig eingesteckt?



Entspricht das Signal Timing den Werten des Monitors?



Ist das Signalkabel richtig eingesteckt (verpolt)?



Entspricht das Signal Timing den Werten des Monitors?



Entspricht das Signal Timing den Werten des Monitors?



Entspricht der Videoausgangspegel den Spezikationen des Monitors?



26 FEHLERSUCHE

Problem

Das Bild wackelt.

Kein Ton.

Abhilfe

Entspricht die Spannungsversorgung den Spezikationen des Monitors?



Entspricht das Video Timing den Spezikationen des Monitors?



Die Audio Geräte (Computer, Soundkarte u.s.w.) sind eingeschalten.



Das Audiokabel ist richtig angeschlossen.



Erhöhen Sie die Lautstärke.



Stummschaltung ist Aus.



Der Level des Audiosignales ihrer Soundkarte ist innerhalb der



Spezikationen des Monitors.

Der Sound ist zu

laut oder zu leise.

Seltsame

Geräusche sind zu

hören.

Der Level des Audiosignales ihrer Soundkarte ist innerhalb der



Spezikationen des Monitors.

Das Audiokabel ist richtig angeschlossen.



DEUTSCH

INFORMATIONEN ZUM RECYCLING

Für besseren Umweltschutz bitte scha󰀨en Sie nicht Ihren Monitor ab.

Besichtigen Sie bitte unsere Web site: www.iiyama.com für die Monitorwiederverwertung.

FEHLERSUCHE / INFORMATIONEN ZUM RECYCLING 27

ANHANG

Irrtum und Änderungen in Design und Spezikationen vorbehalten.

TECHNISCHEDATEN:ProLiteXUB2792UHSU

Grösse-Kategorie 27"

Panel-technologie
Grösse Diagonal: 27" (68,4cm)

LCD­Fläche

Anzeigefarben Ca.1,07M

Sync-Frequenz

DEUTSCH

Physikalisch Auösung 3840 × 2160, 8,3 Megapixel

Max. unterstützte Auösung

Eingangsanschluss DVI-D, HDMI, DisplayPort

Eingangs-Videosignal

USB Standard USB3,0 (DC5V, 1,5A) ×1, USB3,0 (DC5V, 900mA) ×1
Anzahl der USB Eingänge

Verbindungsart
Eingangs-Audioanschluss ø 3,5mm Minibuchse (Stereo)
Eingangs-Audiosignal Maximal 1,0Vrms
Kopfhöreranschluss ø 3,5mm Minibuchse (Stereo)
Lautsprecher 2W × 2 (Stereolautsprecher)
Maximale Bildschirmgröße 596,2mm B × 335,3mm H / 23,5" B × 13,2" H
Netzquelle 100-240VAC, 50/60Hz, 1,5A
Stromverbrauch* Typisch 35W, Standby Modus: Maximal 0,5W

Abmessungen / Gewicht

Winkel

Umgebungsbedingungen

Zertikate

Lochabstand 0,16mm H × 0,16mm V
Helligkeit 300cd/m2 (Typisch)
Kontrastrate 1000 : 1 (Typisch), Erw. Kontrast-Funktion vorhanden
Ansichtbereich
Reaktionszeit 4ms (Grau zum Grau)

IPS (In-Plane-Switching)

Rechts / Links : Jeweils 89 Grad, Auf / Ab : Jeweils 89 Grad (Typisch)

DVI: Horizontal: 31,0-90,0kHz, Vertikal: 55-75Hz
HDMI: Horizontal: 31,0-160,0kHz, Vertikal: 55-75Hz
DisplayPort: Horizontal: 31,0-160,0kHz, Vertikal: 50-75Hz

DVI: 3840 × 2160, 30Hz
HDMI: 3840 × 2160, 60Hz
DisplayPort

DVI (Digital Visual Interface standard Rev.1,0)
HDMI, DisplayPort

1 Aufstrom : Serie B
2 Abstrom : Serie A

613,5 × 412,0 - 542,0 × 230,0mm / 24,2 × 16,2 - 21,3 × 9,1" (B×H×T)
7,2kg / 15,9lbs

Neigung: Auf: 22 Grad, Ab: 5 Grad
Schwenken: Links / Rechts: Jeweils 45 Grad
Drehung: Im Uhrzeigersinn: 90 Grad

Betrieb:

Speicher:

TCO Certied,

: 3840 × 2160, 60Hz

Temperatur
Luftfeuchtigkeit
Temperatur
Luftfeuchtigkeit

CE, UKCA, TÜV-GS, VCCI, PSE, EAC

5 bis 35°C / 41 bis 95°F
10 bis 80% (nicht kondensierend)

-20 bis 60°C / -4 bis 140°F
10 bis 90% (nicht kondensierend)

HINWEIS

28 ANHANG

*

USB Peripheriegeräte und Audio - Videogeräte sind nicht angeschlossen.

TECHNISCHEDATEN:ProLiteXU2792UHSU

Grösse-Kategorie 27"

Panel-technologie
Grösse Diagonal: 27" (68,4cm)
Lochabstand 0,16mm H × 0,16mm V

LCD­Fläche

Anzeigefarben Ca.1,07M

Sync-Frequenz

Physikalisch Auösung 3840 × 2160, 8,3 Megapixel

Max. unterstützte Auösung

Eingangsanschluss DVI-D, HDMI, DisplayPort

Eingangs-Videosignal

USB Standard USB3,0 (DC5V, 1,5A) ×1, USB3,0 (DC5V, 900mA) ×1
Anzahl der USB Eingänge

Verbindungsart
Eingangs-Audioanschluss ø 3,5mm Minibuchse (Stereo)
Eingangs-Audiosignal Maximal 1,0Vrms
Kopfhöreranschluss ø 3,5mm Minibuchse (Stereo)
Lautsprecher 2W × 2 (Stereolautsprecher)
Maximale Bildschirmgröße 596,2mm B × 335,3mm H / 23,5" B × 13,2" H
Netzquelle 100-240VAC, 50/60Hz, 1,5A
Stromverbrauch* Typisch 35W, Standby Modus: Maximal 0,5W

Abmessungen / Gewicht

Neigungswinkel Auf: 22 Grad, Ab: 5 Grad

Umgebungsbedingungen

Zertikate

Helligkeit 300cd/m2 (Typisch)
Kontrastrate 1000 : 1 (Typisch), Erw. Kontrast-Funktion vorhanden

Ansichtbereich

Reaktionszeit 4ms (Grau zum Grau)

IPS (In-Plane-Switching)

Rechts / Links : Jeweils 89 Grad, Auf / Ab : Jeweils 89 Grad
(Typisch)

DVI: Horizontal: 31,0-90,0kHz, Vertikal: 55-75Hz
HDMI: Horizontal: 31,0-160,0kHz, Vertikal: 55-75Hz
DisplayPort: Horizontal: 31,0-160,0kHz, Vertikal: 50-75Hz

DVI: 3840 × 2160, 30Hz
HDMI: 3840 × 2160, 60Hz
DisplayPort

DVI (Digital Visual Interface standard Rev.1,0)
HDMI, DisplayPort

1 Aufstrom : Serie B
2 Abstrom : Serie A

613,5 × 440,5 × 197,0mm / 24,2 × 17,3 × 7,8" (B×H×T)
4,6kg / 10,1lbs

Betrieb:

Speicher:

TCO Certied,

: 3840 × 2160, 60Hz

Temperatur
Luftfeuchtigkeit
Temperatur
Luftfeuchtigkeit

CE, UKCA, TÜV-GS, VCCI, PSE, EAC

5 bis 35°C / 41 bis 95°F
10 bis 80% (nicht kondensierend)

-20 bis 60°C / -4 bis 140°F
10 bis 90% (nicht kondensierend)

DEUTSCH

HINWEIS

*

USB Peripheriegeräte und Audio - Videogeräte sind nicht angeschlossen.

ANHANG 29

ABMESSUNGEN:ProLiteXUB2792UHSU

DEUTSCH

613,5mm / 24,2”
603,5mm / 23,8”

54,0mm / 2,1”

340,5mm / 13,4”

370,5mm / 16,4”

( ) : Maximale Werte

638,5mm / 25,1” (675,0mm / 26,6”)

230,0mm / 9,1”

300,0mm / 11,8”

412,0mm / 16,2” (542,0mm / 21,3”)

ABMESSUNGEN:ProLiteXU2792UHSU

30 ANHANG

613,5mm / 24,2”
603,5mm / 23,8”

54,0mm / 2,1”

340,5mm / 13,4”

370,5mm / 16,4”

440,5mm / 17,3”

221,0mm / 8,7”

197,0mm / 7,8”

KONFORMES TIMING

Video Mode

Horizontal-

Frequenz

Vertikal-

Frequenz

Dot Clock

640 × 480 31,469kHz 59,940Hz 25,175MHz
800 × 600 37,879kHz 60,317Hz 40,000MHz

1024 × 768 48,363kHz 60,004Hz 65,000MHz
1280 × 1024 63,981kHz 60,020Hz 108,000MHz
1680 × 1050

65,290kHz 60,000Hz

146,250MHz
1920 × 1080 66,590kHz 59,930Hz 138,500MHz
2560 × 1440 88,787kHz 59,951Hz 241,500MHz

3840 × 2160

HINWEIS

67,430kHz 29,970Hz

133,313kHz 59,997Hz 533,250MHz *

*1 DVI: Bitte benutzen Sie das mitgelieferte Dual-Link DVI-Kabel.

296,700MHz *

*2 Nur für HDMI/DisplayPort Eingang

1

2

DEUTSCH

ANHANG 31

M213G21
